文华园16-2-90#138㎡现代

发表于 2025-2-17 15:09:27

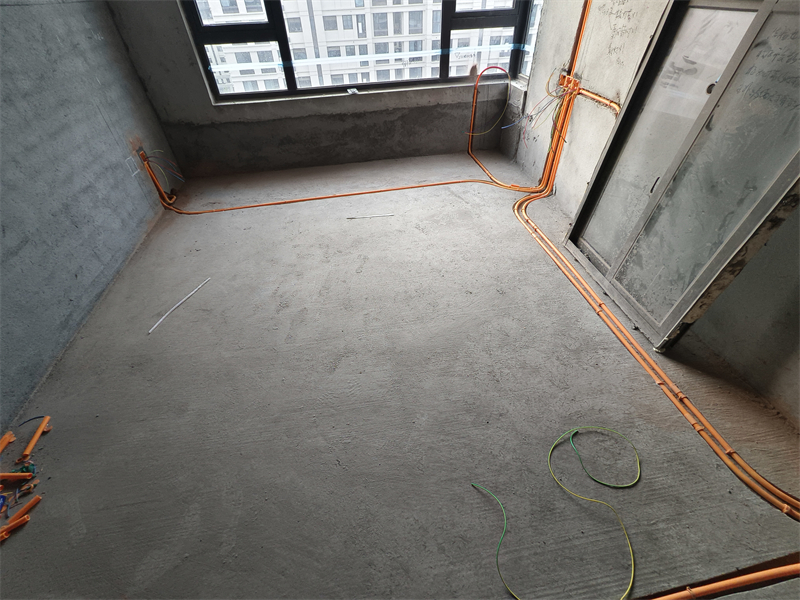

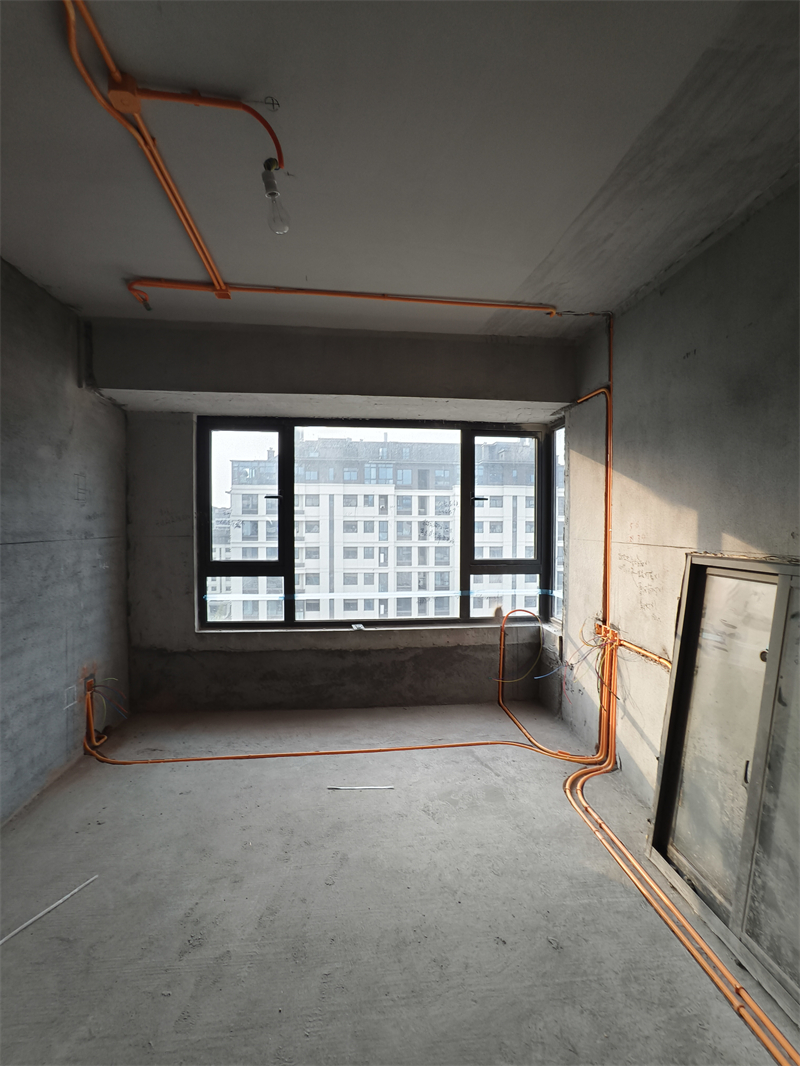

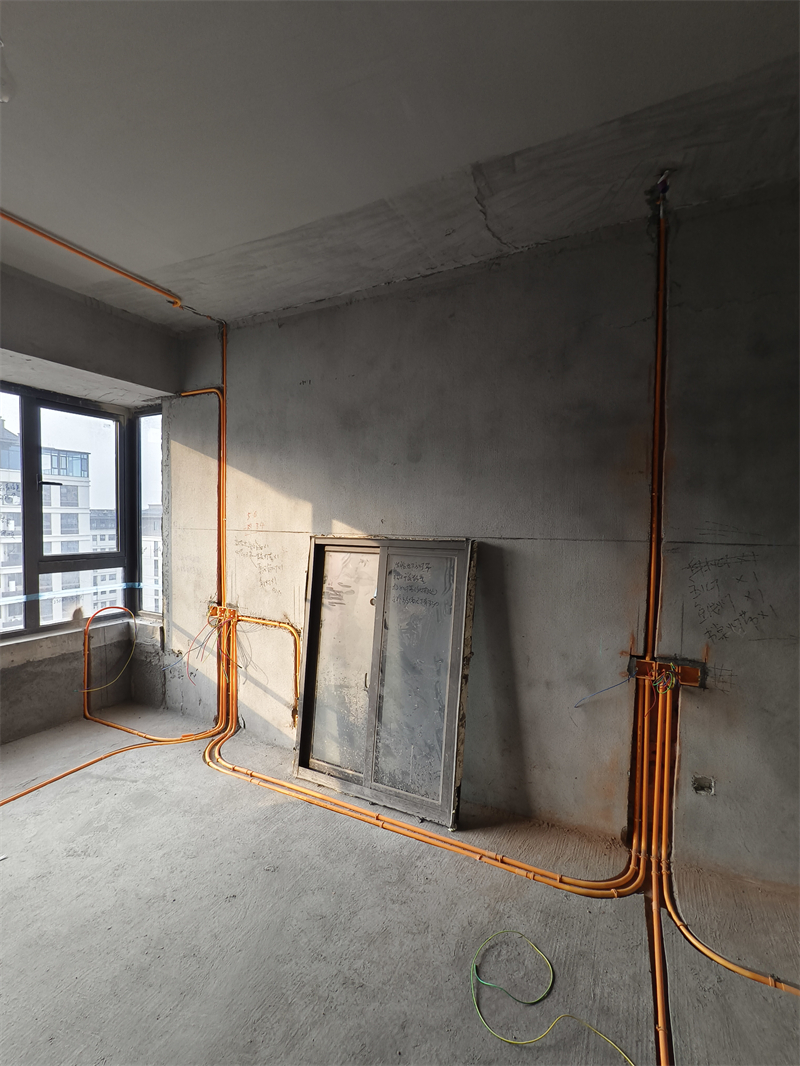

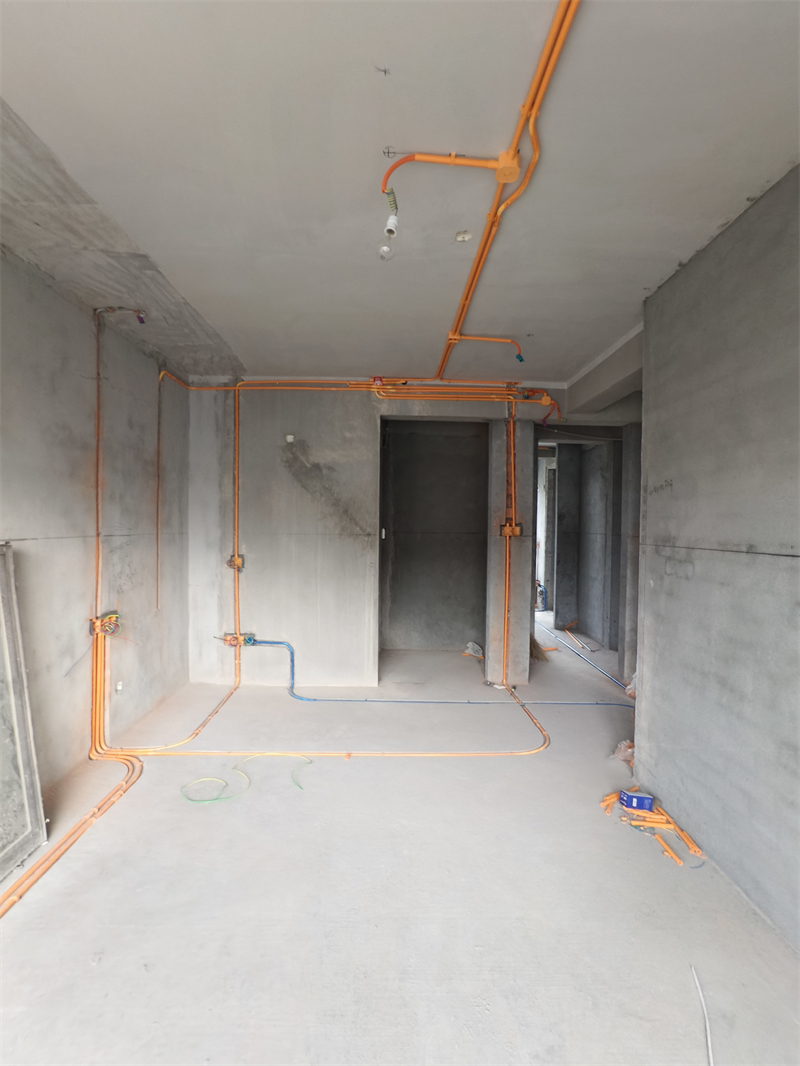

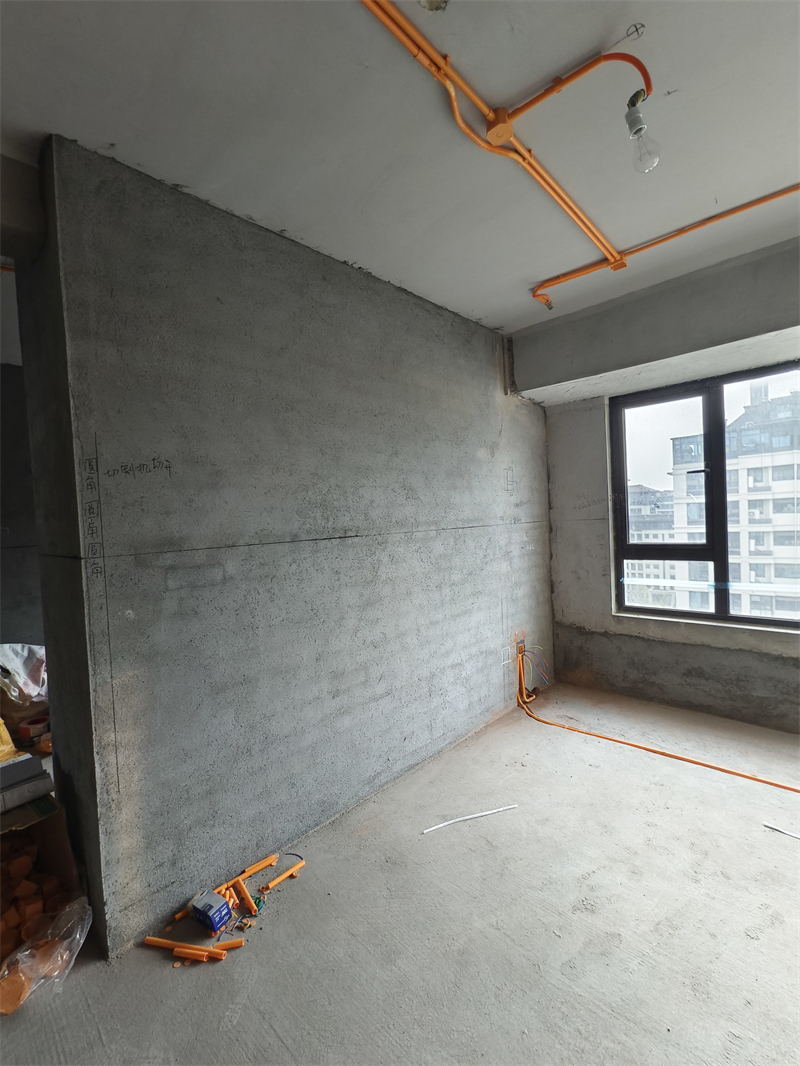

主卧

发表于 2025-2-17 15:09:52

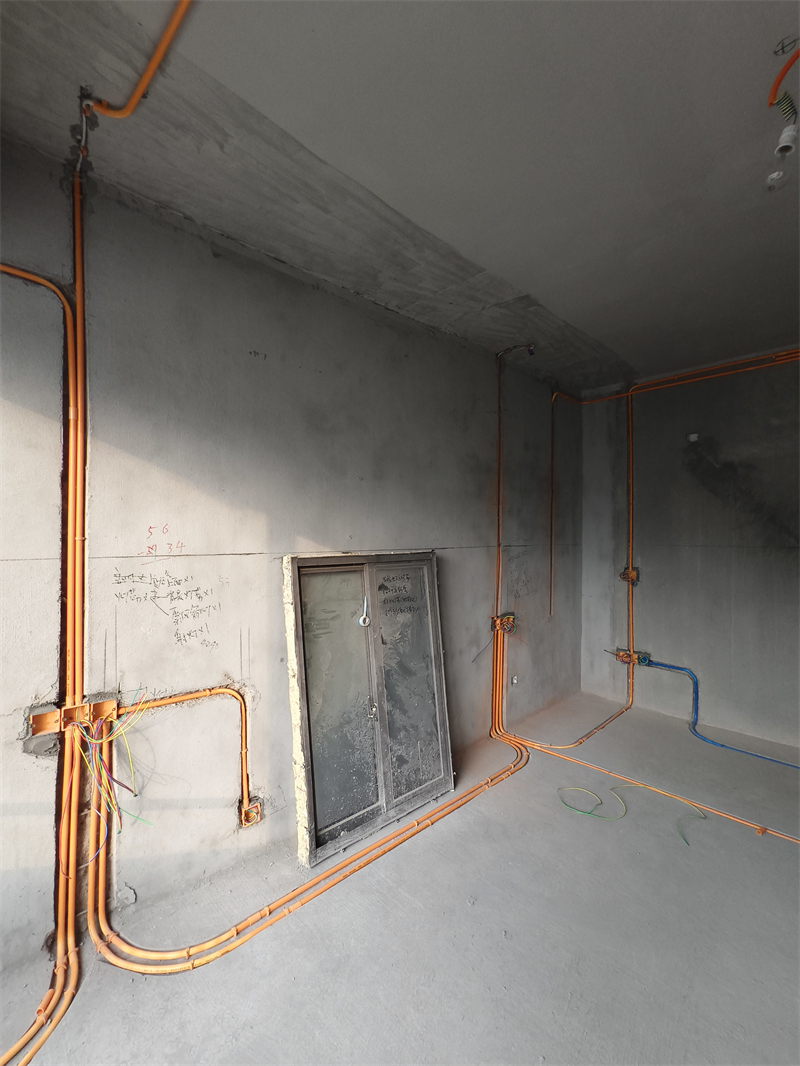

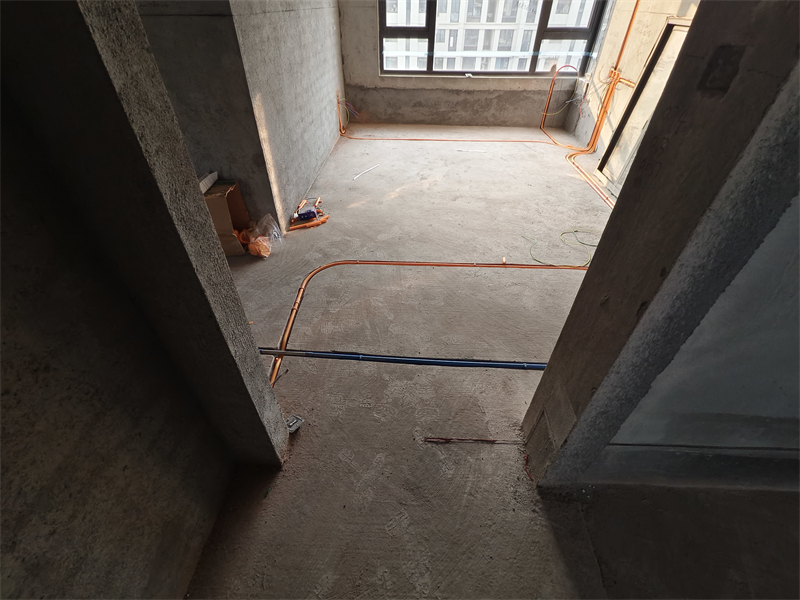

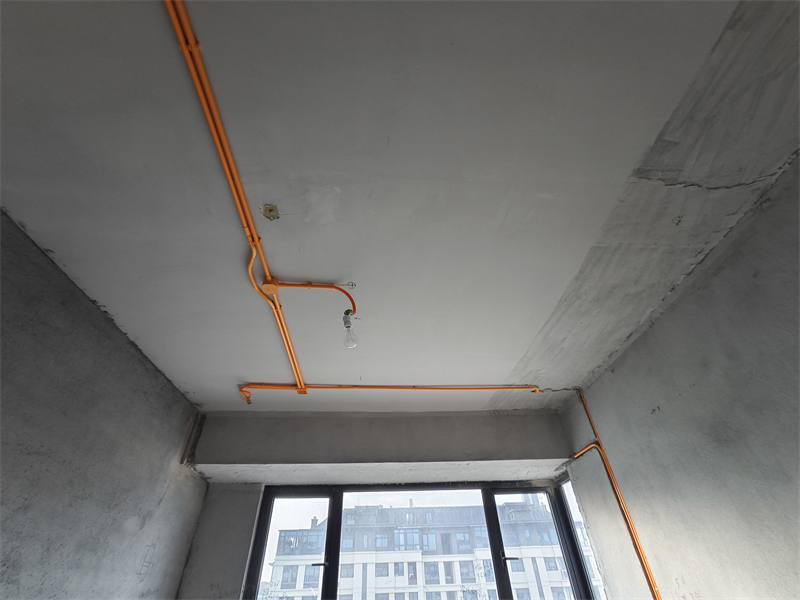

主卧对角

发表于 2025-2-17 15:10:27

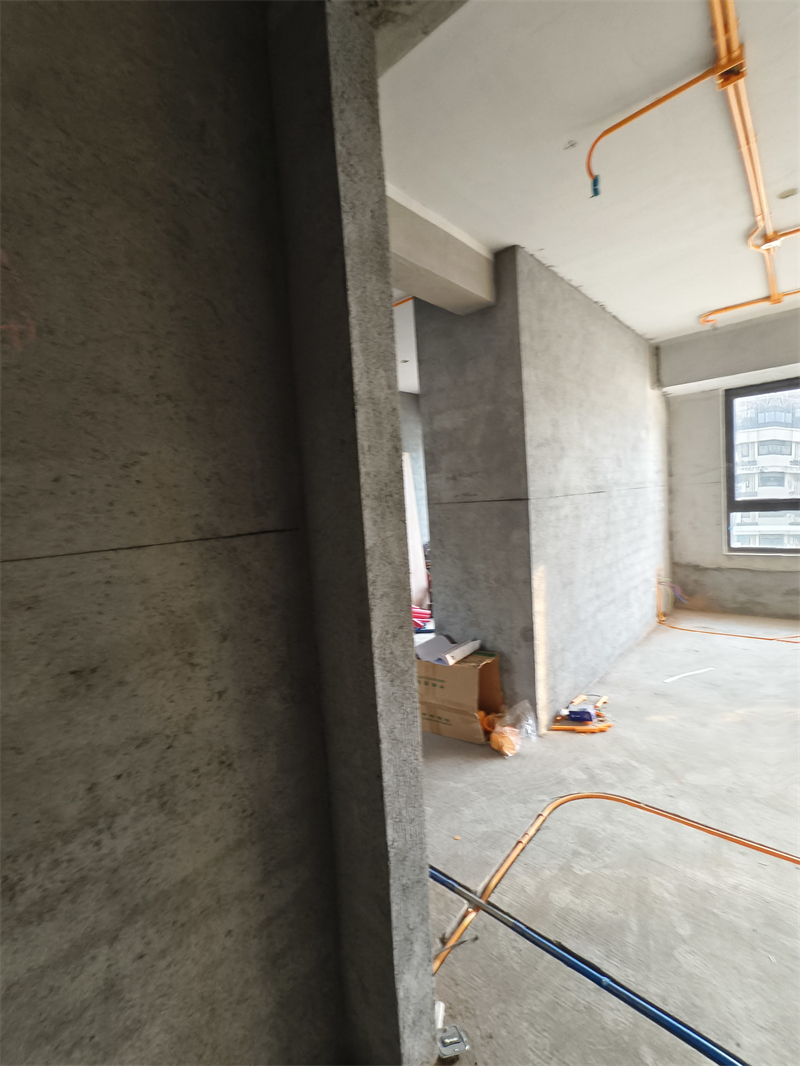

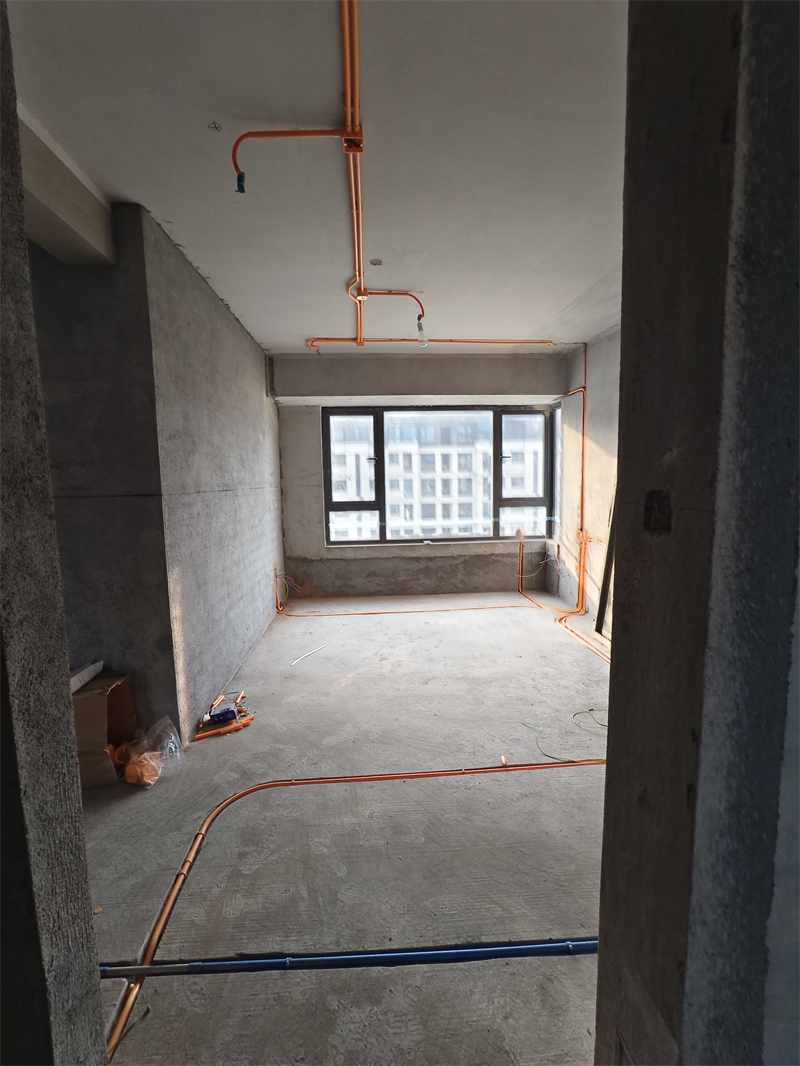

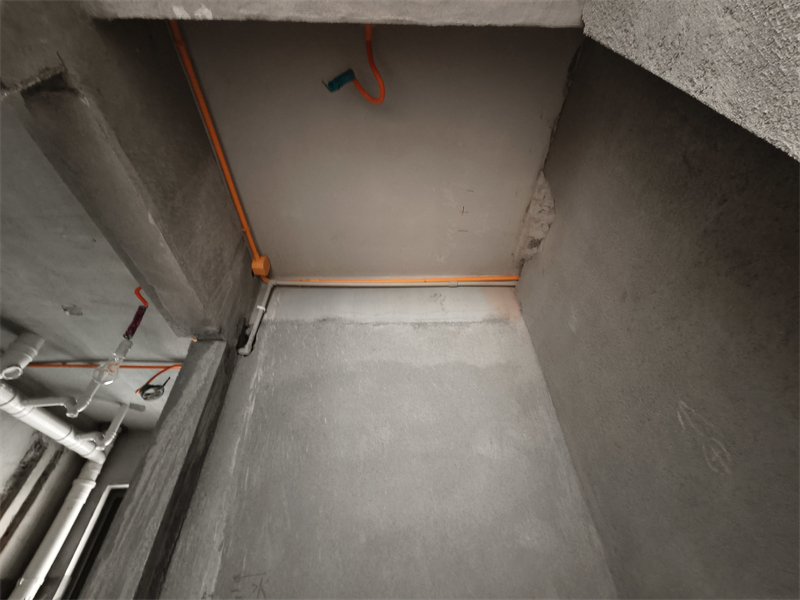

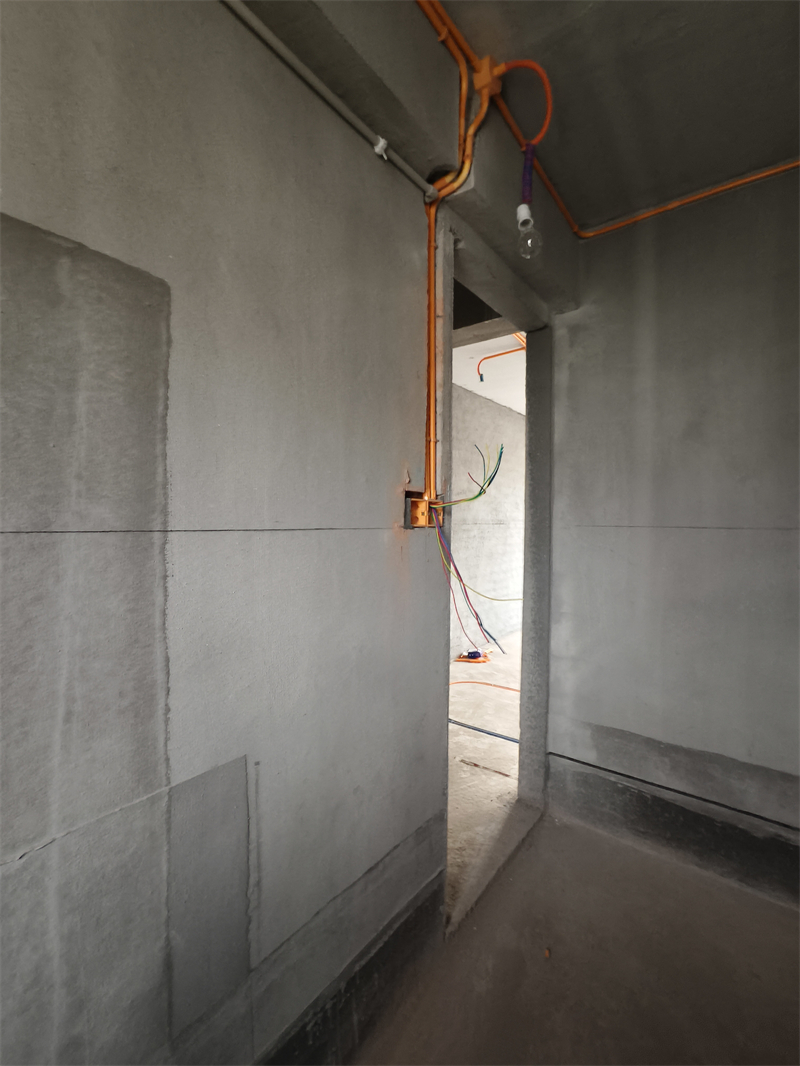

内卫过道

发表于 2025-2-17 15:10:55

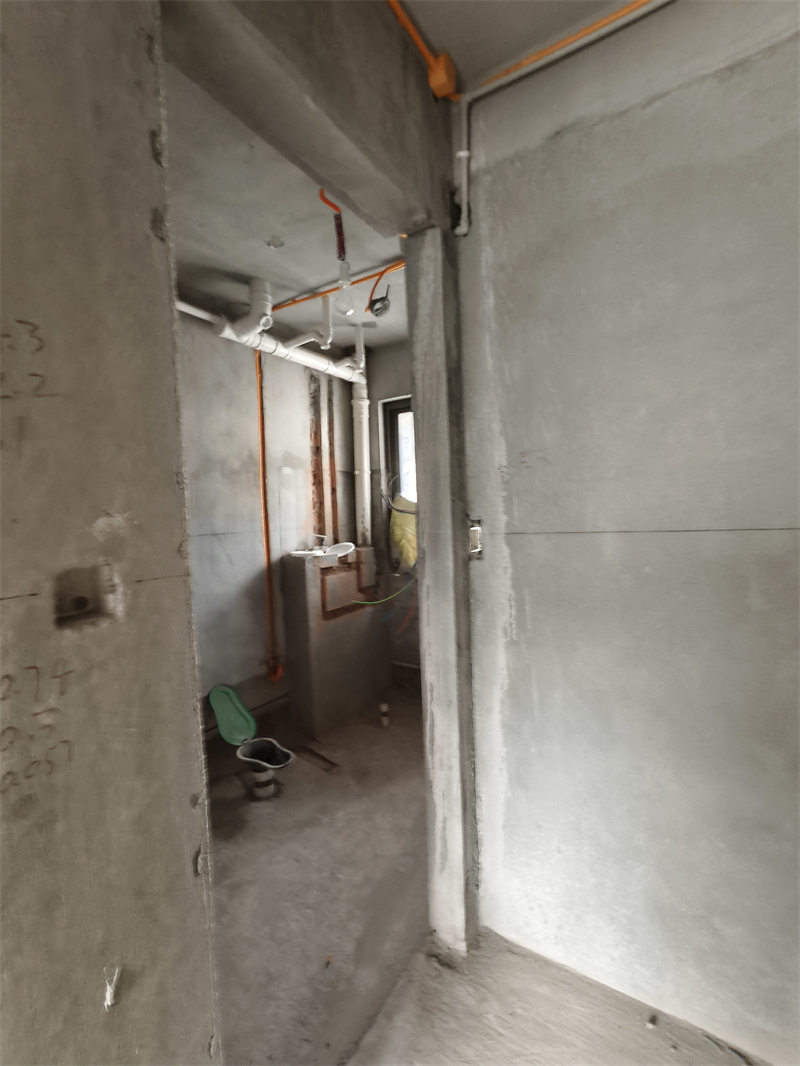

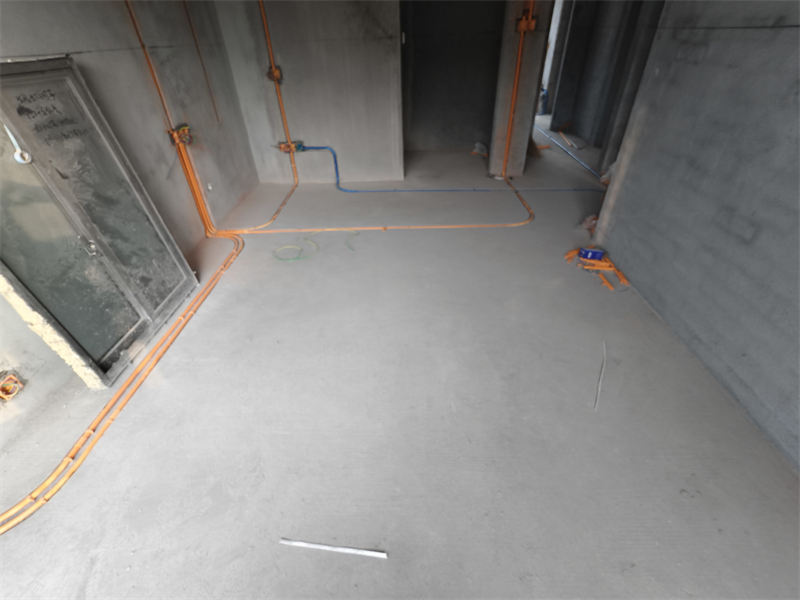

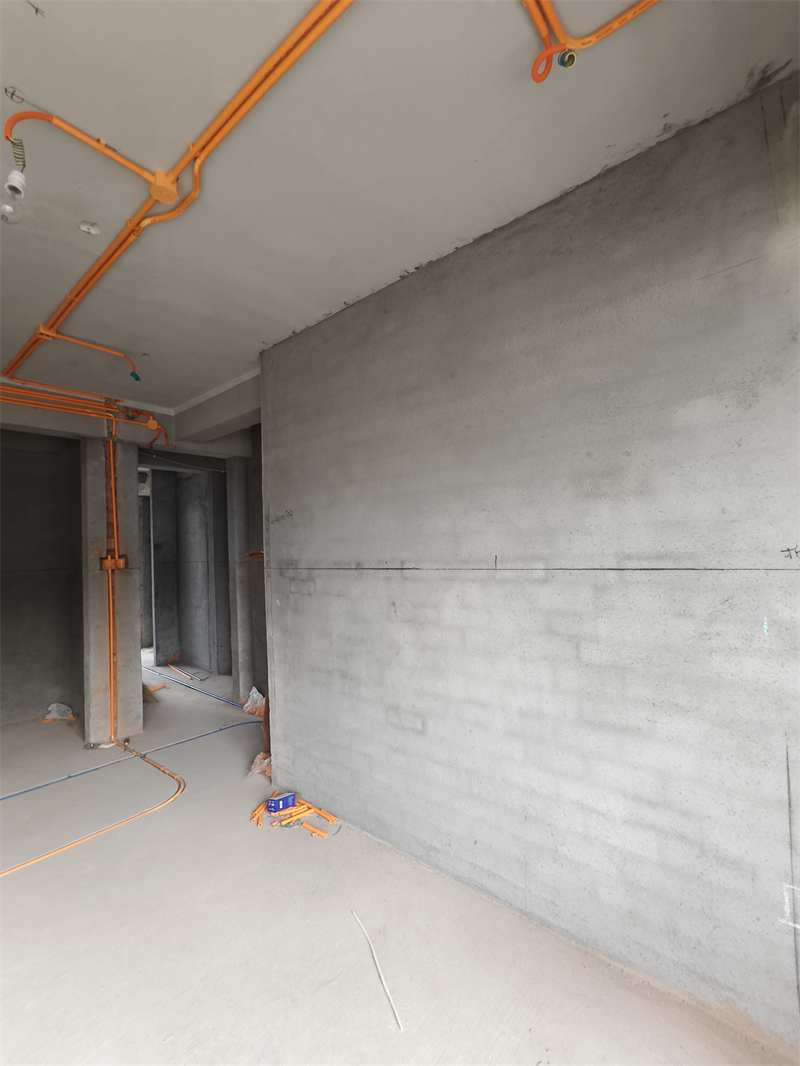

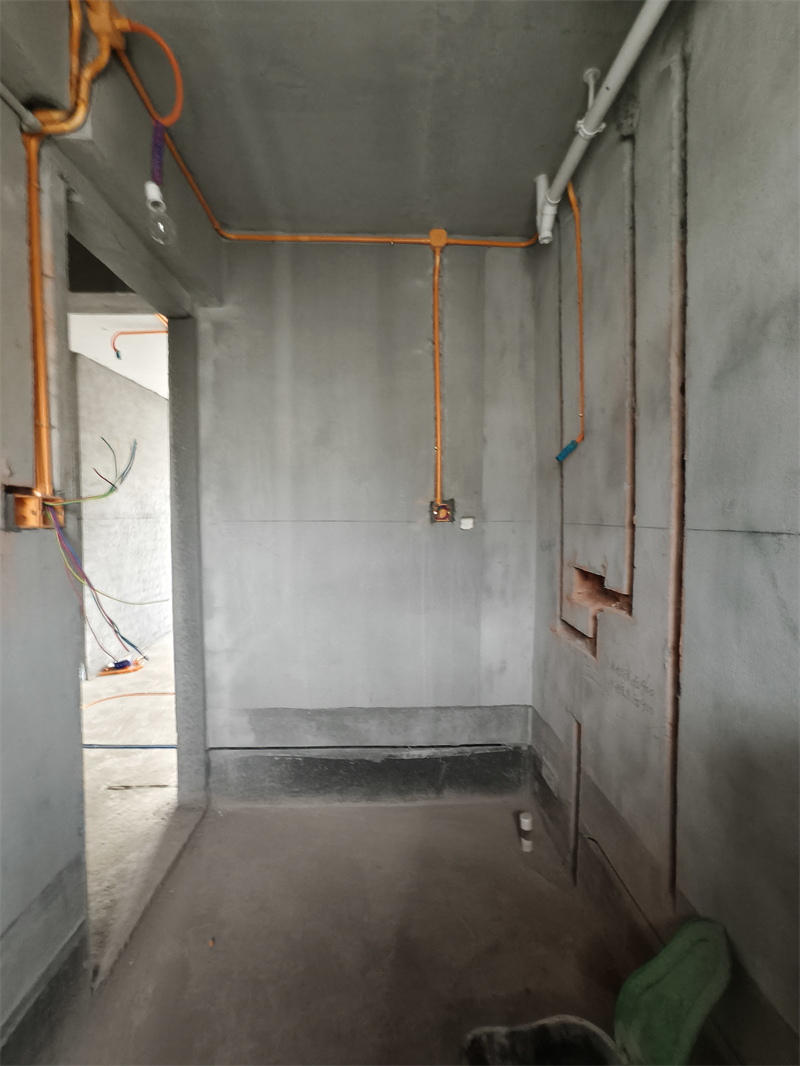

内卫过道对角

发表于 2025-2-17 15:11:34

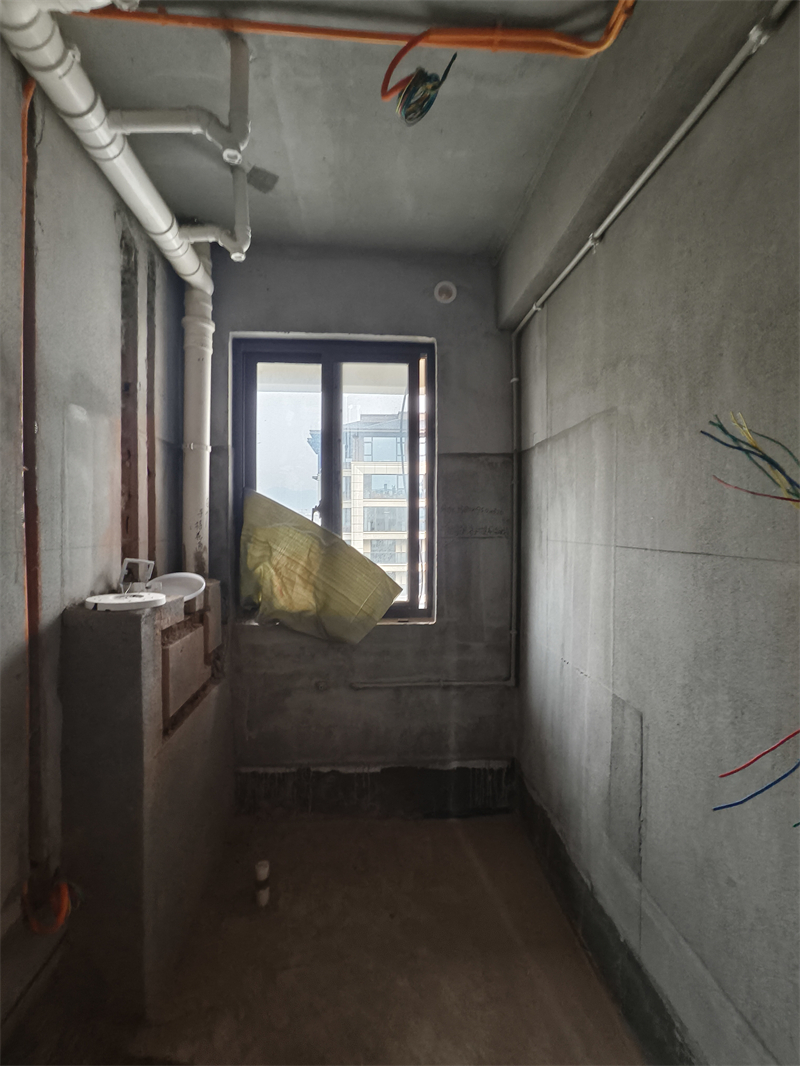

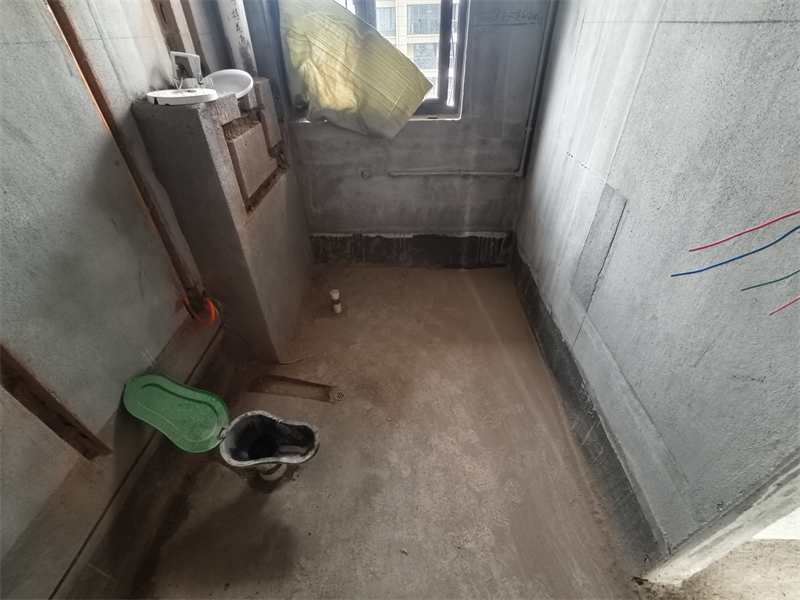

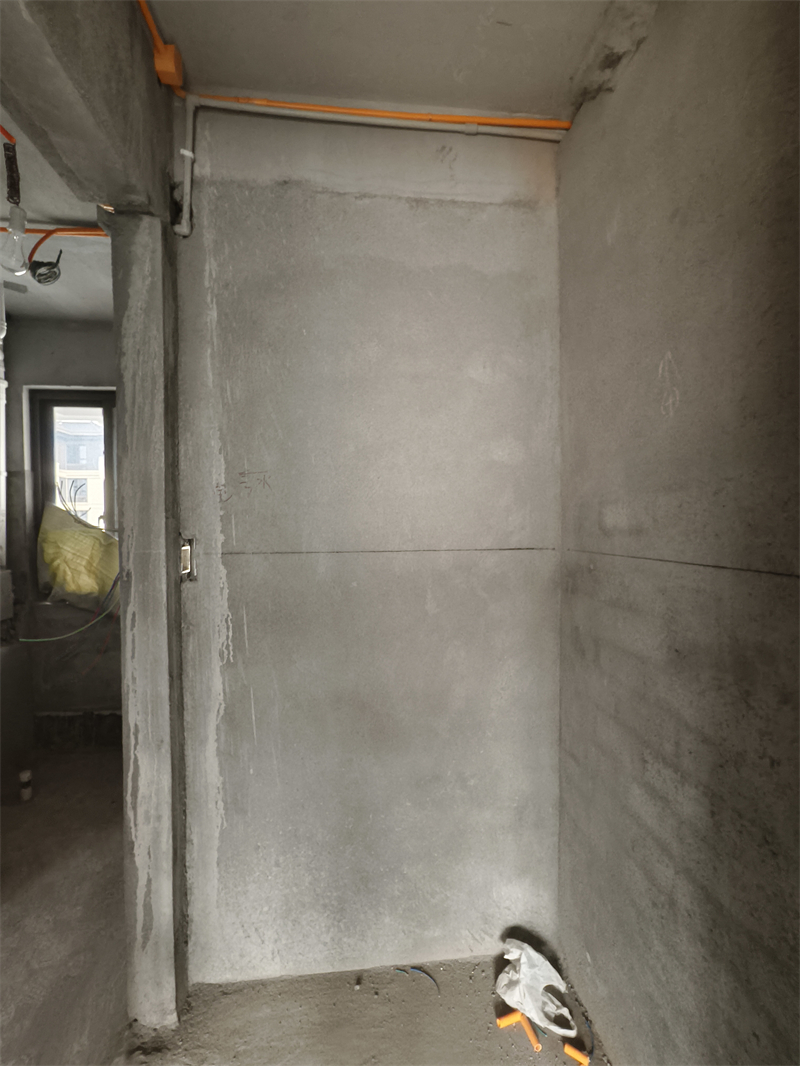

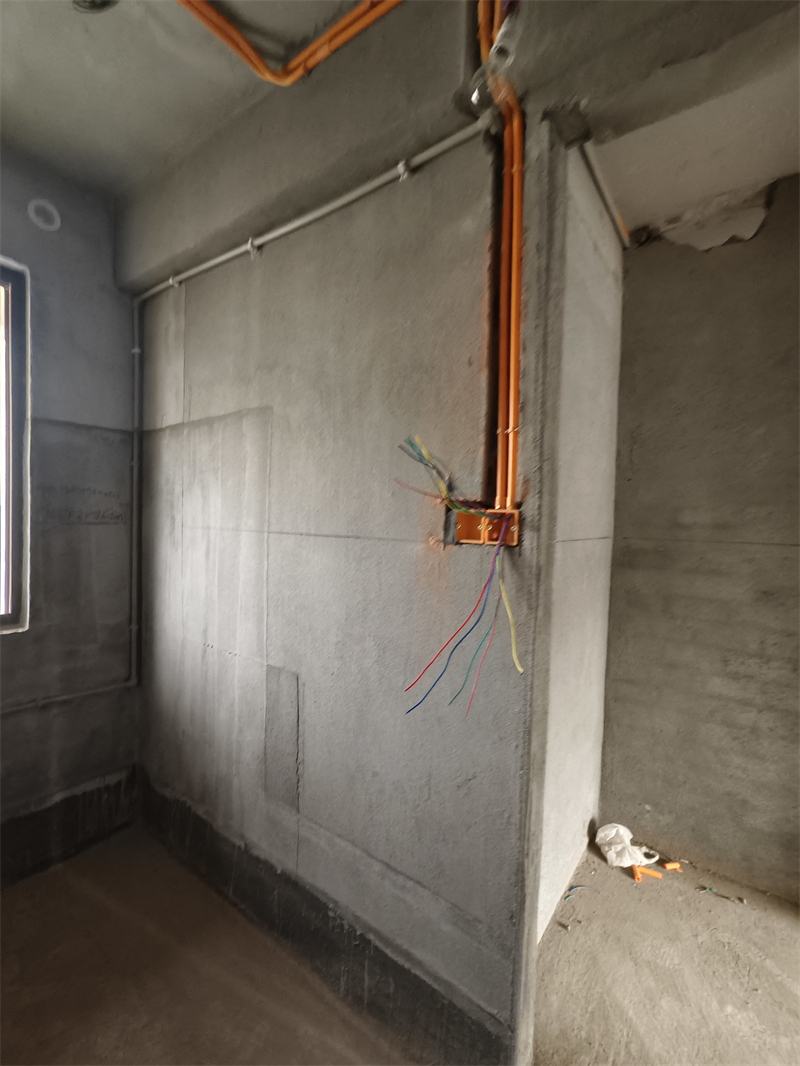

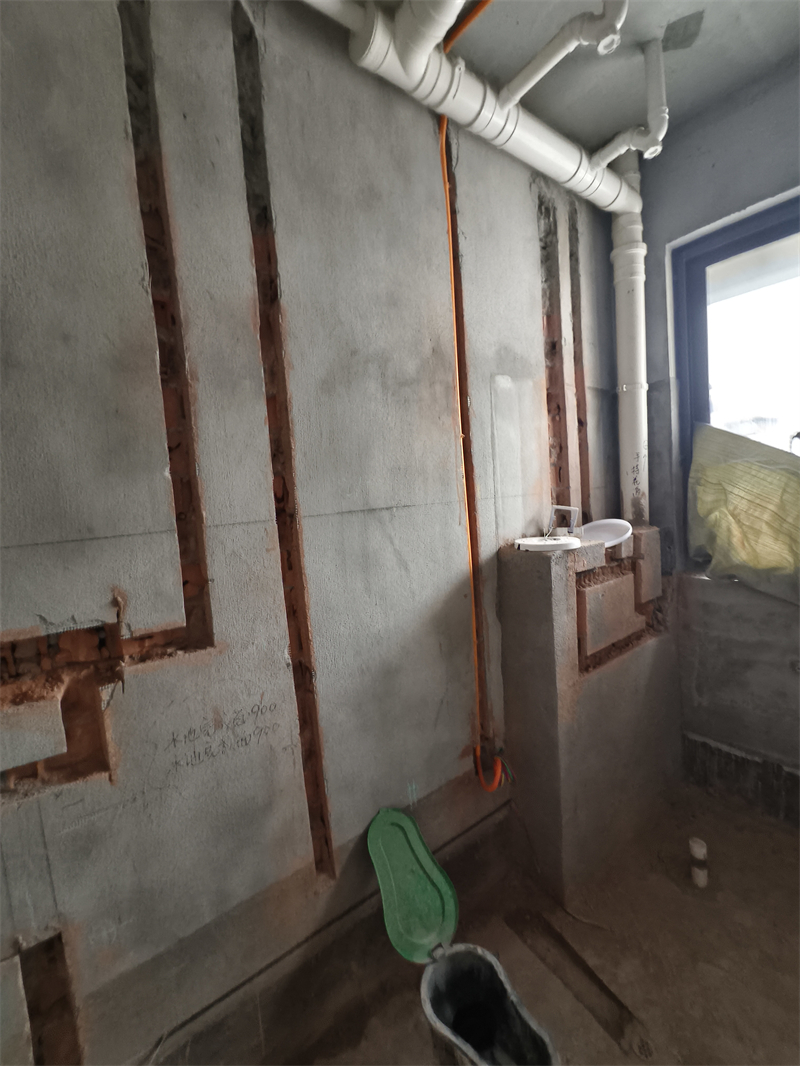

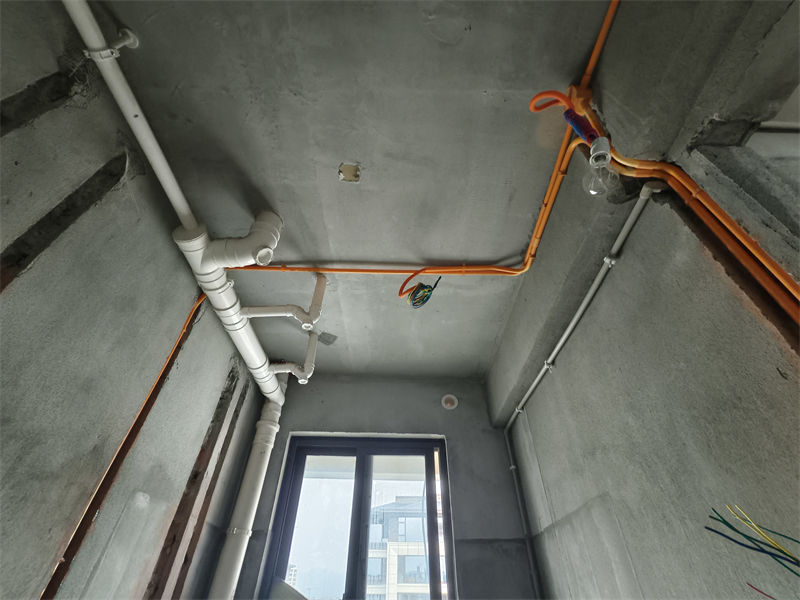

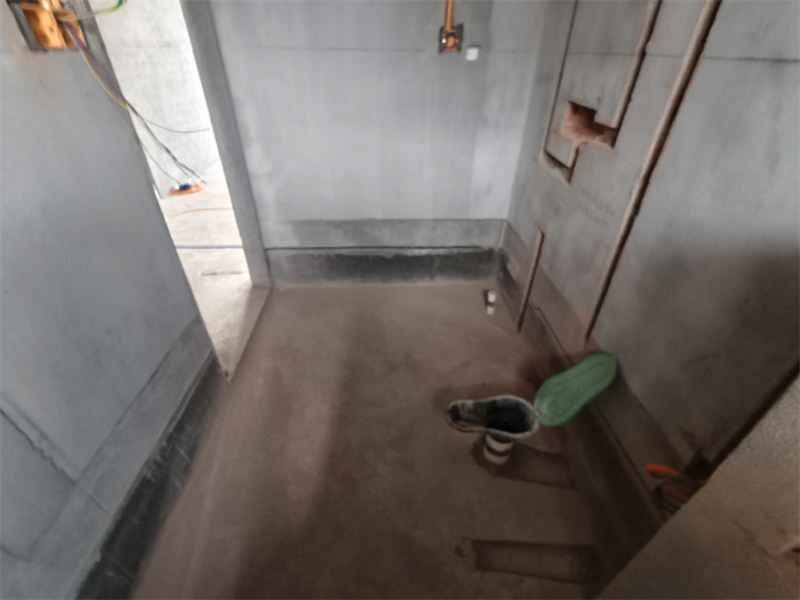

内卫

发表于 2025-2-17 15:12:09

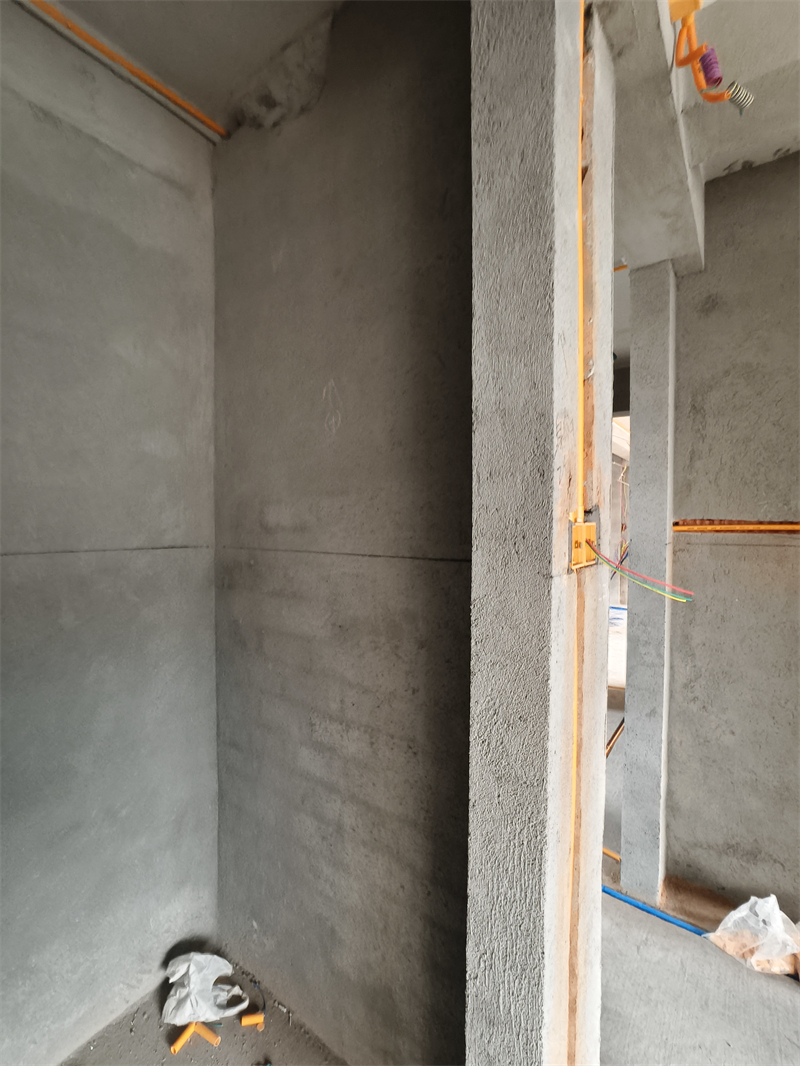

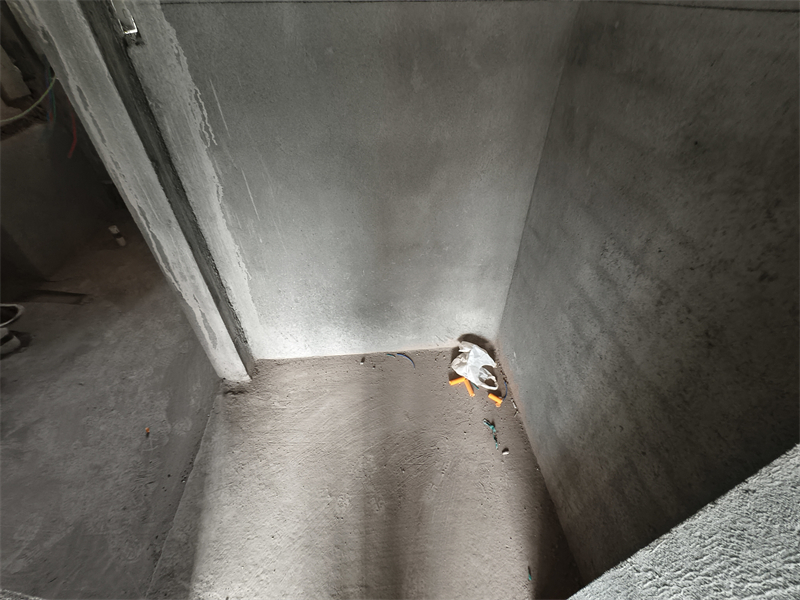

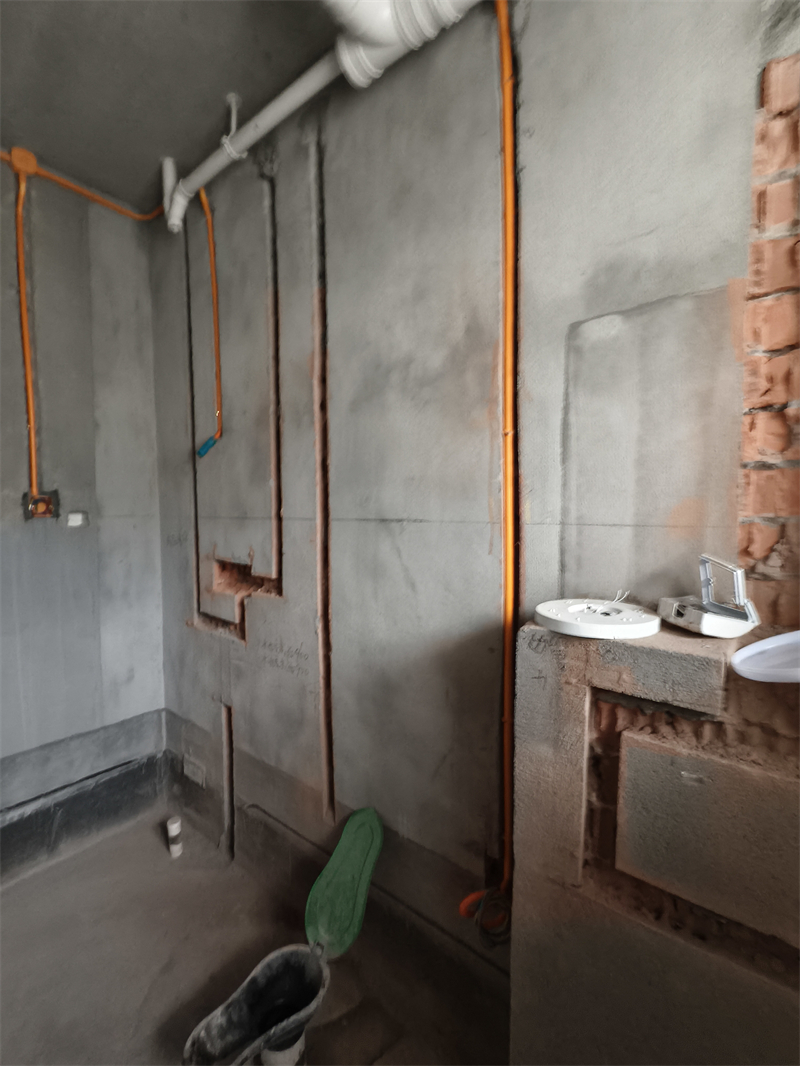

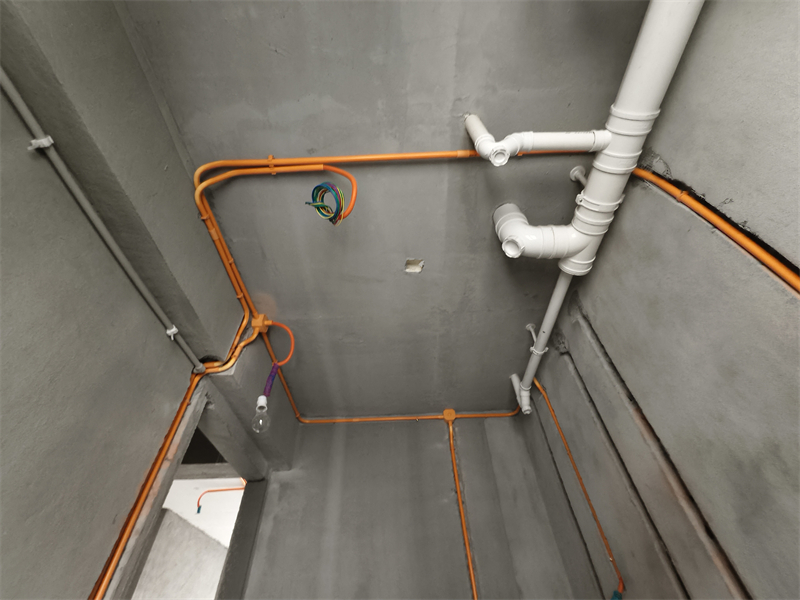

内卫对角

发表于 2025-3-11 22:25:22

本帖最后由格堂黄姐于 2025-3-14 14:16 编辑

水电完工

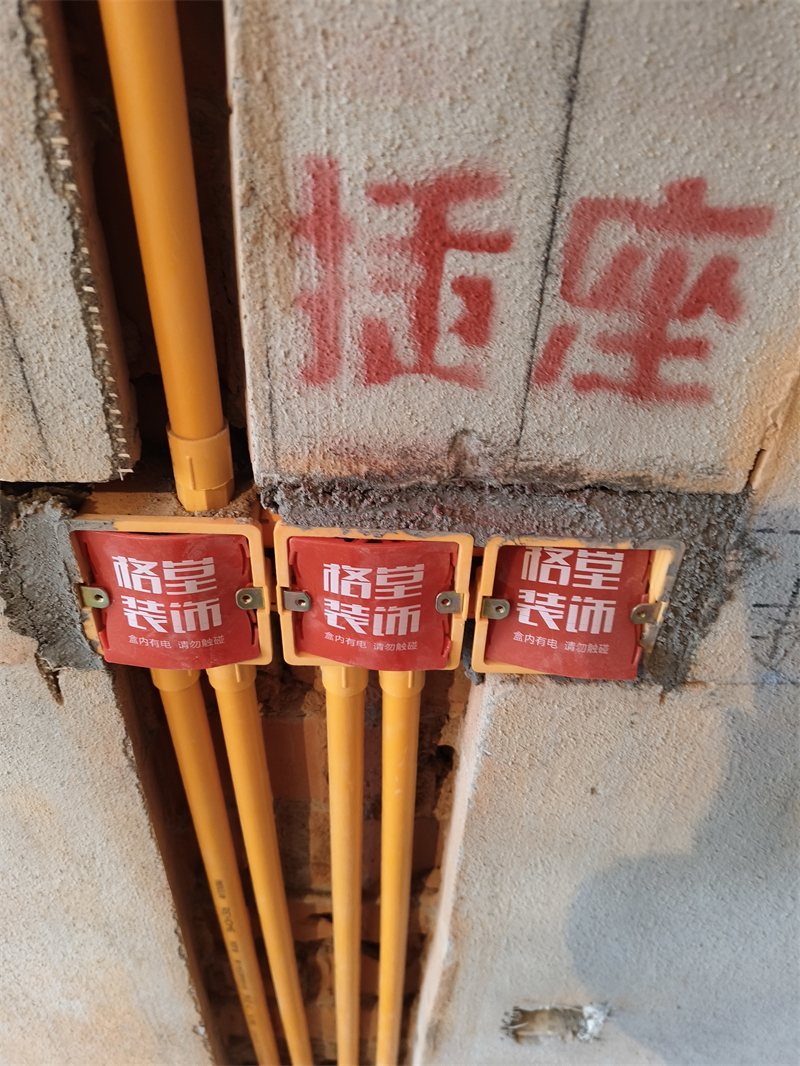

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

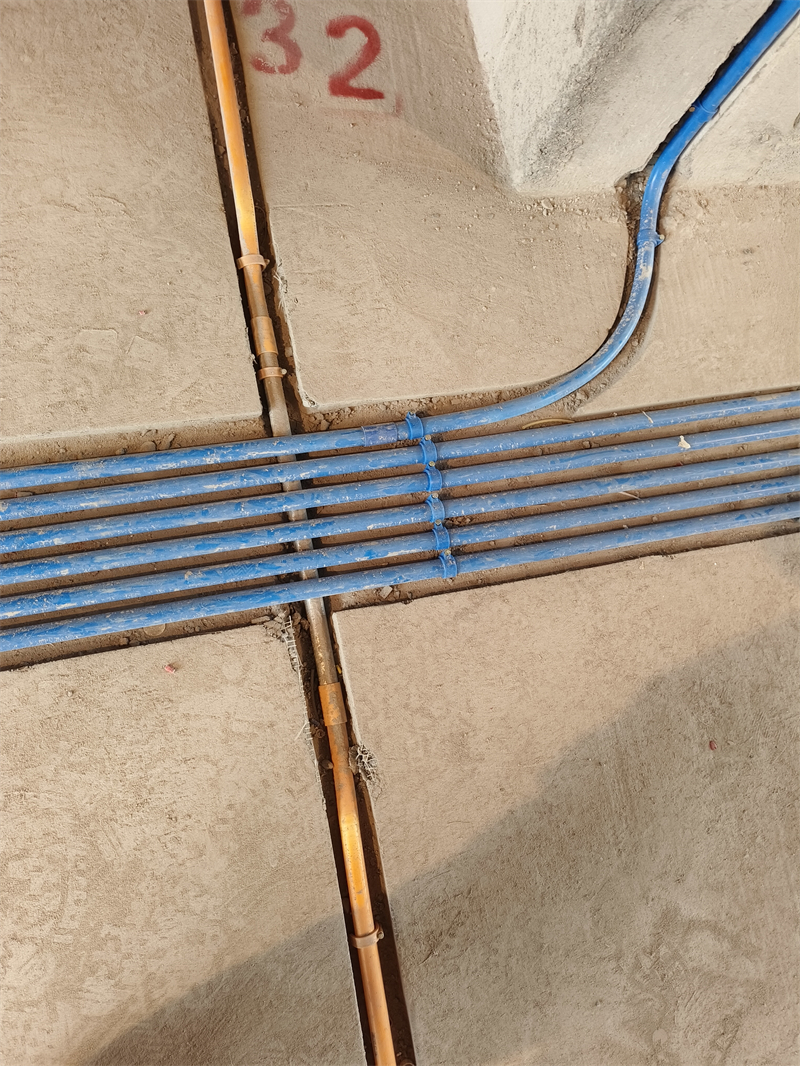

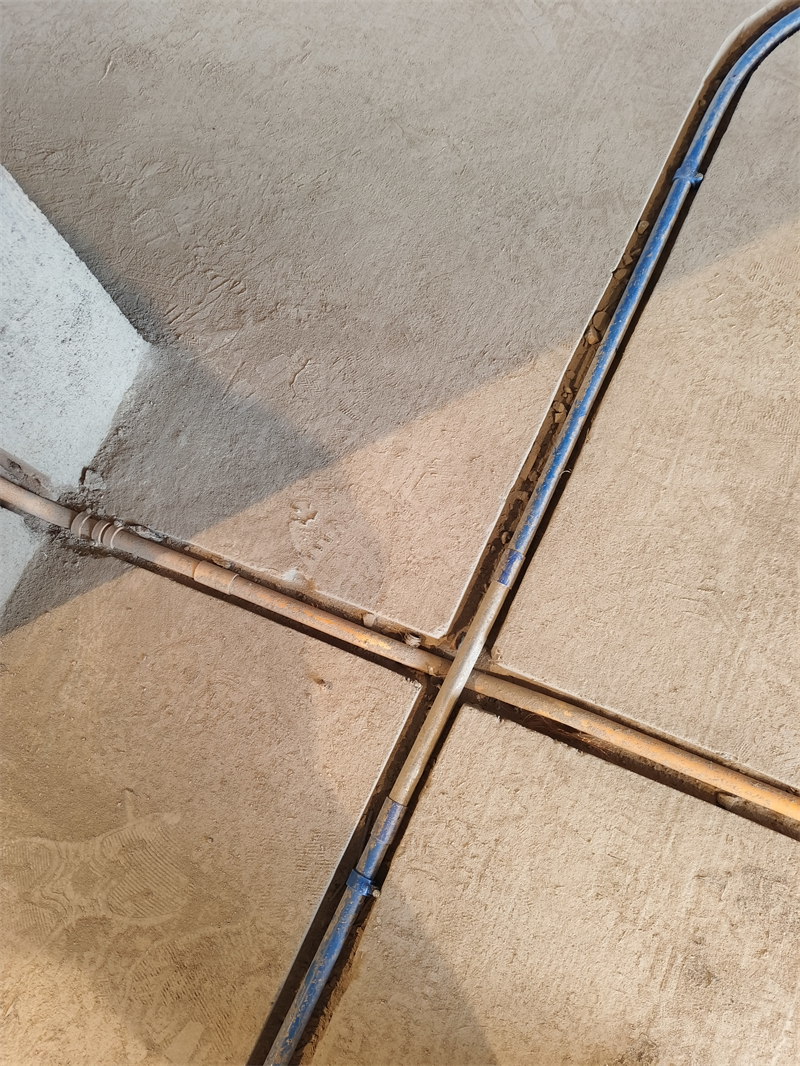

强弱电交接处用金属镀锌管交叉，防止信号干扰。

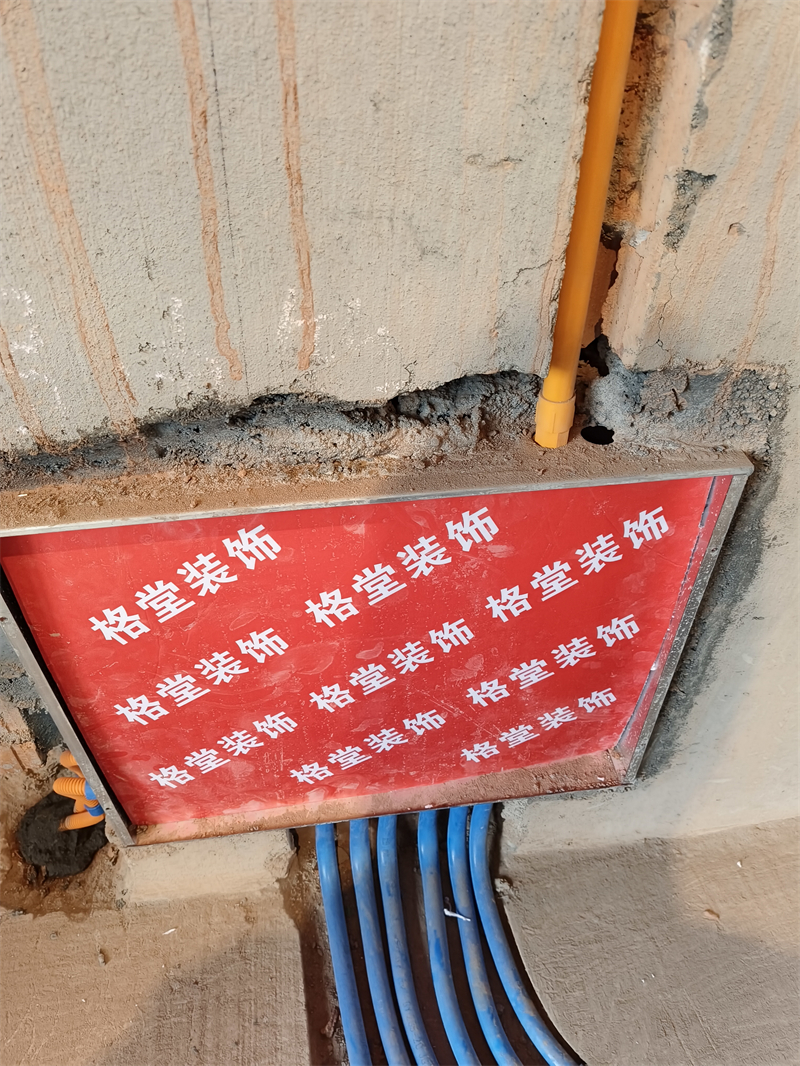

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

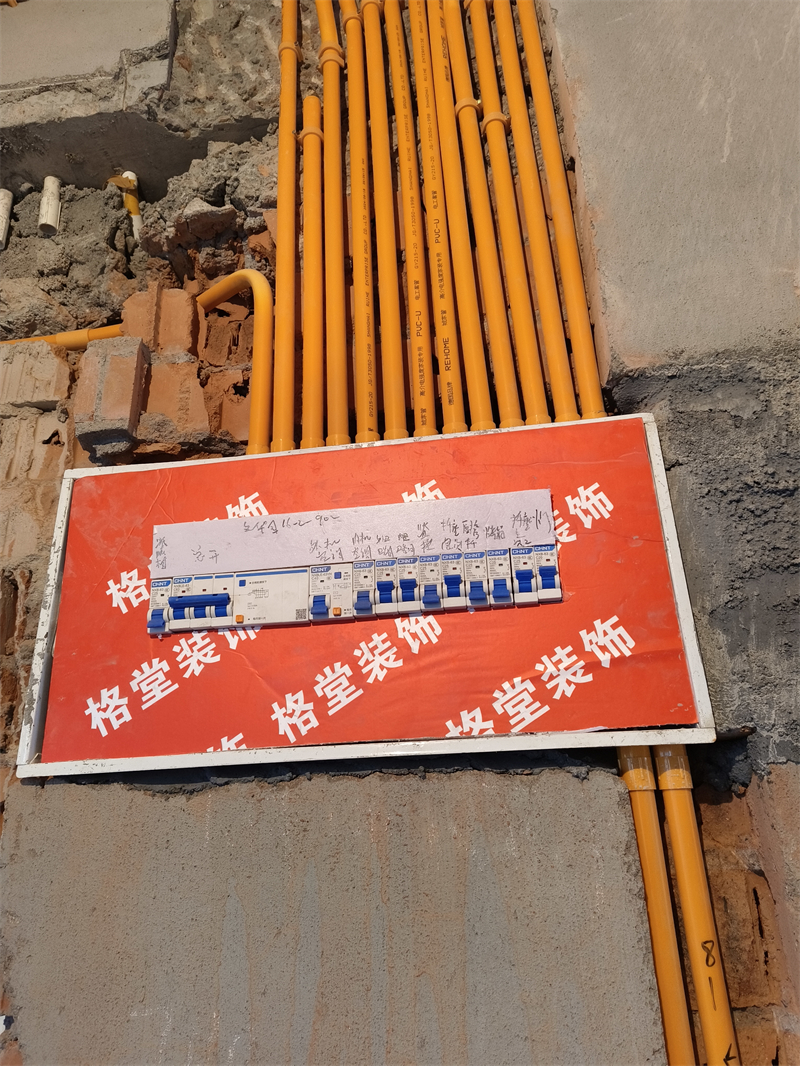

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

筒灯电线用波纹管保护。

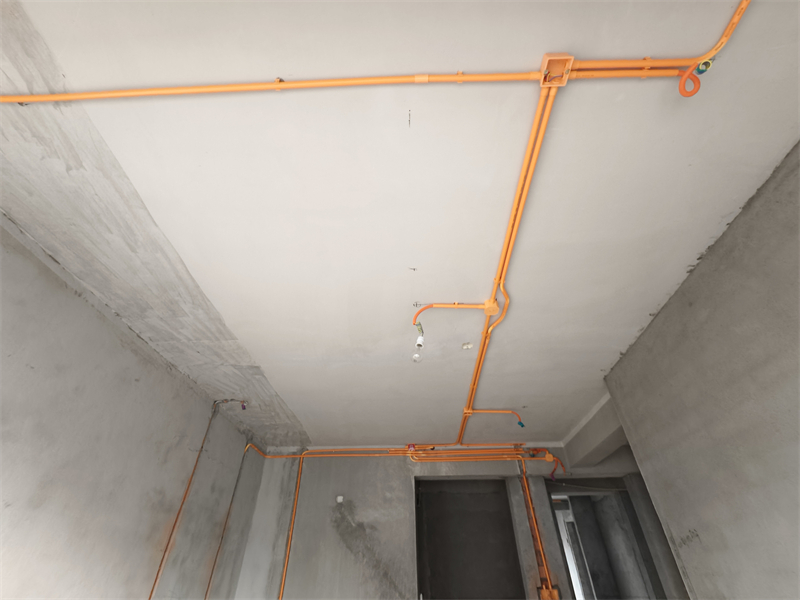

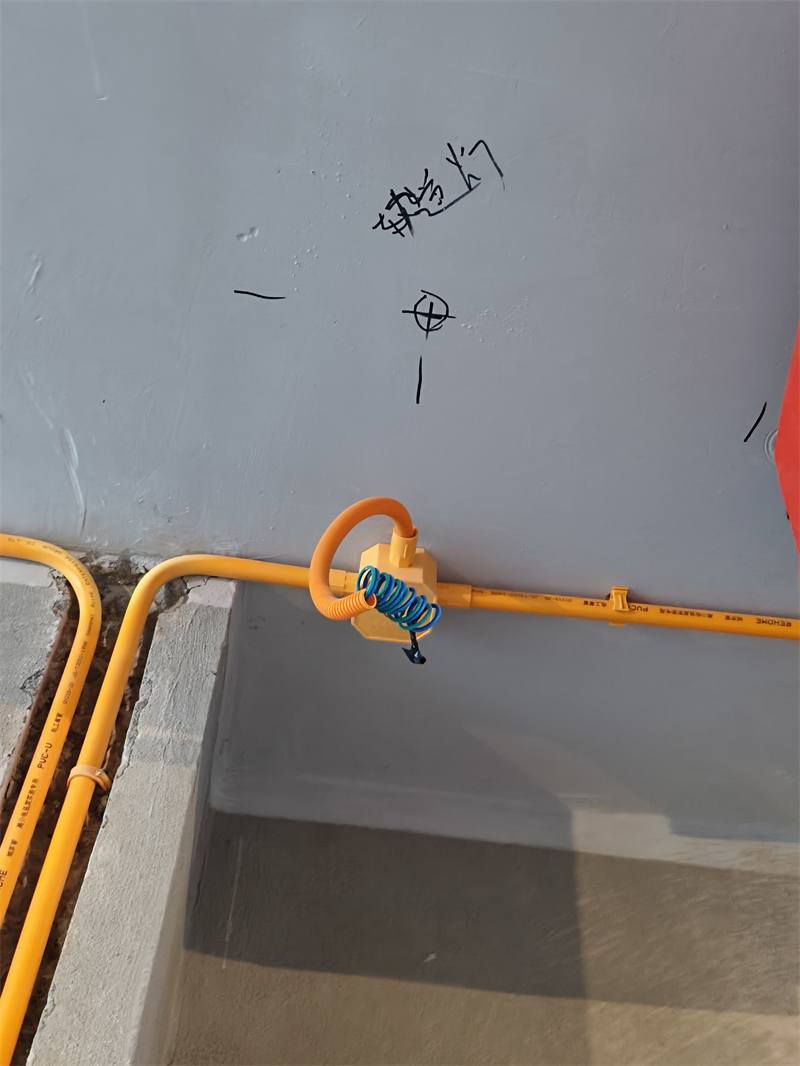

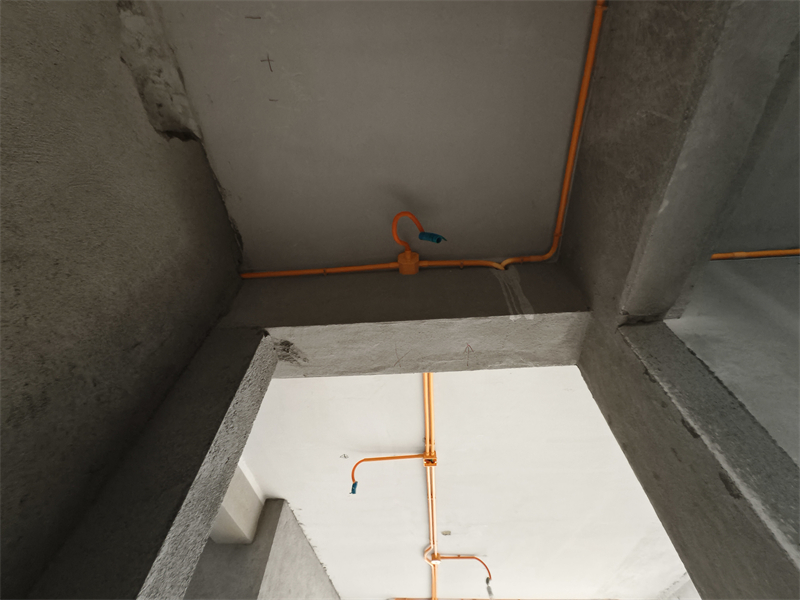

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2025-3-11 22:28:31

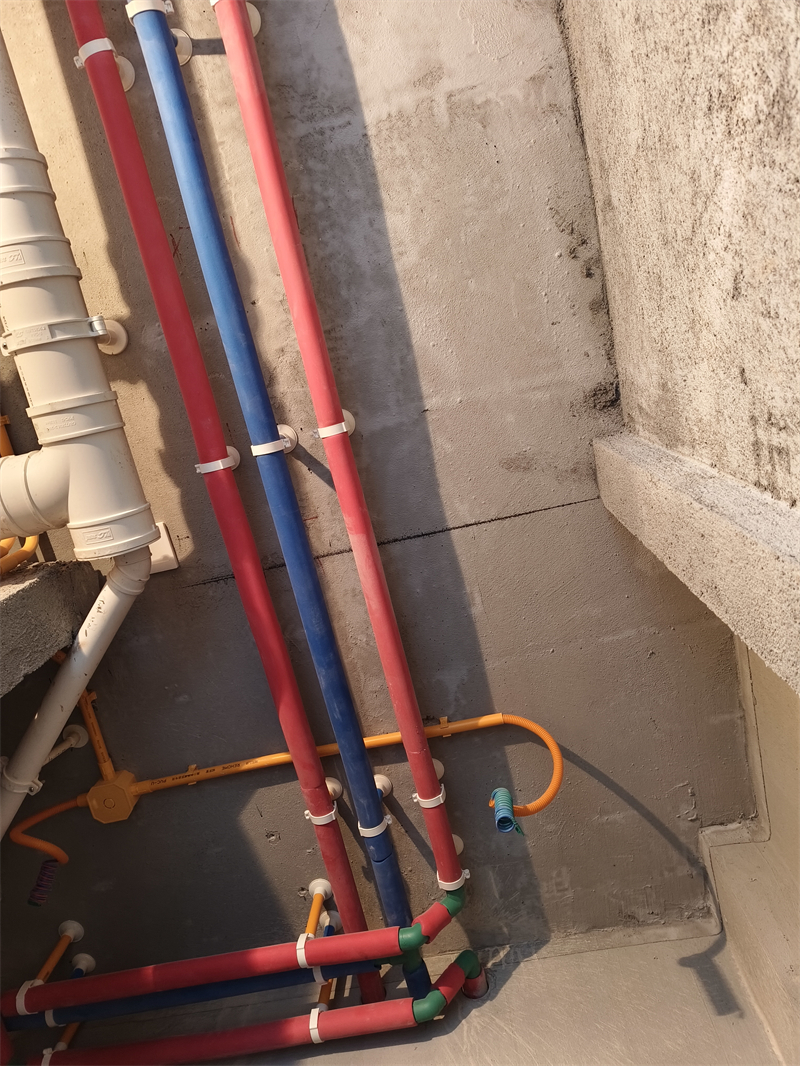

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

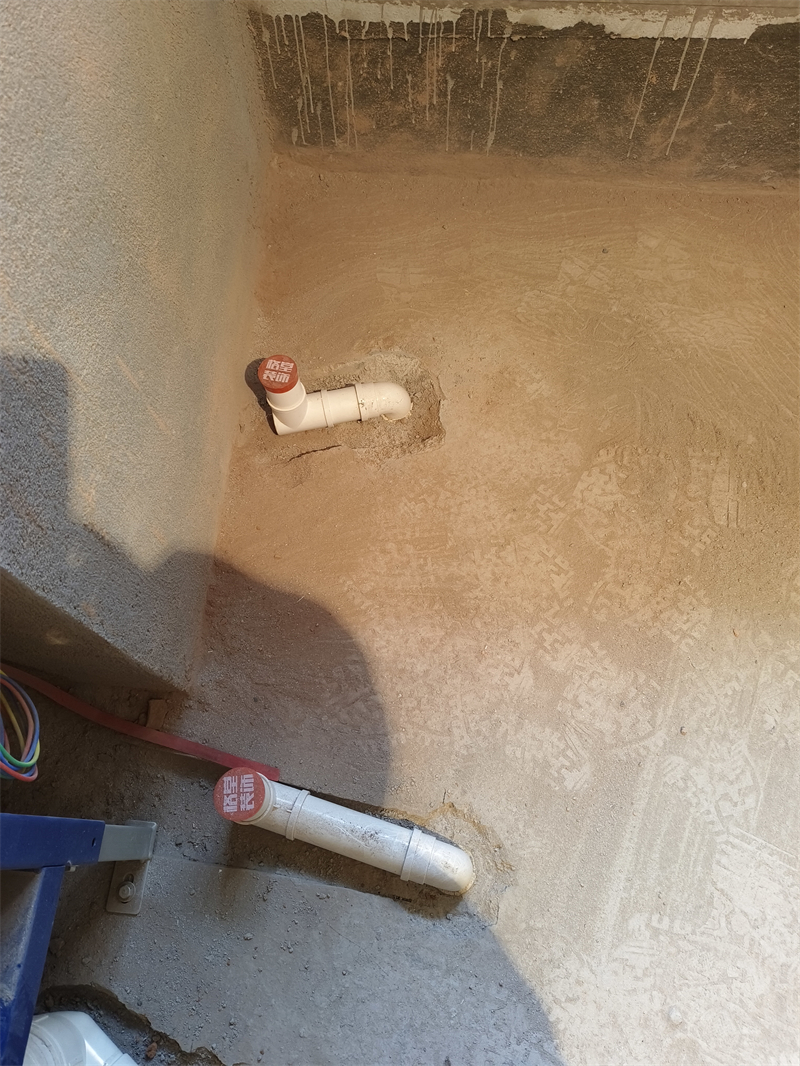

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

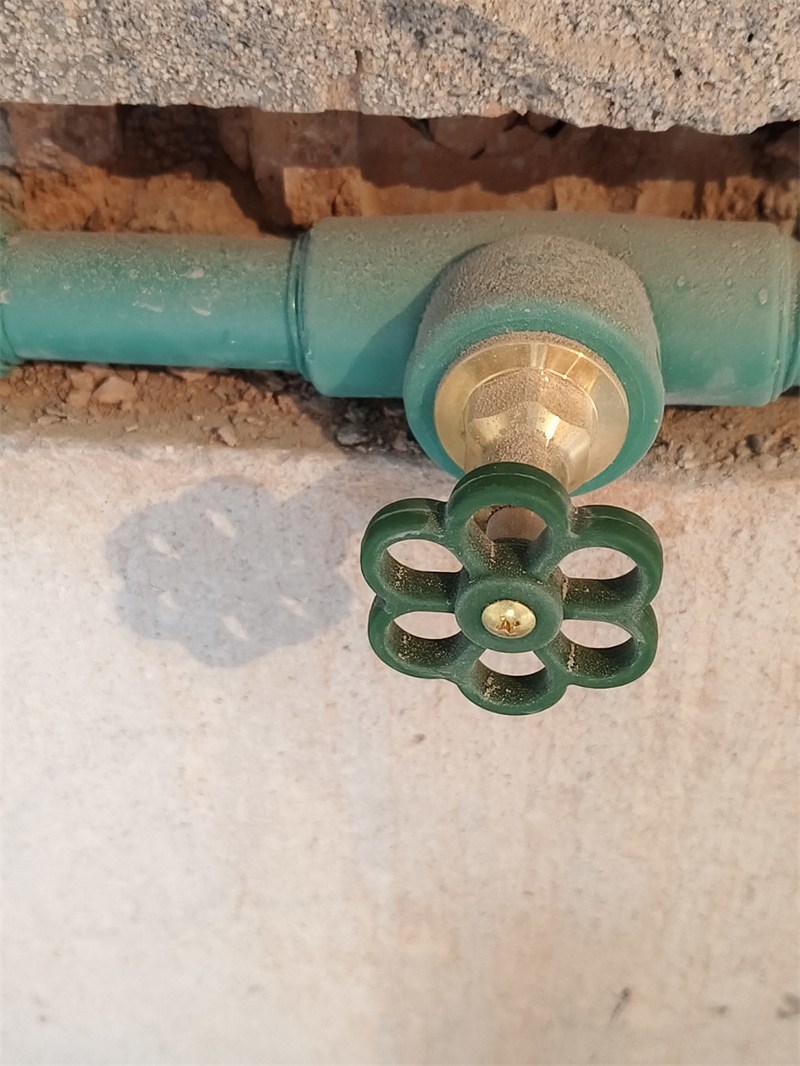

每户水管进水部位室内加进水总阀，采用暗埋做法。

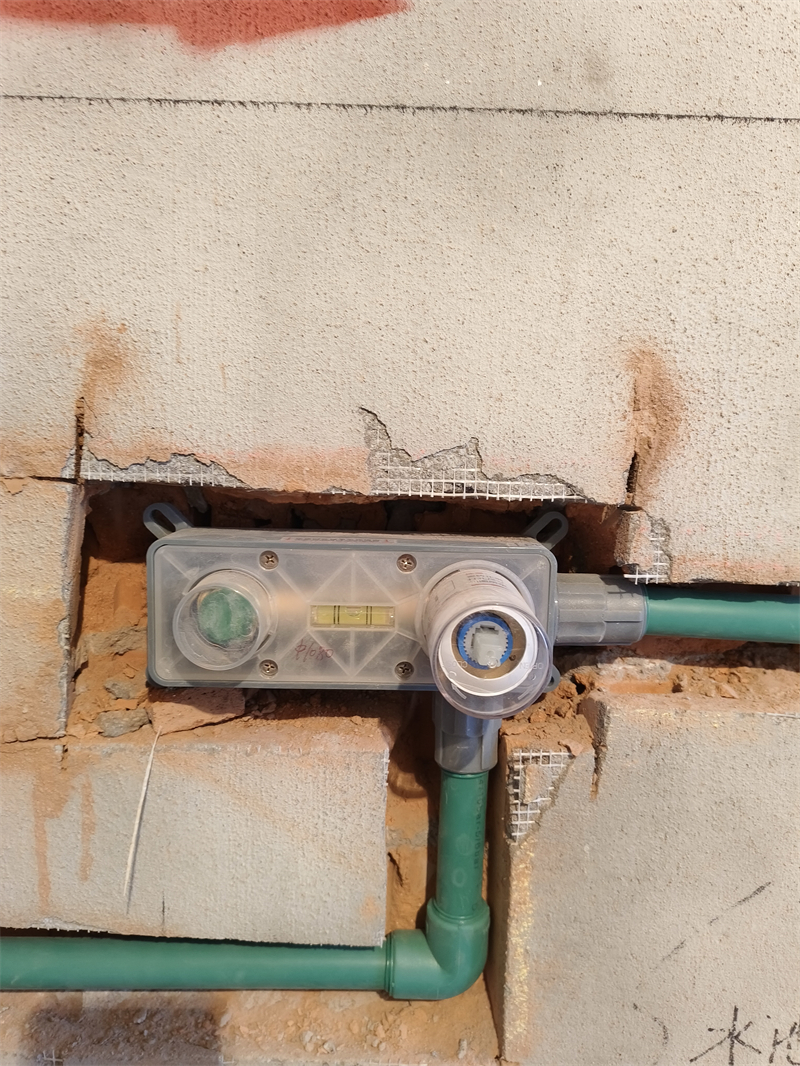

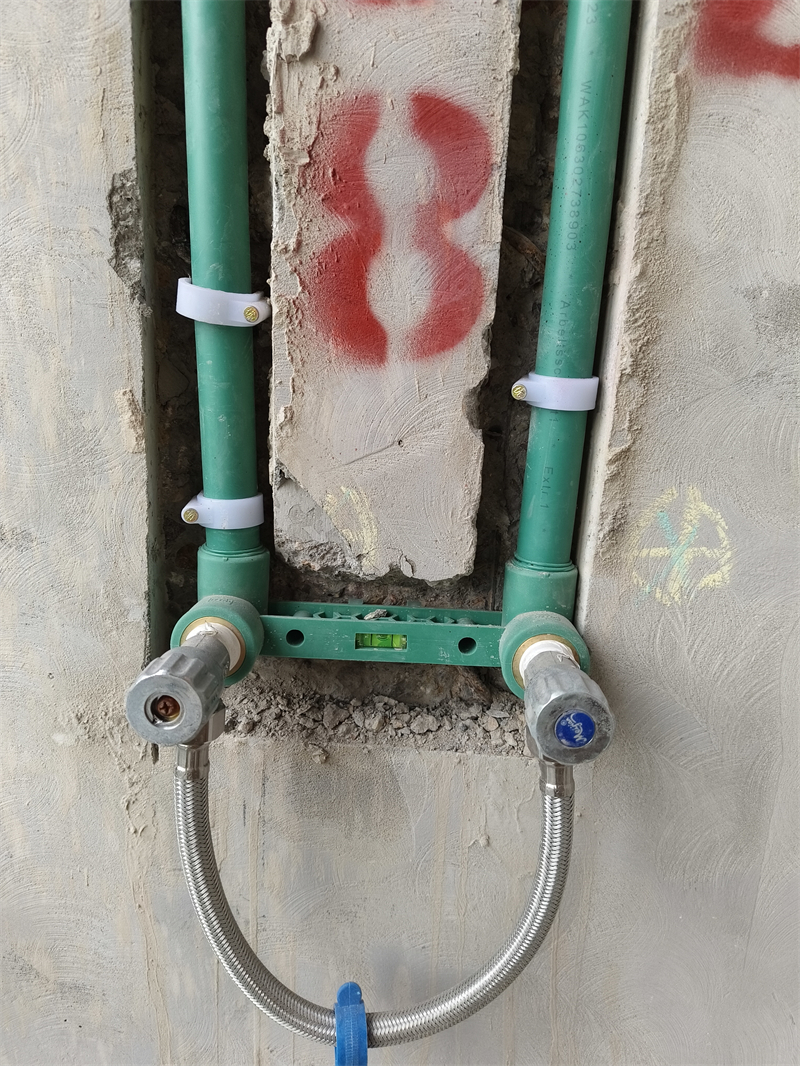

冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2025-3-11 22:29:01

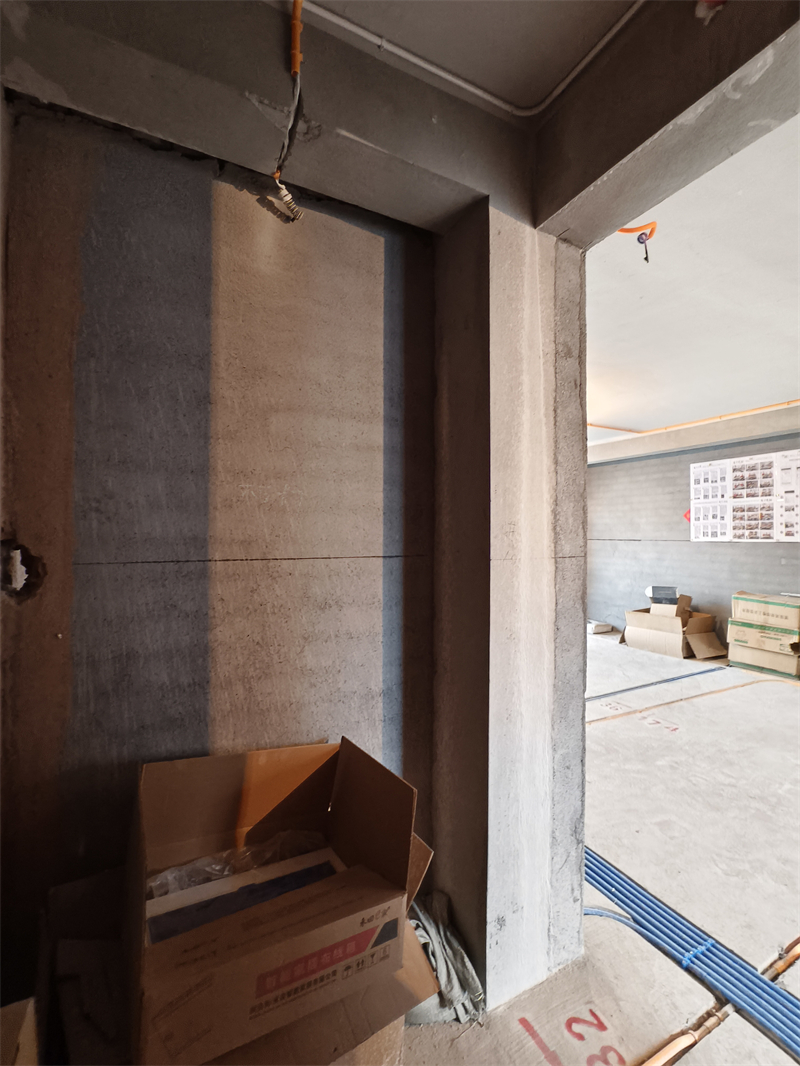

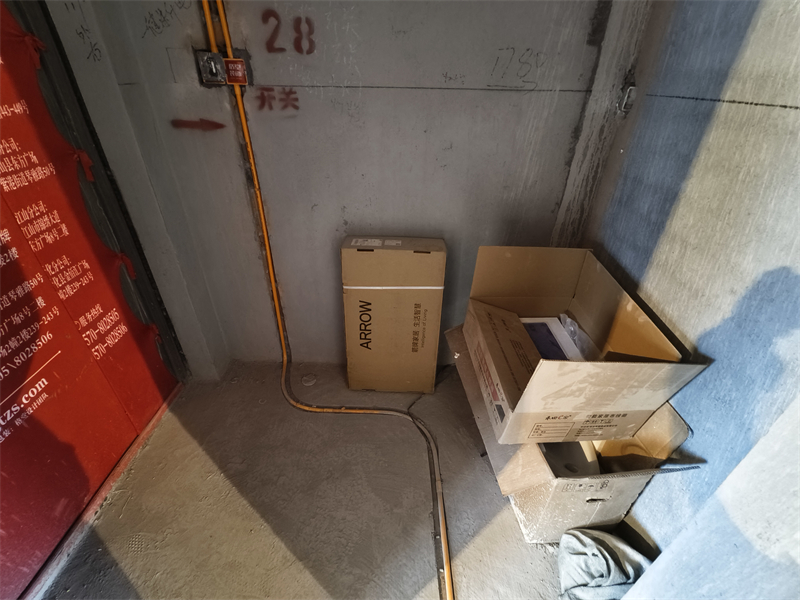

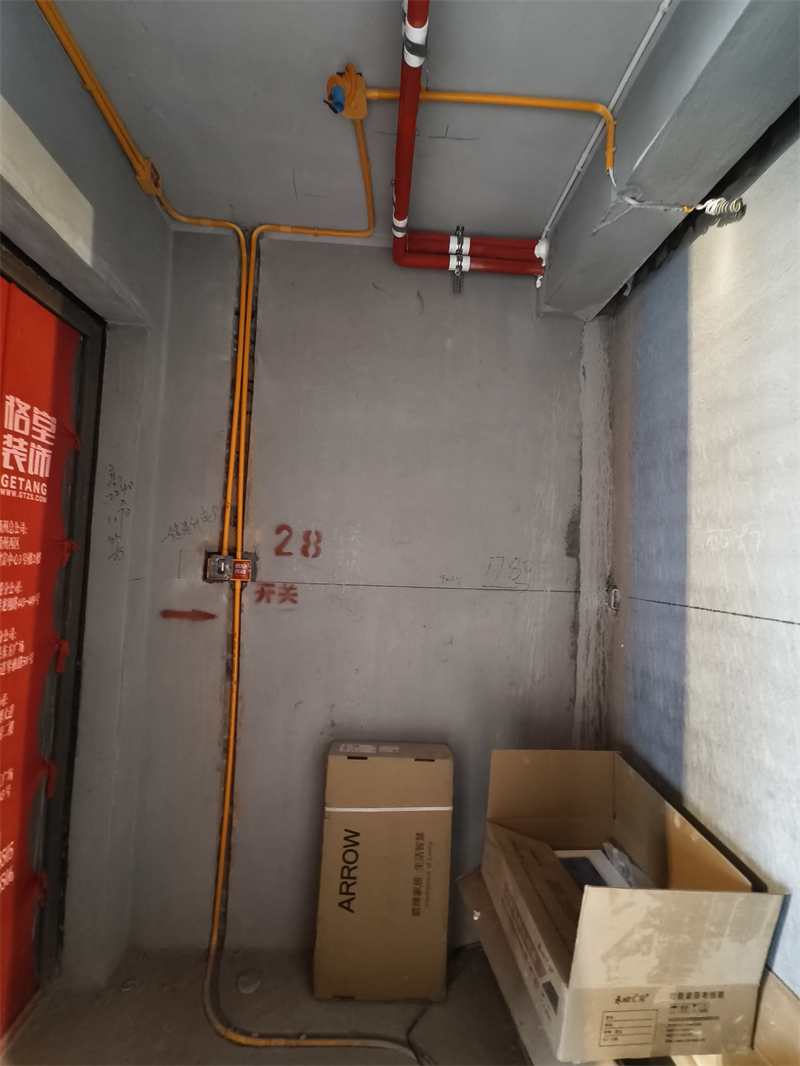

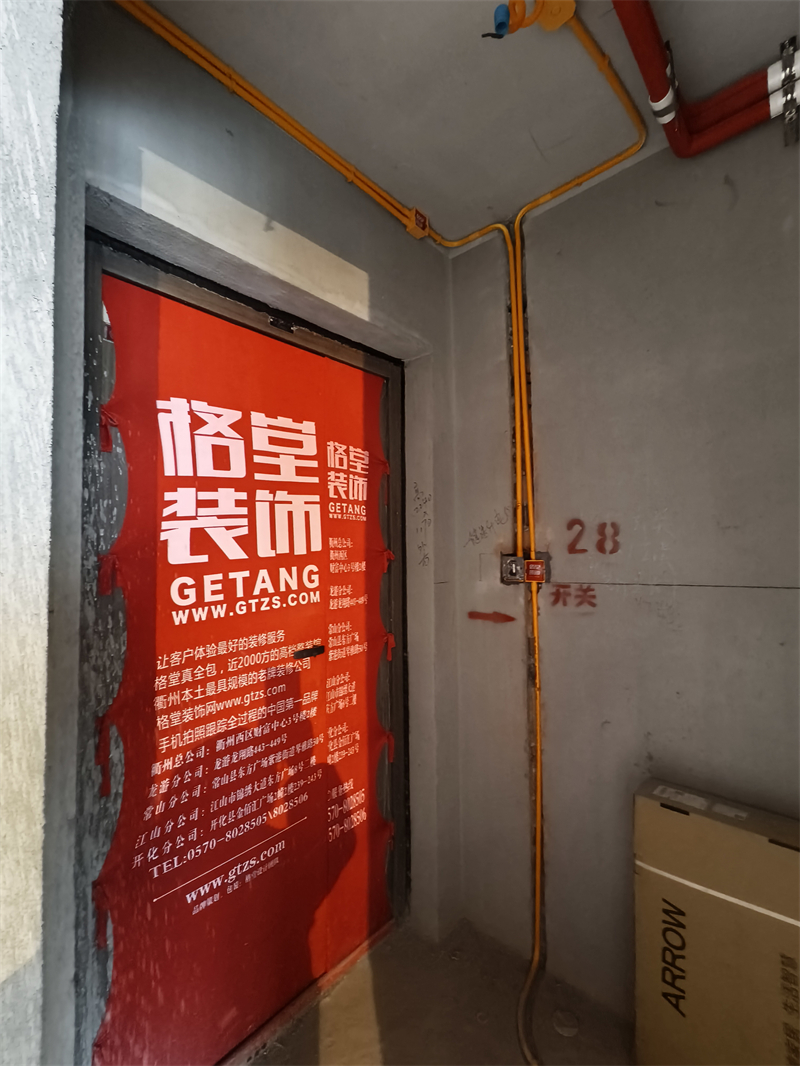

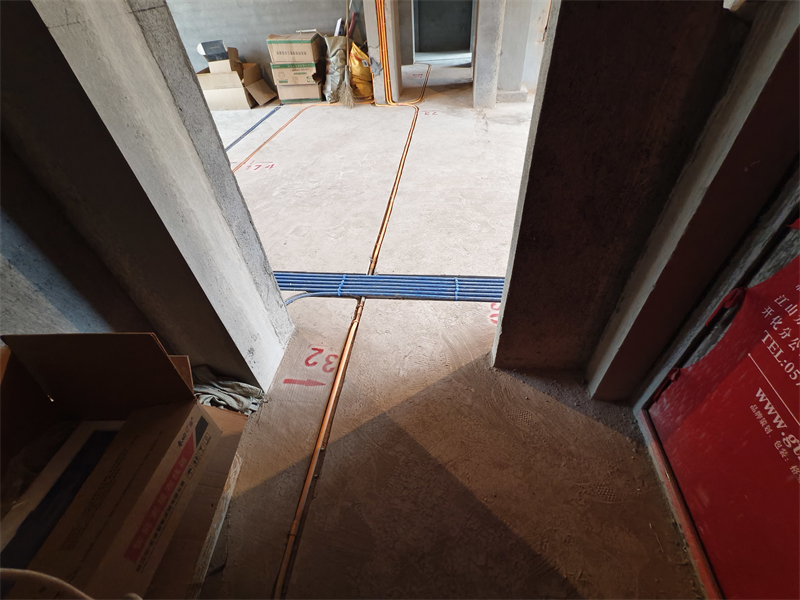

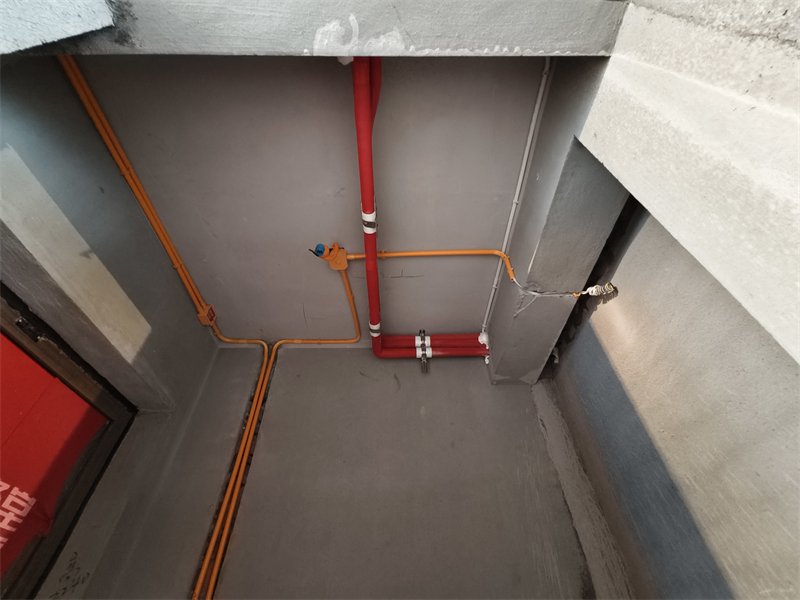

玄关水电完工图

发表于 2025-3-11 22:29:51

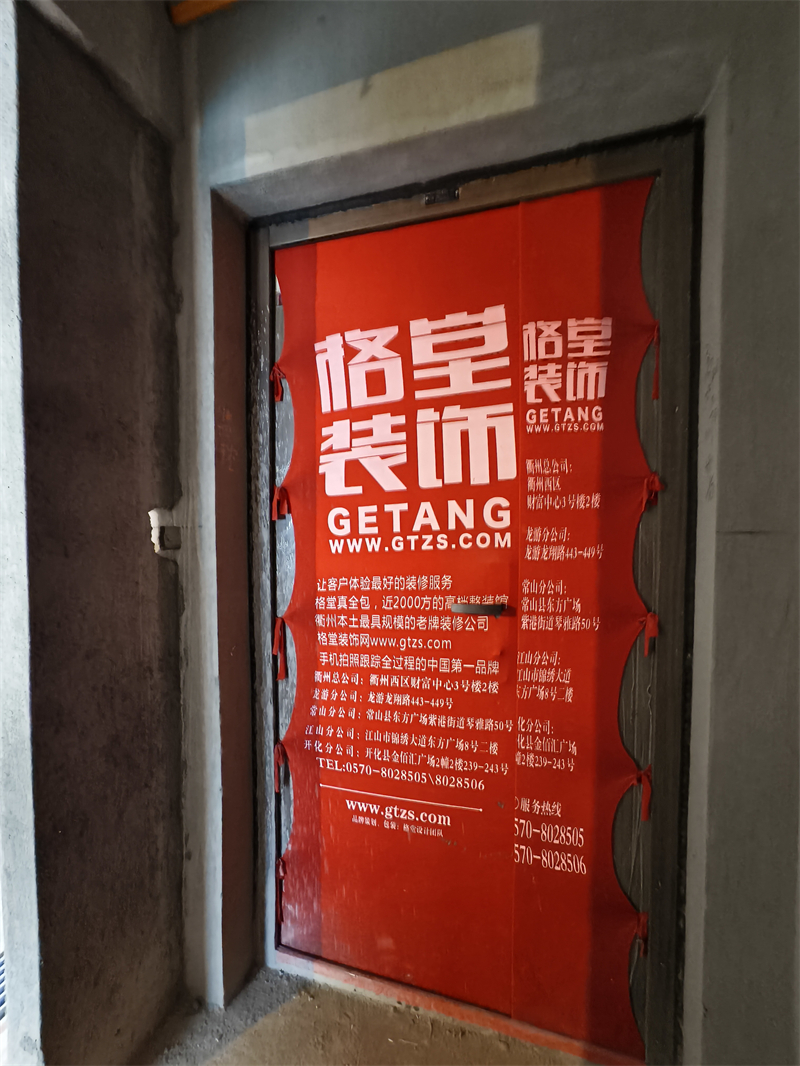

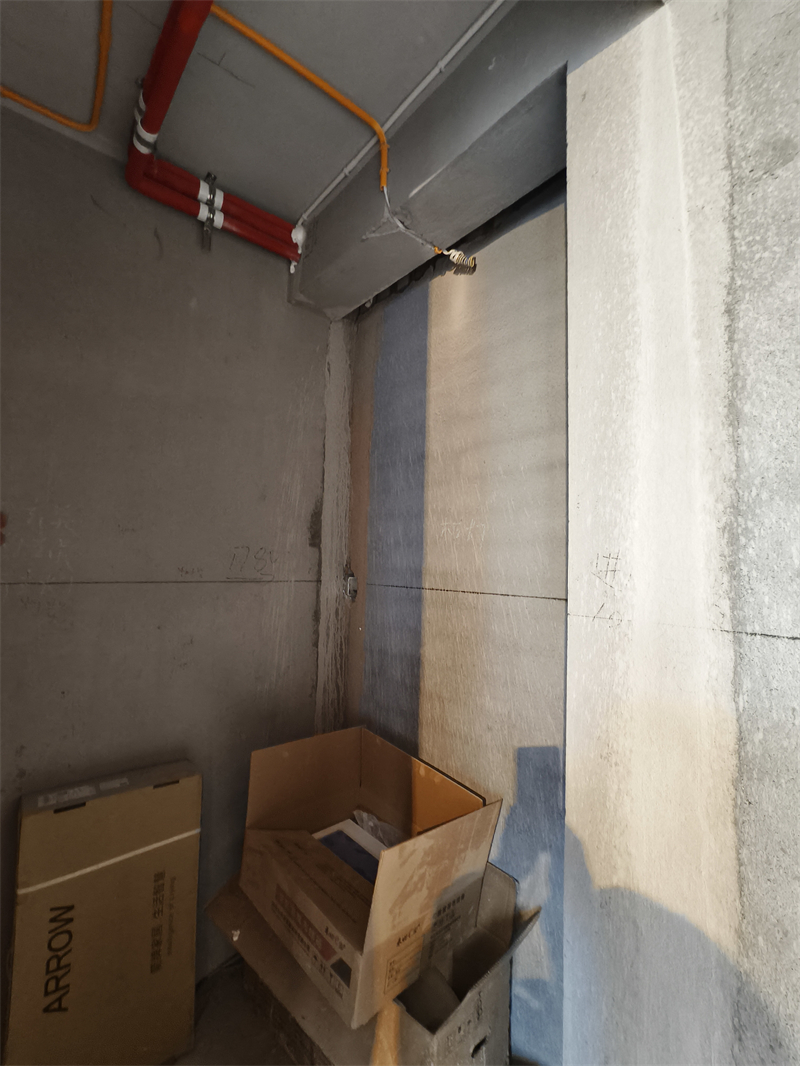

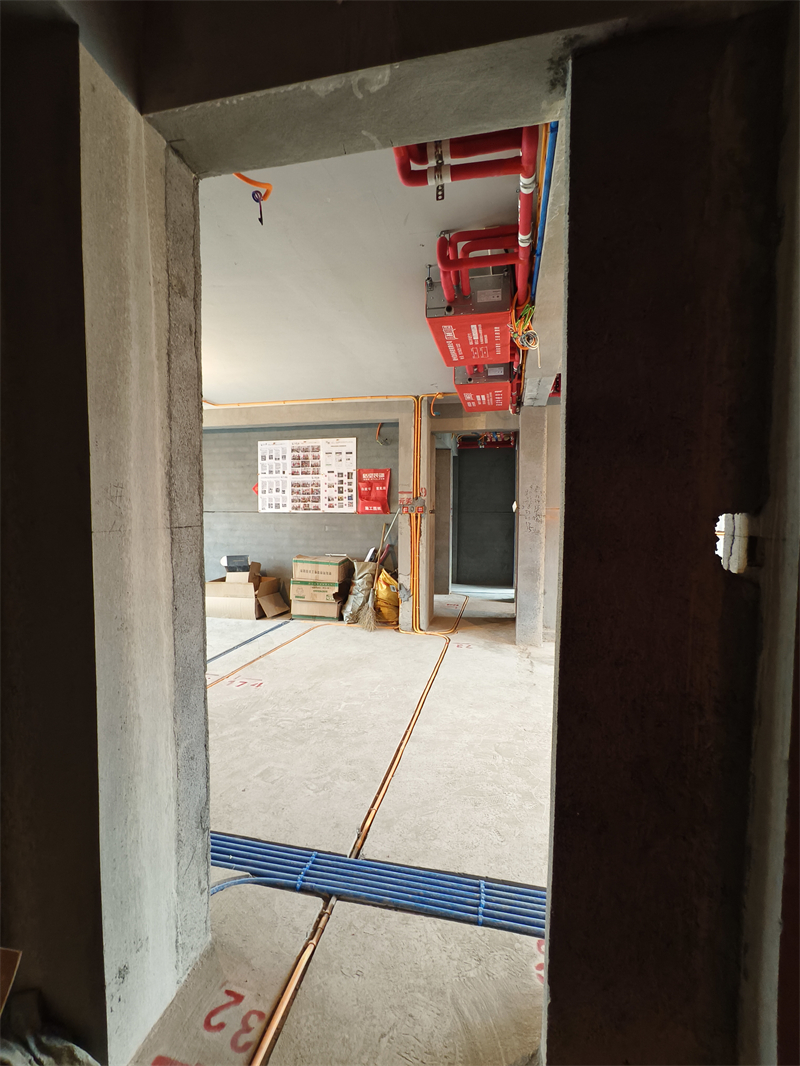

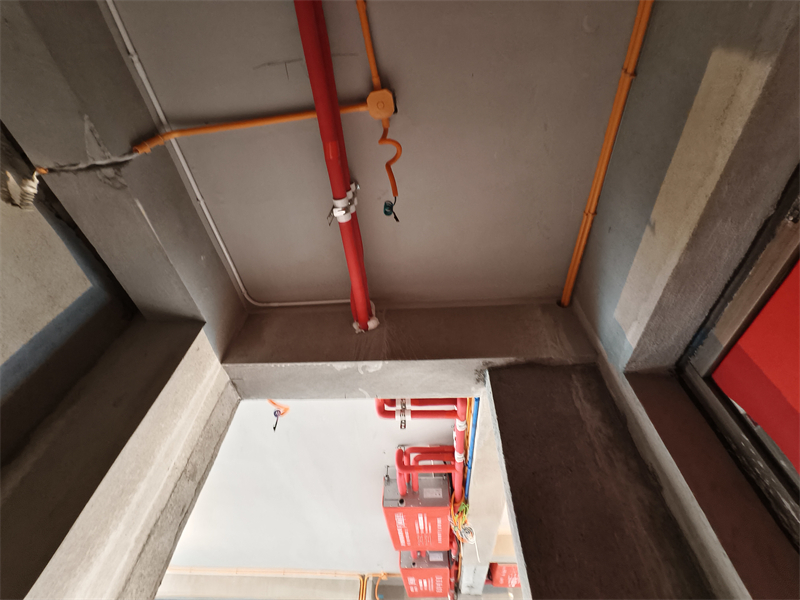

玄关对角水电完工图
