常山渡口未来社区4-2-11#96㎡现代奶油 ——黑白画卷中的温馨故事

发表于 2025-2-10 14:59:48

对角

发表于 2025-2-10 15:00:28

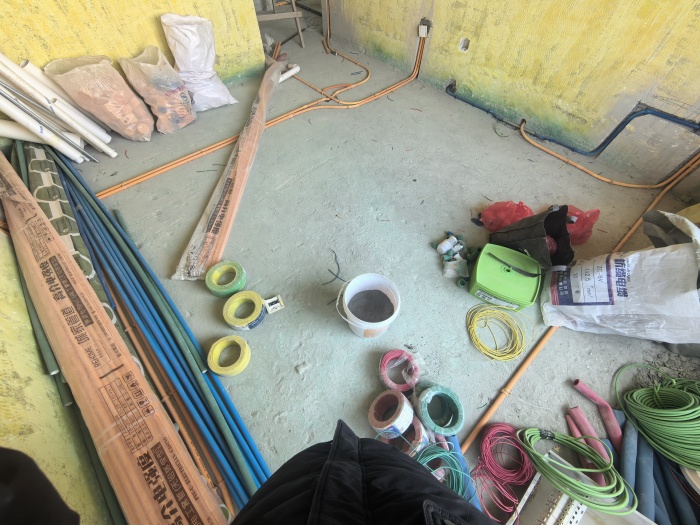

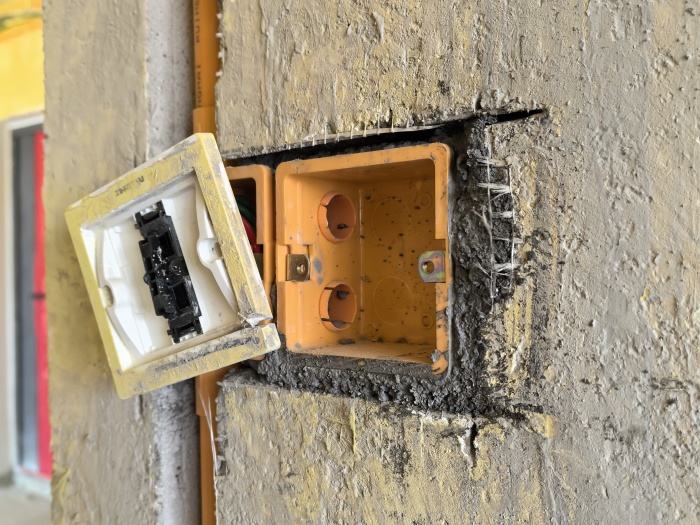

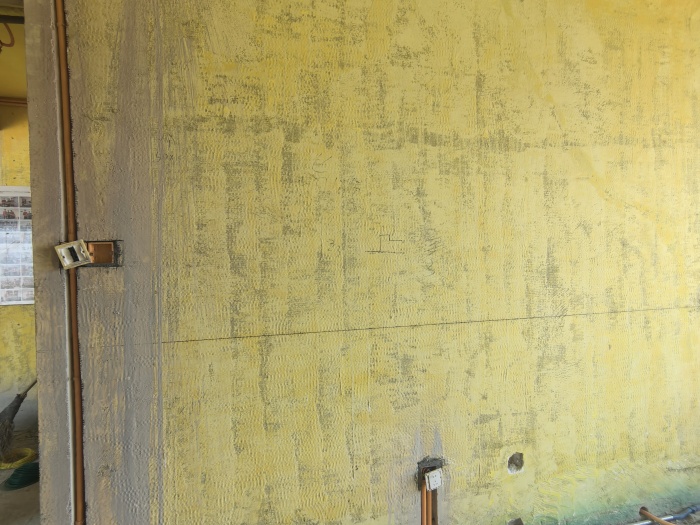

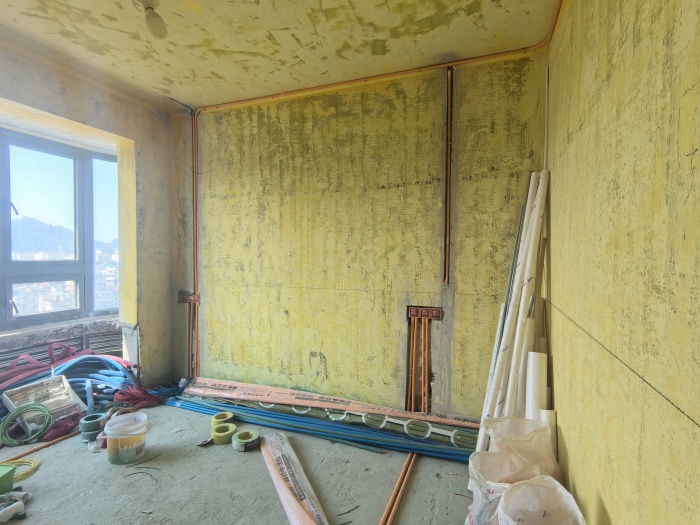

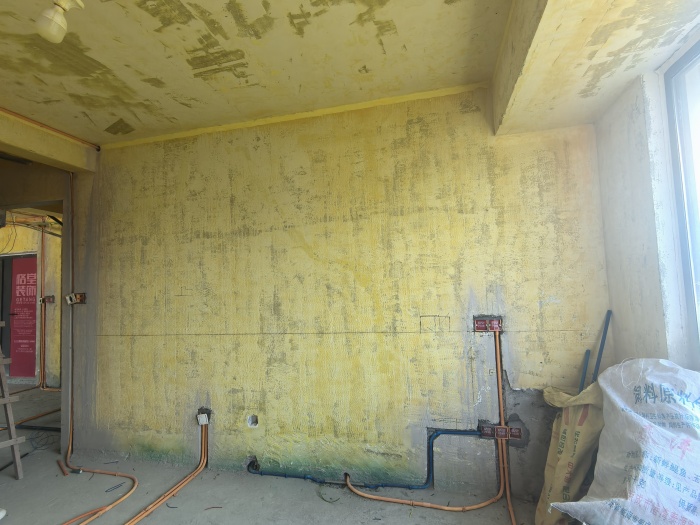

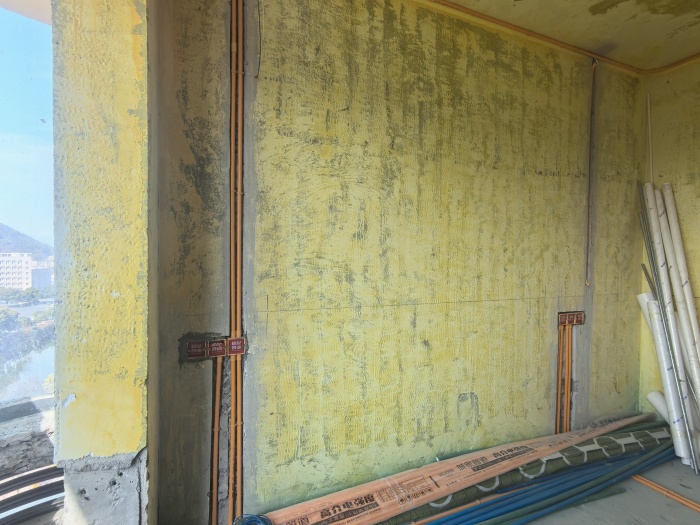

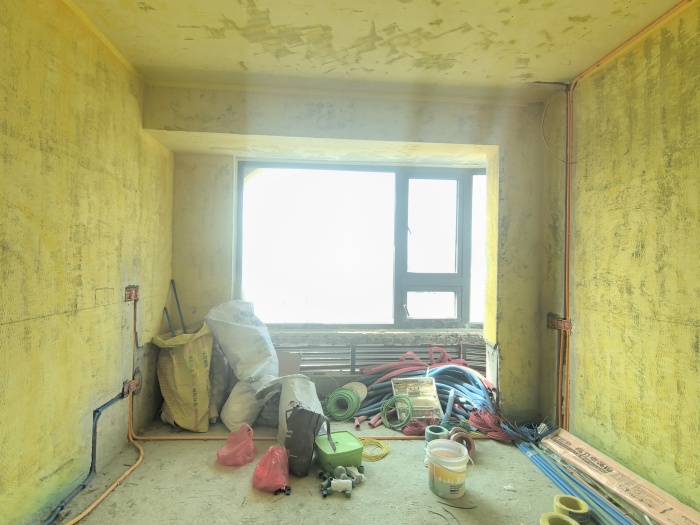

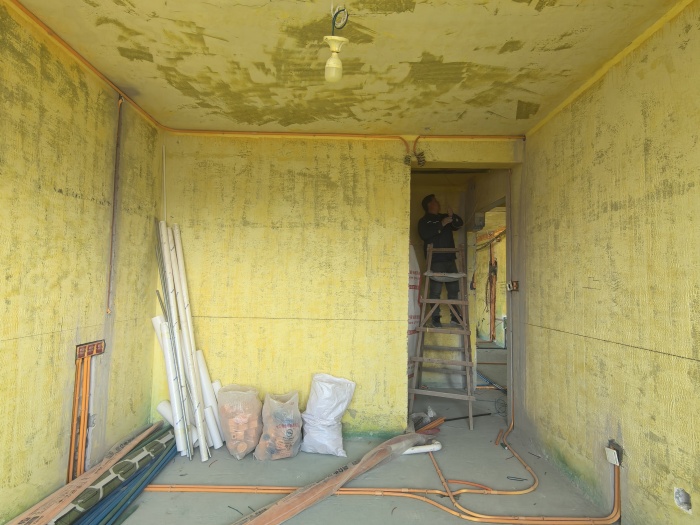

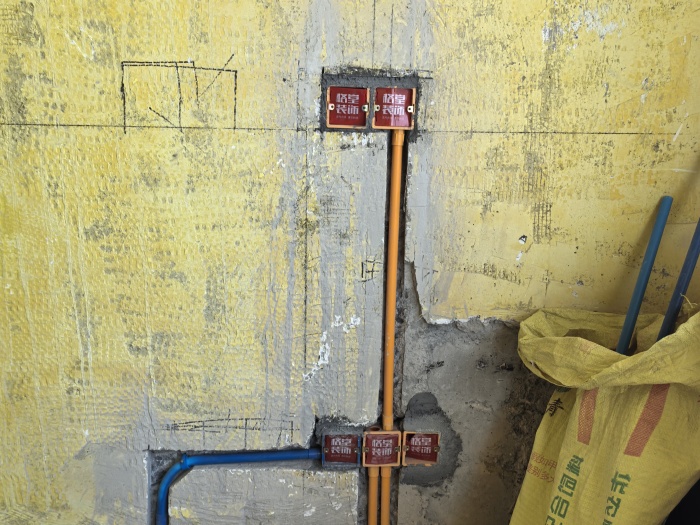

主卧，水电工艺施工，线管布置施工基本完成，穿线施工基本完成，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2025-2-10 15:00:55

对角

发表于 2025-2-10 15:01:21

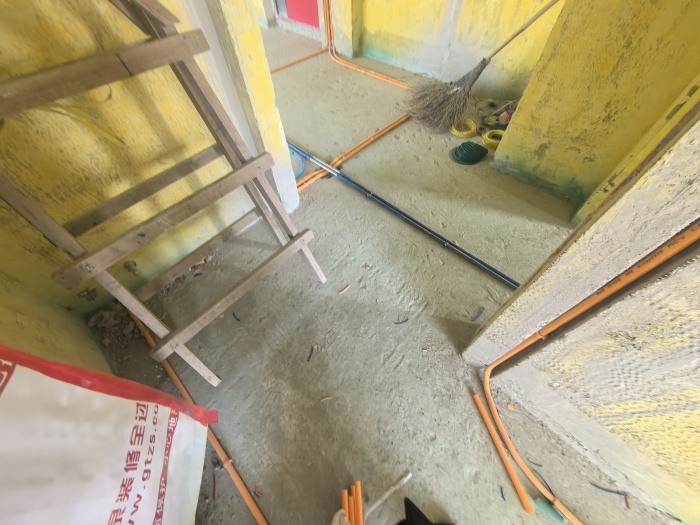

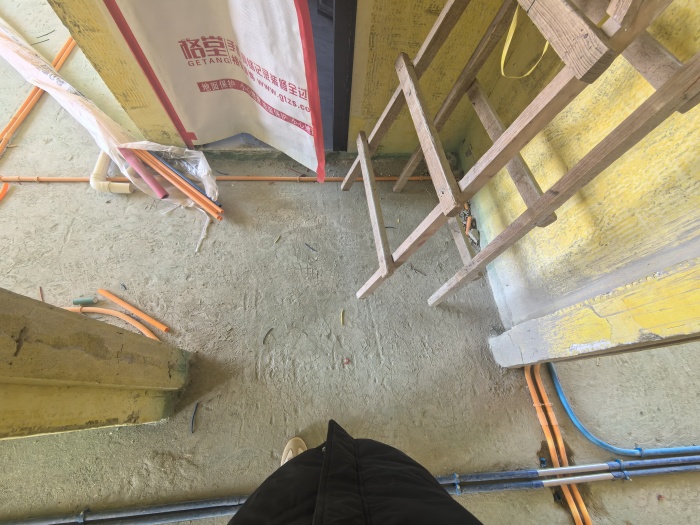

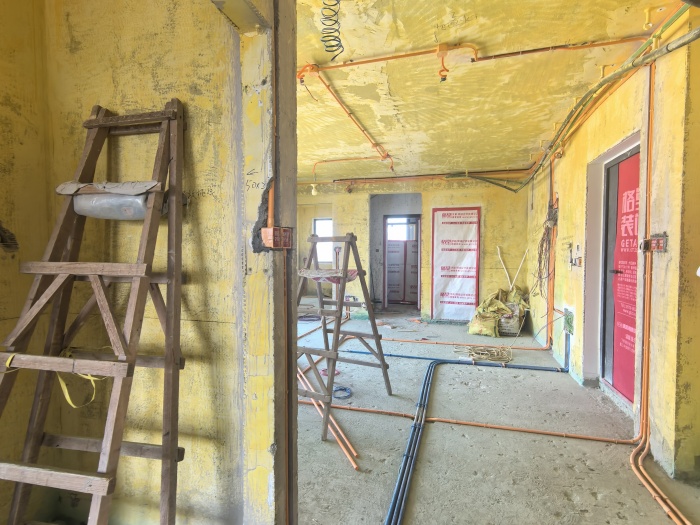

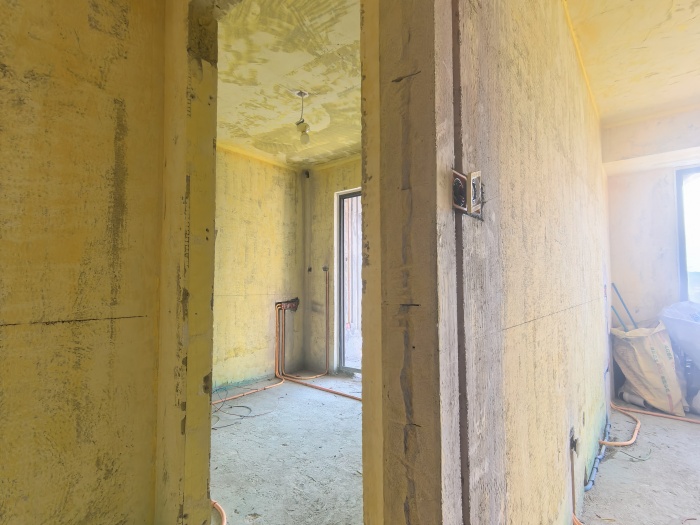

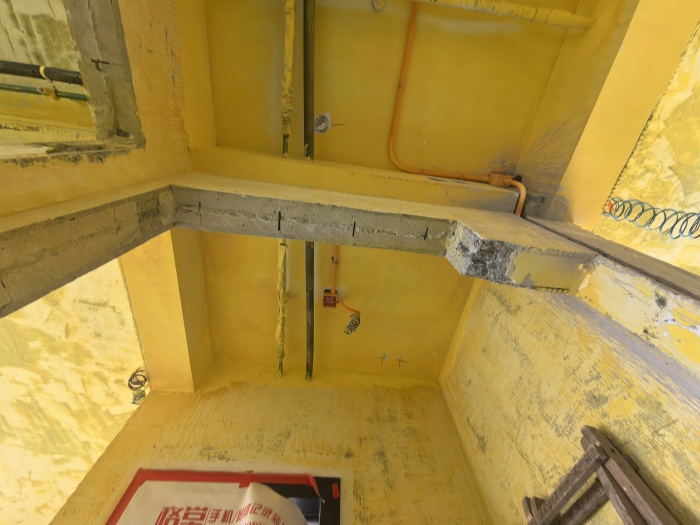

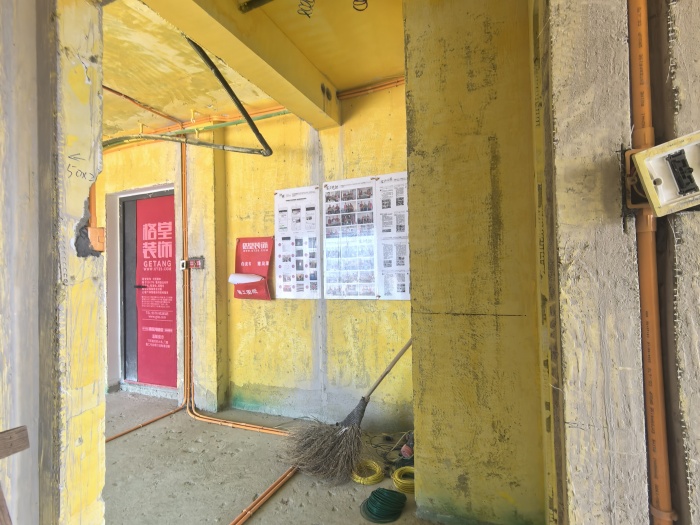

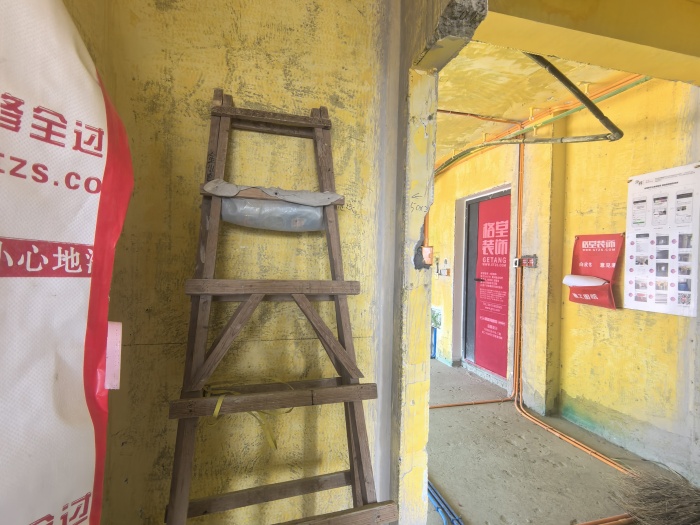

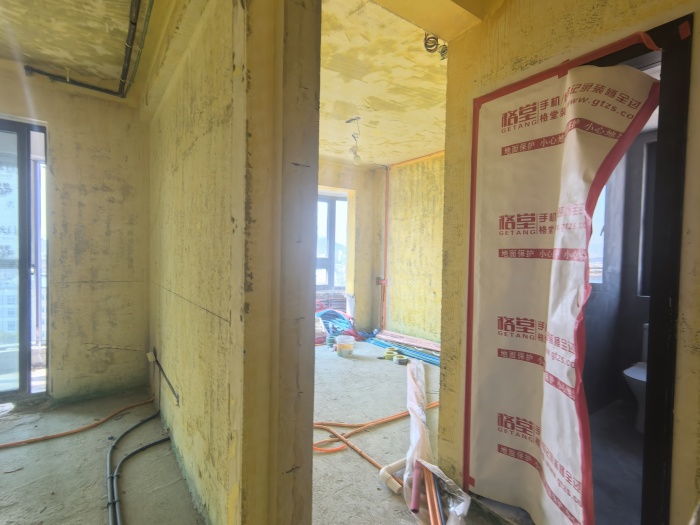

过道处，水电工艺施工

发表于 2025-2-10 15:02:47

对角

发表于 2025-2-10 15:05:01

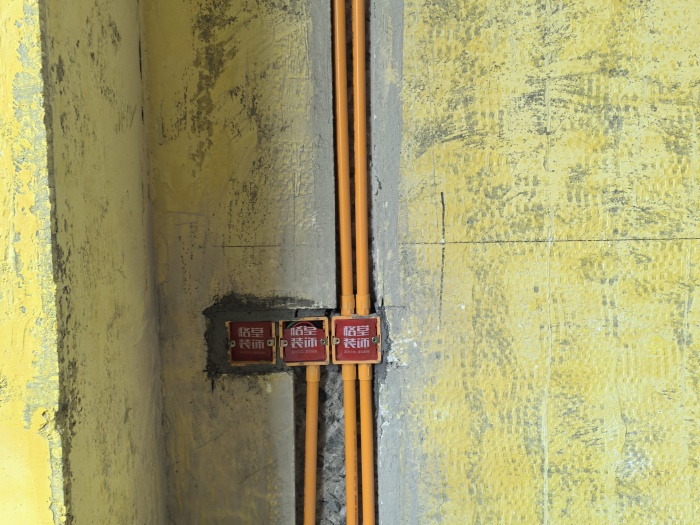

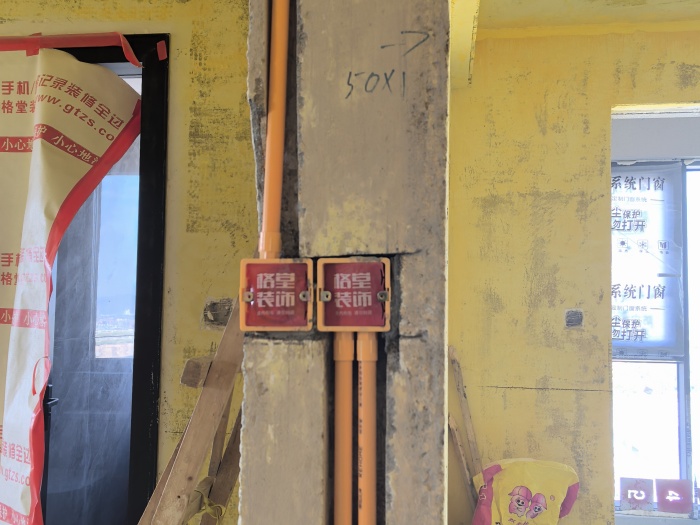

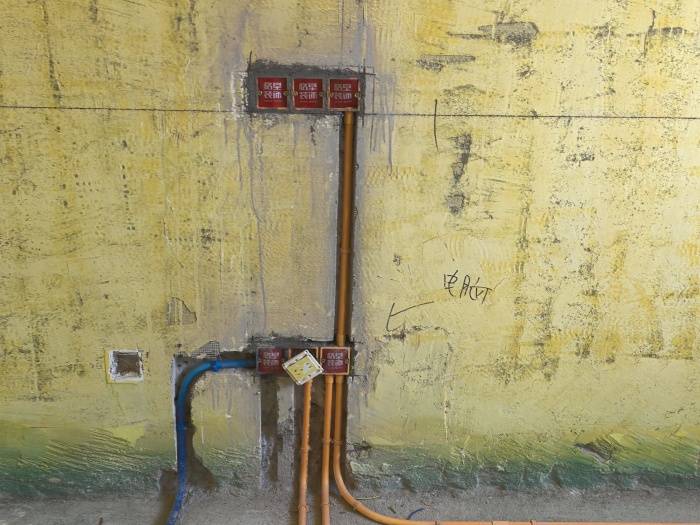

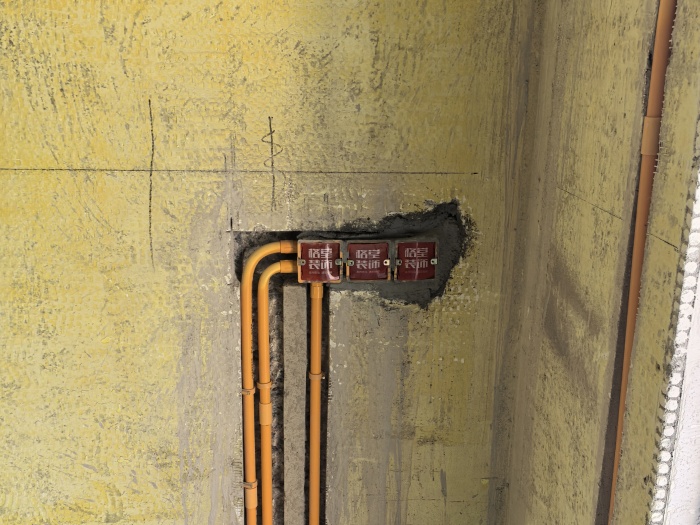

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2025-2-10 15:05:47

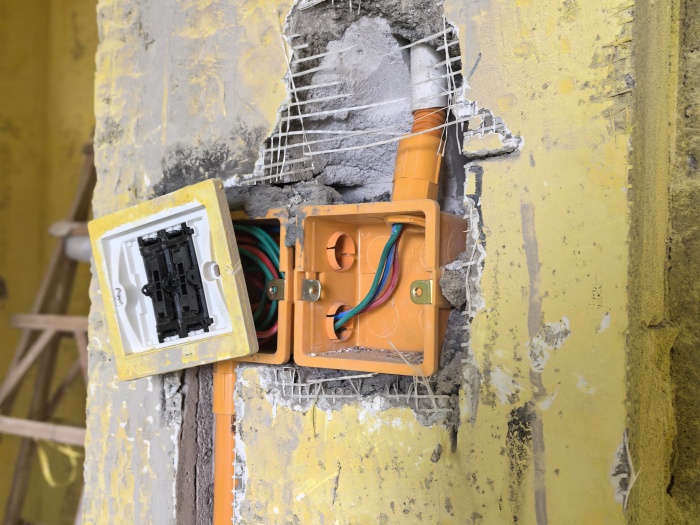

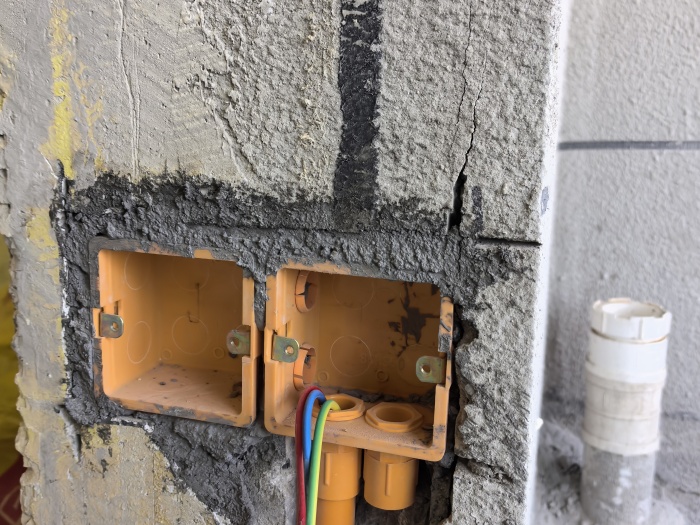

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2025-2-10 15:06:26

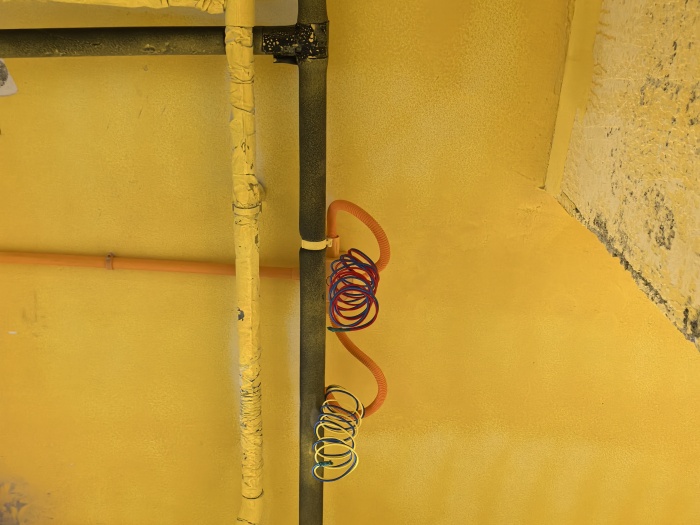

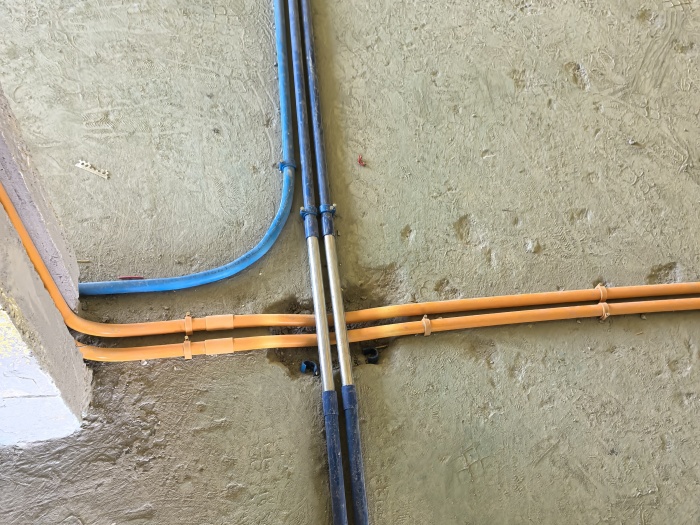

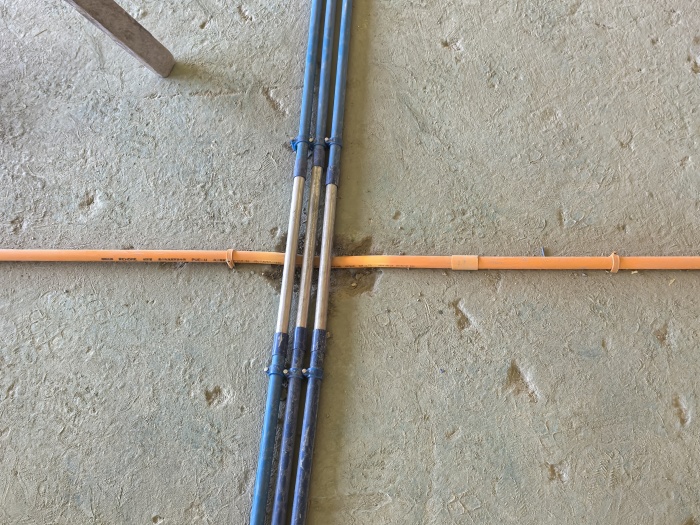

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2025-2-10 15:06:55

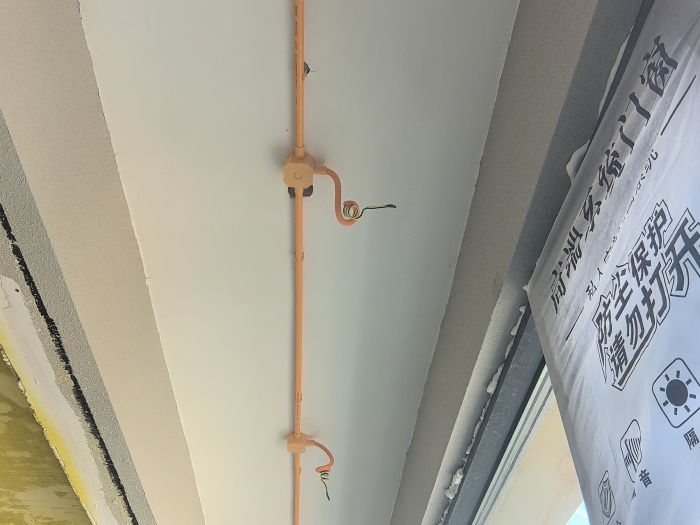

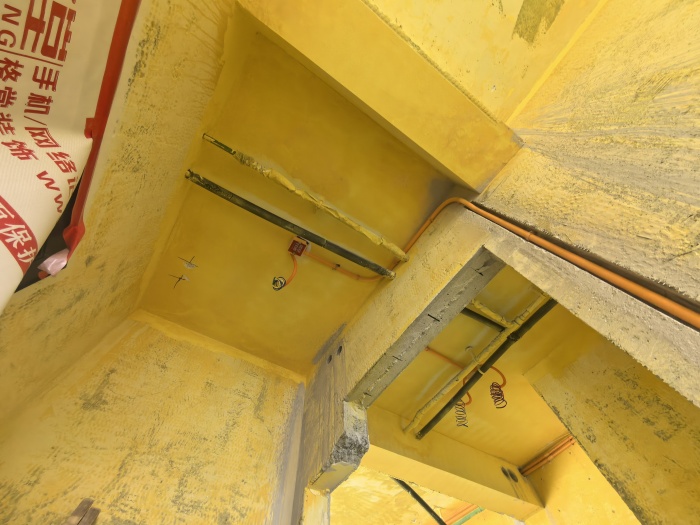

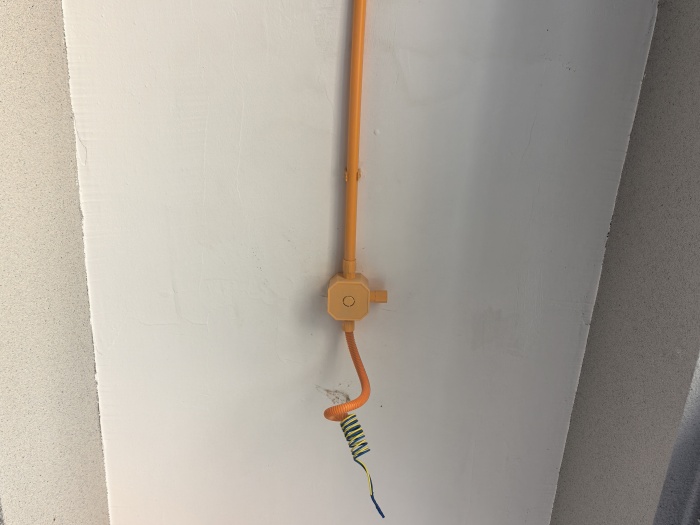

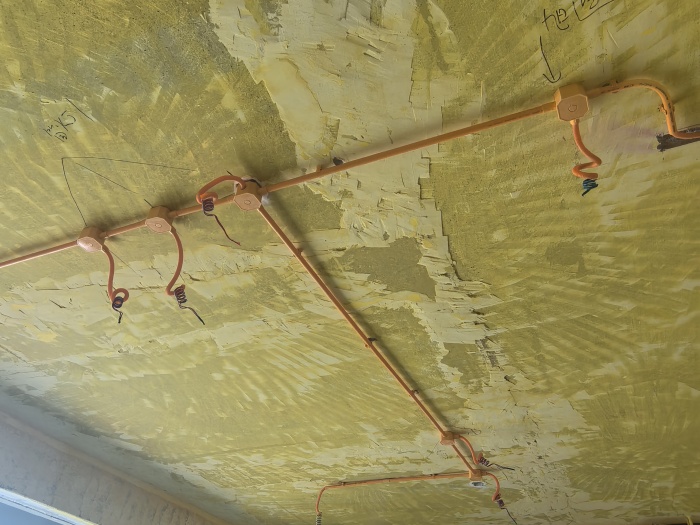

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2025-2-10 15:07:25

筒灯电线用波纹管保护
