国风澜园3-3#89㎡现代原木——《原木居》

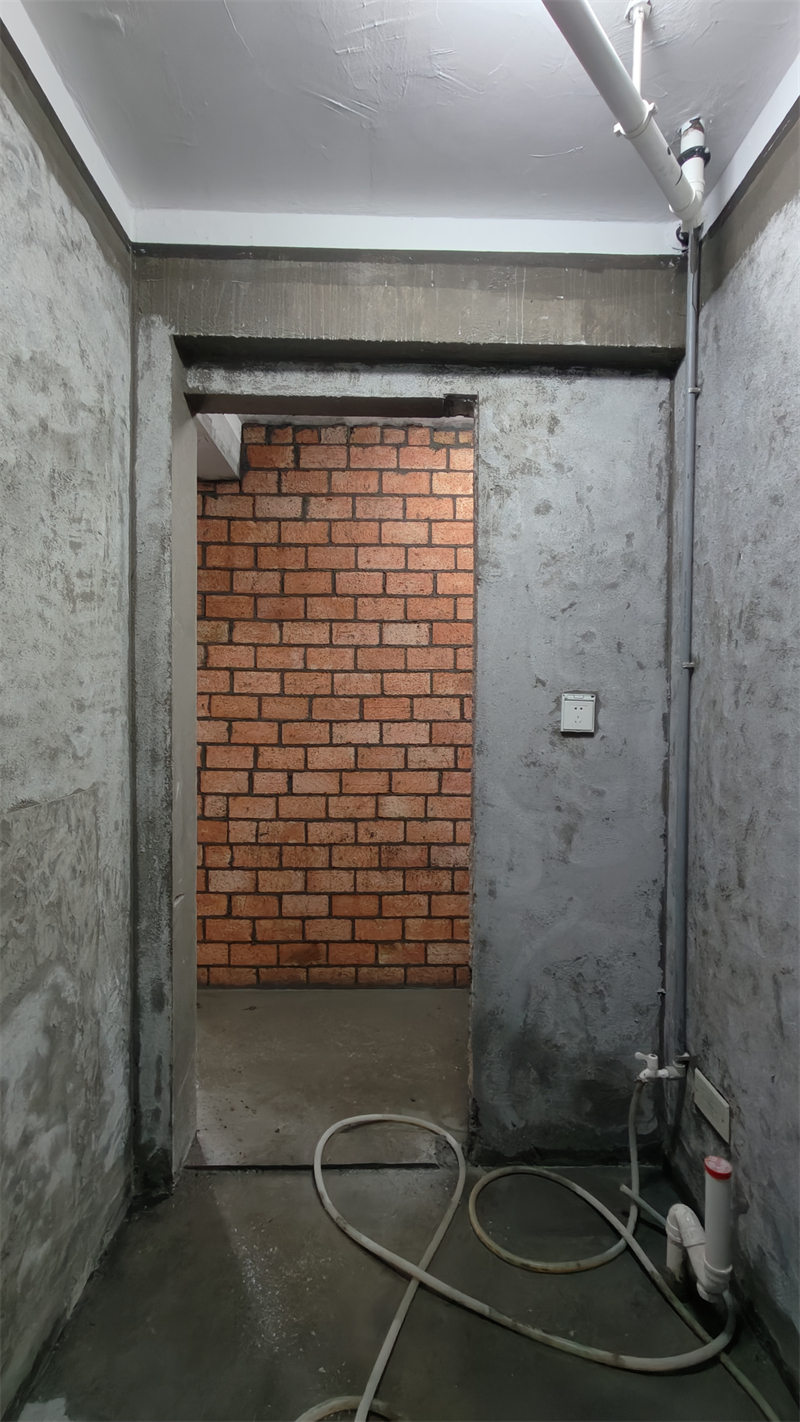

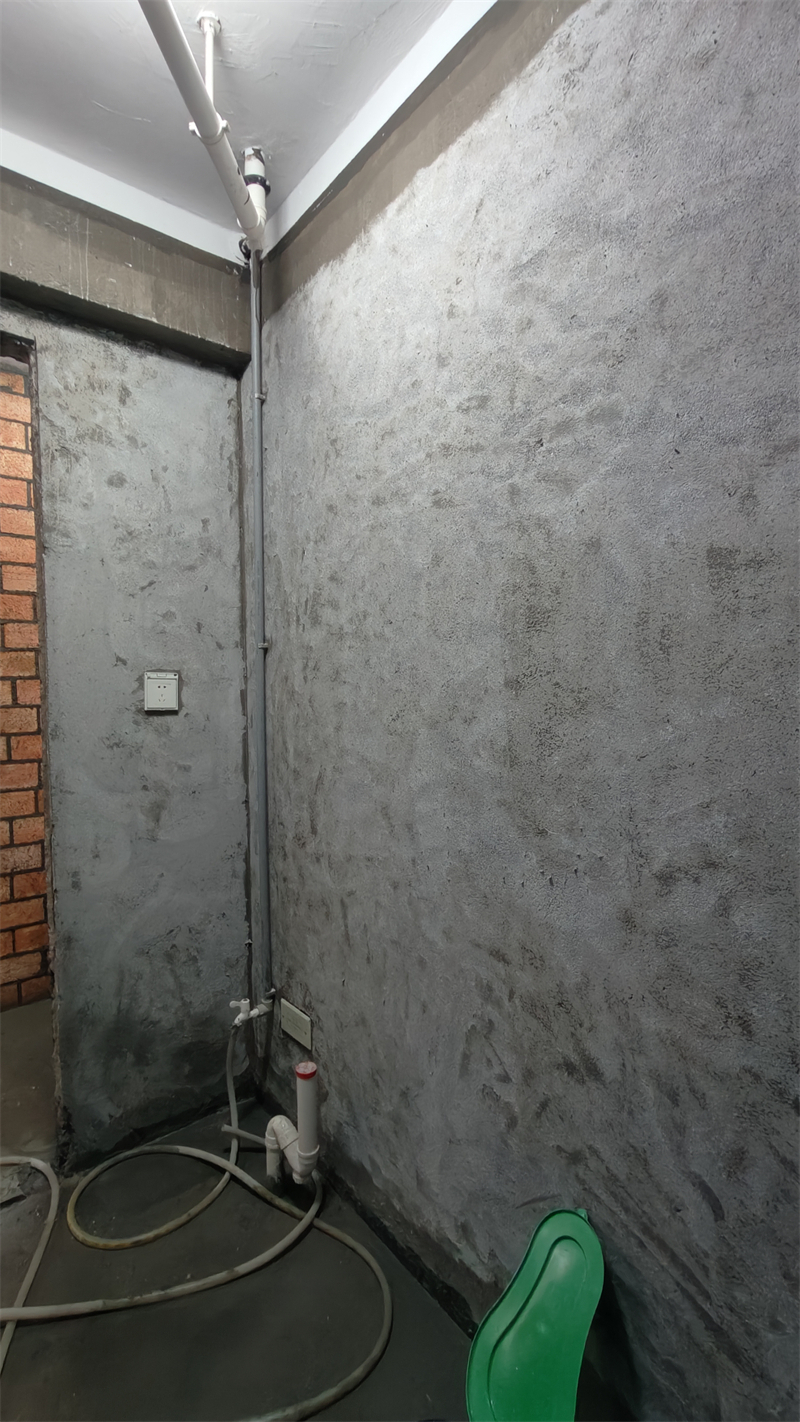

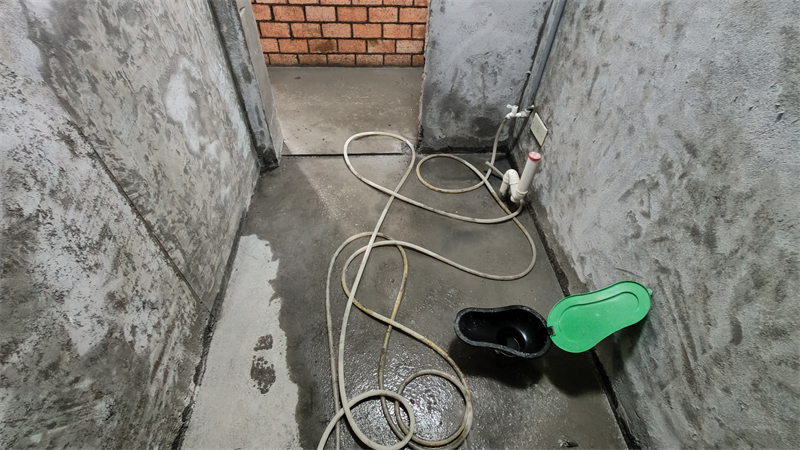

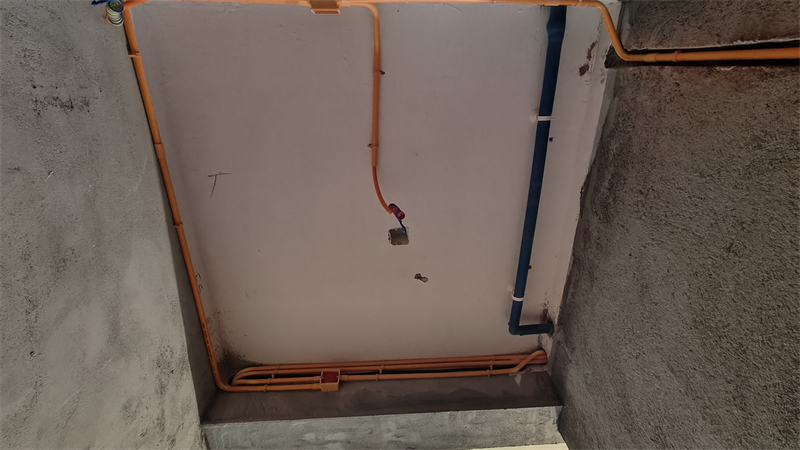

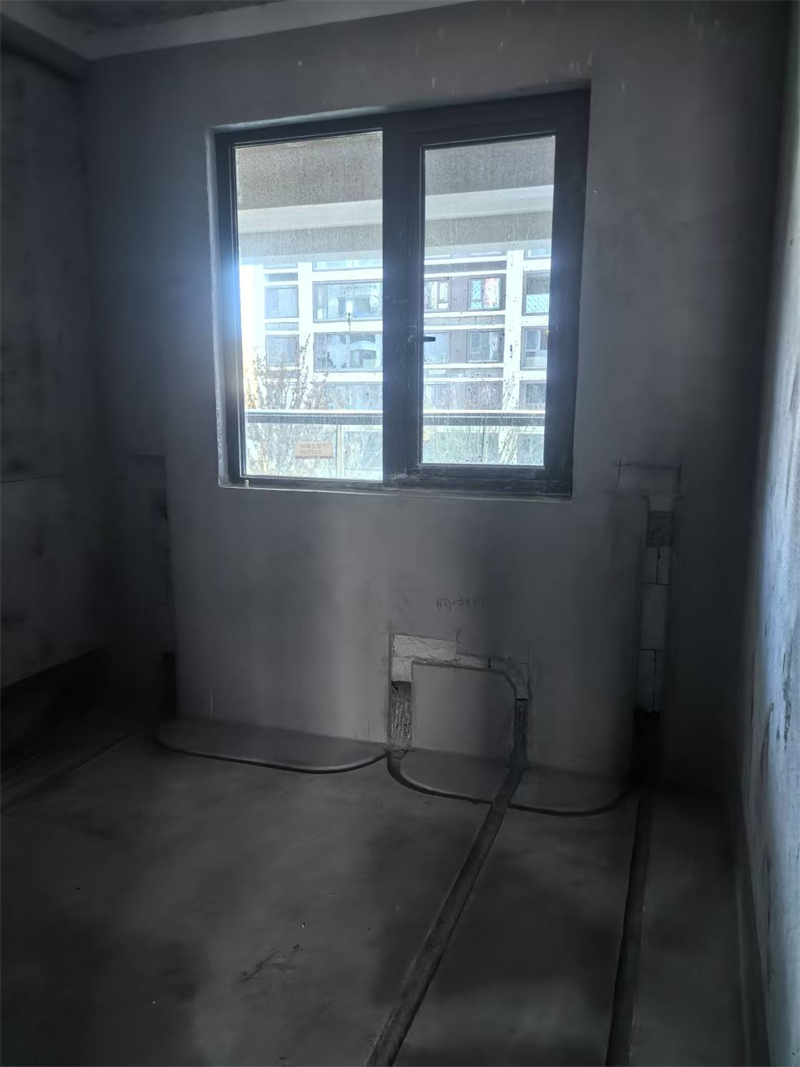

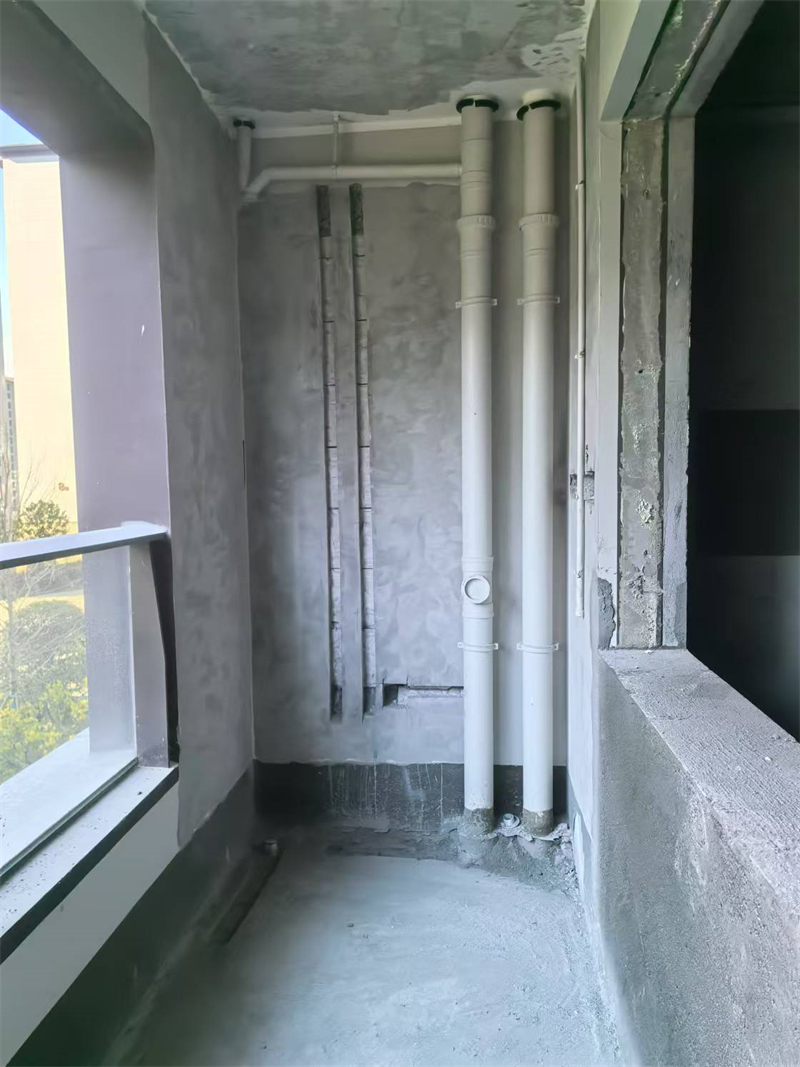

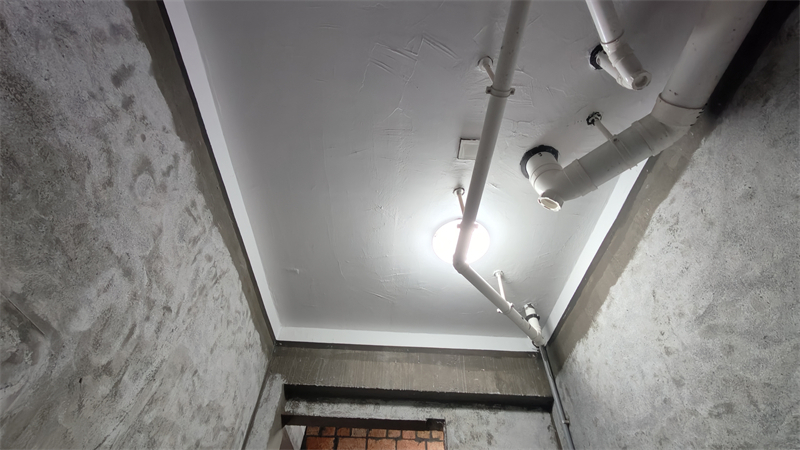

外卫对角图

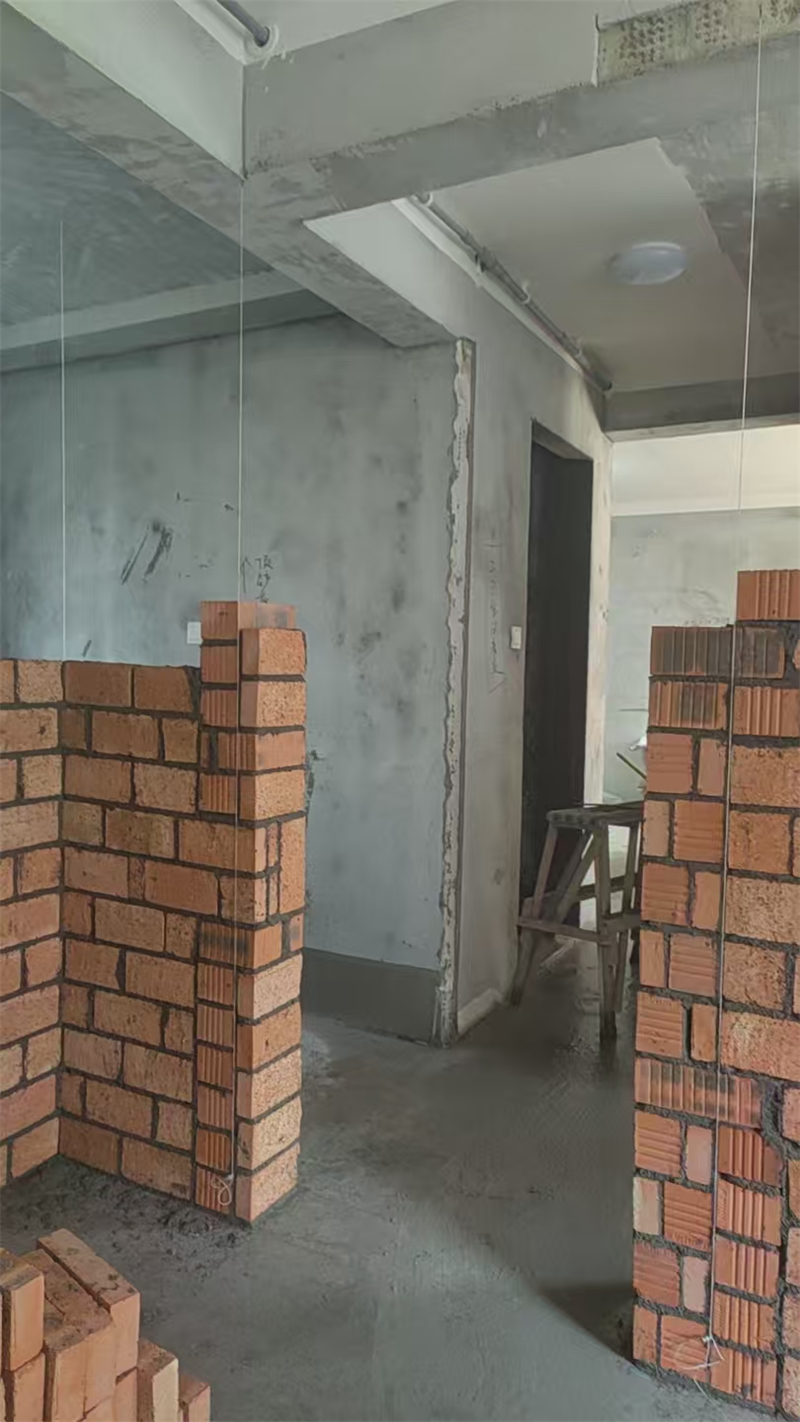

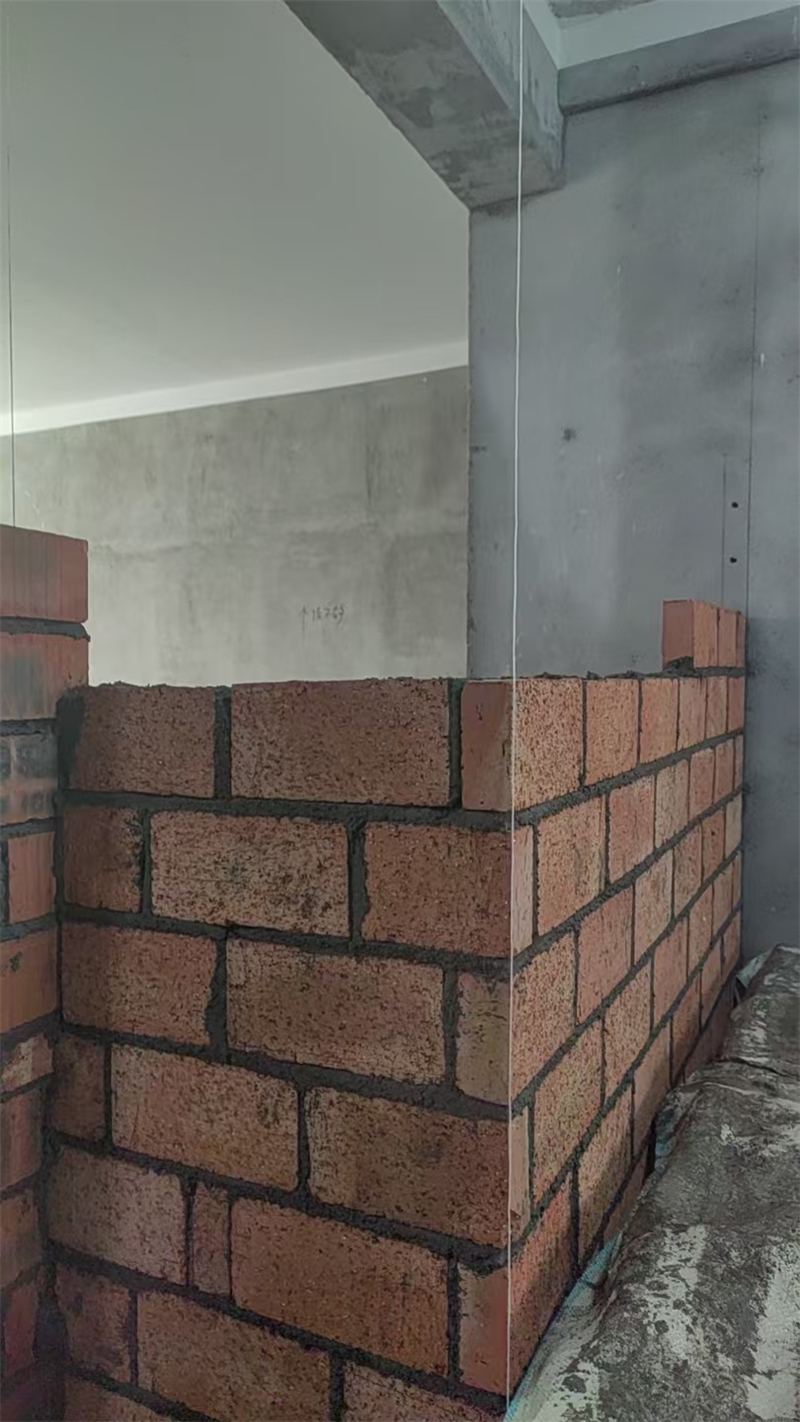

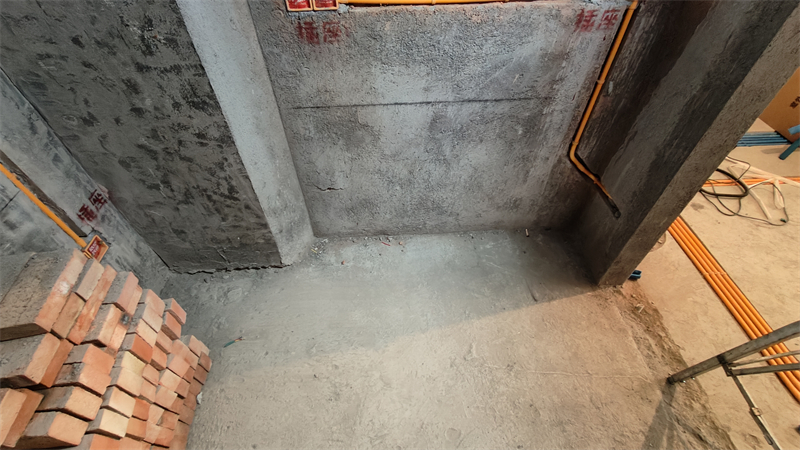

砌墙施工工艺：

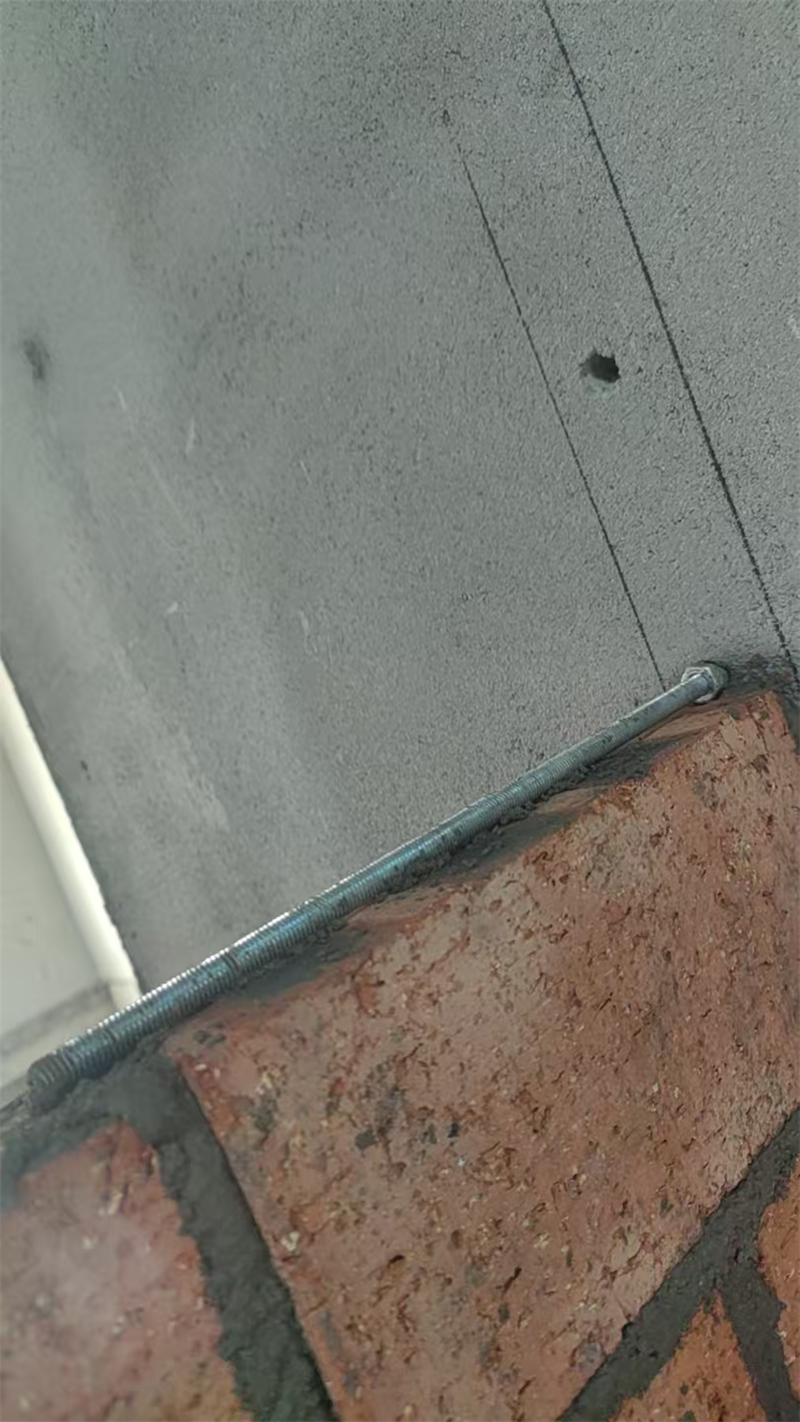

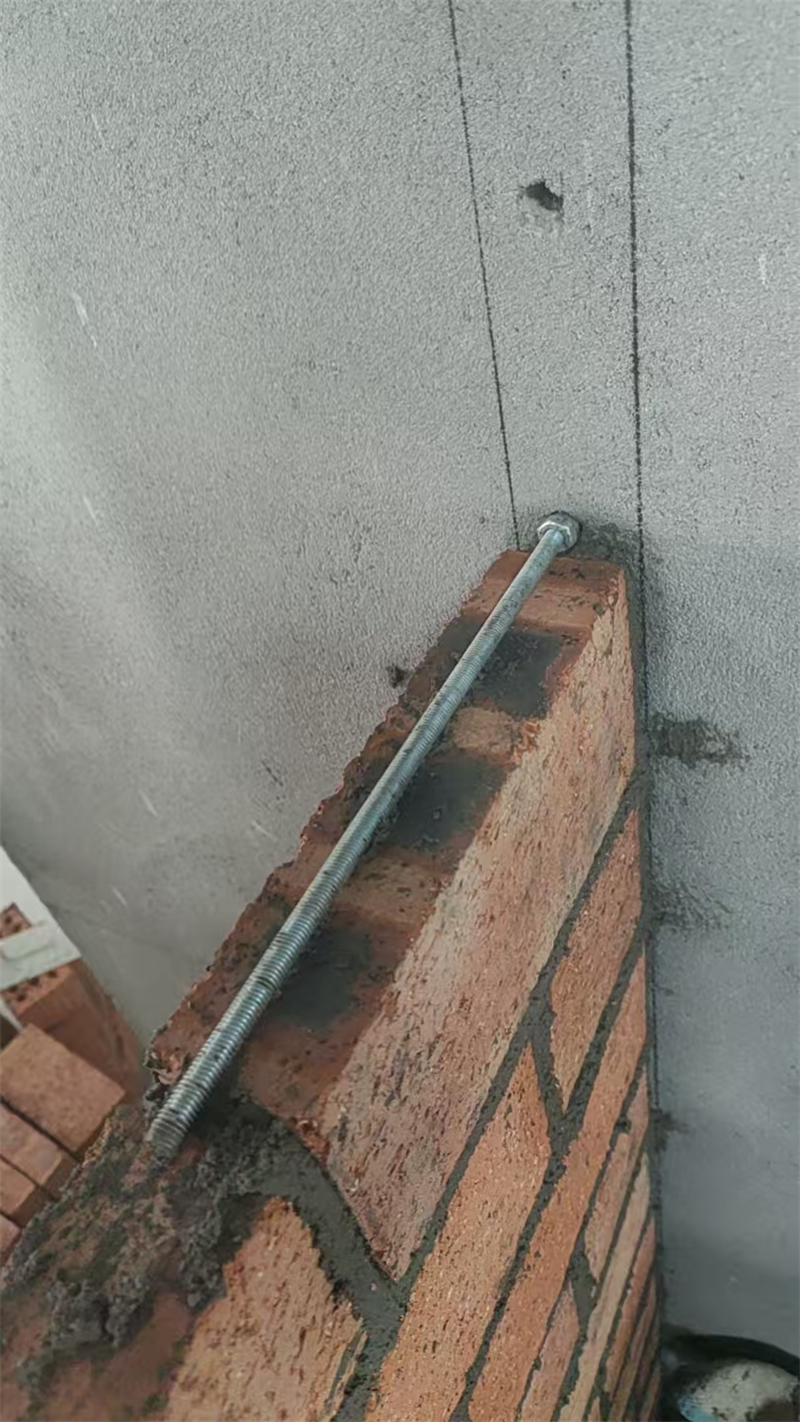

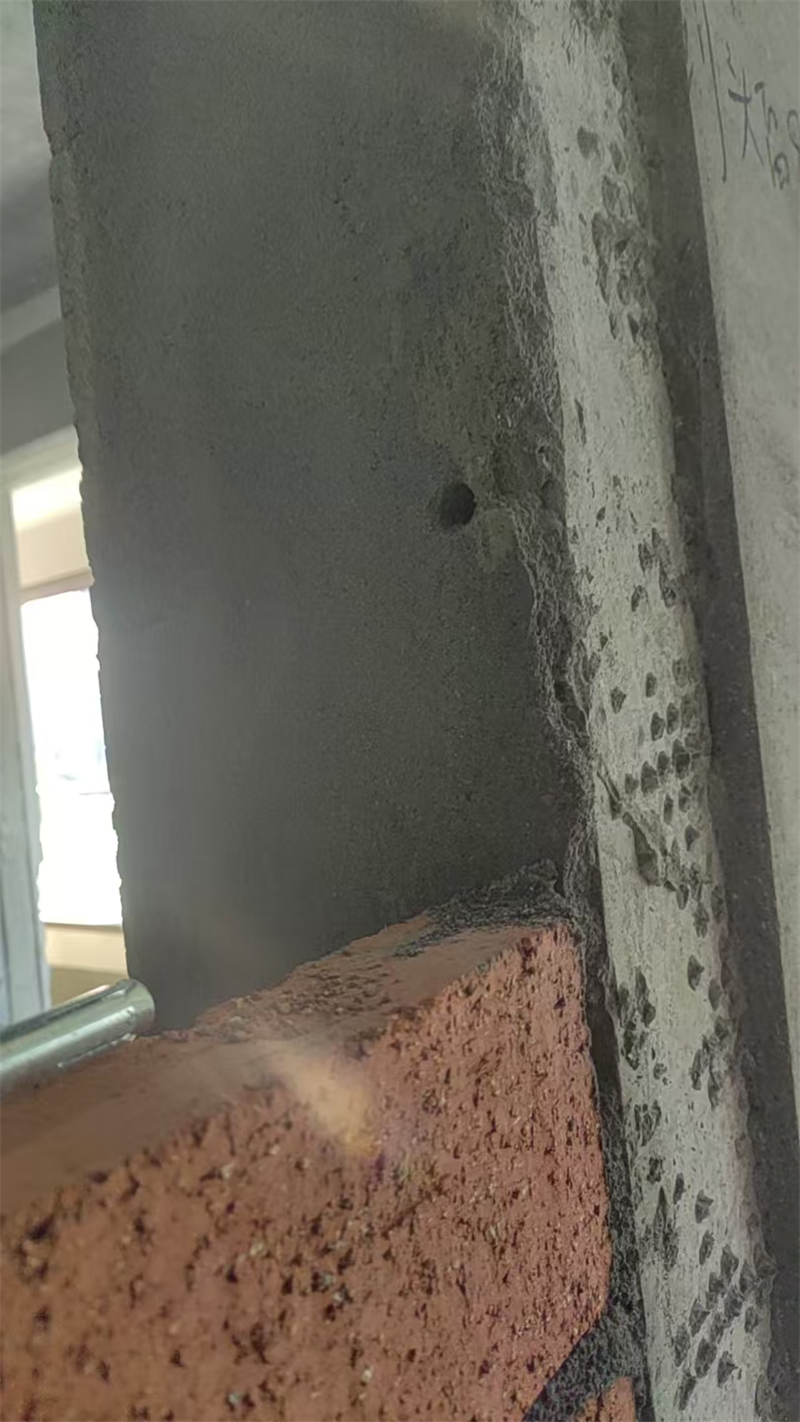

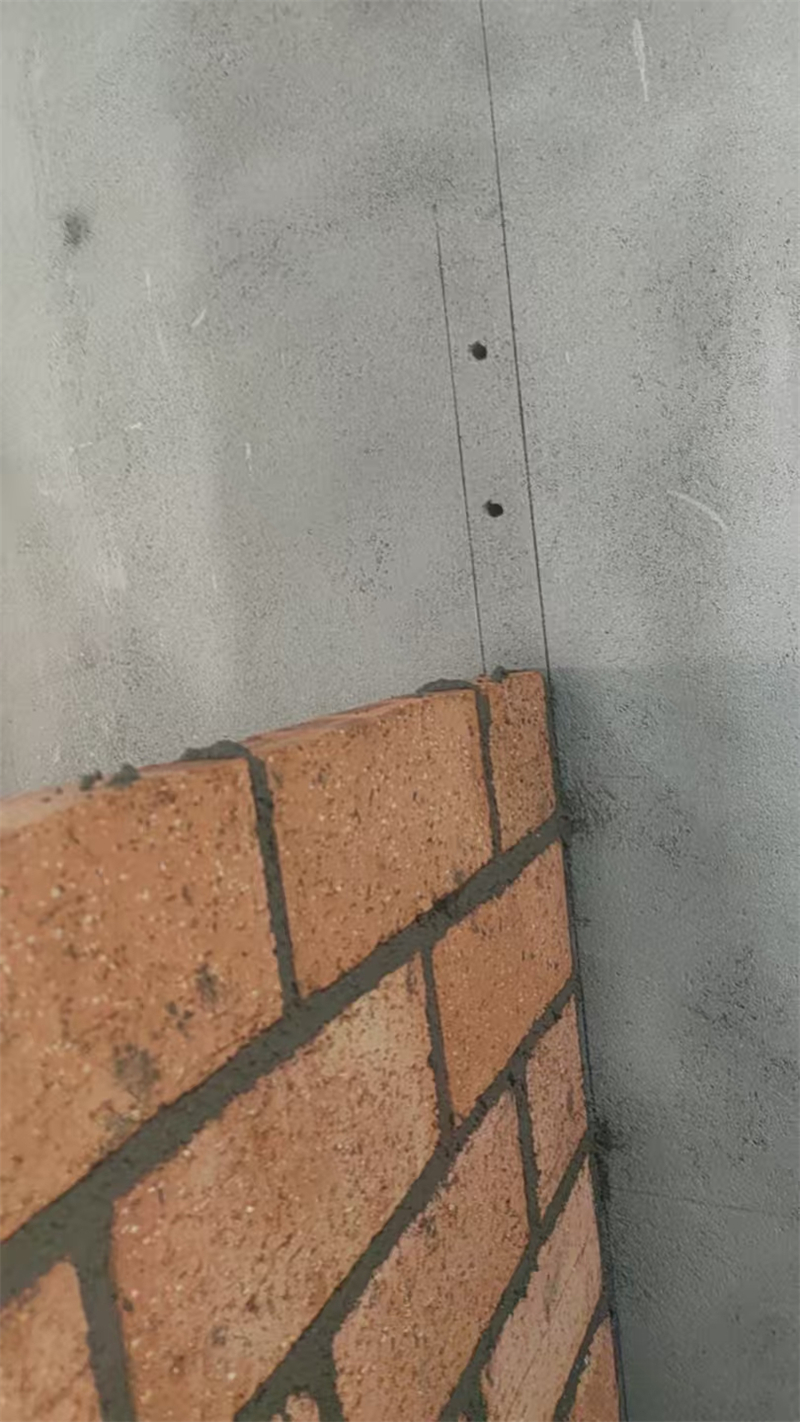

新老墙处先打膨胀螺栓，螺丝拧紧，起到连接砌体防止开裂的作用。顶部红砖斜砌能使墙体跟顶部更加密实。

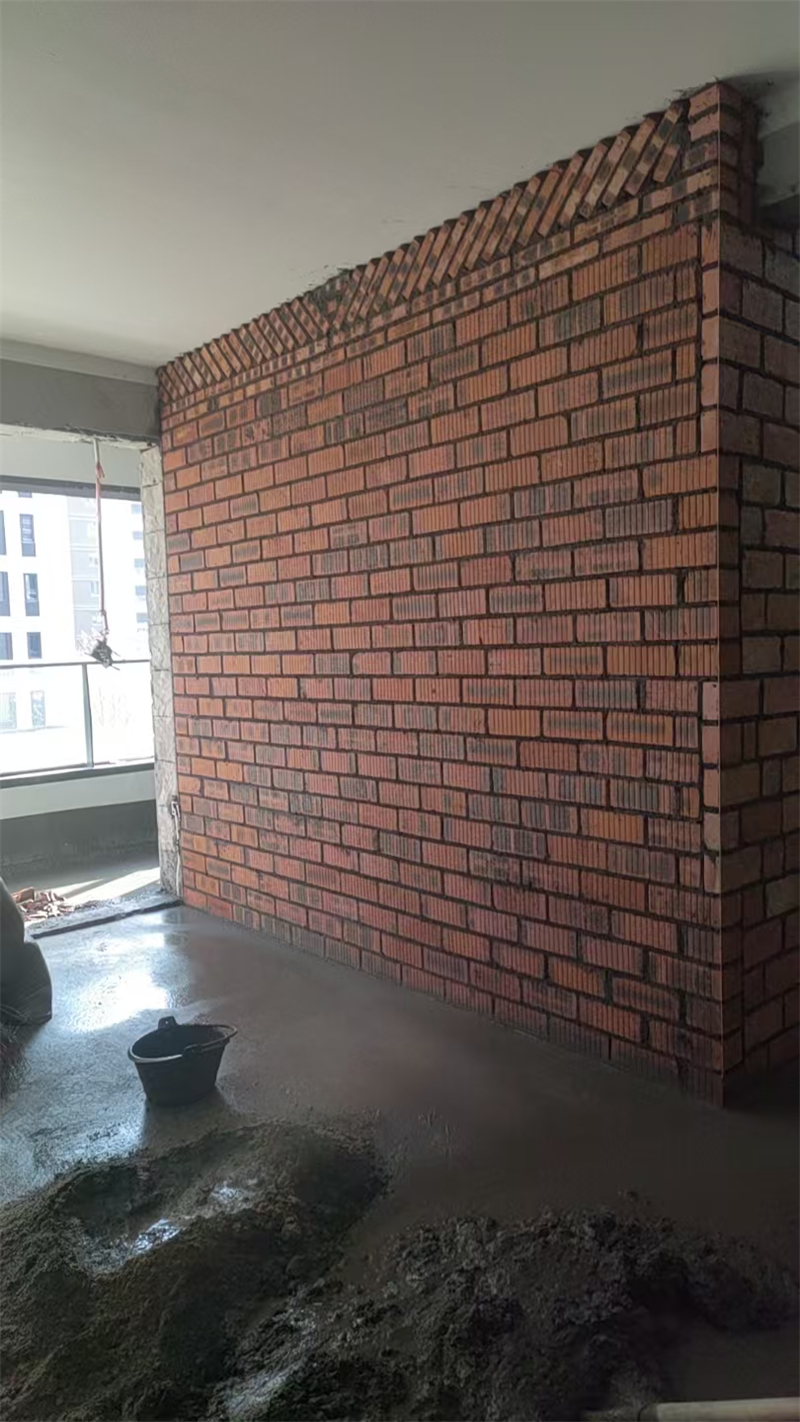

最顶上一排砖采用斜砌，这样墙体会更加牢固。

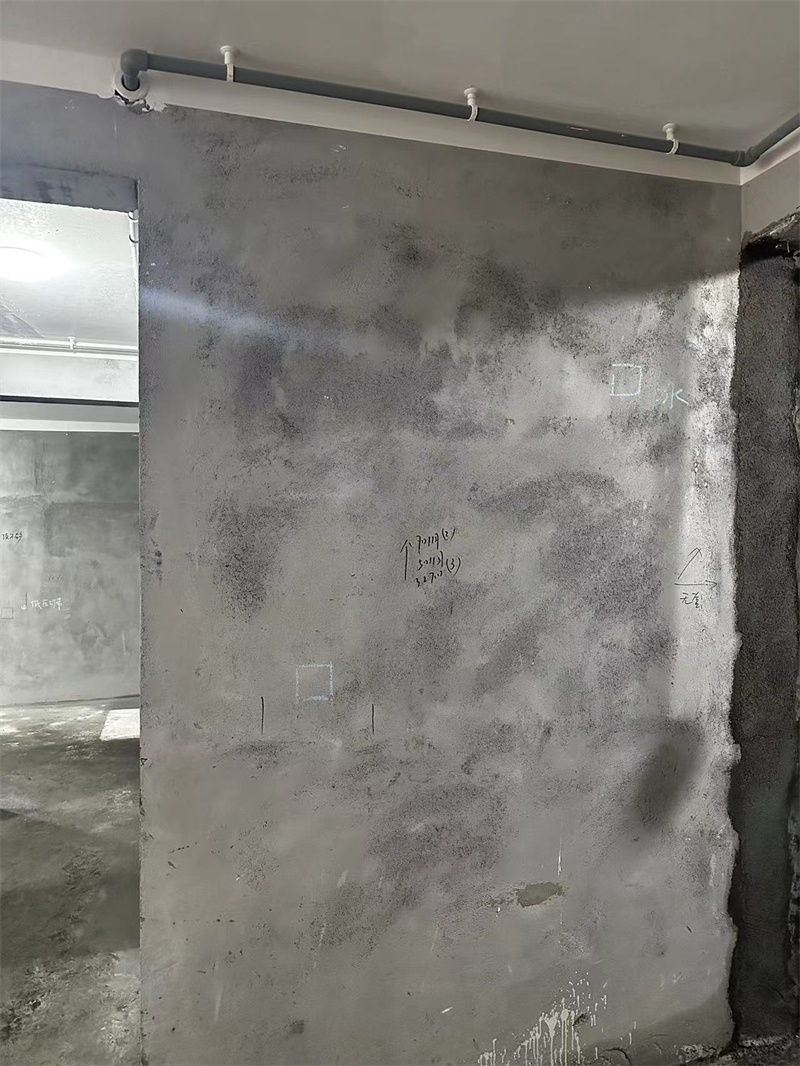

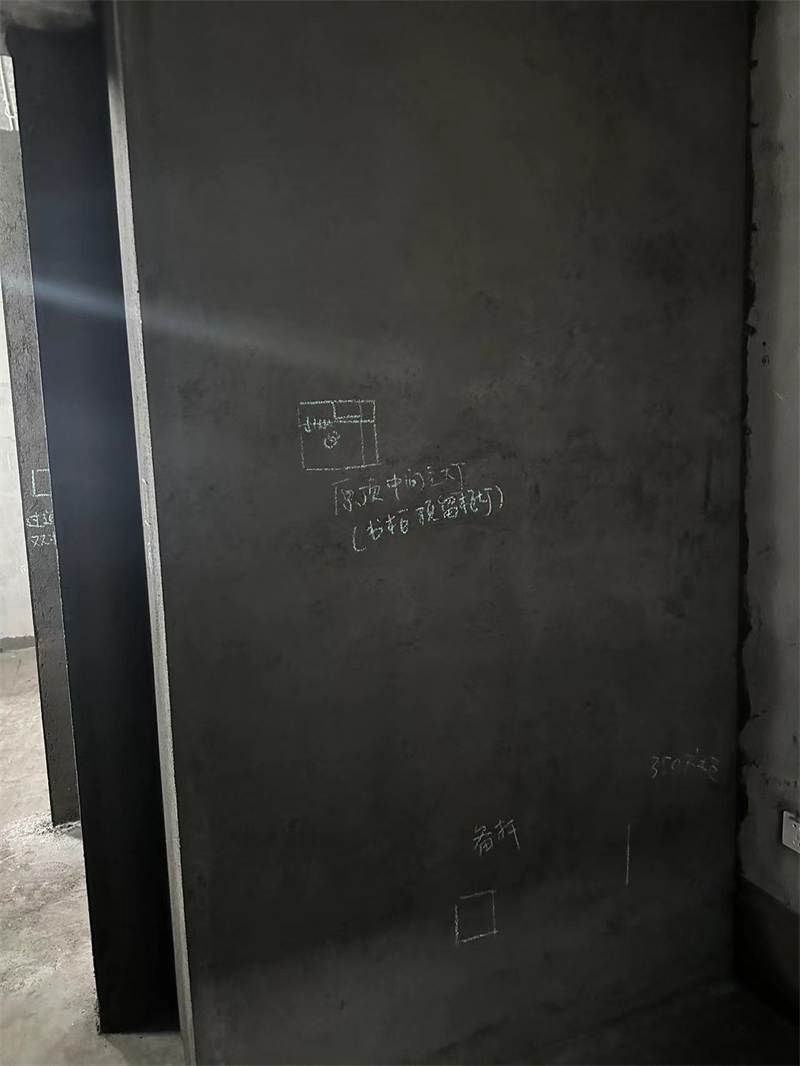

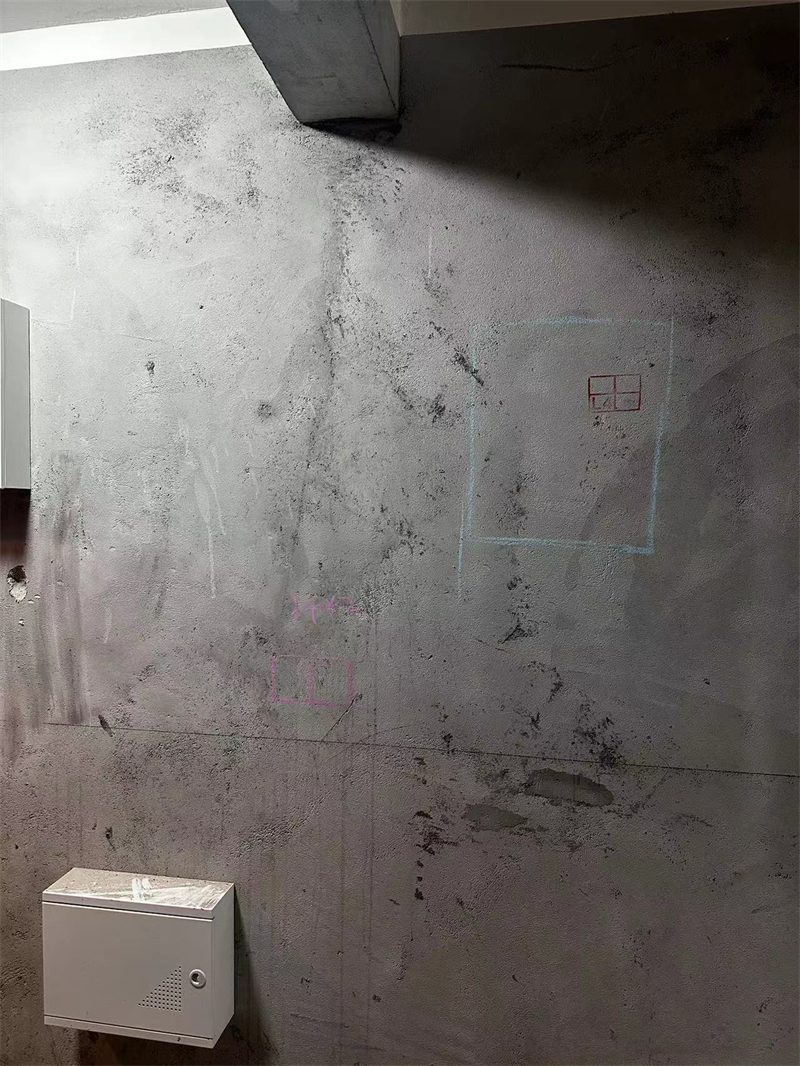

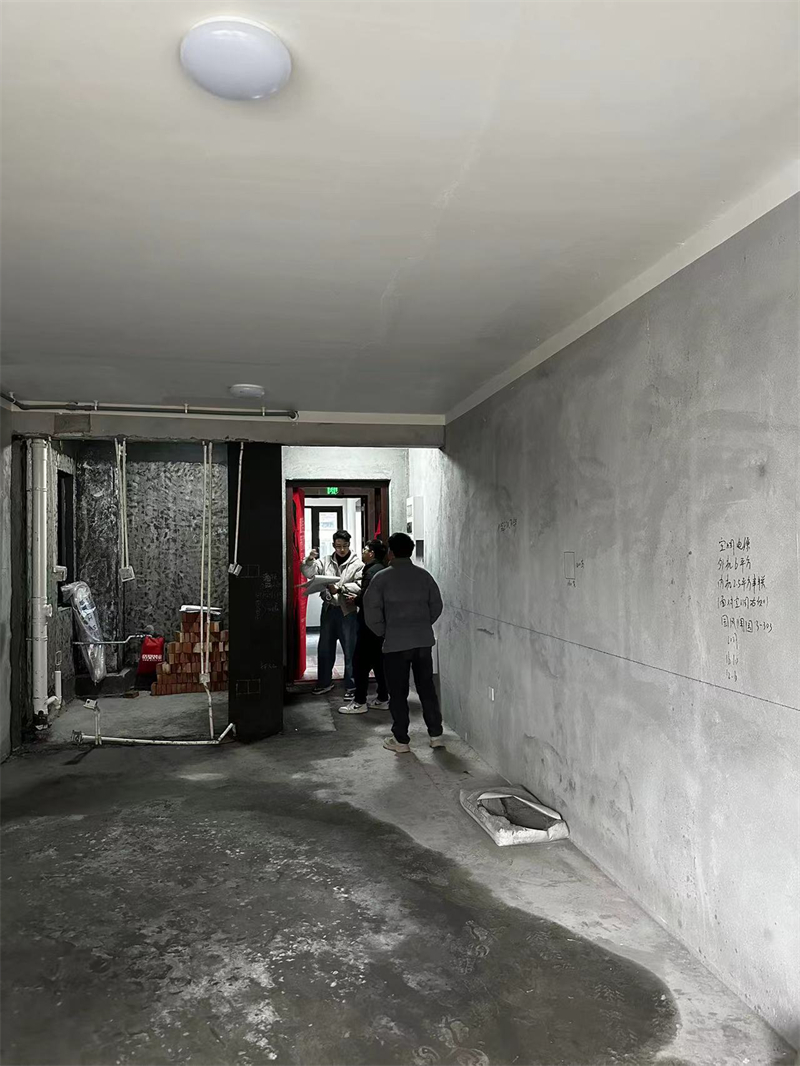

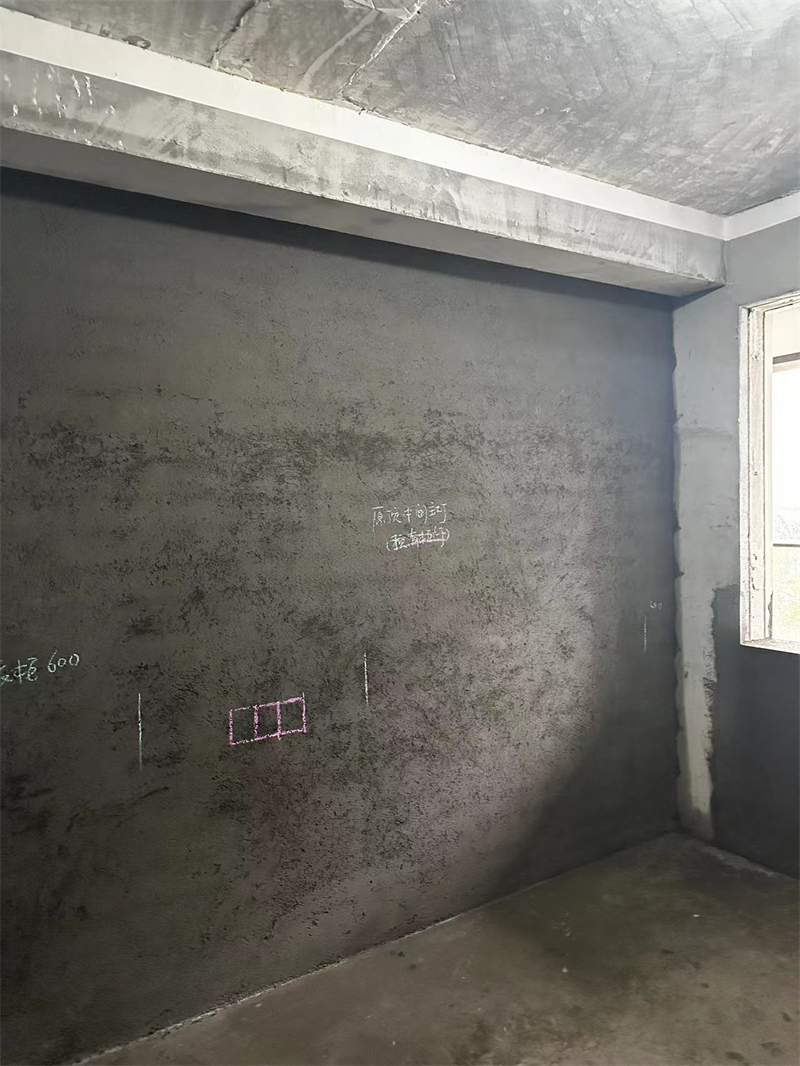

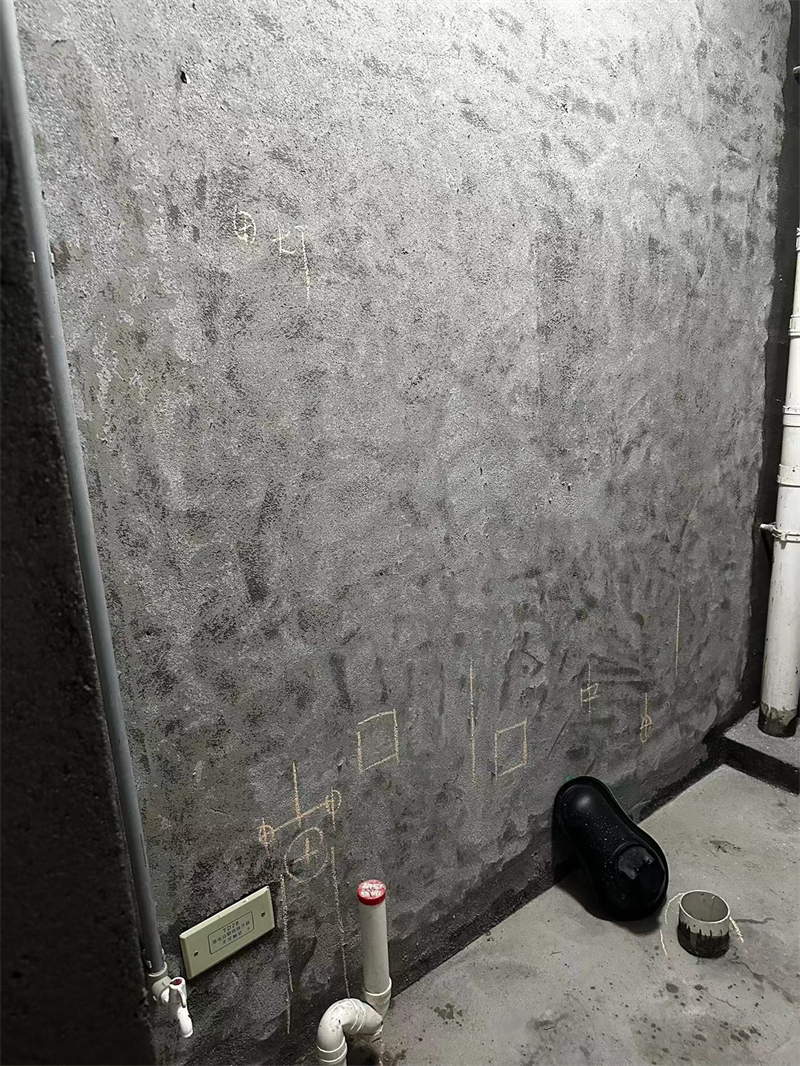

水电放样

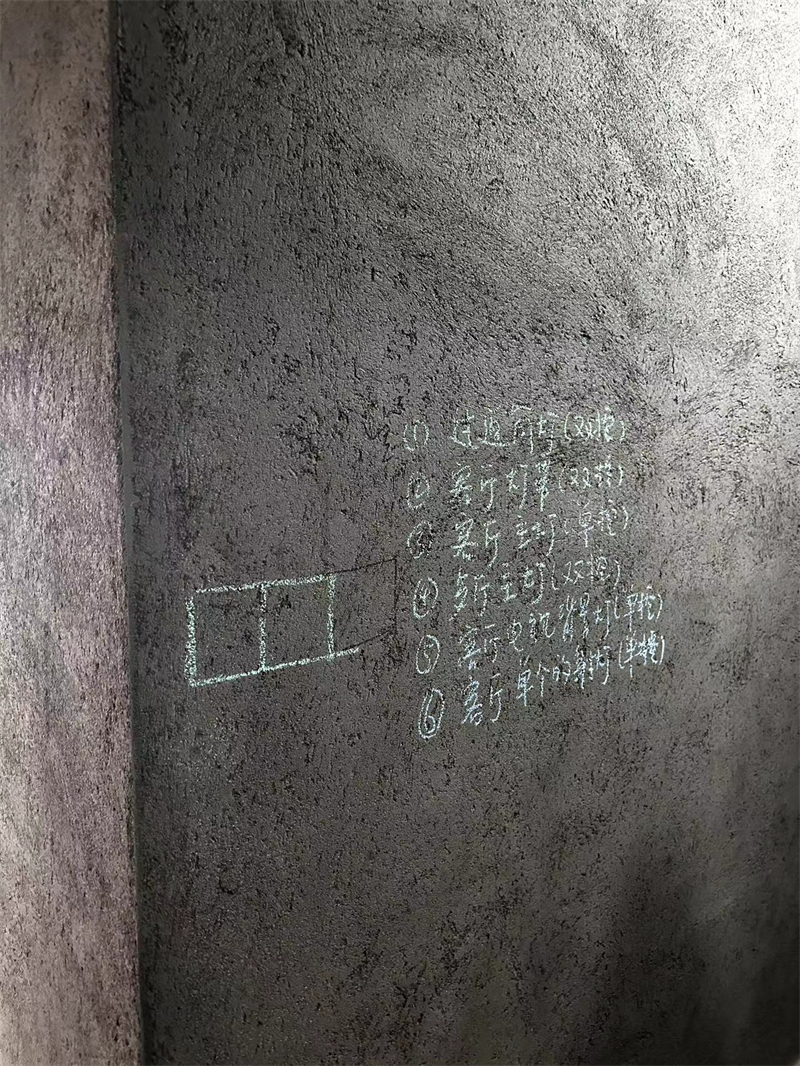

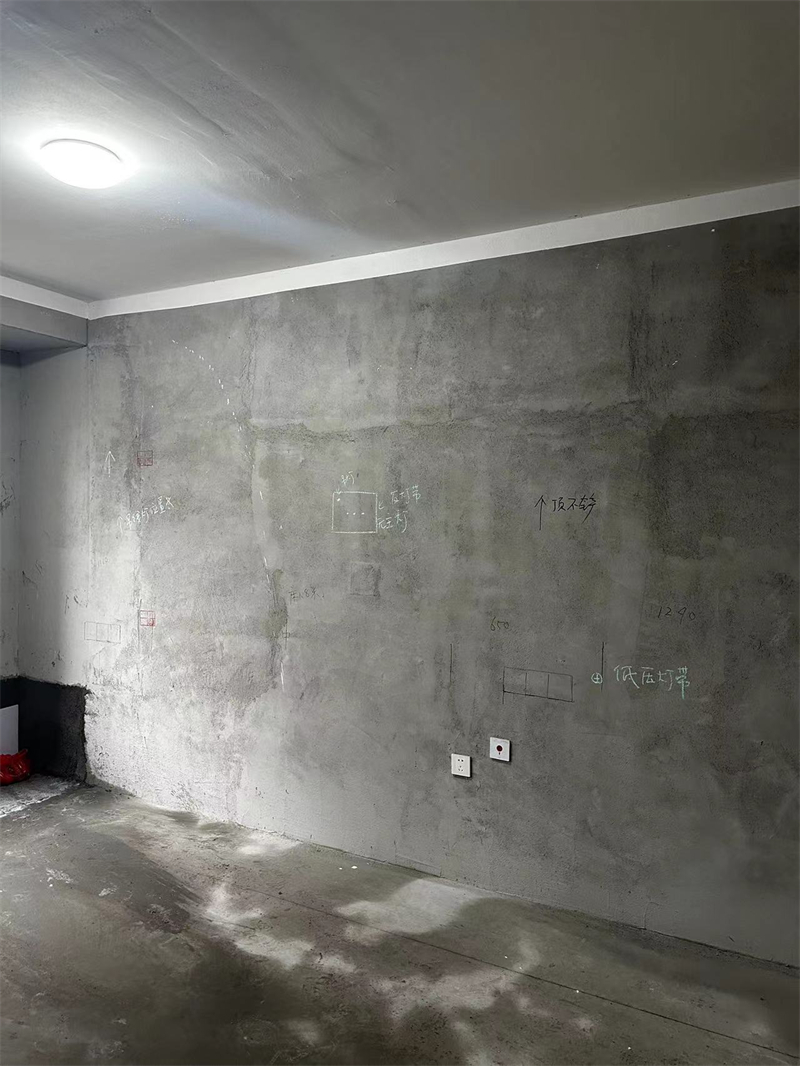

立体放样，就是把设计图纸上的内容弹到实际顶面、地面和墙面上，相当于将图纸转移到现实工地中，业主可以很直观的看到装修后的大致效果，勾勒出美好生活。如有需要整改的地方，业主第一时间看了就能提出来，方便设计师、项目经理的工作开展。

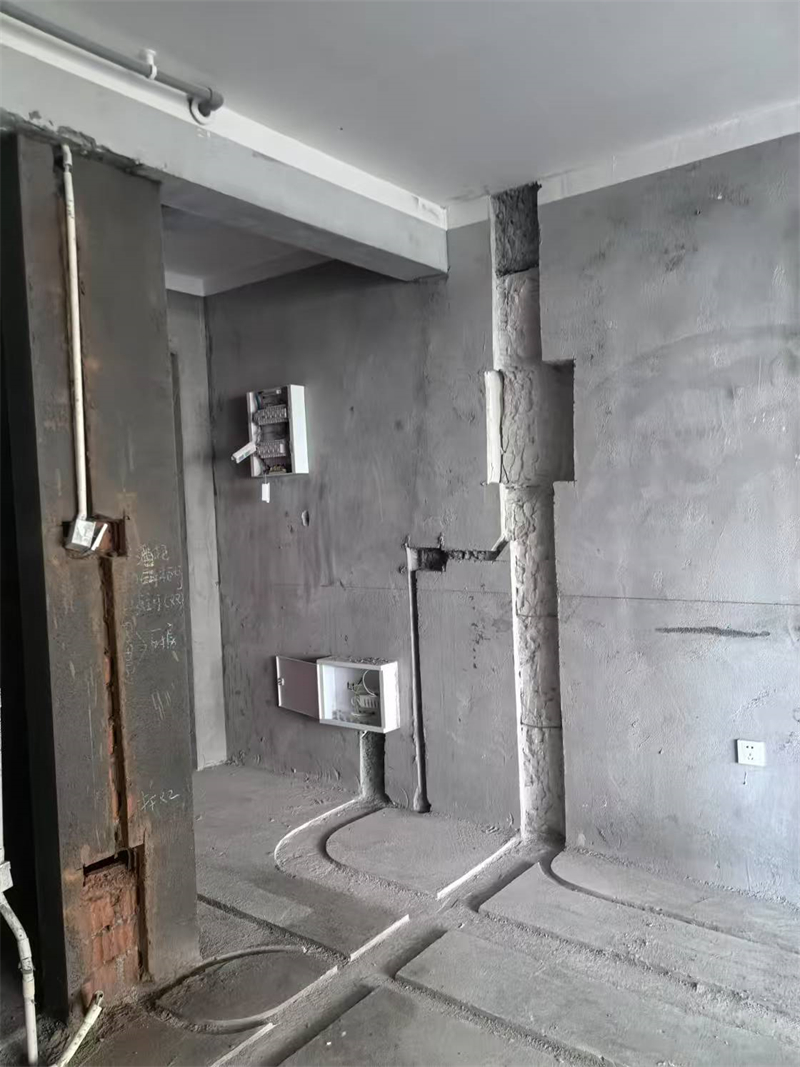

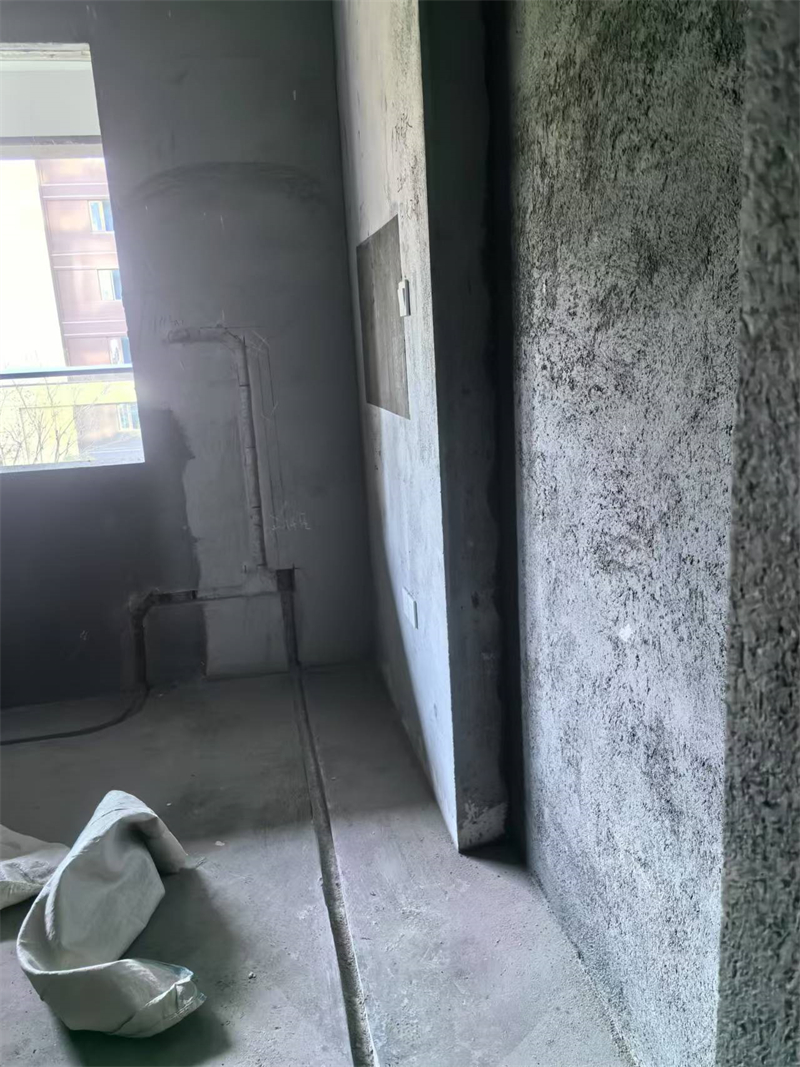

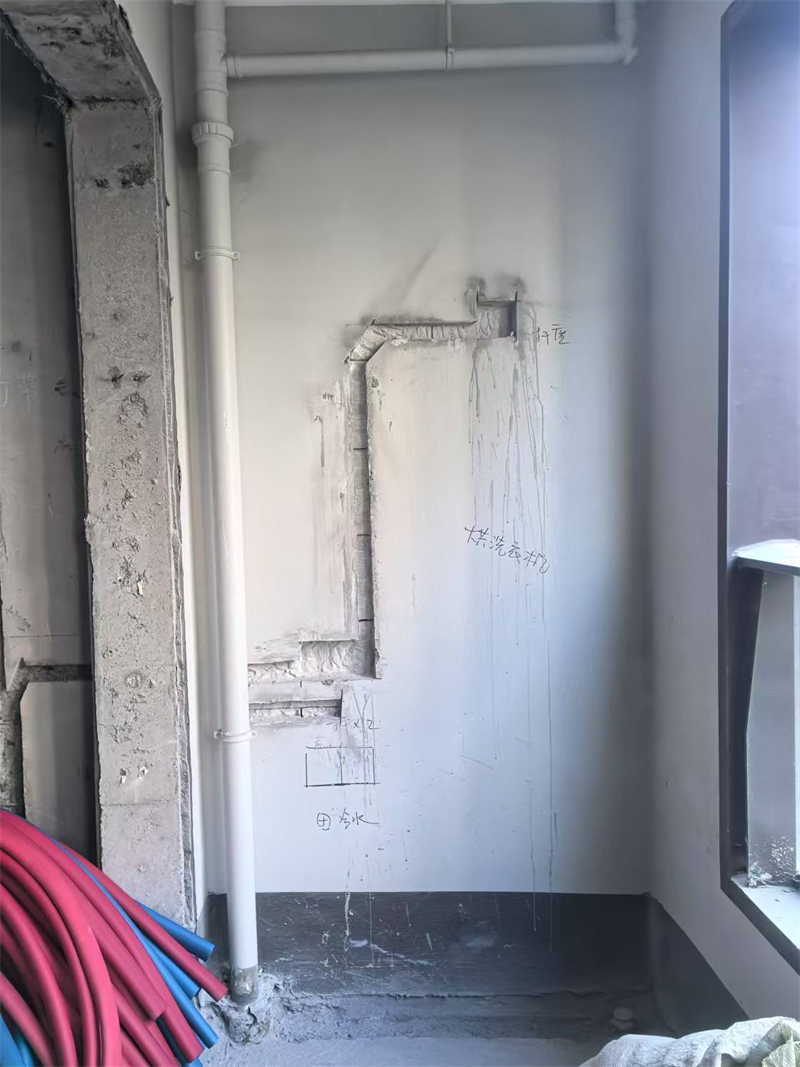

水电开槽

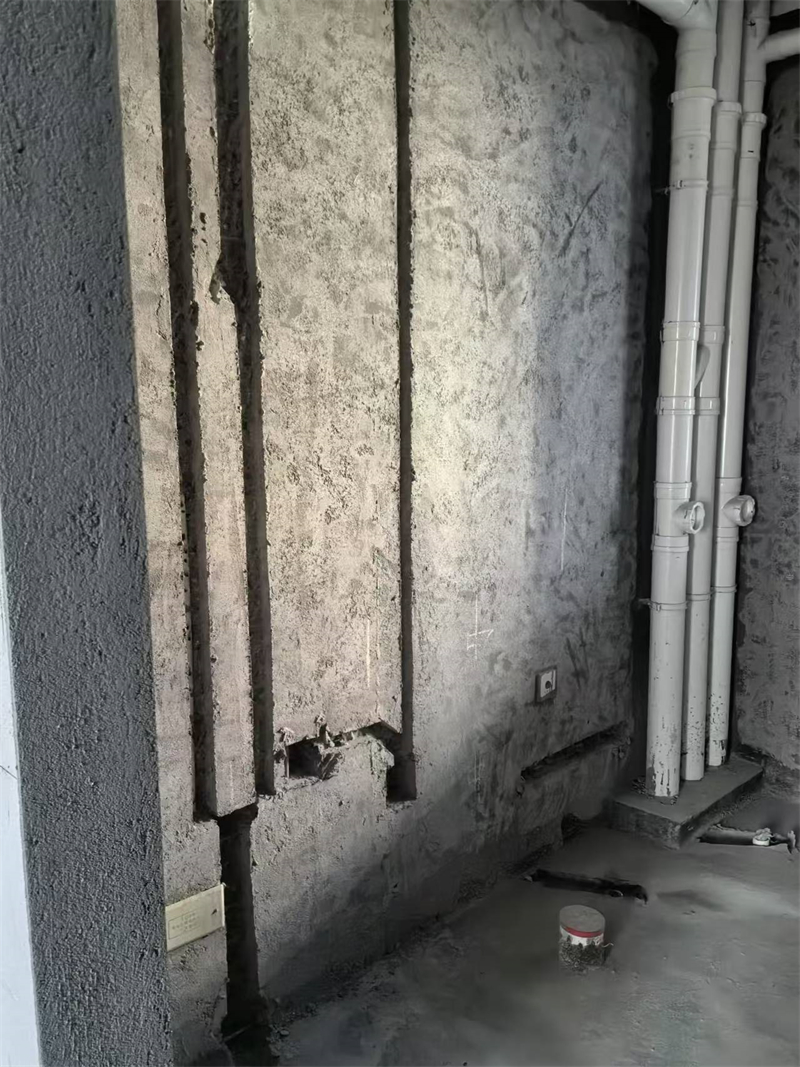

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

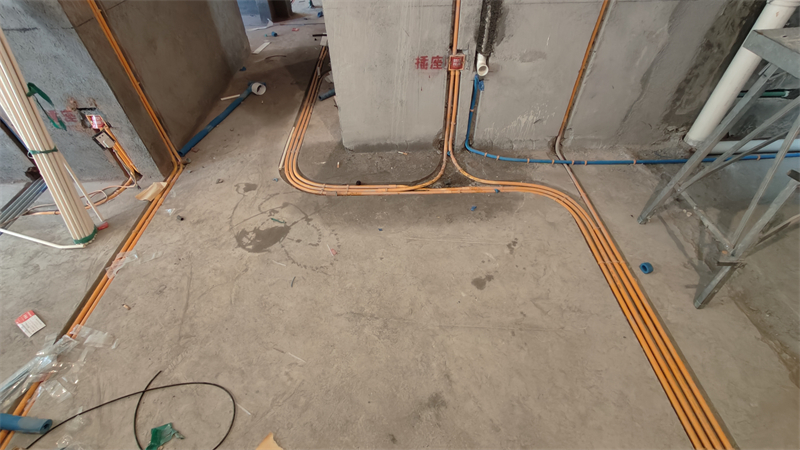

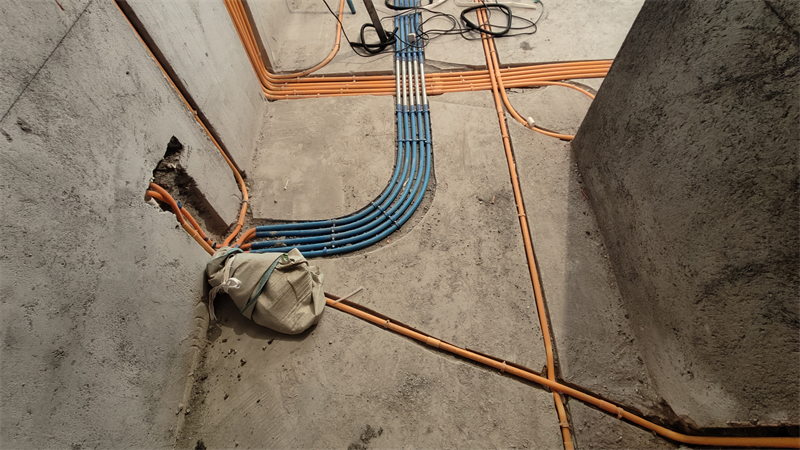

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

地面开槽深度够深，开槽标准，线管低于地面1公分。

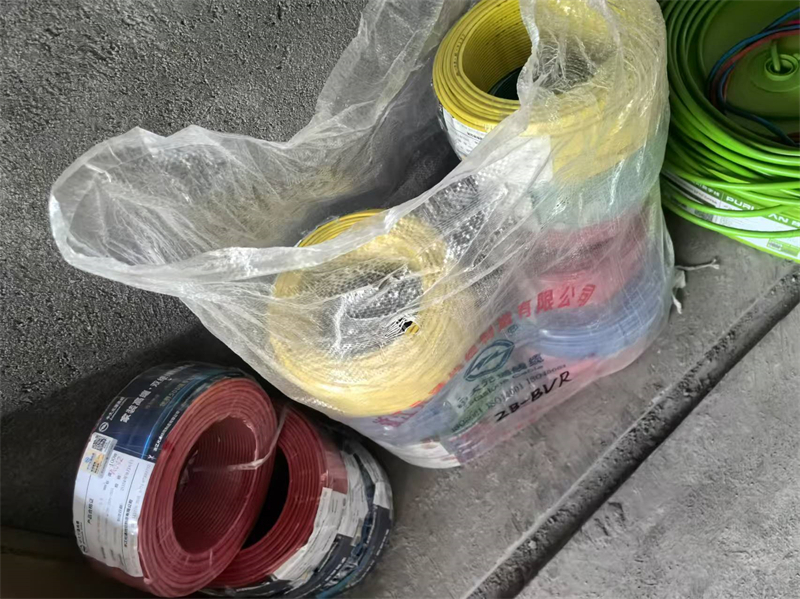

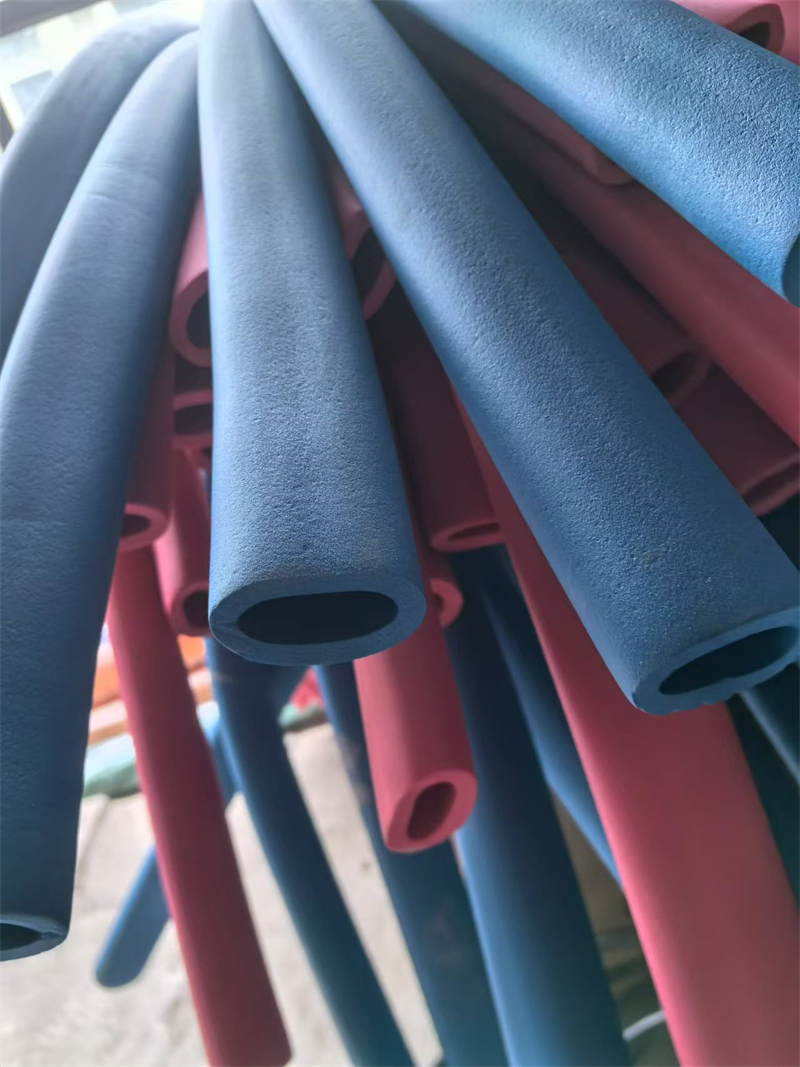

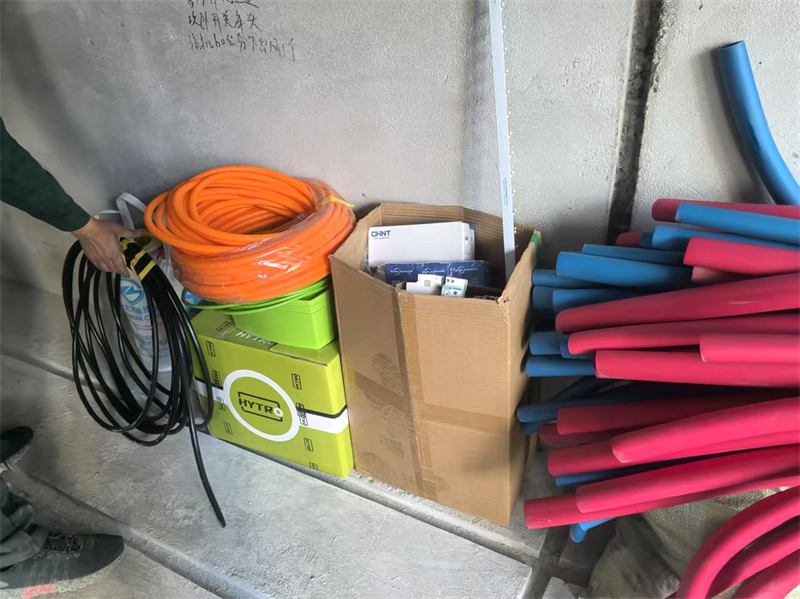

水电材料已进场

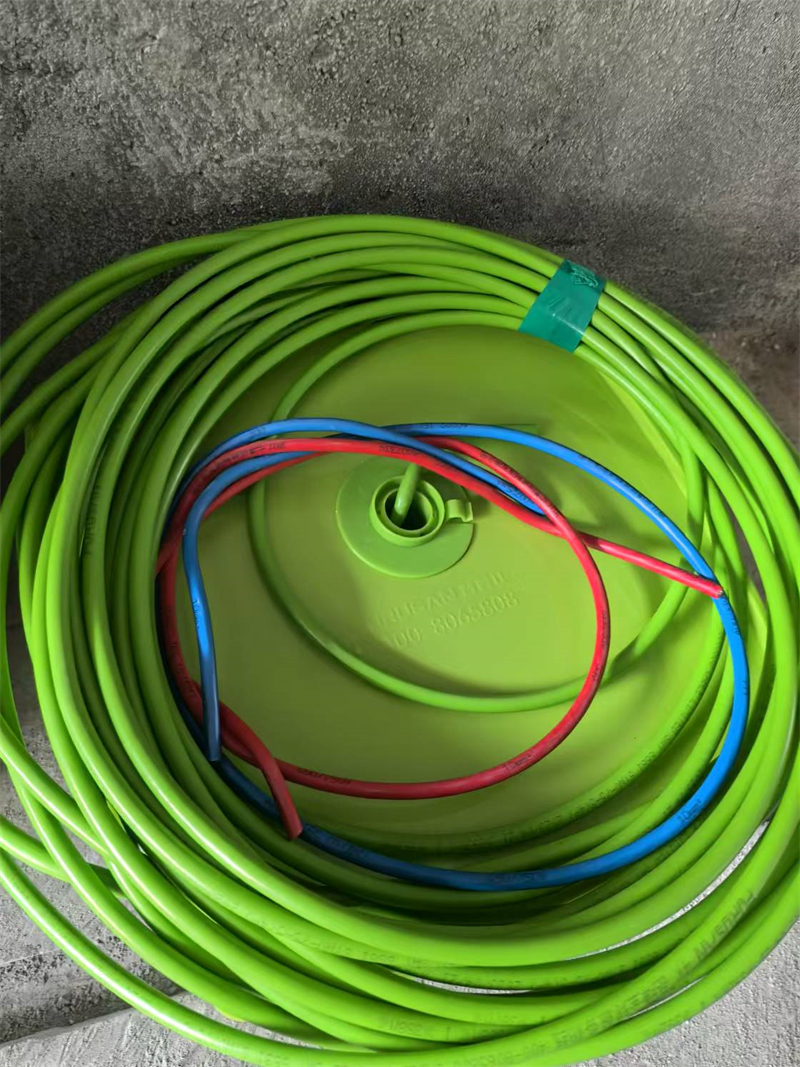

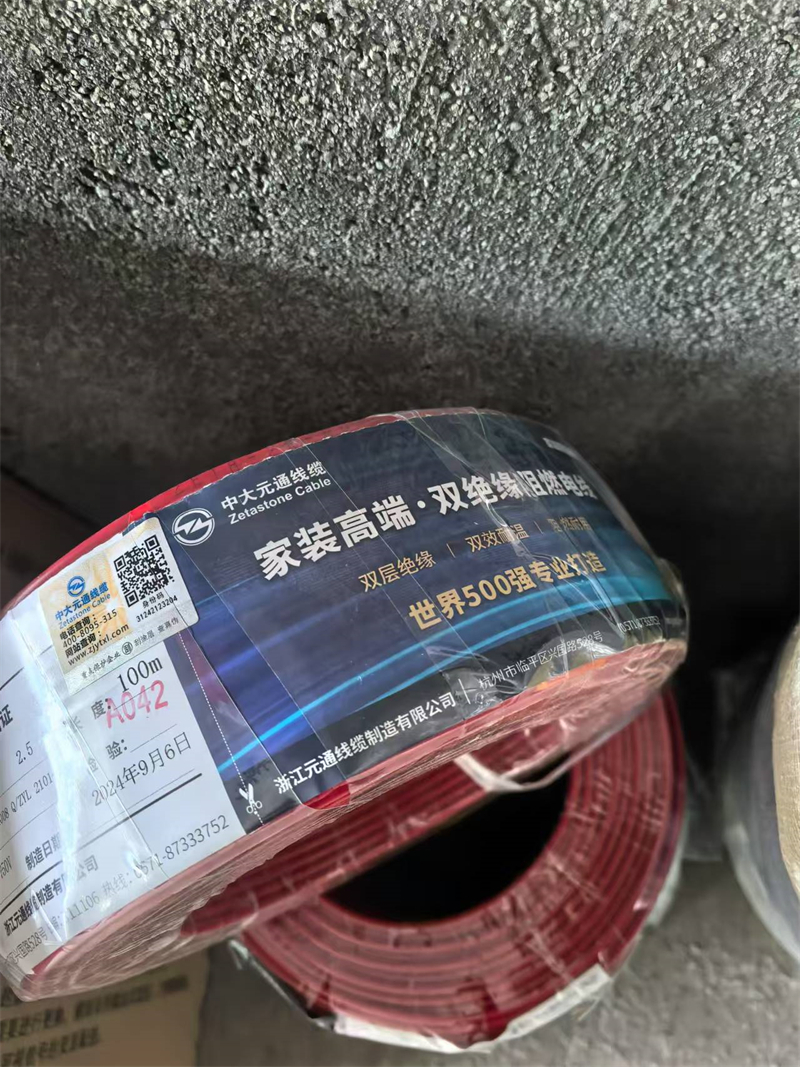

电线            中大元通阻燃线

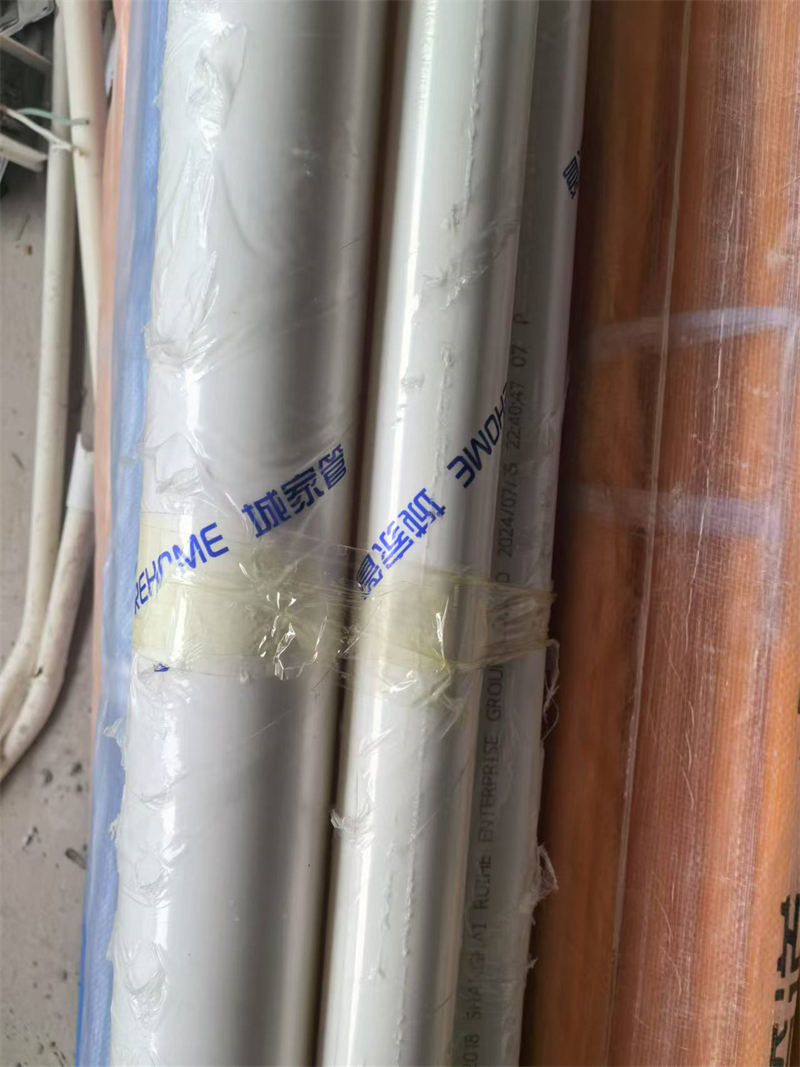

PVC排水         城家DN50/DN75
PVC线管         城家DN20管

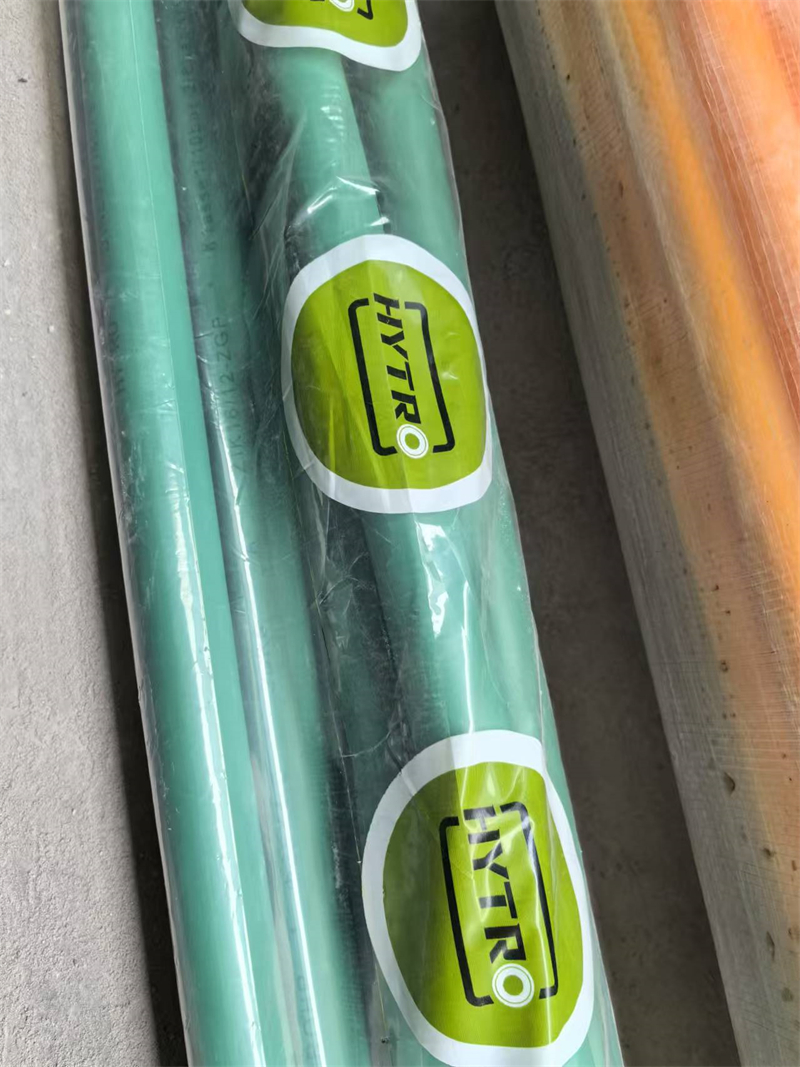

PPR水管         海德欧DN25*4.2钢网复合管

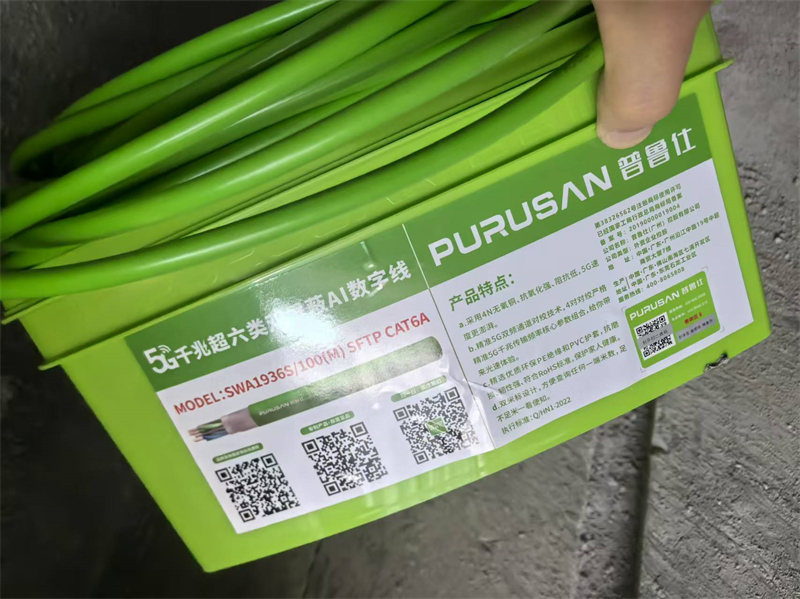

网落线          普鲁仕超六类网线带屏蔽（UTP）
电视线          普鲁仕高清

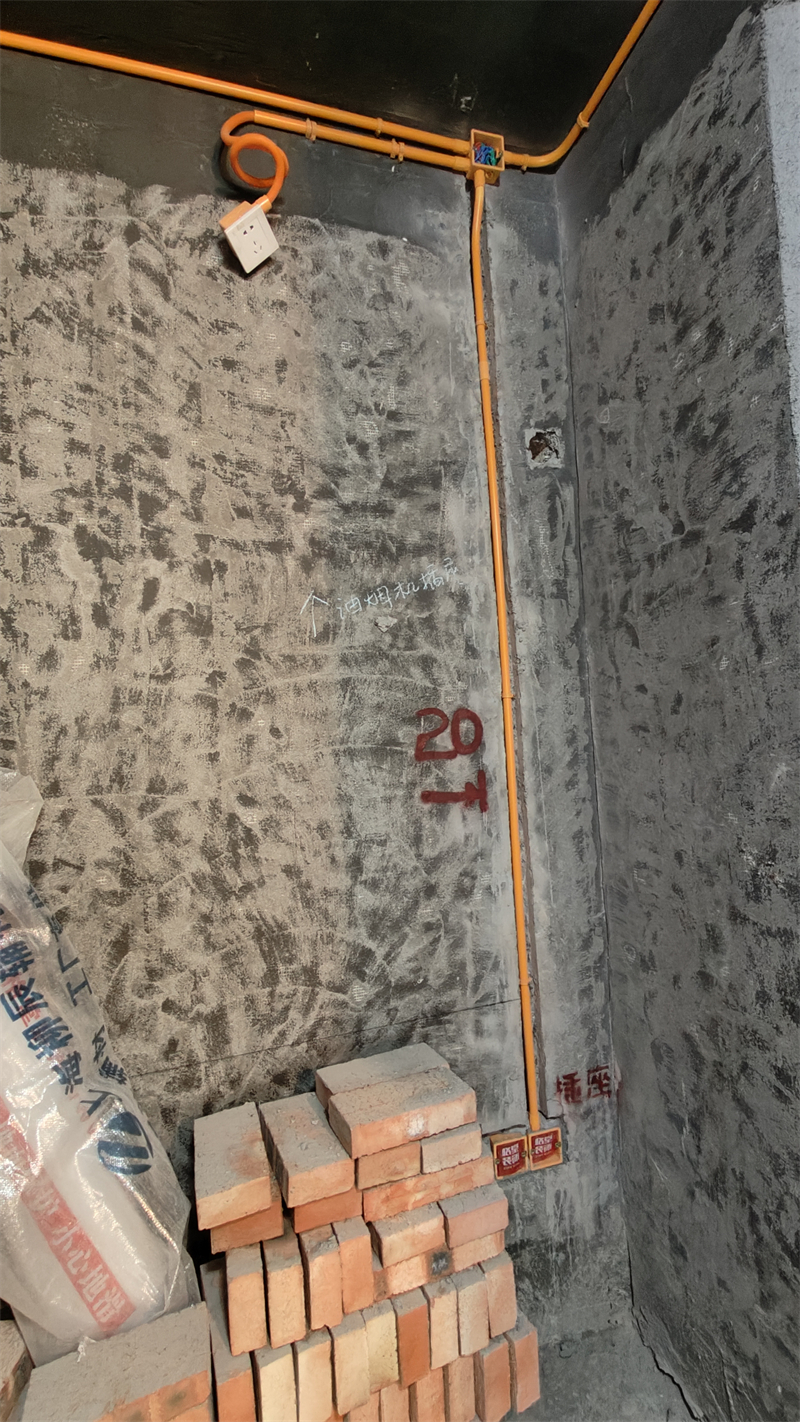

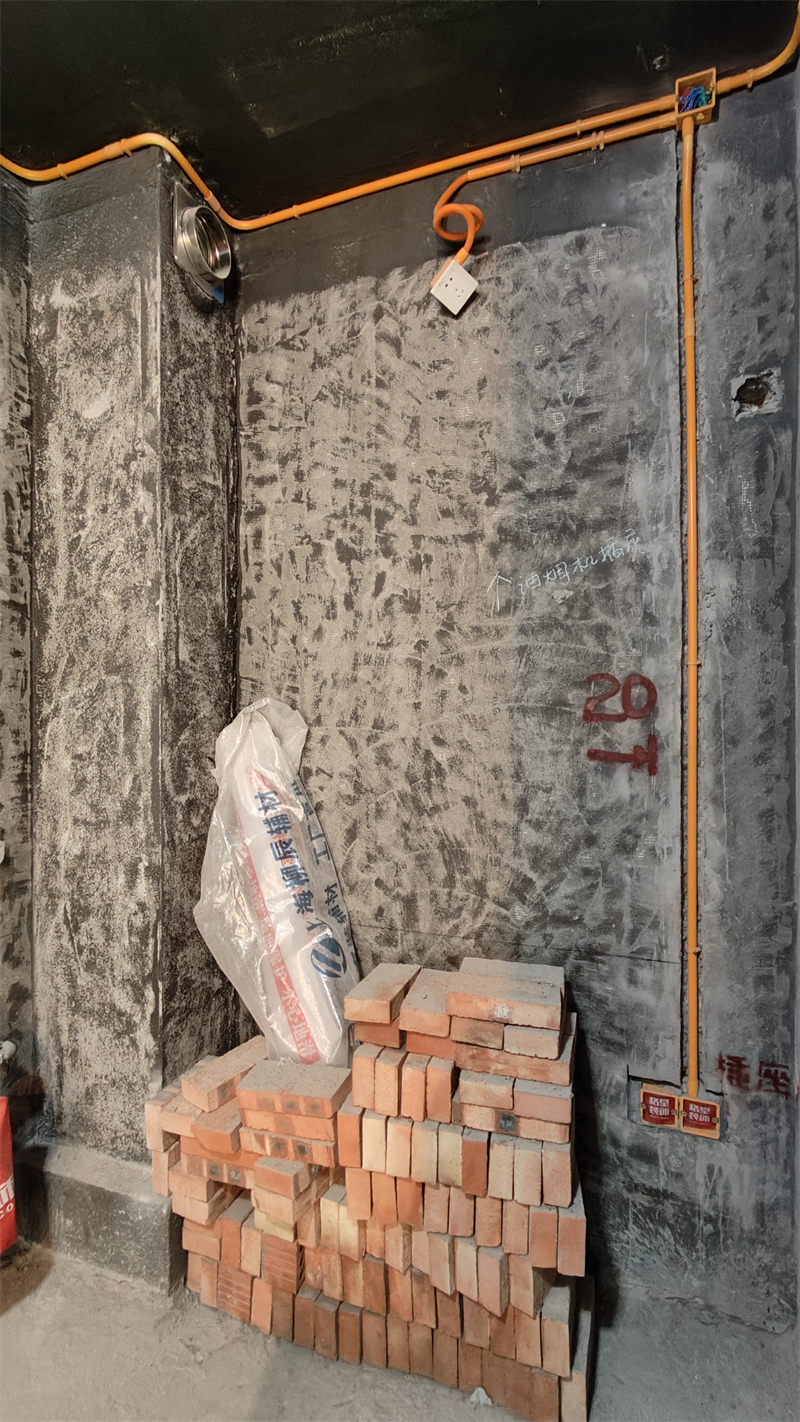

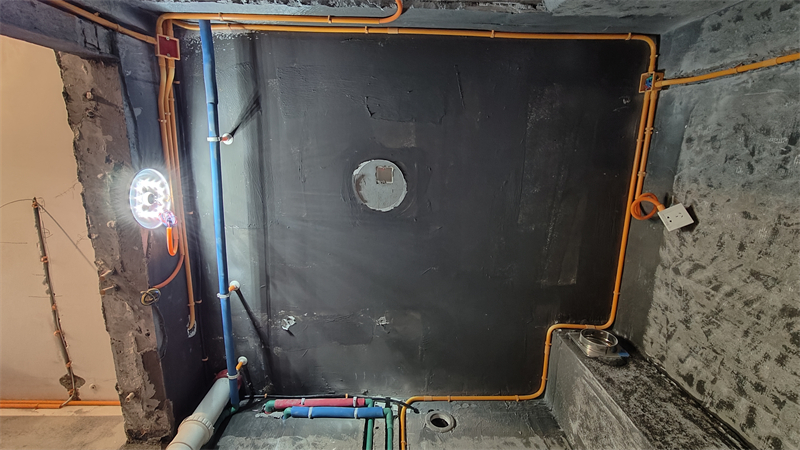

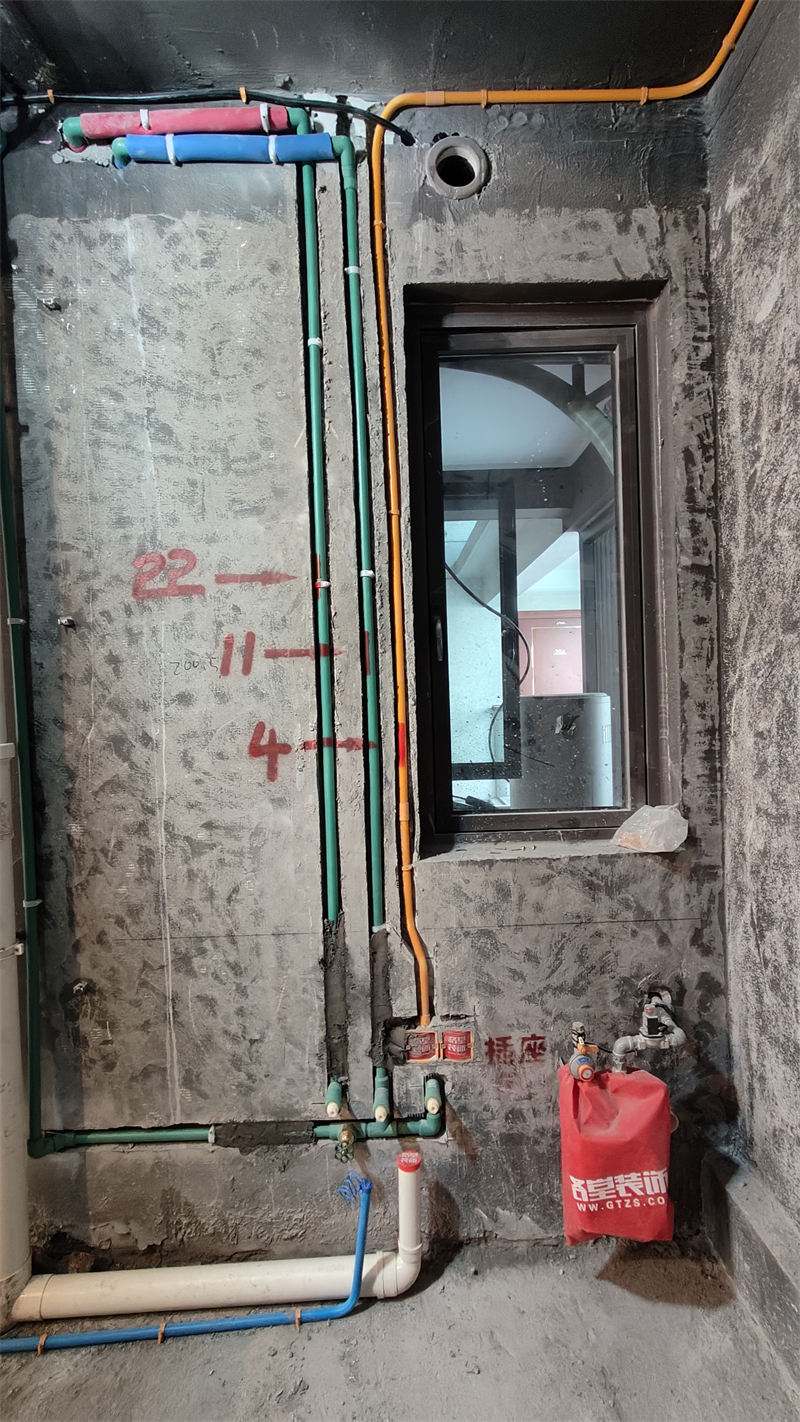

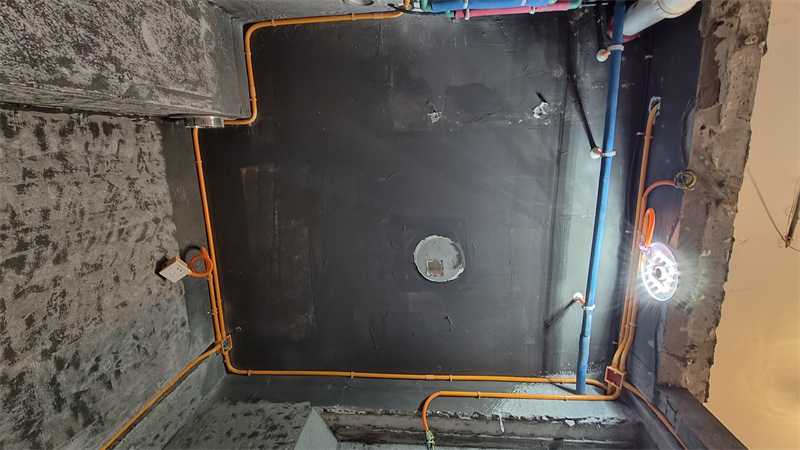

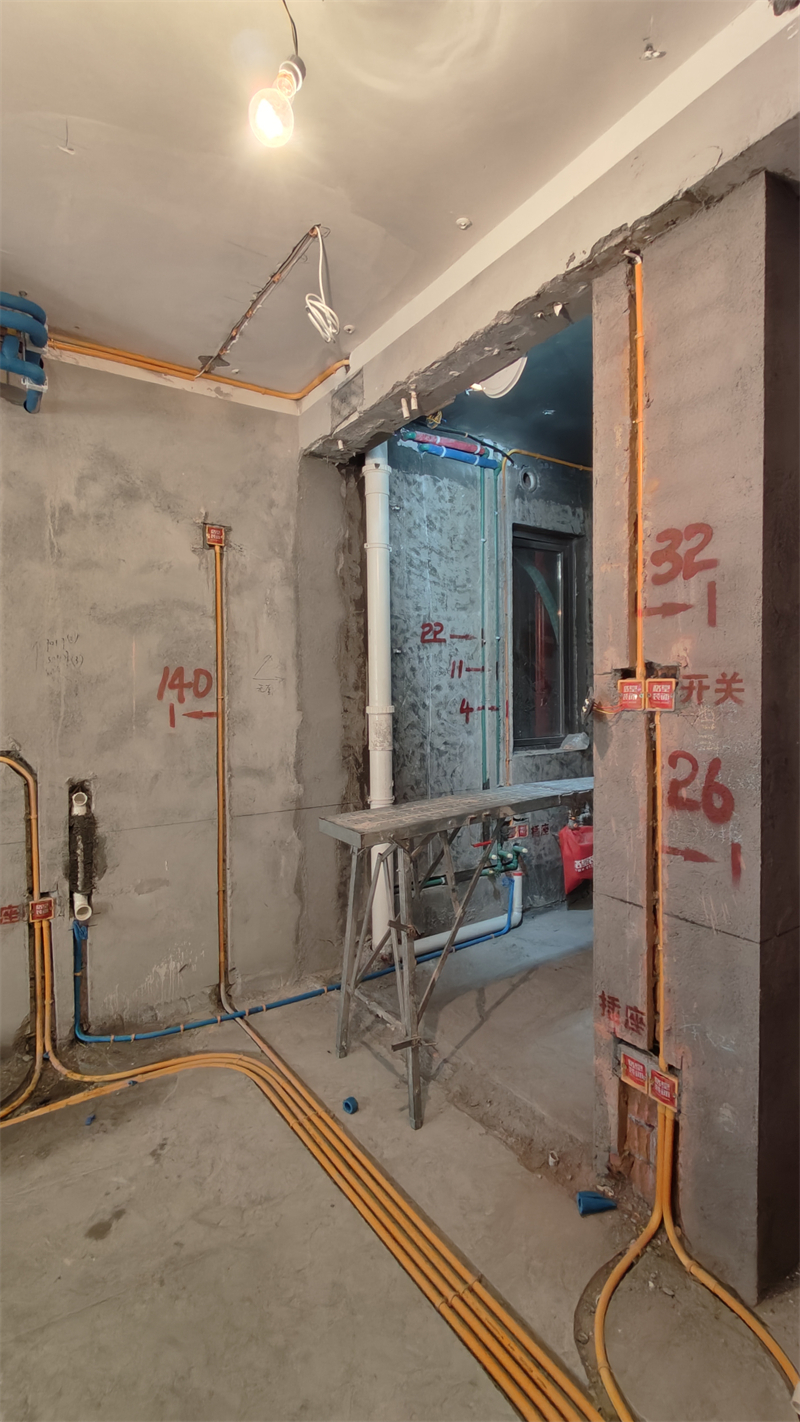

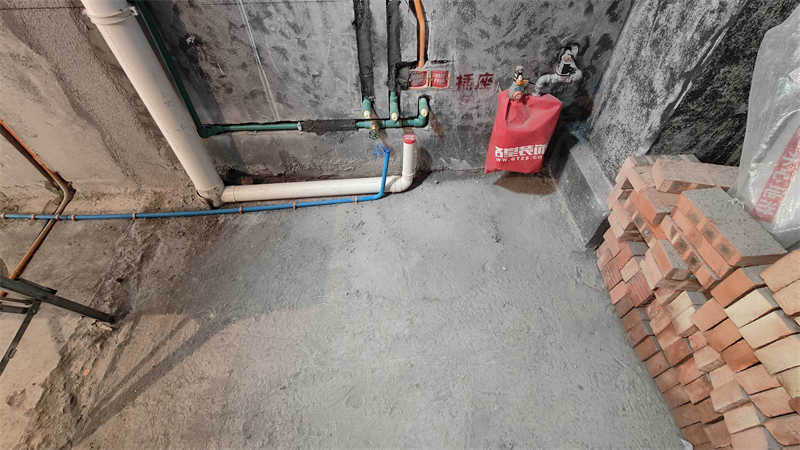

水电阶段

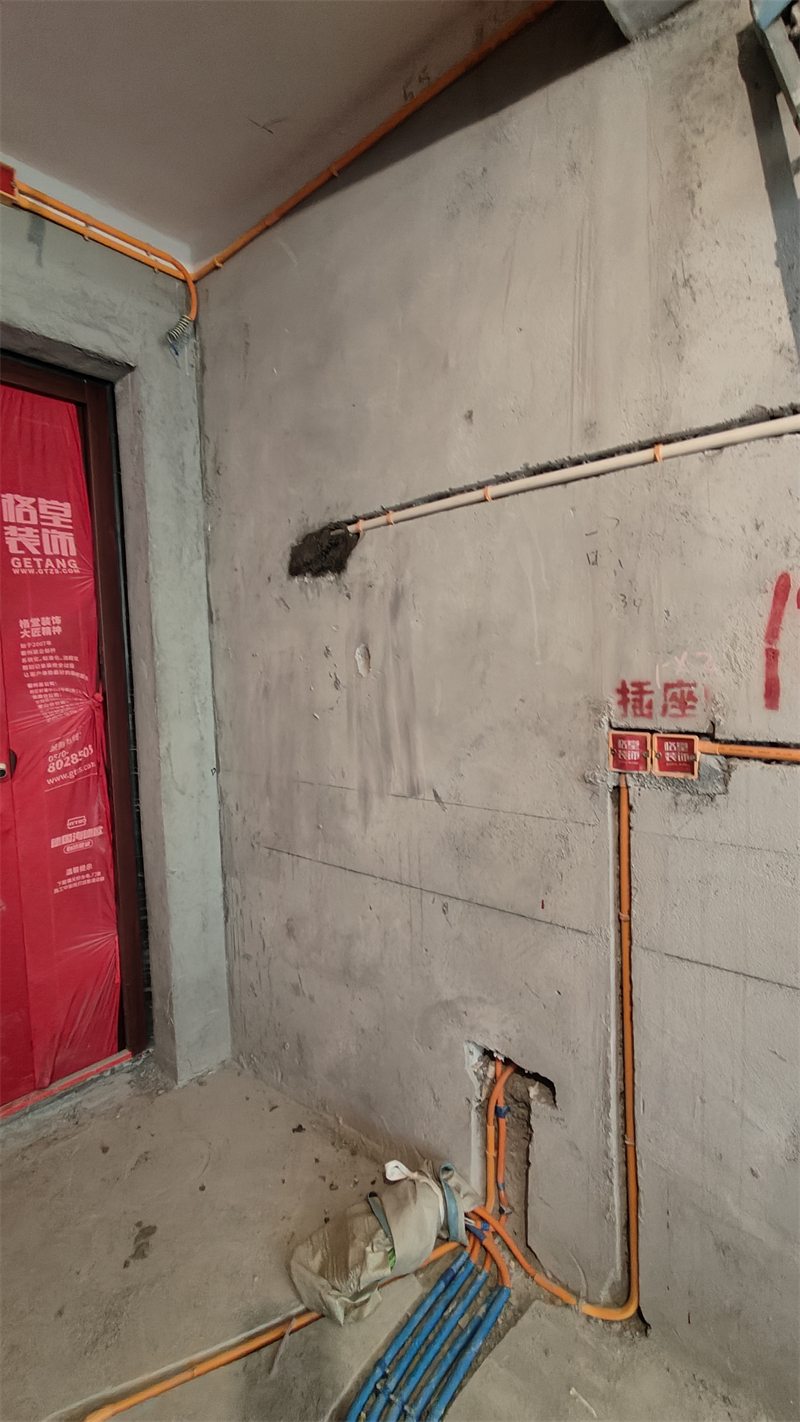

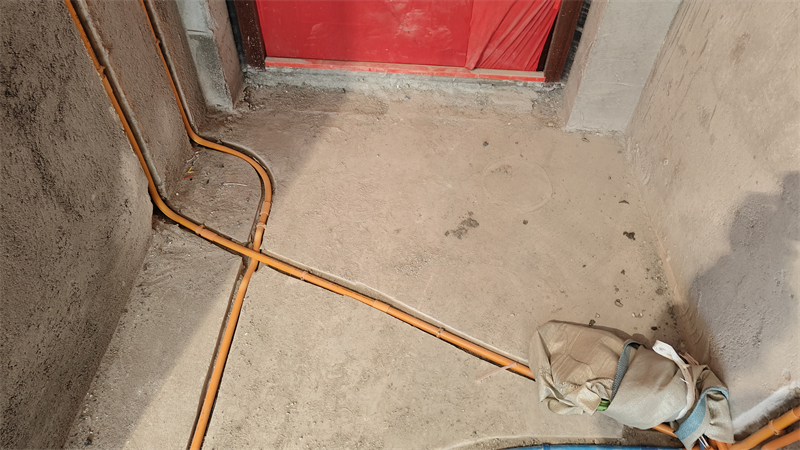

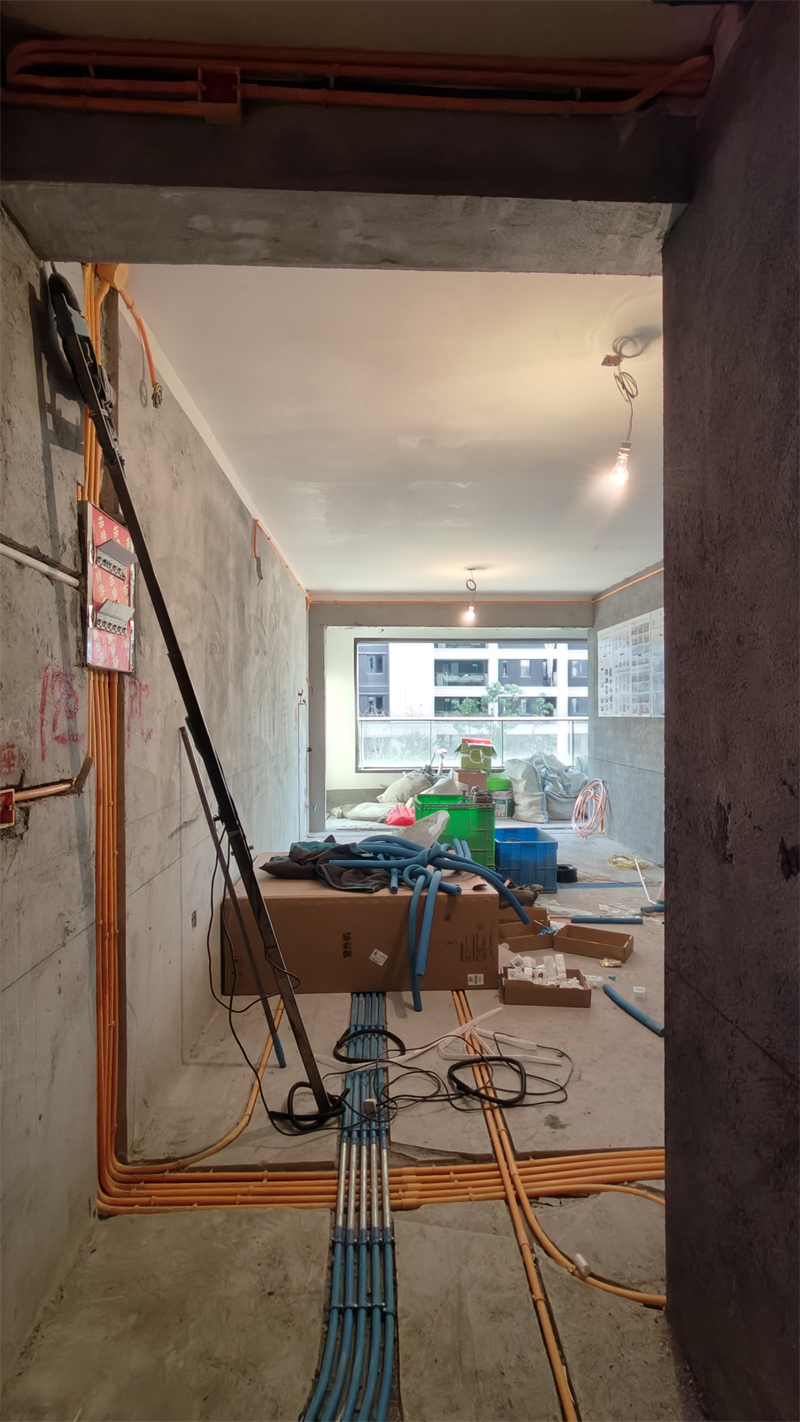

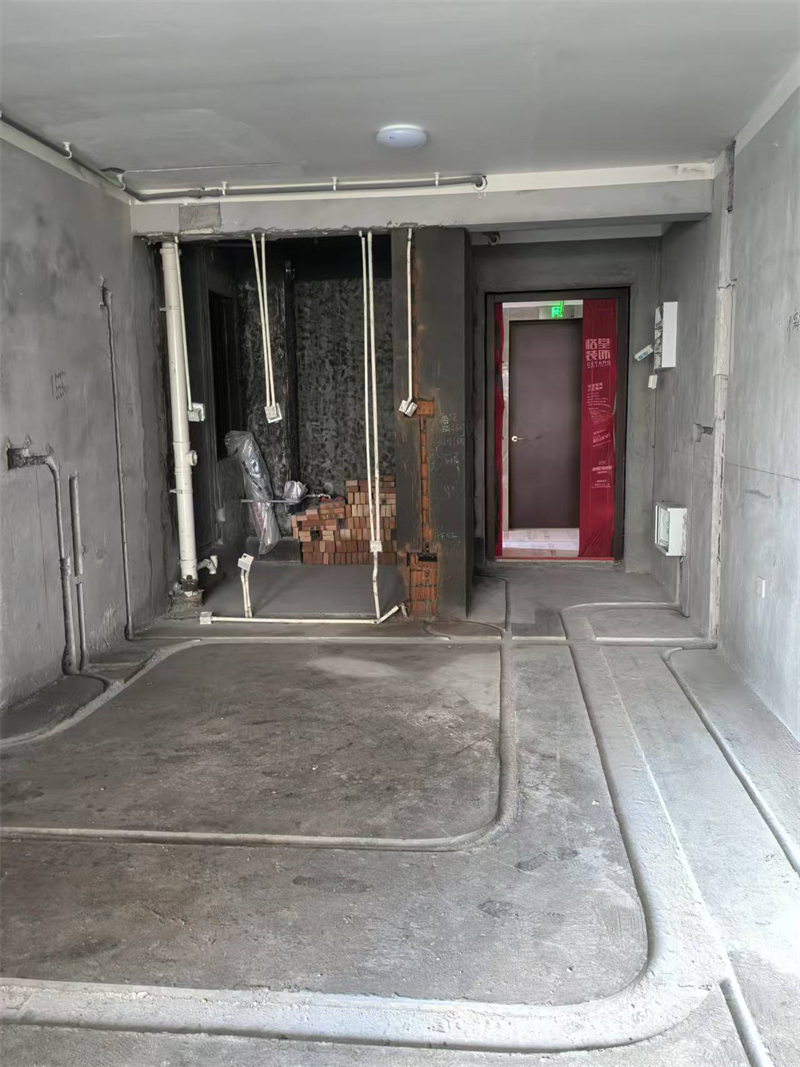

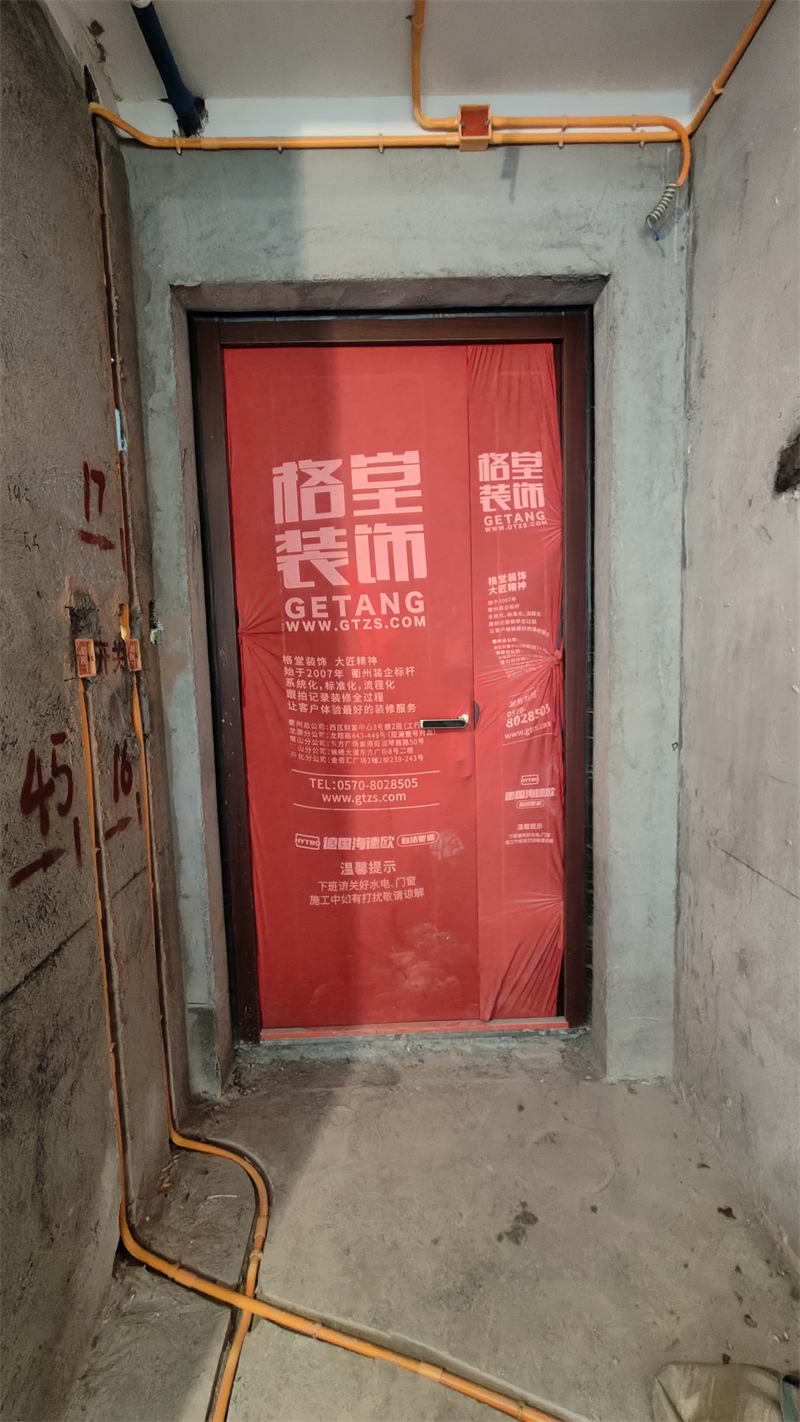

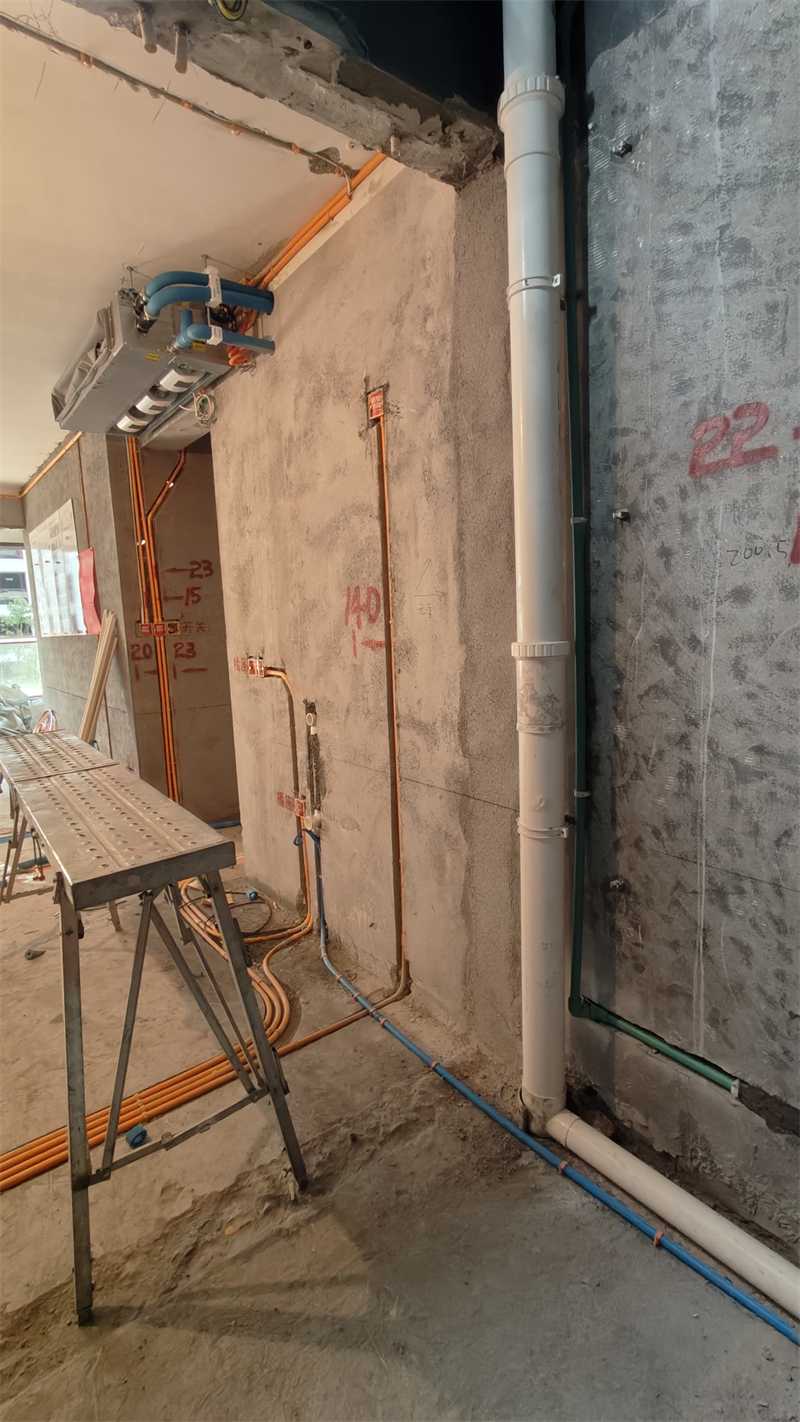

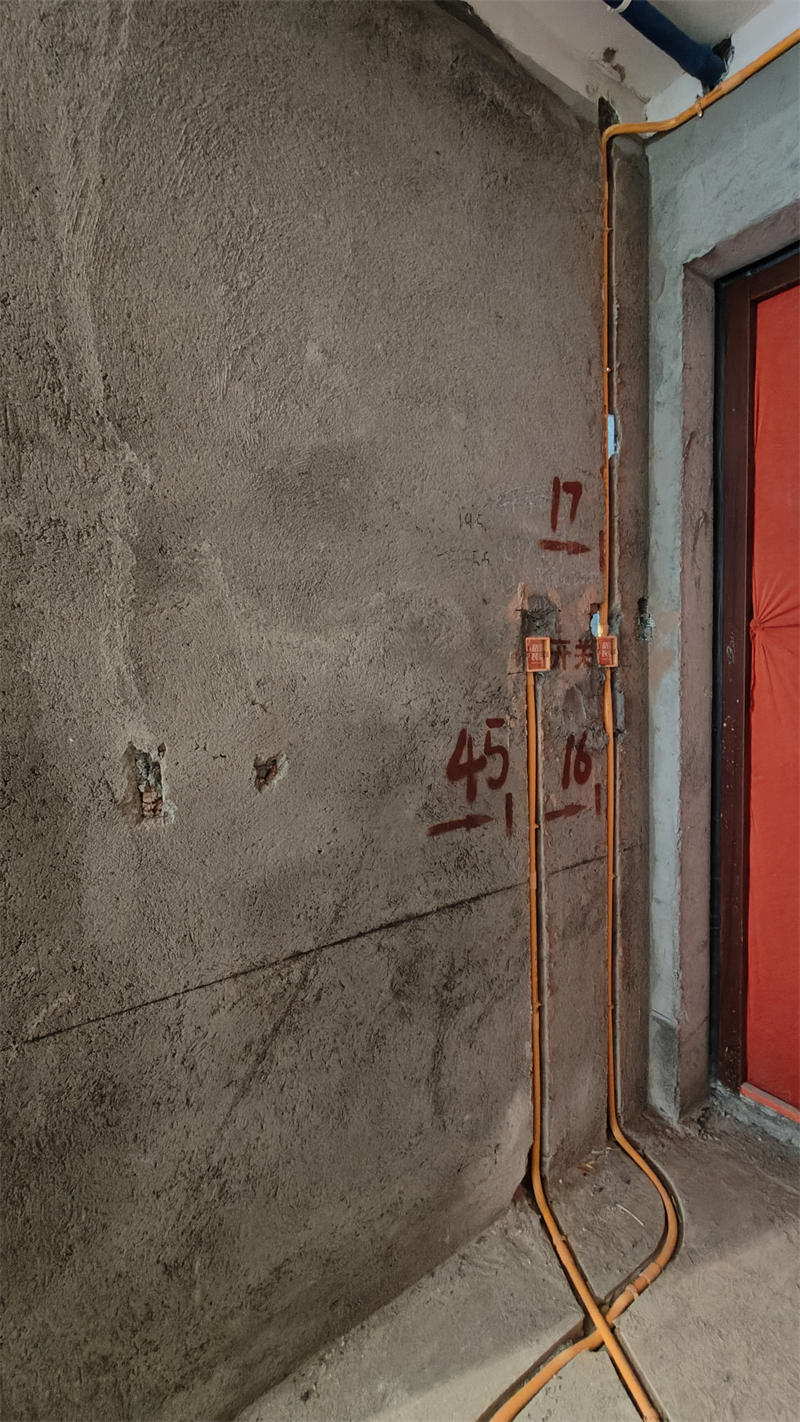

玄关水电中途

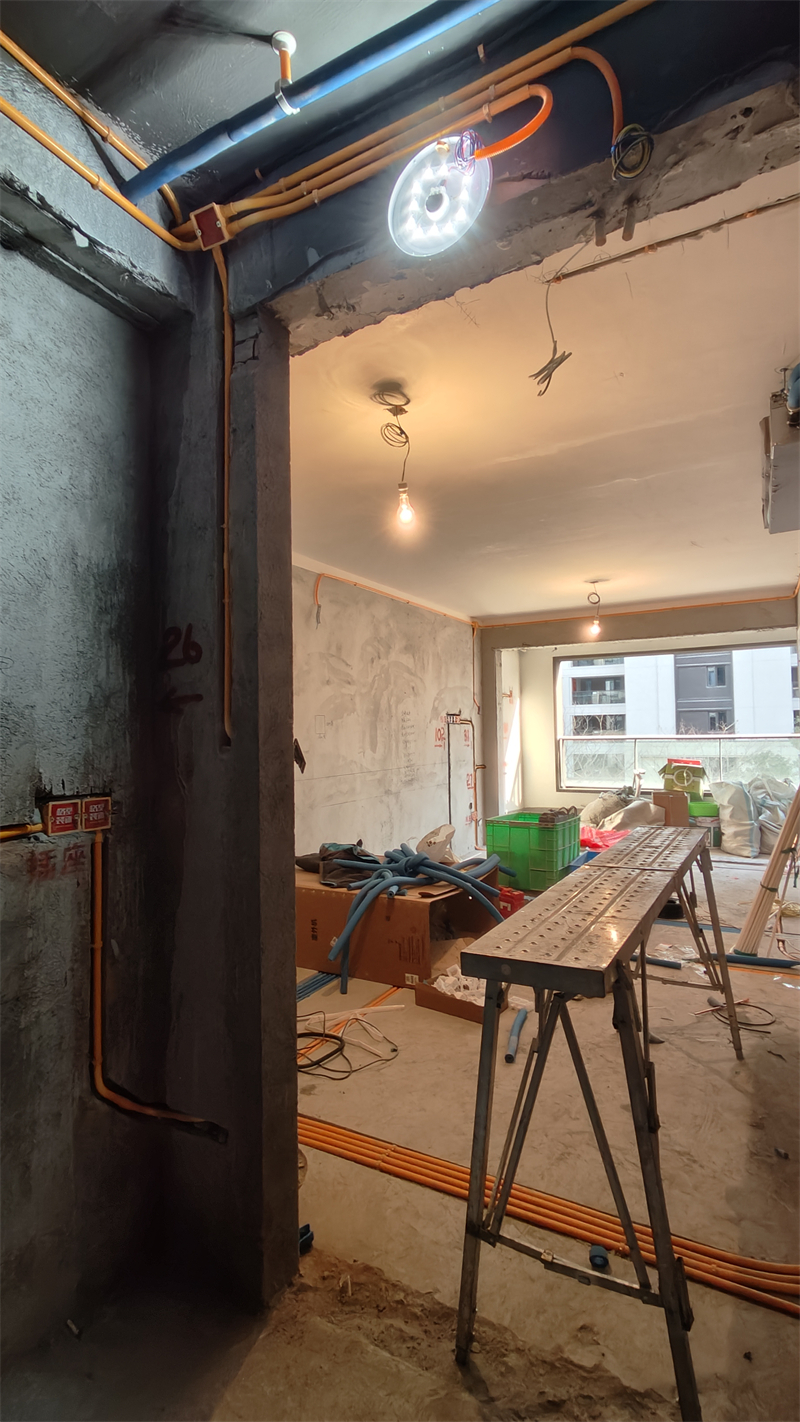

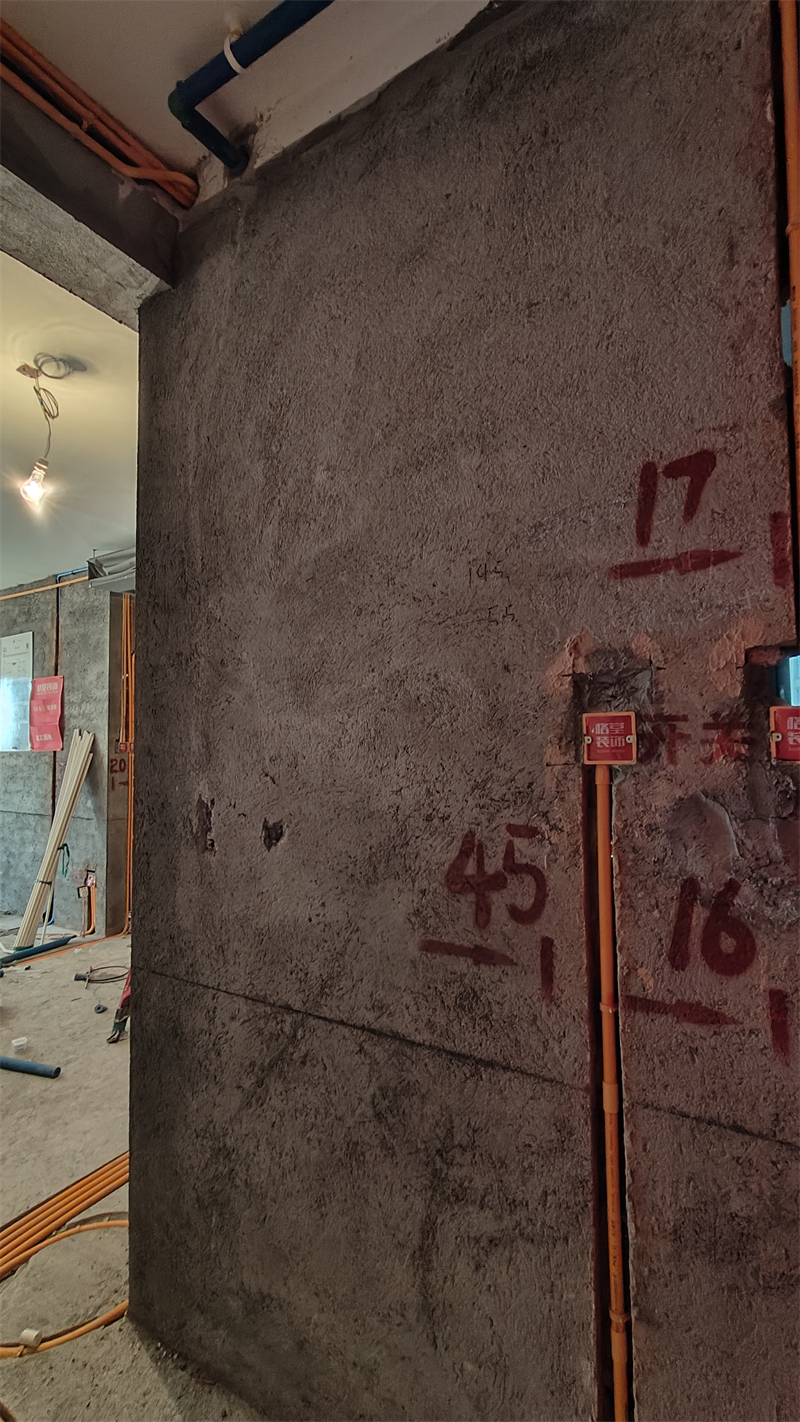

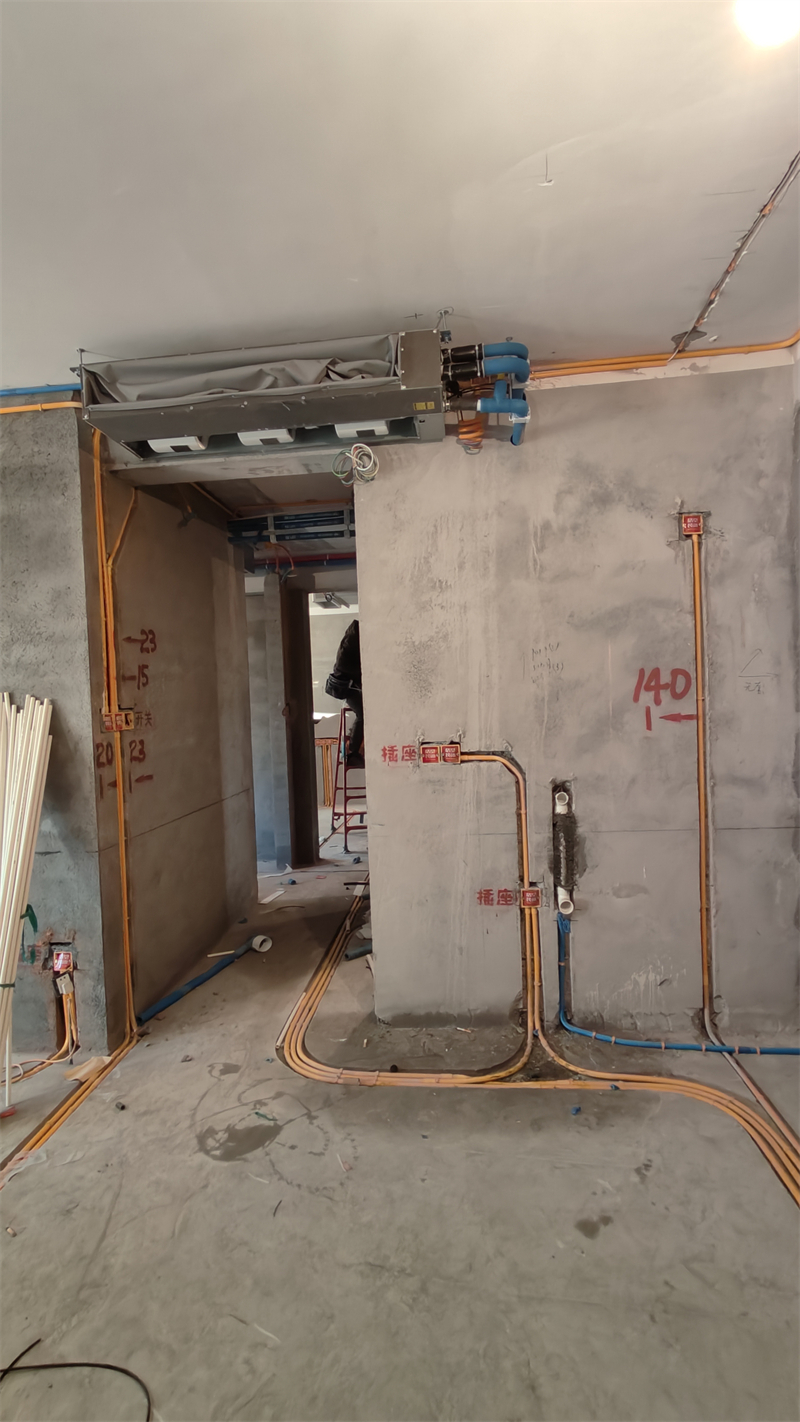

玄关对角水电中途

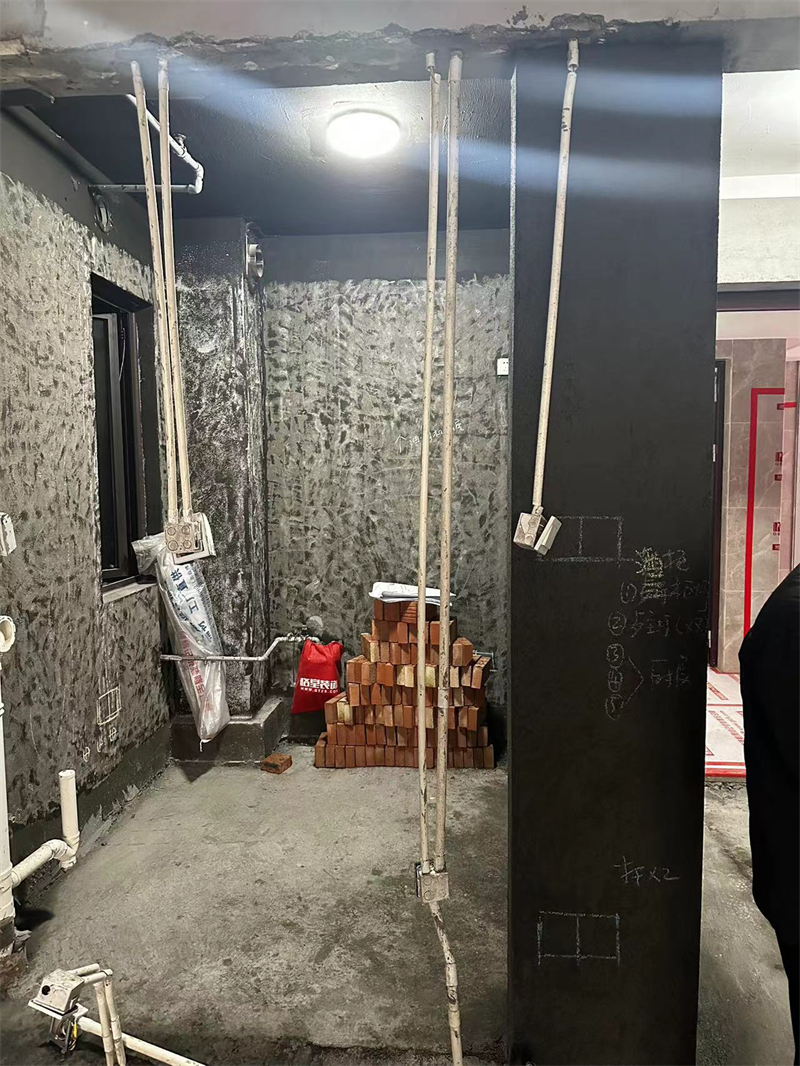

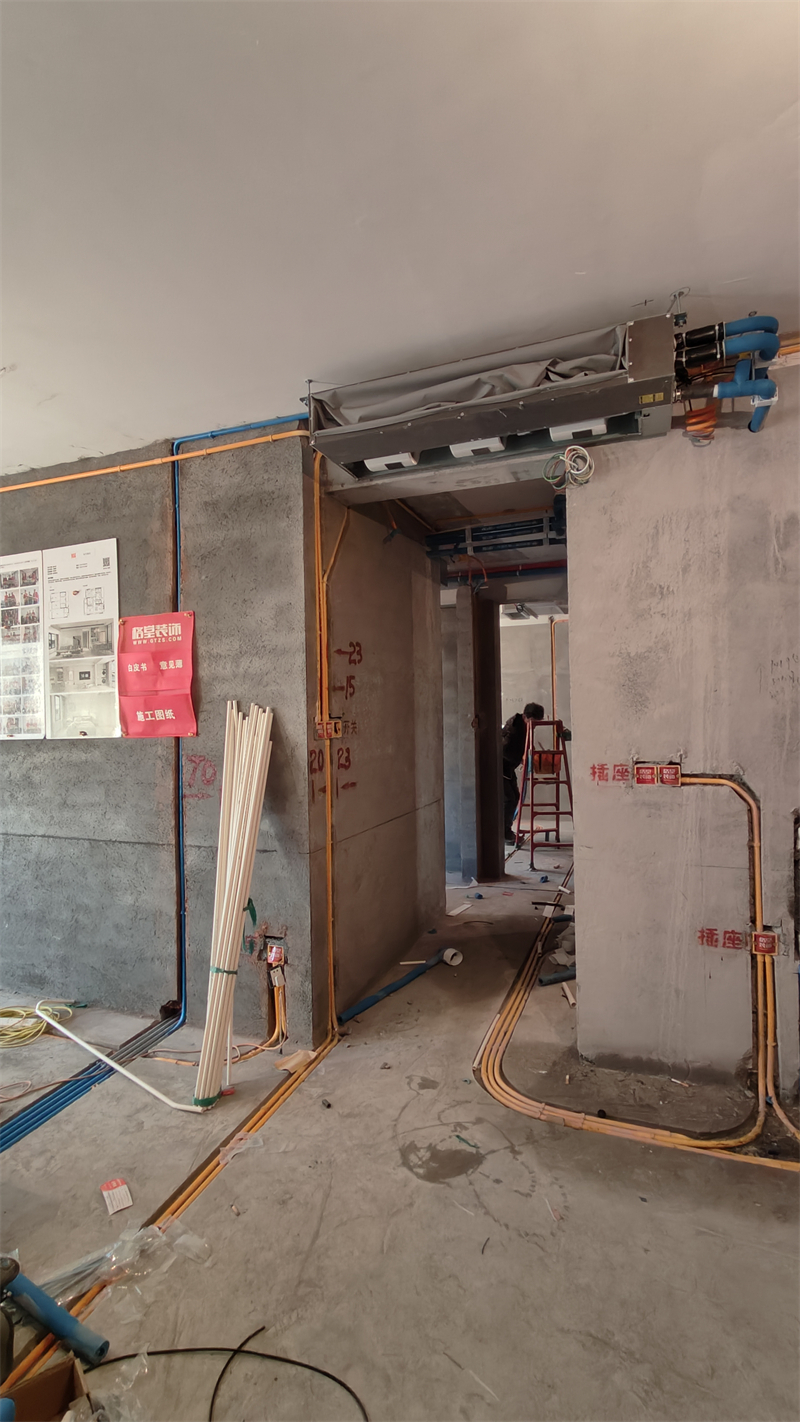

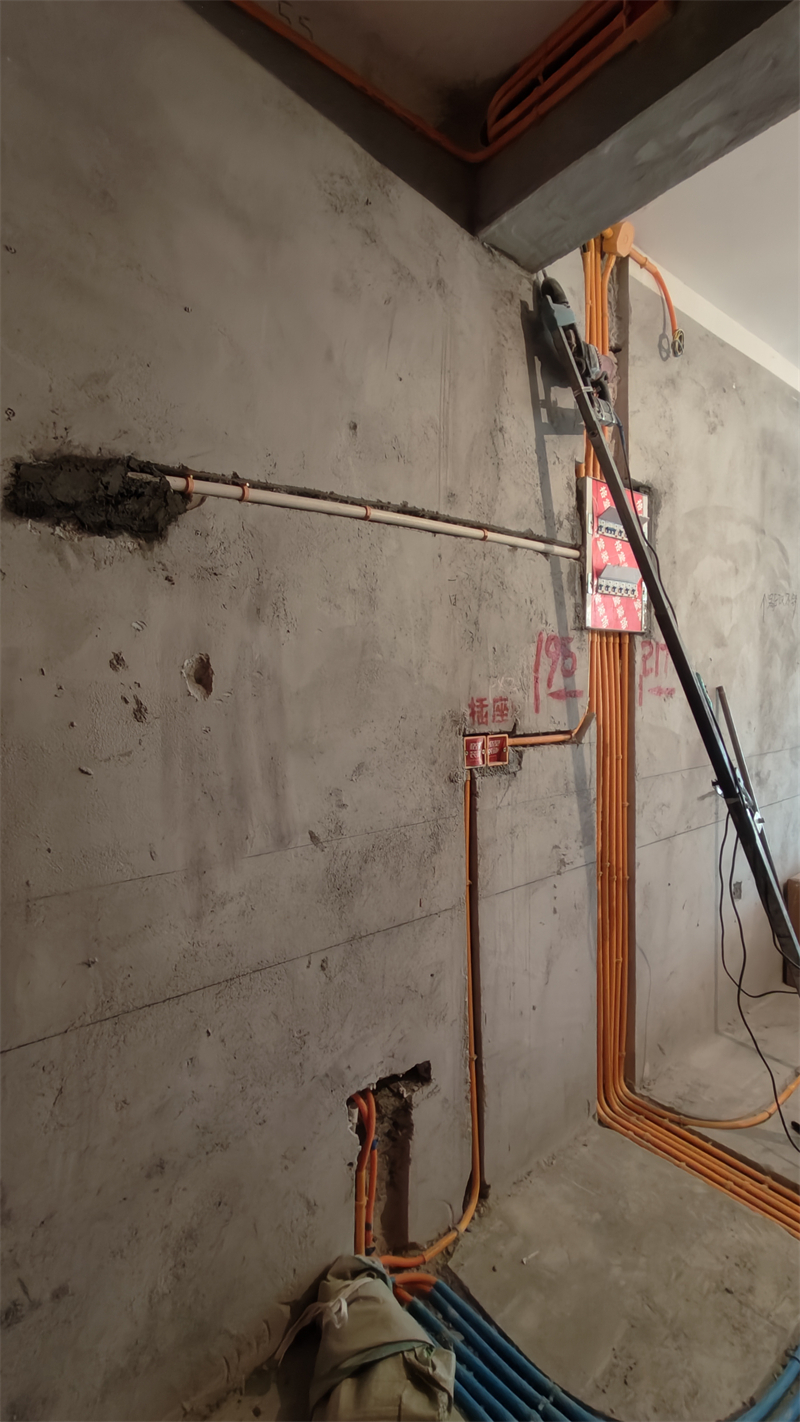

厨房水电中途

厨房对角图

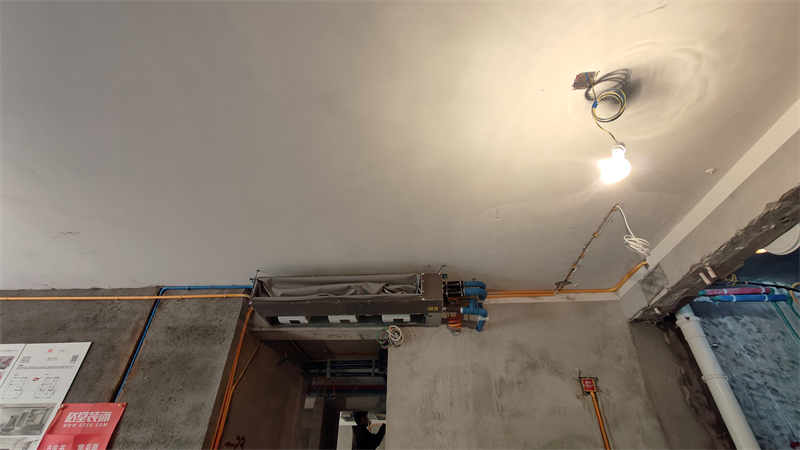

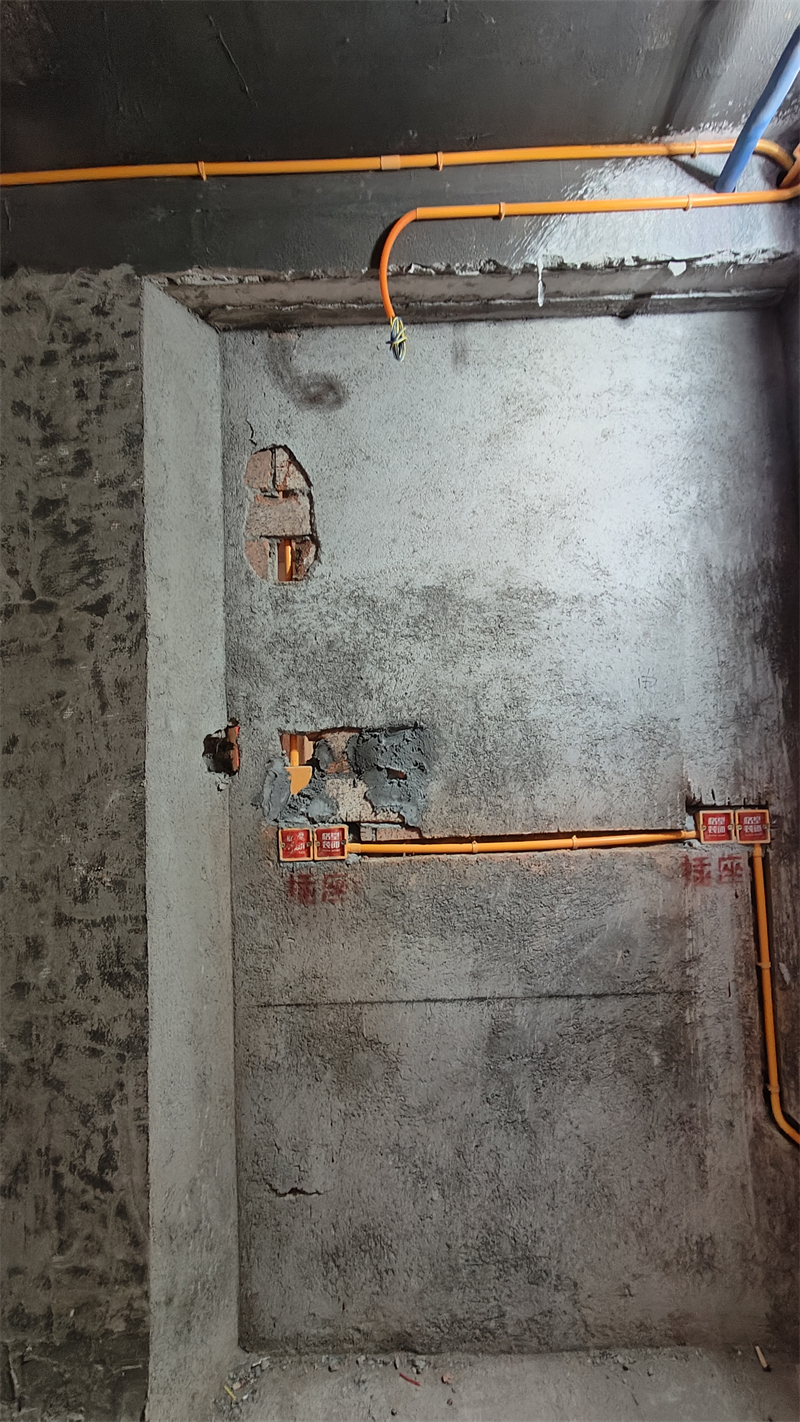

餐厅水电中途
