兴运家园一区1-1-120#90㎡现代轻奢——暖居

发表于 2025-1-19 20:56:12

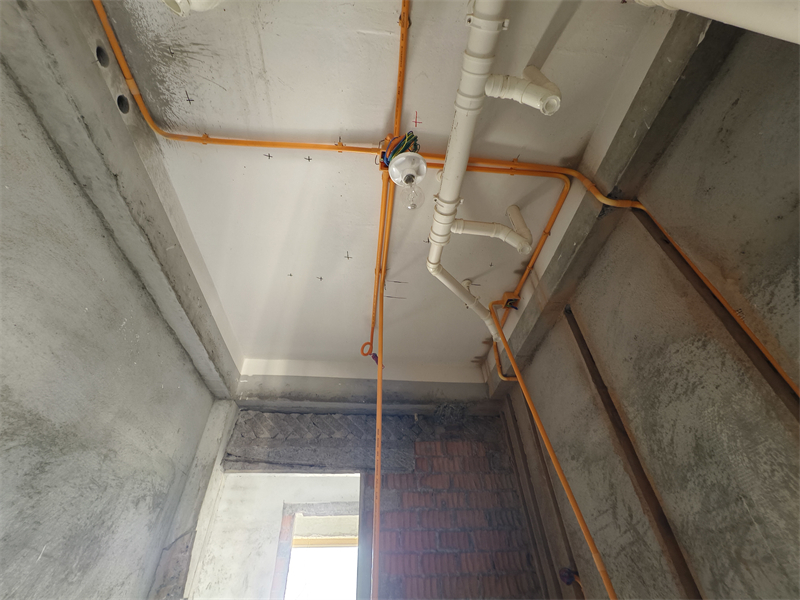

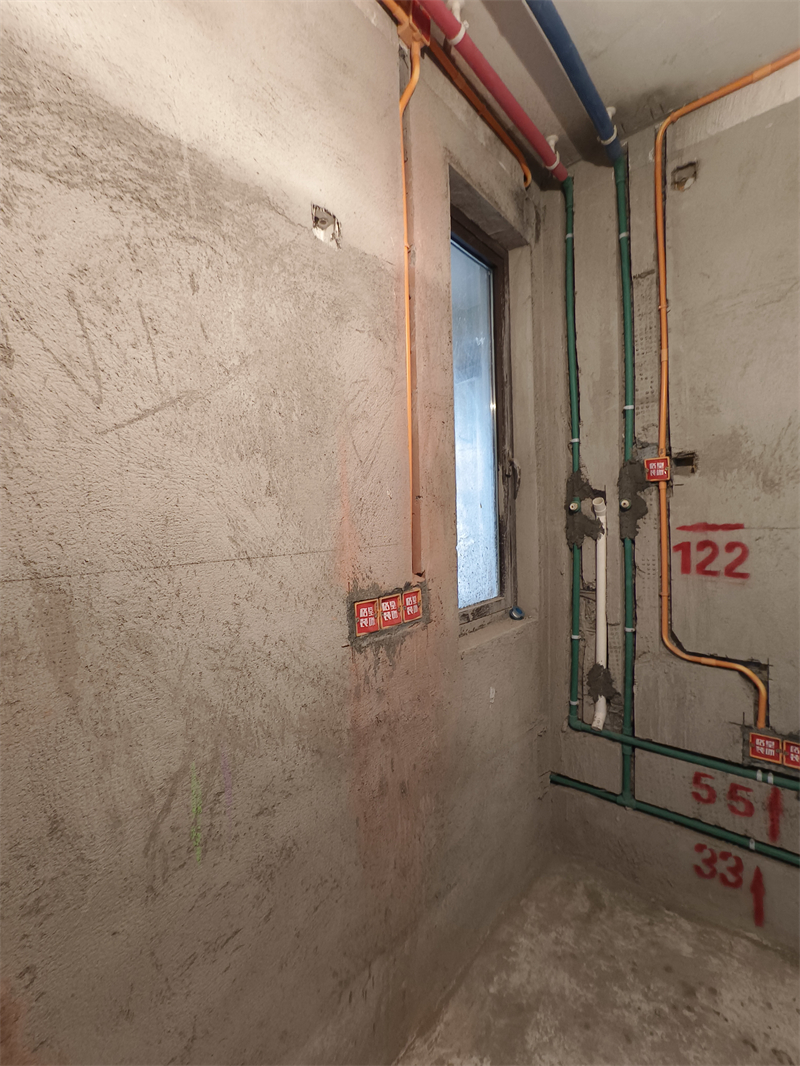

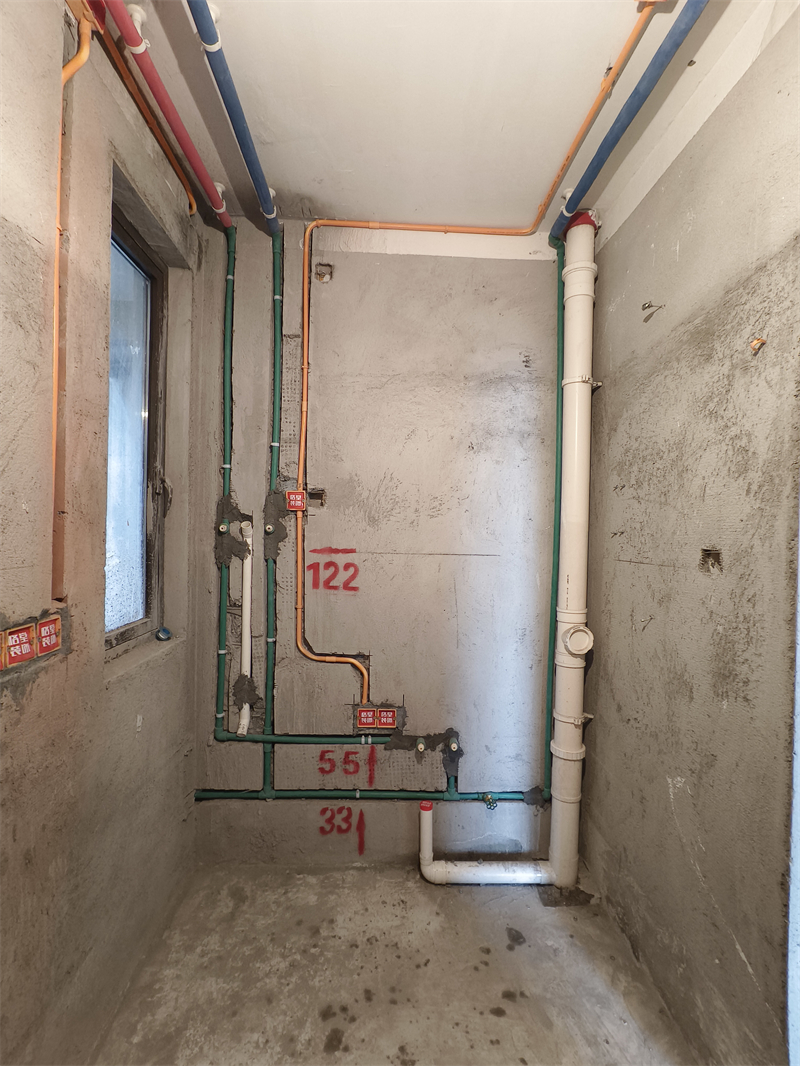

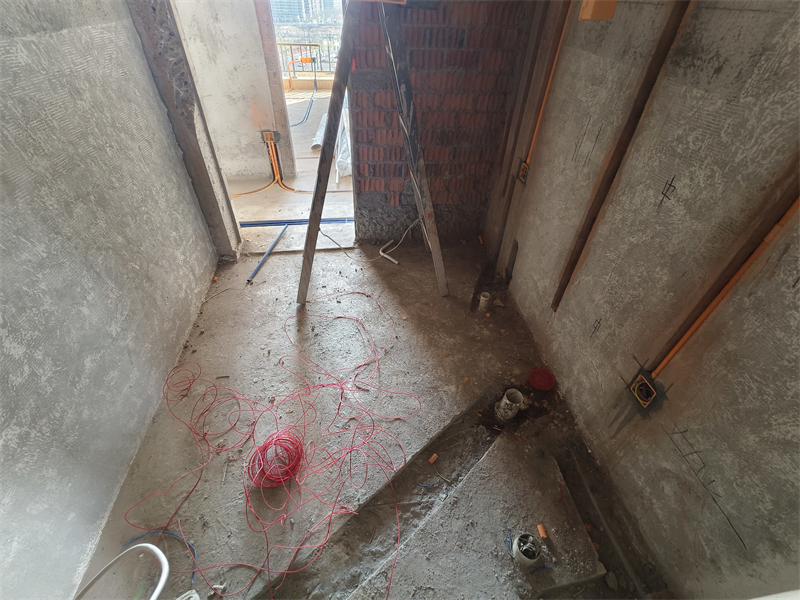

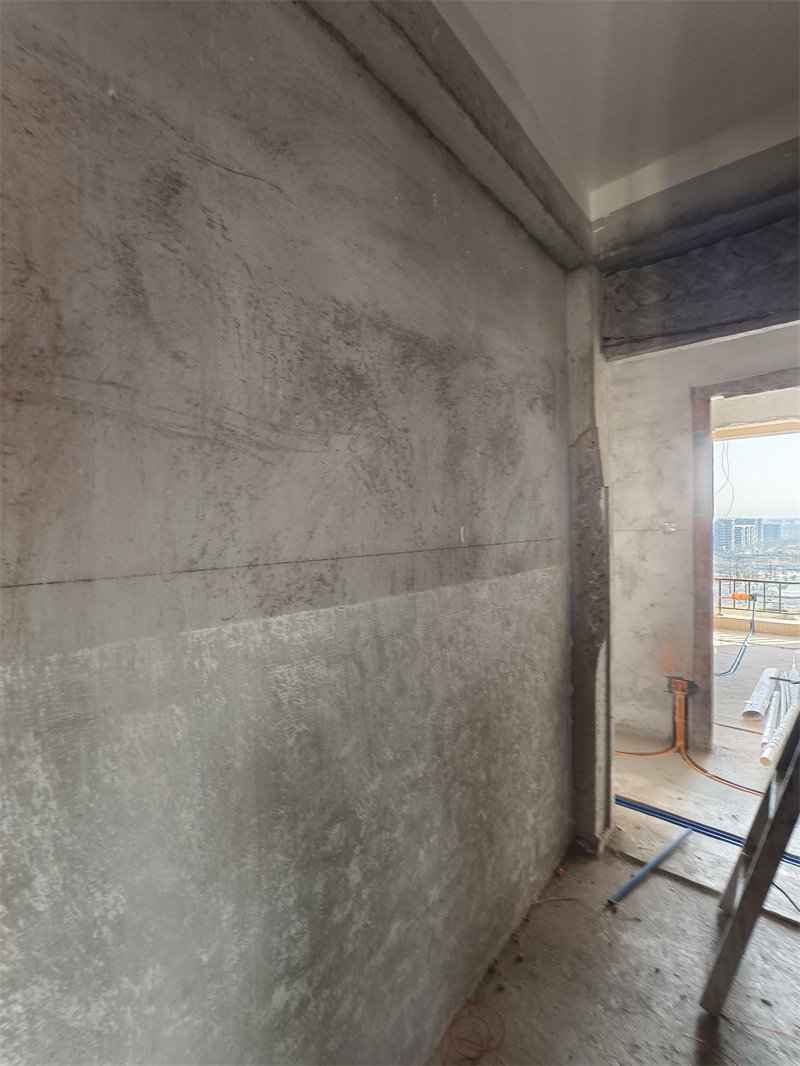

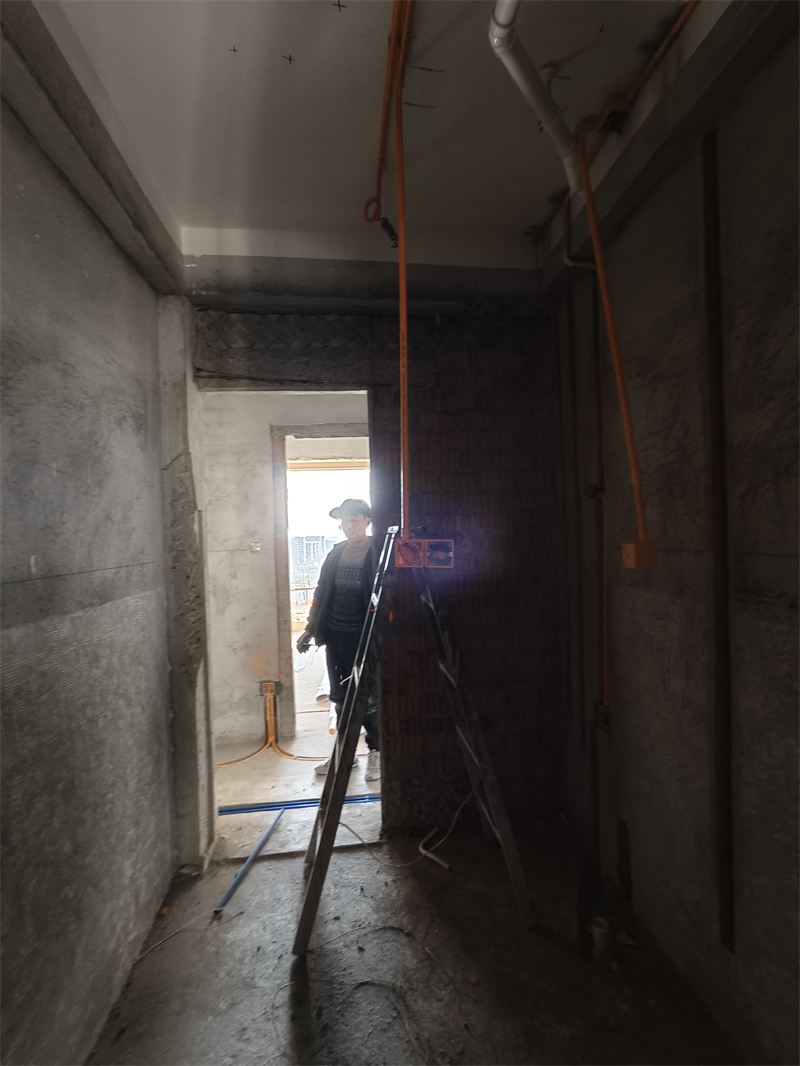

卫生间对角

发表于 2025-1-19 20:56:42

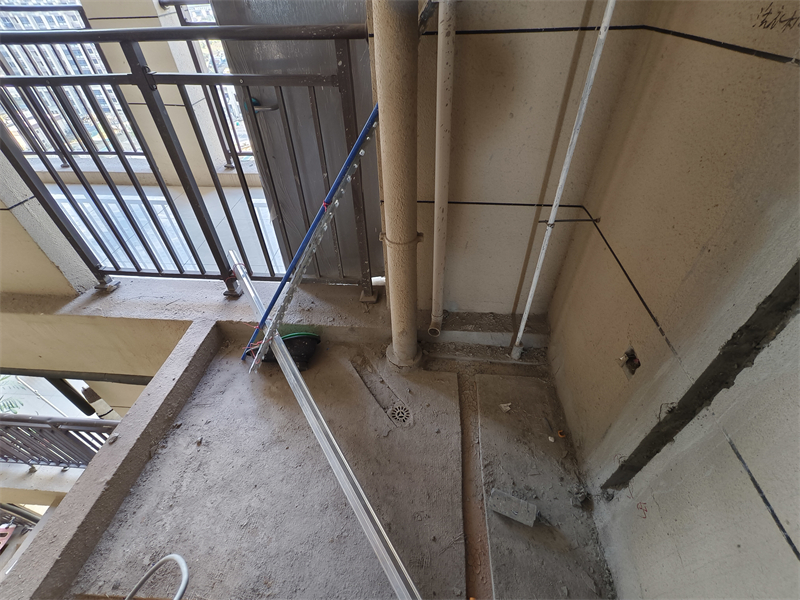

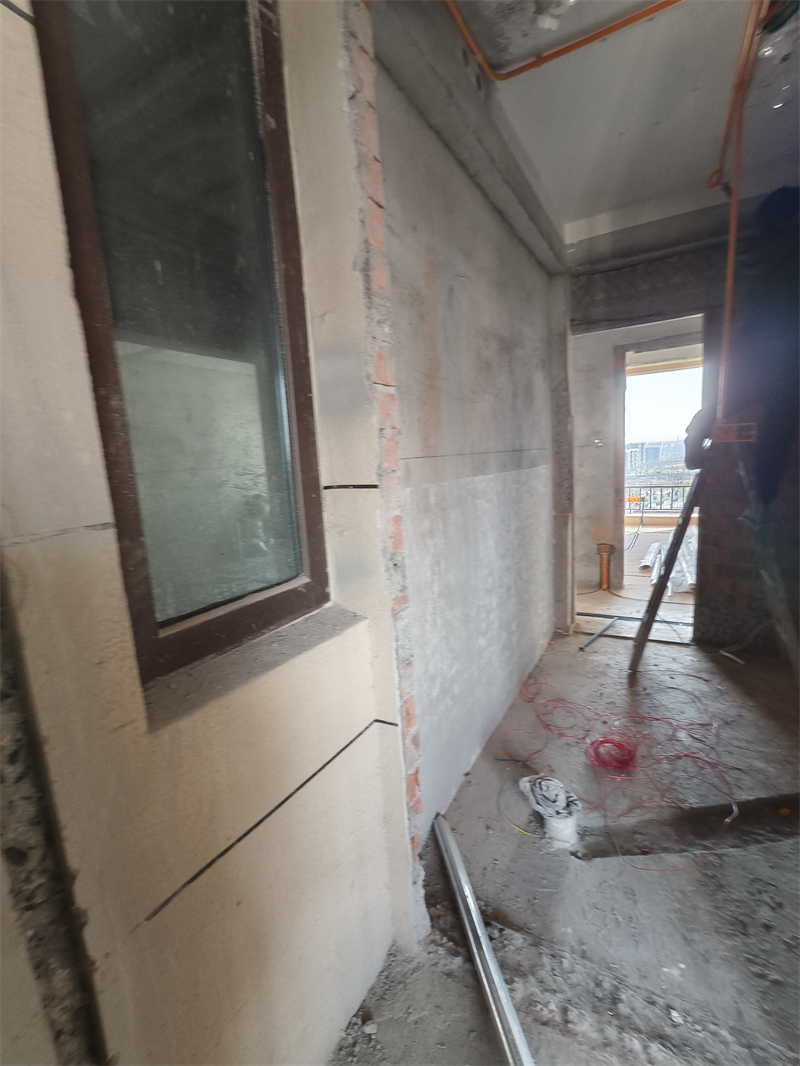

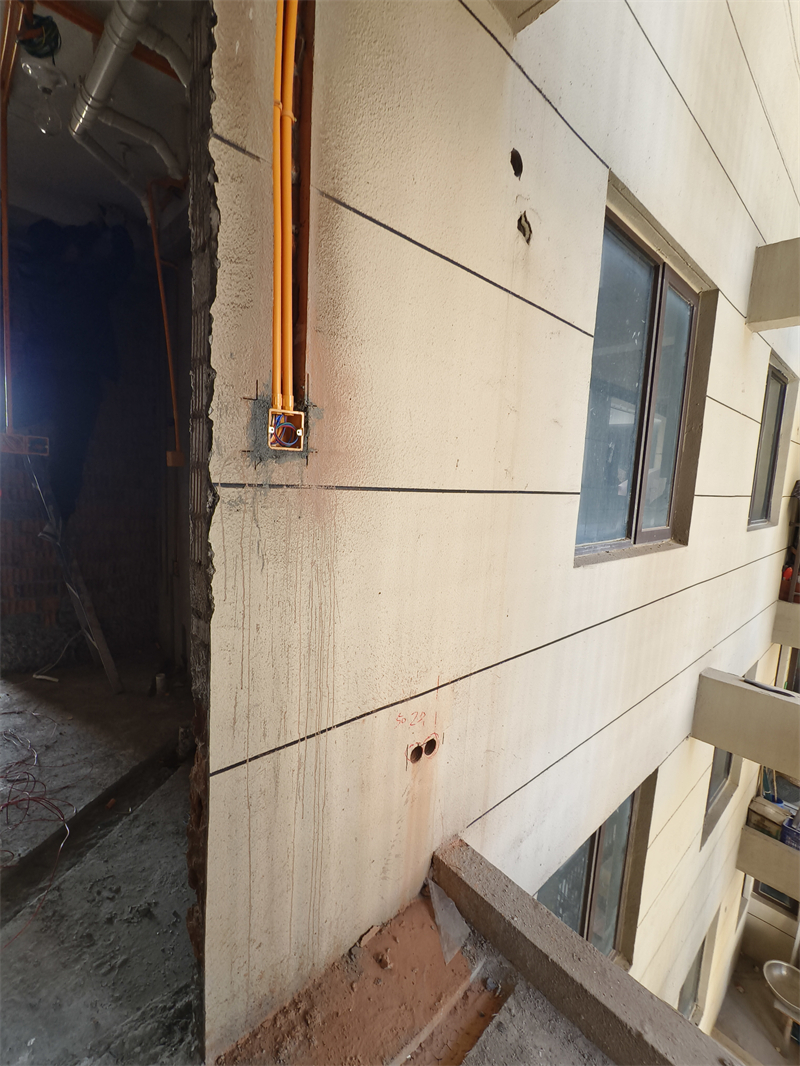

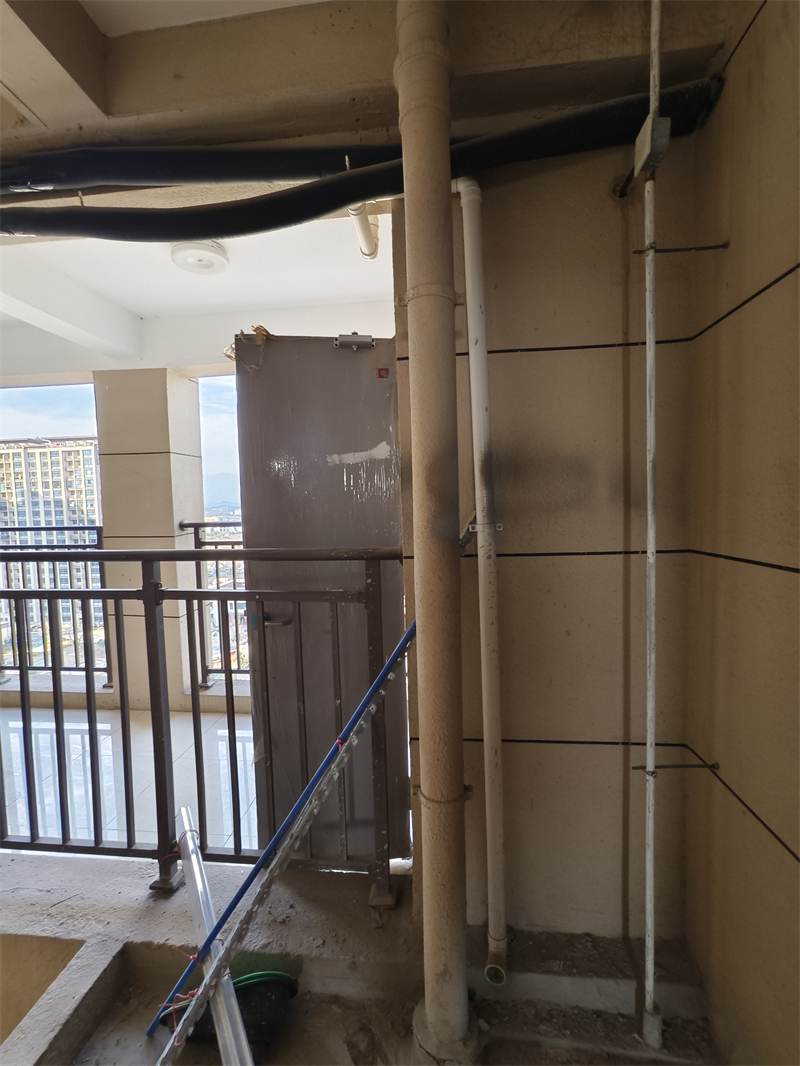

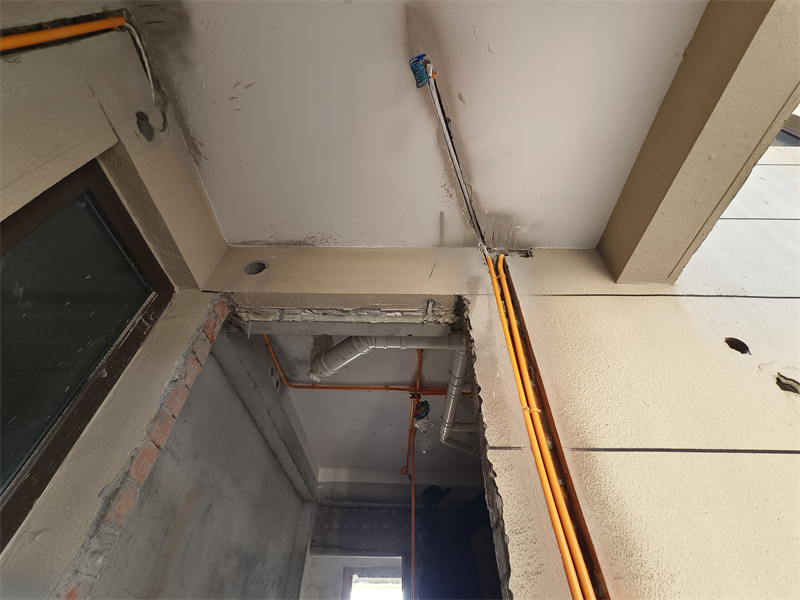

生活阳台

发表于 2025-1-19 20:57:23

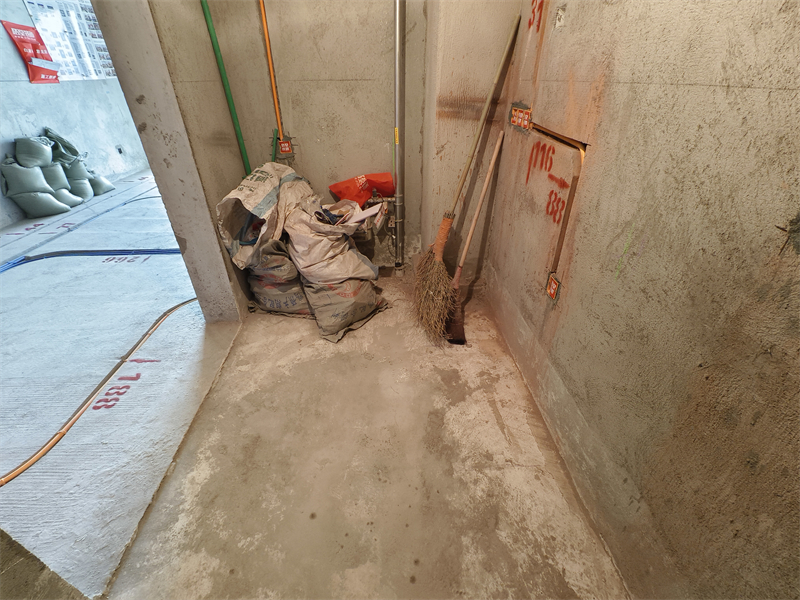

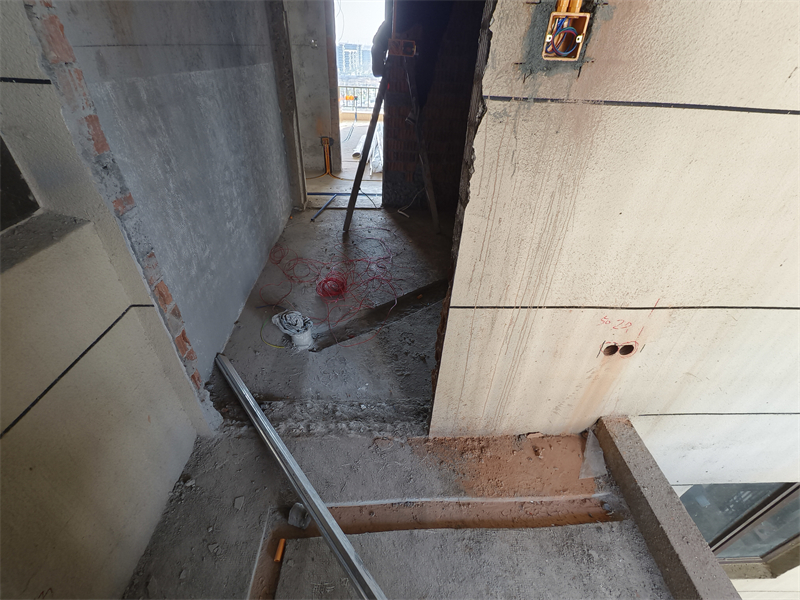

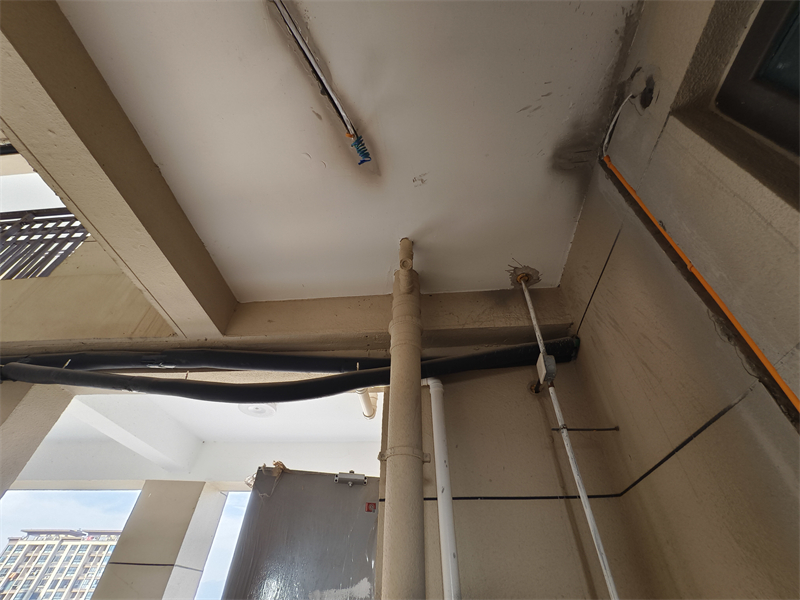

生活阳台对角

发表于 2025-1-20 11:32:17

本帖最后由格堂黄姐于 2025-2-11 15:48 编辑

水电完工

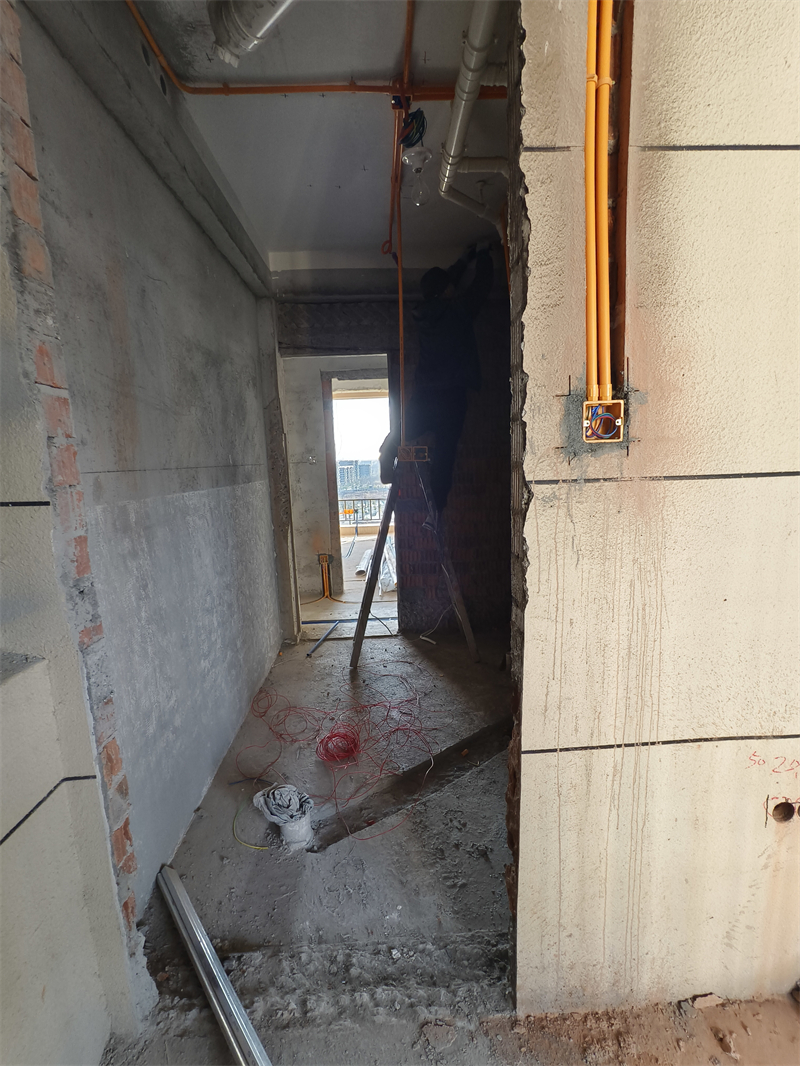

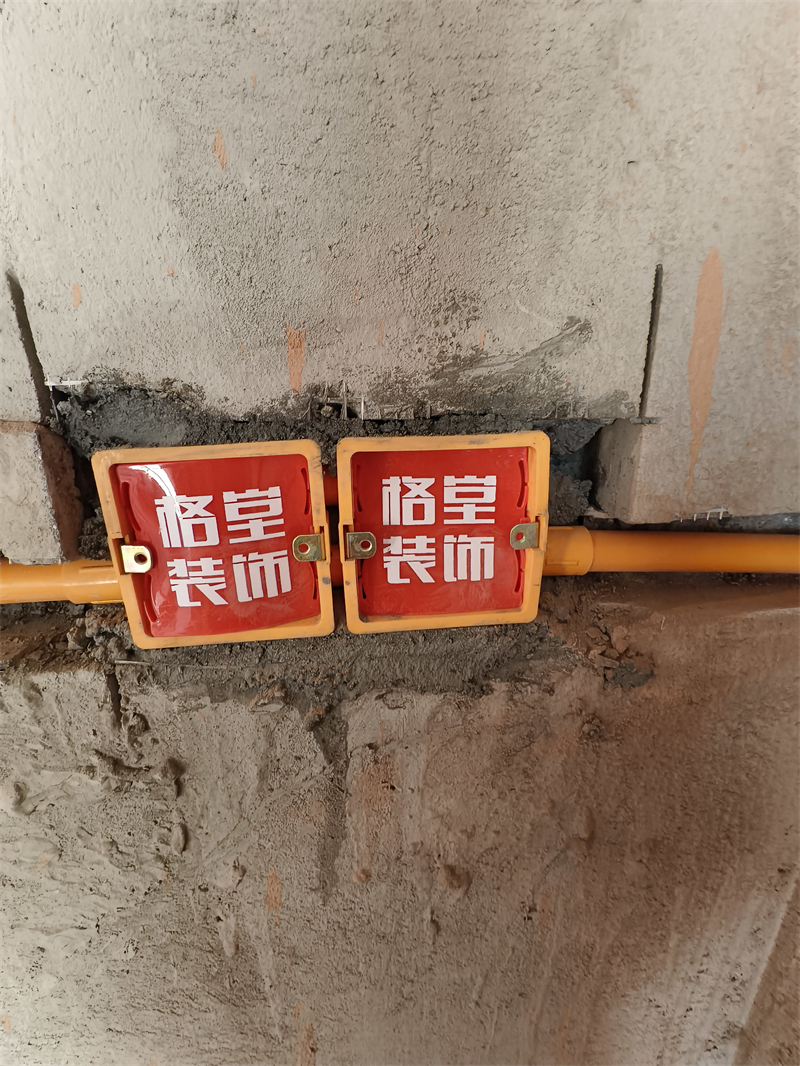

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

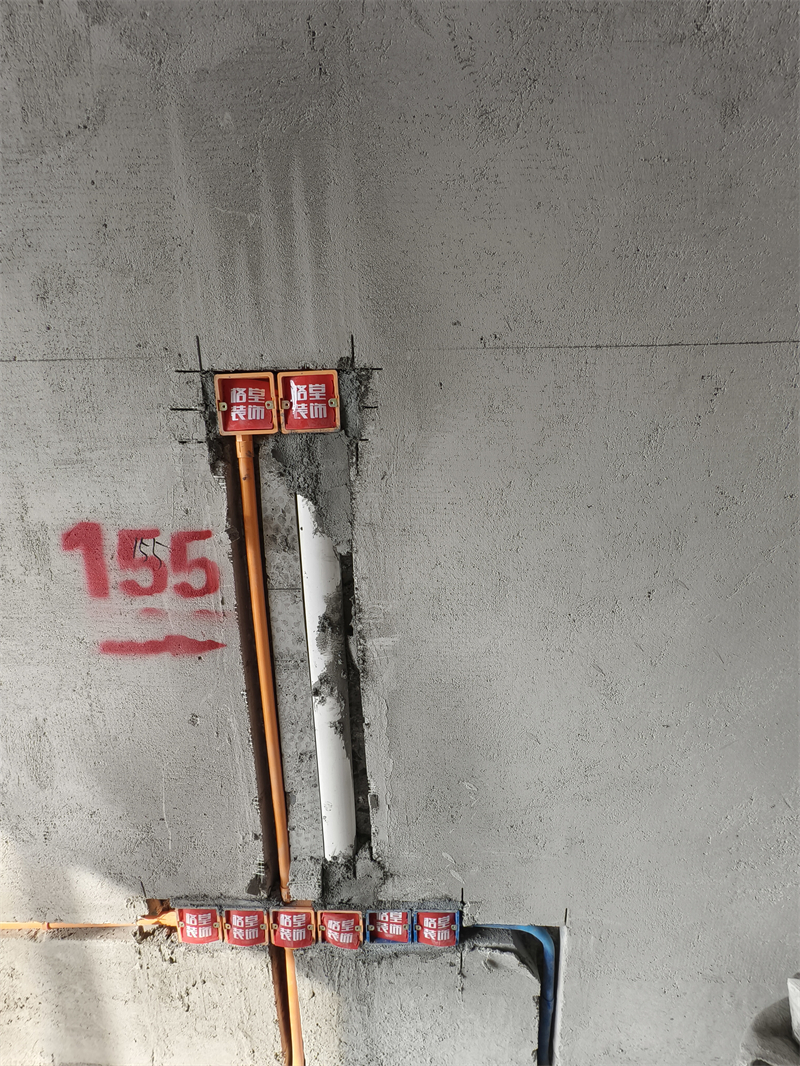

客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

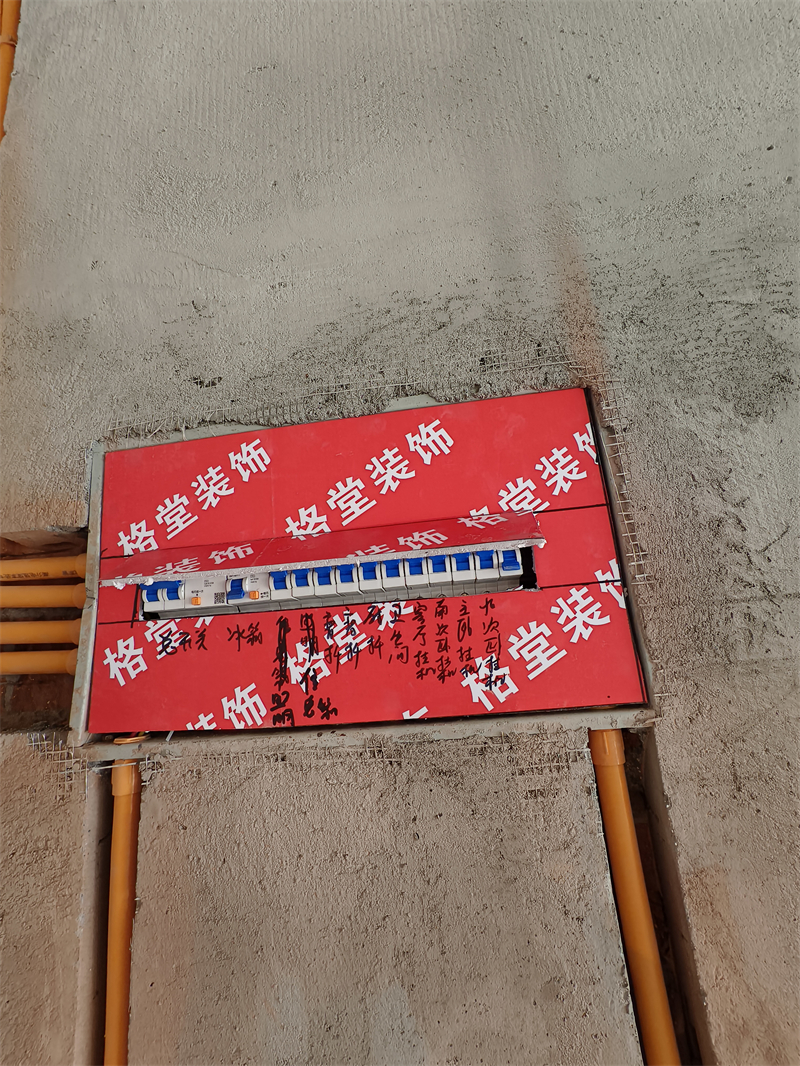

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

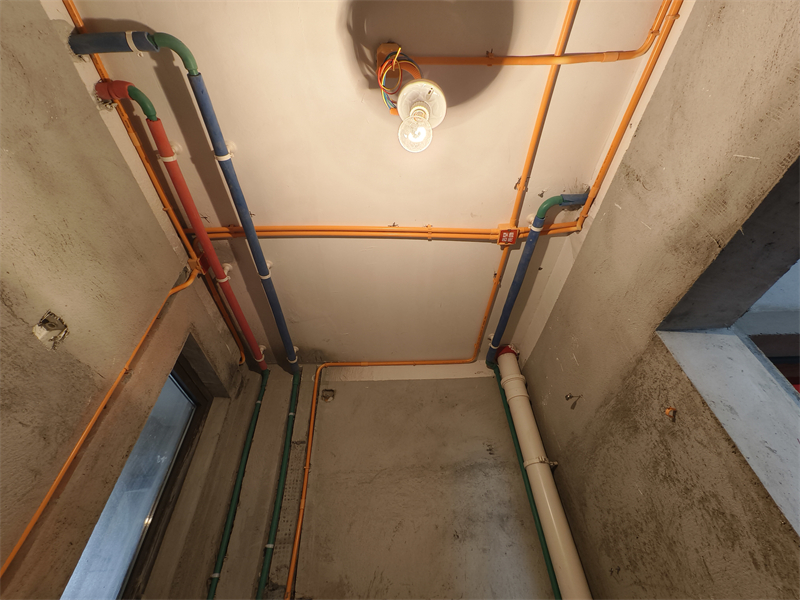

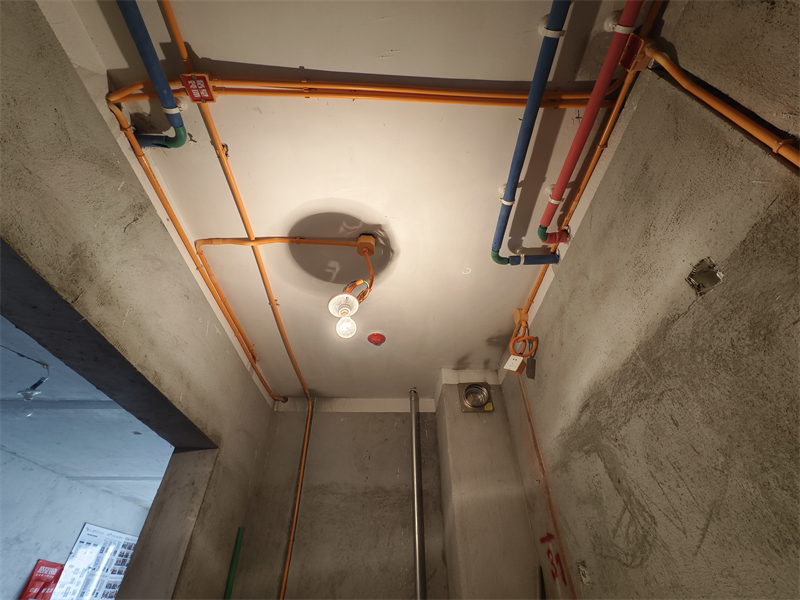

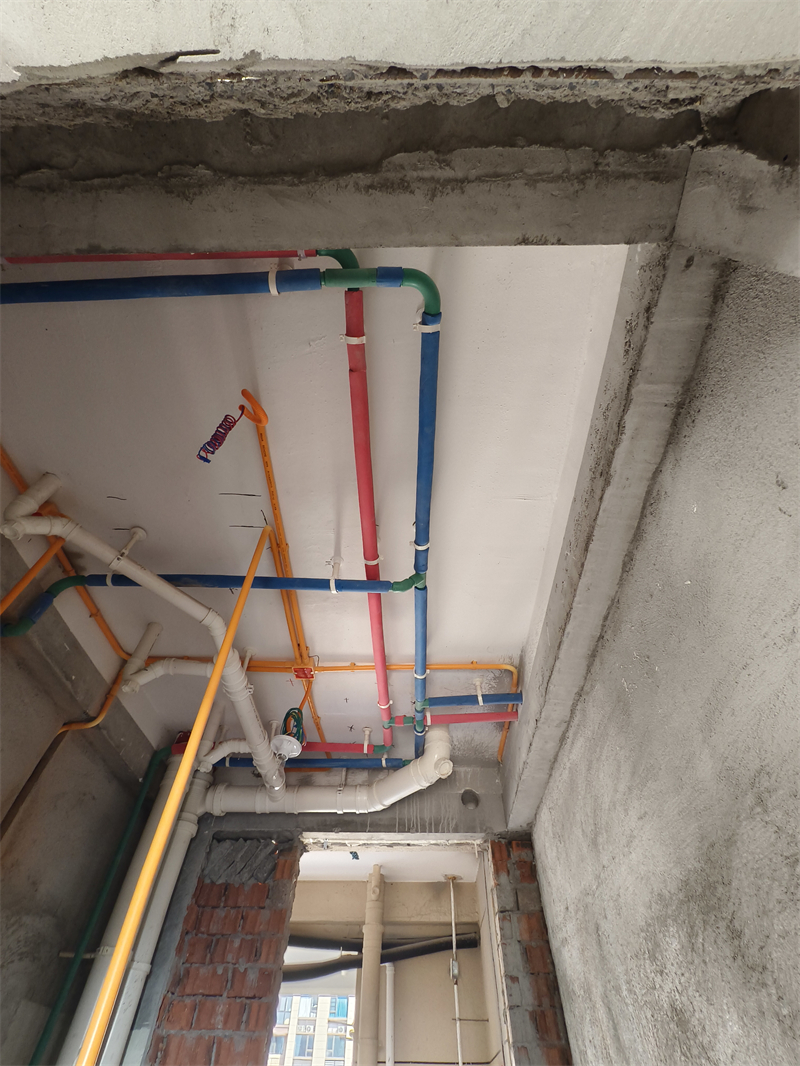

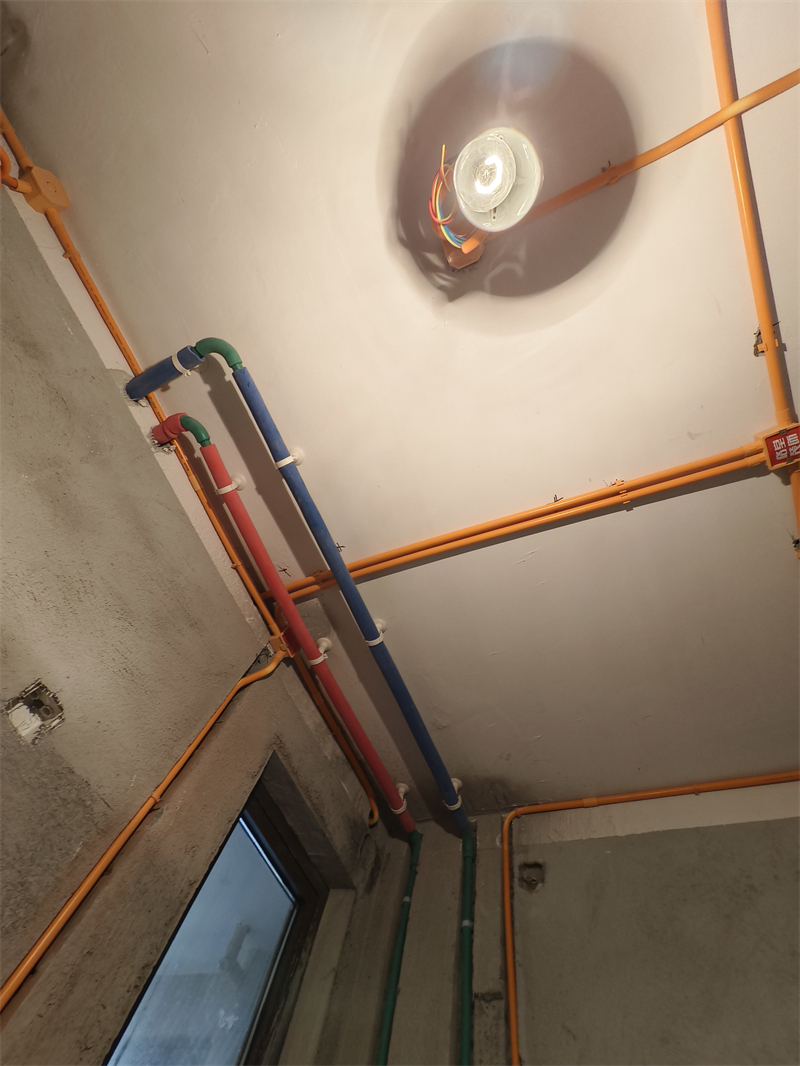

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

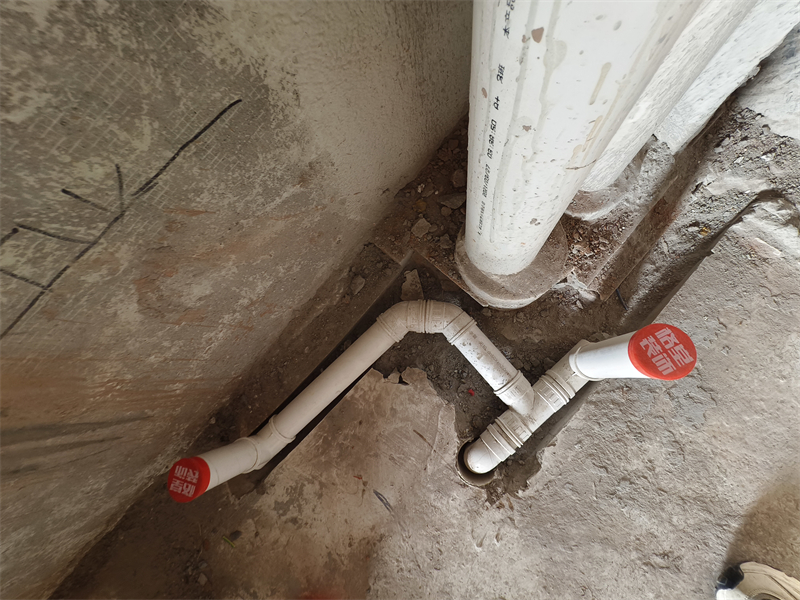

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

每户水管进水部位室内加进水总阀，采用暗埋做法。

发表于 2025-1-20 11:33:01

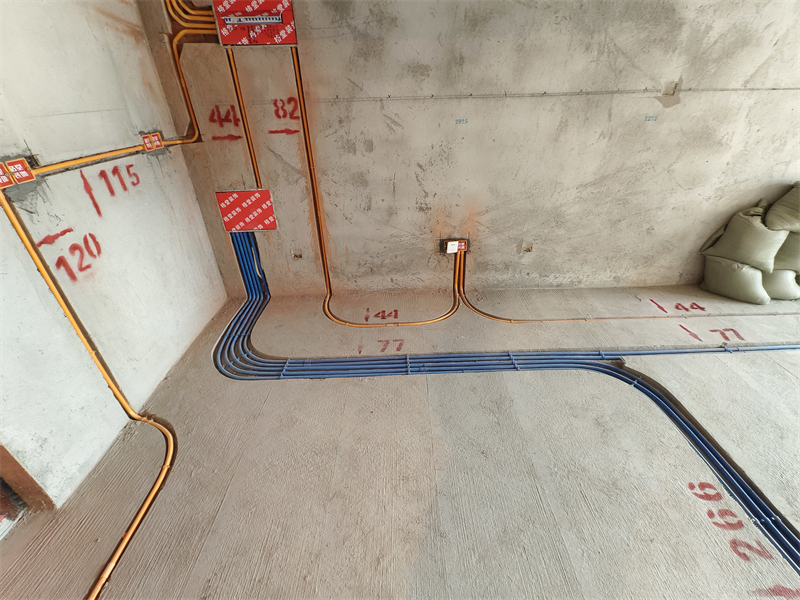

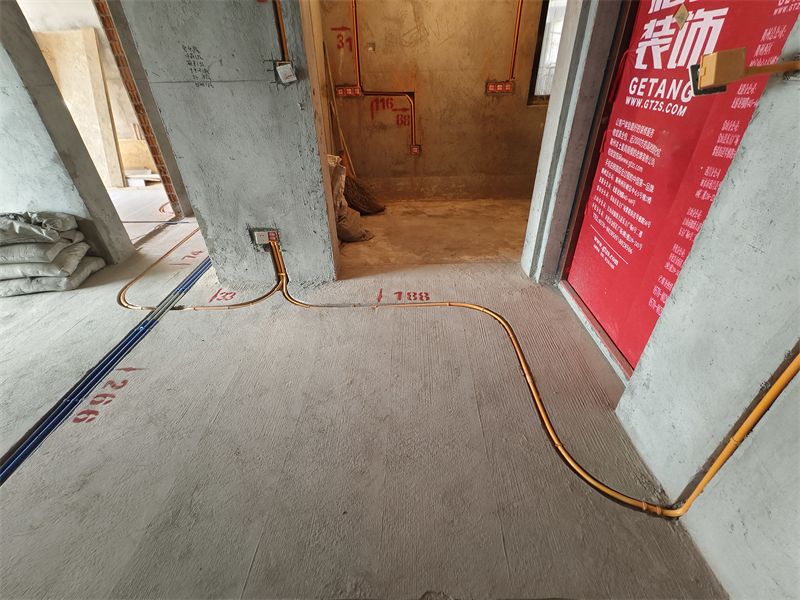

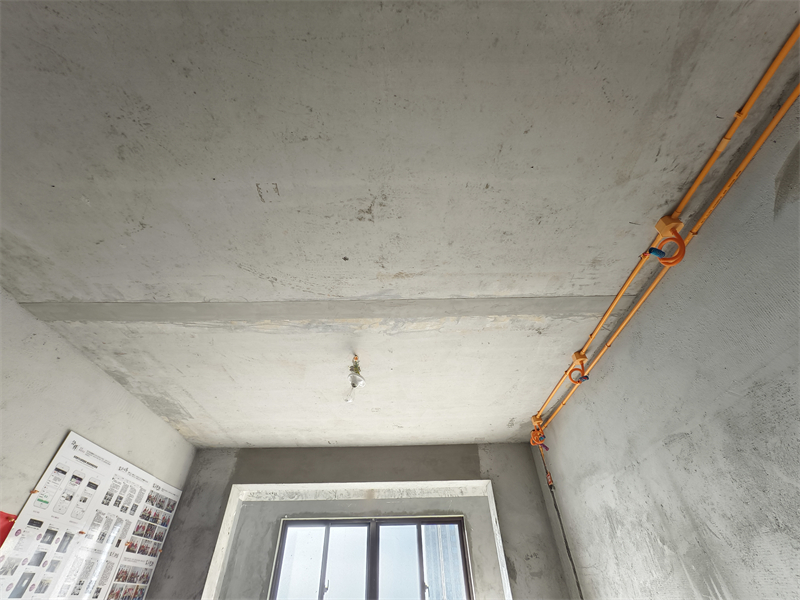

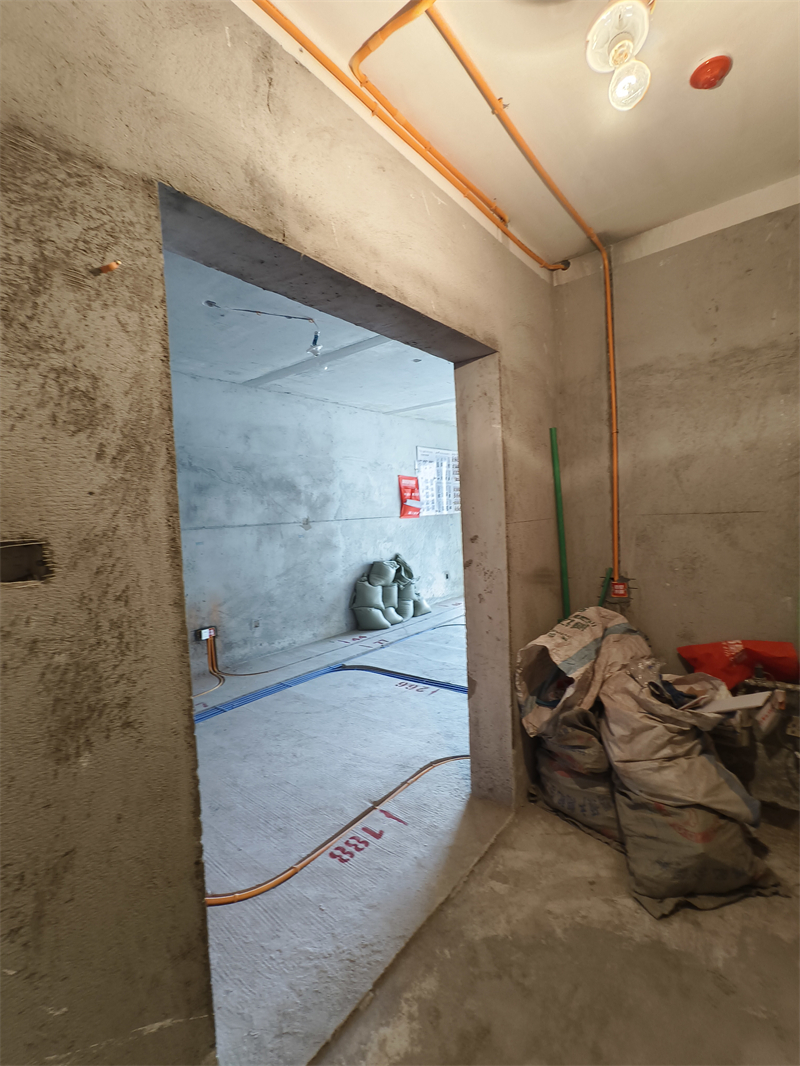

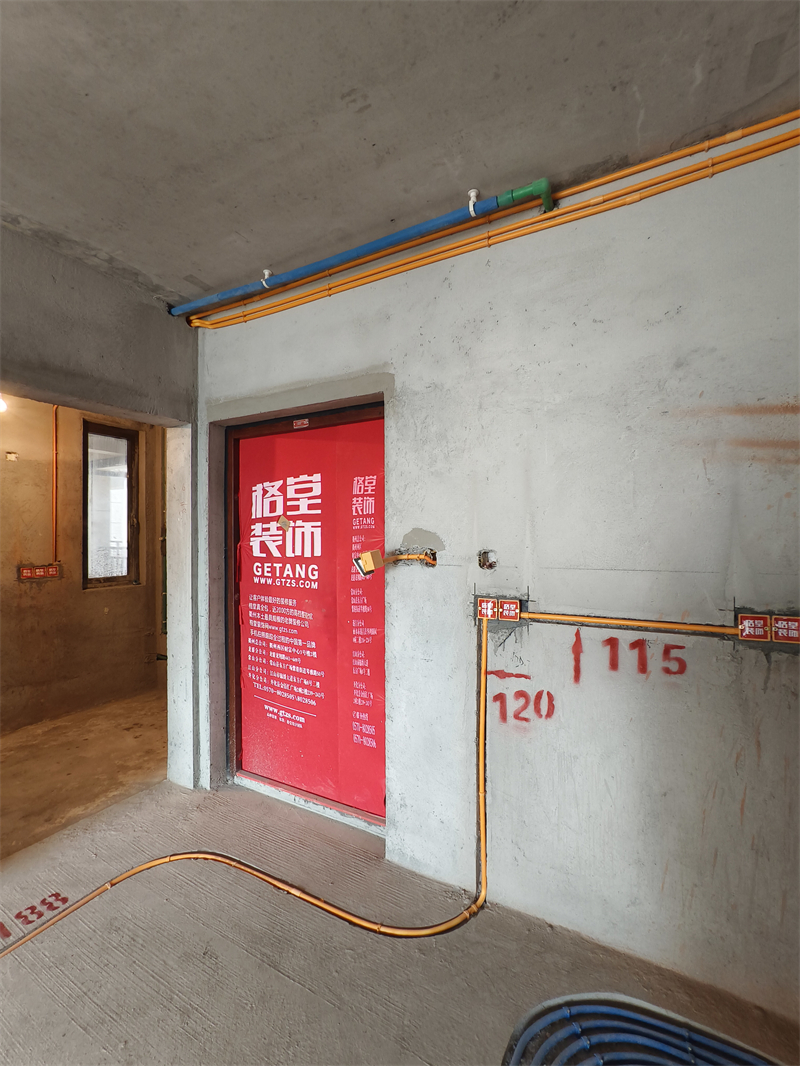

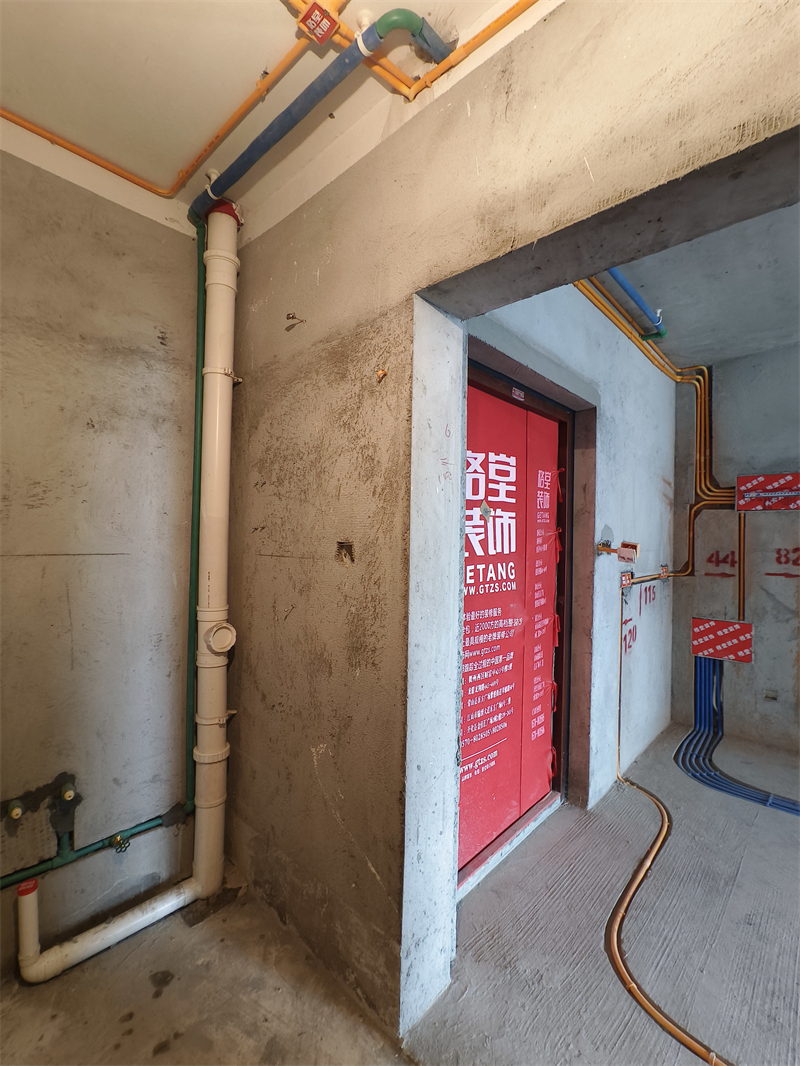

餐厅水电完工图

发表于 2025-1-20 11:33:27

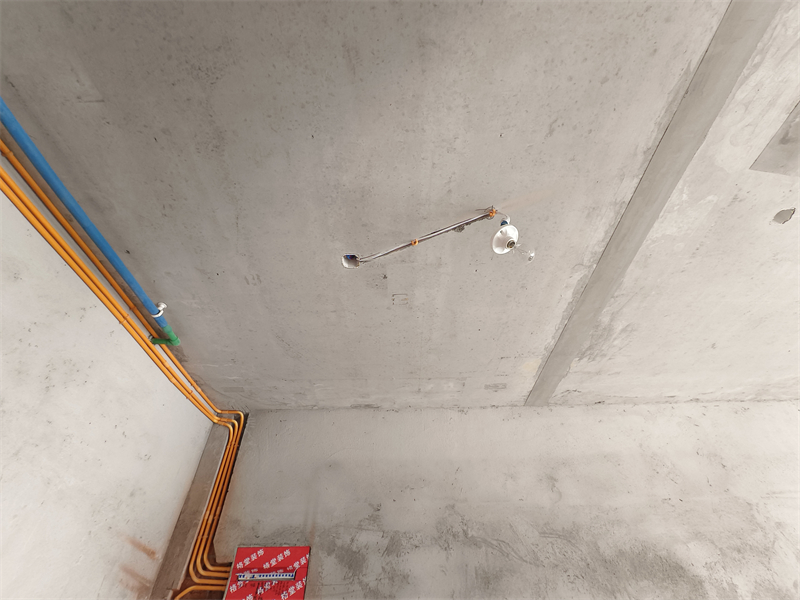

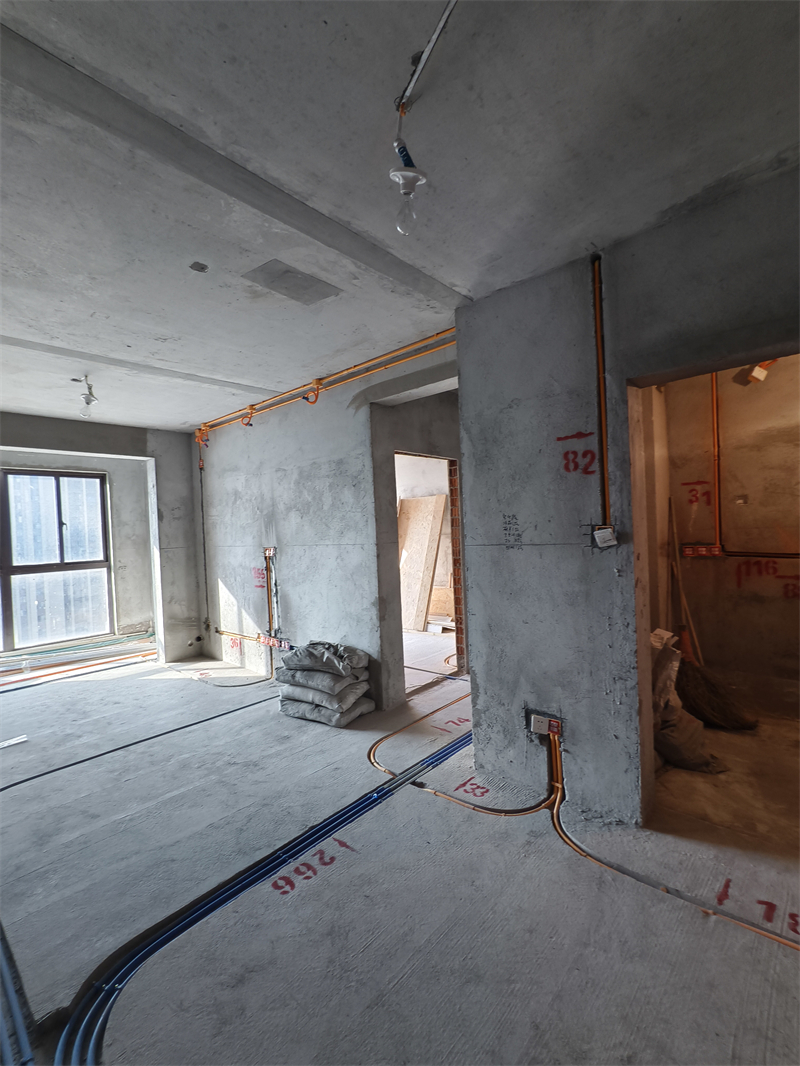

餐厅对角水电完工图

发表于 2025-1-20 11:33:51

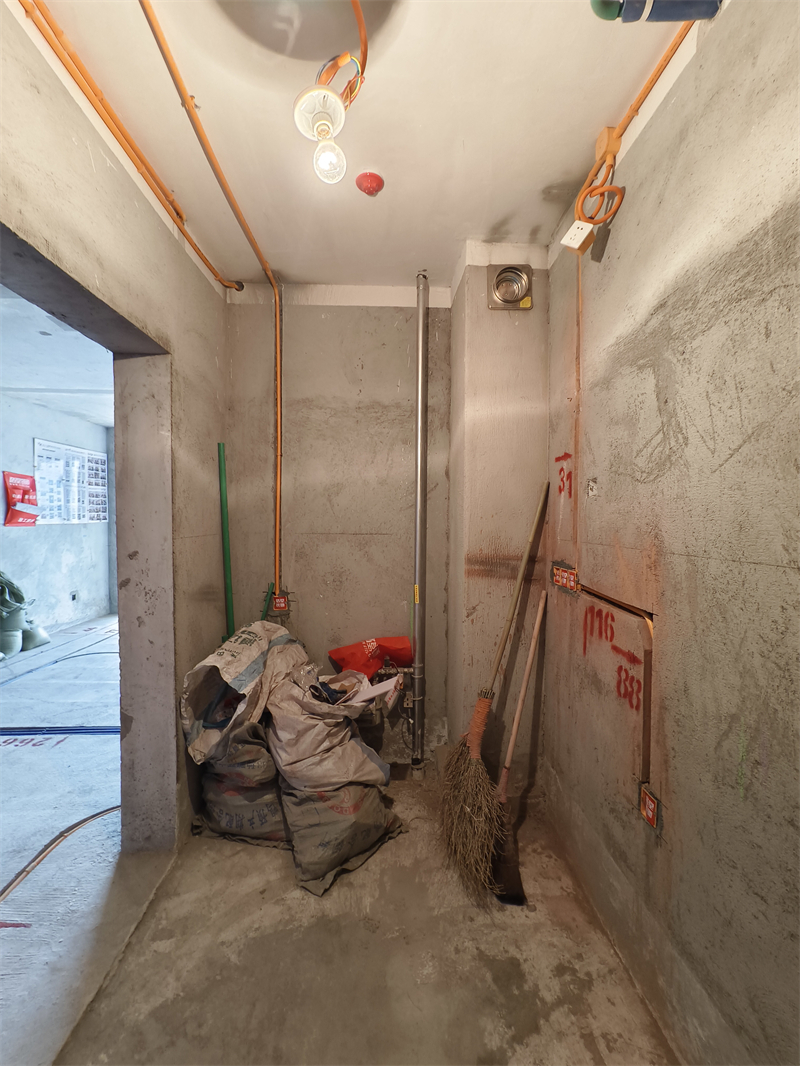

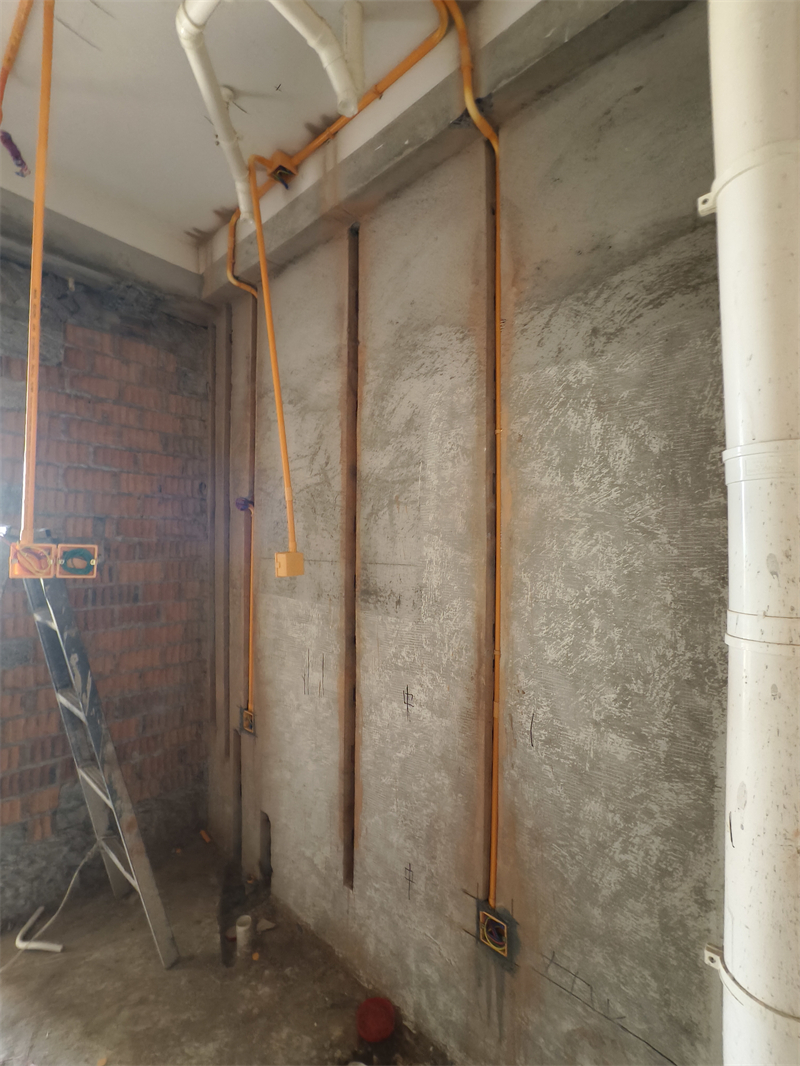

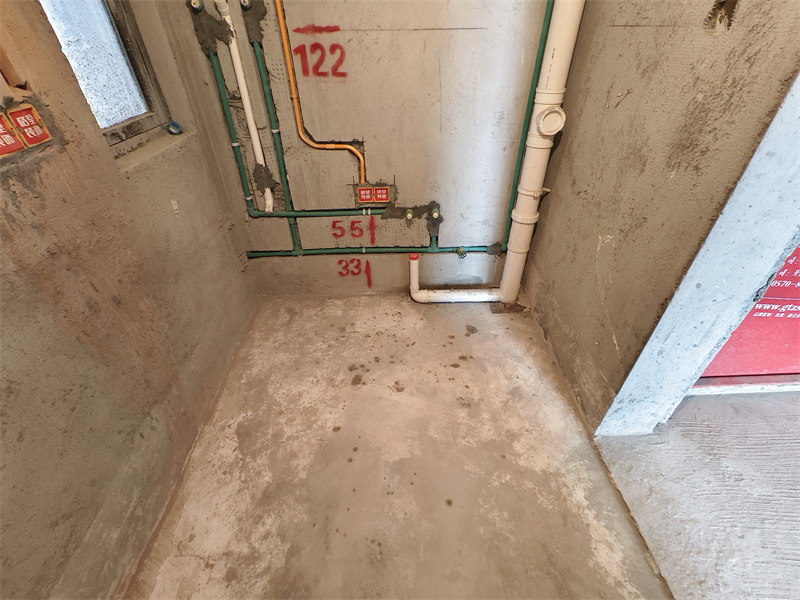

厨房水电完工图

发表于 2025-1-20 11:34:31

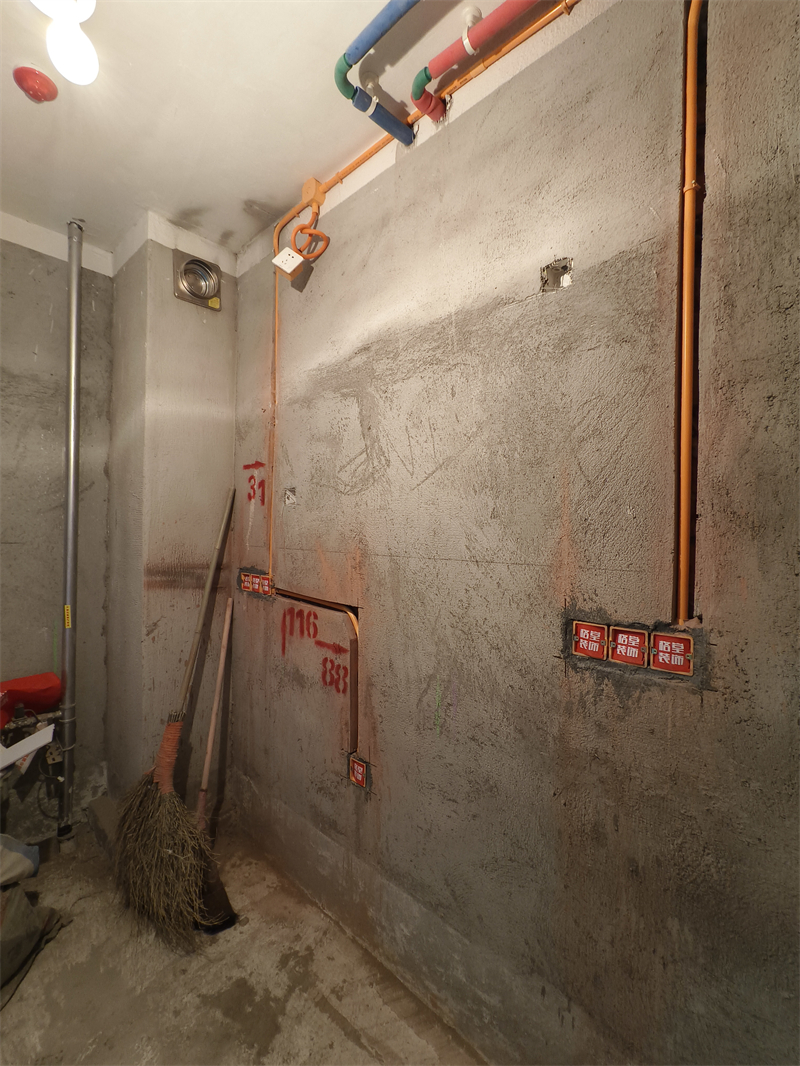

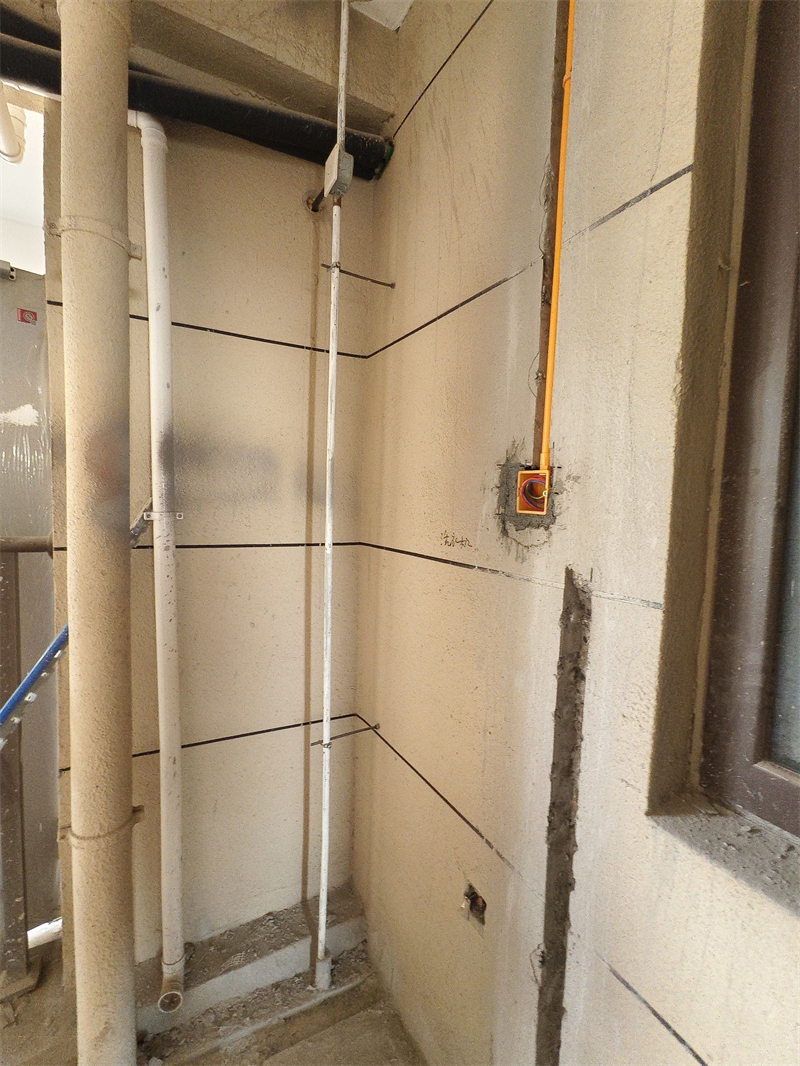

厨房对角水电完工图

发表于 2025-1-20 11:34:55

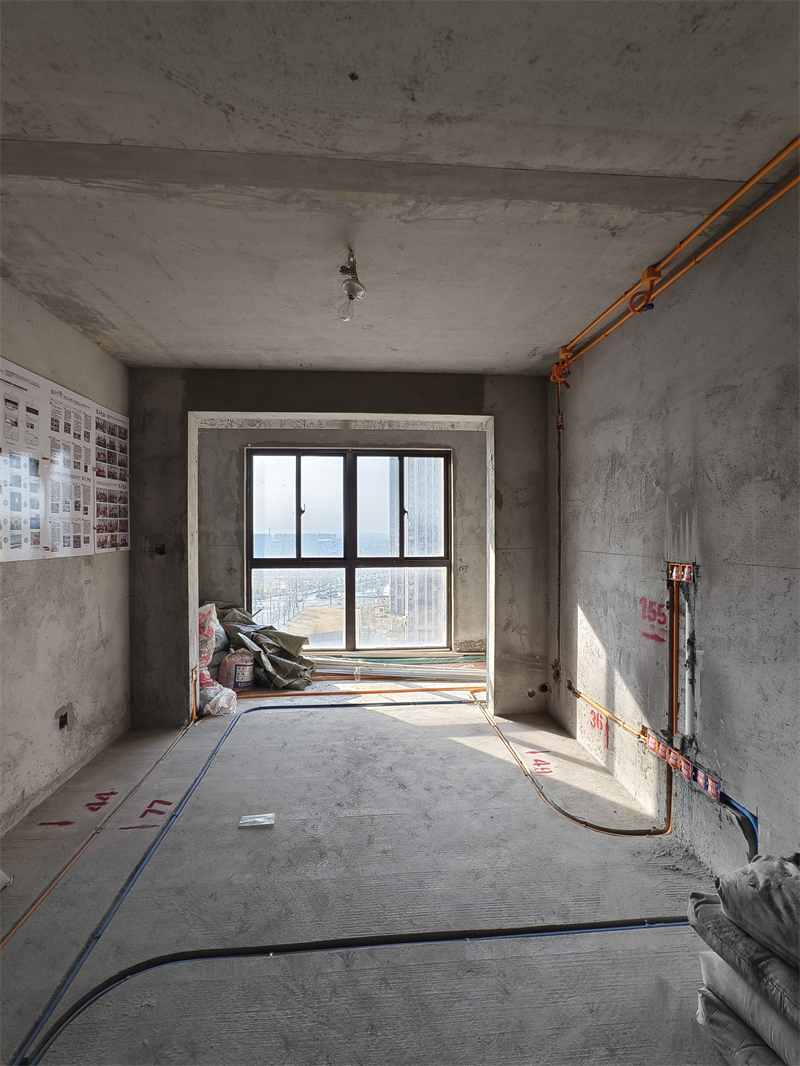

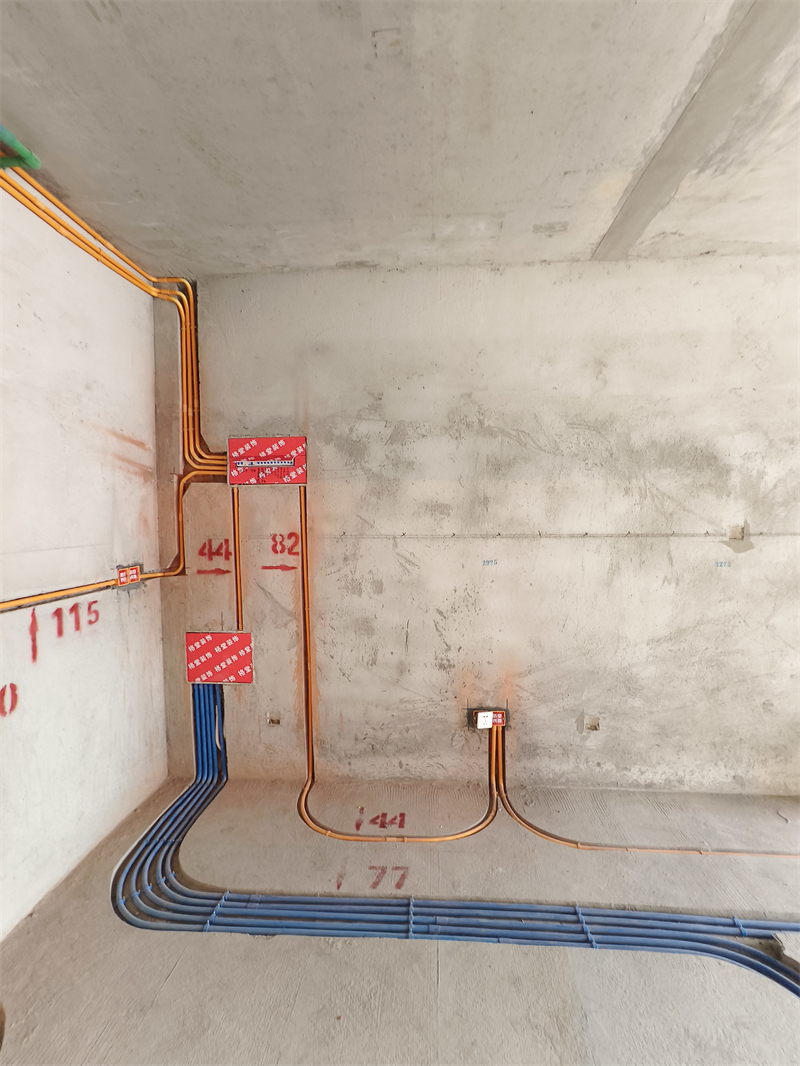

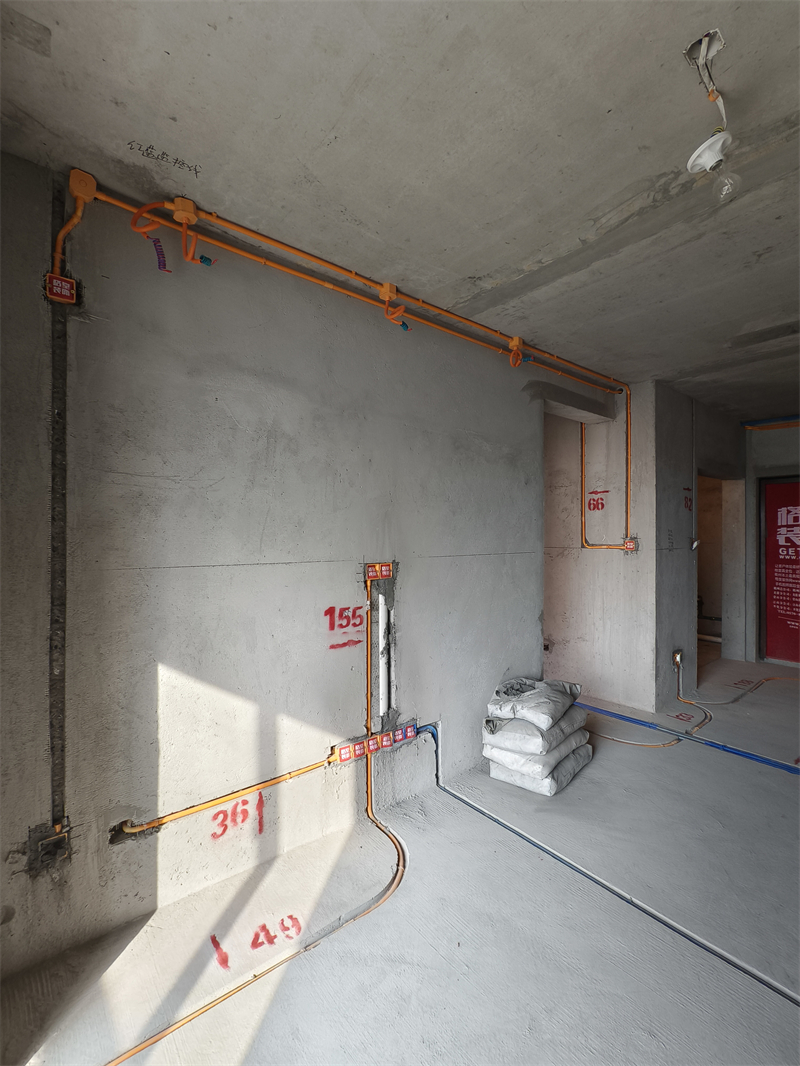

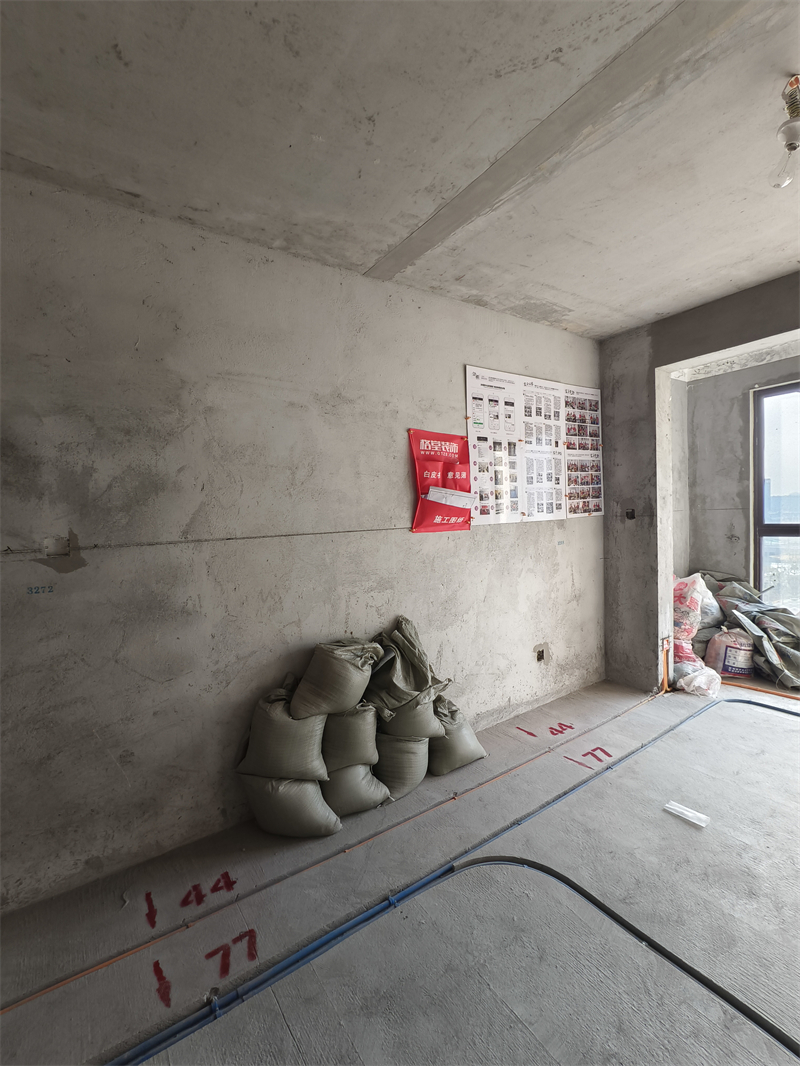

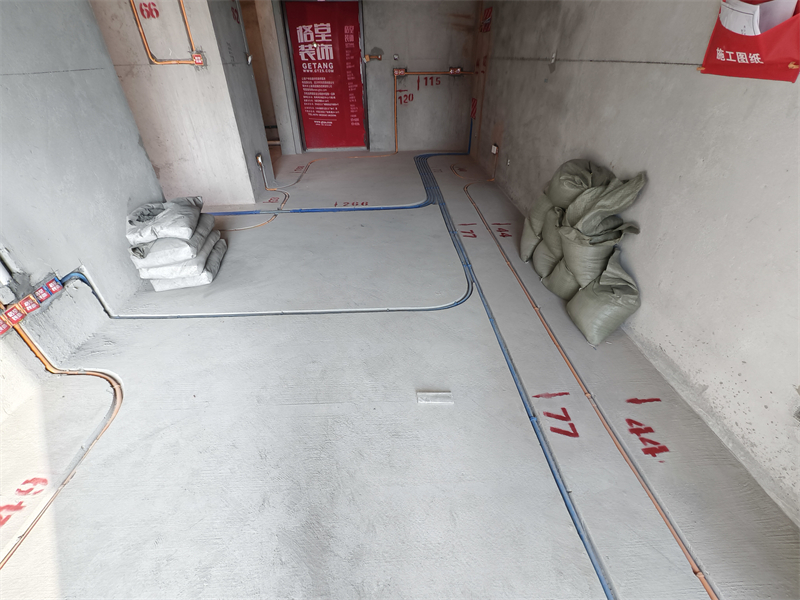

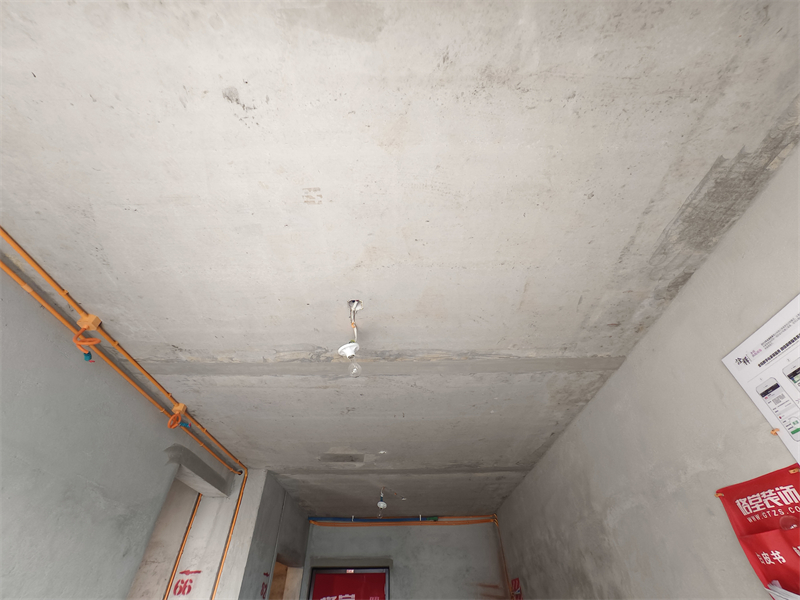

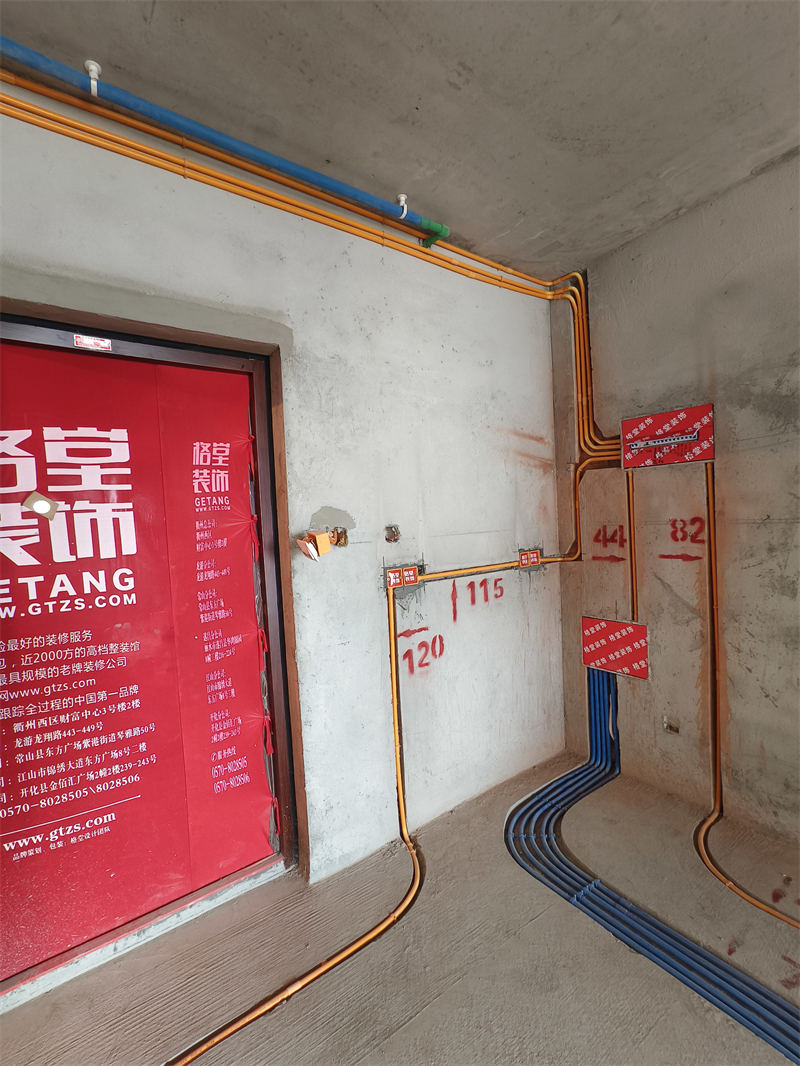

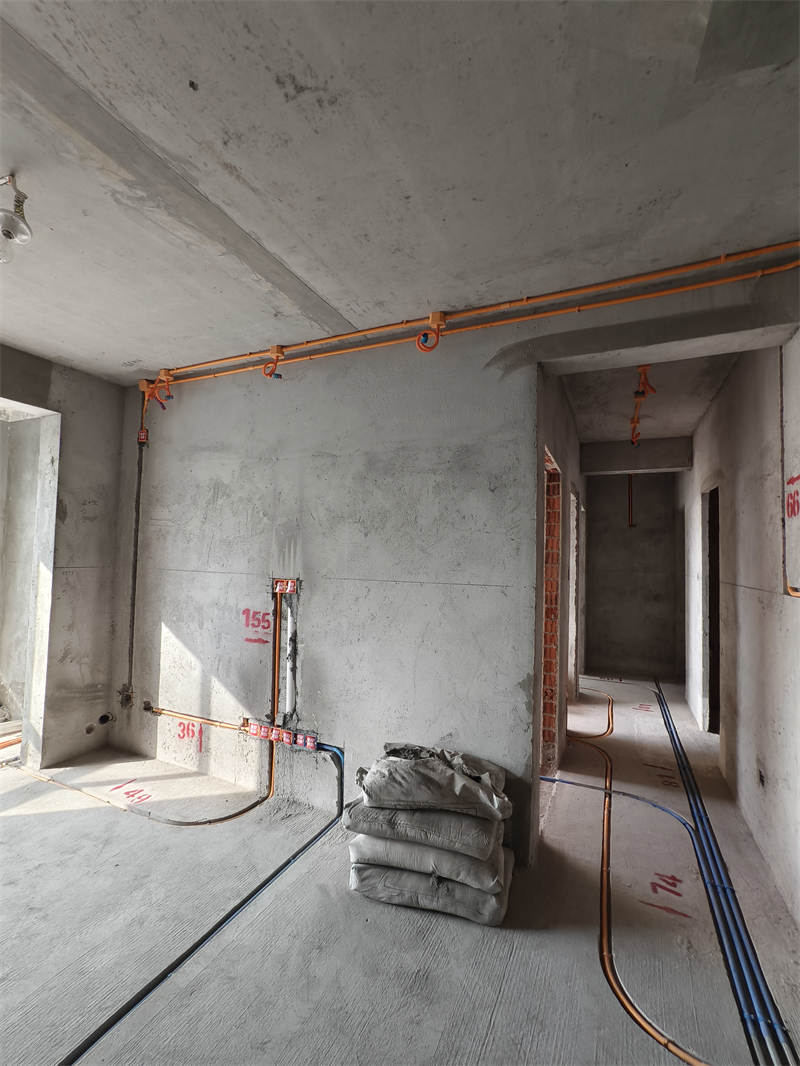

客厅水电完工图

发表于 2025-1-20 11:35:23

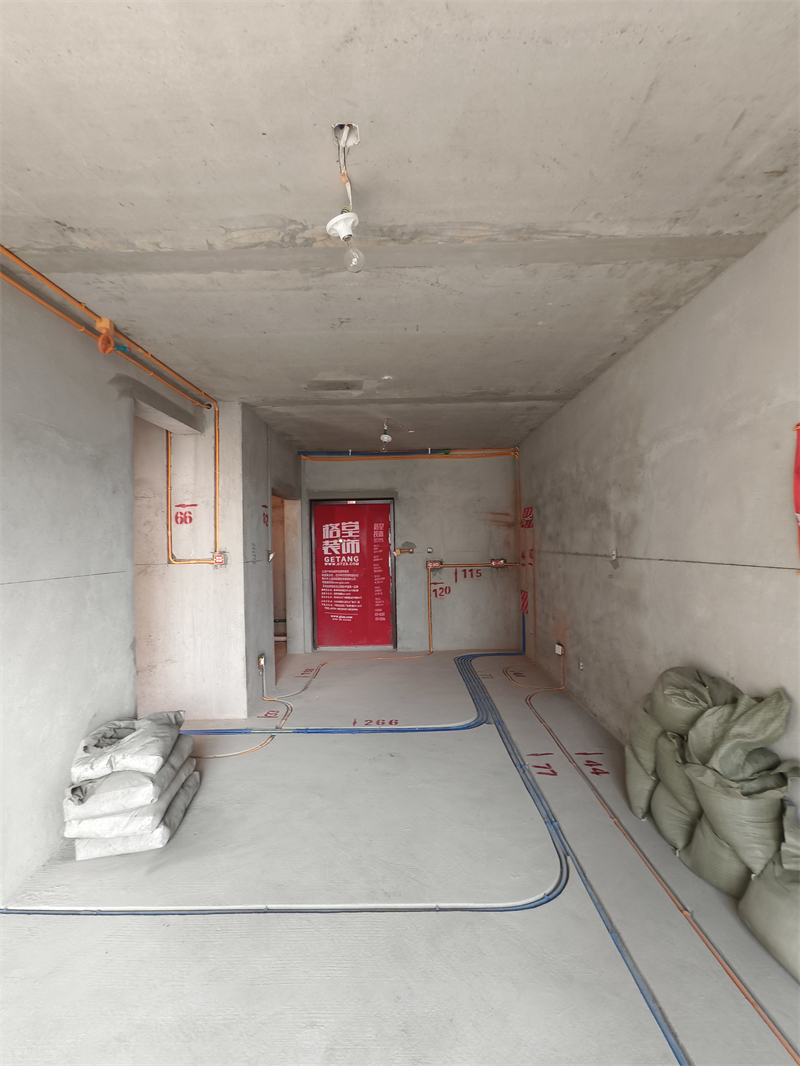

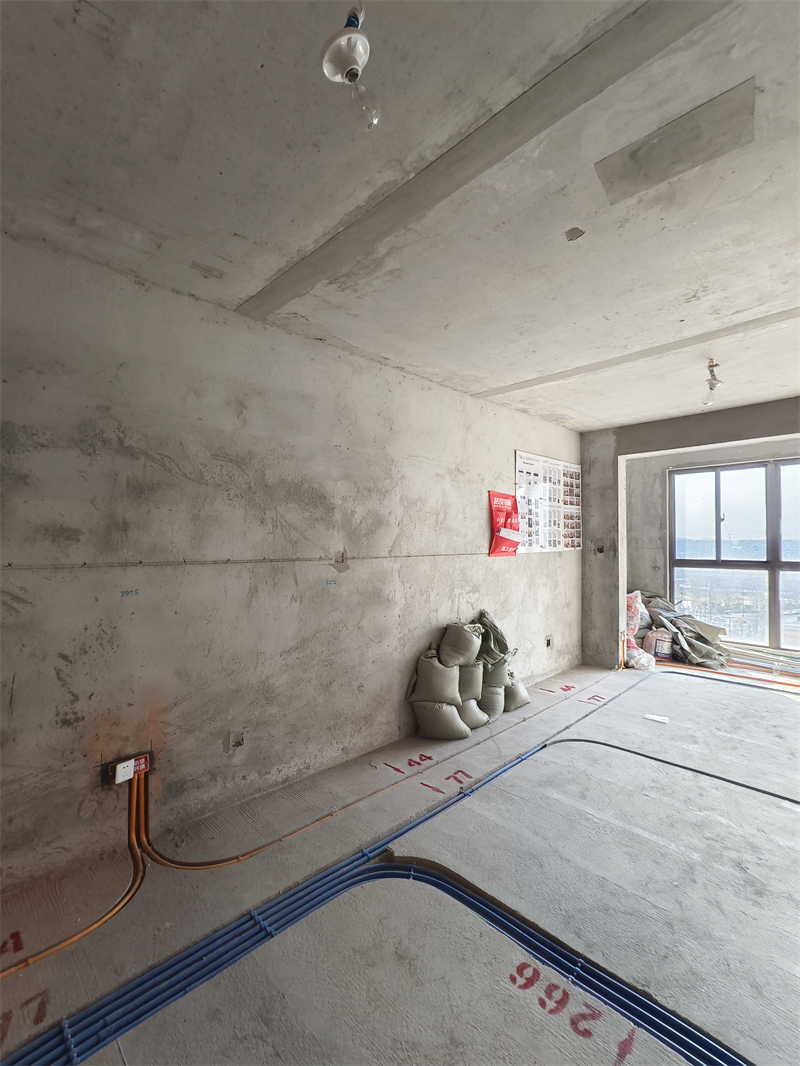

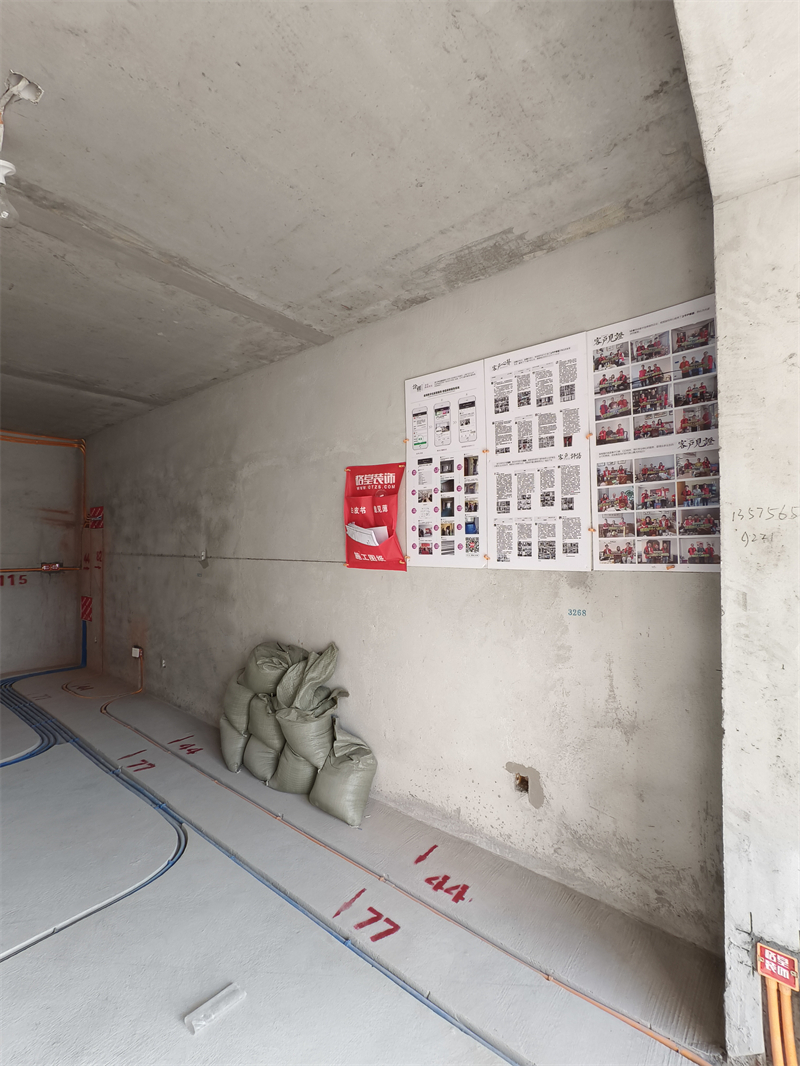

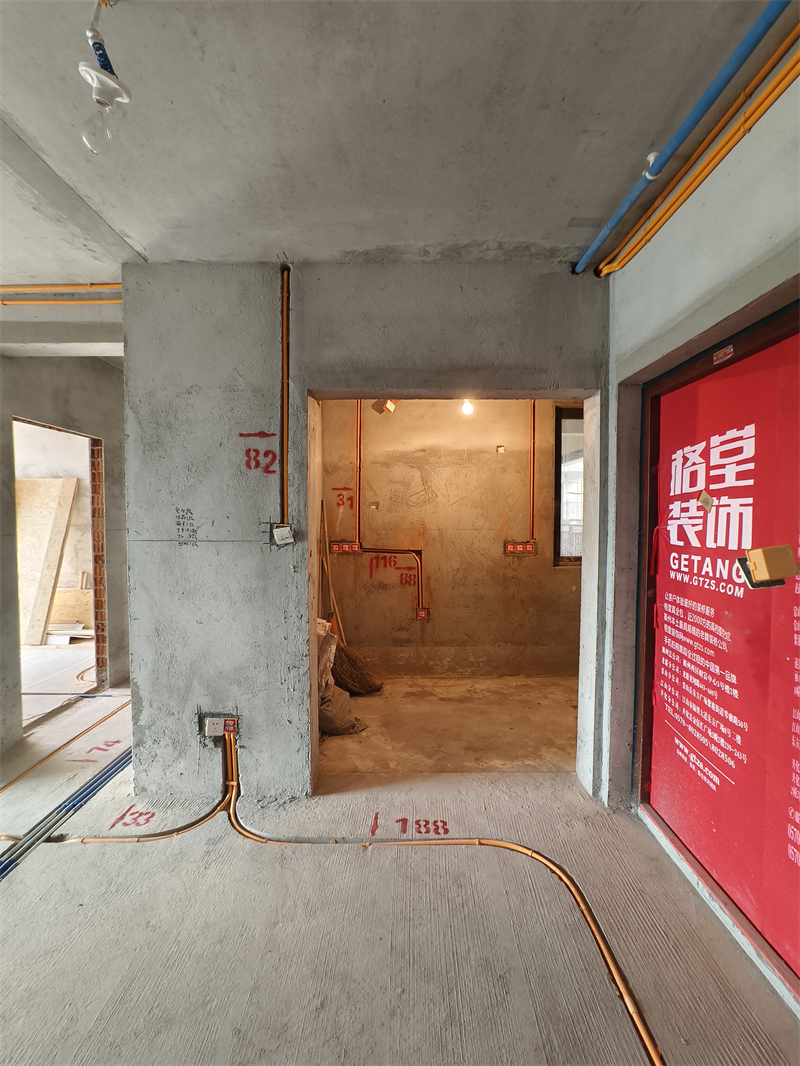

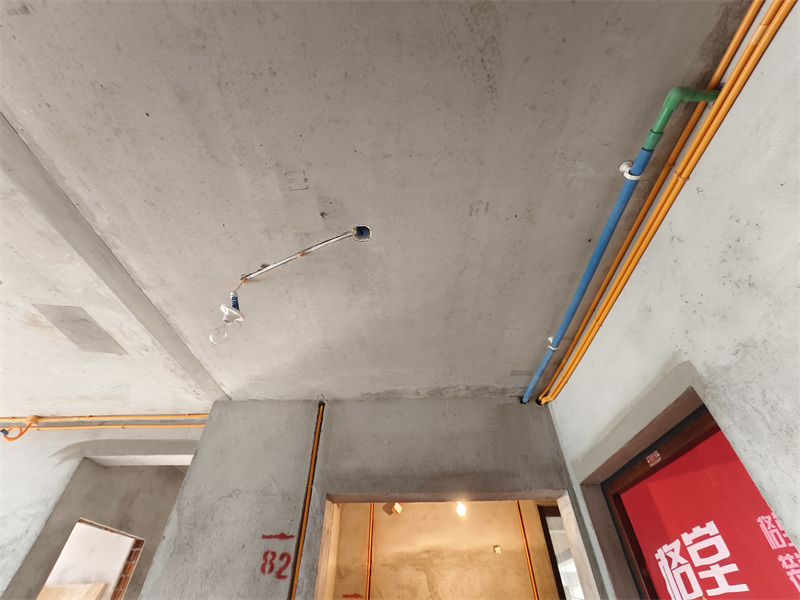

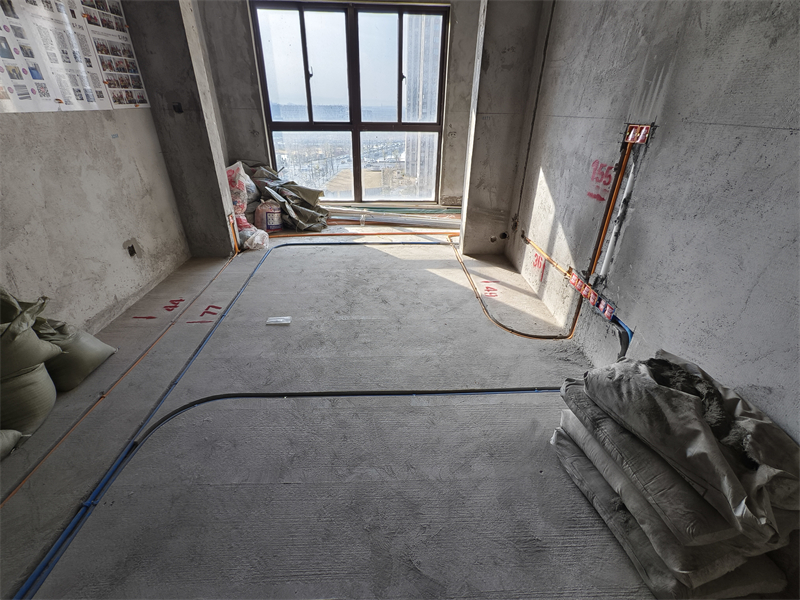

客厅对角水电完工图
