望潮府13-2-40#108㎡现代——木桃盒子丨安适

发表于 2025-1-7 22:06:44

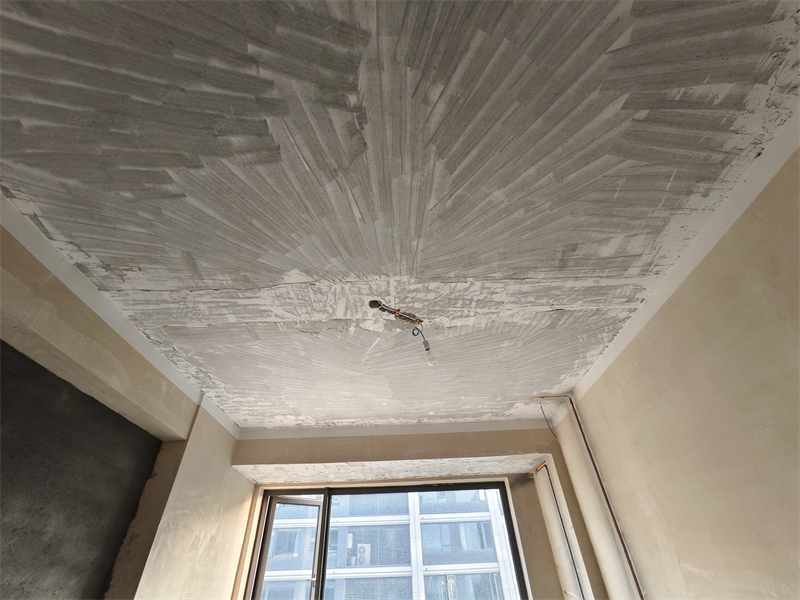

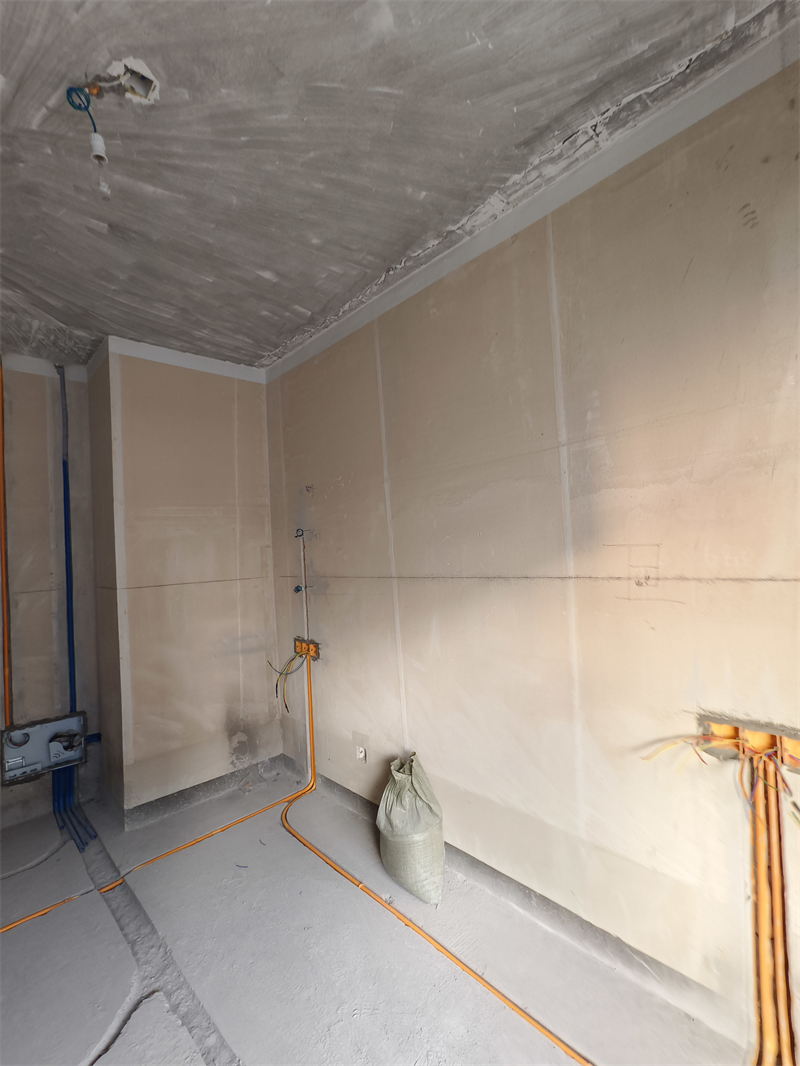

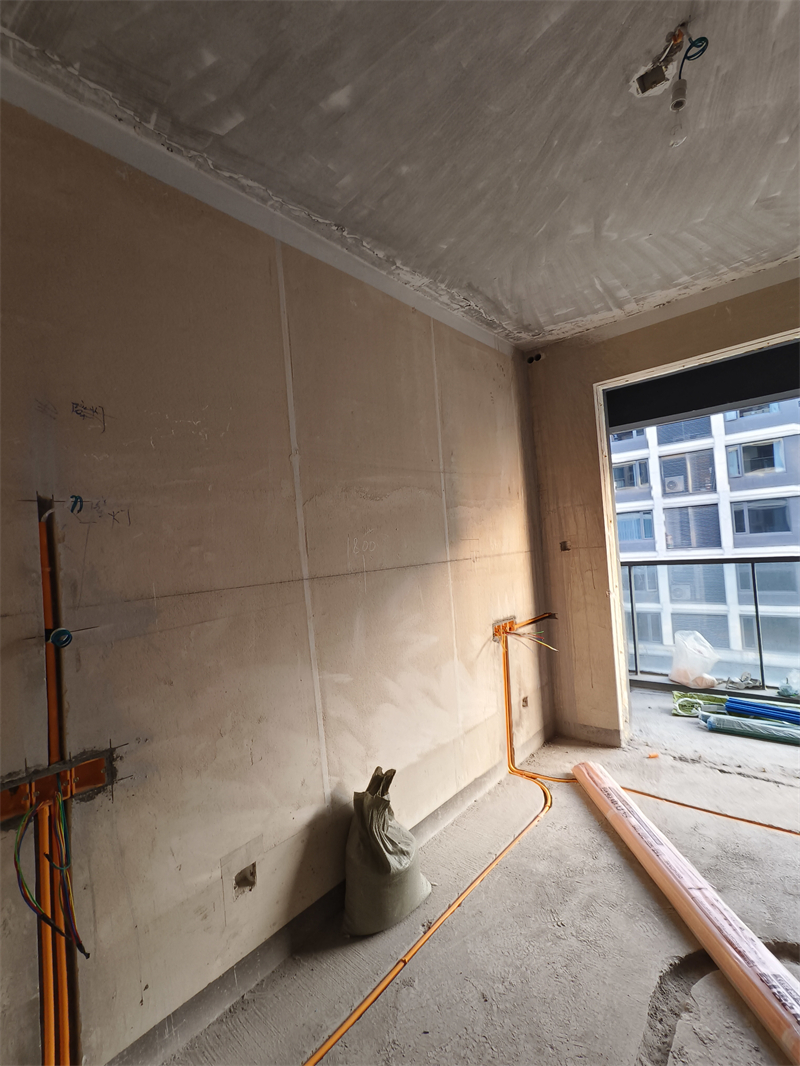

女儿房

发表于 2025-1-7 22:07:16

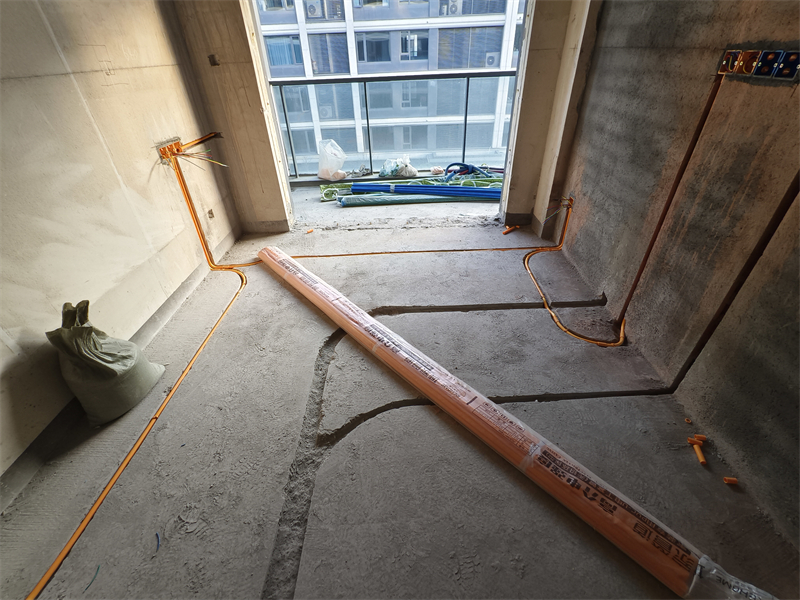

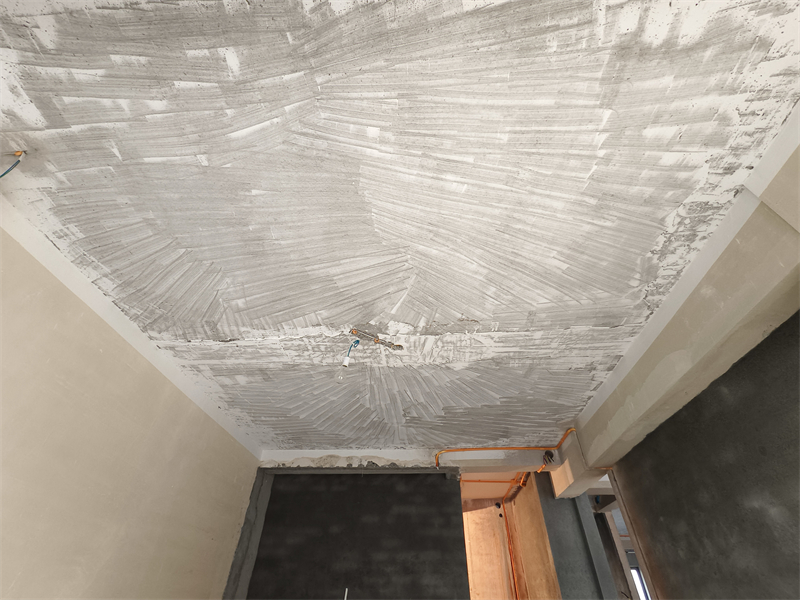

女儿房对角

发表于 2025-1-7 22:07:49

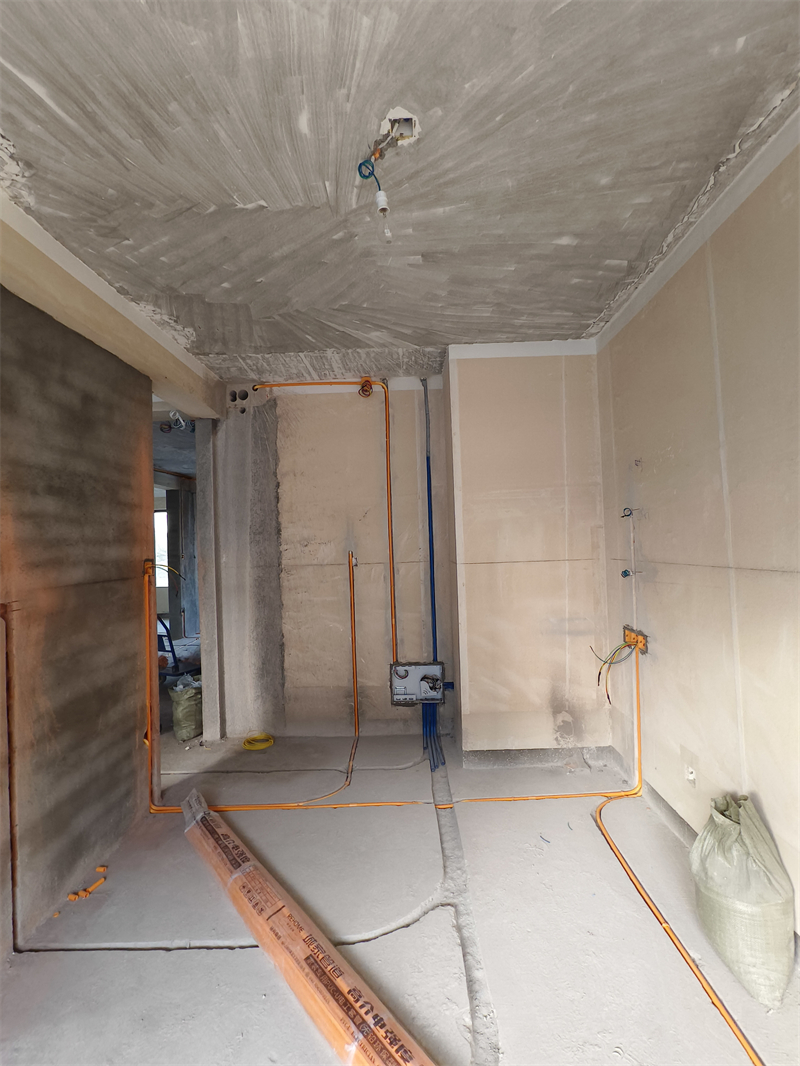

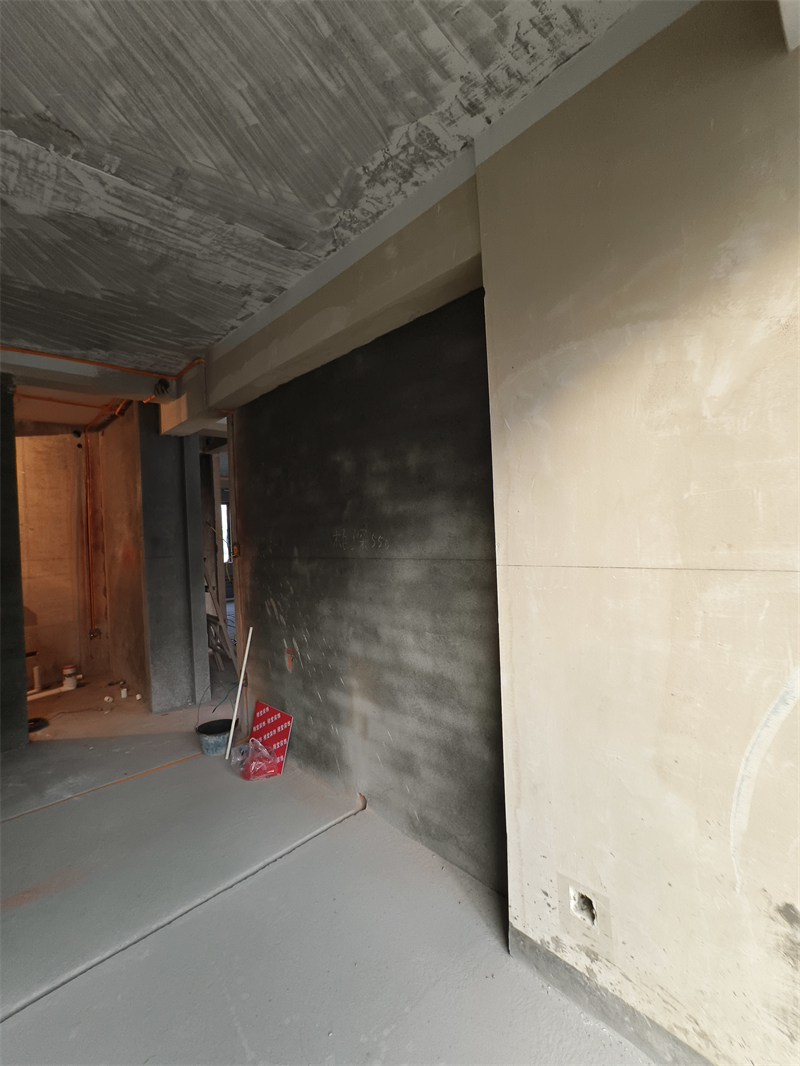

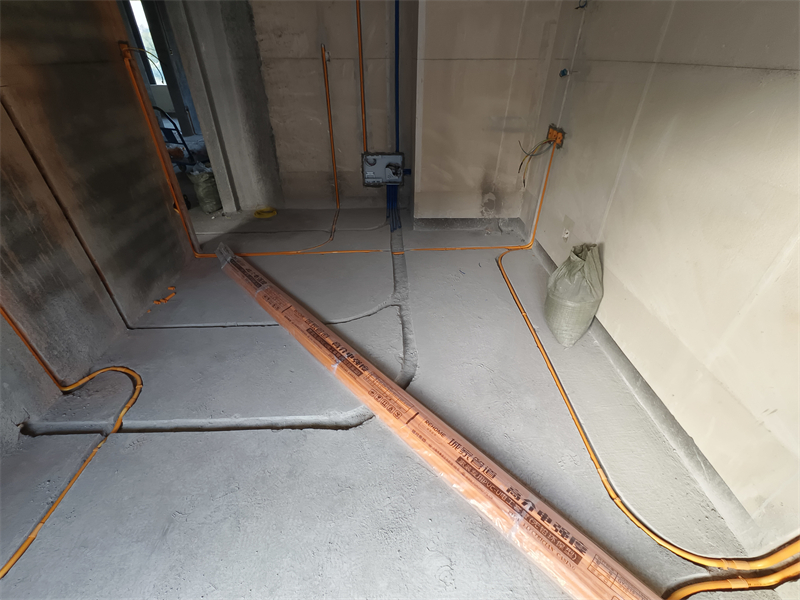

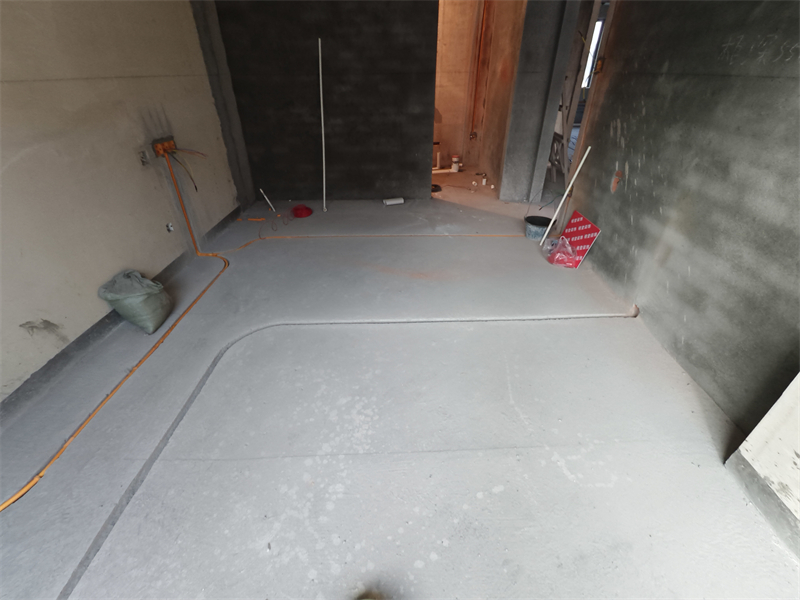

主卧

发表于 2025-1-7 22:08:23

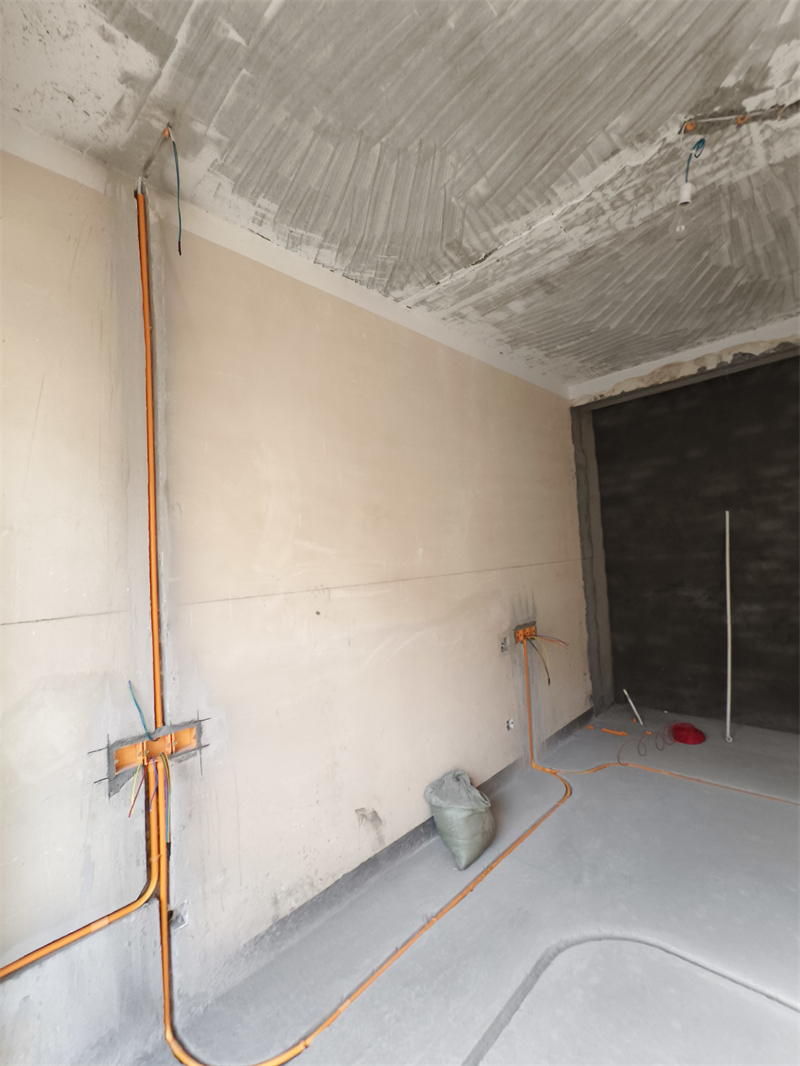

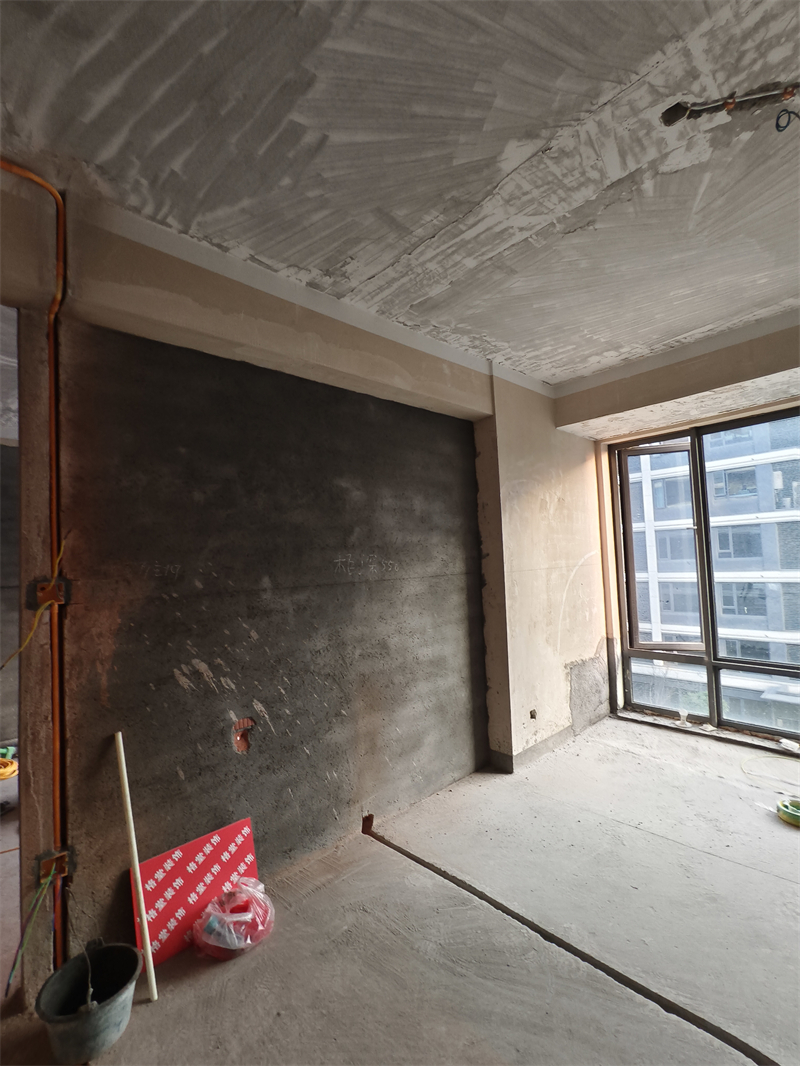

主卧对角

发表于 2025-1-7 22:08:56

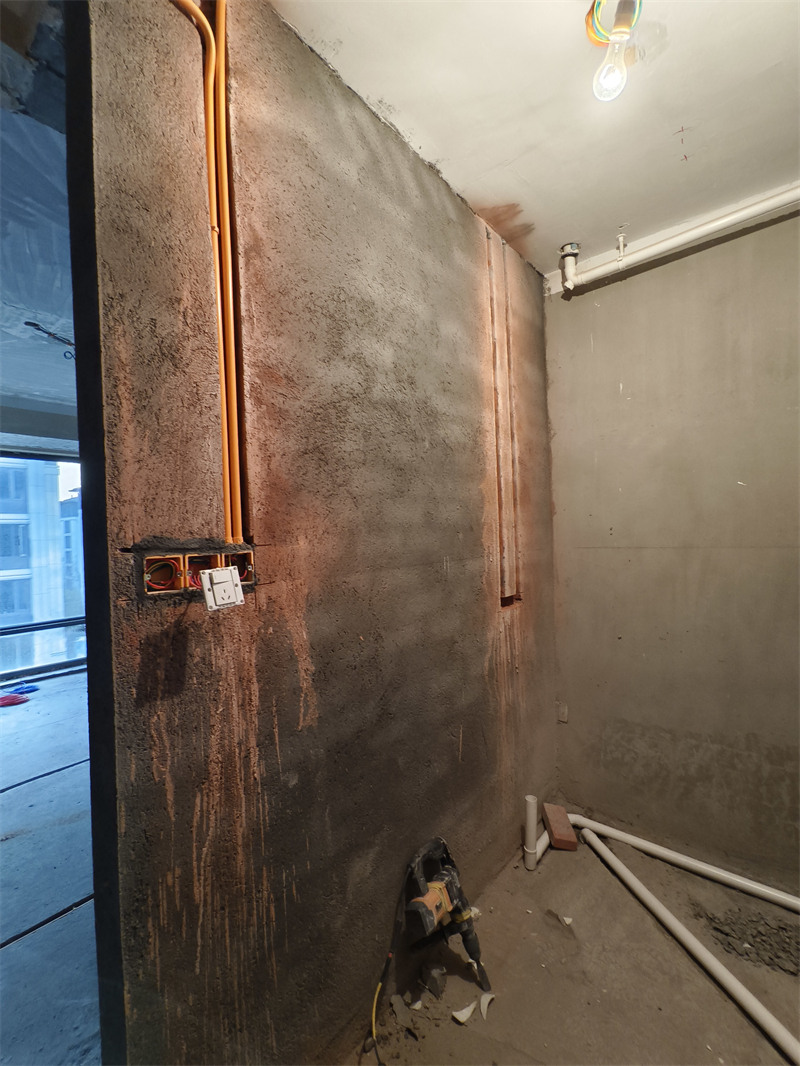

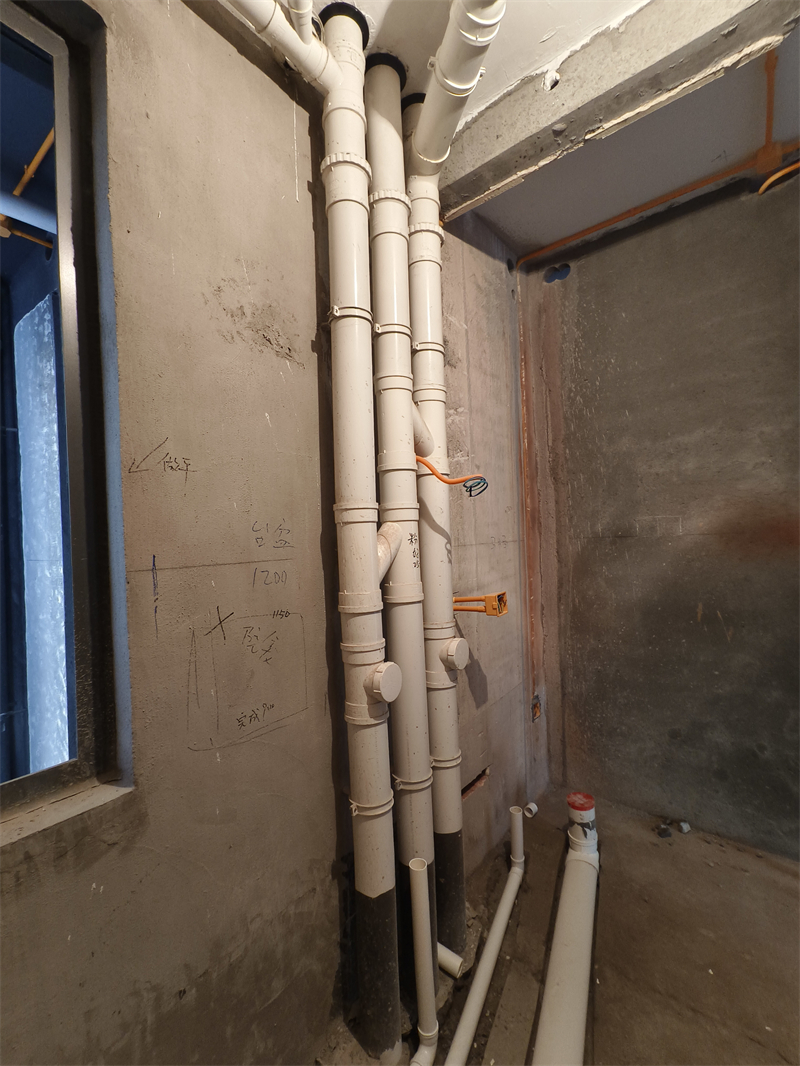

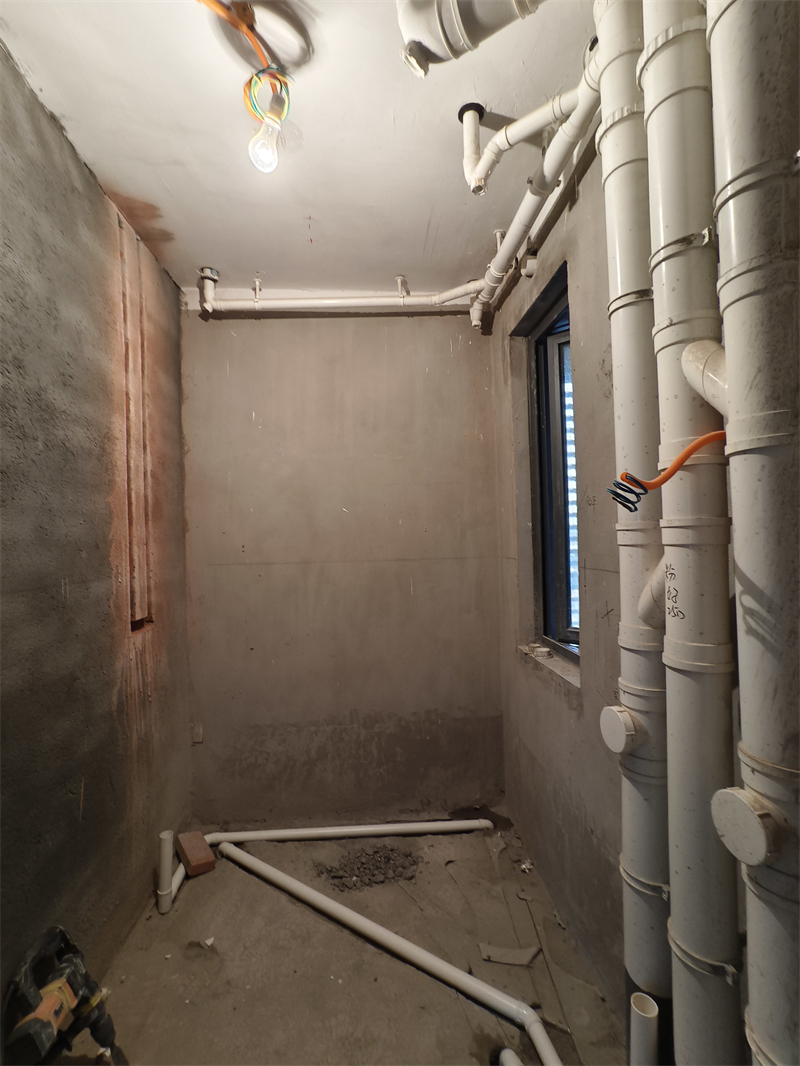

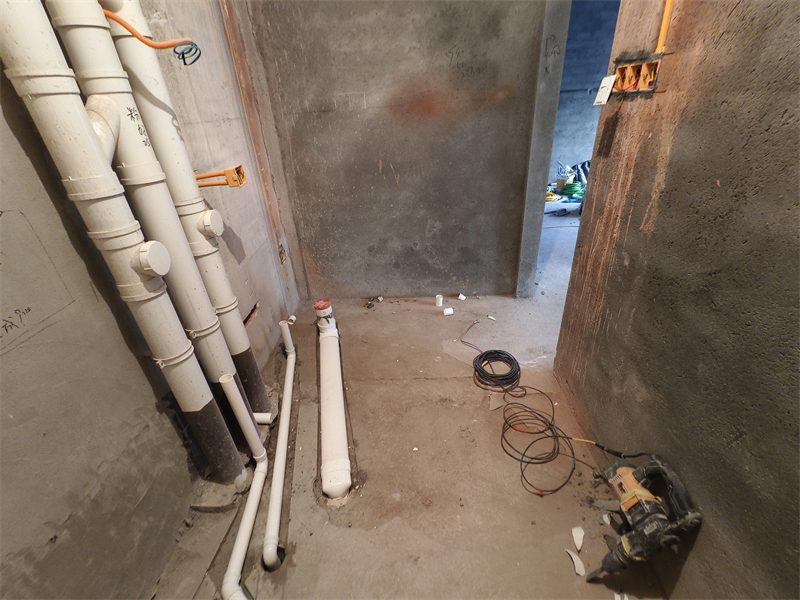

内卫

发表于 2025-1-7 22:09:32

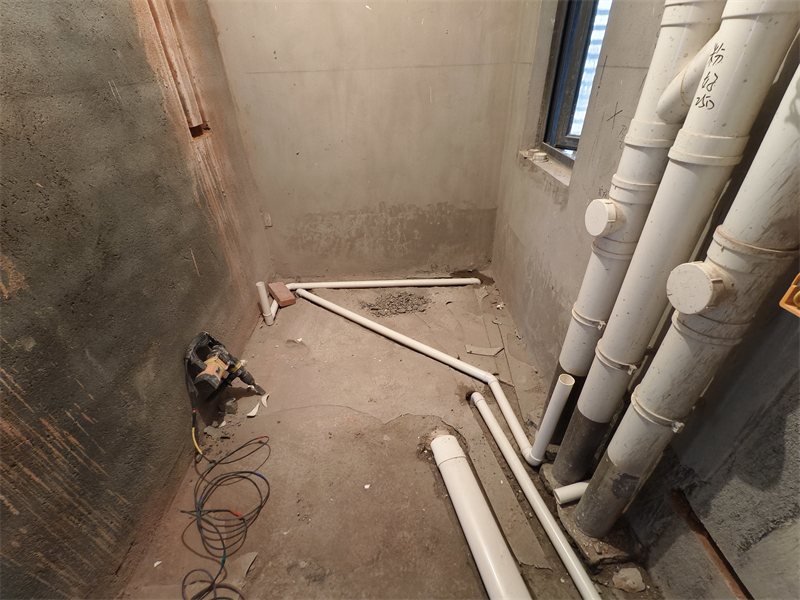

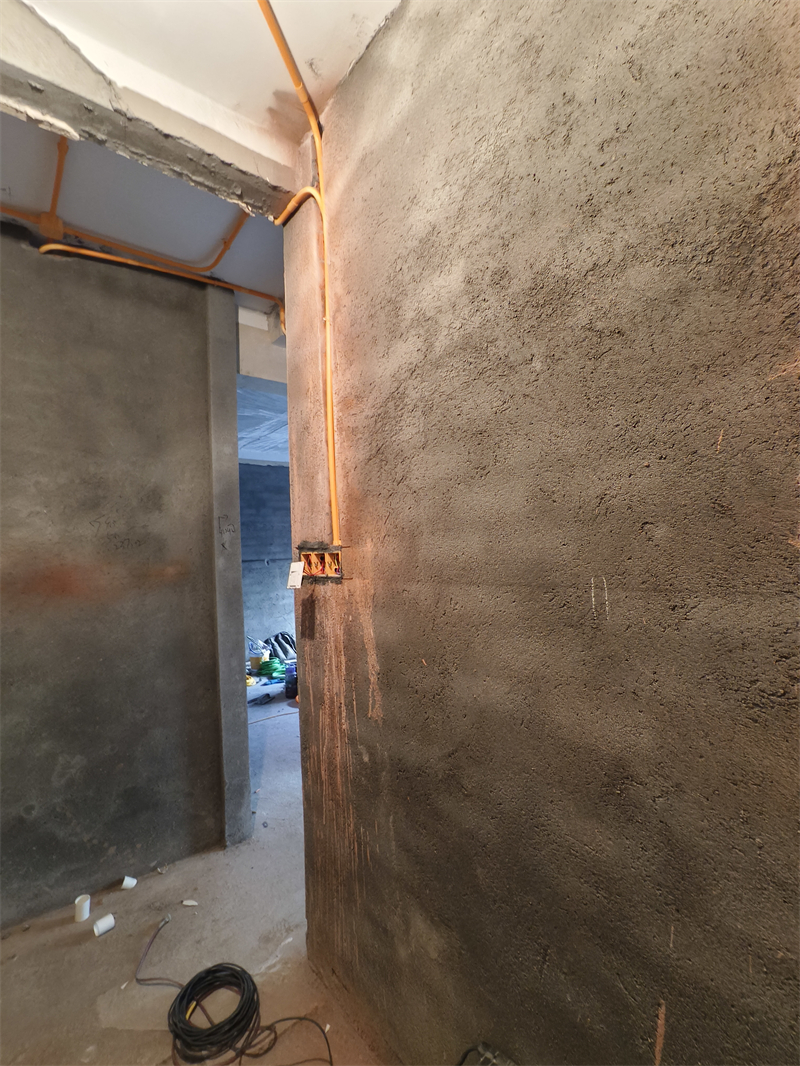

内卫对角

发表于 2025-1-11 22:30:43

本帖最后由格堂黄姐于 2025-2-15 15:17 编辑

水电完工

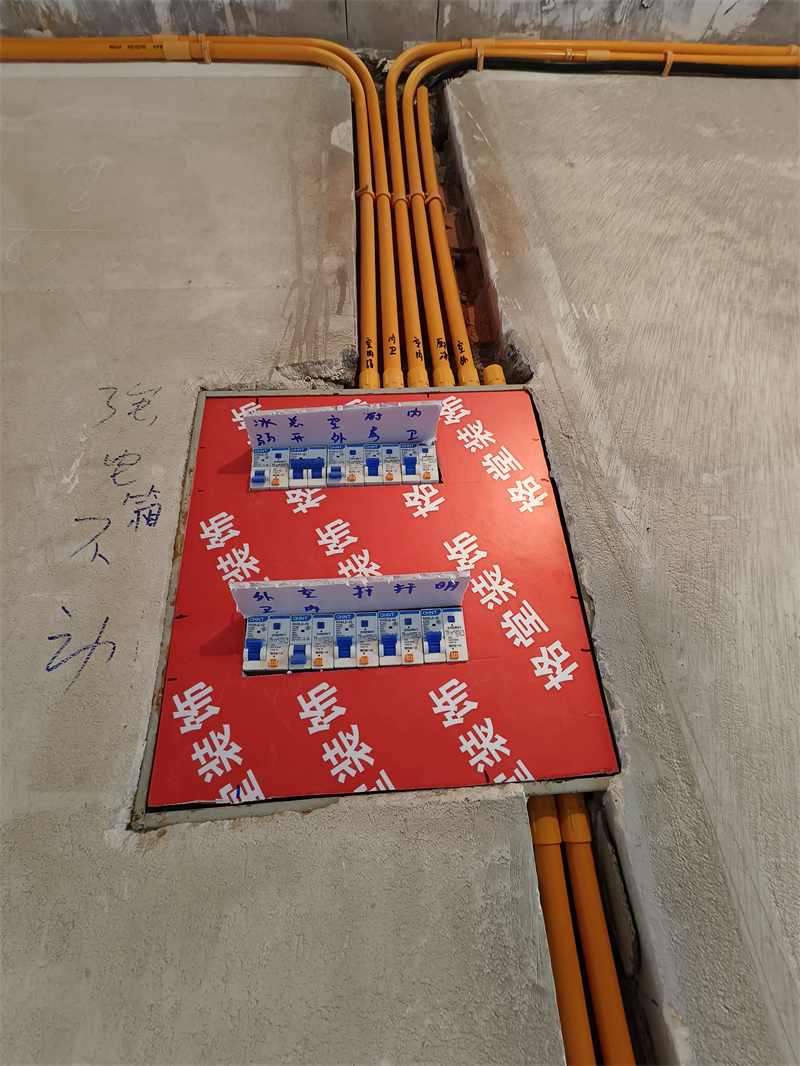

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

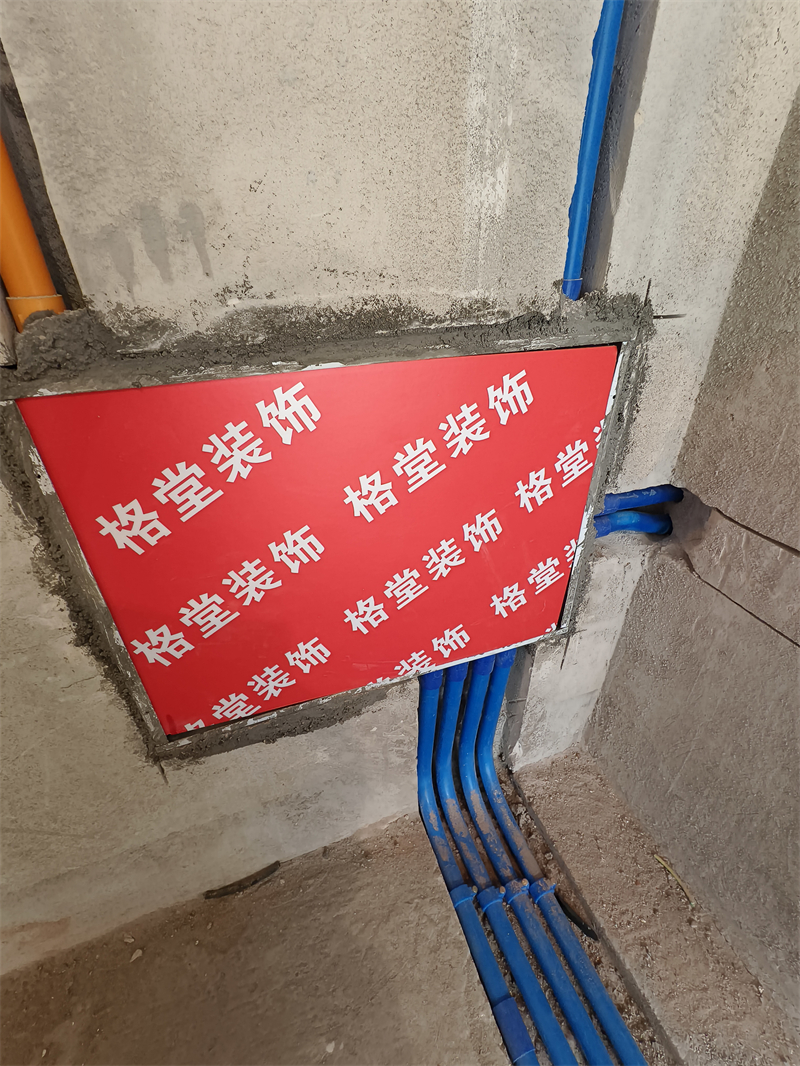

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

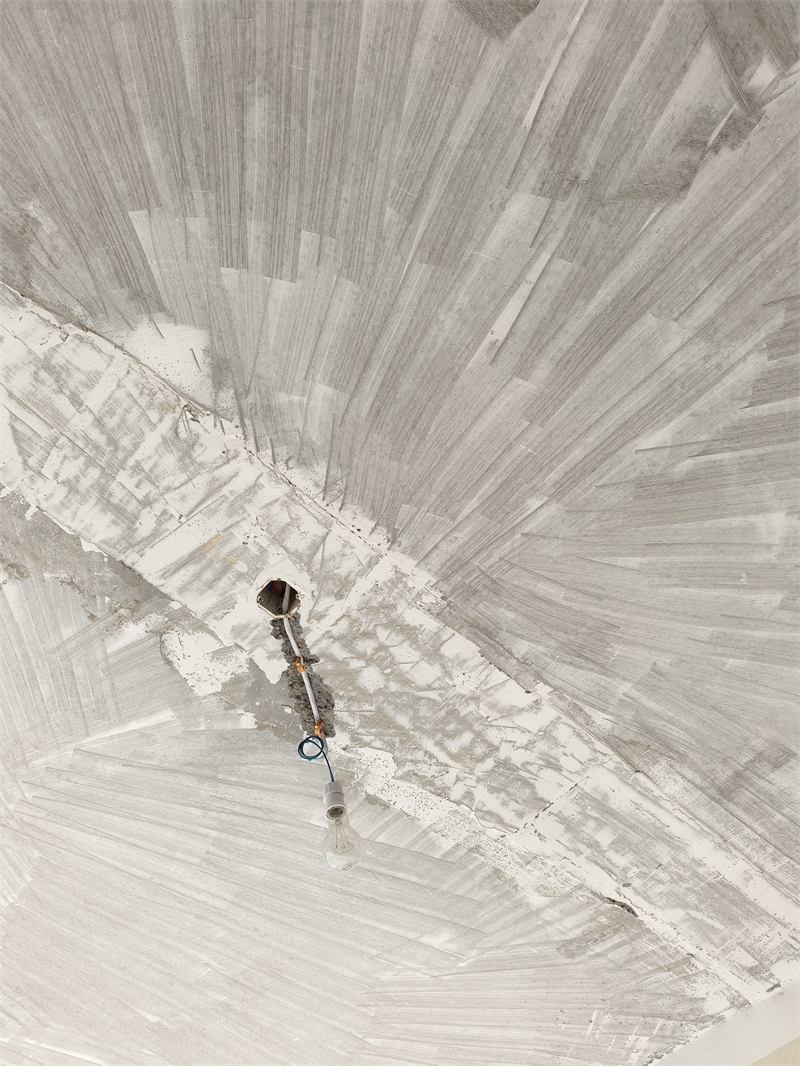

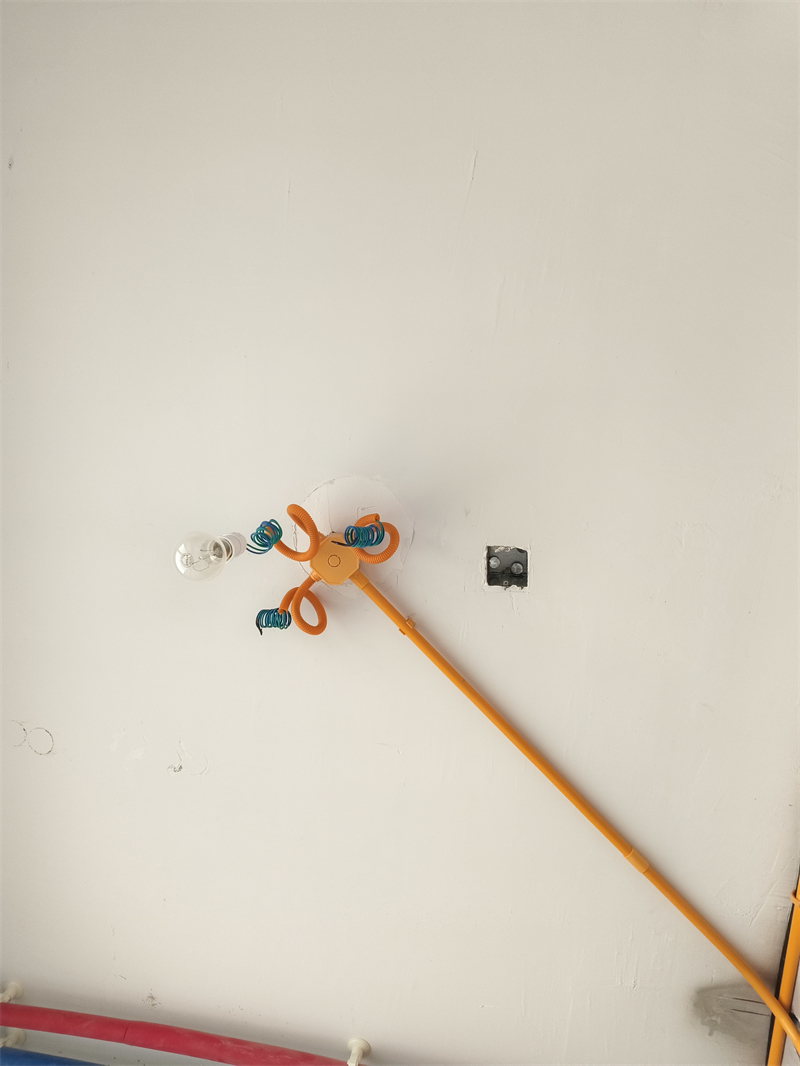

灯头线套黄腊管保护。

筒灯电线用波纹管保护。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

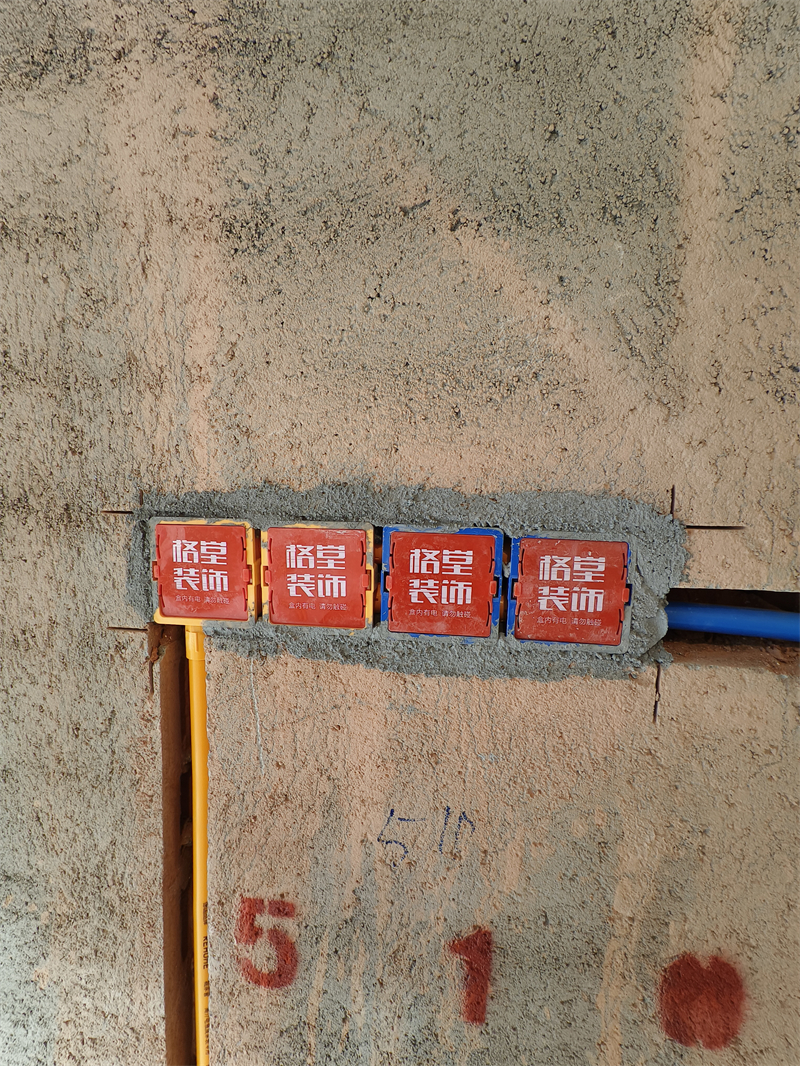

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

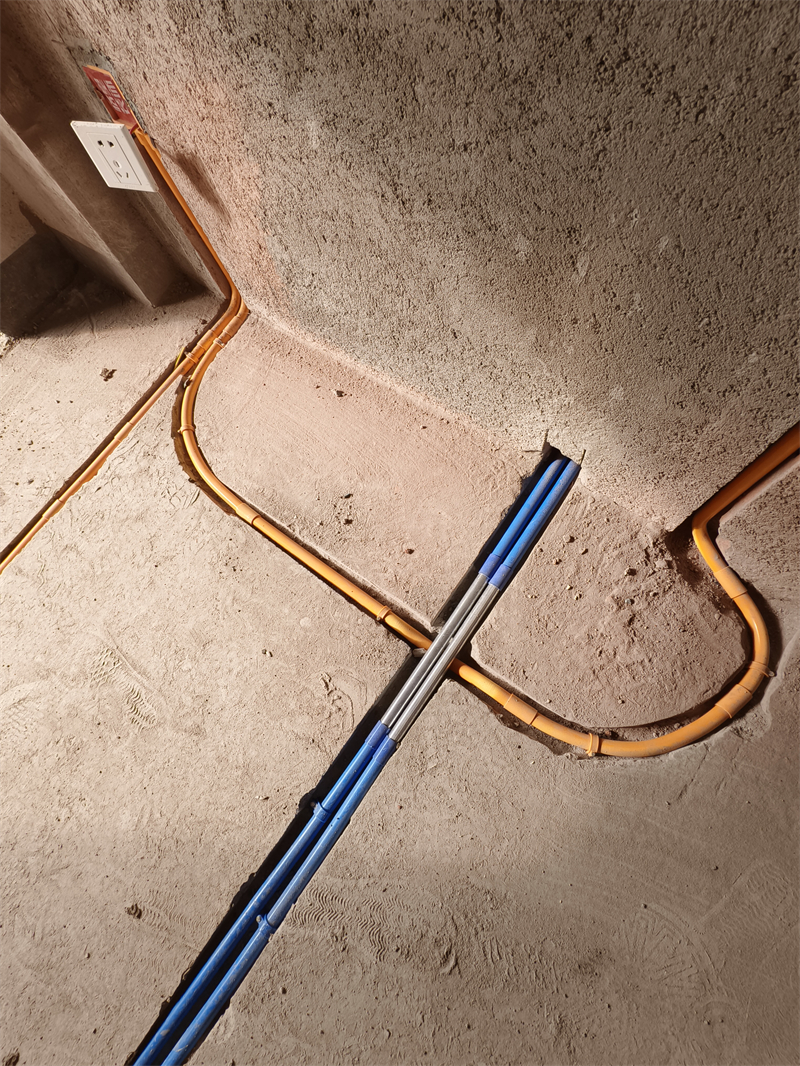

强弱电交接处用金属镀锌管交叉，防止信号干扰。

发表于 2025-1-11 22:32:17

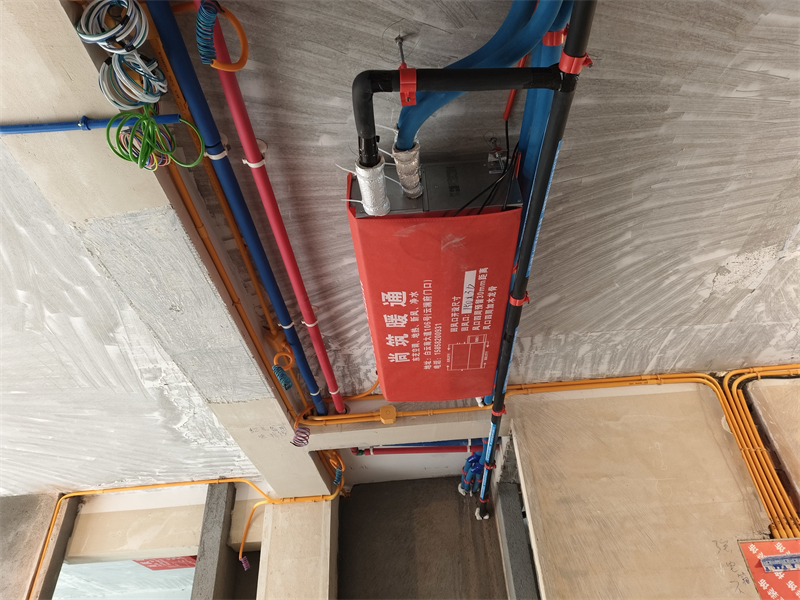

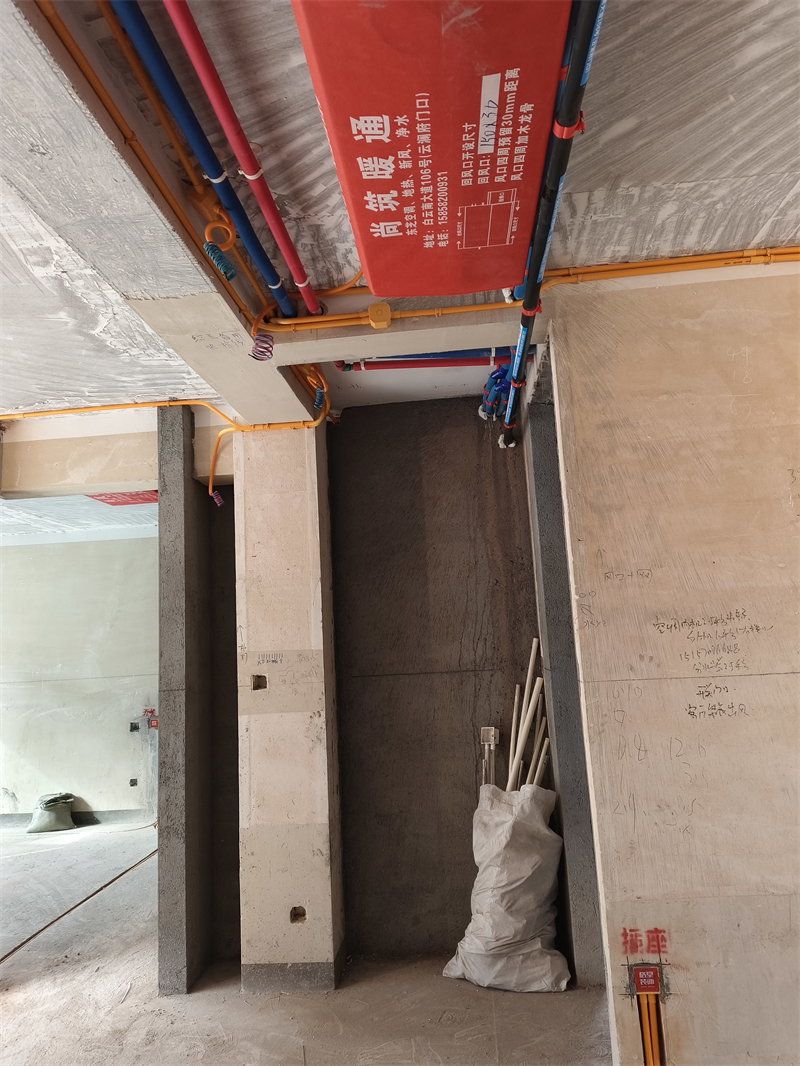

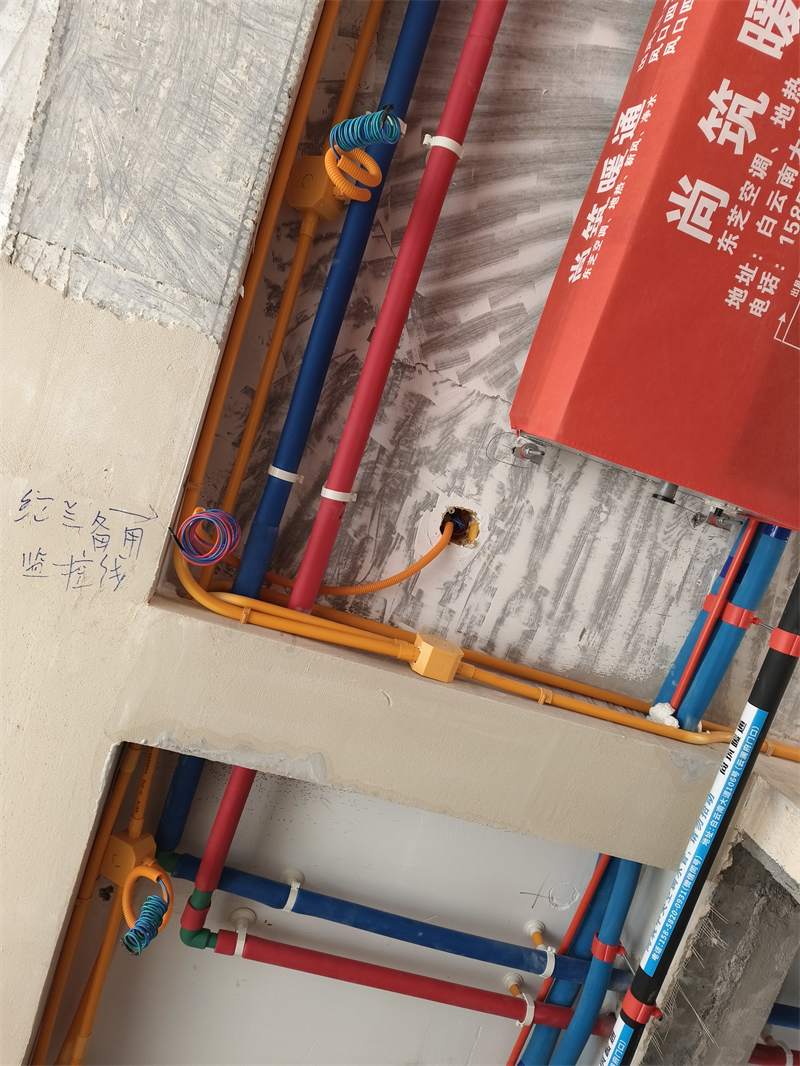

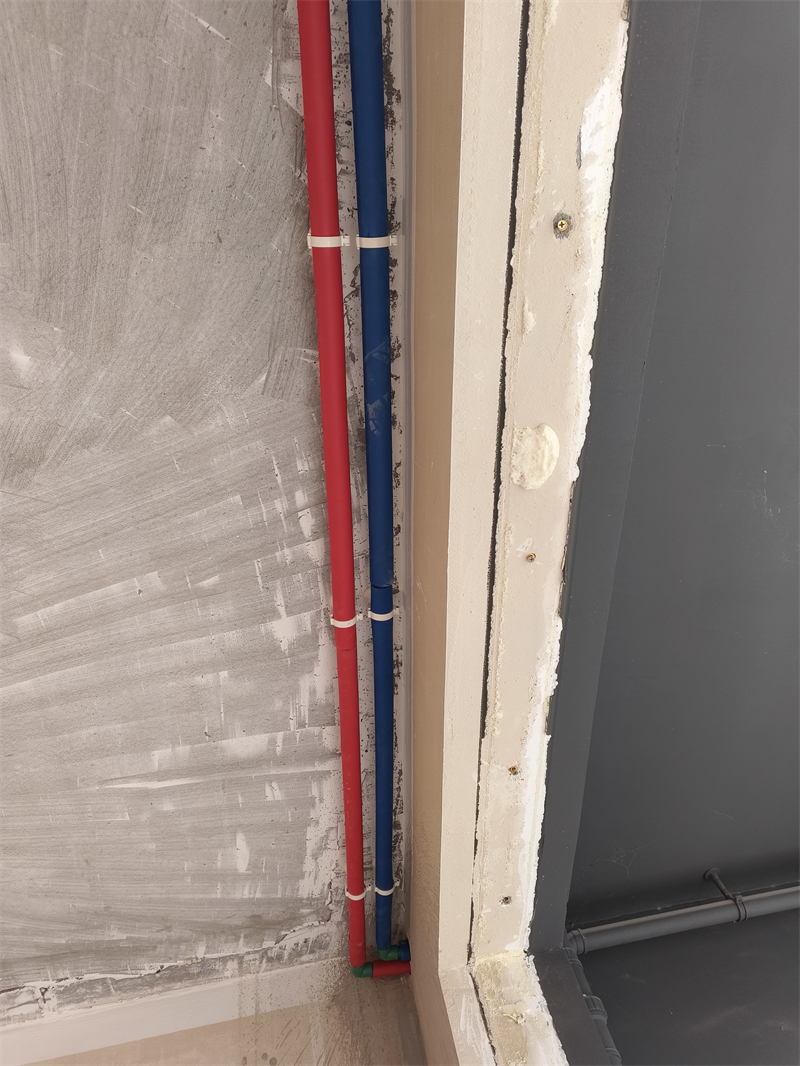

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

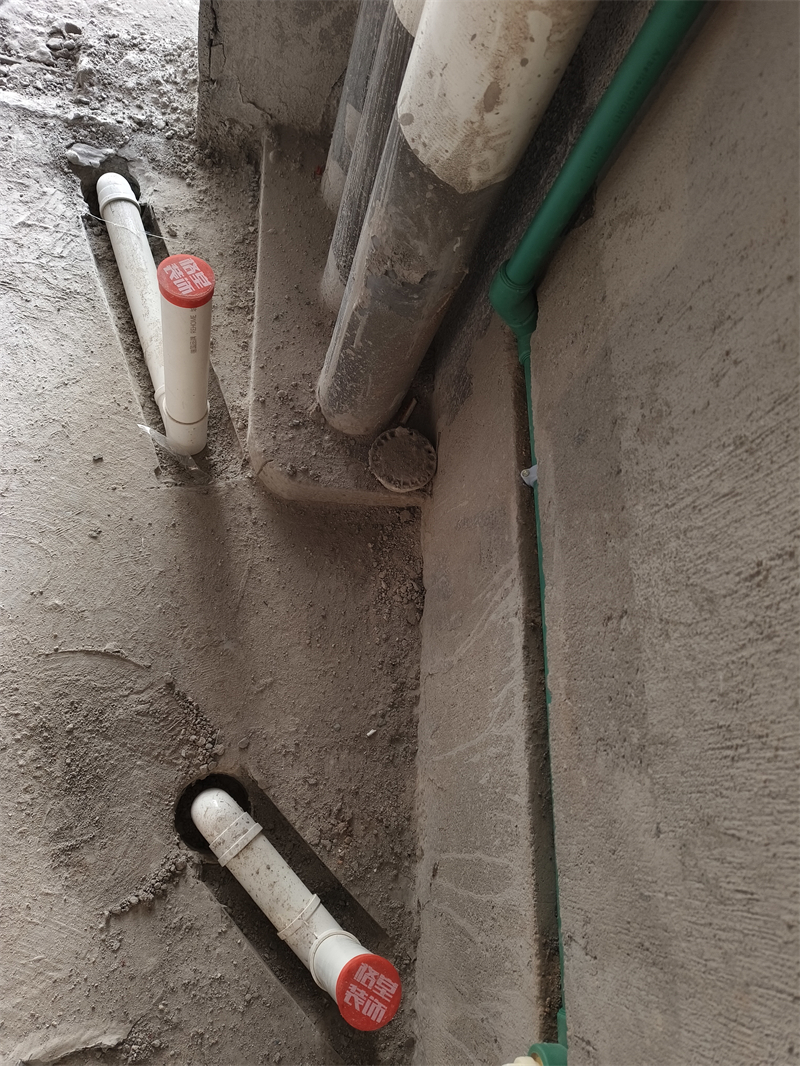

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

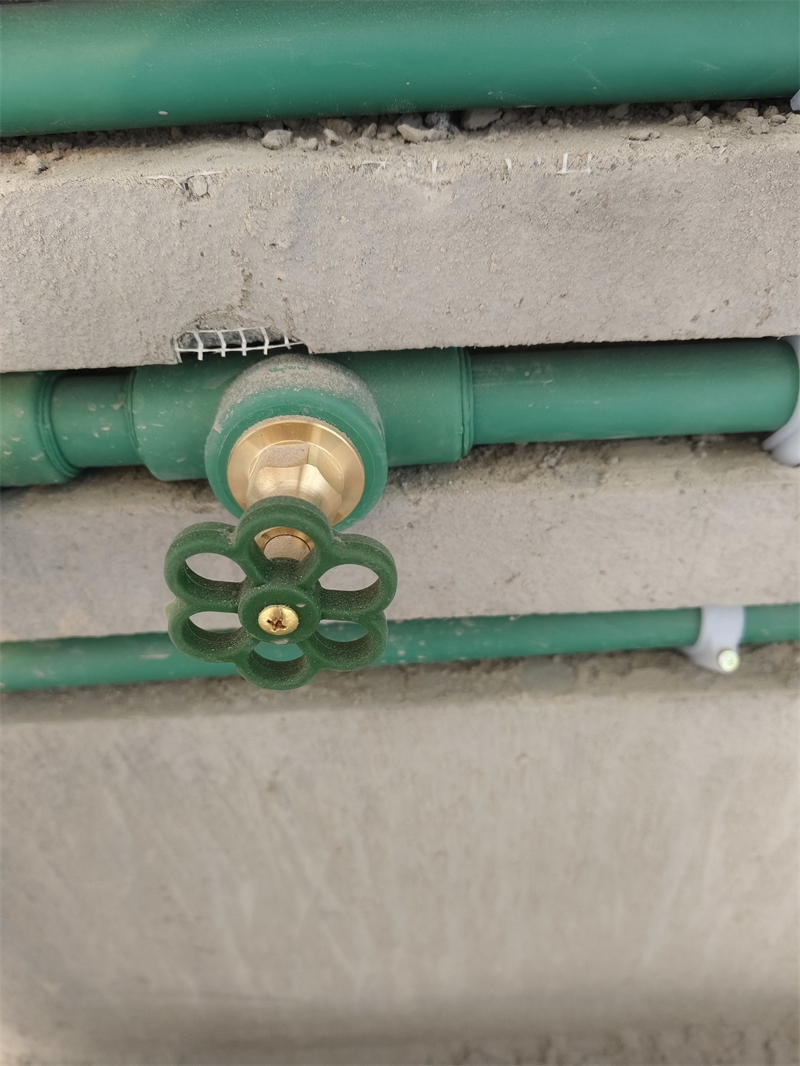

每户水管进水部位室内加进水总阀，采用暗埋做法。

发表于 2025-1-11 22:32:44

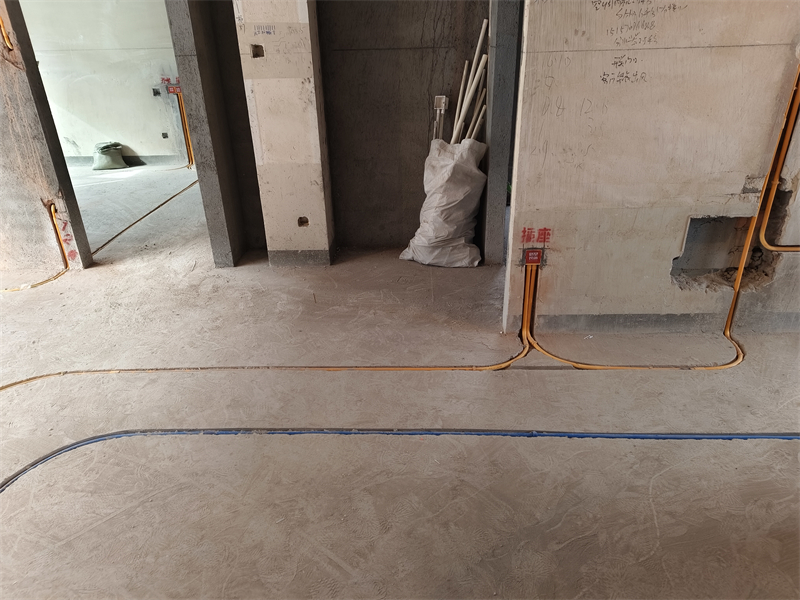

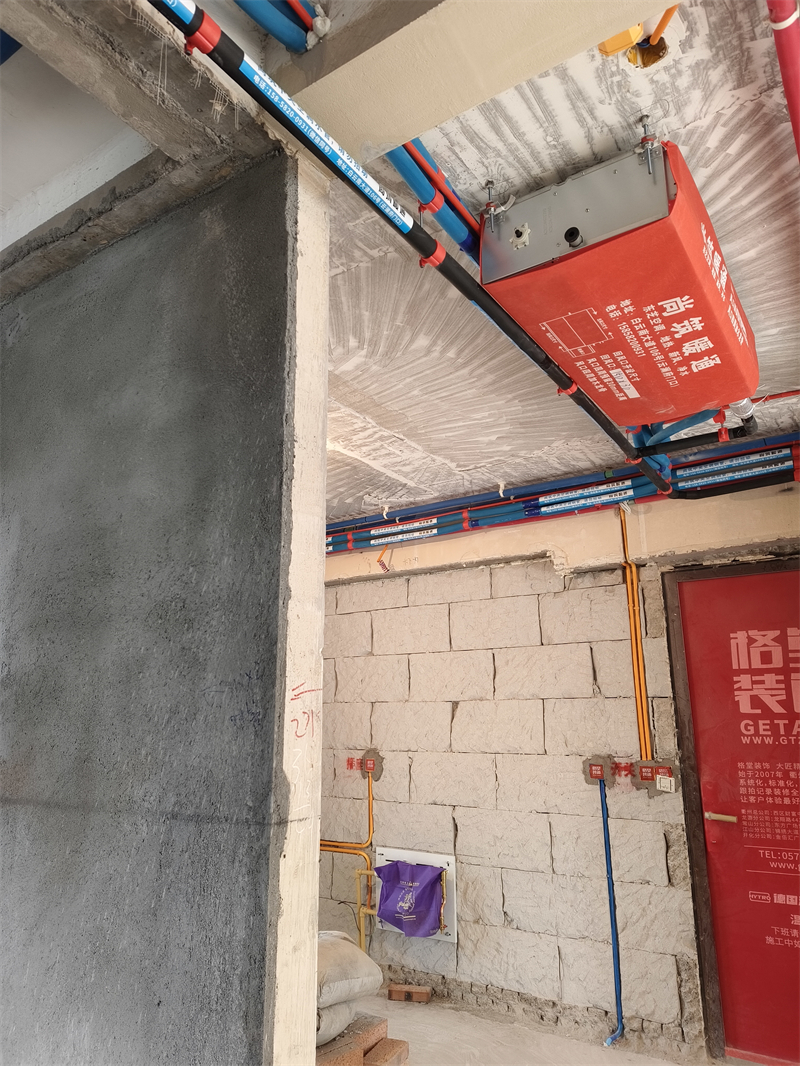

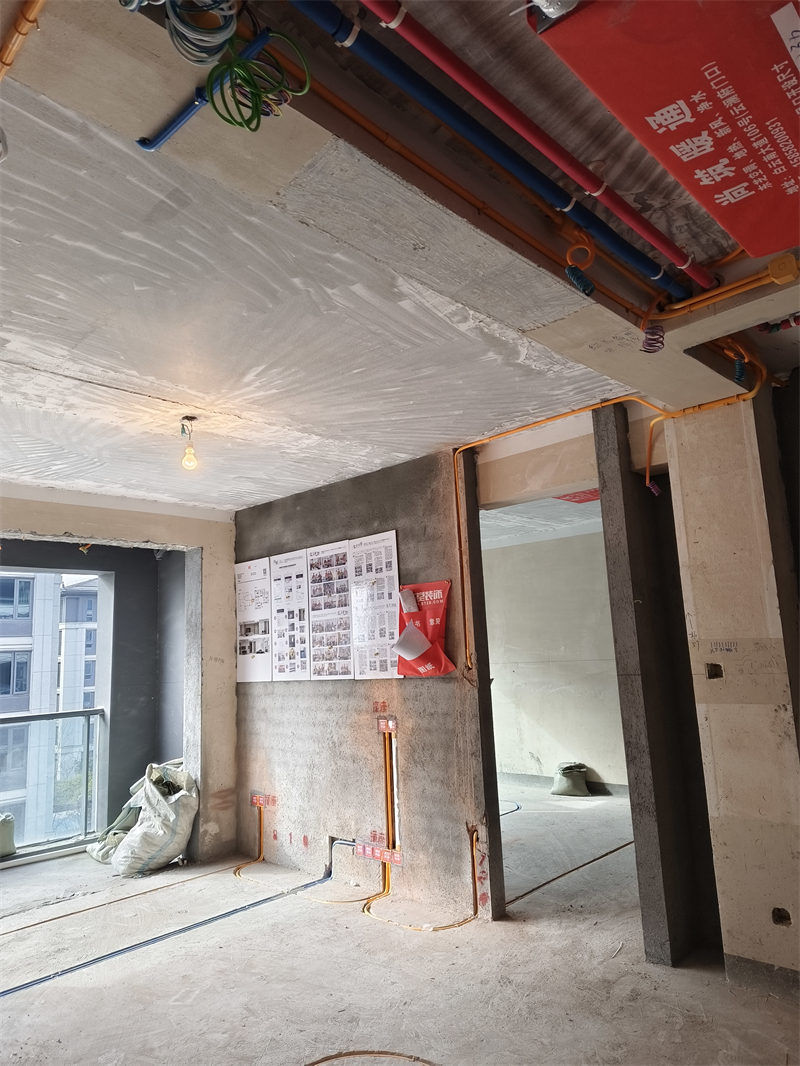

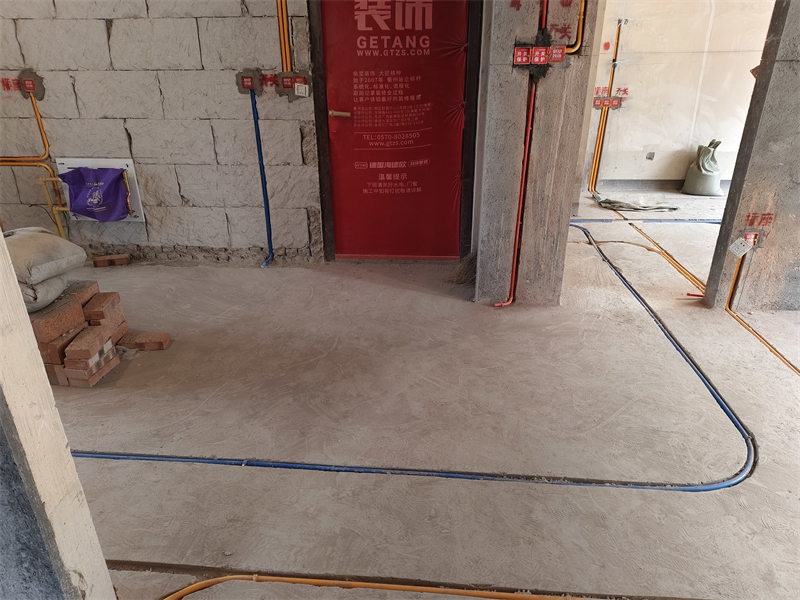

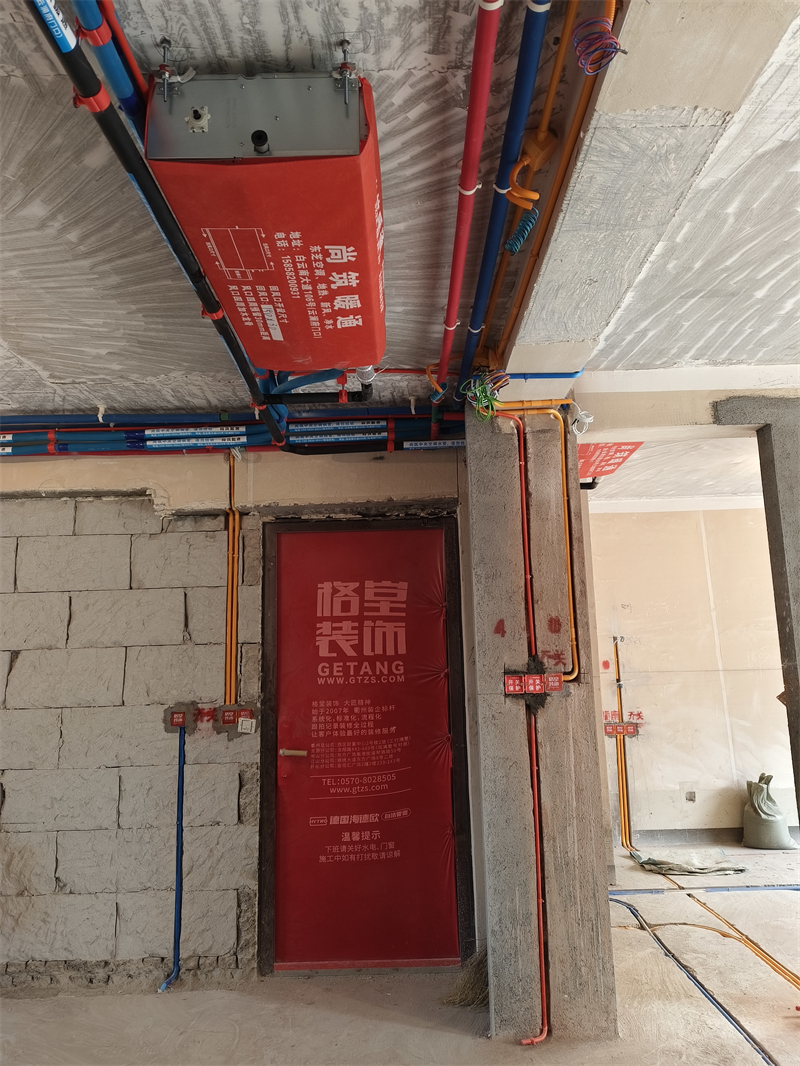

过道水电完工图

发表于 2025-1-11 22:33:22

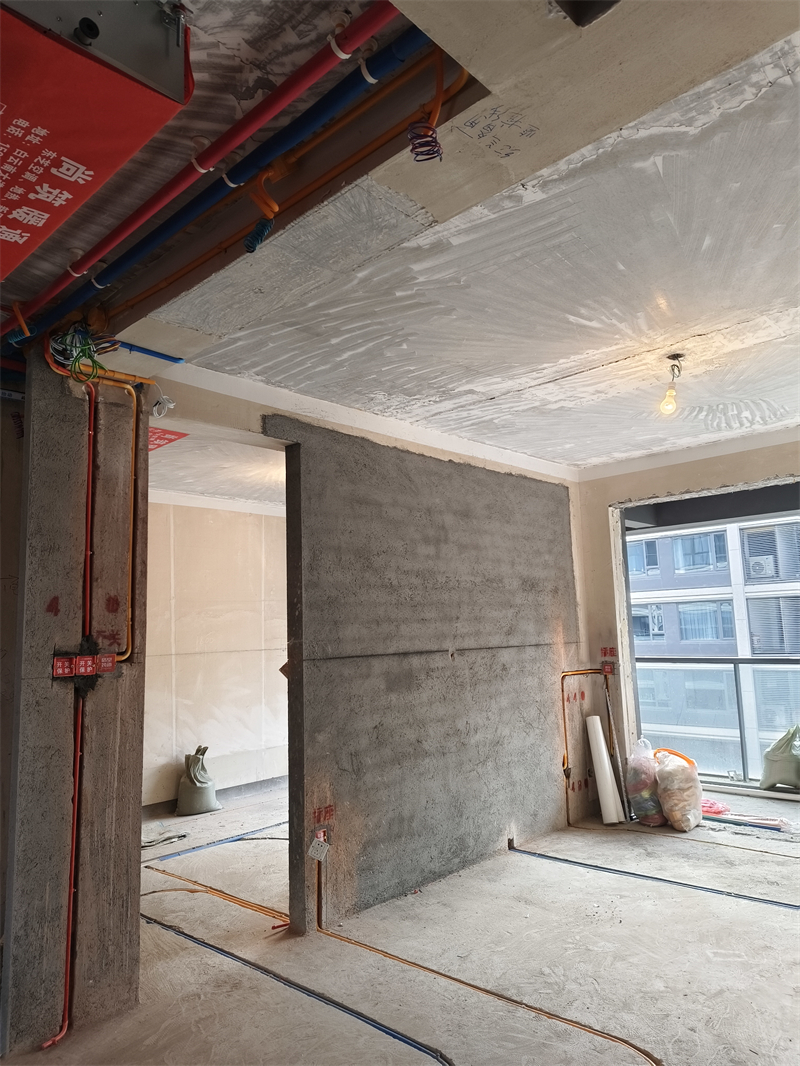

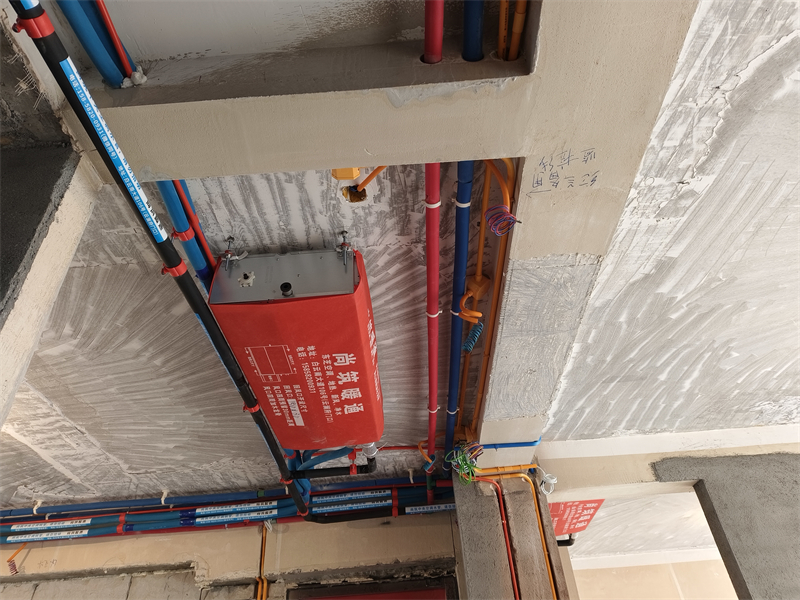

过道对角水电完工图
