衢州公馆22-110#120㎡现代——简悦

发表于 2025-1-4 20:32:39

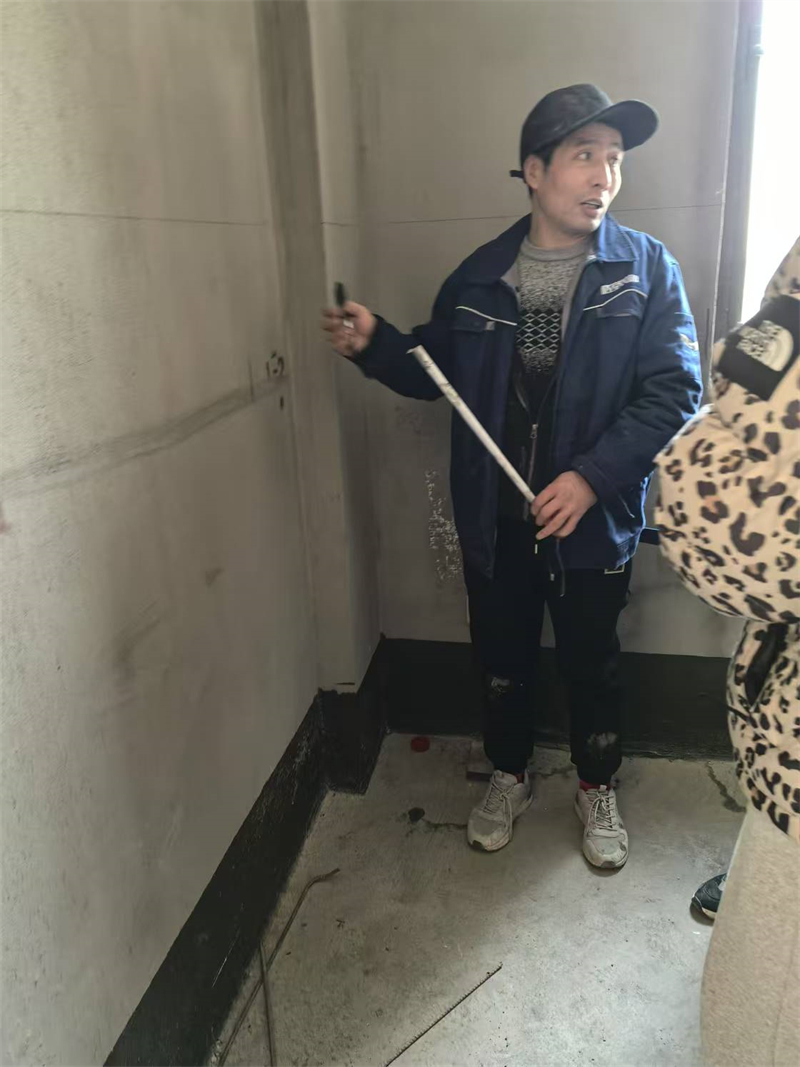

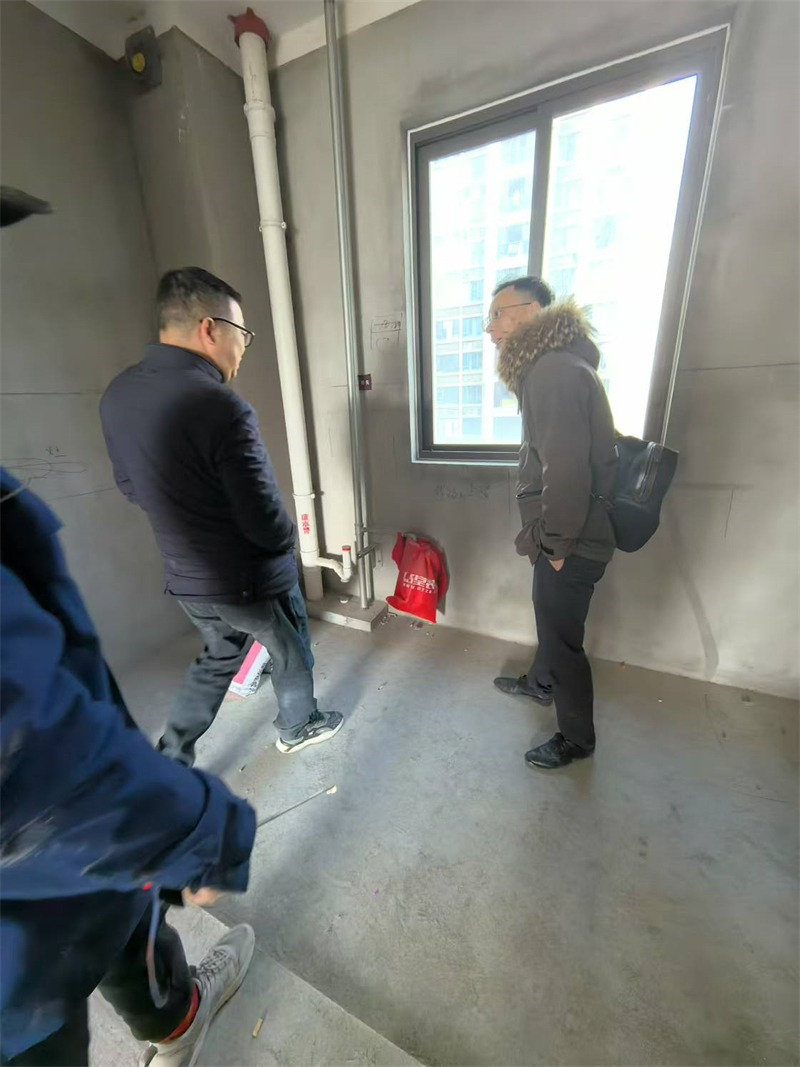

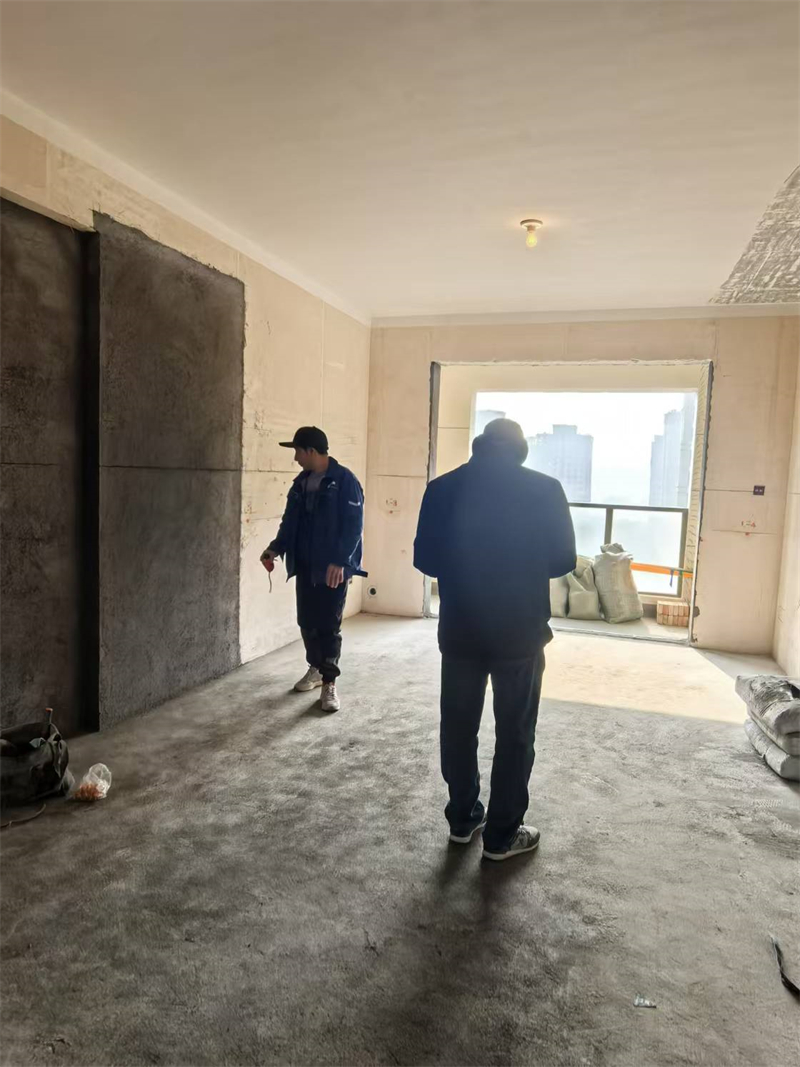

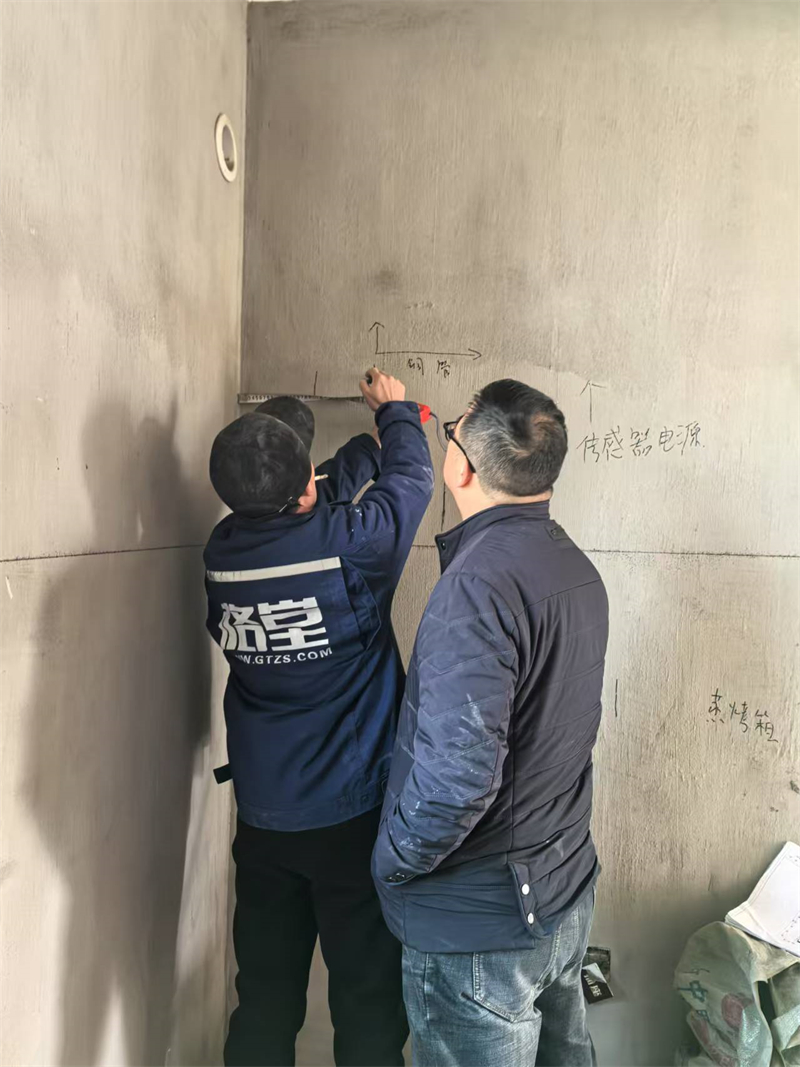

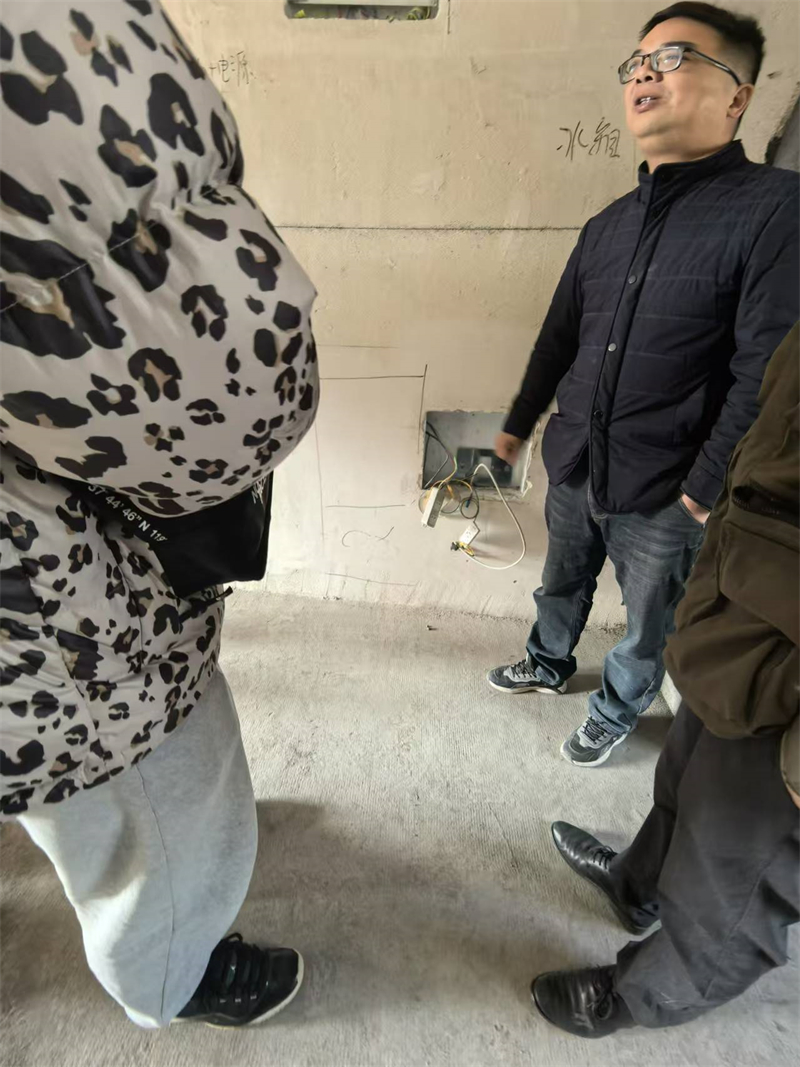

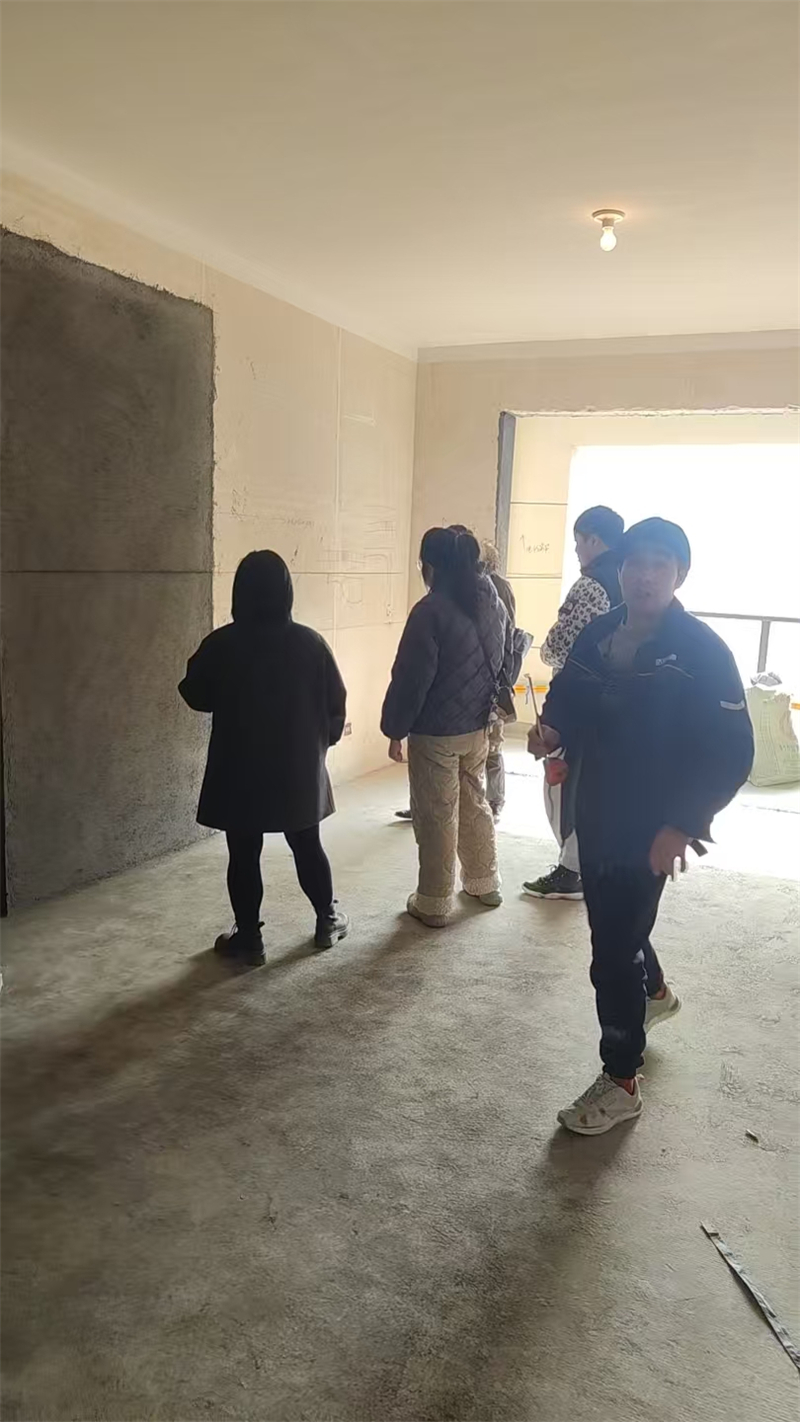

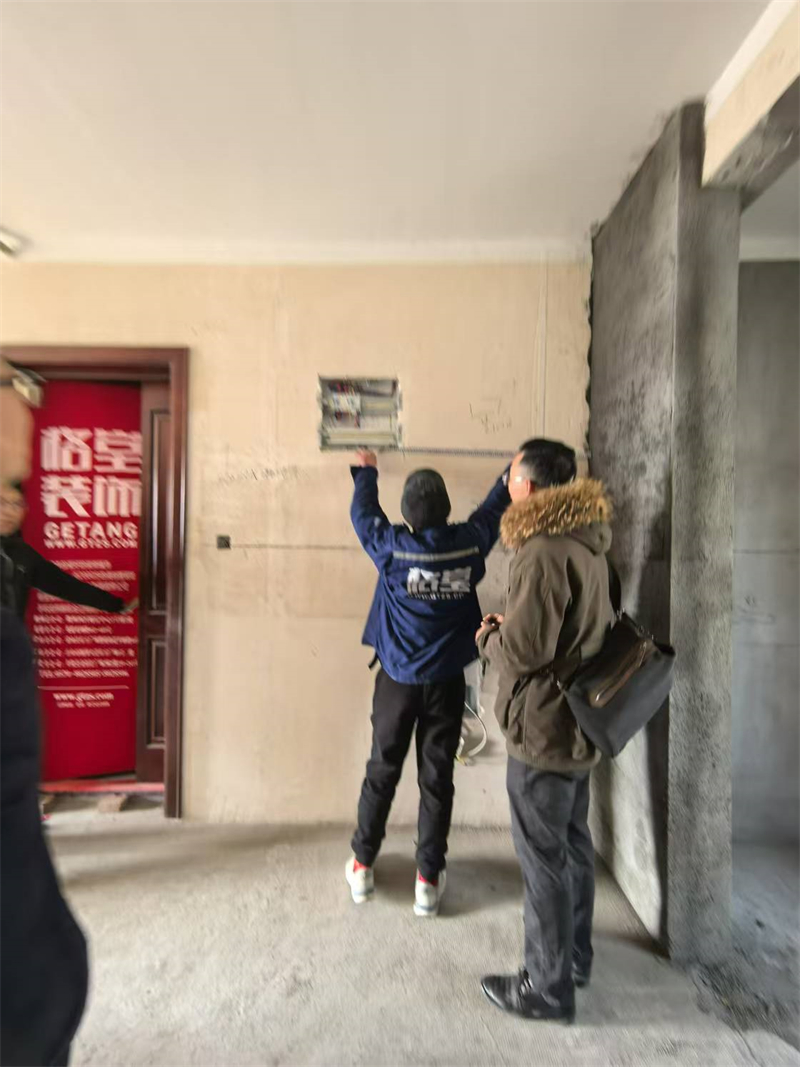

水电放样

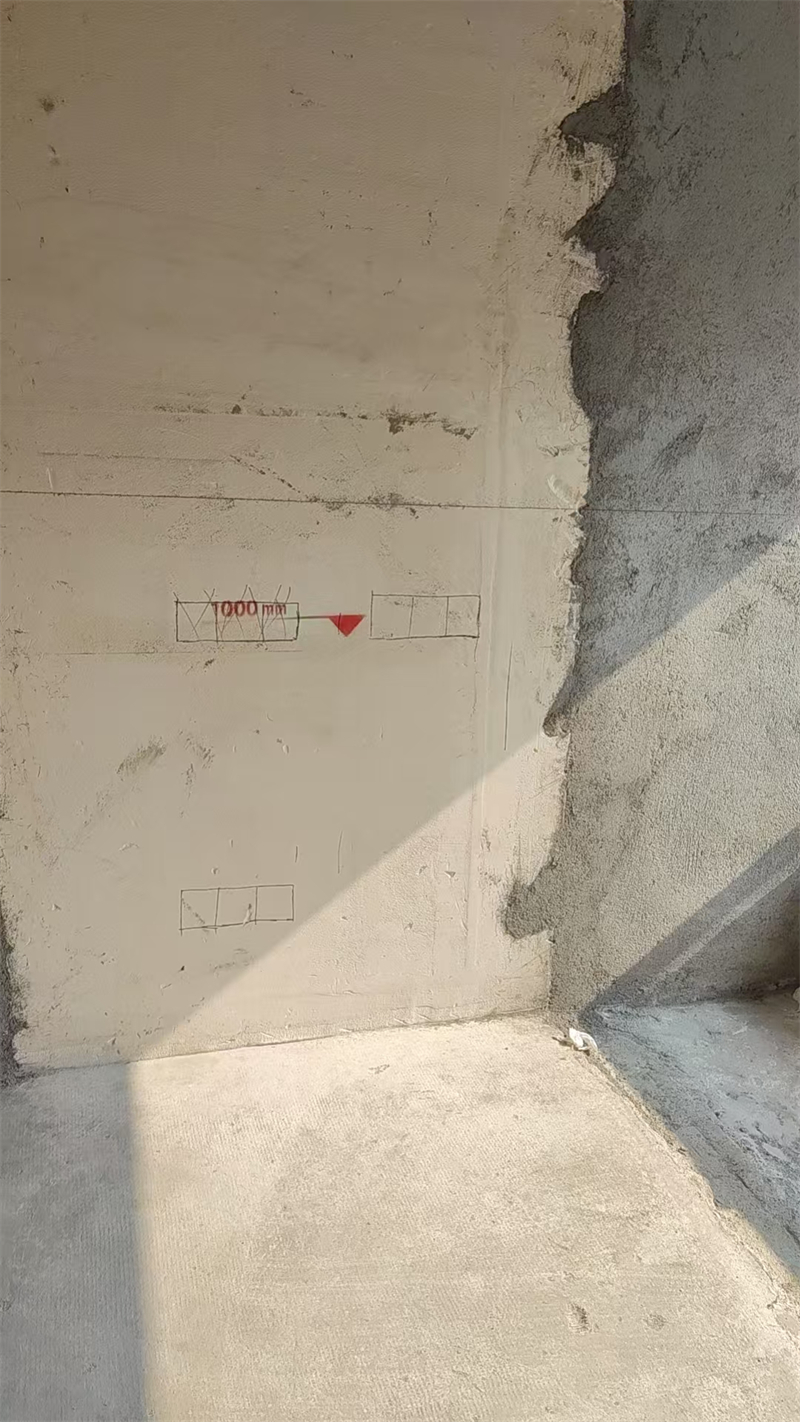

立体放样，就是把设计图纸上的内容弹到实际顶面、地面和墙面上，相当于将图纸转移到现实工地中，业主可以很直观的看到装修后的大致效果，勾勒出美好生活。如有需要整改的地方，业主第一时间看了就能提出来，方便设计师、项目经理的工作开展。

发表于 2025-1-4 20:33:49

发表于 2025-1-5 16:51:08

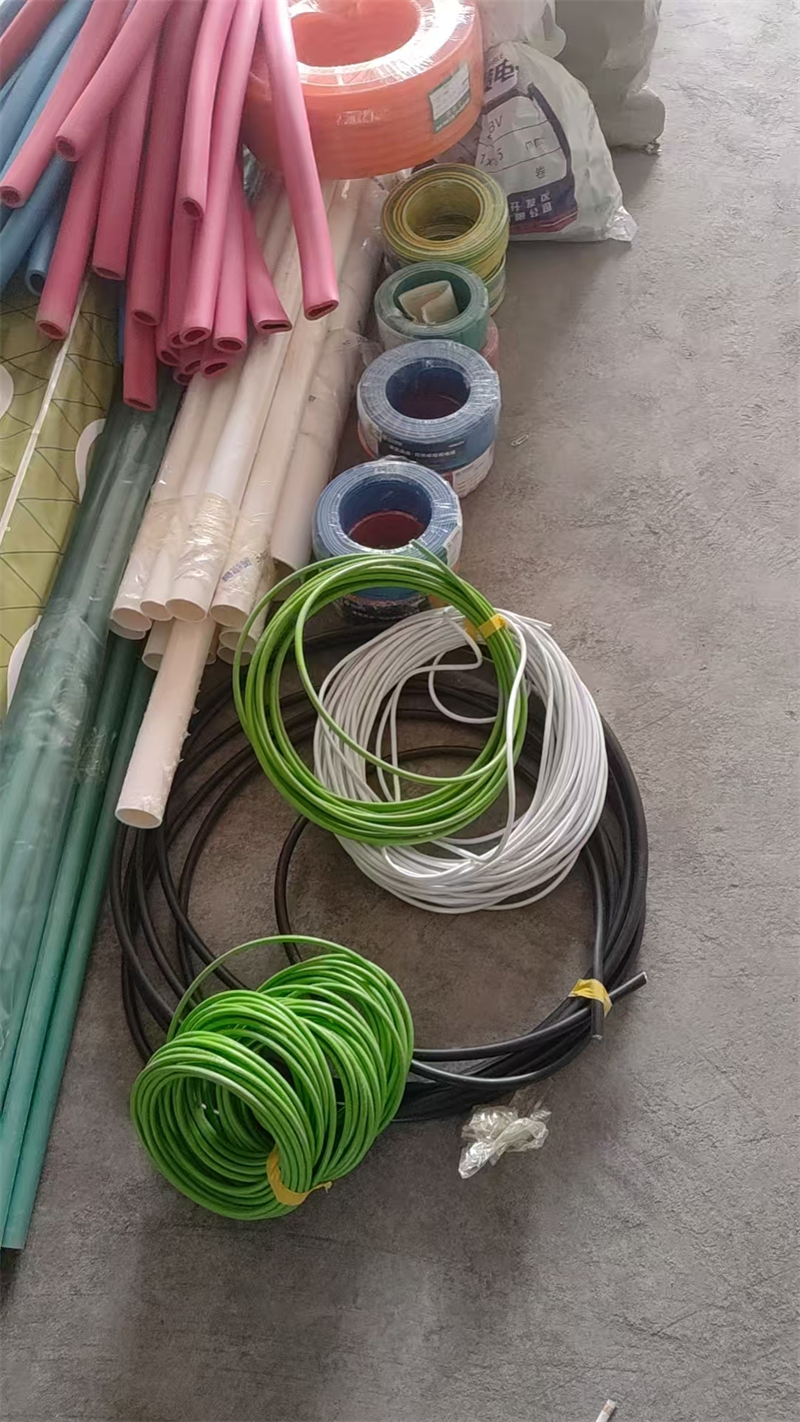

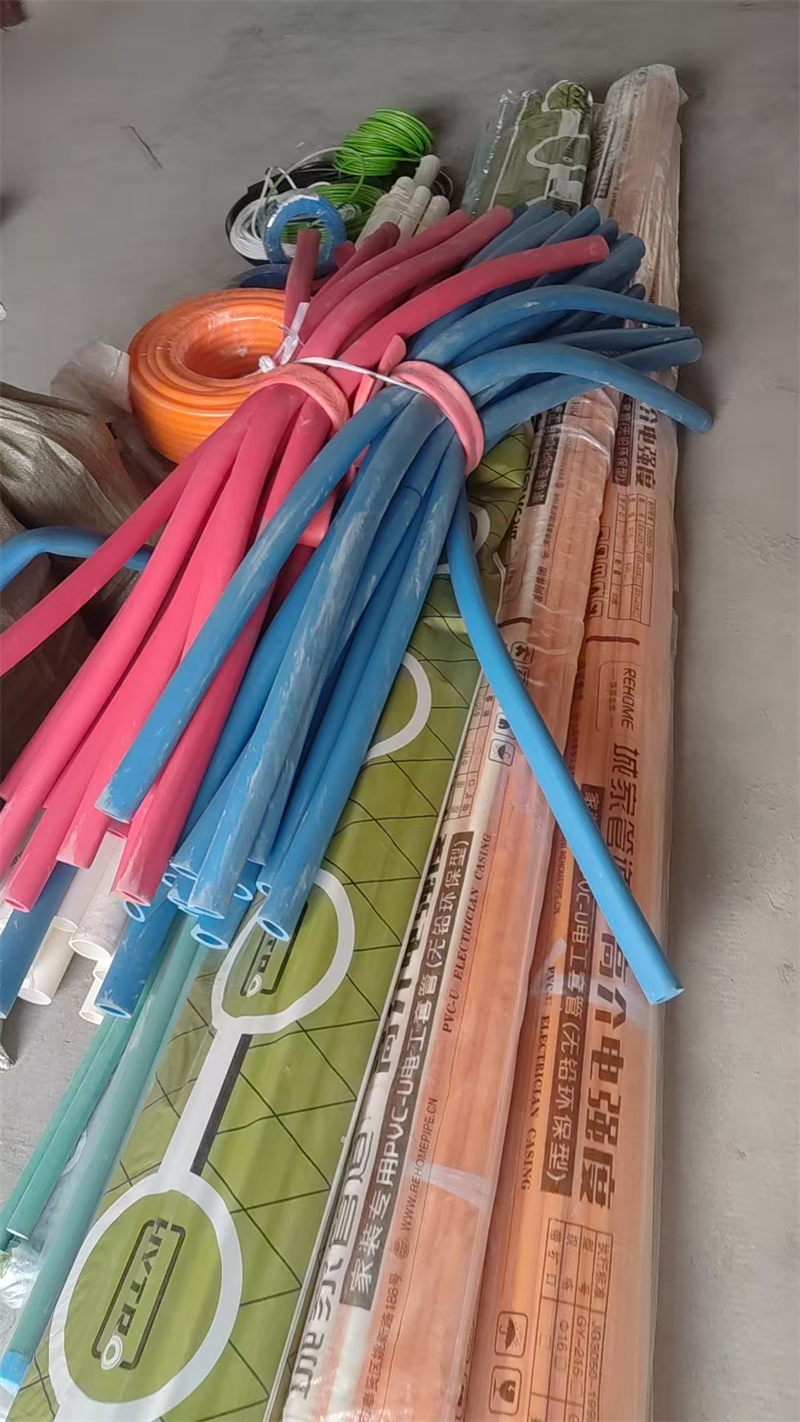

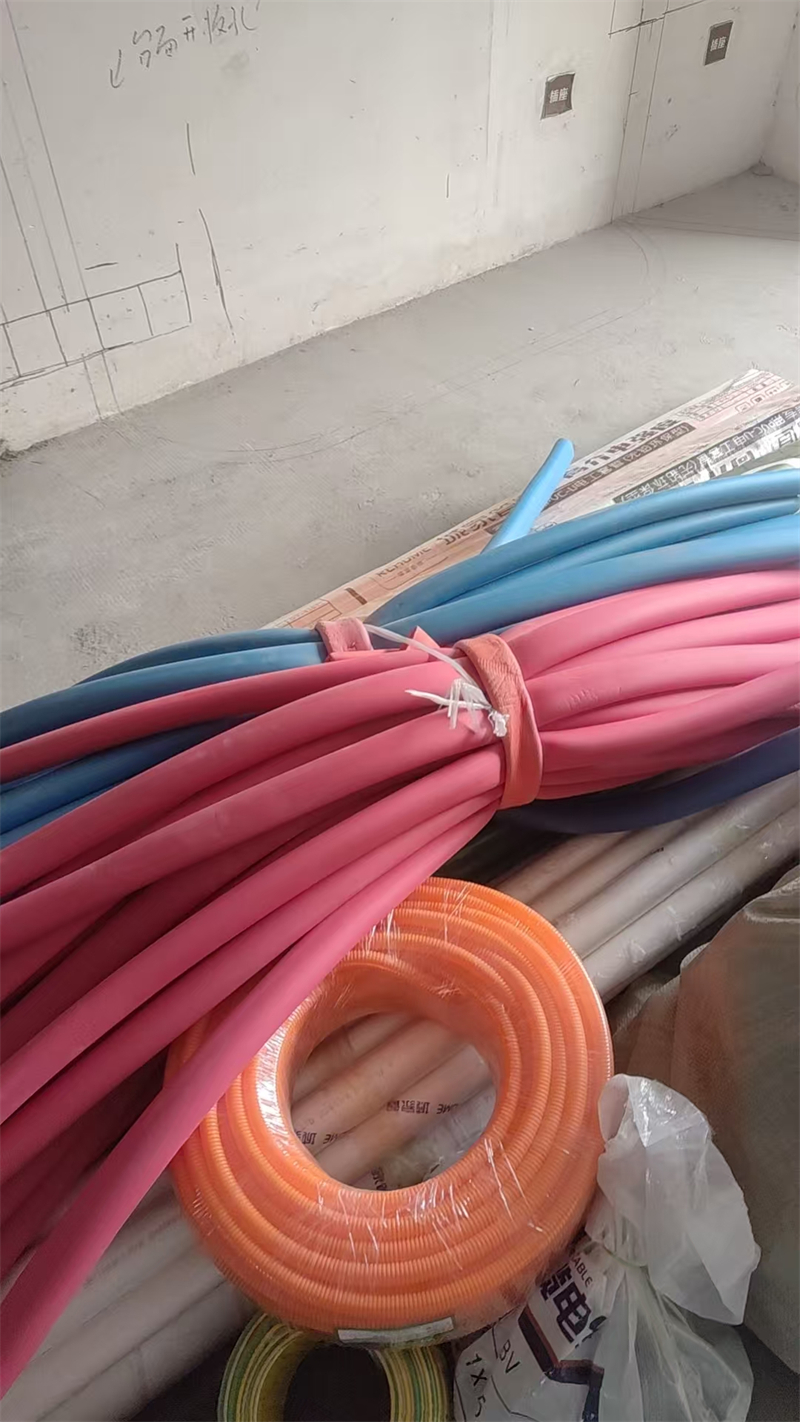

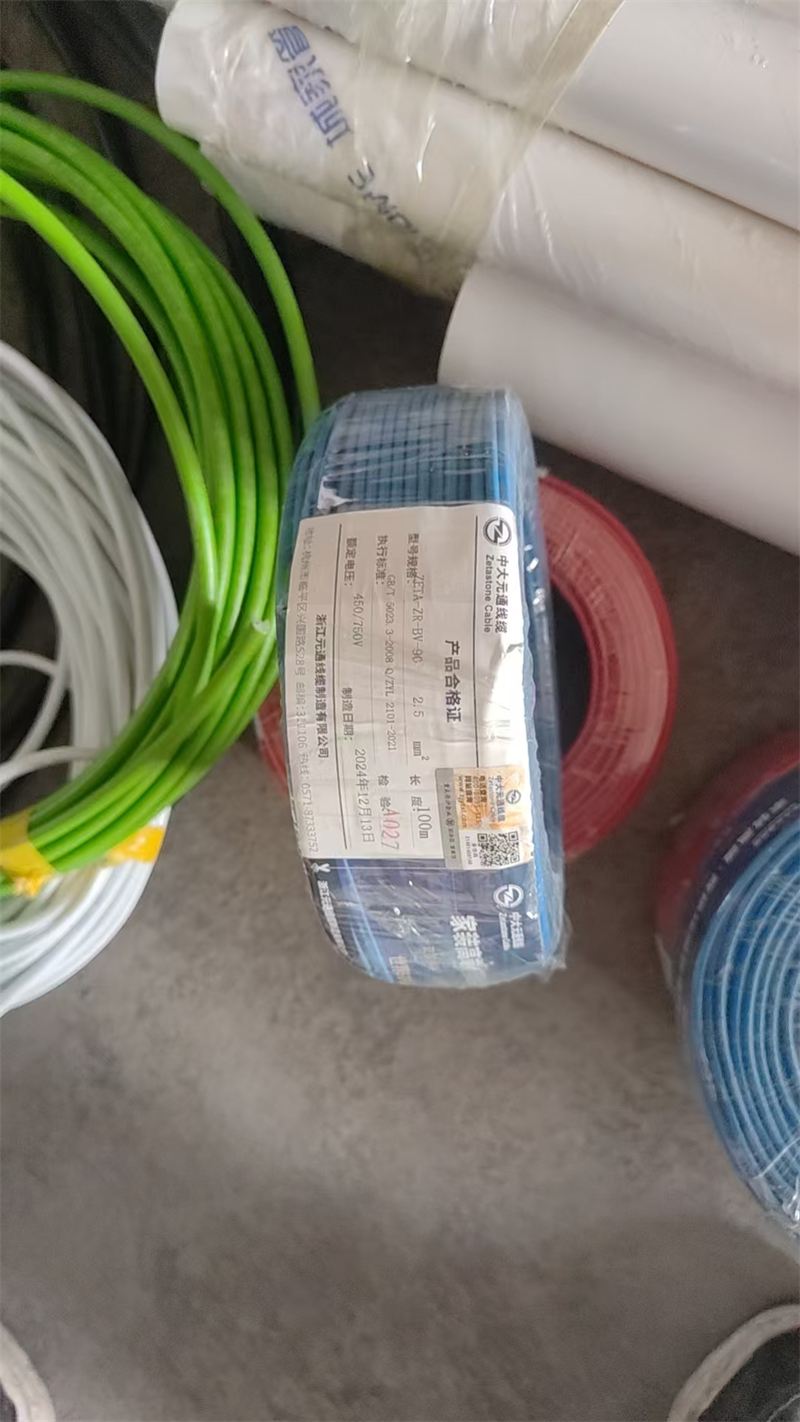

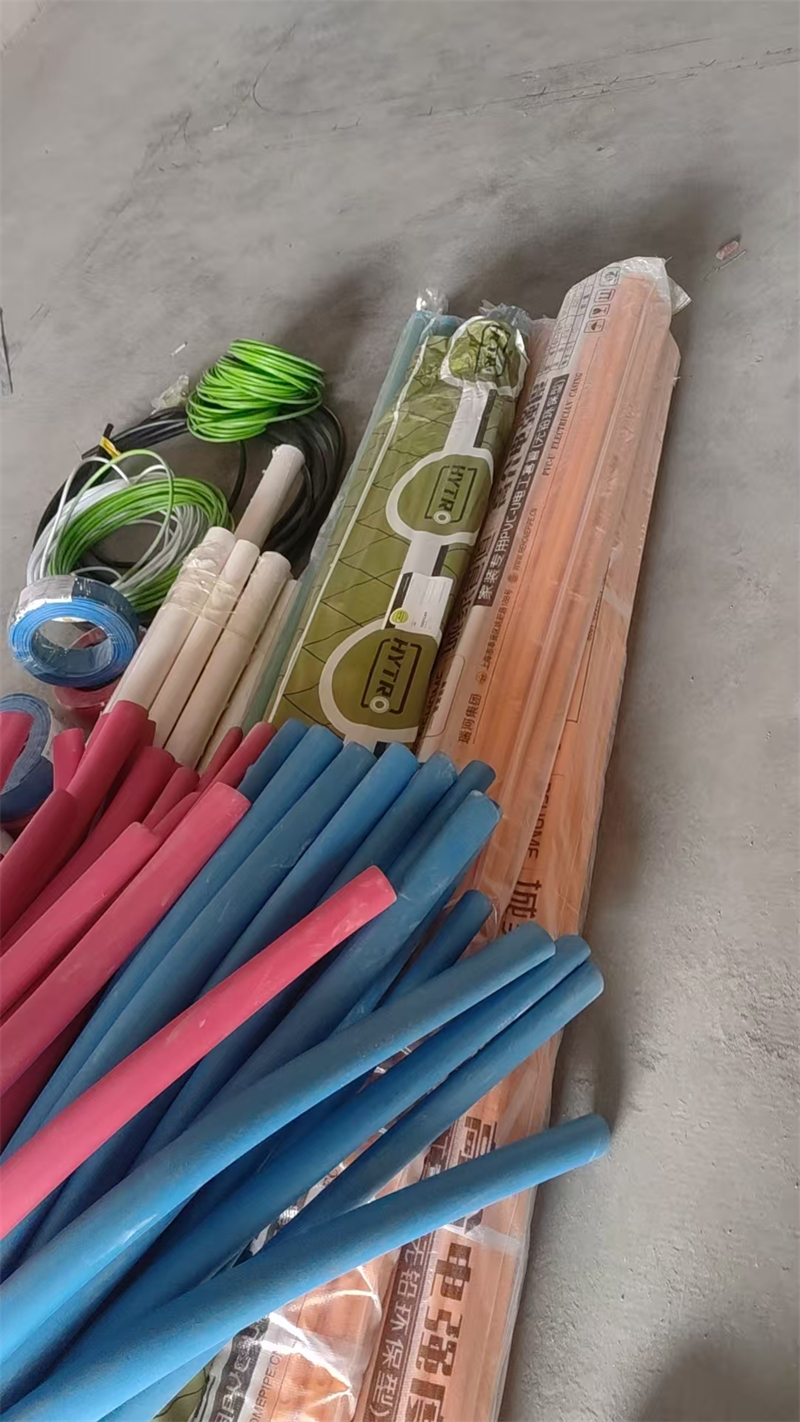

水电材料
电线          中大元通阻燃线
PVC排水       城家DN50/DN75
PVC线管       城家DN20管
PPR水管       海德欧DN25*4.2钢网复合管
网落线       普鲁仕超六类网线带屏蔽（UTP）
电视线       普鲁仕高清（96编6671）

发表于 2025-1-6 20:34:16

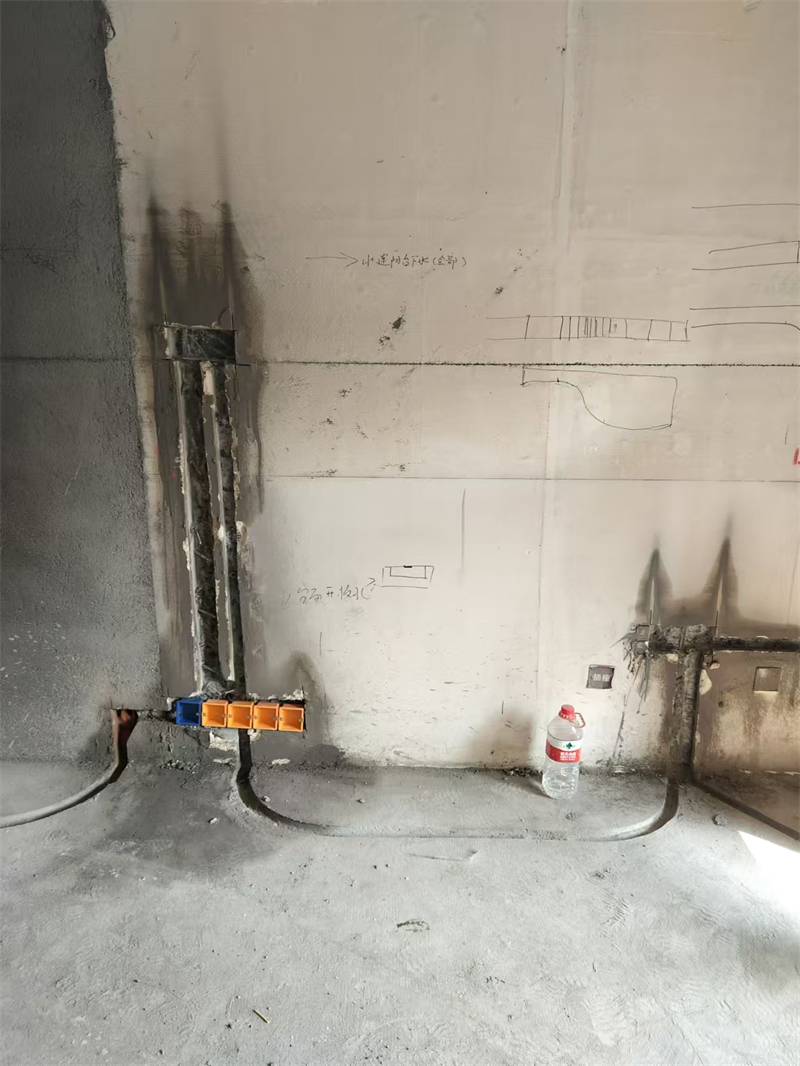

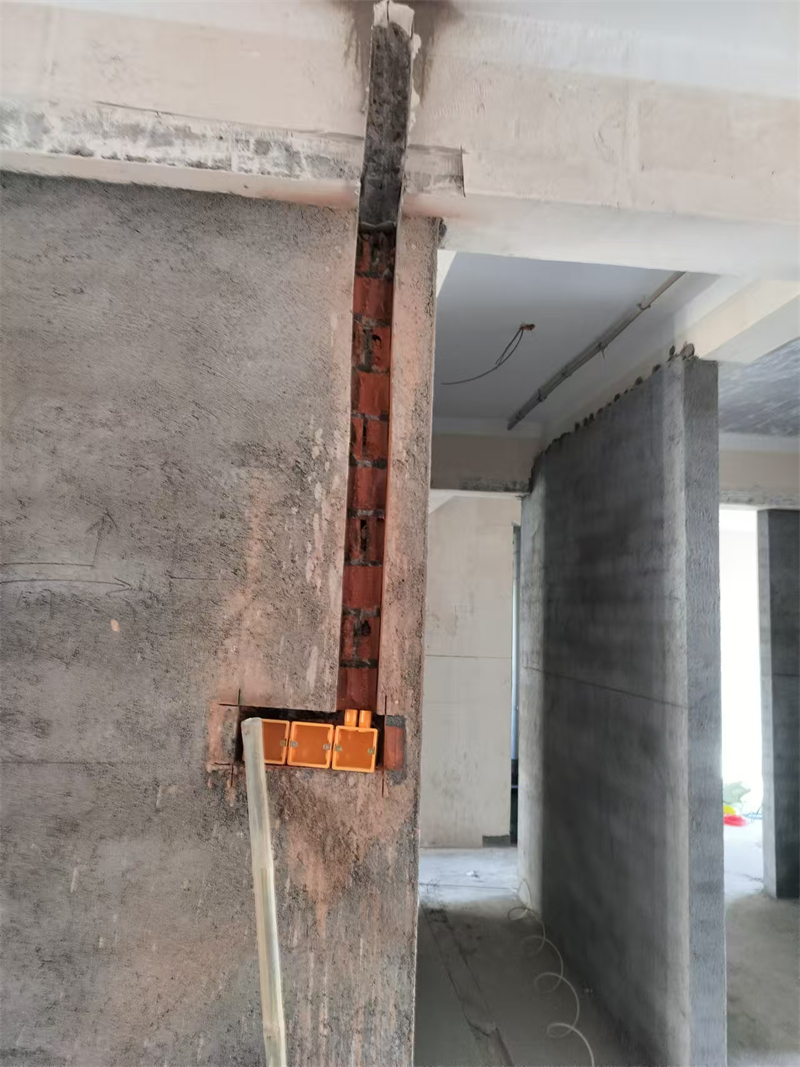

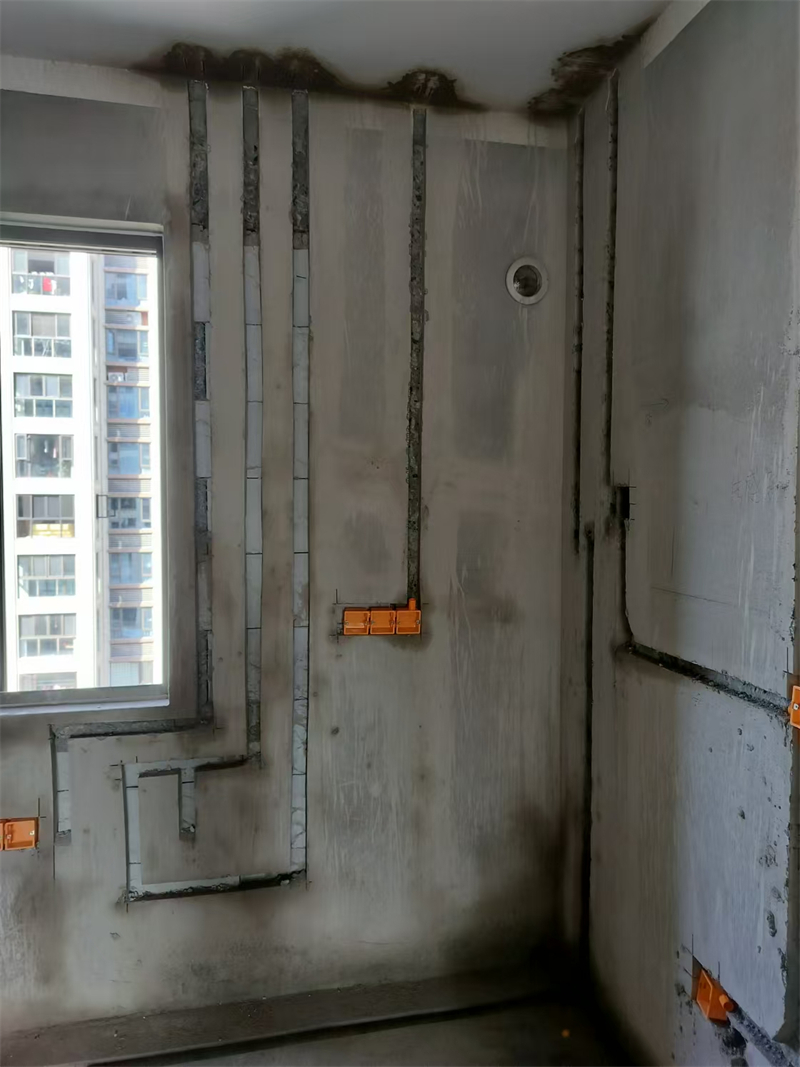

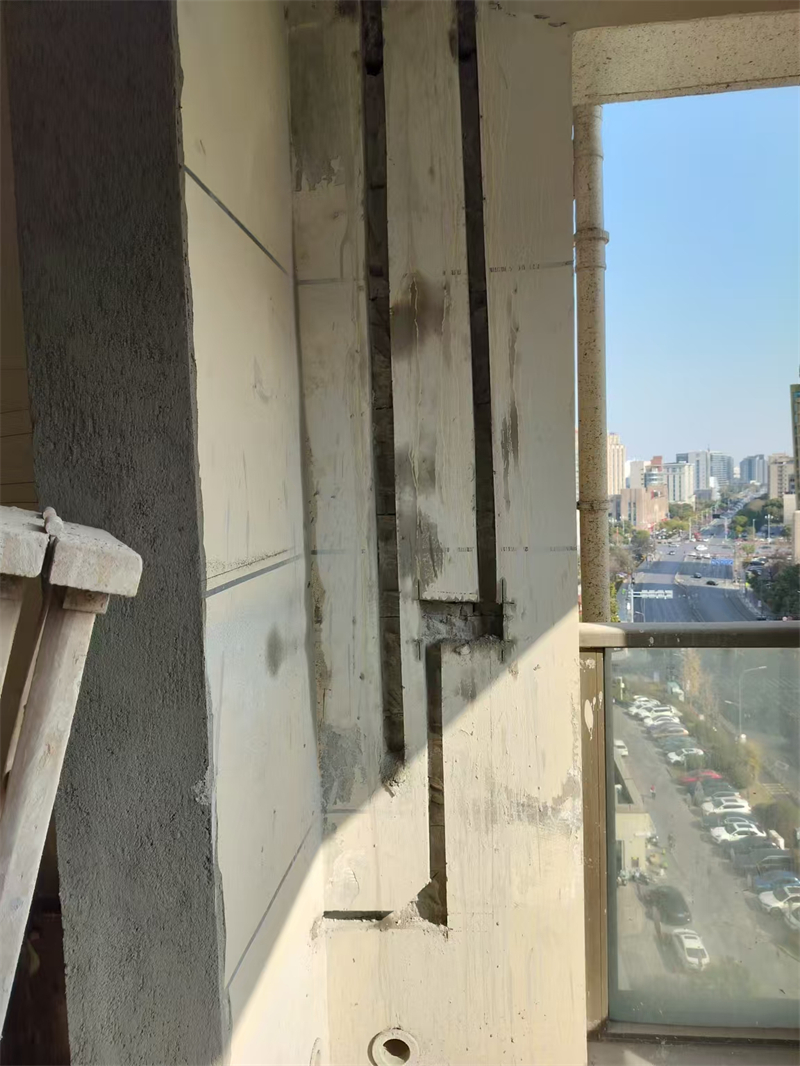

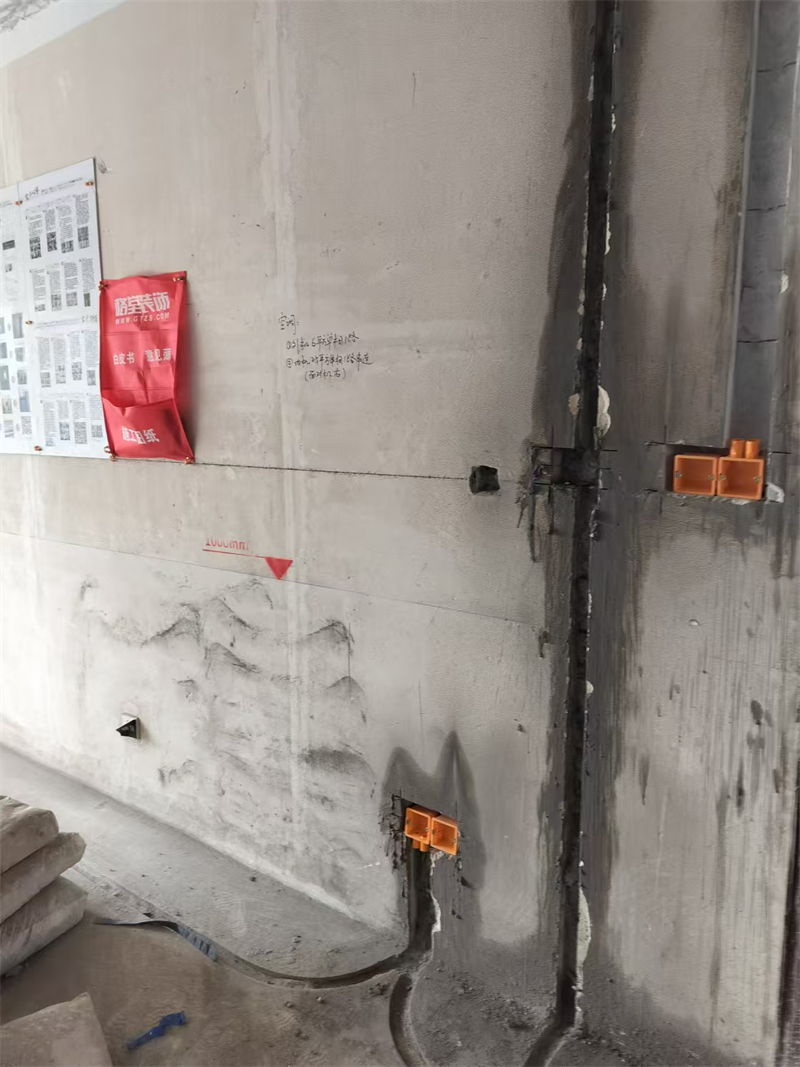

水电开槽

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

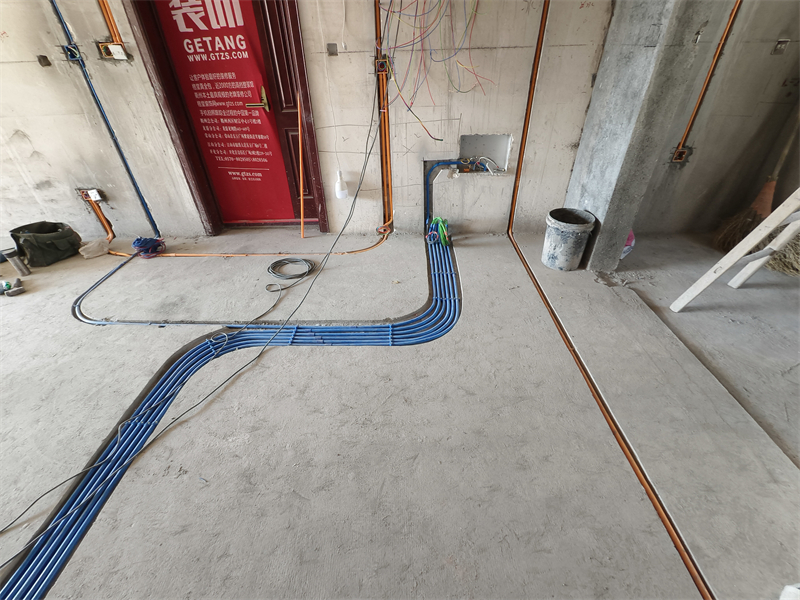

地面开槽深度够深，开槽标准，线管低于地面1公分。

发表于 2025-1-10 21:08:19

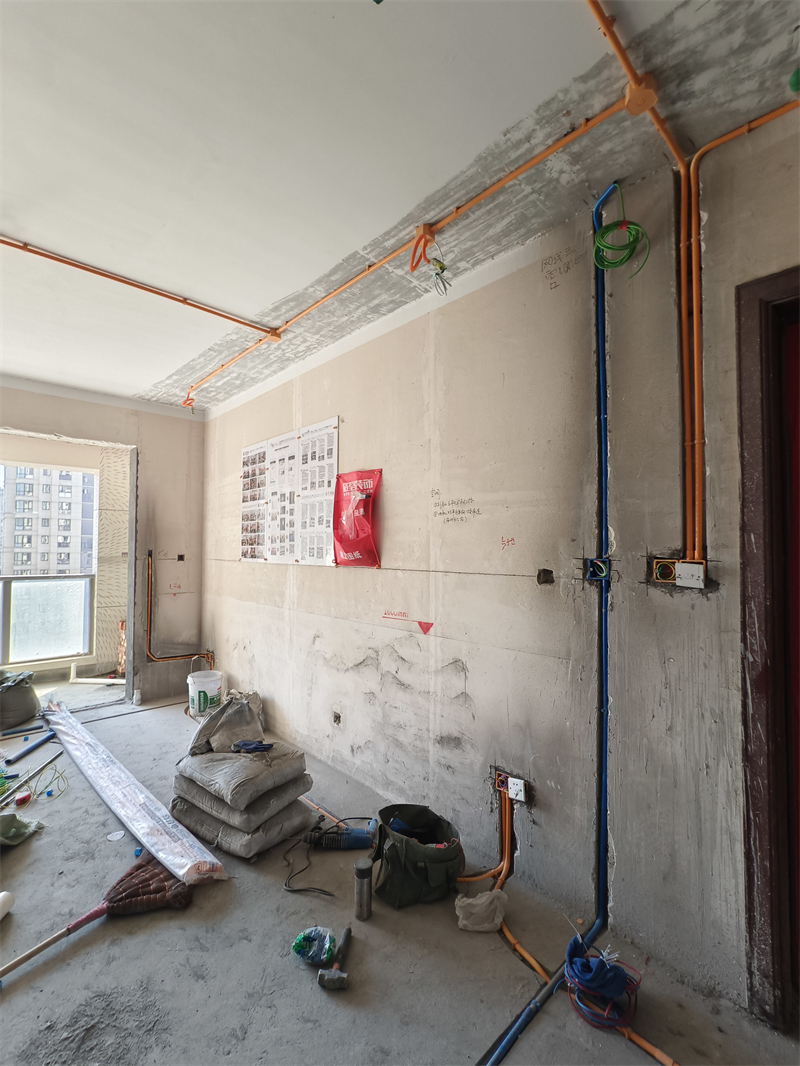

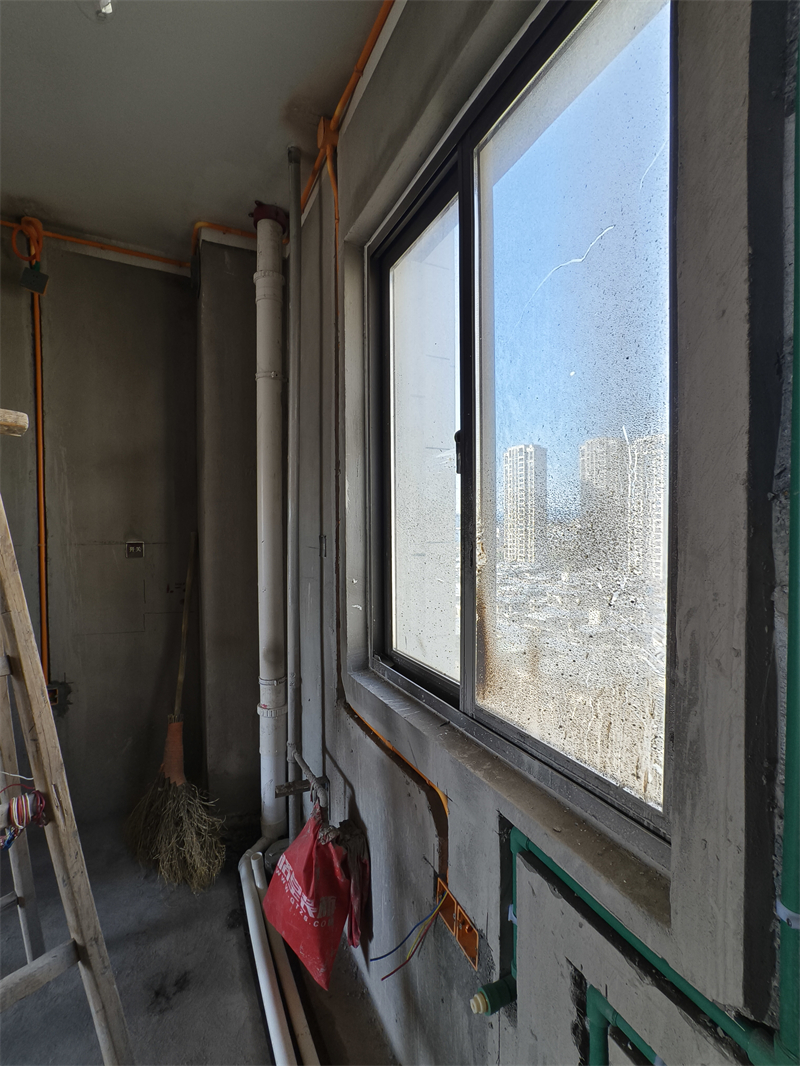

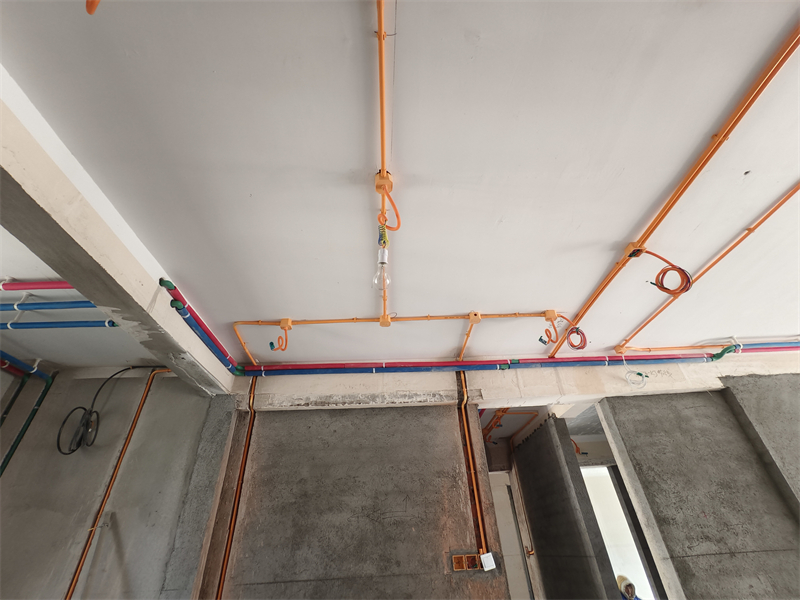

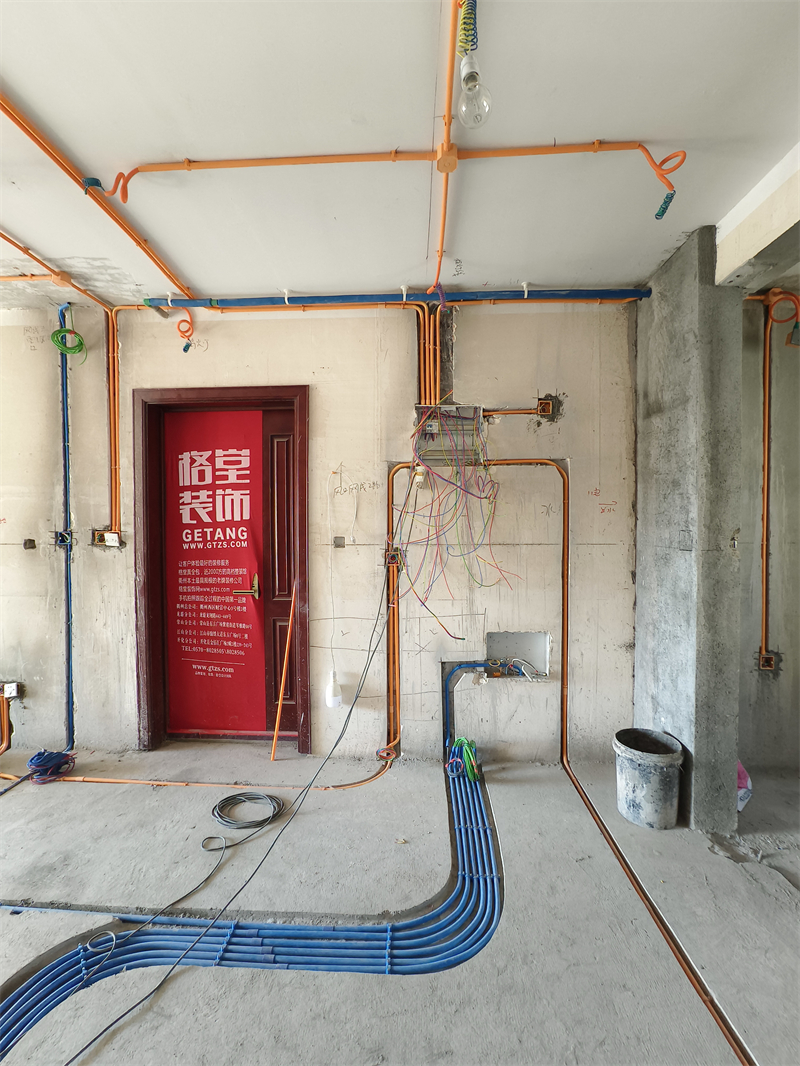

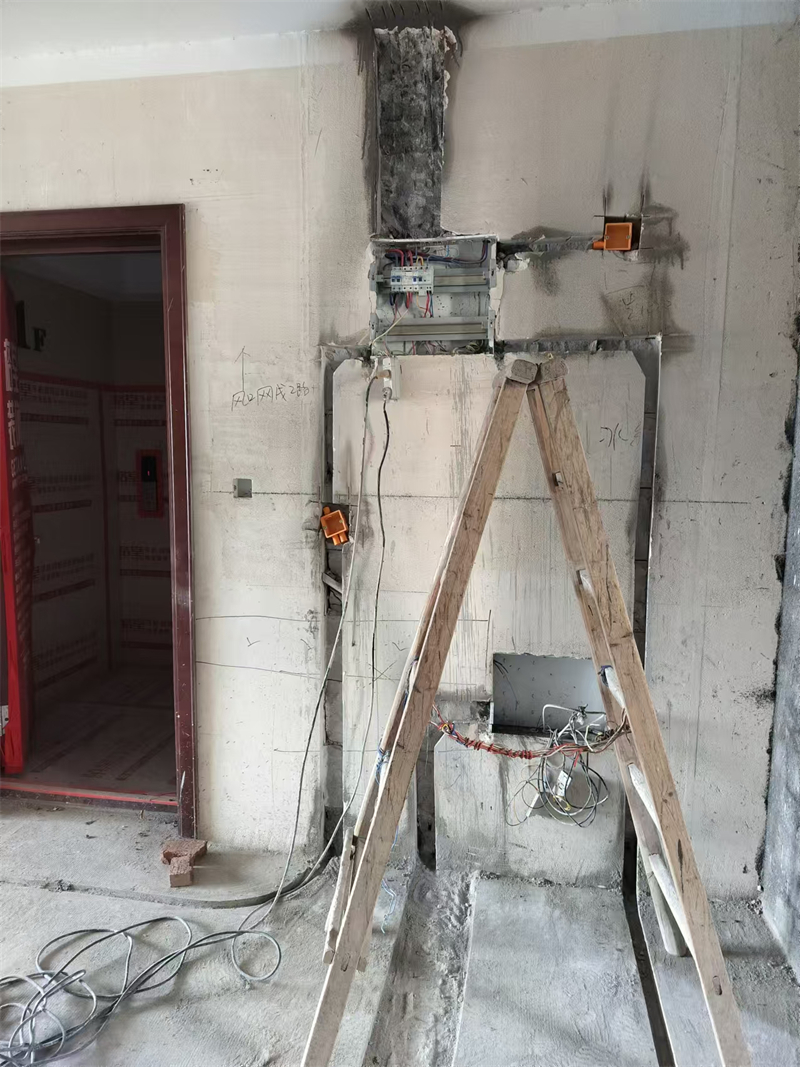

水电中途

线管内电线也有规定的哦，同一根线管内穿线不得超过7根。

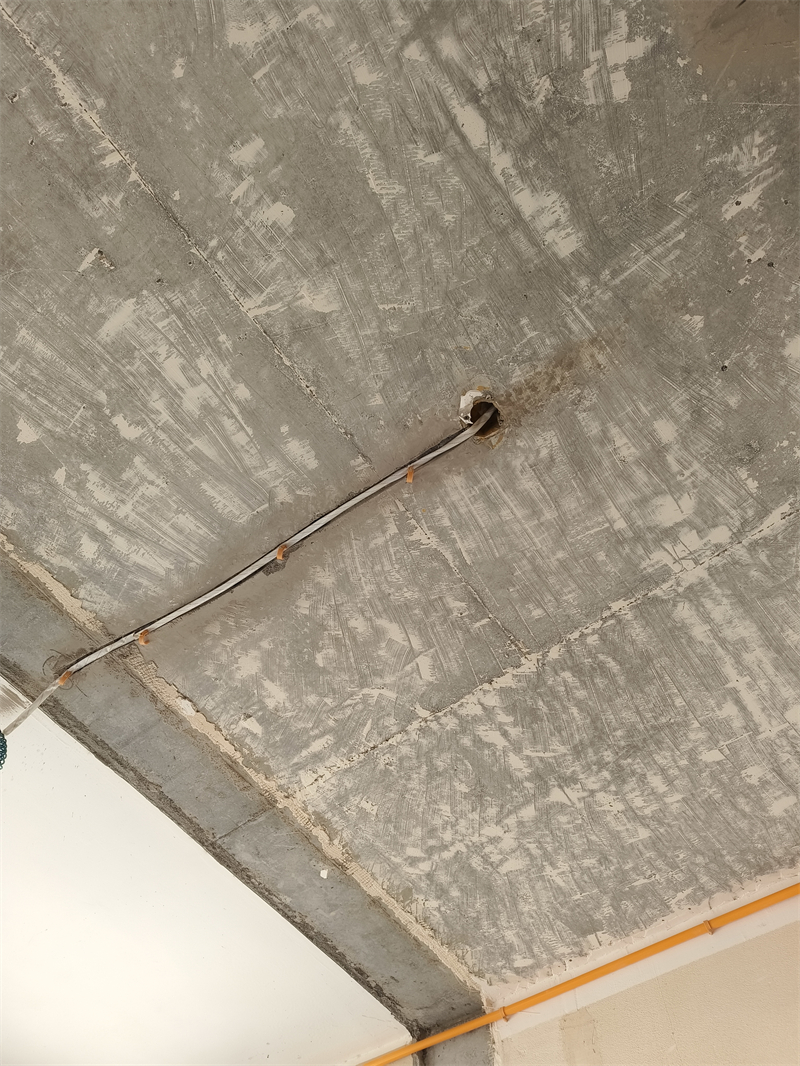

灯头线套黄腊管保护。

筒灯电线用波纹管保护。

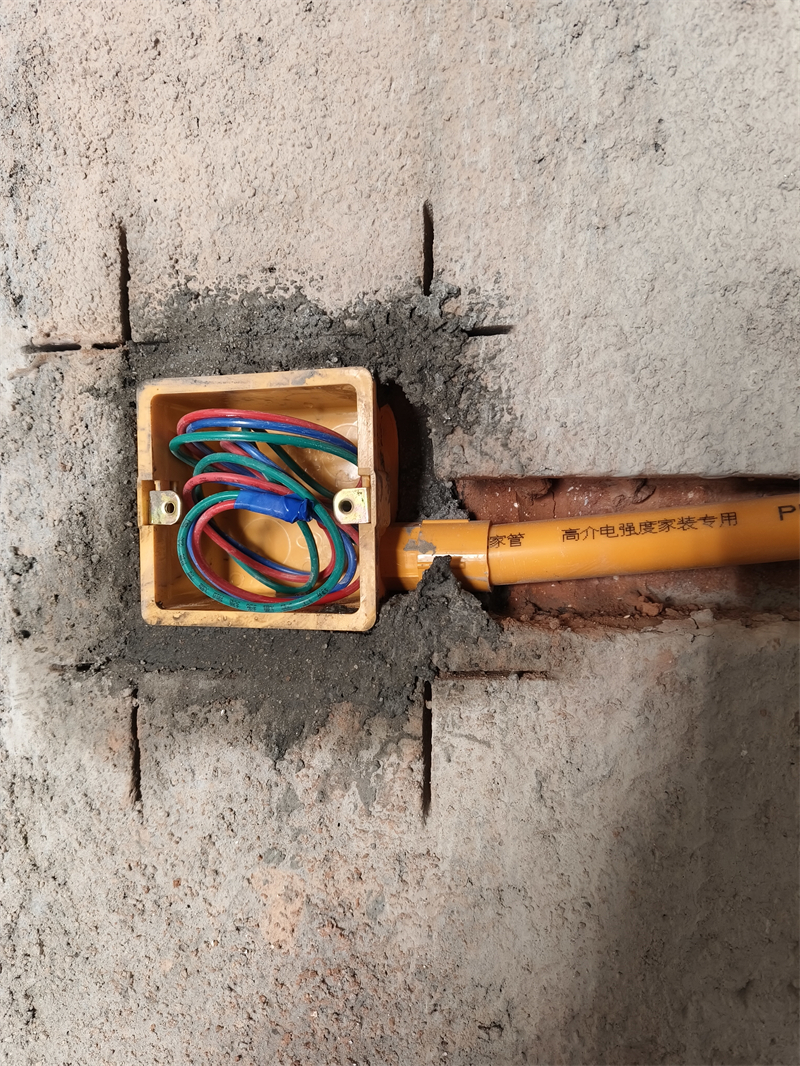

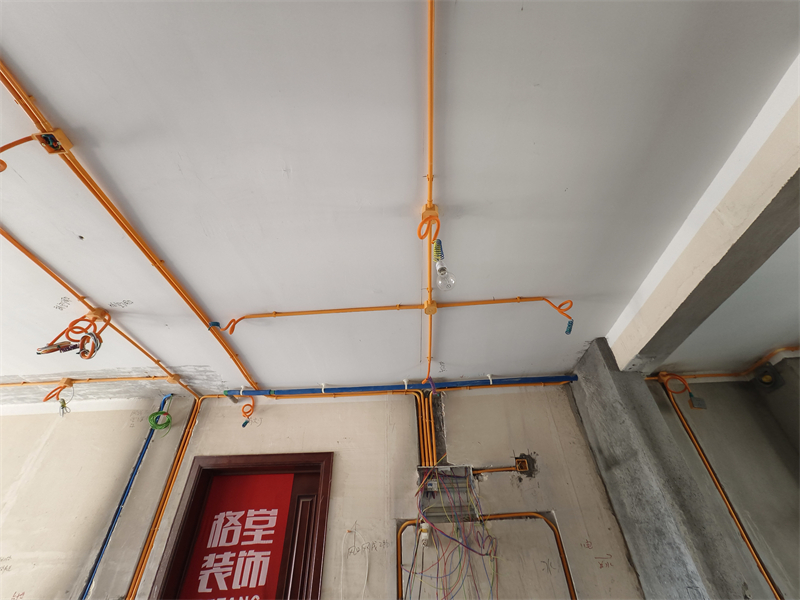

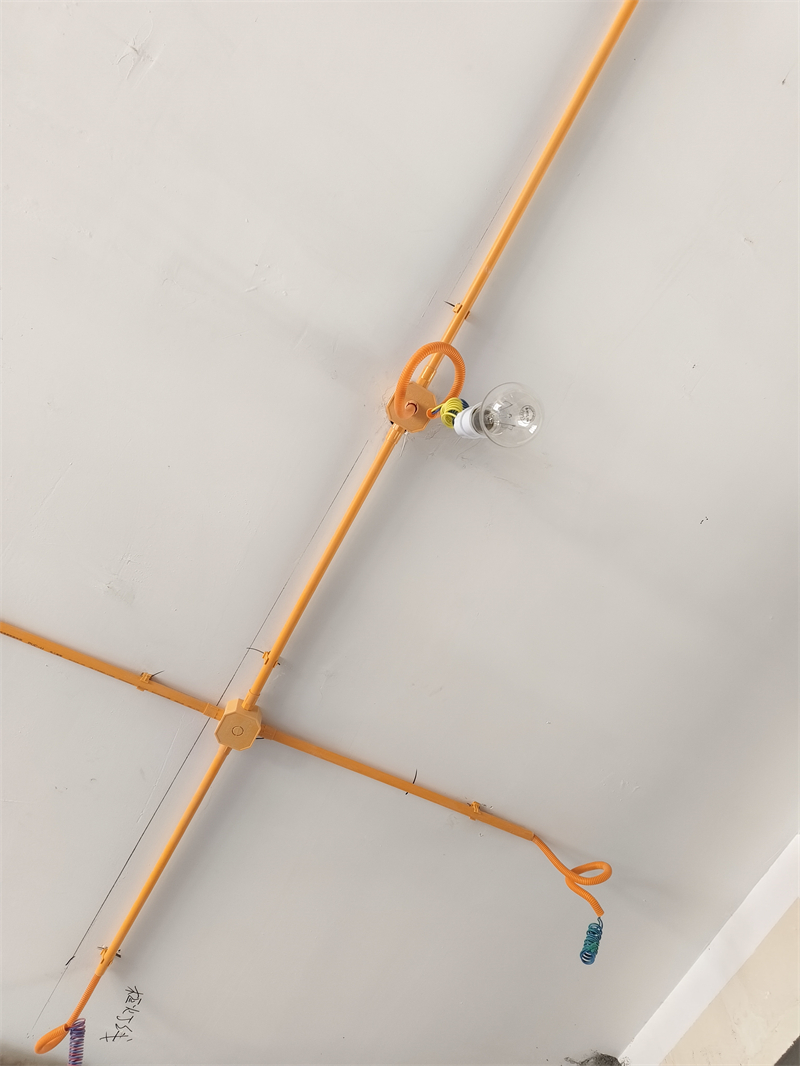

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

强弱电交接处用金属镀锌管交叉，防止信号干扰。

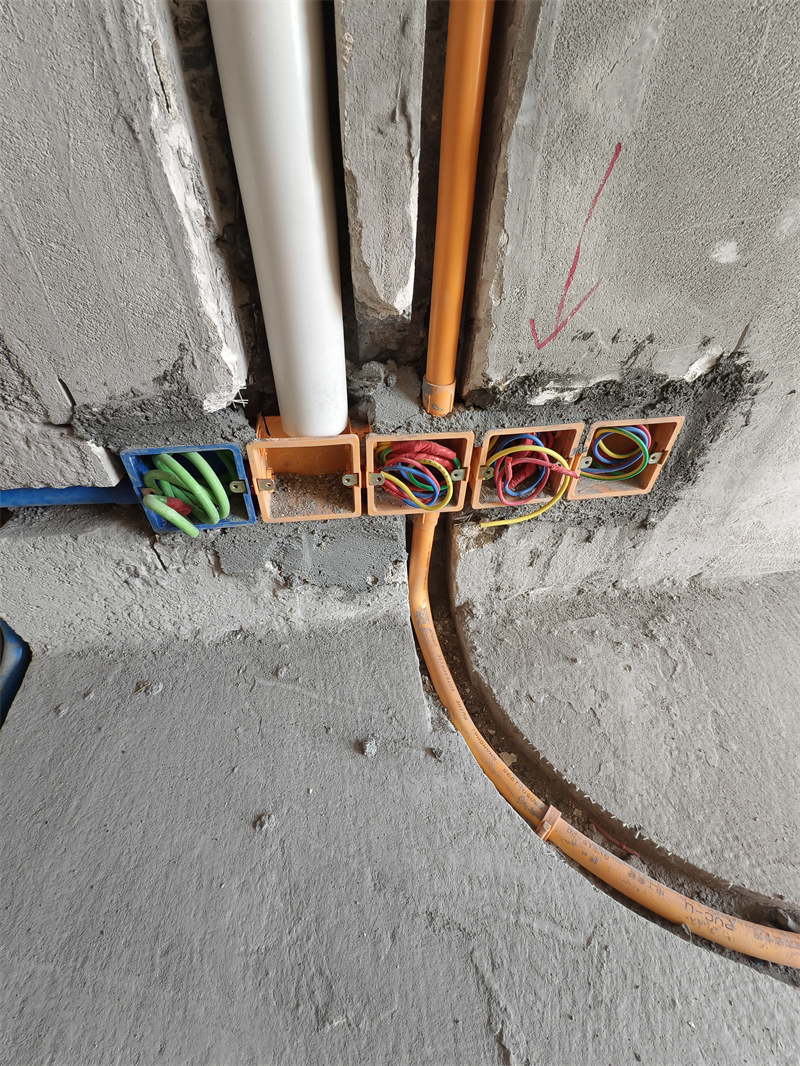

强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

发表于 2025-1-10 21:10:35

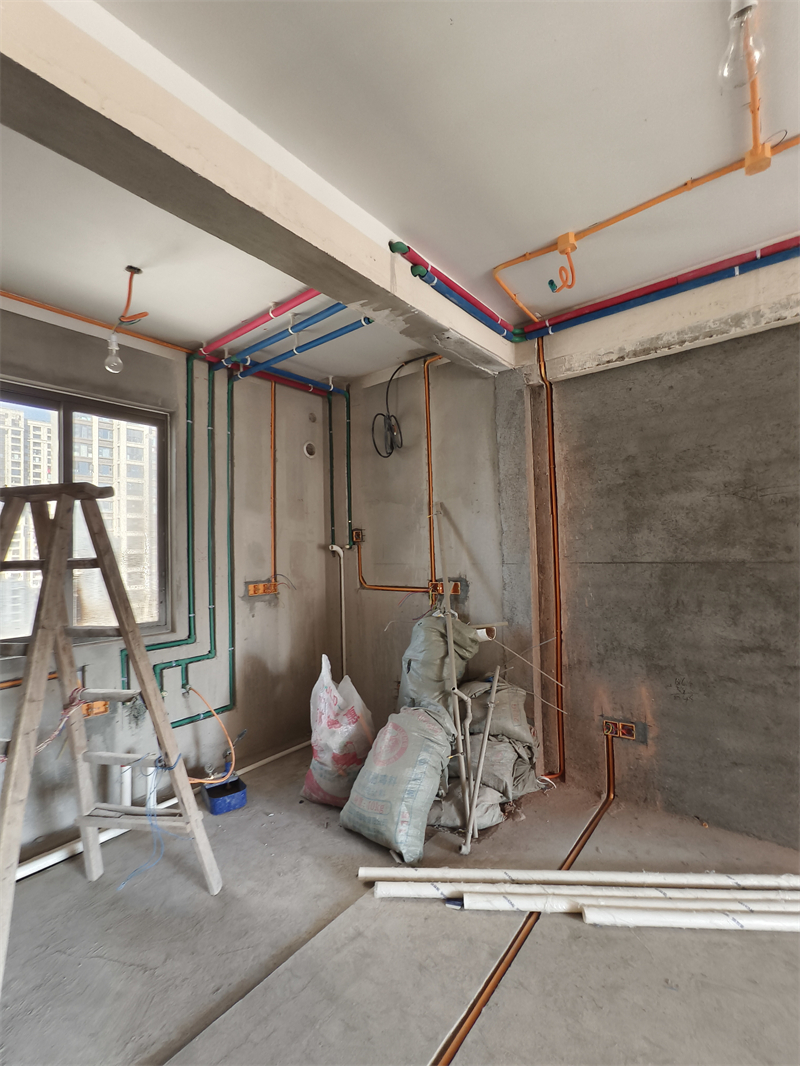

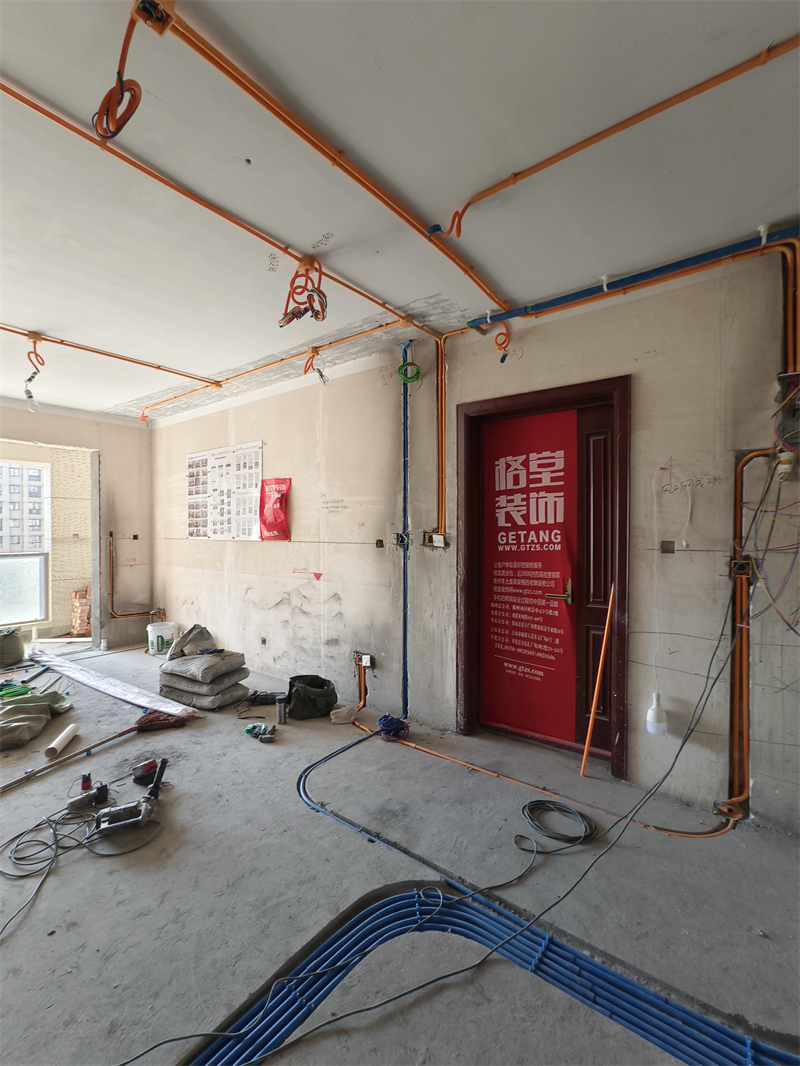

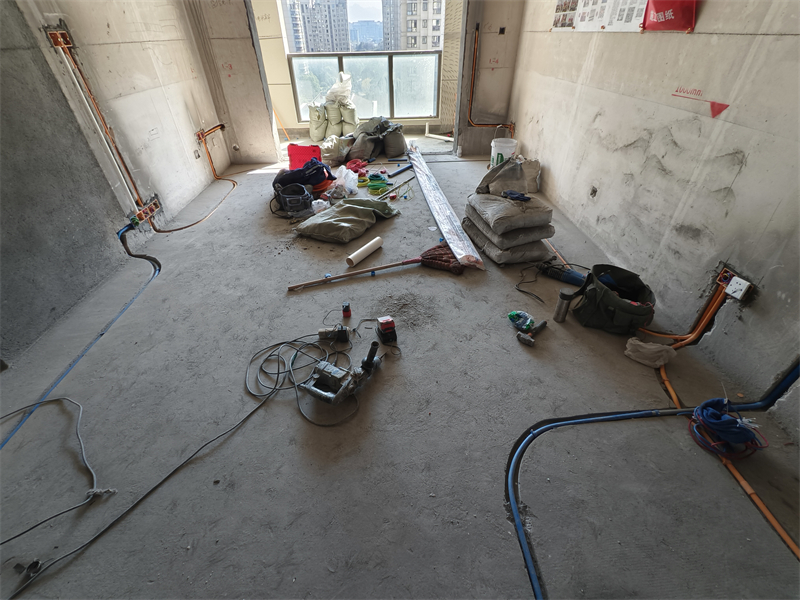

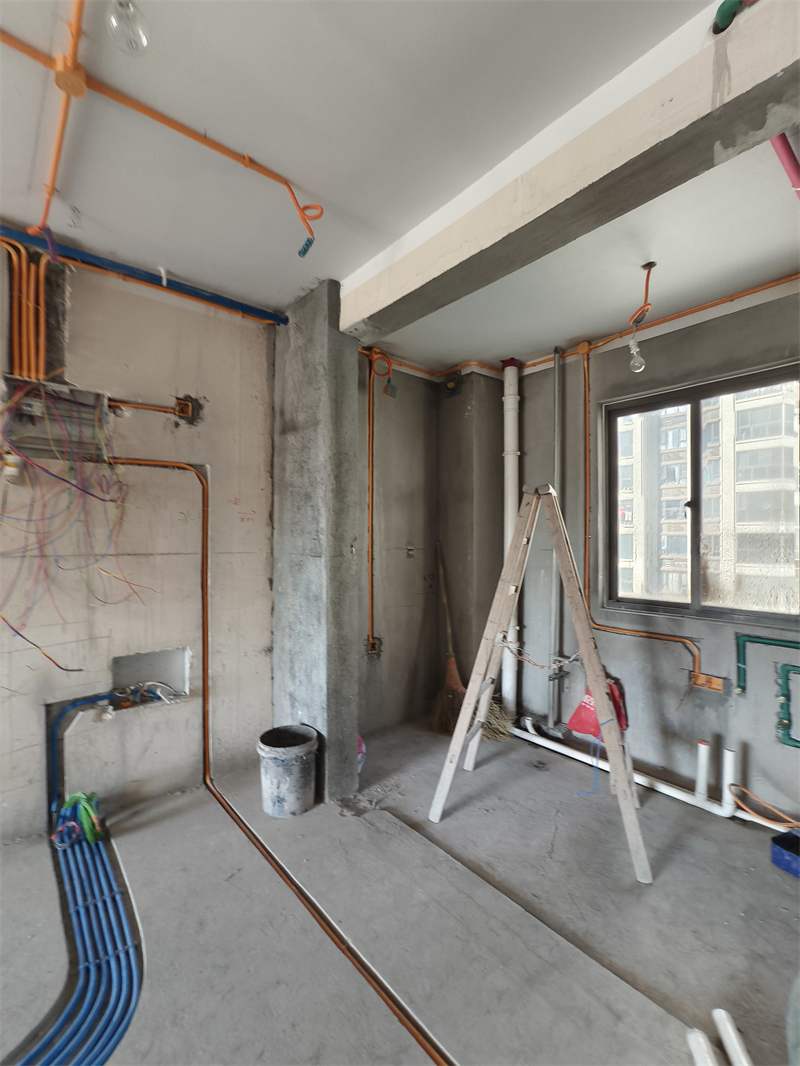

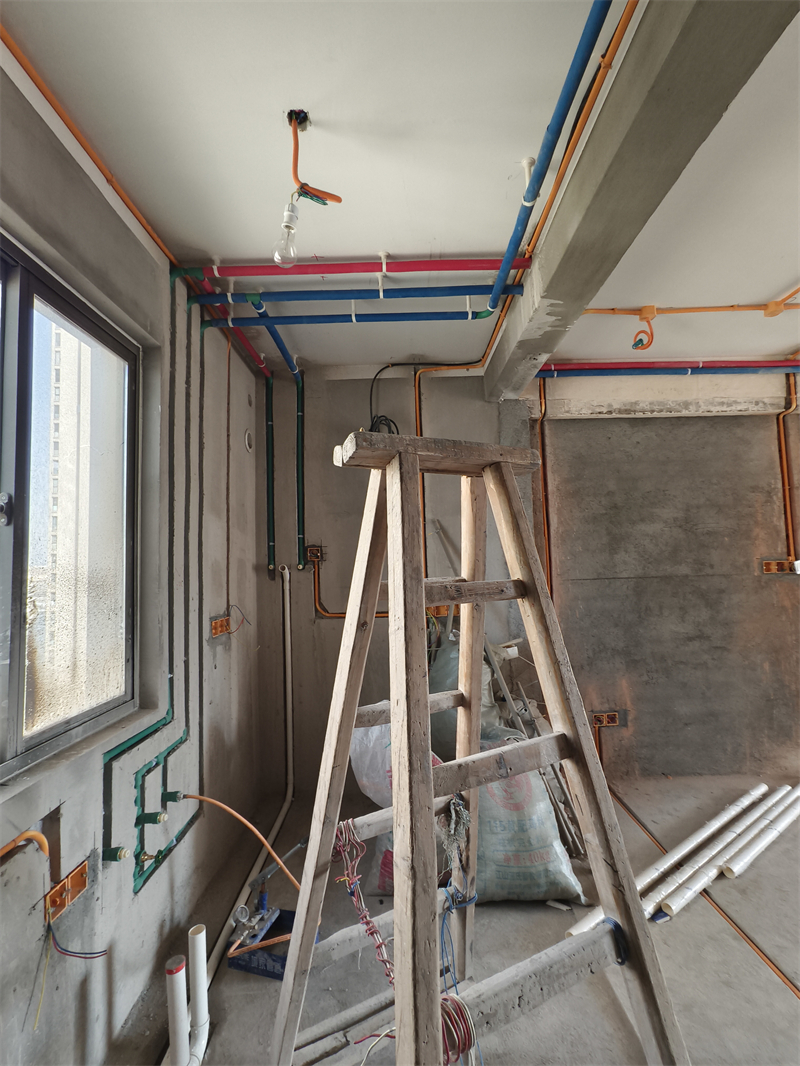

餐厅

发表于 2025-1-10 21:10:59

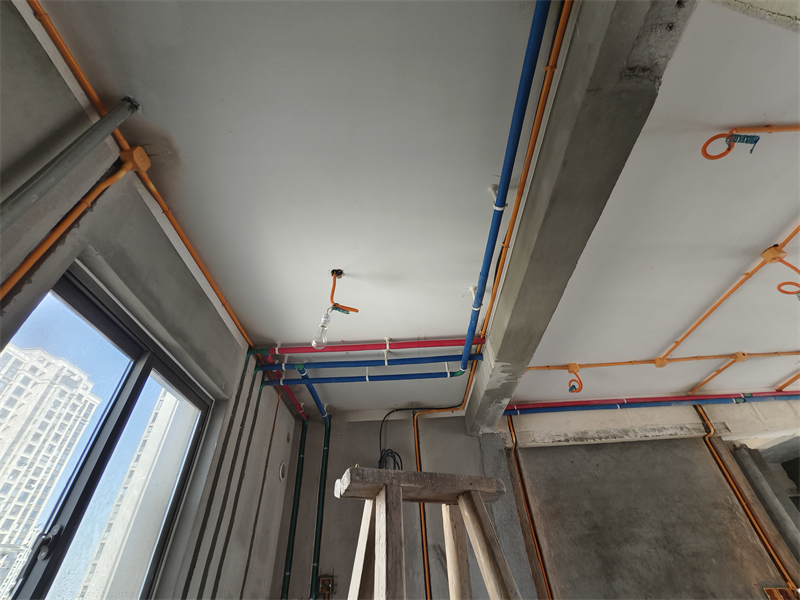

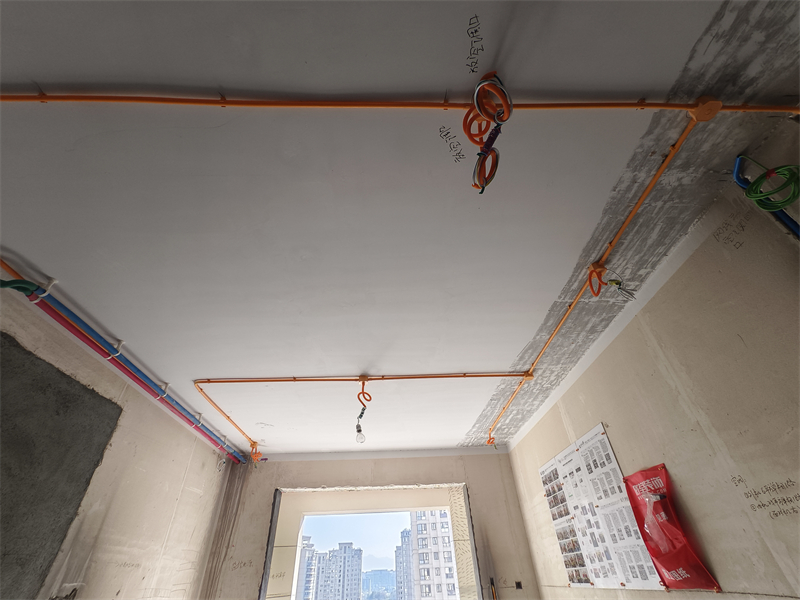

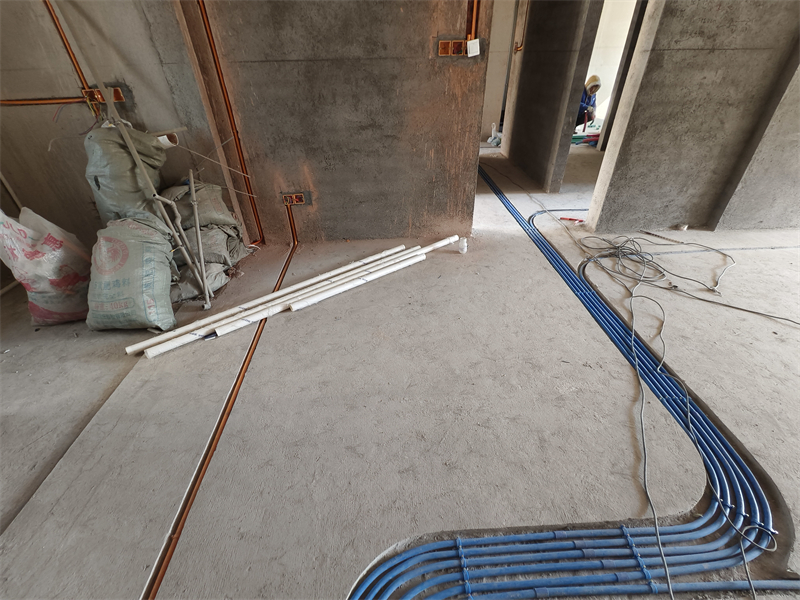

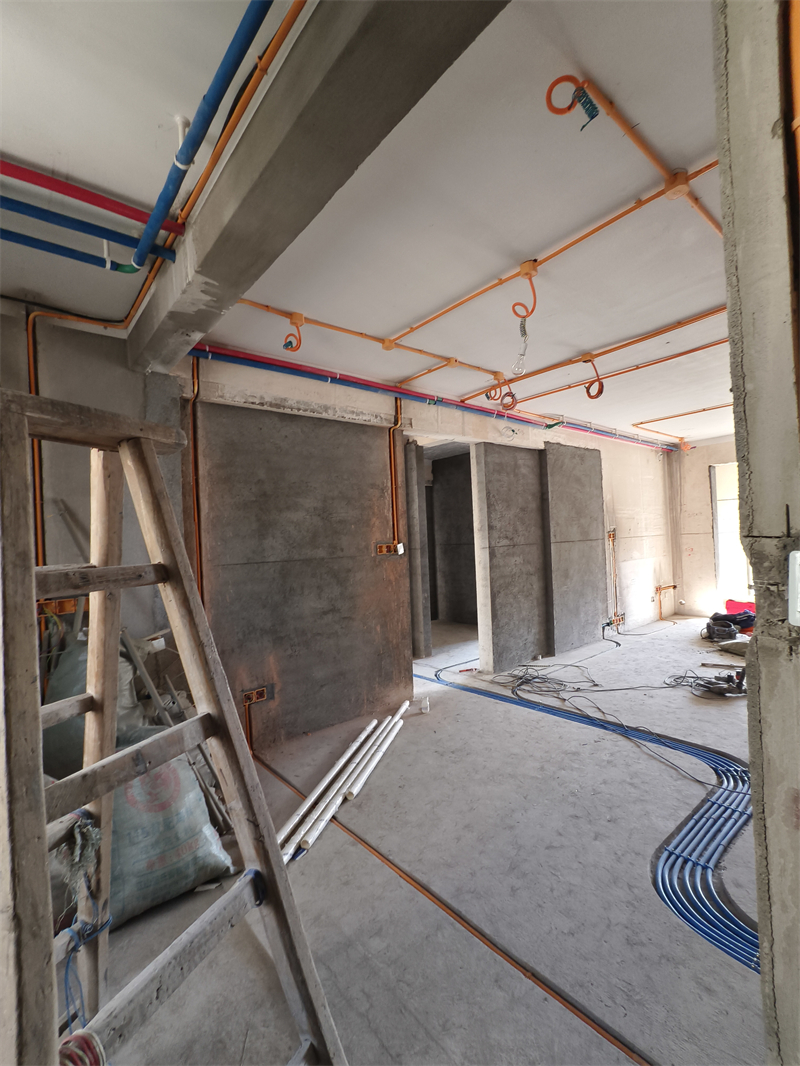

餐厅对角

发表于 2025-1-10 21:11:39

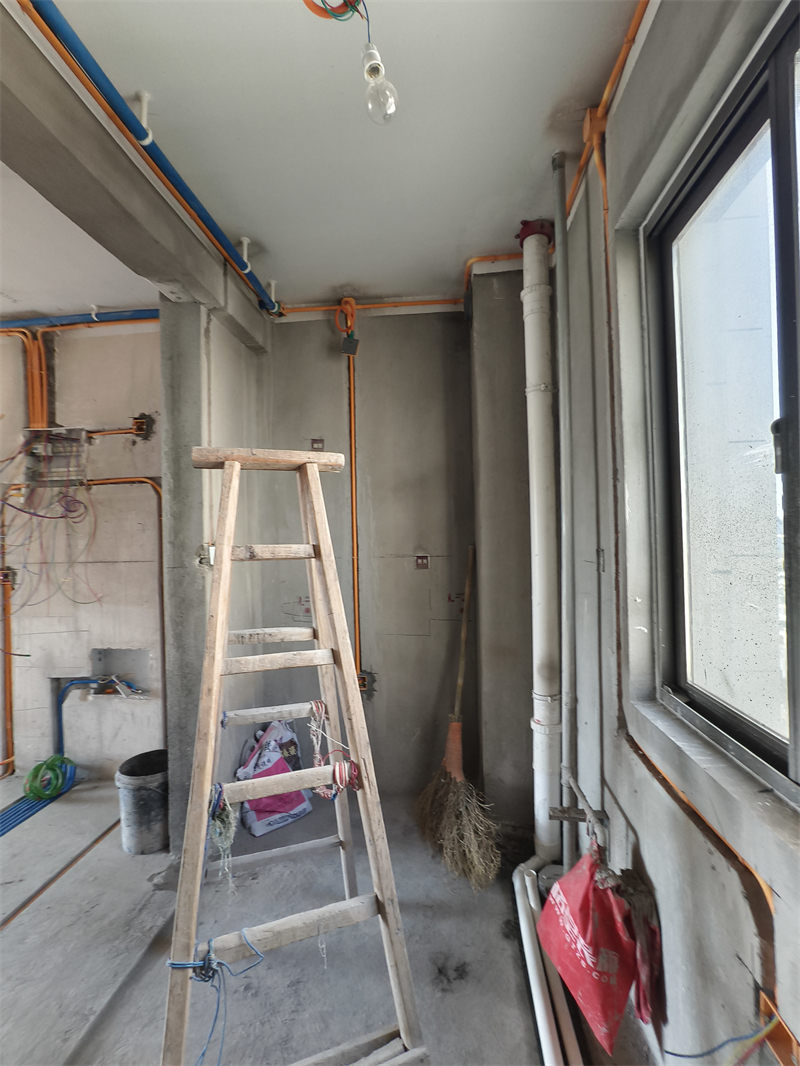

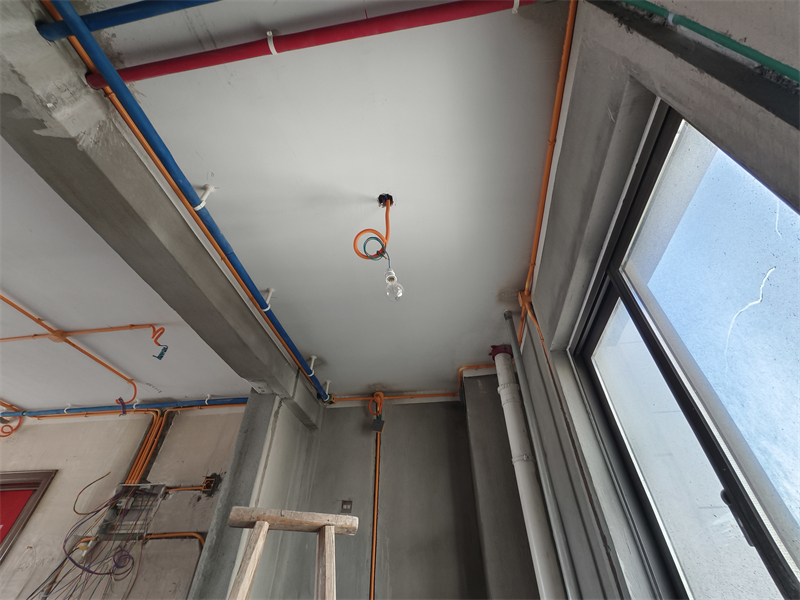

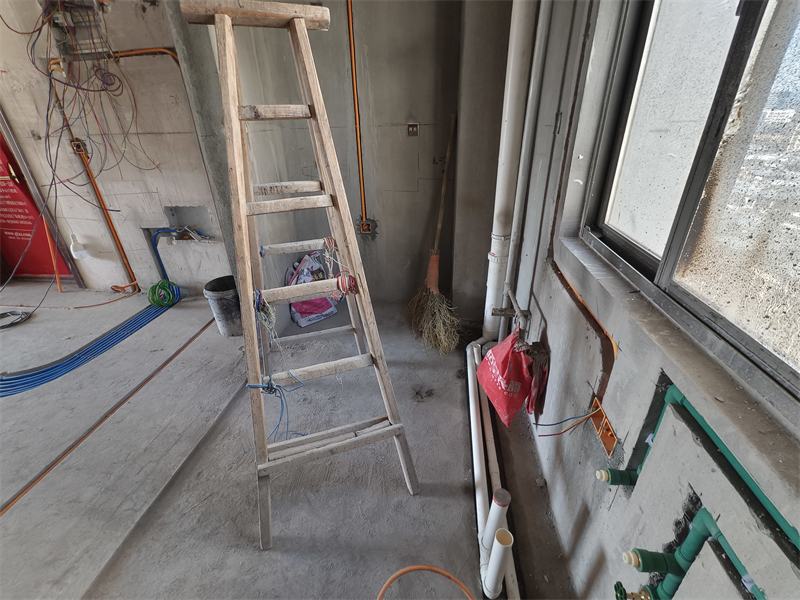

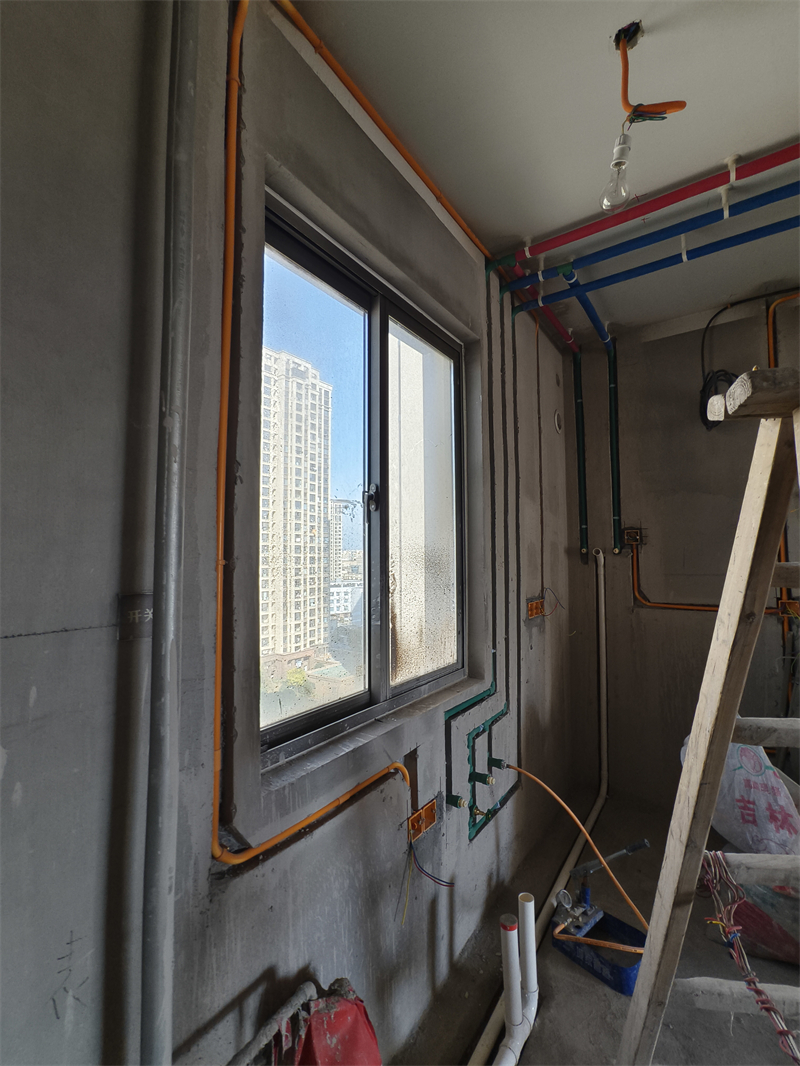

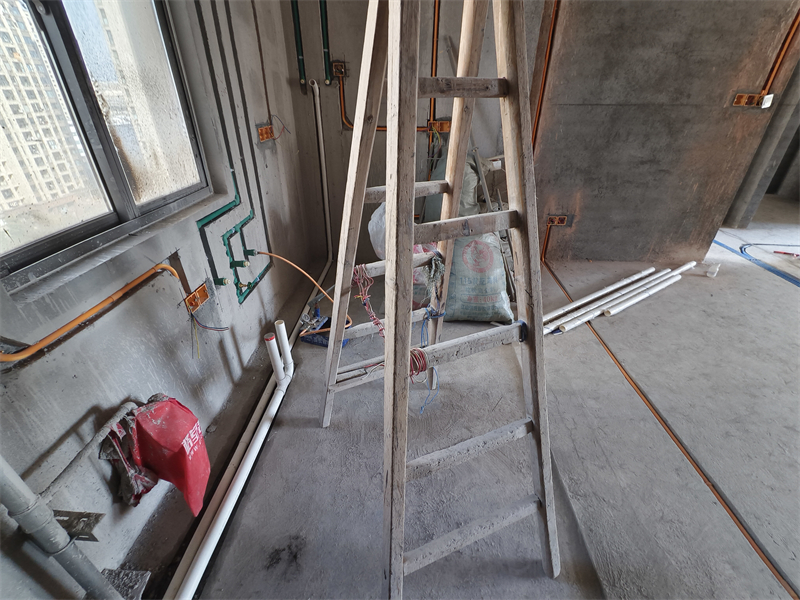

厨房

发表于 2025-1-10 21:12:38

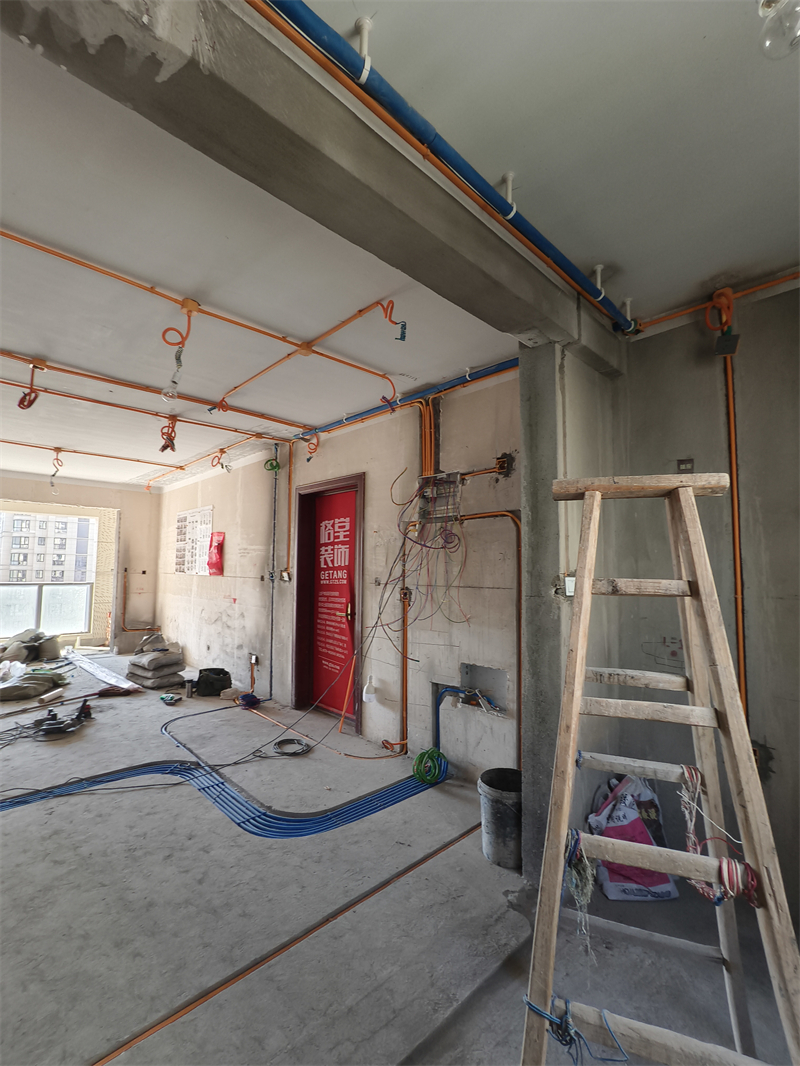

厨房对角

发表于 2025-1-10 21:13:10

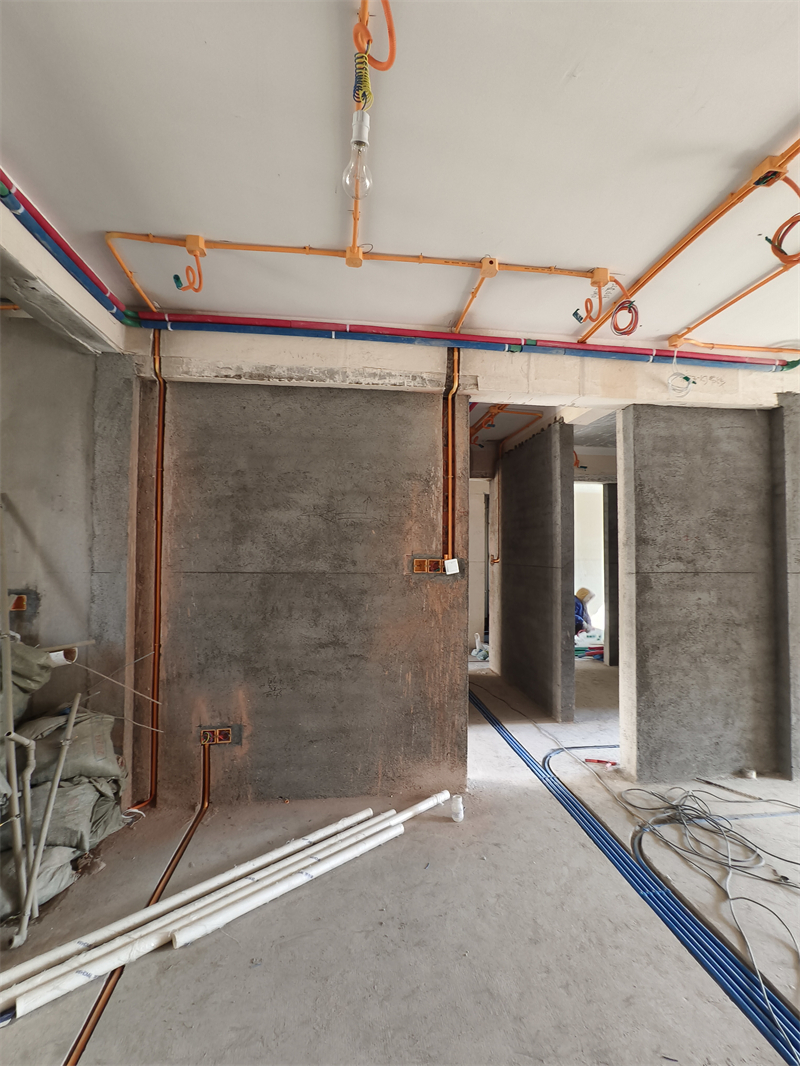

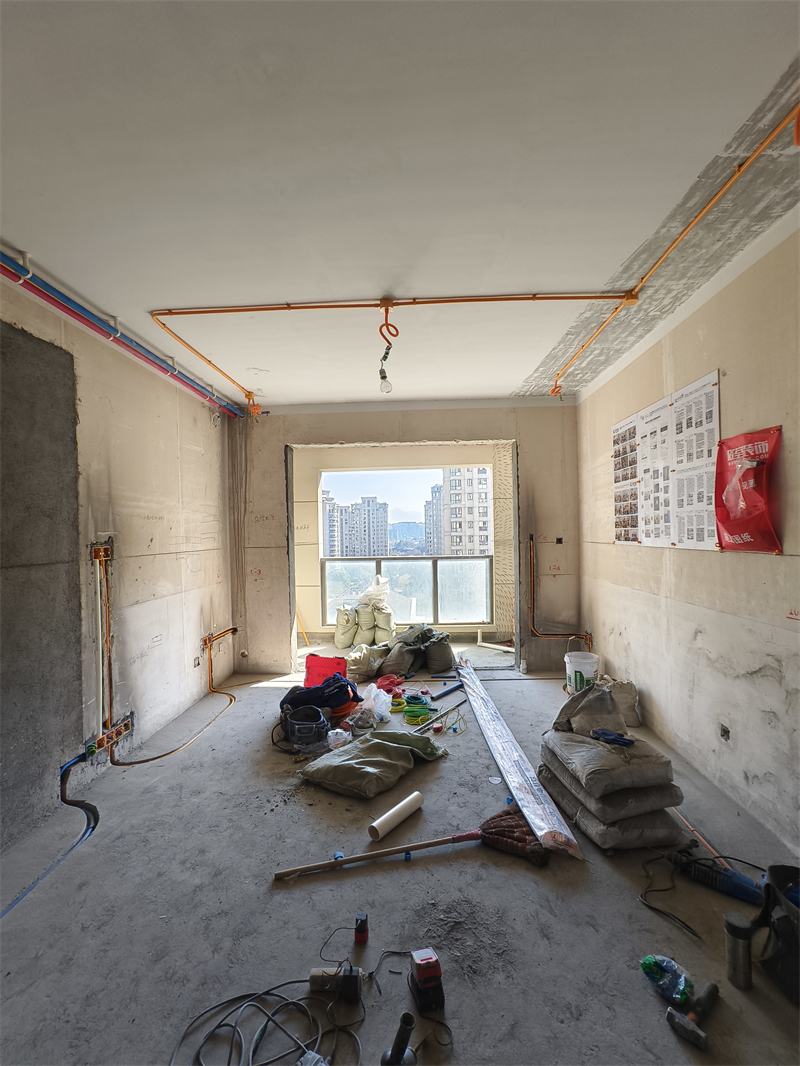

客厅
