[衢州] 阳光城21-1-2#94 ㎡中古风--时光里

[复制链接]
 楼主| 发表于 2025-1-2 10:57:56 | 显示全部楼层

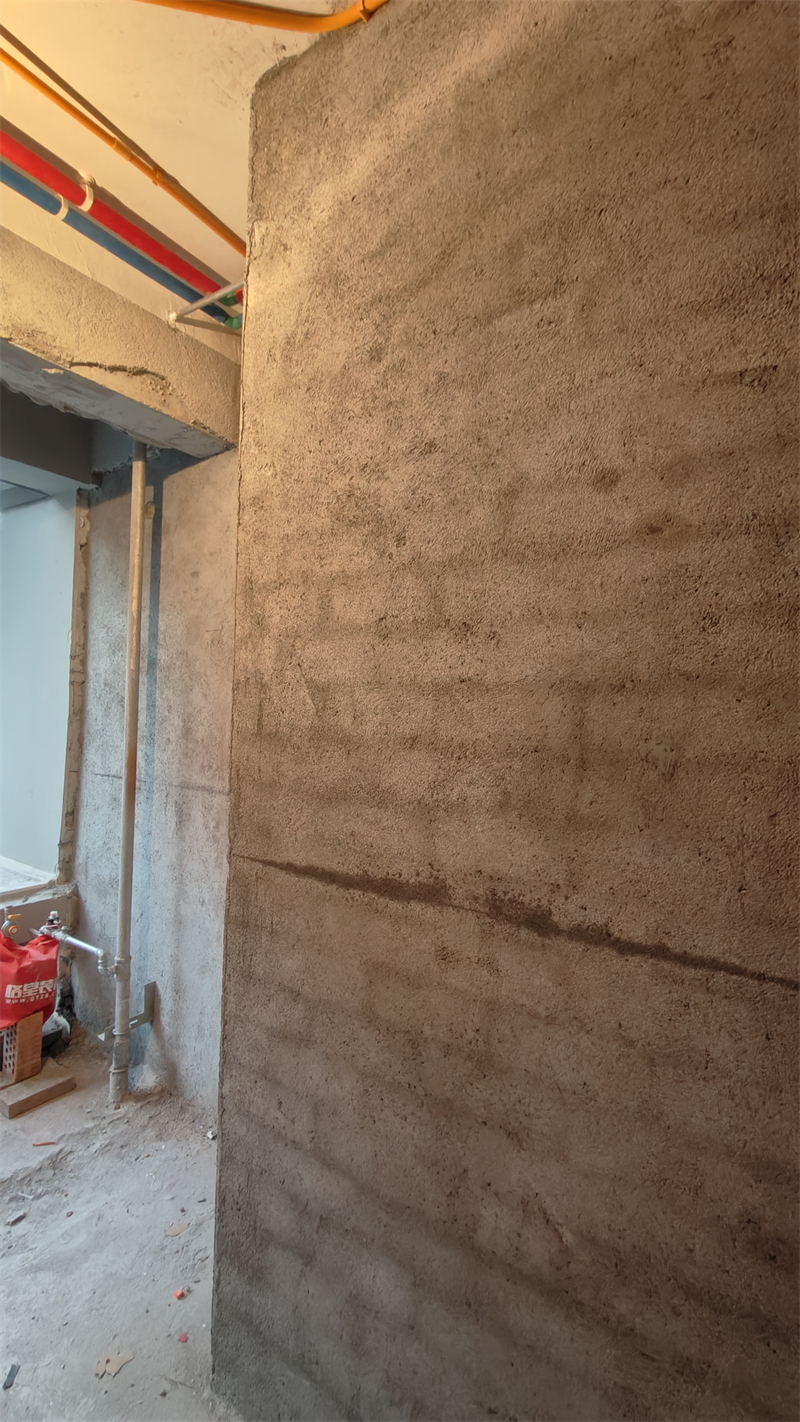

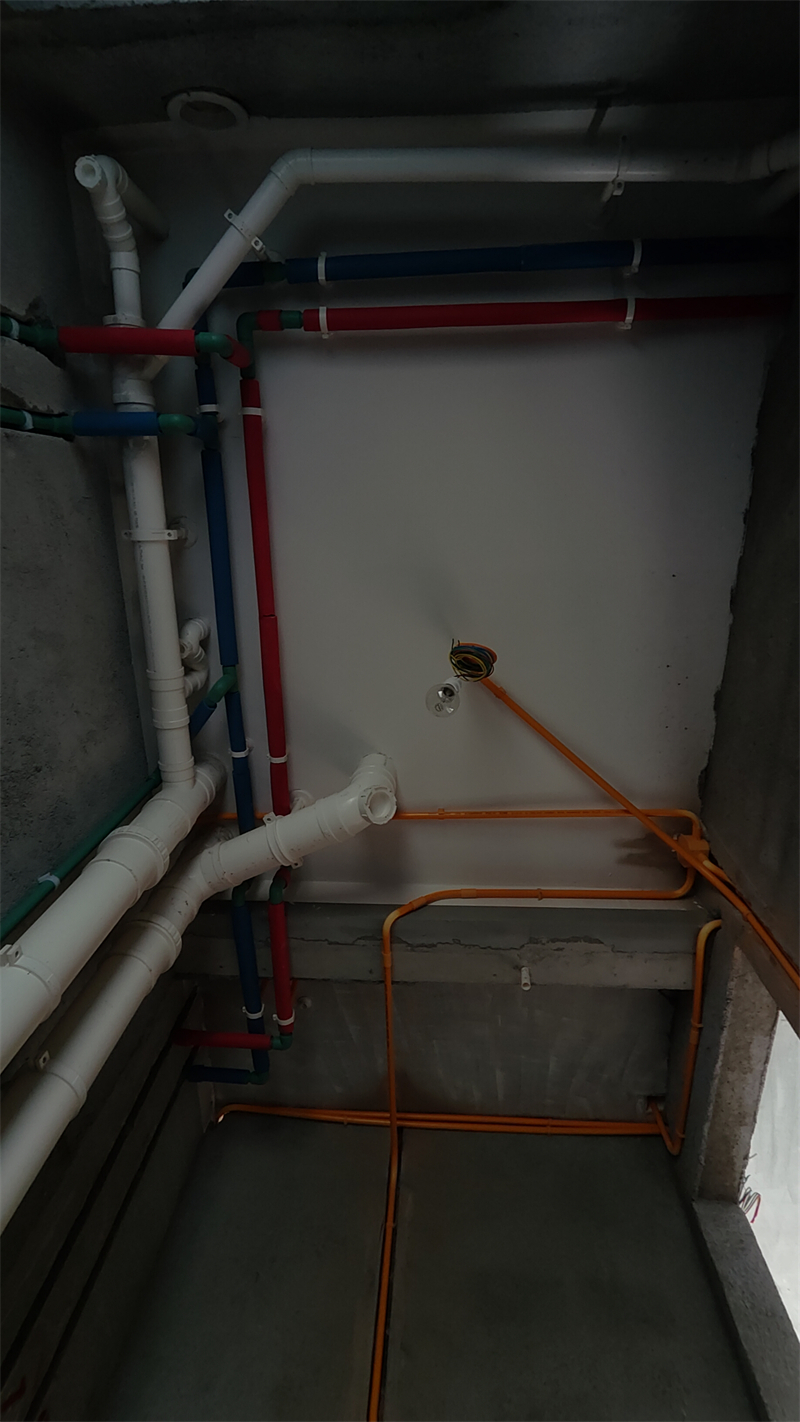

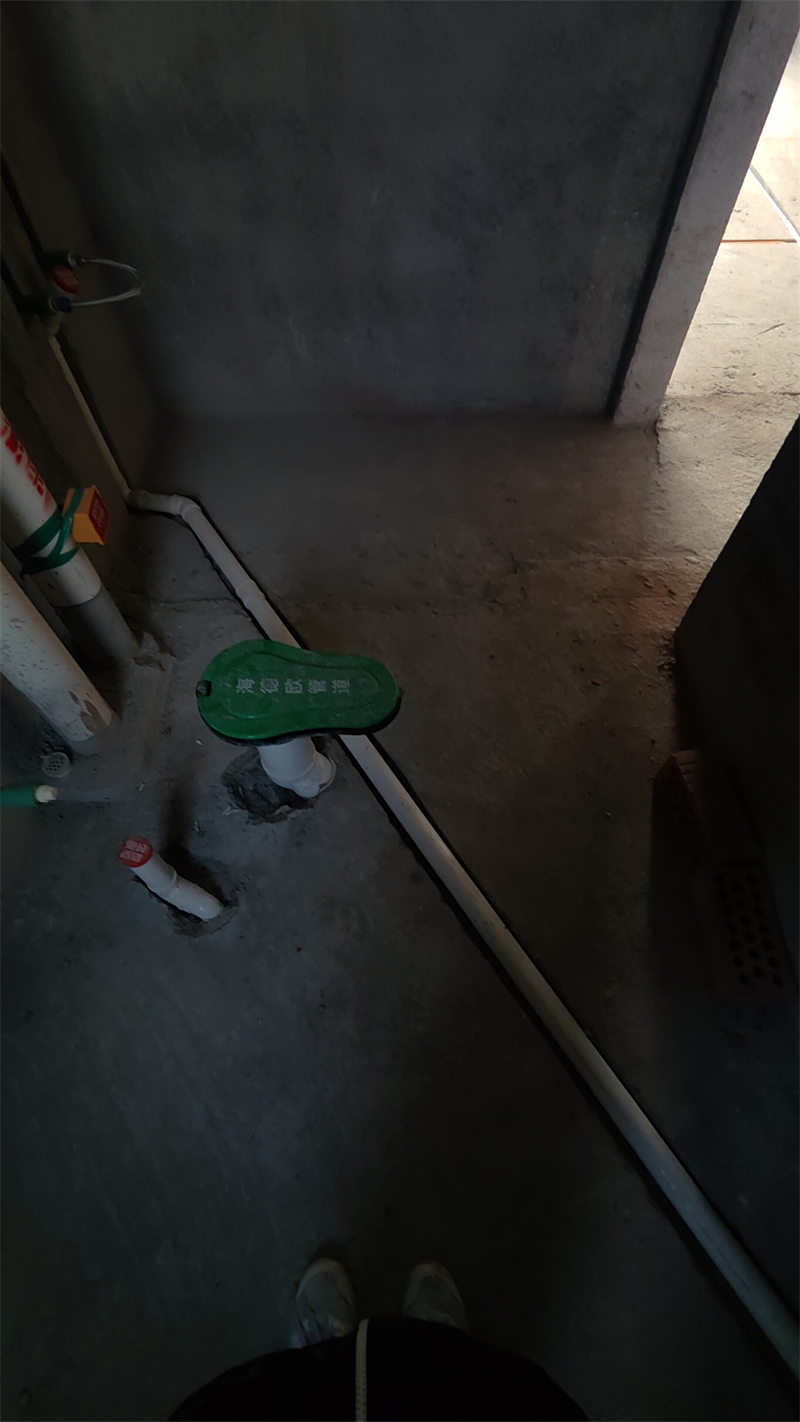

内卫对角图





回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-1-2 10:59:42 | 显示全部楼层

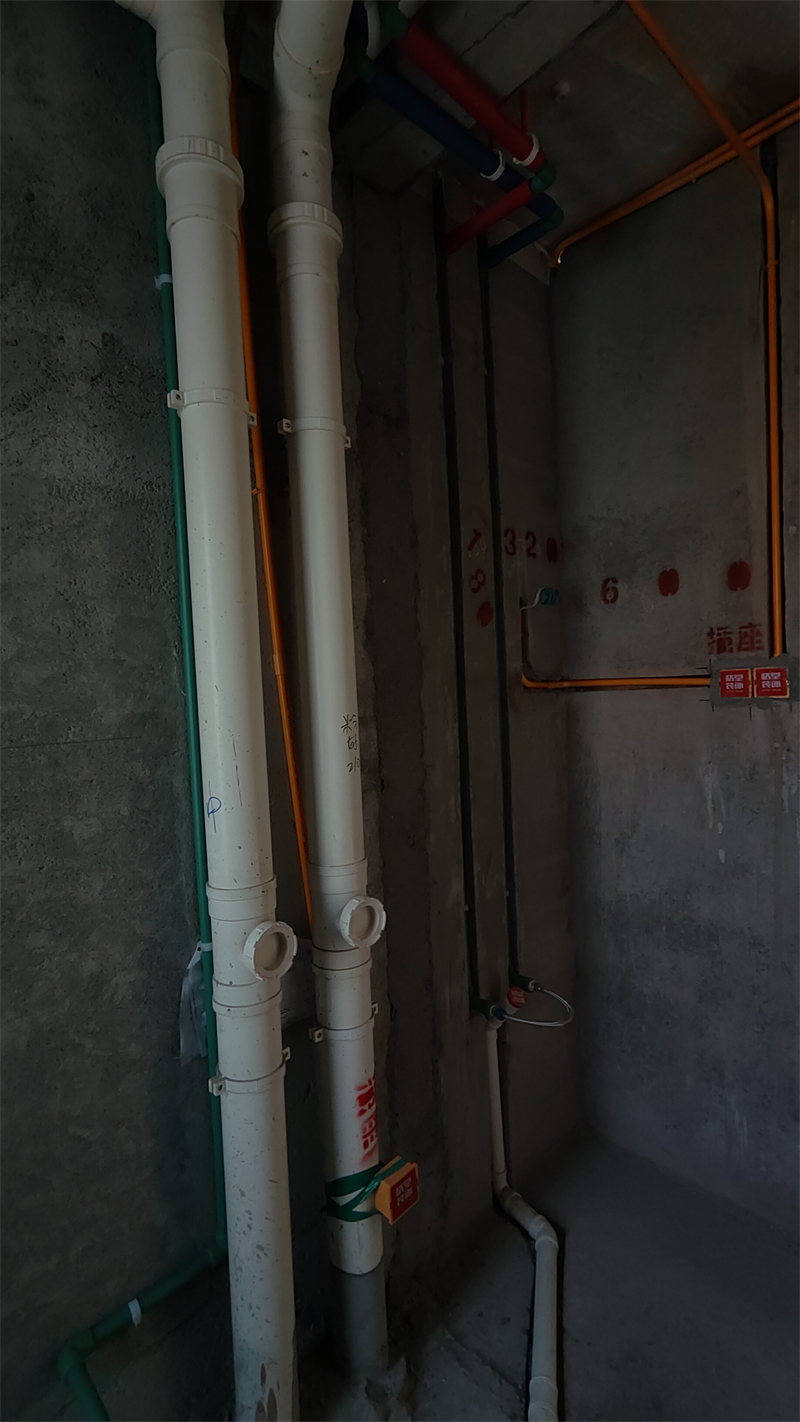

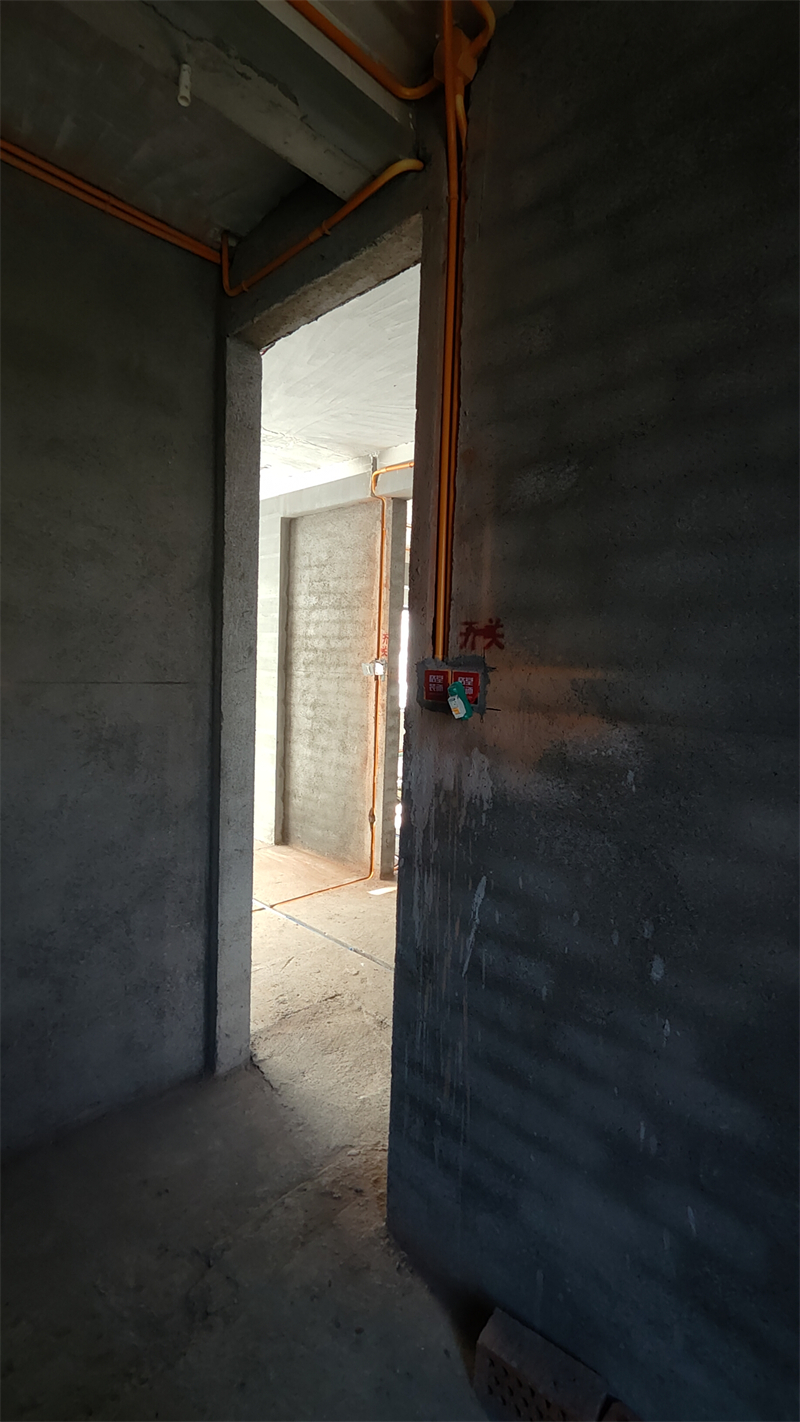

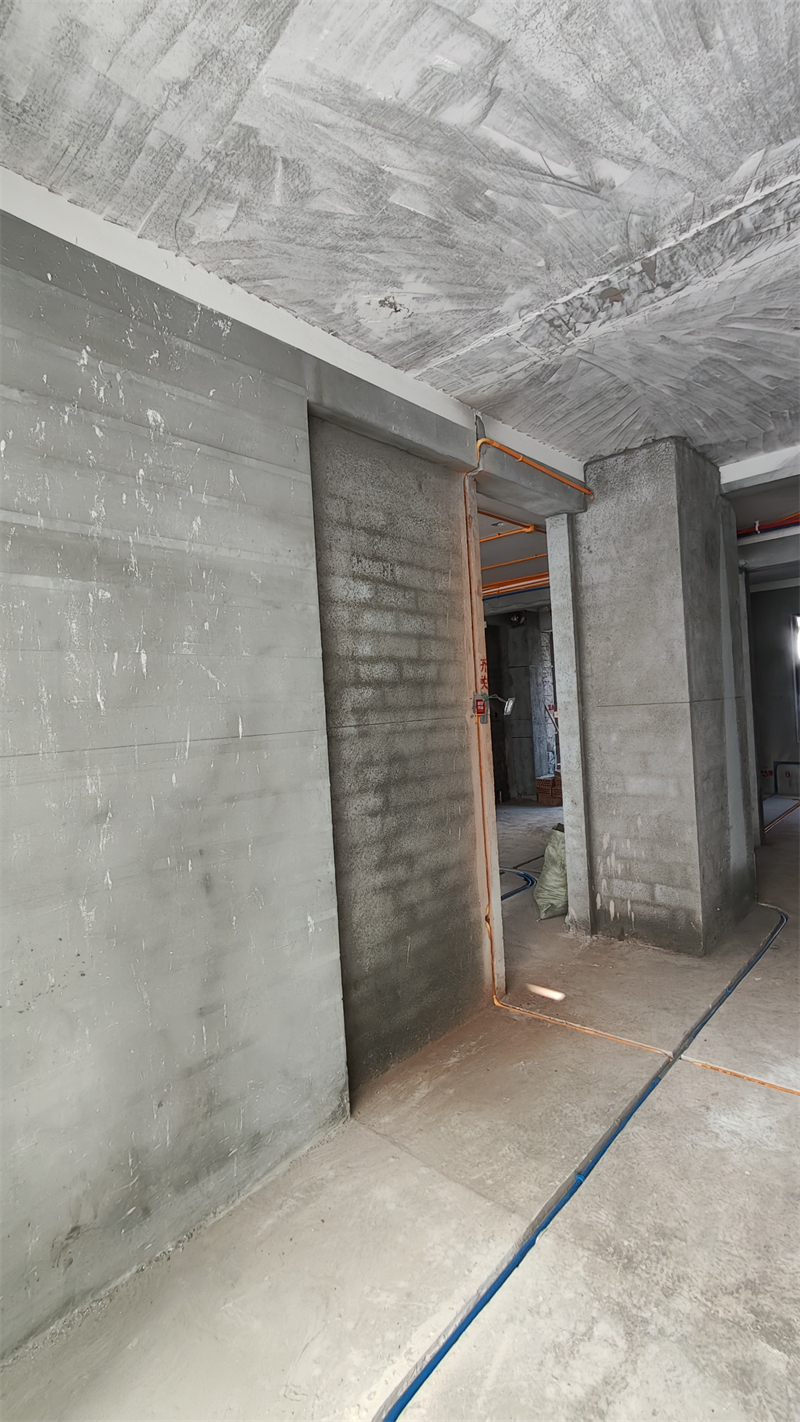

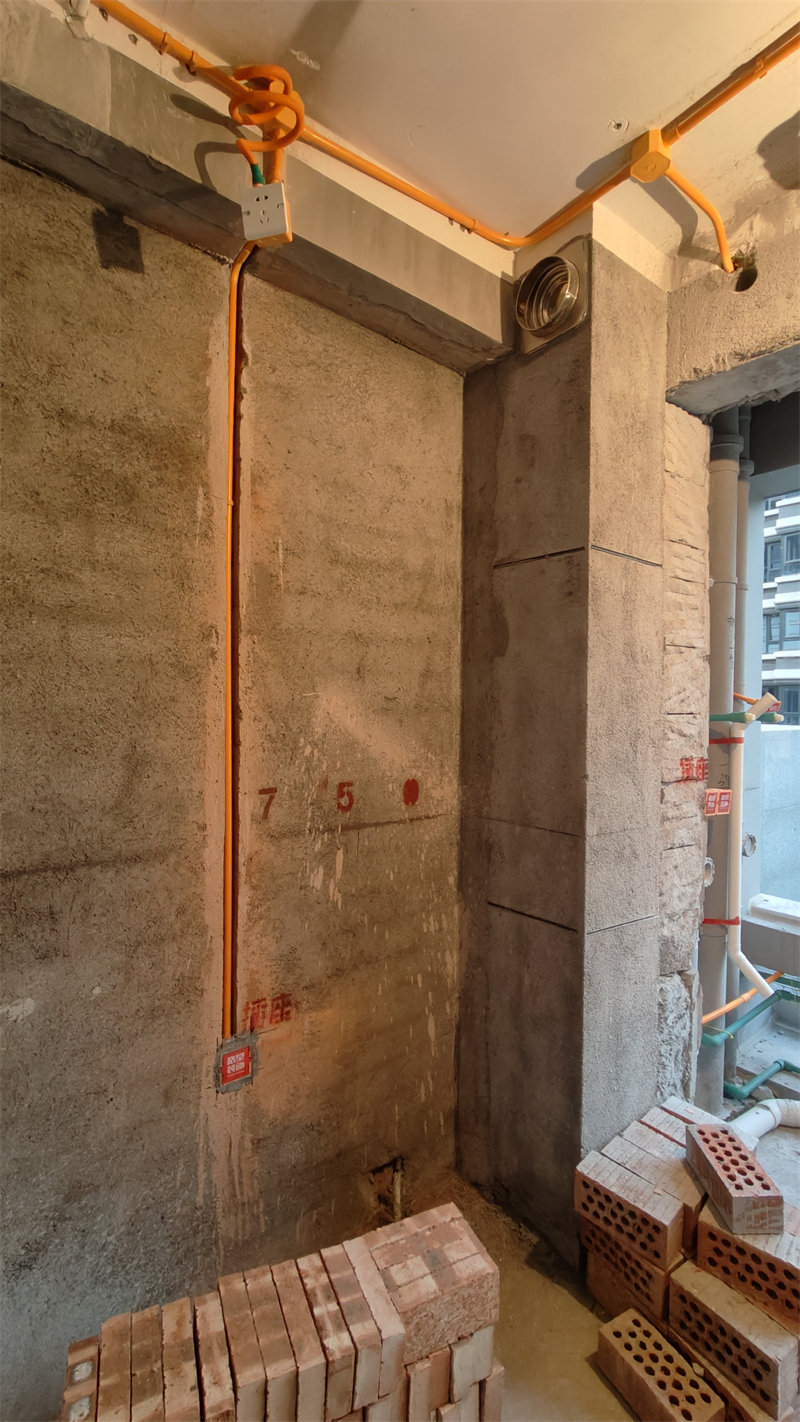

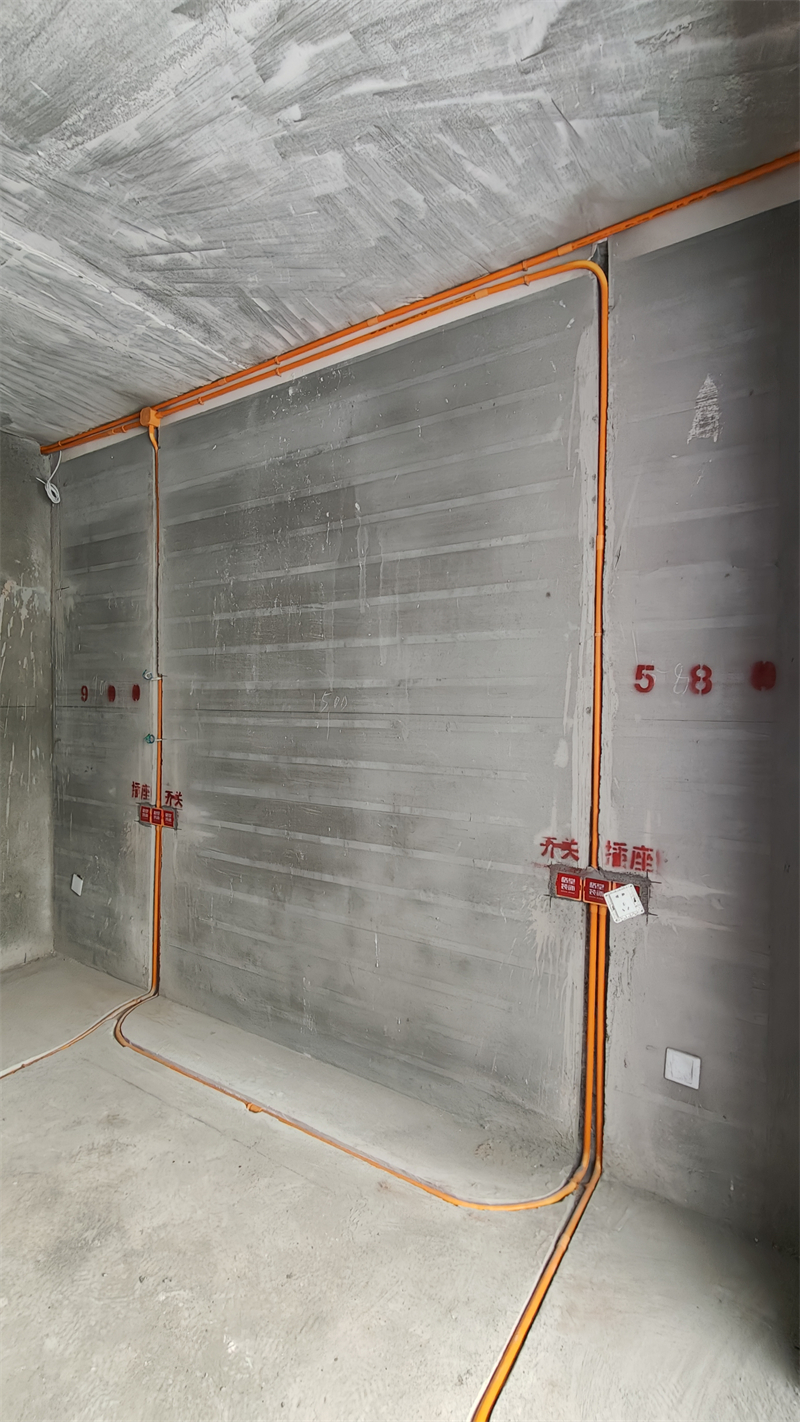

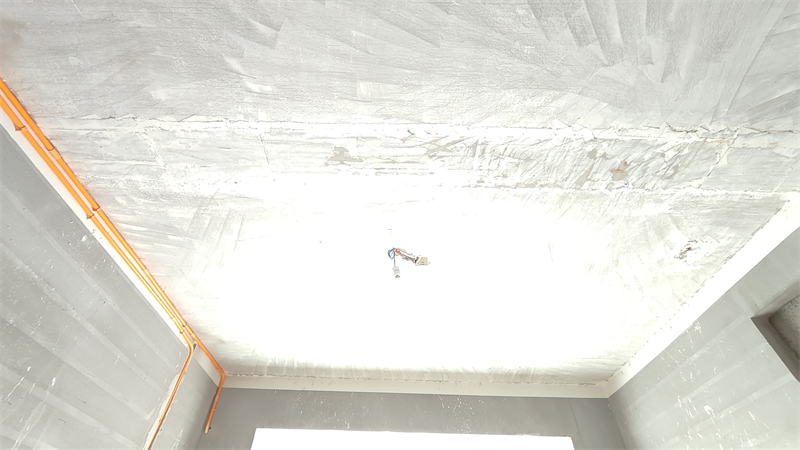

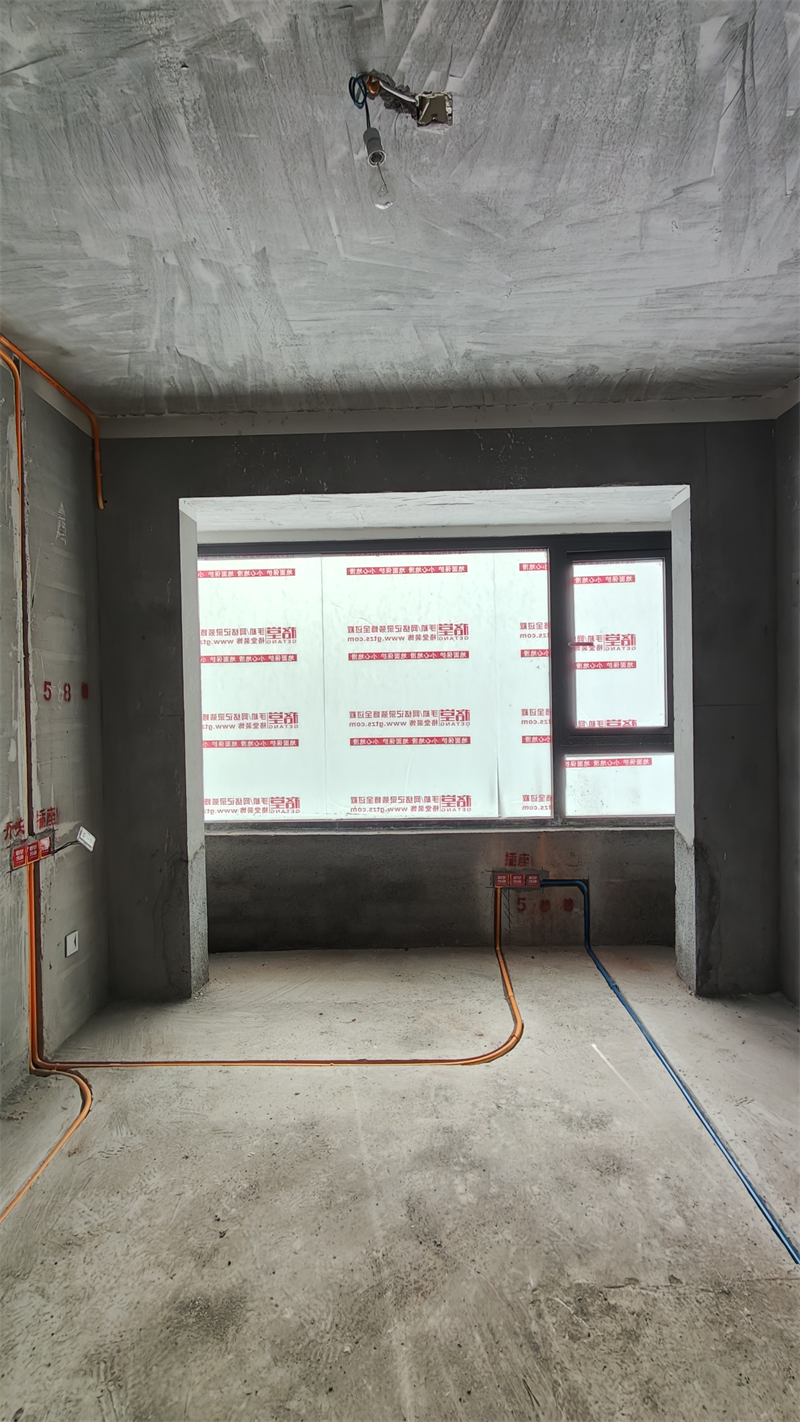

主卧水电中途





回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-1-2 11:02:23 | 显示全部楼层

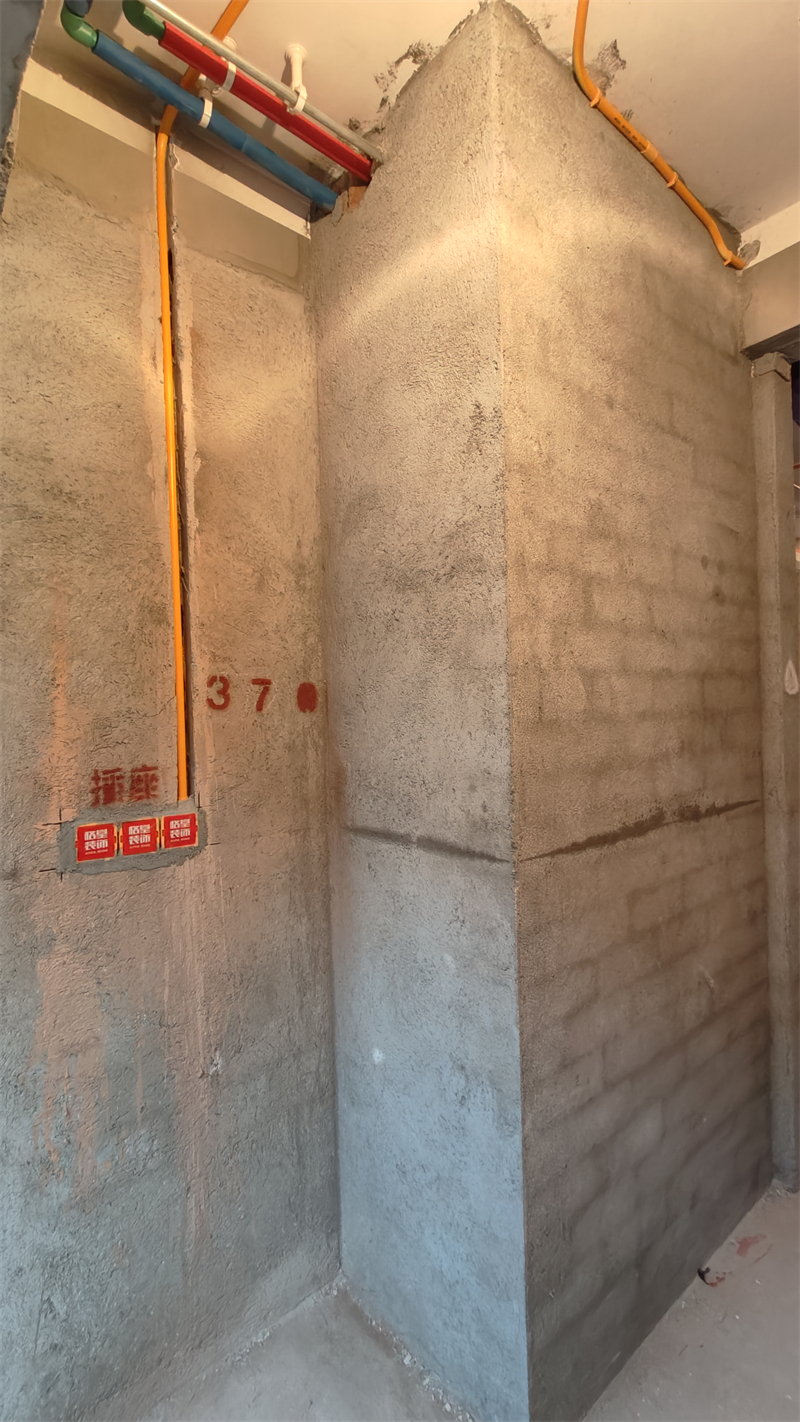

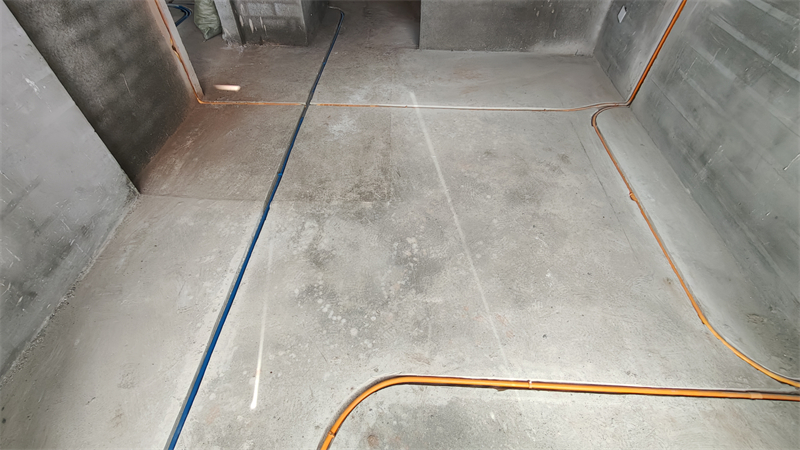

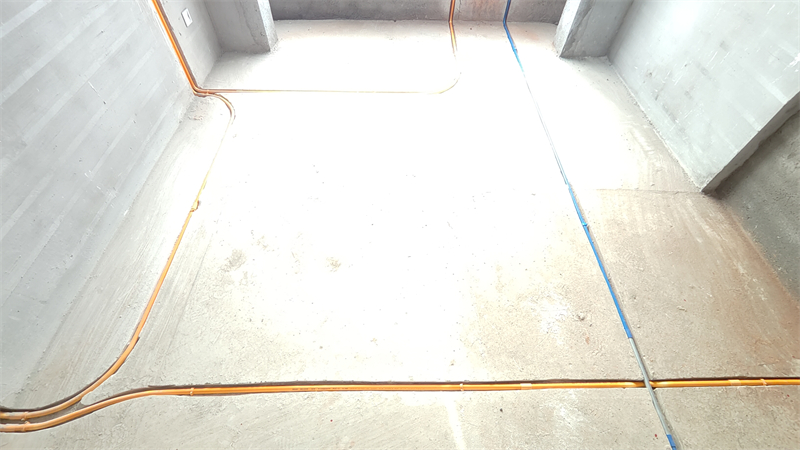

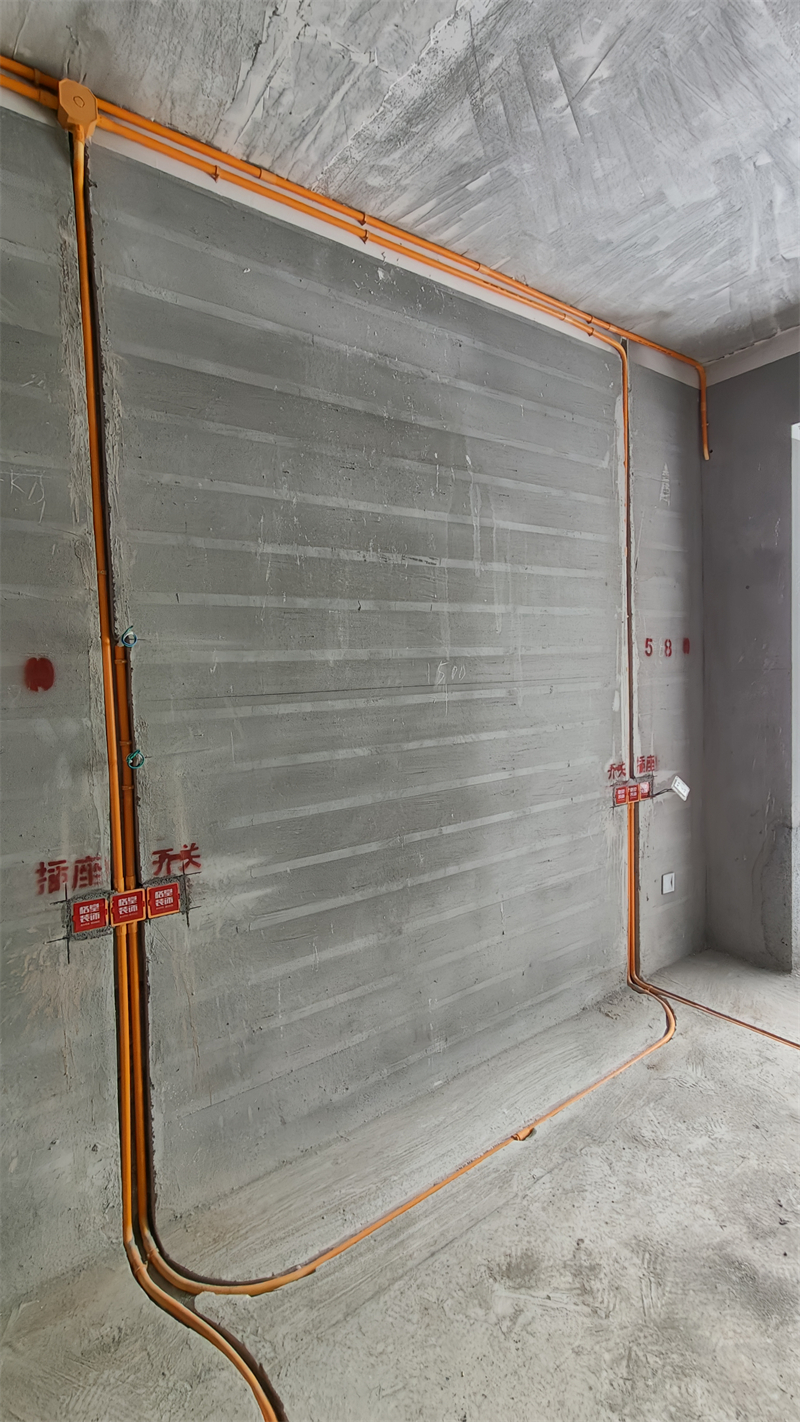

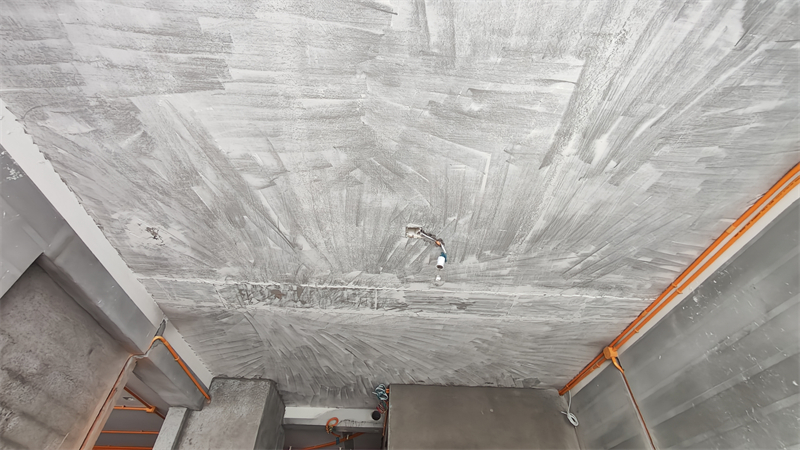

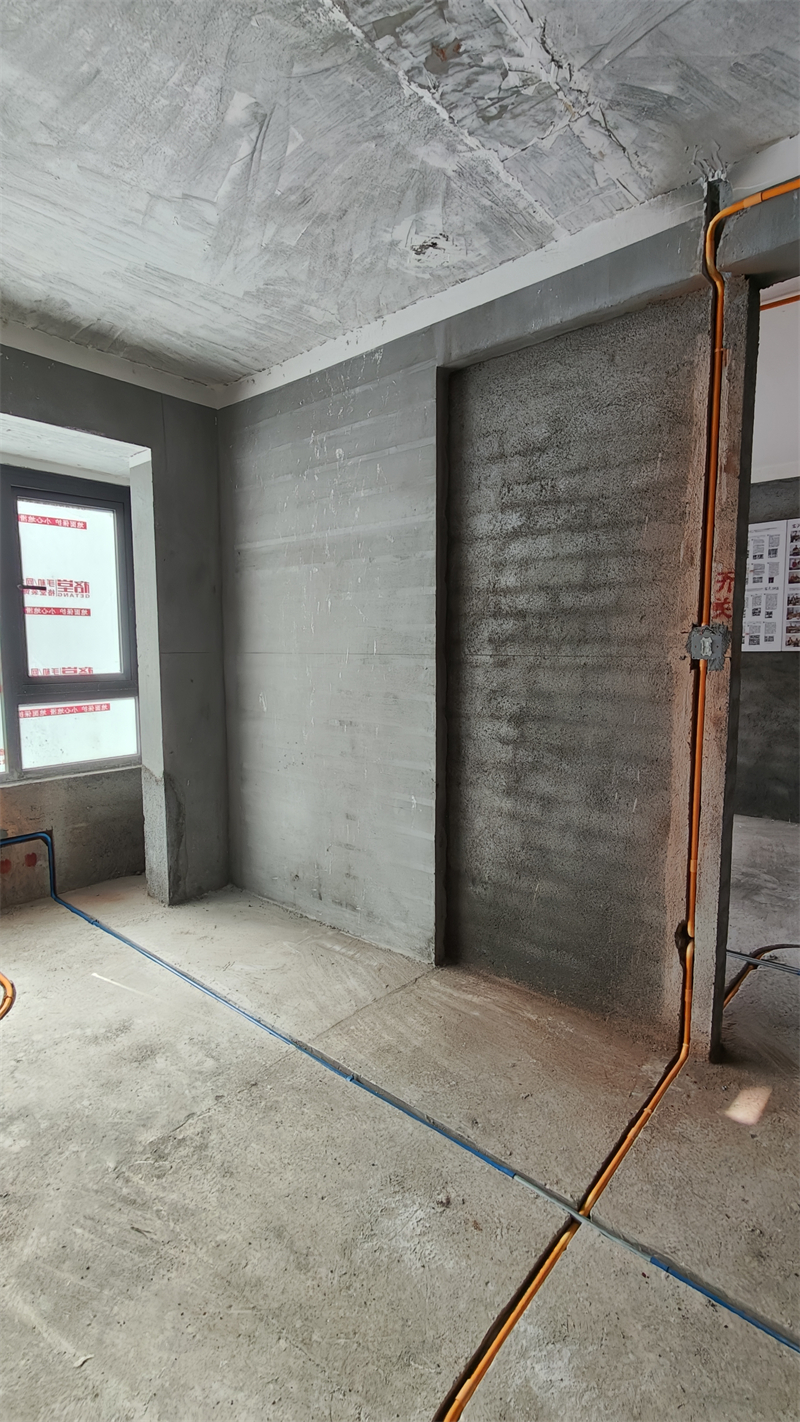

主卧对角图






回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-1-2 11:18:41 | 显示全部楼层
本帖最后由 格堂余姐 于 2025-1-2 11:29 编辑

水电阶段施工细节工艺

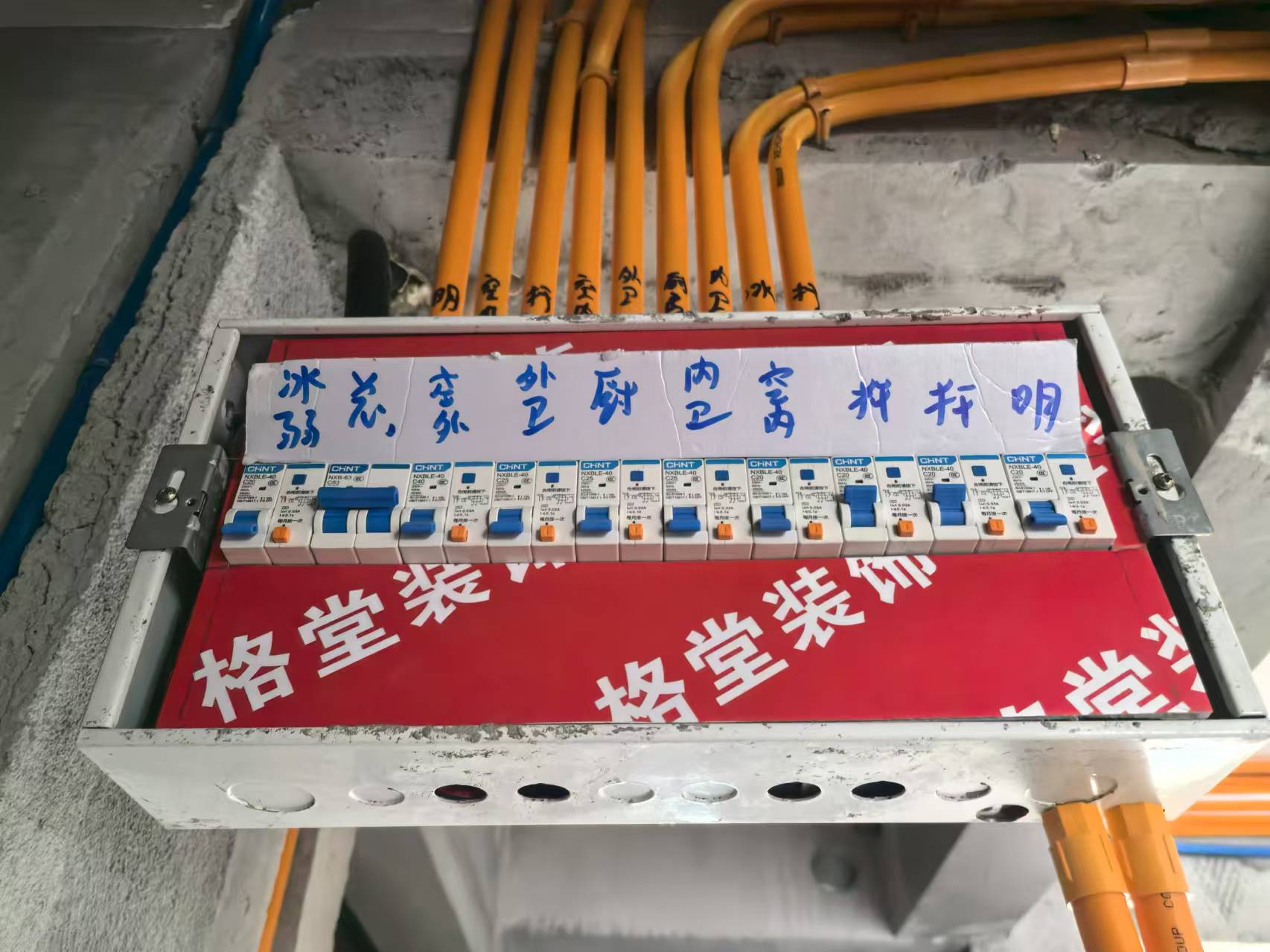

配电箱漏保配置，
冰箱单独一路，不受总开控制，用开空开关掉，还是有电。
厨房卫生间都是单独4平方线单独一路
空调外机单独一路电缆线布置
除厨房卫生间外，剩余插座2.5.平方线按二路布置线路
剩余照明单独一路

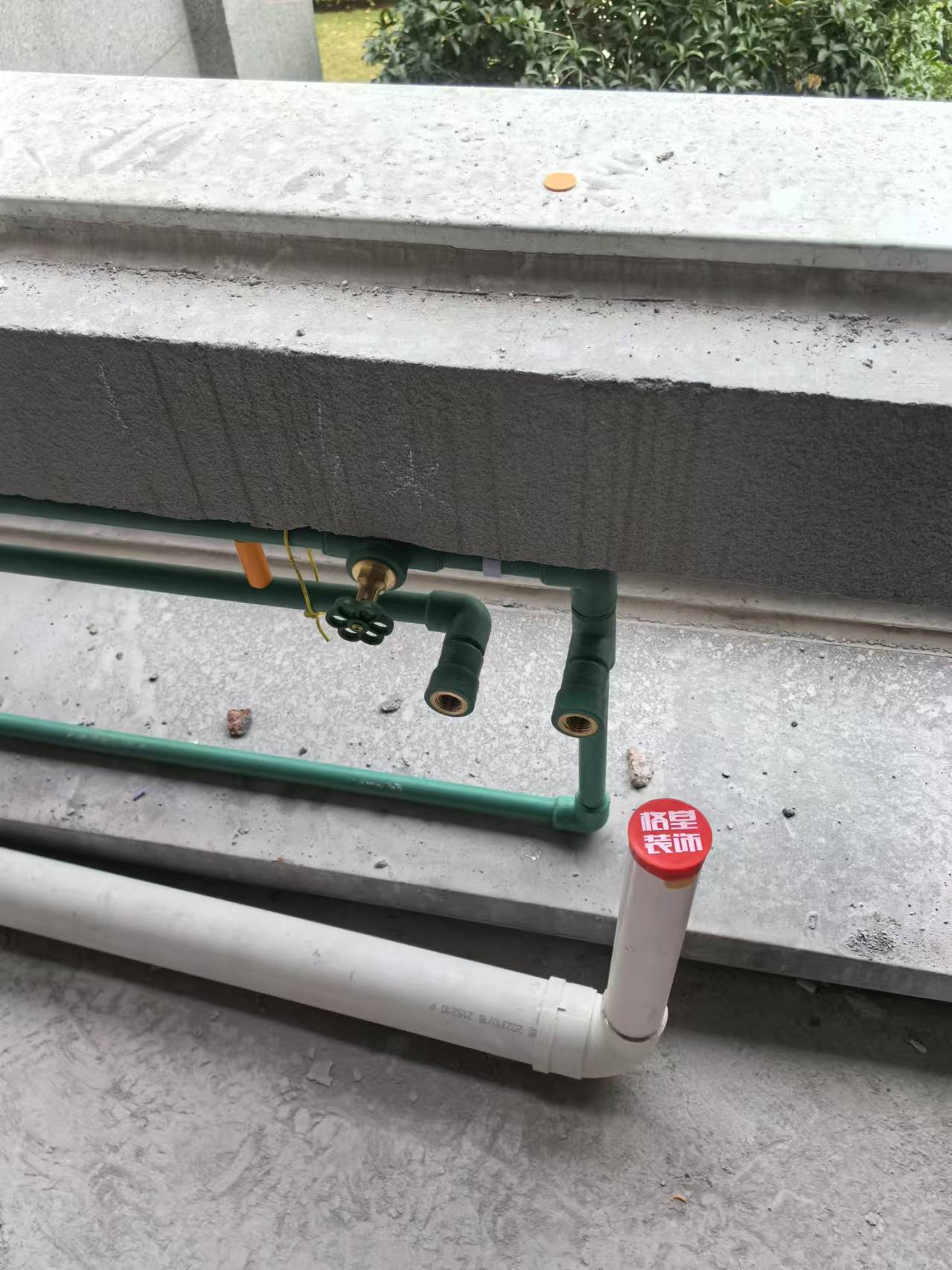

厨房进户水总阀门在这里

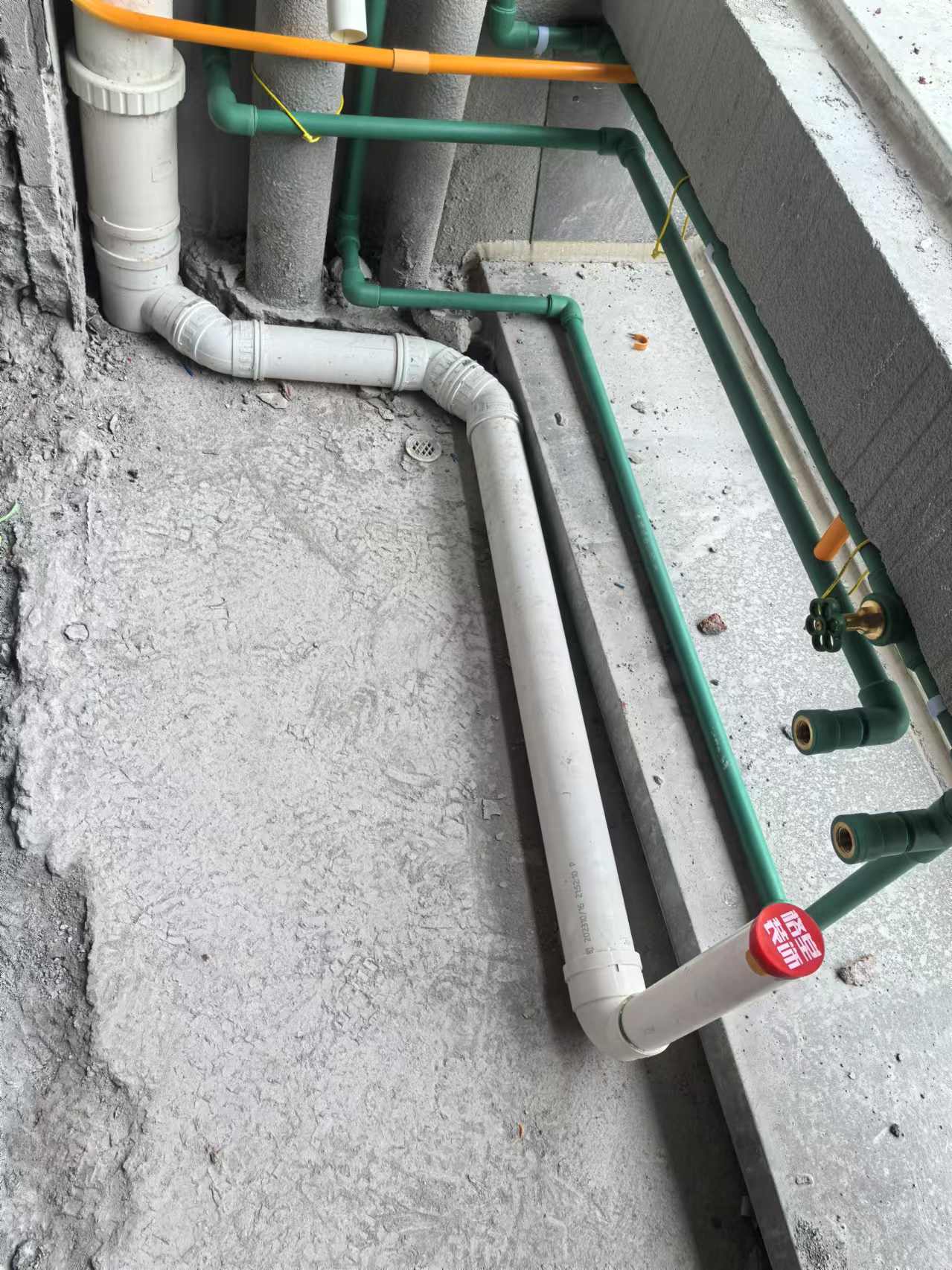

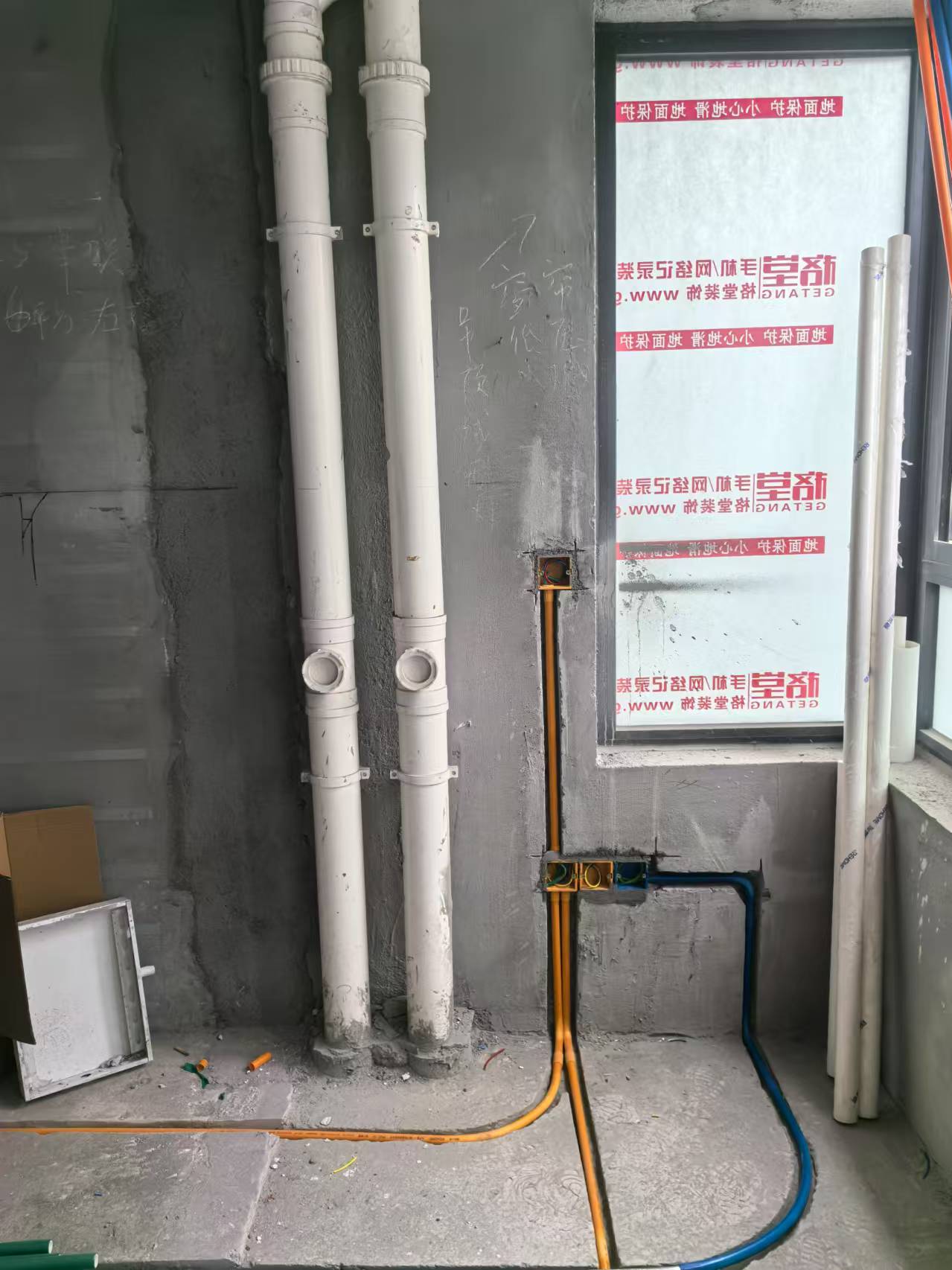

厨房下水管加大用75管



施工节点：水电阶段
施工工艺：

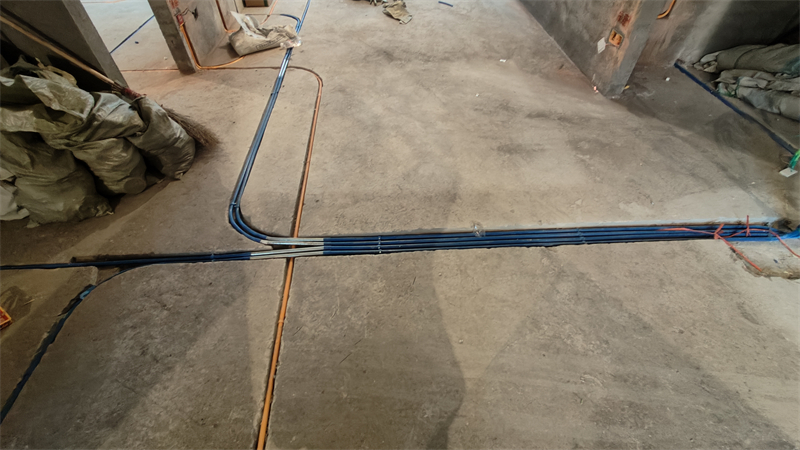

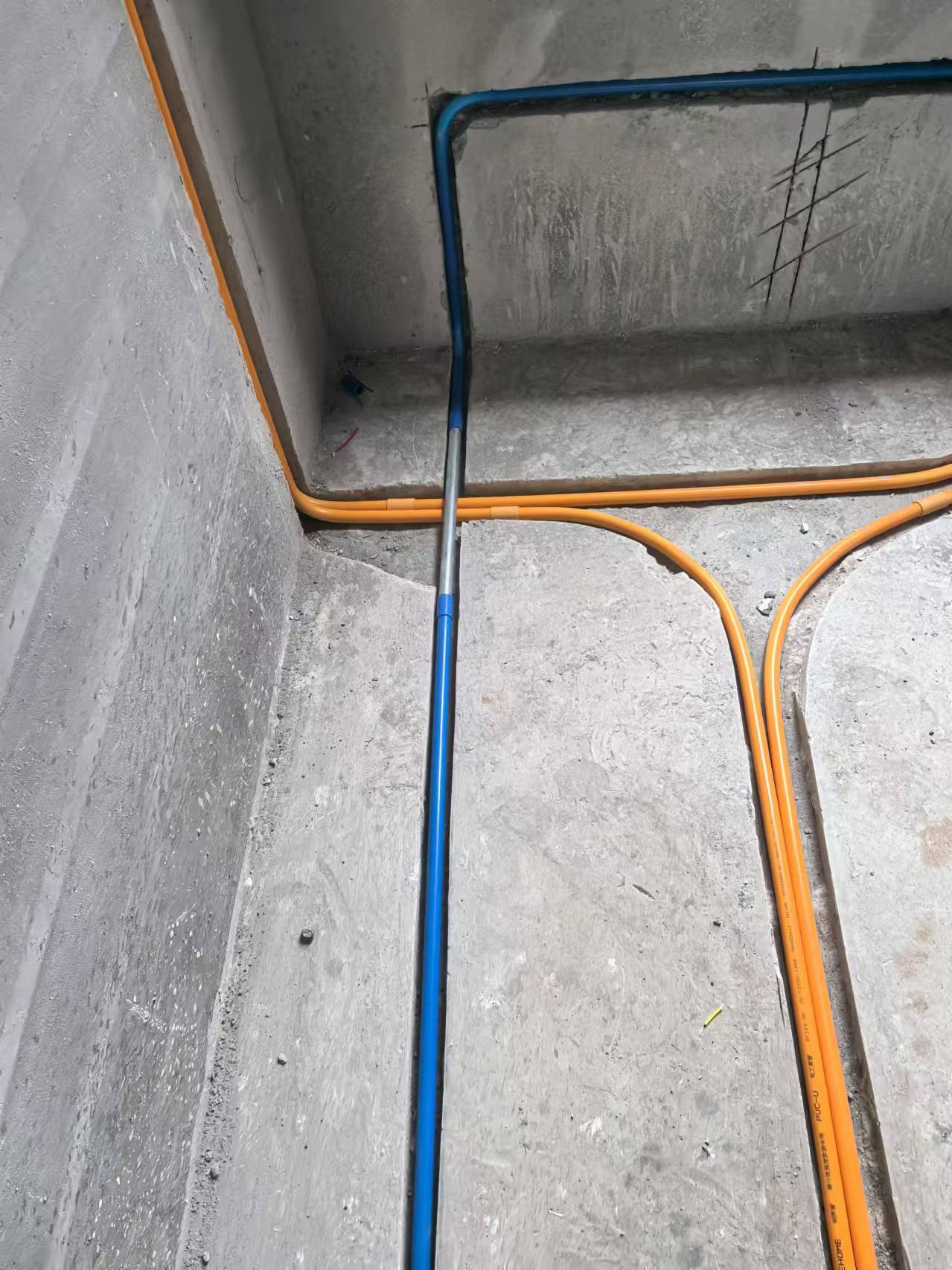

强弱电交叉部位采用金属管屏蔽信号干扰。

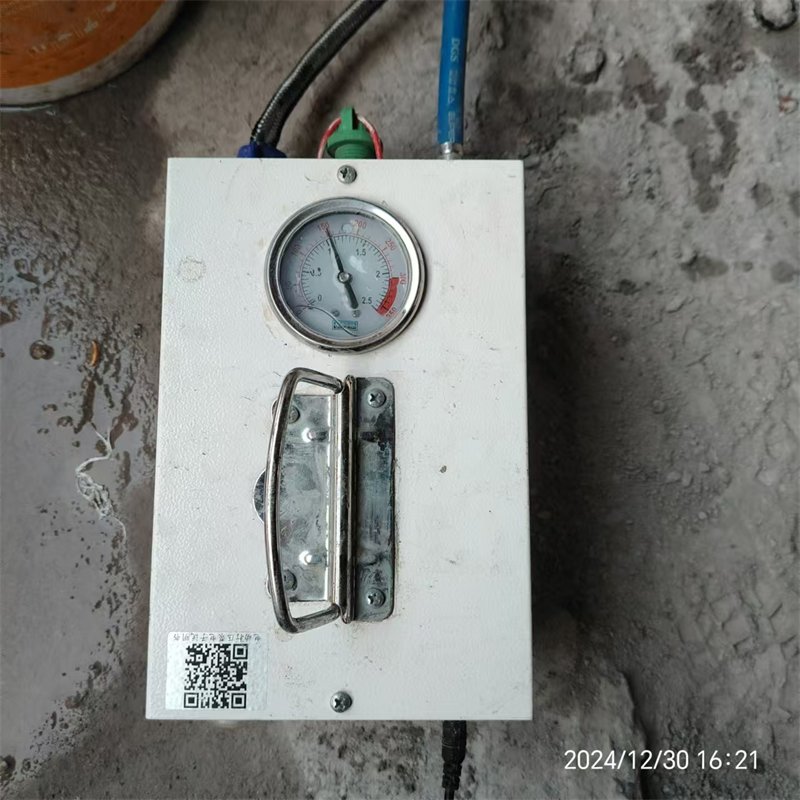

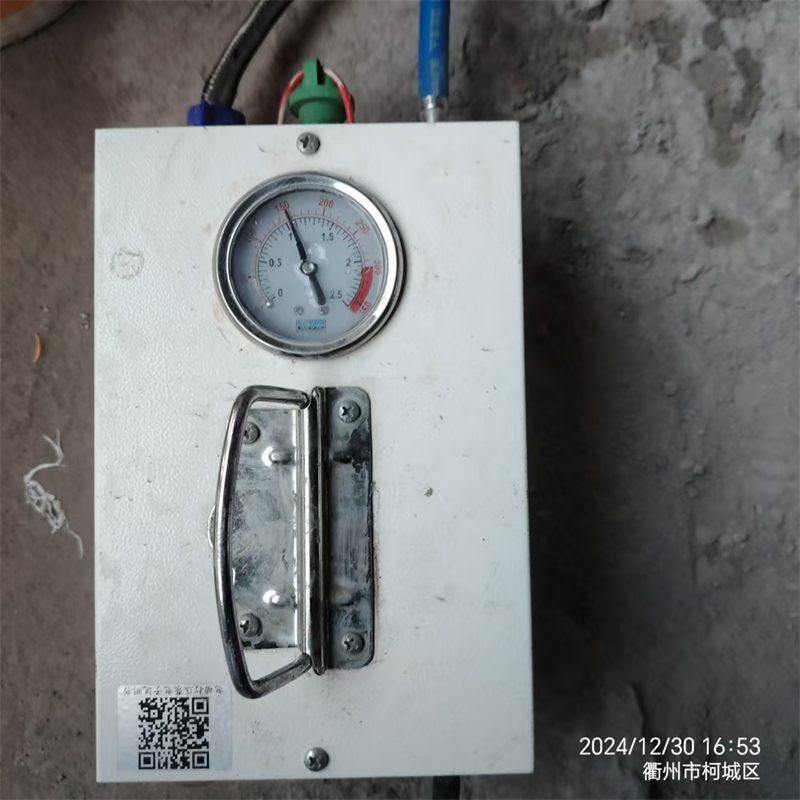

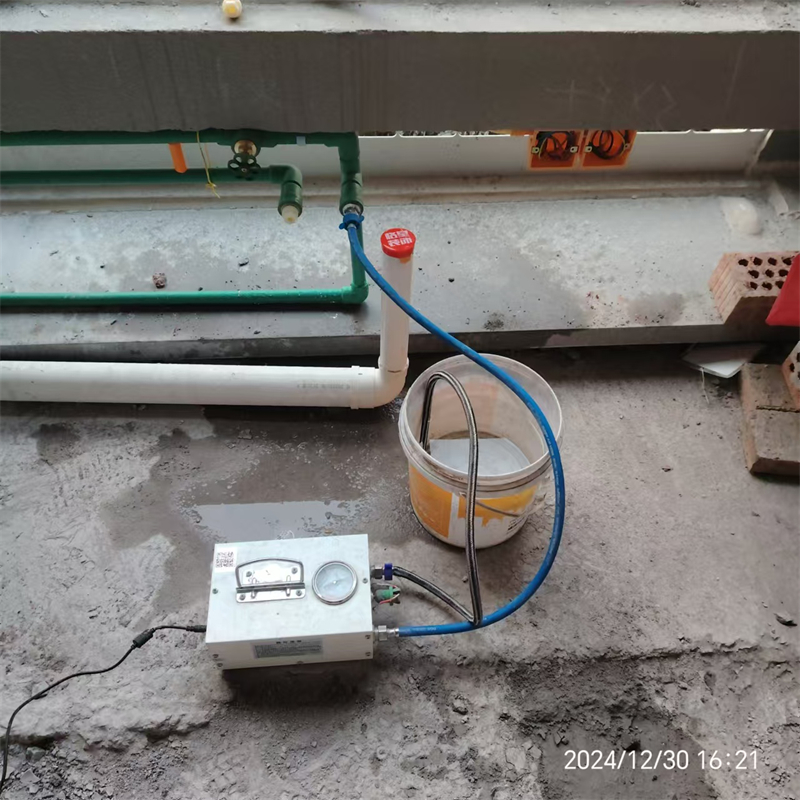

水管已用试压泵打压至1兆帕，保持30分钟，无明显压降，水管应该没有渗漏点，水管焊接点正常。





回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-1-3 15:12:06 | 显示全部楼层
本帖最后由 格堂余姐 于 2025-1-3 15:56 编辑

水电完工阶段

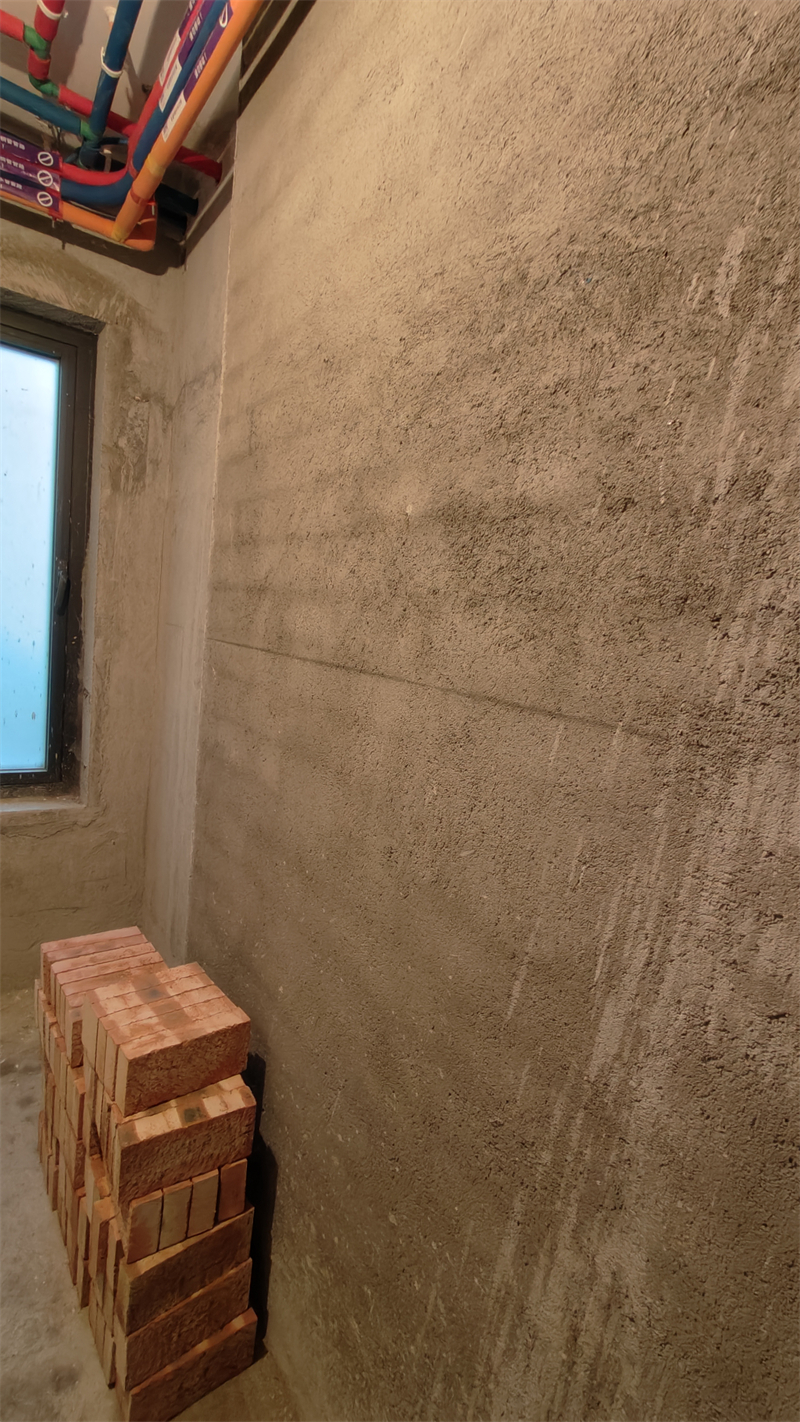

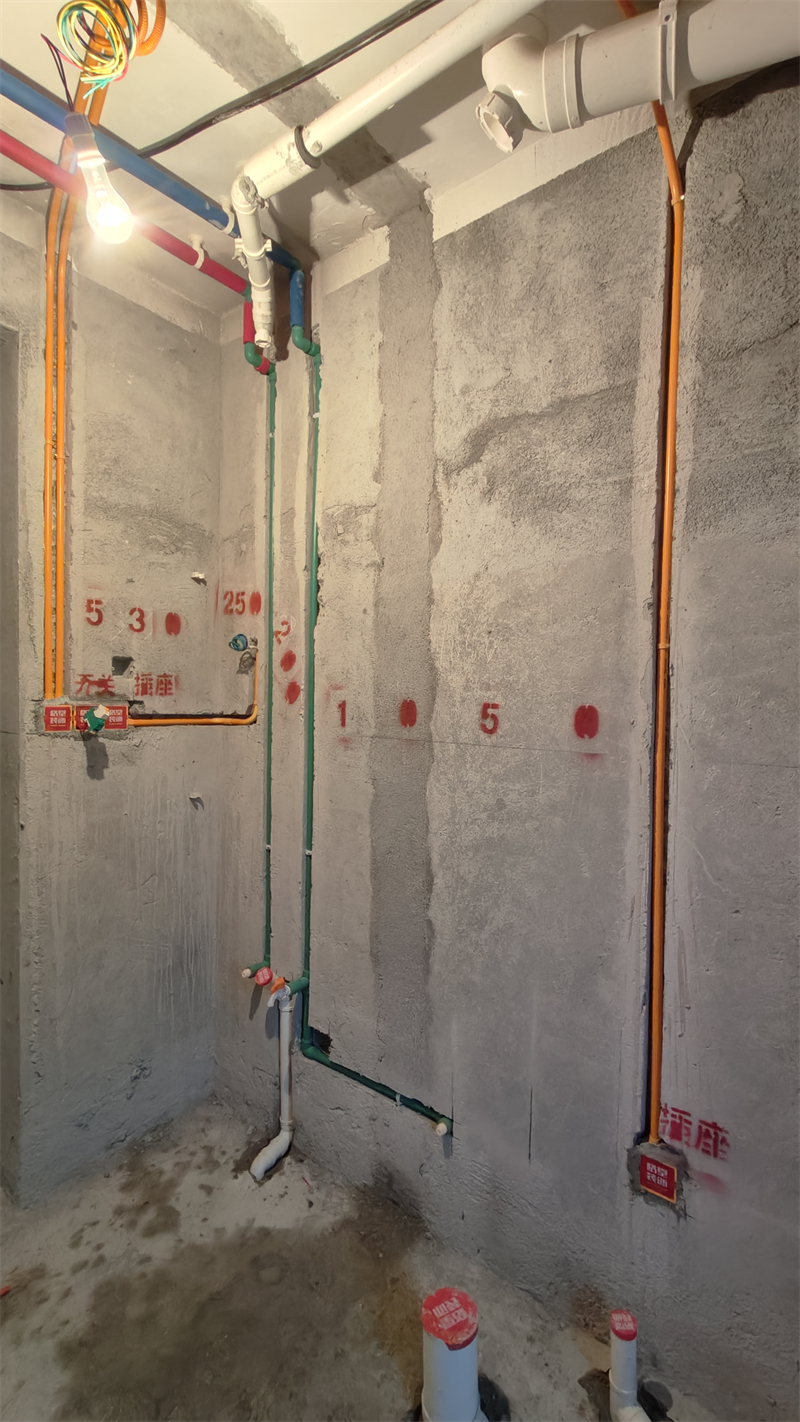

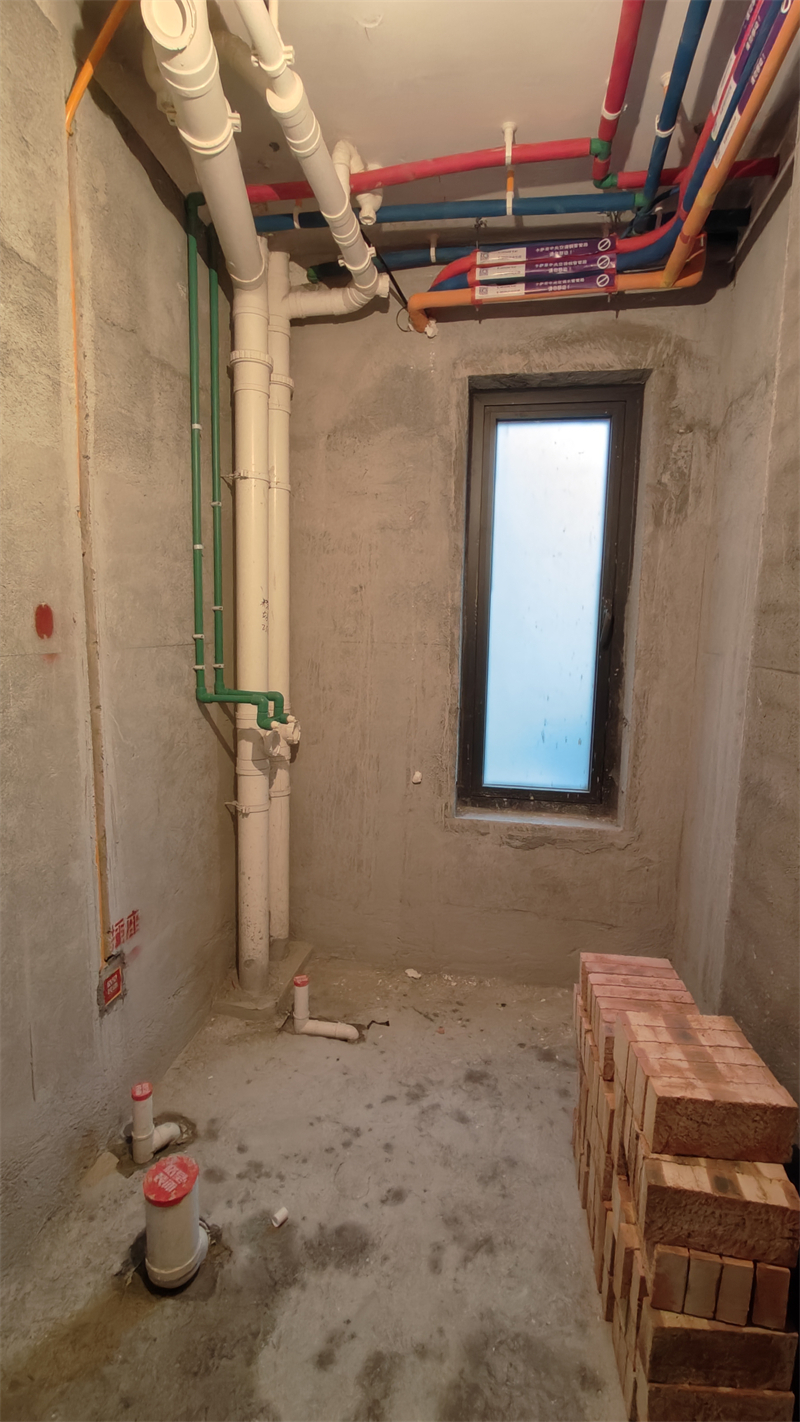

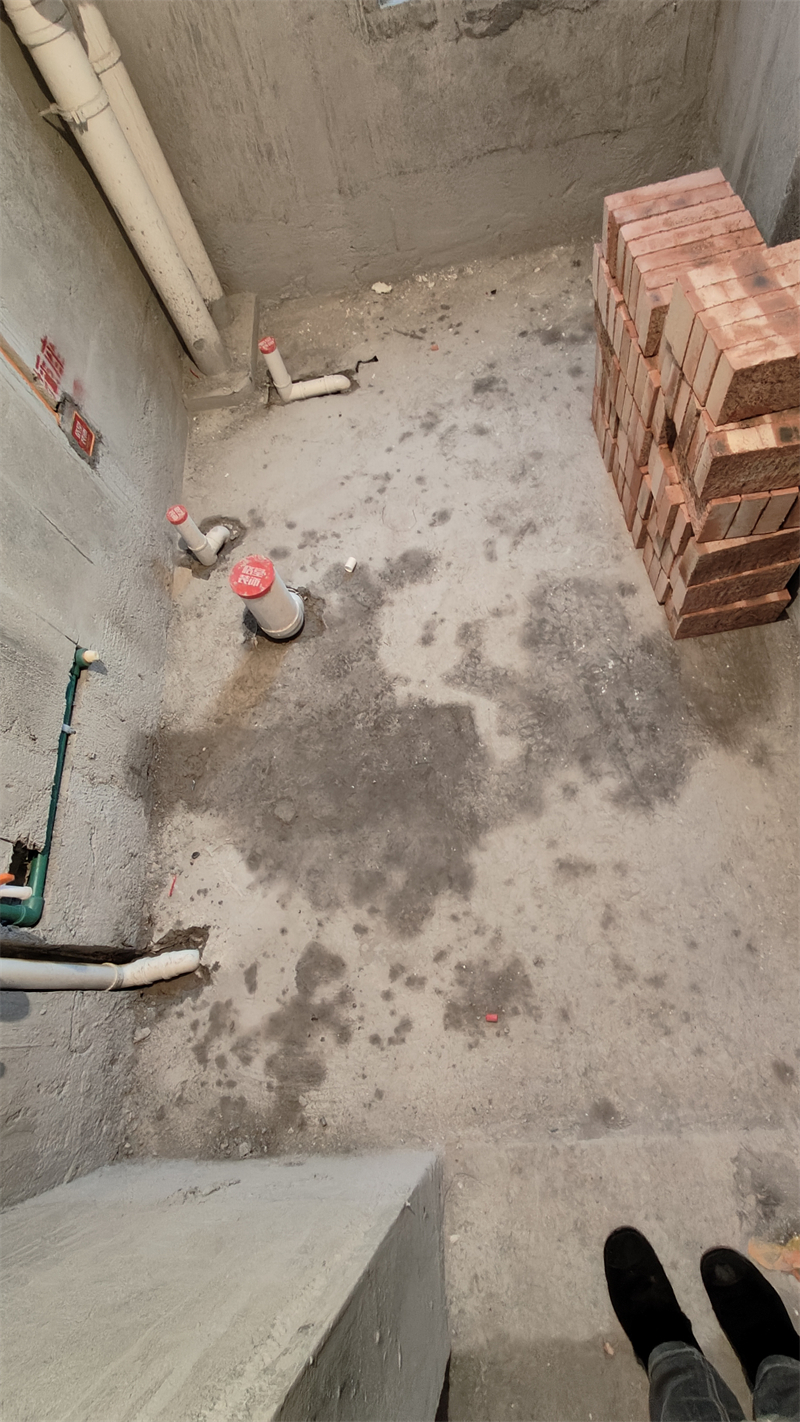

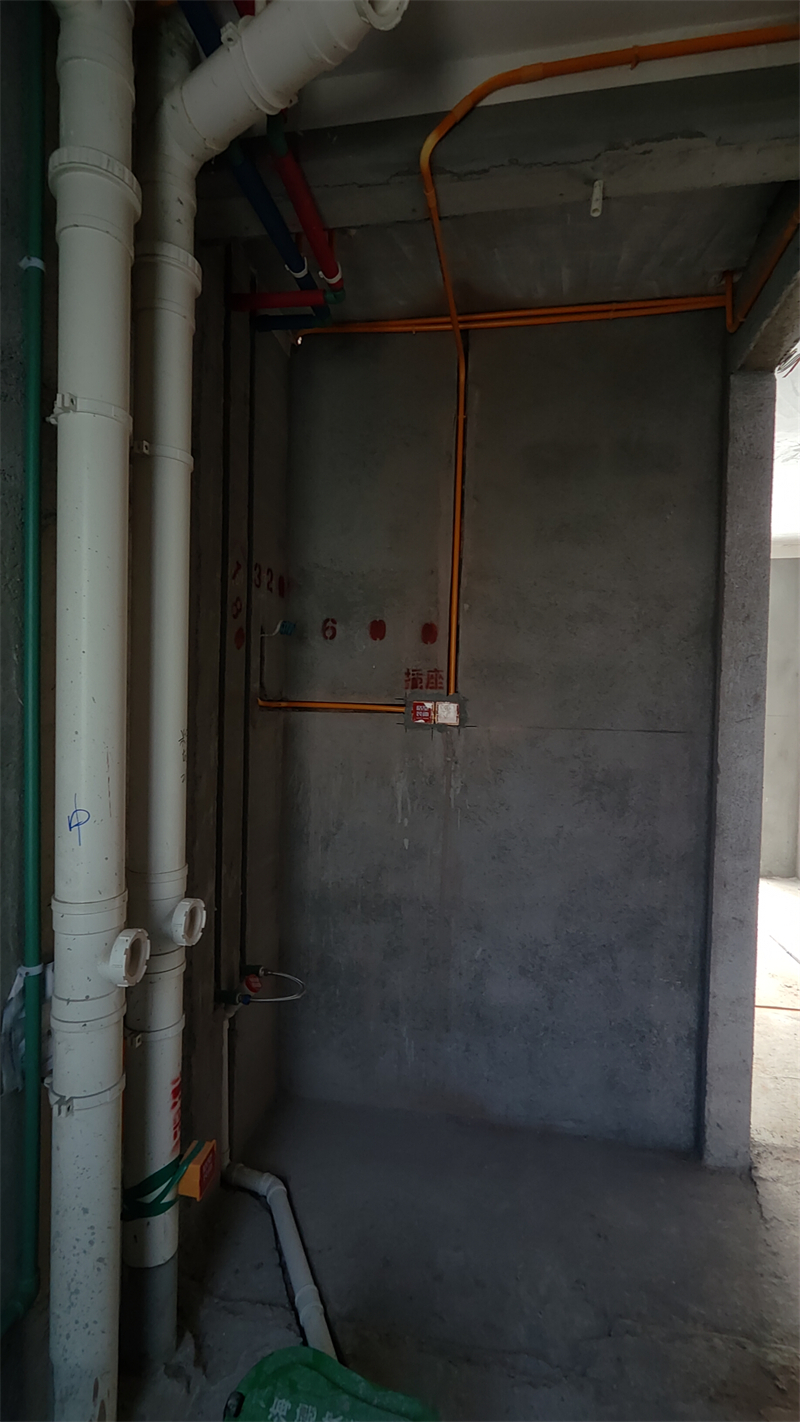

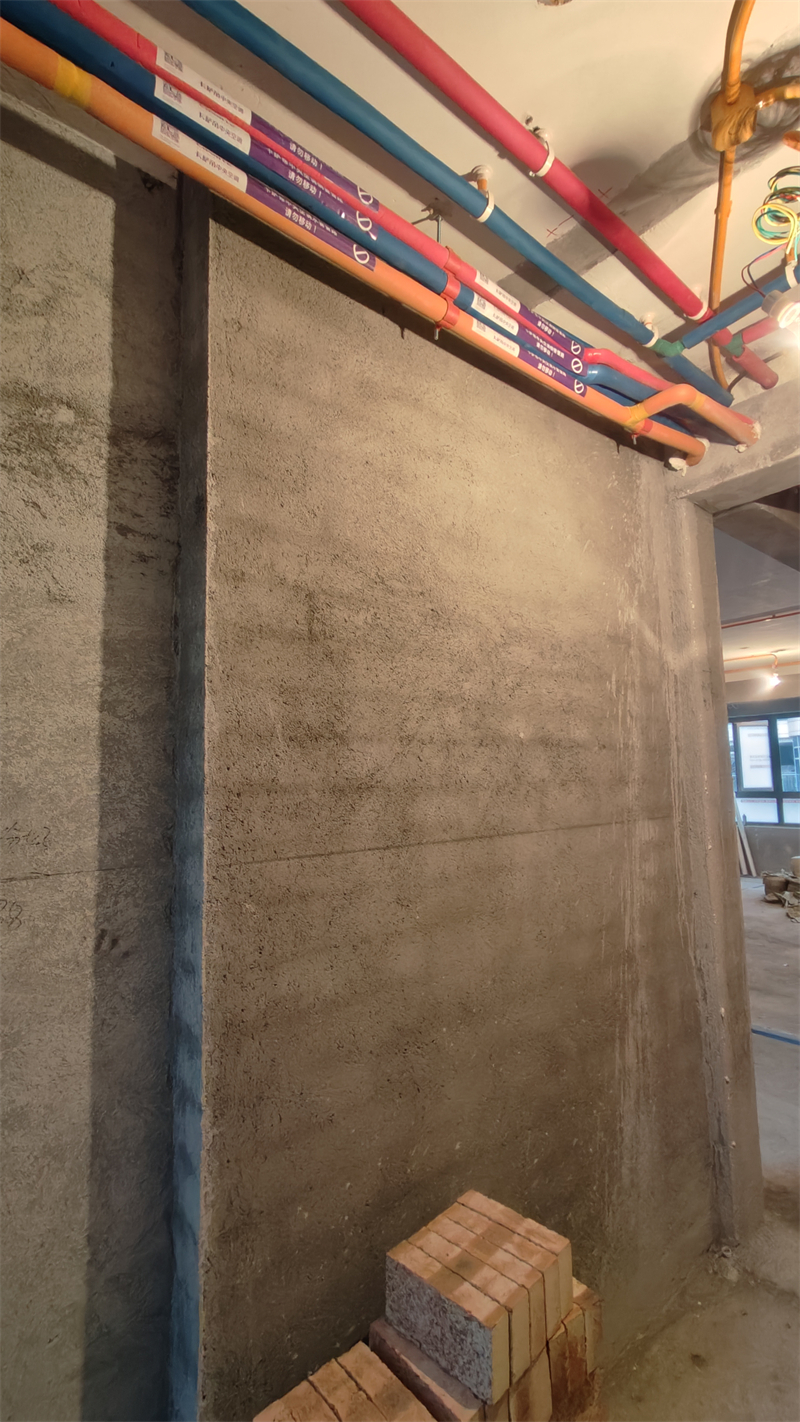

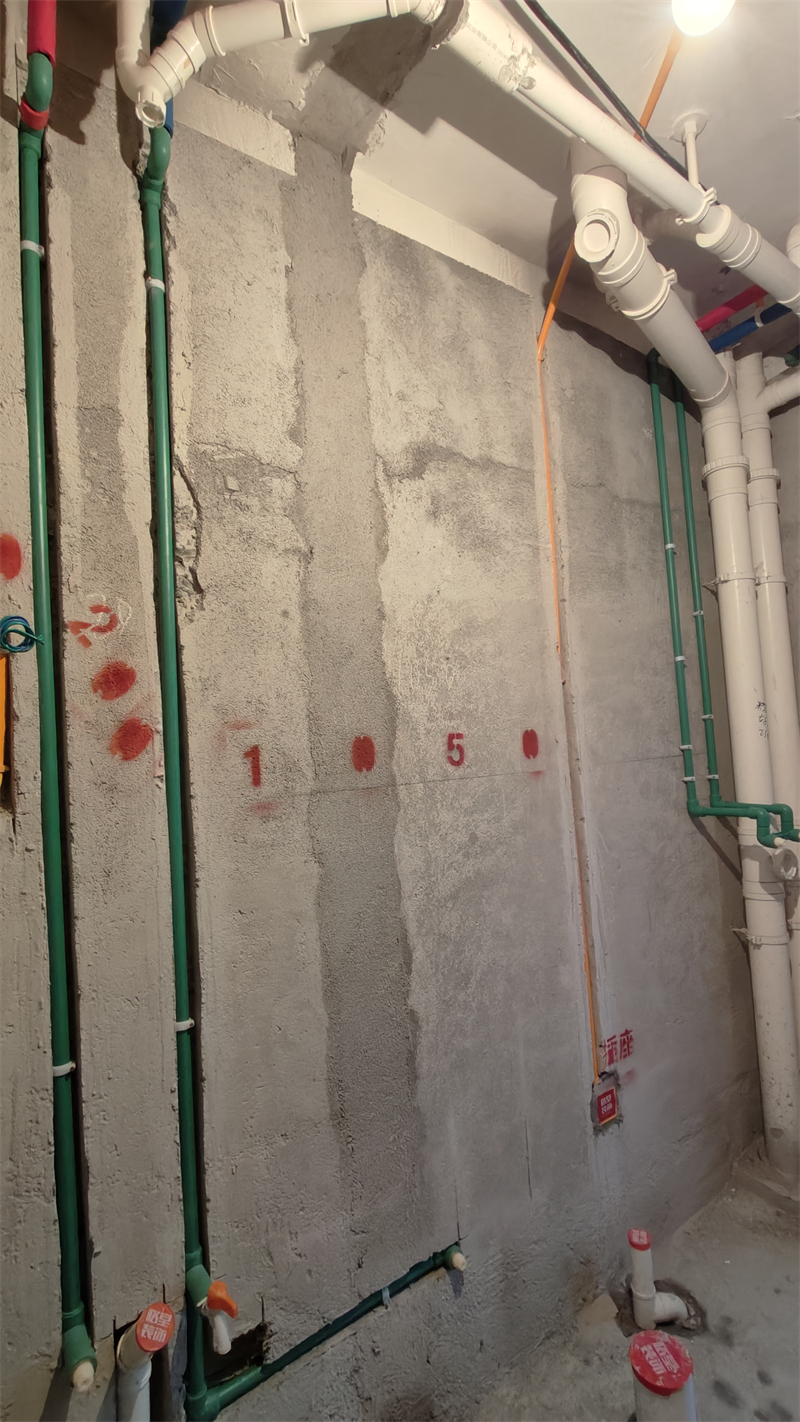

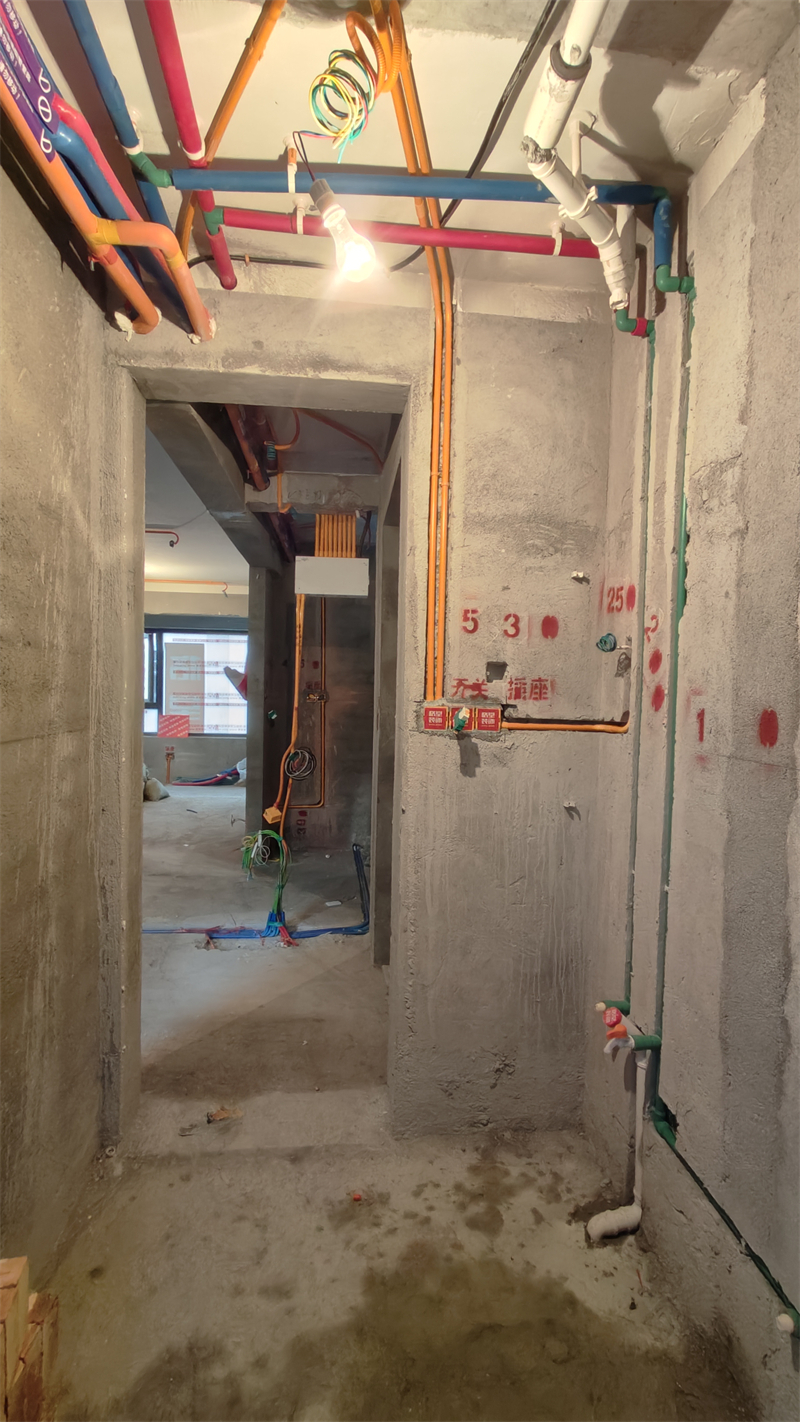

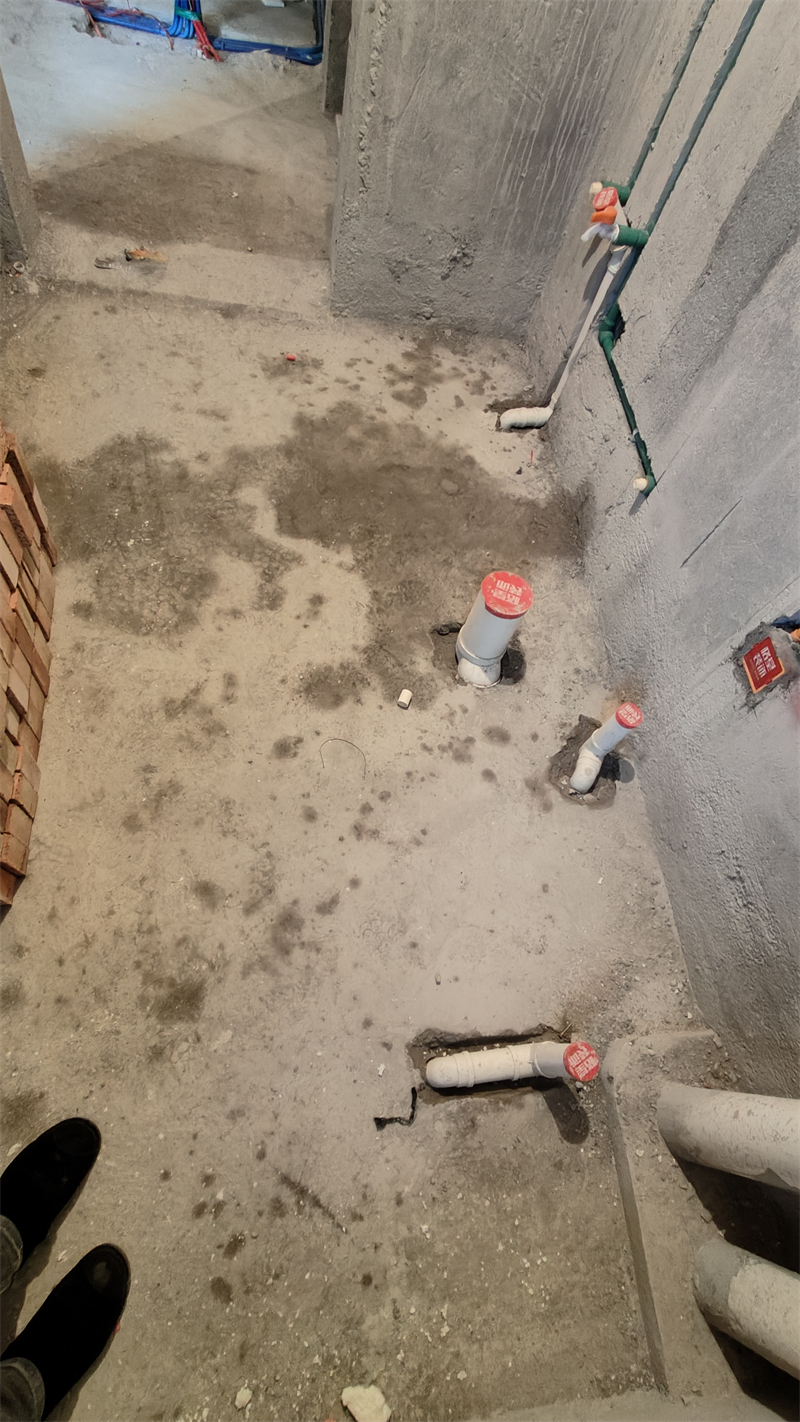

外卫水电完工图







回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-1-3 15:13:26 | 显示全部楼层
本帖最后由 格堂余姐 于 2025-1-3 15:21 编辑

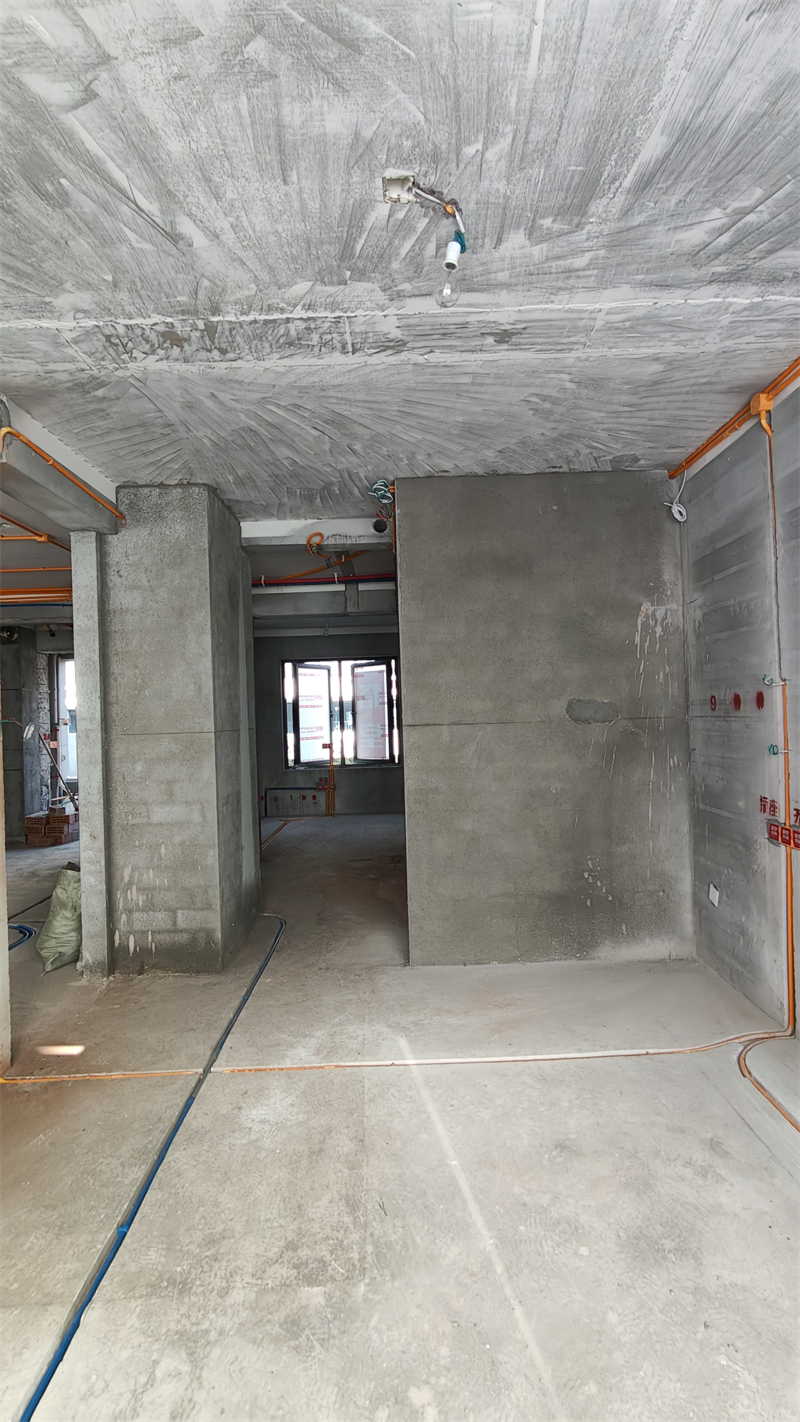

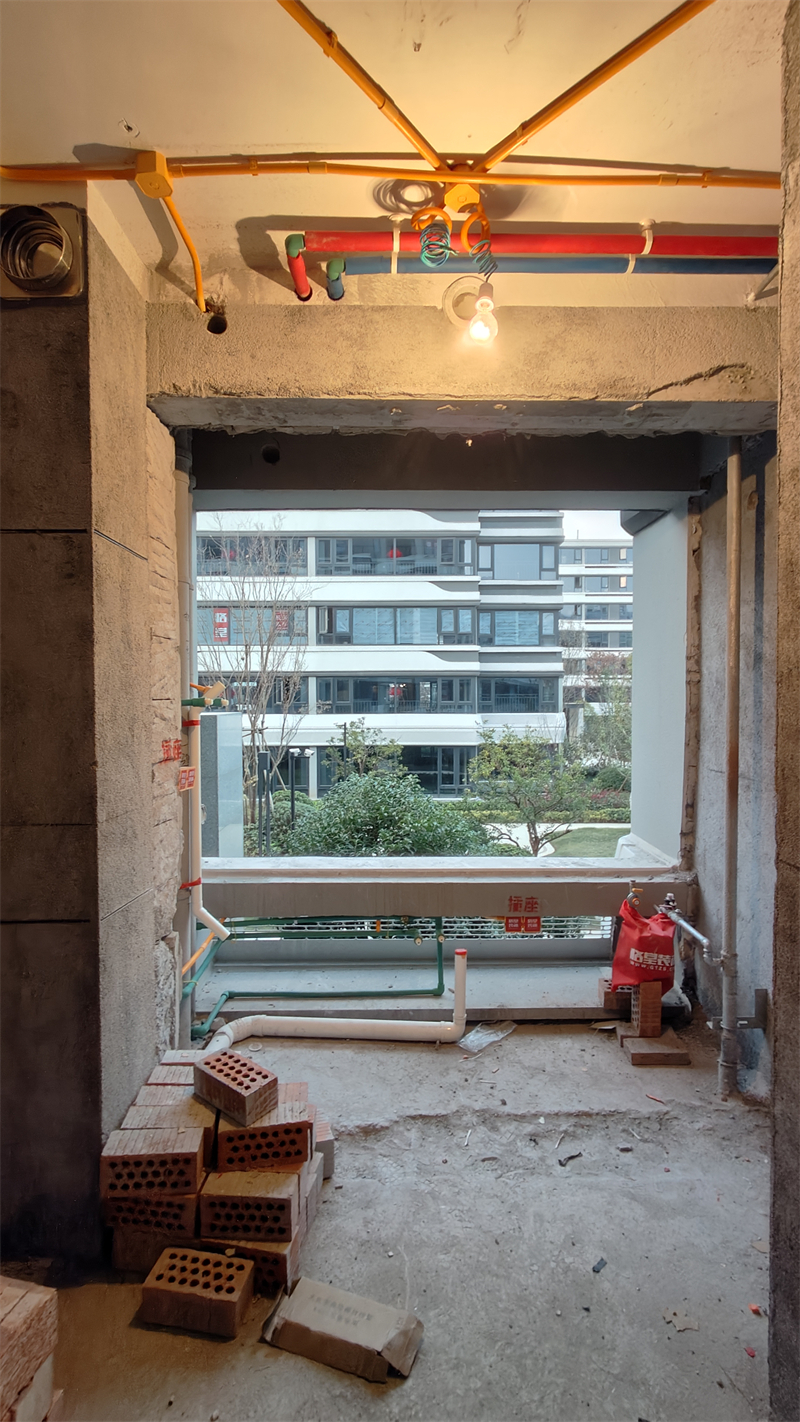

厨房对角水电完工图

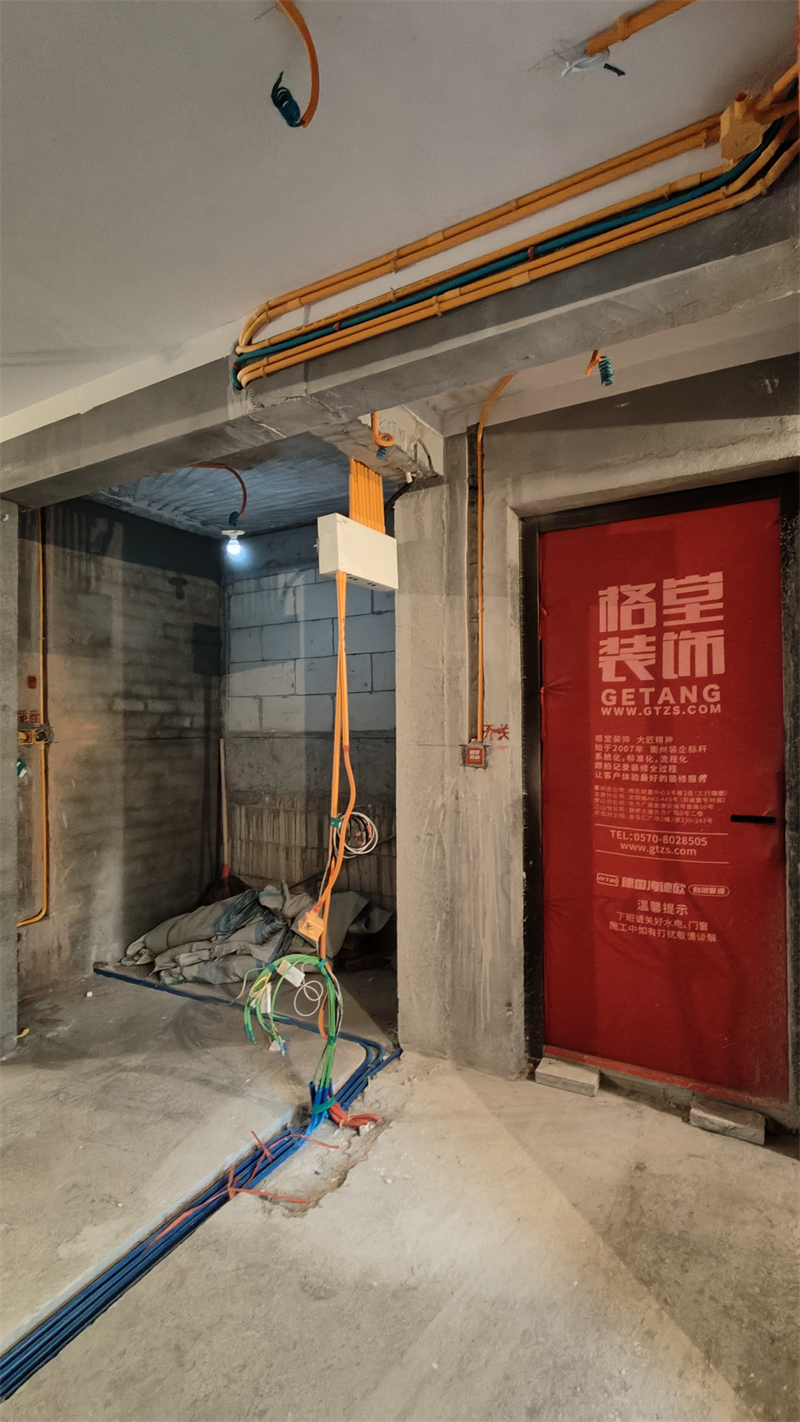

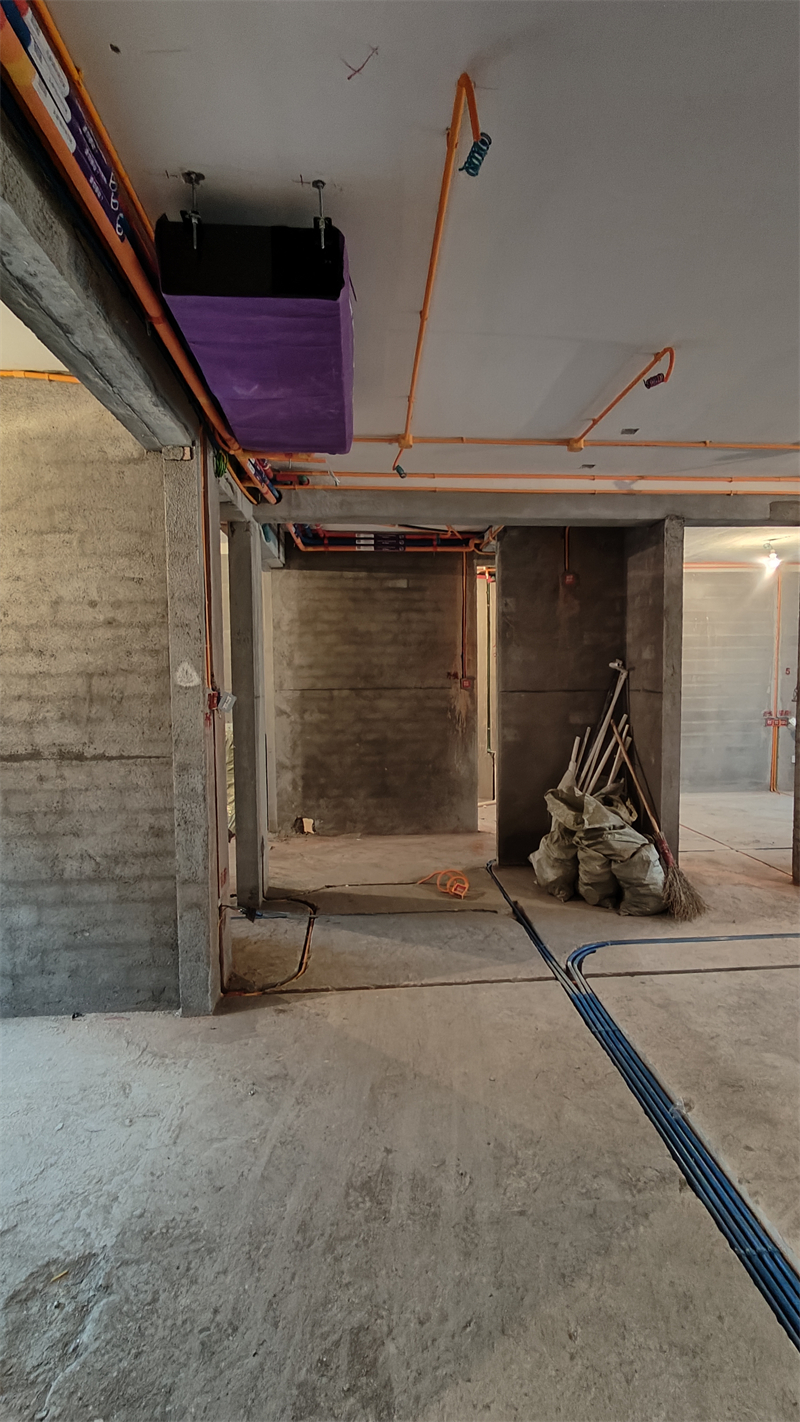

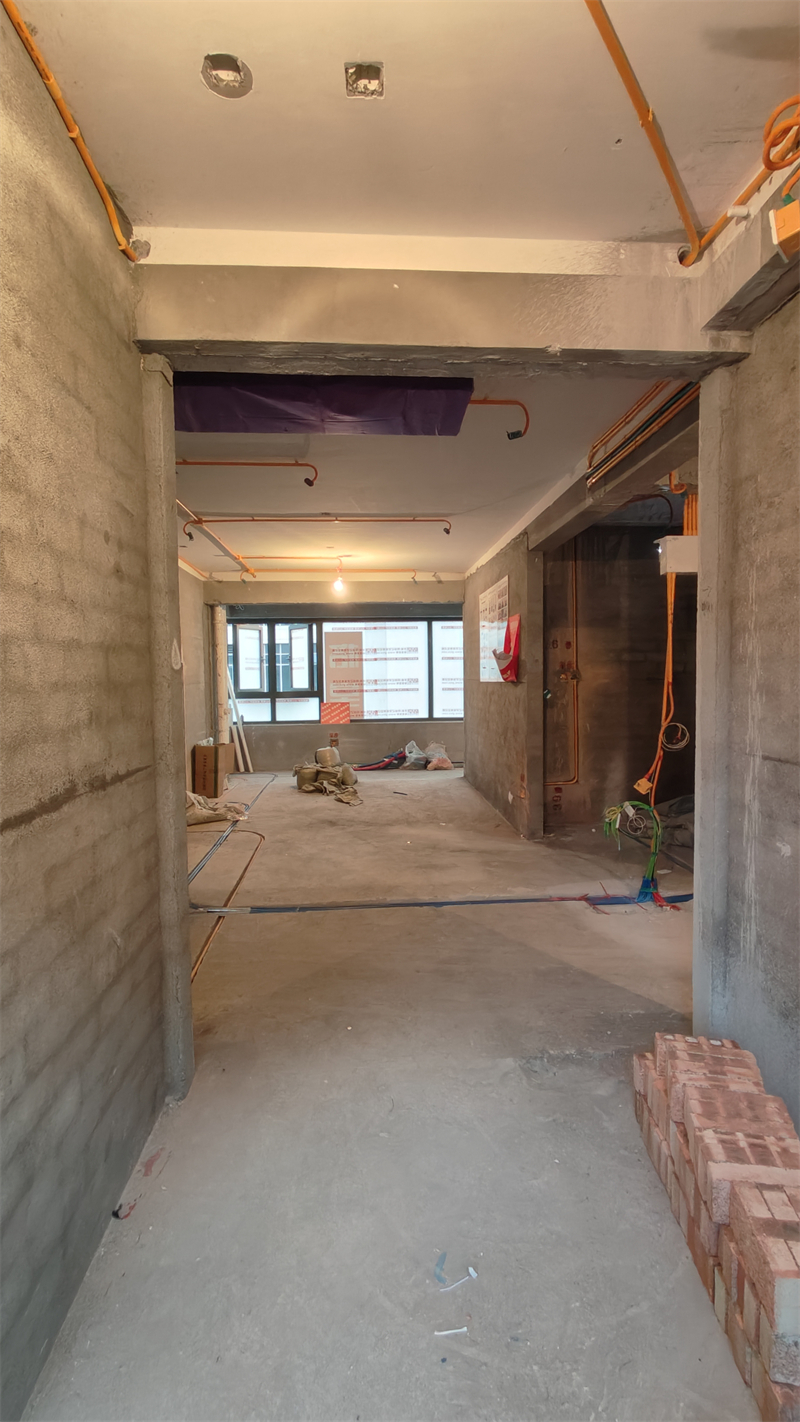

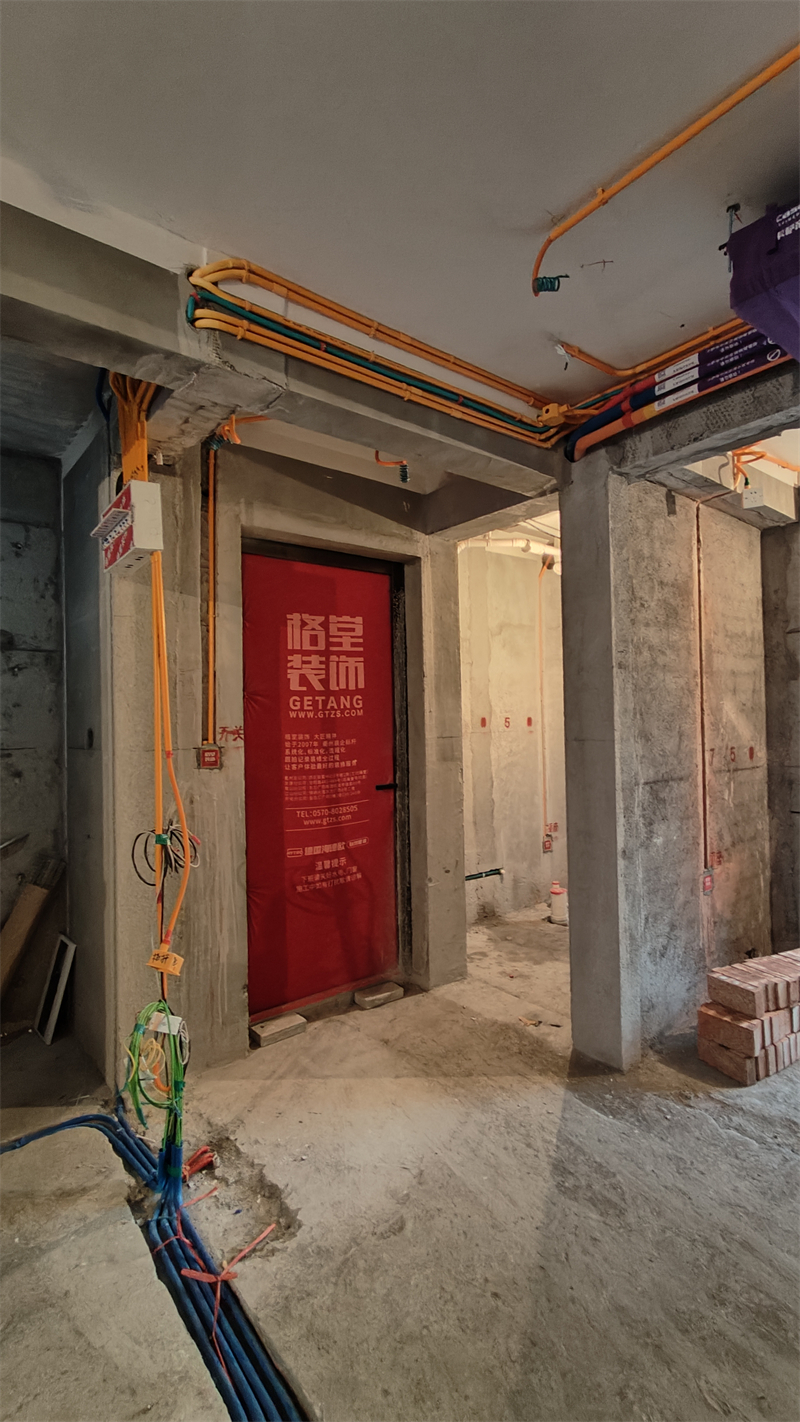

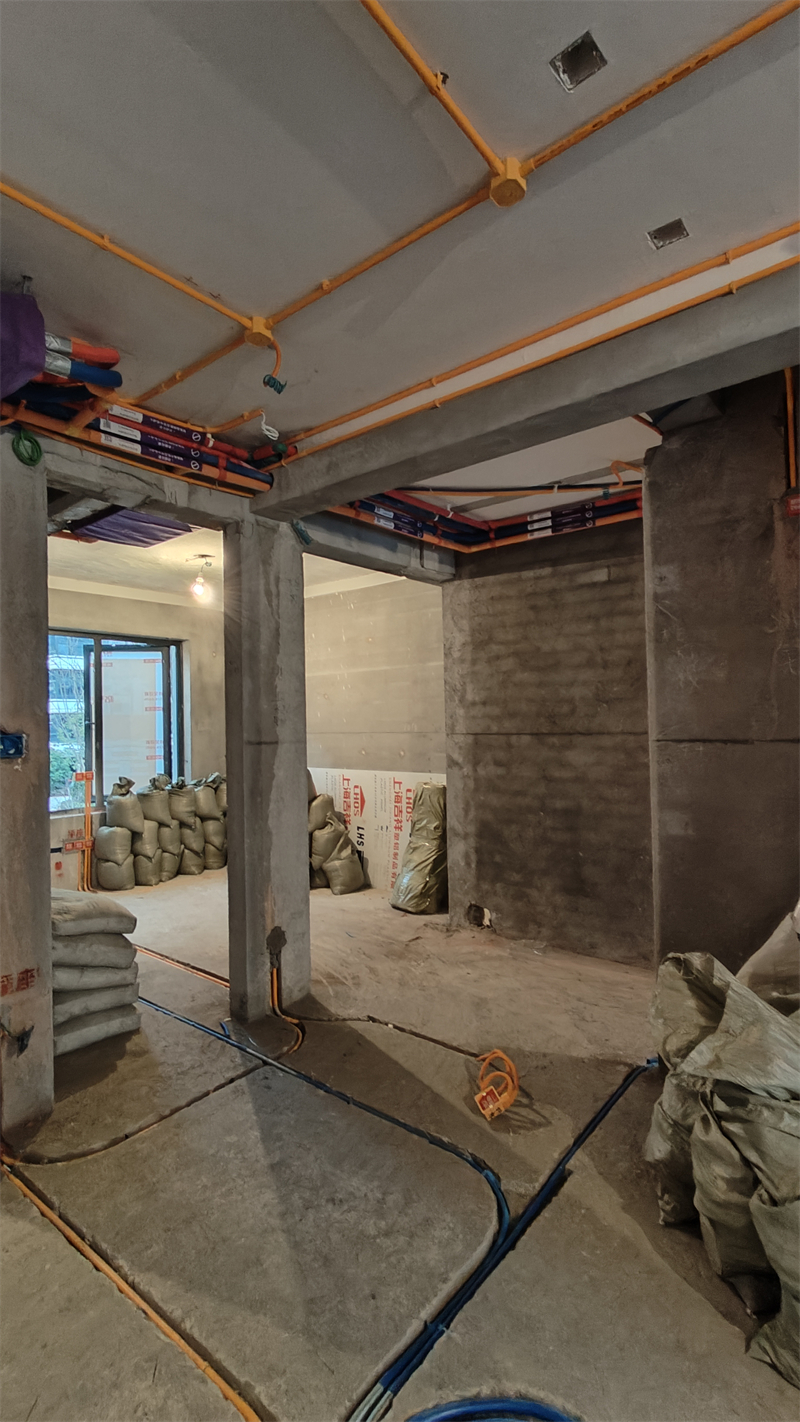

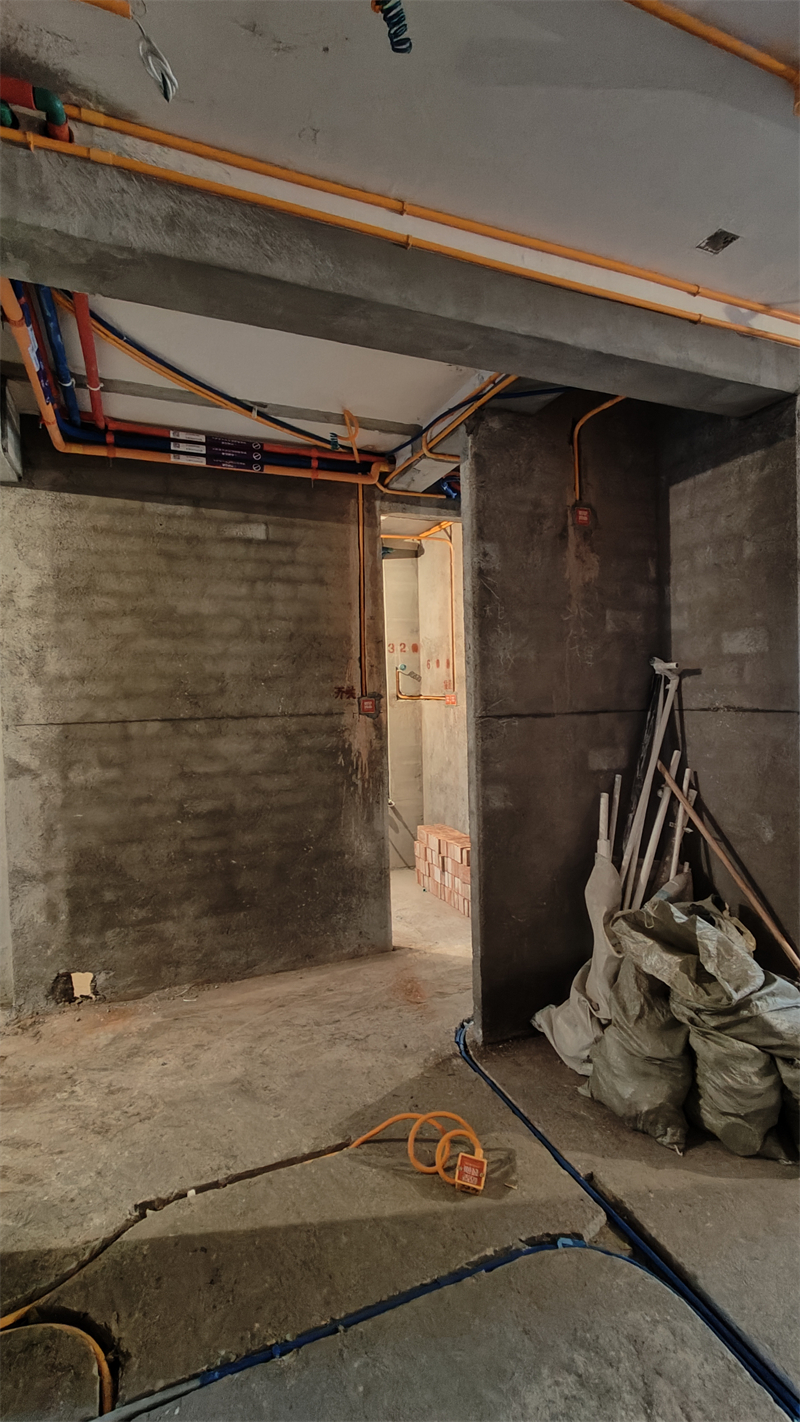

门厅水电完工图




回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-1-3 15:25:44 | 显示全部楼层

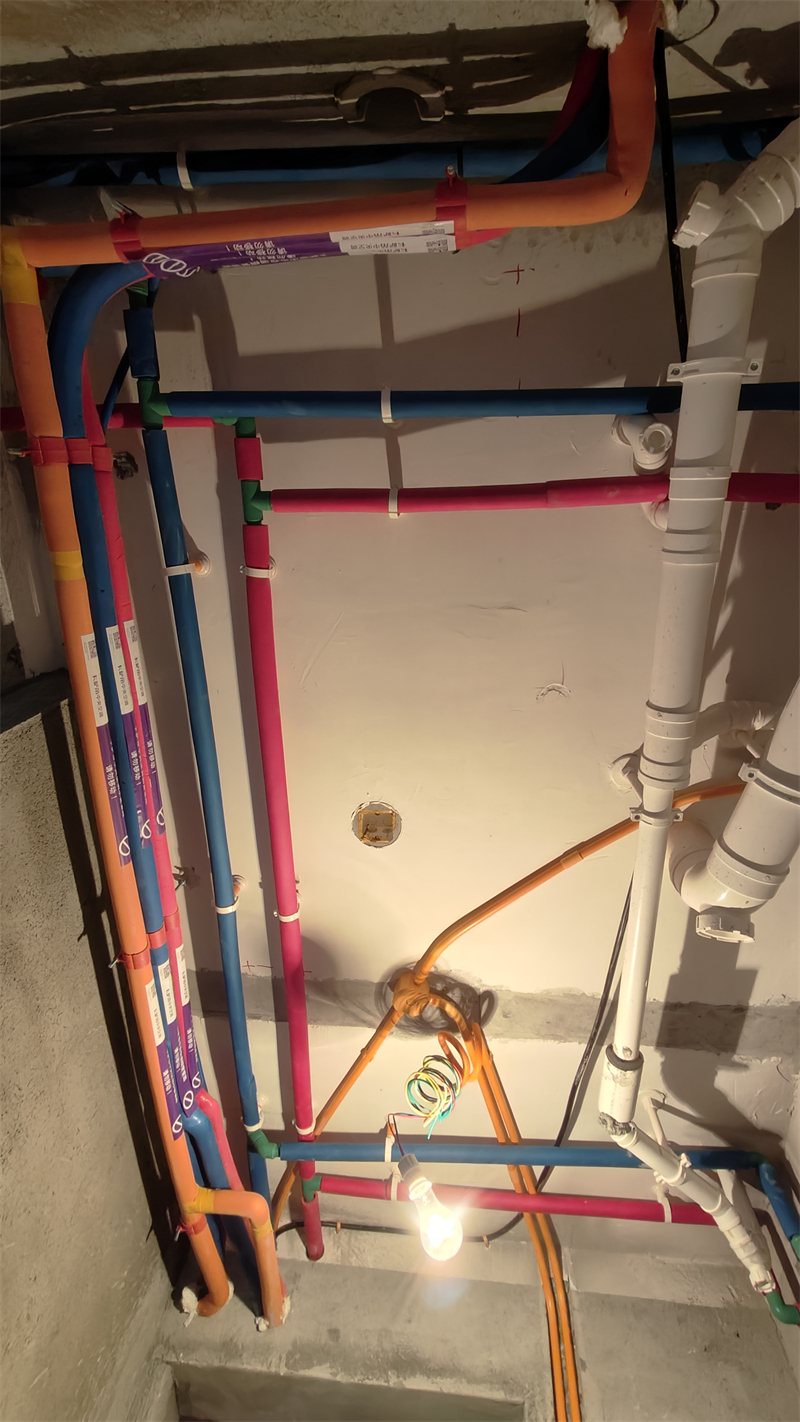

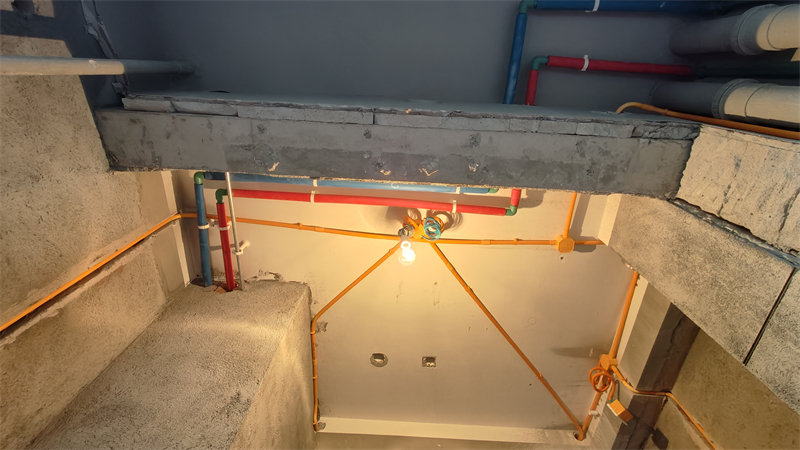

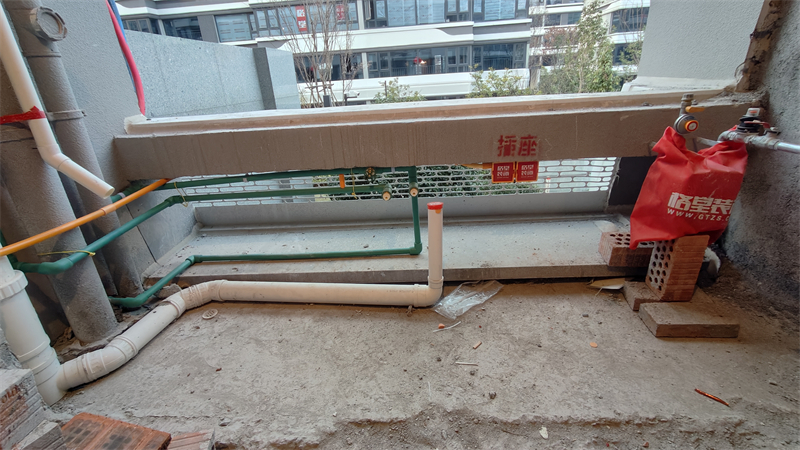

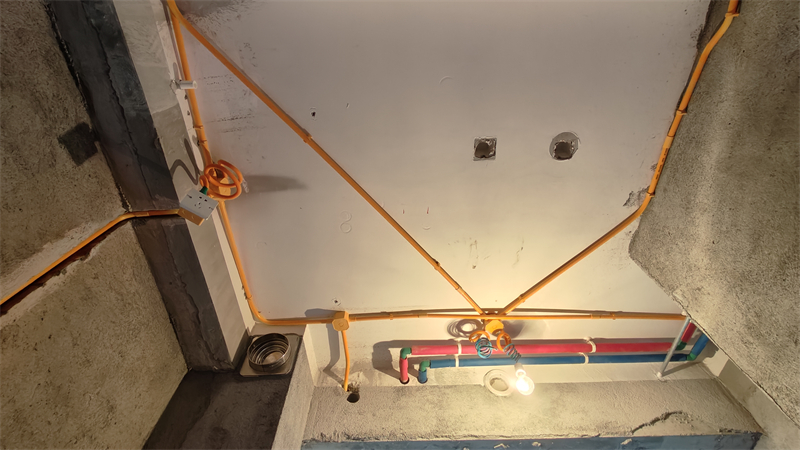

厨房水电完工图

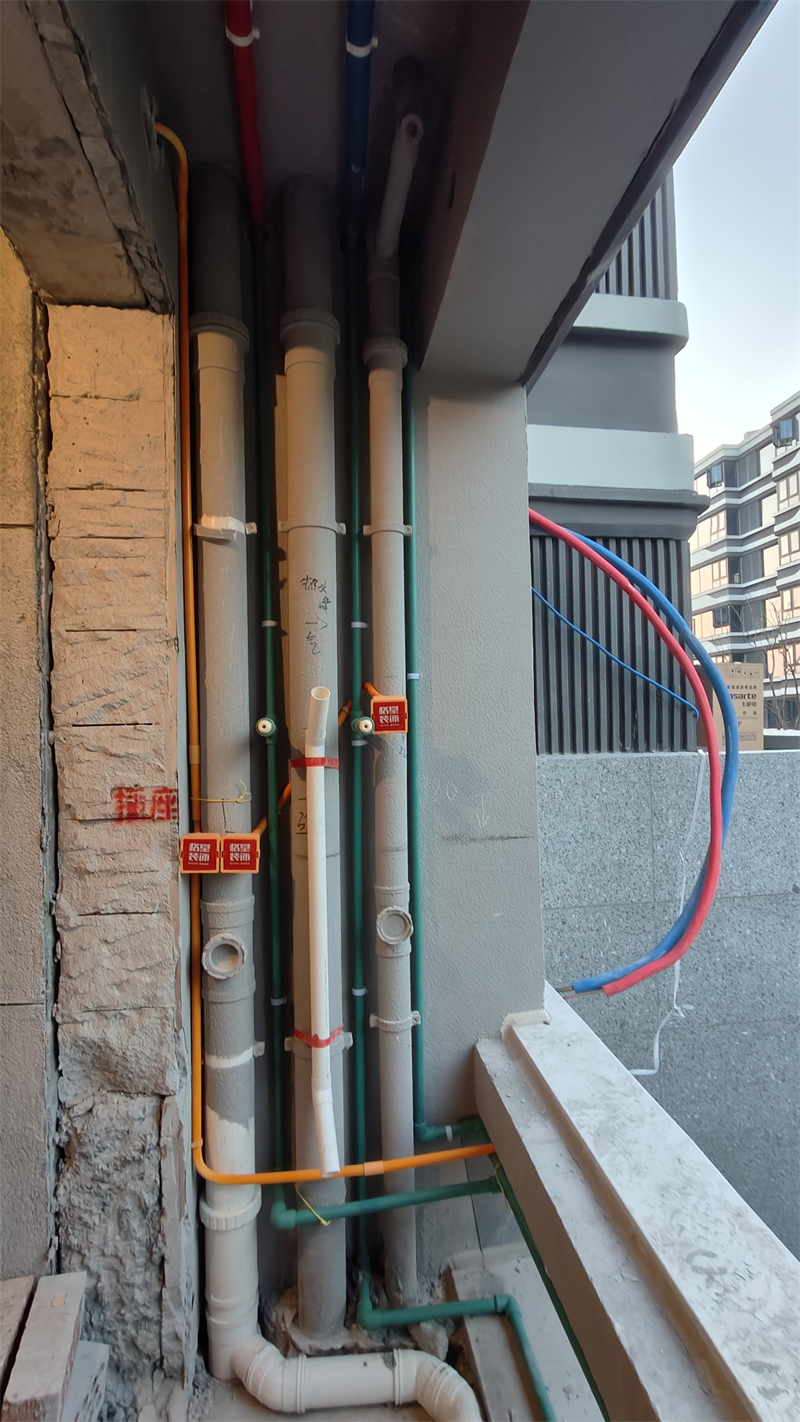

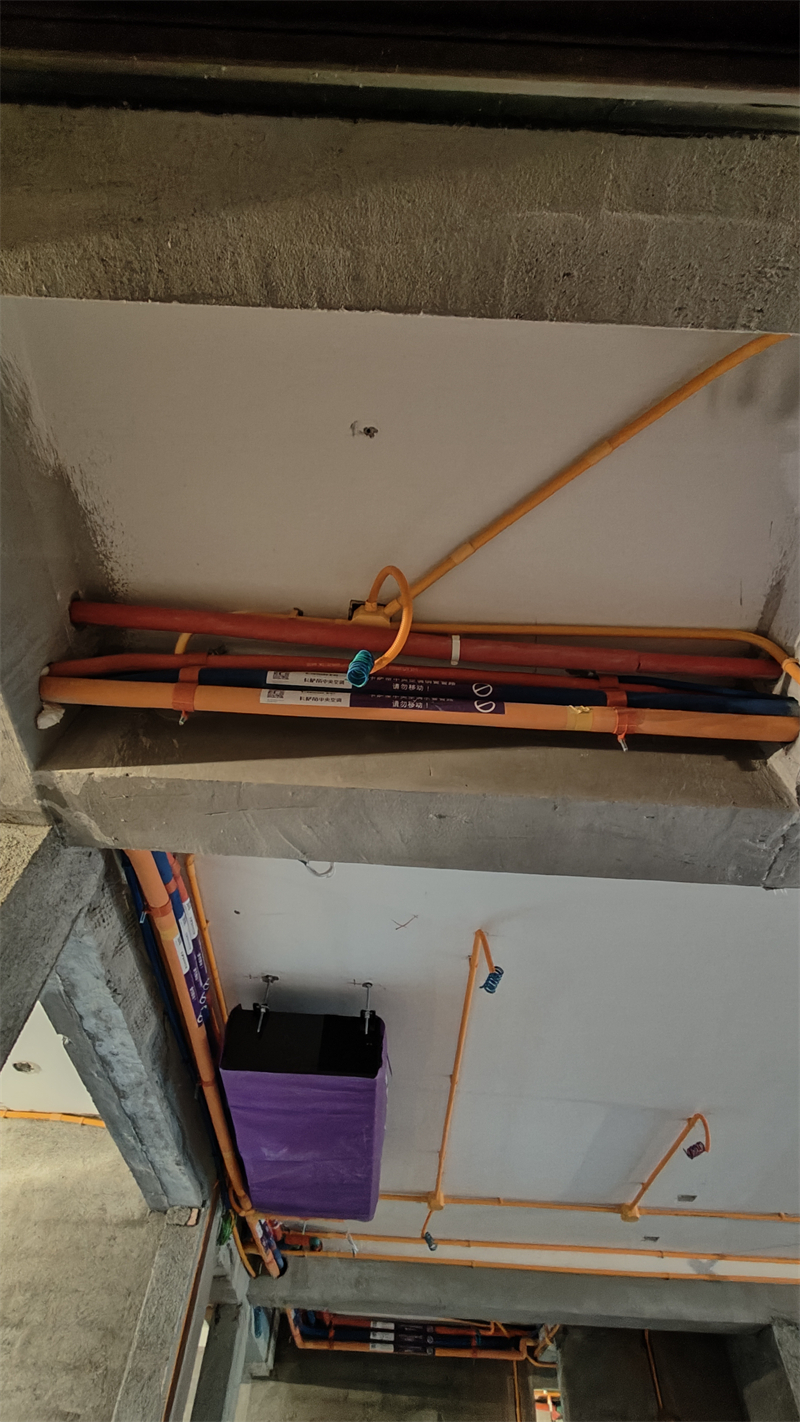

厨房外面上方

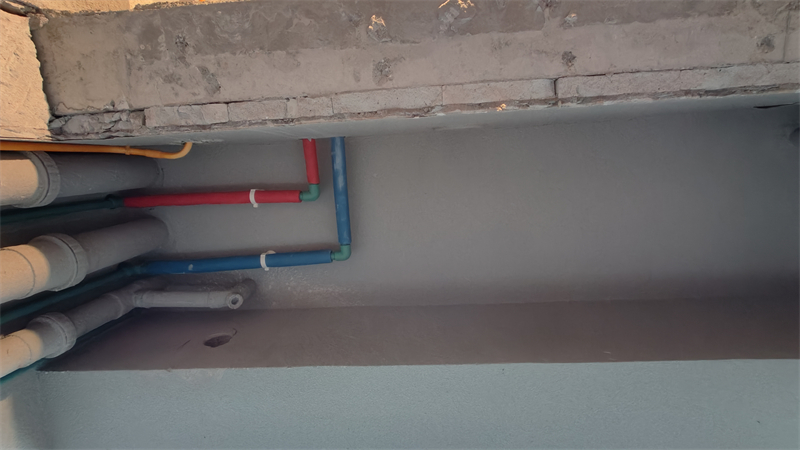

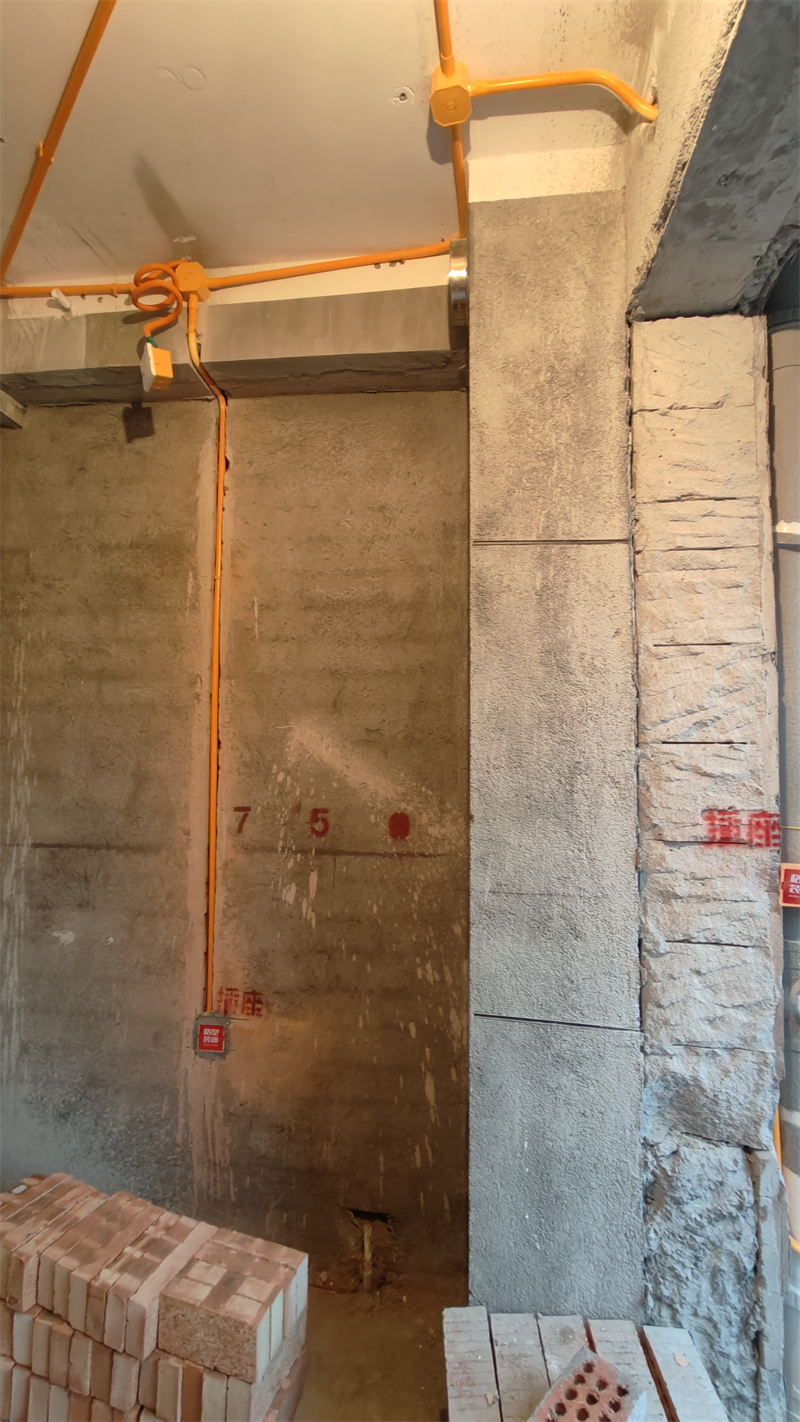

厨房外面左边

回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-1-3 15:27:11 | 显示全部楼层

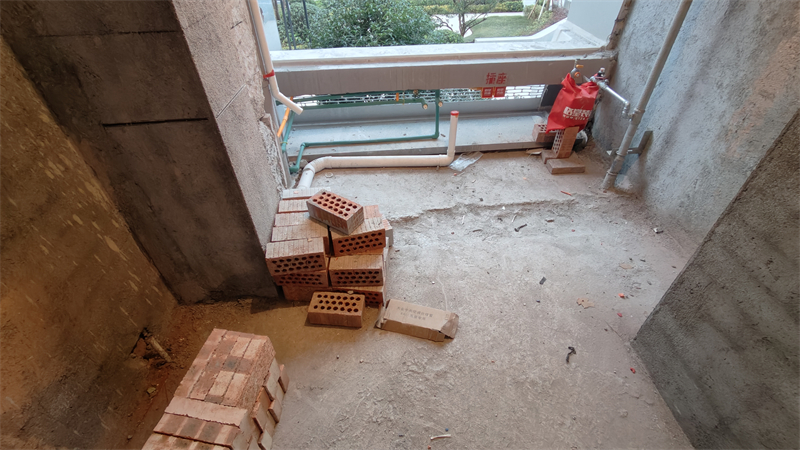

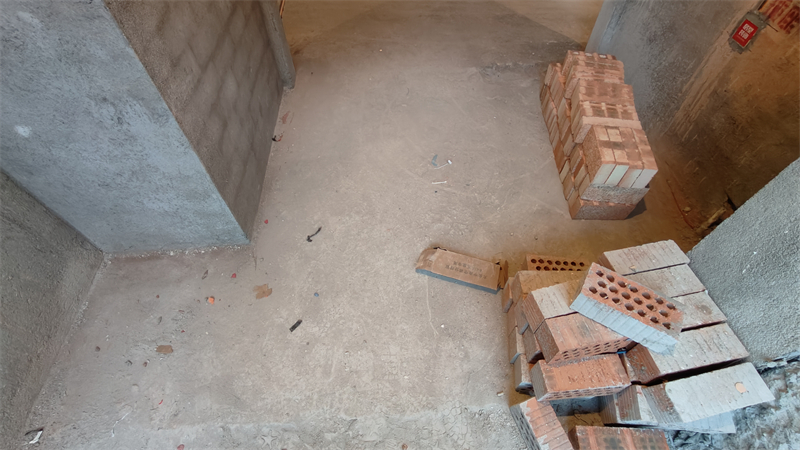

厨房对角水电完工图





回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-1-3 15:28:09 | 显示全部楼层

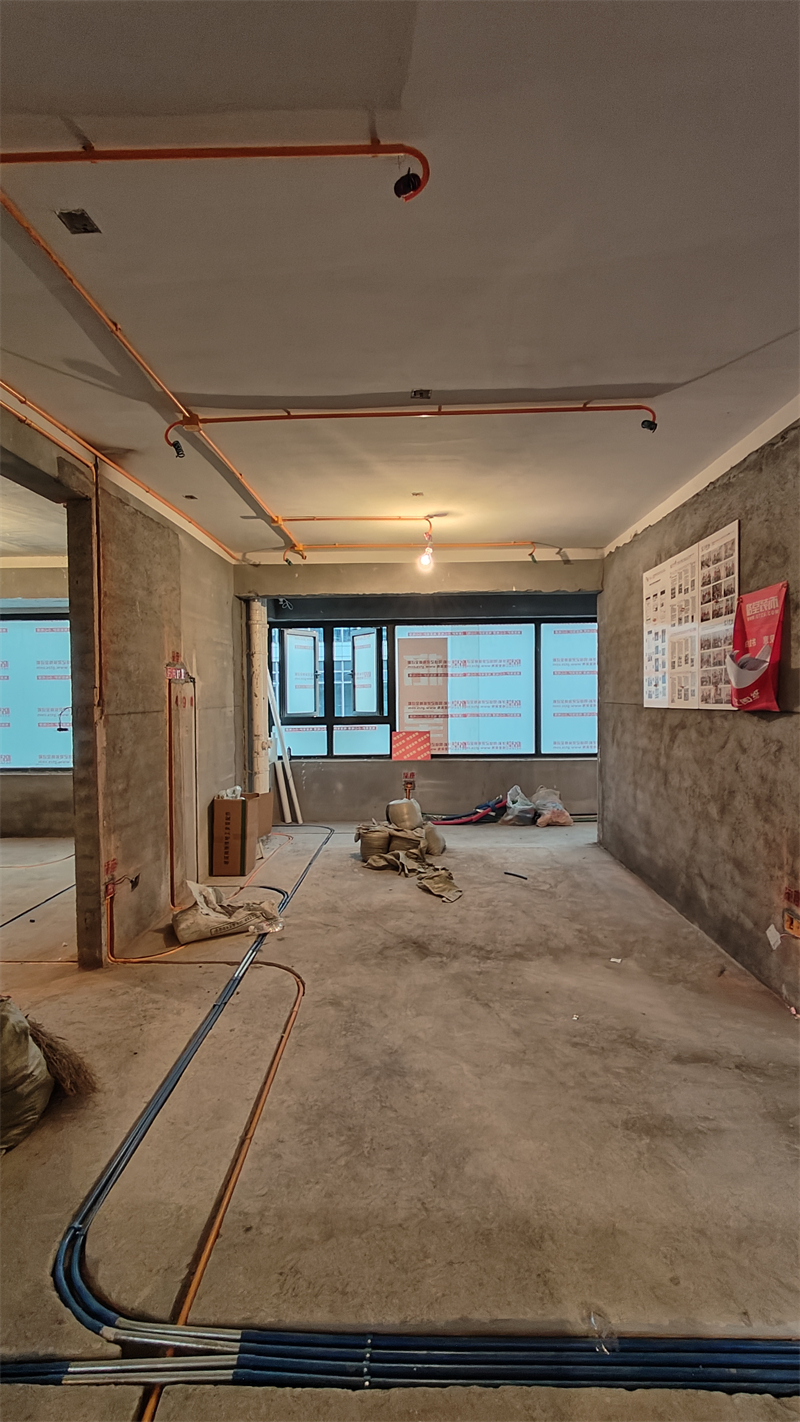

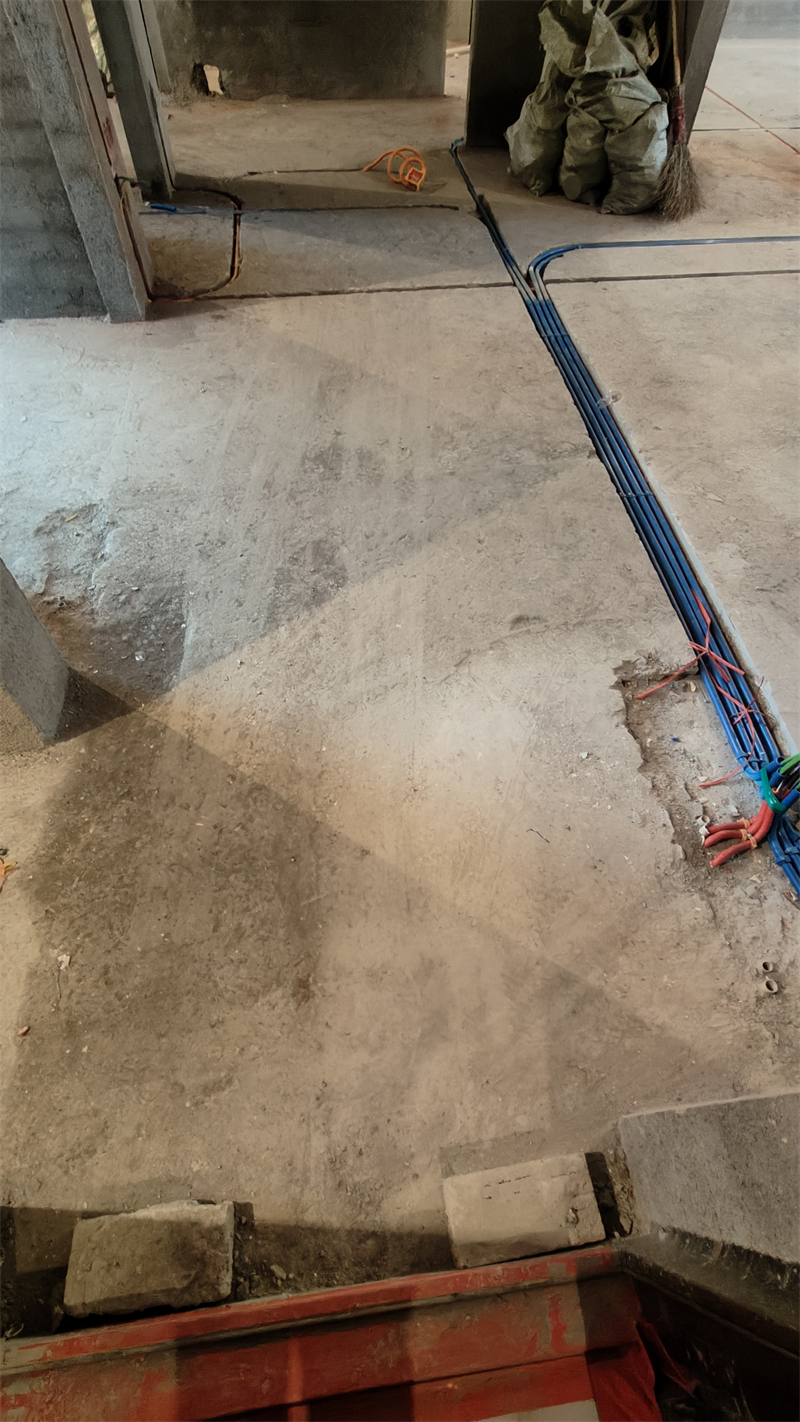

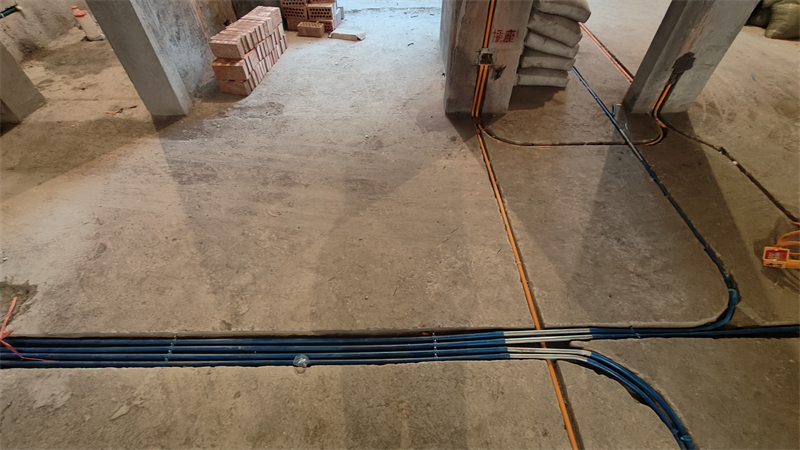

餐厅水电完工图





回复 支持 反对

使用道具 举报

 楼主| 发表于 2025-1-3 15:29:16 | 显示全部楼层

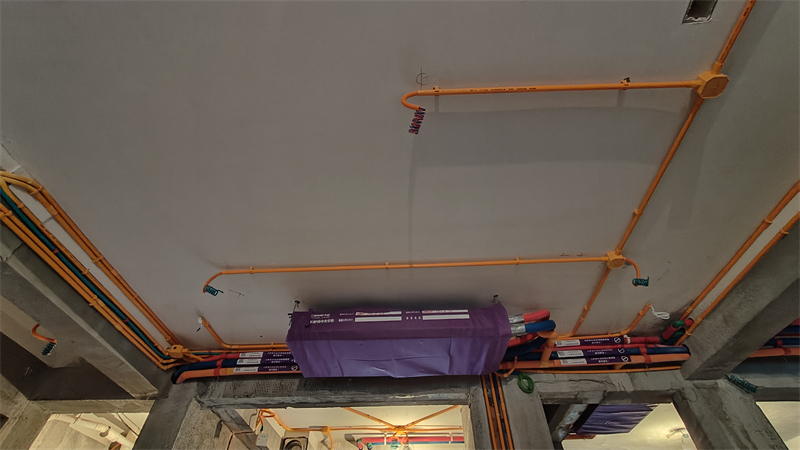

餐厅对角水电完工图





回复 支持 反对

使用道具 举报
