丁香里6-1-70#135㎡宋氏美学风——宋风雅韵

发表于 2024-12-23 21:14:24

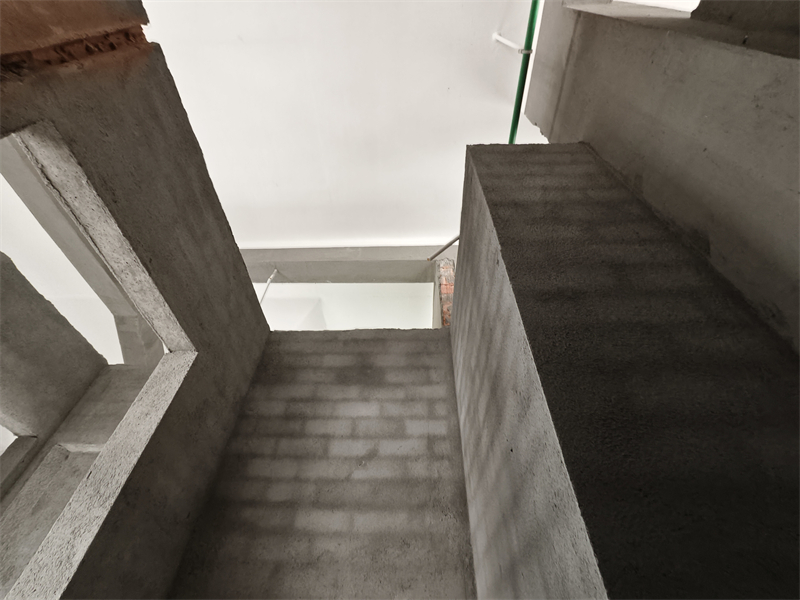

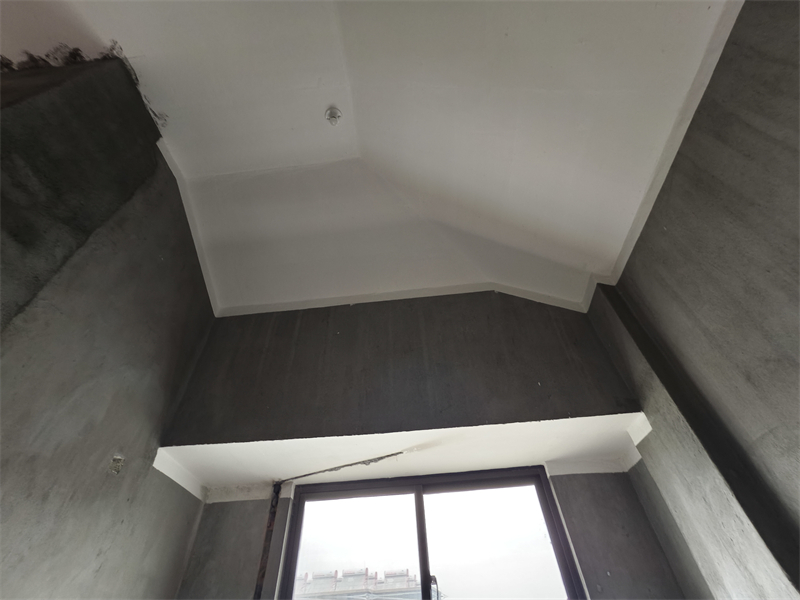

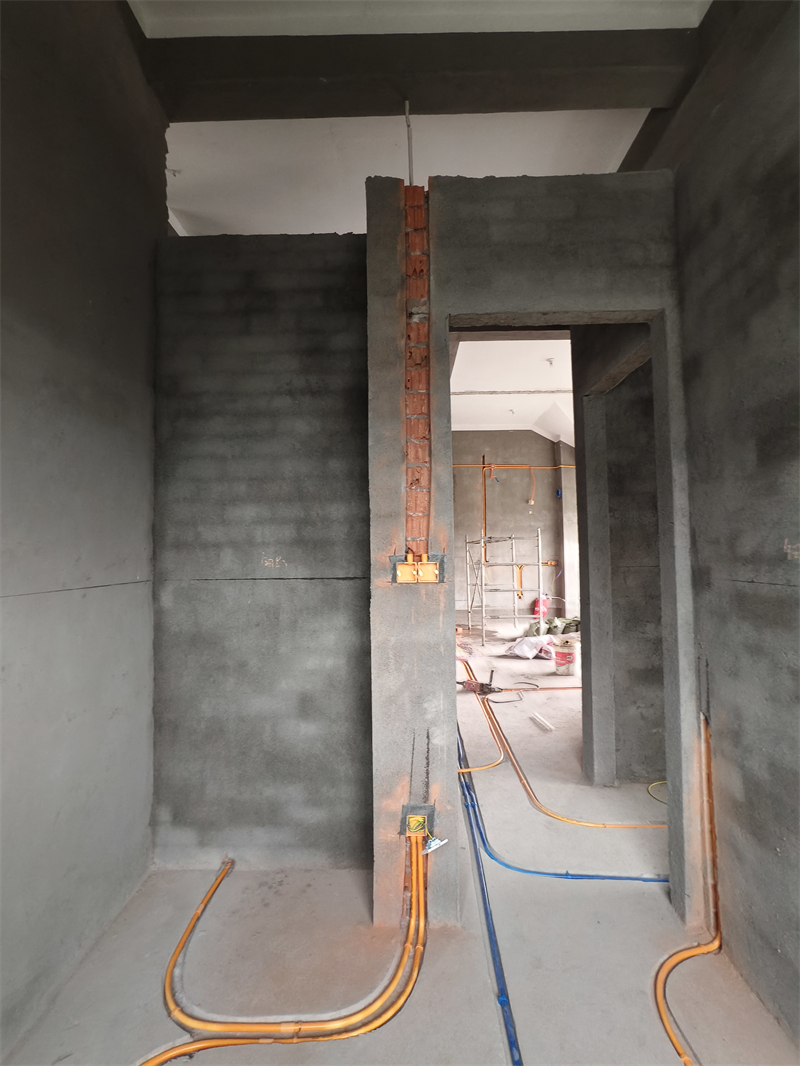

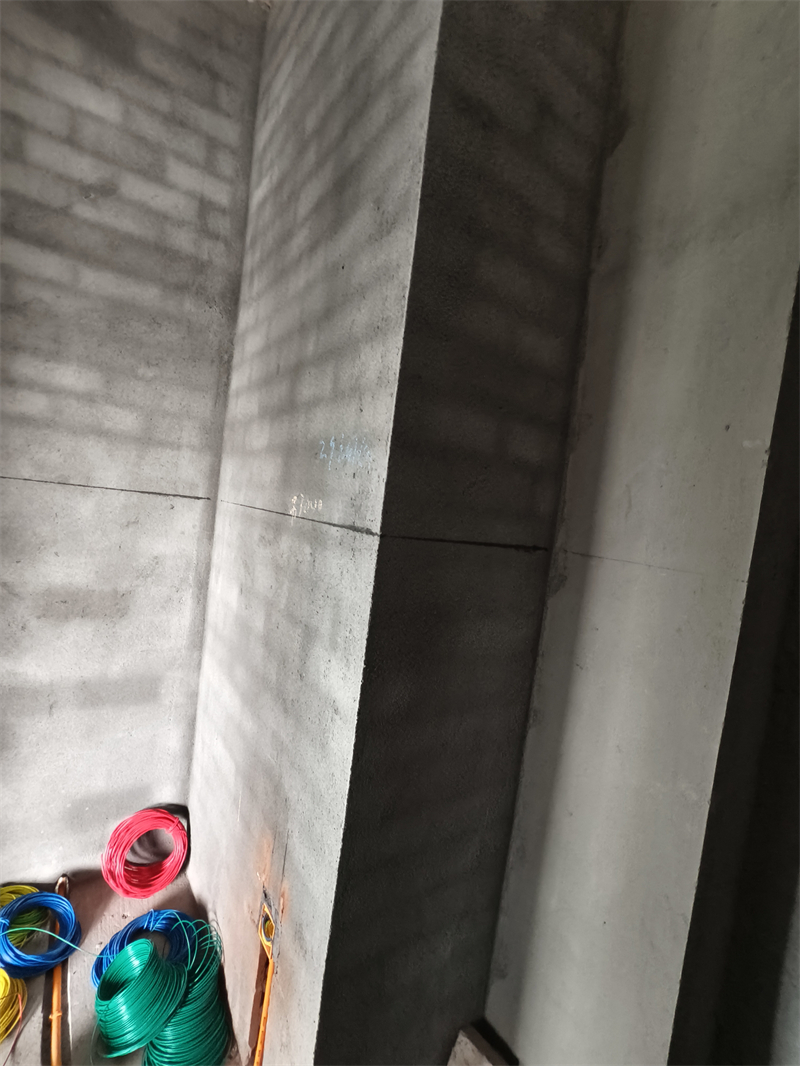

衣帽间对角

发表于 2024-12-23 21:15:01

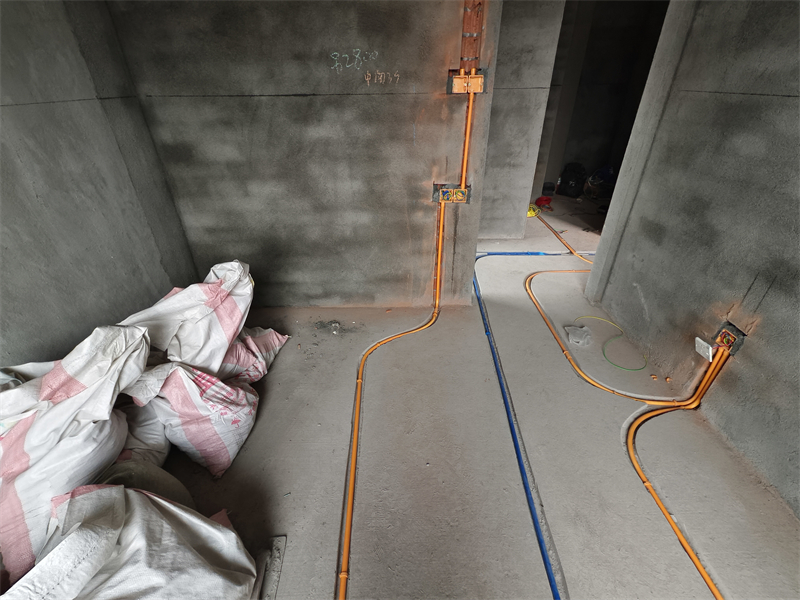

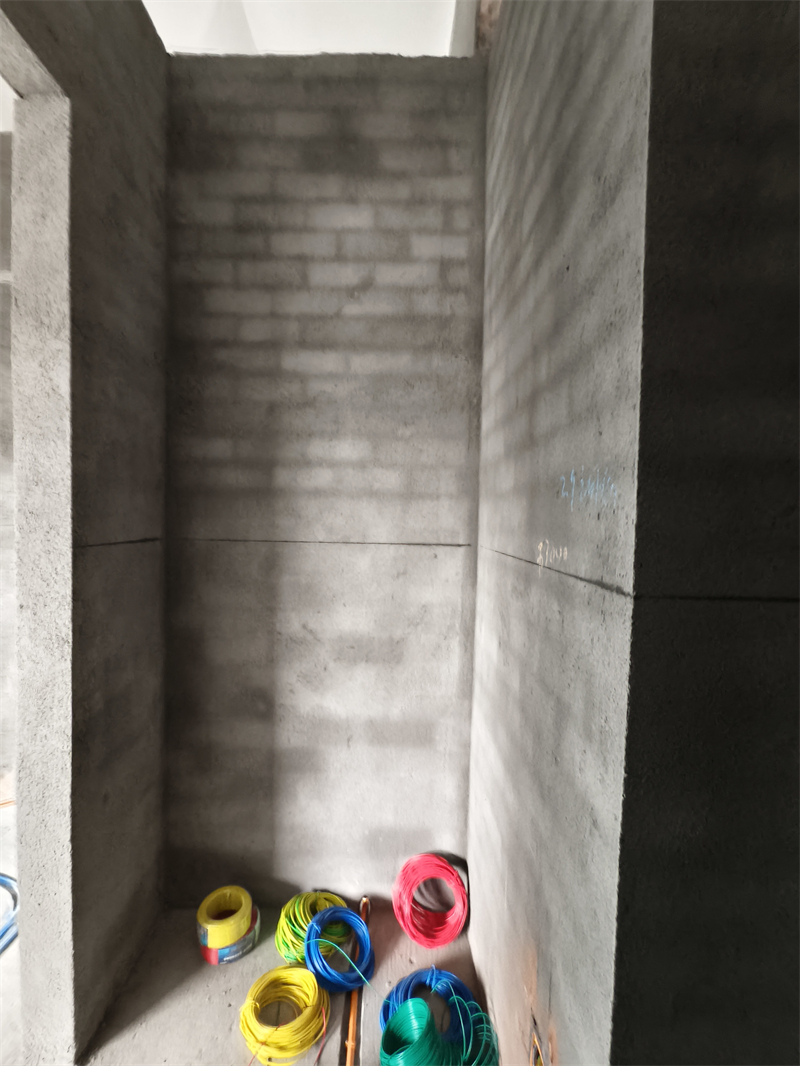

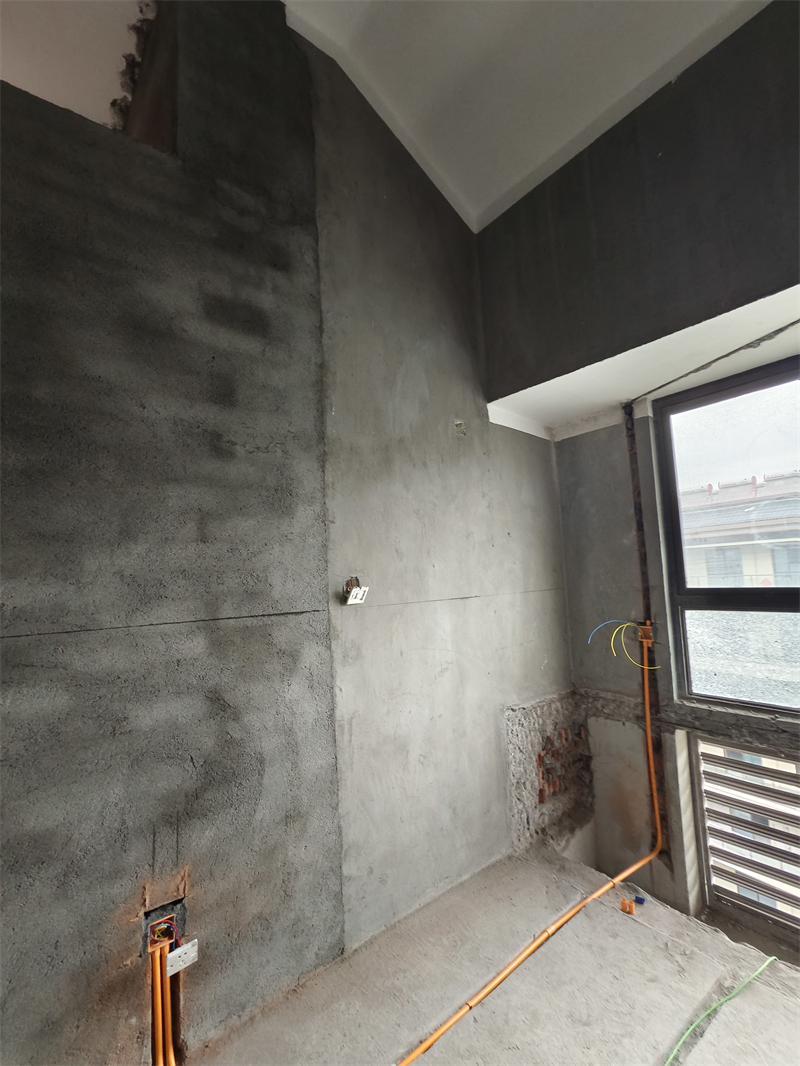

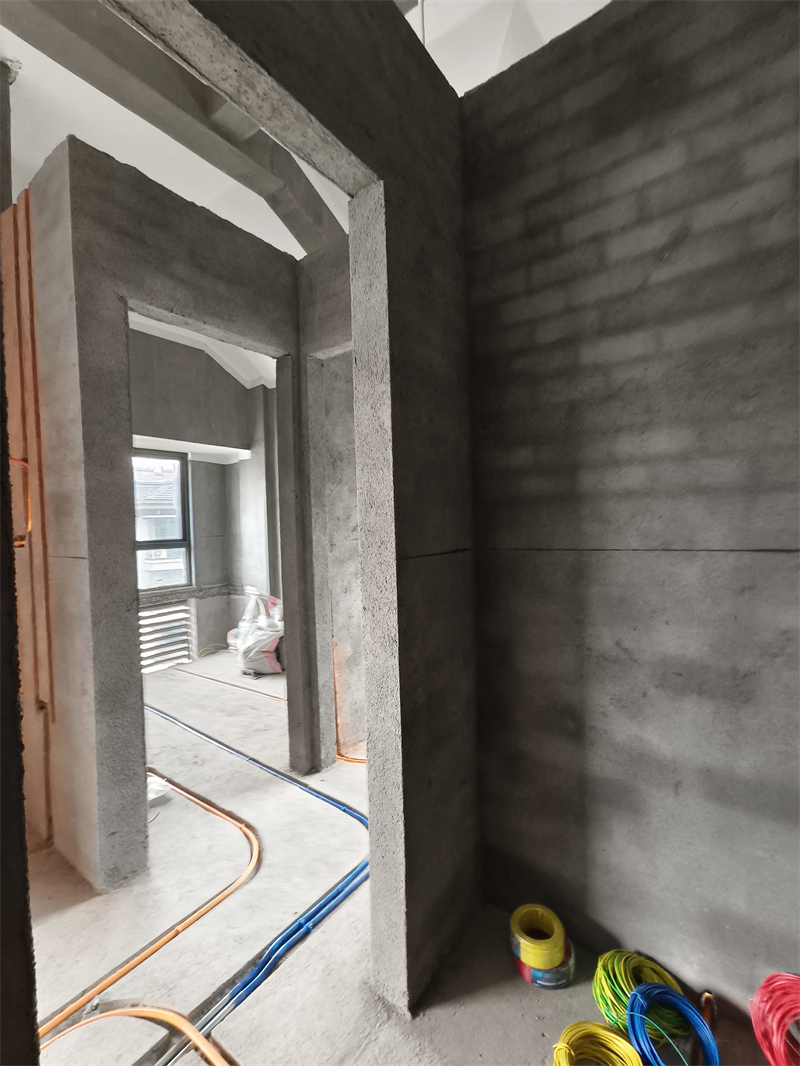

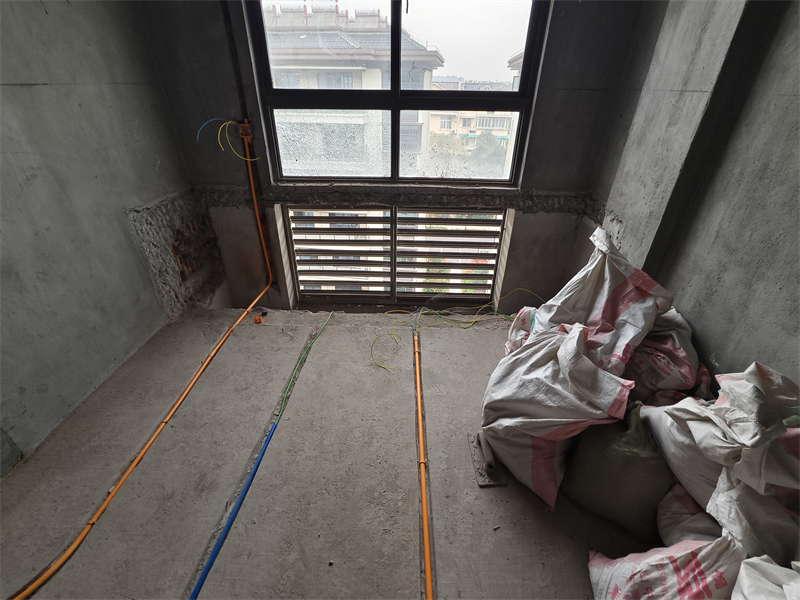

儿童房

发表于 2024-12-23 21:15:55

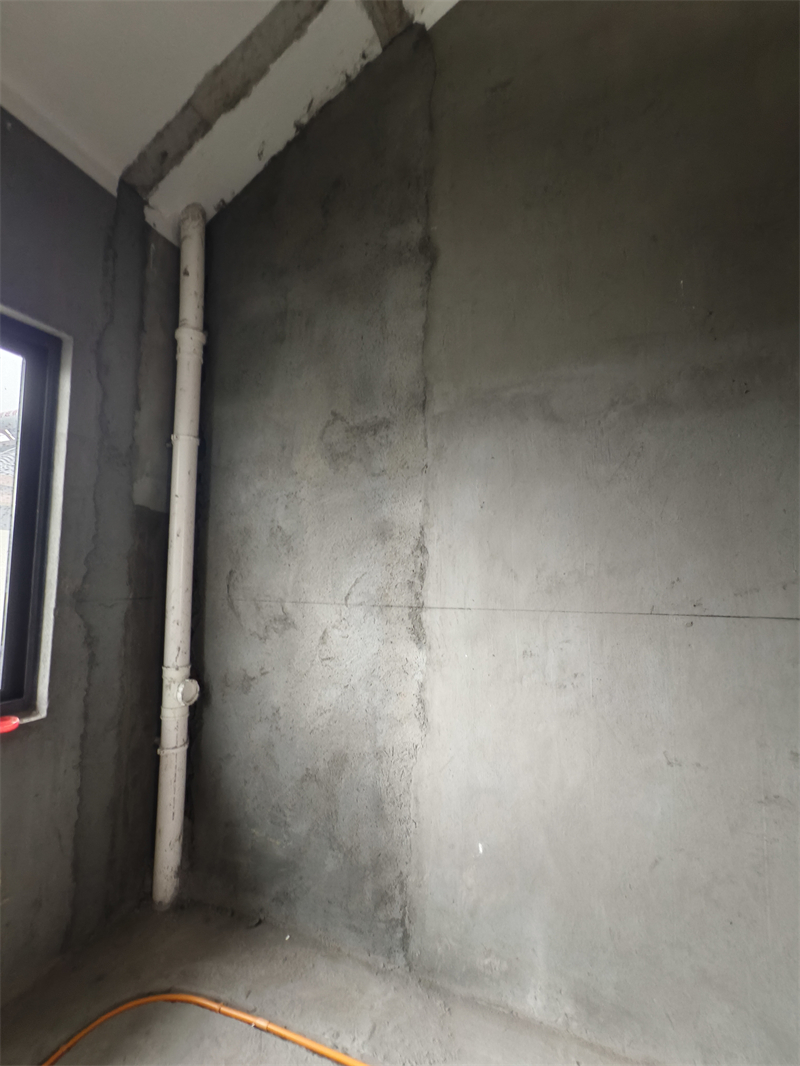

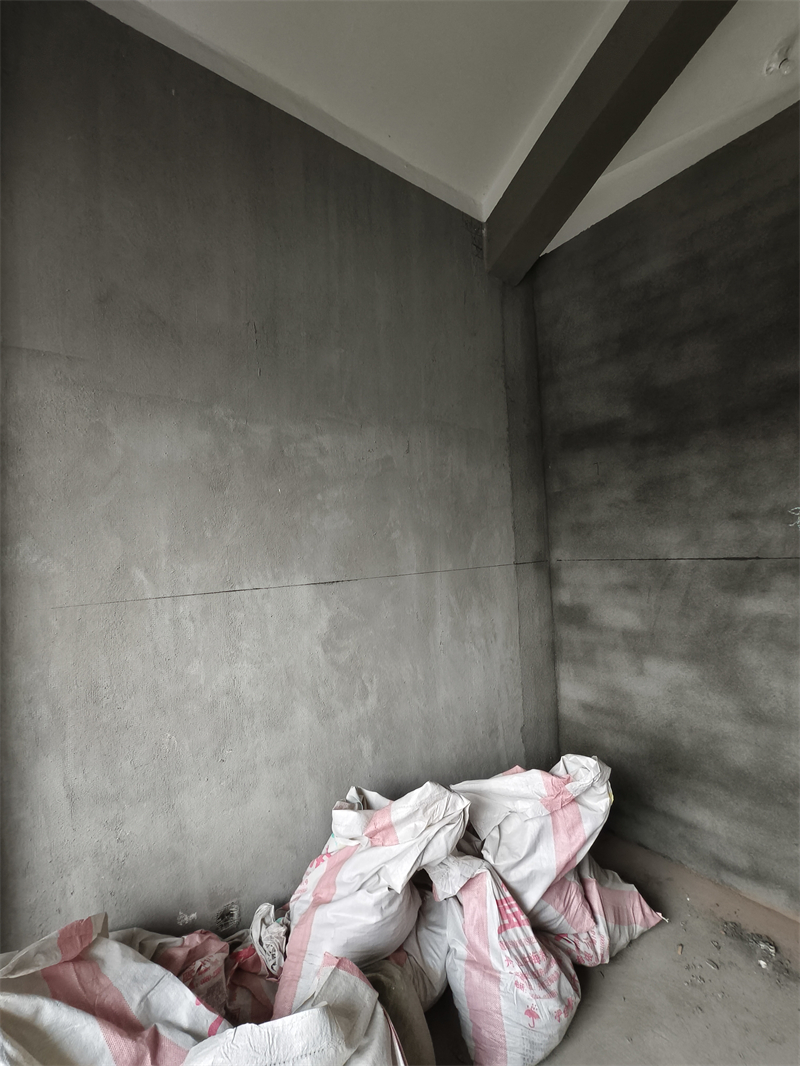

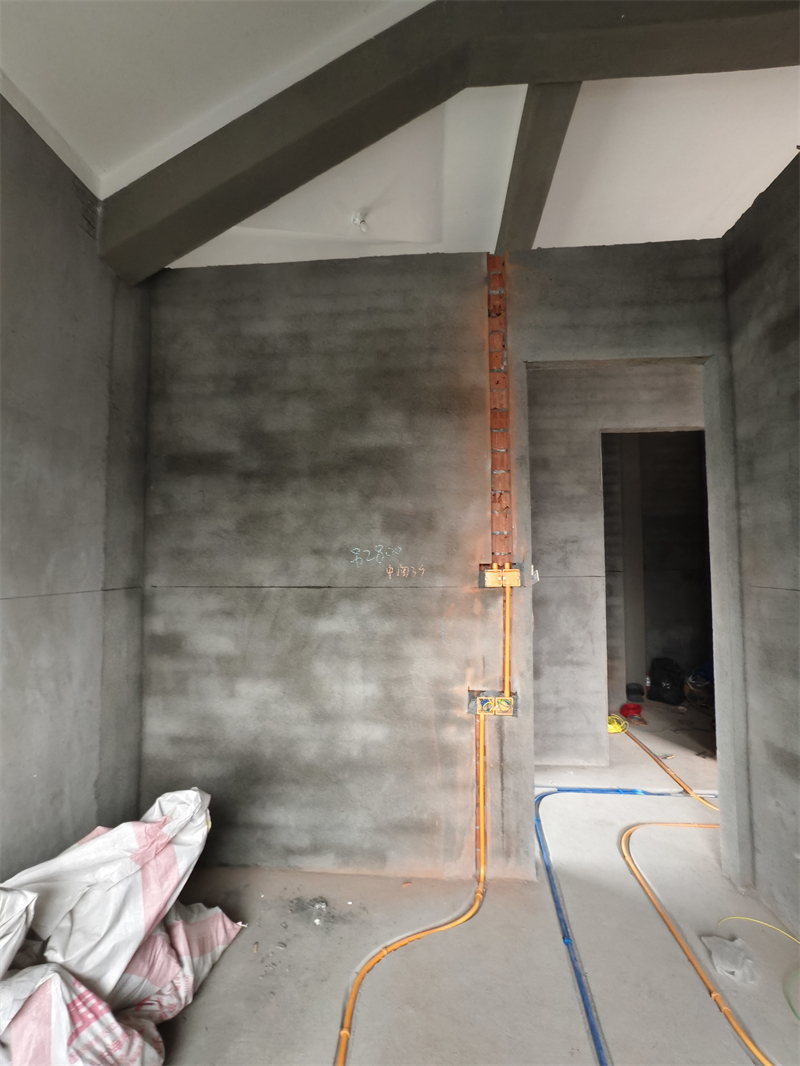

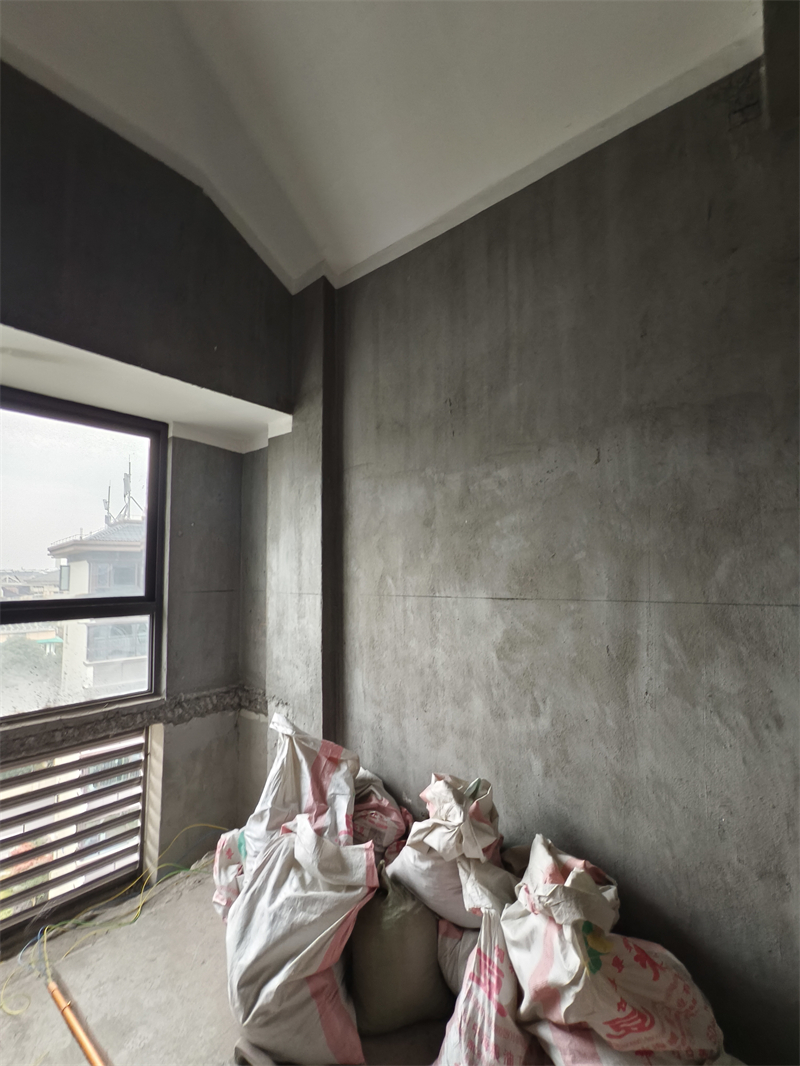

儿童房对角

发表于 2024-12-23 21:16:48

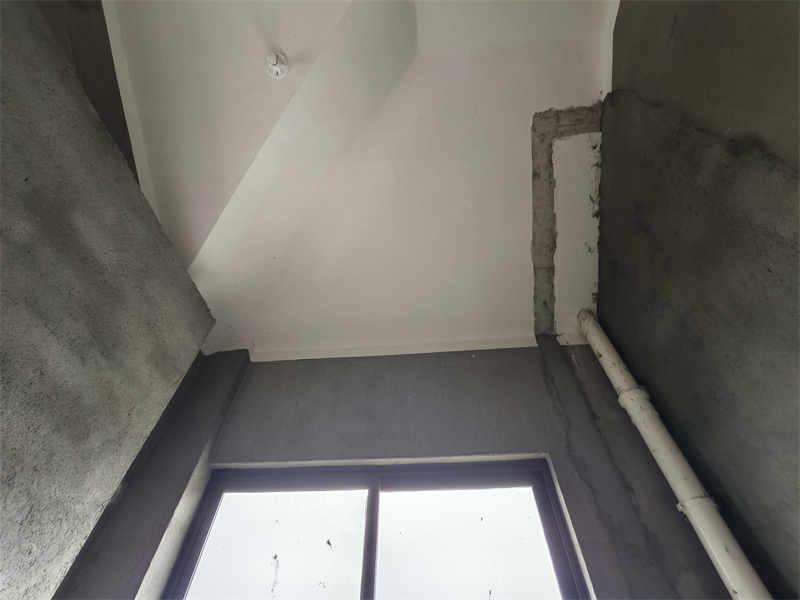

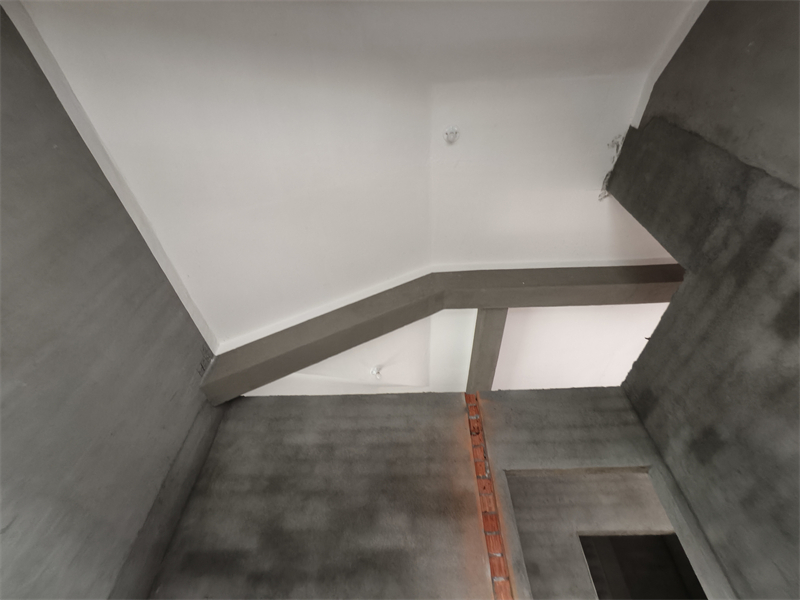

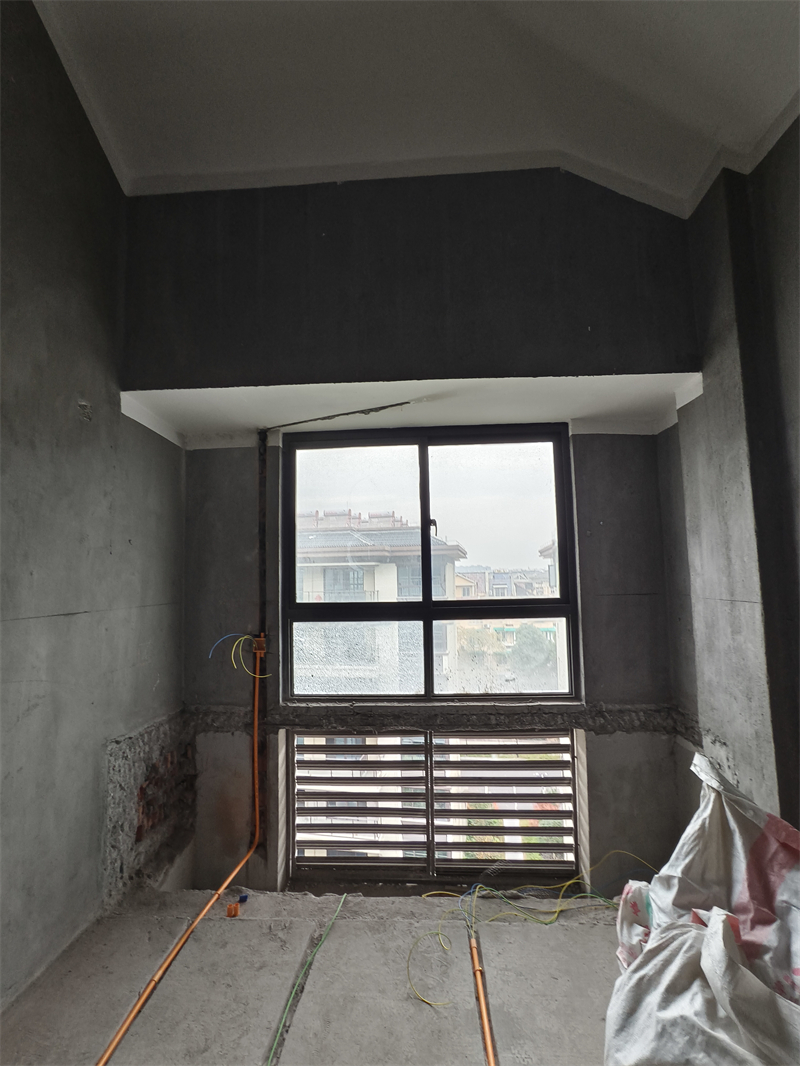

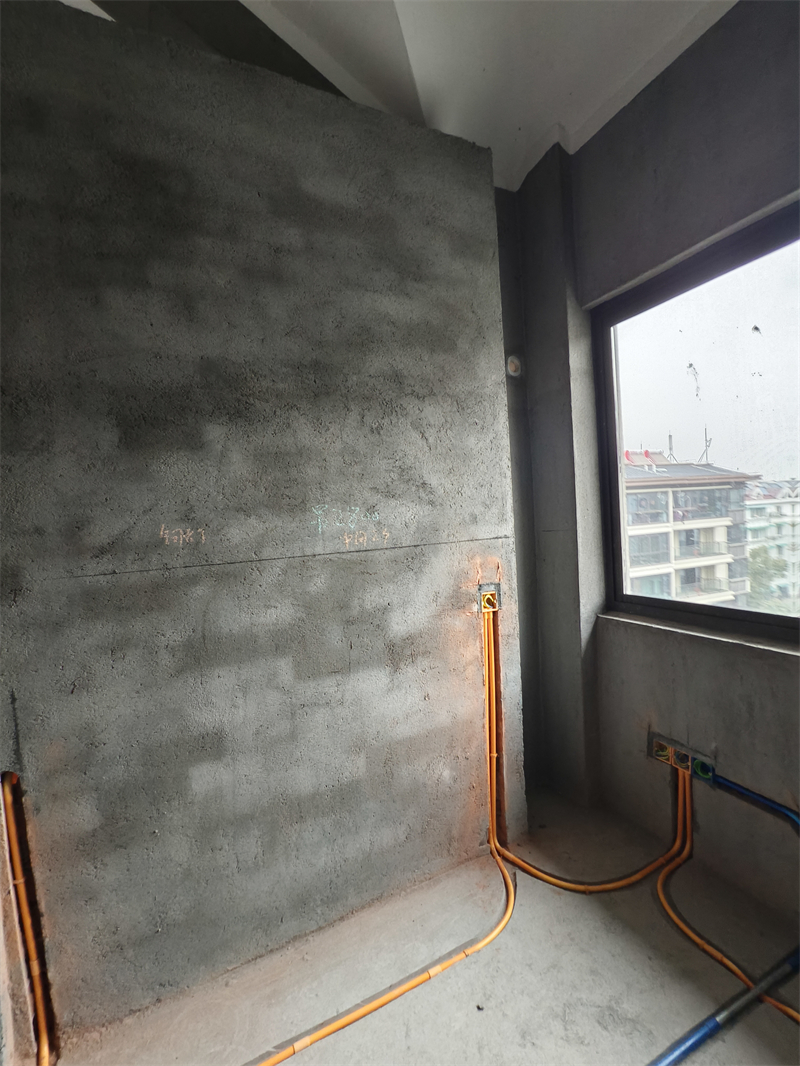

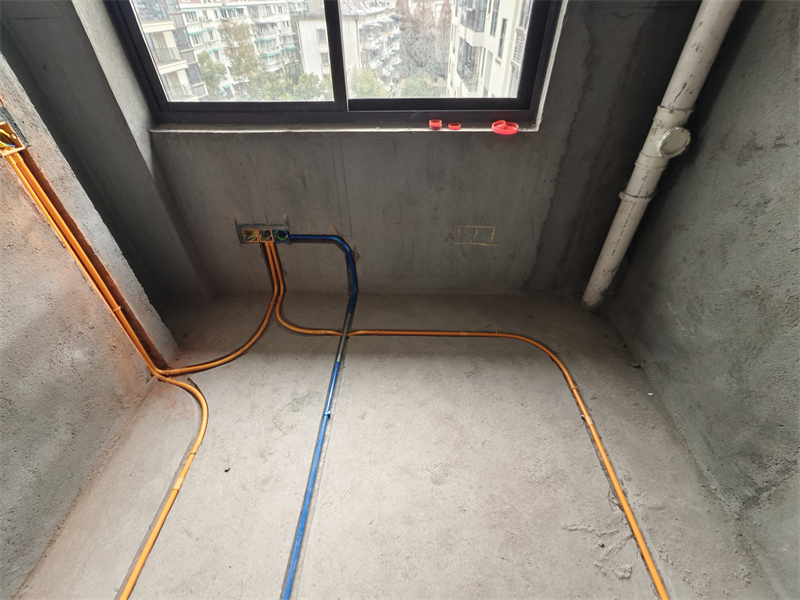

书房

发表于 2024-12-23 21:17:24

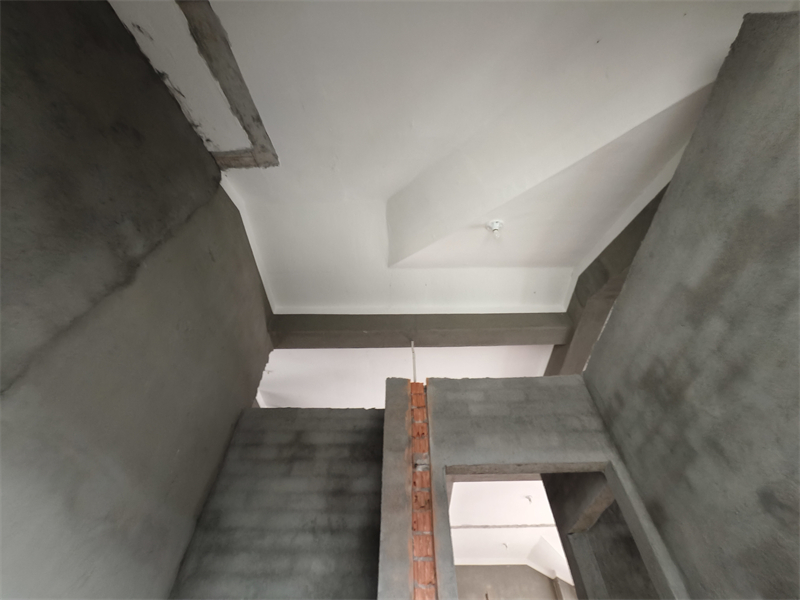

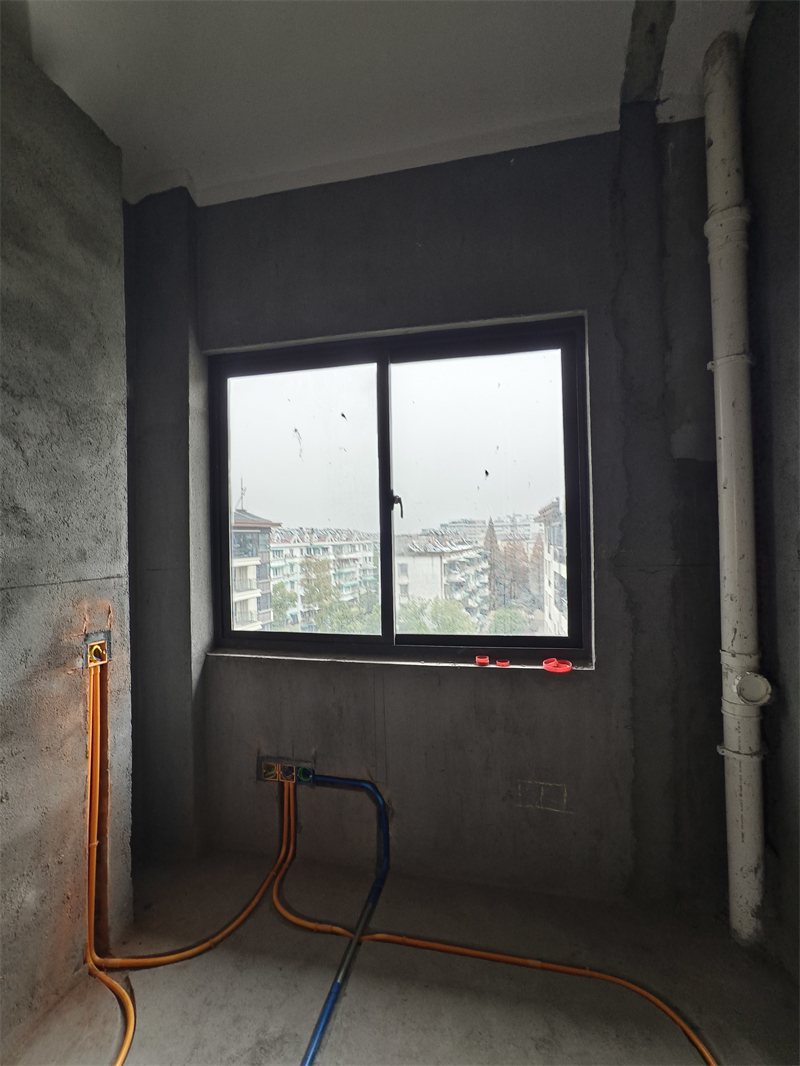

书房对角

发表于 2025-1-2 21:47:41

本帖最后由格堂黄姐于 2025-1-5 14:46 编辑

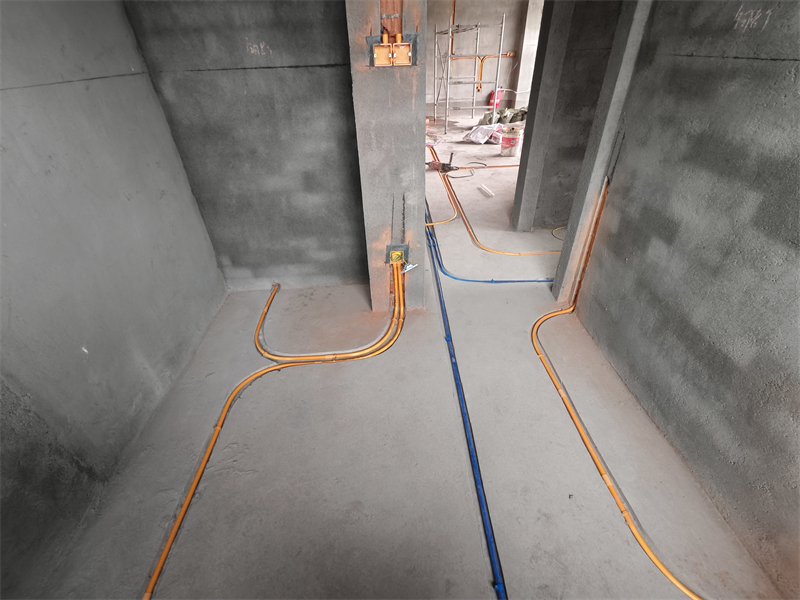

水电完工

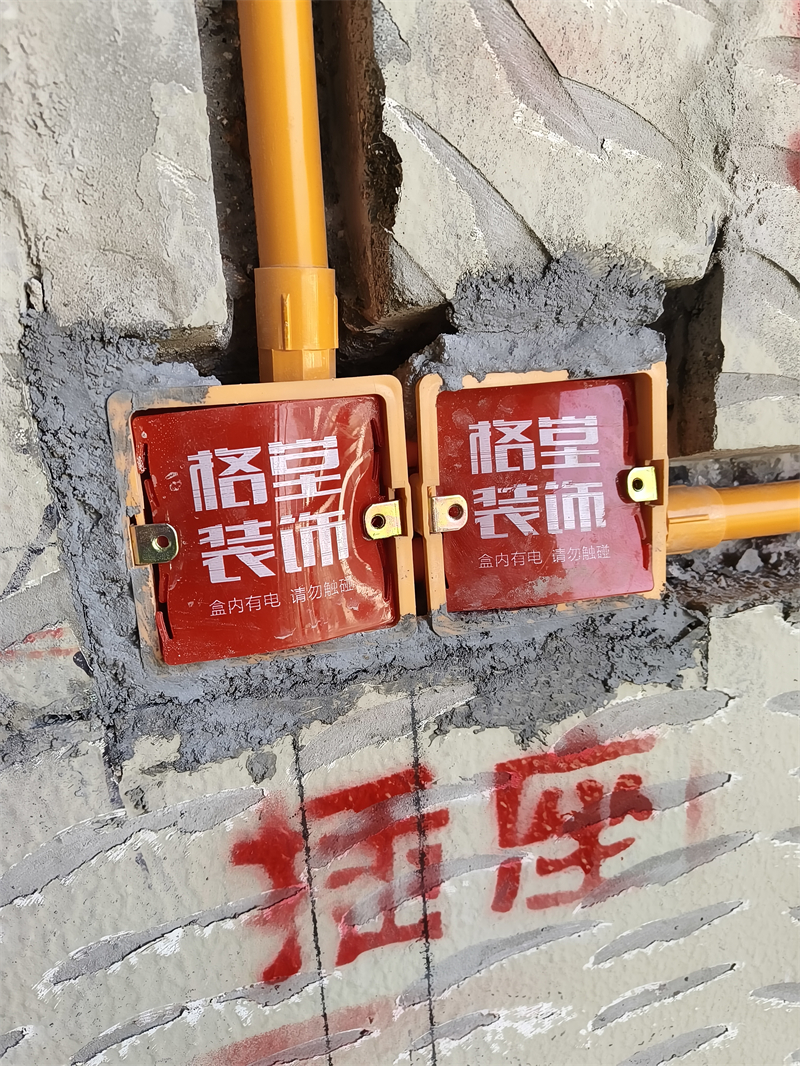

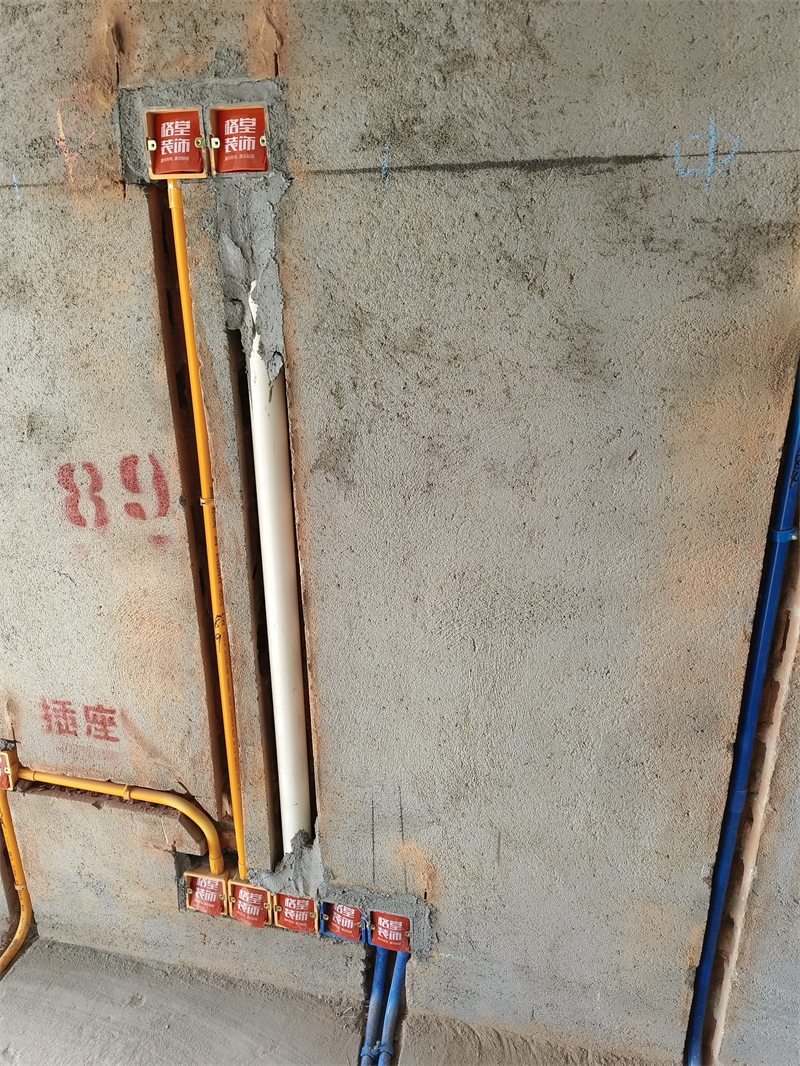

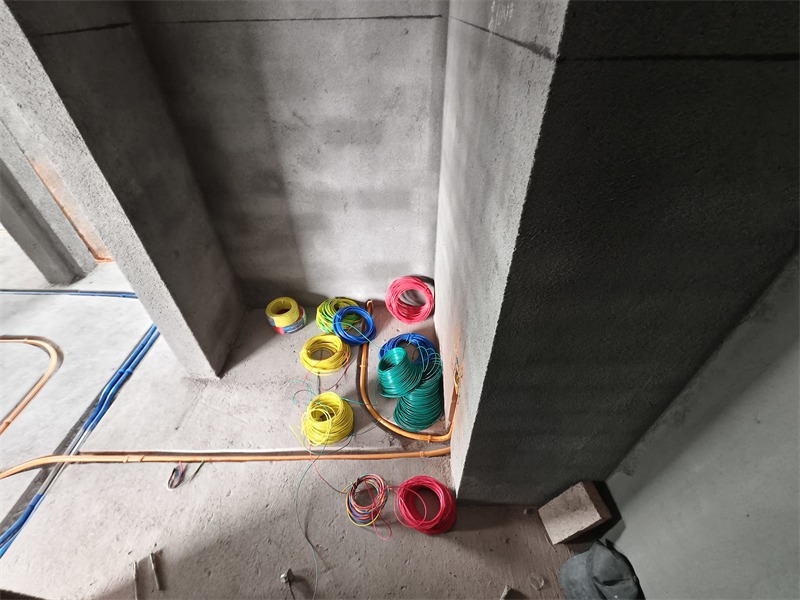

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

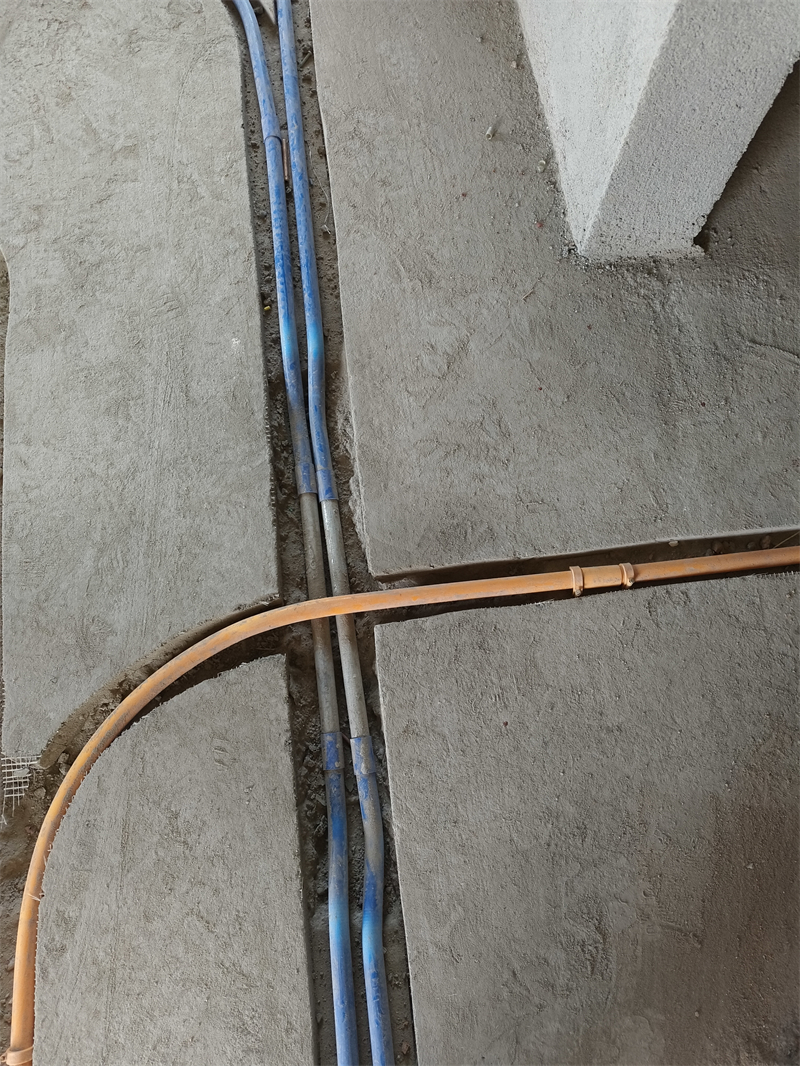

强弱电交接处用金属镀锌管交叉，防止信号干扰。

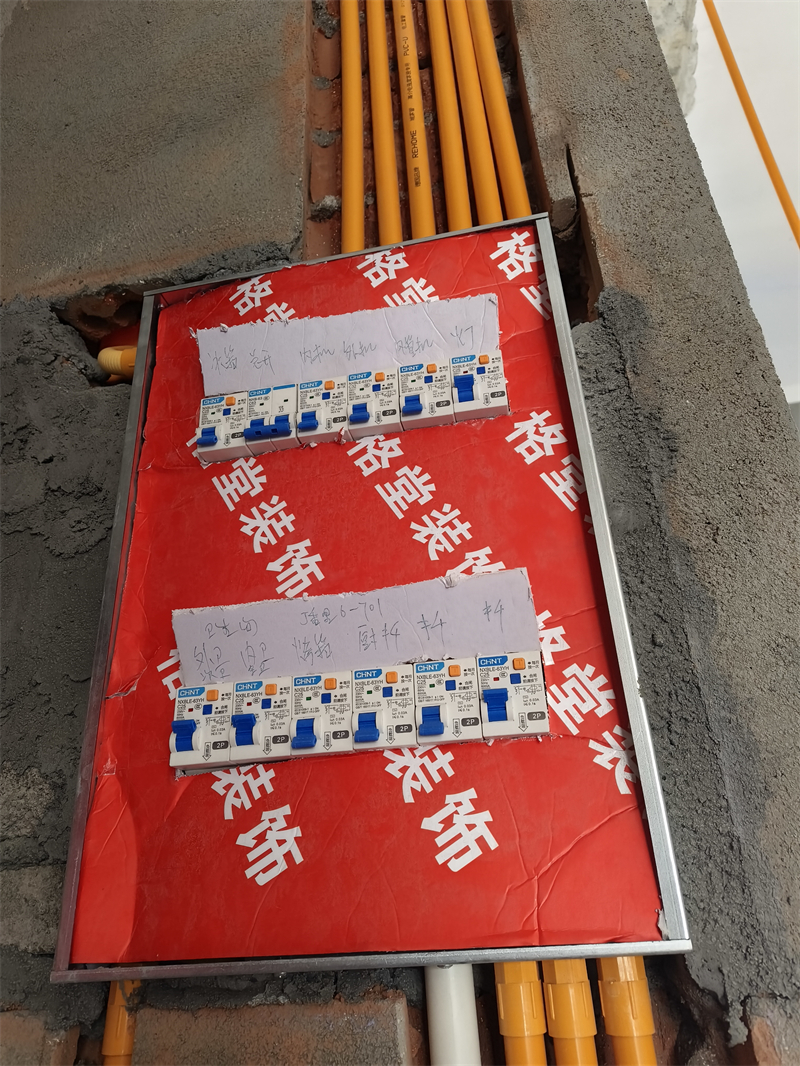

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

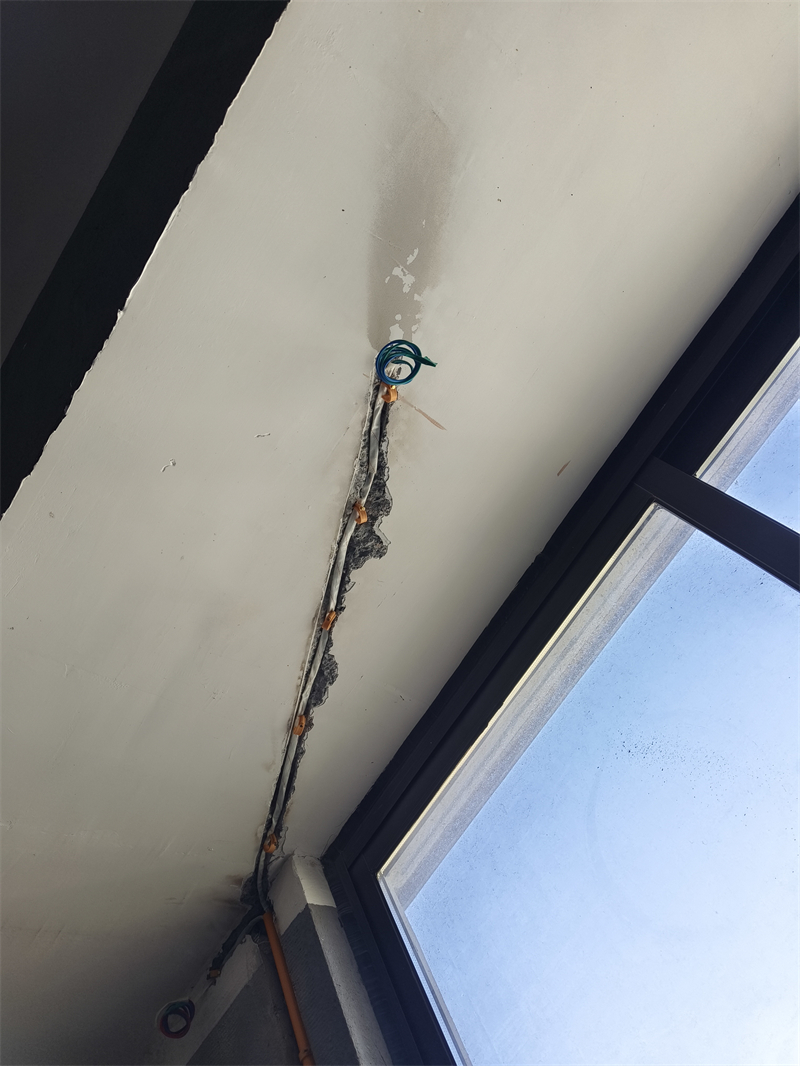

灯头线套黄腊管保护。

筒灯电线用波纹管保护。

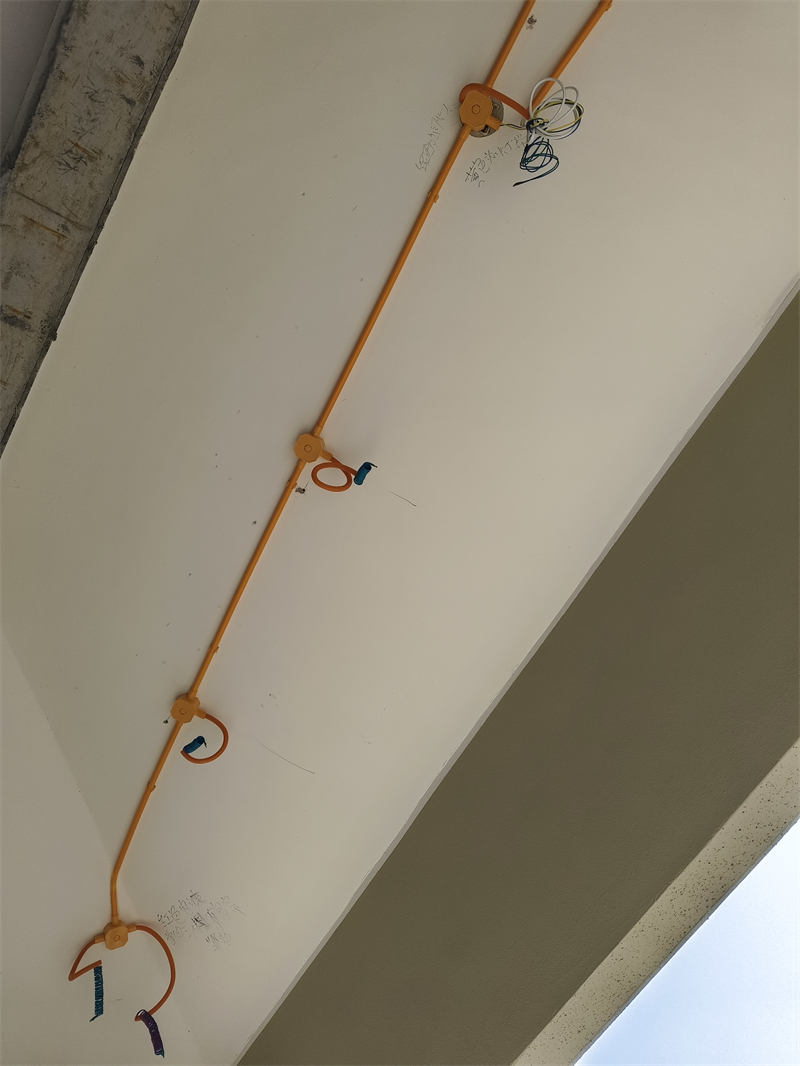

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2025-1-2 21:50:13

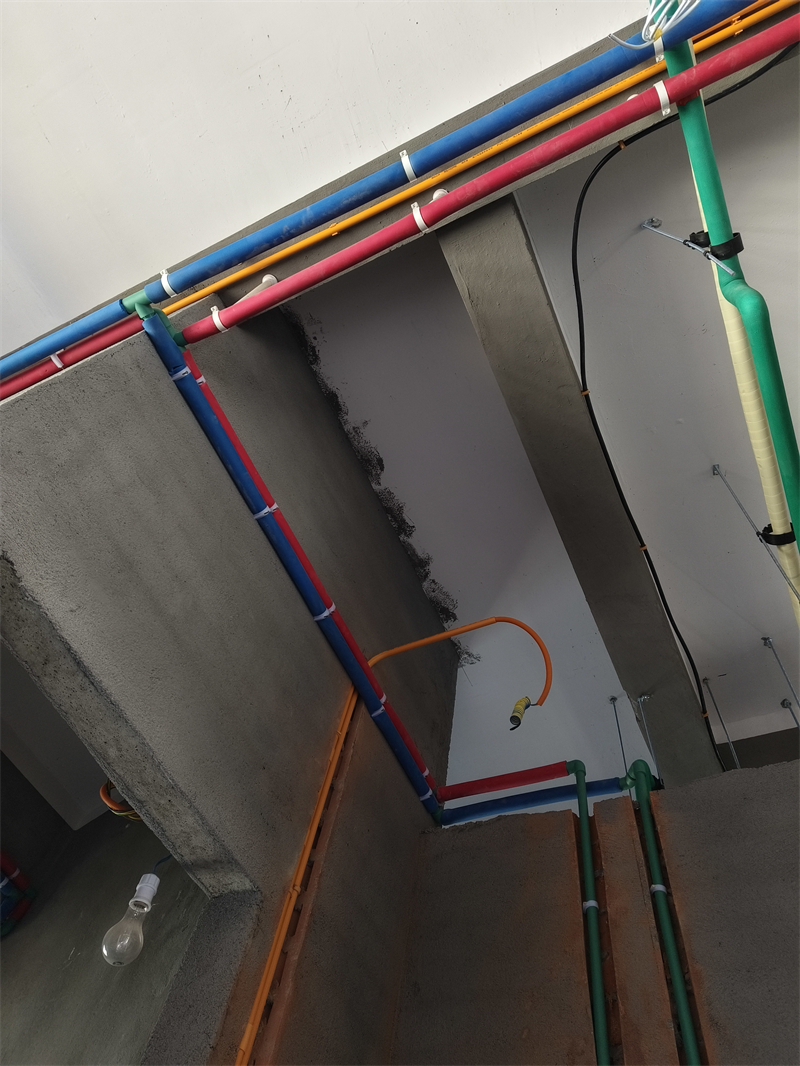

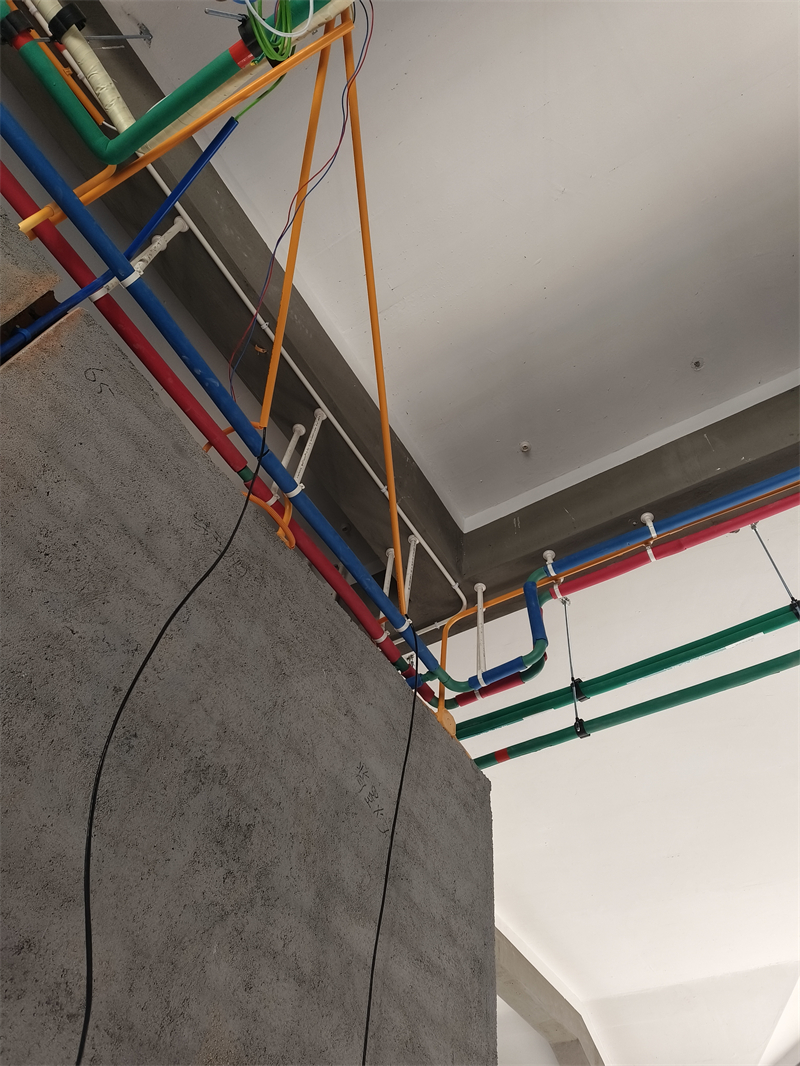

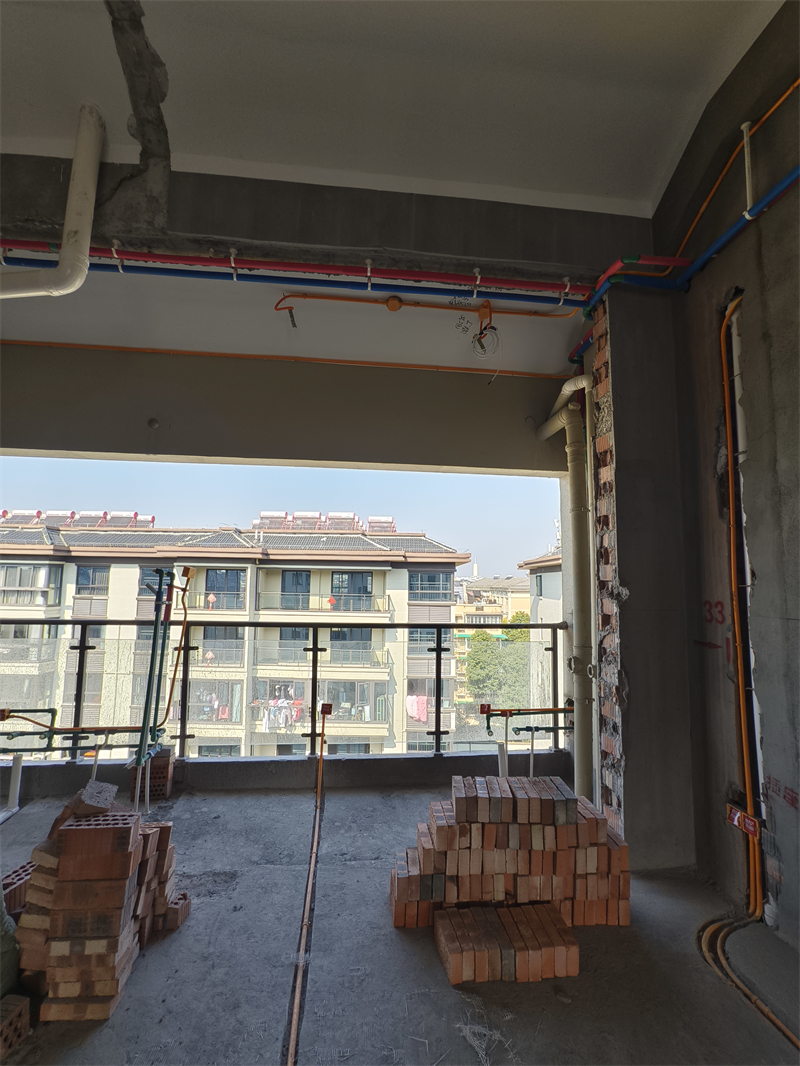

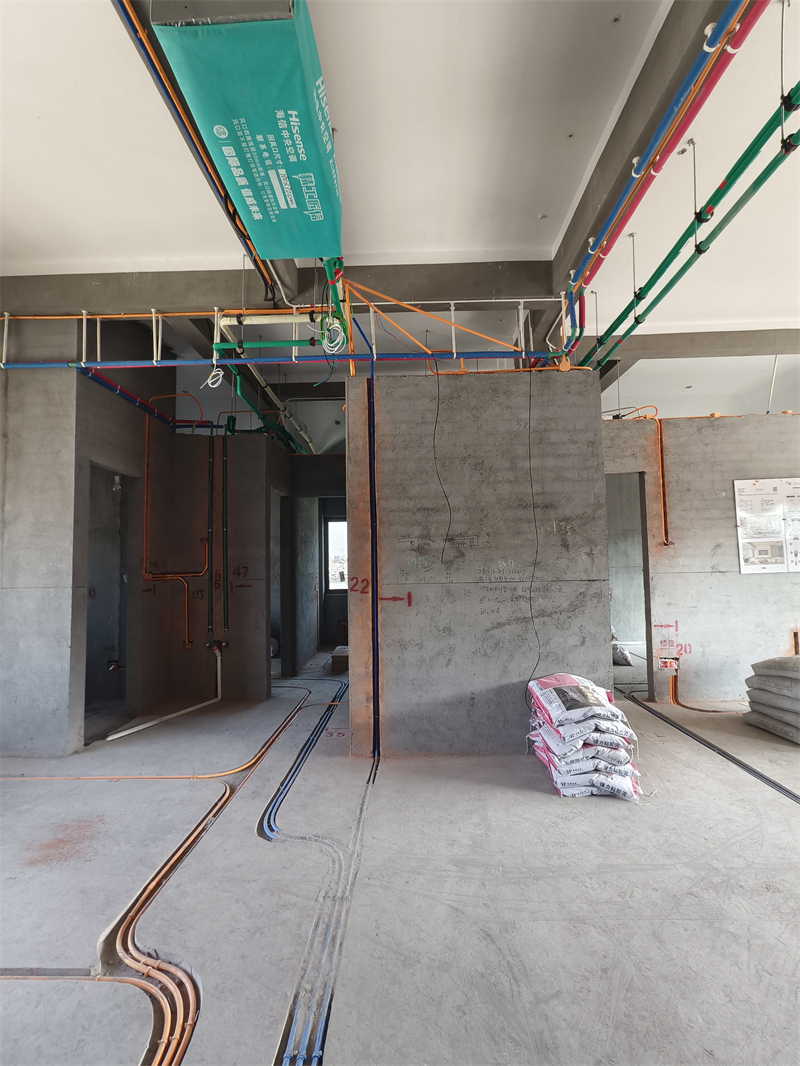

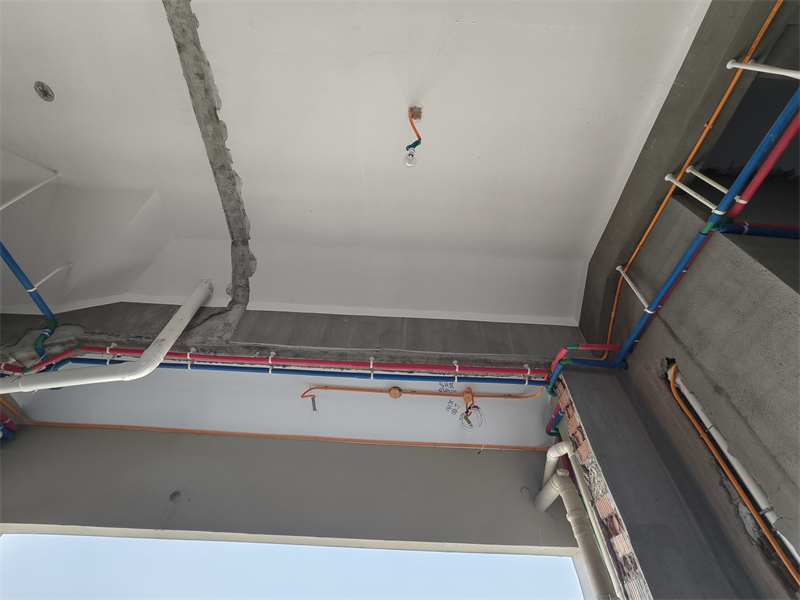

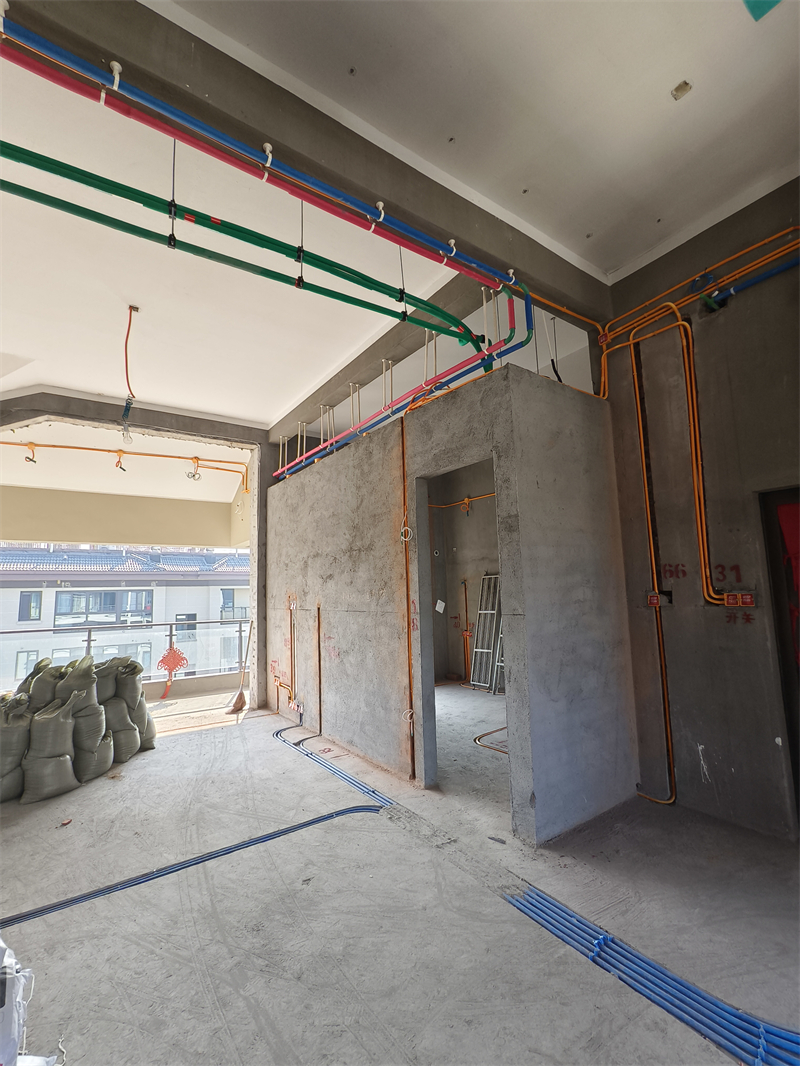

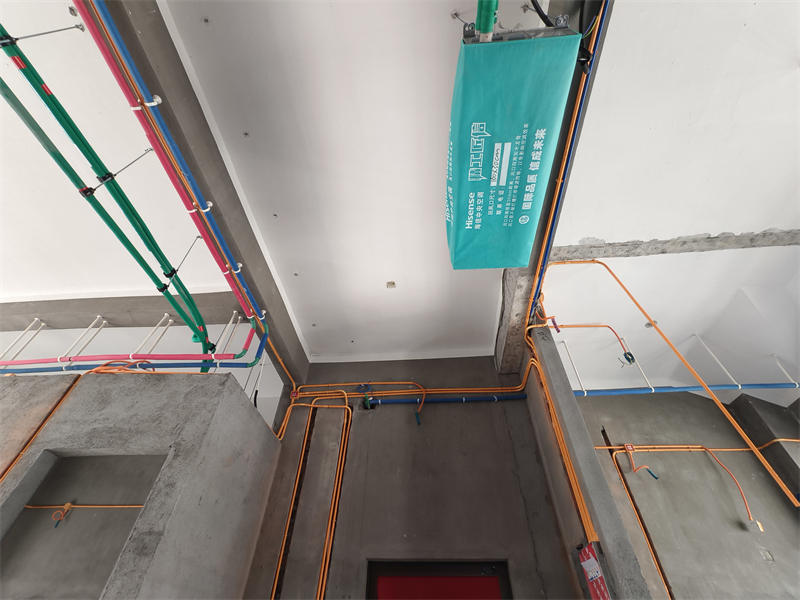

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

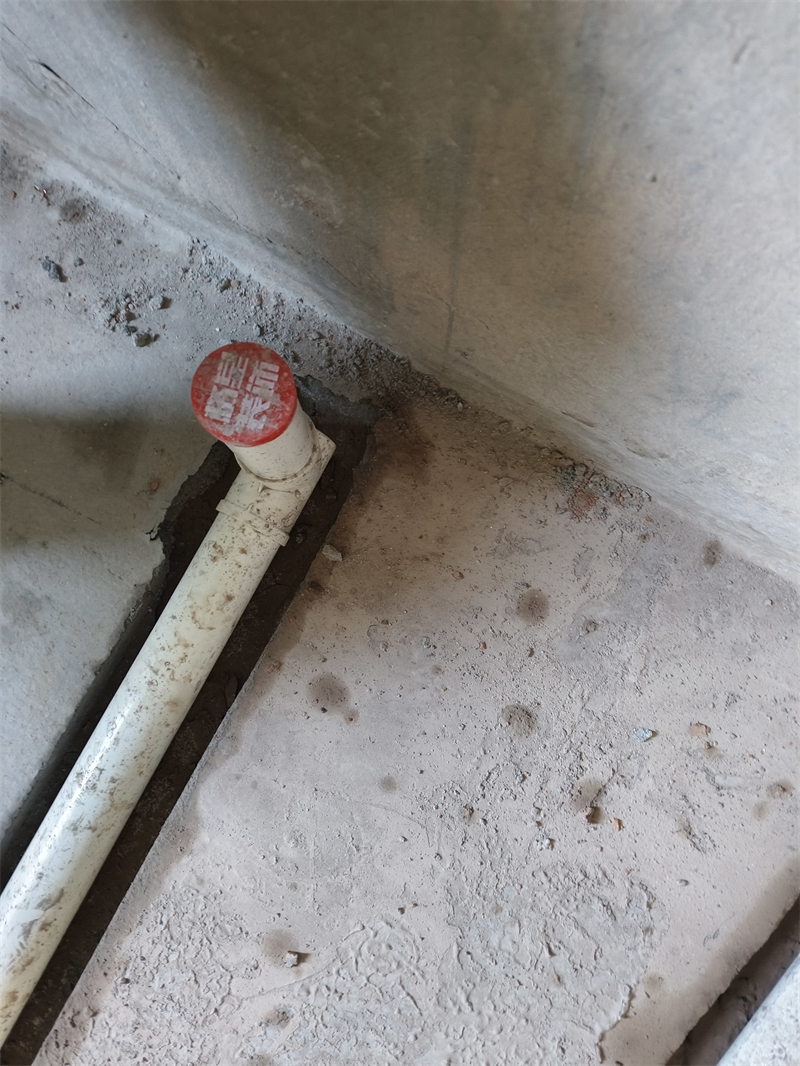

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

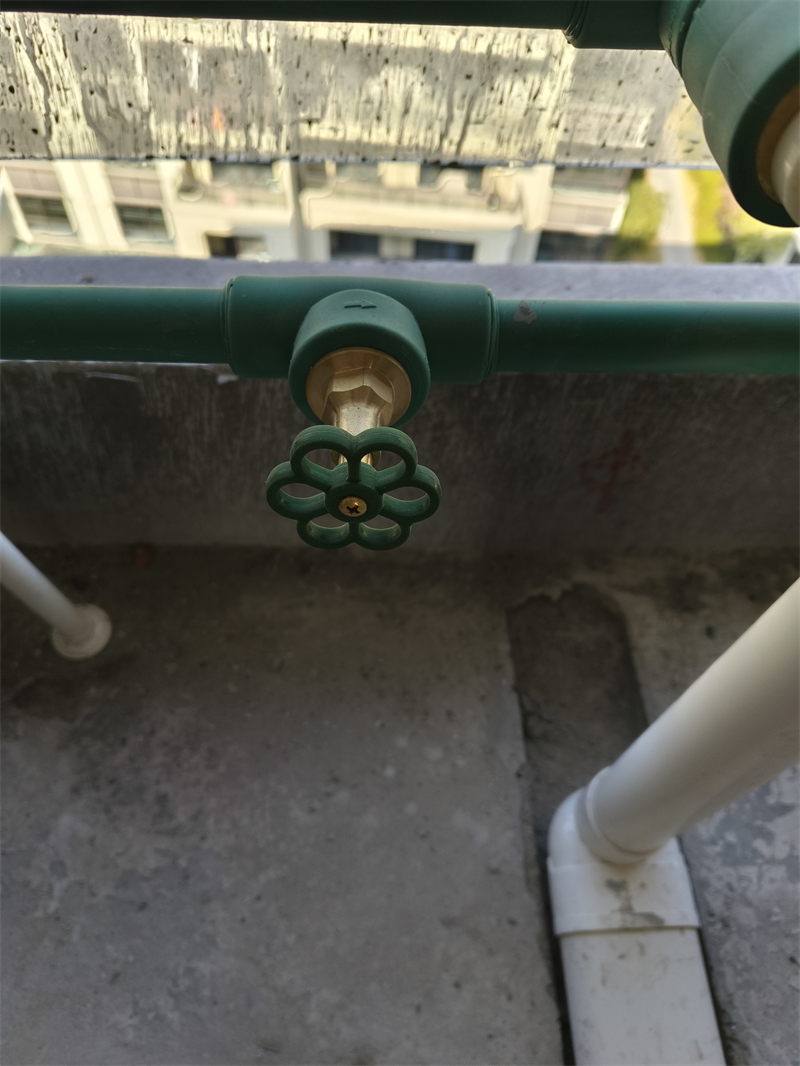

每户水管进水部位室内加进水总阀，采用暗埋做法。

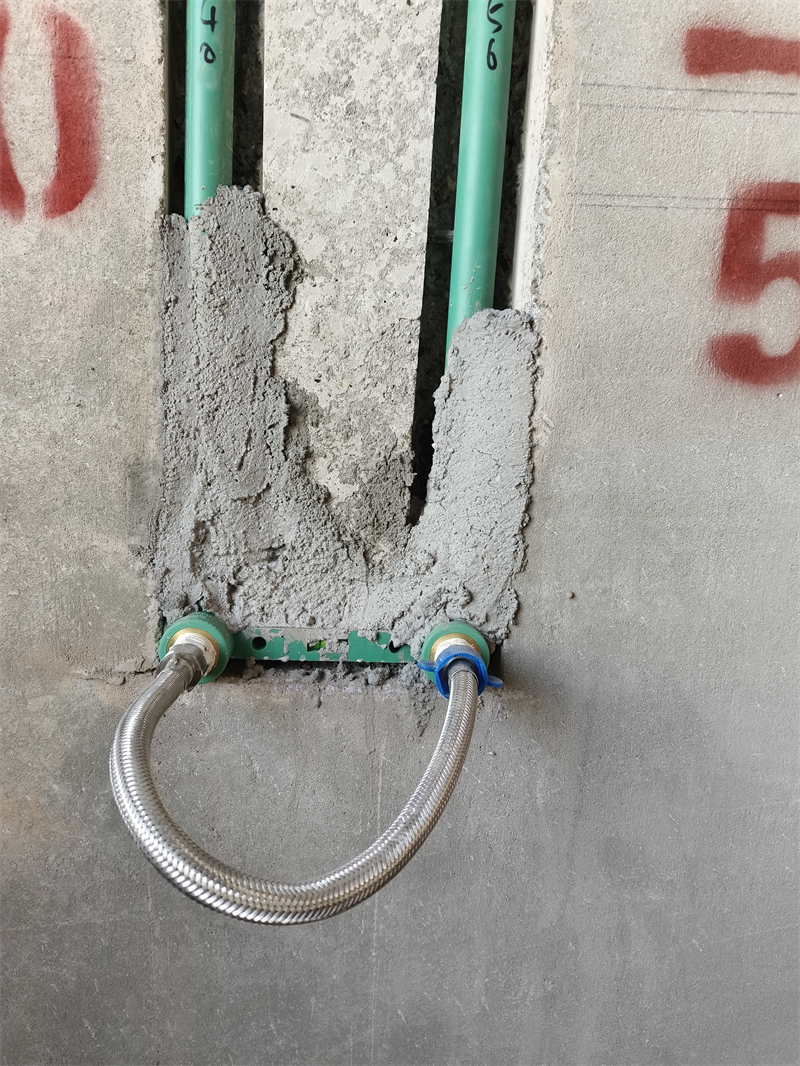

冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2025-1-2 21:51:03

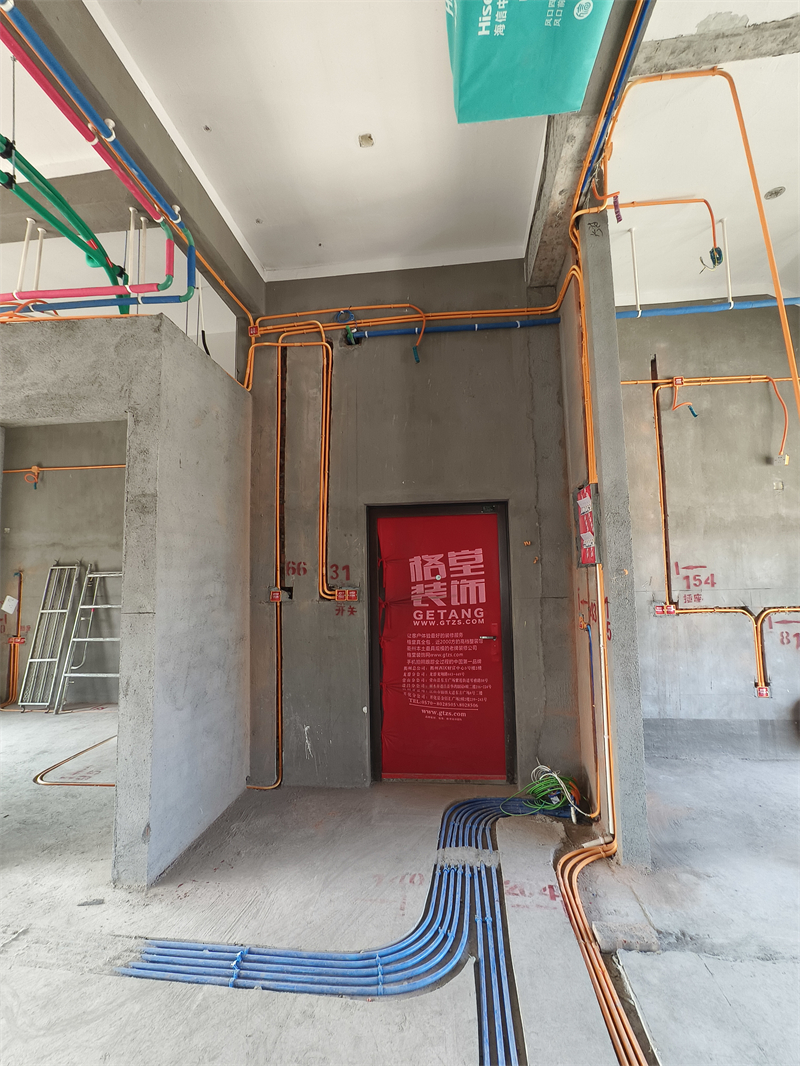

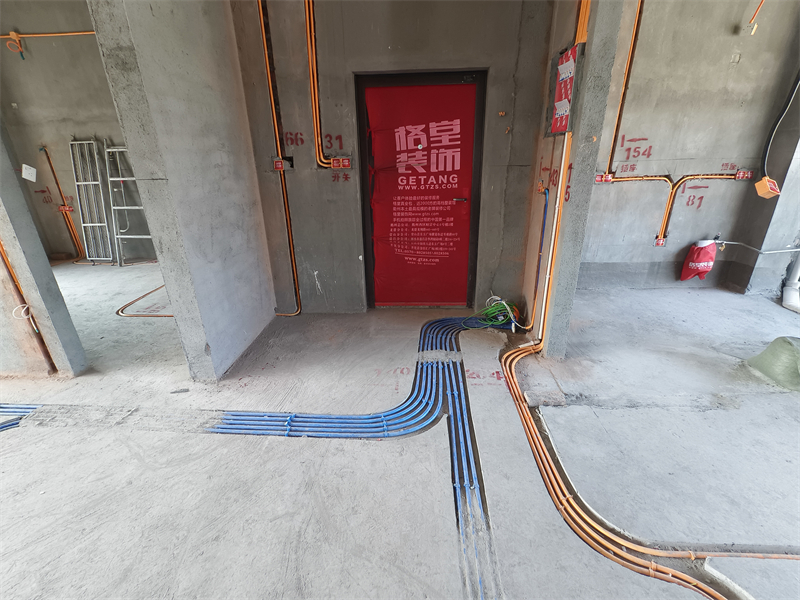

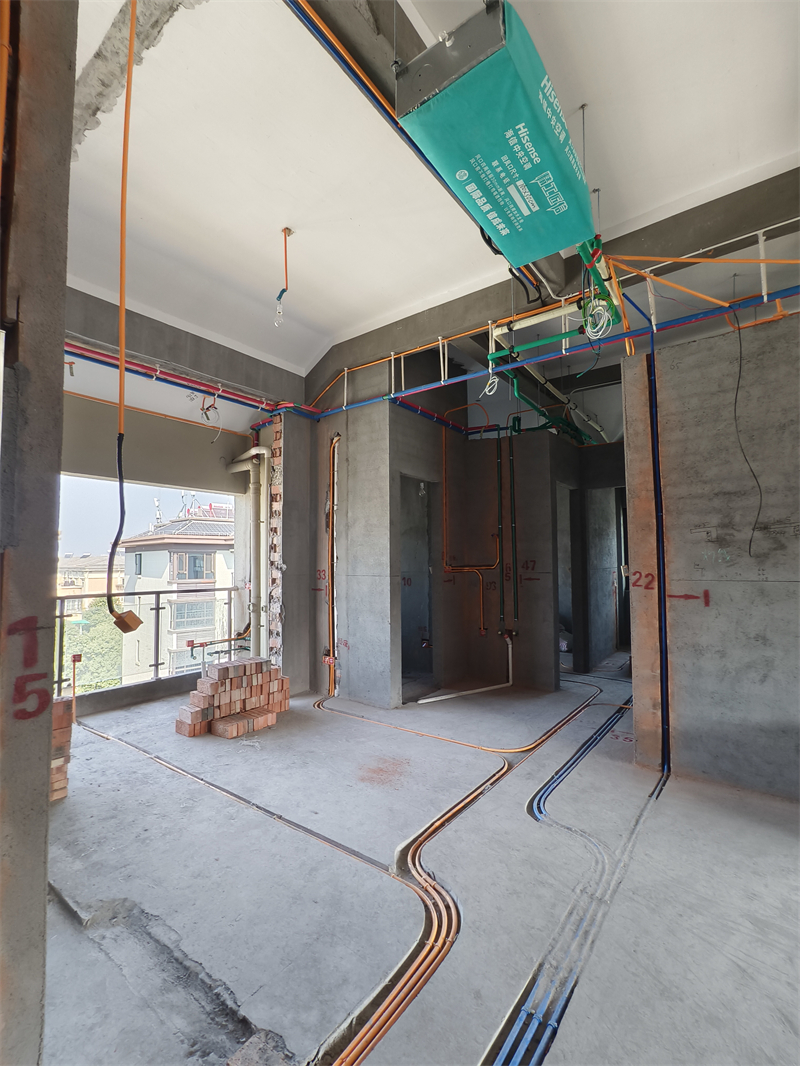

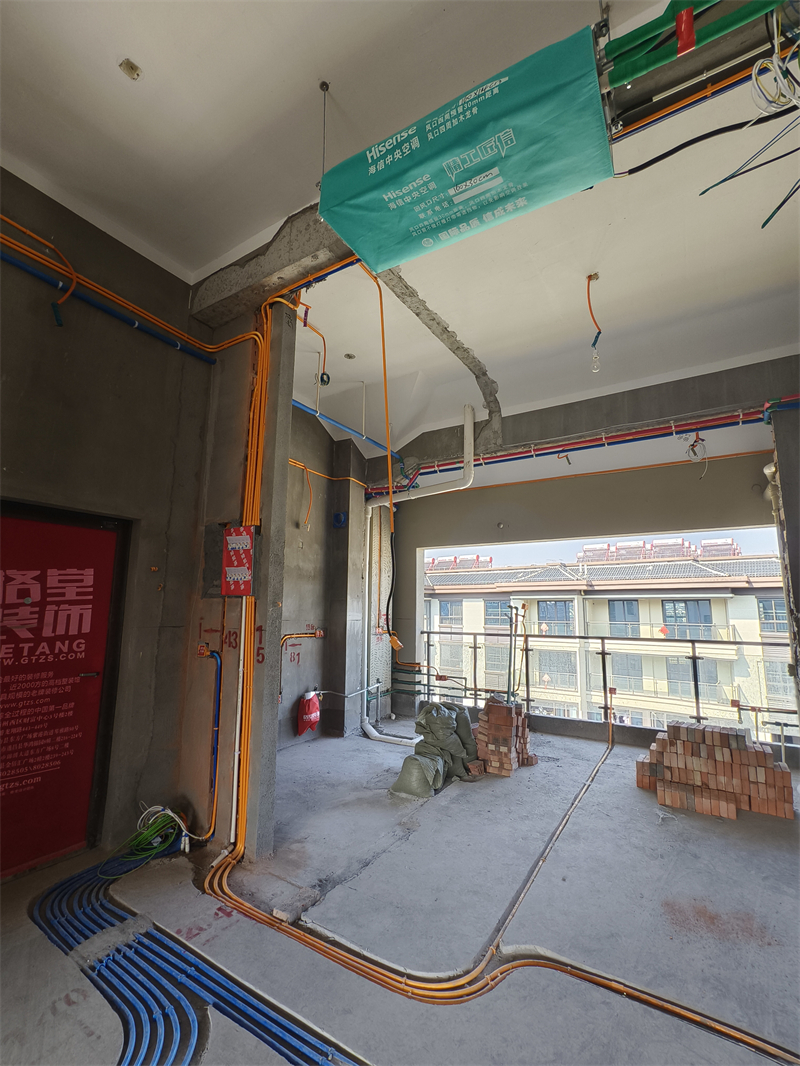

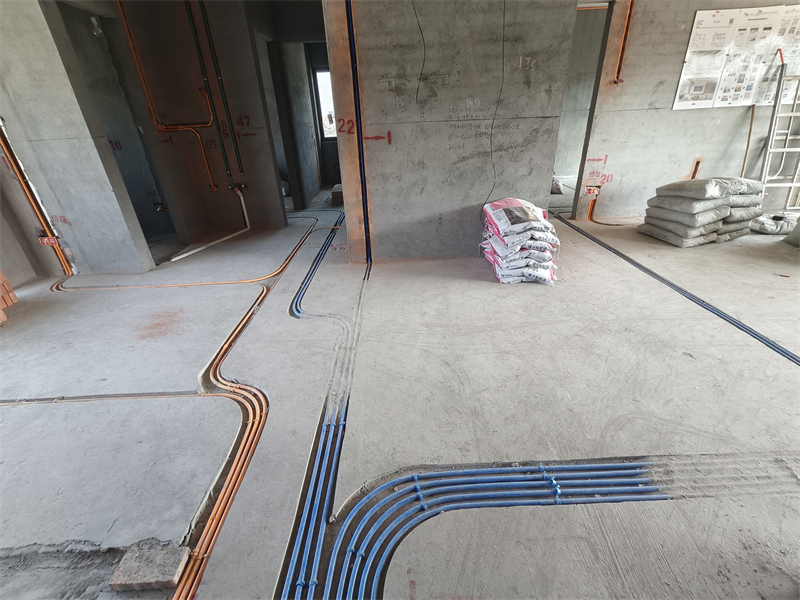

玄关水电完工图

发表于 2025-1-2 21:51:33

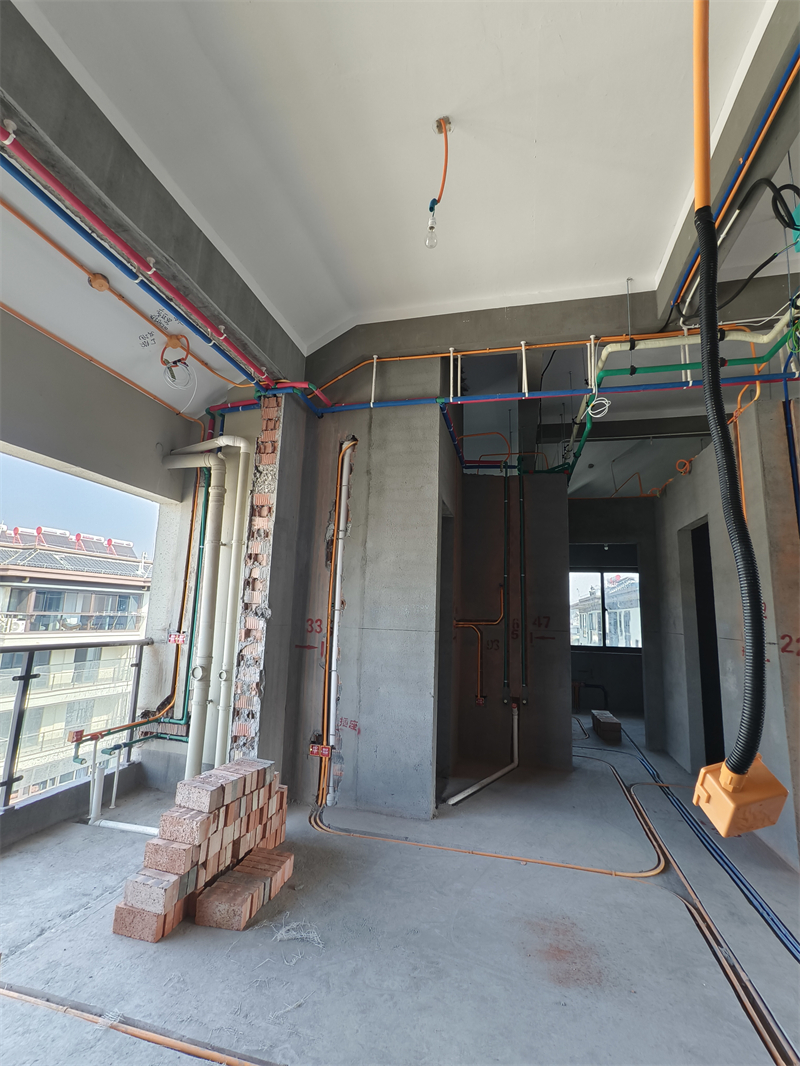

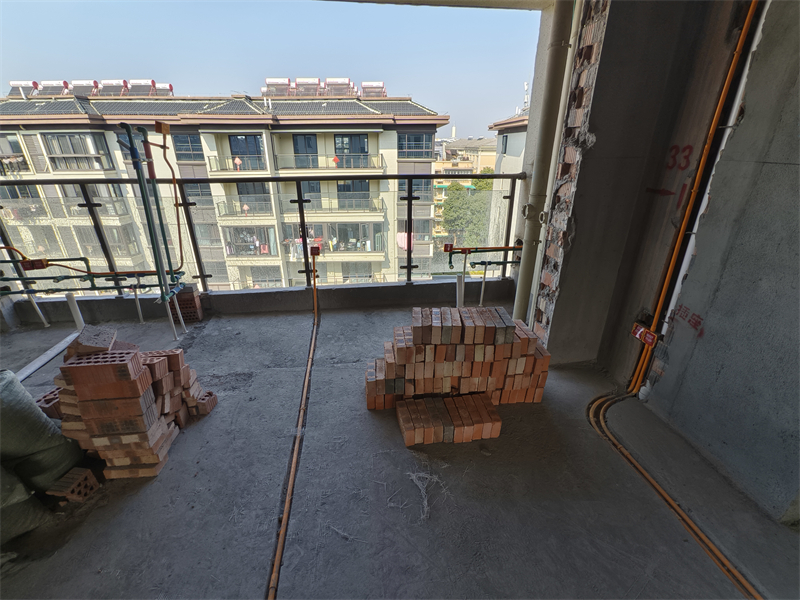

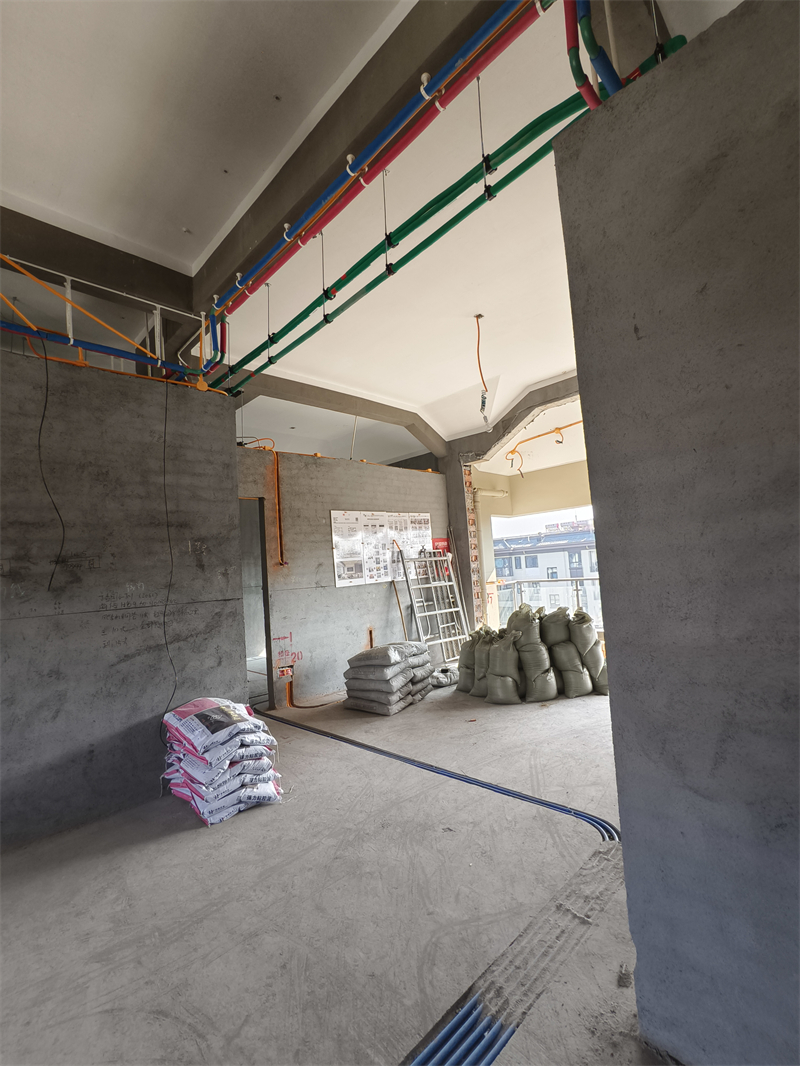

玄关对角水电完工图

发表于 2025-1-2 21:52:06

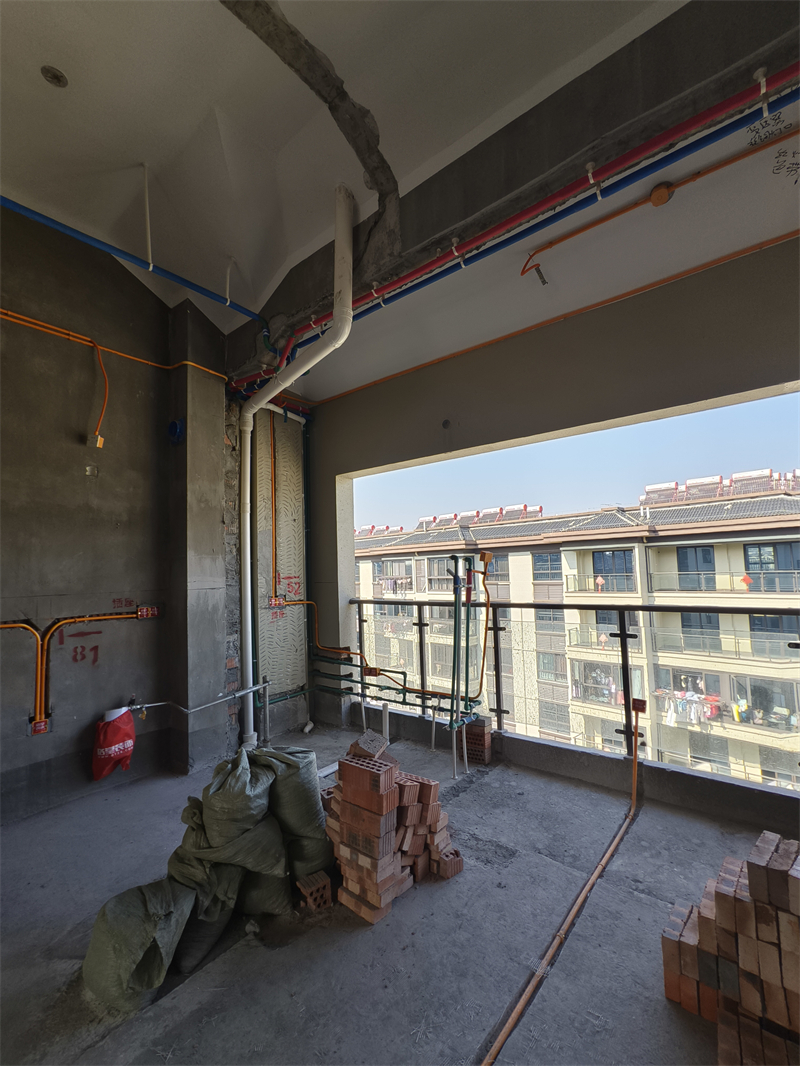

餐厅水电完工图
