常山江湾城2-8#113㎡现代——黑白映像

发表于 2024-12-22 16:43:19

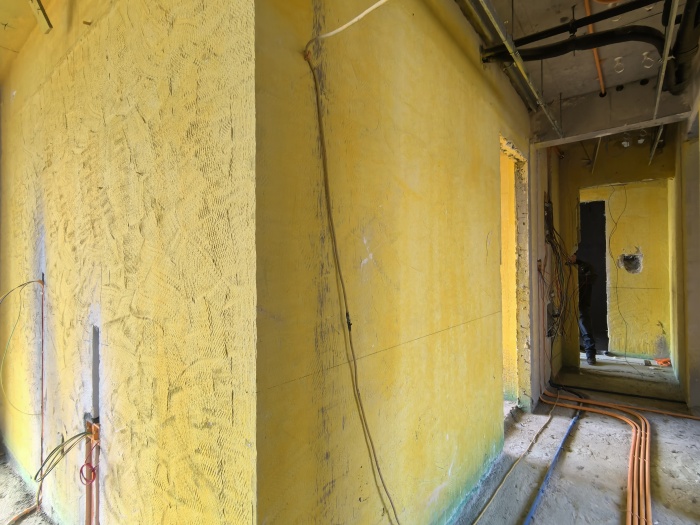

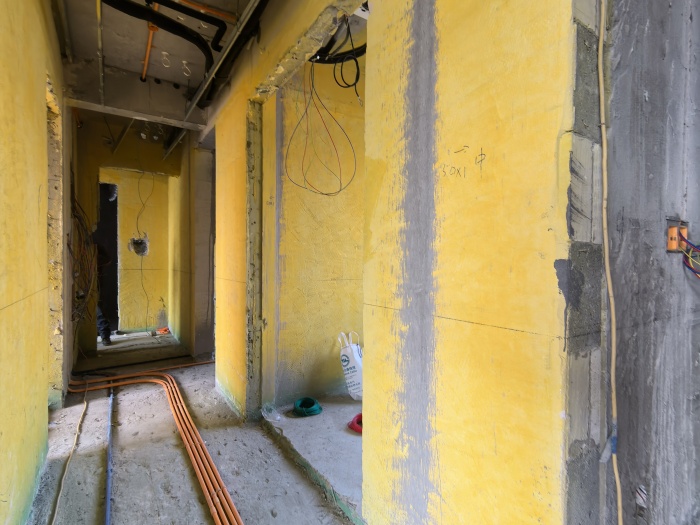

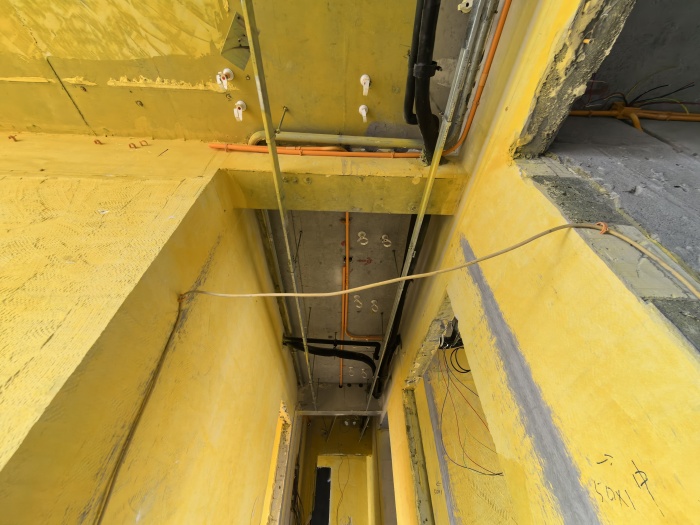

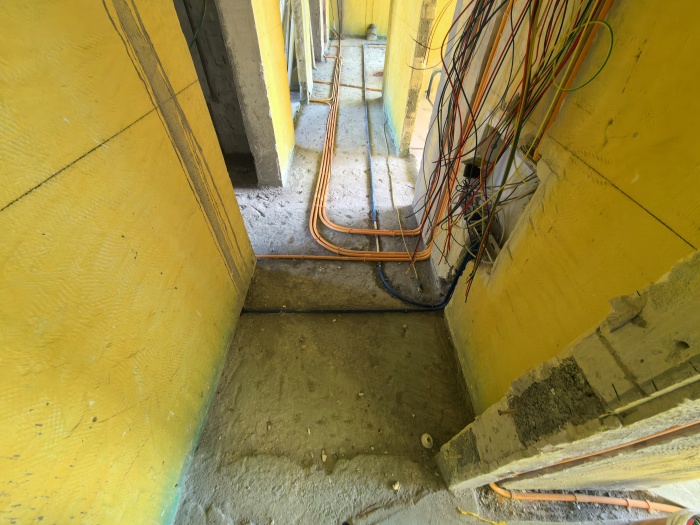

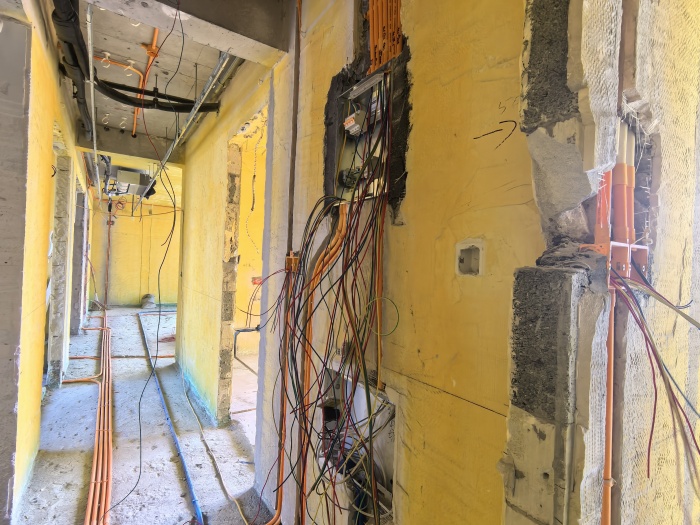

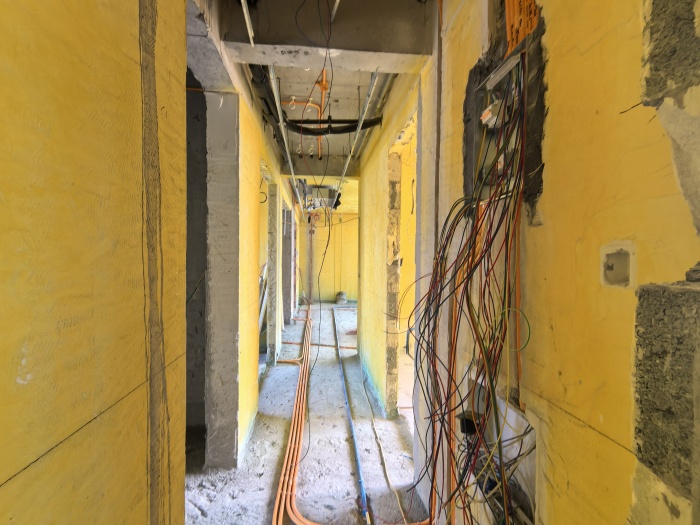

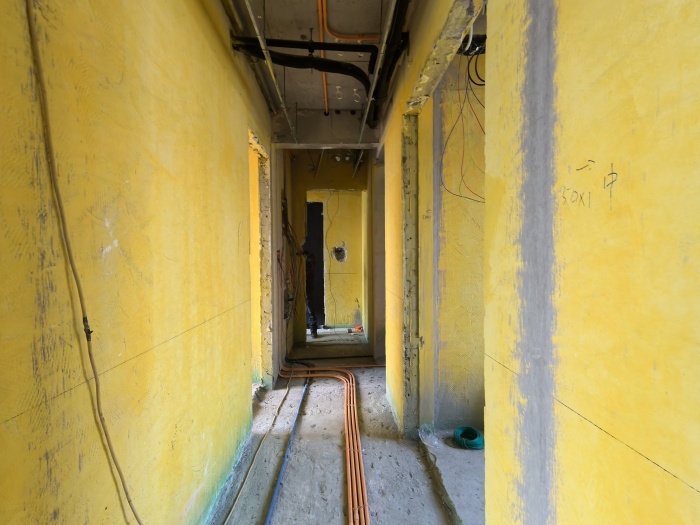

过道处，水电工艺施工，线管布置施工基本完成，穿线施工完成，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2024-12-22 16:43:44

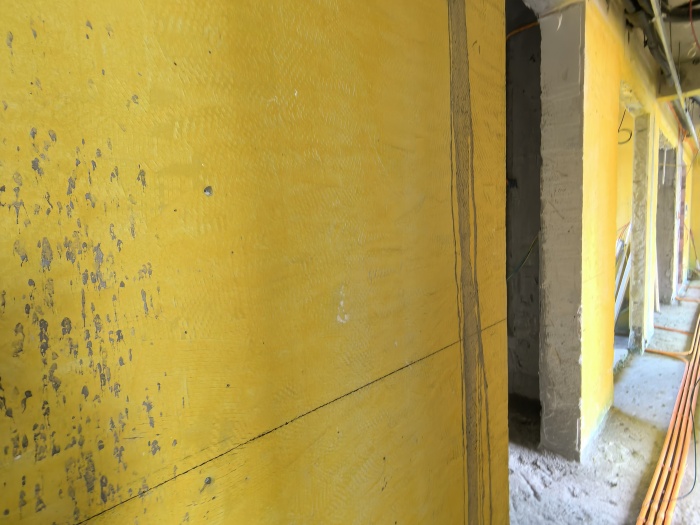

对角

发表于 2024-12-22 16:47:33

本帖最后由格堂小丽于 2024-12-22 16:48 编辑

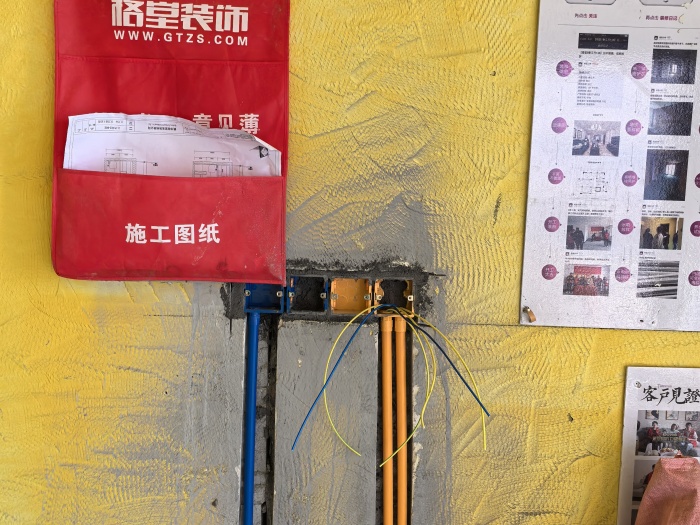

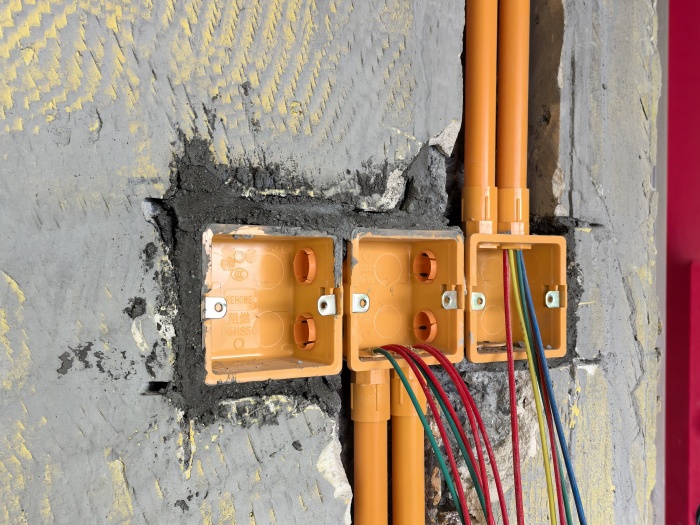

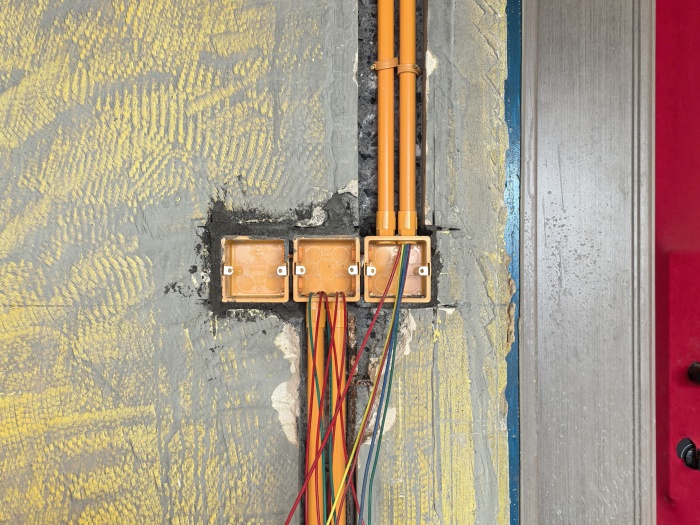

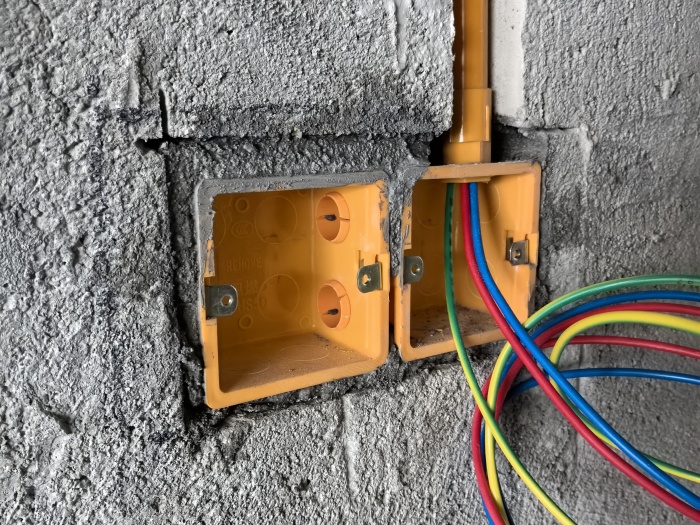

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2024-12-22 16:48:08

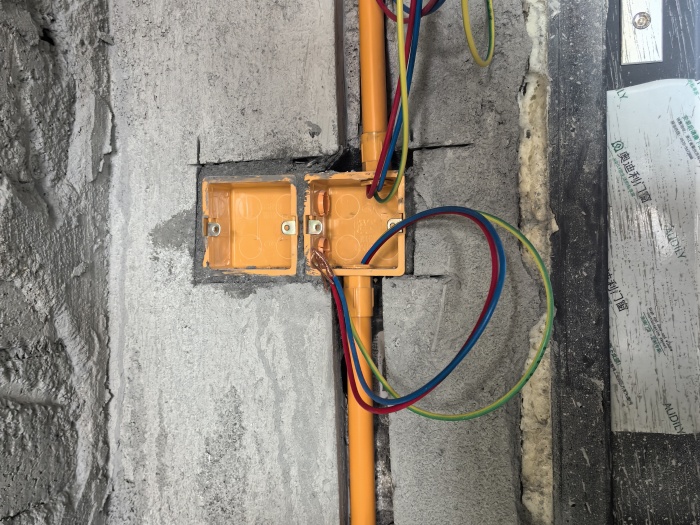

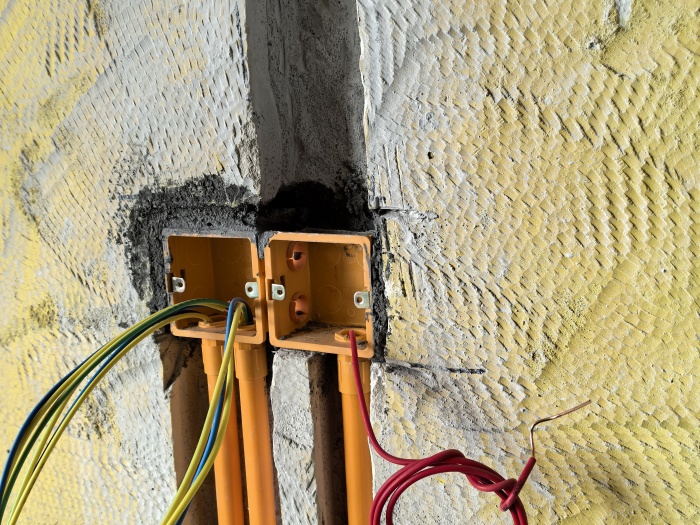

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2024-12-22 16:49:08

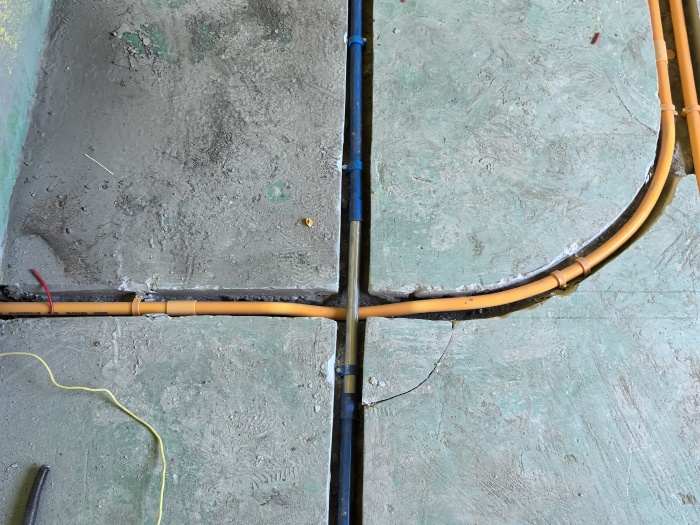

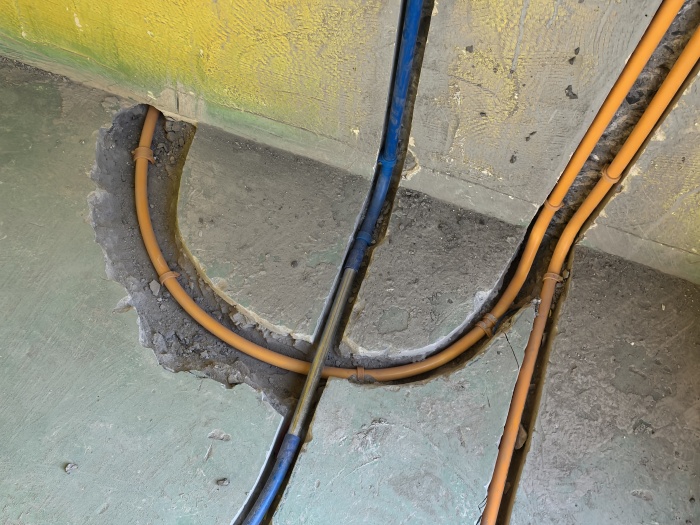

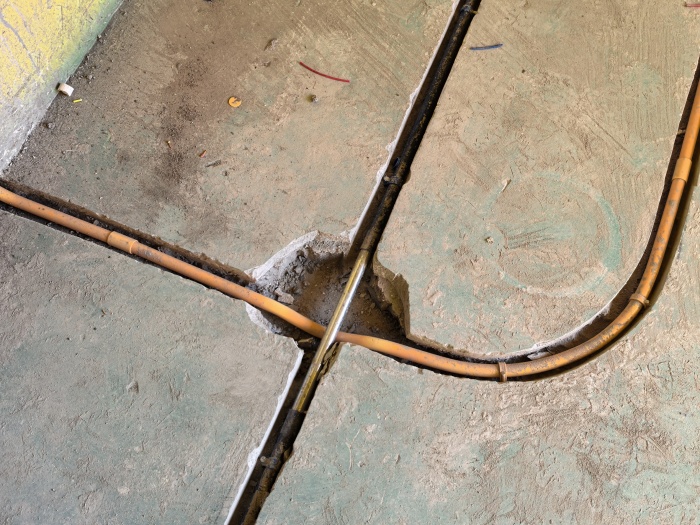

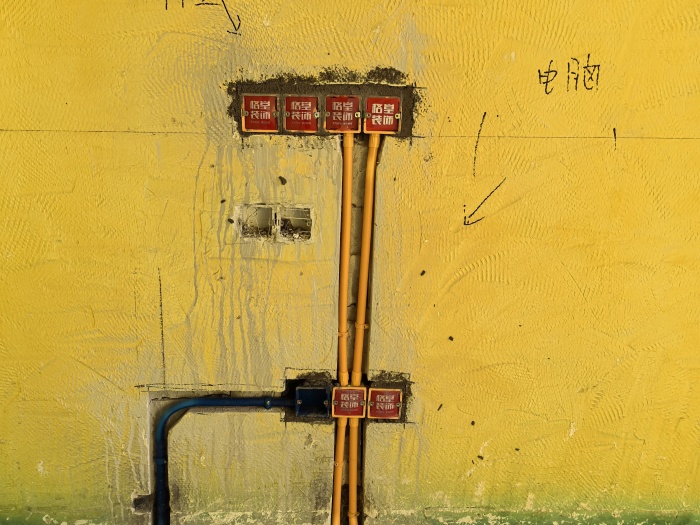

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2024-12-22 16:49:35

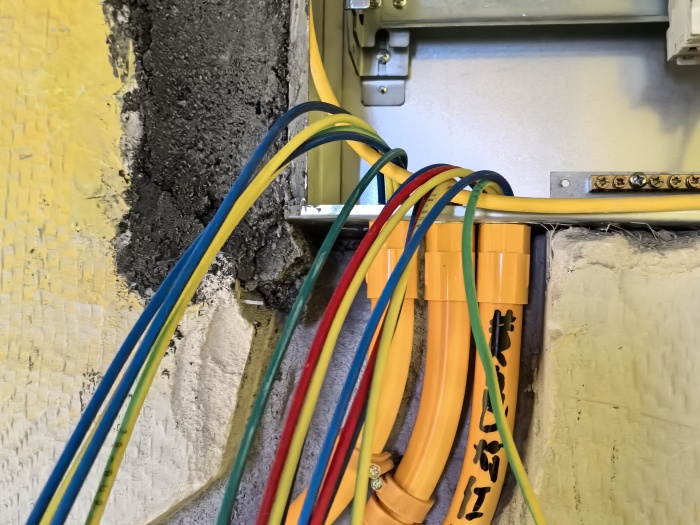

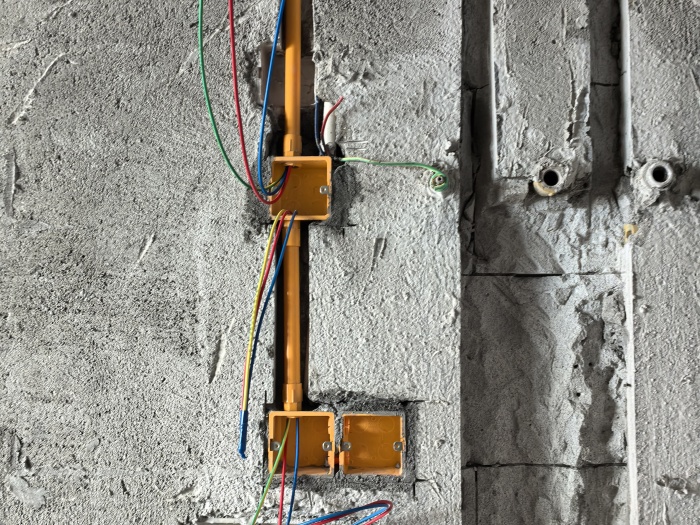

线管内电线也有规定的哦，同一根线管内穿线不得超过7根

发表于 2024-12-22 16:50:02

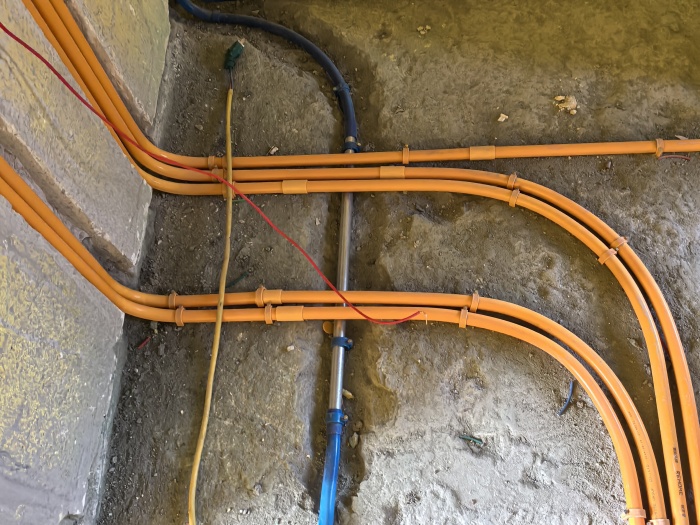

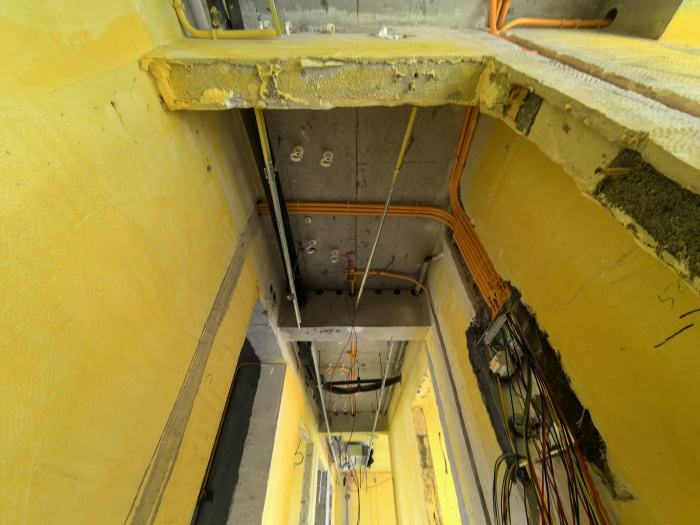

线槽转弯处大弧弯工艺施工，方便抽拉电线

发表于 2024-12-22 16:50:22

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2024-12-22 16:50:42

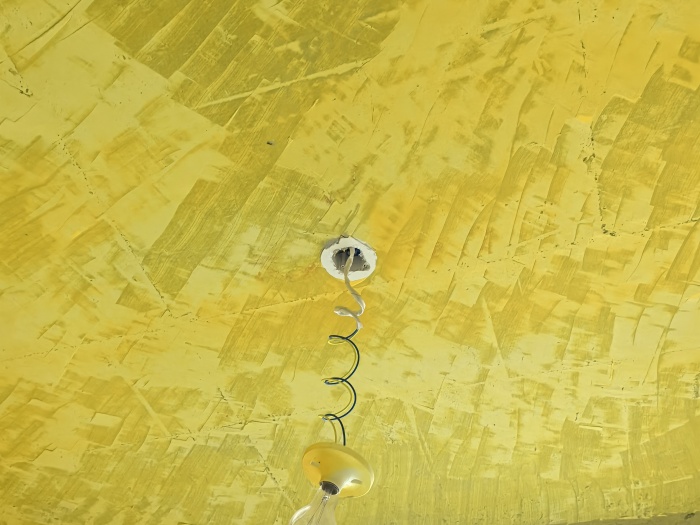

灯头线套黄腊管保护,顶部灯线移位处套黄腊管保护，以免后期油漆施工时，直接接触电线，从而减少电线的使用寿命

发表于 2024-12-22 16:50:57

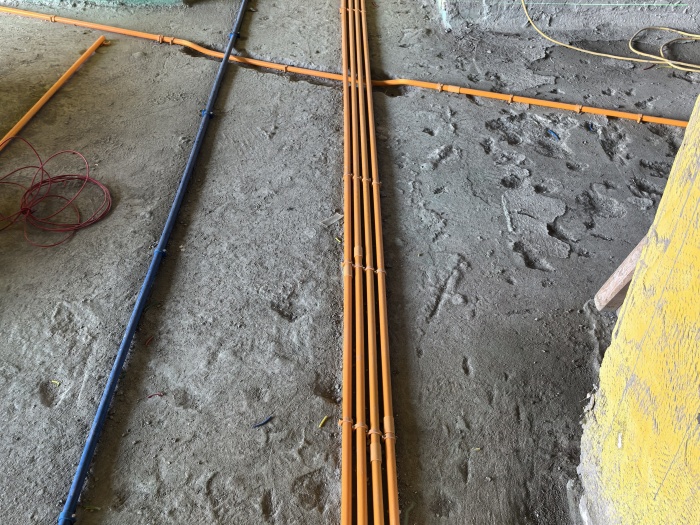

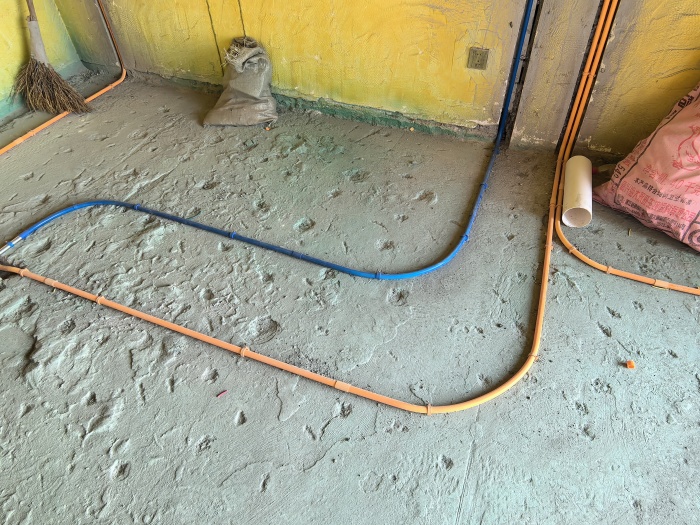

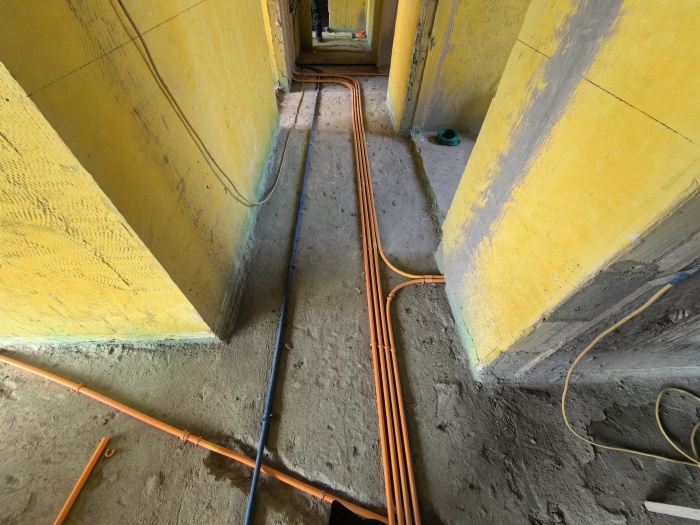

地面线管并排2根以上管卡平钉，间隙均匀
