瑞仙巷1-2-50#59㎡奶油风—— 闹市安居

发表于 2024-12-1 16:41:00

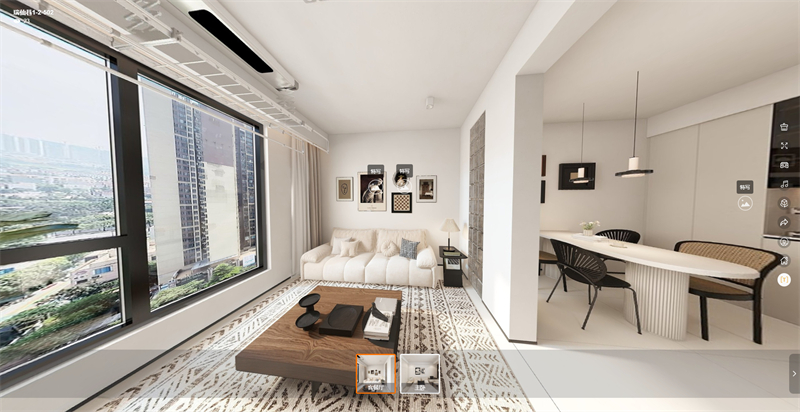

效果图

发表于 2024-12-1 16:42:33

本帖最后由格堂黄姐于 2025-5-25 22:30 编辑

发表于 2024-12-1 16:43:03

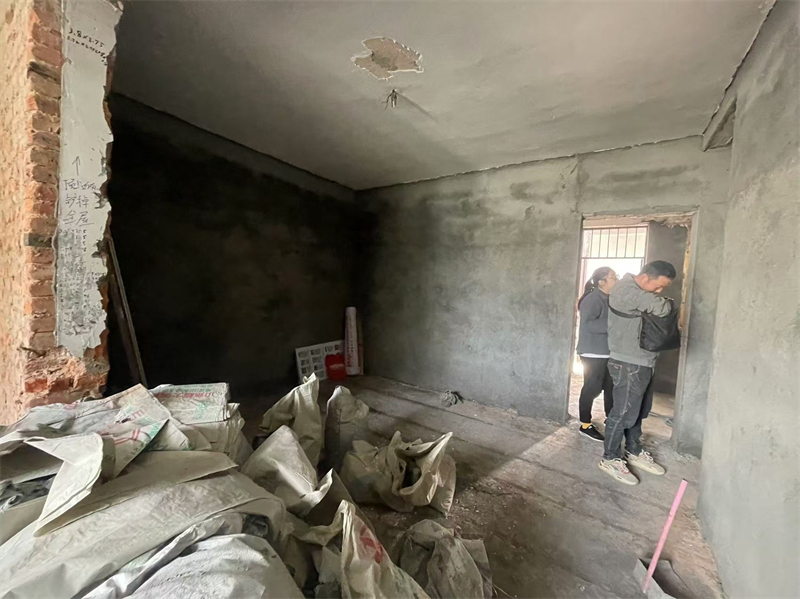

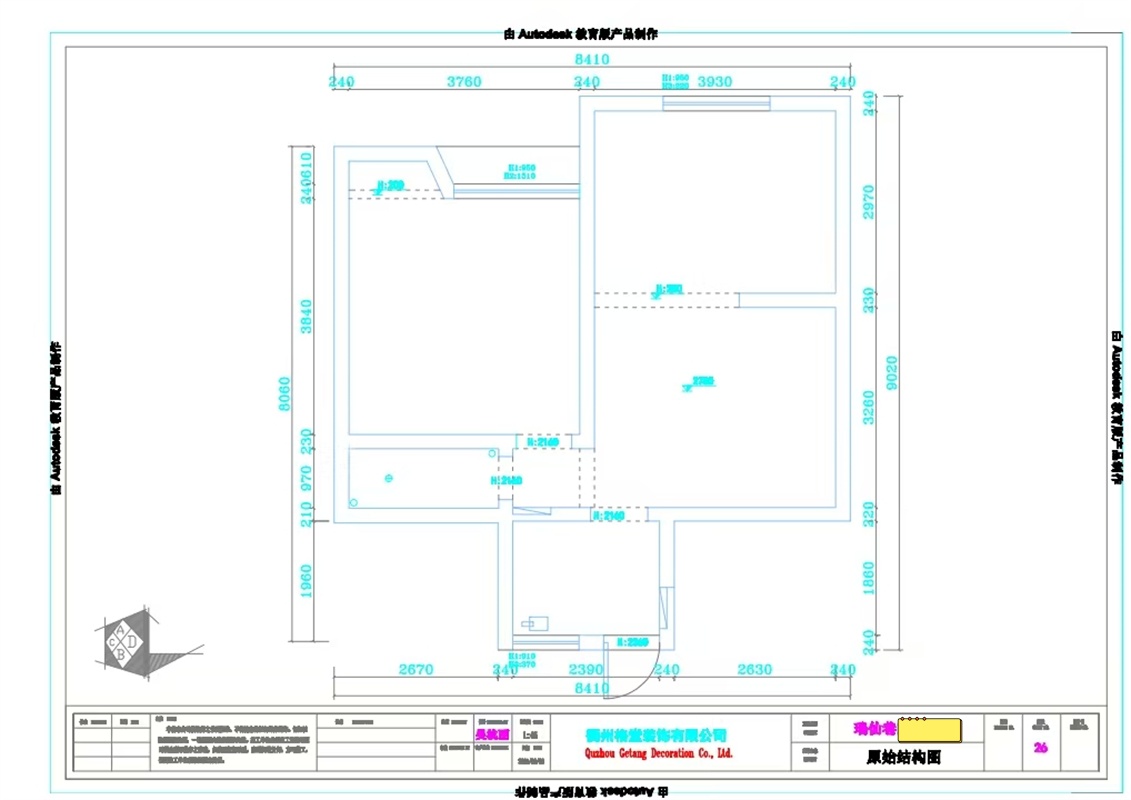

原始结构图

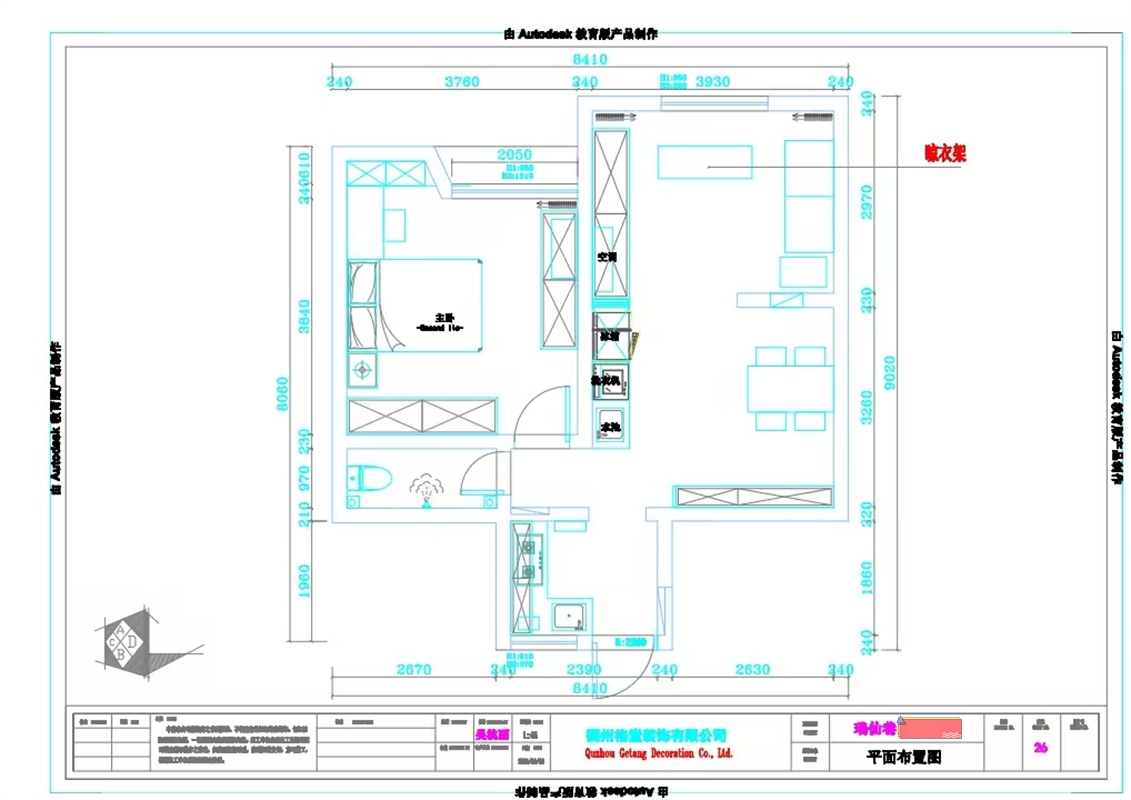

平面布置图

发表于 2024-12-1 16:44:53

本帖最后由格堂黄姐于 2025-1-2 16:17 编辑

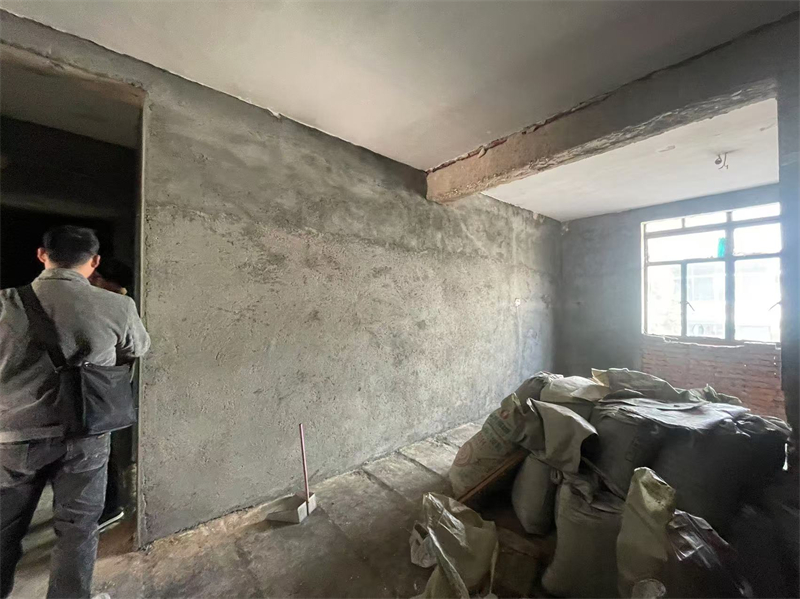

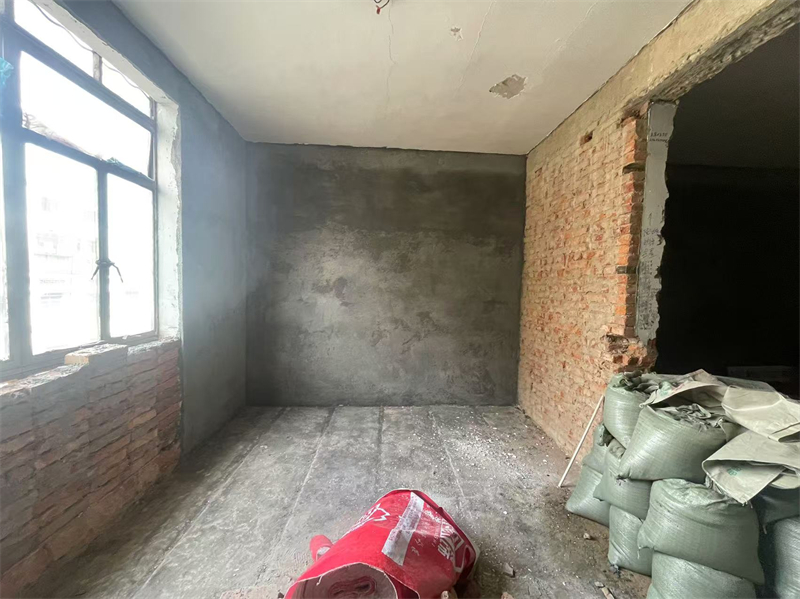

本工地没有开工仪式，没有拆改砌墙直接进入水电

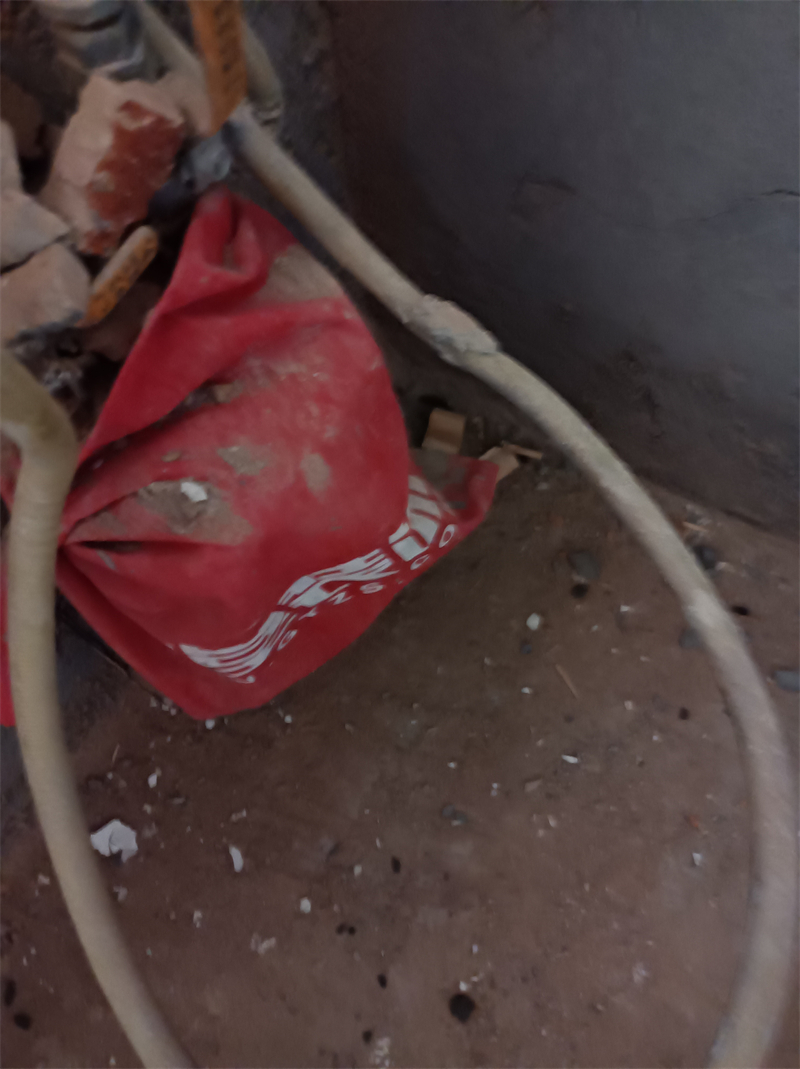

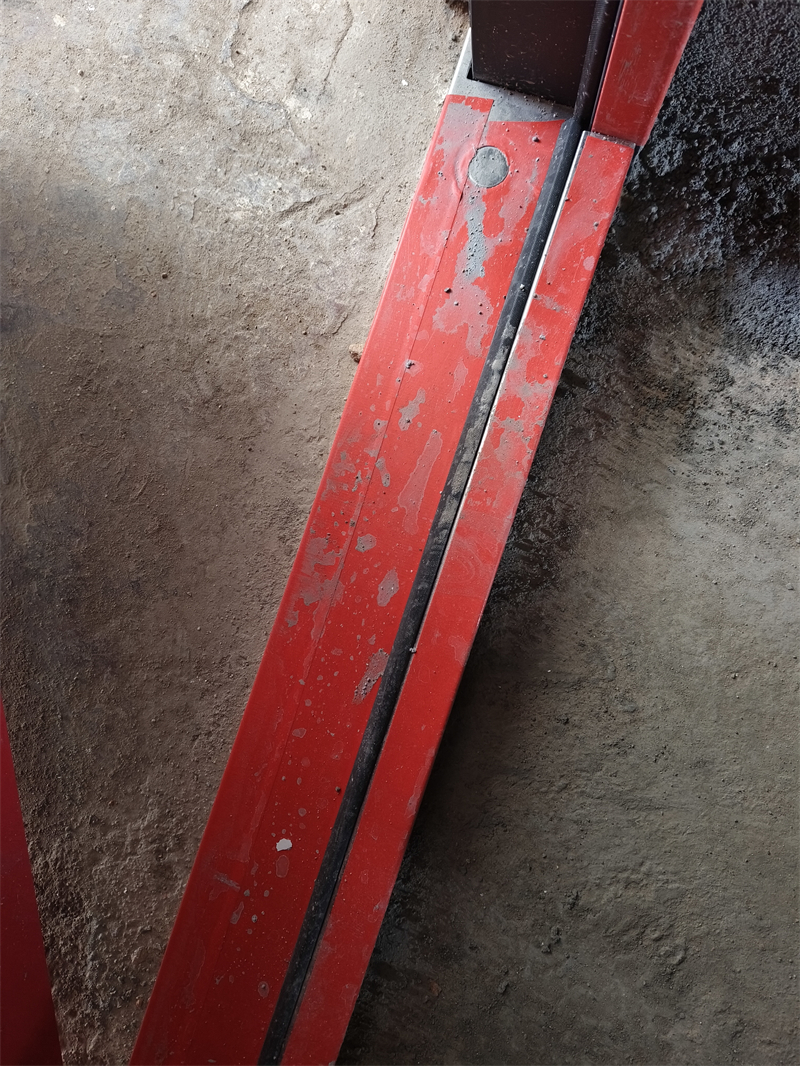

门槛已经保护到位。

大门已经保护到位。

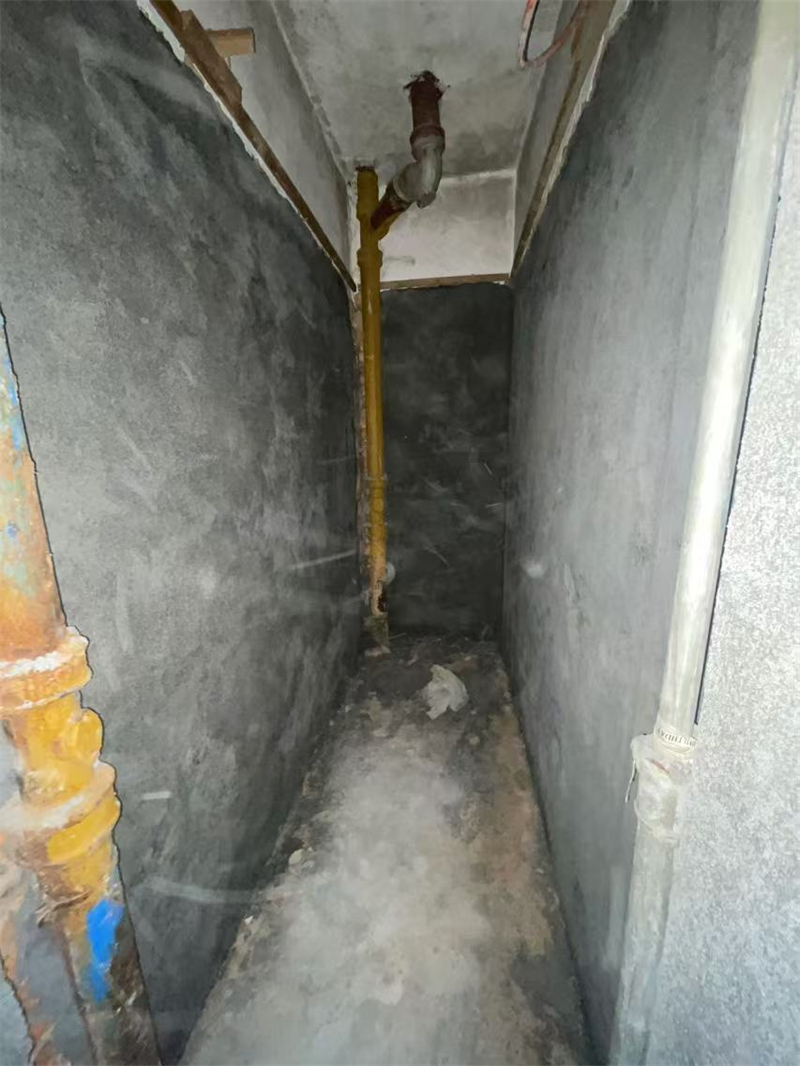

煤气表已经保护到位。

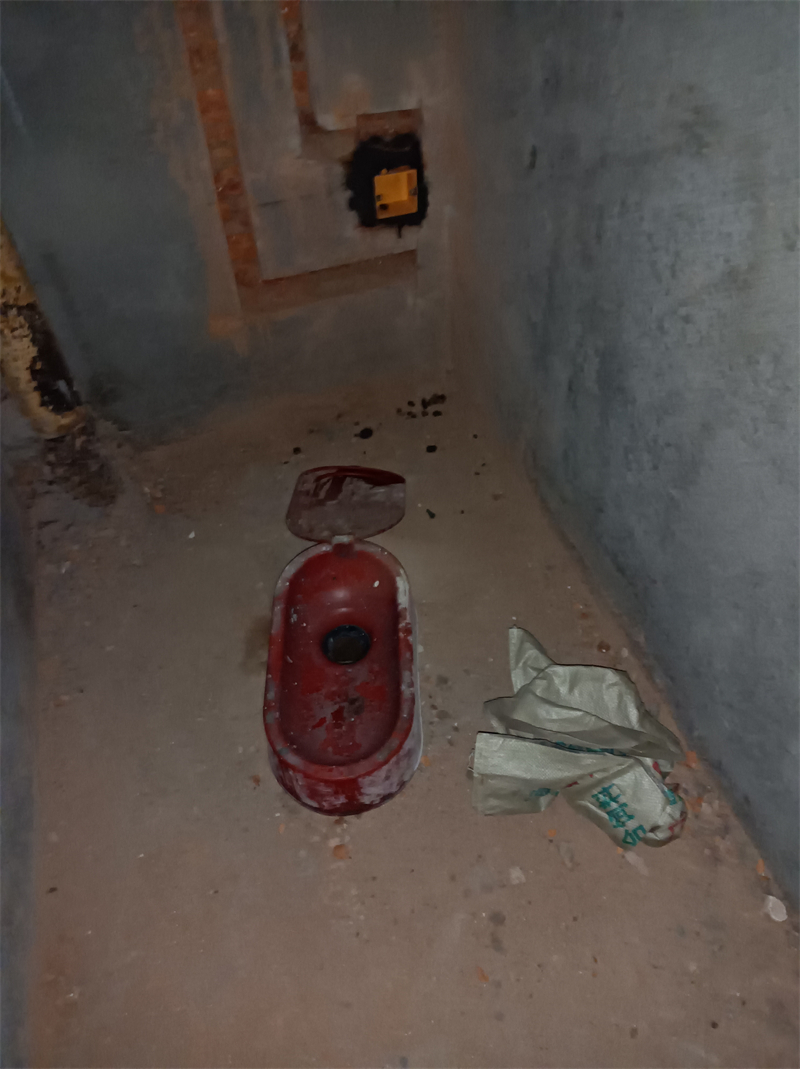

临时小便池已经安放好了：每一个施工现场都会配备临时小便斗，并且时刻保持干净卫生，保证工地环境干净整洁。

发表于 2024-12-1 16:45:14

本帖最后由格堂黄姐于 2024-12-6 14:37 编辑

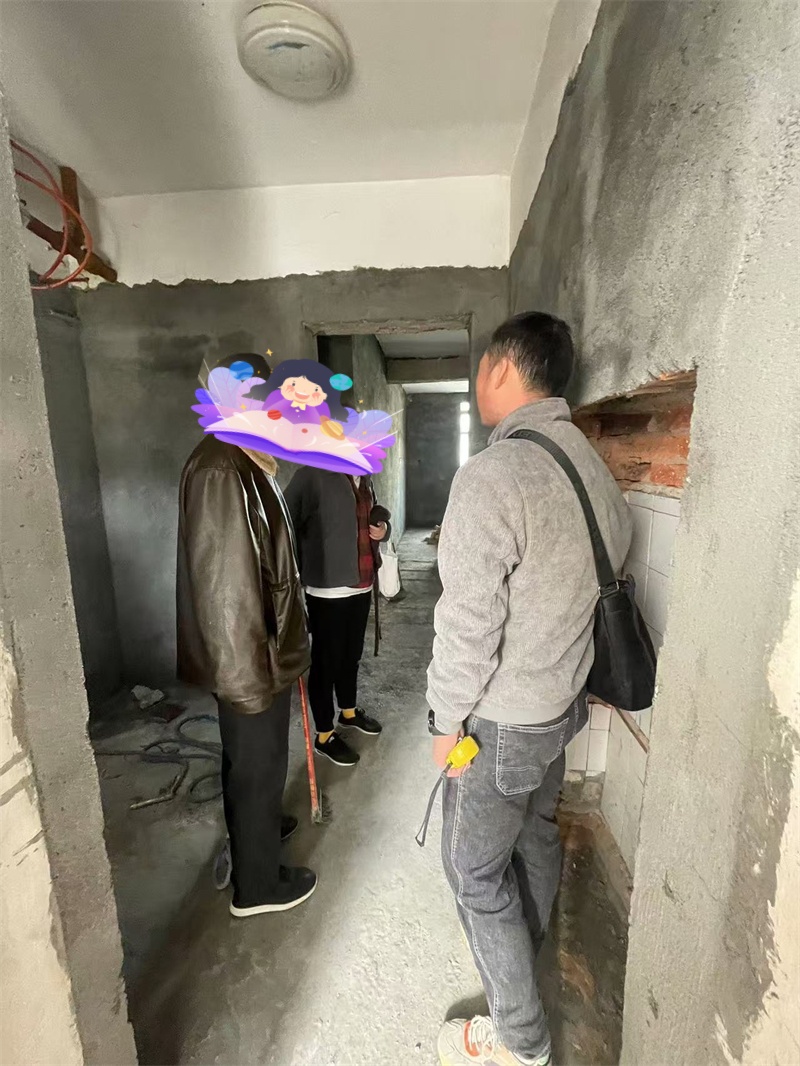

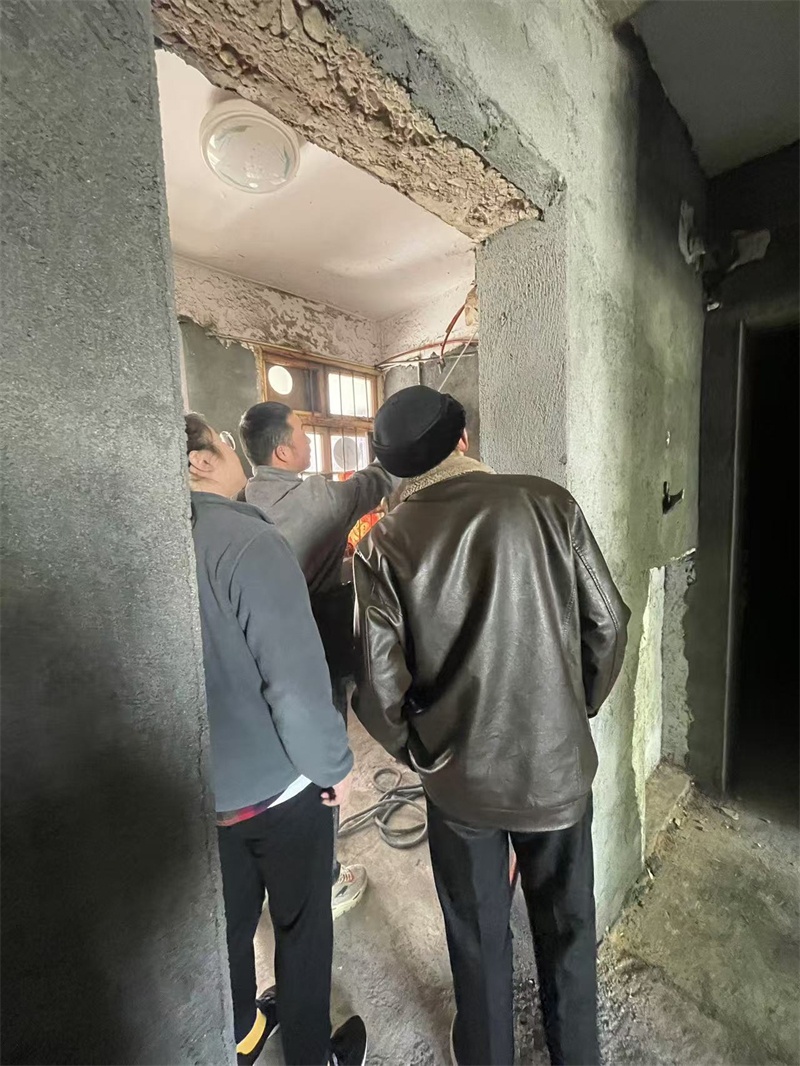

水电放样

立体放样，就是把设计图纸上的内容弹到实际顶面、地面和墙面上，相当于将图纸转移到现实工地中，业主可以很直观的看到装修后的大致效果，勾勒出美好生活。如有需要整改的地方，业主第一时间看了就能提出来，方便设计师、项目经理的工作开展。

发表于 2024-12-5 20:41:13

本帖最后由格堂黄姐于 2024-12-6 14:38 编辑

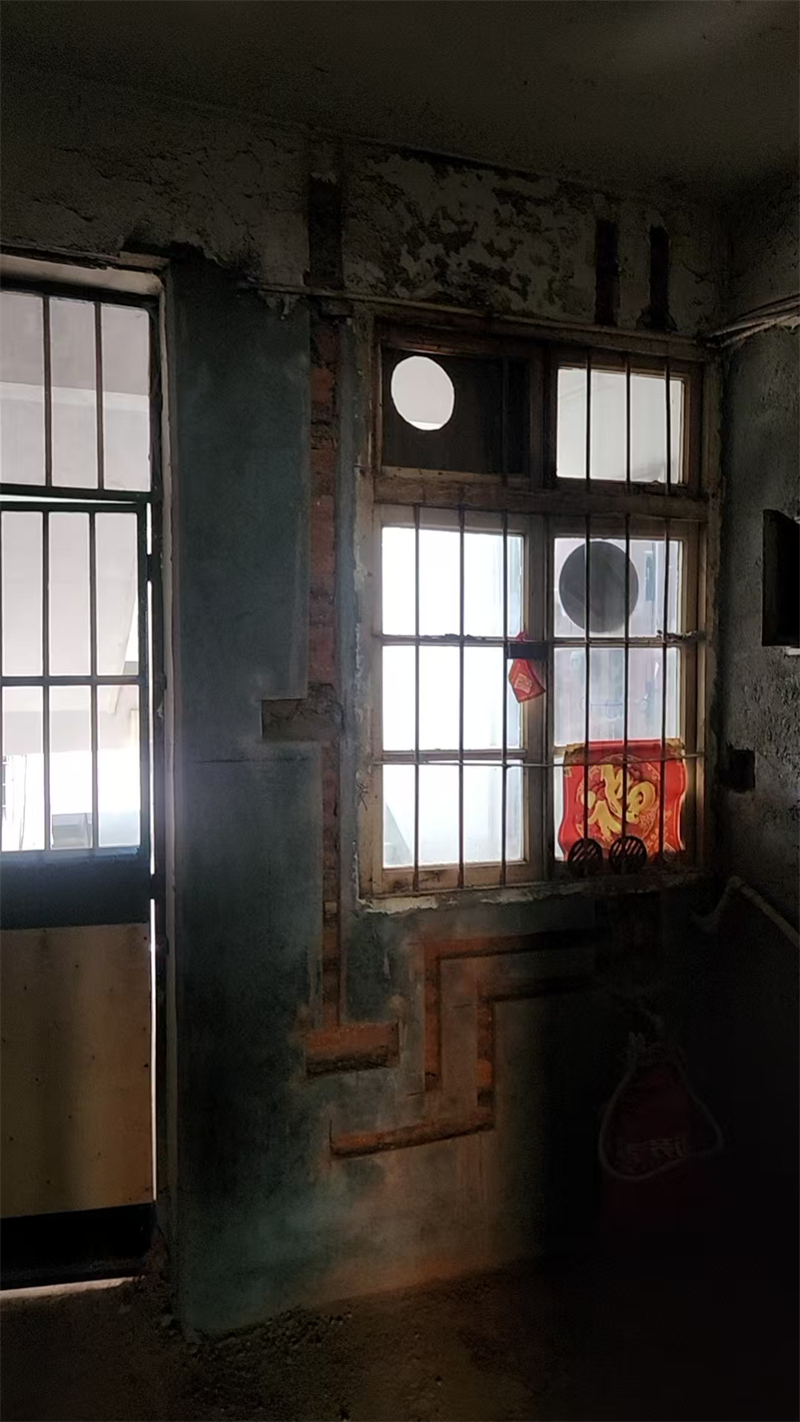

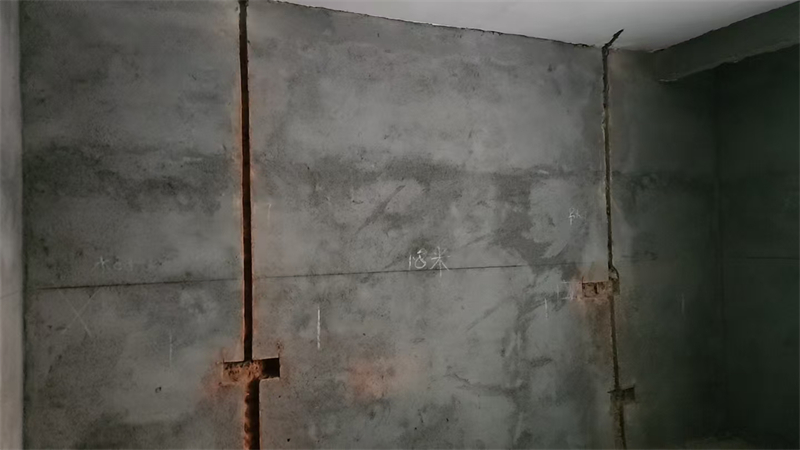

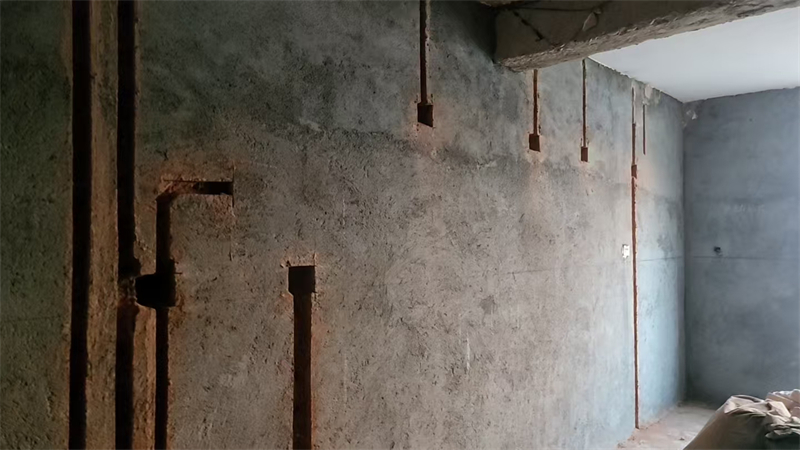

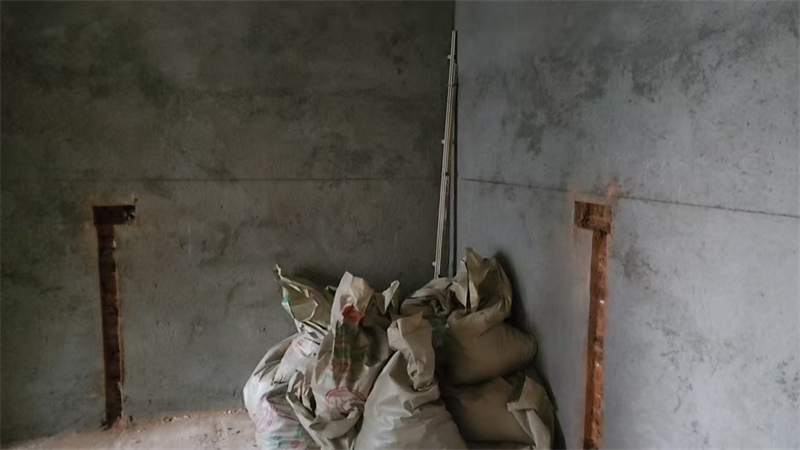

水电开槽

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

地面开槽深度够深，开槽标准，线管低于地面1公分。

发表于 2024-12-5 20:41:40

本帖最后由格堂黄姐于 2024-12-6 14:40 编辑

水电材料

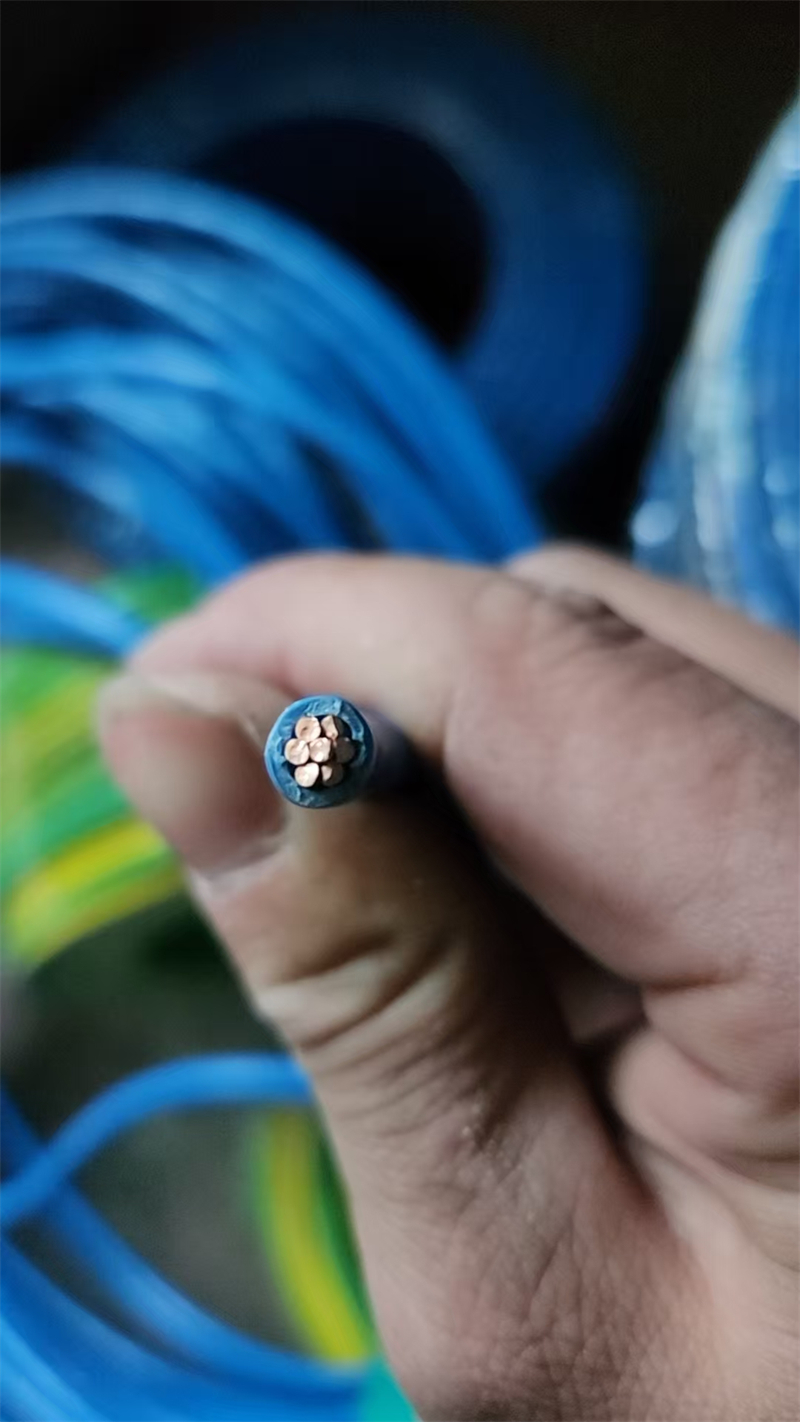

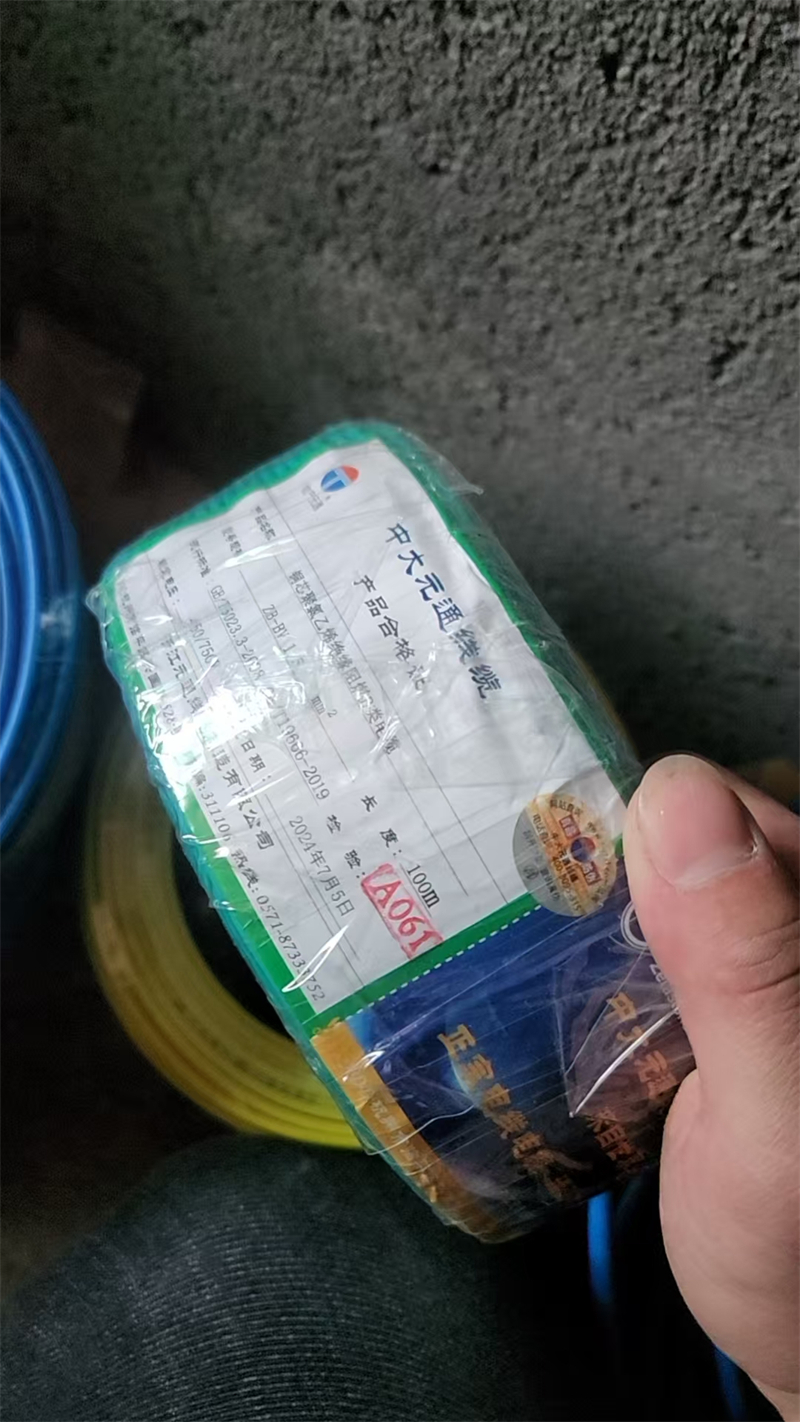

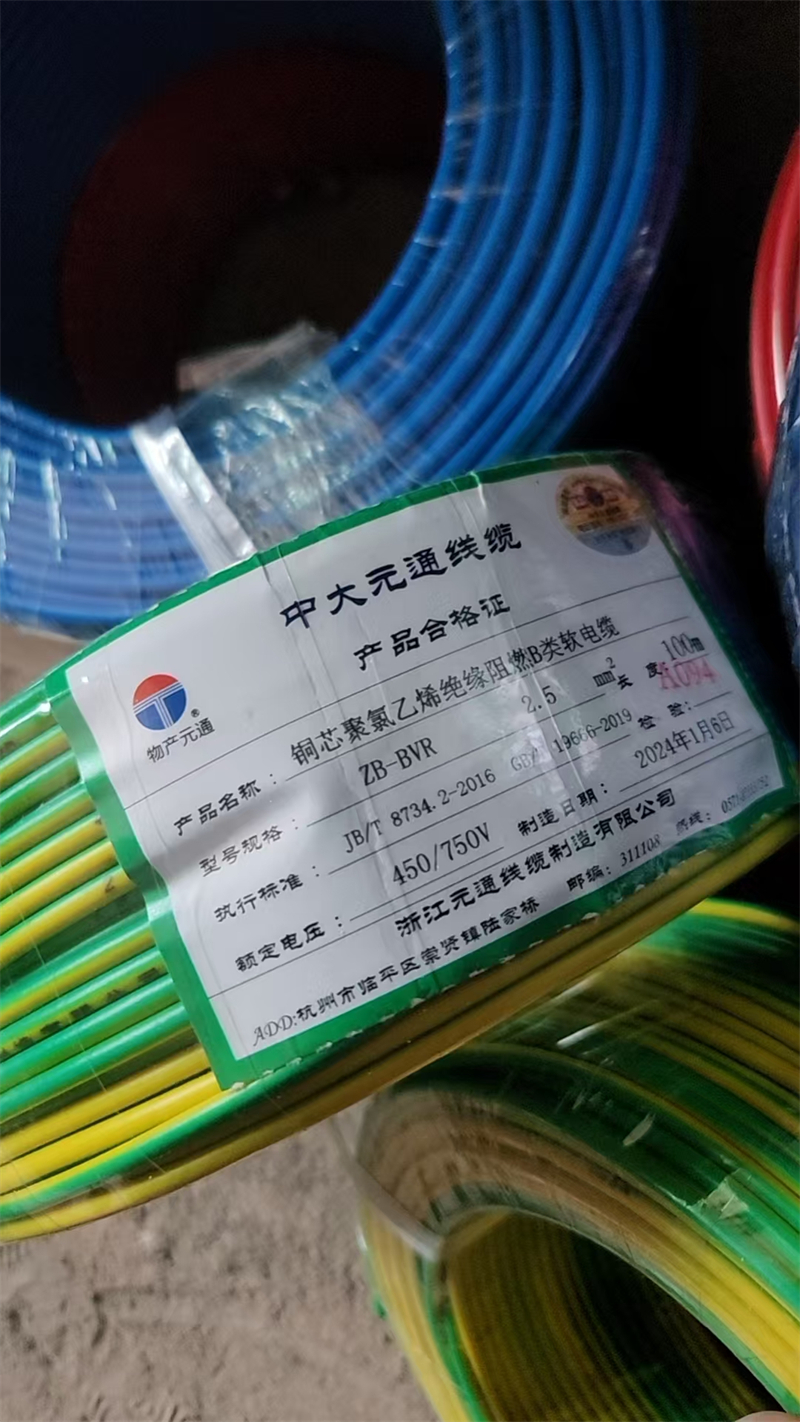

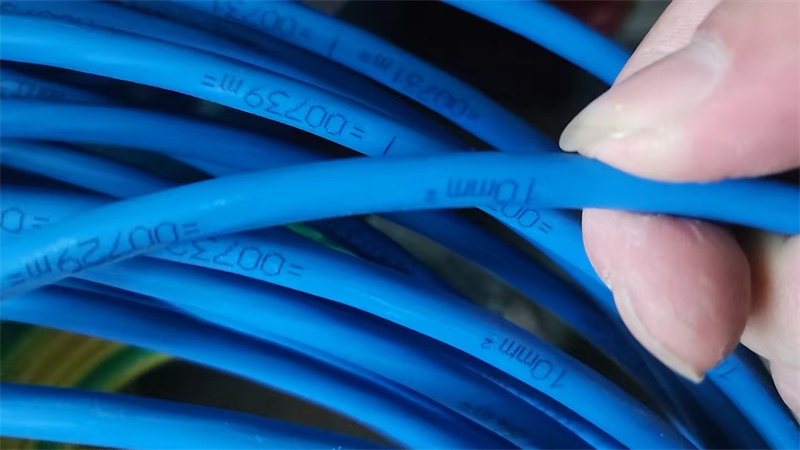

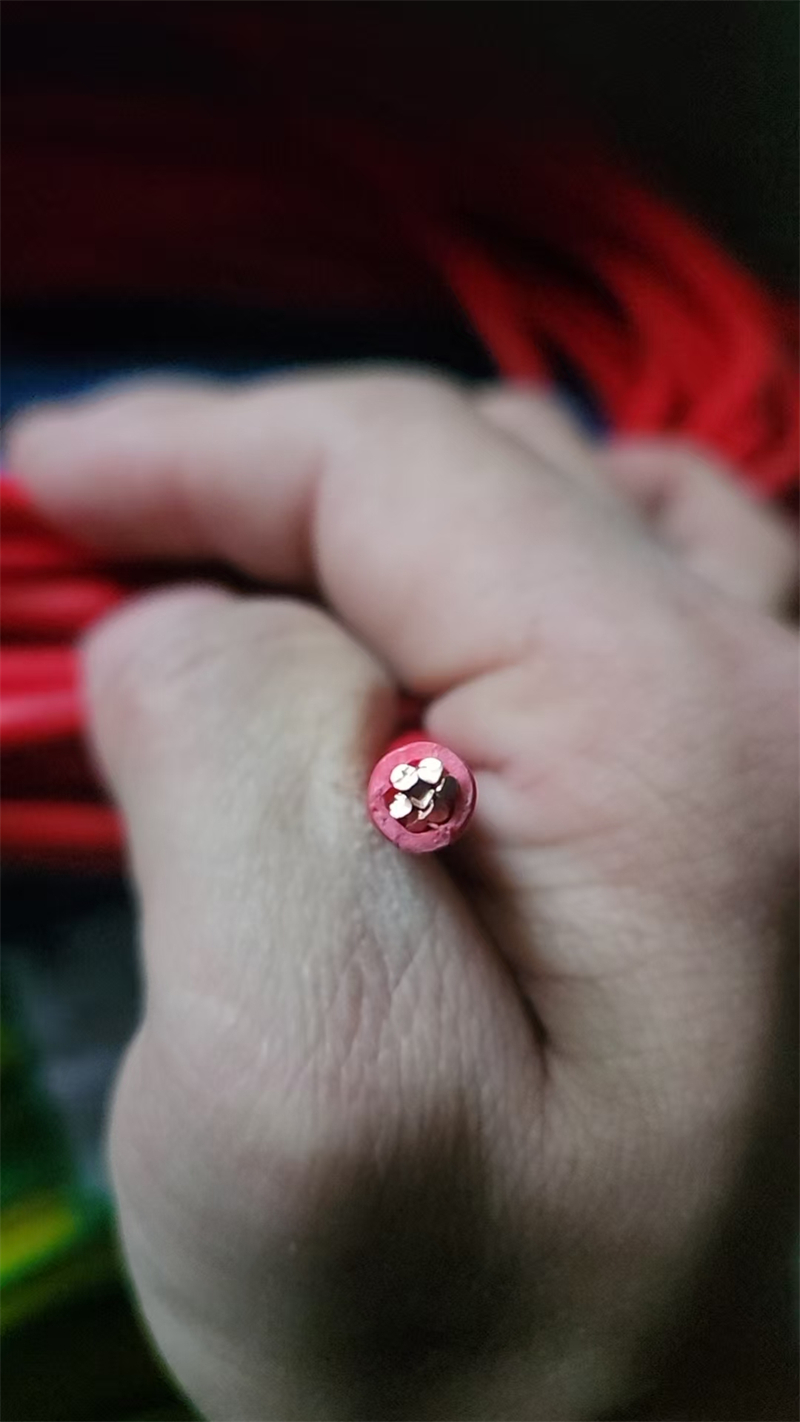

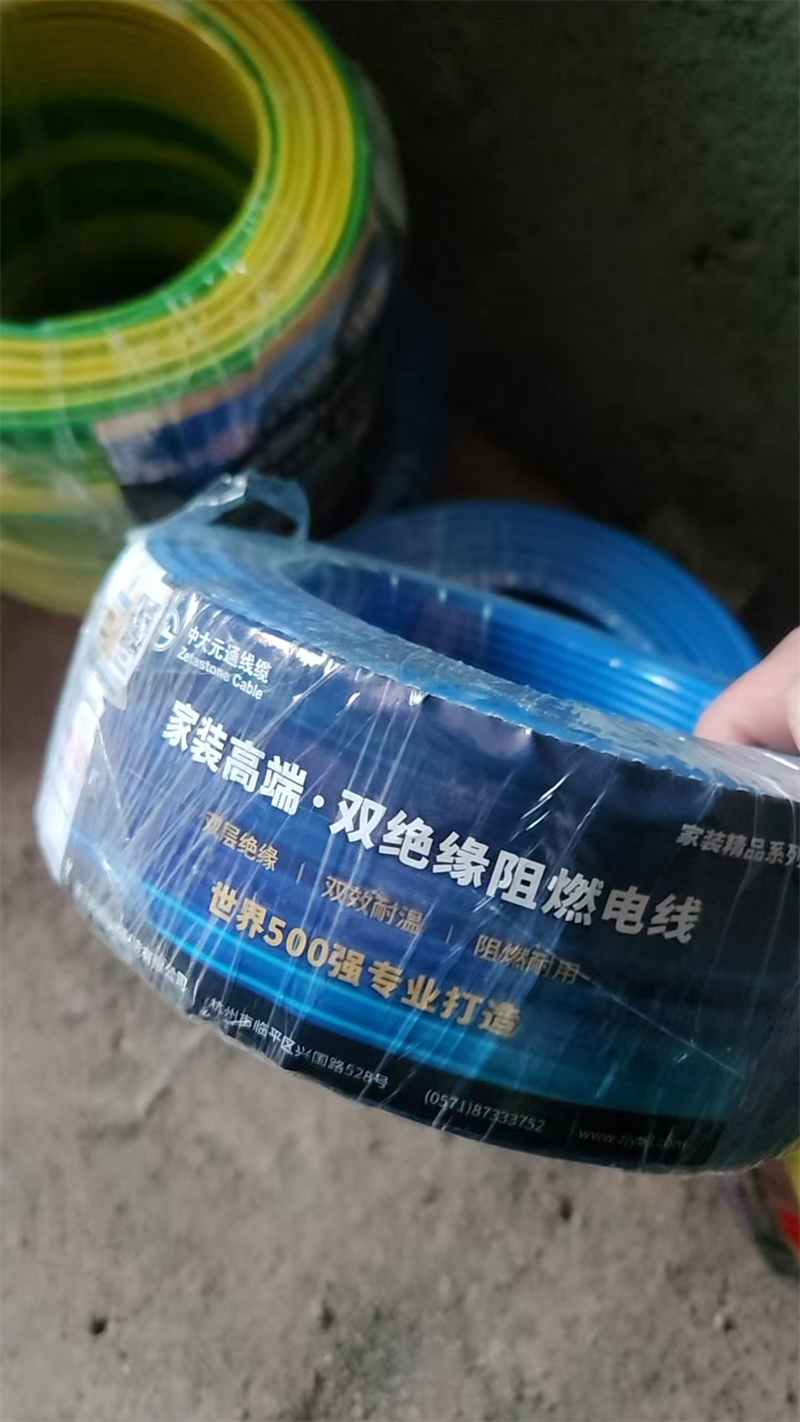

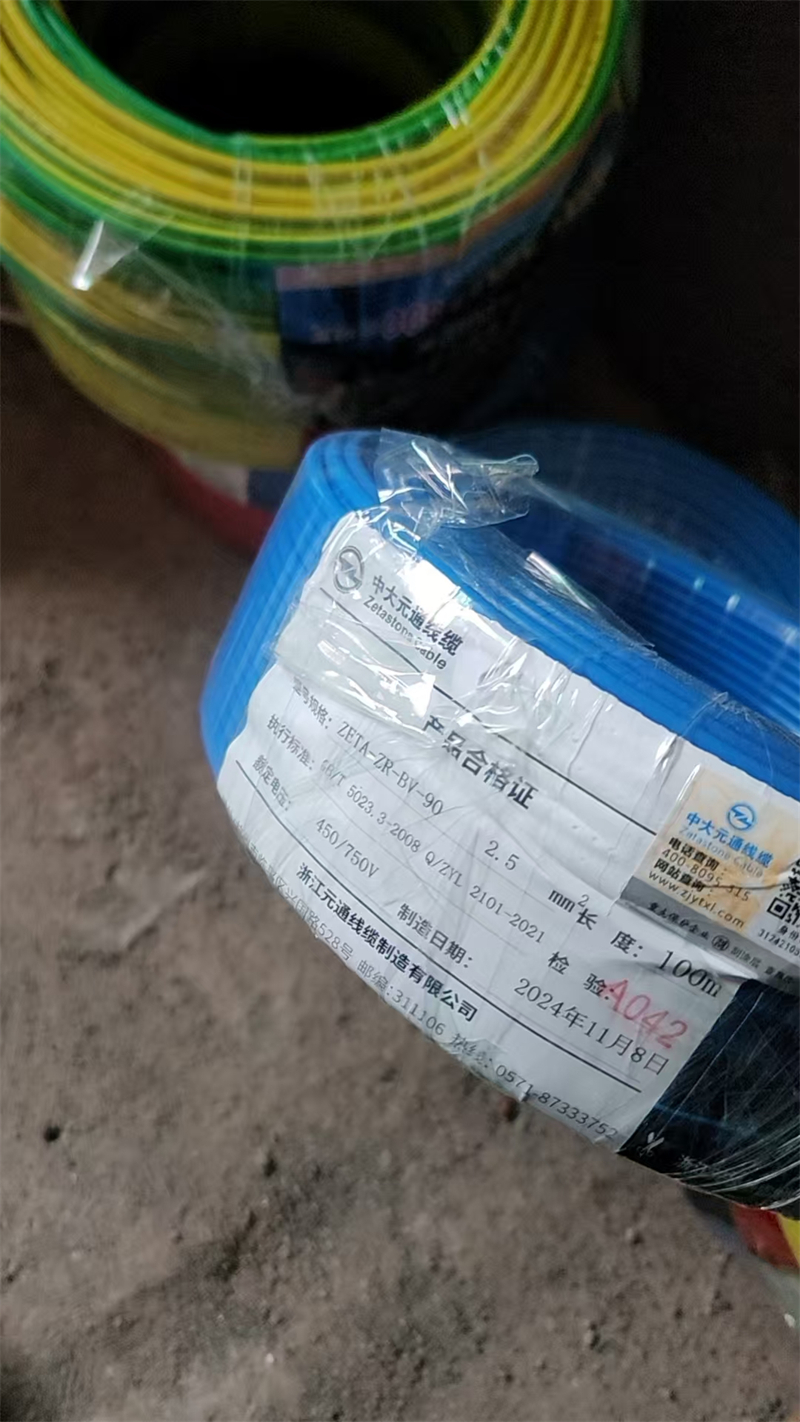

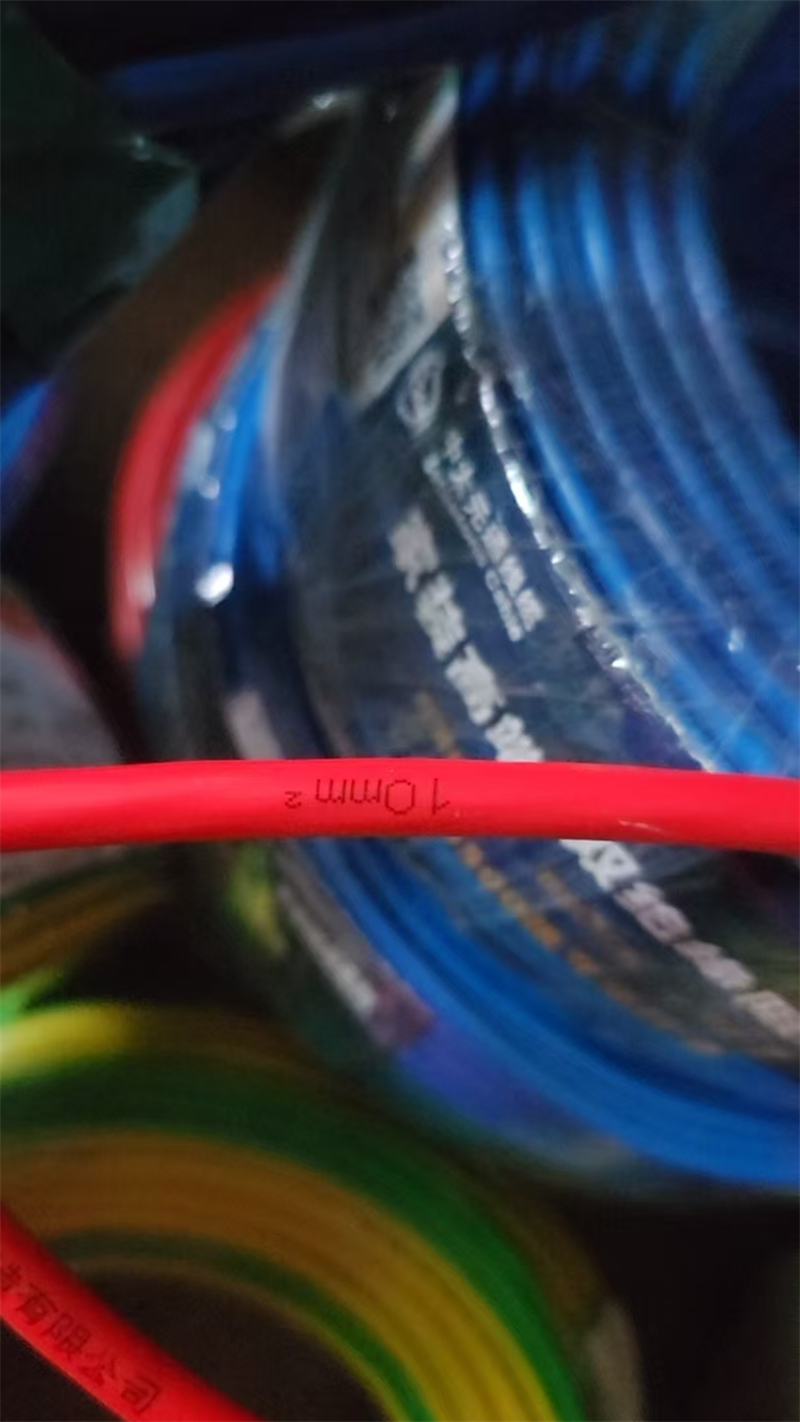

电线中大元通阻燃线

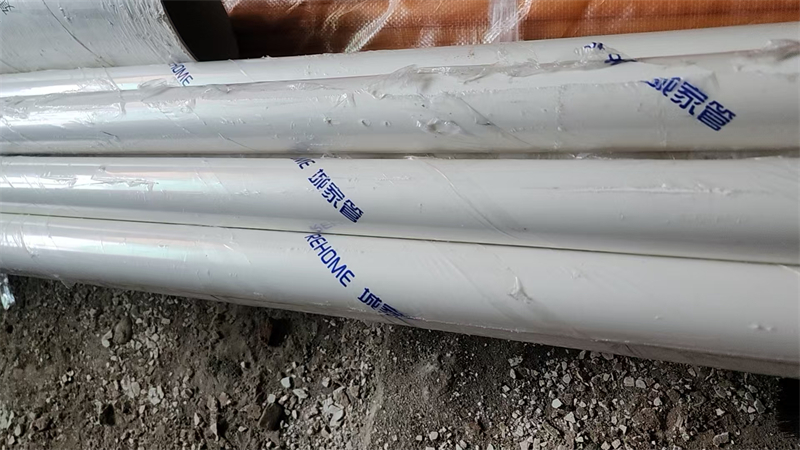

PVC排水城家DN50/DN75

PVC线管城家DN20管

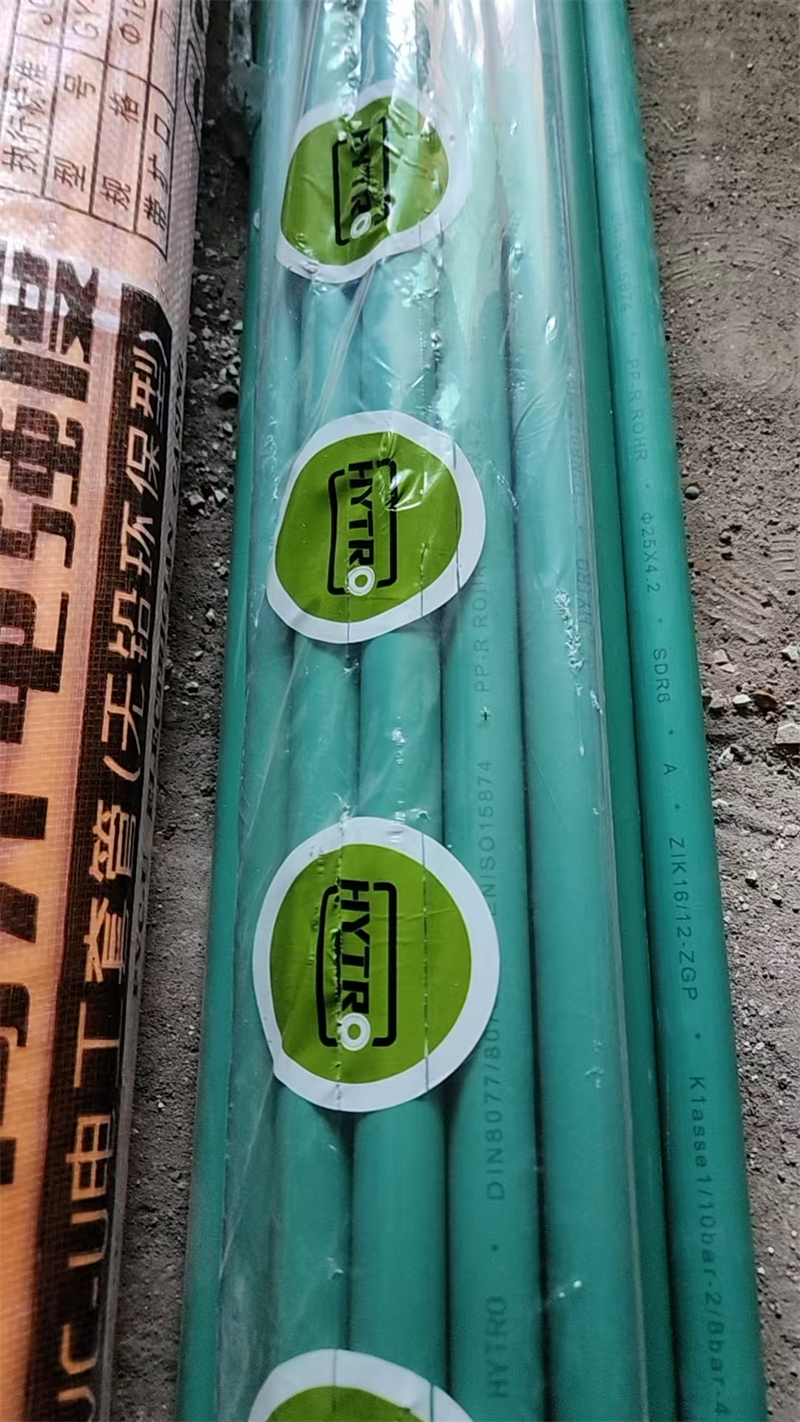

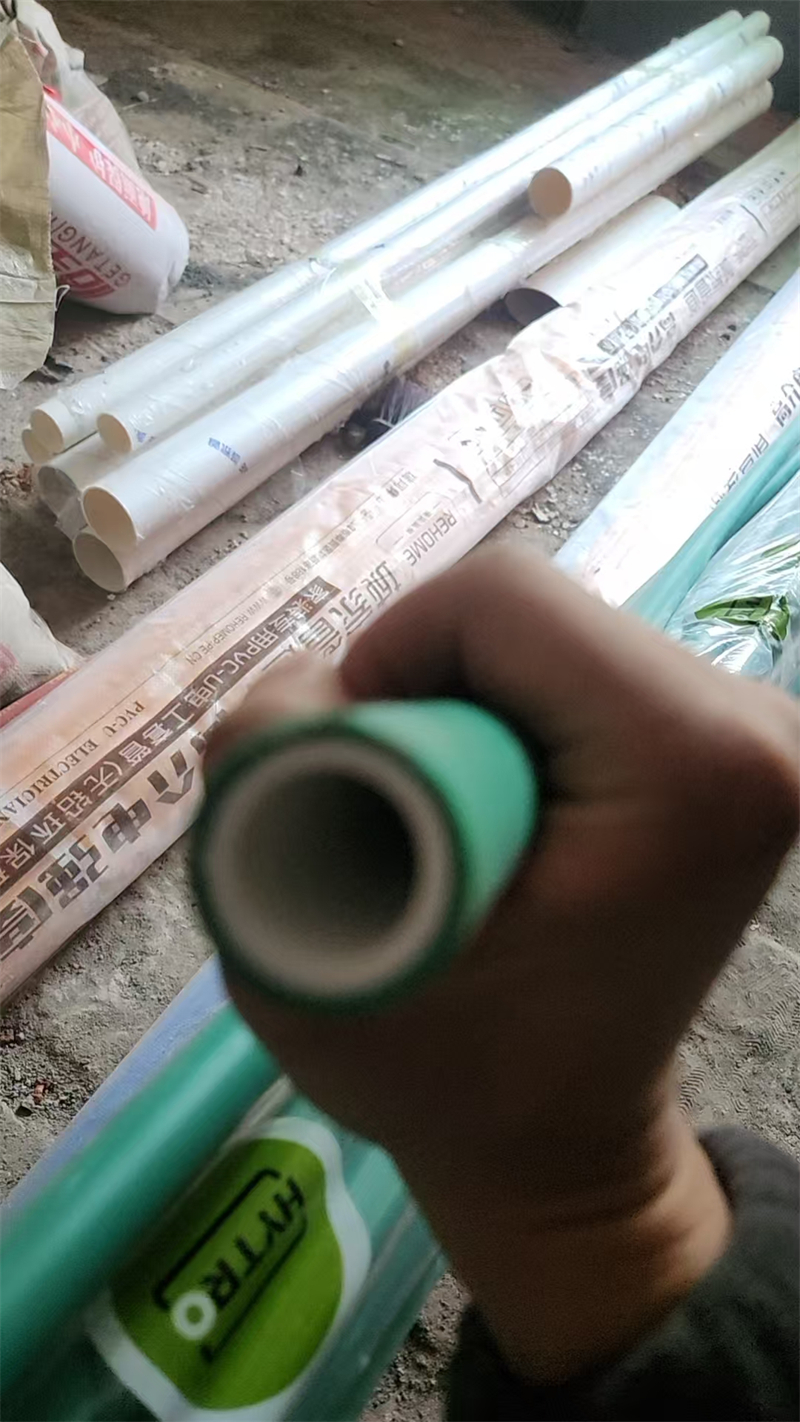

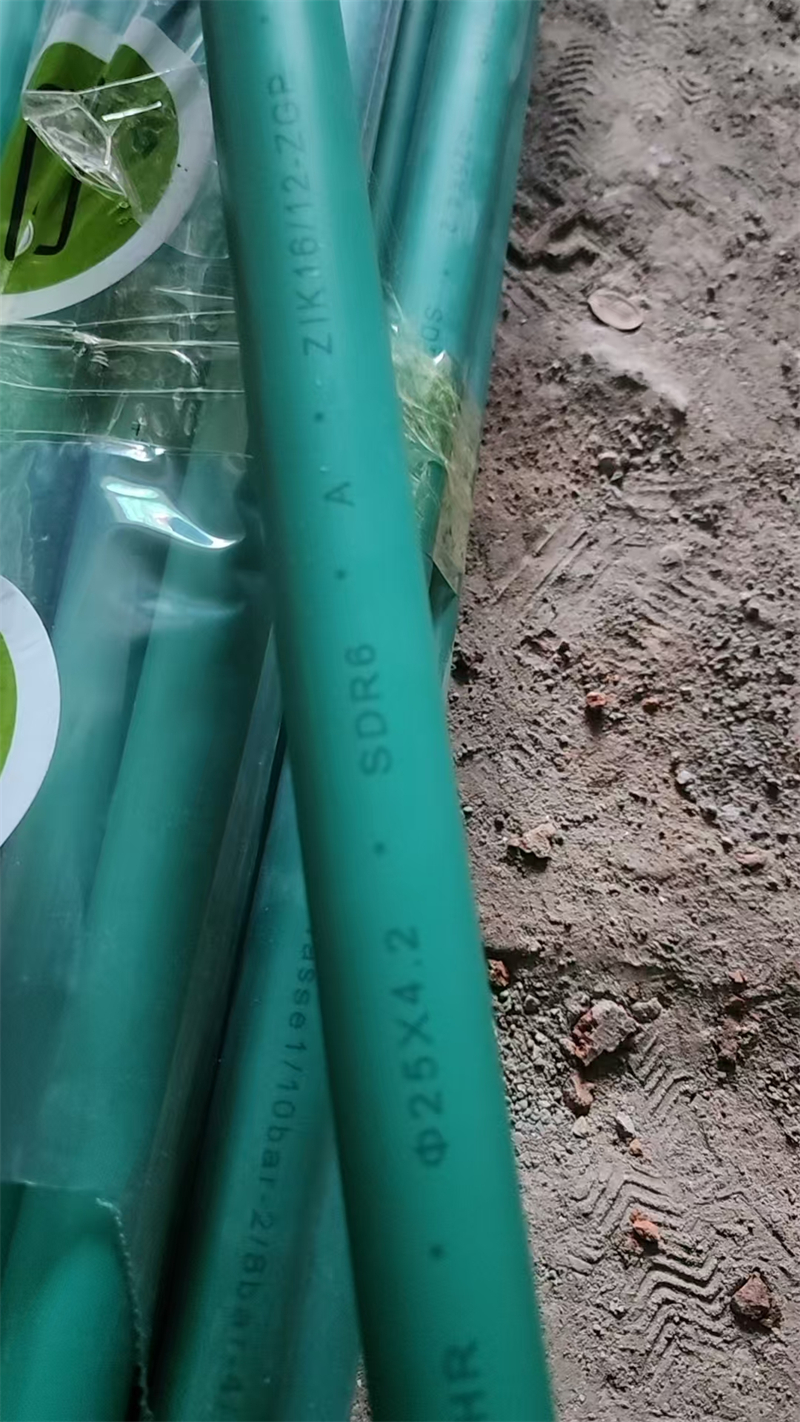

PPR水管海德欧DN25*4.2钢网复合管

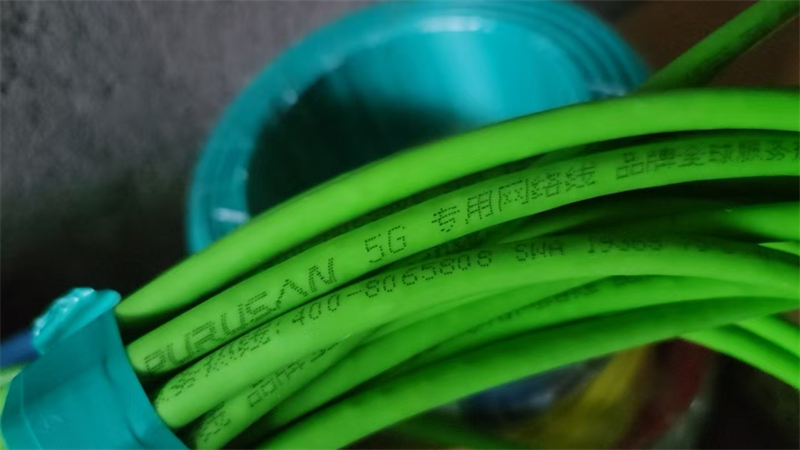

网络线普鲁仕超六类网线带屏蔽（UTP）

电视线普鲁仕高清（96编6671）

发表于 2024-12-5 20:42:10

本帖最后由格堂黄姐于 2024-12-10 16:36 编辑

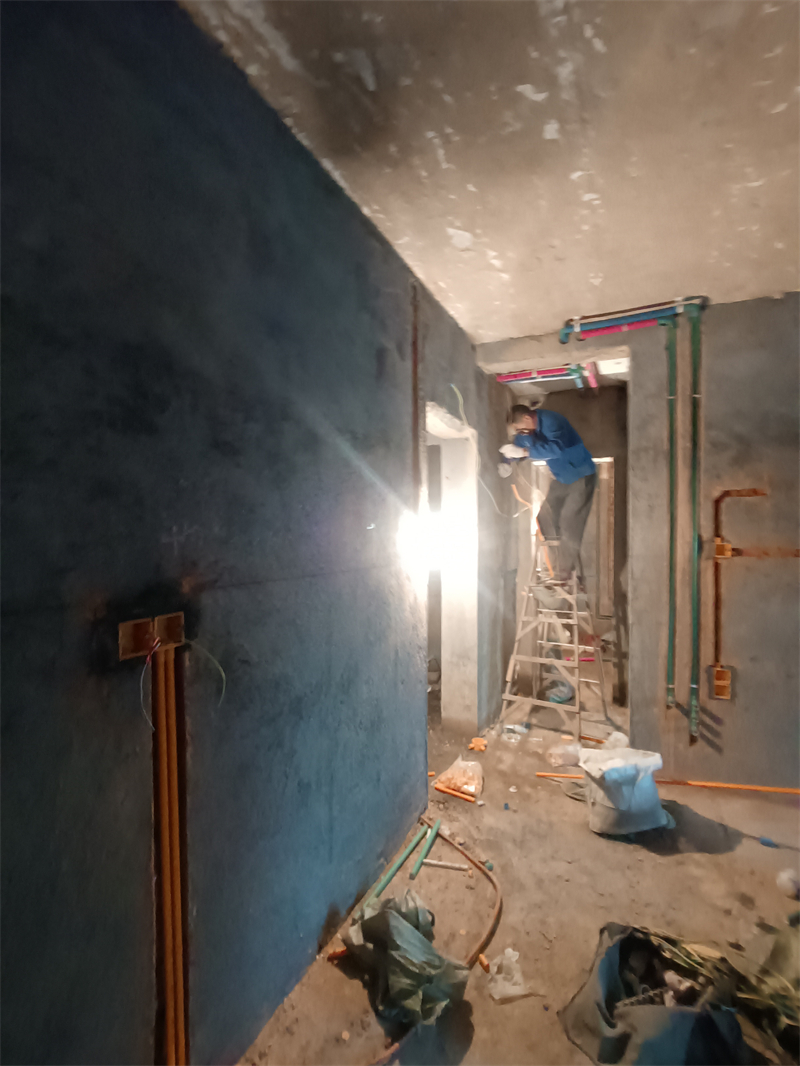

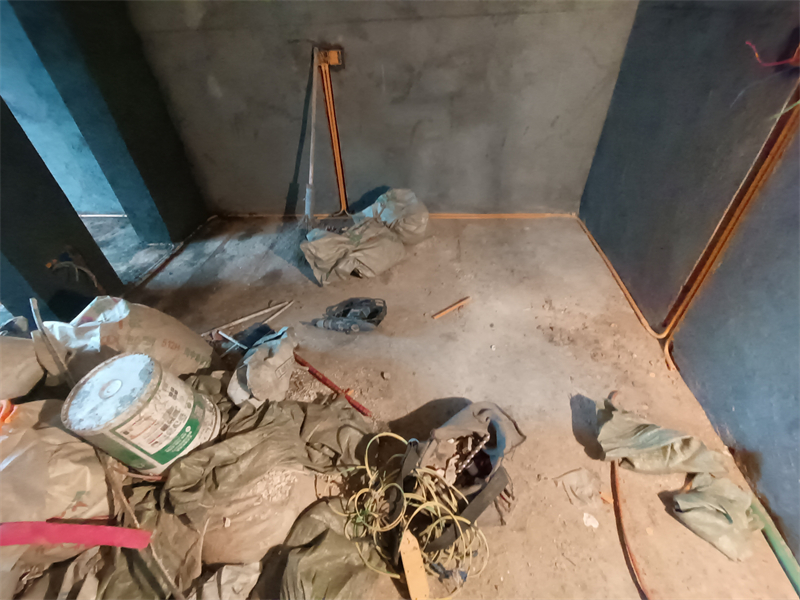

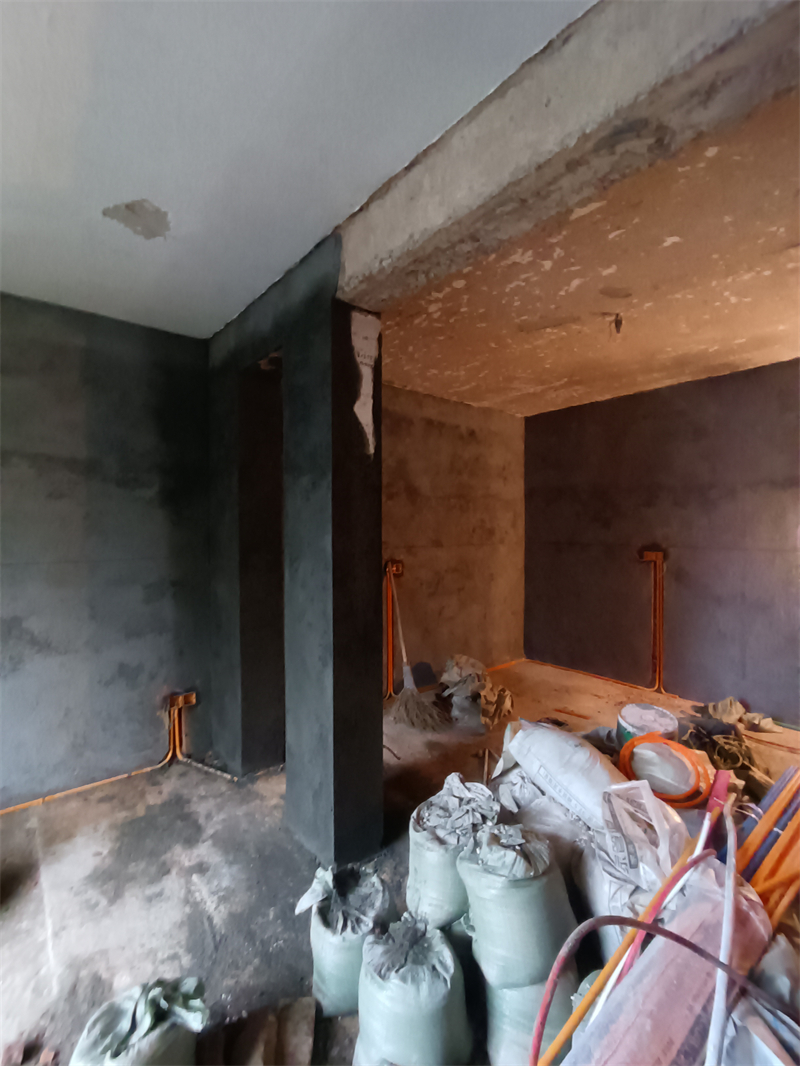

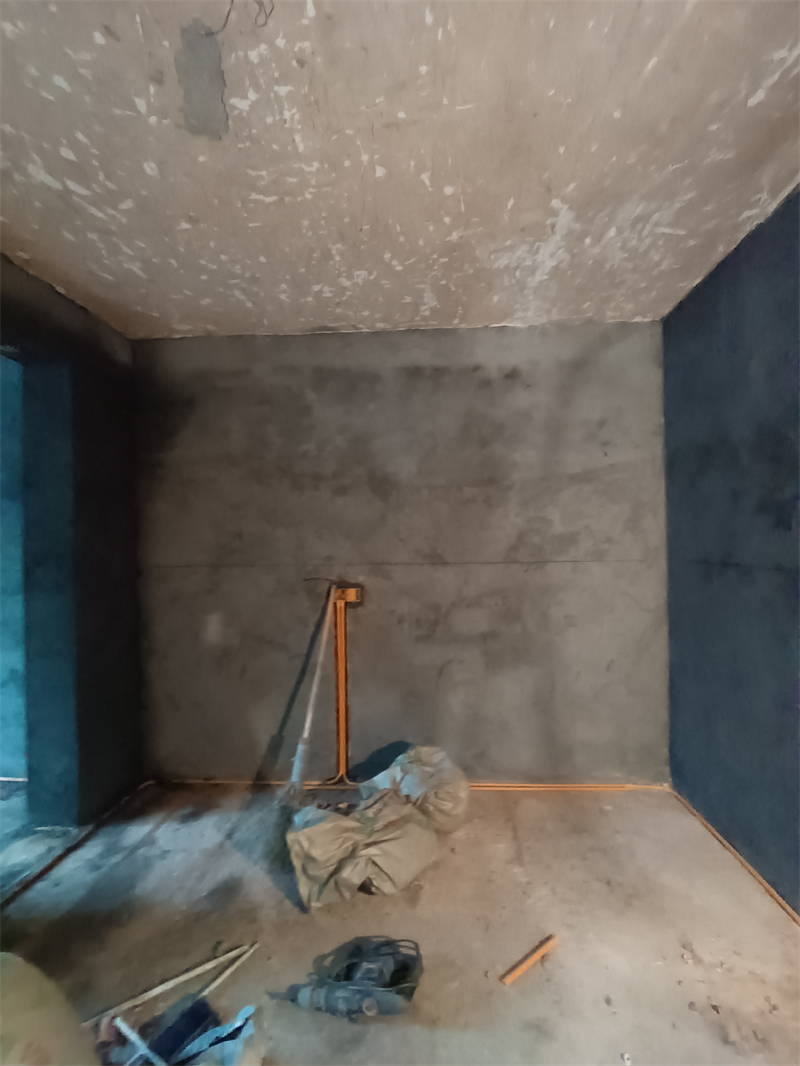

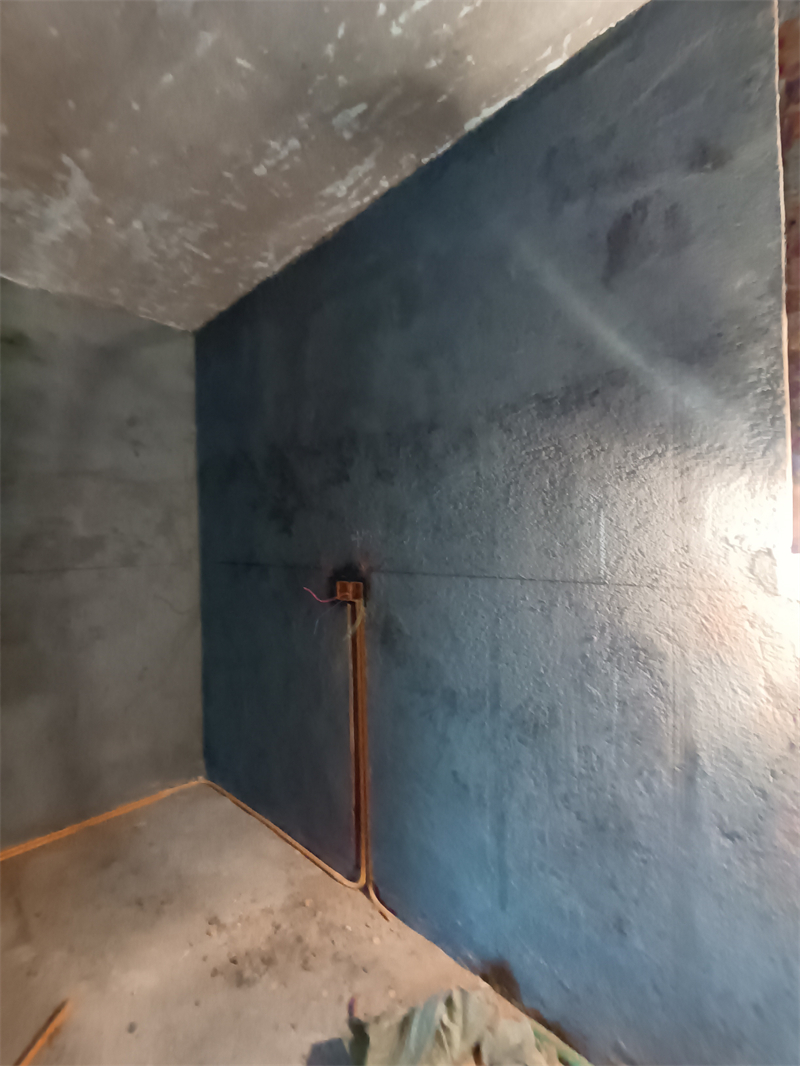

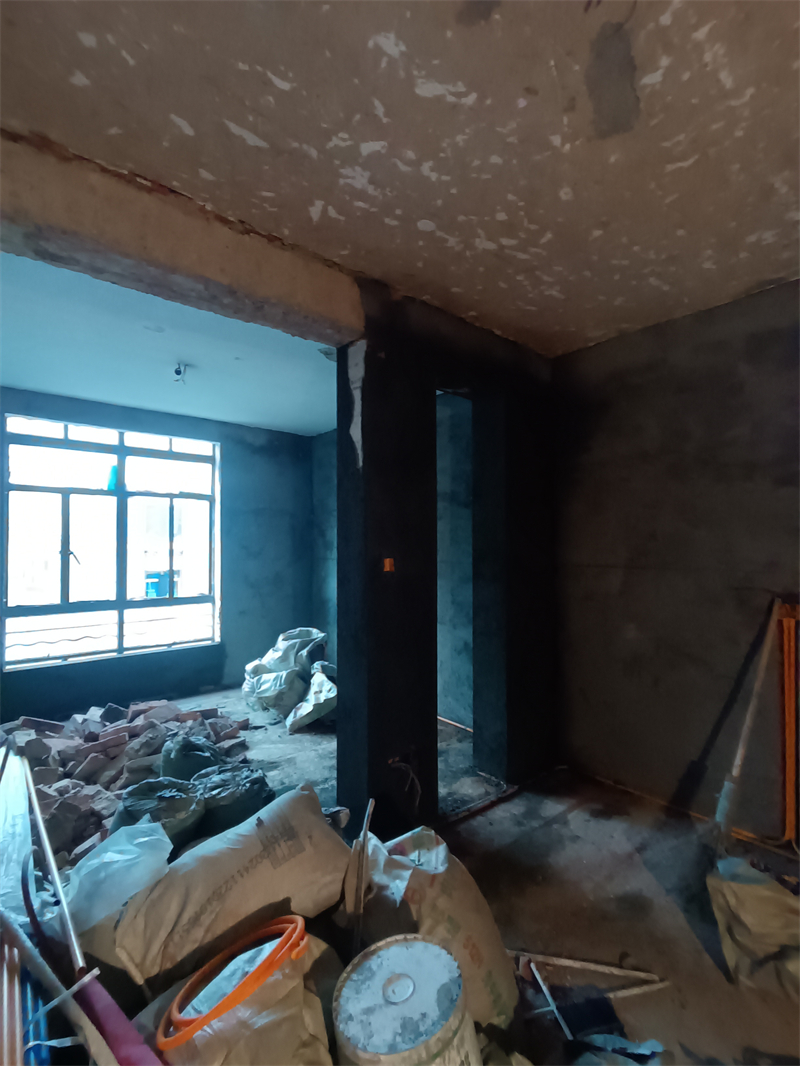

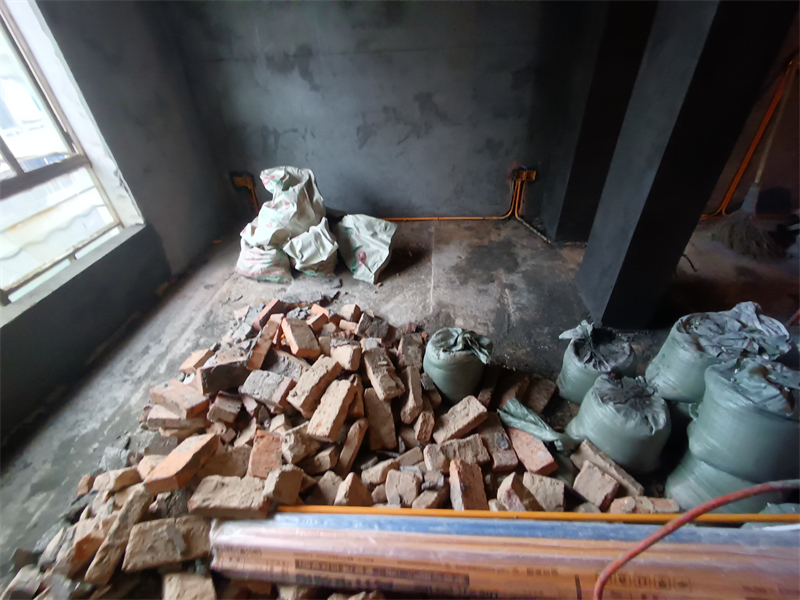

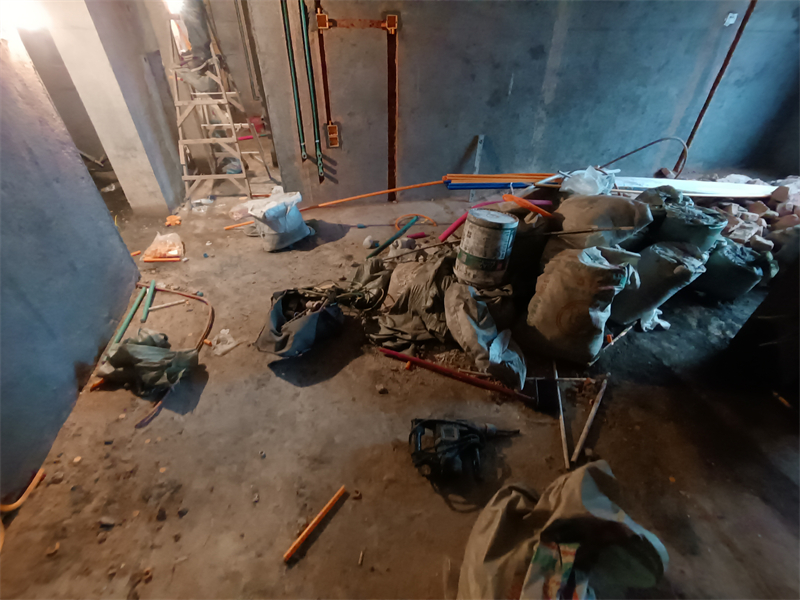

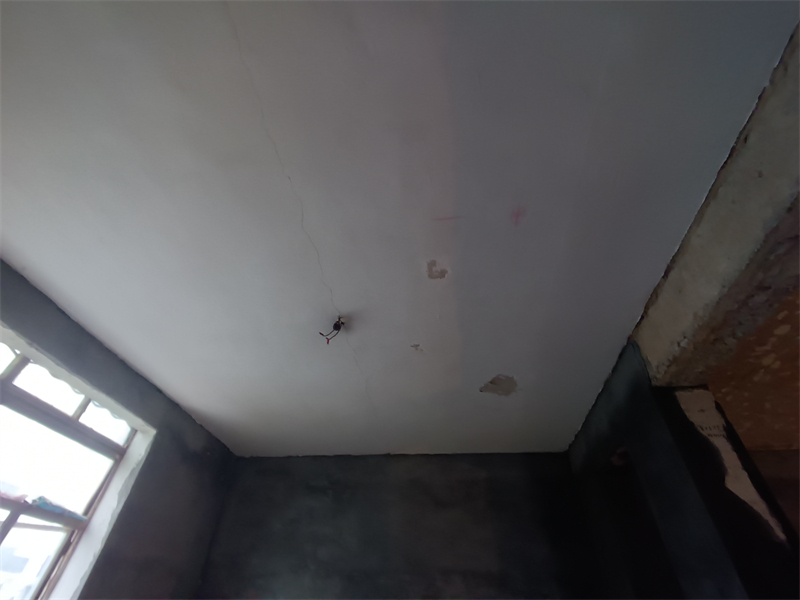

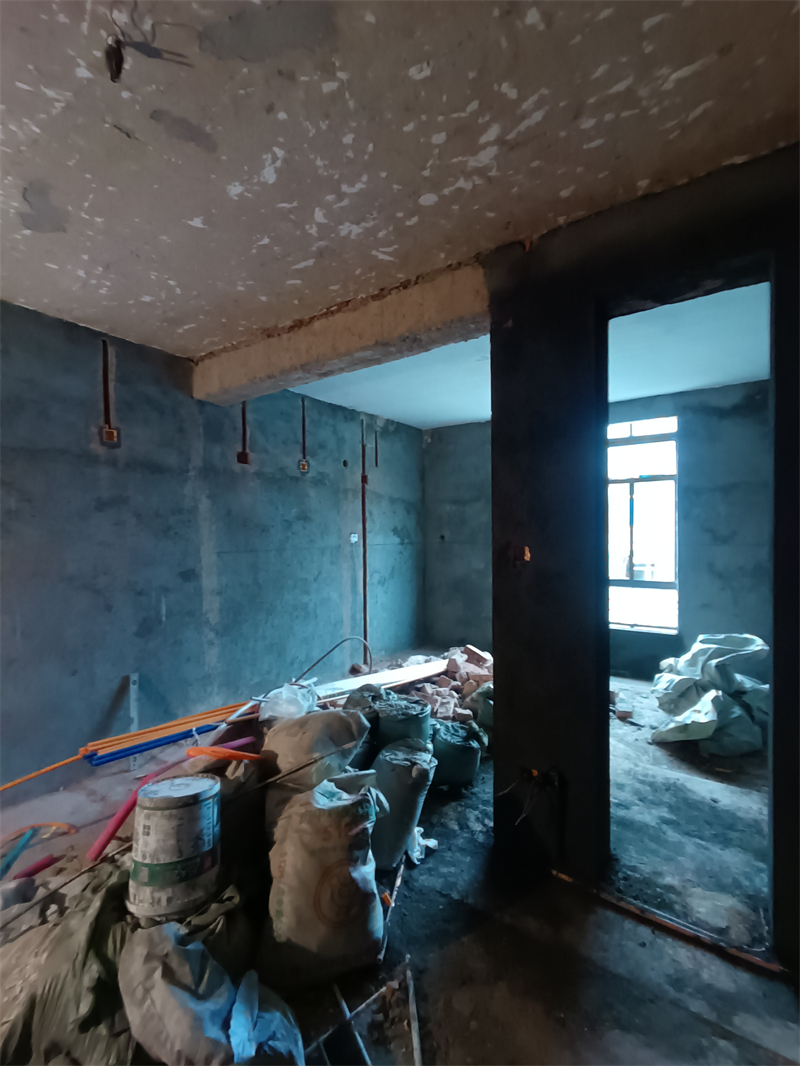

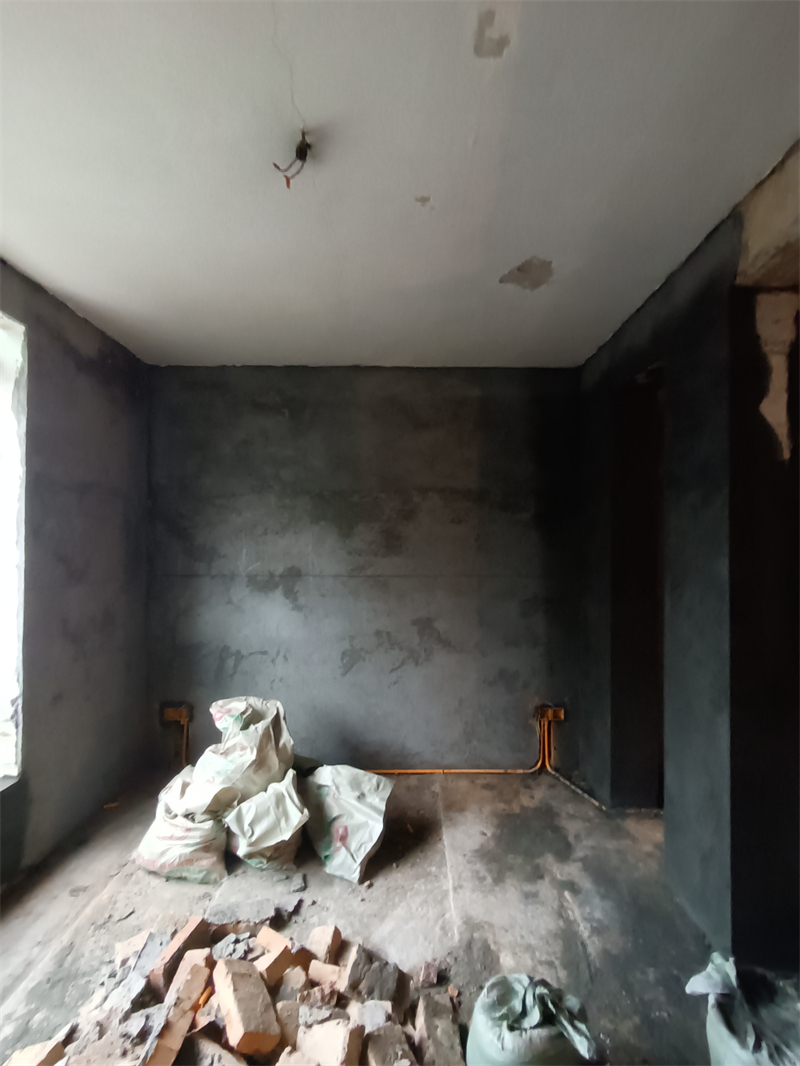

水电中途

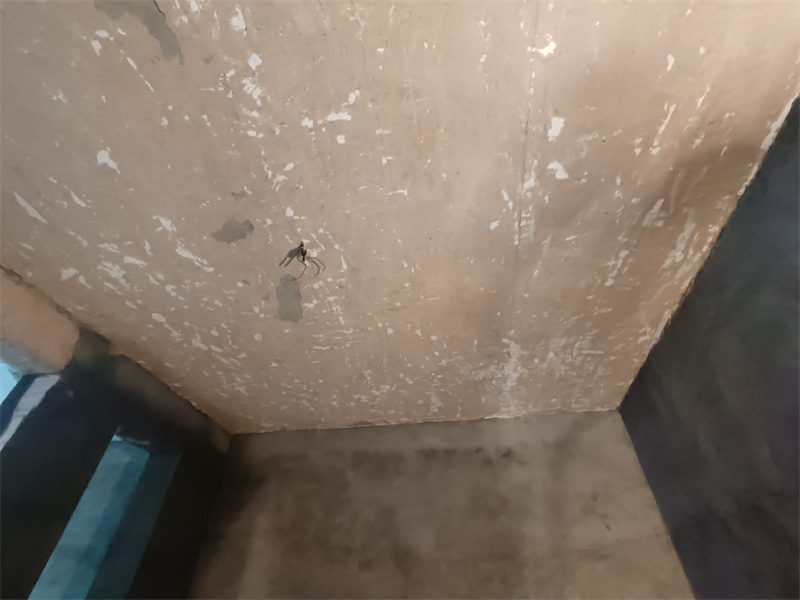

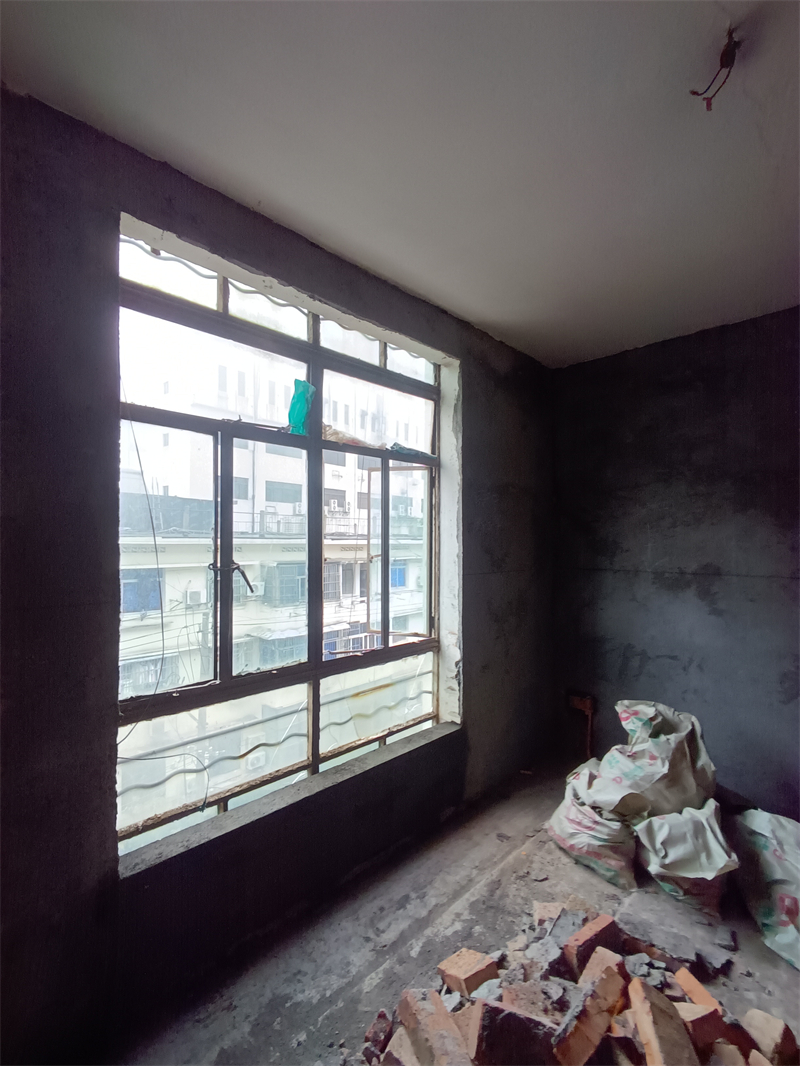

客厅1

发表于 2024-12-5 20:43:21

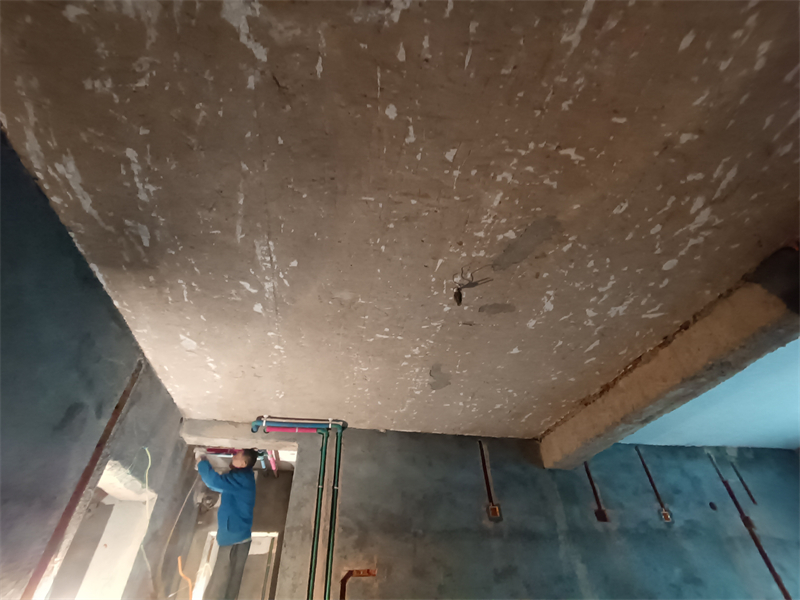

客厅1对角

发表于 2024-12-5 20:44:04

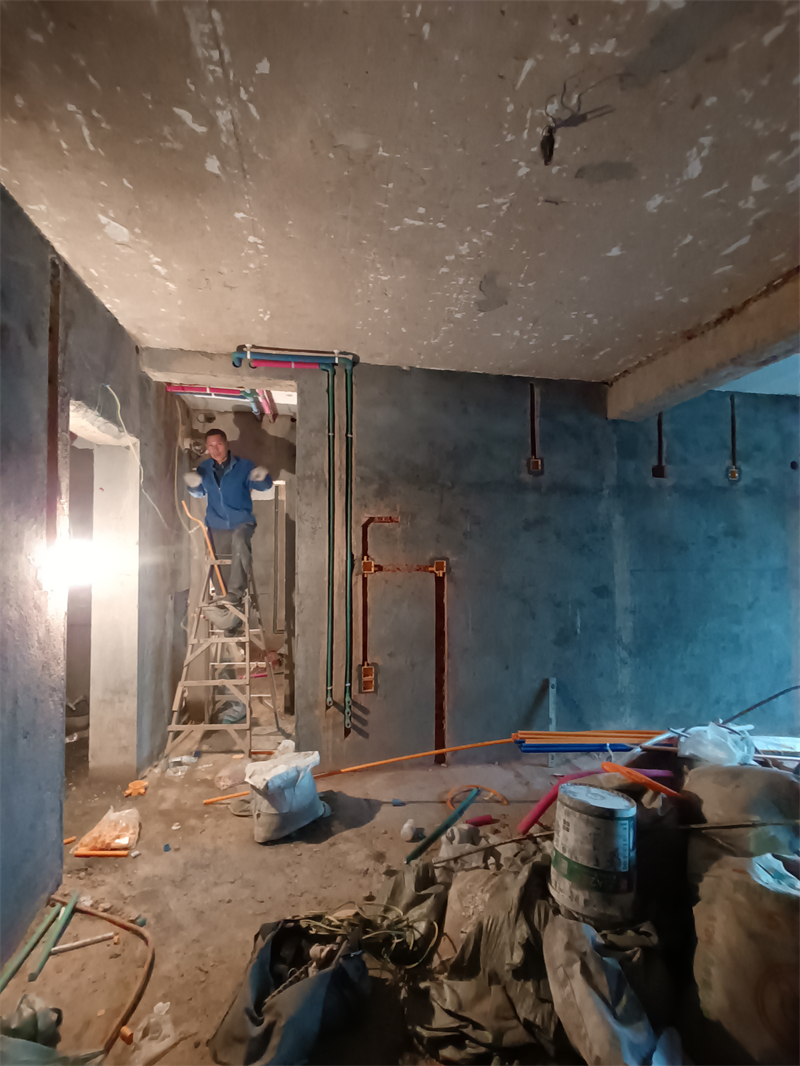

客厅2
