江山悦府11-120未来-现代混搭

发表于 2024-12-25 15:03:15

本帖最后由格堂红叶于 2024-12-25 15:04 编辑

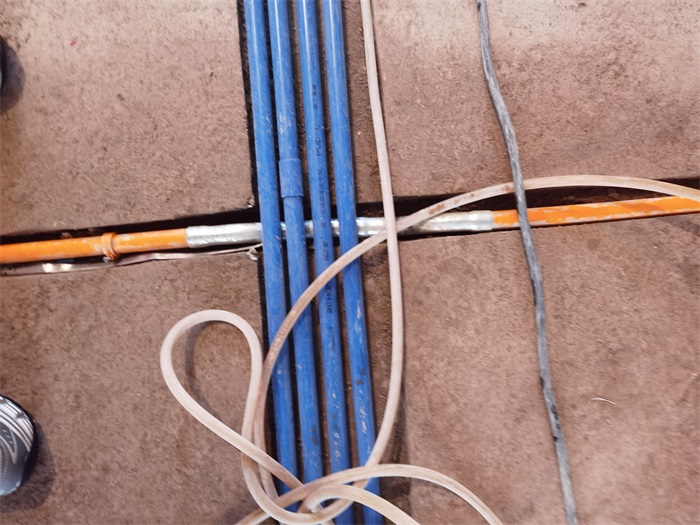

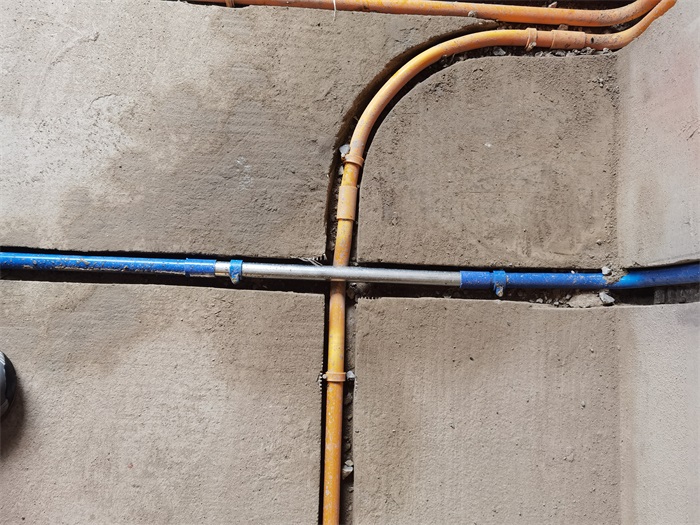

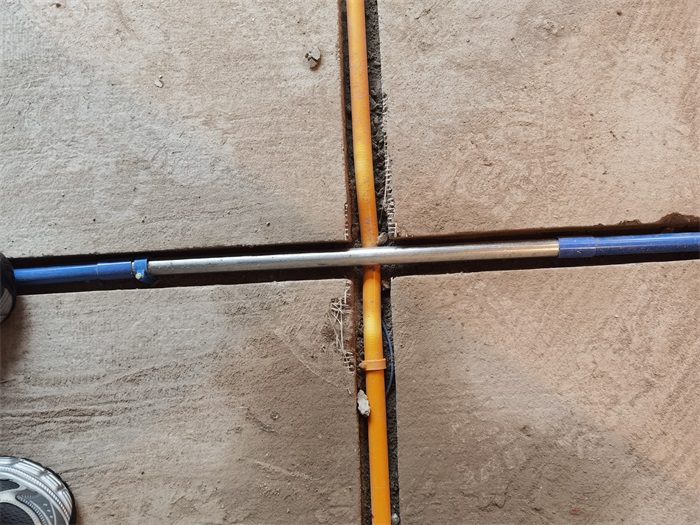

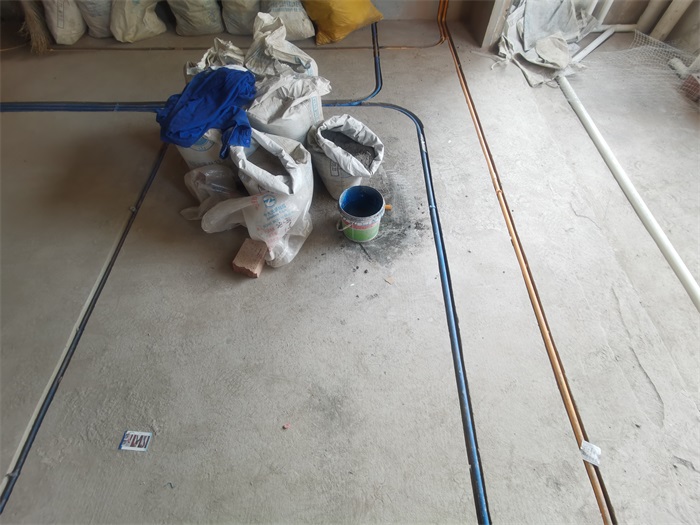

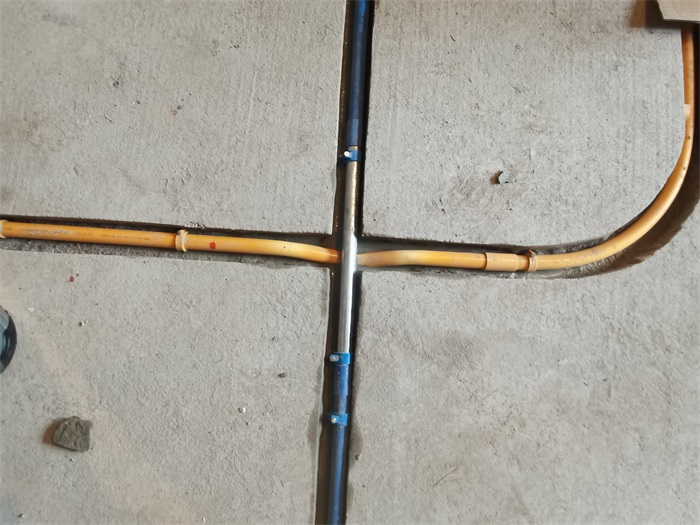

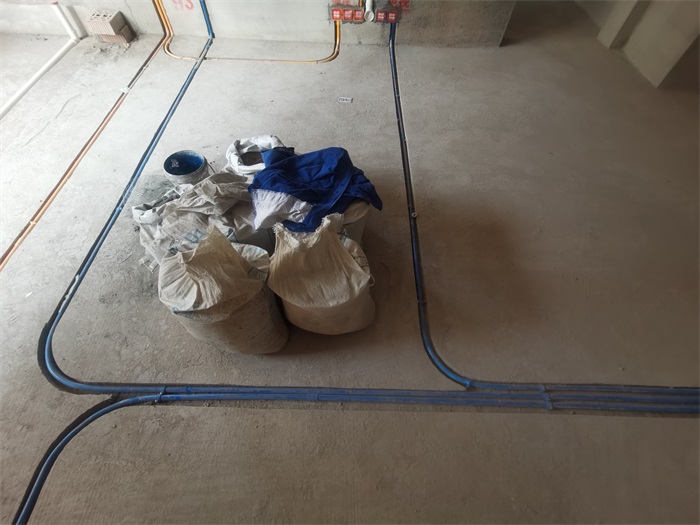

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰.

发表于 2024-12-25 15:06:40

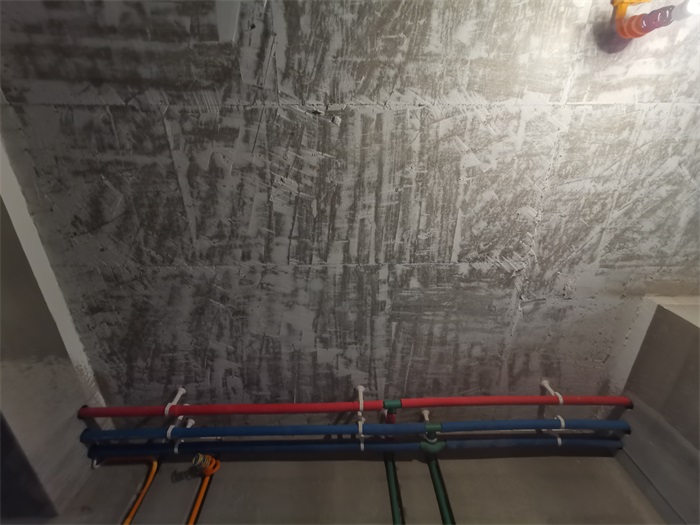

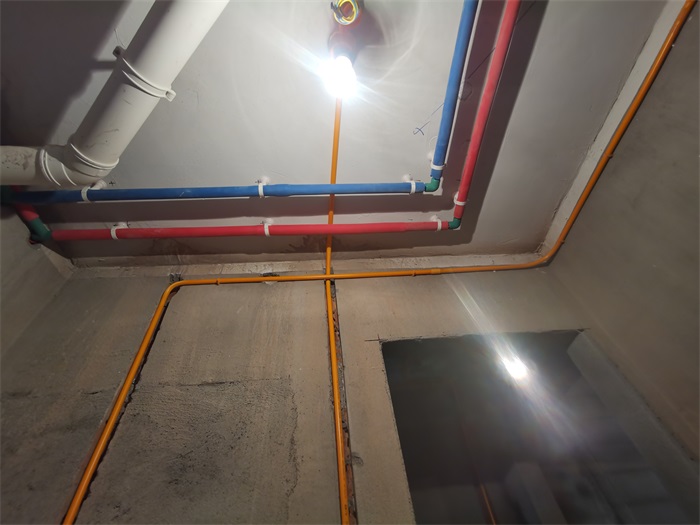

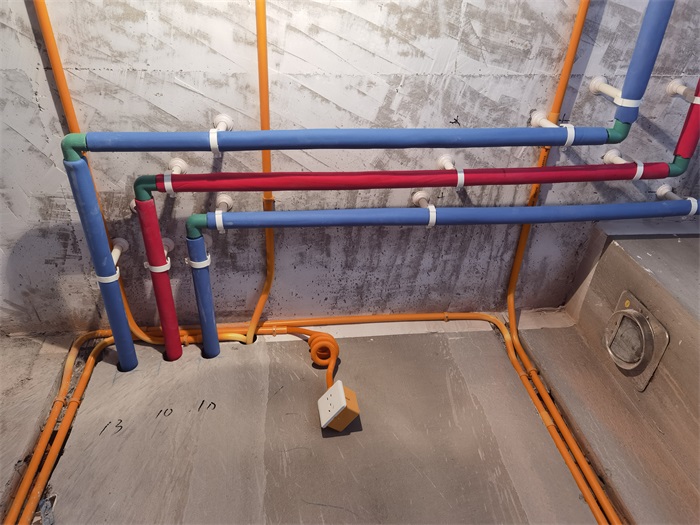

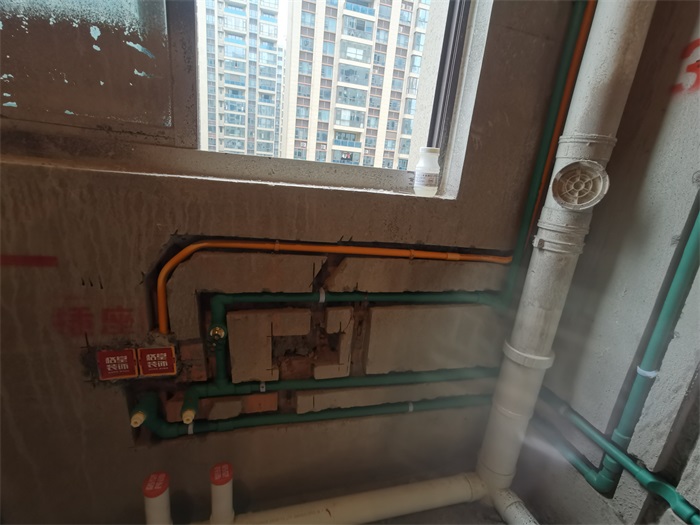

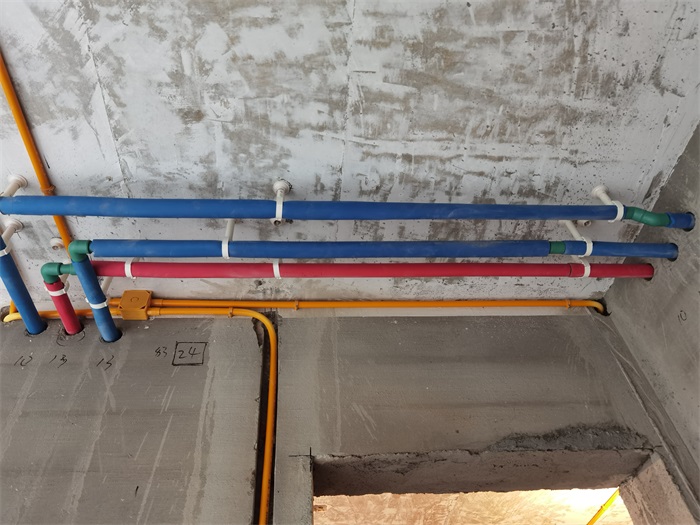

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响

发表于 2024-12-25 15:08:59

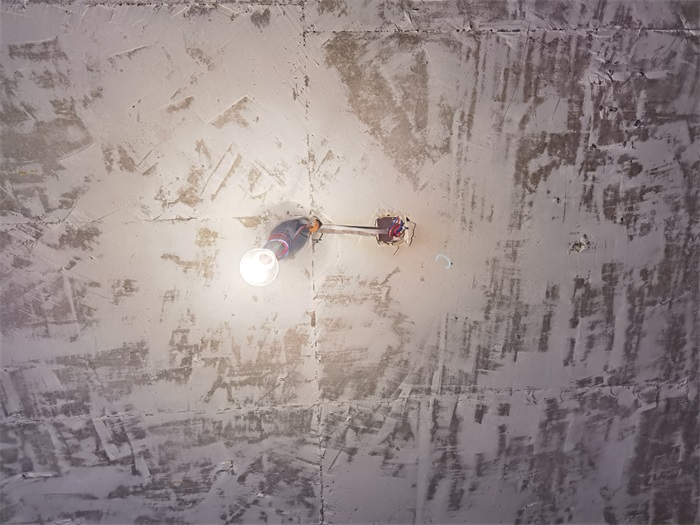

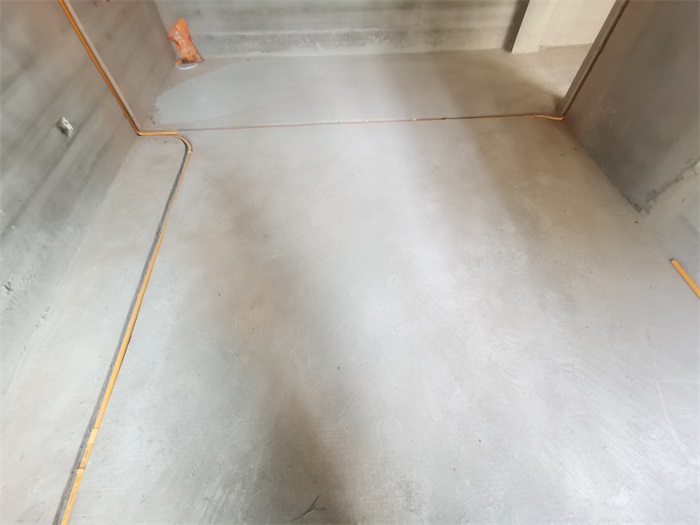

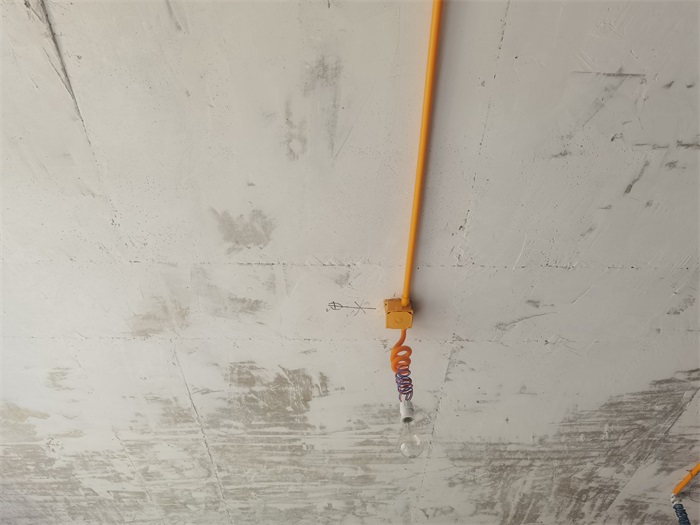

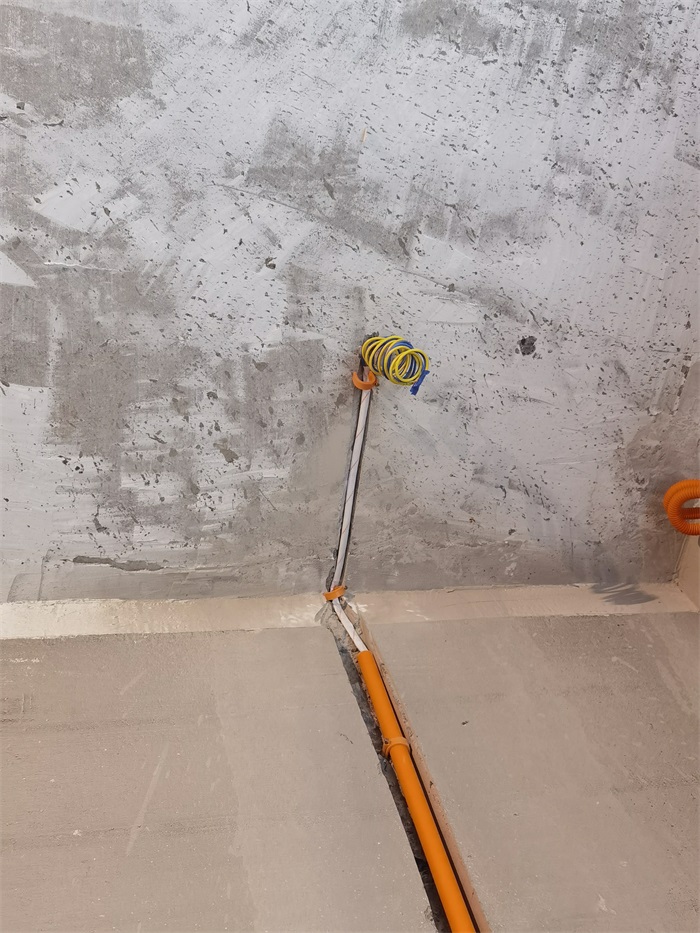

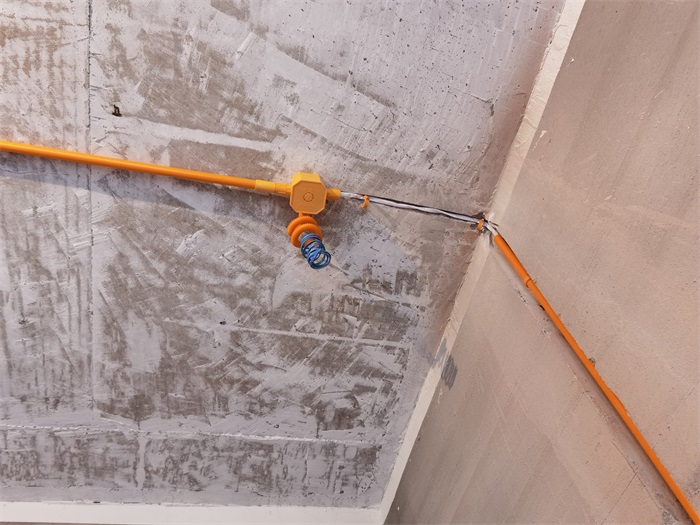

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2024-12-25 15:10:18

每户水管进水部位室内应加进水总阀

发表于 2024-12-25 15:11:34

本帖最后由格堂红叶于 2024-12-25 15:16 编辑

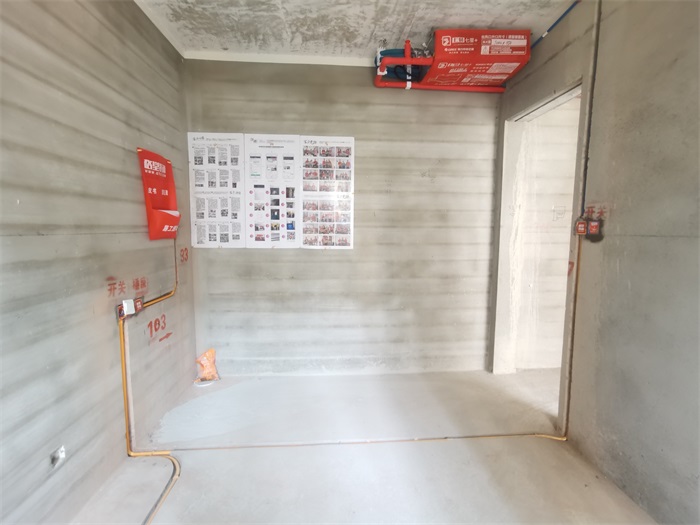

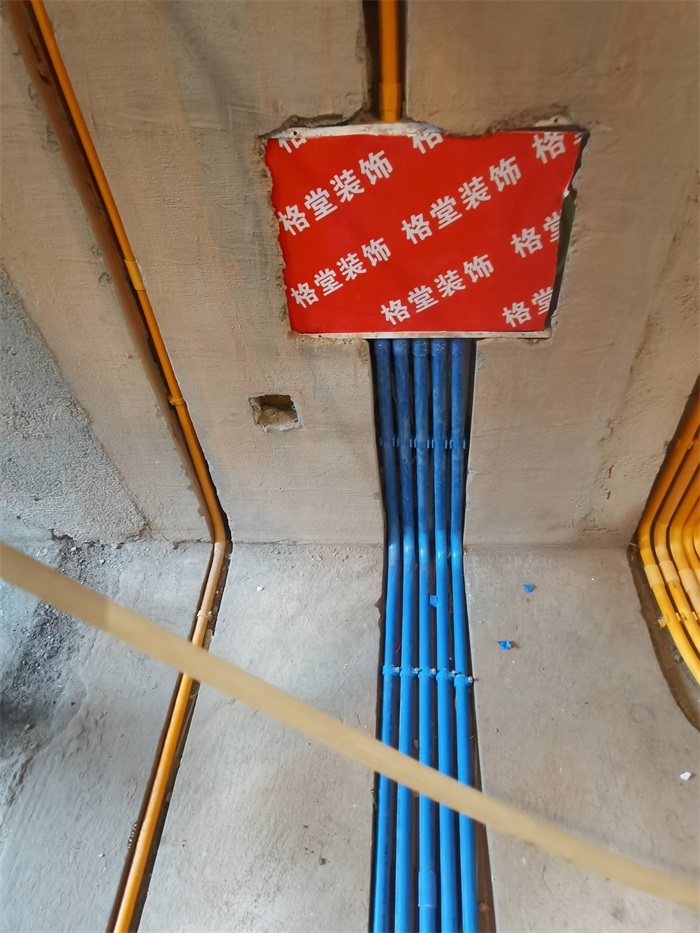

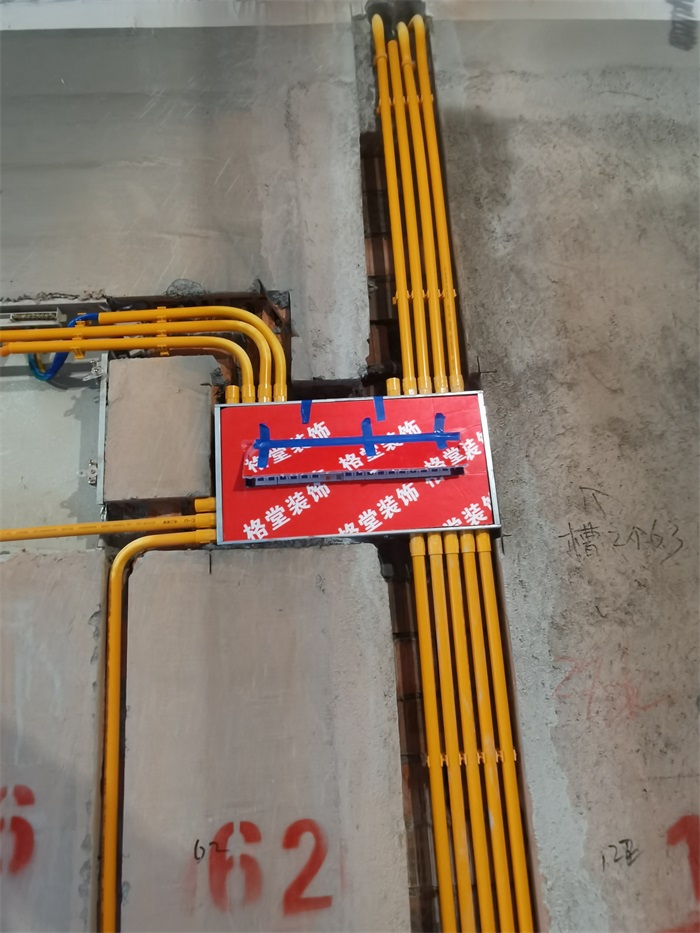

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

发表于 2024-12-25 15:15:38

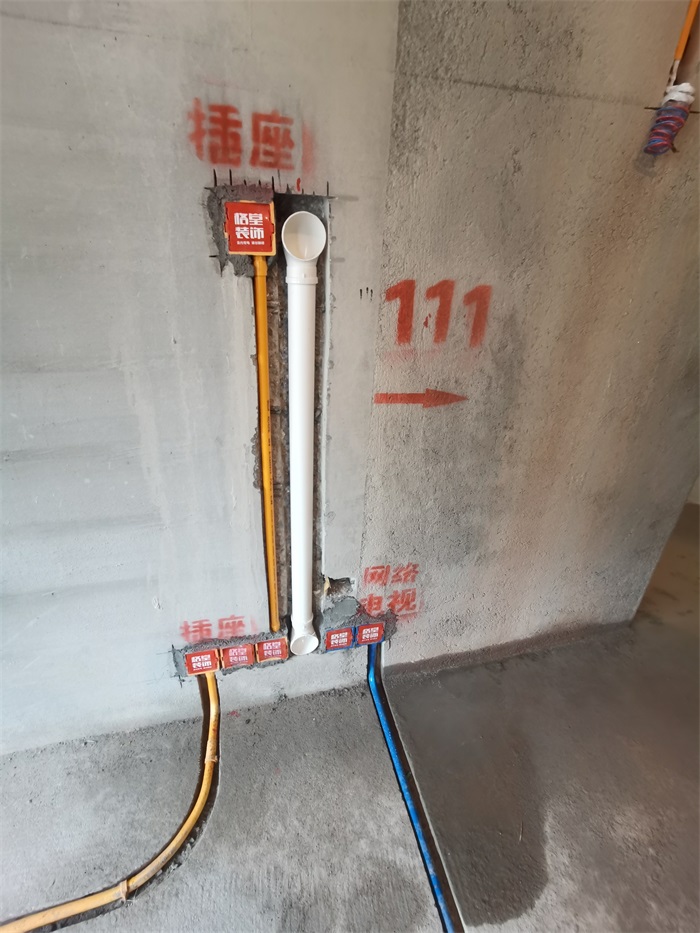

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2024-12-29 08:28:41

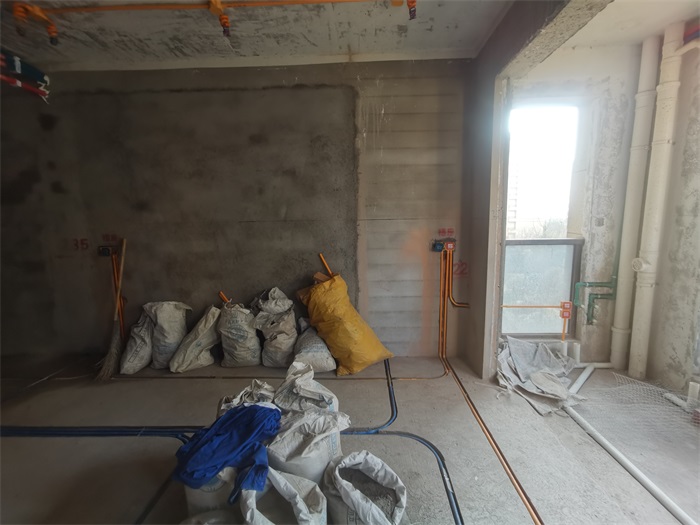

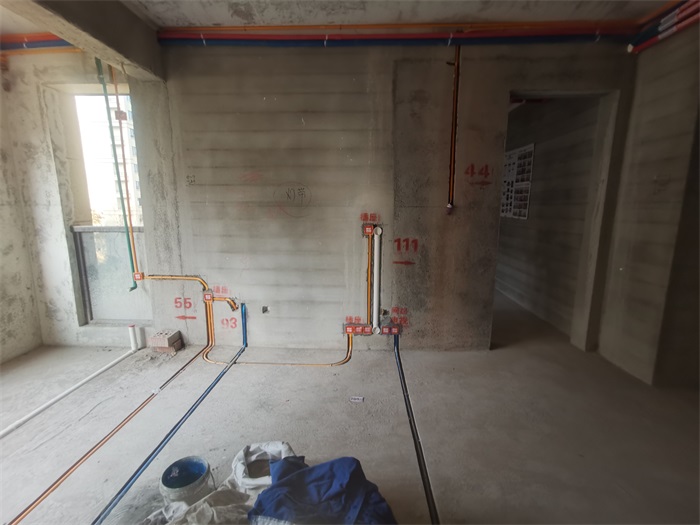

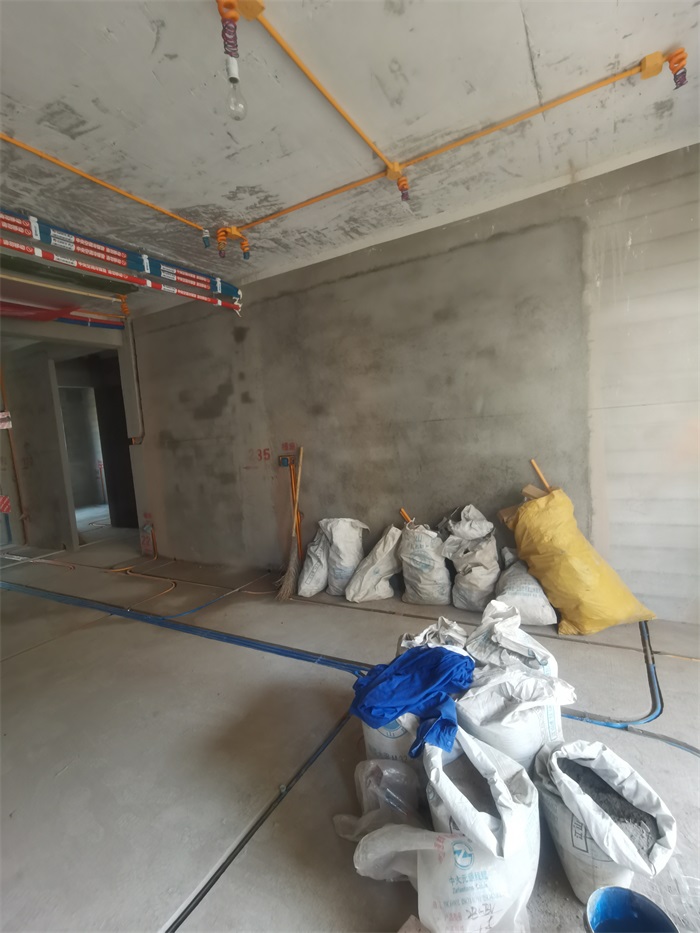

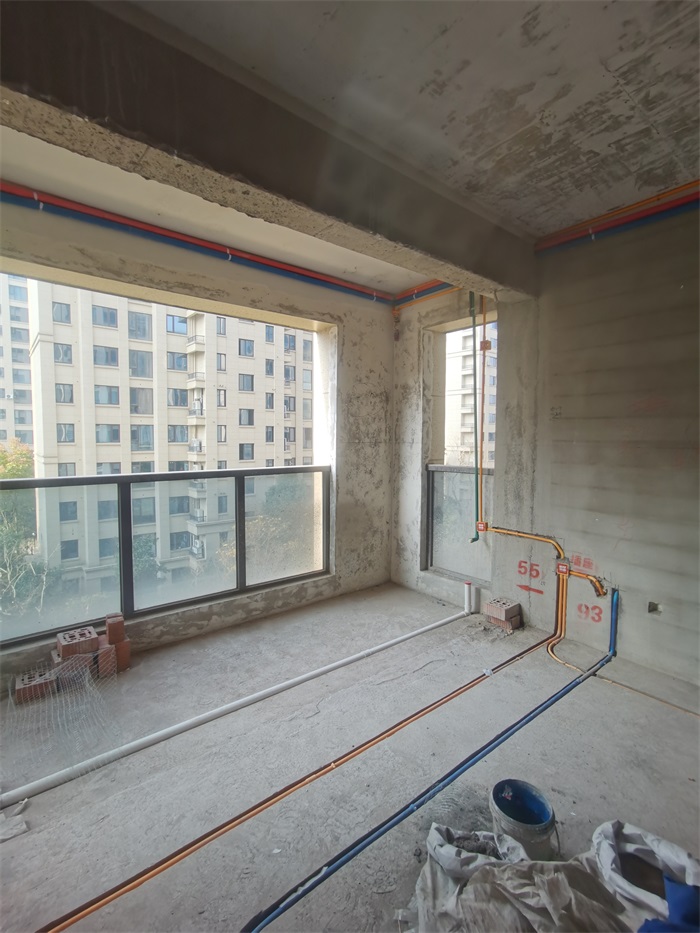

客厅水电布局

发表于 2024-12-29 08:30:17

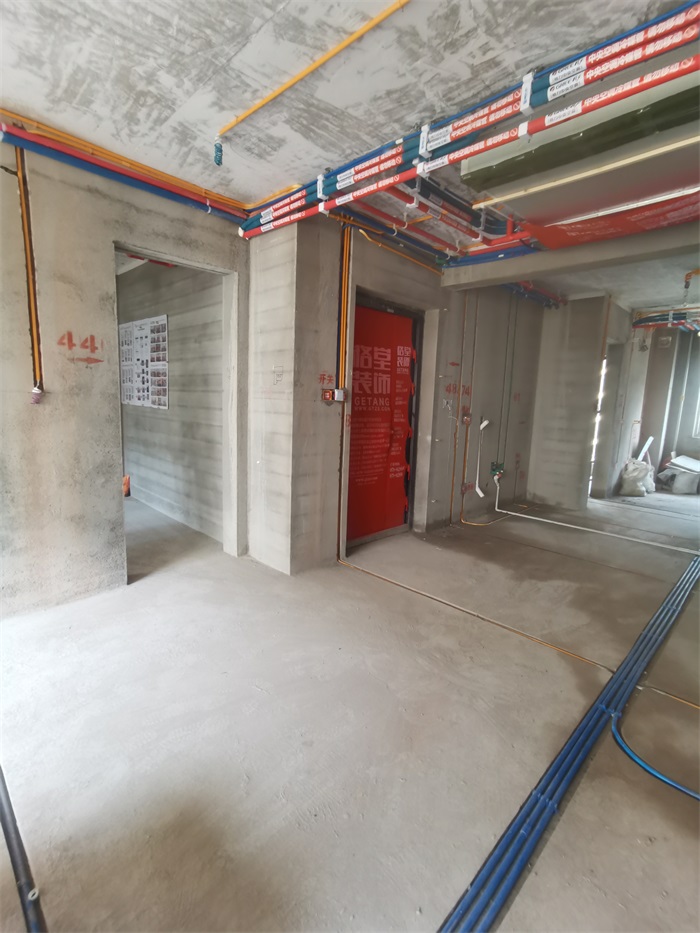

客厅对角

发表于 2024-12-29 08:32:33

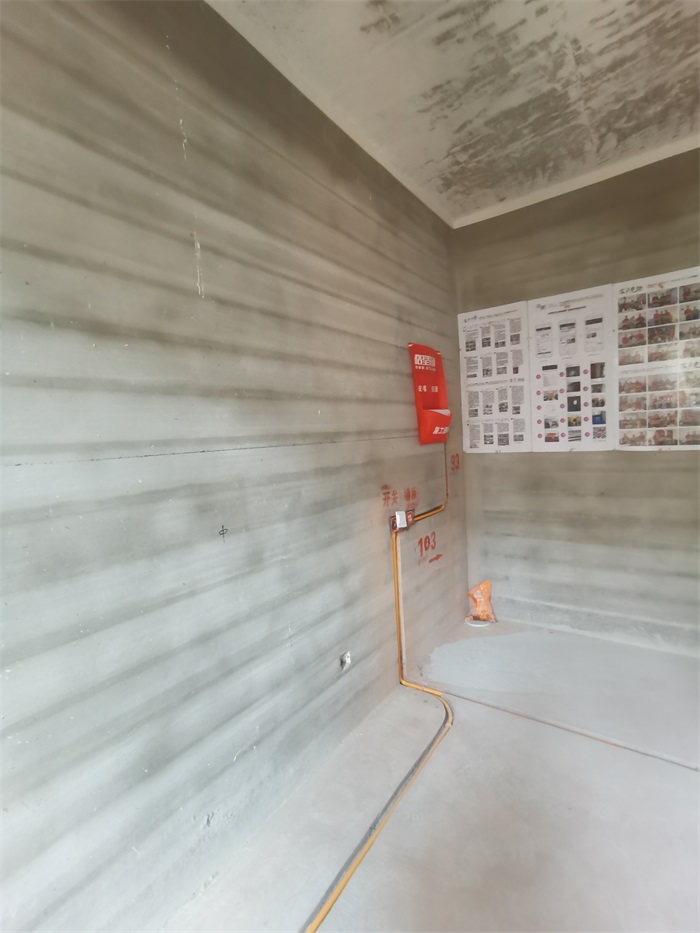

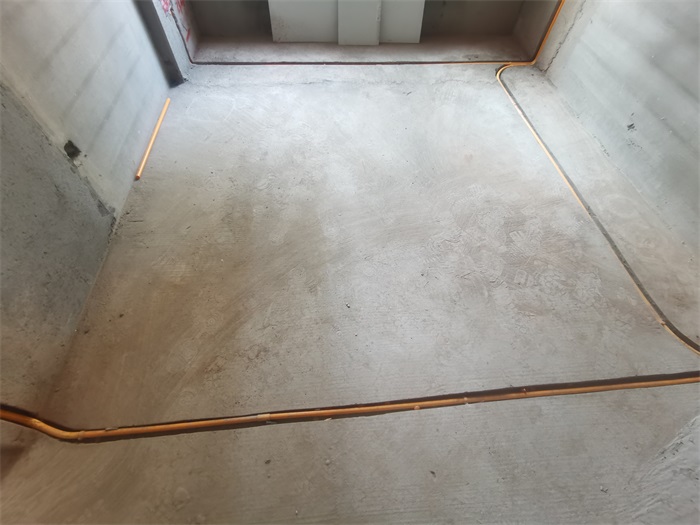

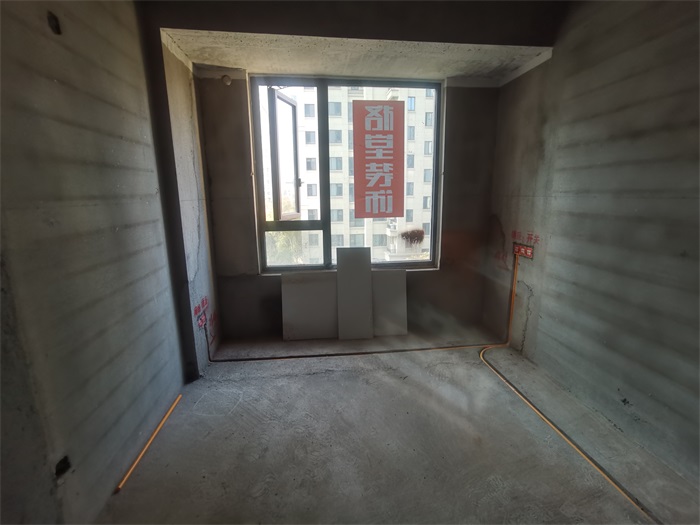

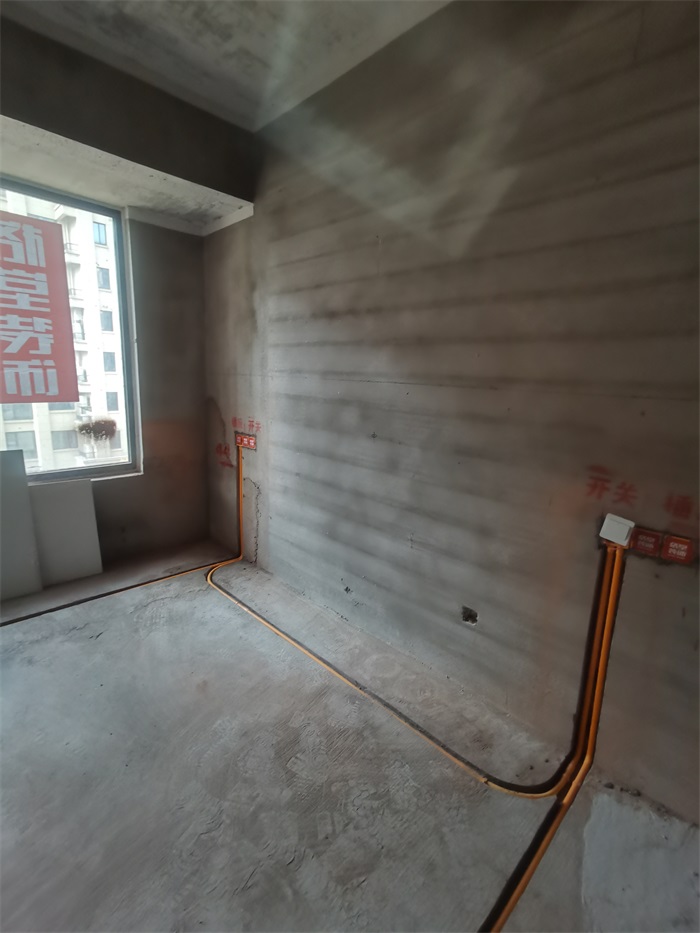

次卧水电布局

发表于 2024-12-29 08:34:53

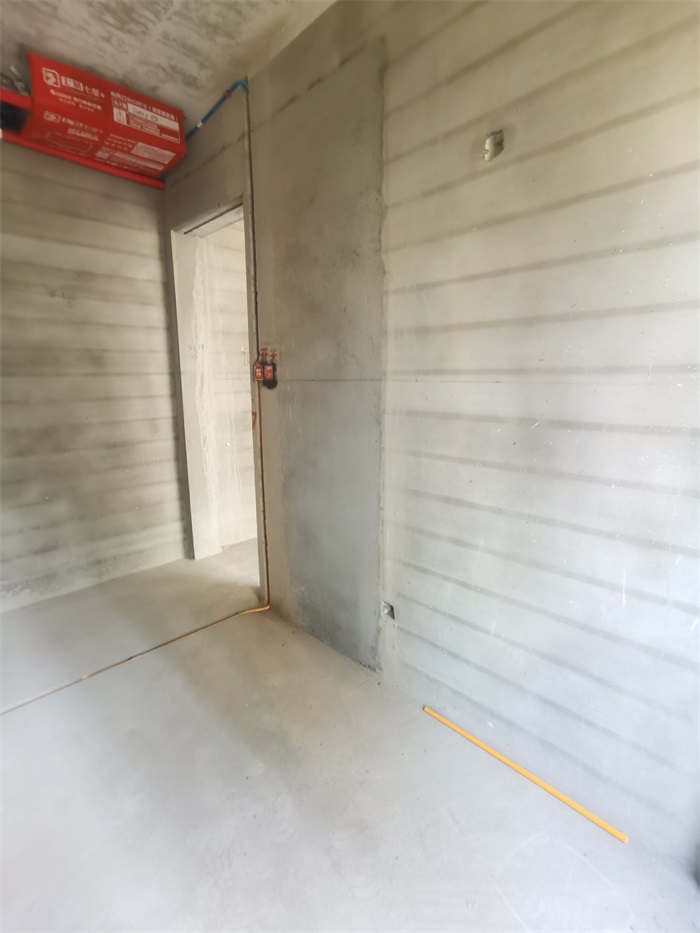

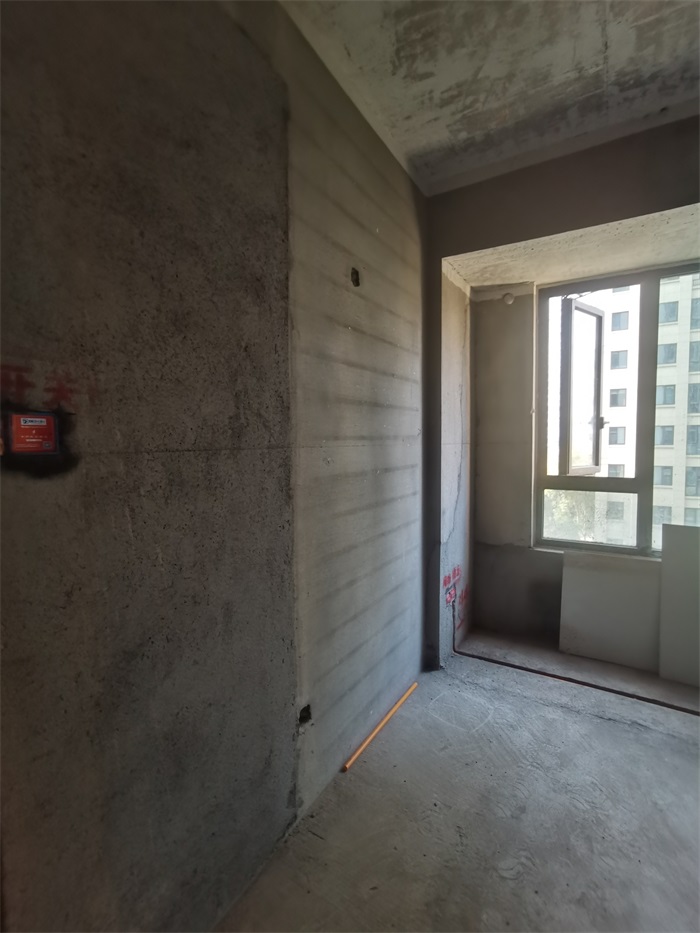

次卧对角
