牡丹园10-2-7#101㎡——现代

对角图

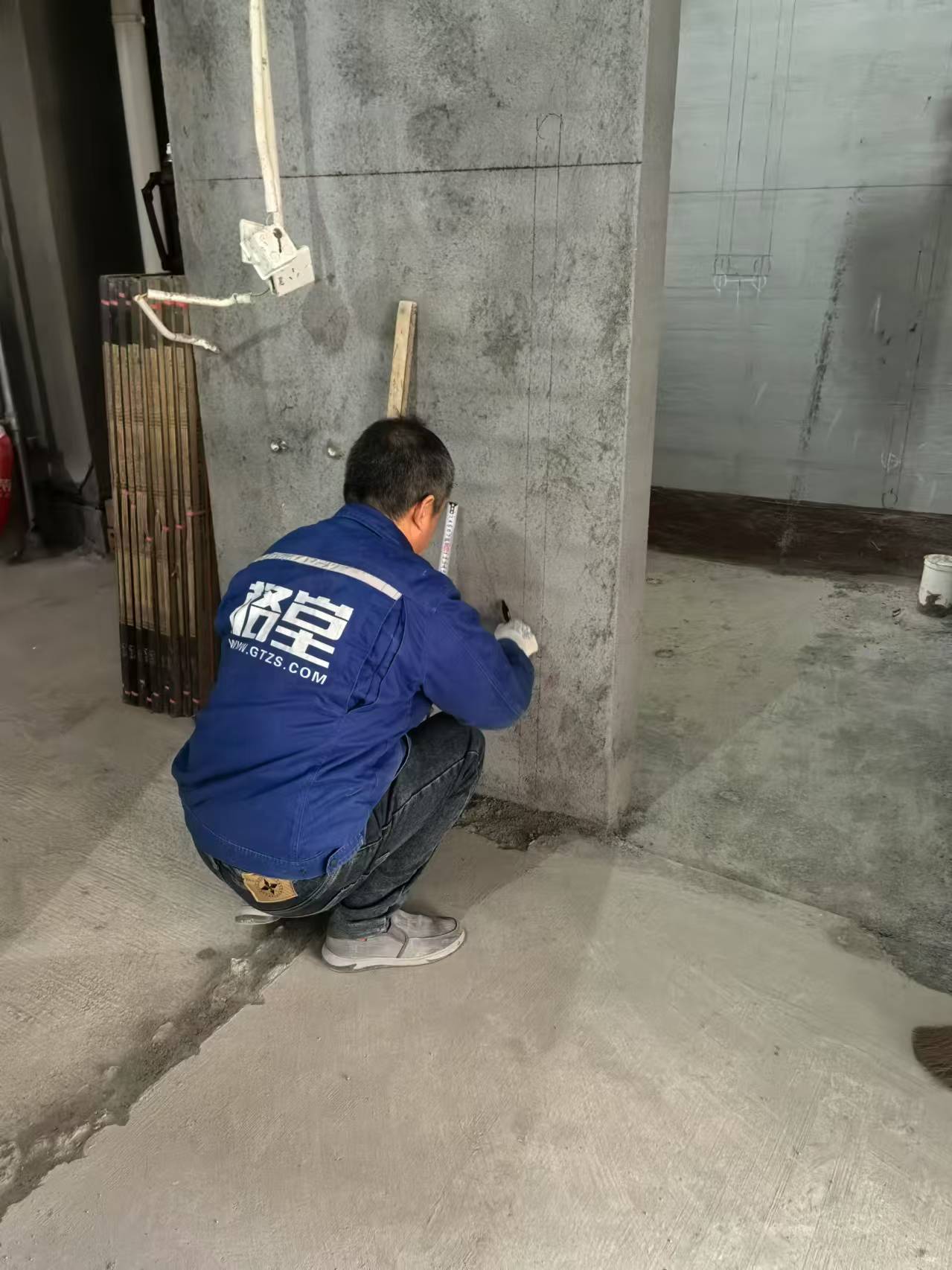

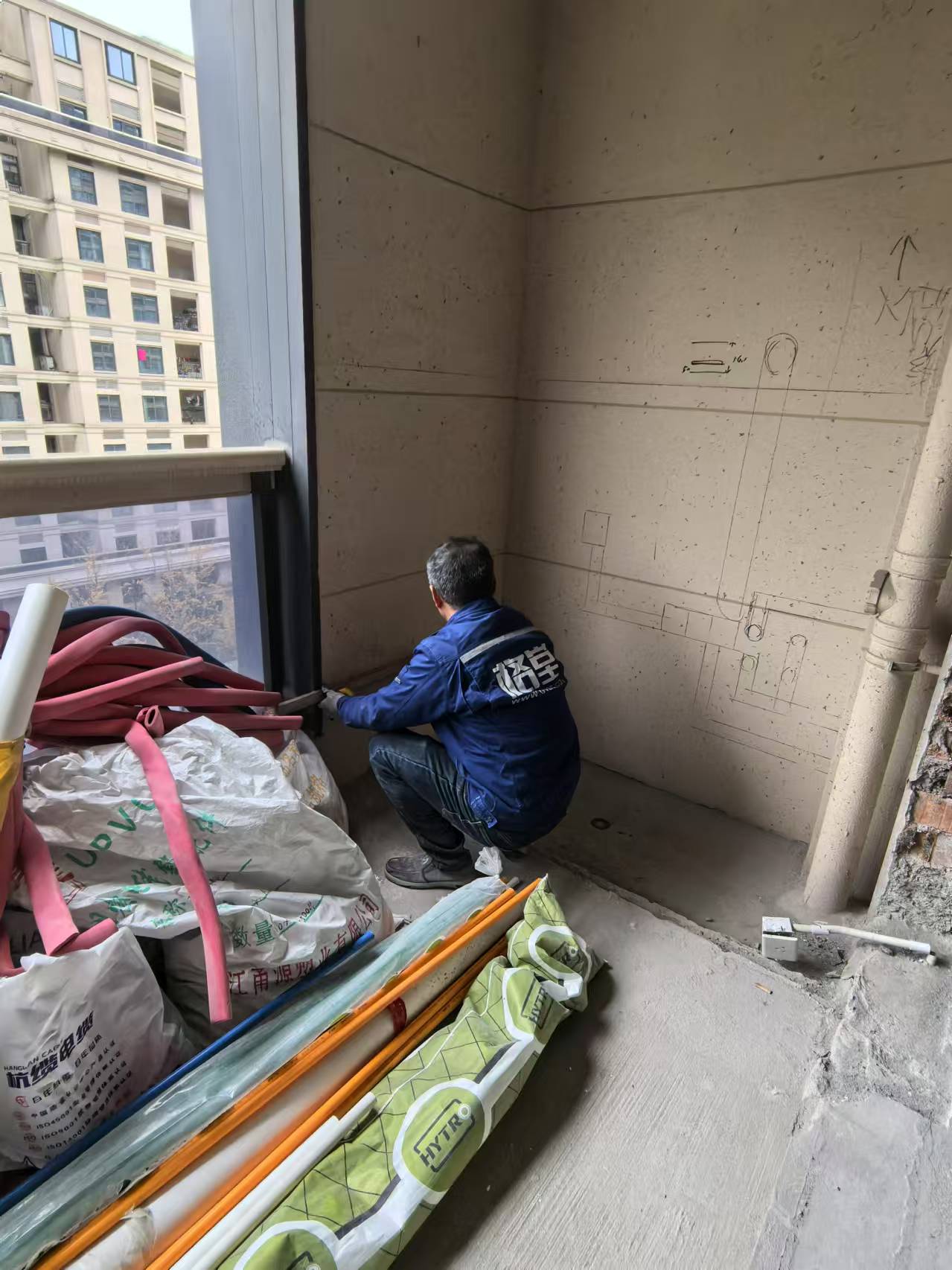

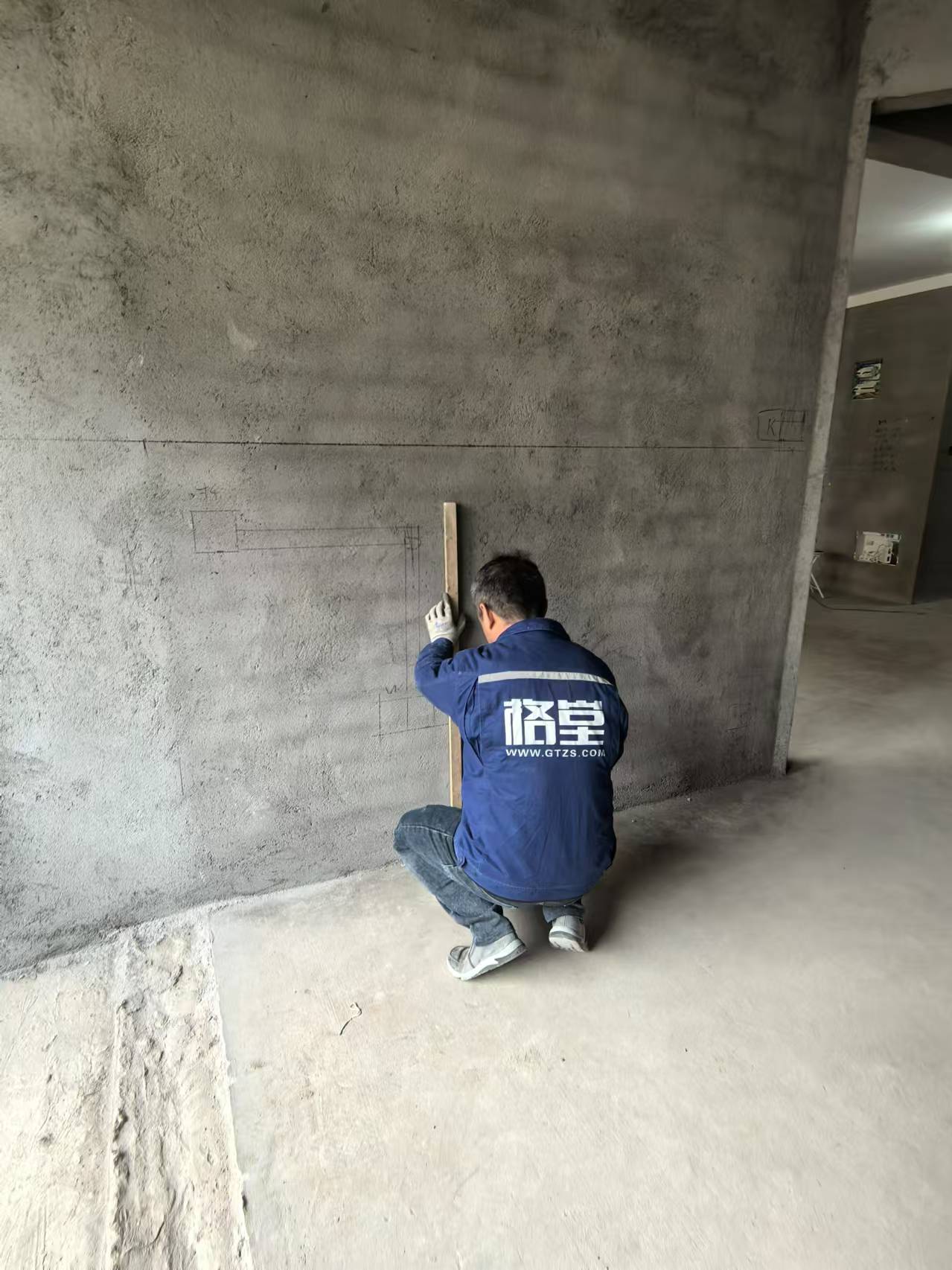

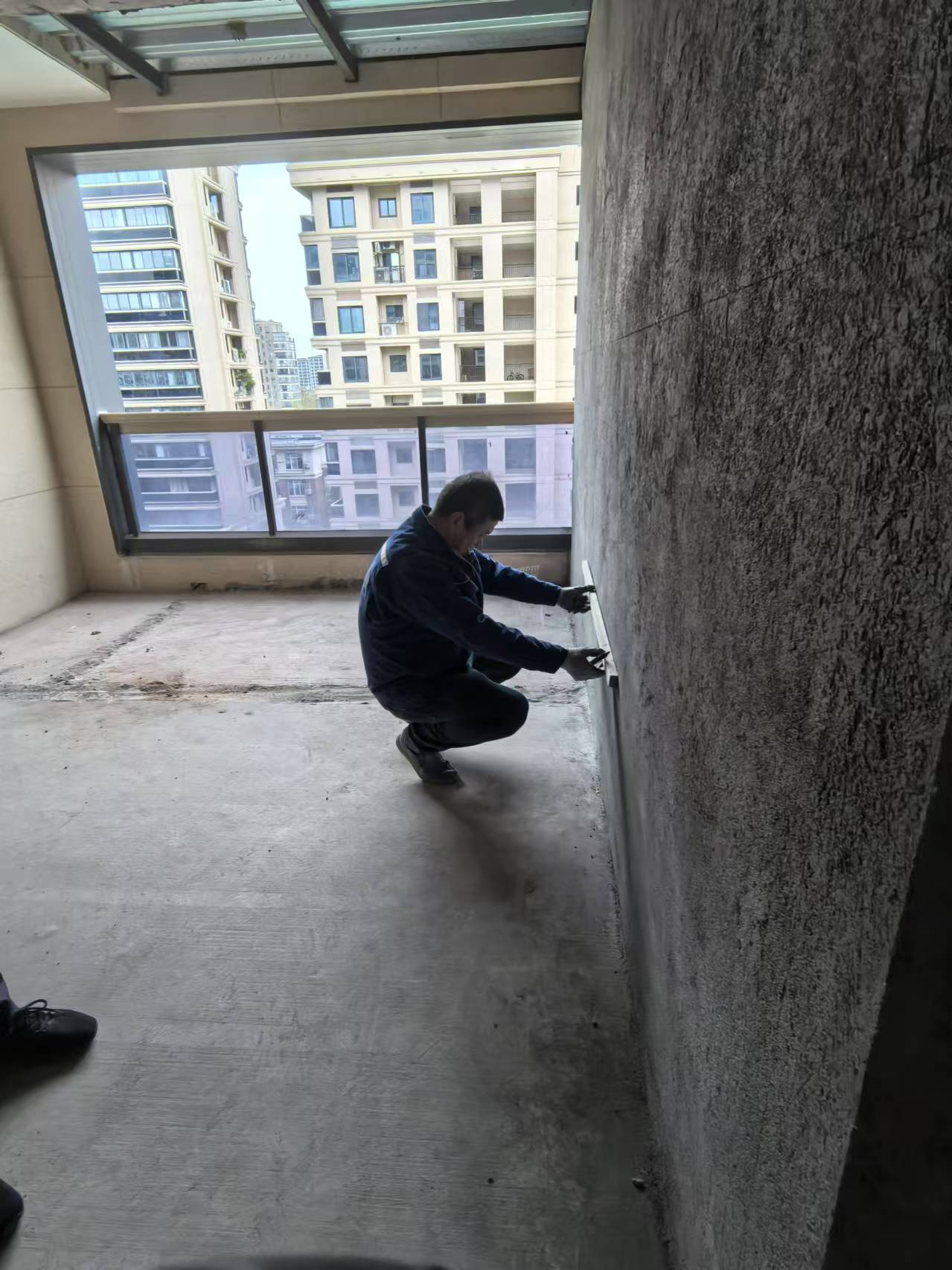

水电放样

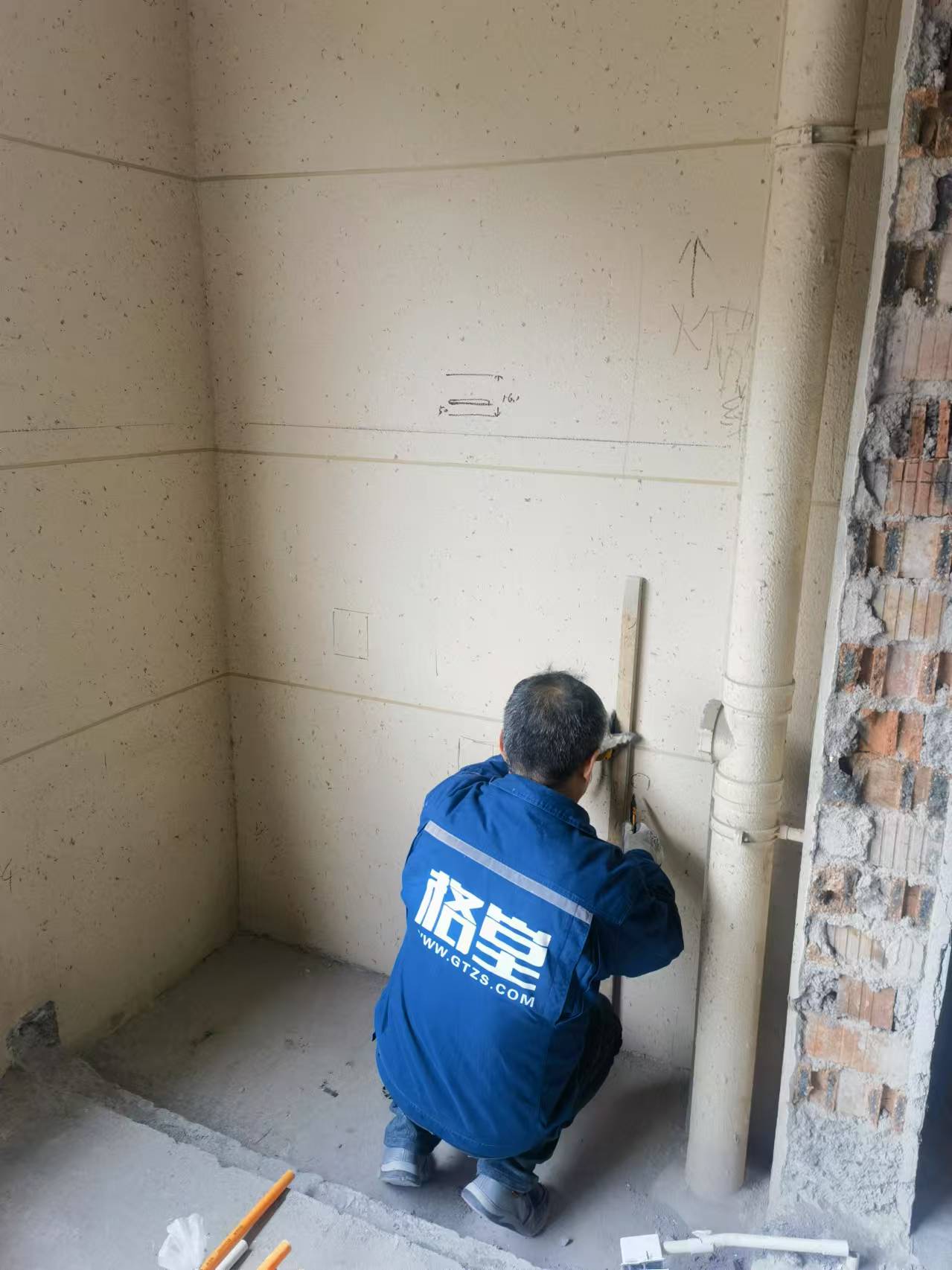

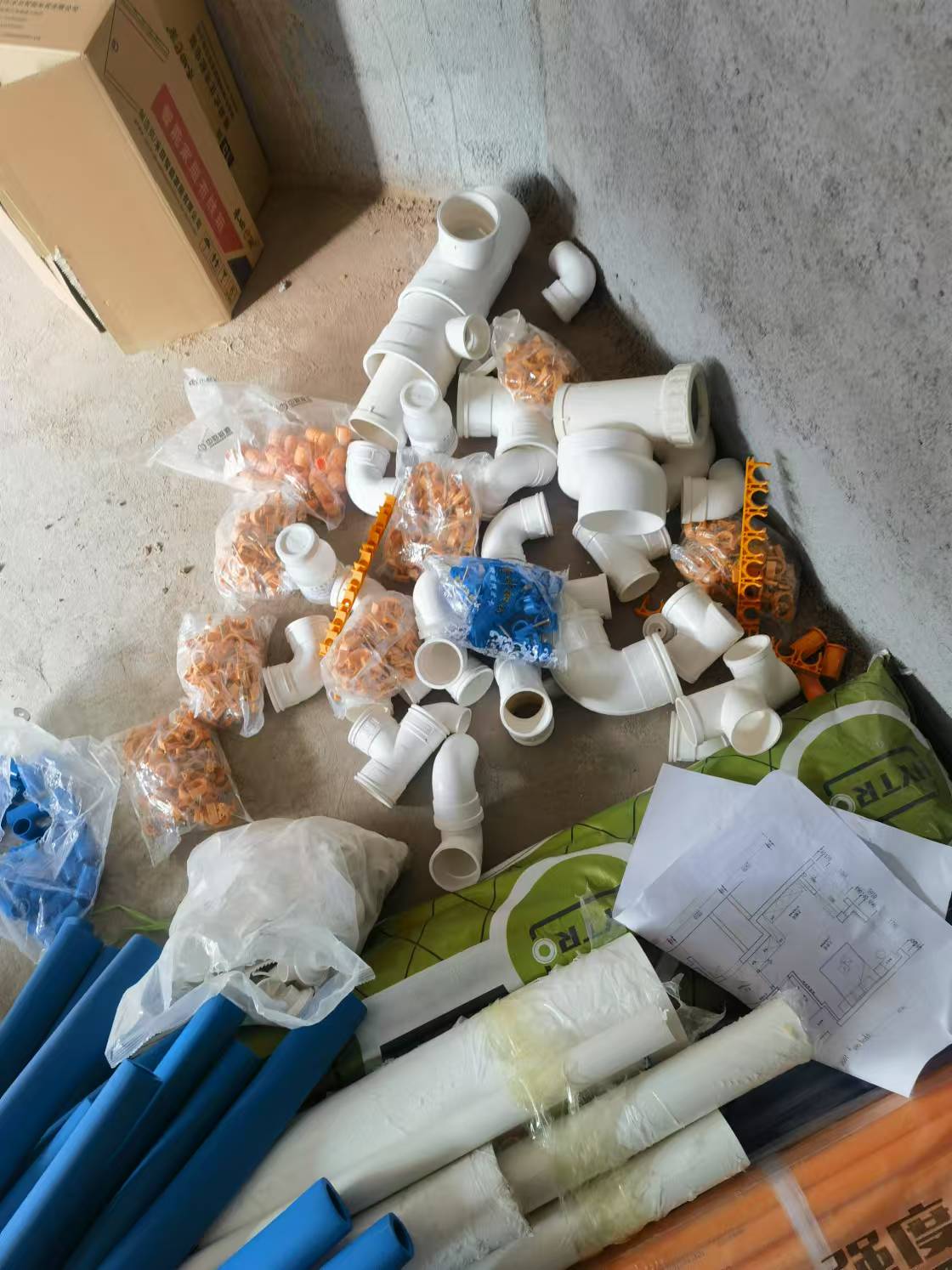

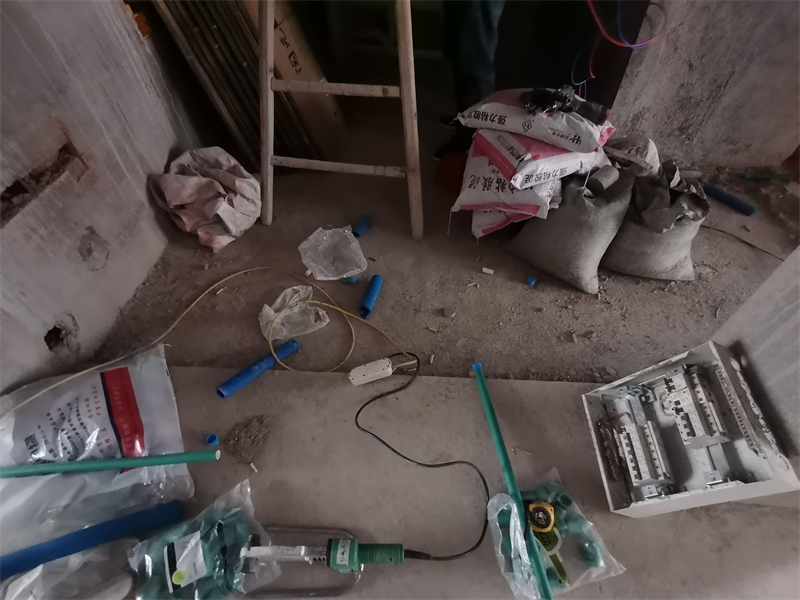

水电材料进场

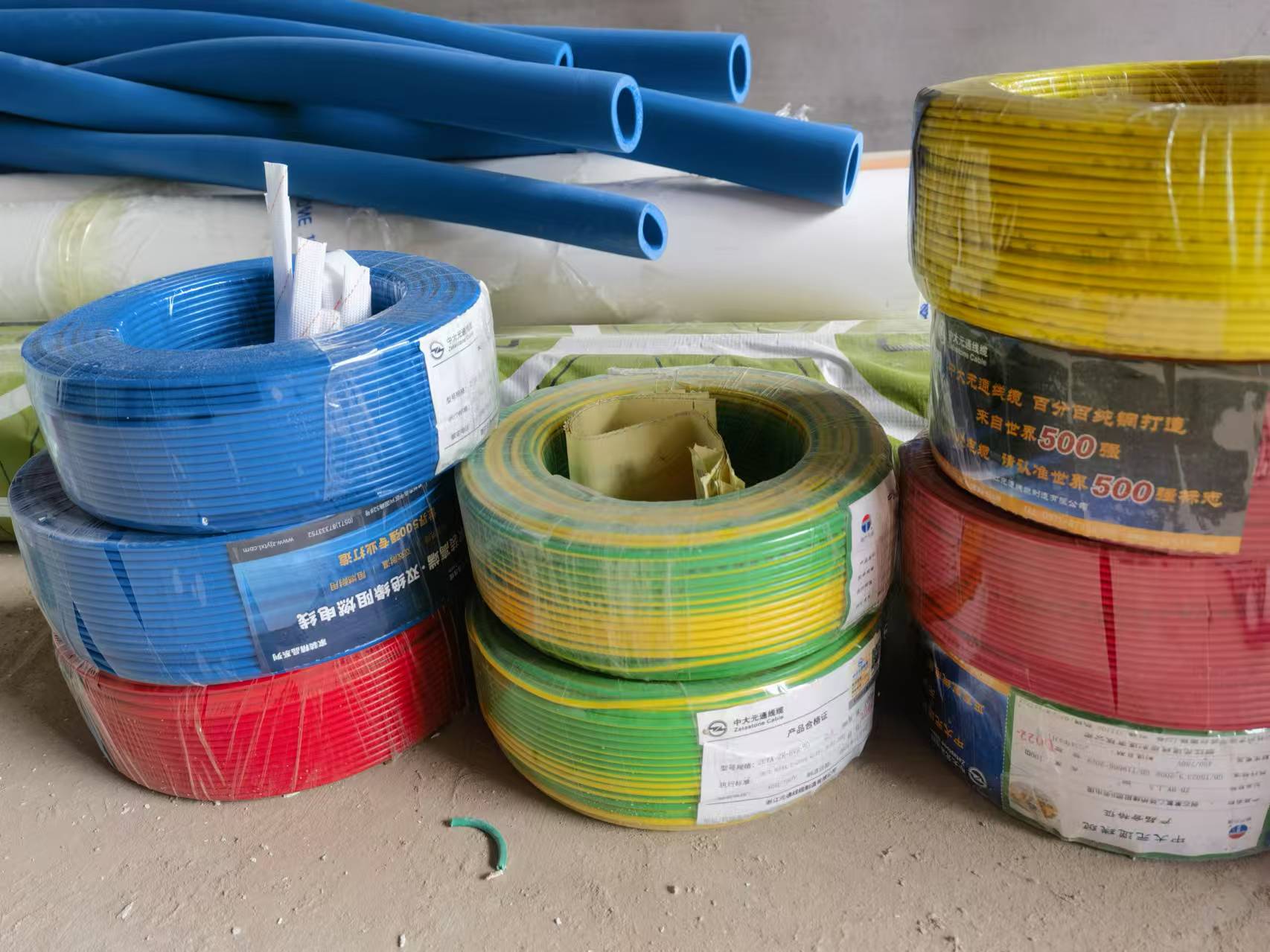

电线            中大元通
阻燃线PVC排水         城家DN50/DN75PVC线管
城家DN20管PPR水管
海德欧DN25*4.2钢网复合管网落线
普鲁仕超六类网线带屏蔽（UTP）电视线
普鲁仕高清（96编6671）

水电施工工艺，

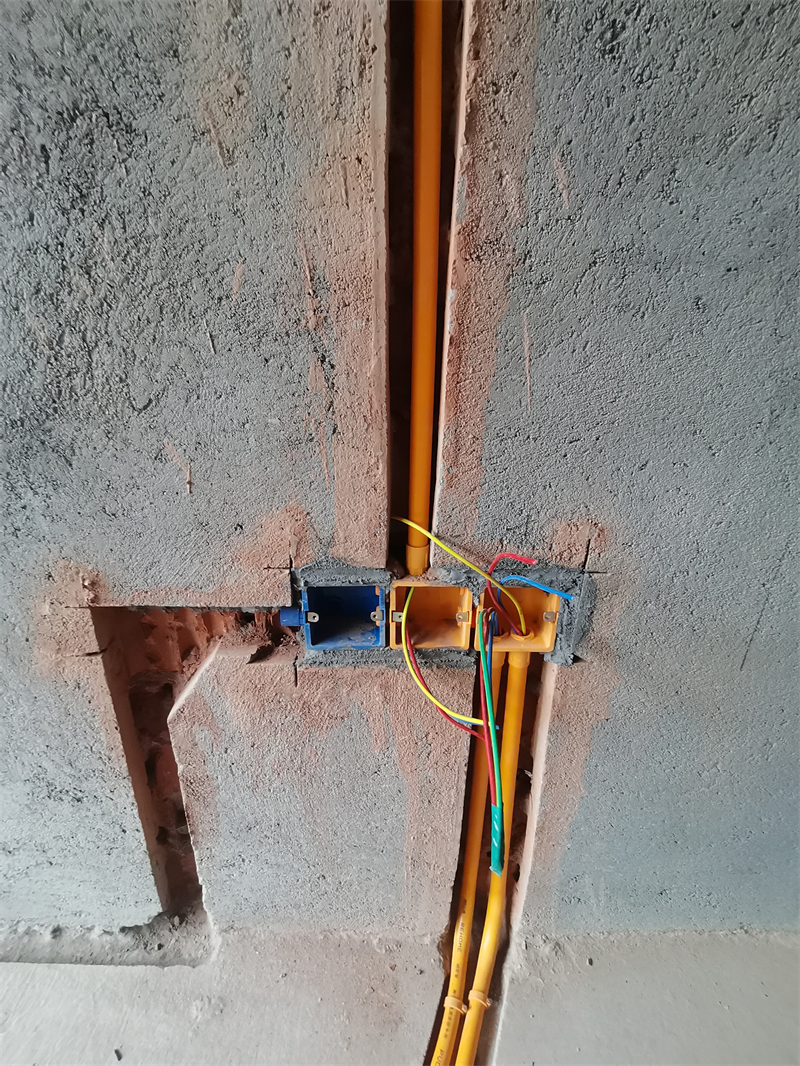

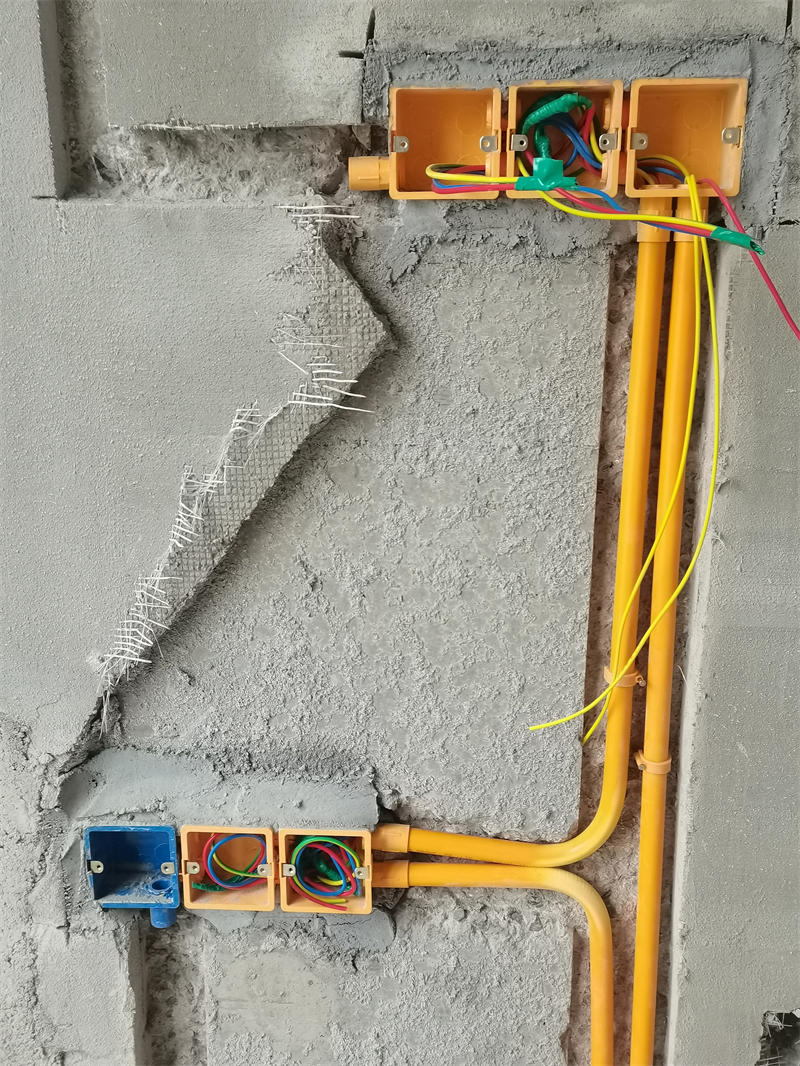

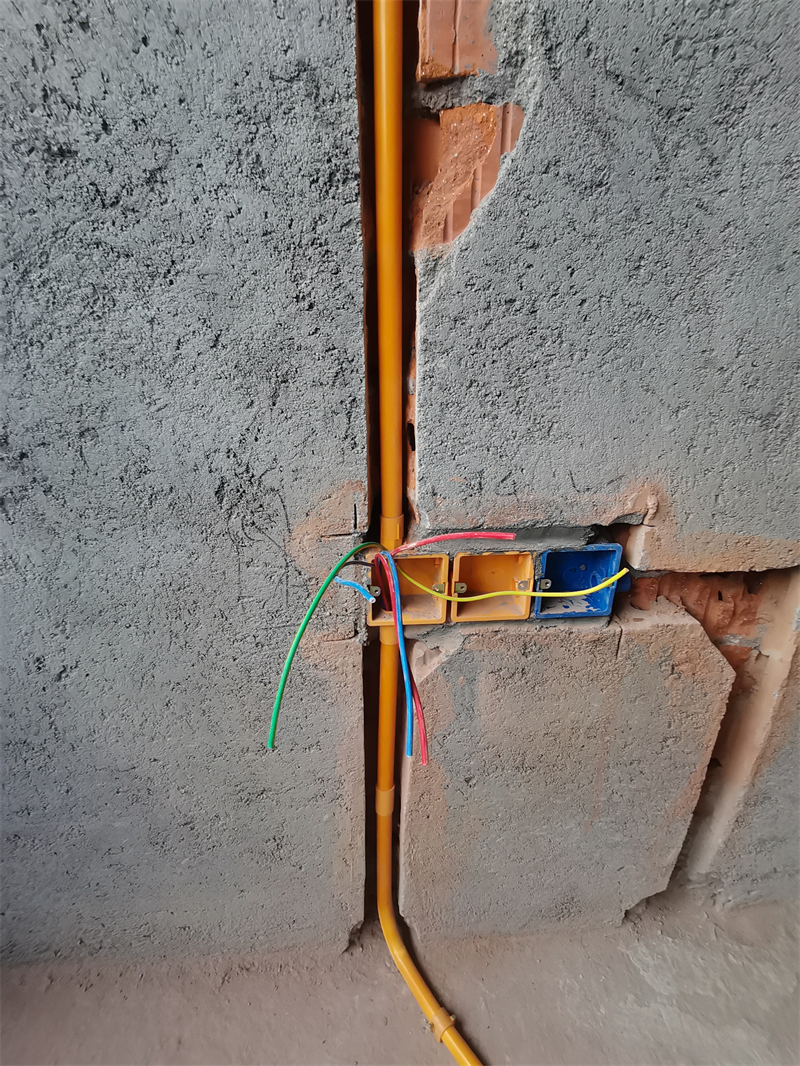

1.暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。
2.所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。
3.线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

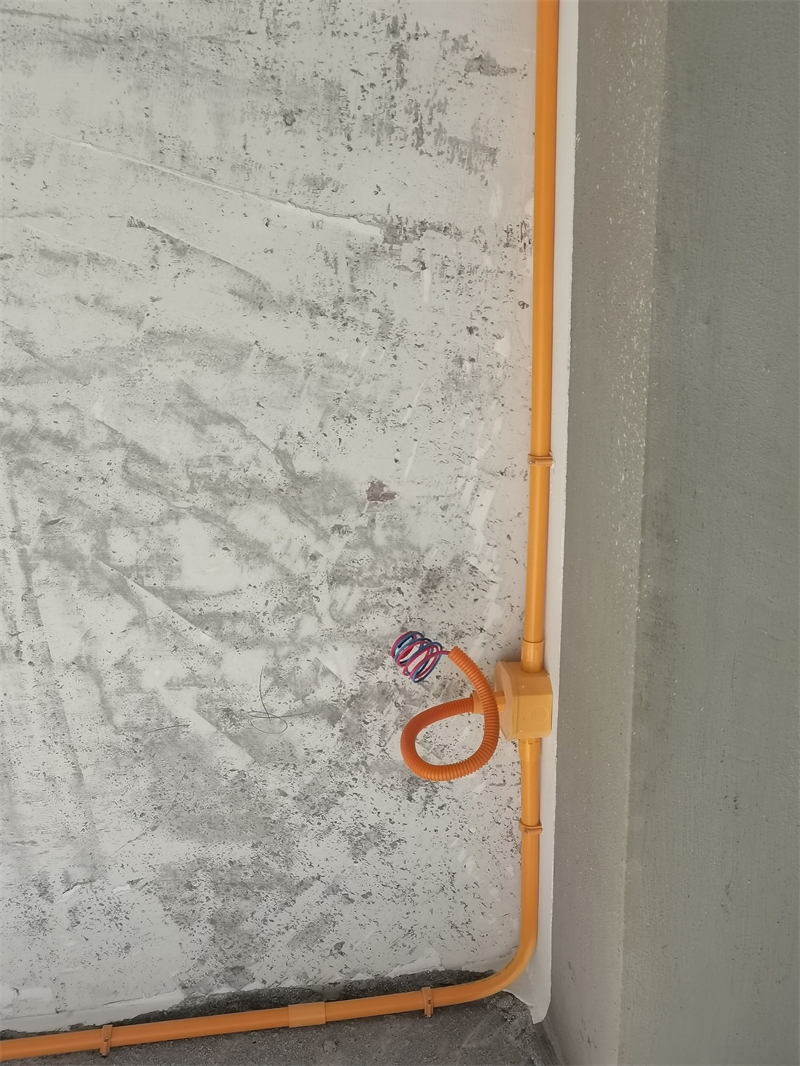

4.强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。
5.墙角禁止走管，距墙30公分以上
6.筒灯电线用波纹管保护。
7.灯头线套黄腊管保护。

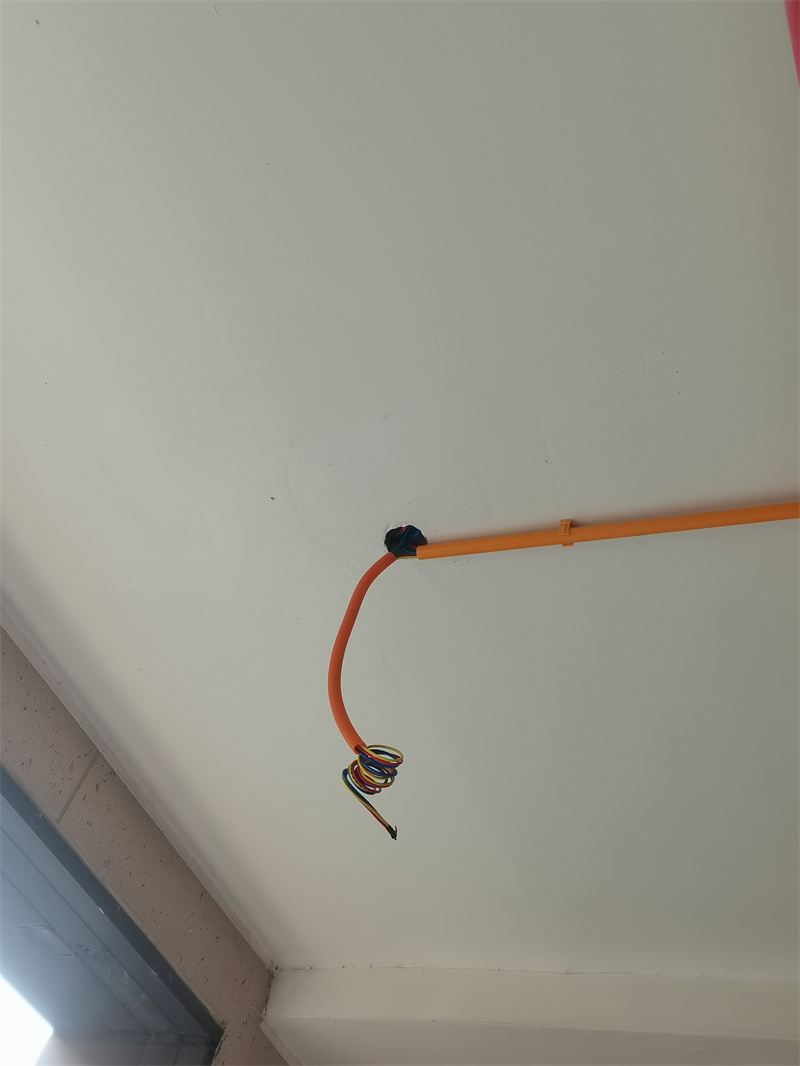

8.顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤
水管部分：

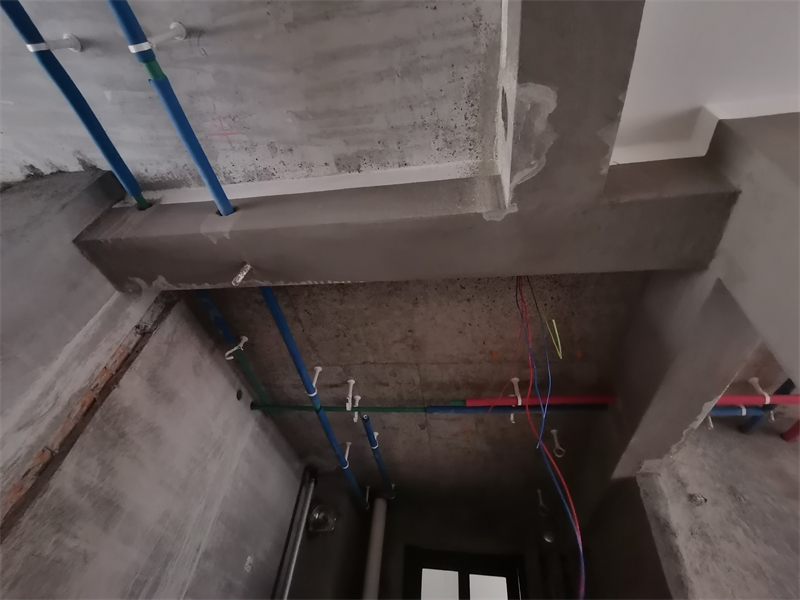

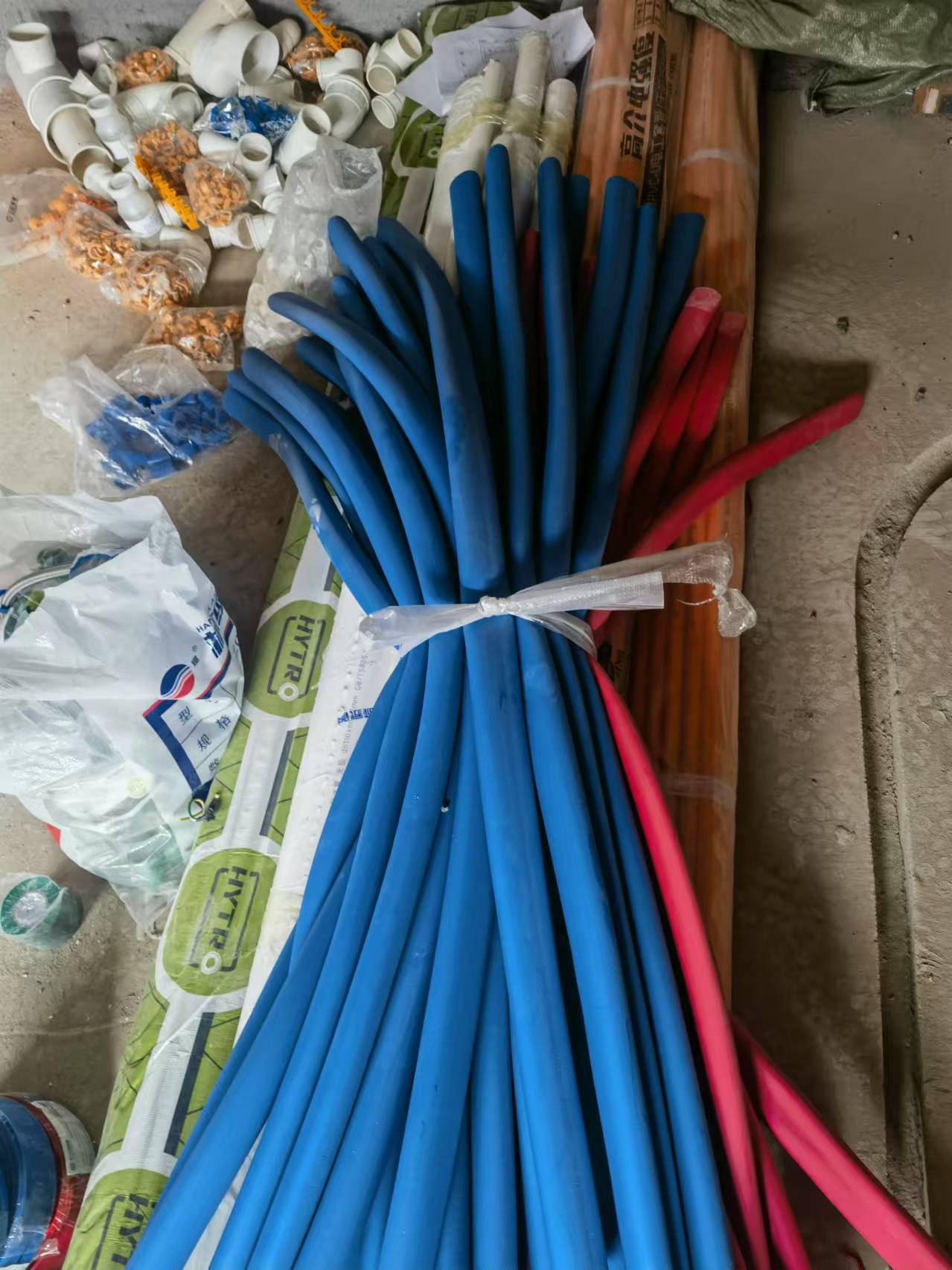

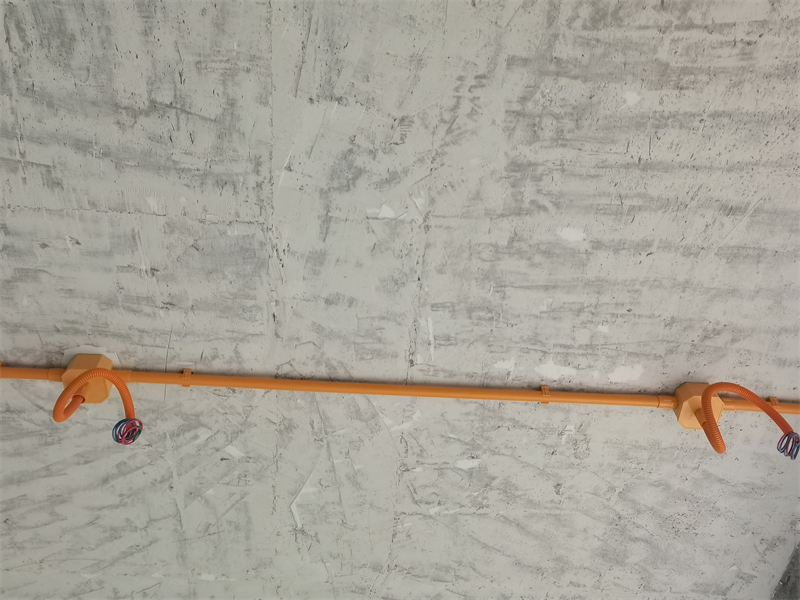

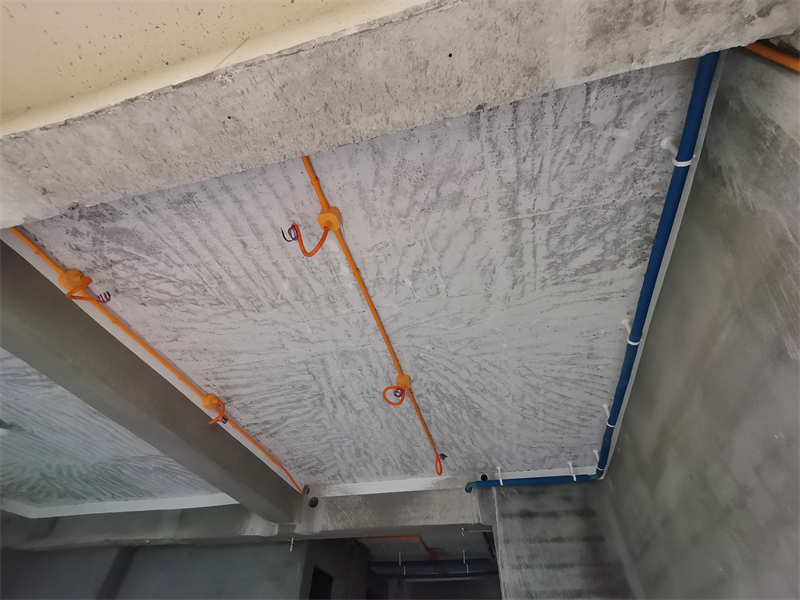

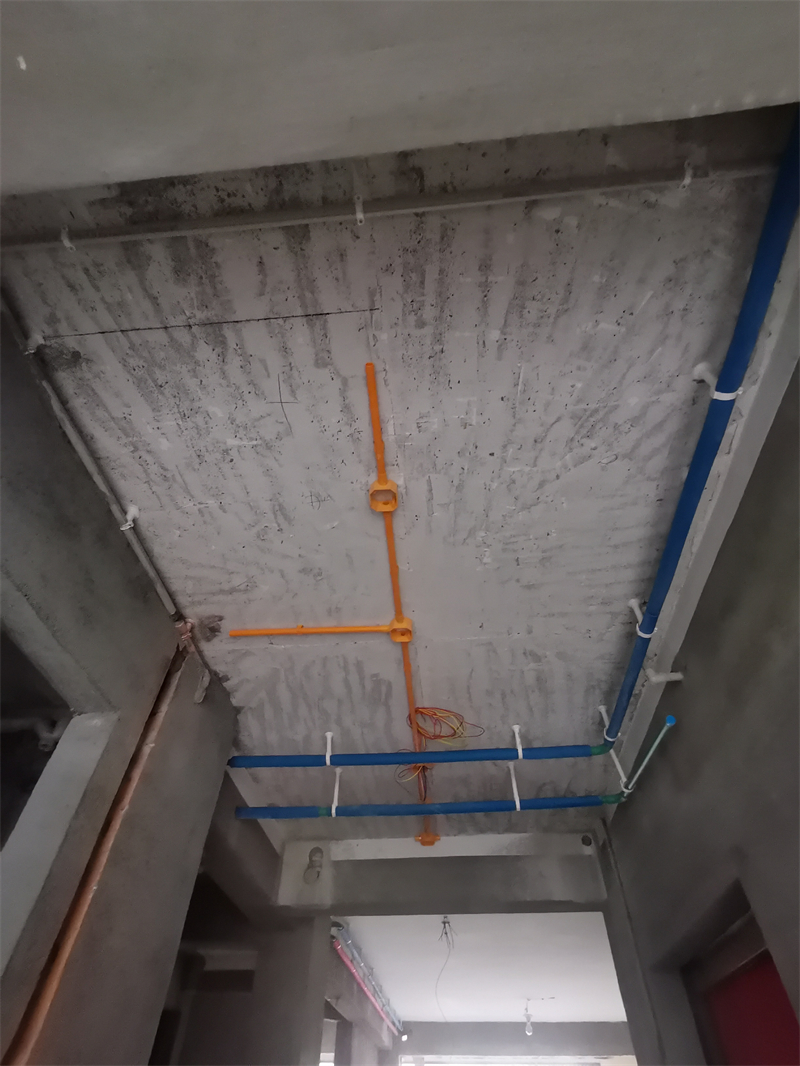

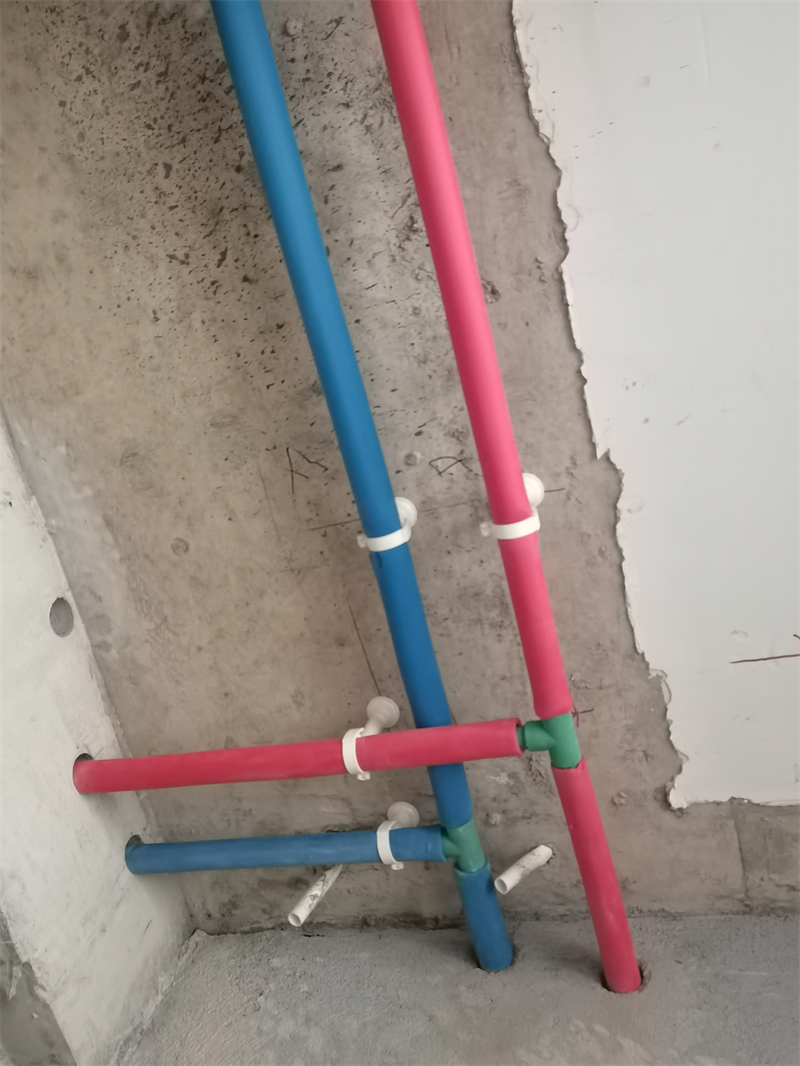

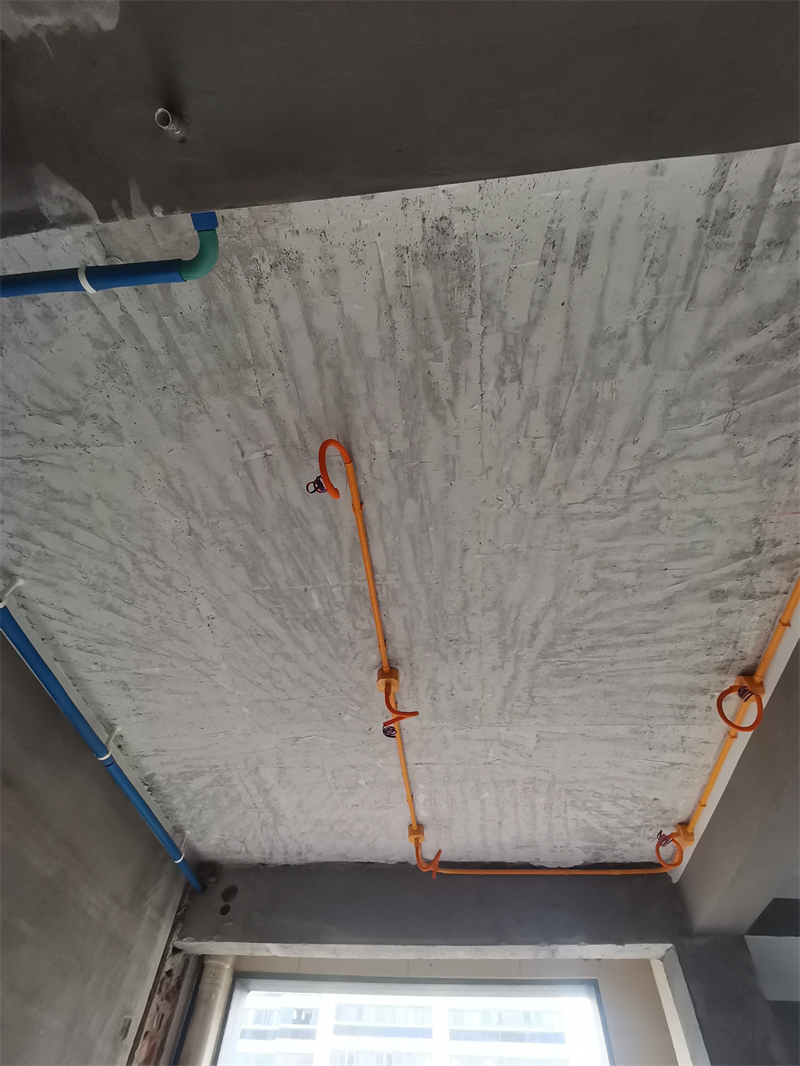

1.水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

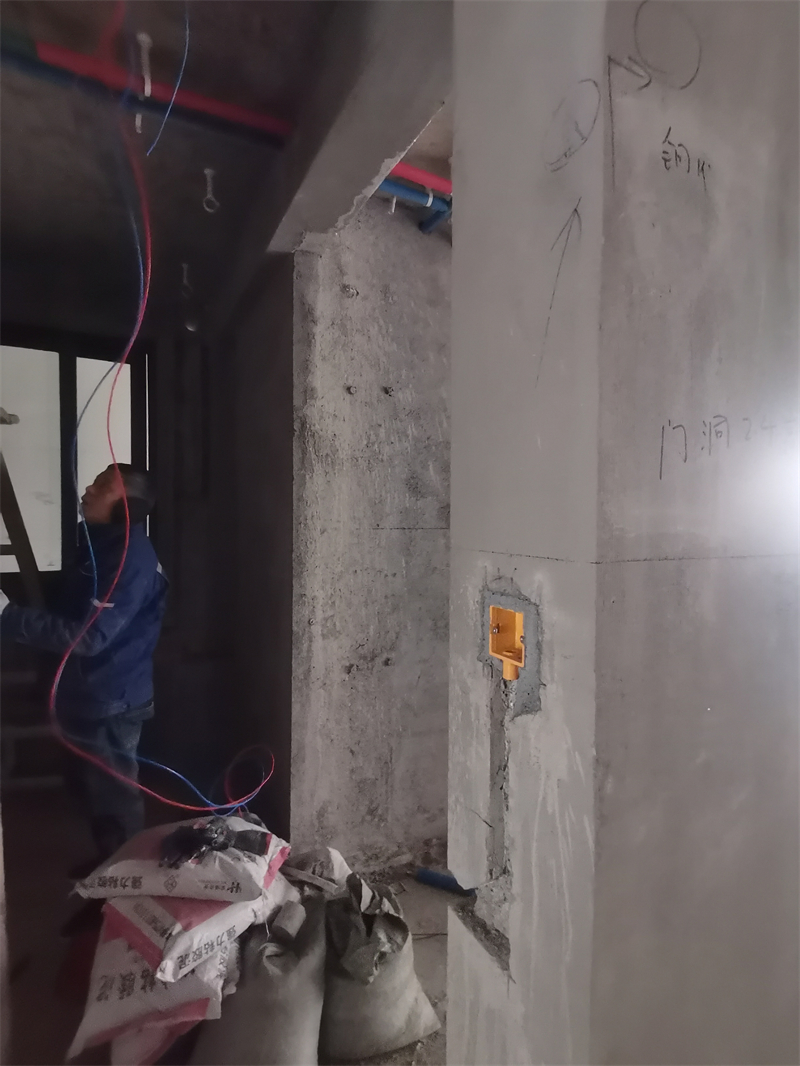

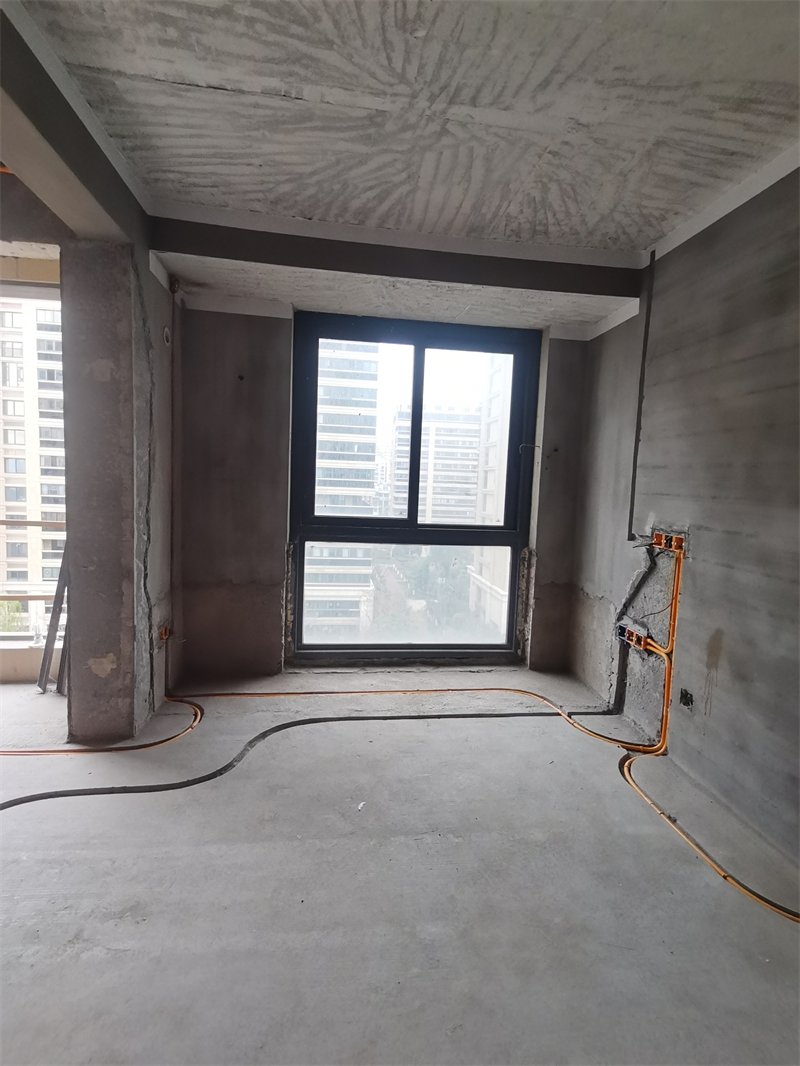

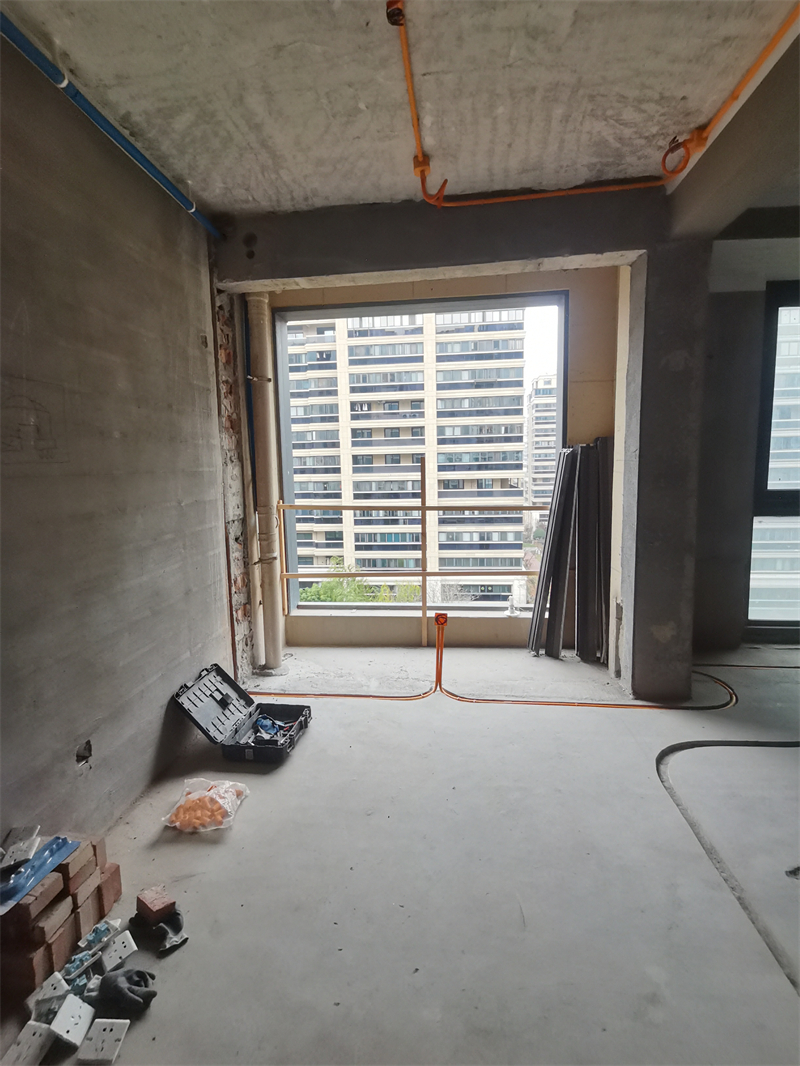

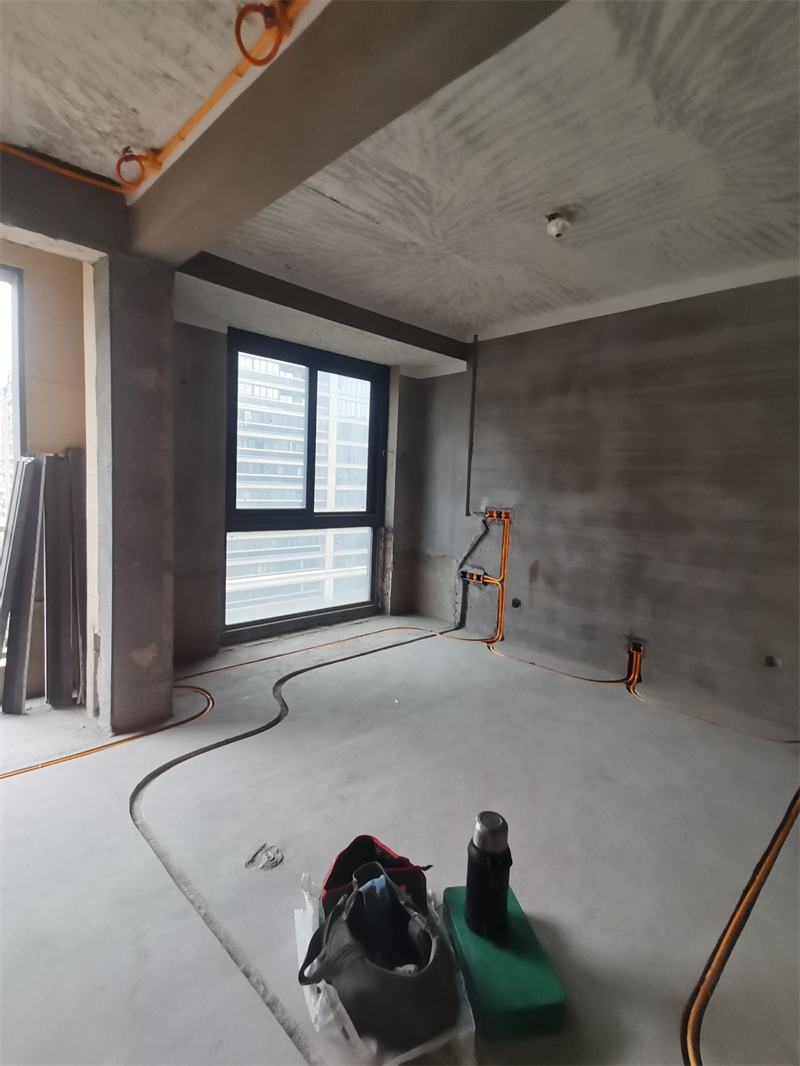

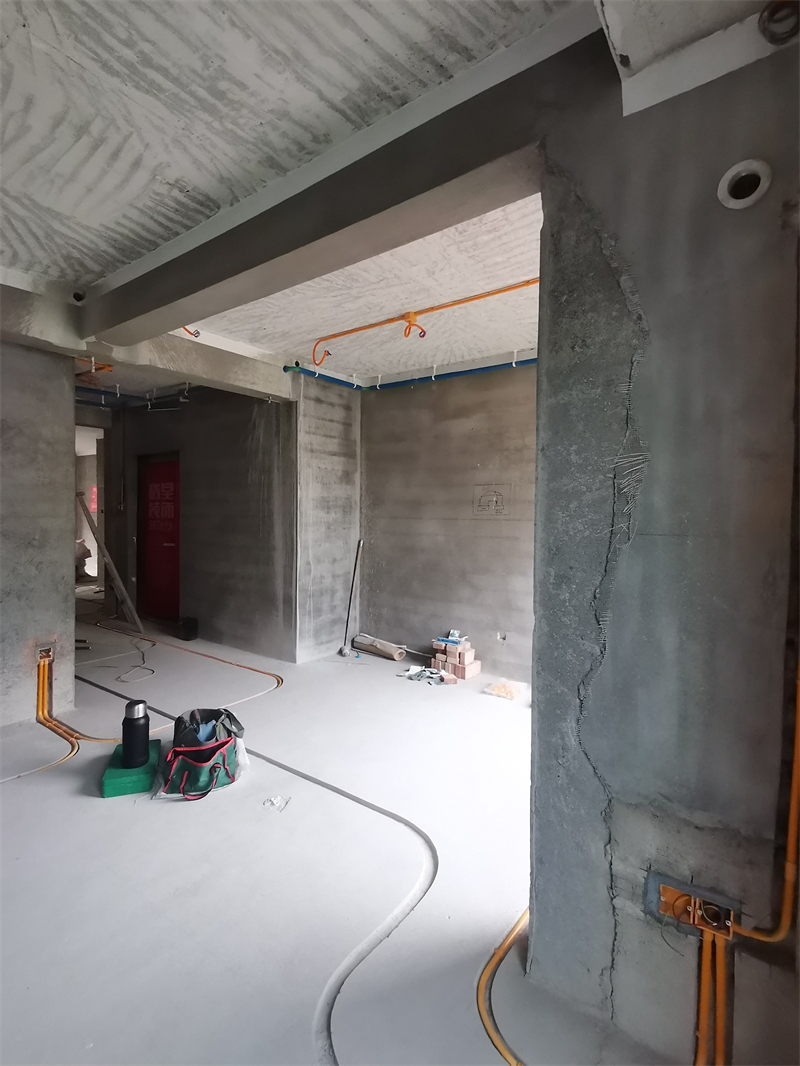

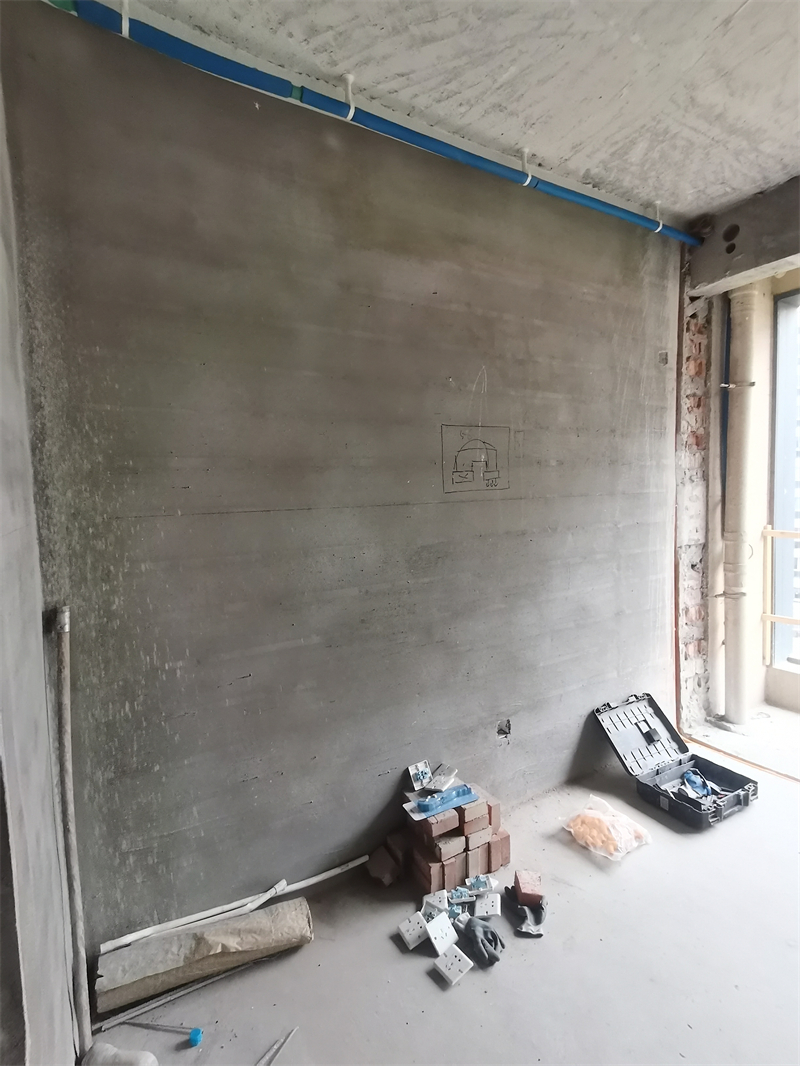

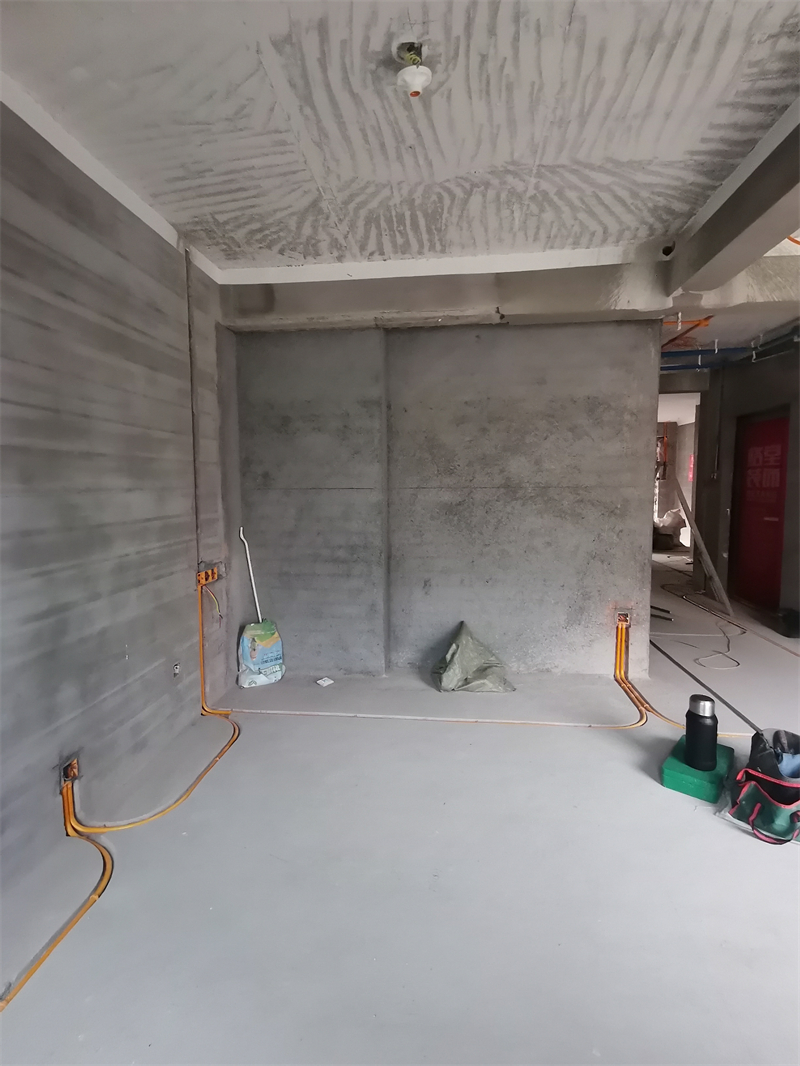

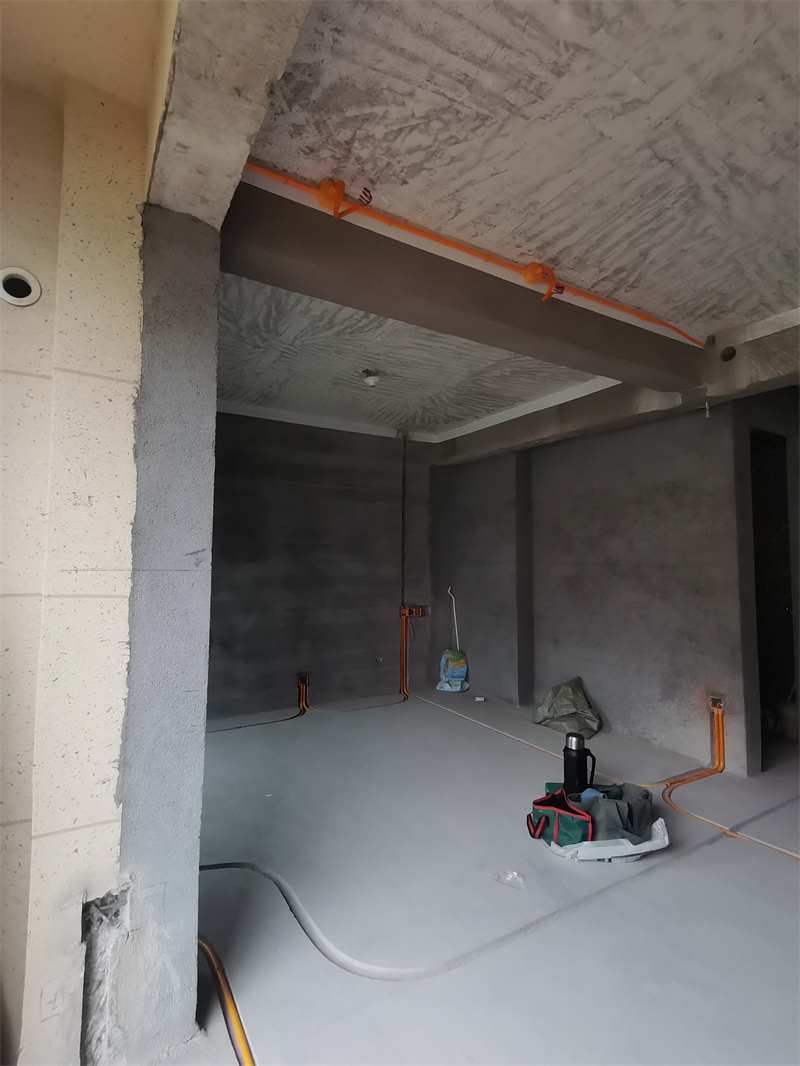

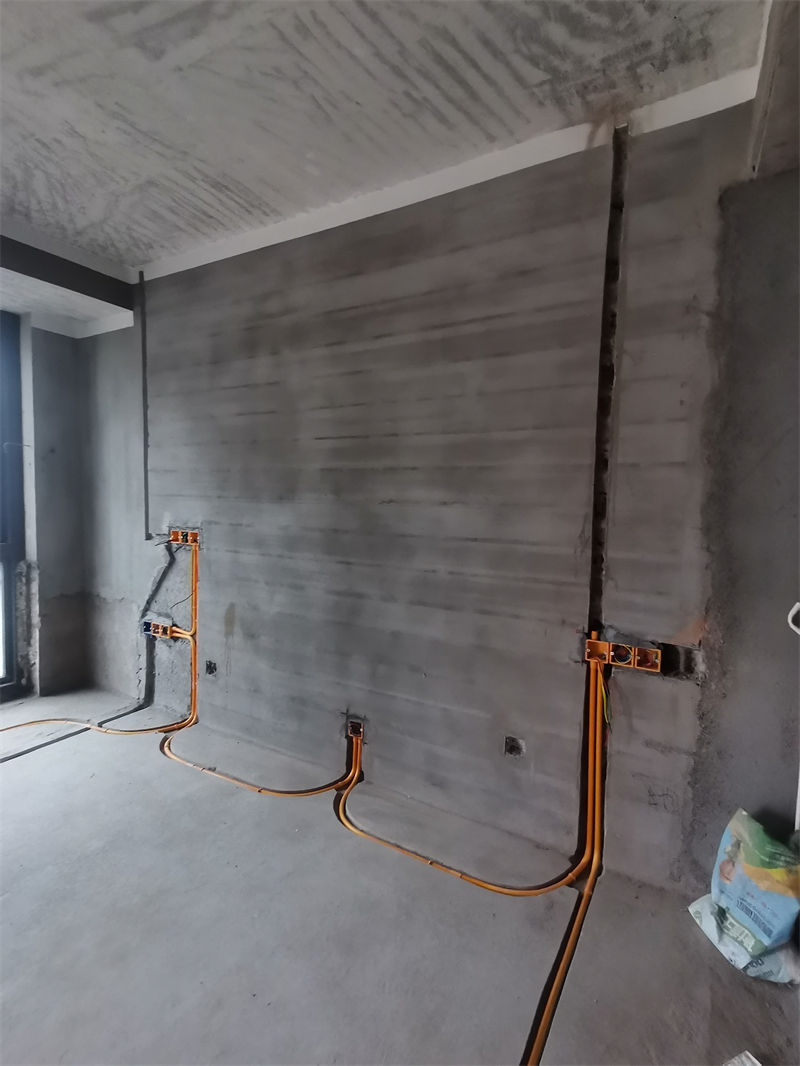

主卧水电中途

对角图

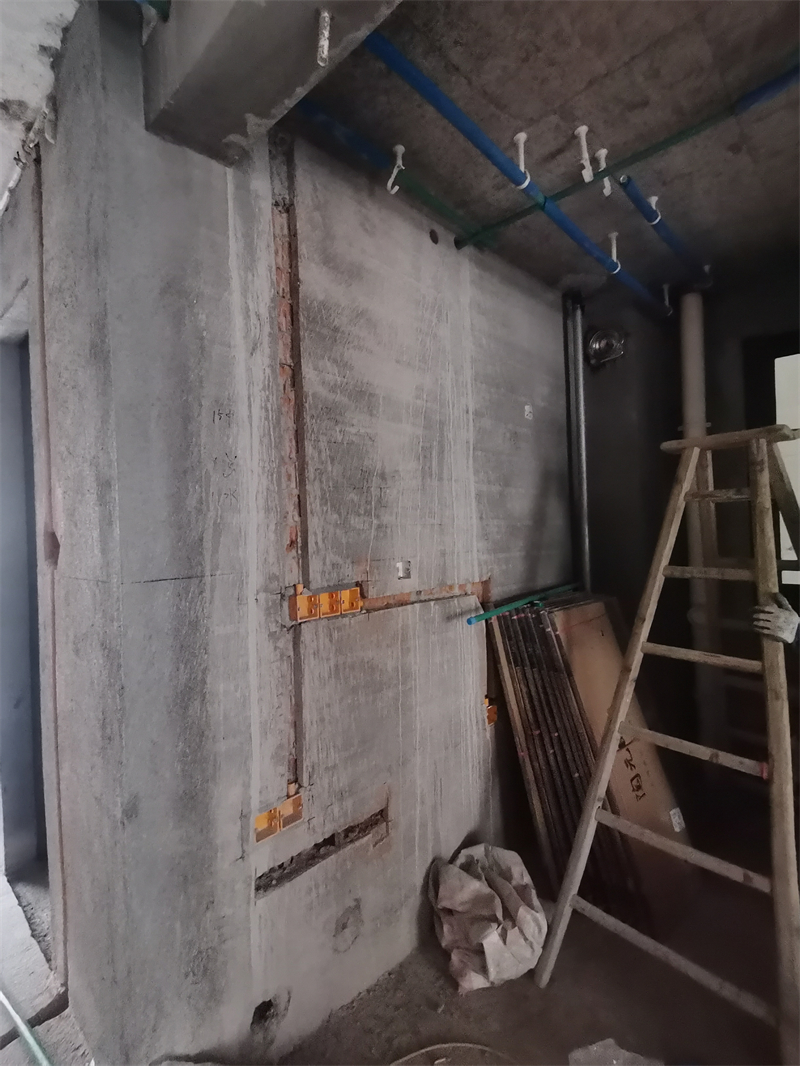

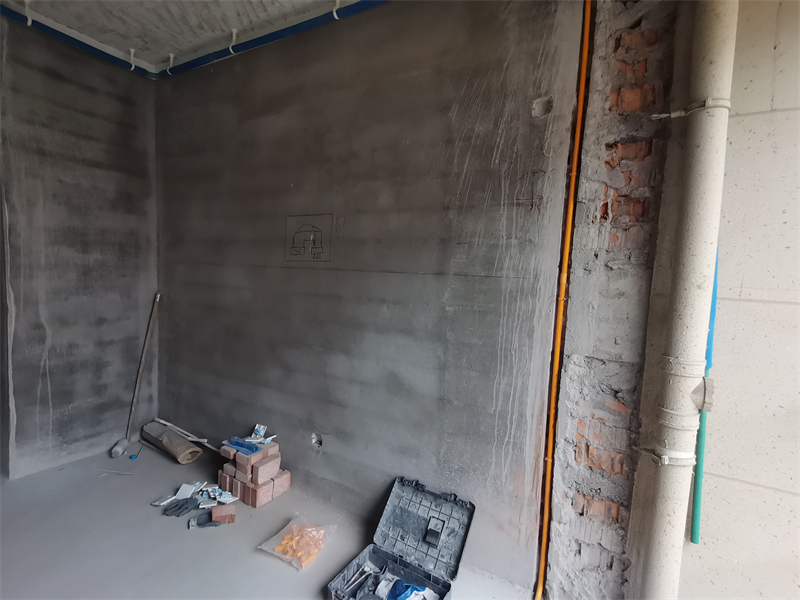

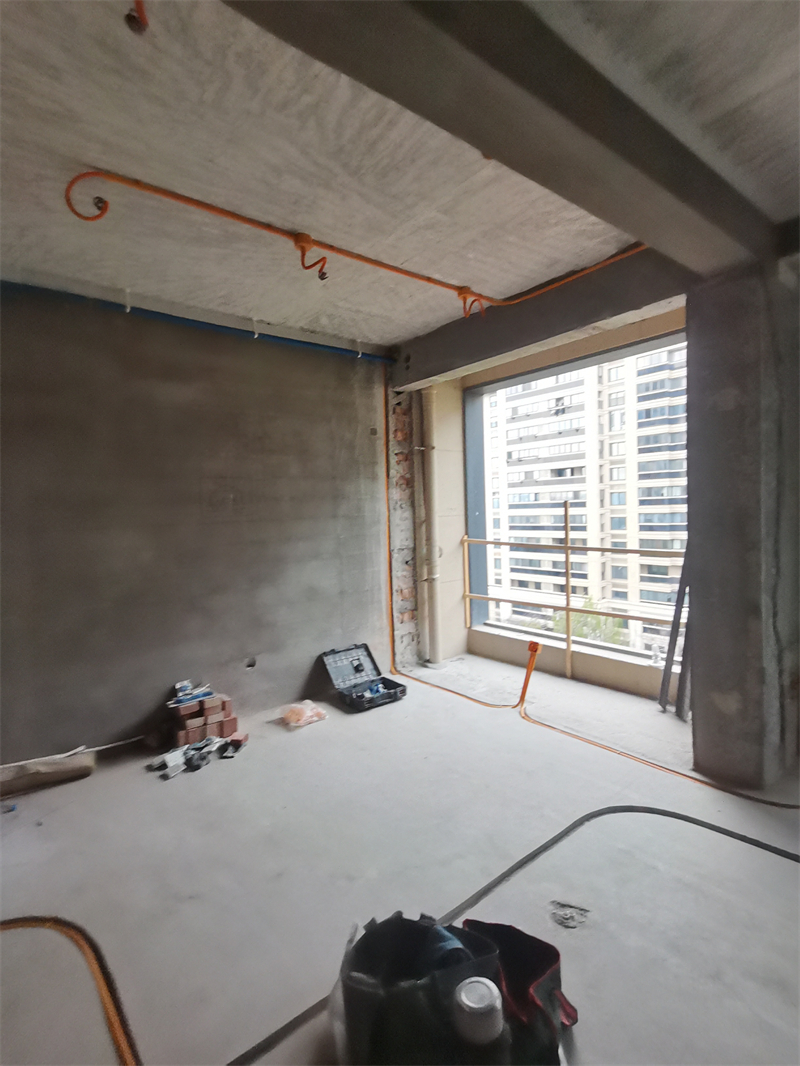

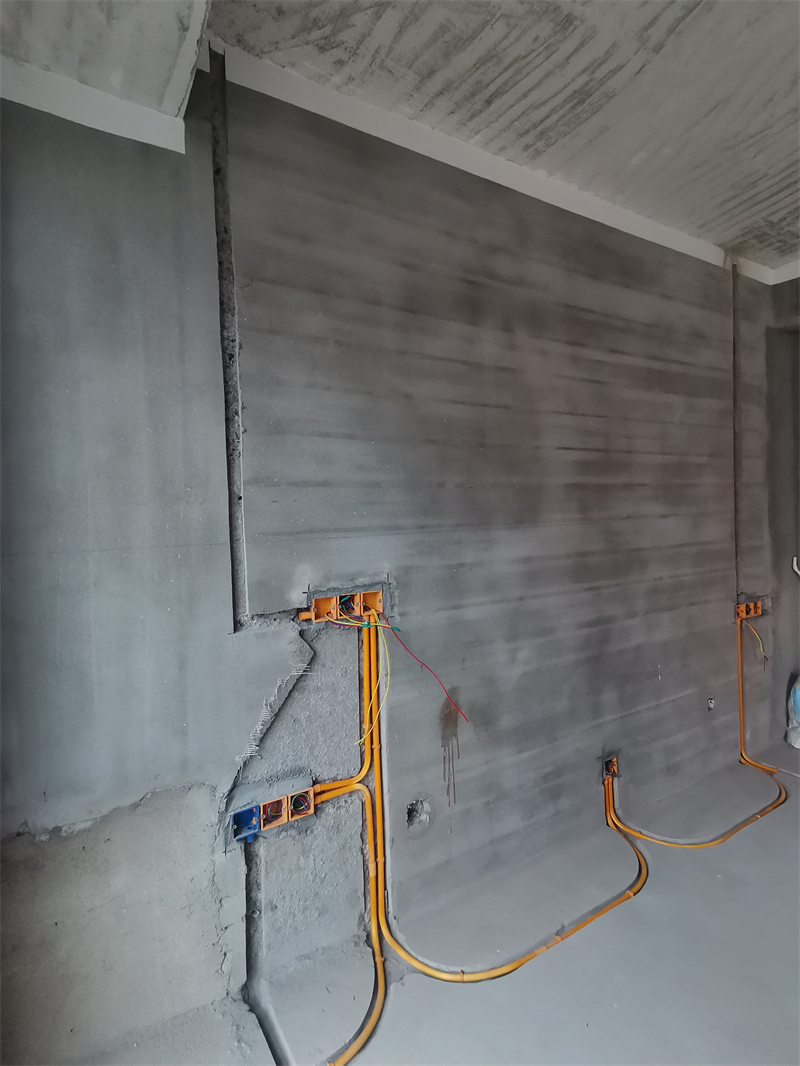

衣帽间水电中途

对角图

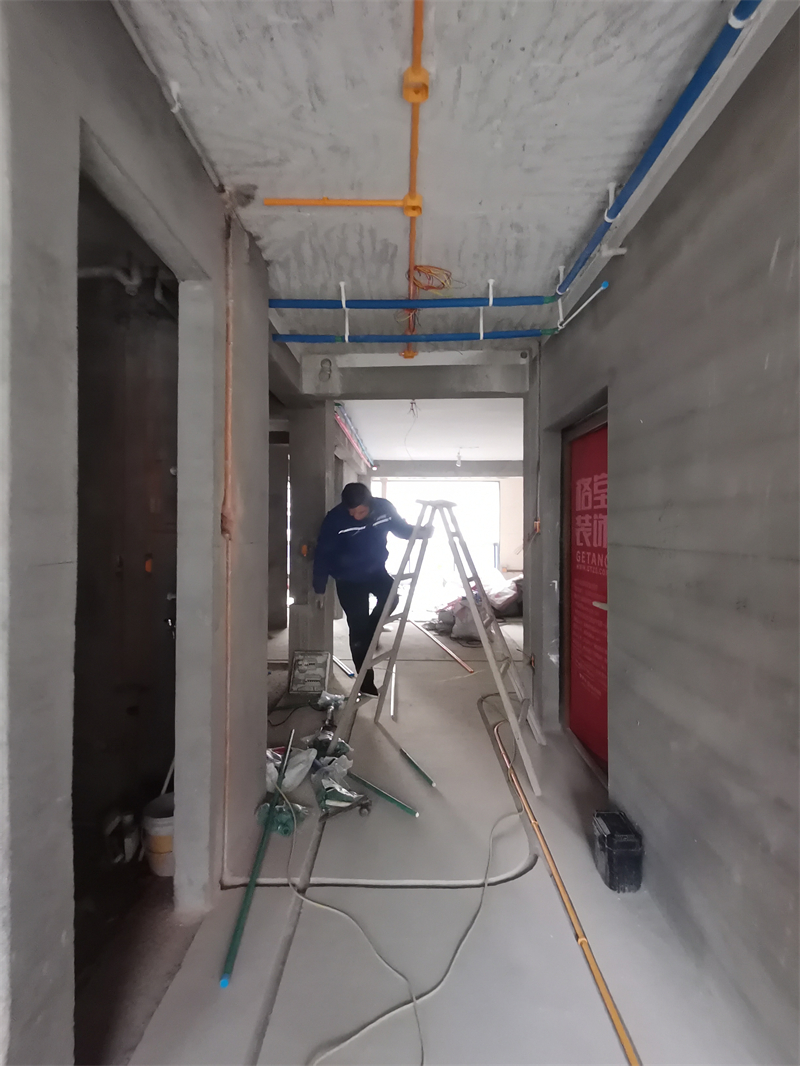

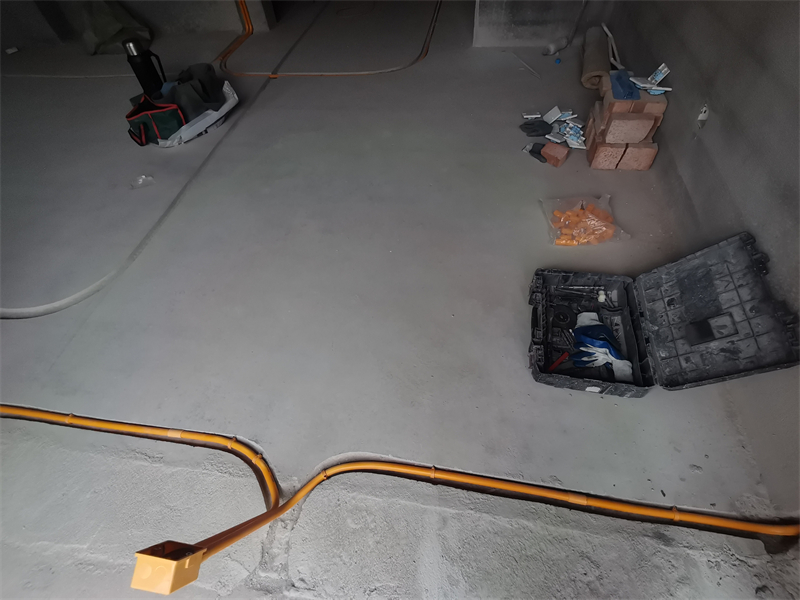

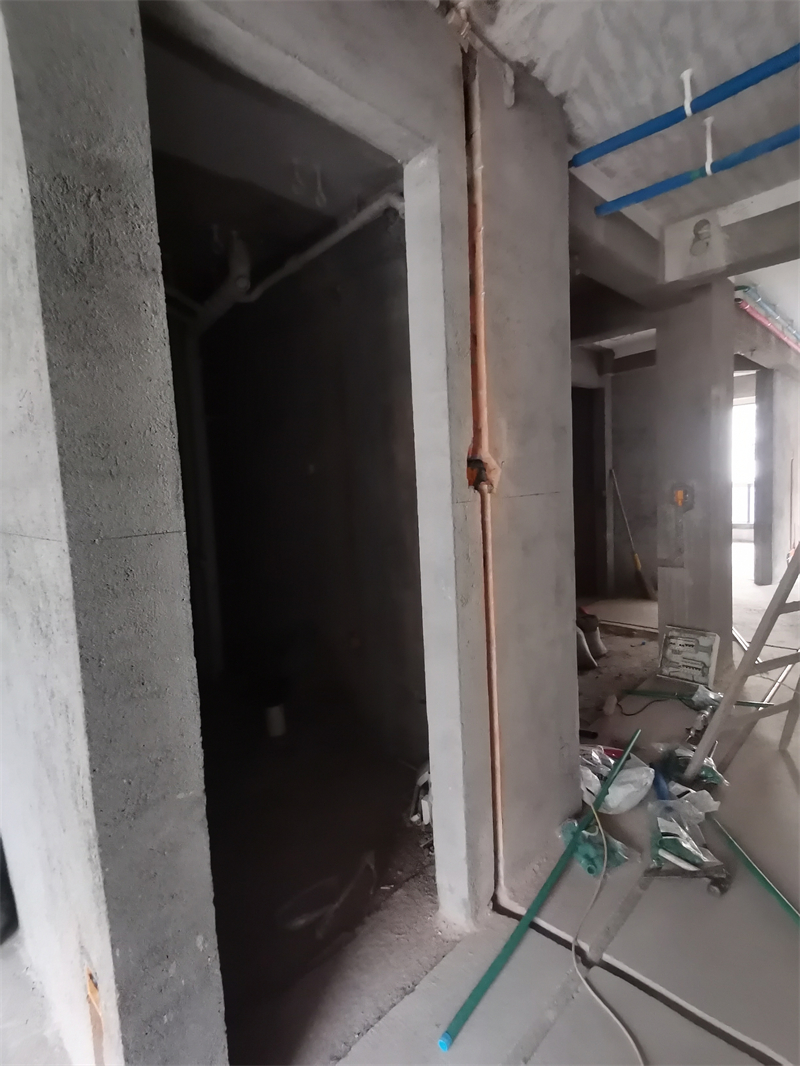

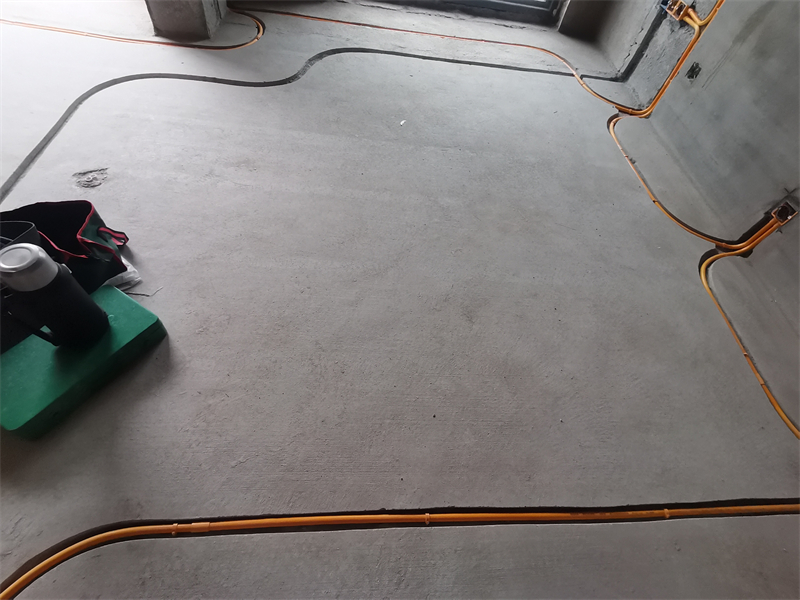

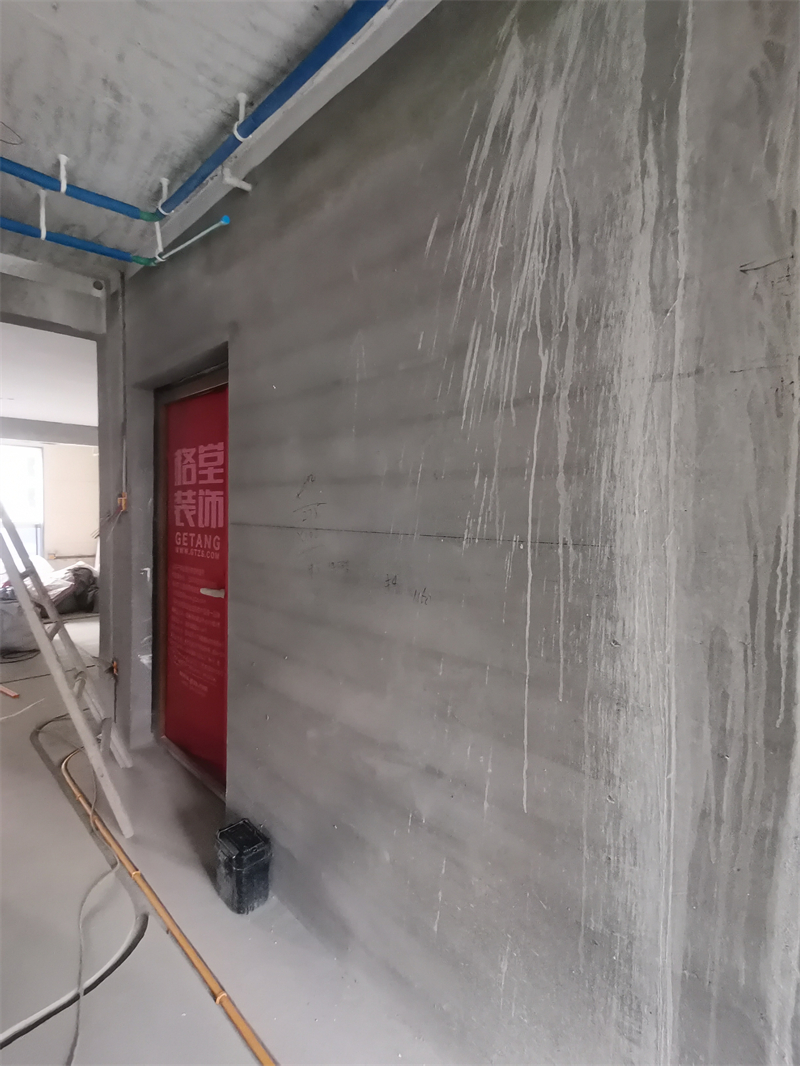

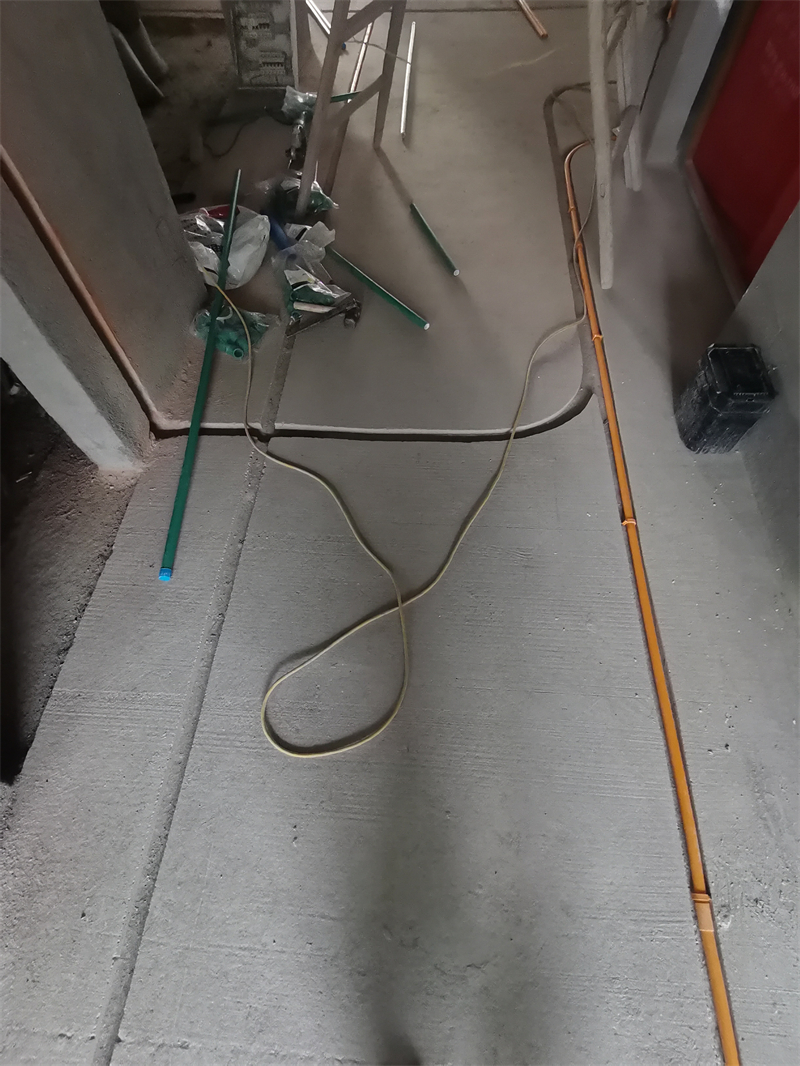

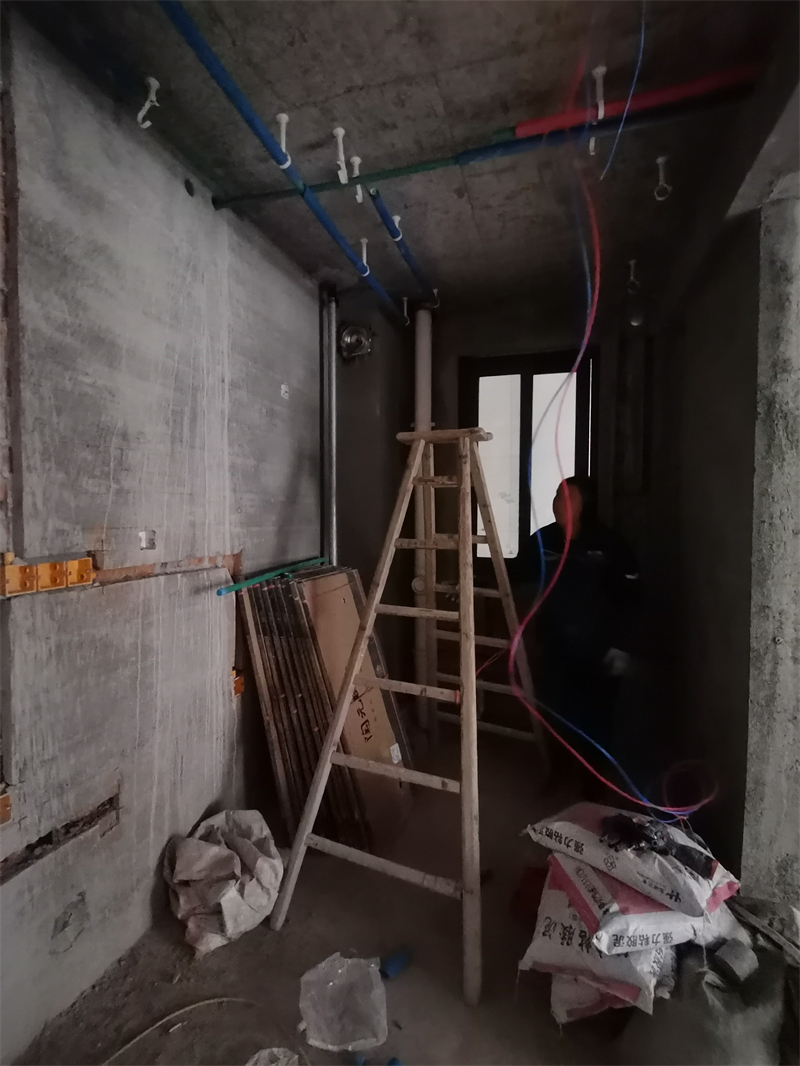

走廊水电中途

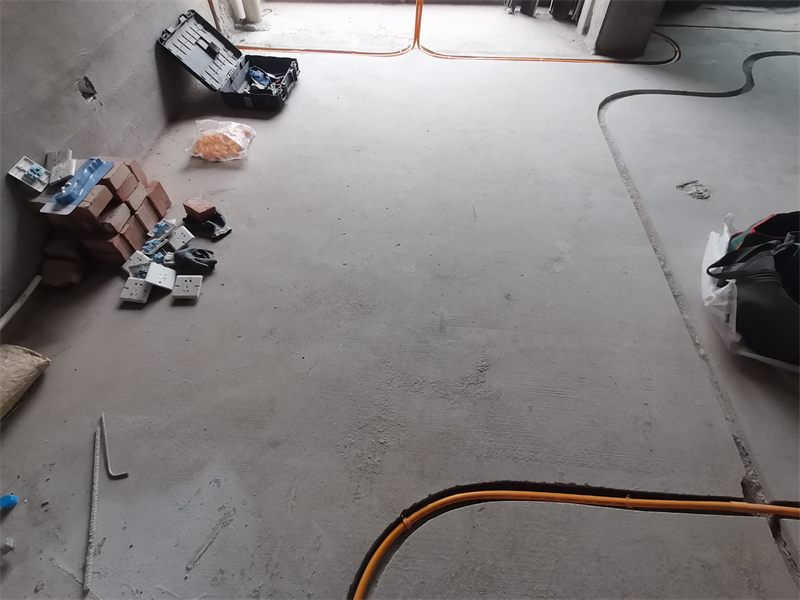

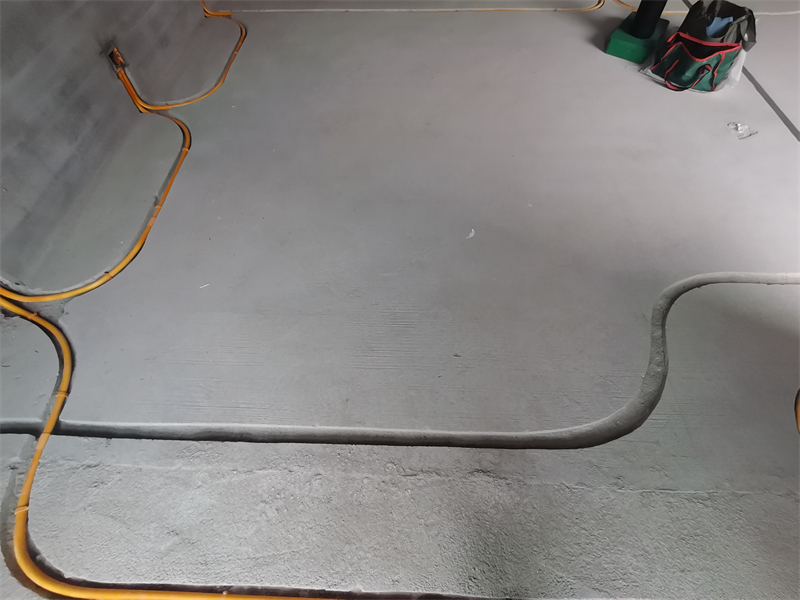

厨房水电中途
