悦西府1-2-20#106㎡现代简约——怡然

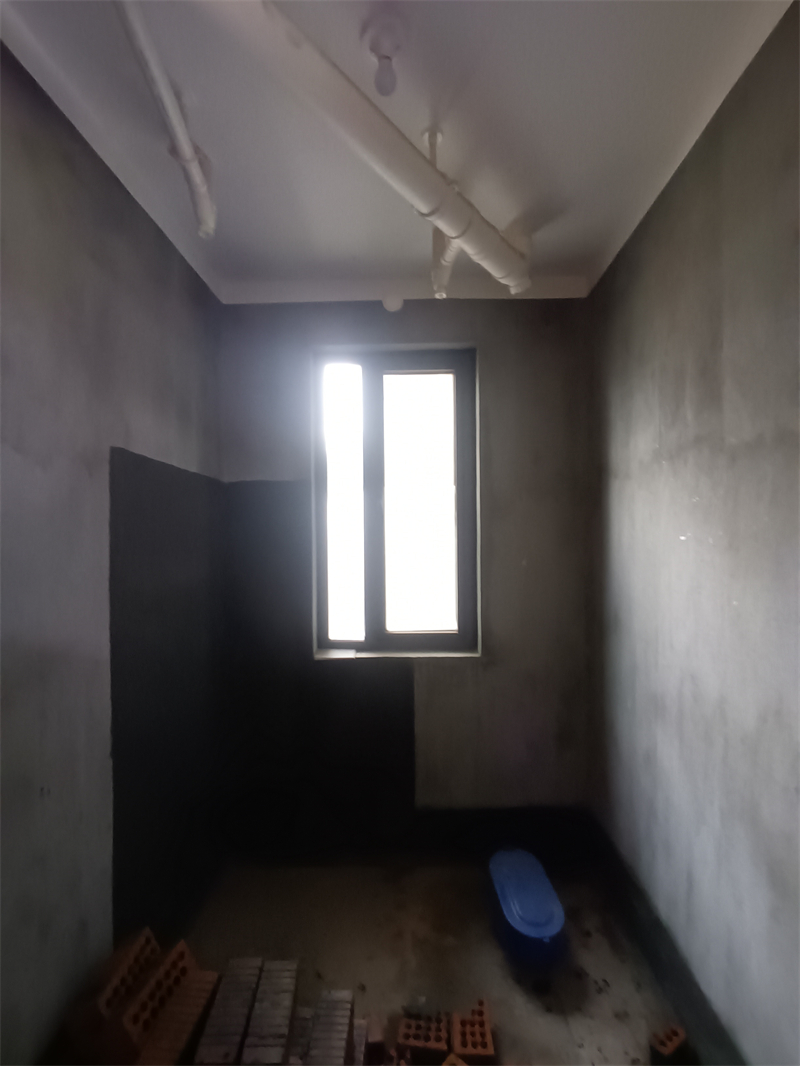

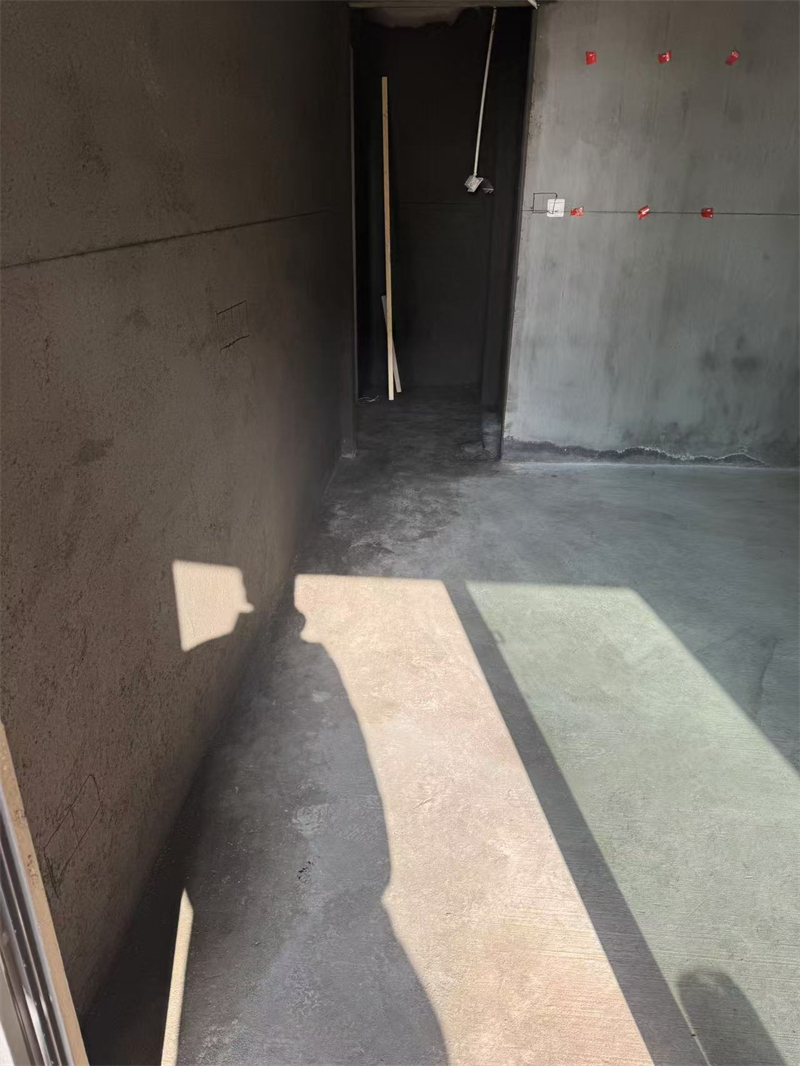

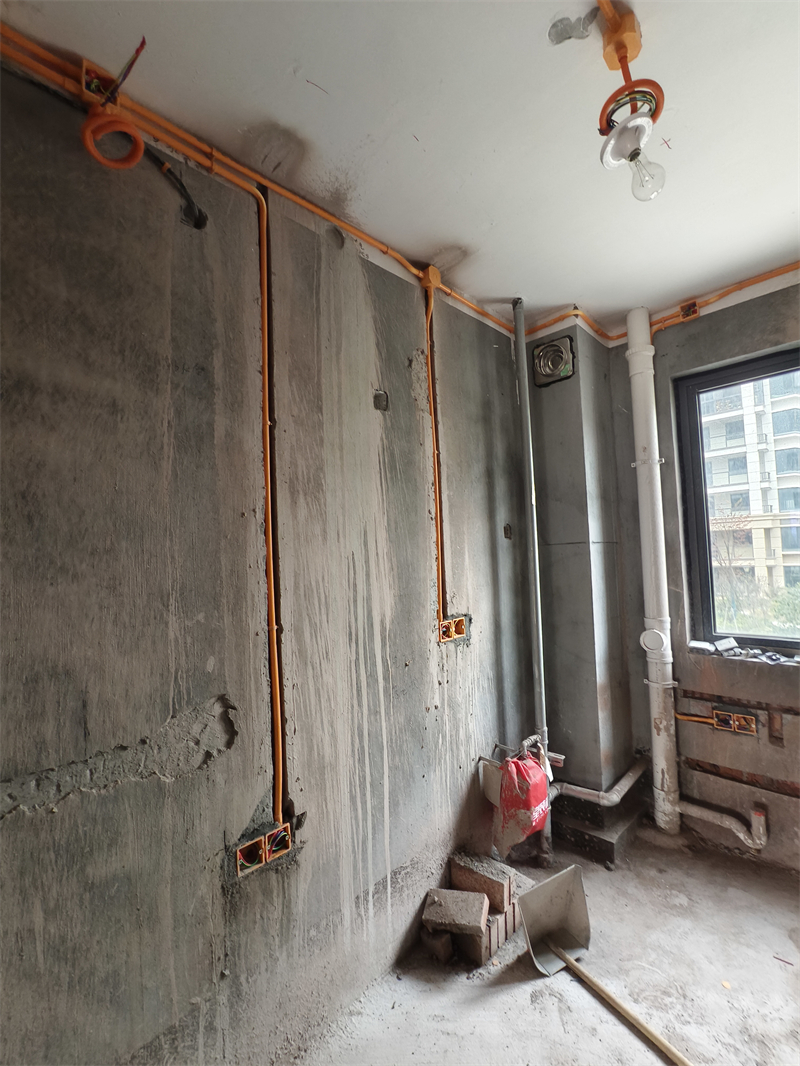

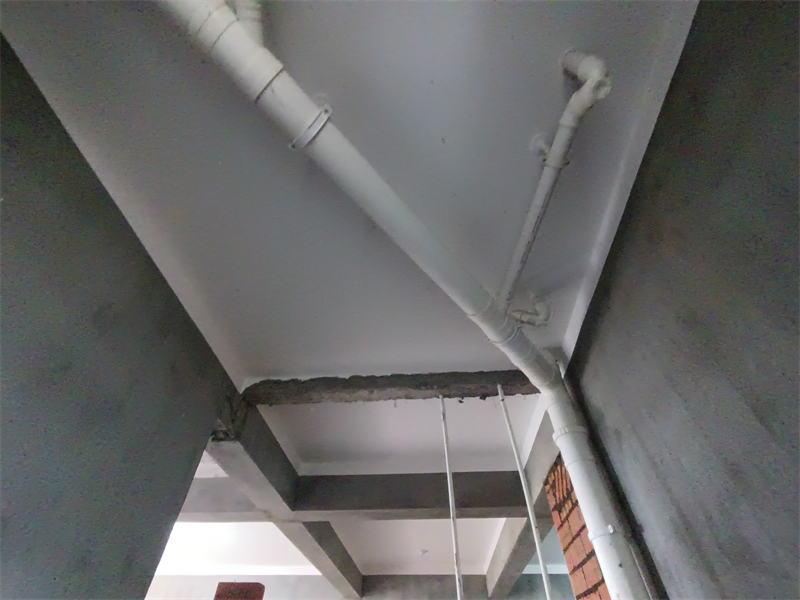

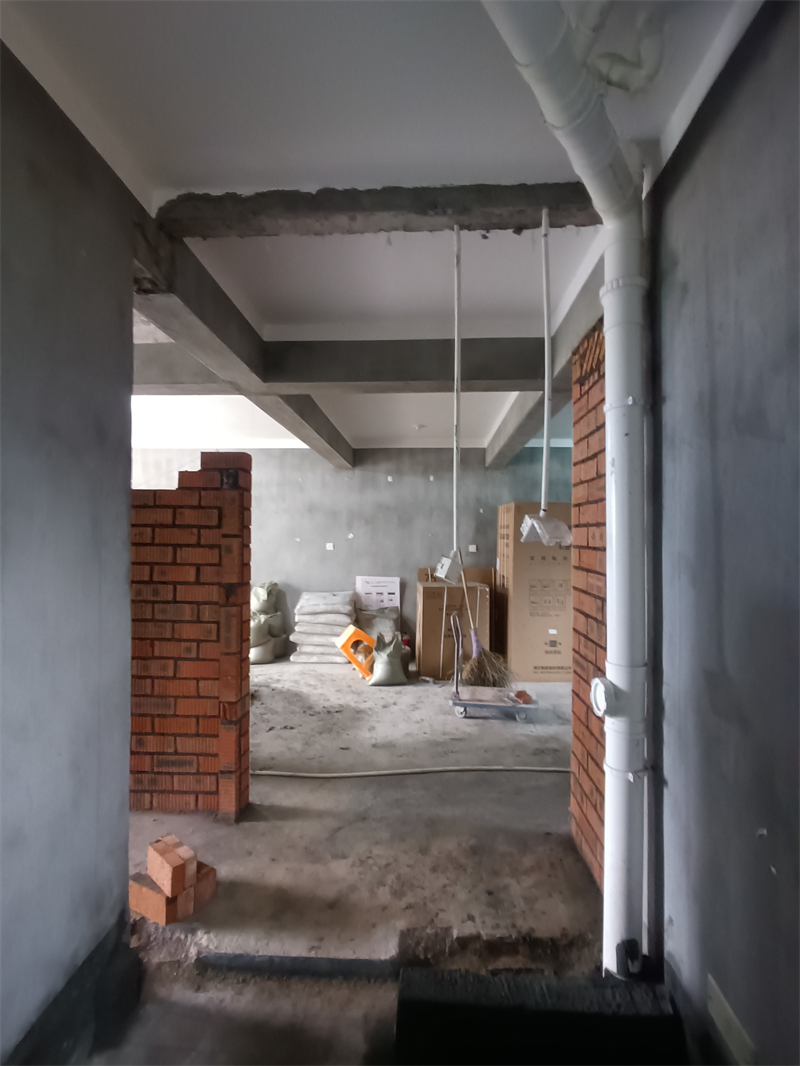

内卫

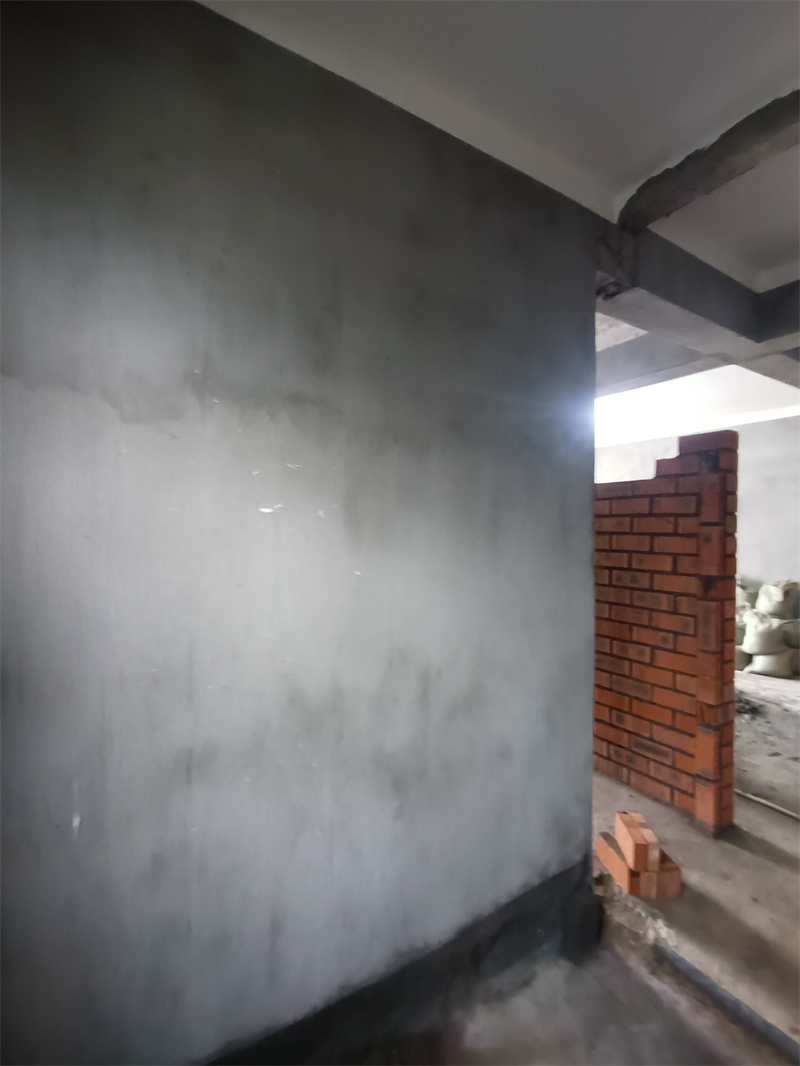

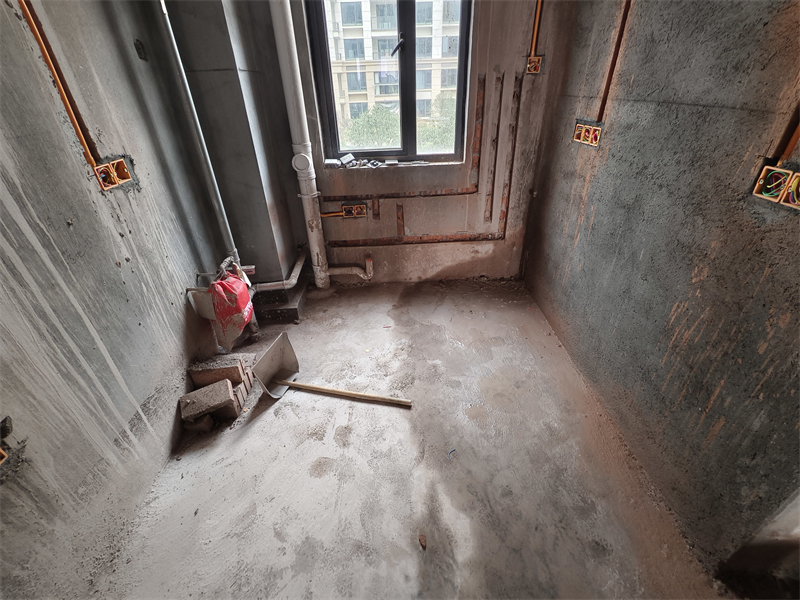

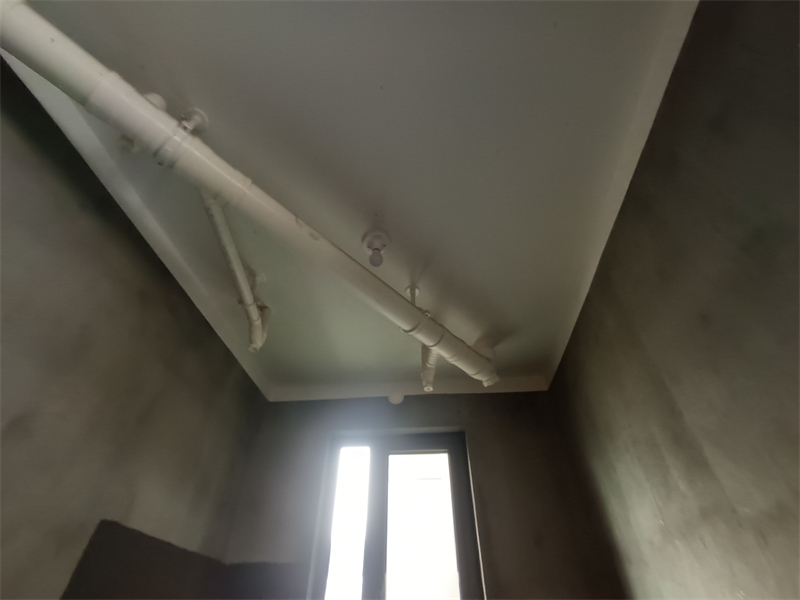

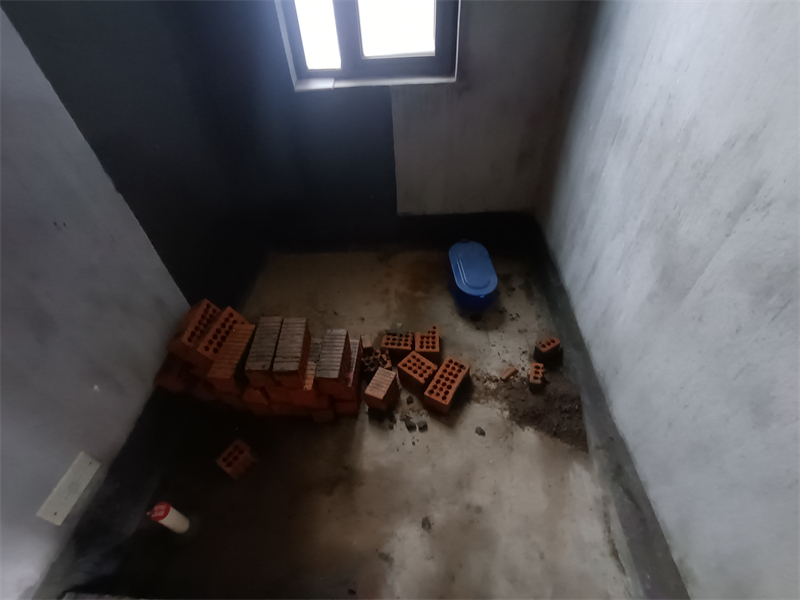

内卫对角

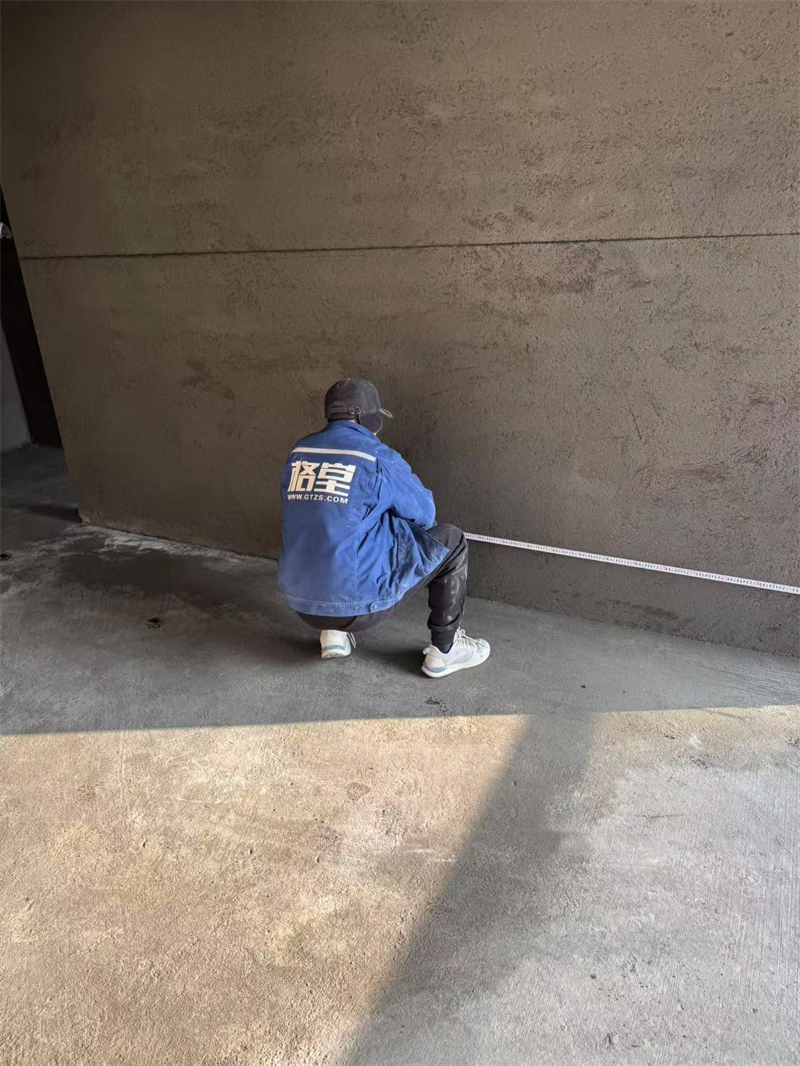

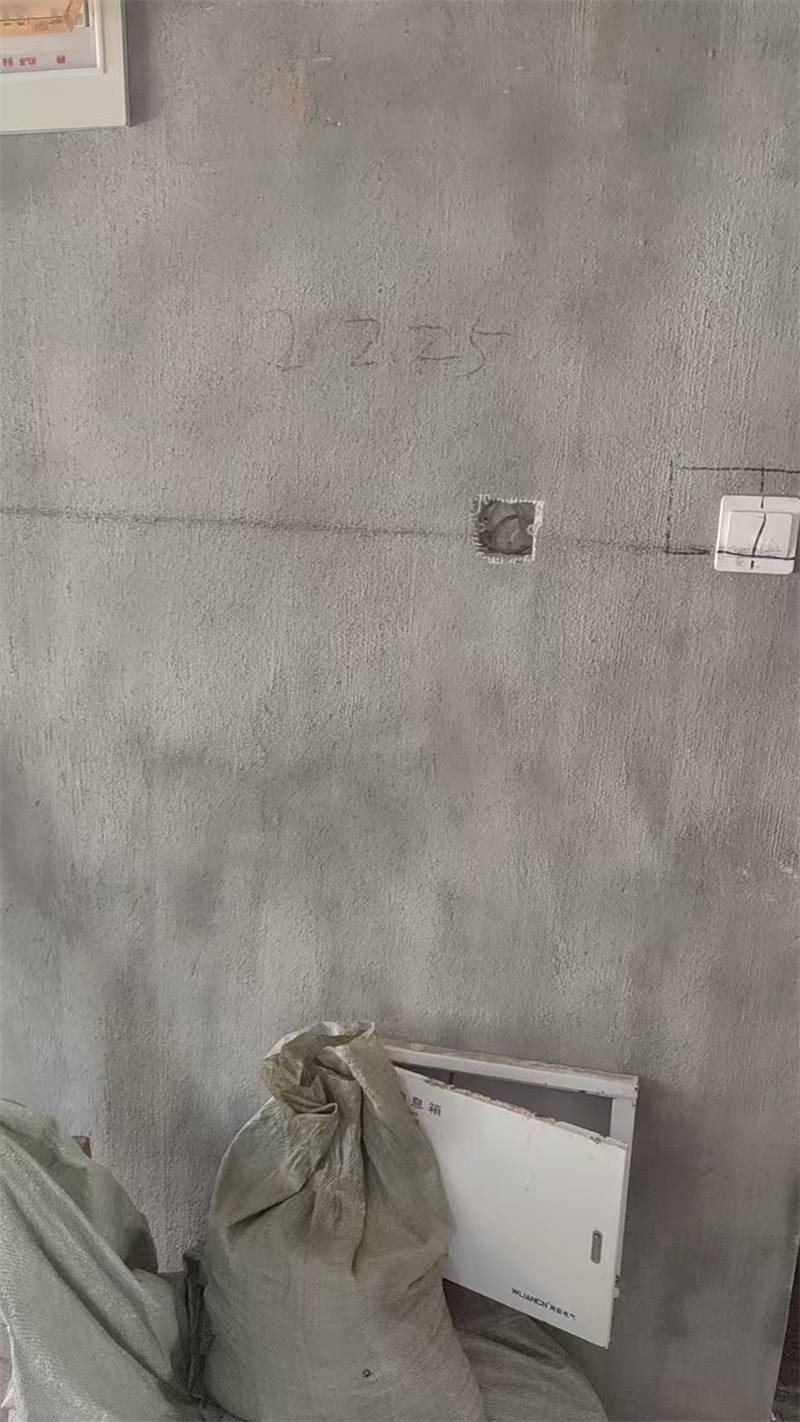

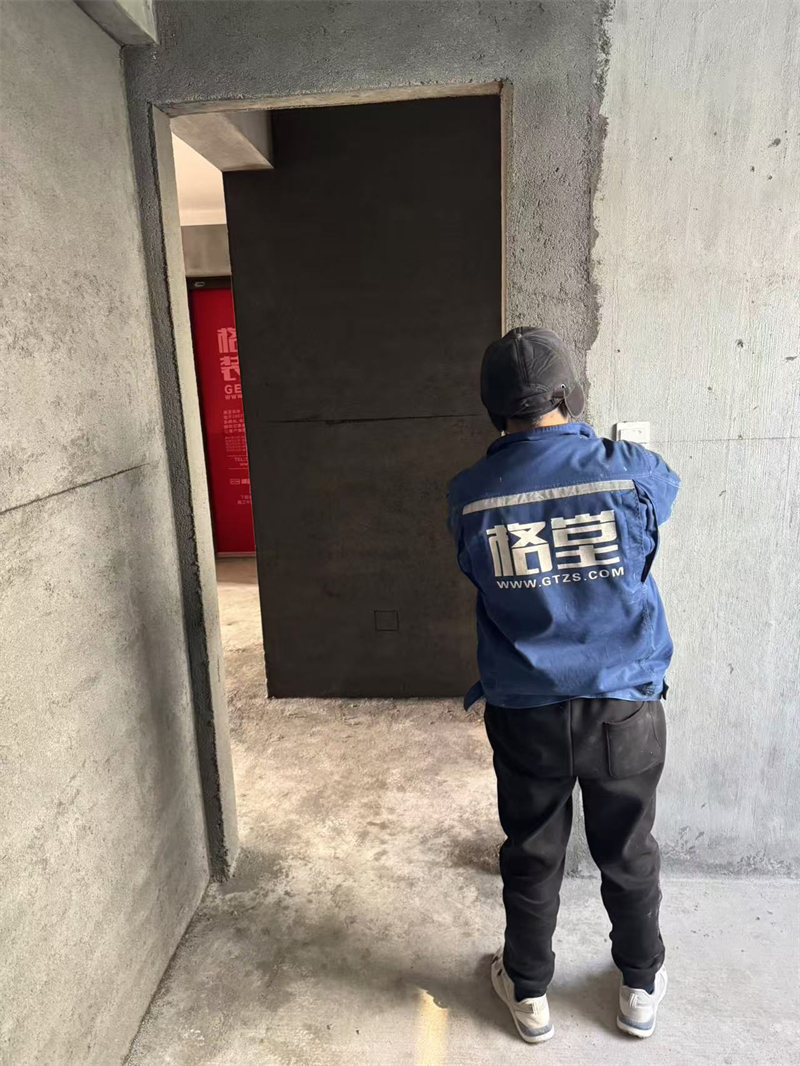

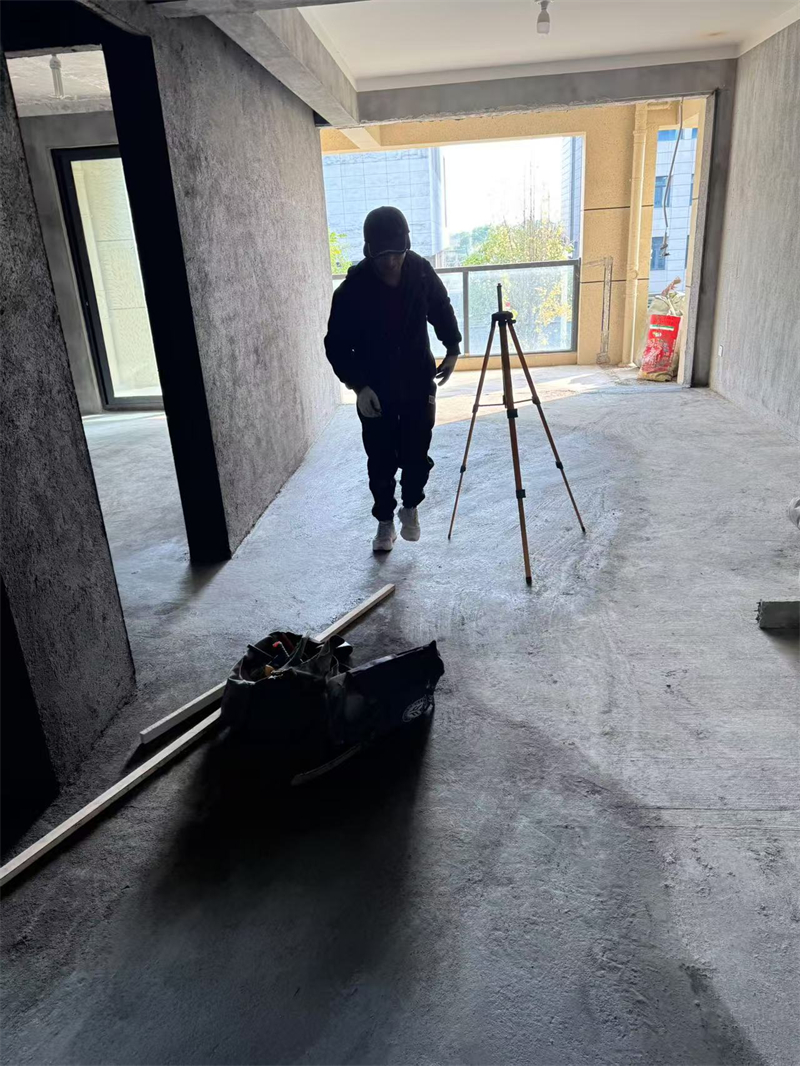

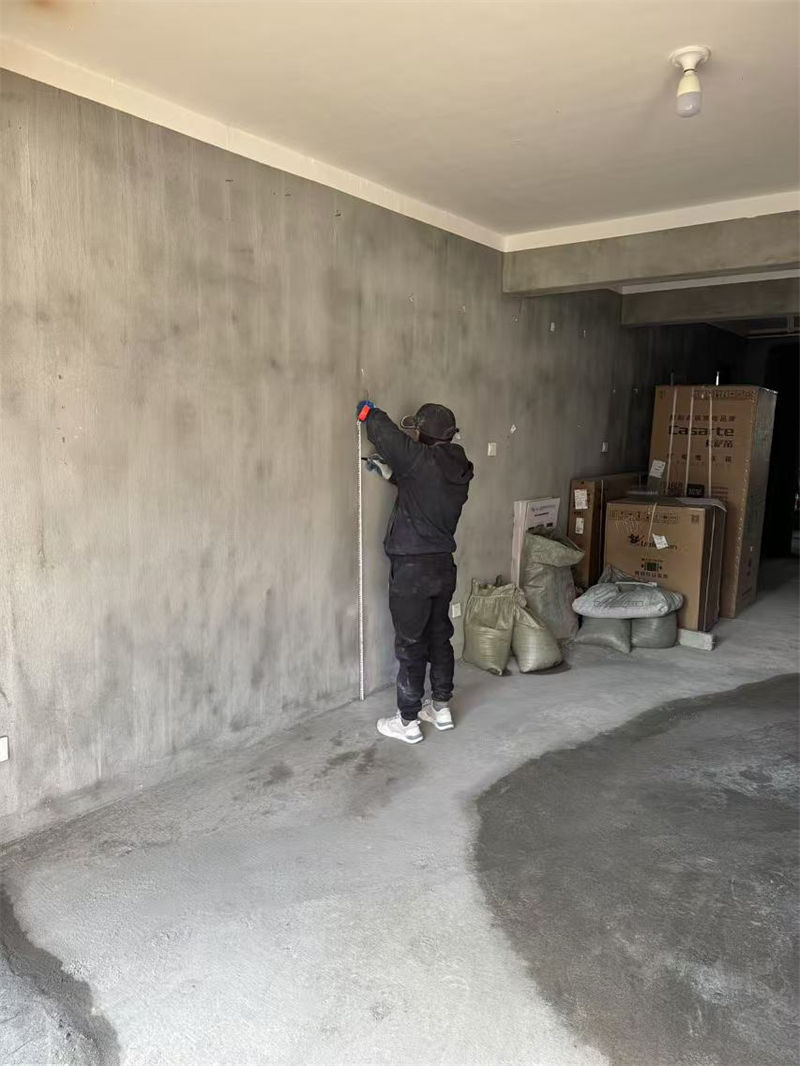

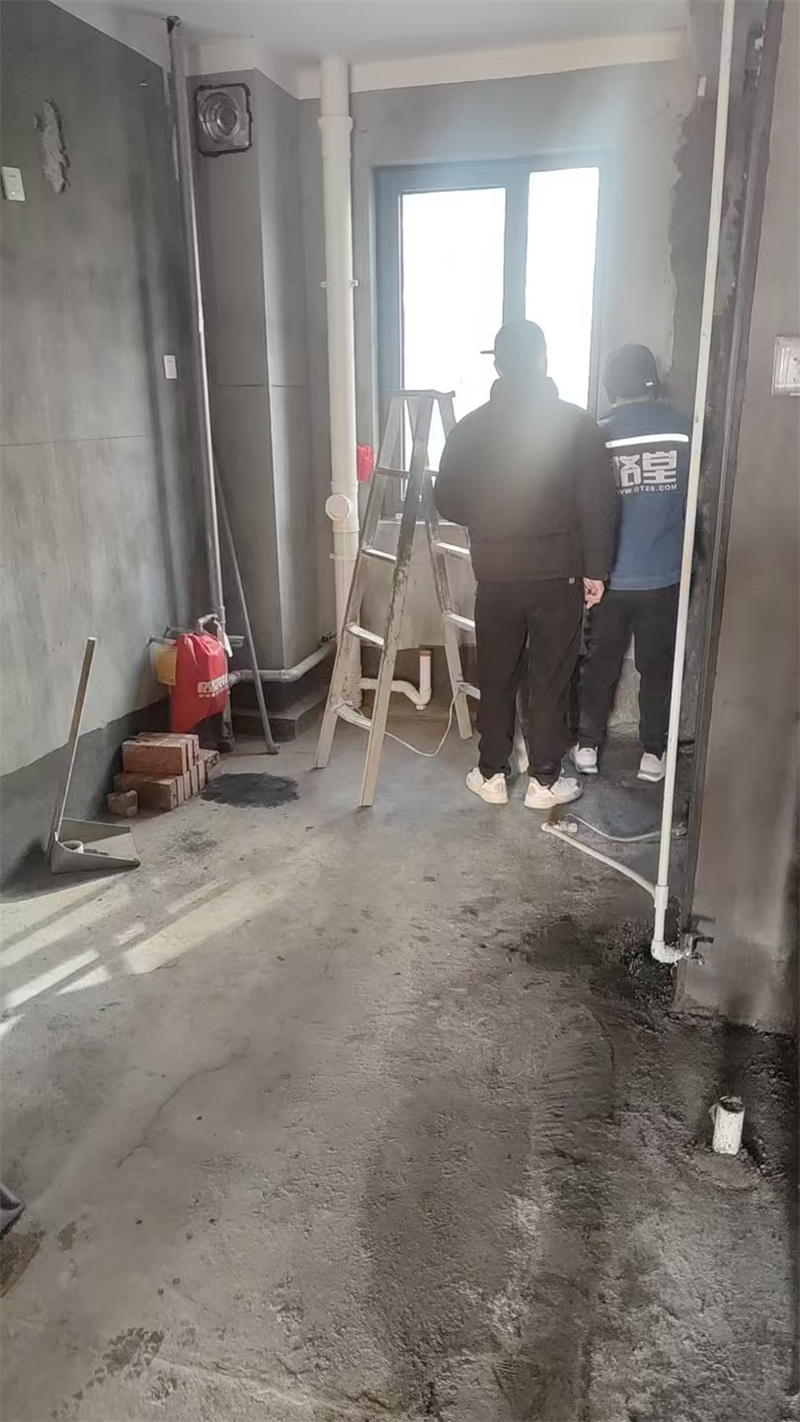

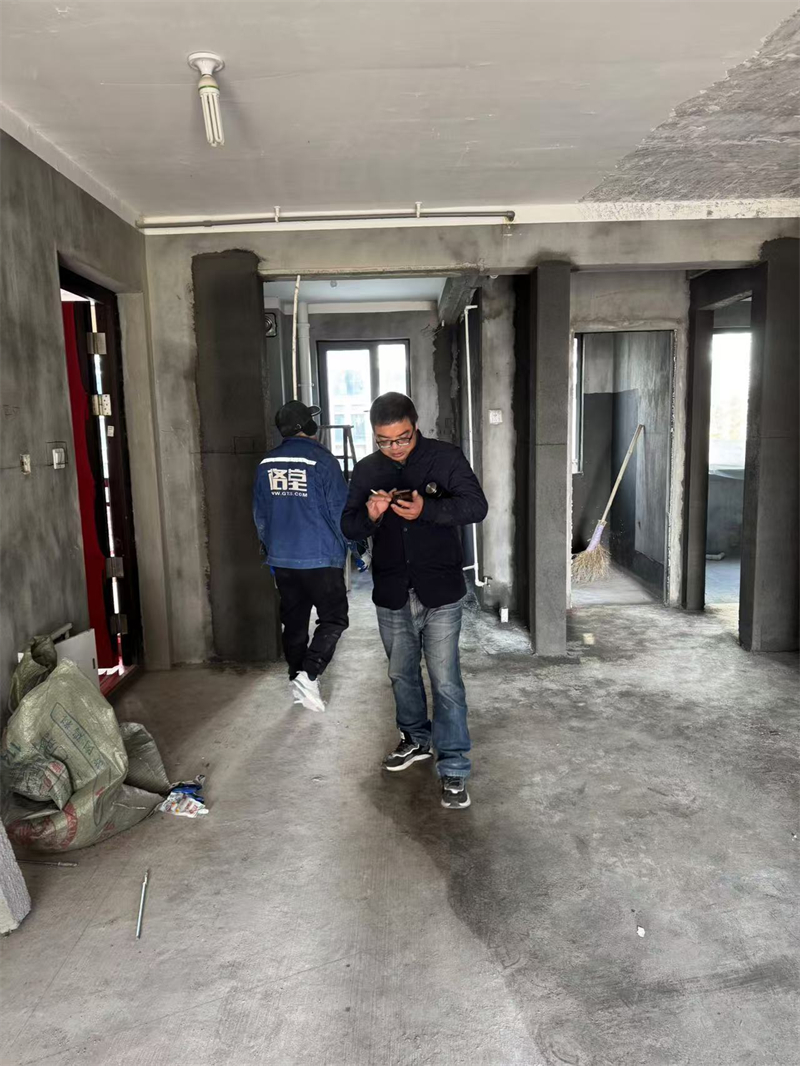

水电放样

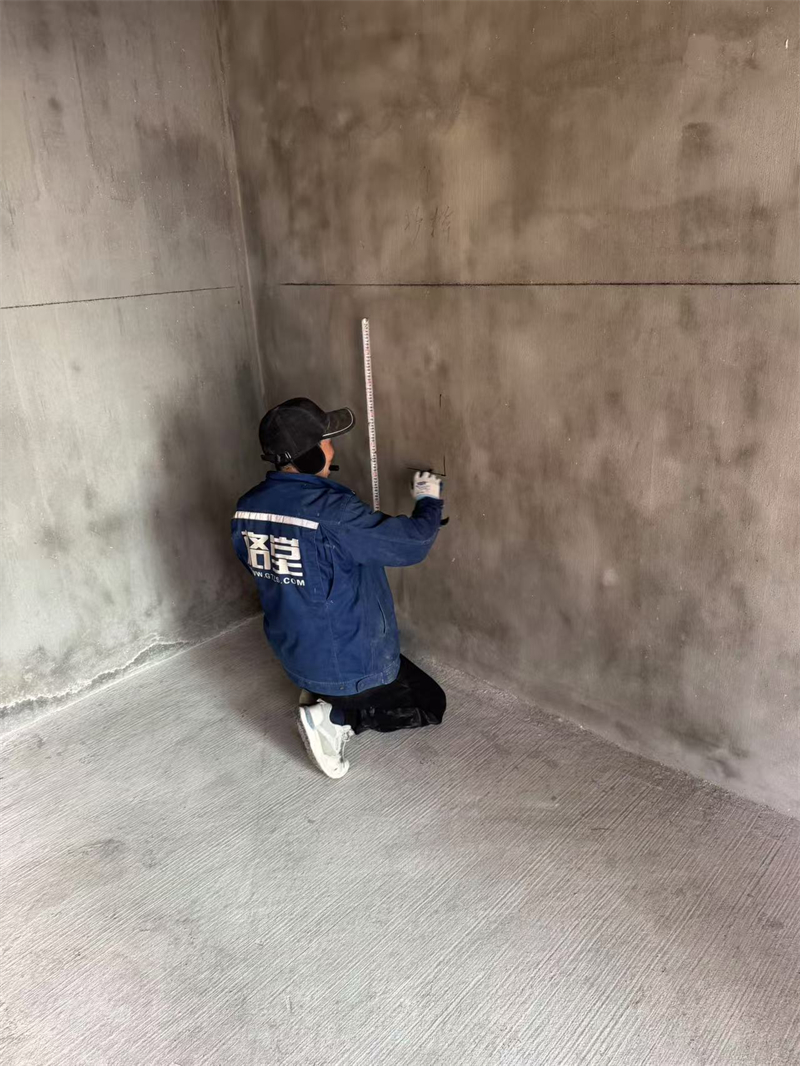

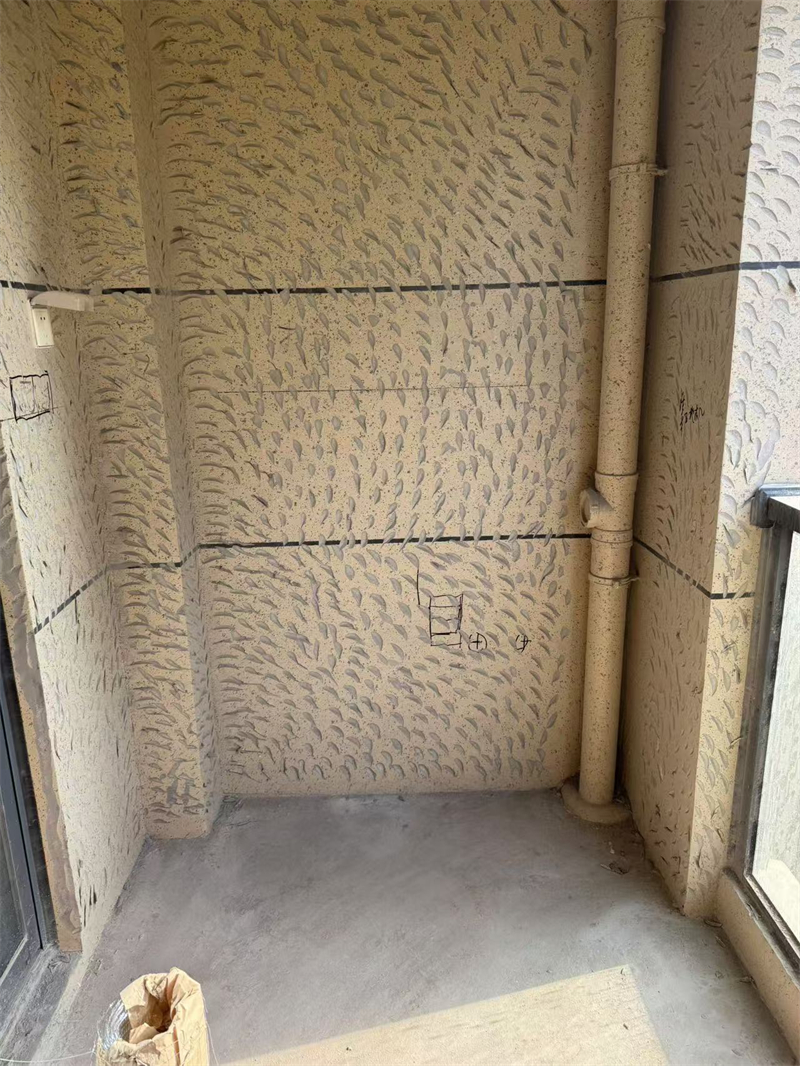

立体放样，就是把设计图纸上的内容弹到实际顶面、地面和墙面上，相当于将图纸转移到现实工地中，业主可以很直观的看到装修后的大致效果，勾勒出美好生活。如有需要整改的地方，业主第一时间看了就能提出来，方便设计师、项目经理的工作开展。

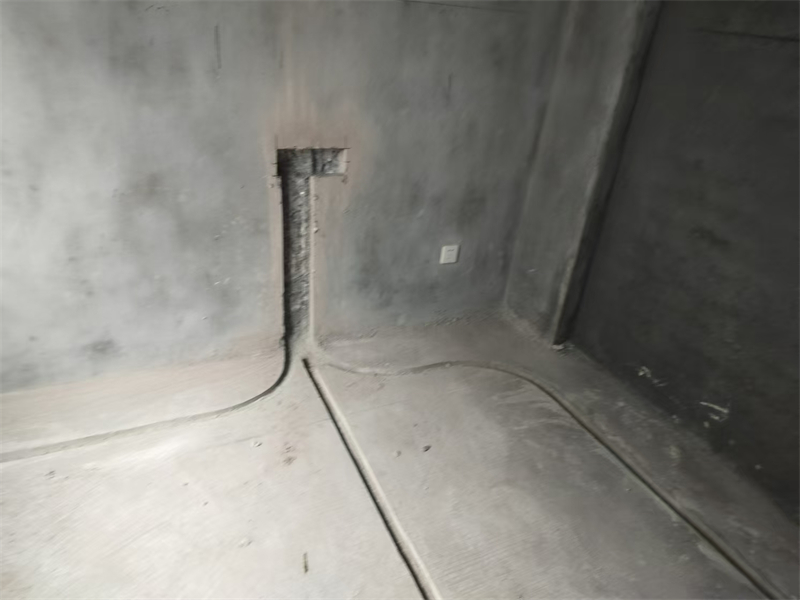

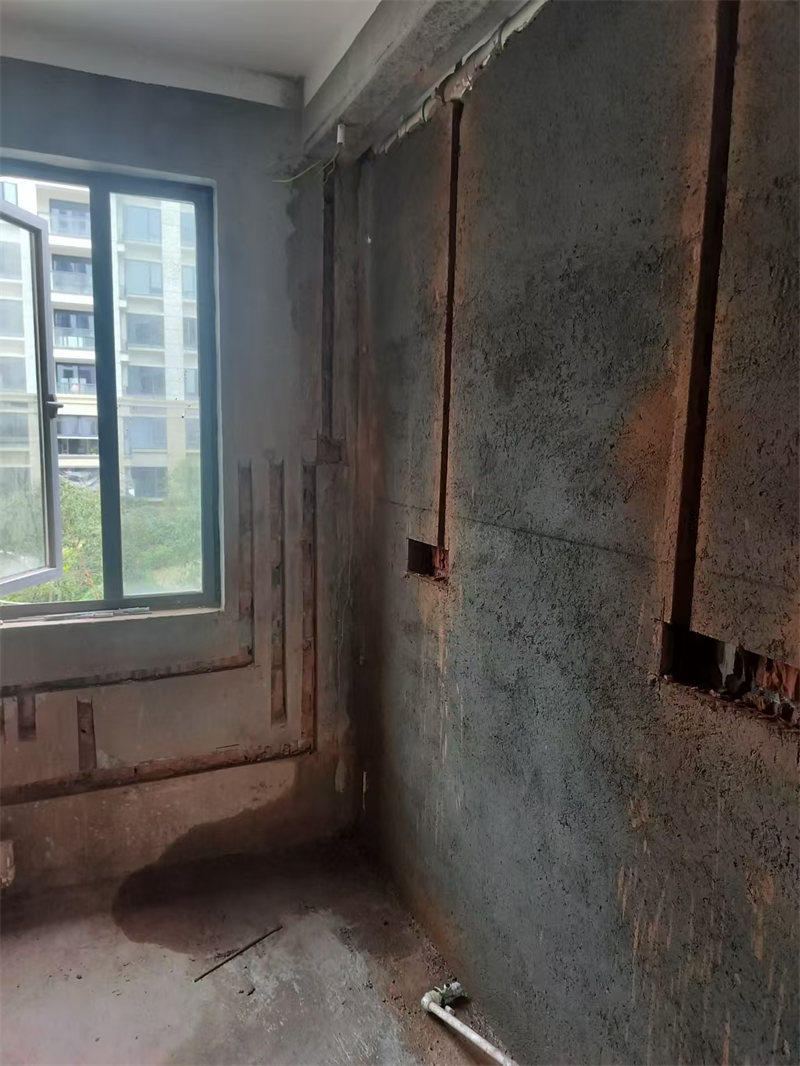

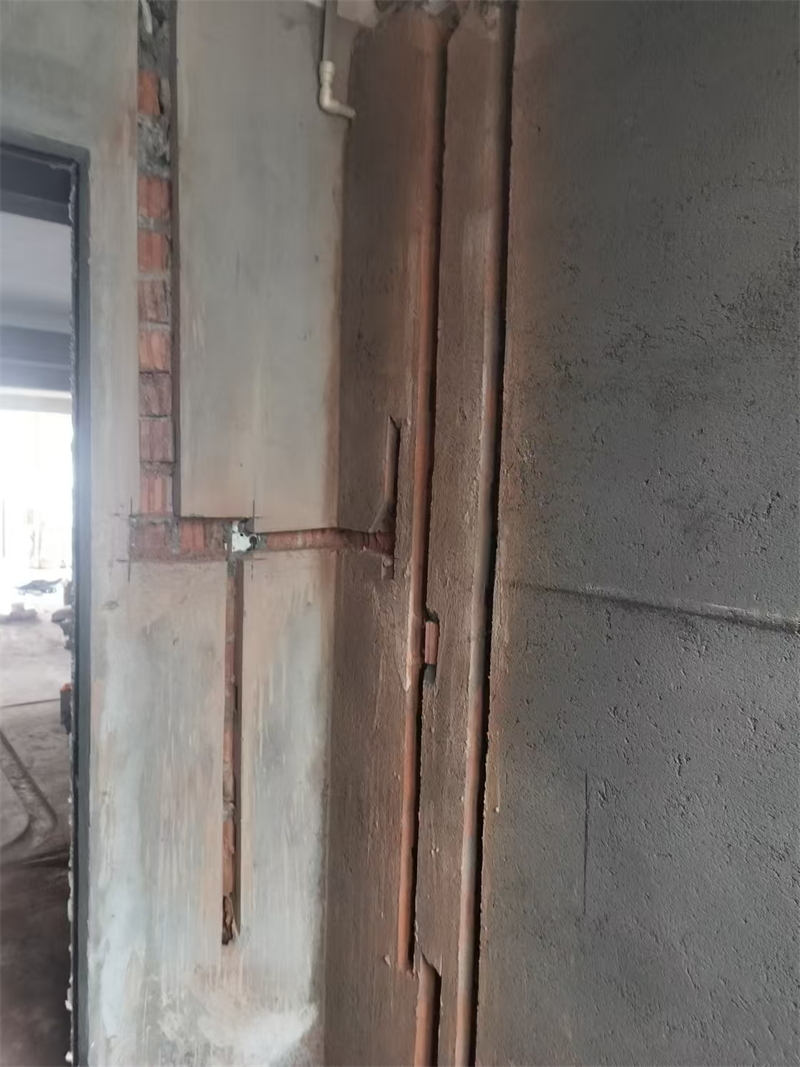

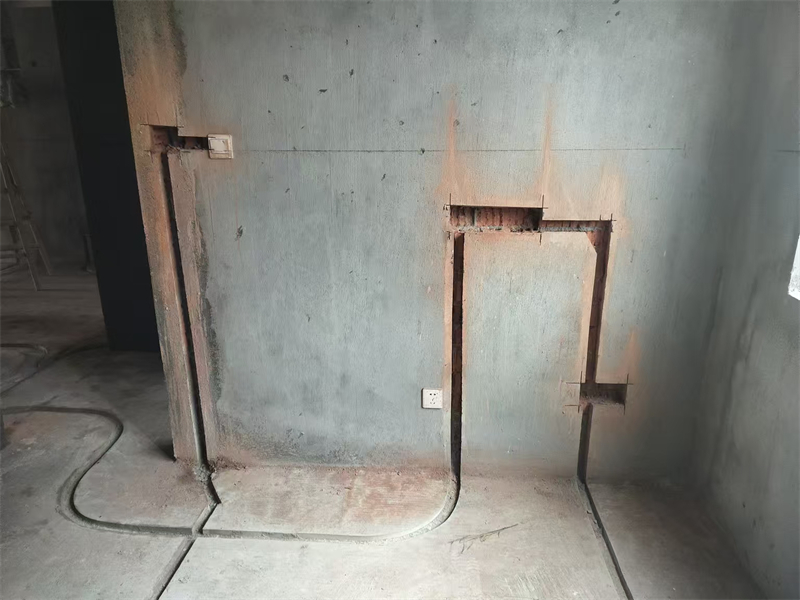

水电开槽

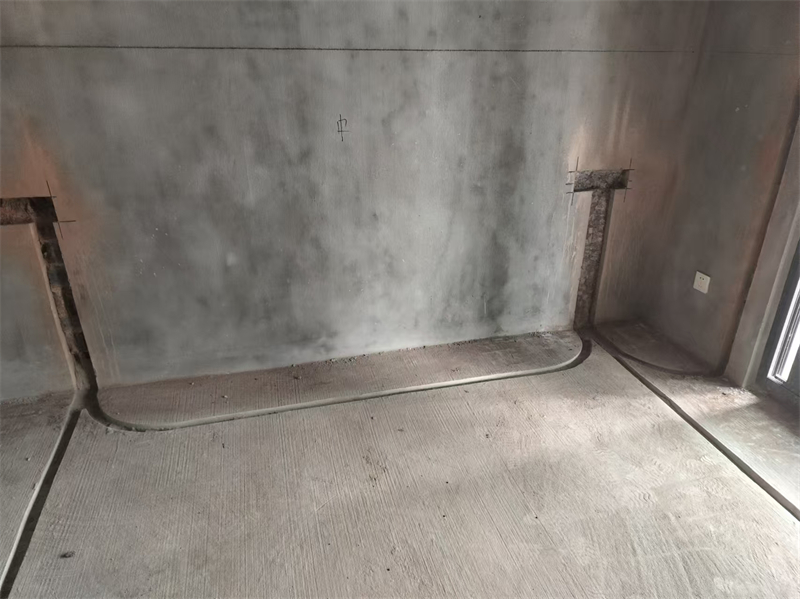

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

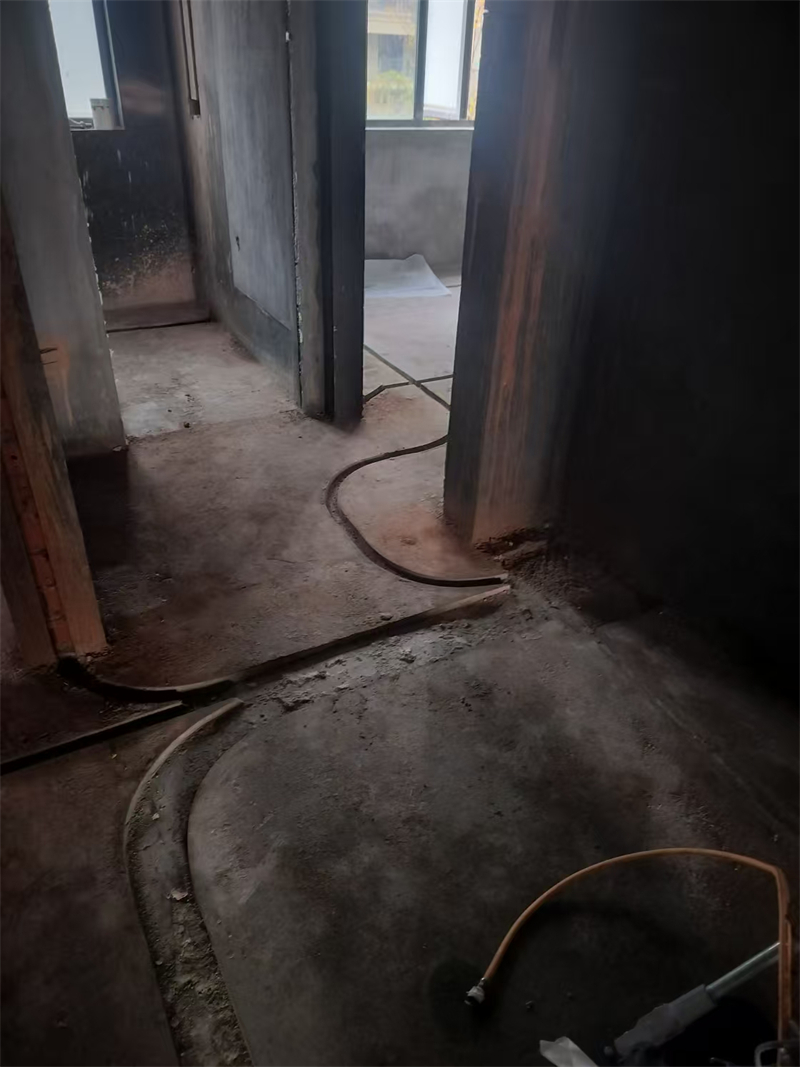

地面开槽深度够深，开槽标准，线管低于地面1公分。

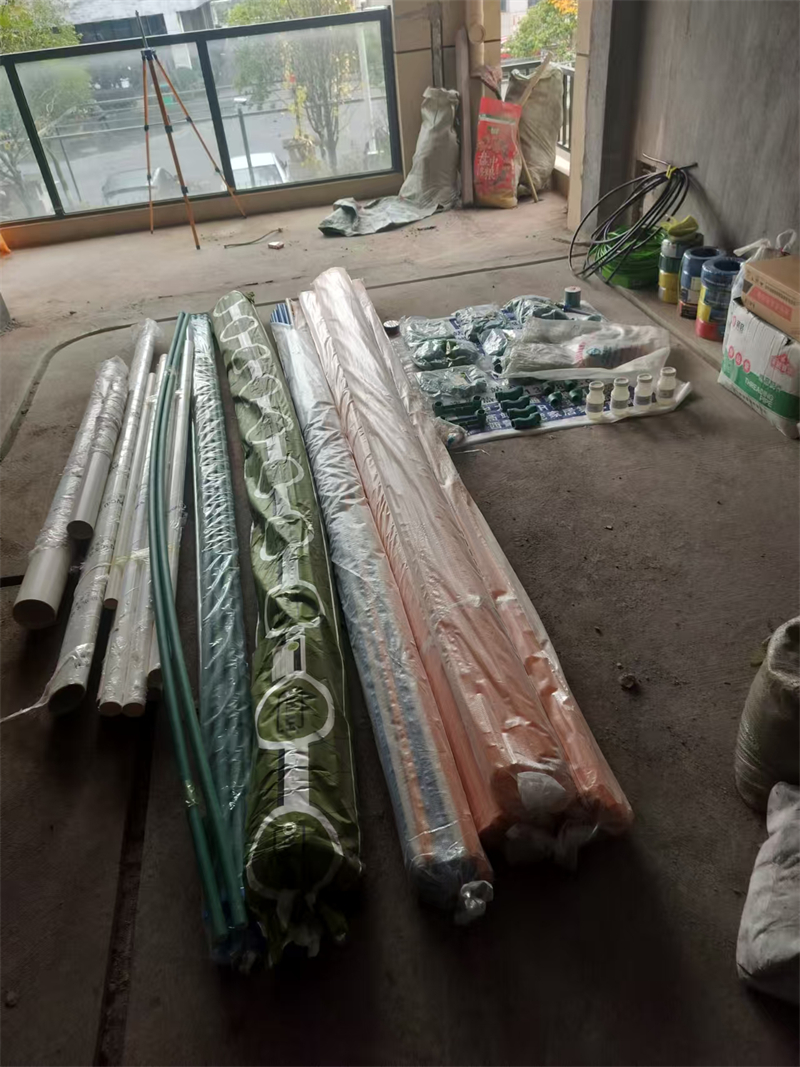

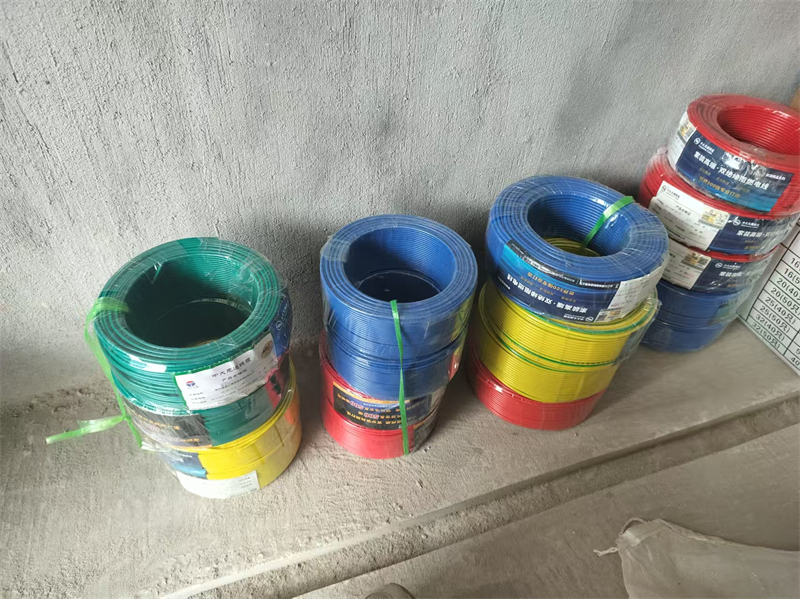

水电材料

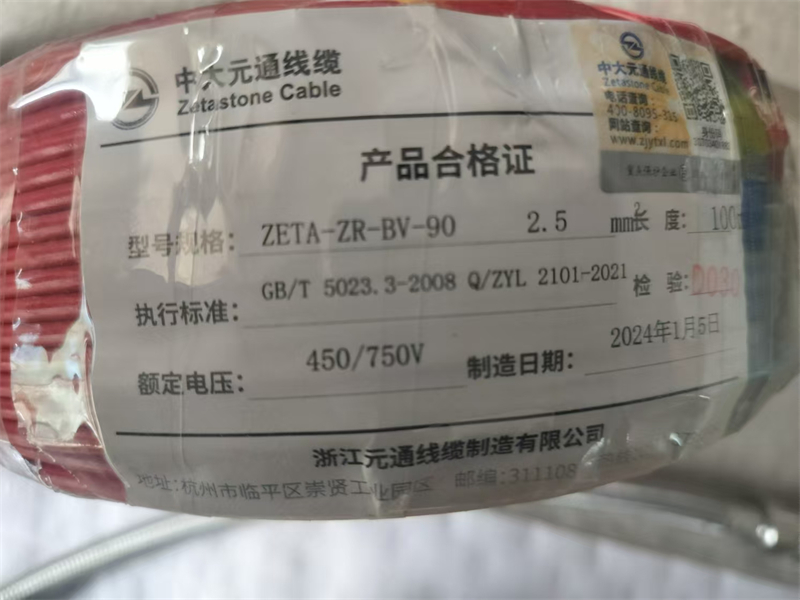

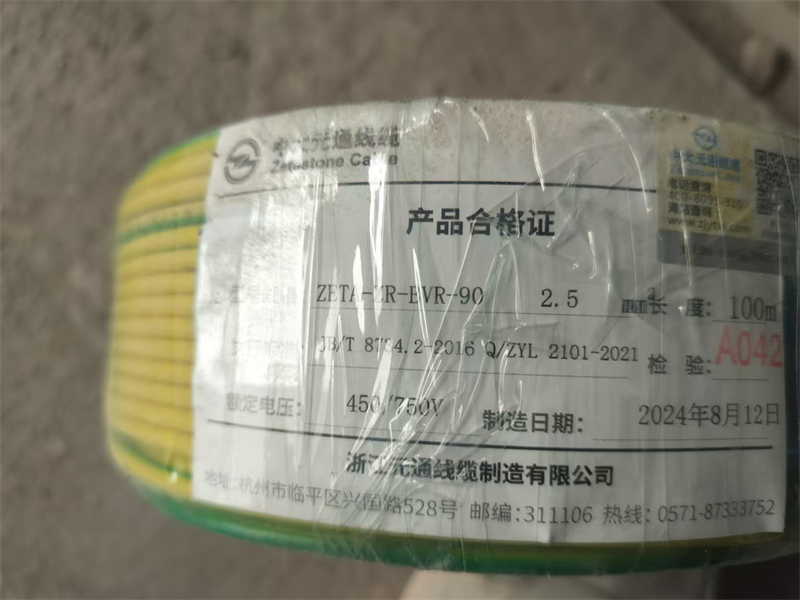

电线            中大元通阻燃线
PVC排水         城家DN50/DN75
PVC线管         城家DN20管
PPR水管         海德欧DN25*4.2钢网复合管

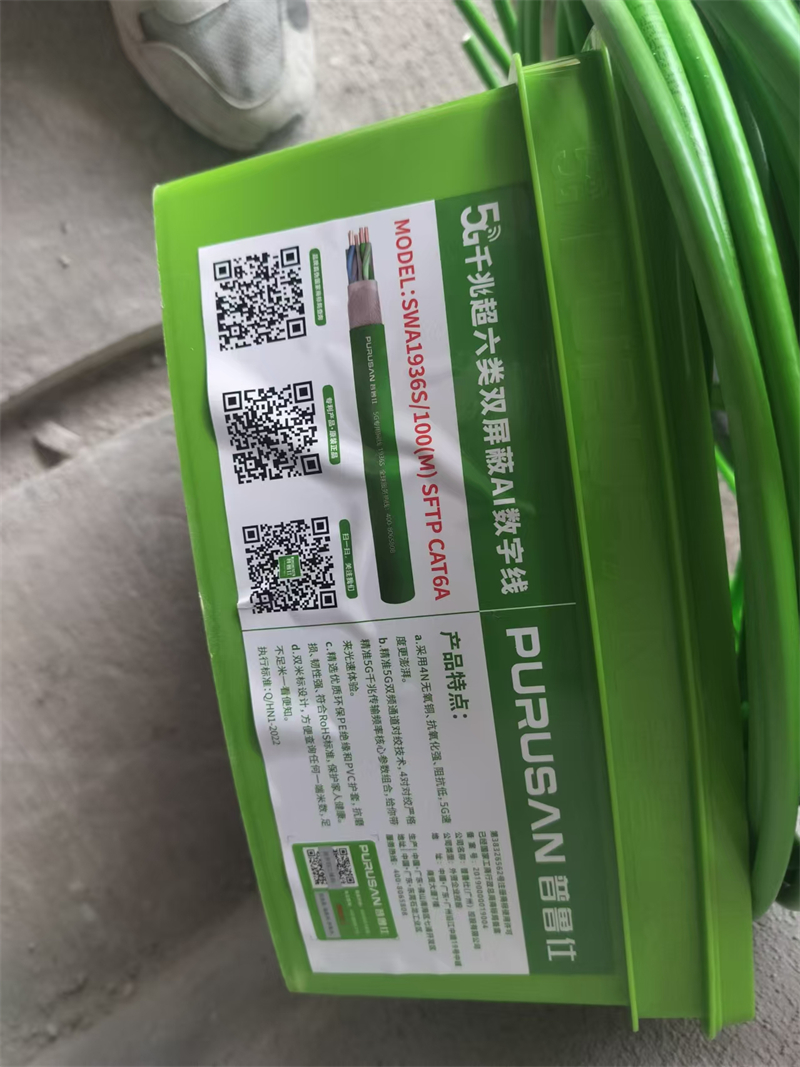

网落线          普鲁仕超六类网线带屏蔽（UTP）
电视线          普鲁仕高清（96编6671）

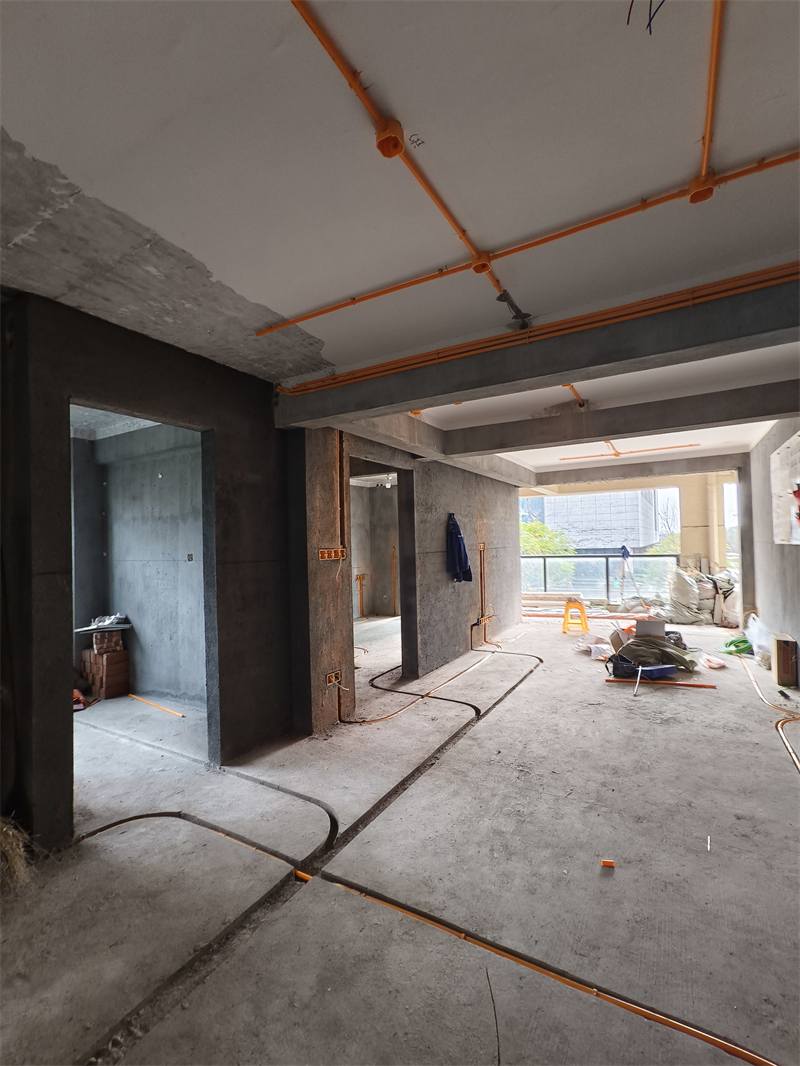

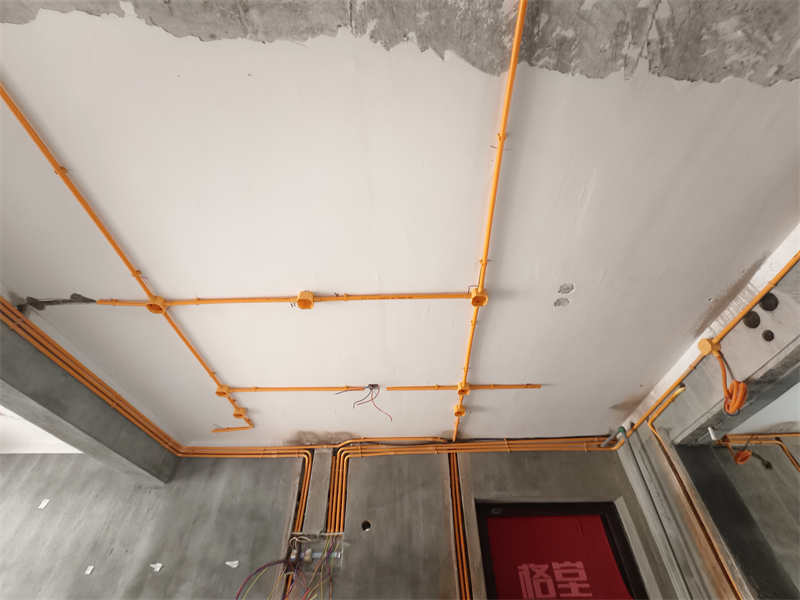

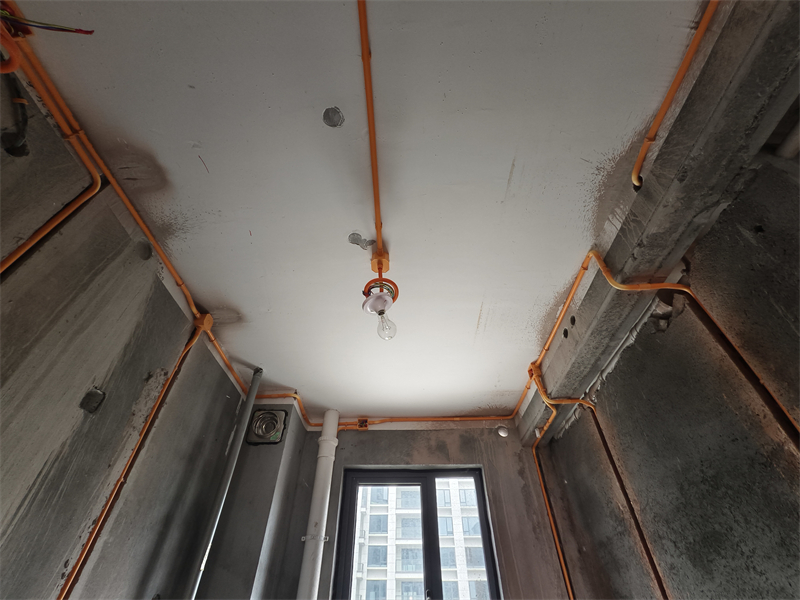

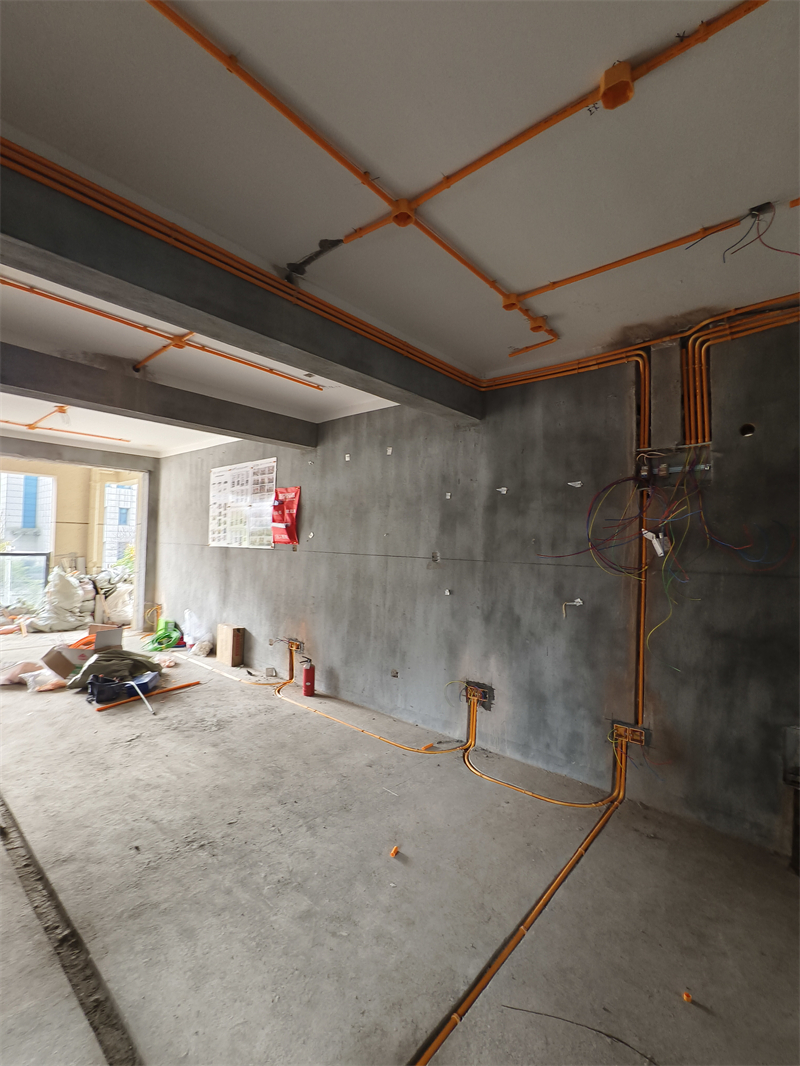

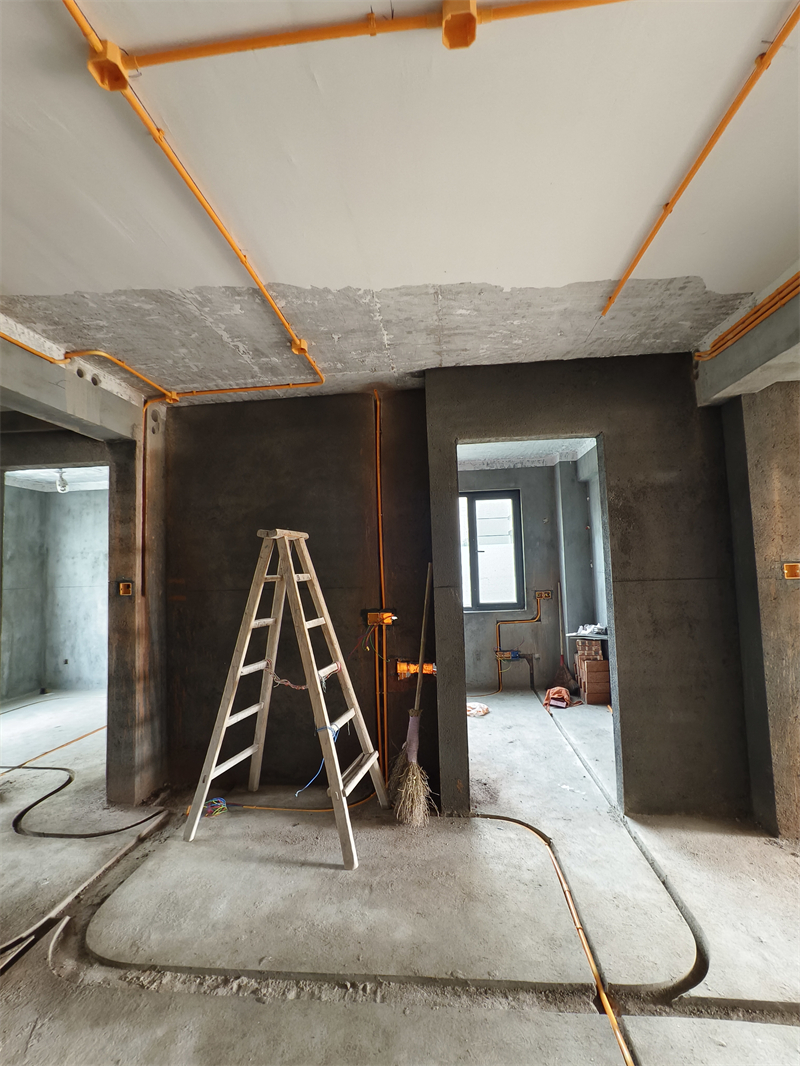

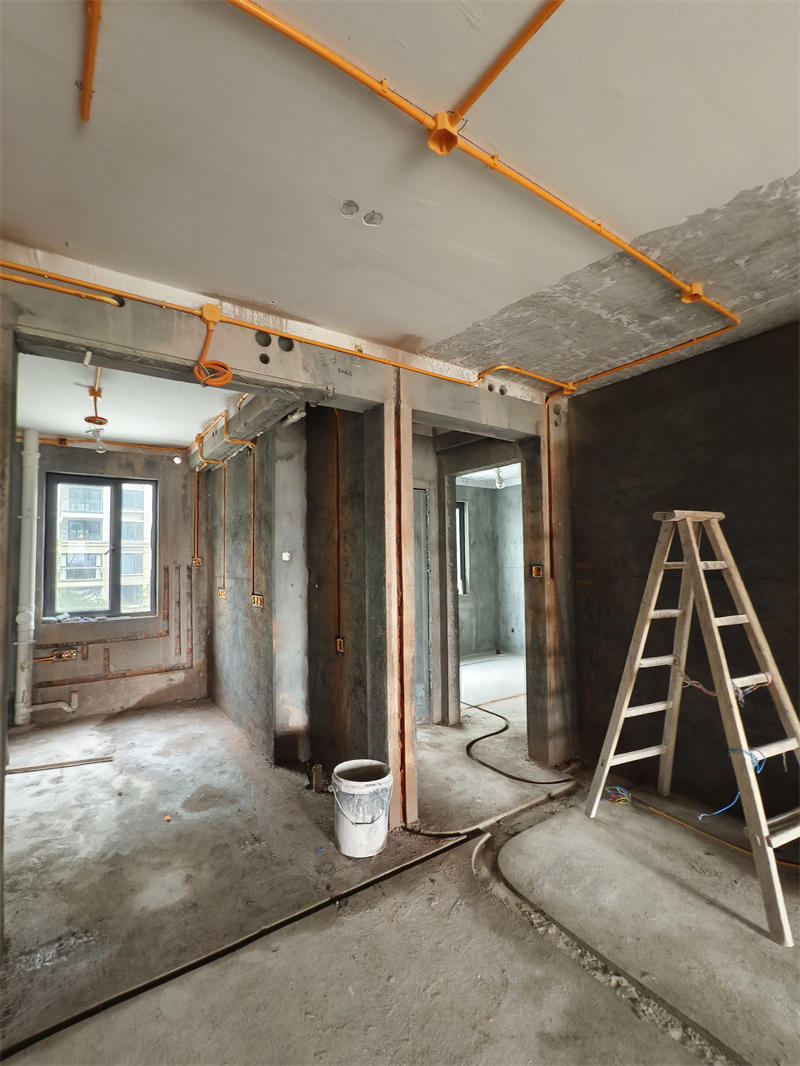

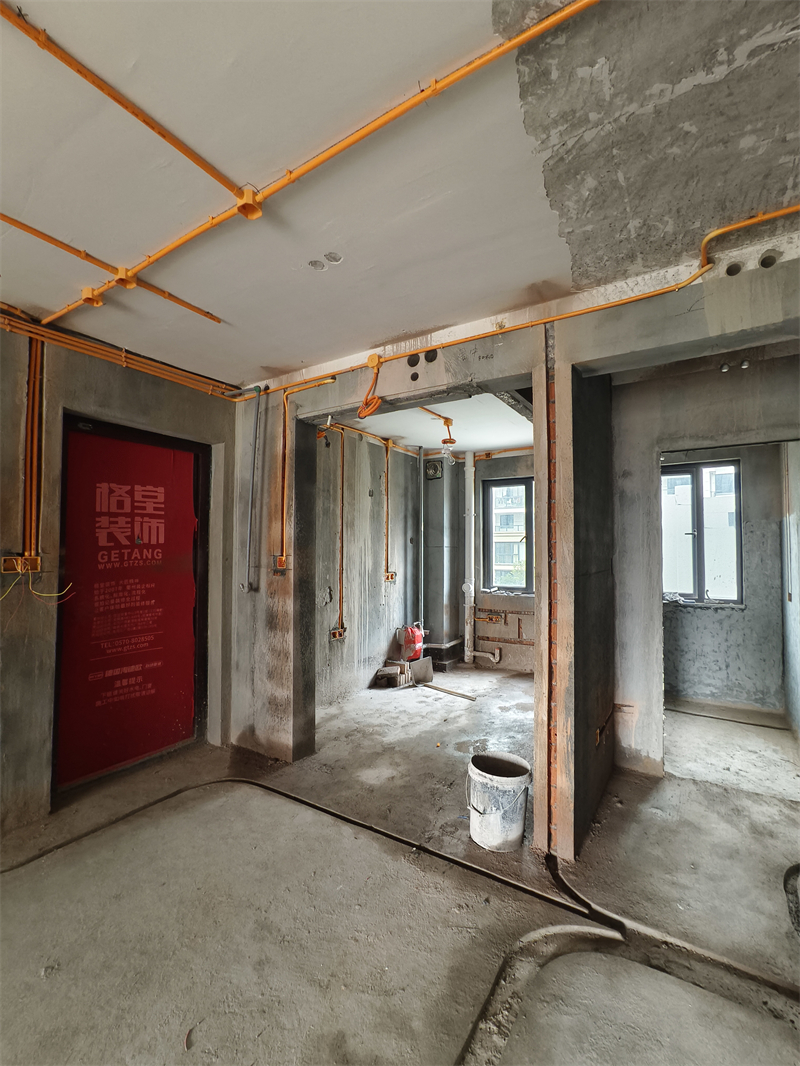

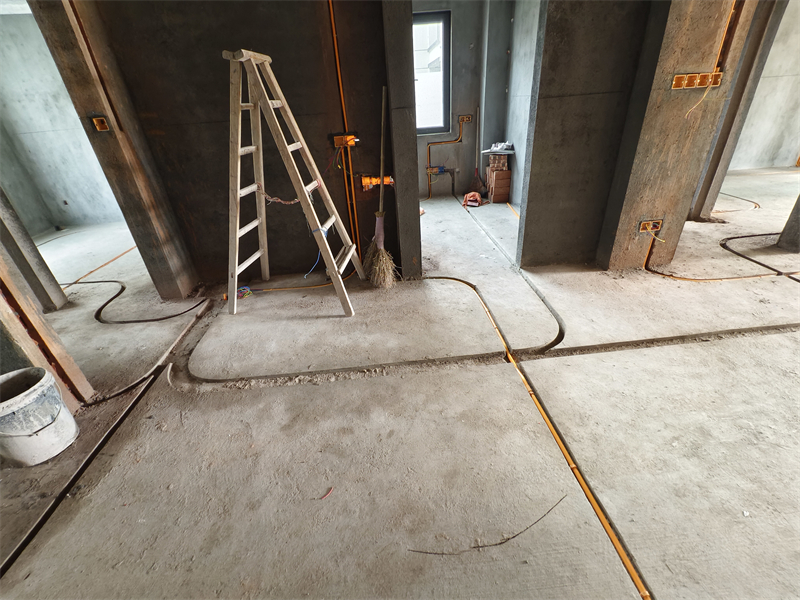

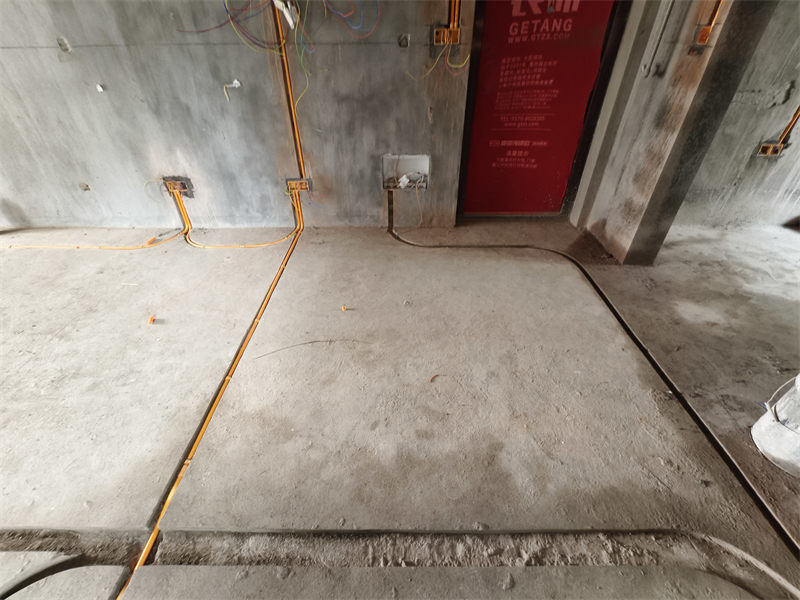

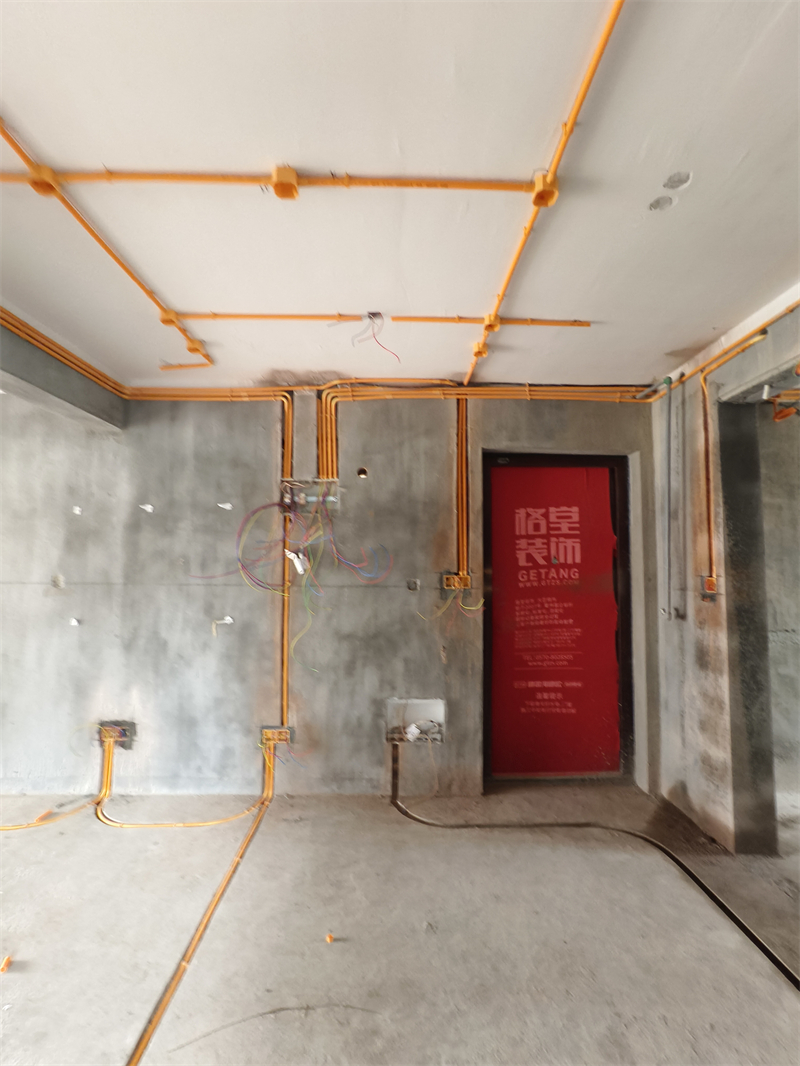

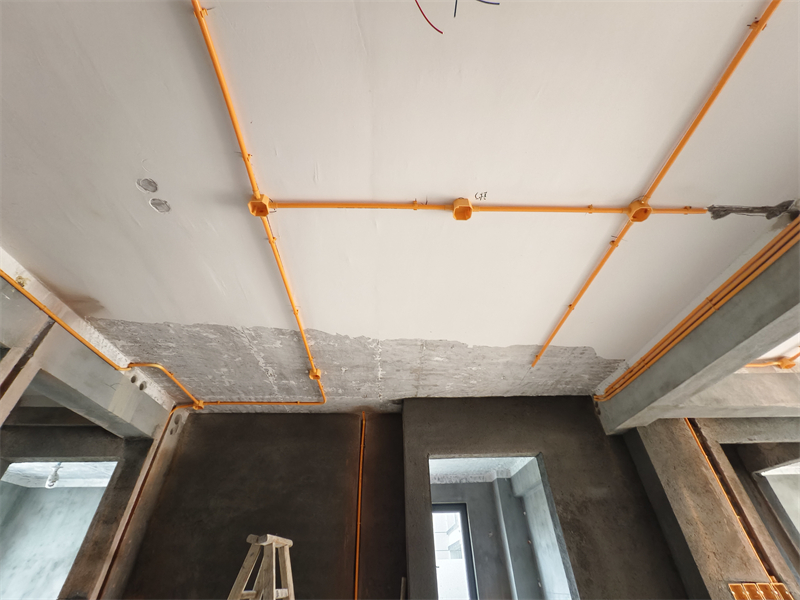

水电中途

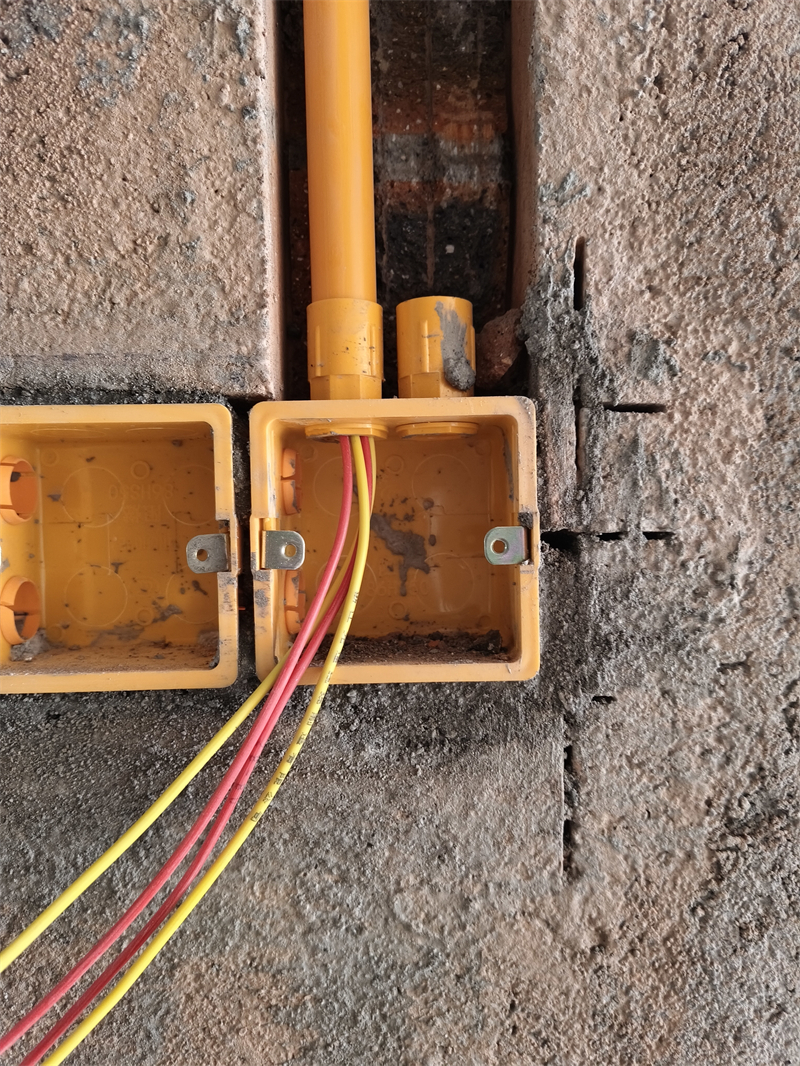

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

线管内电线也有规定的哦，同一根线管内穿线不得超过7根。

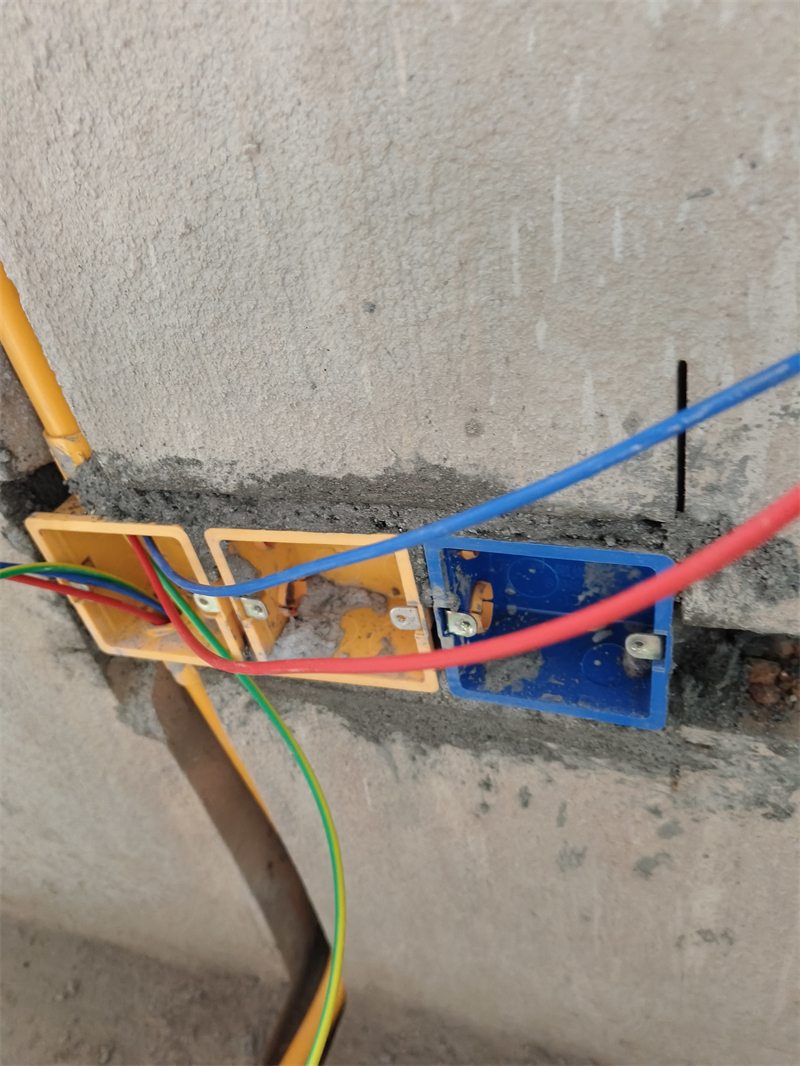

强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

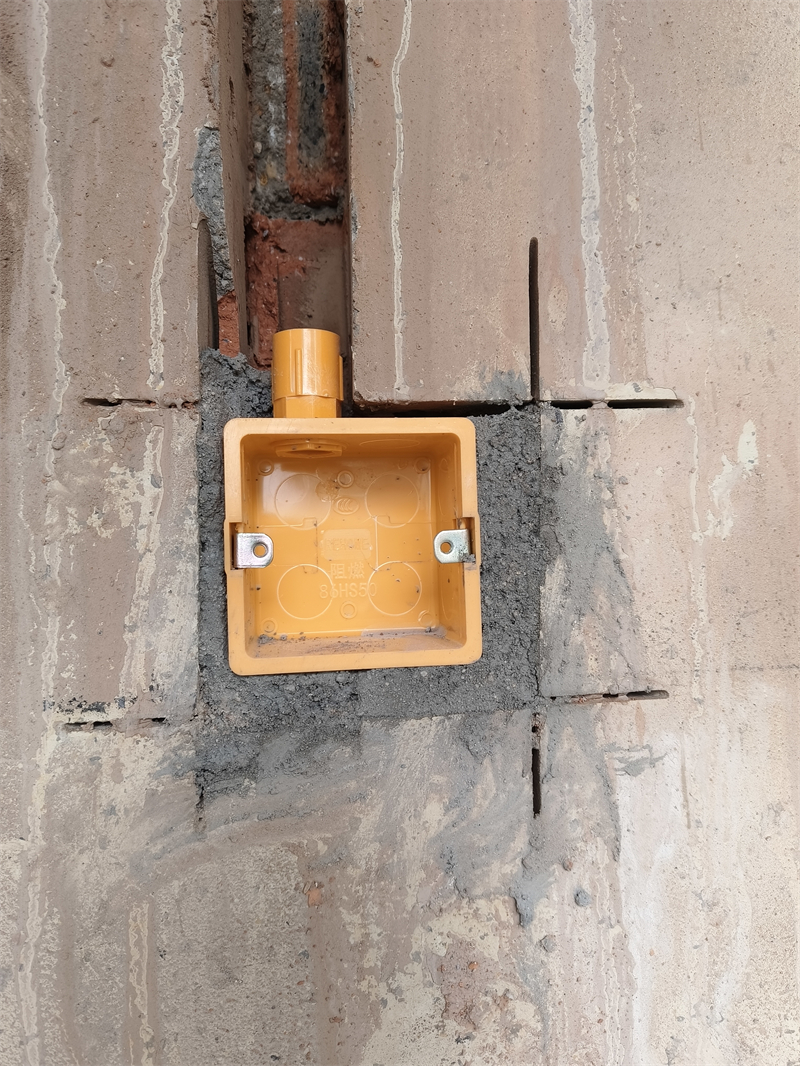

线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

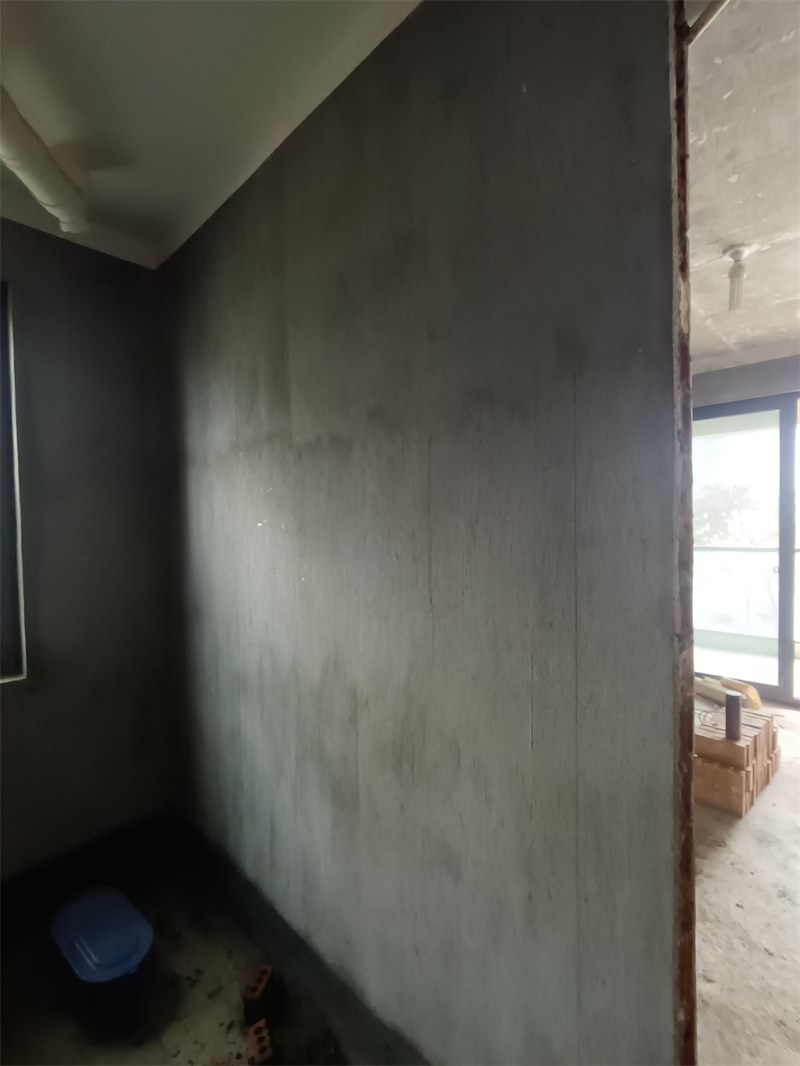

餐厅

餐厅对角

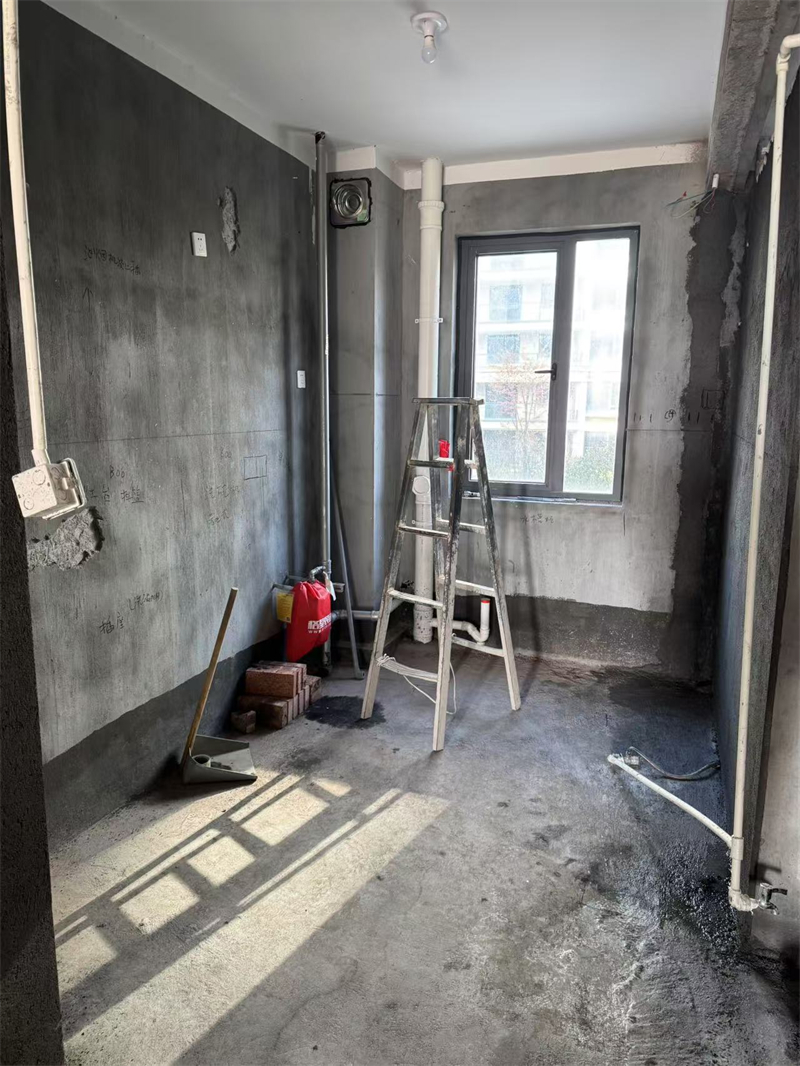

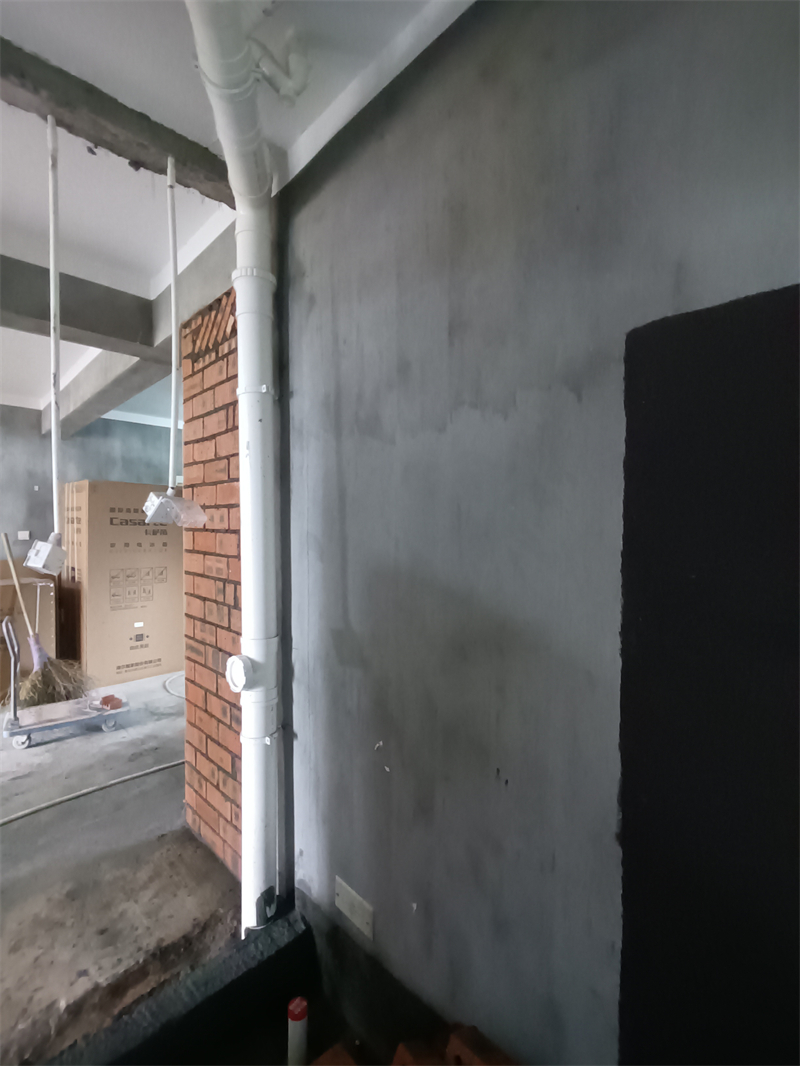

厨房
