智兴家园24-1-200#80㎡中古法式——暖居

发表于 2024-12-12 17:12:10

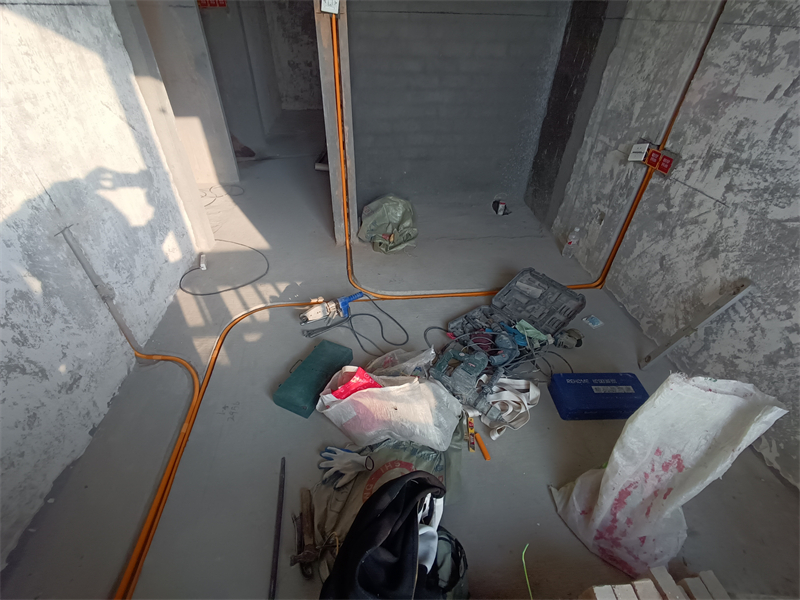

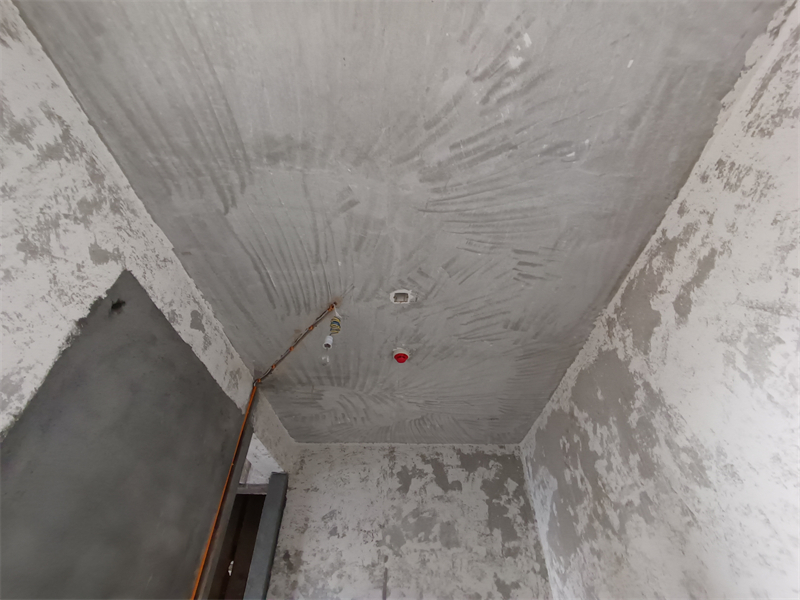

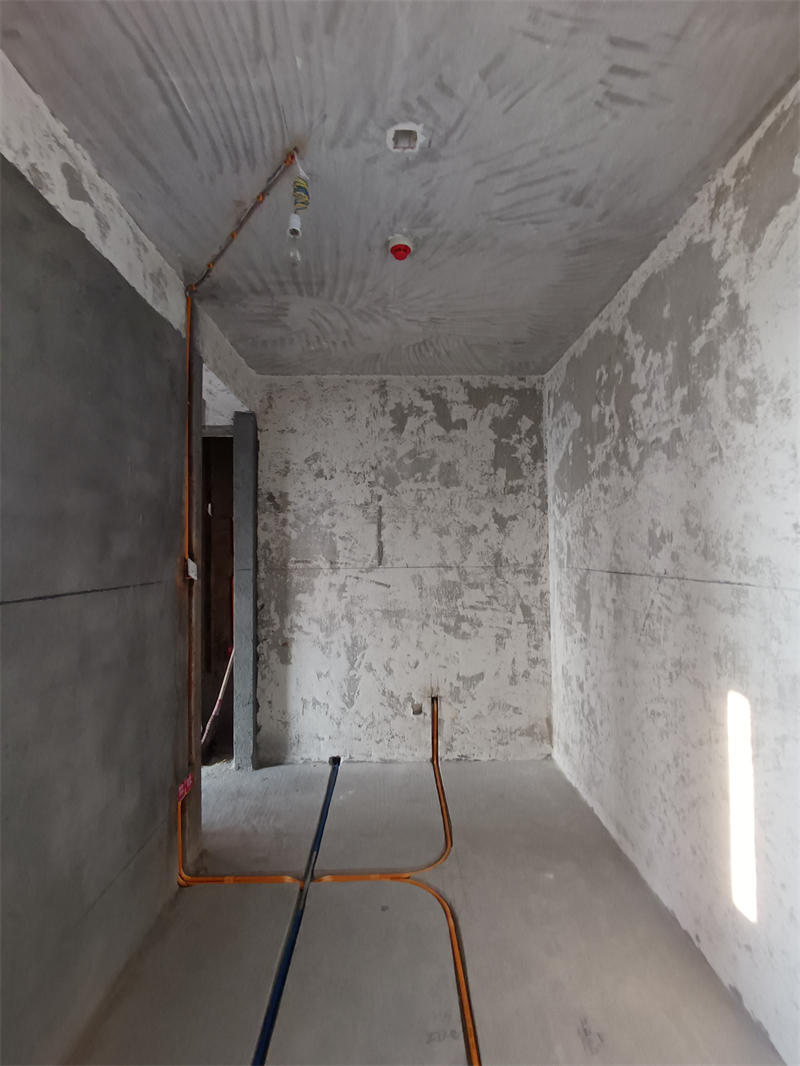

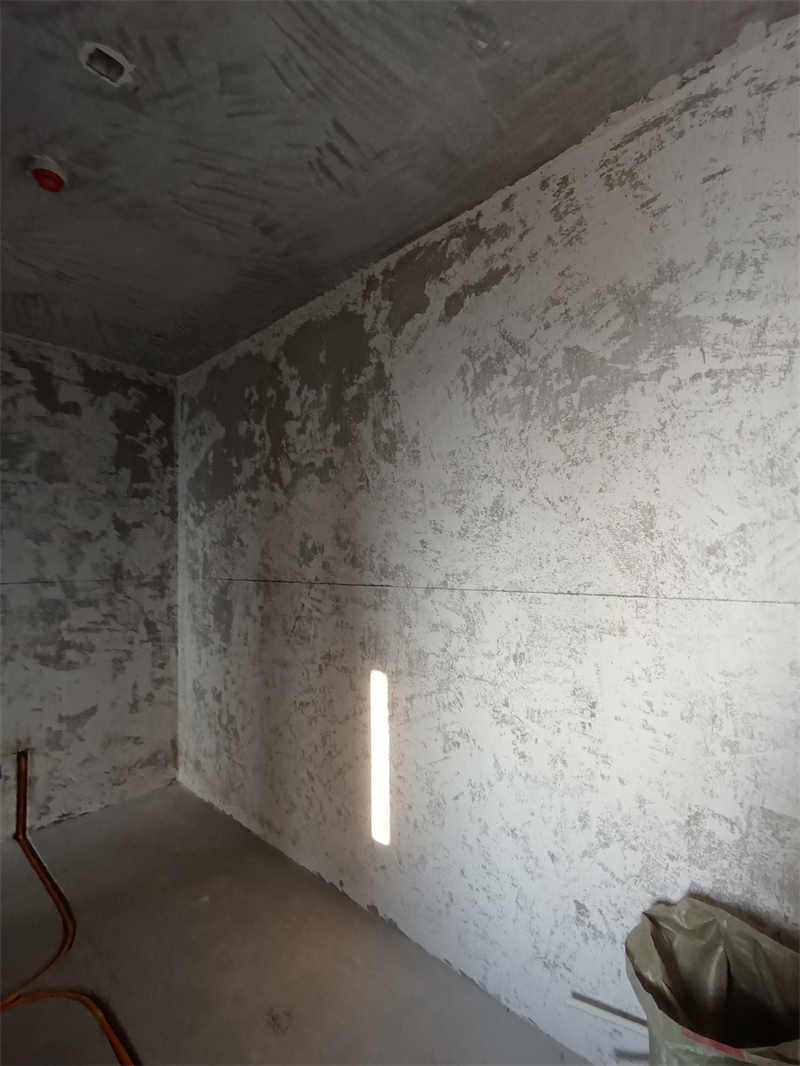

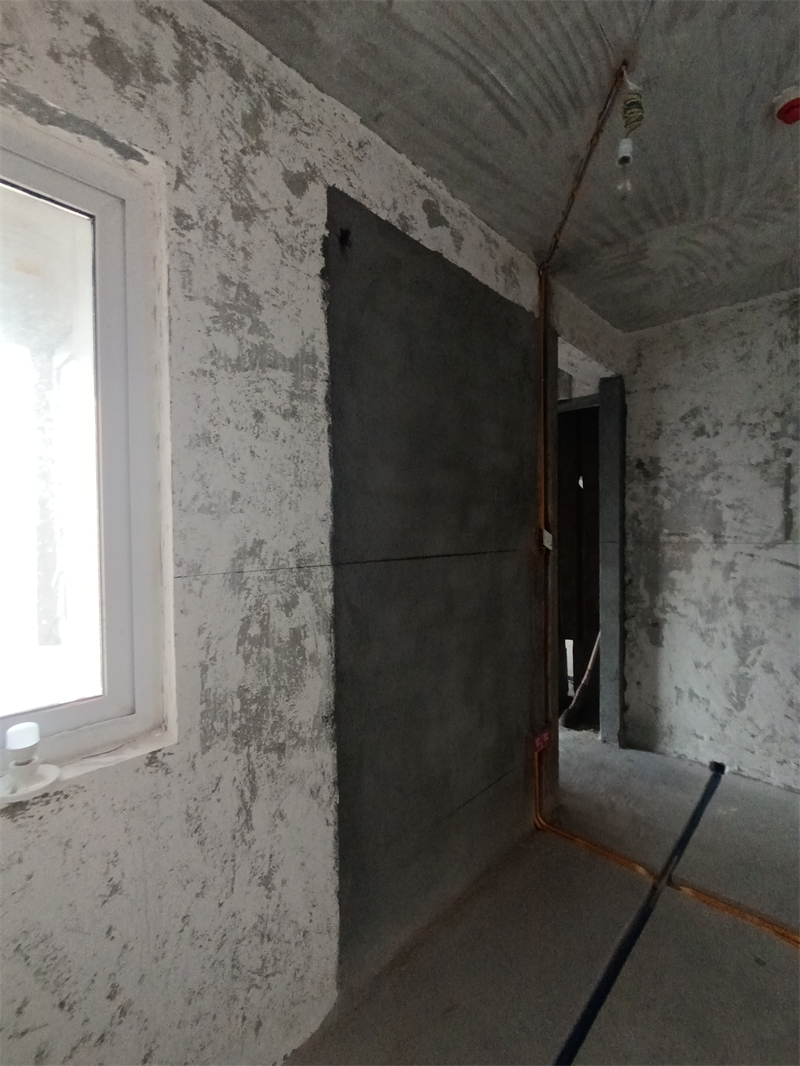

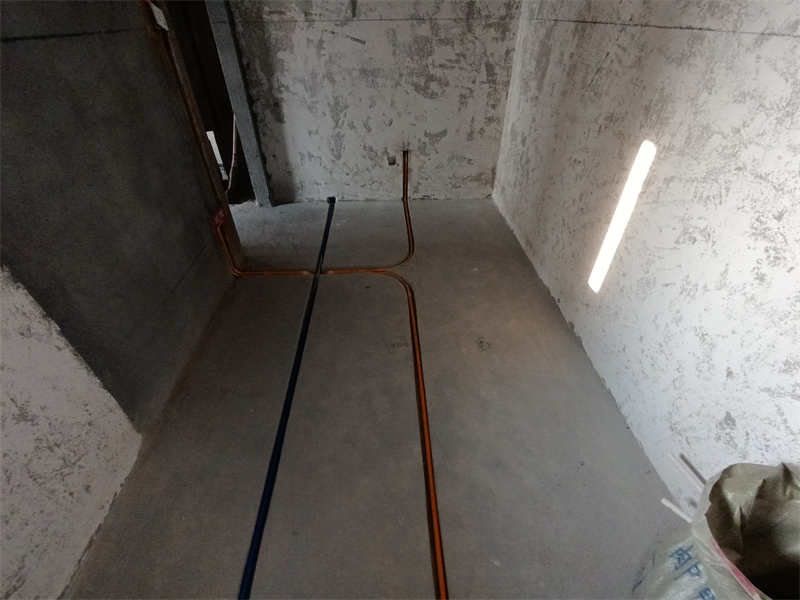

衣帽间对角水电中途

发表于 2024-12-12 17:12:48

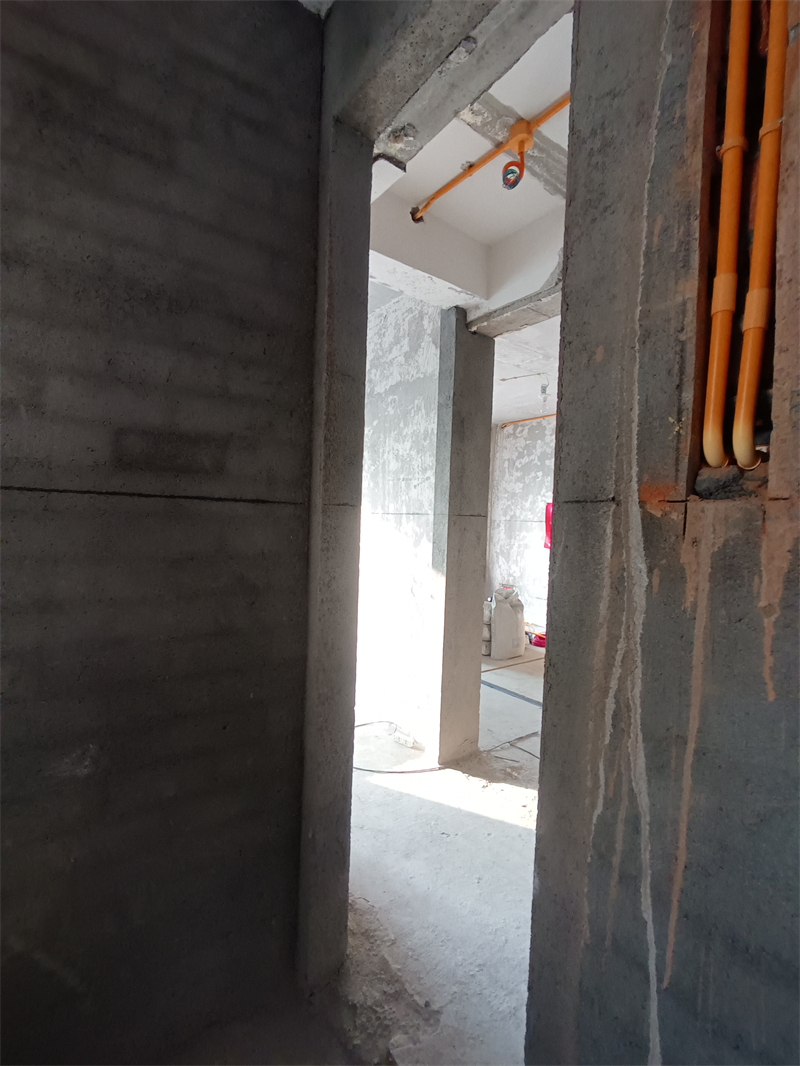

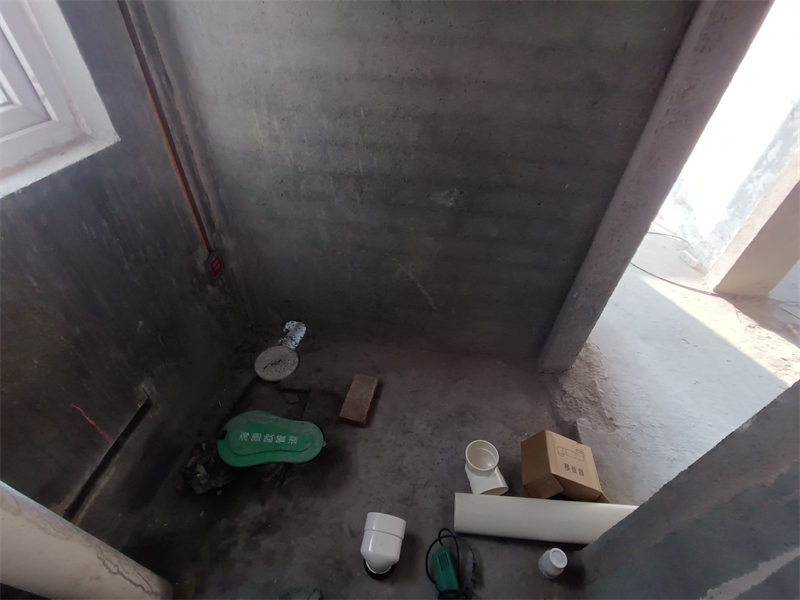

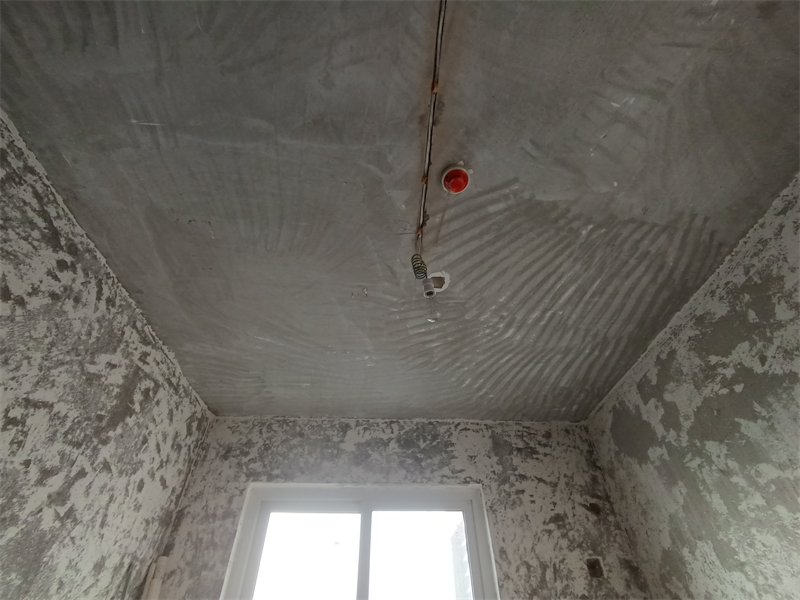

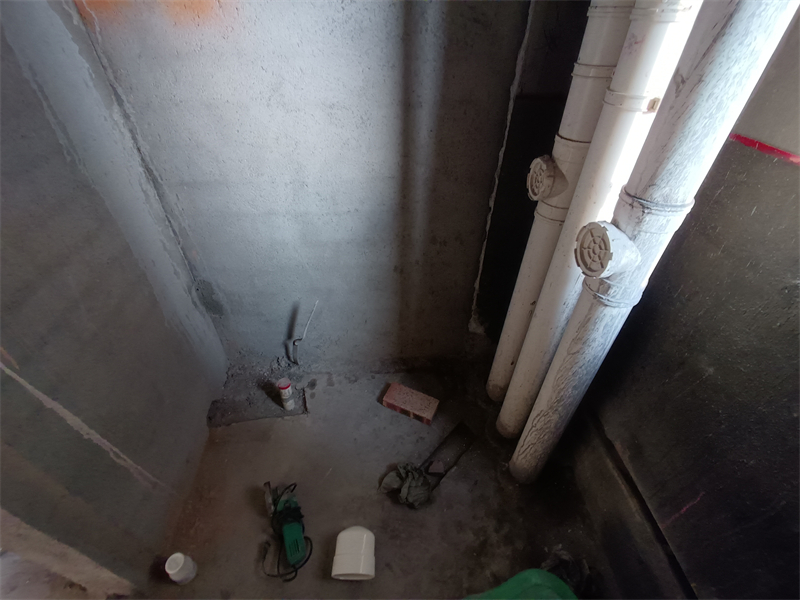

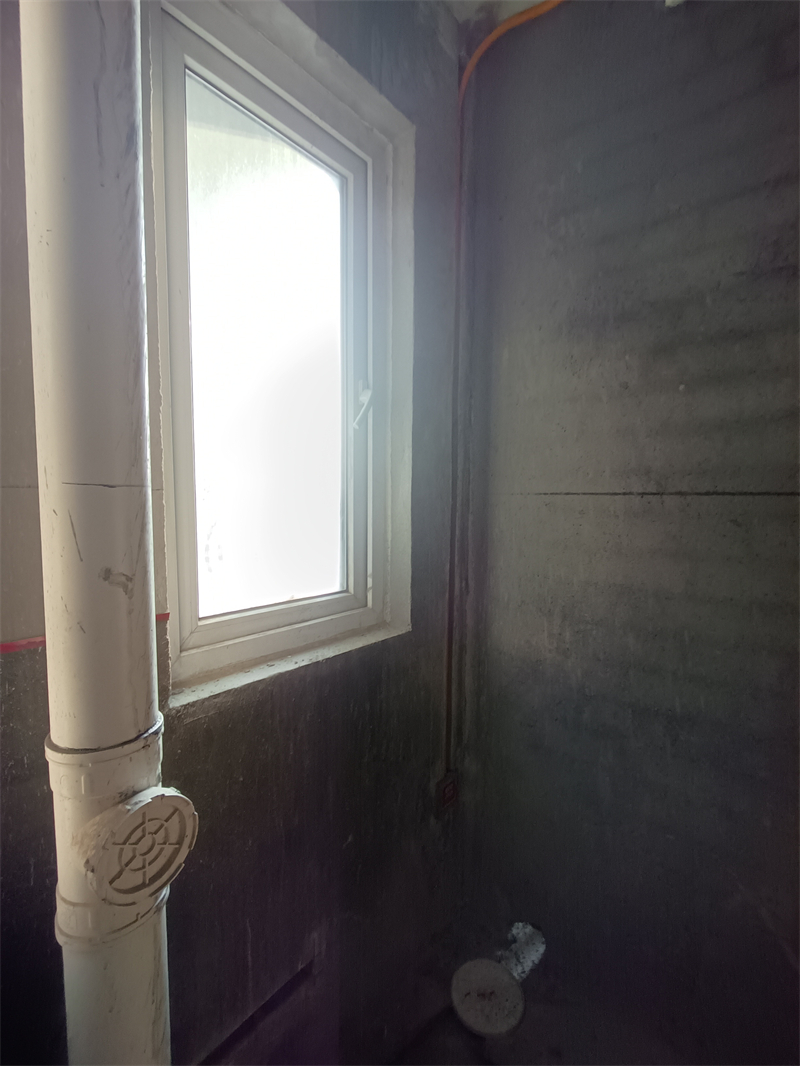

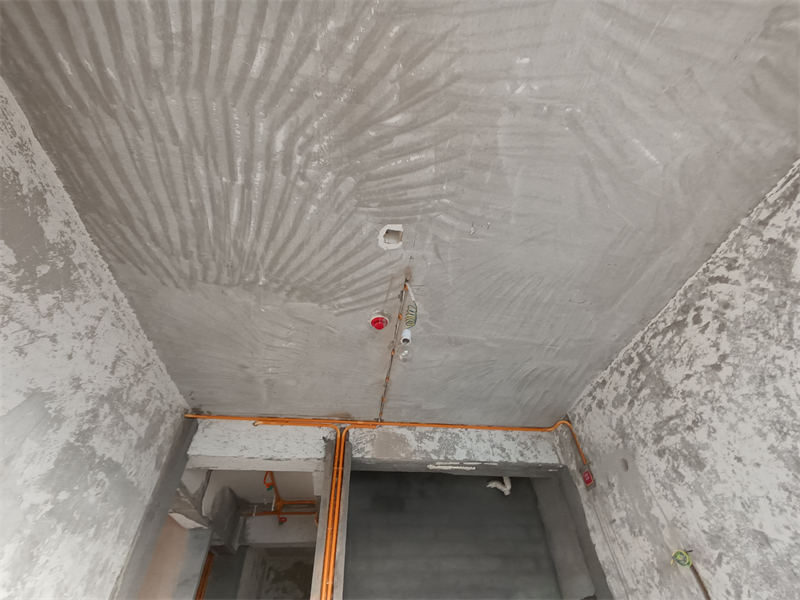

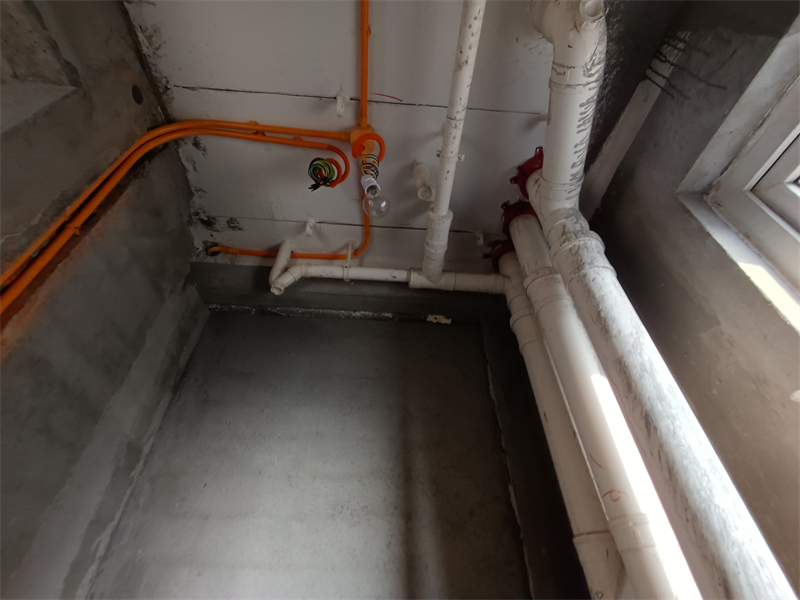

内卫水电中途

发表于 2024-12-12 17:13:24

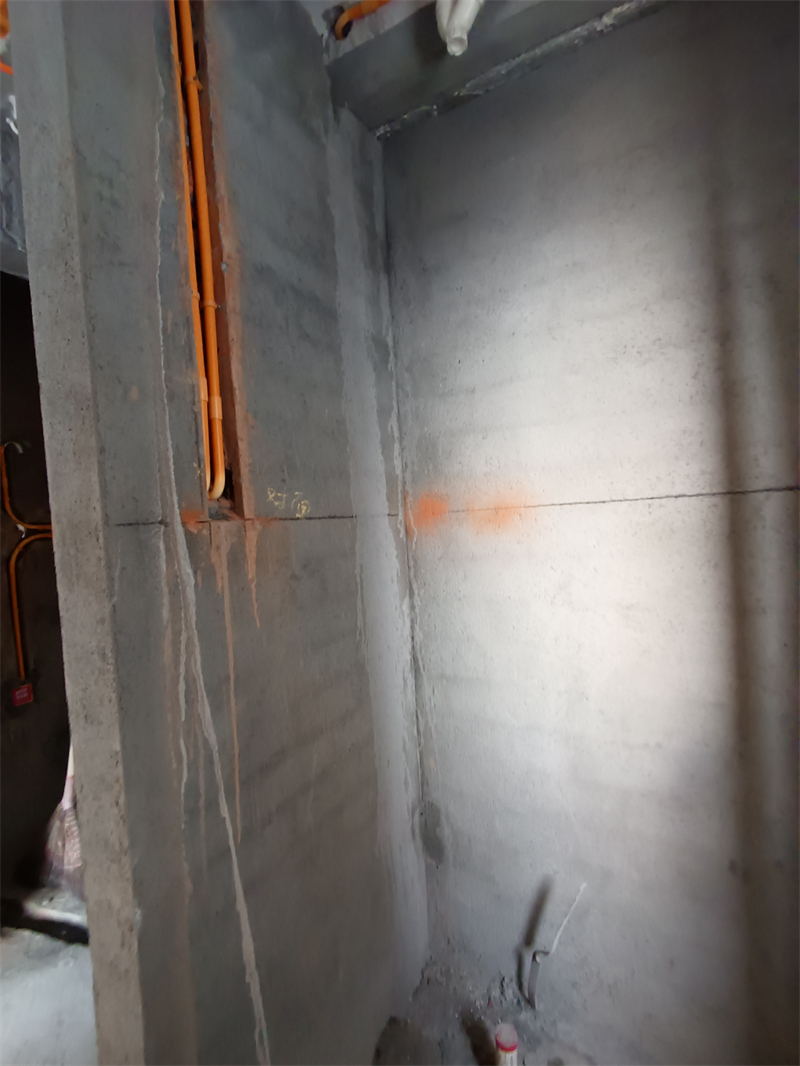

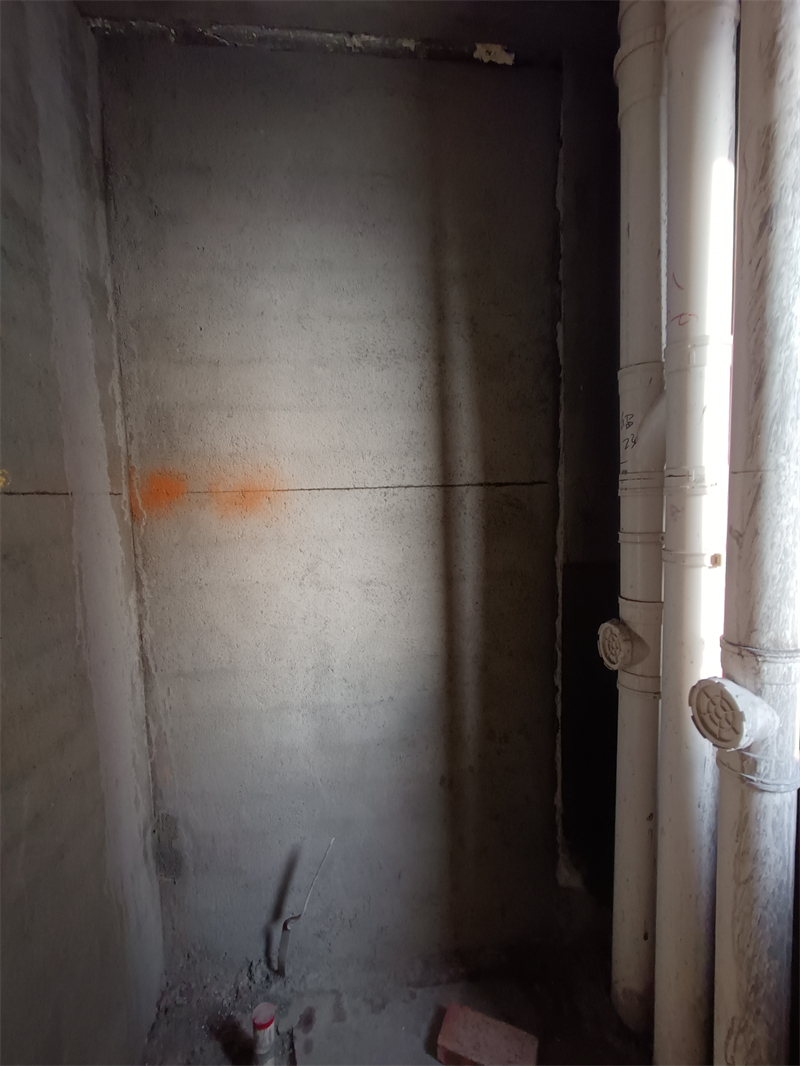

内卫对角水电中途

发表于 2024-12-12 17:13:51

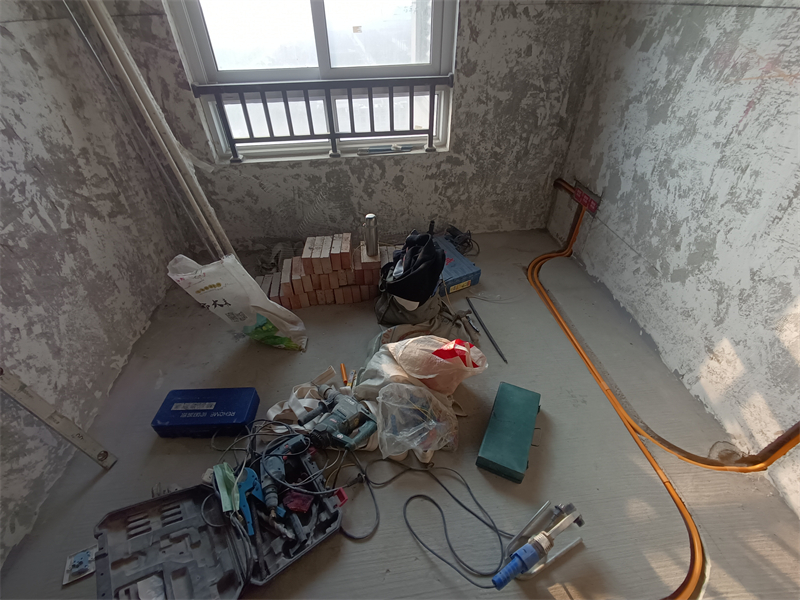

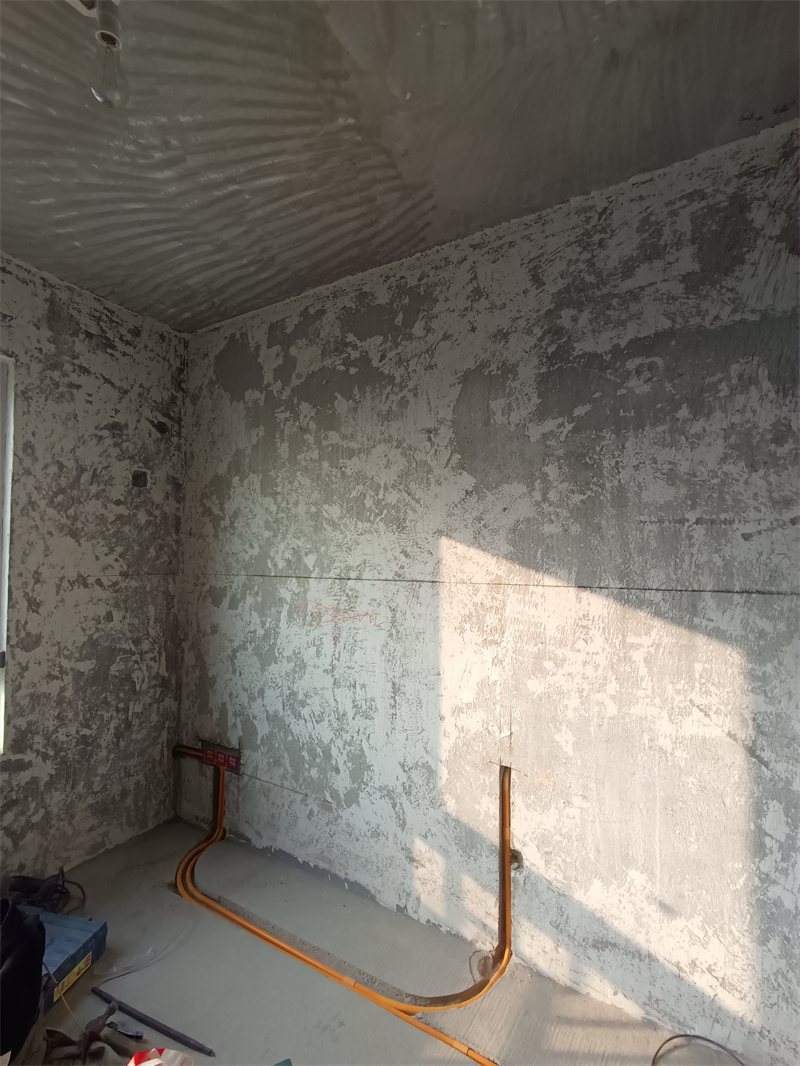

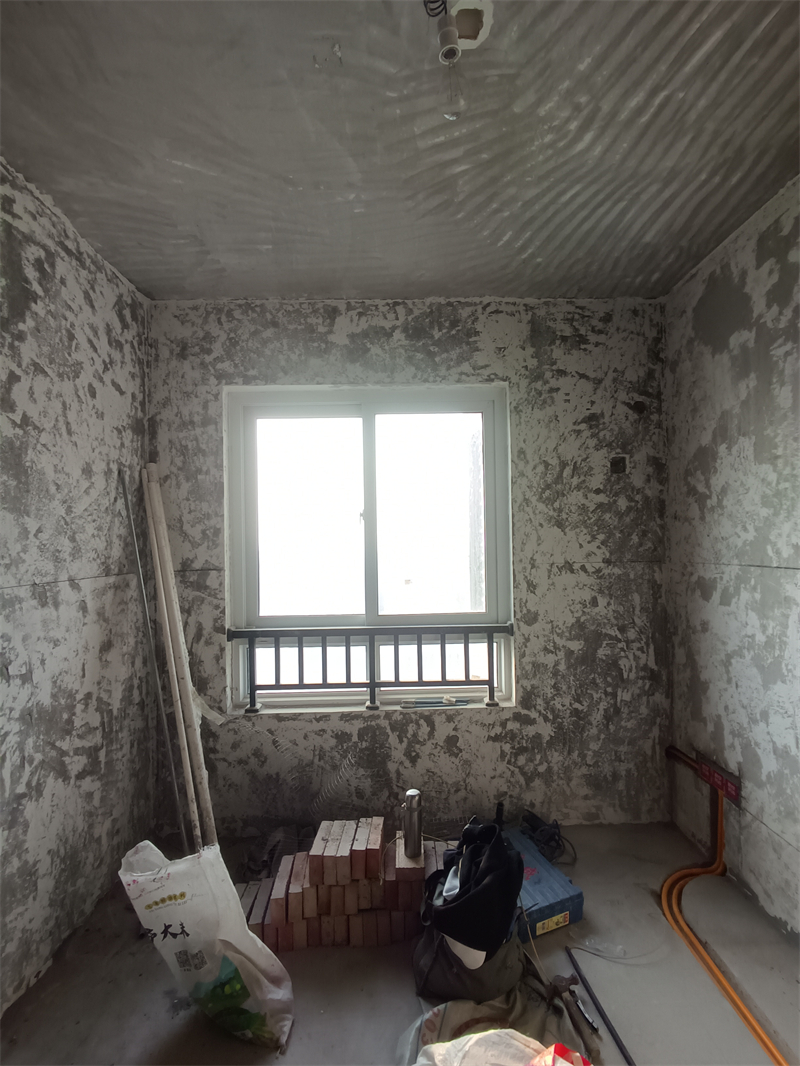

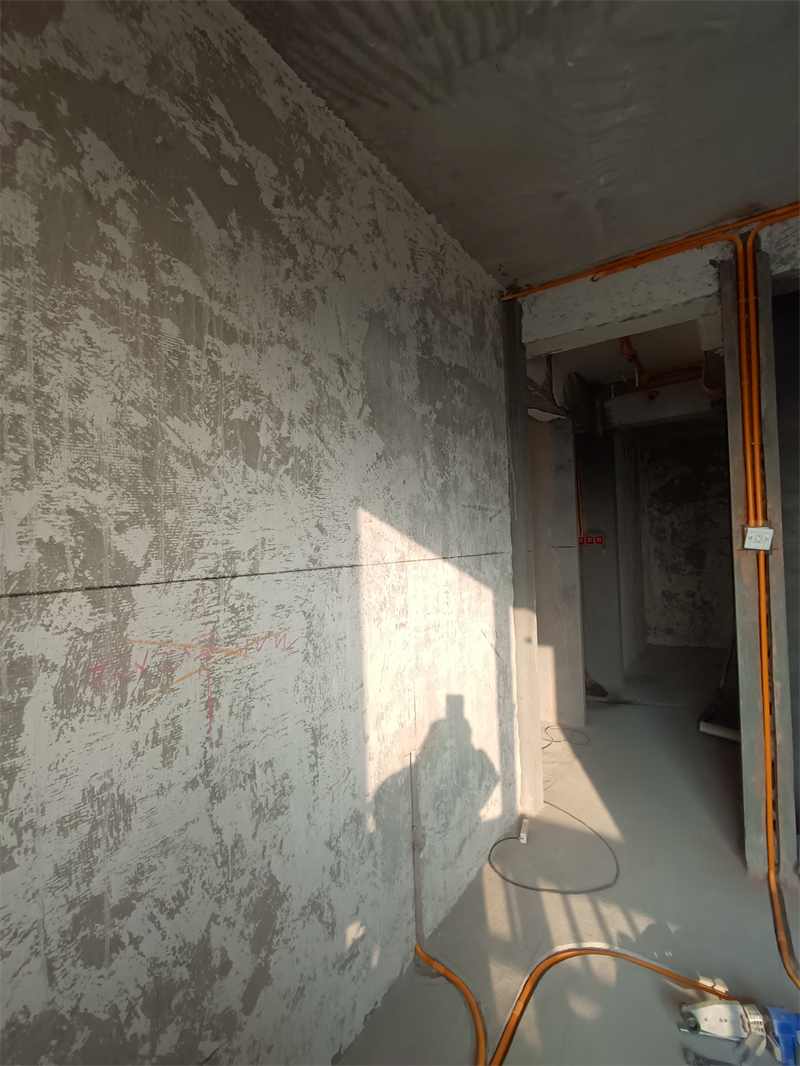

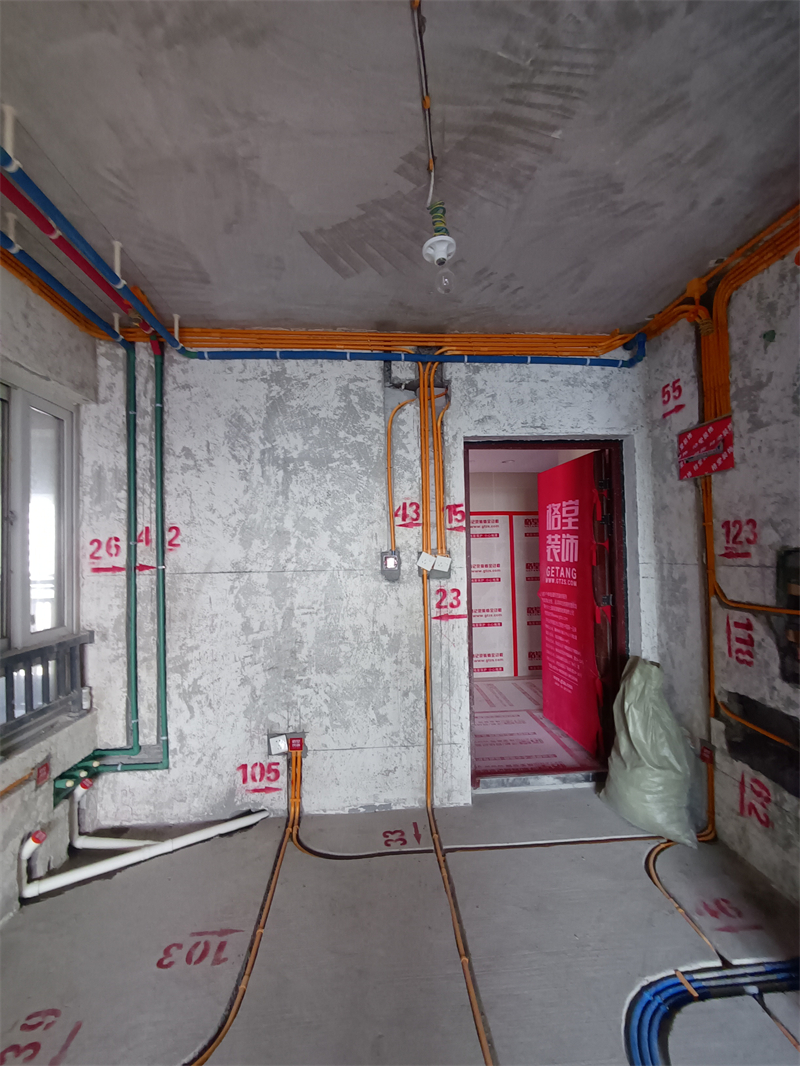

主卧水电完工图

发表于 2024-12-12 17:14:33

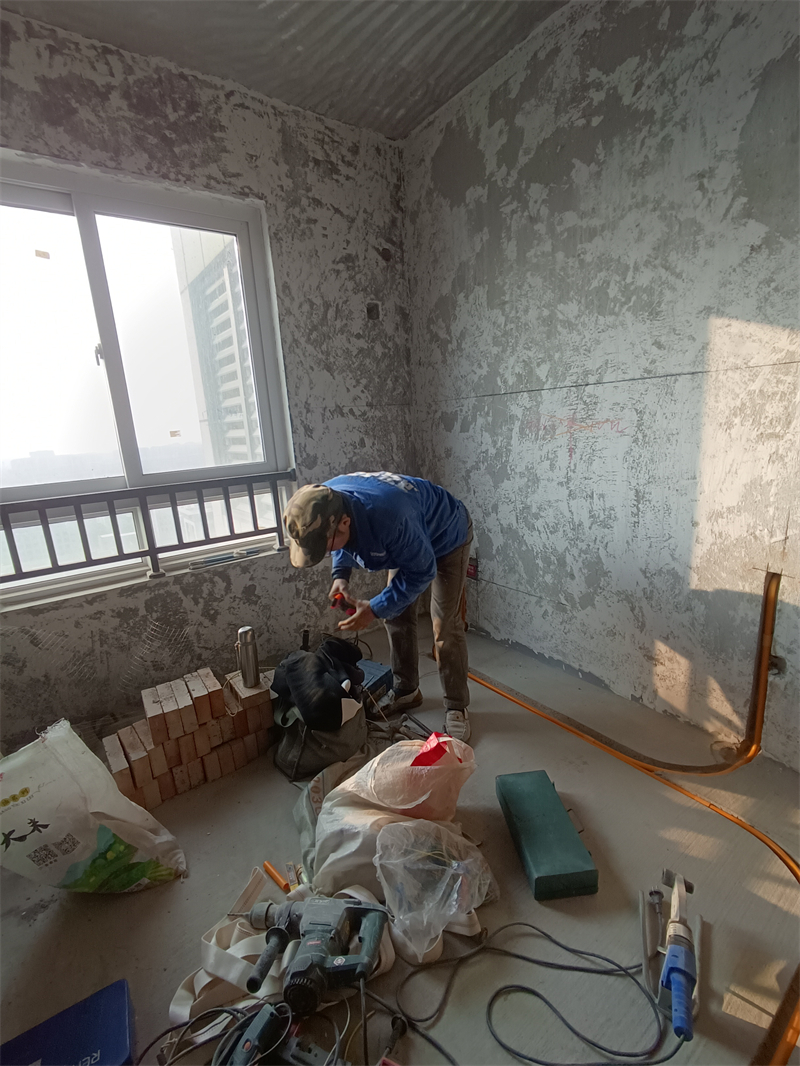

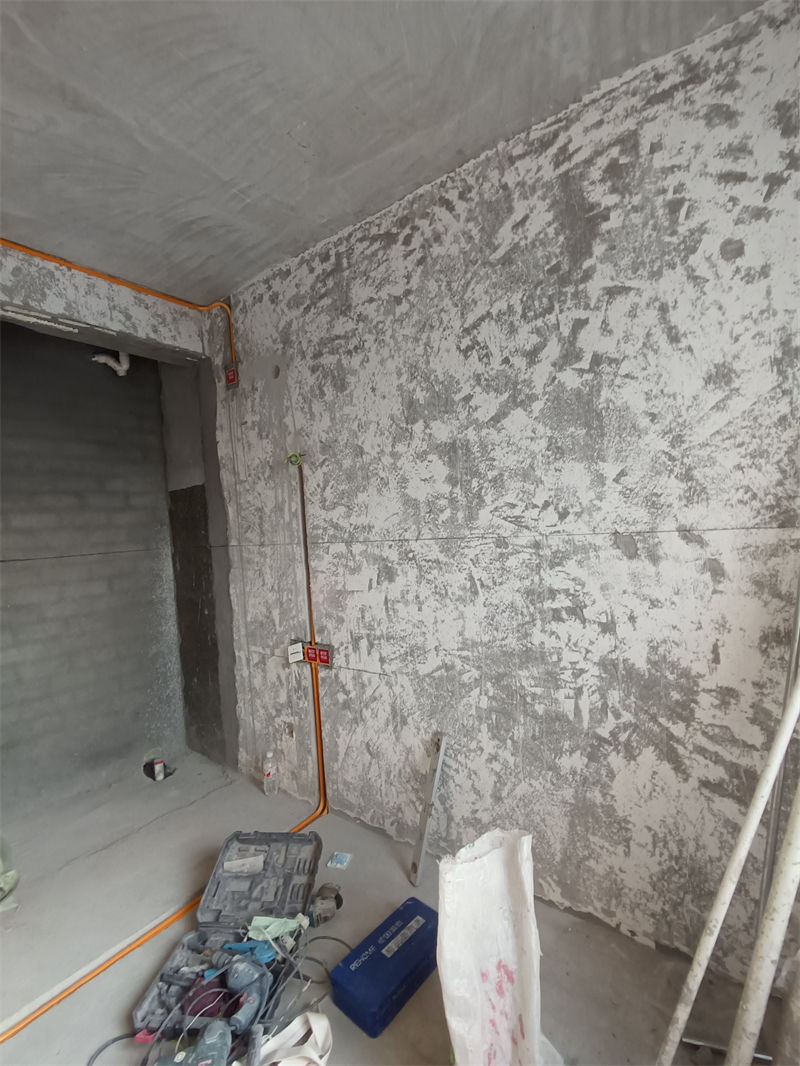

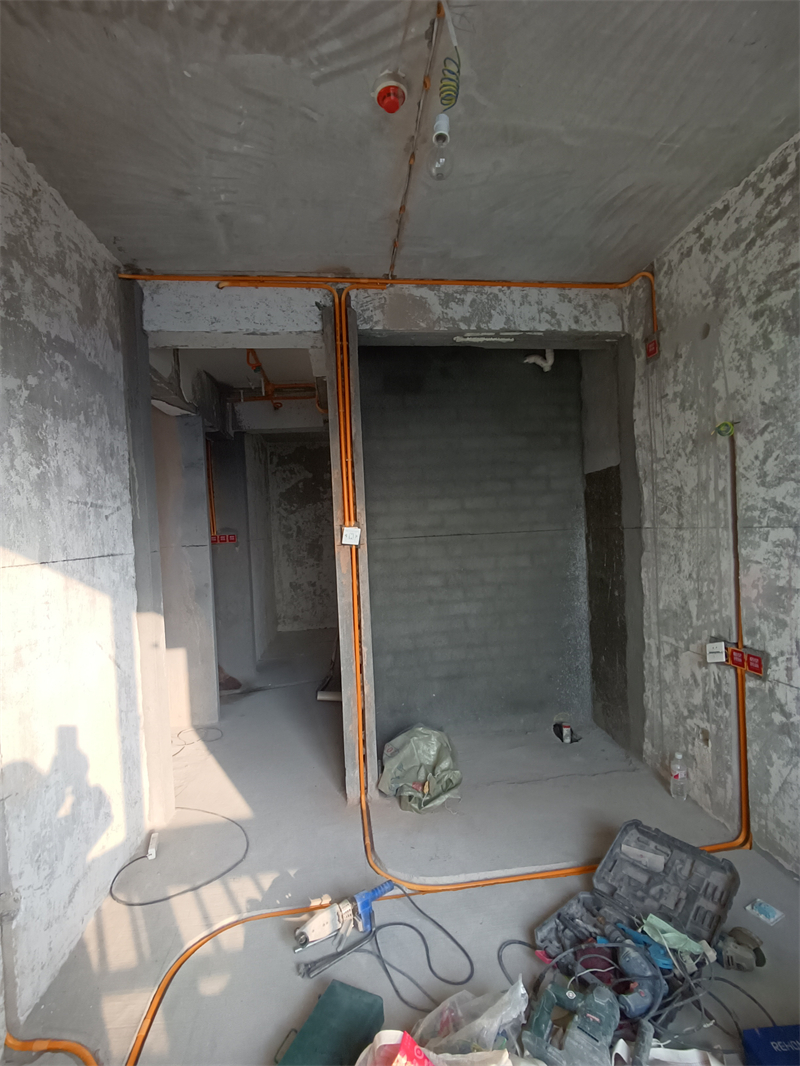

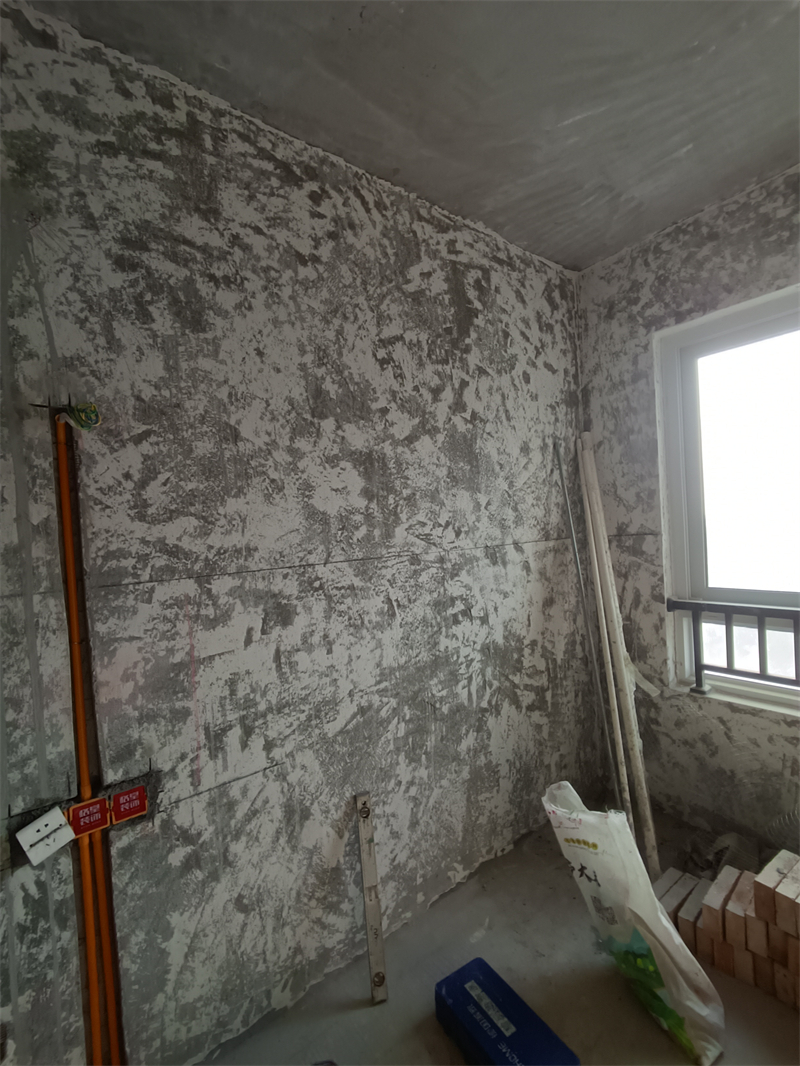

主卧对角水电中途

发表于 2024-12-15 21:22:30

本帖最后由格堂黄姐于 2024-12-16 14:33 编辑

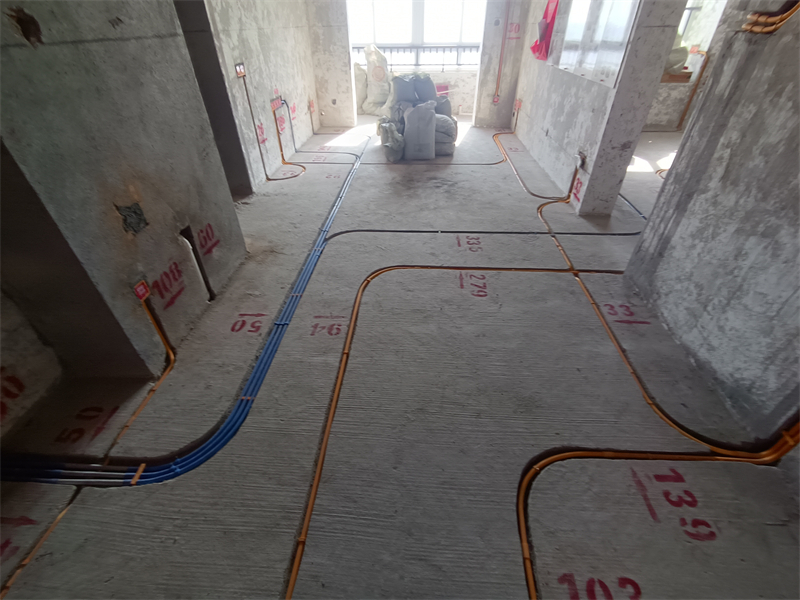

水电完工

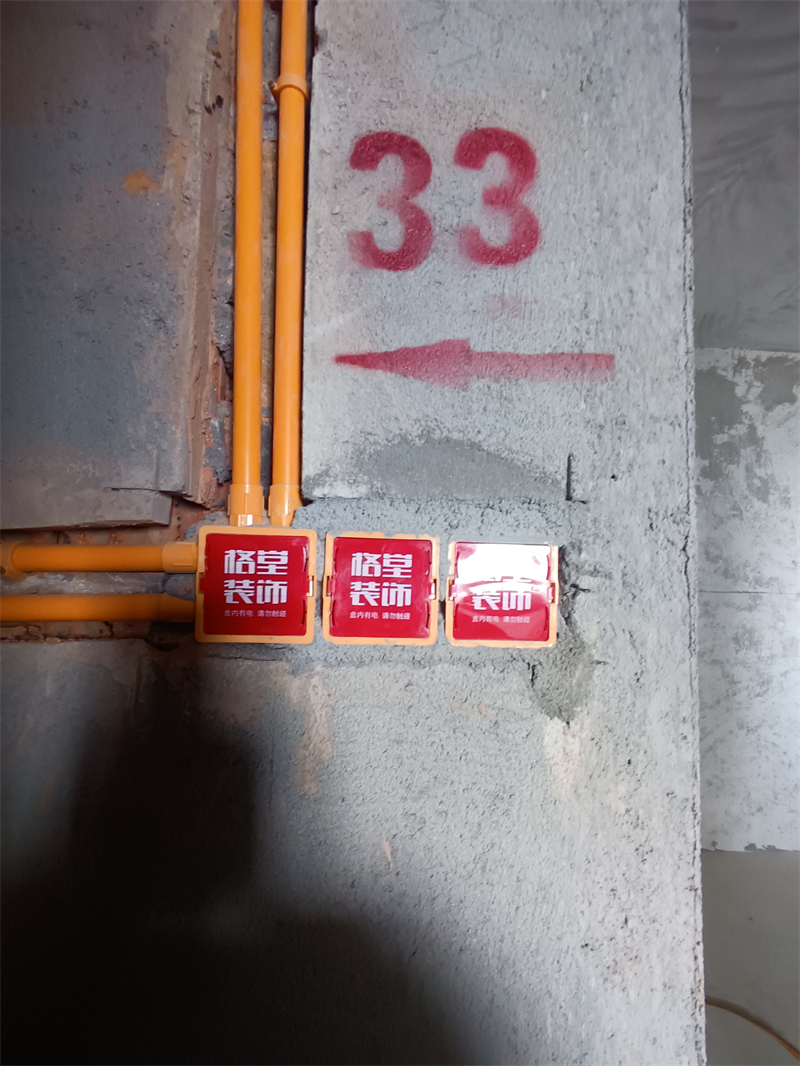

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

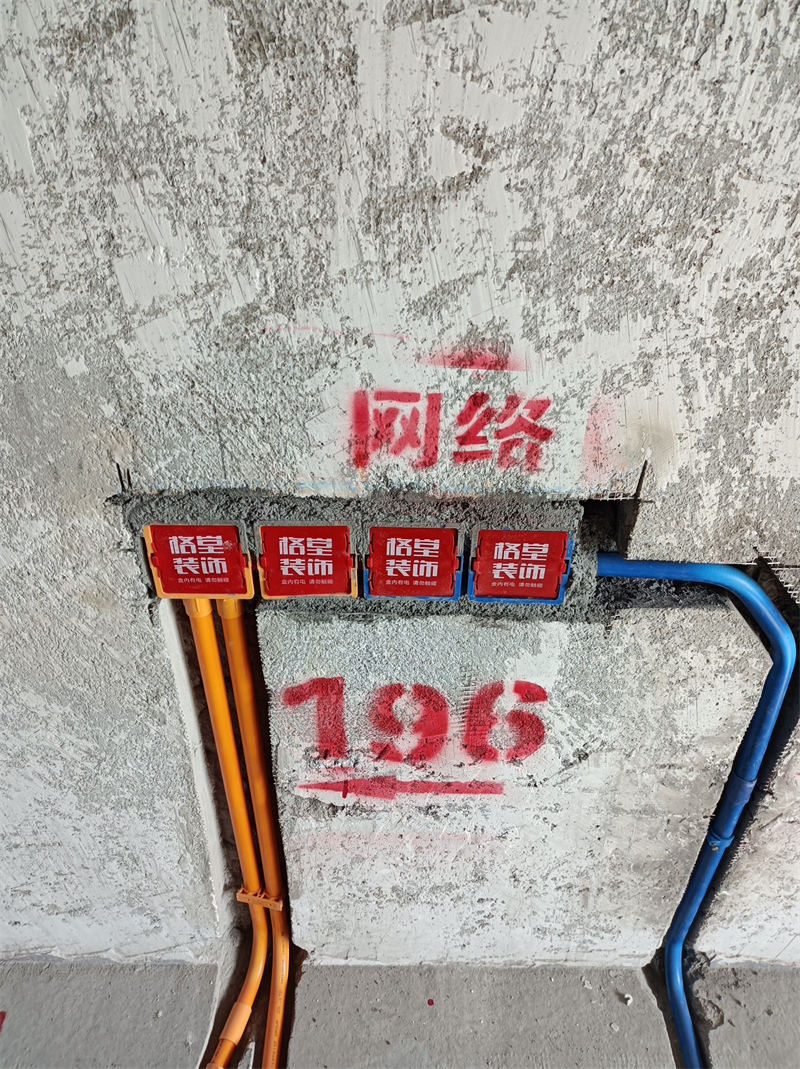

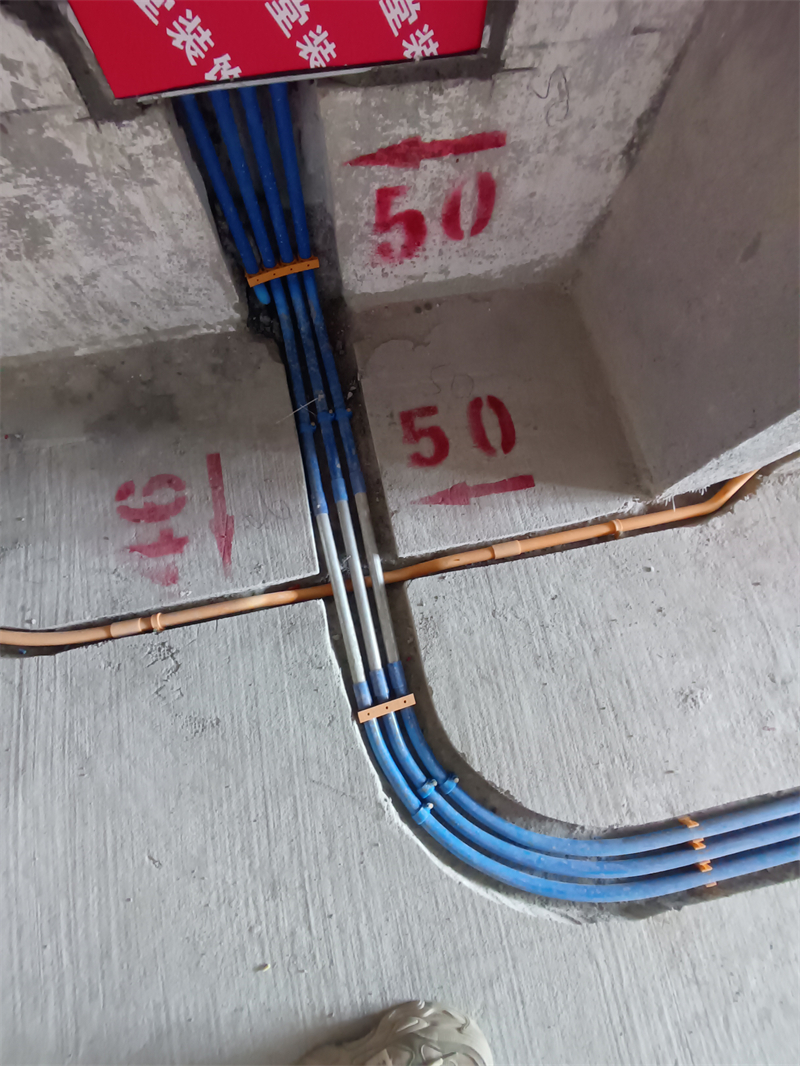

强弱电交接处用金属镀锌管交叉，防止信号干扰。

灯头线套黄腊管保护。

筒灯电线用波纹管保护。

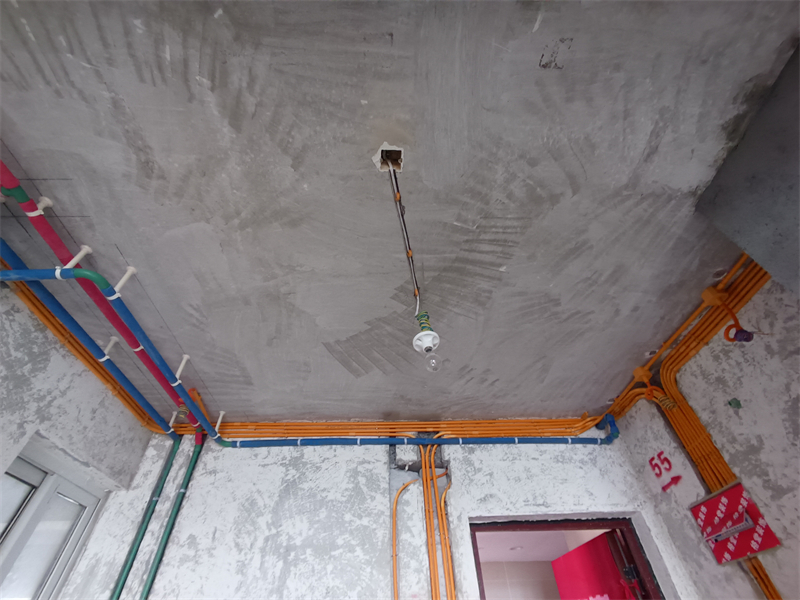

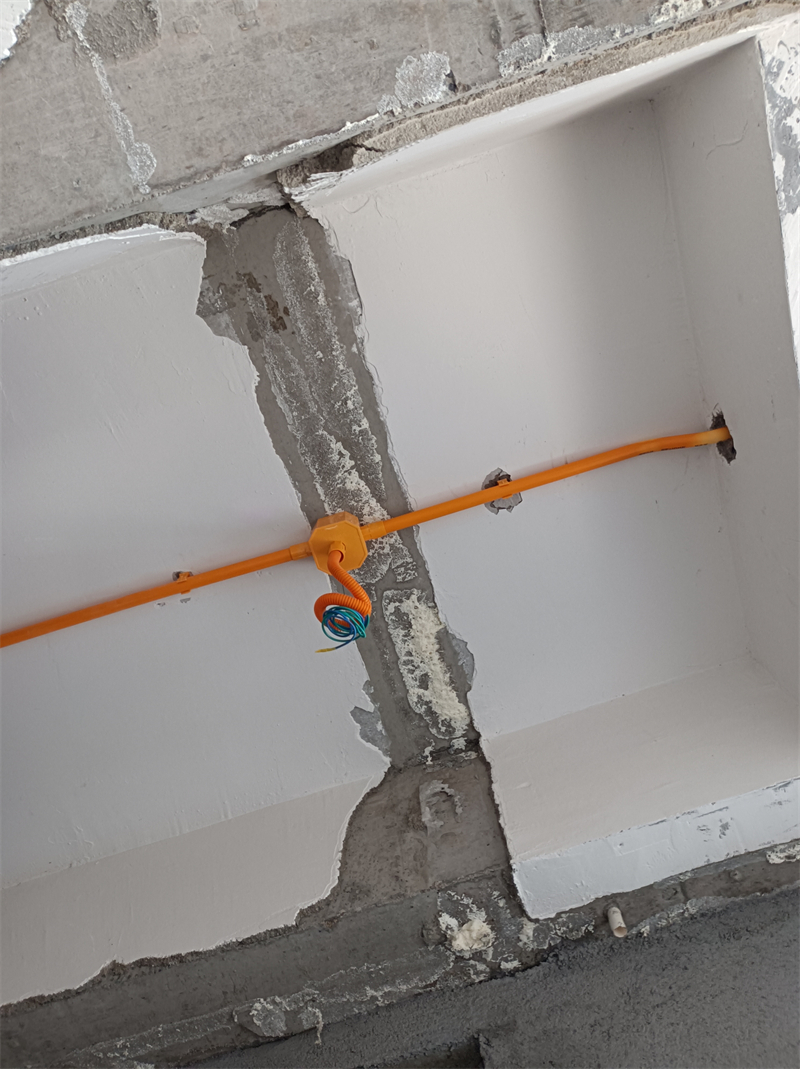

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

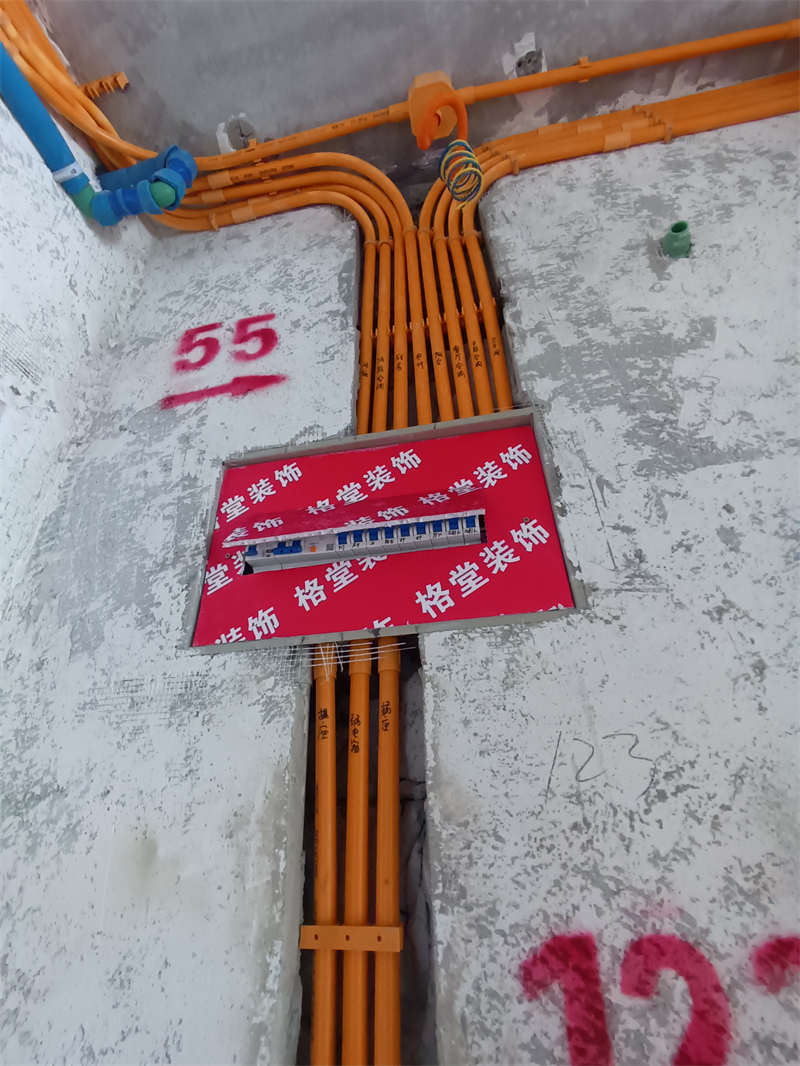

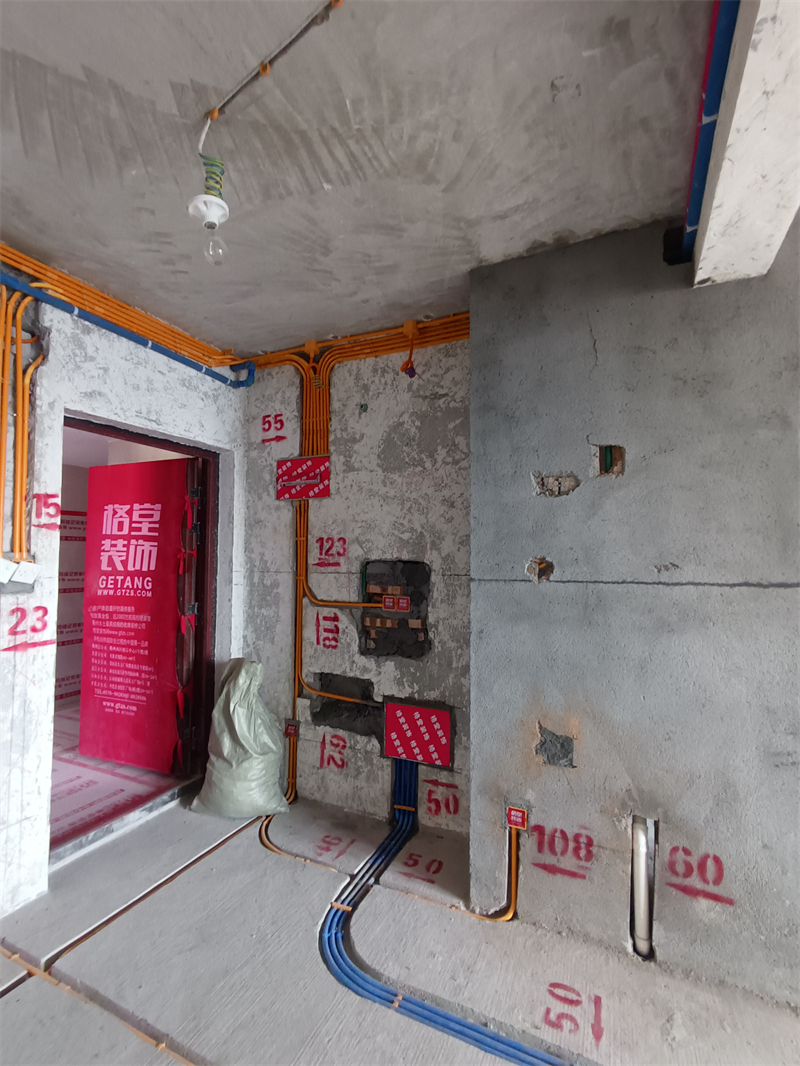

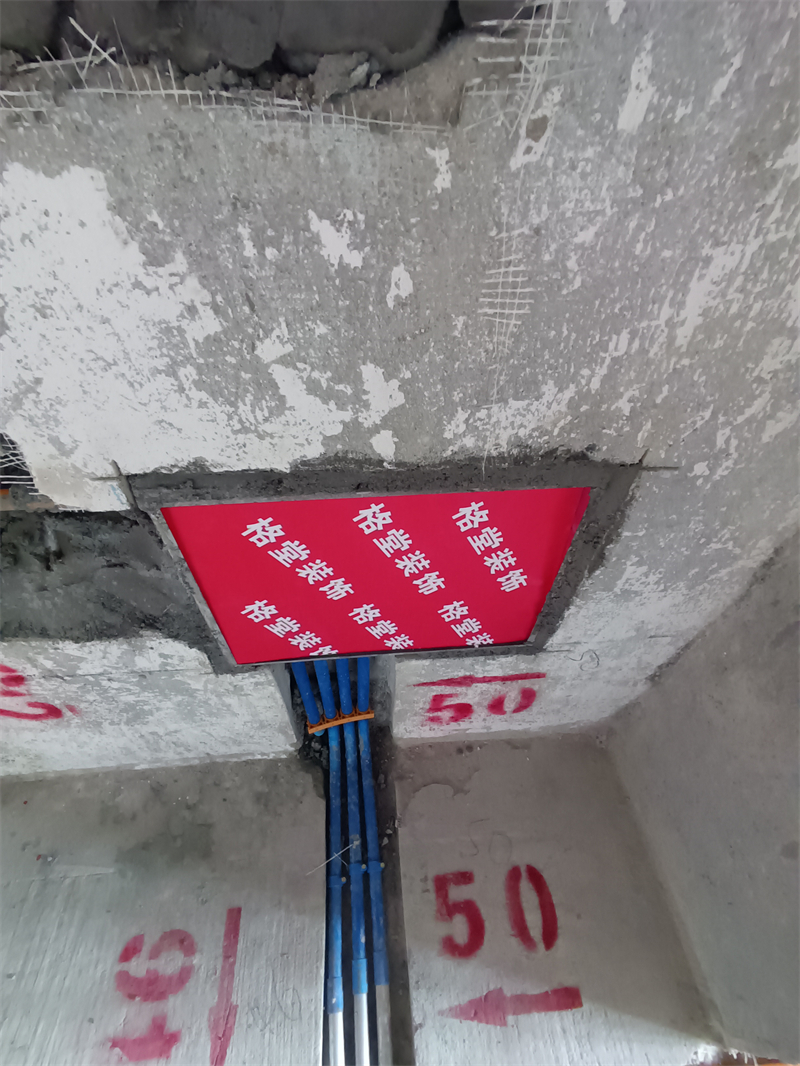

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

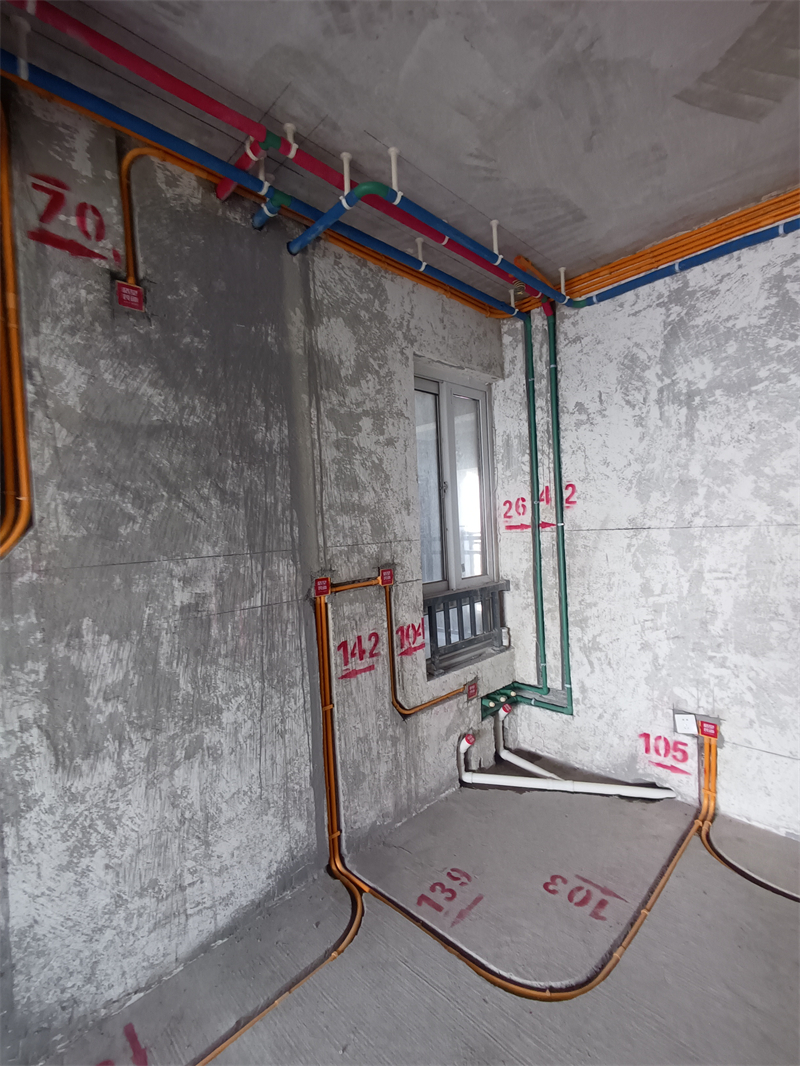

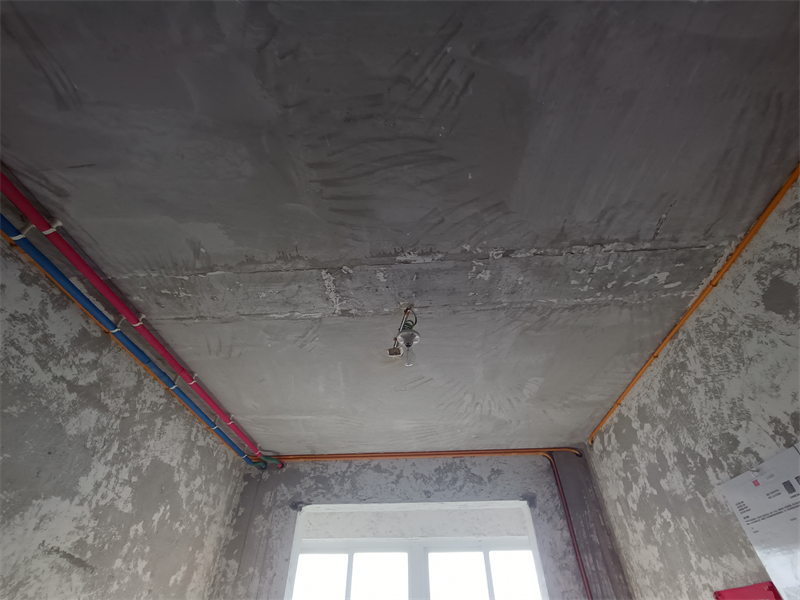

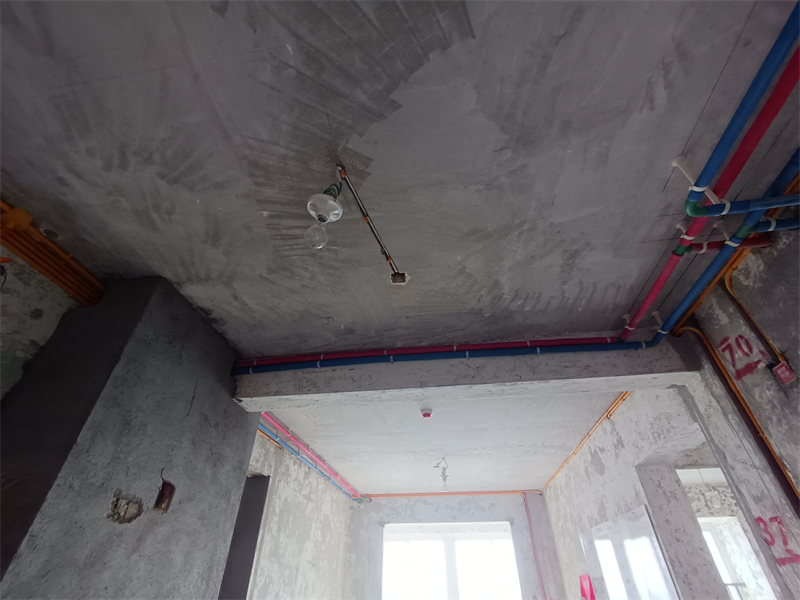

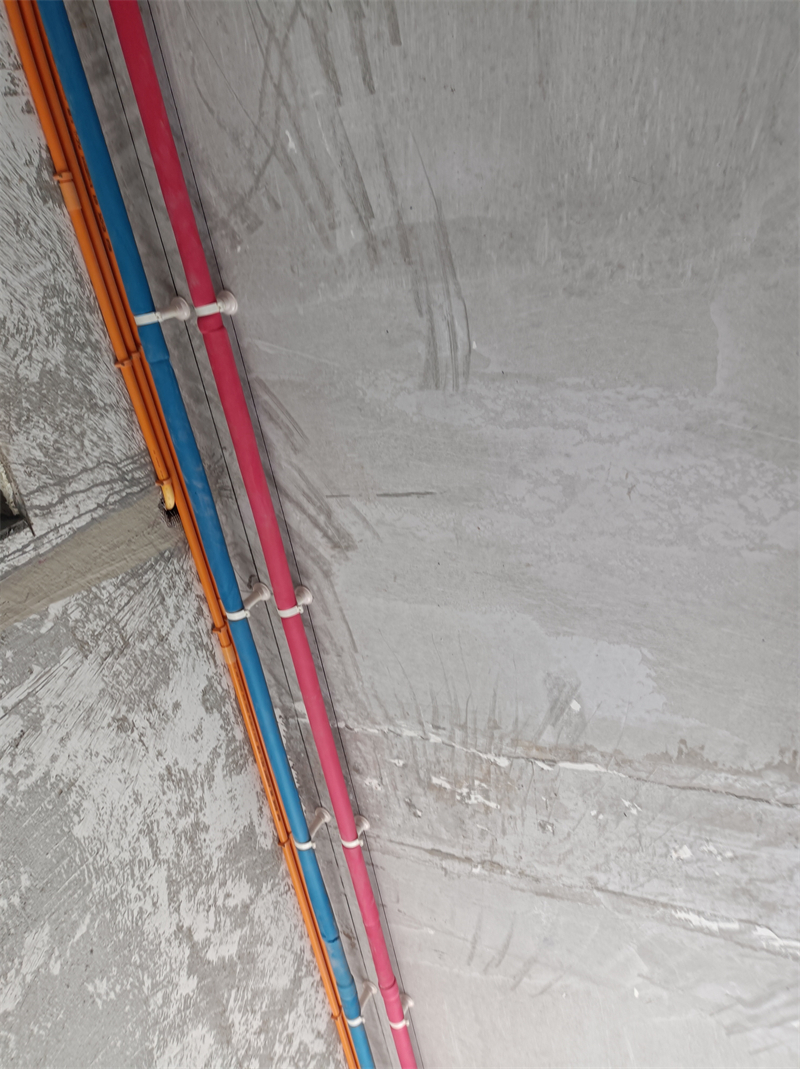

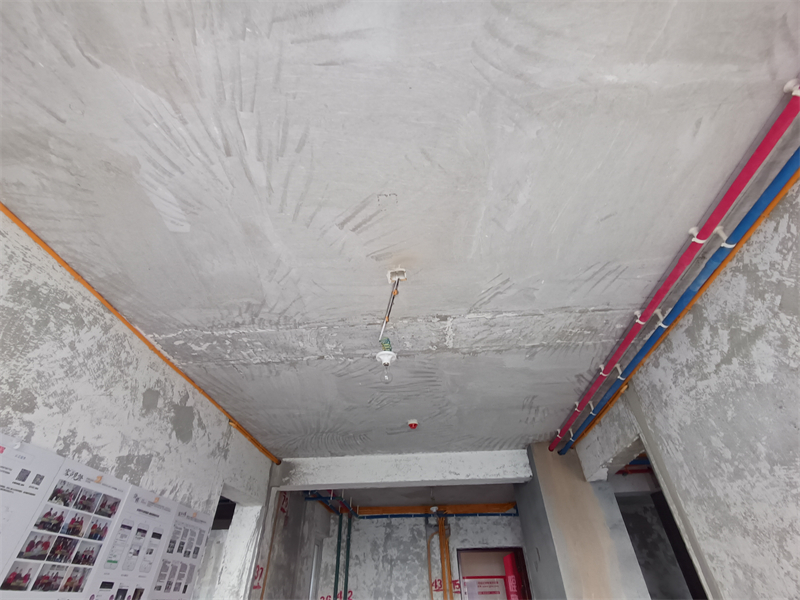

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

厨房、卫生间水管走顶，采用下垂式安装。

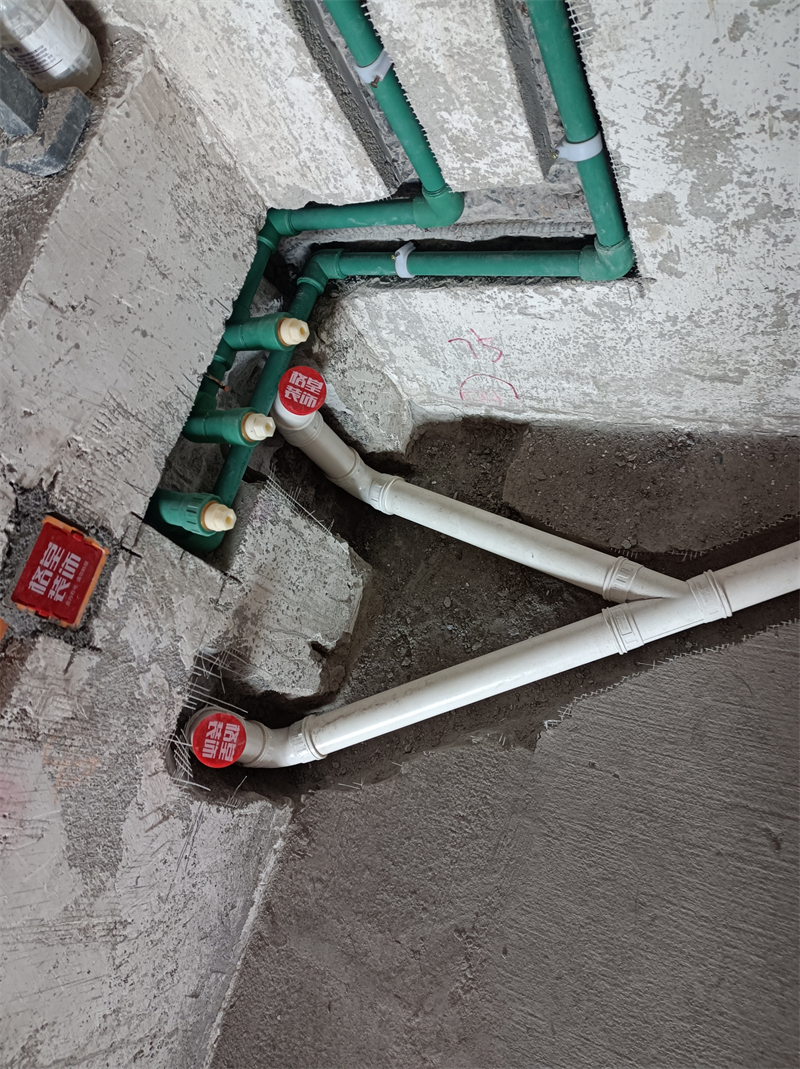

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

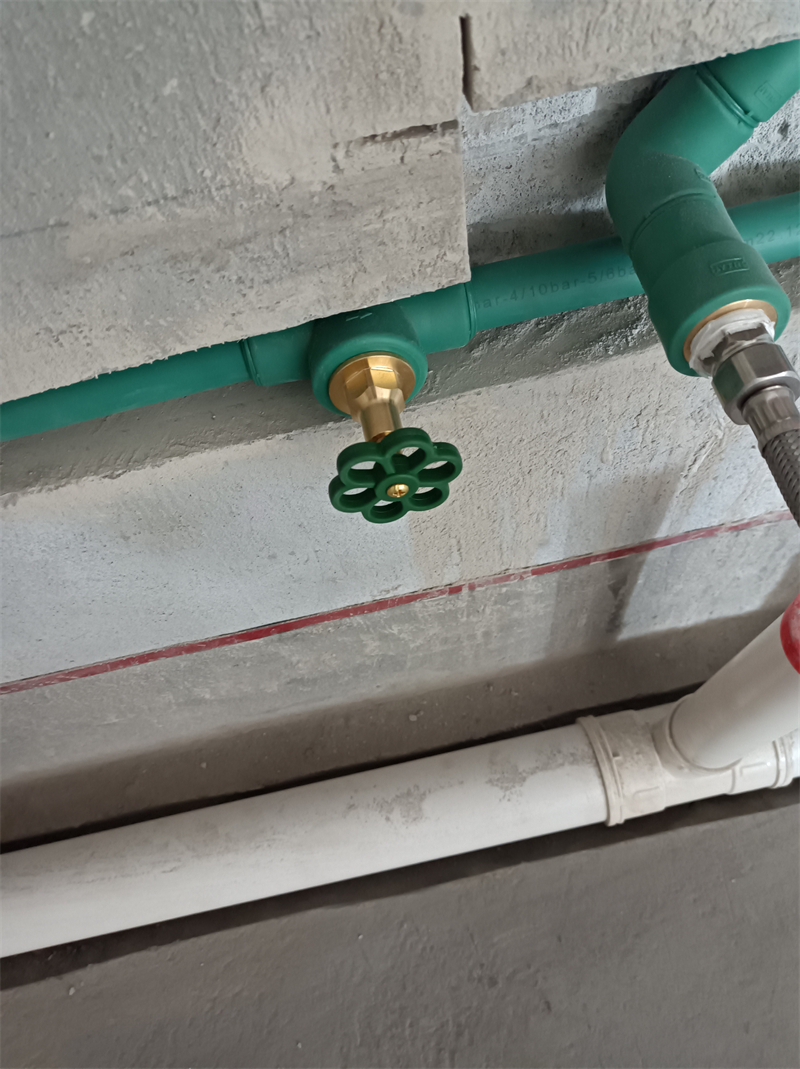

每户水管进水部位室内加进水总阀，采用暗埋做法。

发表于 2024-12-15 21:23:45

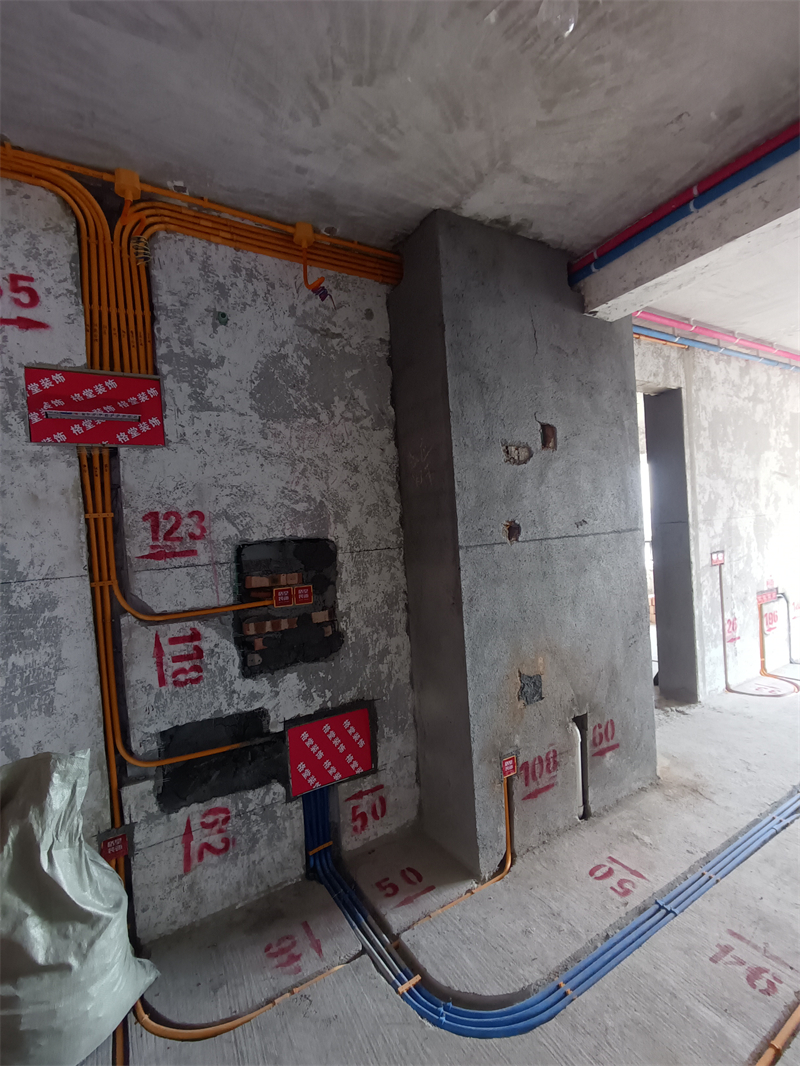

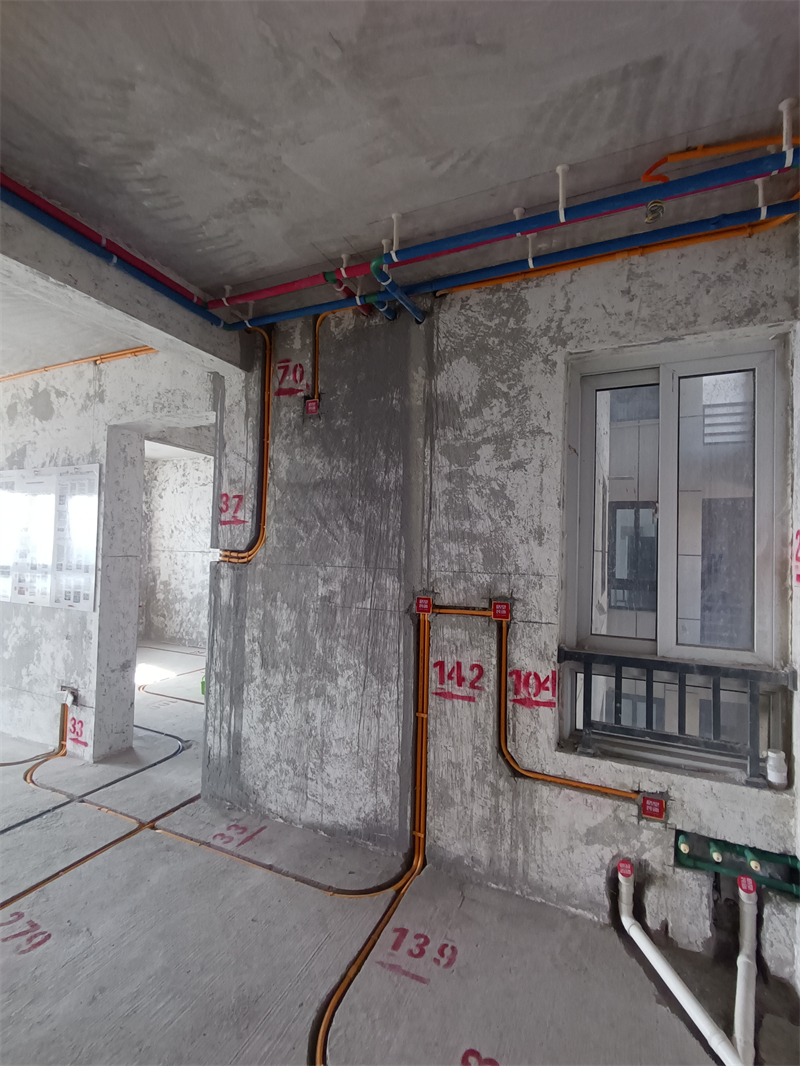

餐厅水电完工图

发表于 2024-12-15 21:24:24

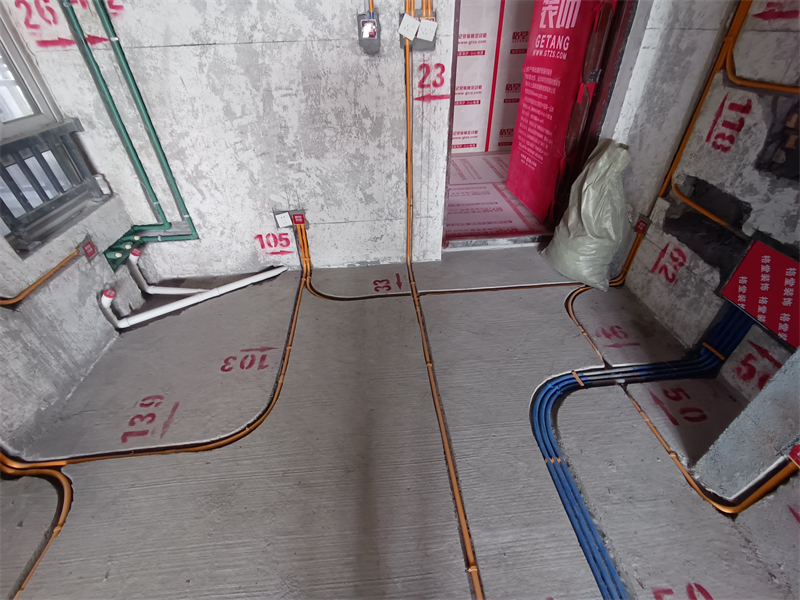

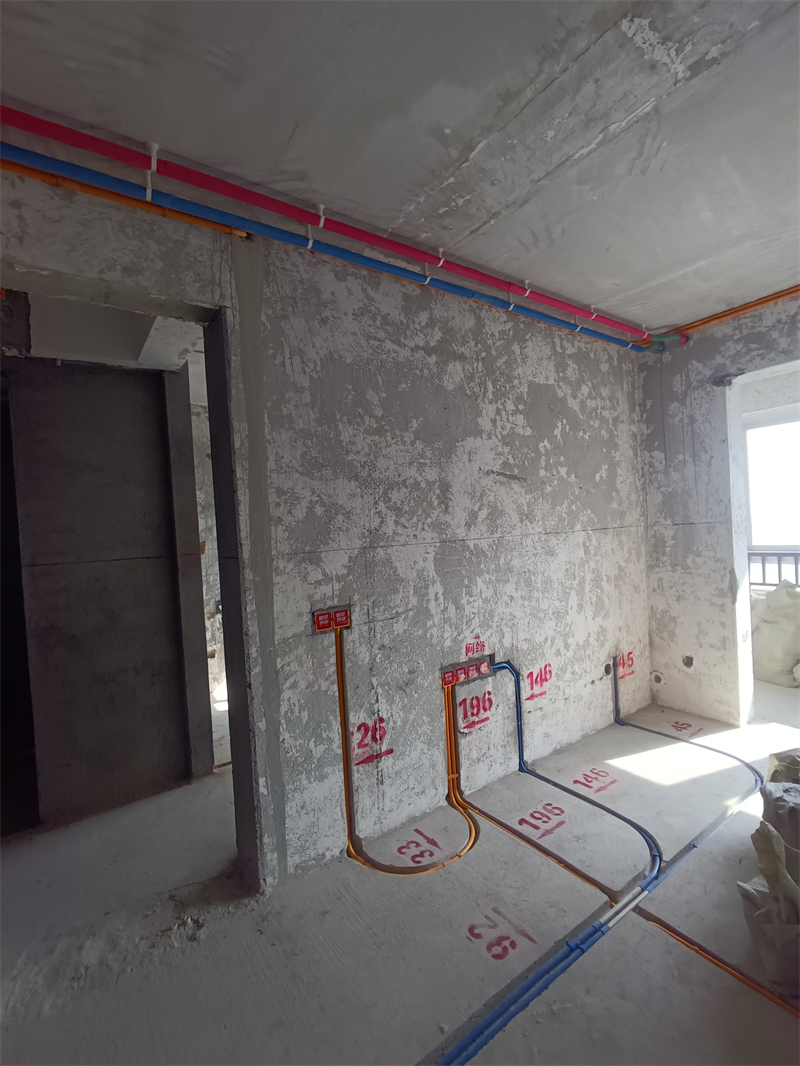

餐厅对角水电完工图

发表于 2024-12-15 21:25:01

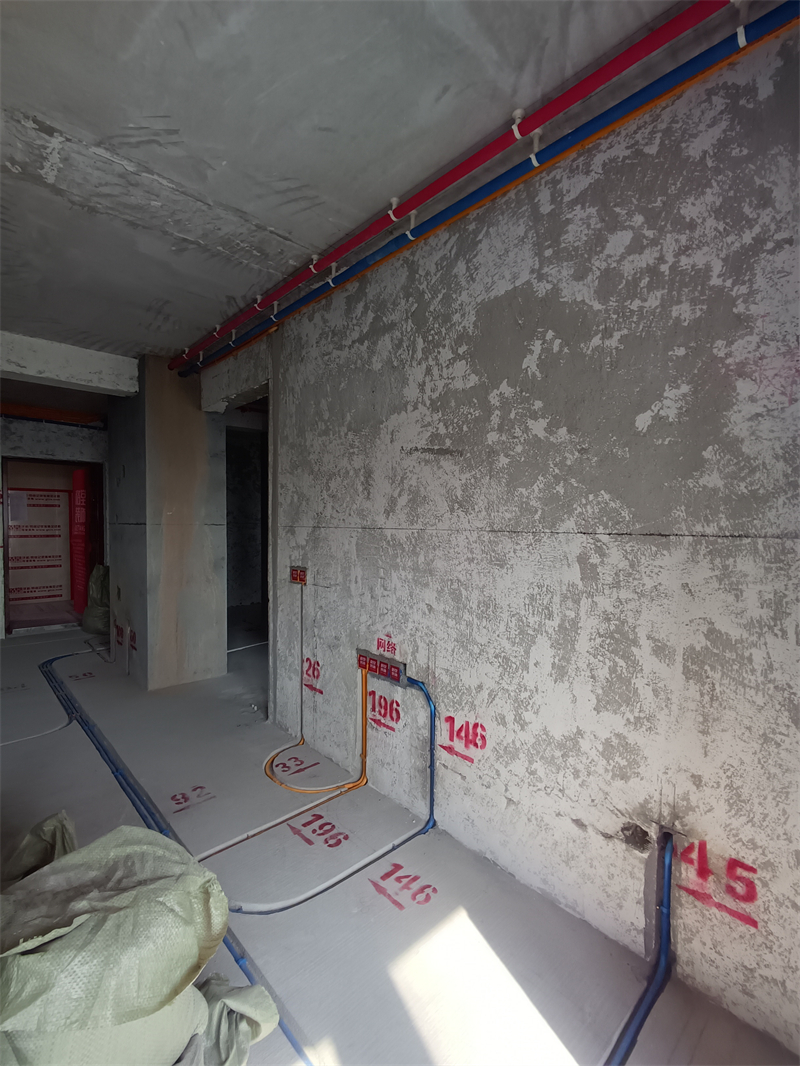

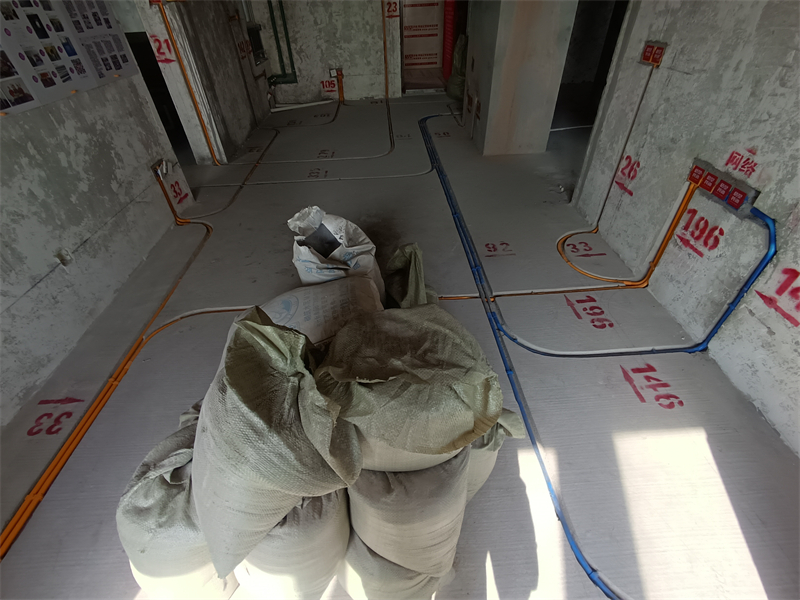

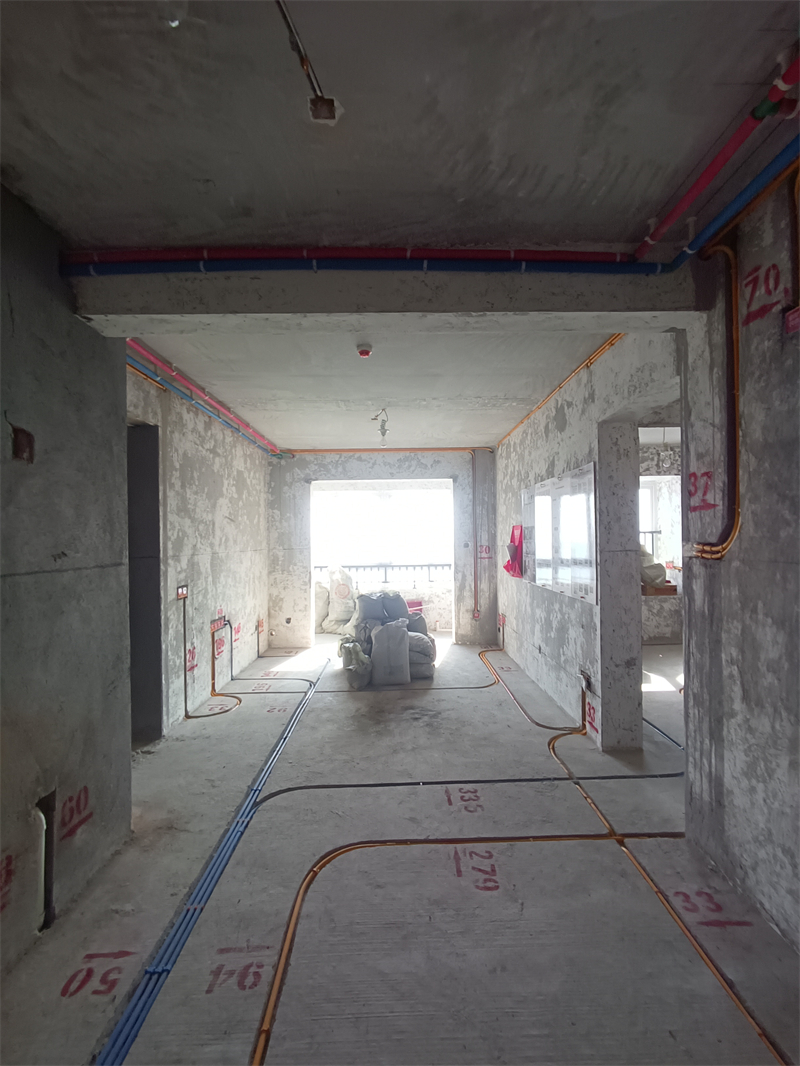

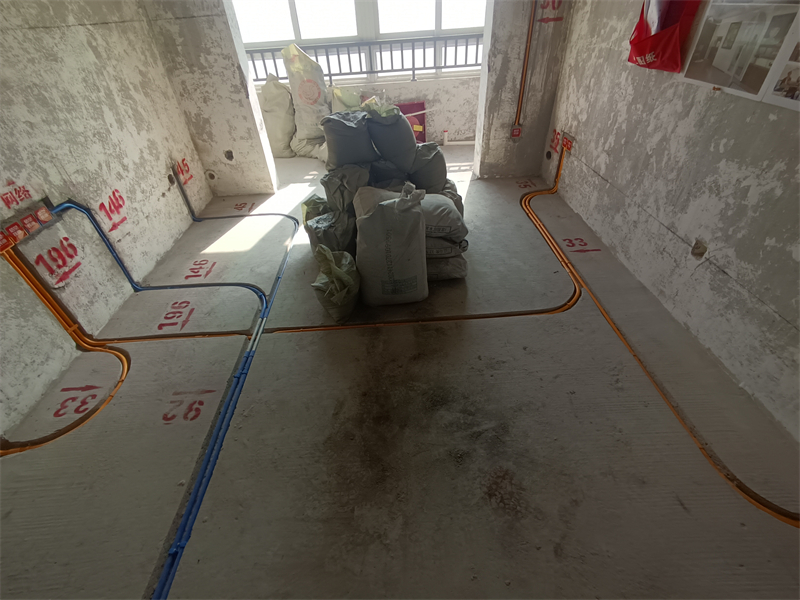

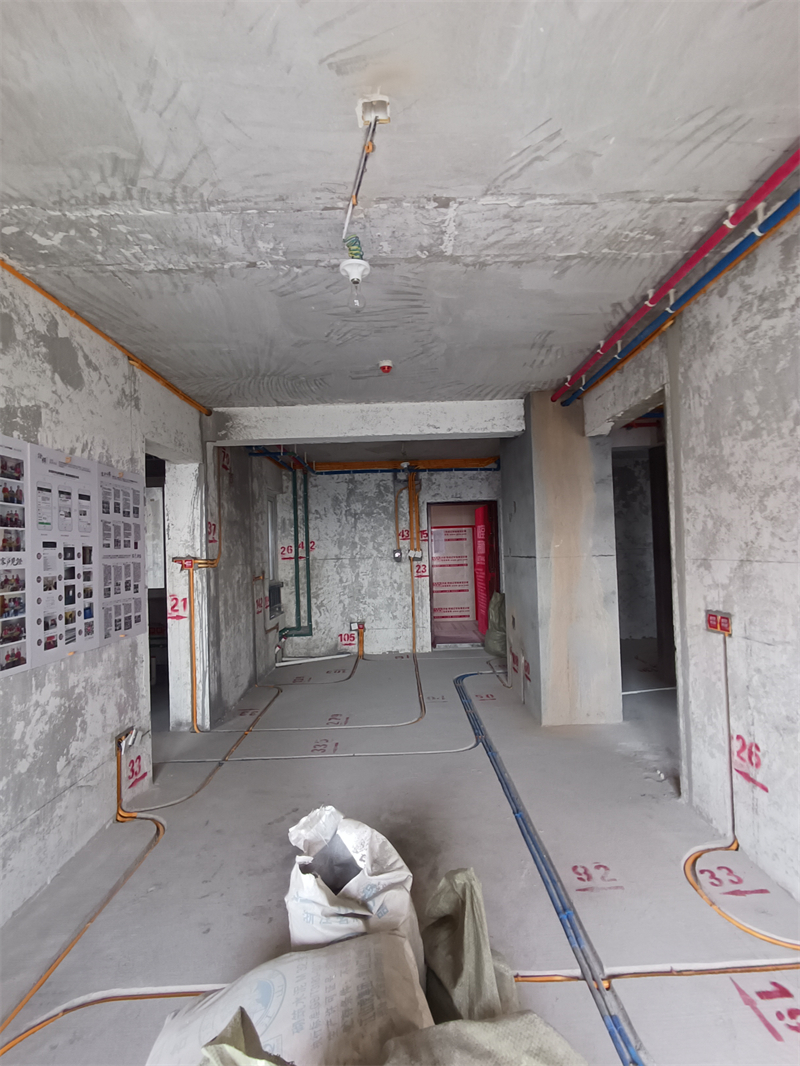

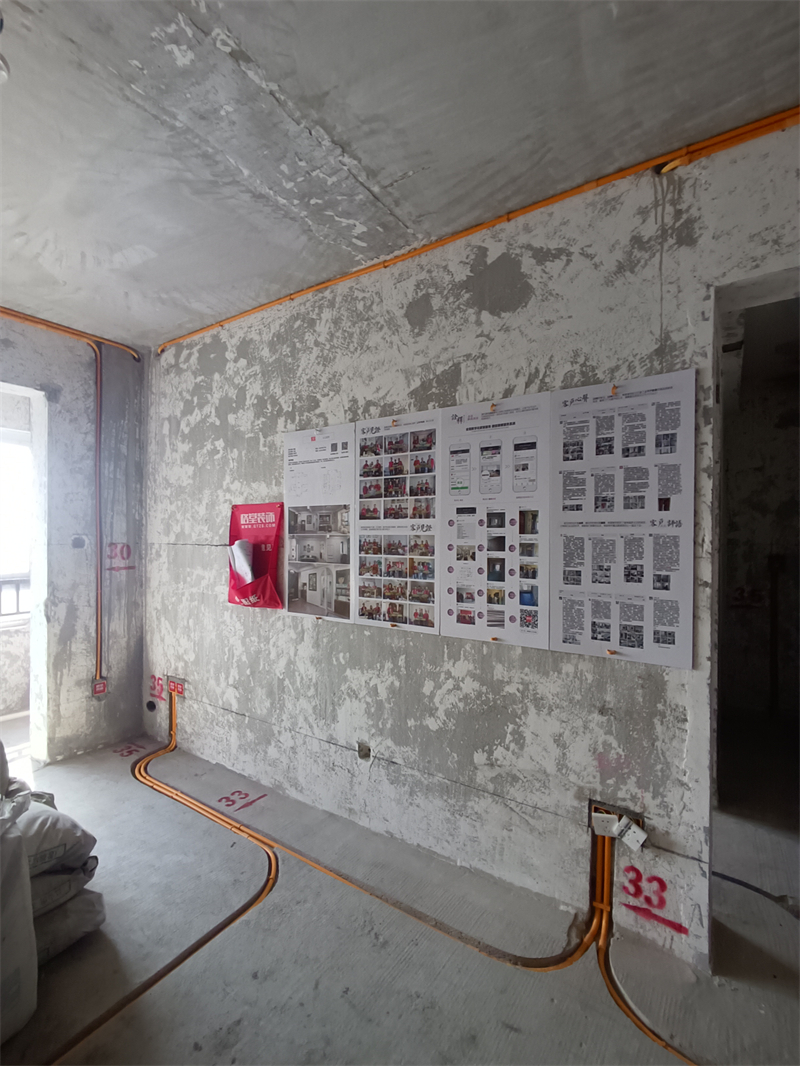

客厅水电完工图

发表于 2024-12-15 21:25:34

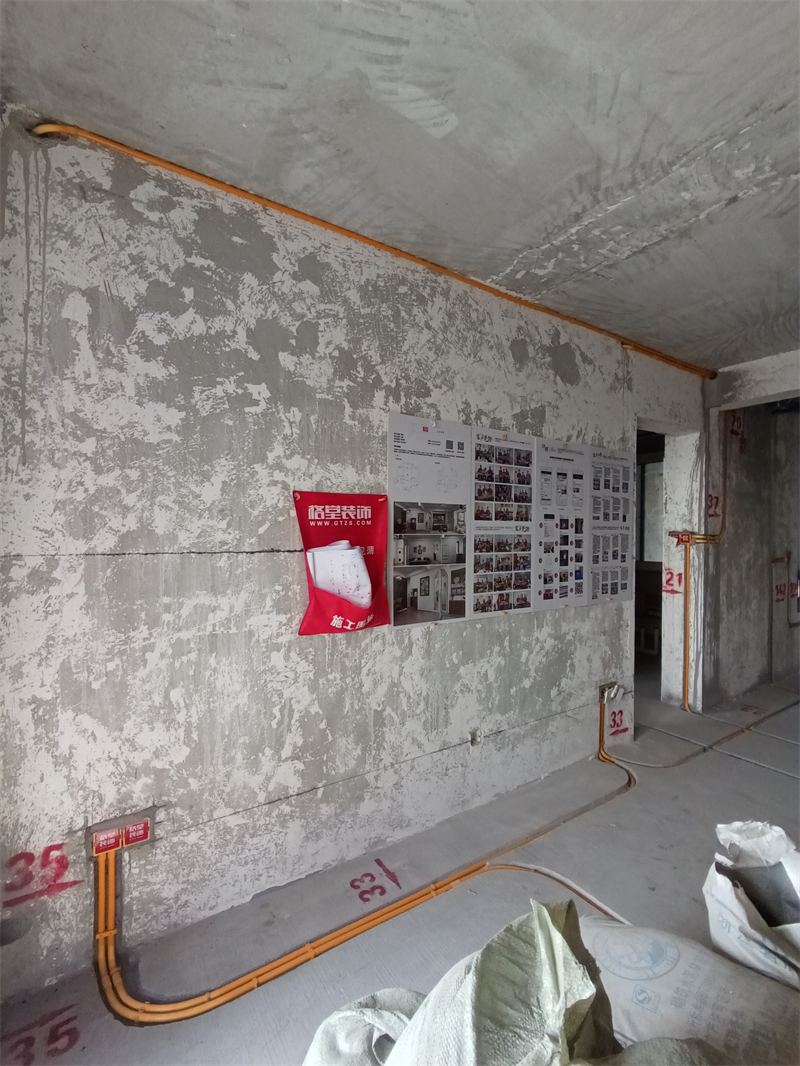

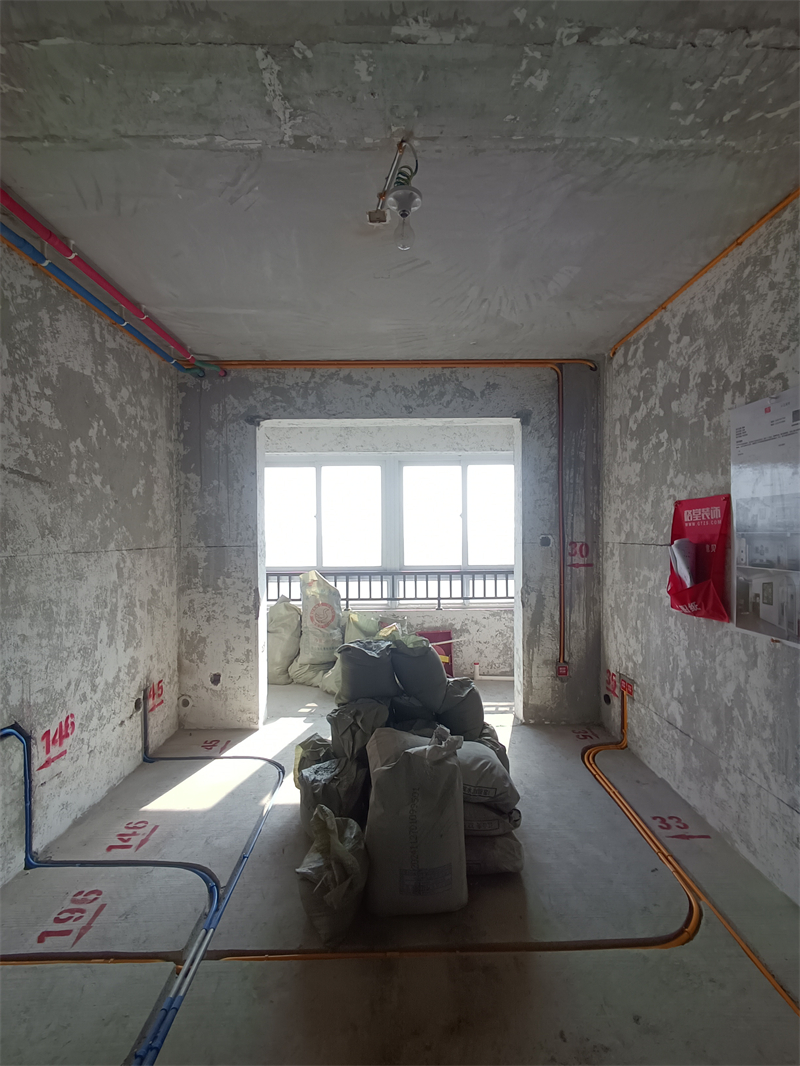

客厅对角水电完工图
