衢州公馆13-1-6#143㎡现代——光与暗相逢小写生活

发表于 2024-11-23 11:07:05

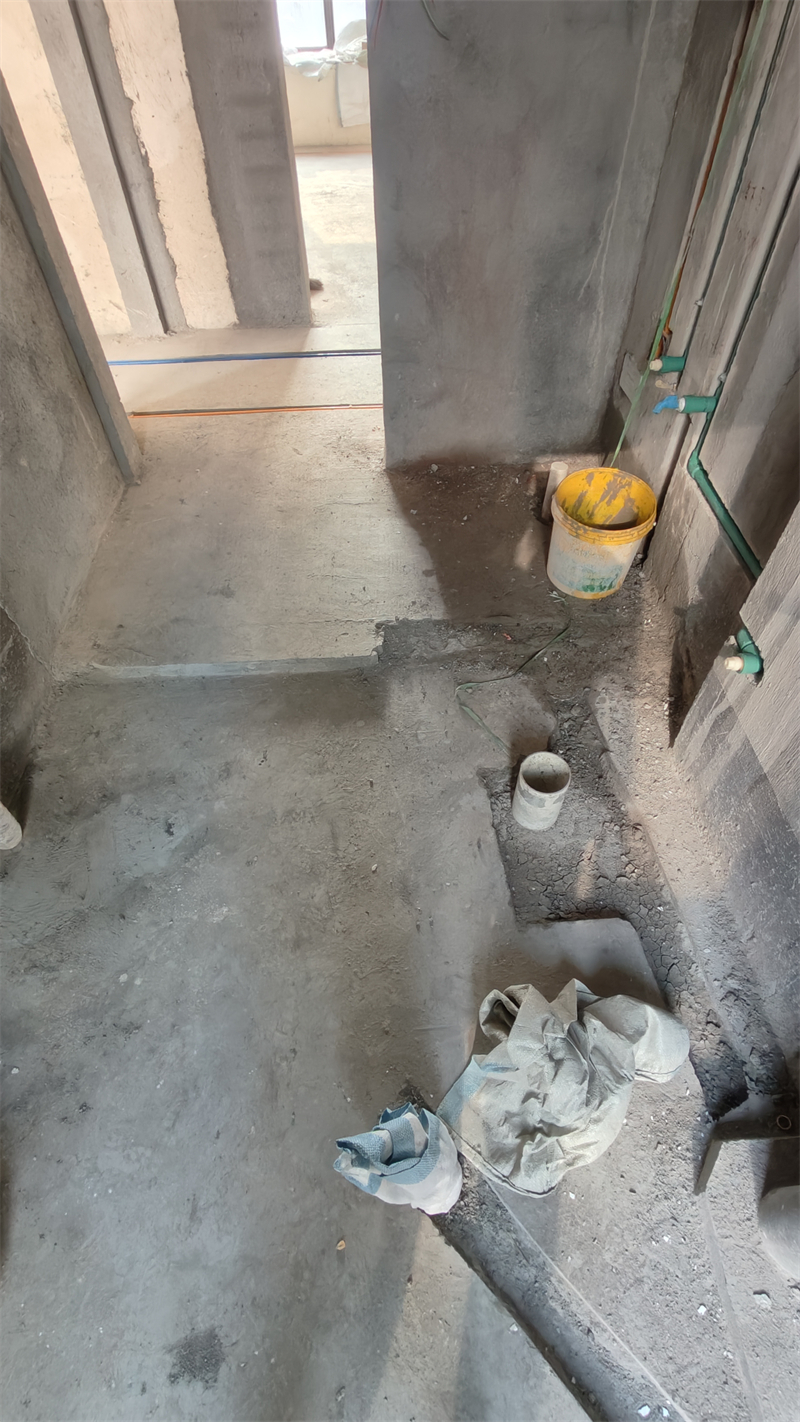

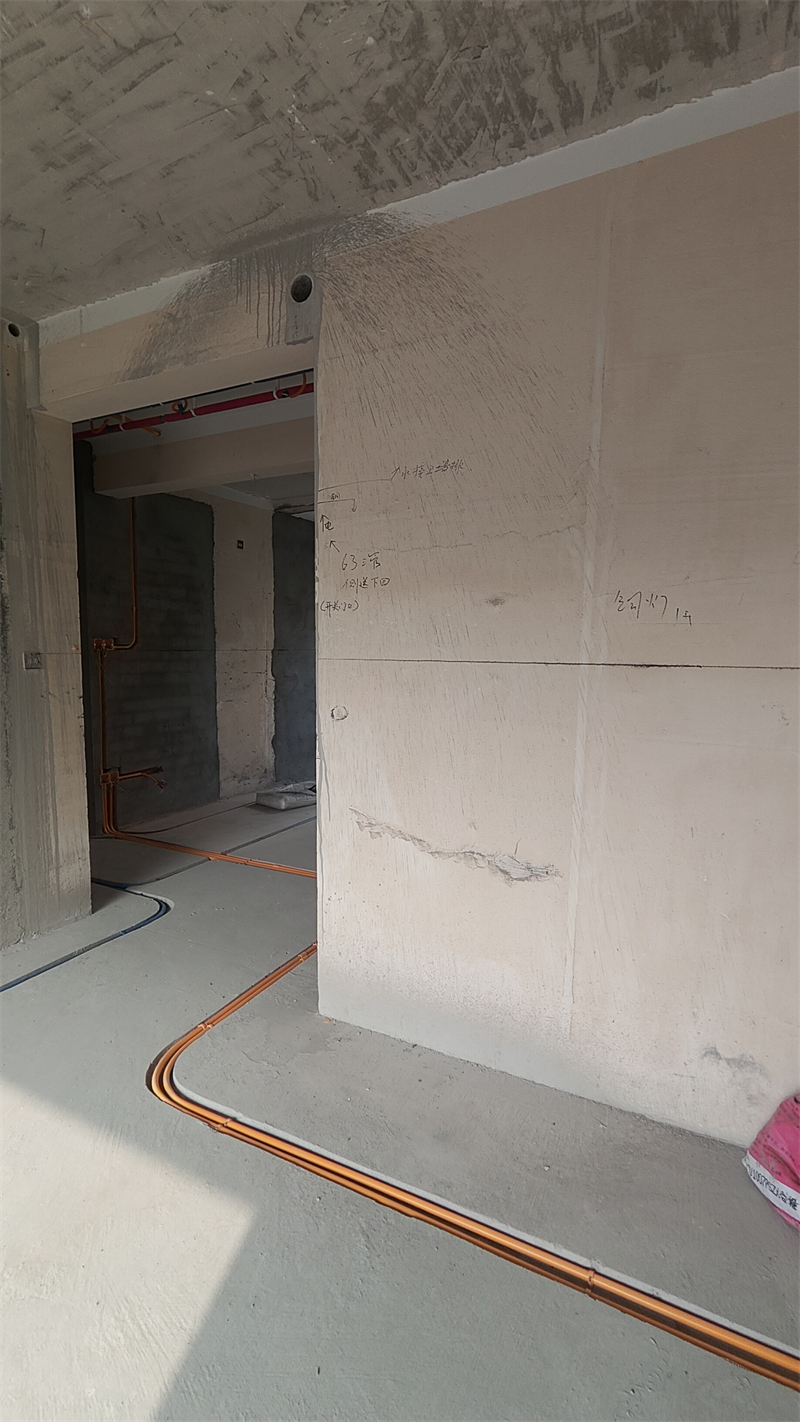

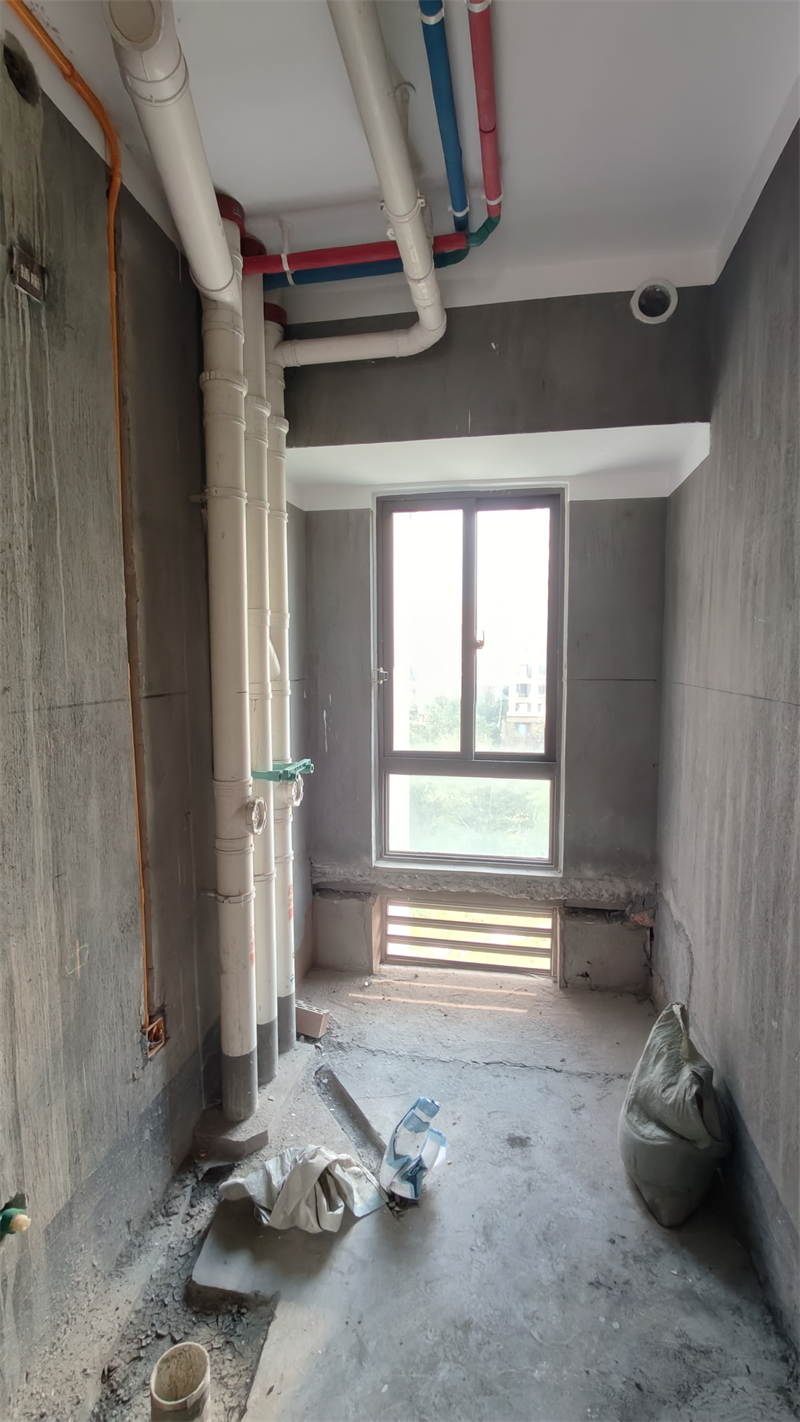

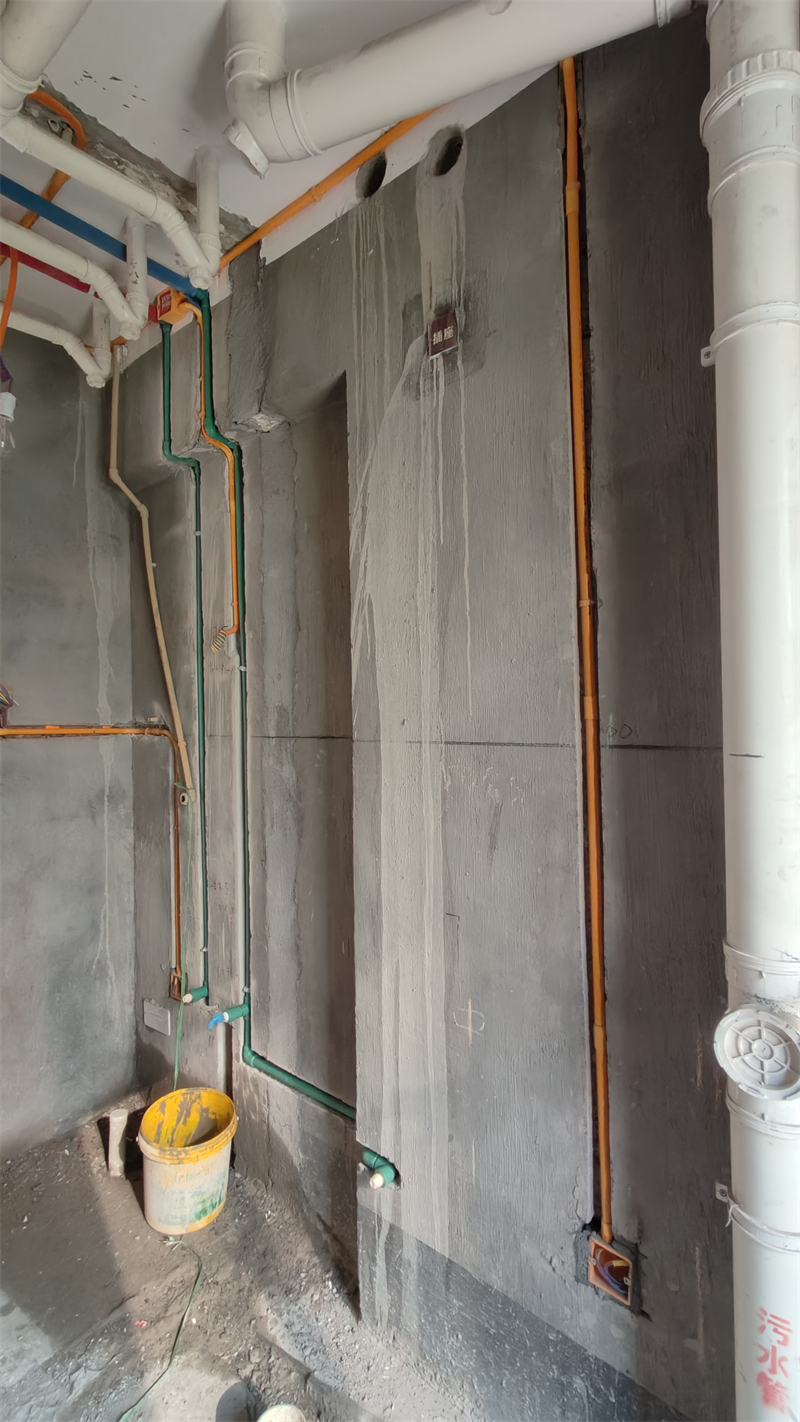

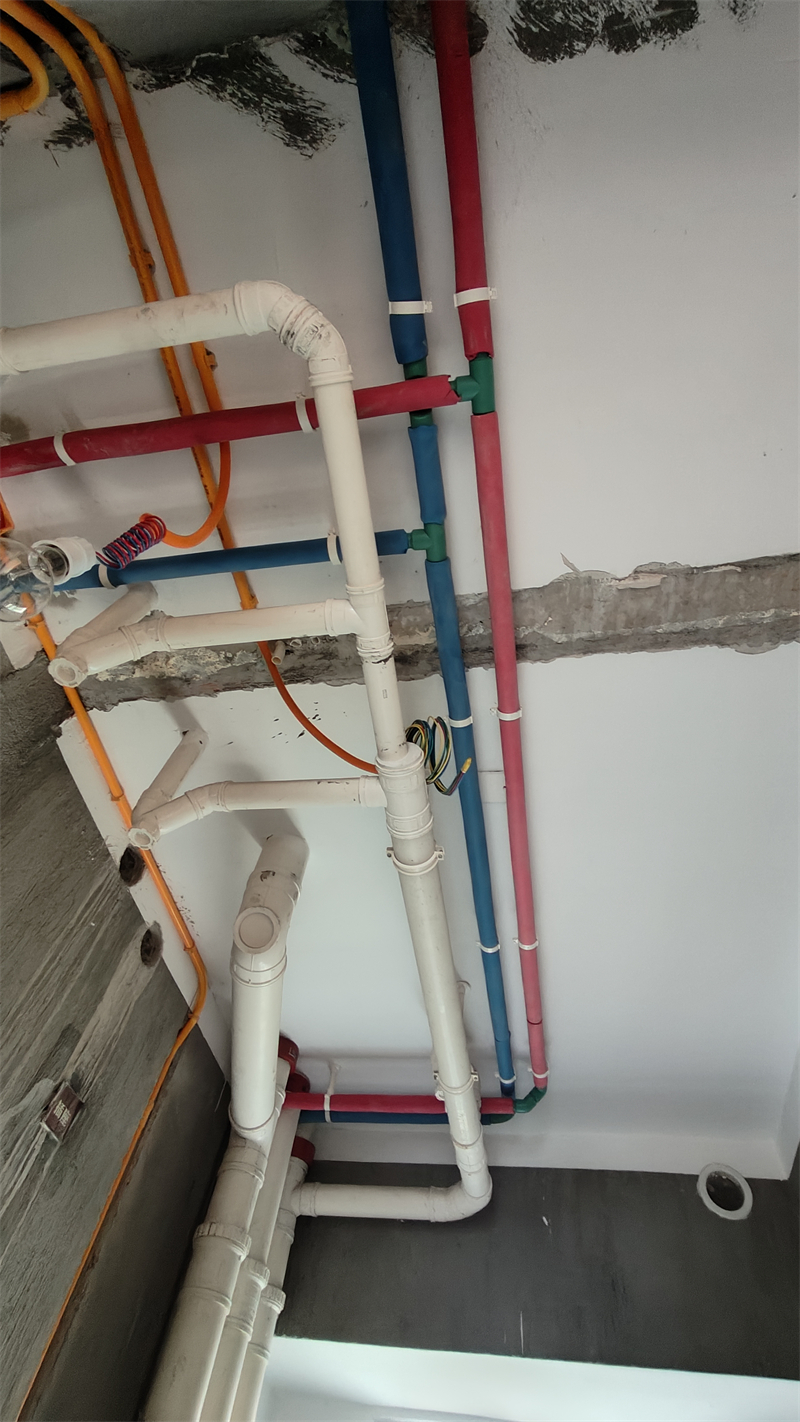

外卫水电中途

发表于 2024-11-23 11:08:52

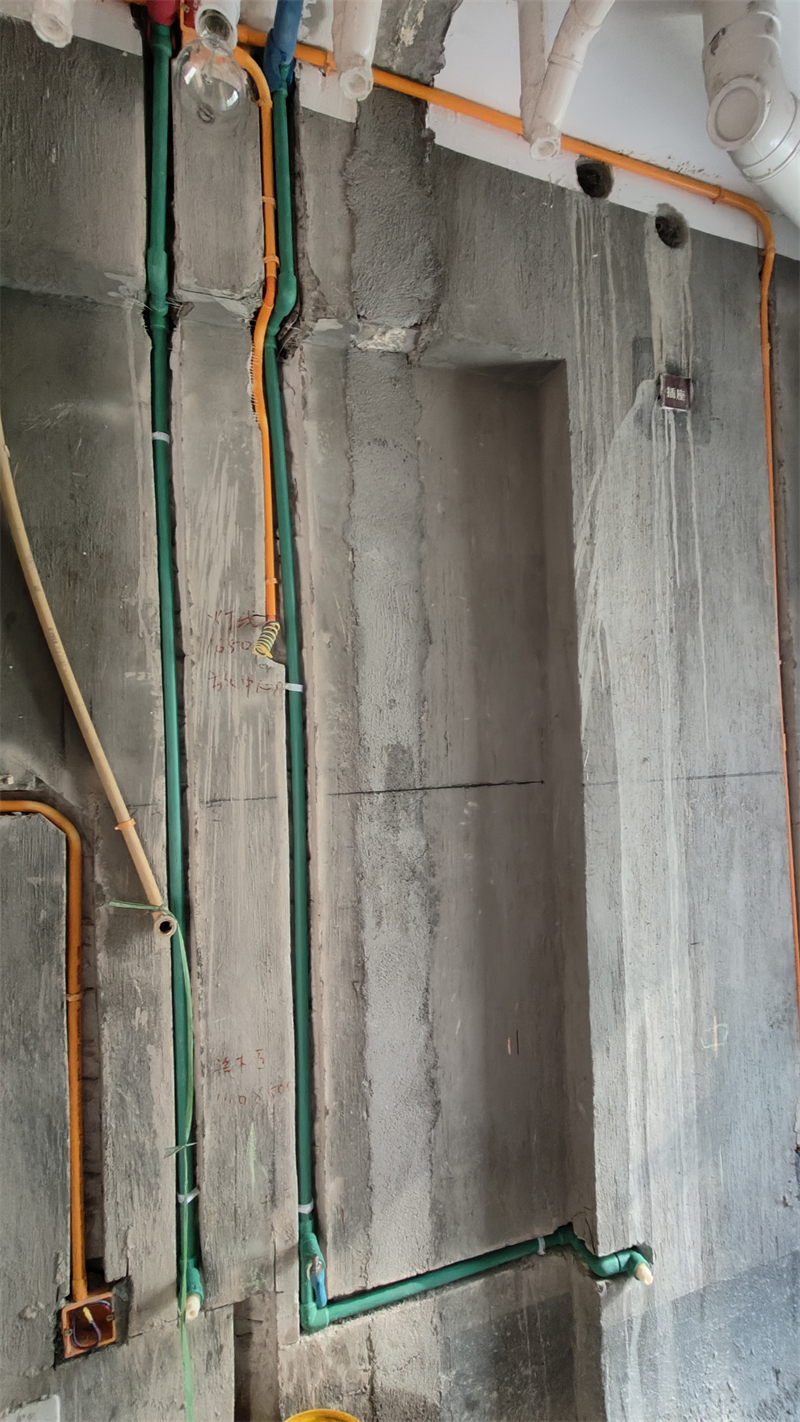

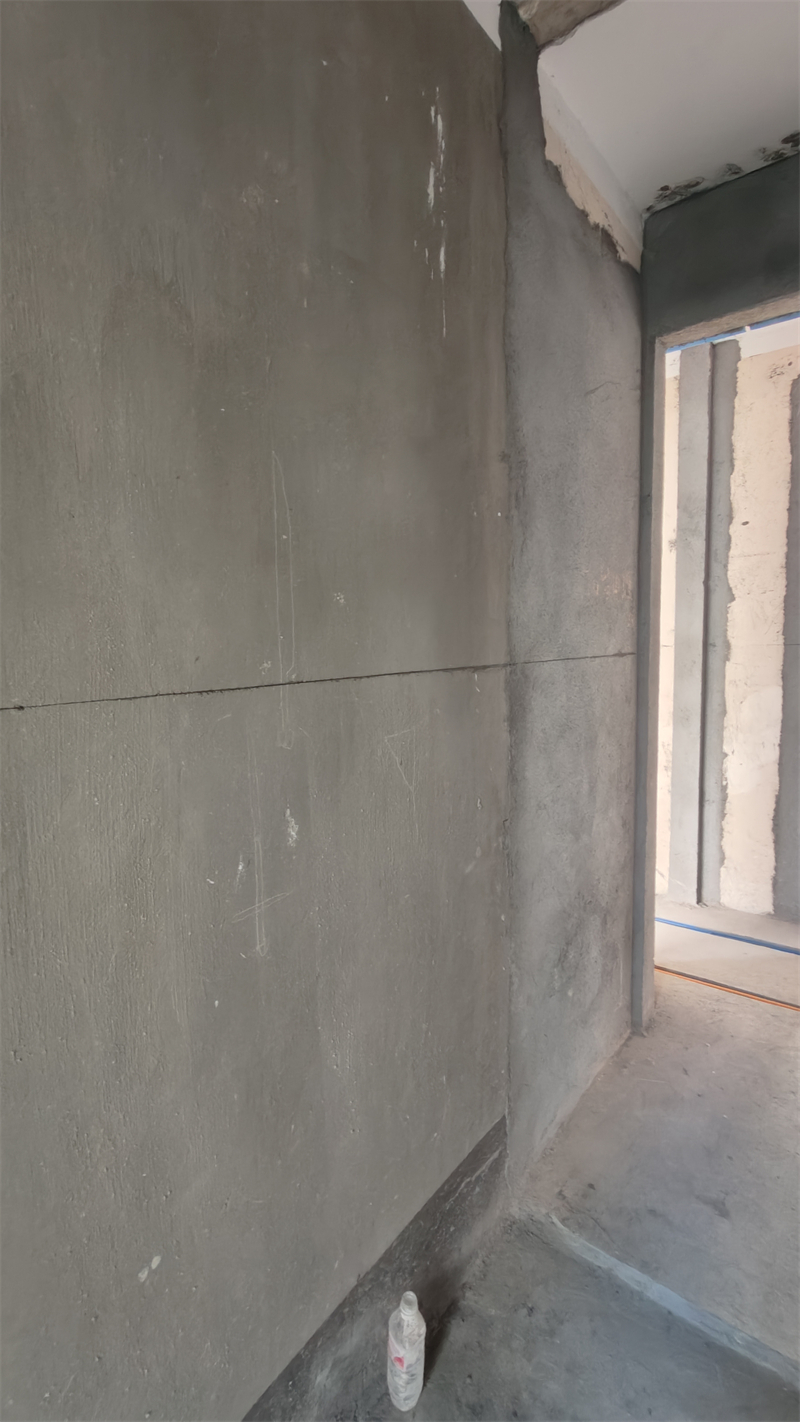

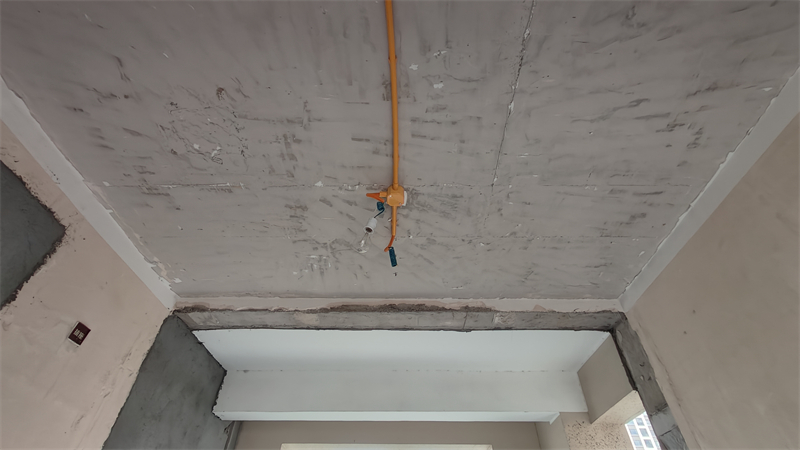

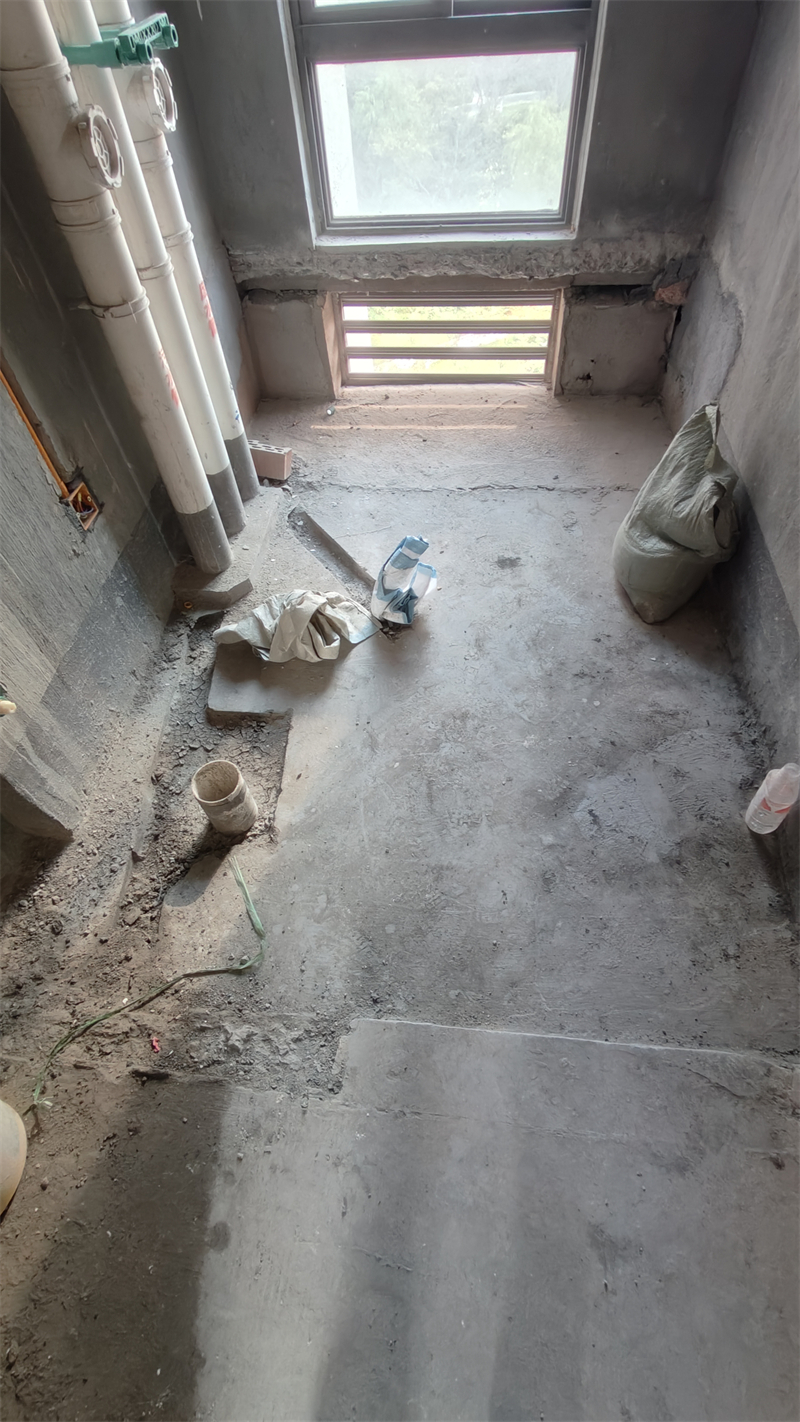

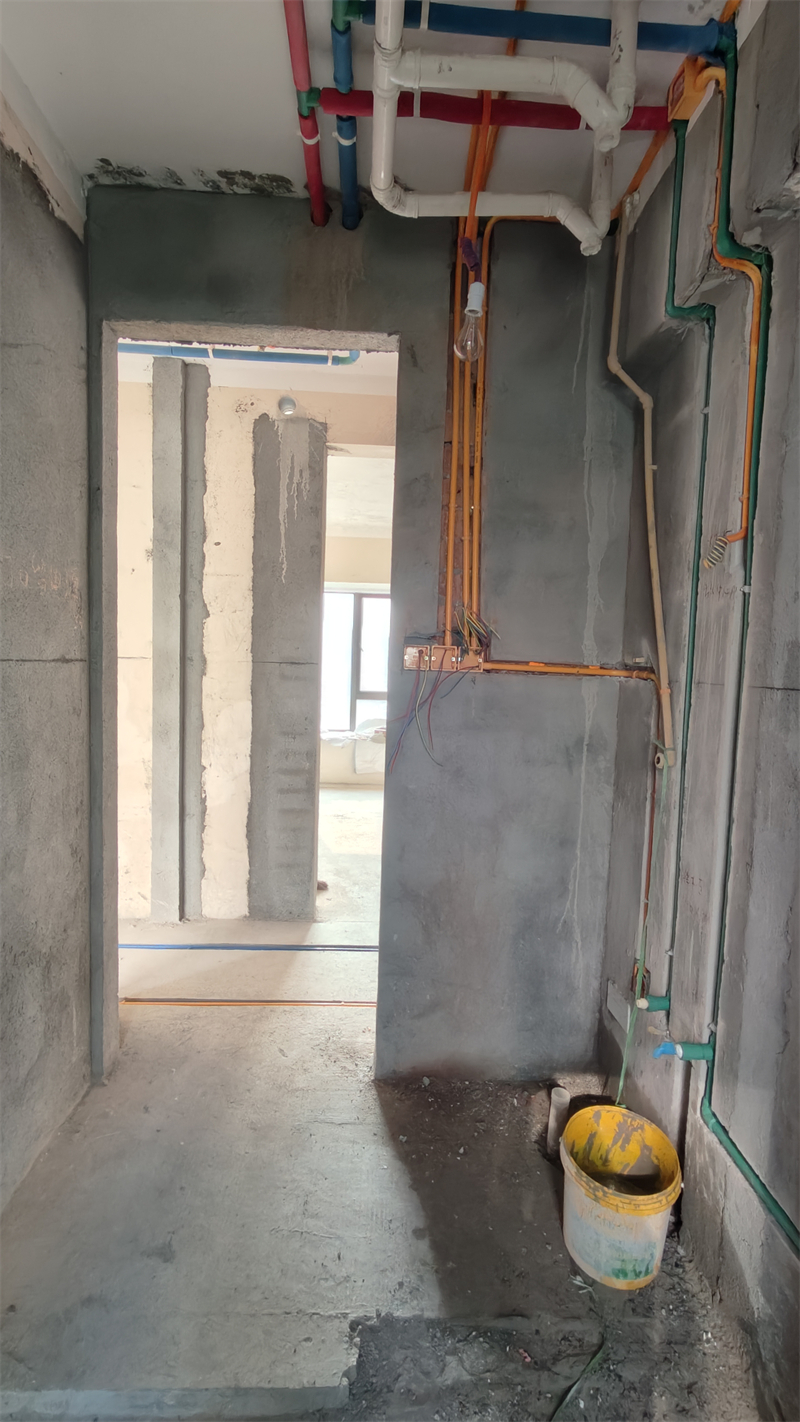

外卫对角水电中途

发表于 2024-11-23 11:10:42

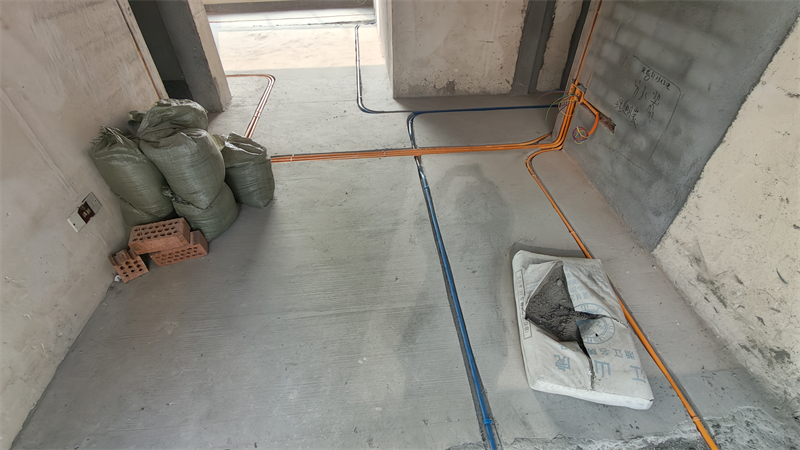

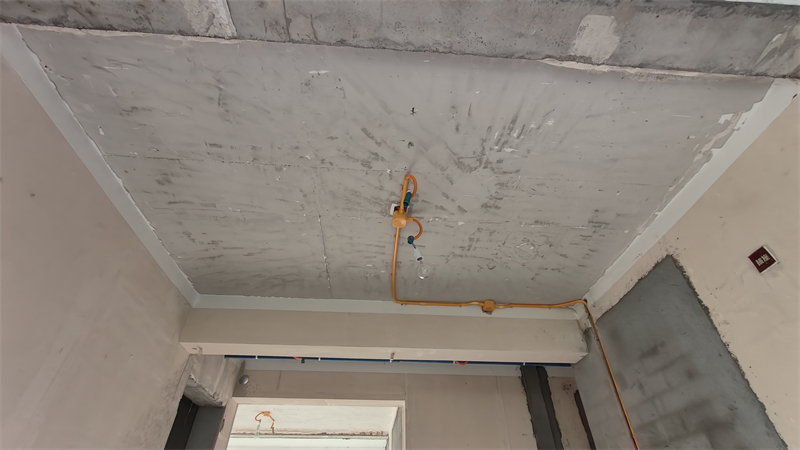

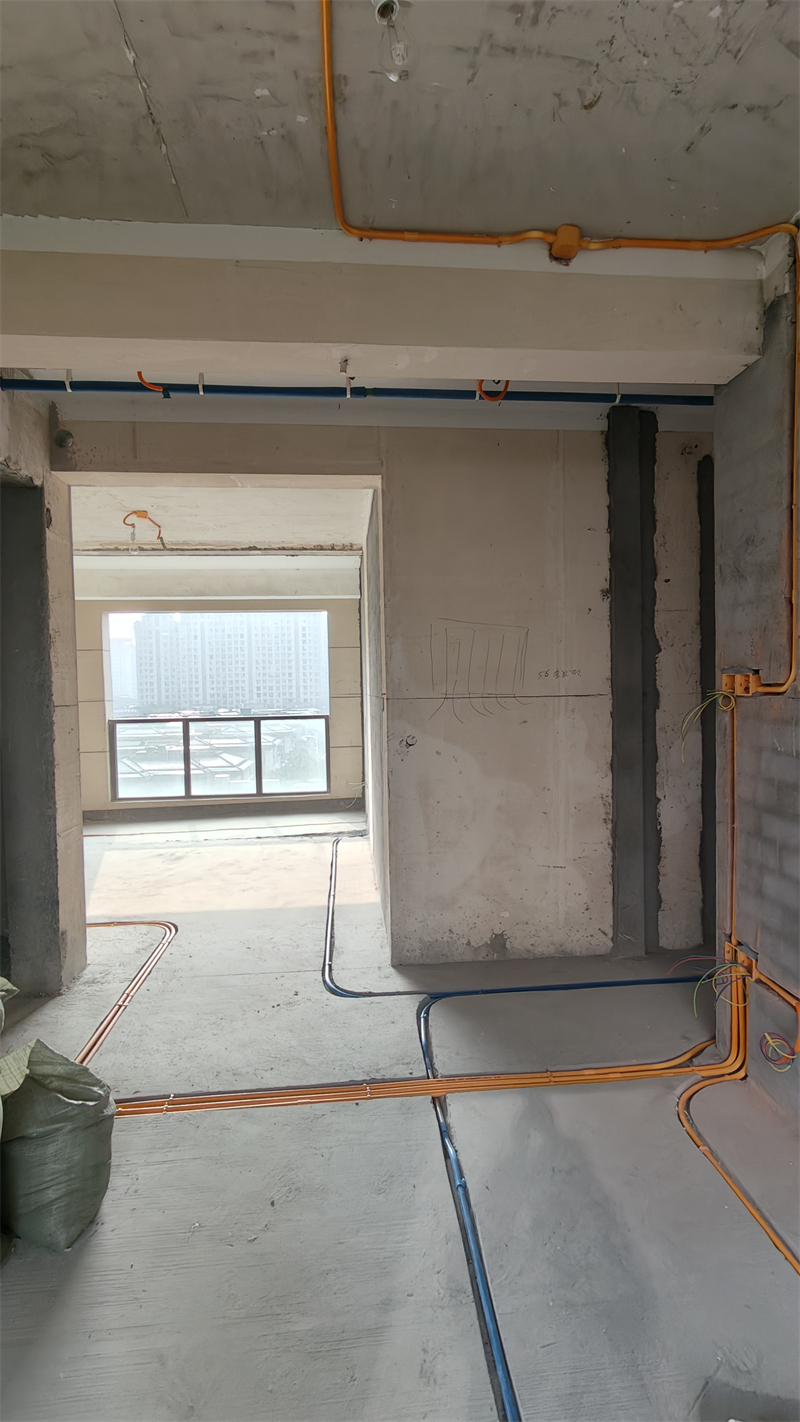

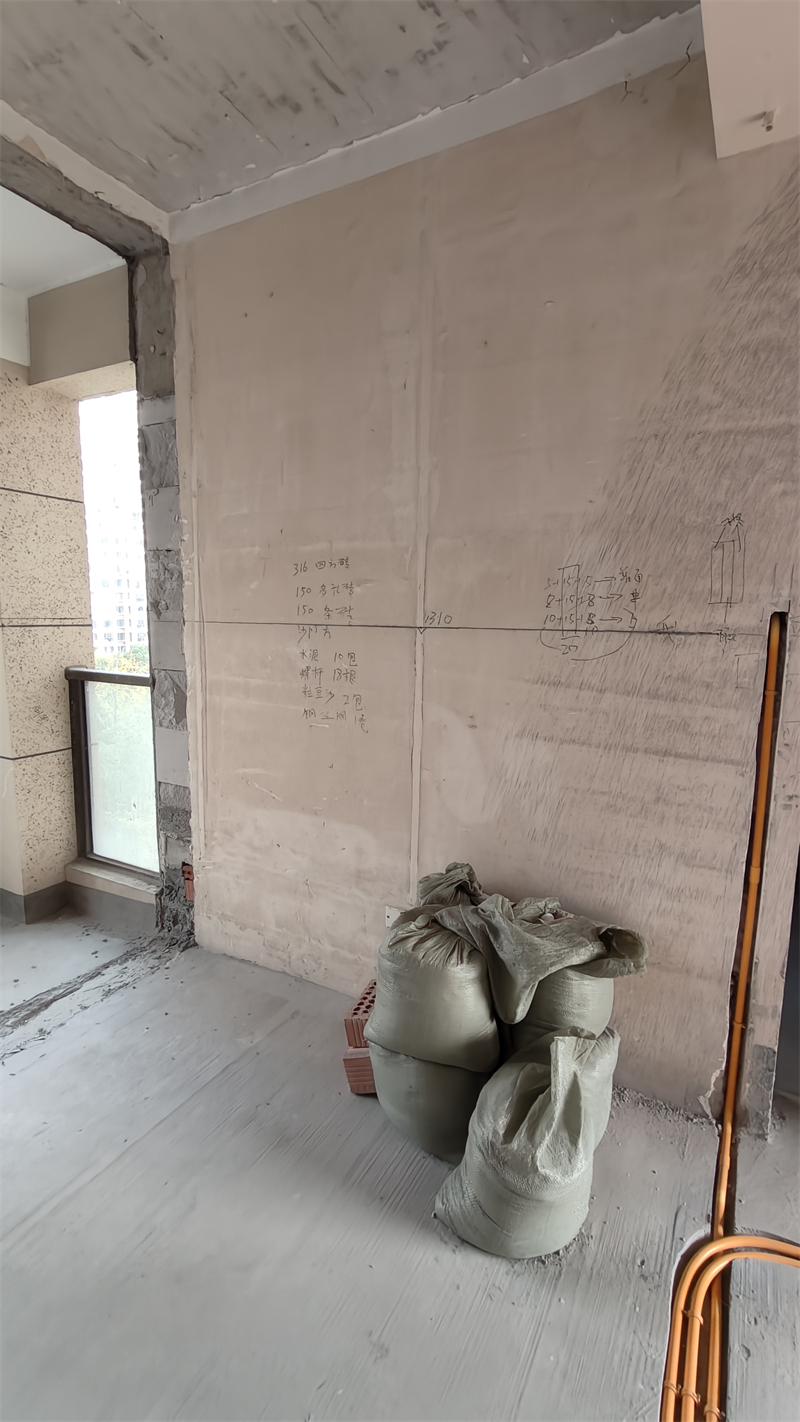

衣帽间水电中途

发表于 2024-11-23 11:12:11

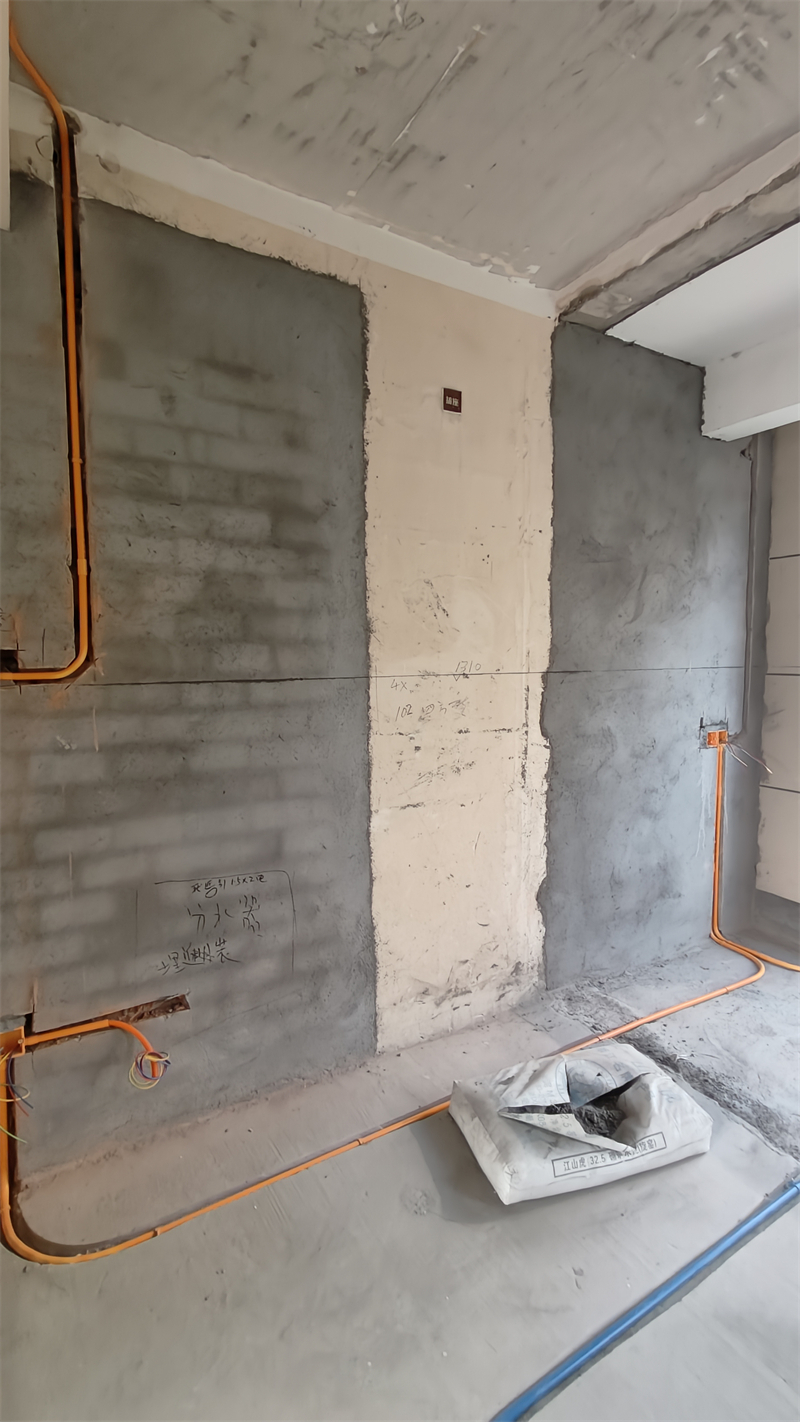

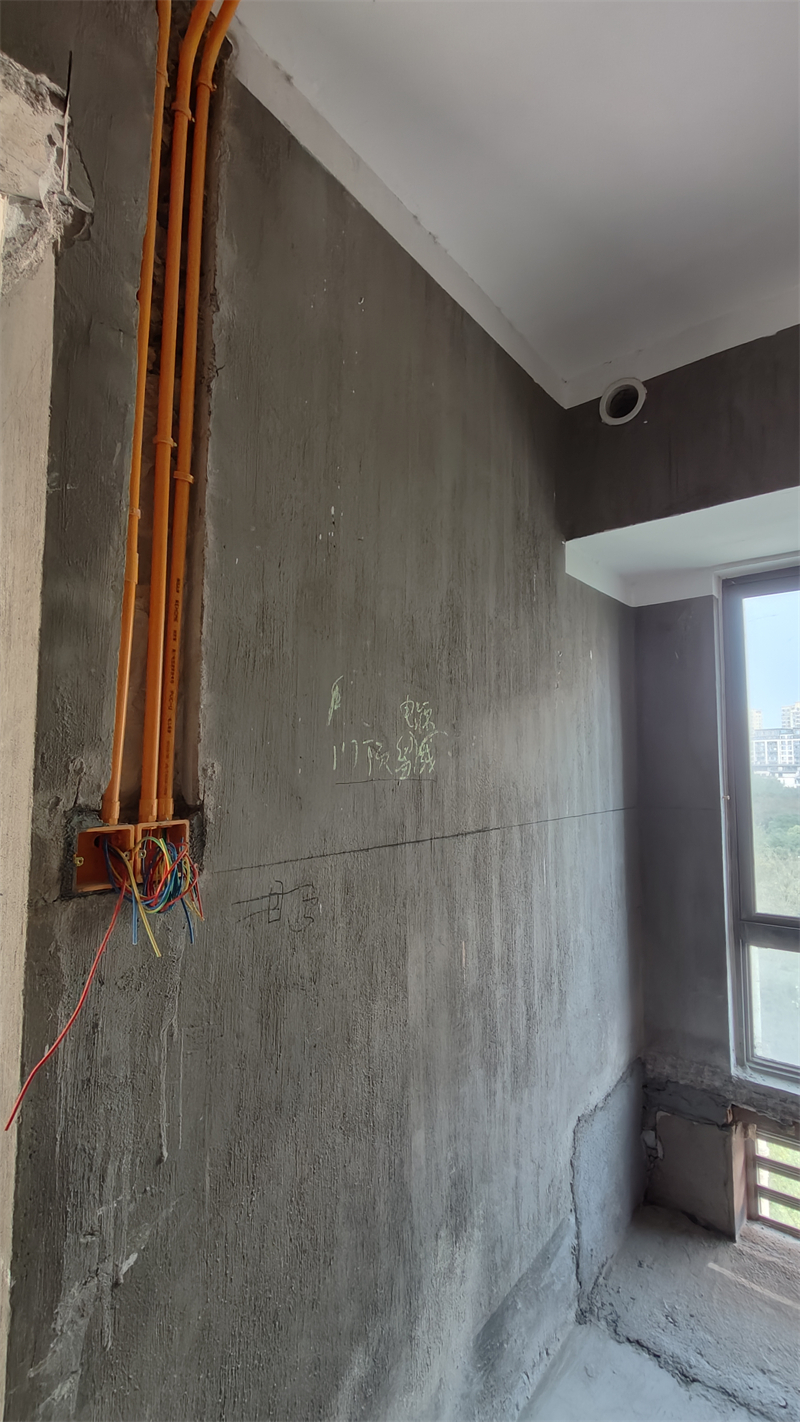

衣帽间对角图水电中途

发表于 2024-11-23 11:13:56

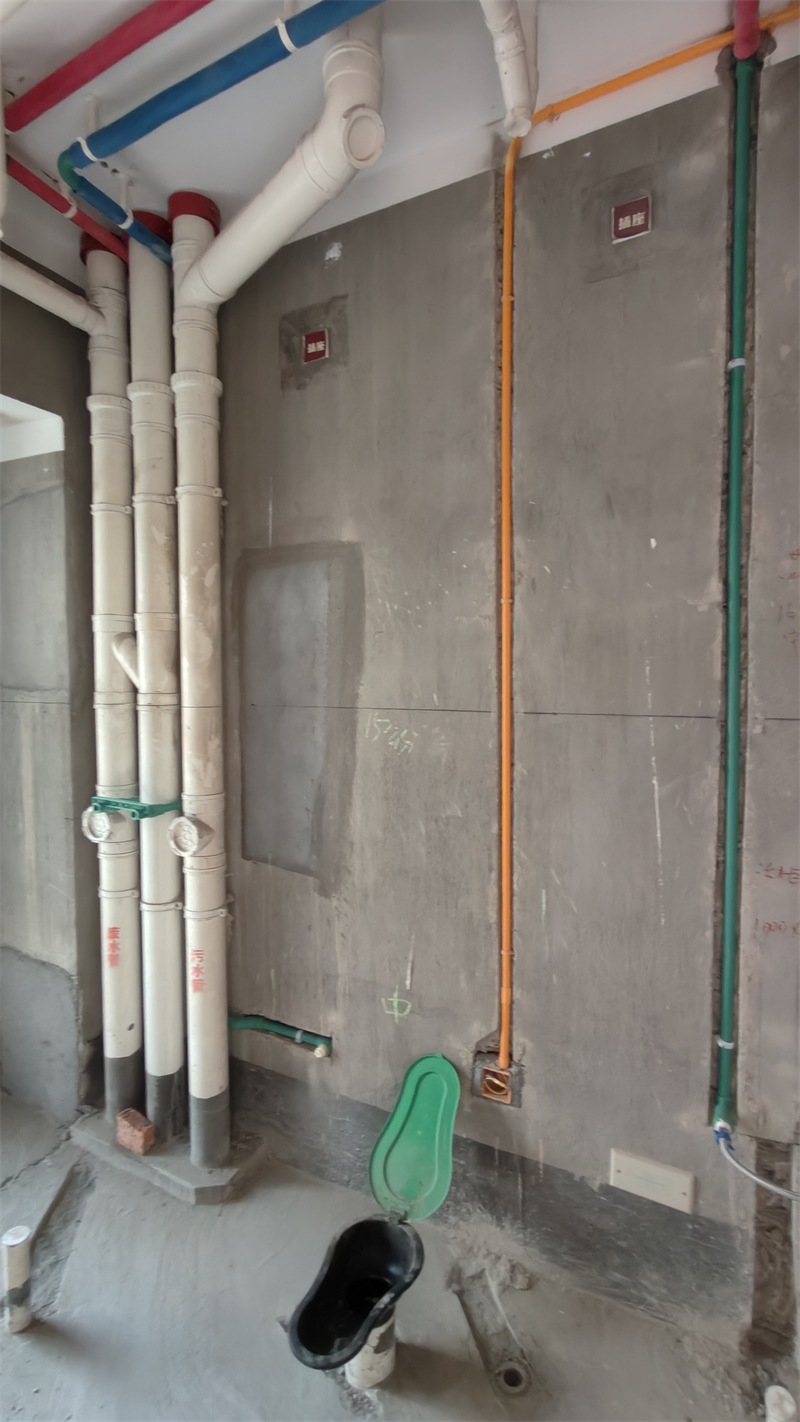

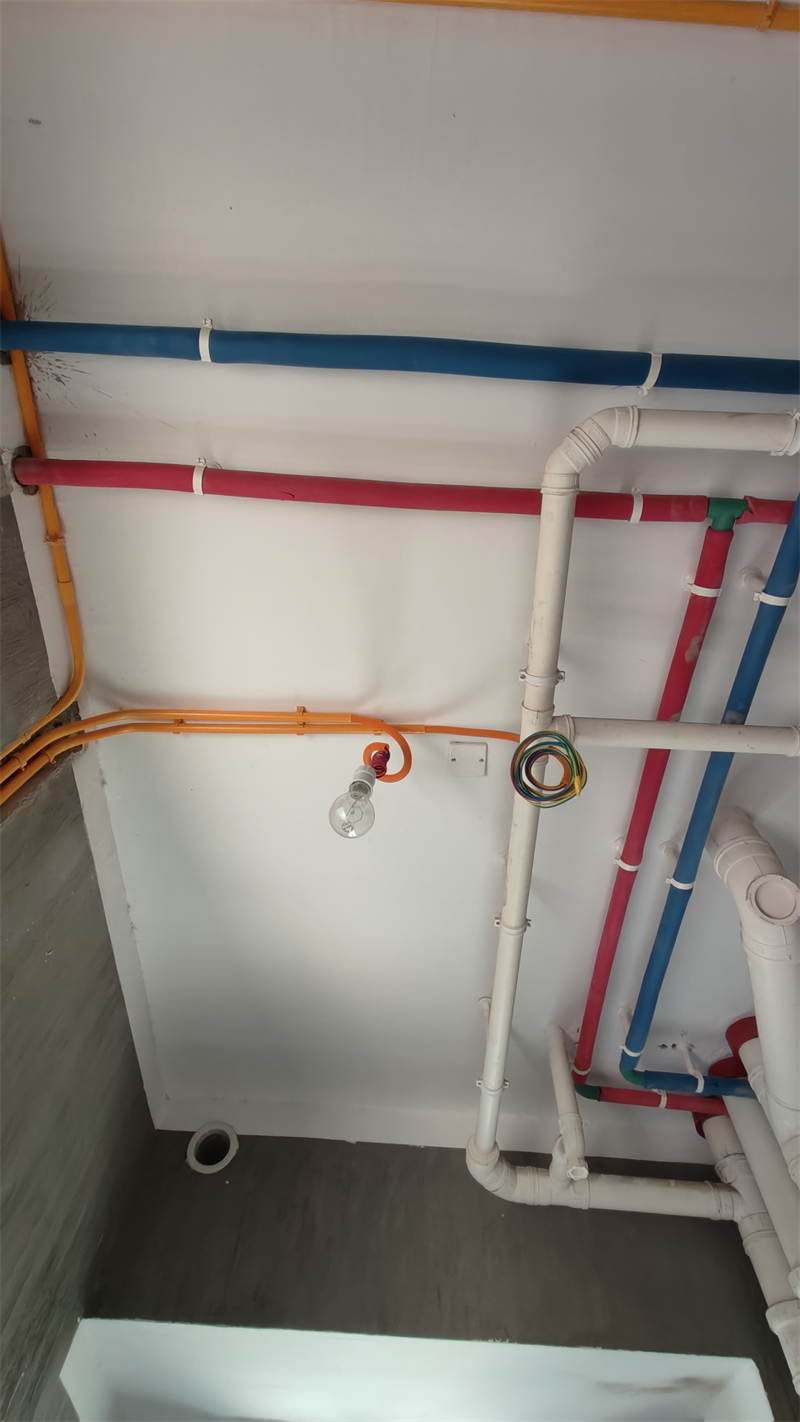

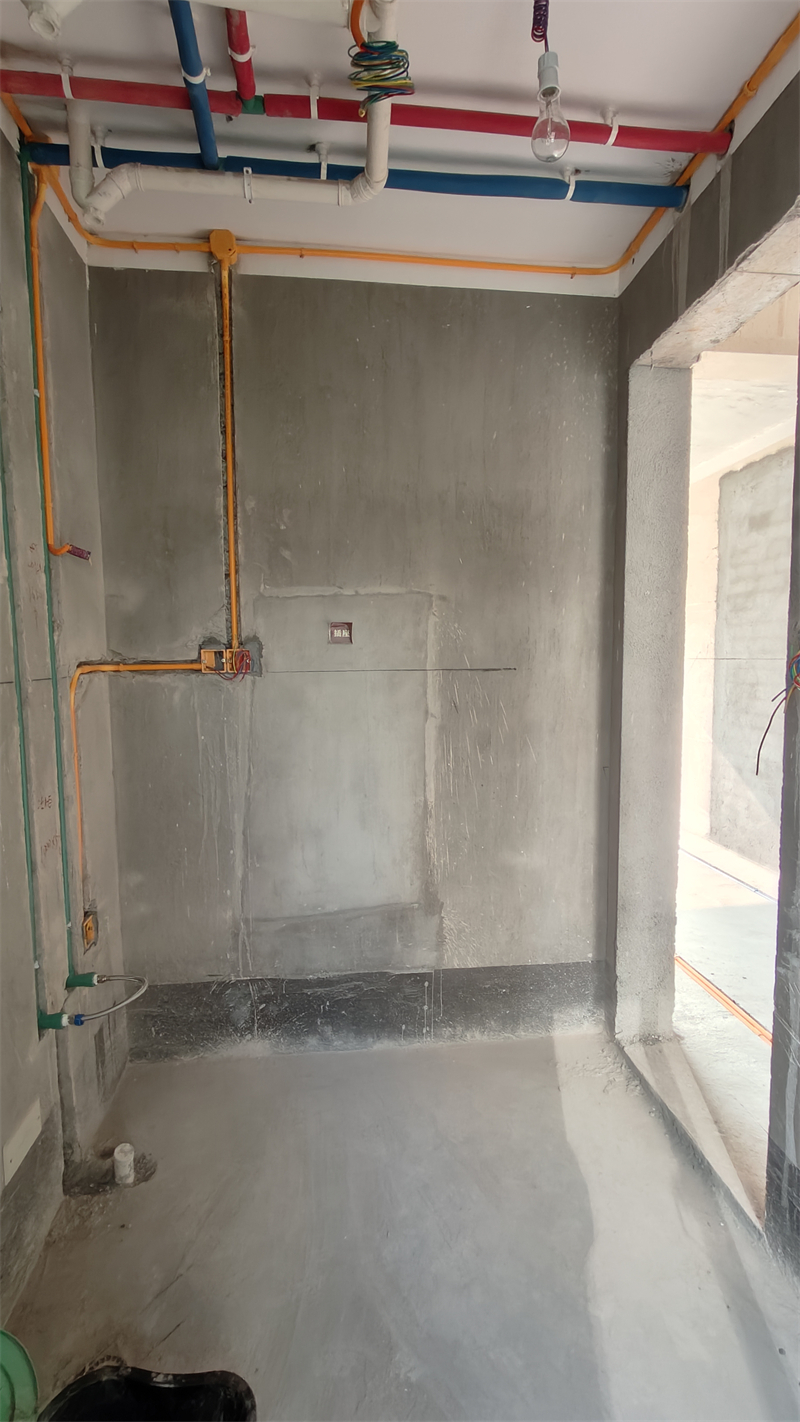

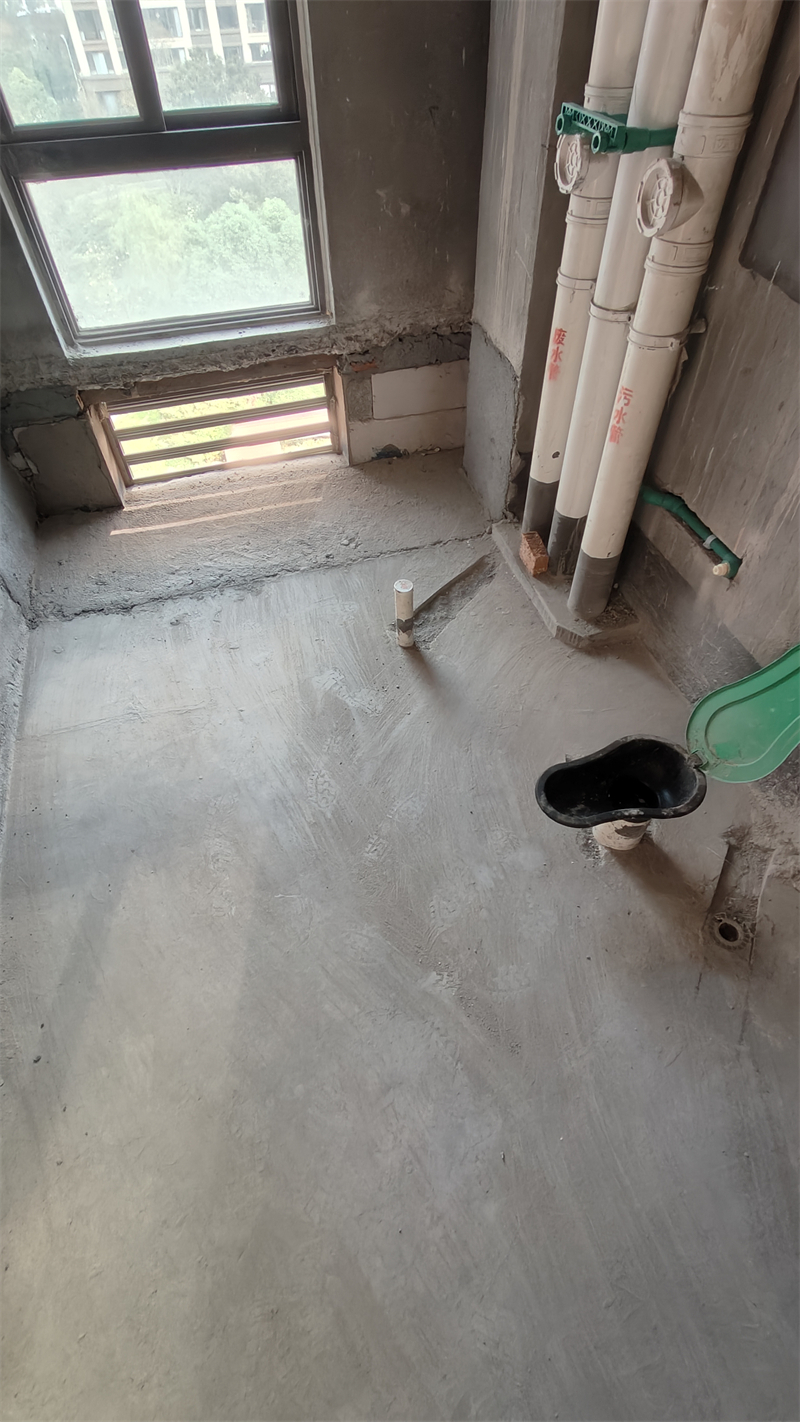

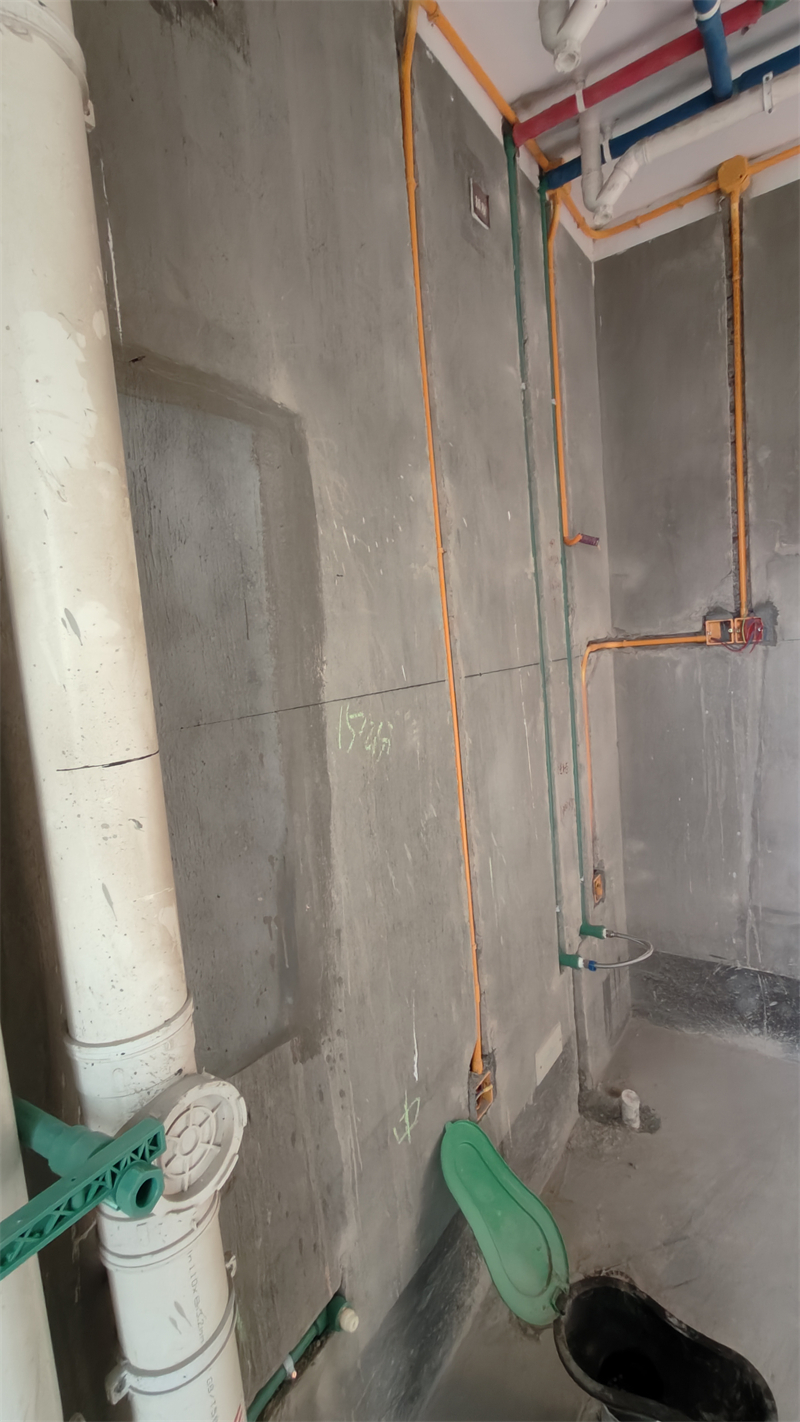

内卫水电中途

发表于 2024-11-23 11:15:42

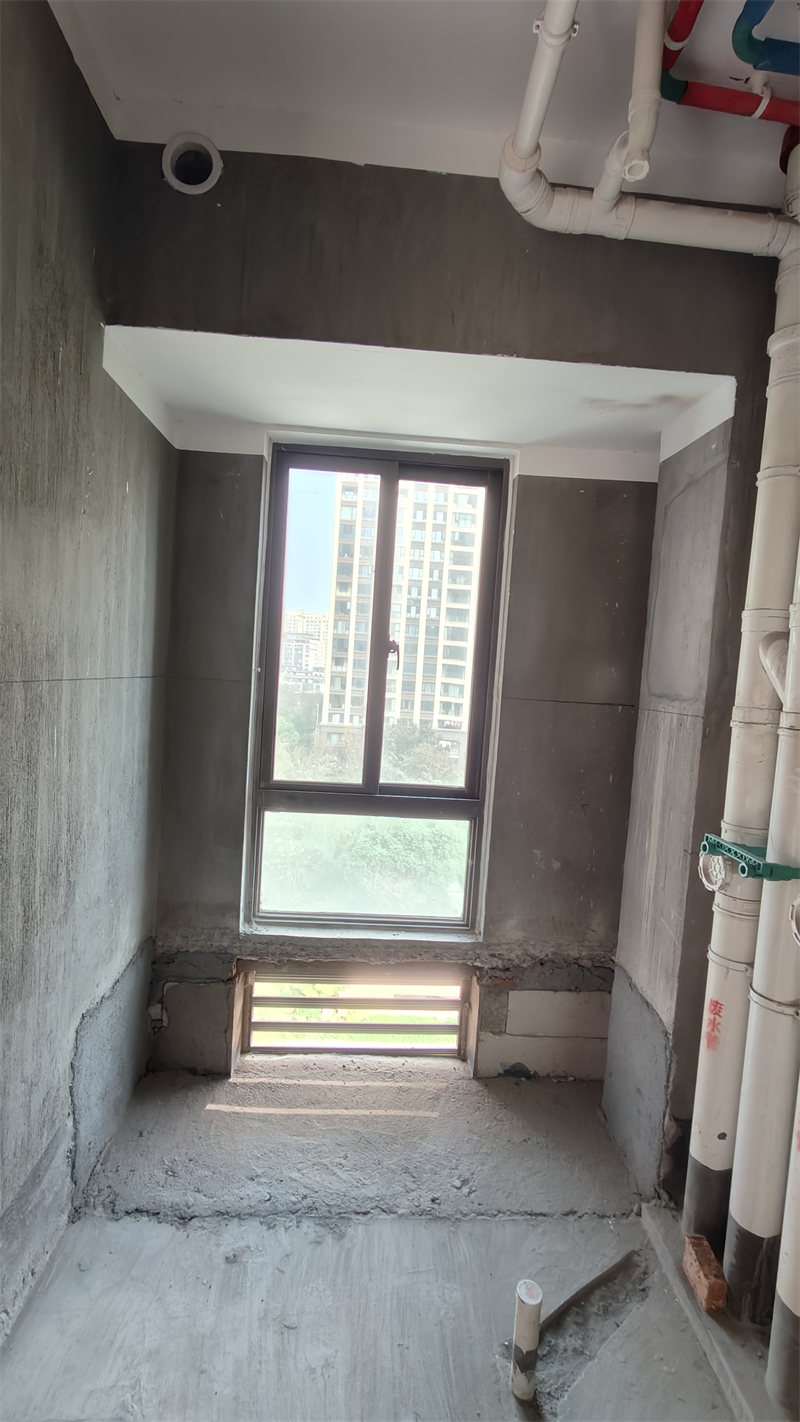

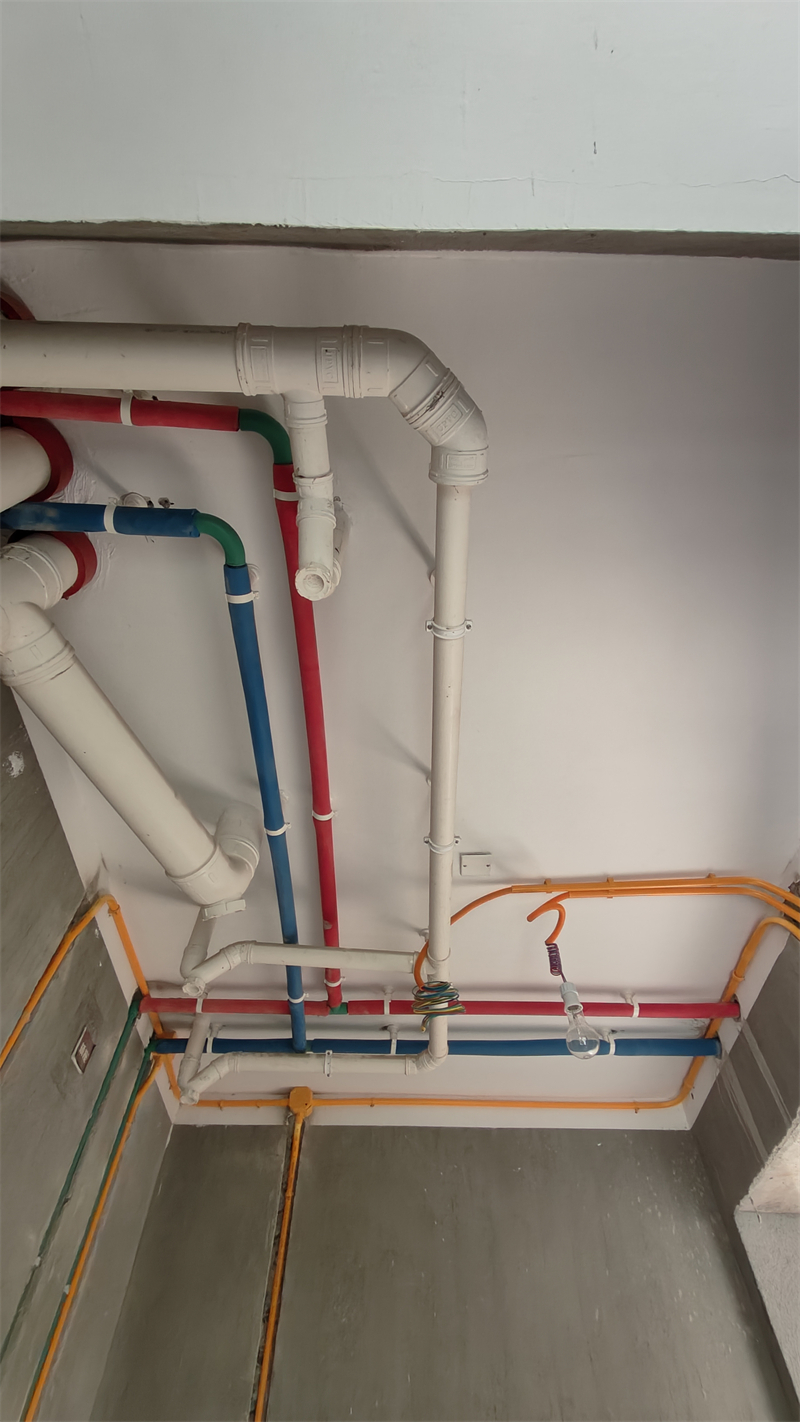

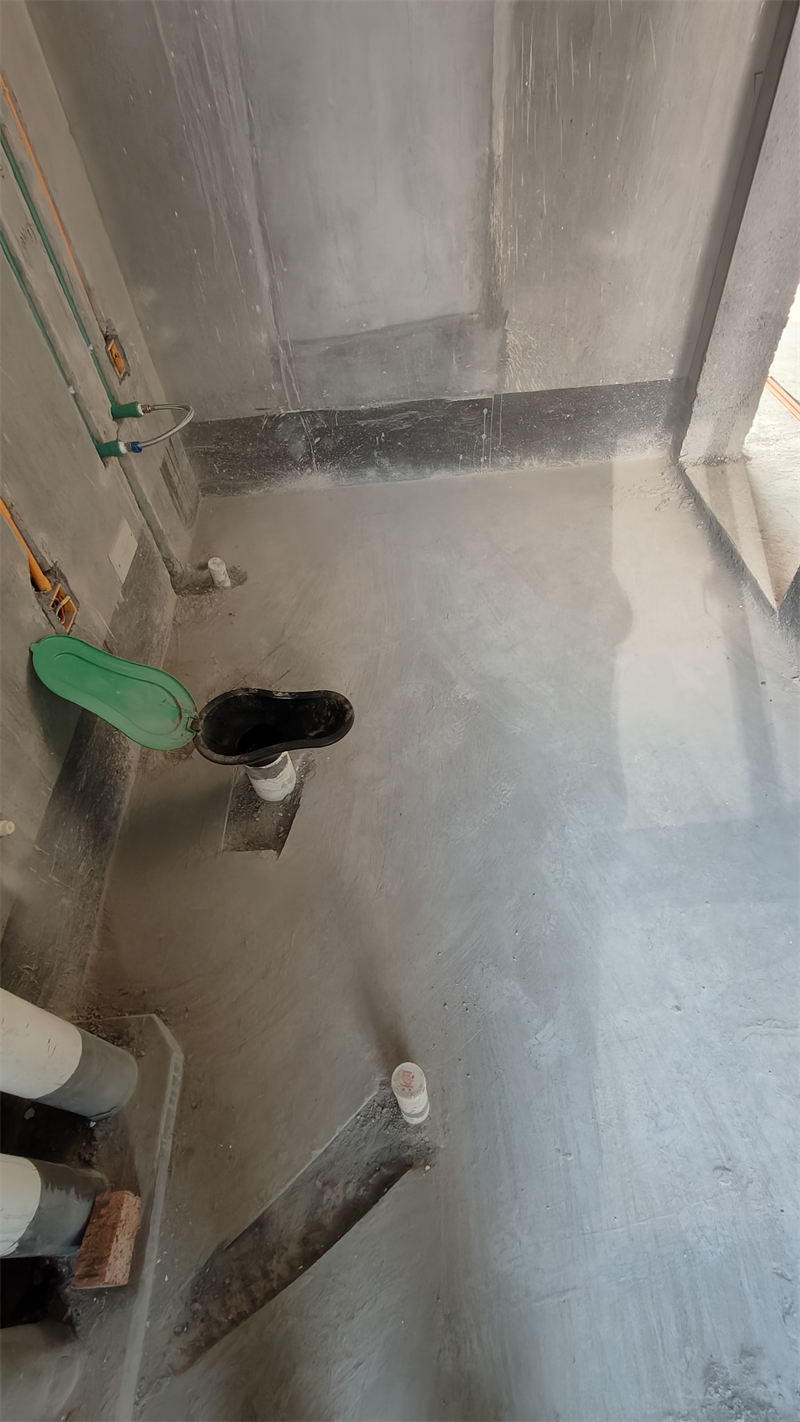

内卫对角图水电中途

发表于 2024-11-23 11:17:24

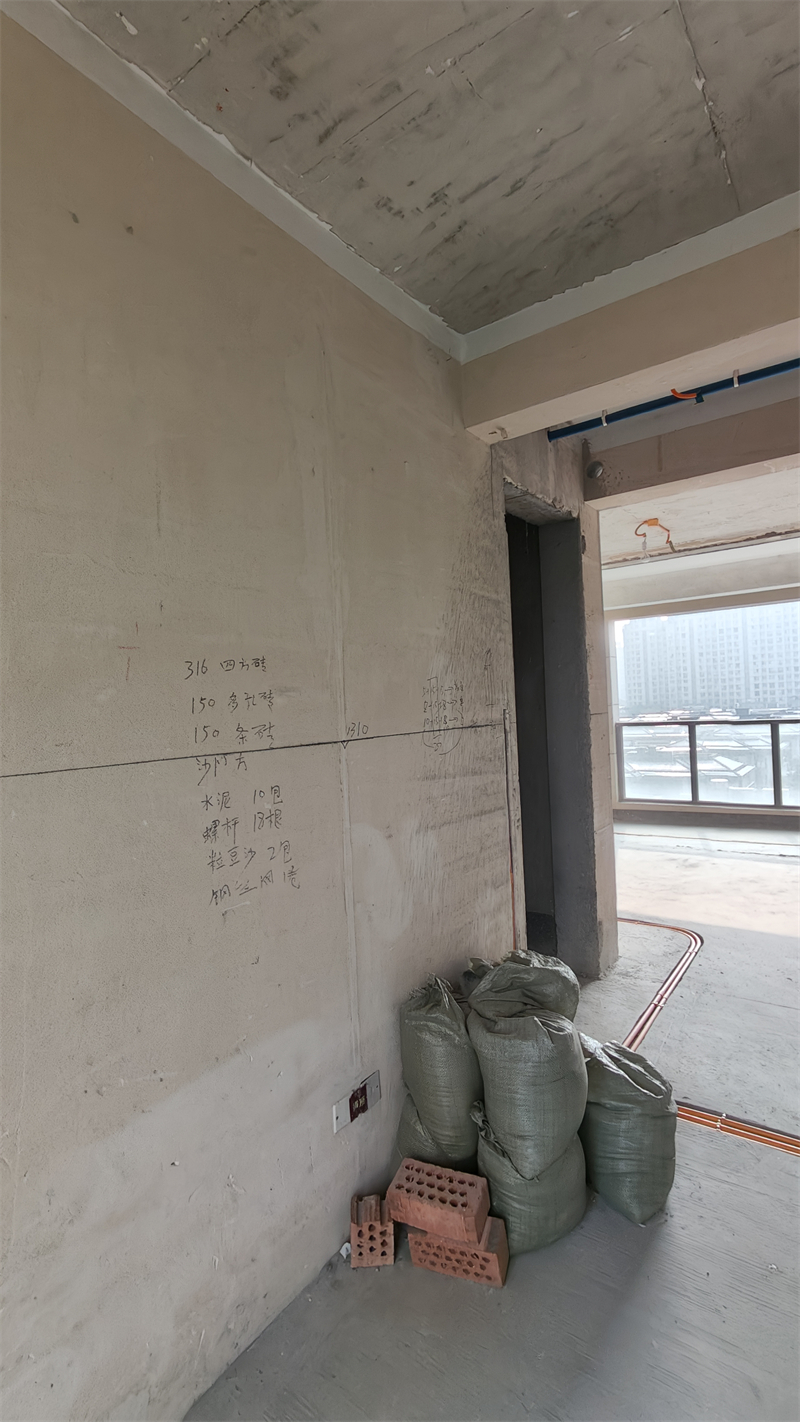

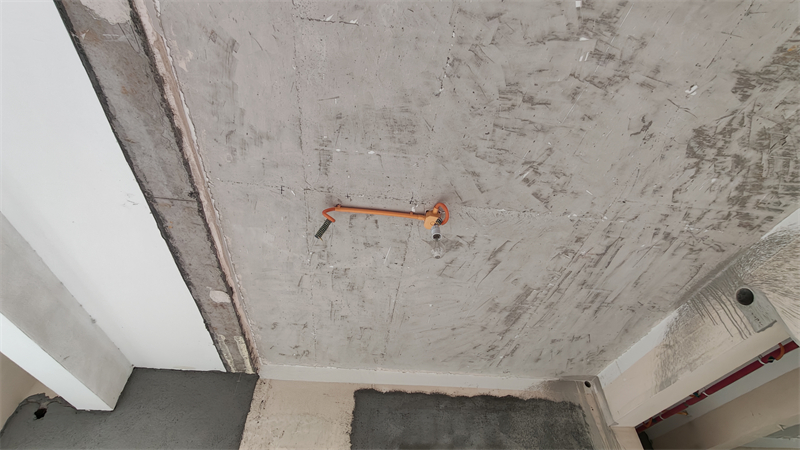

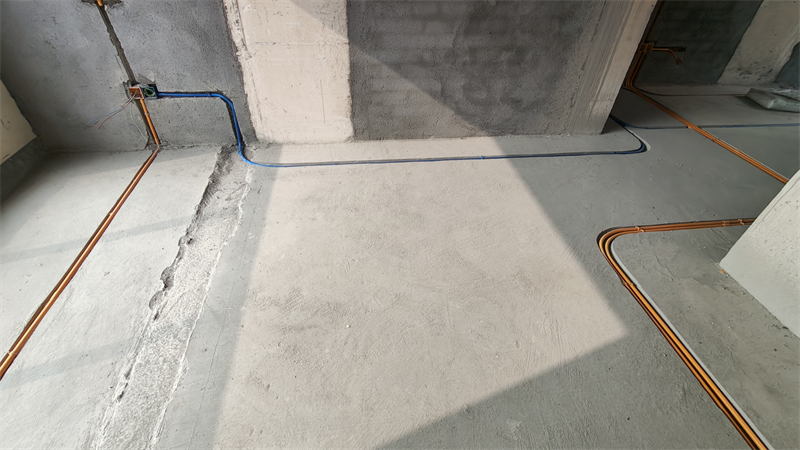

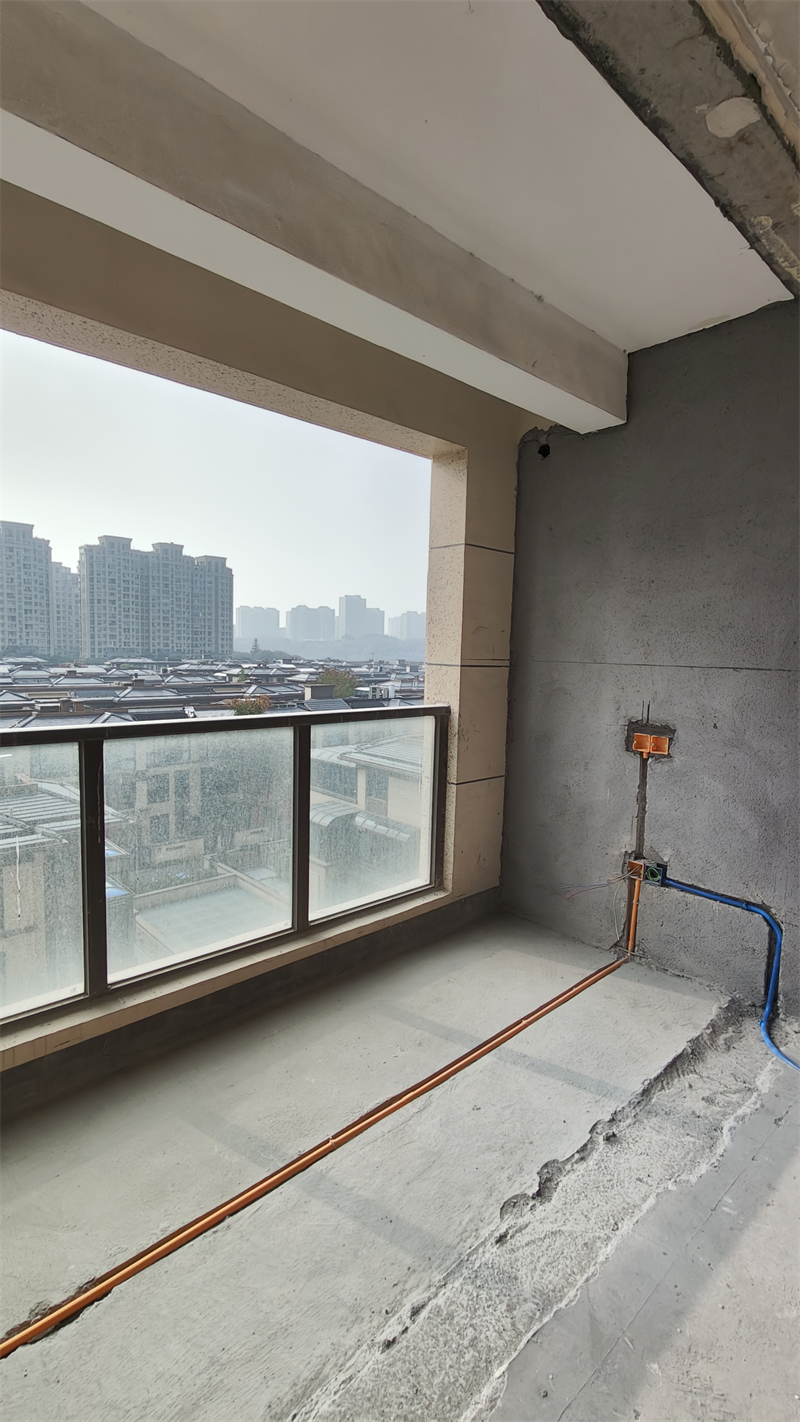

主卧水电中途

发表于 2024-11-23 11:18:45

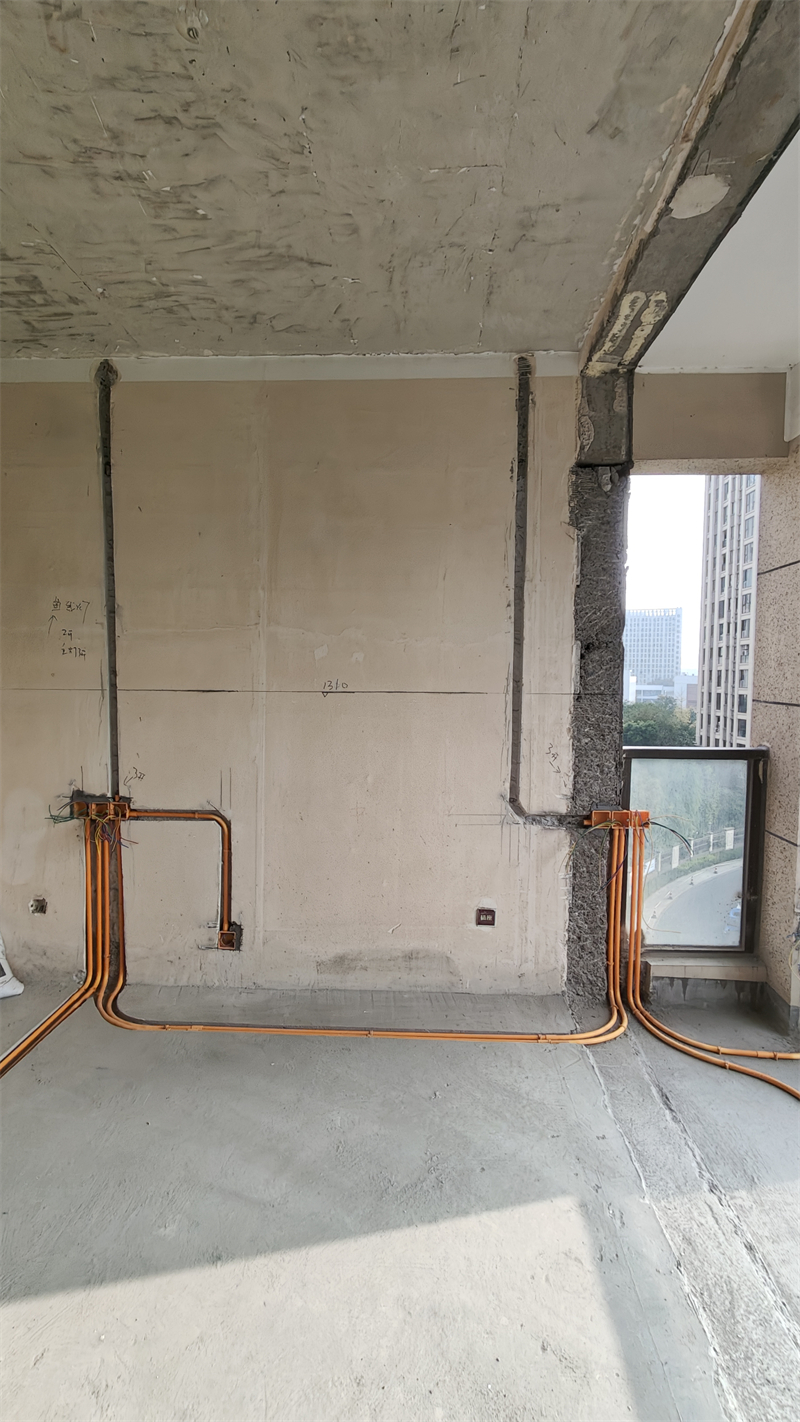

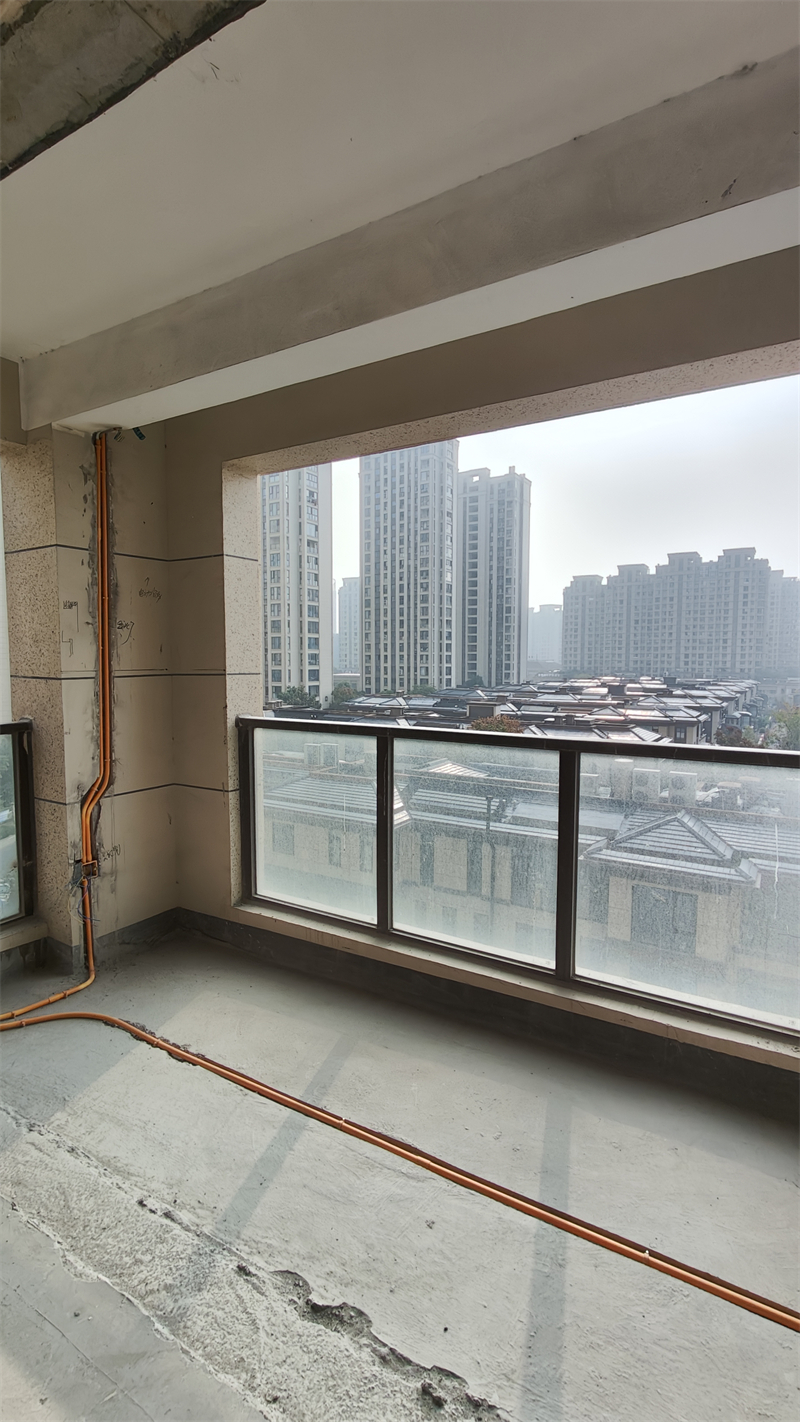

主卧对角图水电中途

发表于 2024-11-23 11:37:52

水电施工工艺

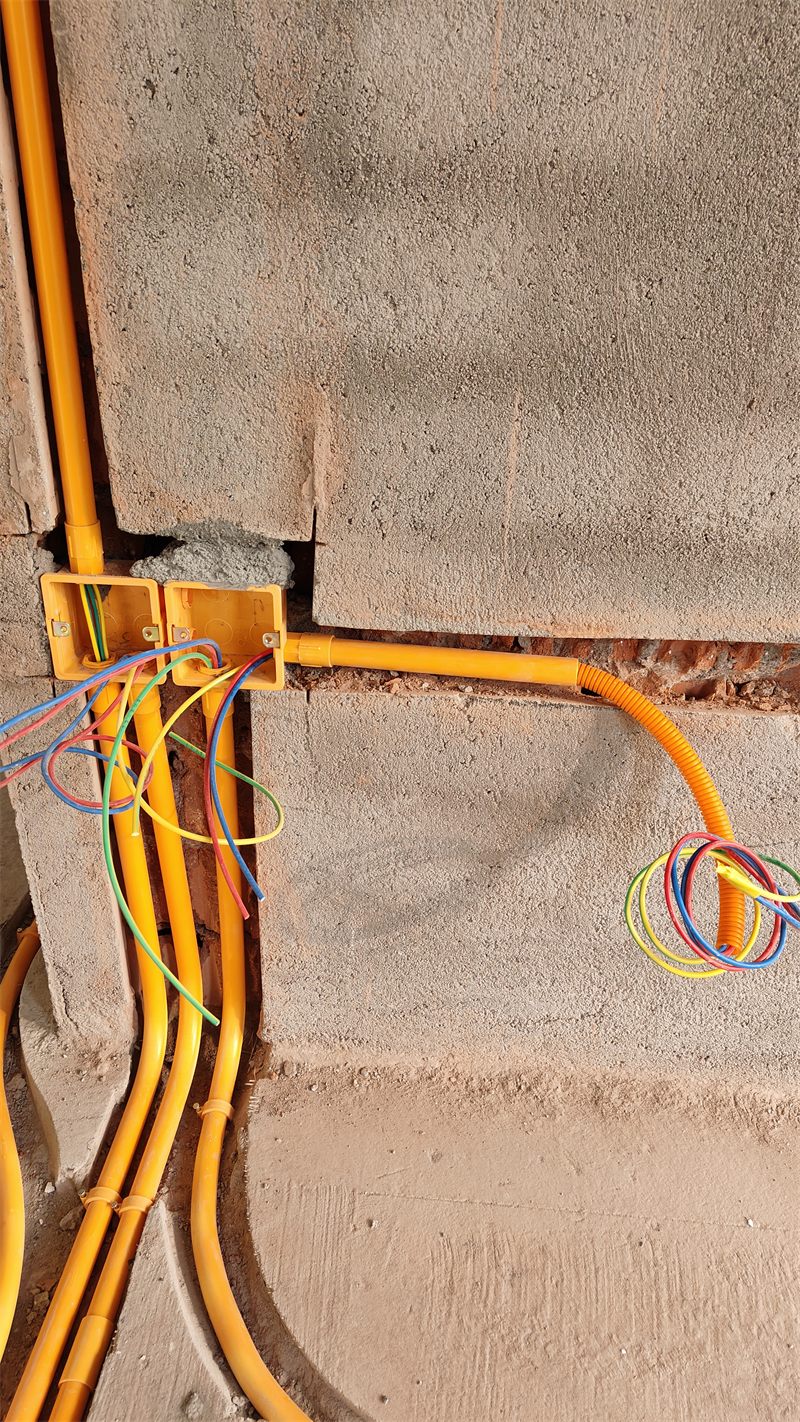

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

线管内电线也有规定的哦，同一根线管内穿线不得超过7根。

强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

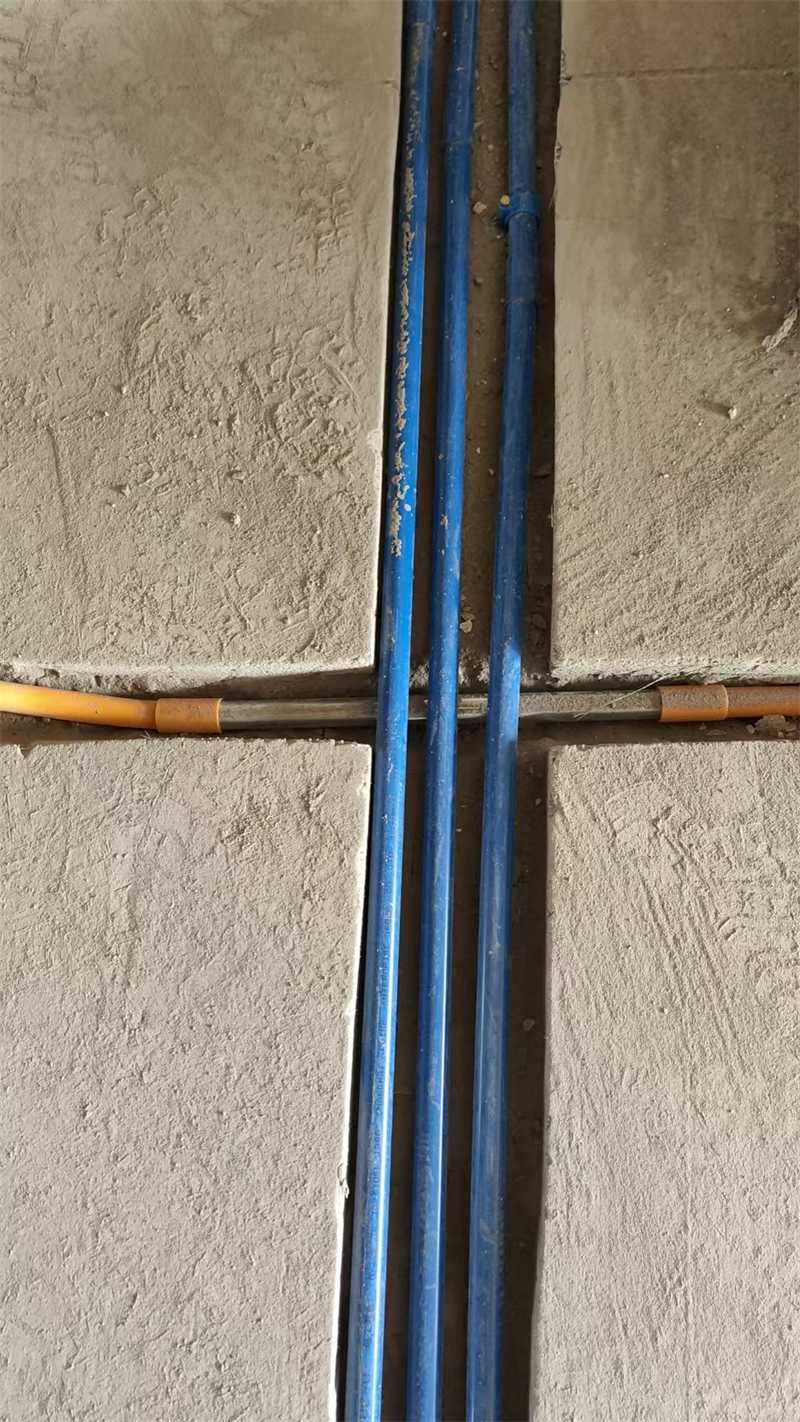

强弱电交接处用金属镀锌管交叉，防止信号干扰。筒灯电线用波纹管保护。灯头线套黄腊管保护。

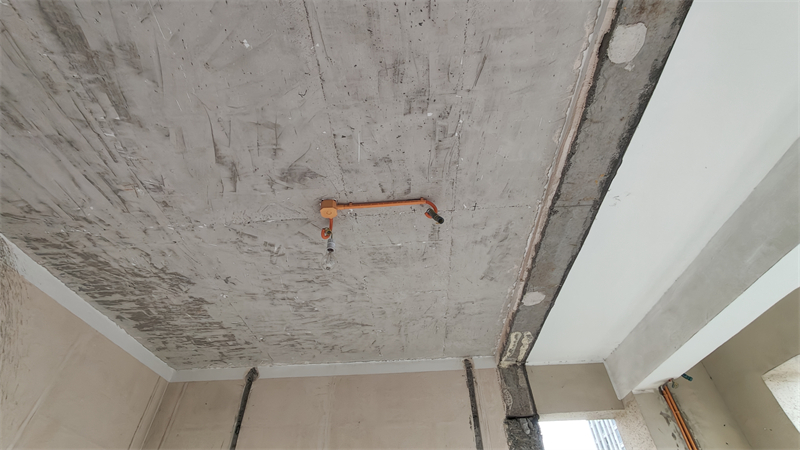

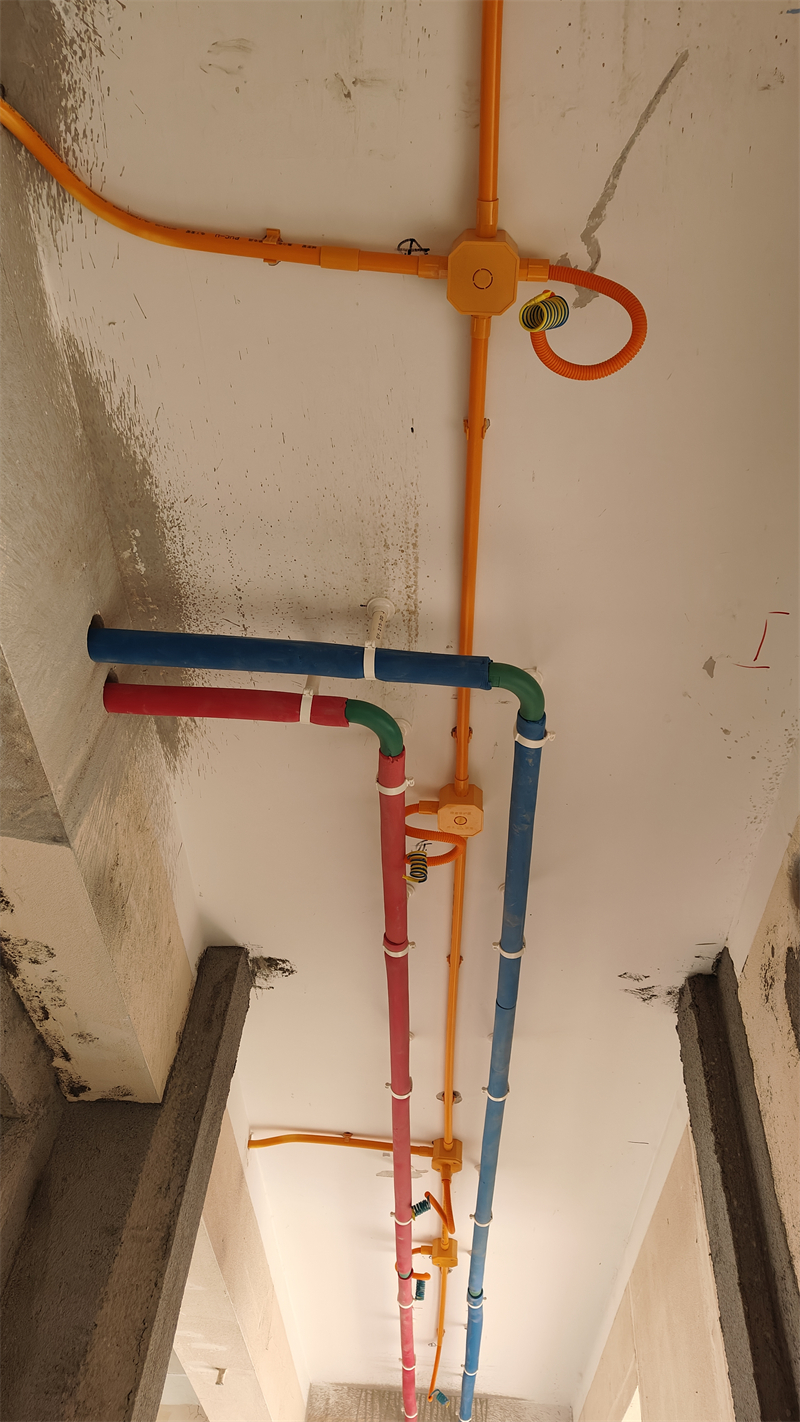

顶部线管交处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

、

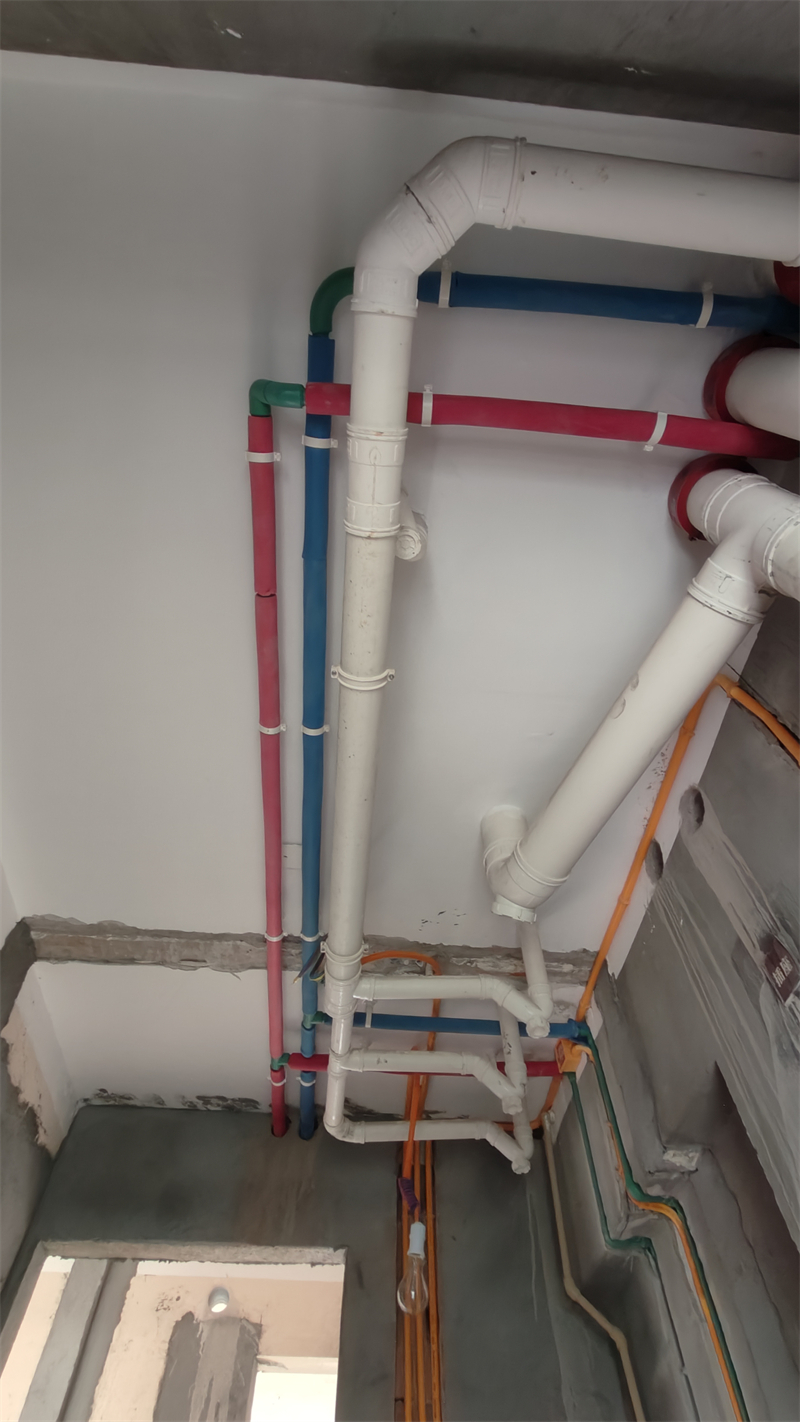

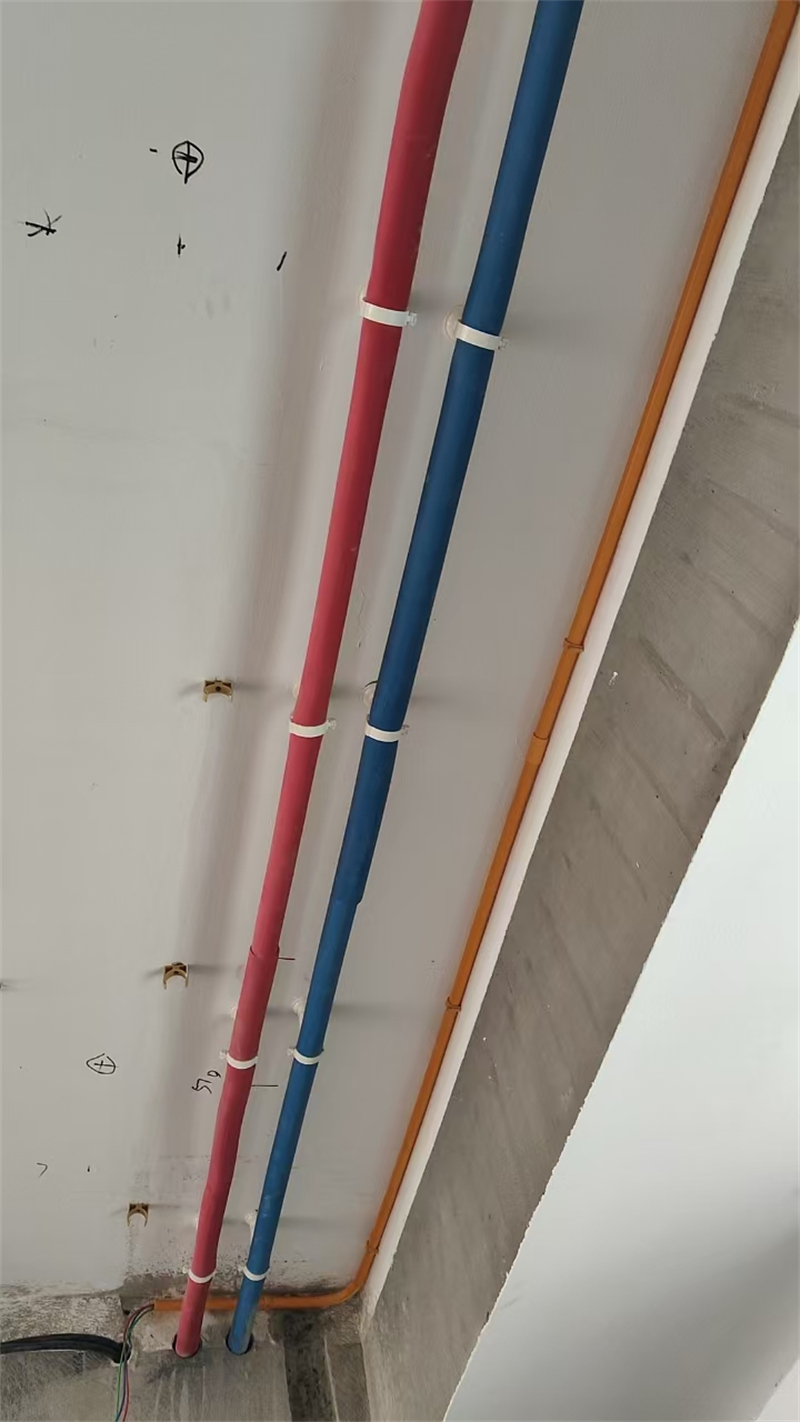

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

发表于 2024-11-27 14:57:41

本帖最后由格堂余姐于 2024-11-27 16:11 编辑

水电完工阶段

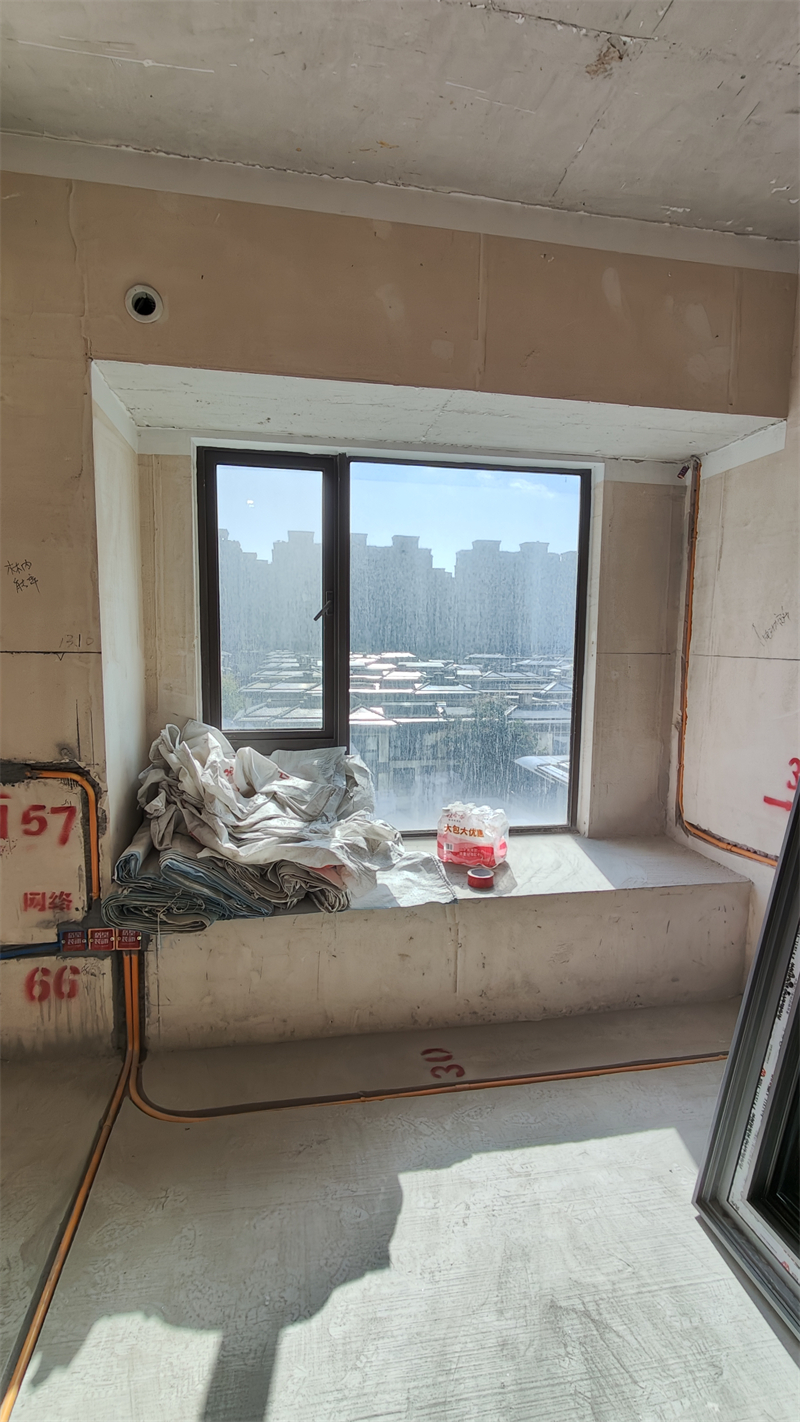

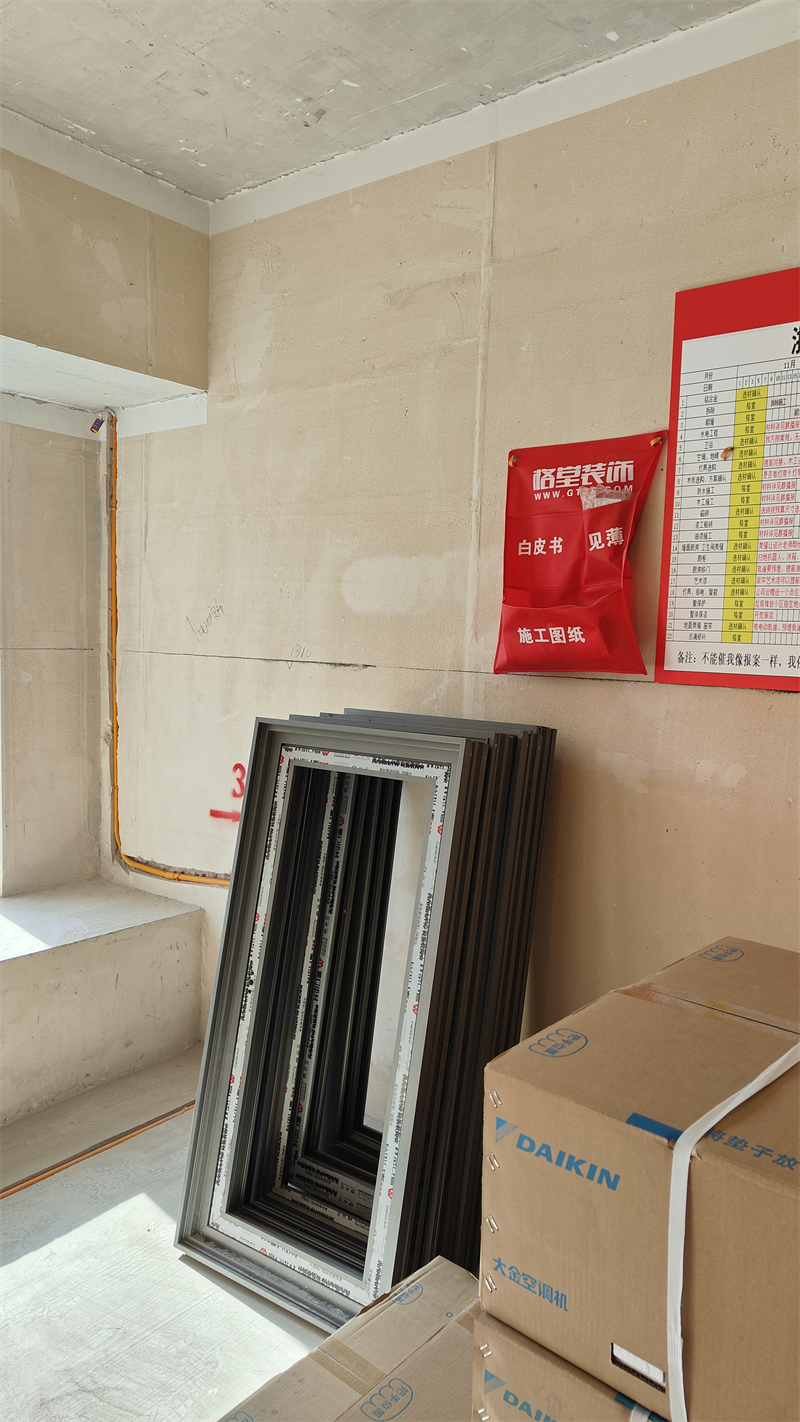

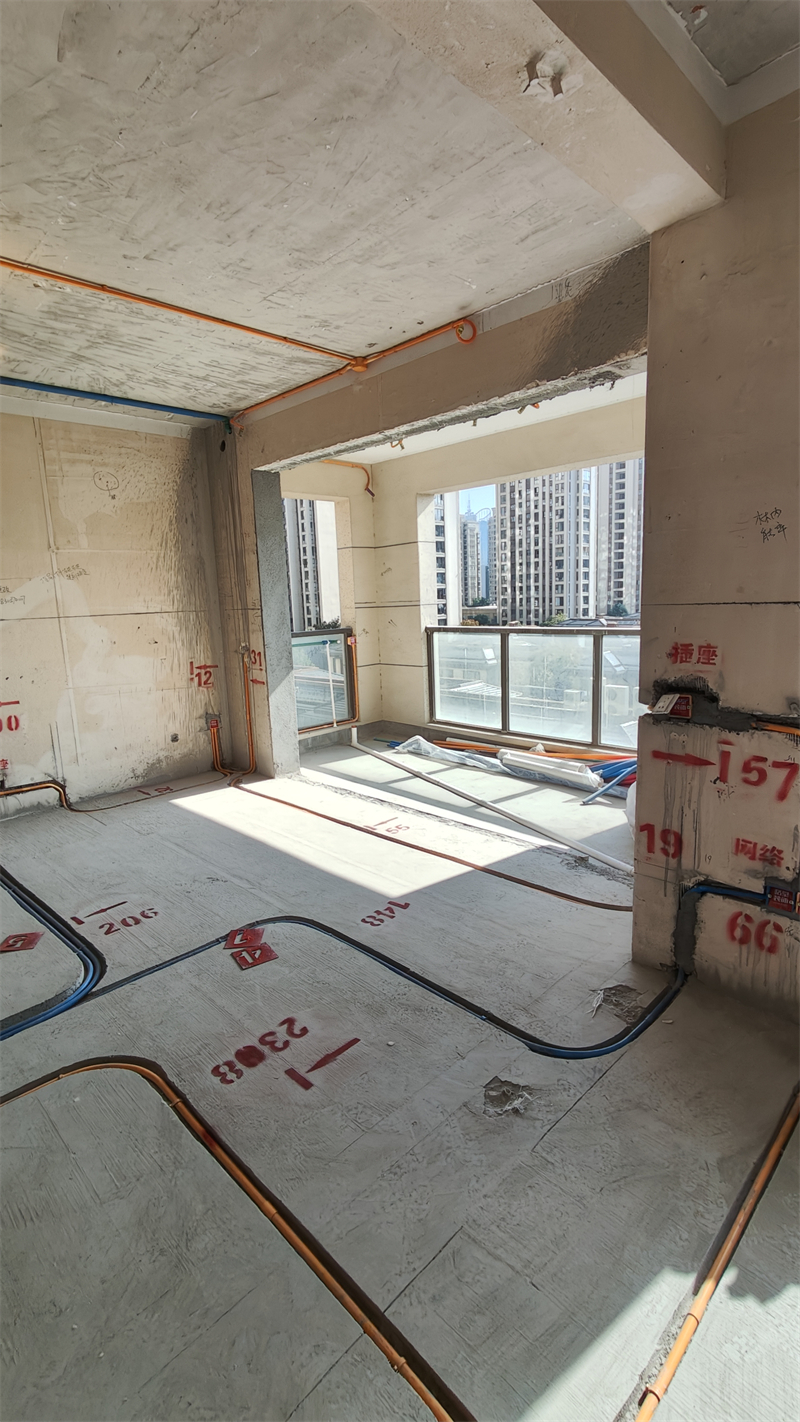

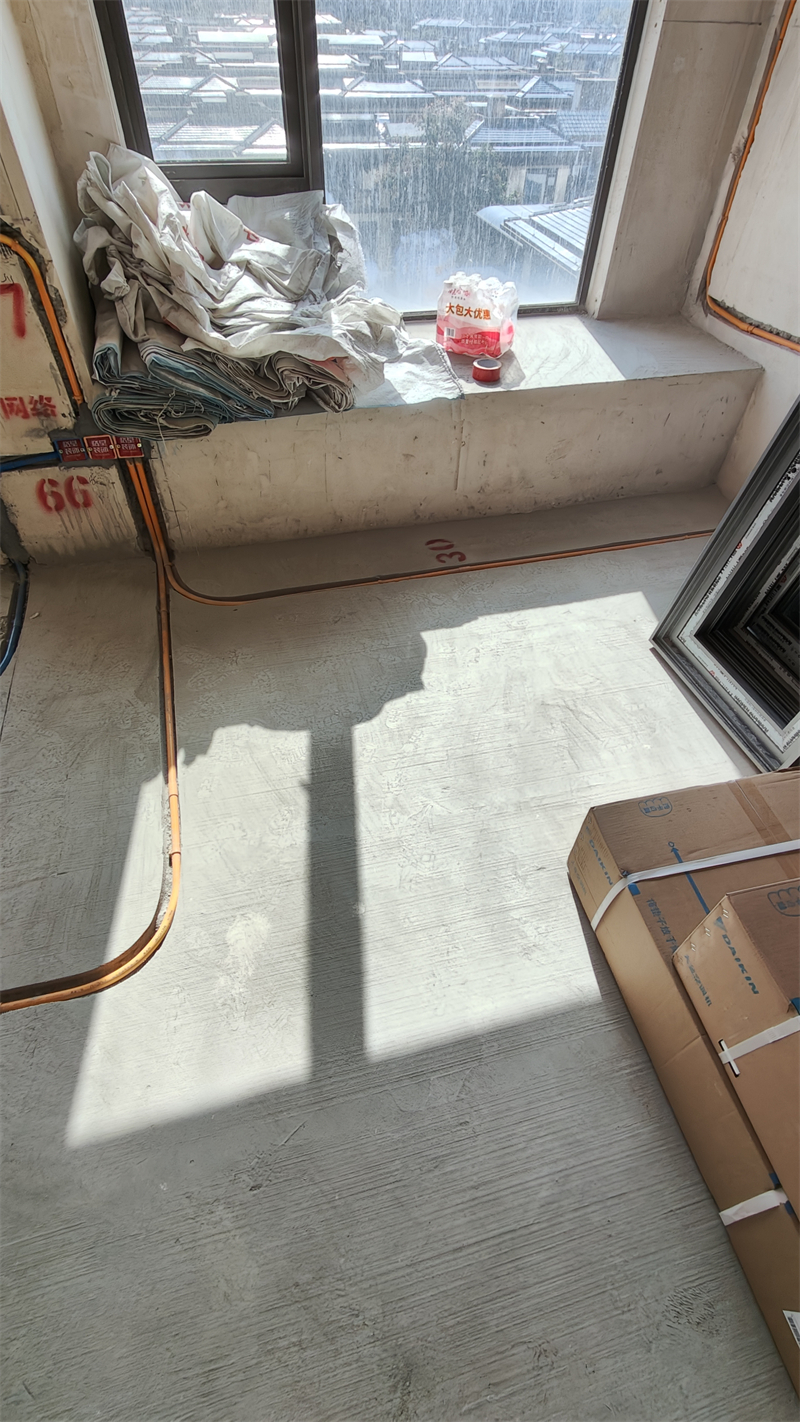

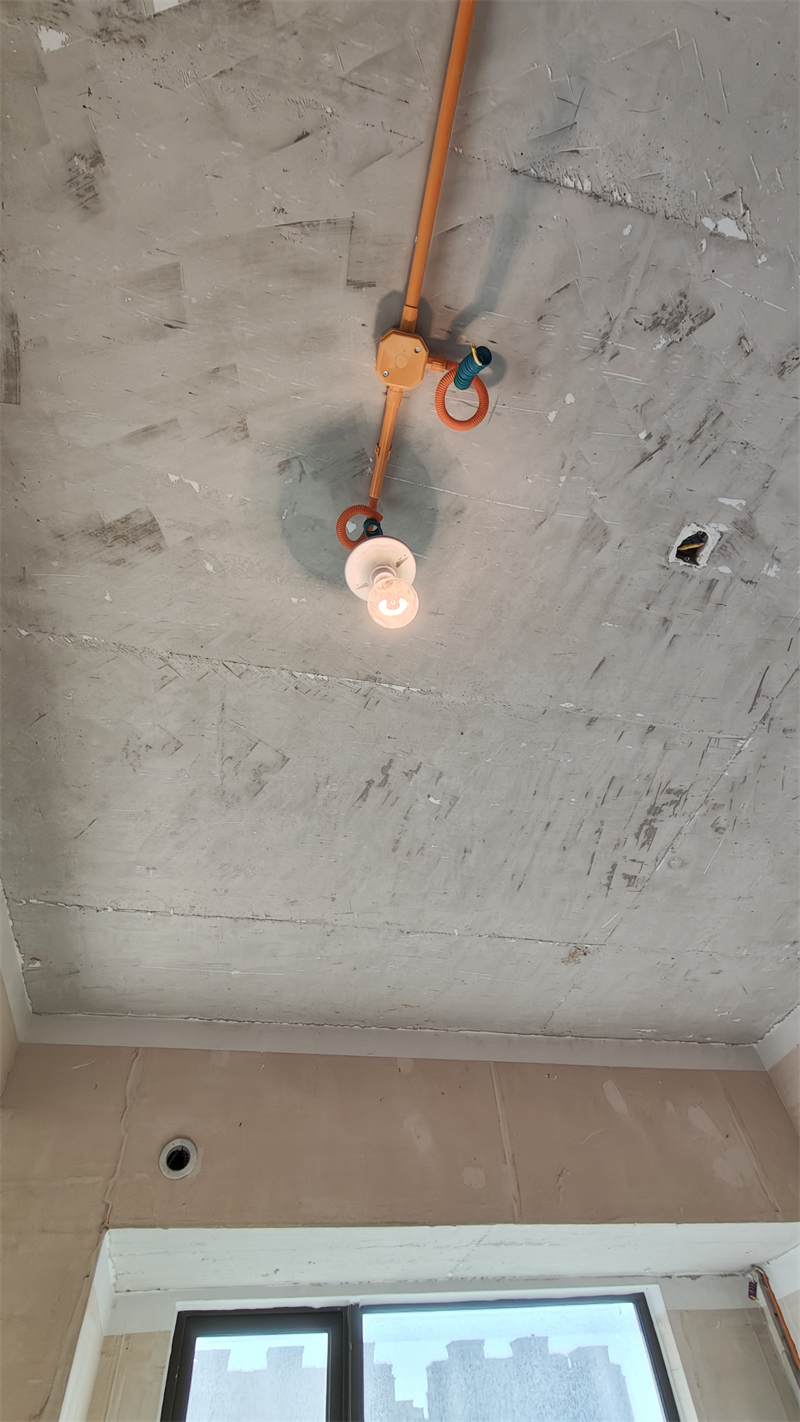

书房水电完工图
