常山江湾城7-1-13#97㎡现代——静默空间

发表于 2024-11-16 16:48:50

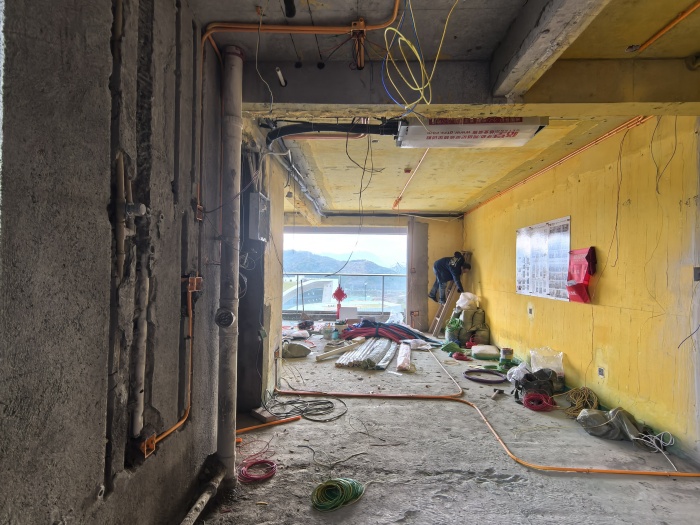

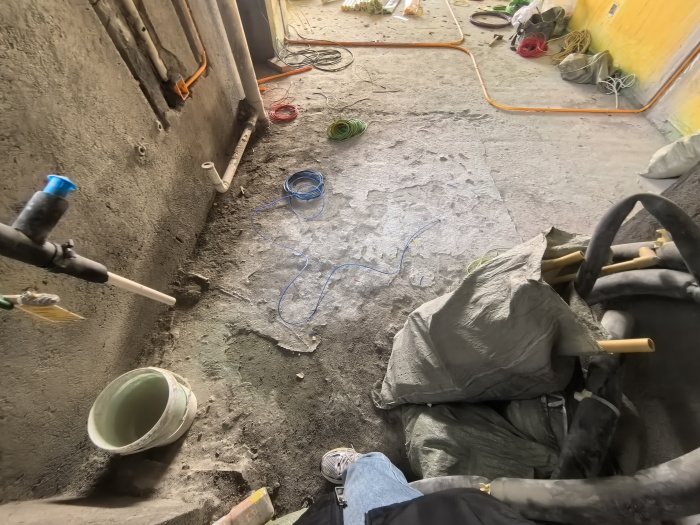

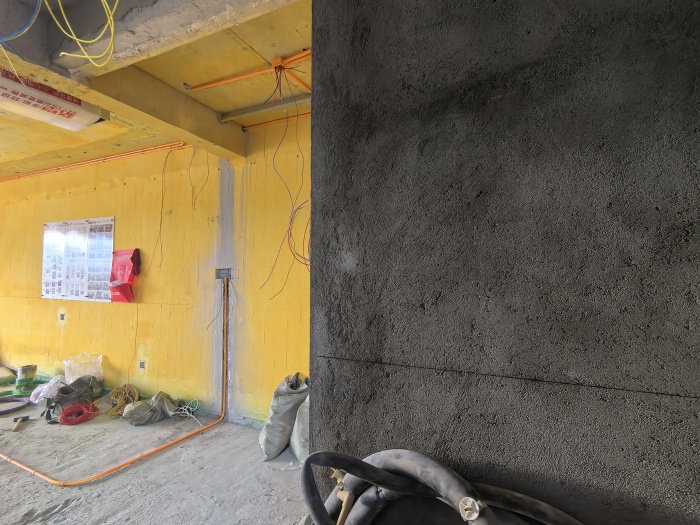

对角。水管还未开始施工，走墙水管采用下垂式安装

发表于 2024-11-16 16:52:53

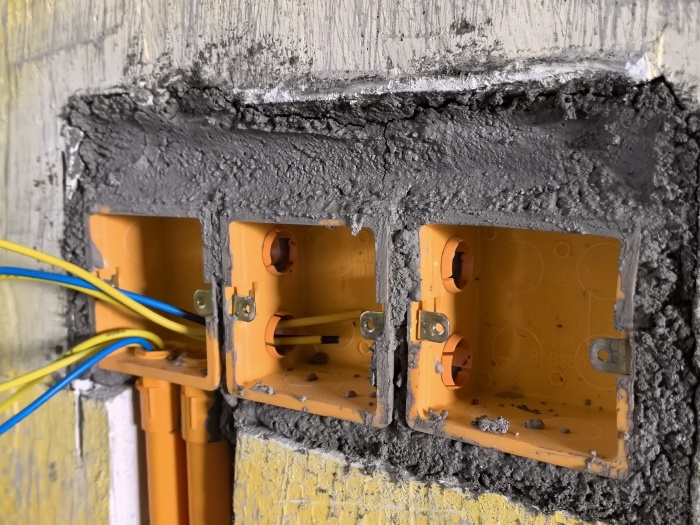

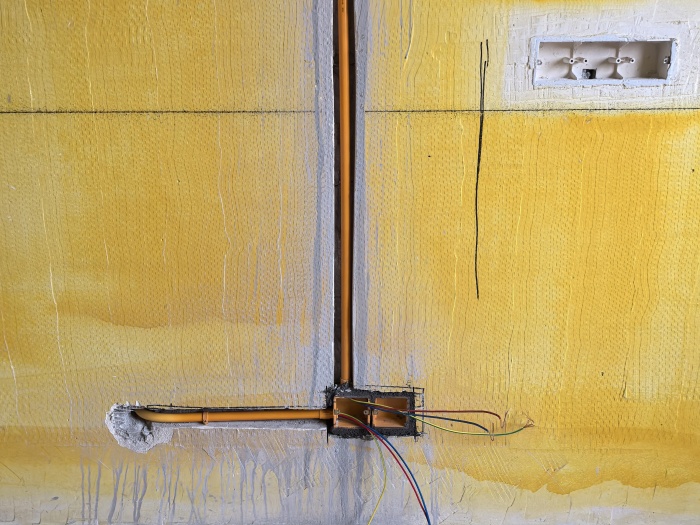

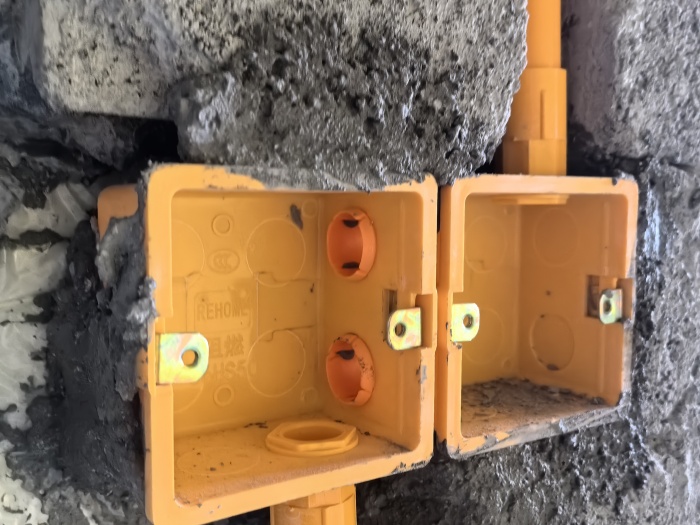

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2024-11-16 16:53:26

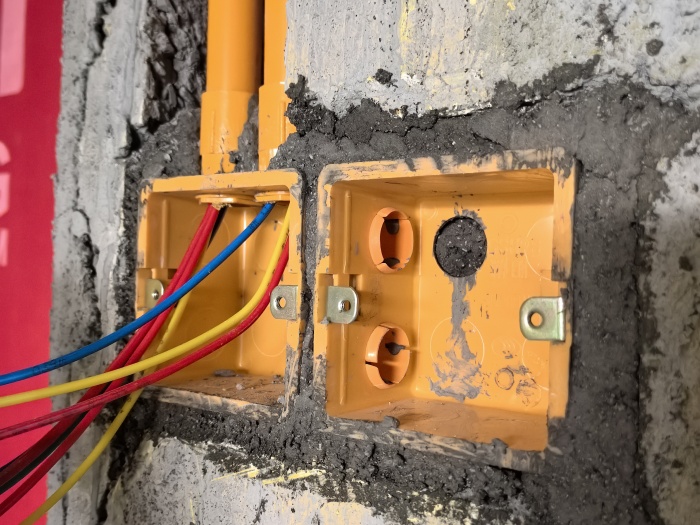

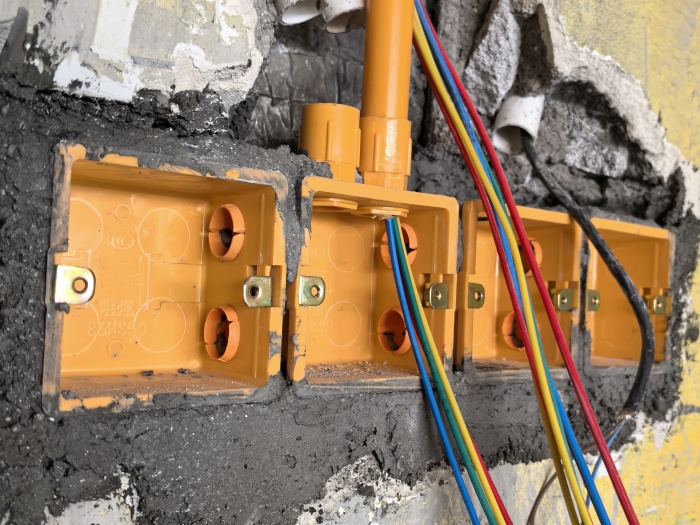

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2024-11-16 16:54:07

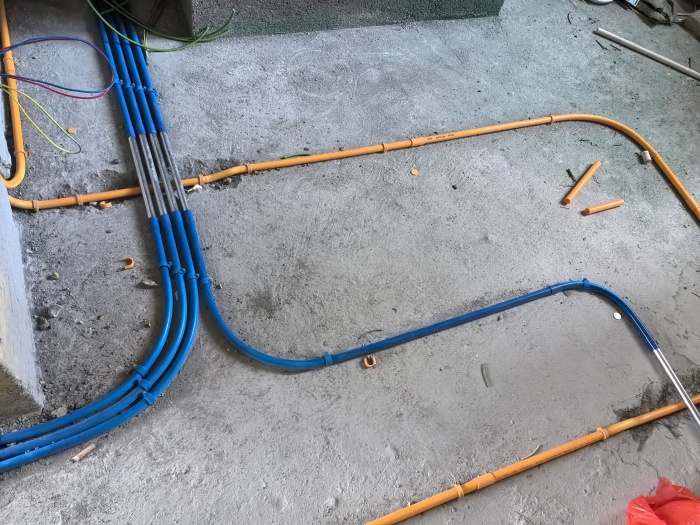

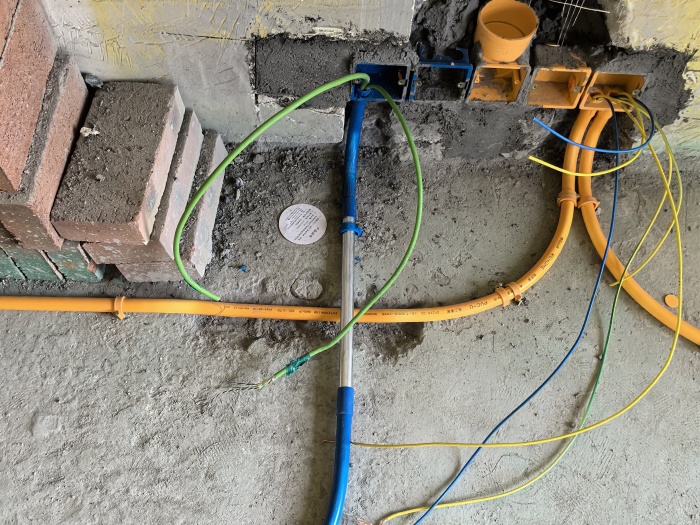

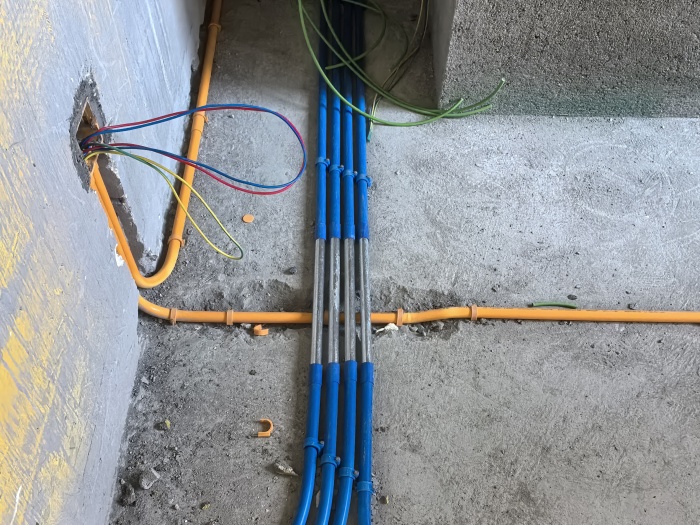

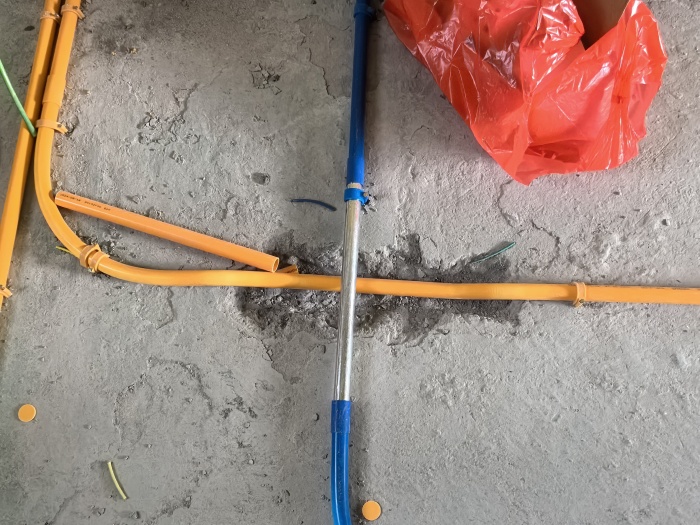

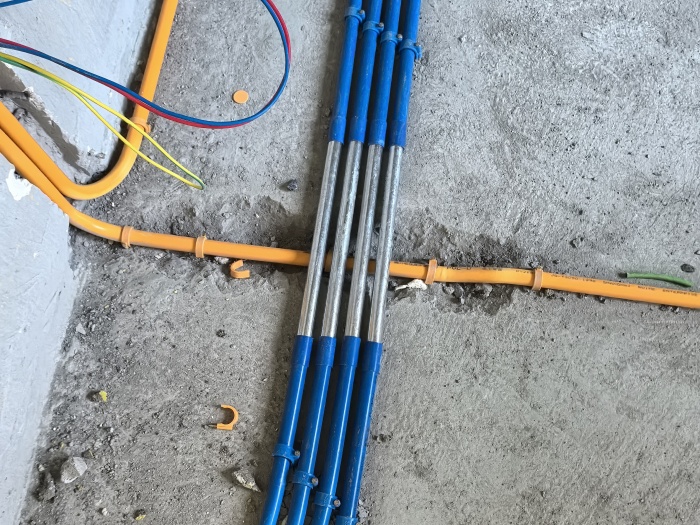

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2024-11-16 16:54:31

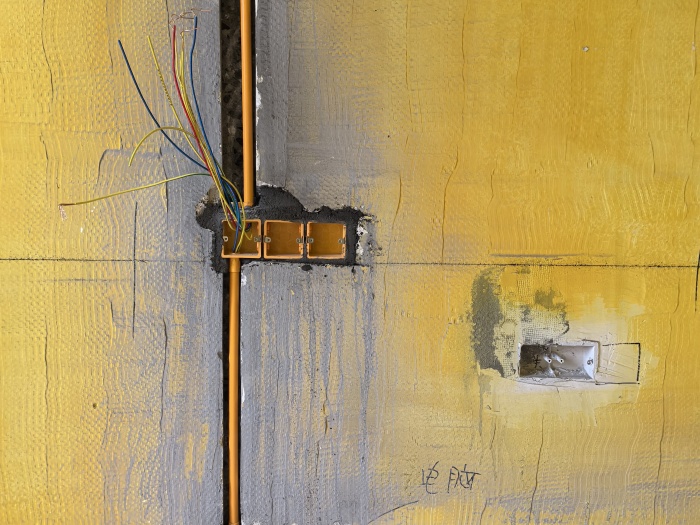

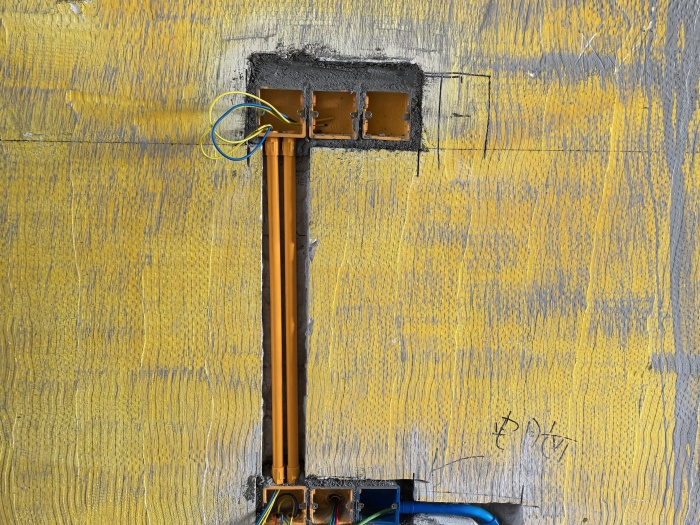

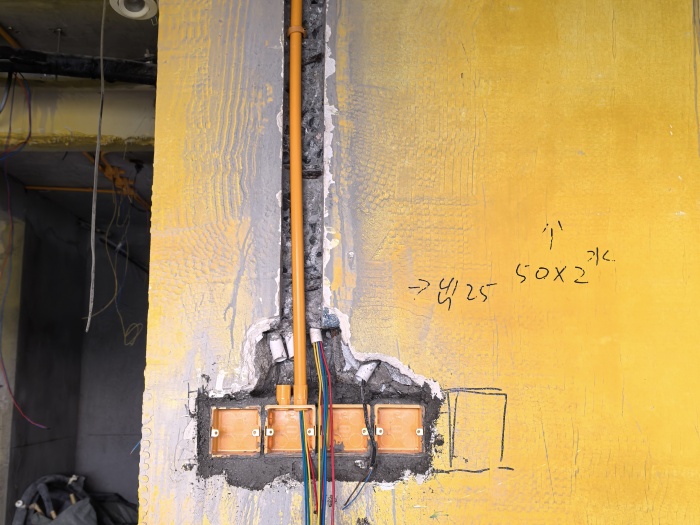

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2024-11-16 16:54:52

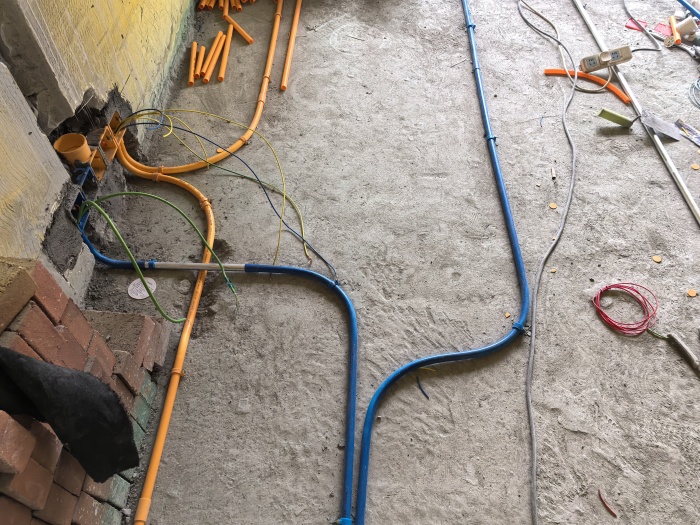

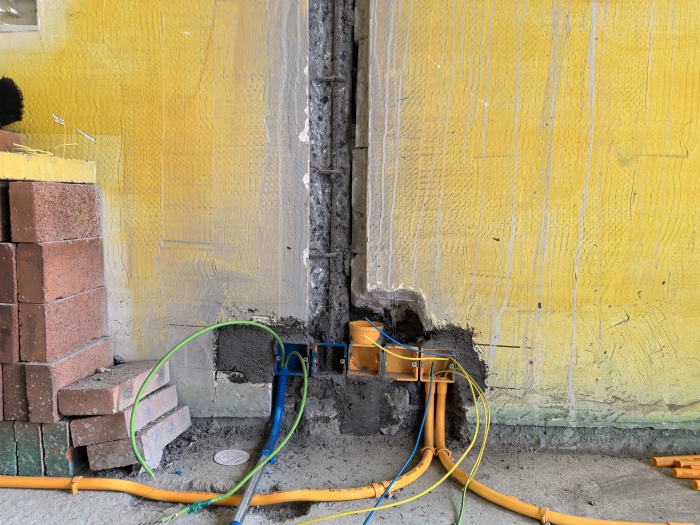

线槽转弯处大弧弯工艺施工，方便抽拉电线

发表于 2024-11-16 16:55:29

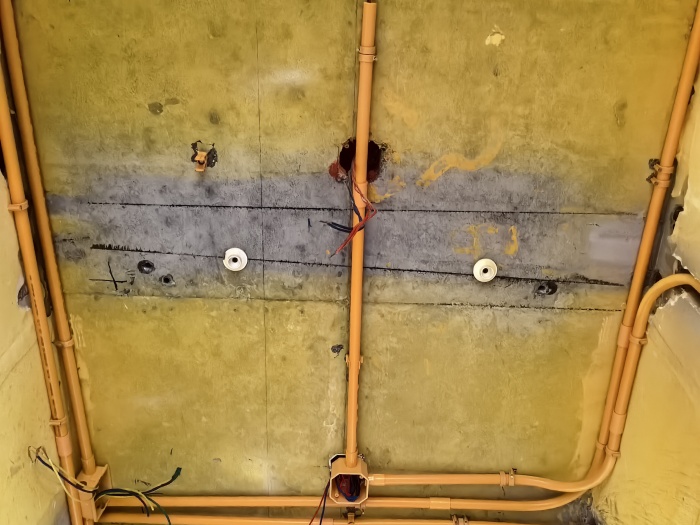

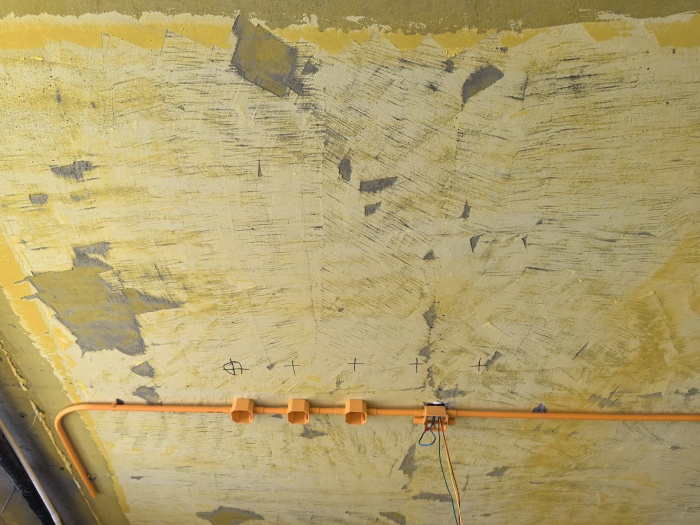

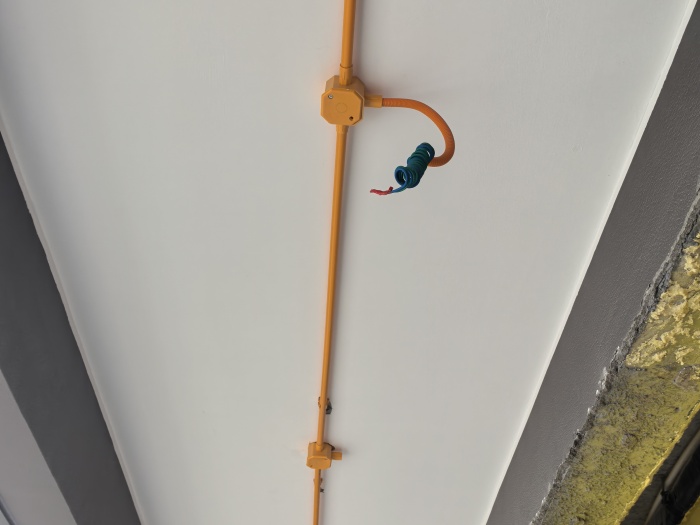

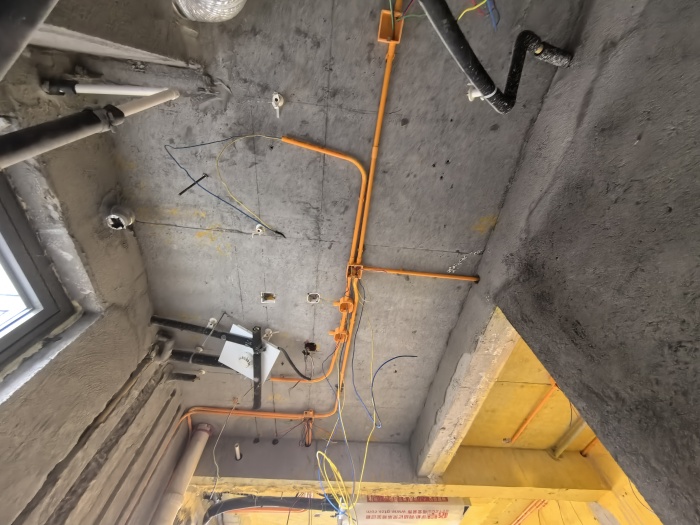

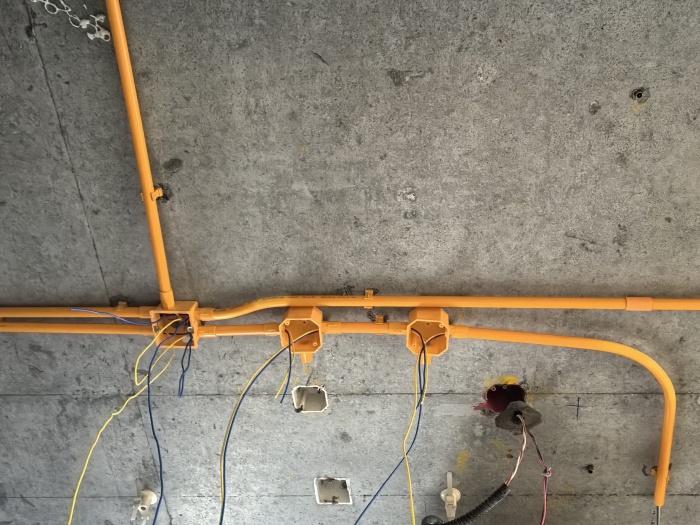

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2024-11-16 16:56:02

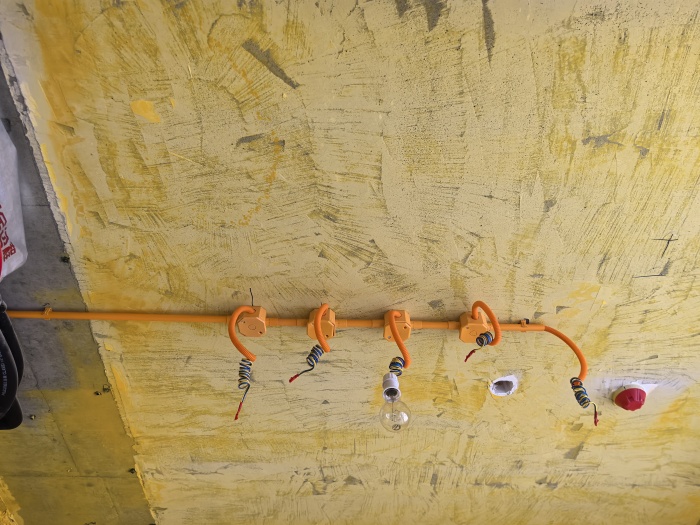

筒灯电线用波纹管保护

发表于 2024-11-16 16:56:48

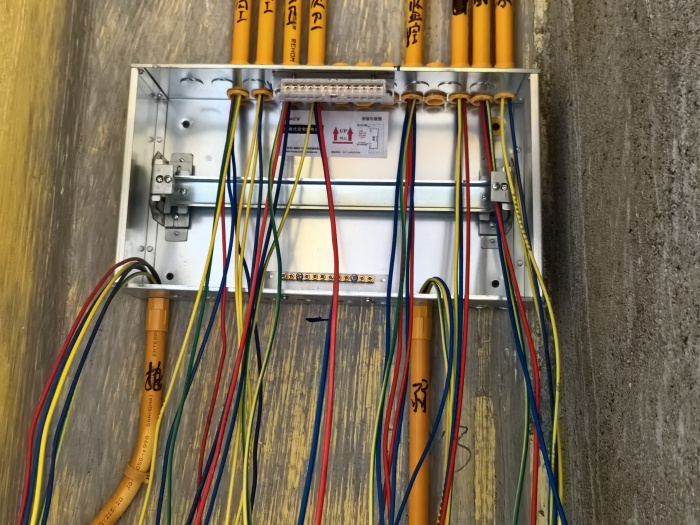

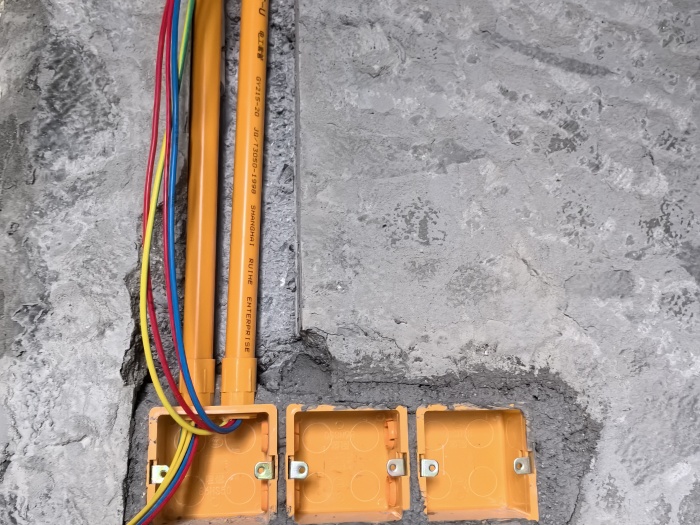

线管内电线也有规定的哦，同一根线管内穿线不得超过7根

发表于 2024-11-16 16:57:10

线管排列并排2根以上管卡平钉，间隙均匀
