旭辉城13-3-10#240㎡中古——梦

发表于 2024-12-5 16:54:41

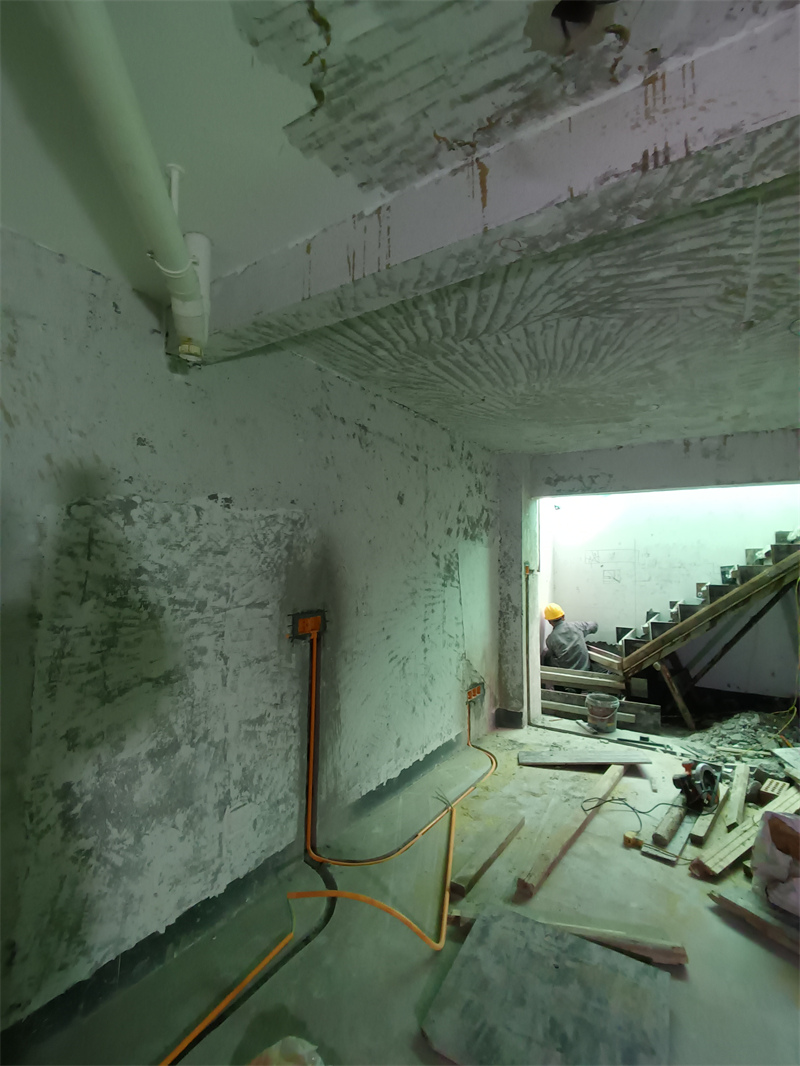

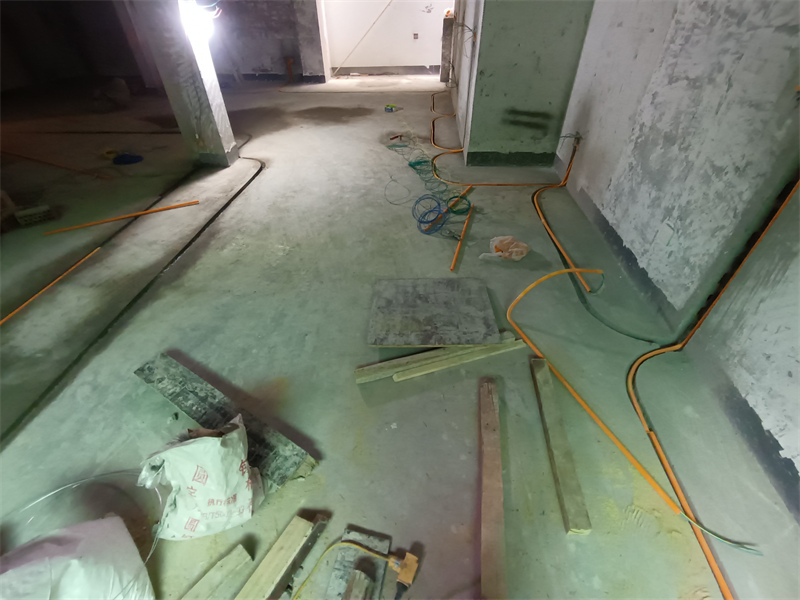

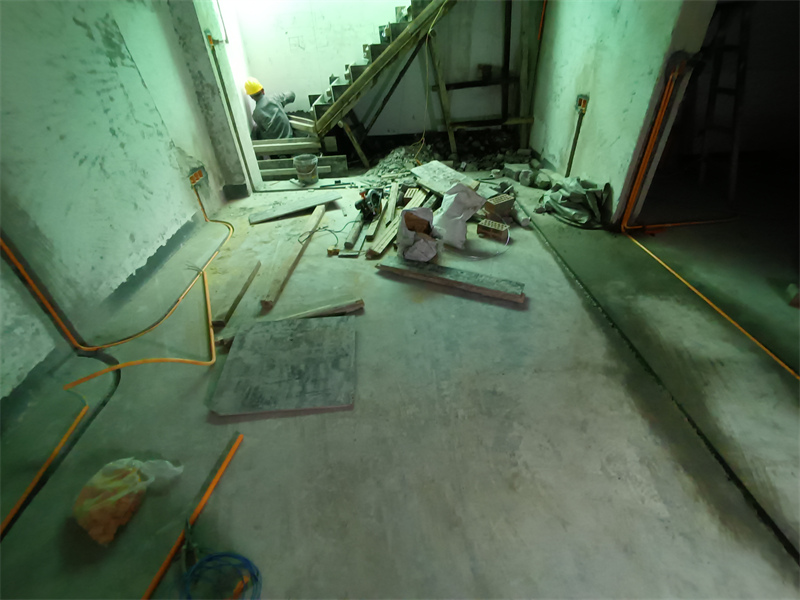

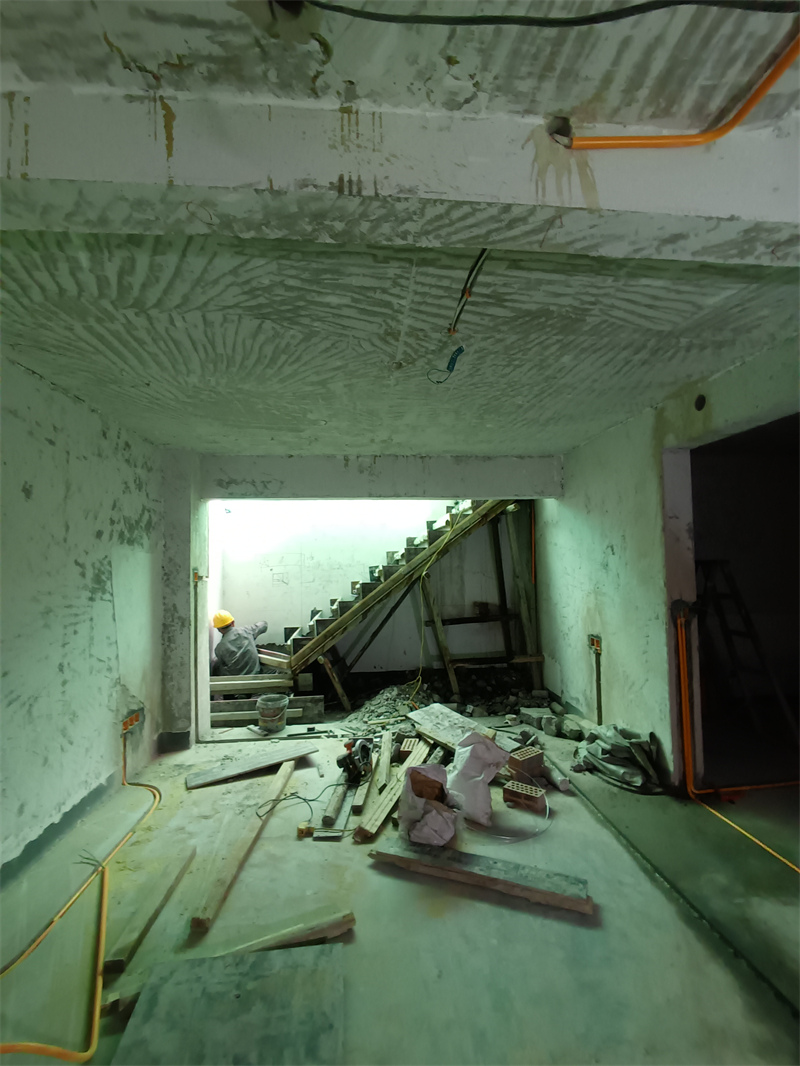

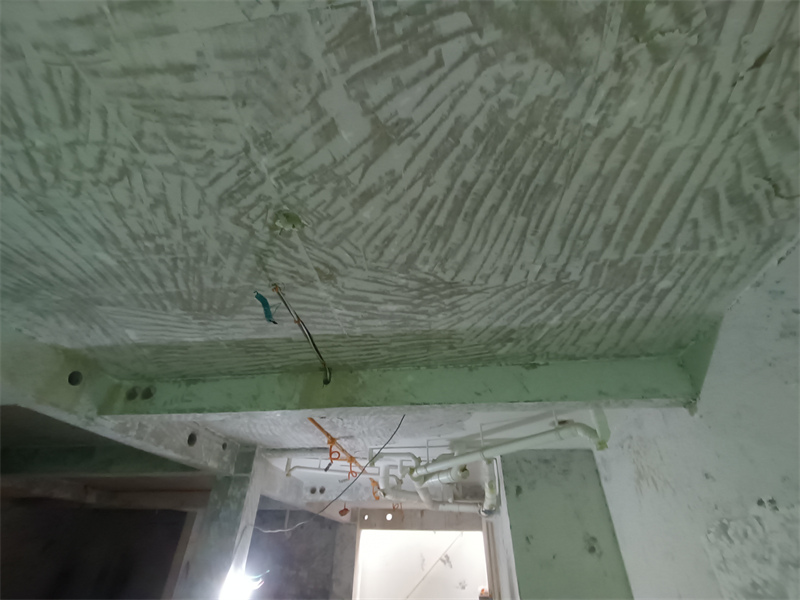

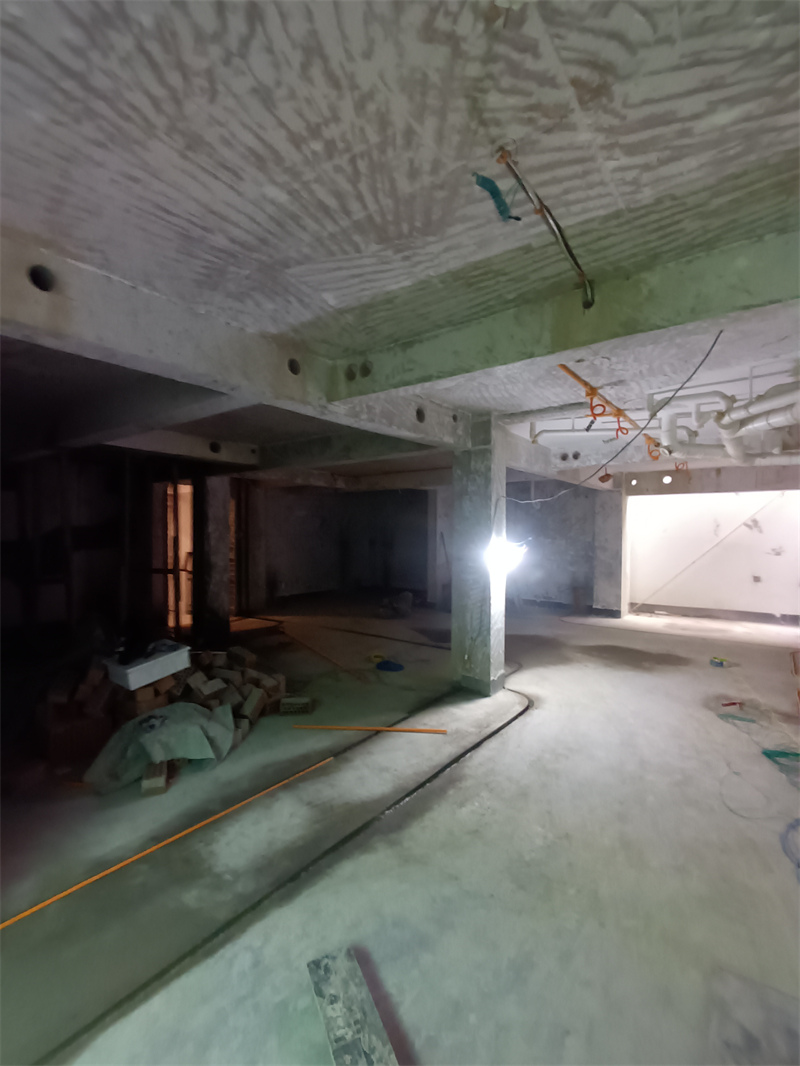

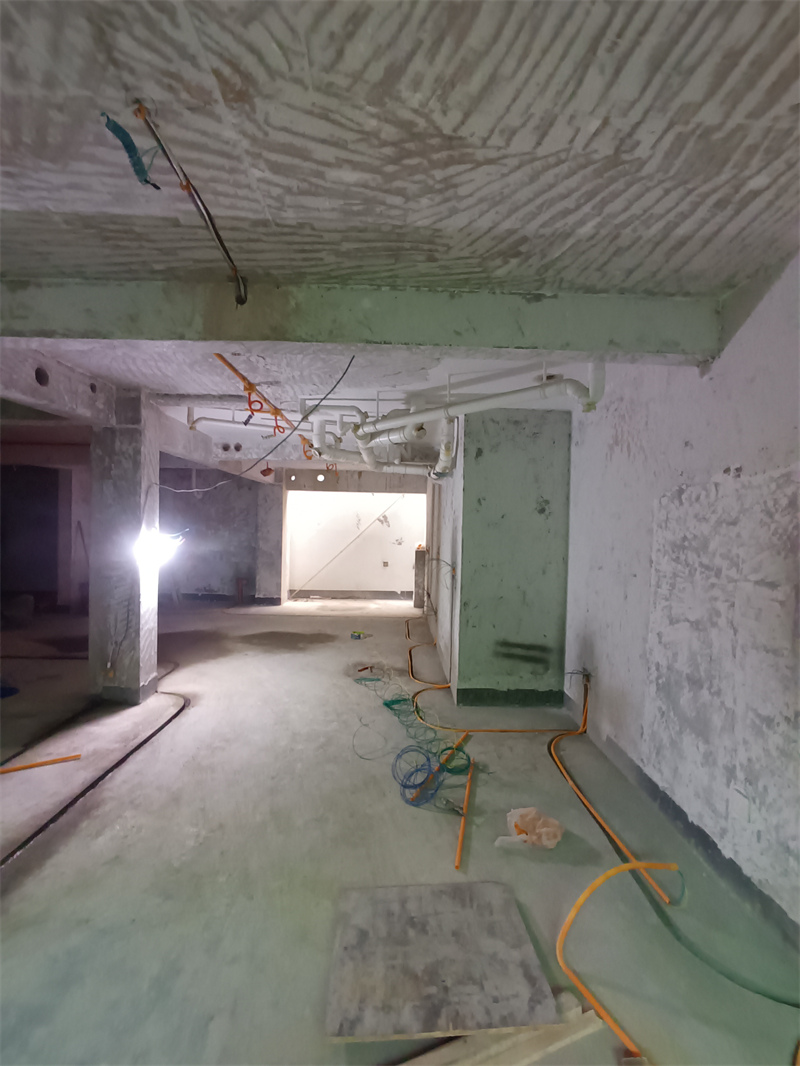

负一喝茶区

发表于 2024-12-5 16:55:17

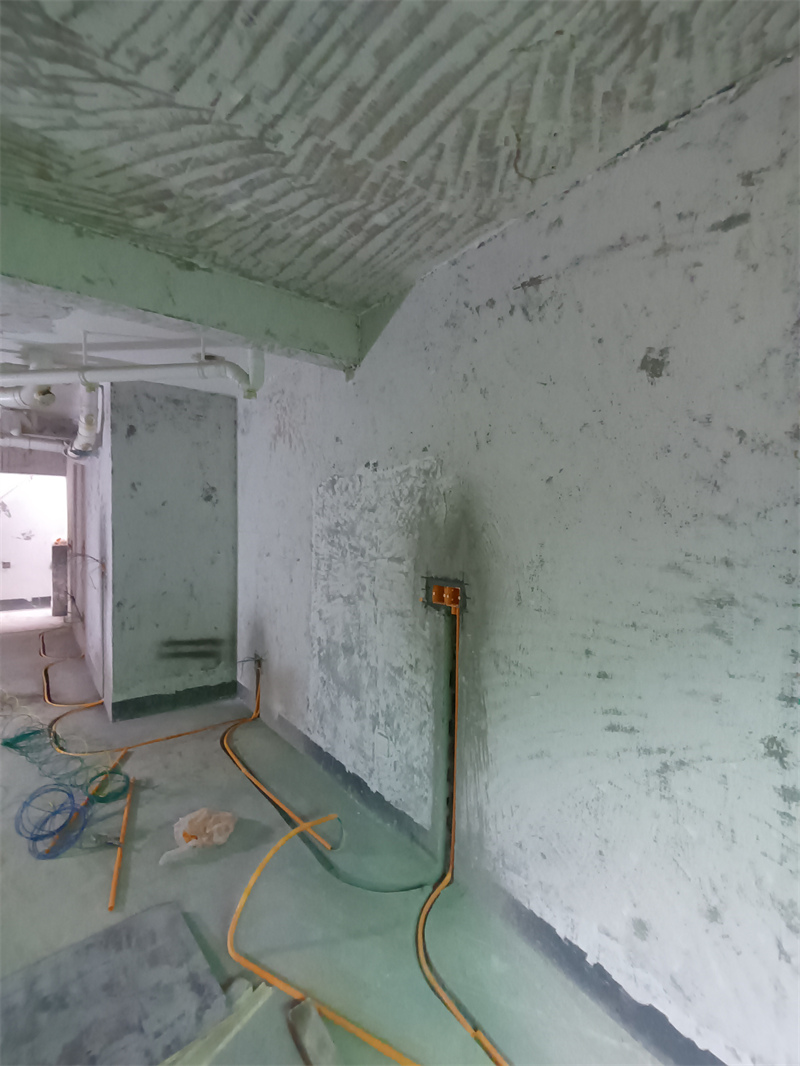

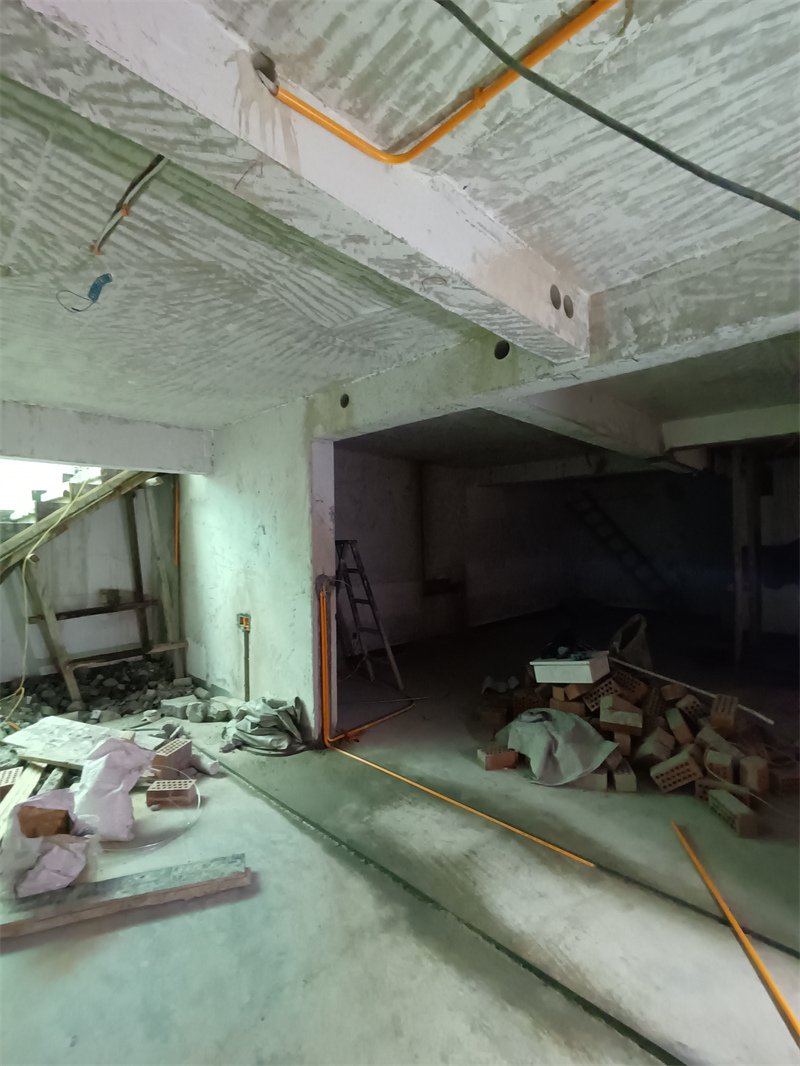

负一喝茶区对角

发表于 2024-12-7 16:17:32

本帖最后由格堂黄姐于 2024-12-12 15:10 编辑

水电完工

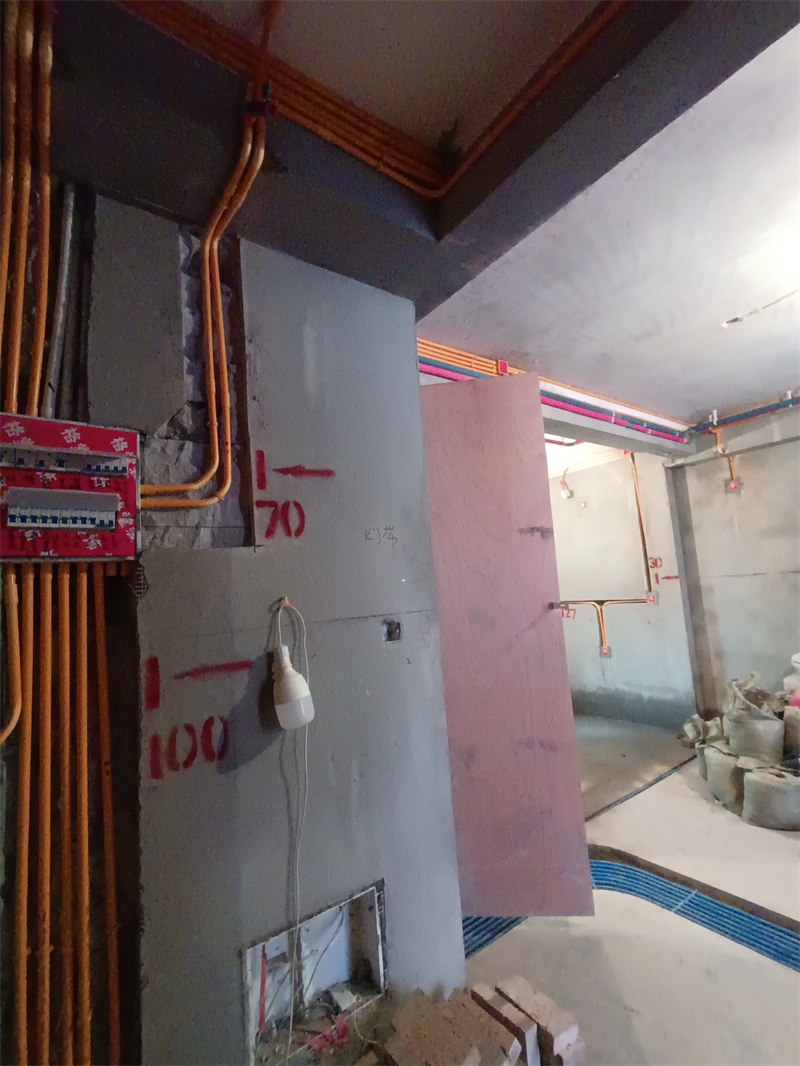

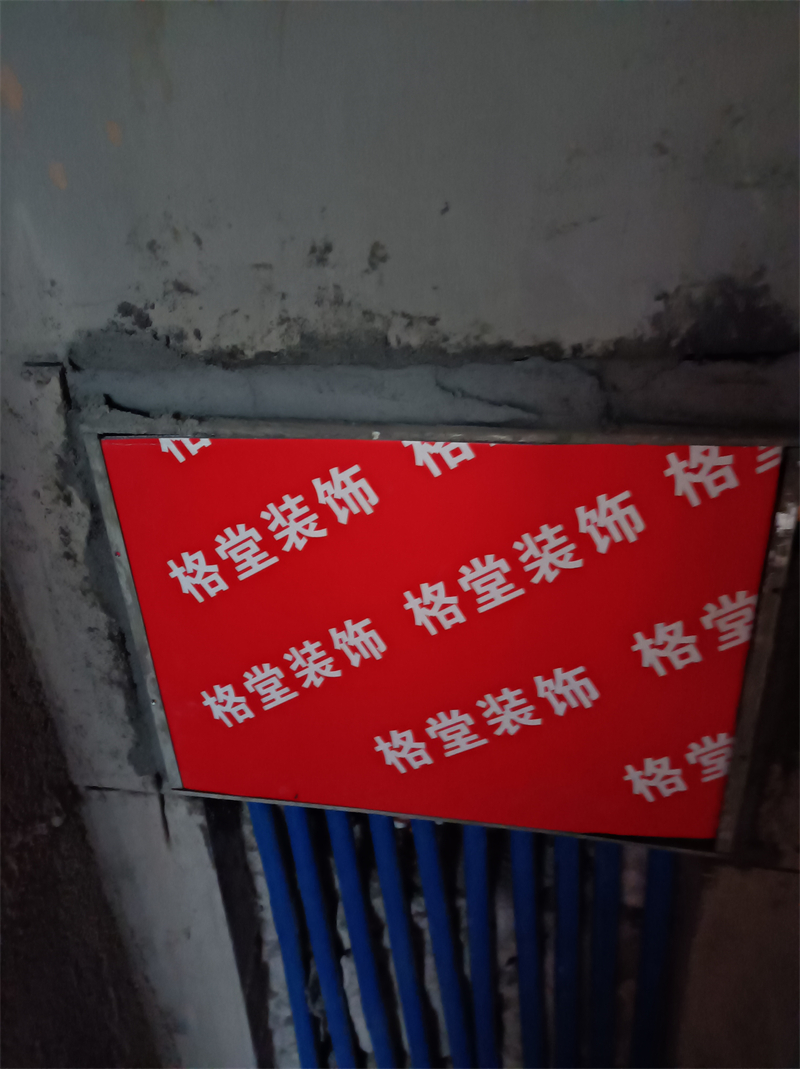

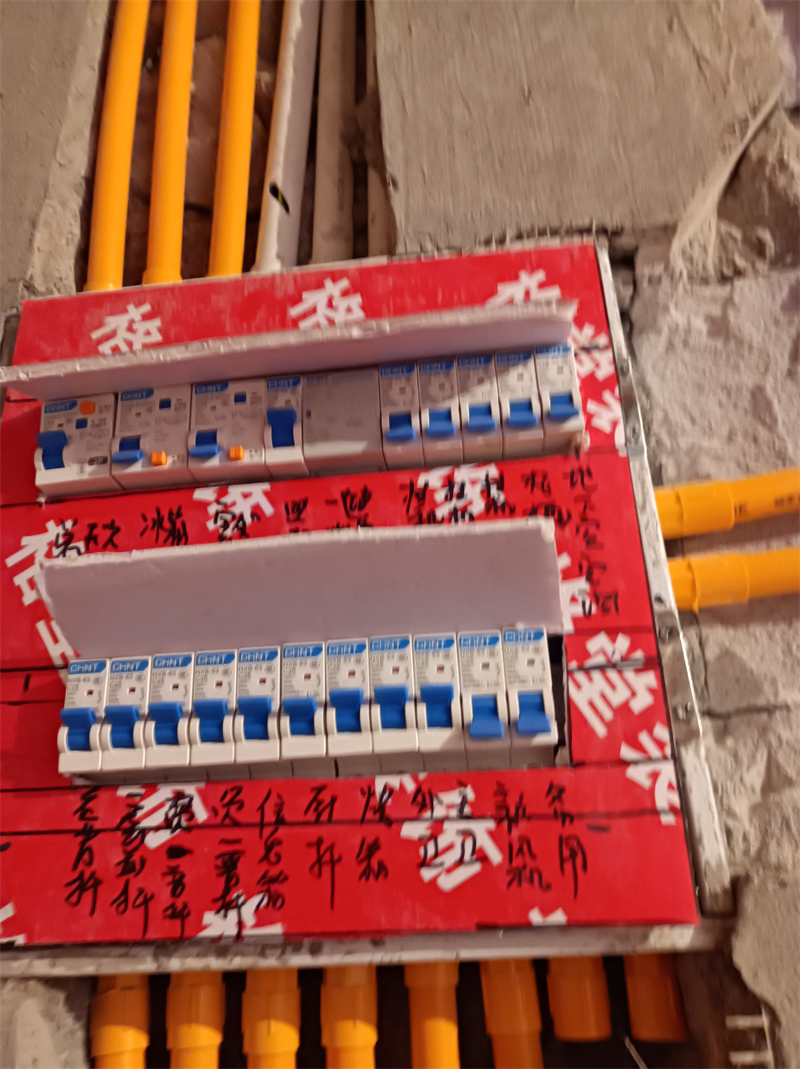

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

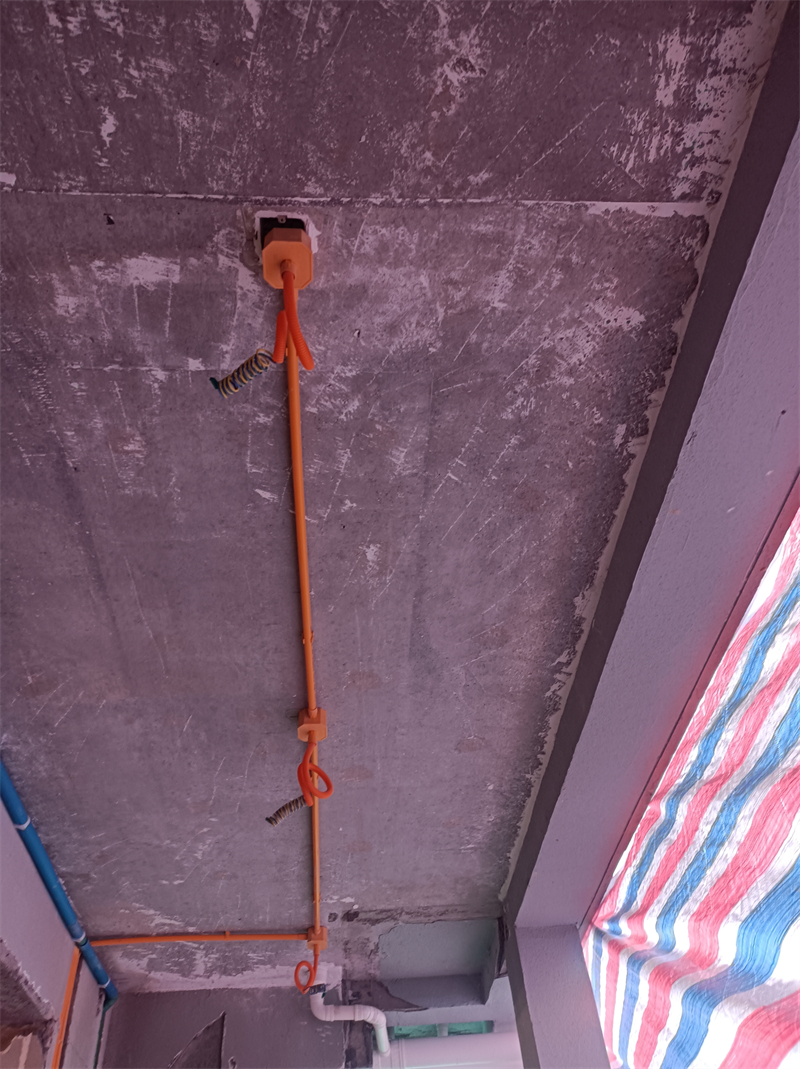

灯头线套黄腊管保护。

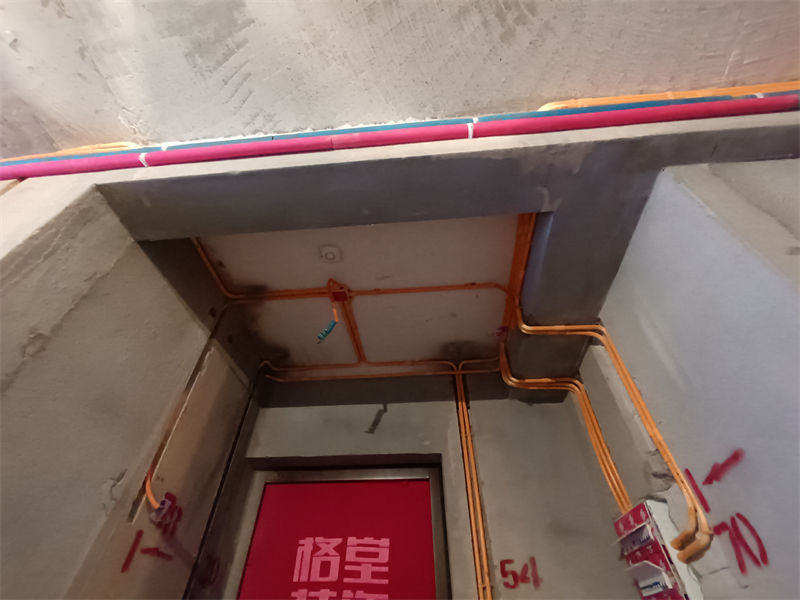

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

筒灯电线用波纹管保护。

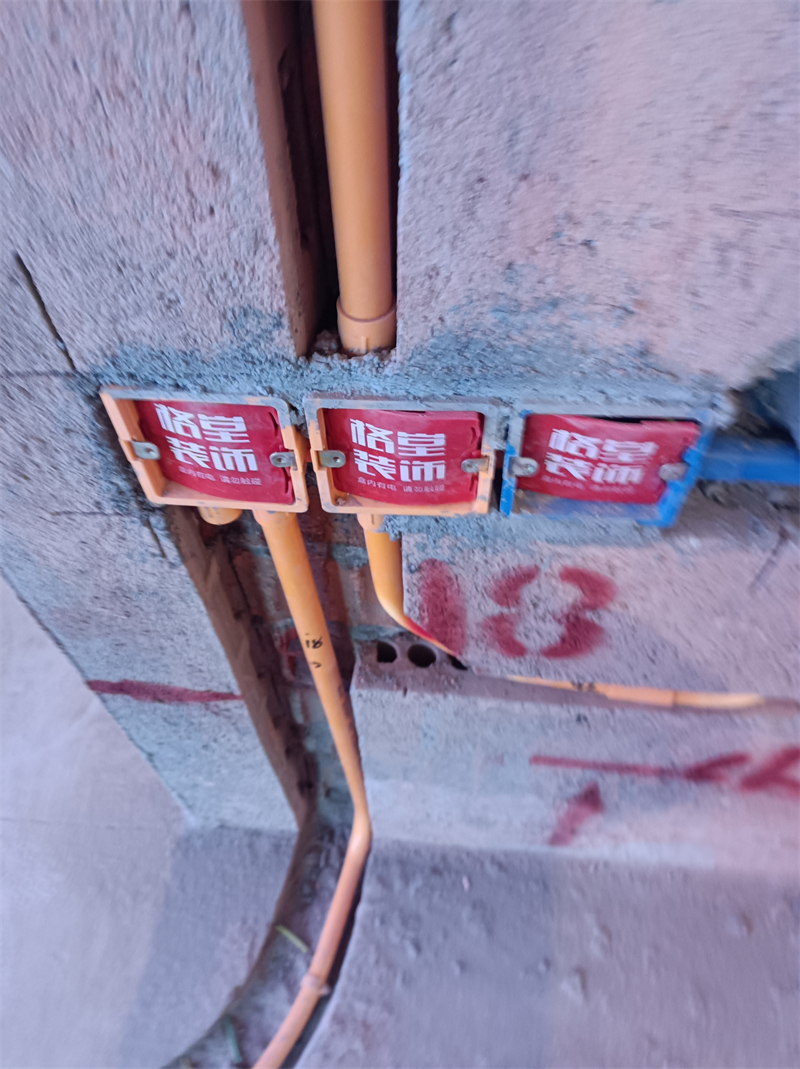

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

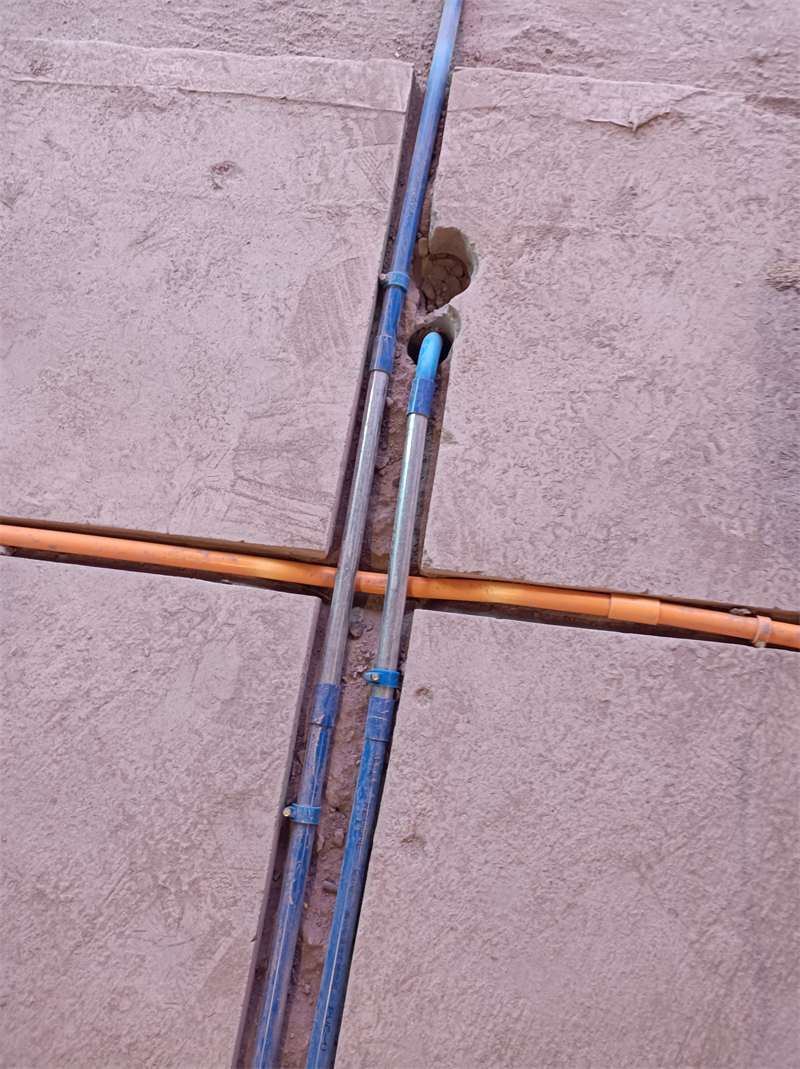

强弱电交接处用金属镀锌管交叉，防止信号干扰。

发表于 2024-12-7 16:19:31

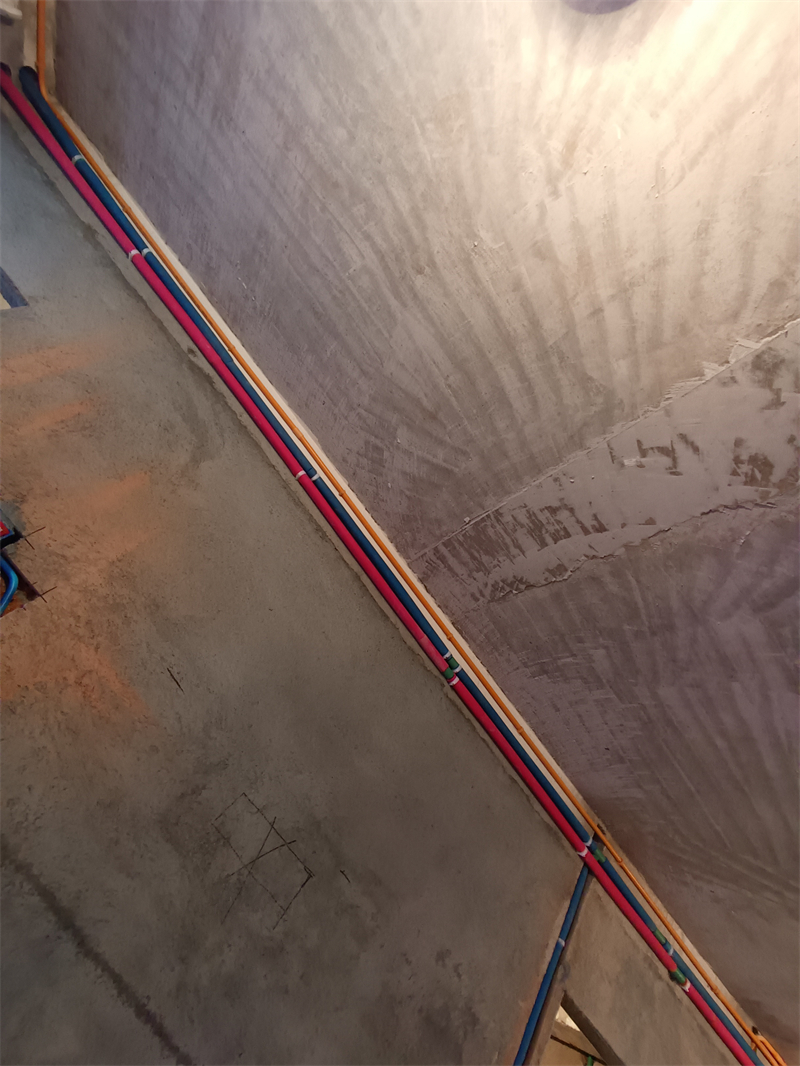

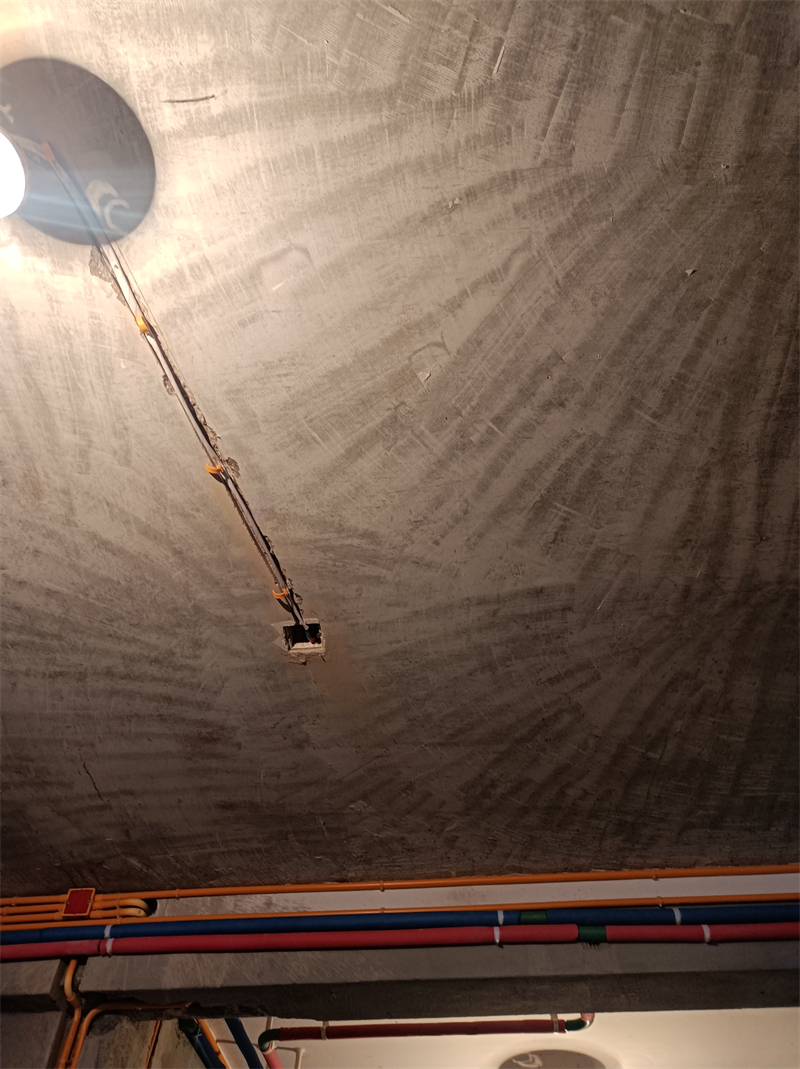

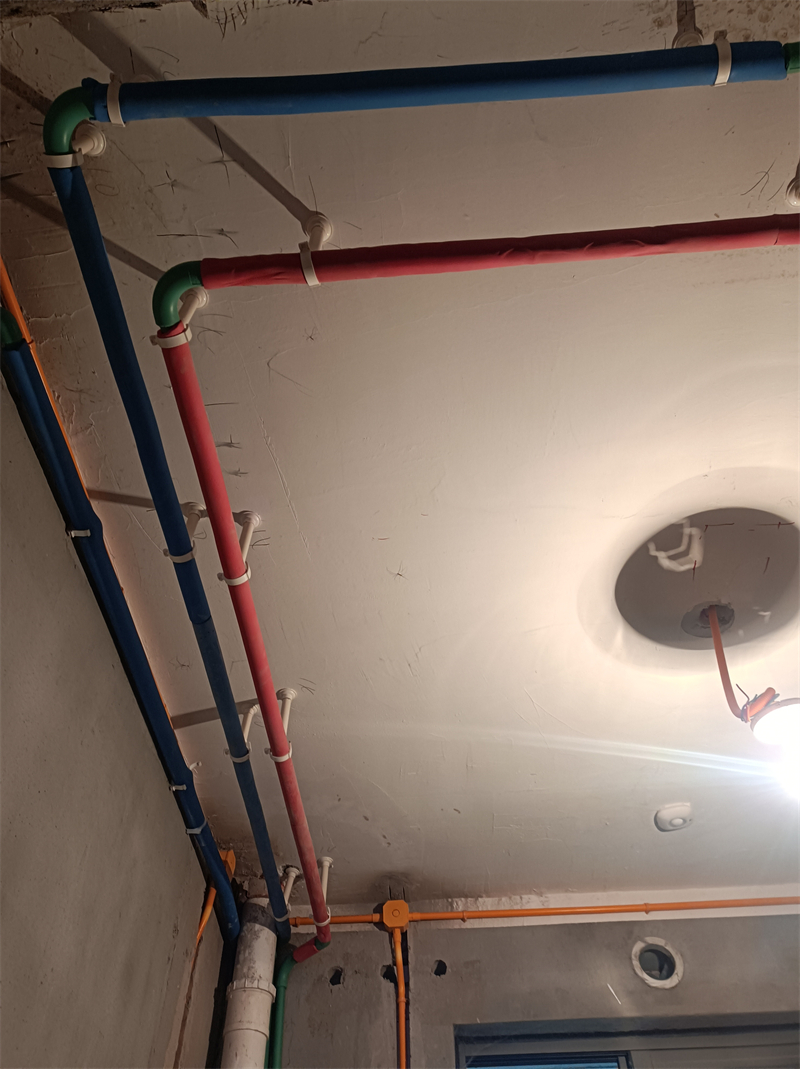

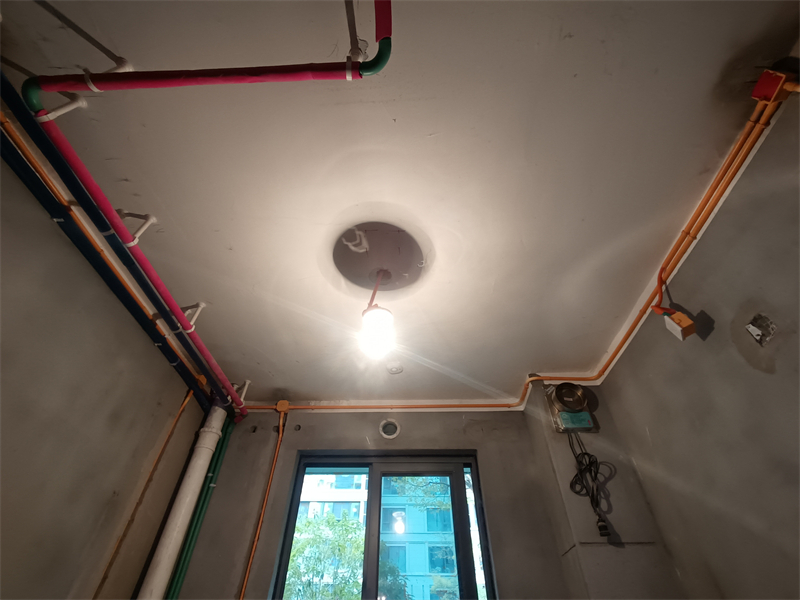

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

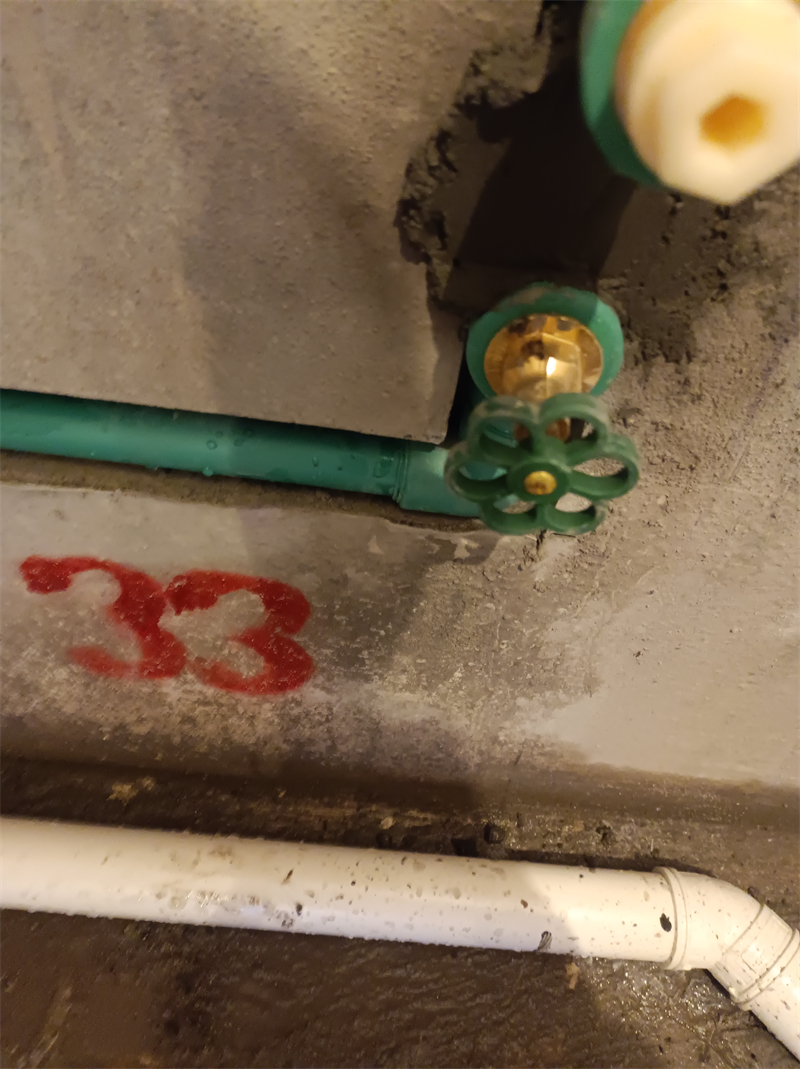

每户水管进水部位室内加进水总阀，采用暗埋做法。

发表于 2024-12-7 16:20:02

本帖最后由格堂黄姐于 2024-12-7 16:21 编辑

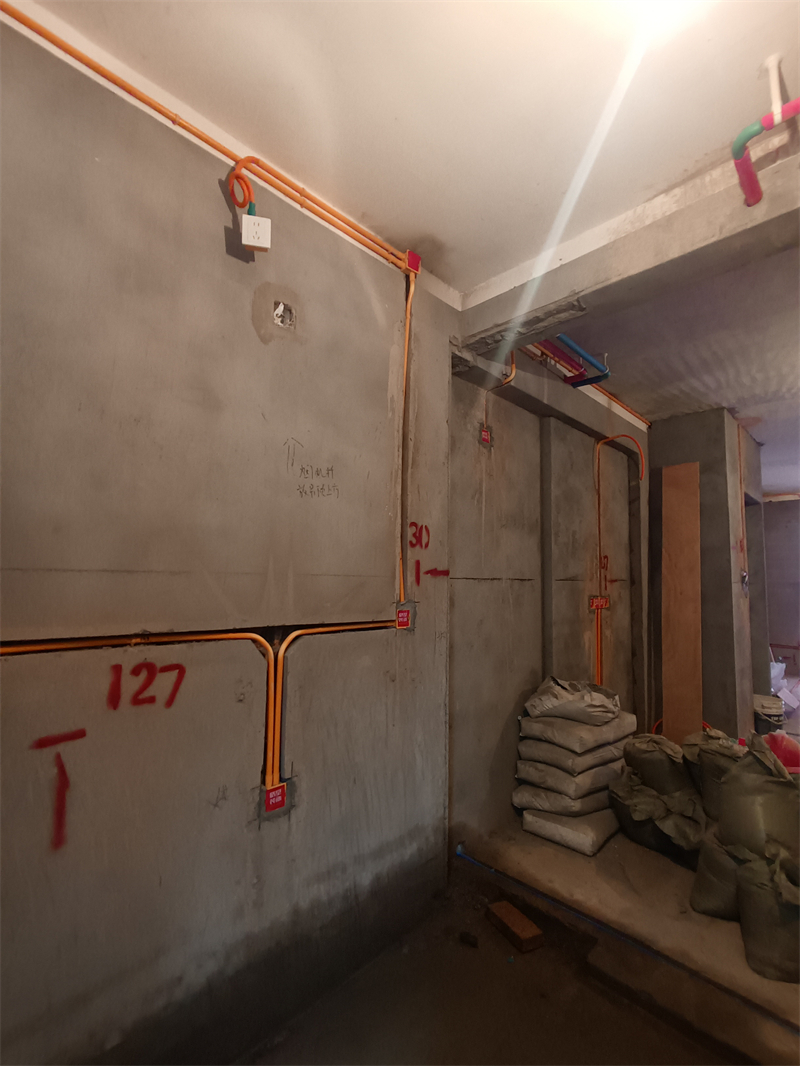

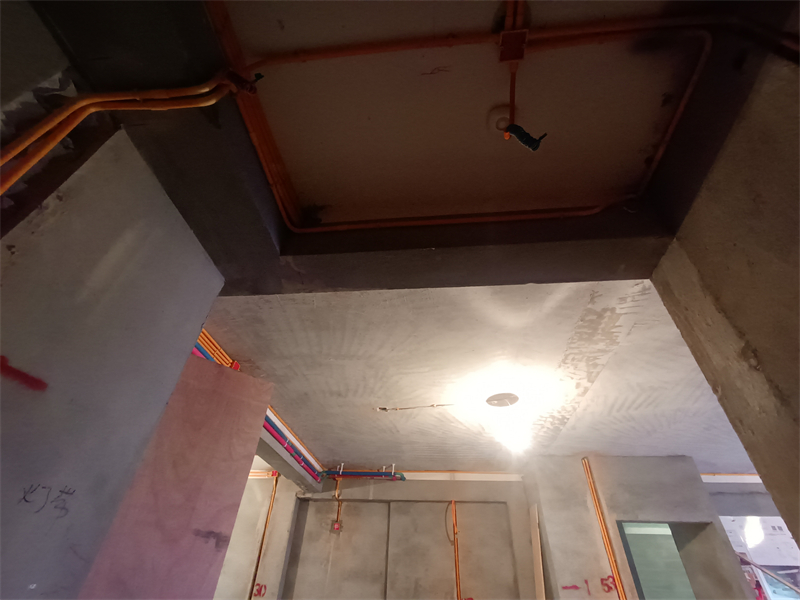

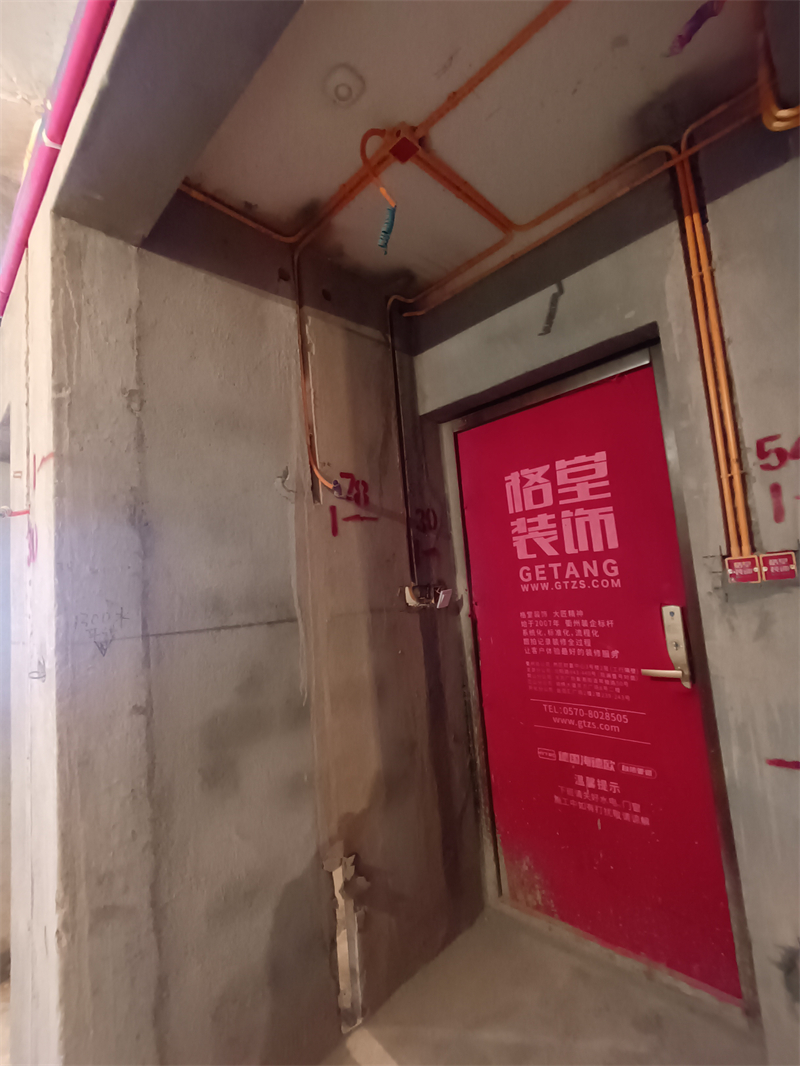

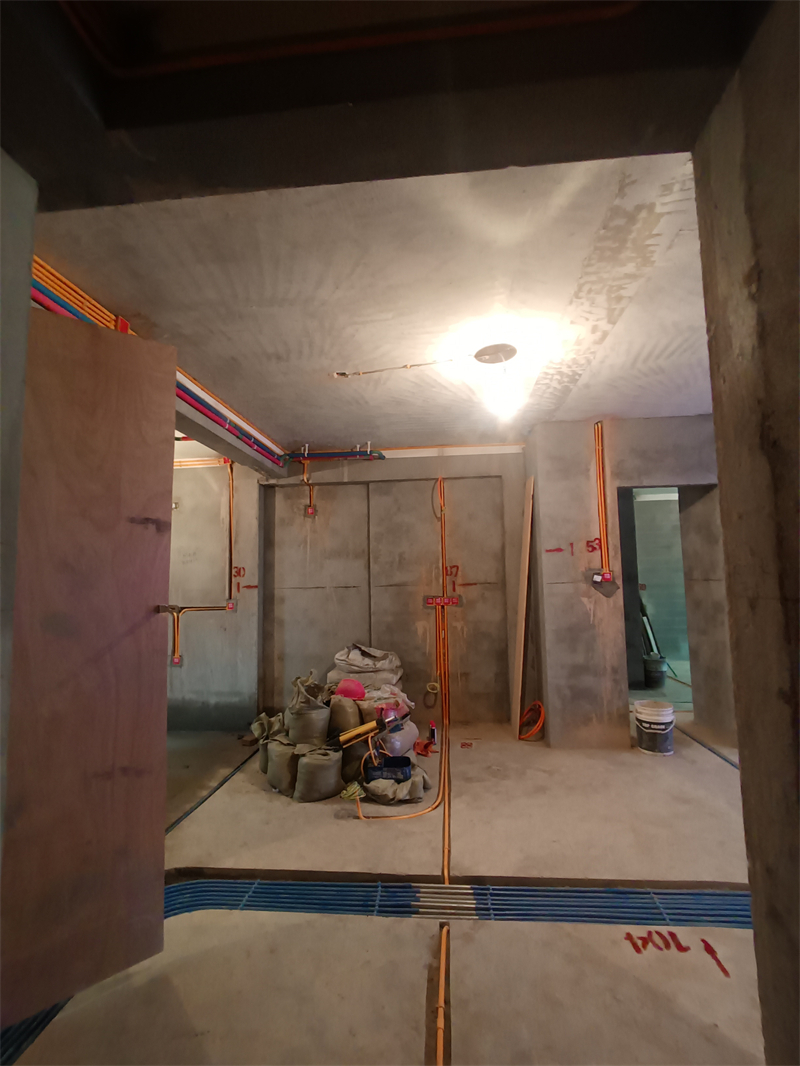

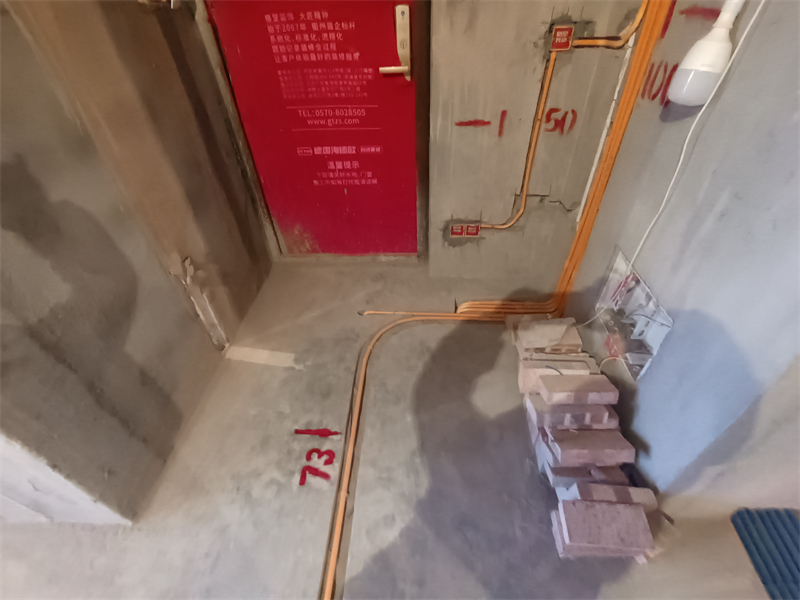

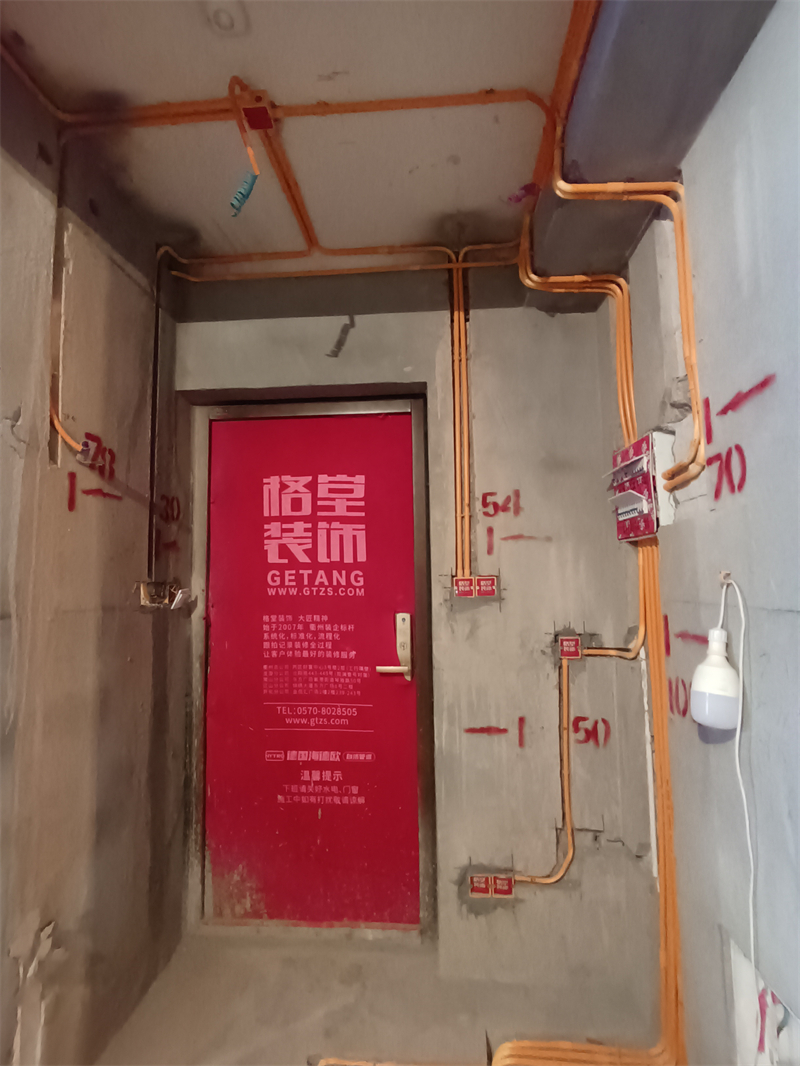

一楼玄关水电完工图

发表于 2024-12-7 16:20:35

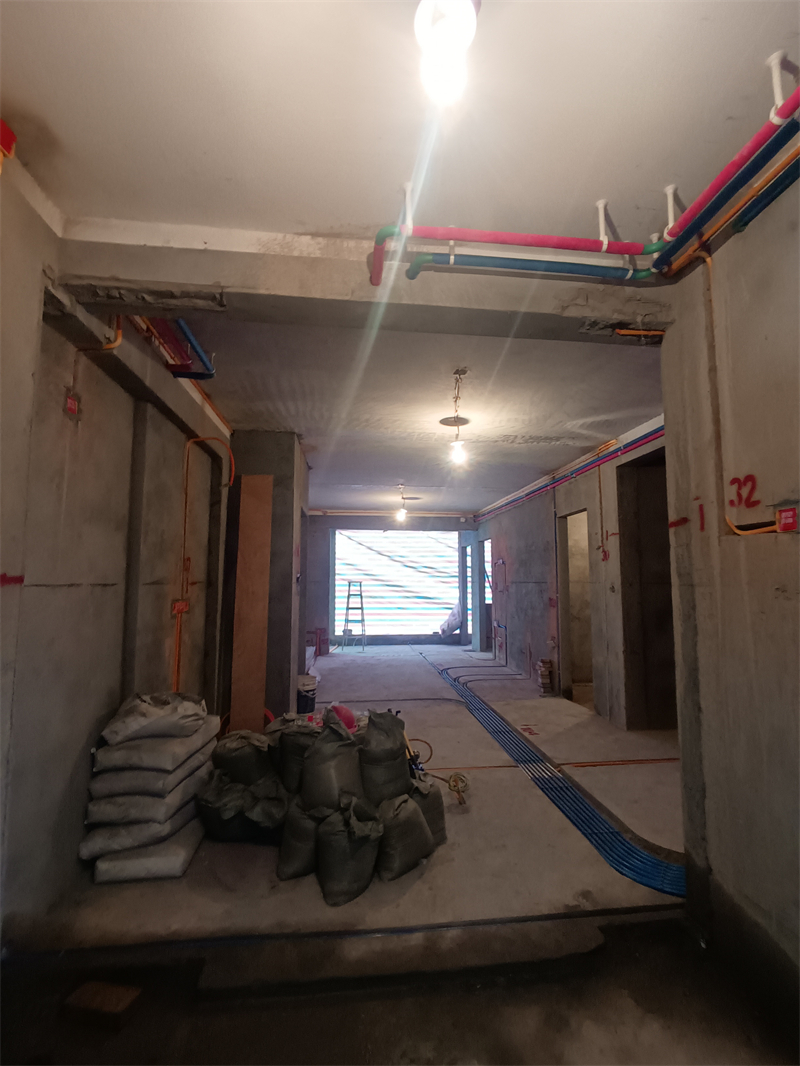

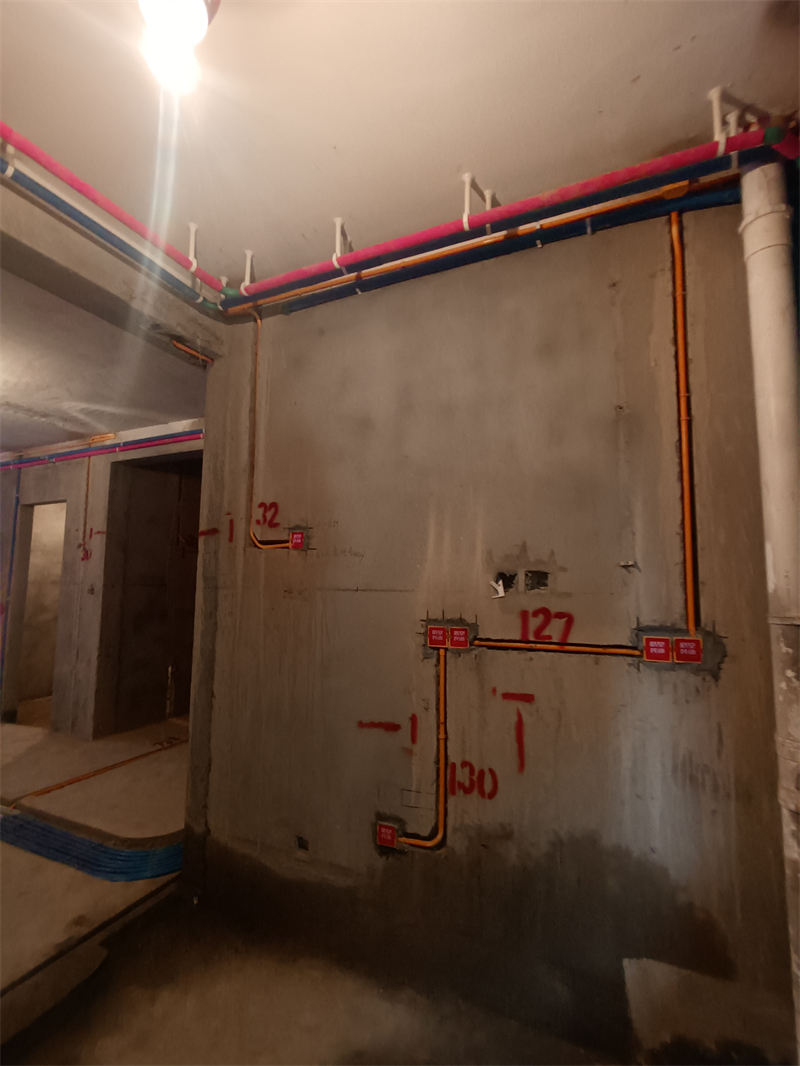

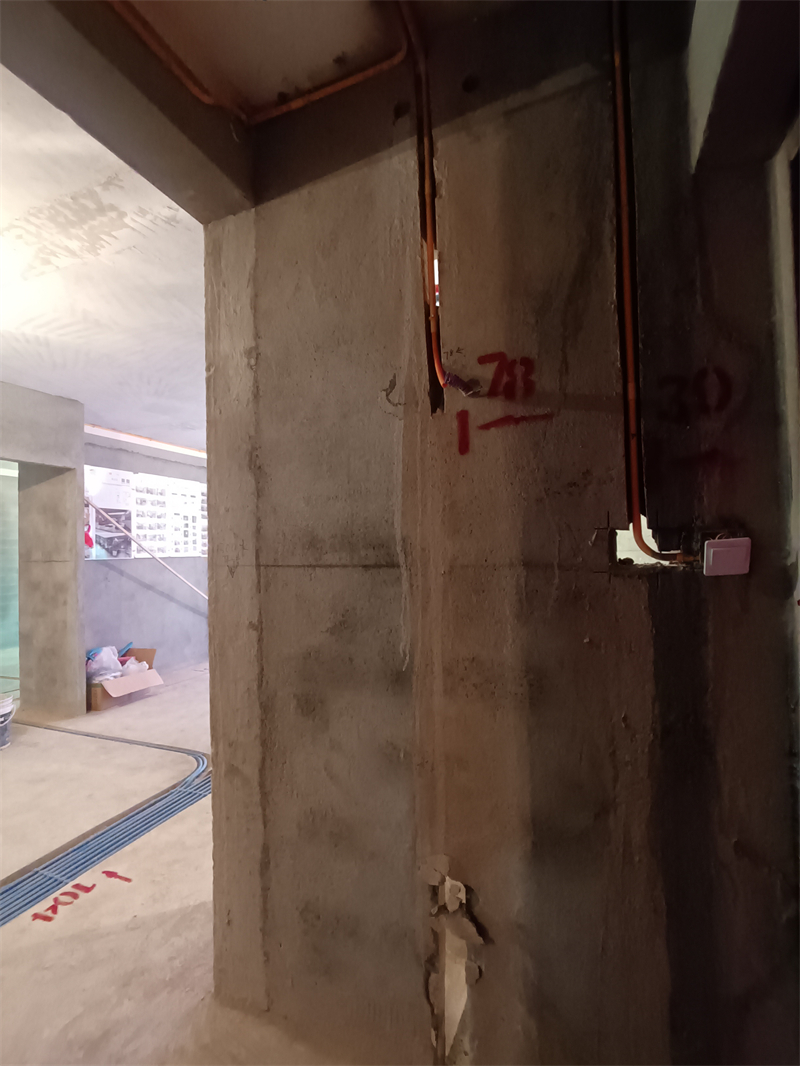

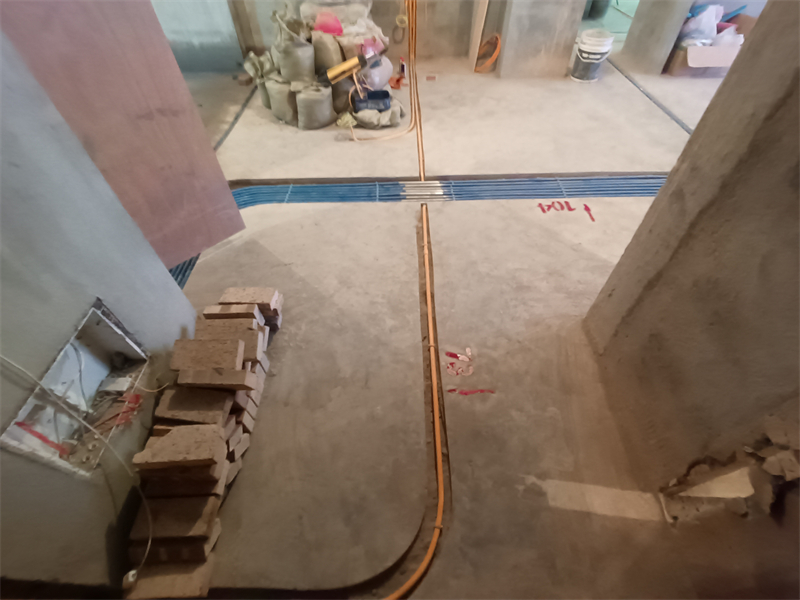

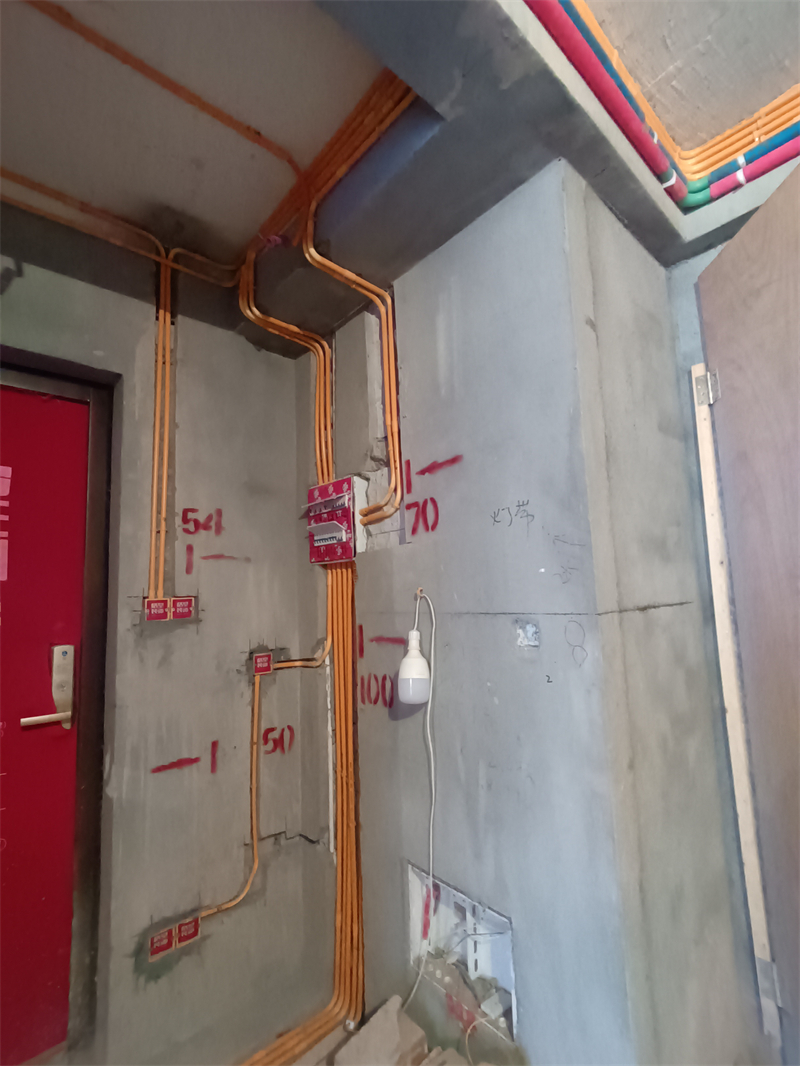

一楼玄关对角水电完工图

发表于 2024-12-7 16:21:15

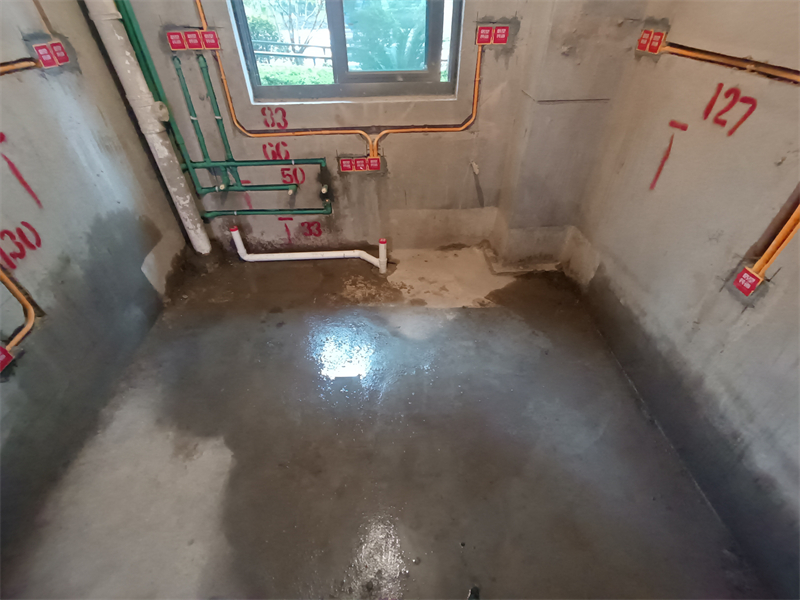

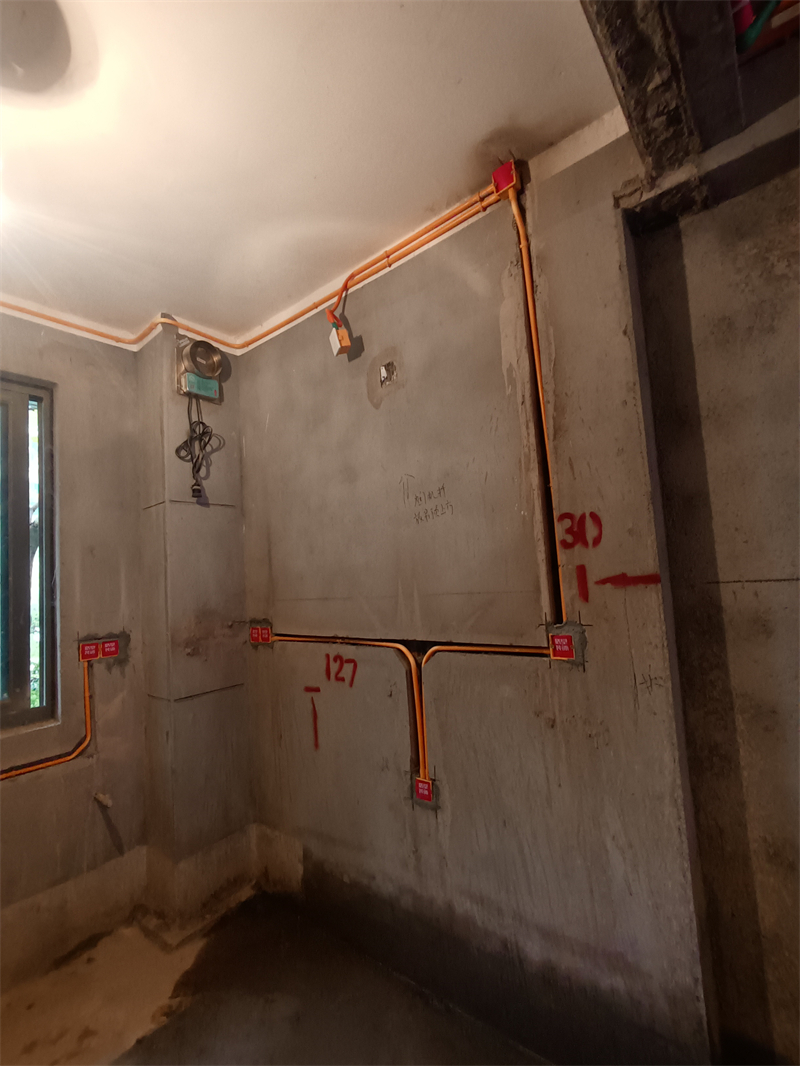

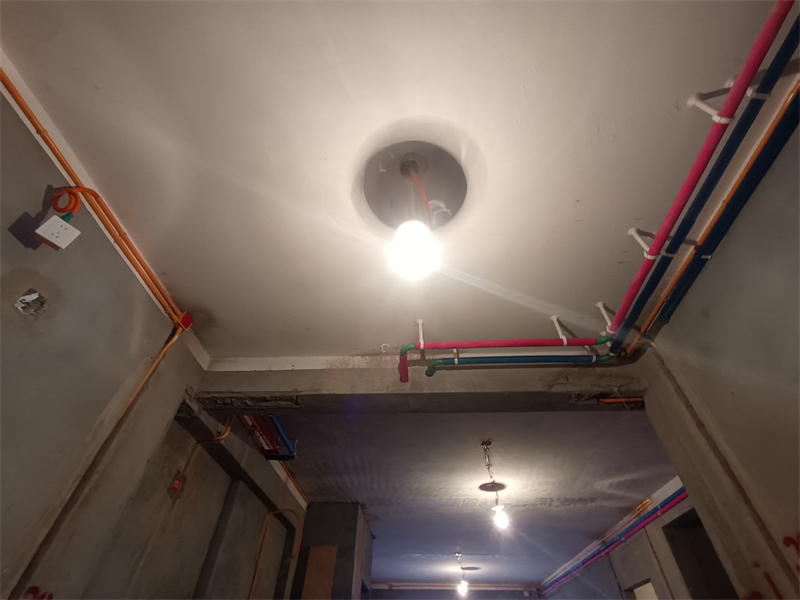

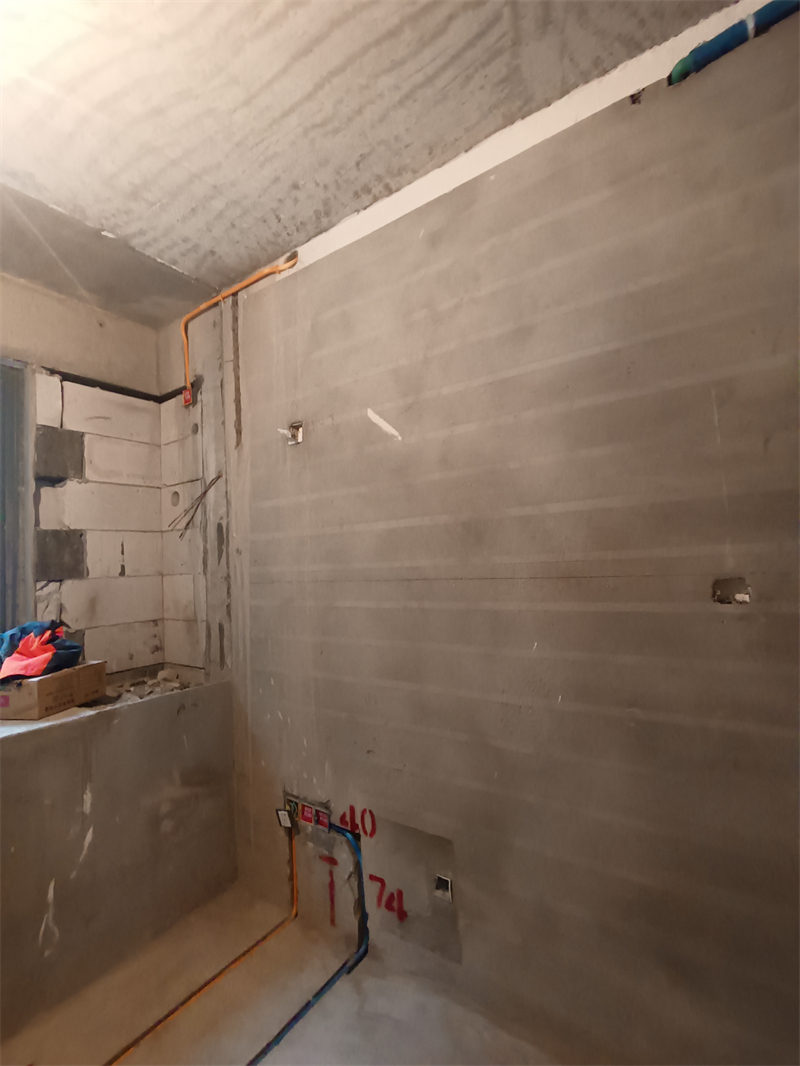

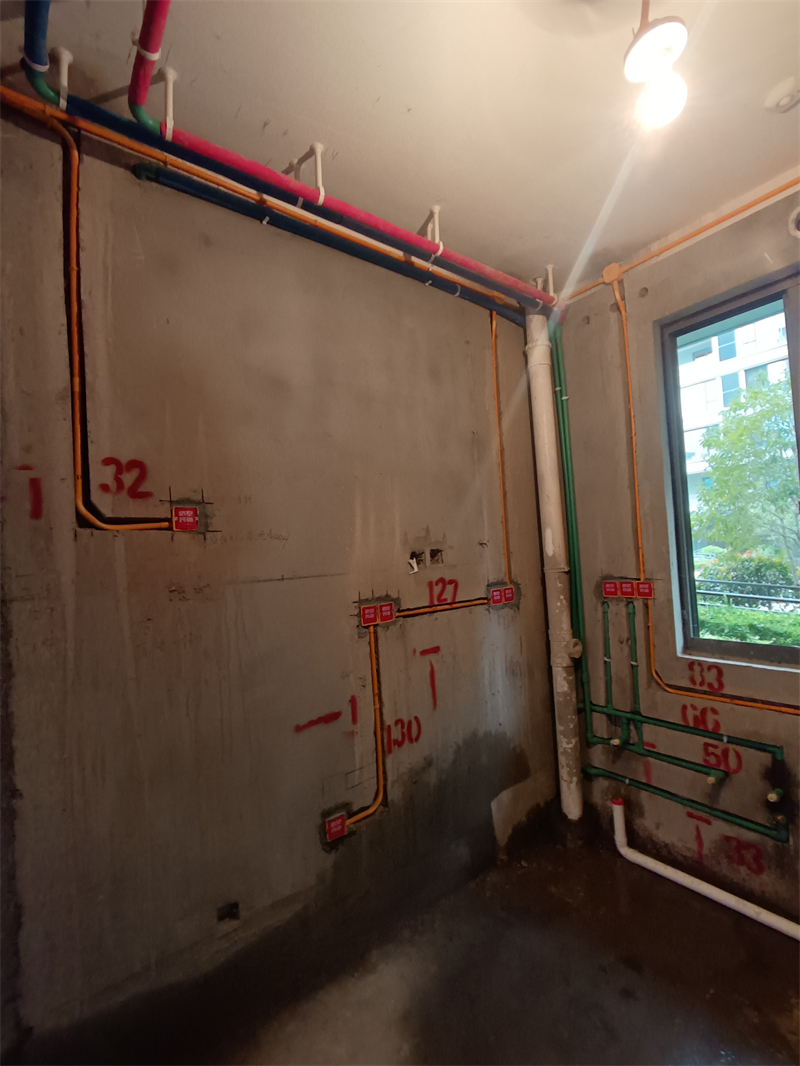

一楼厨房水电完工图

发表于 2024-12-7 16:22:28

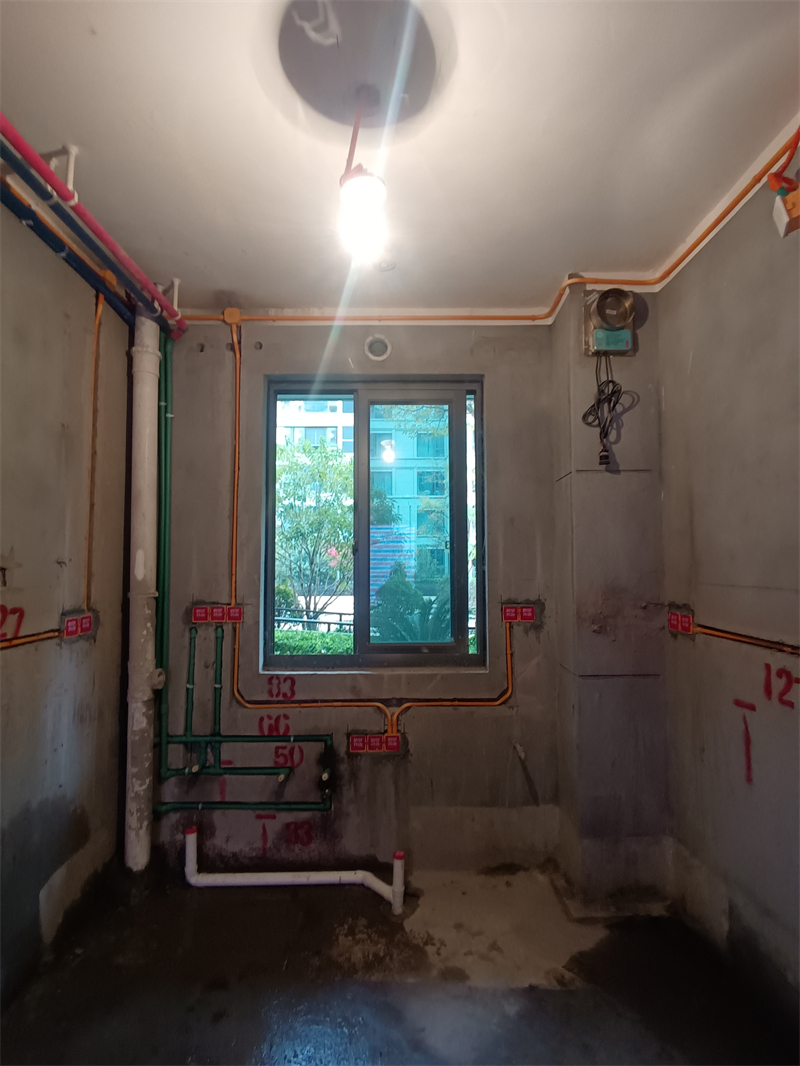

一楼厨房水电完工图

发表于 2024-12-7 16:23:33

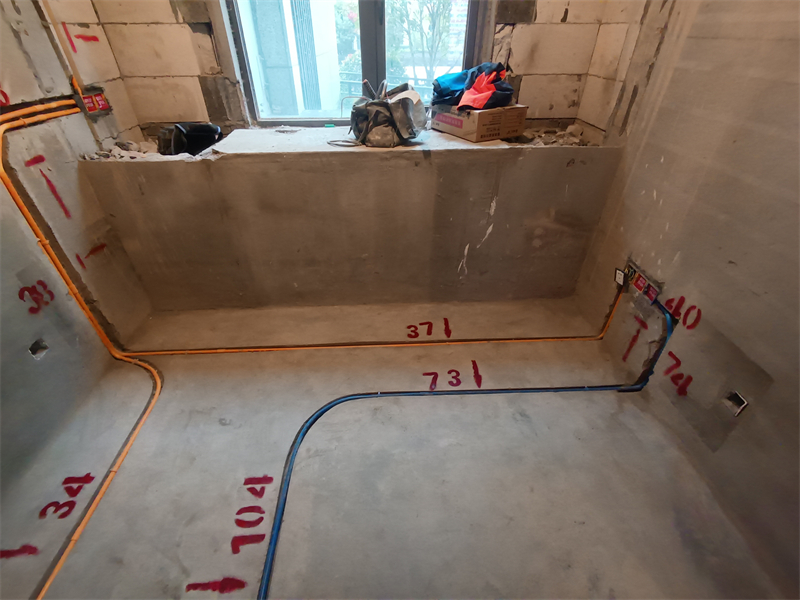

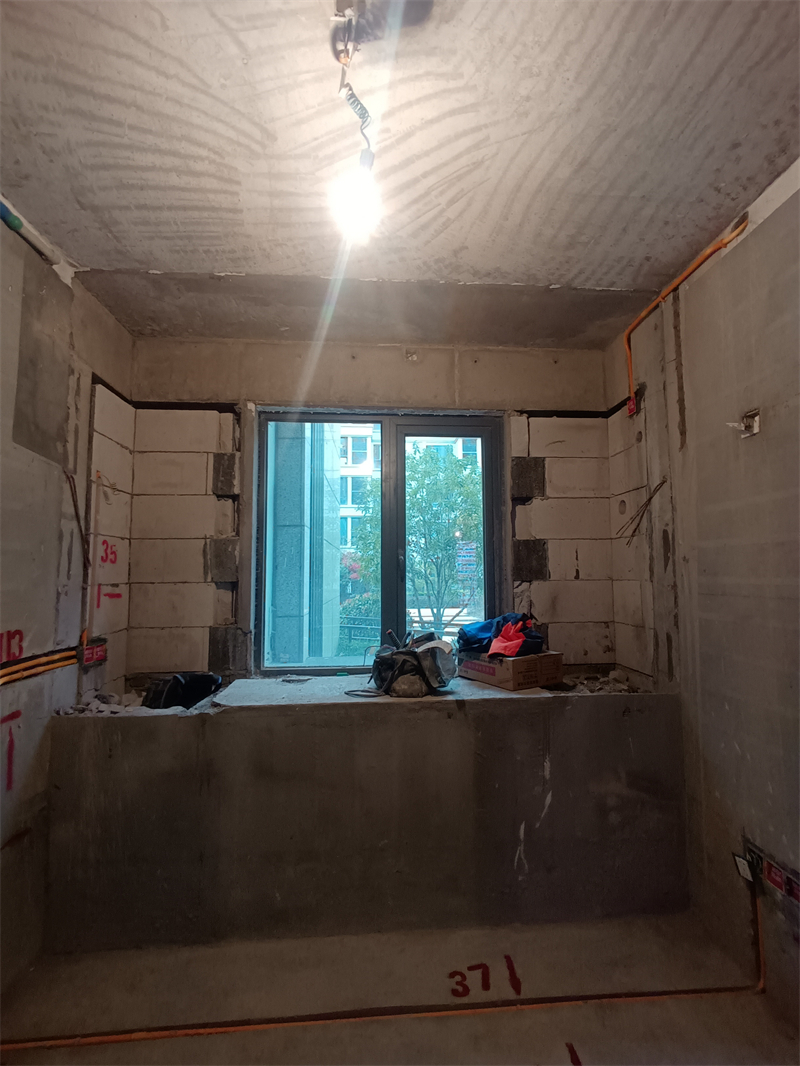

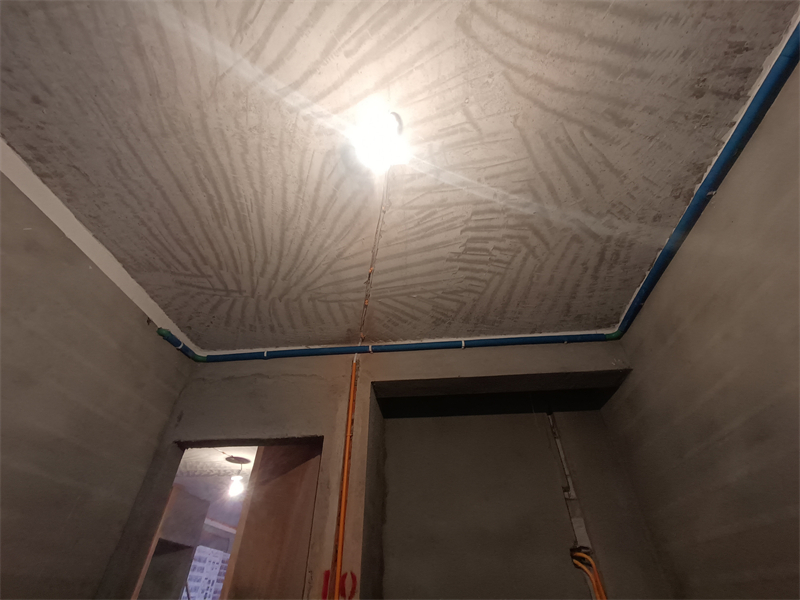

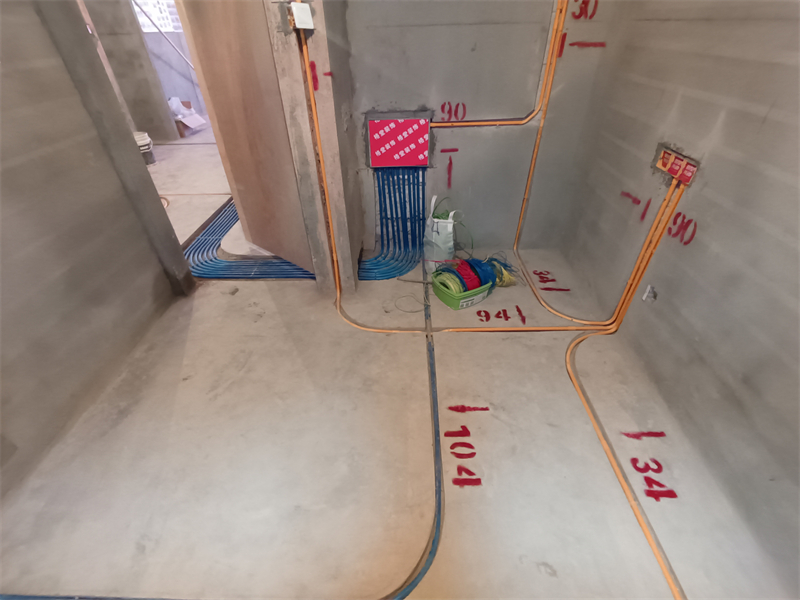

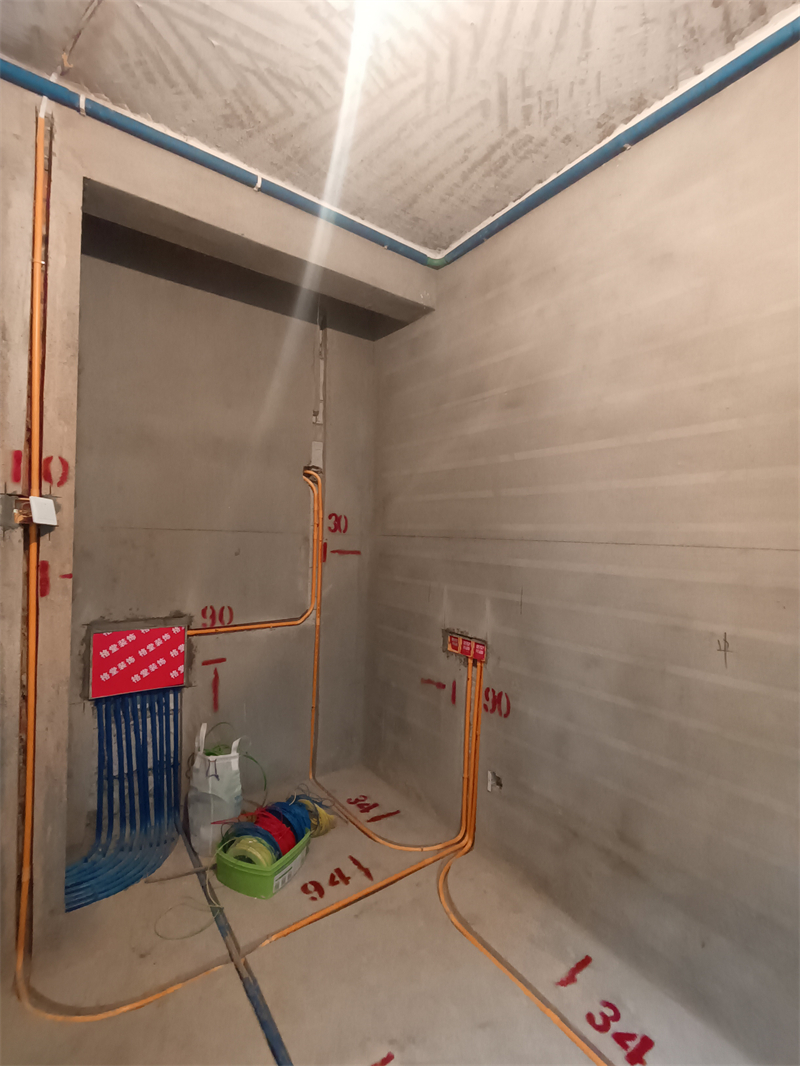

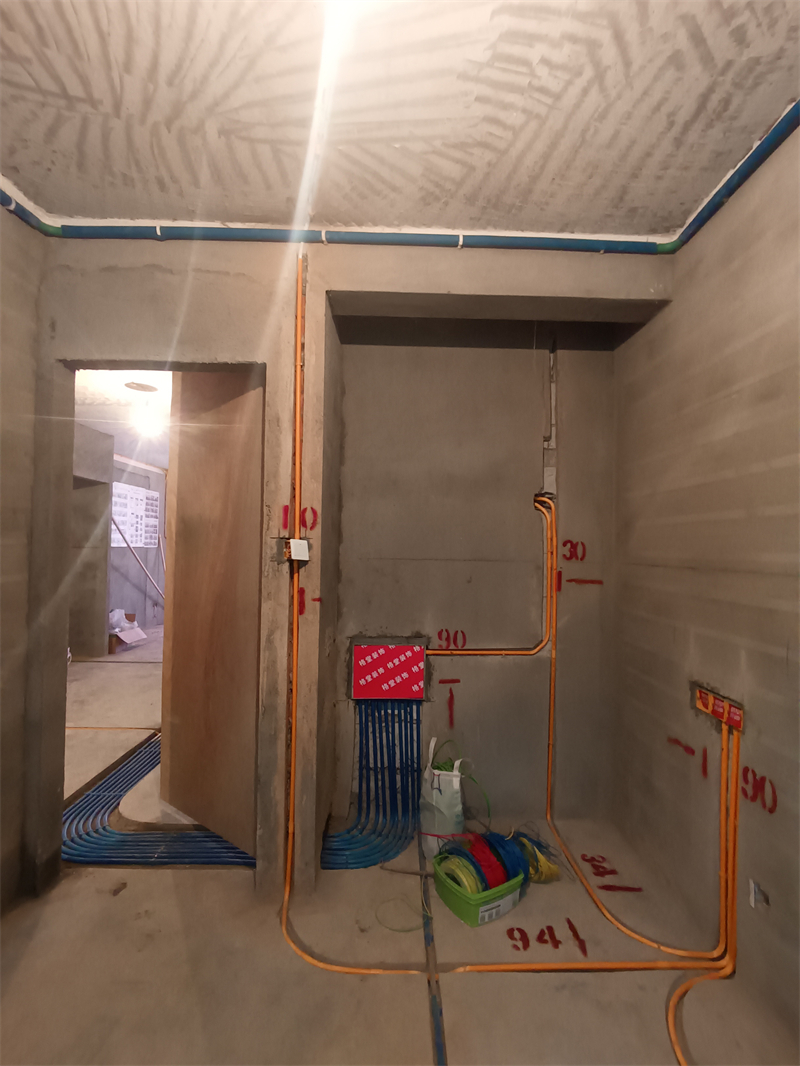

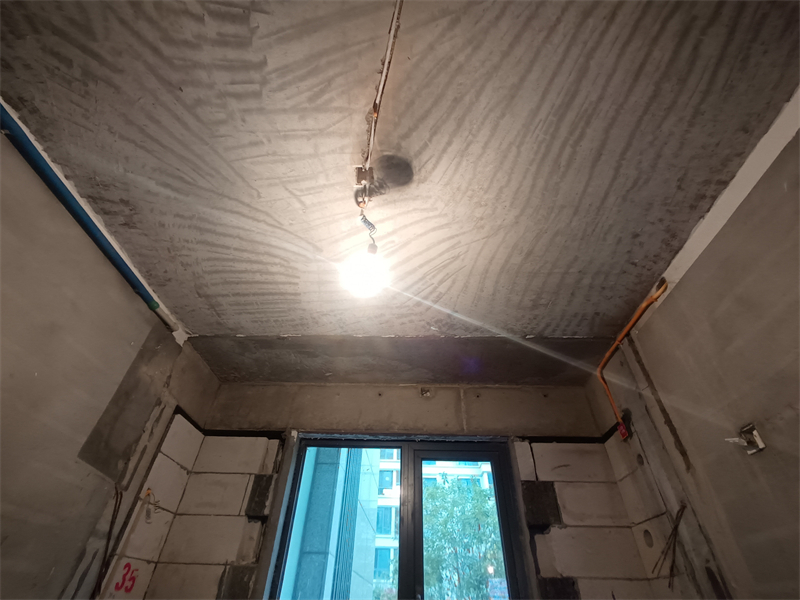

一楼北次卧水电完工图

发表于 2024-12-7 16:24:19

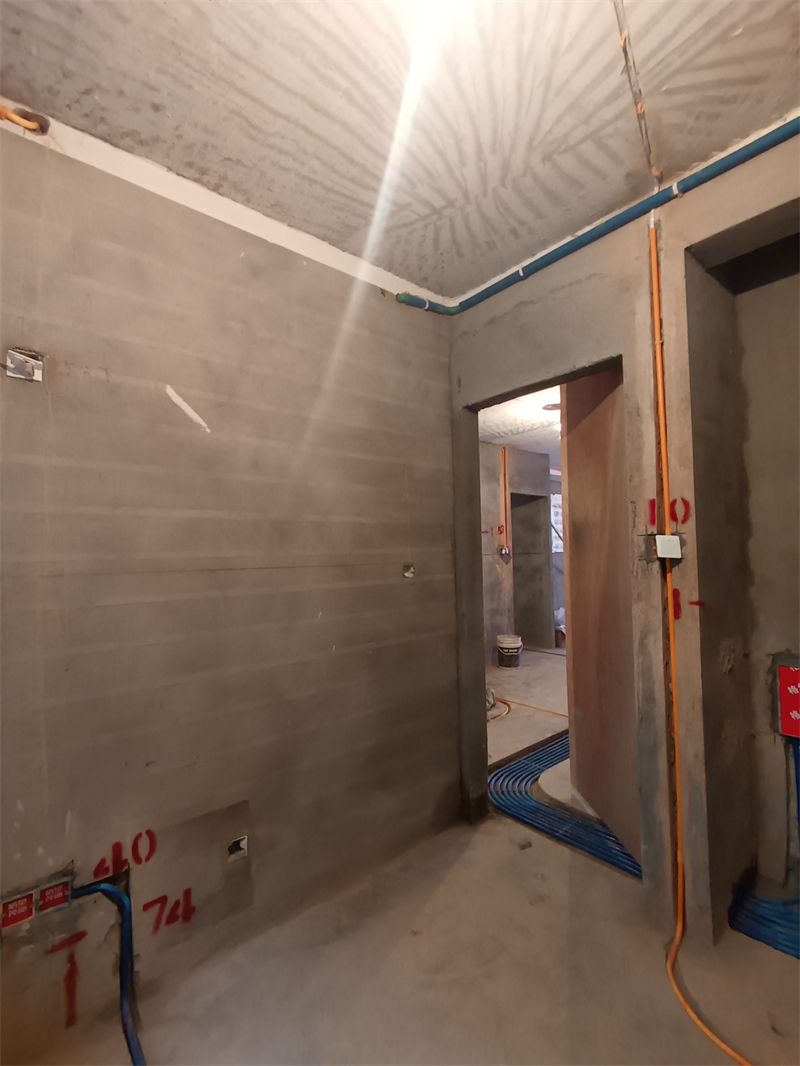

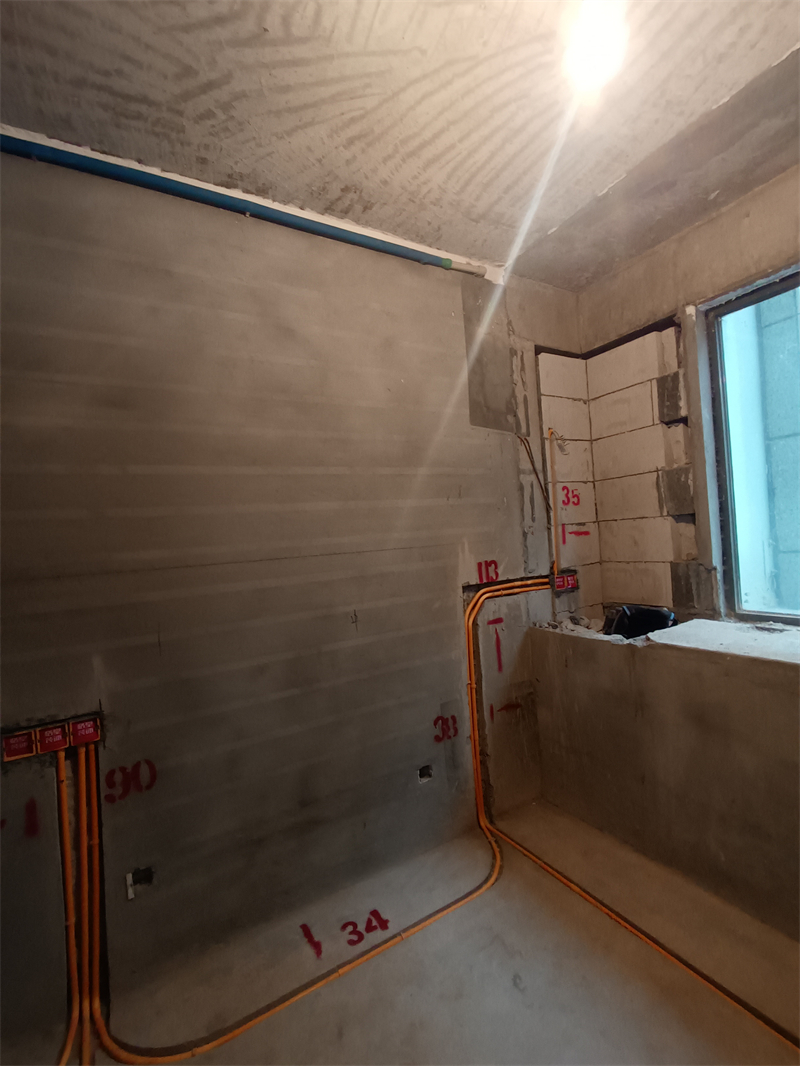

一楼北次卧对角水电完工图
