阳光城20-2-3#102㎡——现代

发表于 2024-11-8 15:09:16

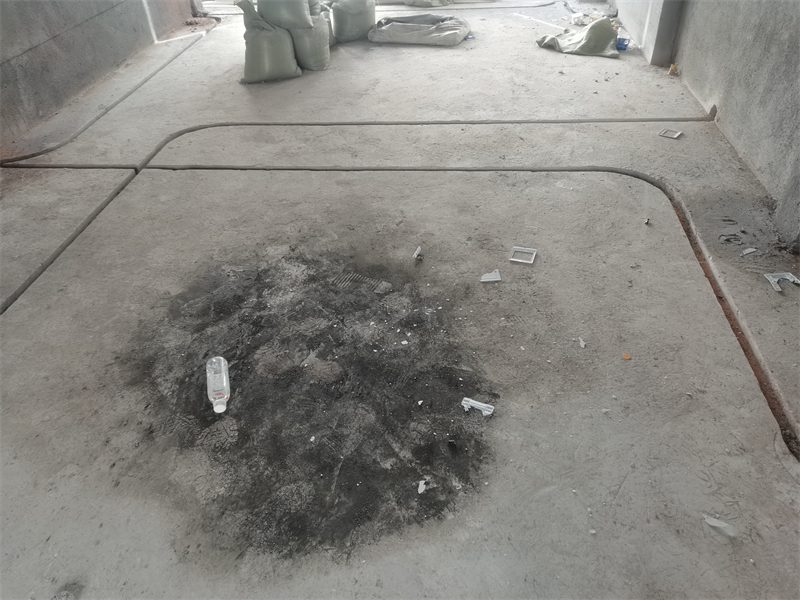

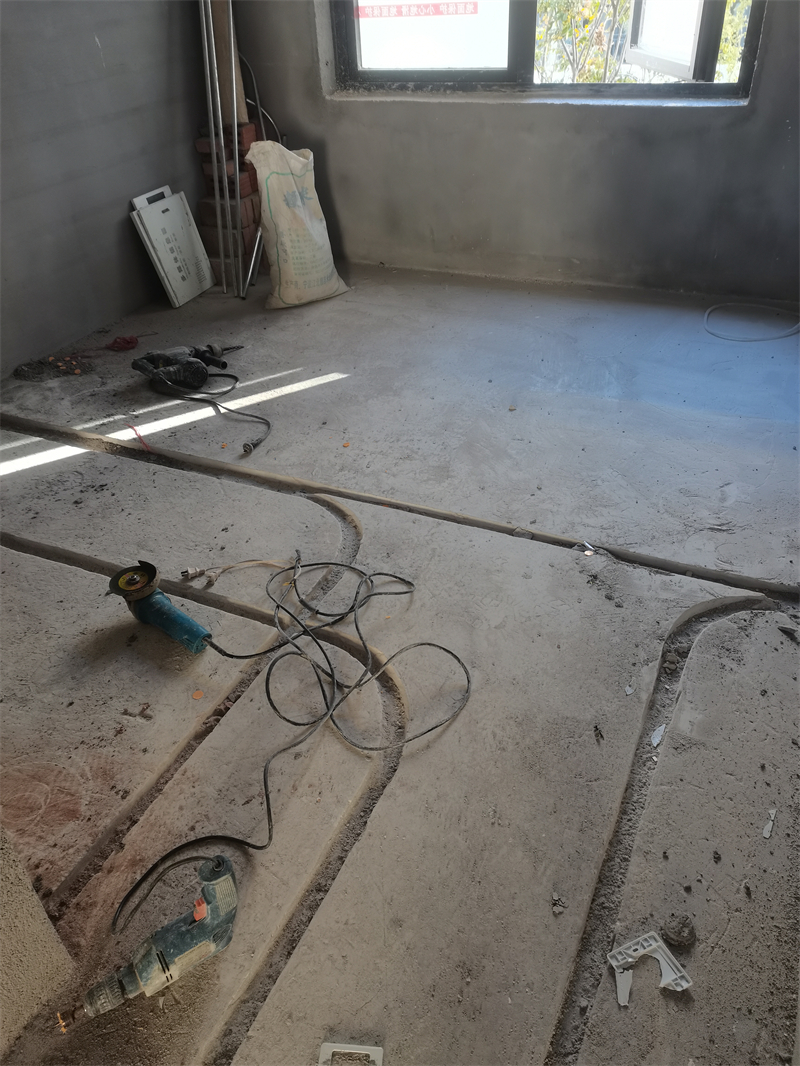

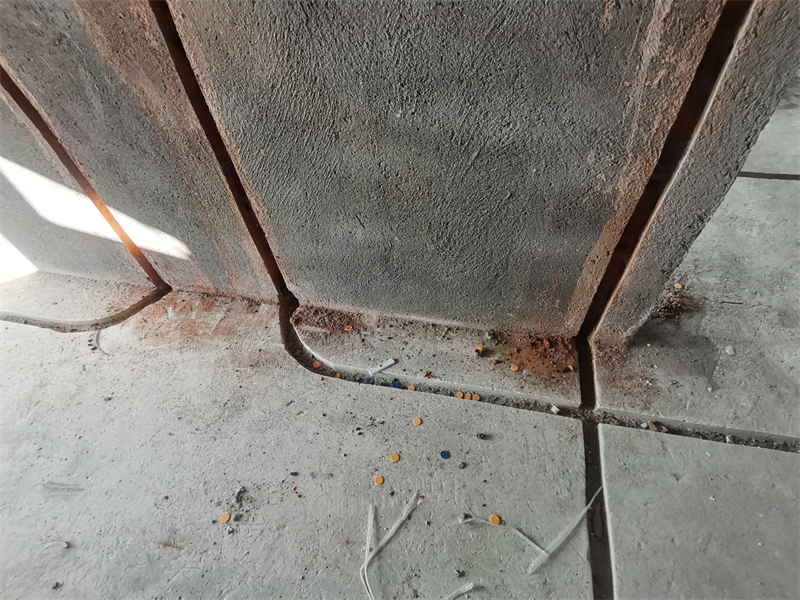

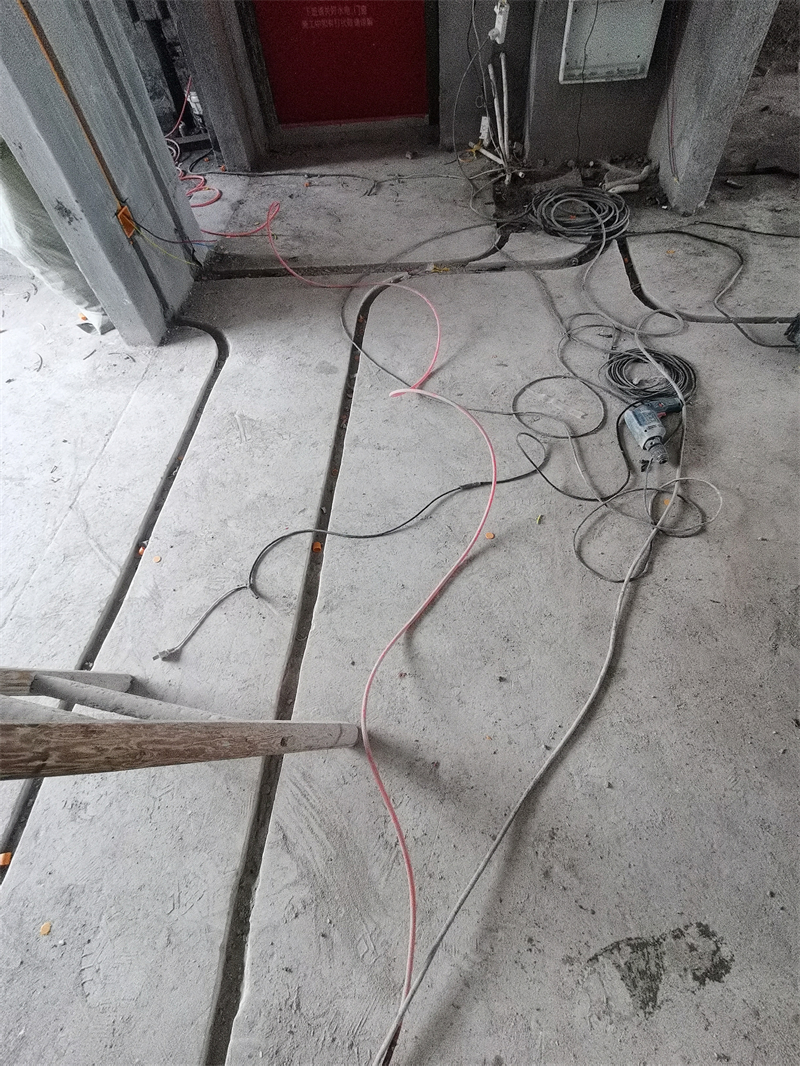

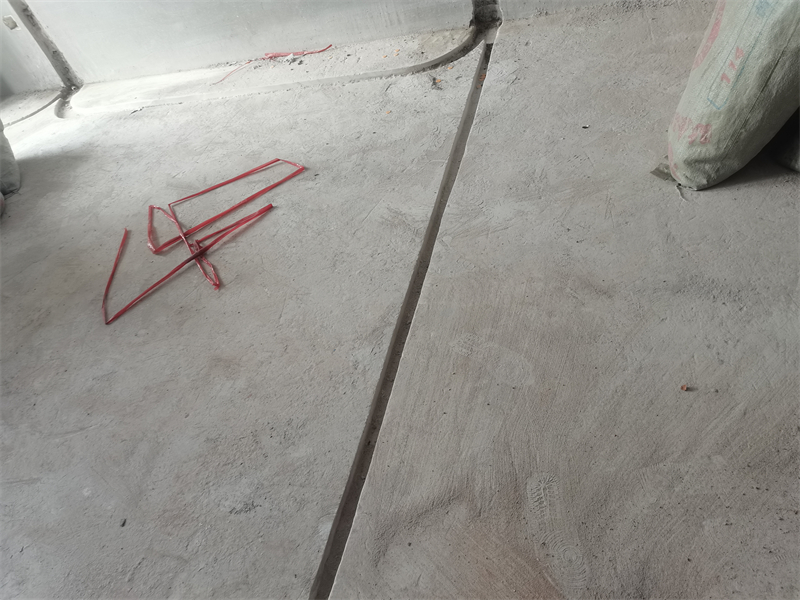

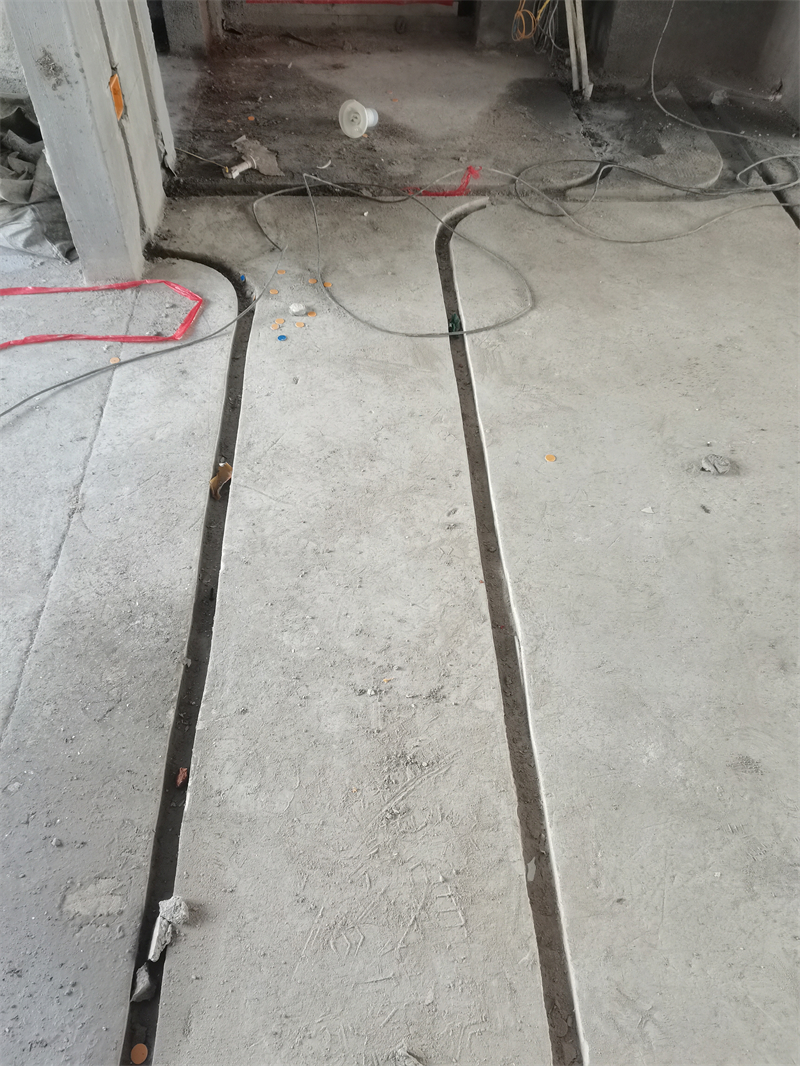

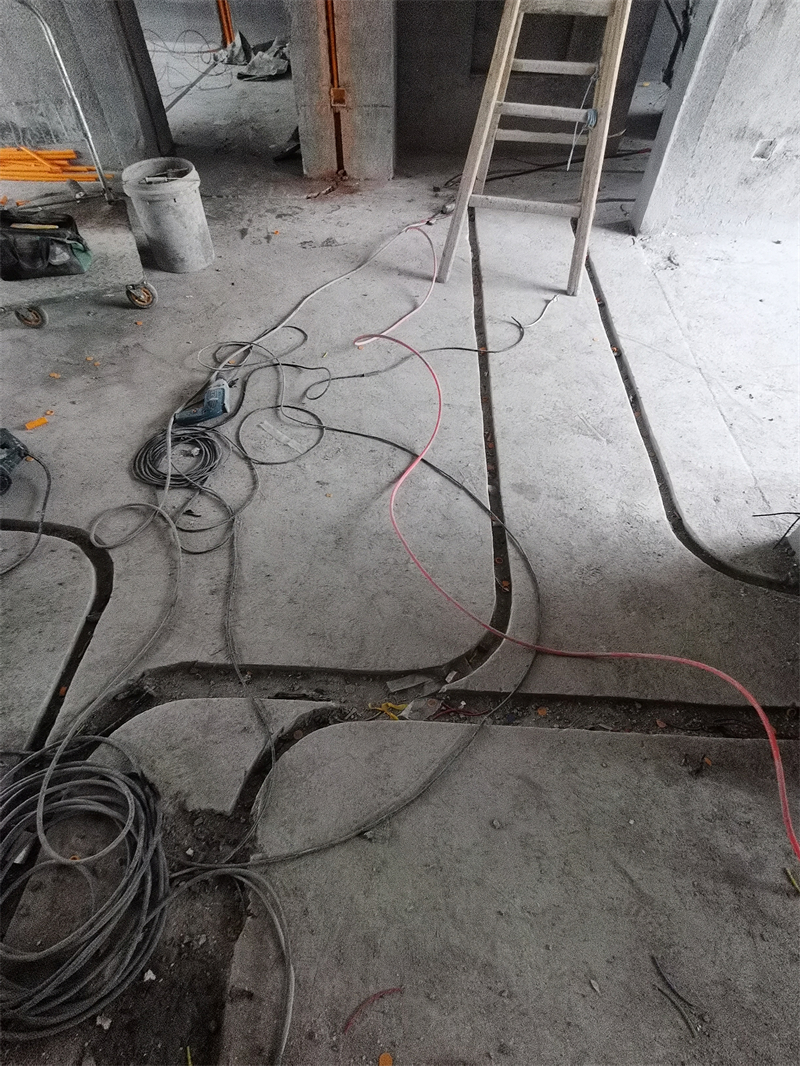

开槽

1.我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

2.线槽转弯处大弯工艺施工，后期线路更加容易抽换。

3.地面开槽深度够深，开槽标准，线管低于地面1公分。

发表于 2024-11-12 11:25:44

水电中途阶段

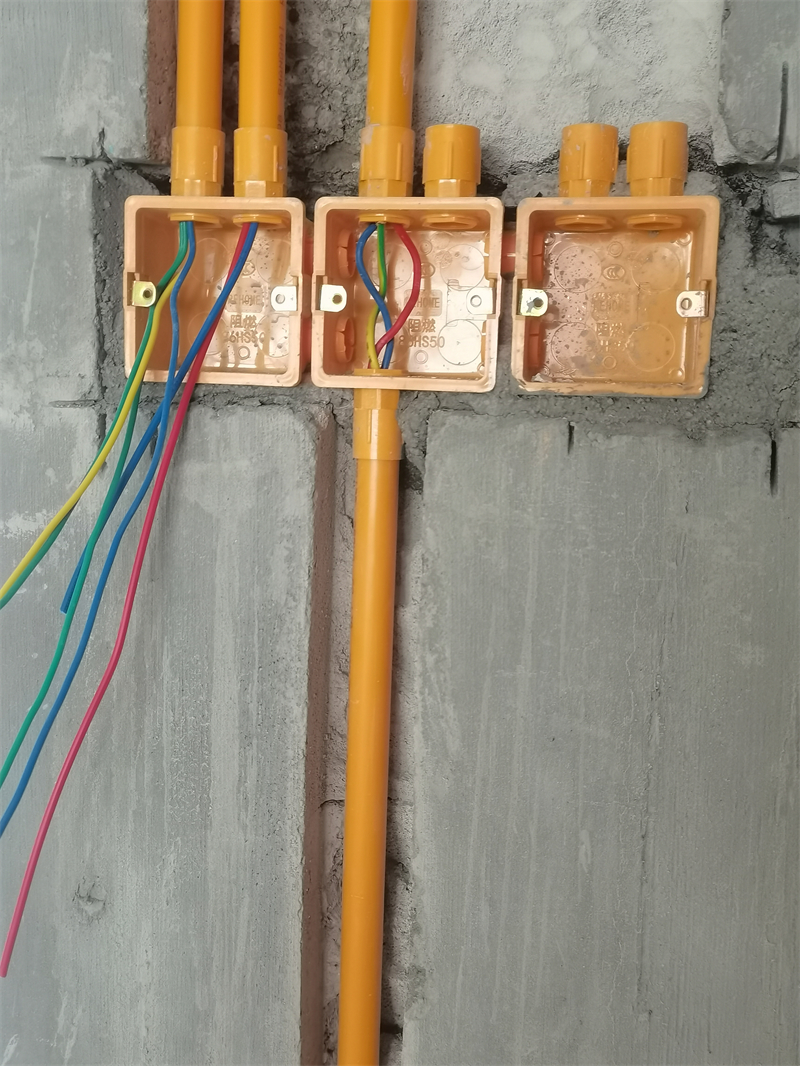

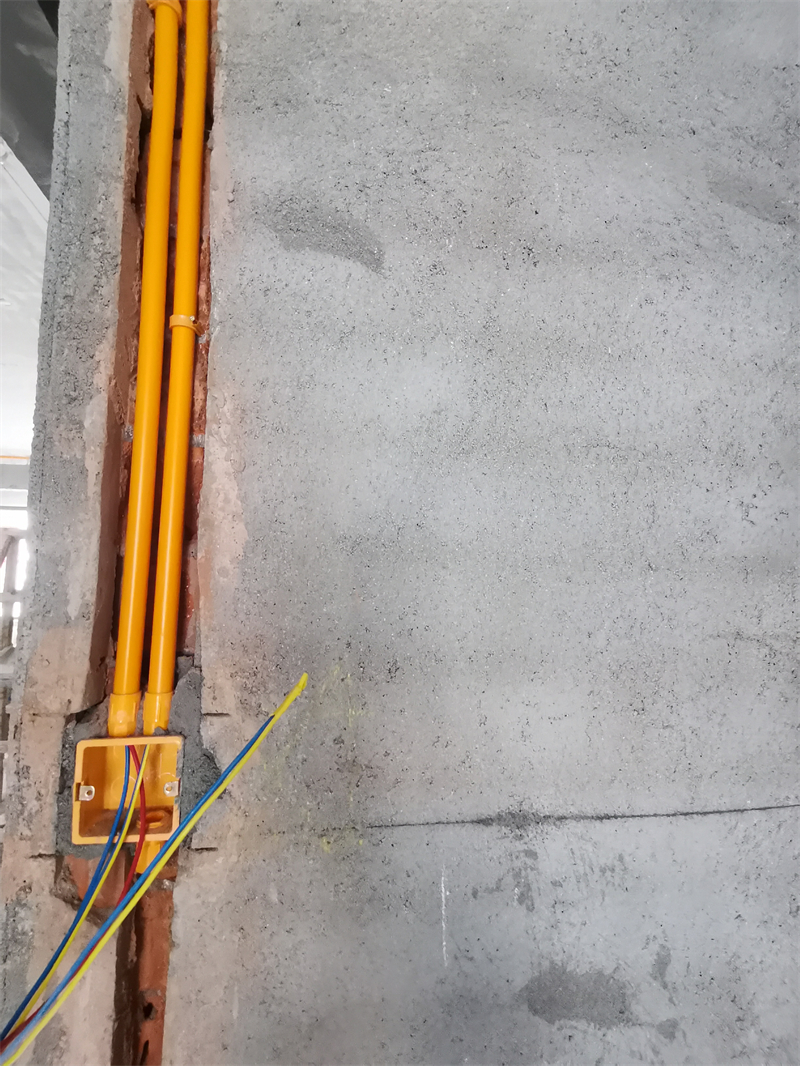

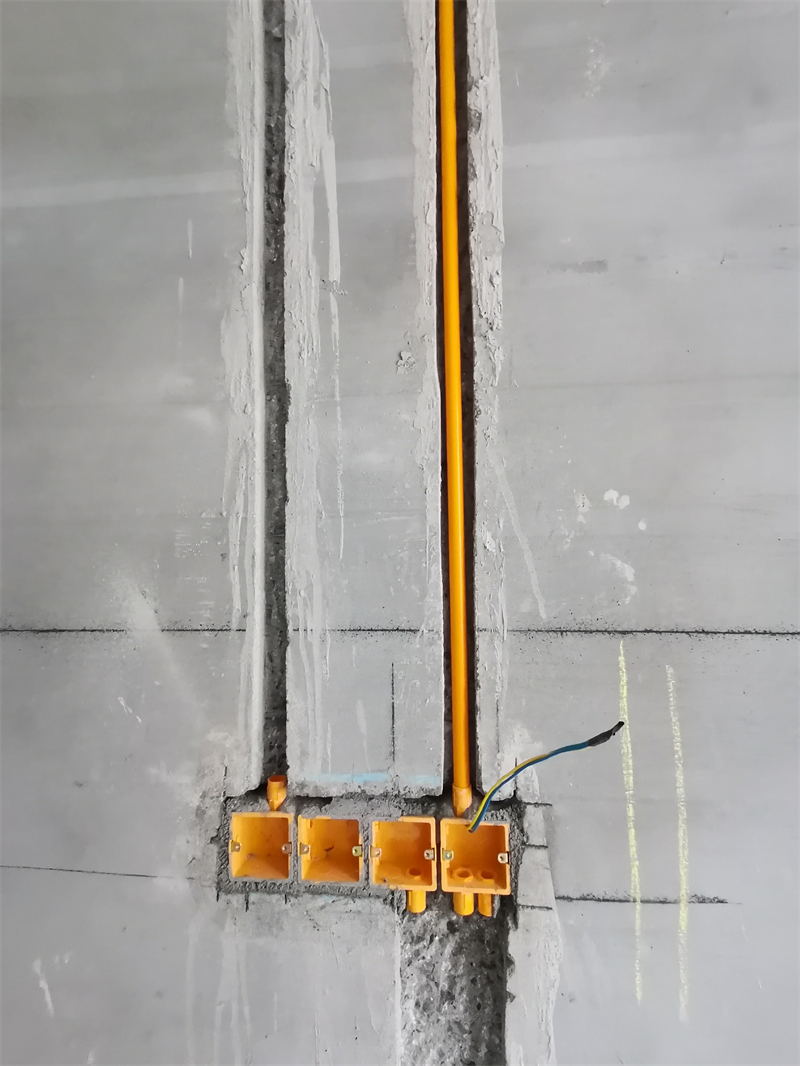

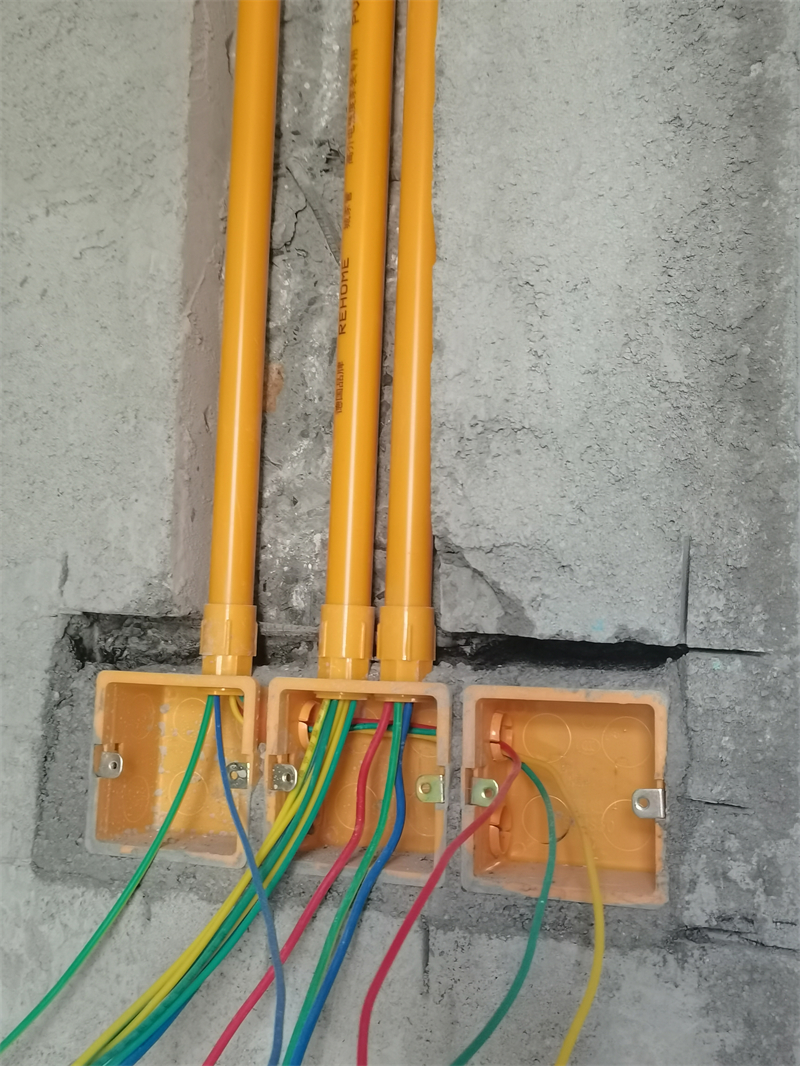

1.暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

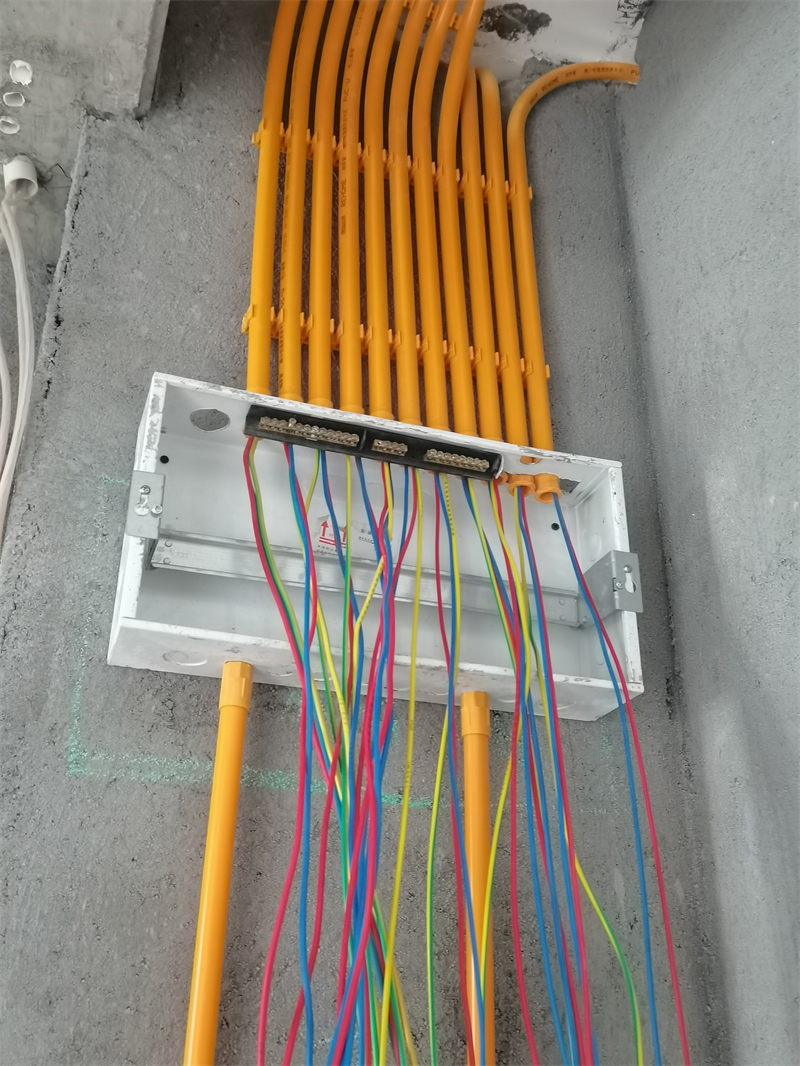

2.所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

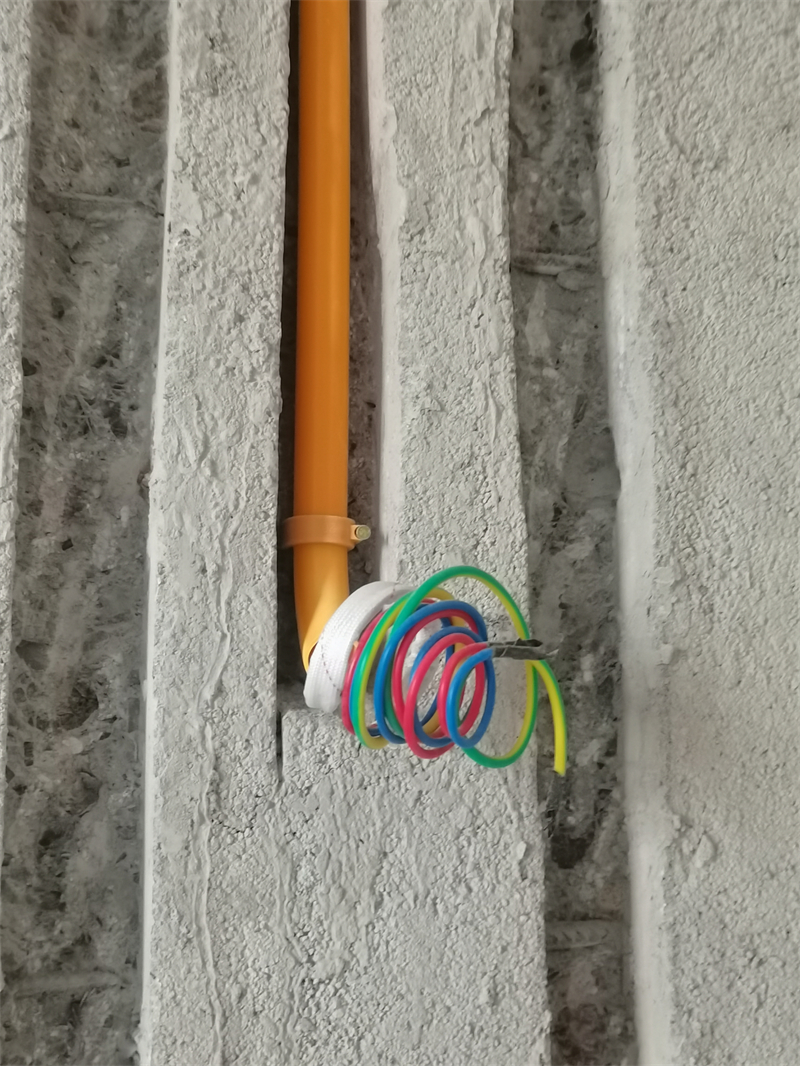

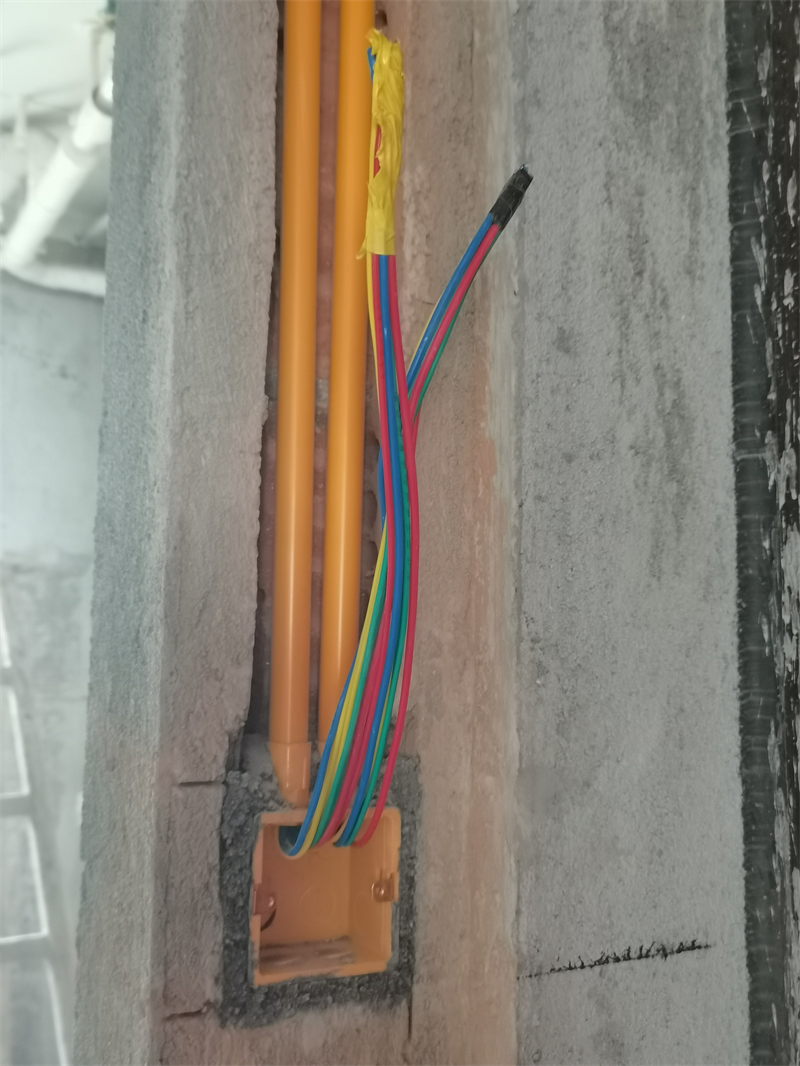

3.线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2024-11-12 11:27:14

4.墙角禁止走管，距墙30公分以上

发表于 2024-11-12 11:28:15

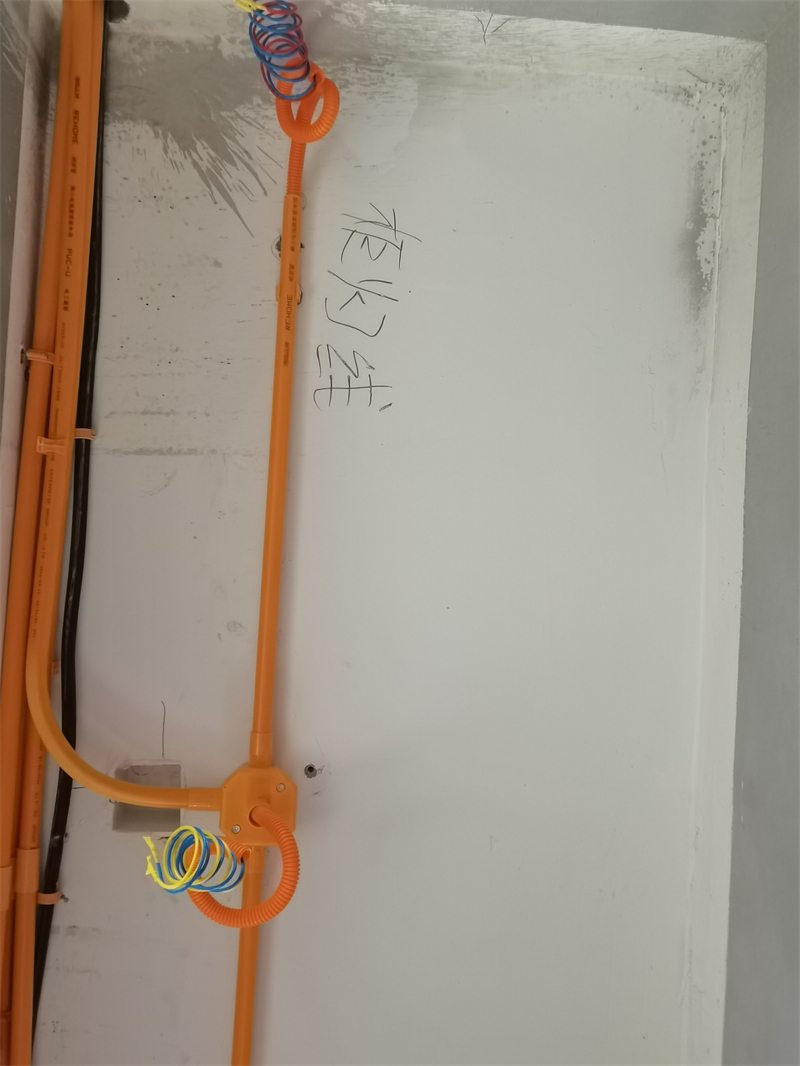

5.筒灯电线用波纹管保护。

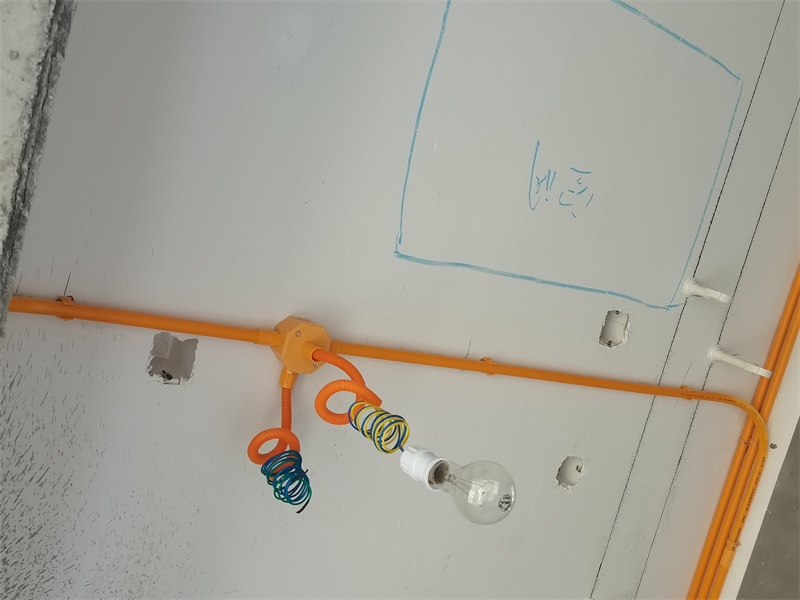

6.灯头线套黄腊管保护。

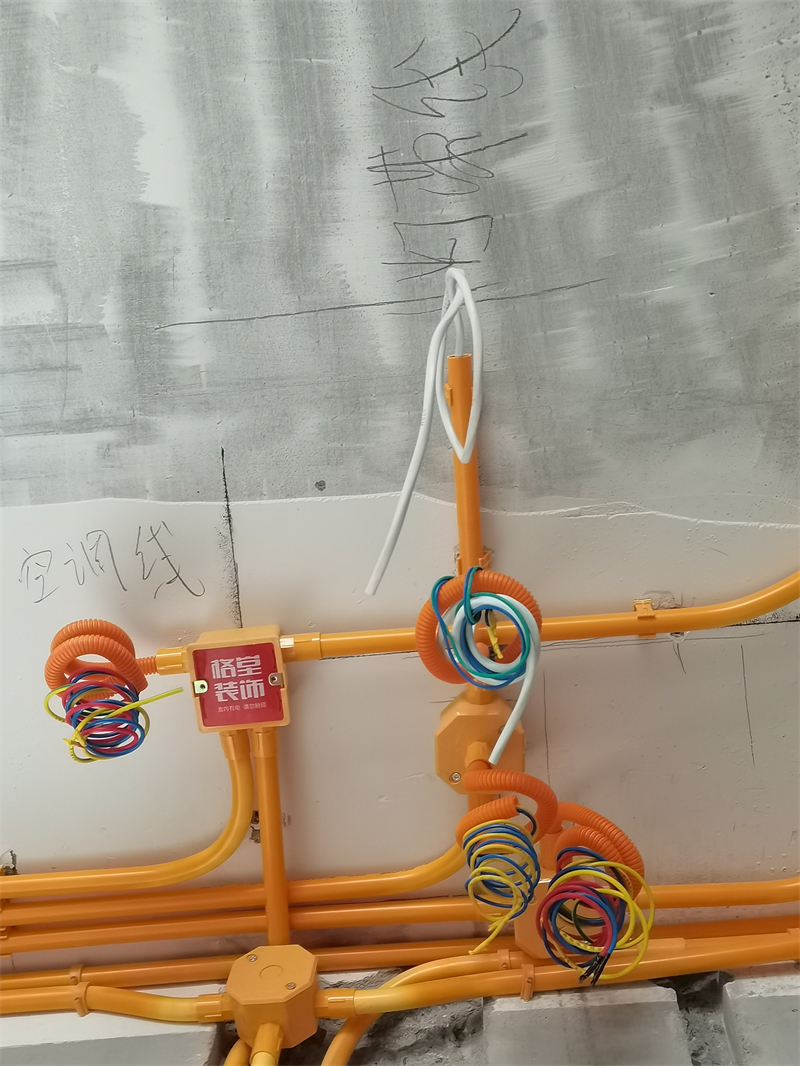

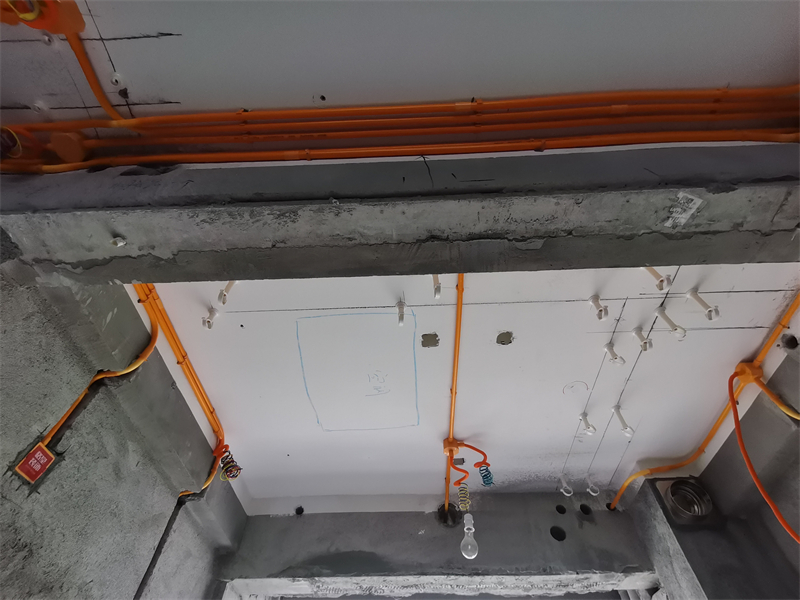

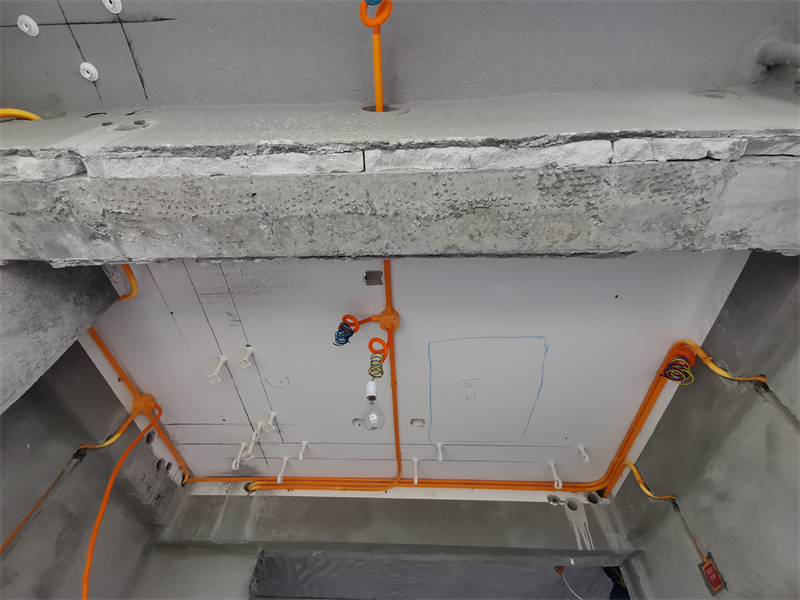

7.顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤

发表于 2024-11-12 11:31:26

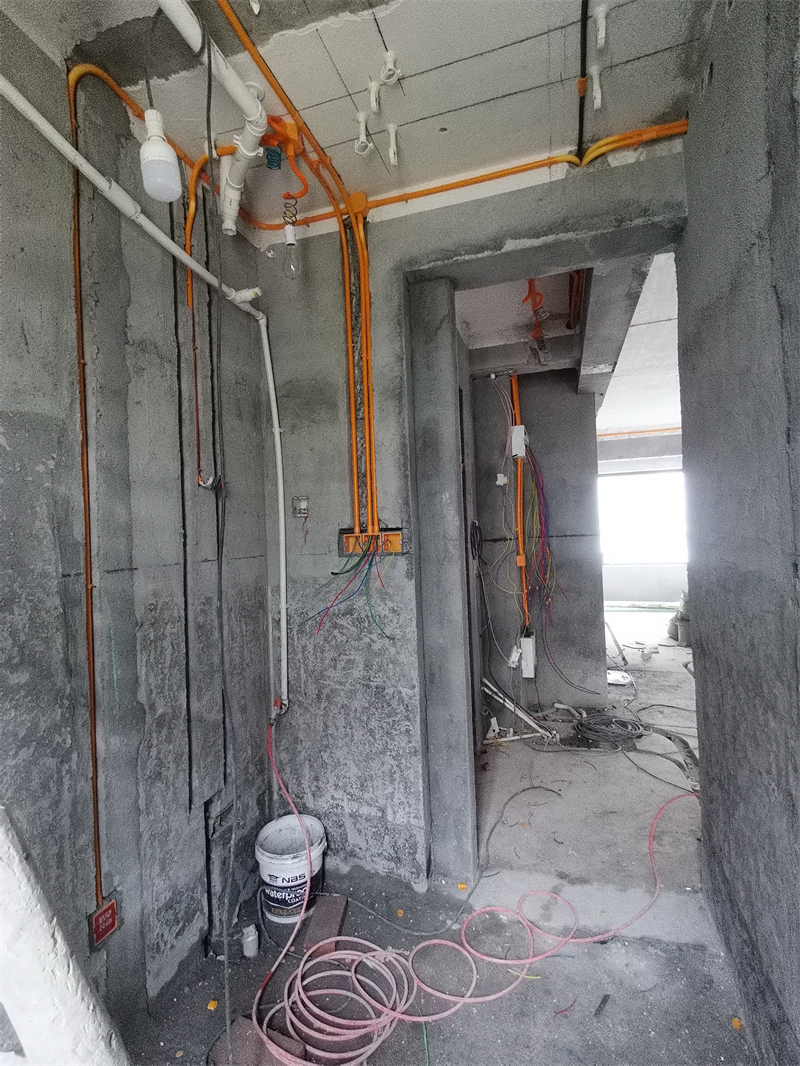

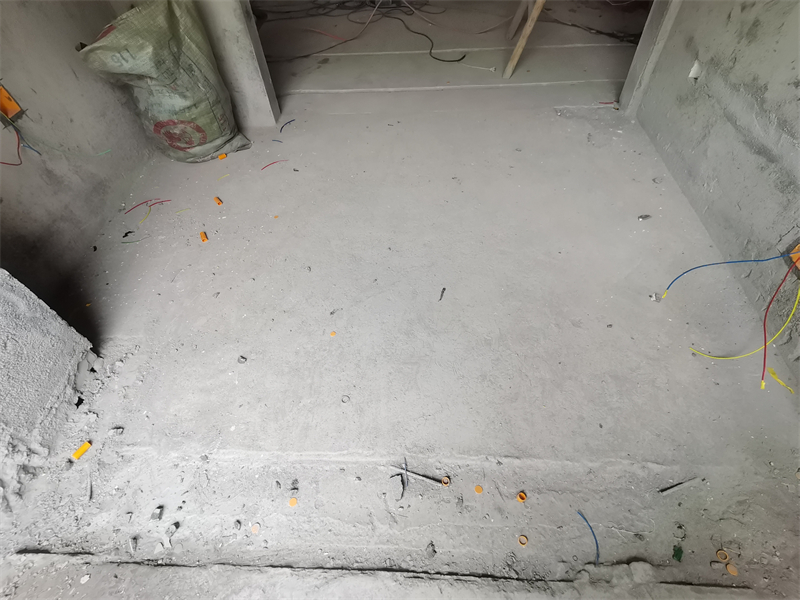

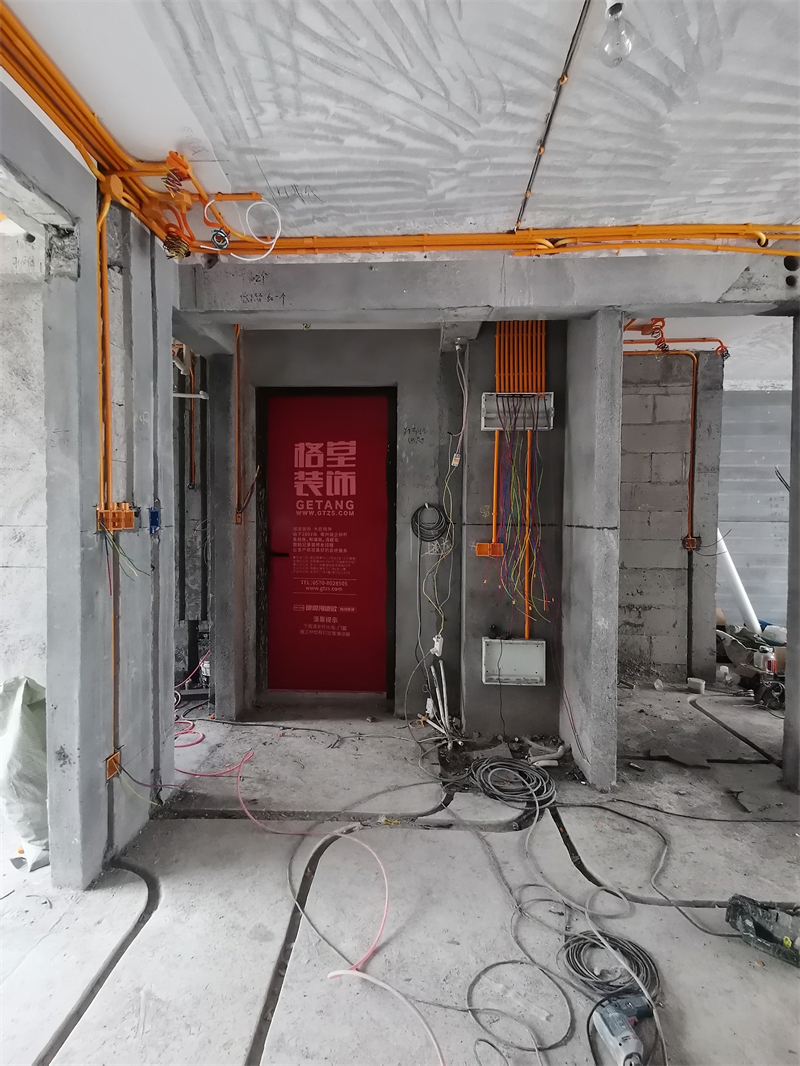

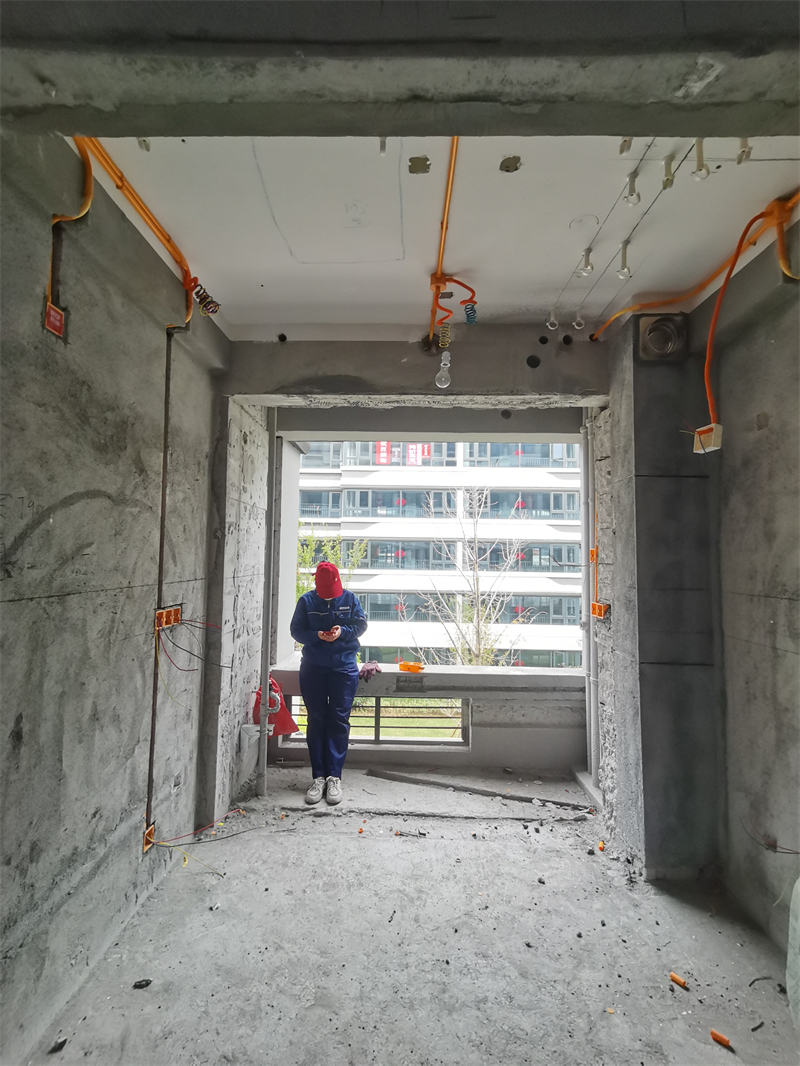

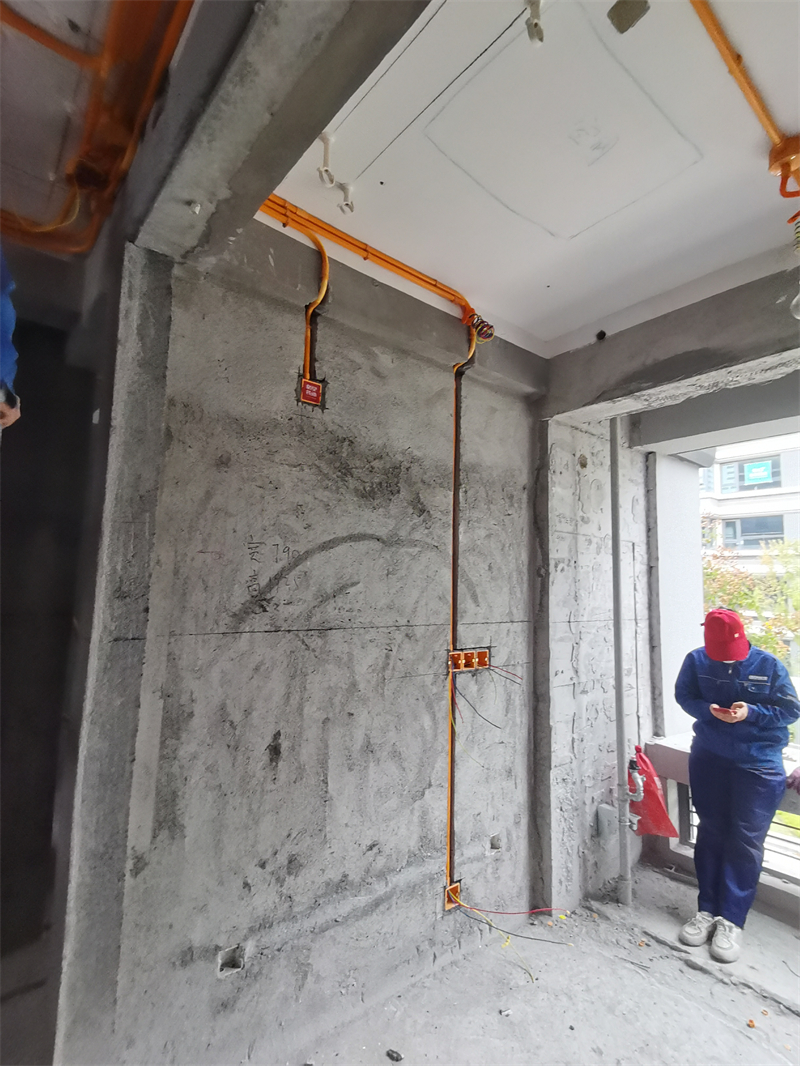

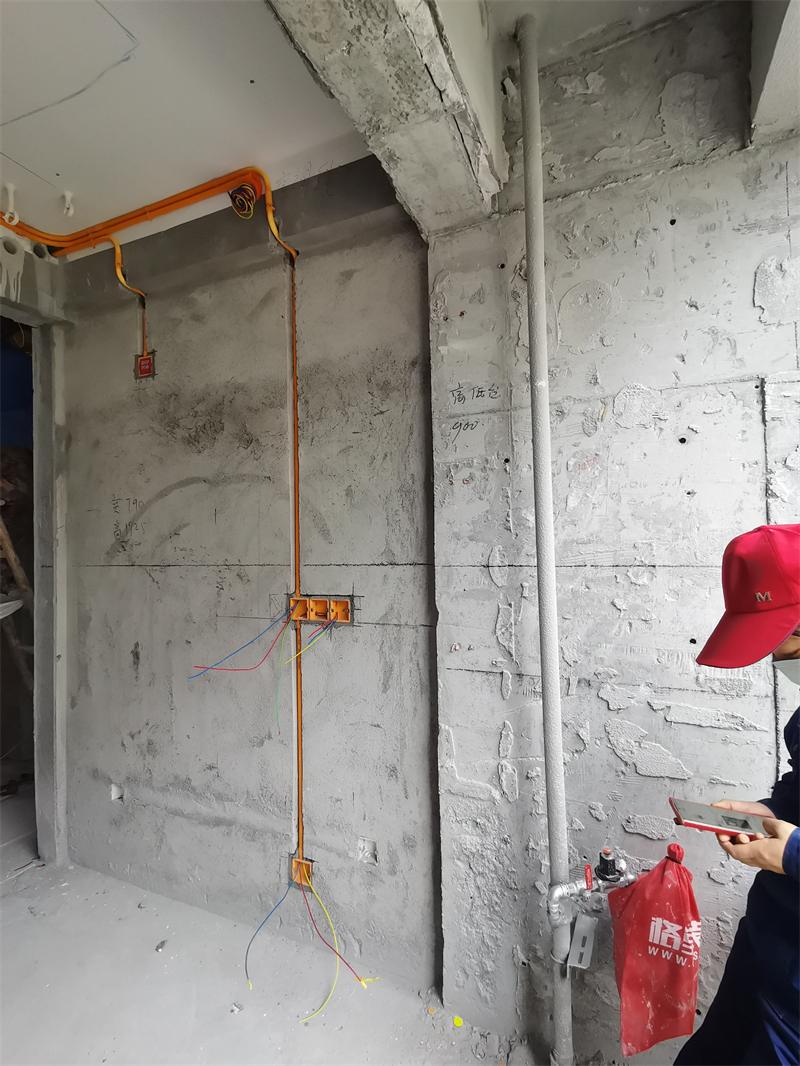

厨房水电中途

发表于 2024-11-12 11:31:52

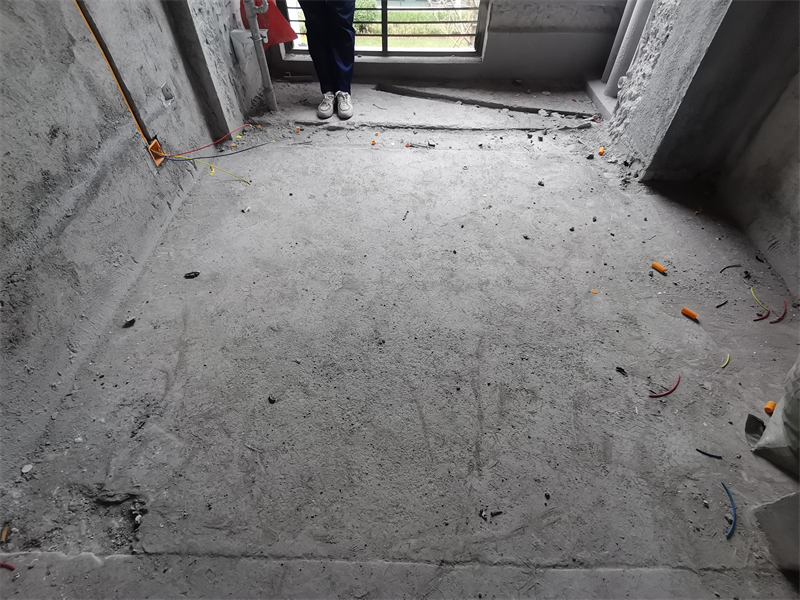

对角图

发表于 2024-11-12 11:32:17

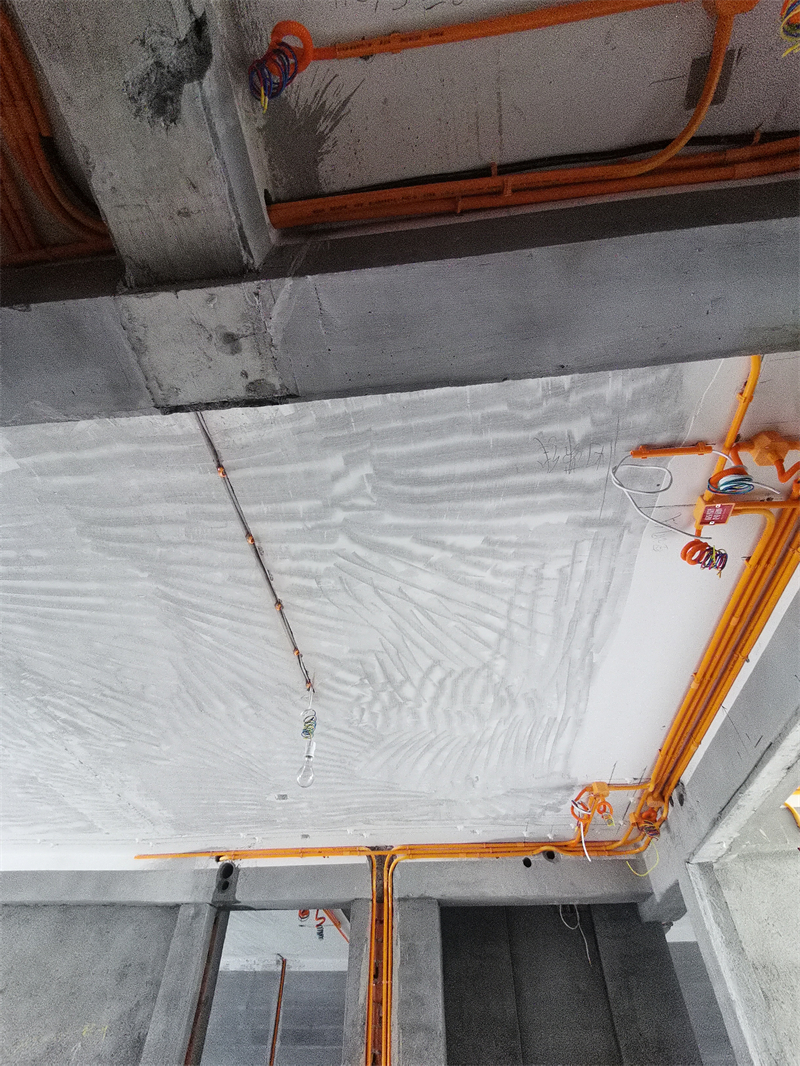

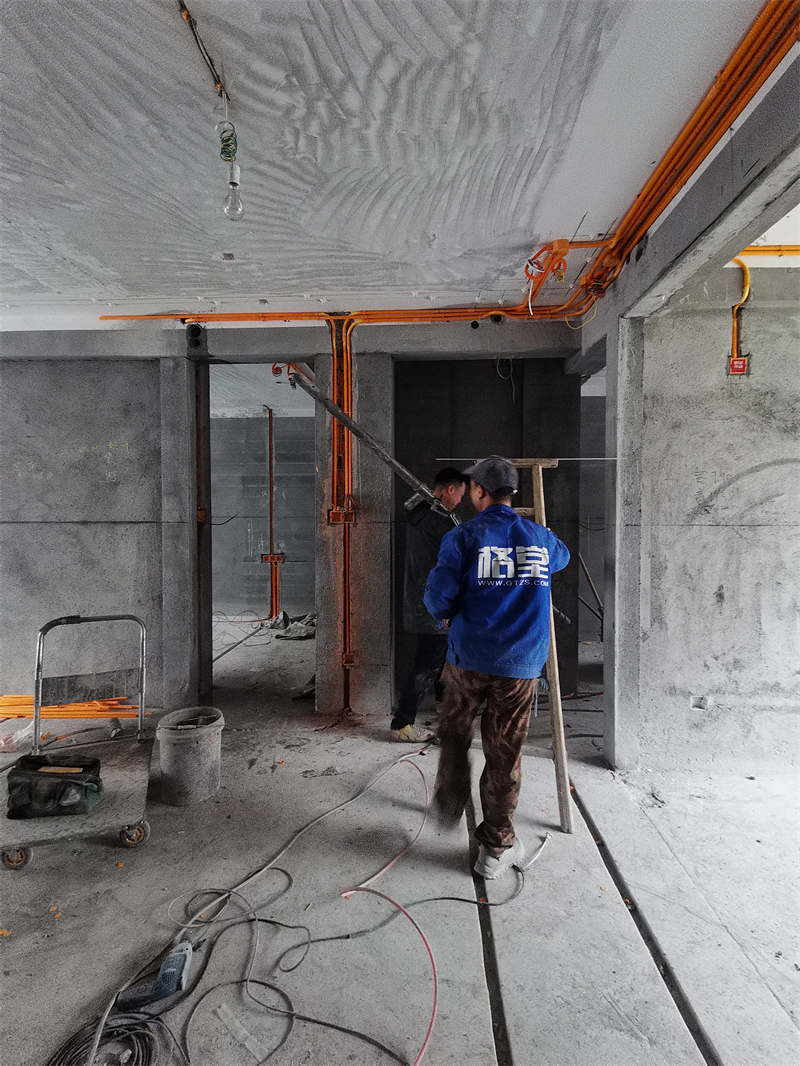

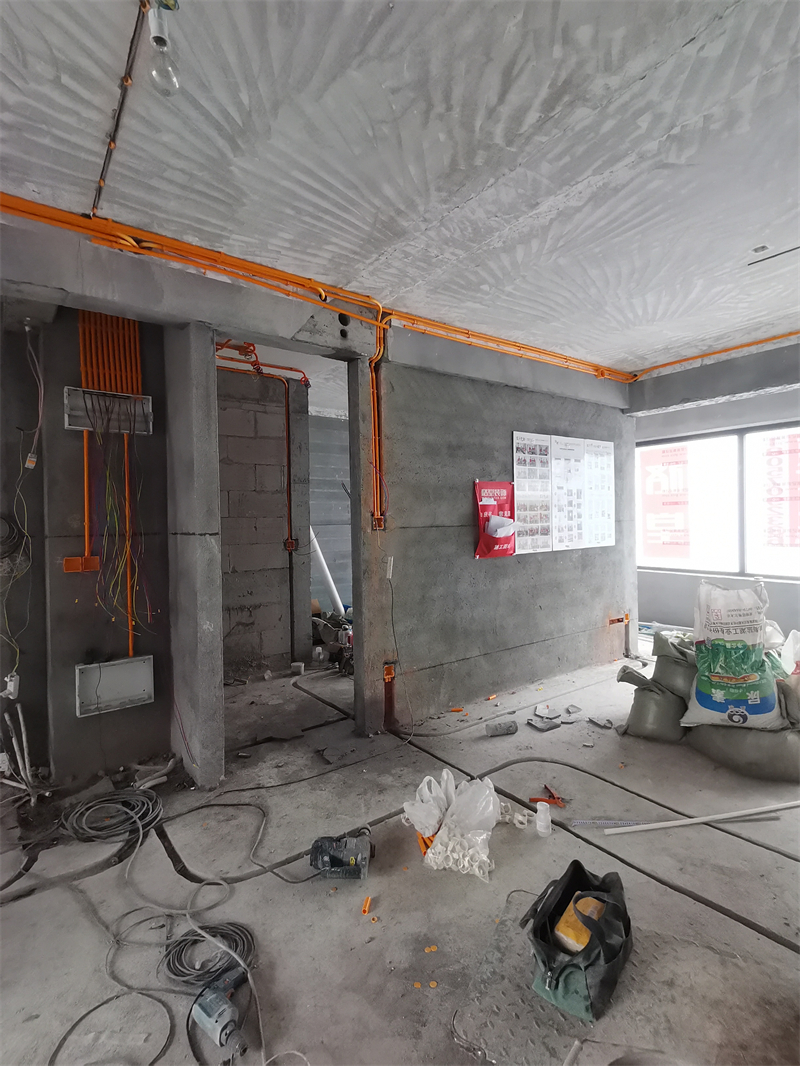

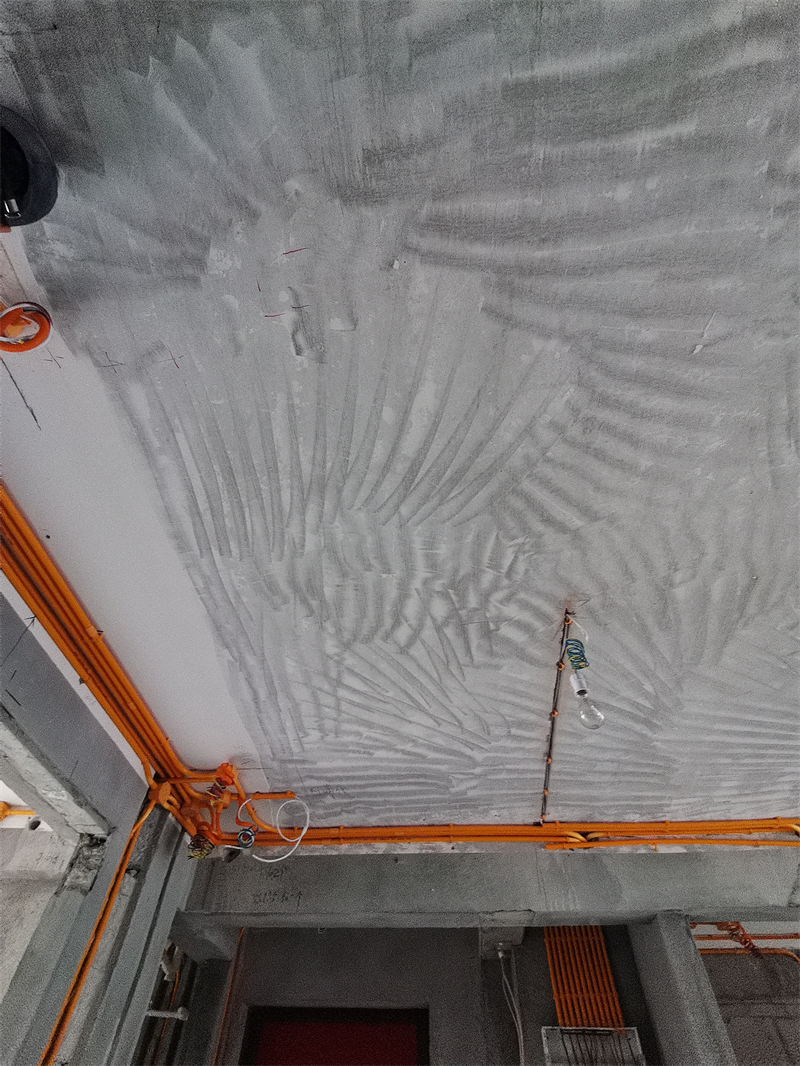

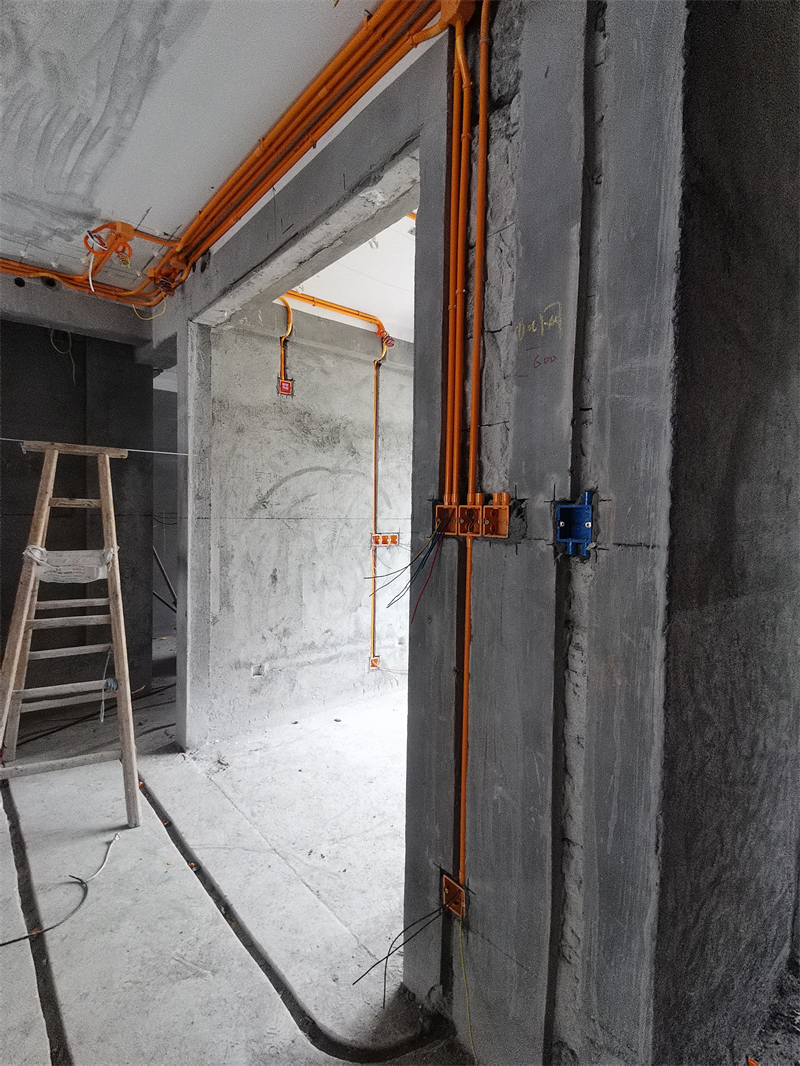

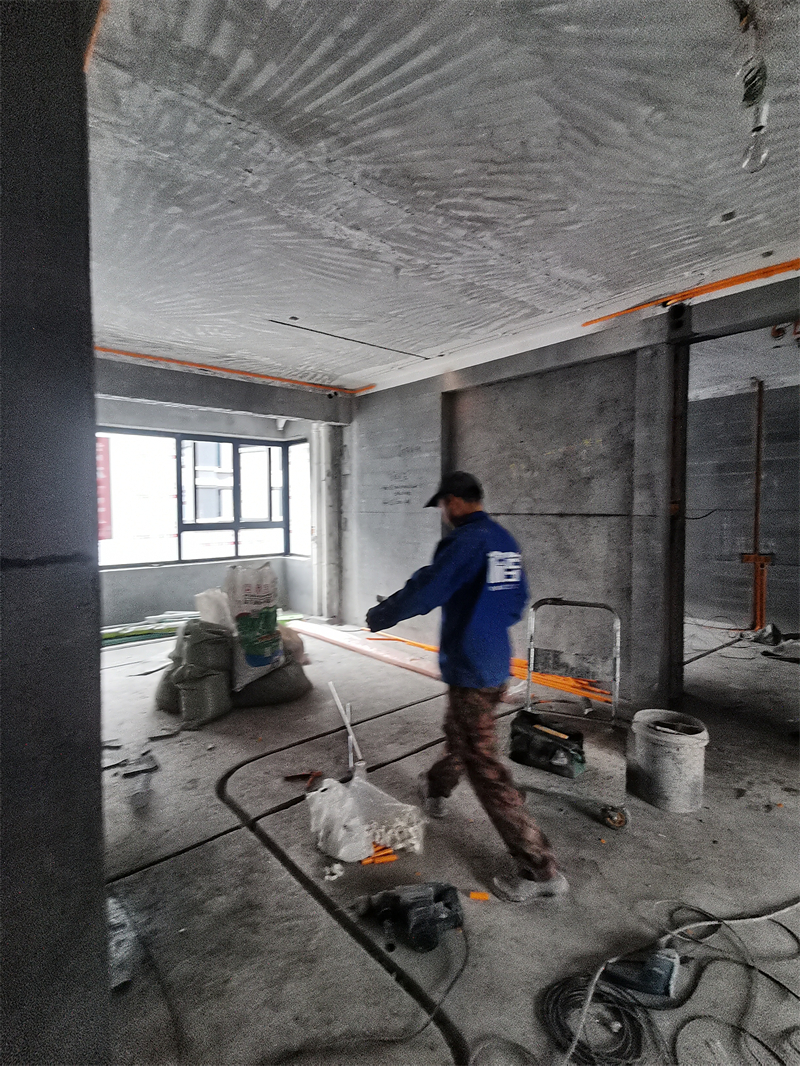

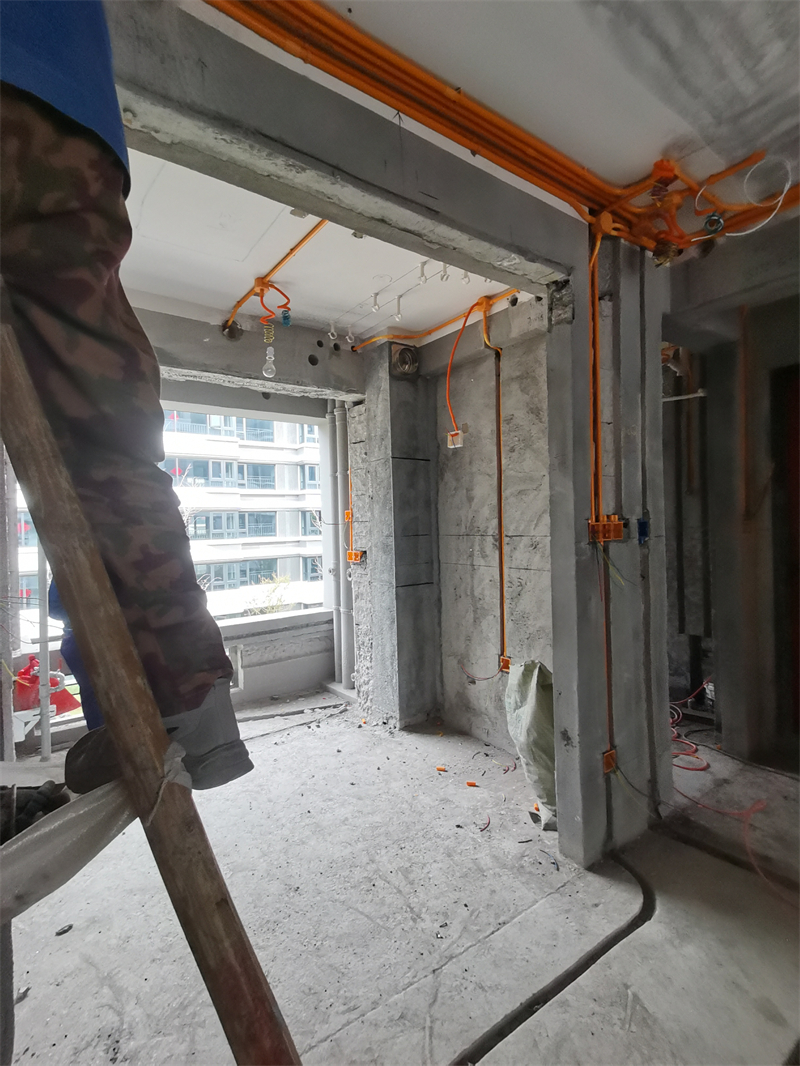

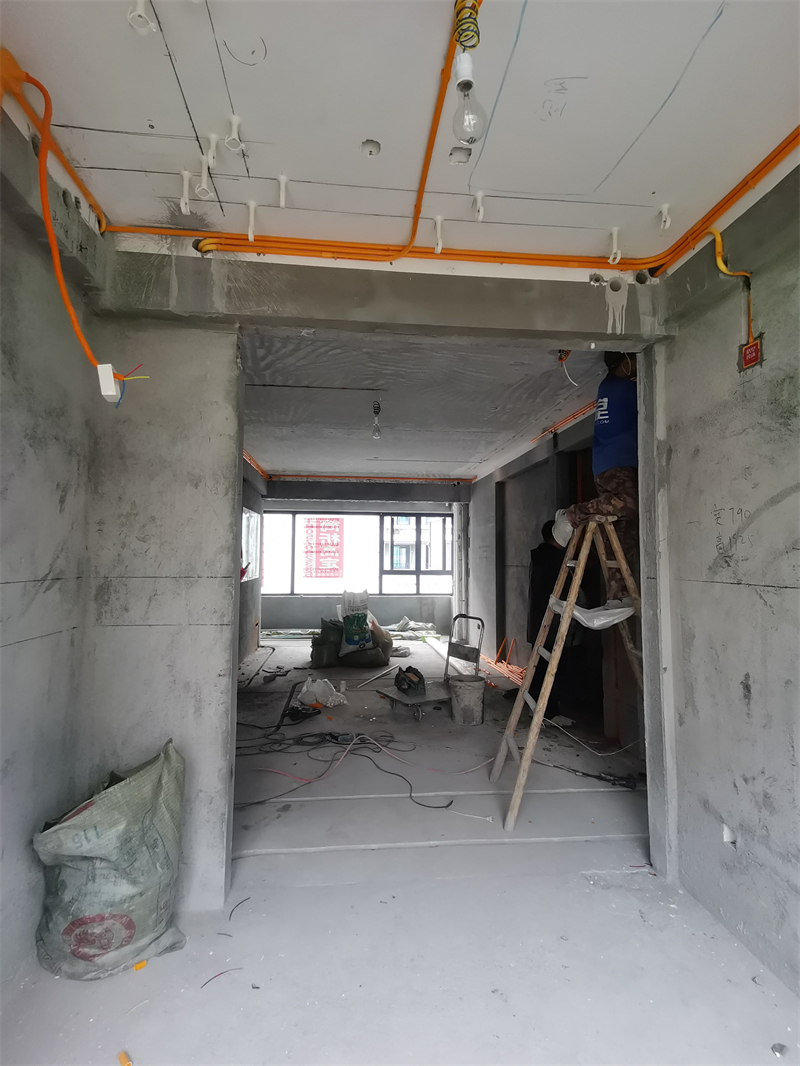

餐厅水电中途

发表于 2024-11-12 11:32:44

对角图

发表于 2024-11-12 11:33:21

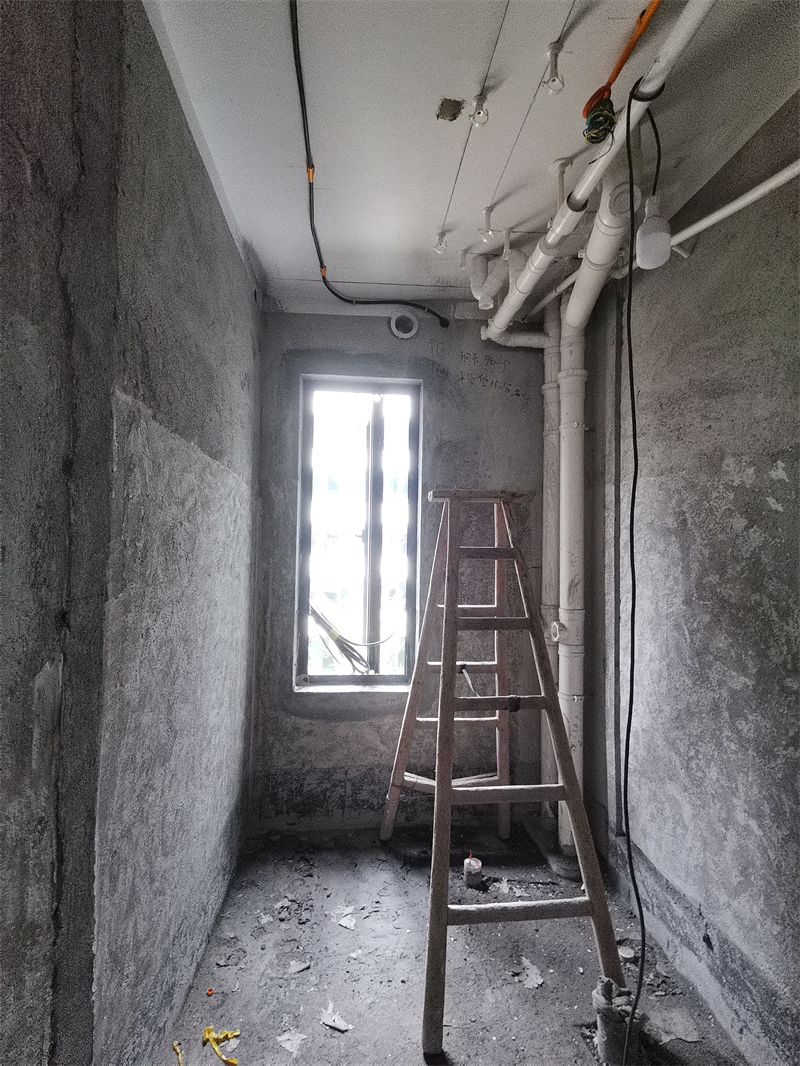

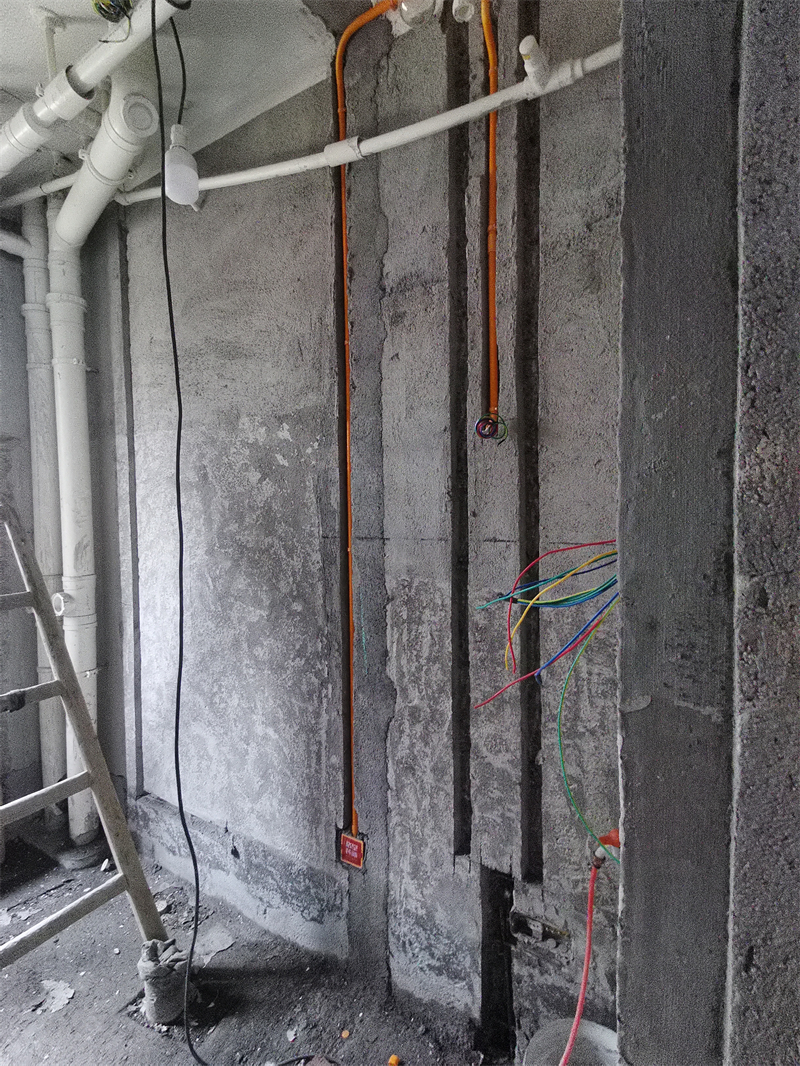

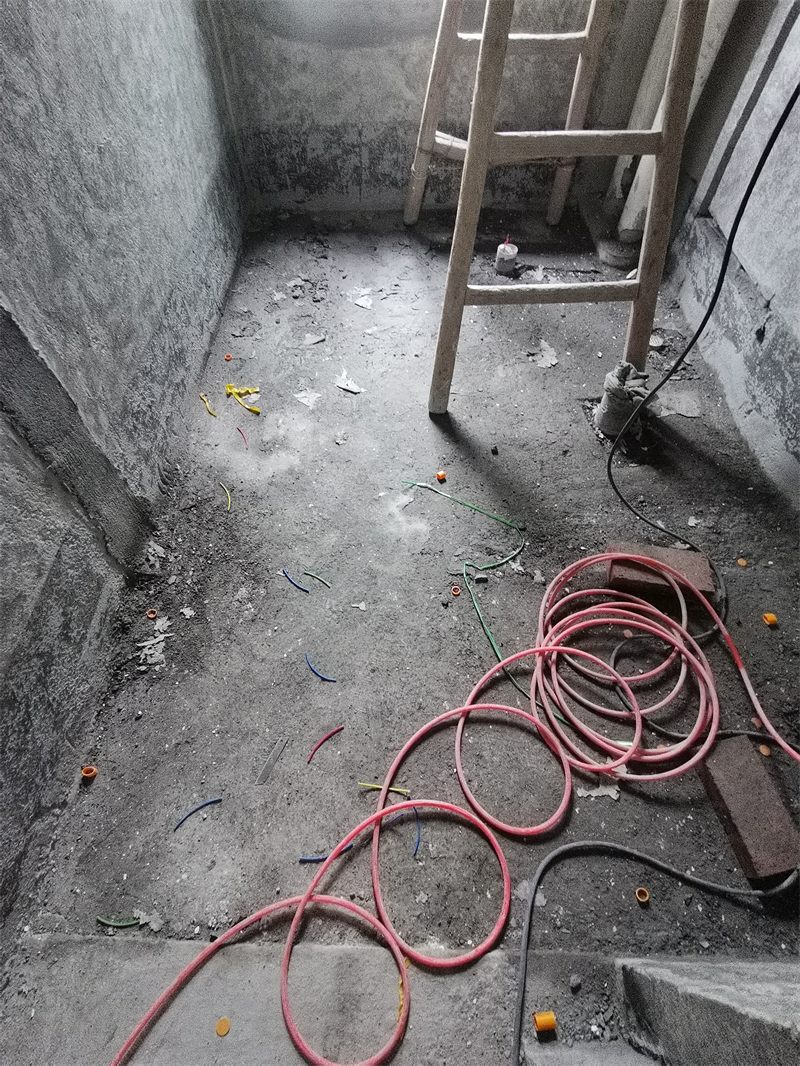

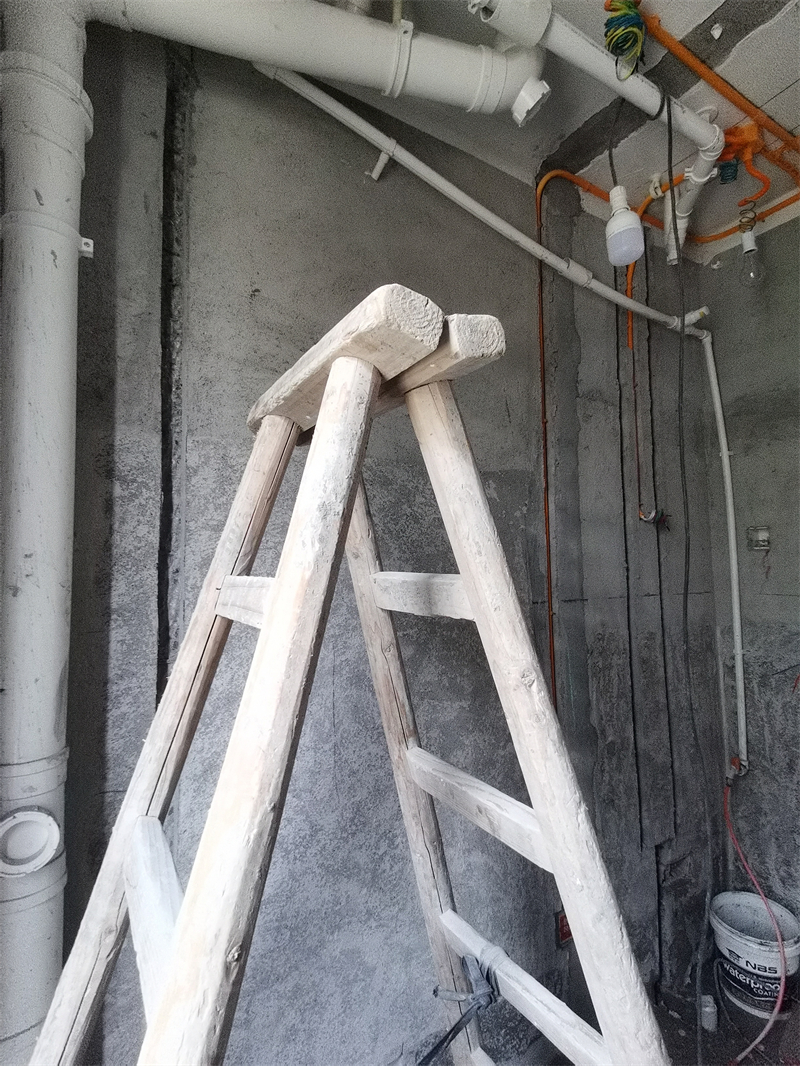

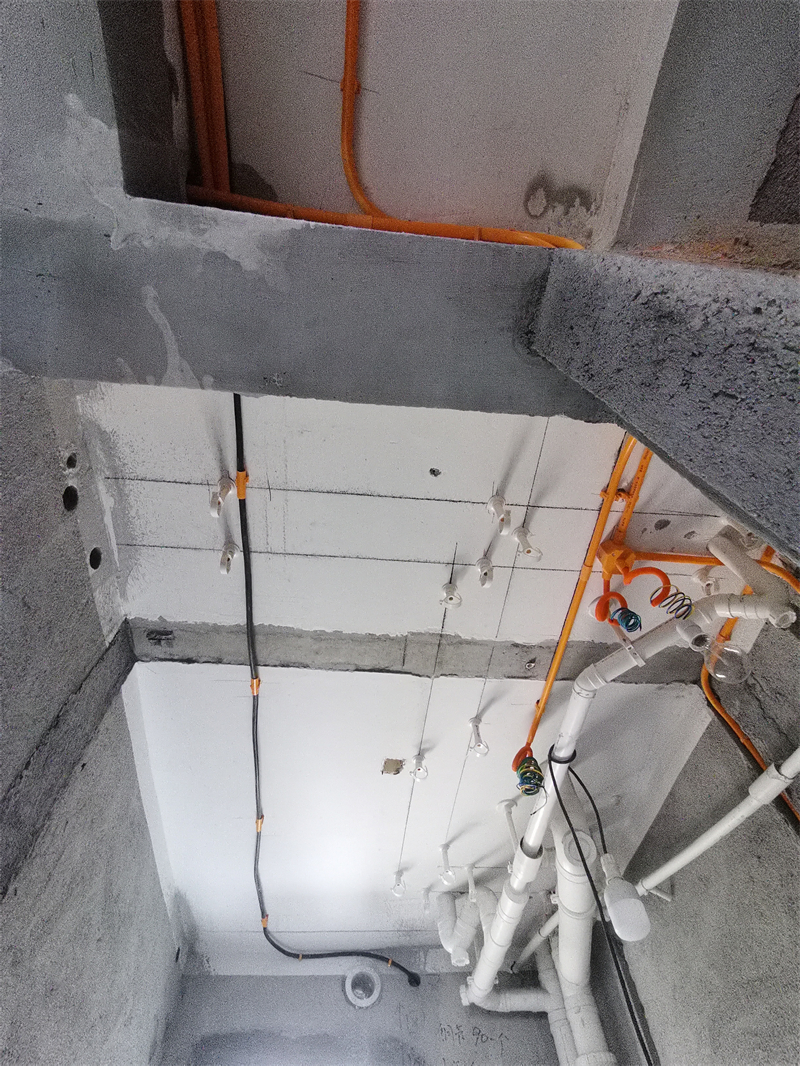

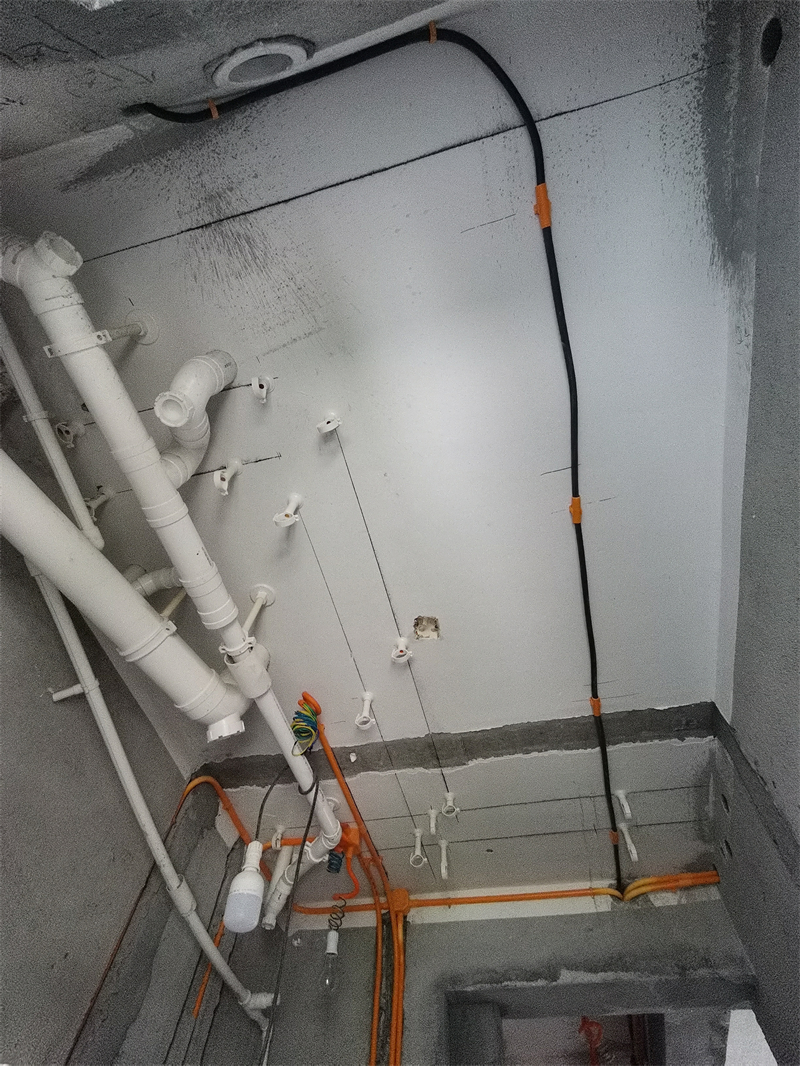

外卫水电中途

发表于 2024-11-12 11:33:53

对角图
