星月宸庐3-1-11#99㎡现代奶油——自然系里的温度

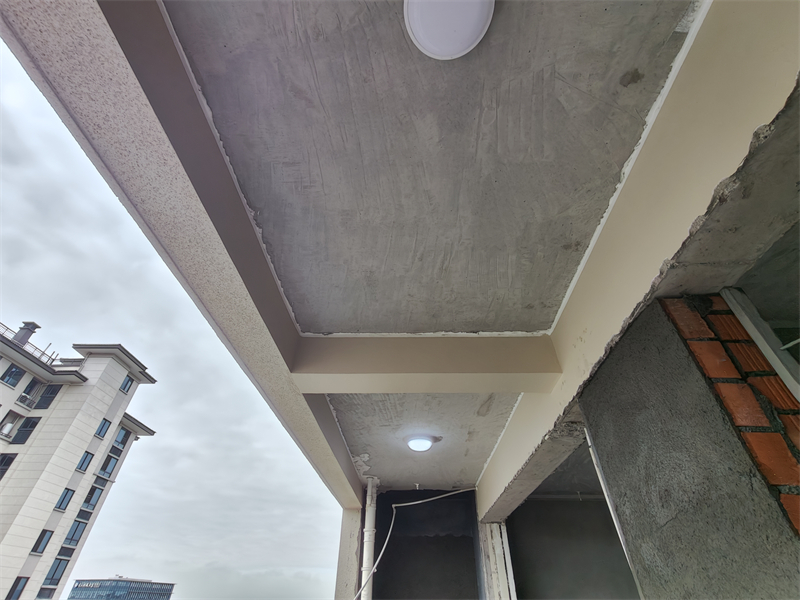

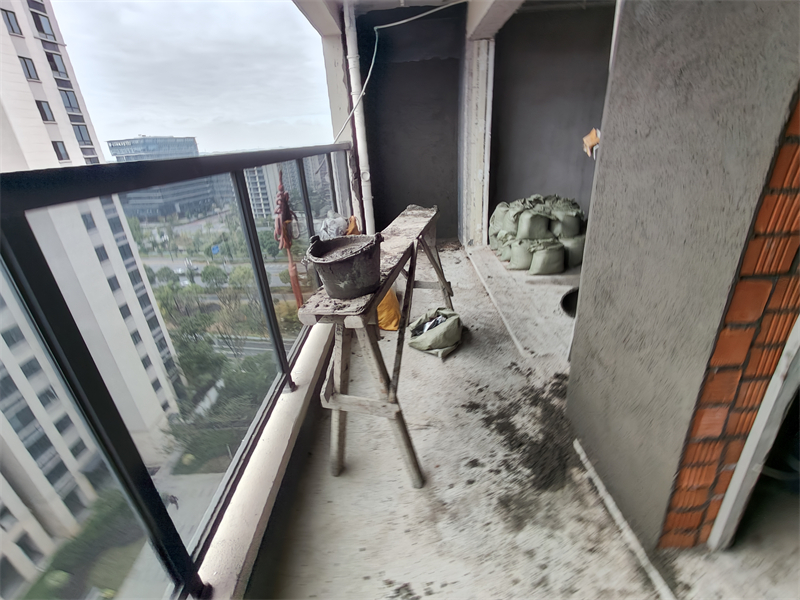

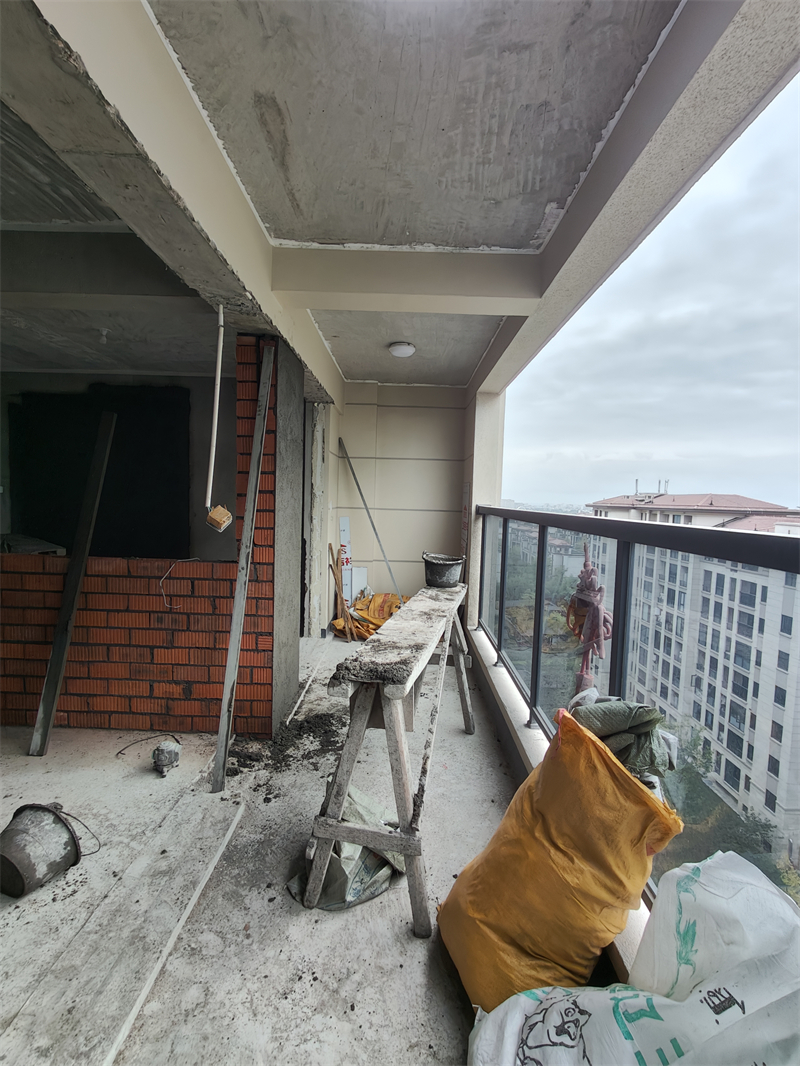

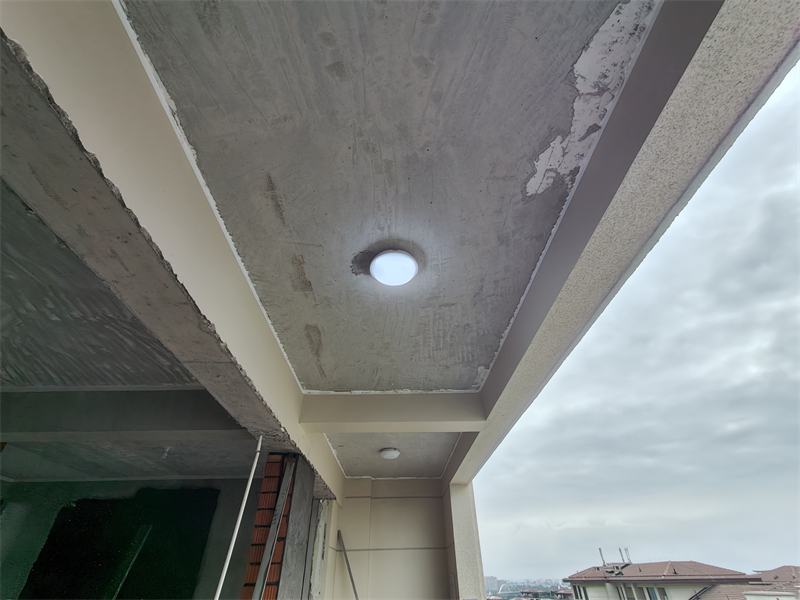

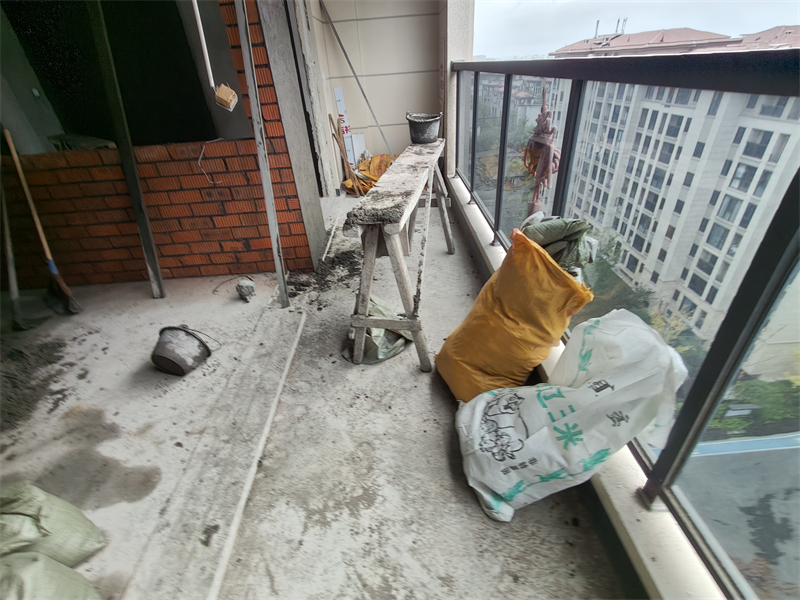

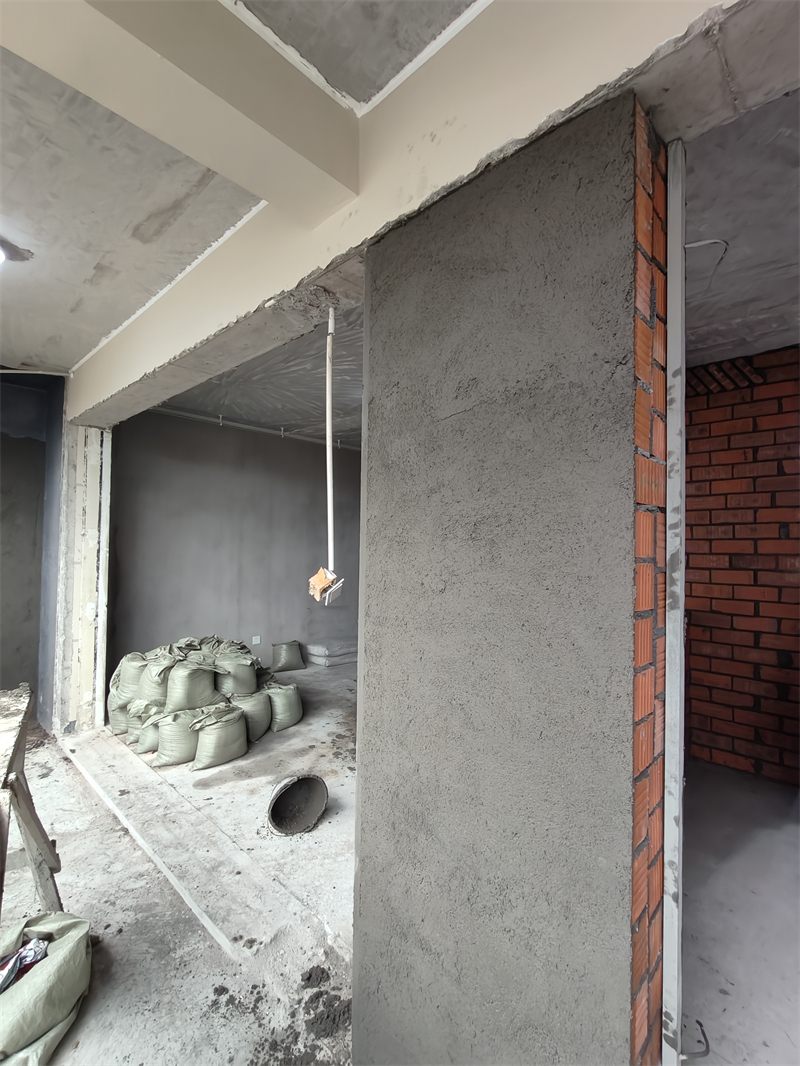

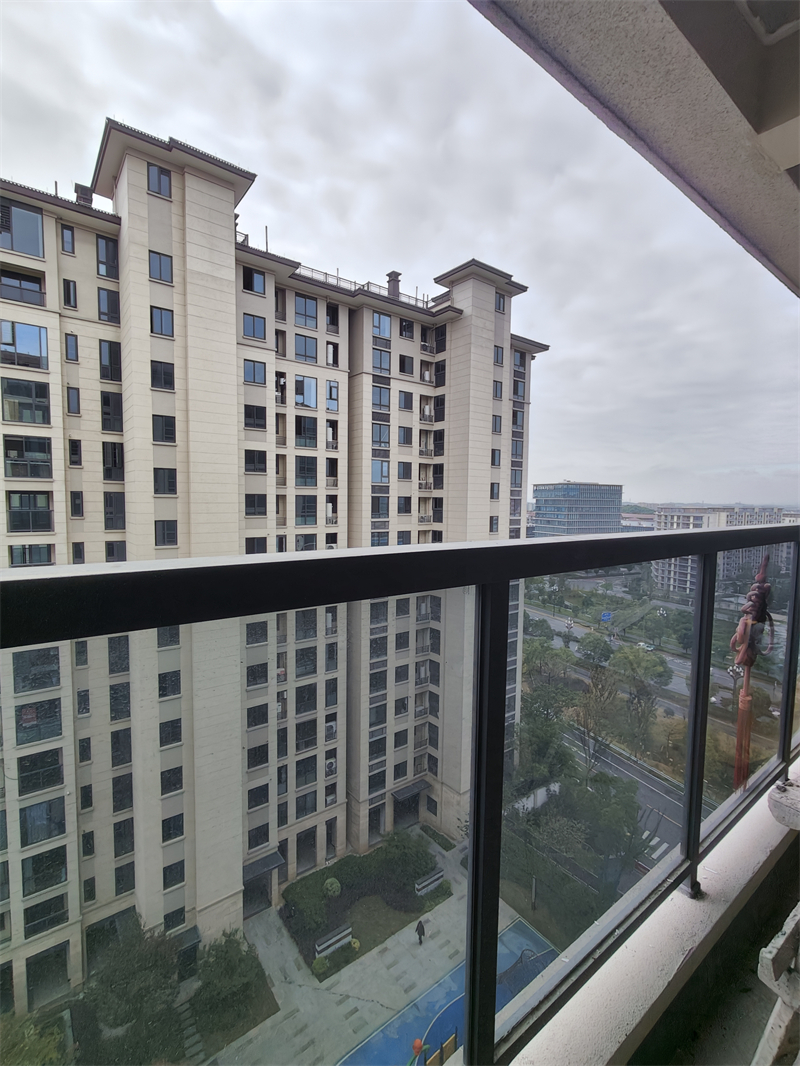

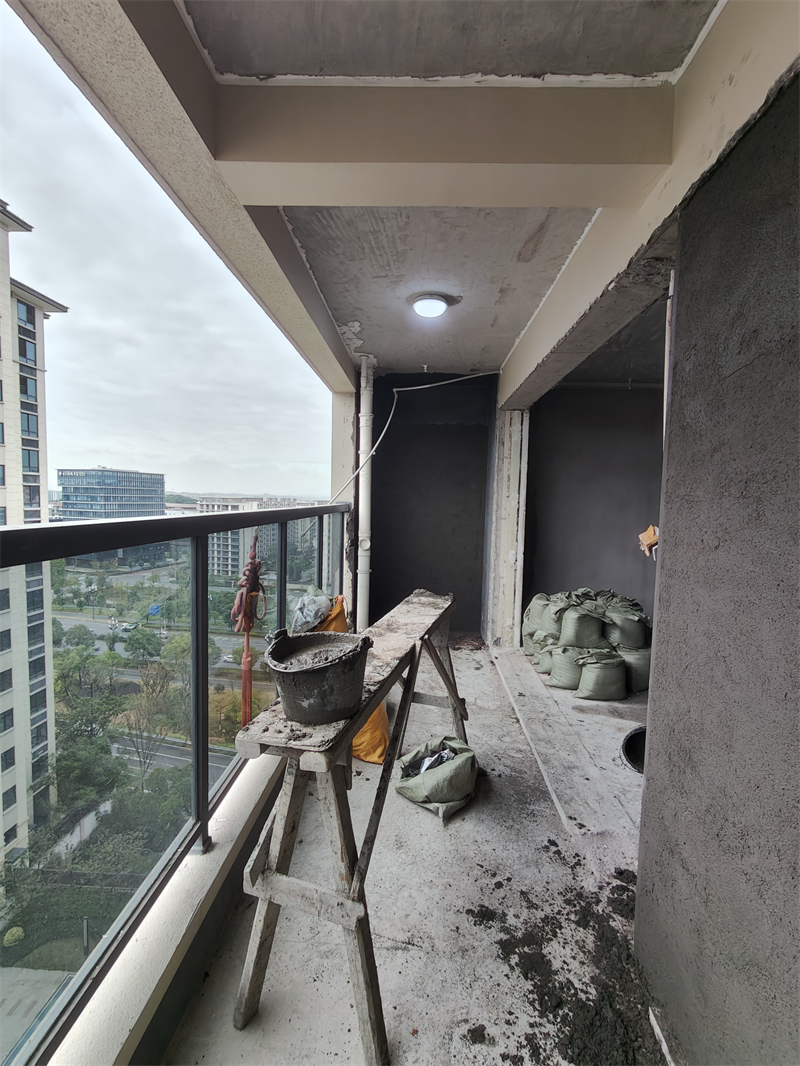

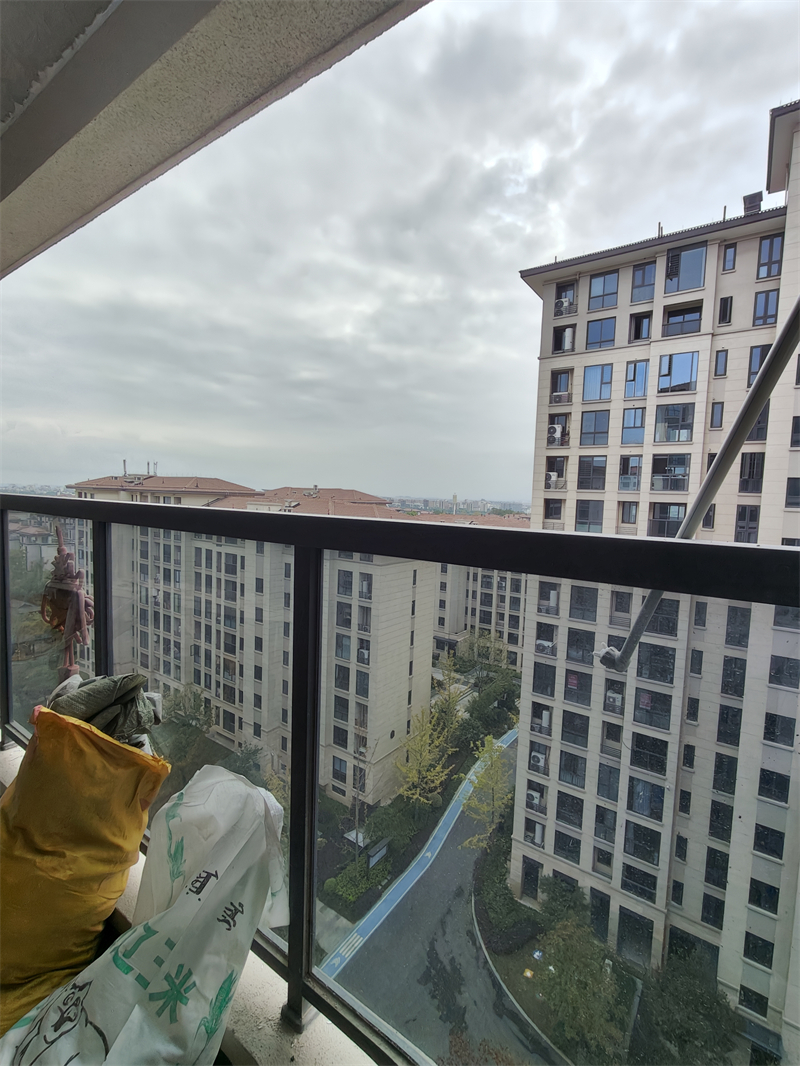

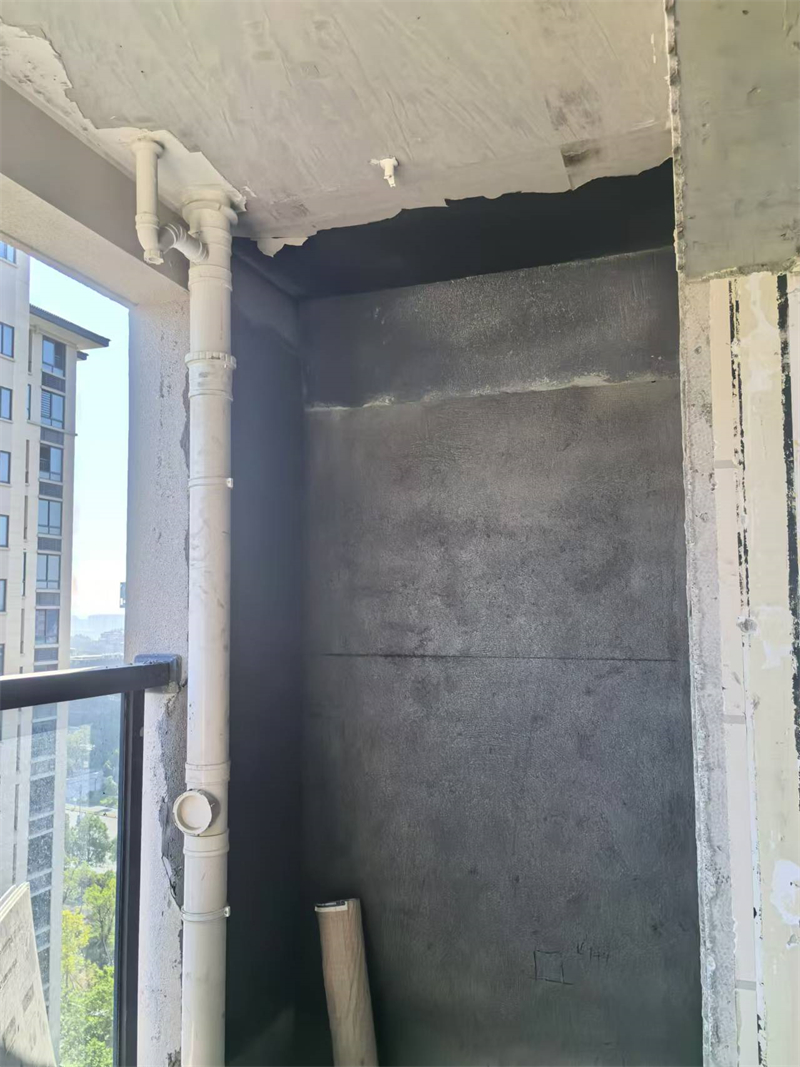

客厅阳台

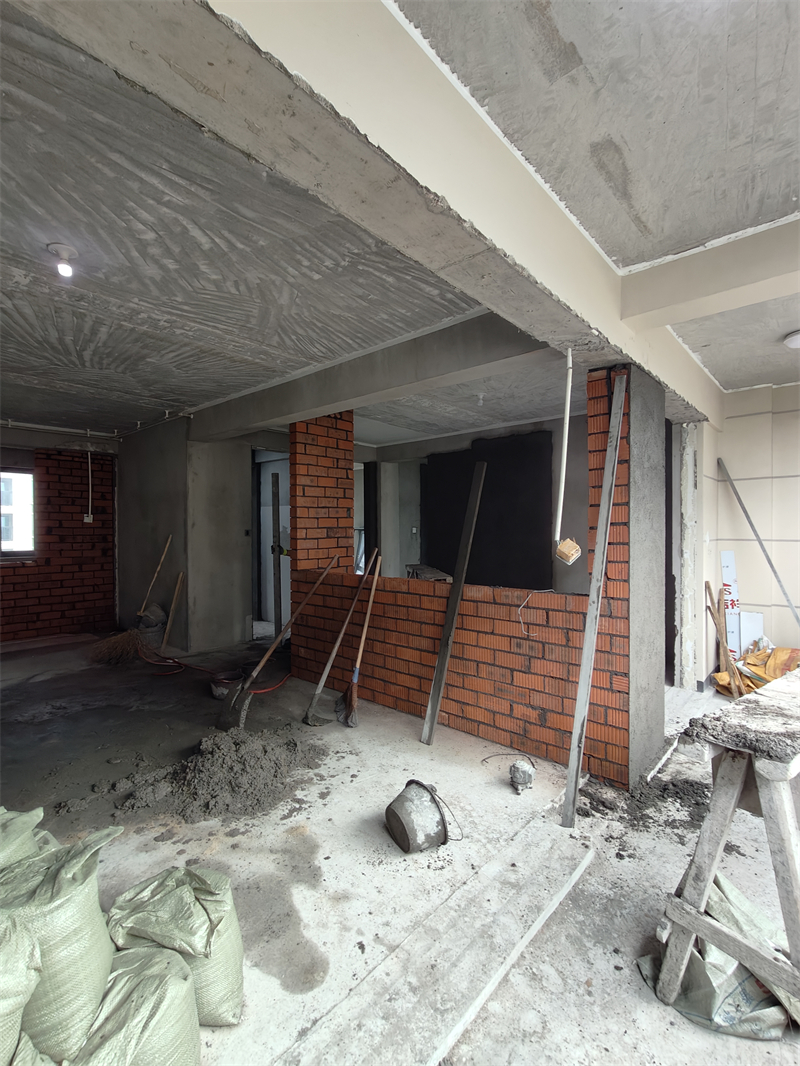

对角图

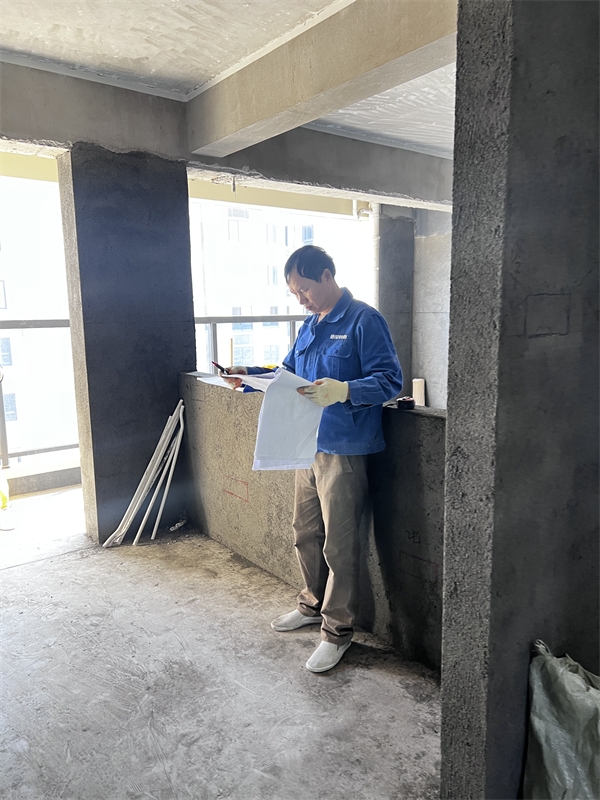

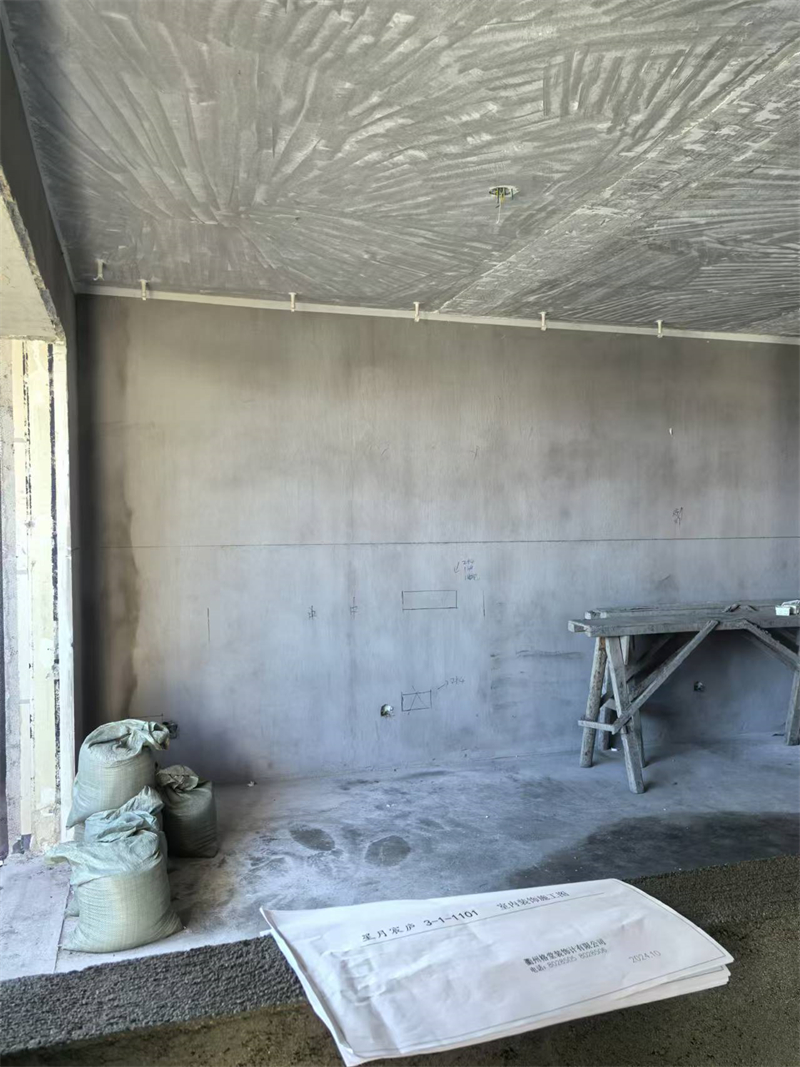

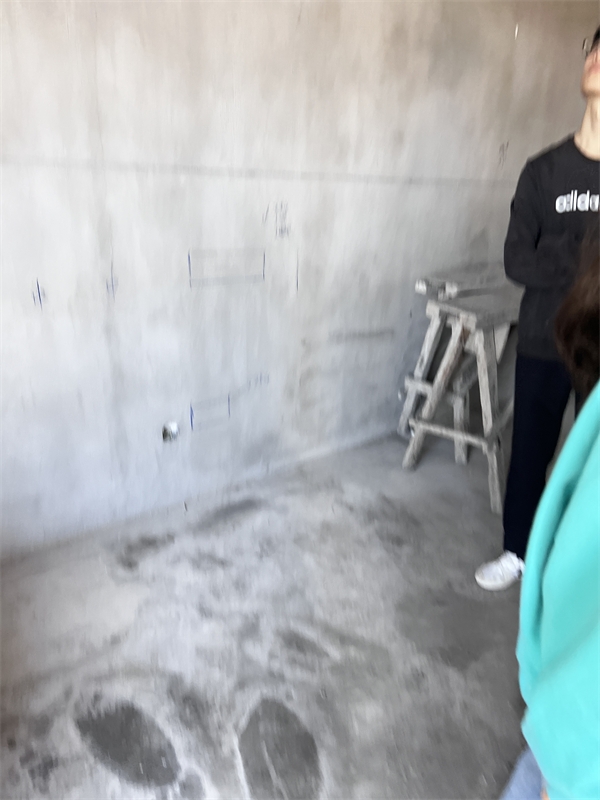

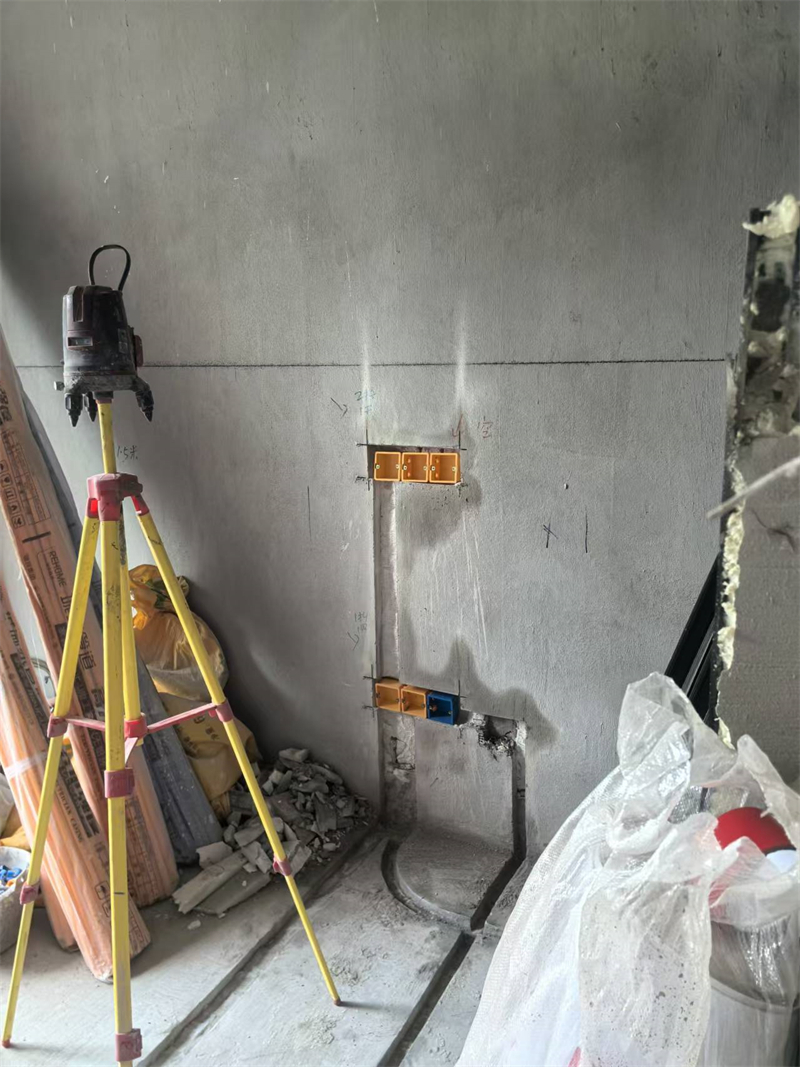

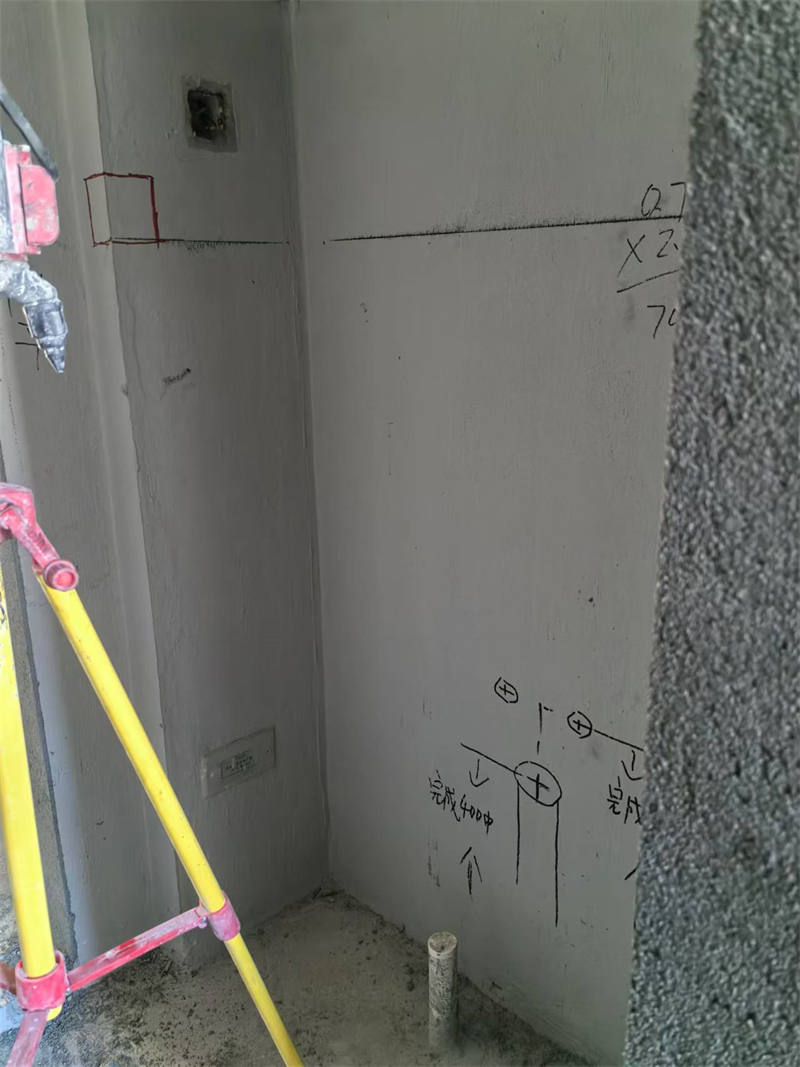

水电放样

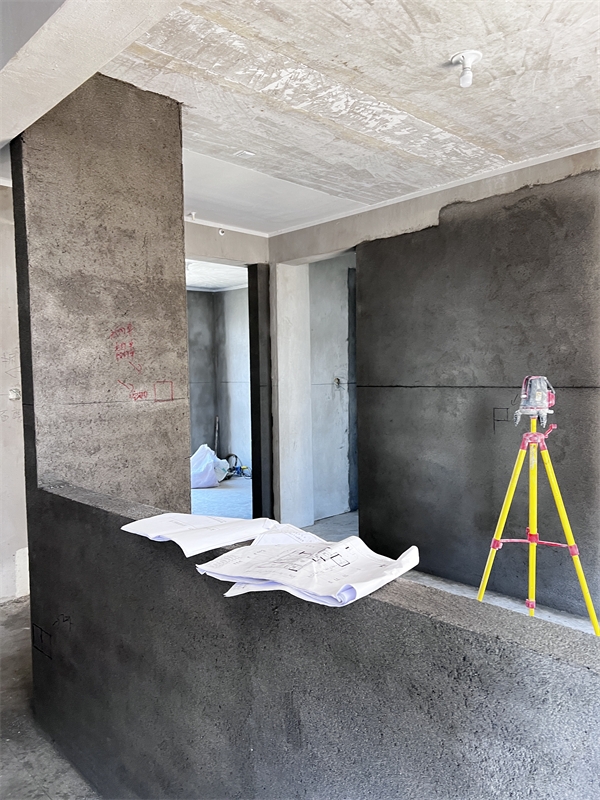

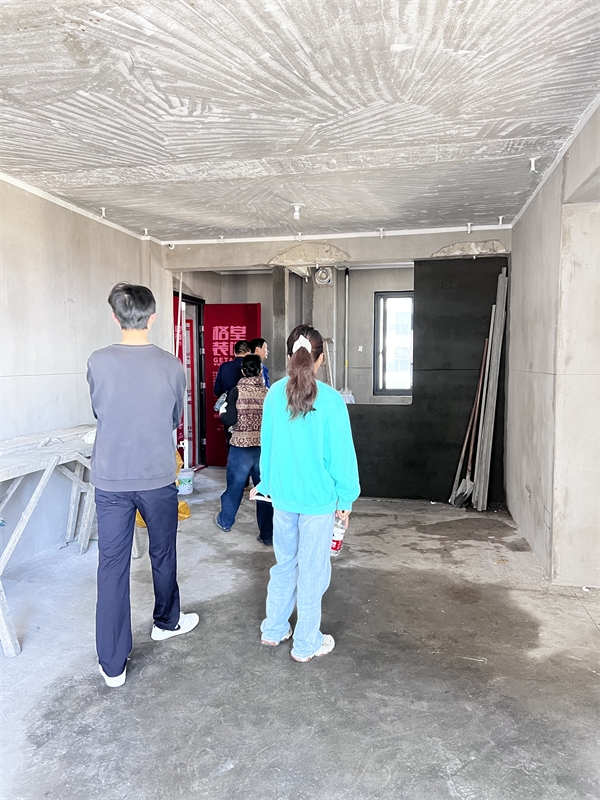

立体放样，就是把设计图纸上的内容弹到实际顶面、地面和墙面上，相当于将图纸转移到现实工地中，业主可以很直观的看到装修后的大致效果，

勾勒出美好生活。如有需要整改的地方，业主第一时间看了就能提出来，方便设计师、项目经理的工作开展。

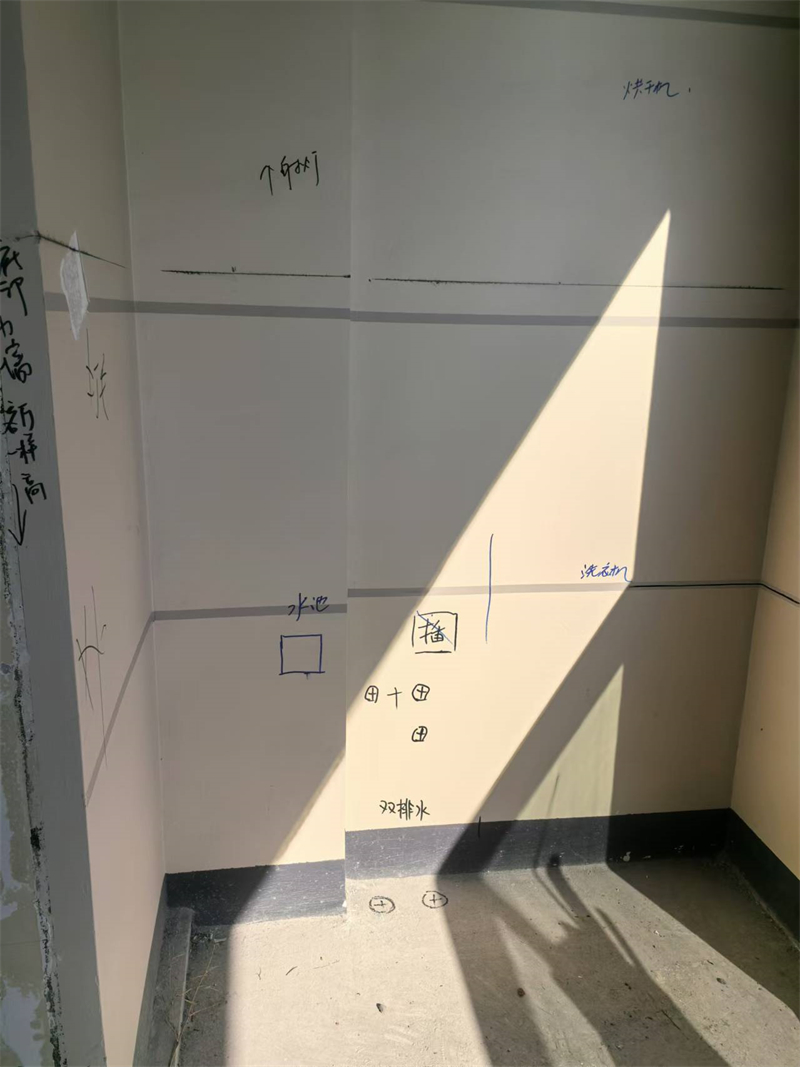

好记性不如烂笔头，根据图纸，清楚标注开关和插座的位置。放样十分准确，后续师傅就可以一步到位的进行施工了。

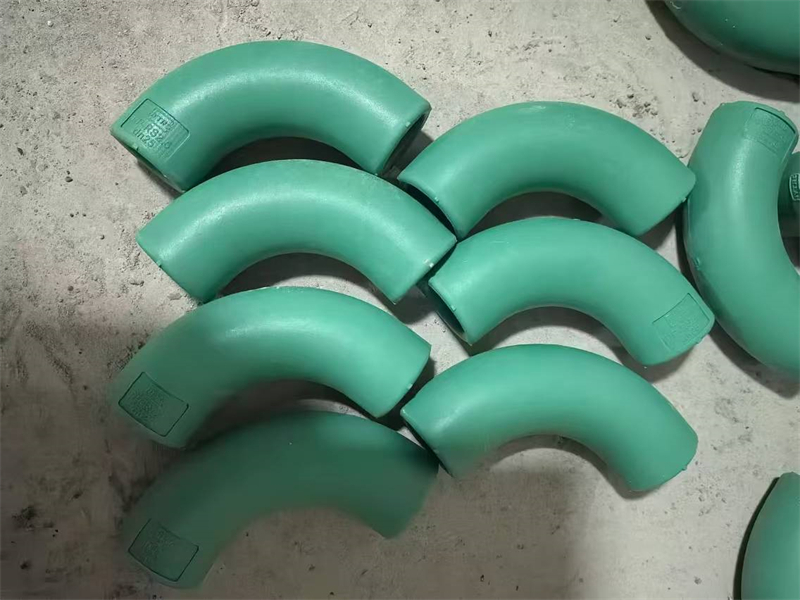

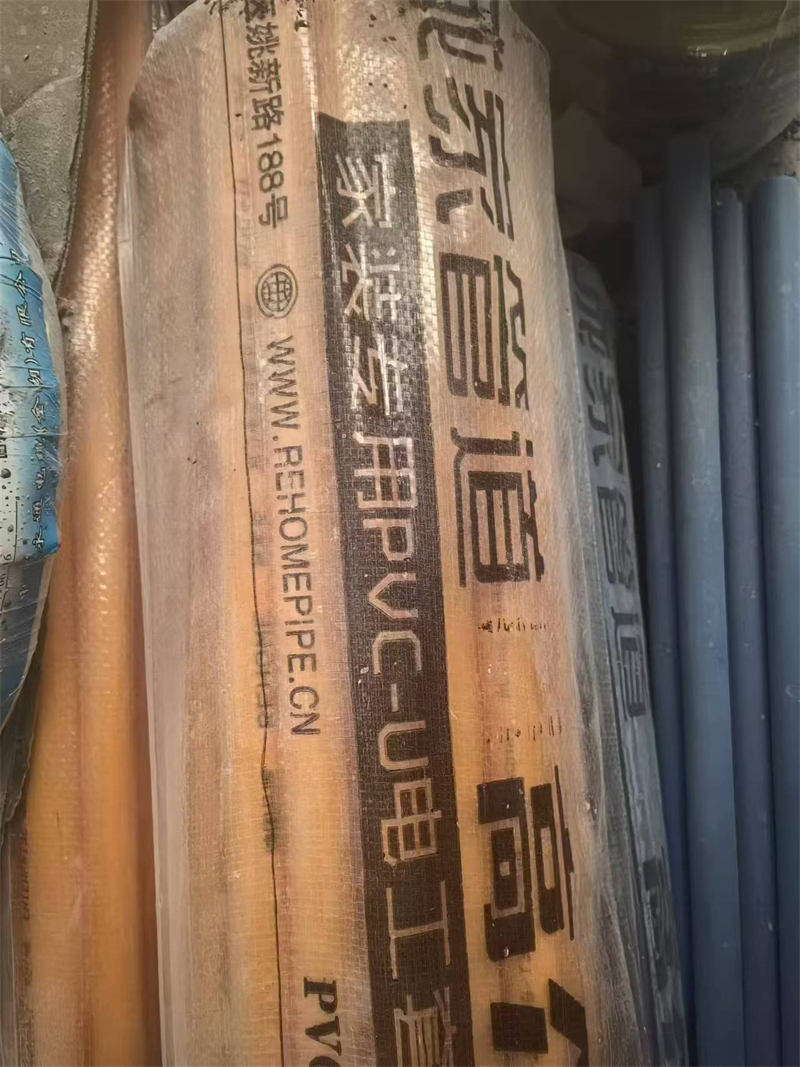

水电材料进场

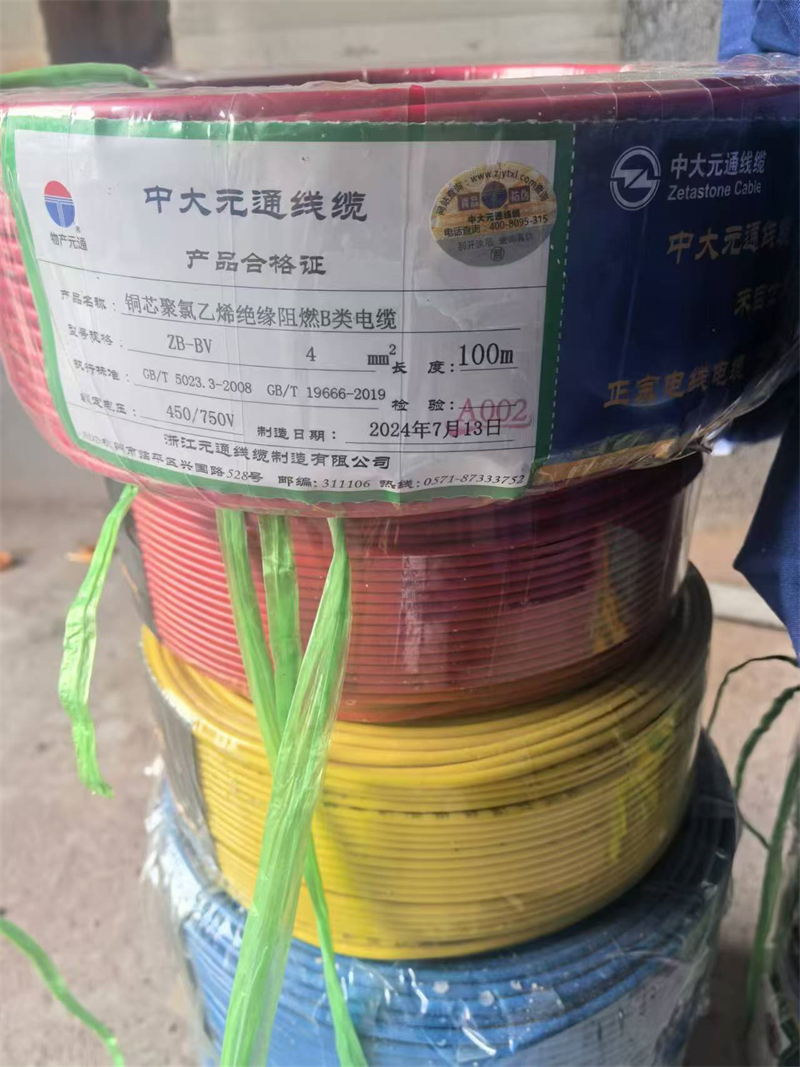

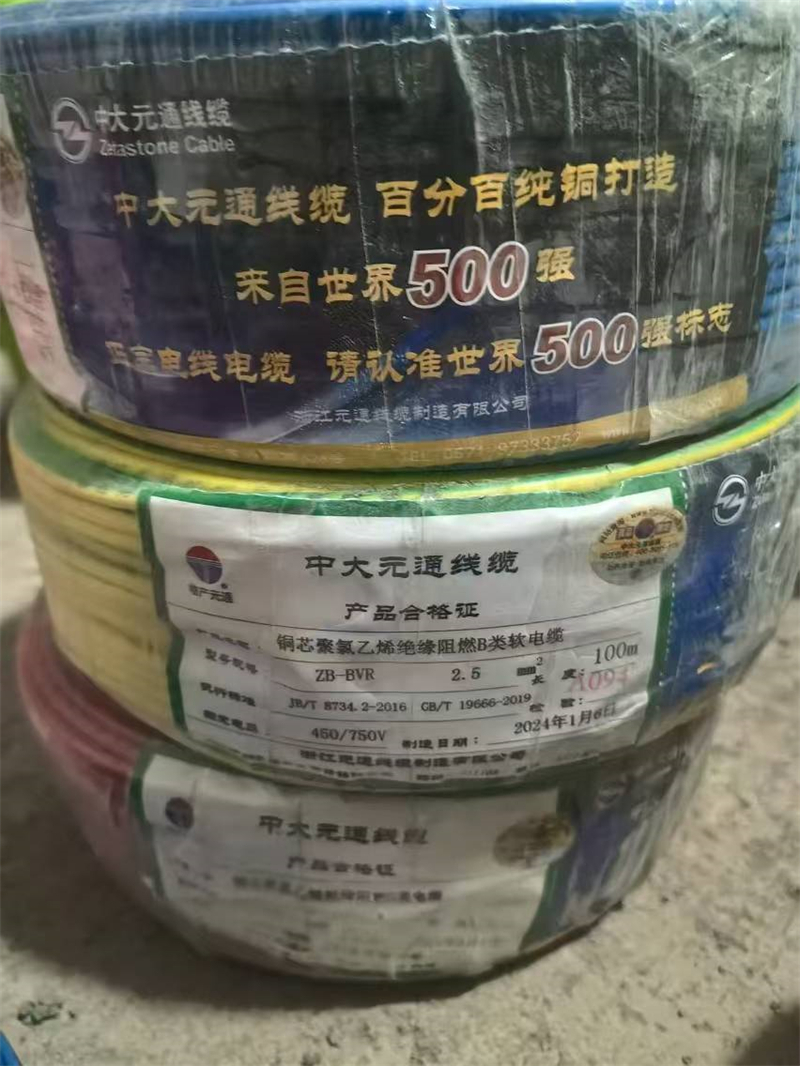

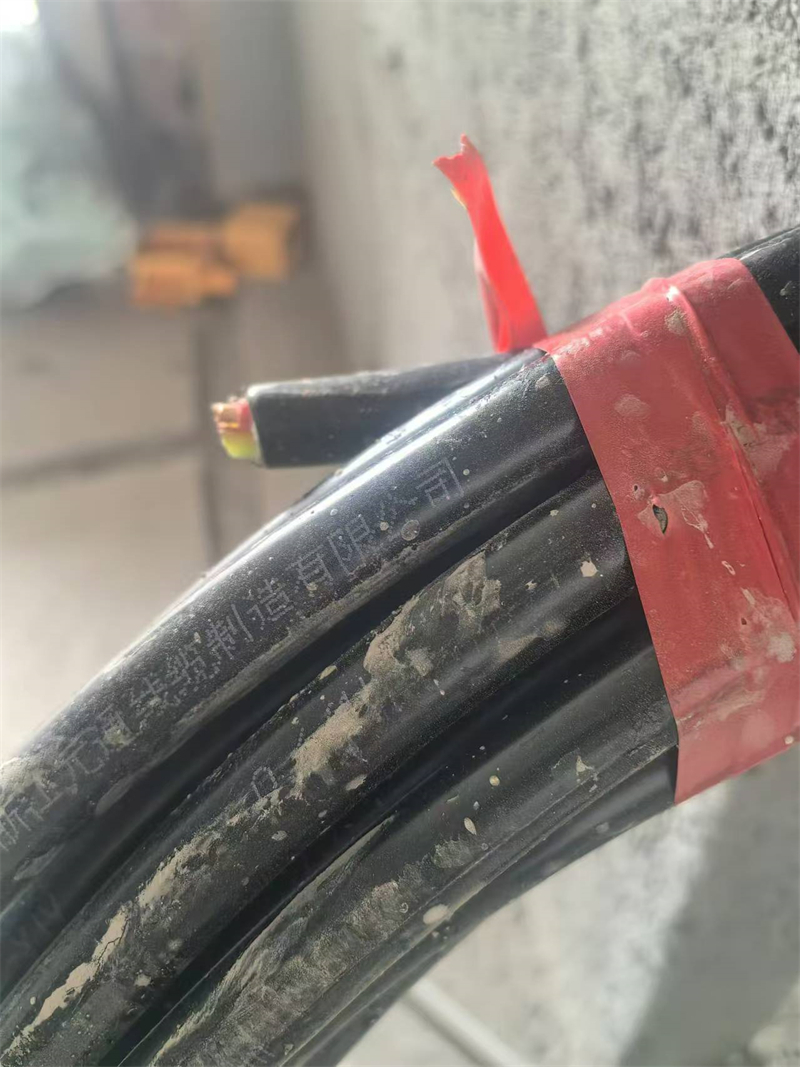

电线            中大元通阻燃线
PVC排水         城家DN50/DN75

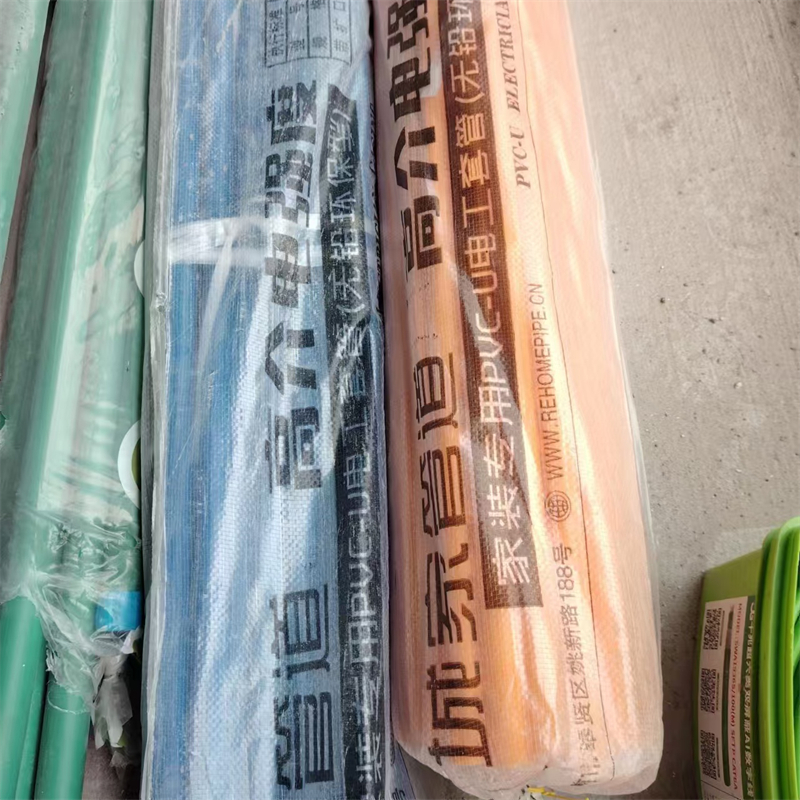

PVC线管         城家DN20管

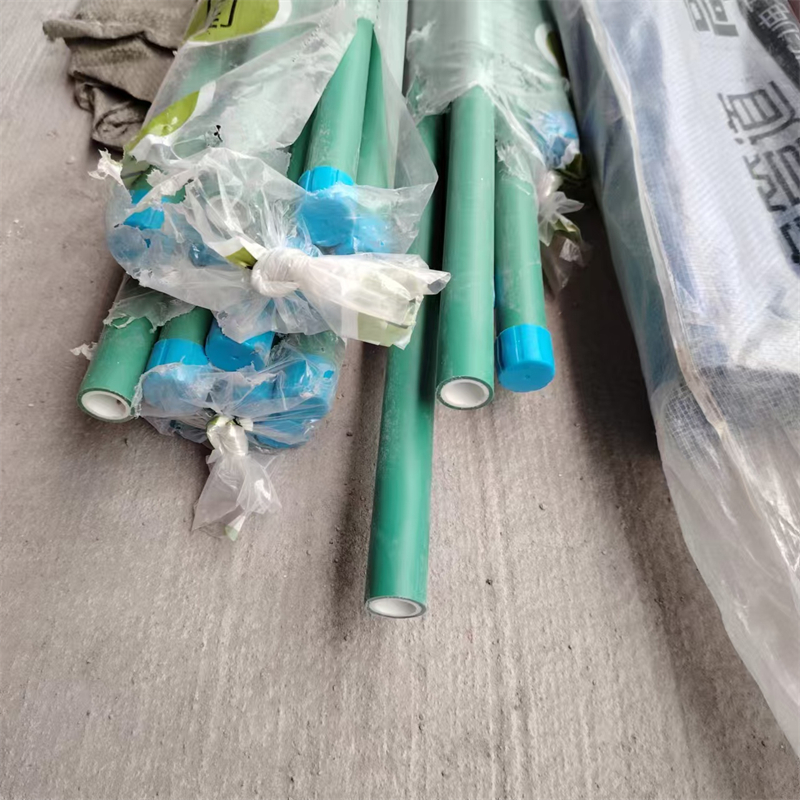

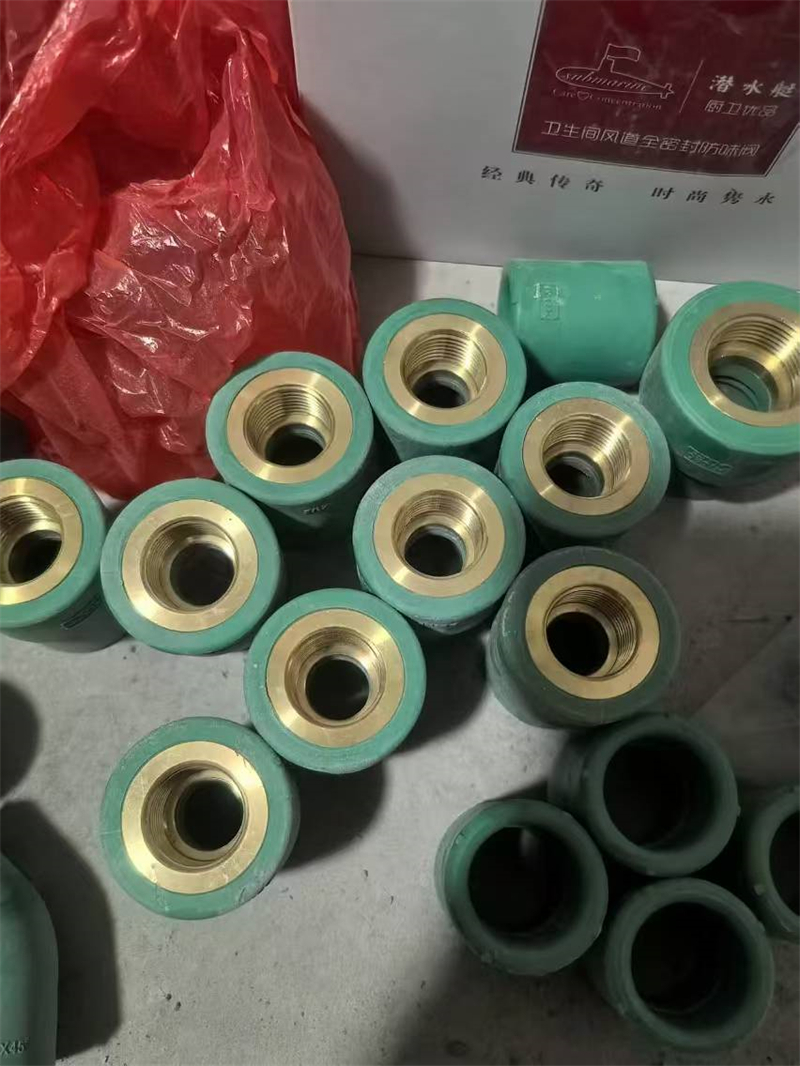

PPR水管         海德欧DN25*4.2钢网复合管

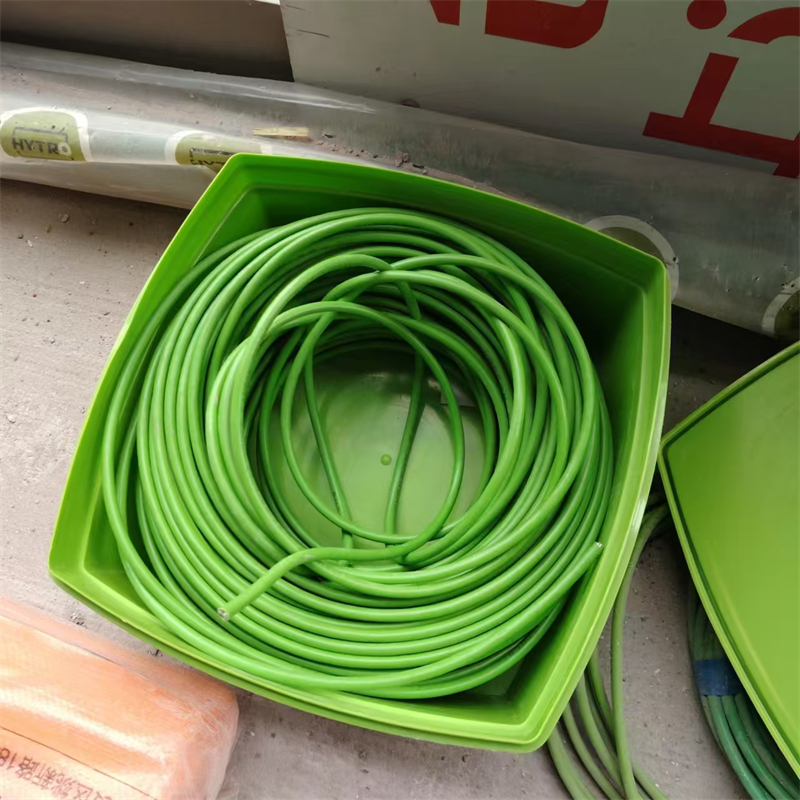

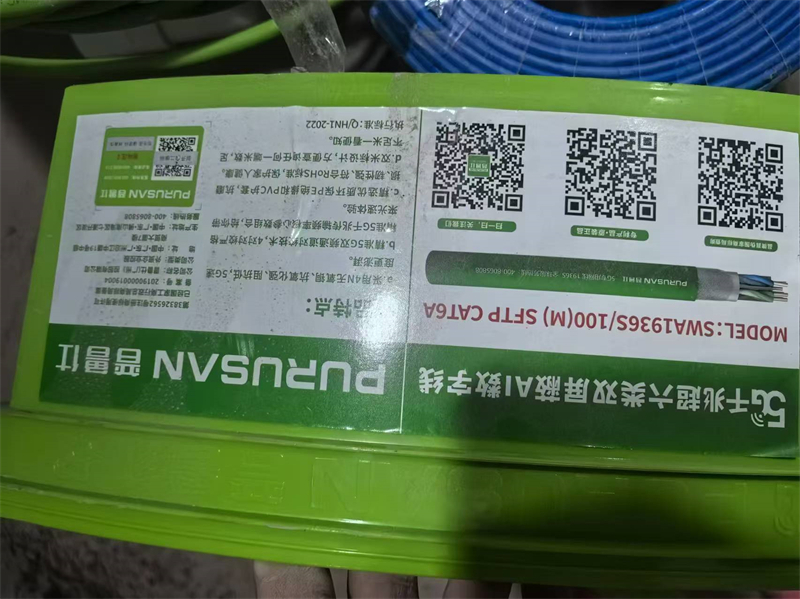

网落线          普鲁仕超六类网线带屏蔽（UTP）
电视线          普鲁仕高清

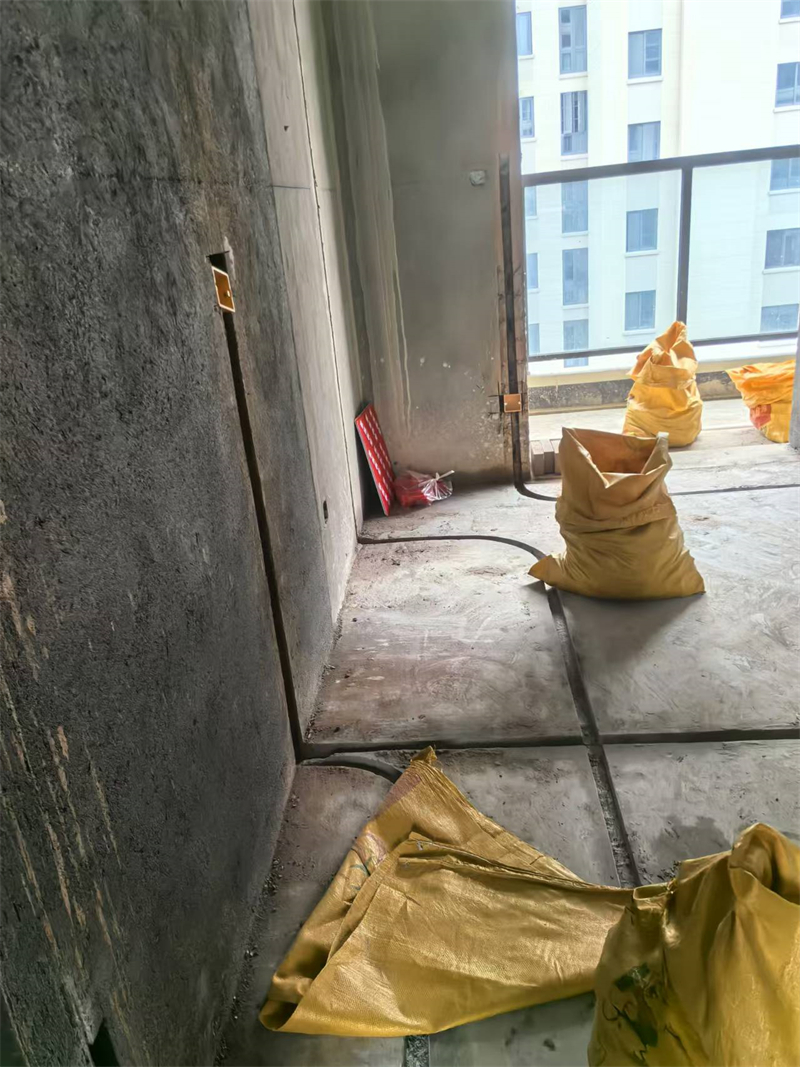

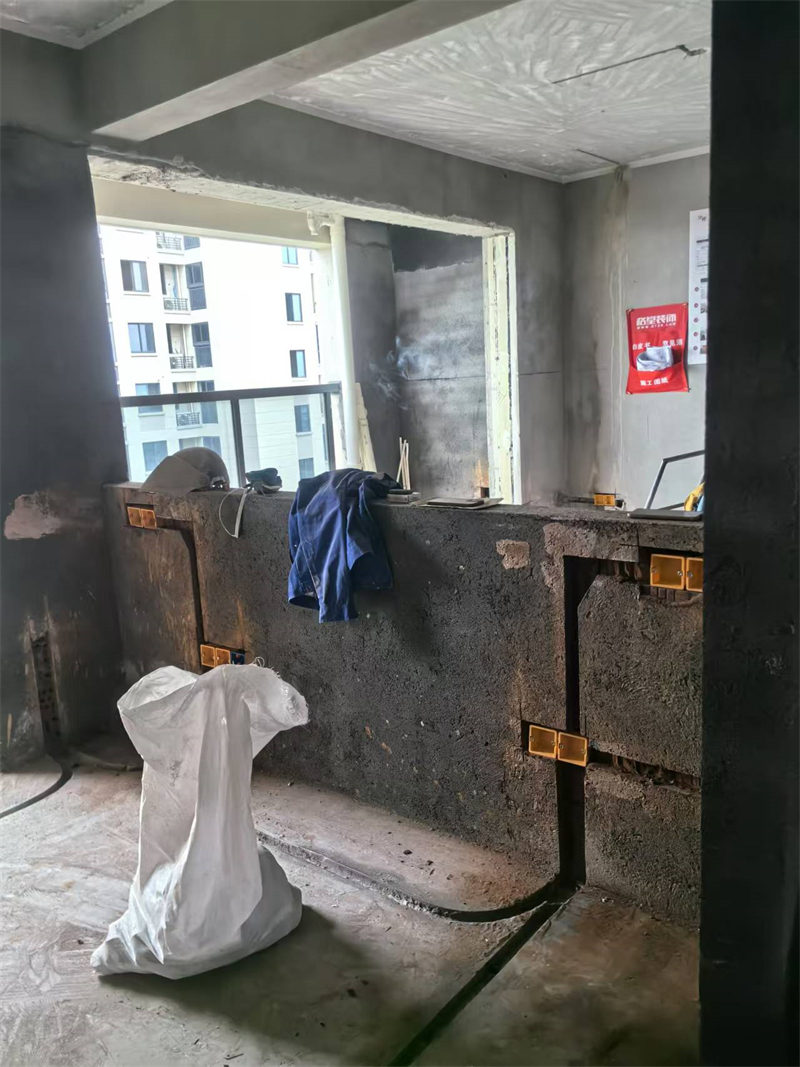

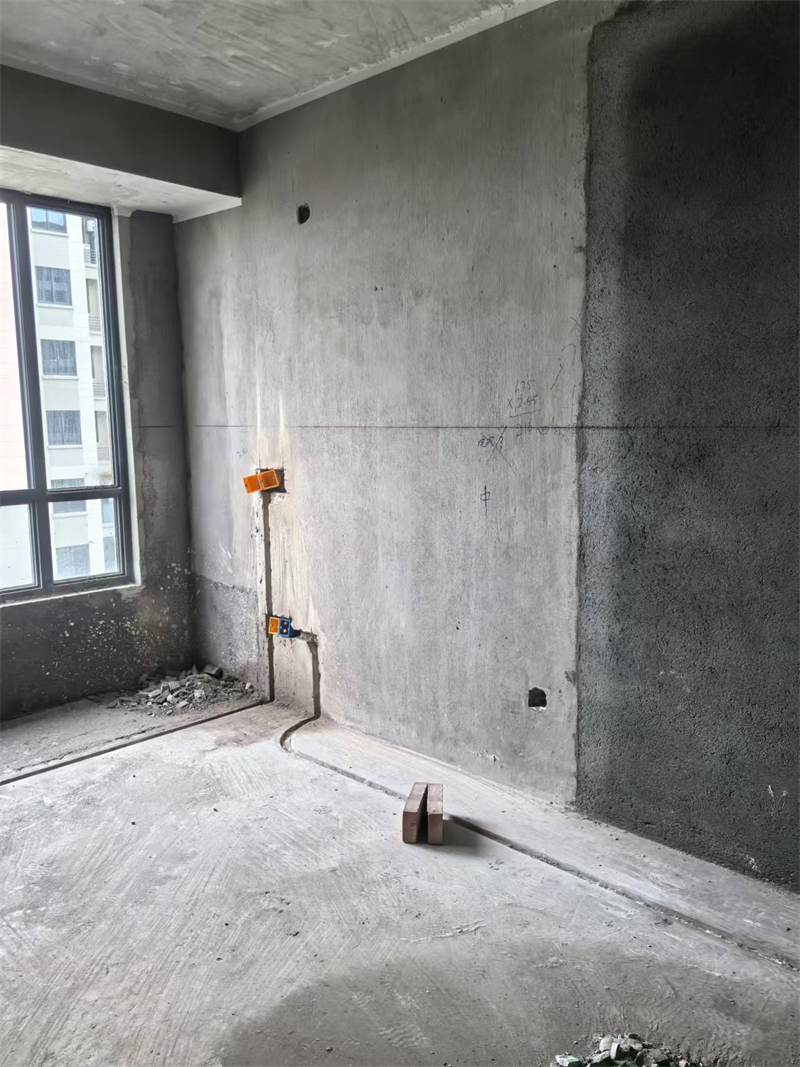

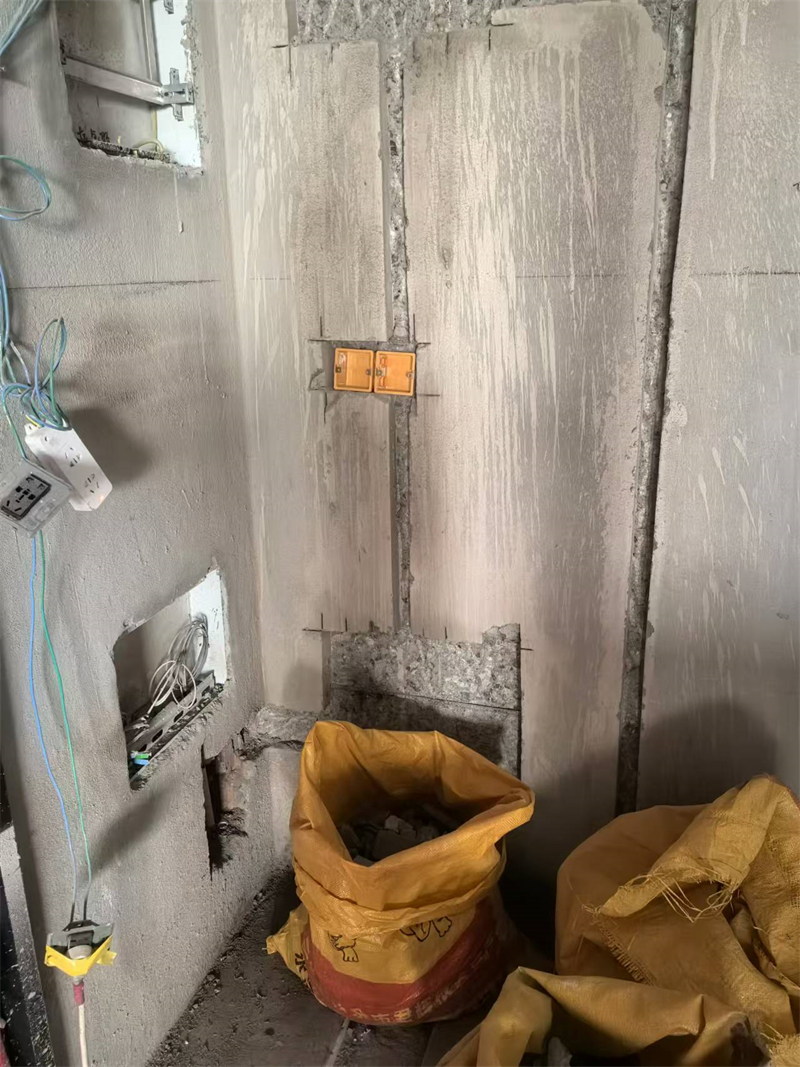

水电开槽

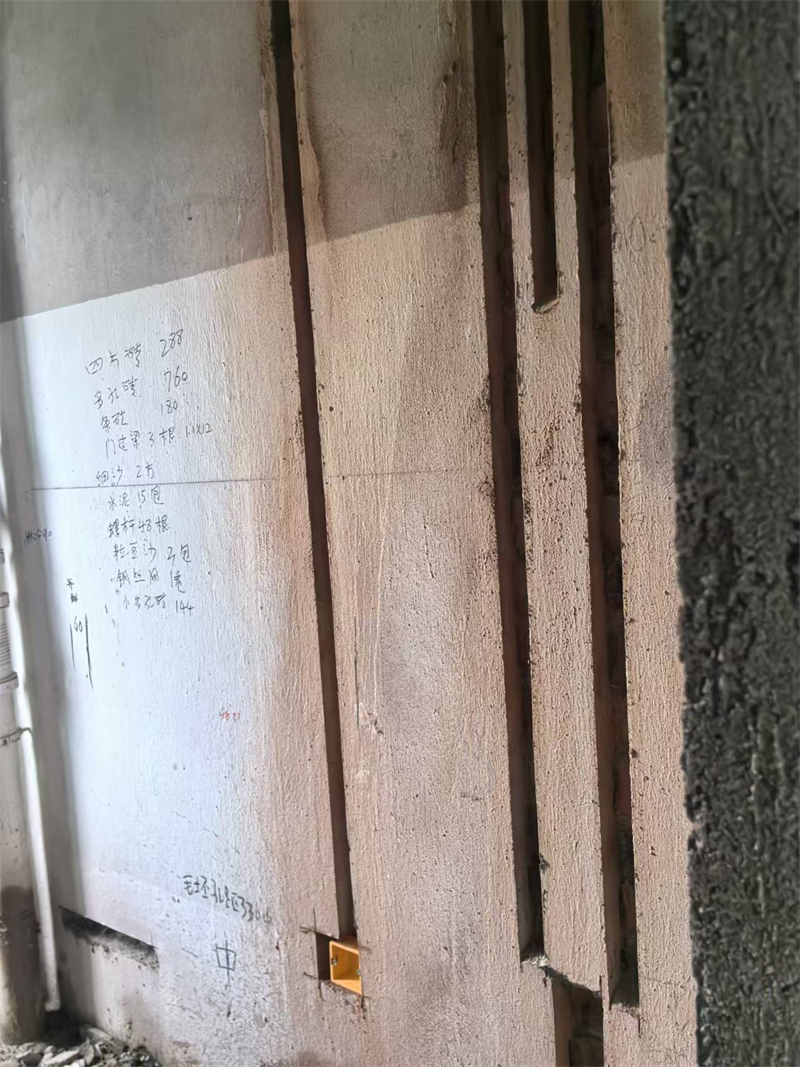

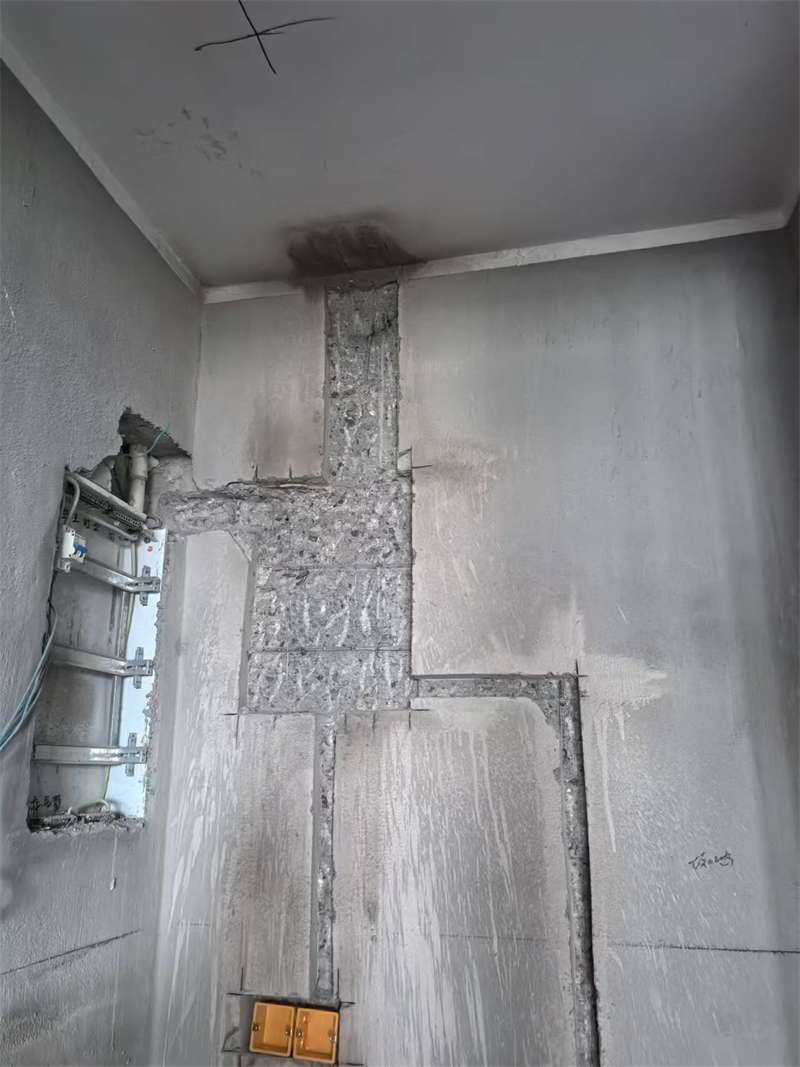

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

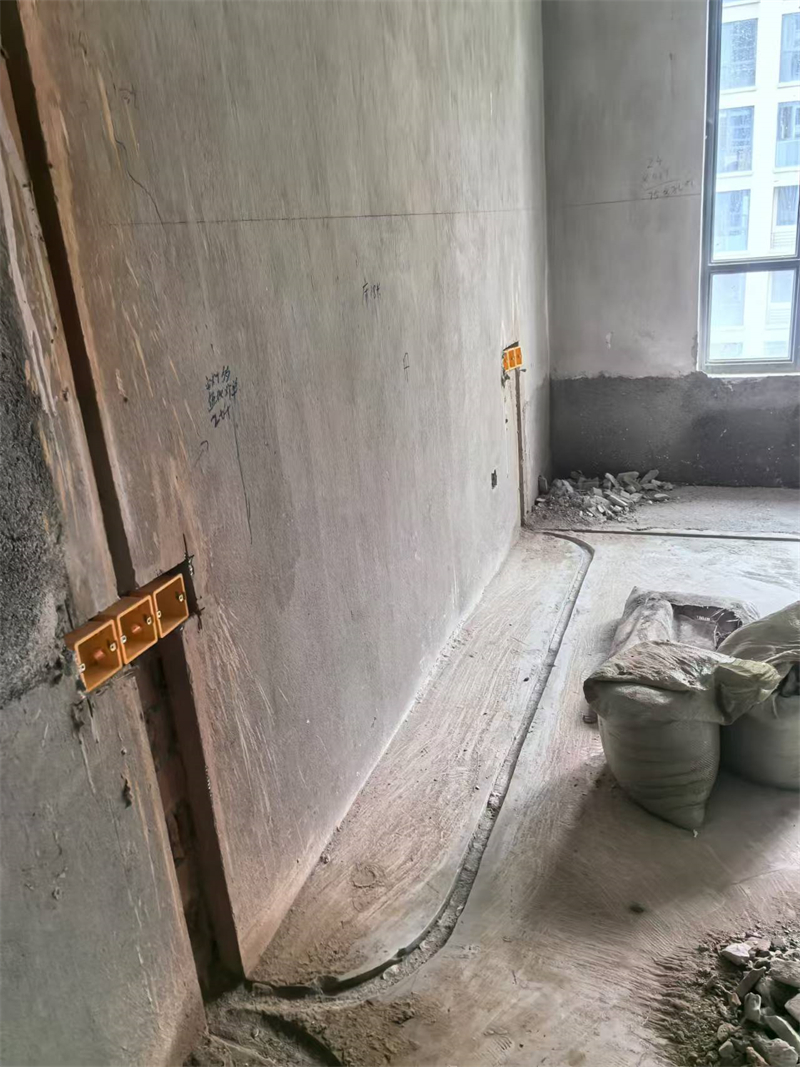

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

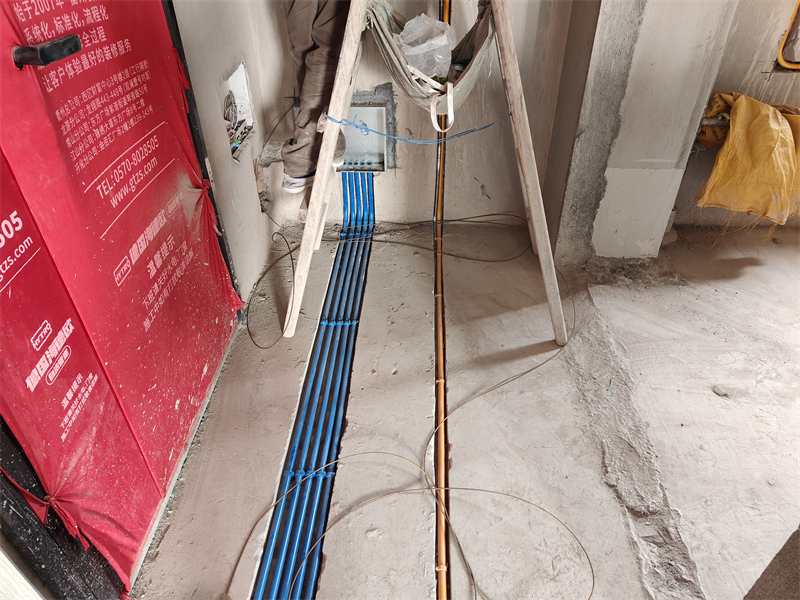

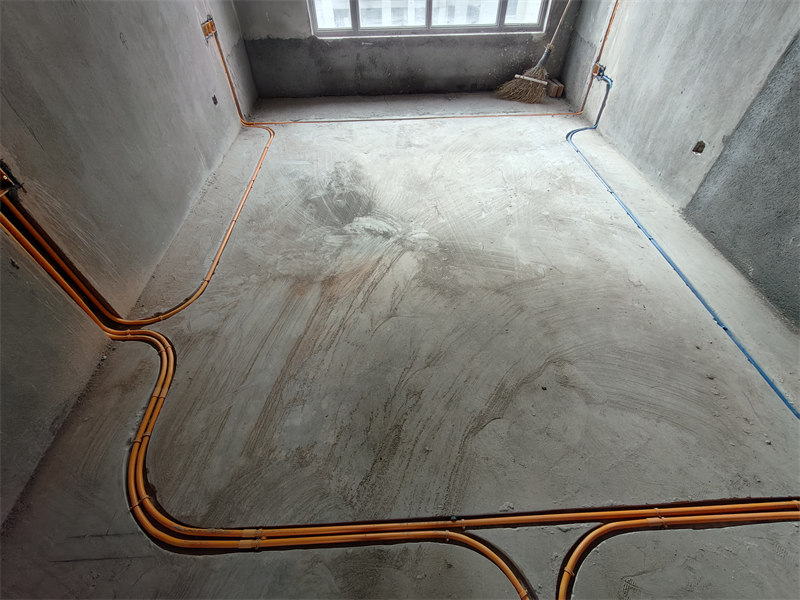

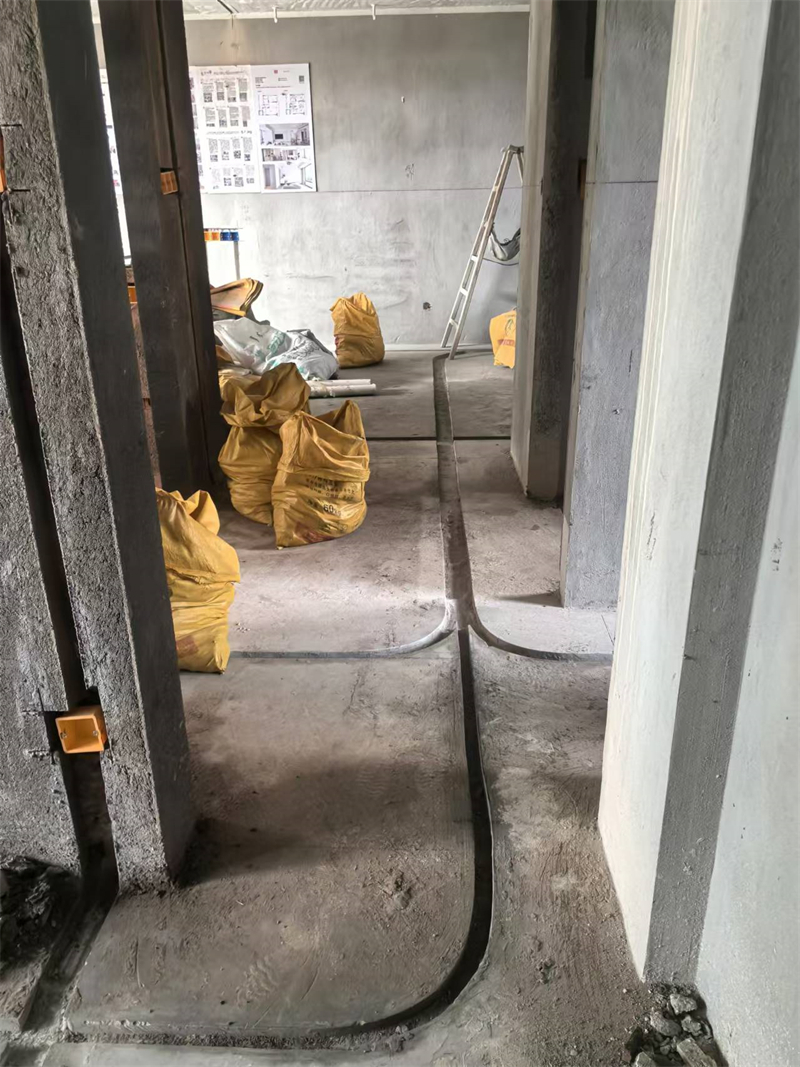

地面开槽深度够深，开槽标准，线管低于地面1公分。

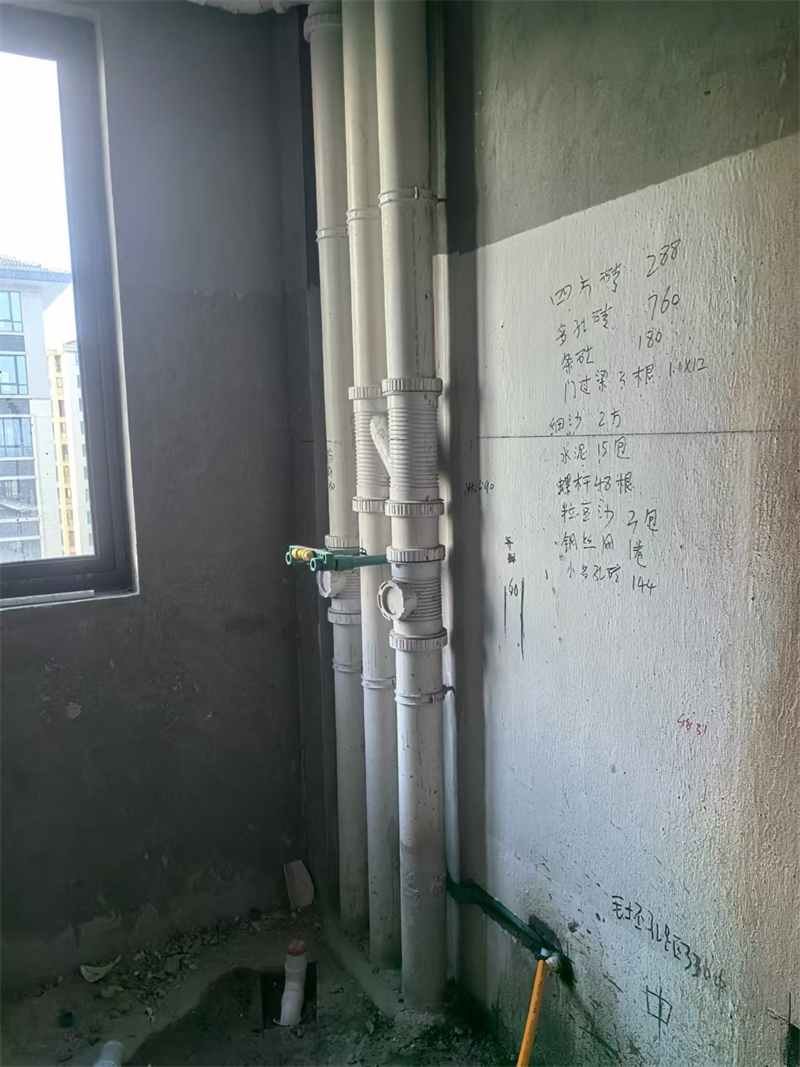

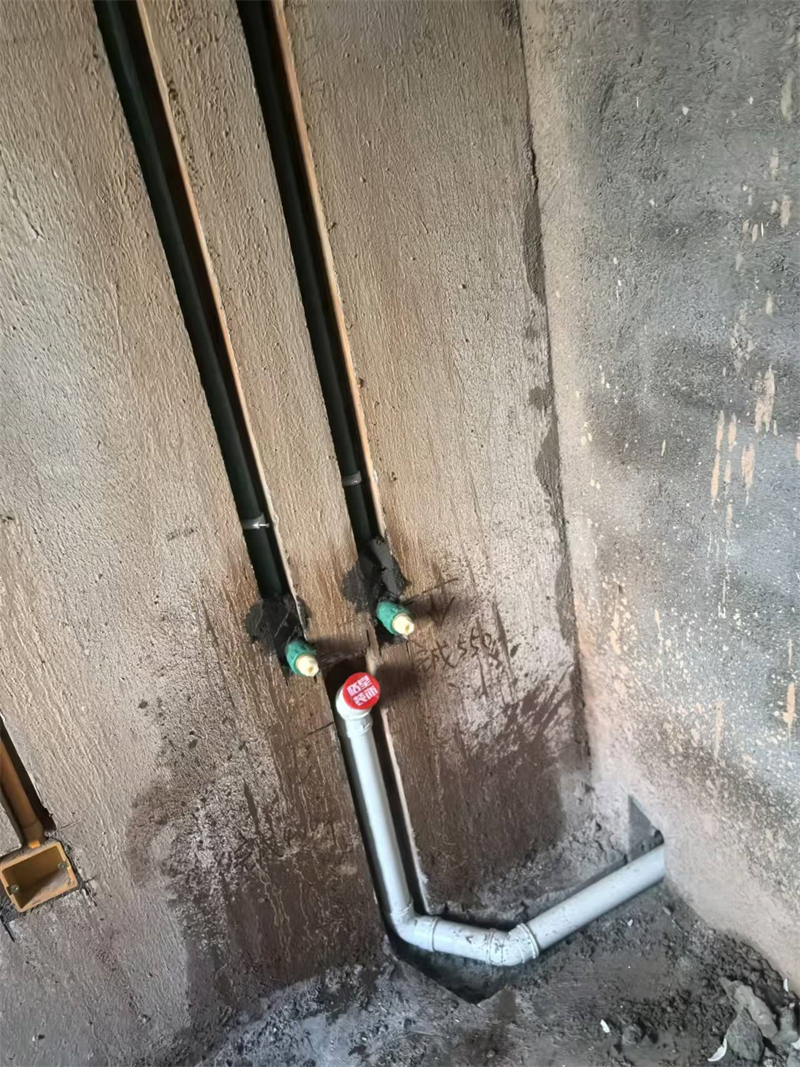

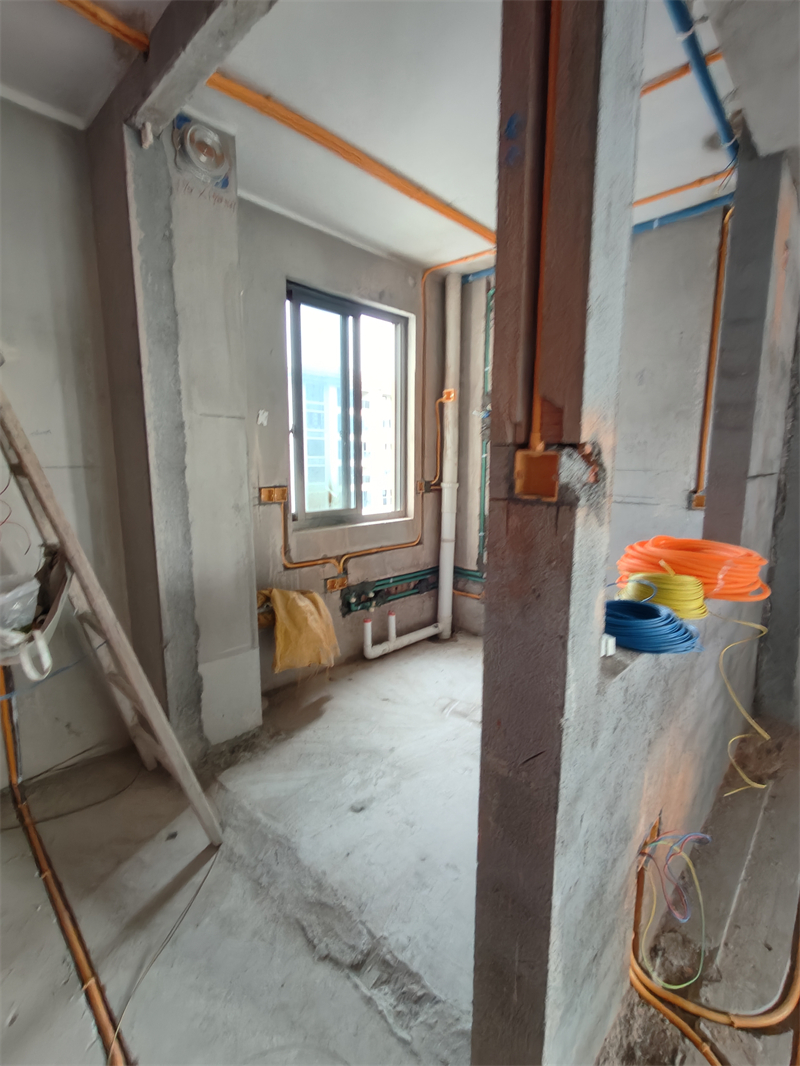

水电中途

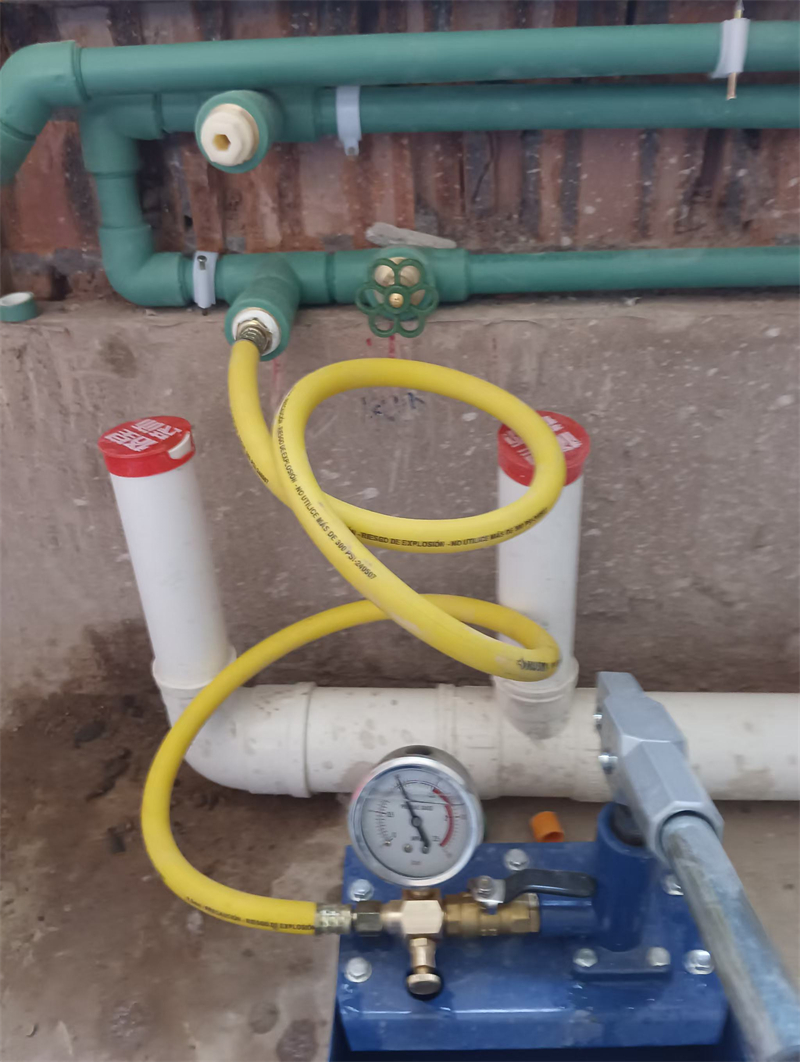

试水压要求在最远端出水口试出水量。

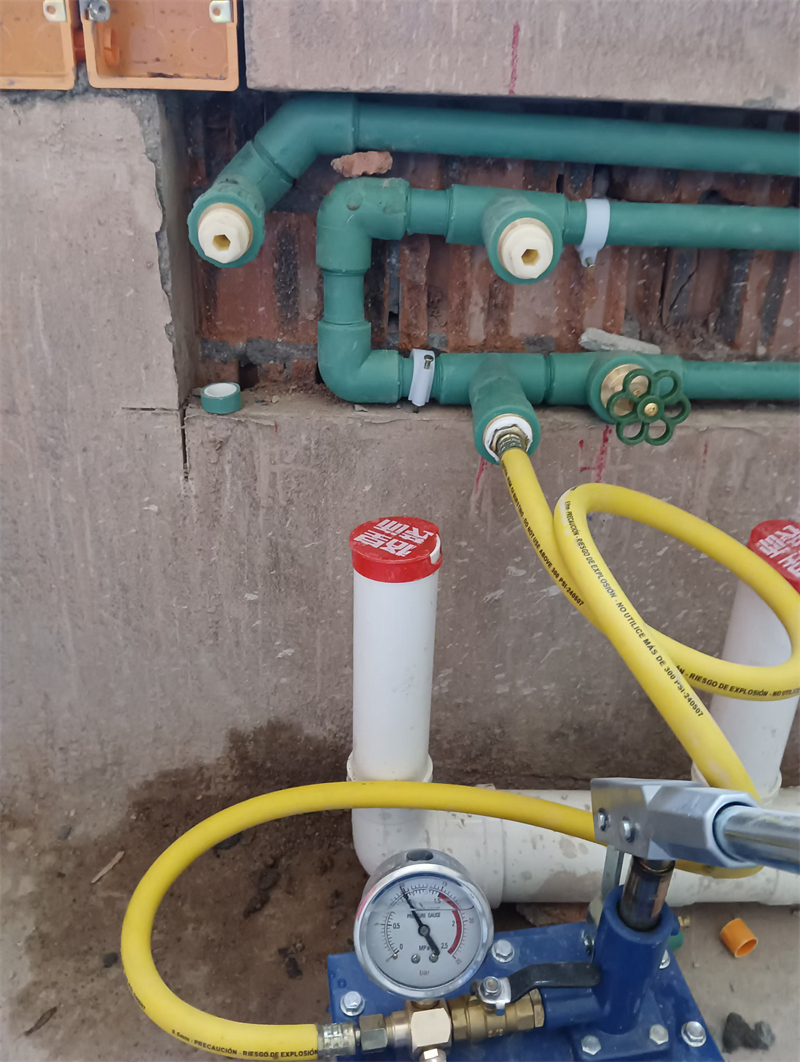

水压测试，一般家庭用水2-3公斤，我们测水压是8-10公斤，半小时指钟无回荡，就代表水管及接口无漏水。

1.每户水管进水部位室内应增加进水总阀

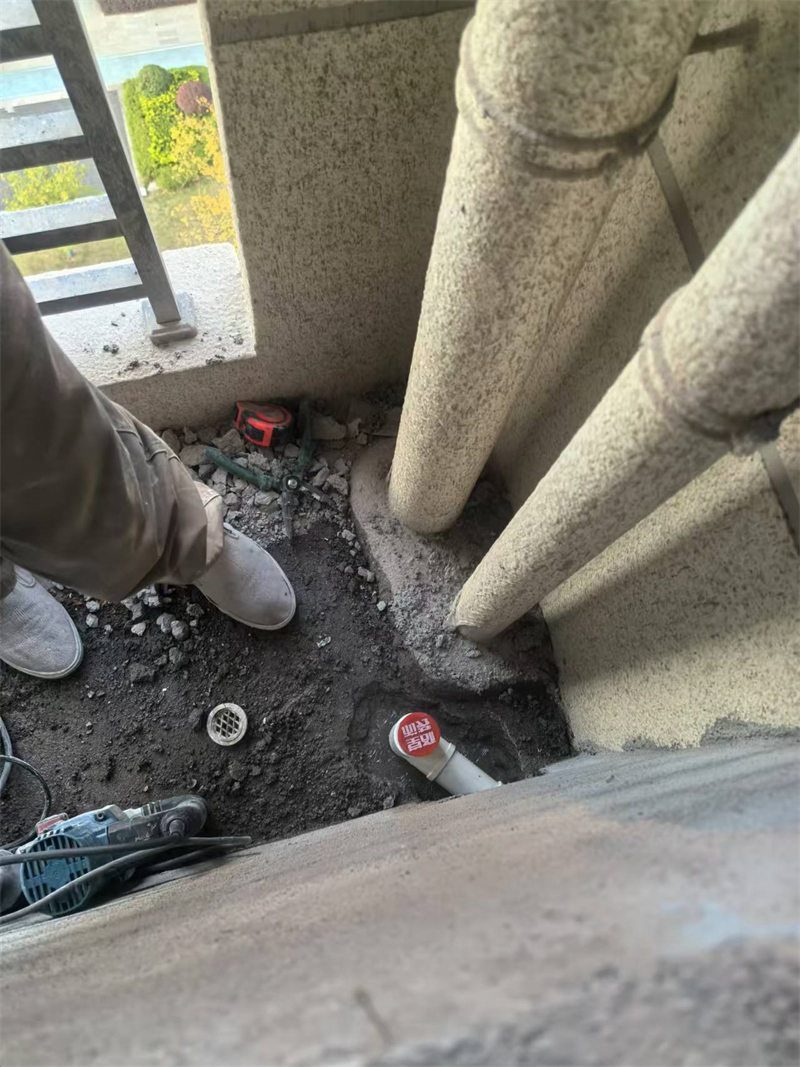

2.排水管应加盖保护、防止堵塞。

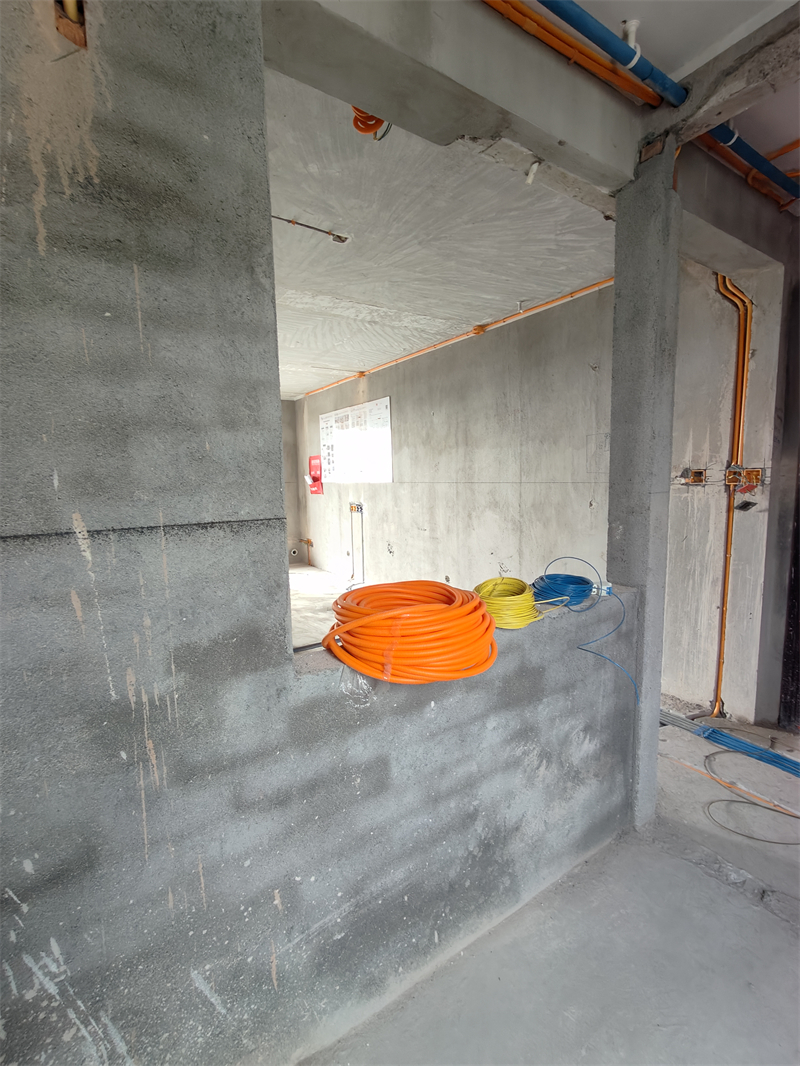

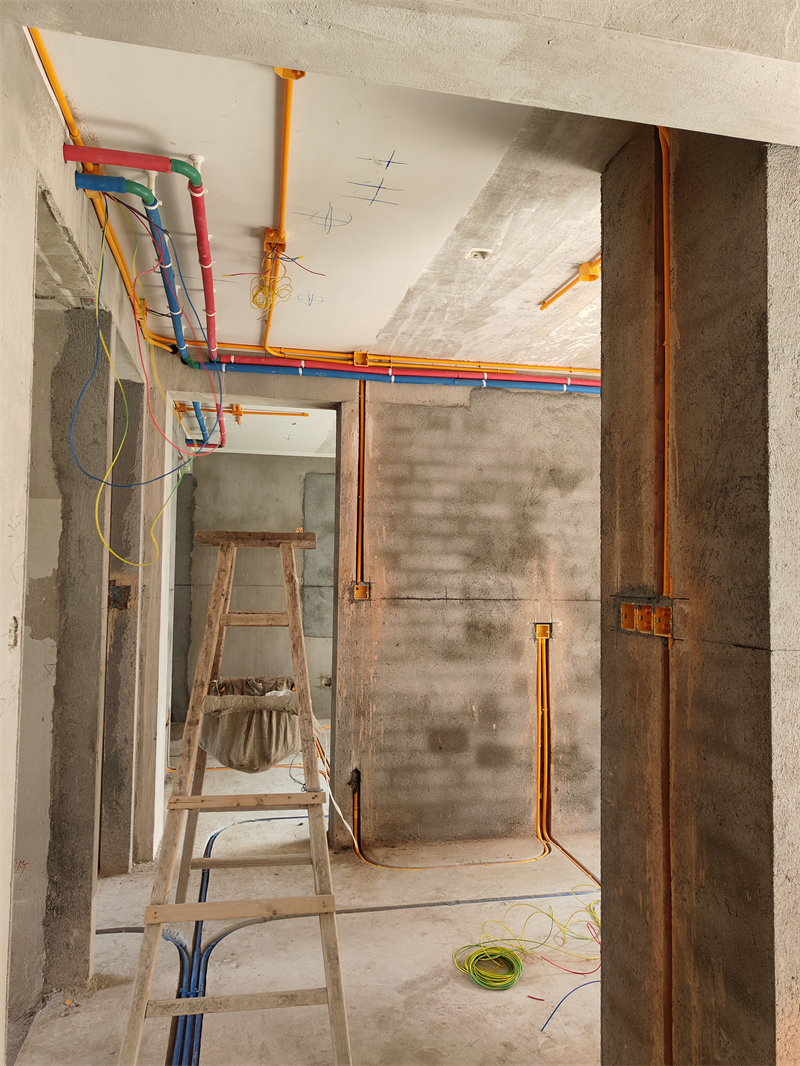

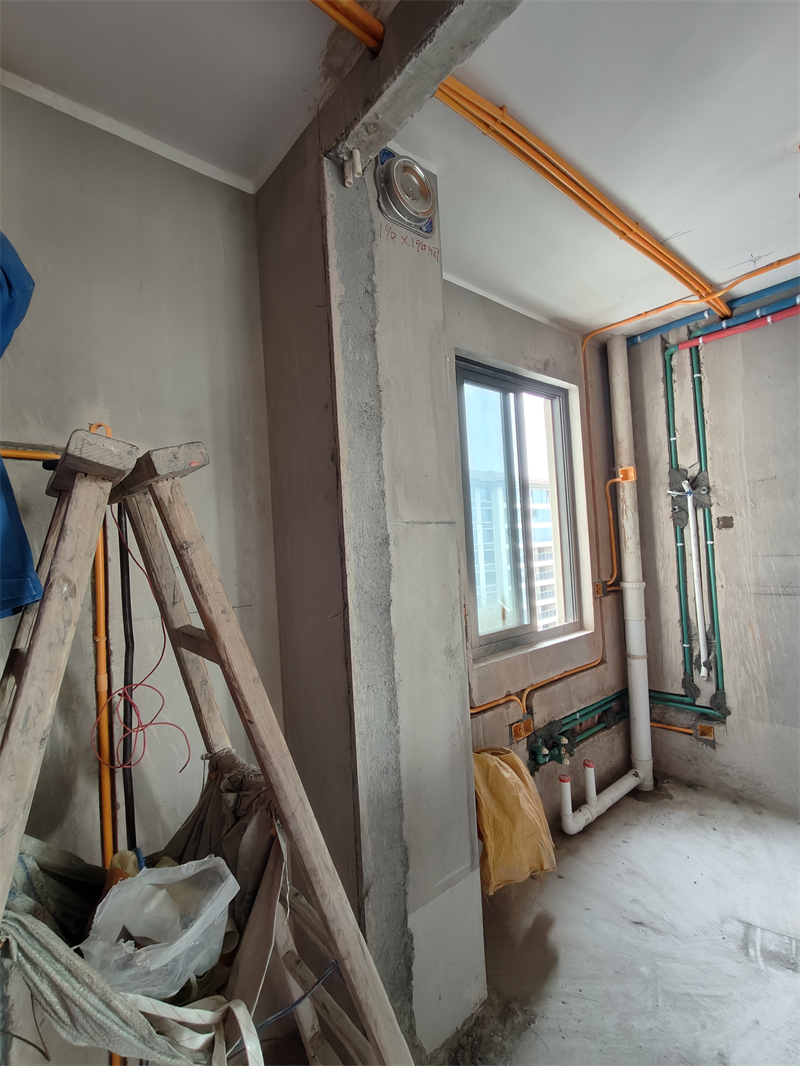

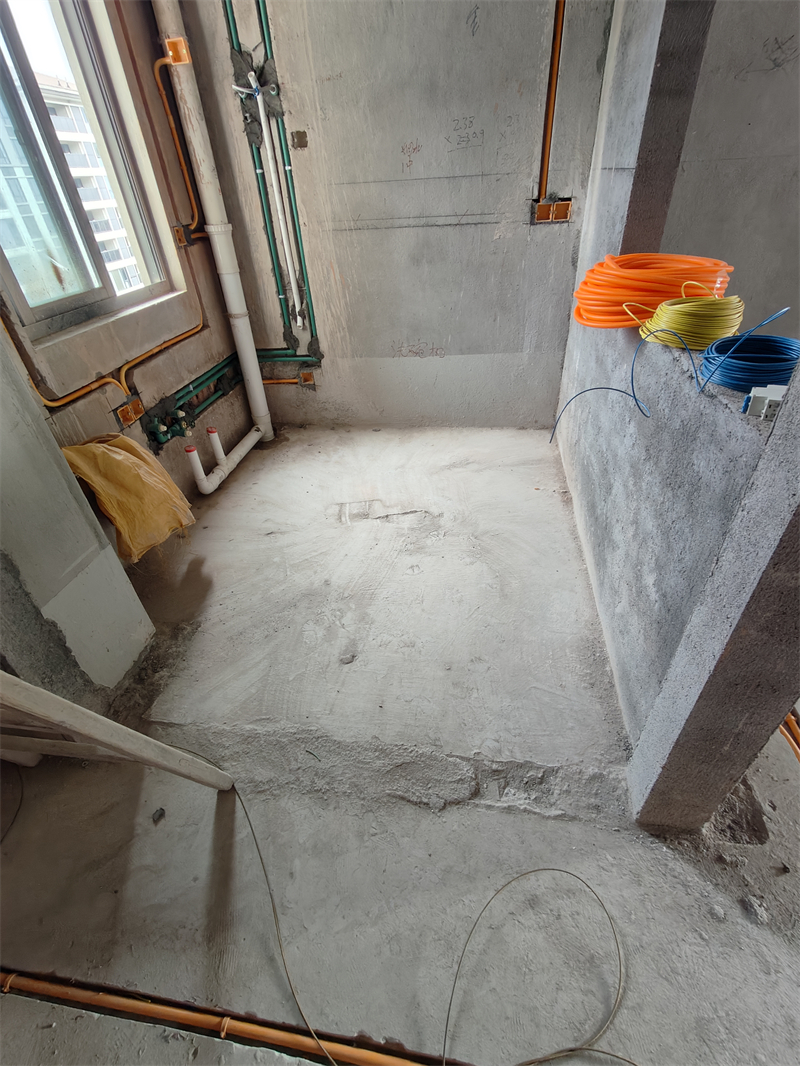

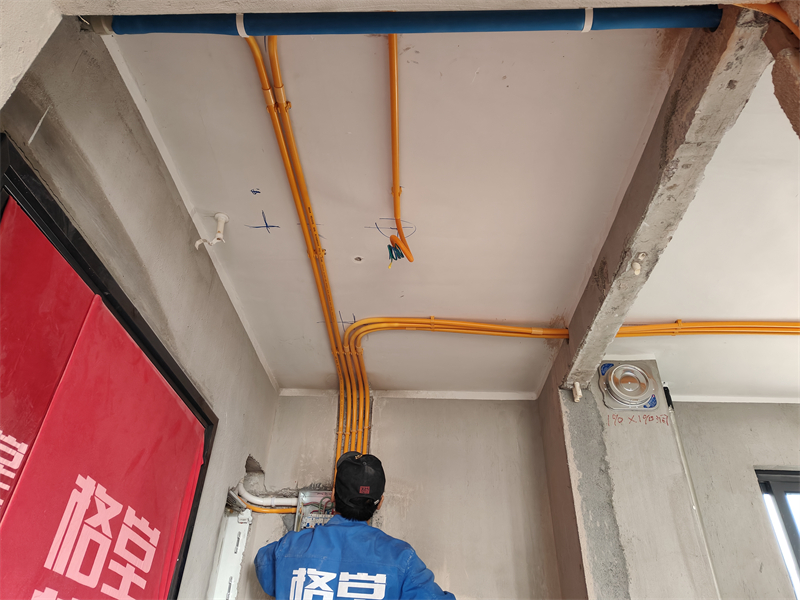

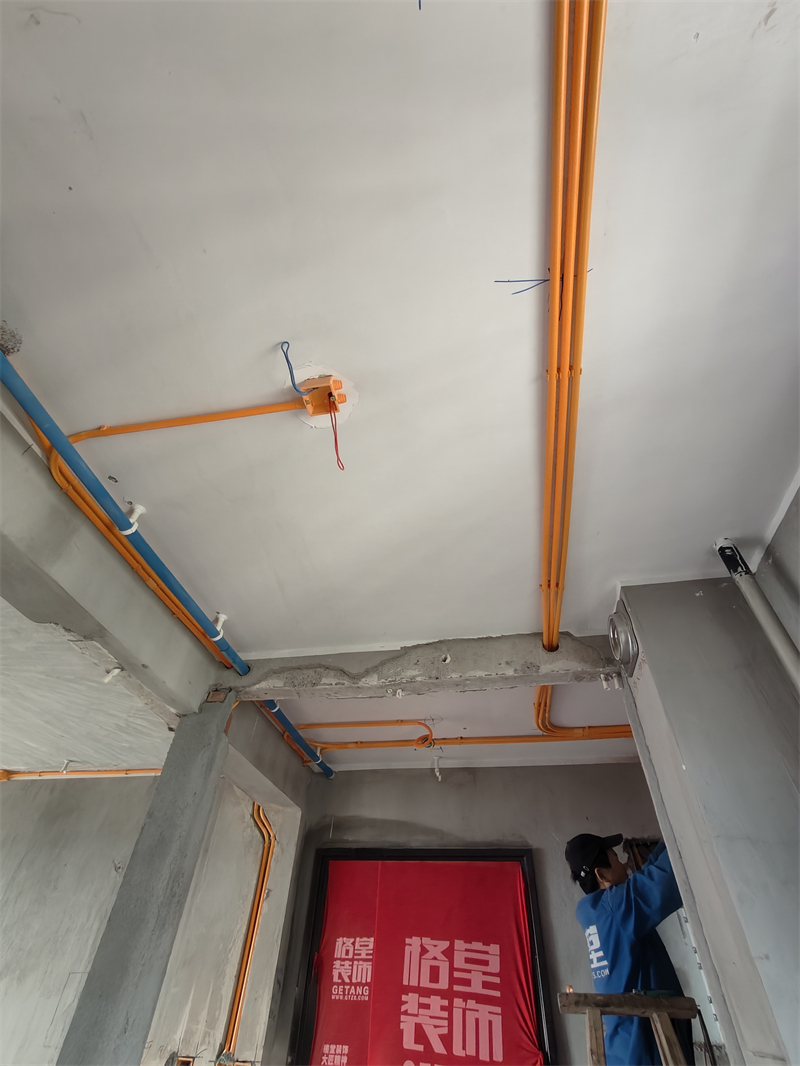

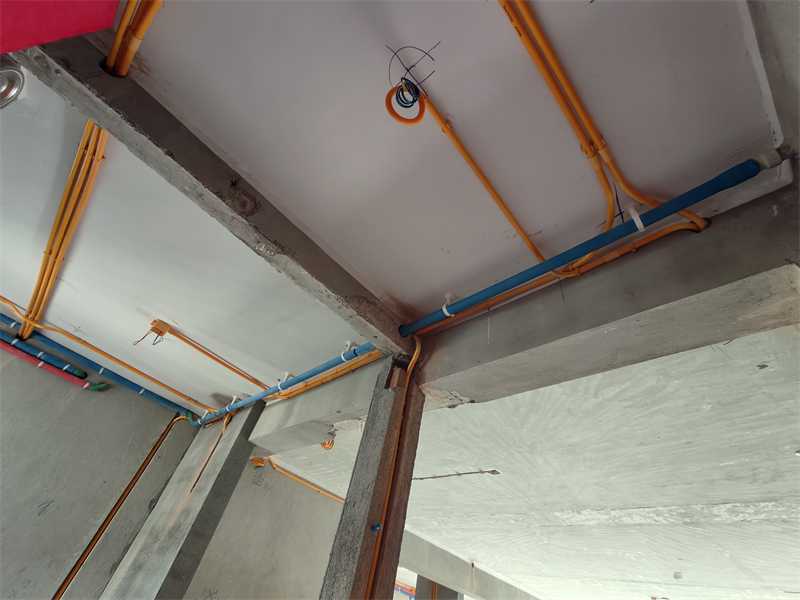

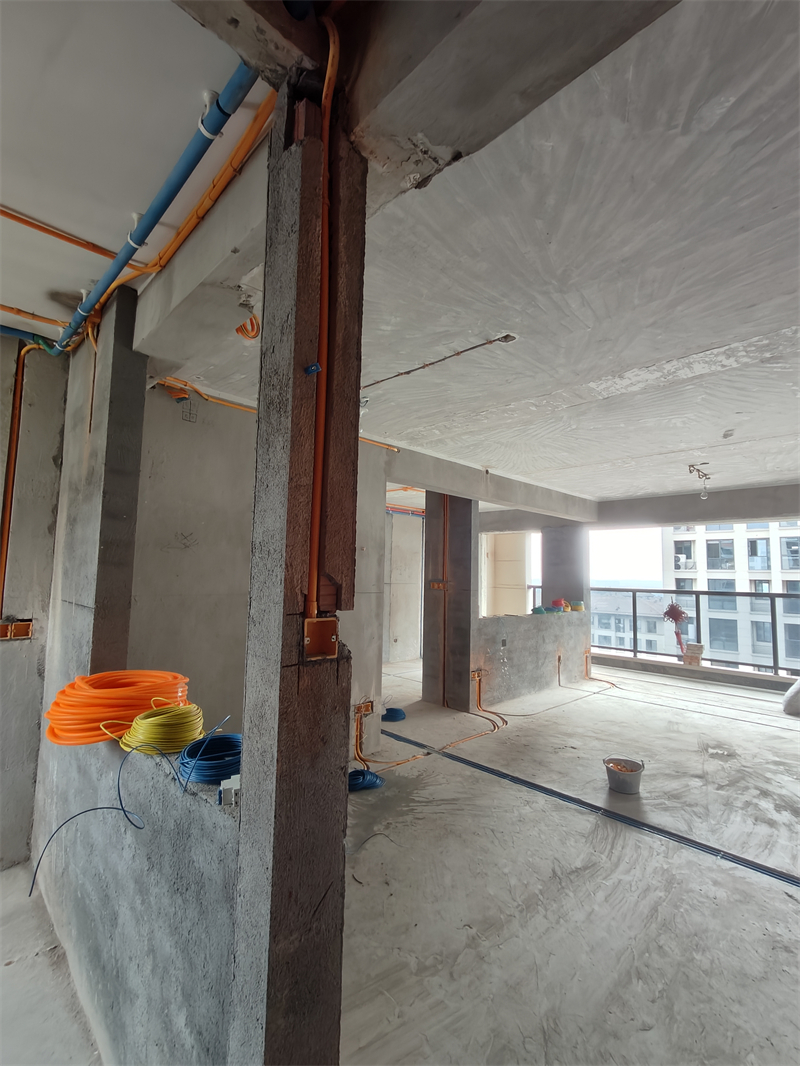

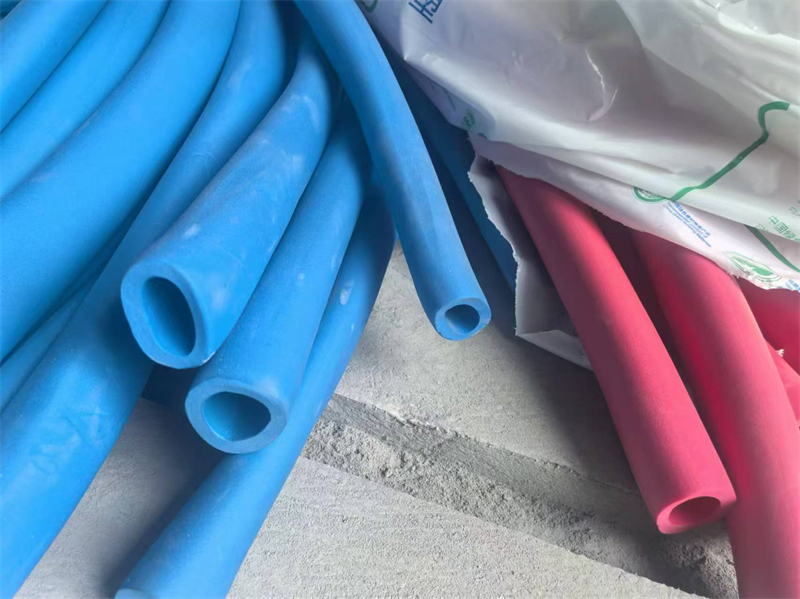

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

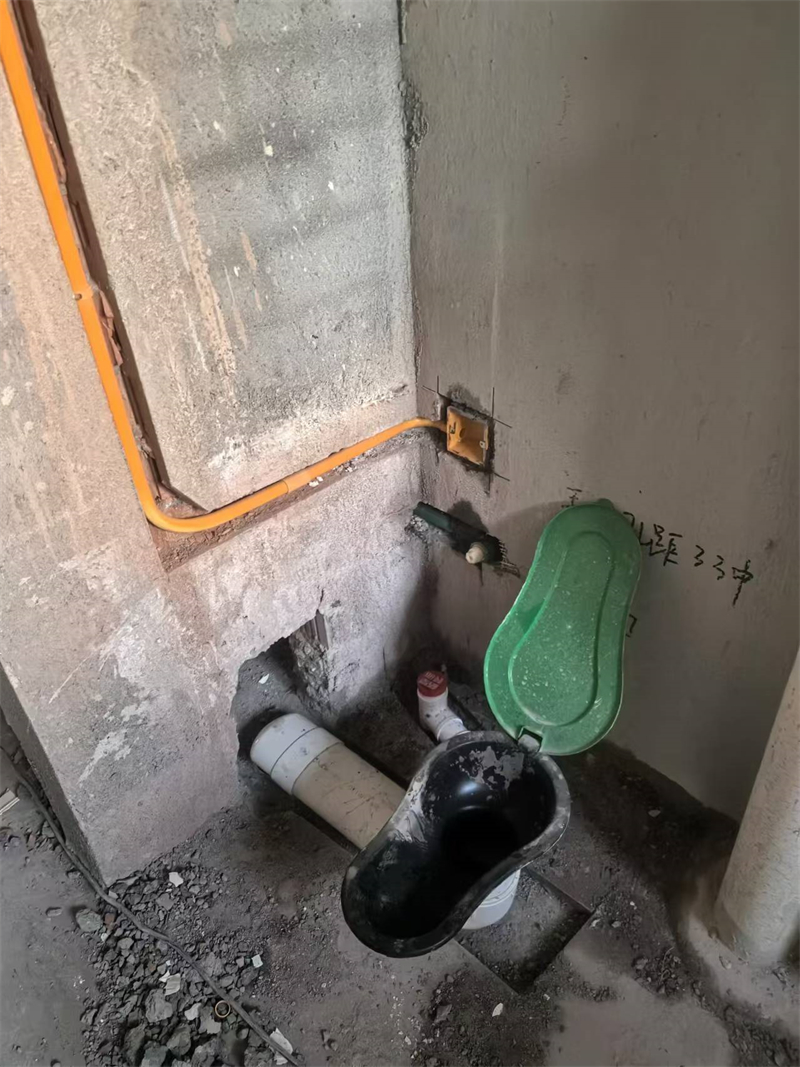

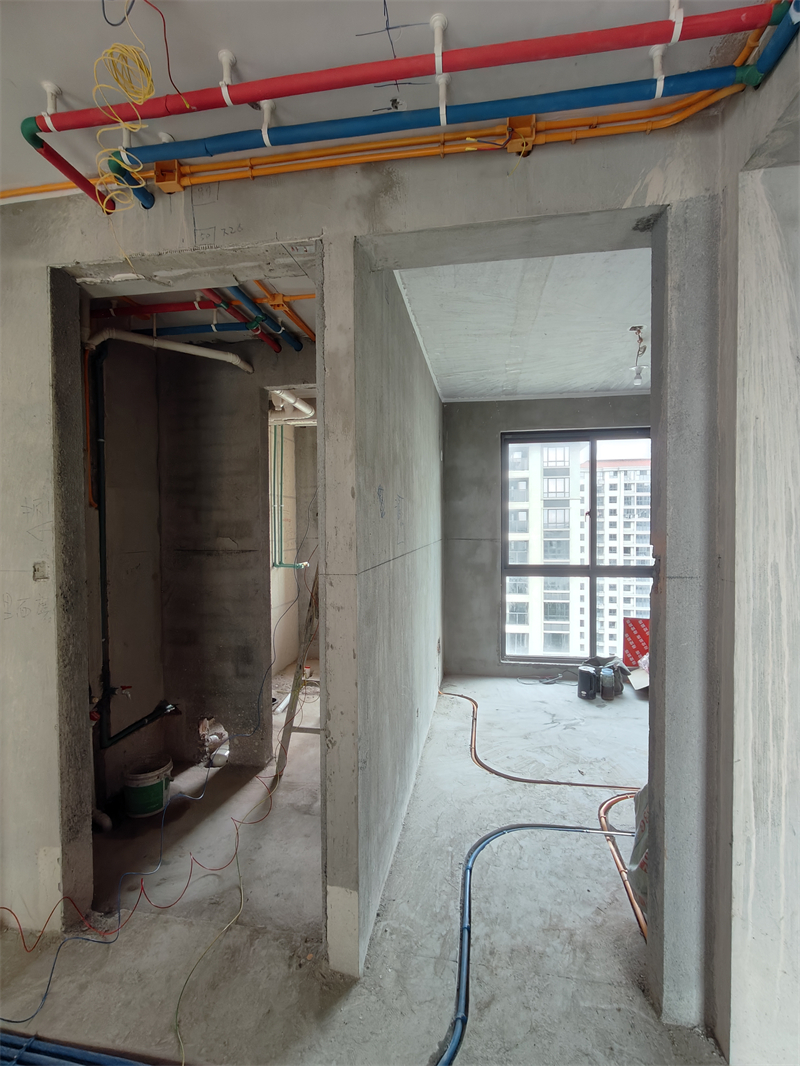

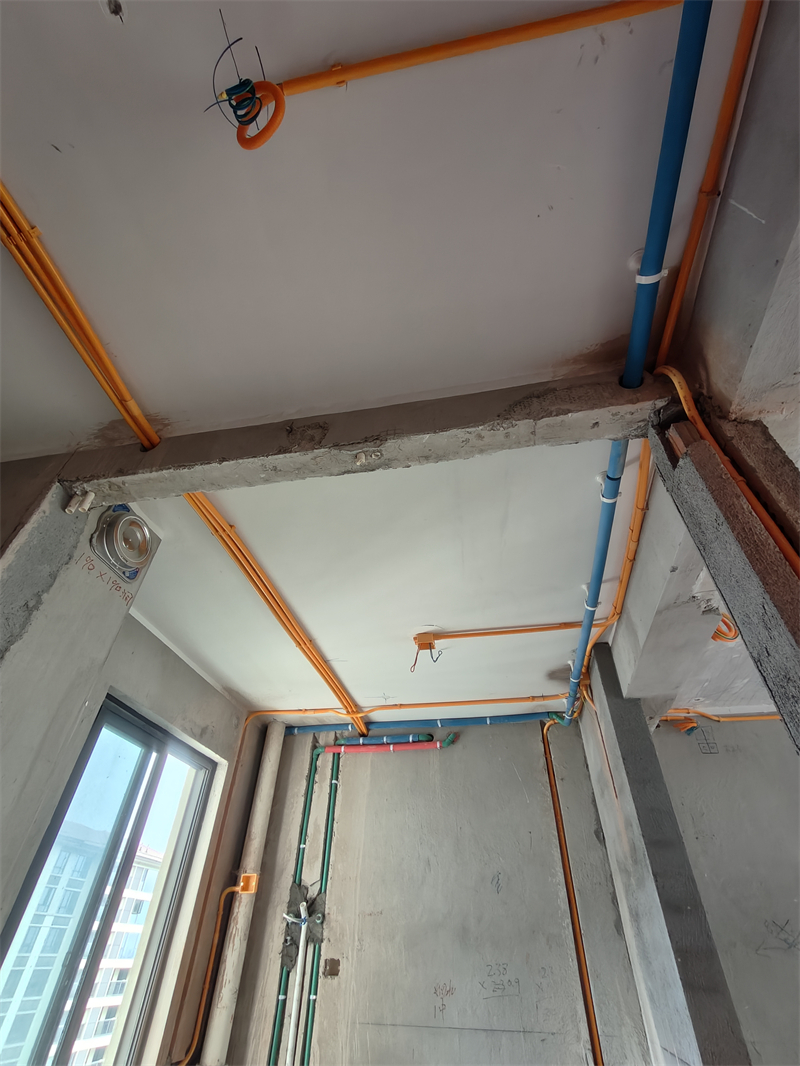

厨房、卫生间水管走顶，采用下垂式安装。

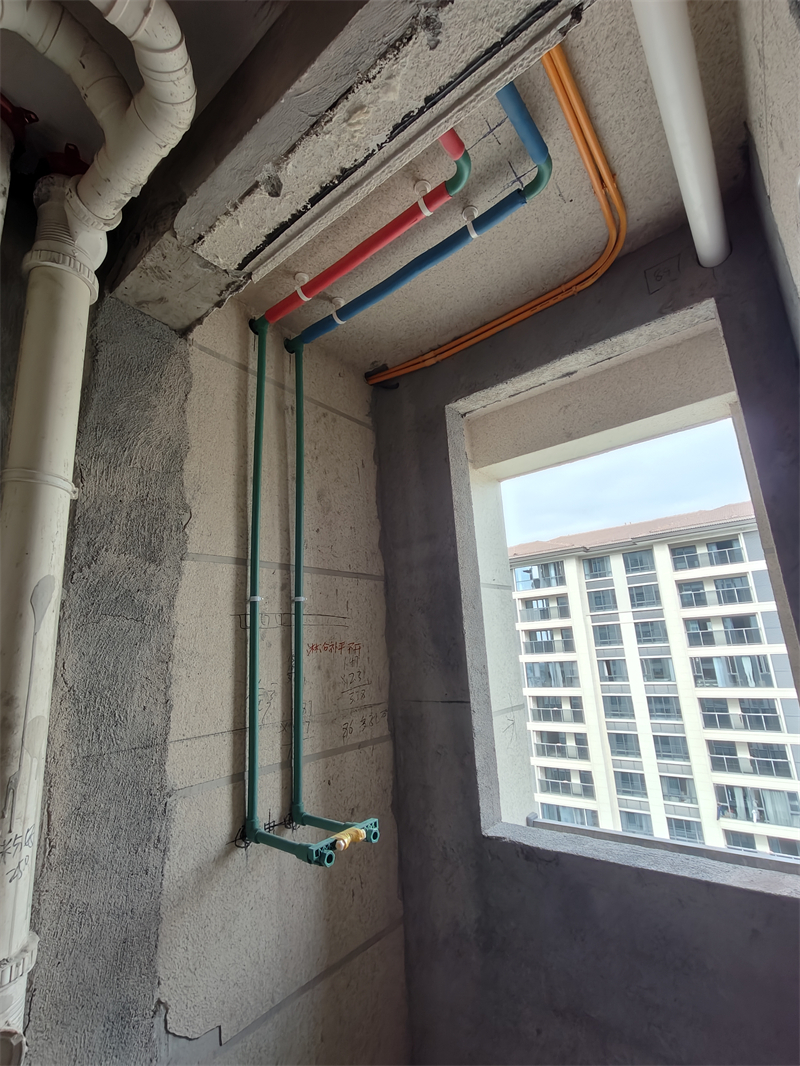

冷热水管布置专业规范，左热右冷、上热下冷。

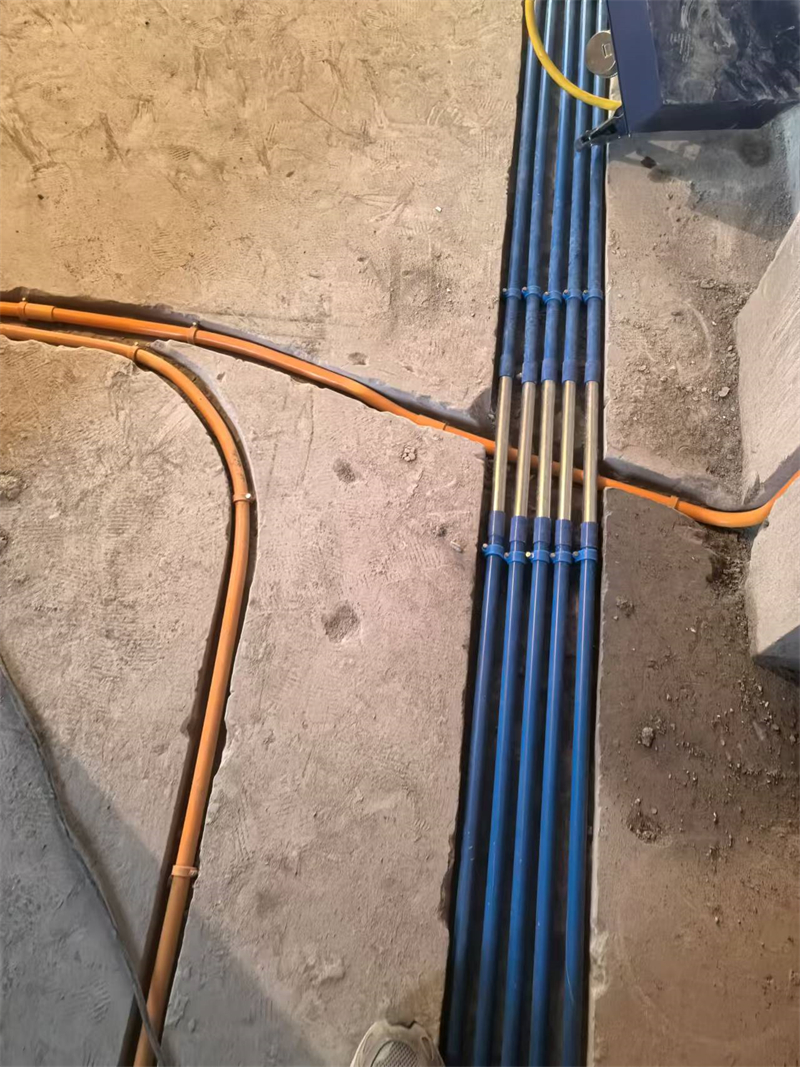

强弱电交接处用金属镀锌管交叉，防止信号干扰。

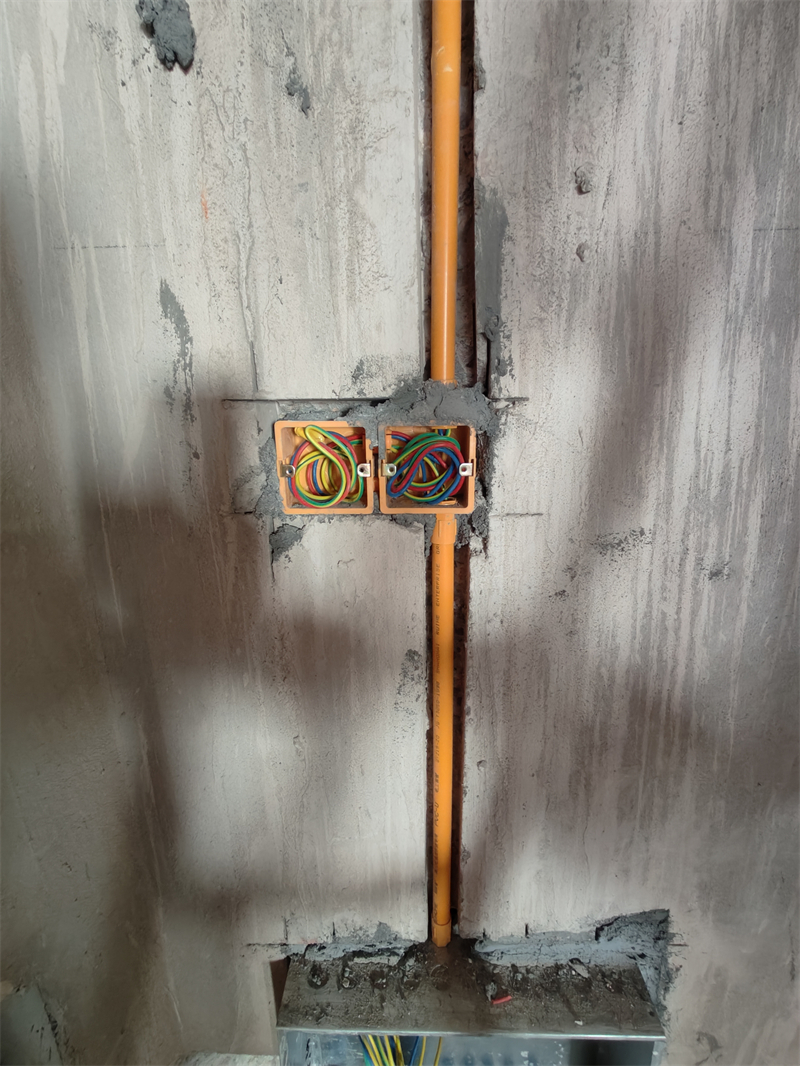

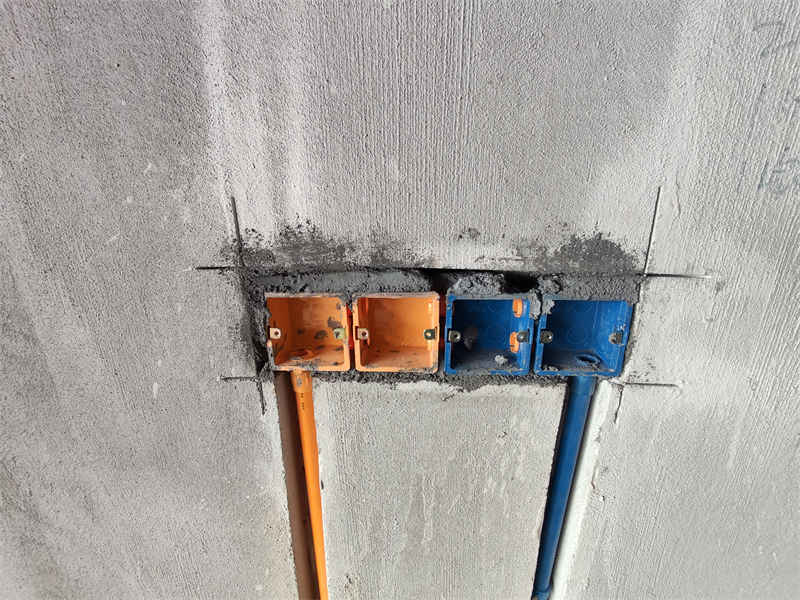

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

线管内电线也有规定的哦，同一根线管内穿线不得超过7根。

电线卷好放进暗盒内

筒灯电线用波纹管保护。

灯头线套黄腊管保护。

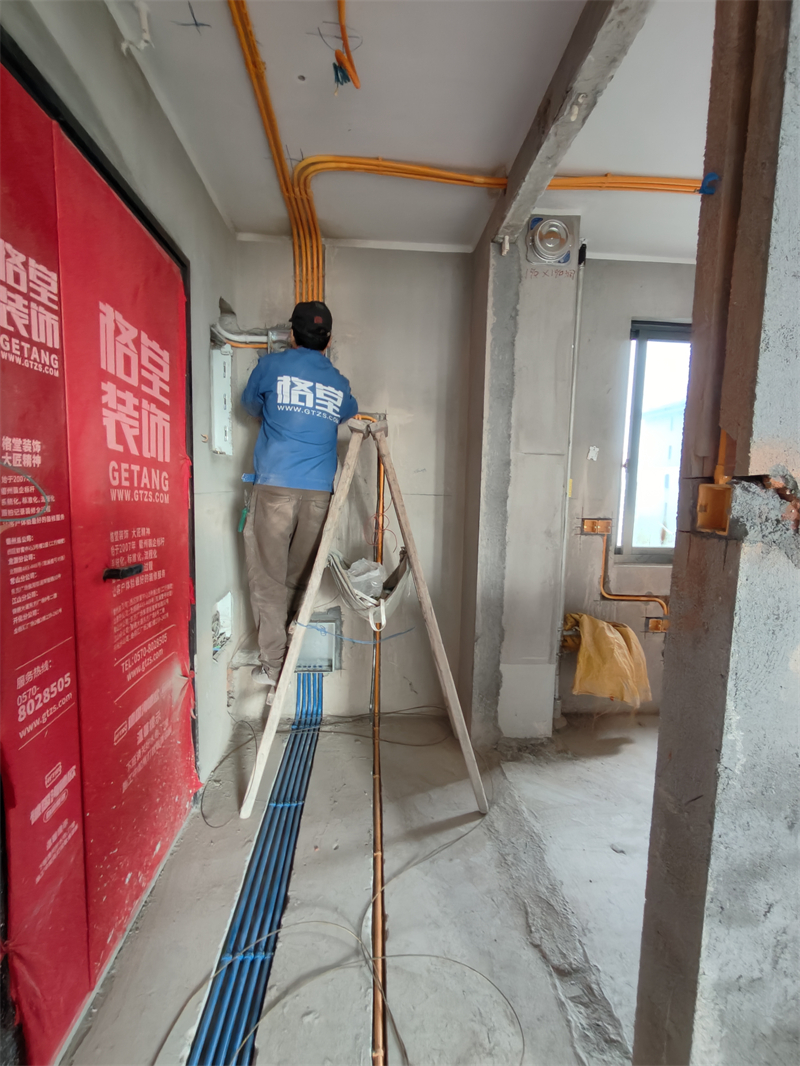

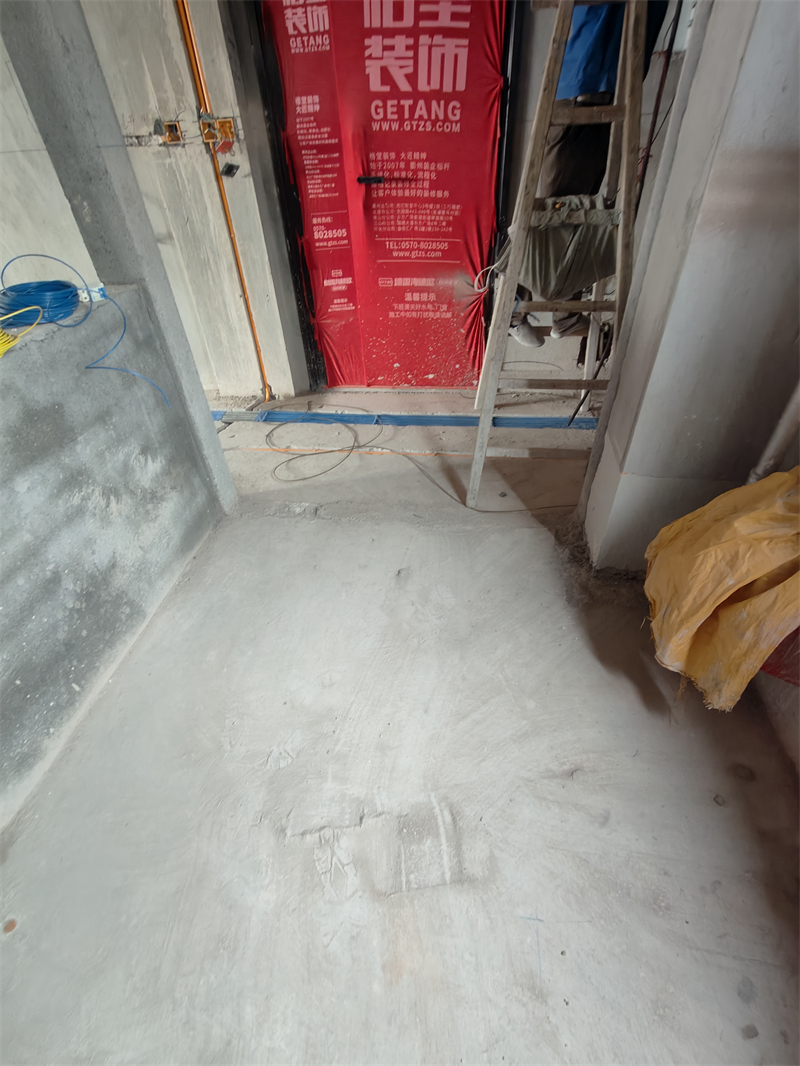

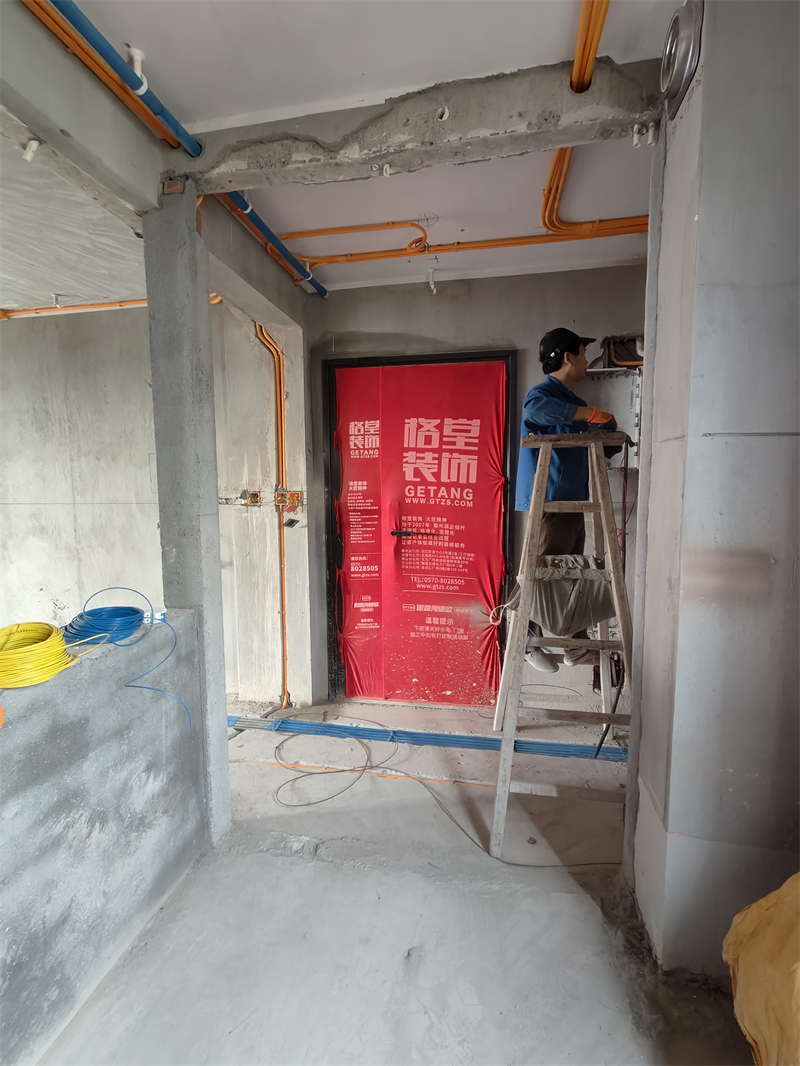

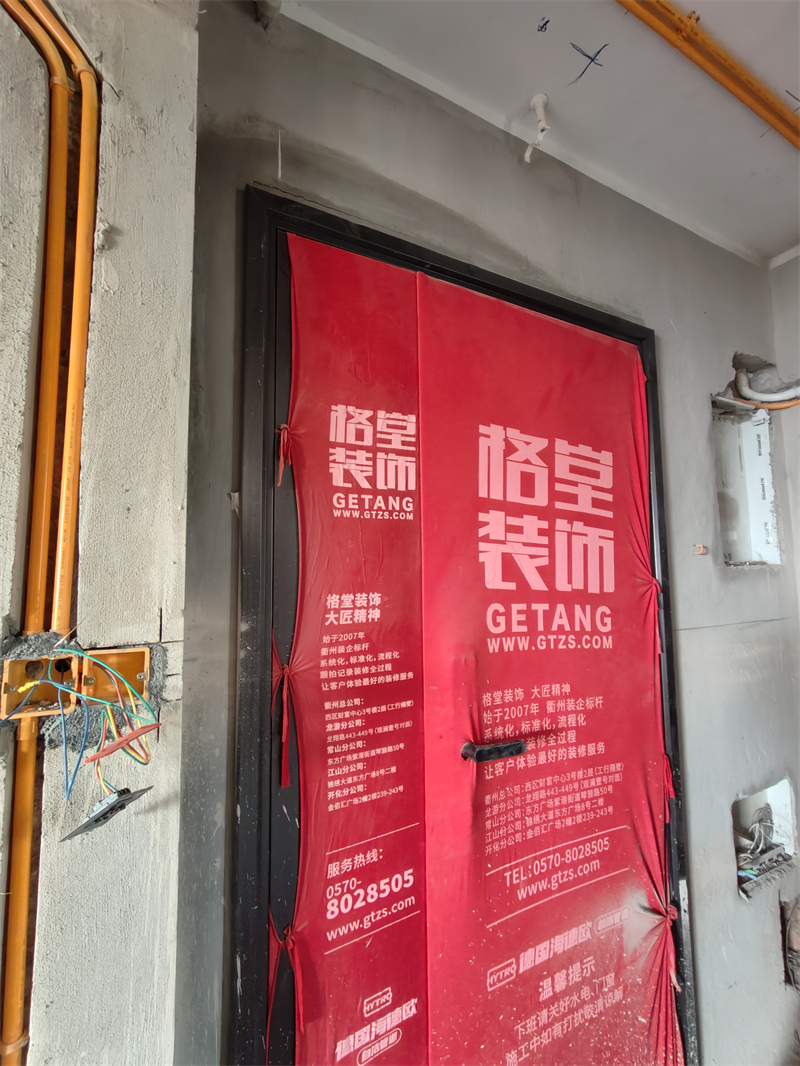

玄关水电中途

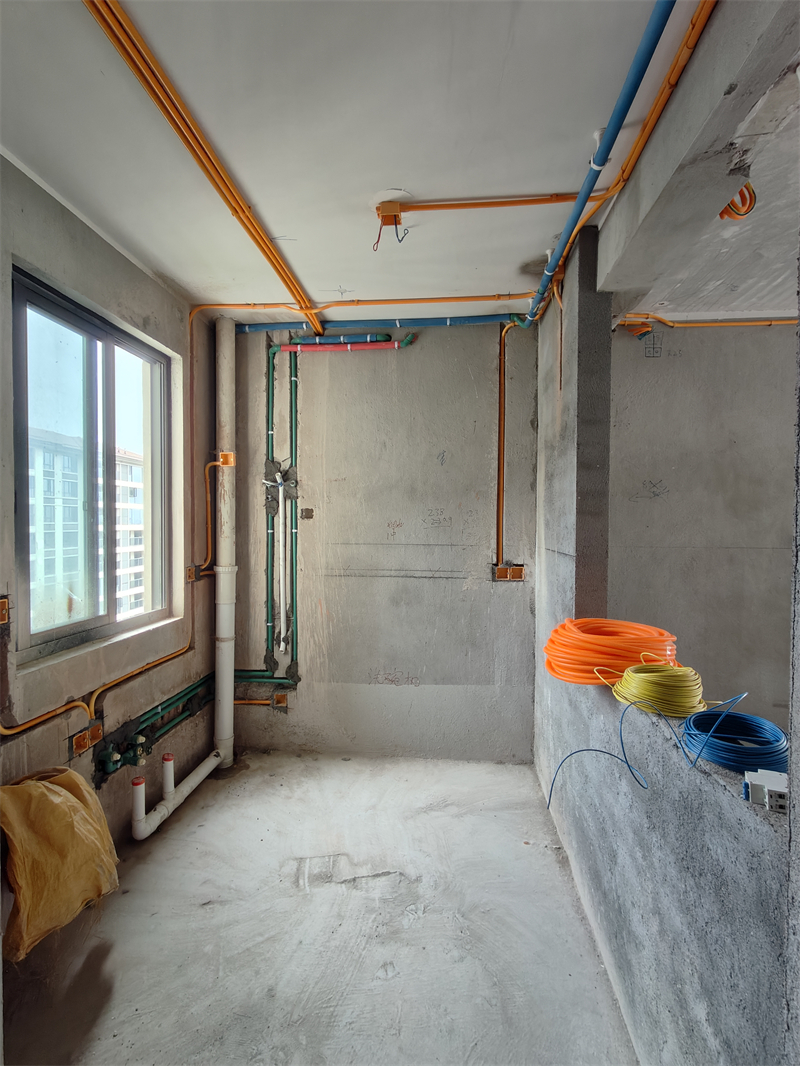

厨房水电中途

对角图
