常山枧头自建房#270㎡现代——归居

发表于 2024-11-27 15:39:36

本帖最后由格堂小丽于 2024-11-27 15:42 编辑

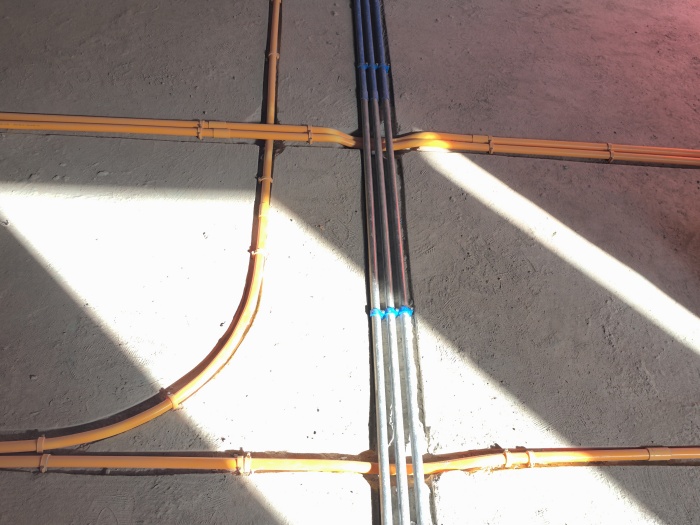

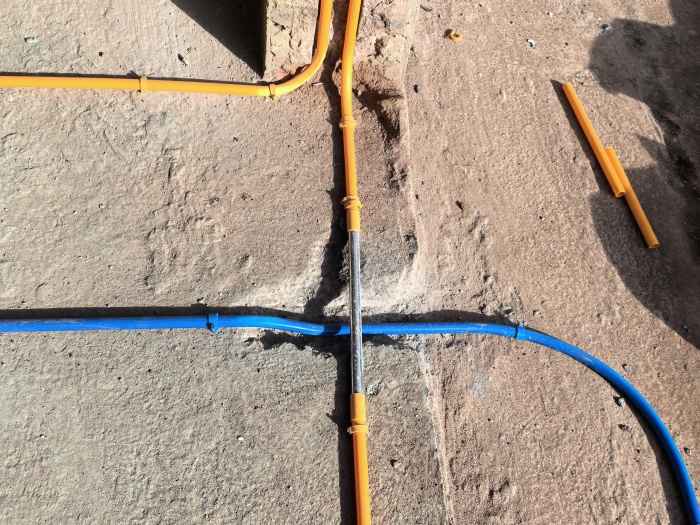

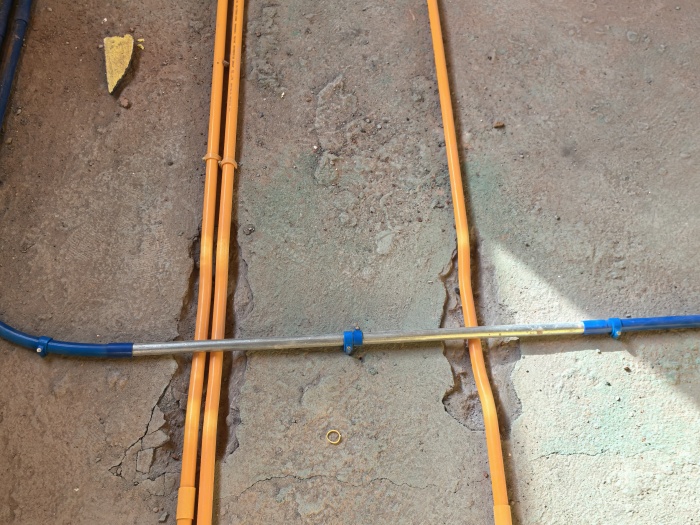

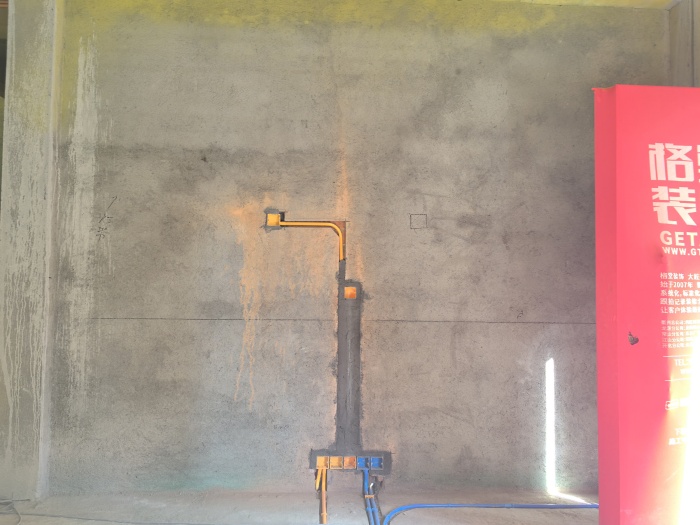

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2024-11-27 15:40:01

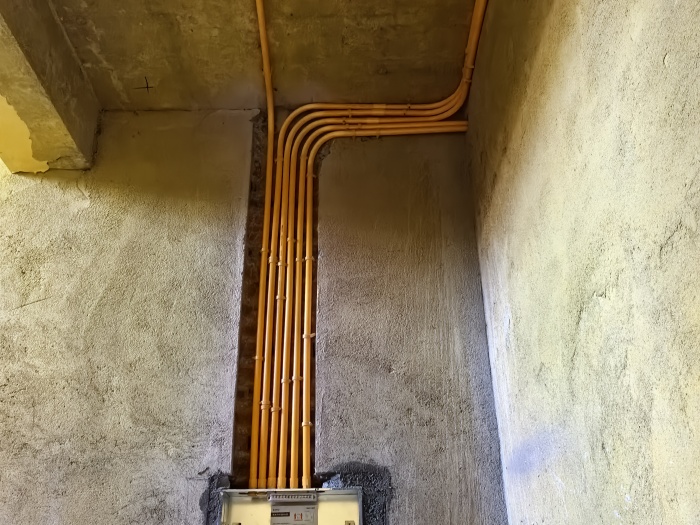

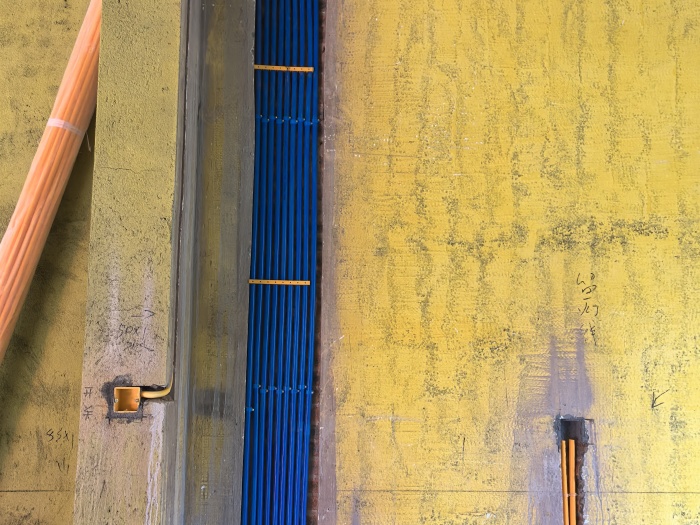

线管排列并排2根以上管卡平钉，间隙均匀

发表于 2024-11-27 15:40:33

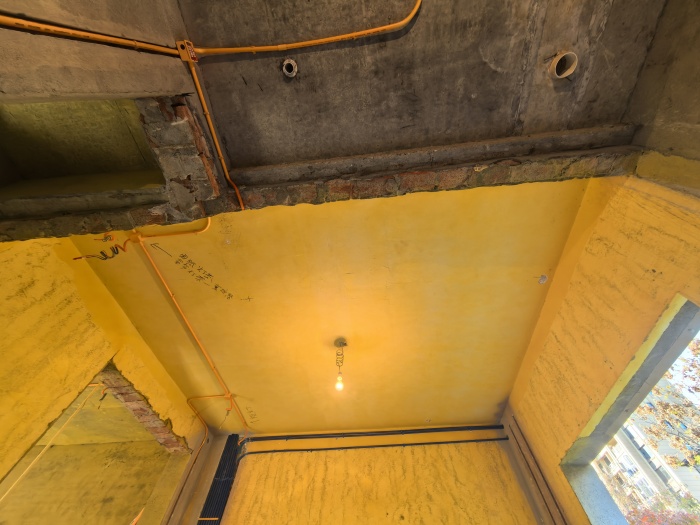

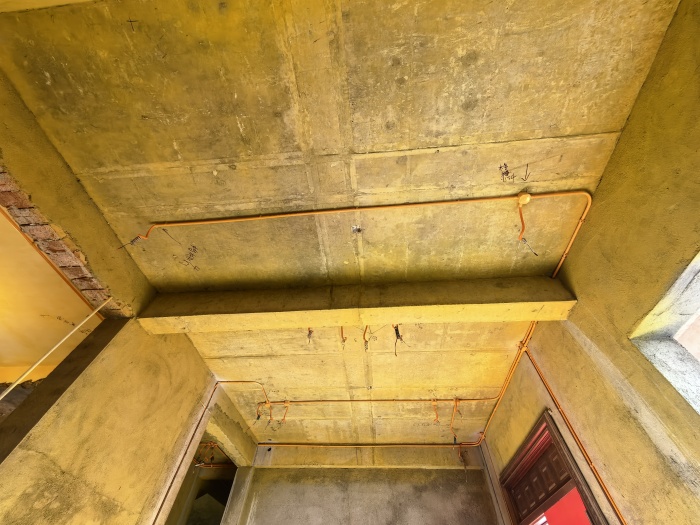

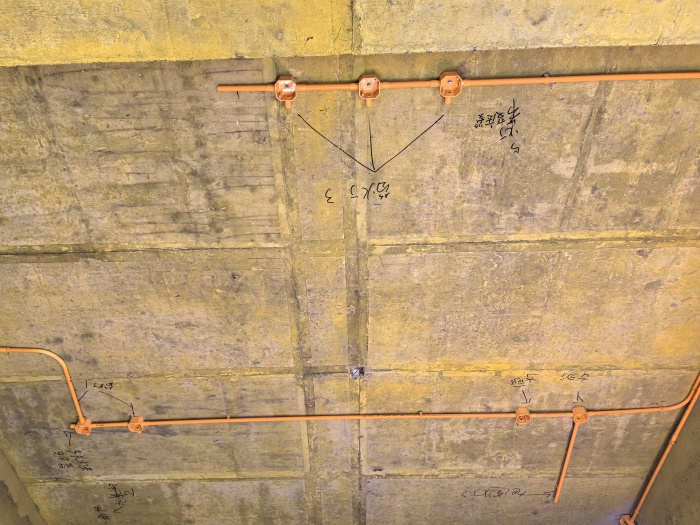

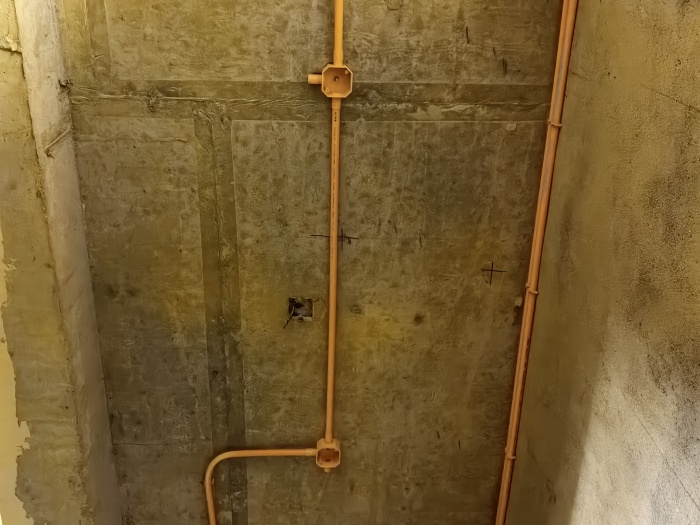

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2024-11-27 15:41:15

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2024-11-27 15:41:48

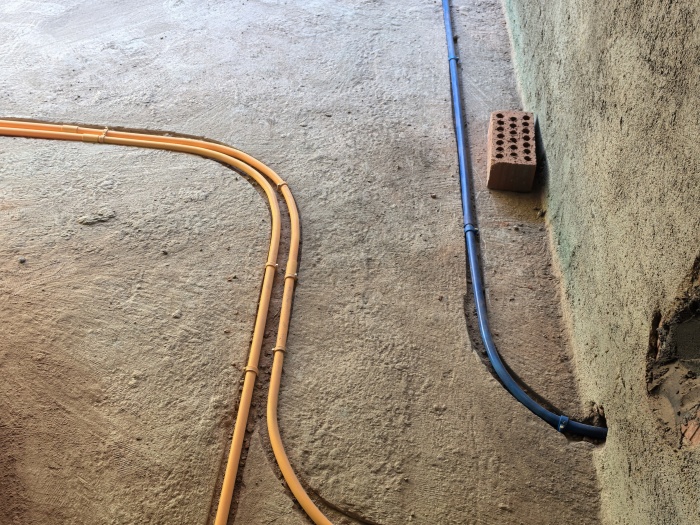

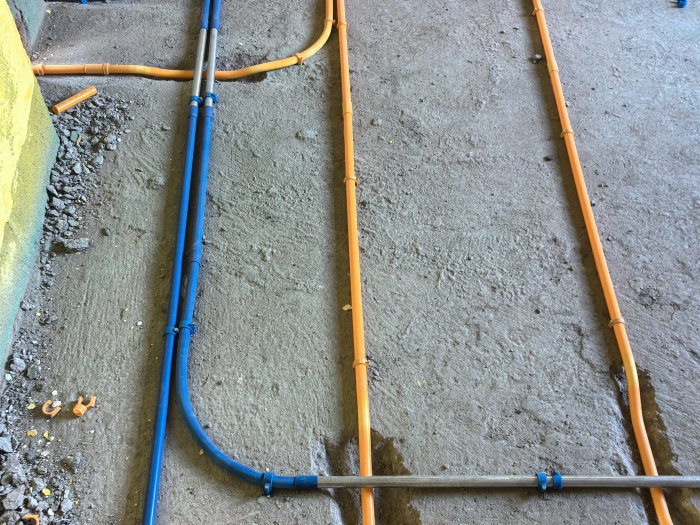

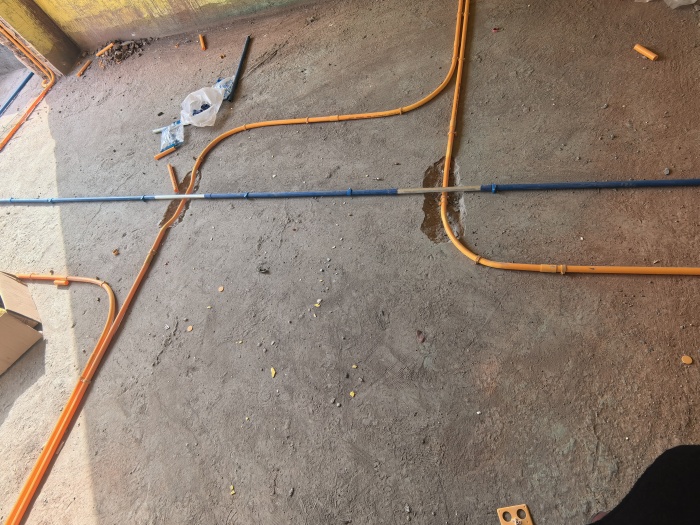

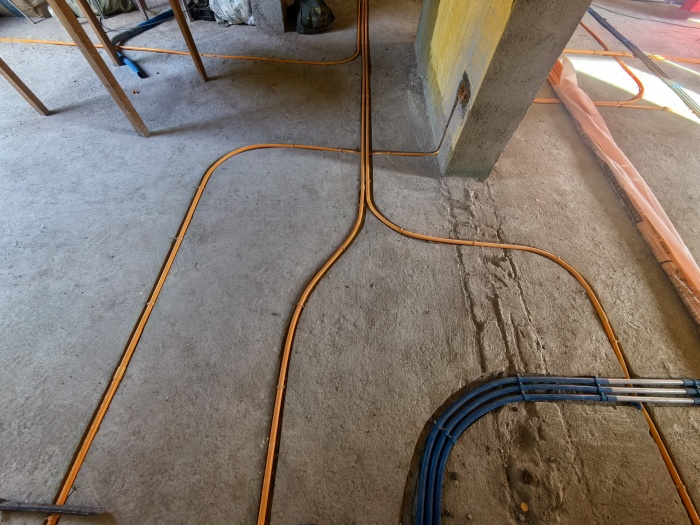

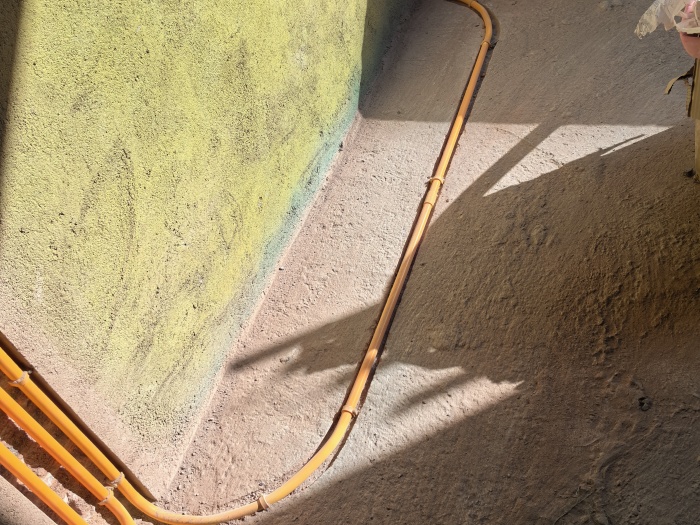

线槽转弯处大弧弯工艺施工，方便抽拉电线

发表于 2024-12-3 15:59:52

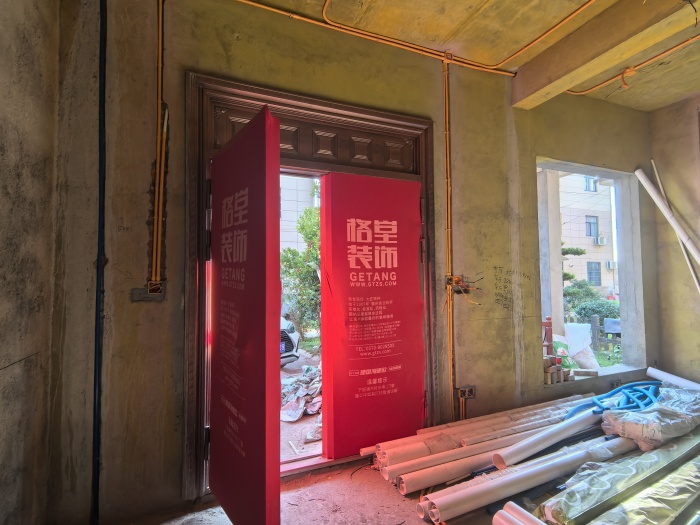

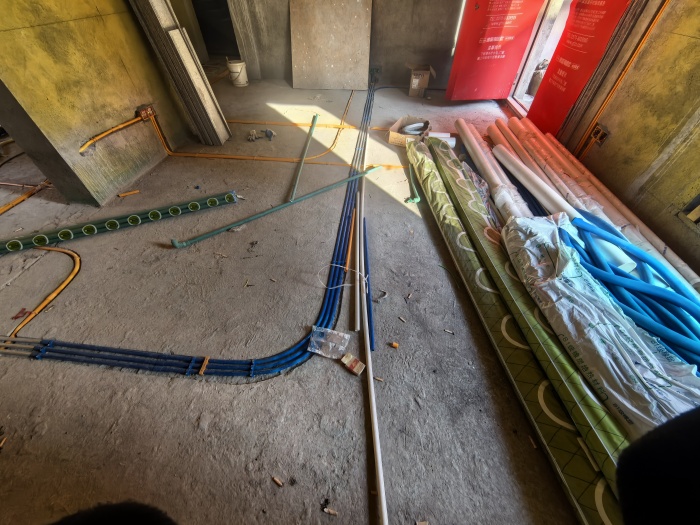

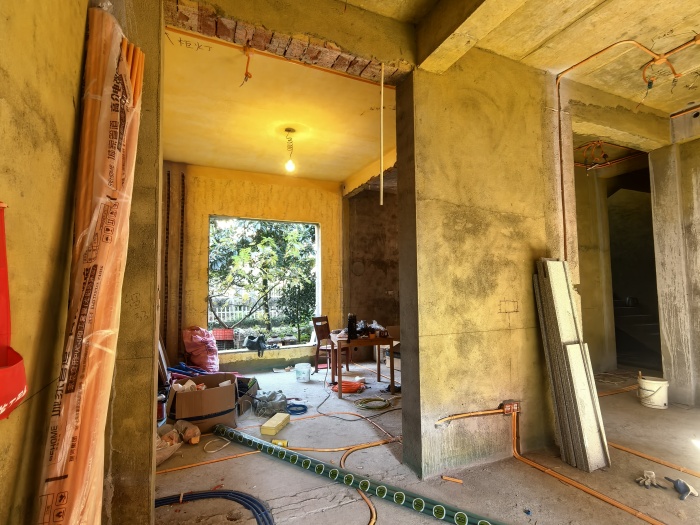

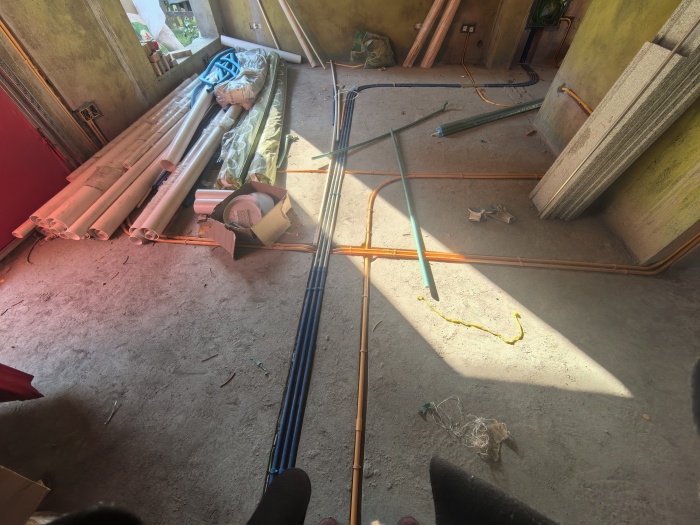

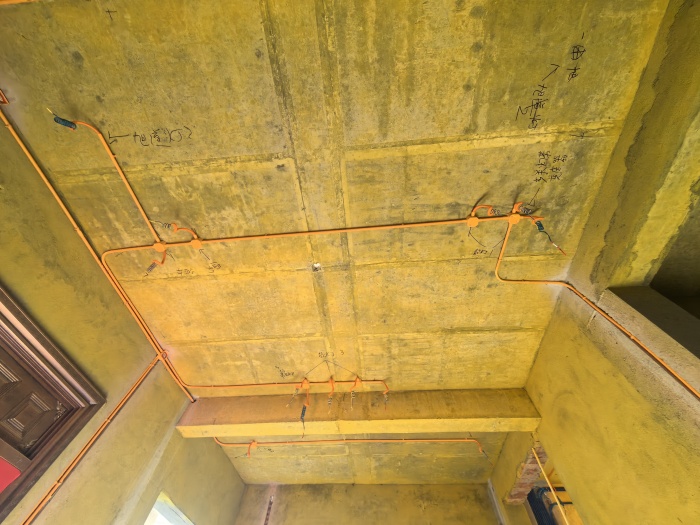

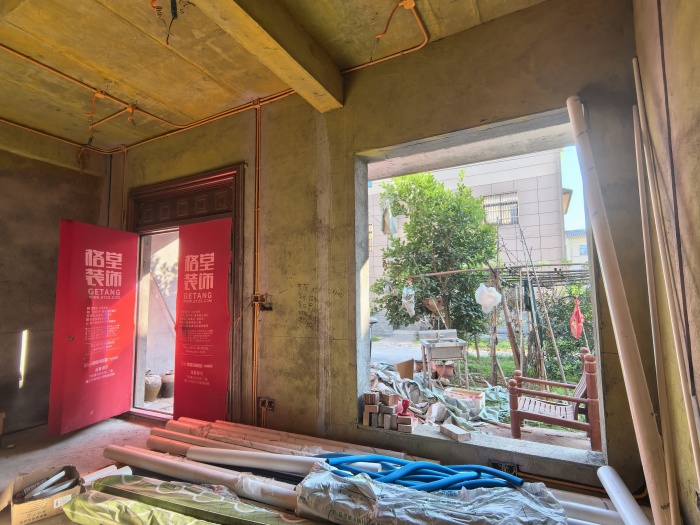

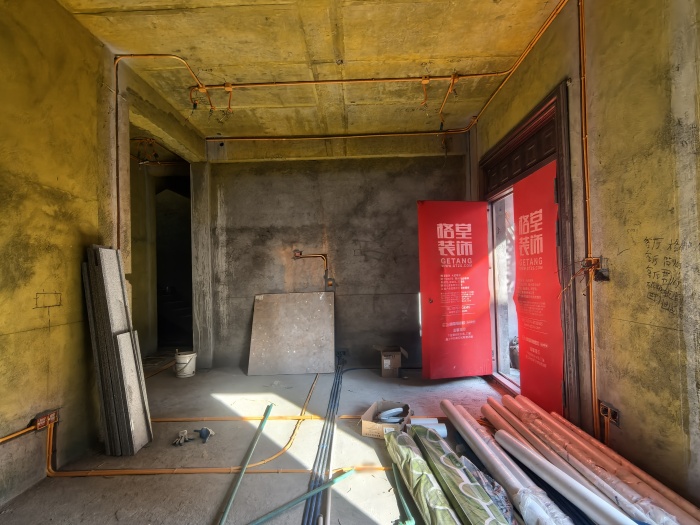

一楼客厅，水电工艺施工，线管布置施工基本完成，穿线施工完成，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2024-12-3 16:00:22

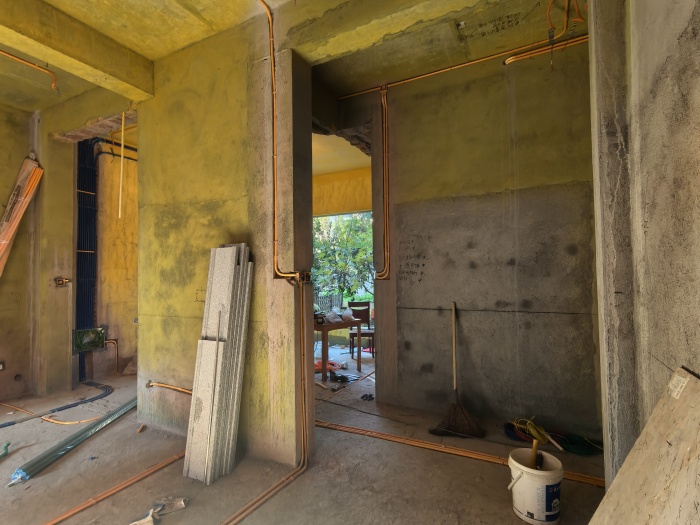

对角

发表于 2024-12-3 16:01:01

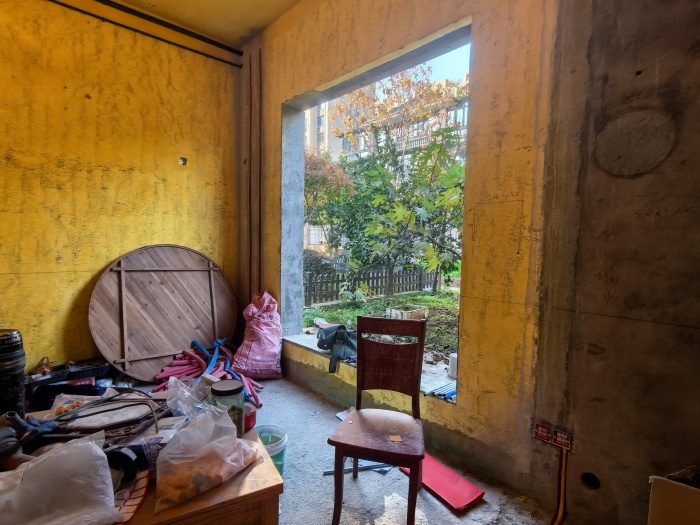

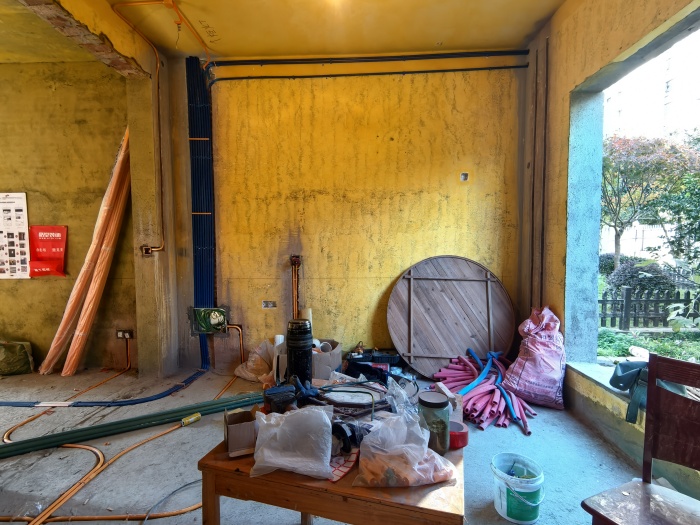

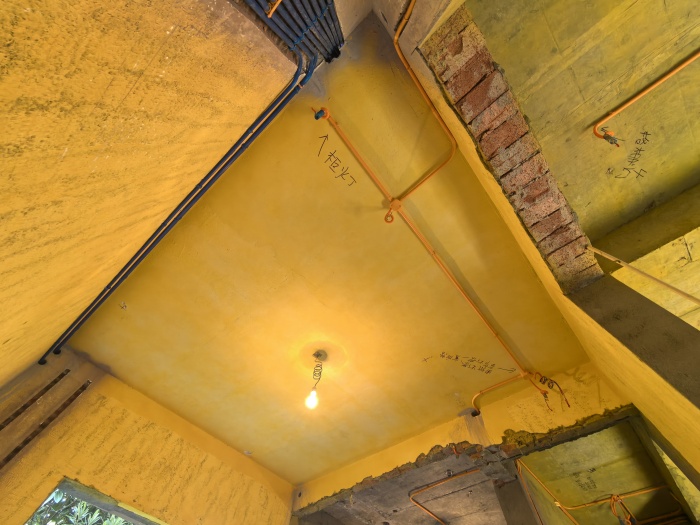

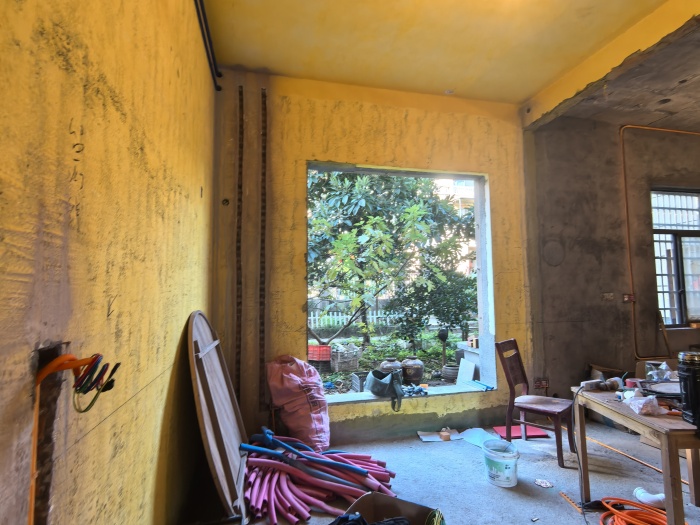

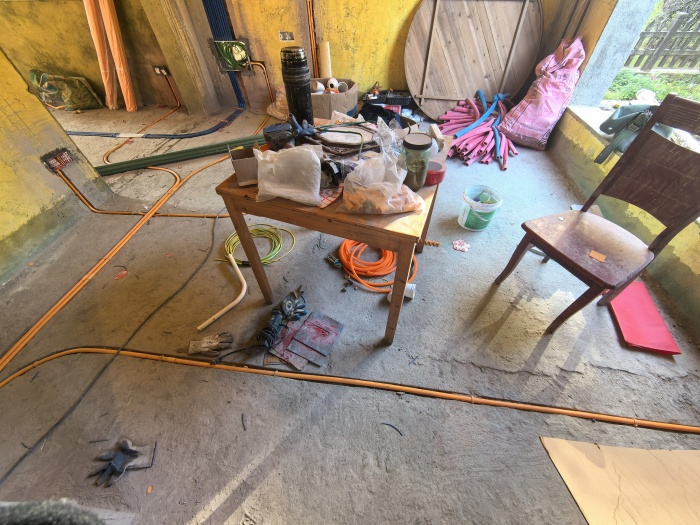

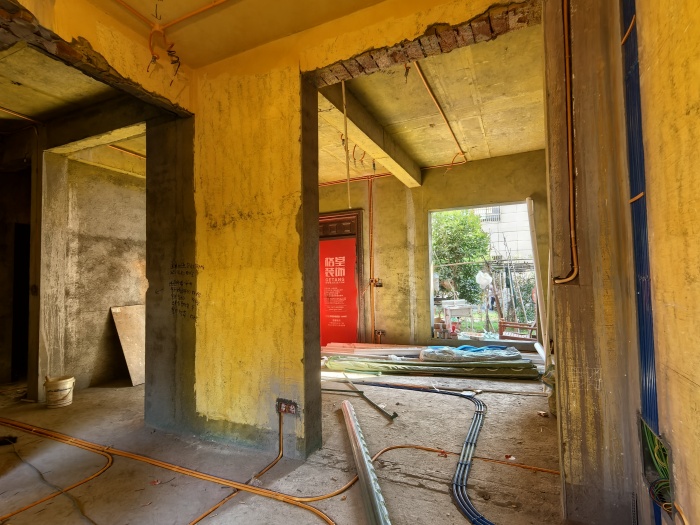

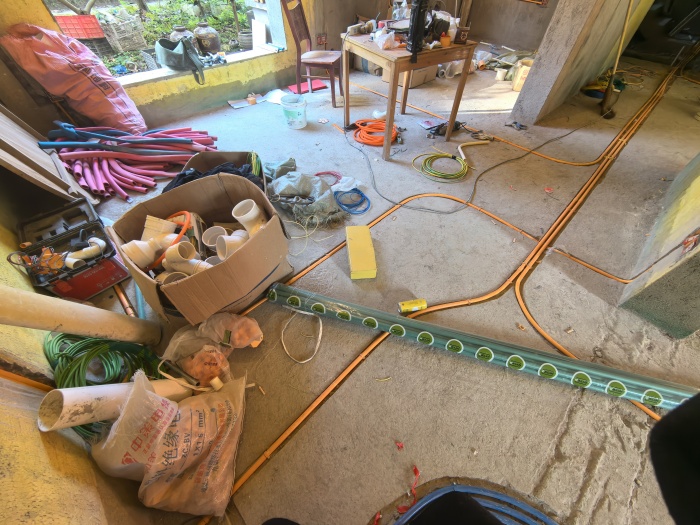

一楼餐厅，水电工艺施工，线管布置施工基本完成，穿线完成，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2024-12-3 16:01:27

对角

发表于 2024-12-3 16:03:10

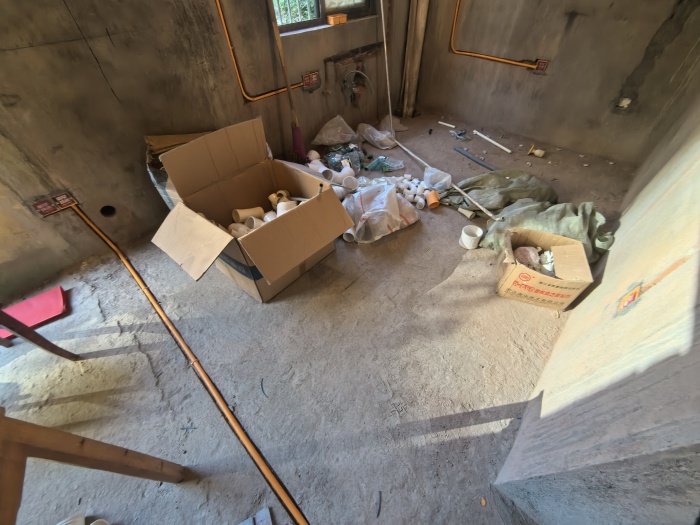

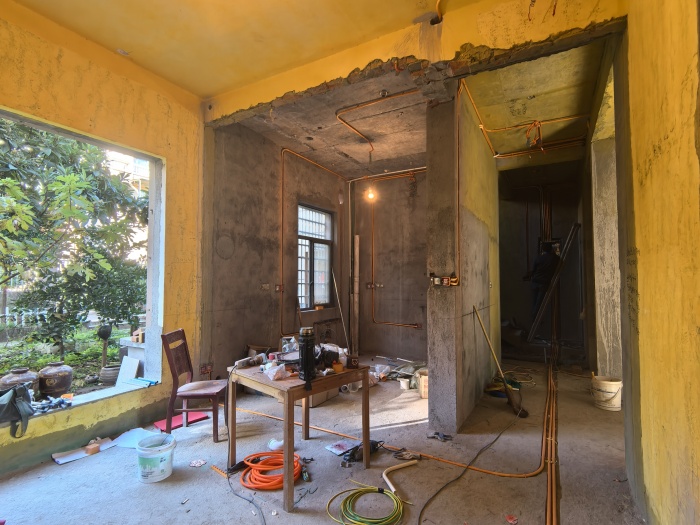

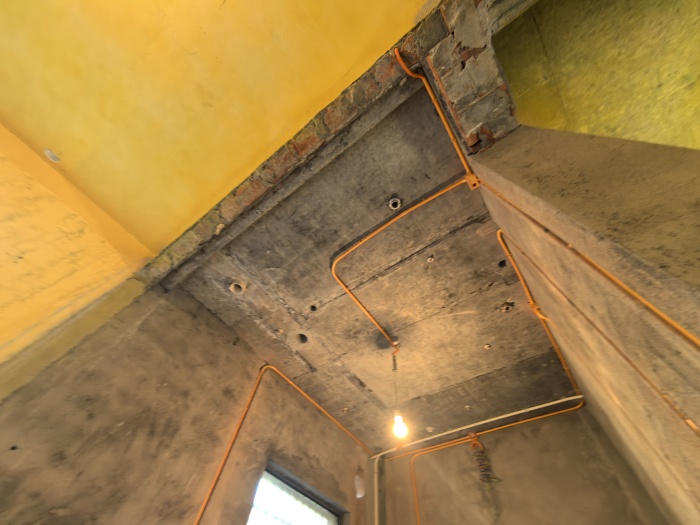

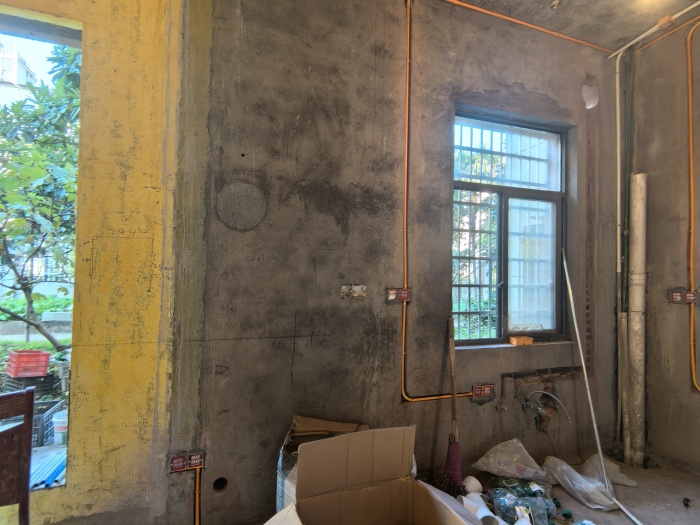

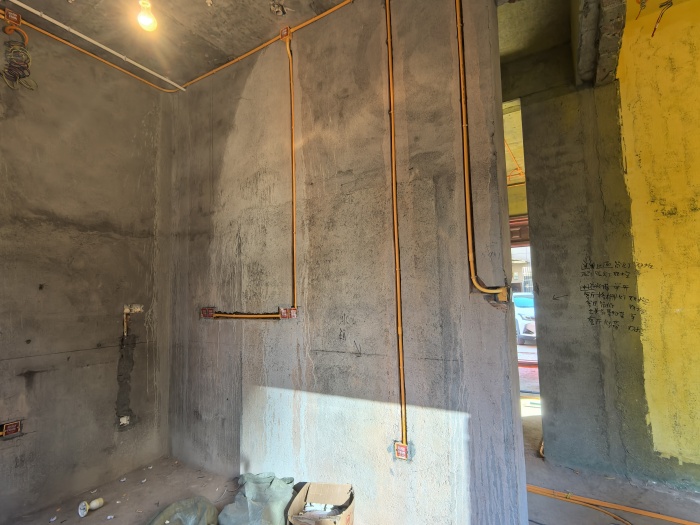

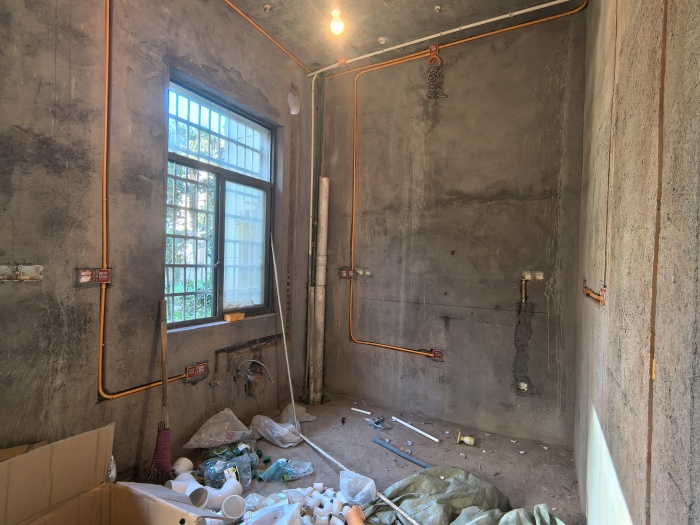

一楼厨房，电路基本完成，水管还未施工。厨房,卫生间水电走地的话，在后期装修过程中，万一破坏了水管会影响安全。所以我们的厨房、卫生间水电全部不从地面走，全部走墙，横平竖直，非常规范
