锦西家园17-3-8#105㎡——现代简约

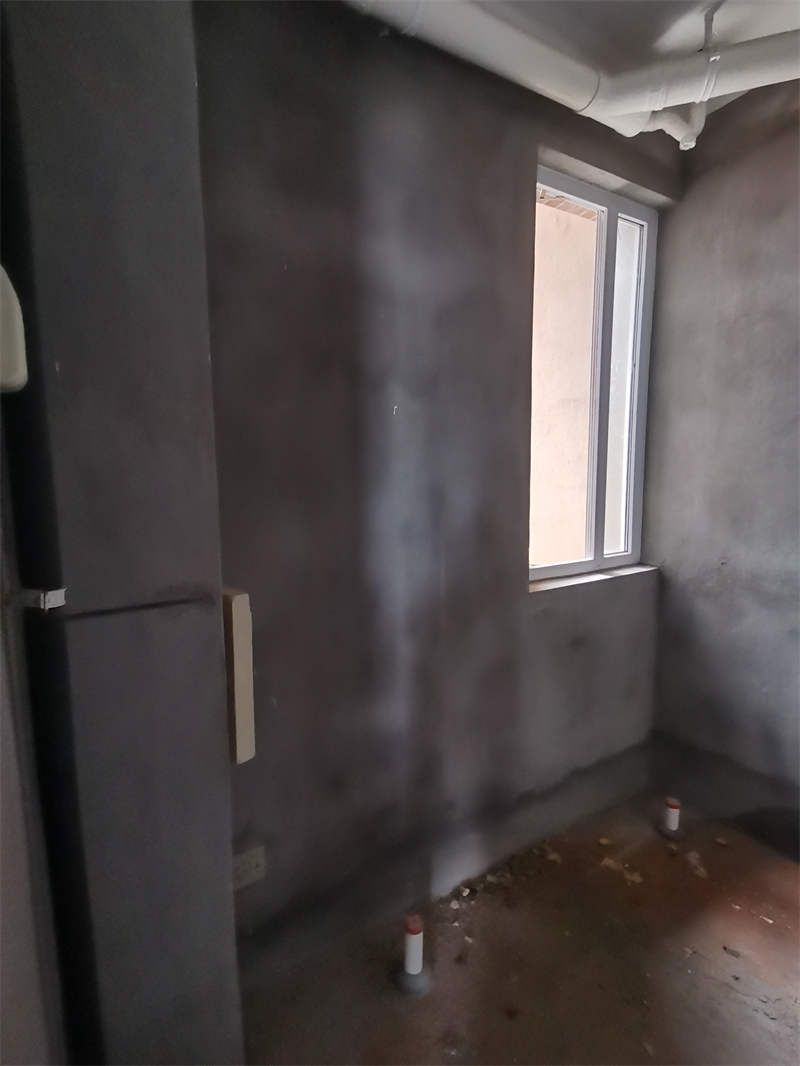

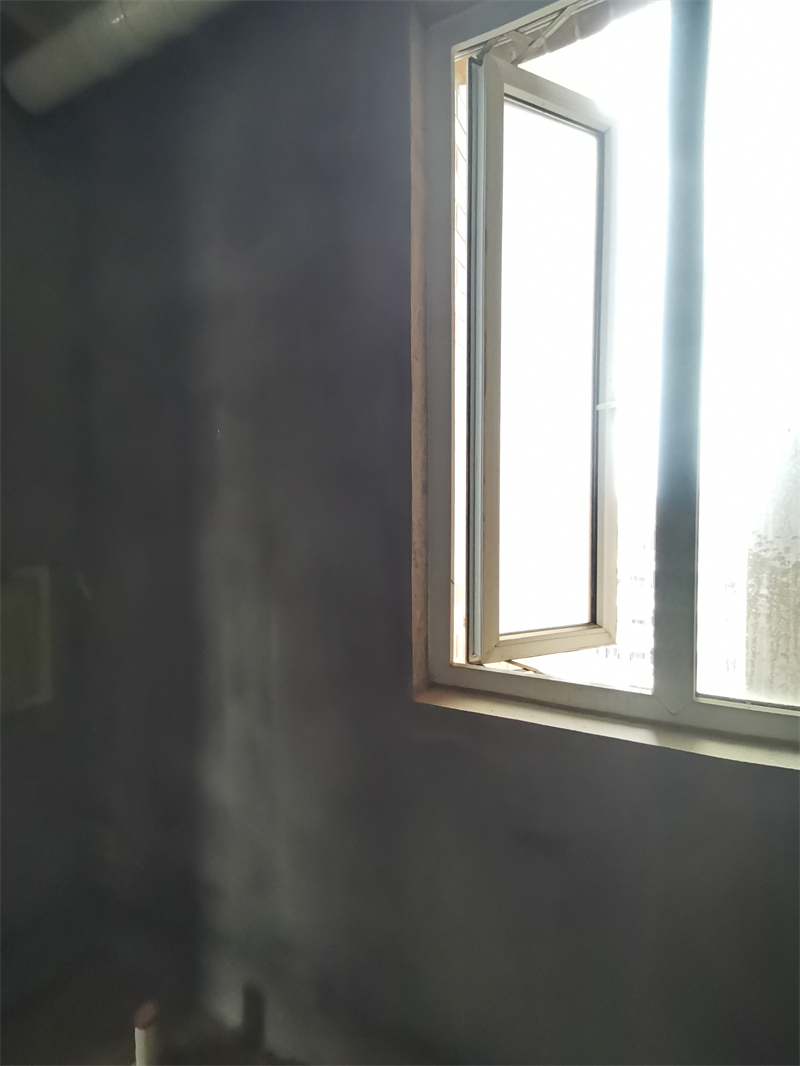

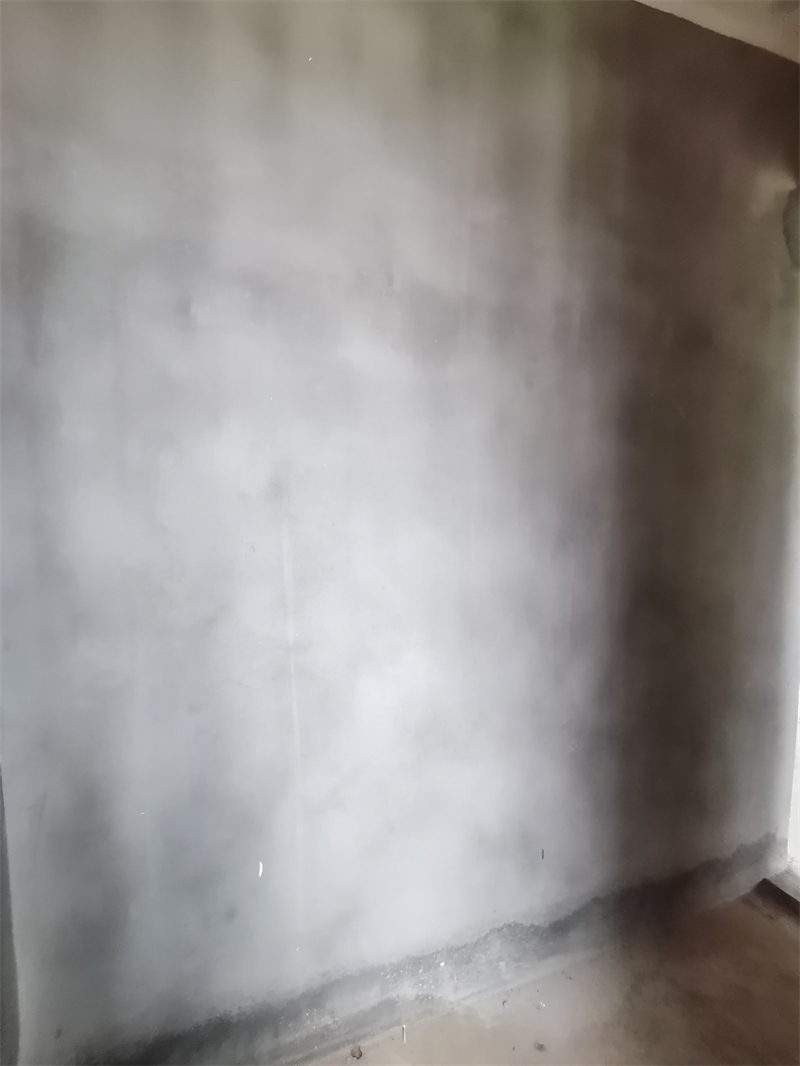

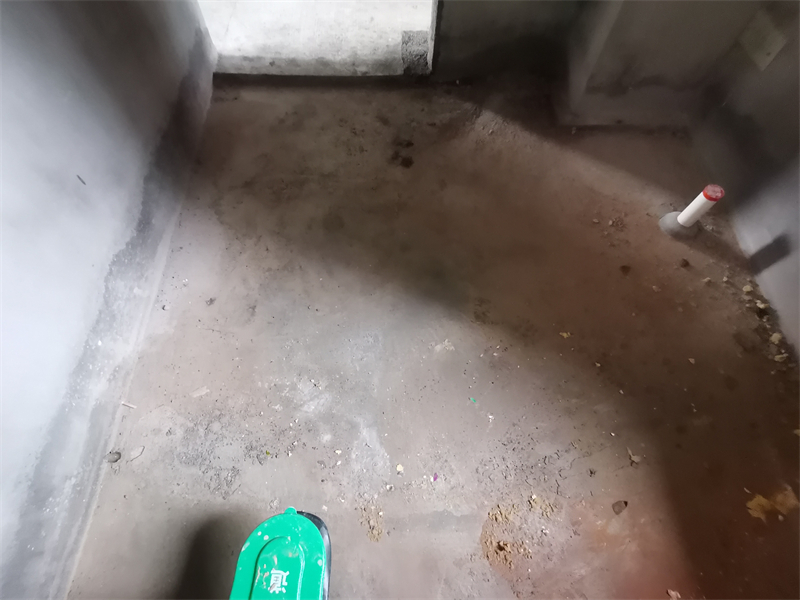

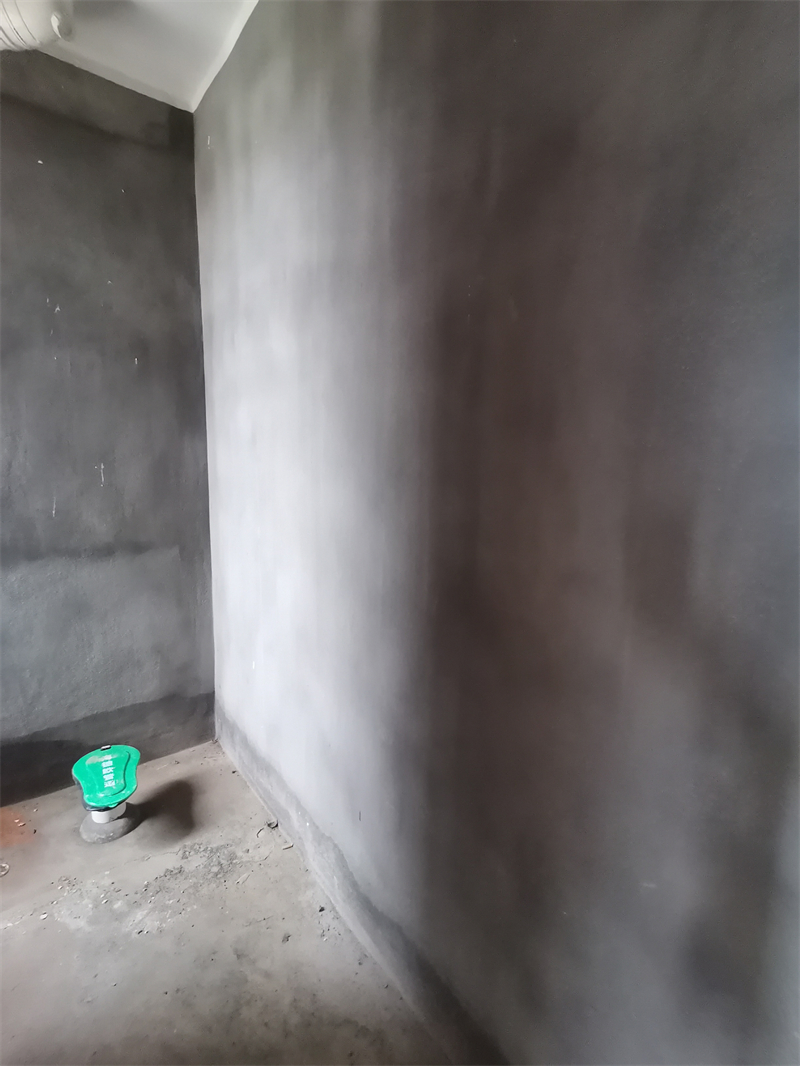

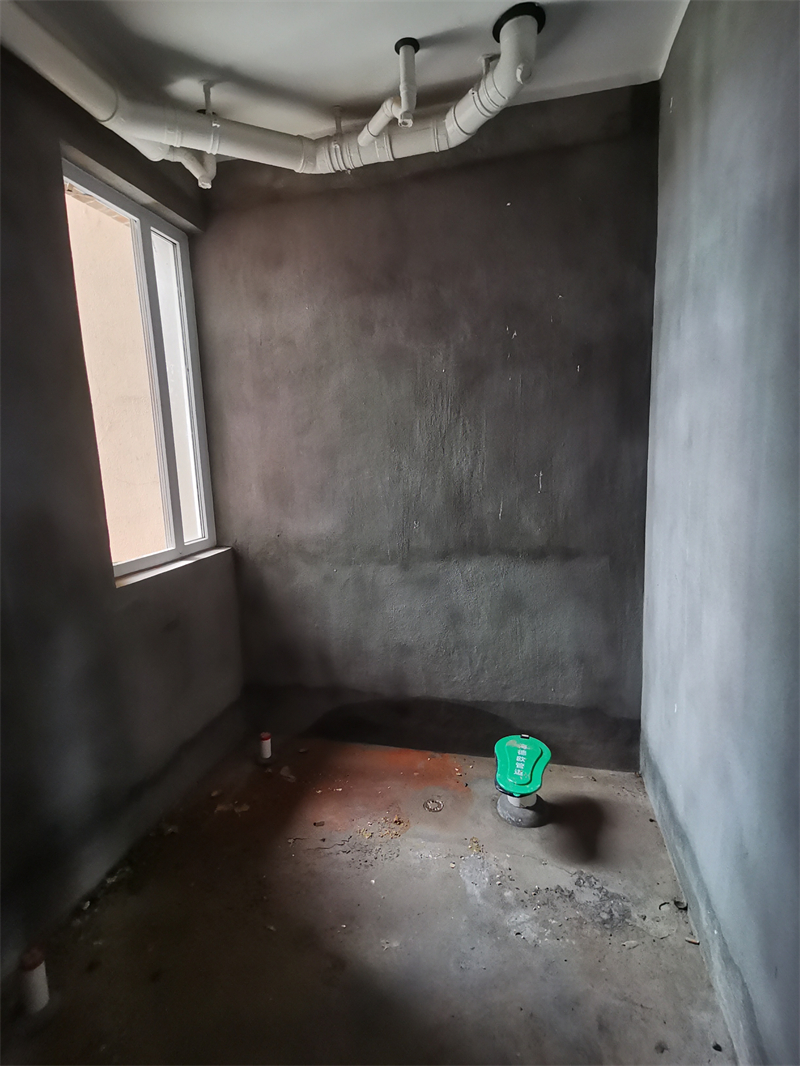

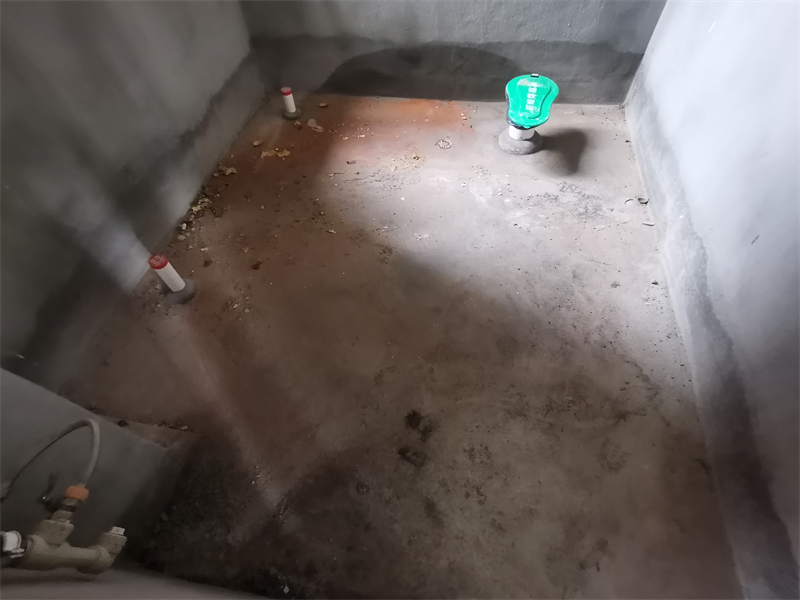

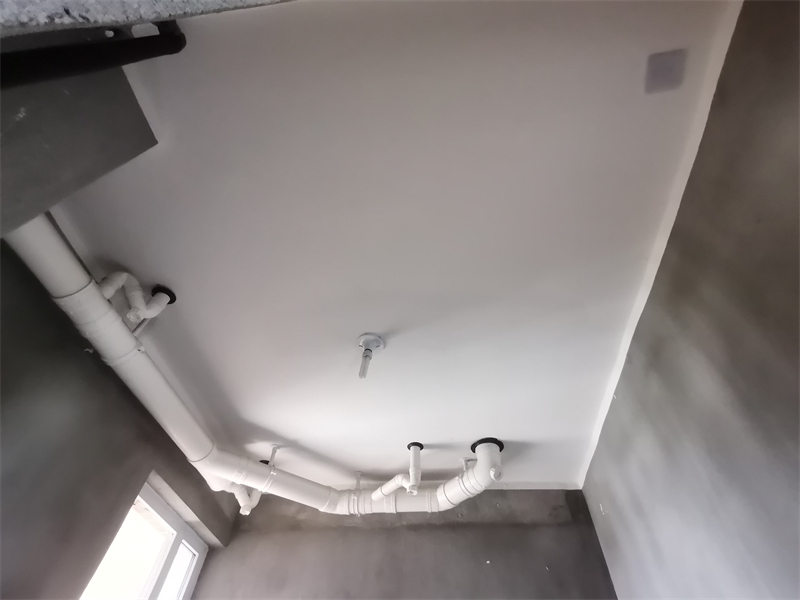

内卫砌墙阶段

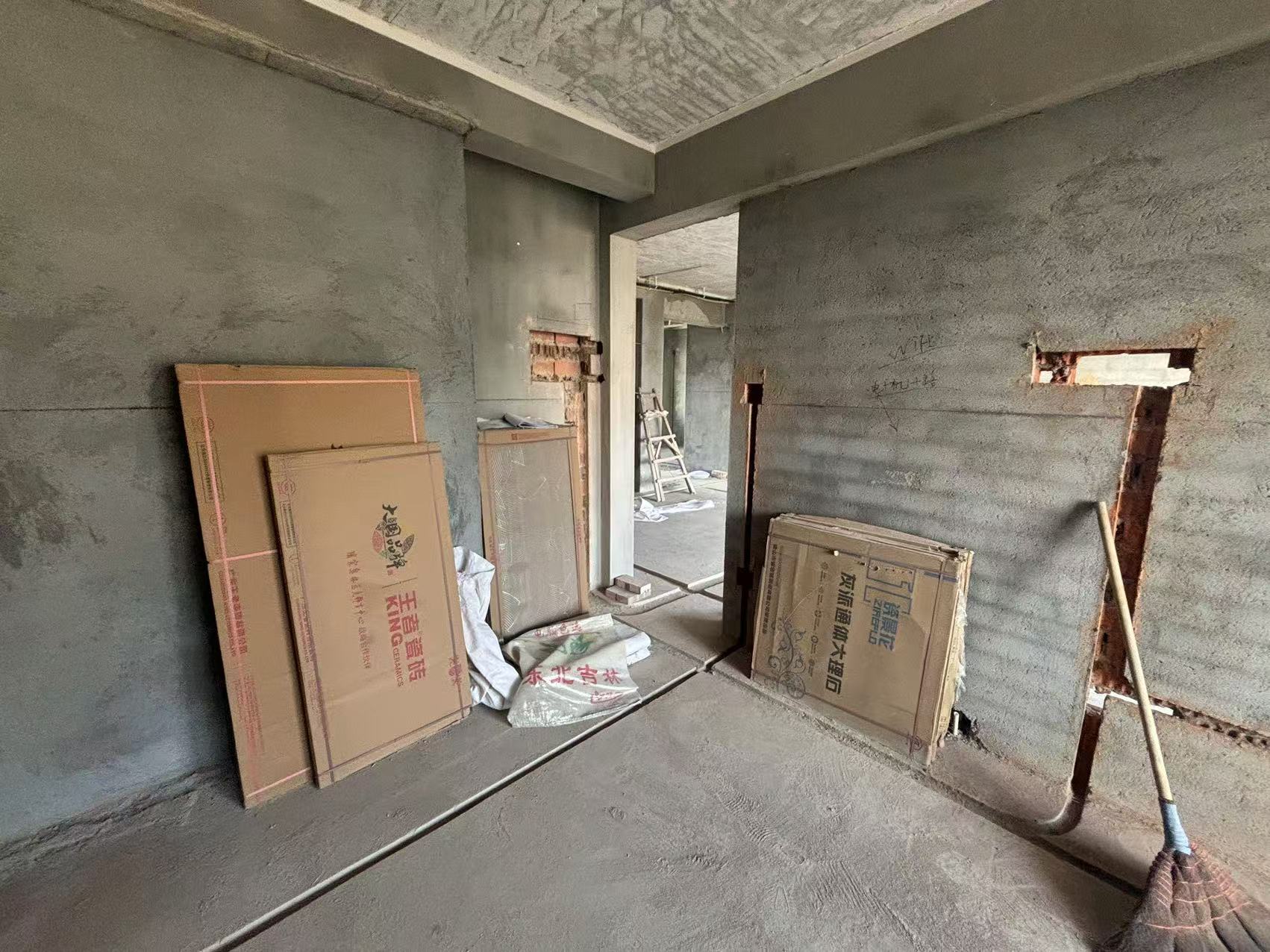

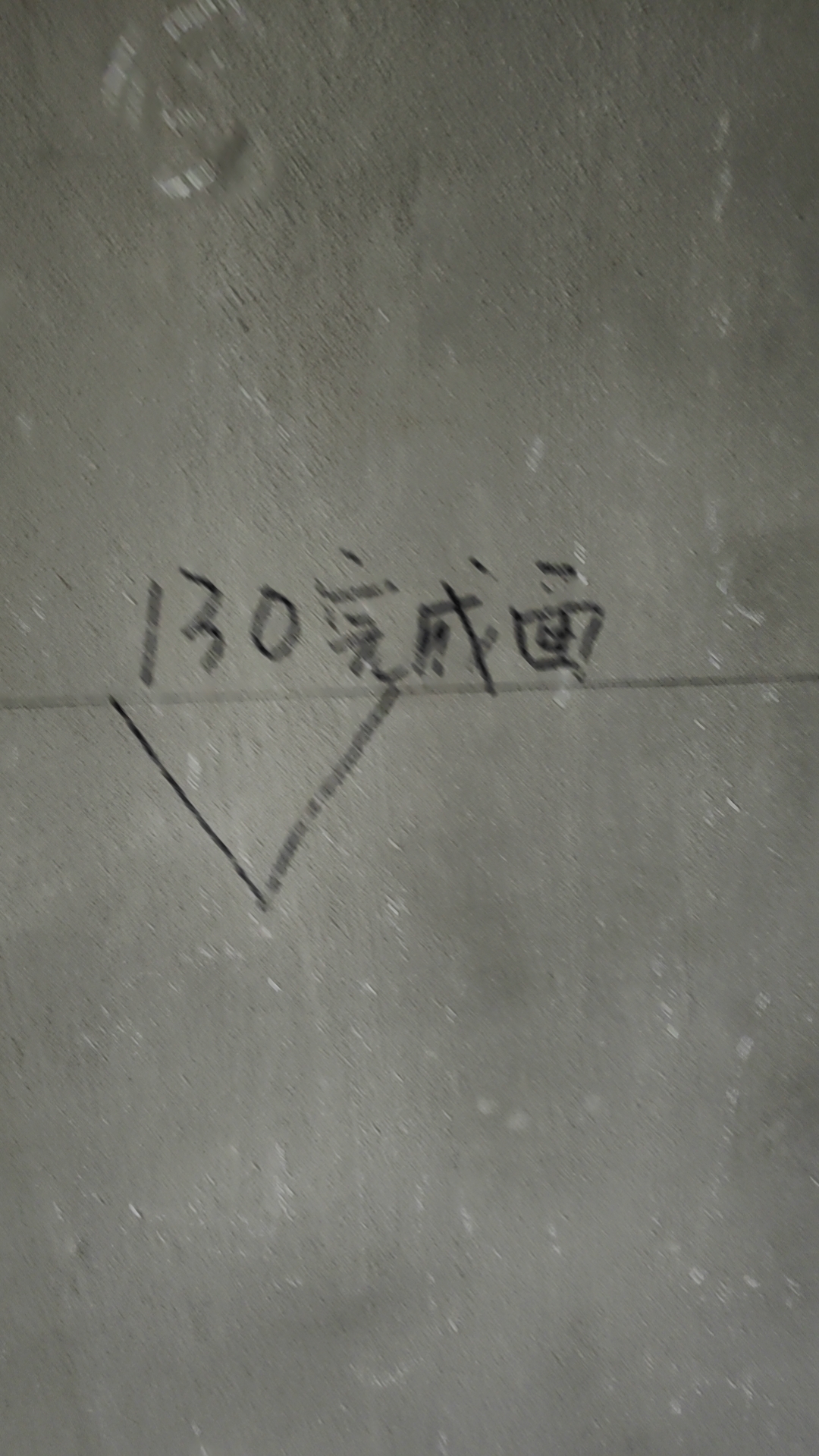

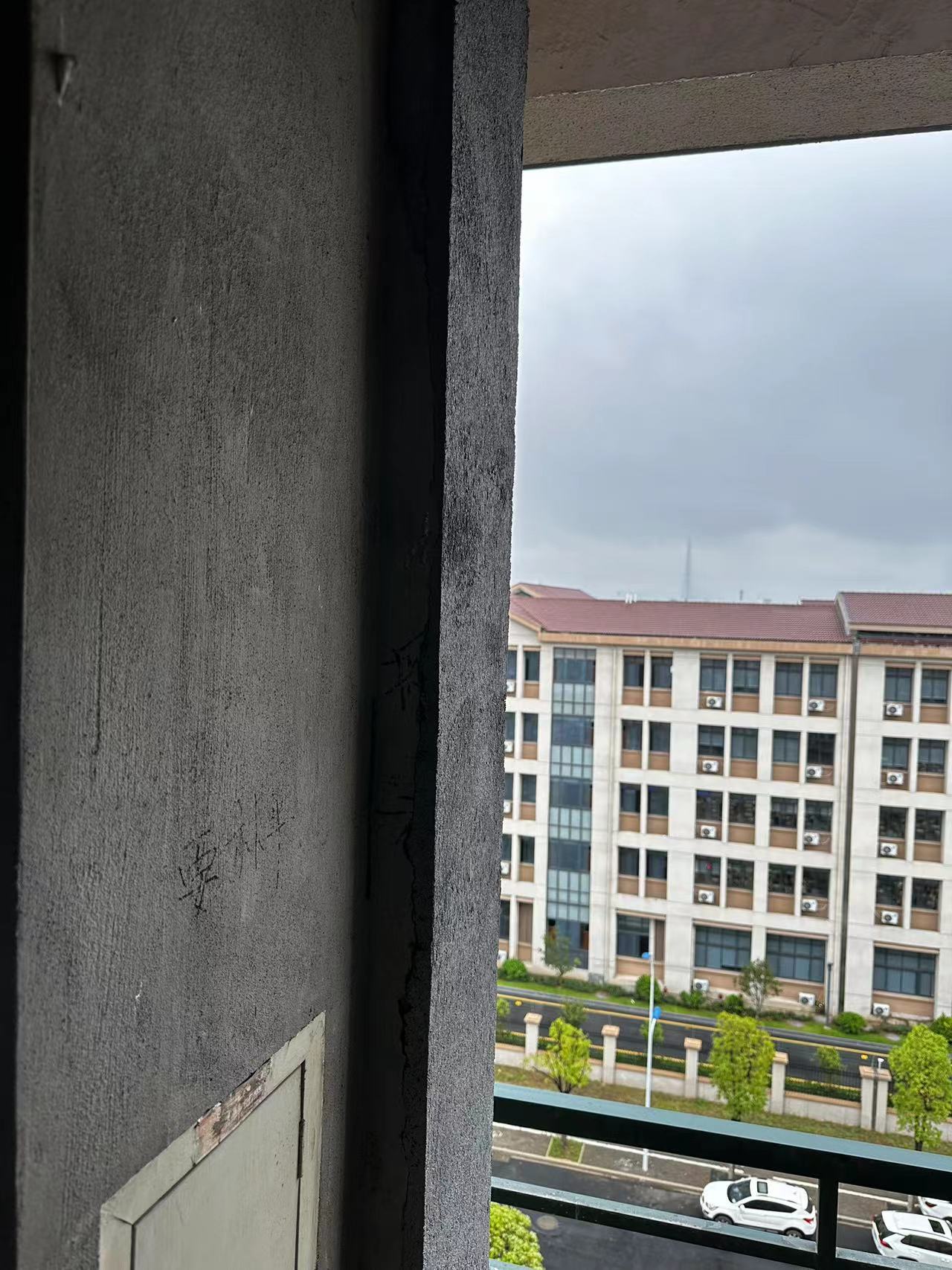

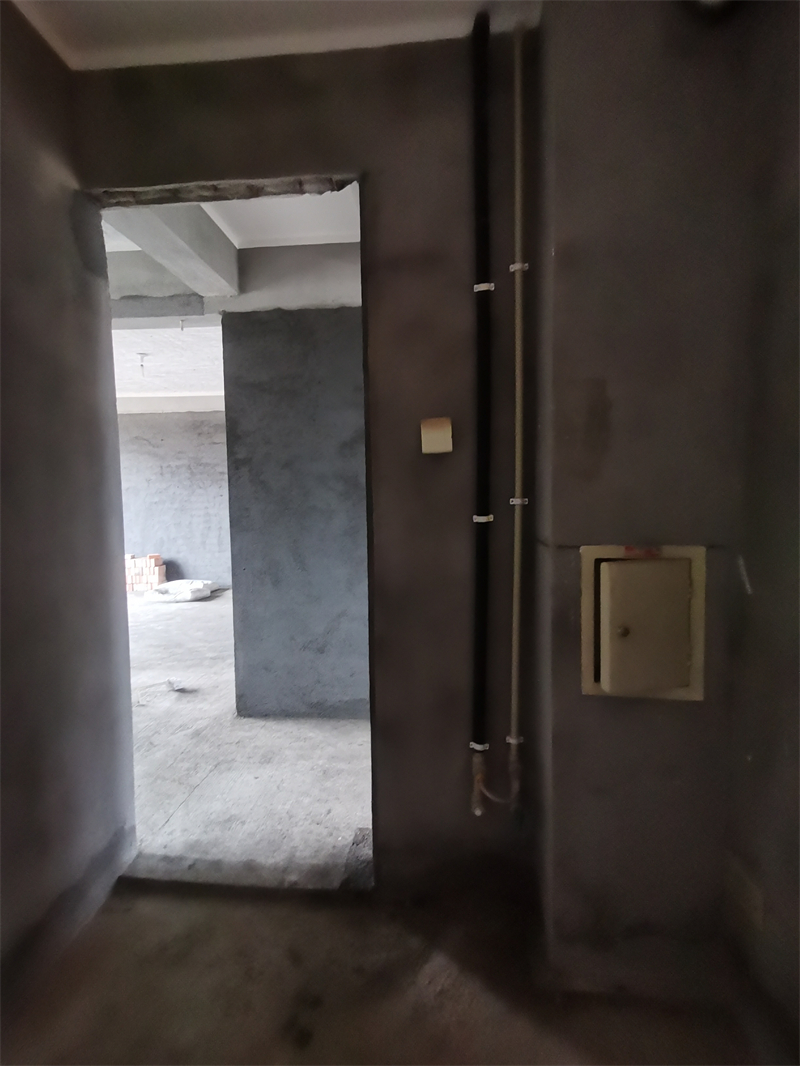

对角图

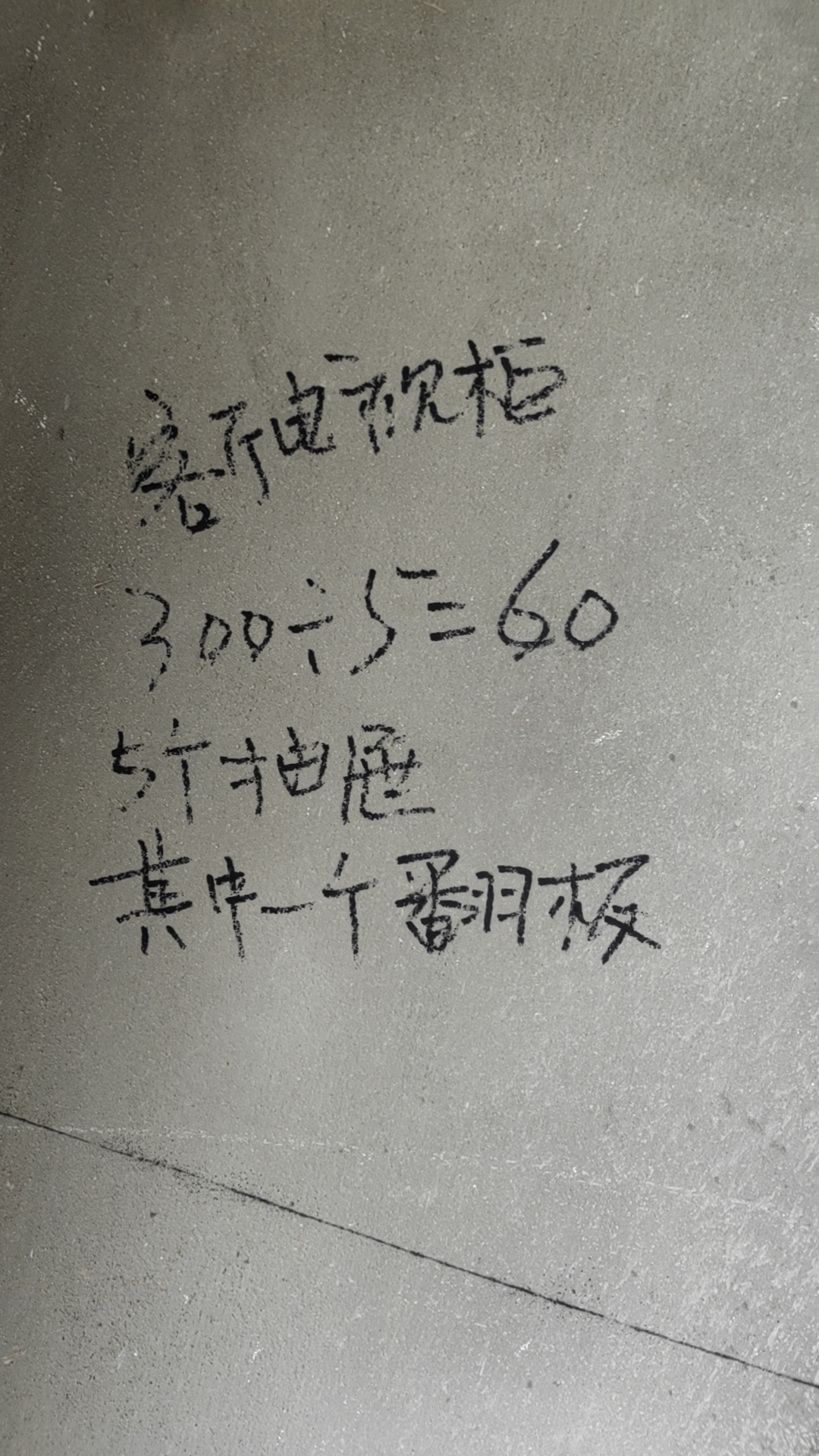

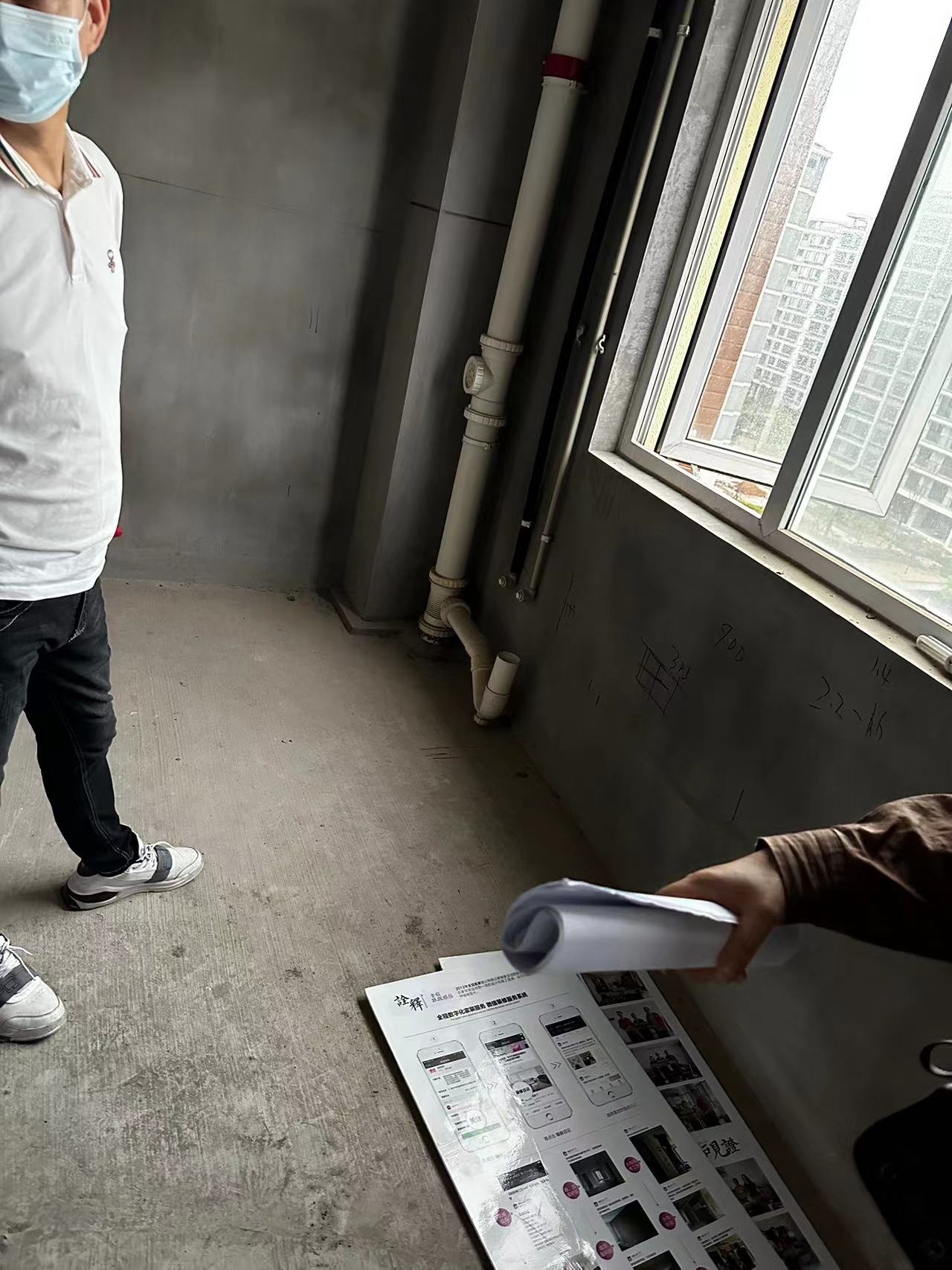

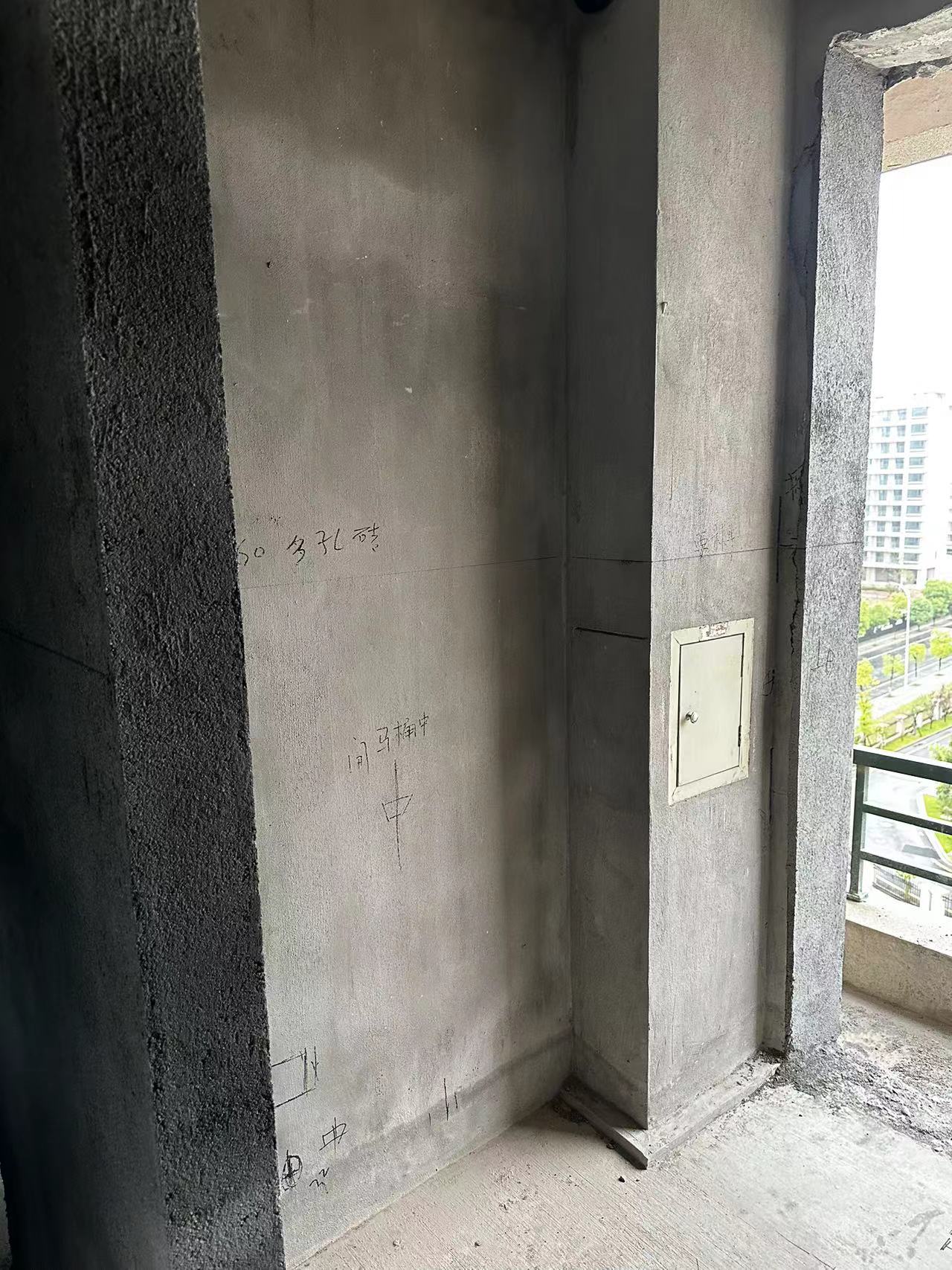

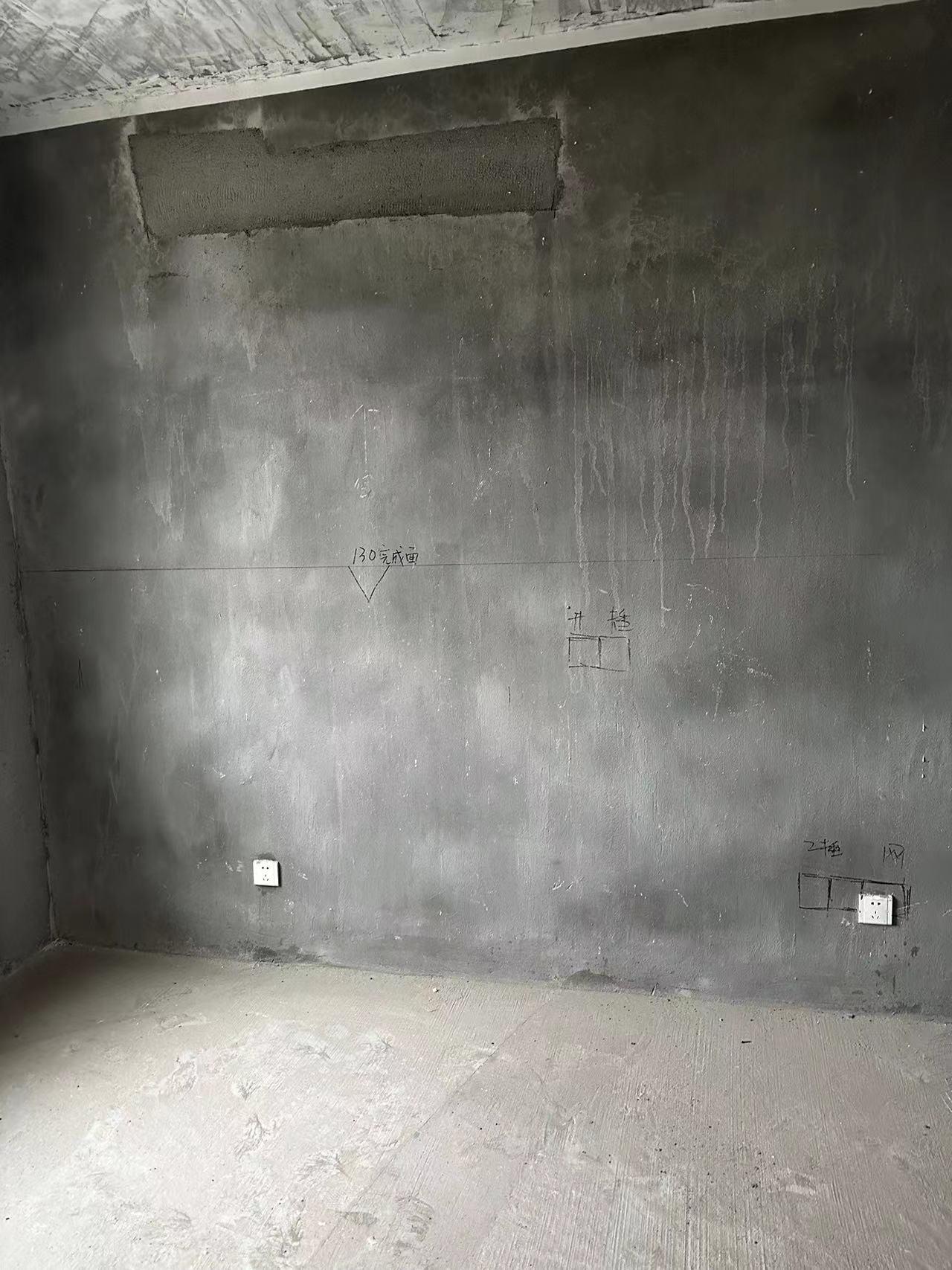

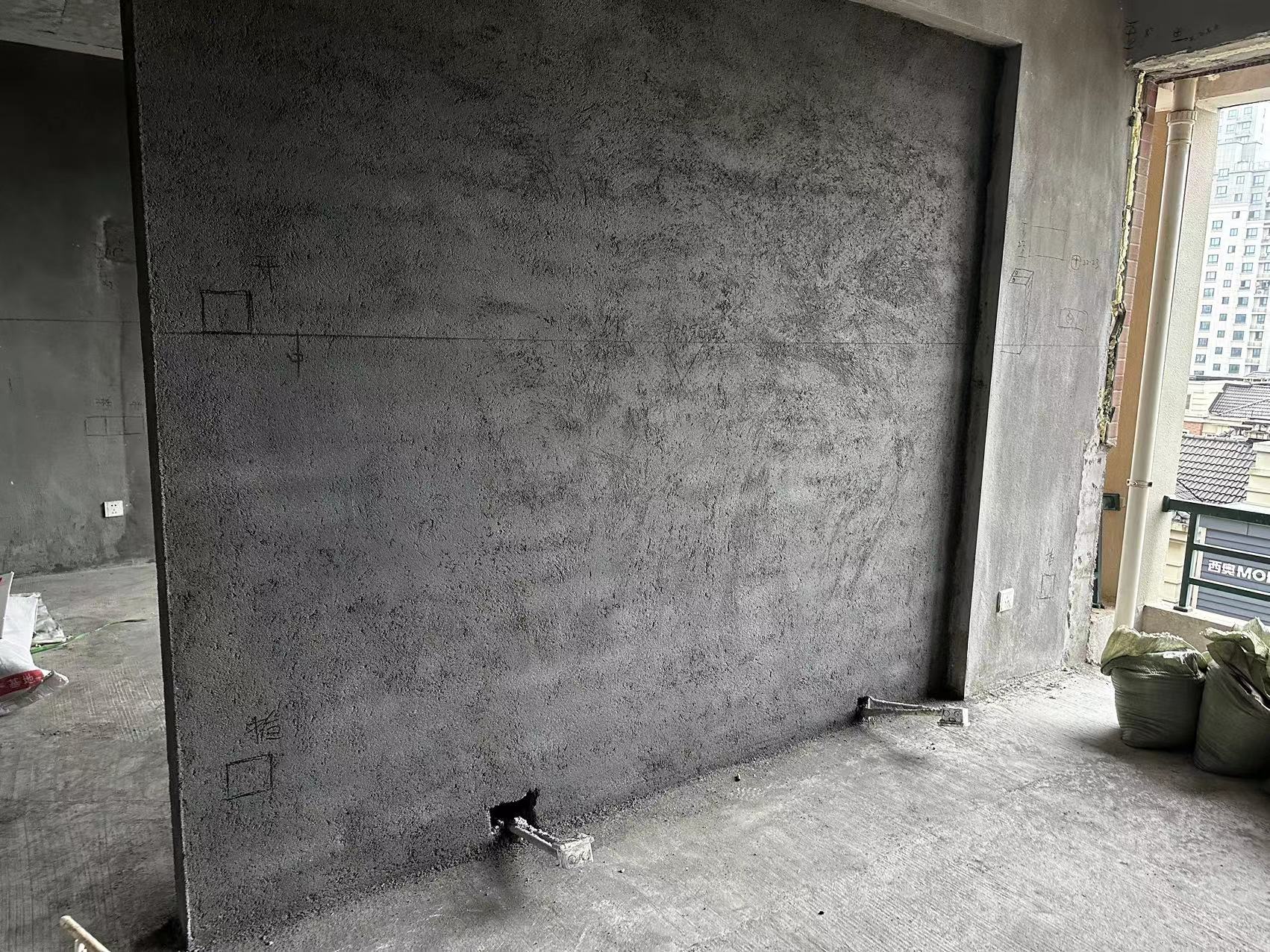

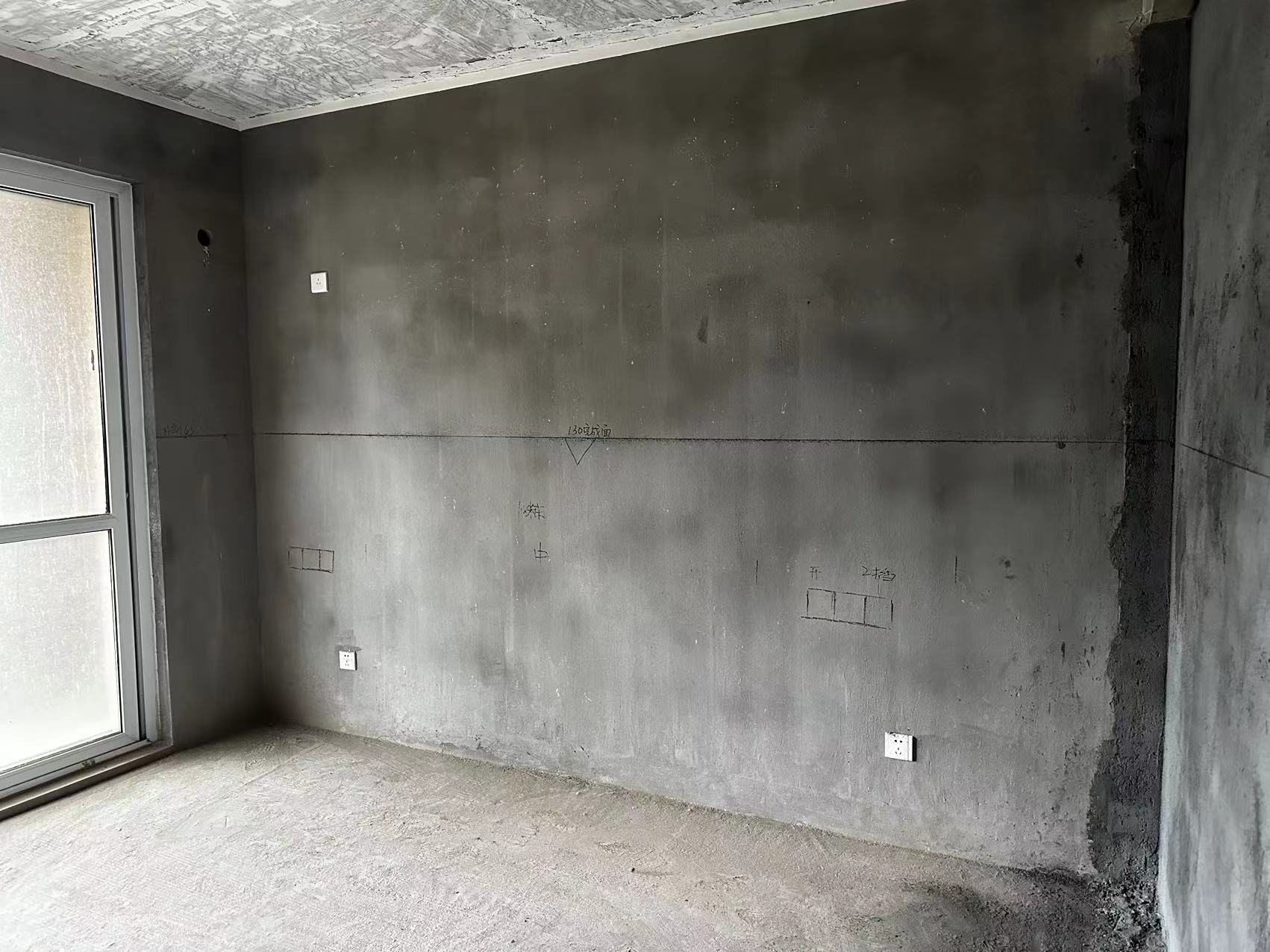

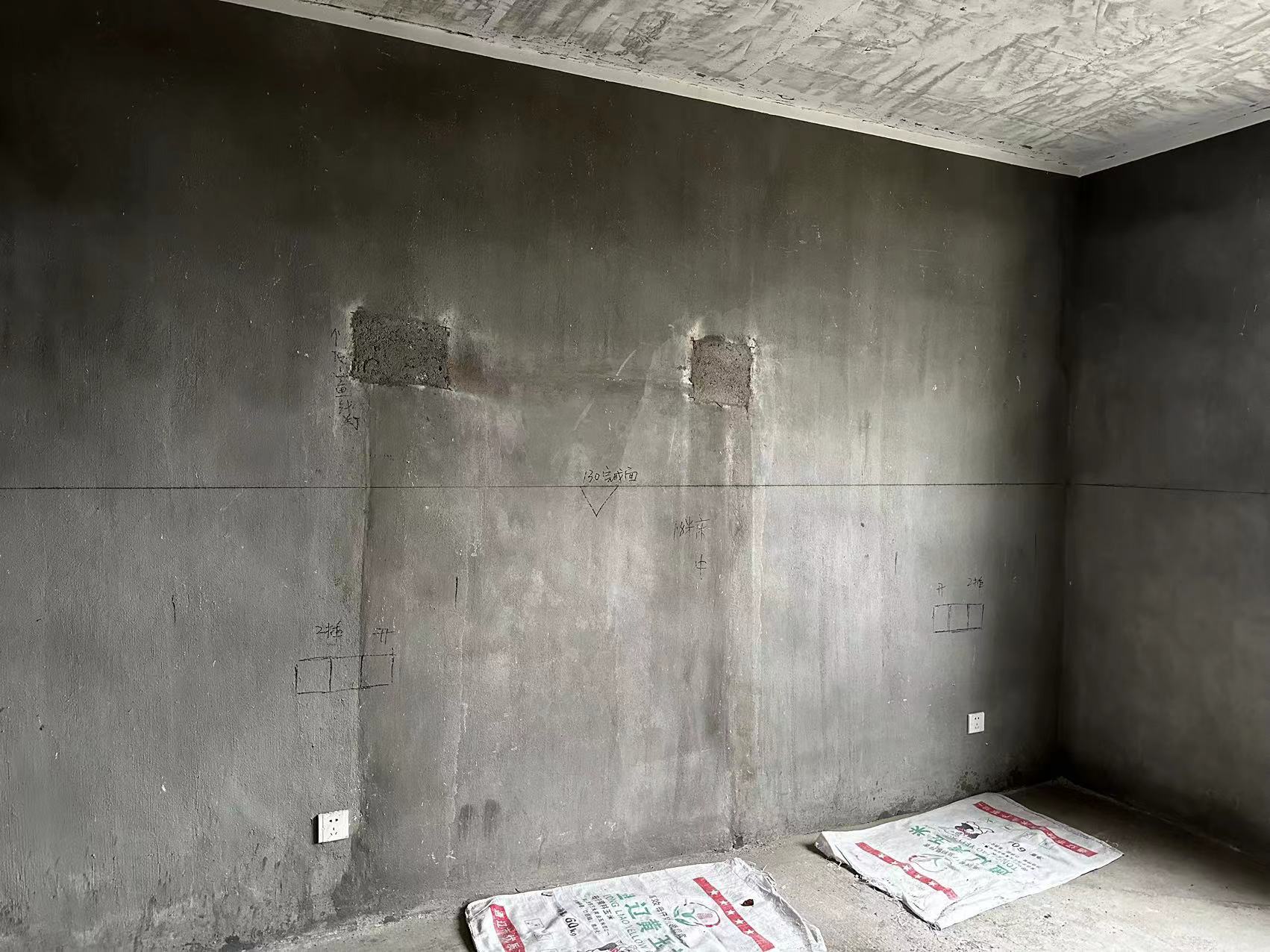

水电放样

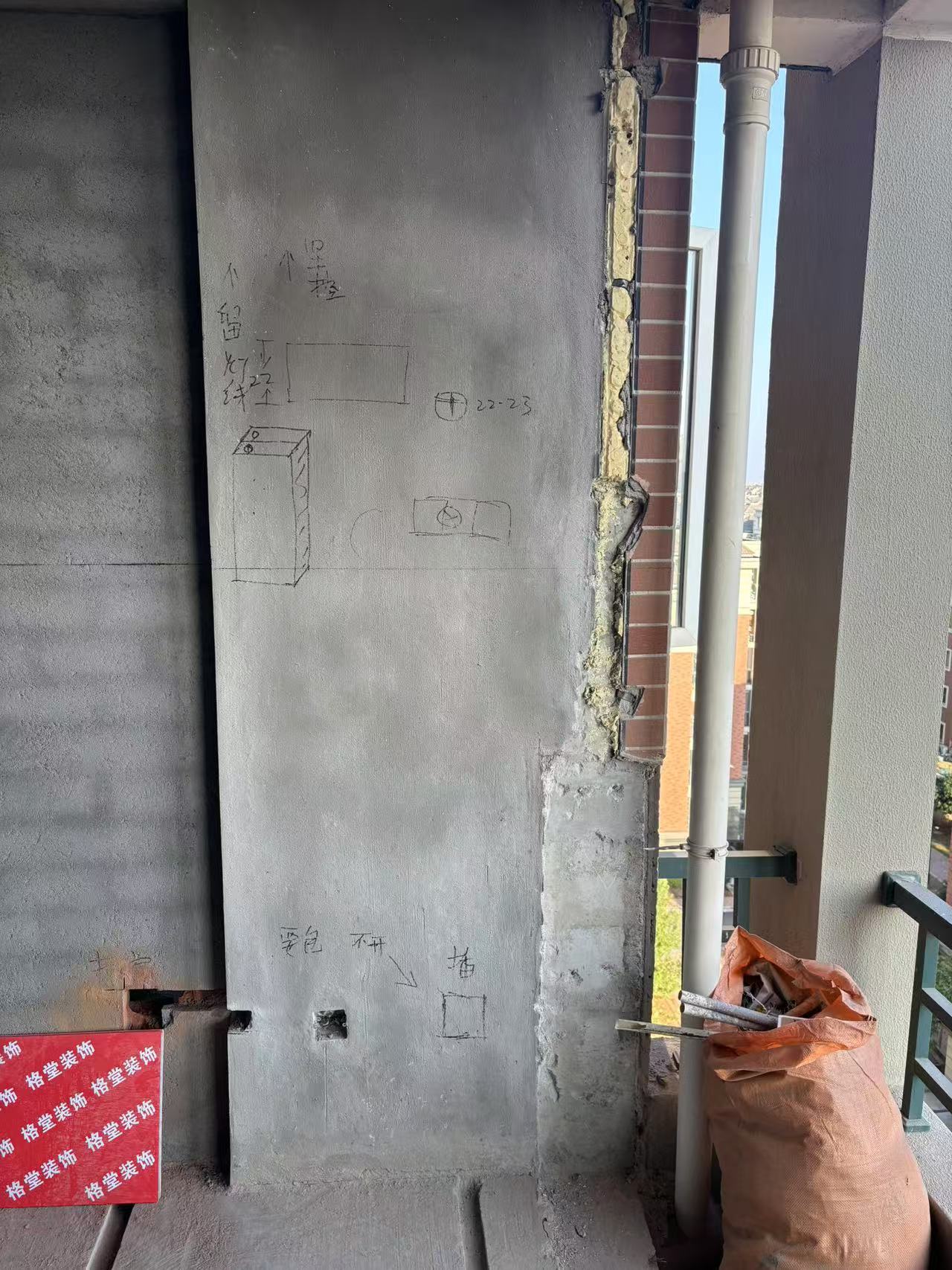

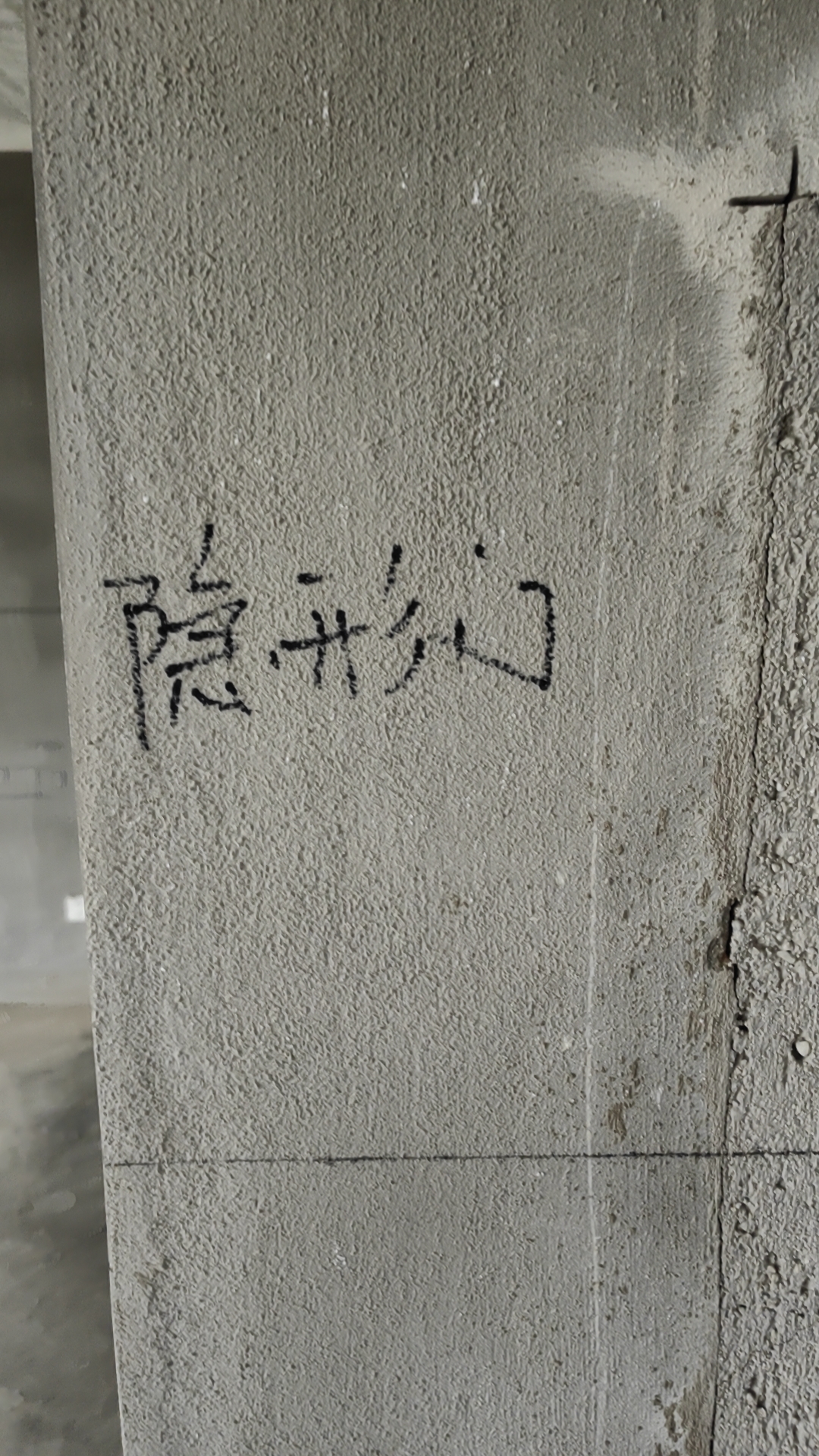

.好记性不如烂笔头，根据图纸，清楚标注开关和插座的位置。放样十分准确，后续师傅就可以一步到位的进行施工了。

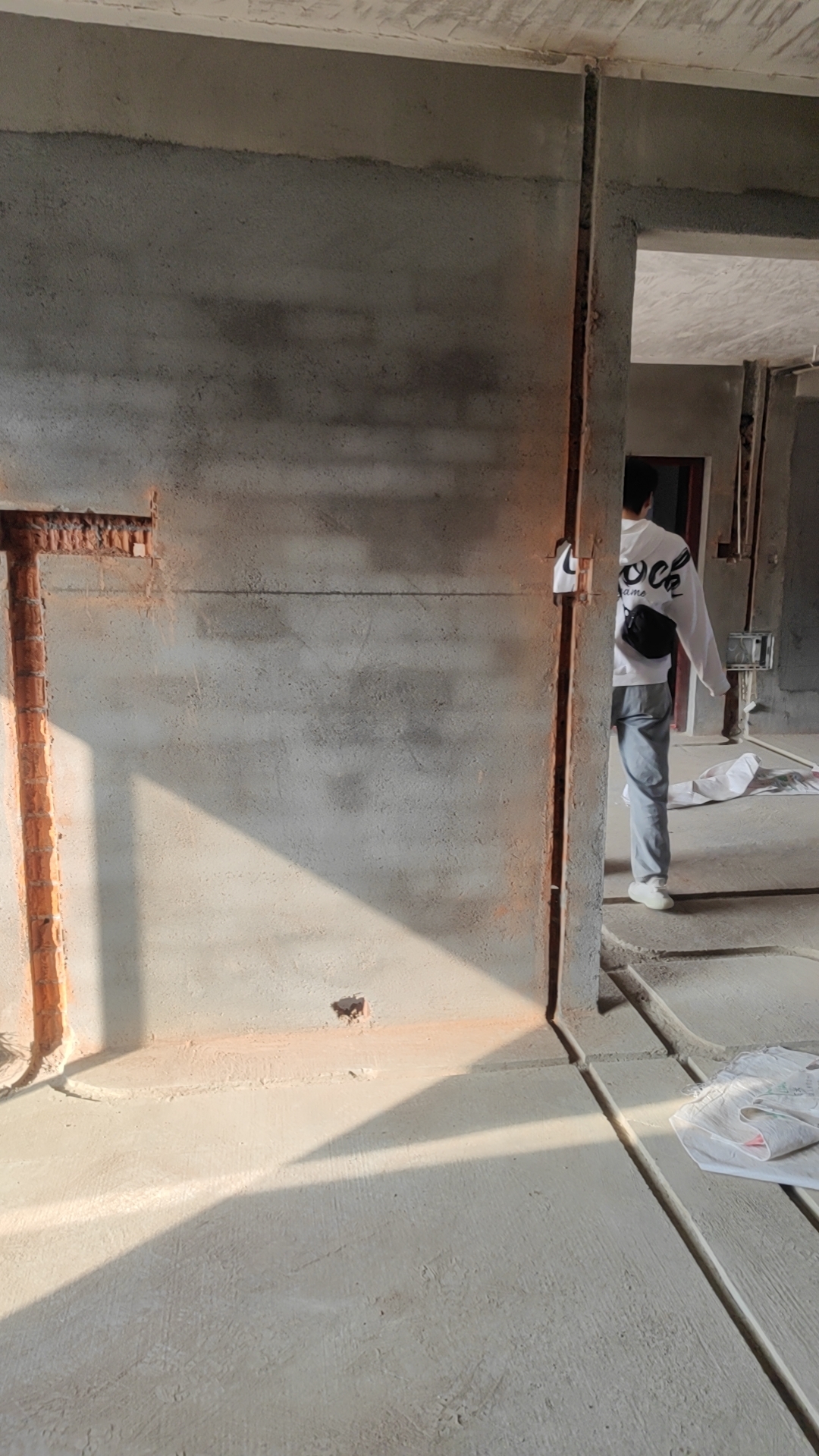

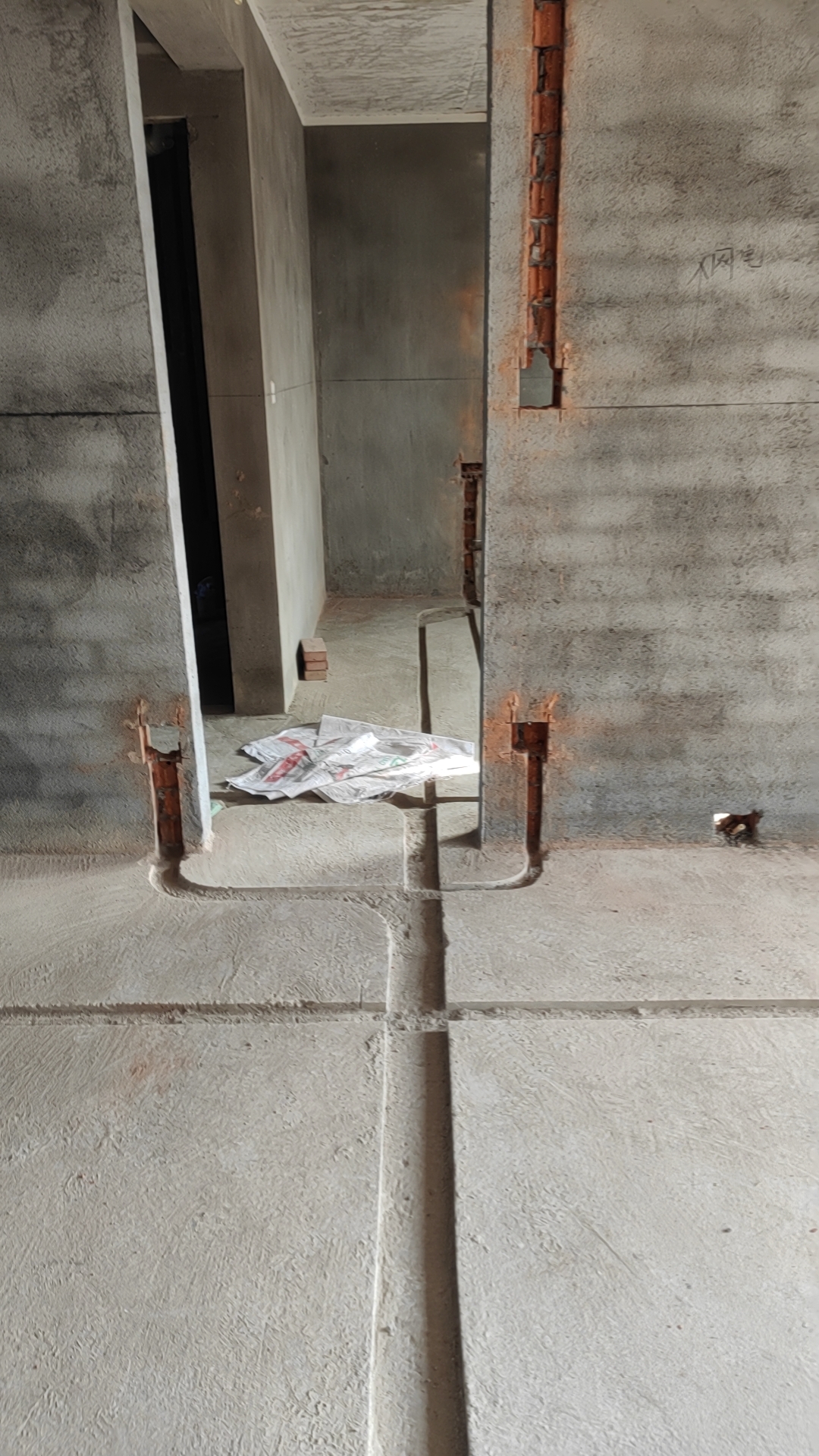

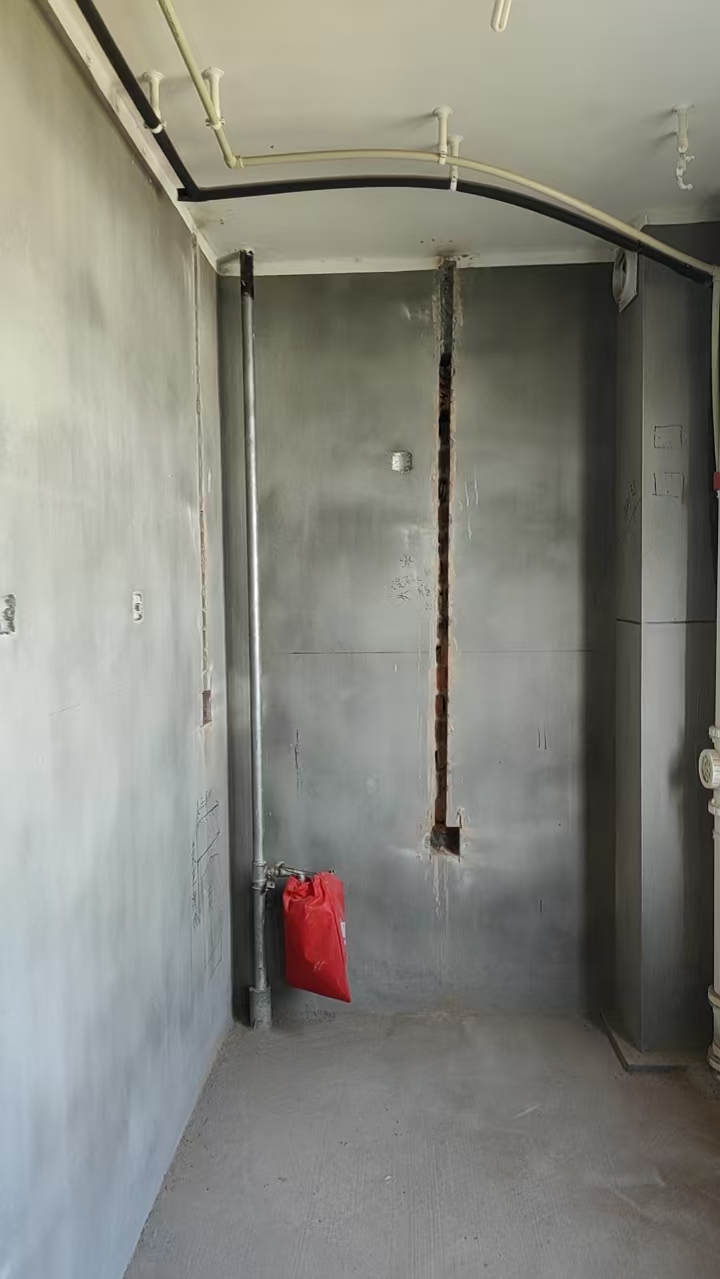

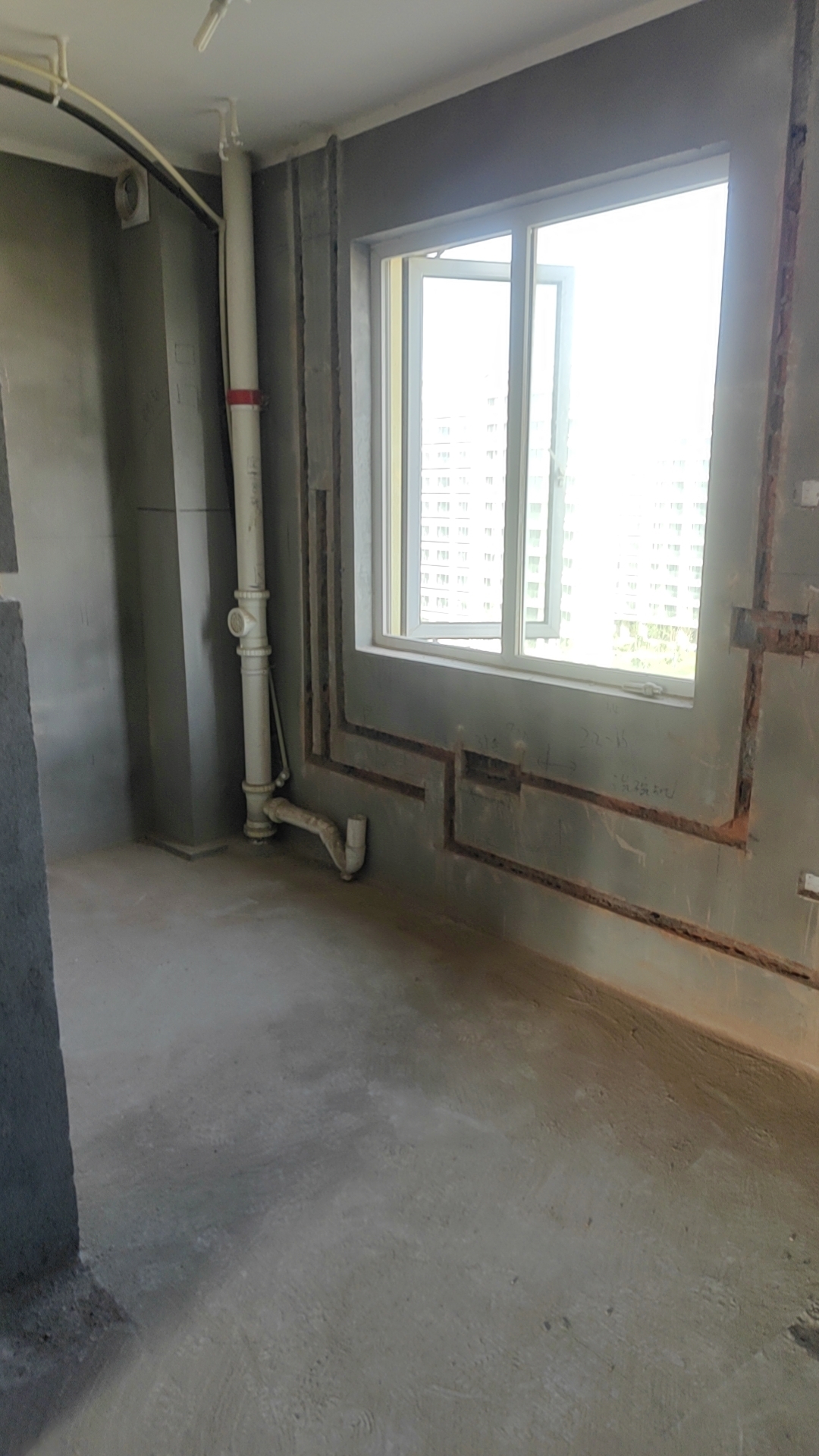

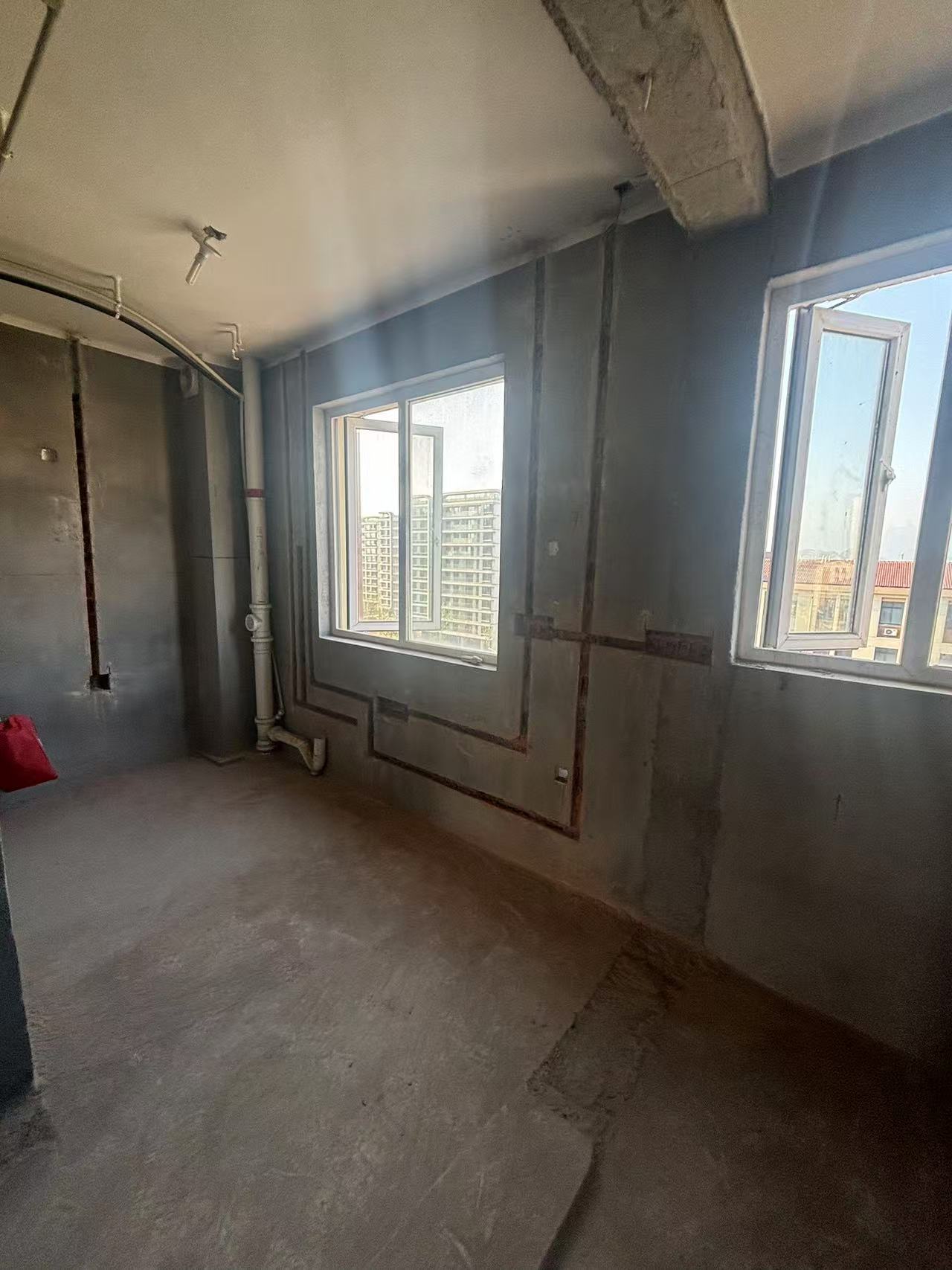

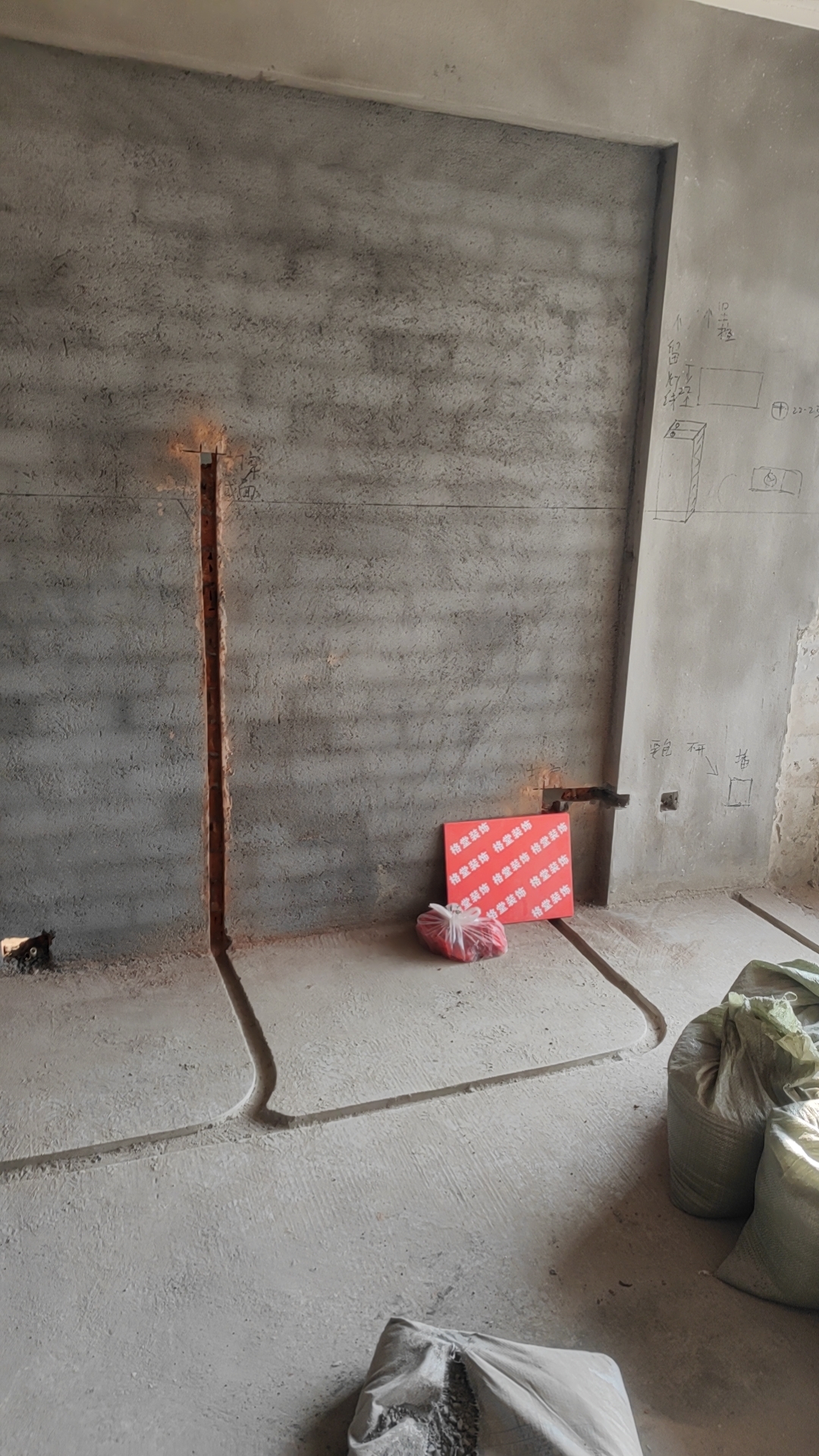

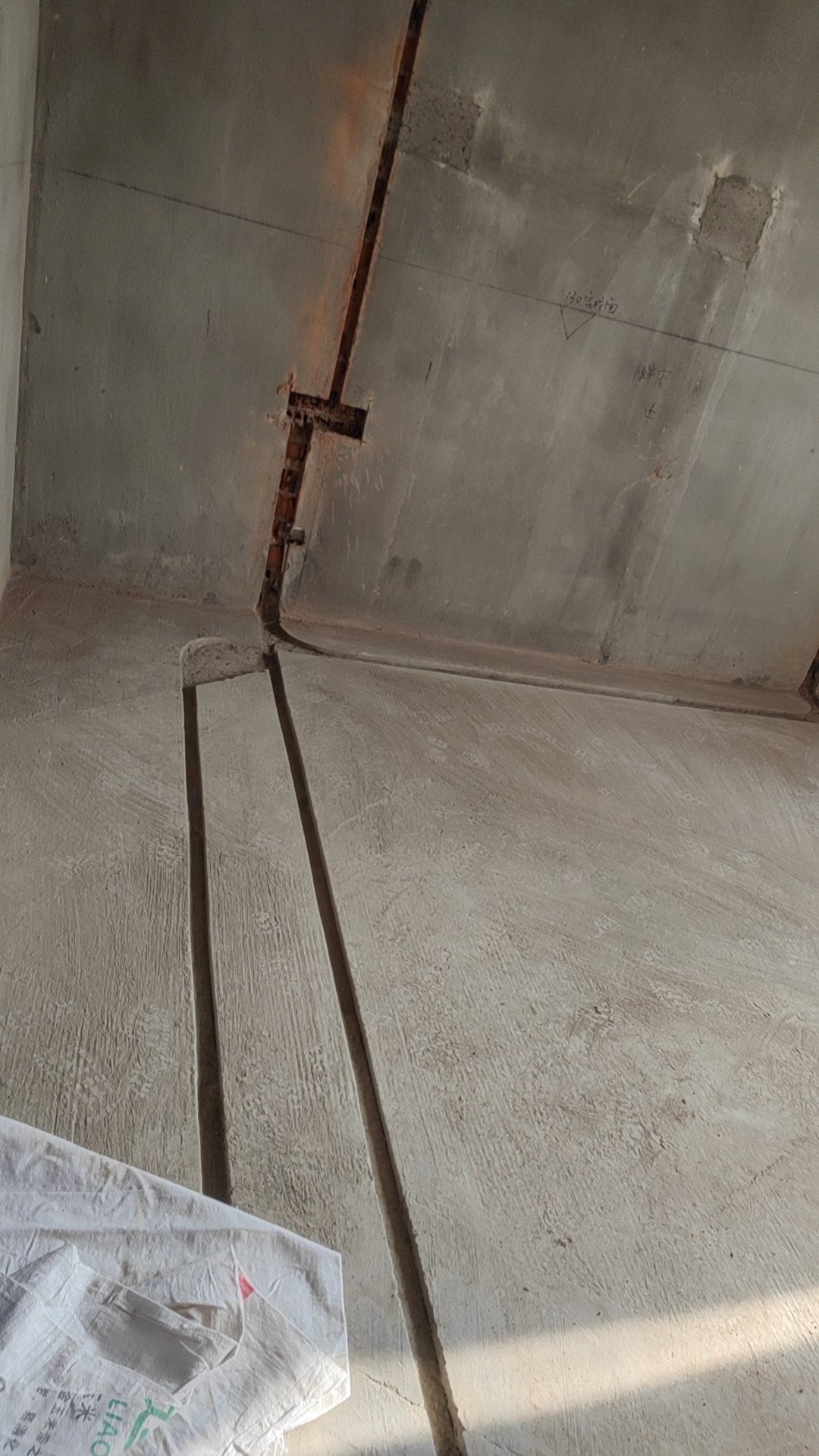

开槽

1.我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

2.线槽转弯处大弯工艺施工，后期线路更加容易抽换。

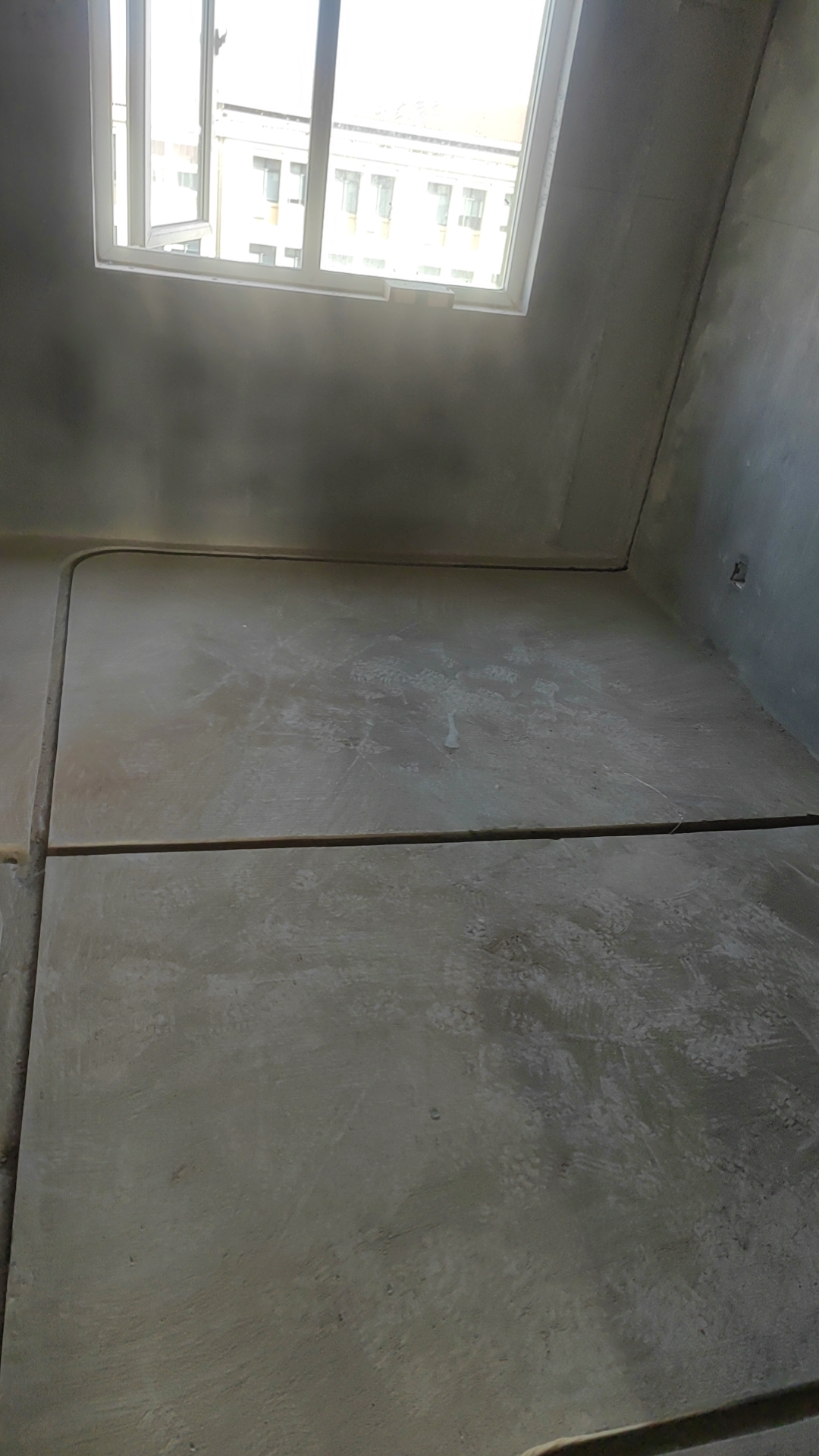

3.地面开槽深度够深，开槽标准，线管低于地面1公分。

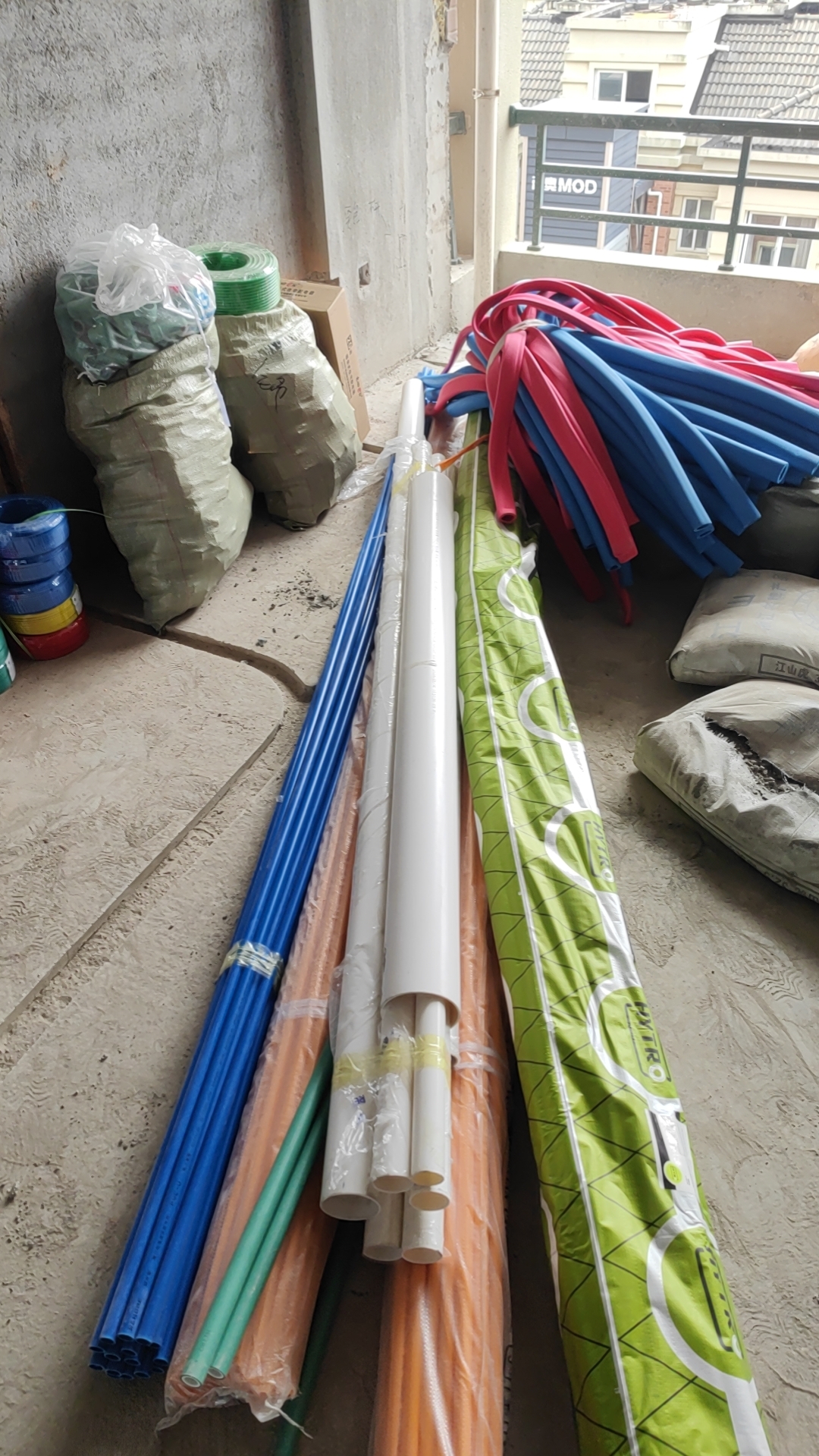

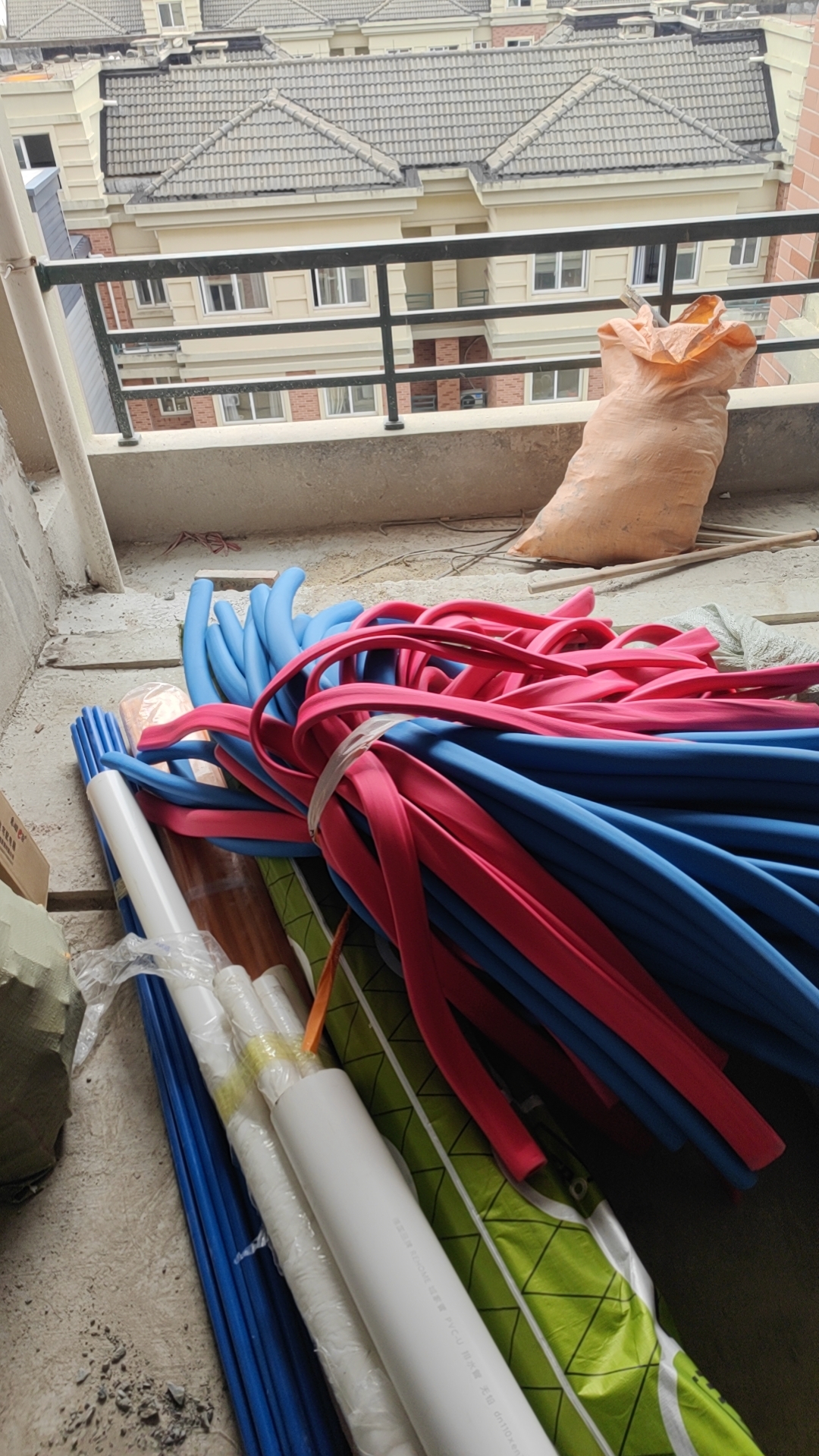

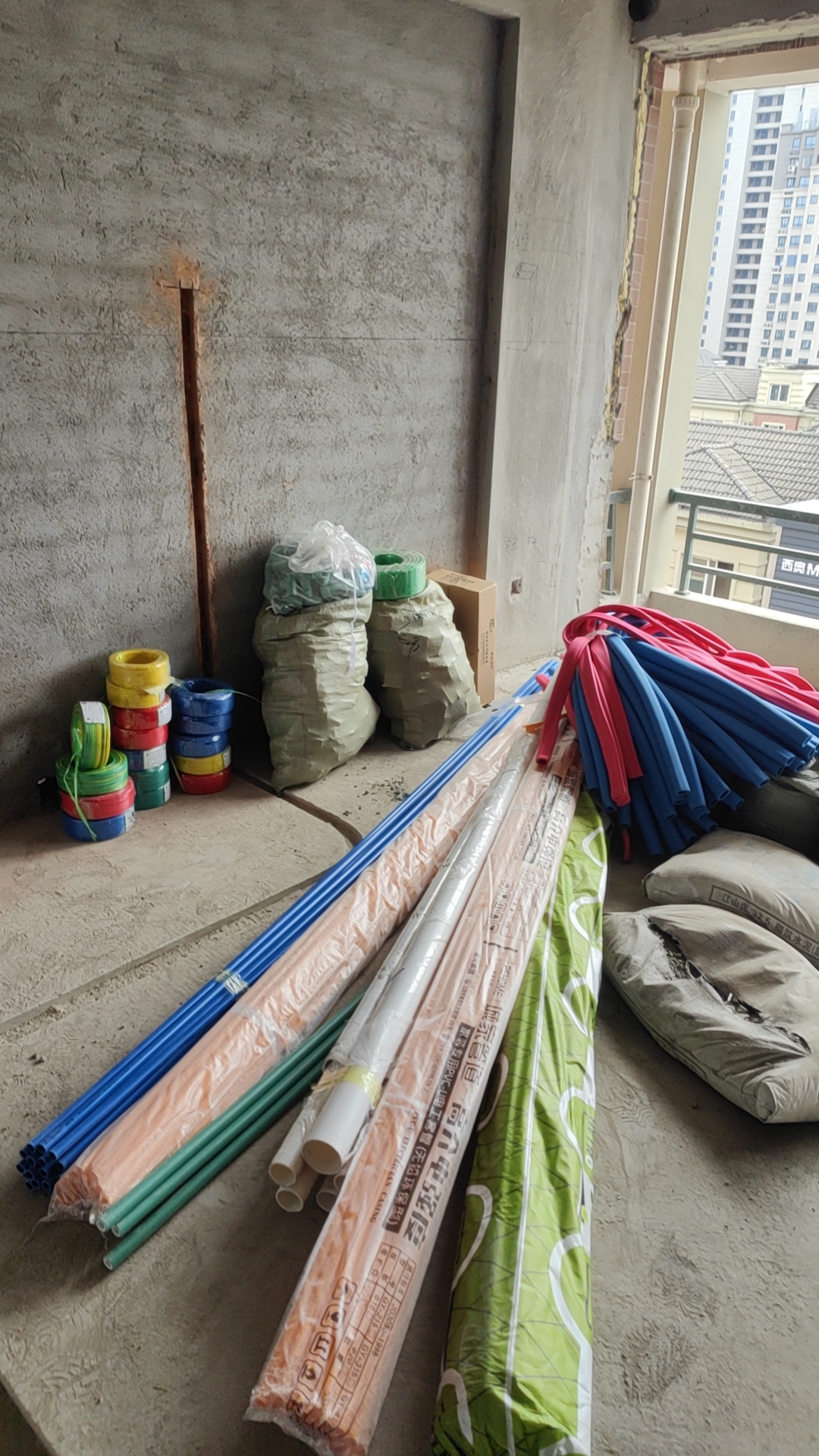

水电材料进场

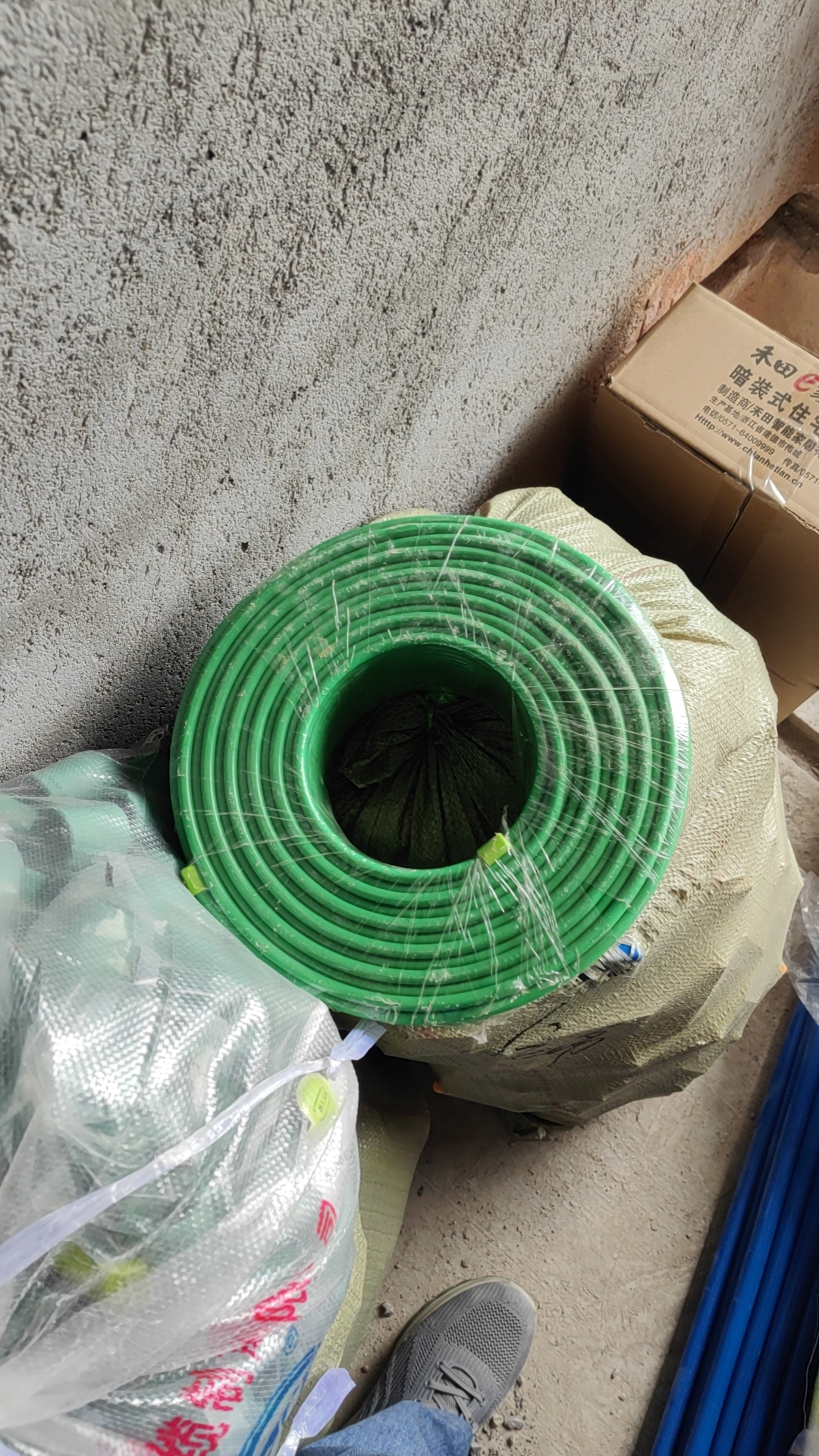

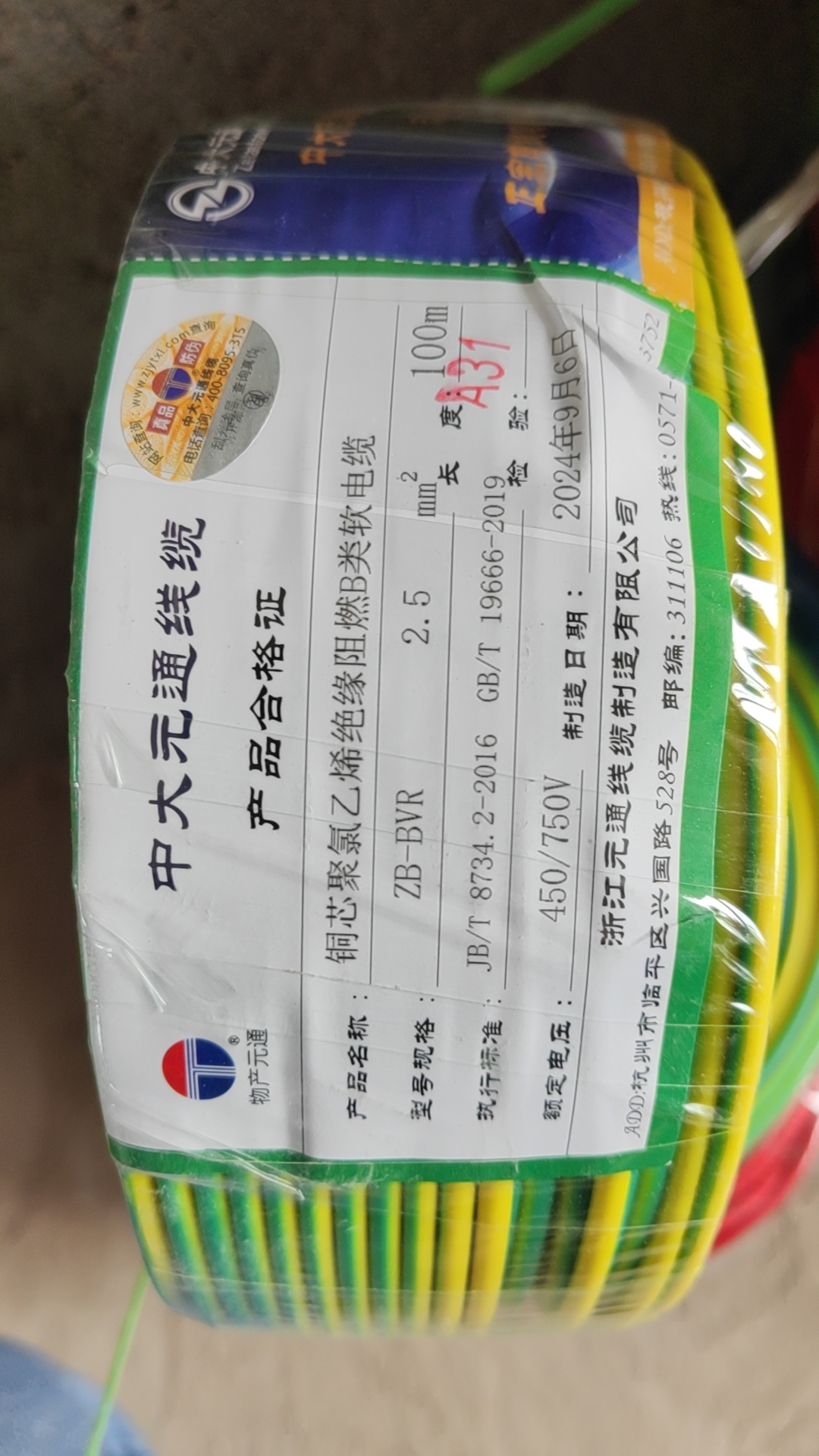

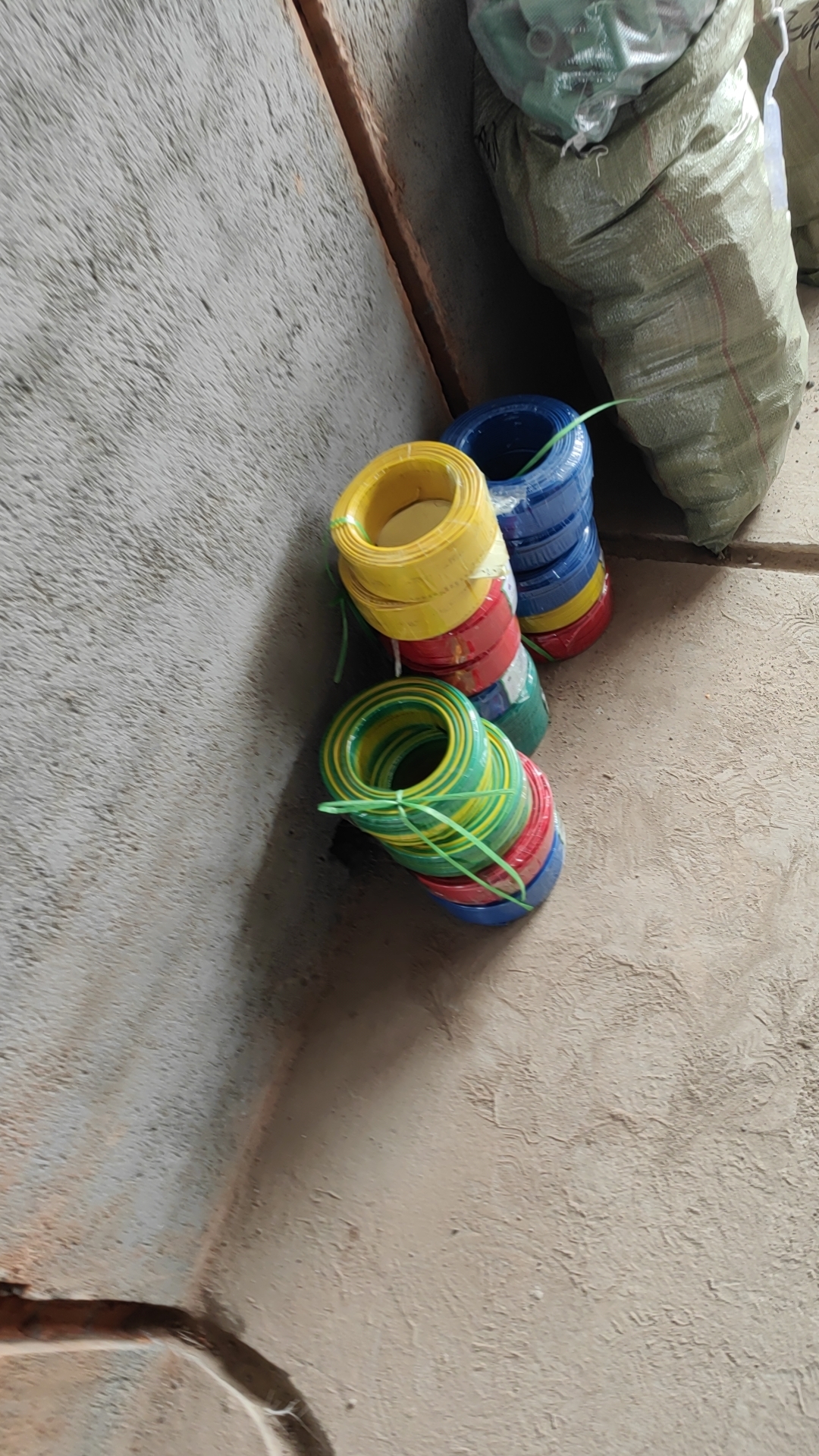

电线             中大元通
PVC排水            城家

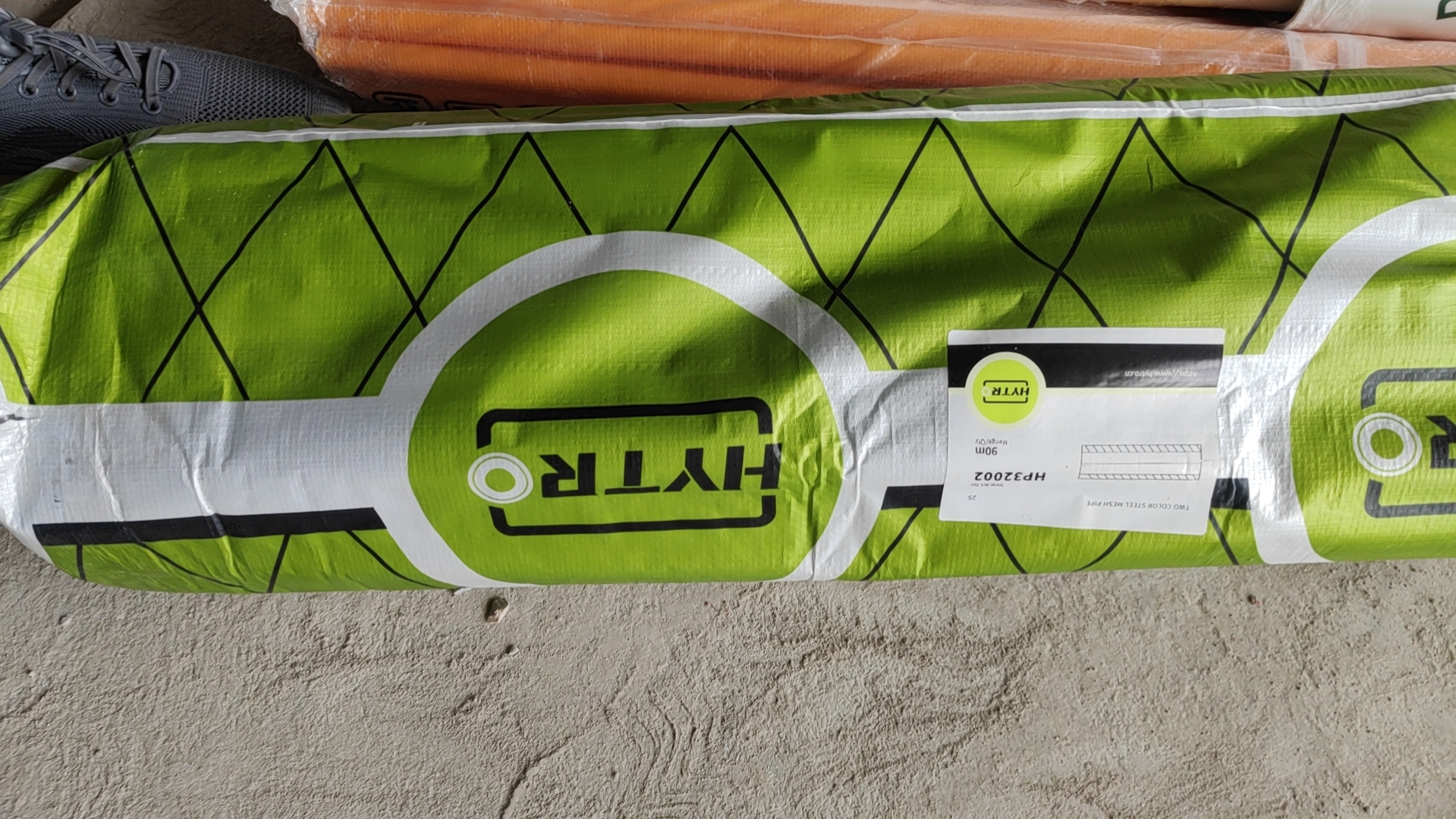

PPR水管        海德欧

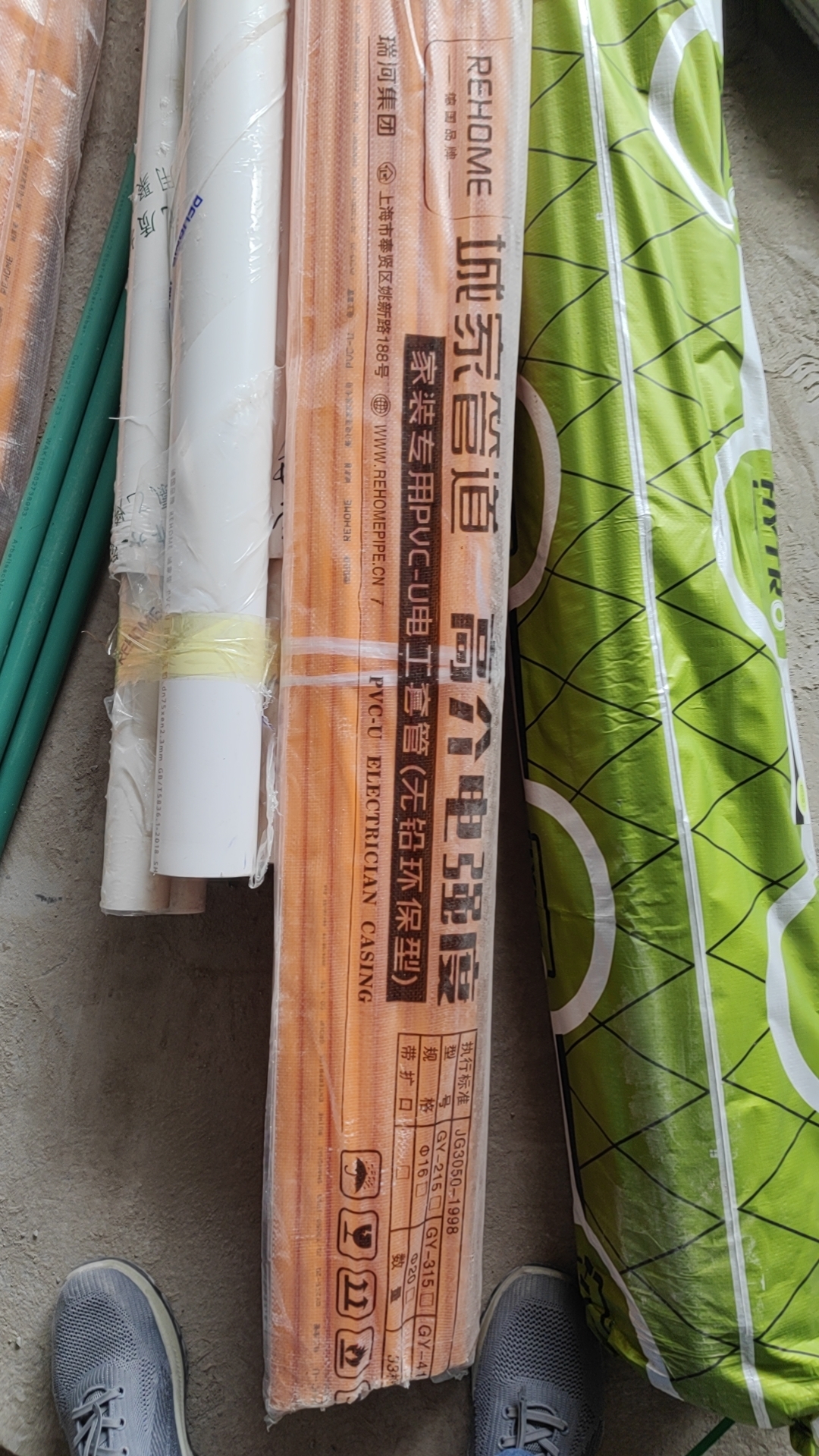

PVC线管            城家
5G超六网线          普鲁仕

水电中途阶段

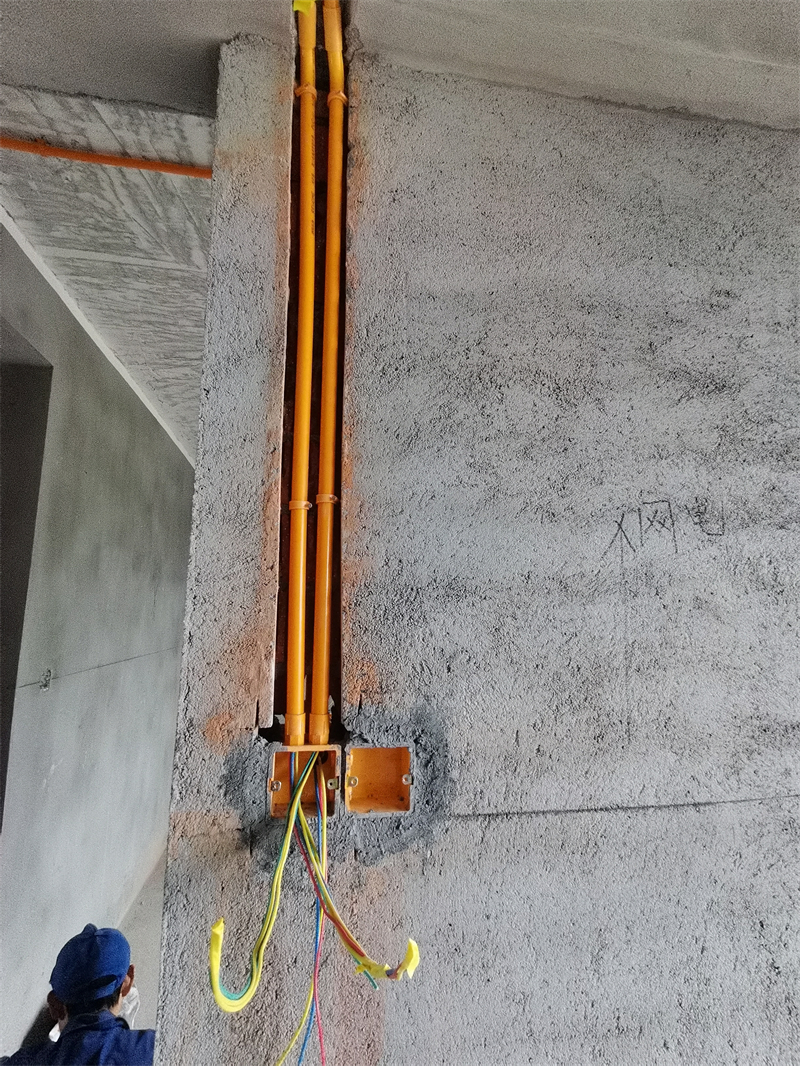

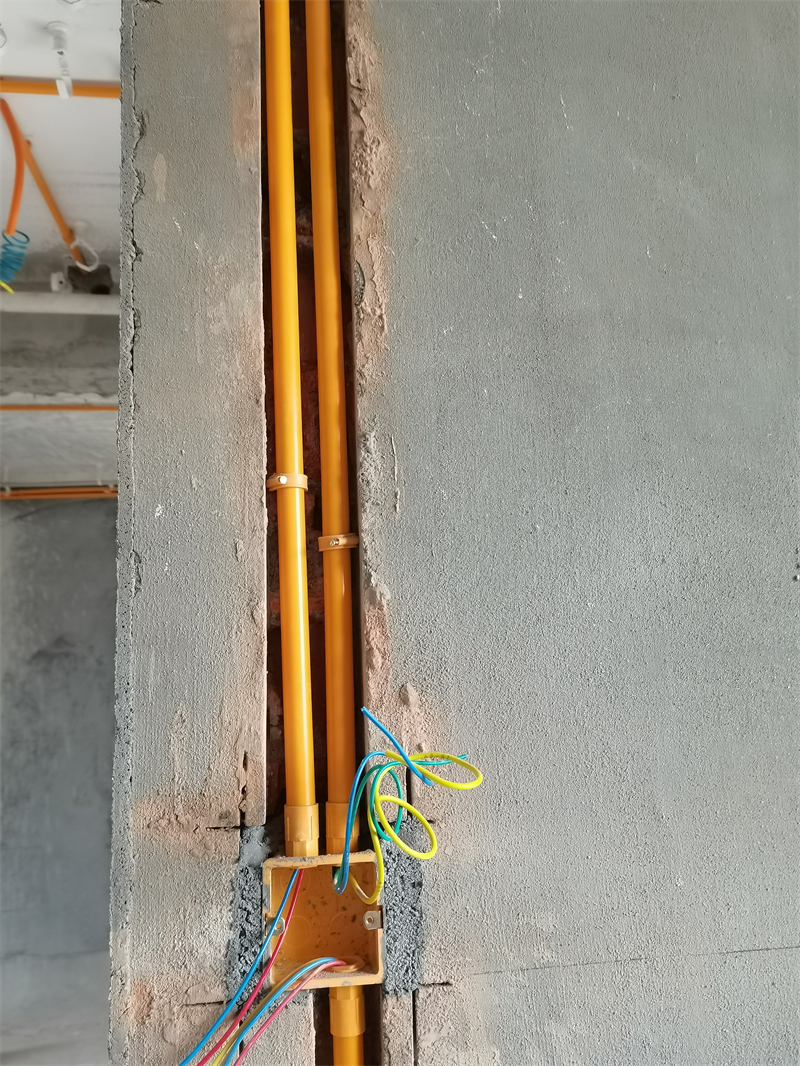

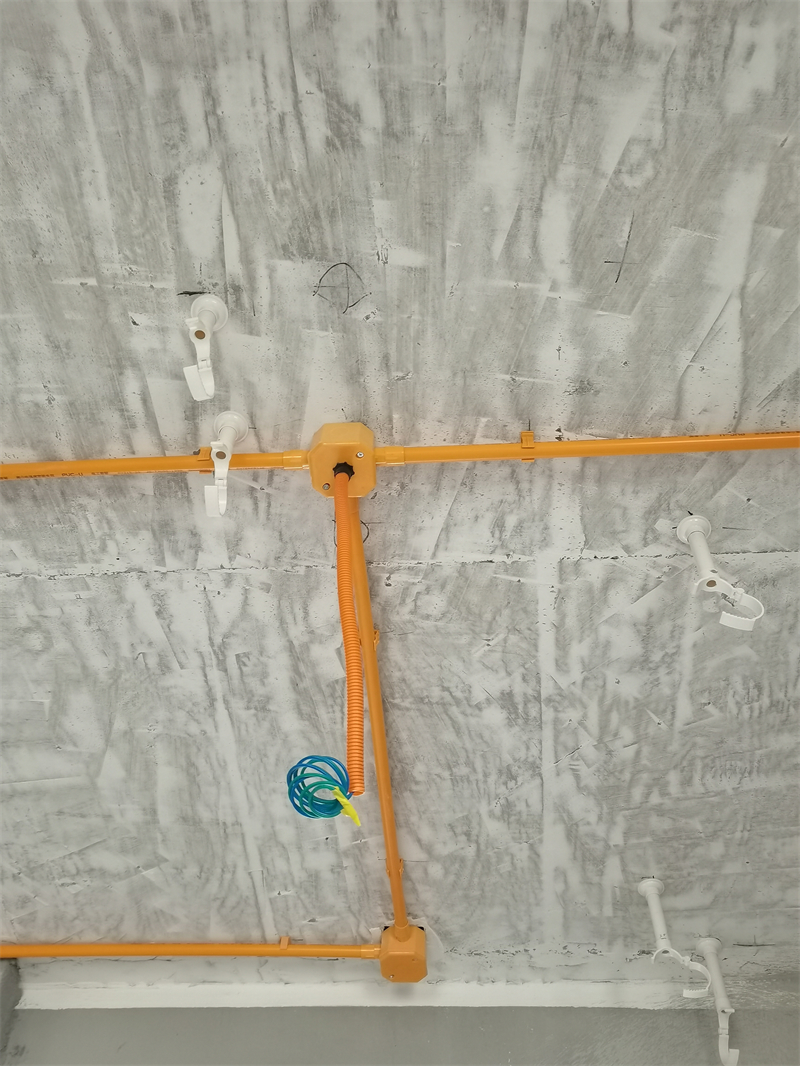

施工工艺

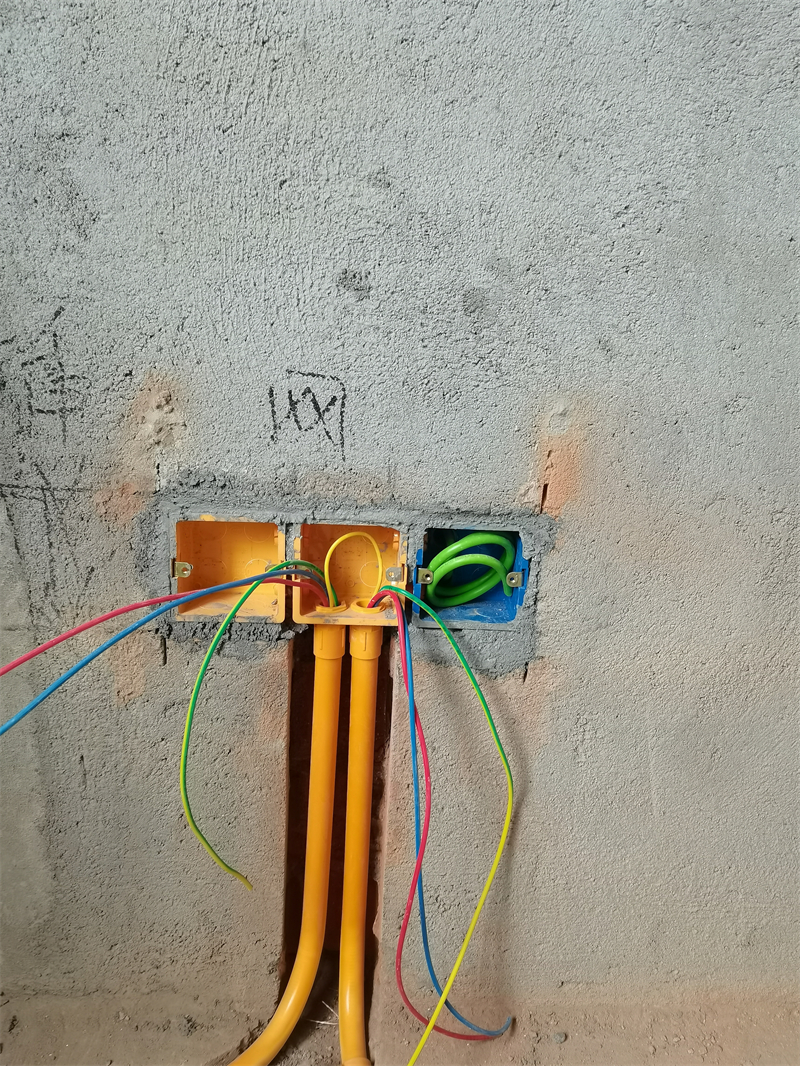

1.暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。
2.所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

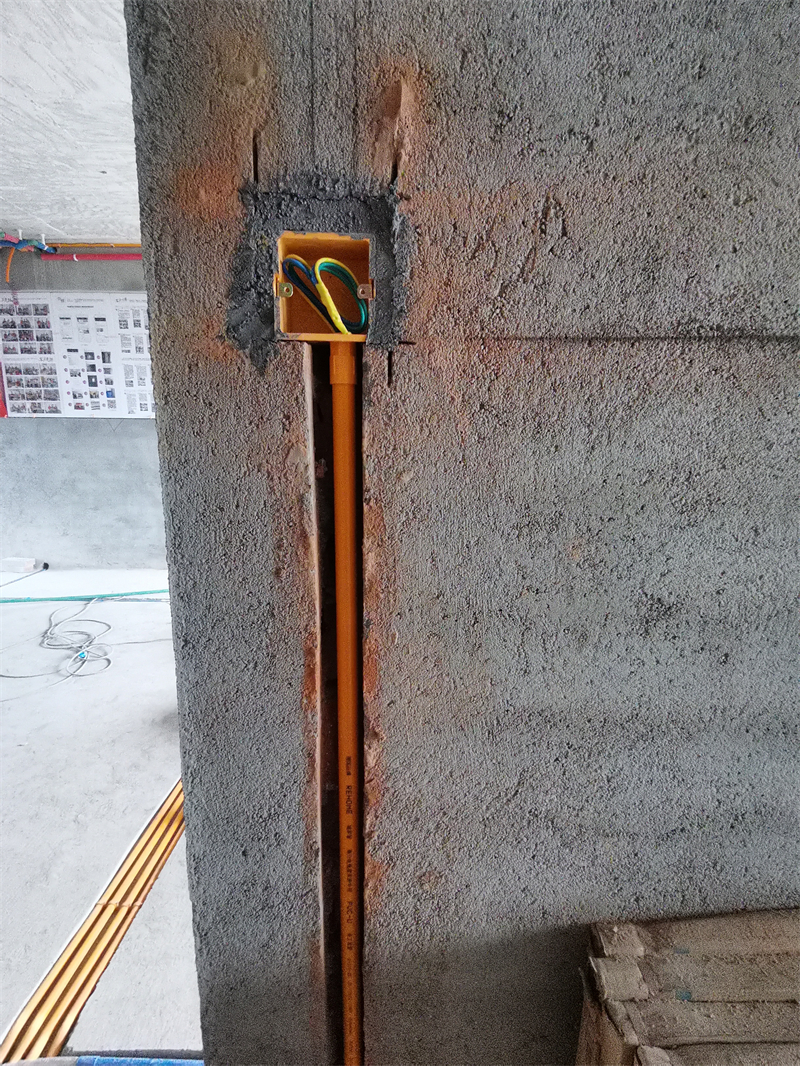

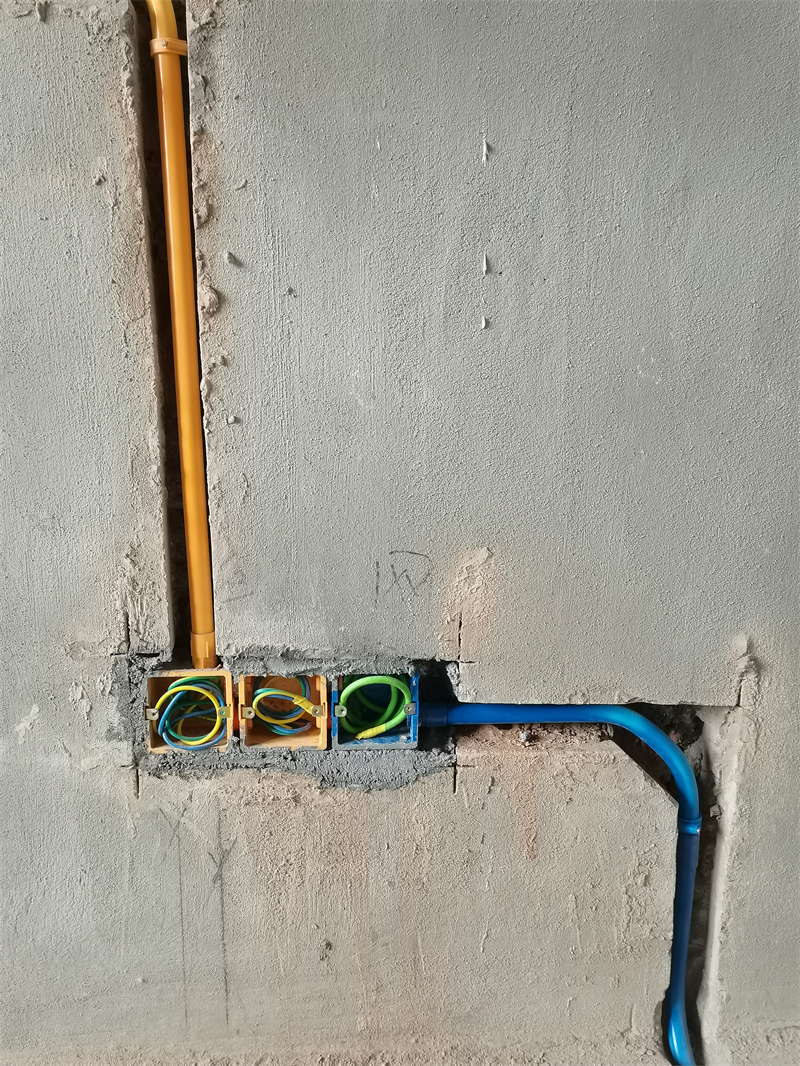

3.线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

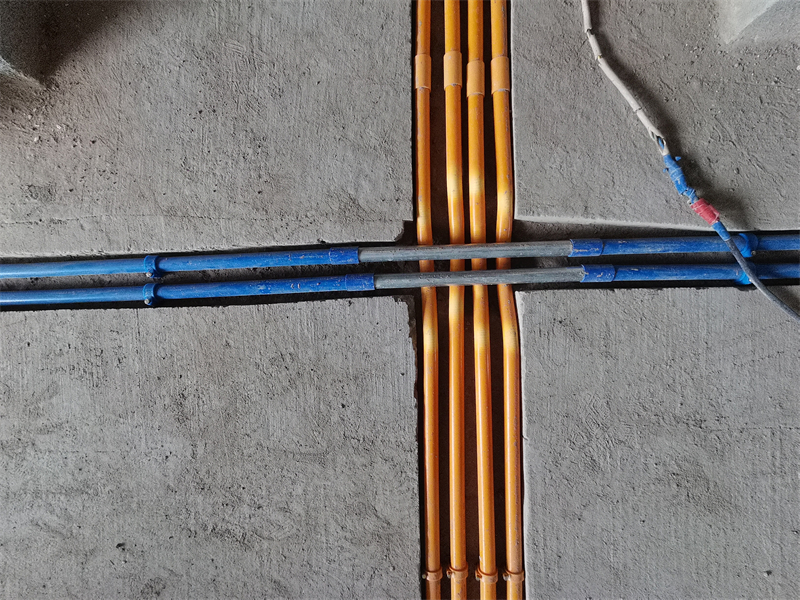

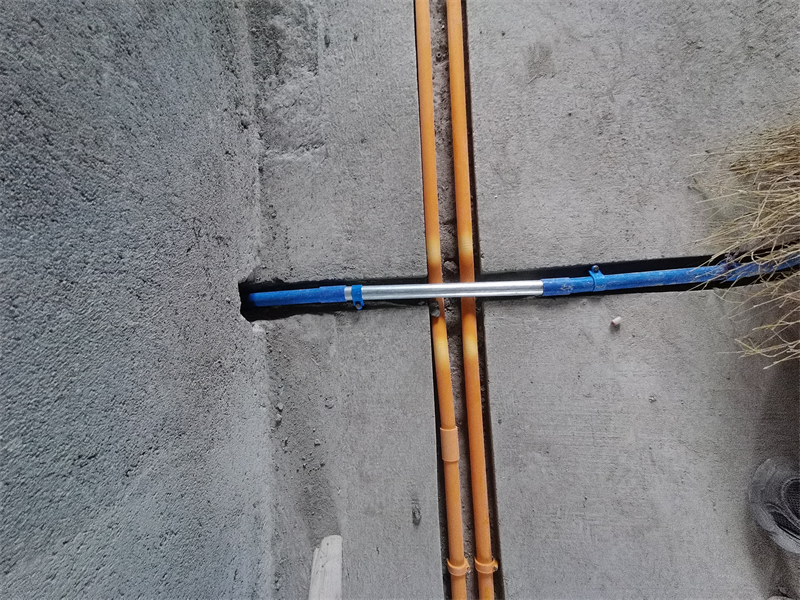

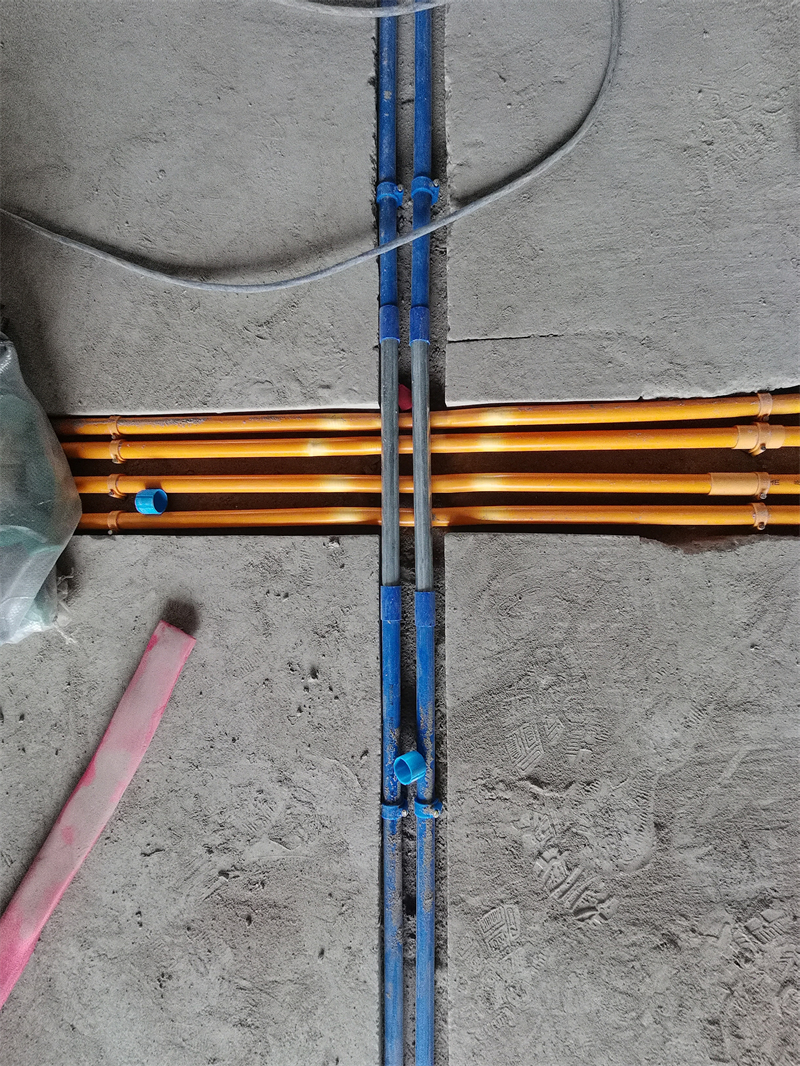

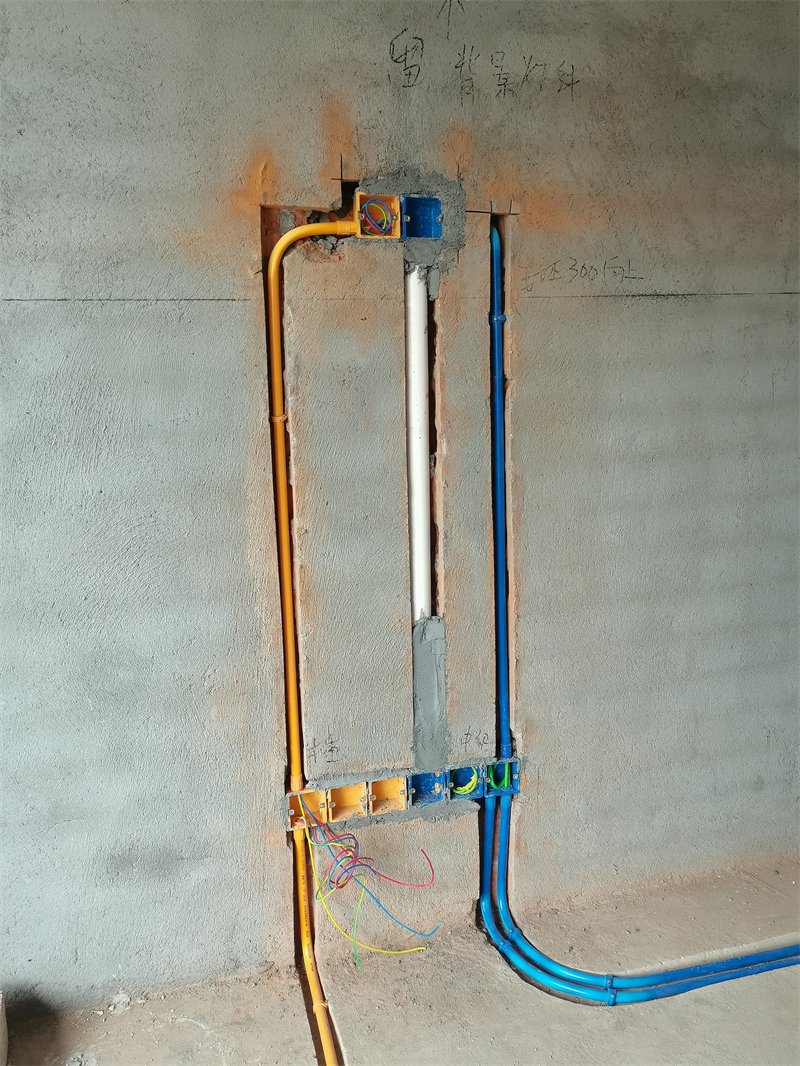

4.强弱电交接处用金属镀锌管交叉，防止信号干扰。

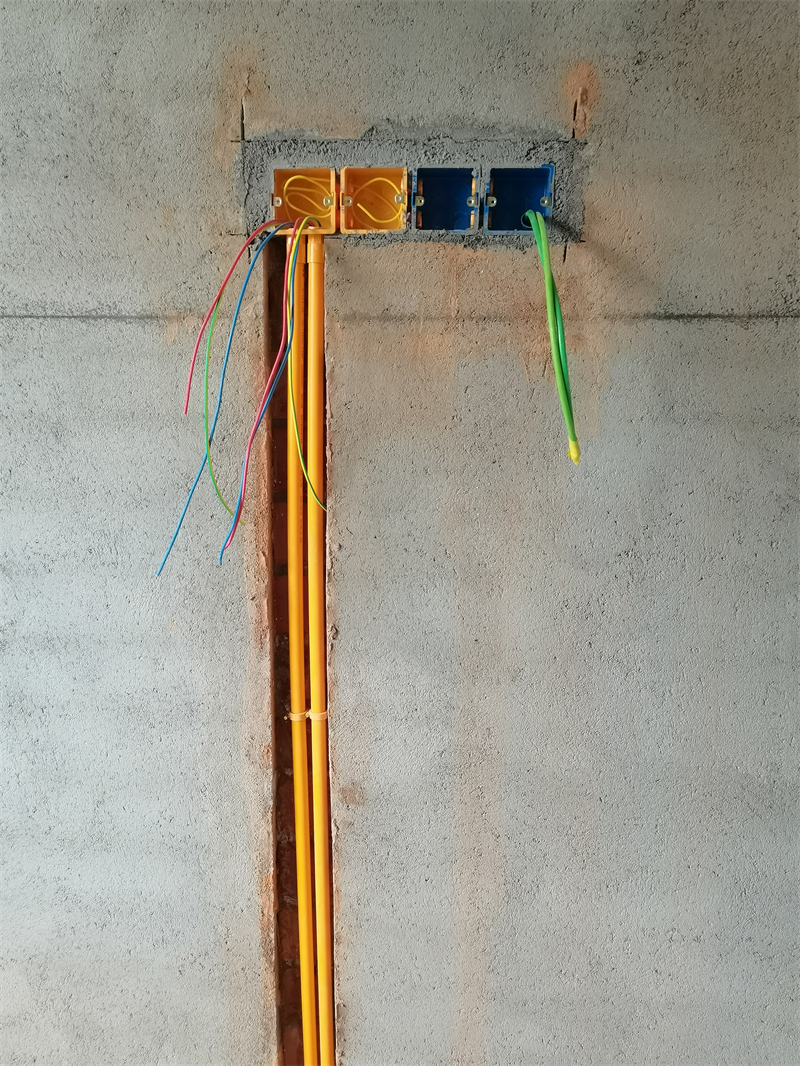

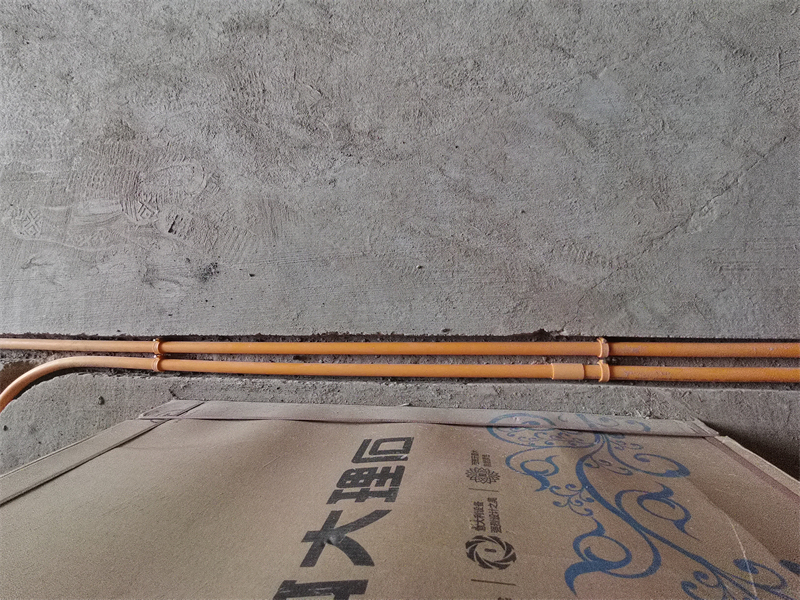

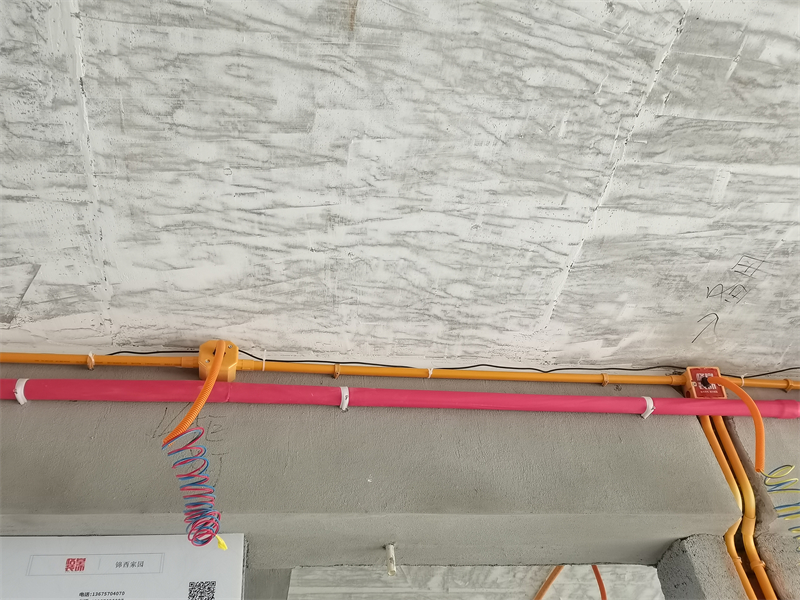

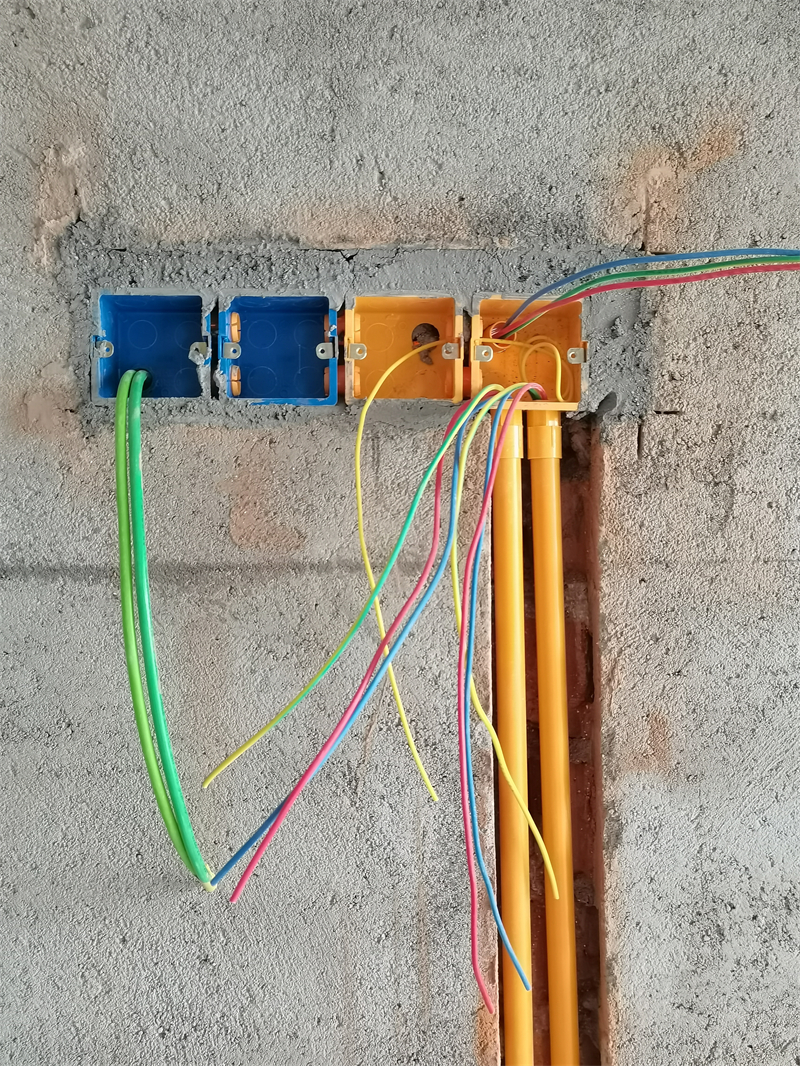

5.强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

6.客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰

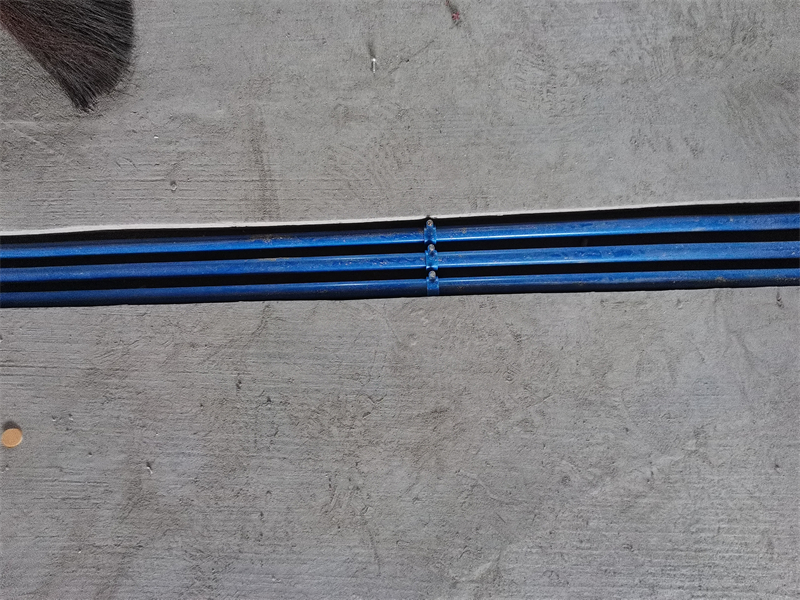

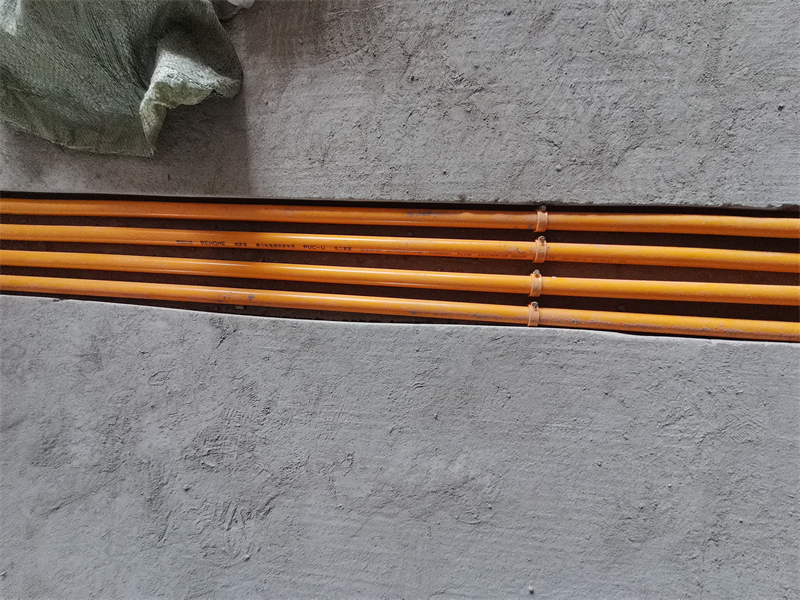

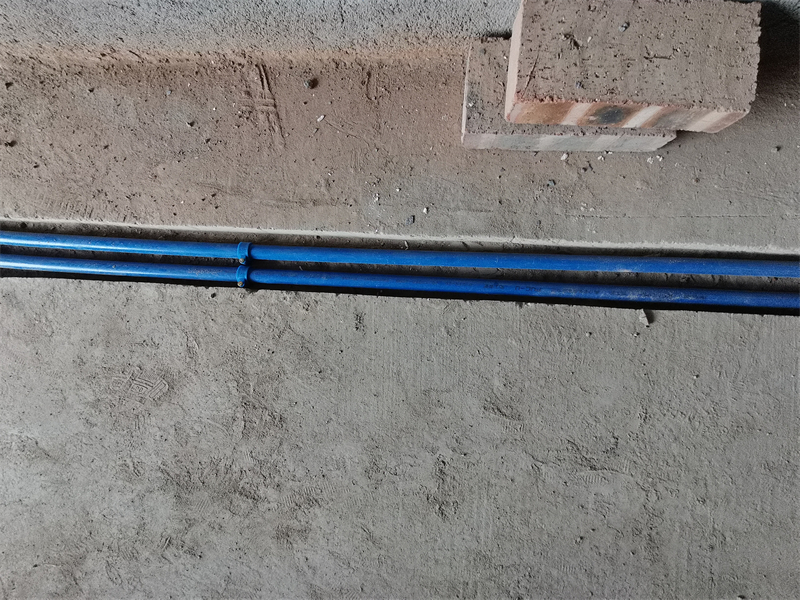

7.地面线管并排2根以上管卡顺钉，间隙均匀

8.墙角禁止走管，距墙30公分以上
