星月宸庐16-#381㎡意式风——格调生活

发表于 2024-11-7 15:05:13

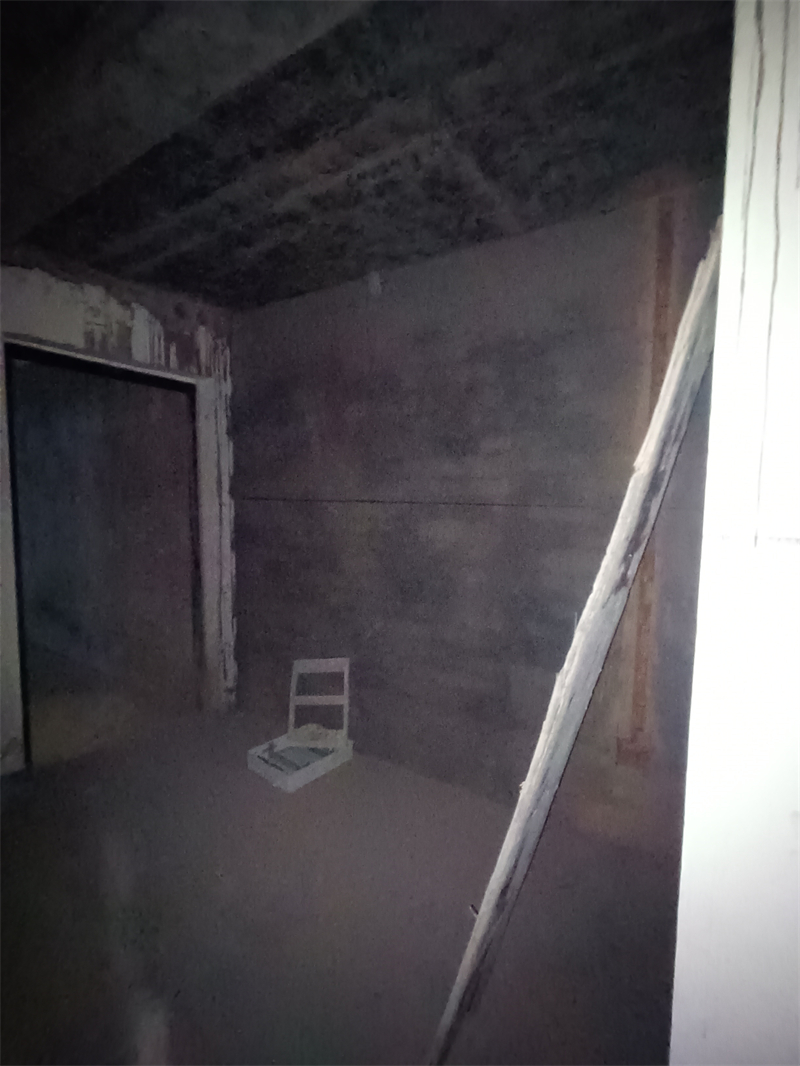

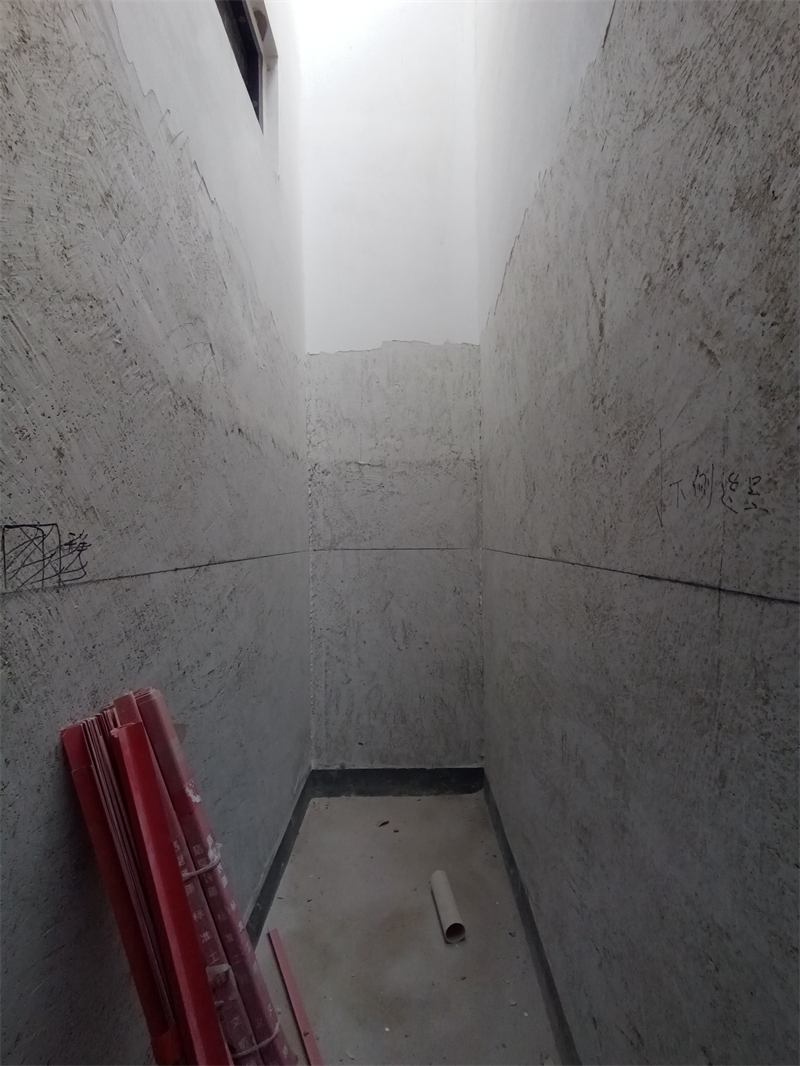

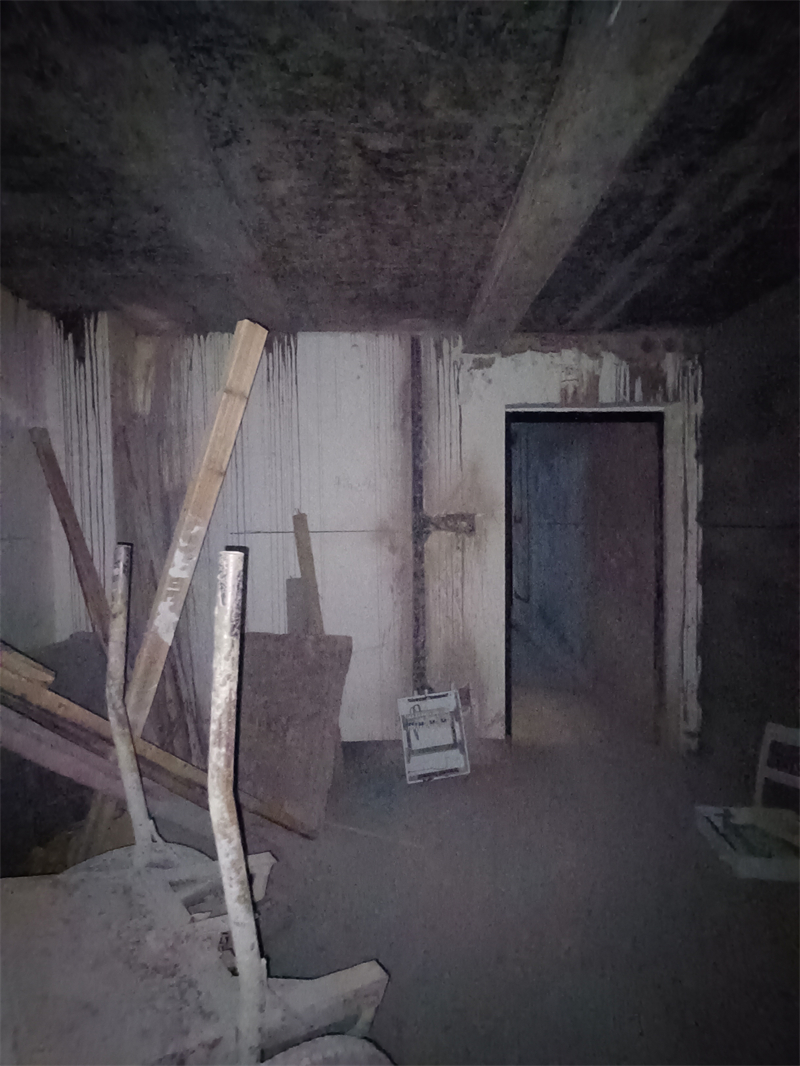

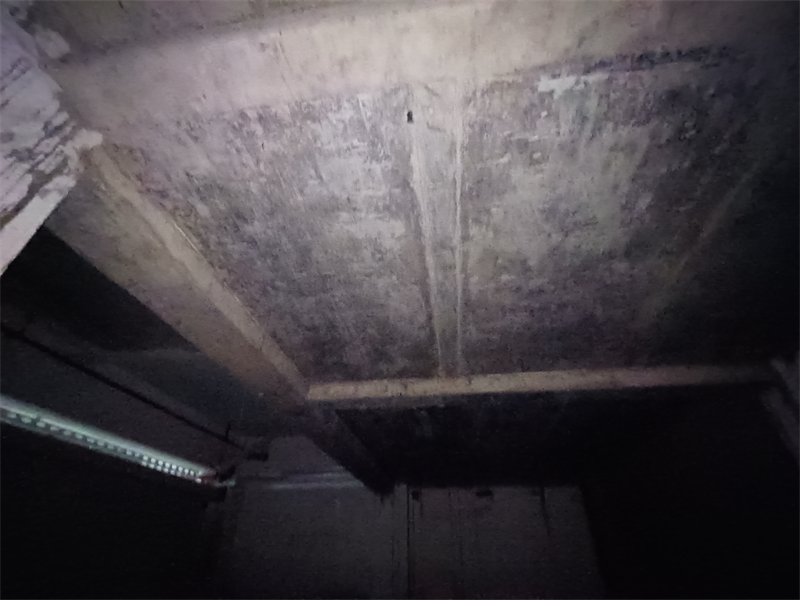

负二储物间对角

发表于 2024-11-7 15:05:42

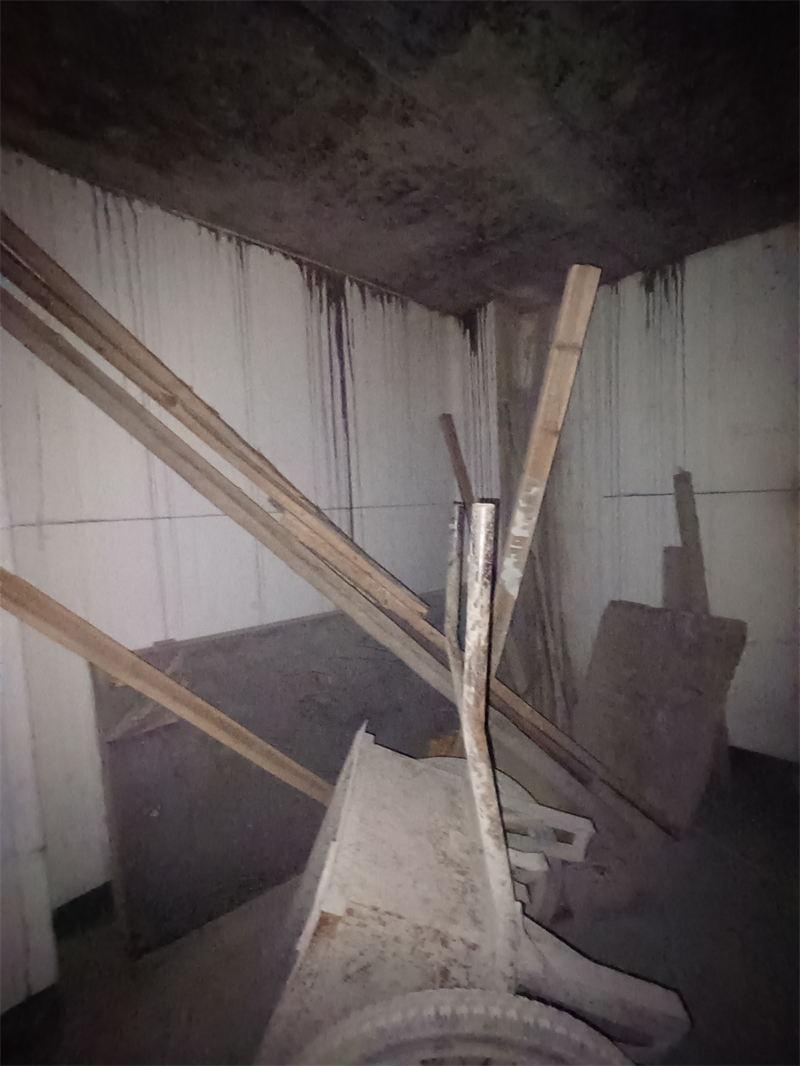

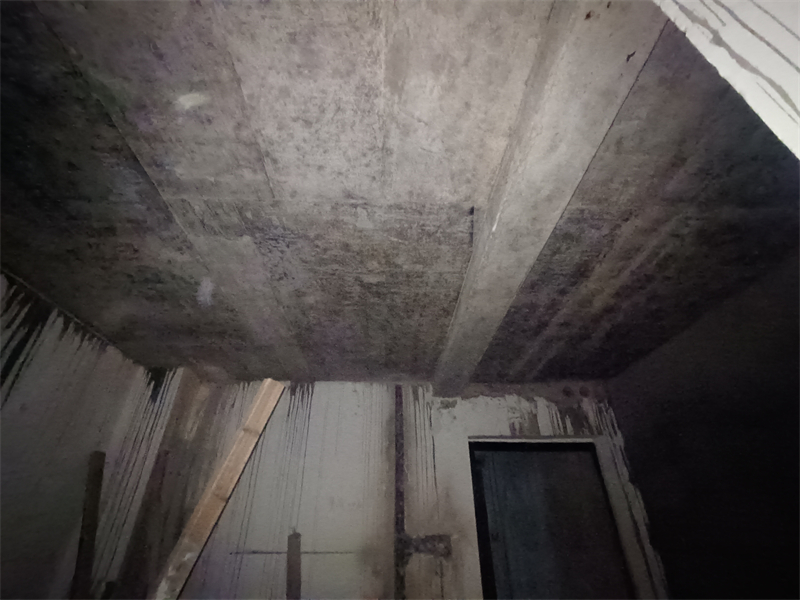

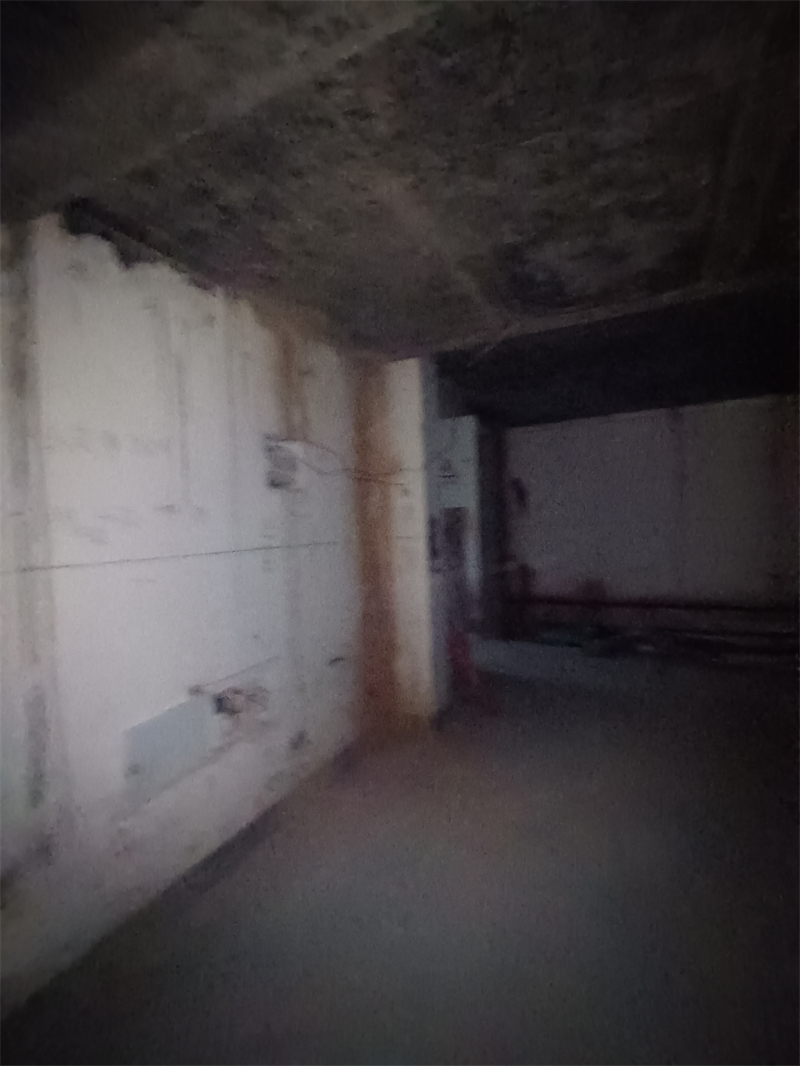

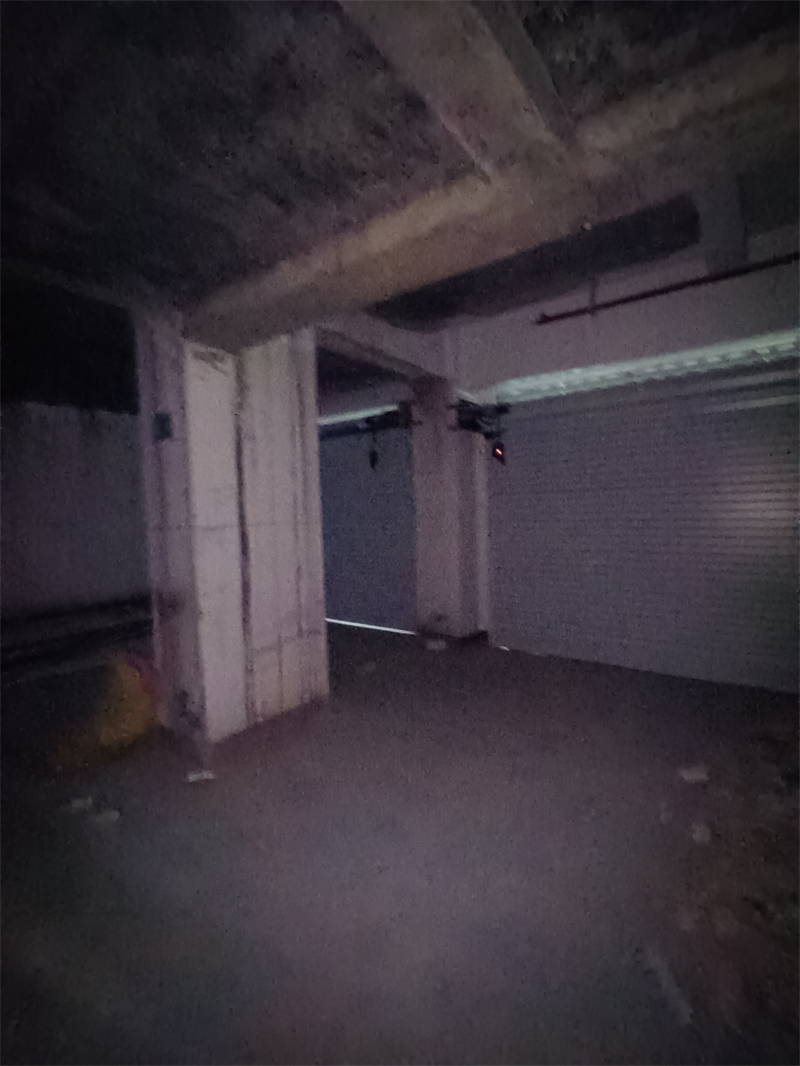

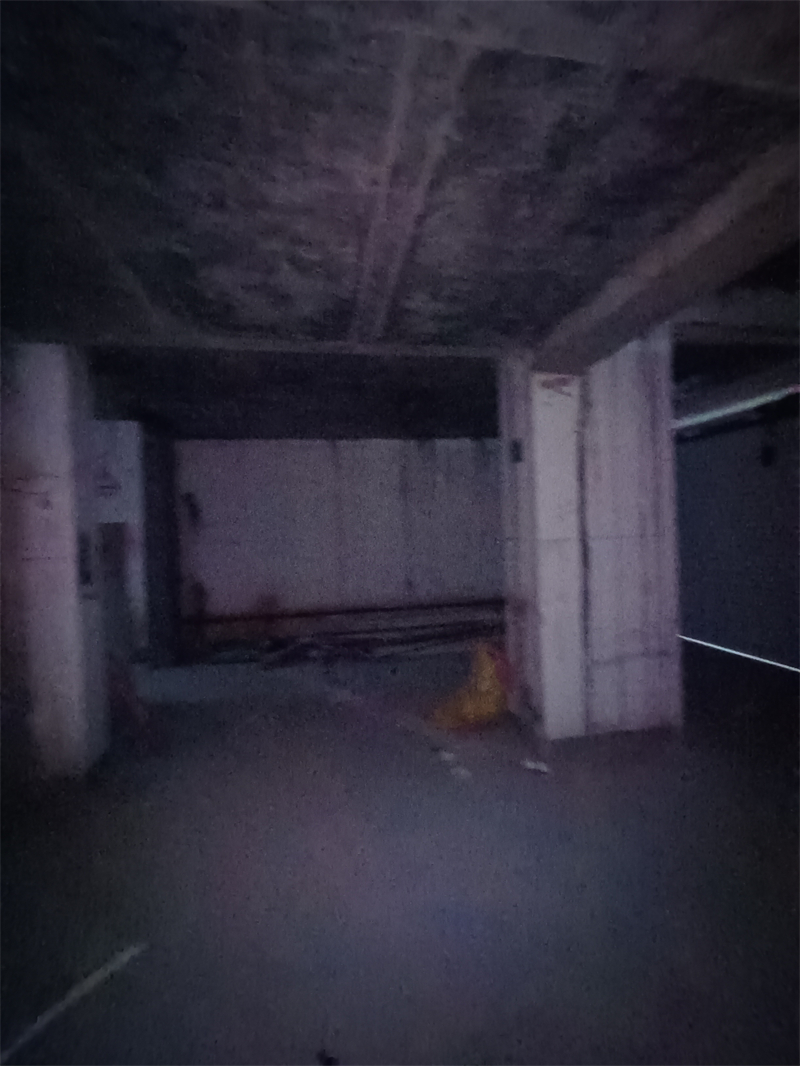

负二车库

发表于 2024-11-7 15:06:13

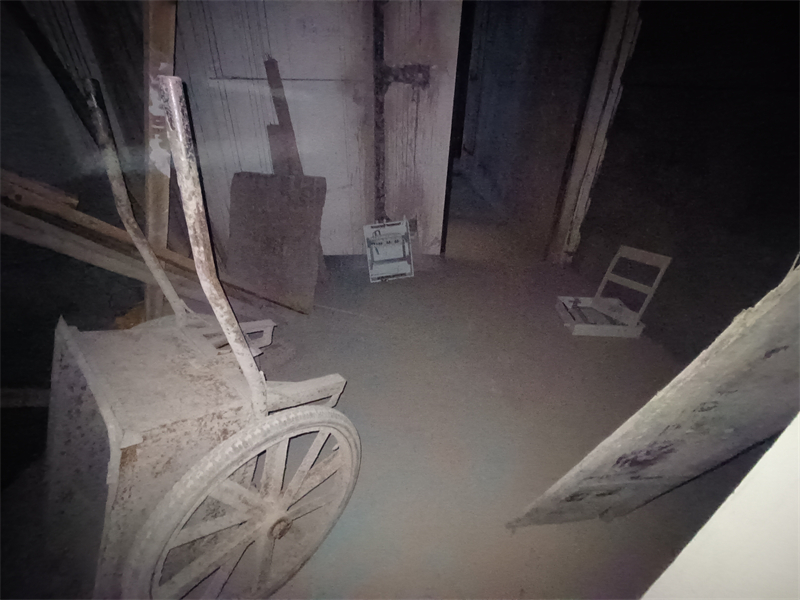

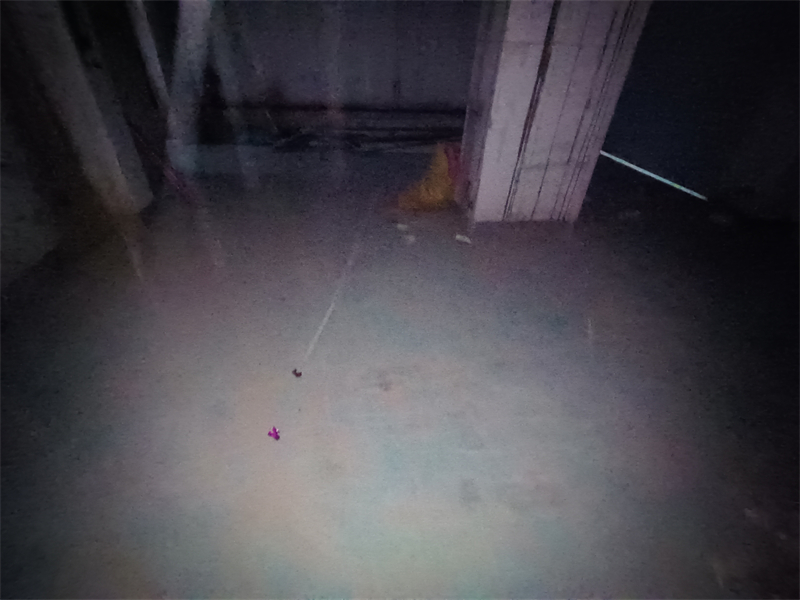

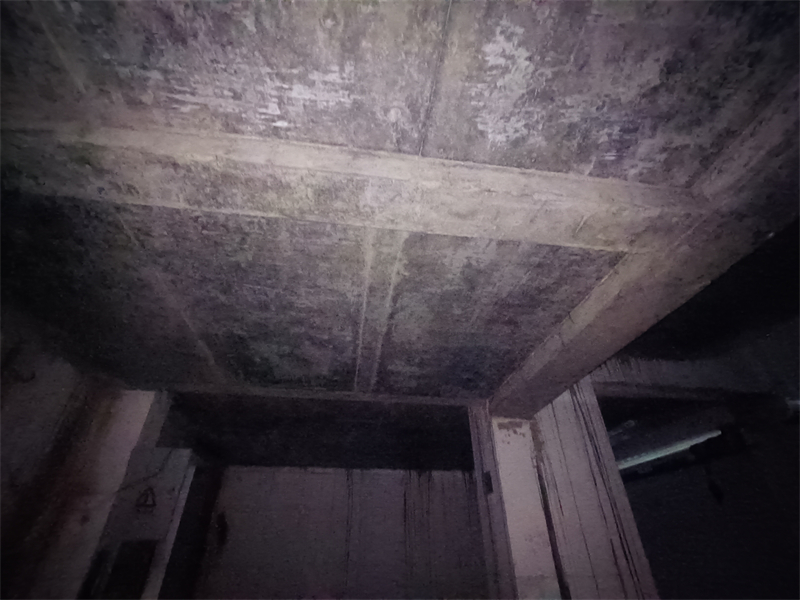

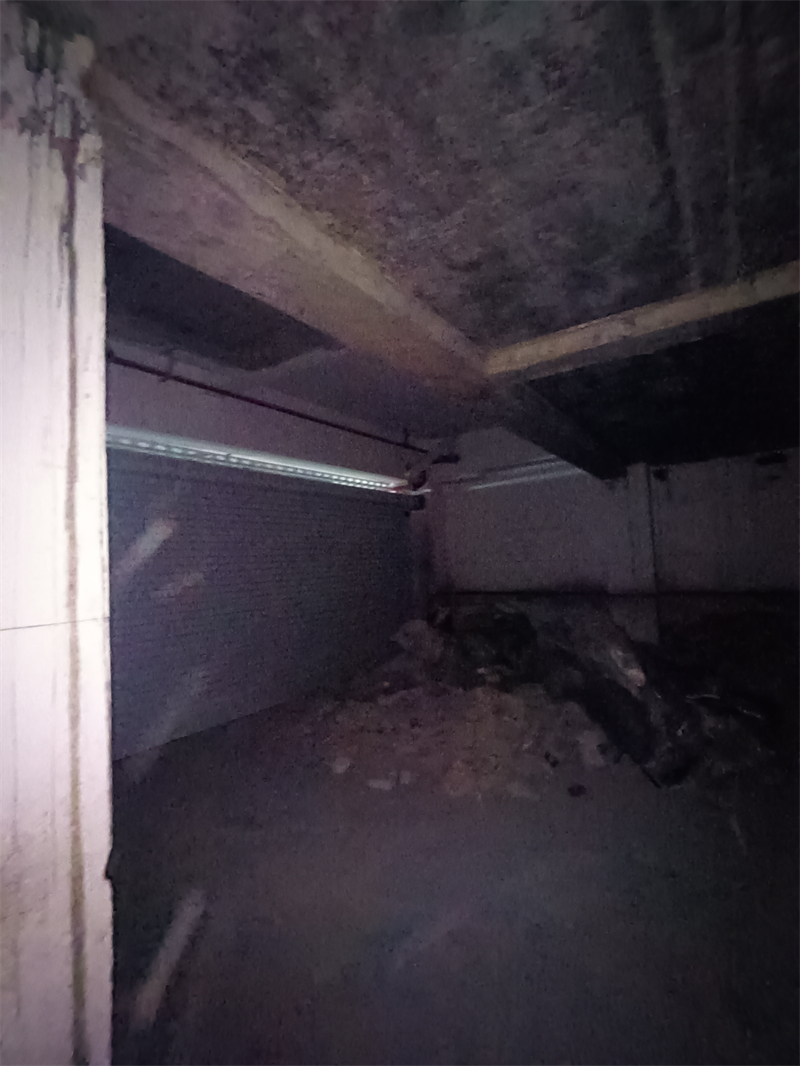

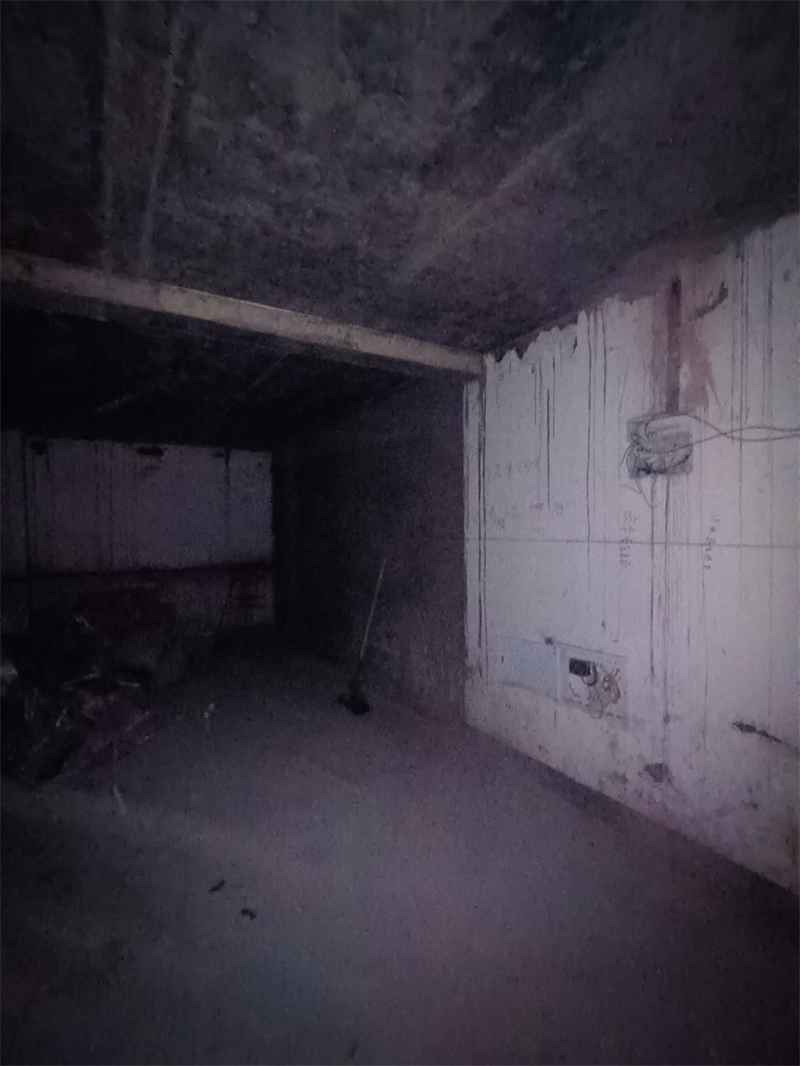

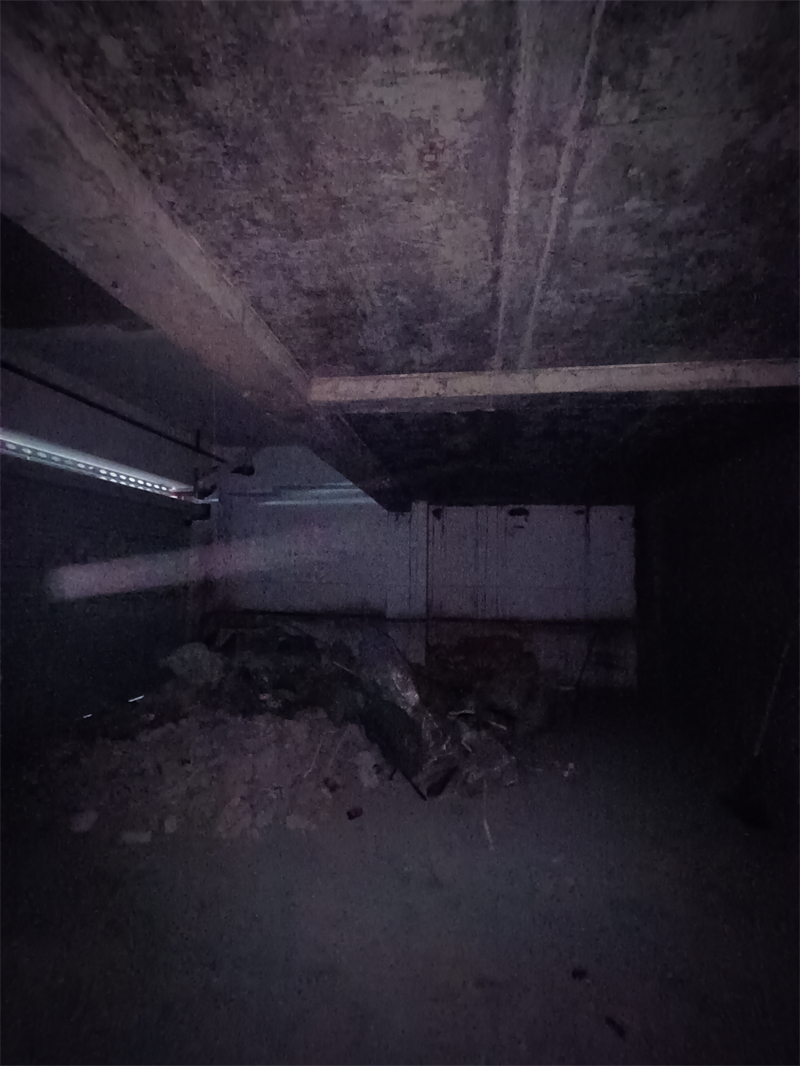

负二车库对角

发表于 2024-12-10 19:44:29

本帖最后由格堂王姐于 2024-12-12 15:24 编辑

水电完工

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

厨房、卫生间水管走顶，采用下垂式安装。

冷热水管布置专业规范，左热右冷、上热下冷。

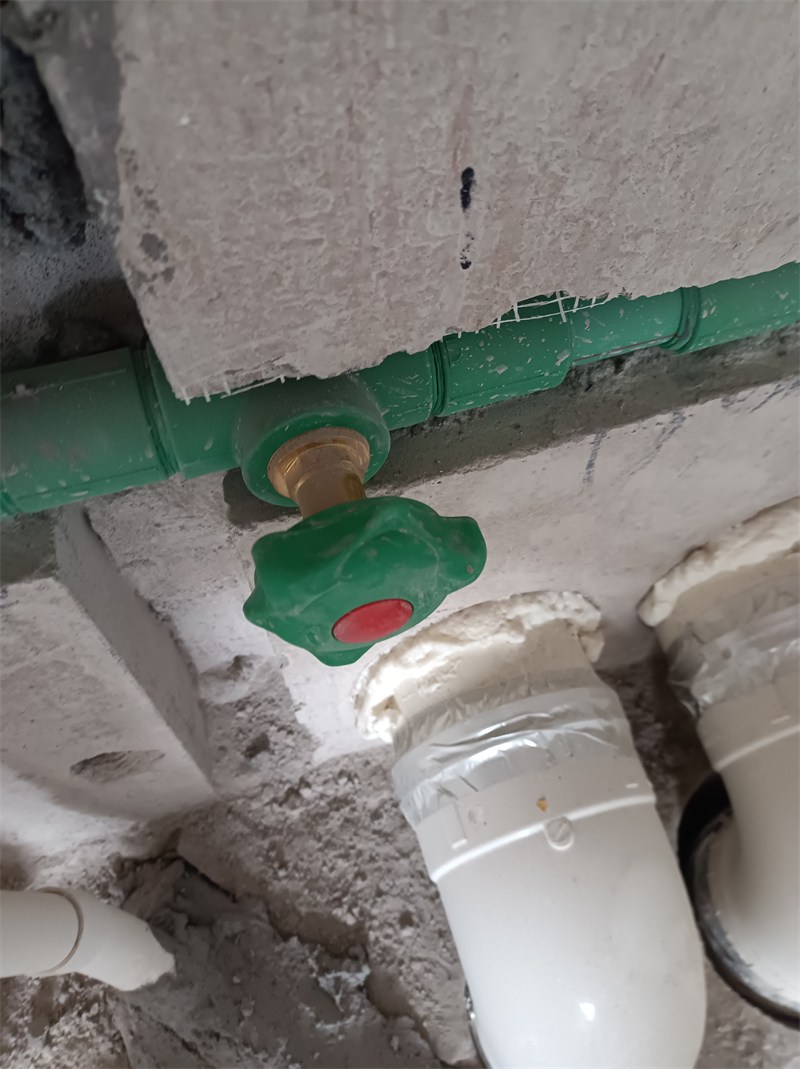

每户水管进水部位室内加进水总阀，采用暗埋做法。

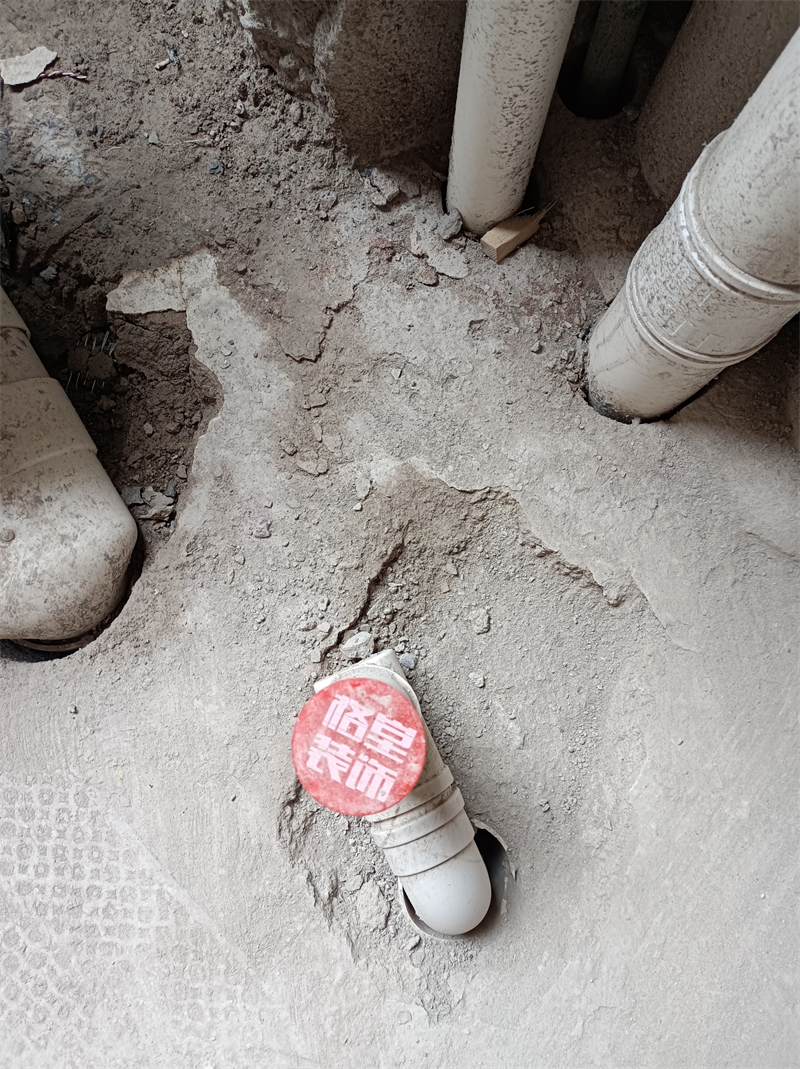

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

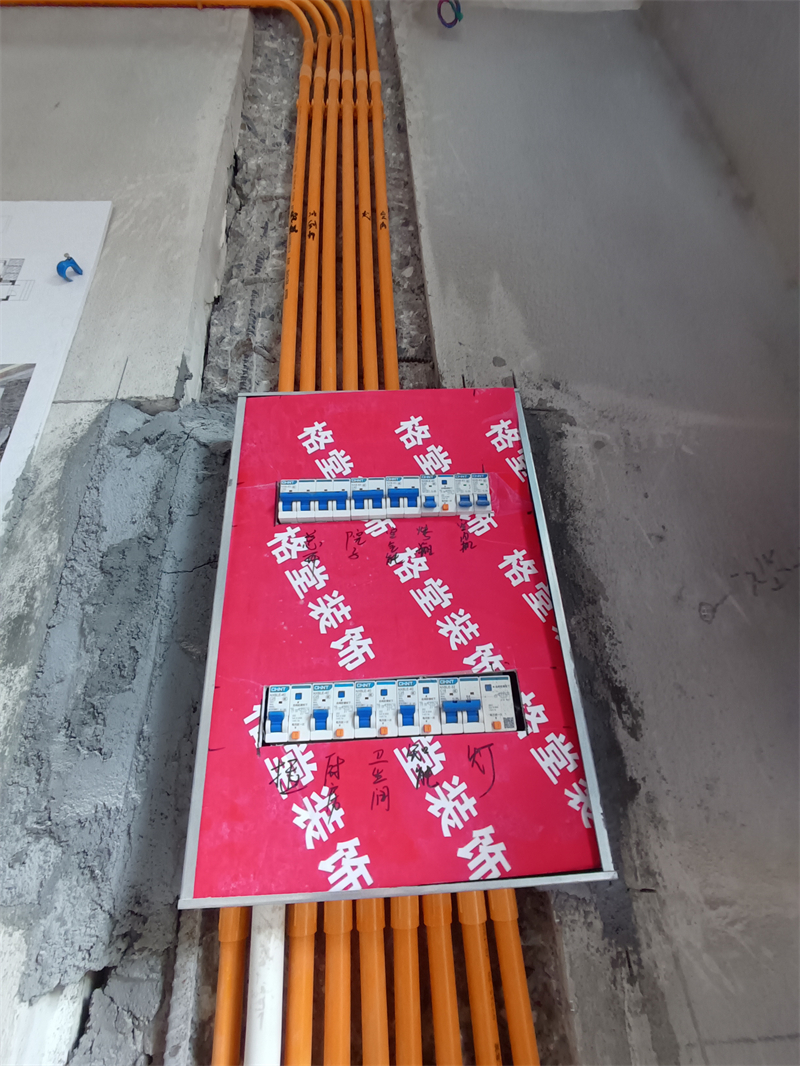

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

筒灯电线用波纹管保护。

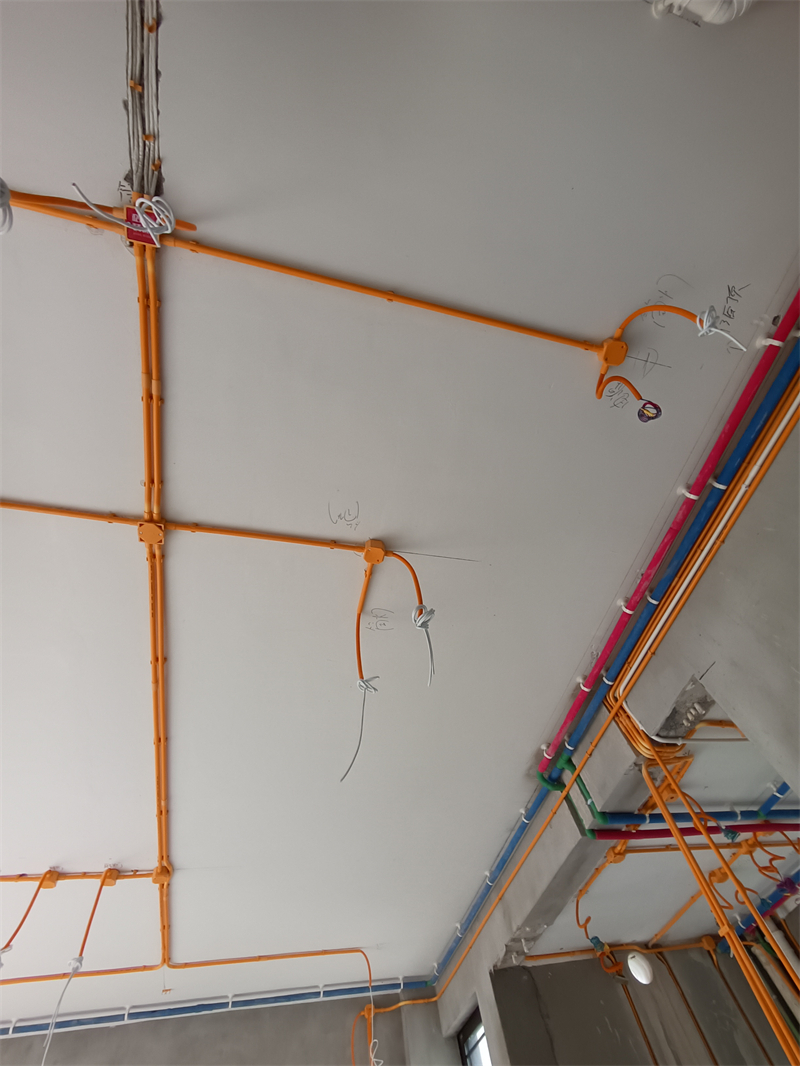

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

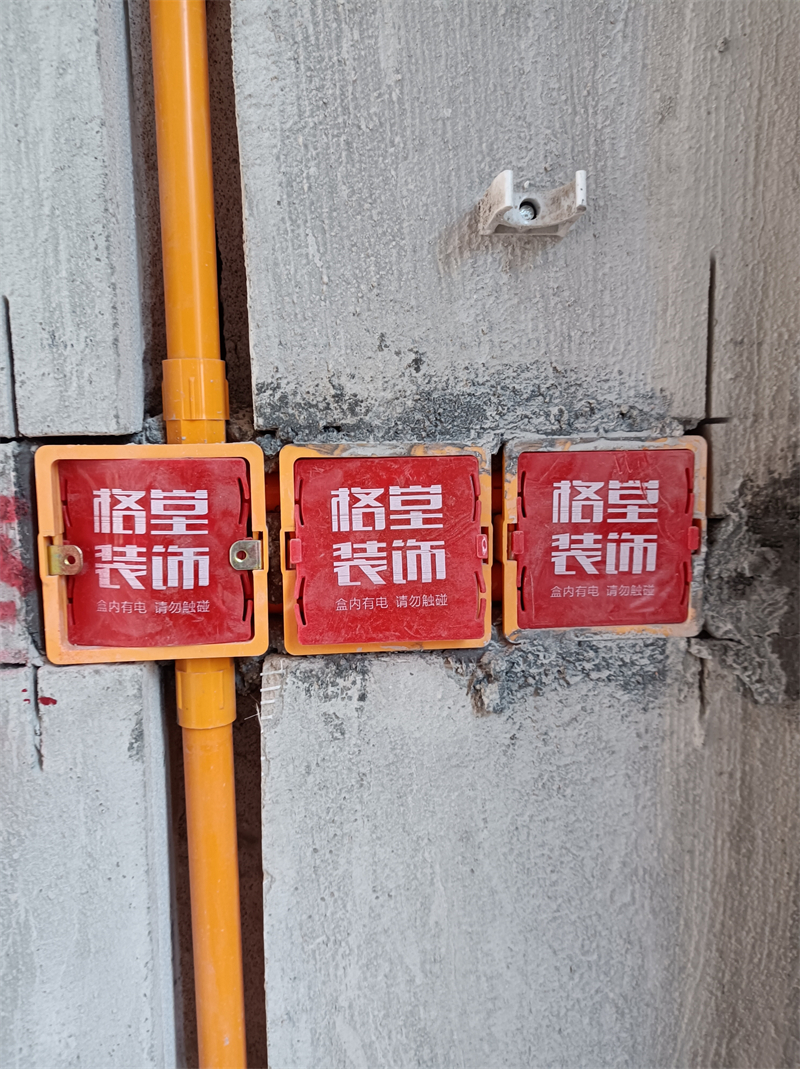

电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

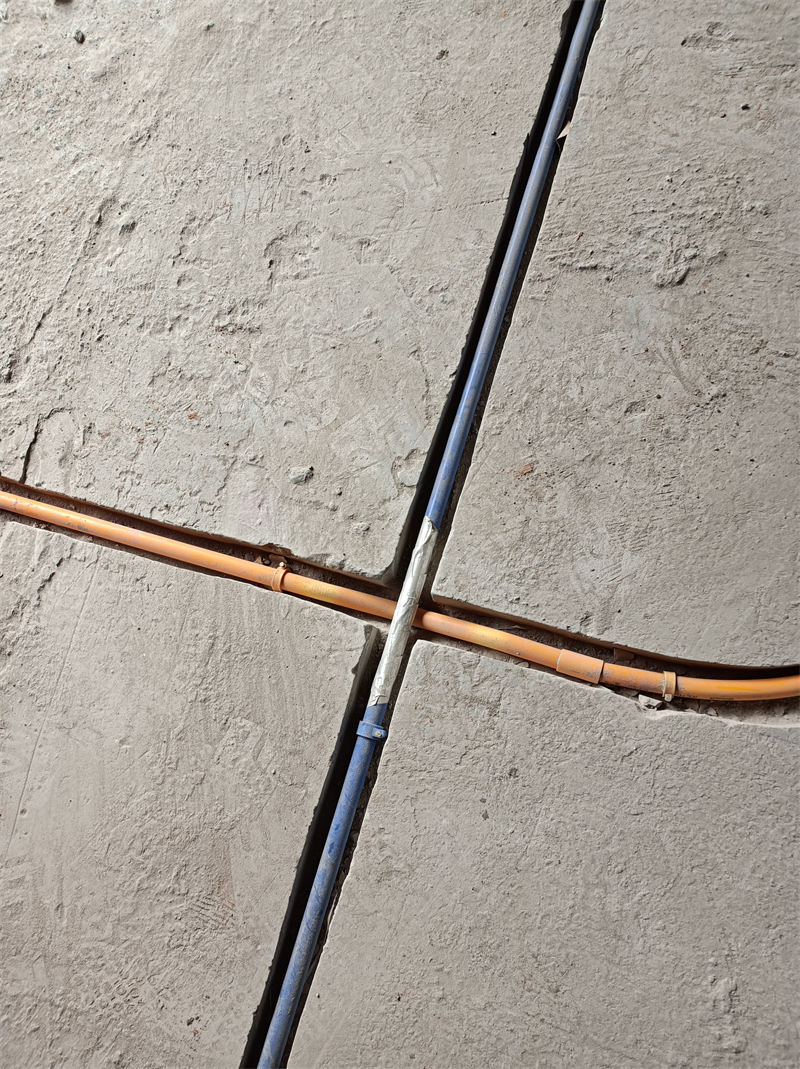

强弱电交接处用金属镀锌管交叉，防止信号干扰。

发表于 2024-12-10 19:45:39

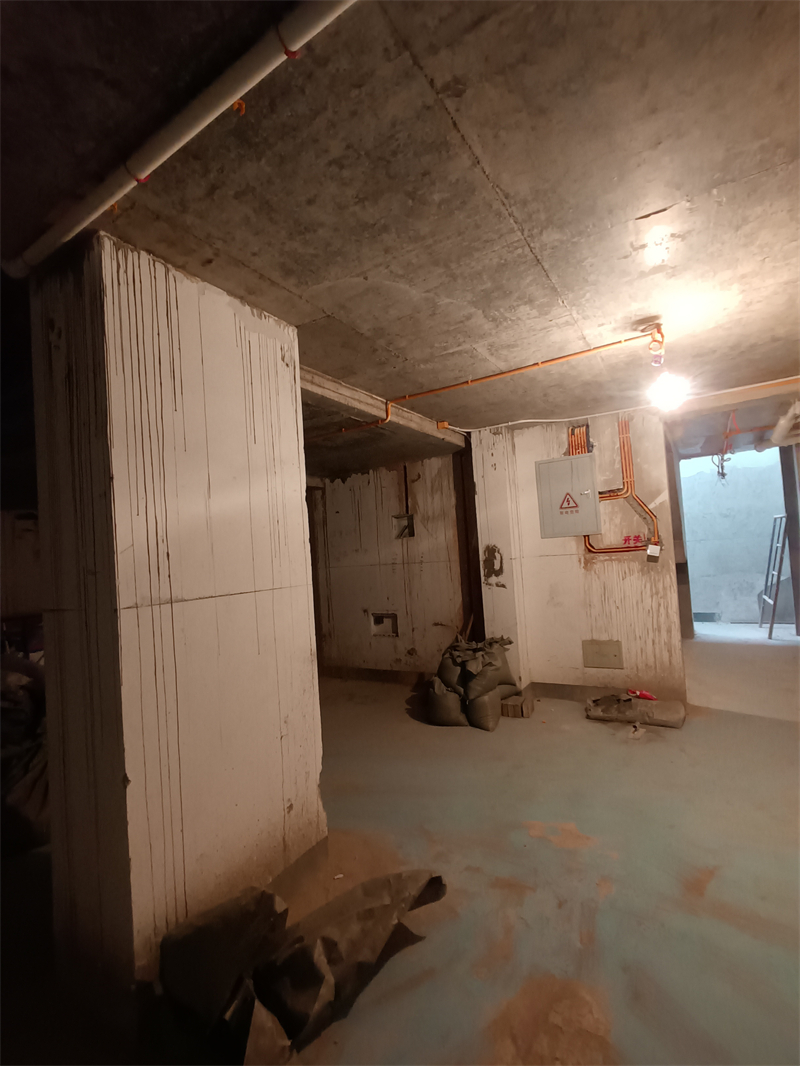

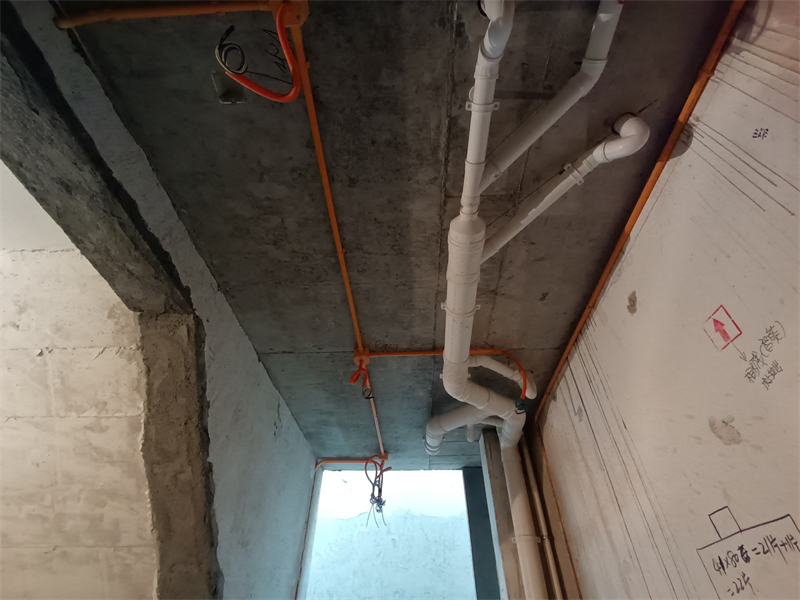

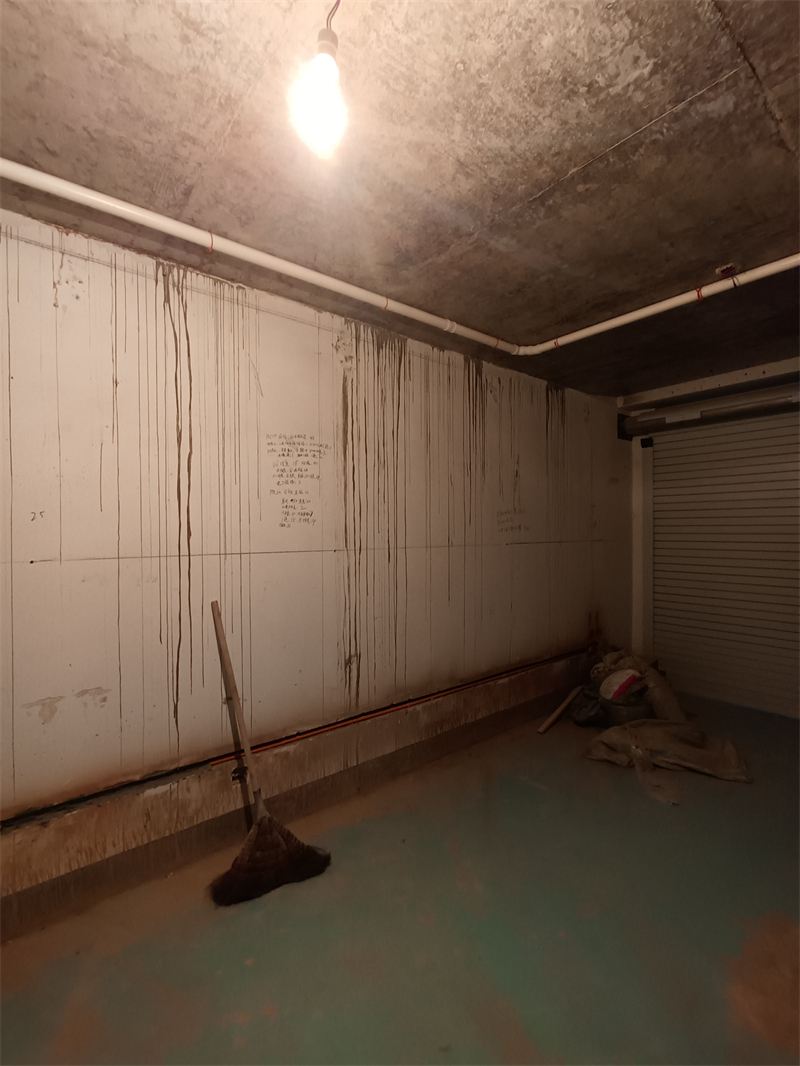

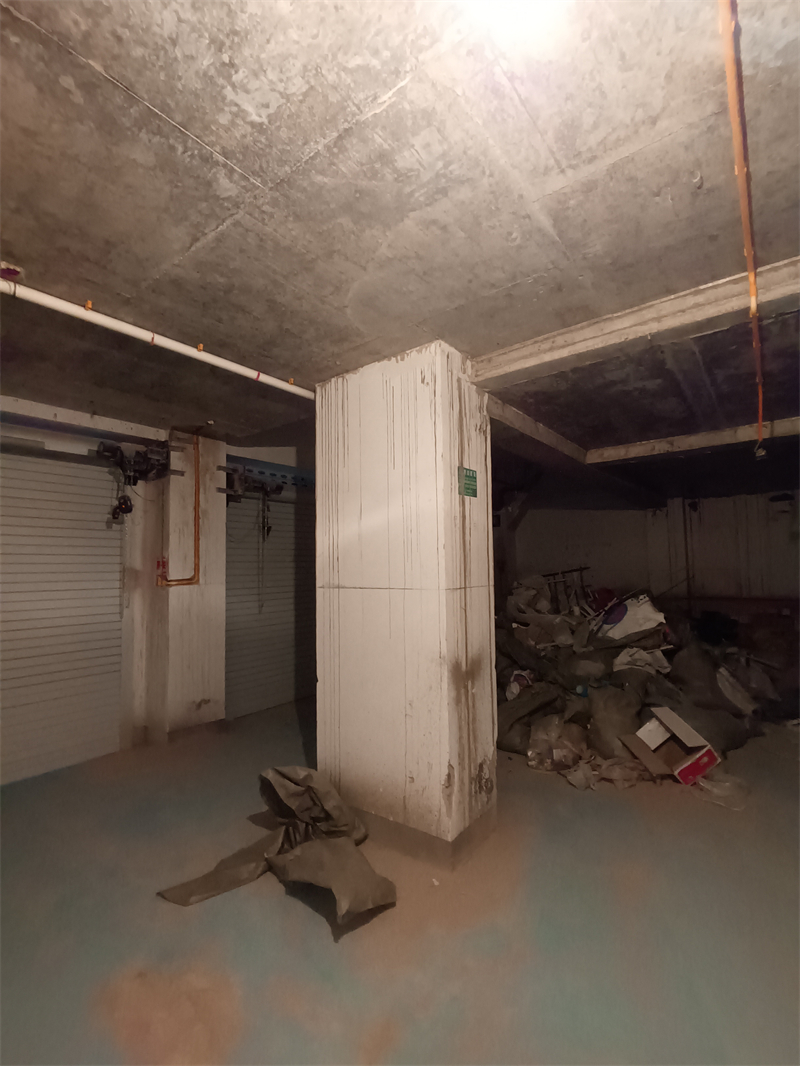

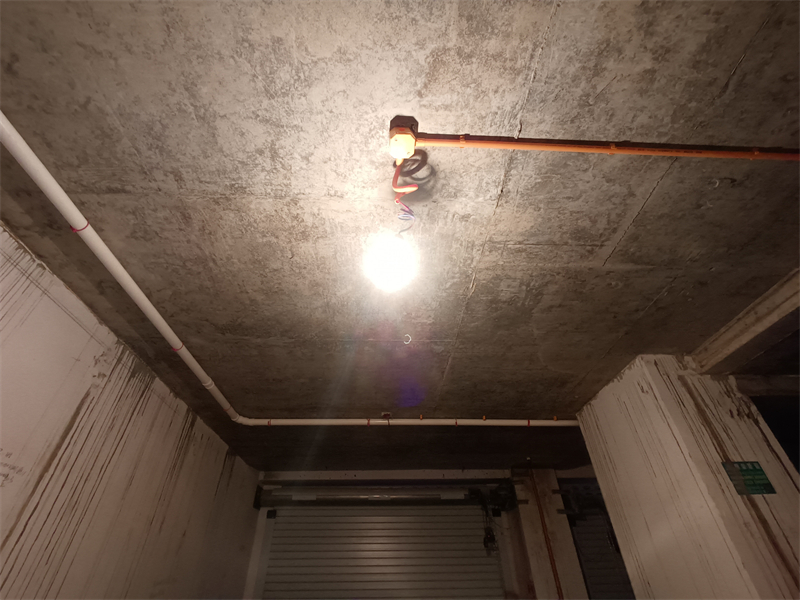

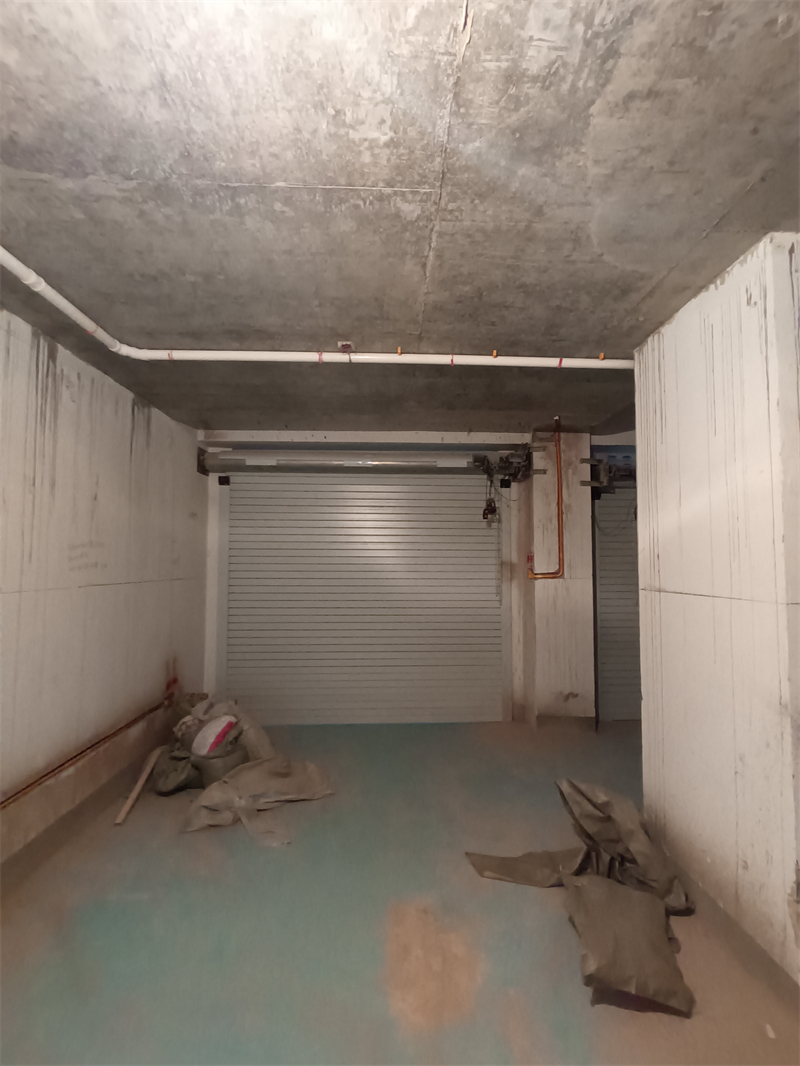

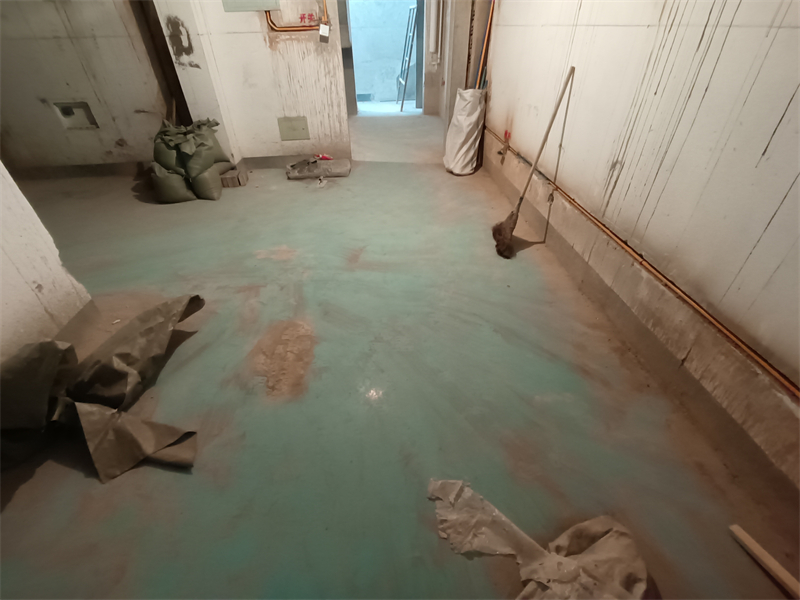

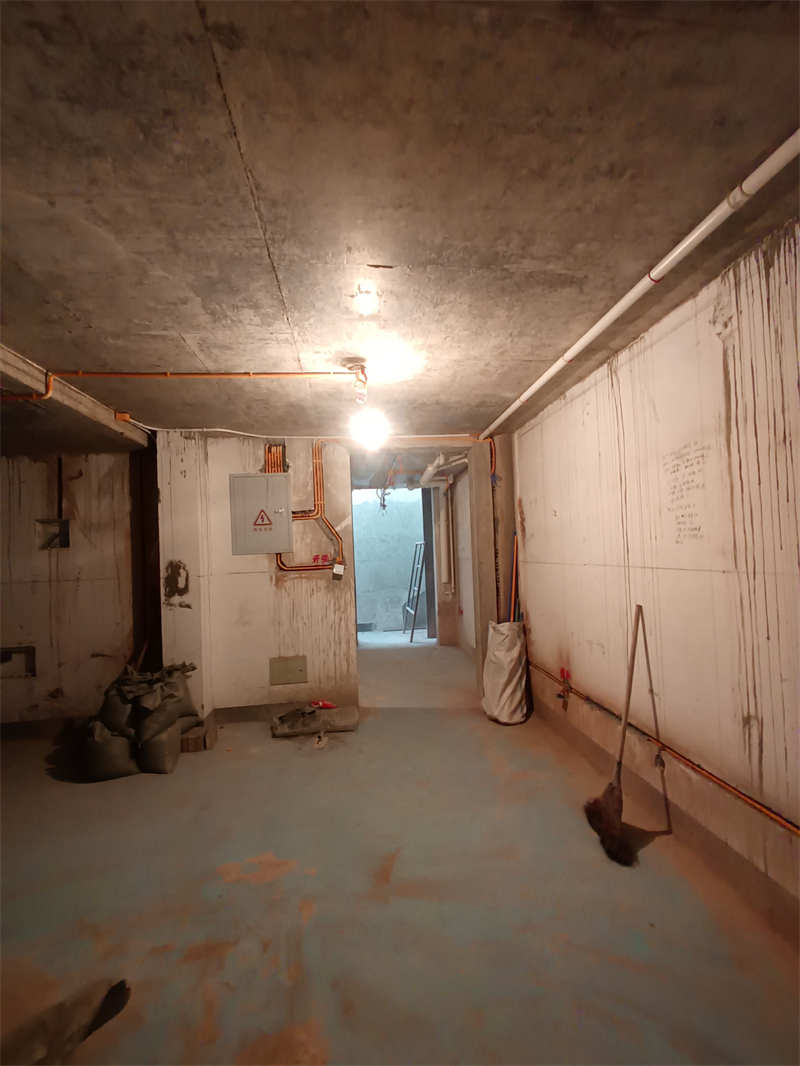

负二车库1水电完工图

发表于 2024-12-10 19:46:18

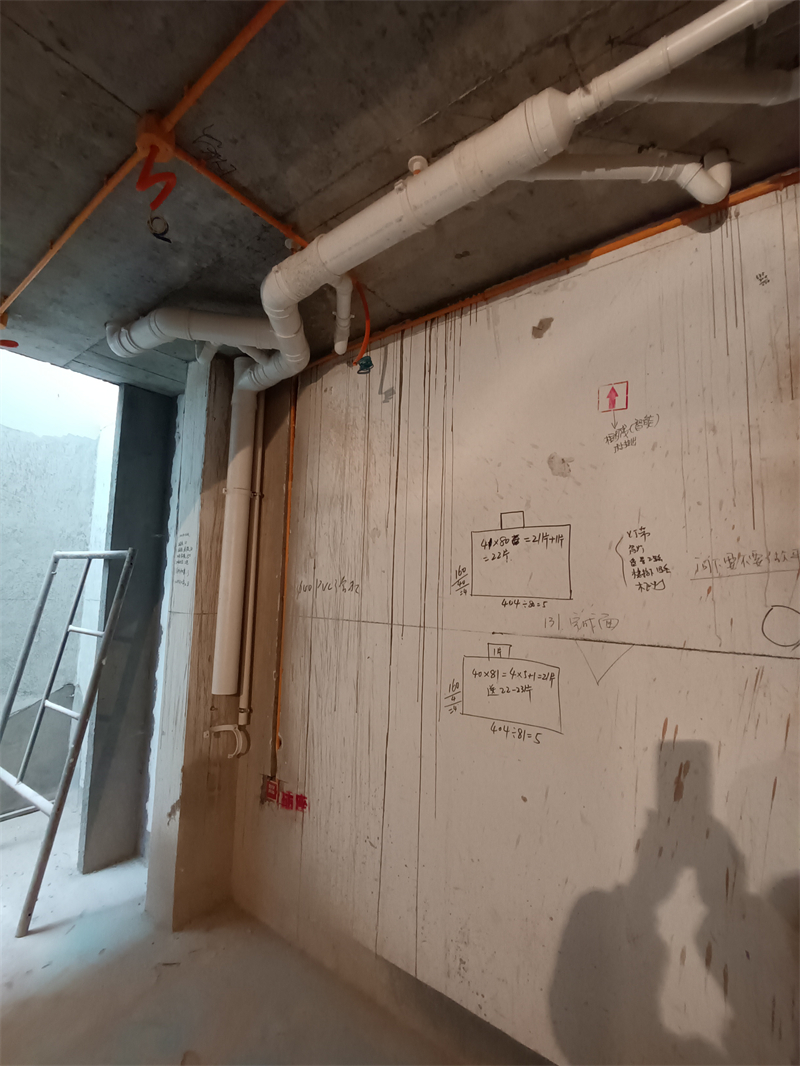

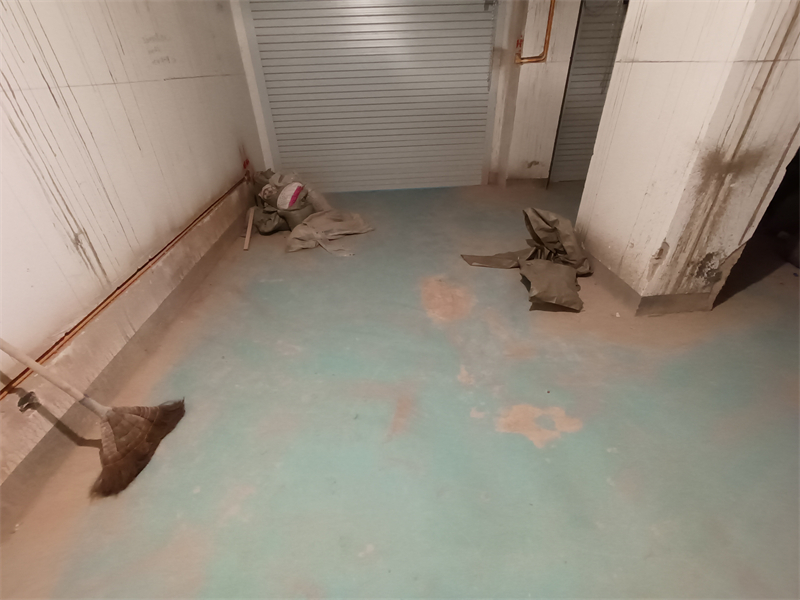

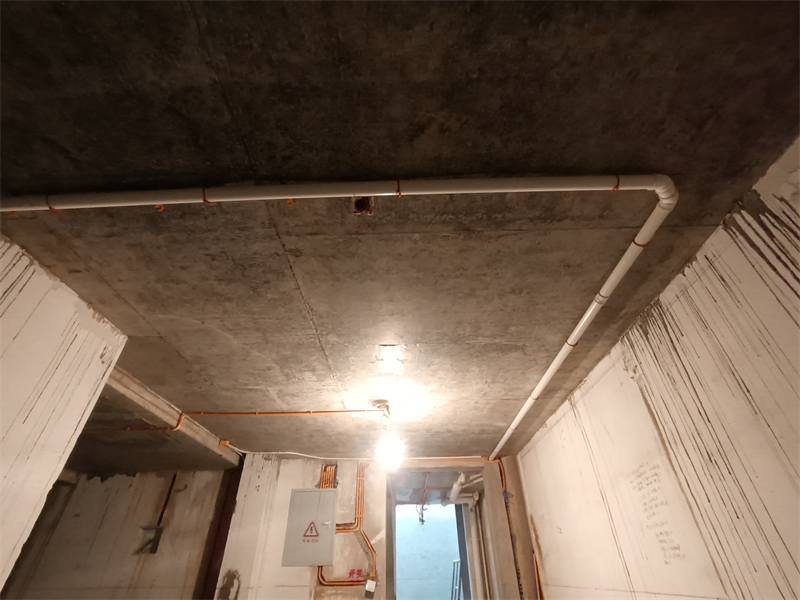

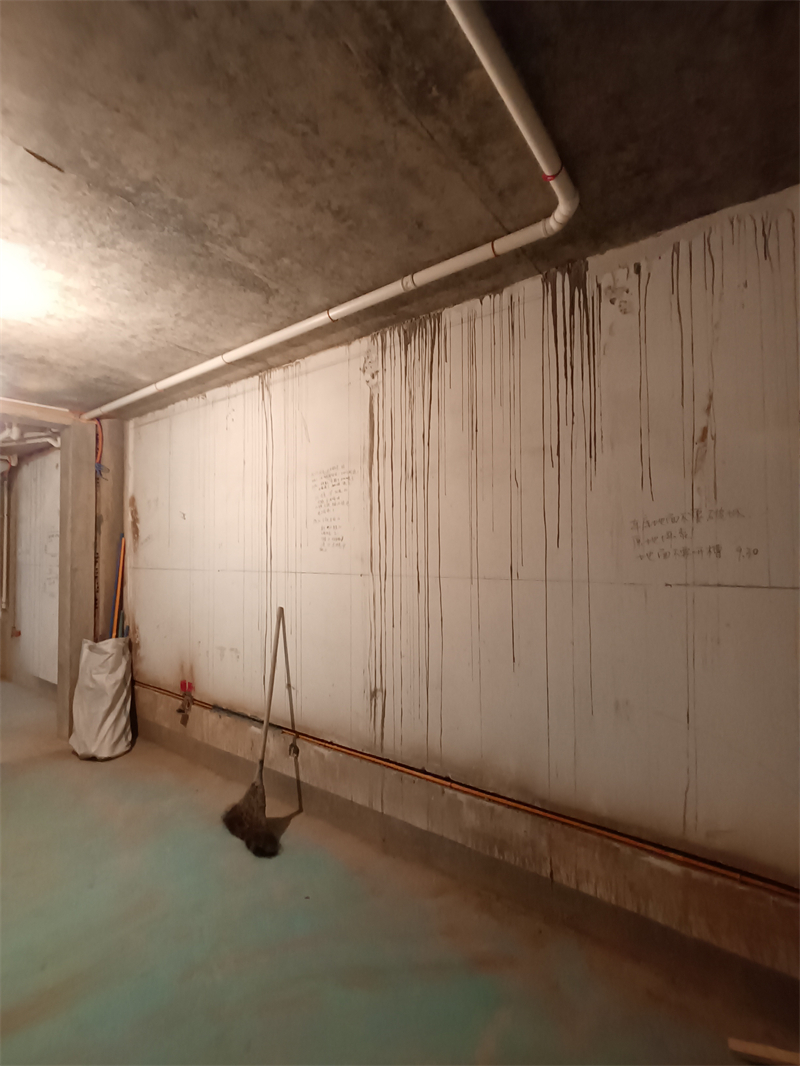

负二车库1对角水电完工图

发表于 2024-12-10 19:46:58

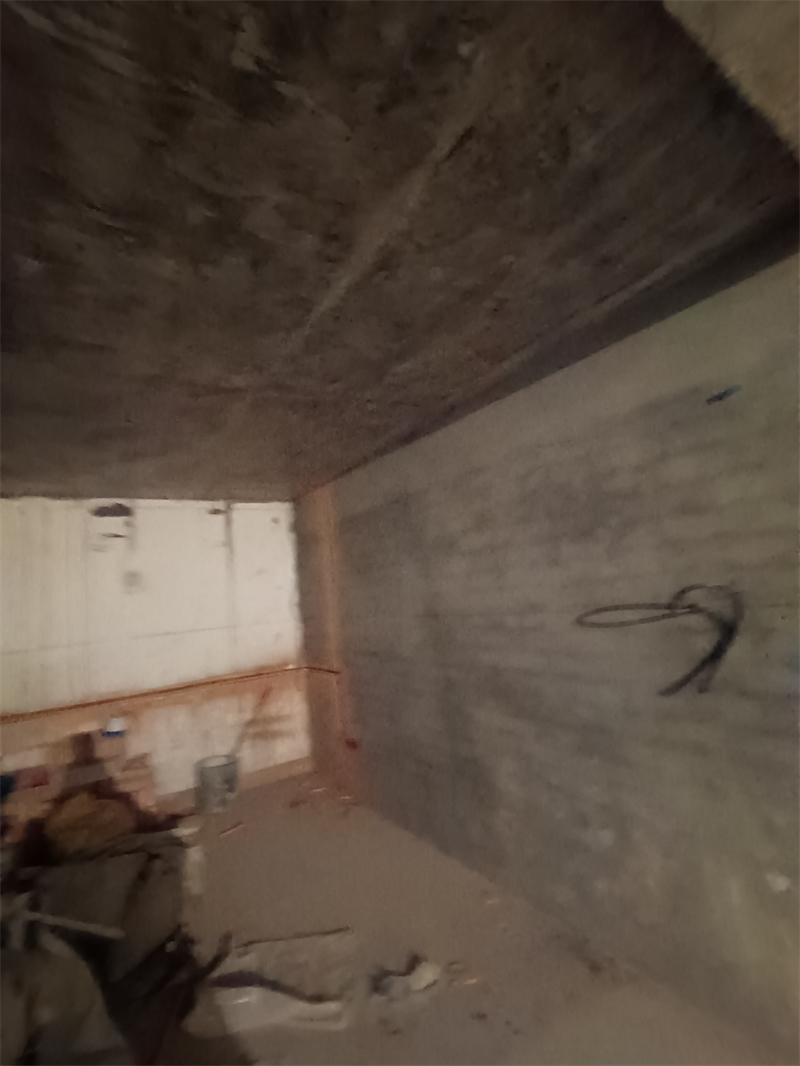

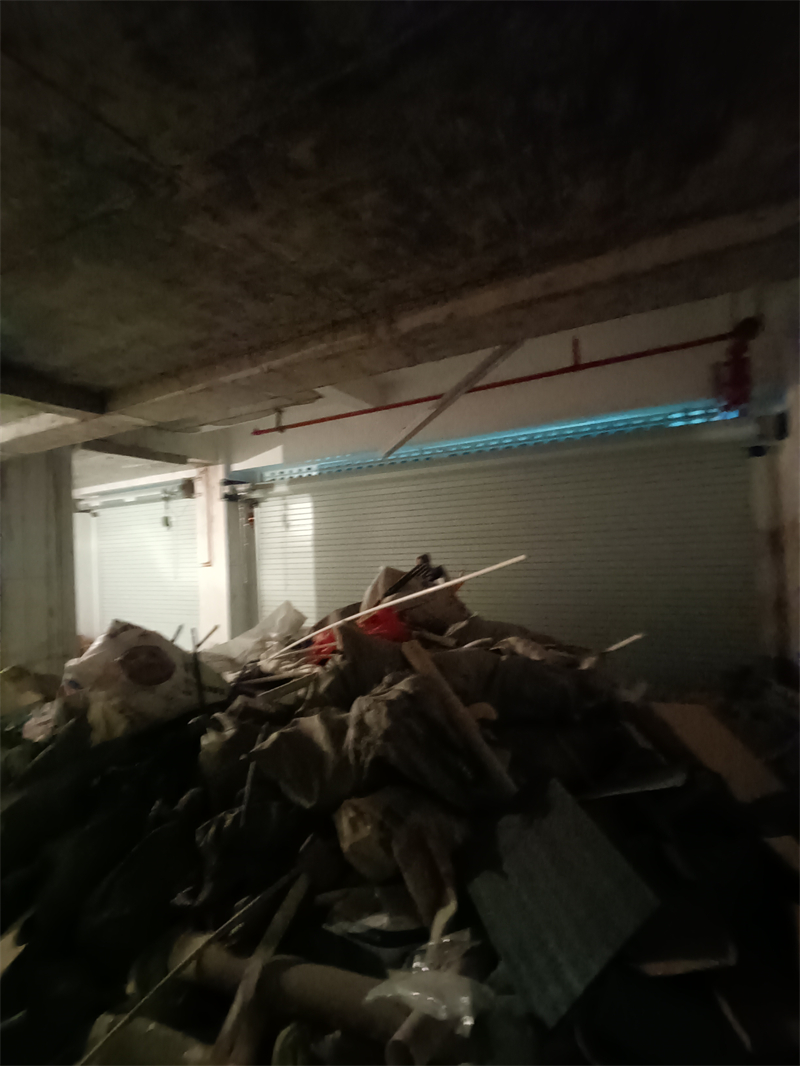

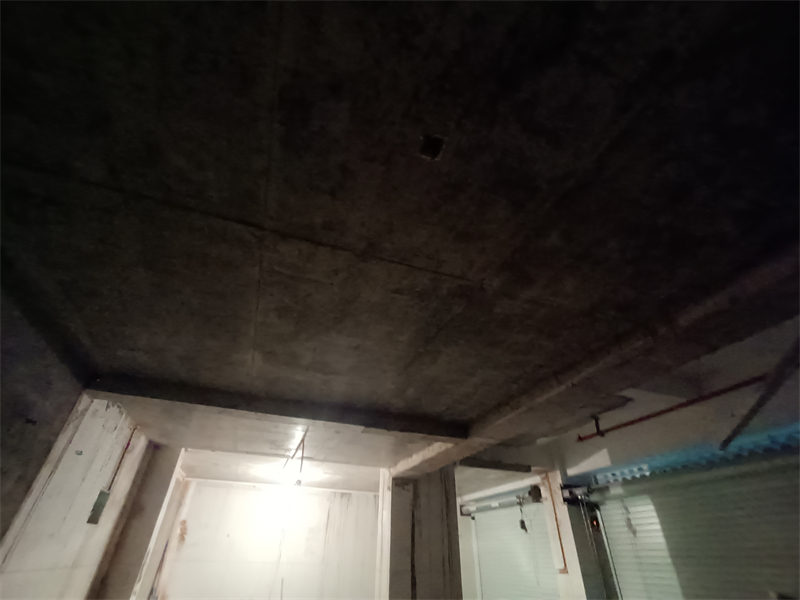

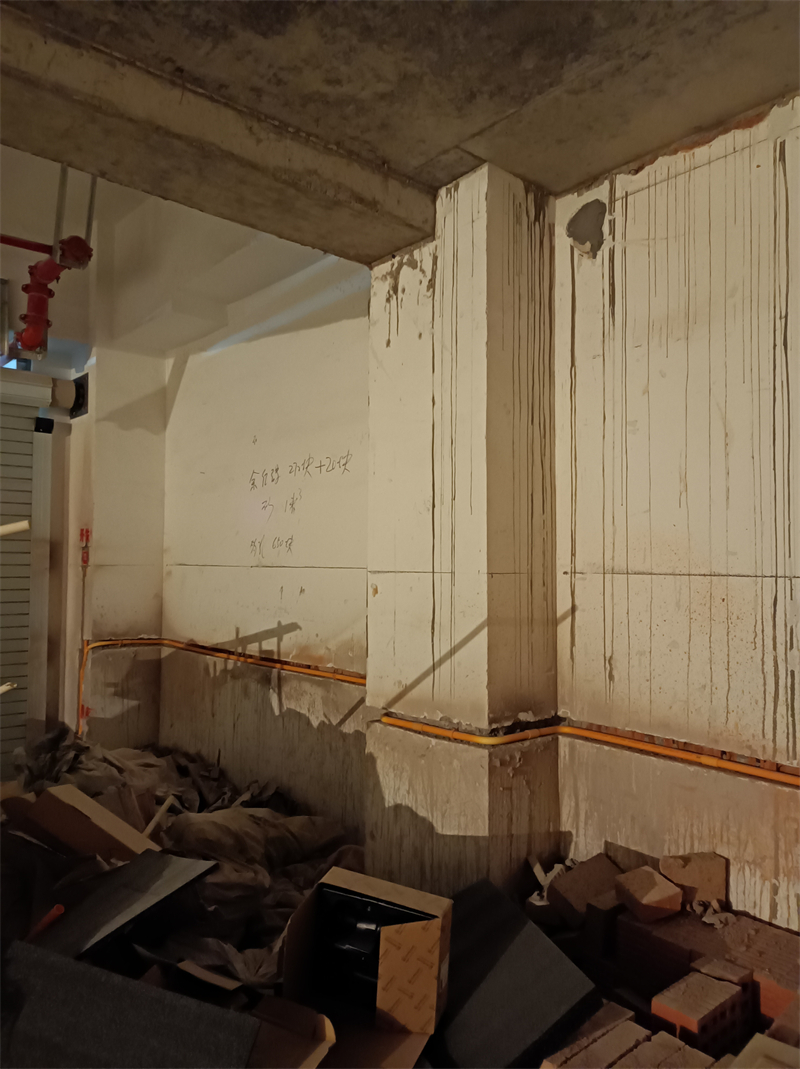

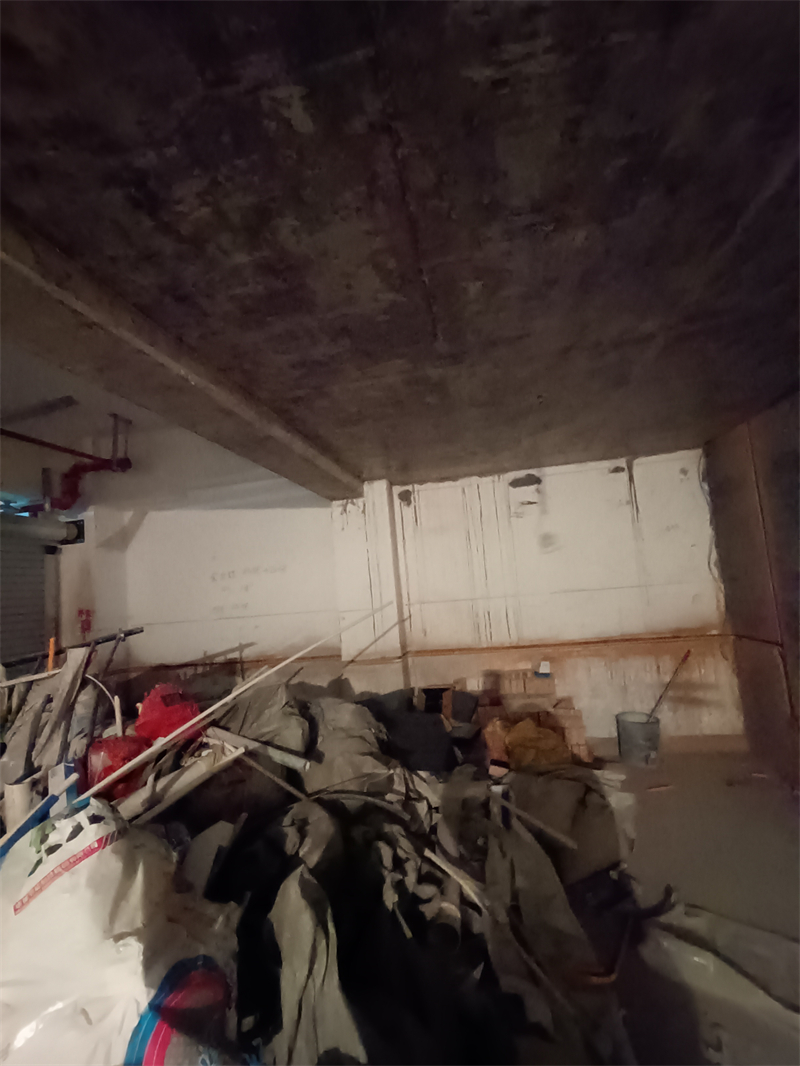

负二车库2水电完工图

发表于 2024-12-10 19:47:45

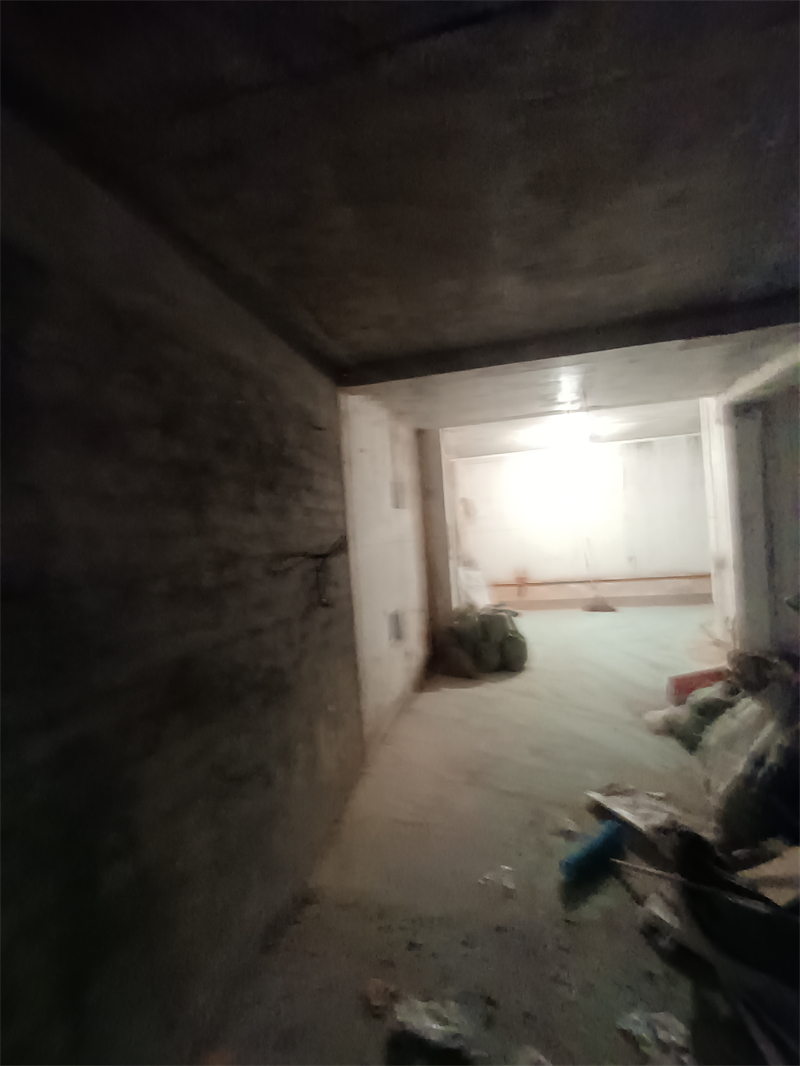

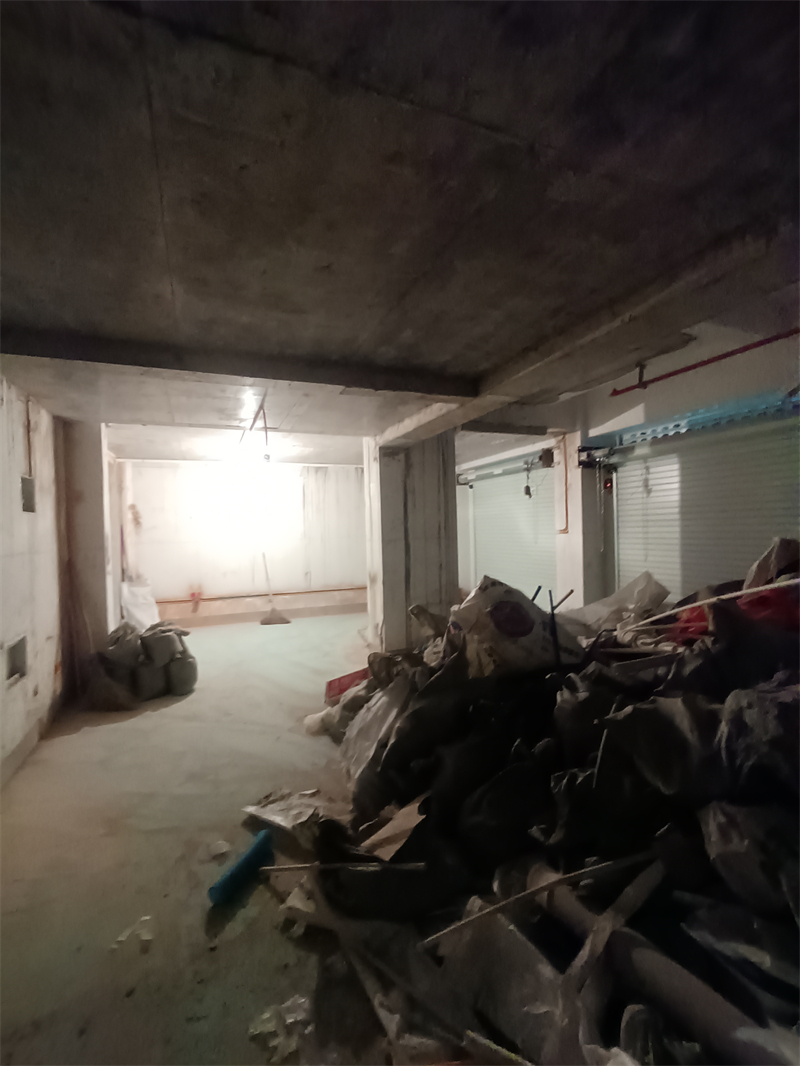

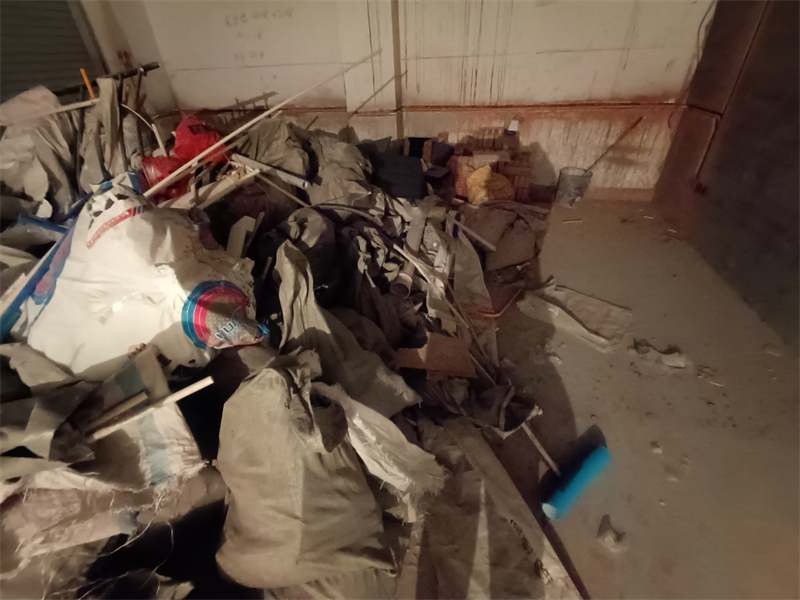

负二车库2对角水电完工图

发表于 2024-12-10 19:48:33

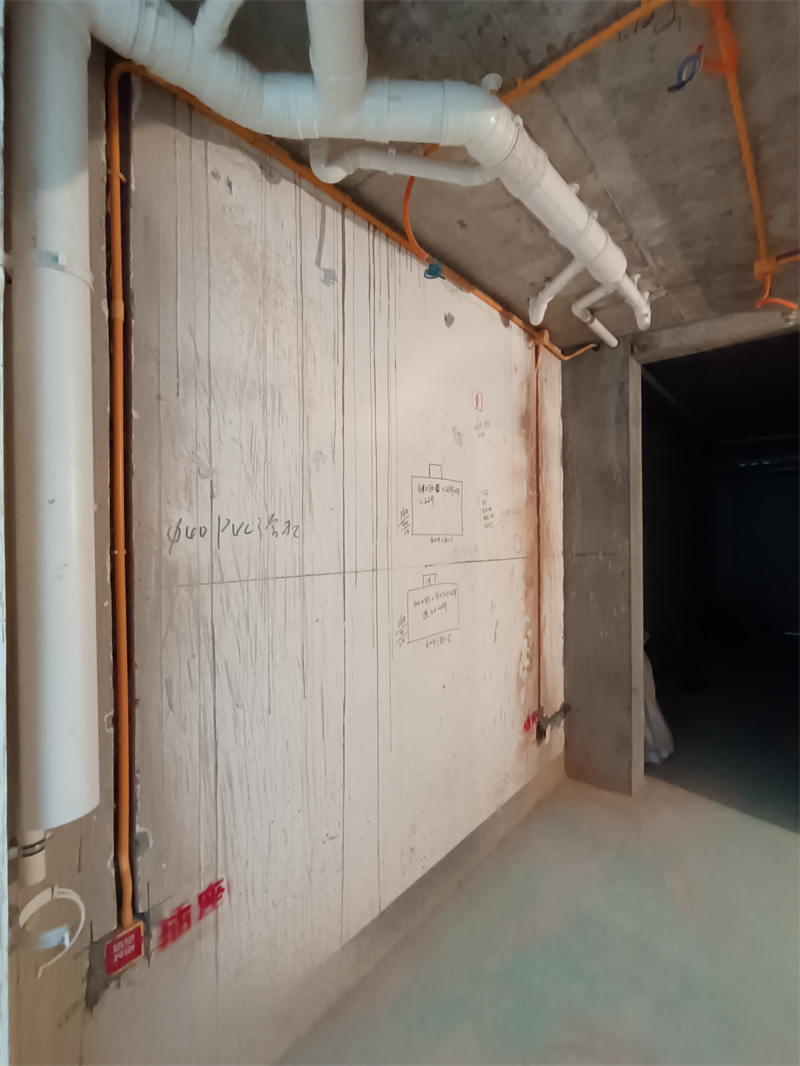

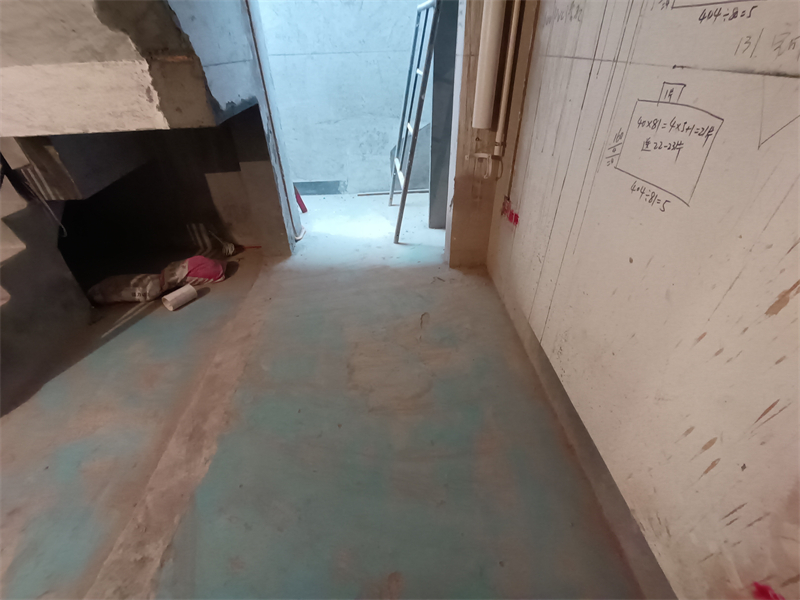

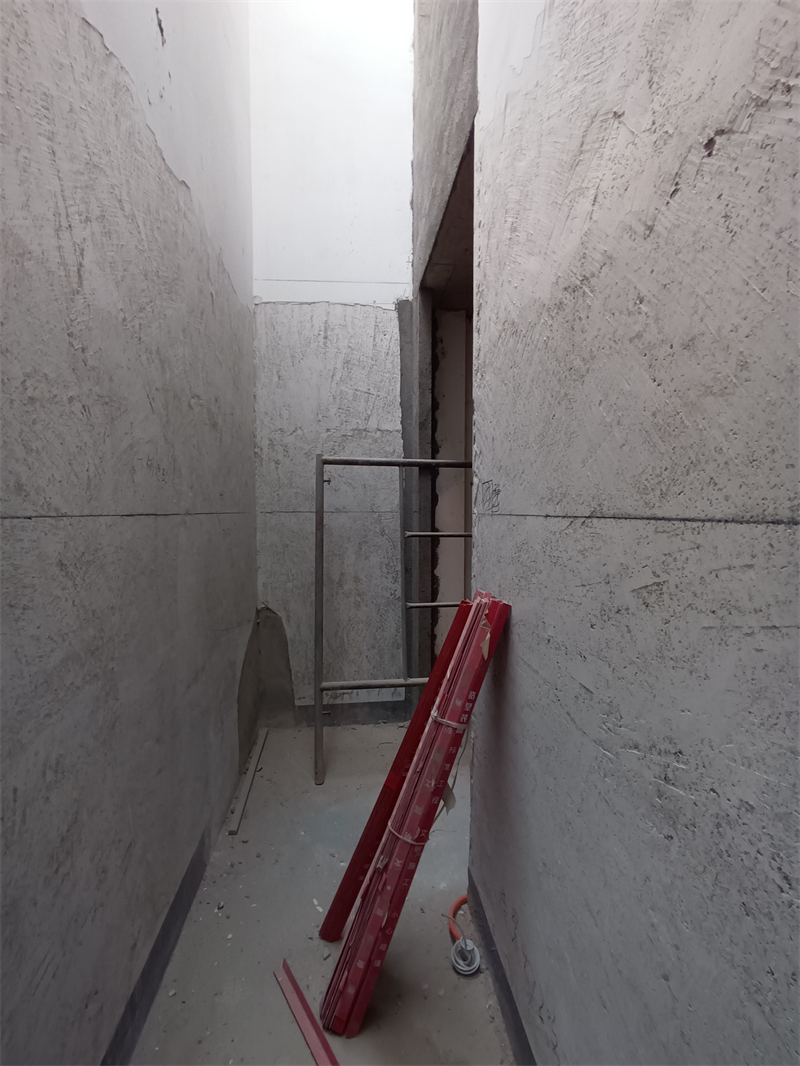

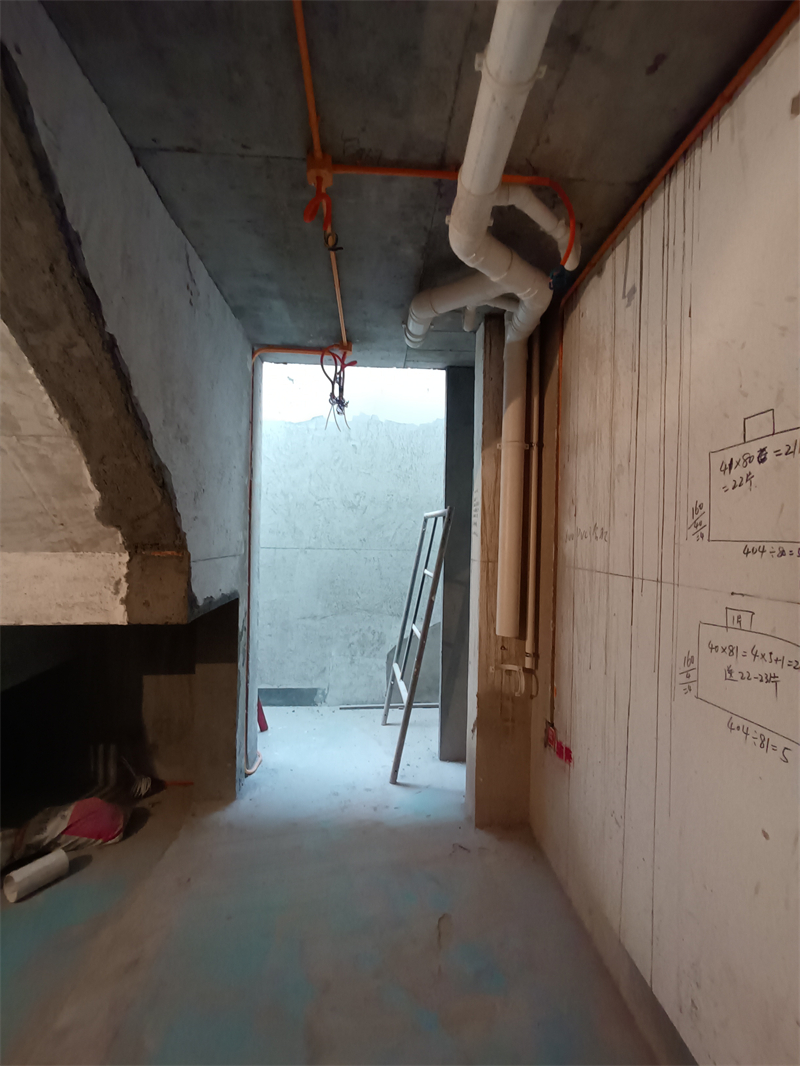

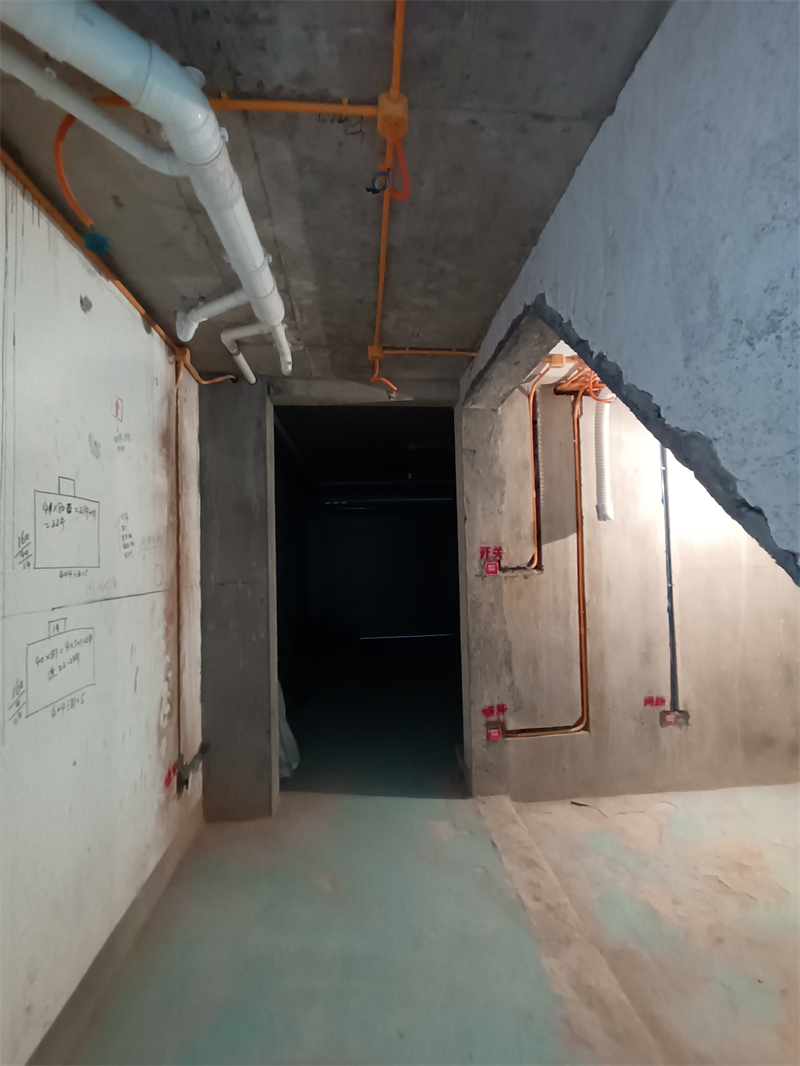

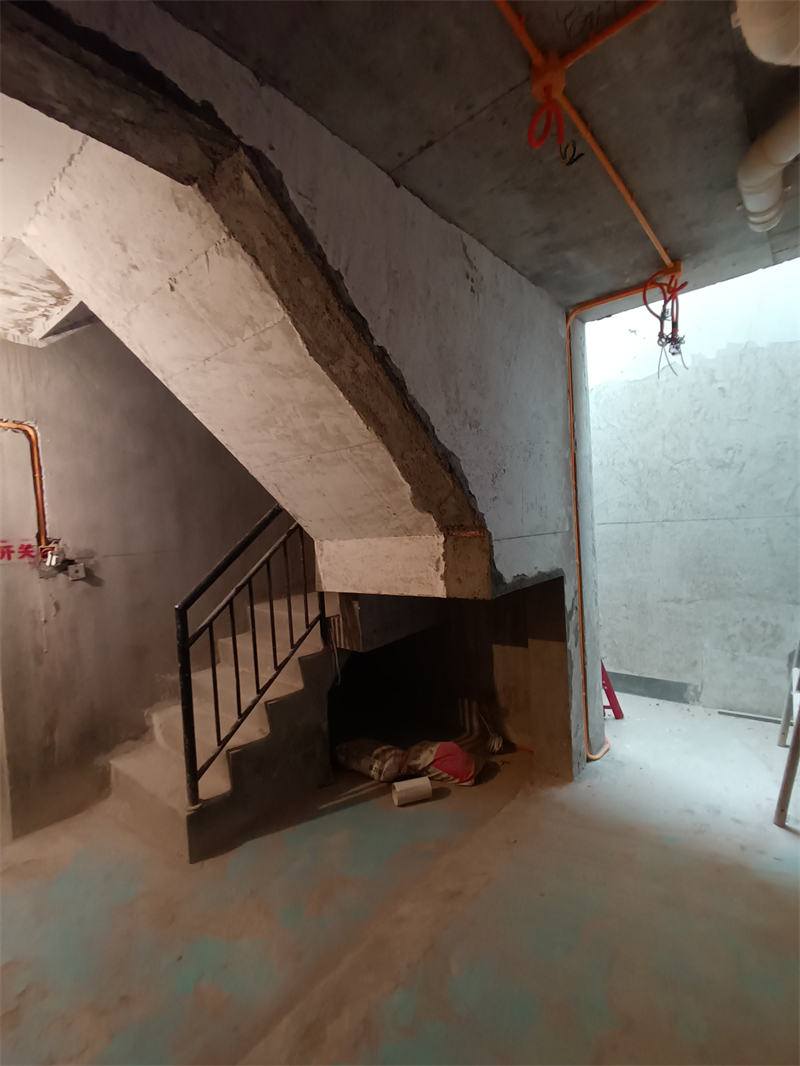

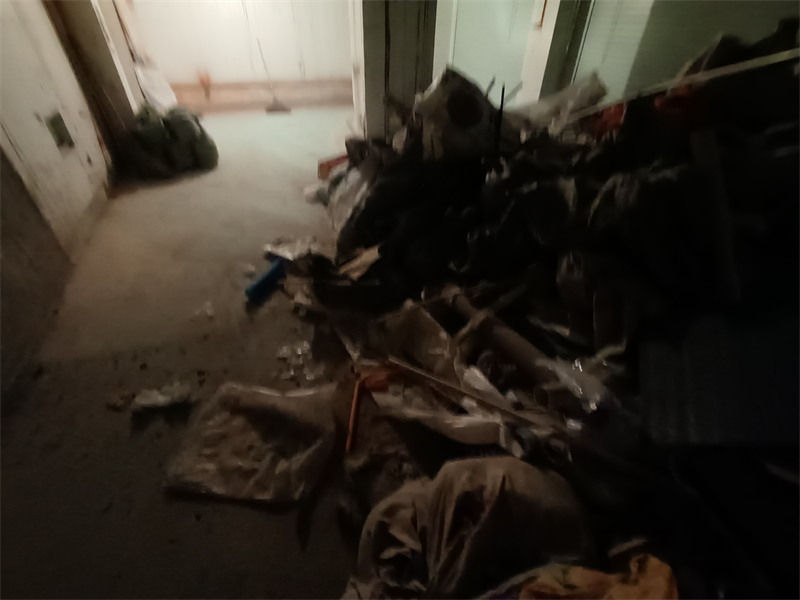

负二门厅水电完工图

发表于 2024-12-10 19:49:19

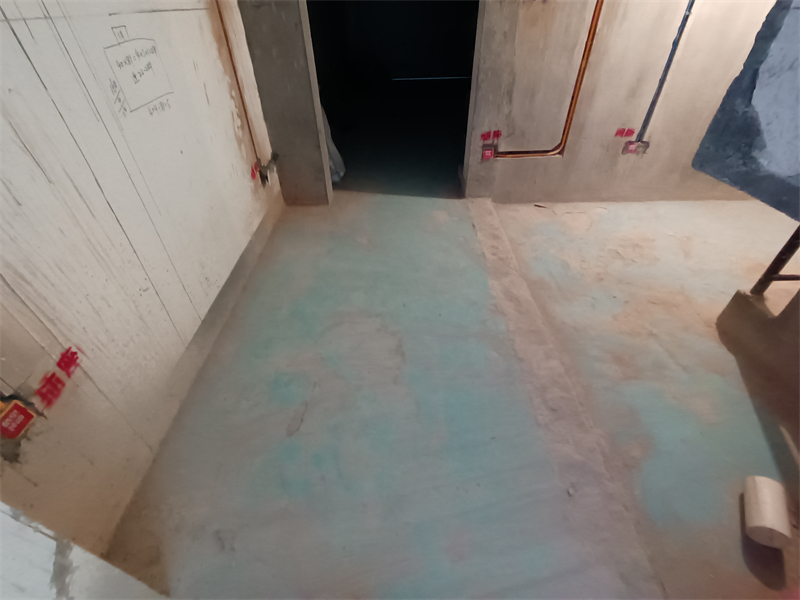

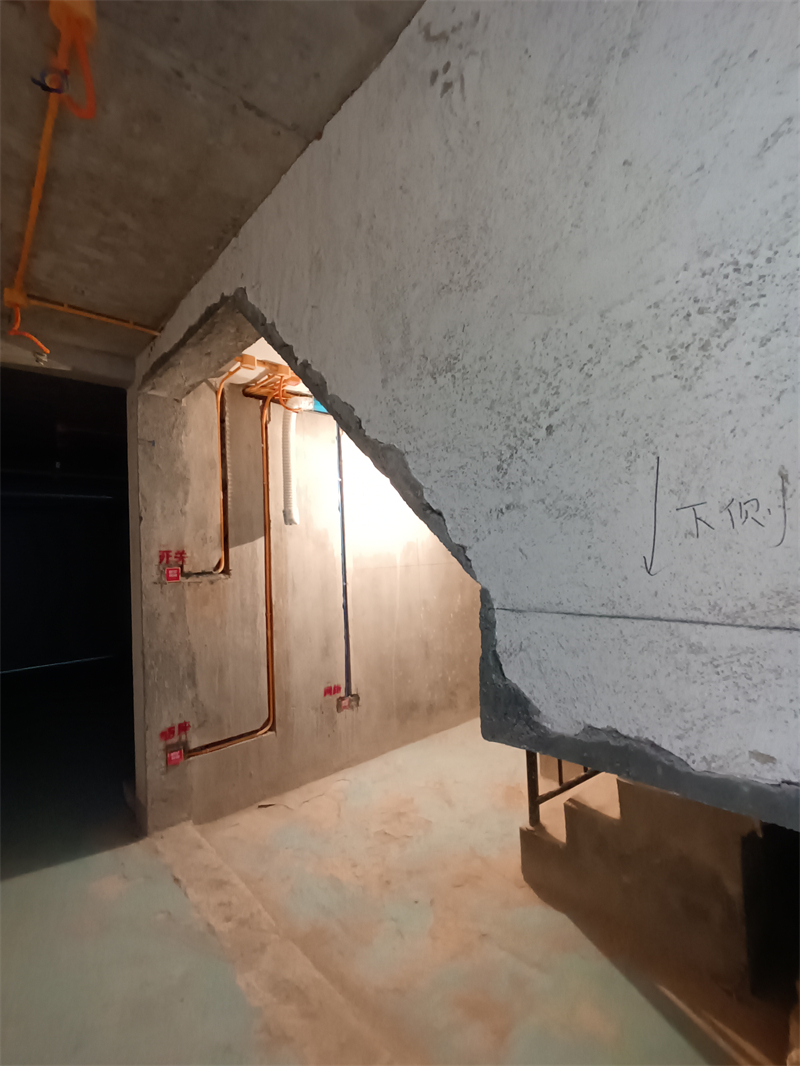

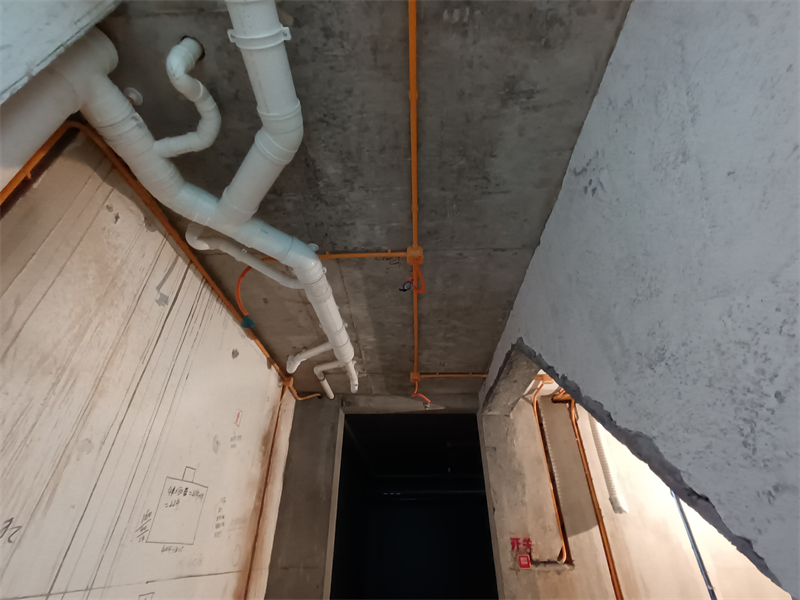

负二门厅对角水电完工图
