牡丹园7-3-7#163㎡——中古风

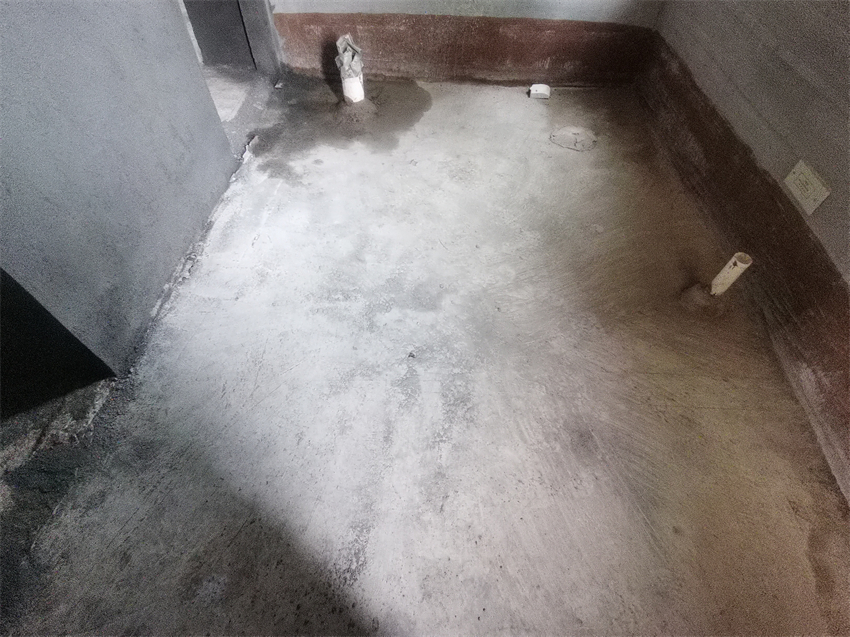

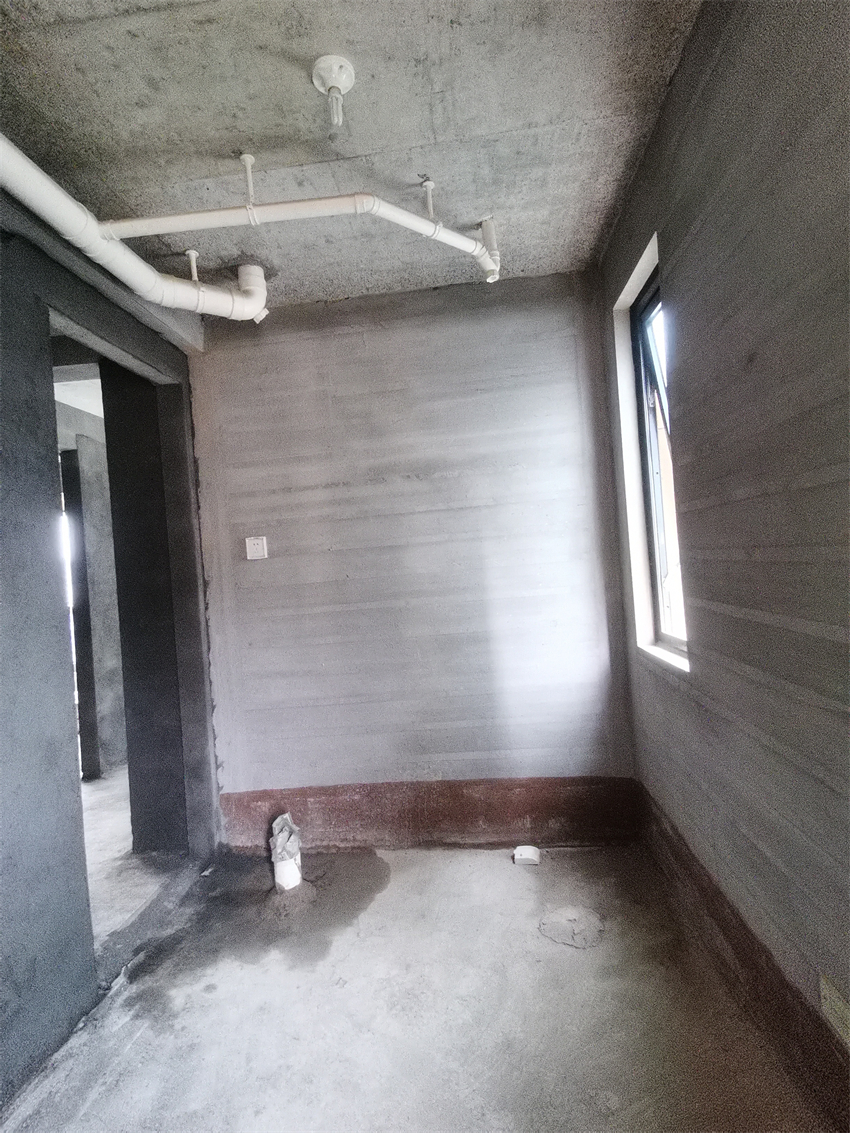

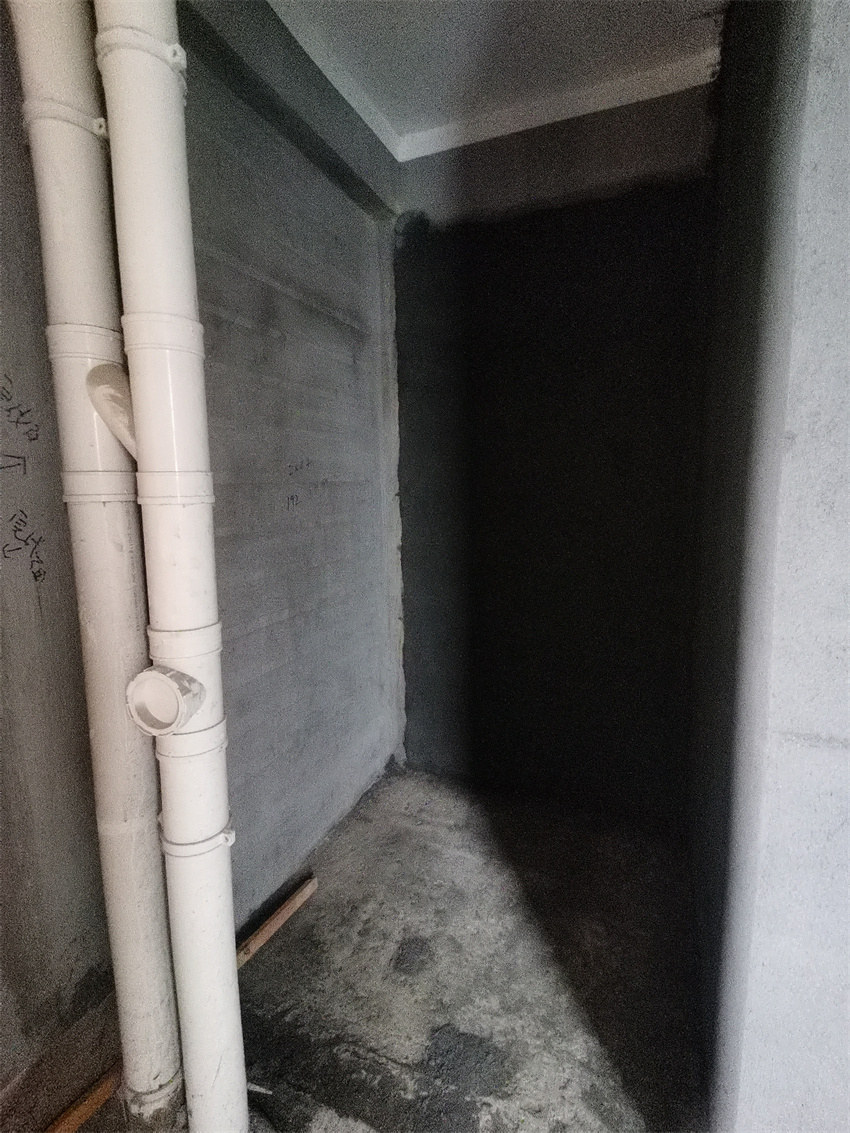

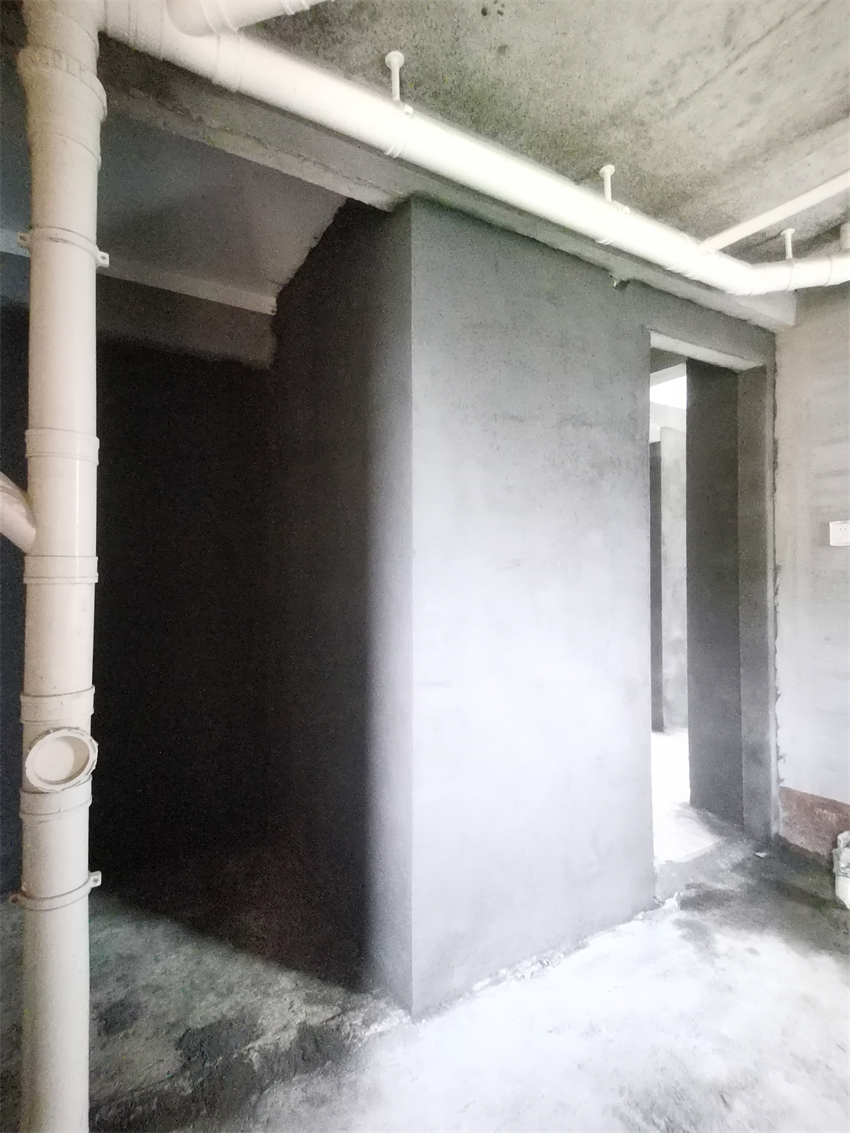

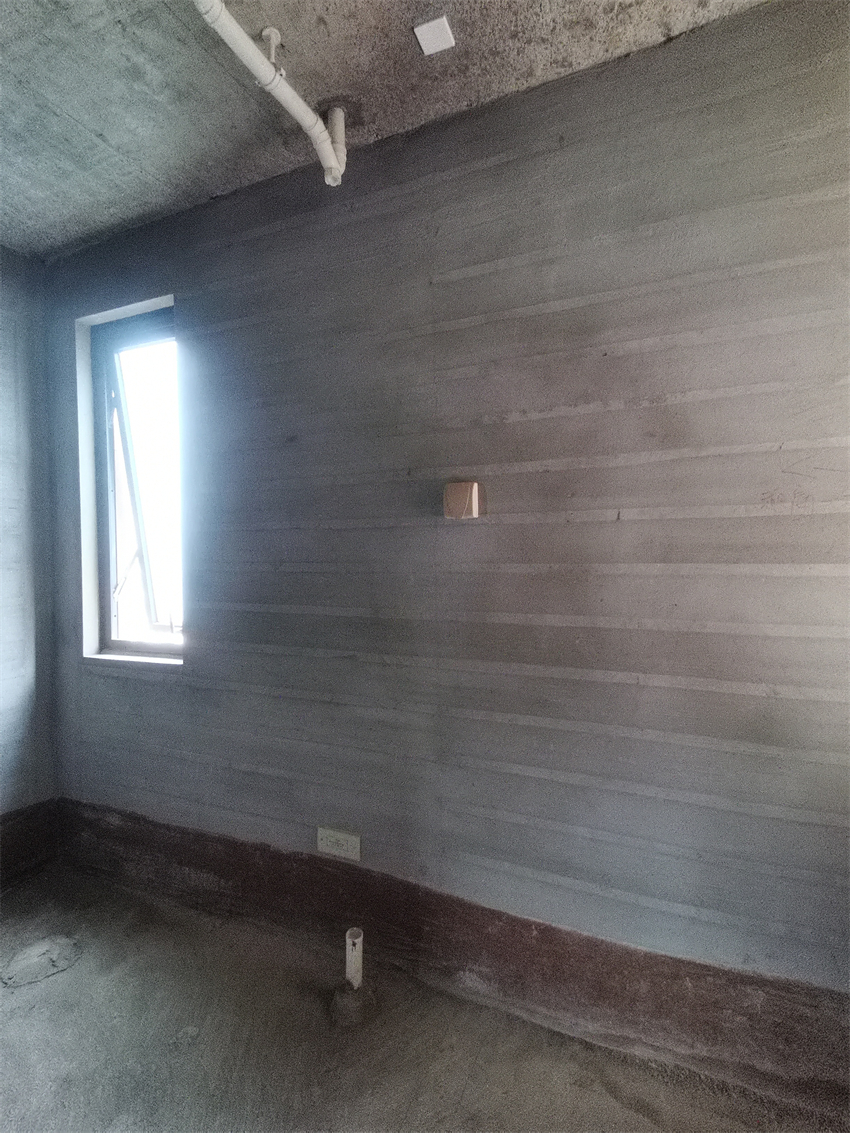

内卫斜对角图

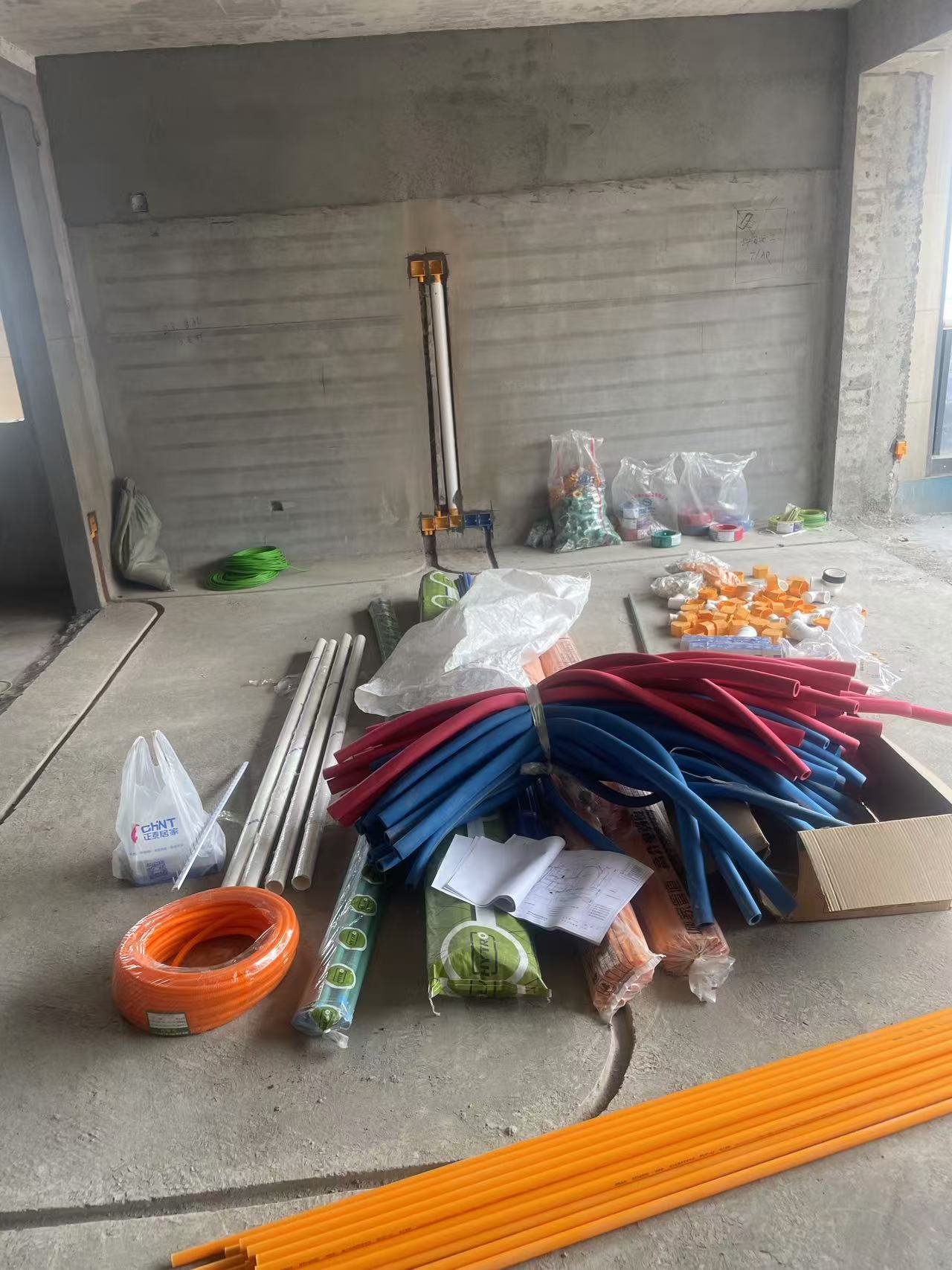

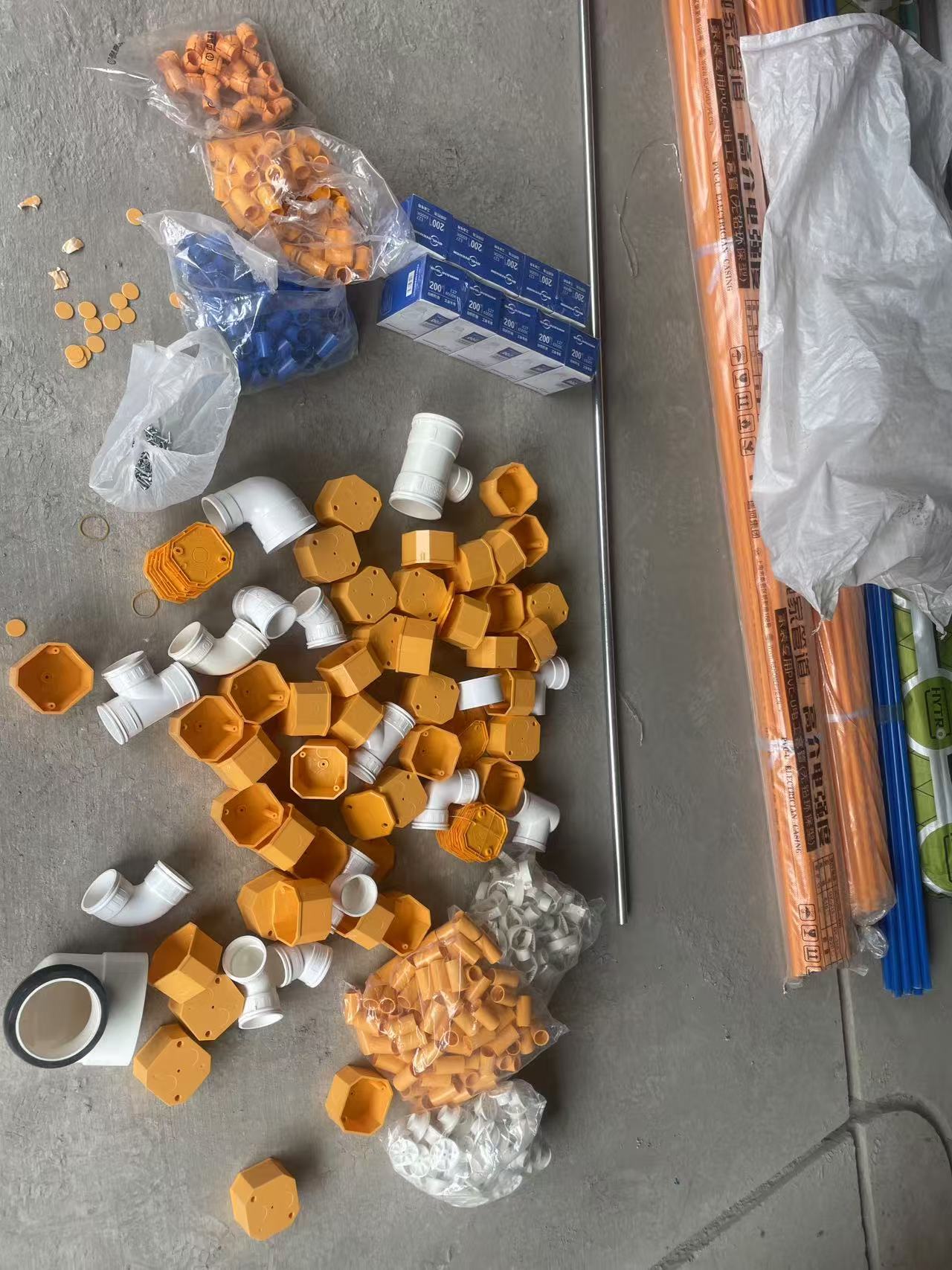

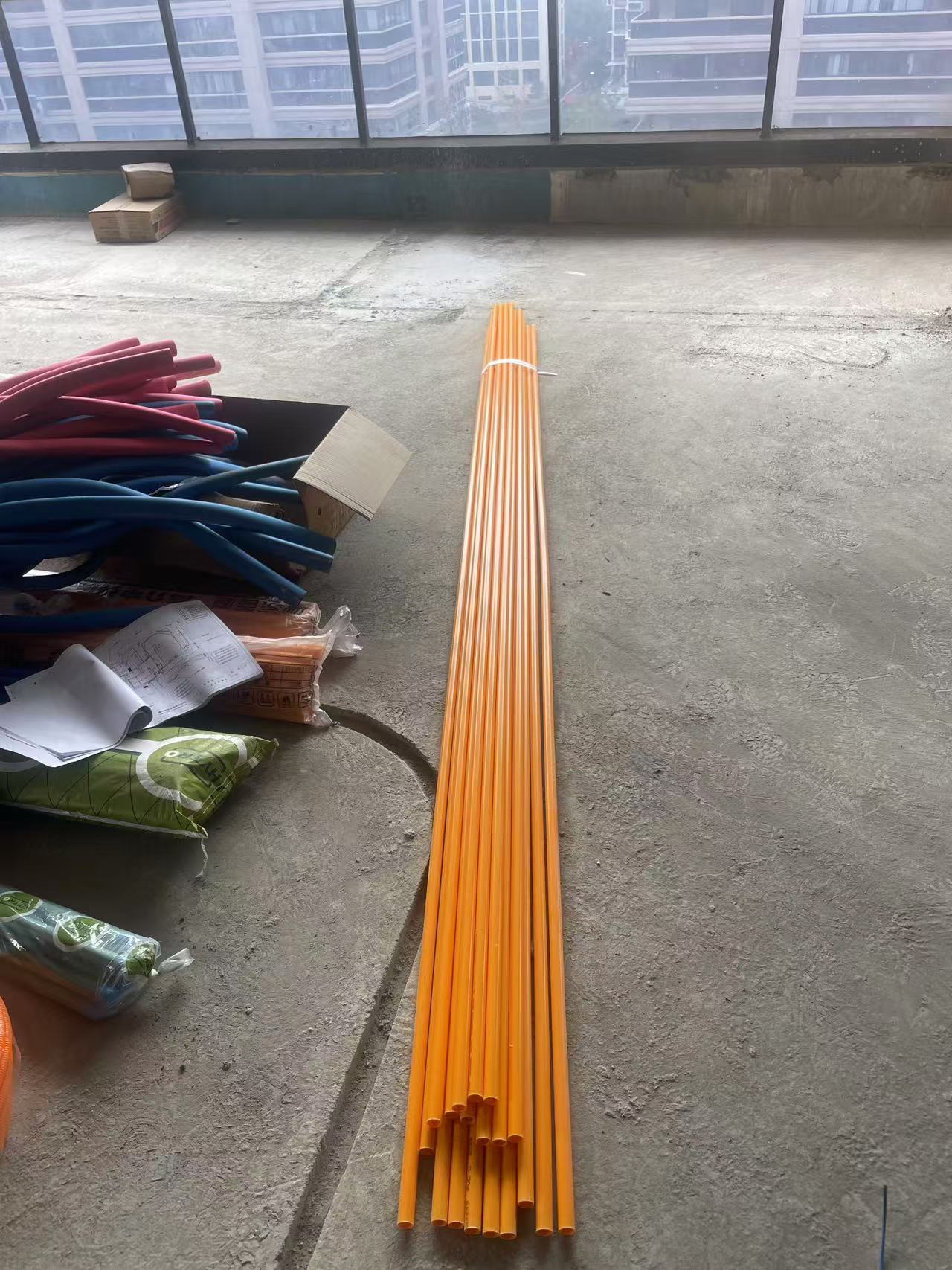

水电材料进场

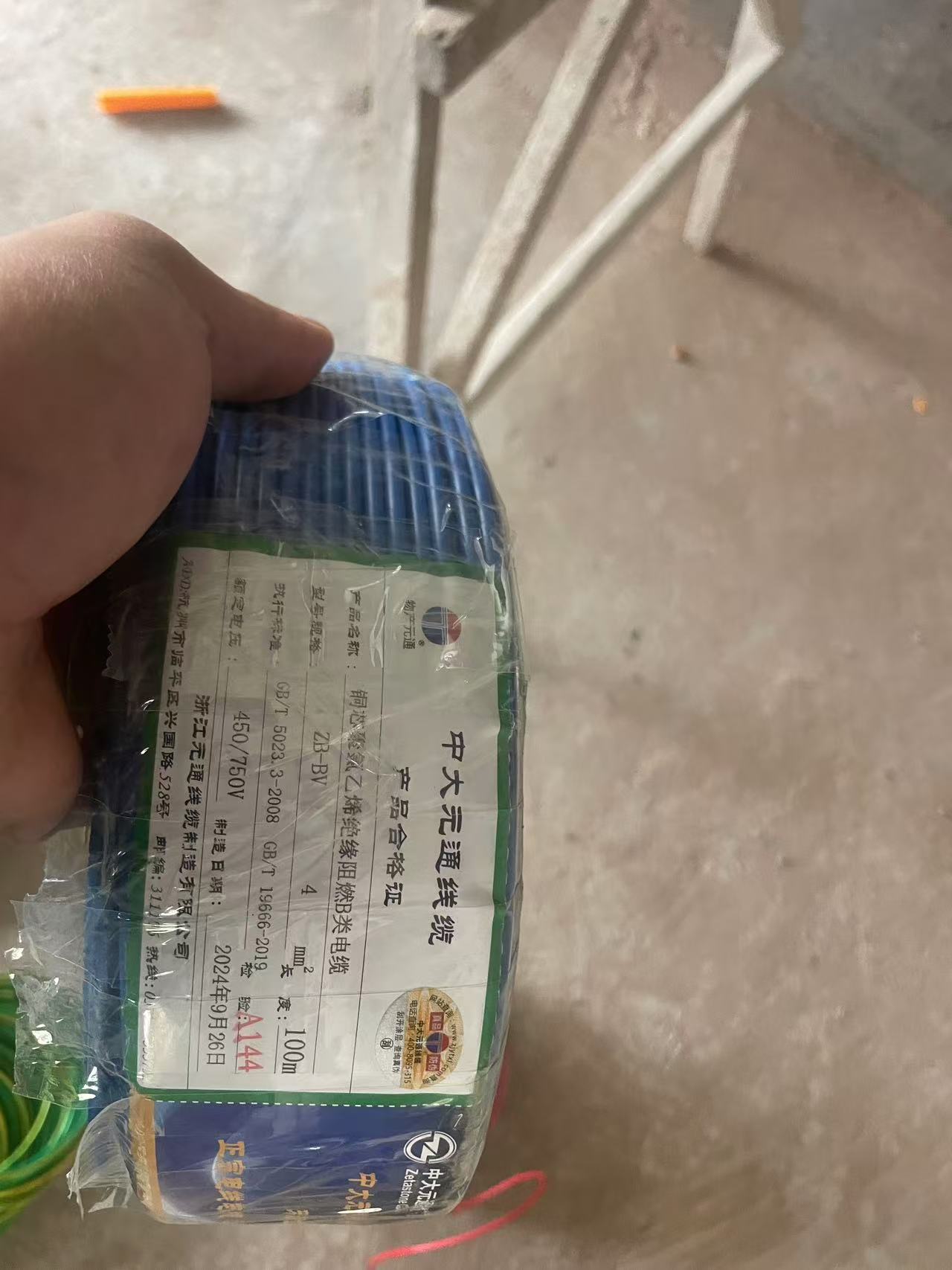

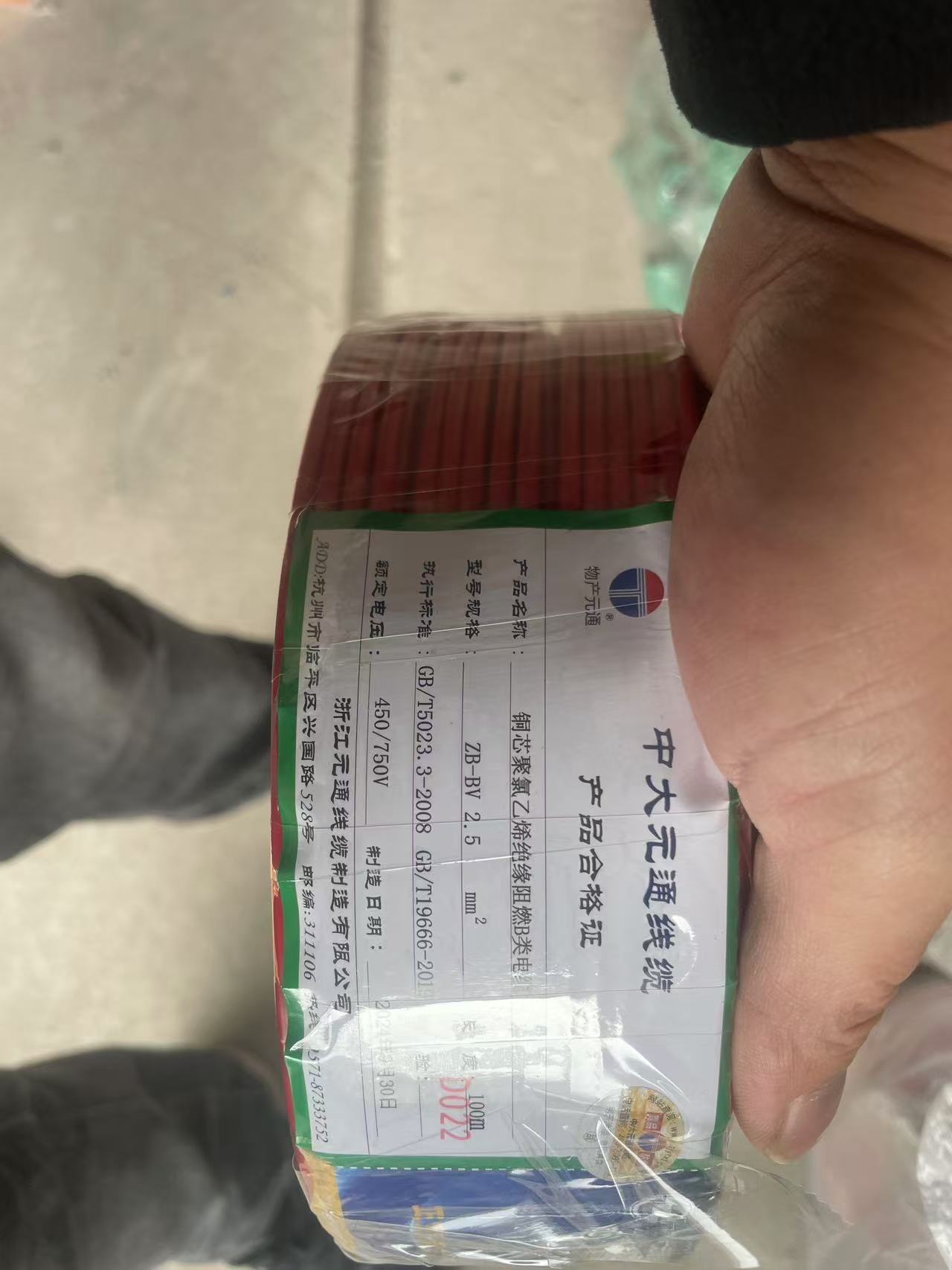

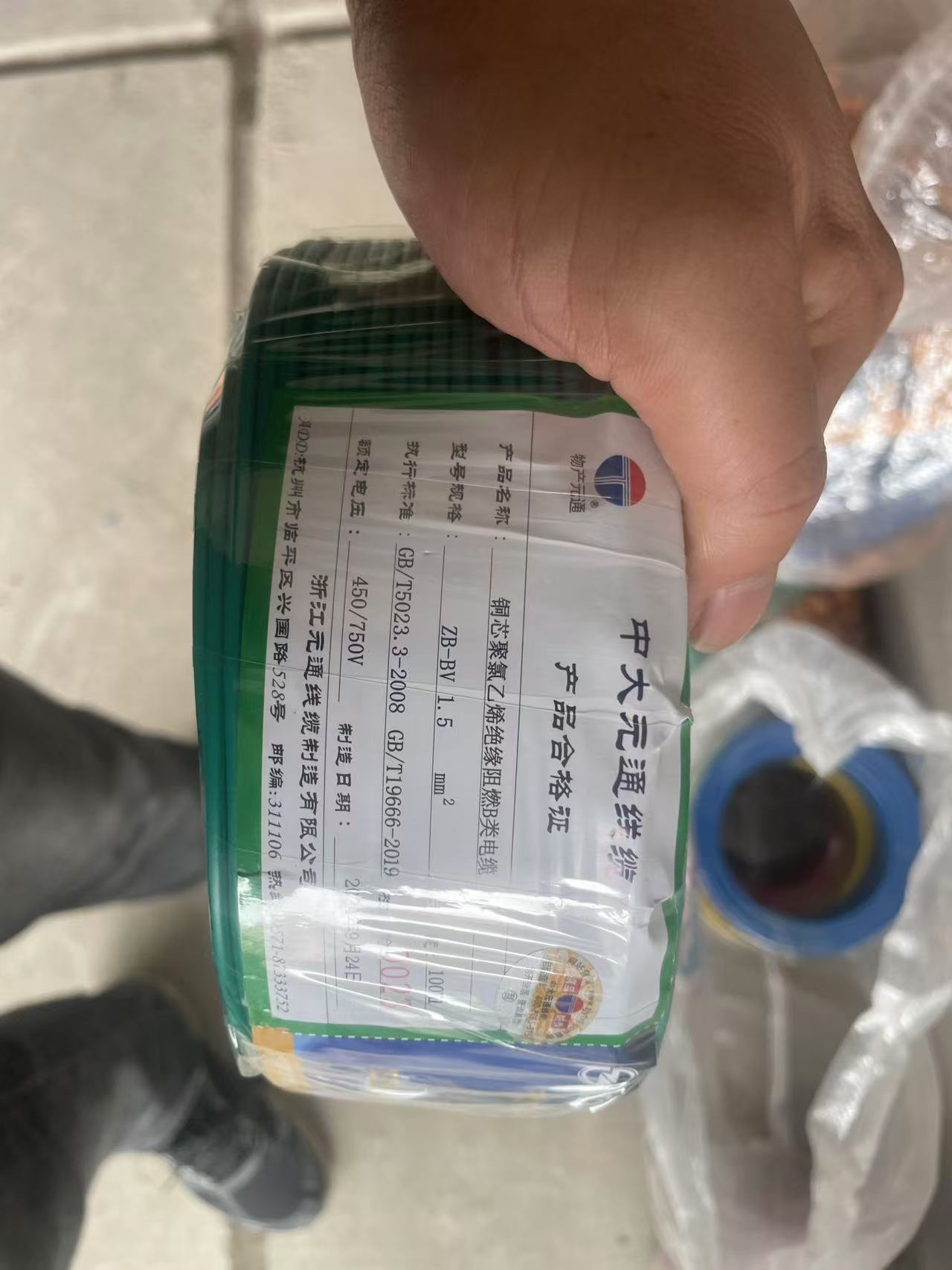

电线            中大元通阻燃线
PVC排水         城家DN50/DN75

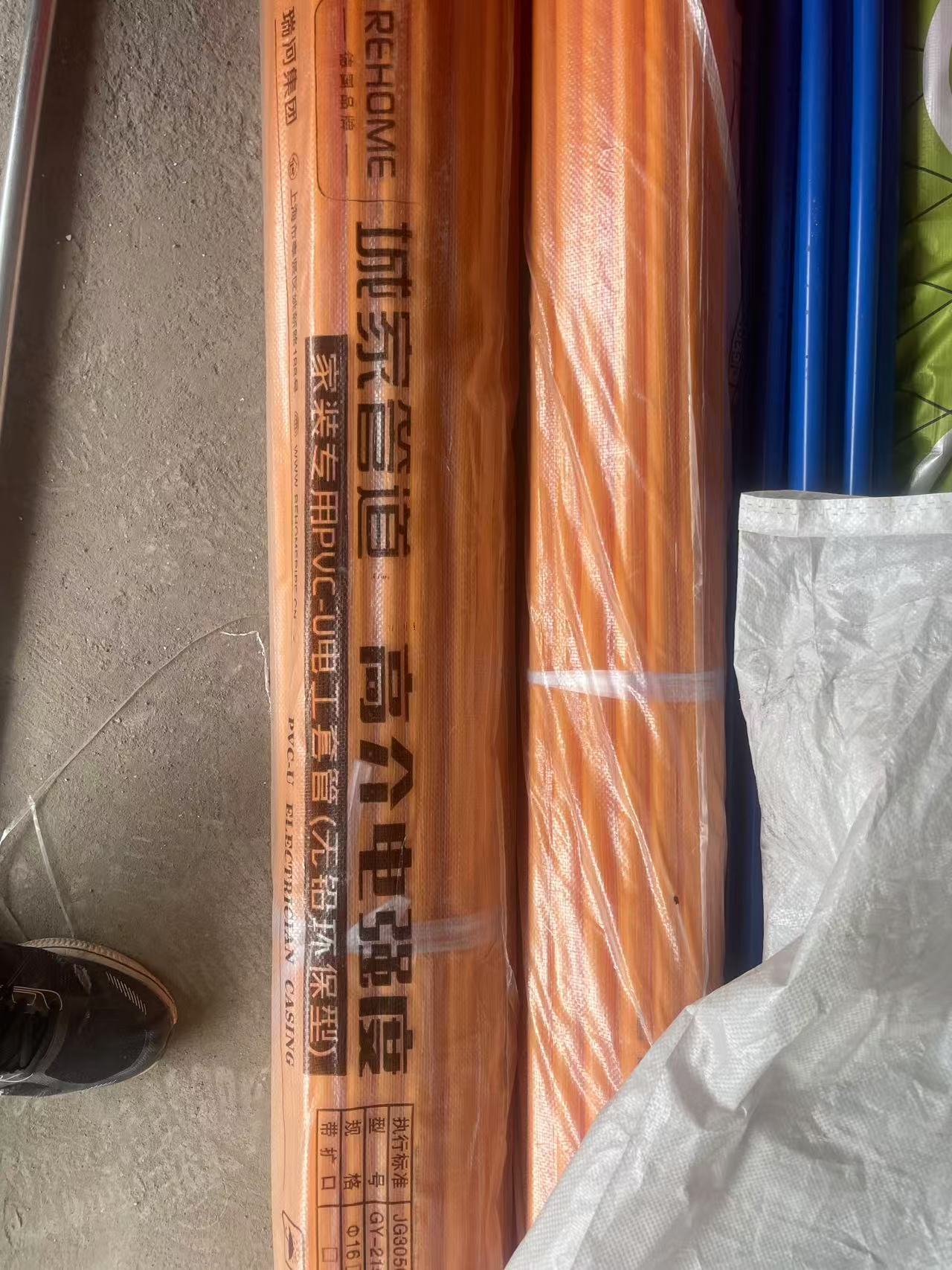

PVC线管         城家DN20管

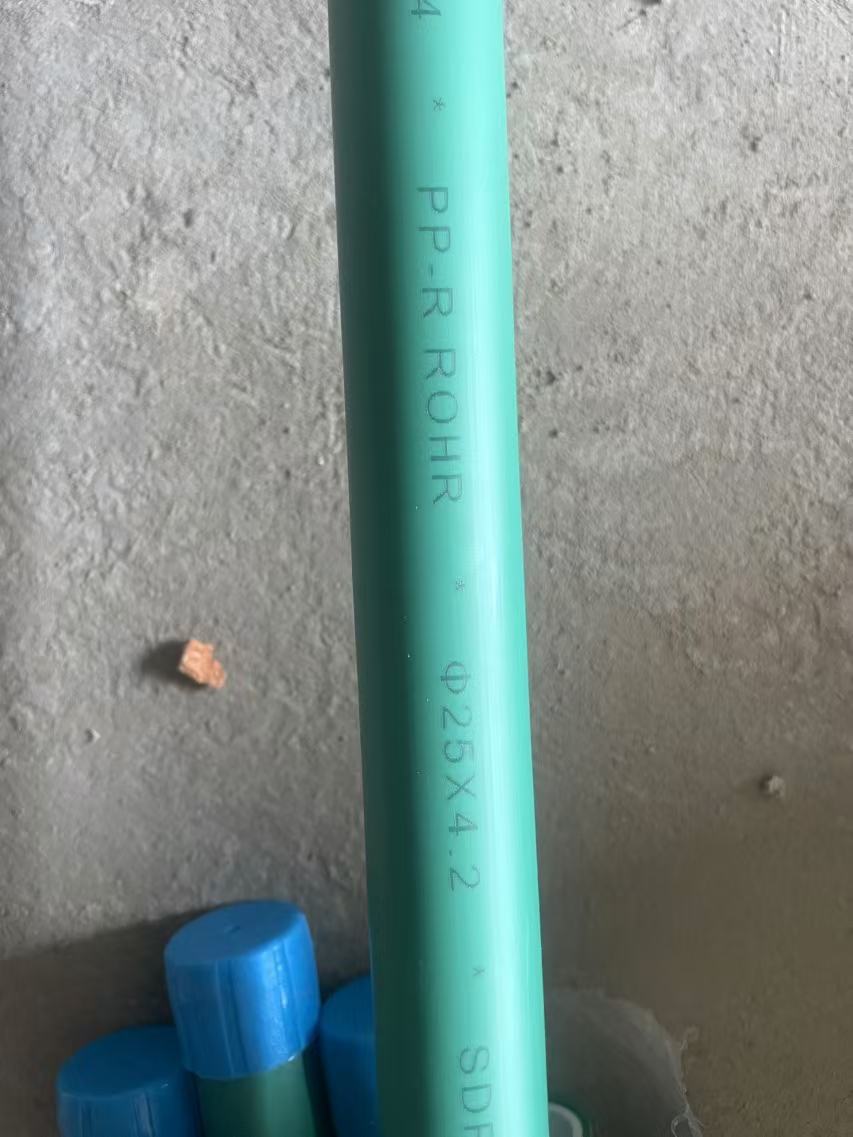

PPR水管         海德欧DN25*4.2钢网复合管

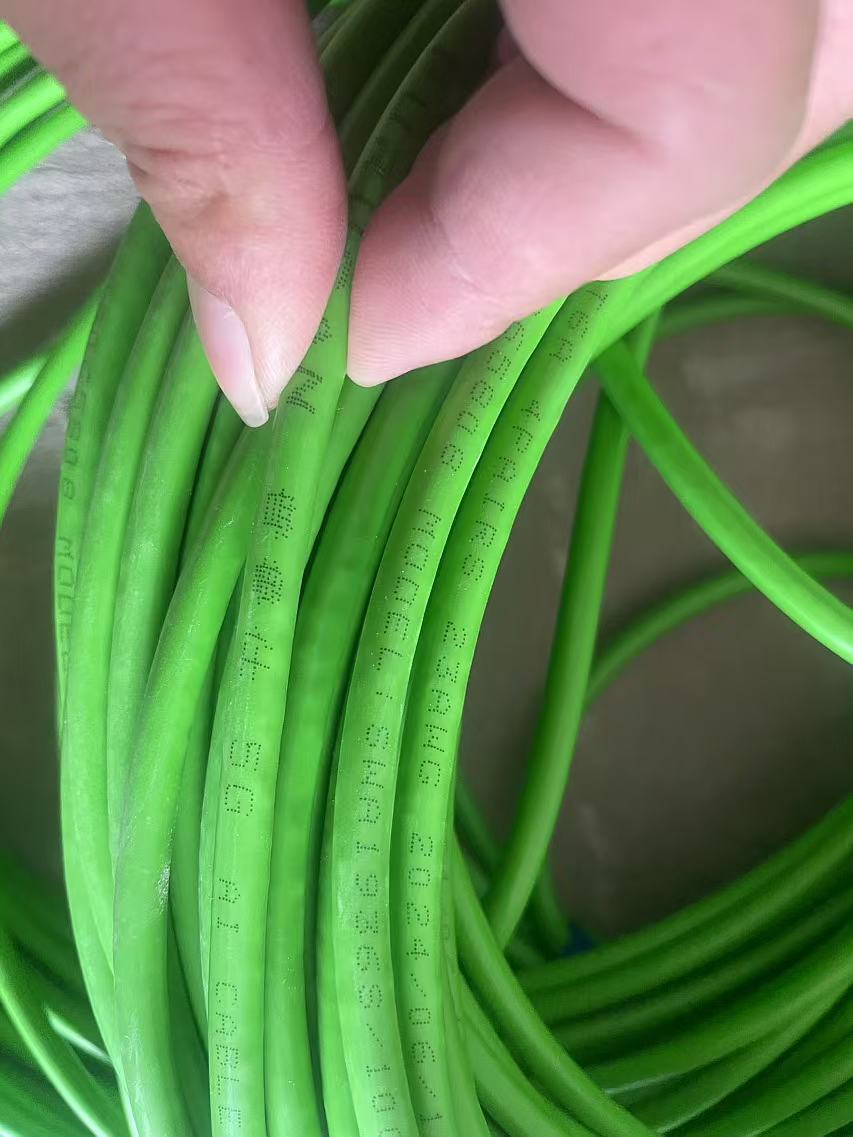

网络线          普鲁仕超六类网线带屏蔽（UTP）
电视线          普鲁仕高清（96编6671）

水电中途阶段

施工工艺

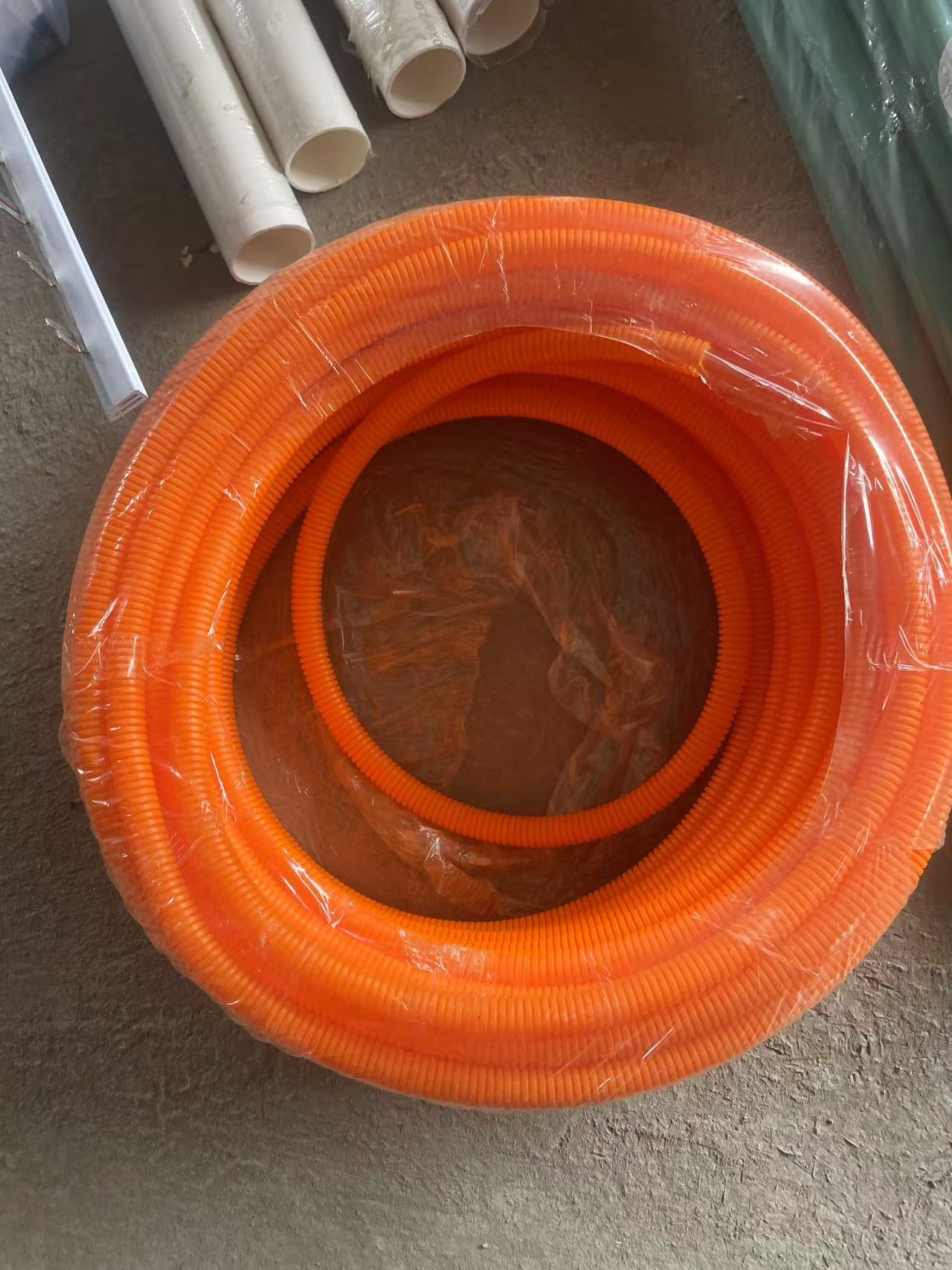

1.筒灯电线用波纹管保护。

2.灯头线套黄腊管保护。

3. 暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

4. 所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

5. 线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

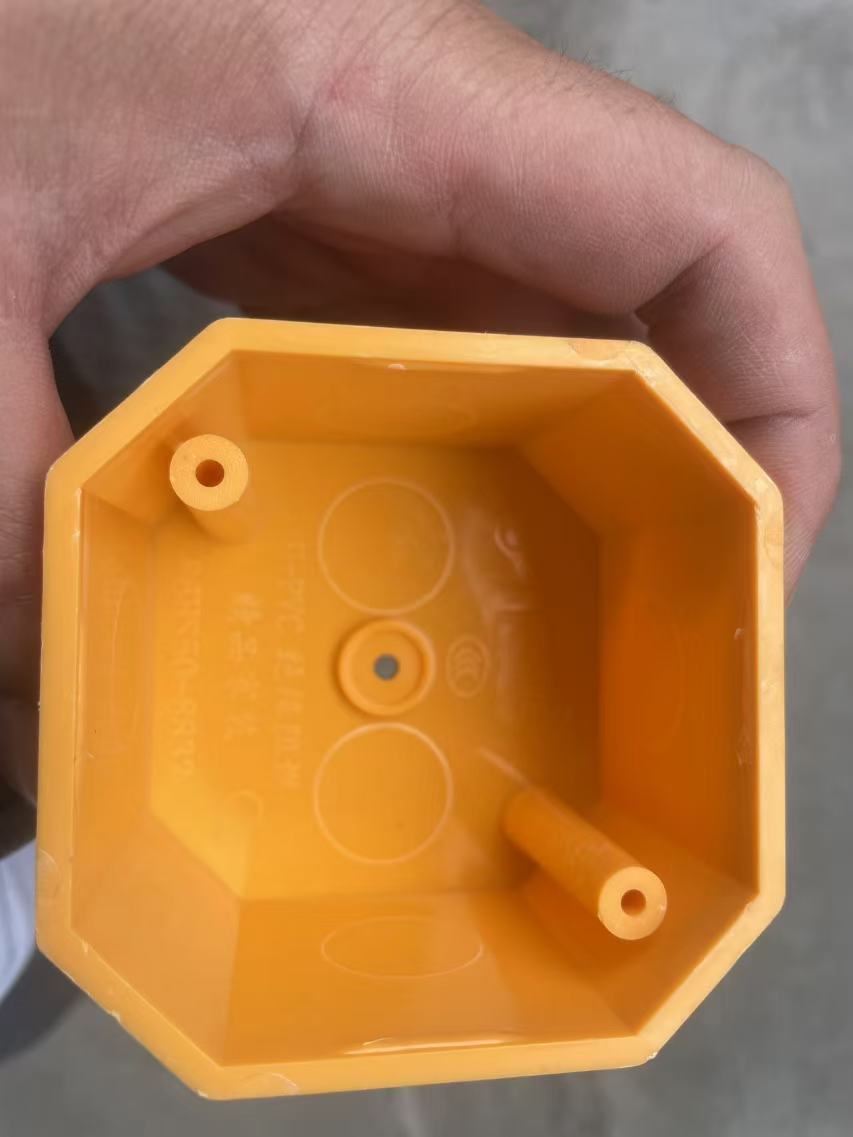

6.电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

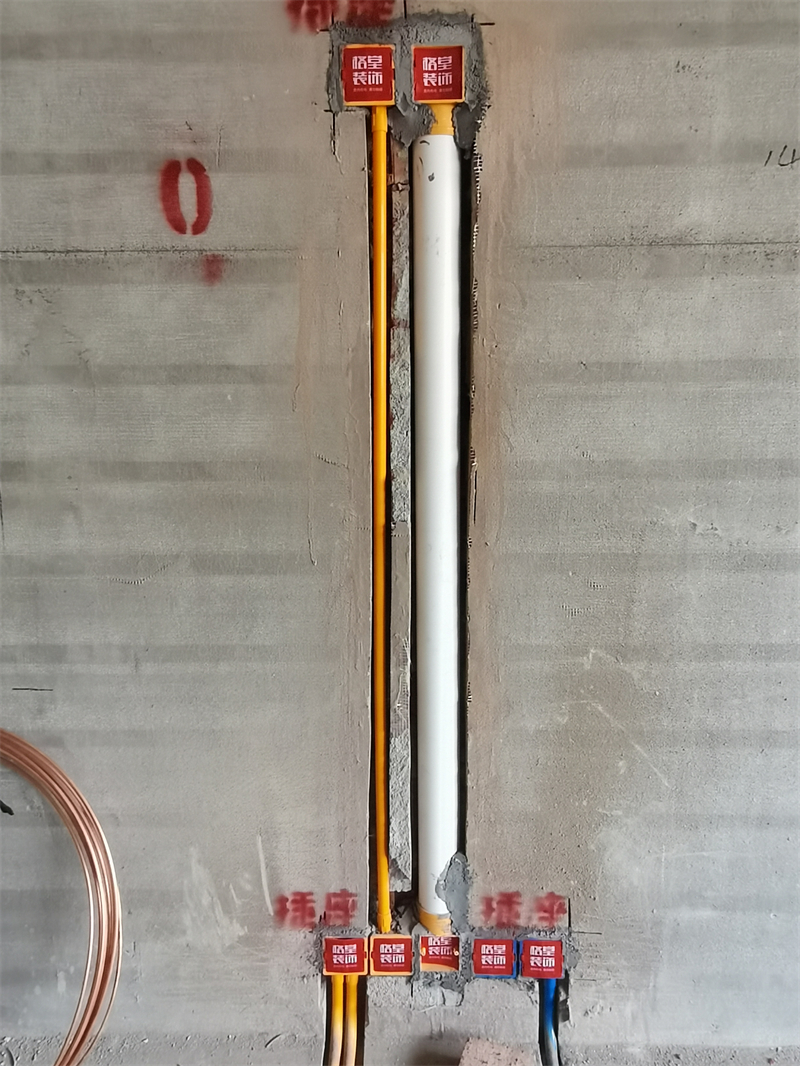

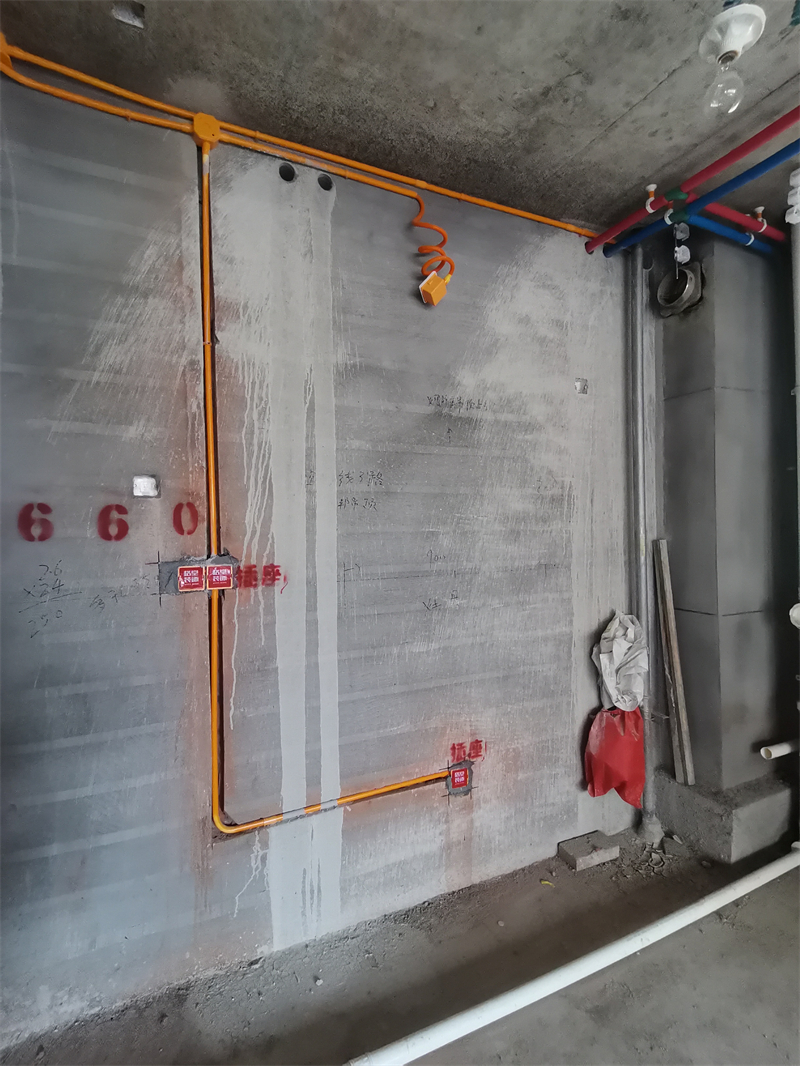

7.强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

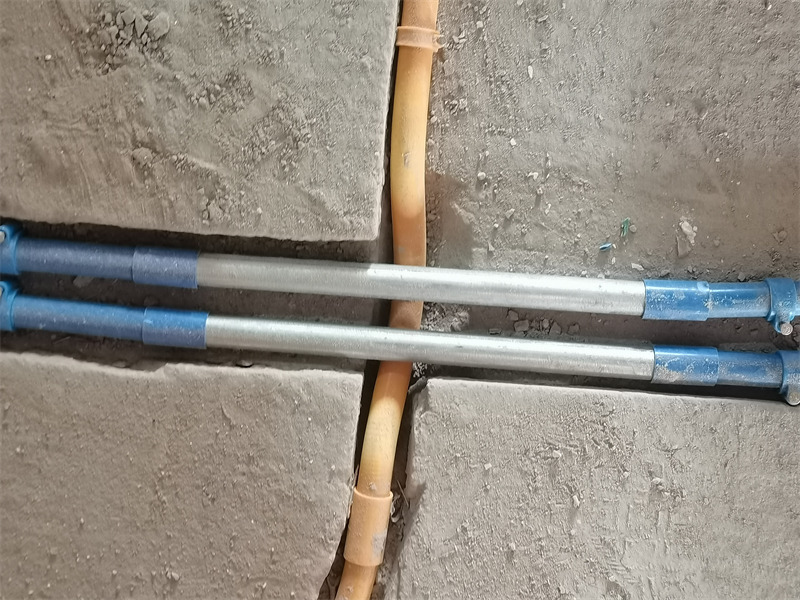

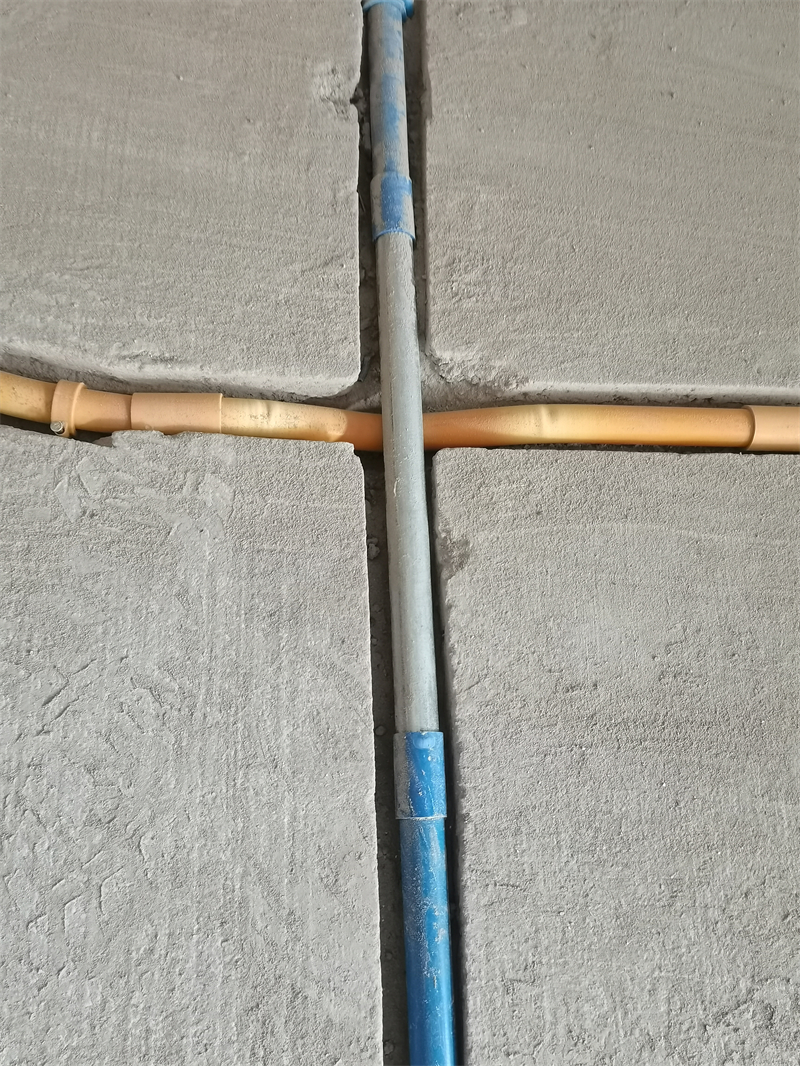

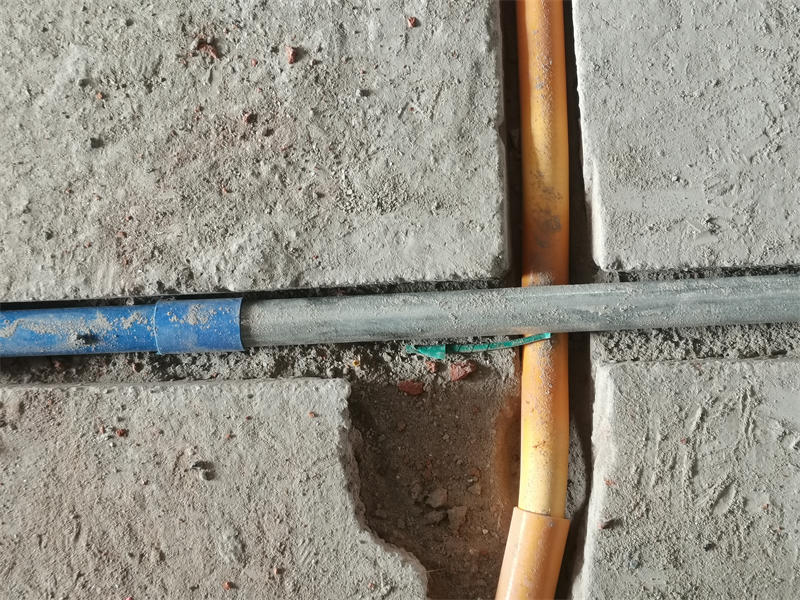

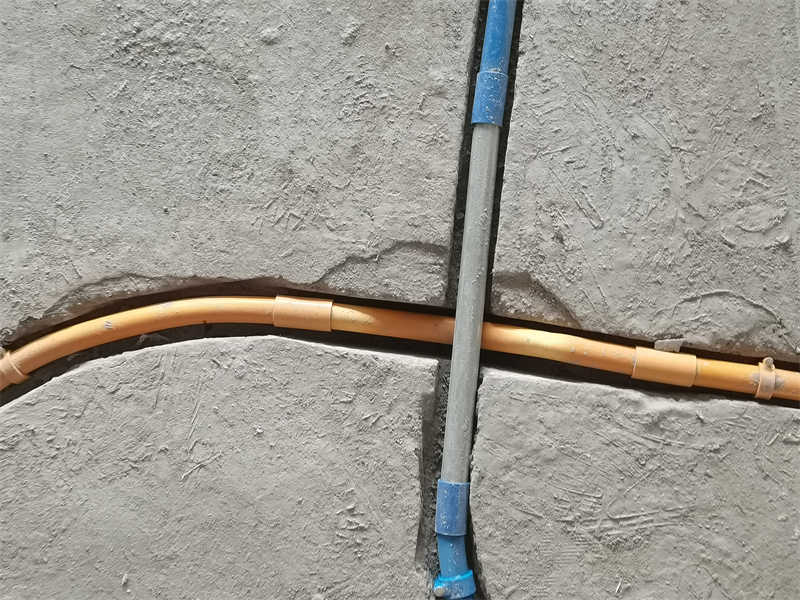

8.强弱电交接处用金属镀锌管交叉，防止信号干扰。

9..电视机插座必须留2个强电插座（预留电信无线接收器插座）。

10.配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。



11..墙角禁止走管，距墙30公分以上。

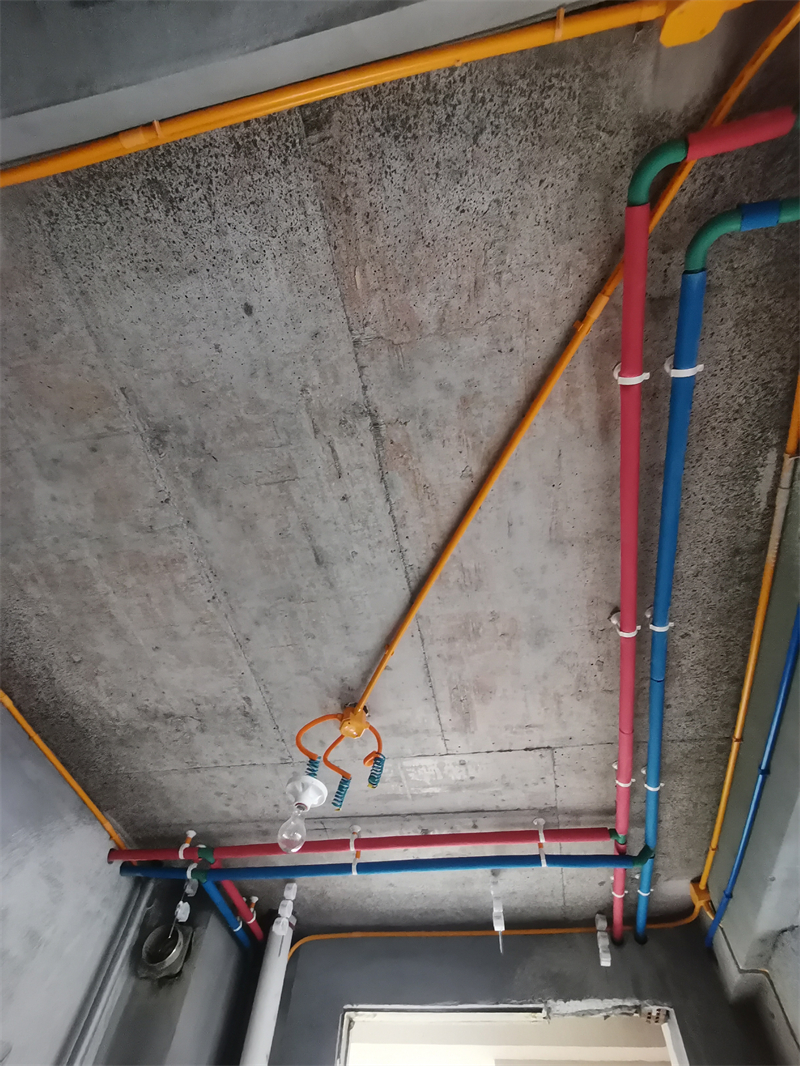

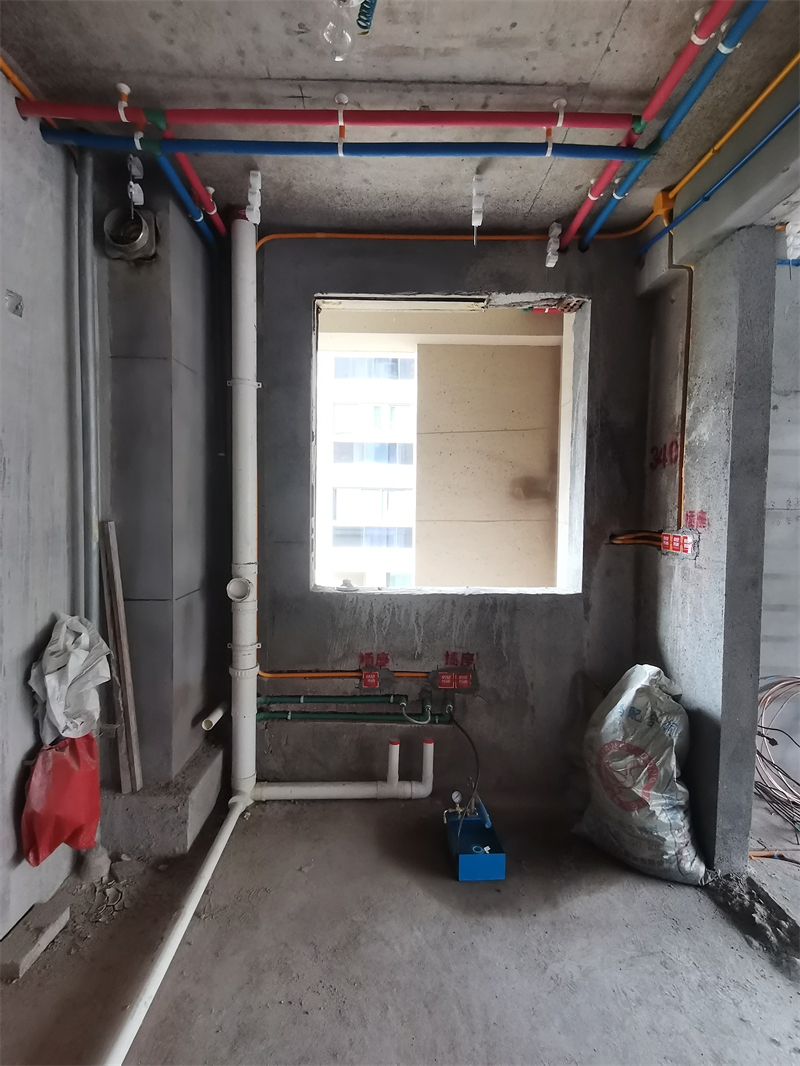

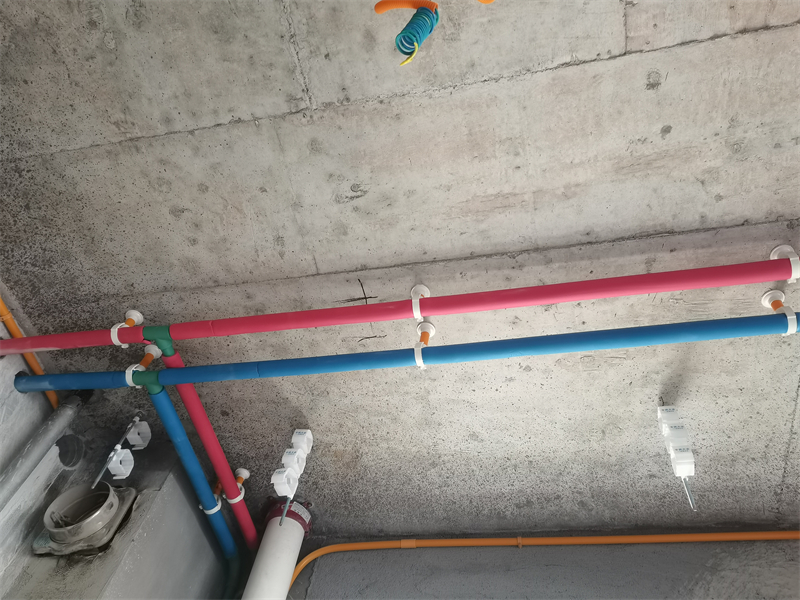

1.水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

2.水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

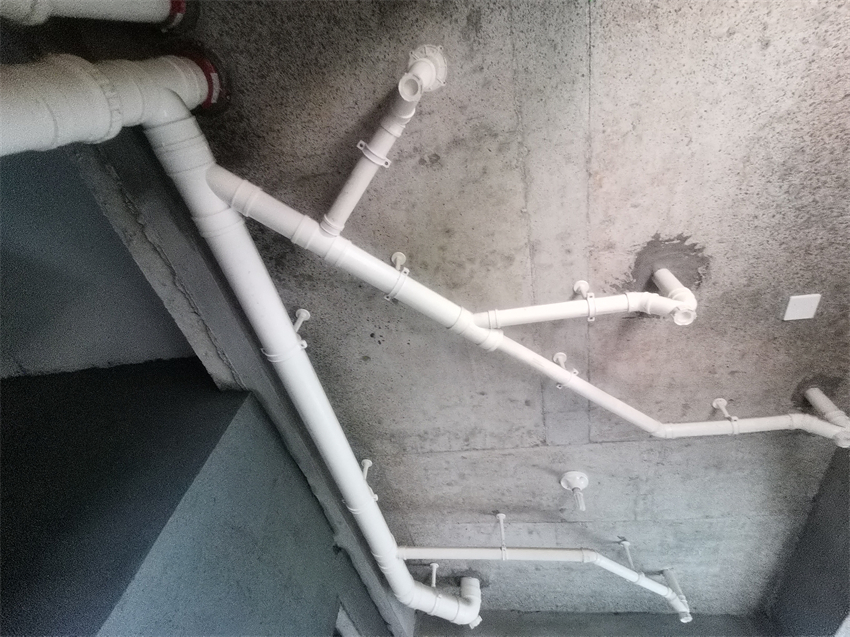

3.厨房、卫生间水管走顶，采用下垂式安装。

4.冷热水管布置专业规范，左热右冷、上热下冷。

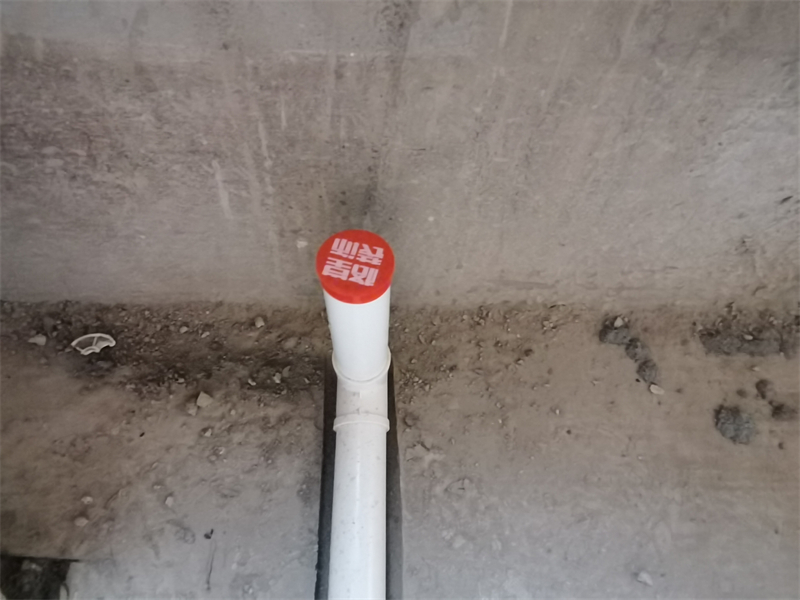

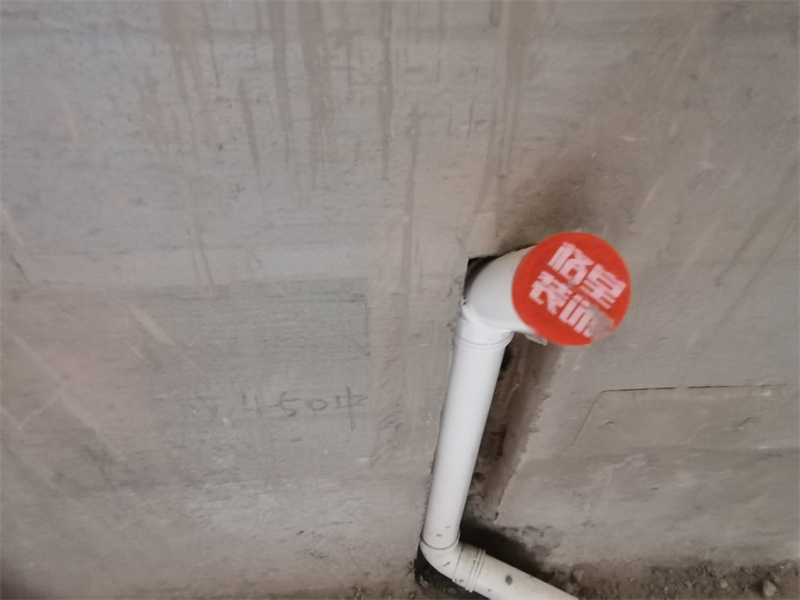

5.下水管用格堂专用保护盖保护，防止砂石堵塞管道。

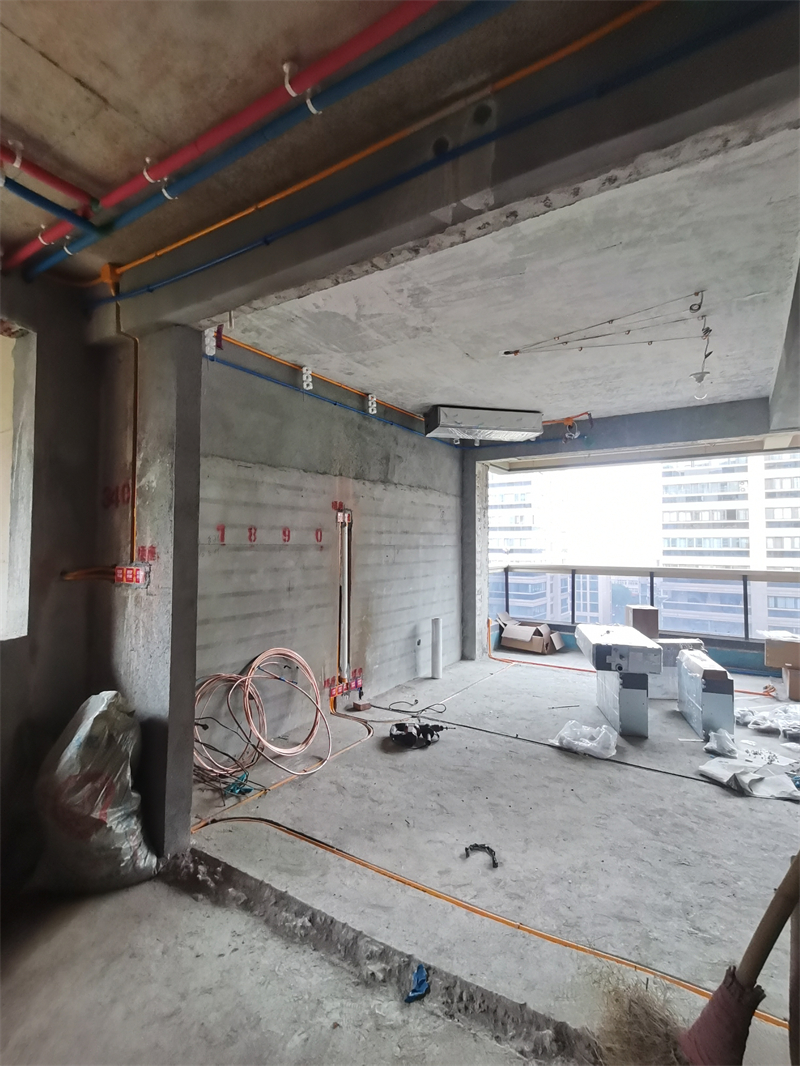

厨房水电中途
