沐霞人家12-2-40#110㎡现代中古——古典与时尚并存

发表于 2024-10-10 16:18:23

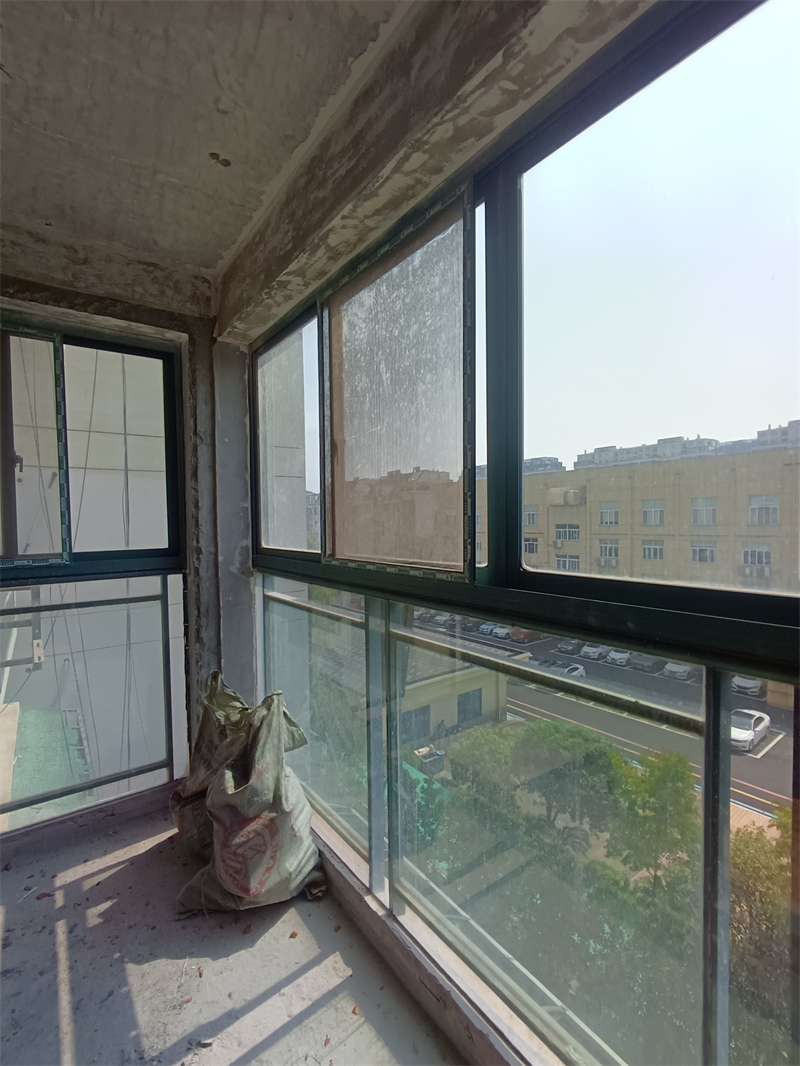

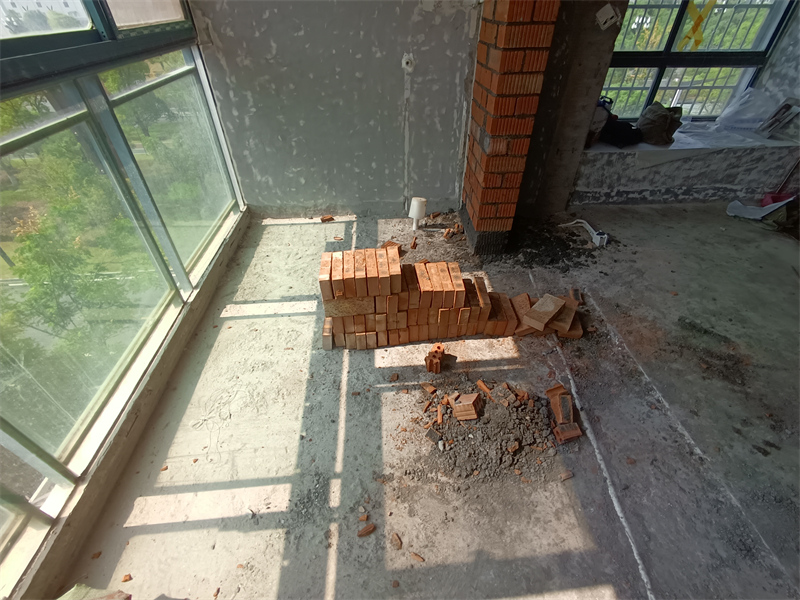

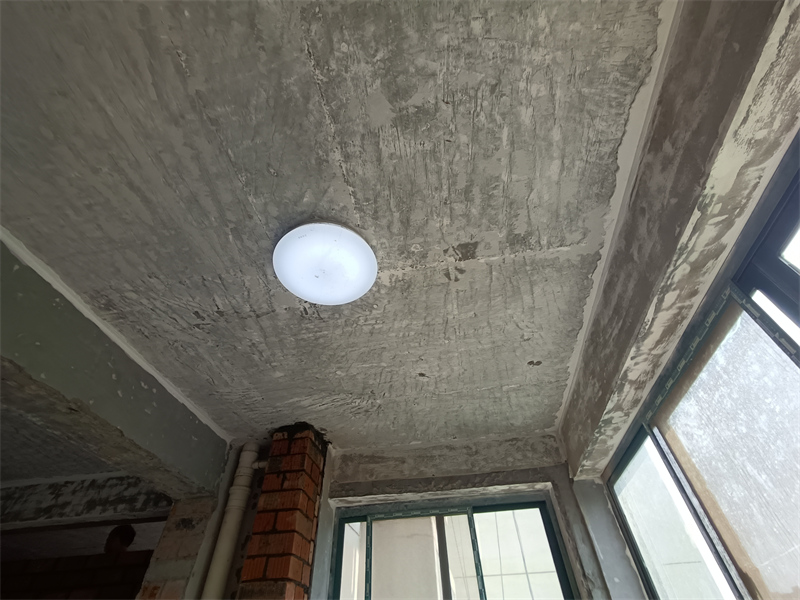

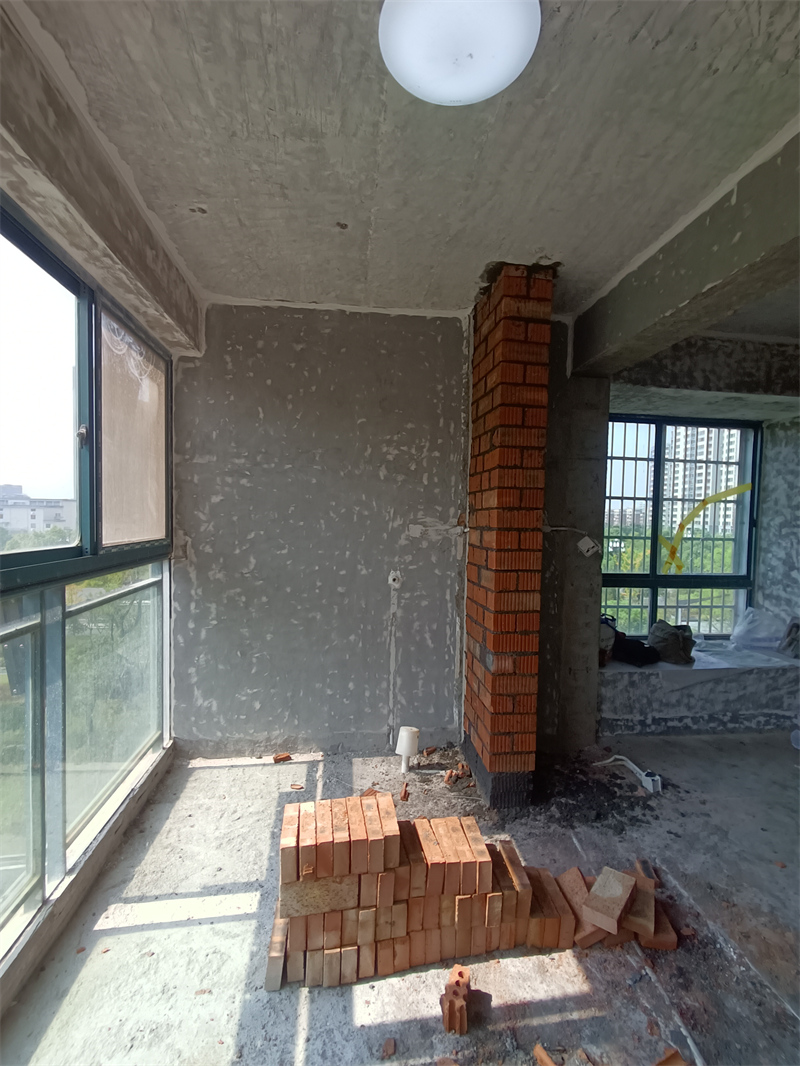

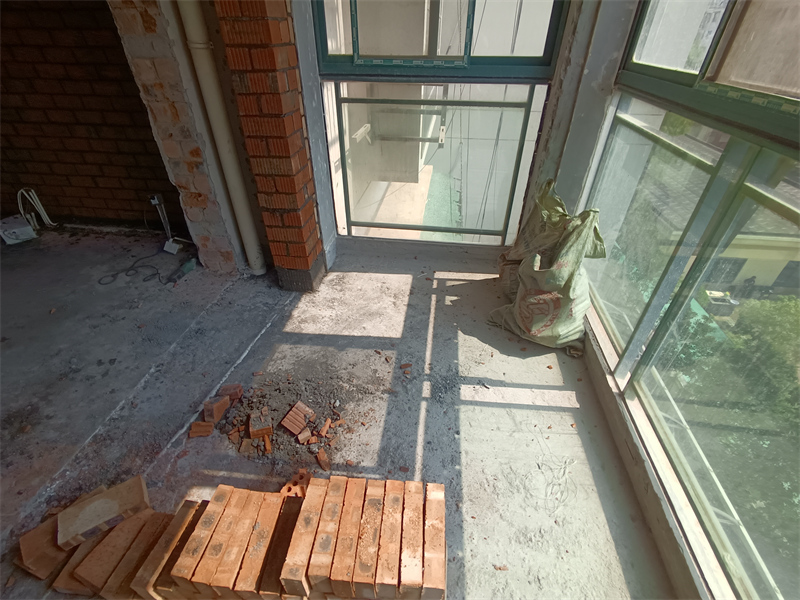

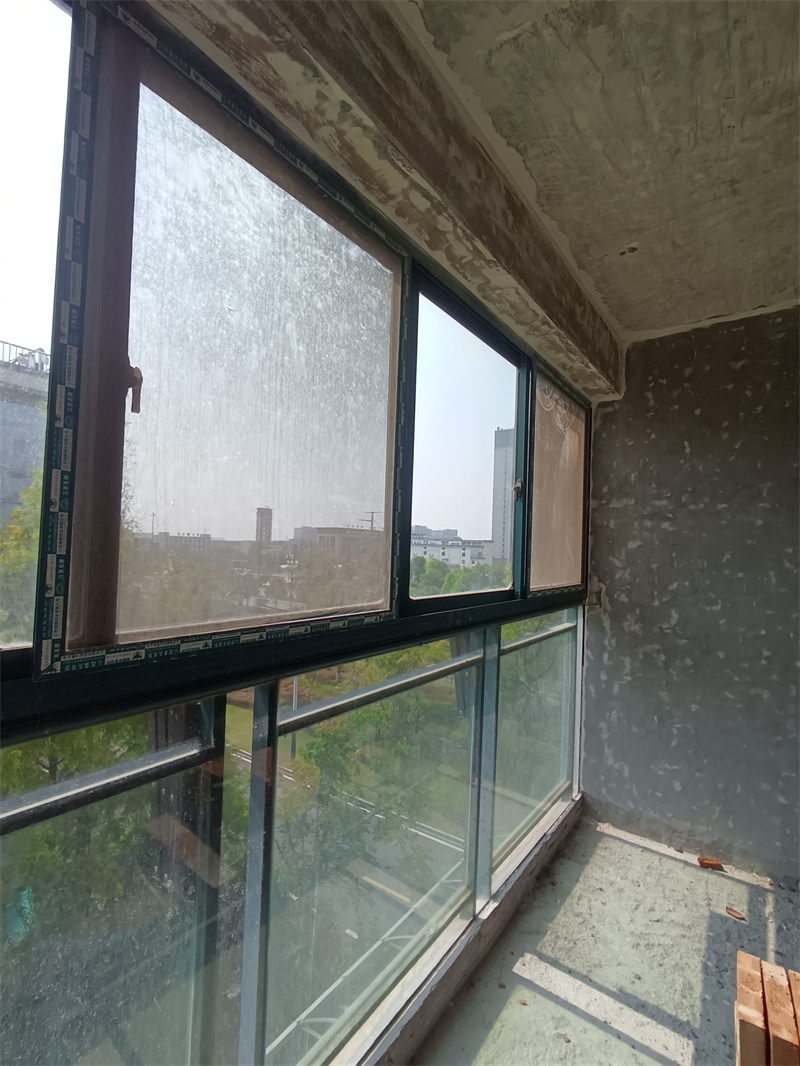

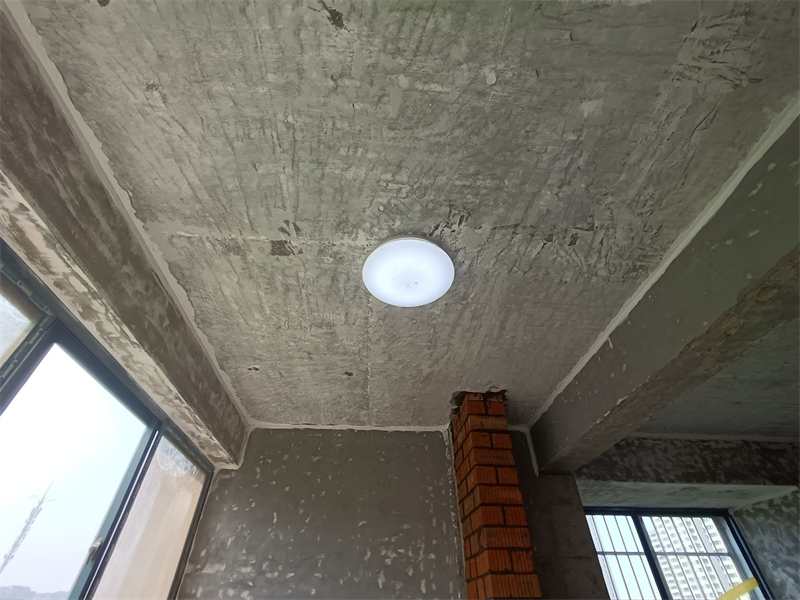

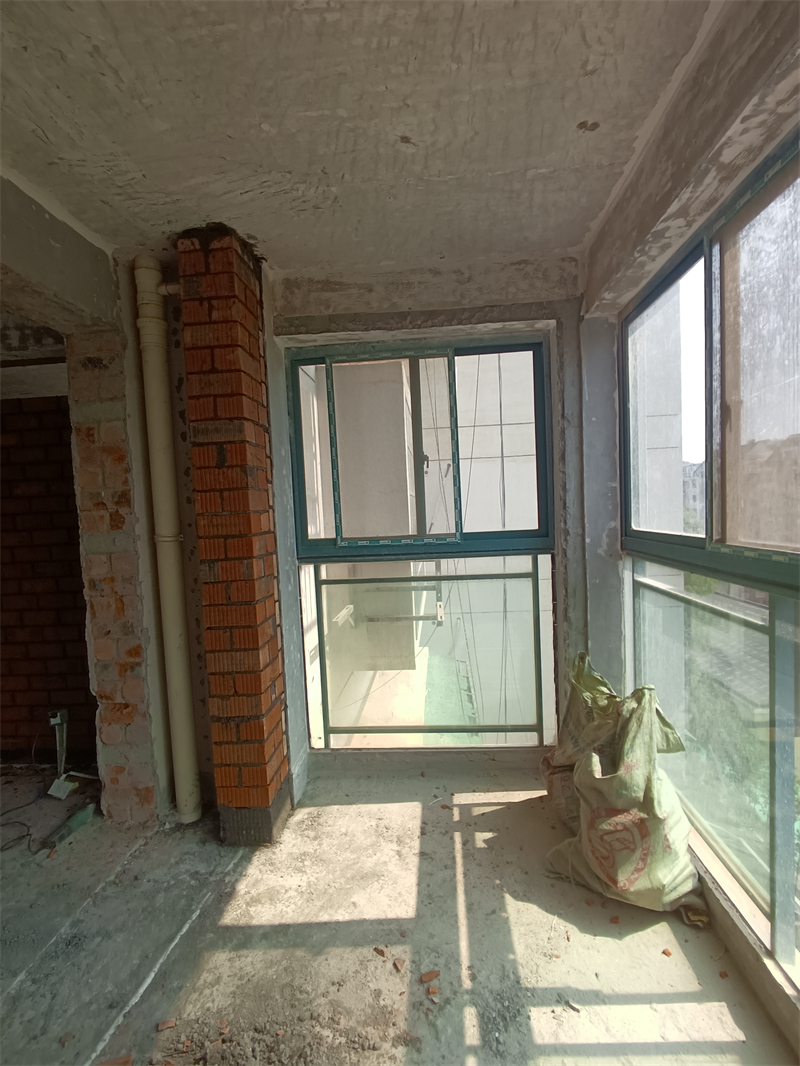

阳台

发表于 2024-10-10 16:18:51

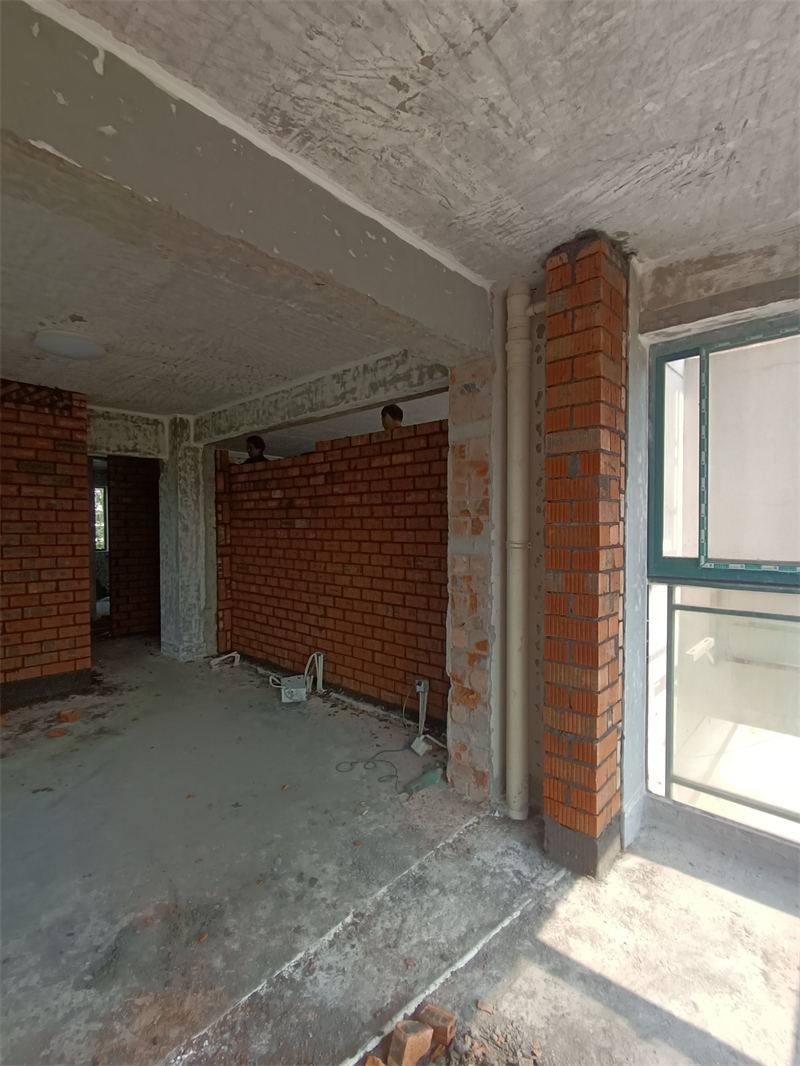

对角

发表于 2024-10-14 16:16:27

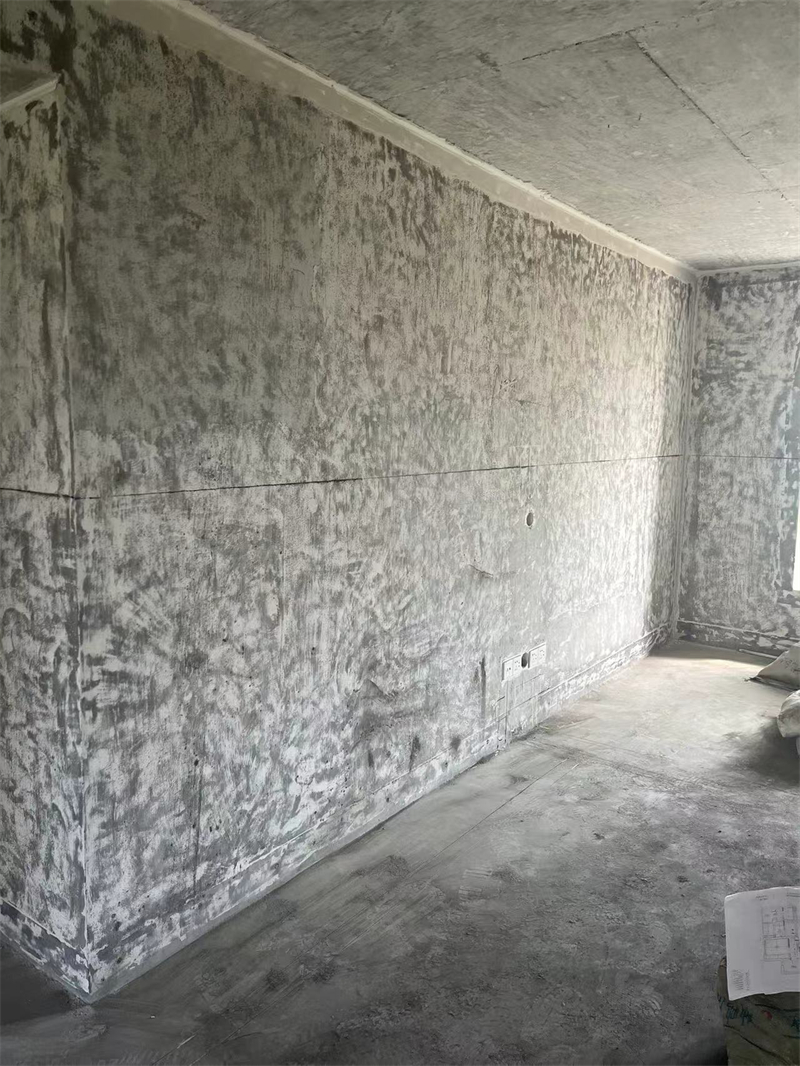

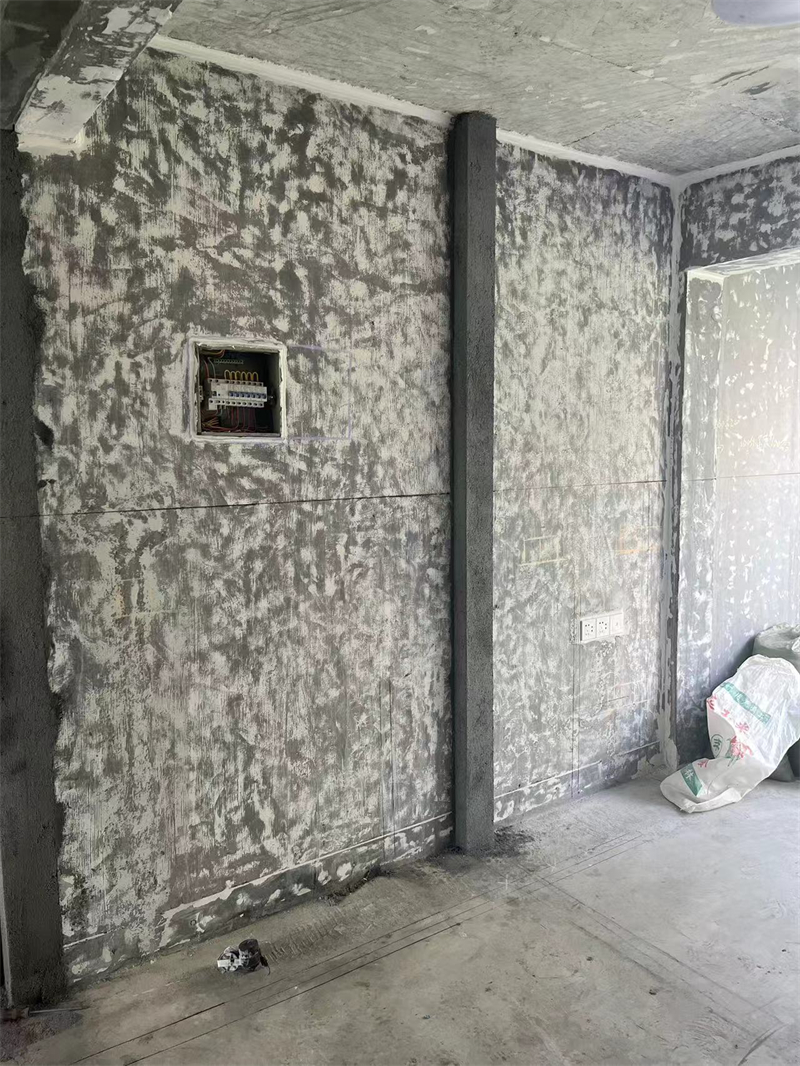

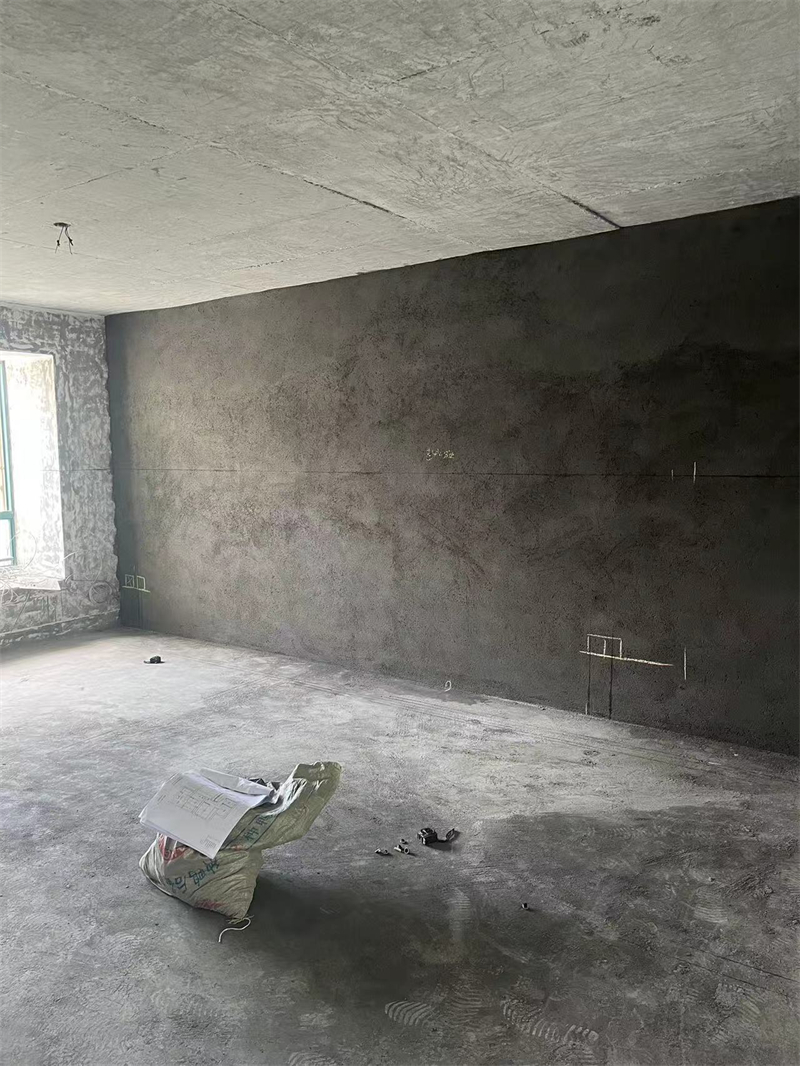

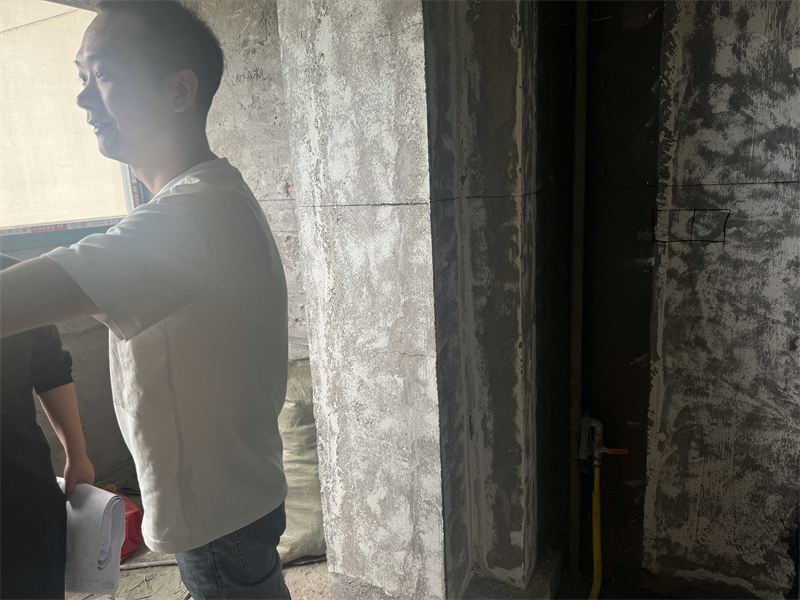

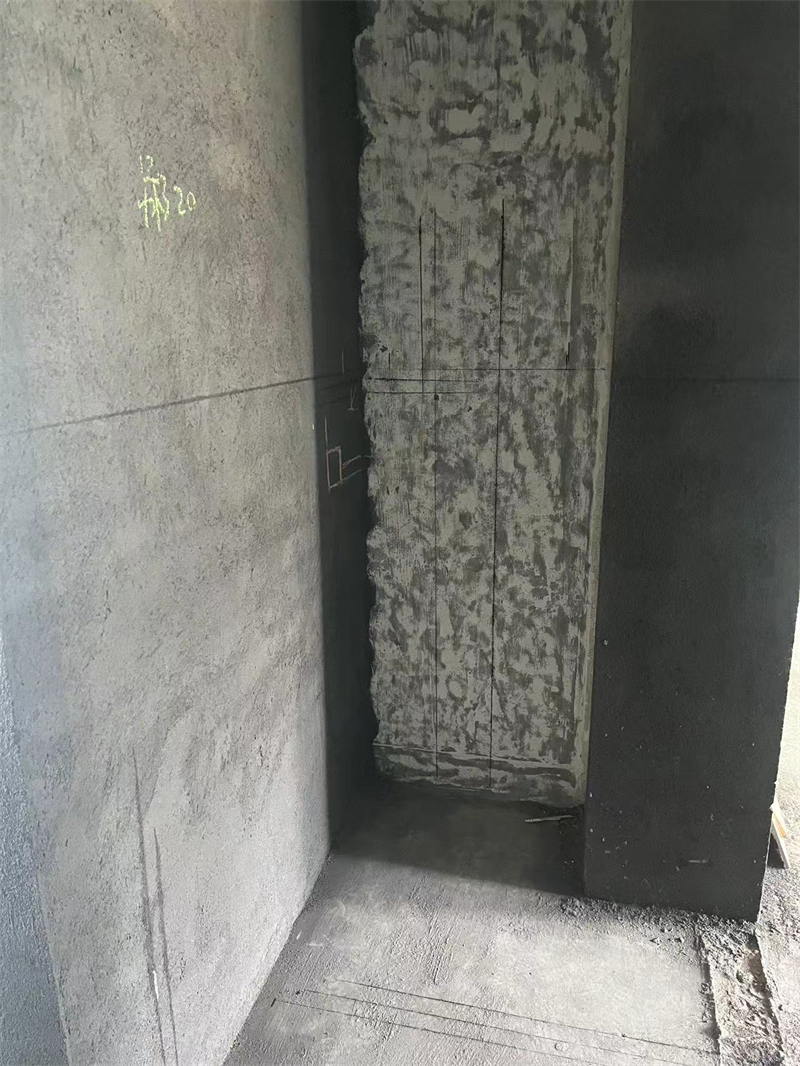

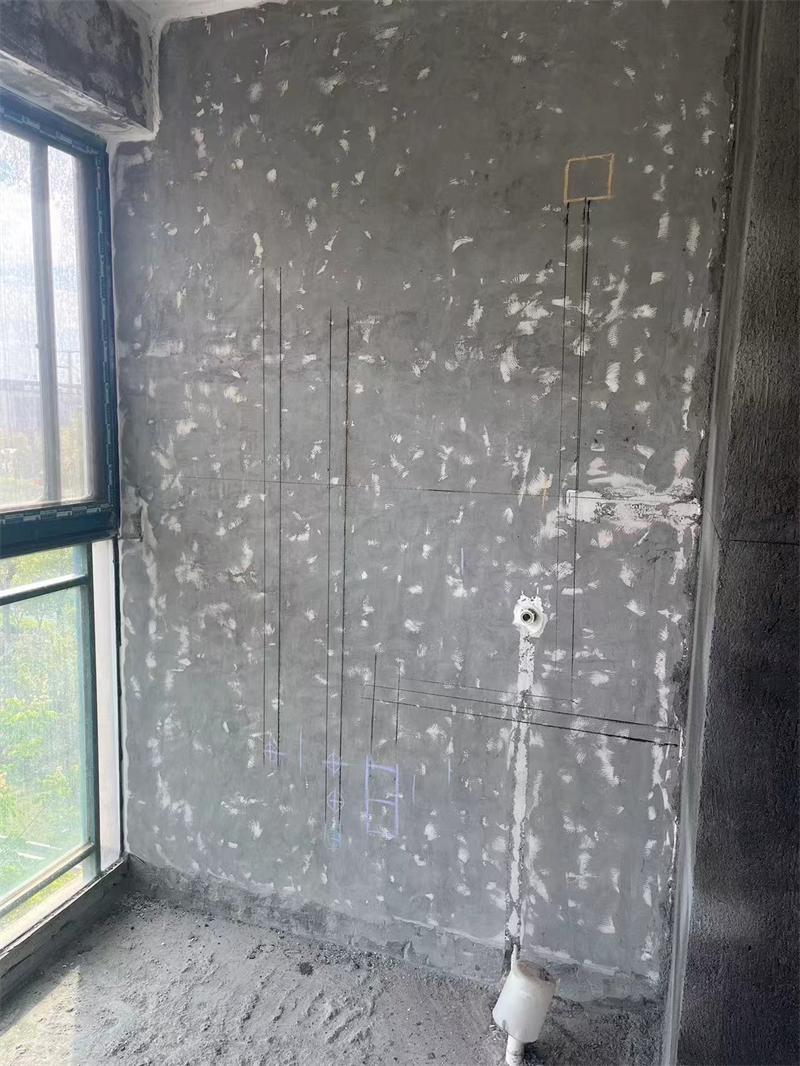

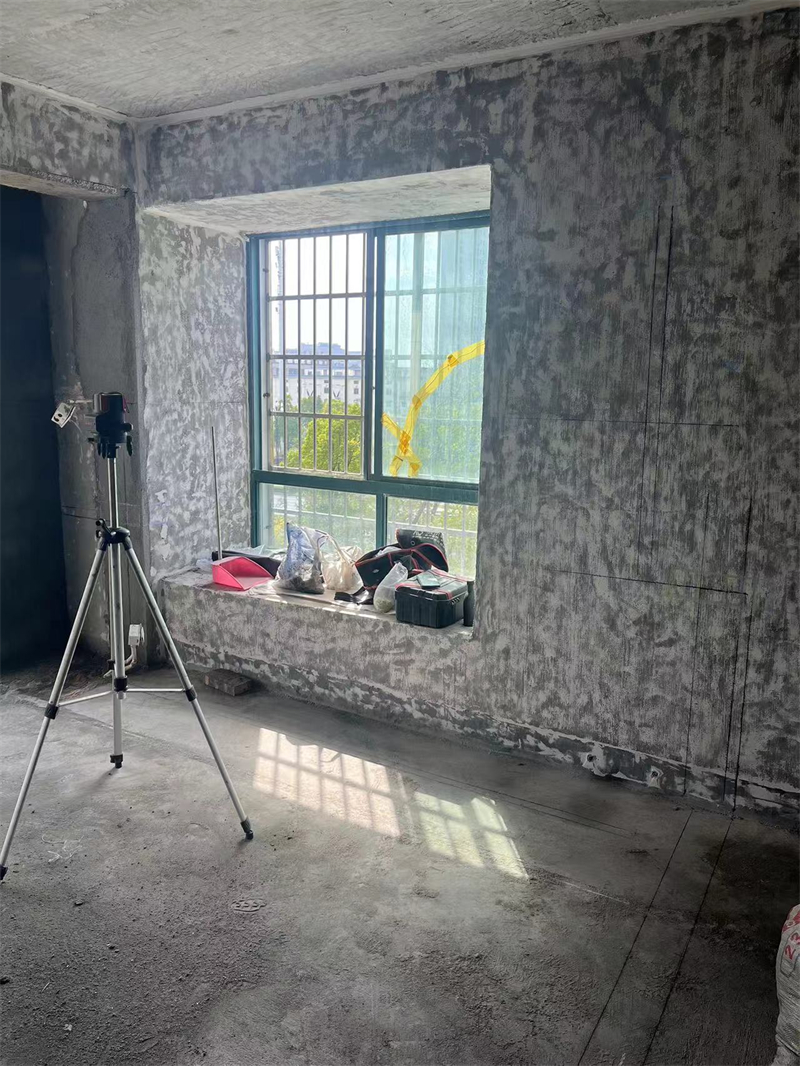

水电放样

立体放样，就是把设计图纸上的内容弹到实际顶面、地面和墙面上，相当于将图纸转移到现实工地中，业主可以很直观的看到装修后的大致效果，勾勒出美好生活。如有需要整改的地方，业主第一时间看了就能提出来，方便设计师、项目经理的工作开展。

发表于 2024-10-16 16:08:02

本帖最后由格堂黄姐于 2024-10-16 16:09 编辑

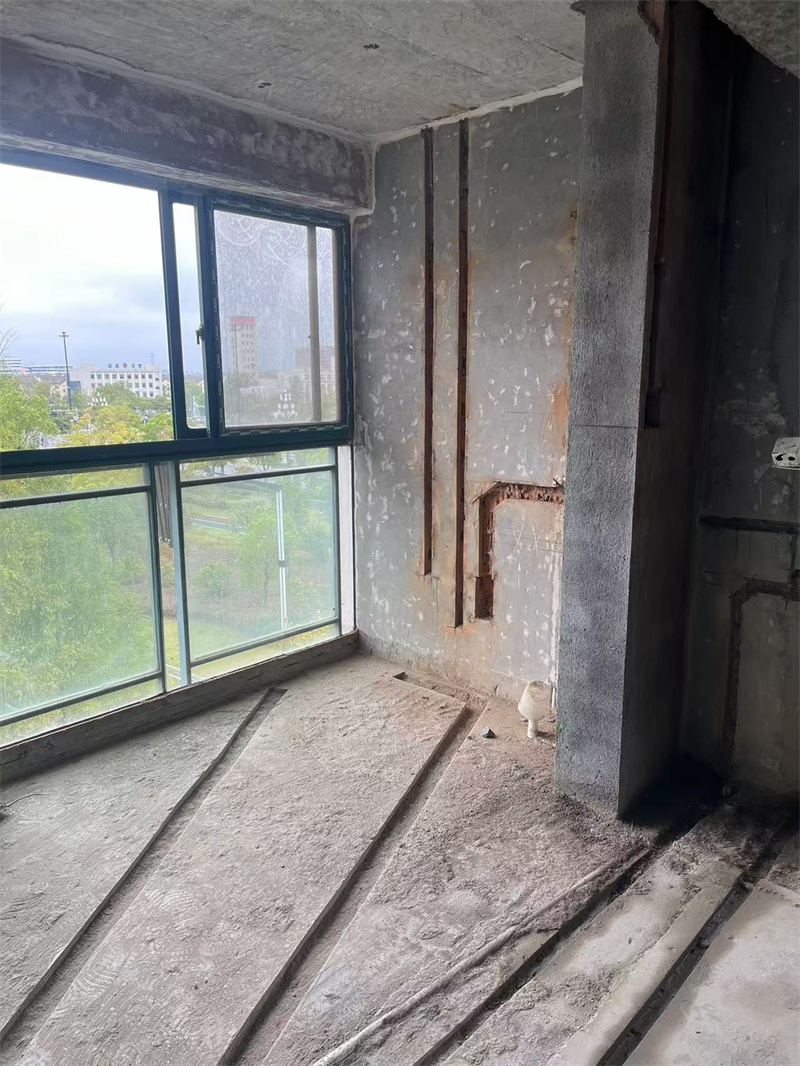

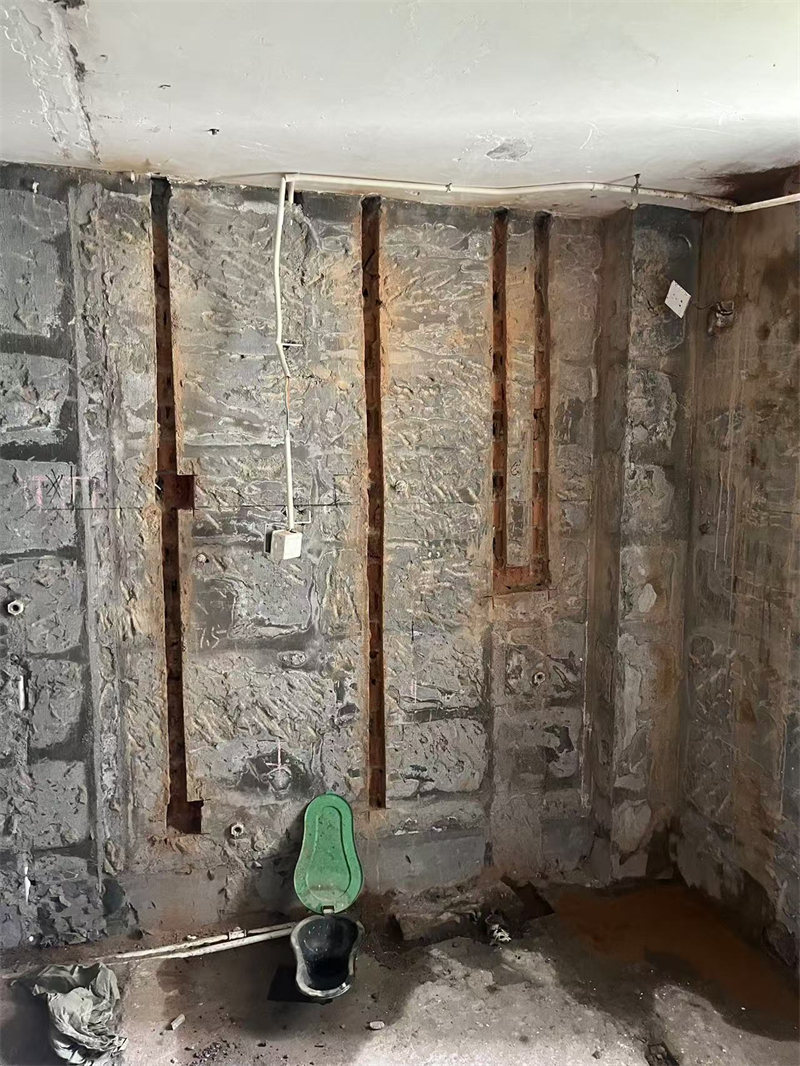

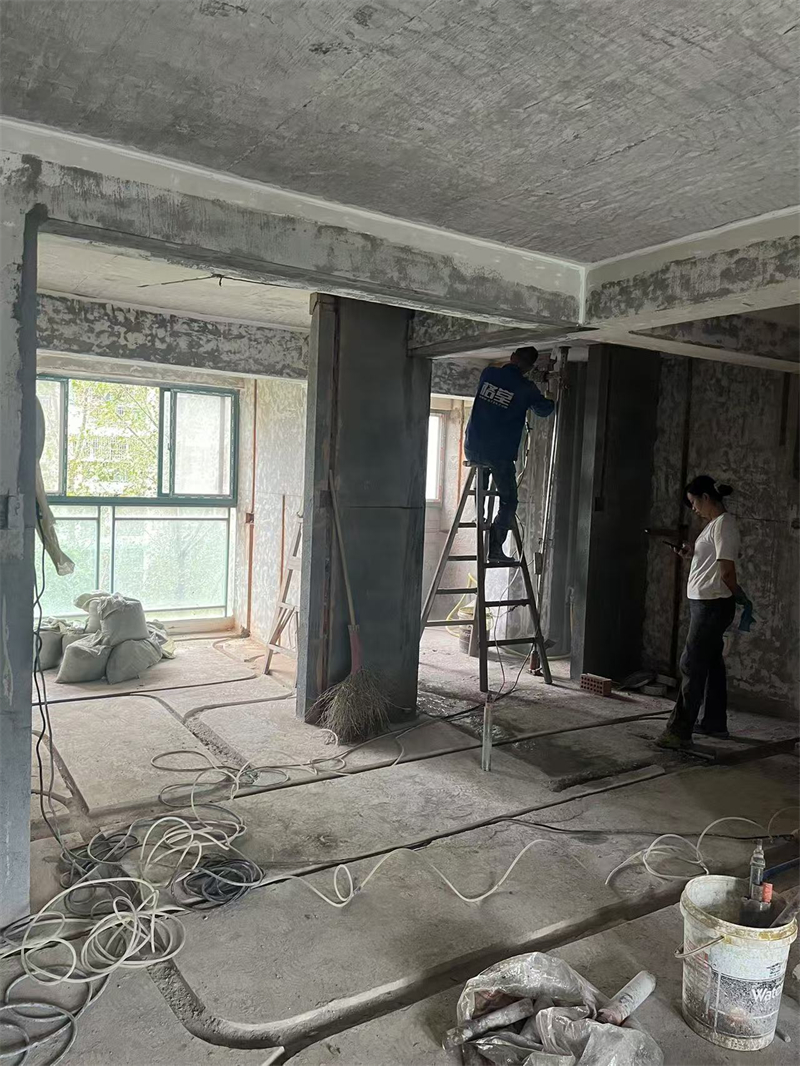

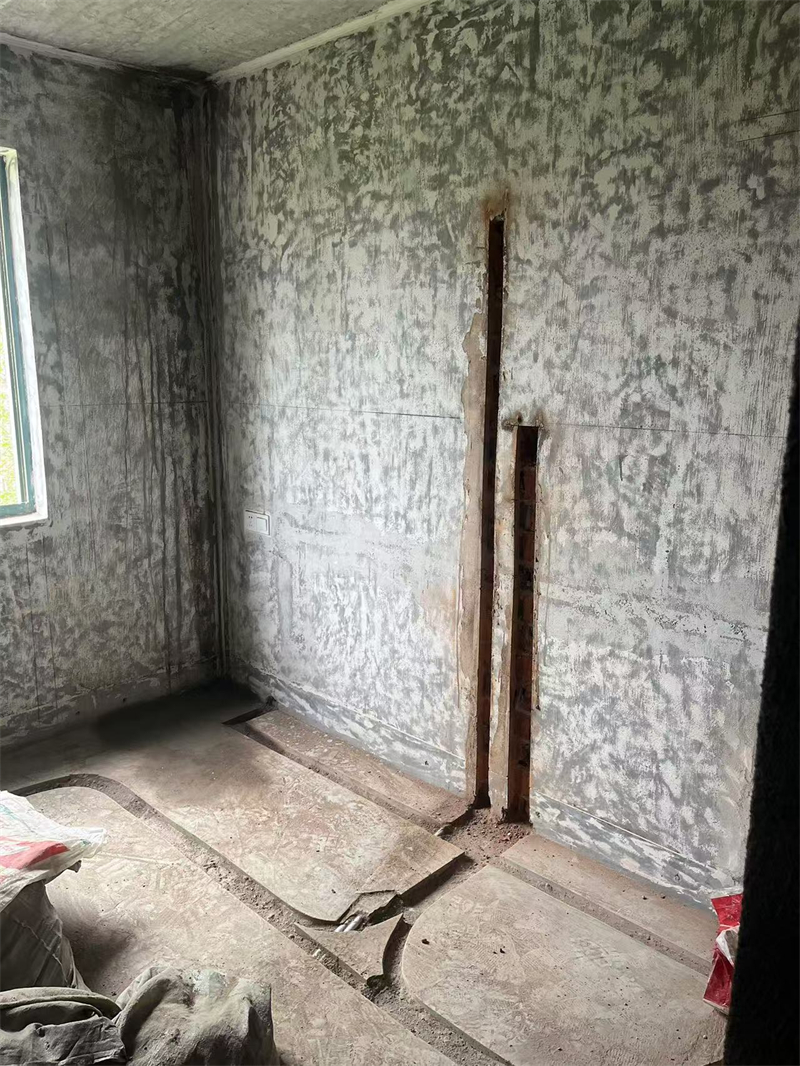

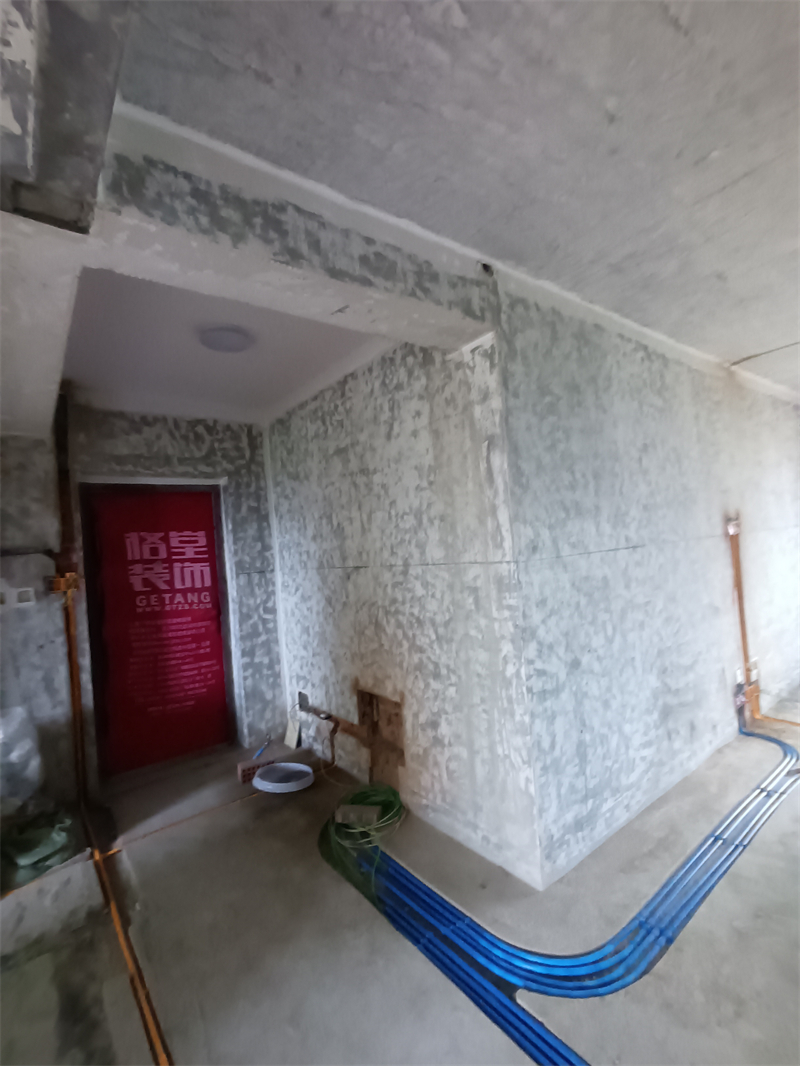

水电开槽

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

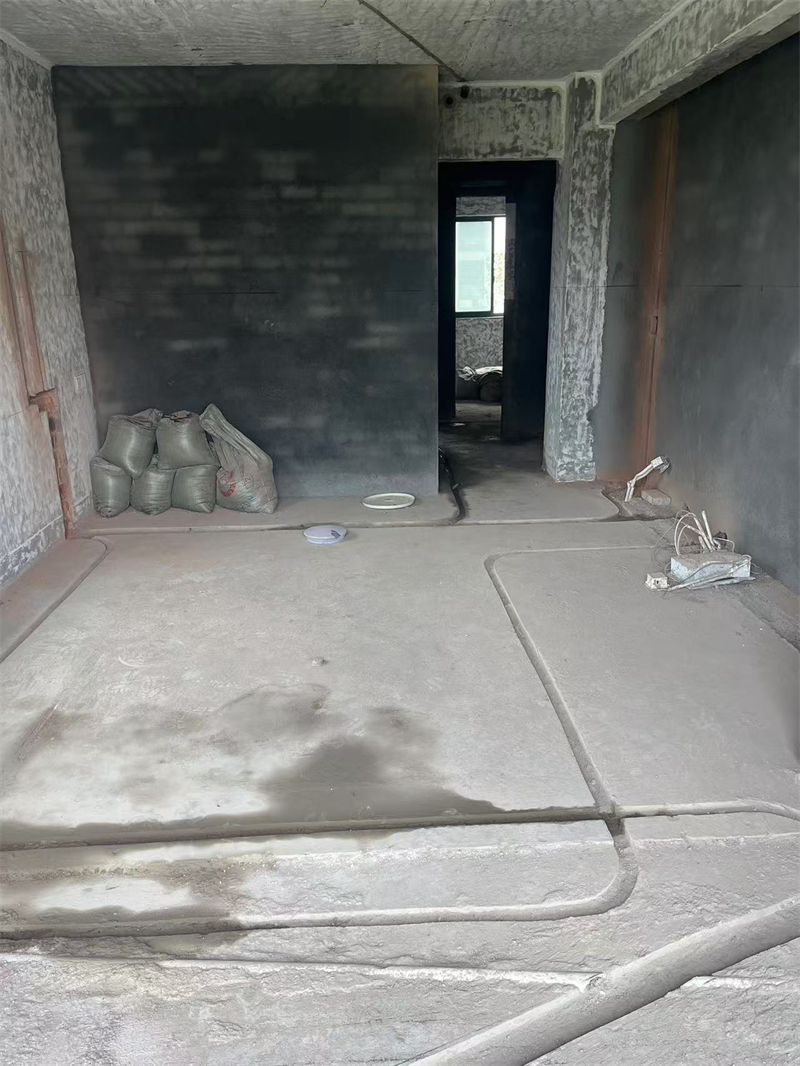

地面开槽深度够深，开槽标准，线管低于地面1公分。

发表于 2024-10-16 16:09:26

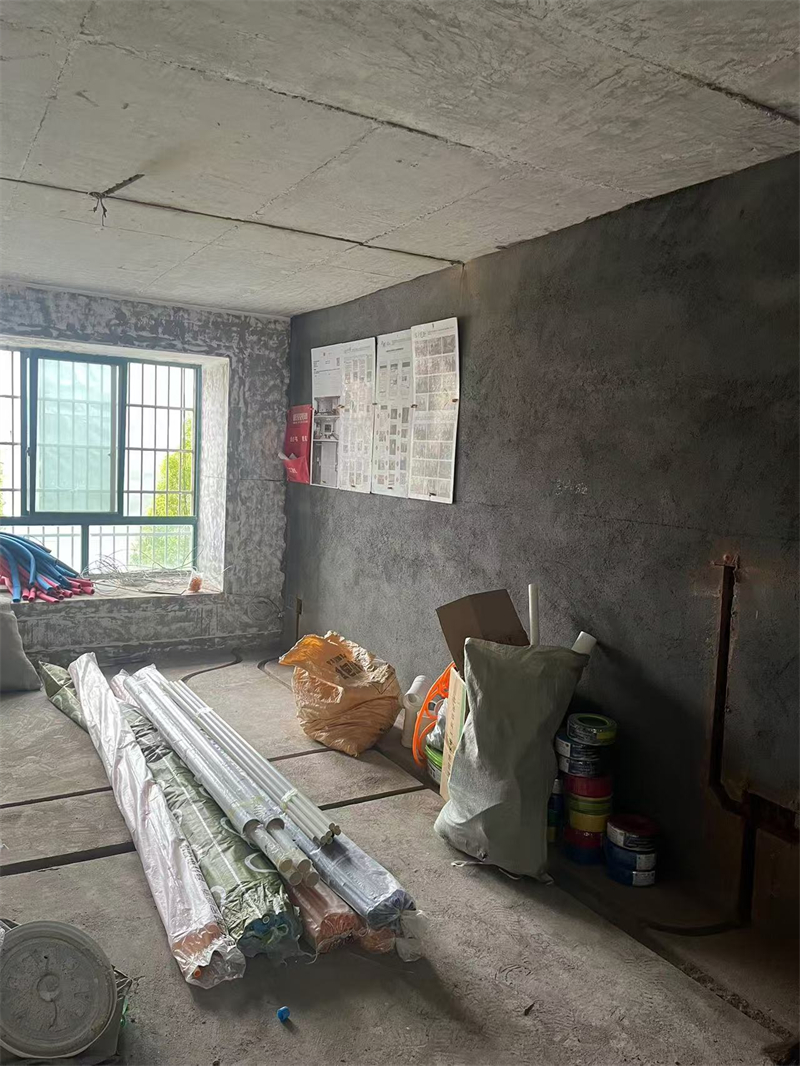

水电材料

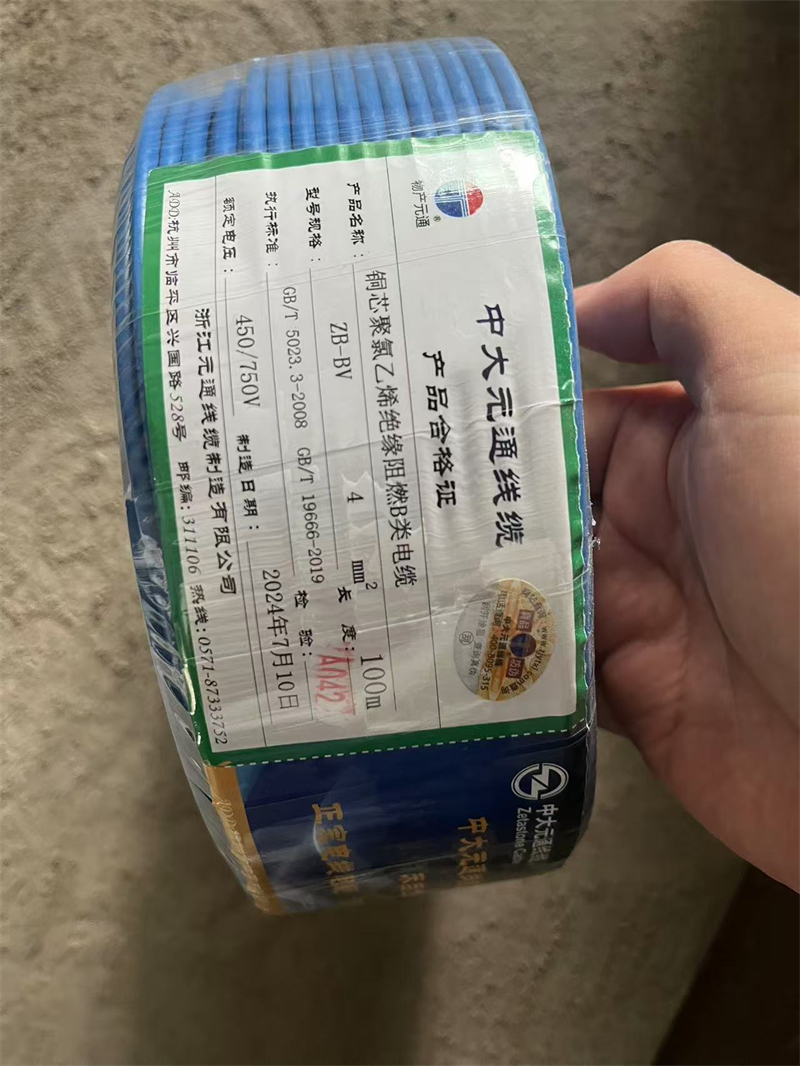

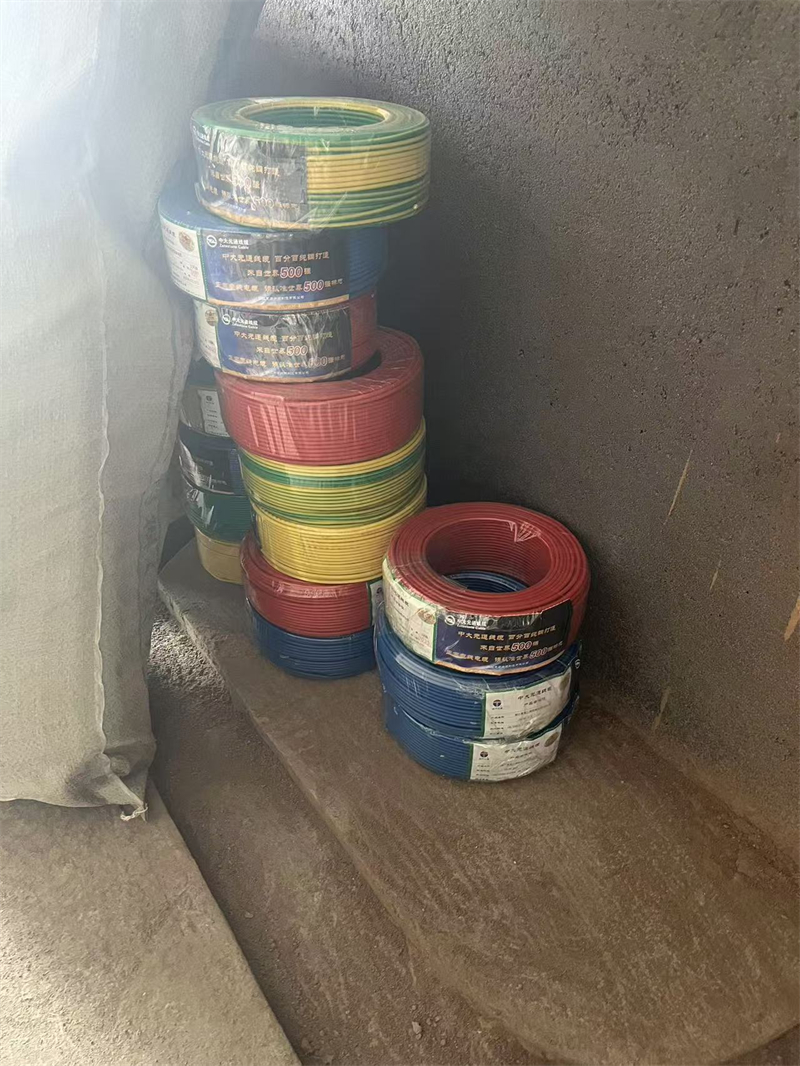

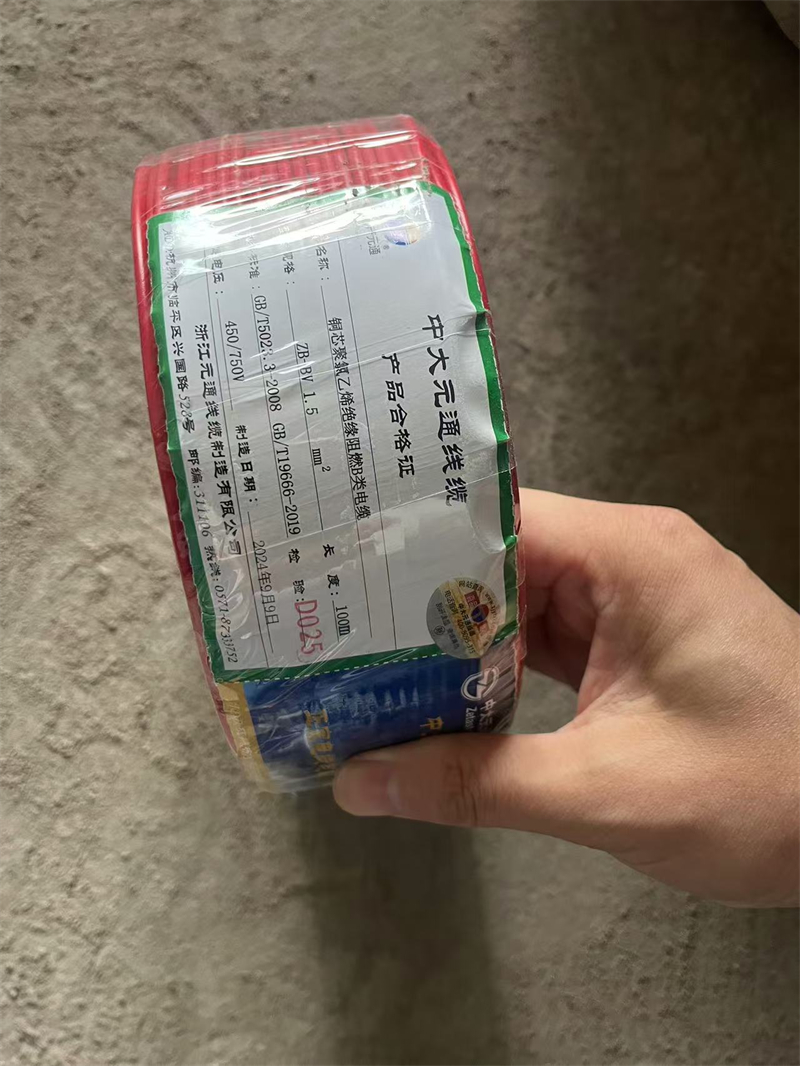

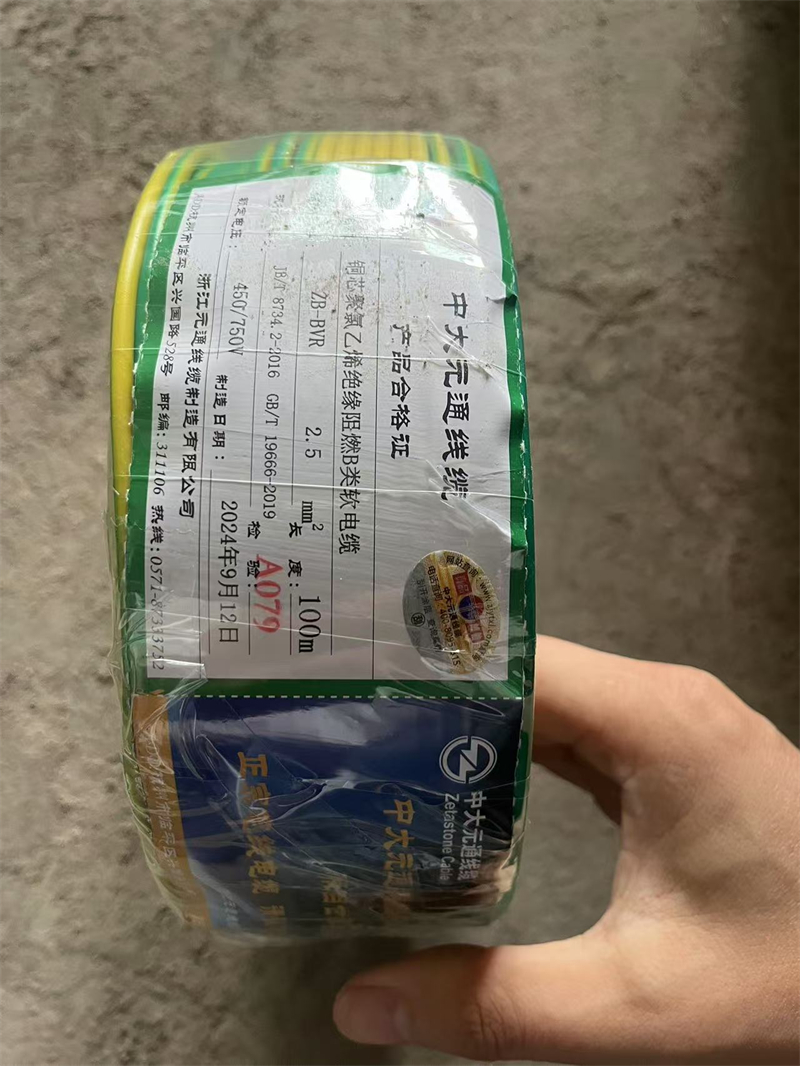

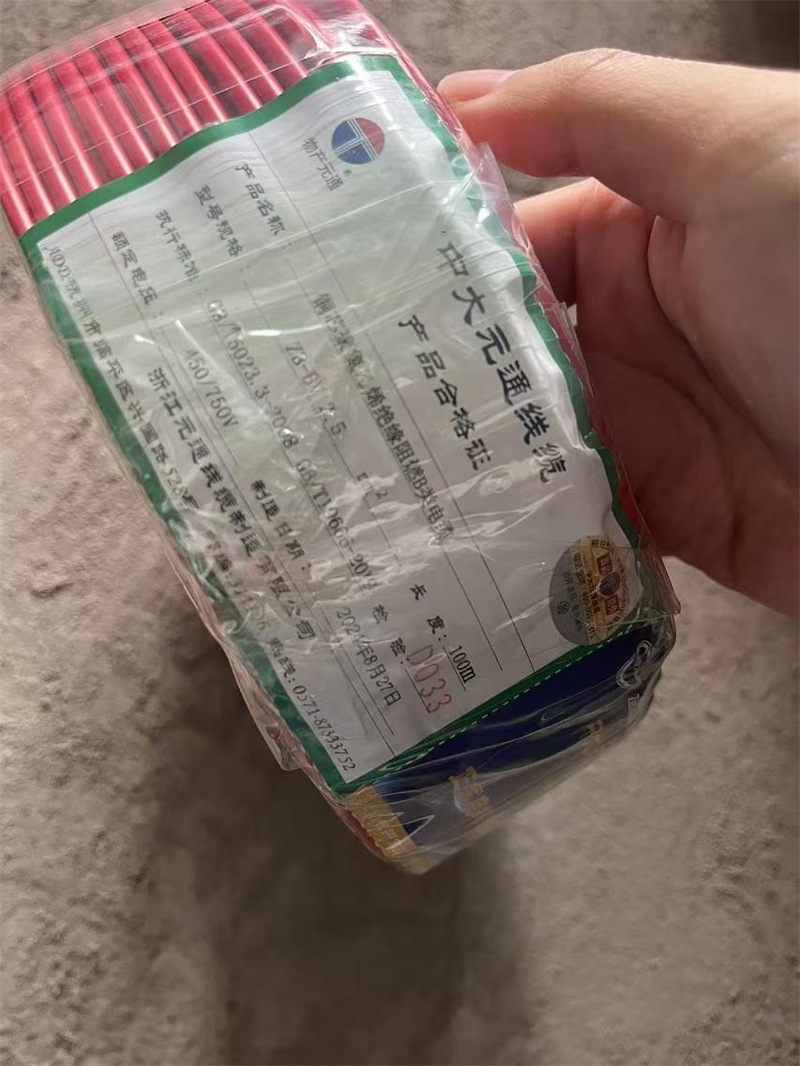

电线中大元通阻燃线

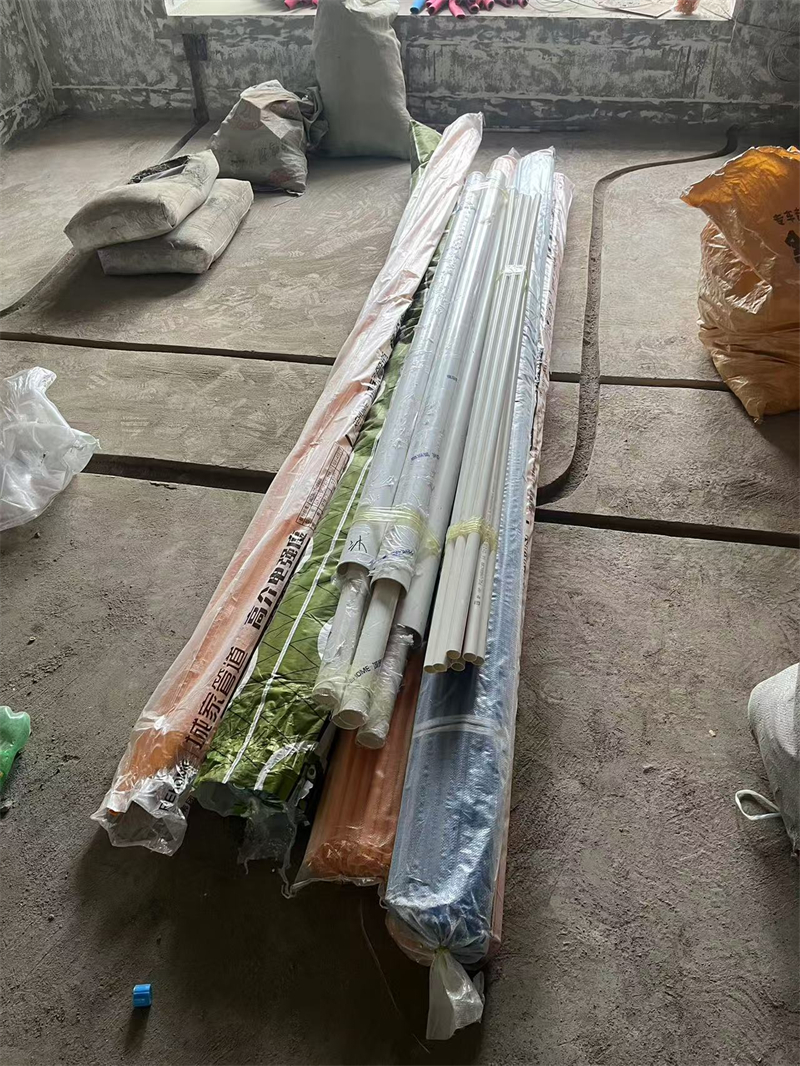

PVC排水城家DN50/DN75

PVC线管城家DN20管

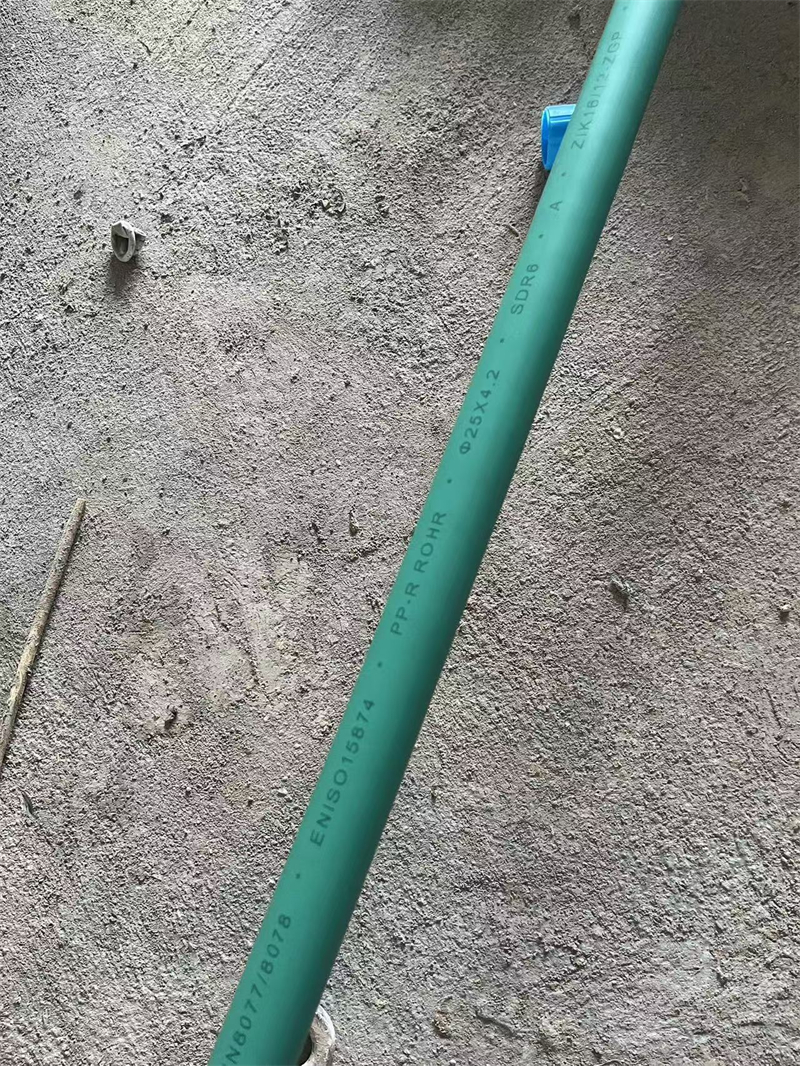

PPR水管海德欧DN25*4.2钢网复合管

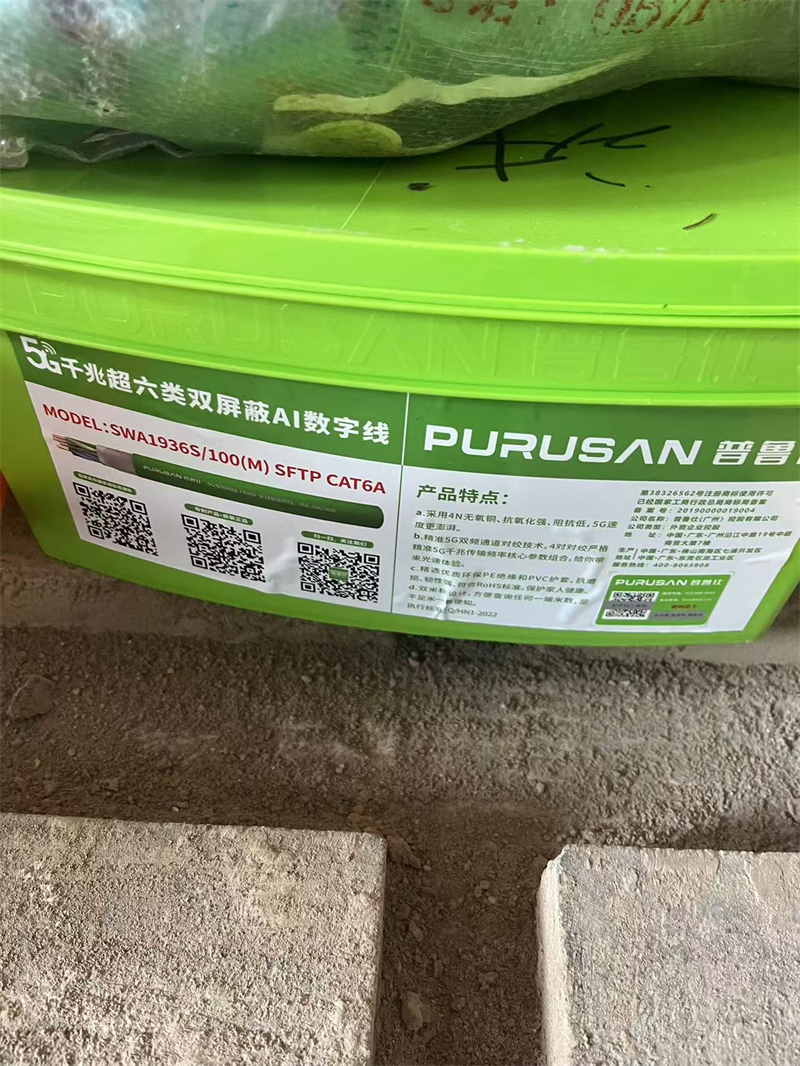

网络线普鲁仕超六类网线带屏蔽（UTP）

电视线普鲁仕高清（96编6671）

发表于 2024-10-16 16:11:06

发表于 2024-10-20 20:33:35

本帖最后由格堂黄姐于 2024-10-20 20:59 编辑

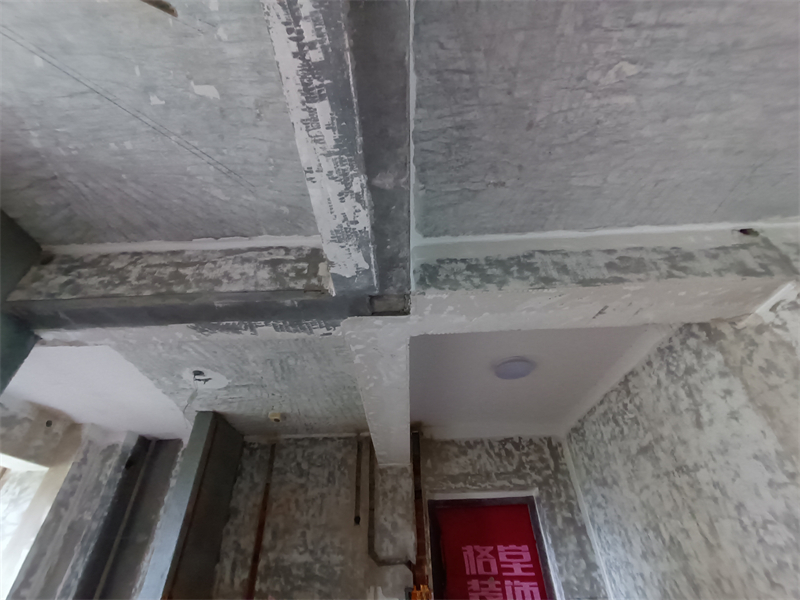

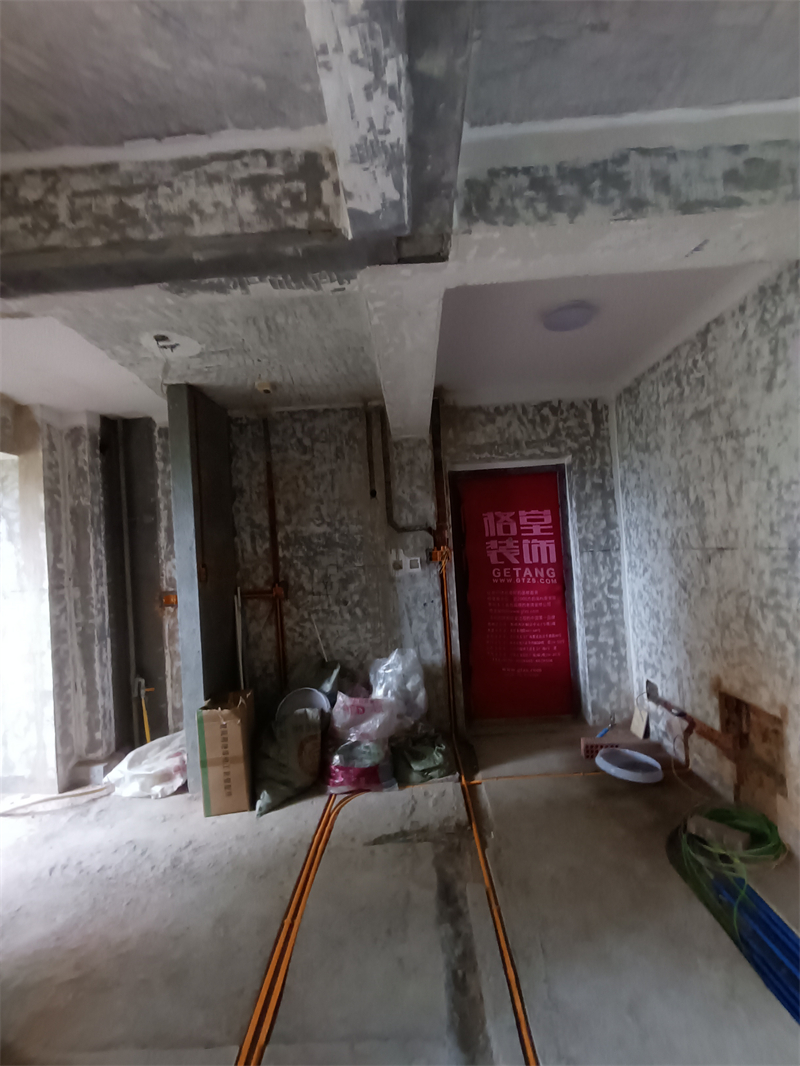

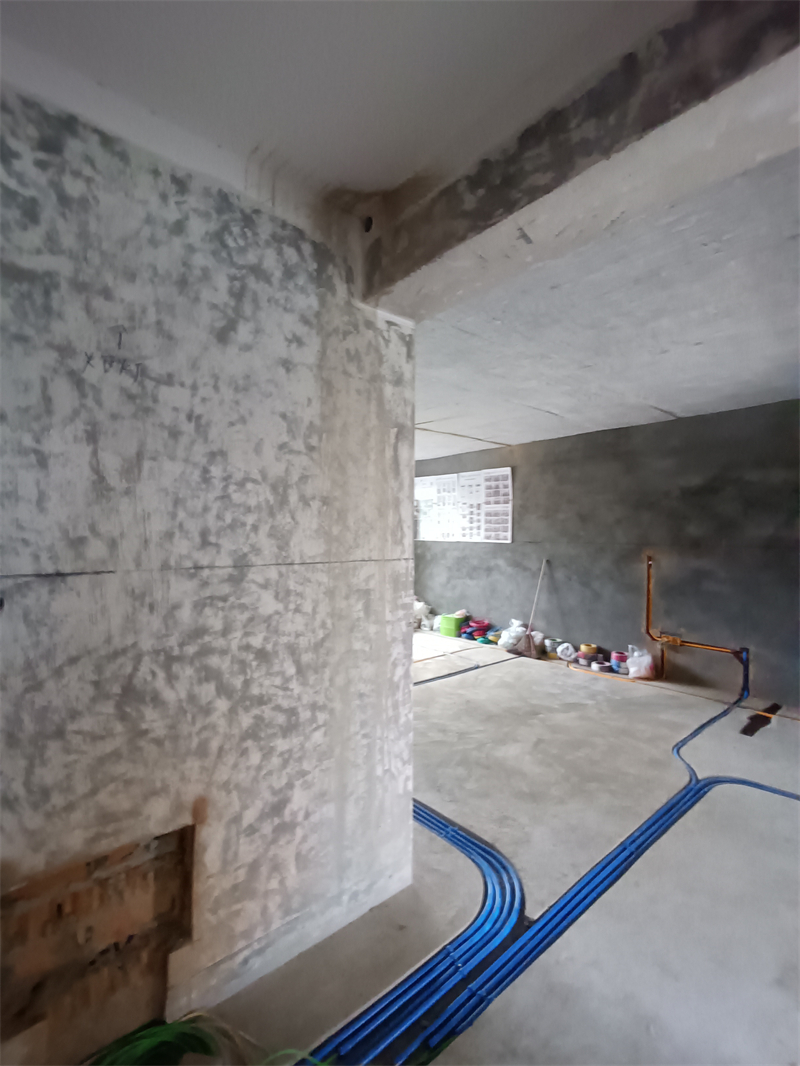

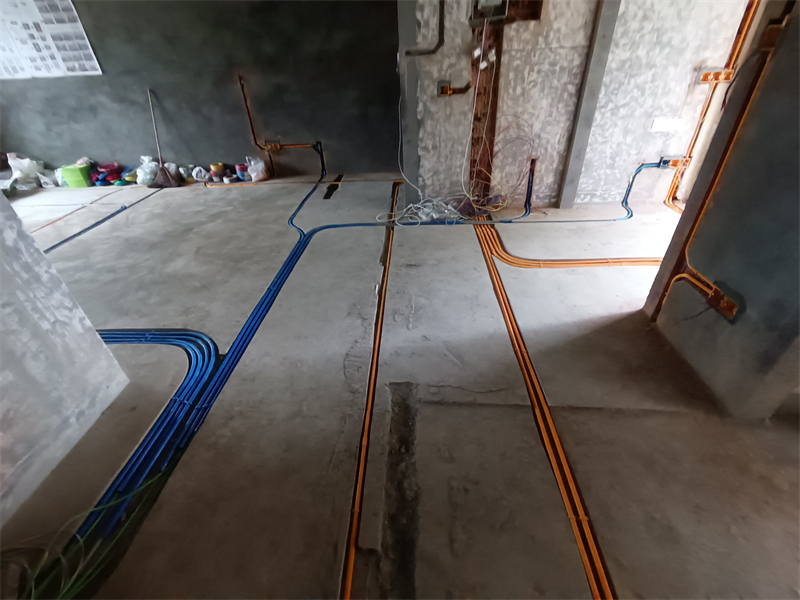

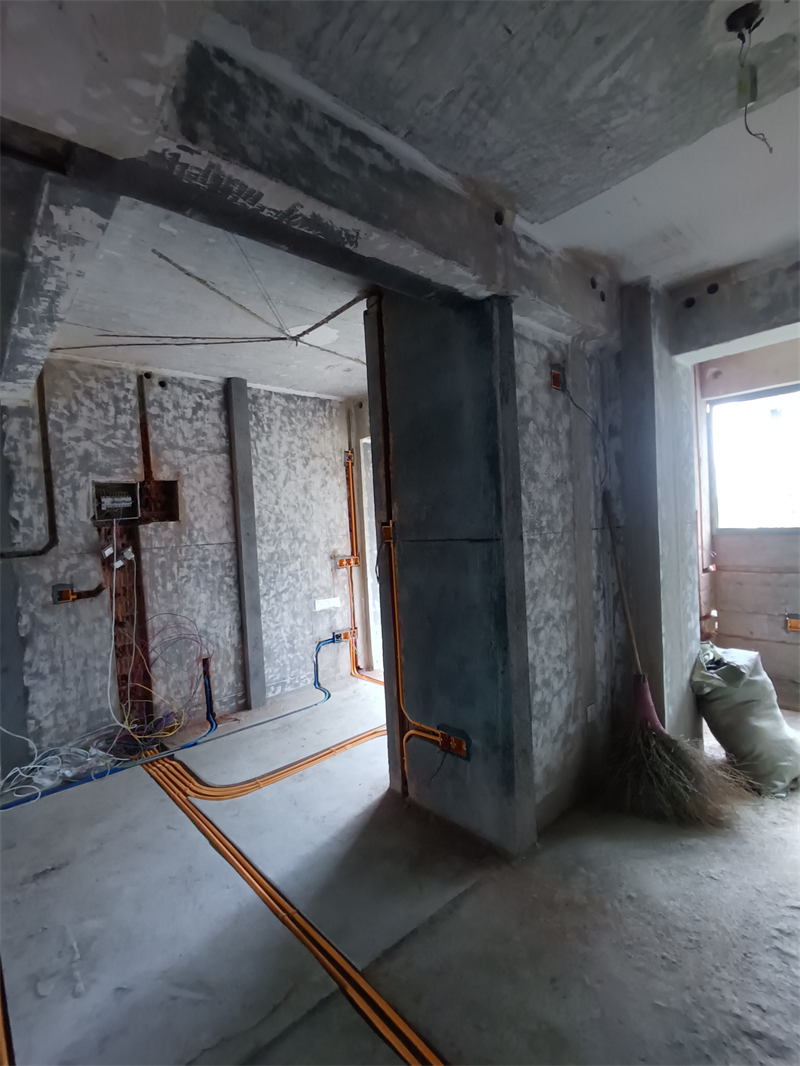

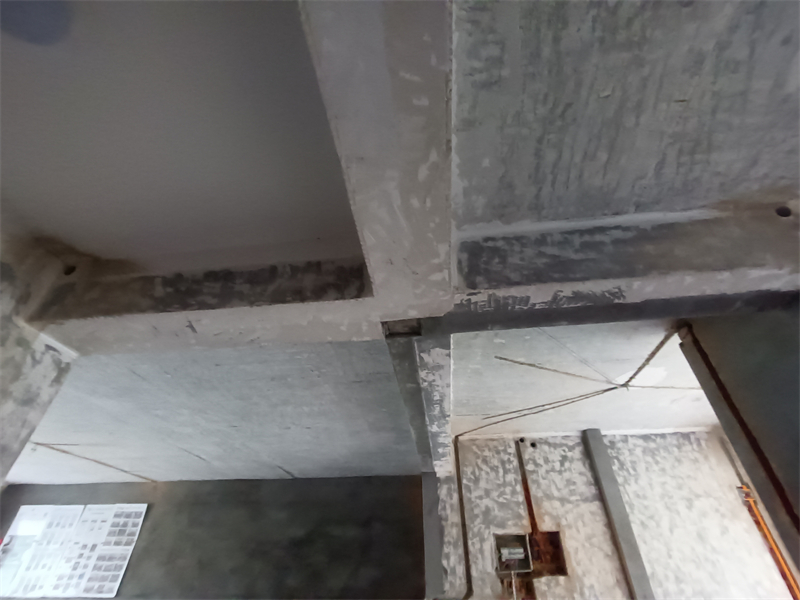

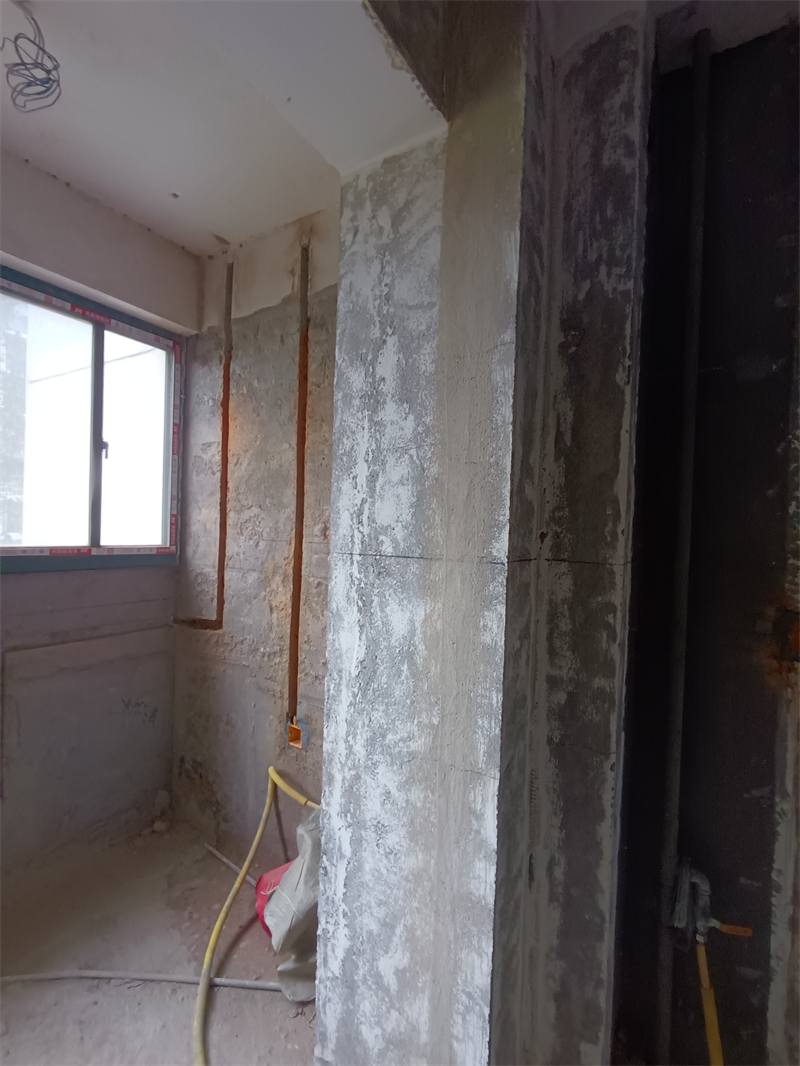

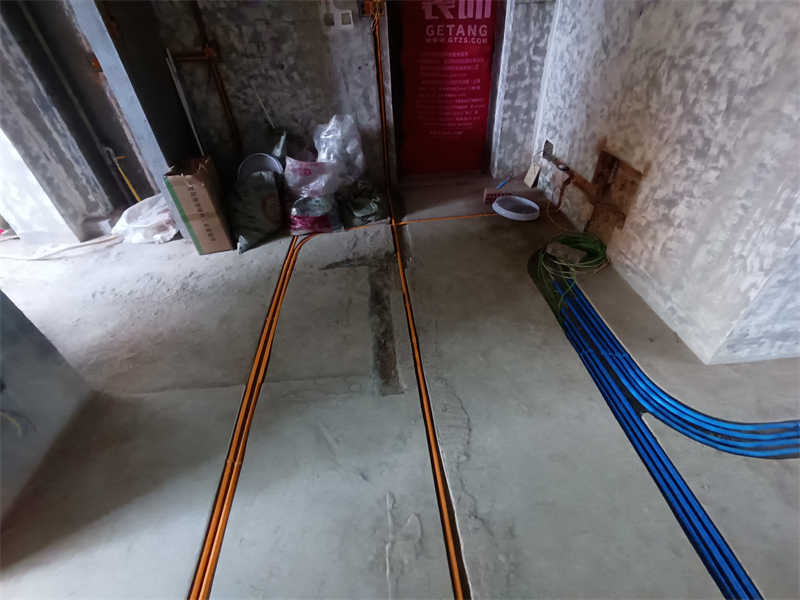

水电中途

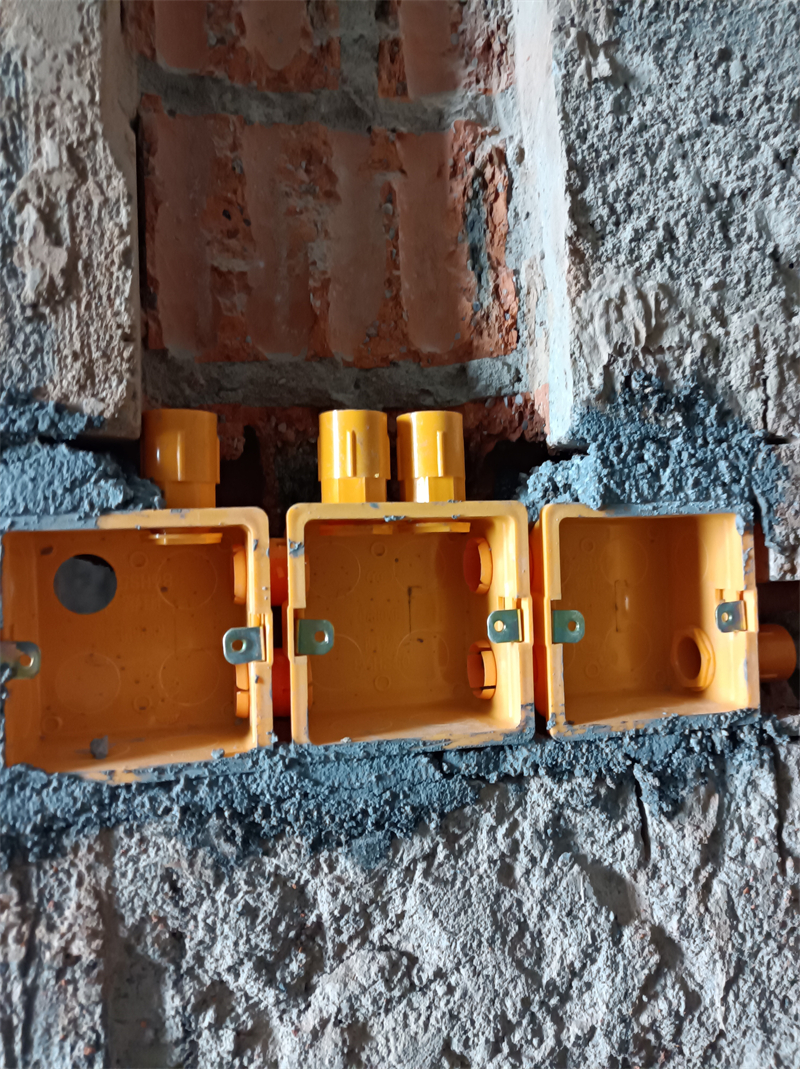

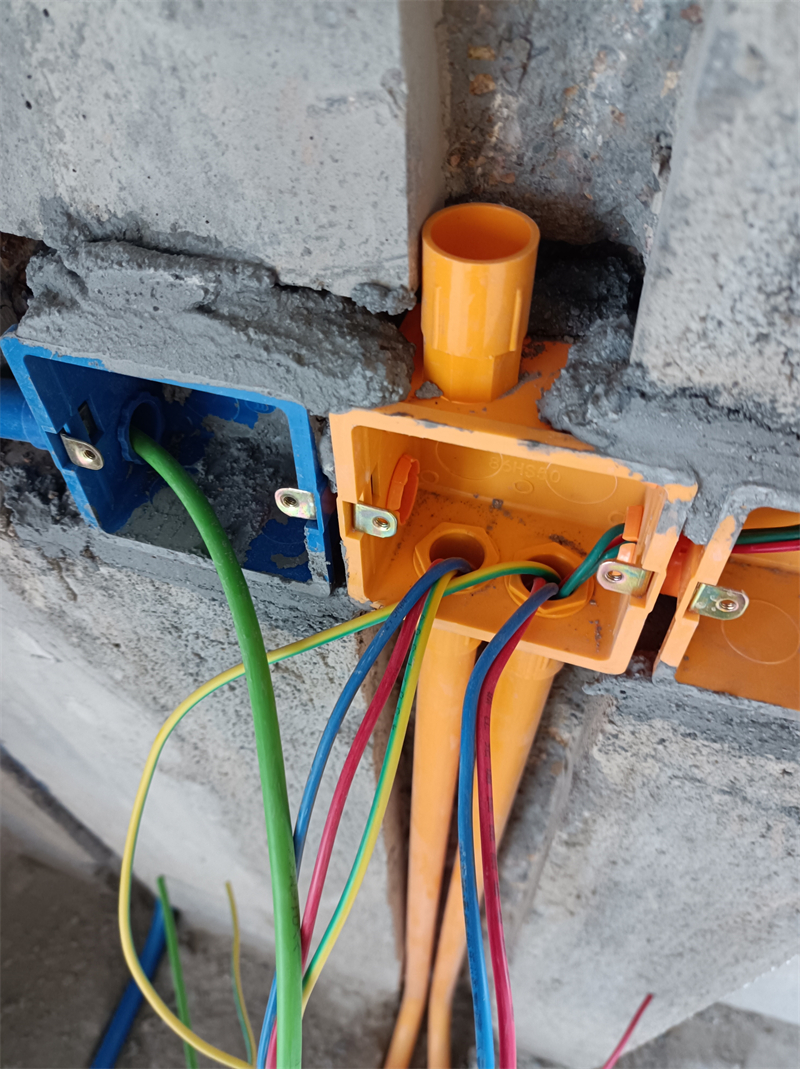

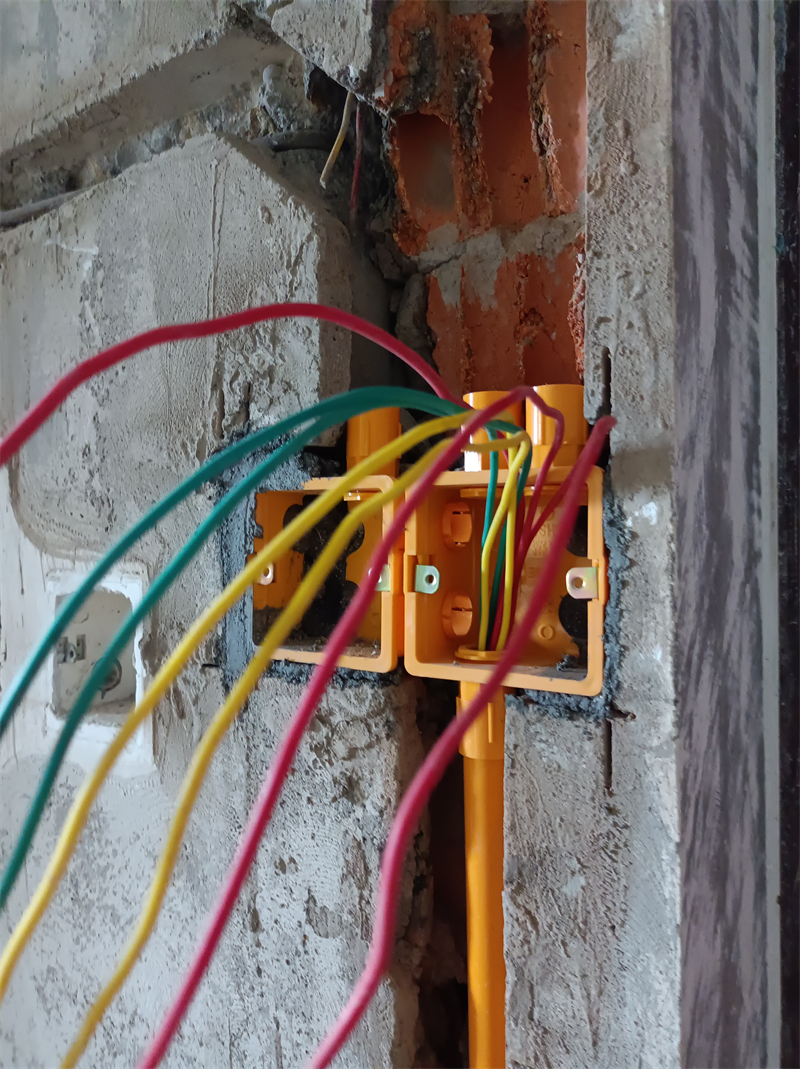

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

线管内电线也有规定的哦，同一根线管内穿线不得超过7根。

火线用红线，蓝色线、绿色线用于零线，双色线用于接地。

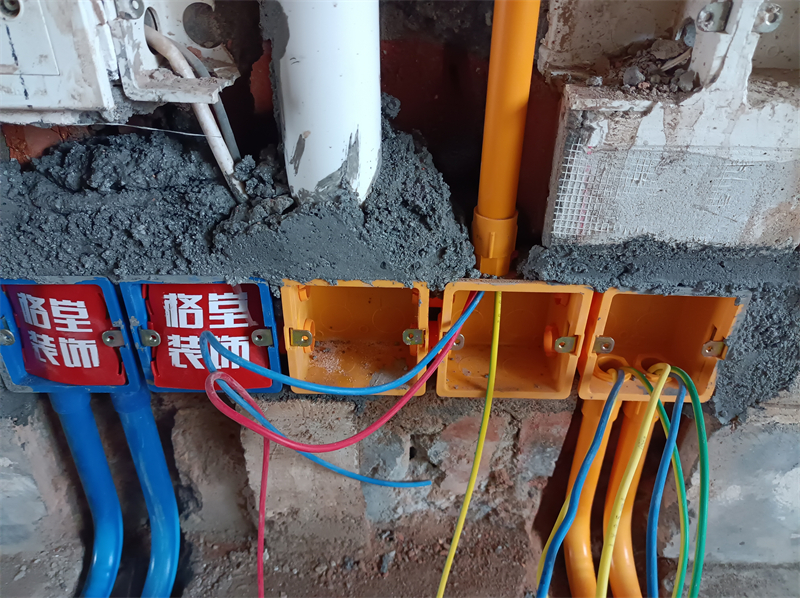

强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

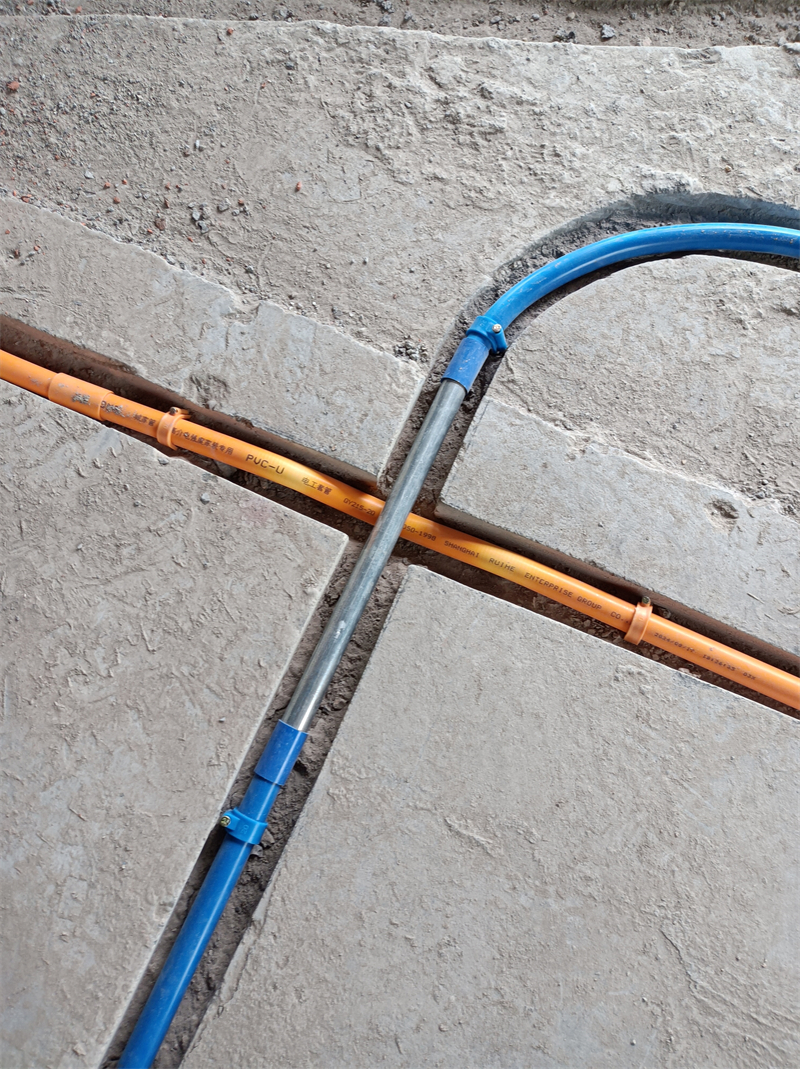

强弱电交接处用金属镀锌管交叉，防止信号干扰。

发表于 2024-10-20 21:01:11

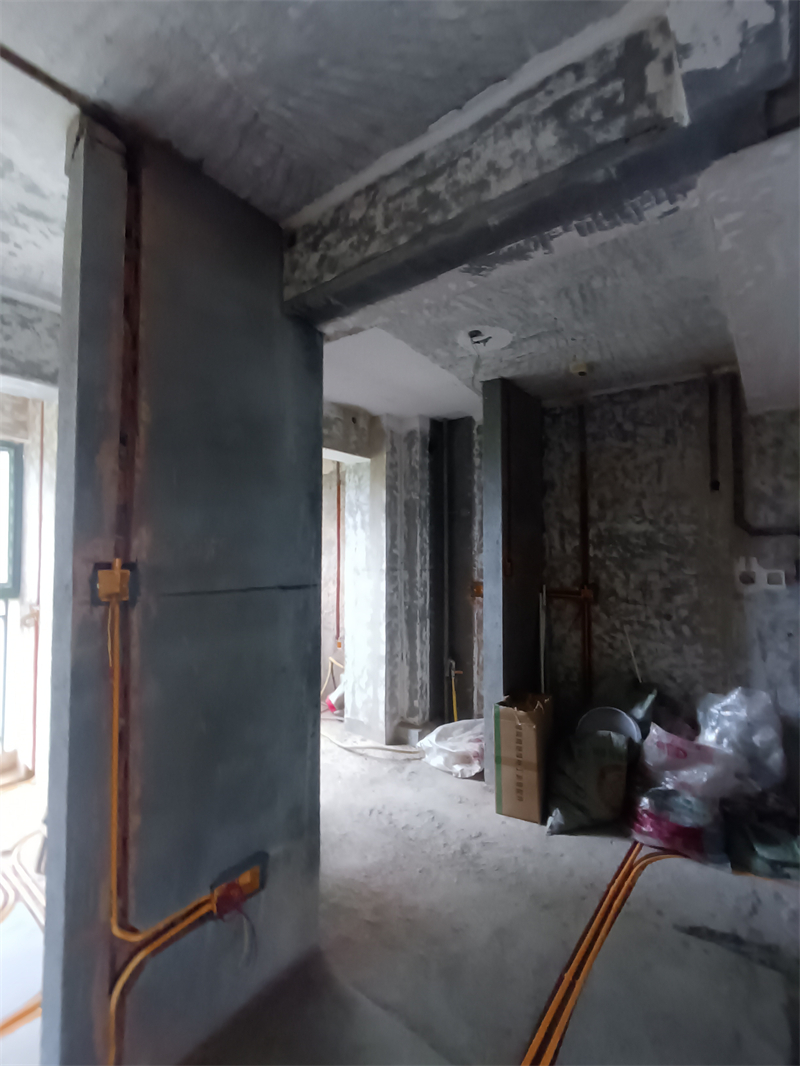

玄餐厅

发表于 2024-10-20 21:01:39

对角

发表于 2024-10-20 21:02:08

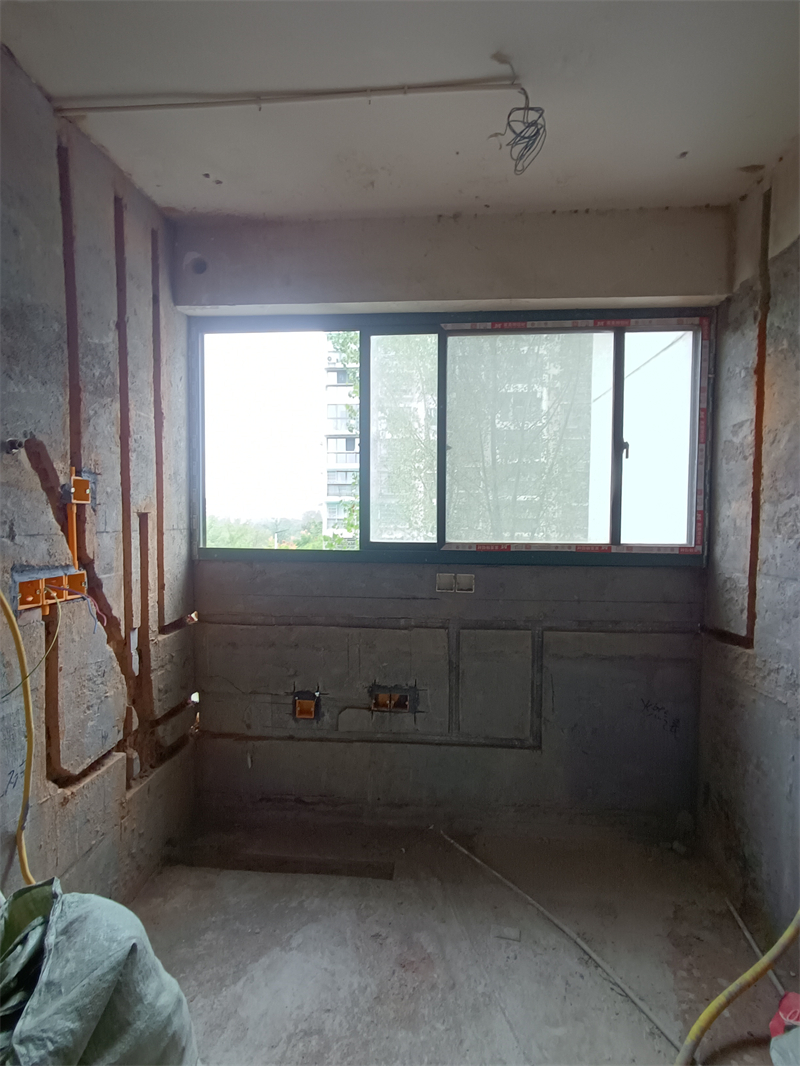

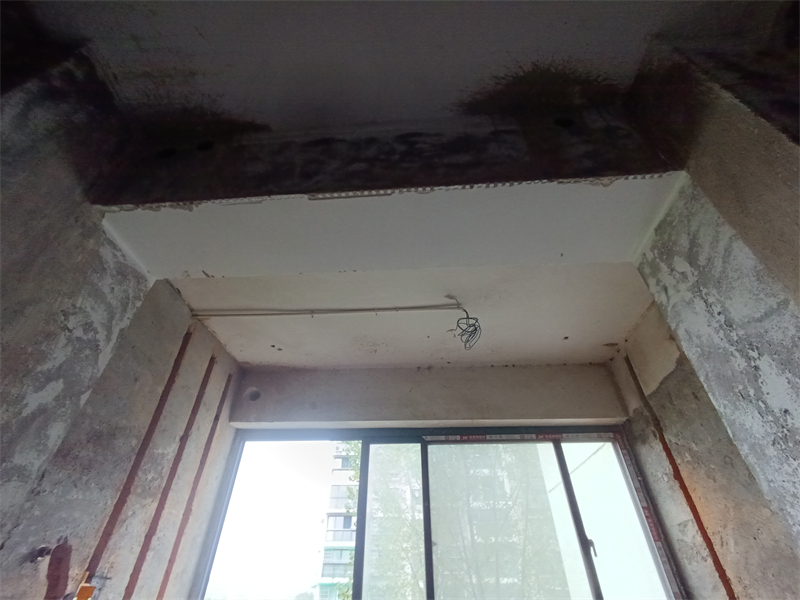

厨房
