星月宸庐5-2-12#95㎡现代黑白灰

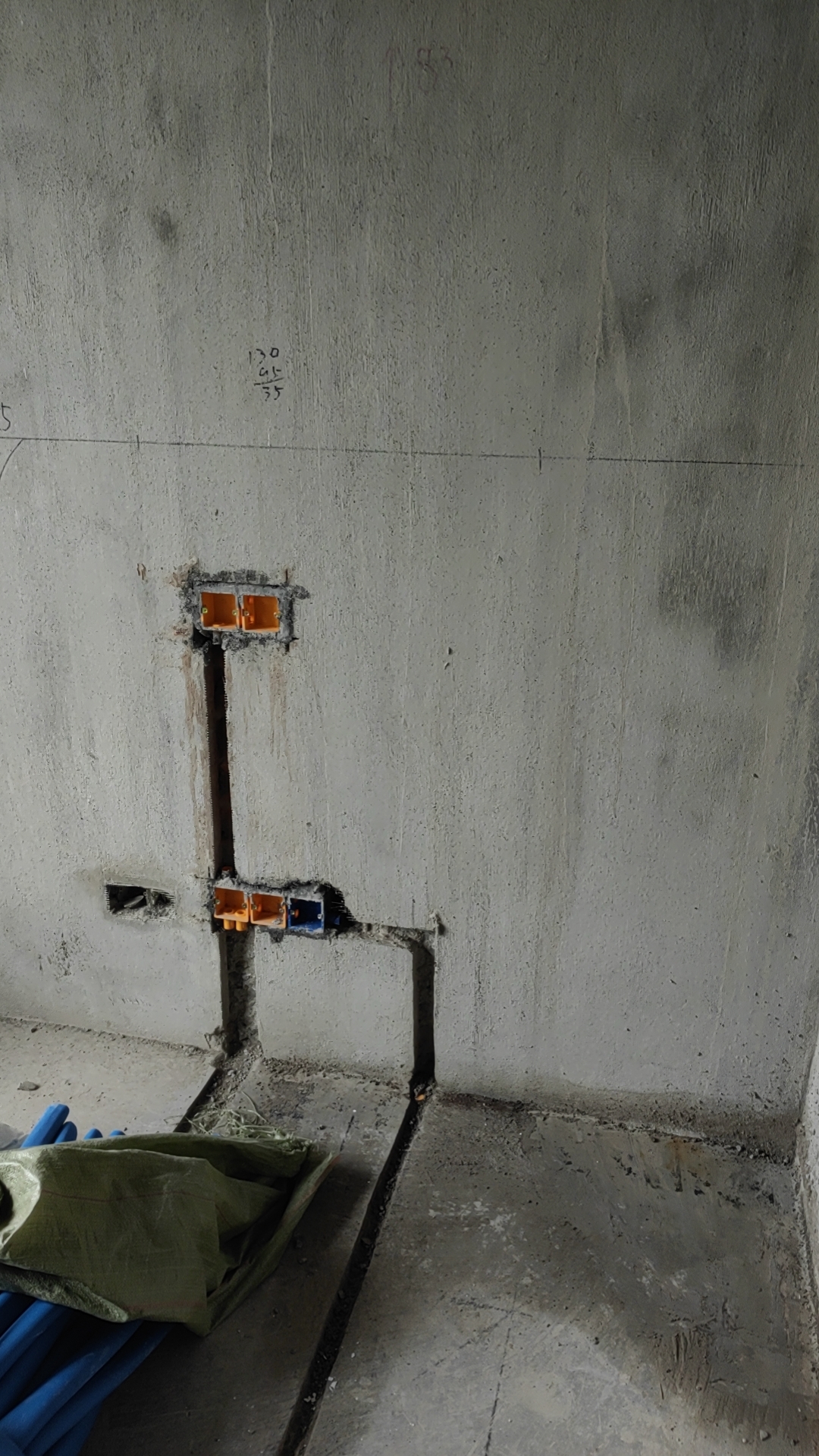

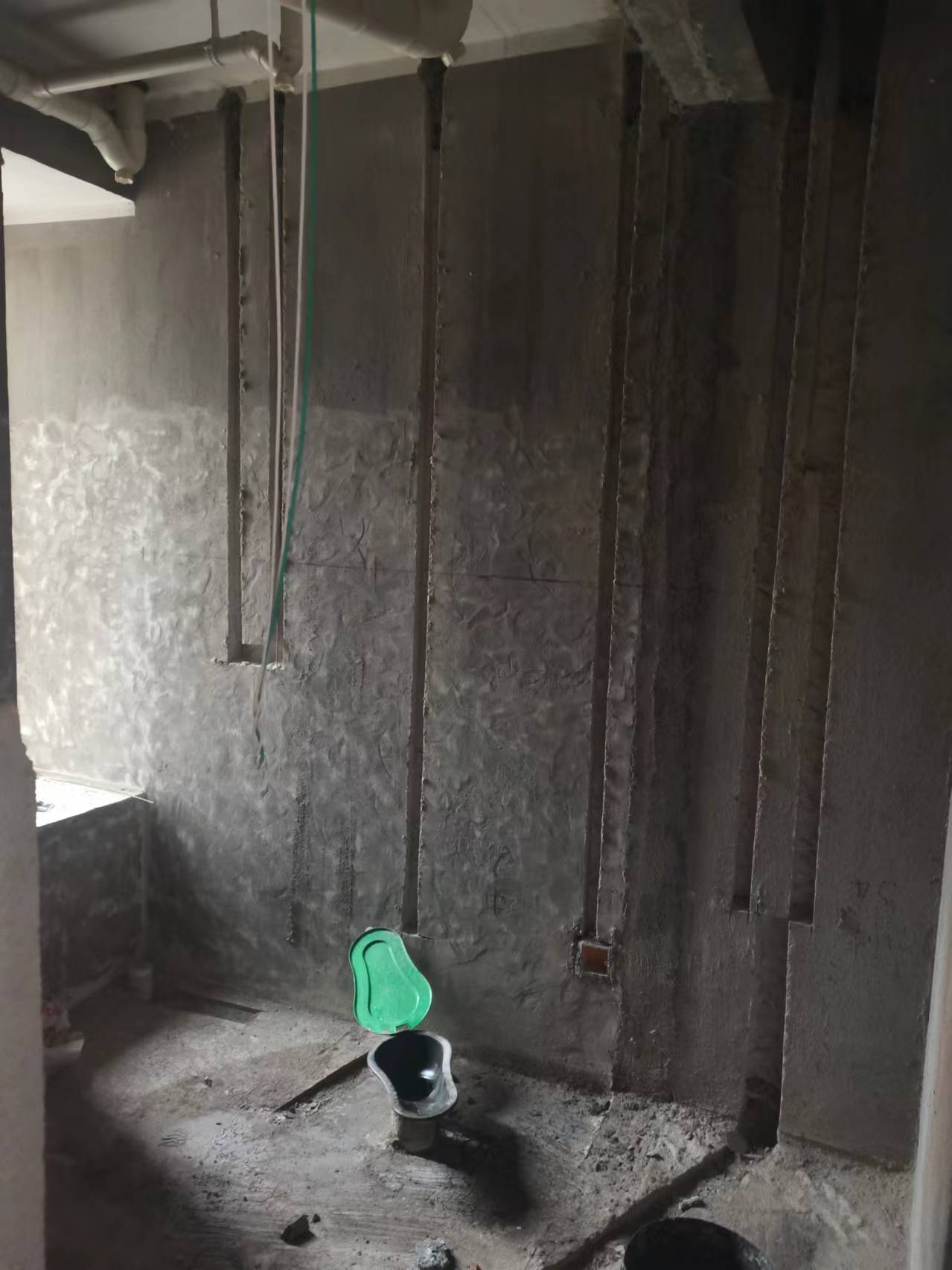

水电开槽

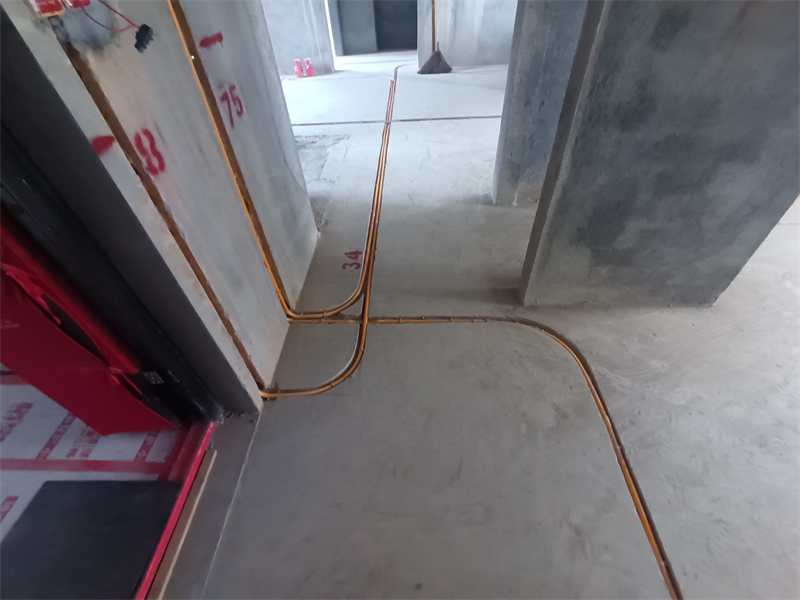

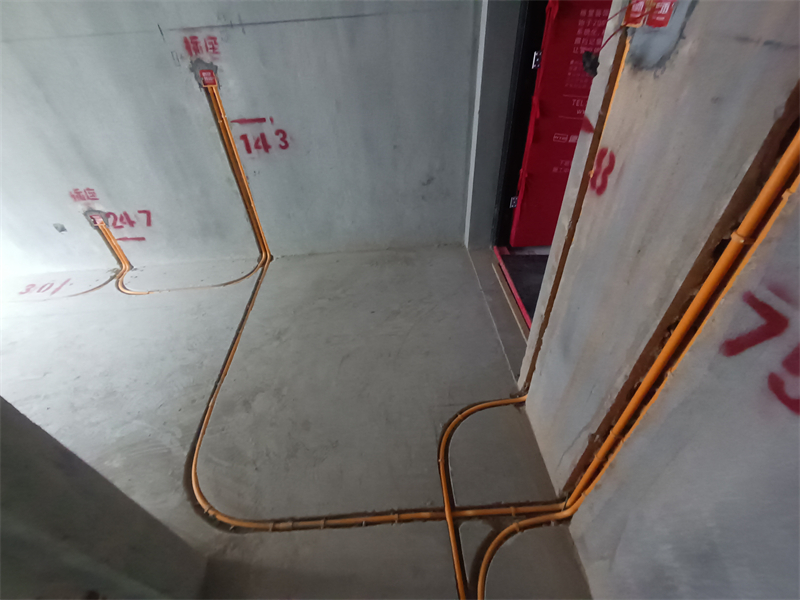

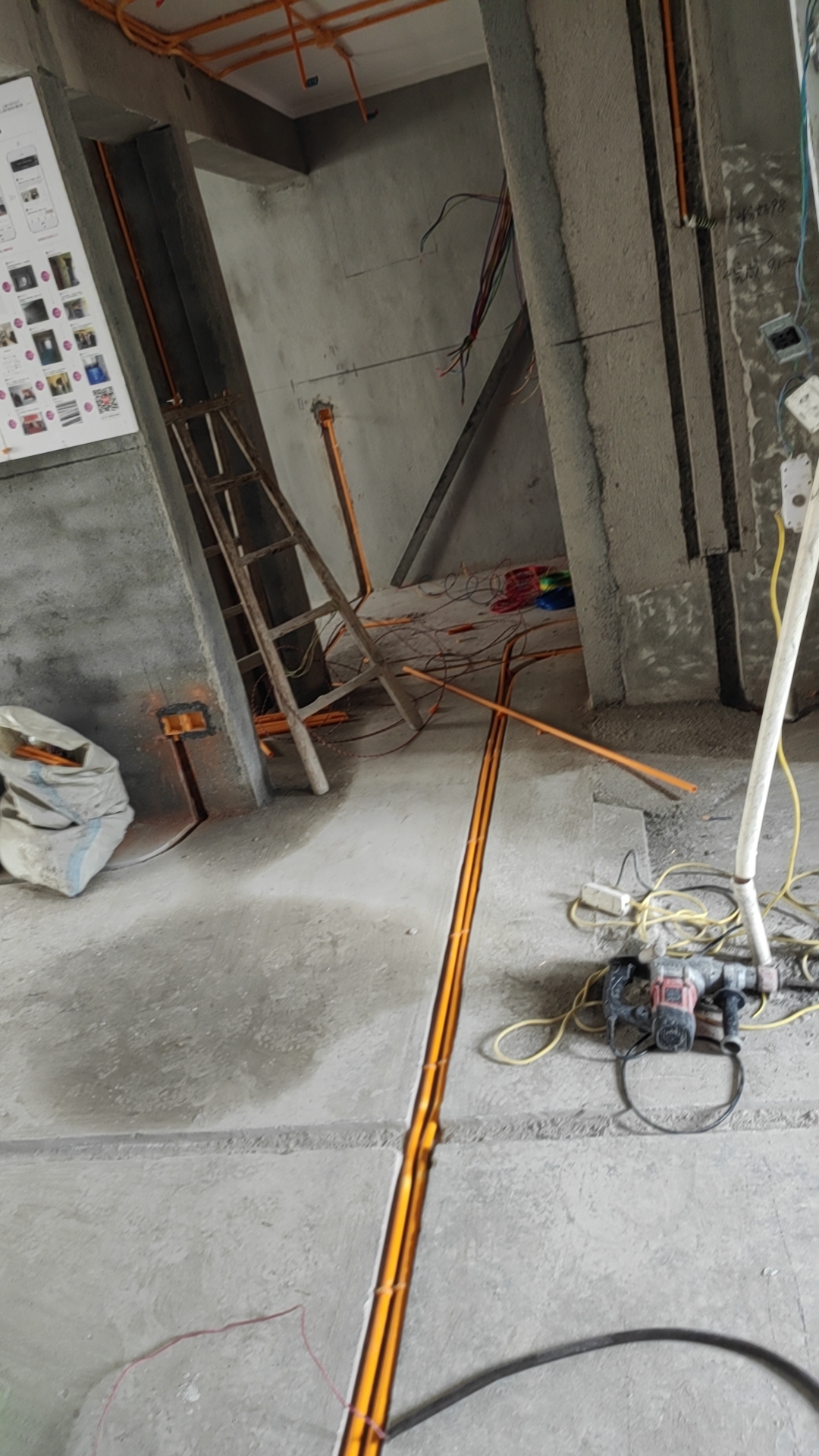

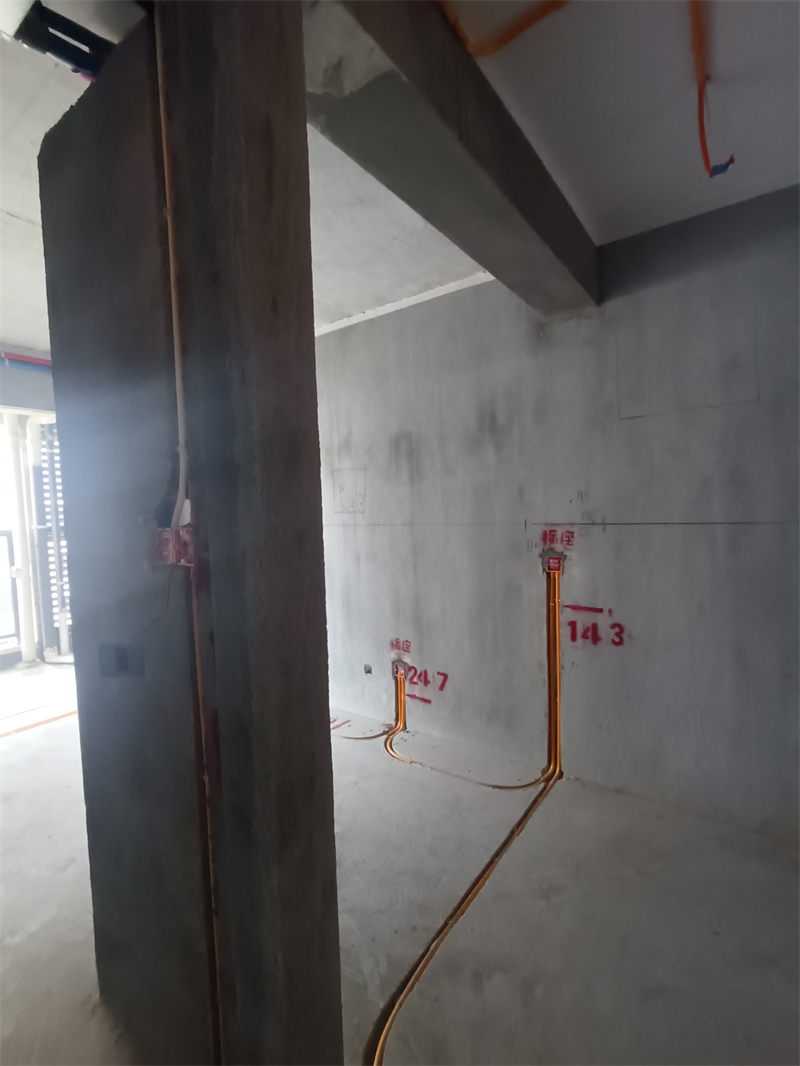

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

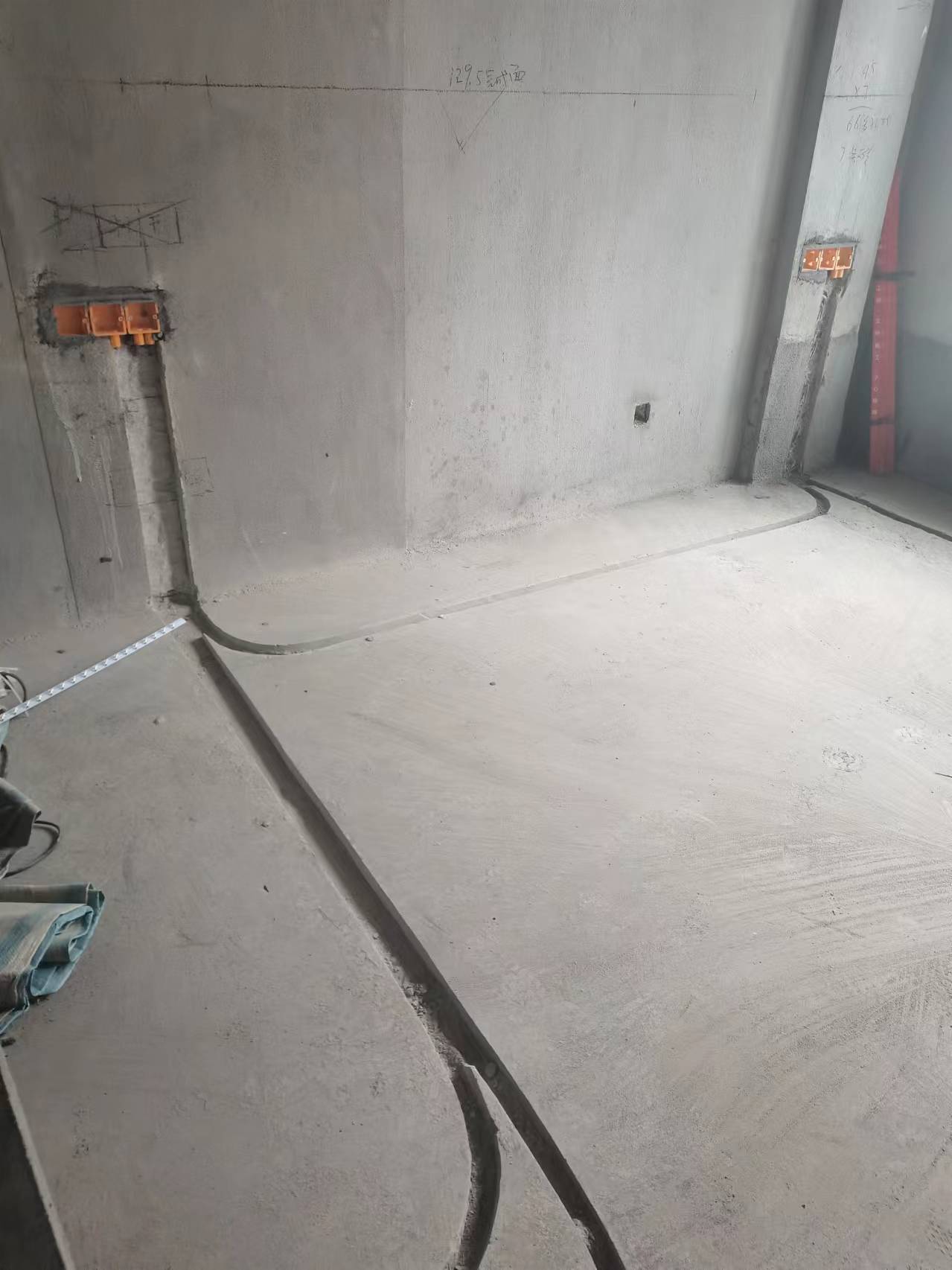

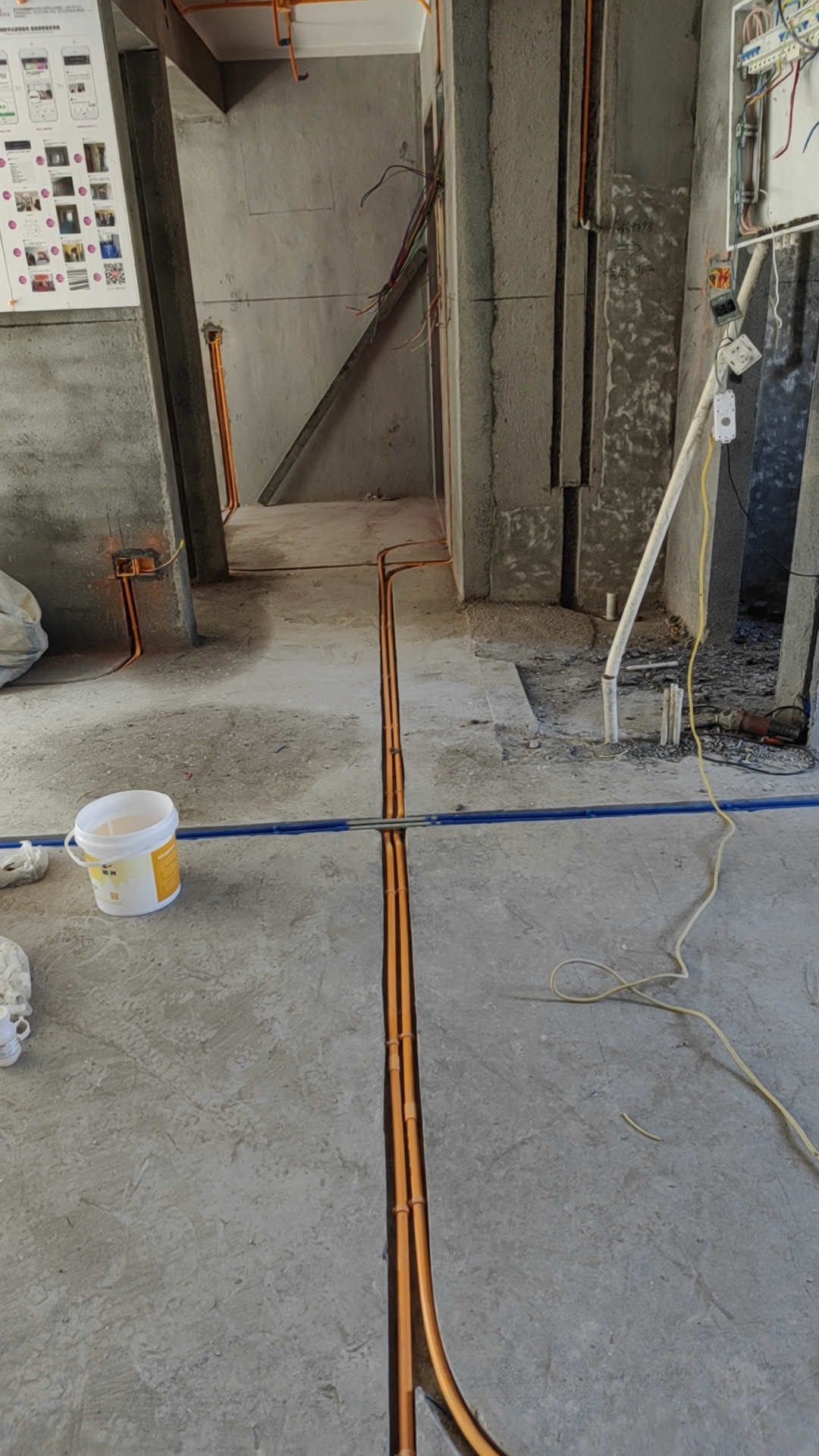

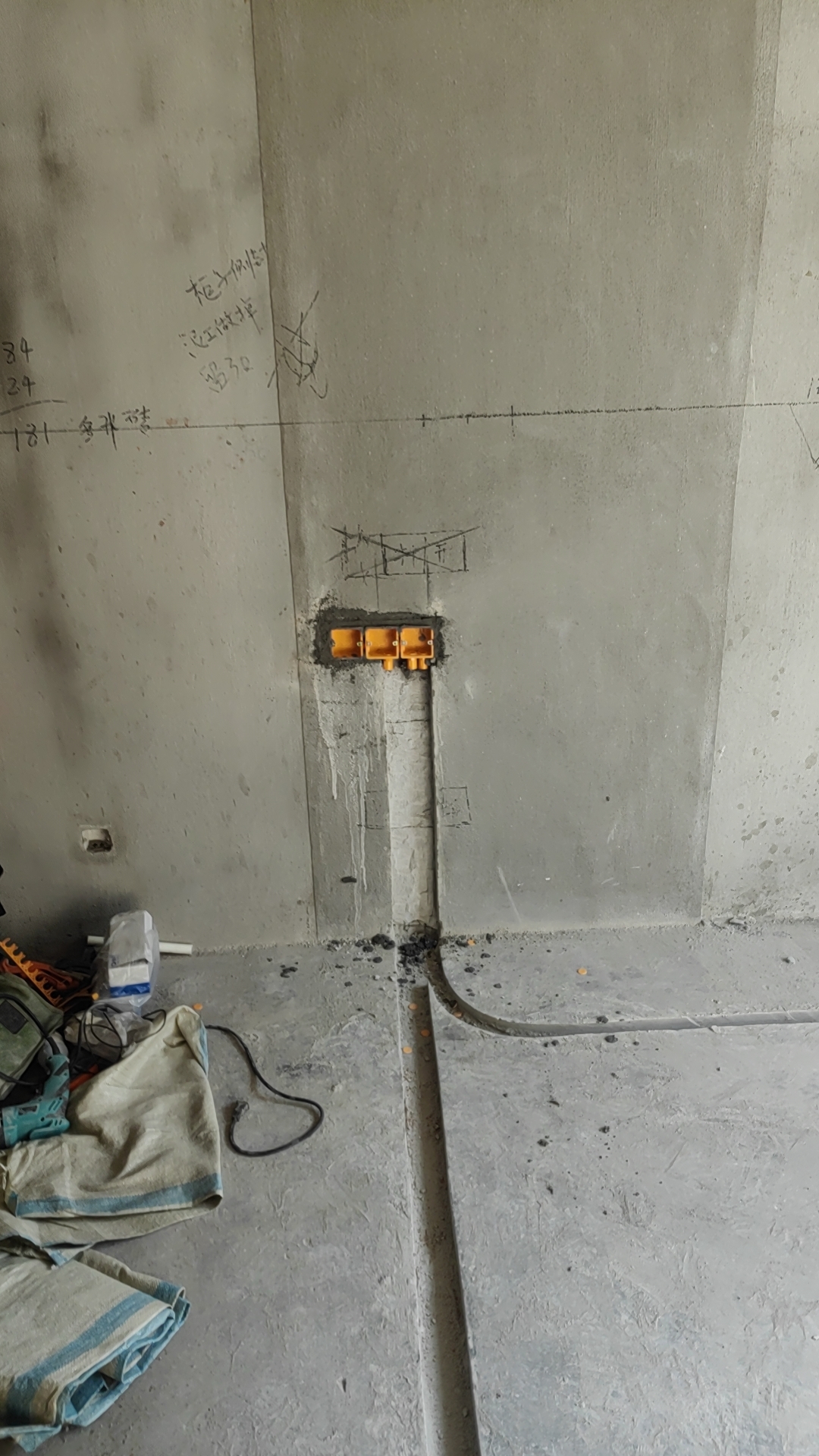

地面开槽深度够深，开槽标准，线管低于地面1公分。

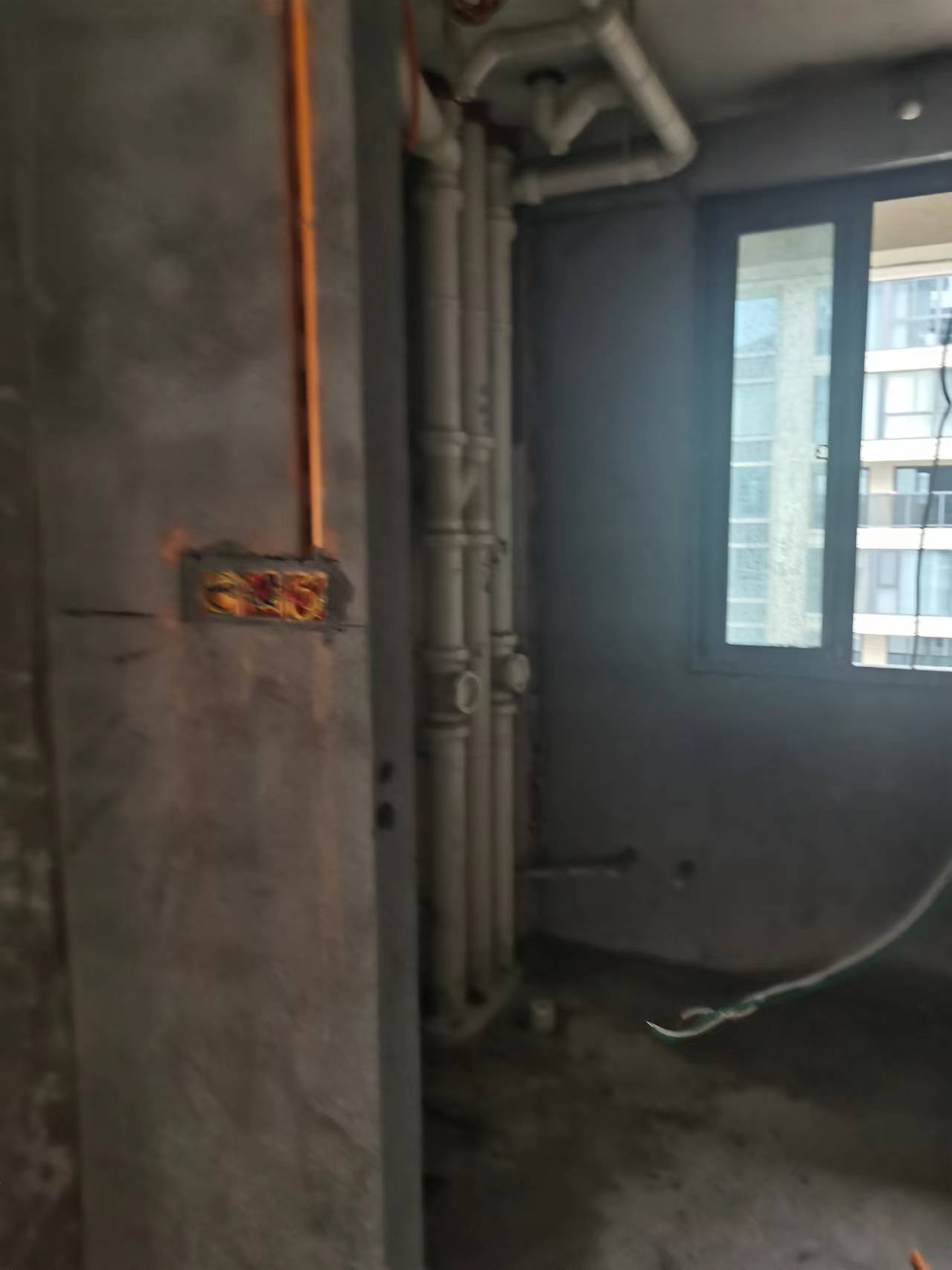

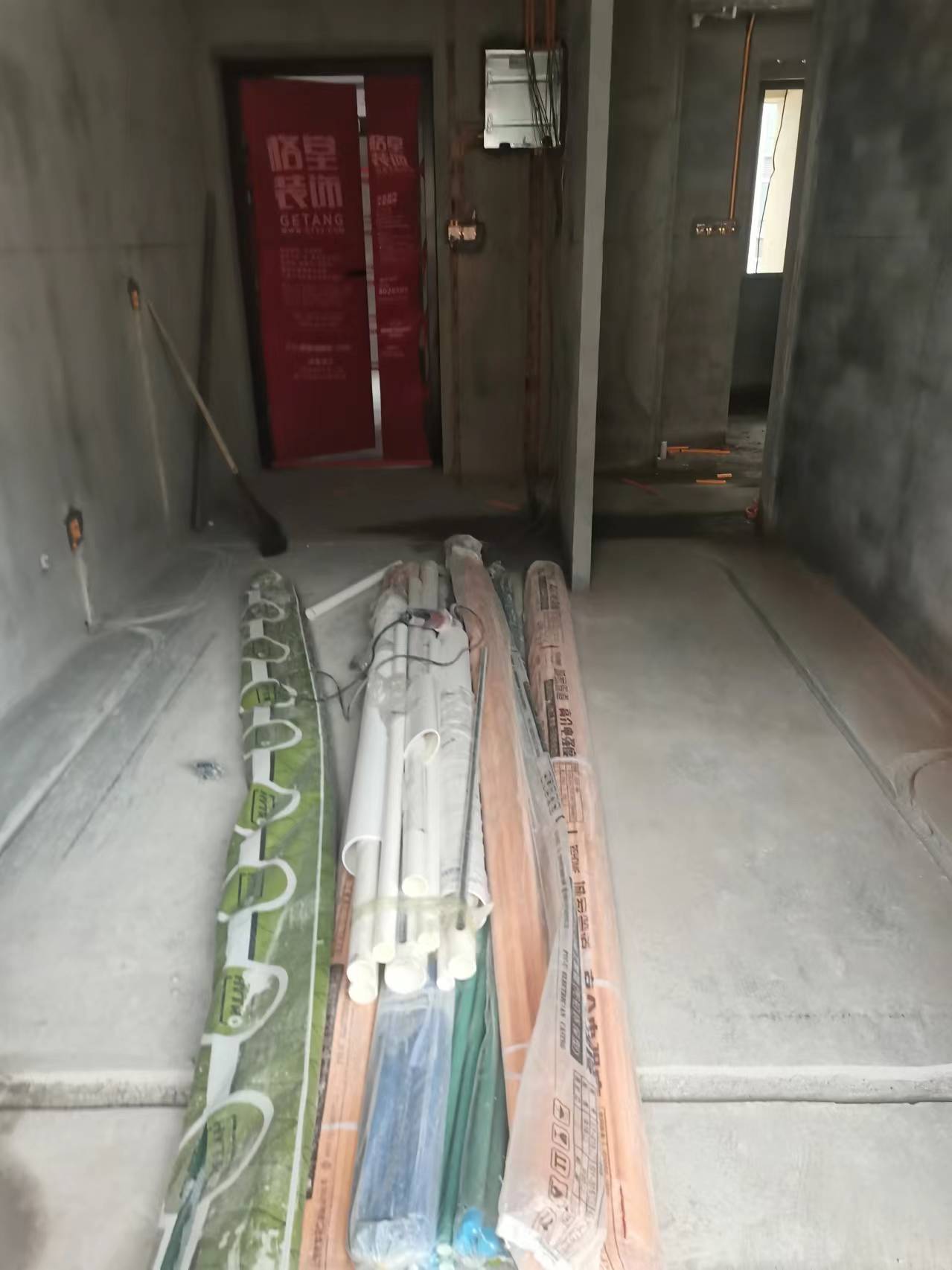

水电中途

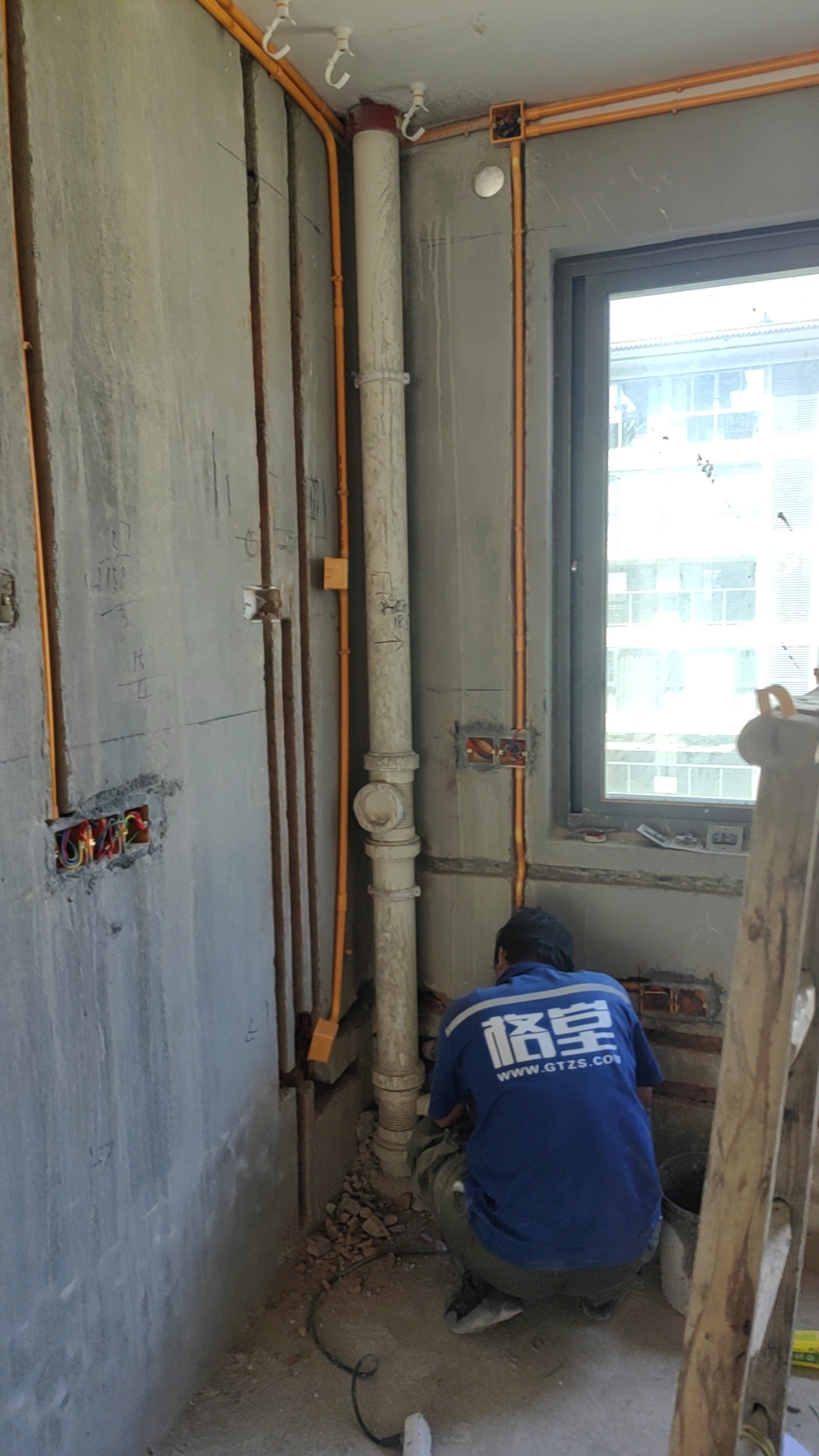

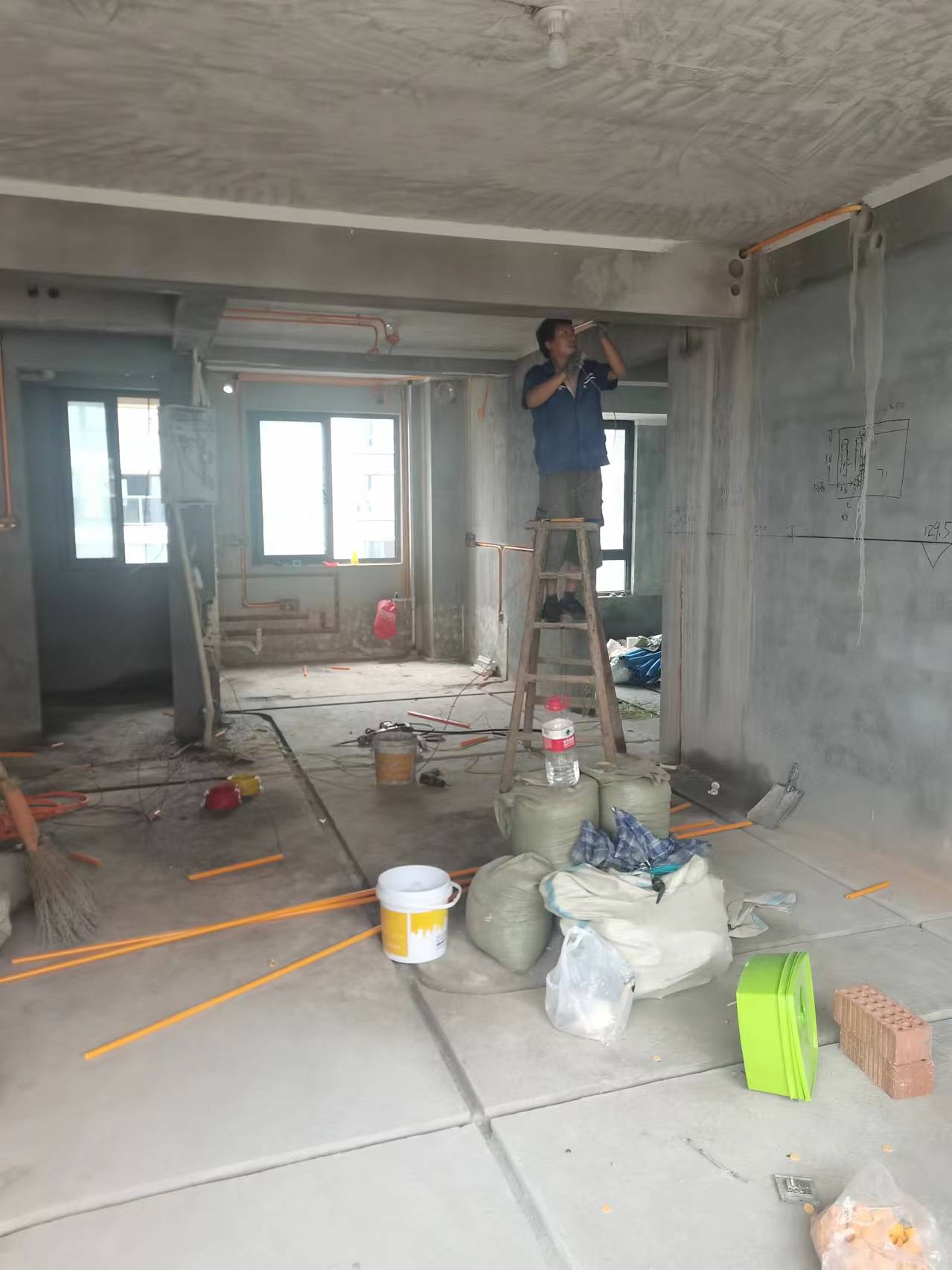

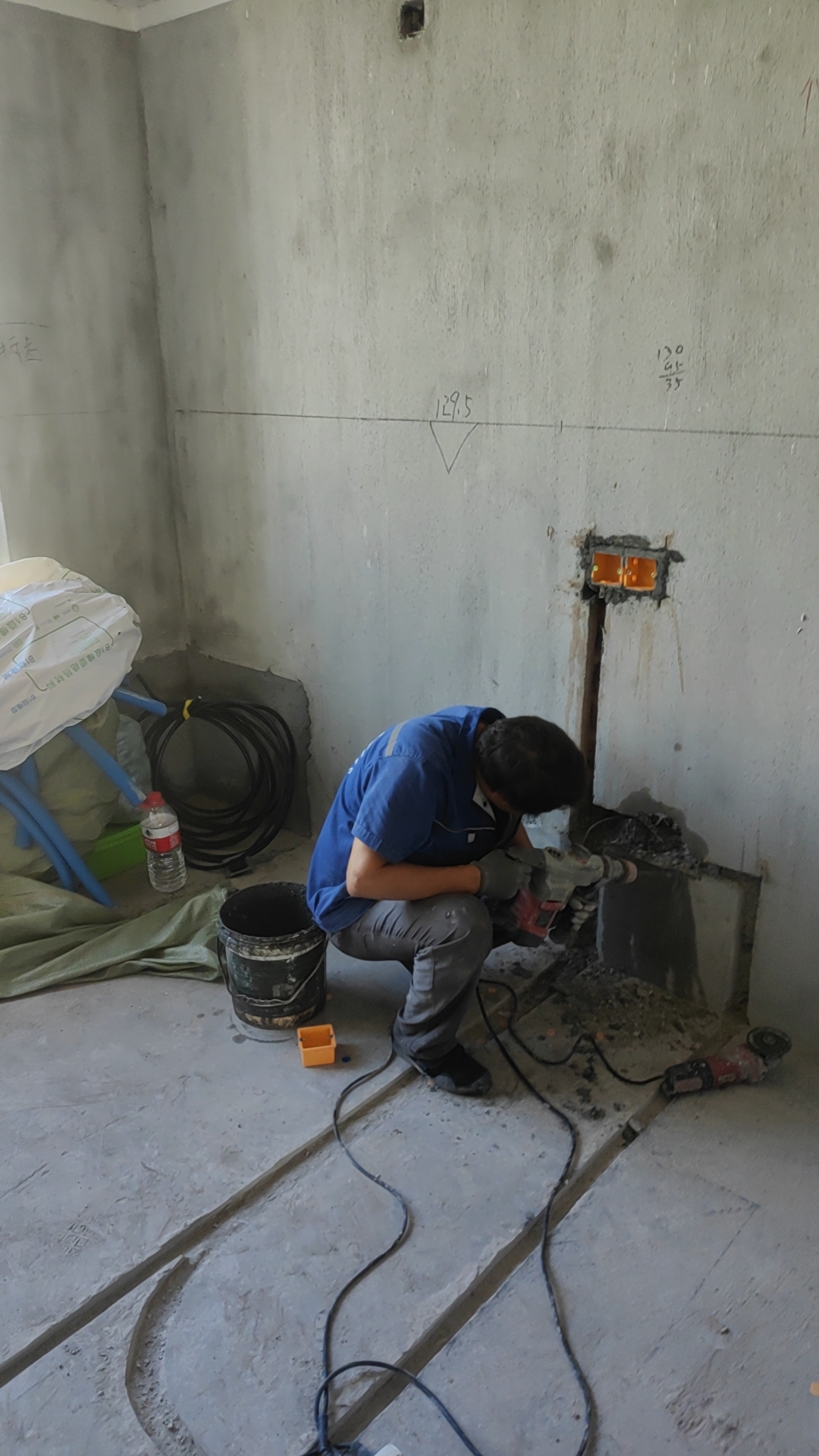

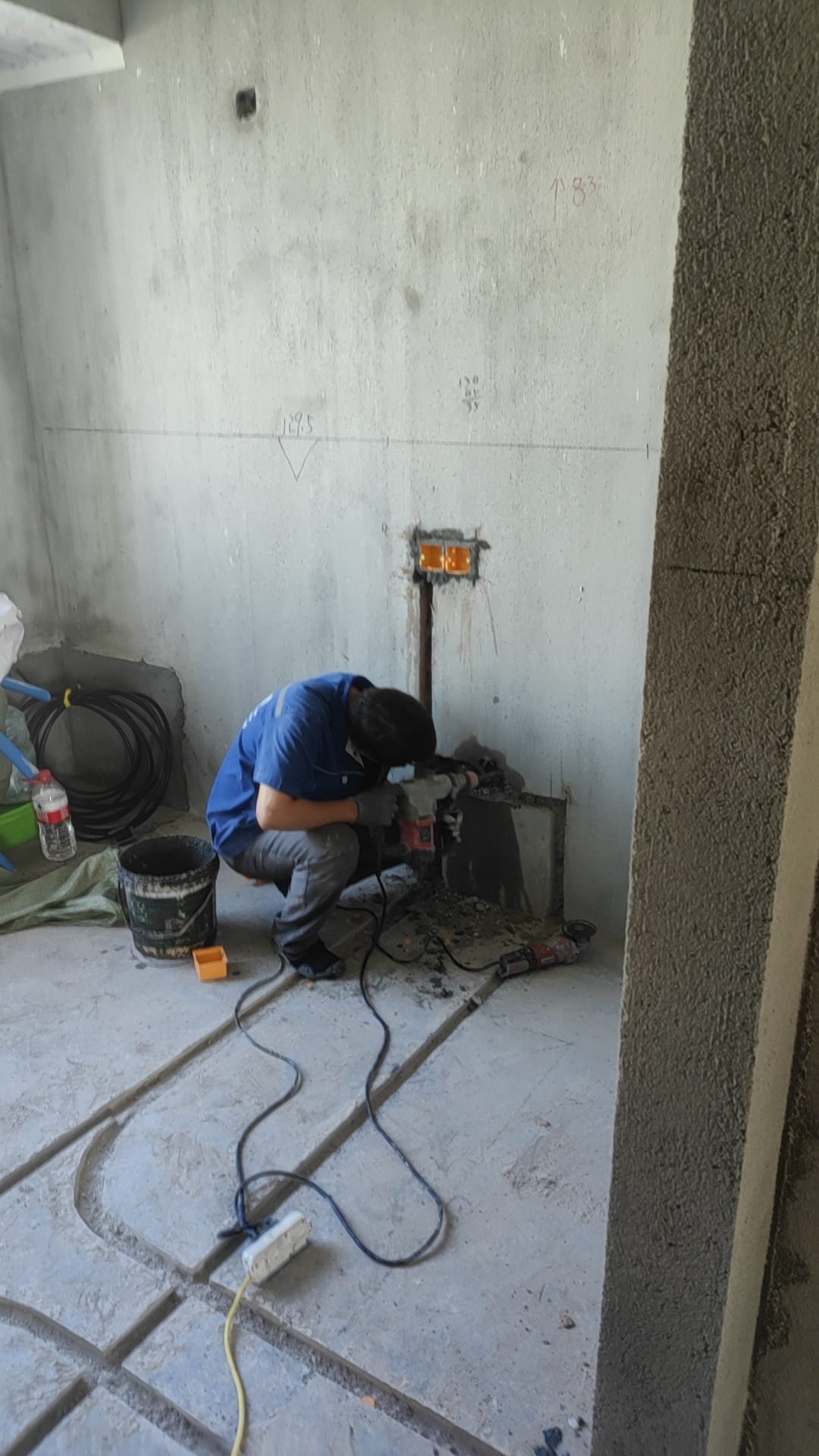

师傅正在铺线

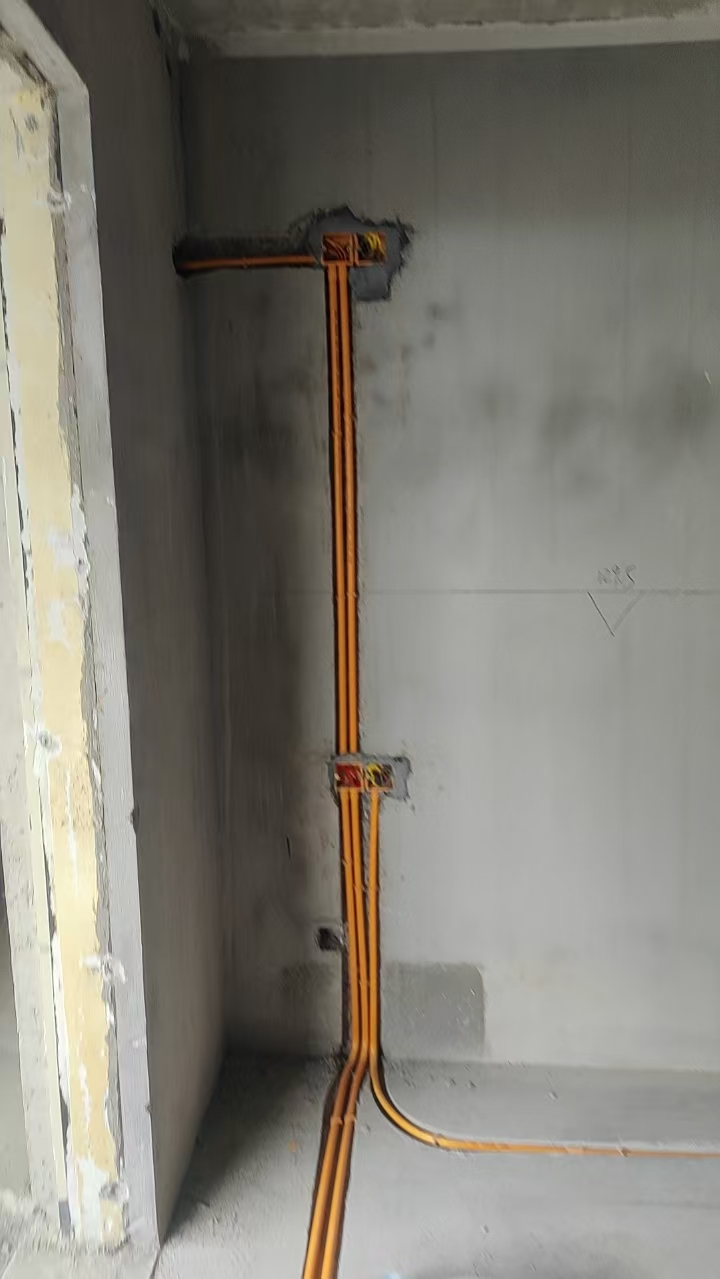

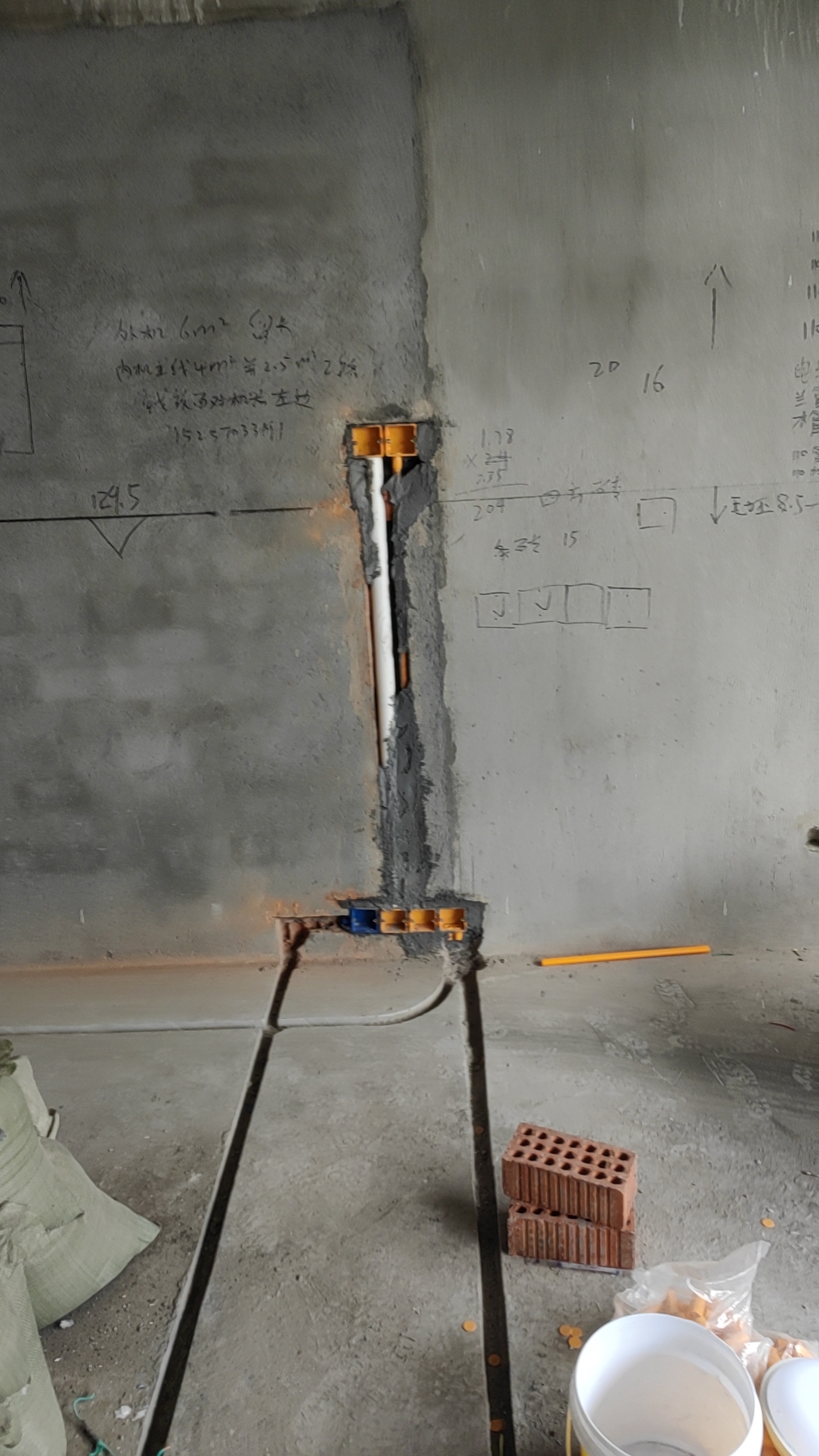

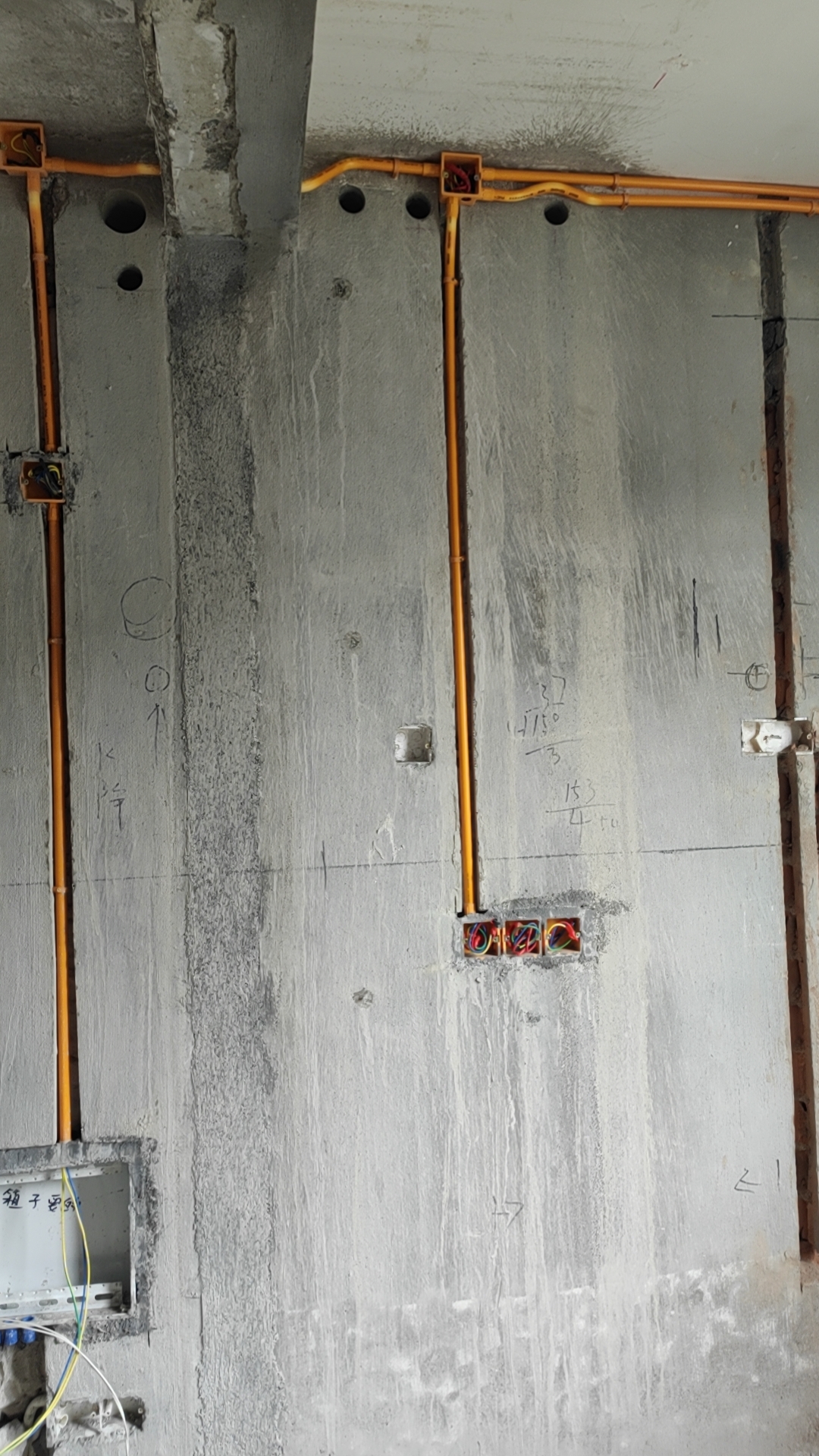

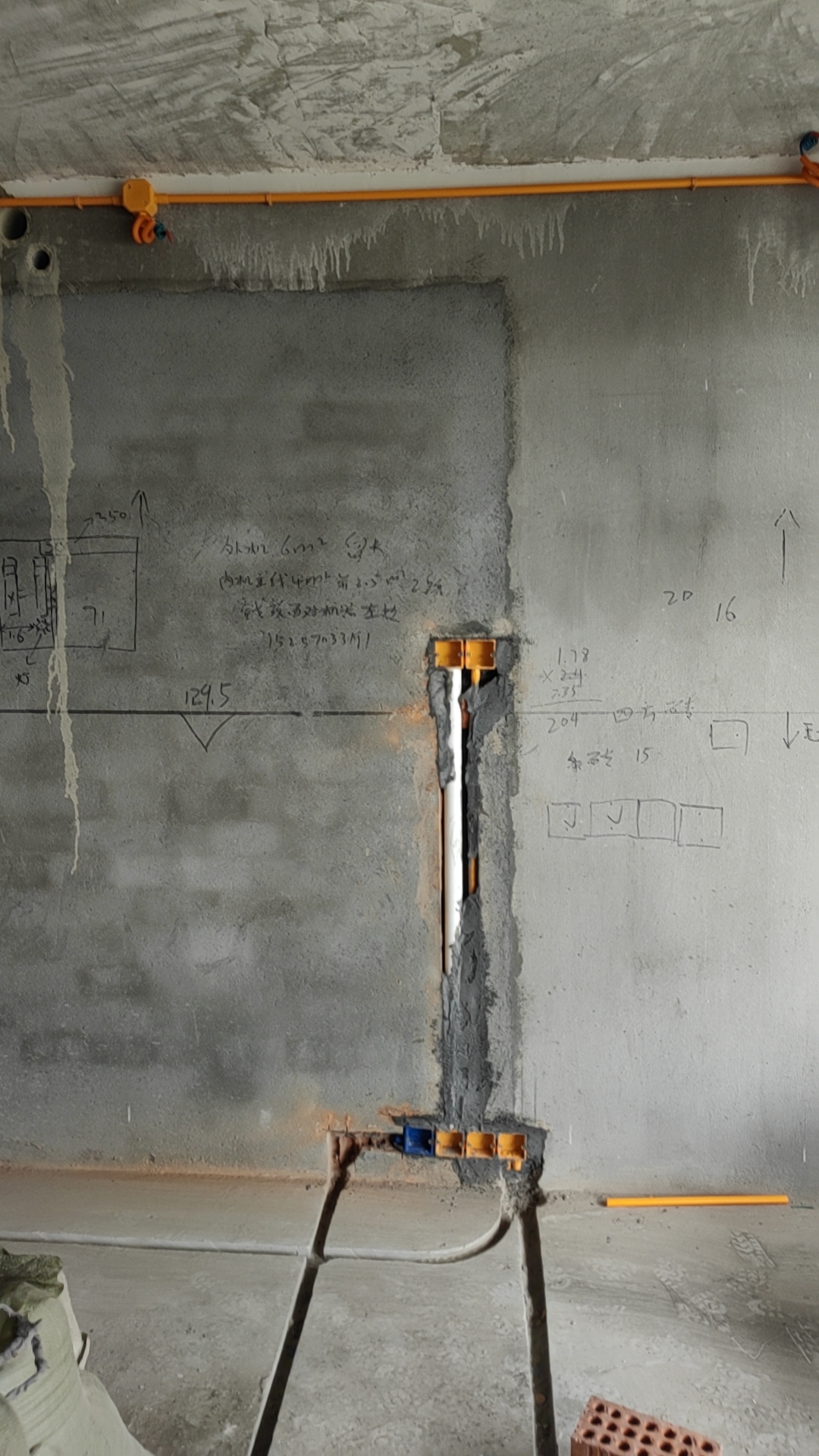

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

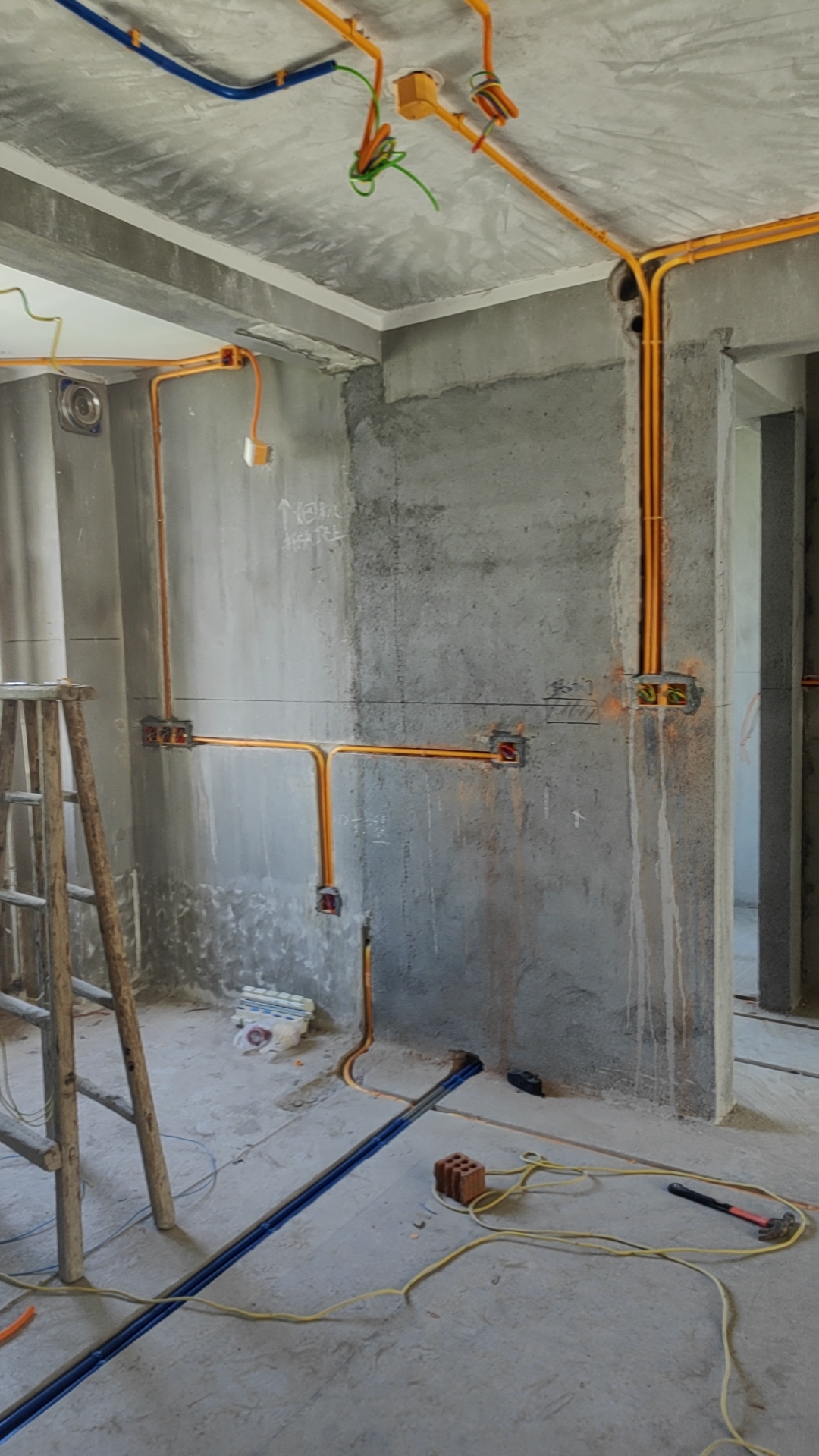

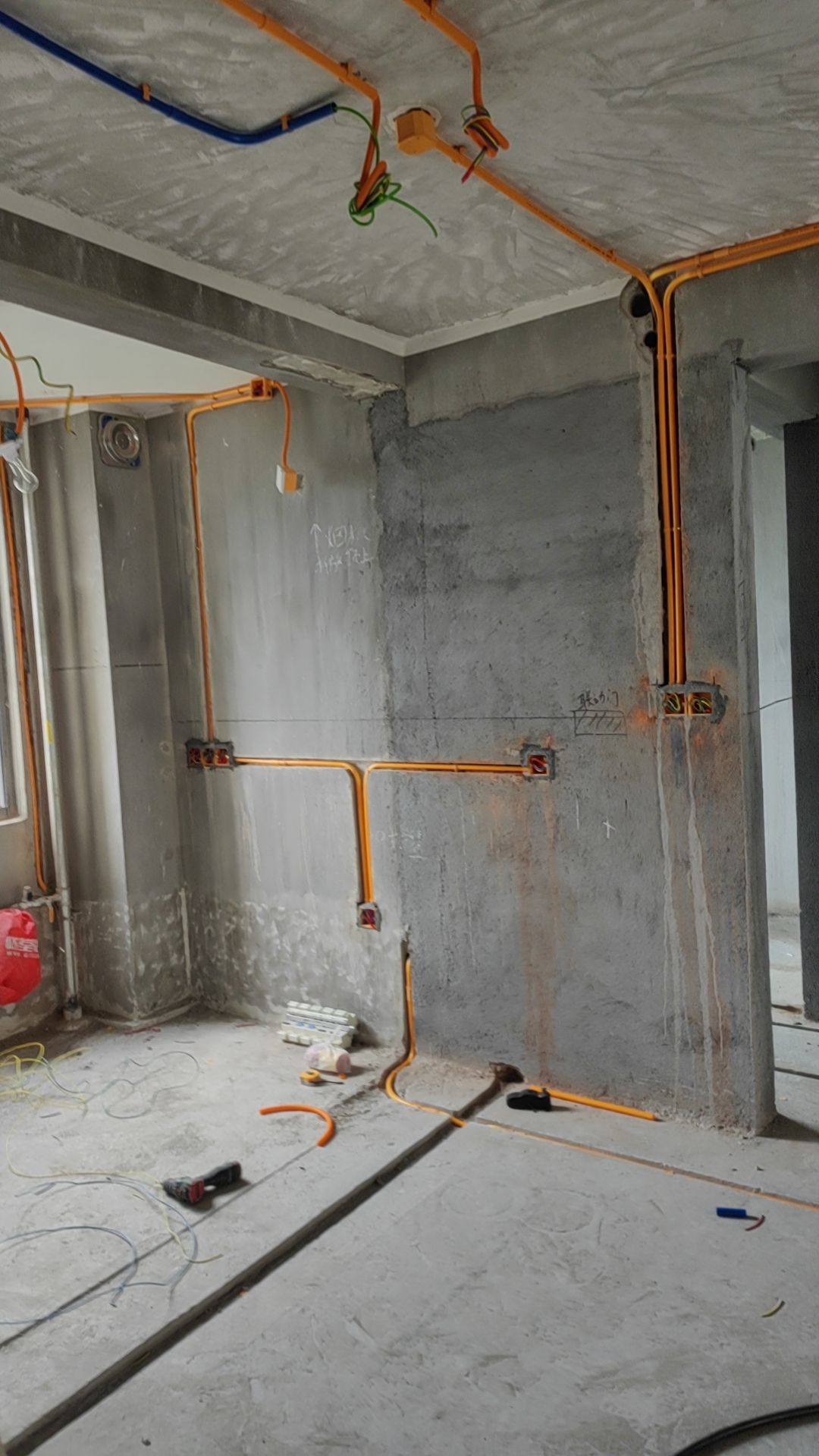

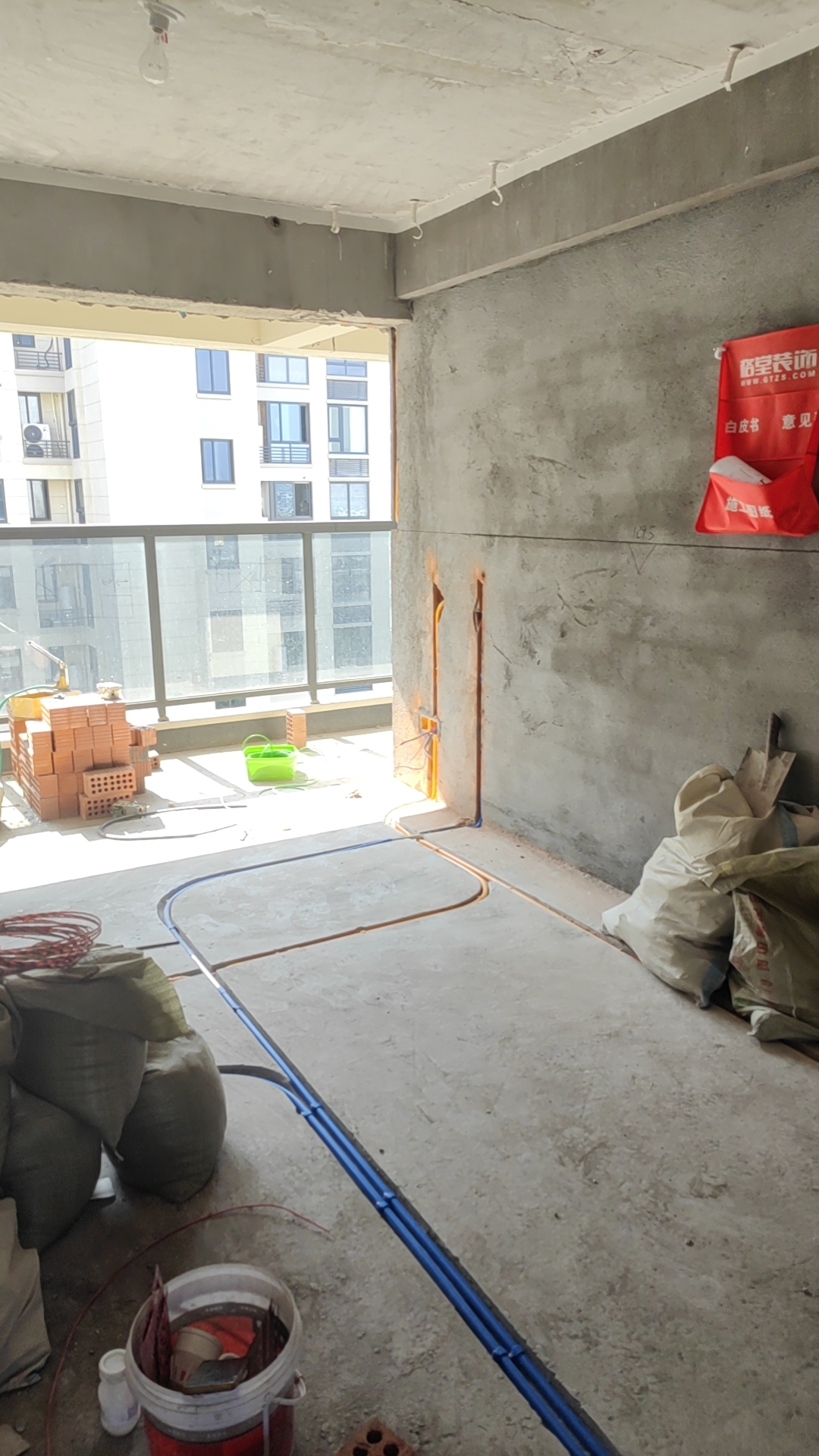

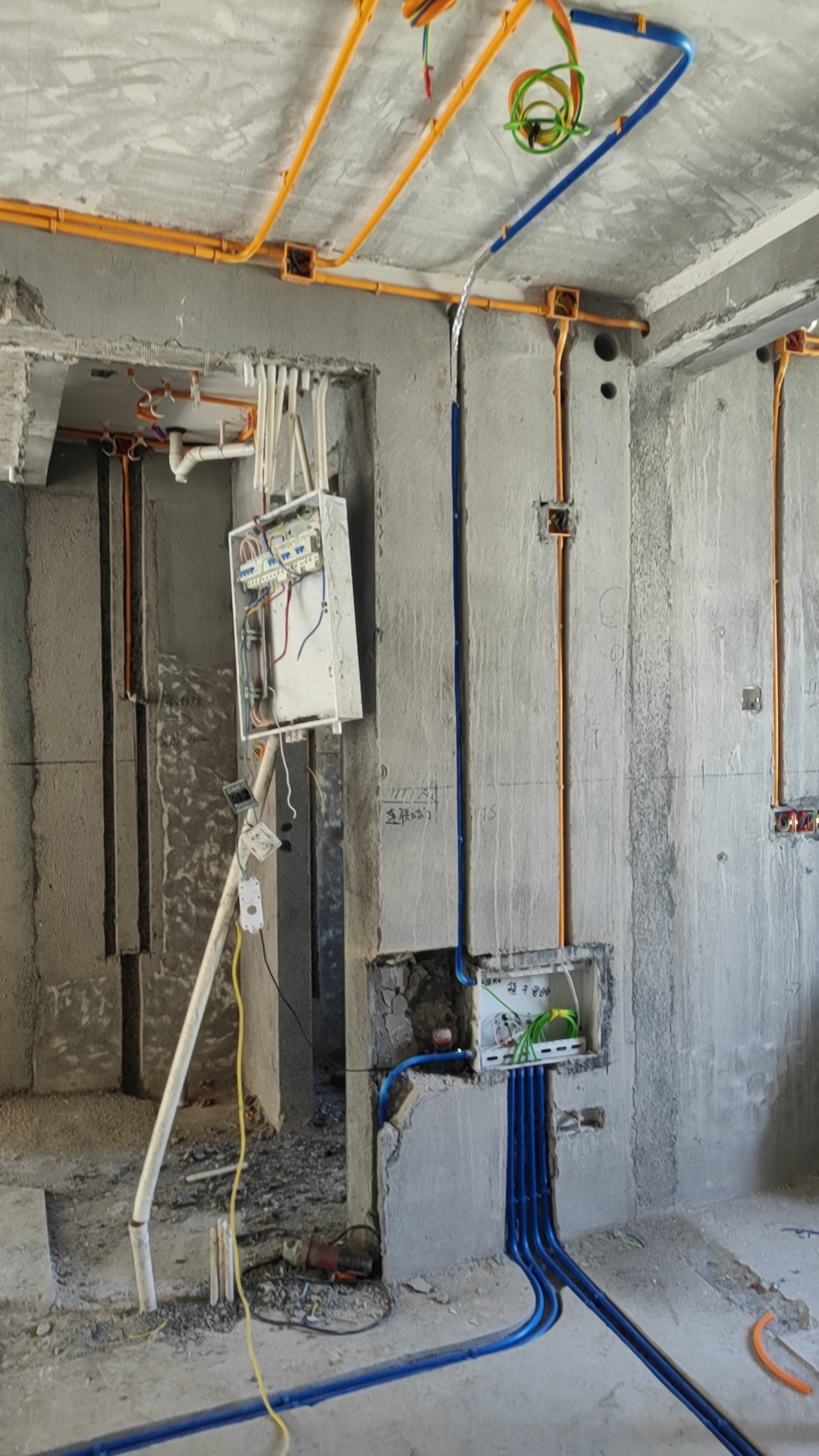

强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

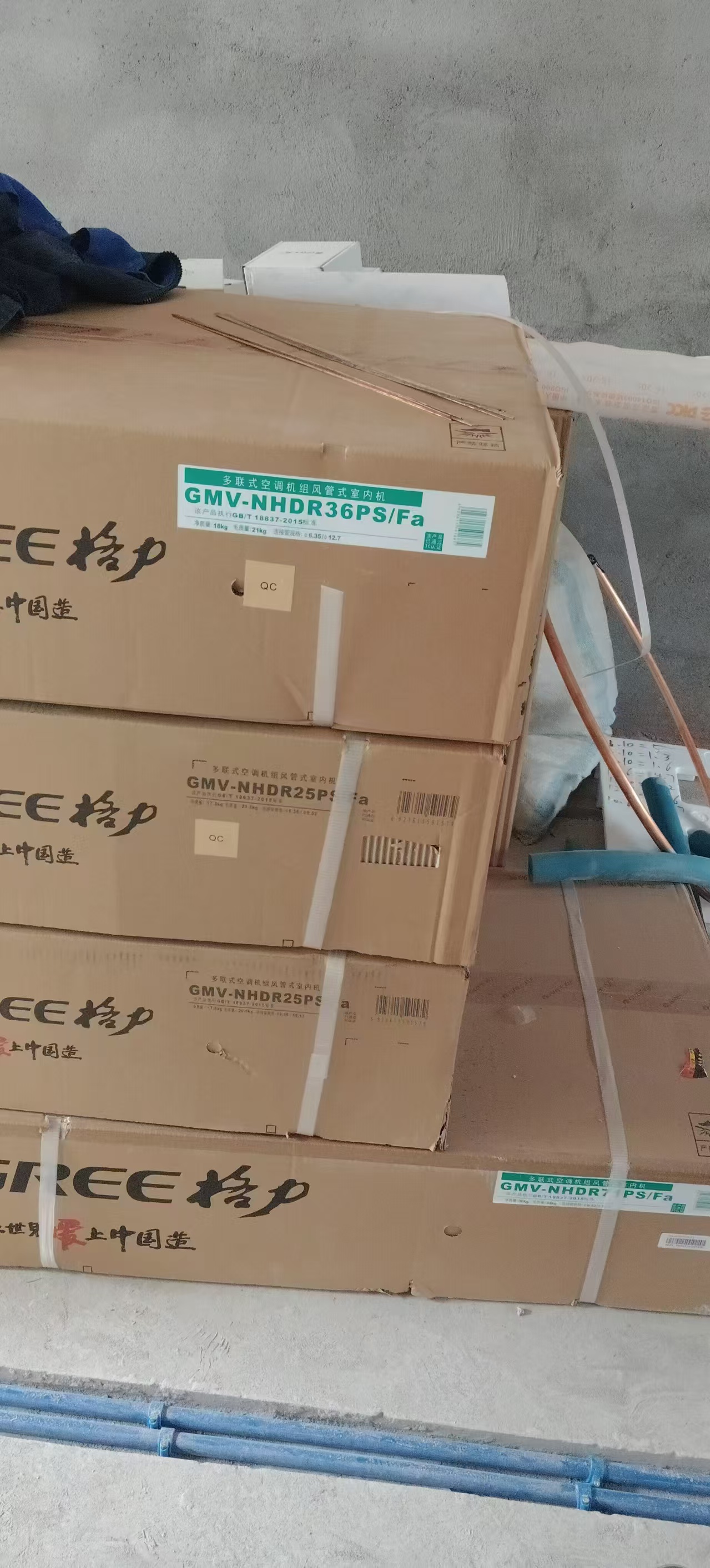

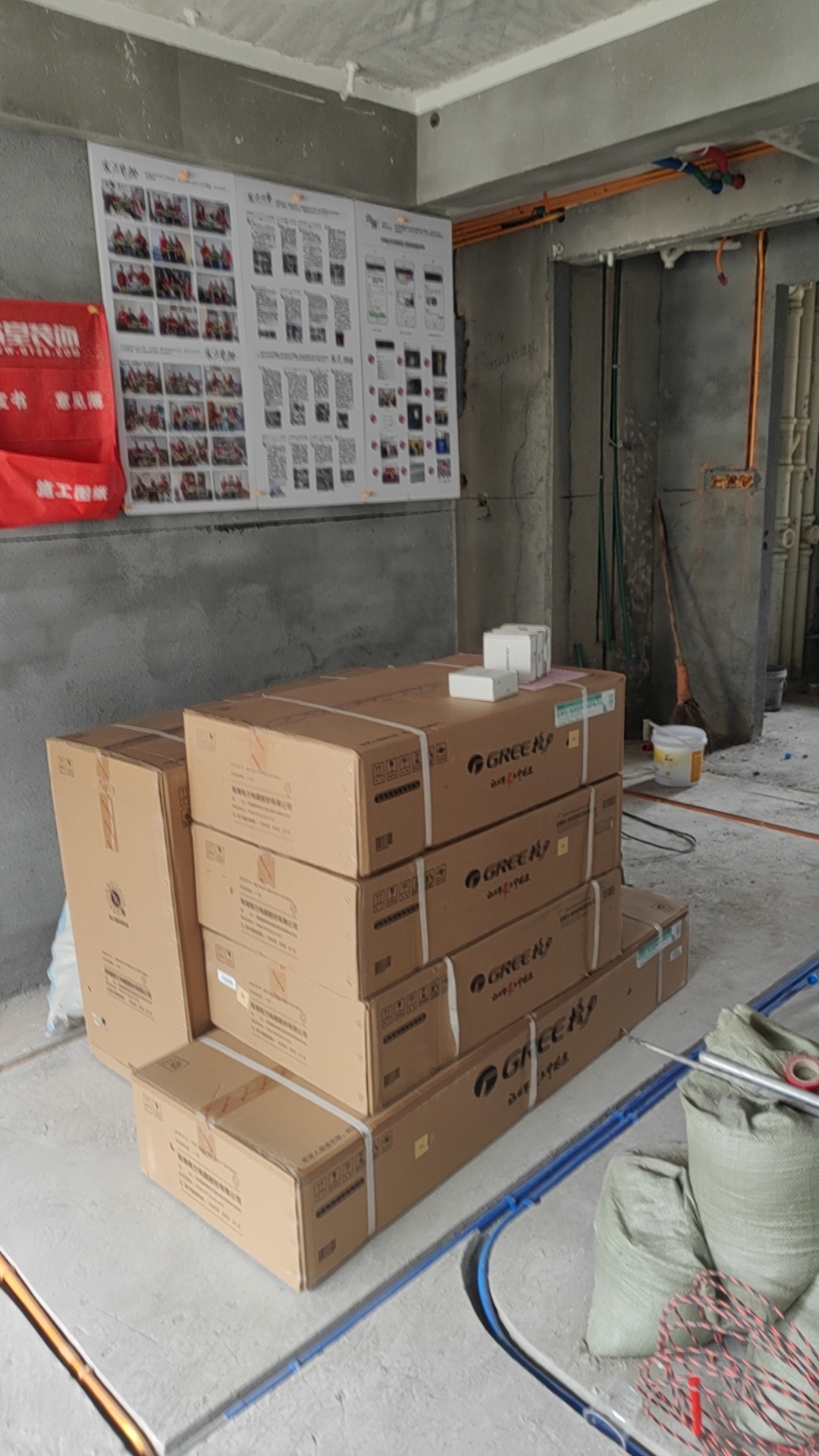

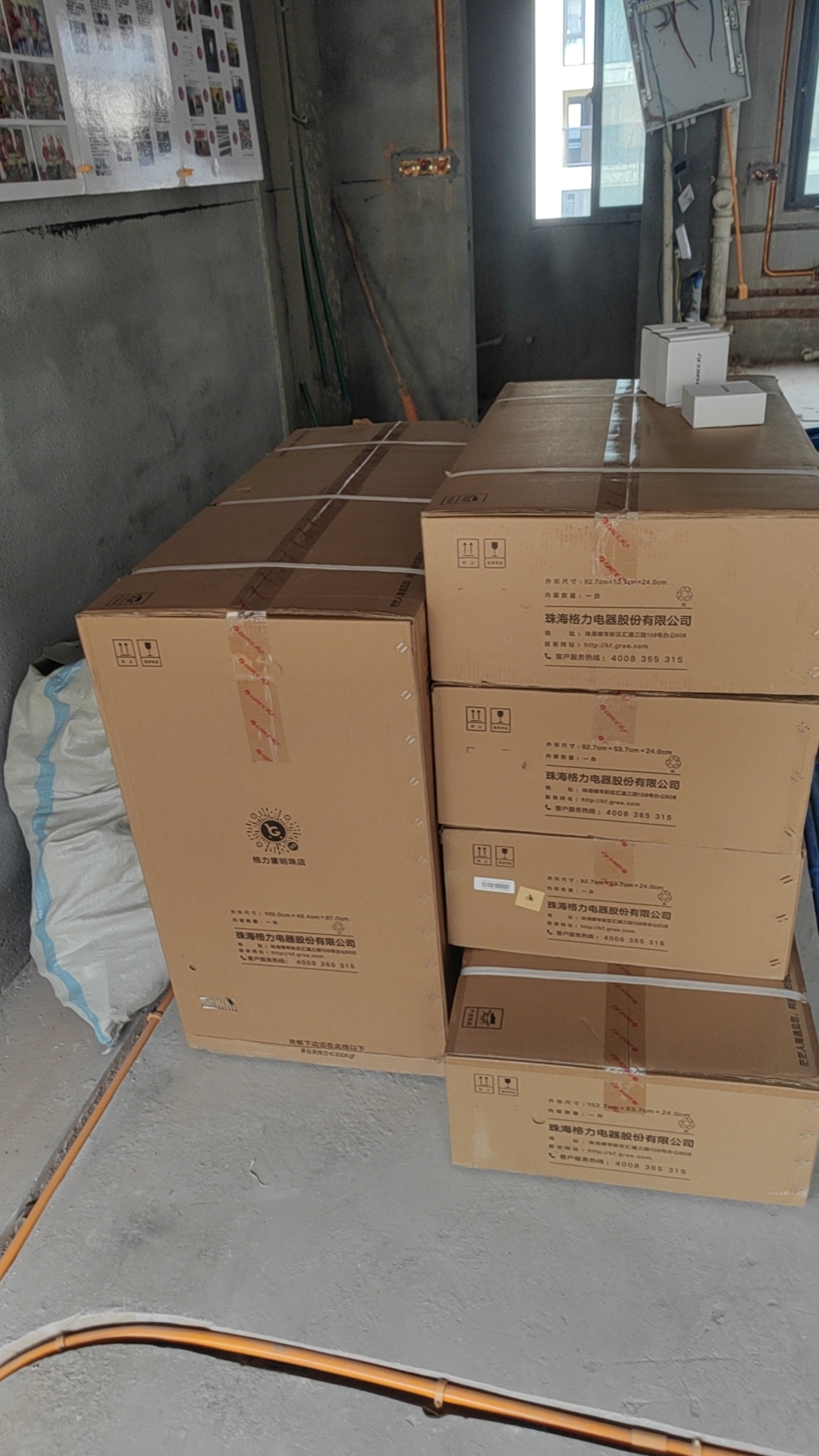

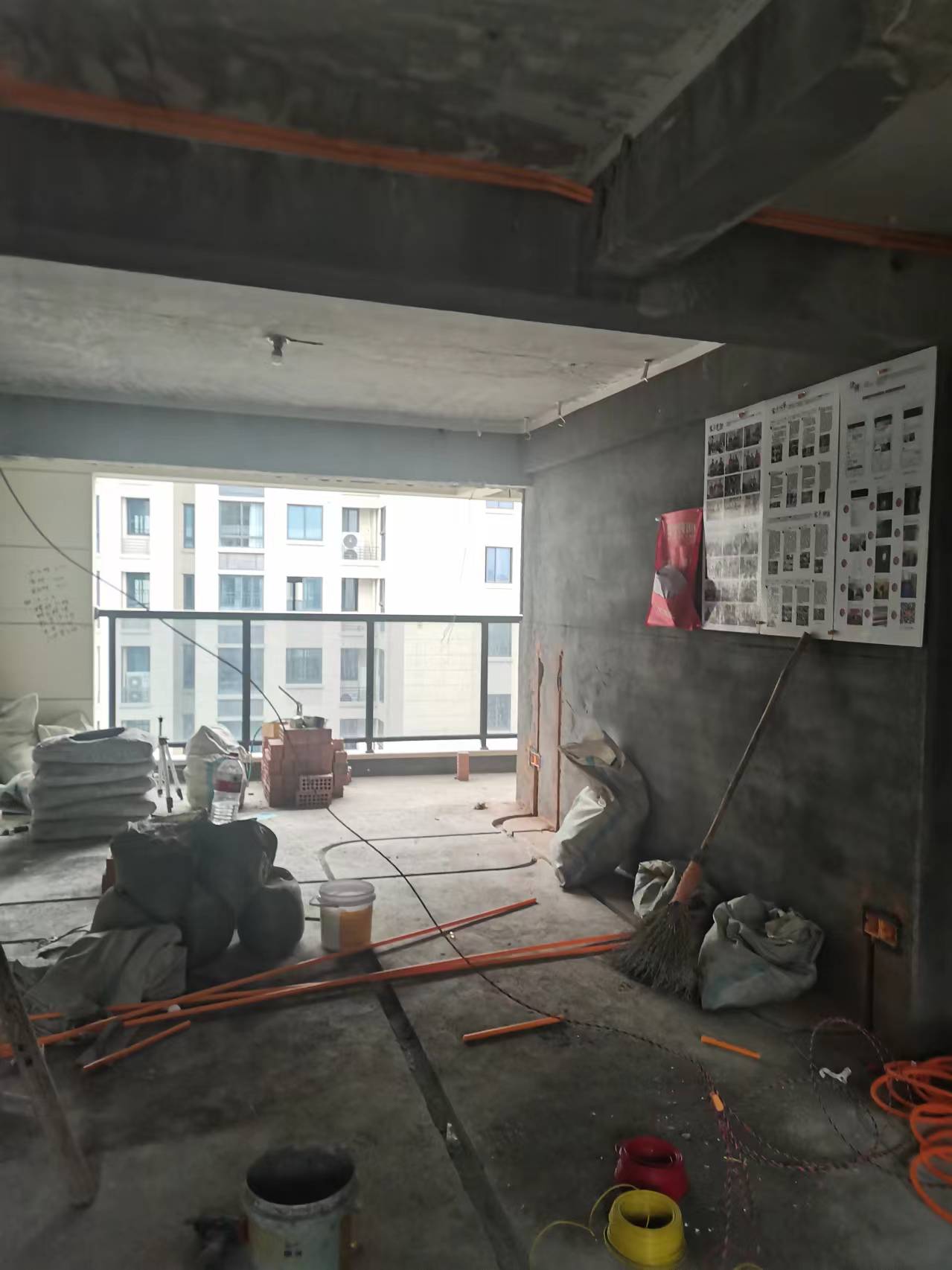

空调进场

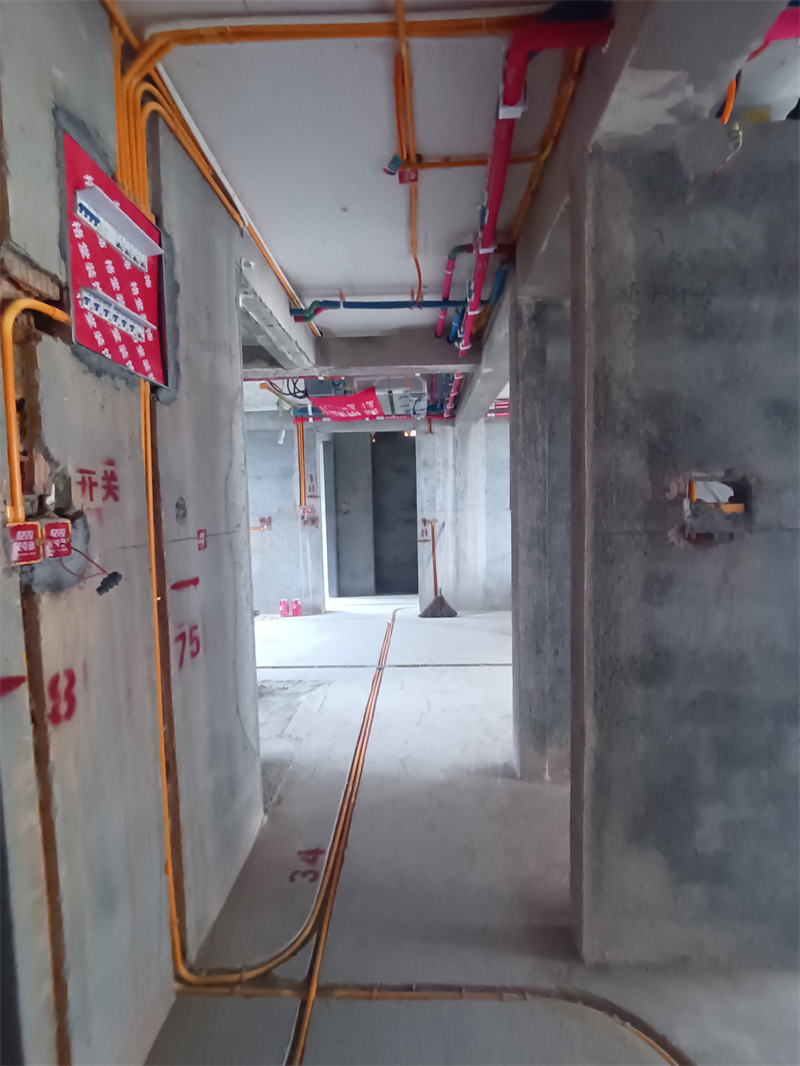

水电完工

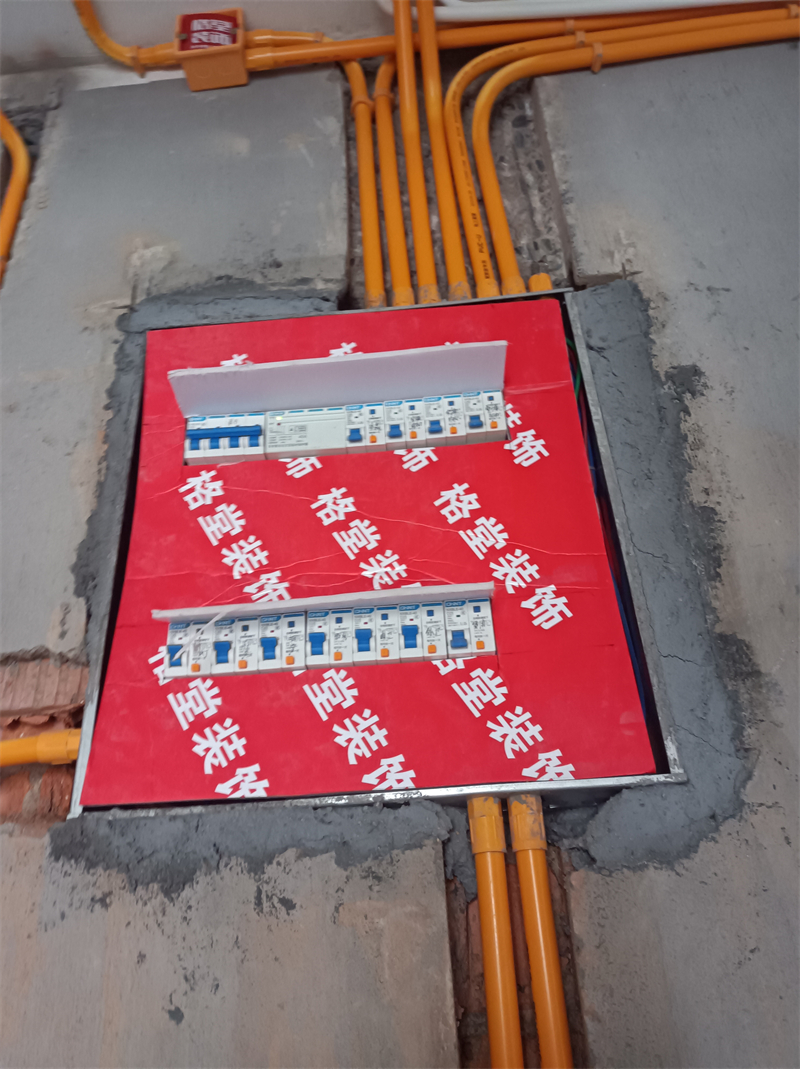

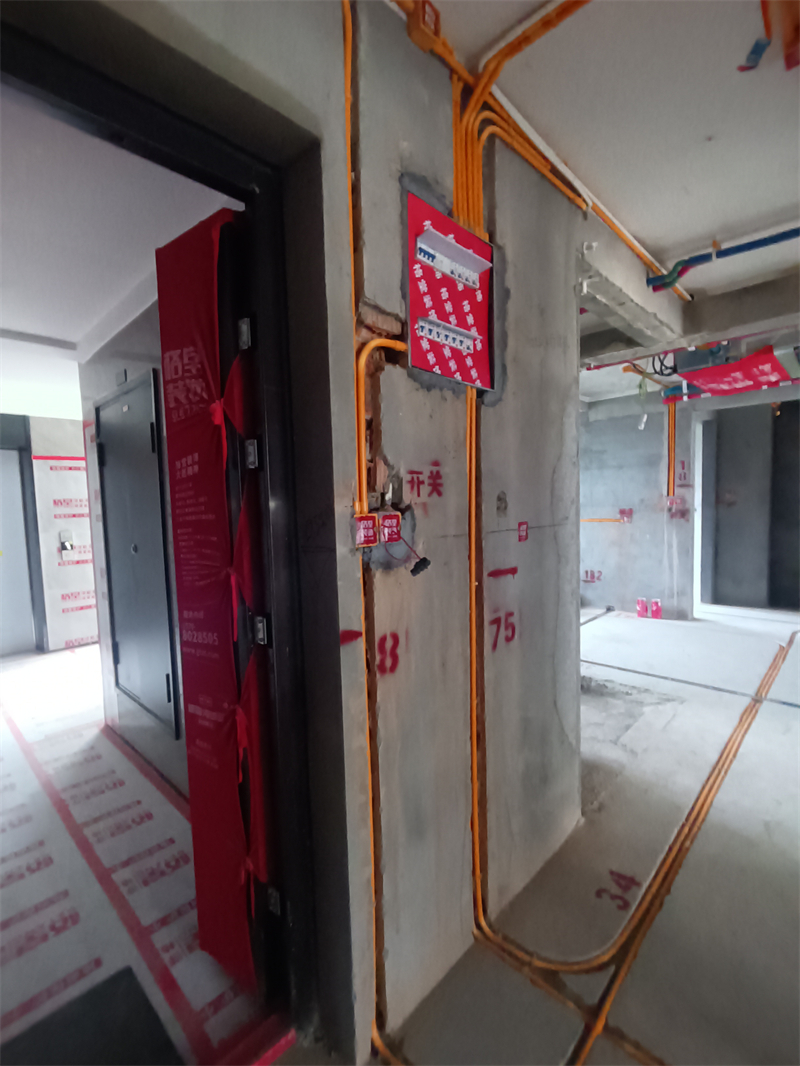

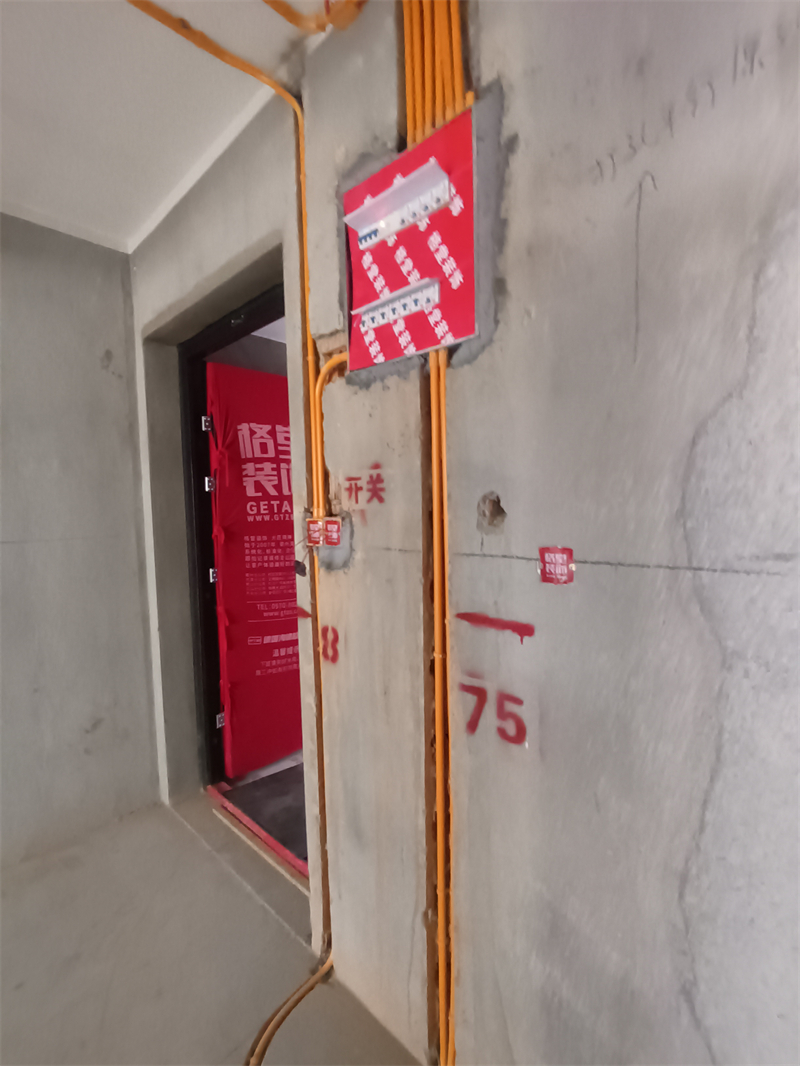

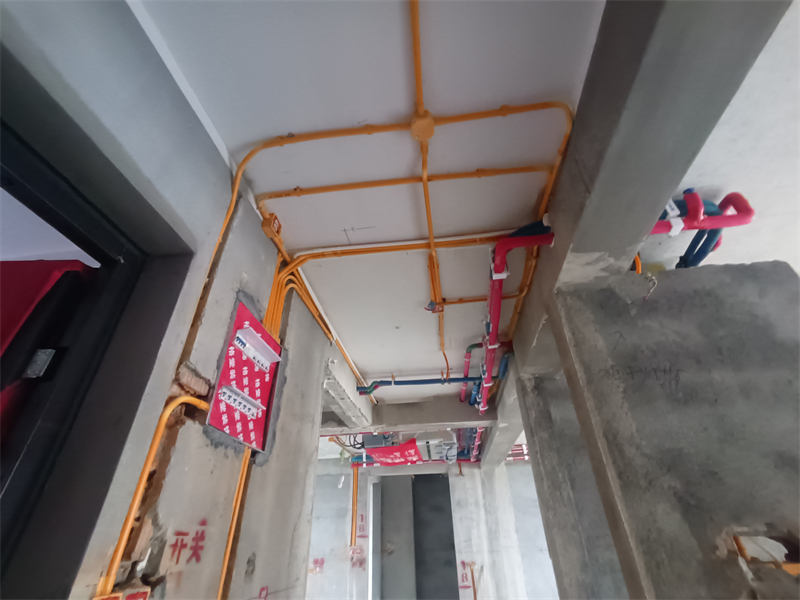

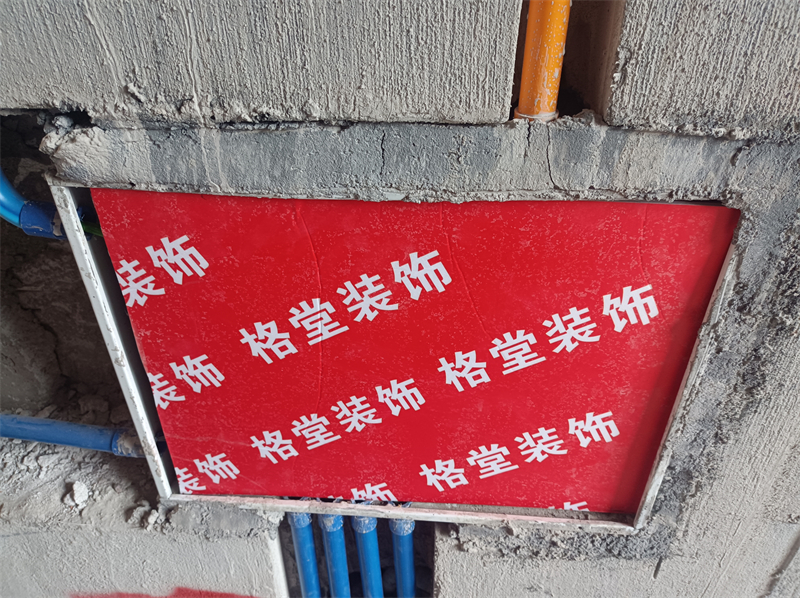

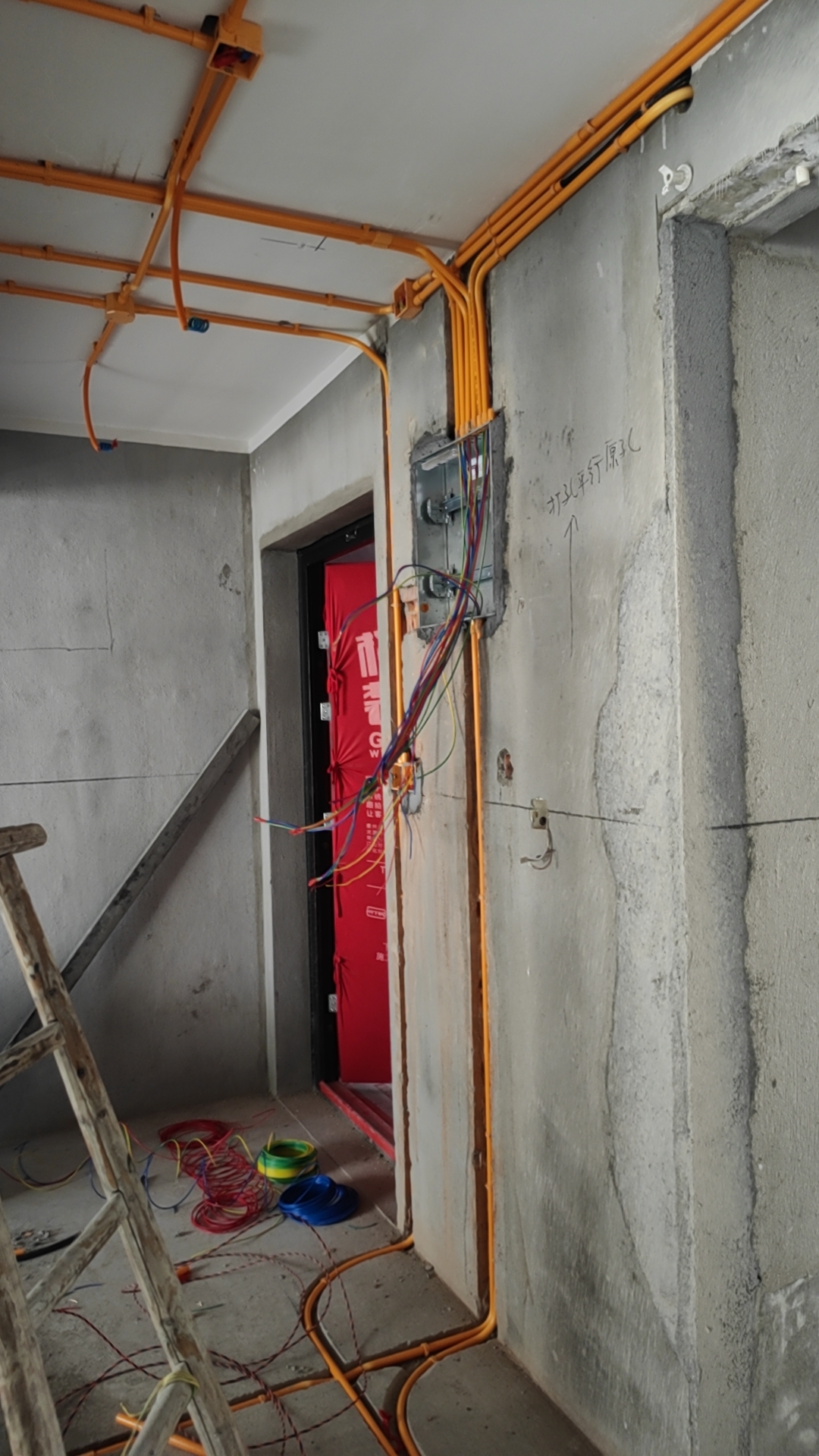

配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。

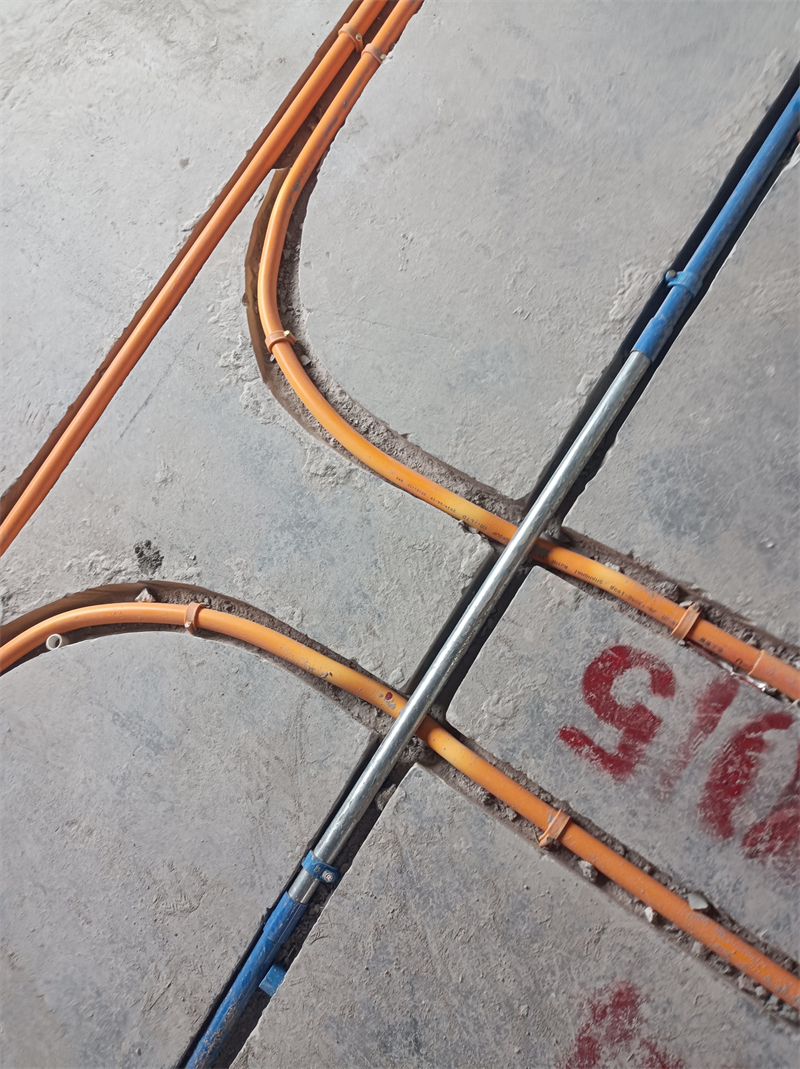

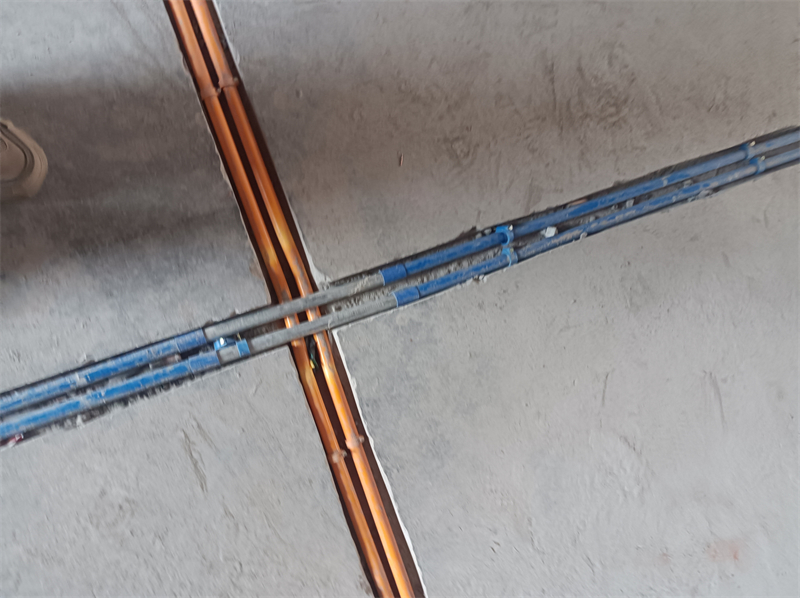

强弱电交接处用金属镀锌管交叉，防止信号干扰。

筒灯电线用波纹管保护。

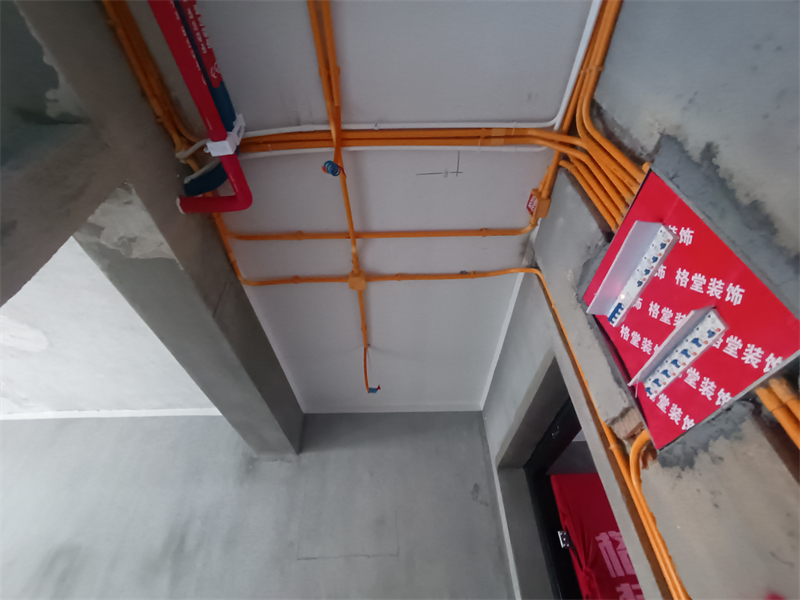

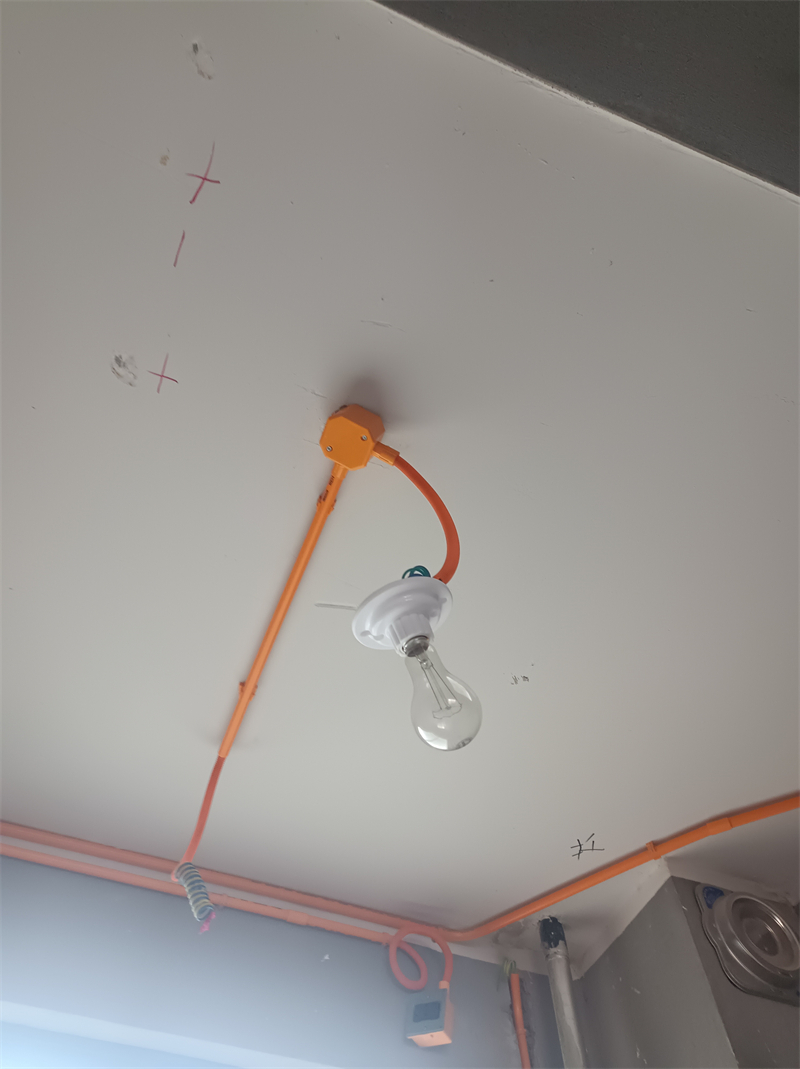

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

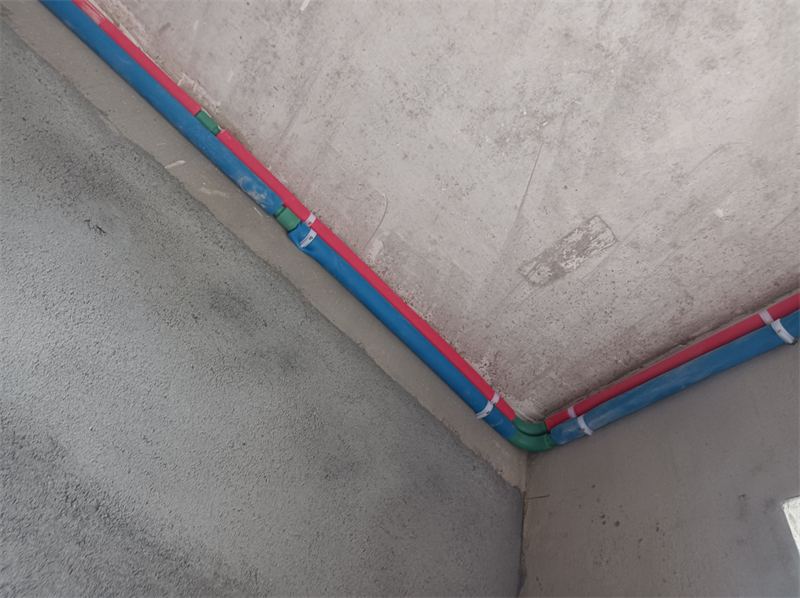

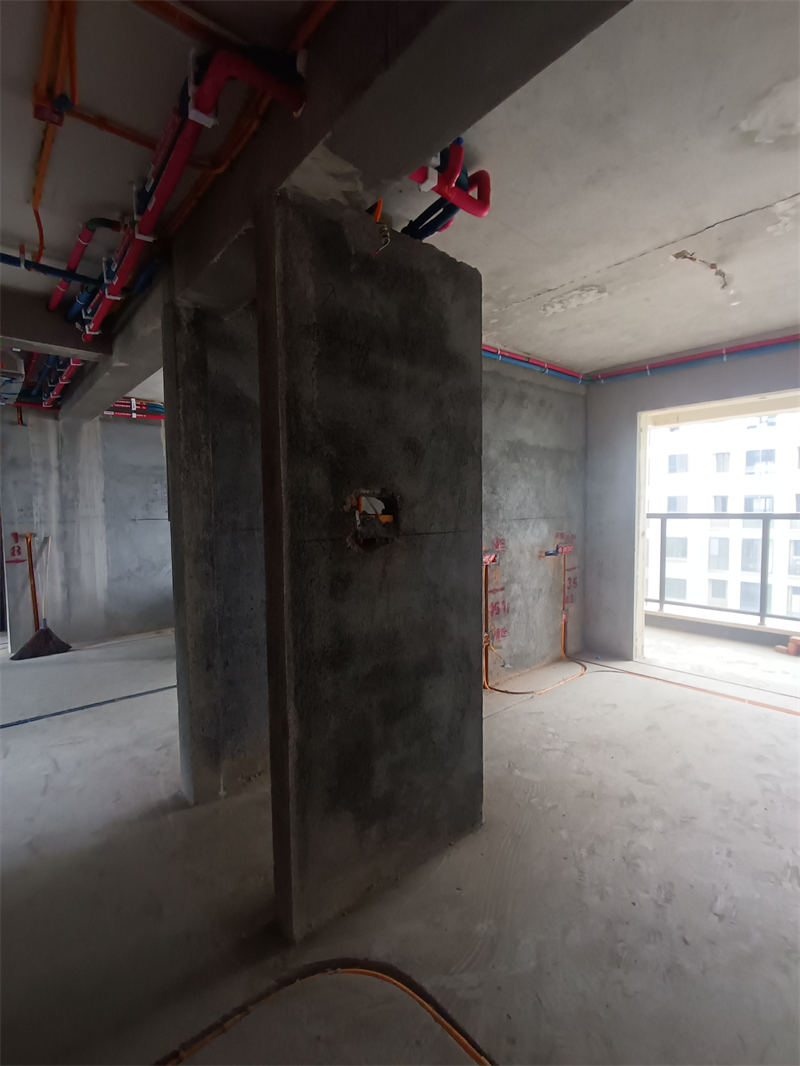

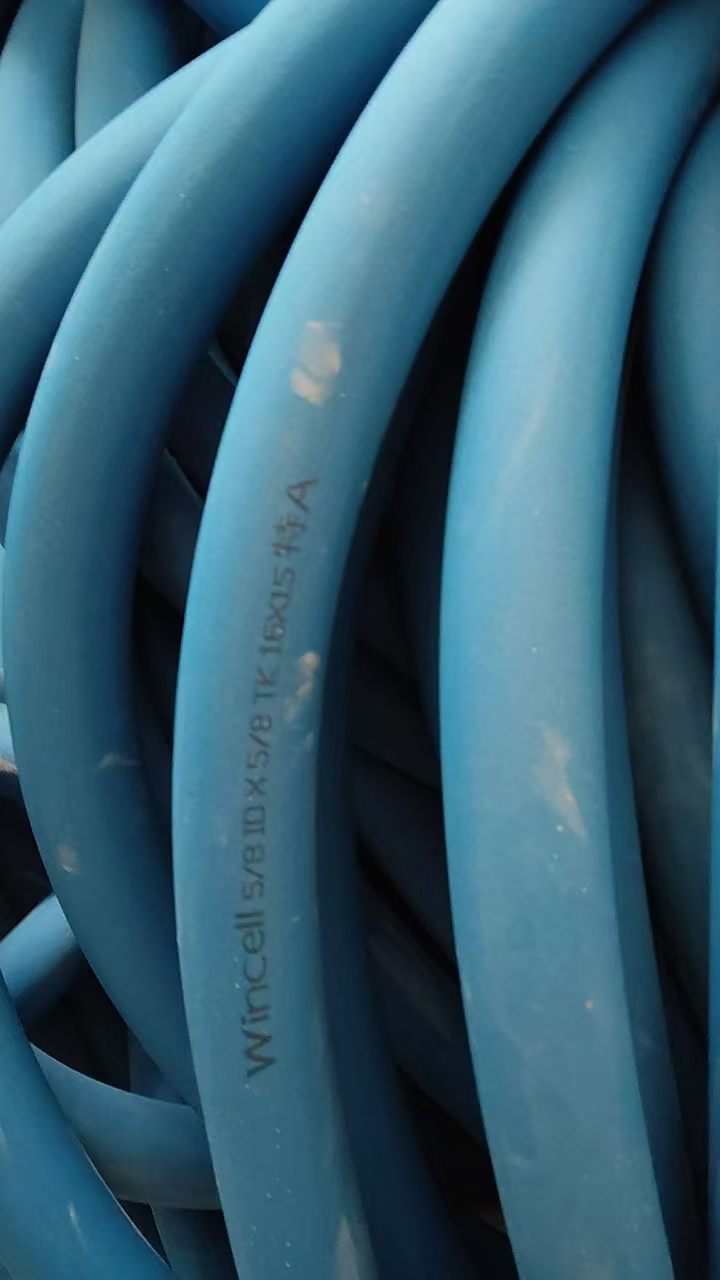

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

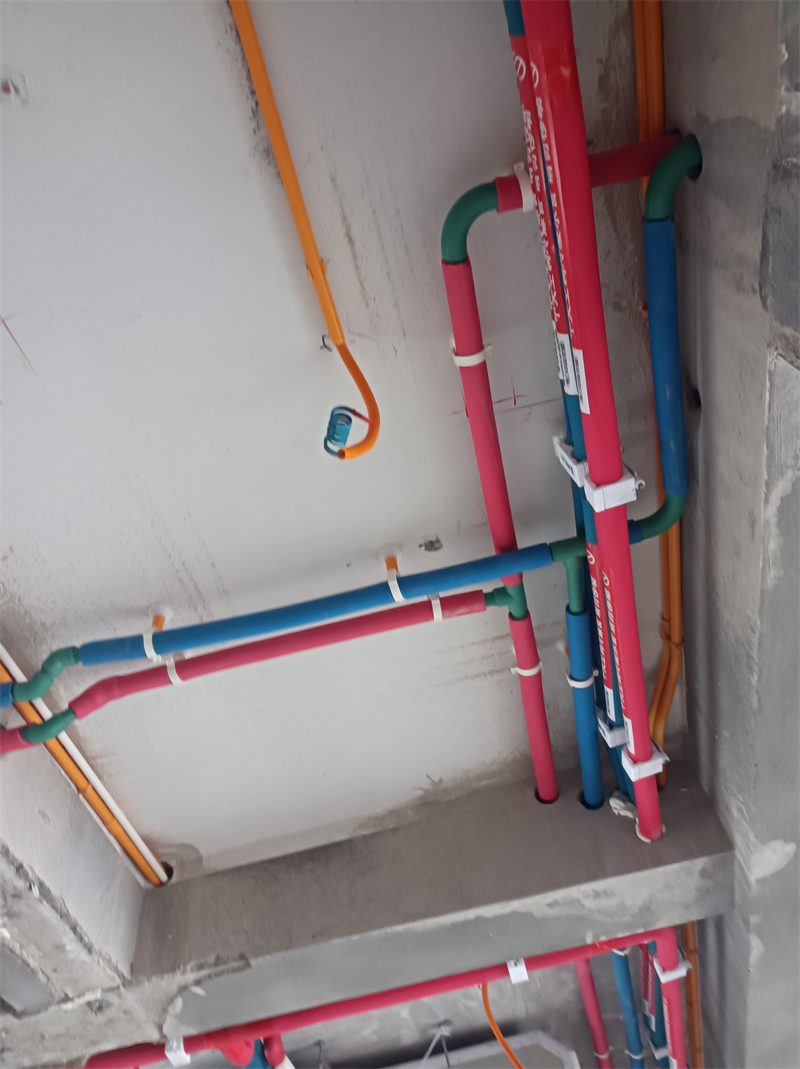

水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

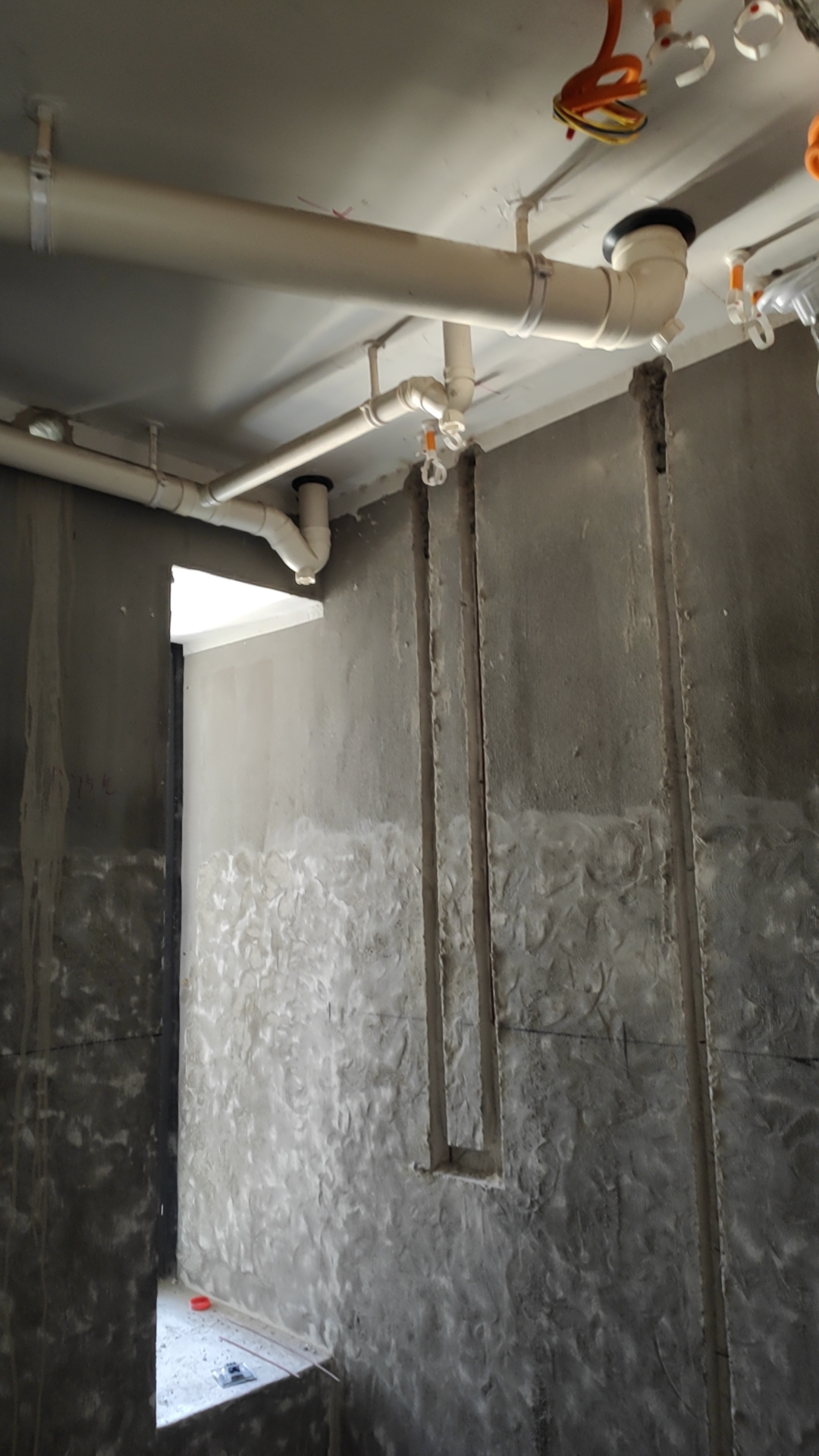

厨房、卫生间水管走顶，采用下垂式安装。

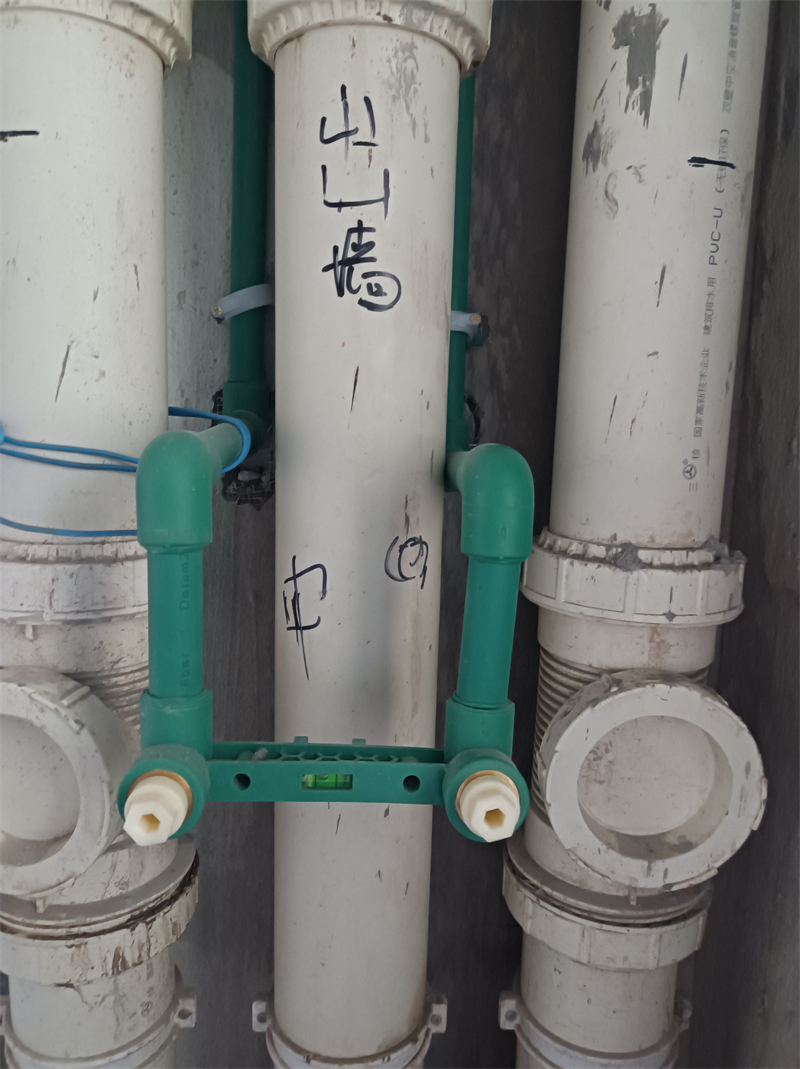

冷热水管布置专业规范，左热右冷、上热下冷。

每户水管进水部位室内加进水总阀，采用暗埋做法。

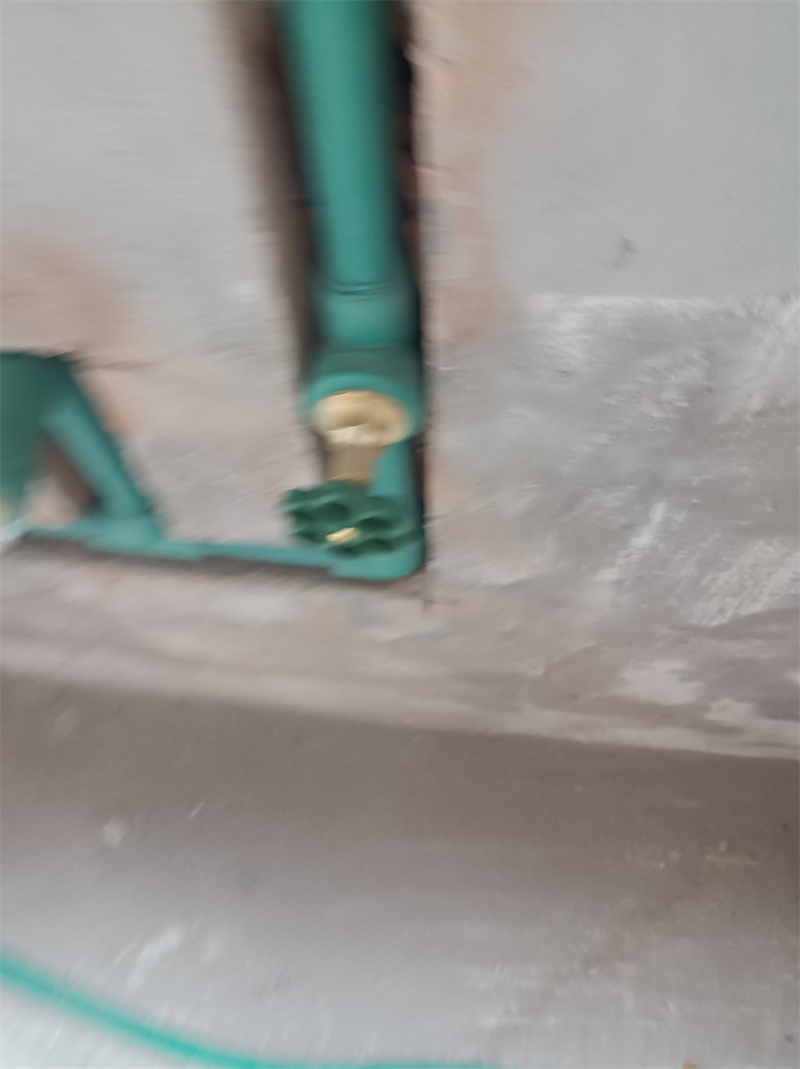

冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

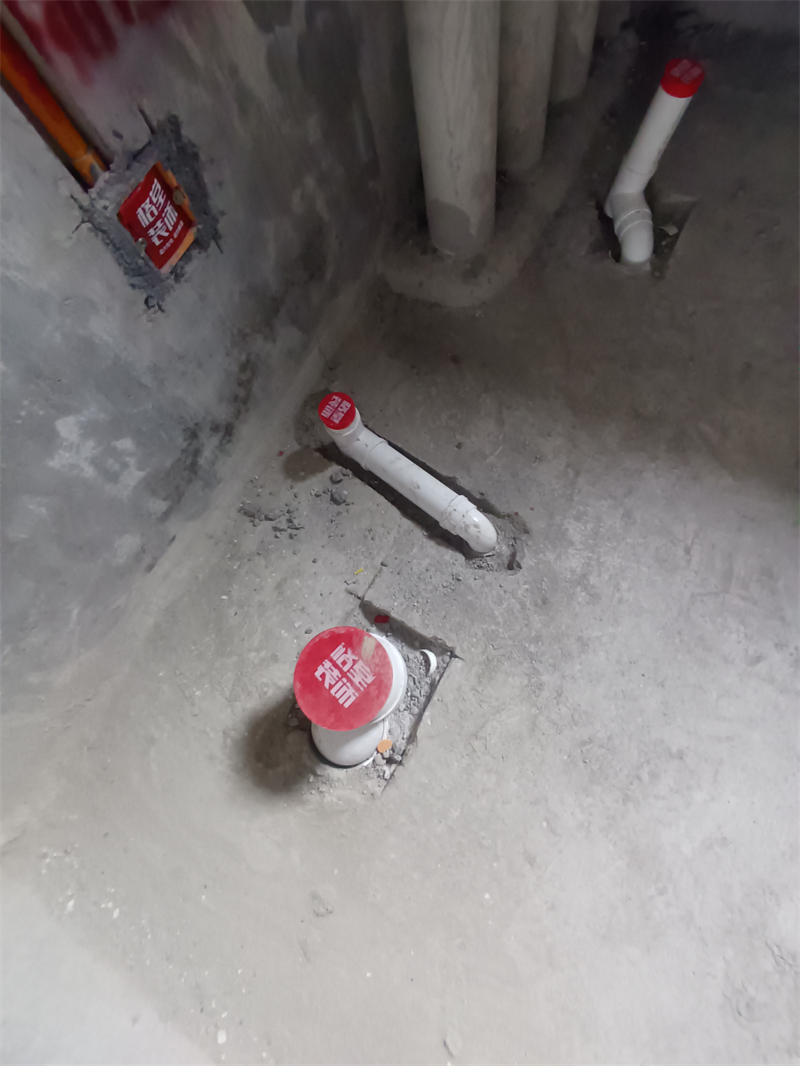

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

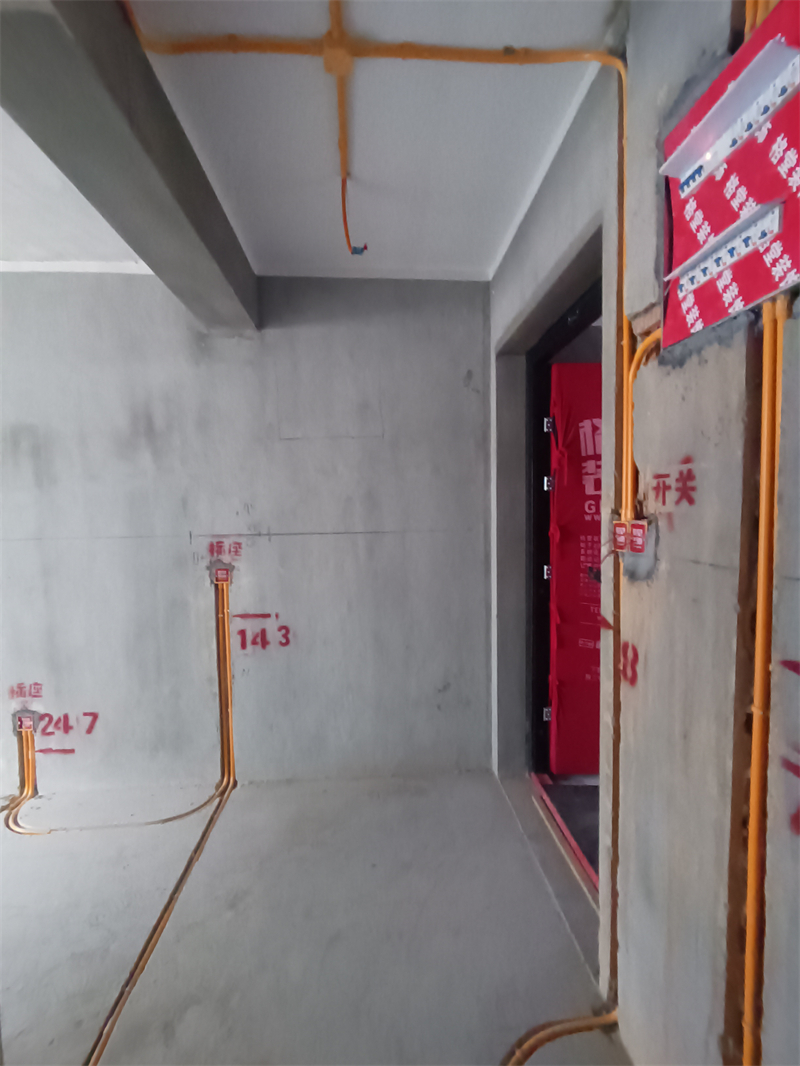

玄关水电完工

对角图
