阳光城18-1-3#111㎡现代——

发表于 2024-10-29 15:21:11

本帖最后由格堂王姐于 2024-10-29 15:22 编辑

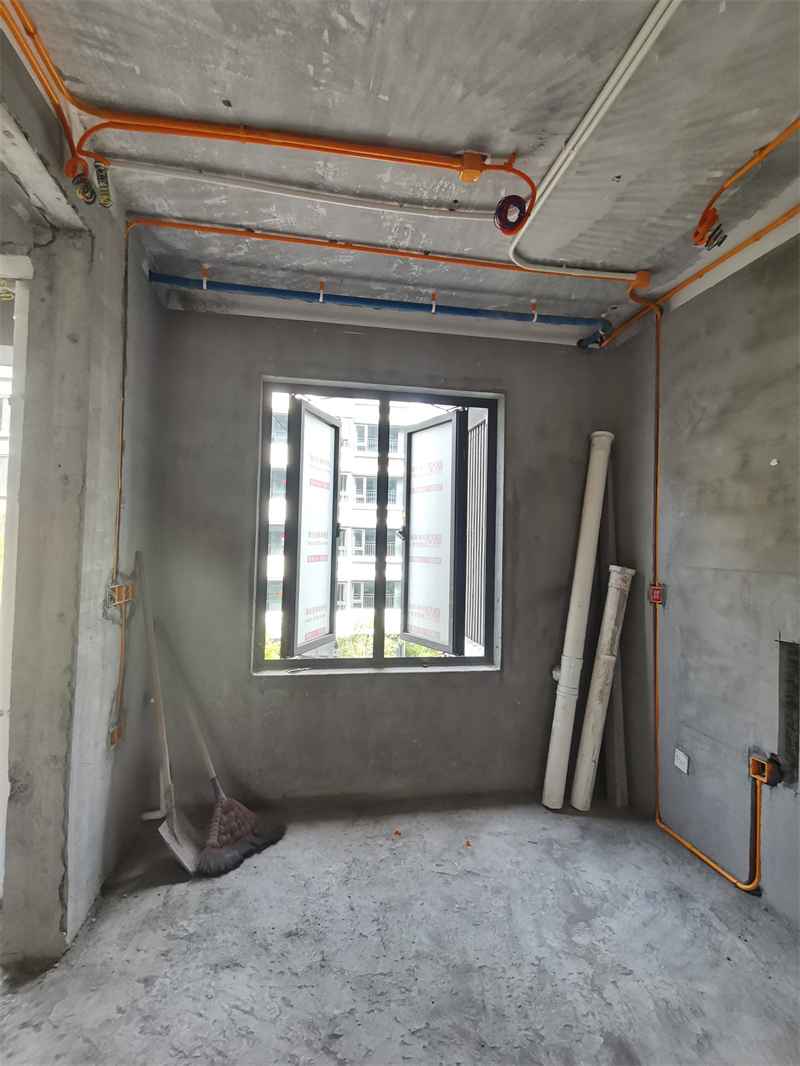

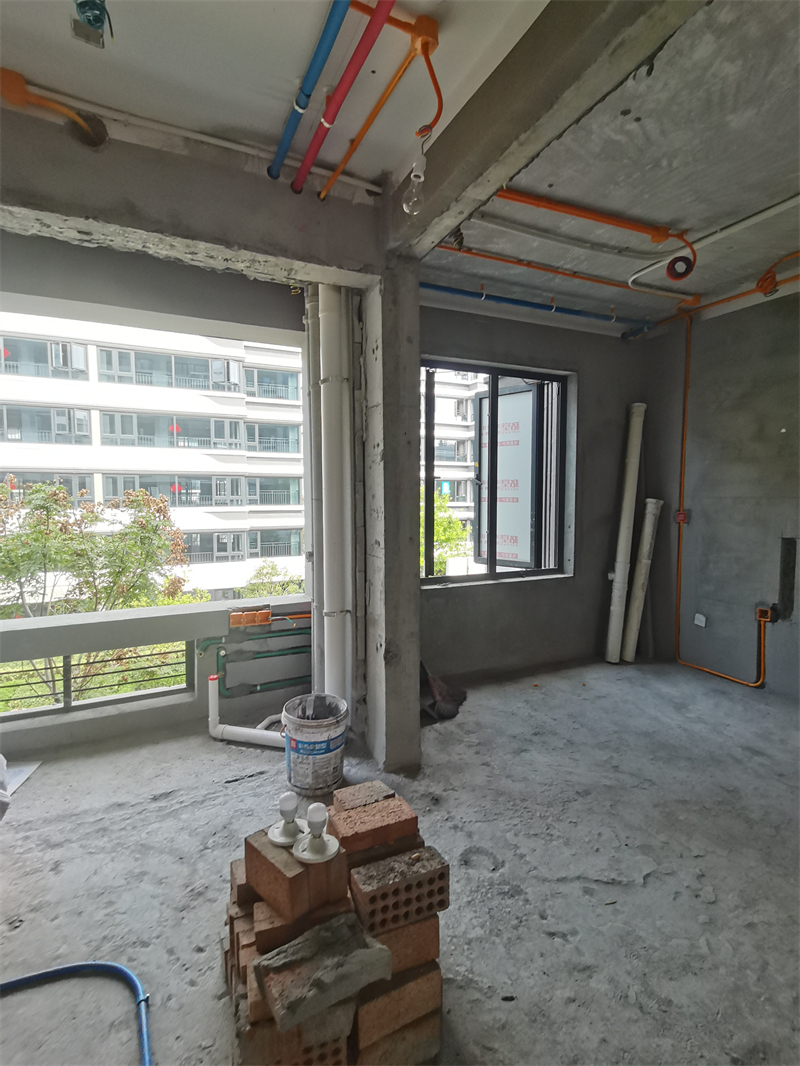

水管工艺

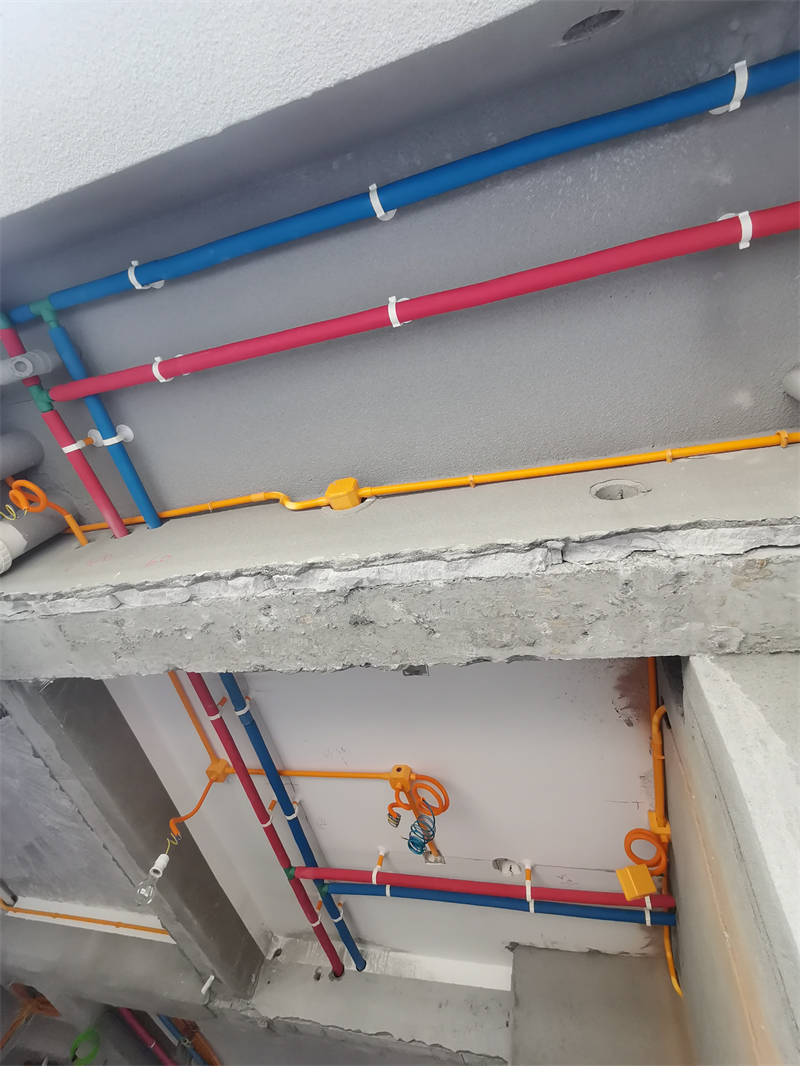

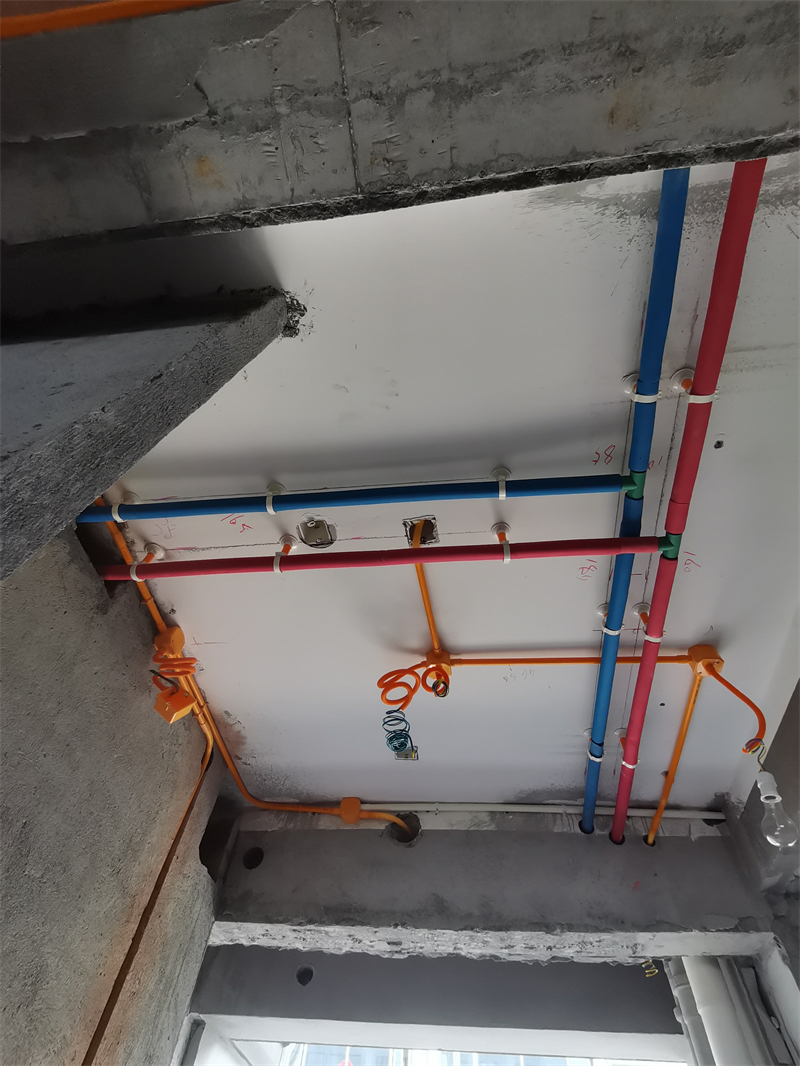

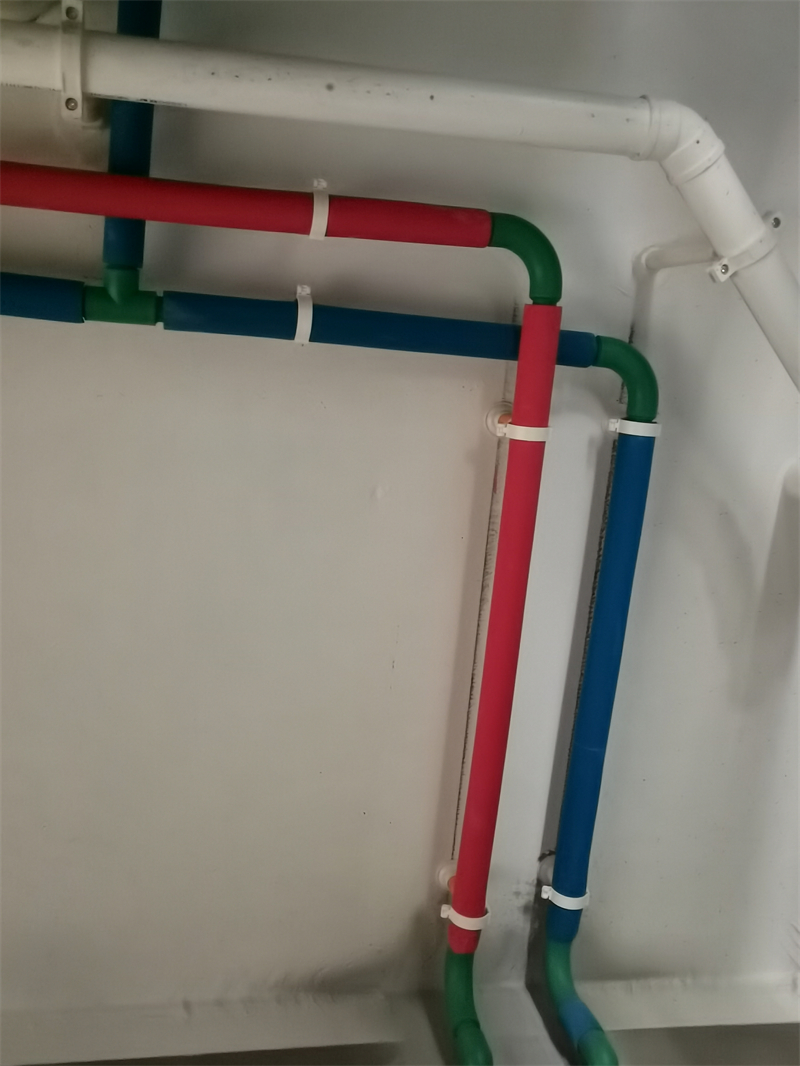

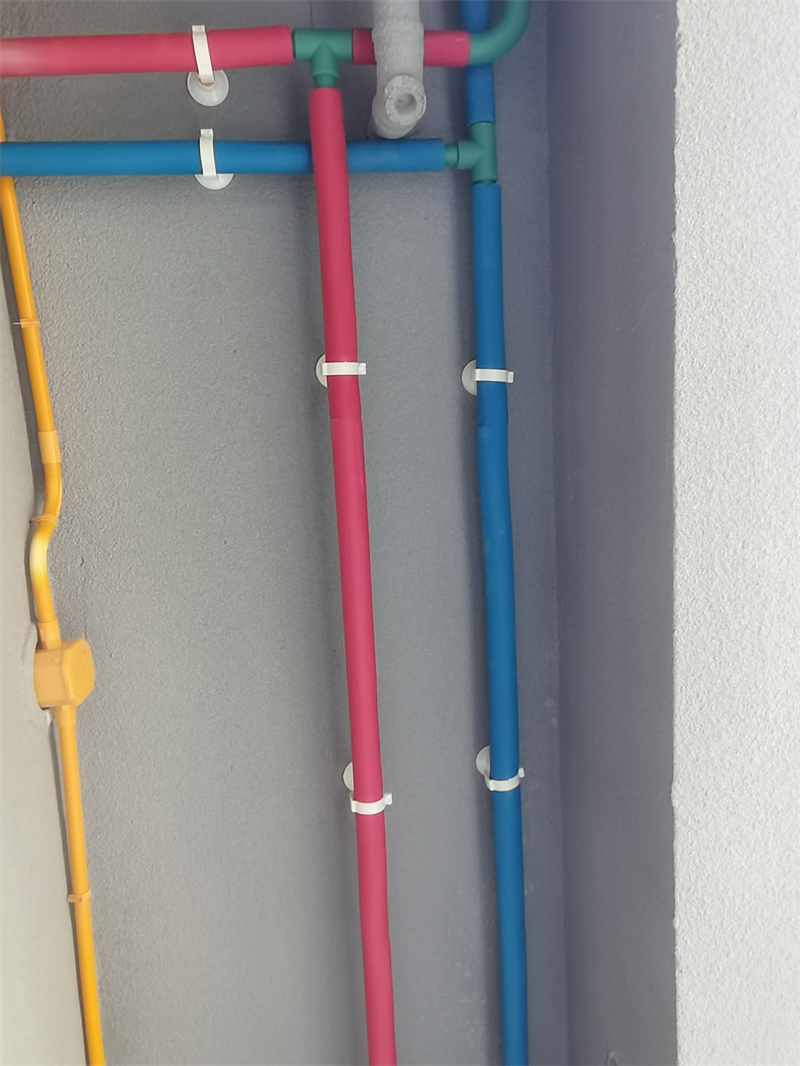

1.水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

2.水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

3.厨房、卫生间水管走顶，采用下垂式安装。

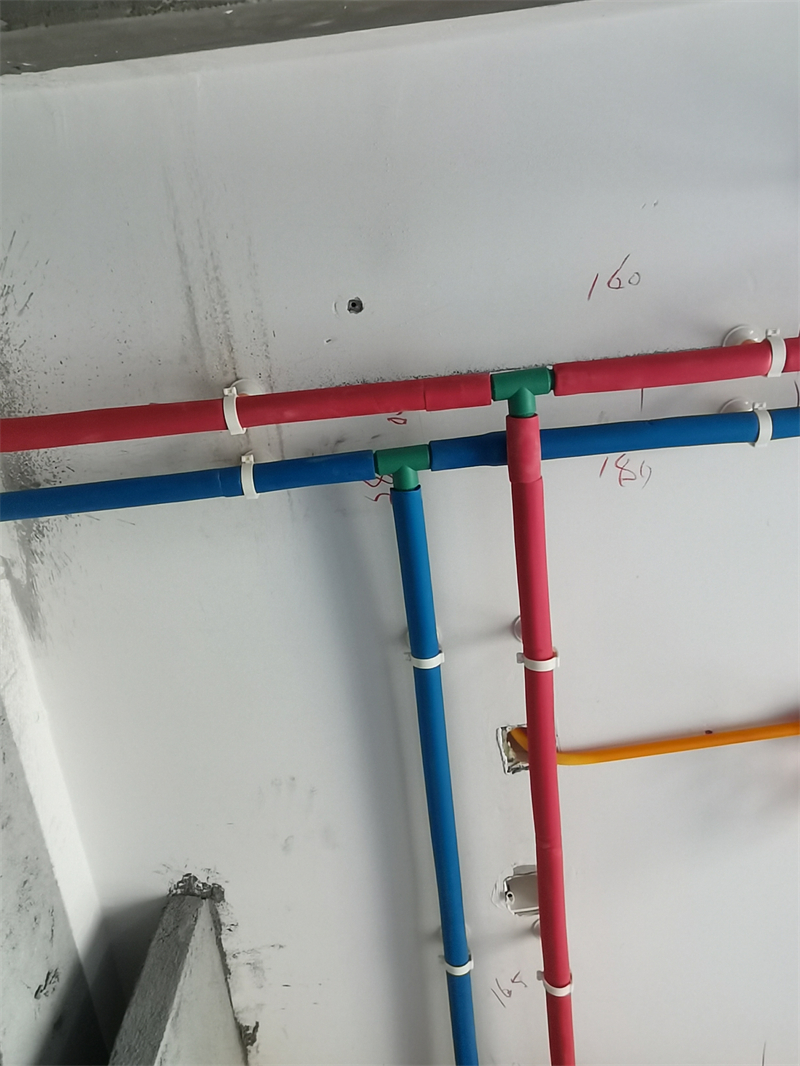

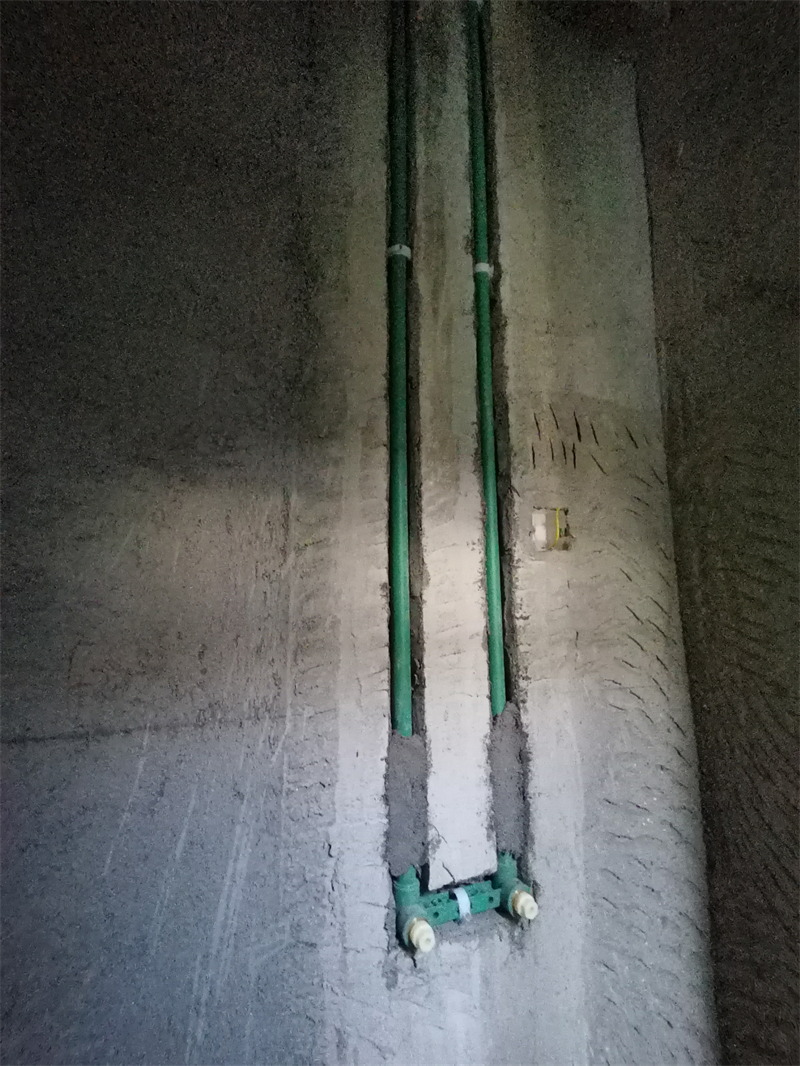

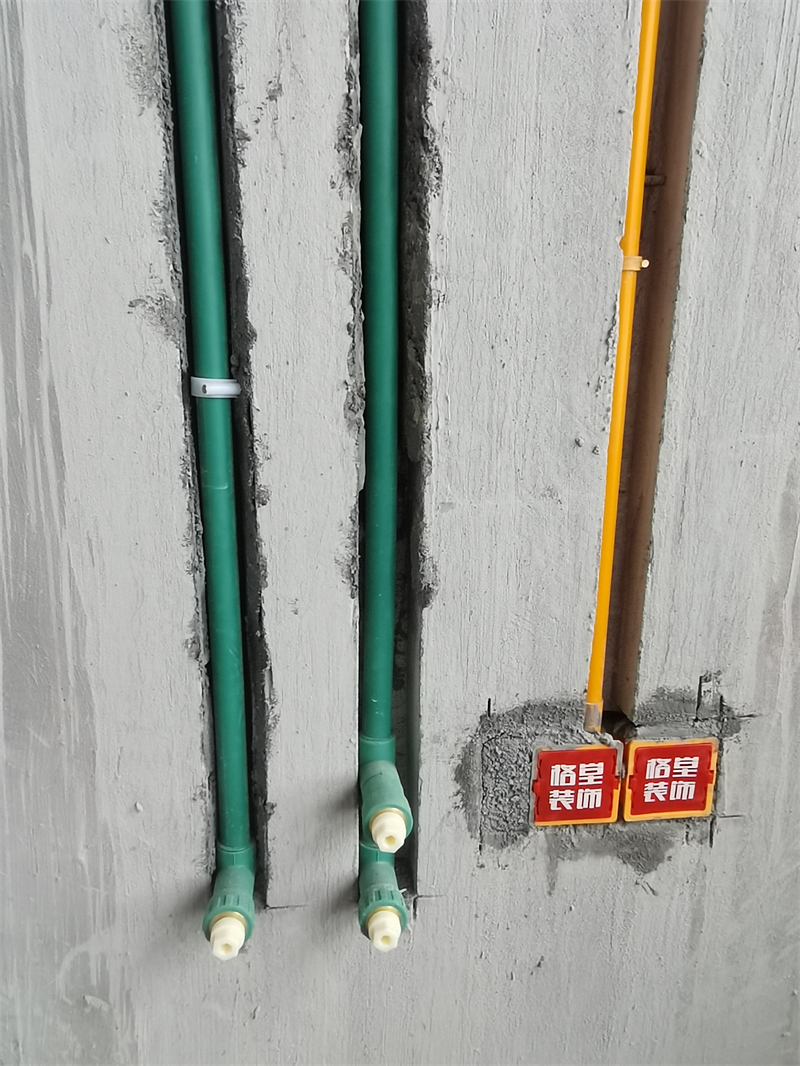

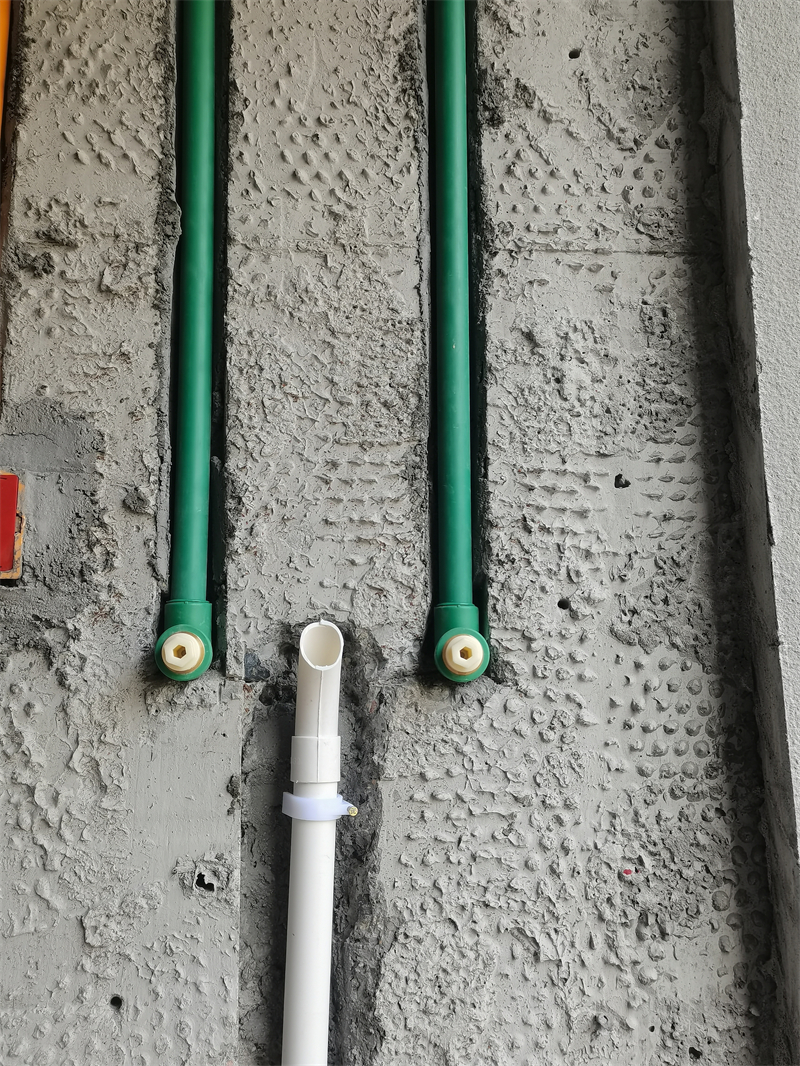

4.冷热水管布置专业规范，左热右冷、上热下冷。

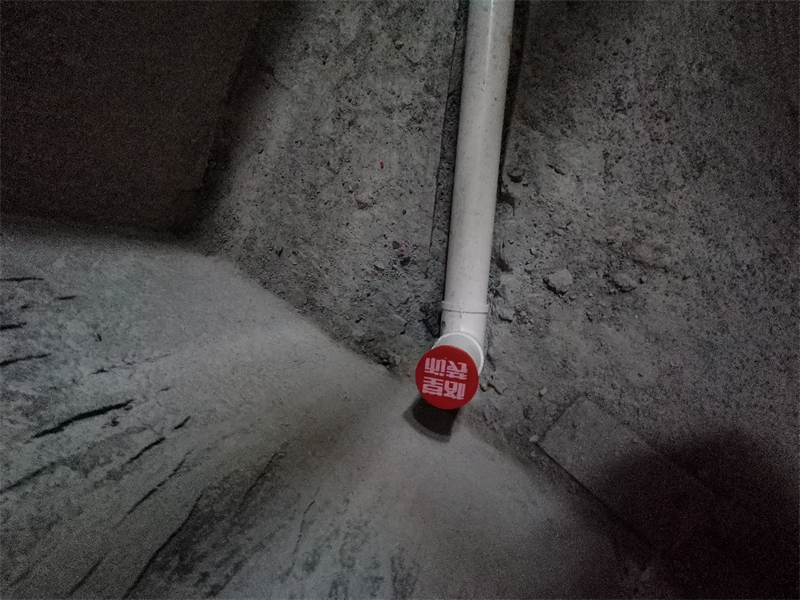

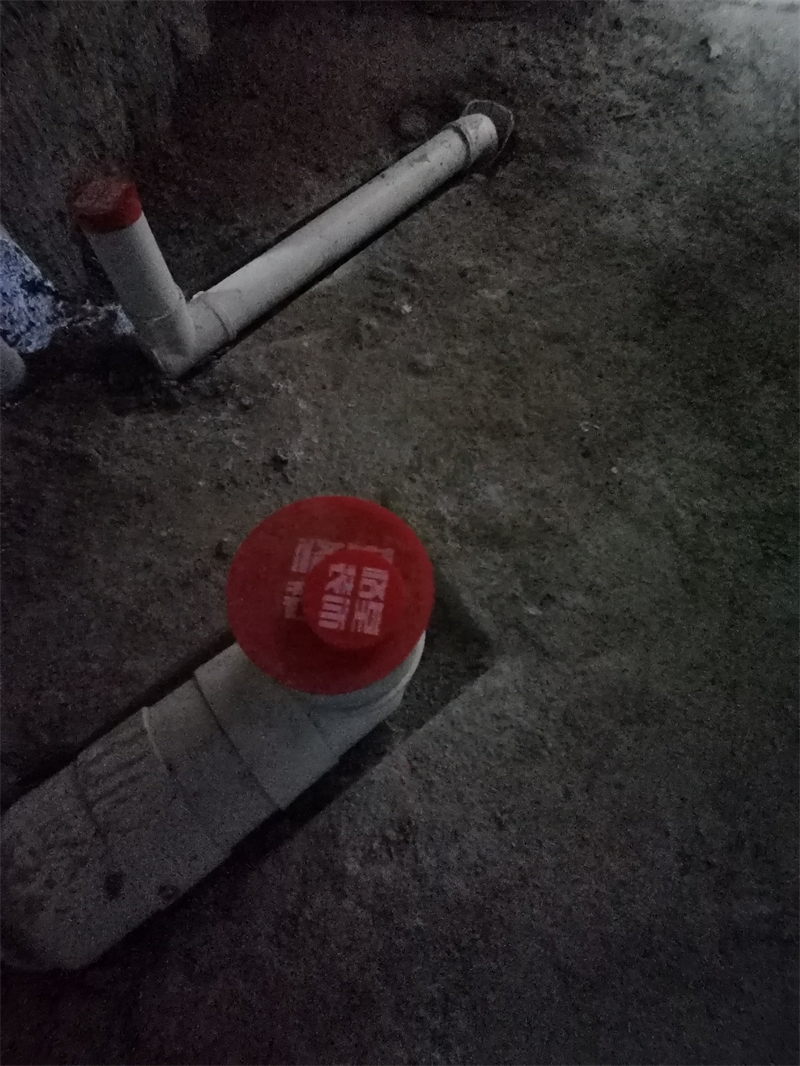

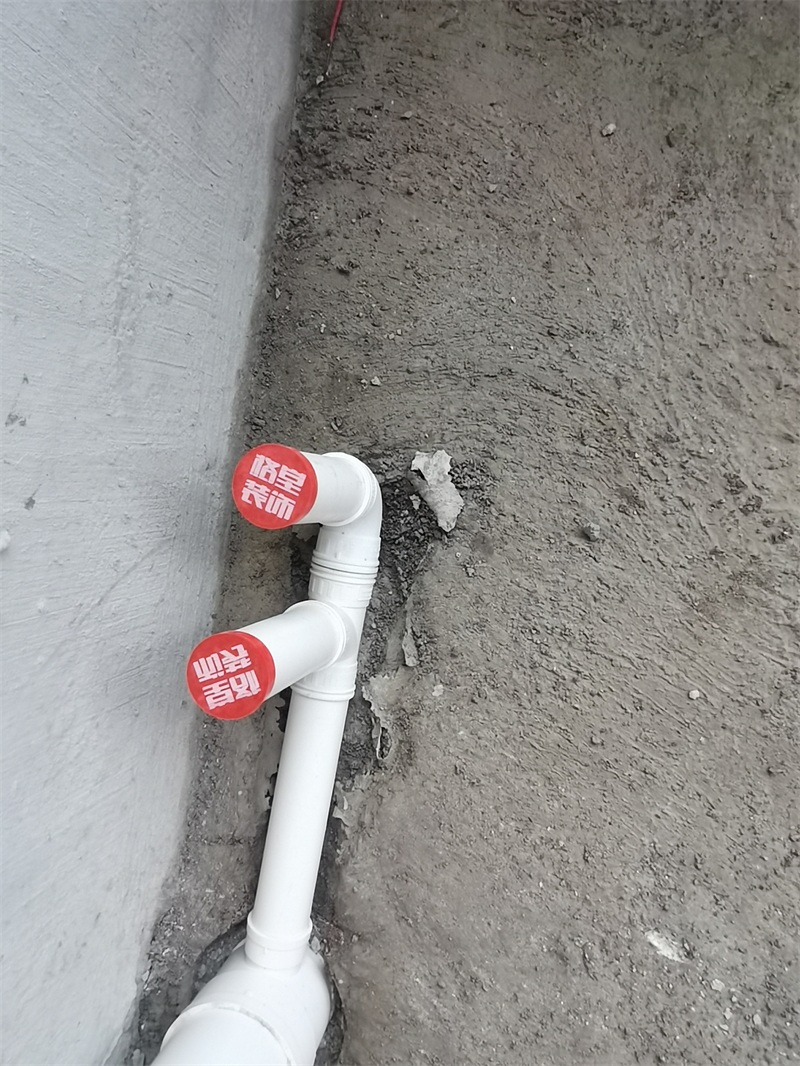

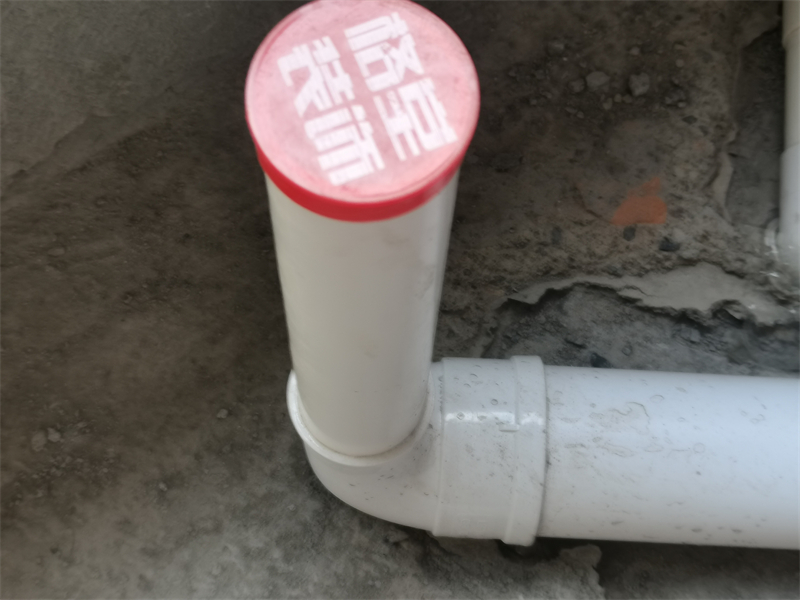

5.下水管用格堂专用保护盖保护，防止砂石堵塞管道。

发表于 2024-10-29 15:23:12

本帖最后由格堂王姐于 2024-10-29 15:24 编辑

6、.墙角禁止走管，距墙30公分以上。

发表于 2024-10-29 15:24:11

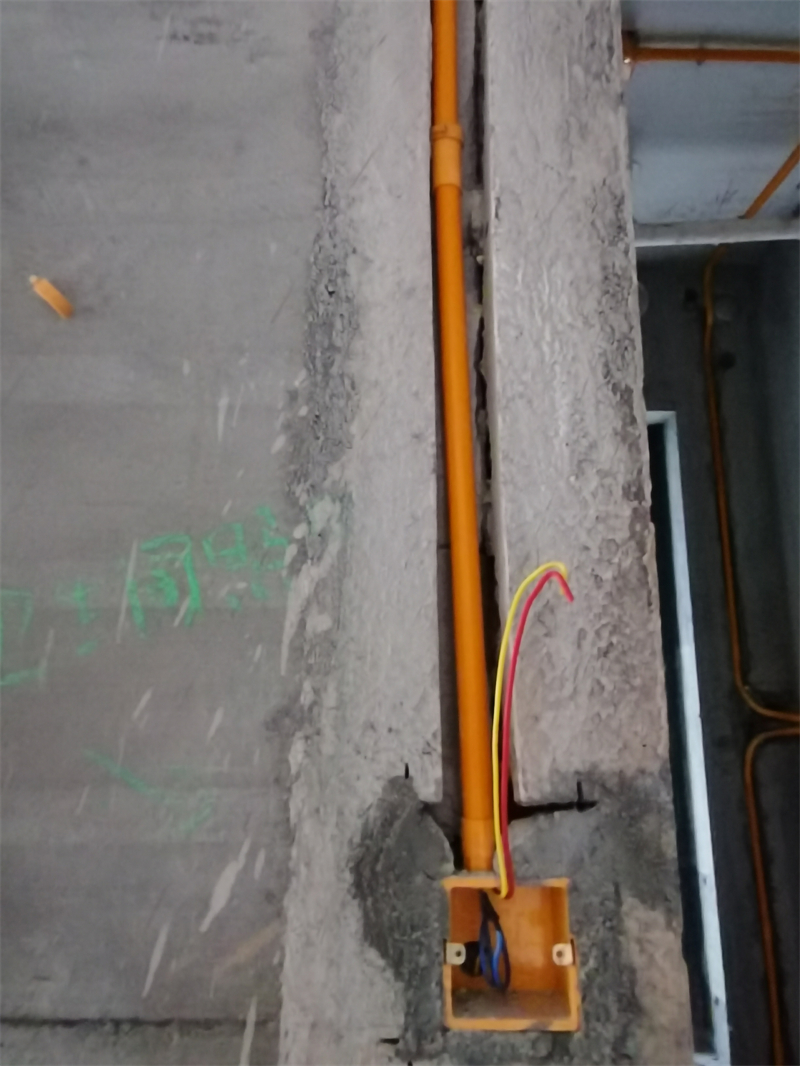

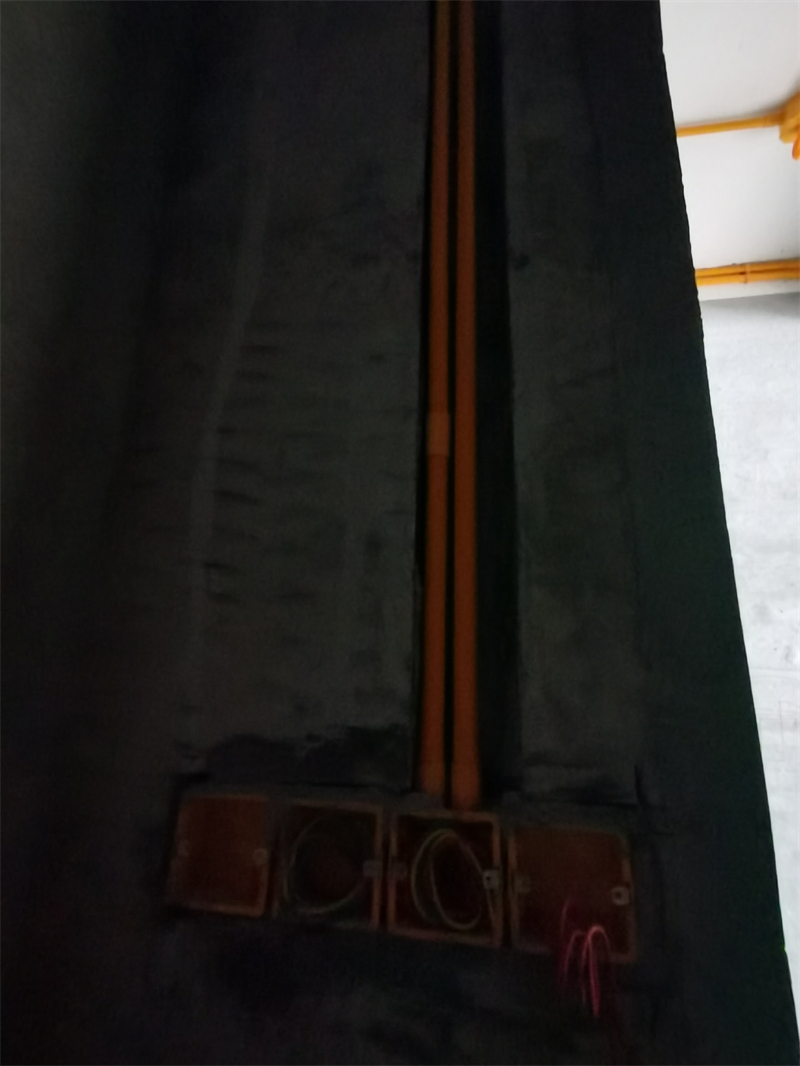

7、暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

8. 所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

9. 线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2024-10-29 15:25:10

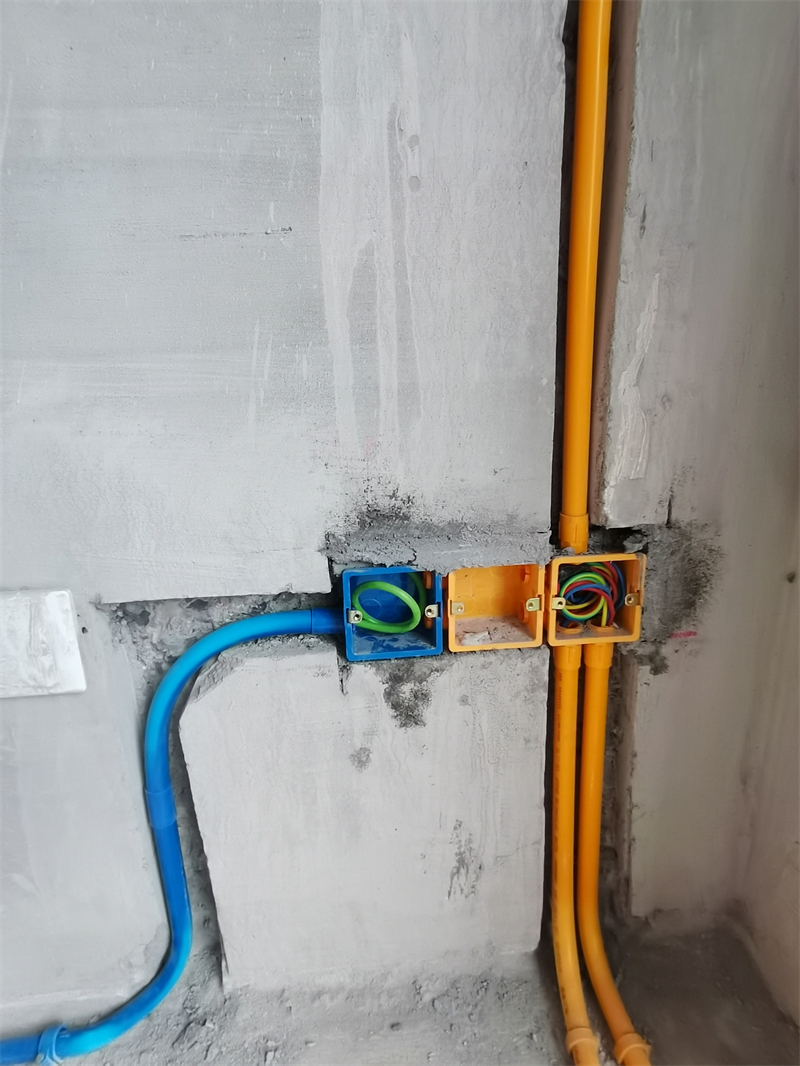

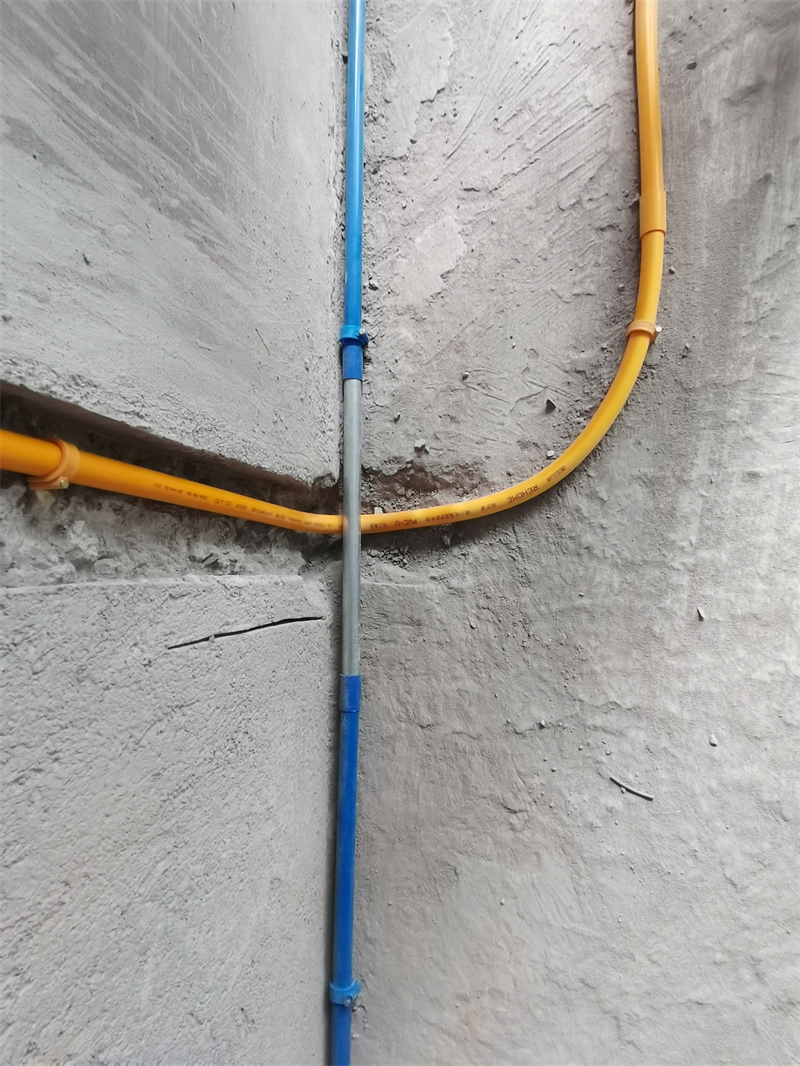

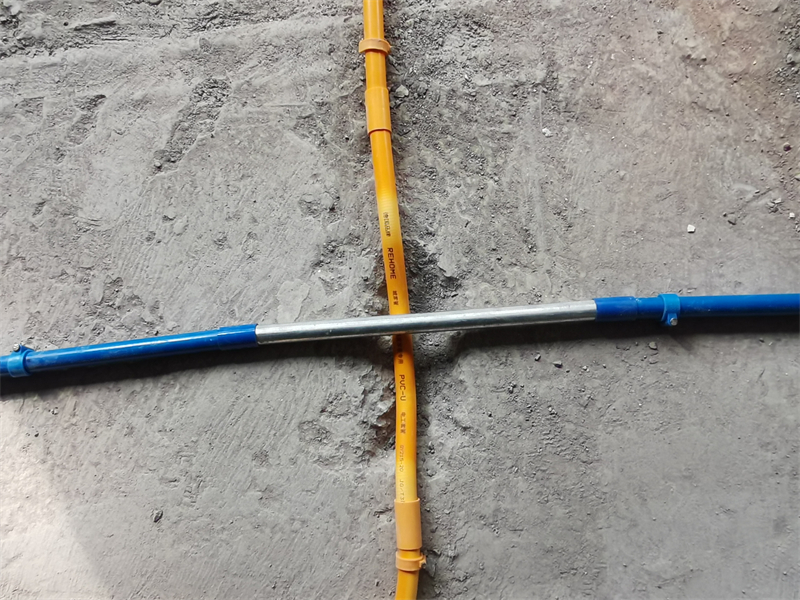

9、强弱电交接处用金属镀锌管交叉，防止信号干扰。

发表于 2024-10-29 15:25:39

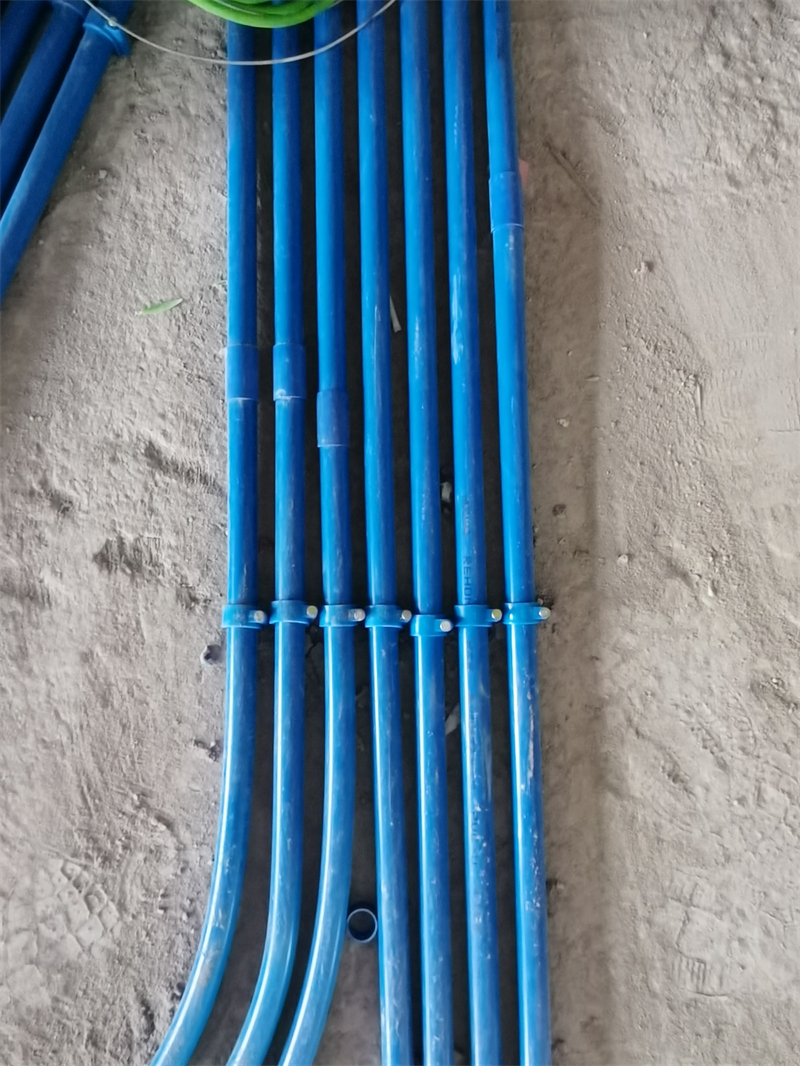

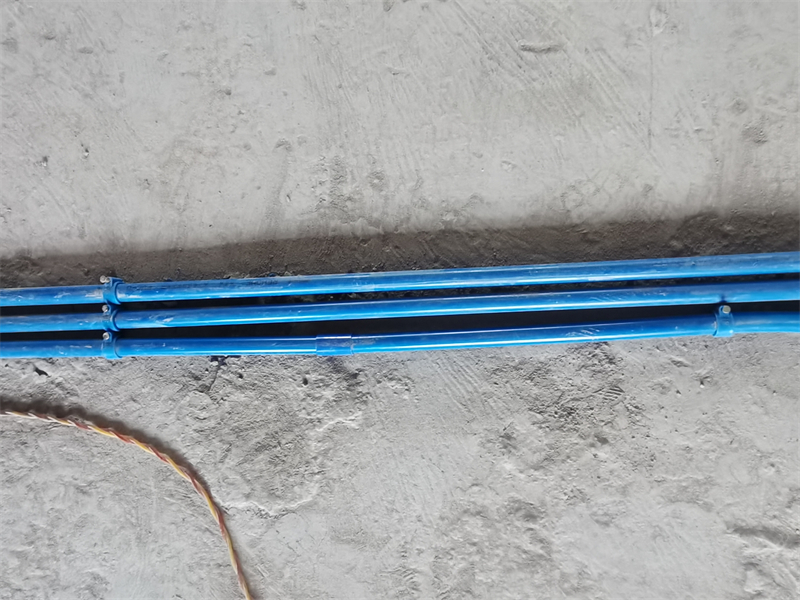

10、地面线管并排2根以上管卡顺钉，间隙均匀。

发表于 2024-10-29 15:26:34

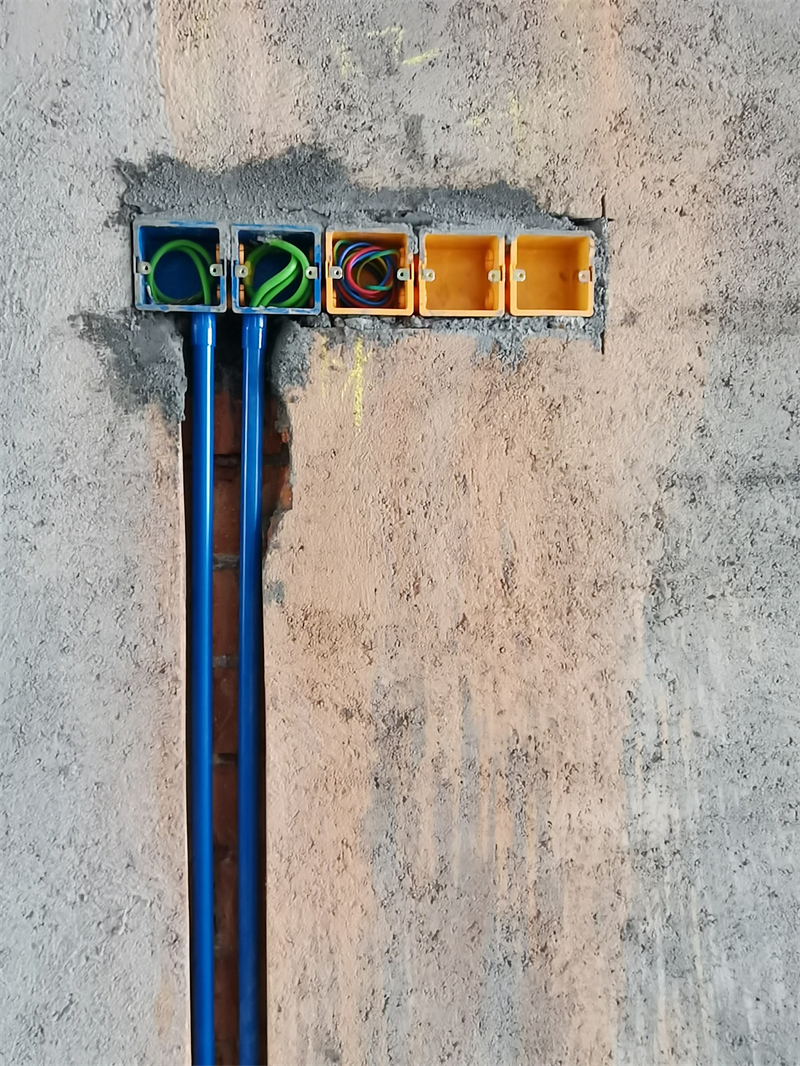

11、强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

发表于 2024-10-29 15:27:15

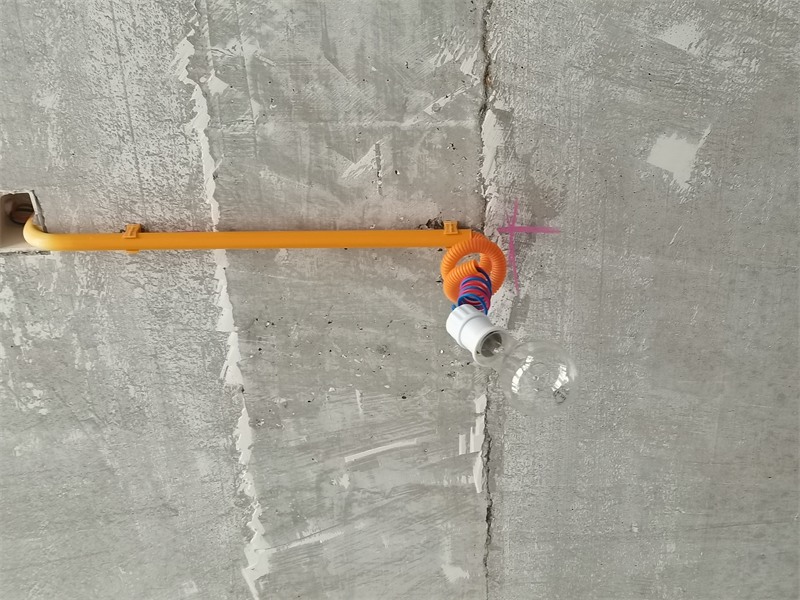

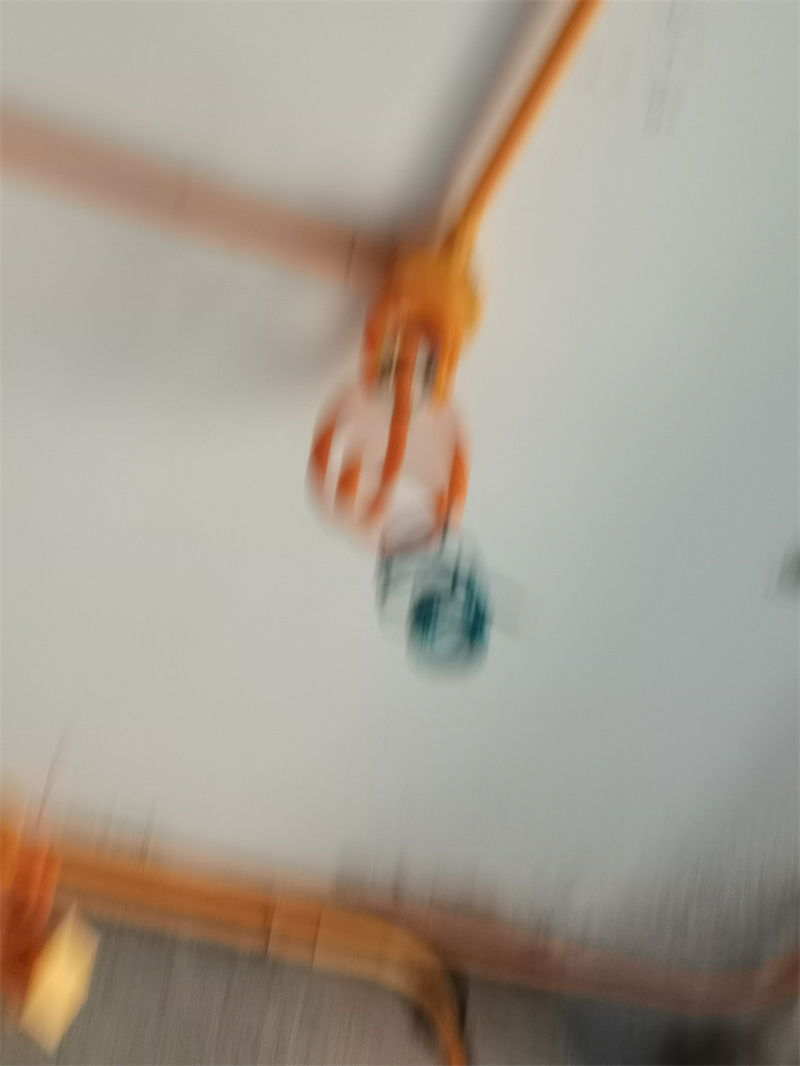

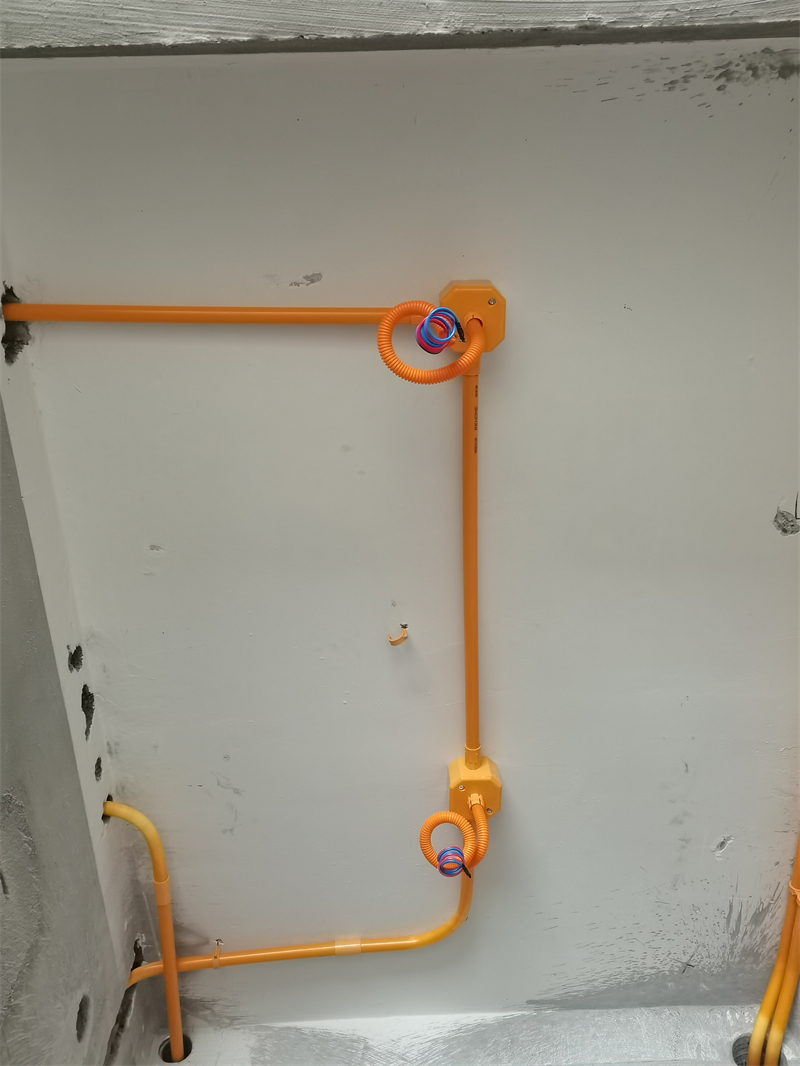

12.筒灯电线用波纹管保护。

13.灯头线套黄腊管保护。

发表于 2024-10-29 15:27:43

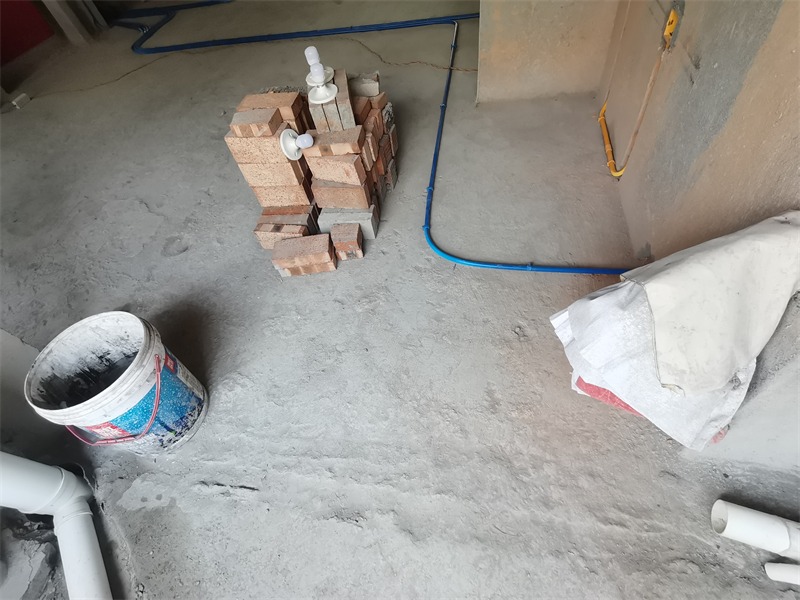

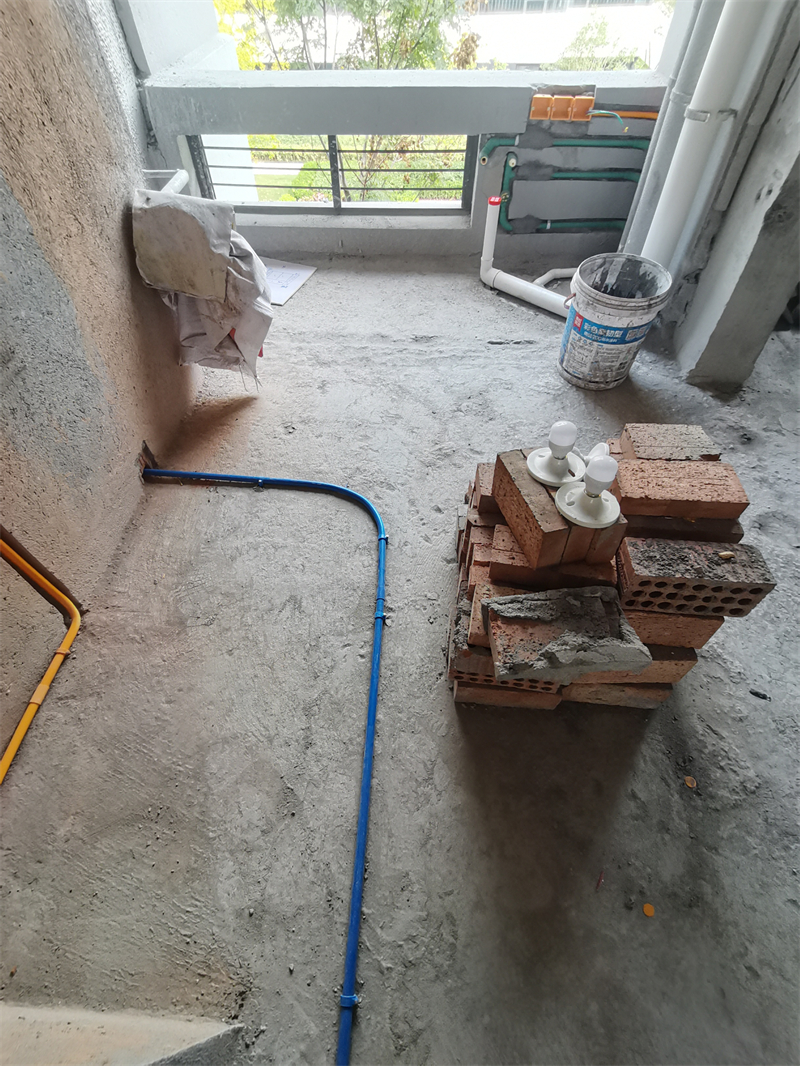

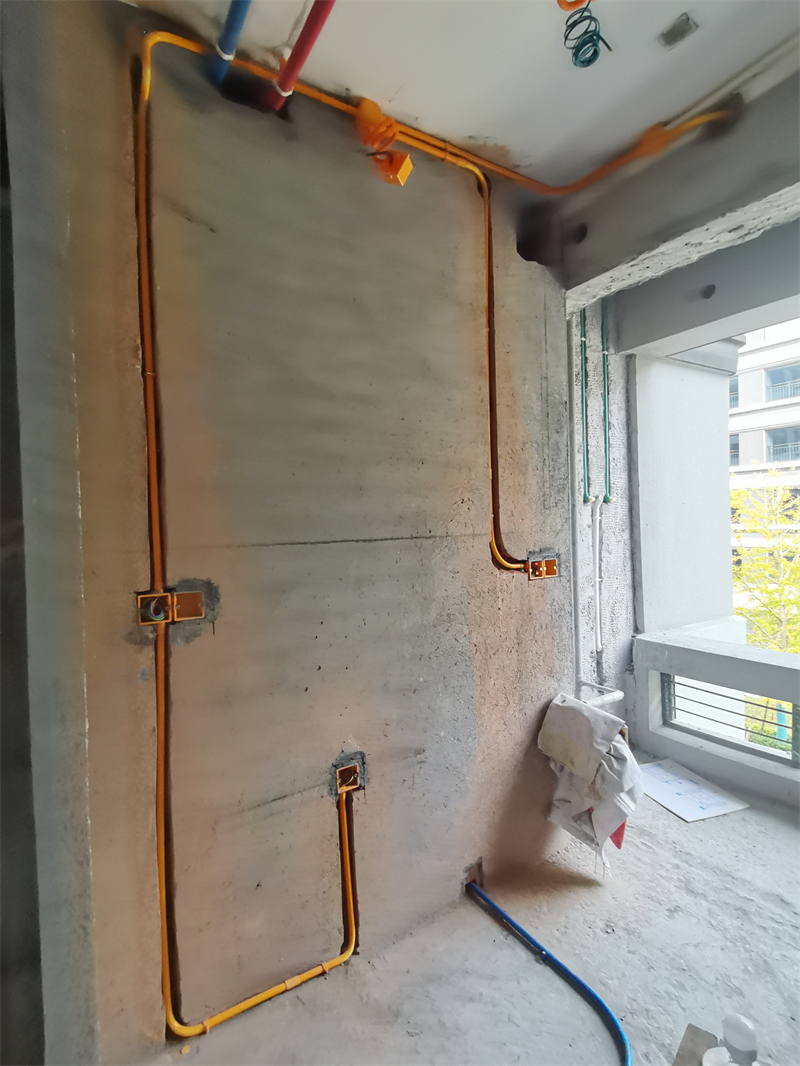

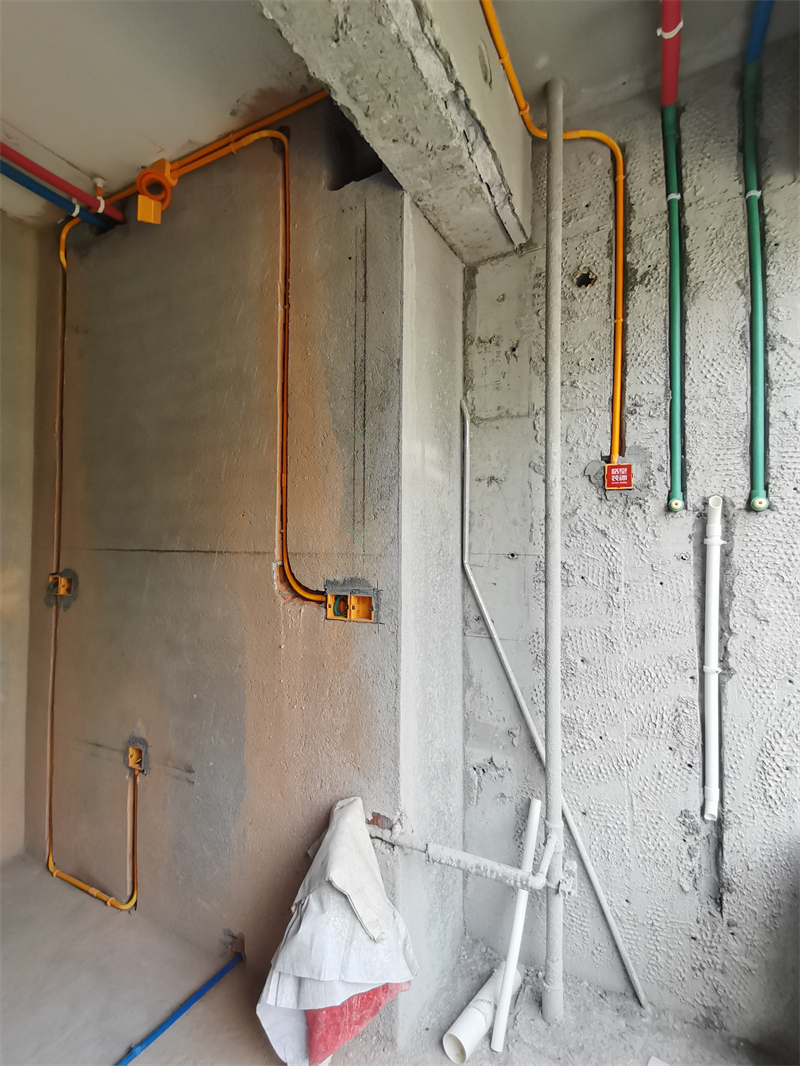

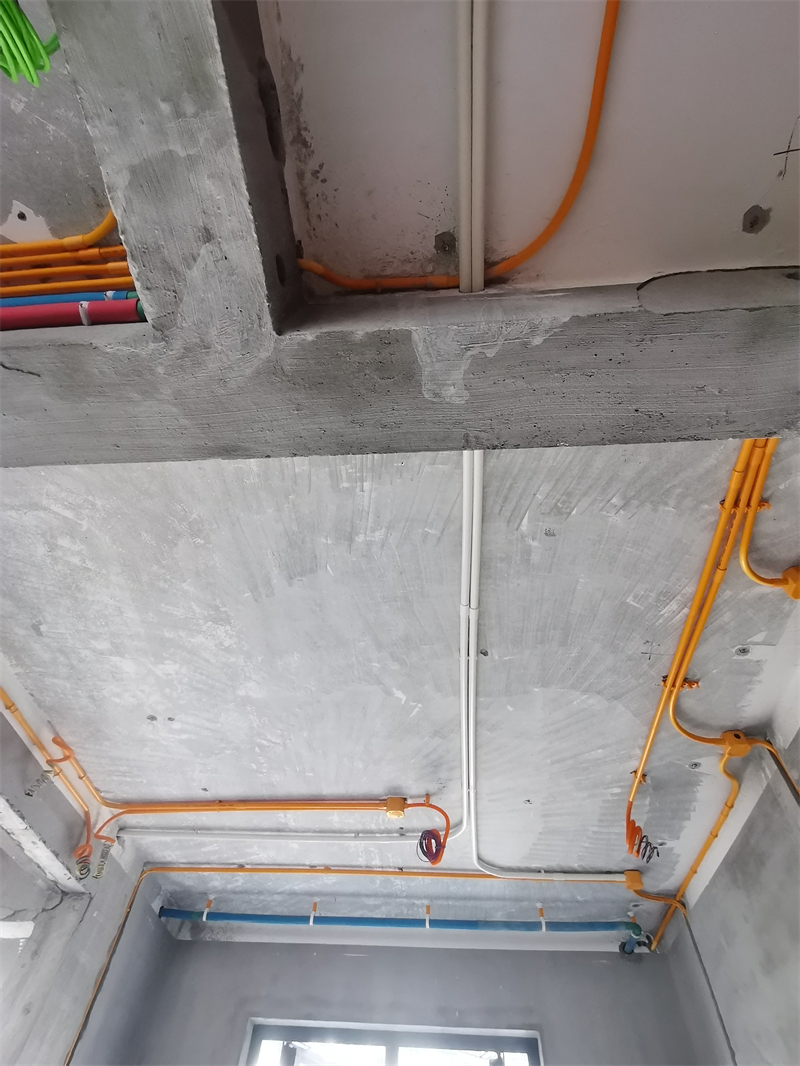

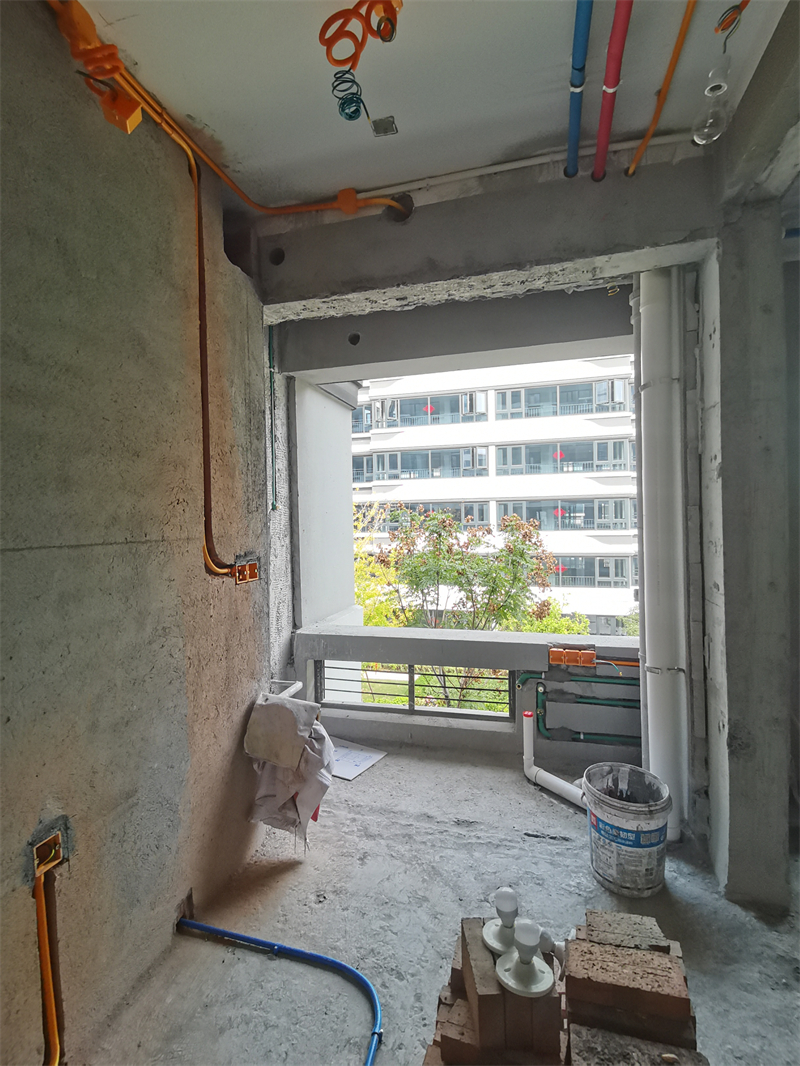

厨房水电中途

发表于 2024-10-29 15:28:12

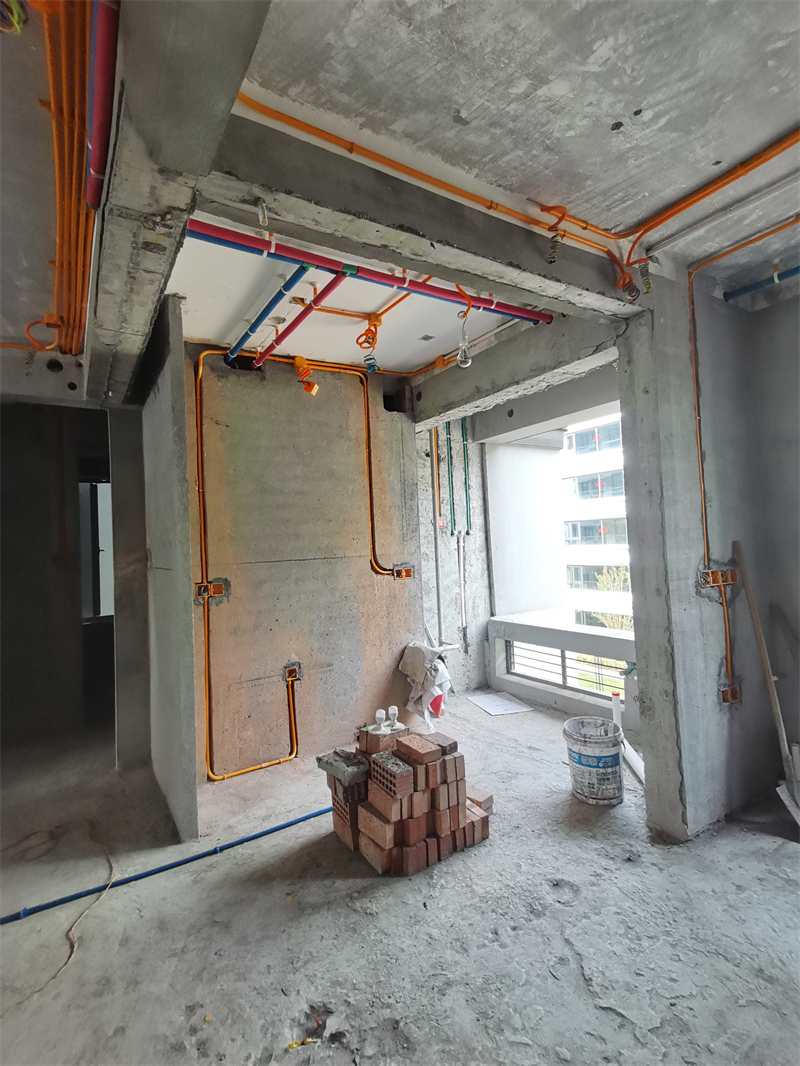

对角

发表于 2024-10-29 15:29:03

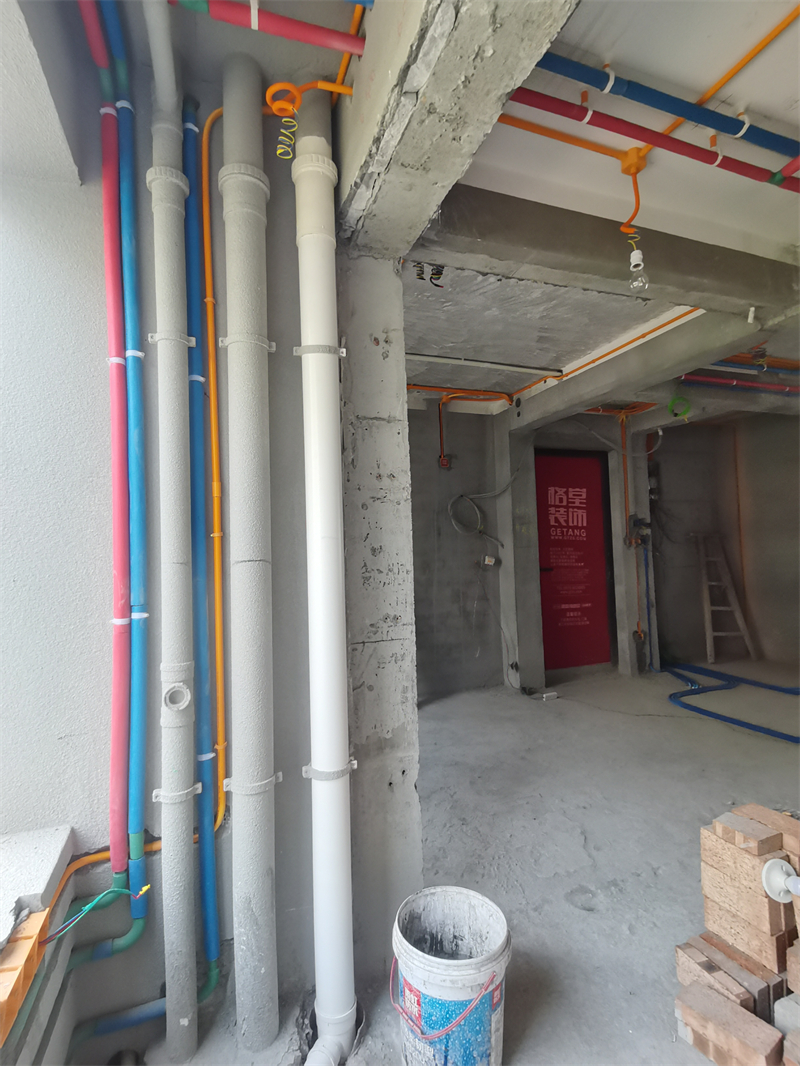

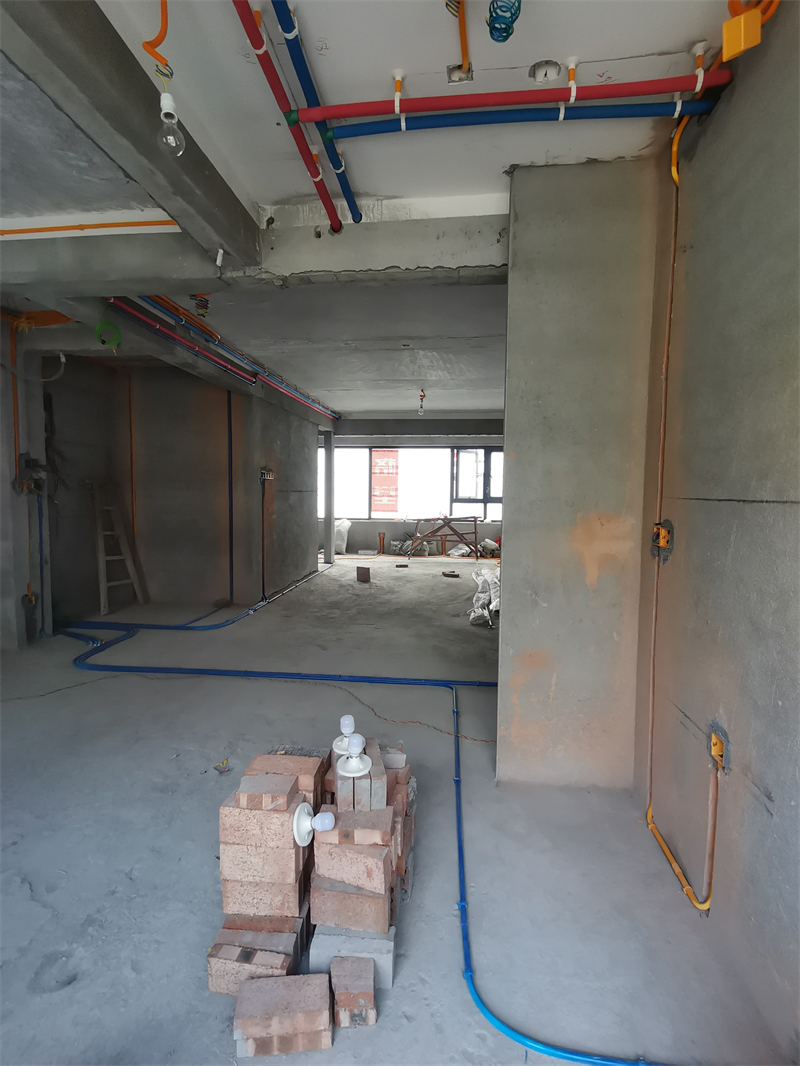

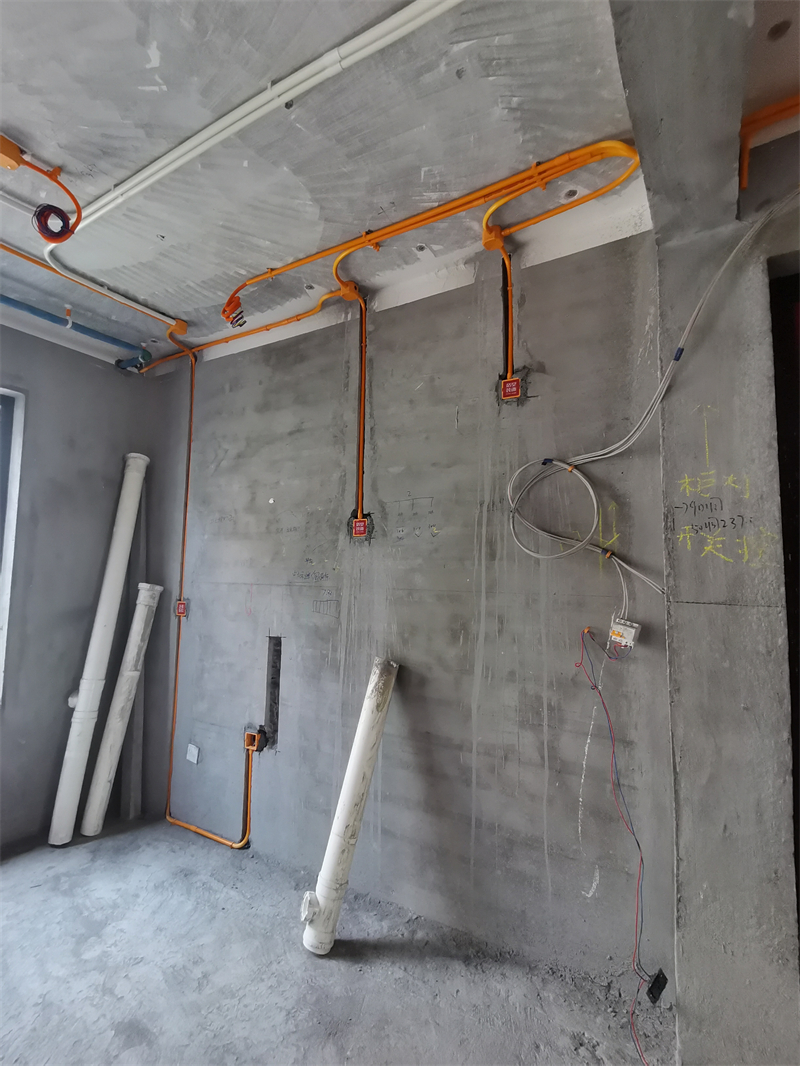

餐厅水电中途
