文华园11-2-80#112㎡乡村美式——旷野的风

发表于 2024-9-14 15:57:25

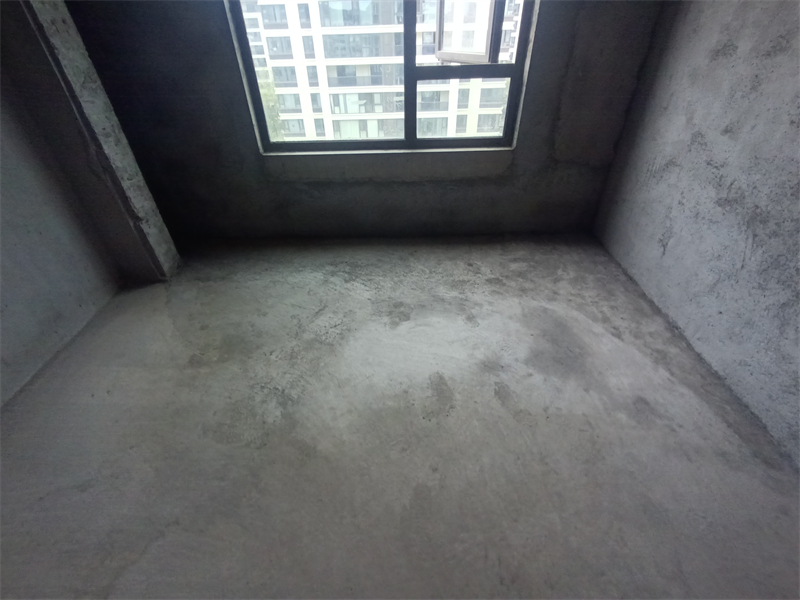

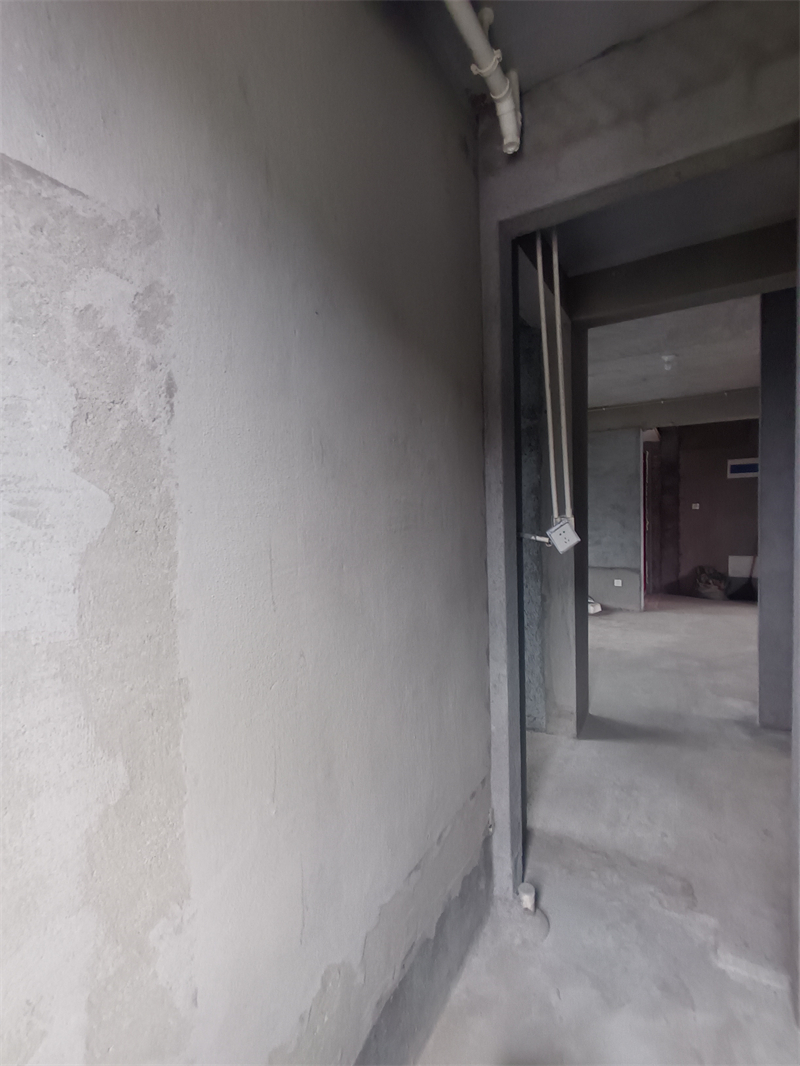

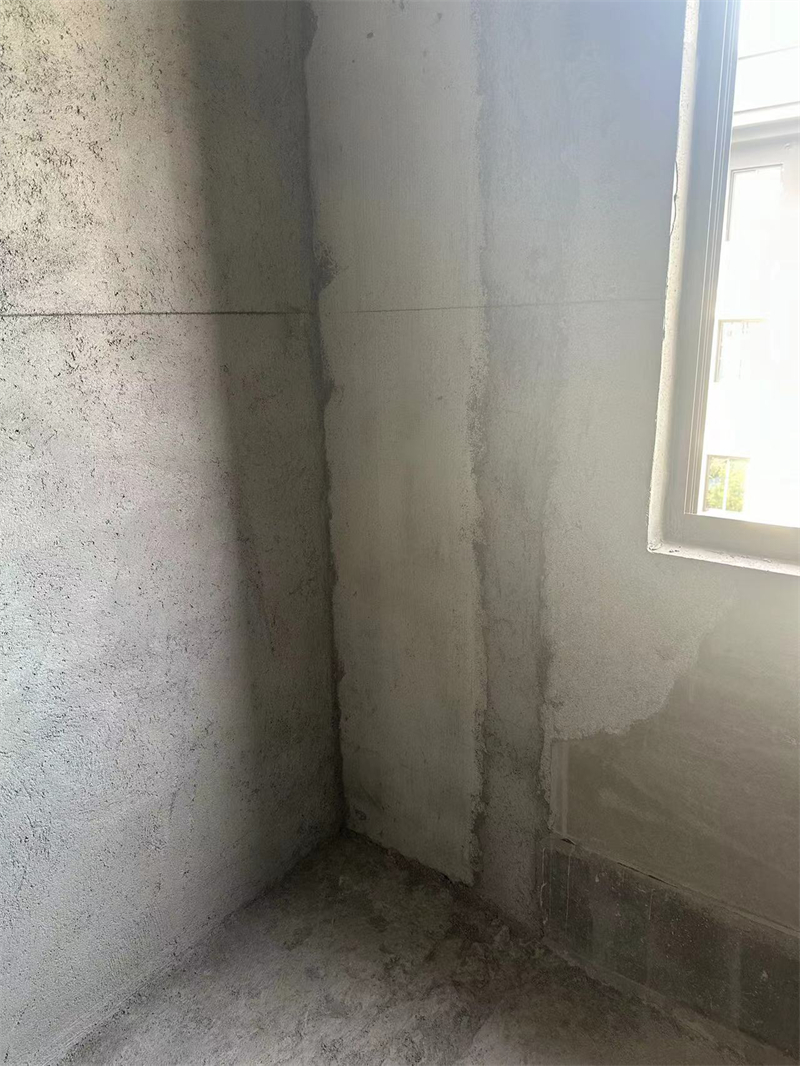

对角

发表于 2024-9-14 15:57:51

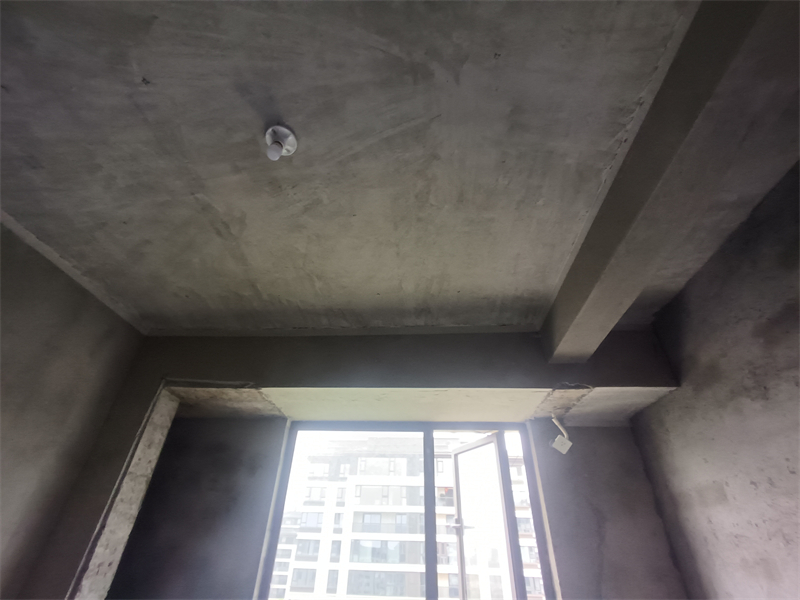

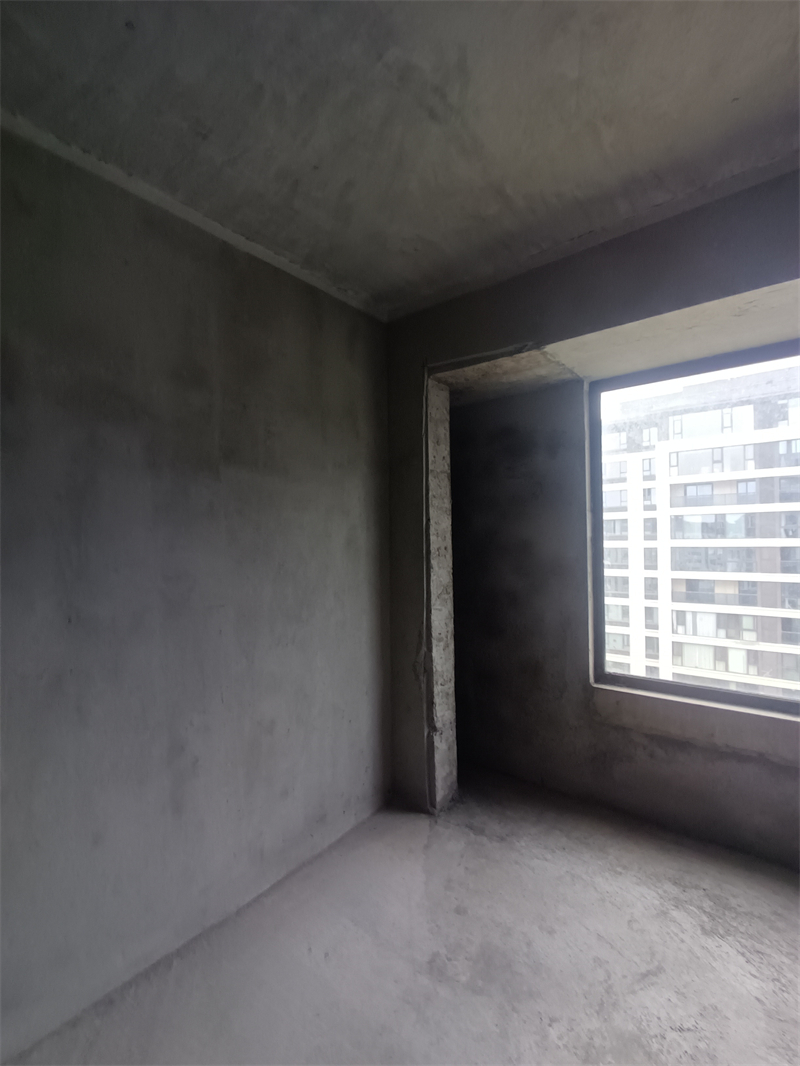

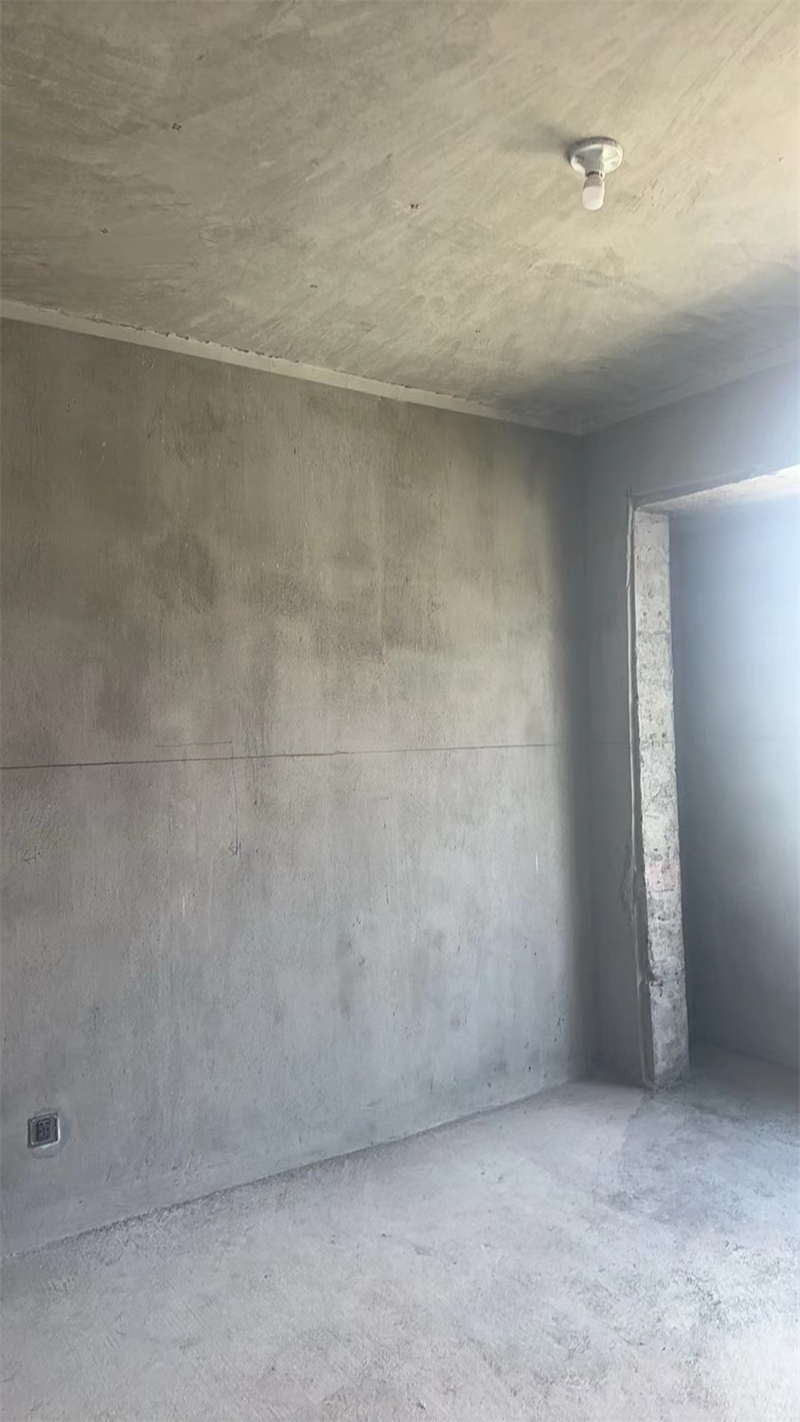

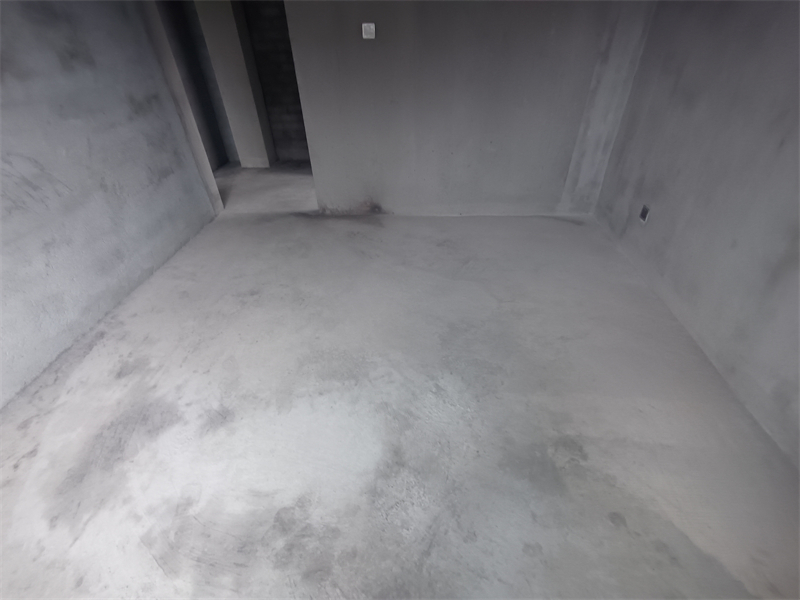

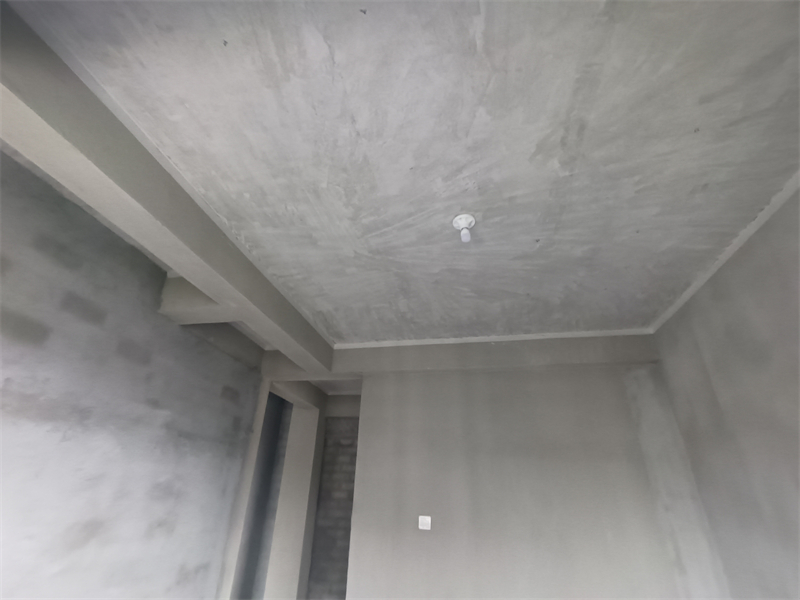

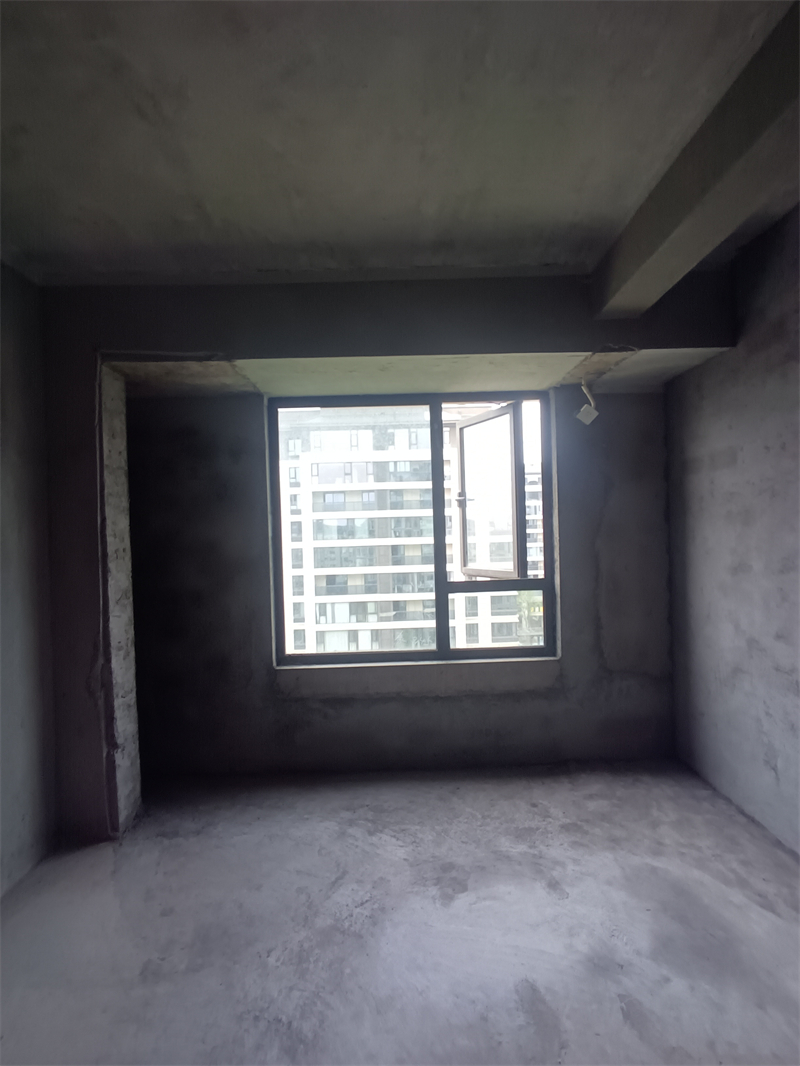

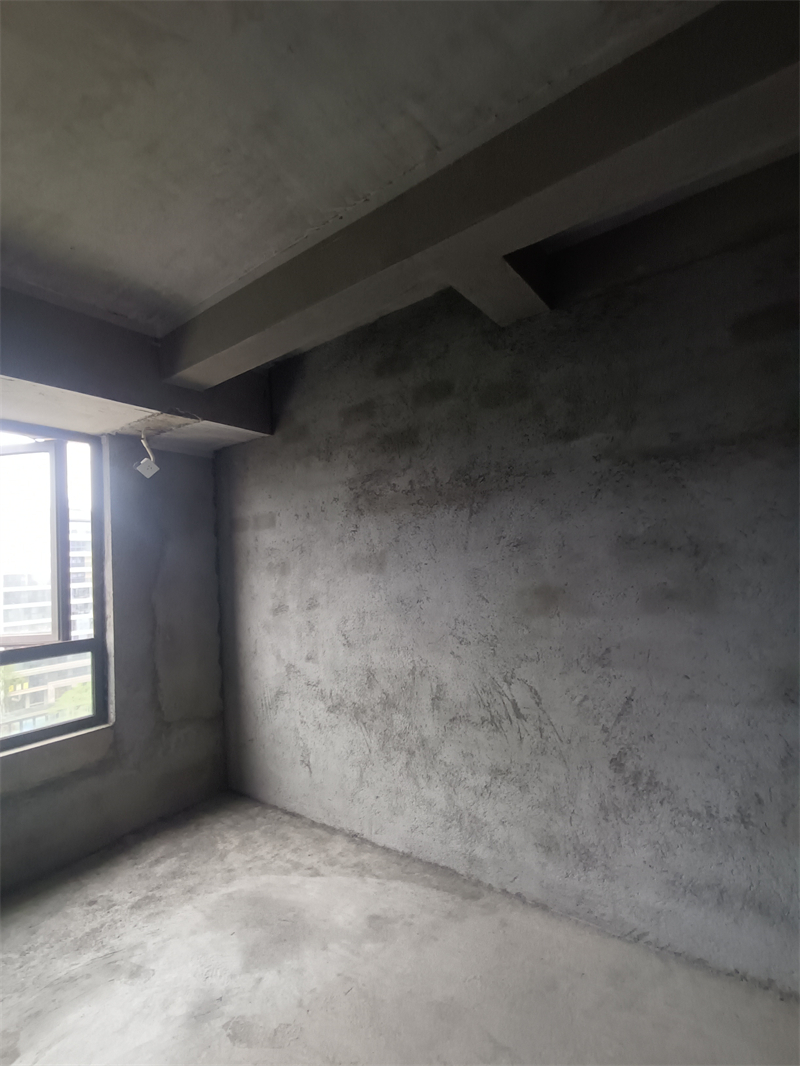

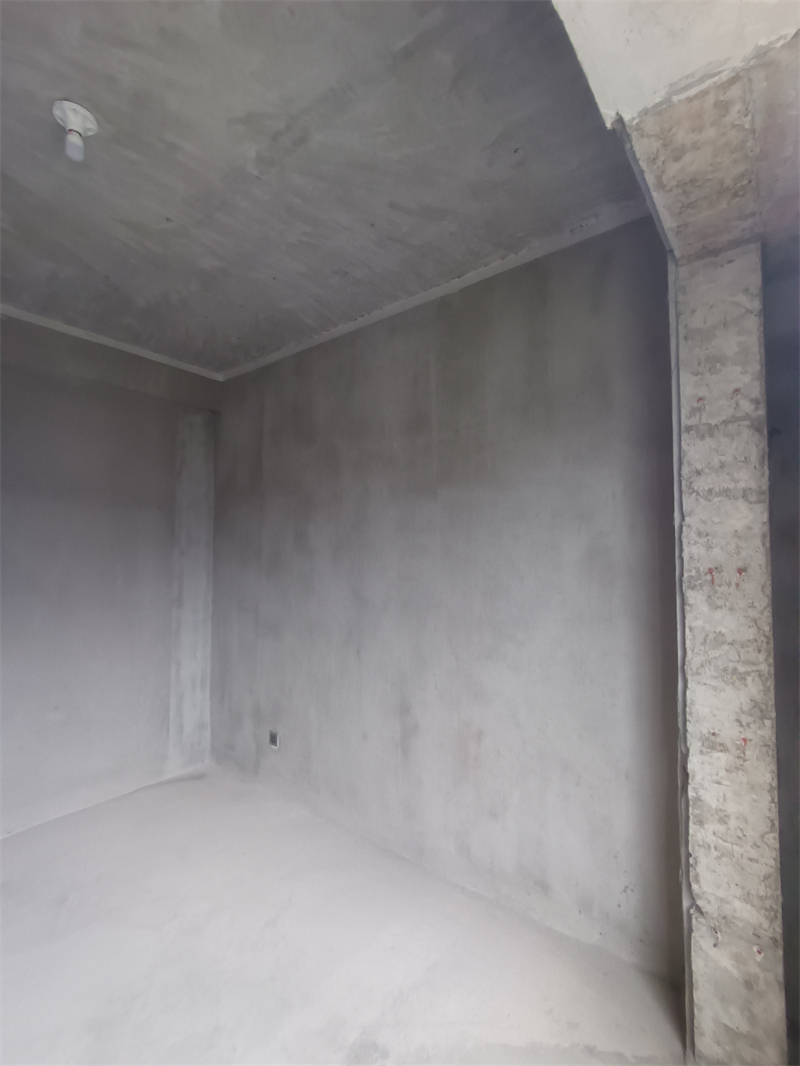

北次卧

发表于 2024-9-14 15:59:15

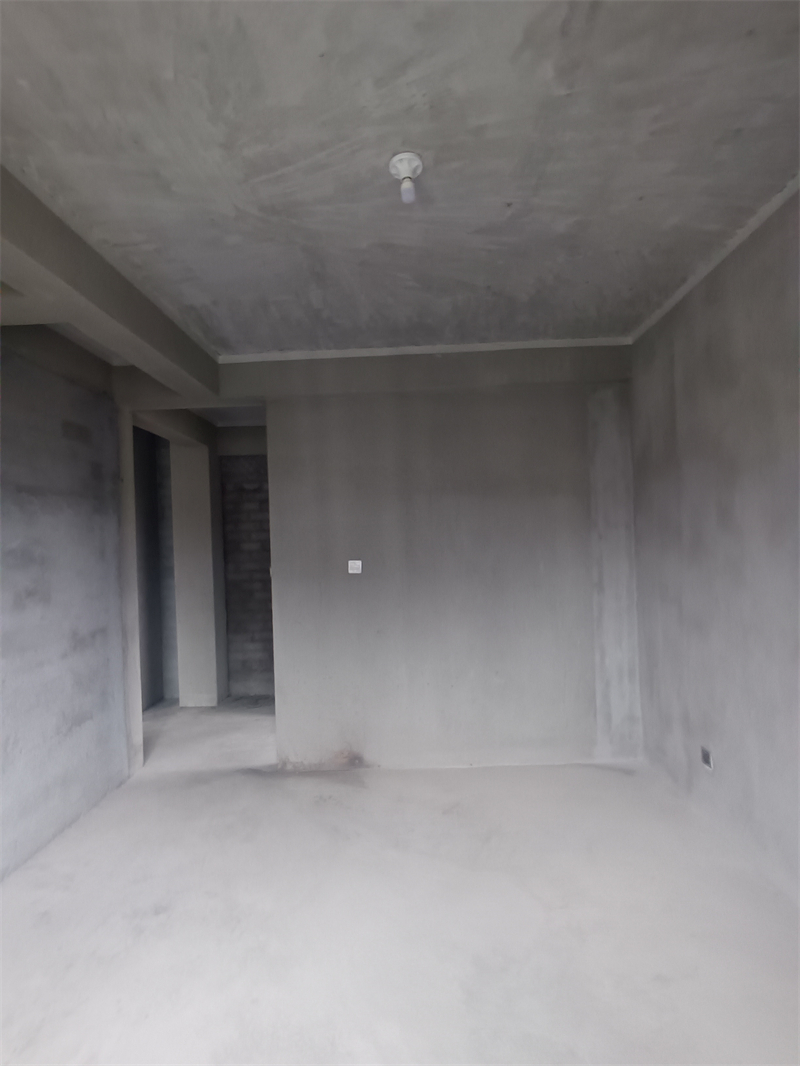

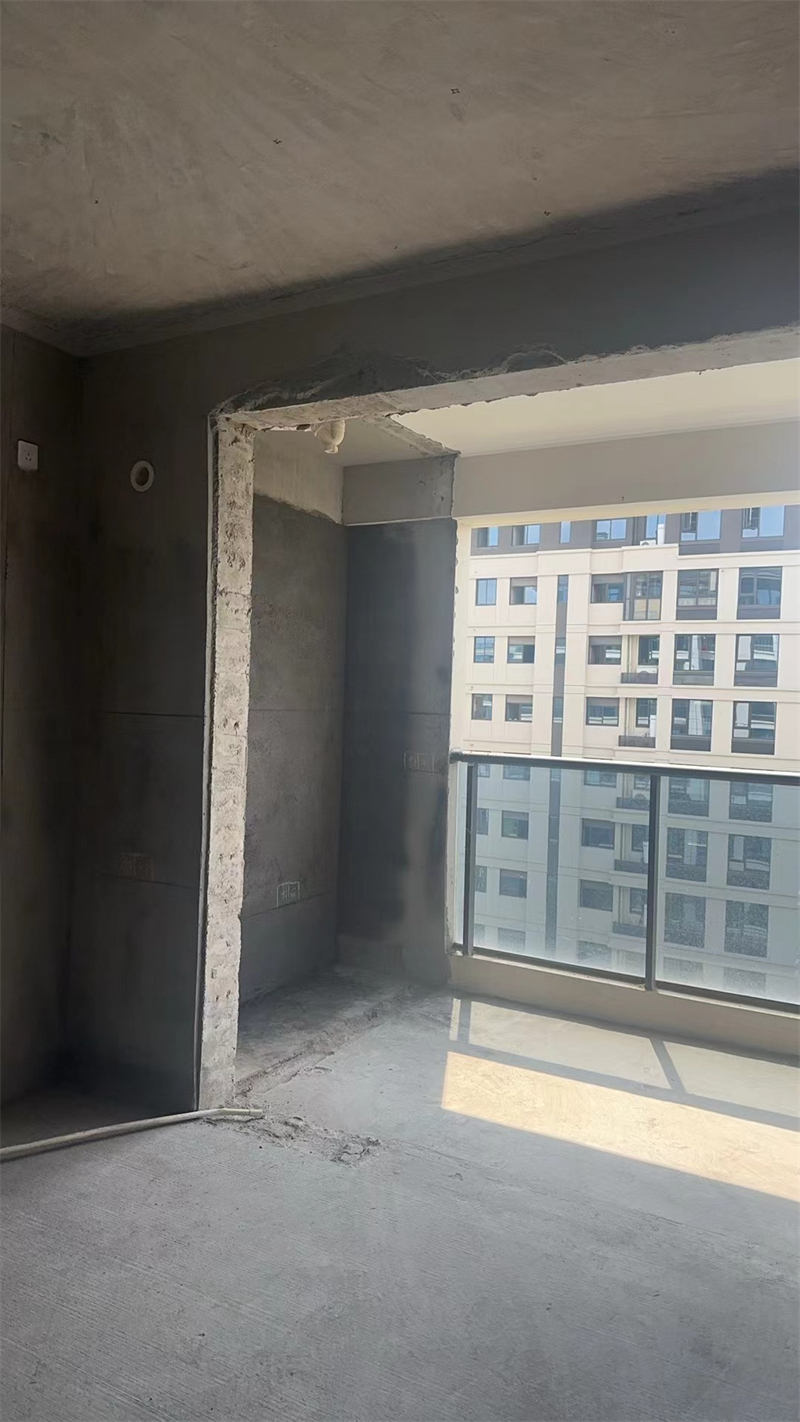

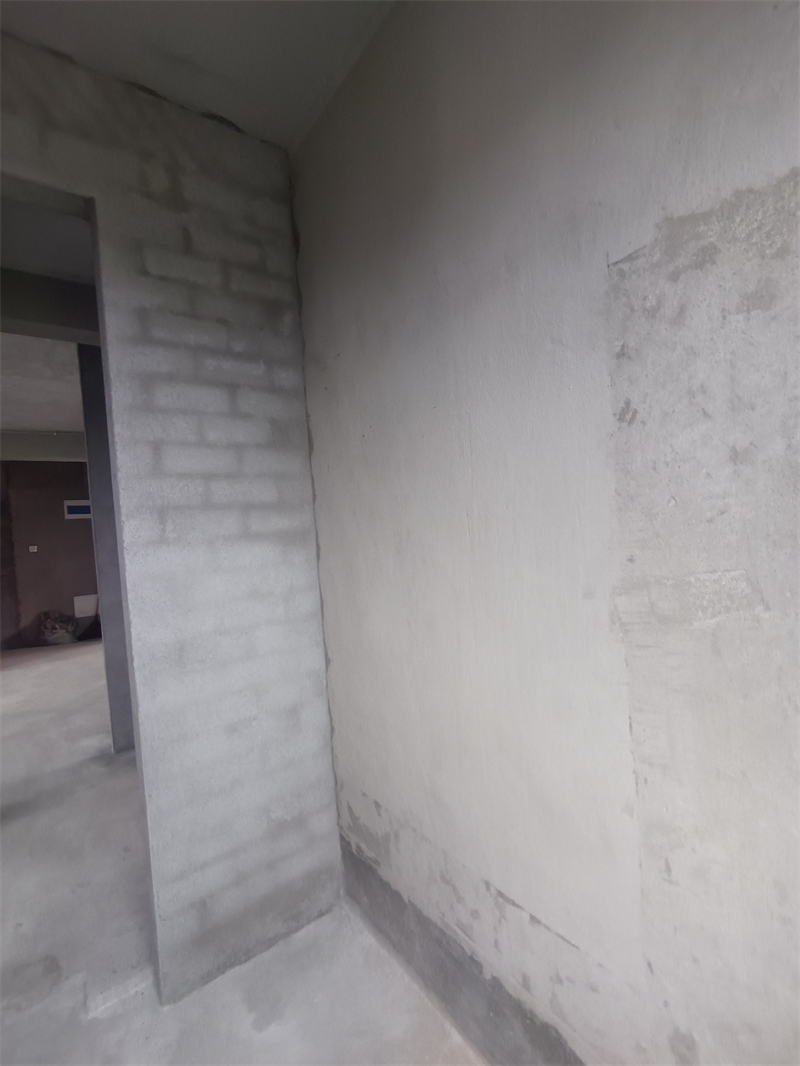

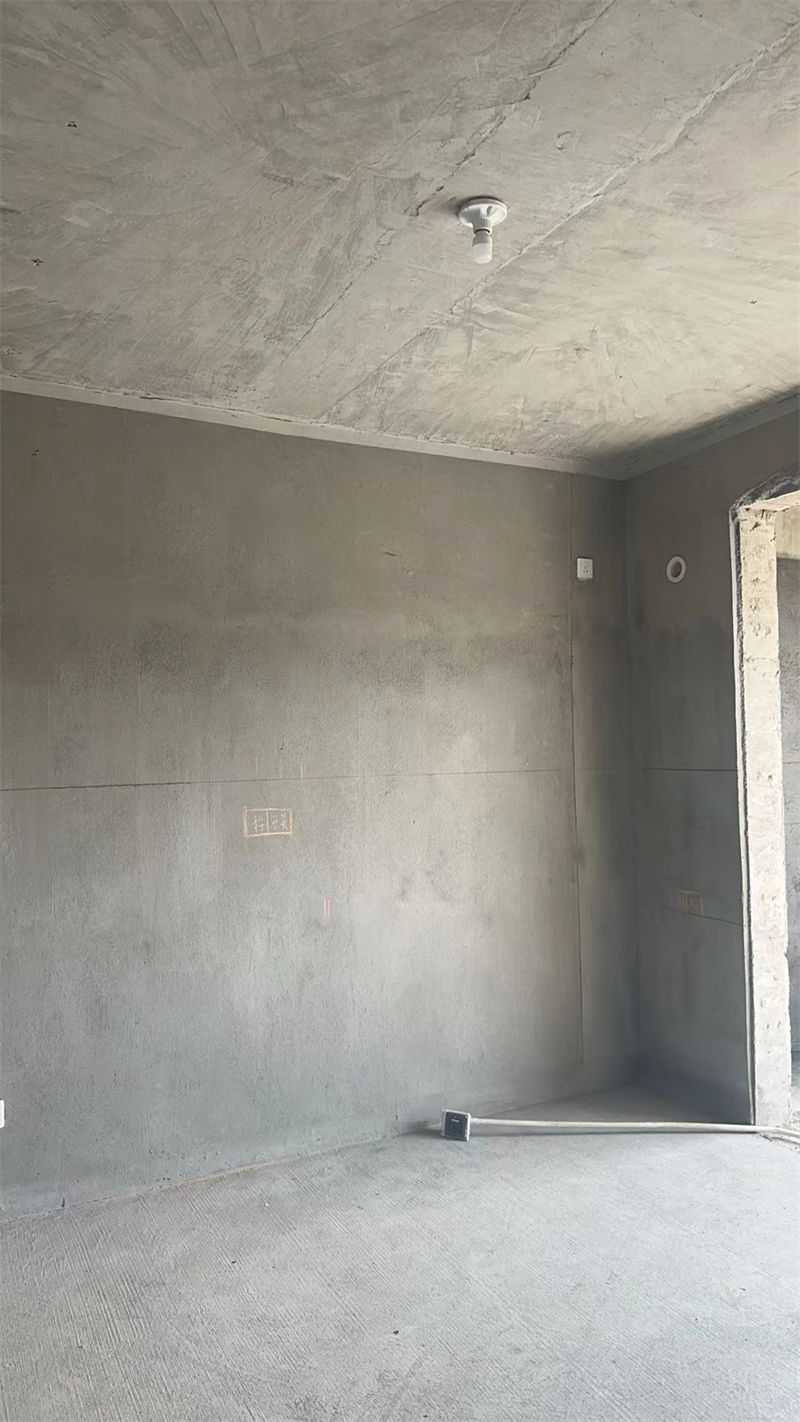

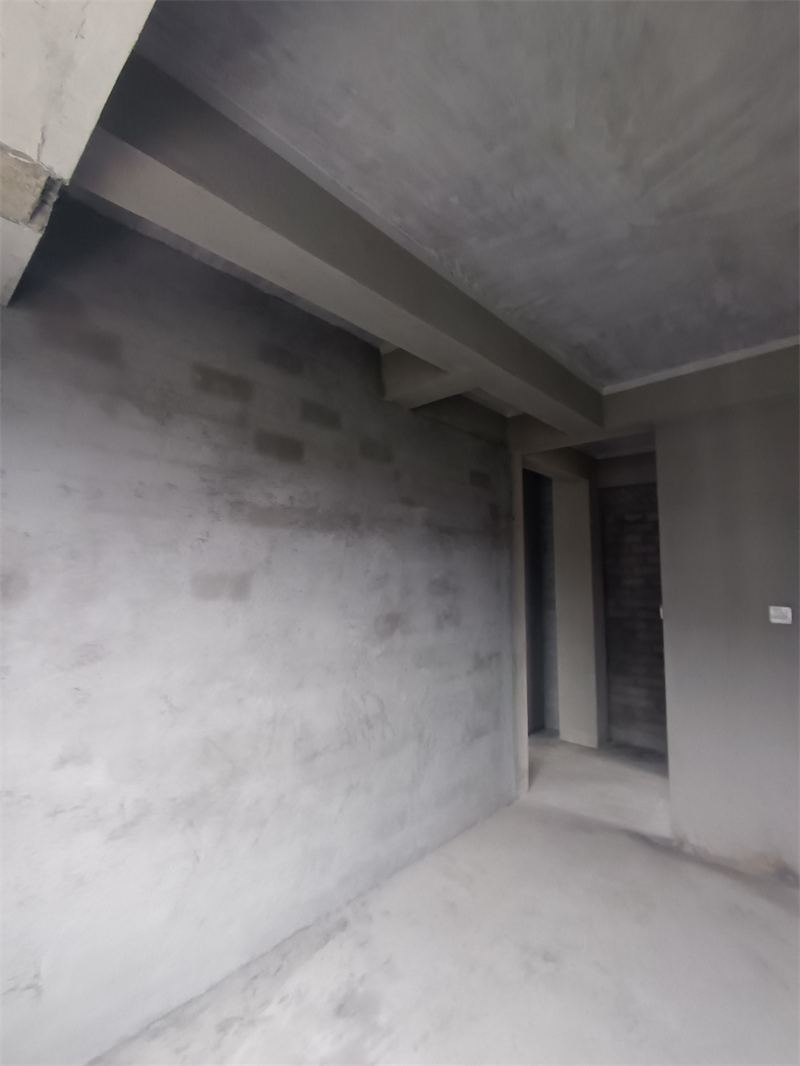

对角

发表于 2024-9-14 16:00:50

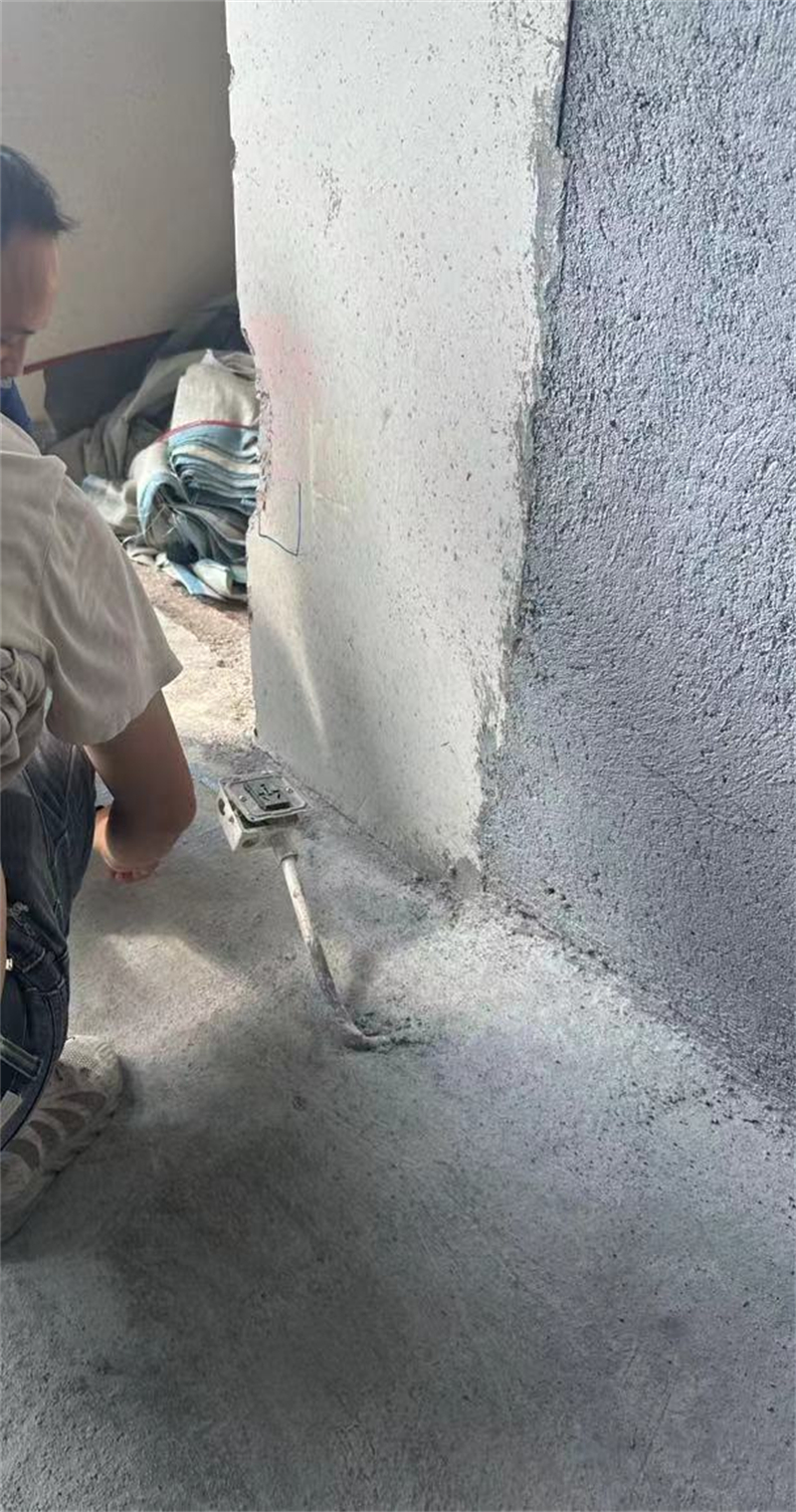

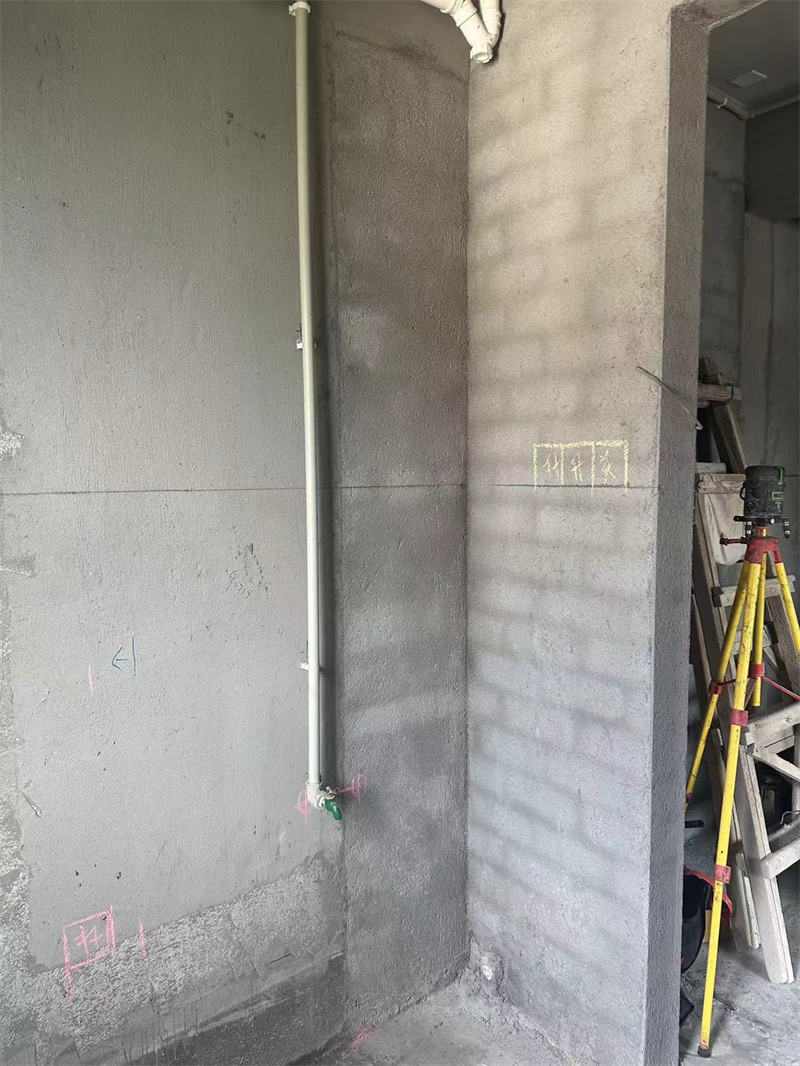

水电放样

立体放样，就是把设计图纸上的内容弹到实际顶面、地面和墙面上，相当于将图纸转移到现实工地中，业主可以很直观的看到装修后的大致效果，勾勒出美好生活。如有需要整改的地方，业主第一时间看了就能提出来，方便设计师、项目经理的工作开展。

发表于 2024-9-19 16:14:07

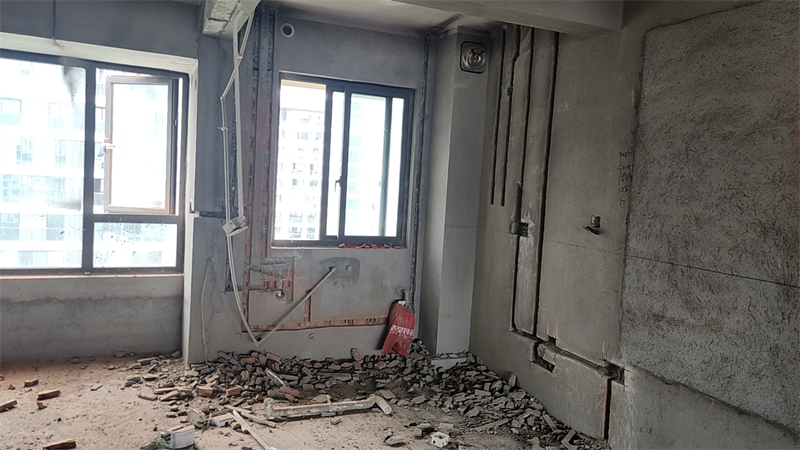

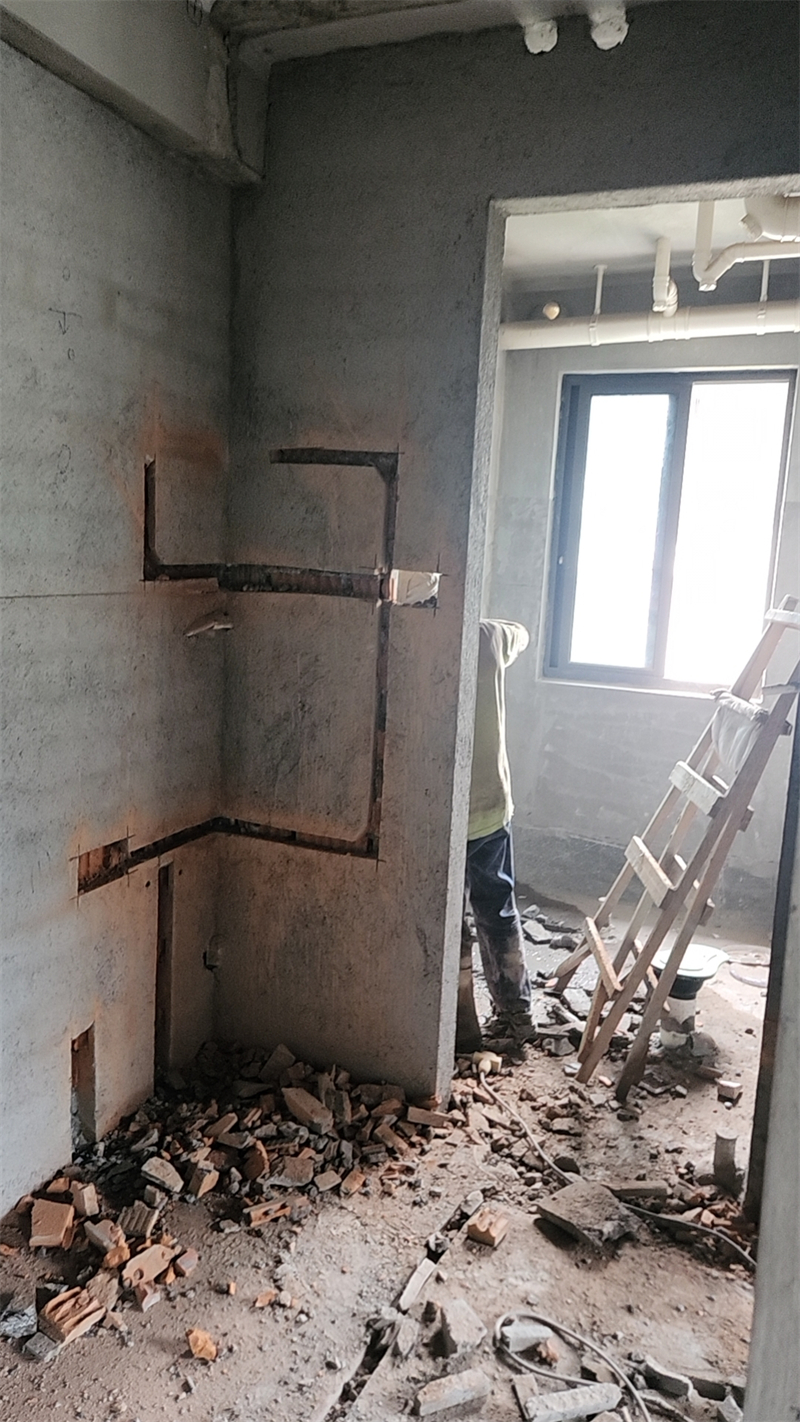

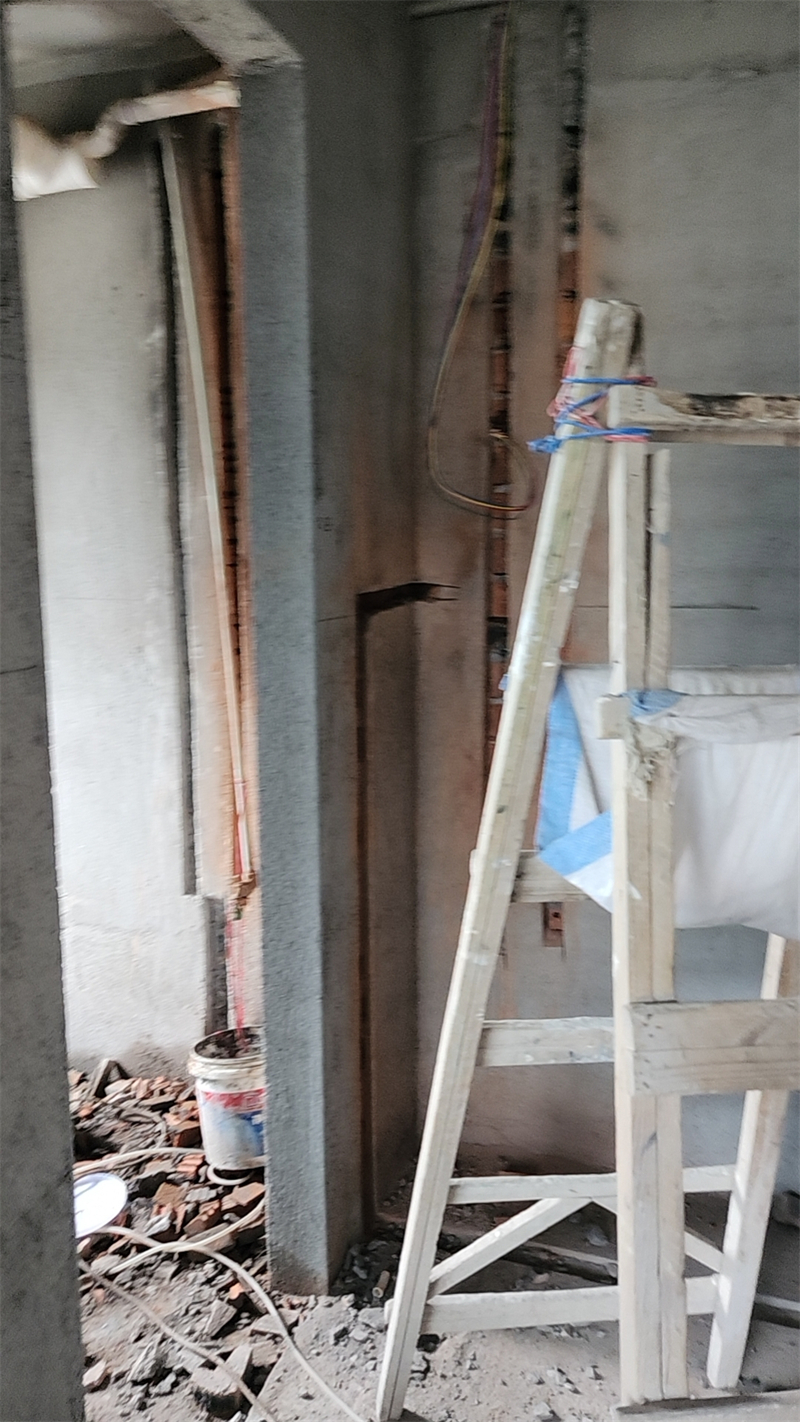

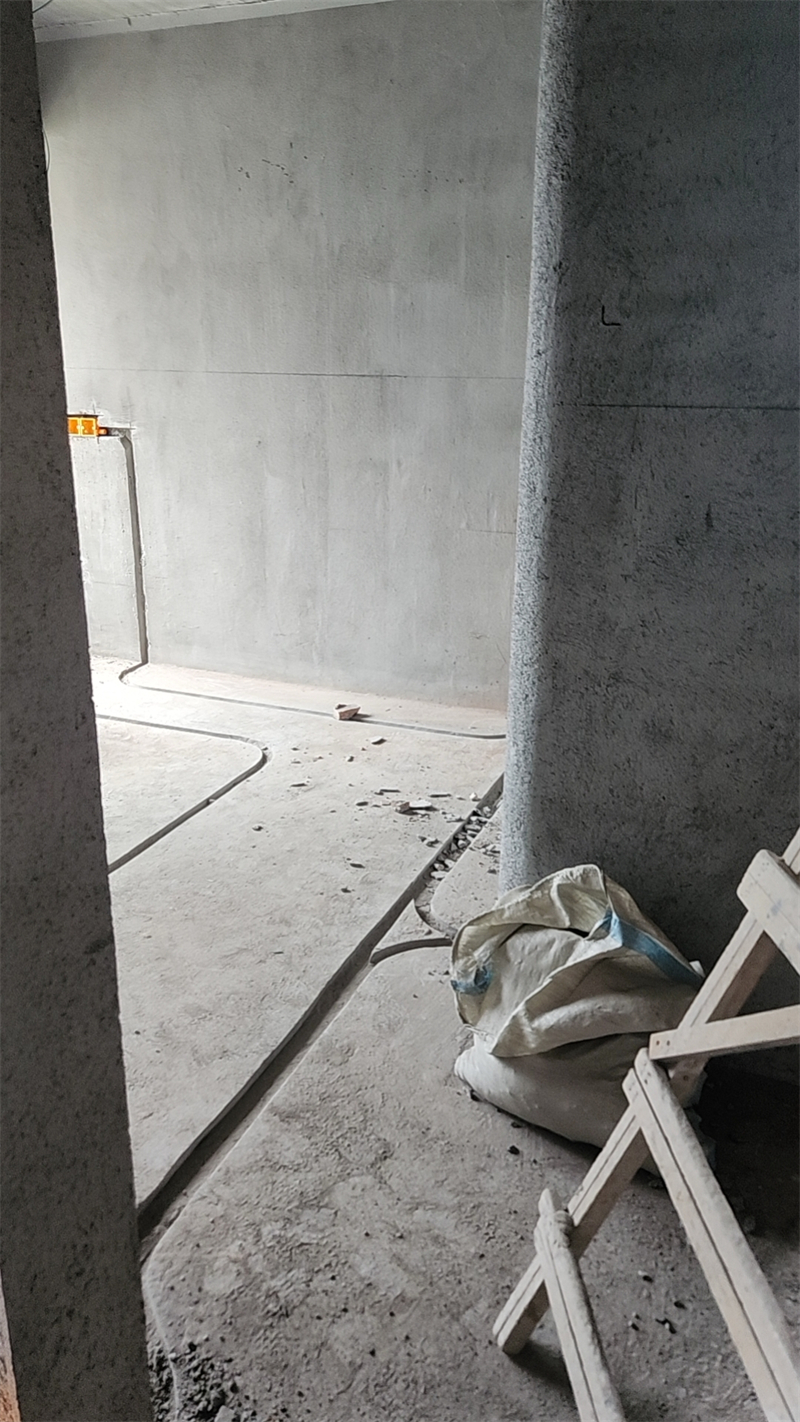

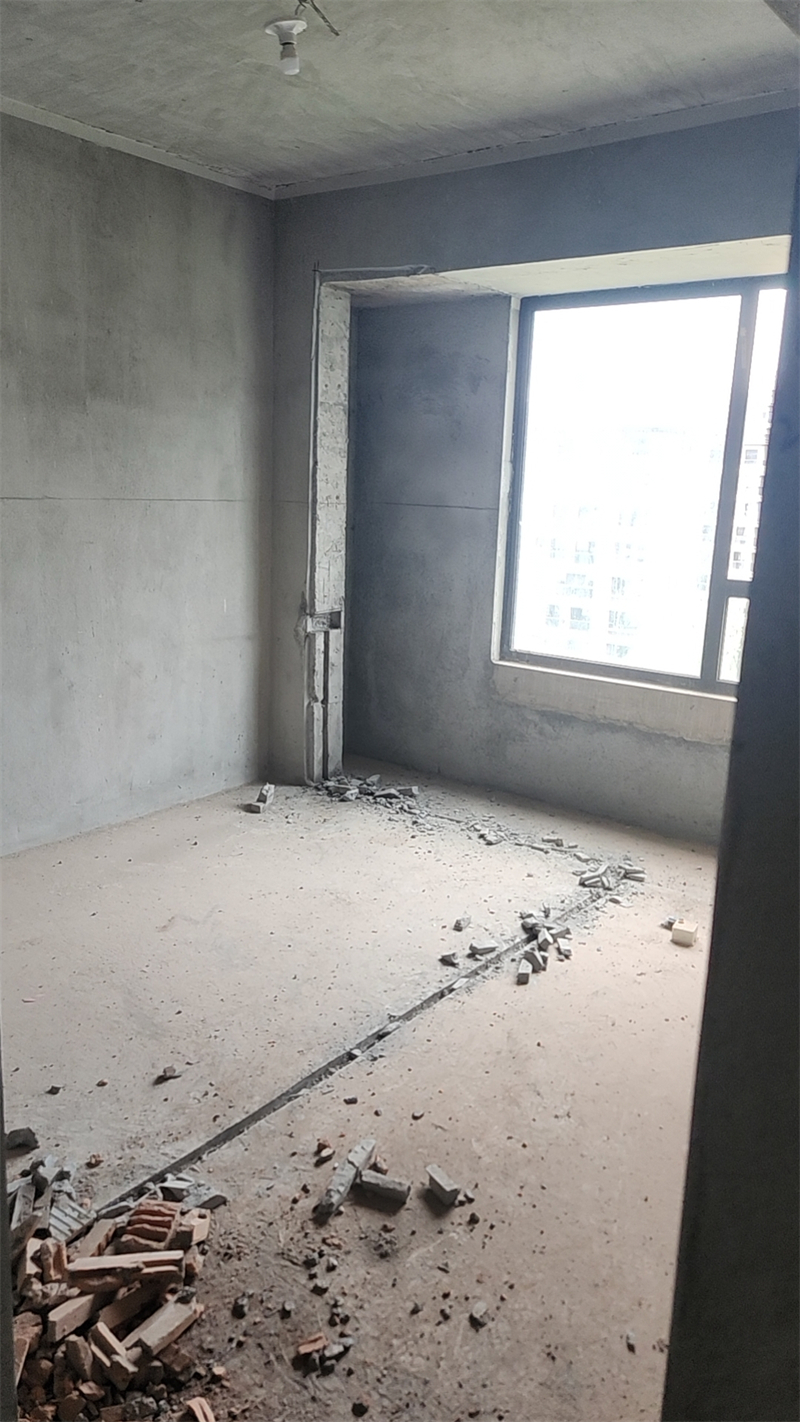

水电开槽

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

地面开槽深度够深，开槽标准，线管低于地面1公分。

发表于 2024-9-19 16:15:38

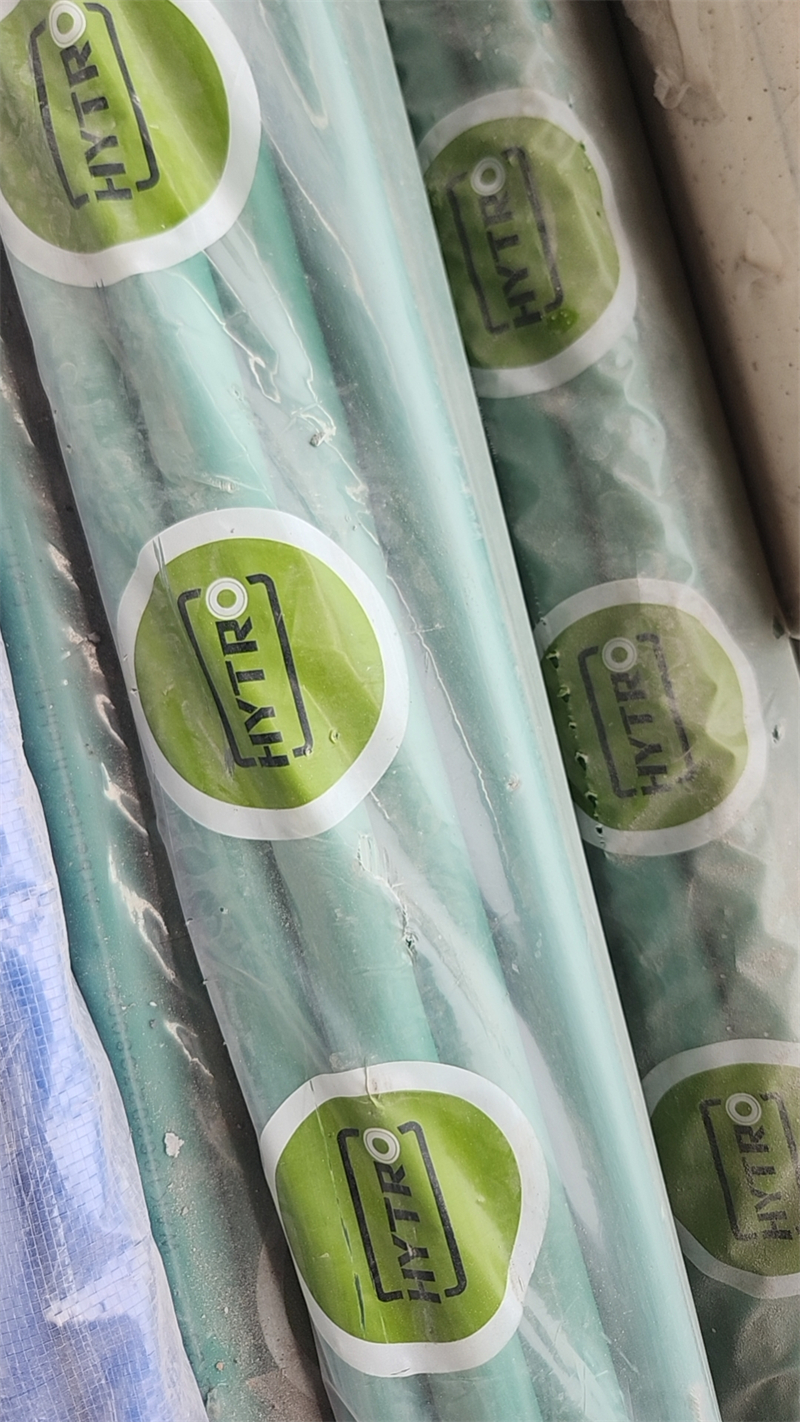

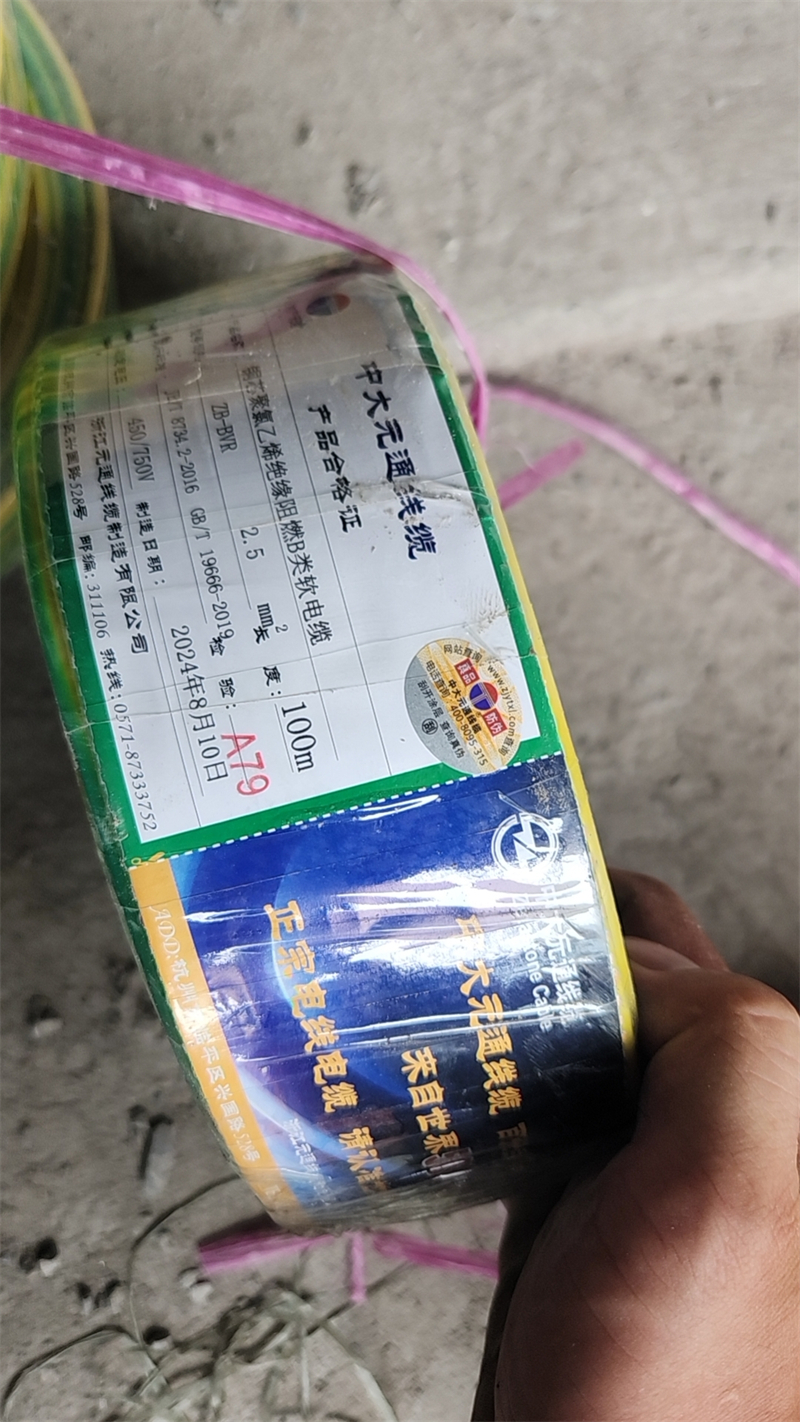

水电材料

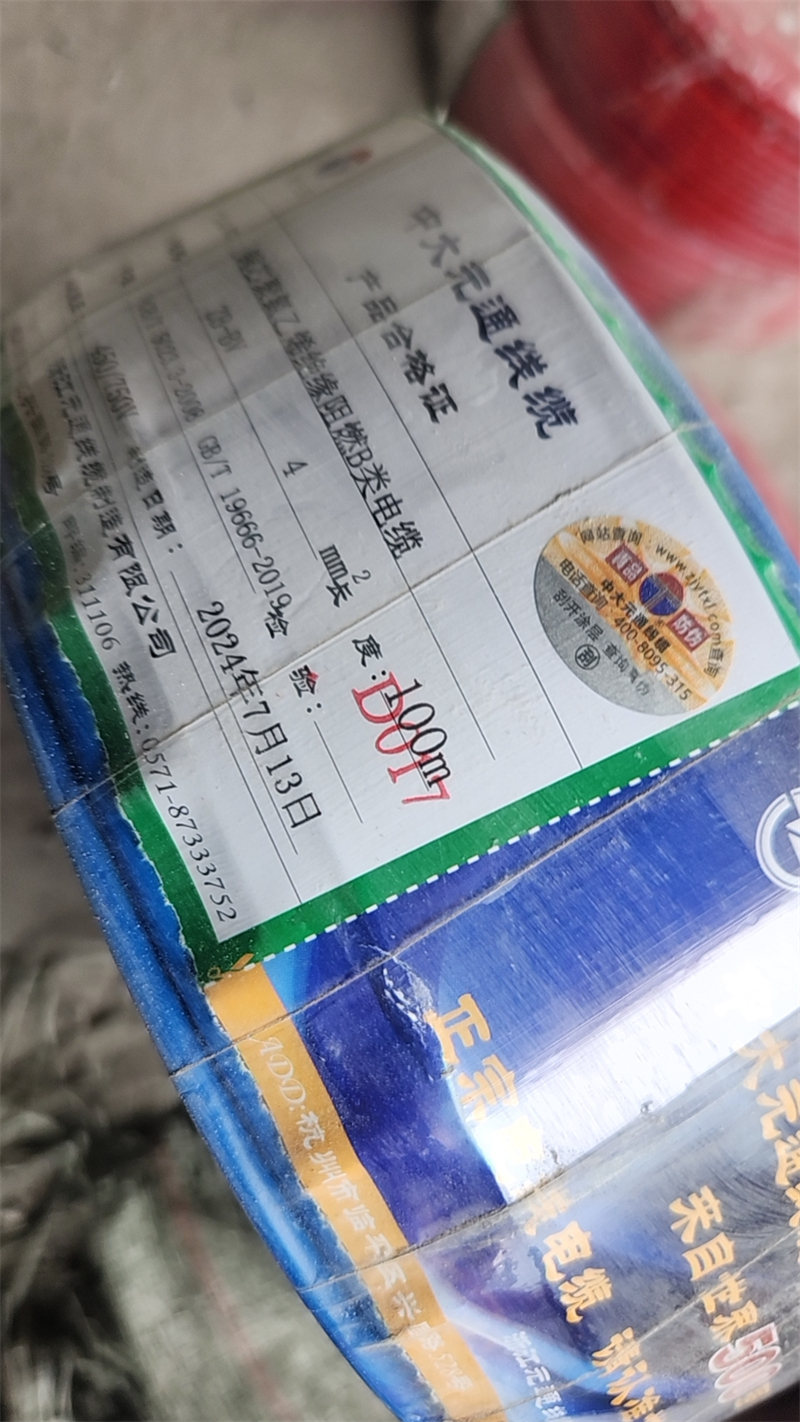

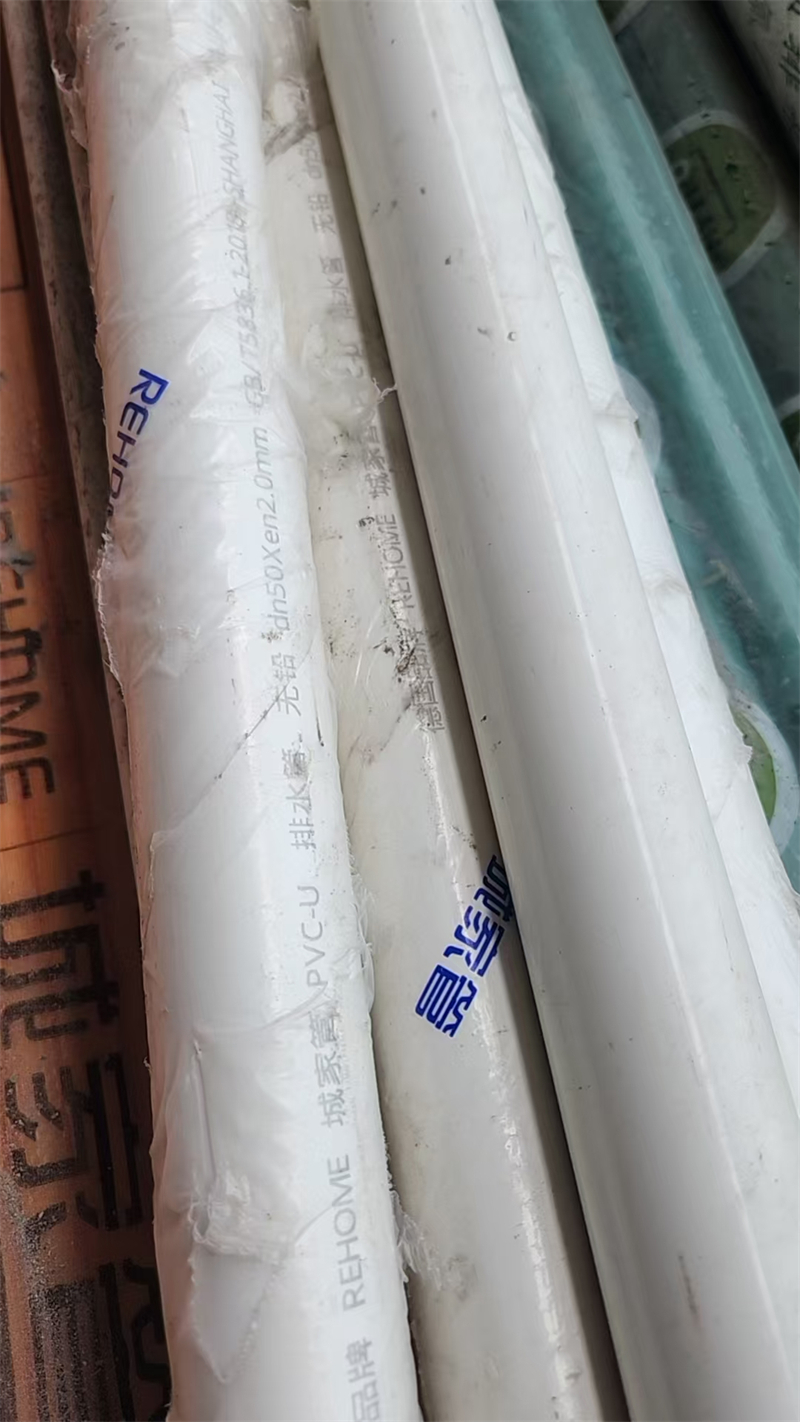

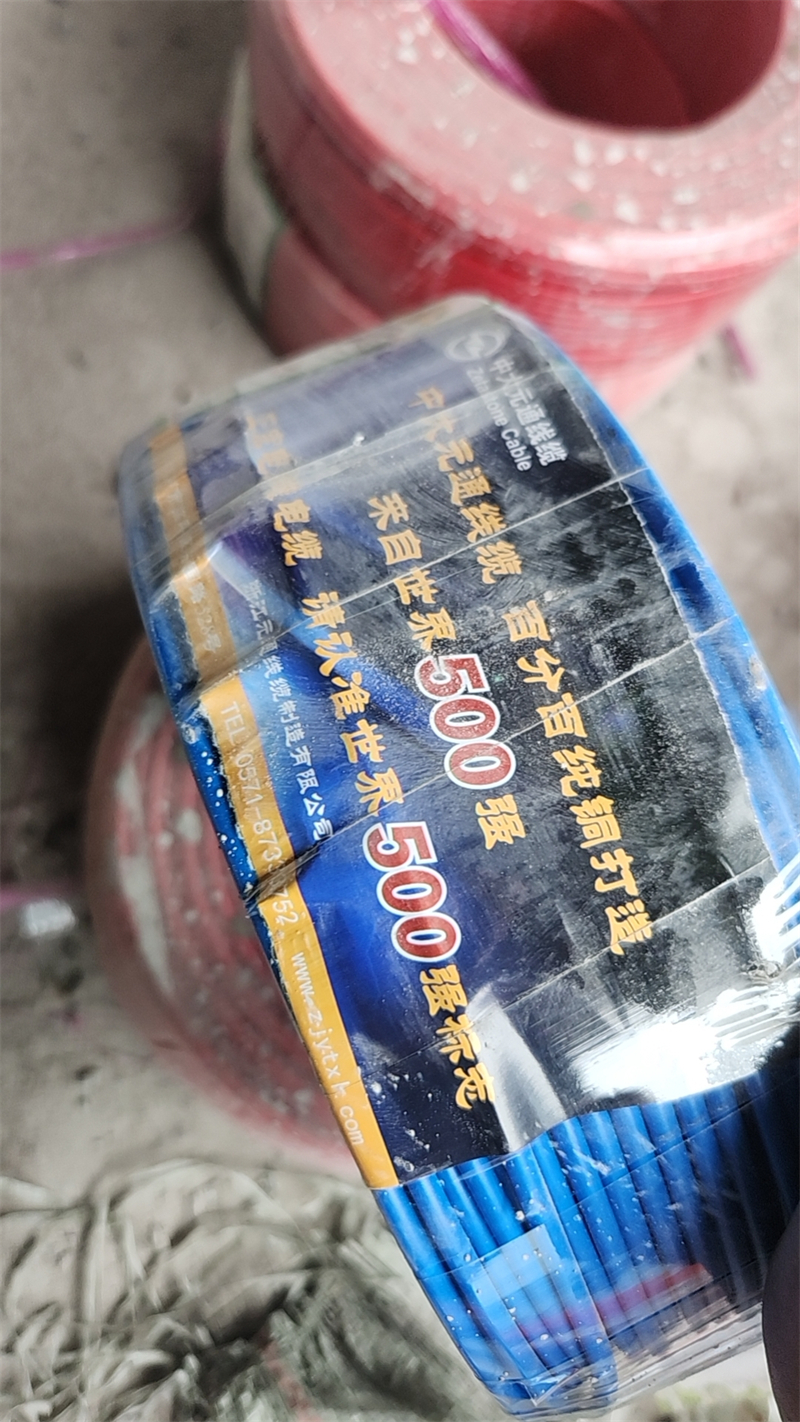

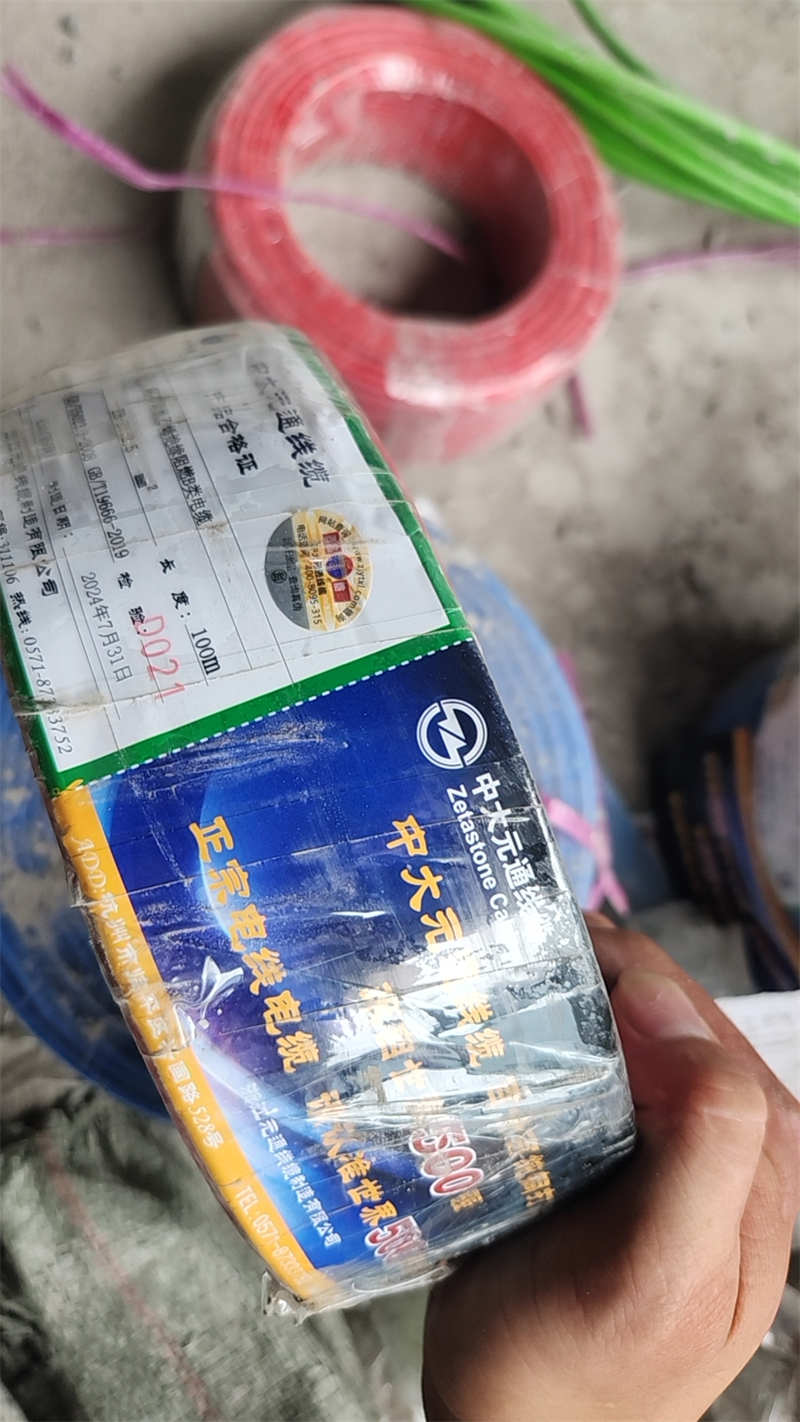

电线          中大元通阻燃线PVC排水       城家DN50/DN75

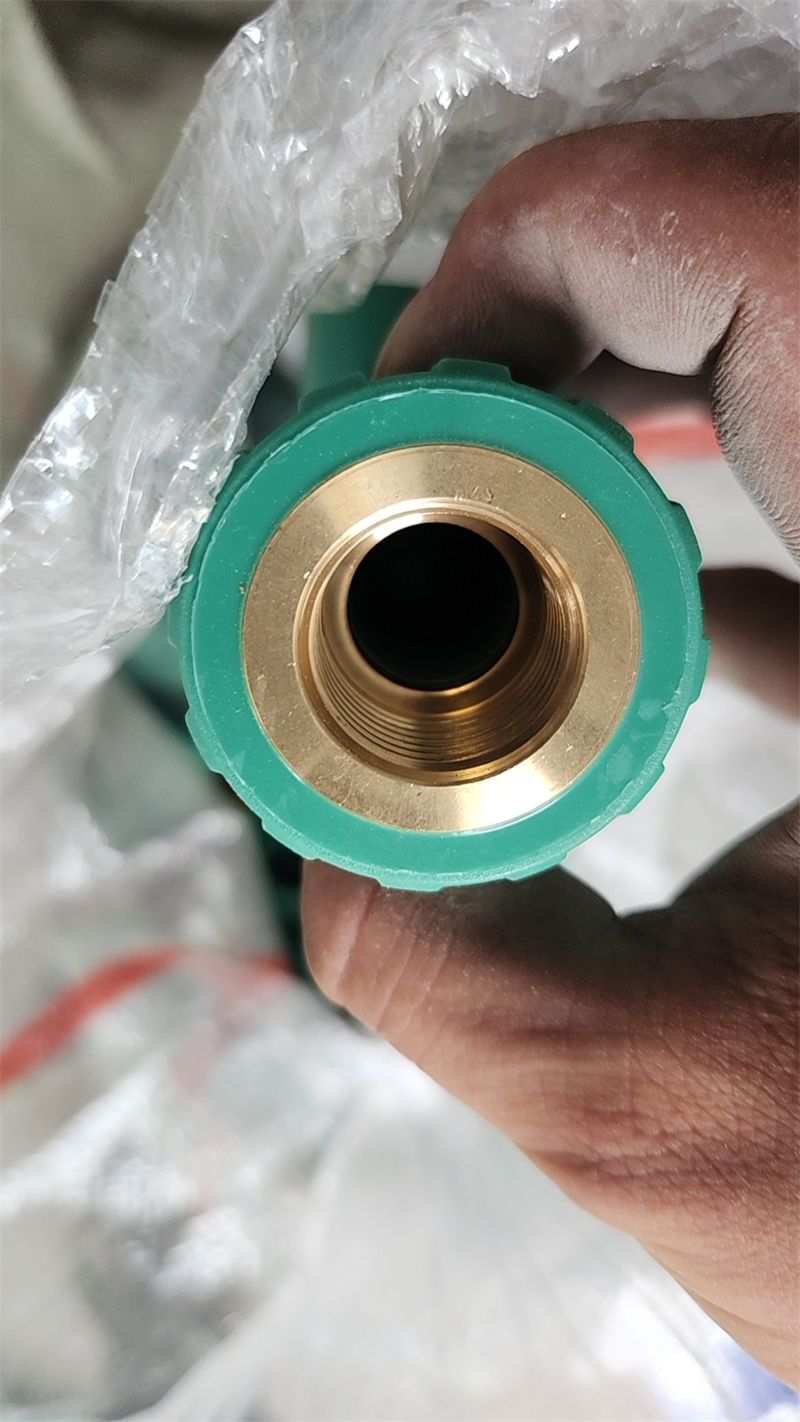

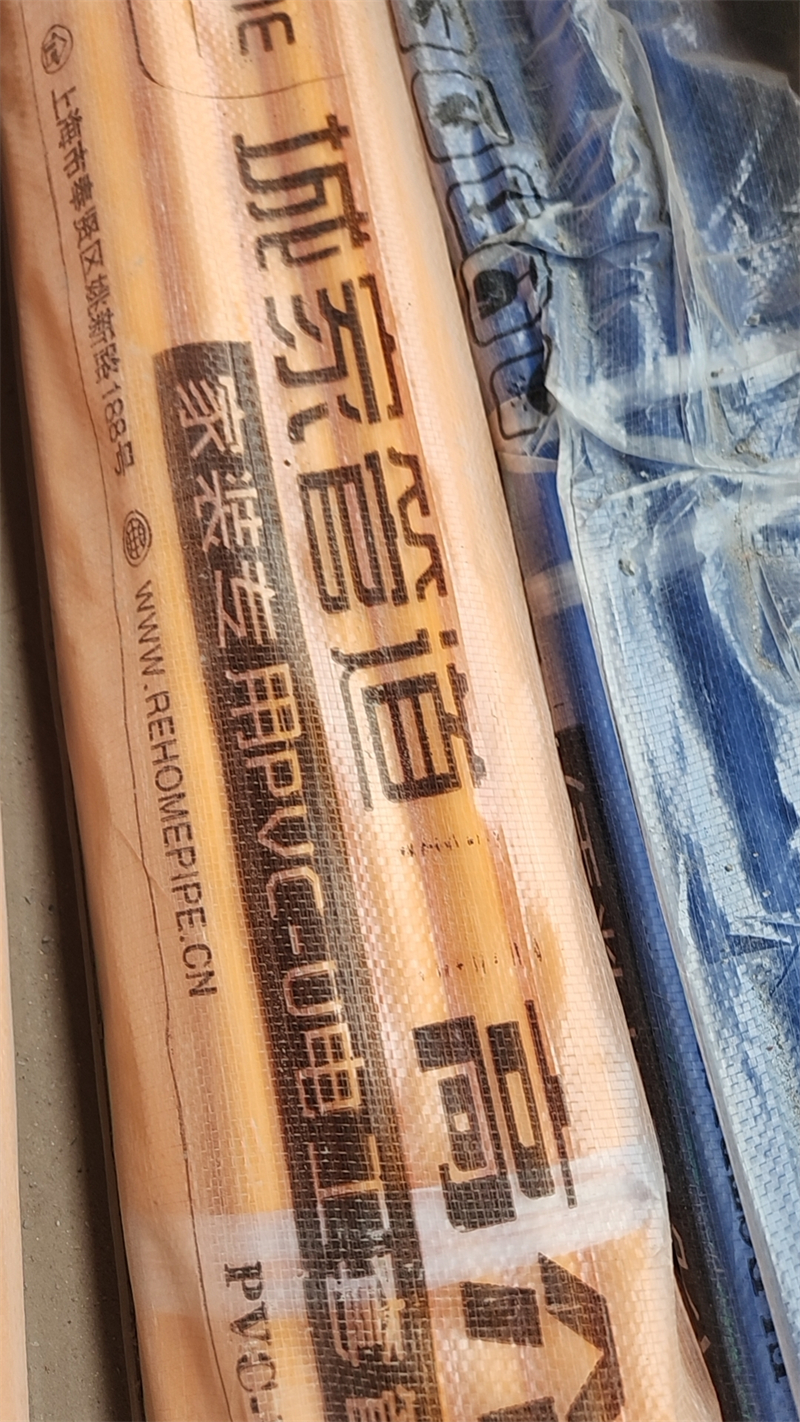

PVC线管       城家DN20管PPR水管       海德欧DN25*4.2钢网复合管

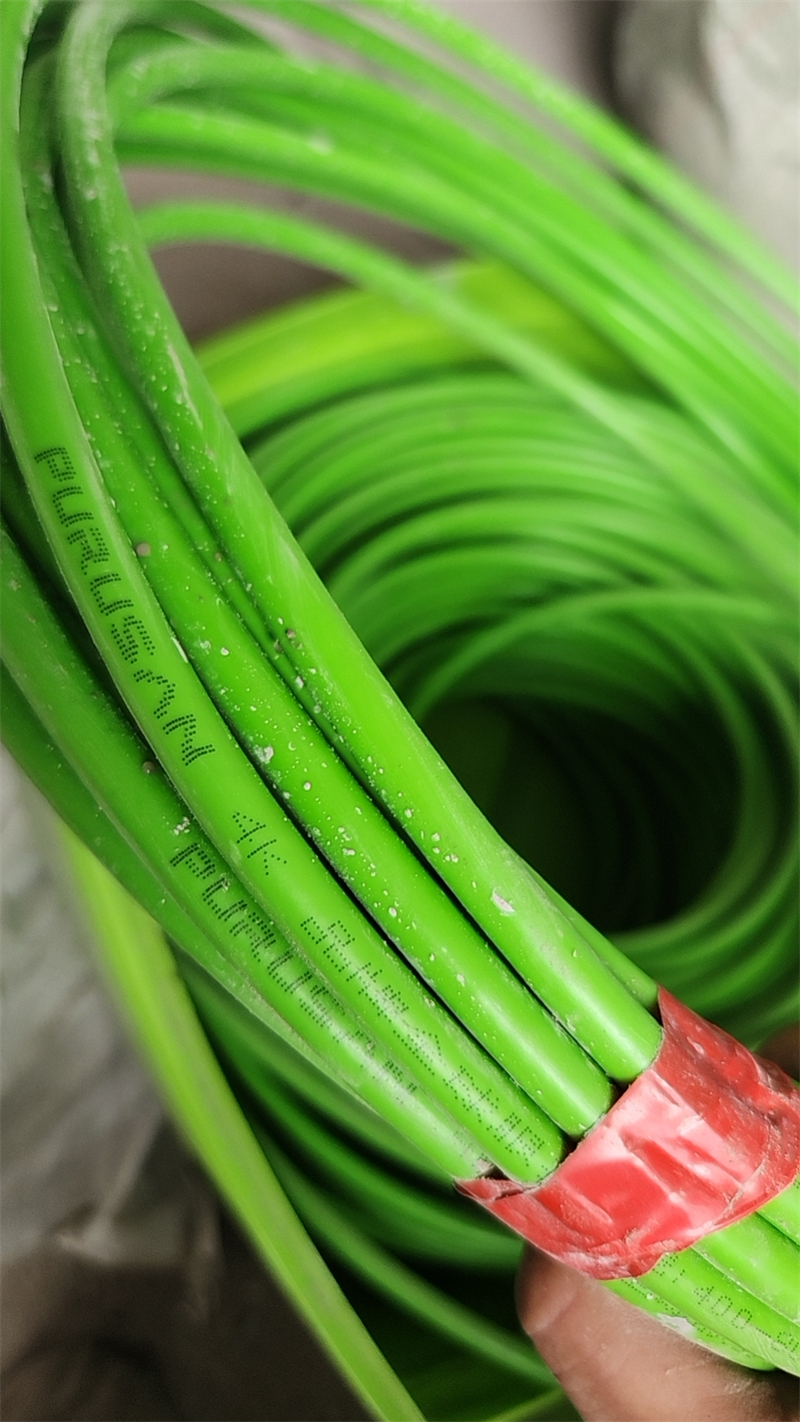

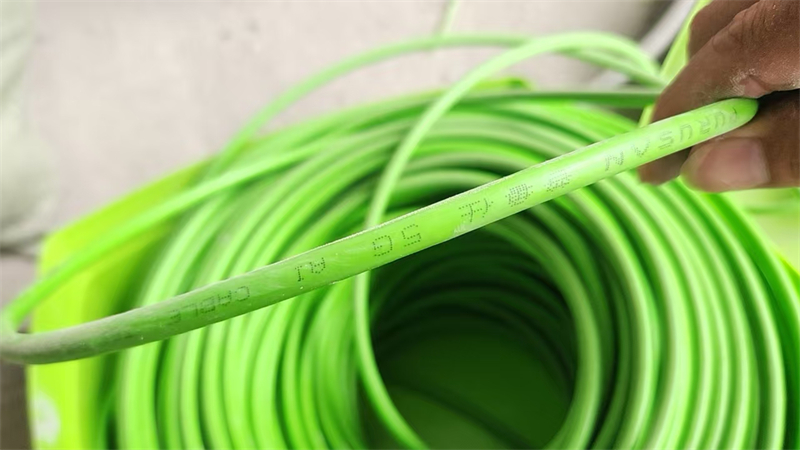

网络线       普鲁仕超六类网线带屏蔽（UTP）
电视线       普鲁仕高清（96编6671）

发表于 2024-9-23 16:20:22

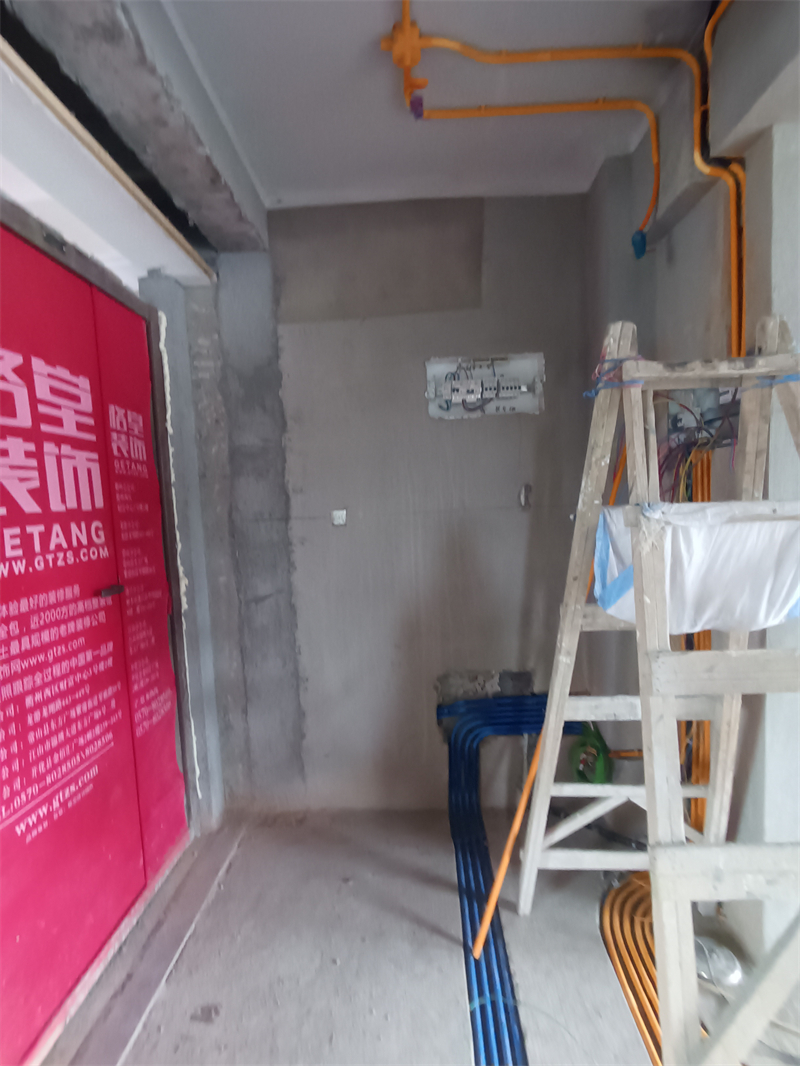

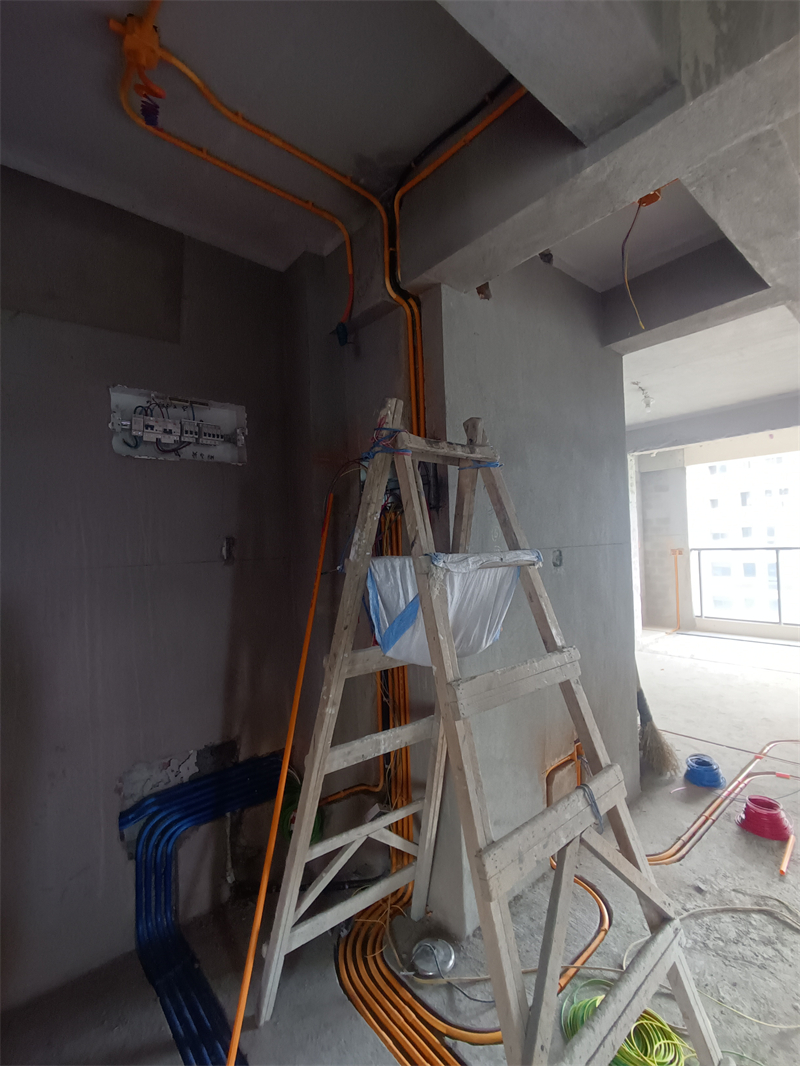

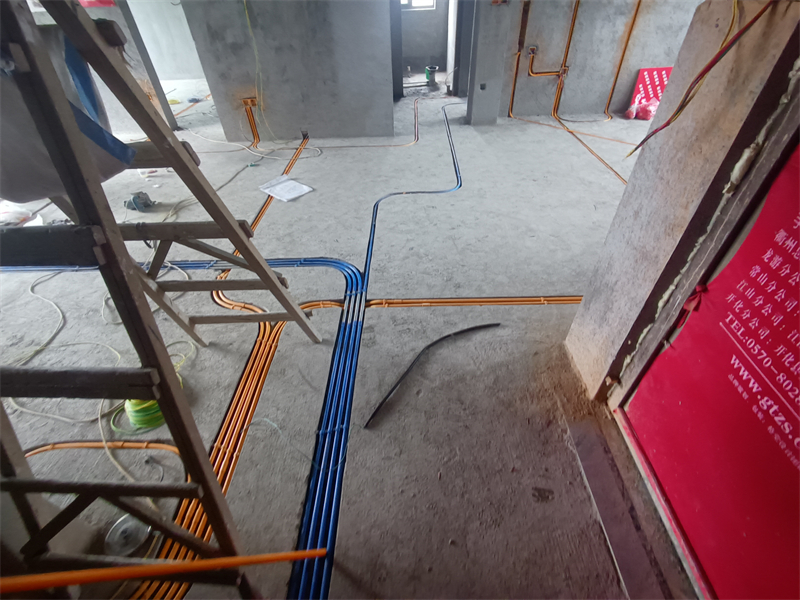

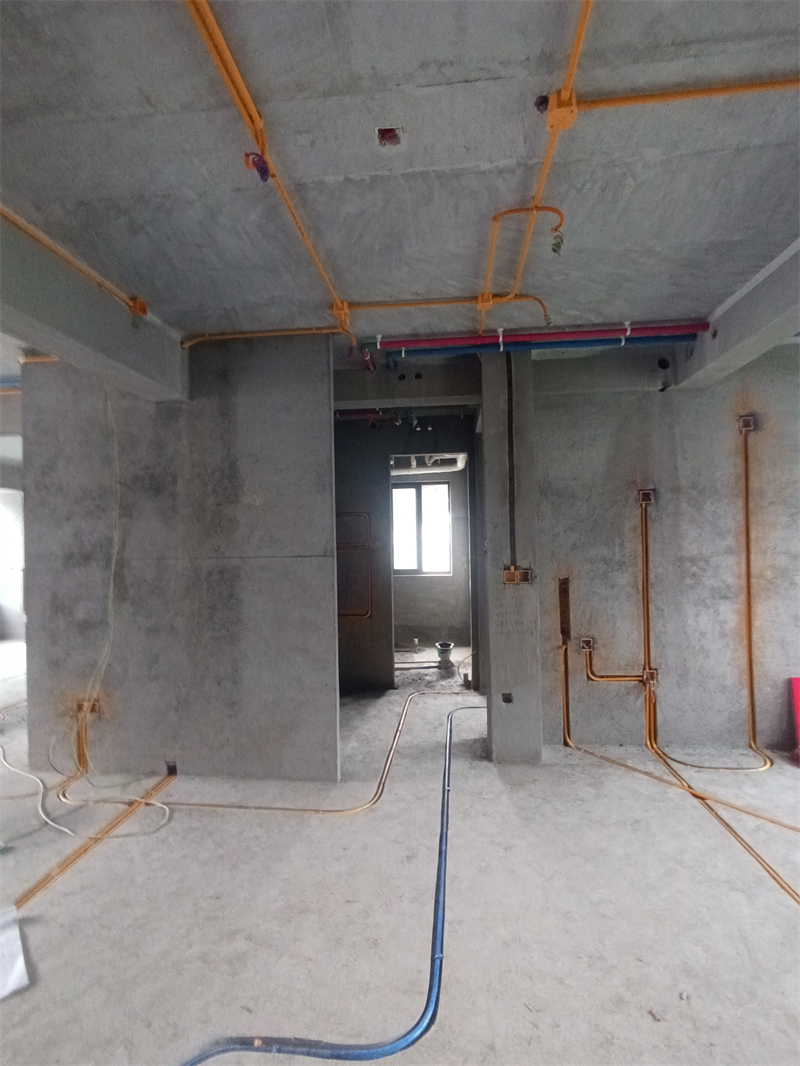

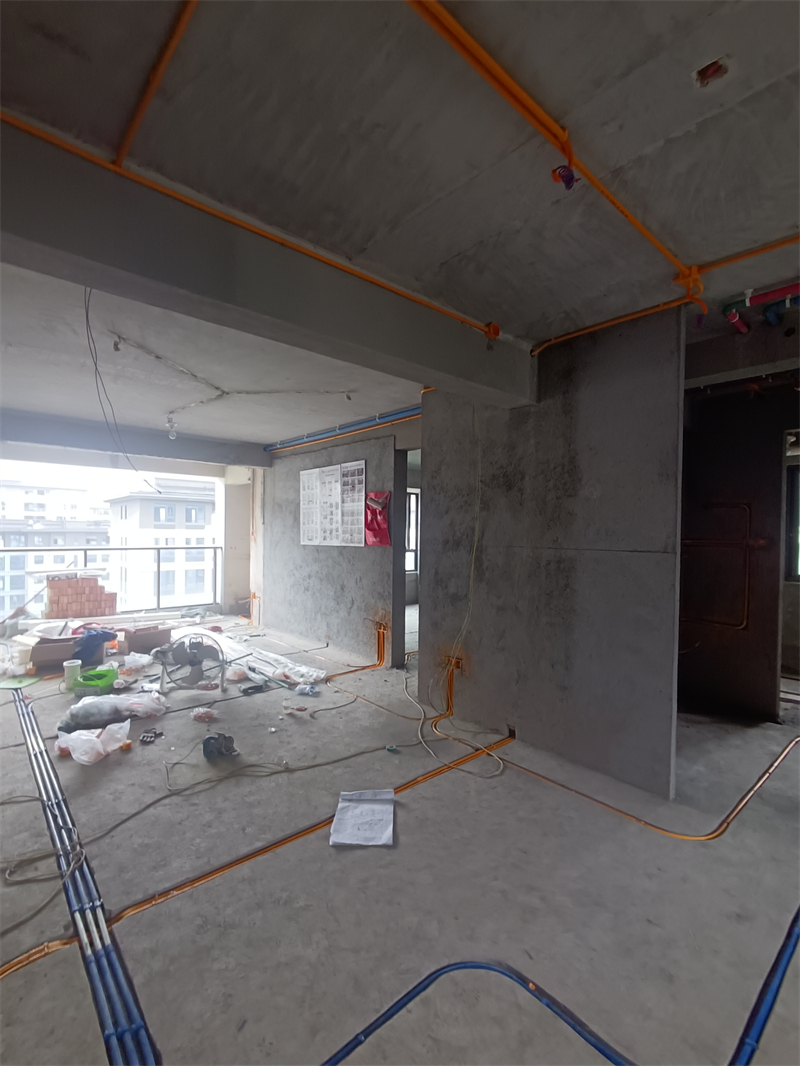

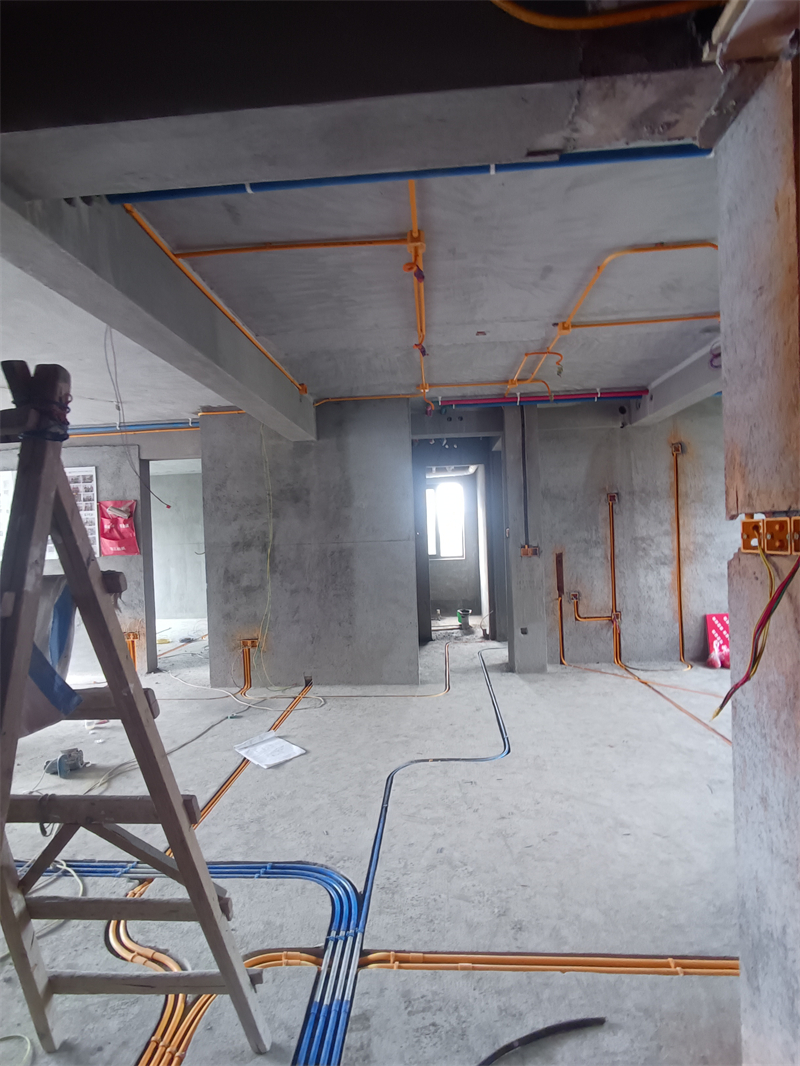

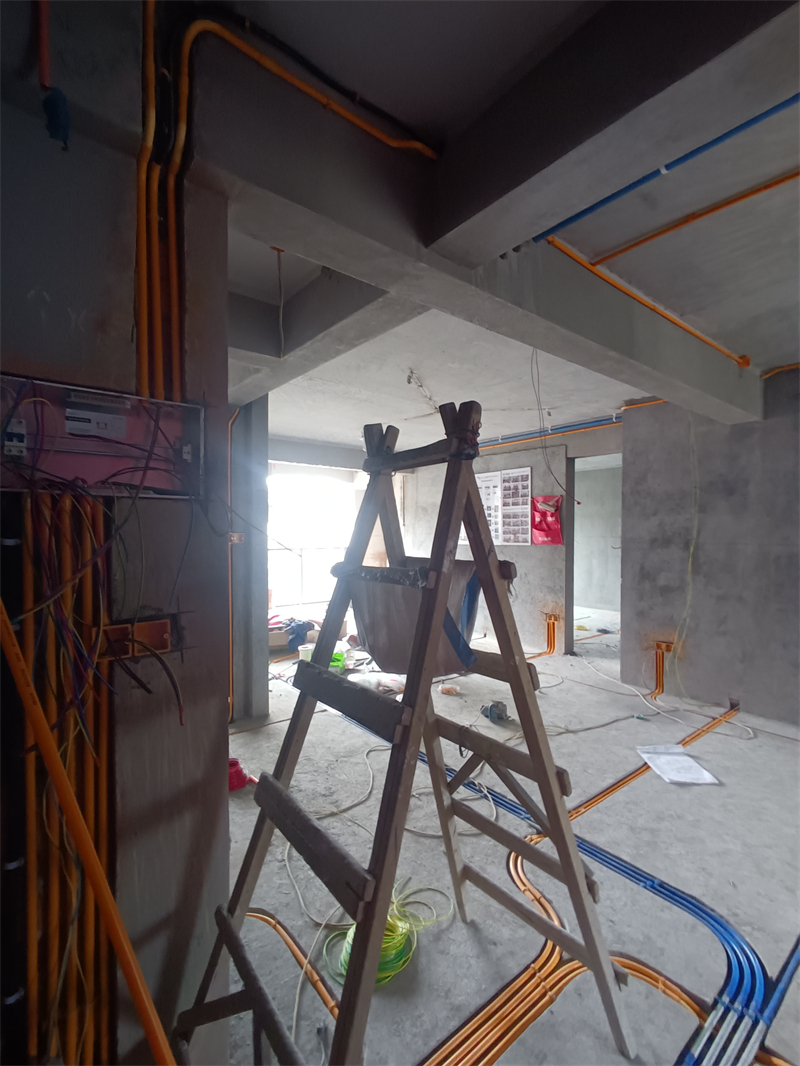

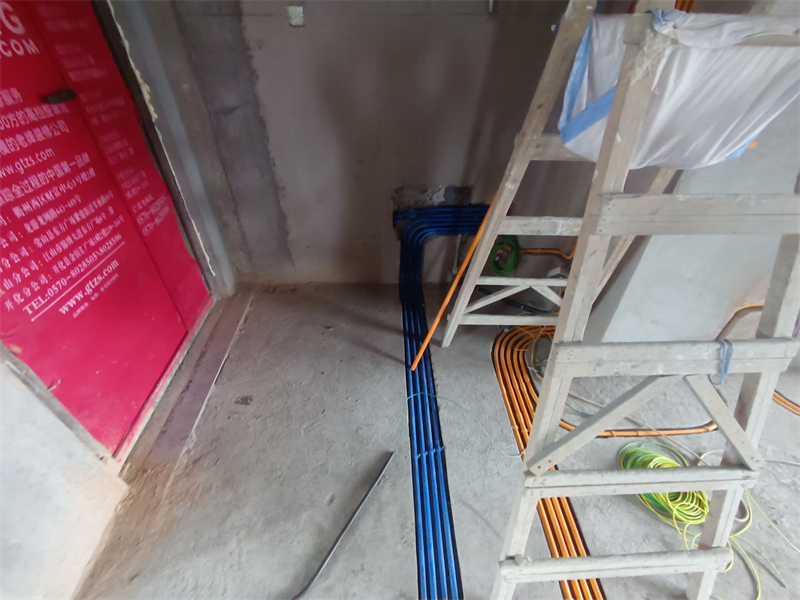

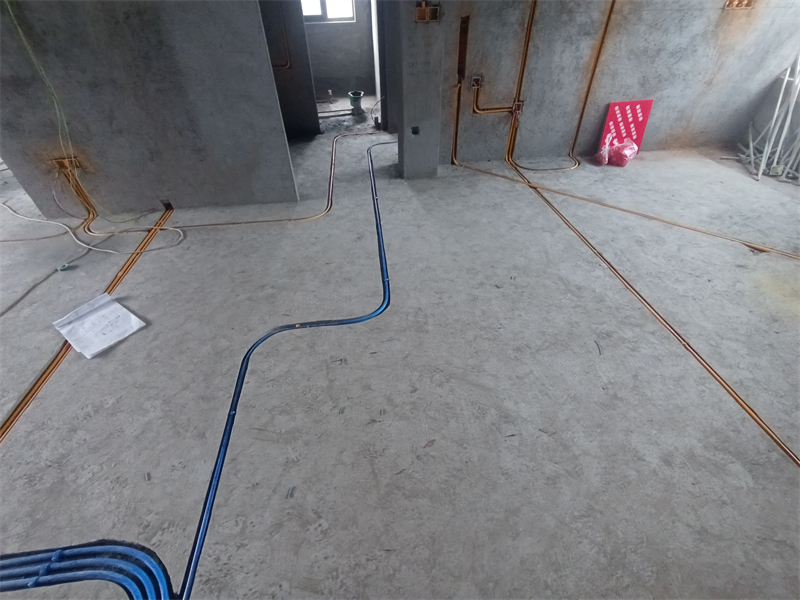

水电中途

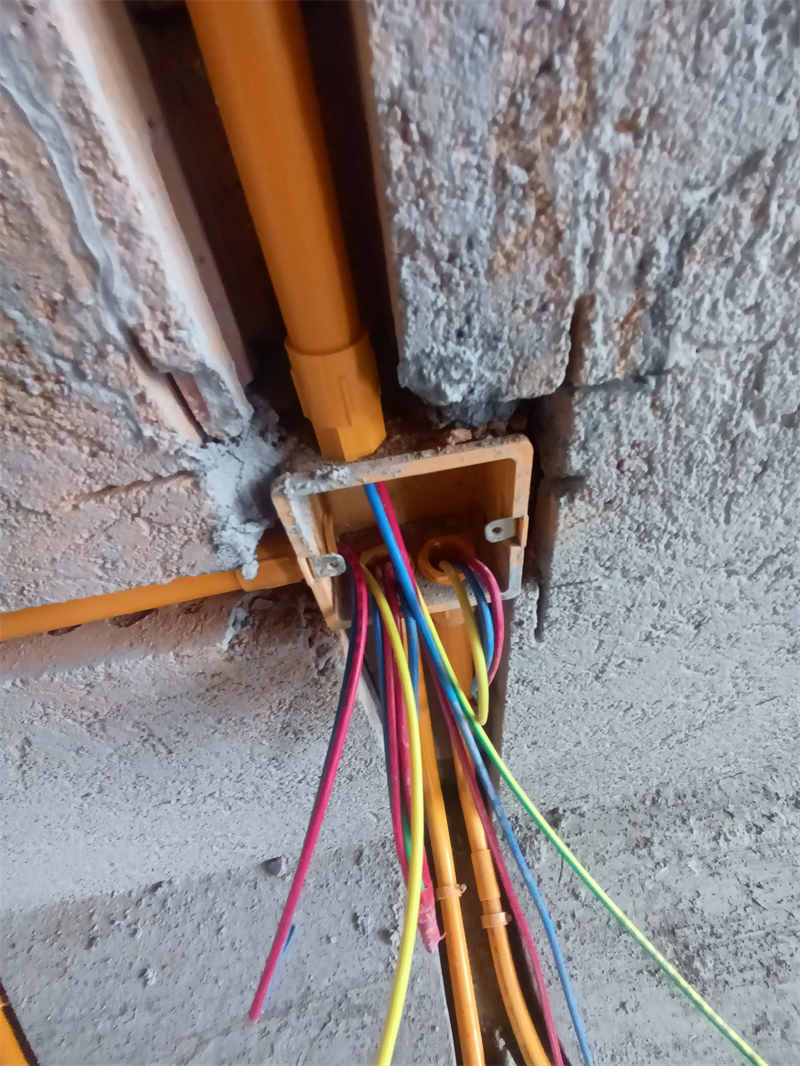

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

火线用红线，蓝色线、绿色线用于零线，双色线用于接地。

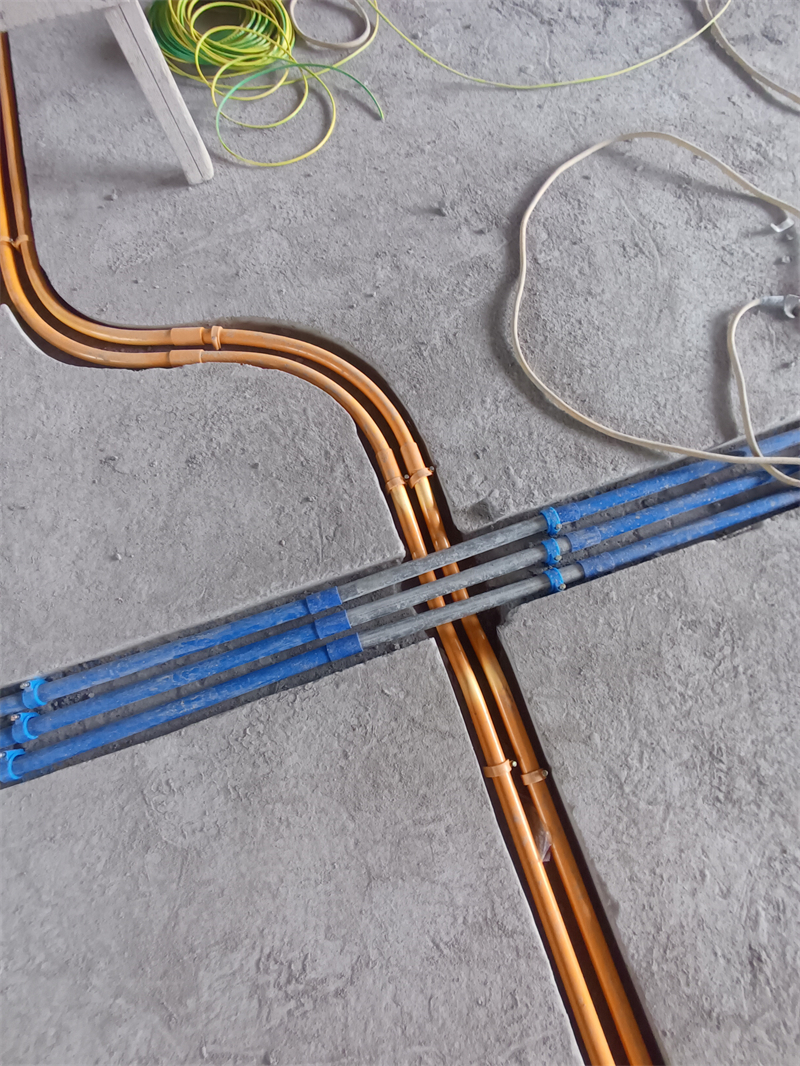

强弱电交接处用金属镀锌管交叉，防止信号干扰。

筒灯电线用波纹管保护。

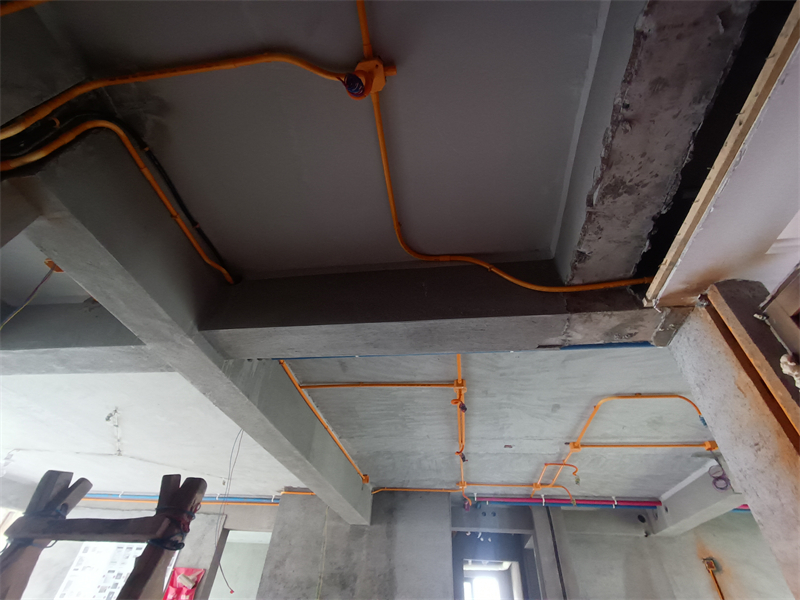

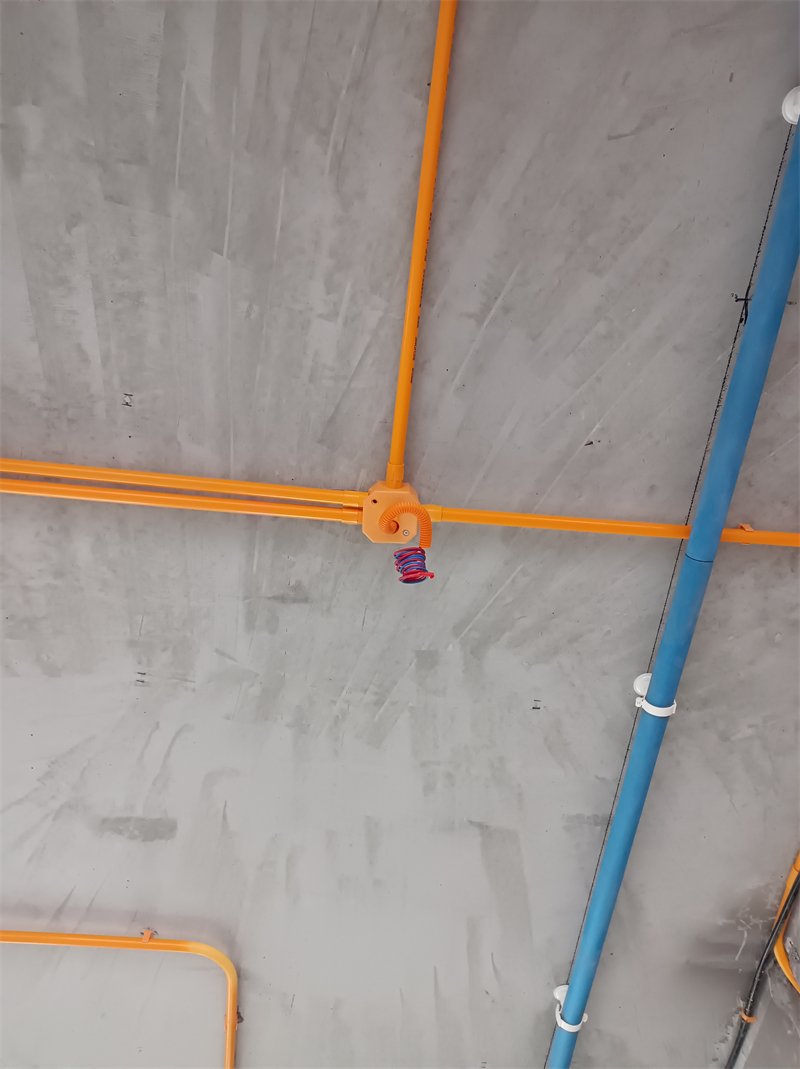

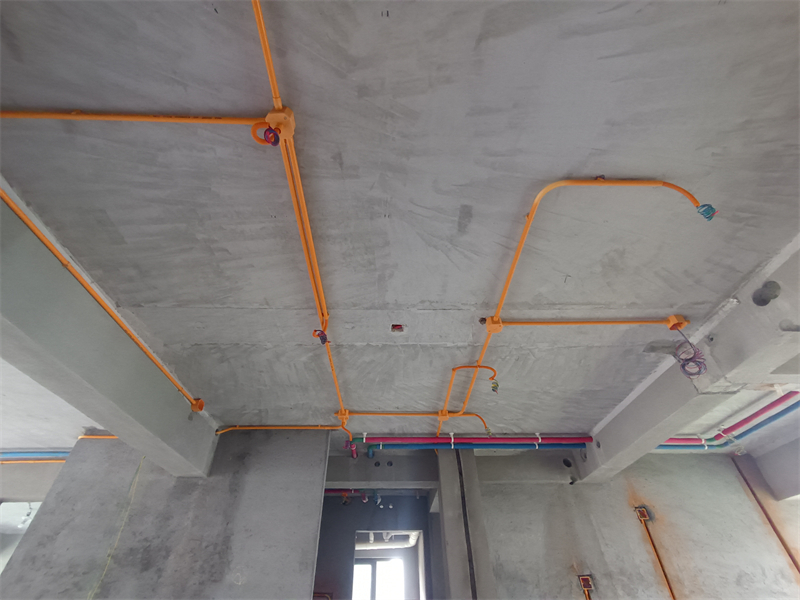

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2024-9-23 16:21:24

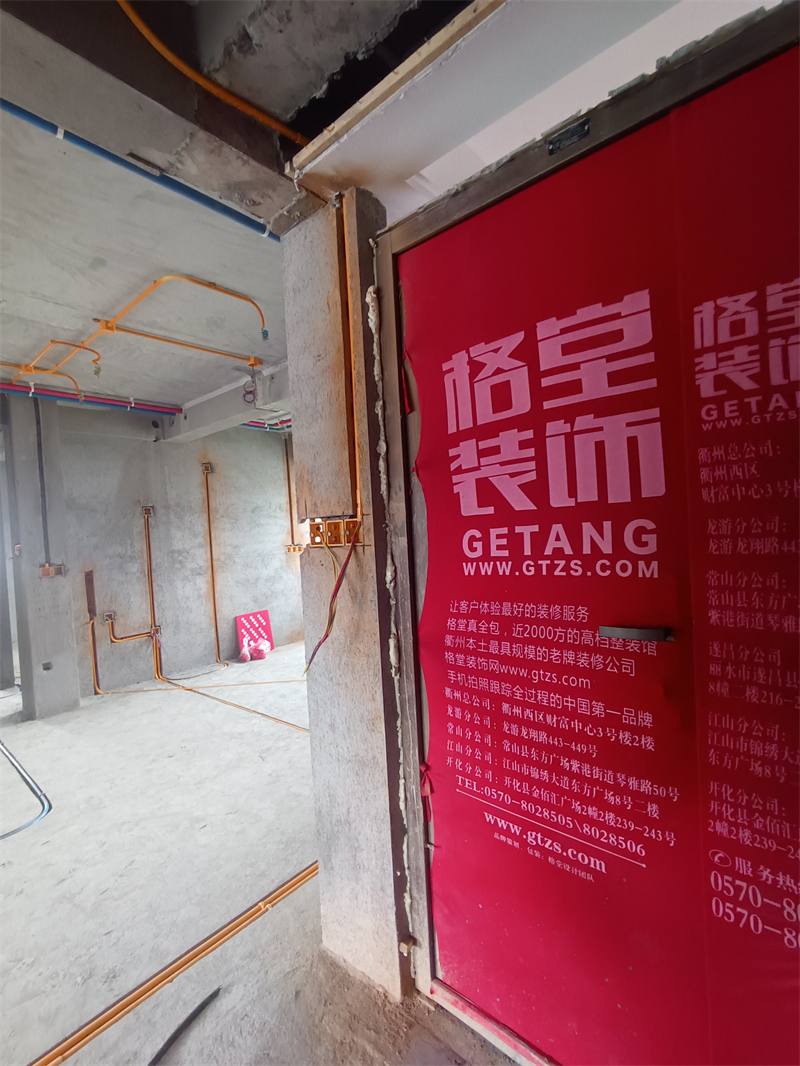

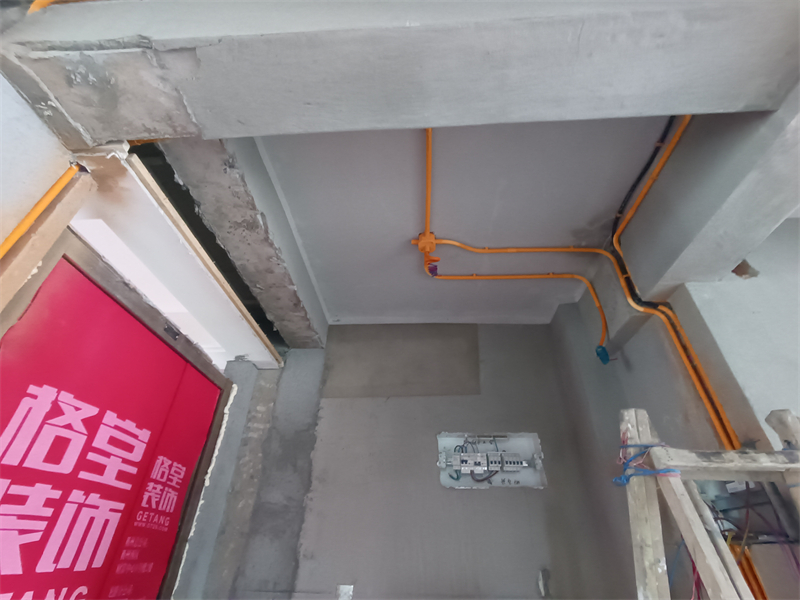

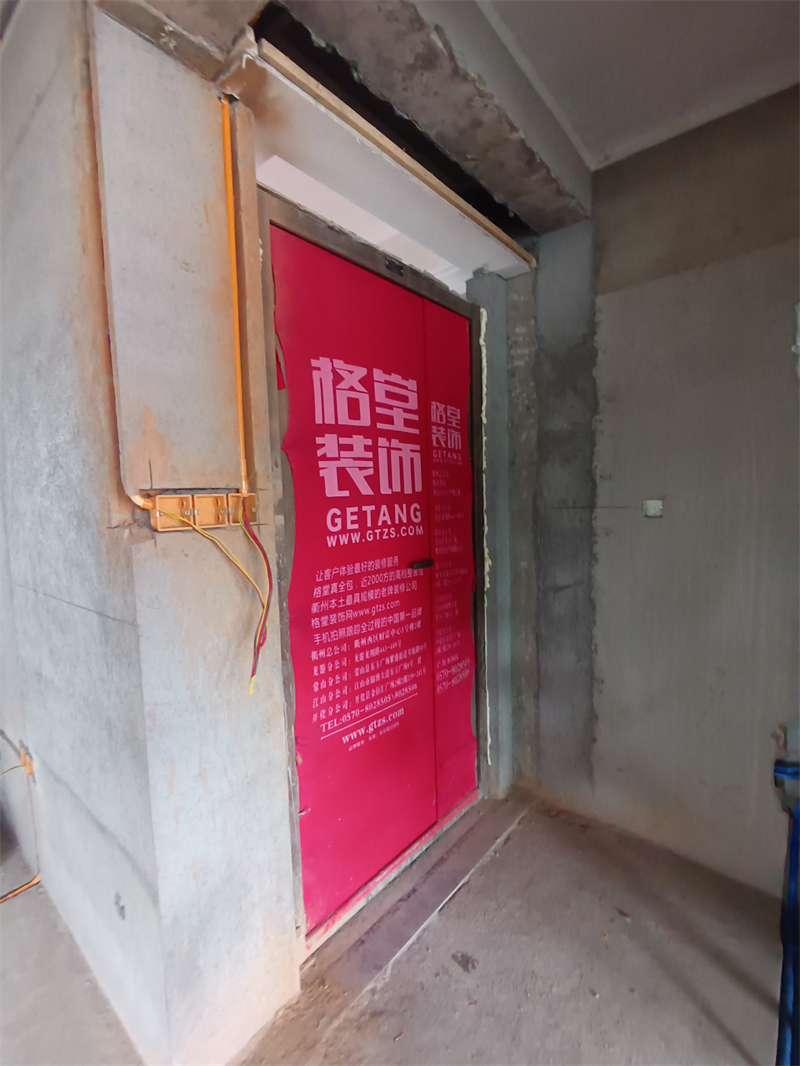

玄关

发表于 2024-9-23 16:21:45

对角

发表于 2024-9-23 16:22:13

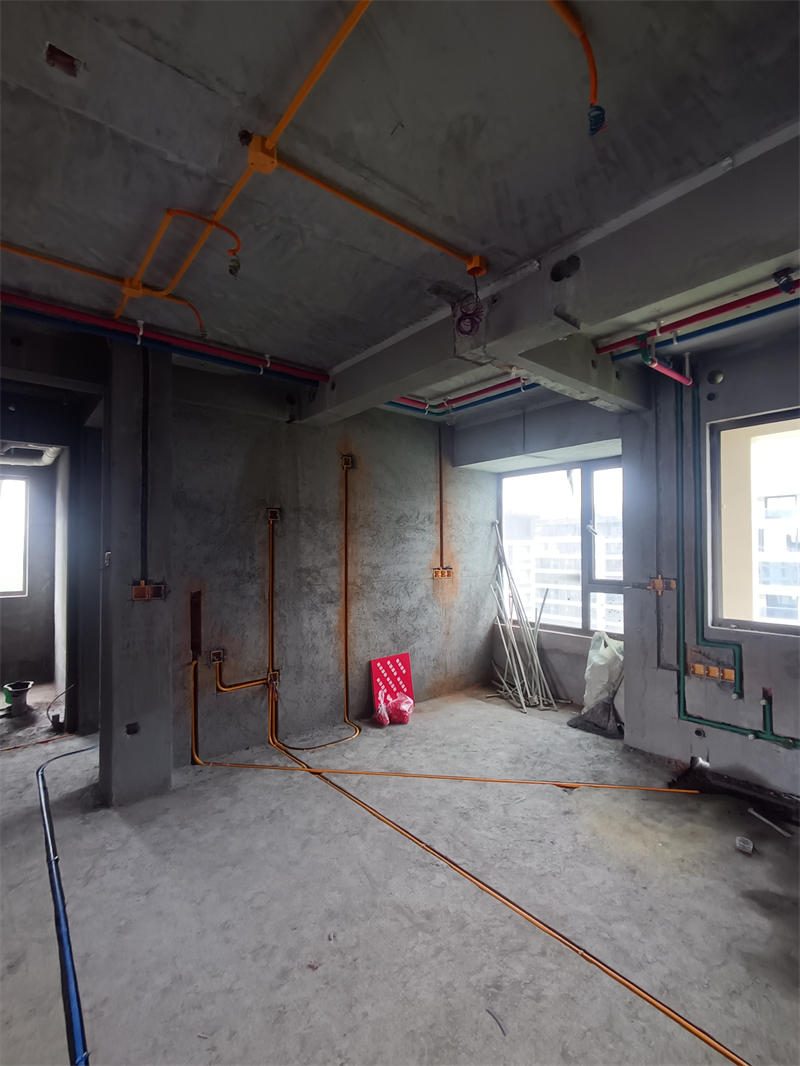

餐厅
