云之宸7-3-50#77㎡法式奶油——小法

发表于 2024-9-23 17:10:30

发表于 2024-9-23 17:11:24

本帖最后由格堂黄姐于 2024-9-25 11:30 编辑

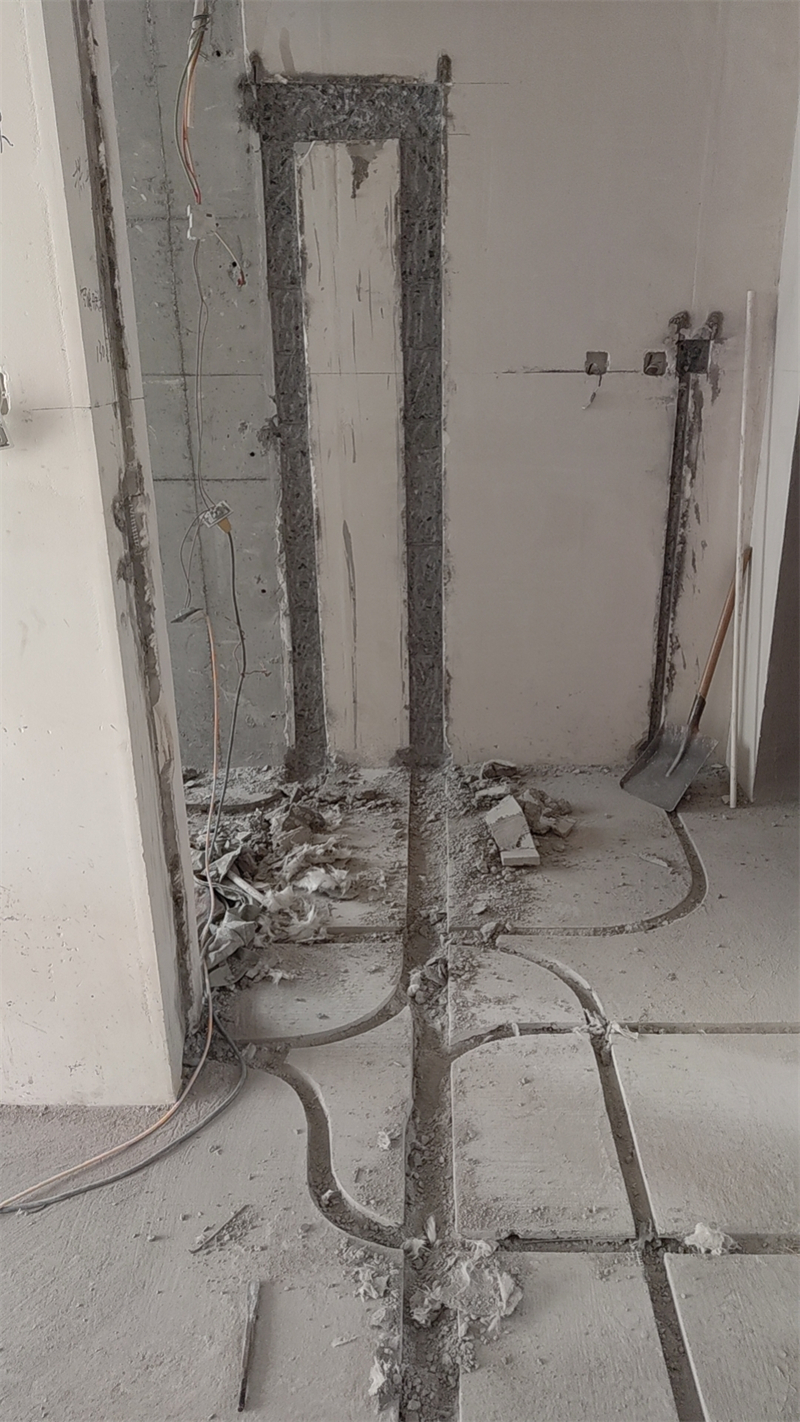

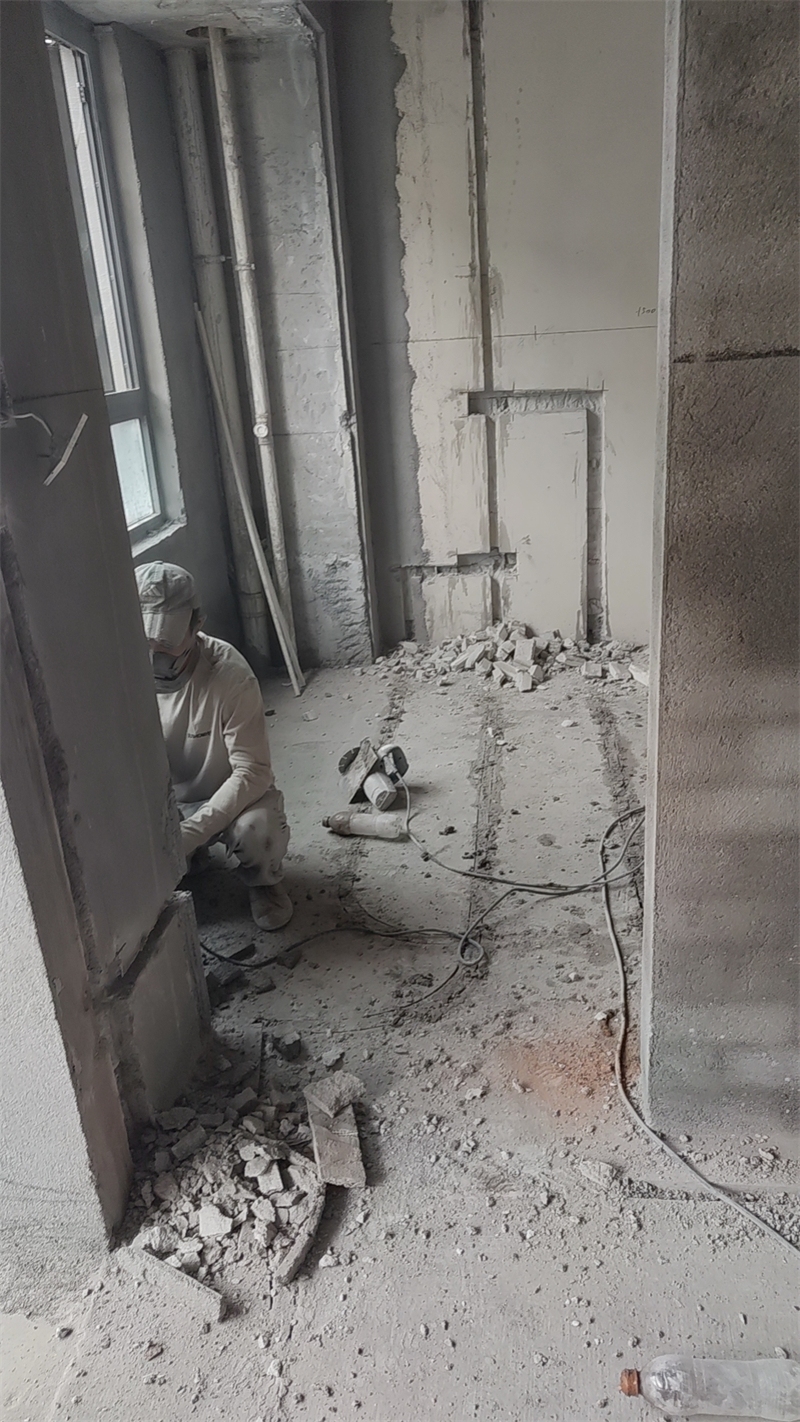

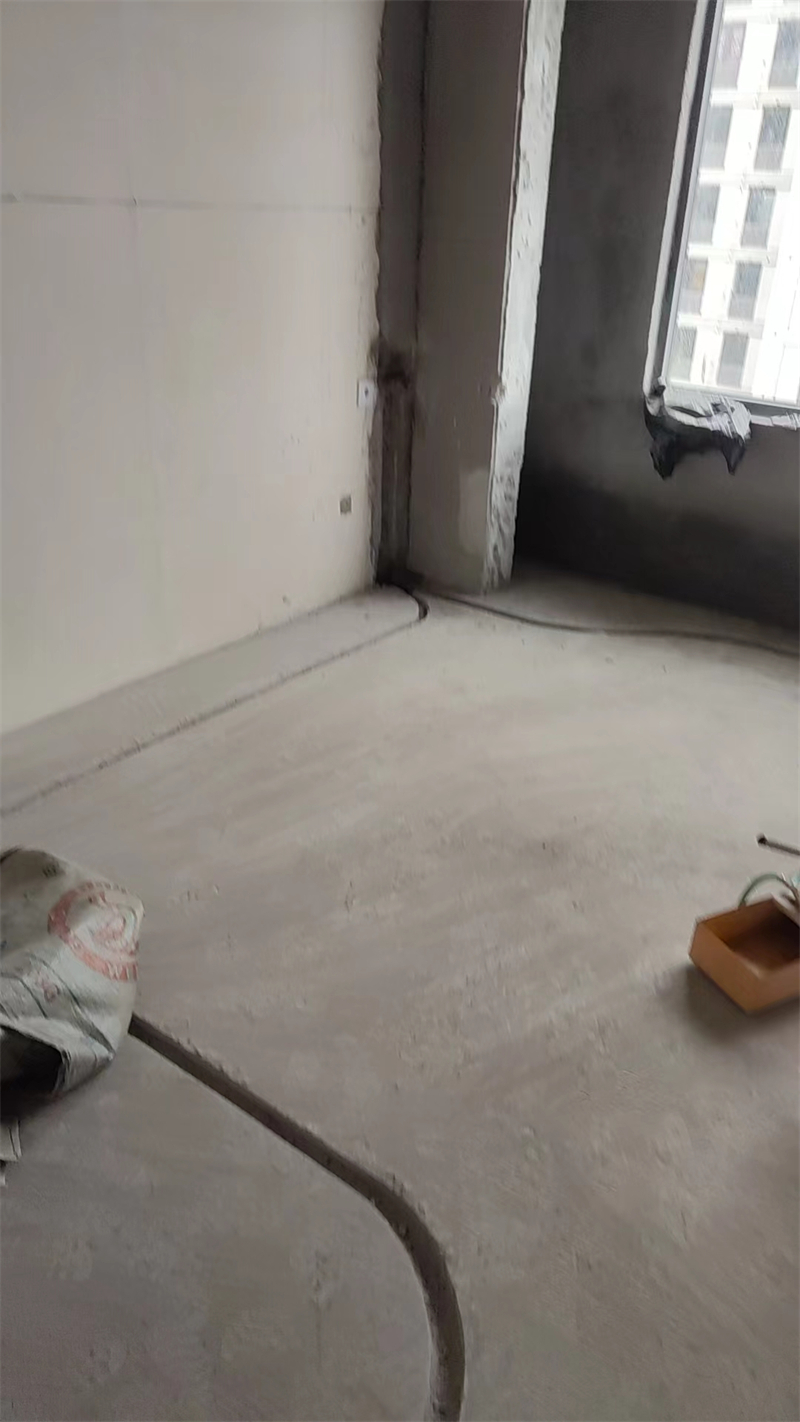

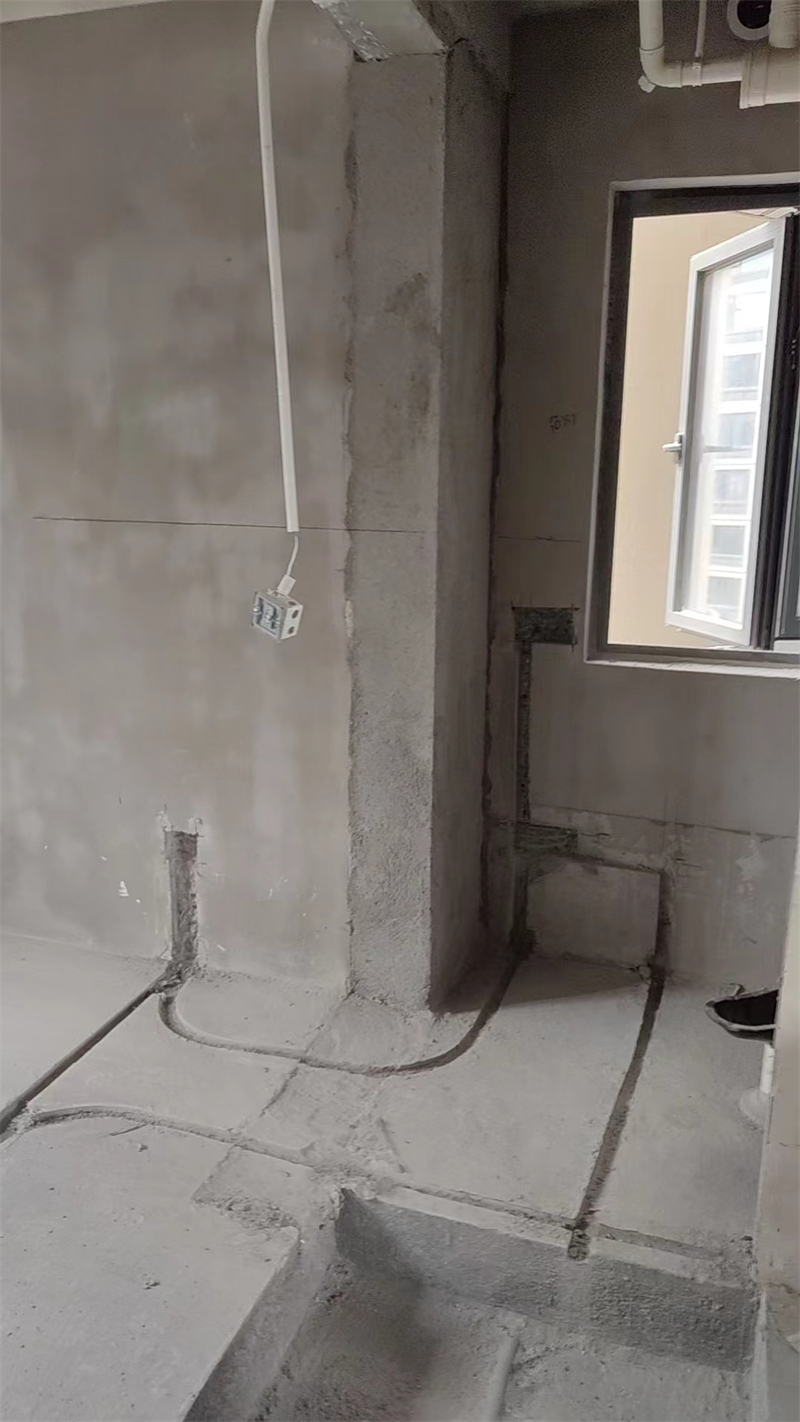

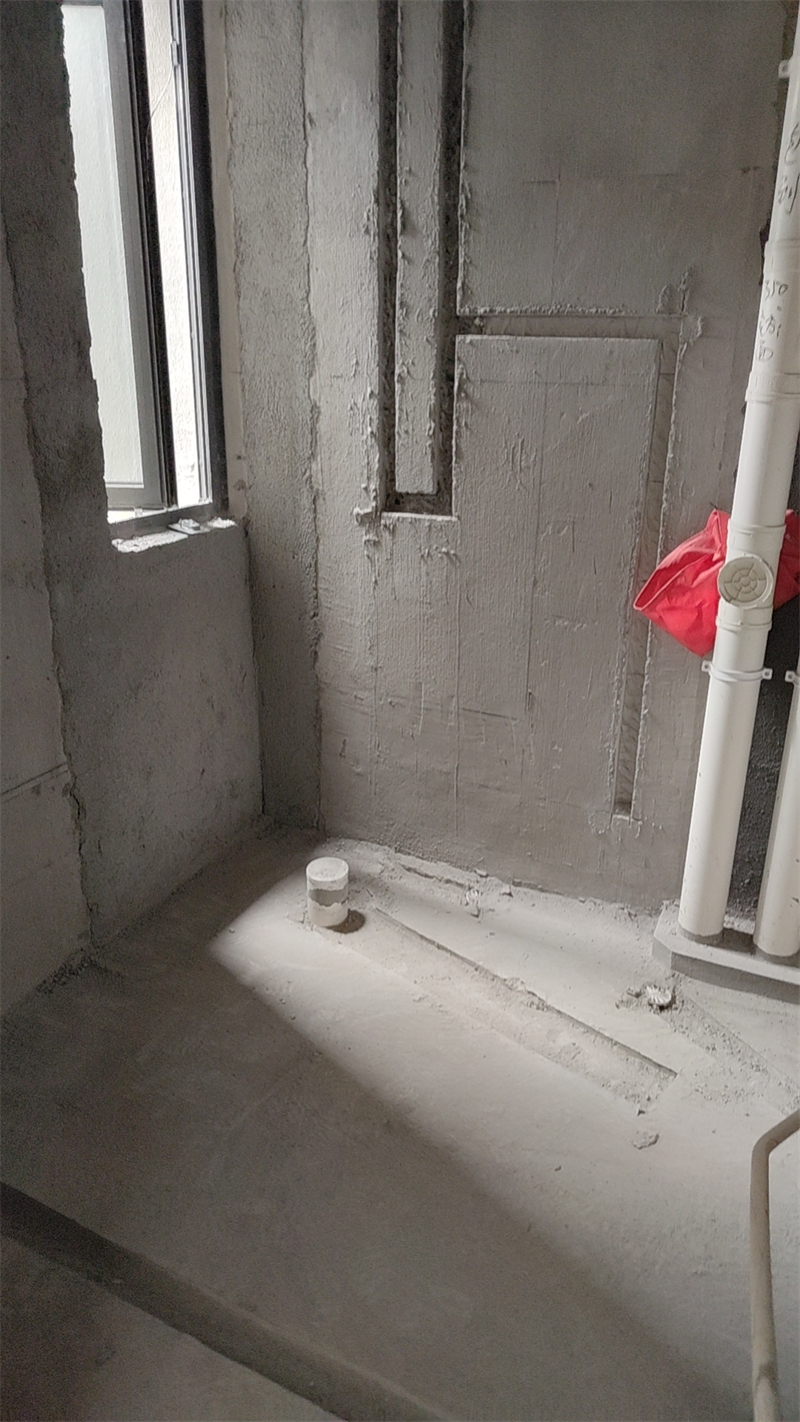

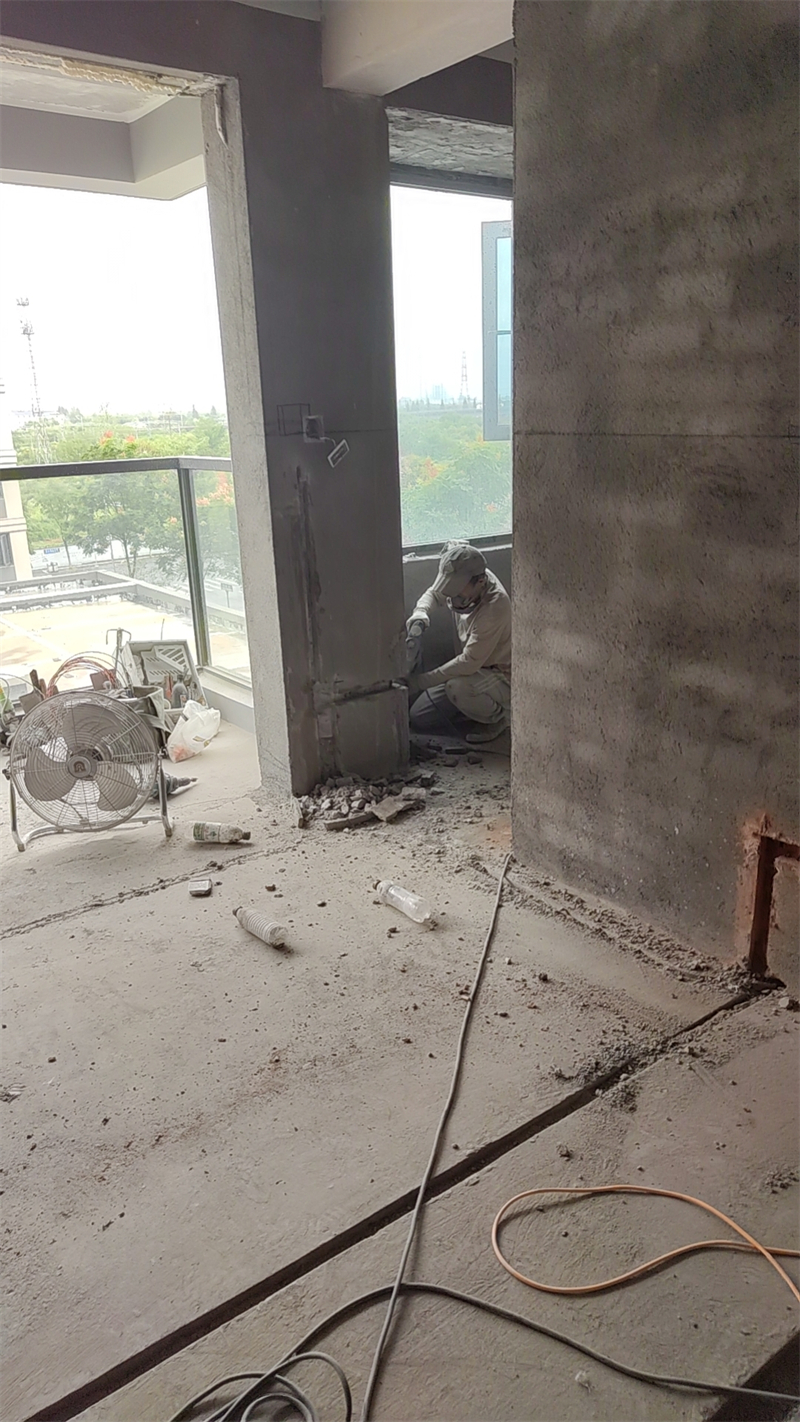

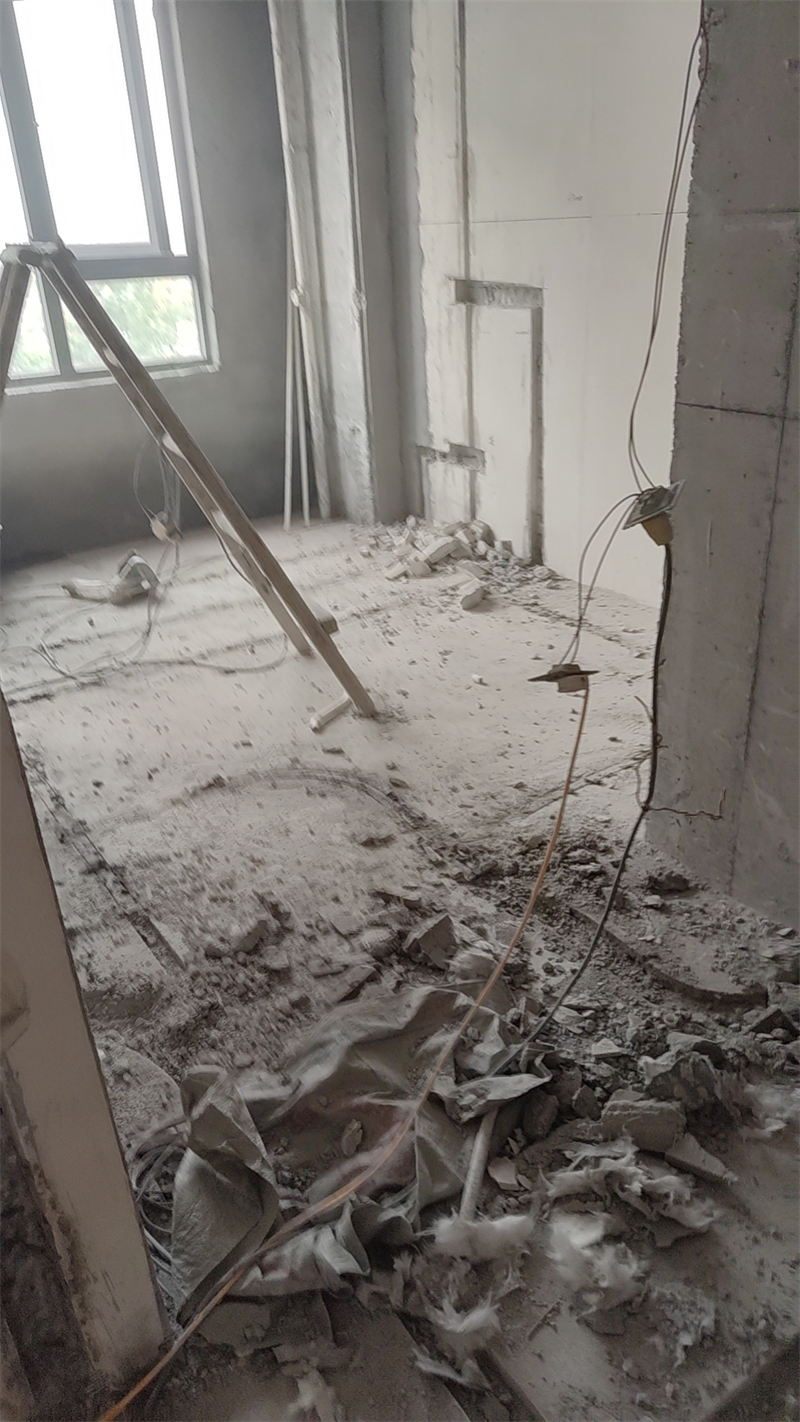

水电开槽

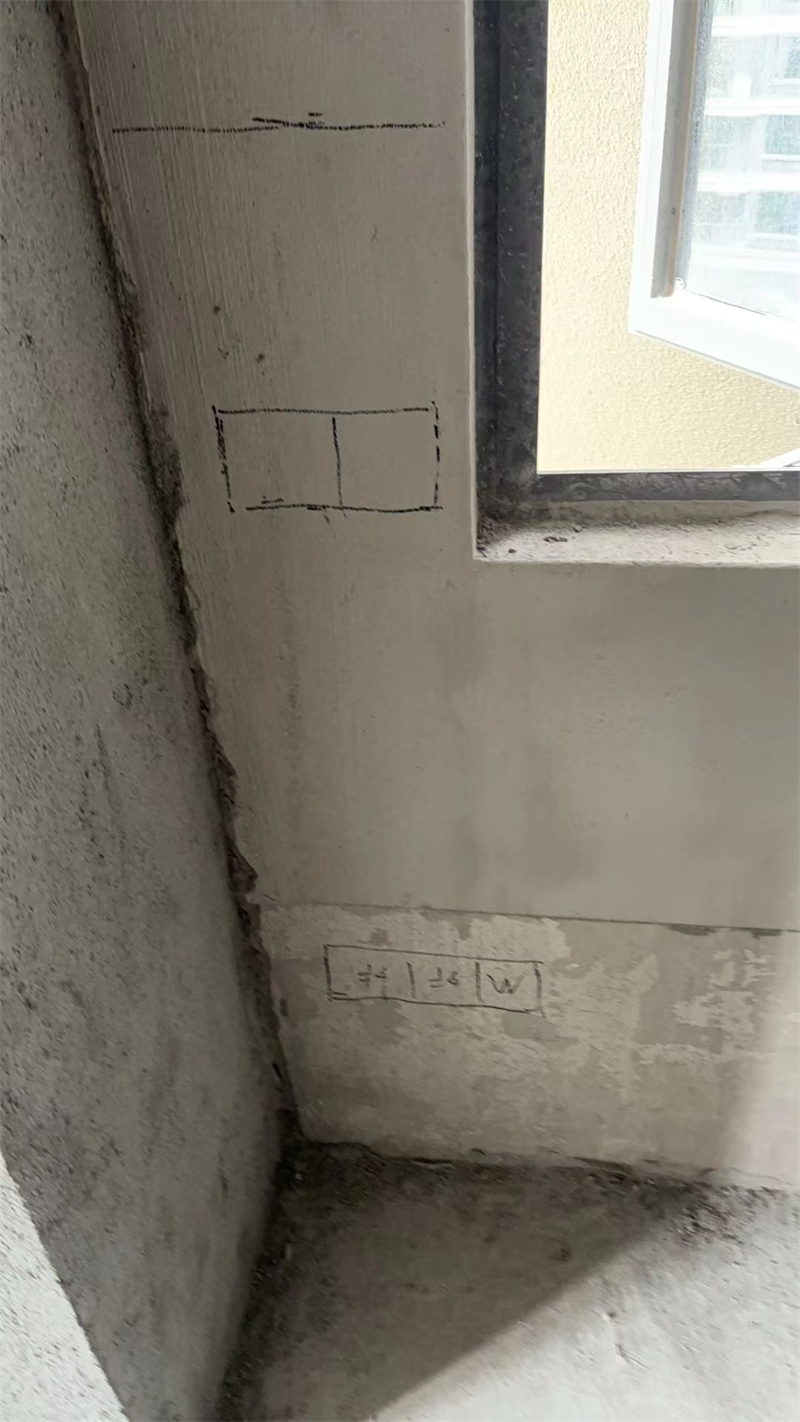

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

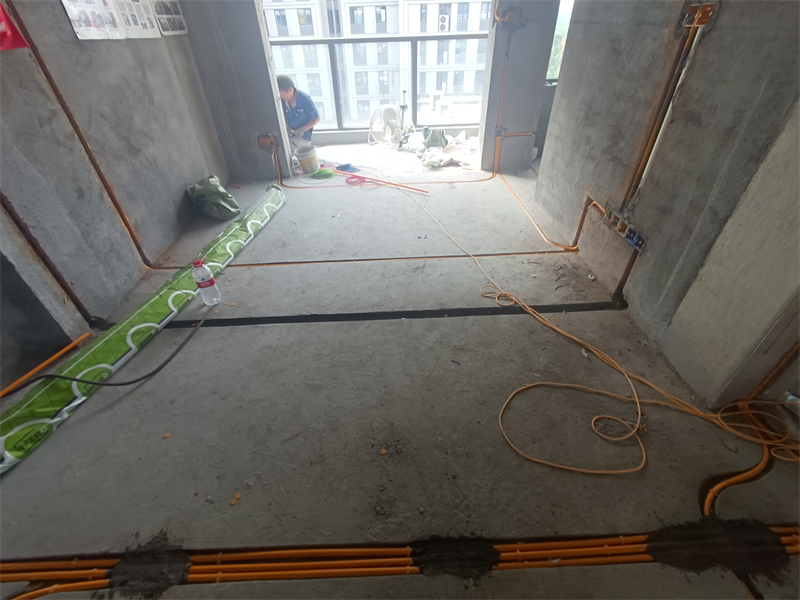

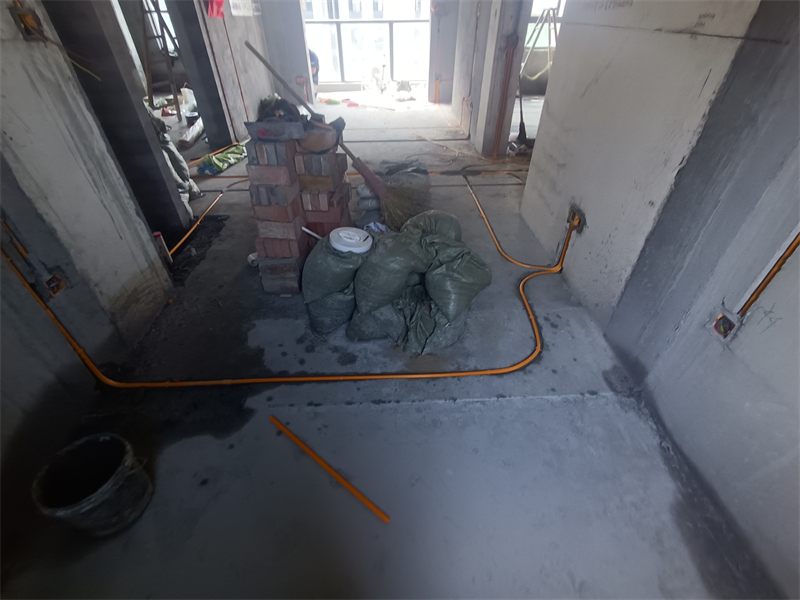

地面开槽深度够深，开槽标准，线管低于地面1公分。

发表于 2024-9-25 09:06:30

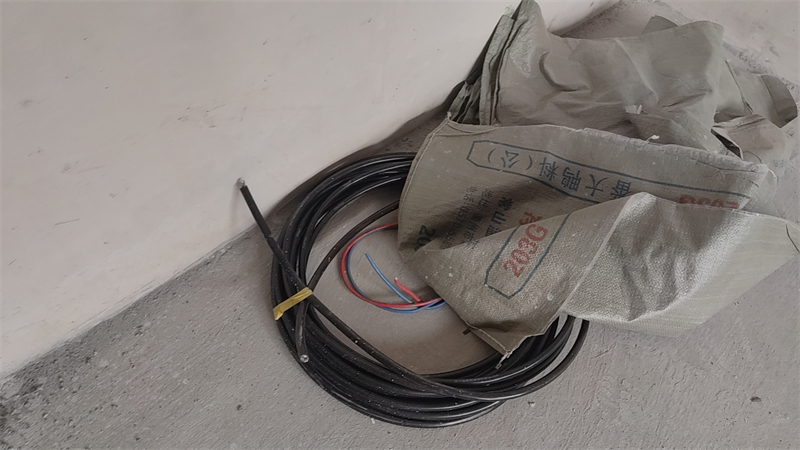

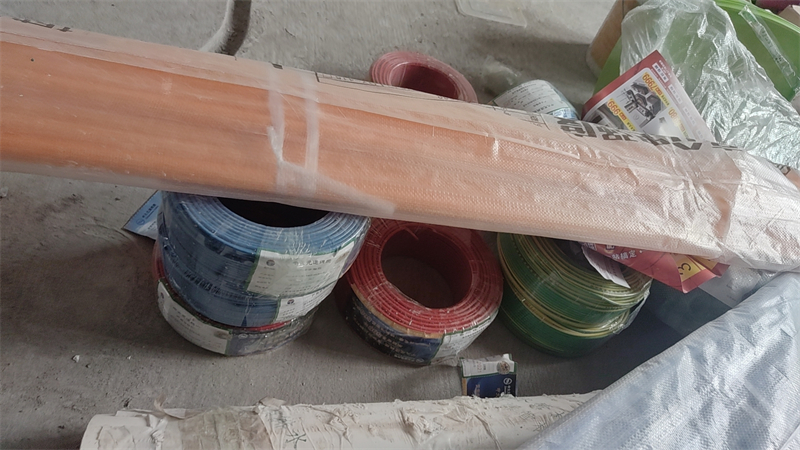

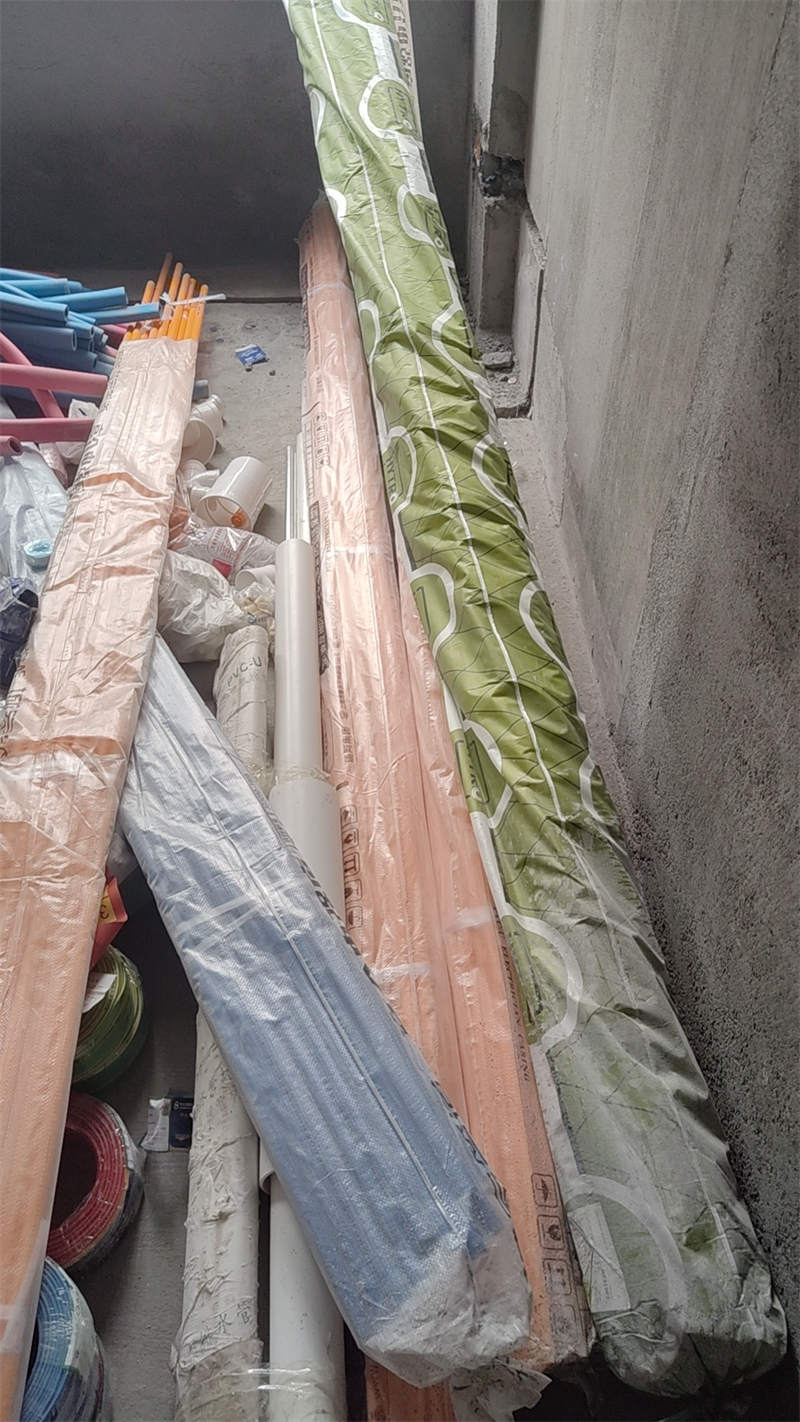

水电材料

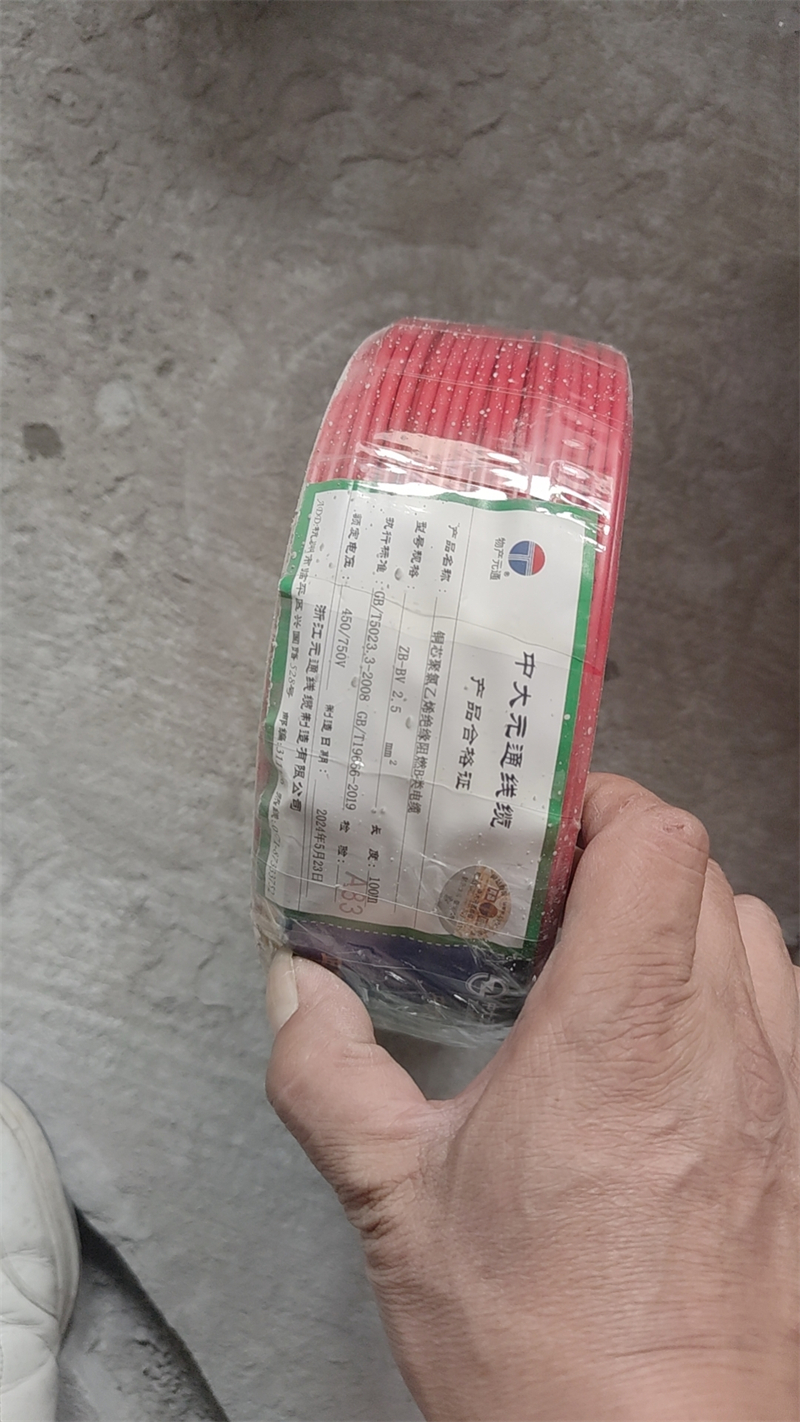

电线中大元通阻燃线

PVC排水城家DN50/DN75

PVC线管城家DN20管

PPR水管海德欧DN25*4.2钢网复合管

网络线普鲁仕超六类网线带屏蔽（UTP）

电视线普鲁仕高清（96编6671）

发表于 2024-9-26 21:14:55

本帖最后由格堂黄姐于 2024-9-26 21:30 编辑

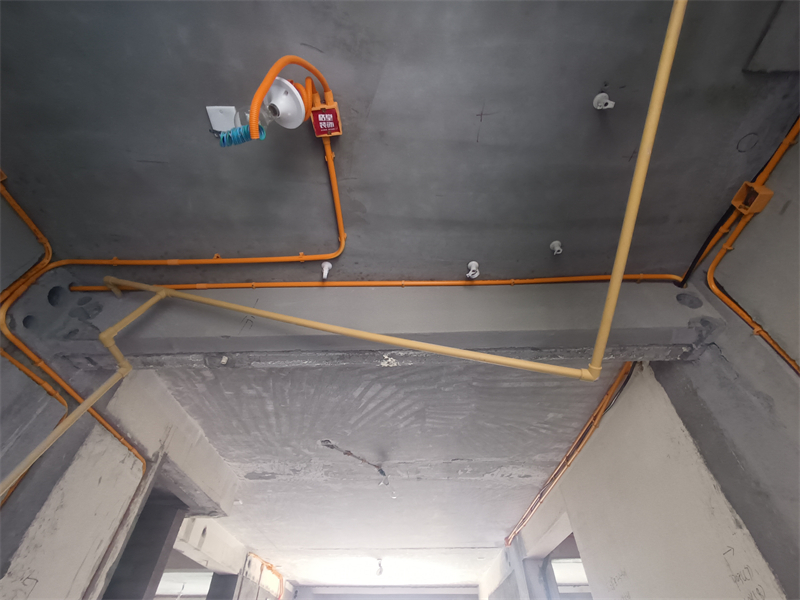

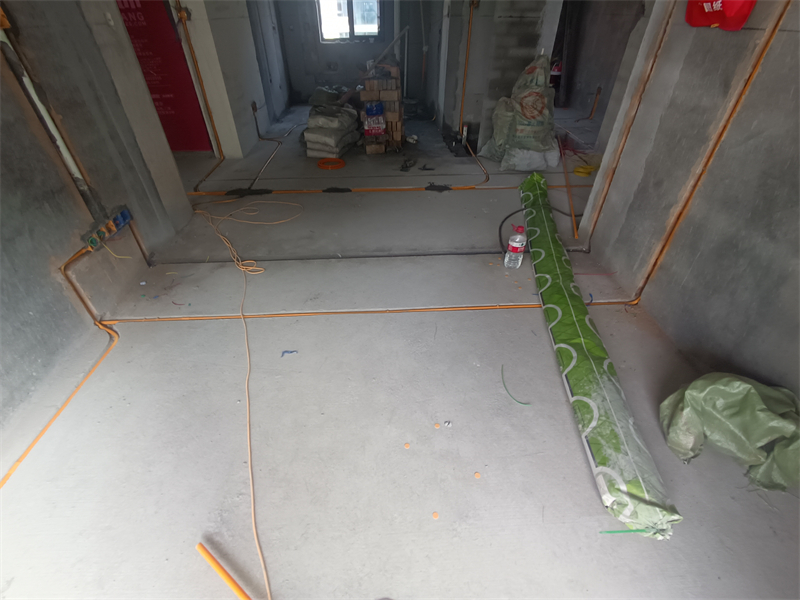

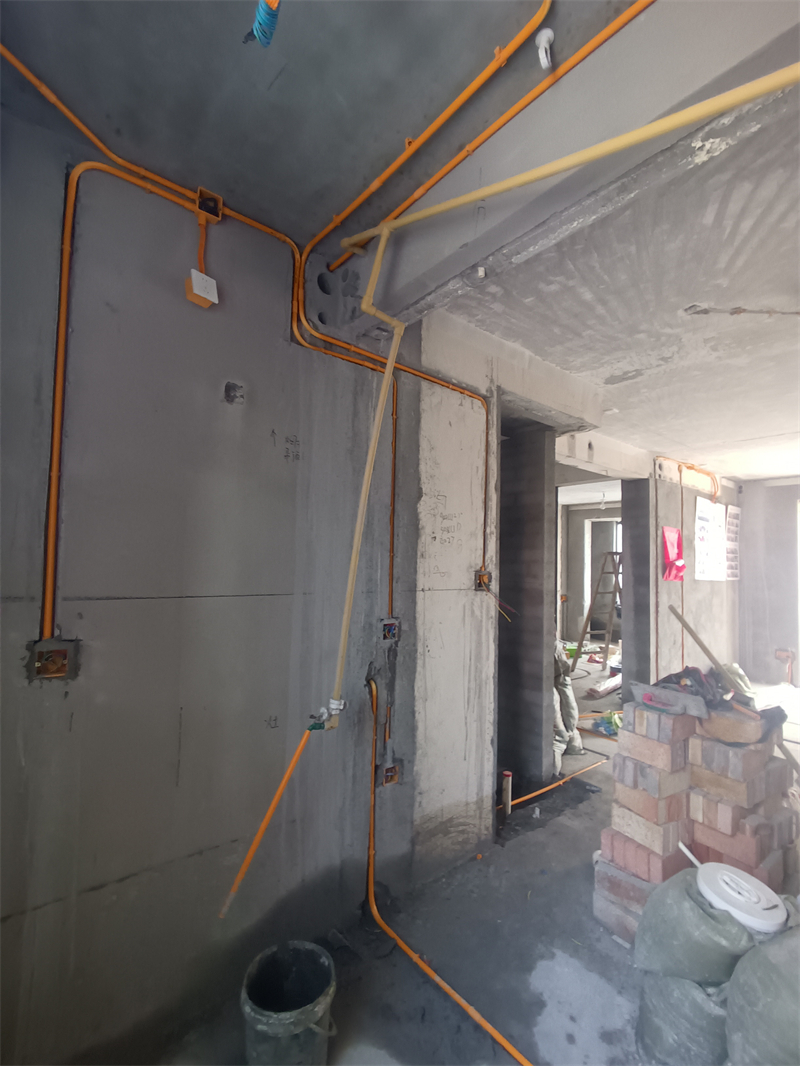

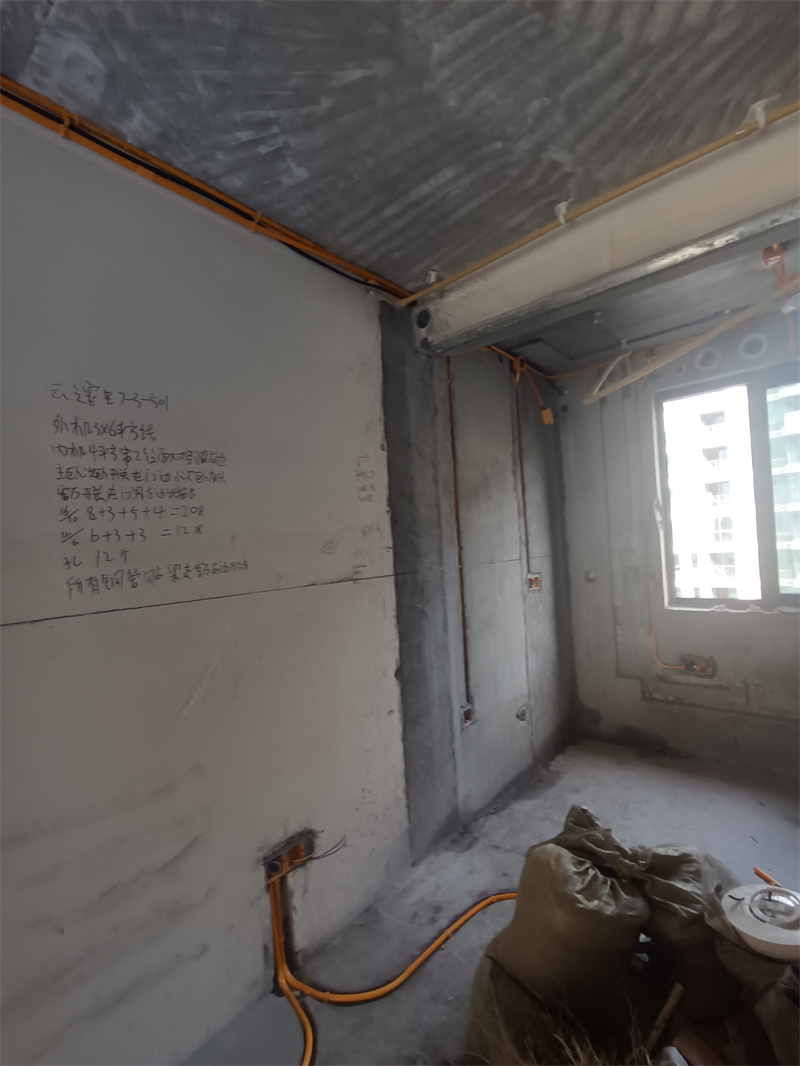

水电中途

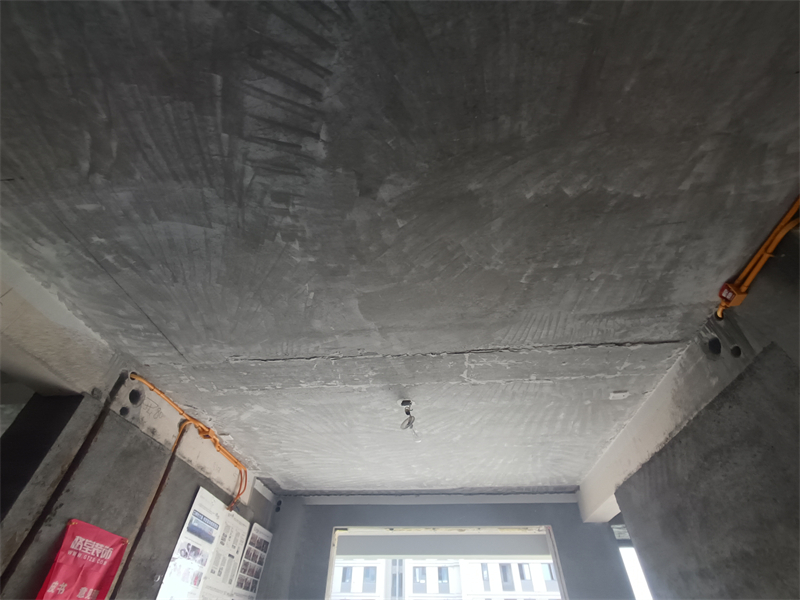

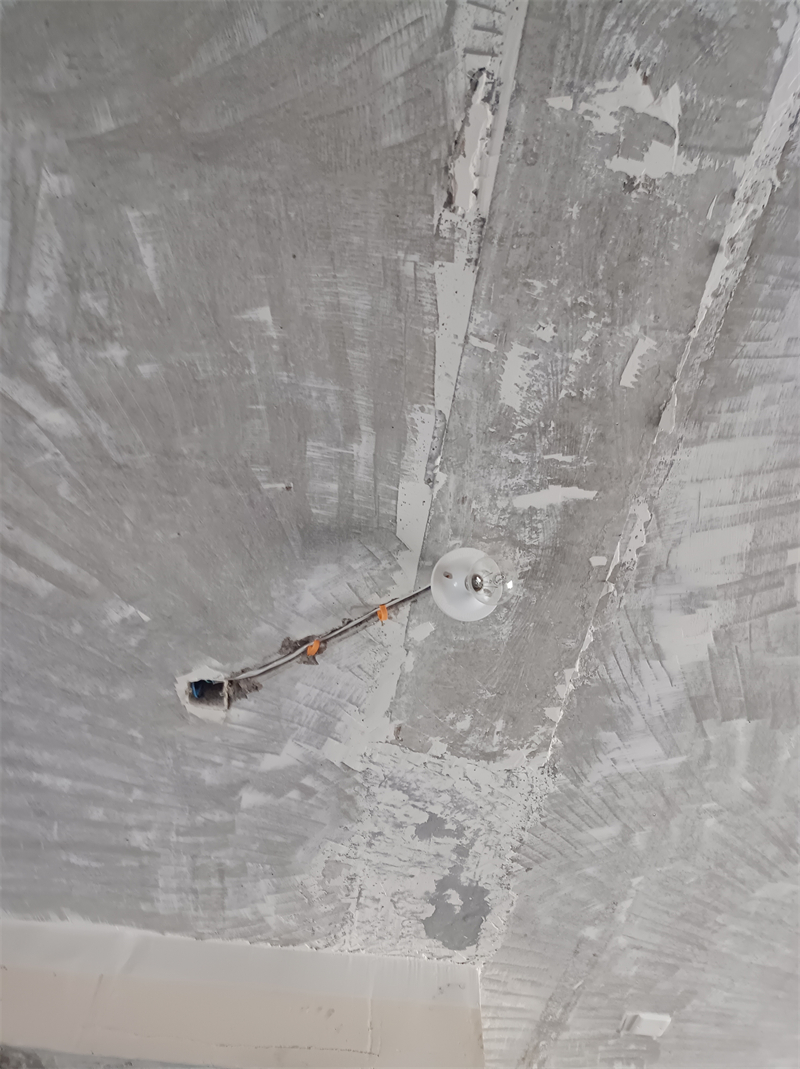

灯头线套黄腊管保护。

火线用红线，蓝色线、绿色线用于零线，双色线用于接地。

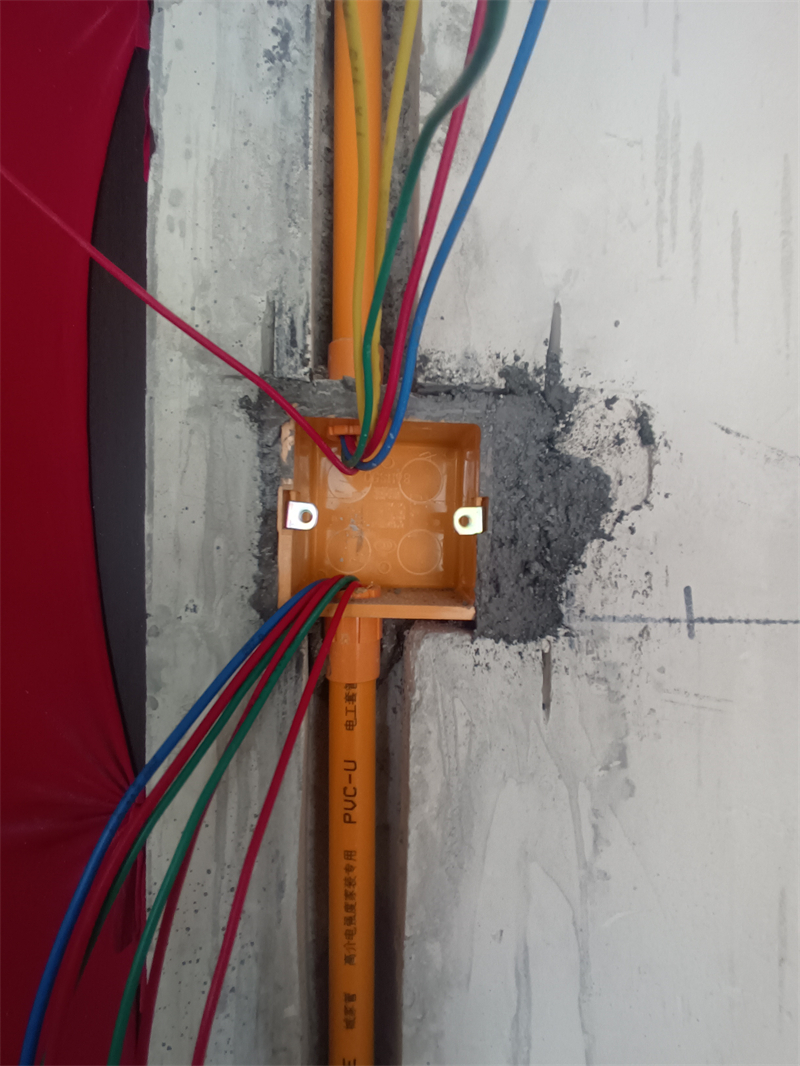

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

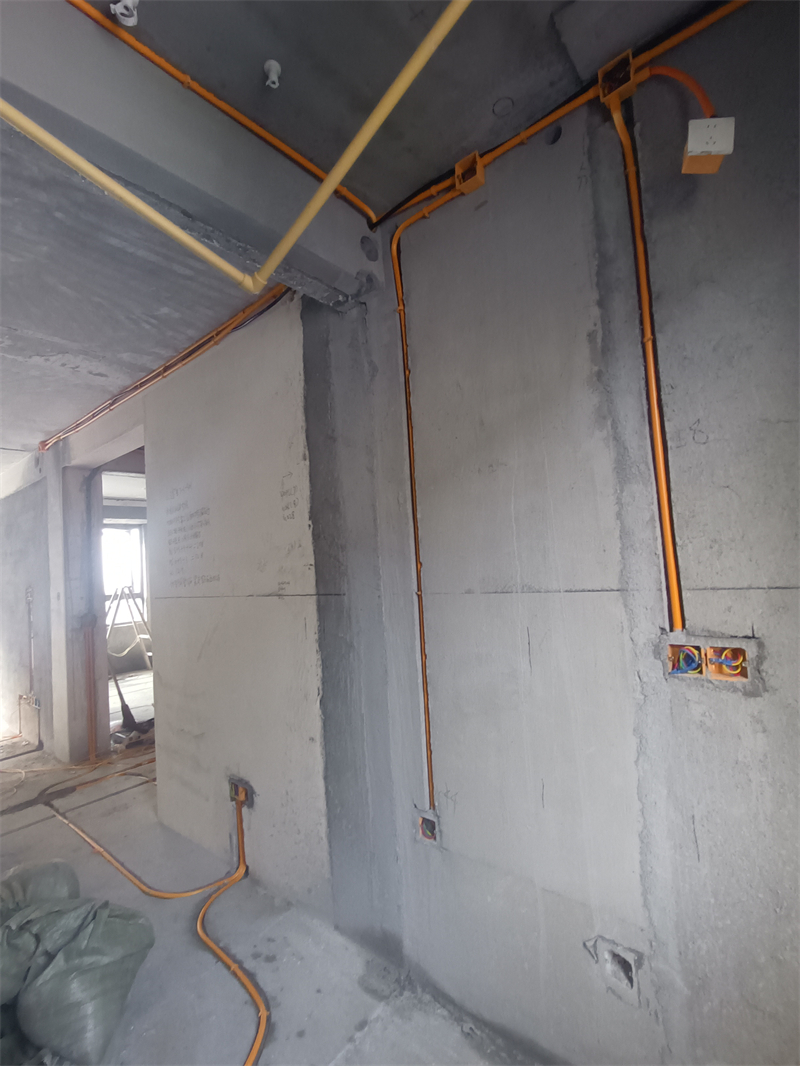

线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2024-9-26 21:18:08

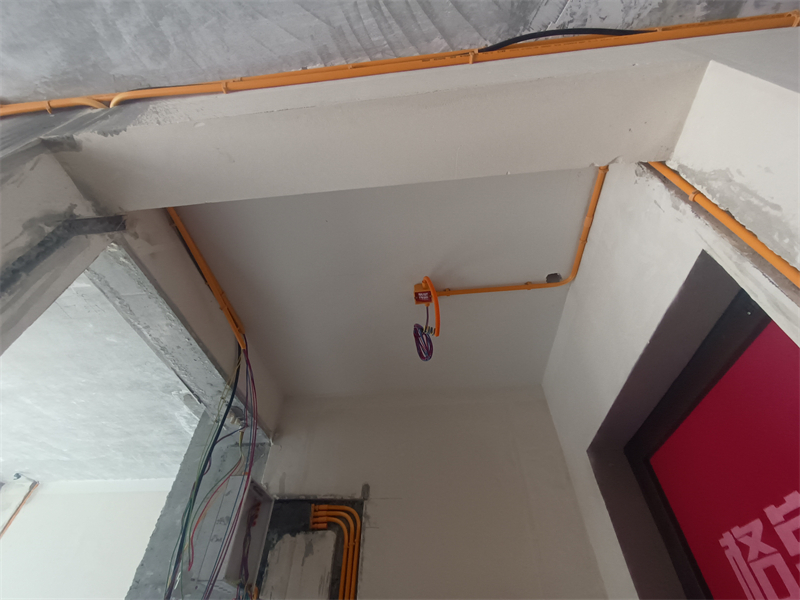

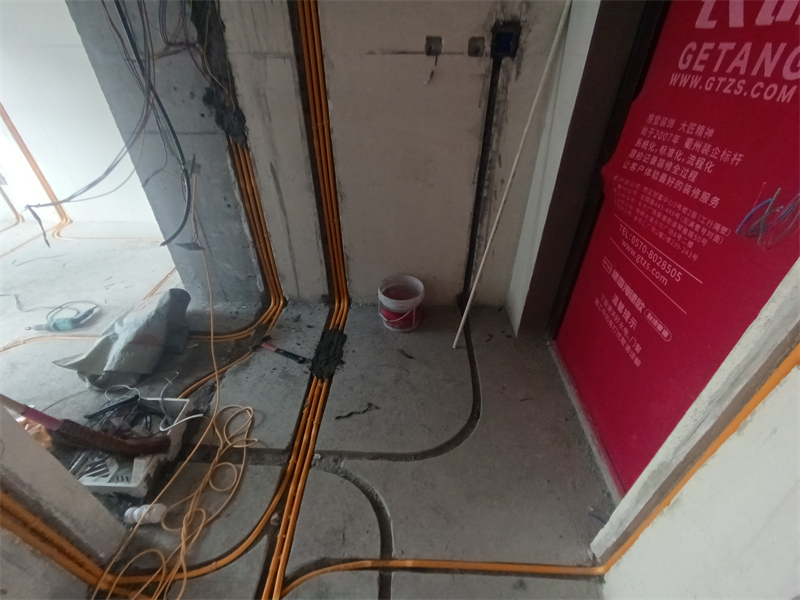

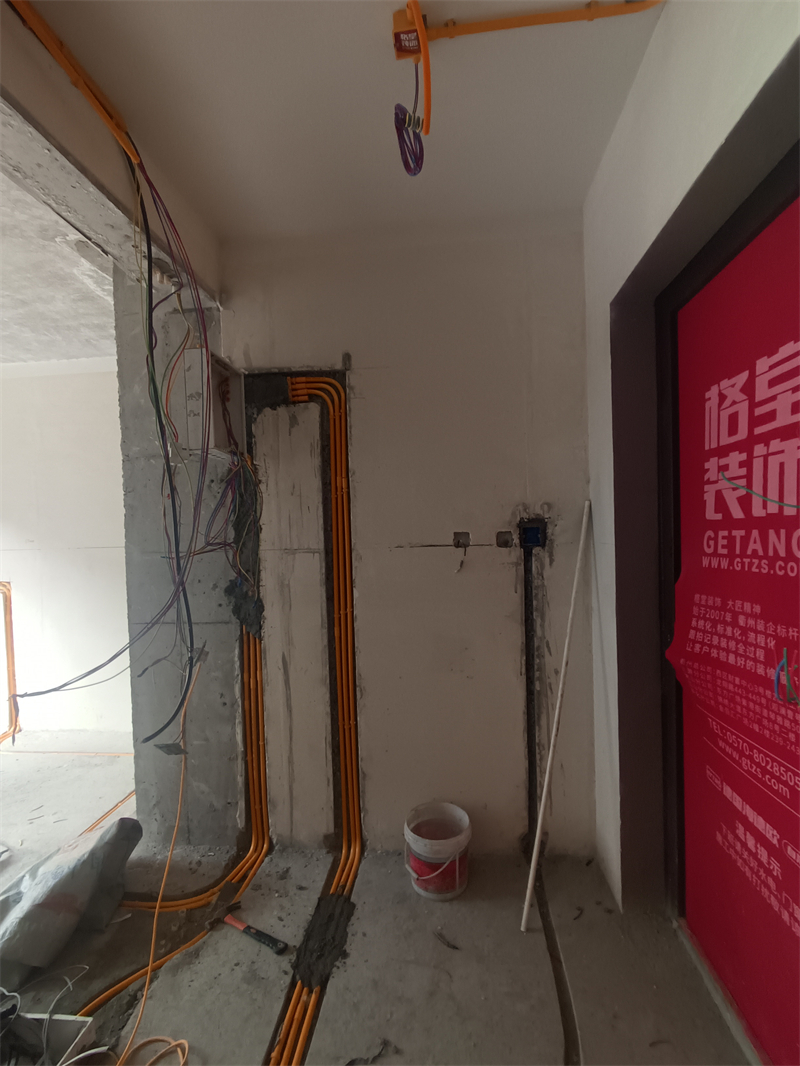

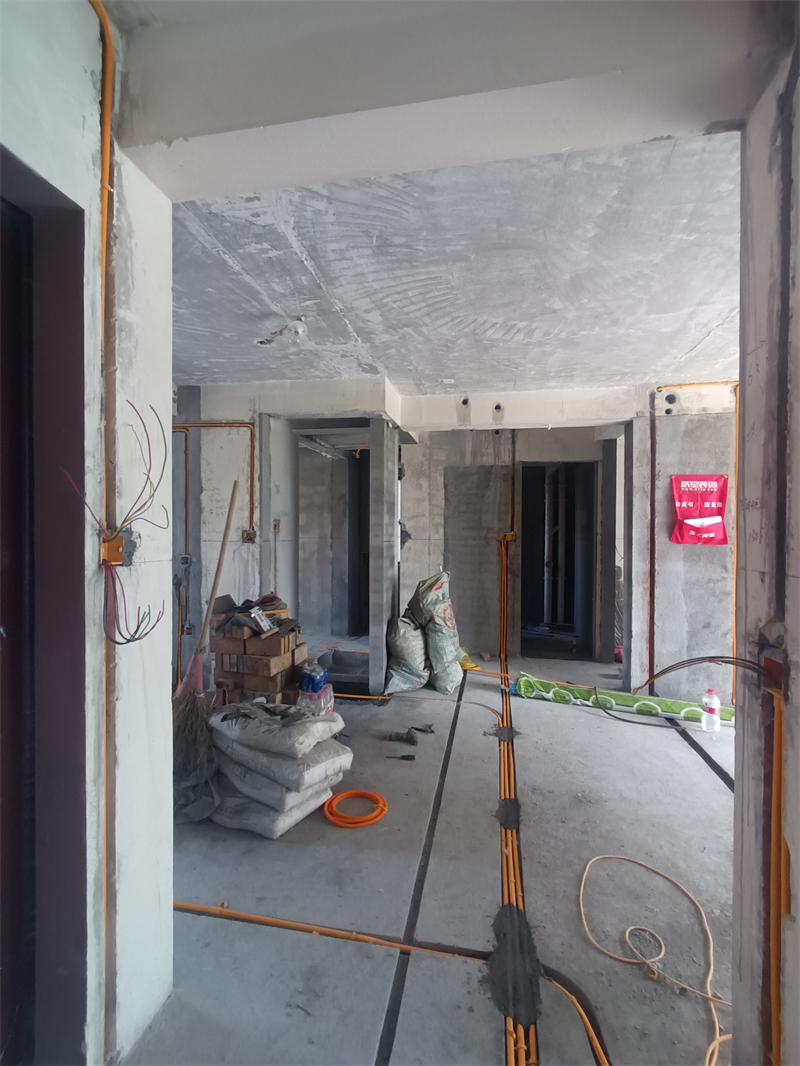

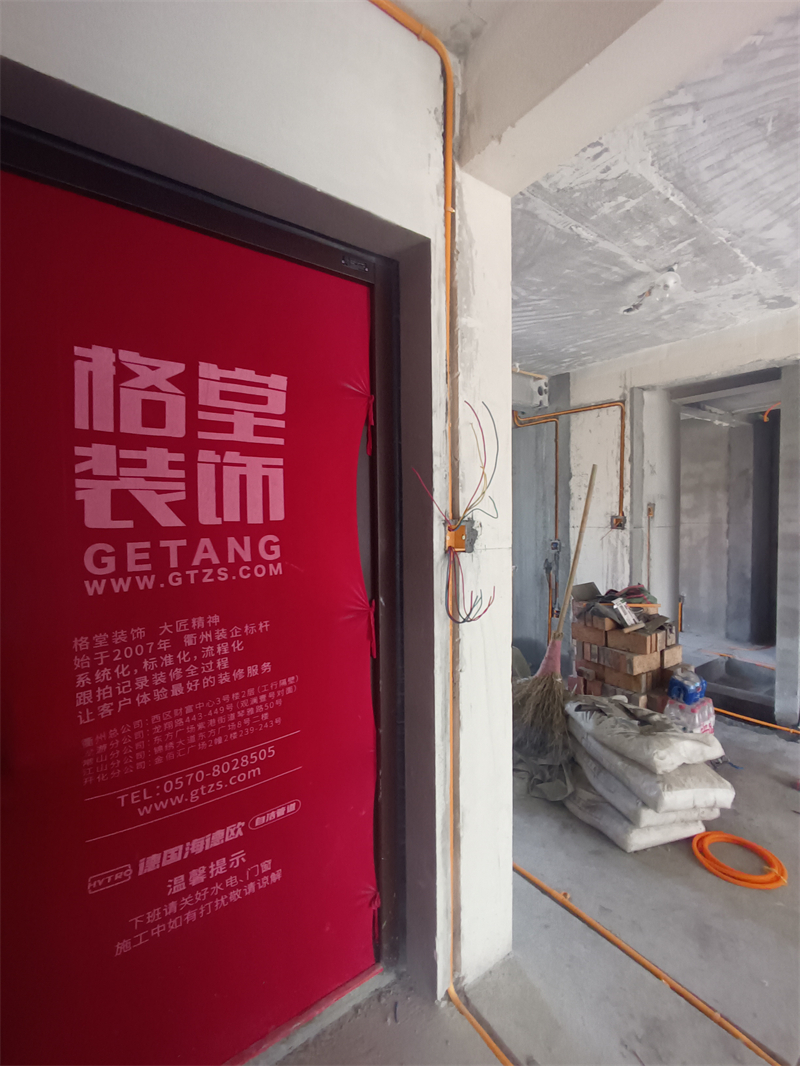

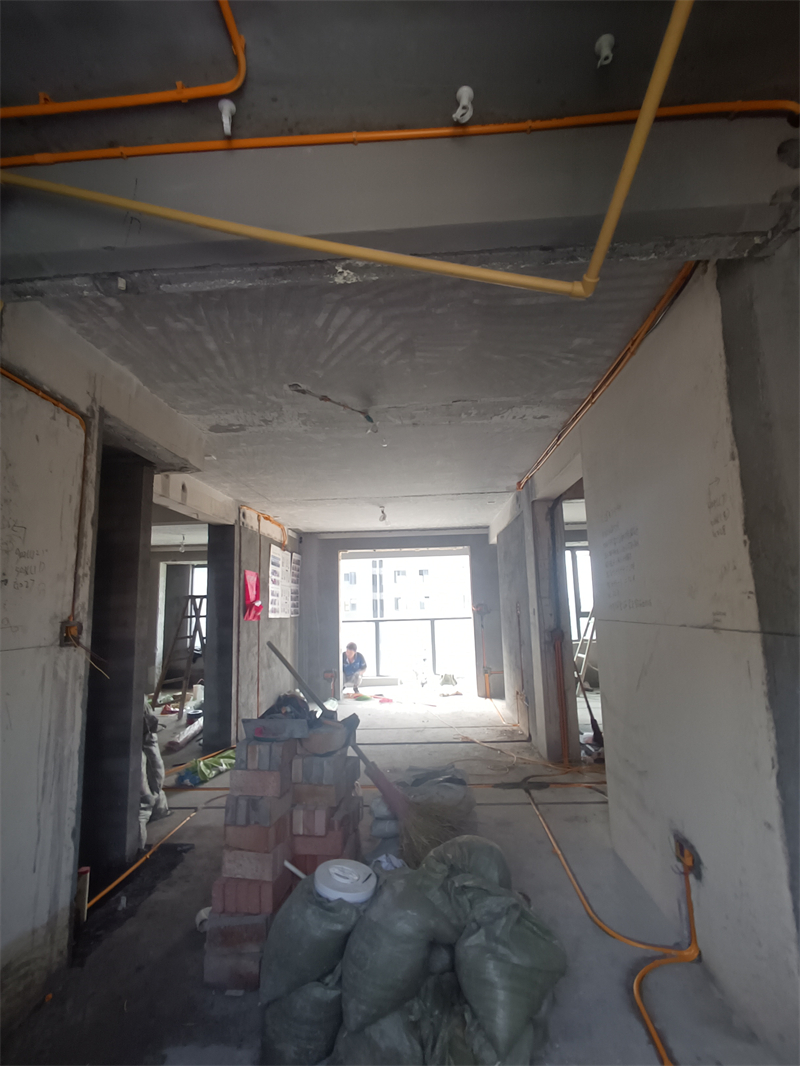

玄关

发表于 2024-9-26 21:18:36

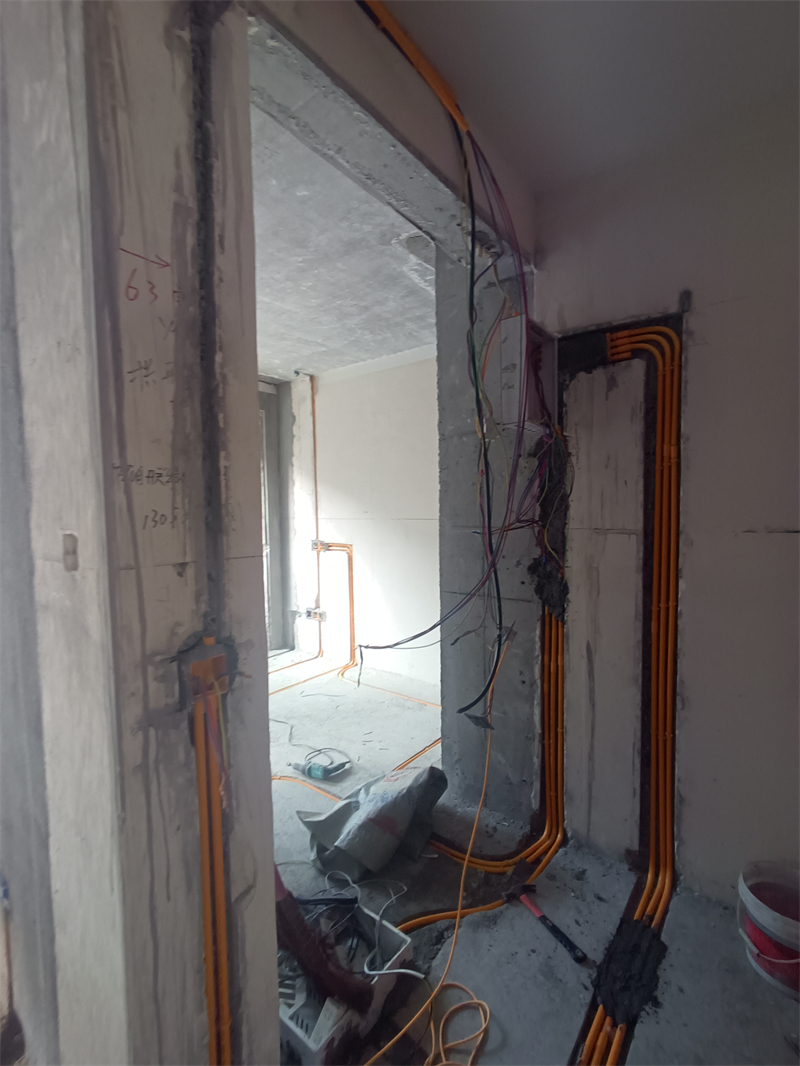

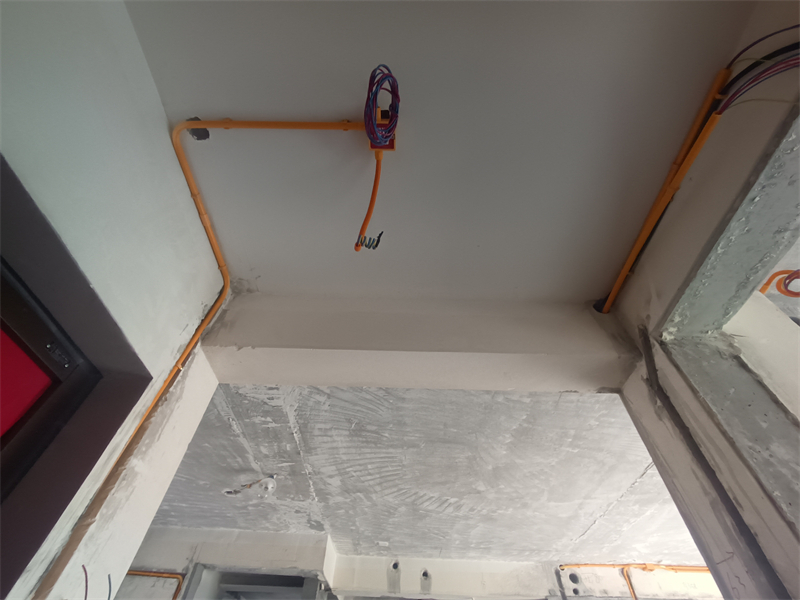

对角

发表于 2024-9-26 21:19:13

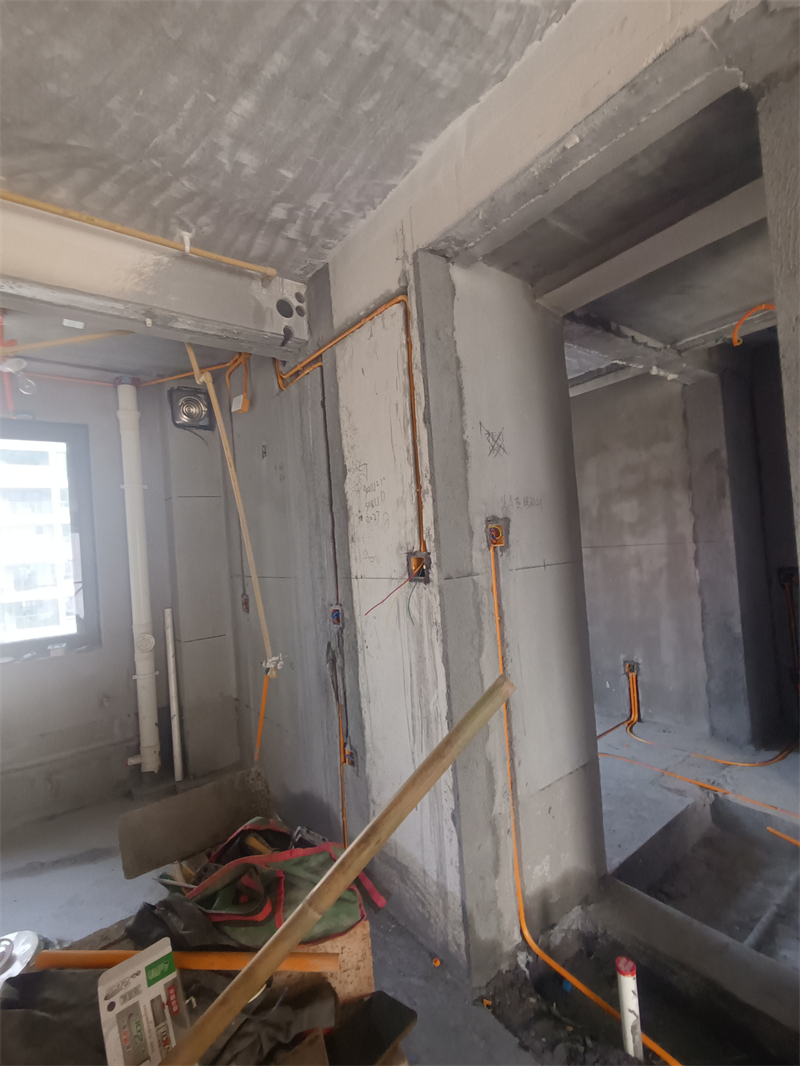

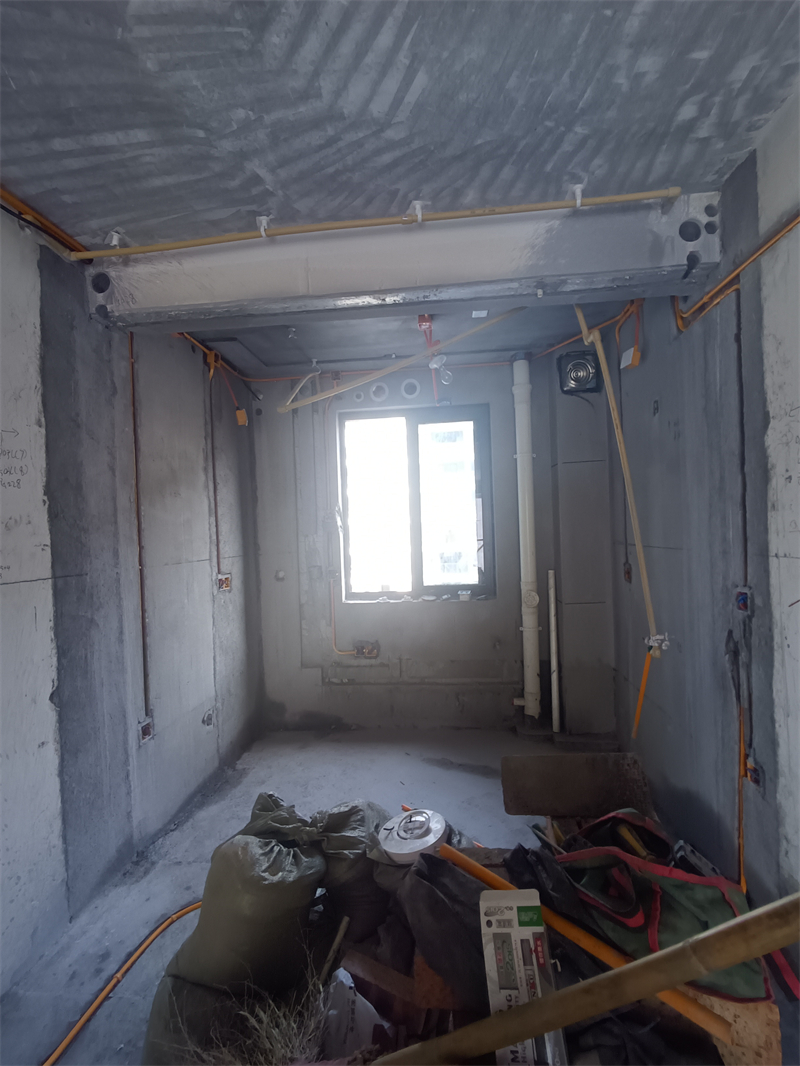

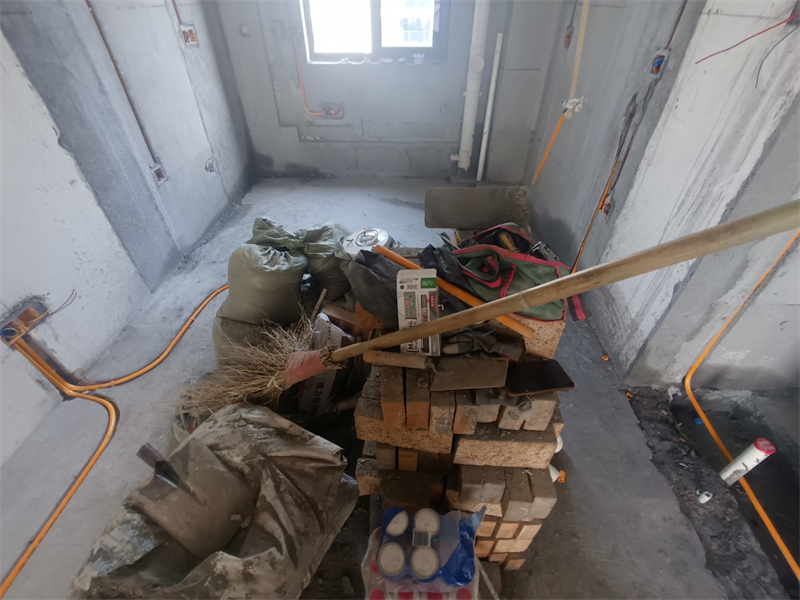

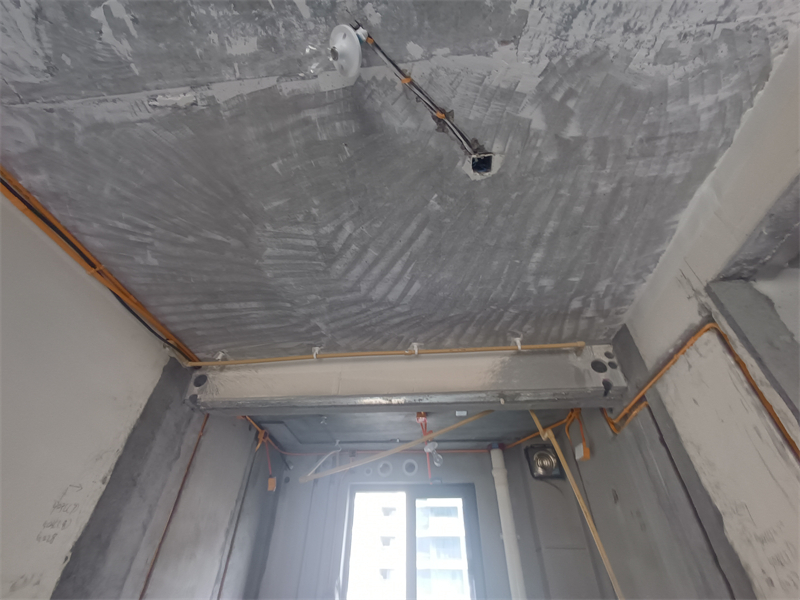

厨房

发表于 2024-9-26 21:20:19

对角

发表于 2024-9-26 21:20:54

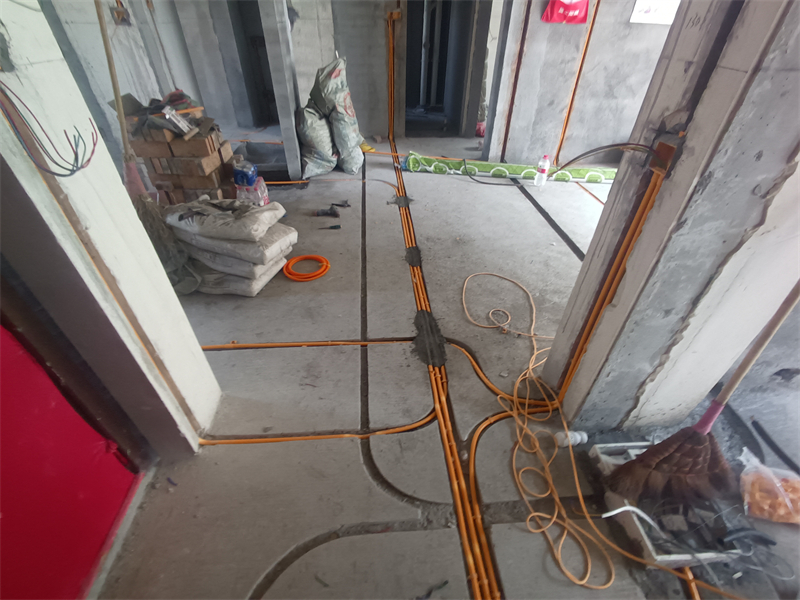

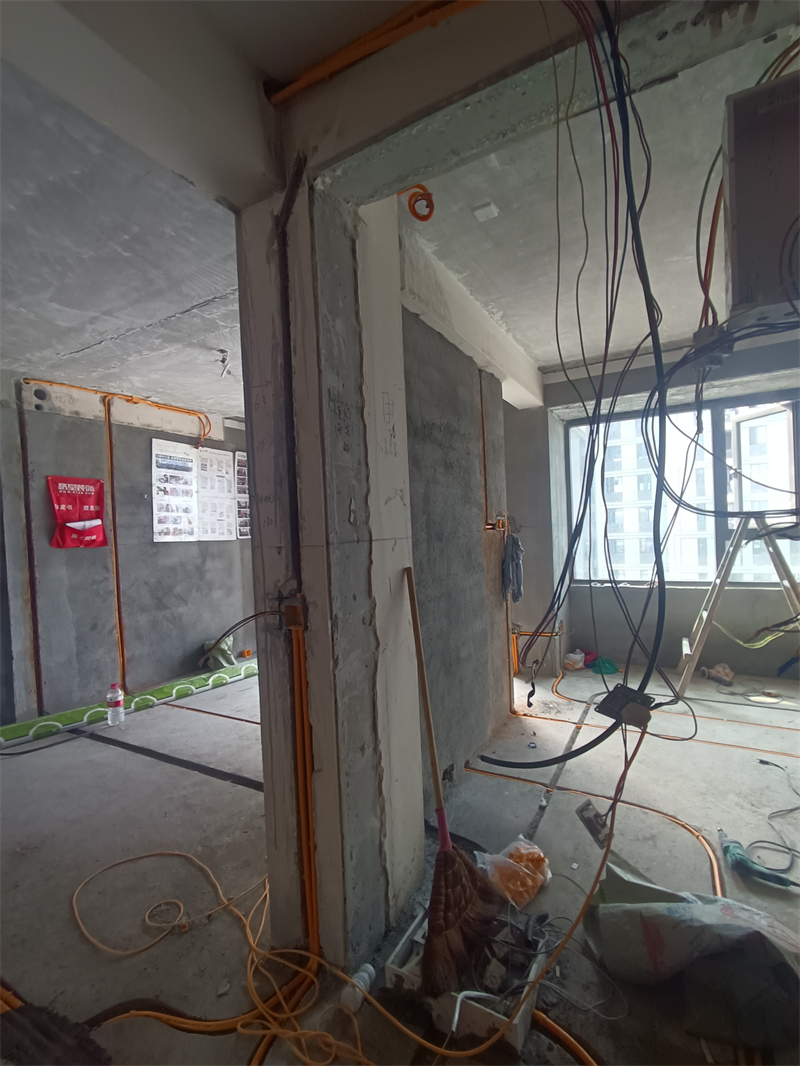

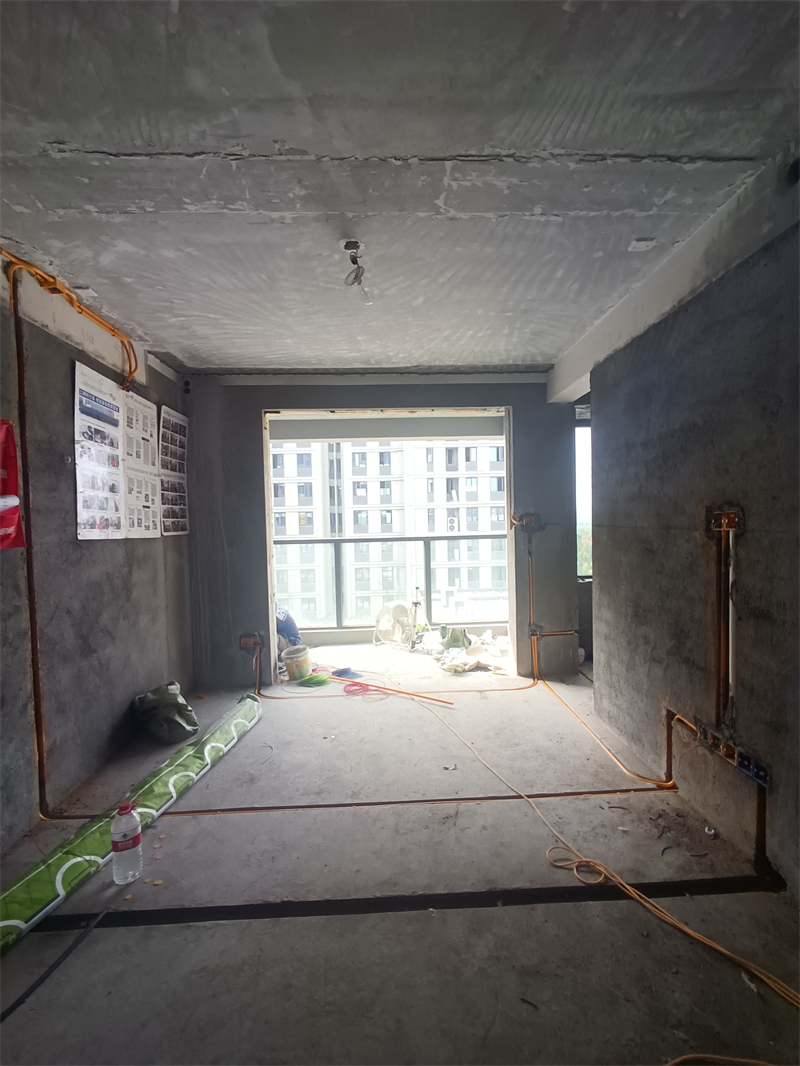

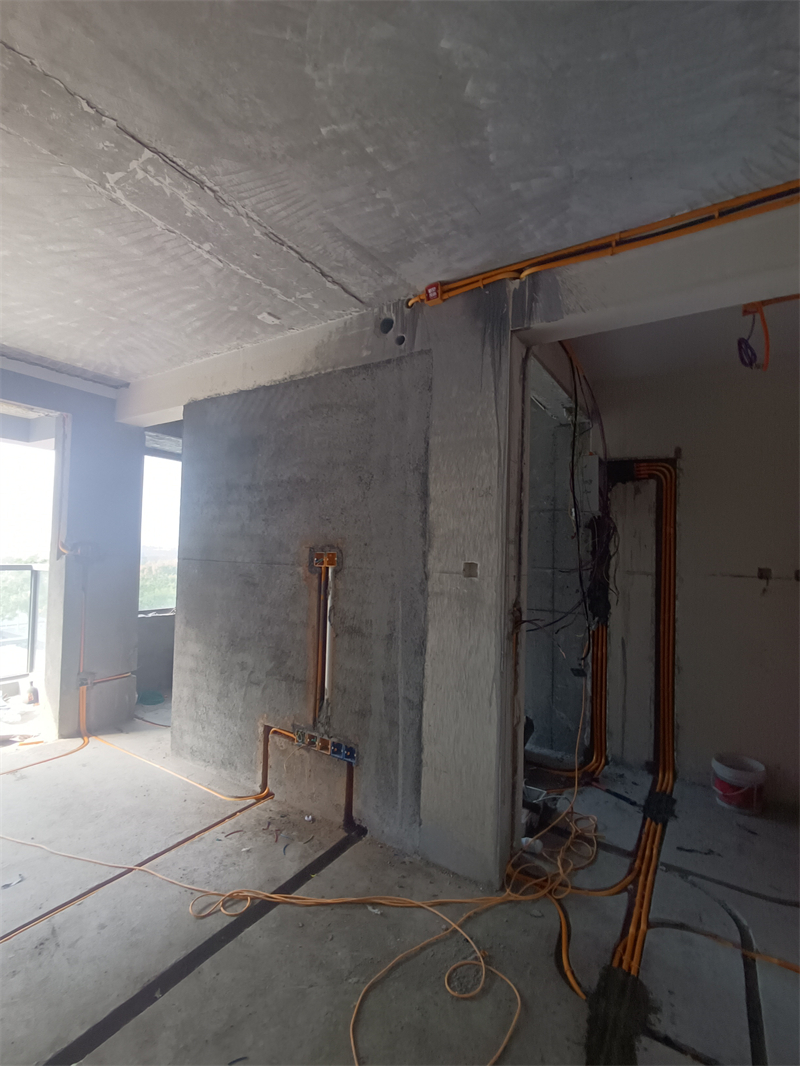

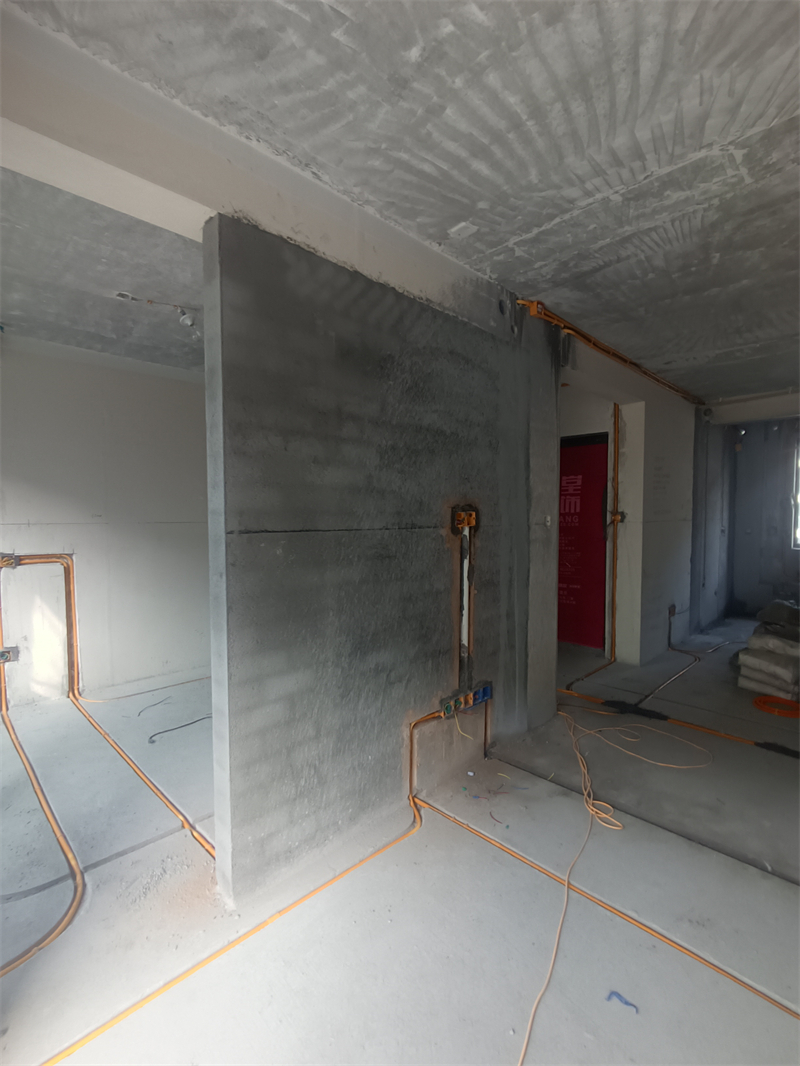

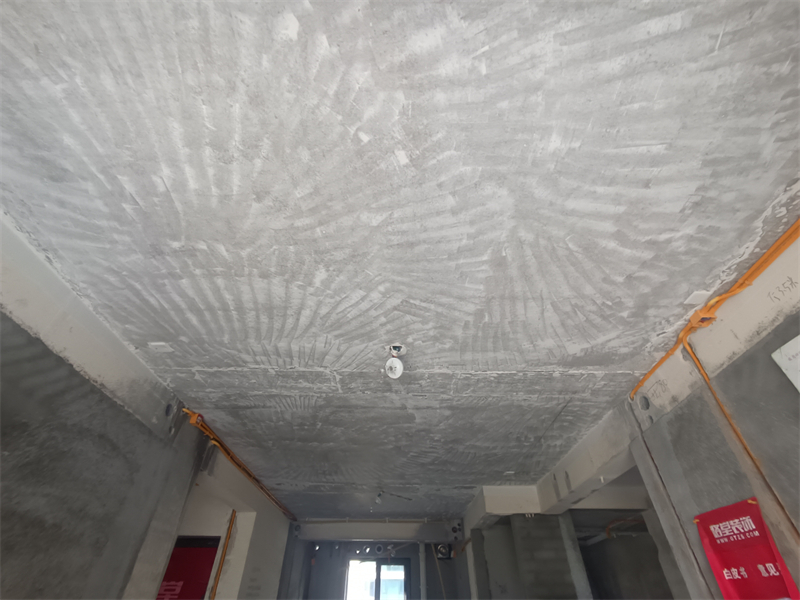

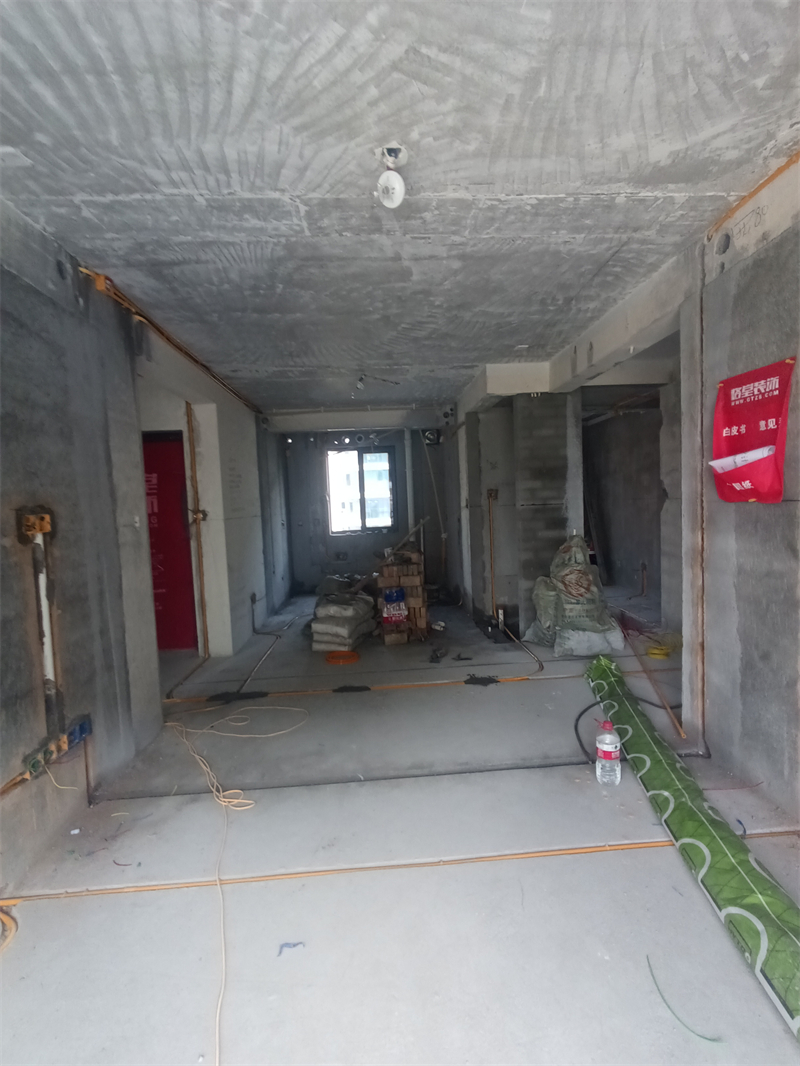

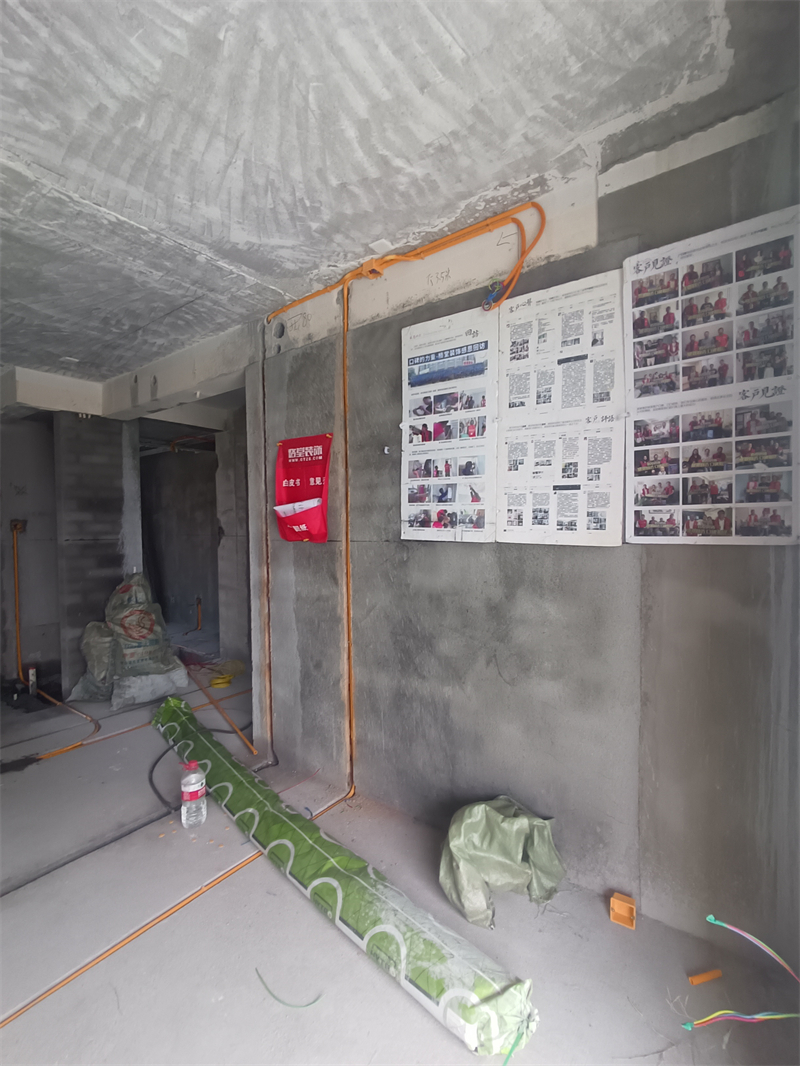

客餐厅

发表于 2024-9-26 21:21:40

对角
