清华园 1--114m2新中式风格一优雅之韵

发表于 2024-10-1 14:55:41

墙角禁止走管，距墙30公分以上。

发表于 2024-10-1 14:56:50

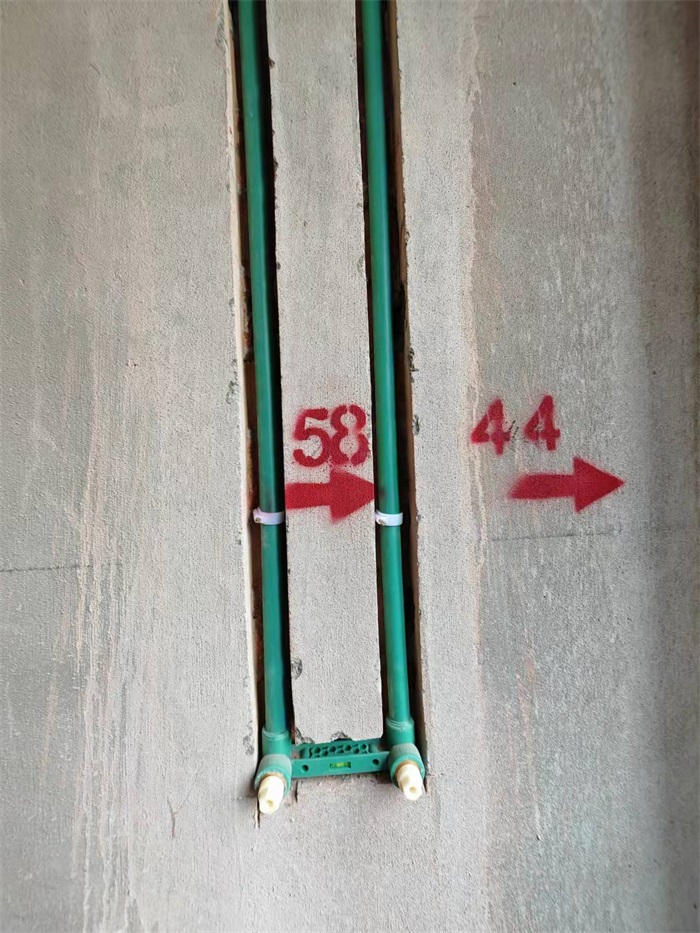

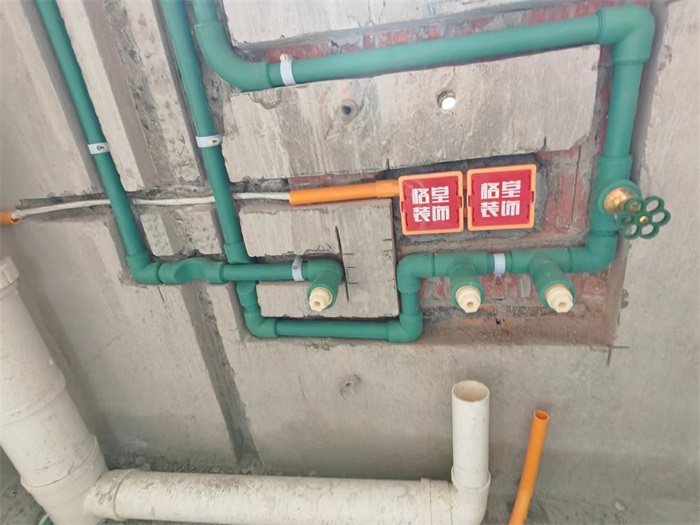

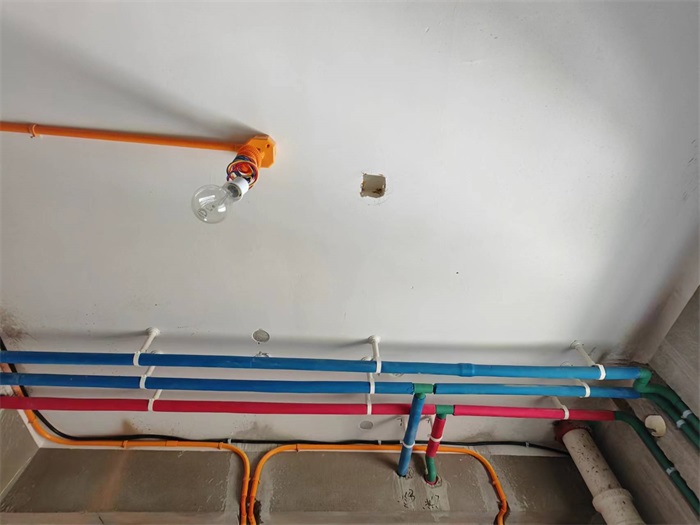

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2024-10-1 15:02:43

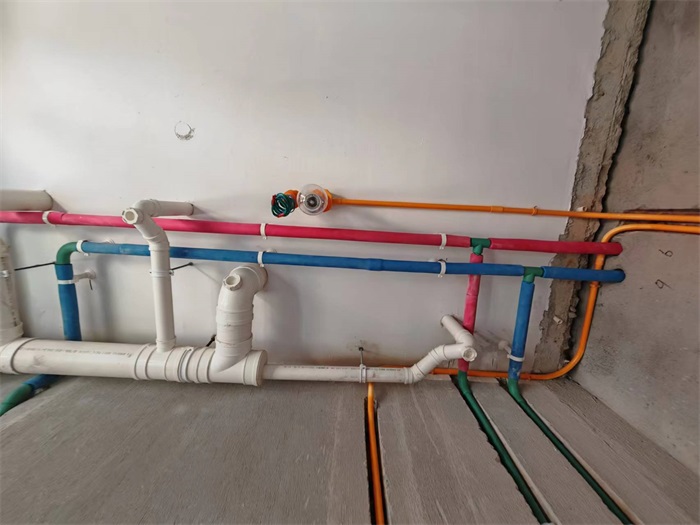

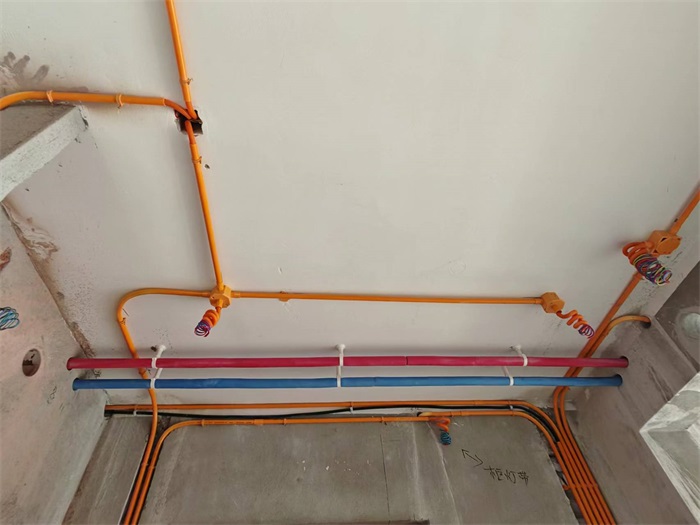

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响

发表于 2024-10-1 15:05:05

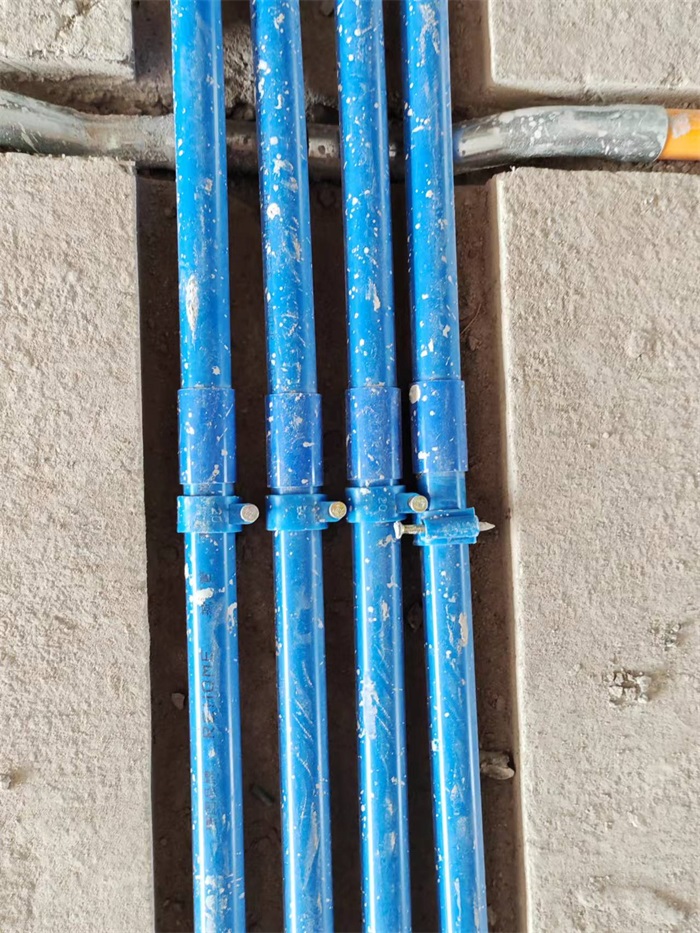

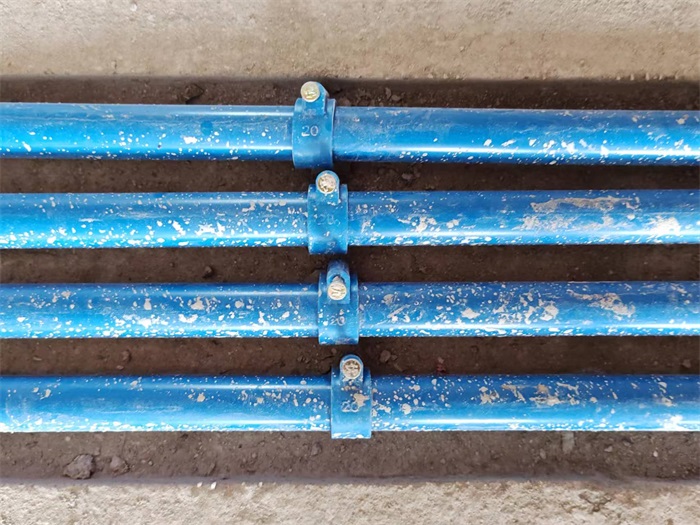

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。

发表于 2024-10-1 15:07:30

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2024-10-1 15:08:13

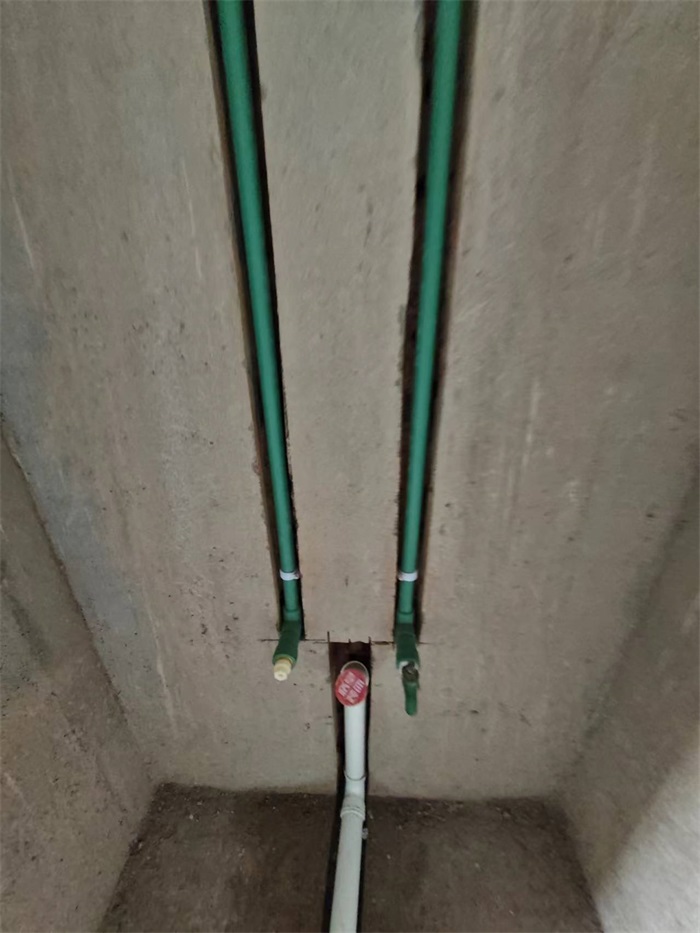

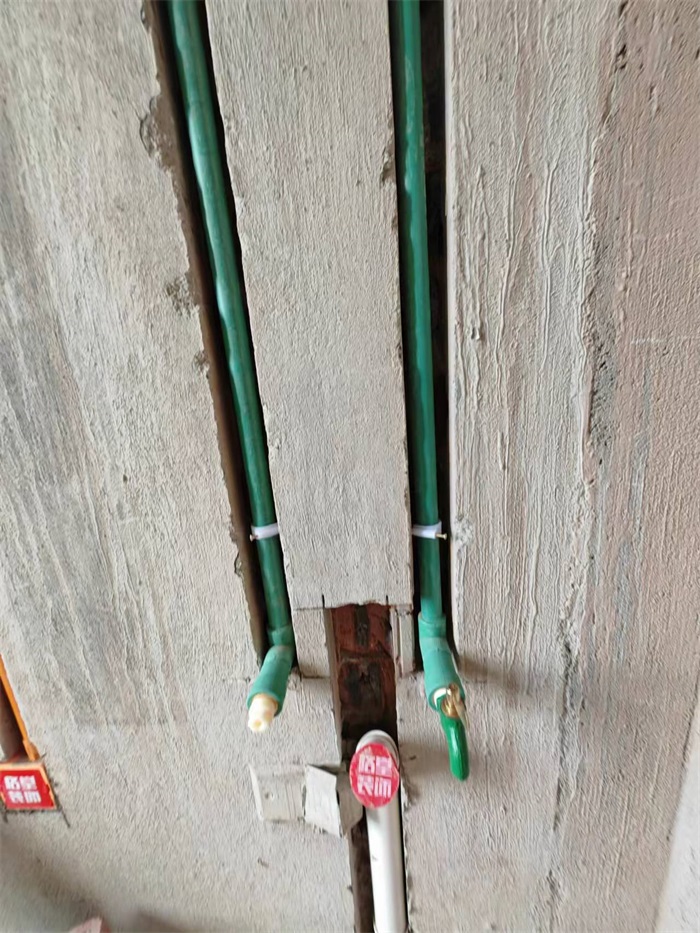

每户水管进水部位室内应加进水总阀。

发表于 2024-10-1 15:09:13

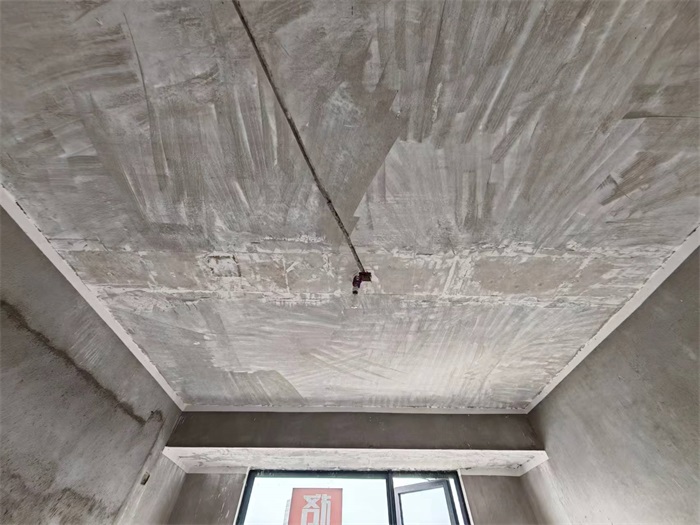

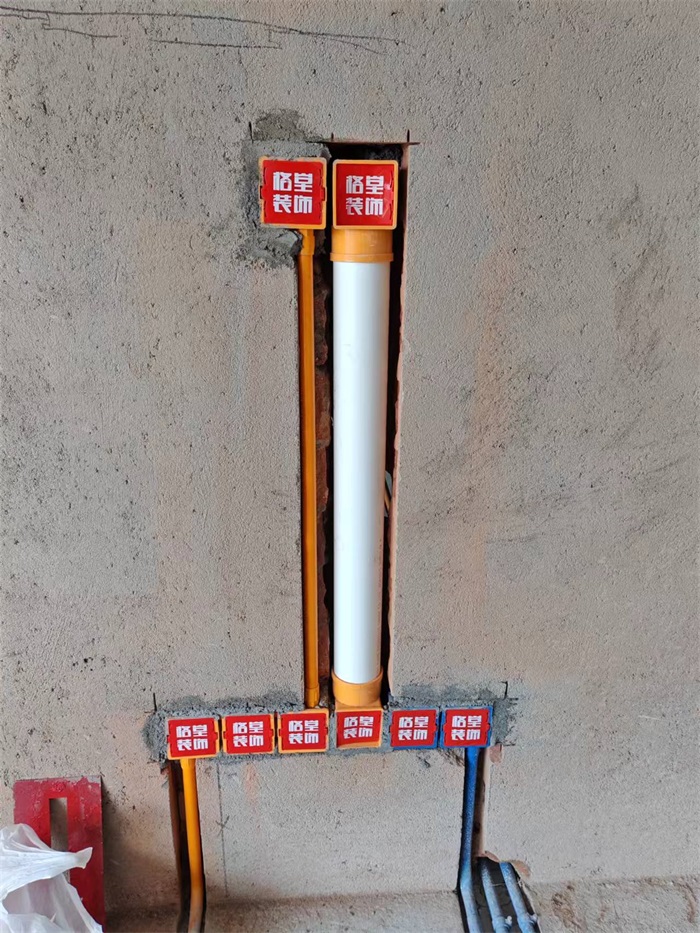

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2024-10-1 15:10:46

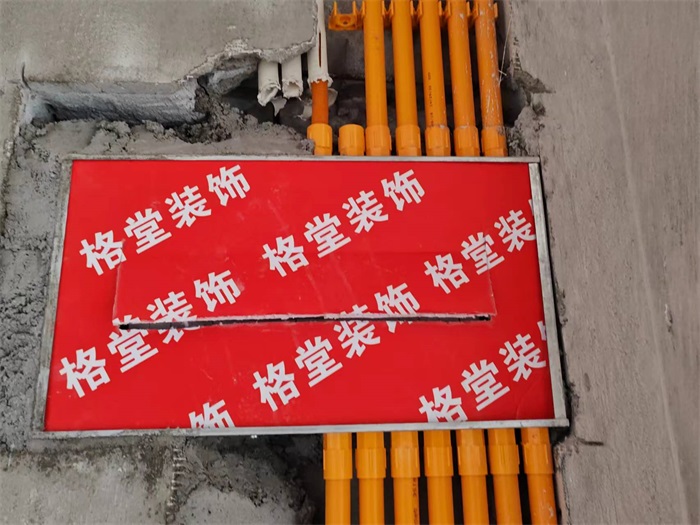

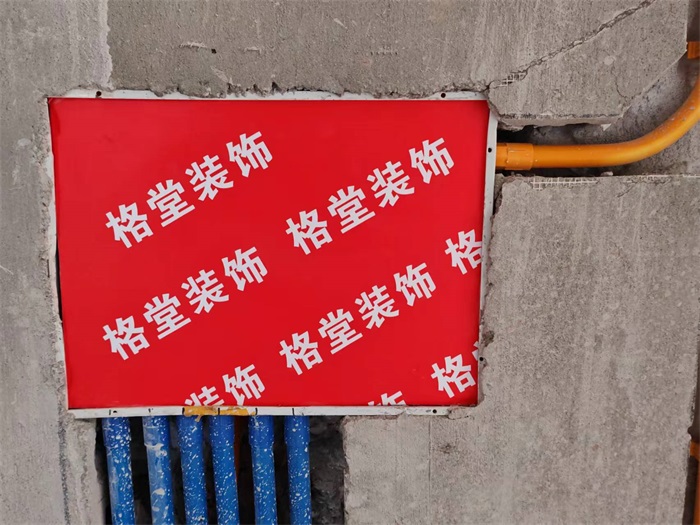

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

发表于 2024-10-1 15:15:47

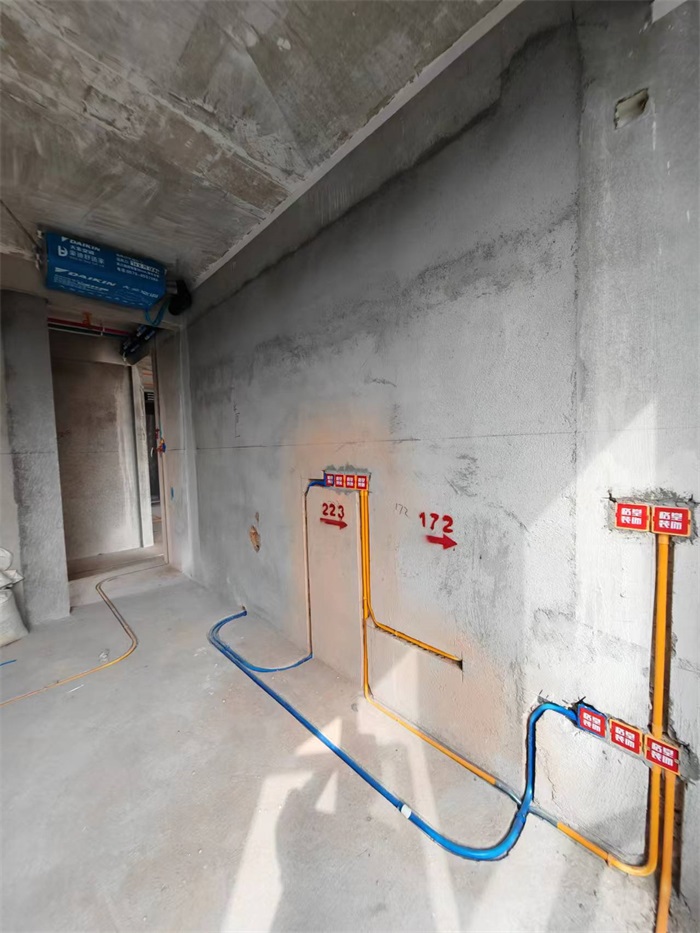

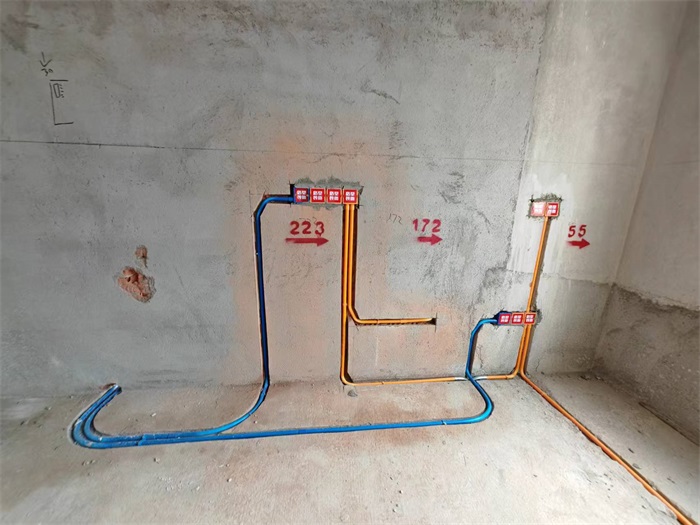

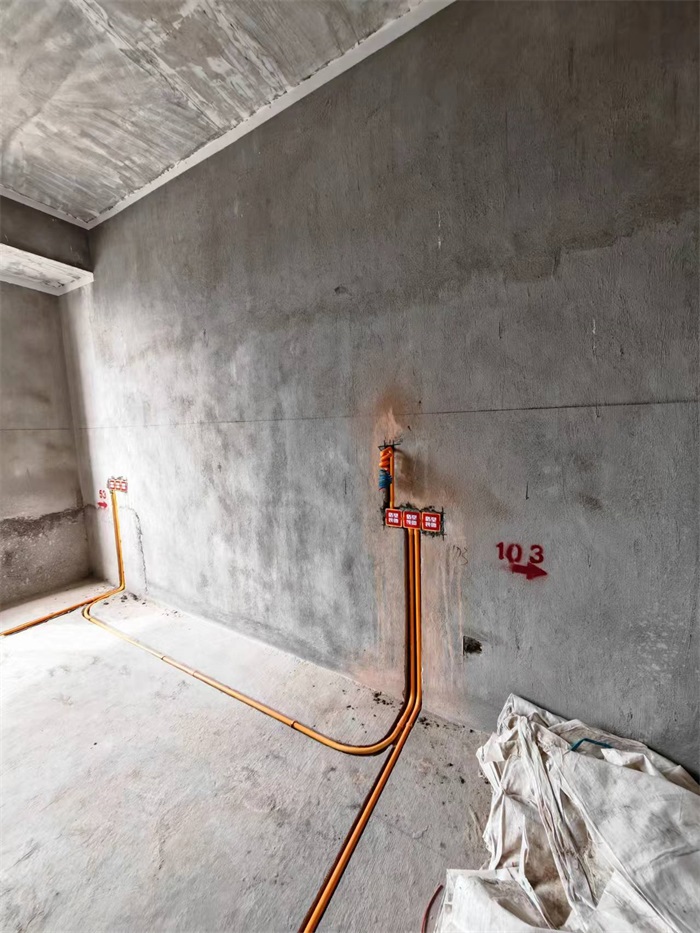

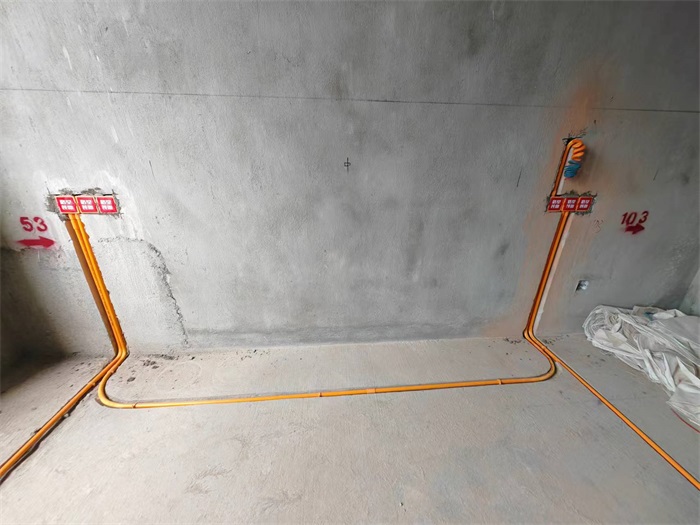

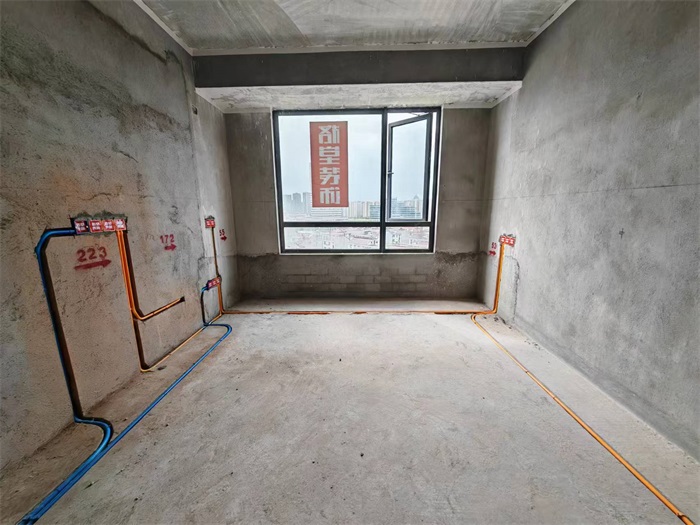

主卧水电布局

发表于 2024-10-1 15:18:06

本帖最后由格堂红叶于 2024-10-9 17:30 编辑

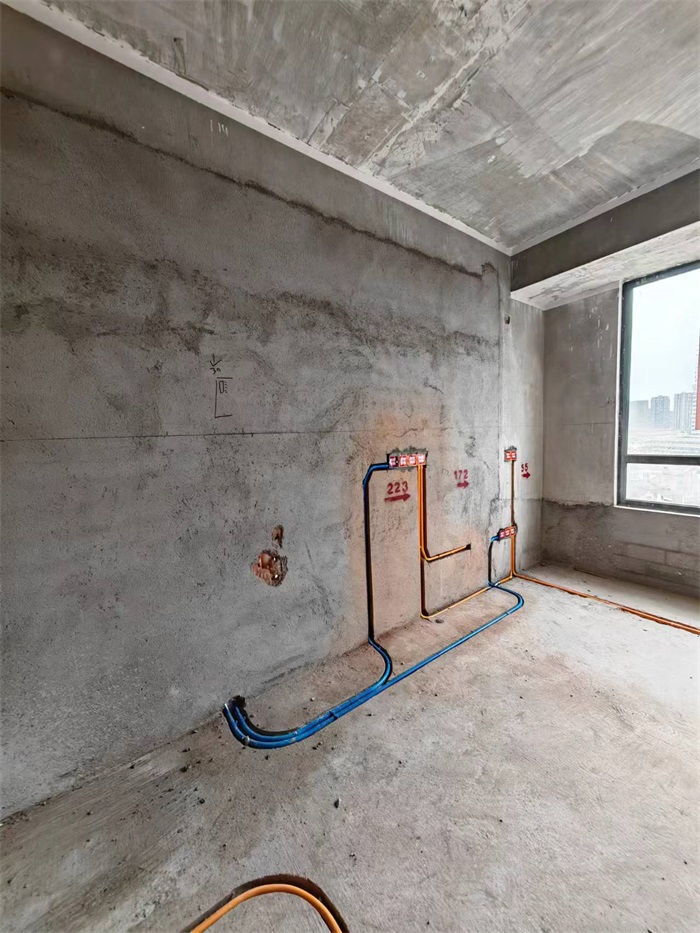

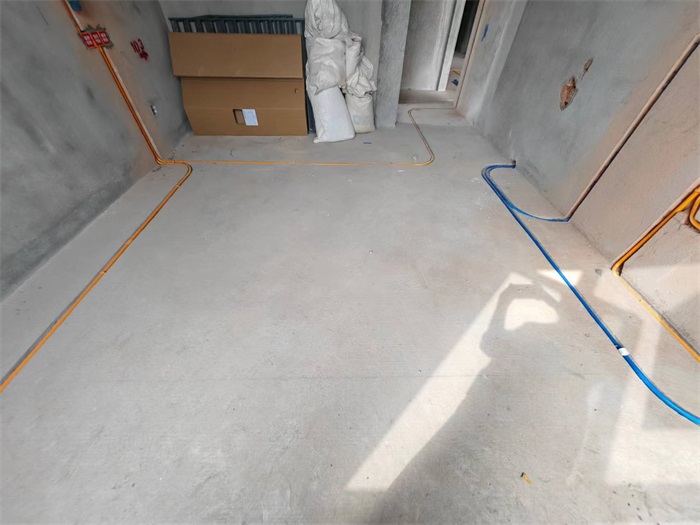

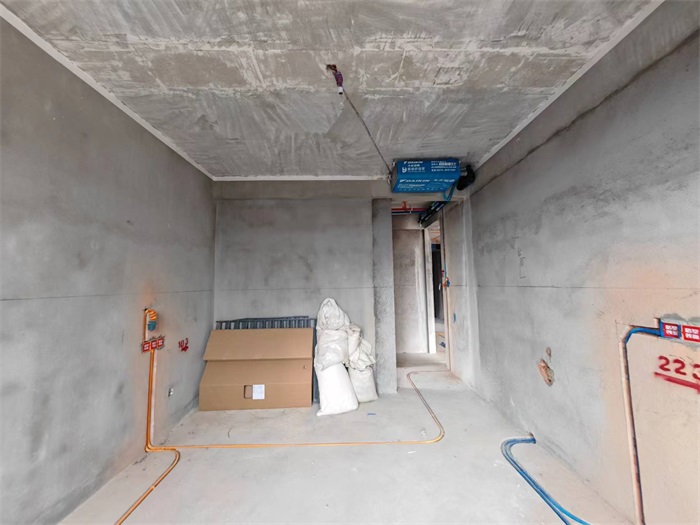

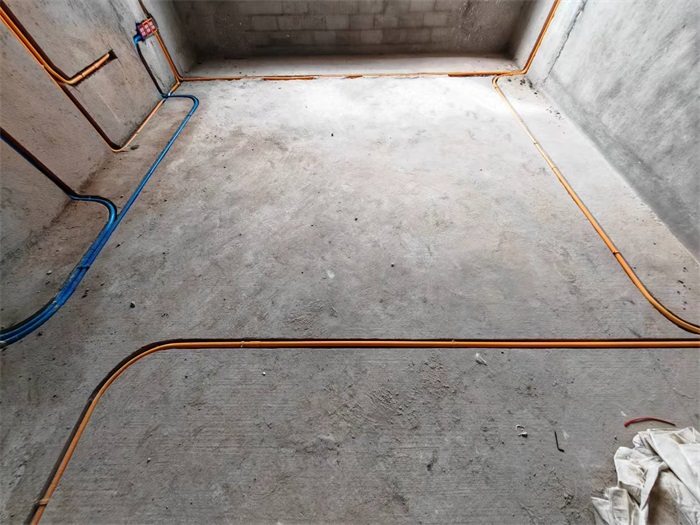

主卧对角


[江山] 清华园 1--114m2新中式风格一优雅之韵
