江山公馆（碧桂园）--10#125.5m2现代风格---简约生活

发表于 2024-9-15 16:38:45

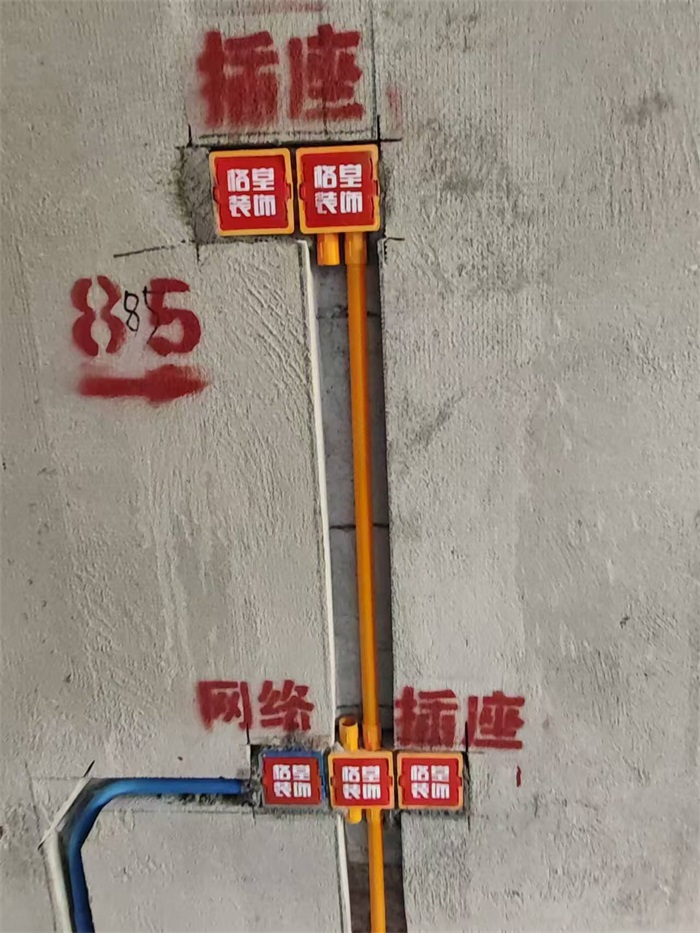

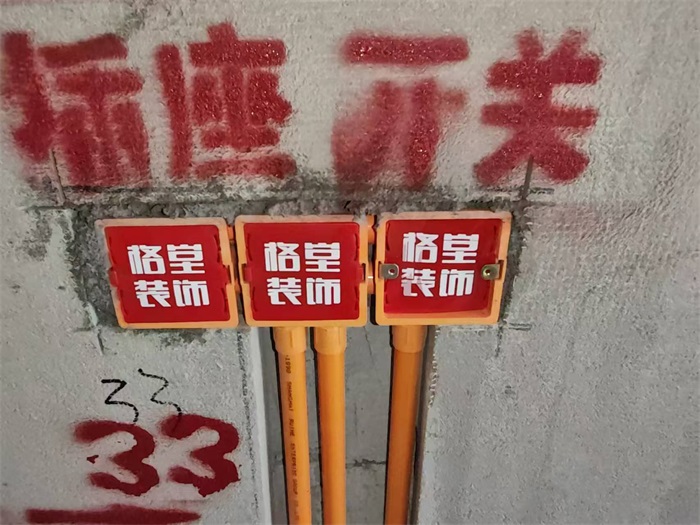

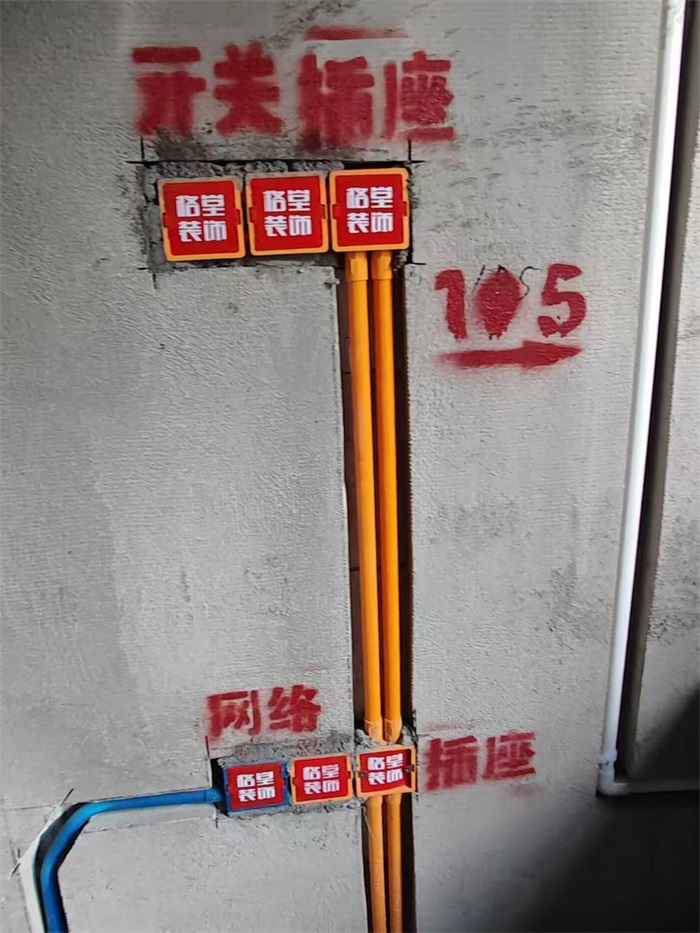

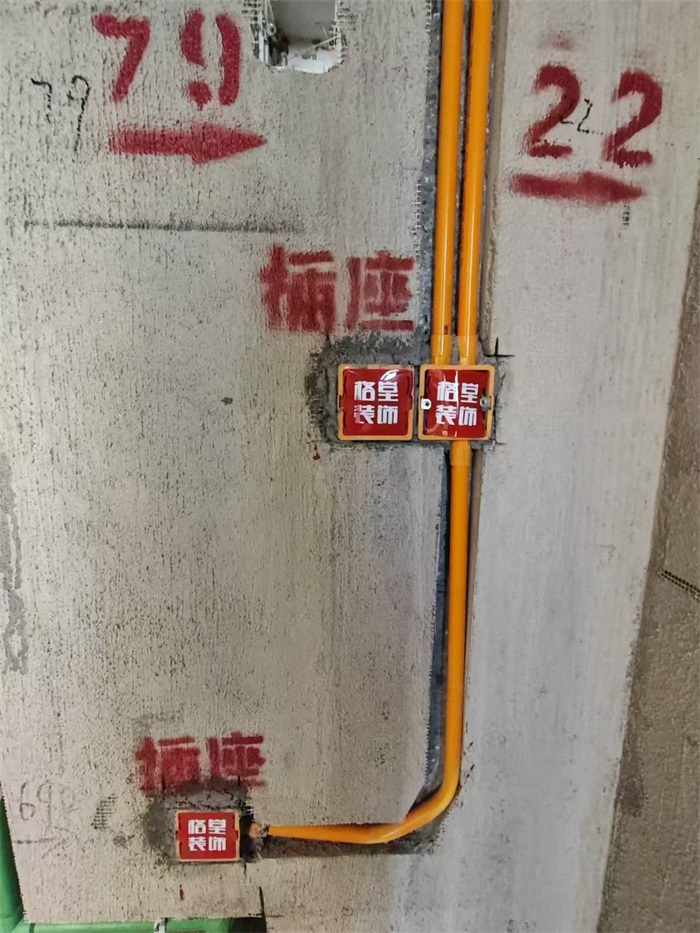

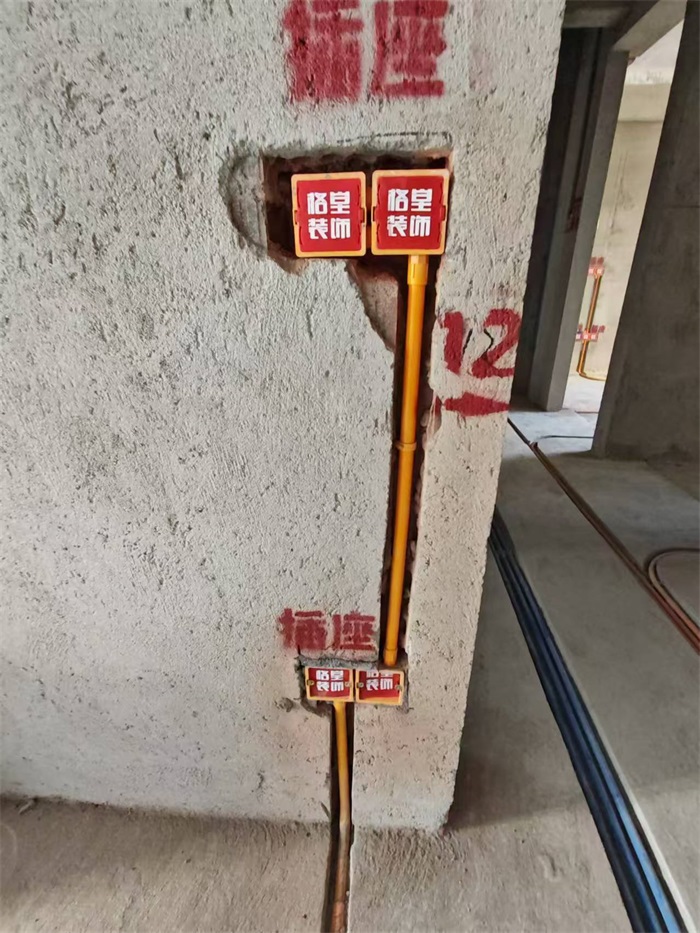

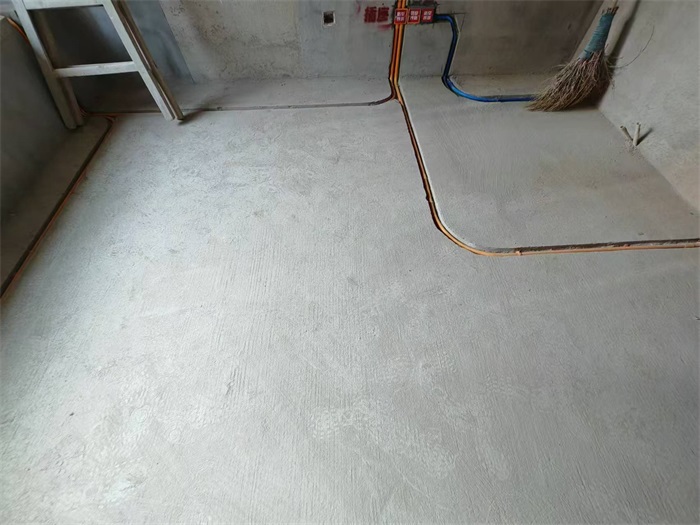

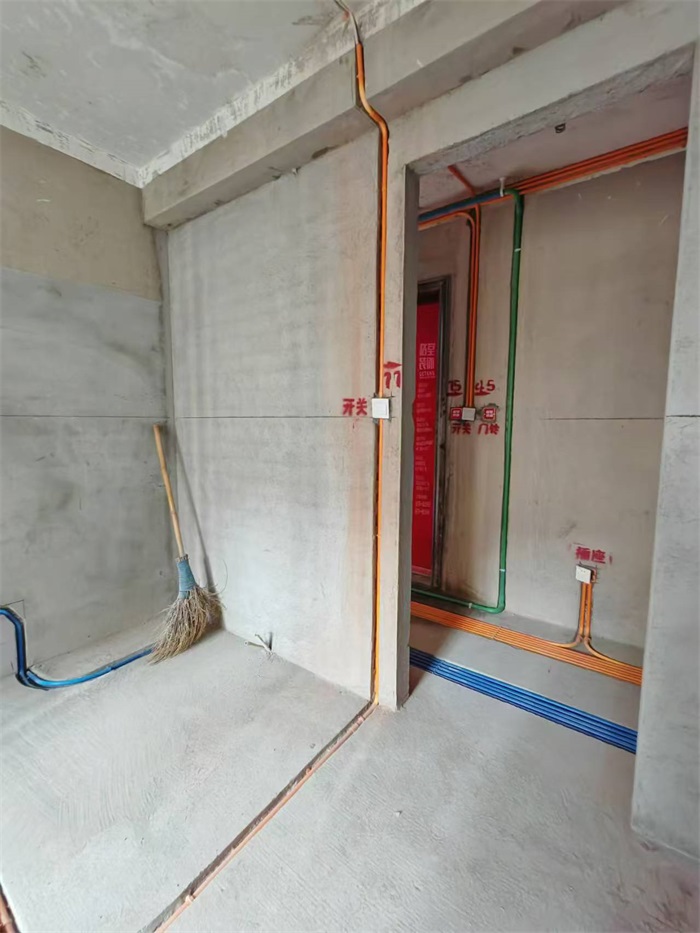

强电用橙线盒、橙线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

发表于 2024-9-15 16:47:11

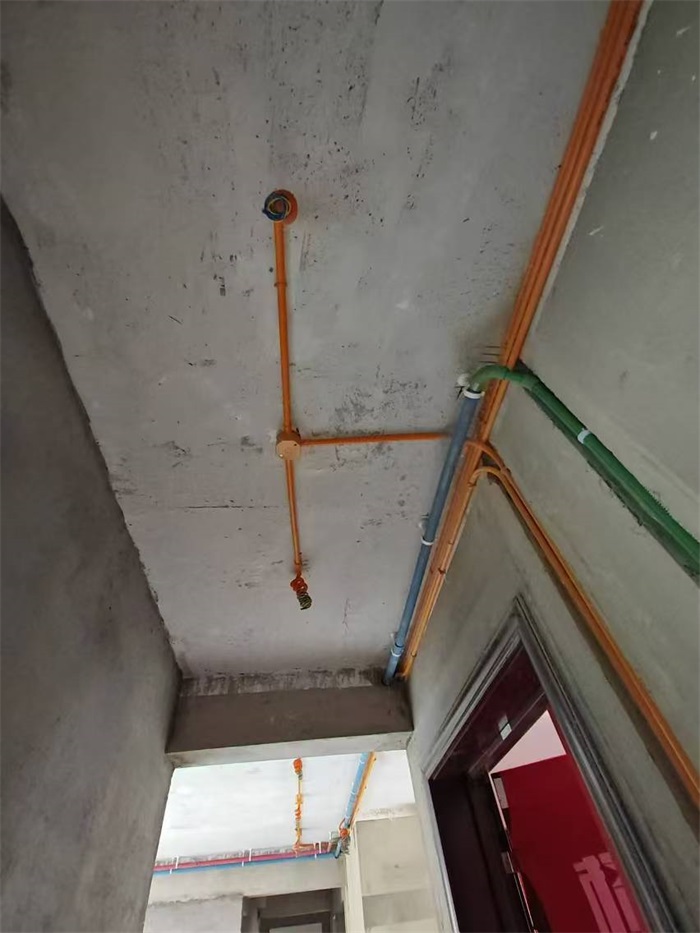

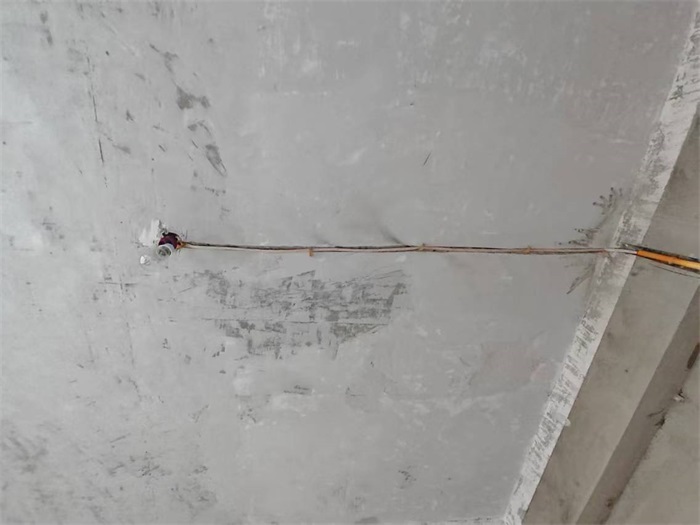

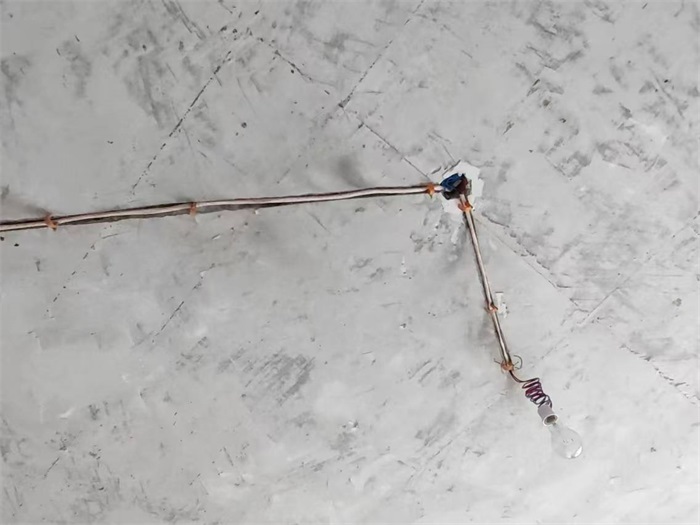

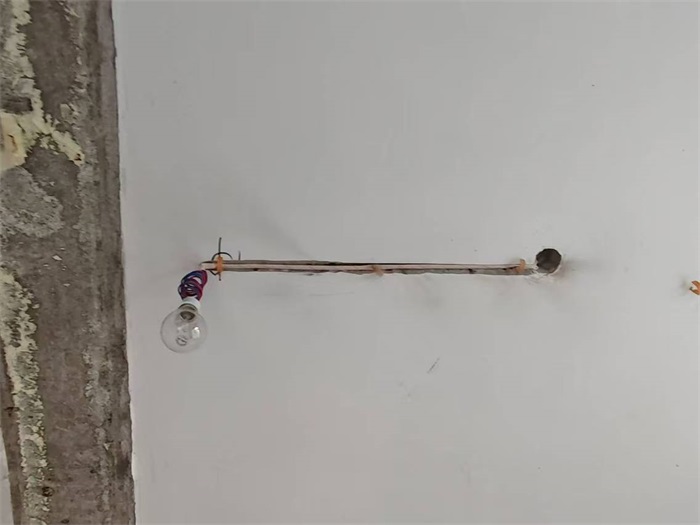

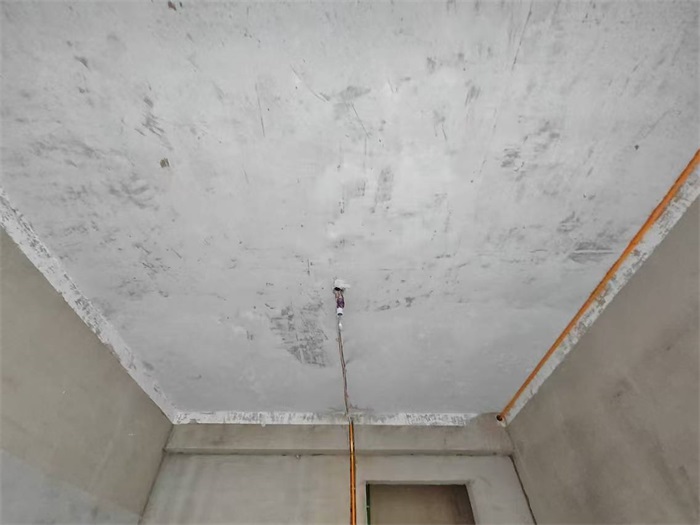

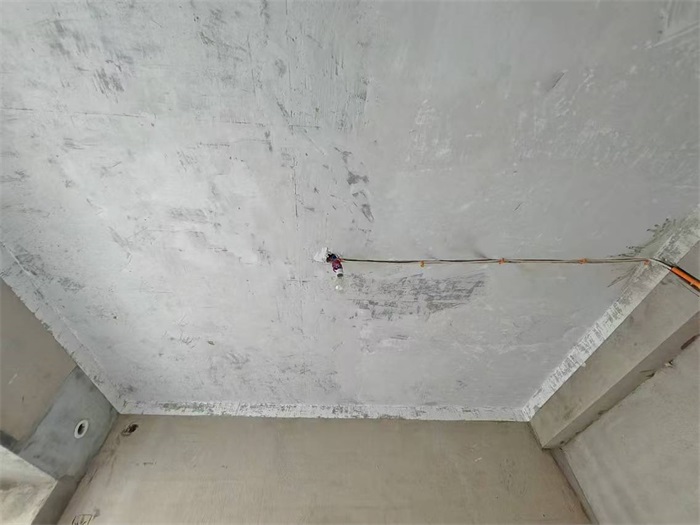

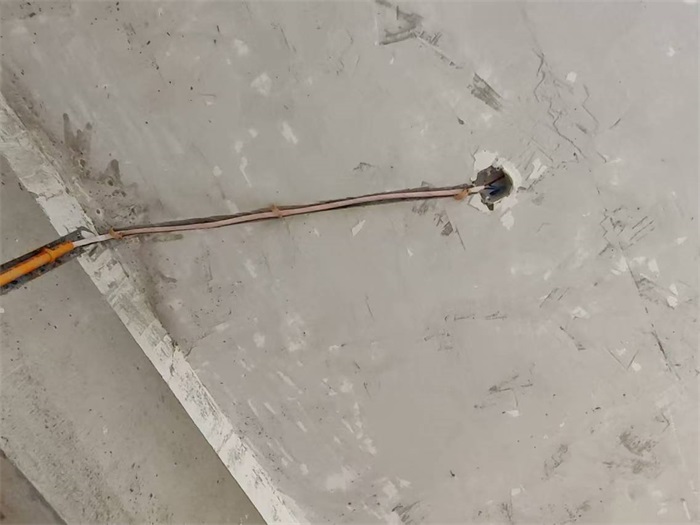

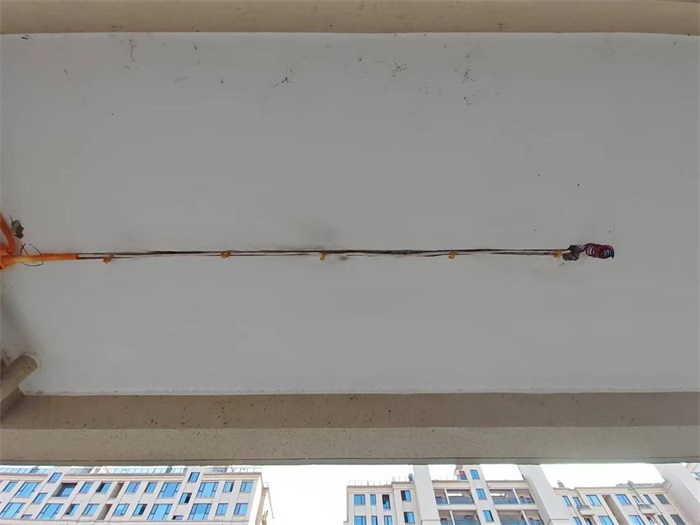

筒灯电线用波纹管保护

发表于 2024-9-15 16:49:14

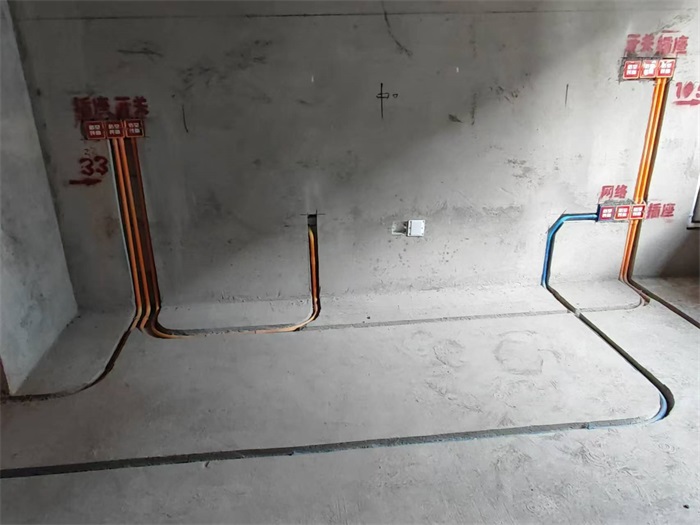

墙角禁止走管，距墙30公分以上。

发表于 2024-9-15 16:51:24

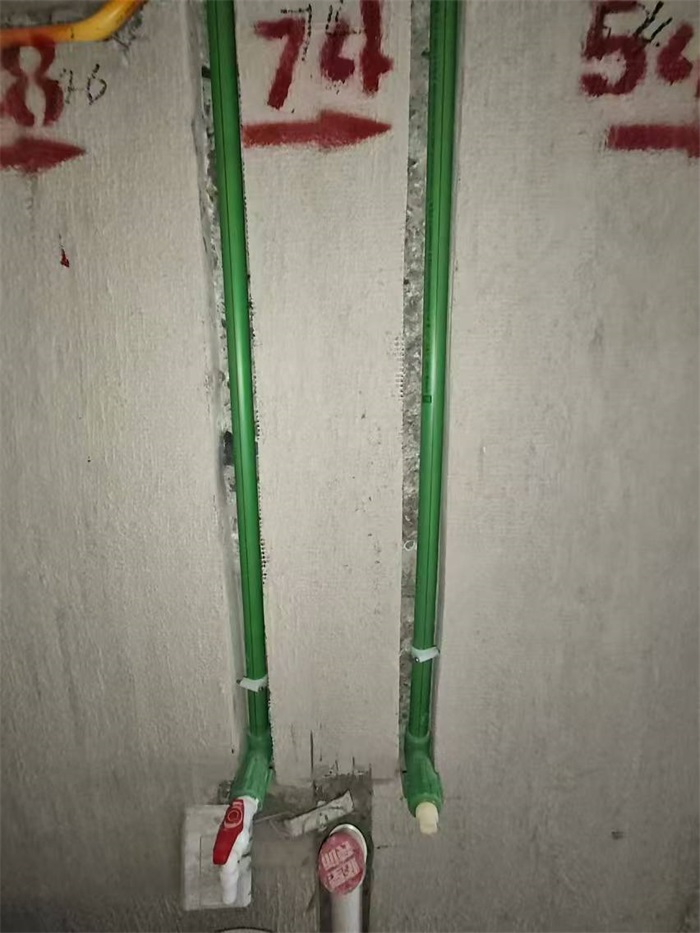

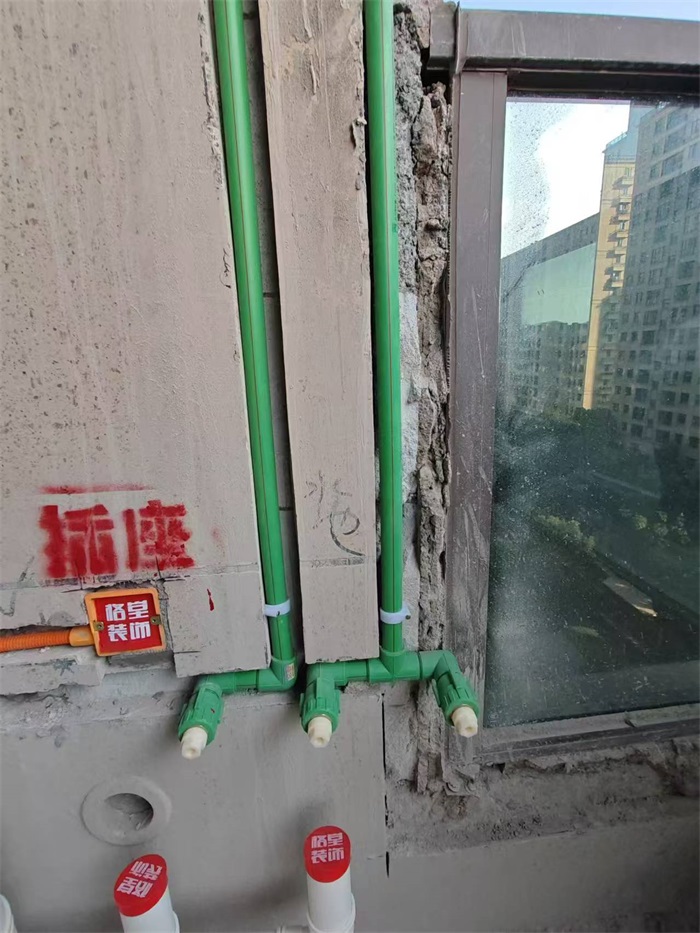

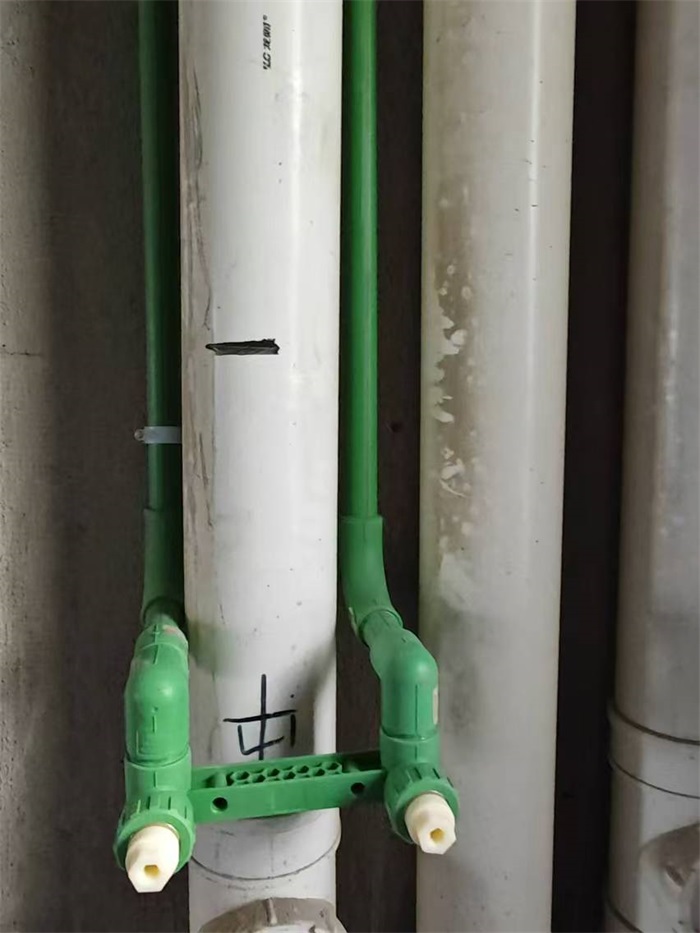

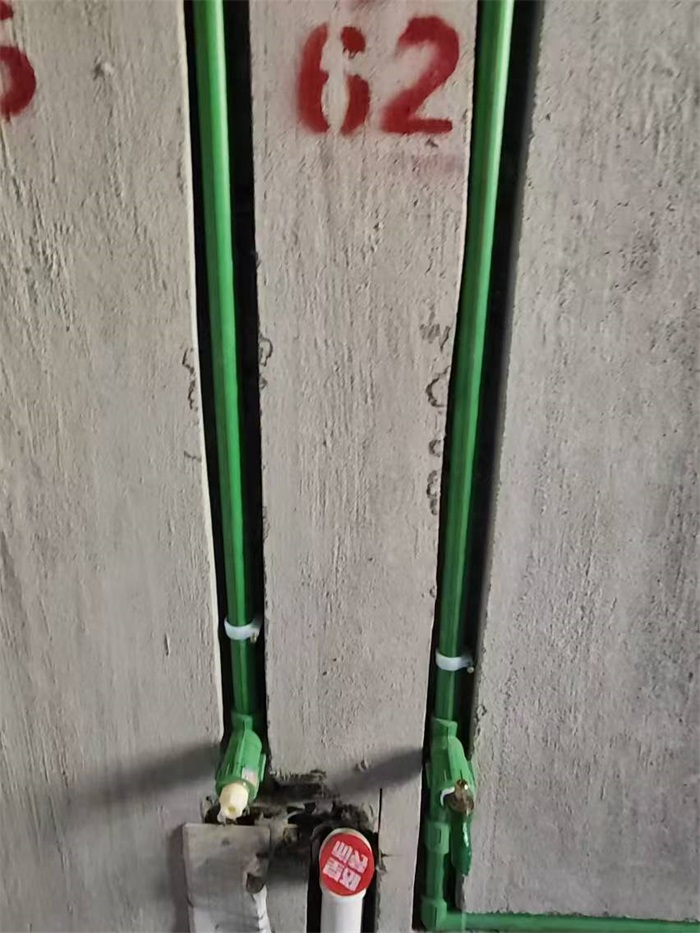

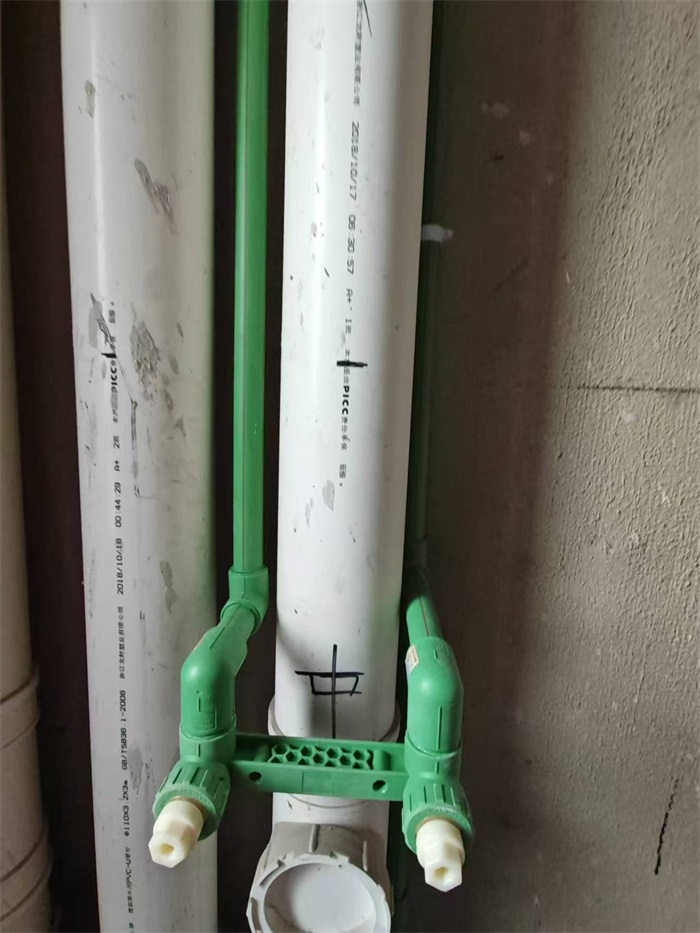

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2024-9-15 16:53:06

本帖最后由格堂红叶于 2024-9-15 17:01 编辑

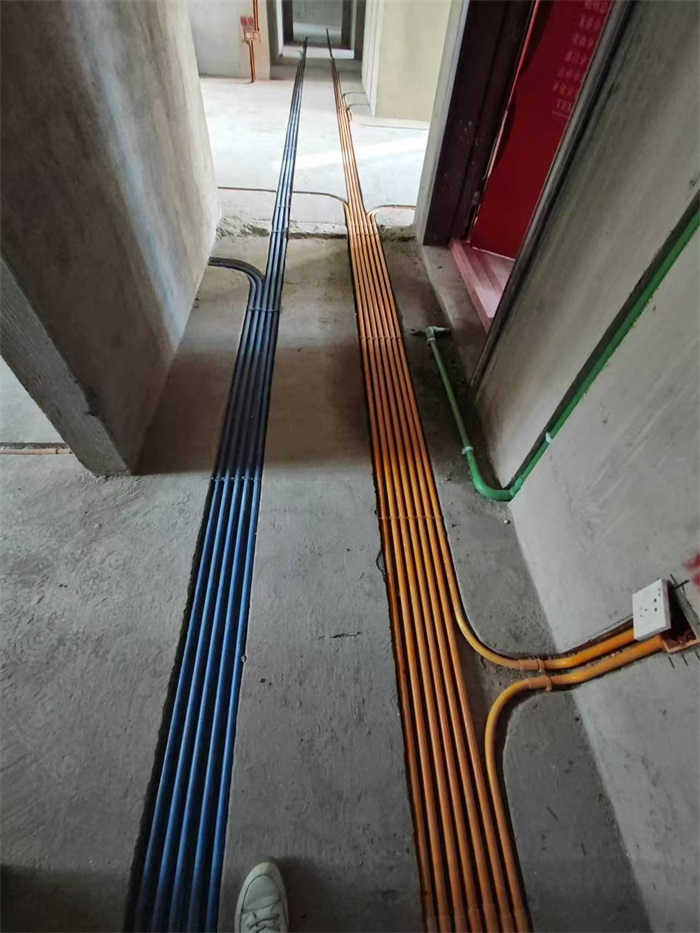

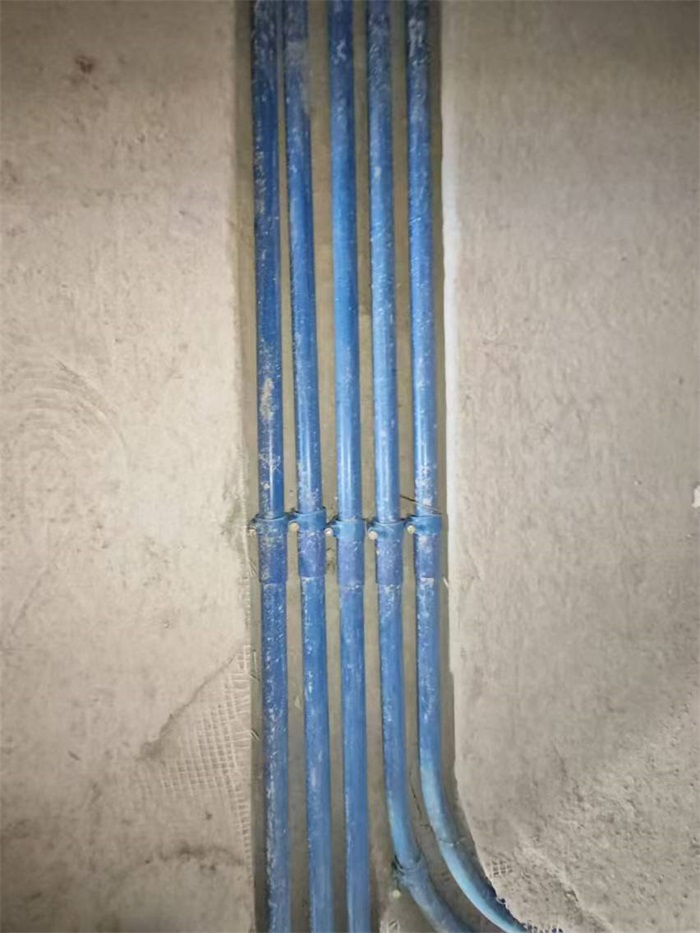

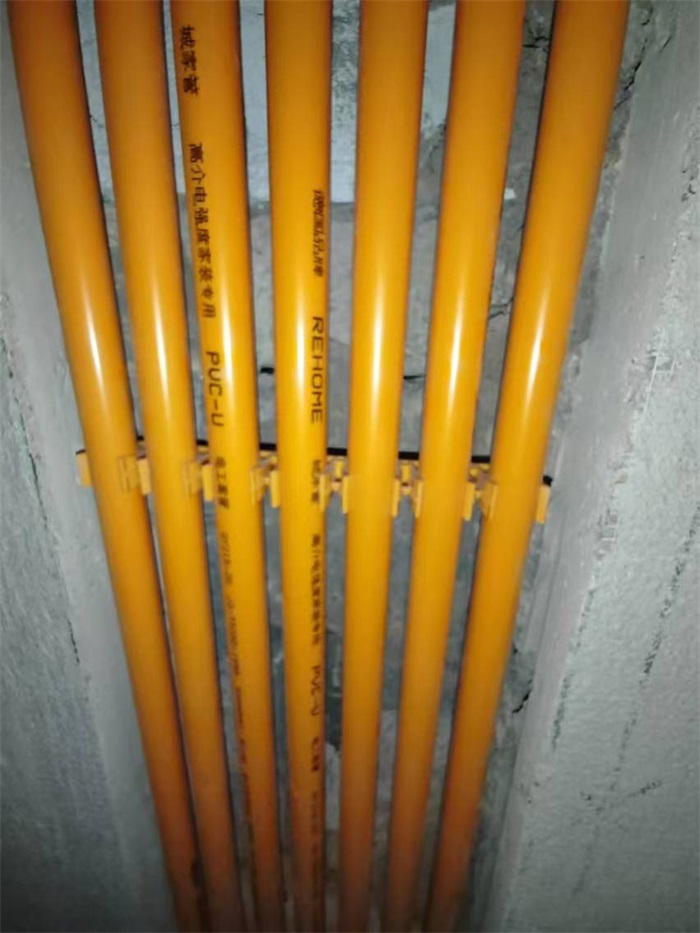

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。

发表于 2024-9-15 16:54:31

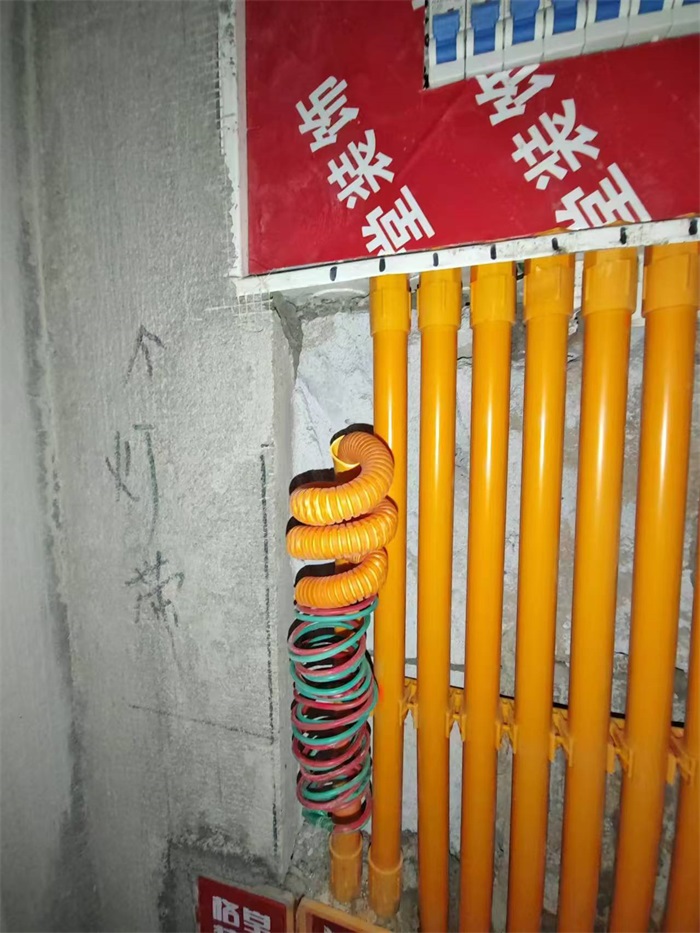

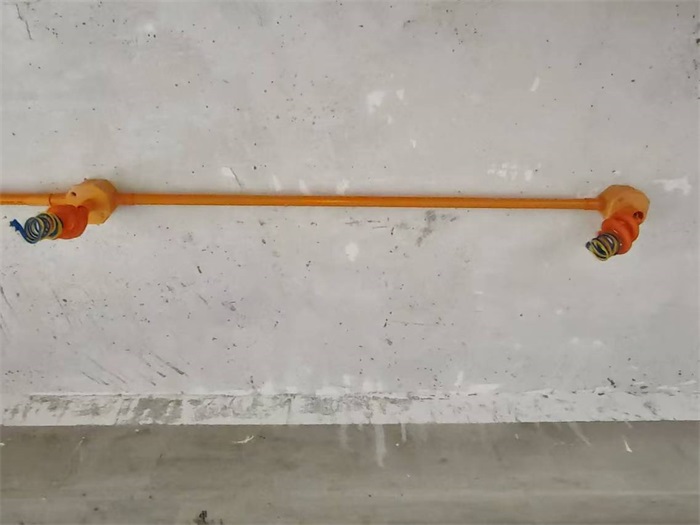

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2024-9-15 16:57:55

本帖最后由格堂红叶于 2024-9-15 17:02 编辑

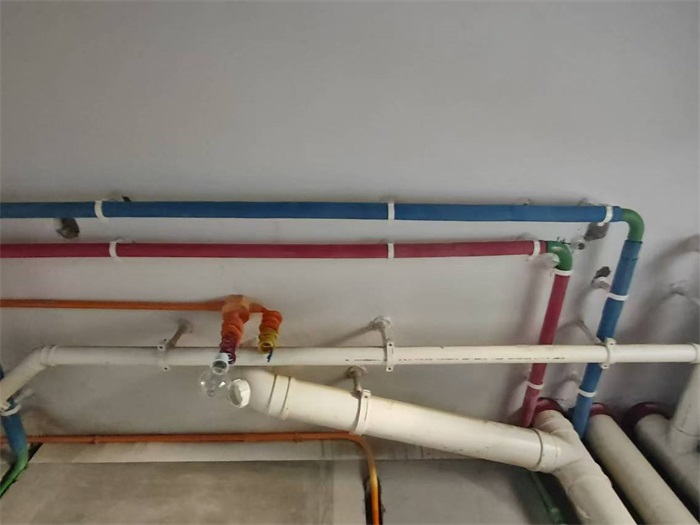

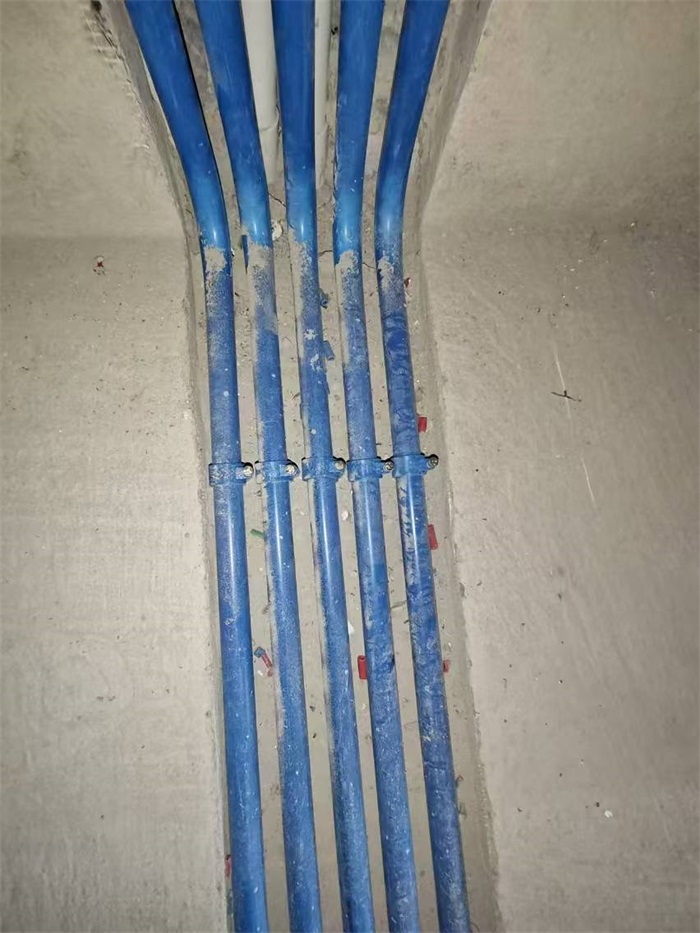

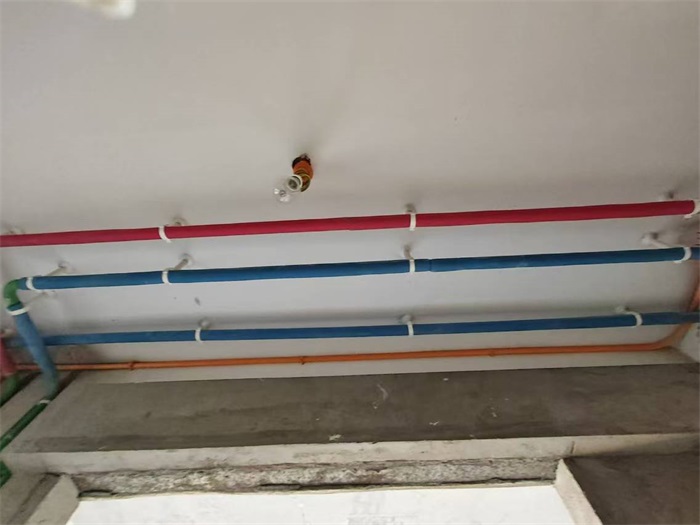

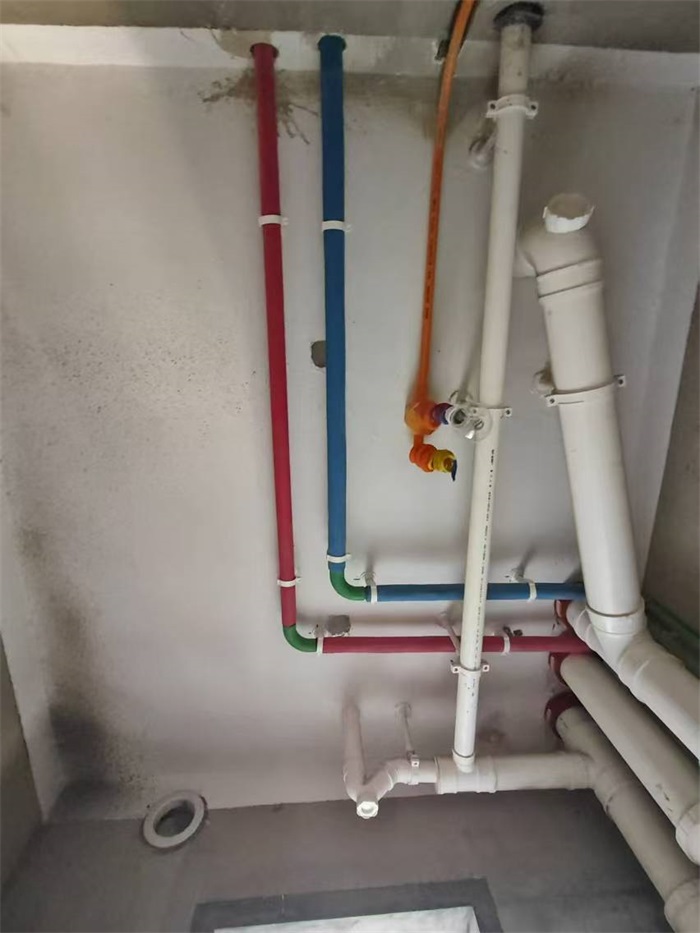

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异

发表于 2024-9-16 10:35:28

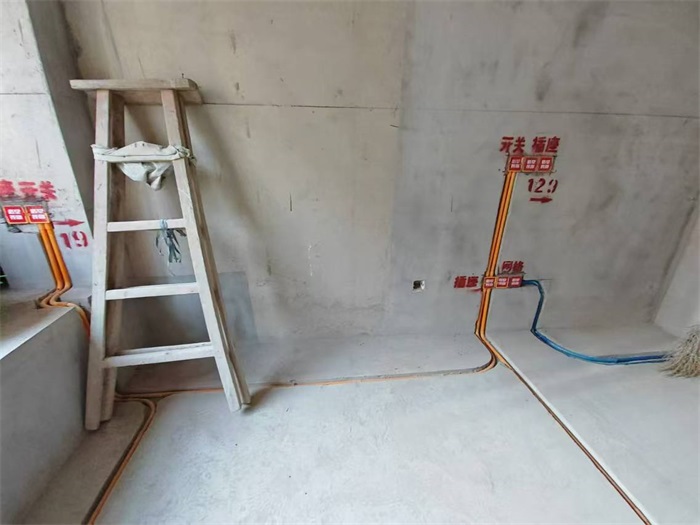

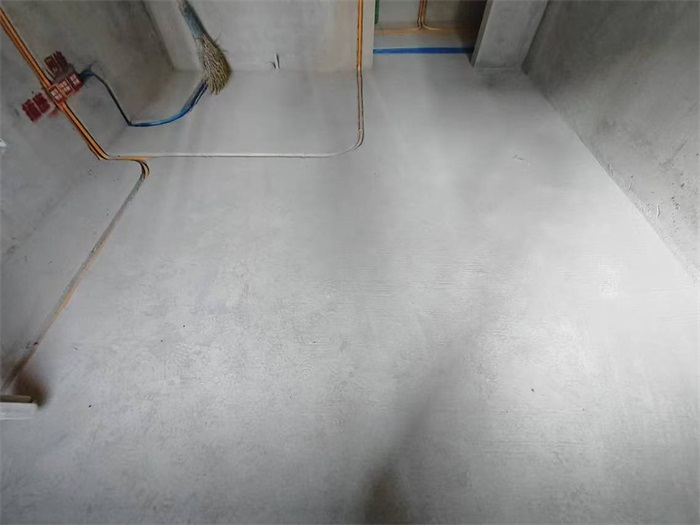

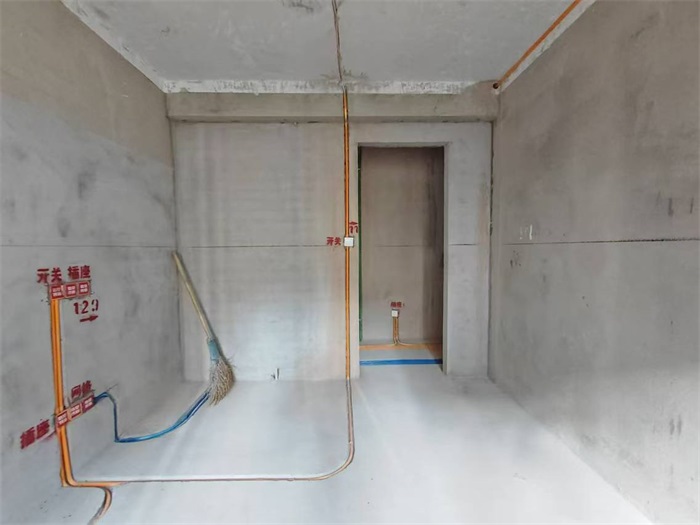

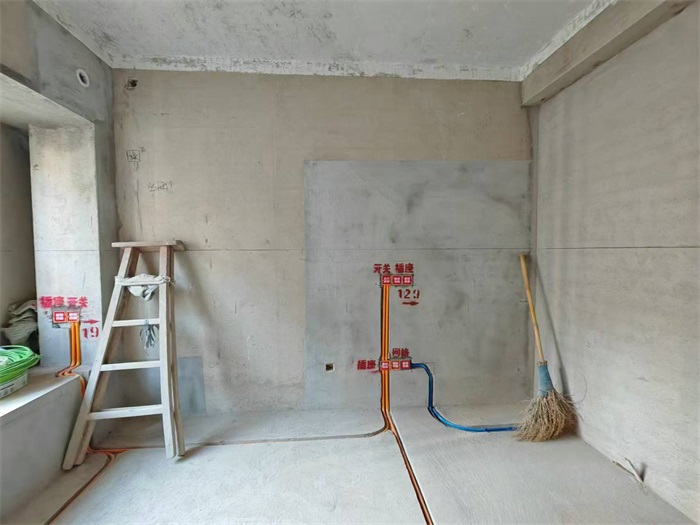

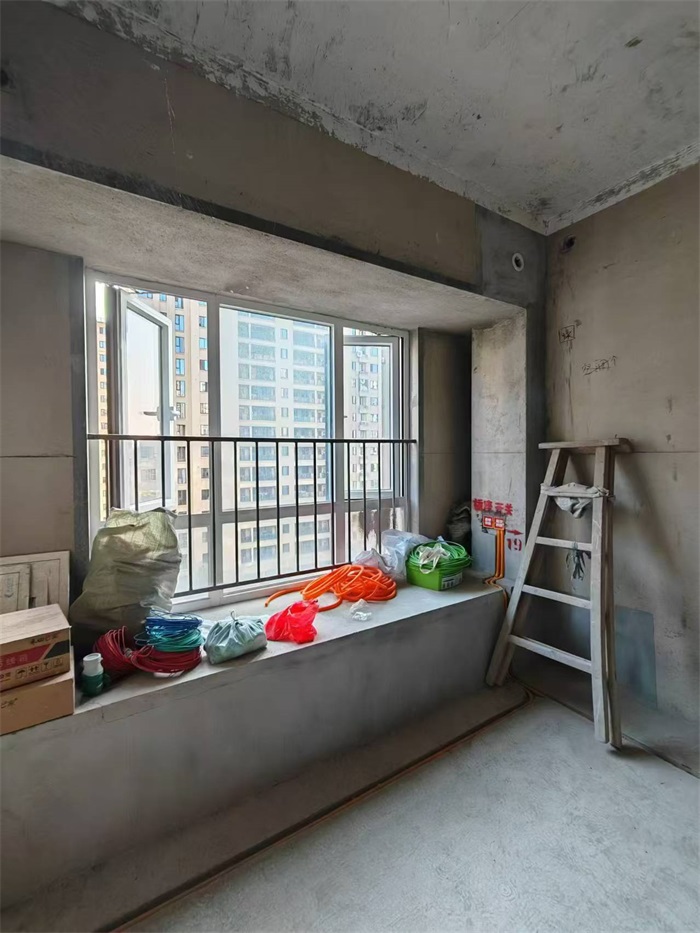

儿童房水电布局

发表于 2024-9-16 10:39:05

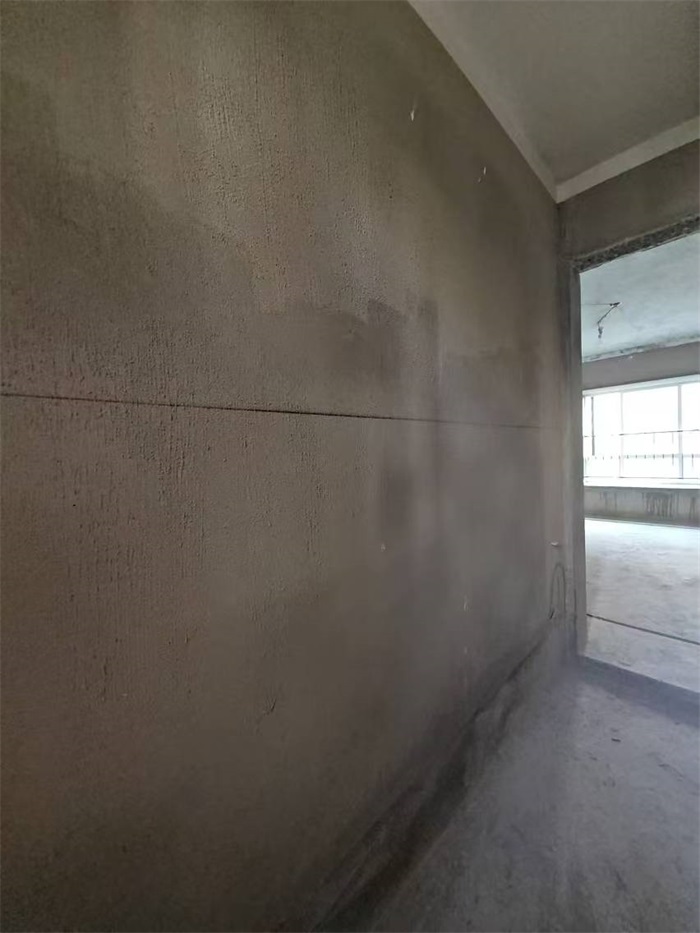

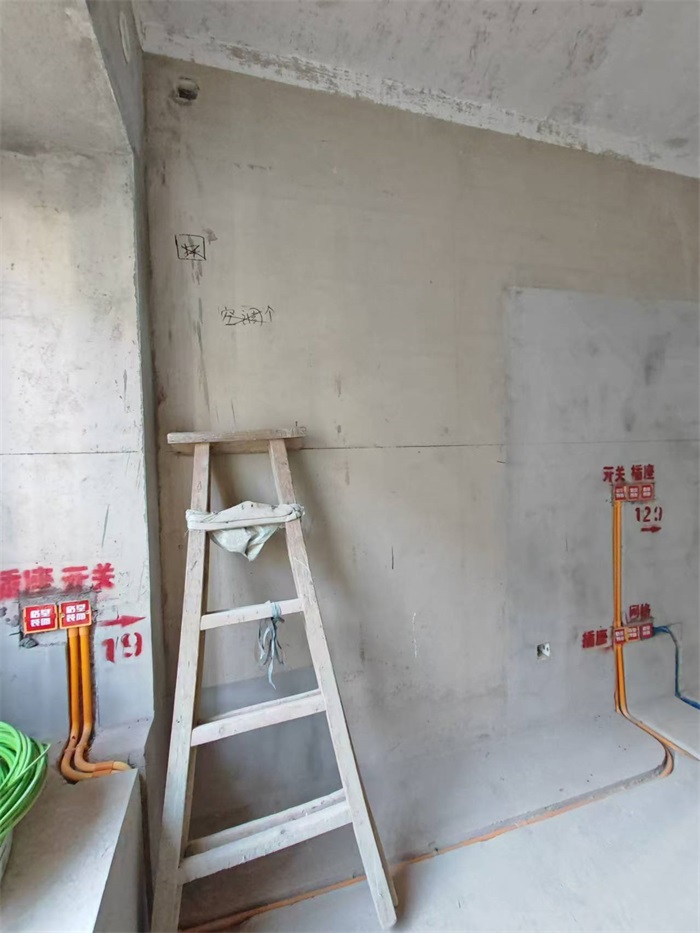

儿童房对角

发表于 2024-9-16 10:42:30

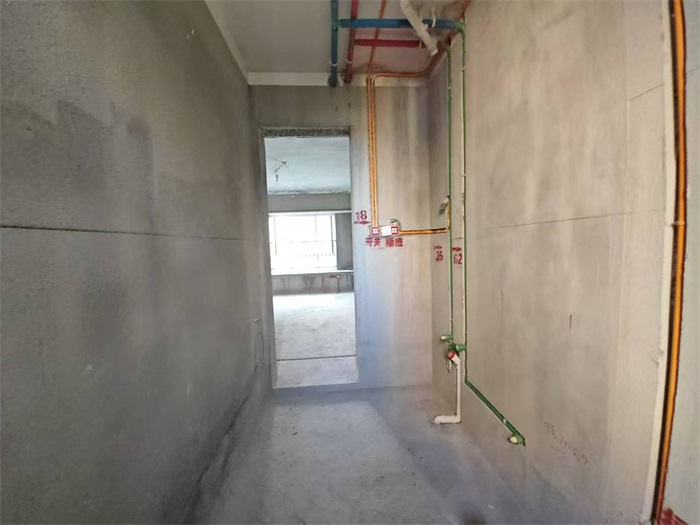

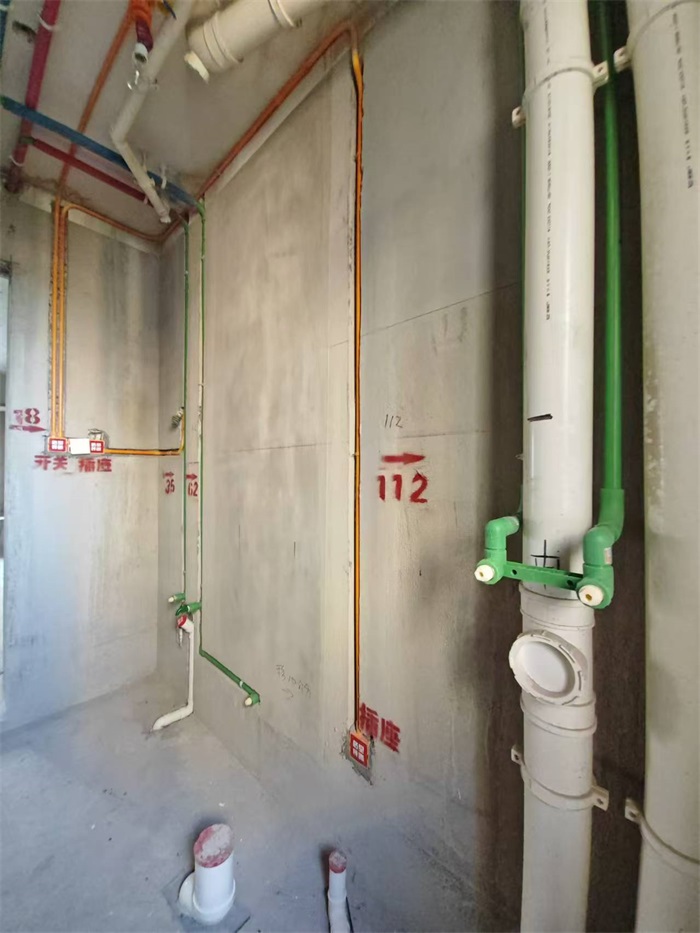

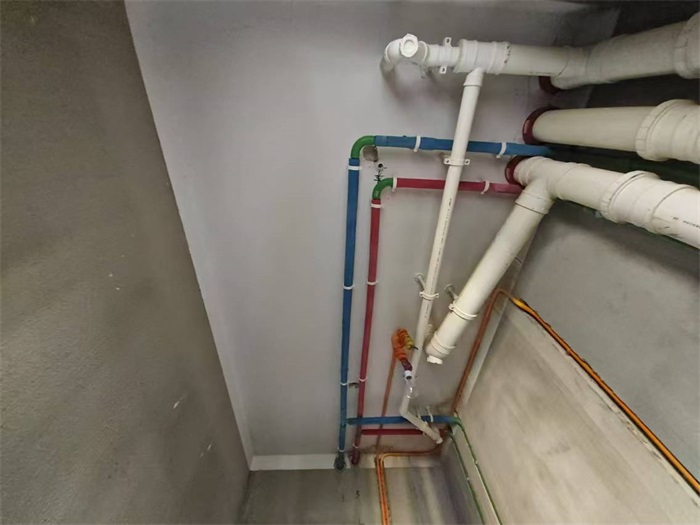

内卫水电布局
