常山百悦城商墅7-1#220㎡法式——漫步塞纳河畔

发表于 2024-10-23 10:51:20

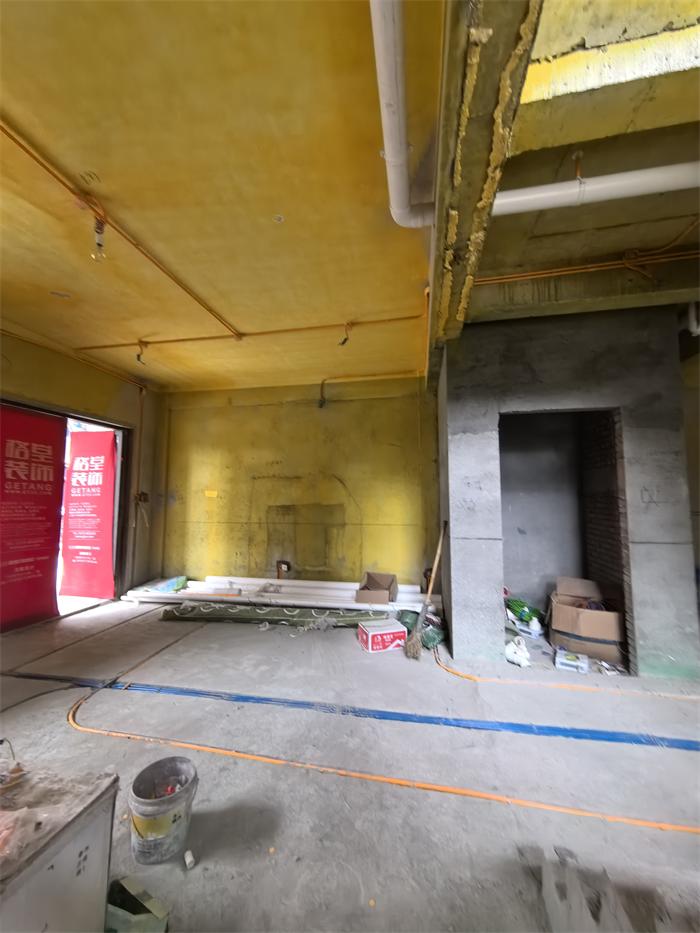

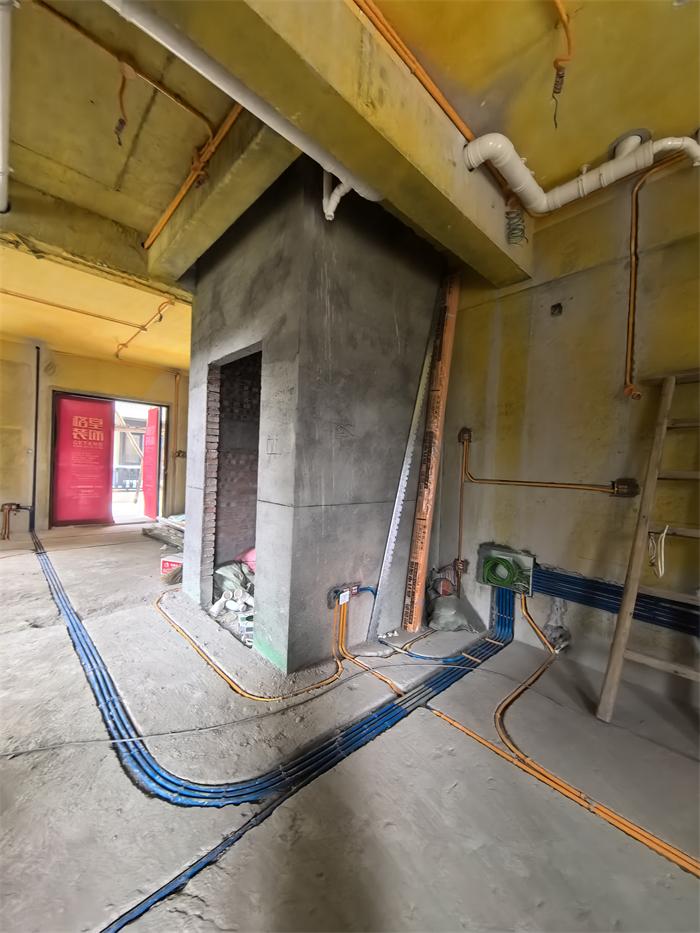

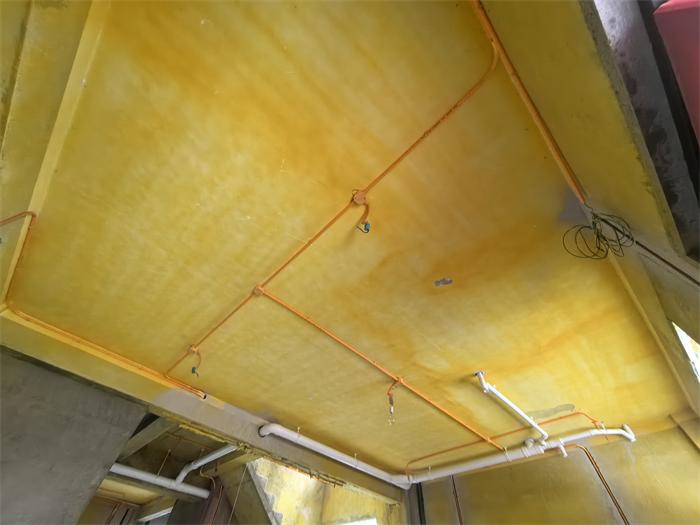

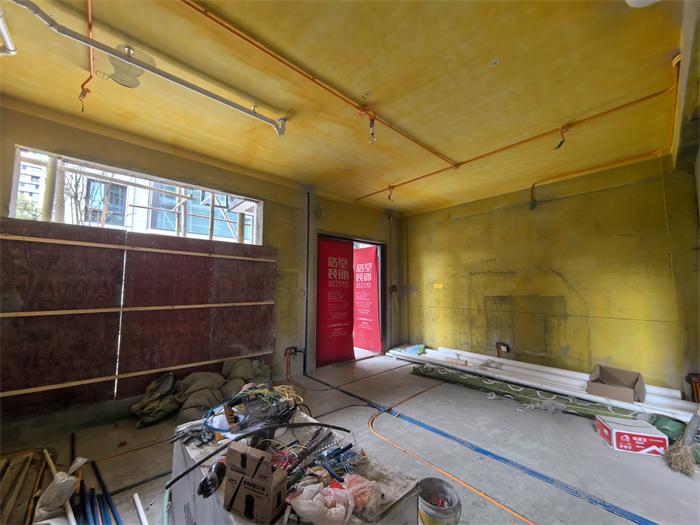

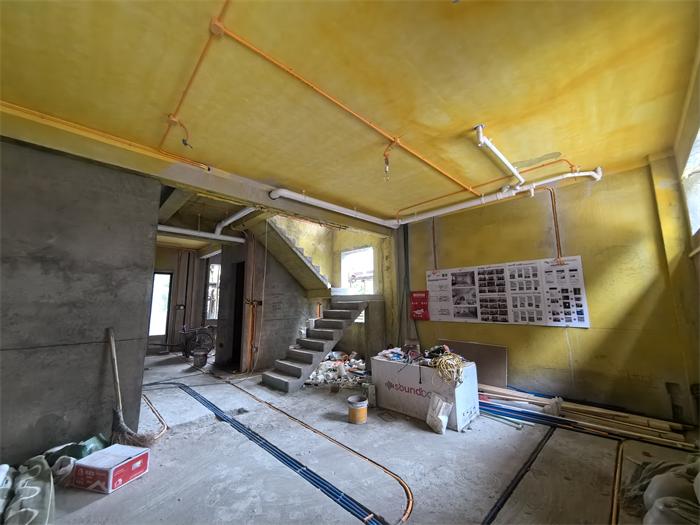

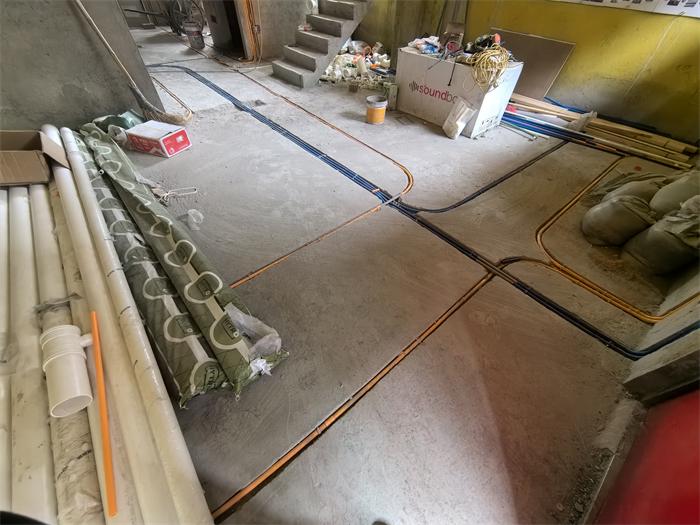

一楼客厅，水电工艺基本完成。强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2024-10-23 10:52:42

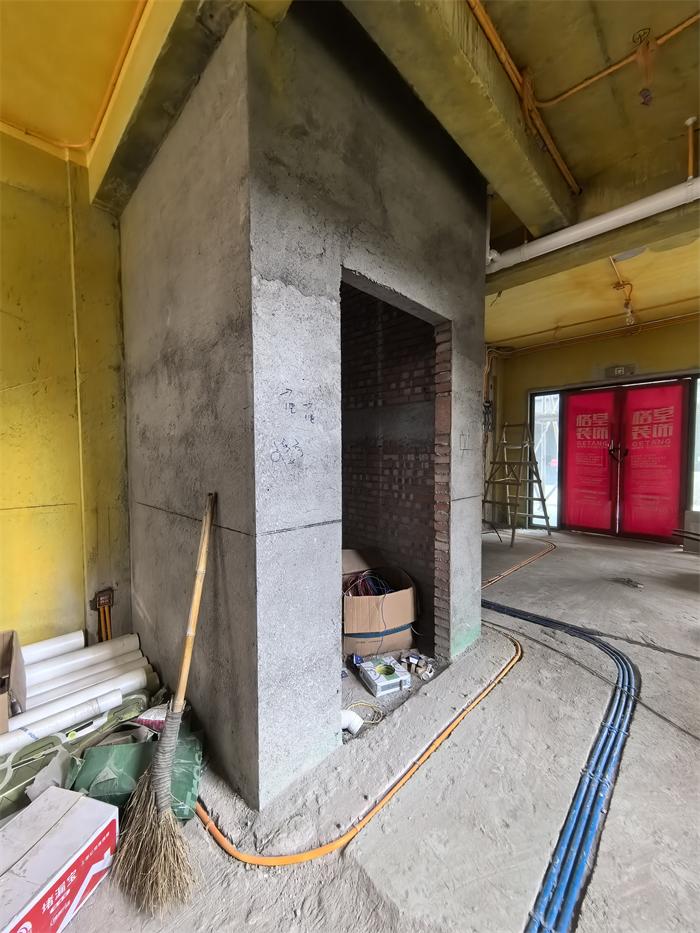

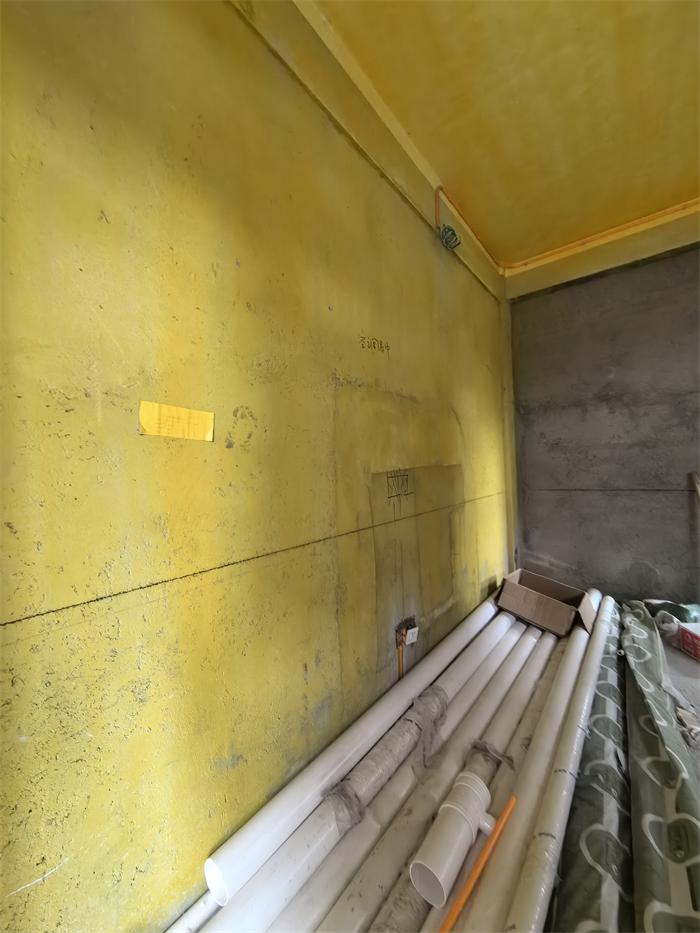

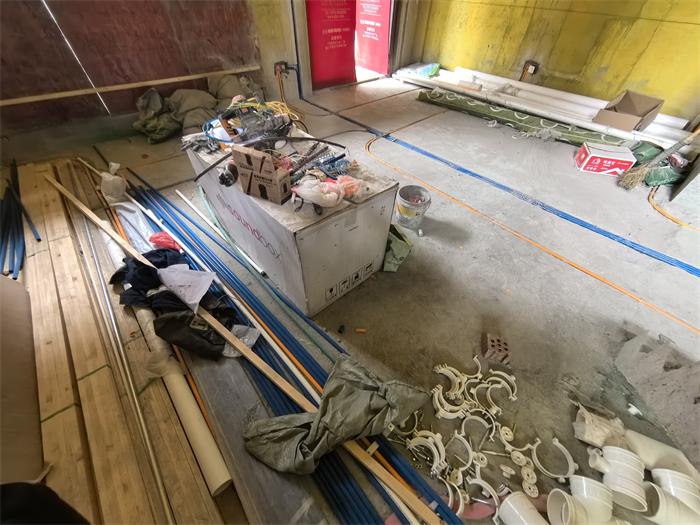

对角

发表于 2024-10-23 10:54:24

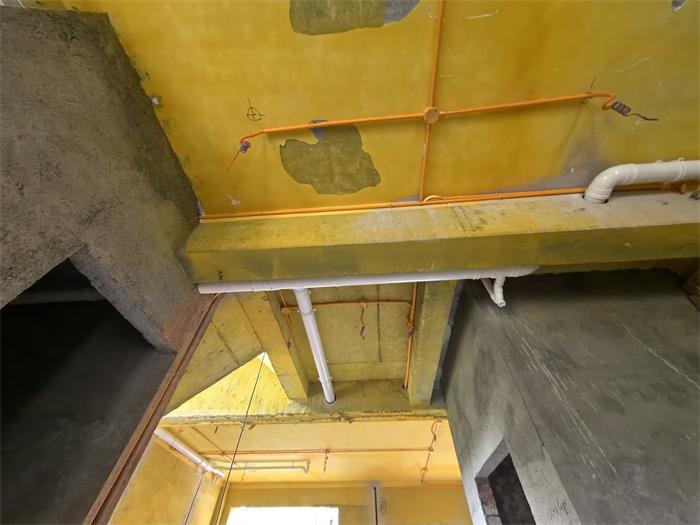

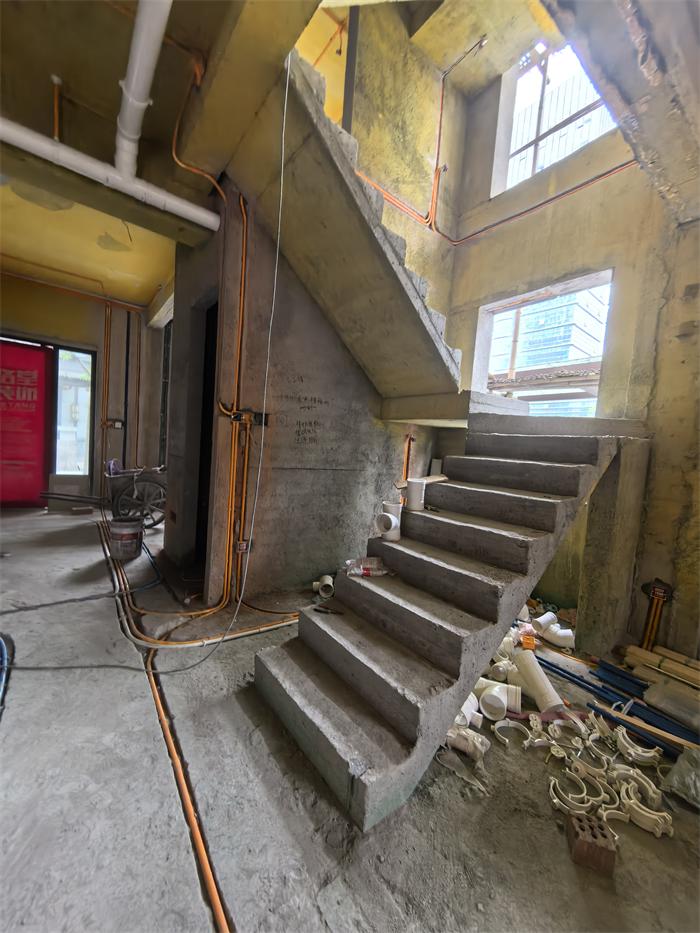

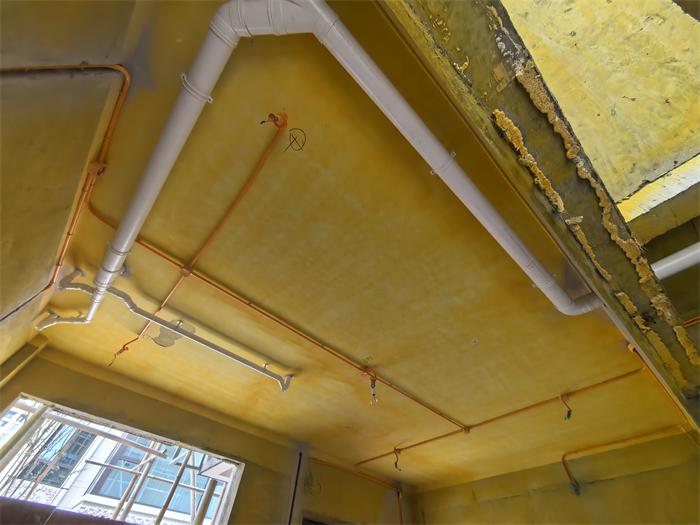

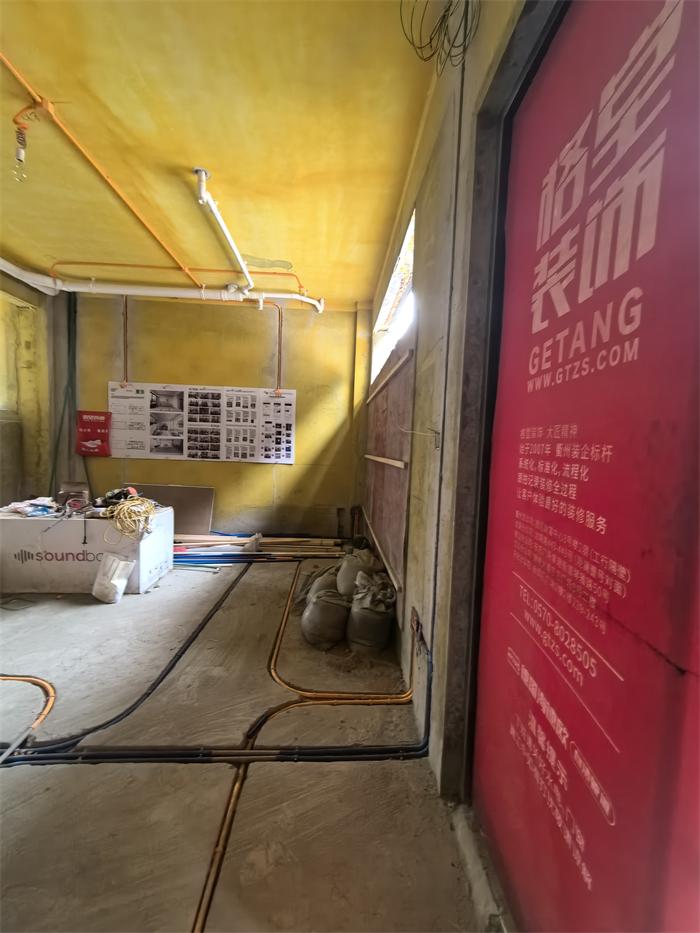

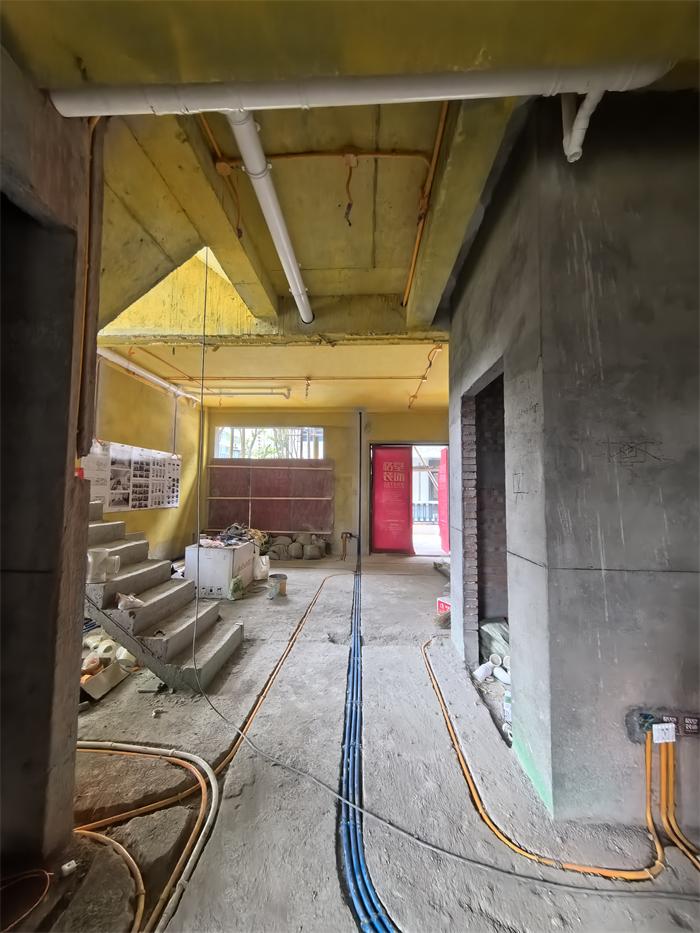

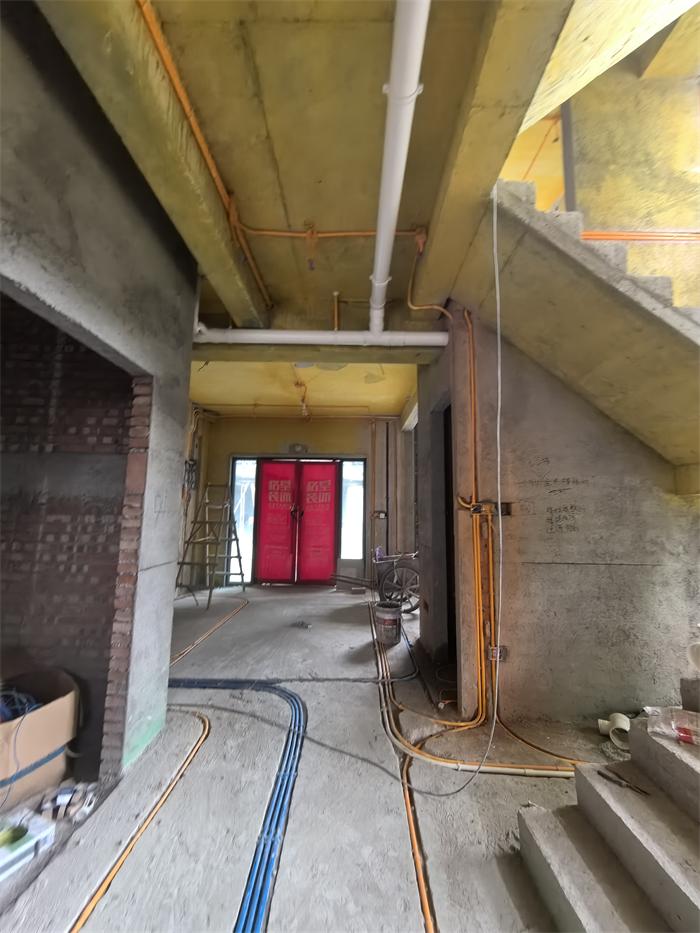

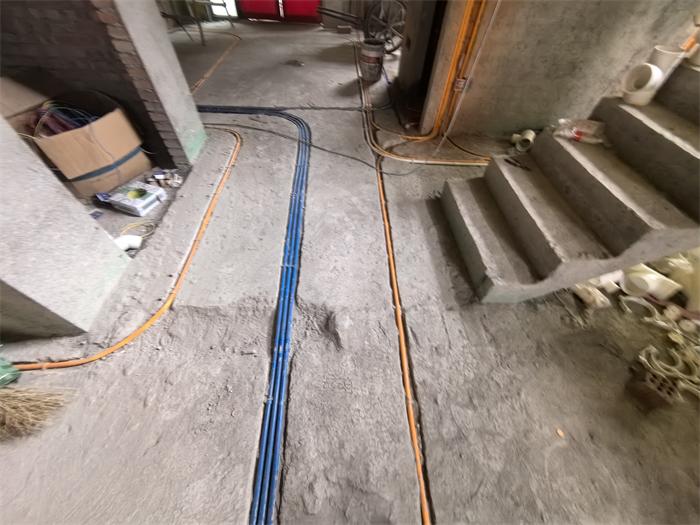

一楼过道

发表于 2024-10-23 10:55:47

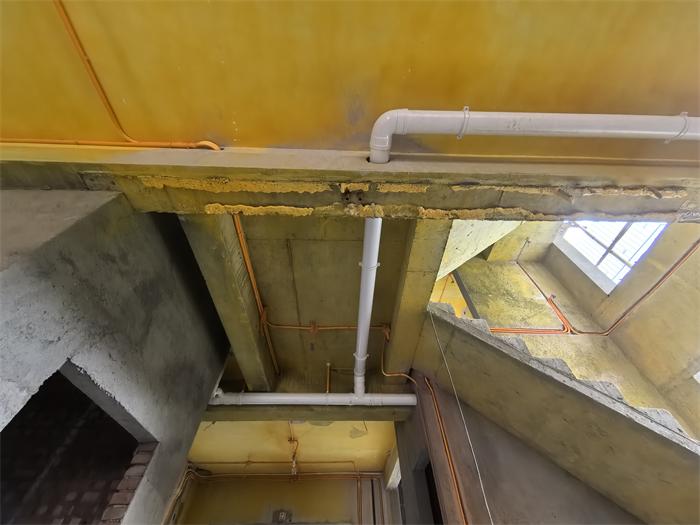

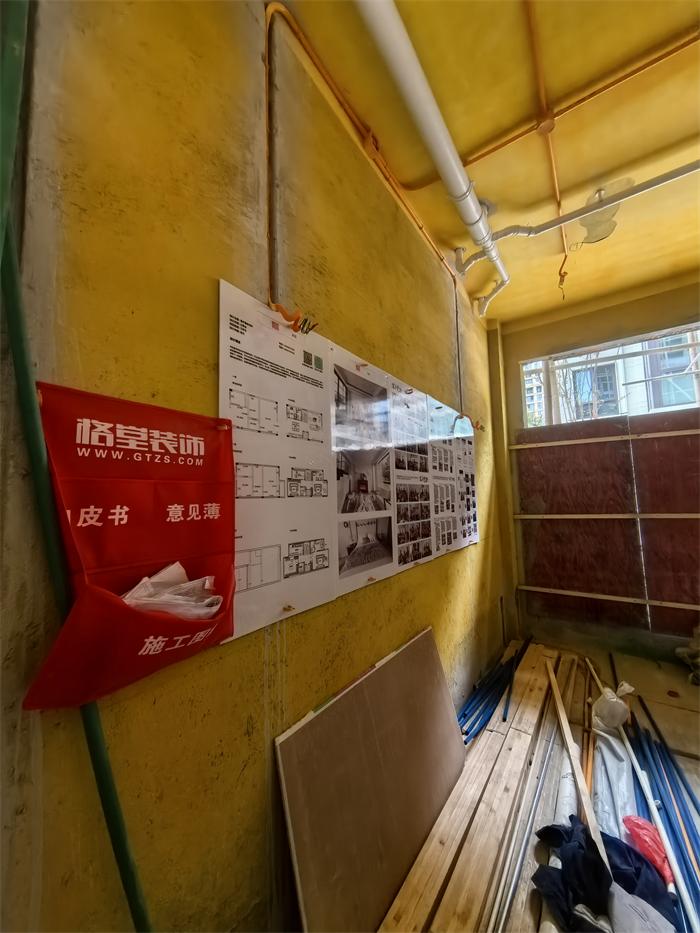

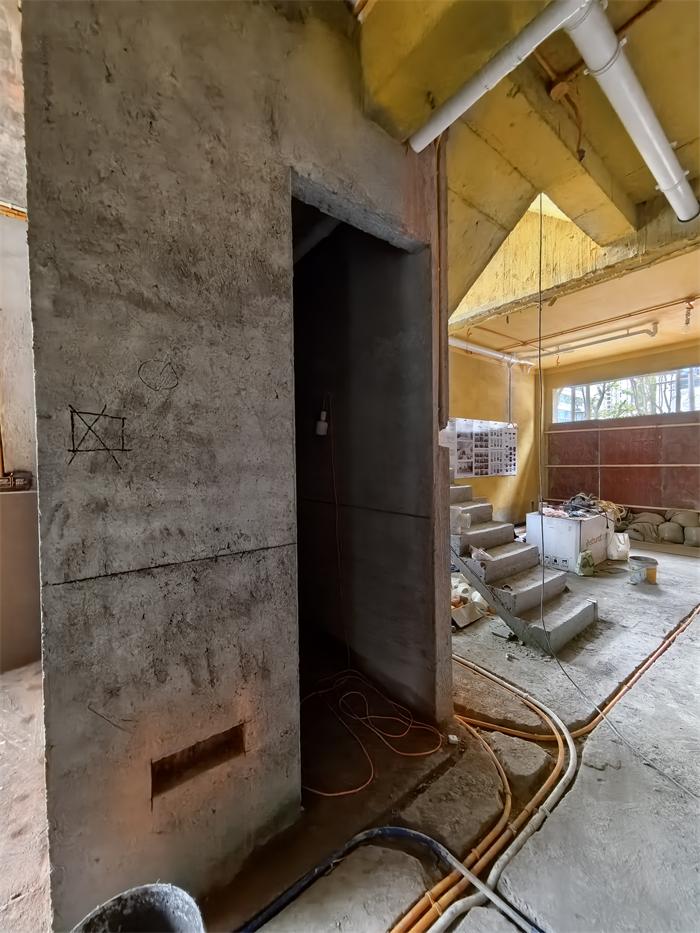

对角

发表于 2024-10-23 11:11:42

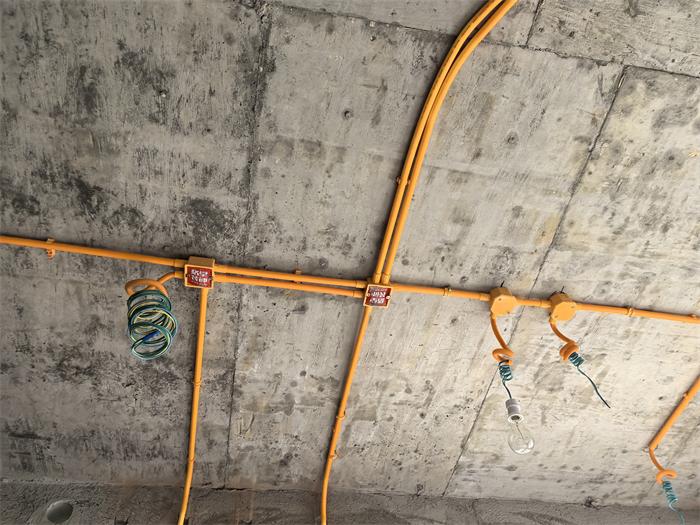

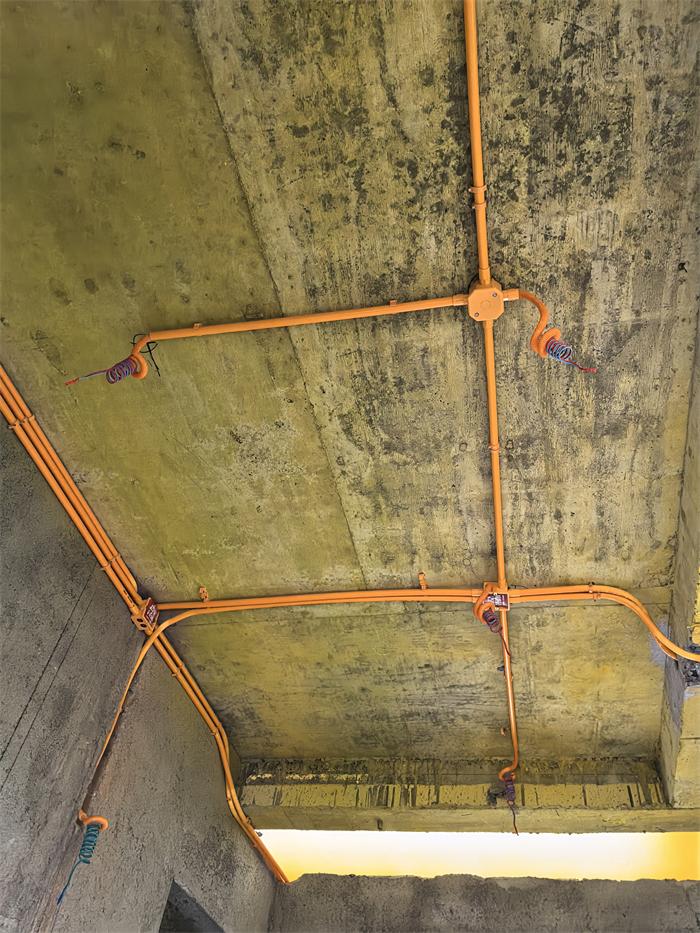

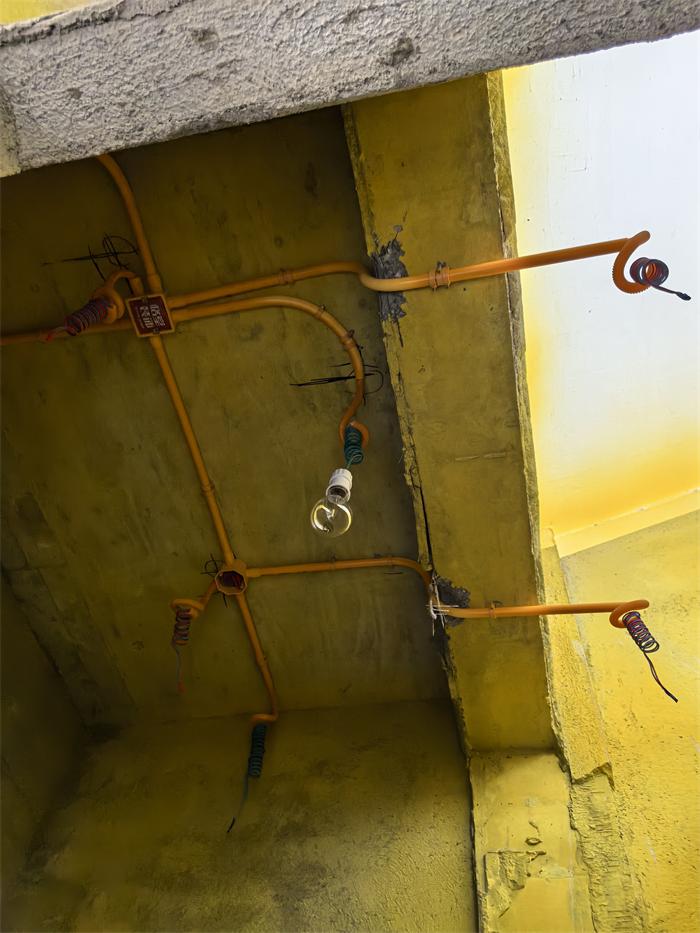

筒灯电线用波纹管保护

发表于 2024-10-23 11:12:34

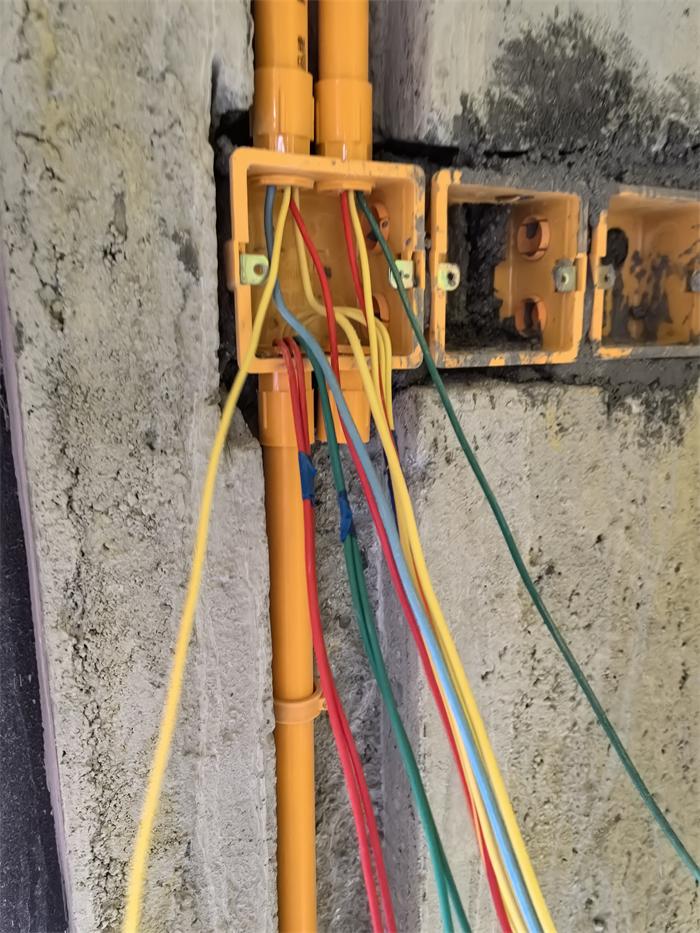

线管内电线也有规定的哦，同一根线管内穿线不得超过7根

发表于 2024-10-23 11:13:47

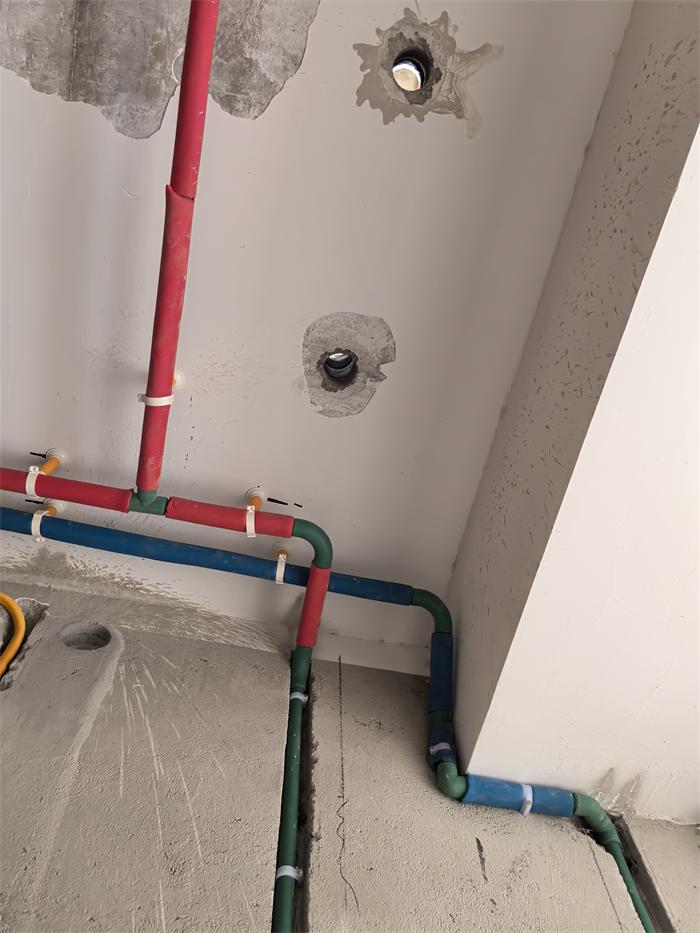

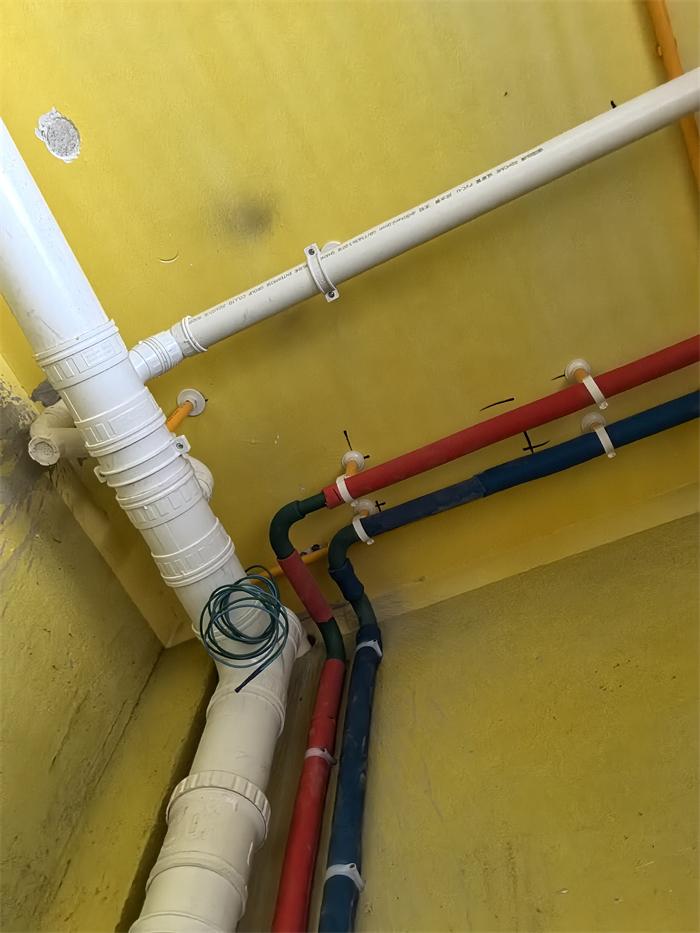

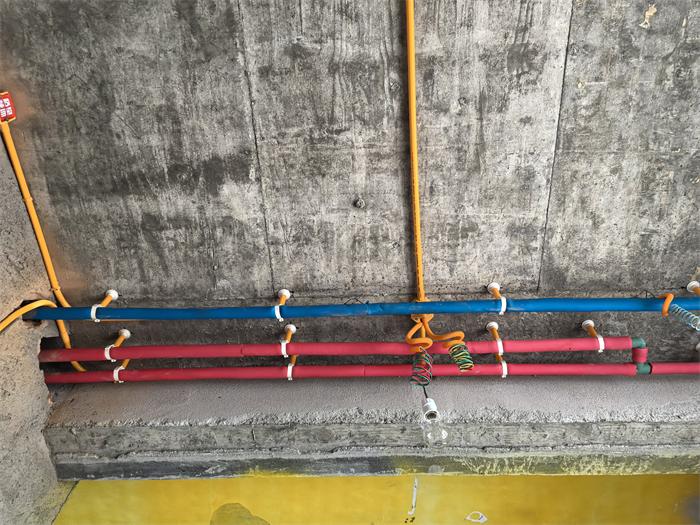

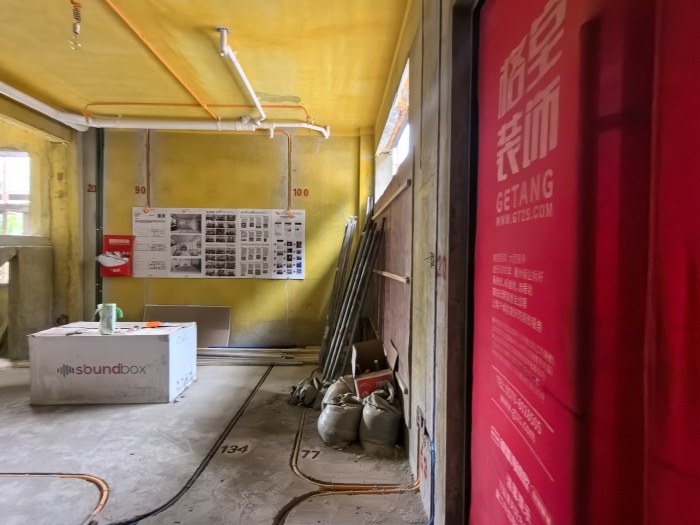

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉、热水用红色保温棉，水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

发表于 2024-10-23 11:14:32

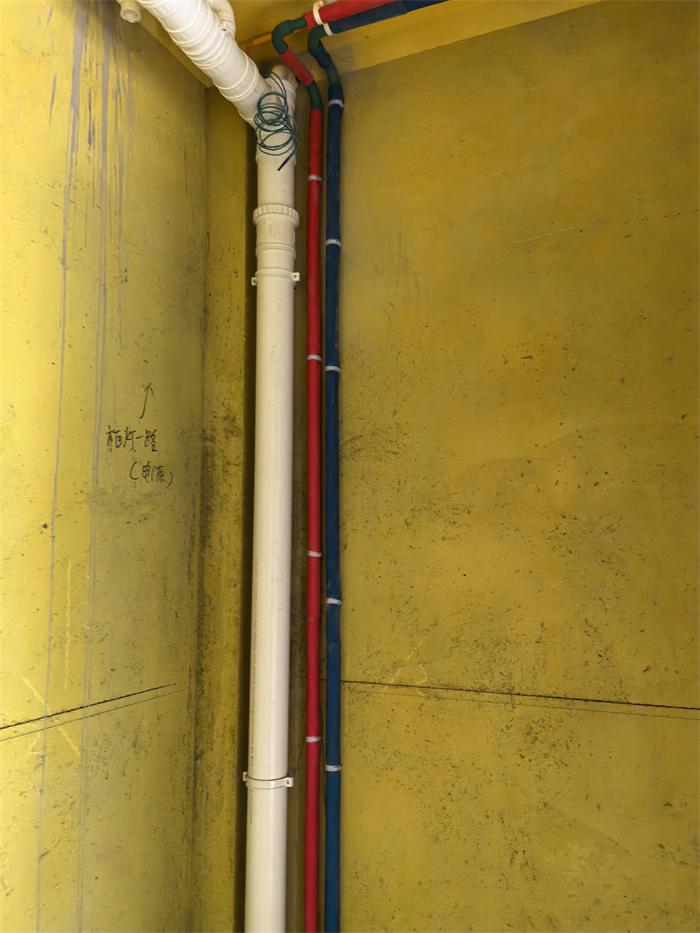

水管转角处使用大弧弯接头，水流更通畅

发表于 2024-11-4 15:30:05

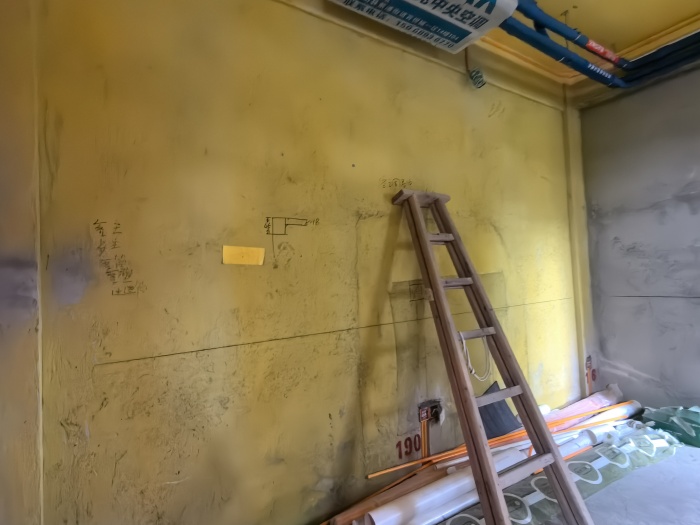

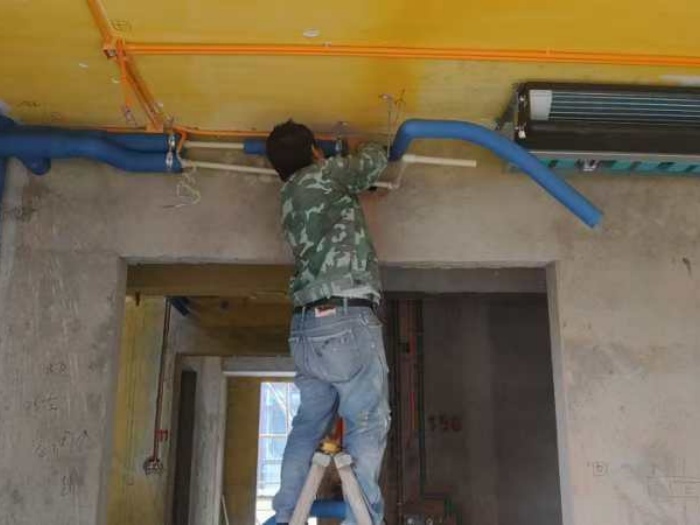

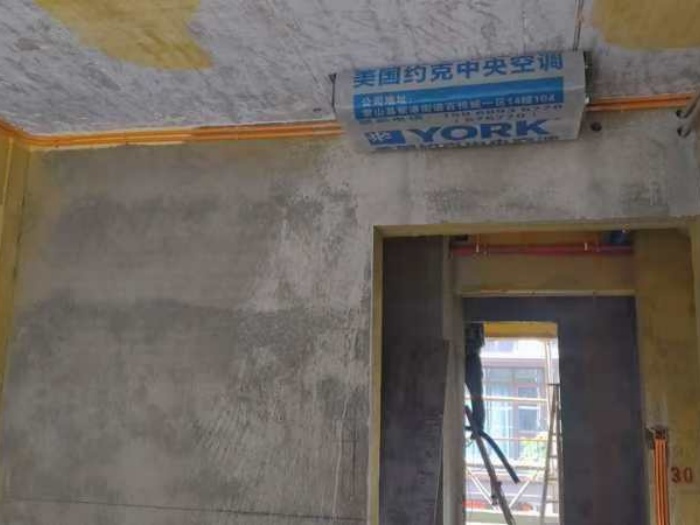

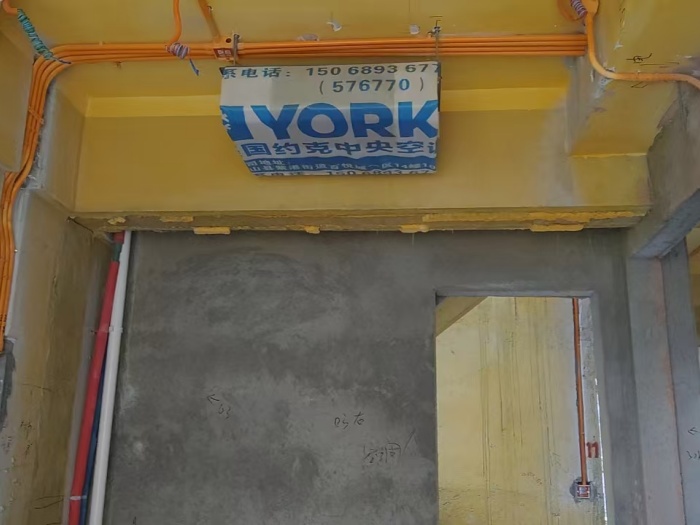

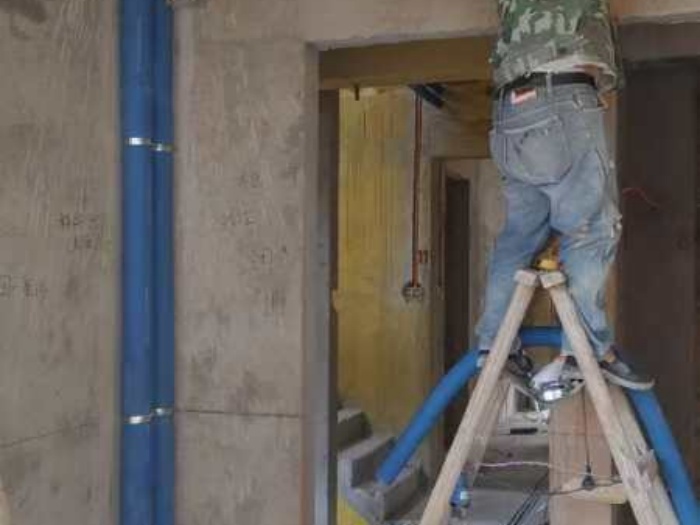

空调安装

发表于 2024-11-4 15:31:16

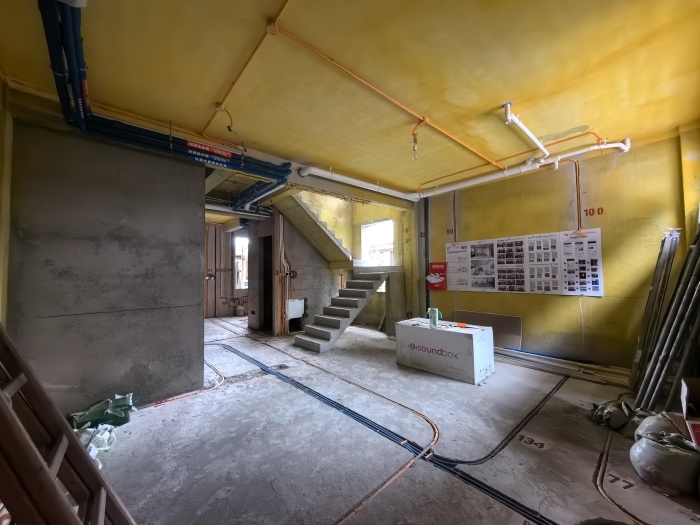

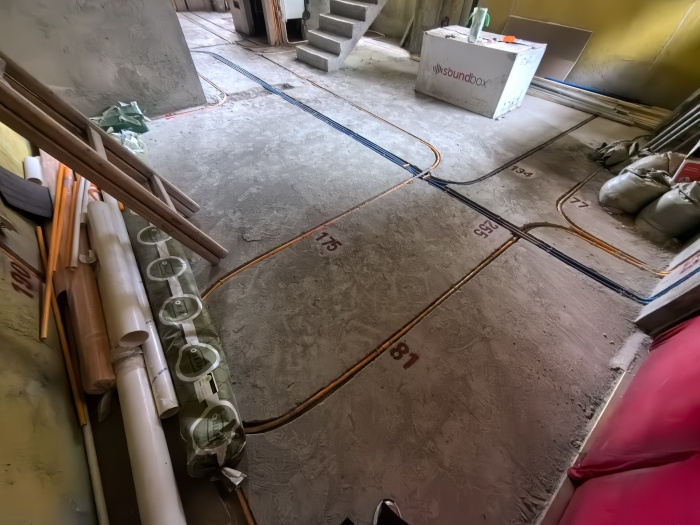

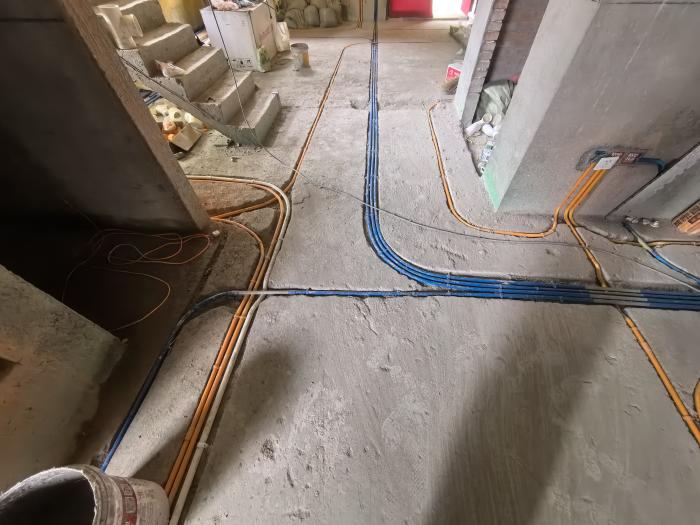

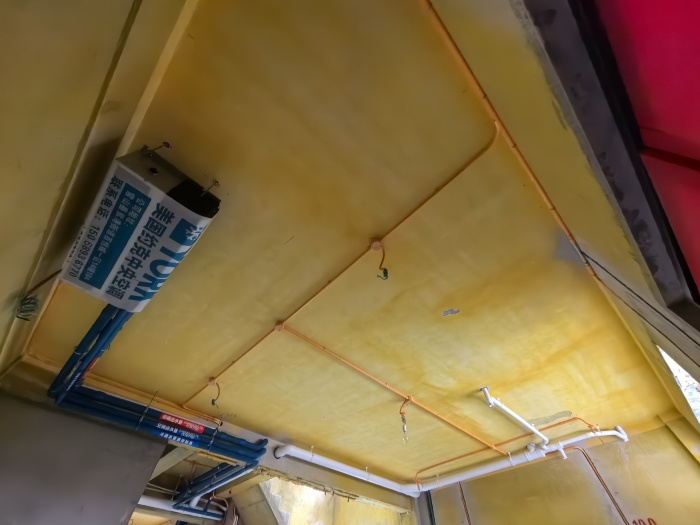

一楼客厅，水电线路分布
