常山半山悦景3-1-11#115㎡现代——简约不简单，现代风格演绎生活艺术

发表于 2024-7-30 16:03:14

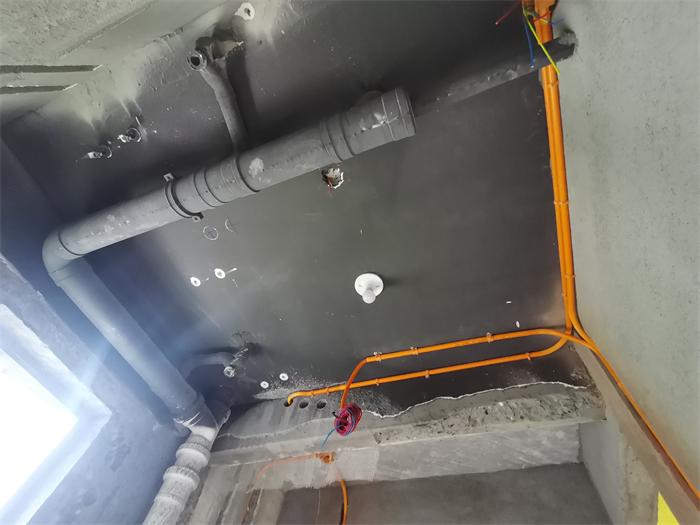

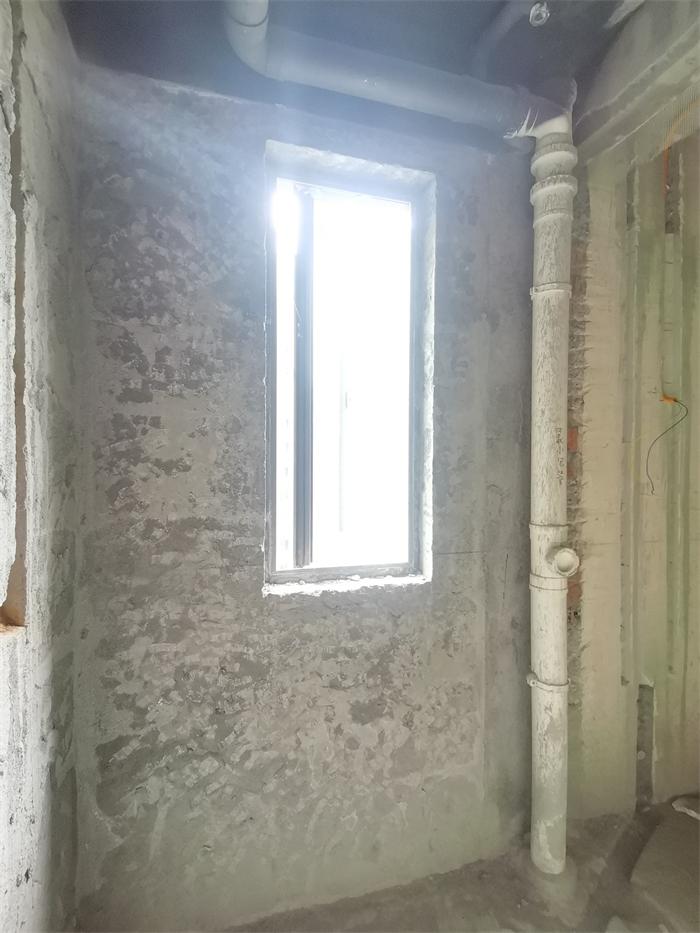

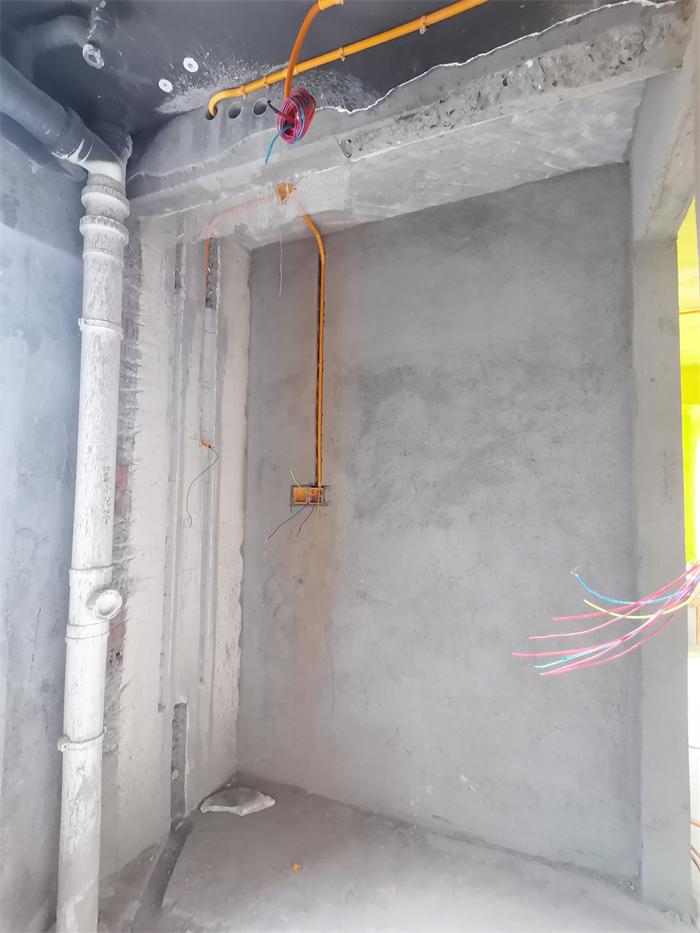

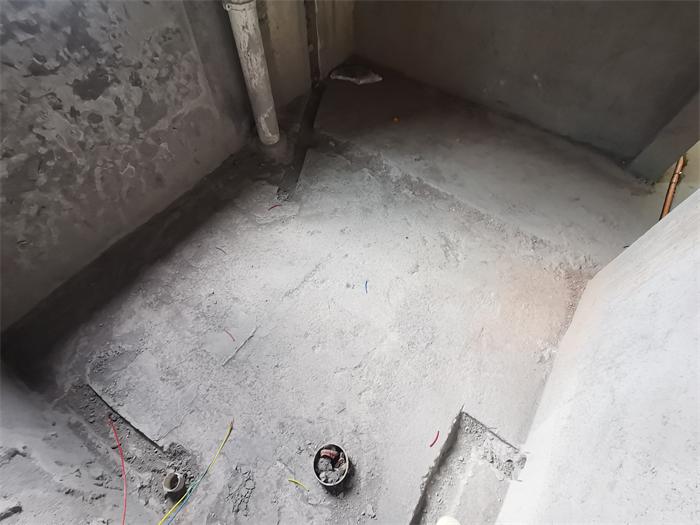

主卫，对角

发表于 2024-7-30 16:05:00

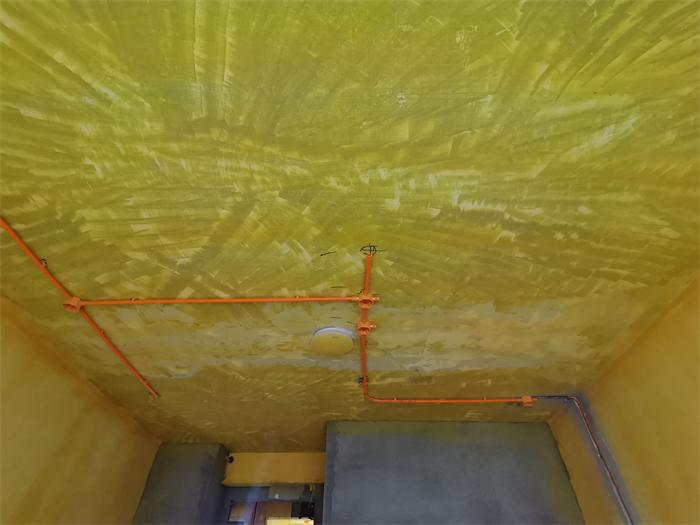

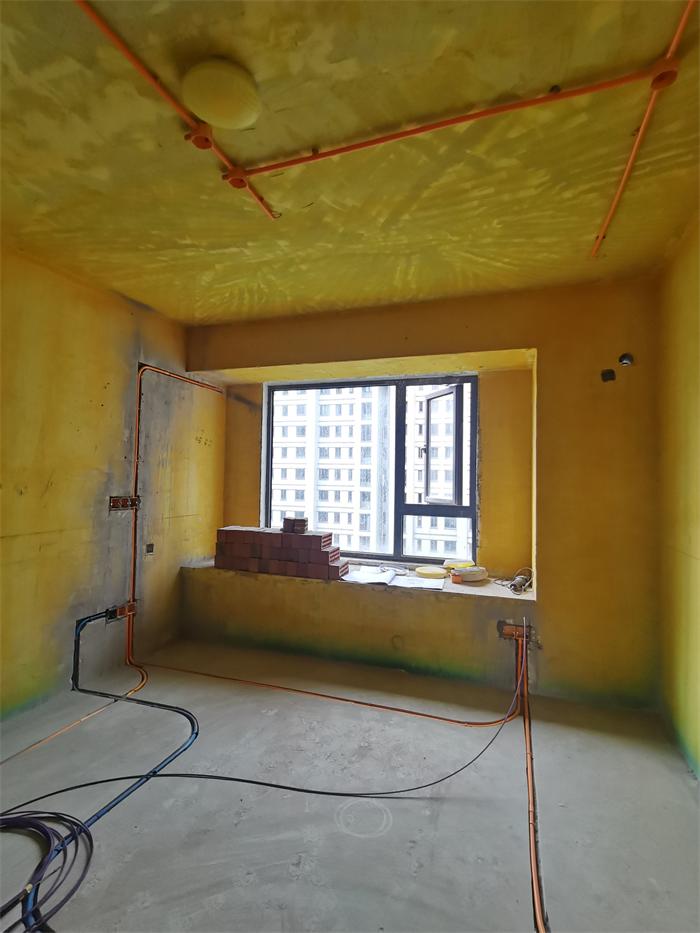

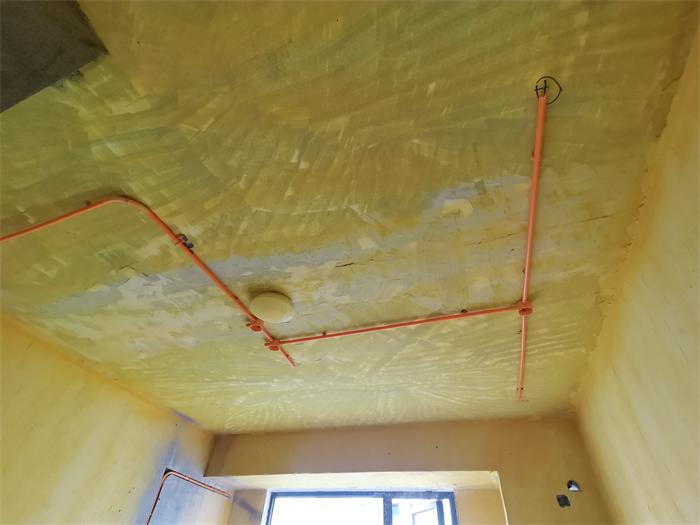

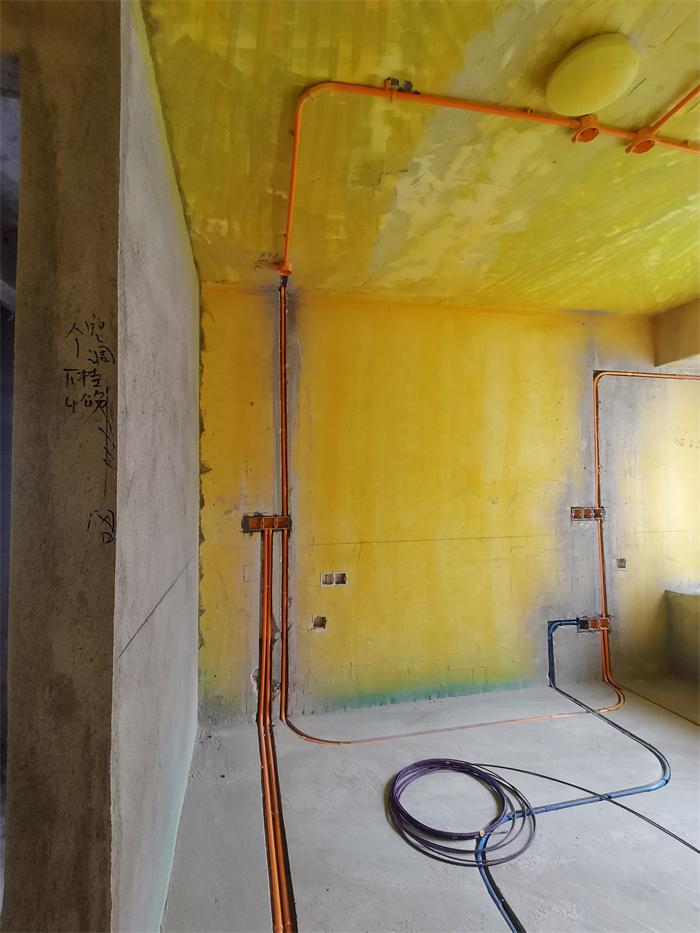

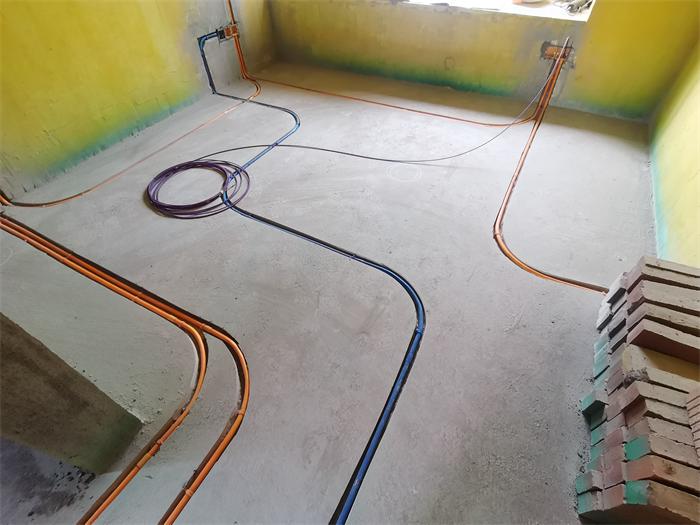

主卧，水电工艺，线管布置施工基本完成，穿线施工中。强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护

发表于 2024-7-30 16:05:24

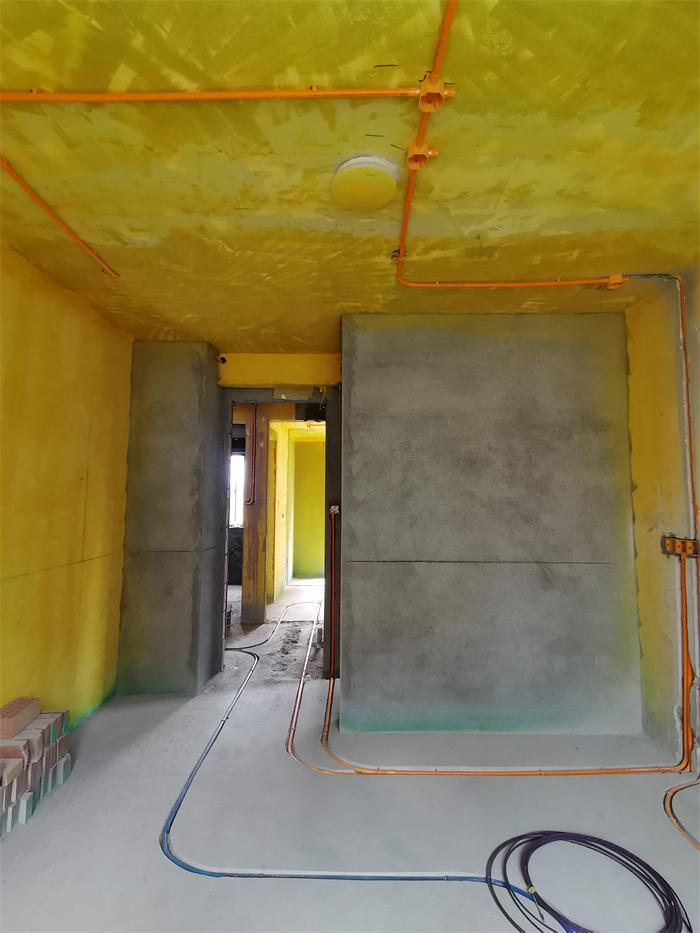

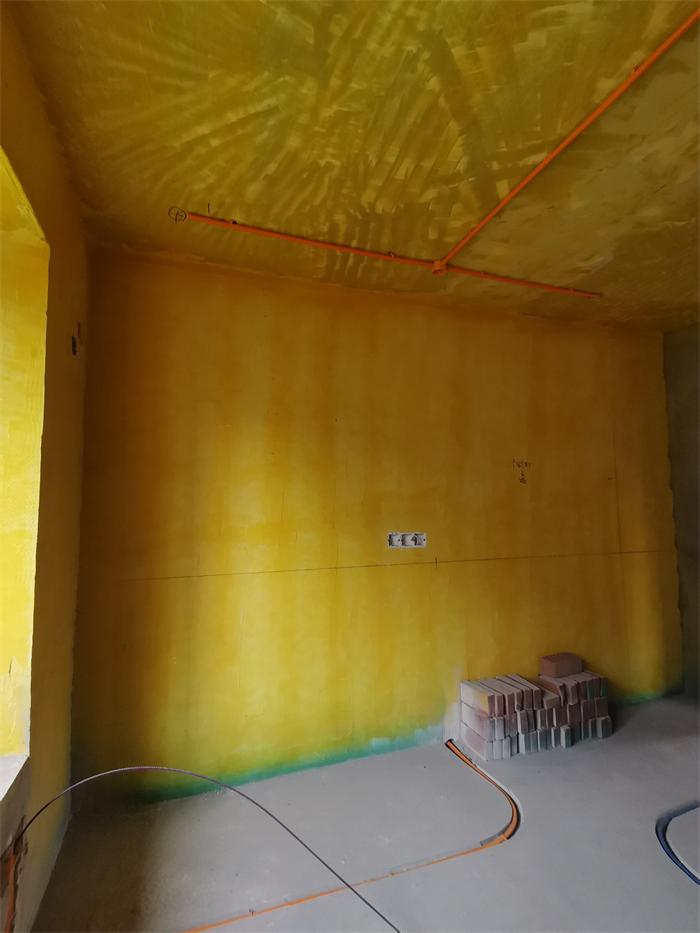

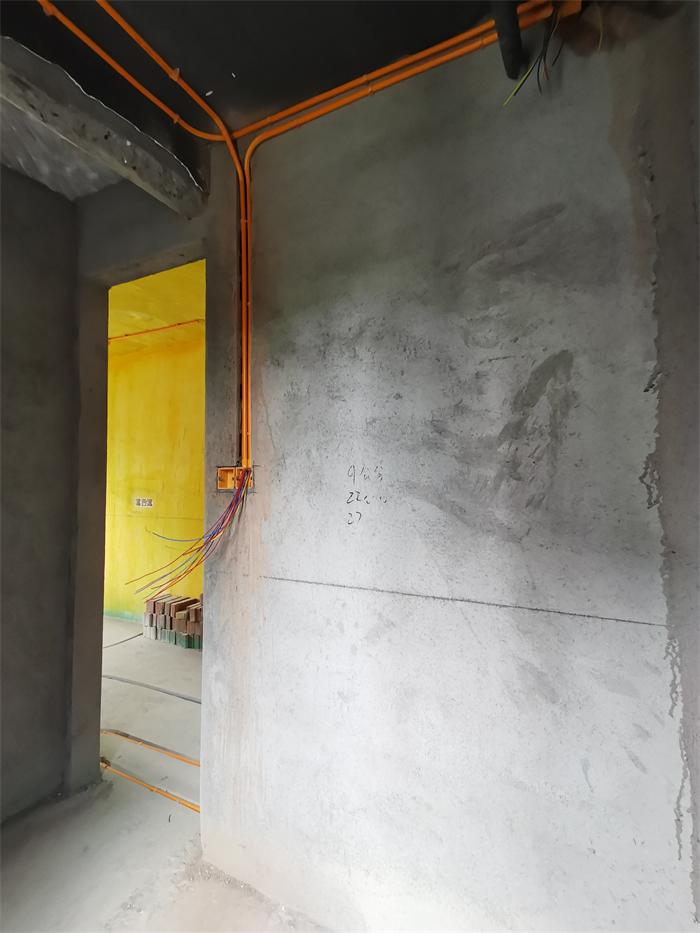

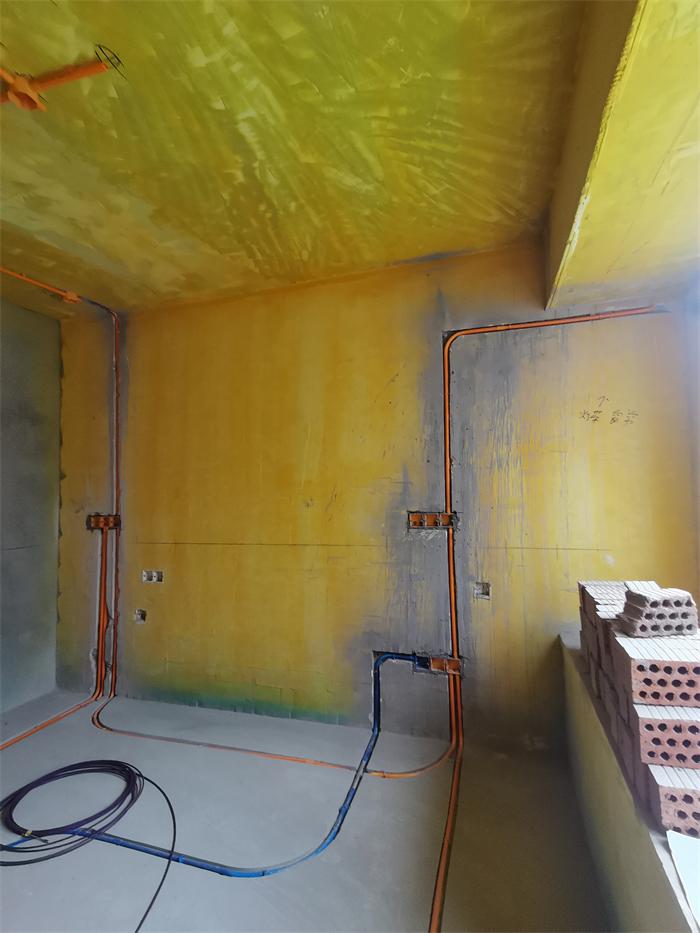

主卧，对角

发表于 2024-7-30 16:08:56

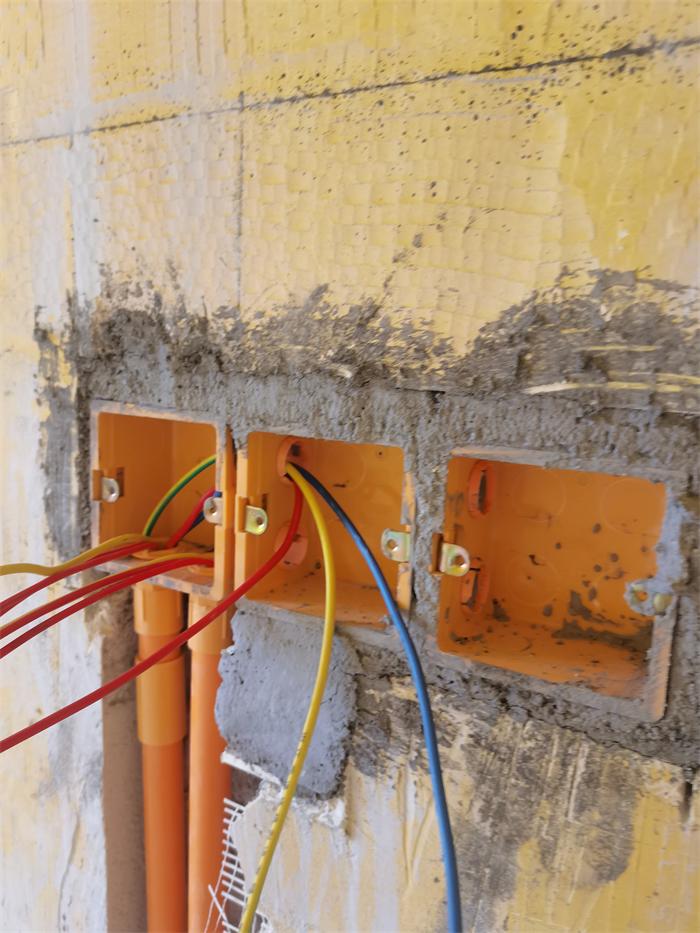

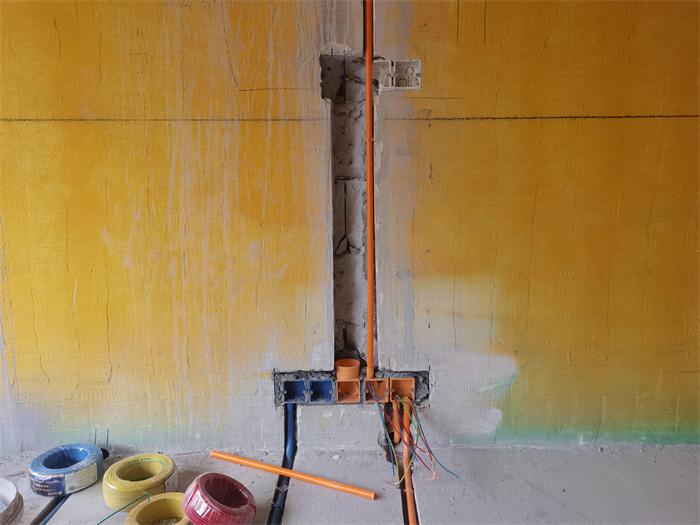

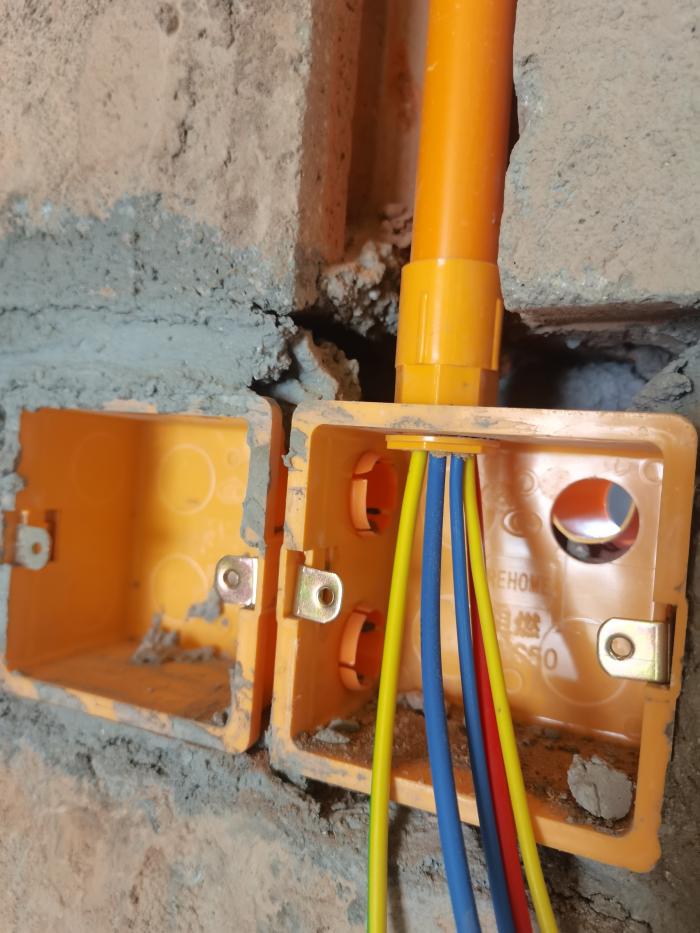

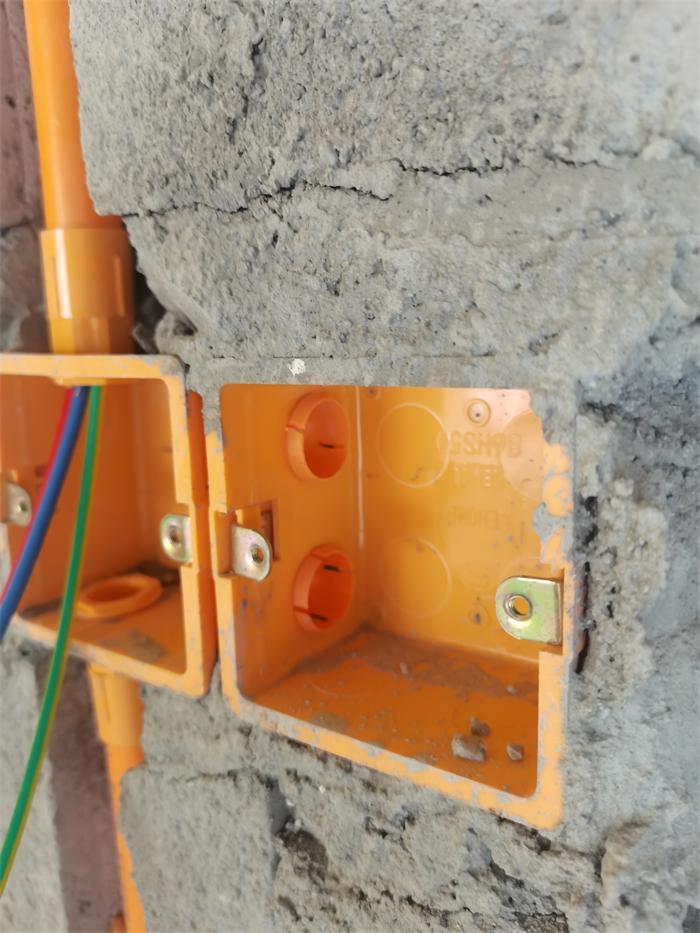

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2024-7-30 16:10:11

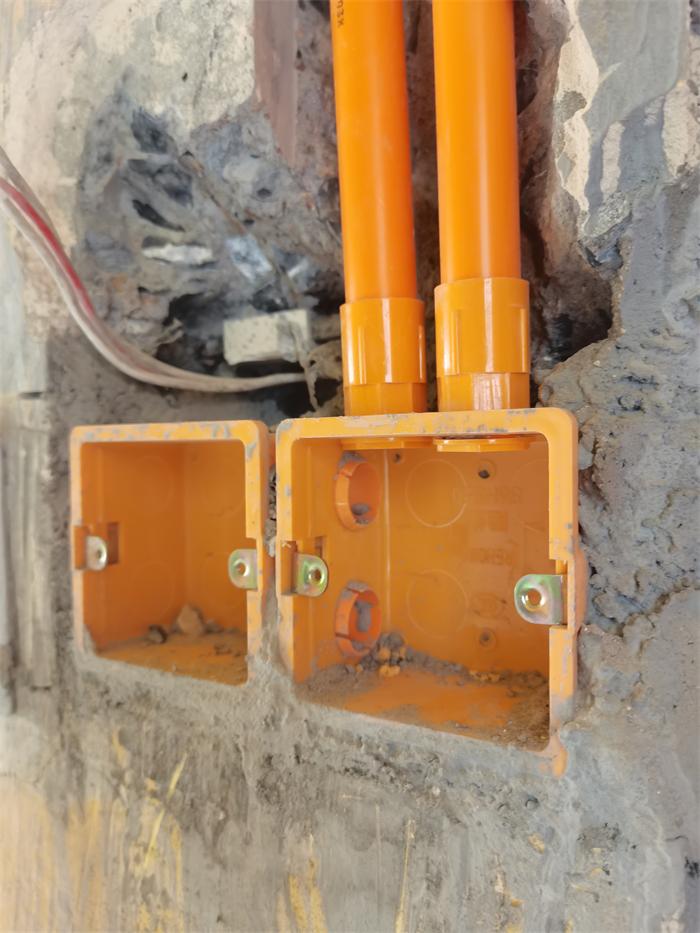

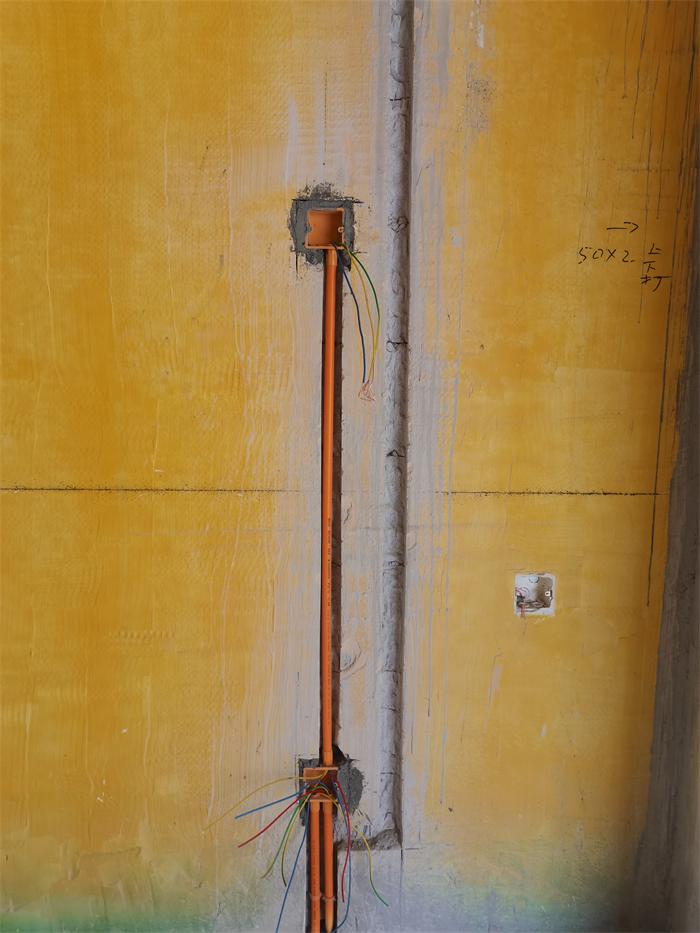

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2024-7-30 16:11:07

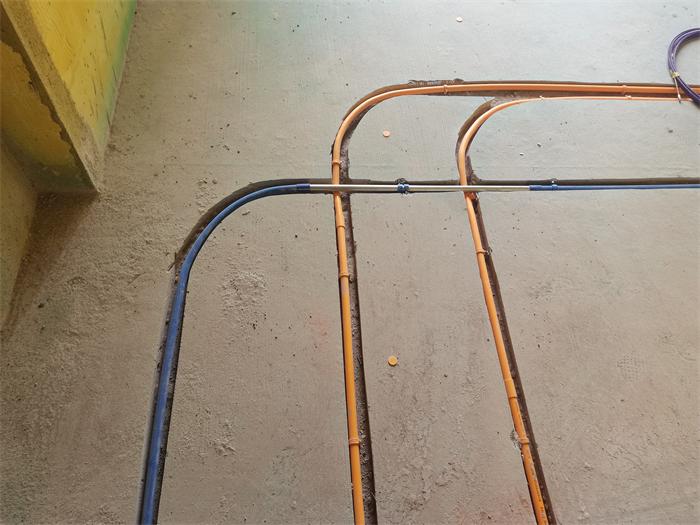

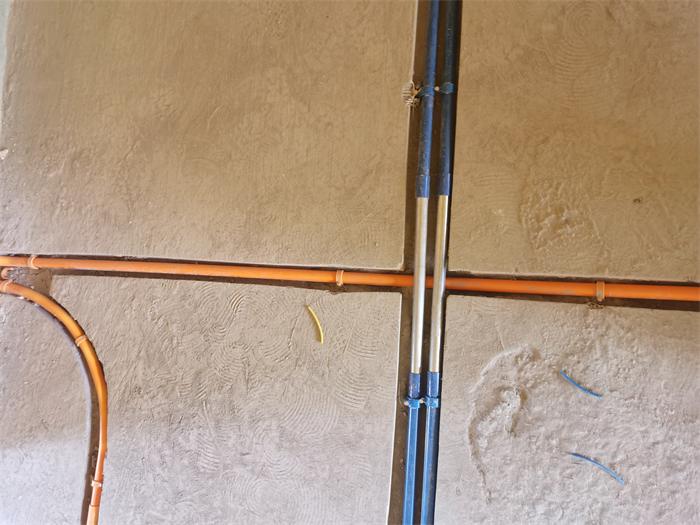

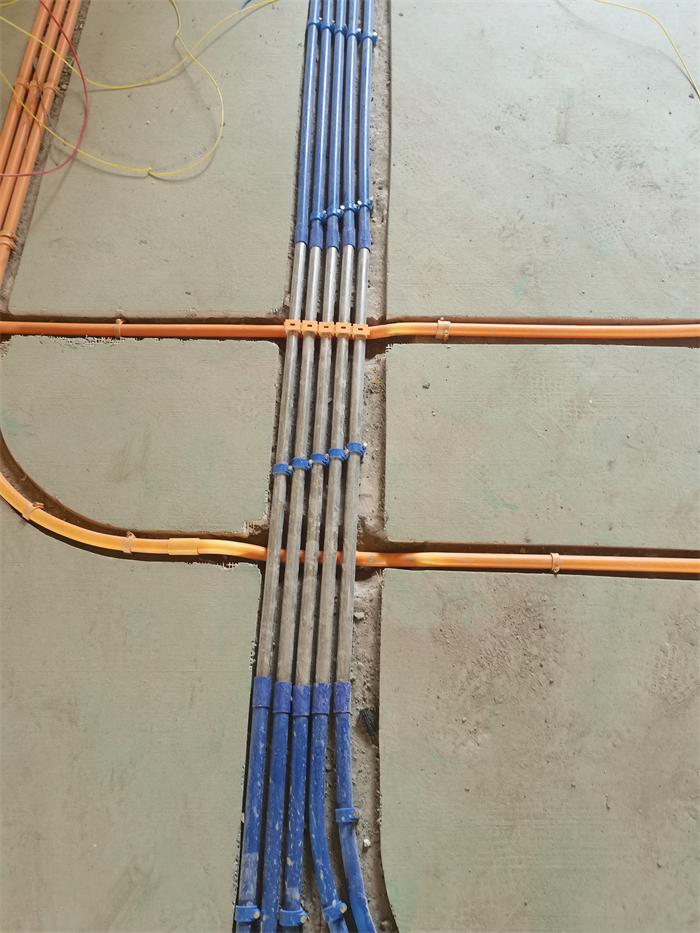

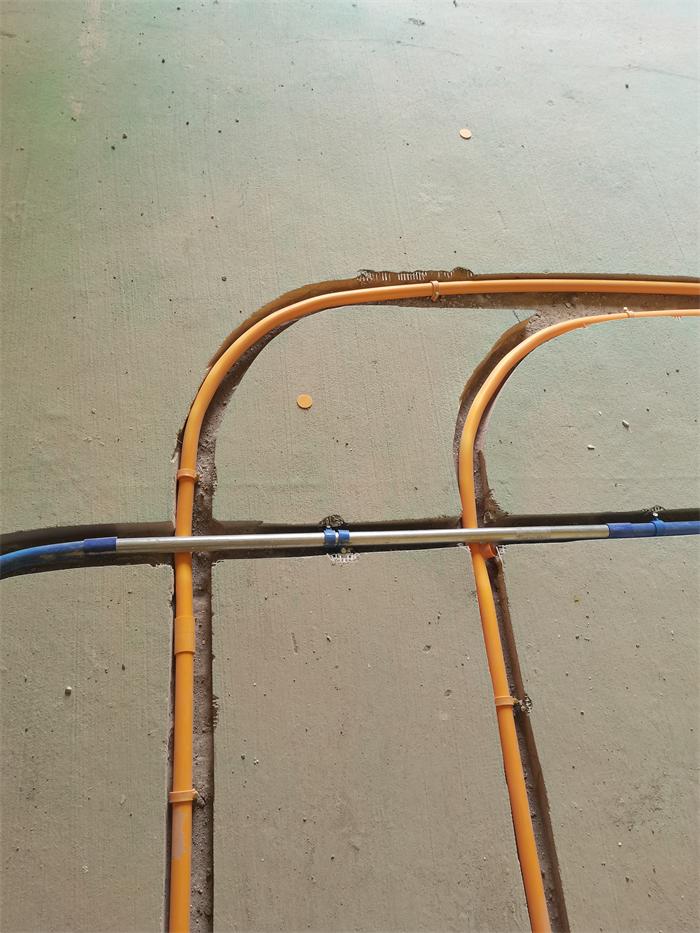

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2024-7-30 16:11:45

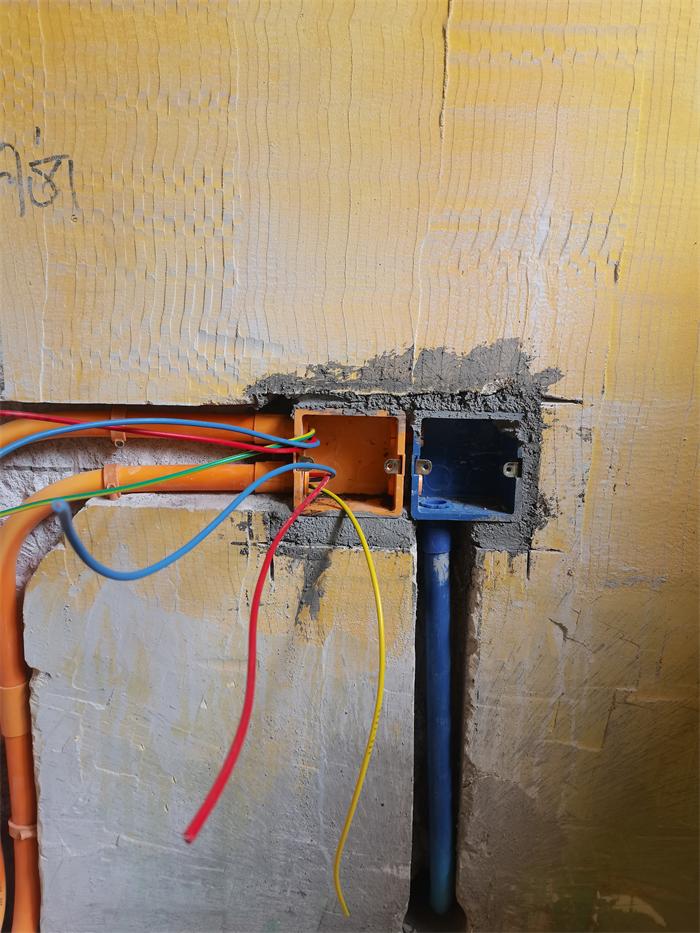

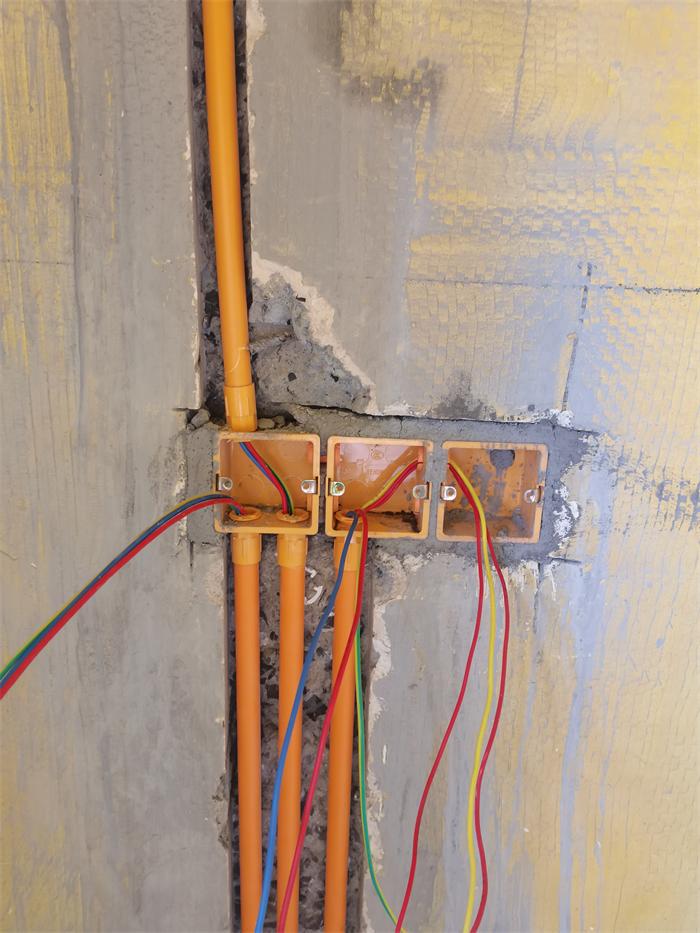

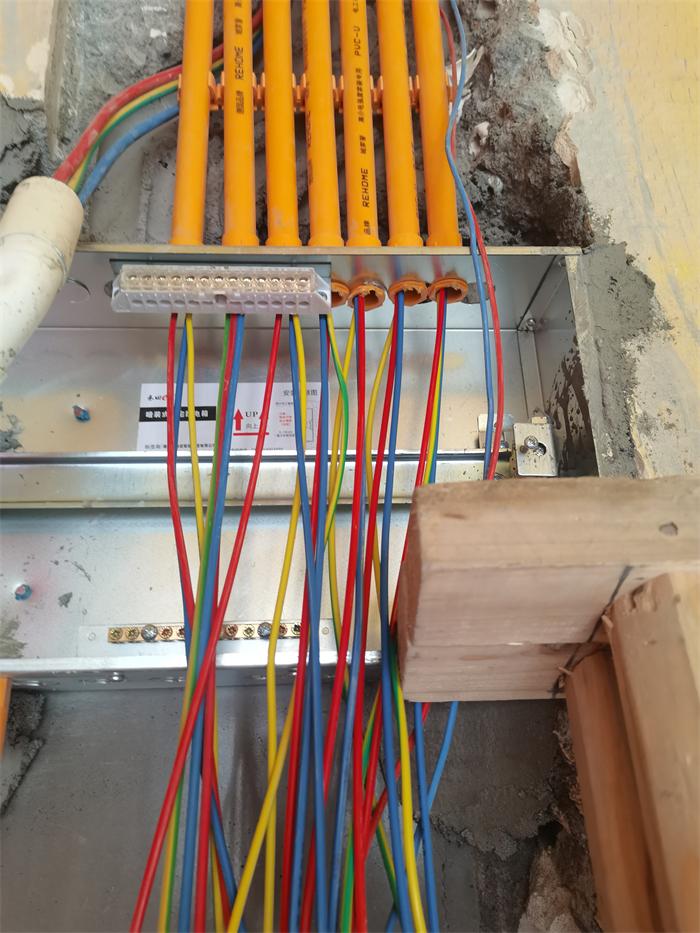

线管内电线也有规定的哦，同一根线管内穿线不得超过7根

发表于 2024-7-30 16:12:32

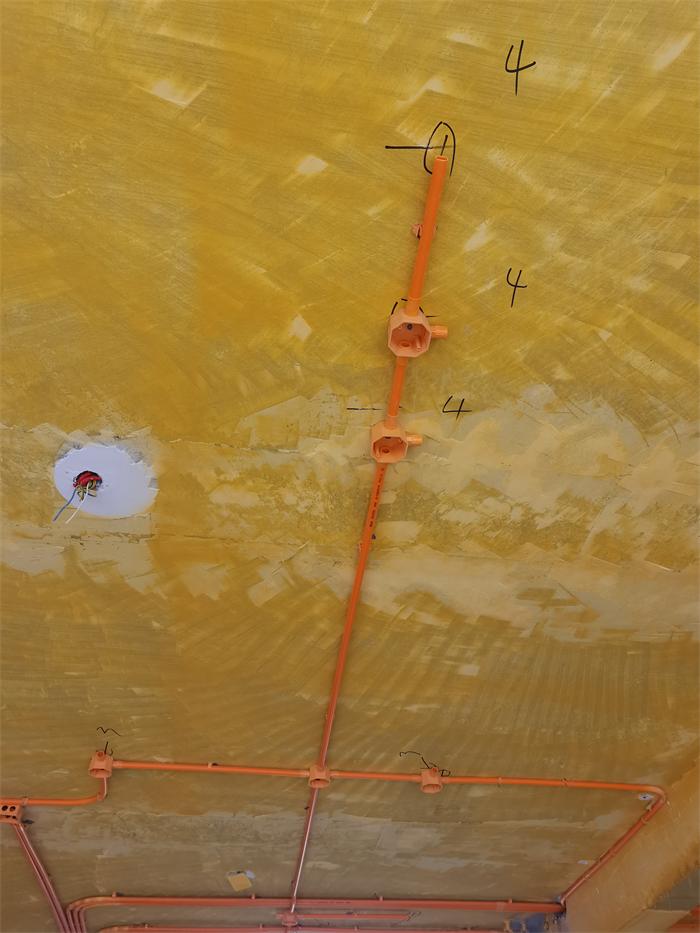

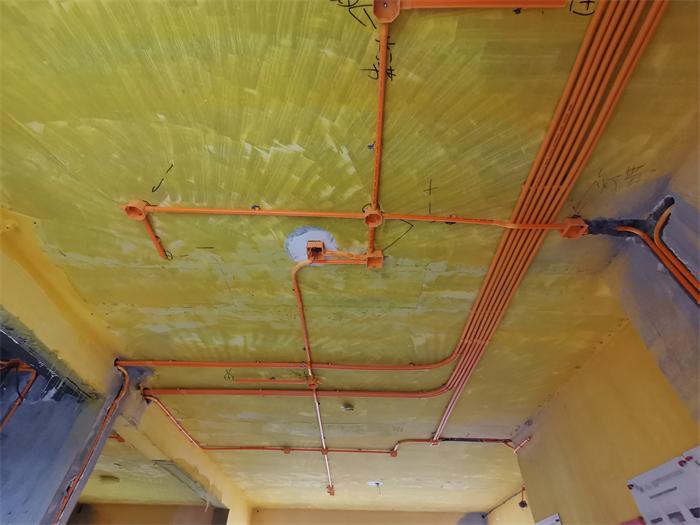

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2024-7-30 16:13:20

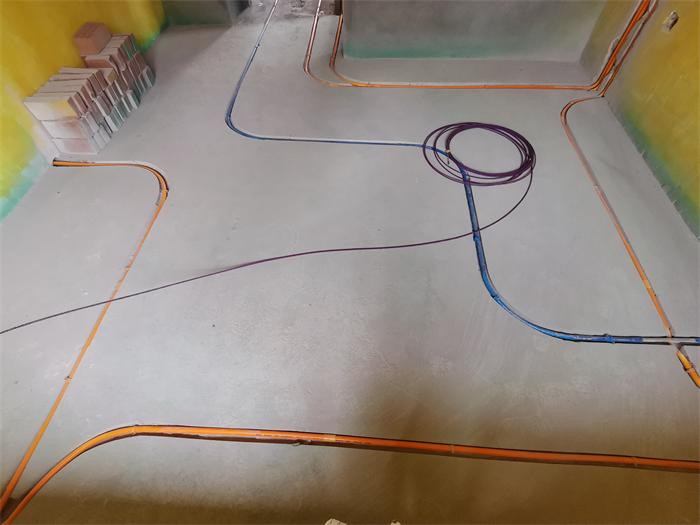

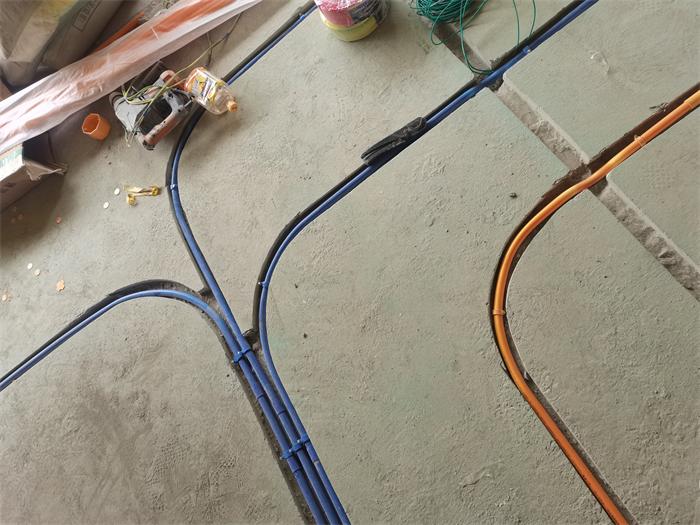

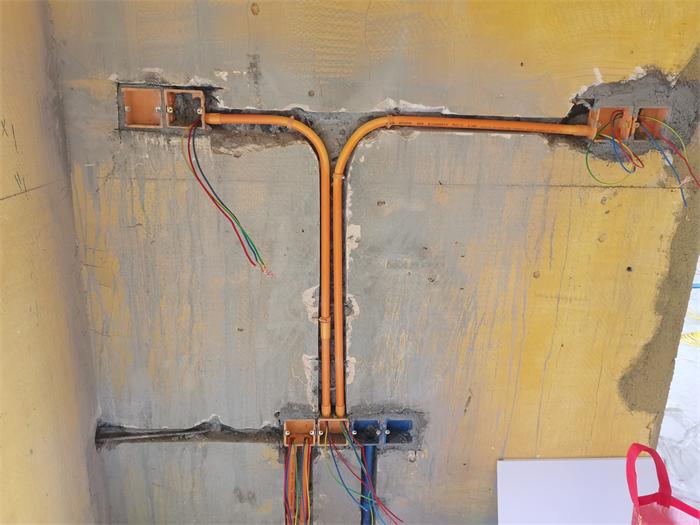

线槽转弯处大弧弯工艺施工，方便抽拉电线

发表于 2024-7-30 16:14:00

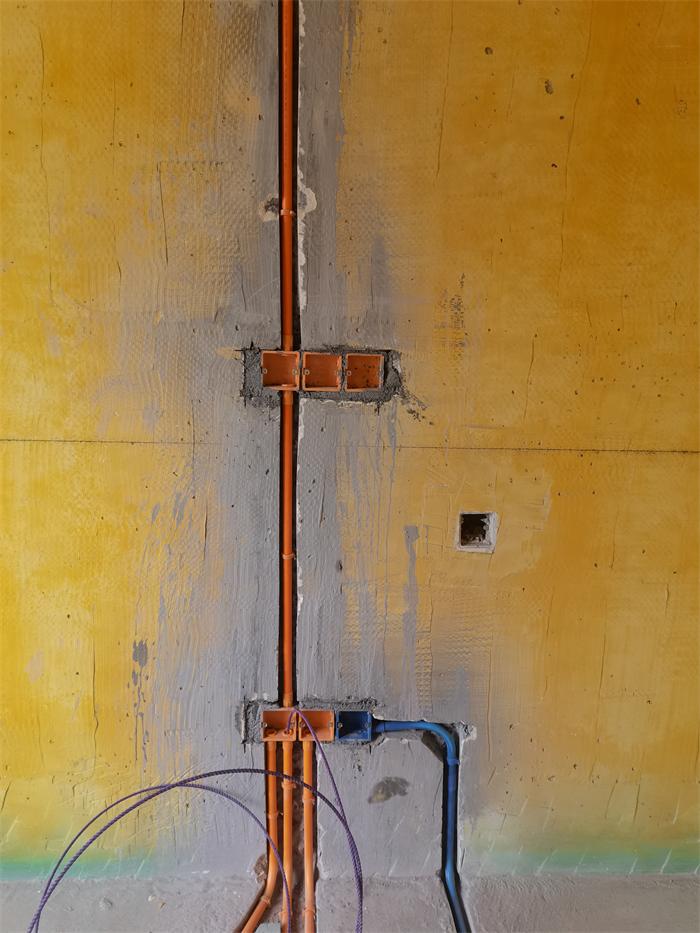

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。
