白鸽湖11-6#120 ㎡现代——家和丽舍

黄色线盒是强电，蓝色线盒是弱电，线盒与线盒并排预埋添加快速连接件，防止水泥砂浆进入线盒，保护电线

杯梳是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管

八角盒用于和杯梳连接线管，可以防止电线被箱、盒的开口处划伤

黄蜡管:具有良好的柔软性、弹性、绝缘性和耐化学性，适用于电机、电器、仪表、无线电等装置的布线绝缘和机械保护

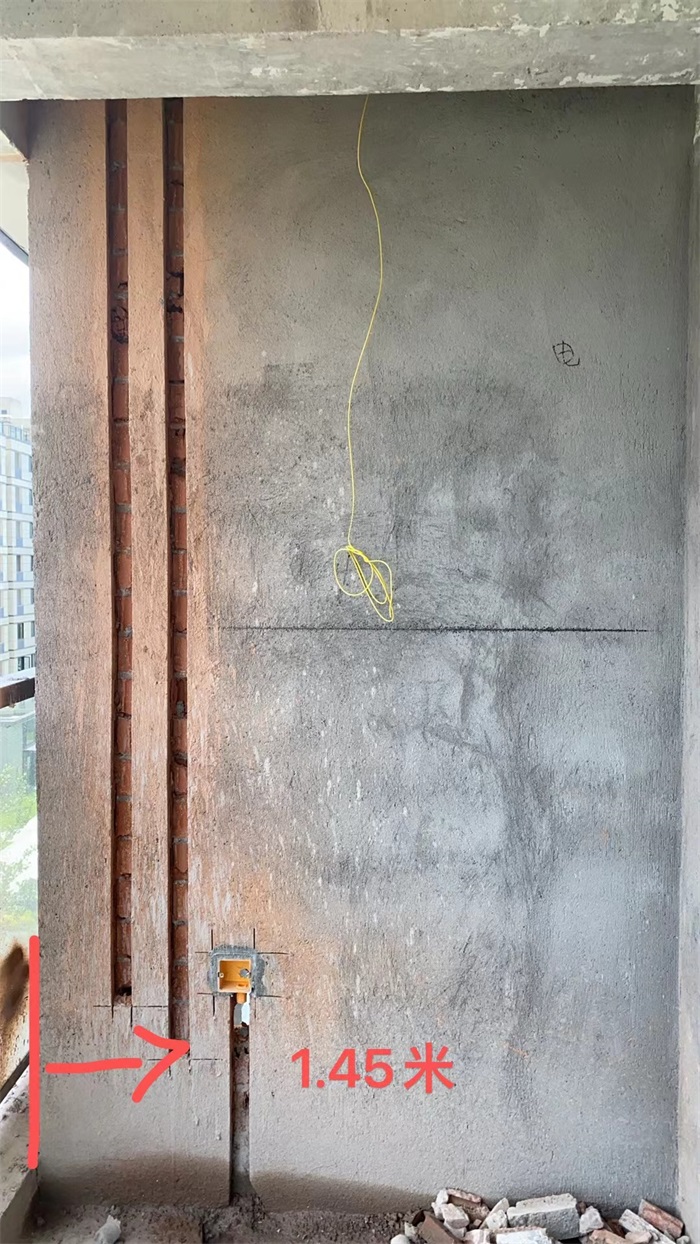

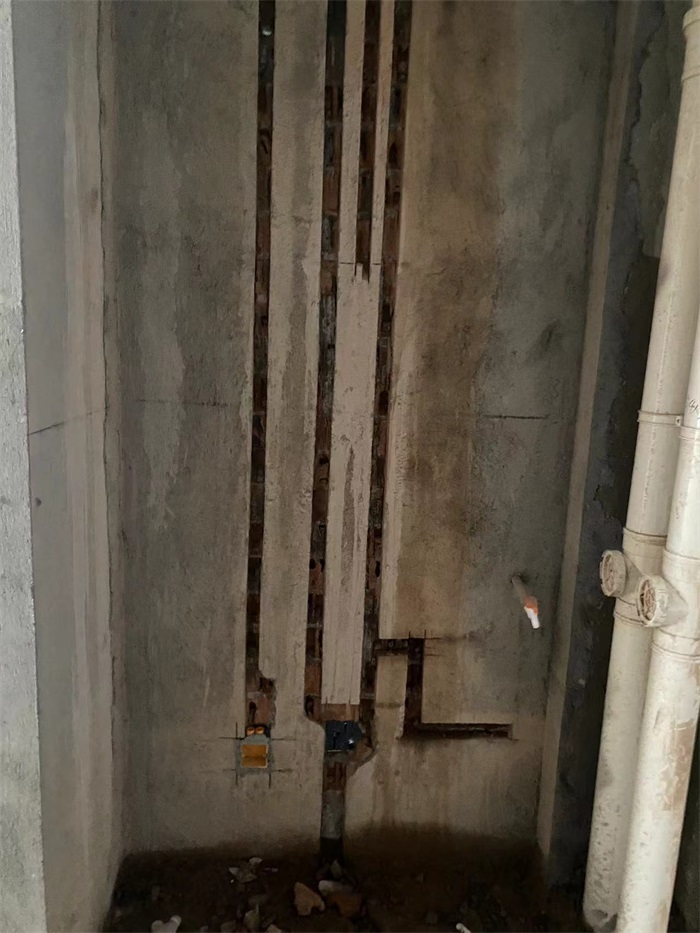

开槽：弹好墨线以后就是开暗槽，用专业工具切割机按线路割开槽面，再用电锤开槽。对于开槽来说，最重要的就是走线必须横平竖直，这是可以用肉眼直接判断的一个施工是否规范的直观评判标准。

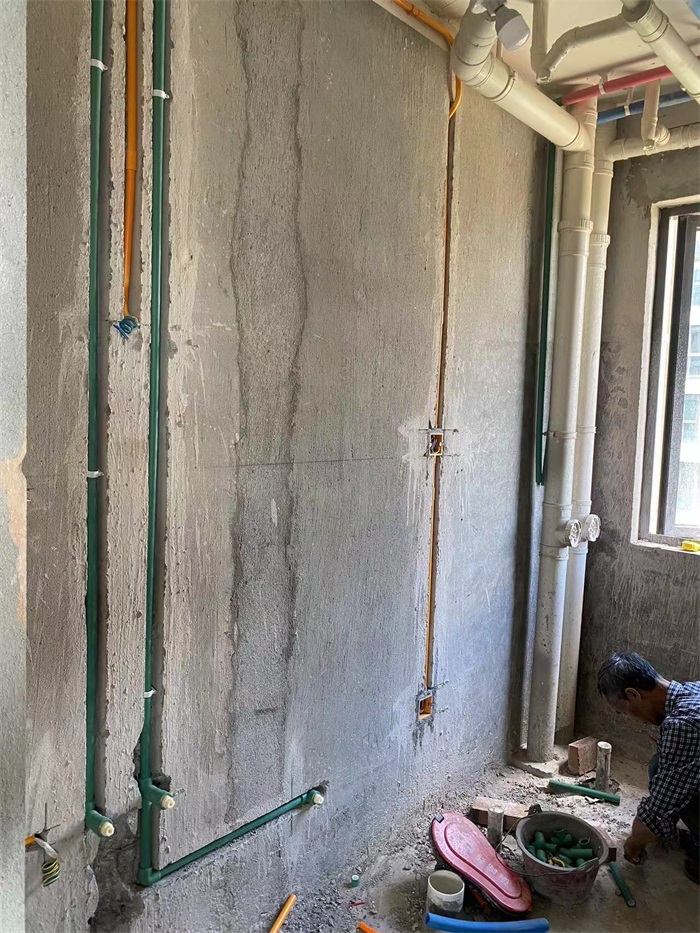

水电开槽阶段

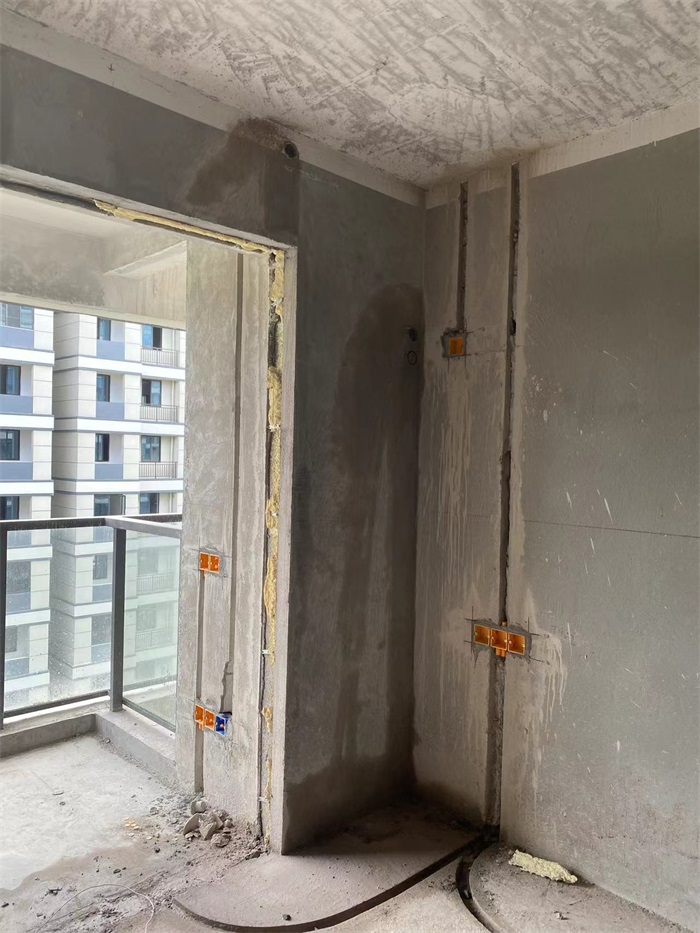

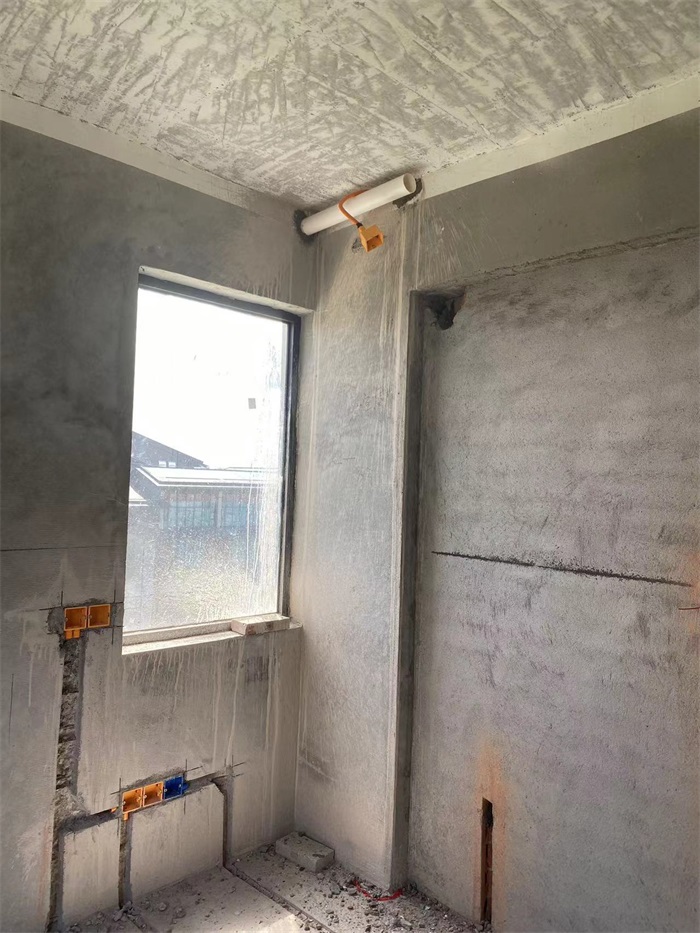

暗埋线盒阶段

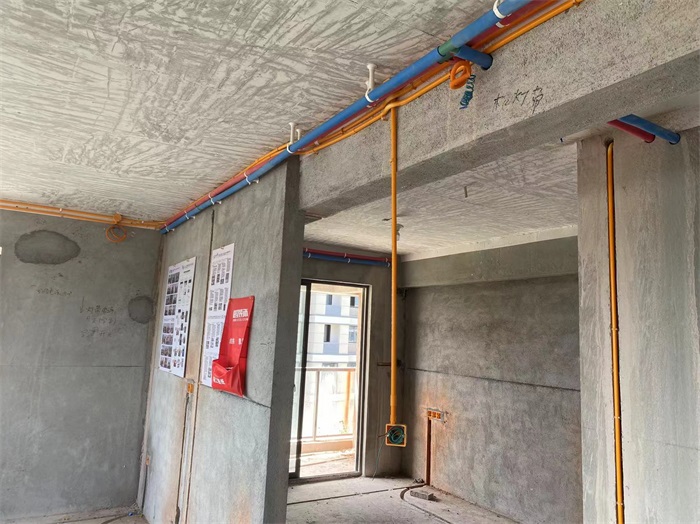

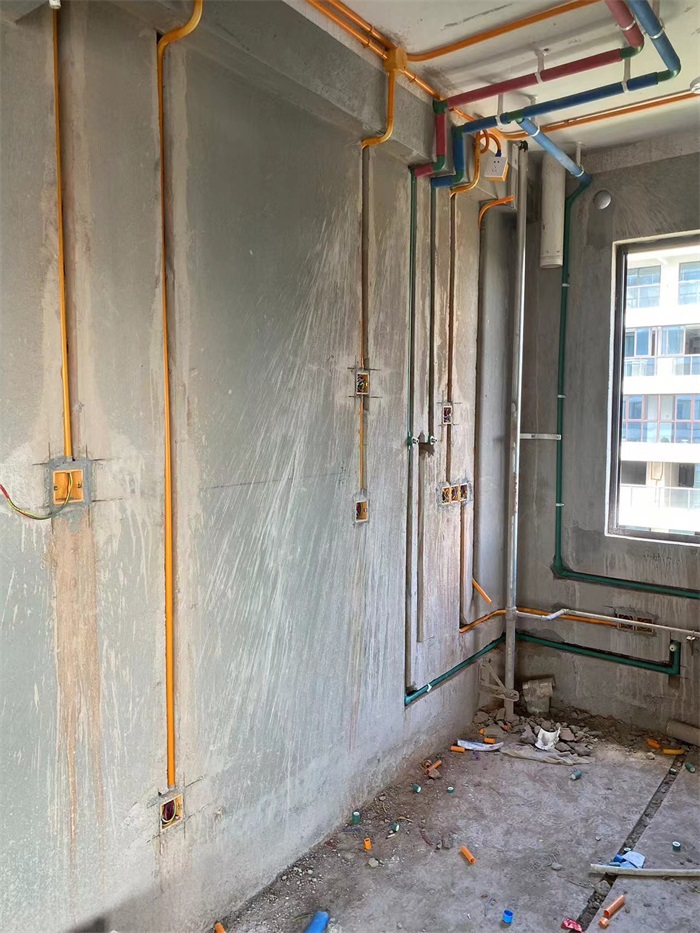

客餐厅水电安装阶段

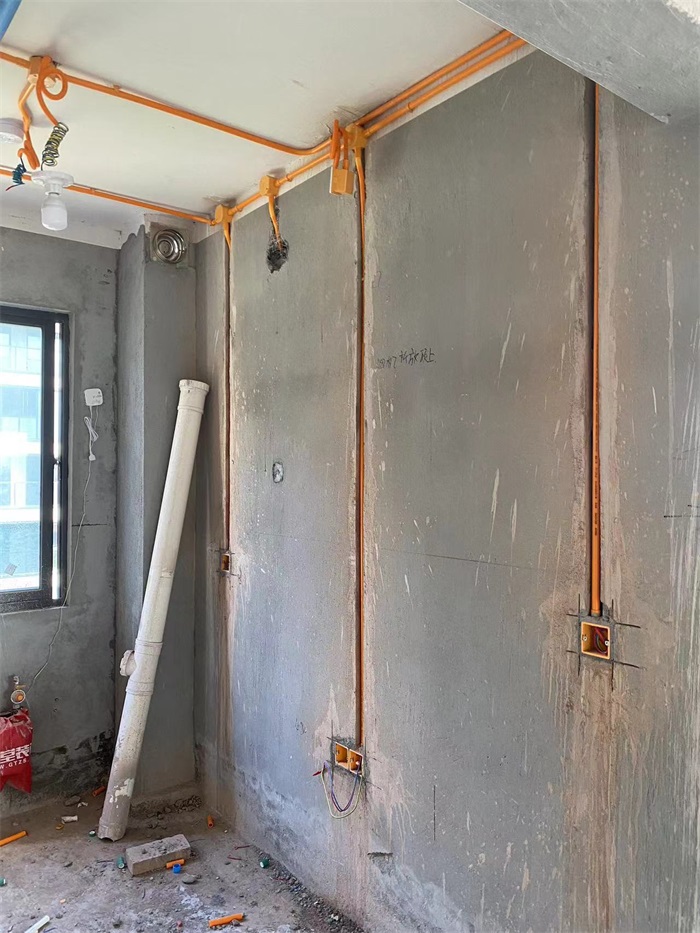

所有线管采用直径20中型线管。同一根线管内穿线不得超过7根。

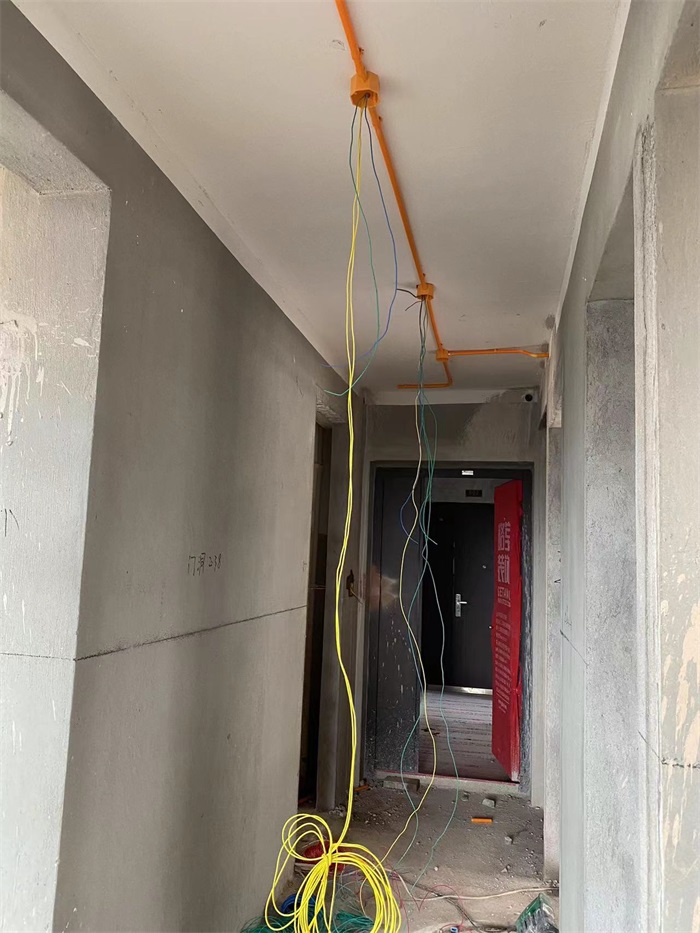

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。
