常山漫悦湾5-1-17#160㎡现代——煦风停泊留雅静

发表于 2024-8-20 16:15:08

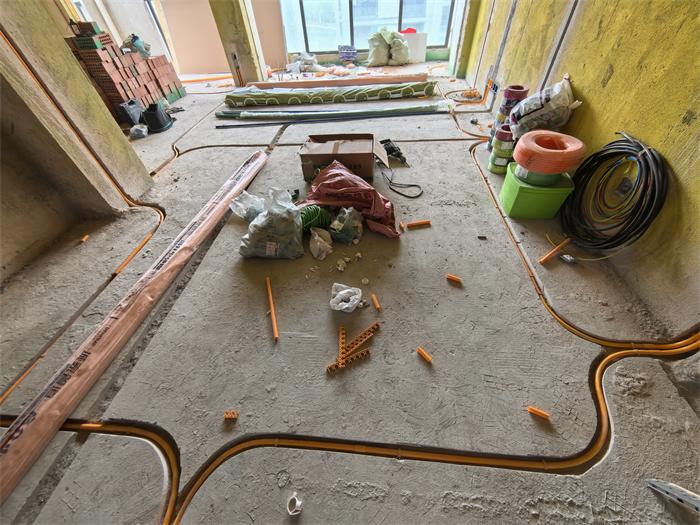

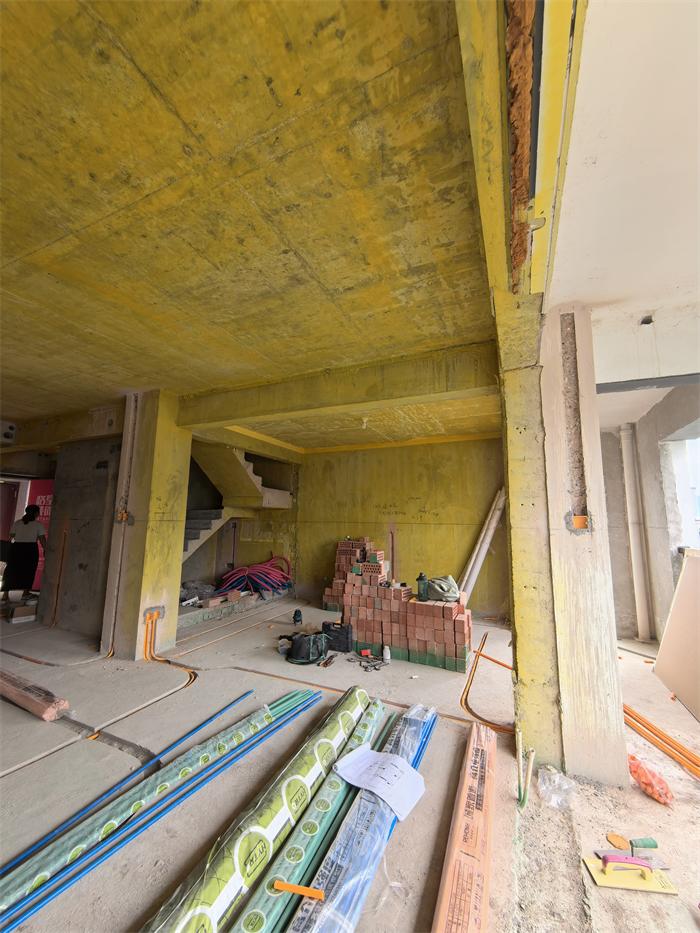

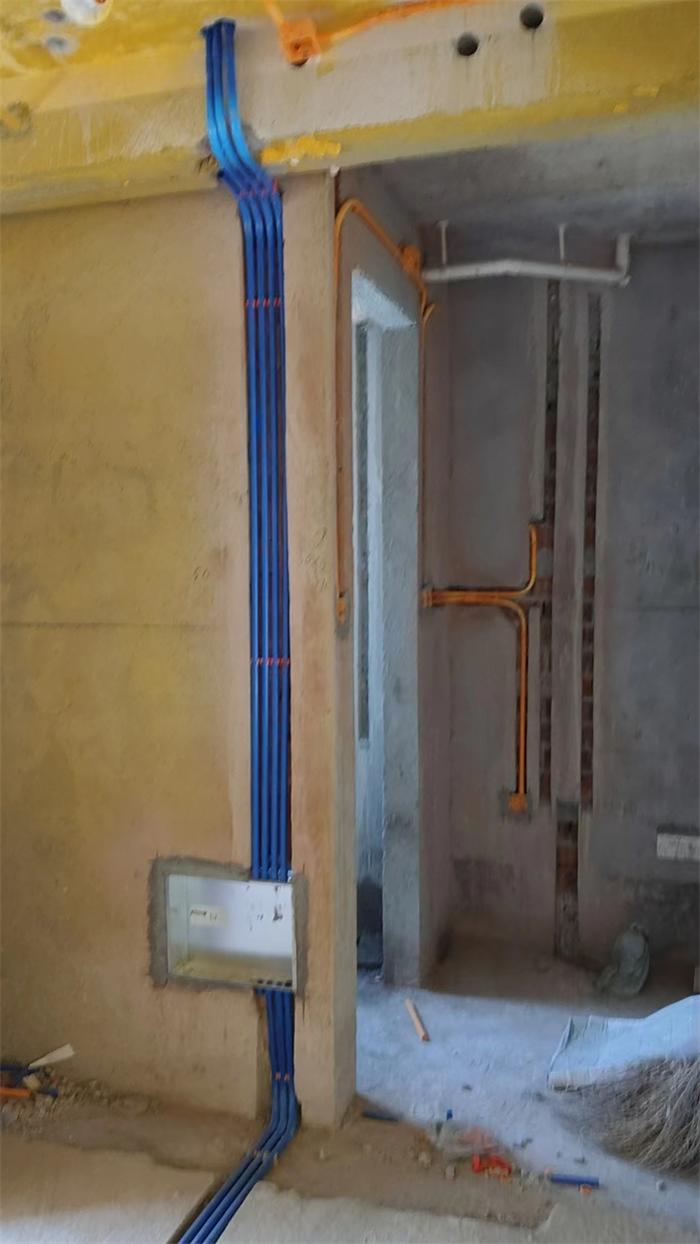

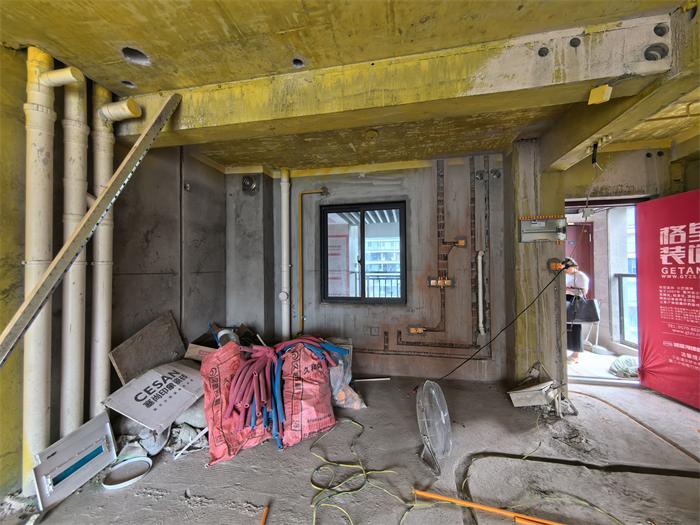

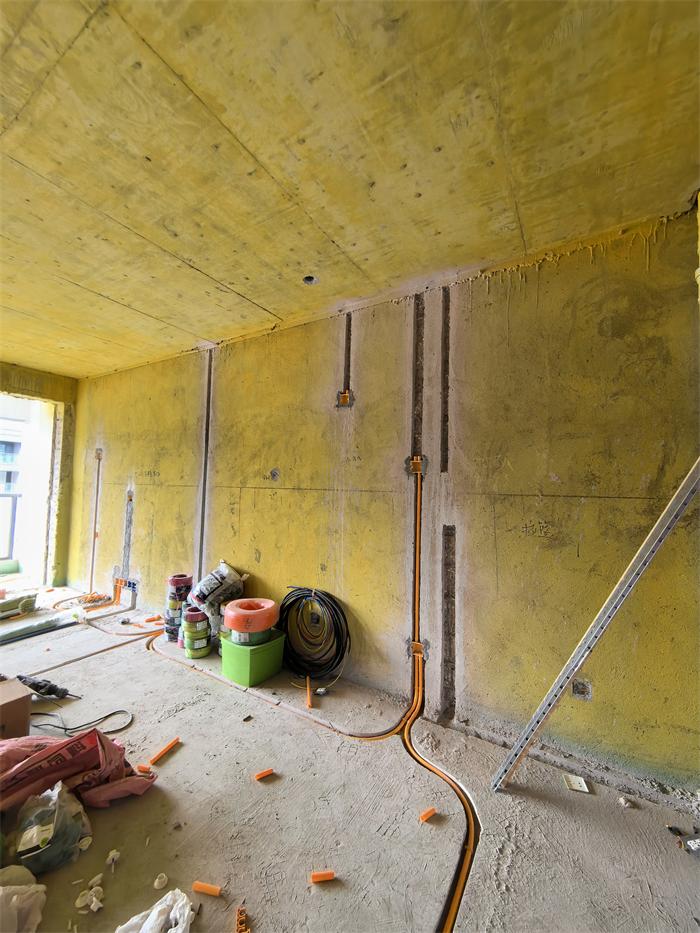

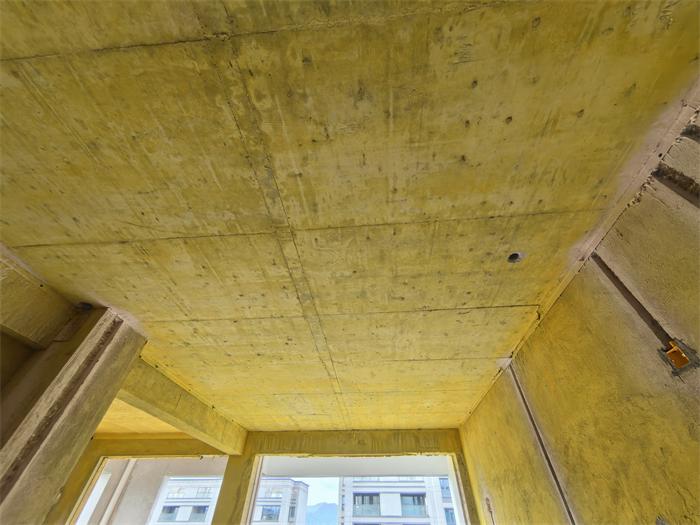

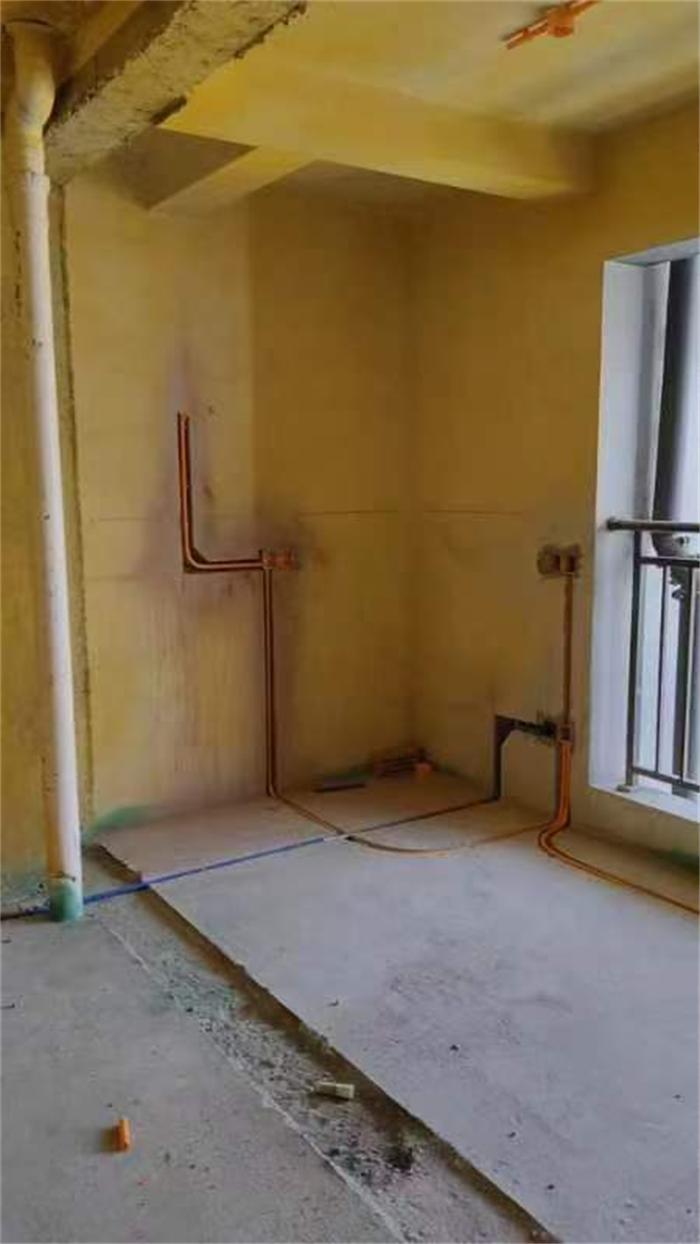

一楼客餐厅，水电工艺，线管布置施工

发表于 2024-8-20 16:15:35

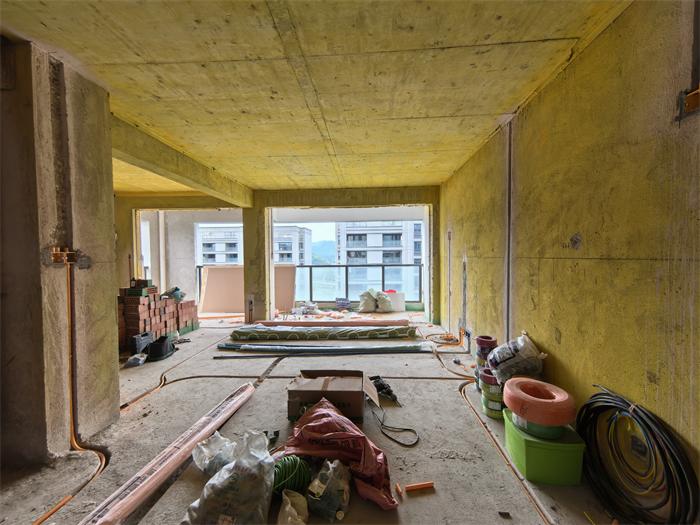

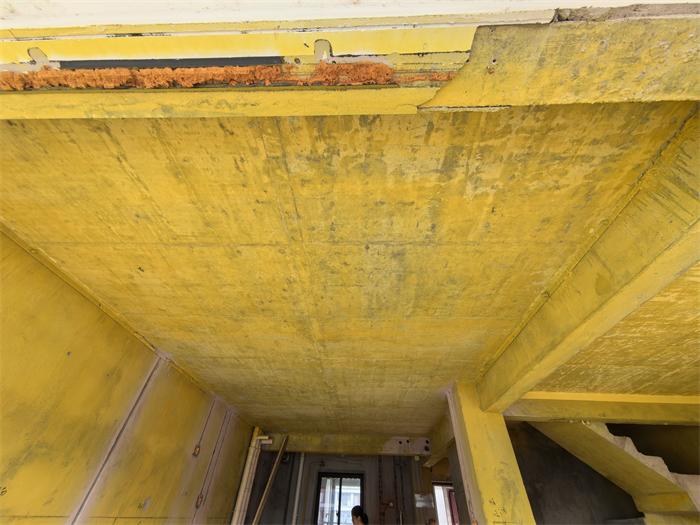

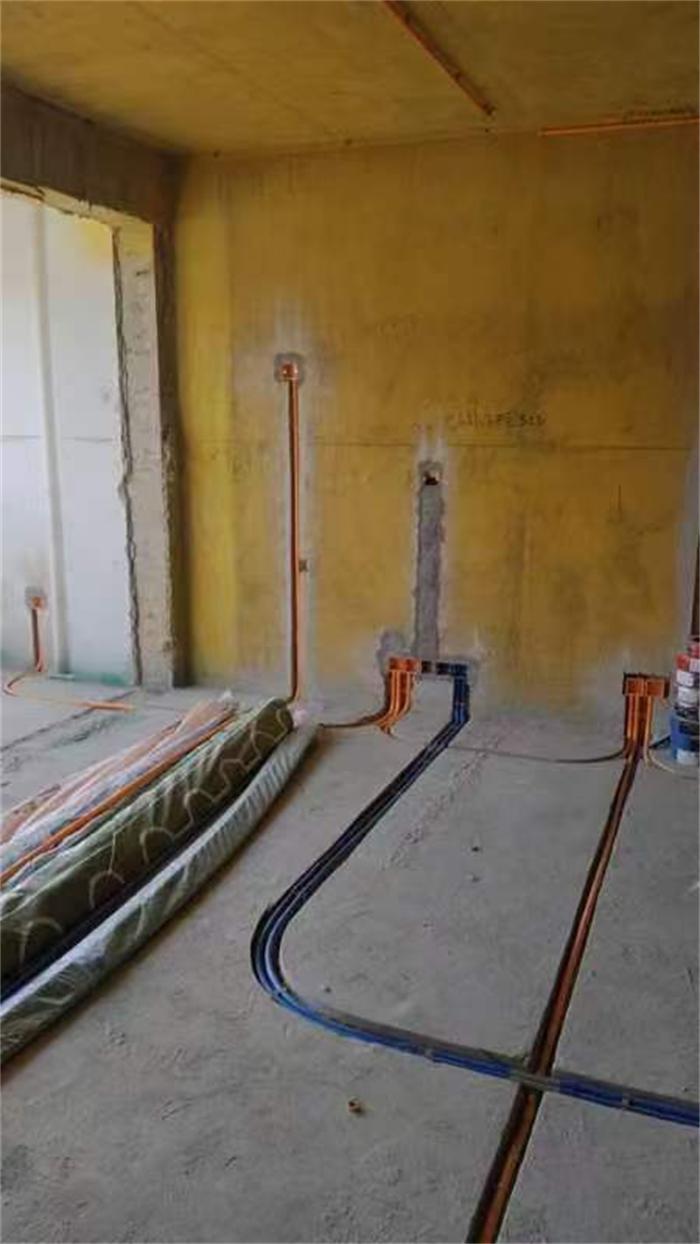

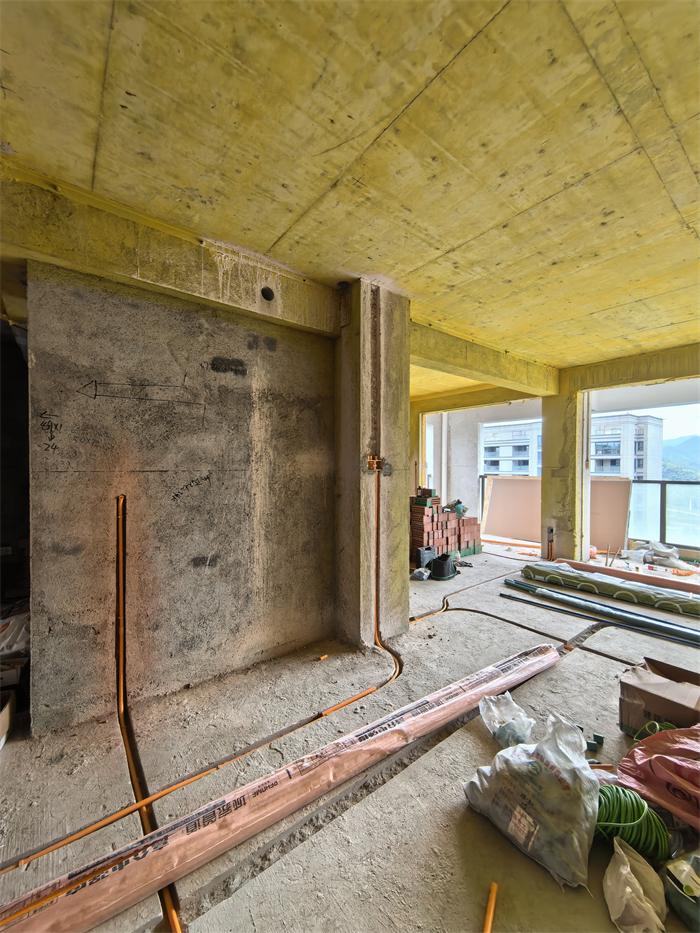

一楼客餐厅，对角

发表于 2024-8-20 16:16:40

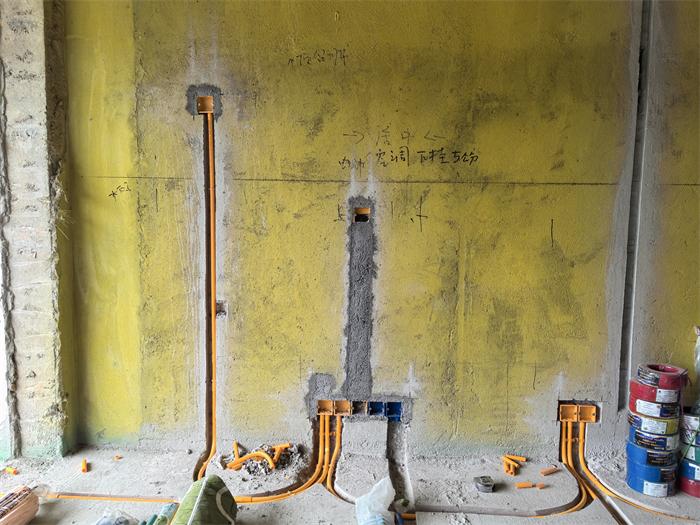

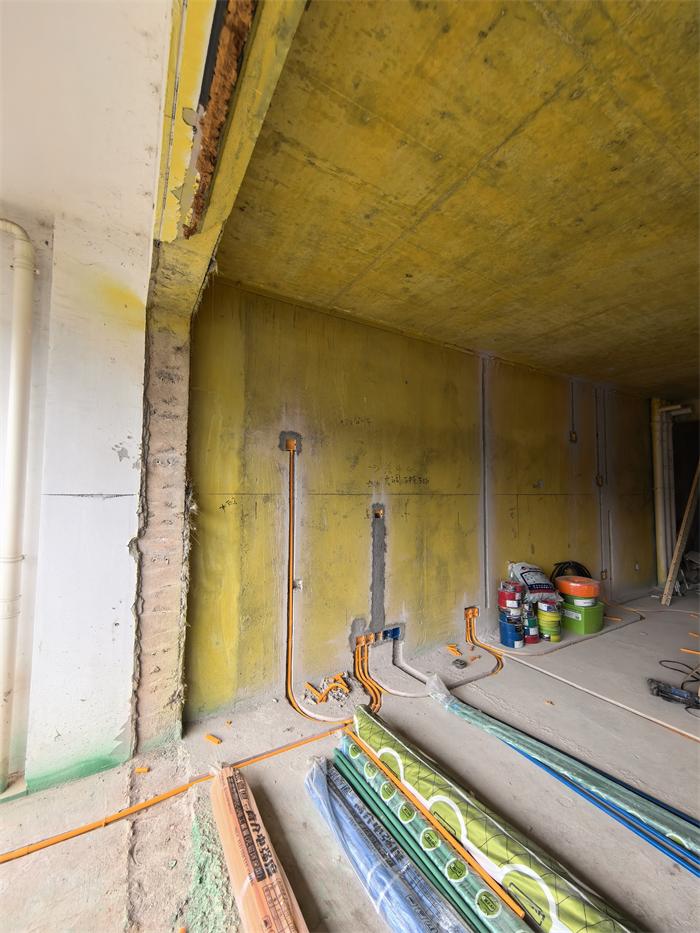

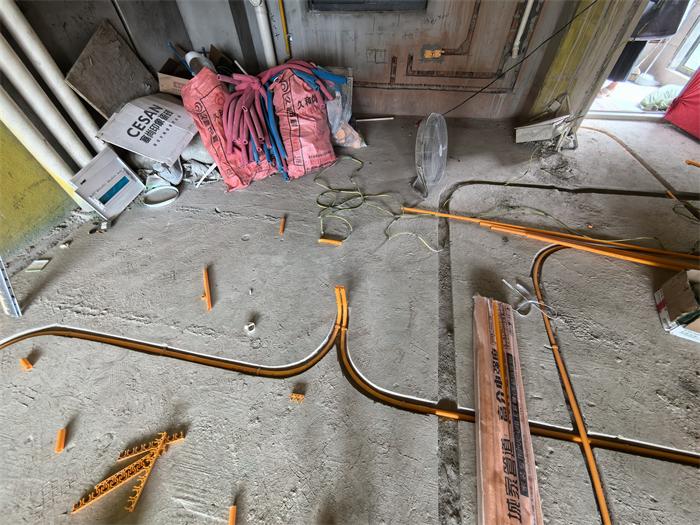

一楼厨房，水电工艺，暗盒预埋，线管布置施工

发表于 2024-8-20 16:17:49

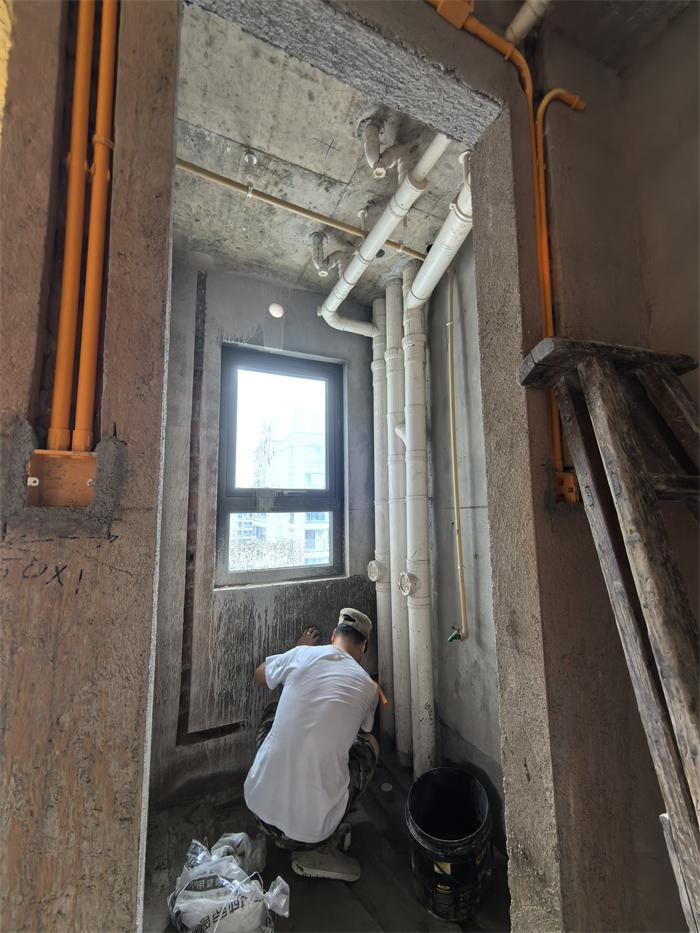

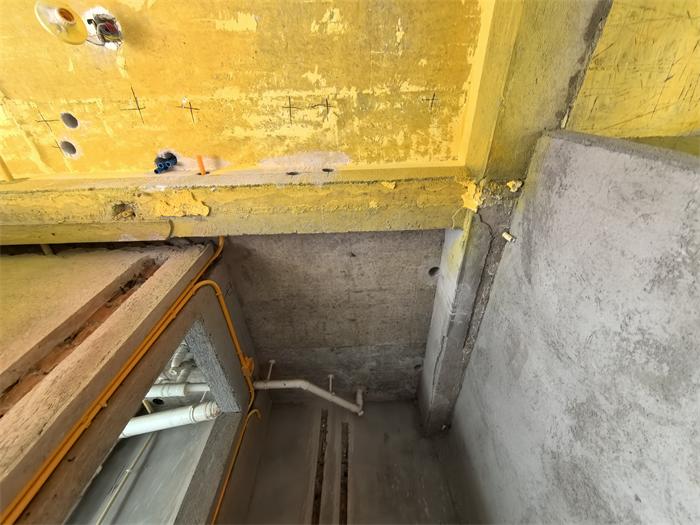

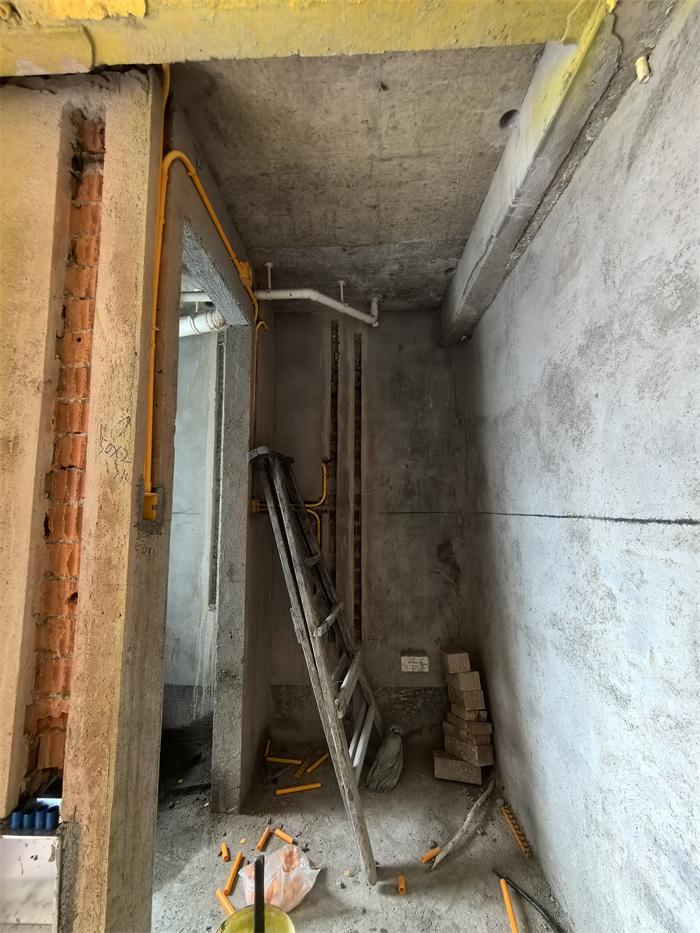

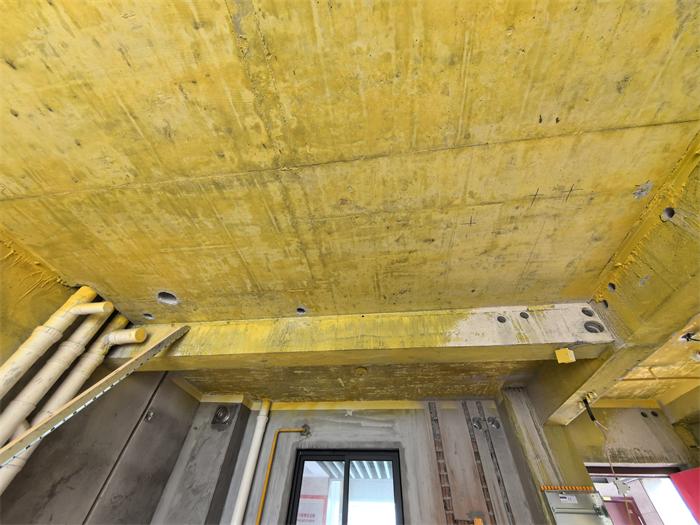

一楼卫生间干区，水电工艺，暗盒预埋，线管布置施工

发表于 2024-8-20 16:18:56

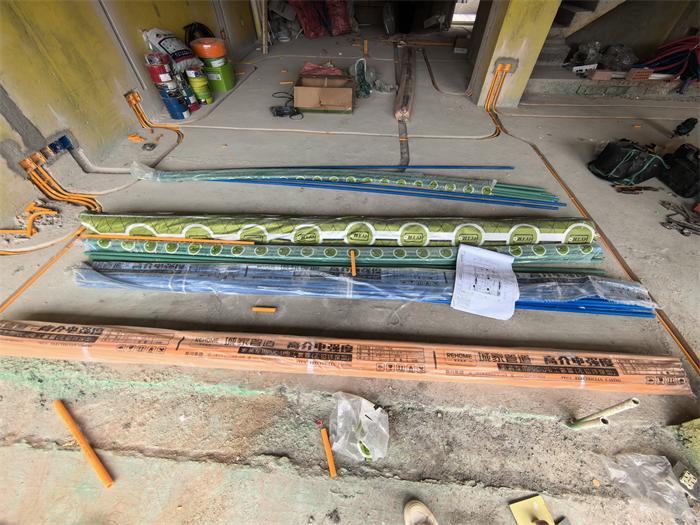

师傅线管布置施工中

发表于 2024-8-20 16:20:55

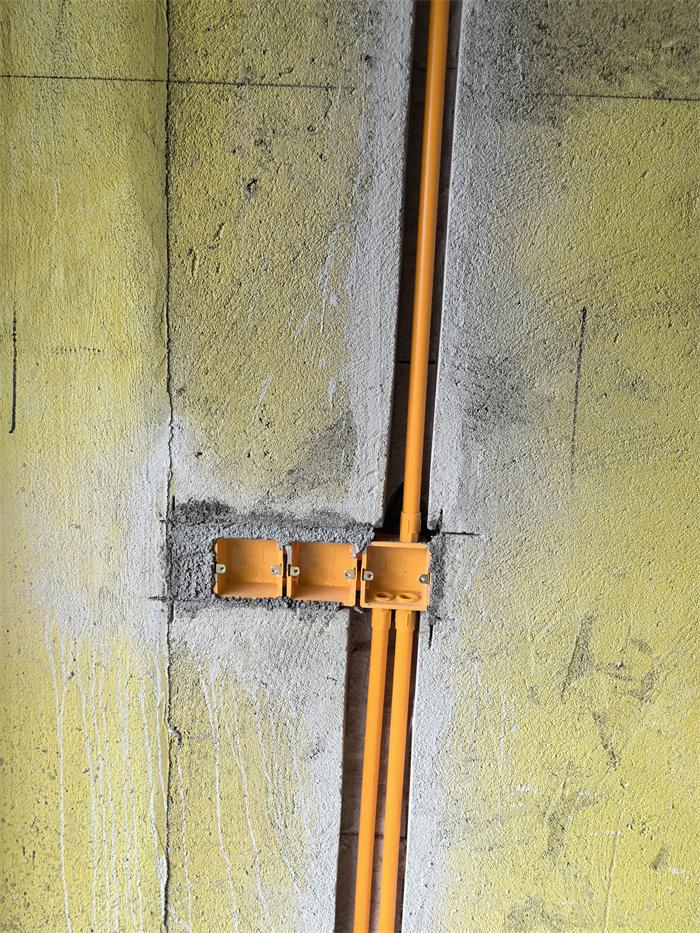

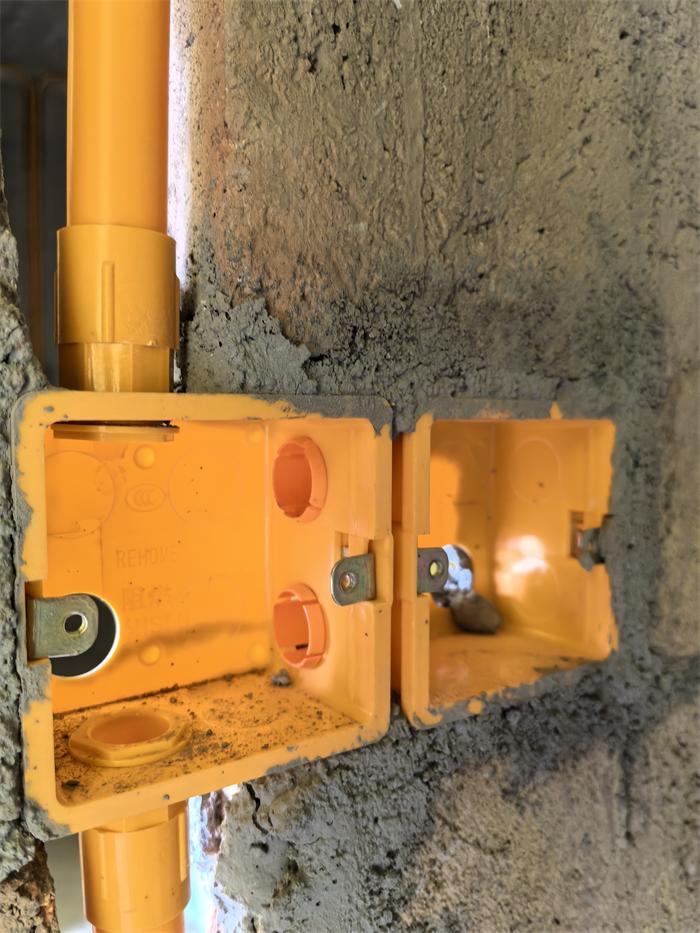

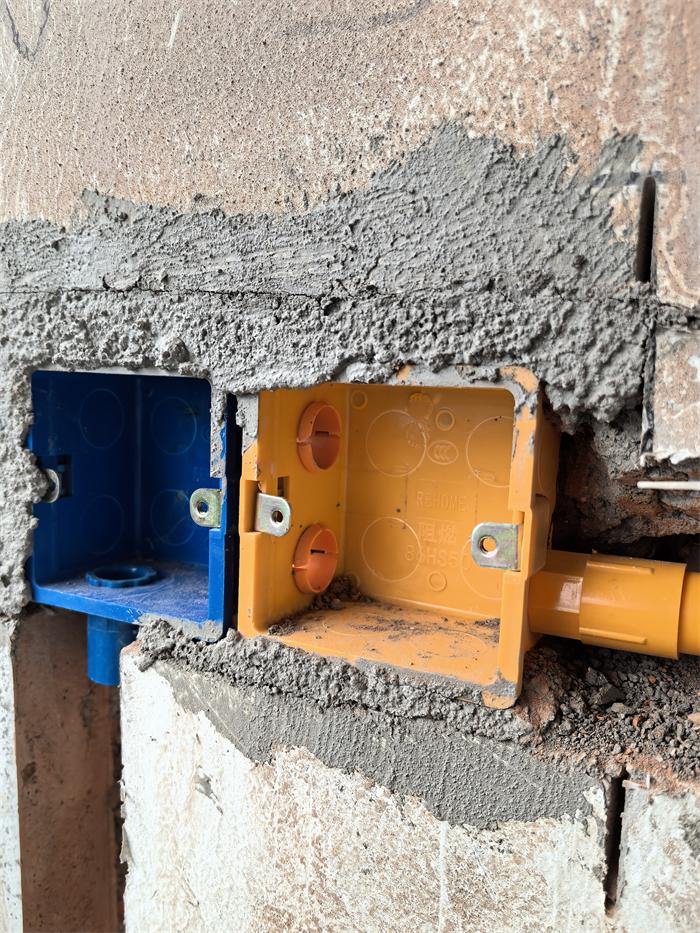

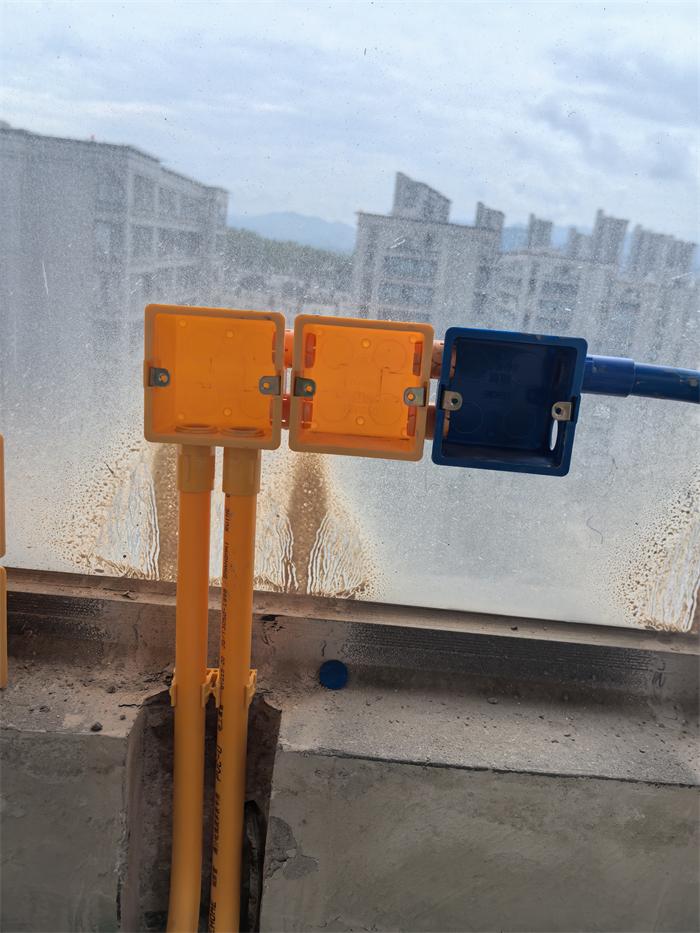

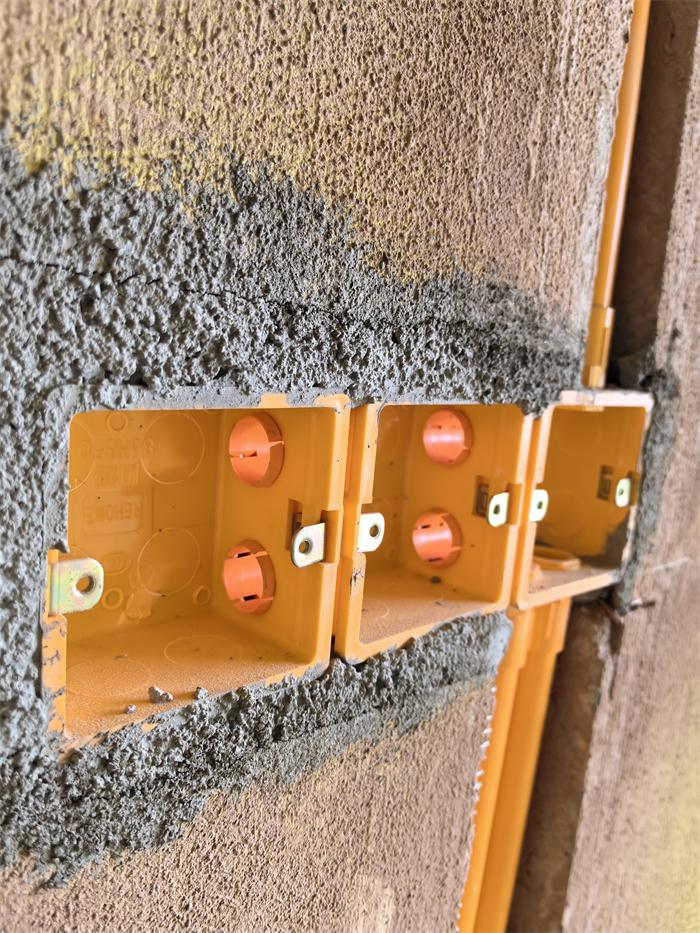

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2024-8-20 16:22:32

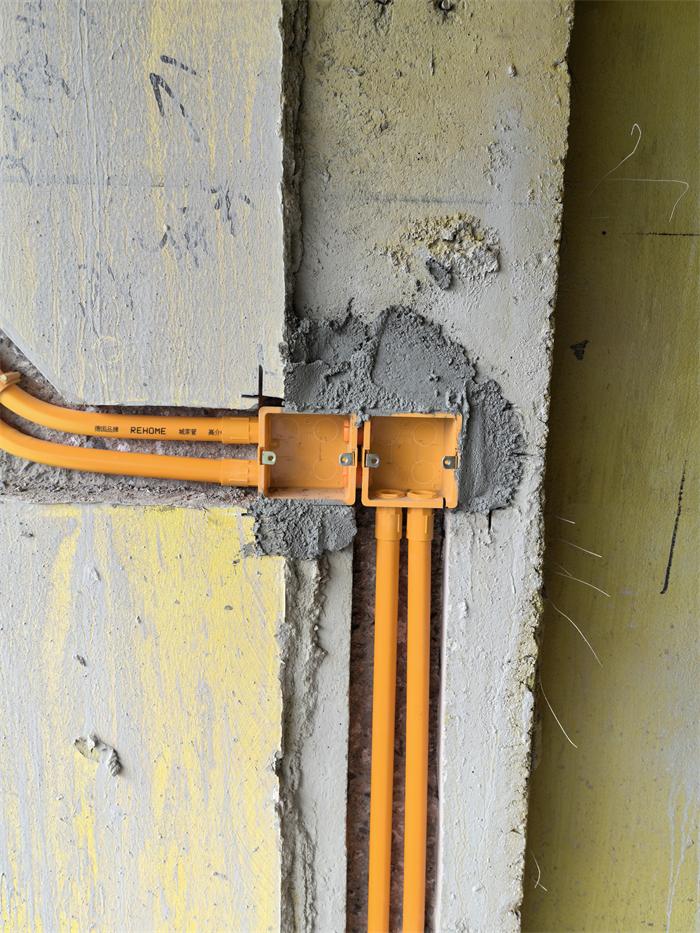

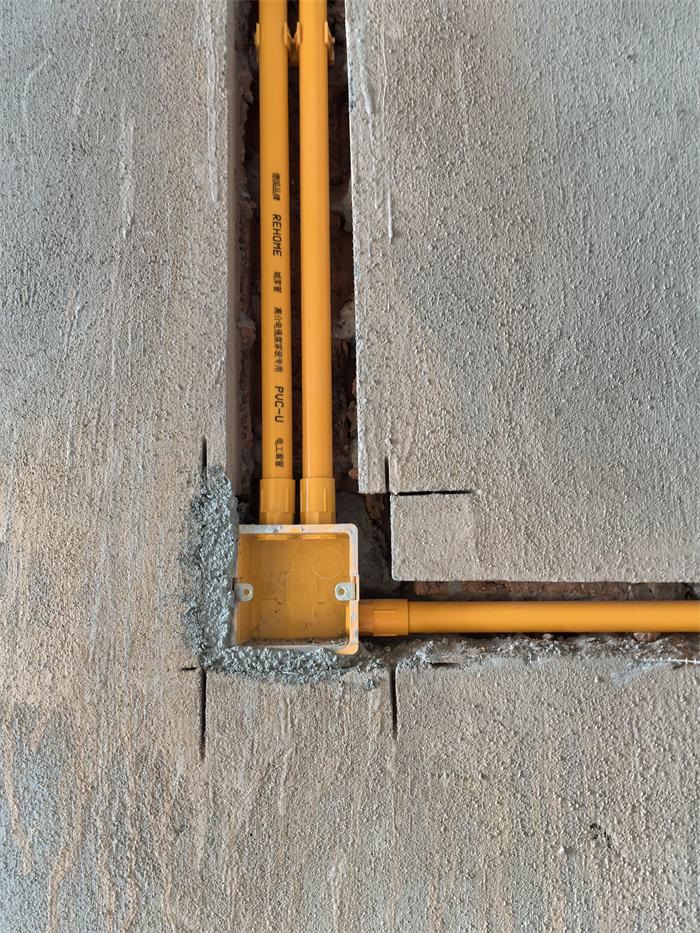

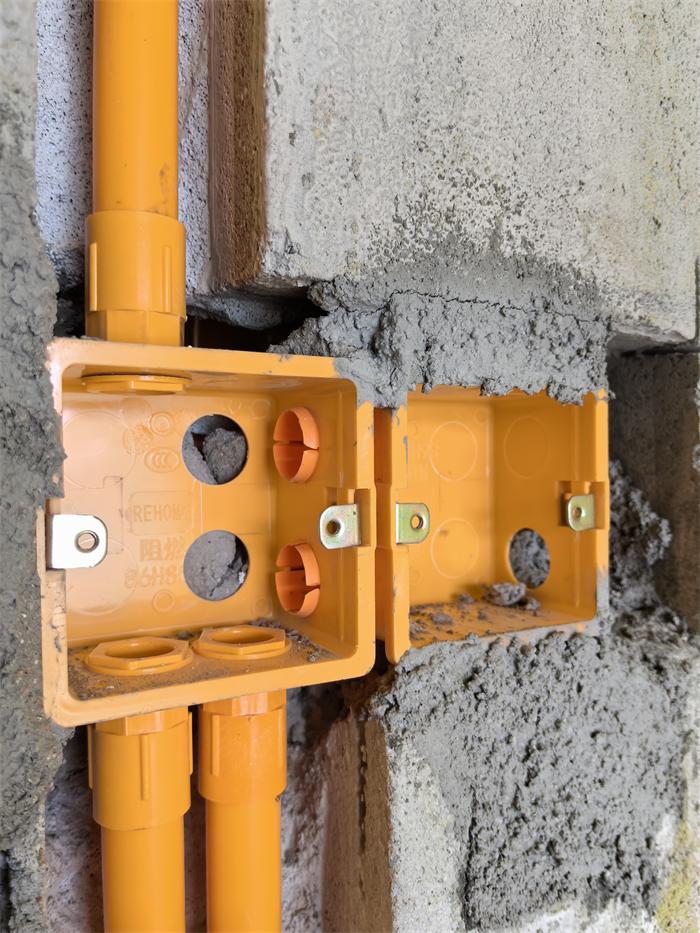

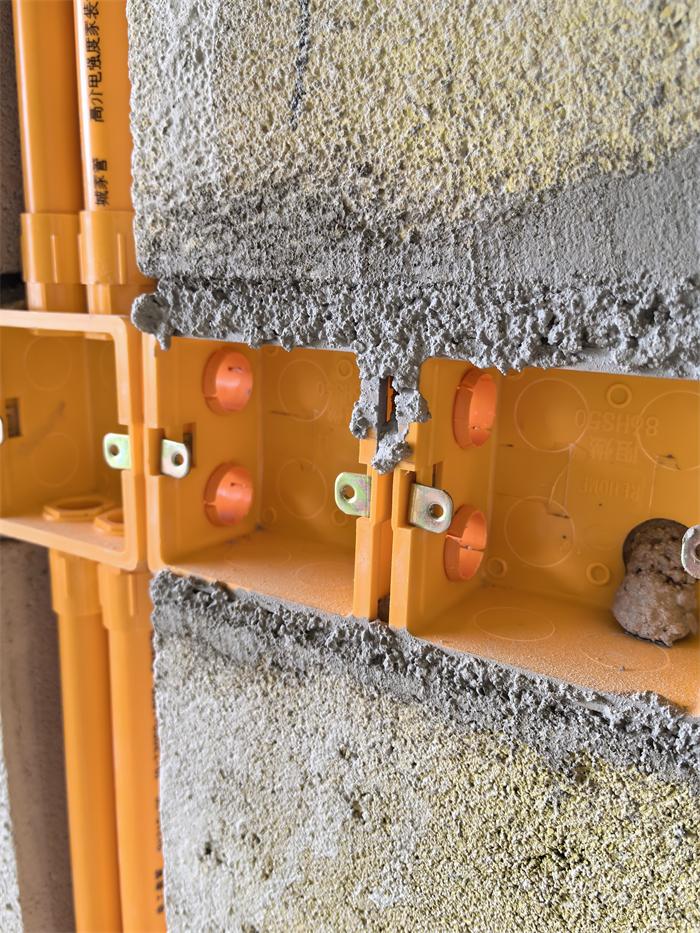

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2024-8-20 16:24:53

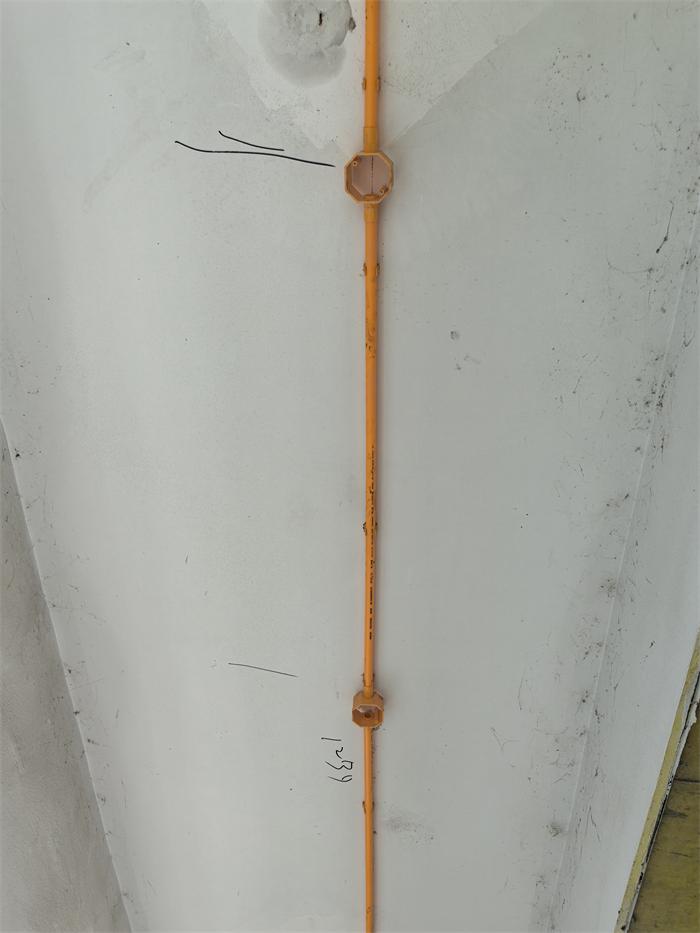

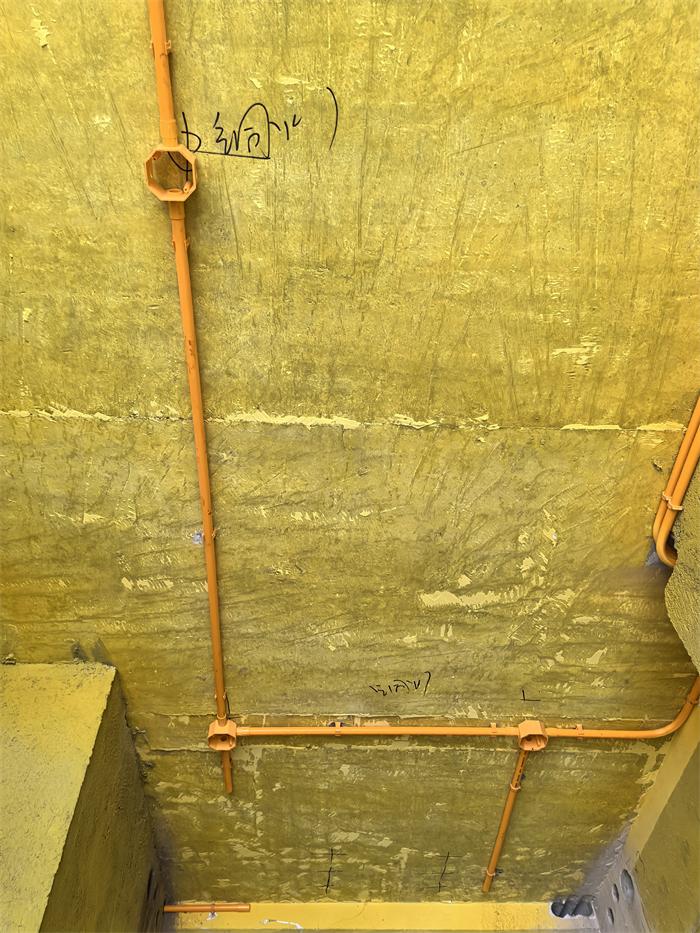

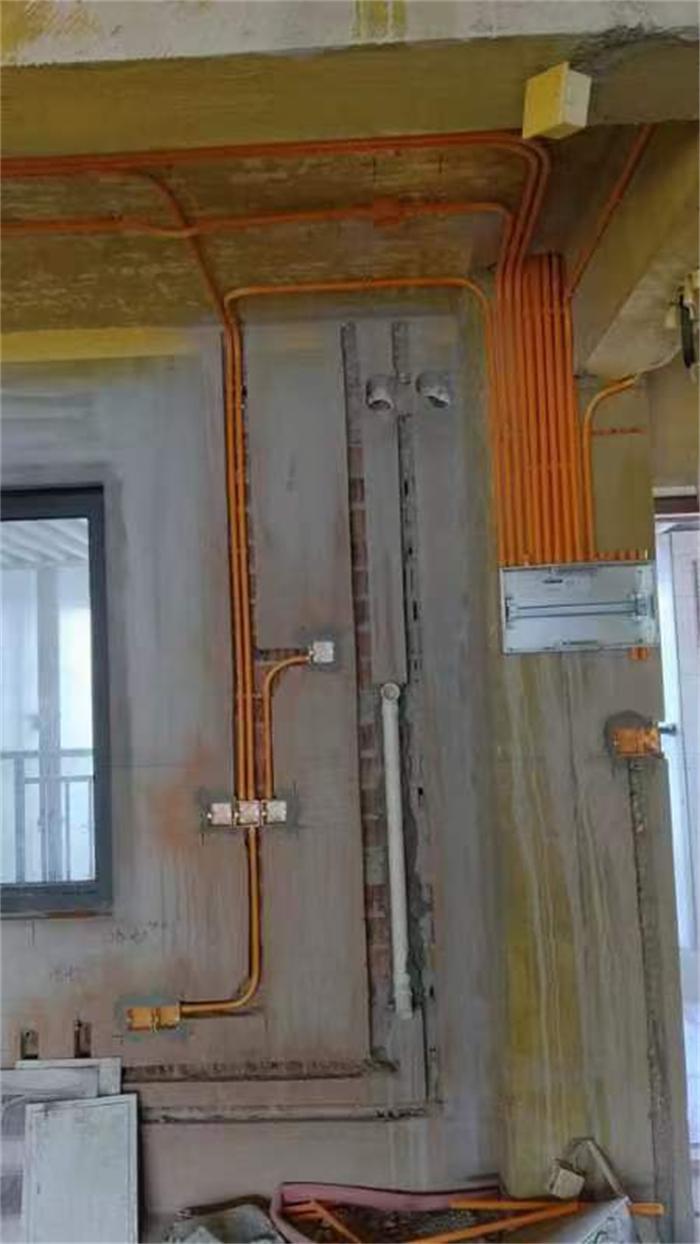

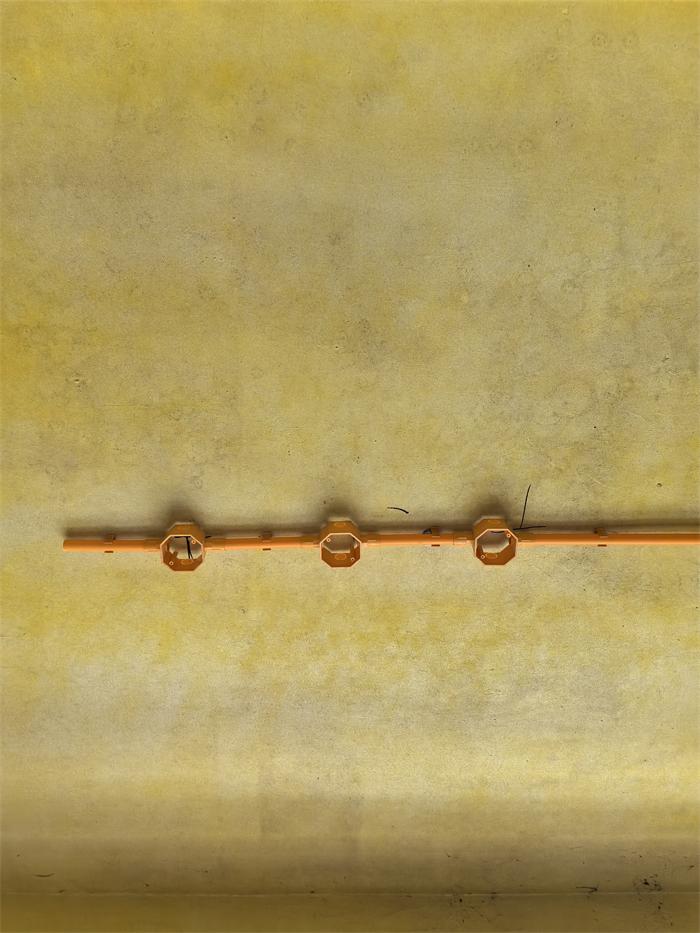

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2024-8-20 16:25:14

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2024-8-26 15:07:39

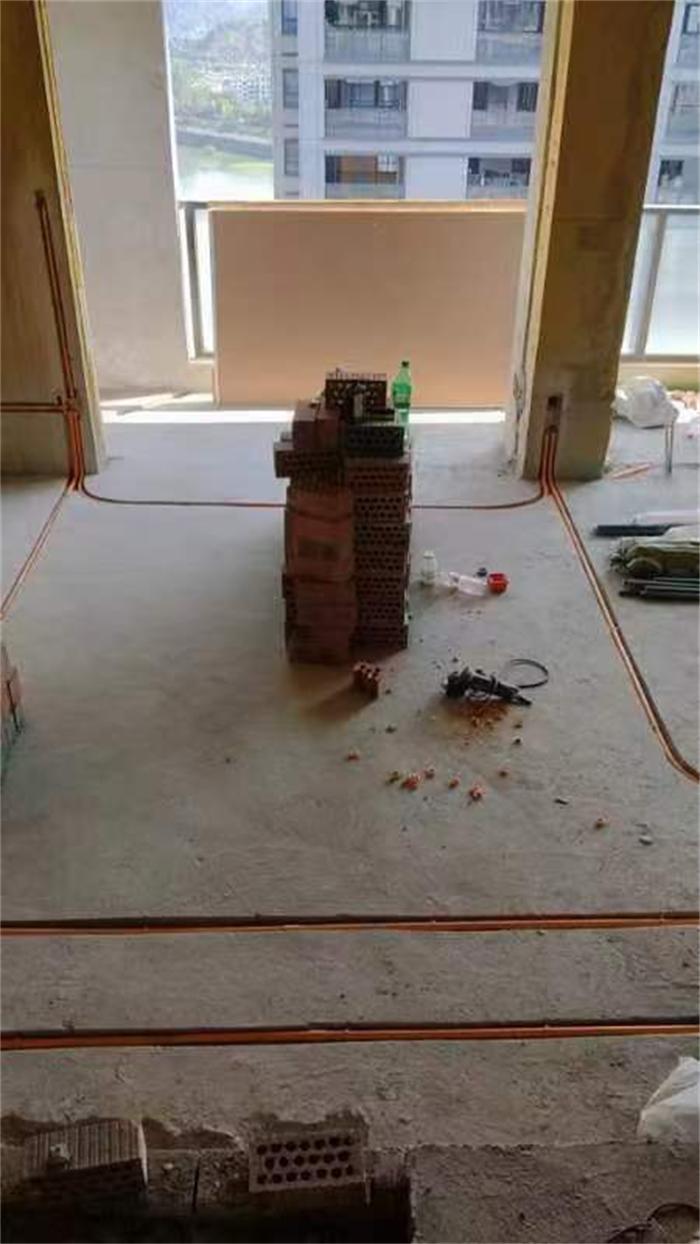

水电工艺，线管布置施工
