常山紫荆花园27-1-10#115㎡现代——生活·艺术·家

发表于 2024-7-10 17:07:37

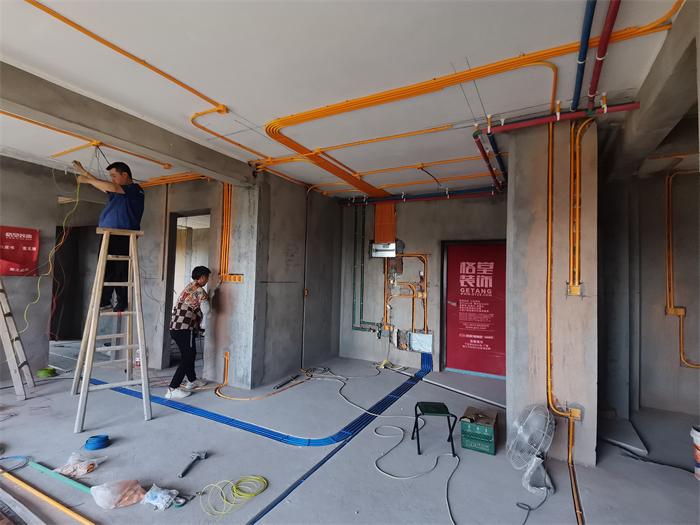

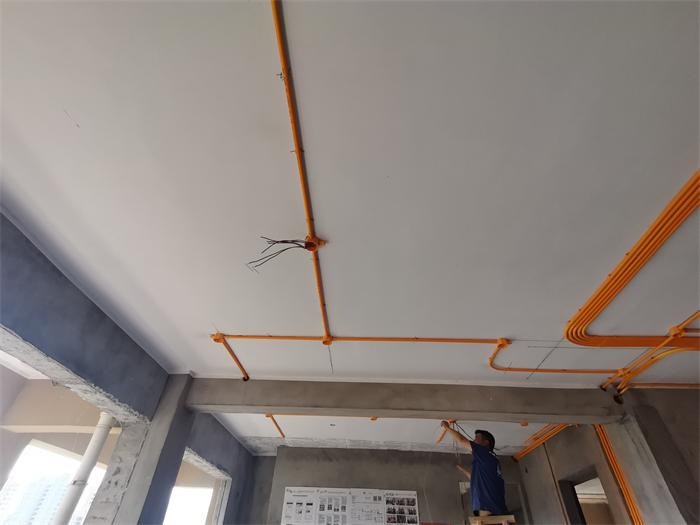

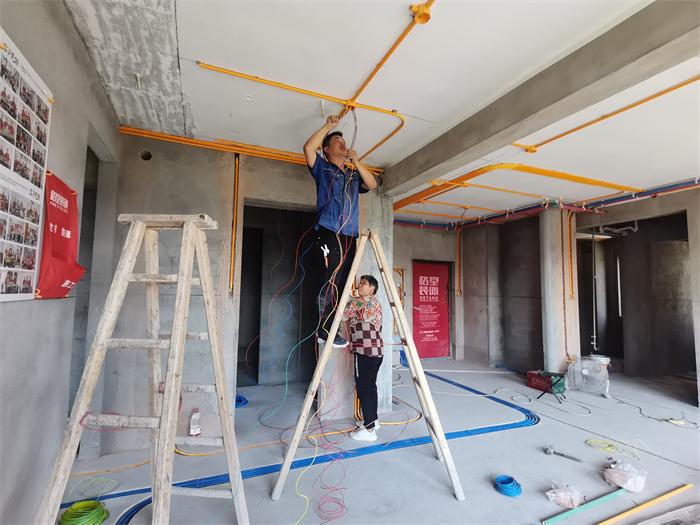

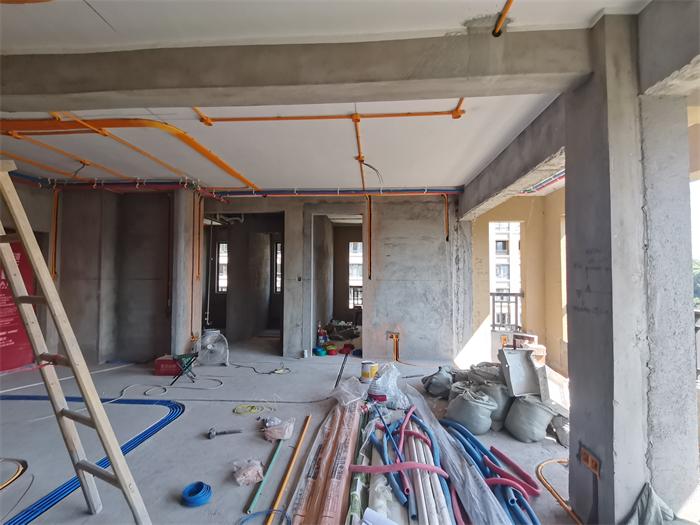

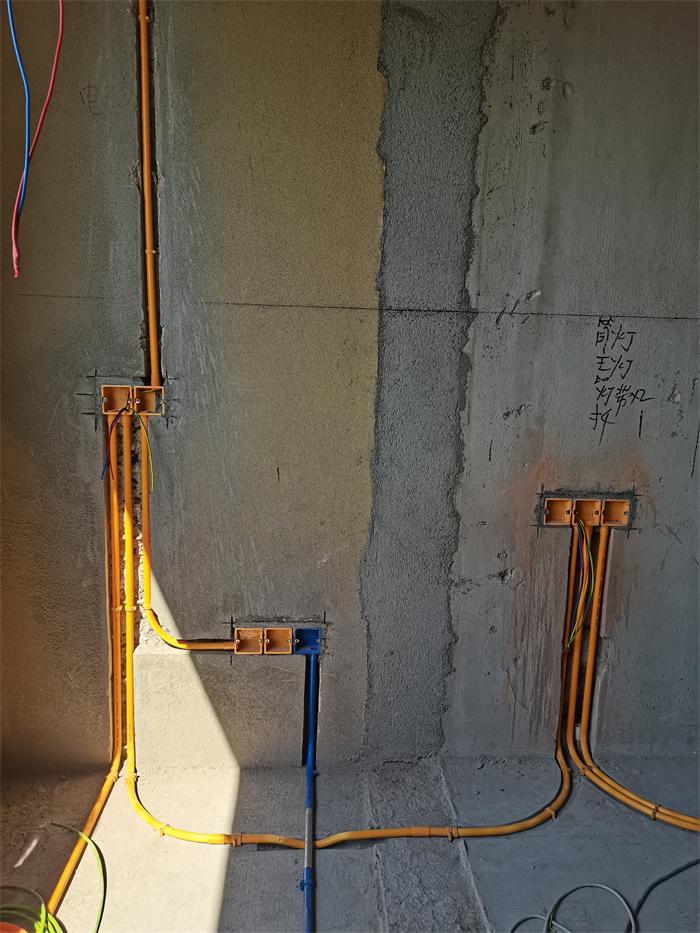

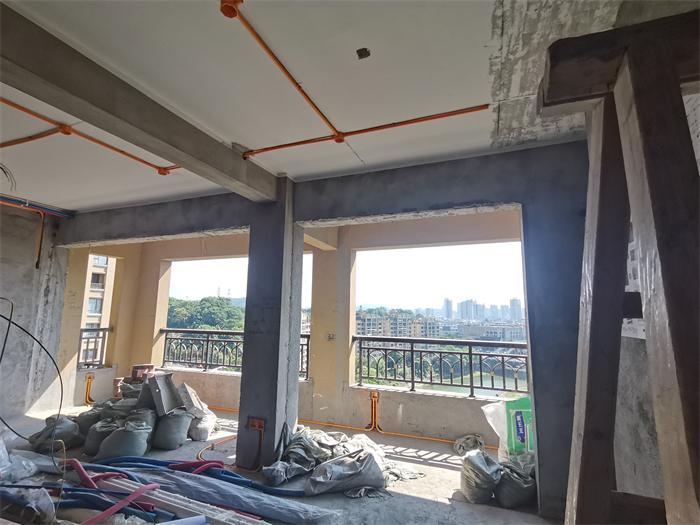

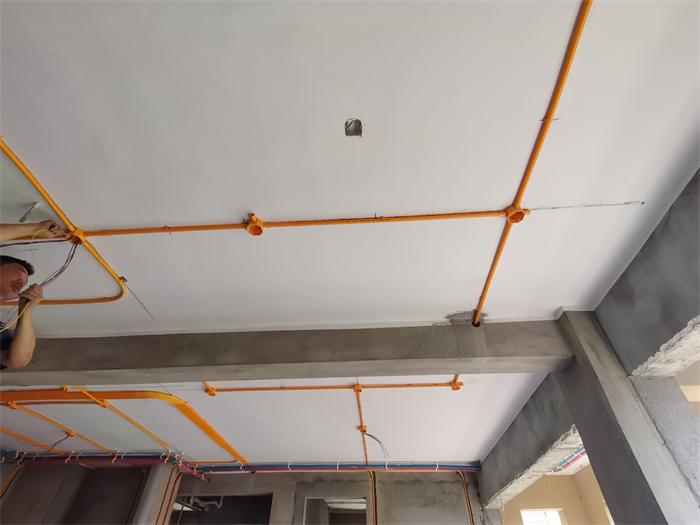

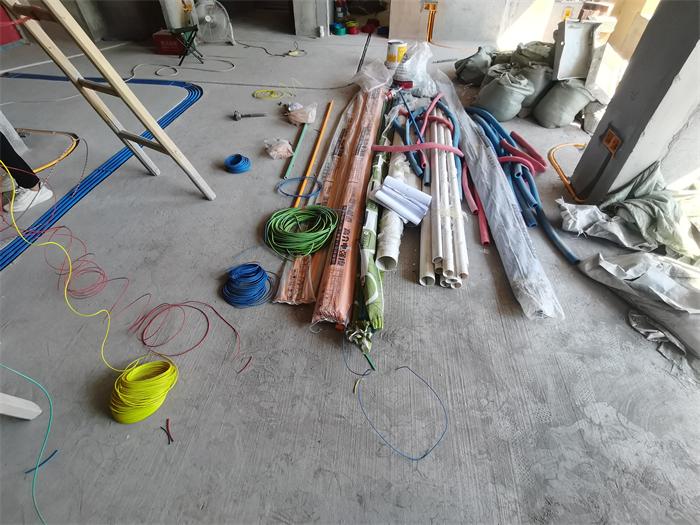

客餐厅，水电工艺施工，线管布置基本完成，穿线施工中，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护

发表于 2024-7-10 17:08:15

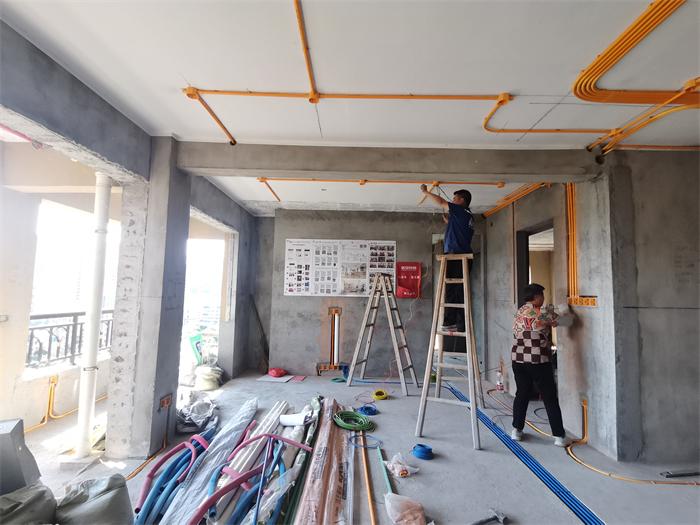

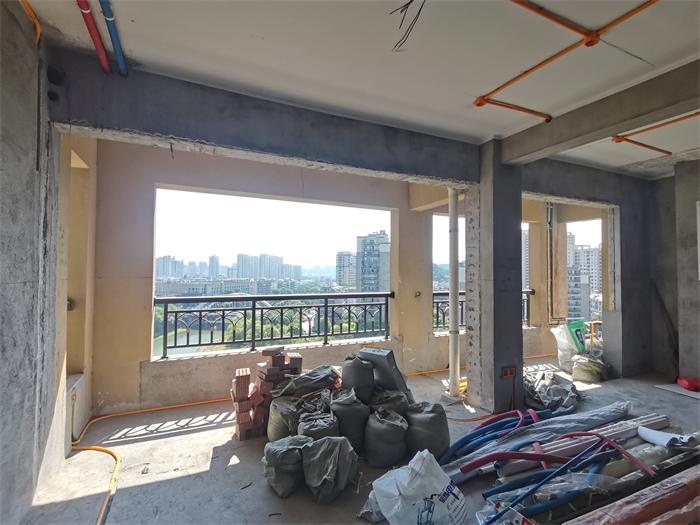

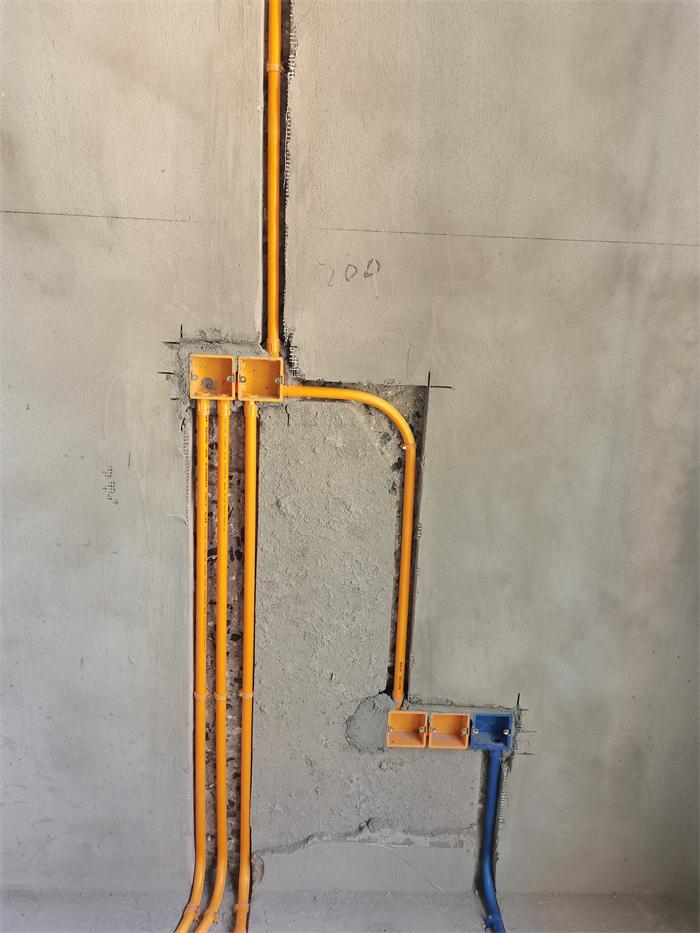

客餐厅，对角

发表于 2024-7-10 17:12:08

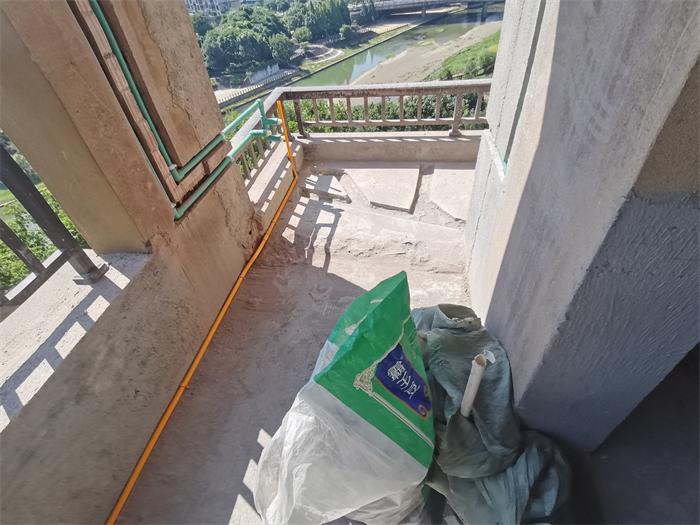

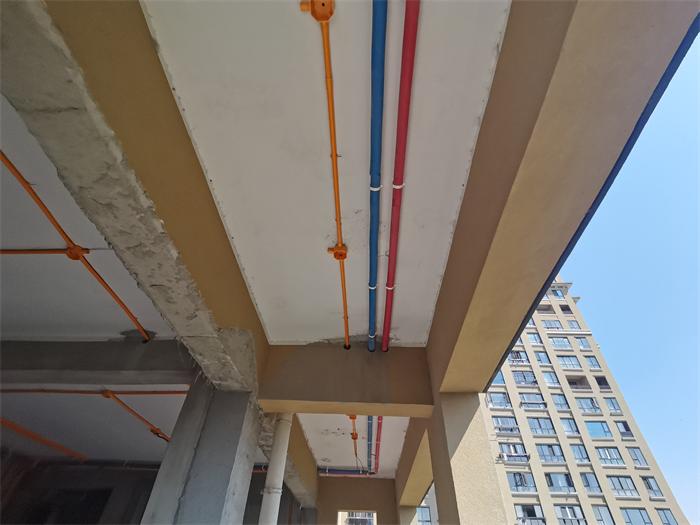

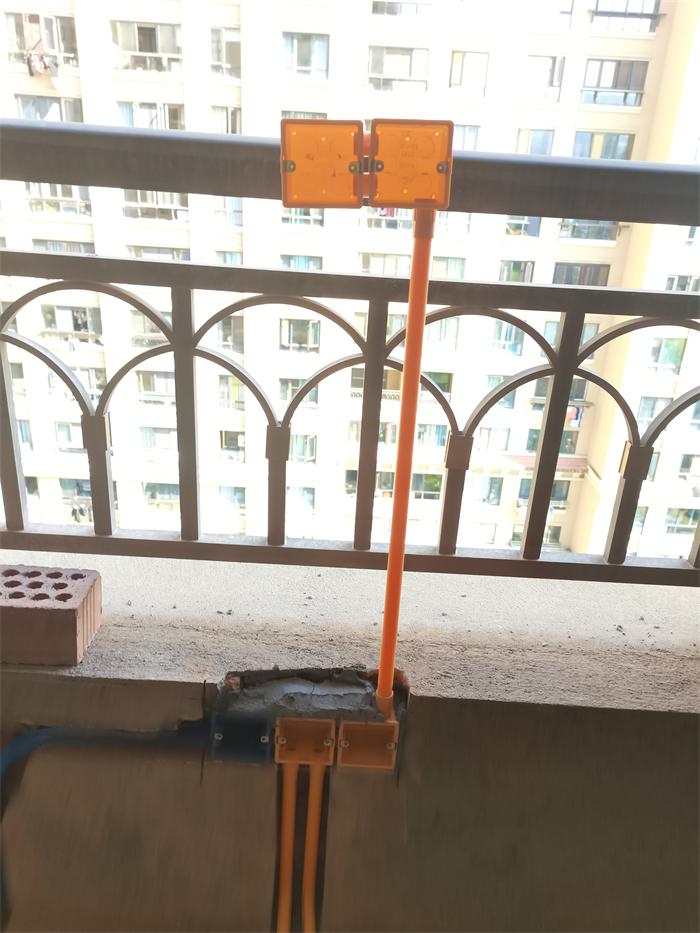

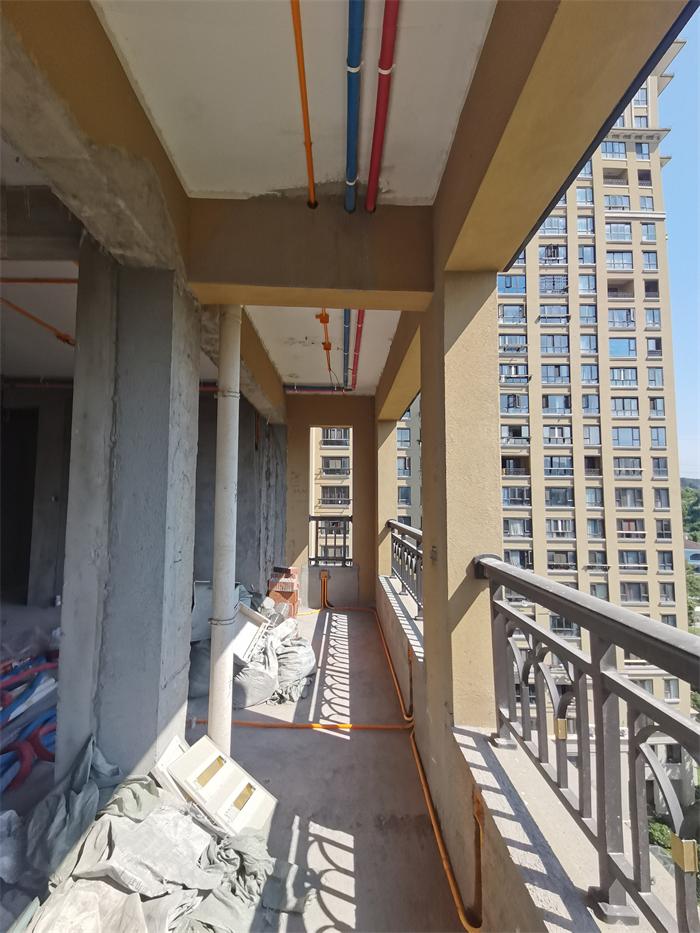

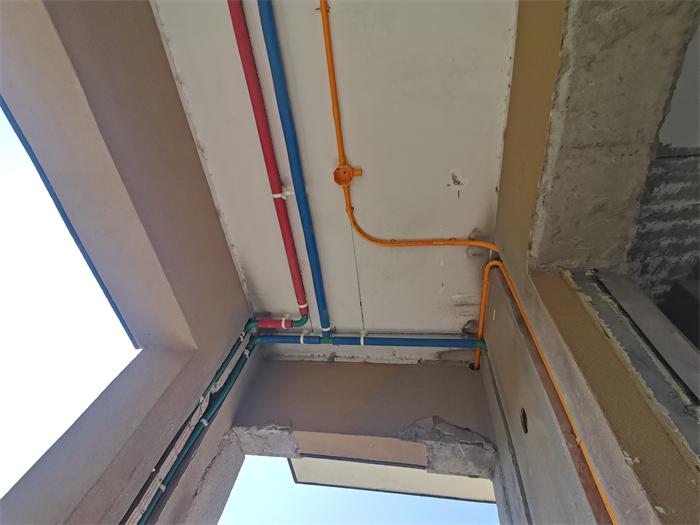

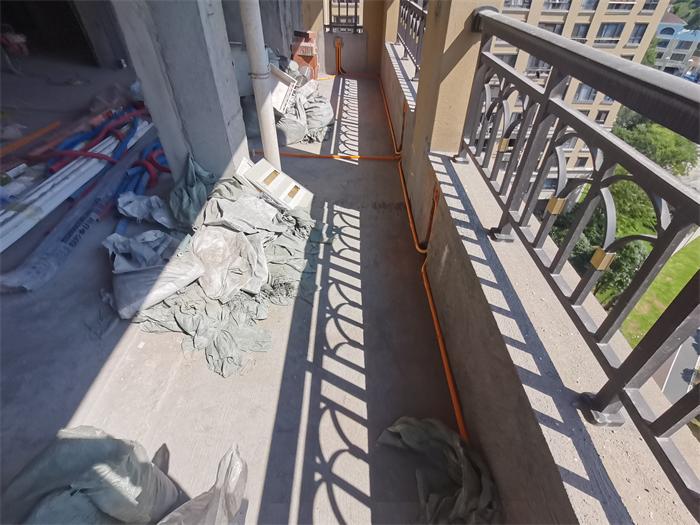

阳台，水电工艺施工，走墙水管采用下垂式安装

发表于 2024-7-10 17:13:11

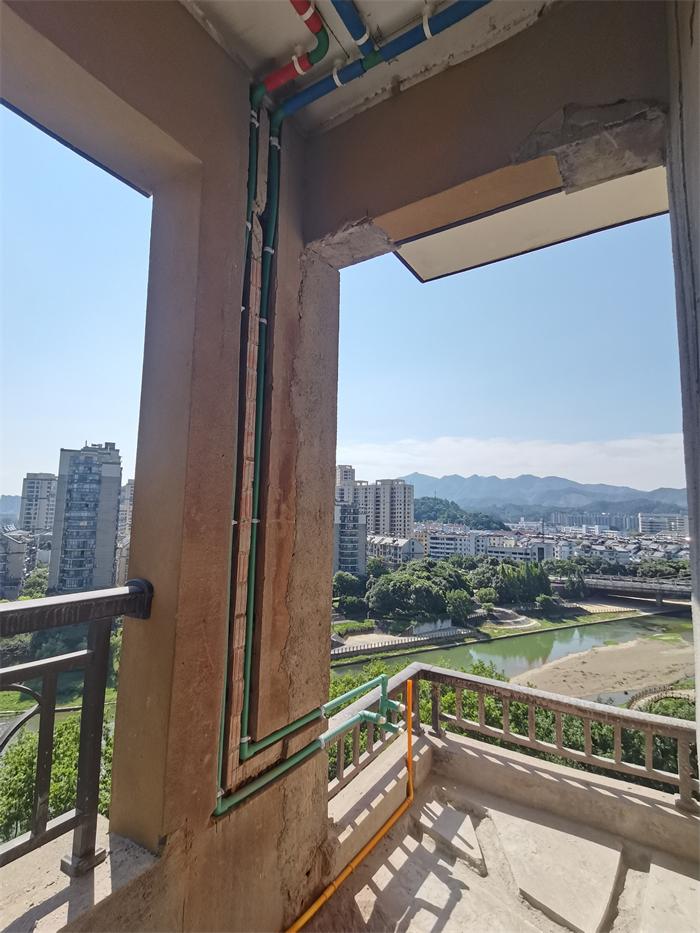

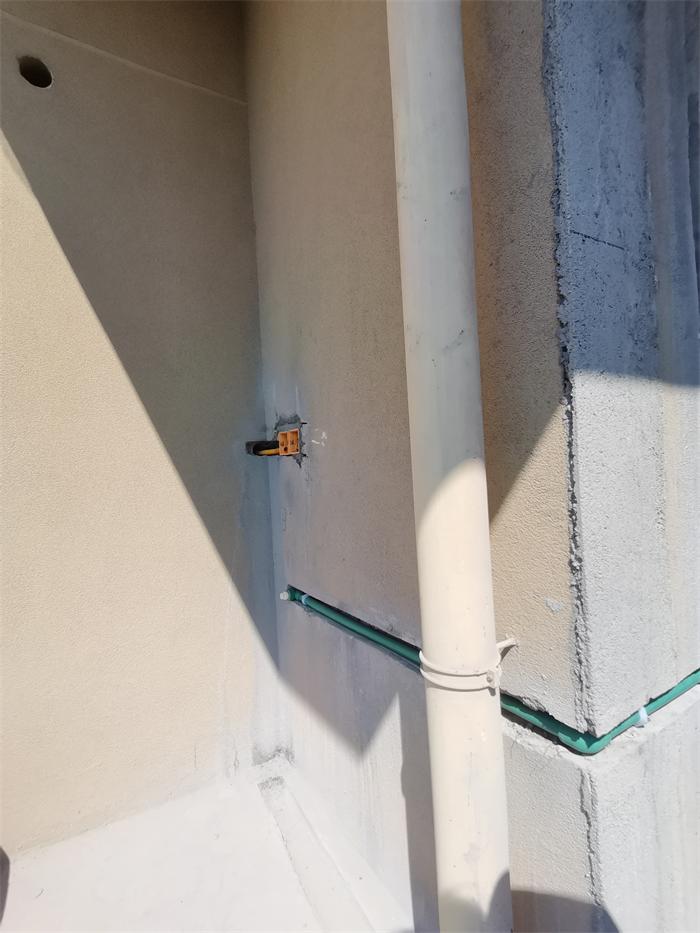

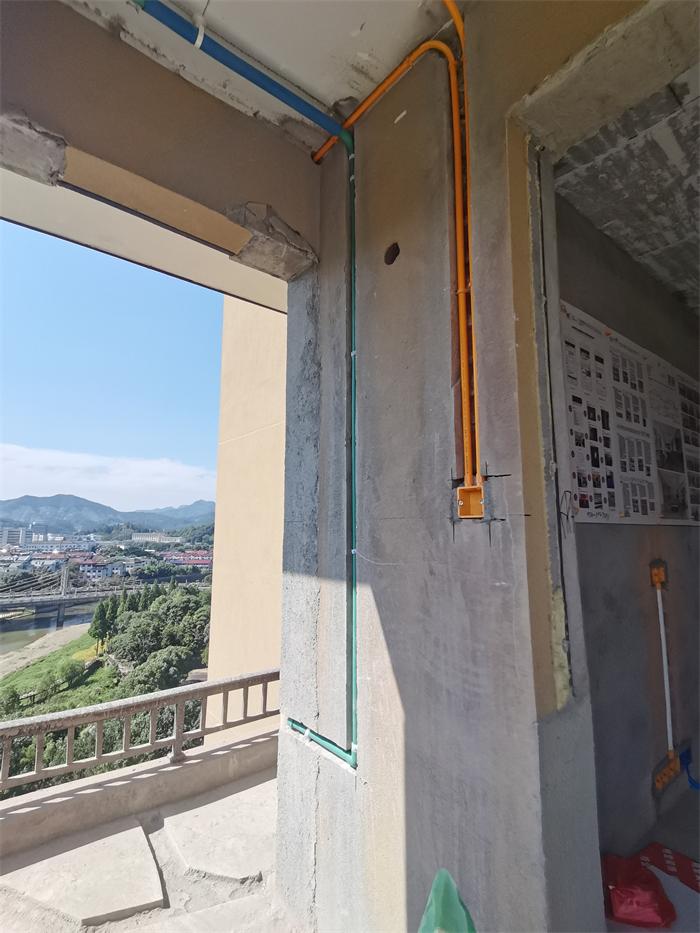

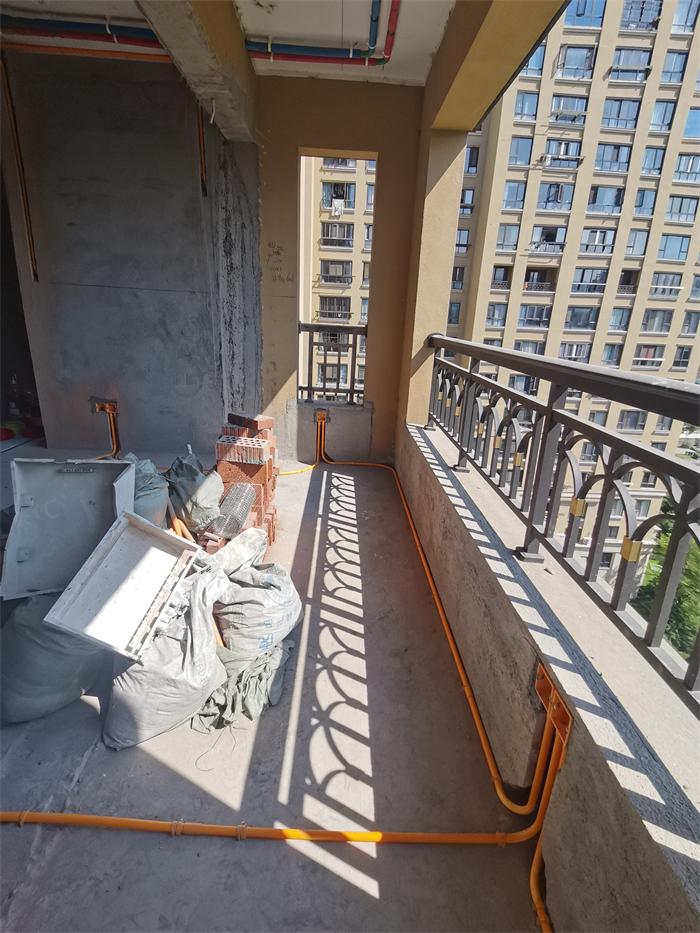

阳台，对角

发表于 2024-7-10 17:15:40

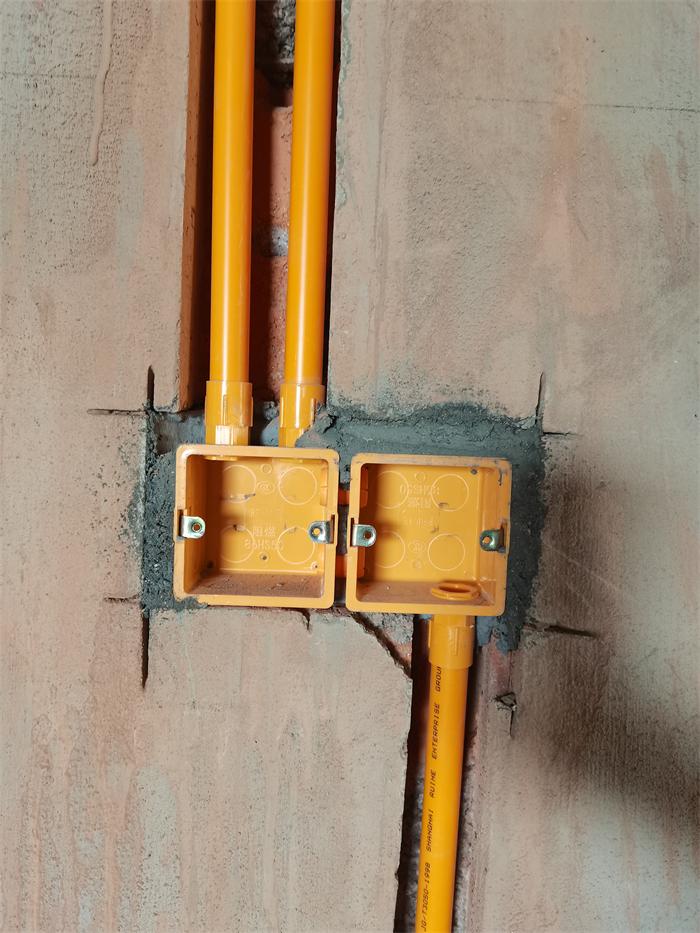

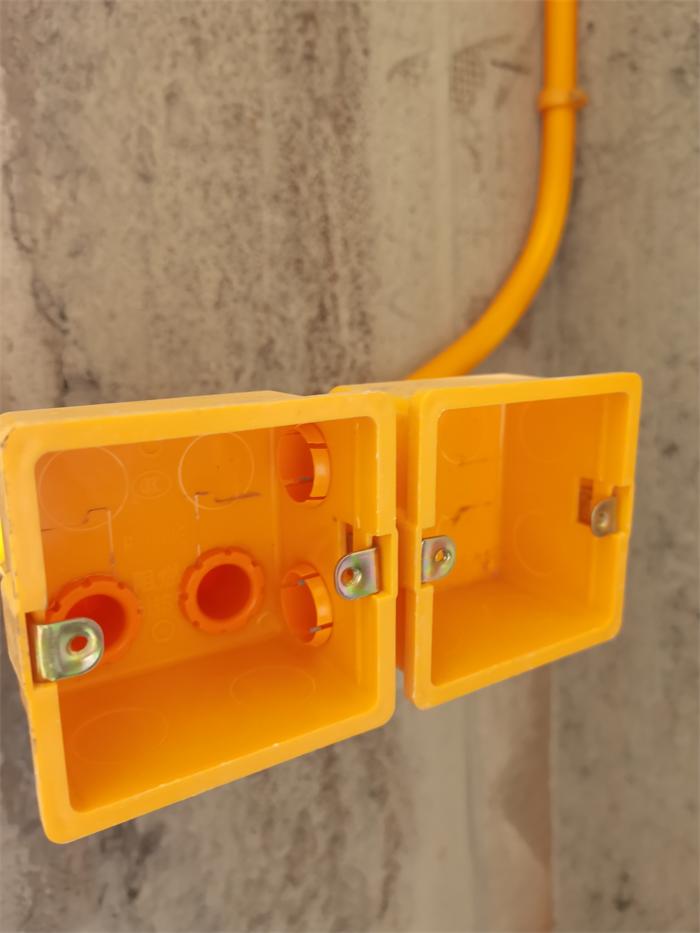

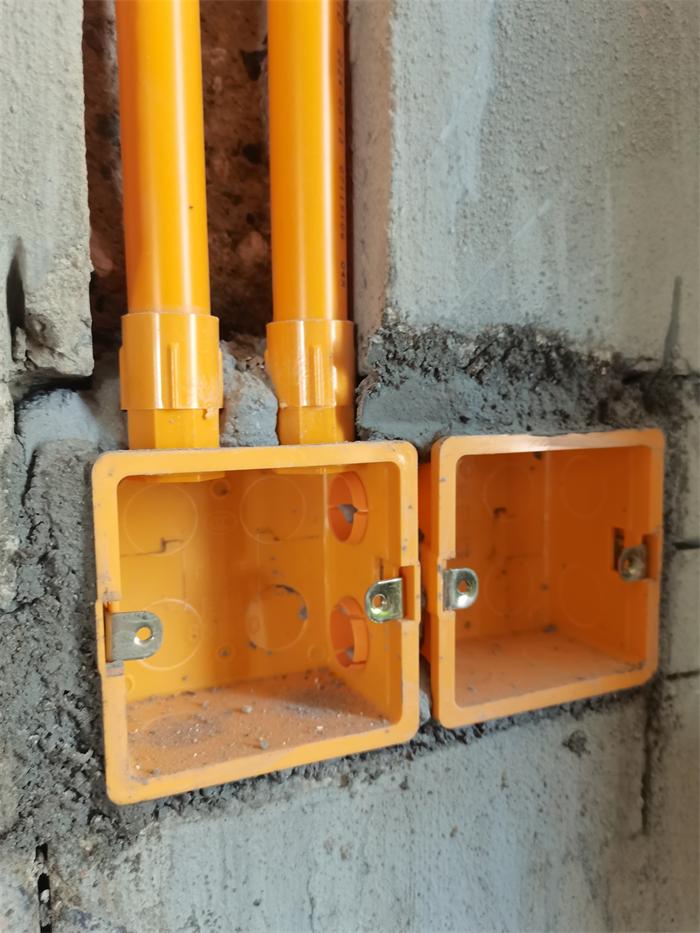

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2024-7-10 17:16:59

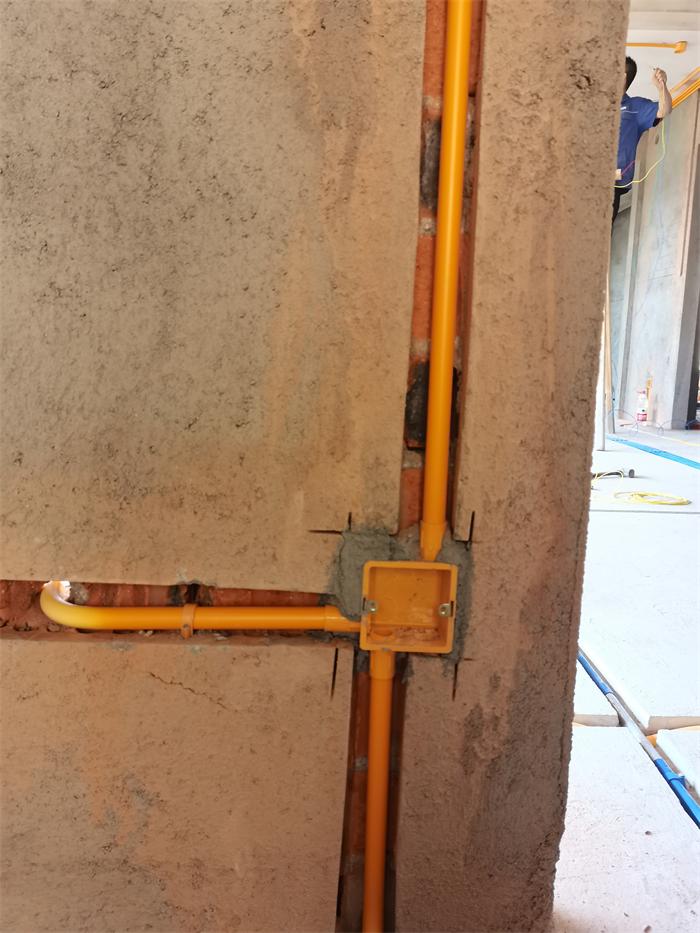

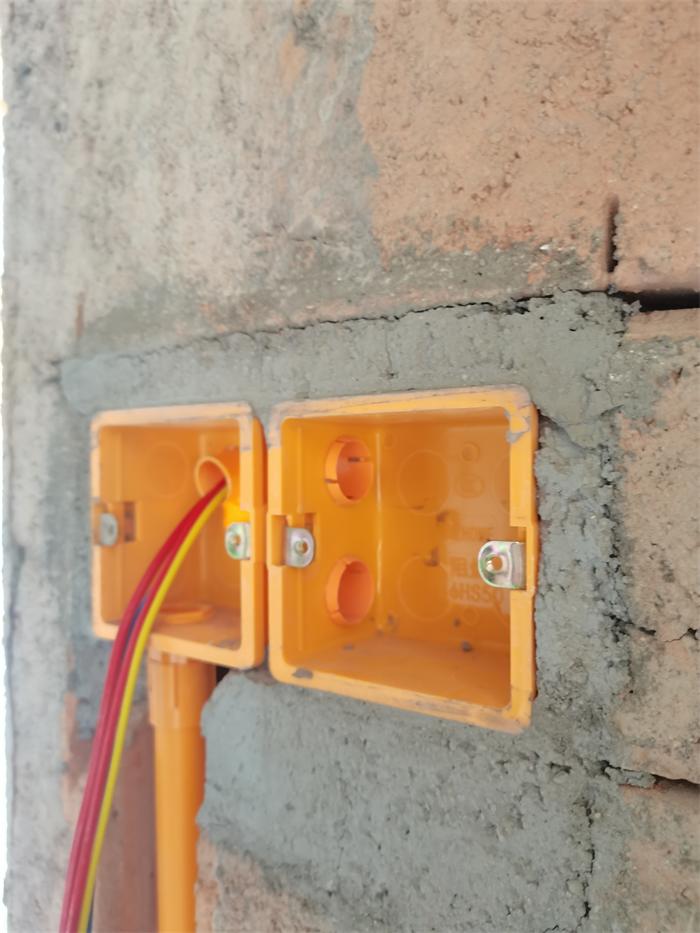

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2024-7-10 17:18:02

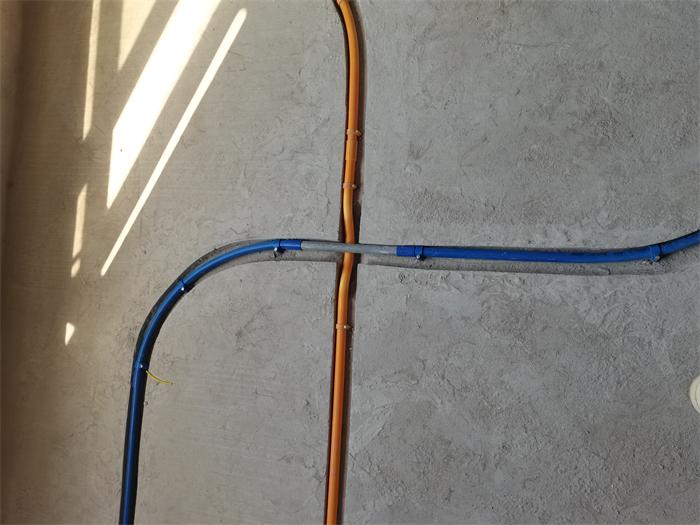

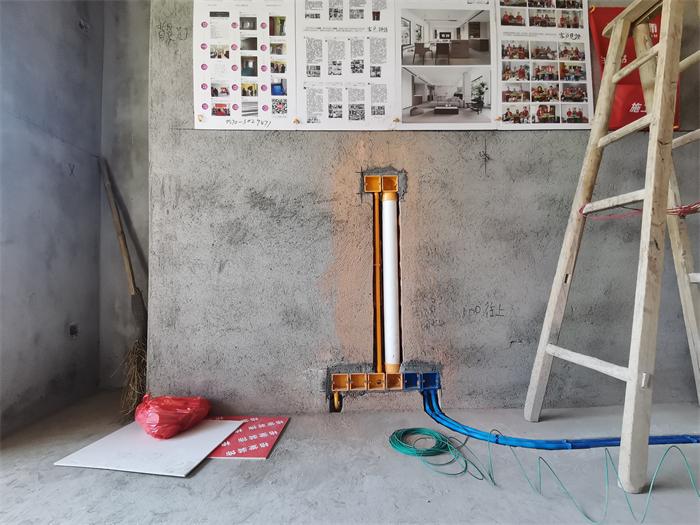

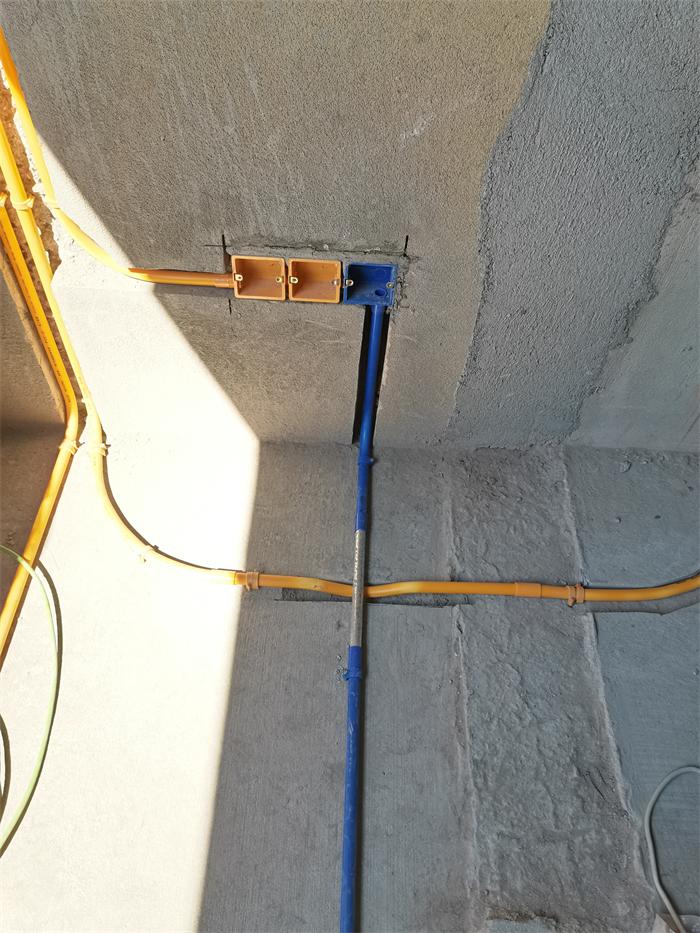

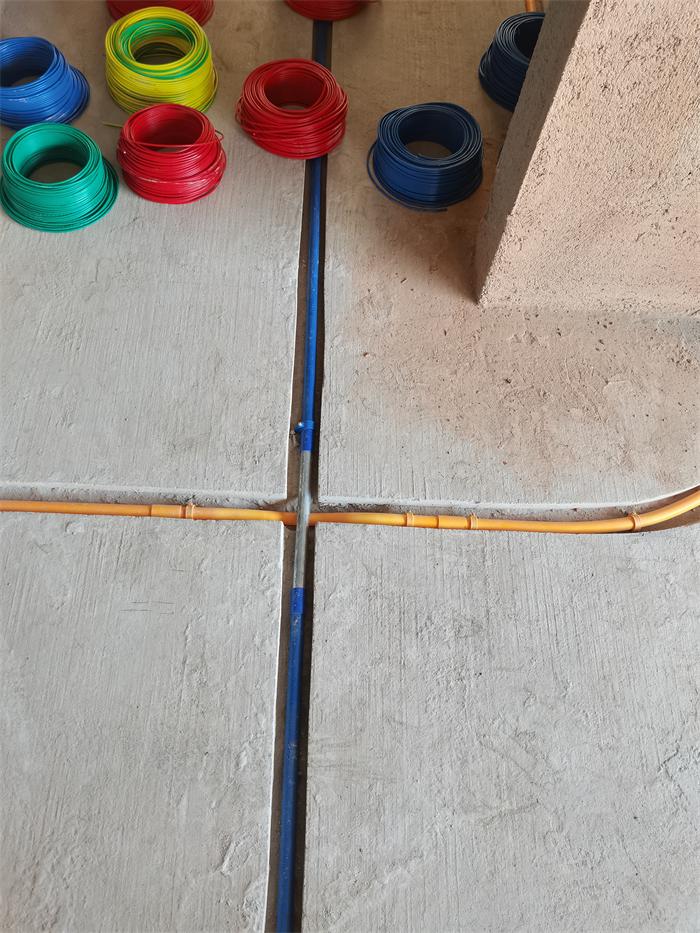

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2024-7-10 17:18:59

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2024-7-10 17:19:52

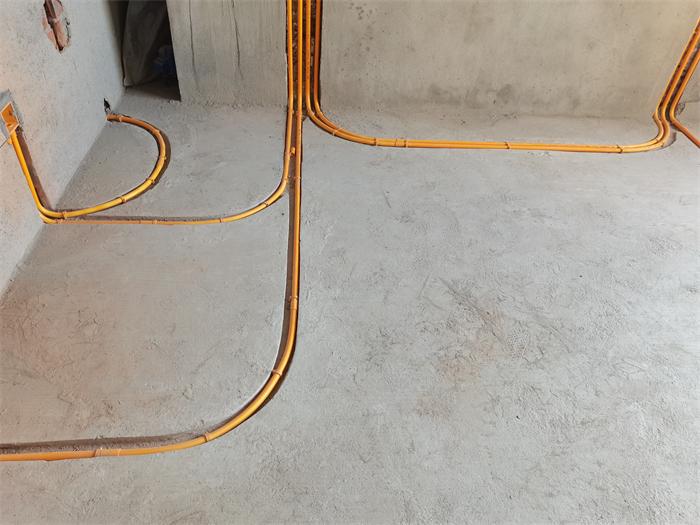

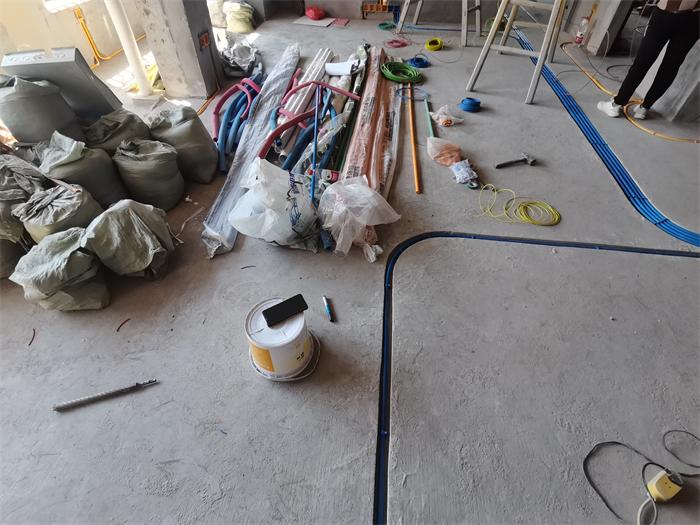

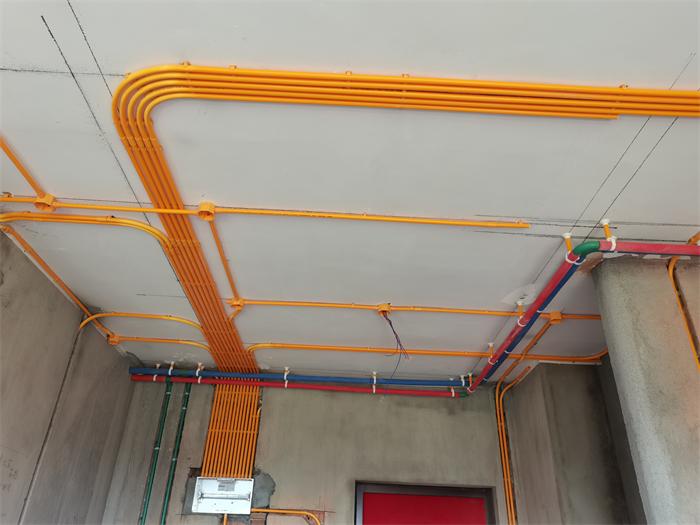

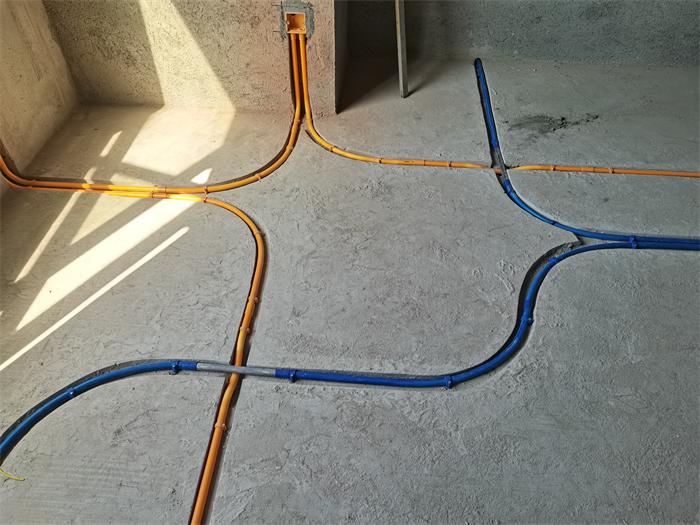

线槽转弯处大弧弯工艺施工，方便抽拉电线

发表于 2024-7-10 17:20:44

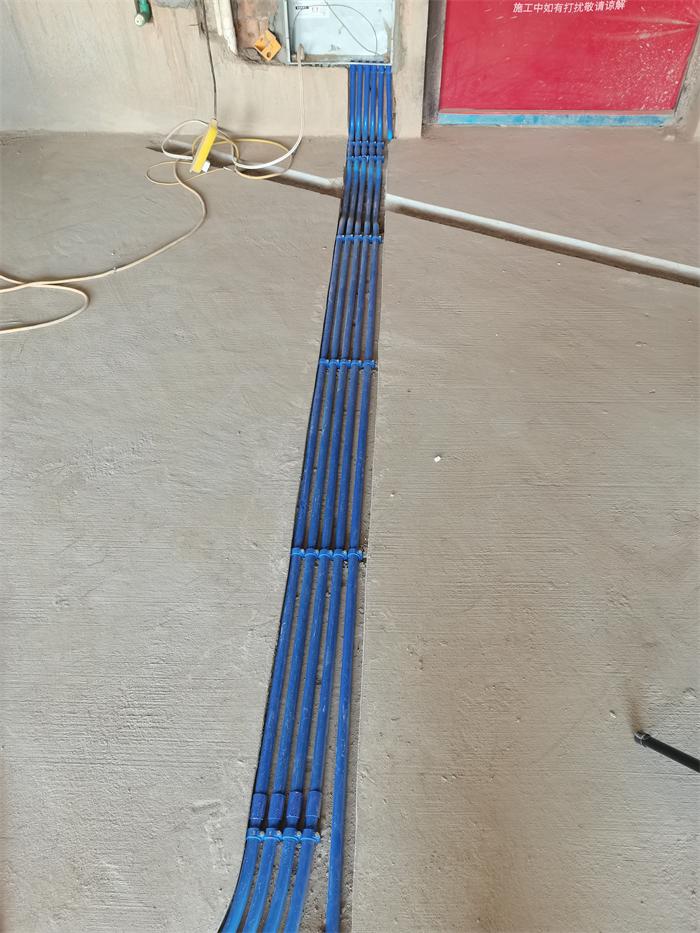

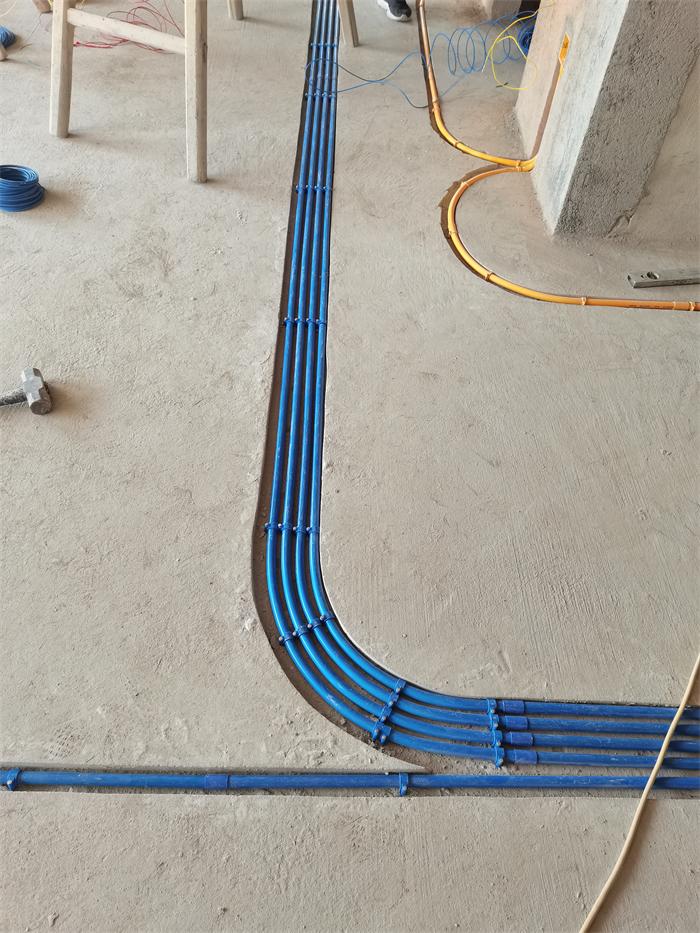

线管排列并排2根以上管卡平钉，间隙均匀
