江山步阳玫瑰园307㎡法式中古-优雅浪漫

发表于 2024-7-6 16:17:32

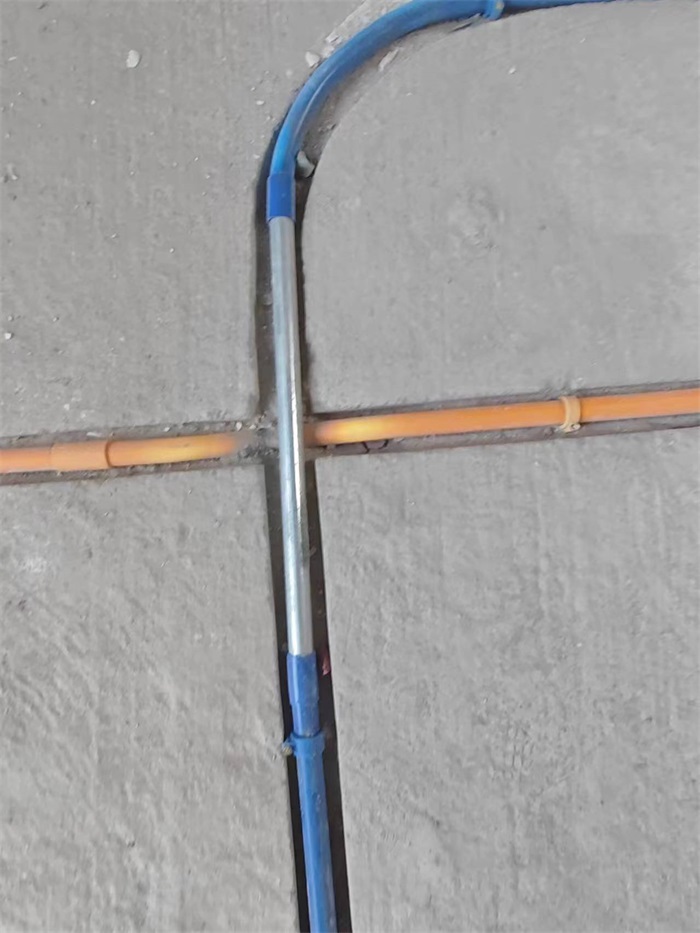

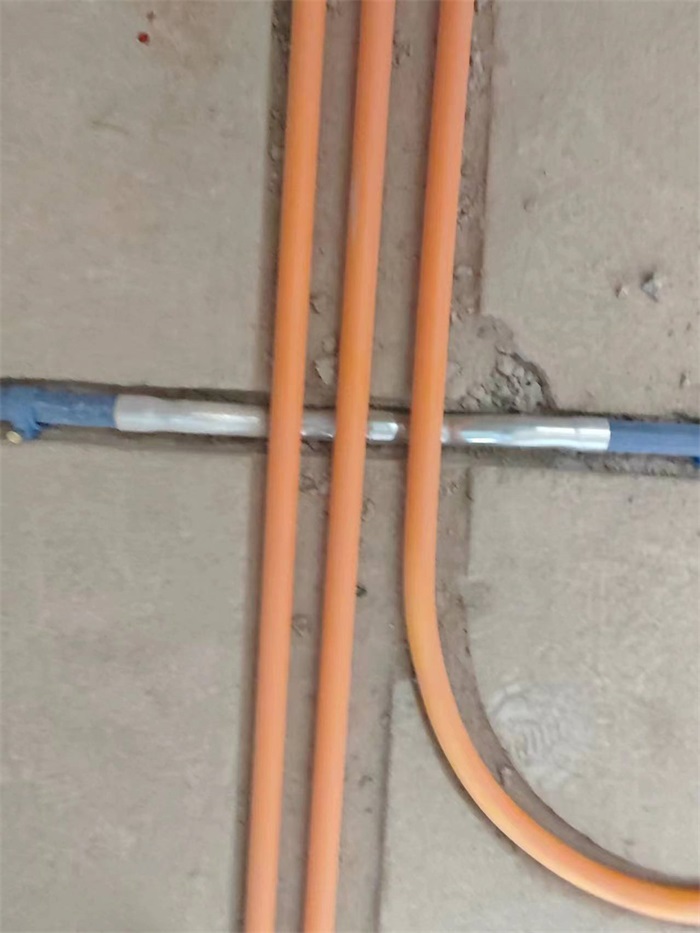

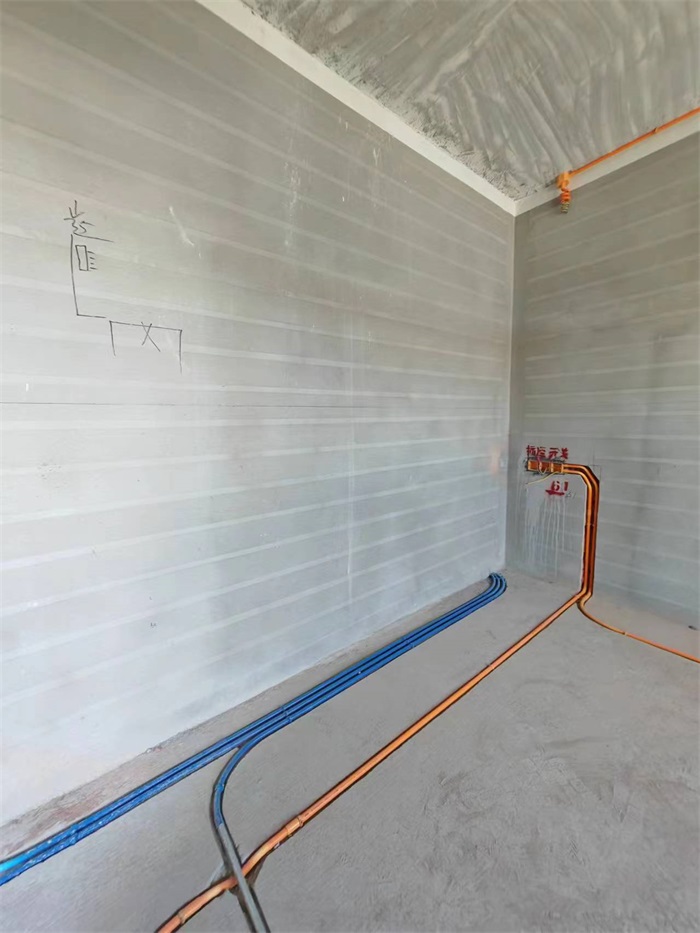

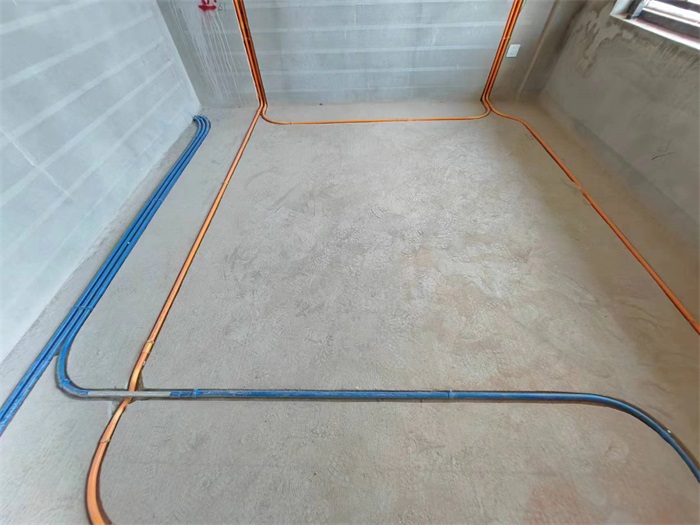

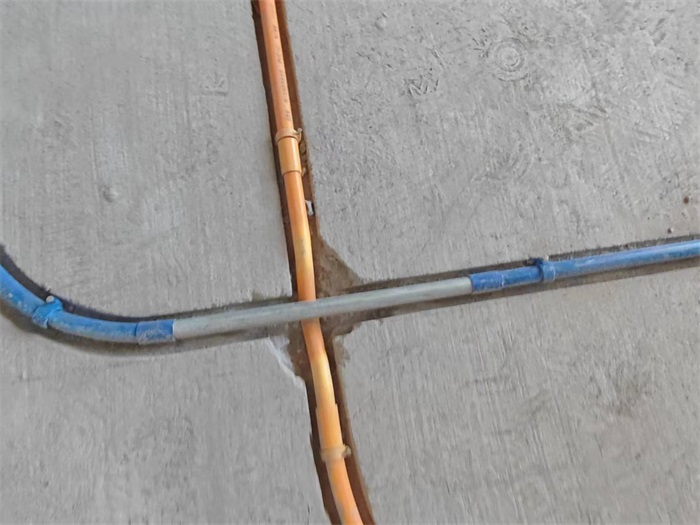

橙色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰.

发表于 2024-7-6 16:18:47

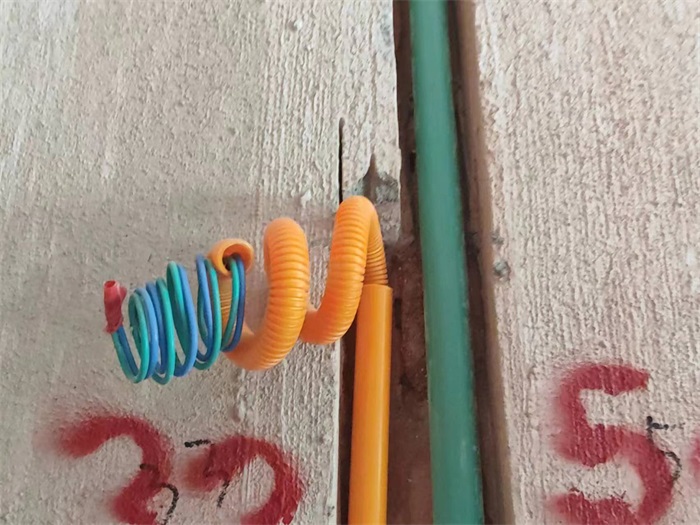

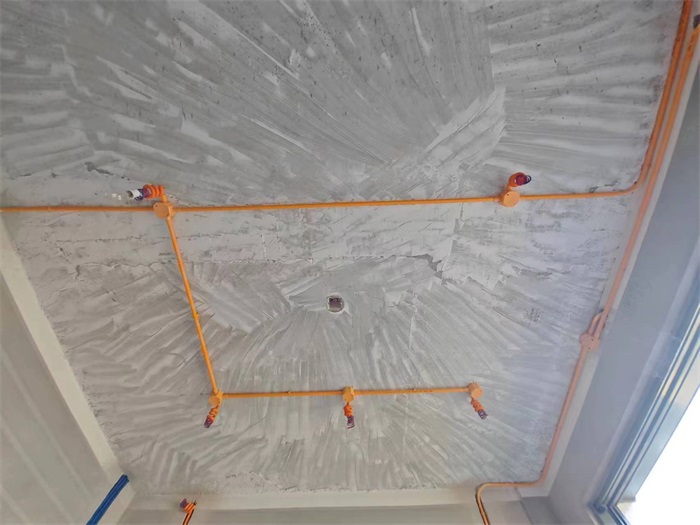

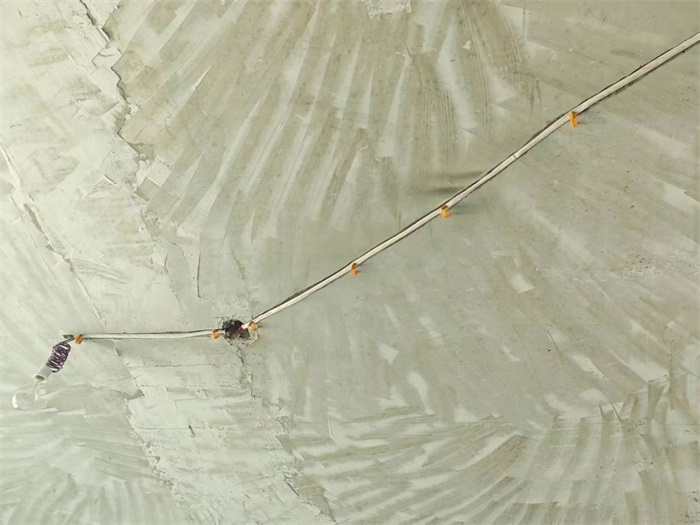

筒灯电线用波纹管保护

发表于 2024-7-6 16:20:31

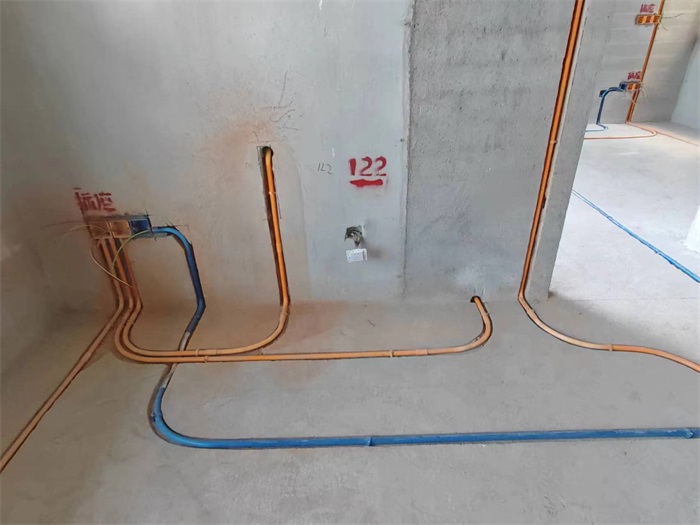

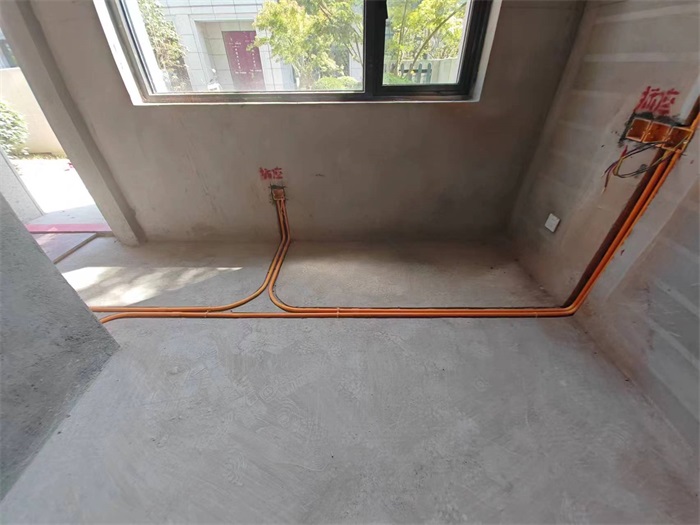

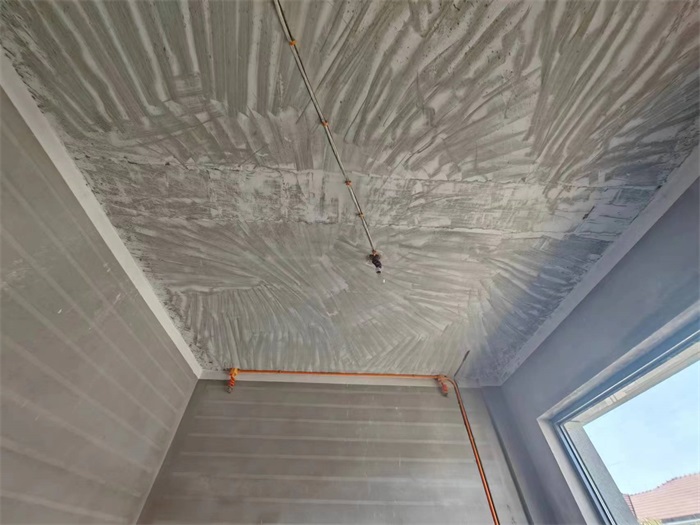

墙角禁止走管，距墙30公分以上。

发表于 2024-7-6 16:22:05

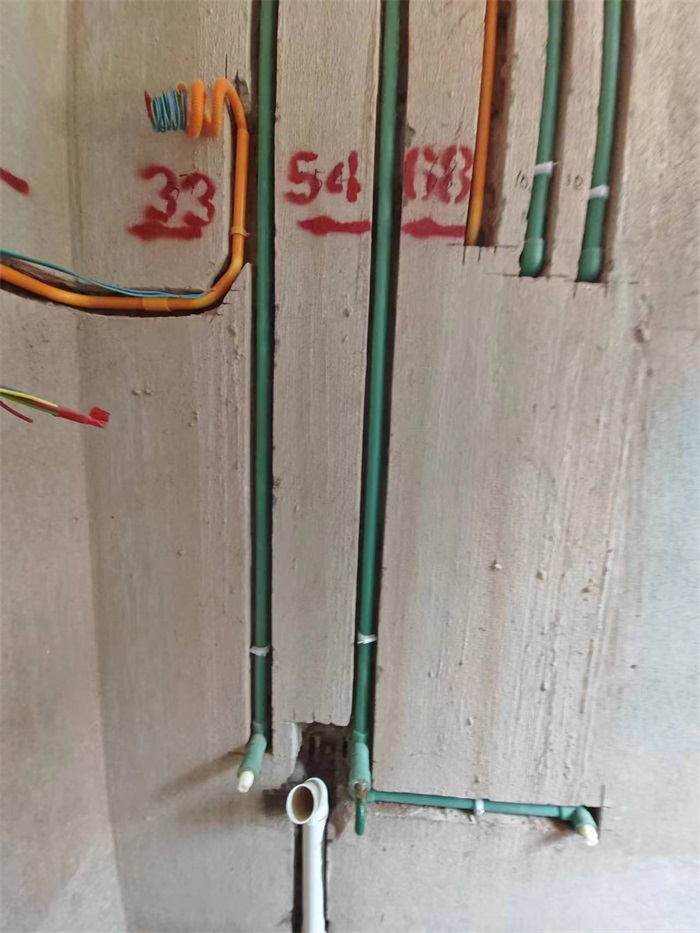

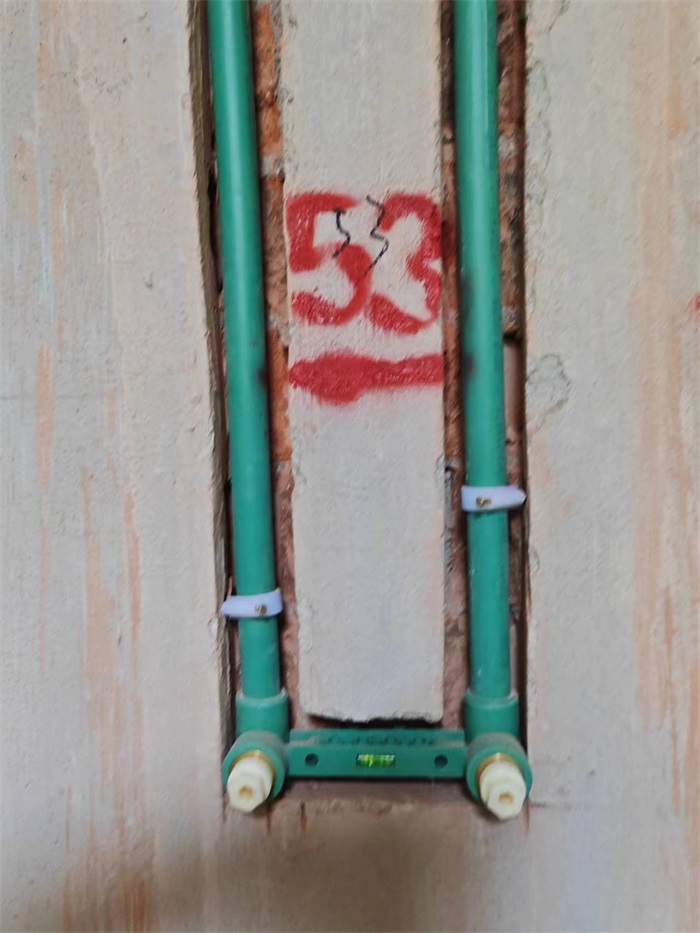

冷热水管布置专业规范，左热右冷、上热下冷。

发表于 2024-7-6 16:23:36

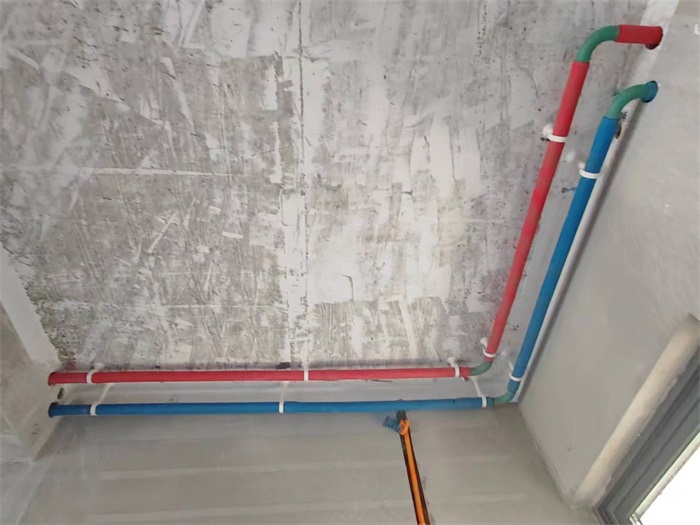

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响.

发表于 2024-7-6 16:25:04

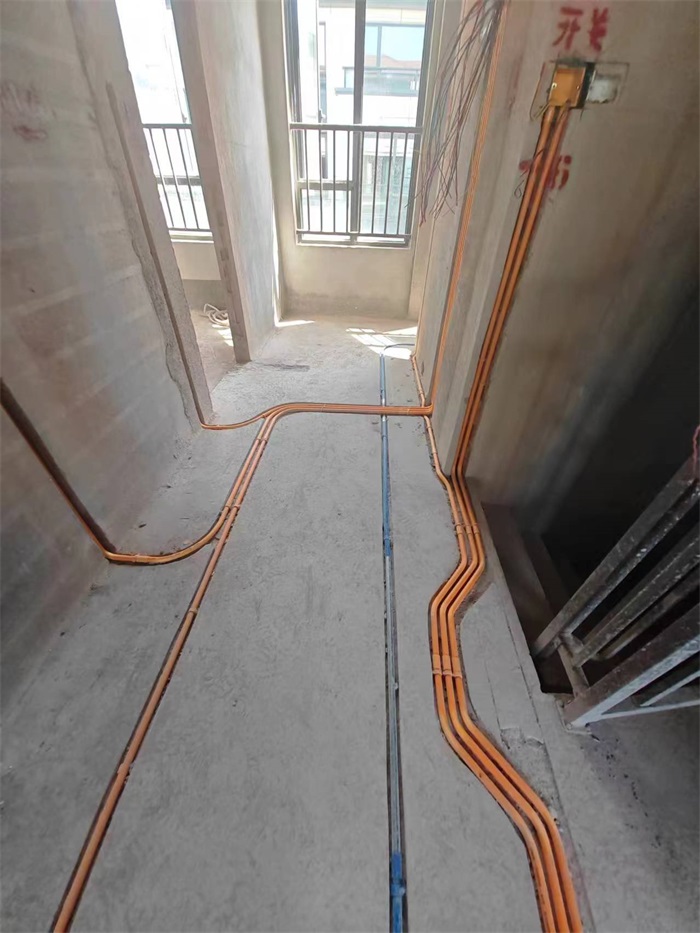

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。

发表于 2024-7-6 16:27:18

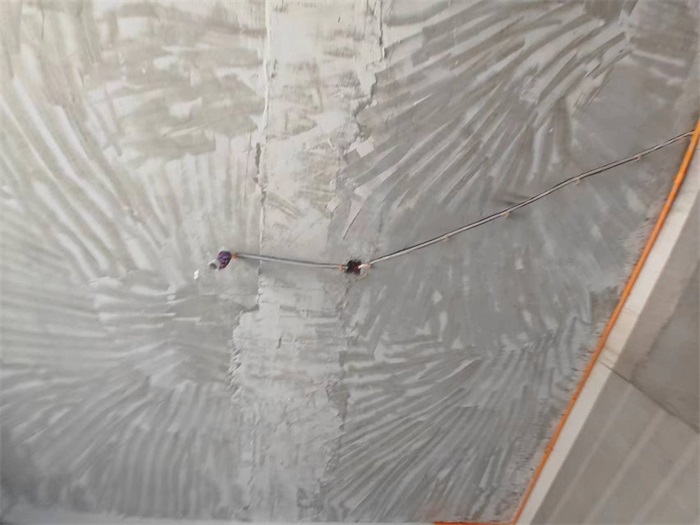

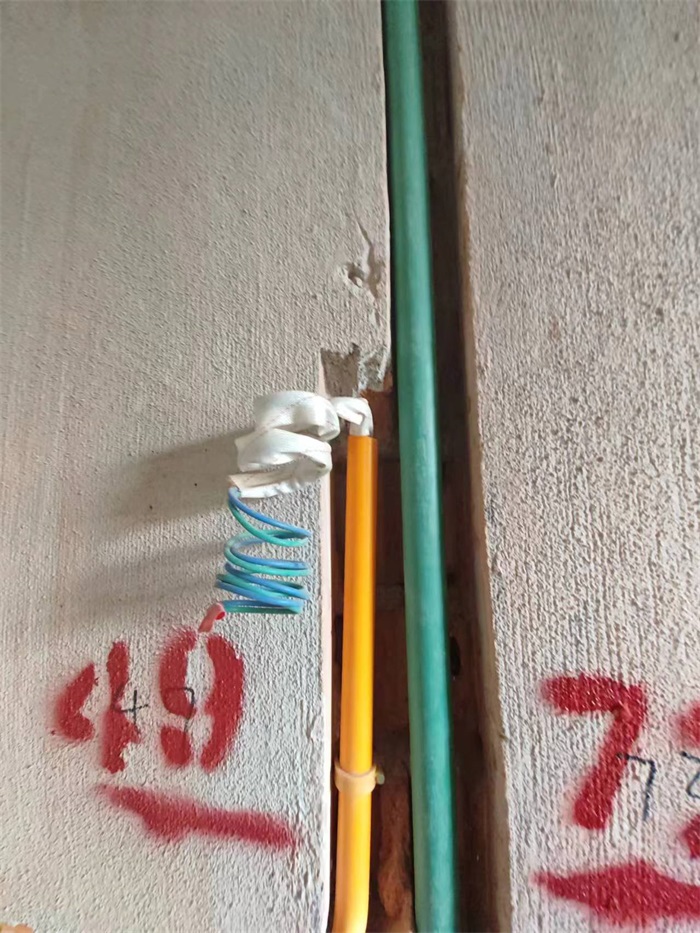

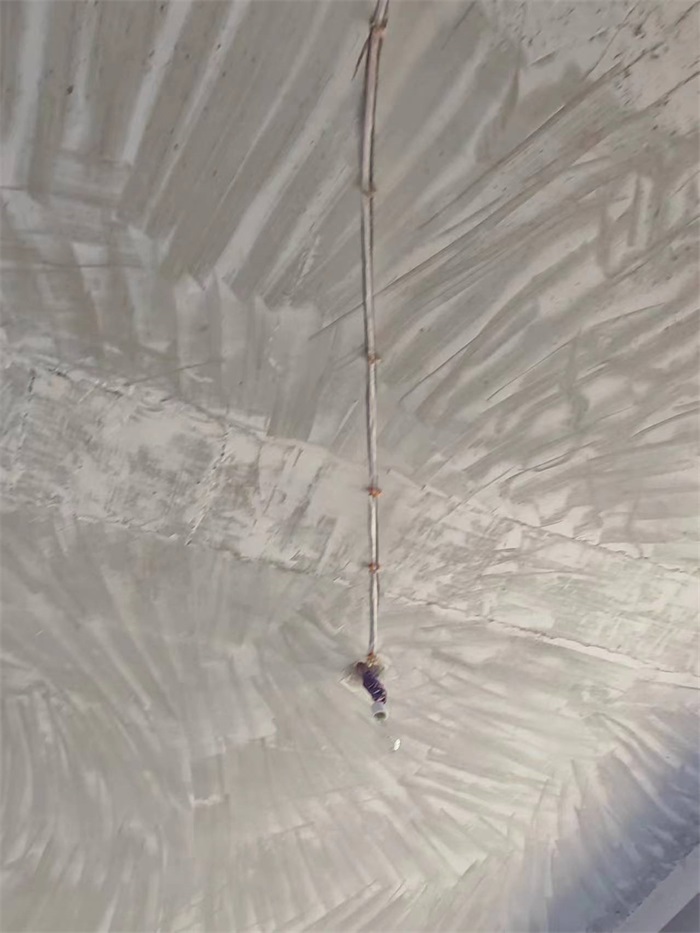

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2024-7-6 16:29:08

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2024-7-6 16:29:49

本帖最后由格堂红叶于 2024-7-30 17:09 编辑

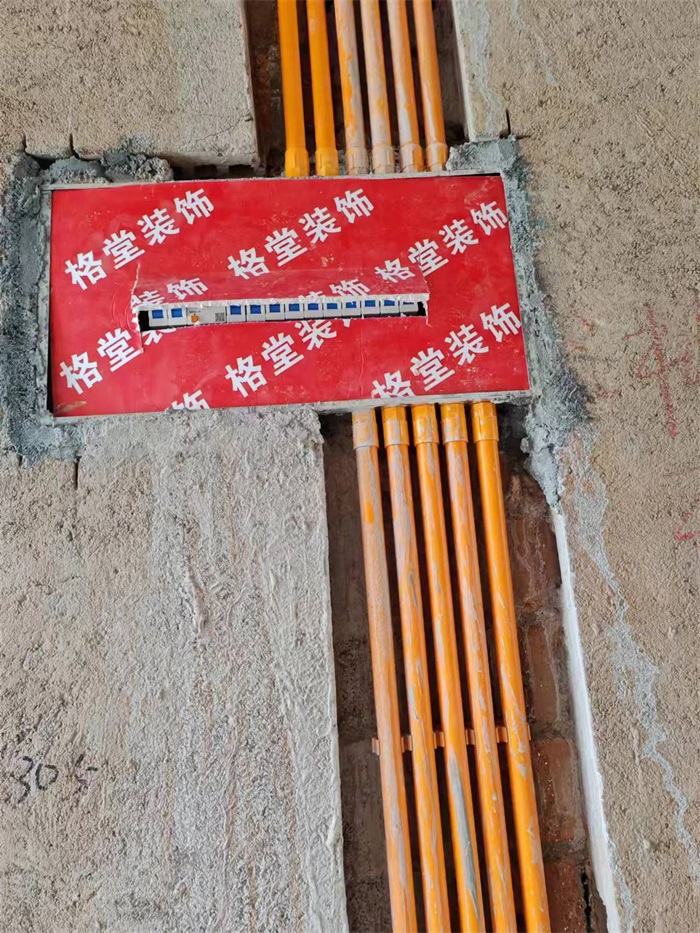

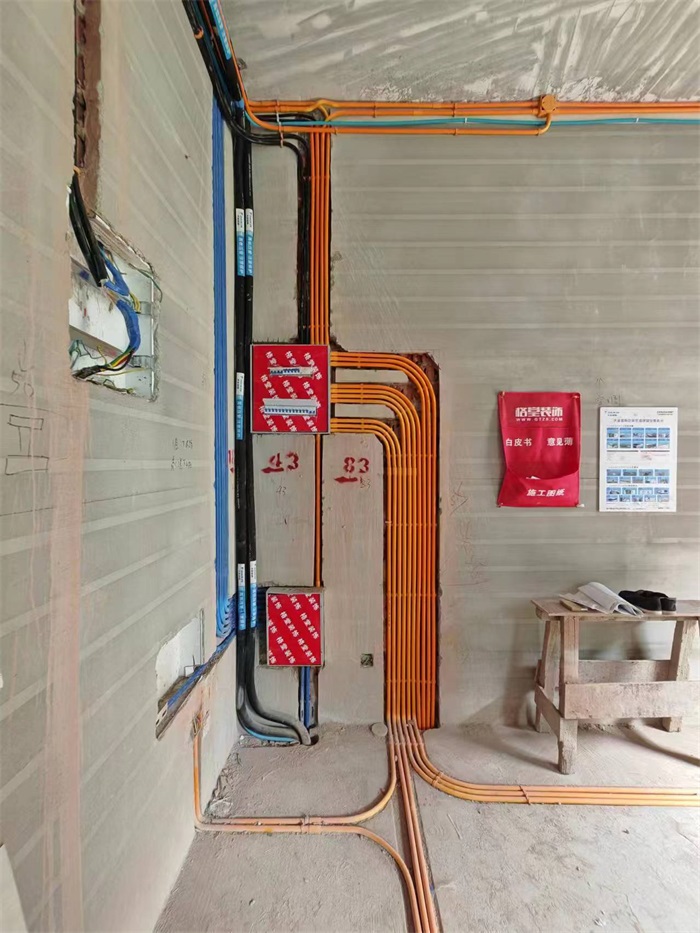

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

发表于 2024-7-6 17:25:47

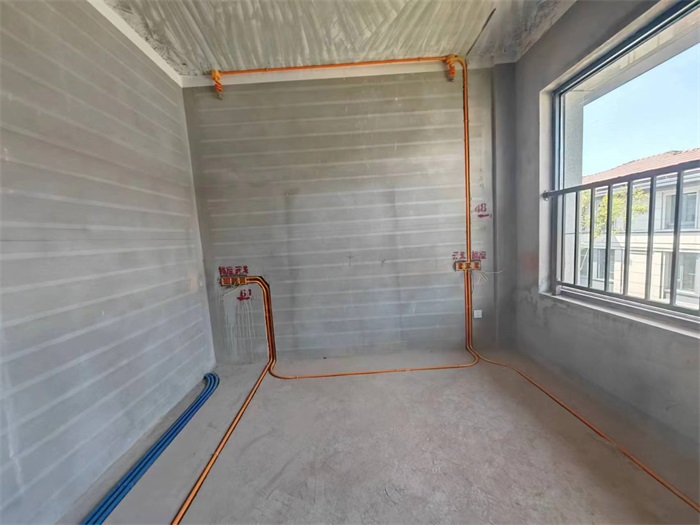

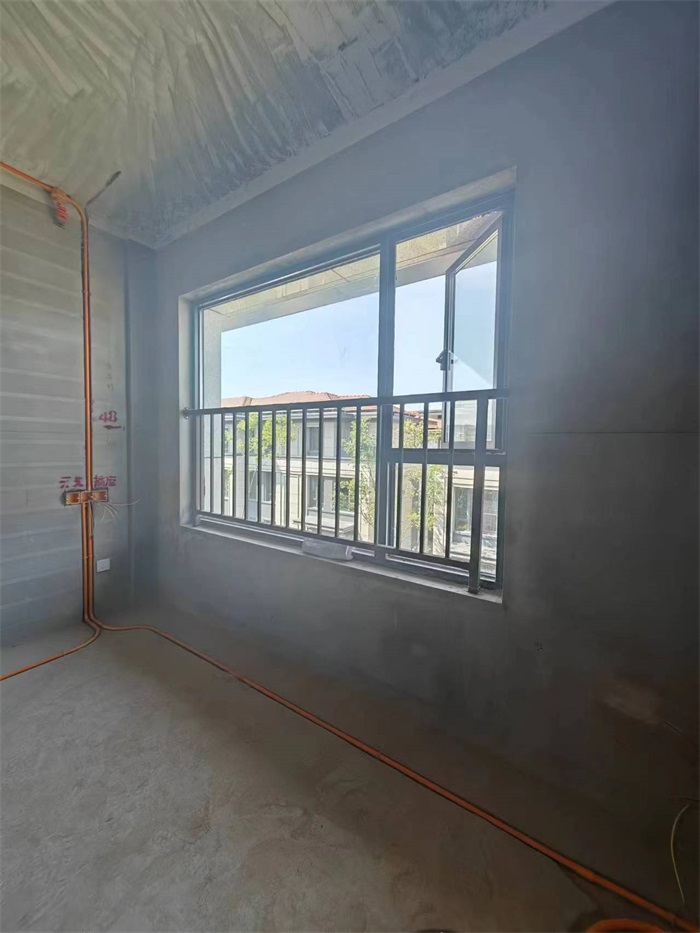

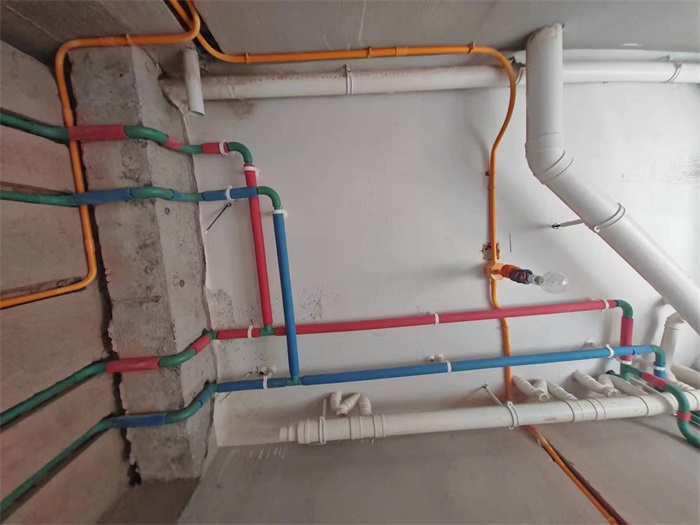

三楼主卧水电布局
