常山鸿鼎首府4-1-9#93㎡复古北欧——复古棕调，定义诗意暖冬

发表于 2024-5-31 16:12:23

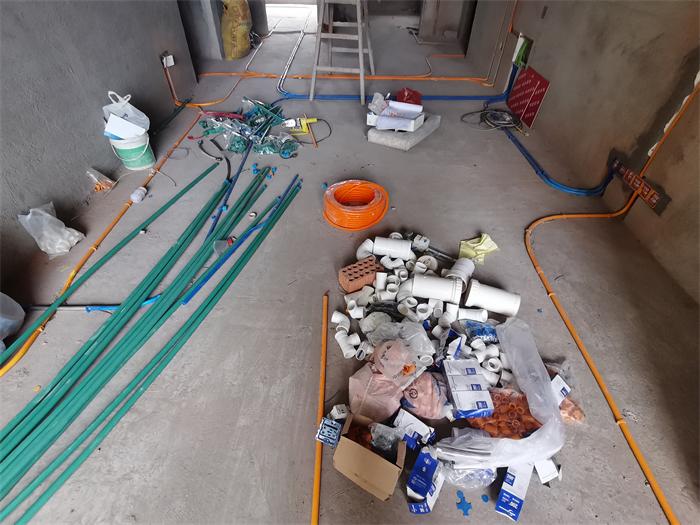

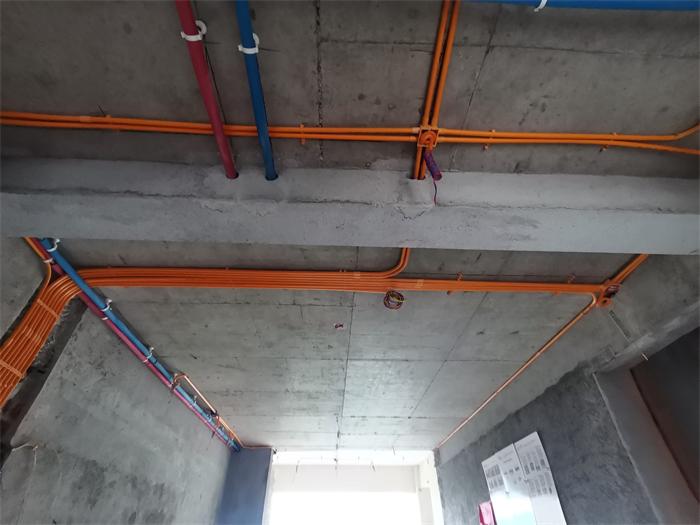

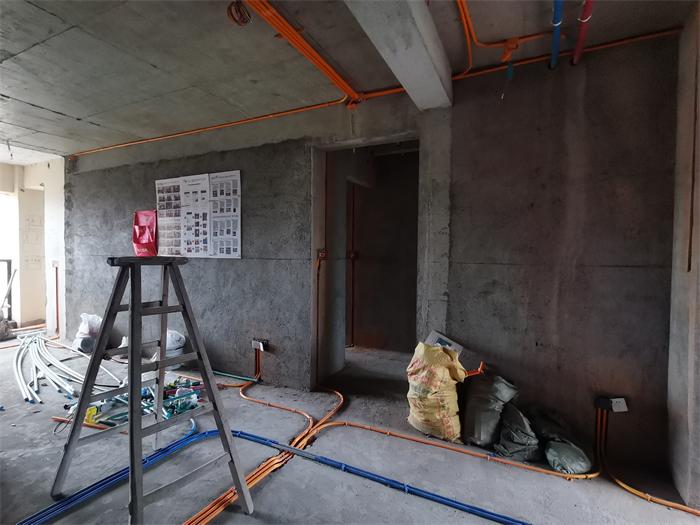

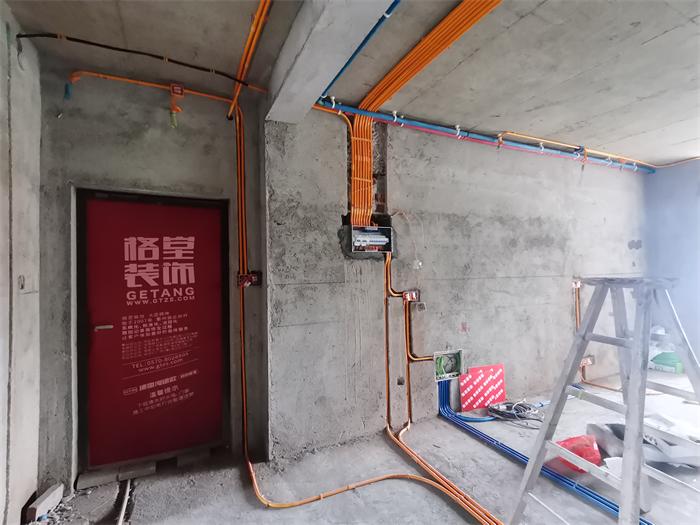

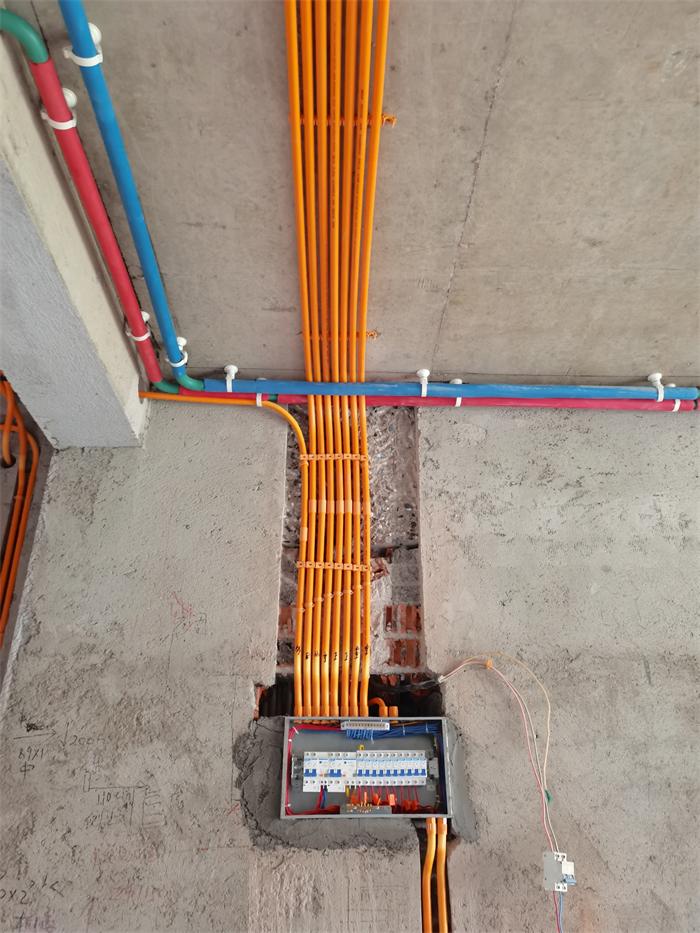

客餐厅，水电工艺，线管布置穿线施工基本完成，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2024-5-31 16:12:48

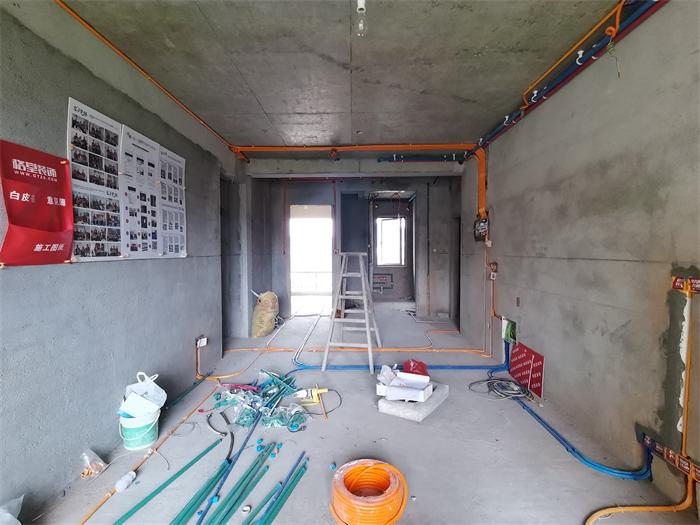

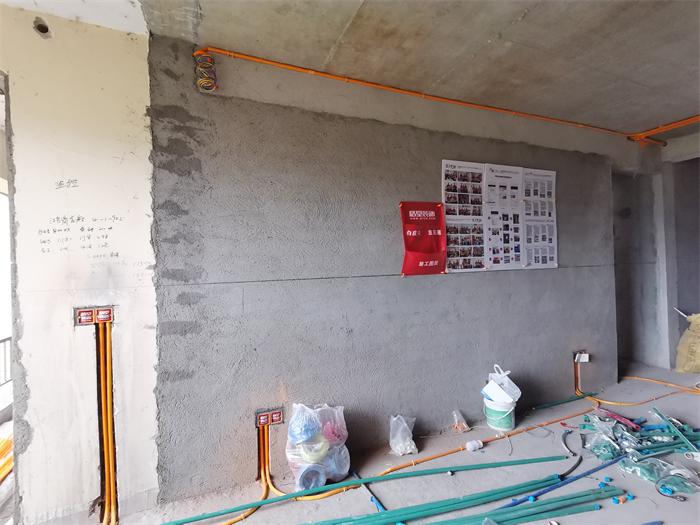

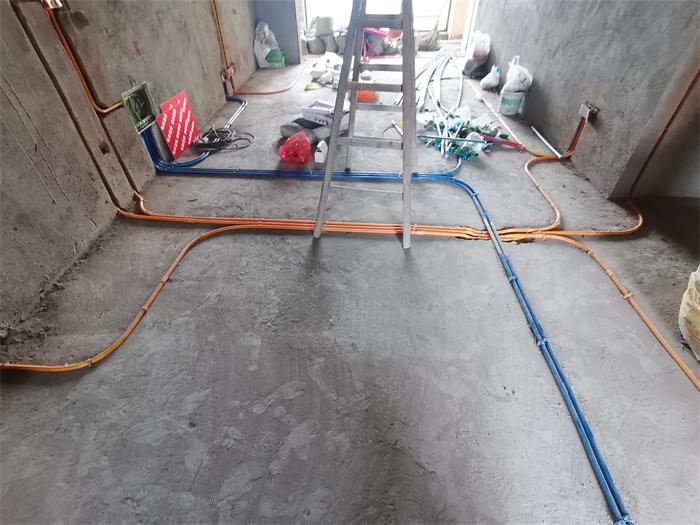

客餐厅，对角

发表于 2024-5-31 16:14:31

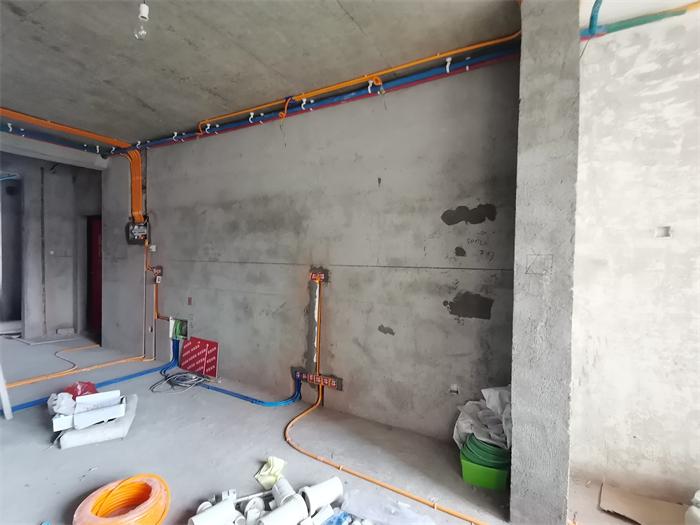

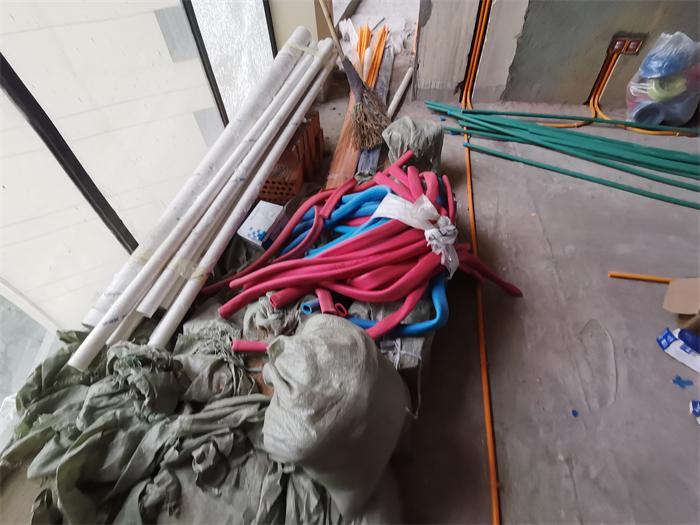

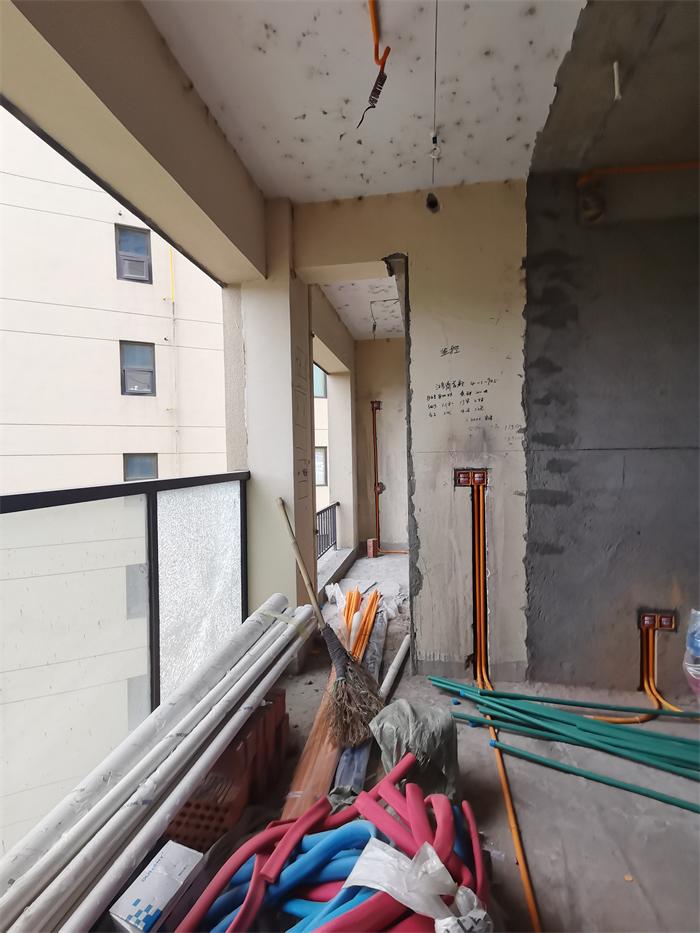

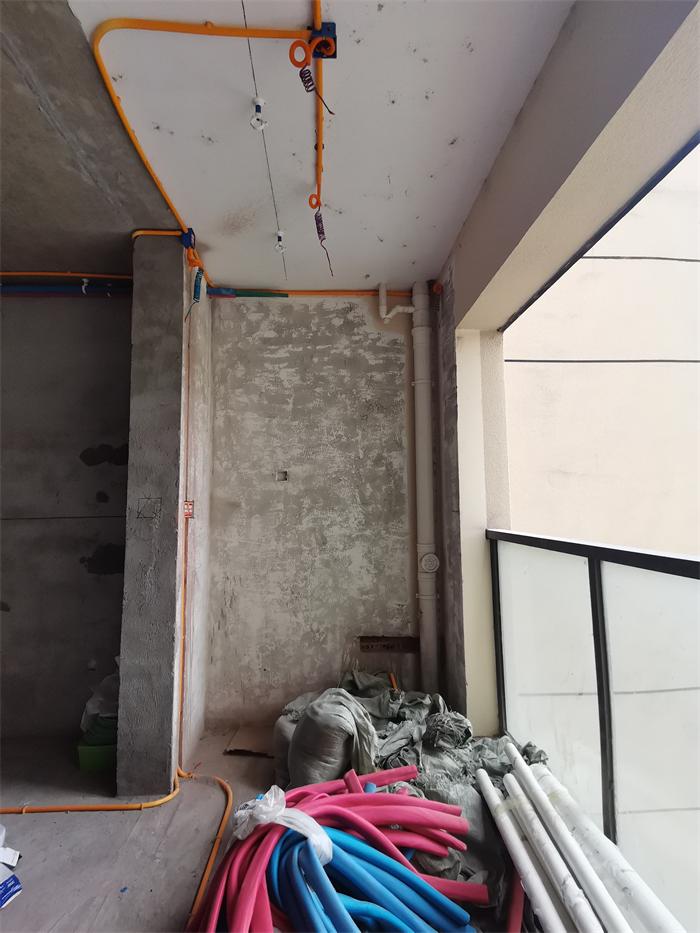

客厅阳台，水电工艺，基本完成

发表于 2024-5-31 16:14:52

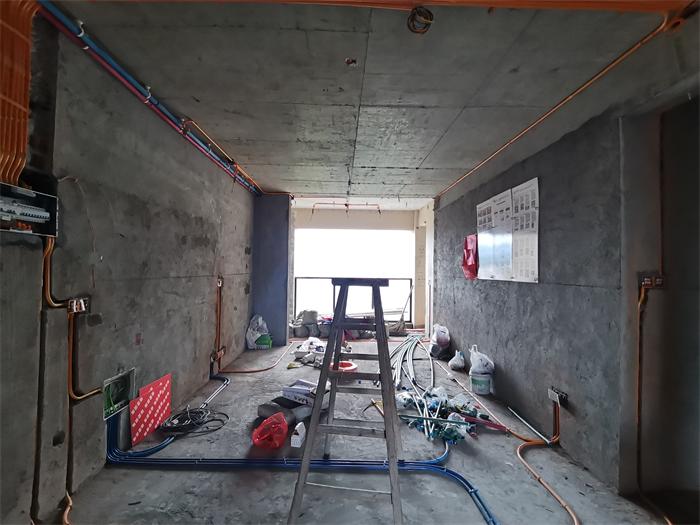

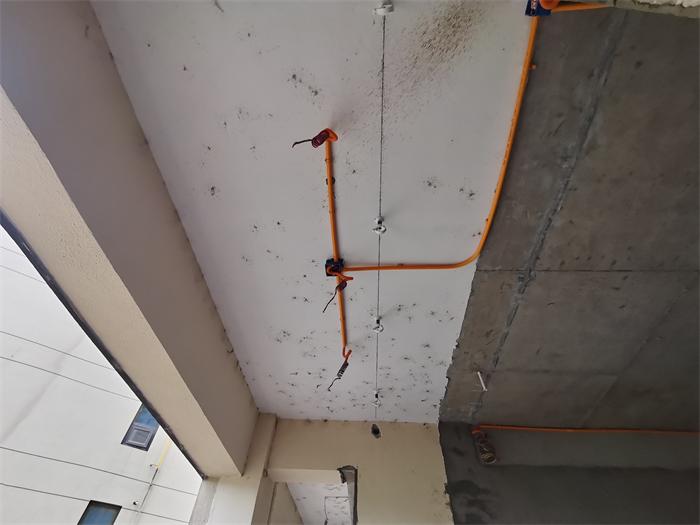

客厅阳台，对角

发表于 2024-5-31 16:16:14

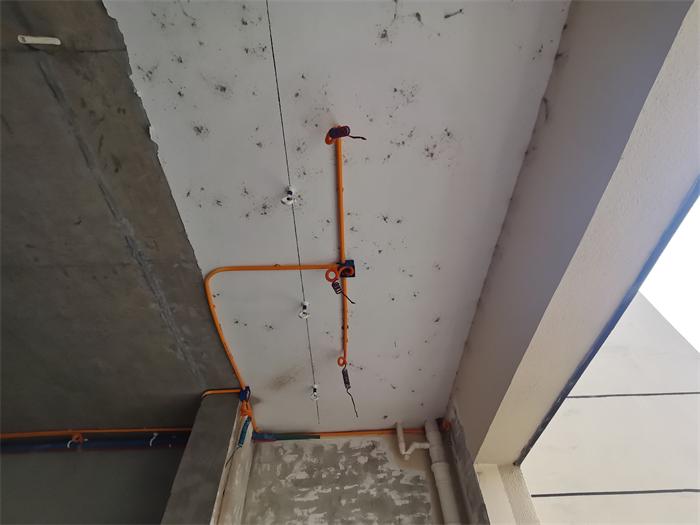

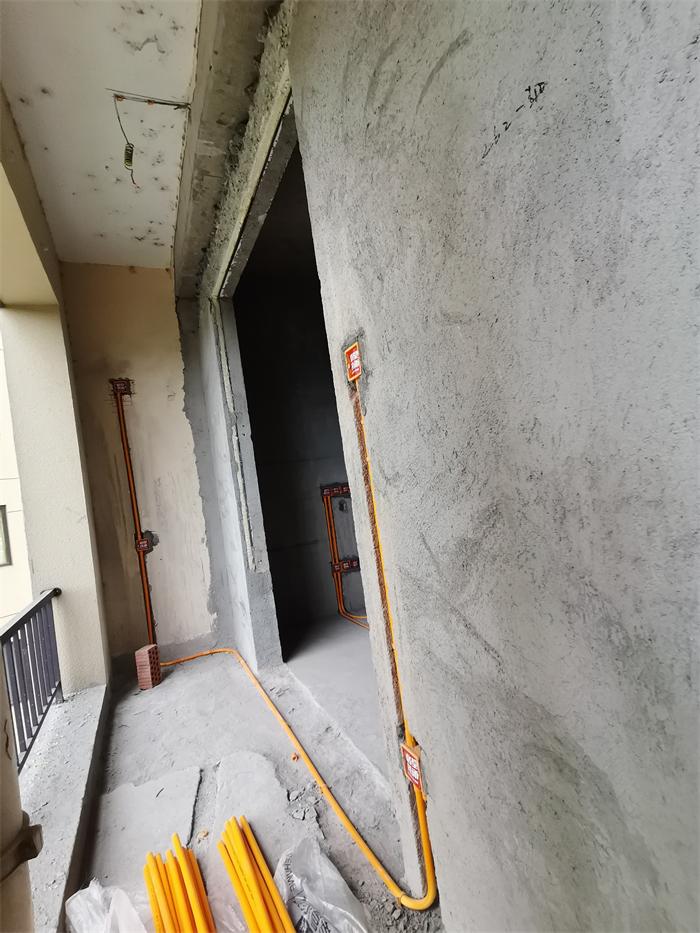

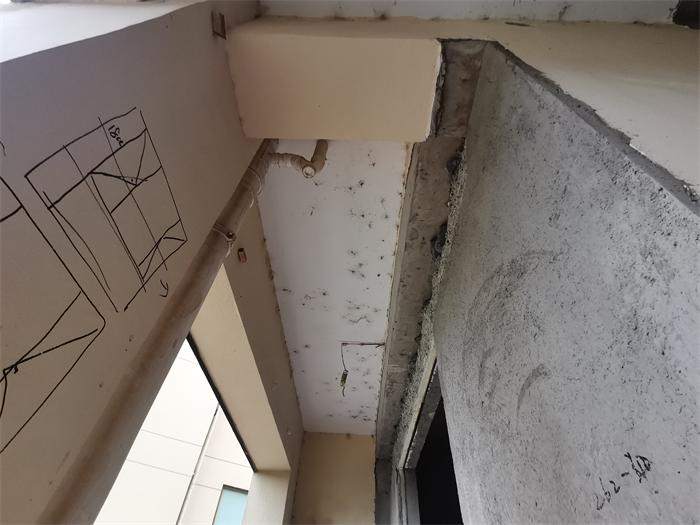

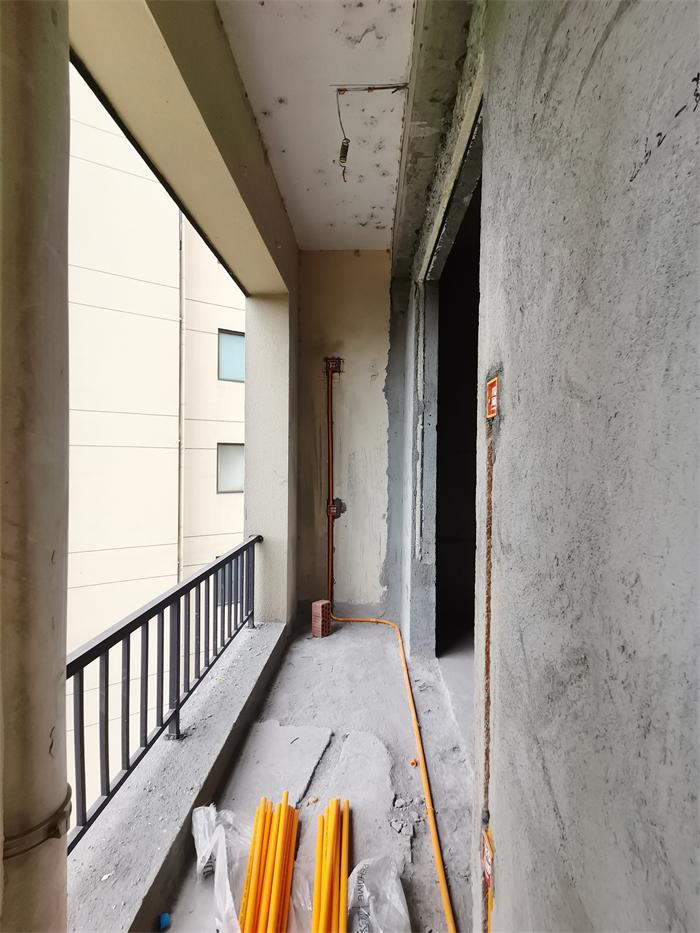

小阳台，水电工艺基本完成

发表于 2024-5-31 16:17:27

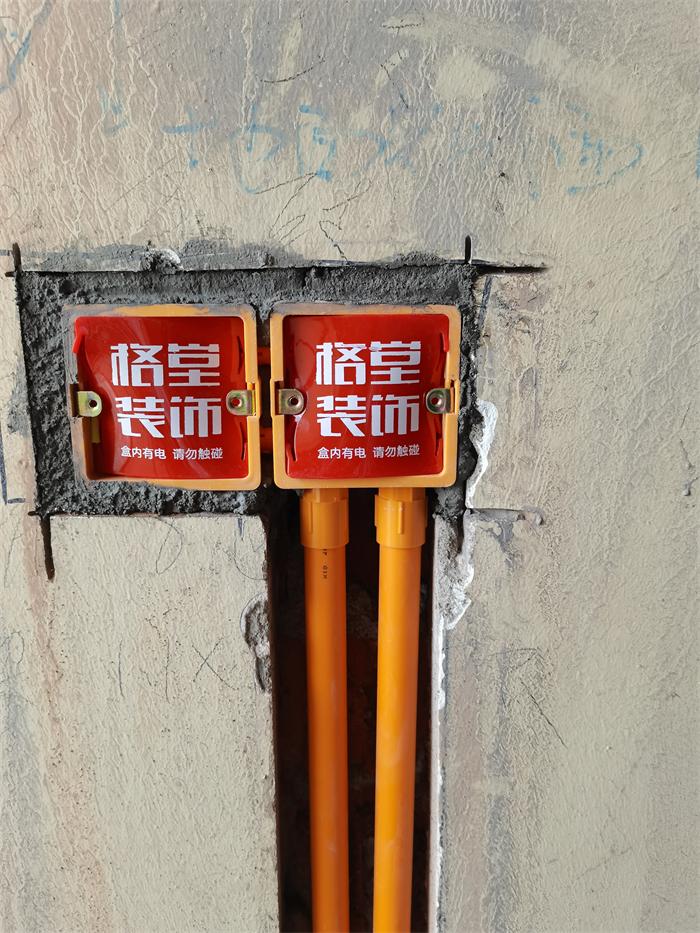

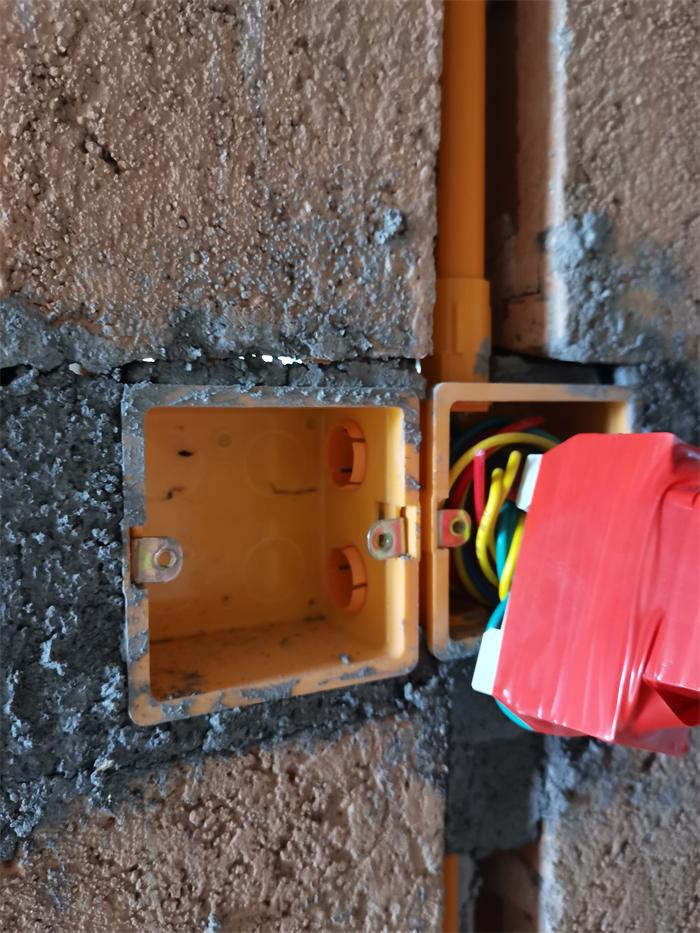

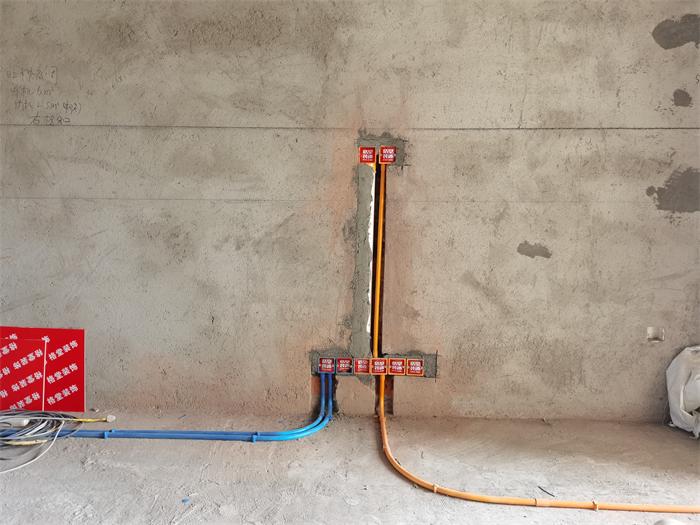

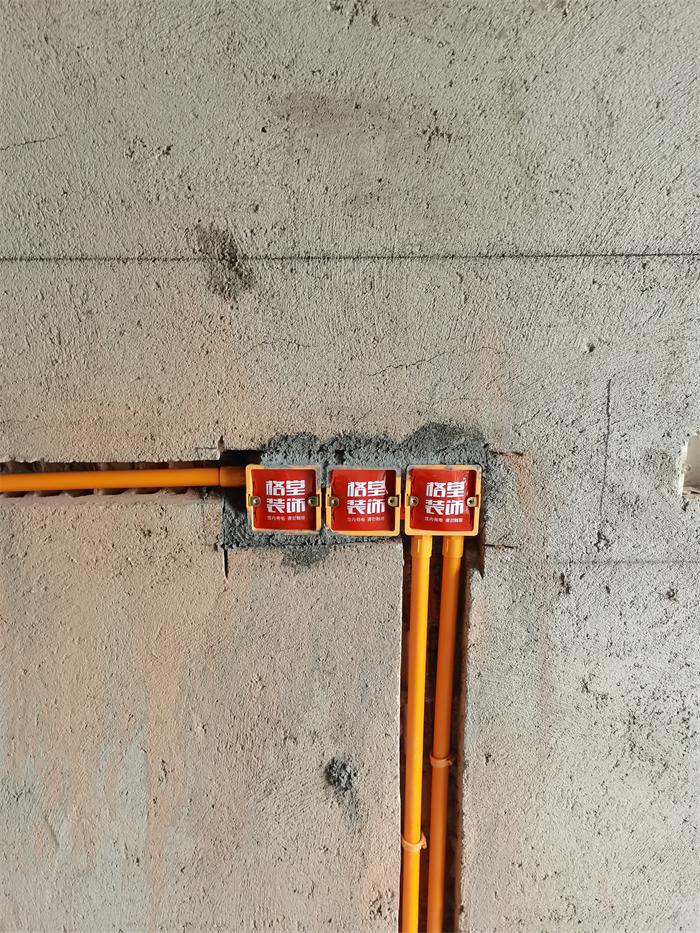

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2024-5-31 16:18:52

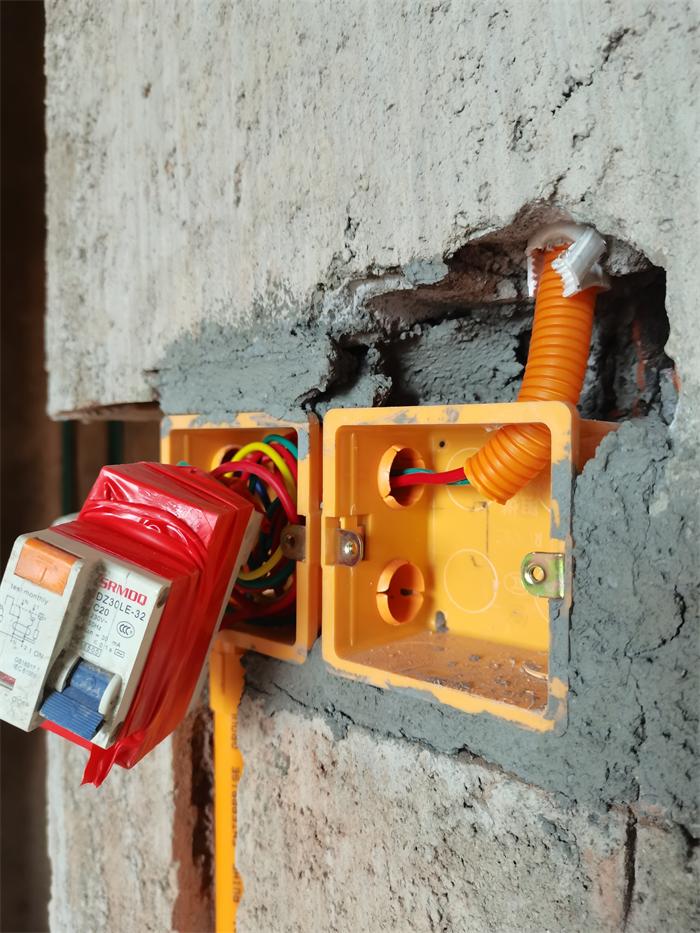

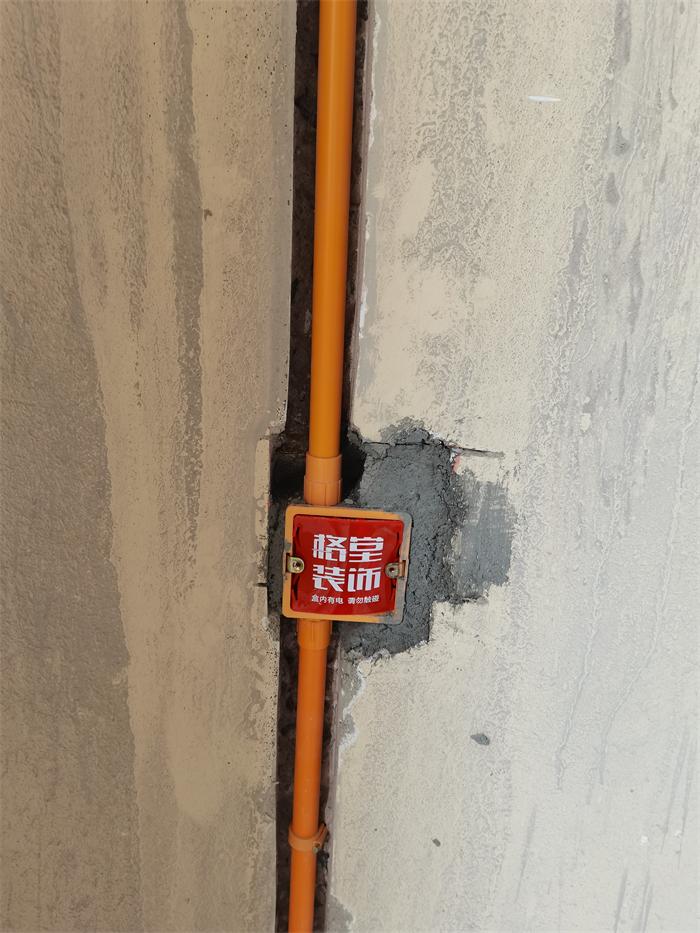

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2024-5-31 16:20:11

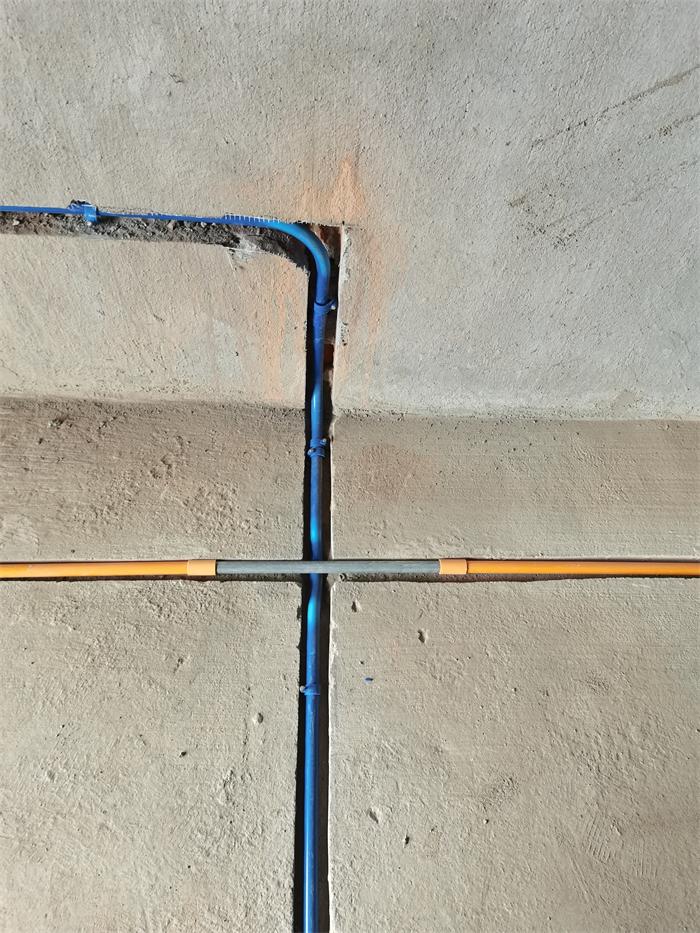

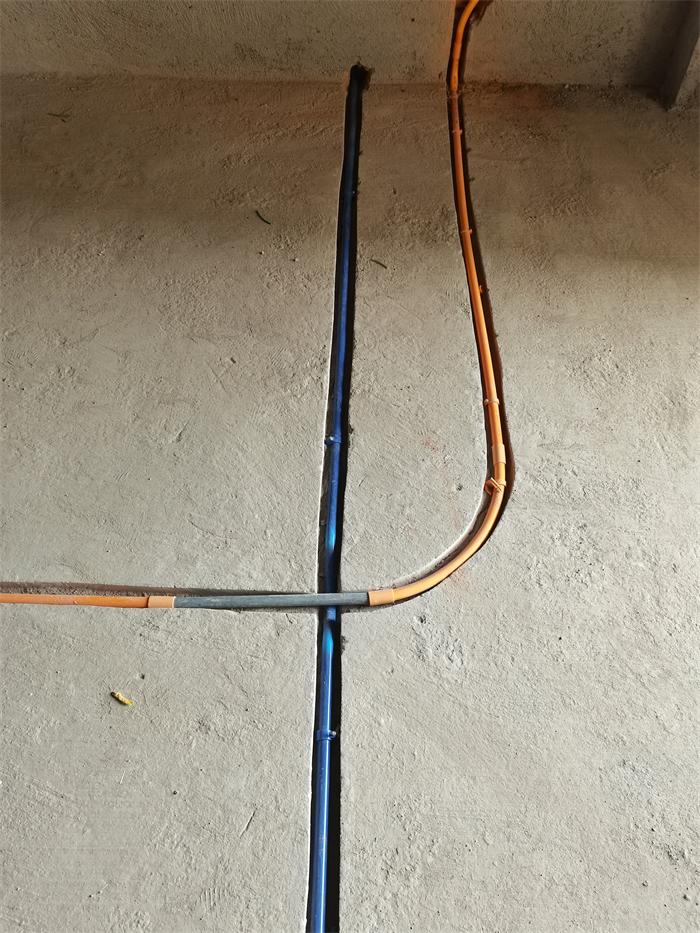

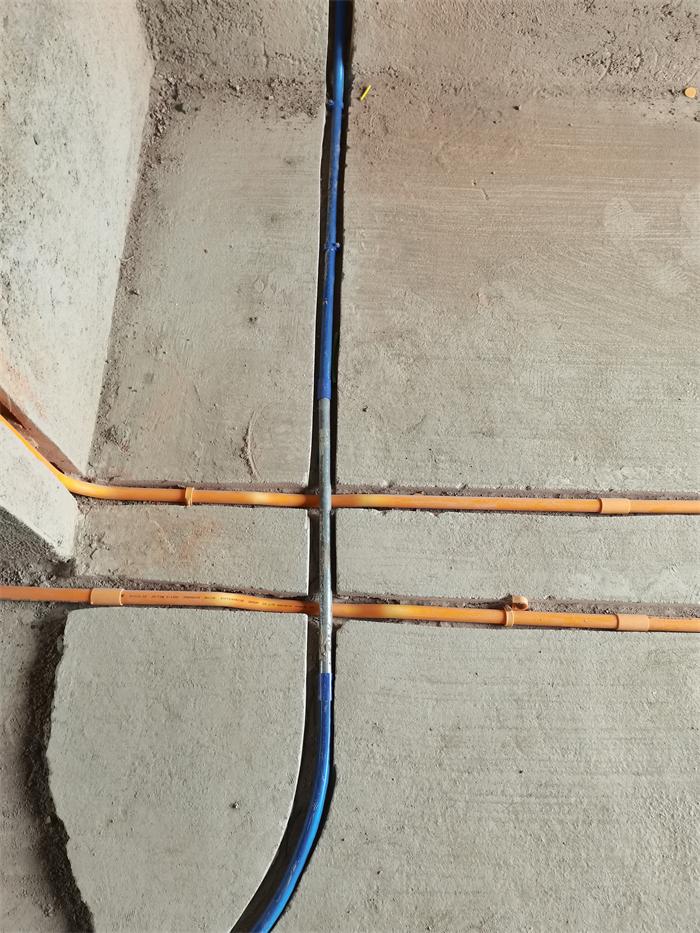

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2024-5-31 16:20:31

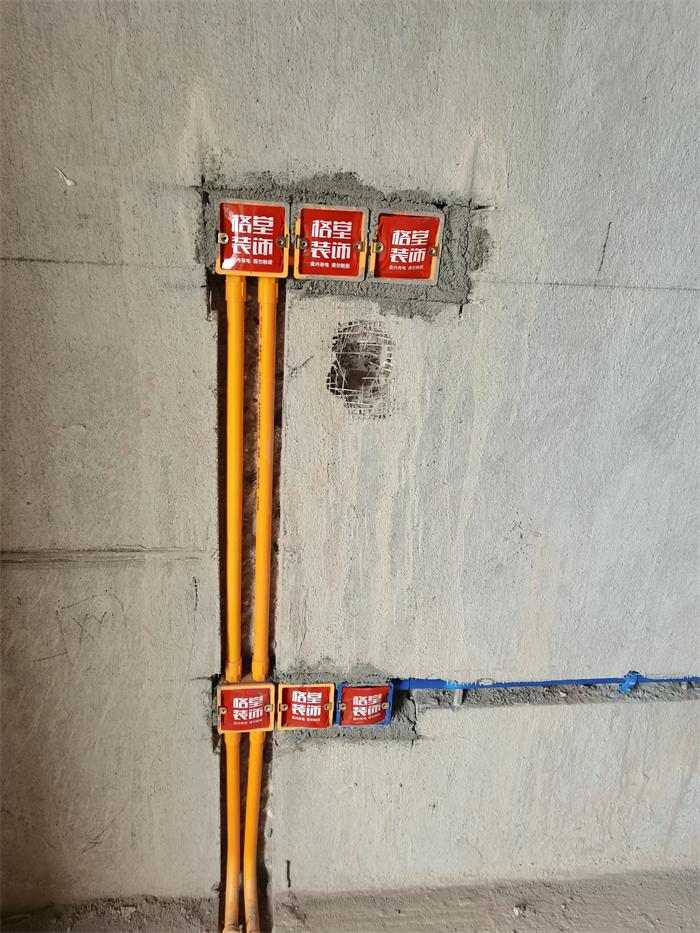

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2024-5-31 16:21:42

线管并排2根以上管卡平钉，间隙均匀，排列整齐
