常山南悦名城24-1-1#235㎡现代——舒静·探微

发表于 2024-6-7 14:59:05

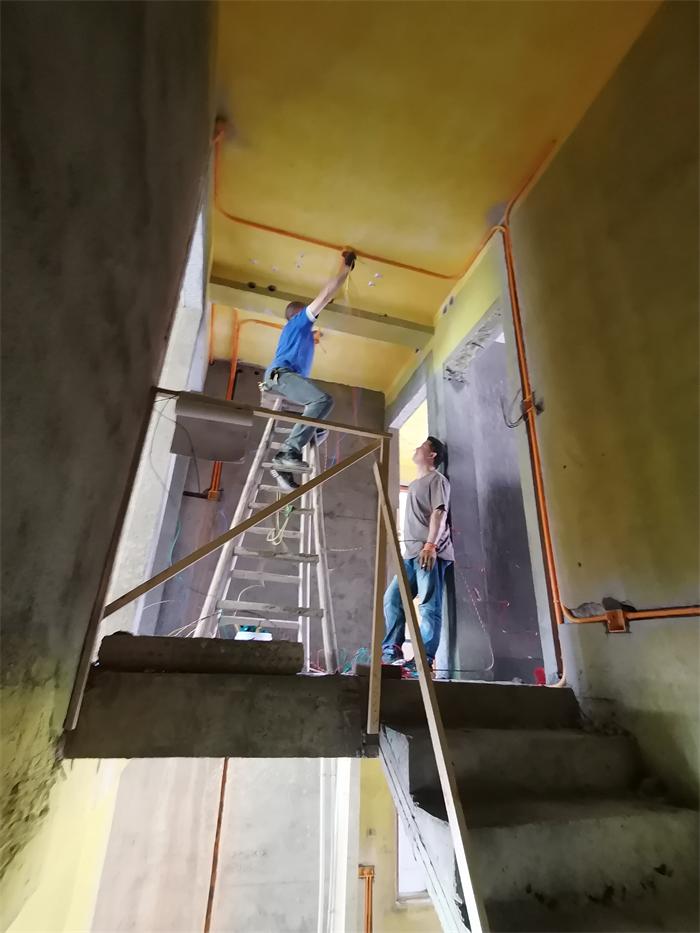

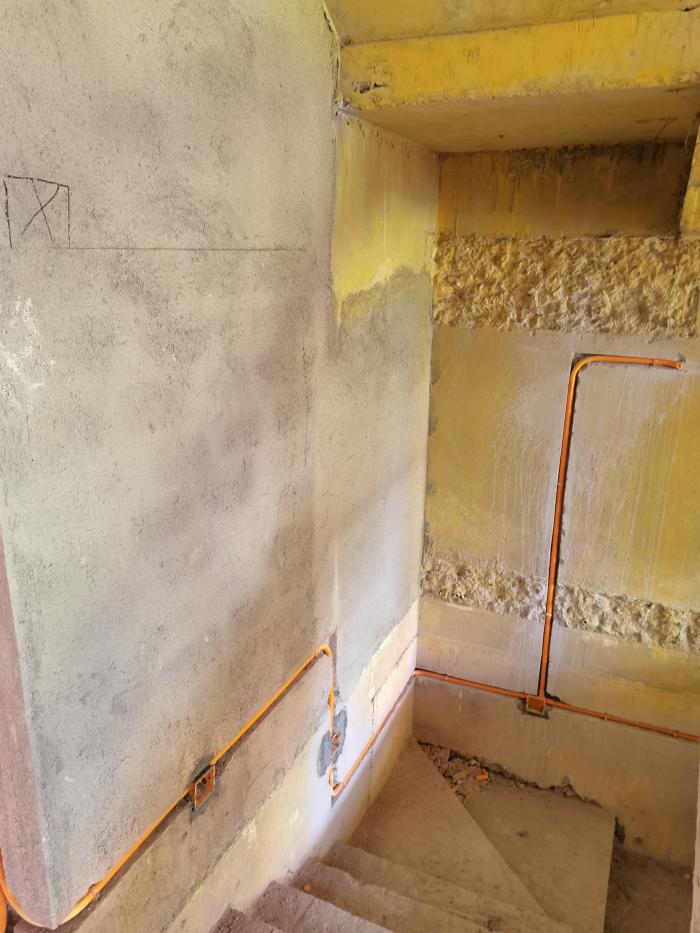

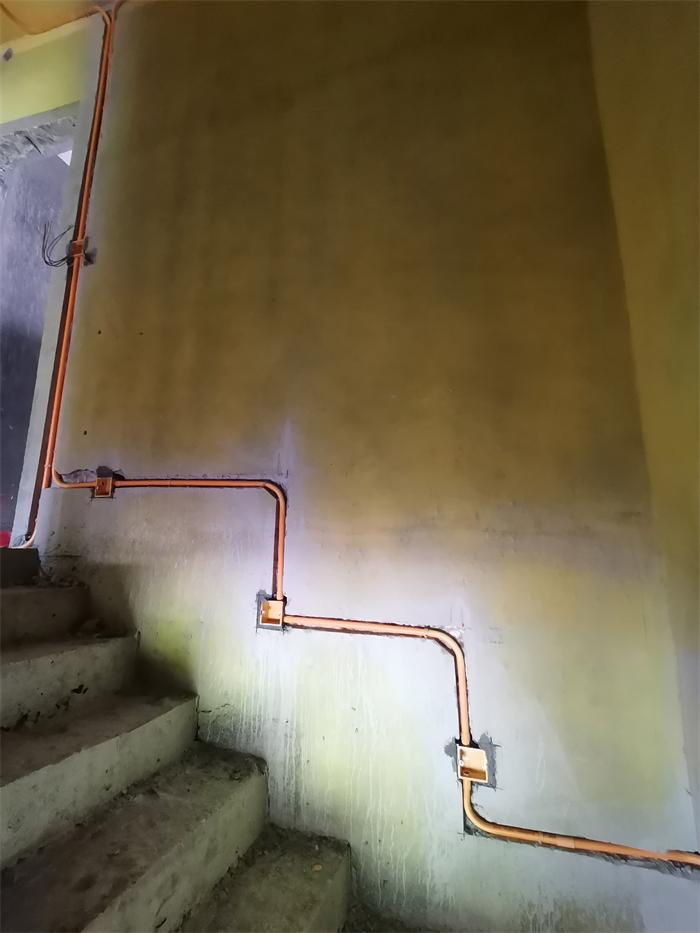

楼梯处，水电工艺施工

发表于 2024-6-7 15:25:00

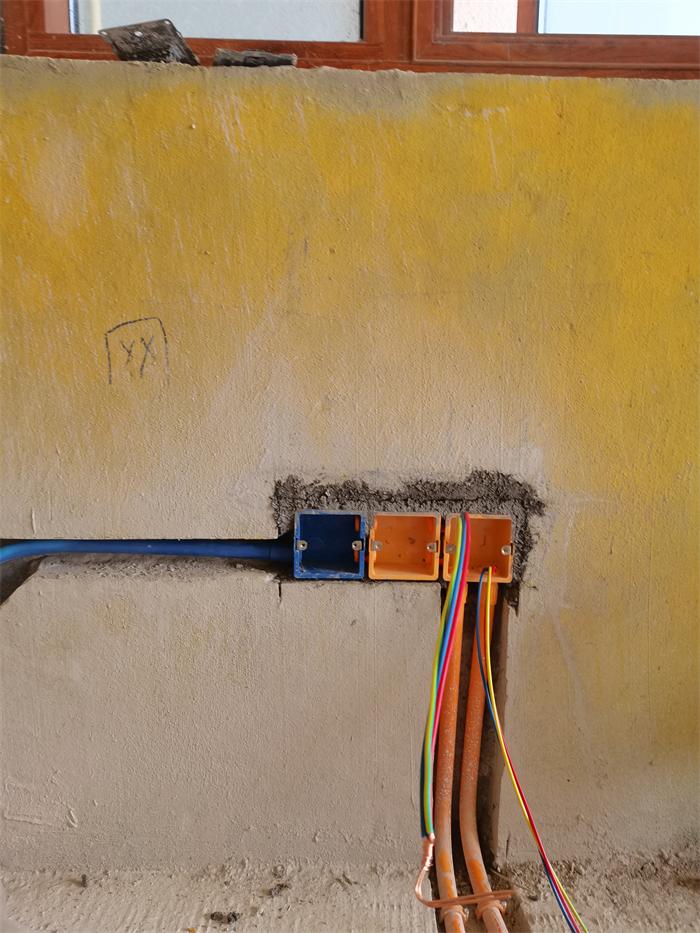

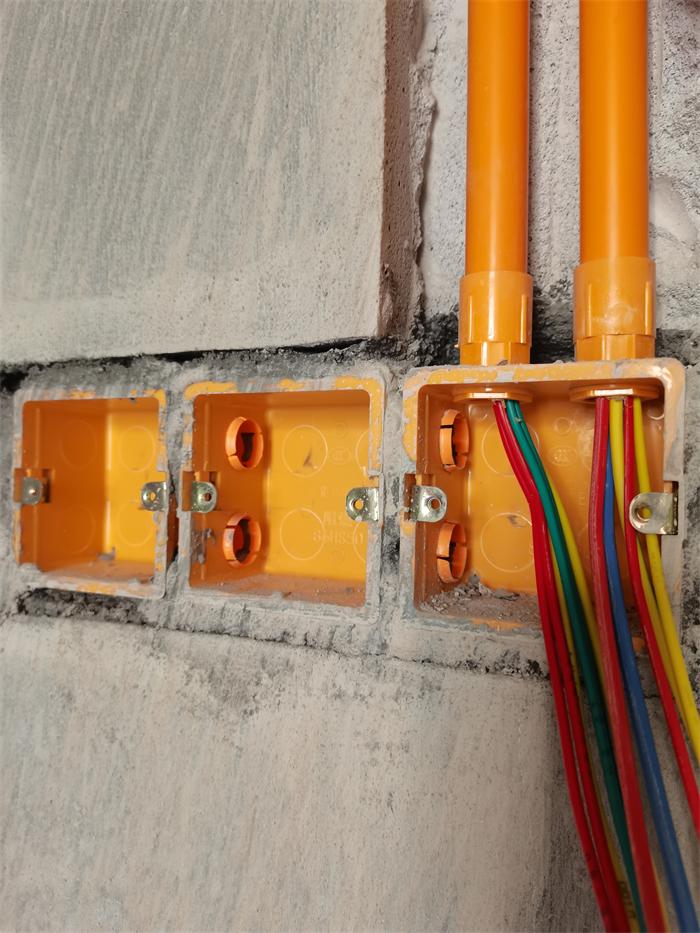

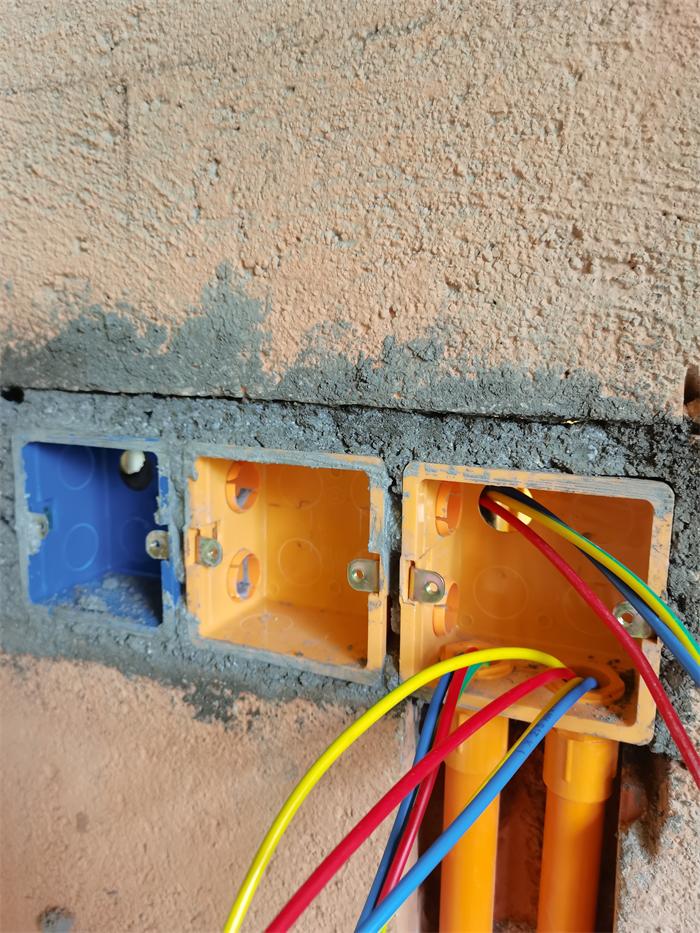

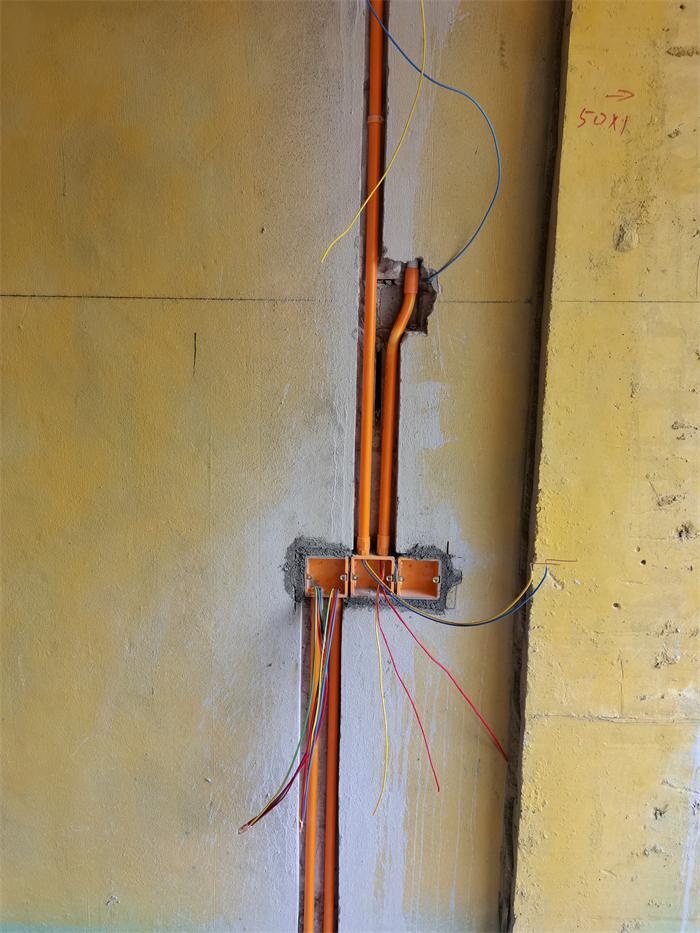

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2024-6-7 15:26:53

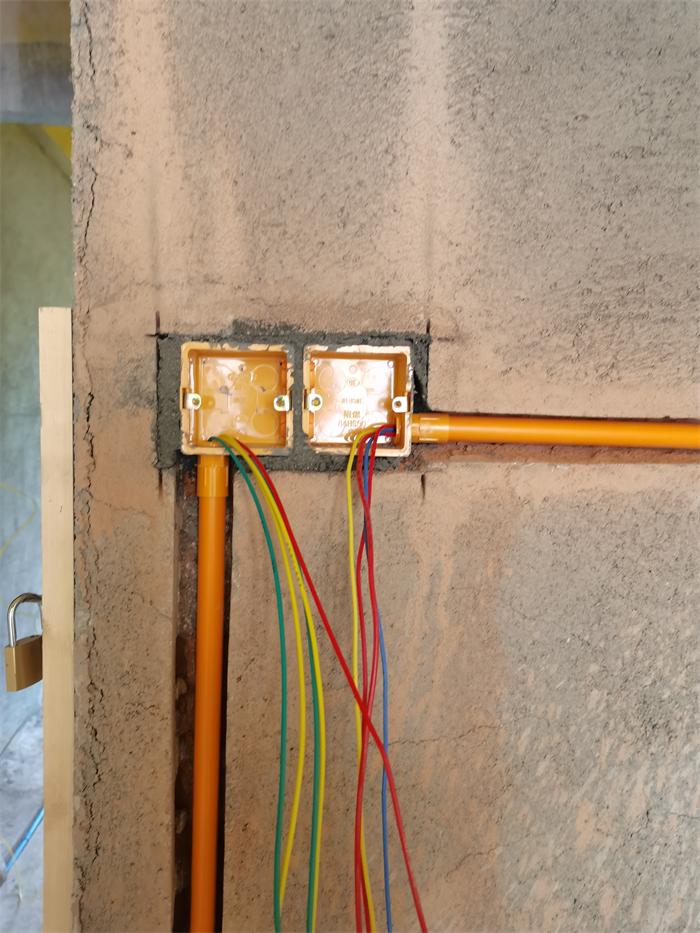

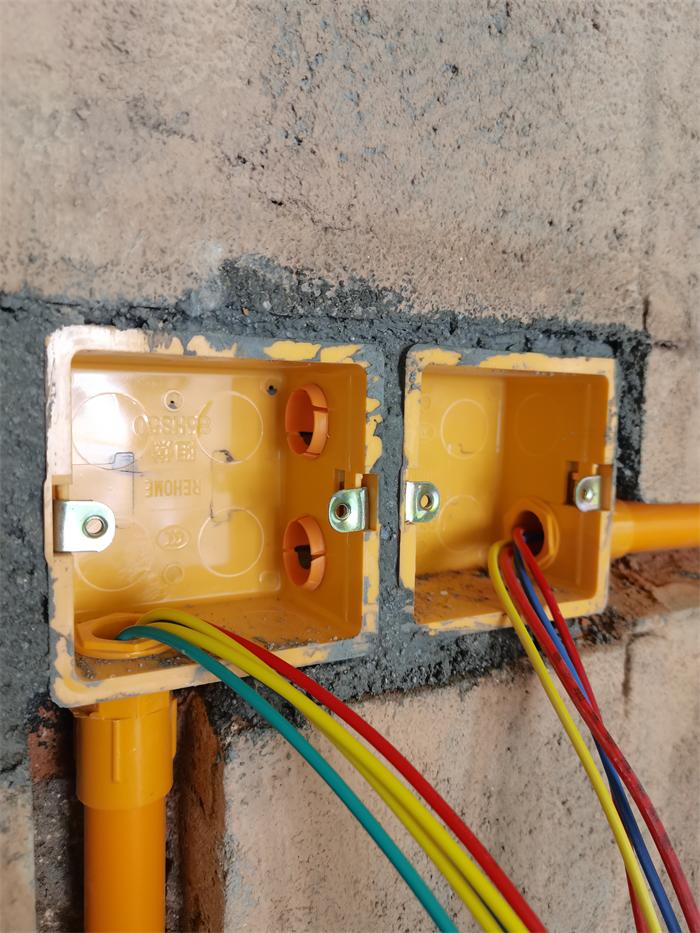

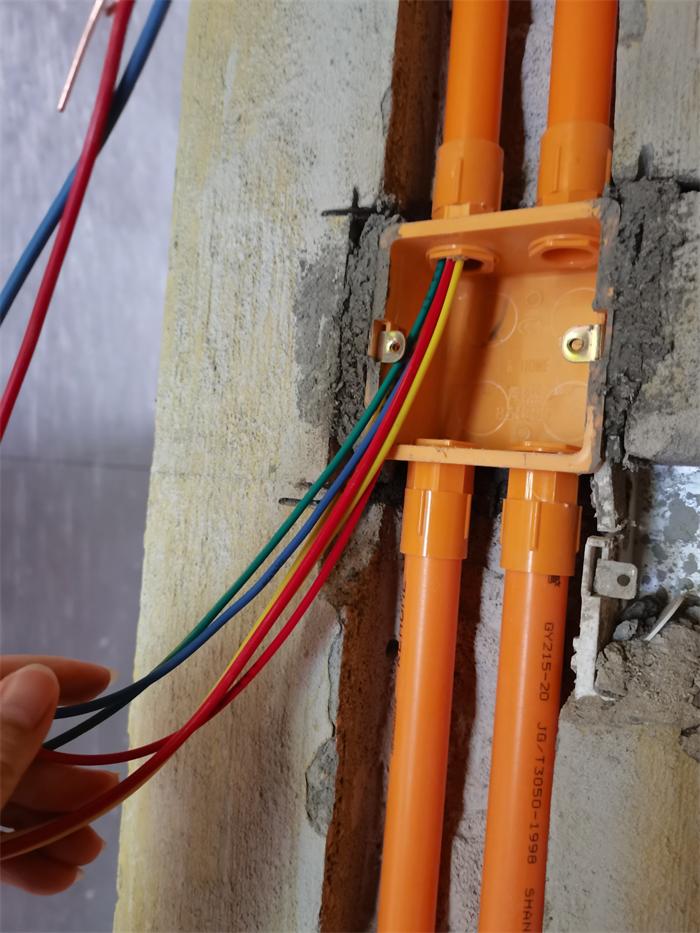

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2024-6-7 15:29:17

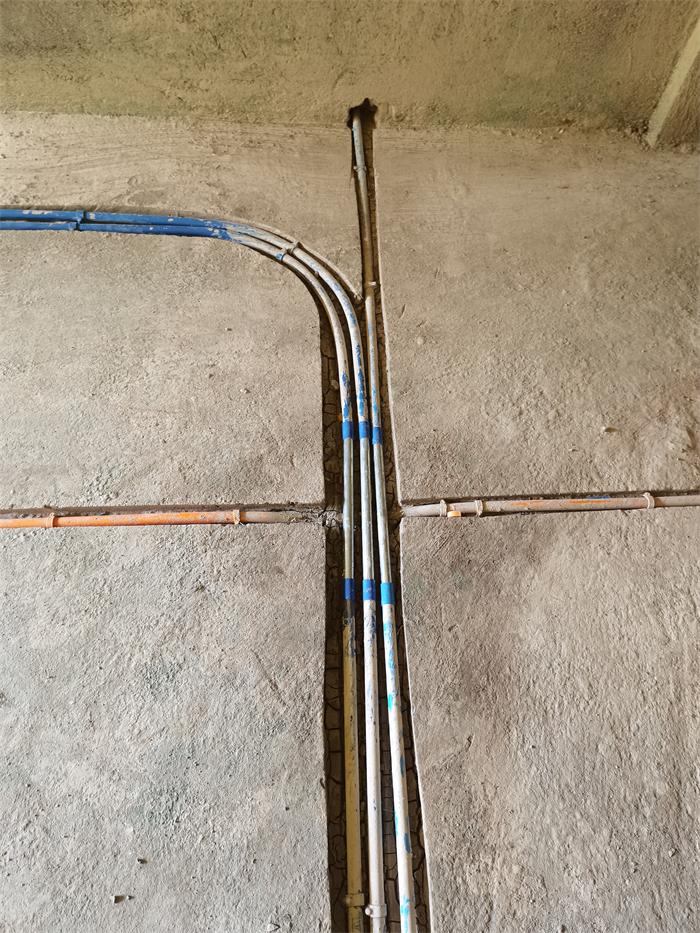

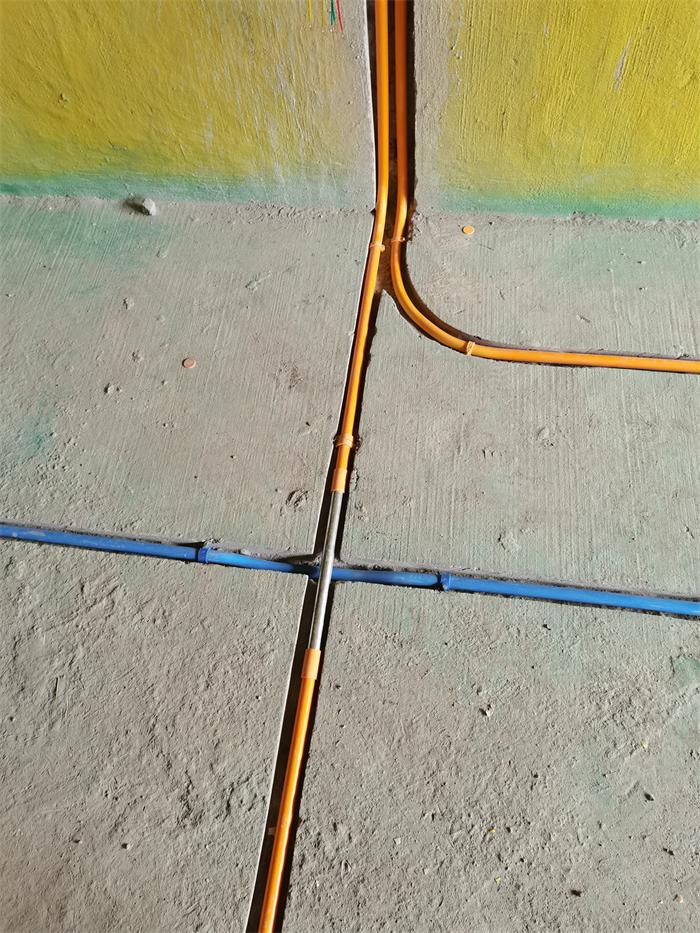

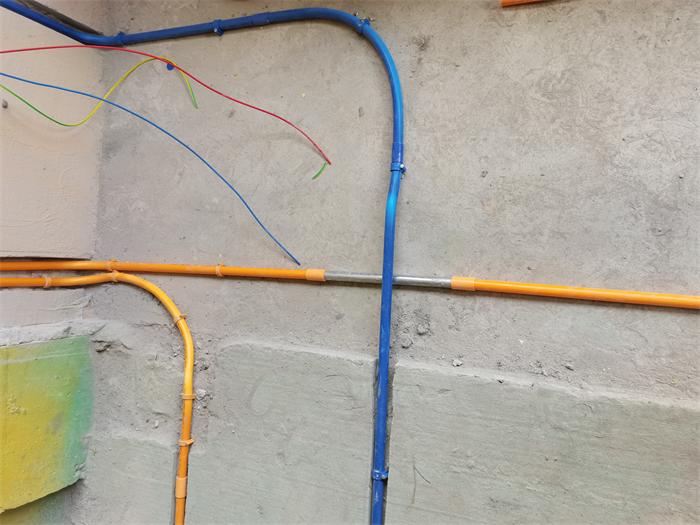

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2024-6-7 15:32:31

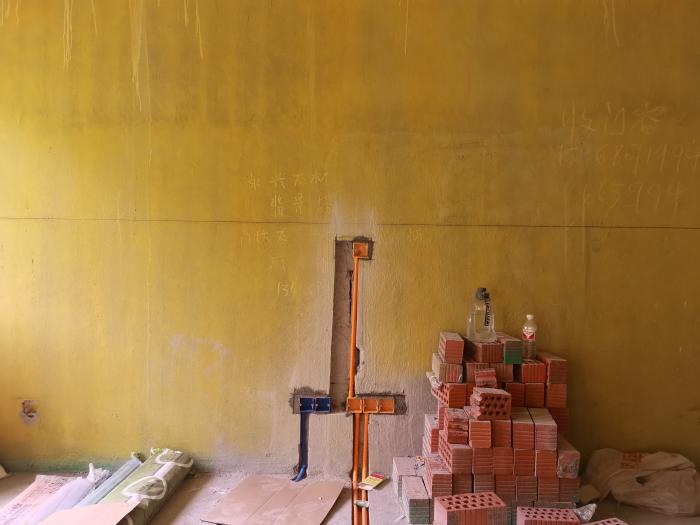

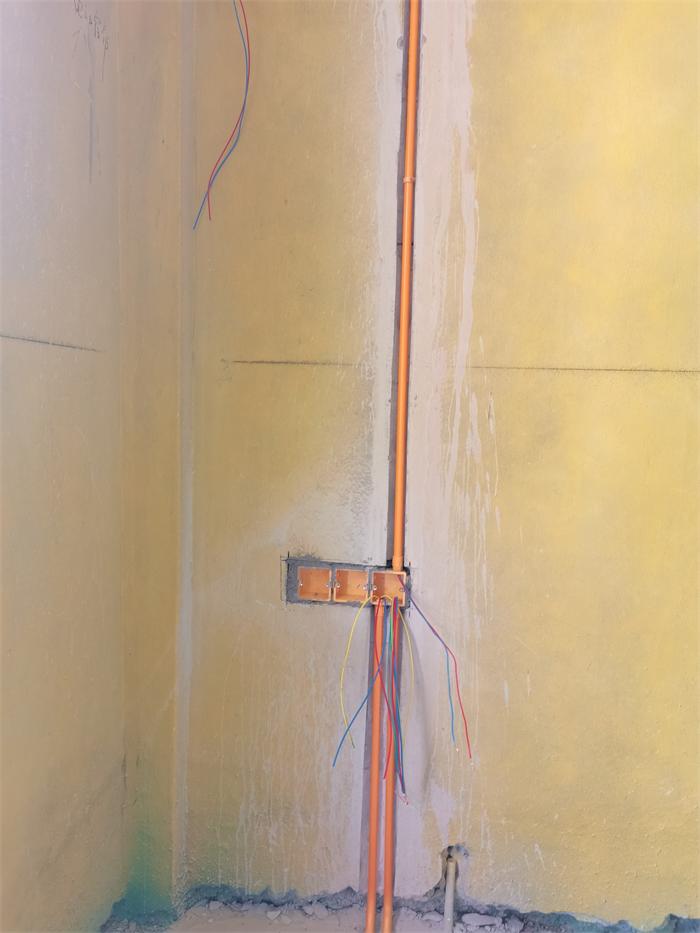

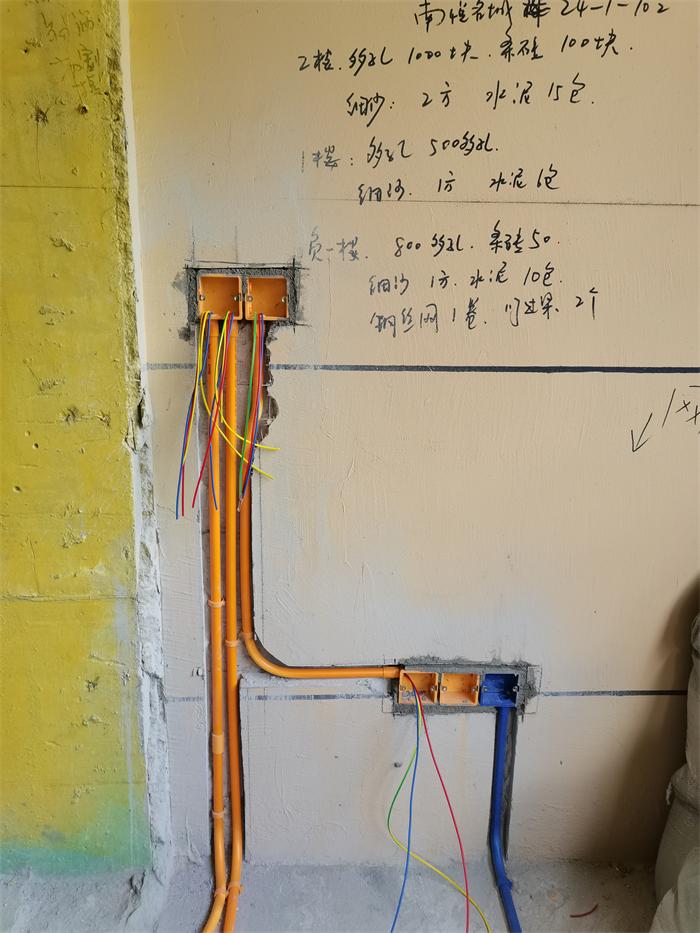

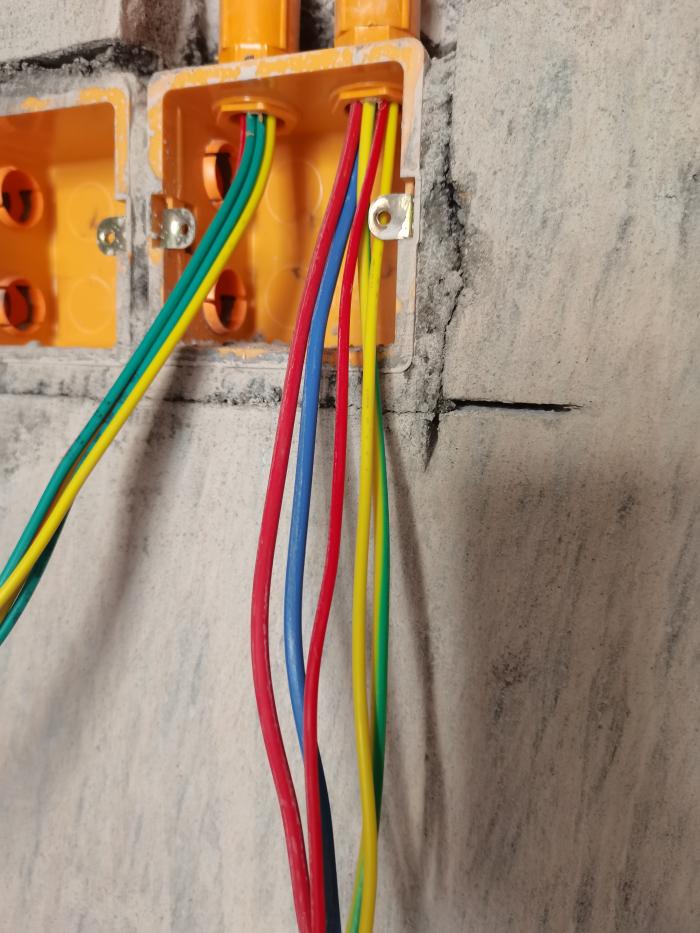

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2024-6-7 15:32:53

线管内电线也有规定的哦，同一根线管内穿线不得超过7根

发表于 2024-6-7 15:33:23

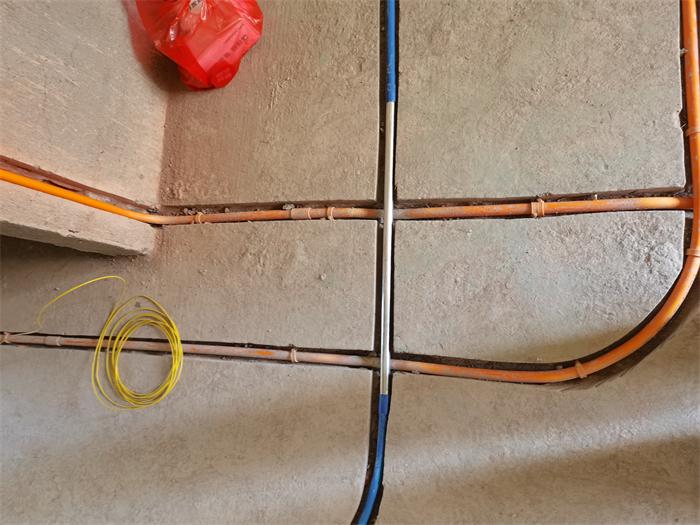

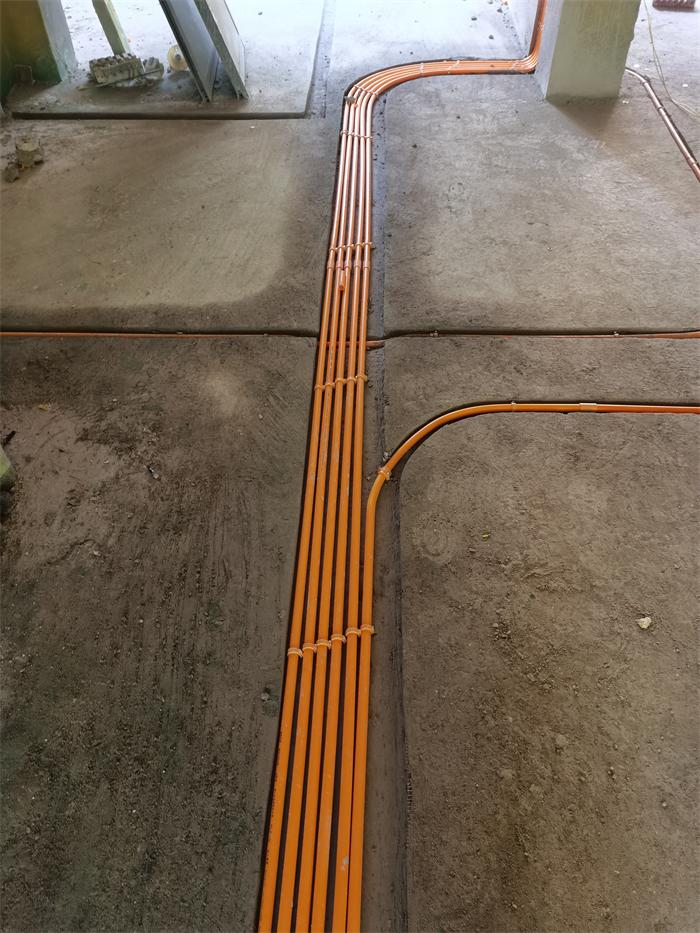

地面线管并排2根以上管卡顺钉，间隙均匀

发表于 2024-6-7 15:34:54

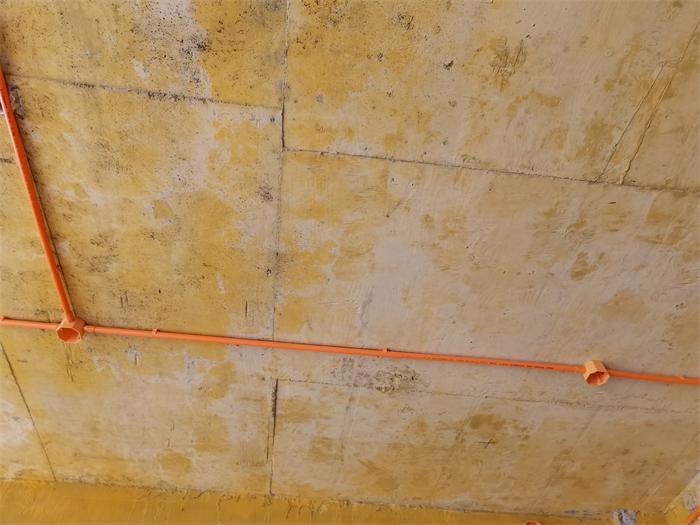

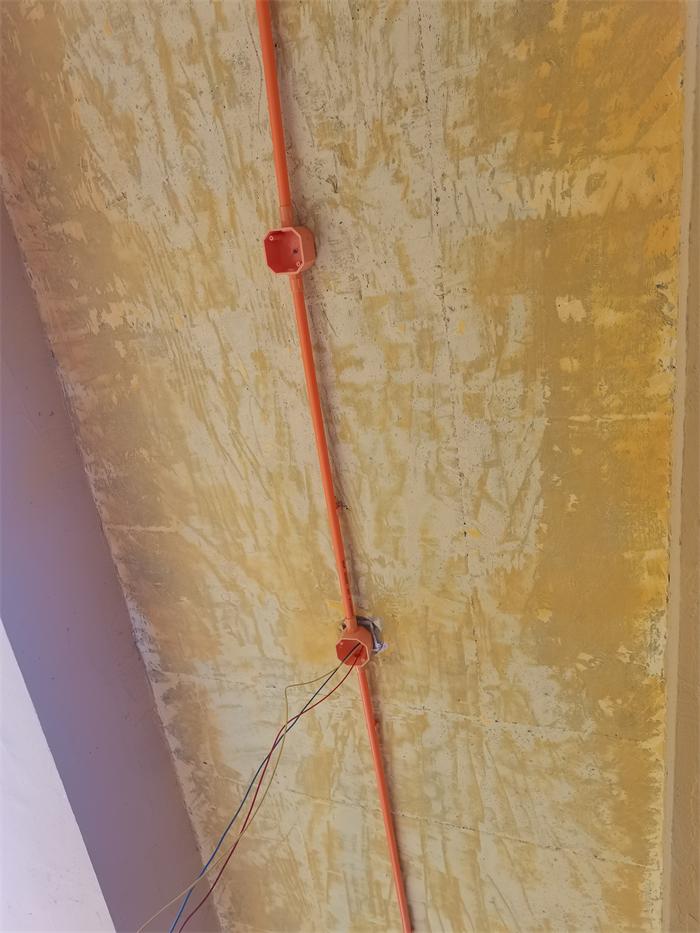

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2024-6-7 15:35:42

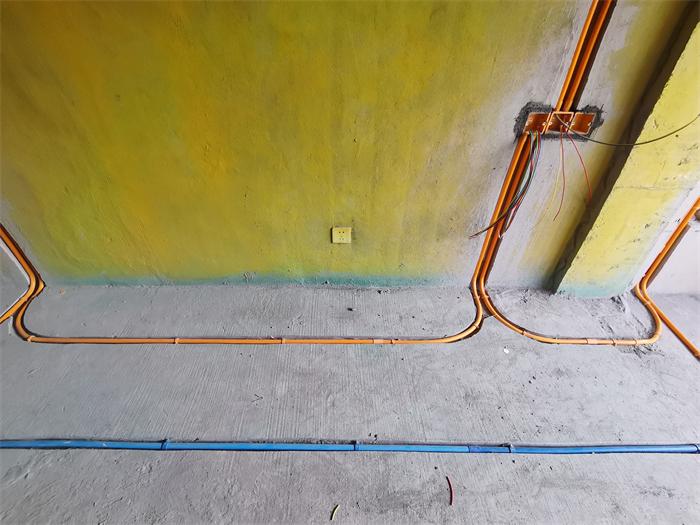

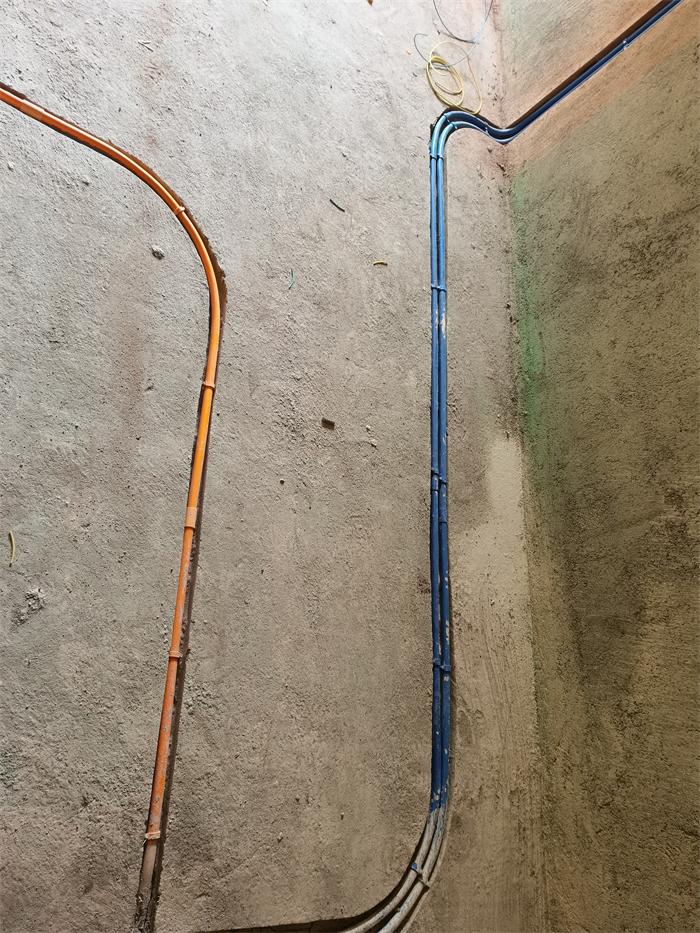

线槽转弯处大弧弯工艺施工，方便抽拉电线

发表于 2024-6-7 15:36:32

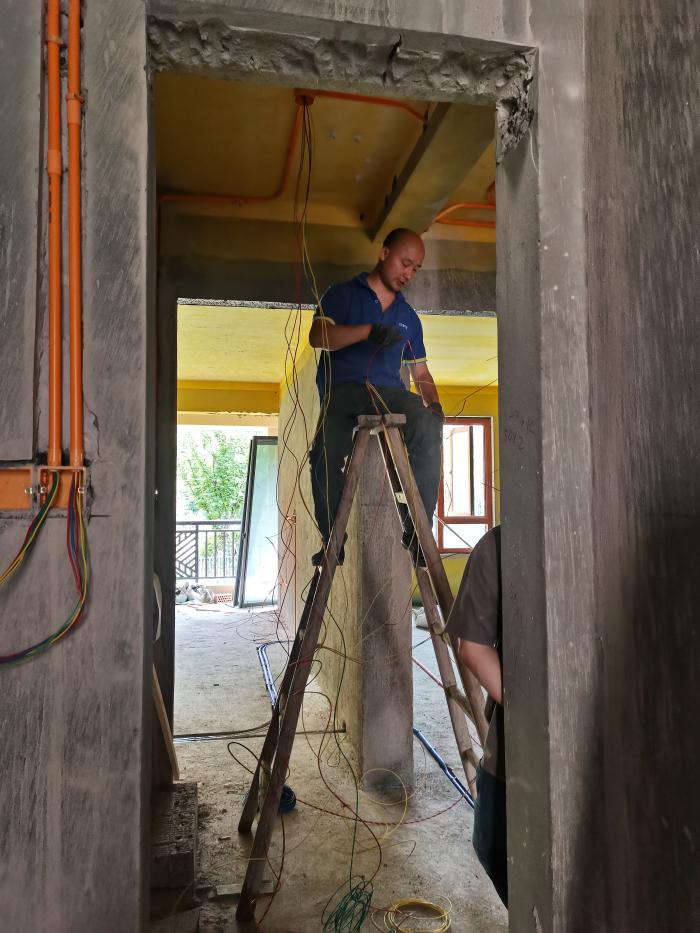

水电穿线施工中
