常山大桥自建房290㎡现代——浮光载笔，简练凝时

发表于 2024-4-25 10:48:14

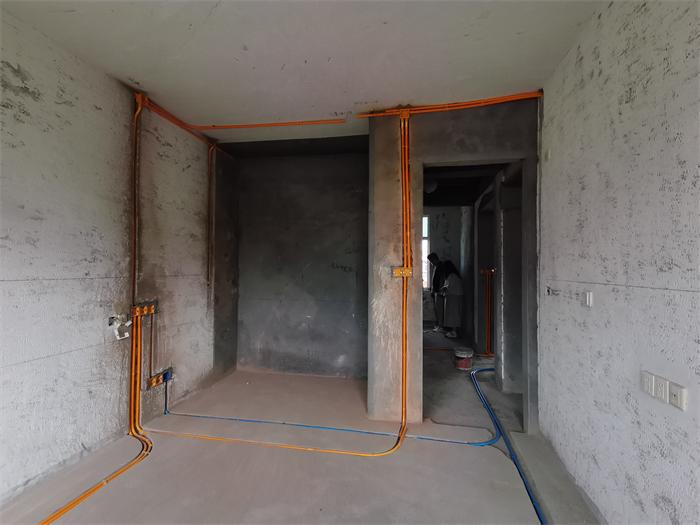

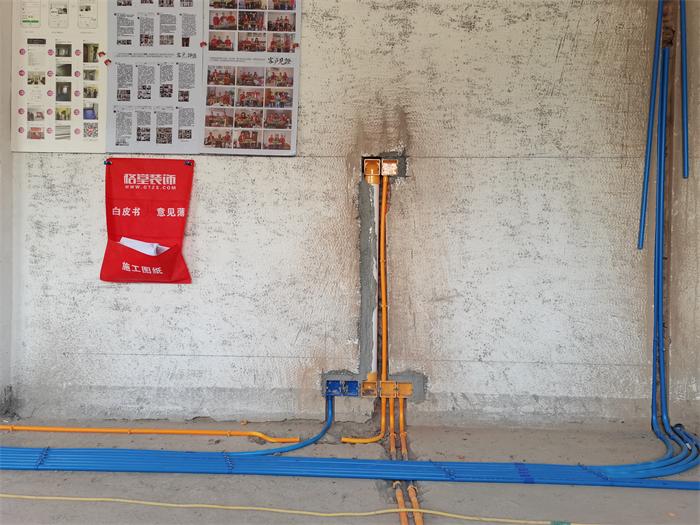

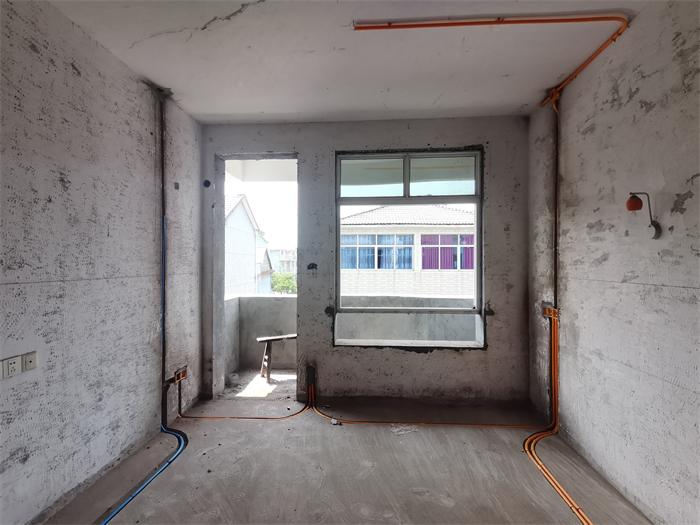

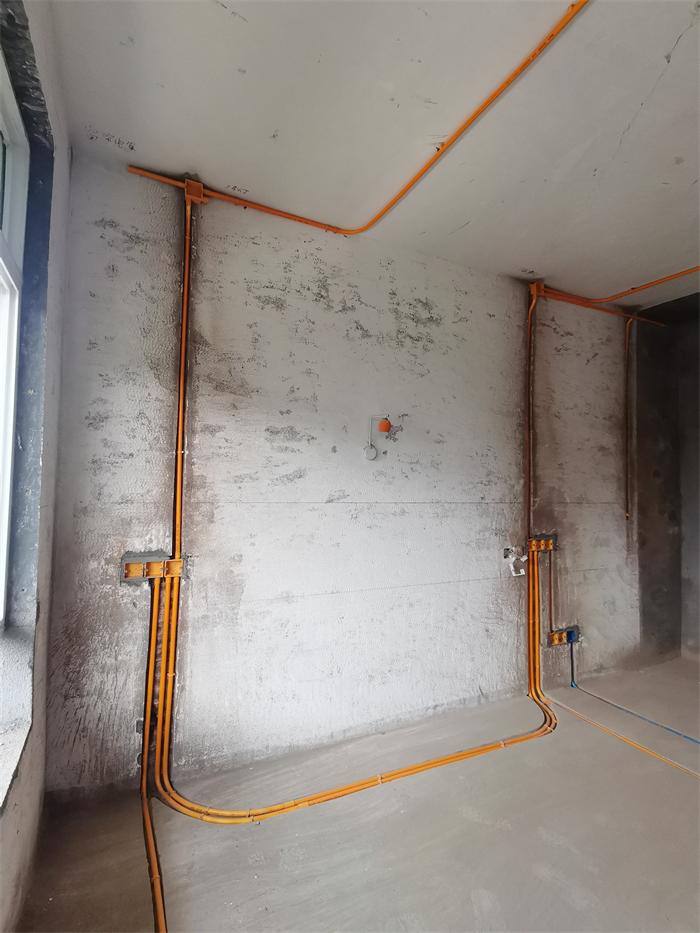

二楼次卧2，水电工艺，线管布置基本完成，等穿线施工。强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。电线卷好放进暗盒内

发表于 2024-4-25 10:48:41

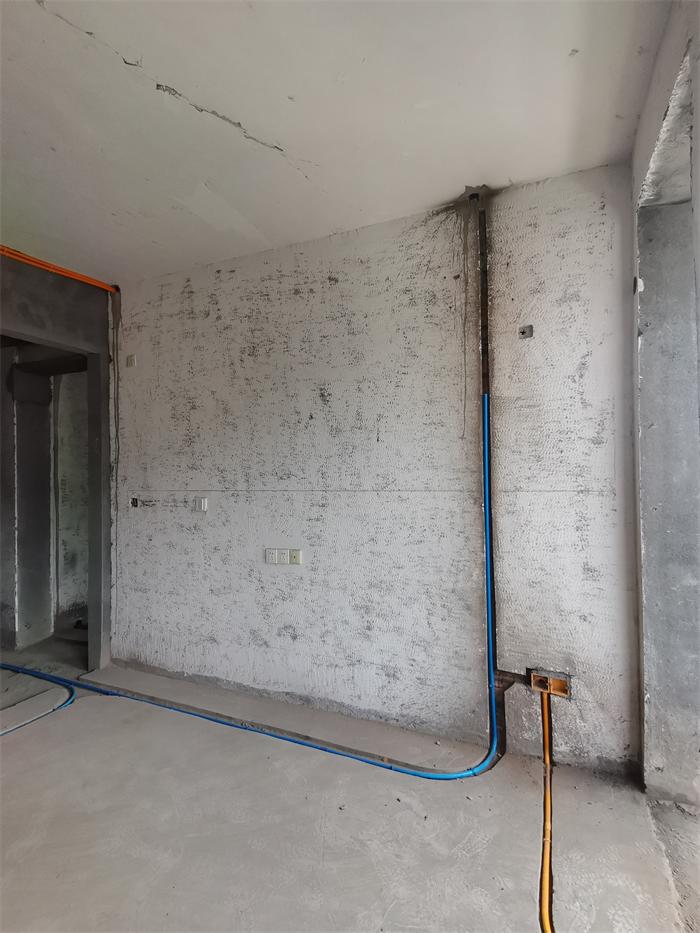

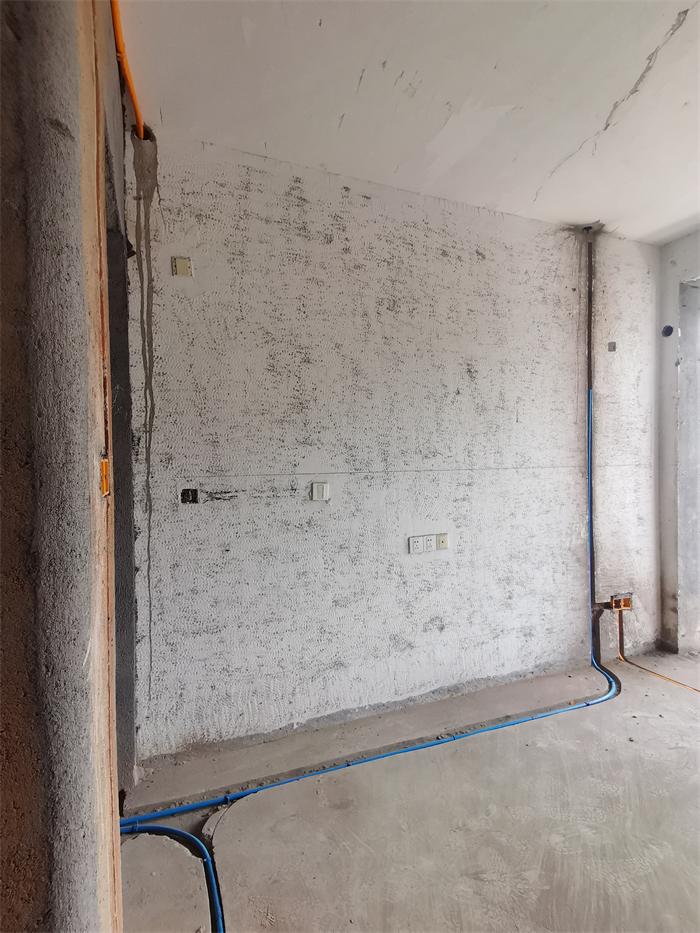

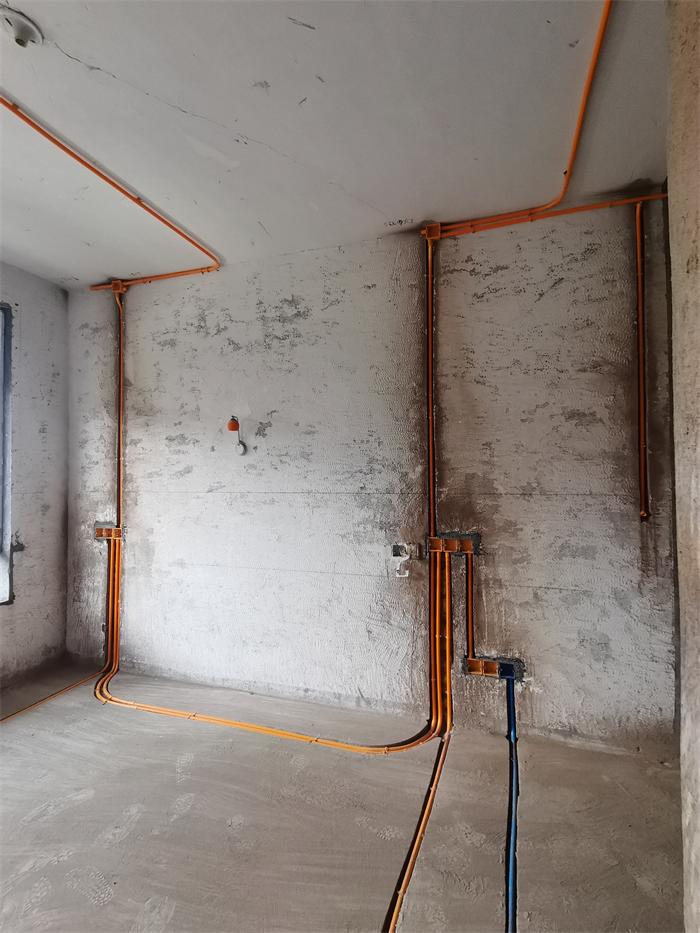

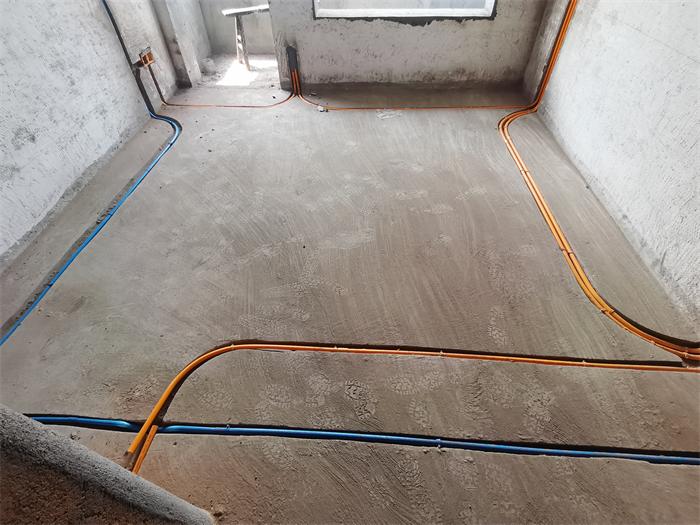

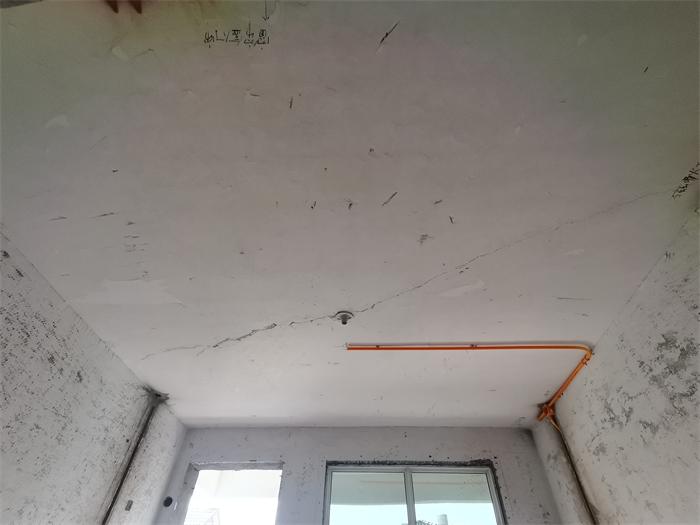

二楼次卧2，对角

发表于 2024-4-25 10:50:22

本帖最后由格堂小丽于 2024-4-25 10:52 编辑

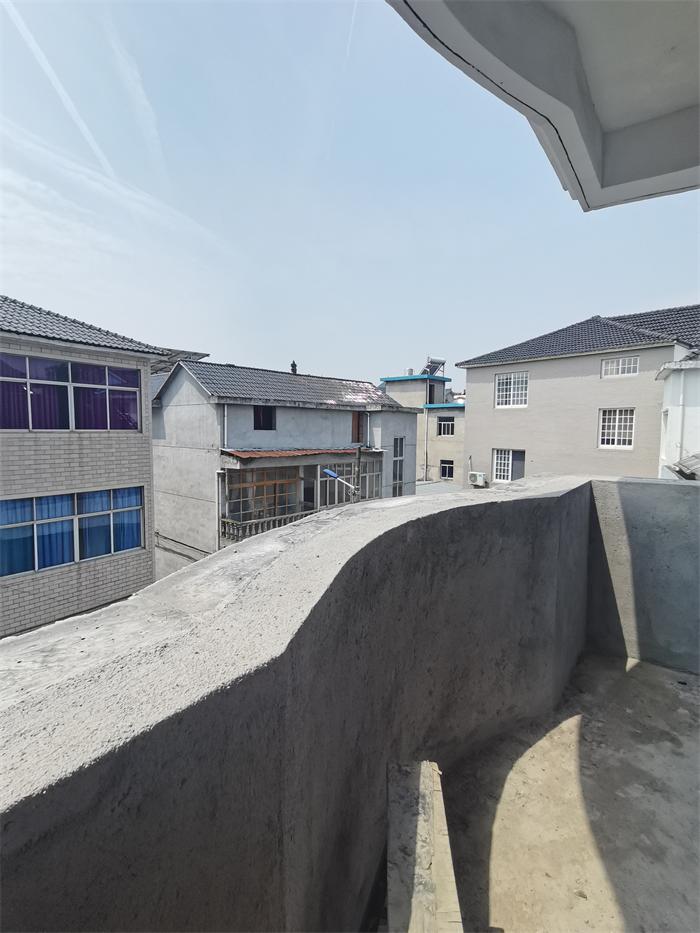

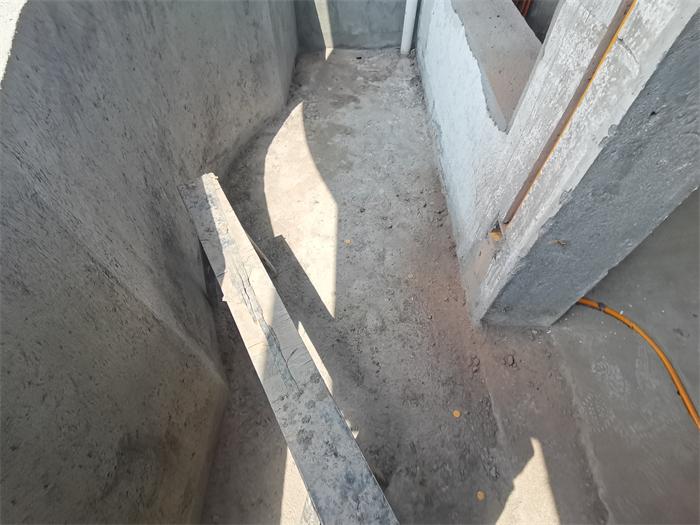

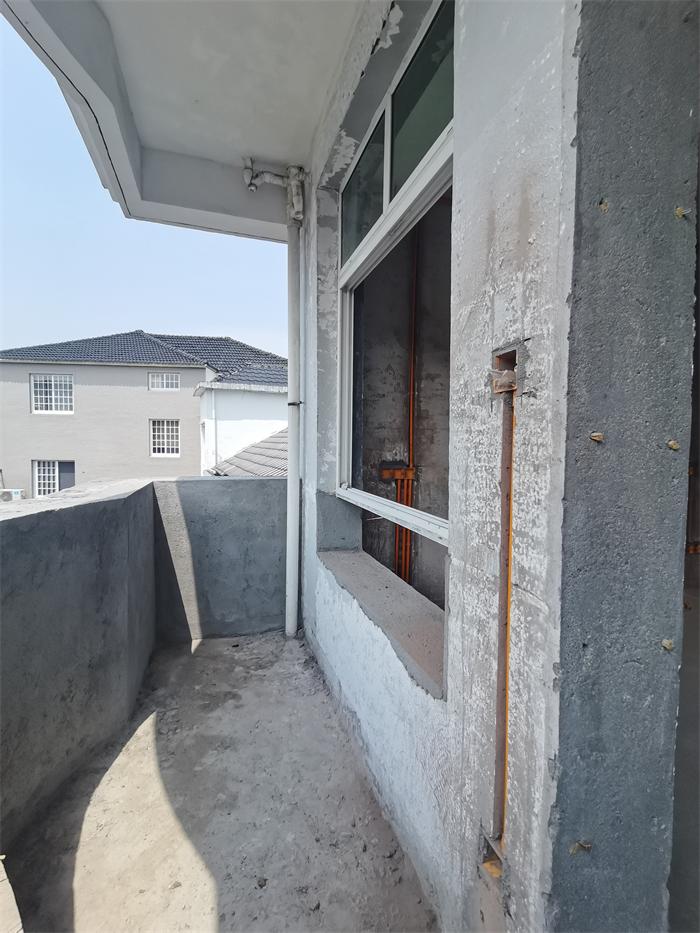

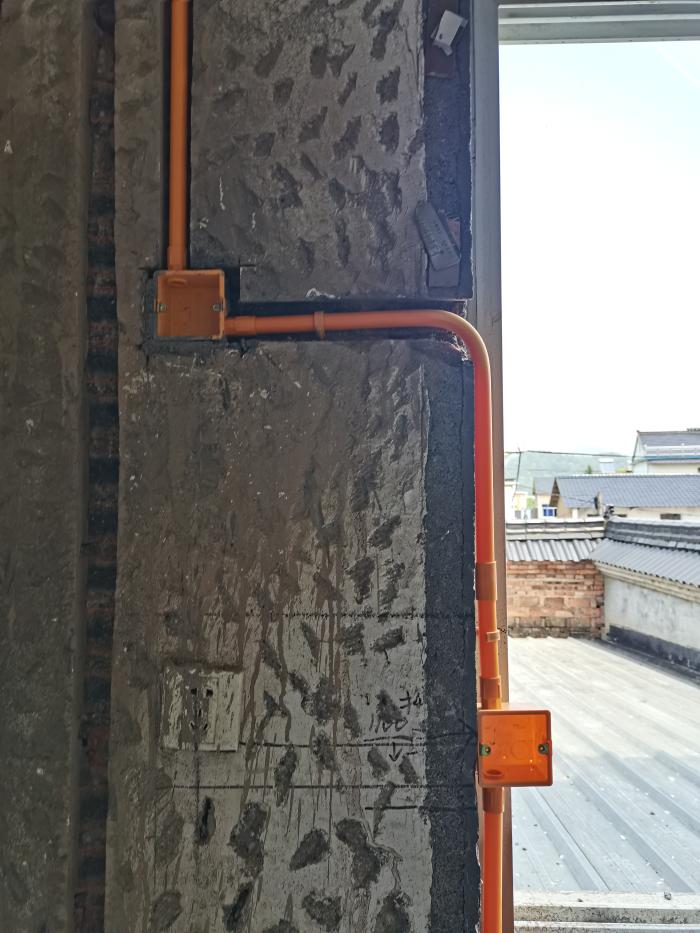

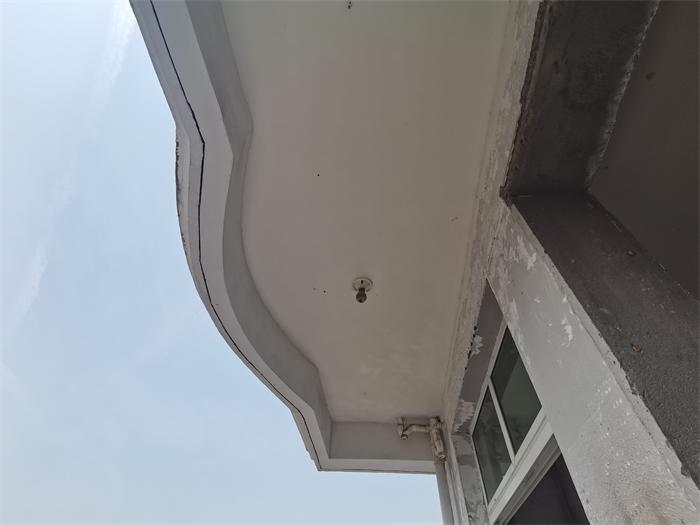

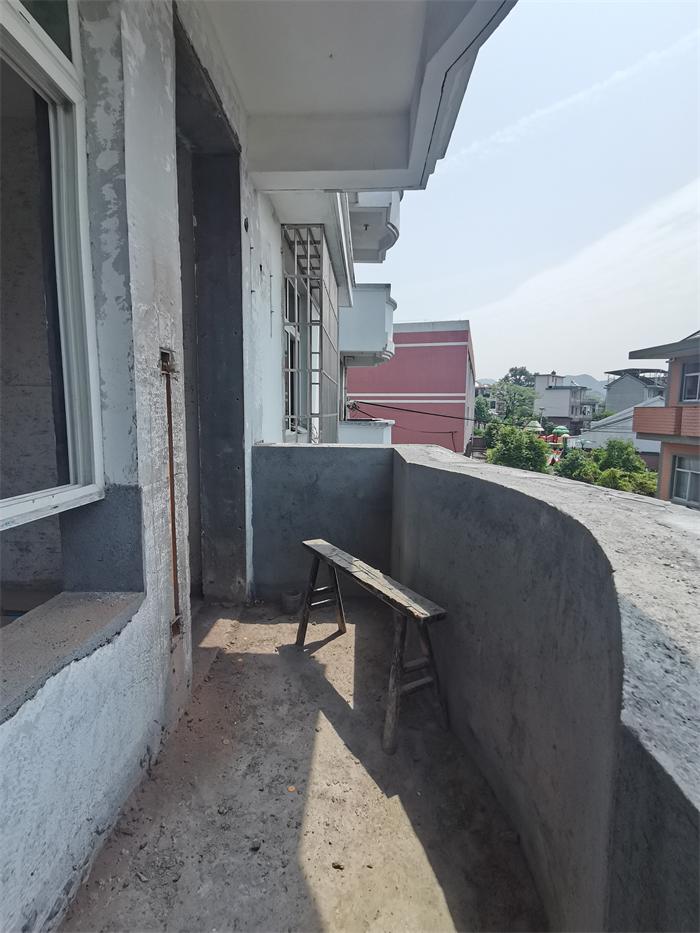

二楼次卧2阳台，水电工艺，线管布置基本完成，等穿线施工

发表于 2024-4-25 10:52:49

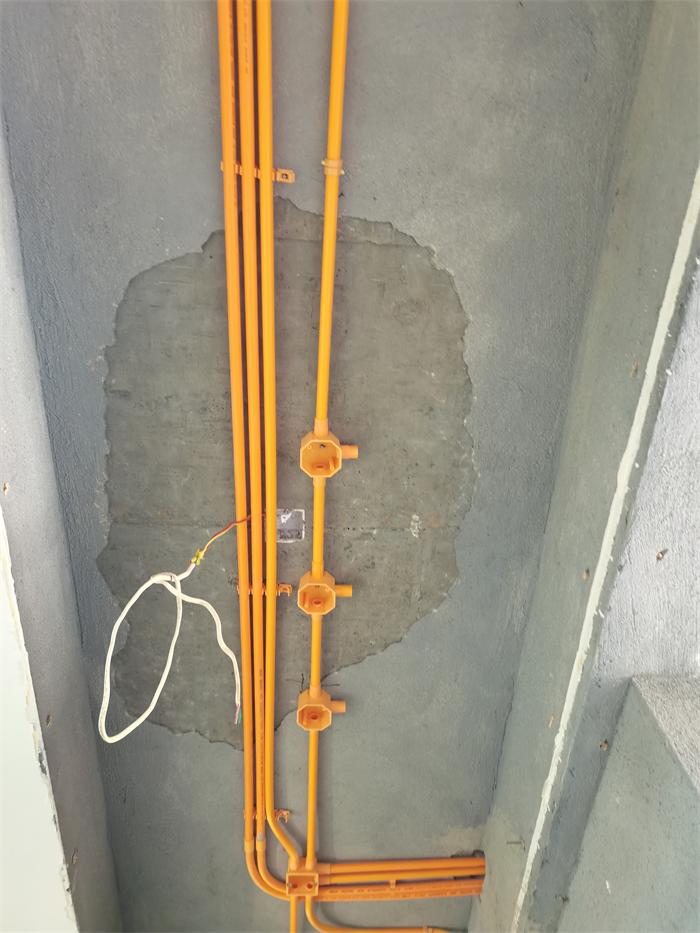

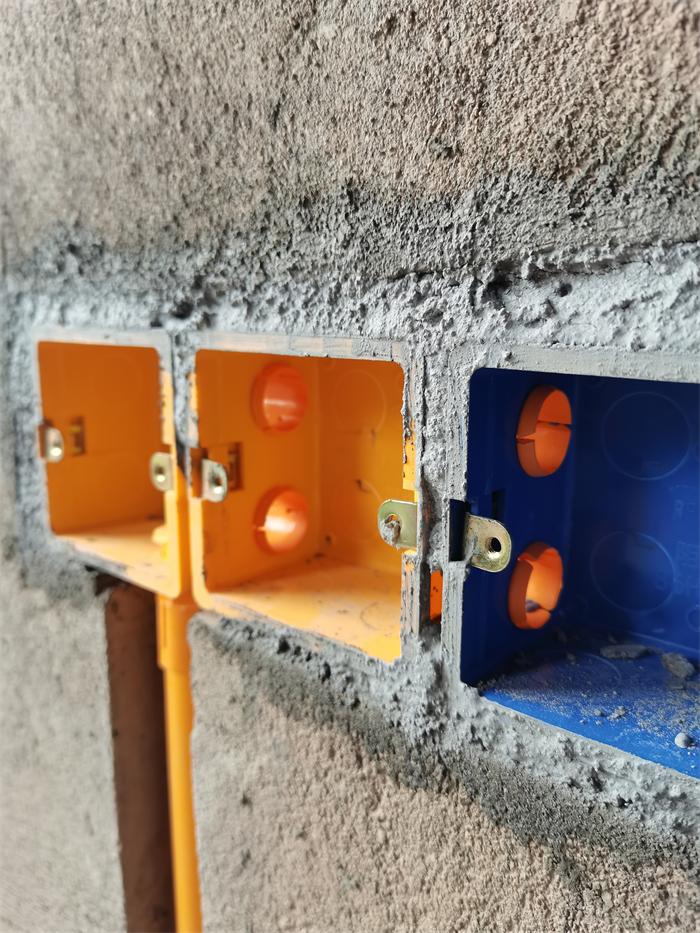

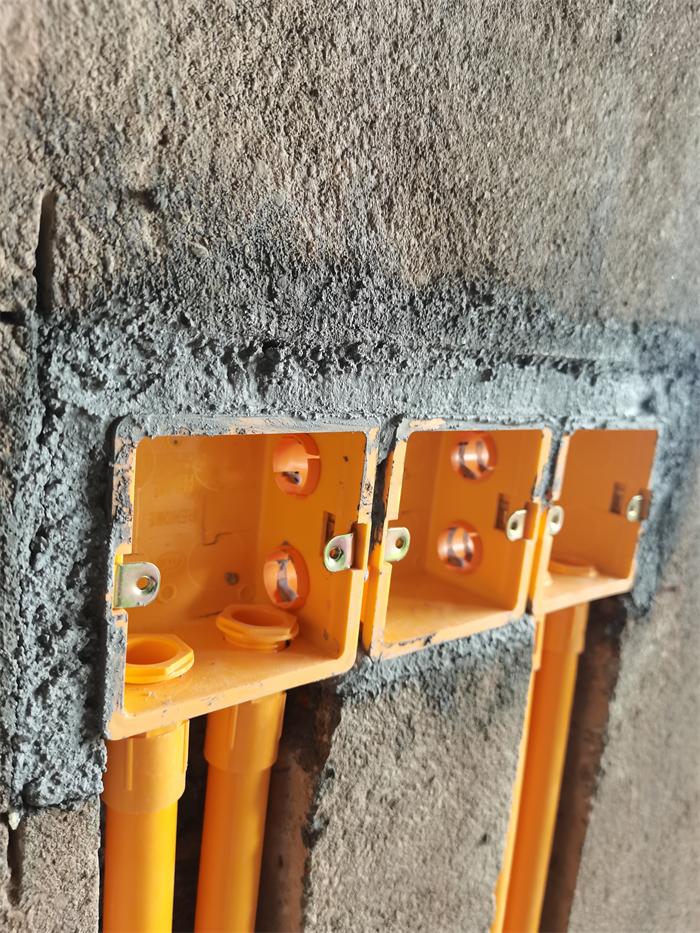

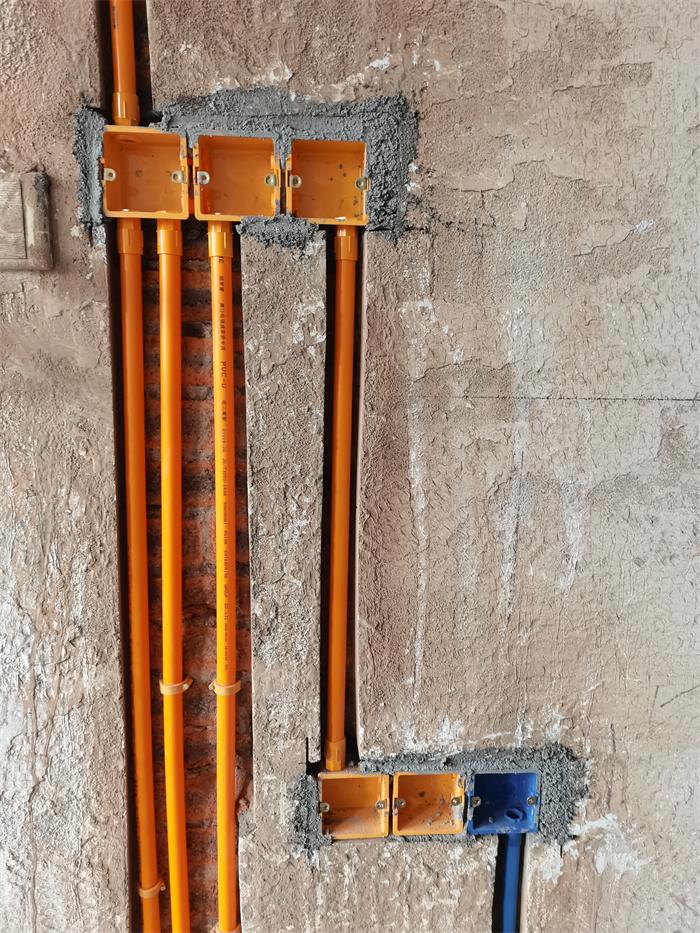

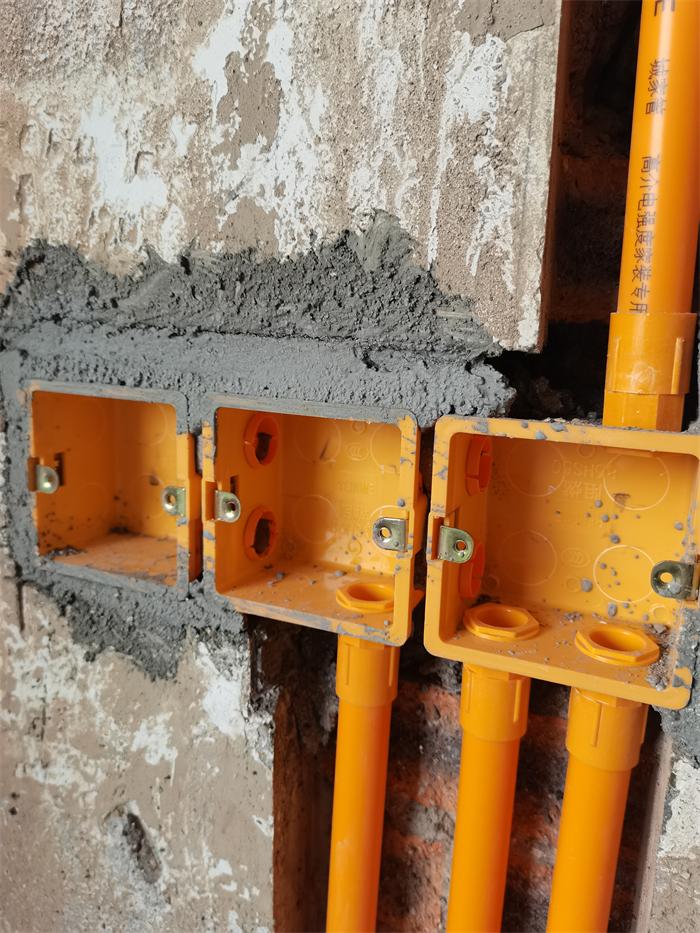

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2024-4-25 10:54:30

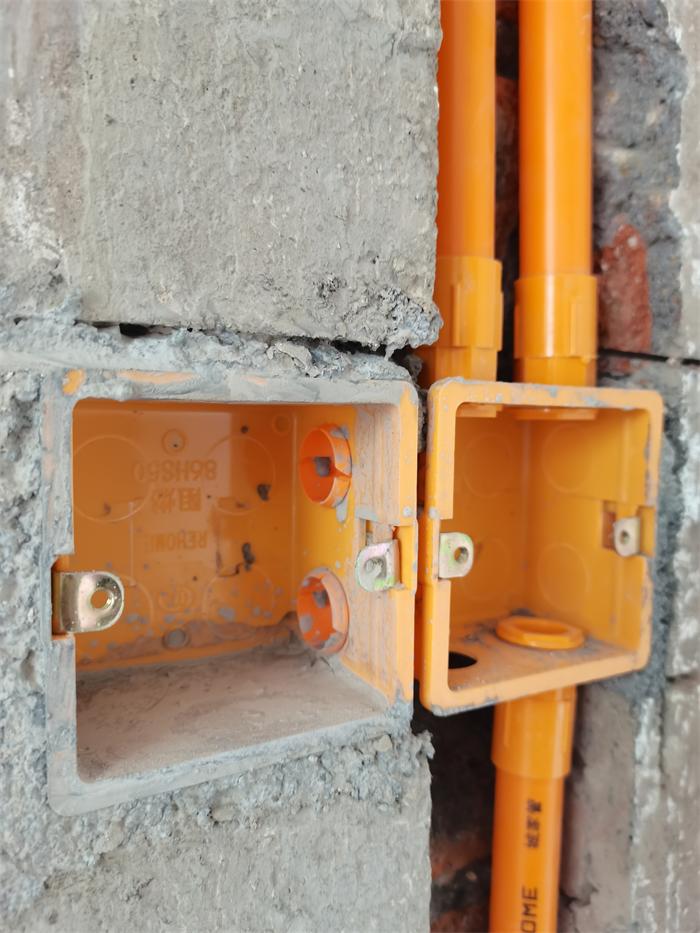

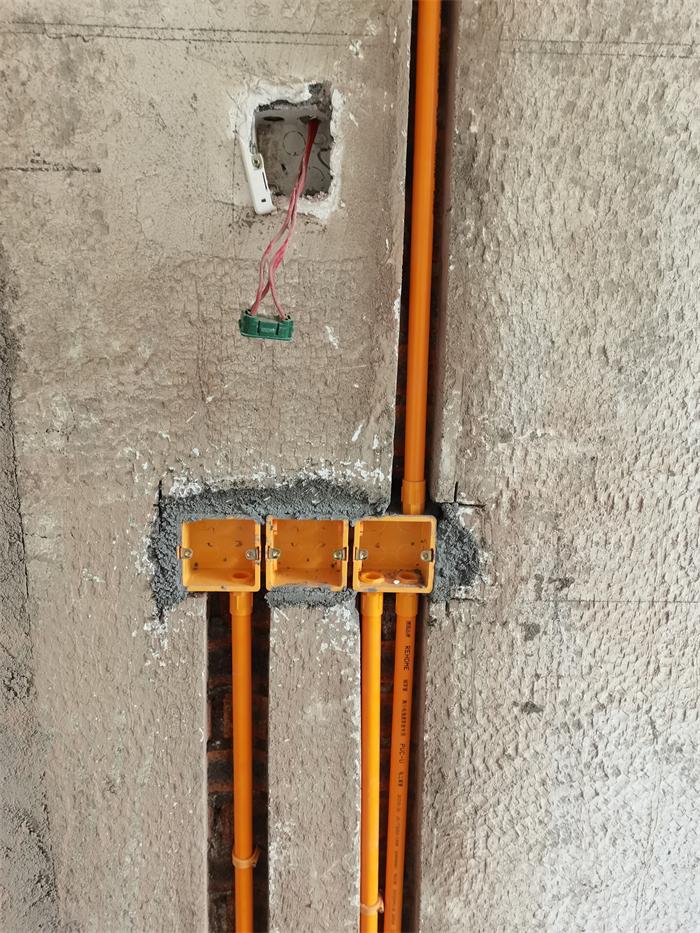

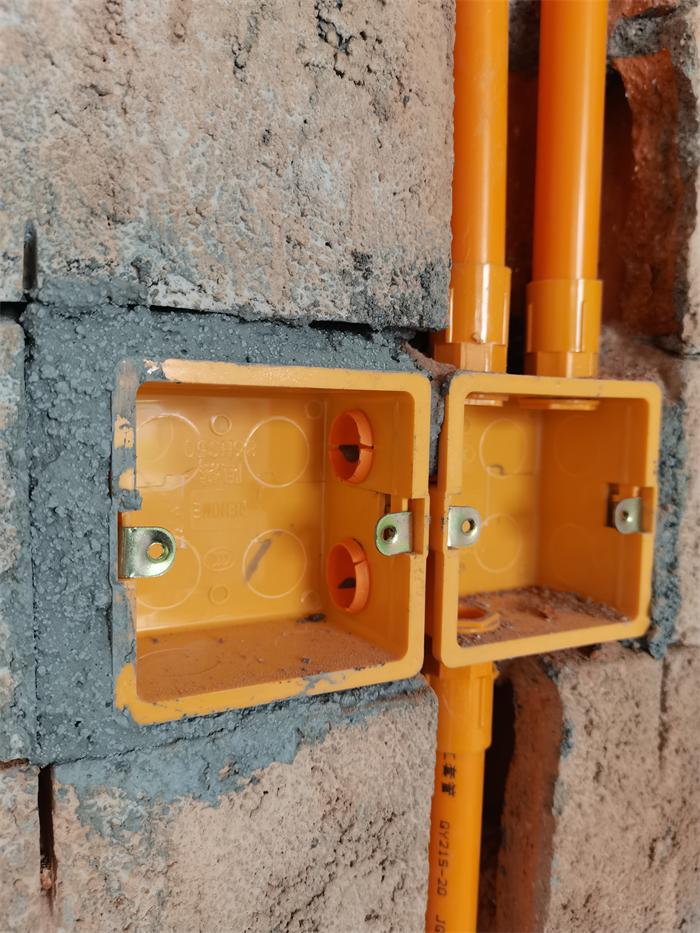

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2024-4-25 10:55:35

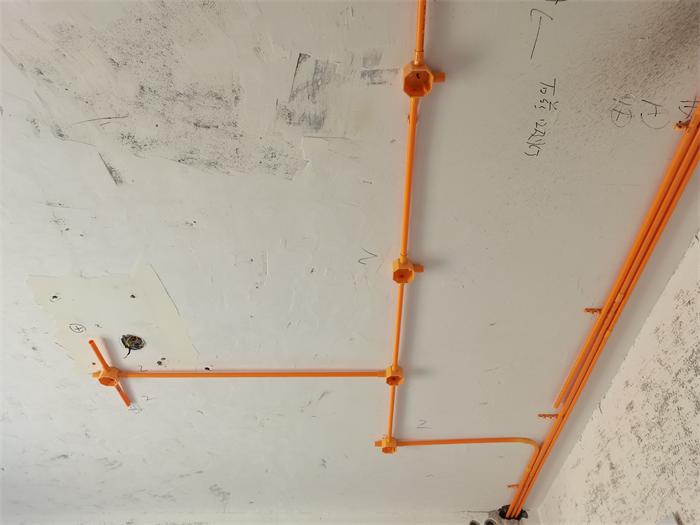

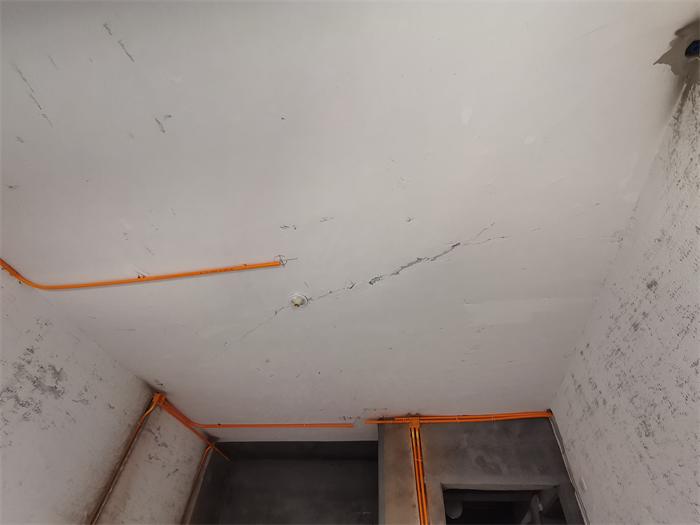

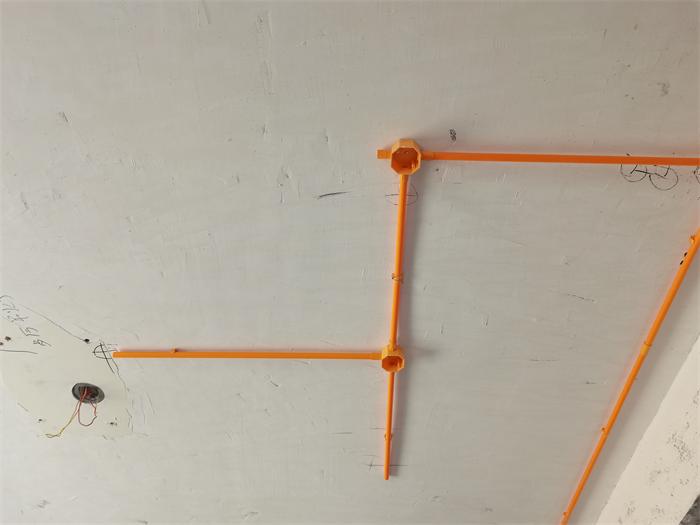

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2024-4-25 10:56:46

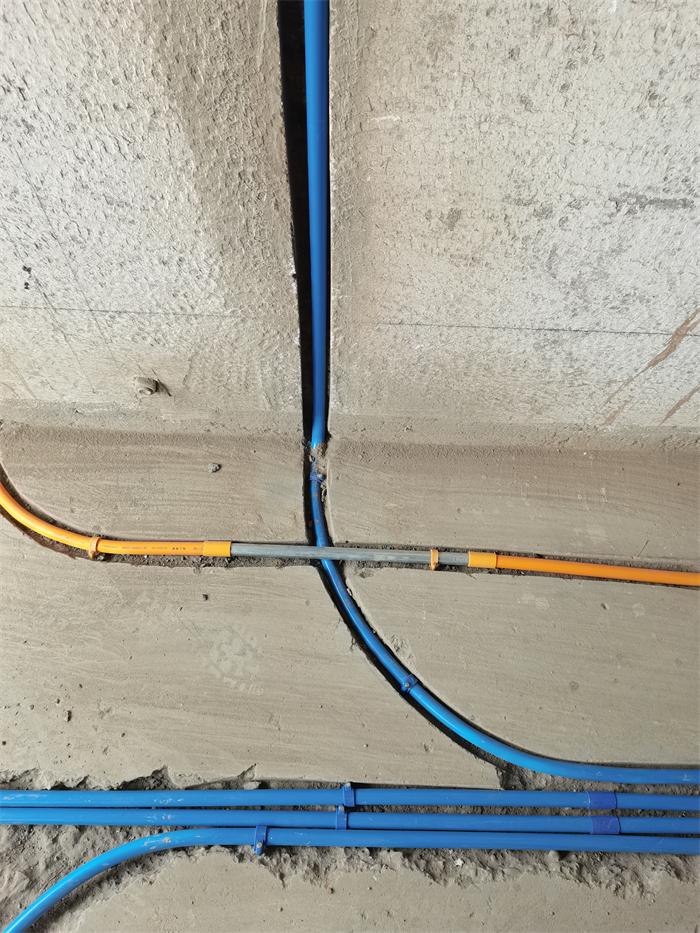

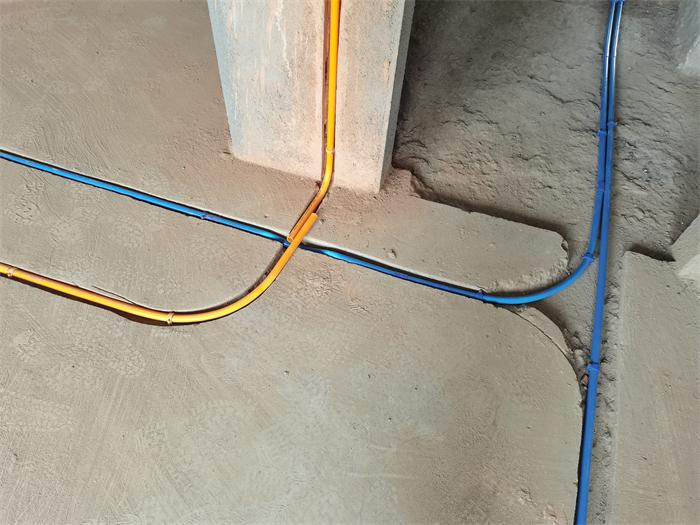

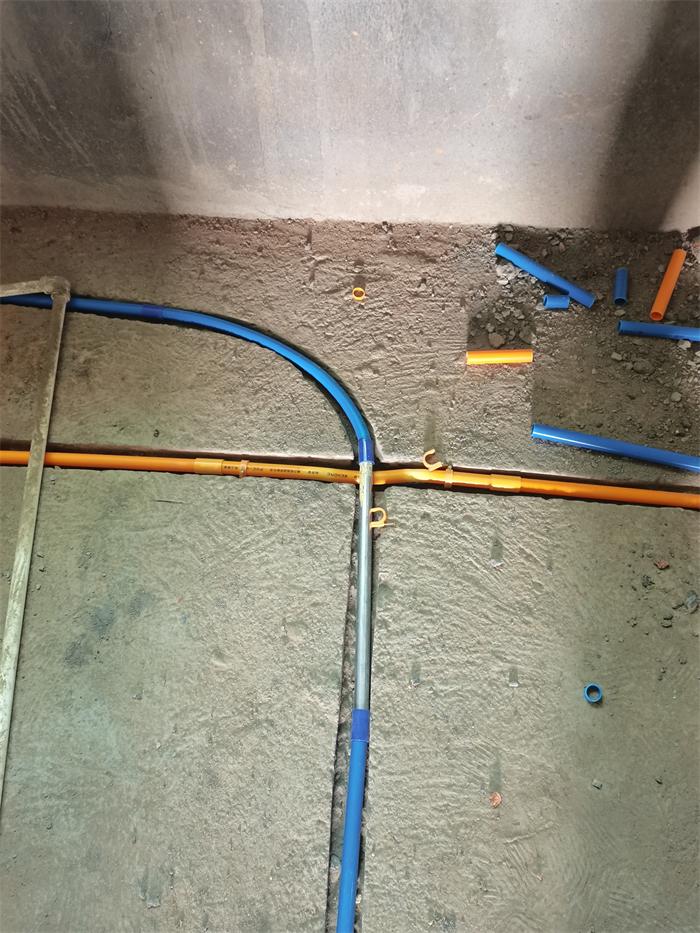

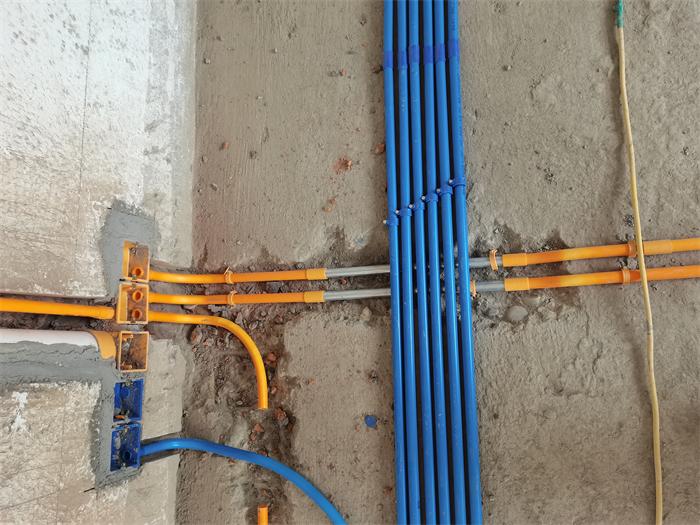

强弱电交接处用金属镀锌管套管，防止信号干扰

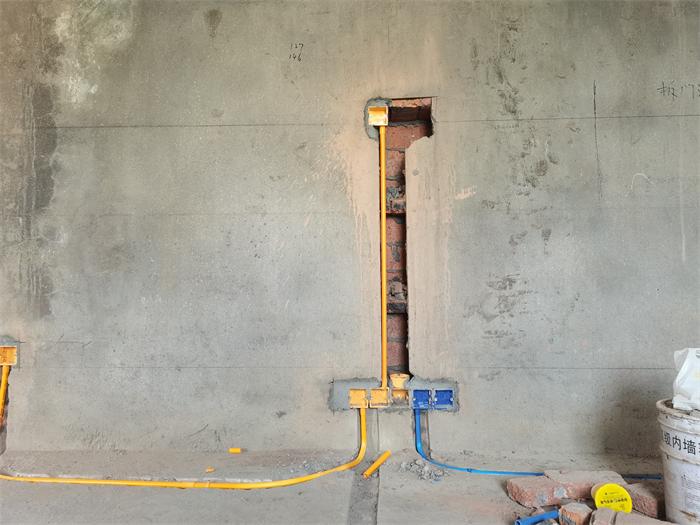

发表于 2024-4-25 10:57:43

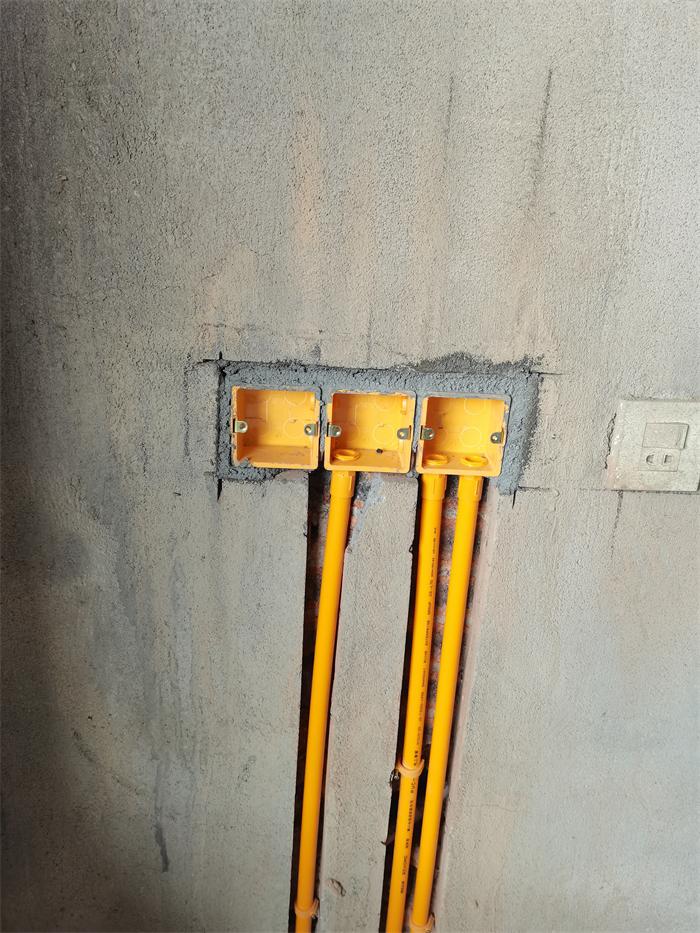

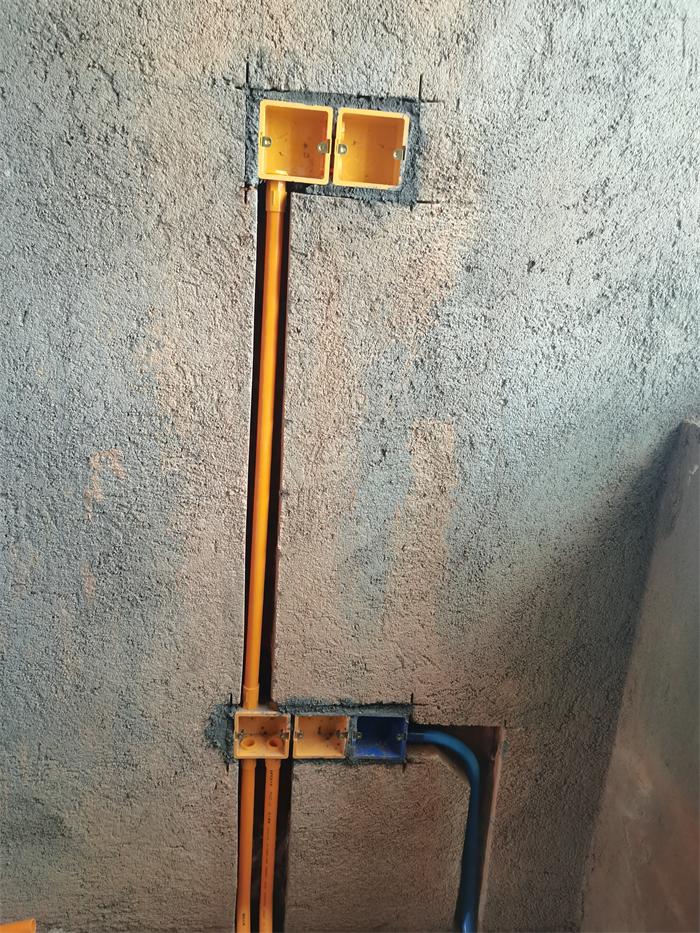

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2024-4-25 10:59:01

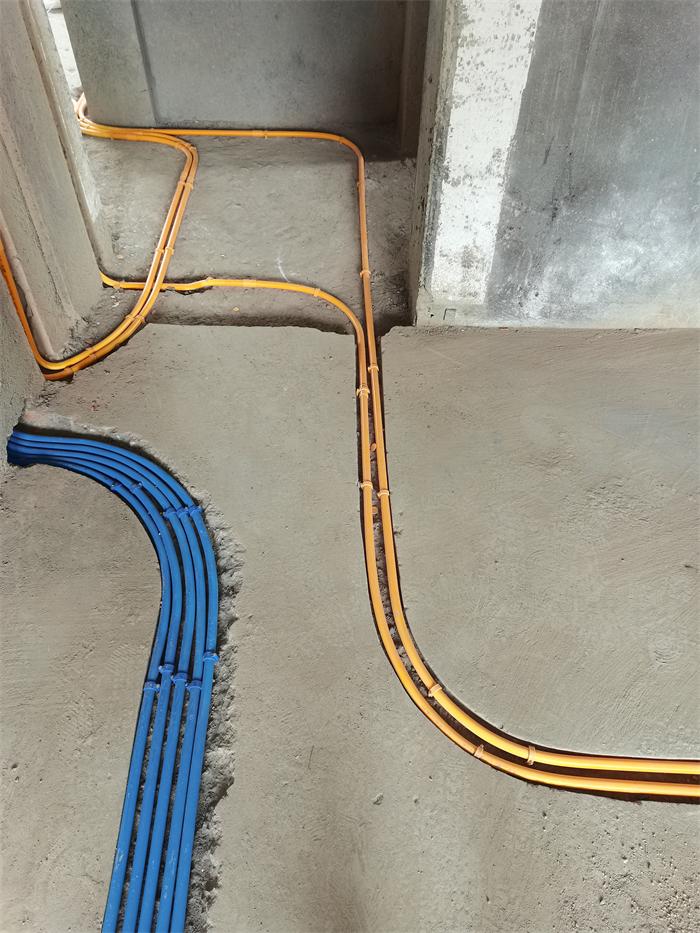

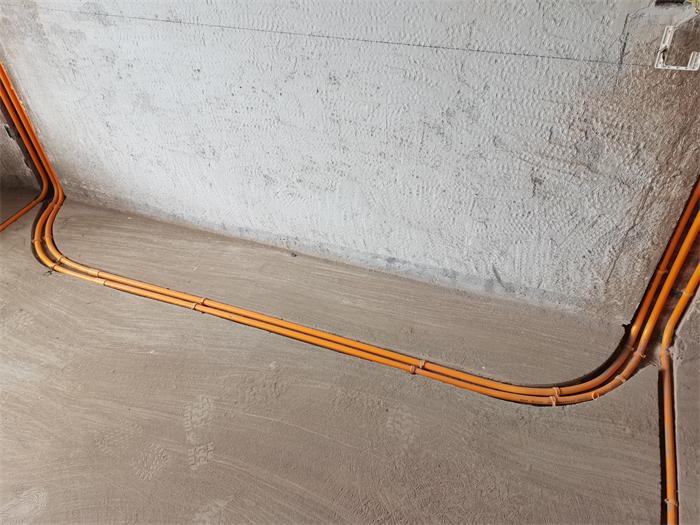

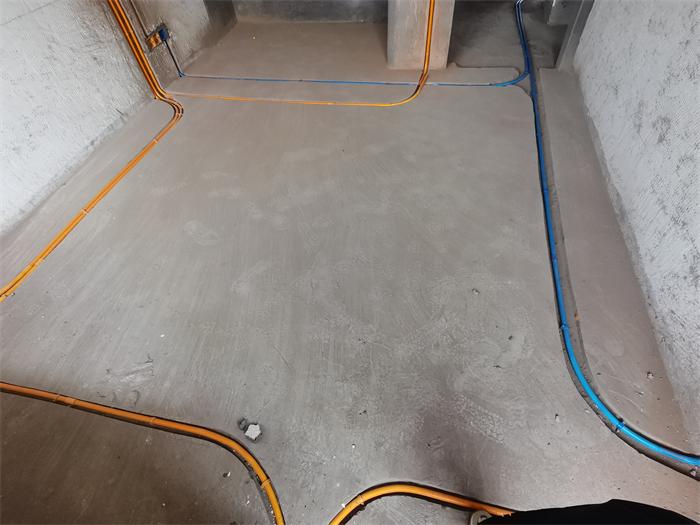

线槽转弯处大弧弯工艺施工，方便抽拉电线

发表于 2024-4-25 11:00:18

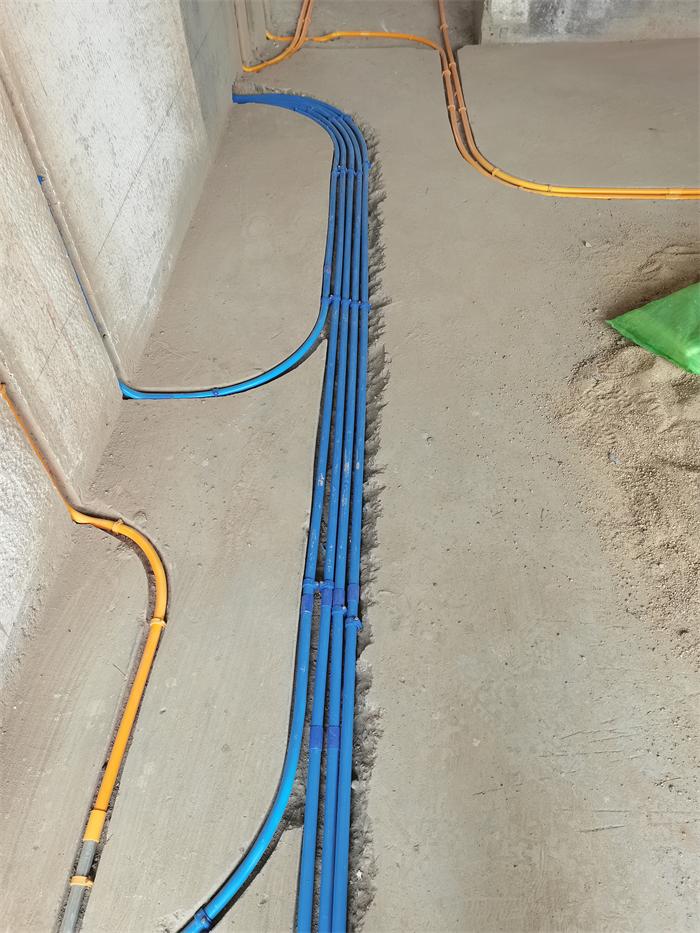

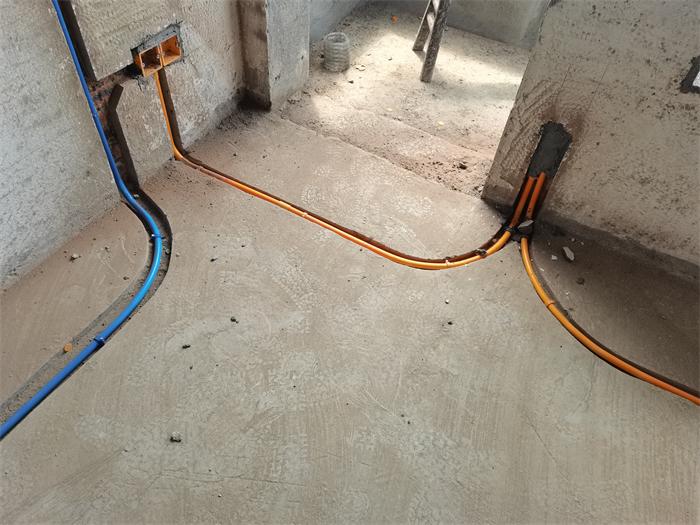

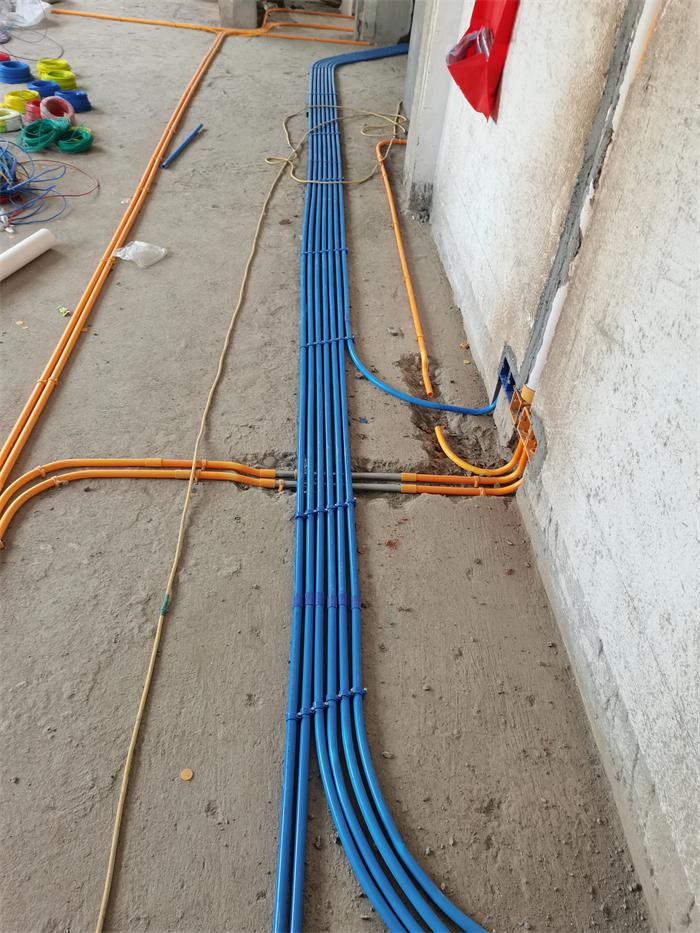

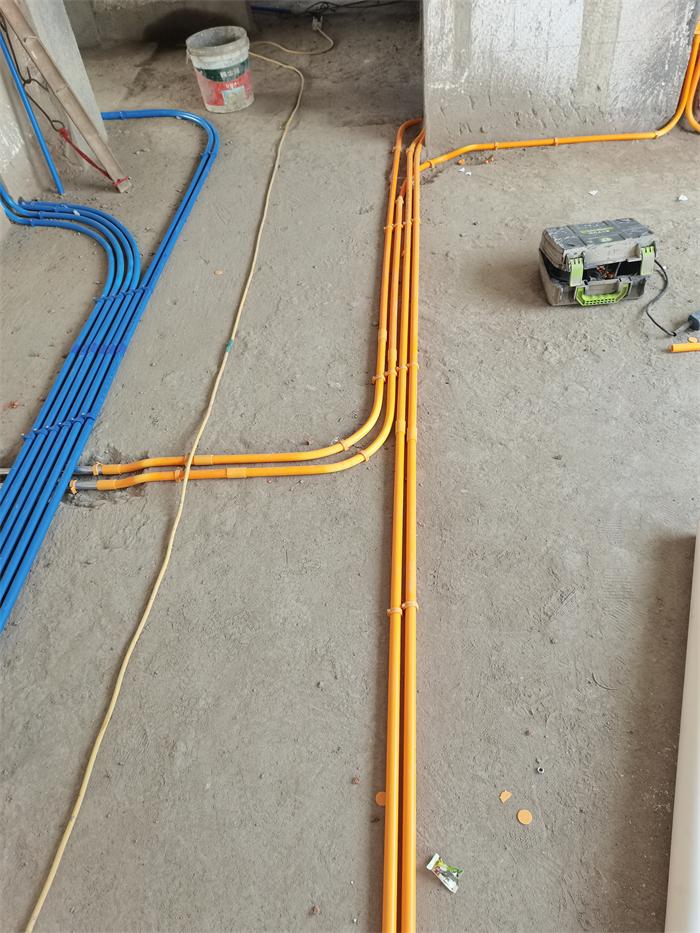

地面线管并排2根以上管卡平钉，间隙均匀
