国风澜园9-1-70#121㎡现代——中古包豪斯

发表于 2024-3-12 17:06:33

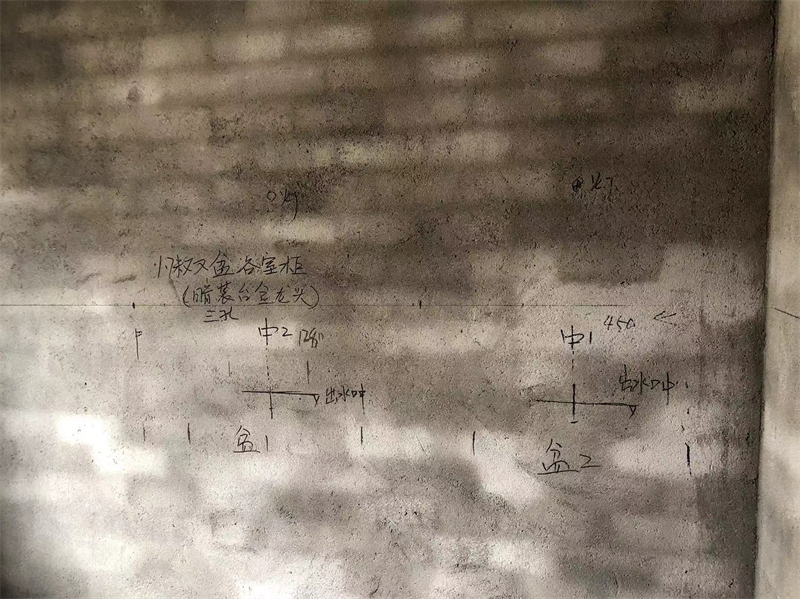

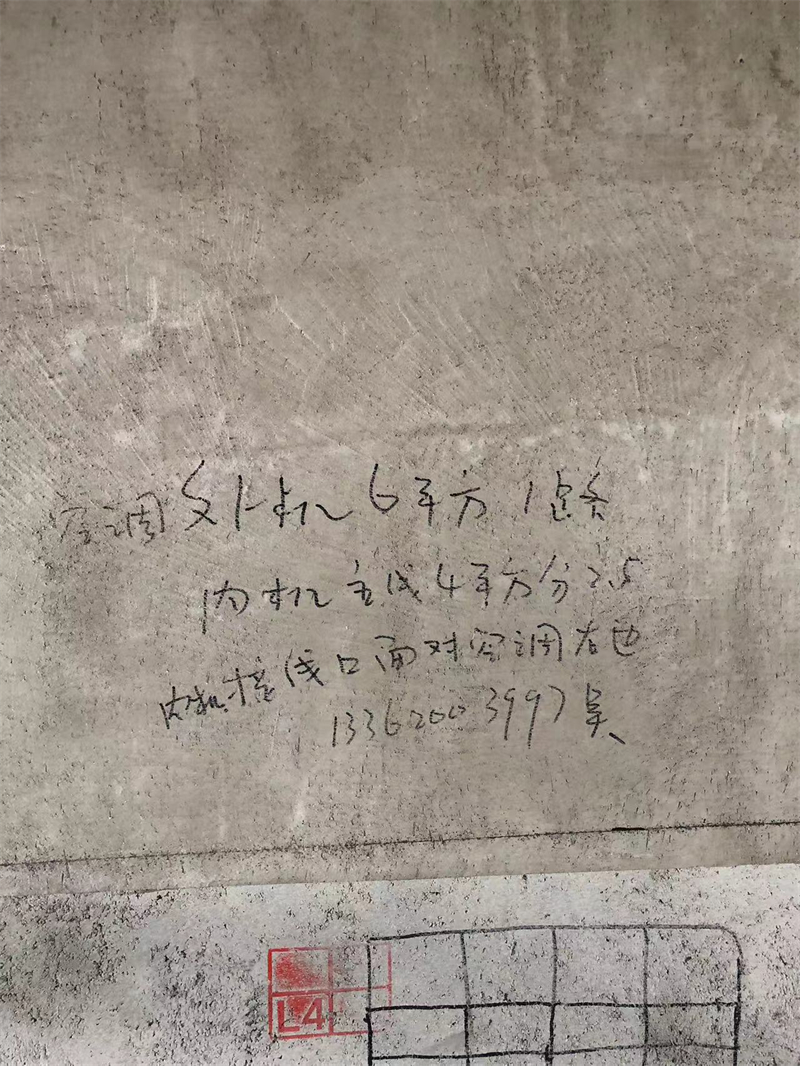

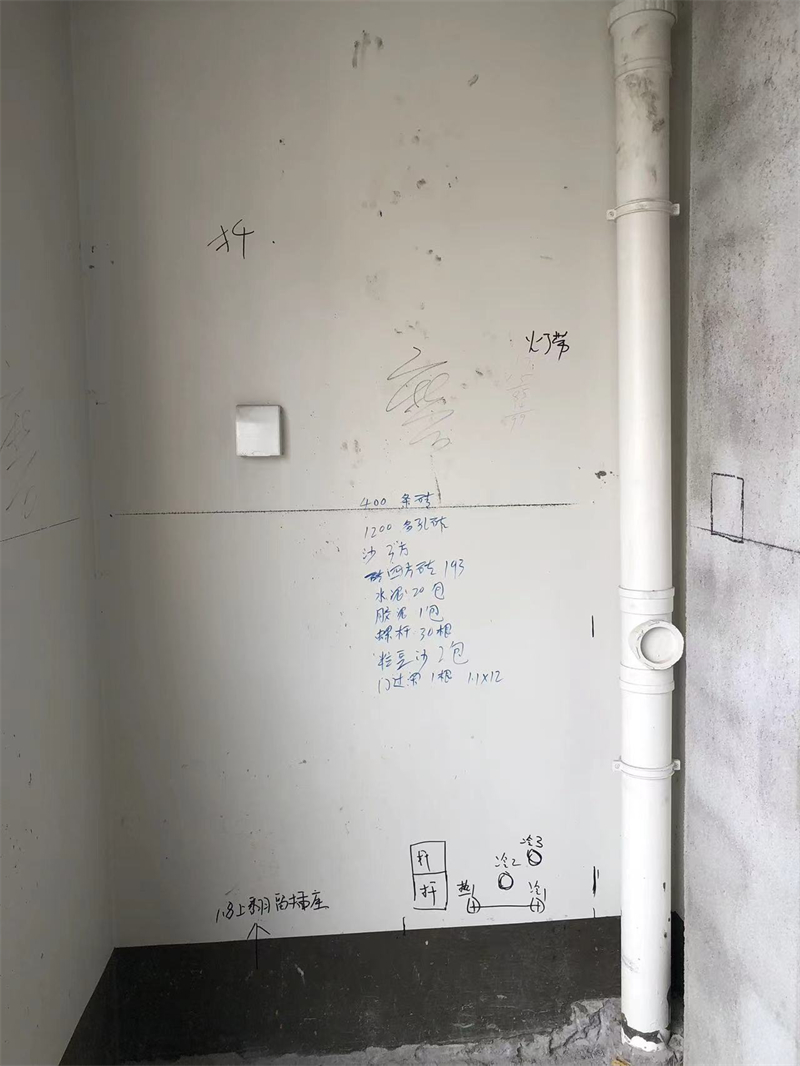

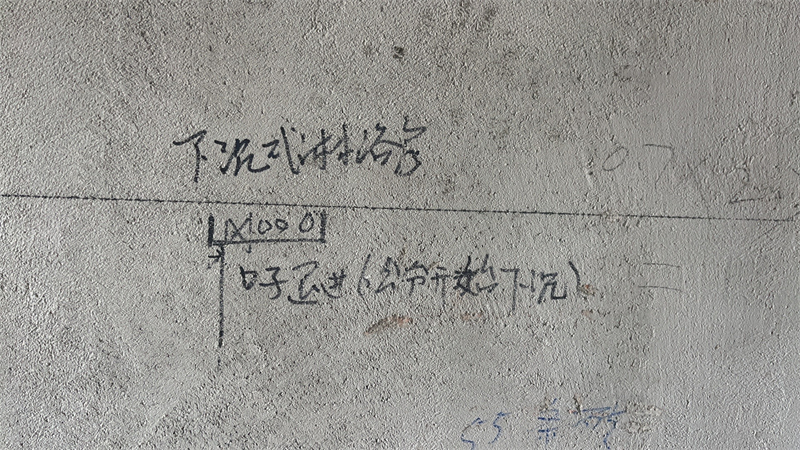

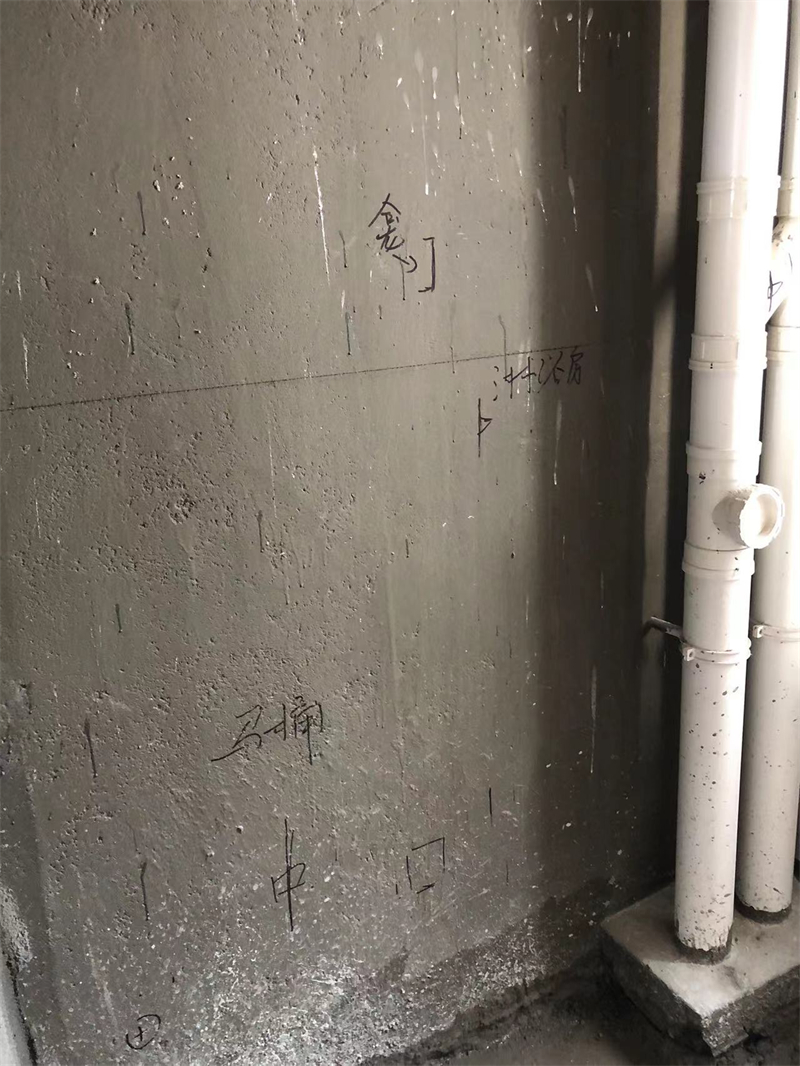

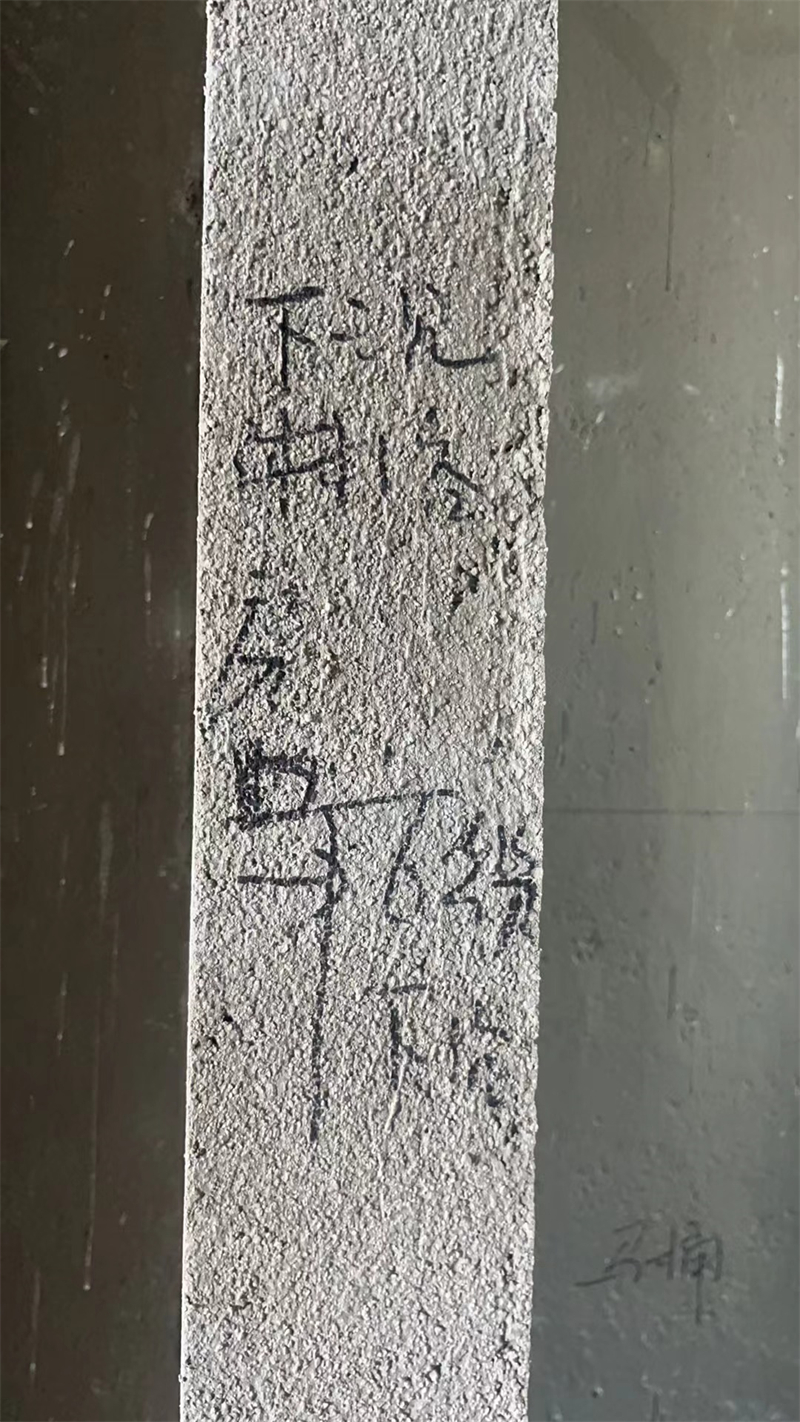

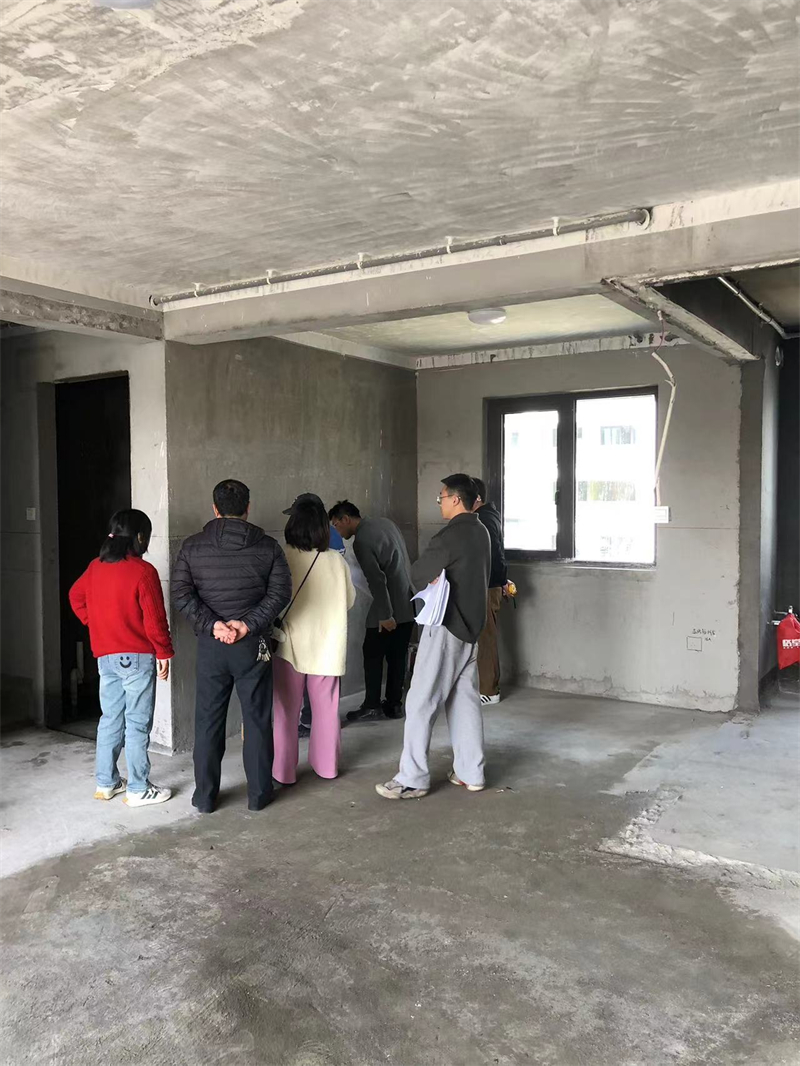

水电放样

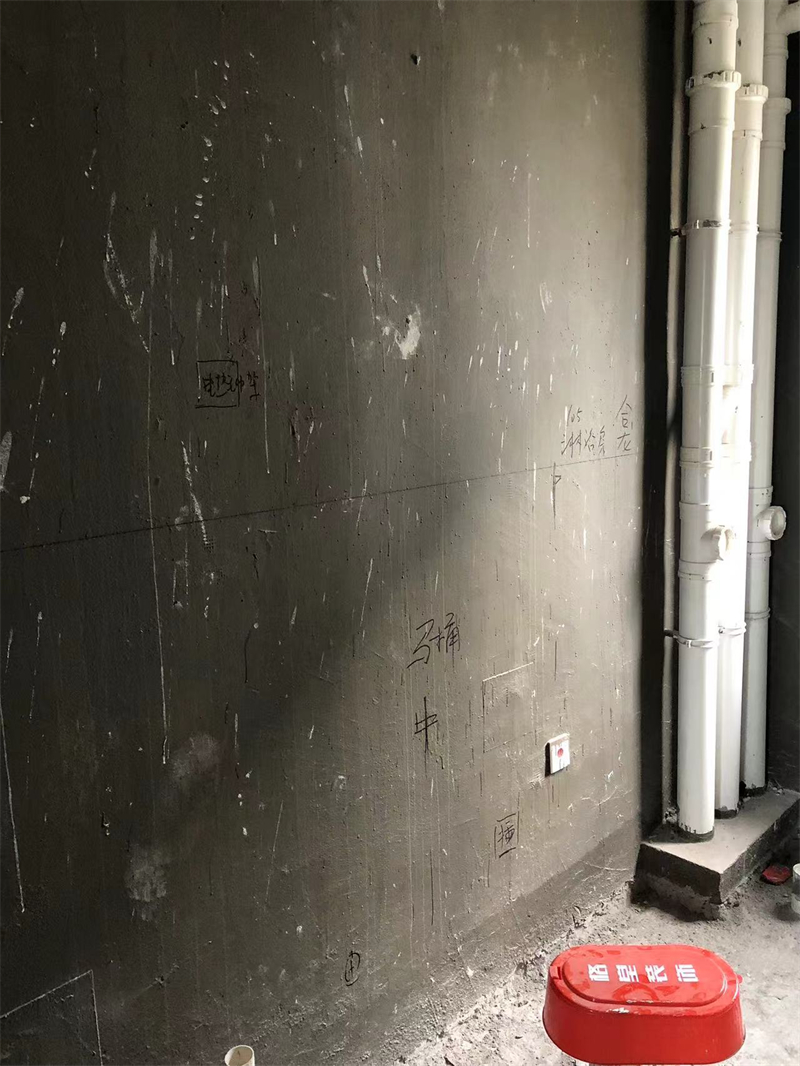

好记性不如烂笔头，根据图纸，清楚标注开关和插座的位置。放样十分准确，后续师傅就可以一步到位的进行施工了。

发表于 2024-3-12 17:07:09

发表于 2024-3-13 13:35:44

本帖最后由格堂黄姐于 2024-3-13 13:37 编辑

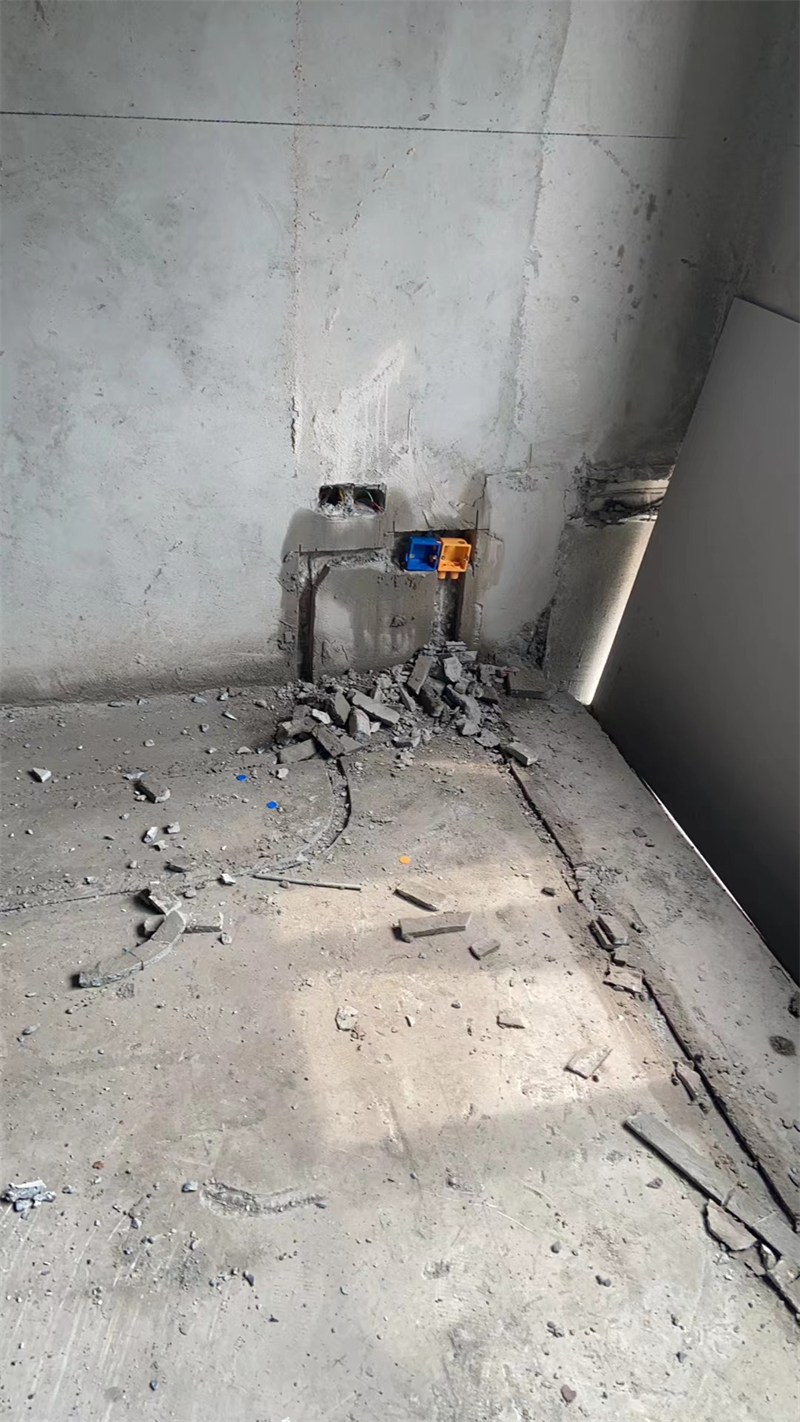

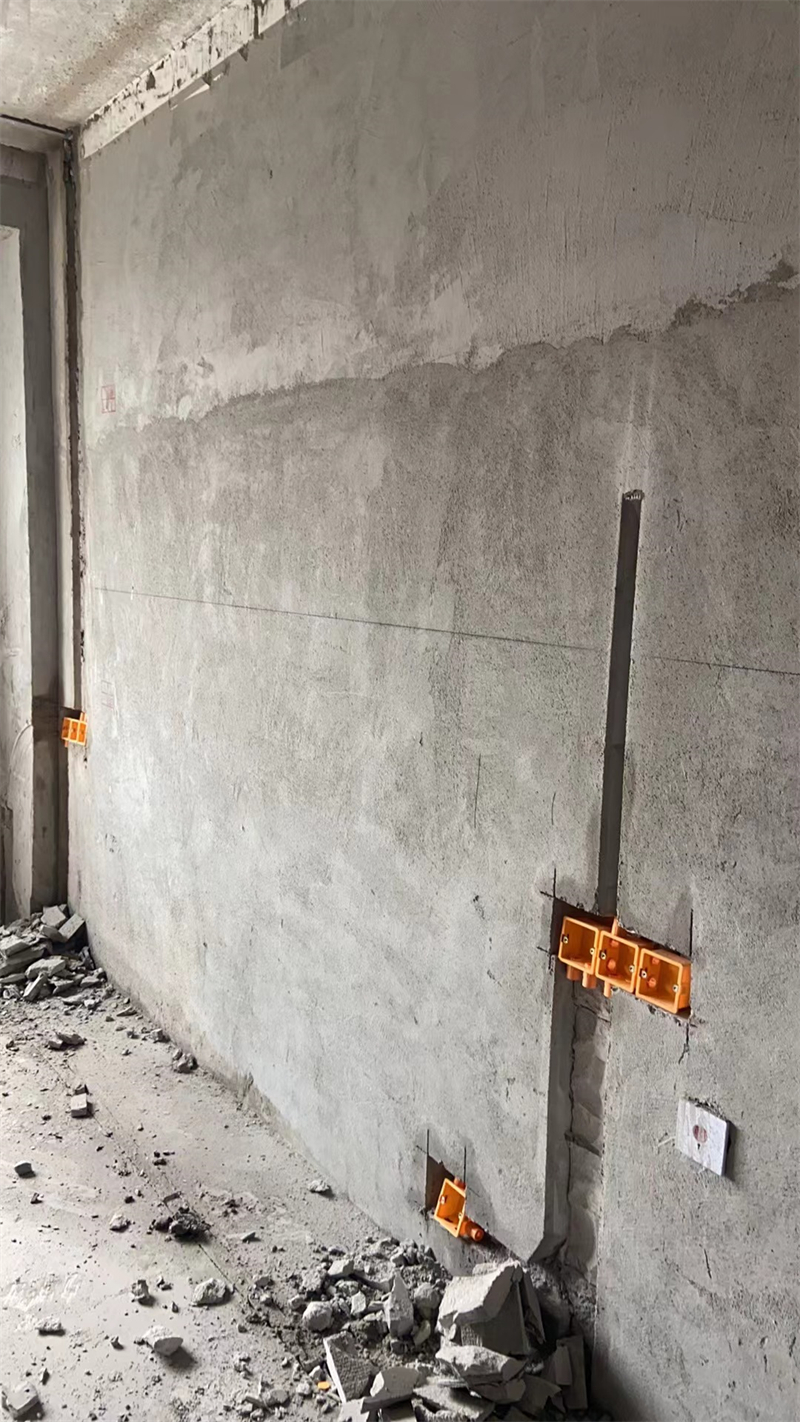

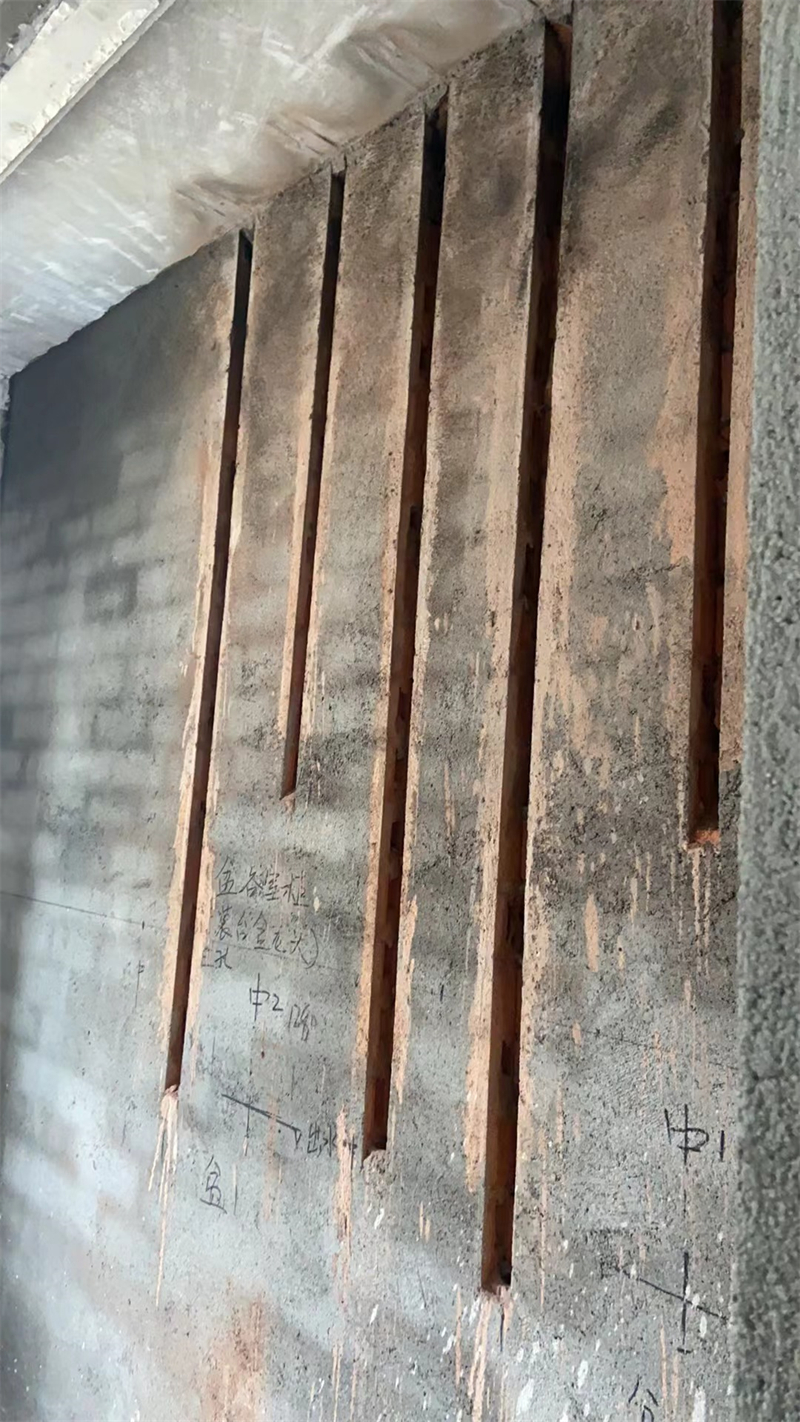

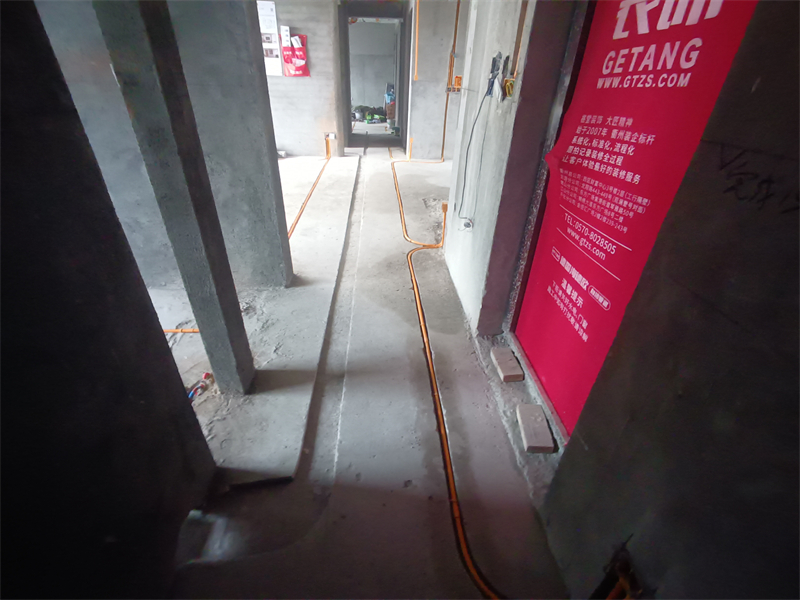

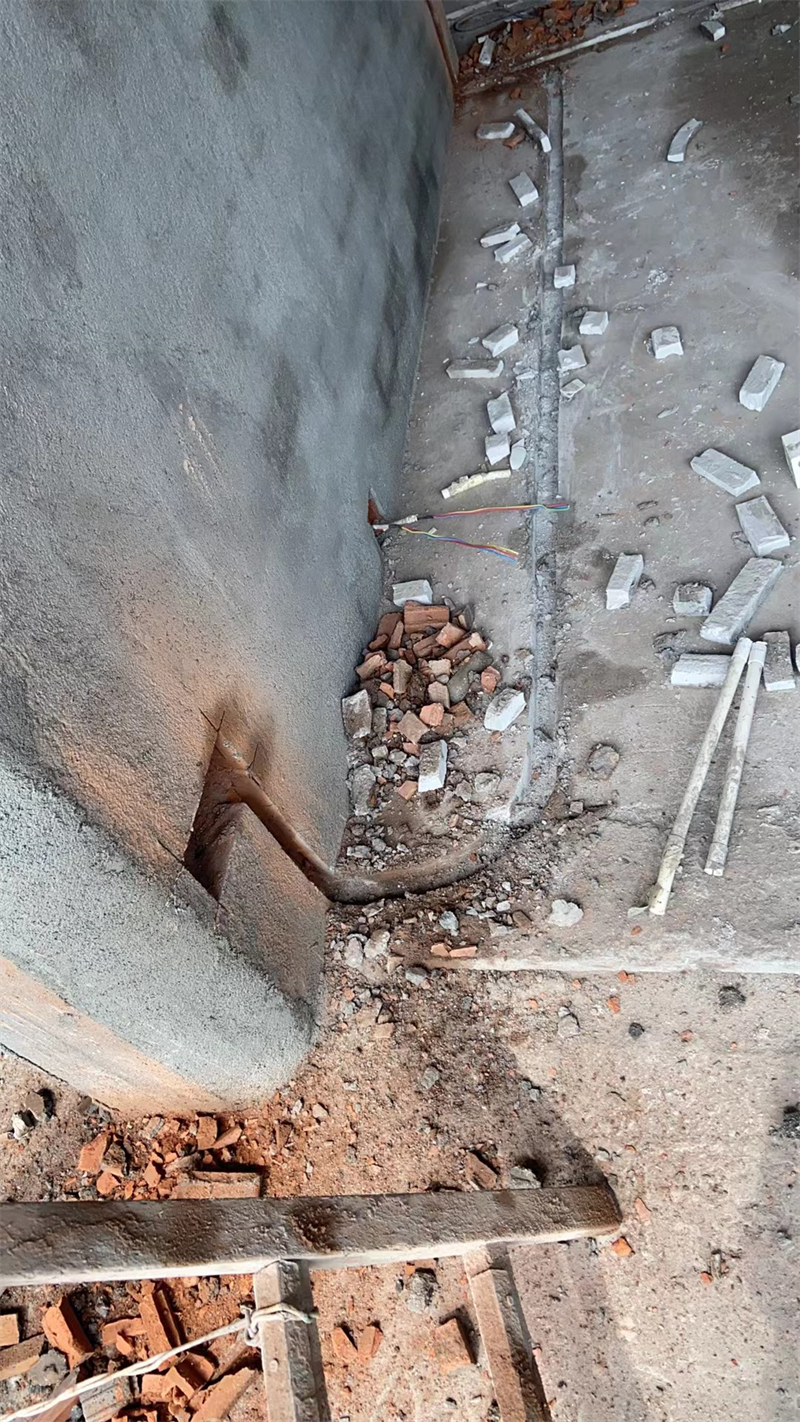

我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

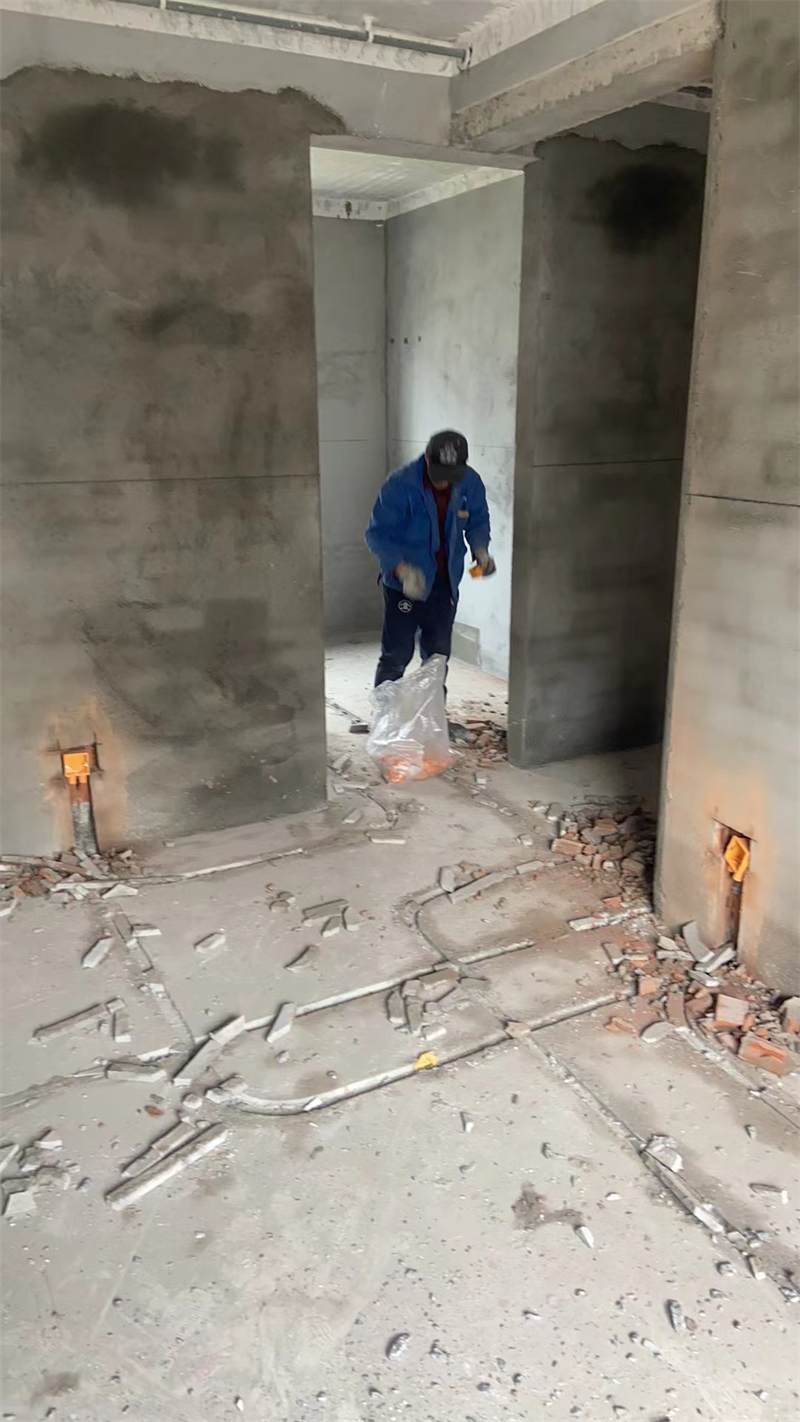

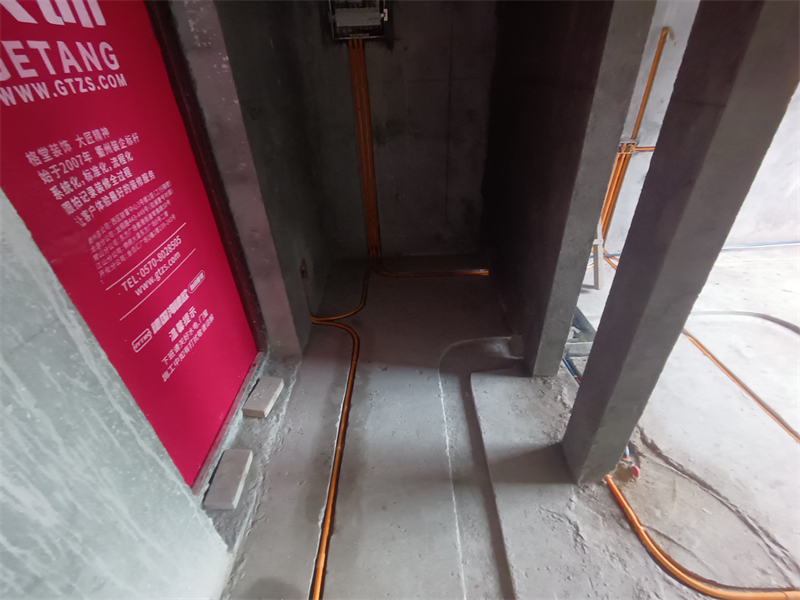

地面开槽深度够深，开槽标准，线管低于地面1公分。

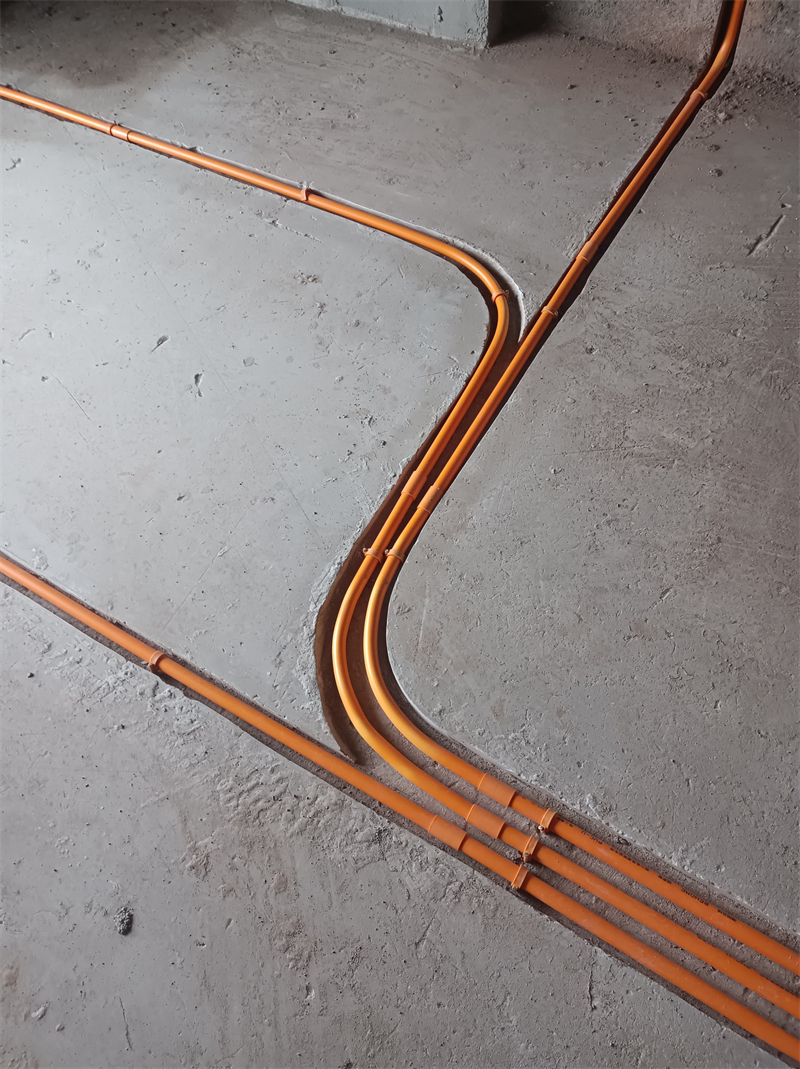

线槽转弯处大弯工艺施工，后期线路更加容易抽换。

发表于 2024-3-13 13:38:40

发表于 2024-3-14 22:00:58

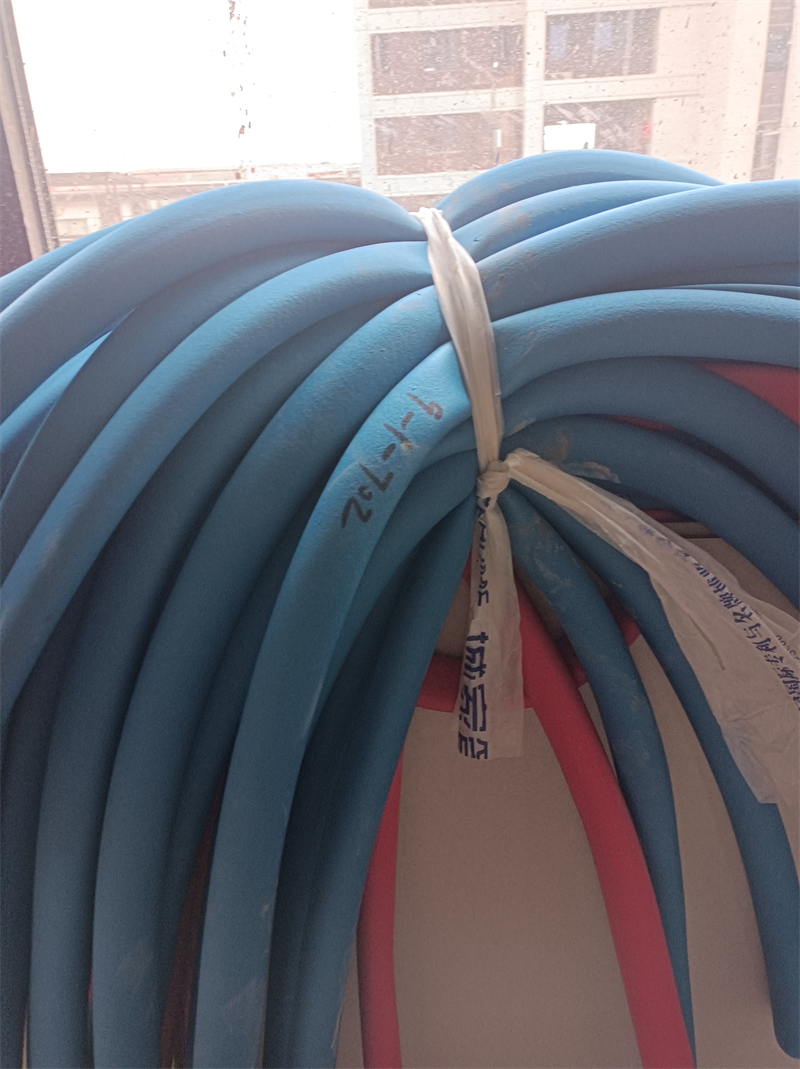

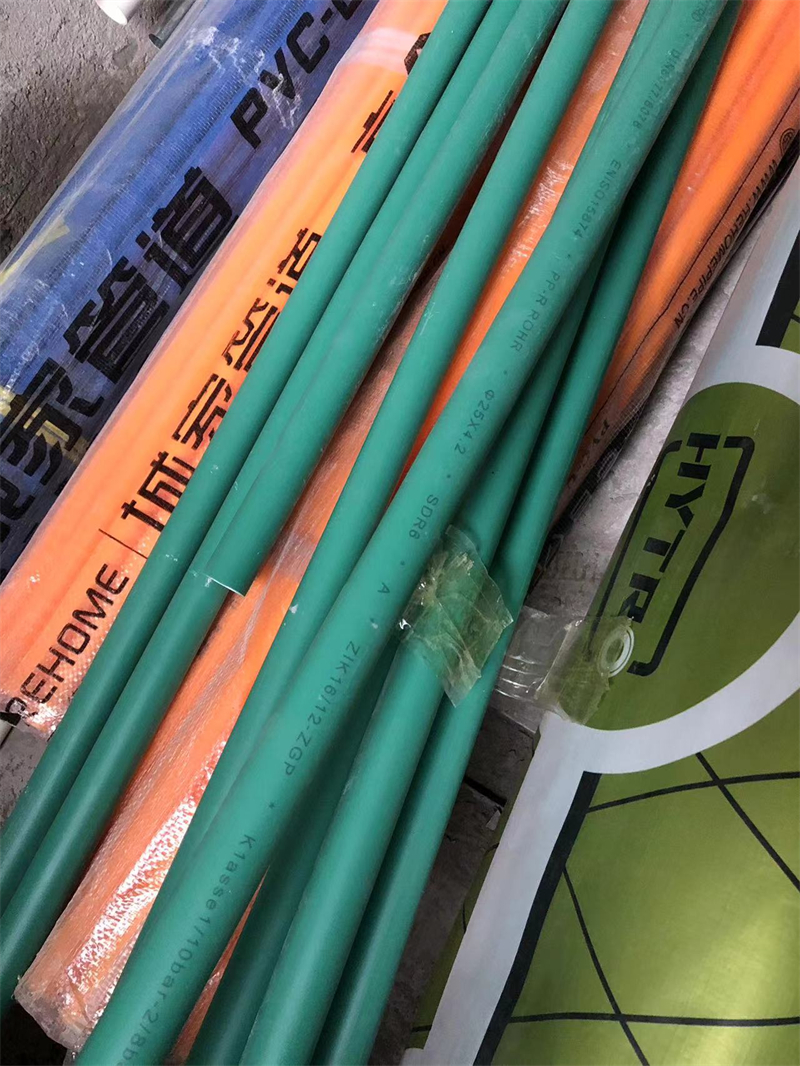

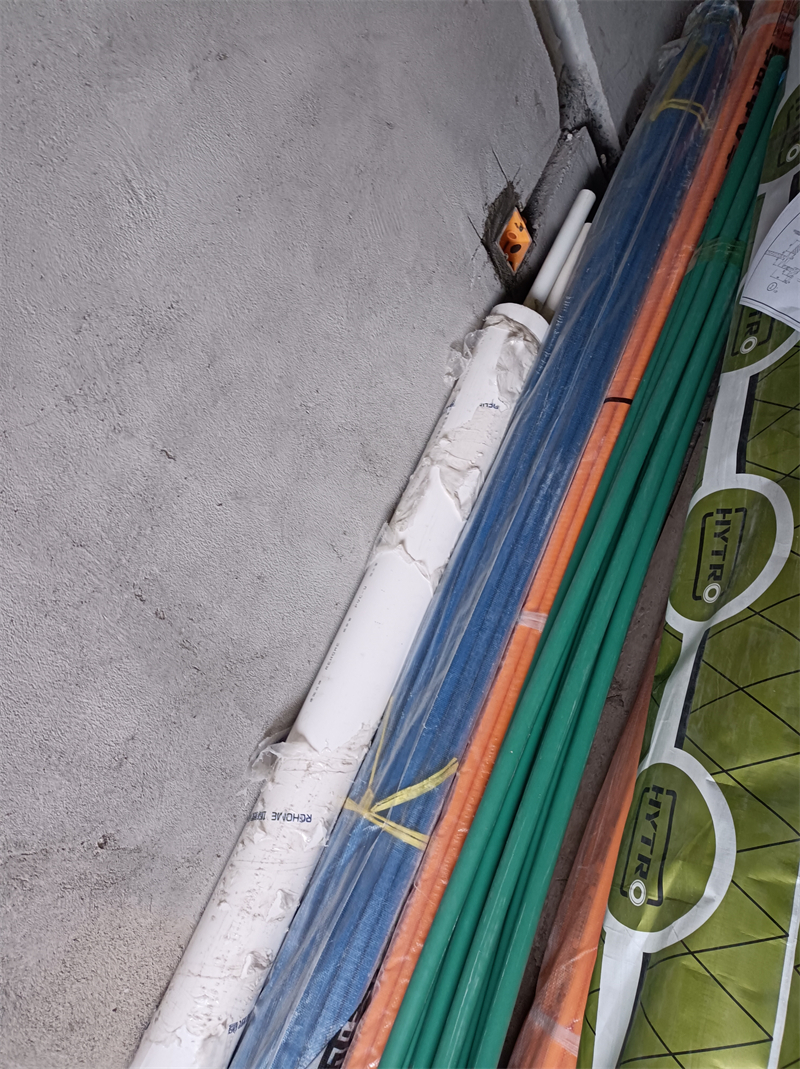

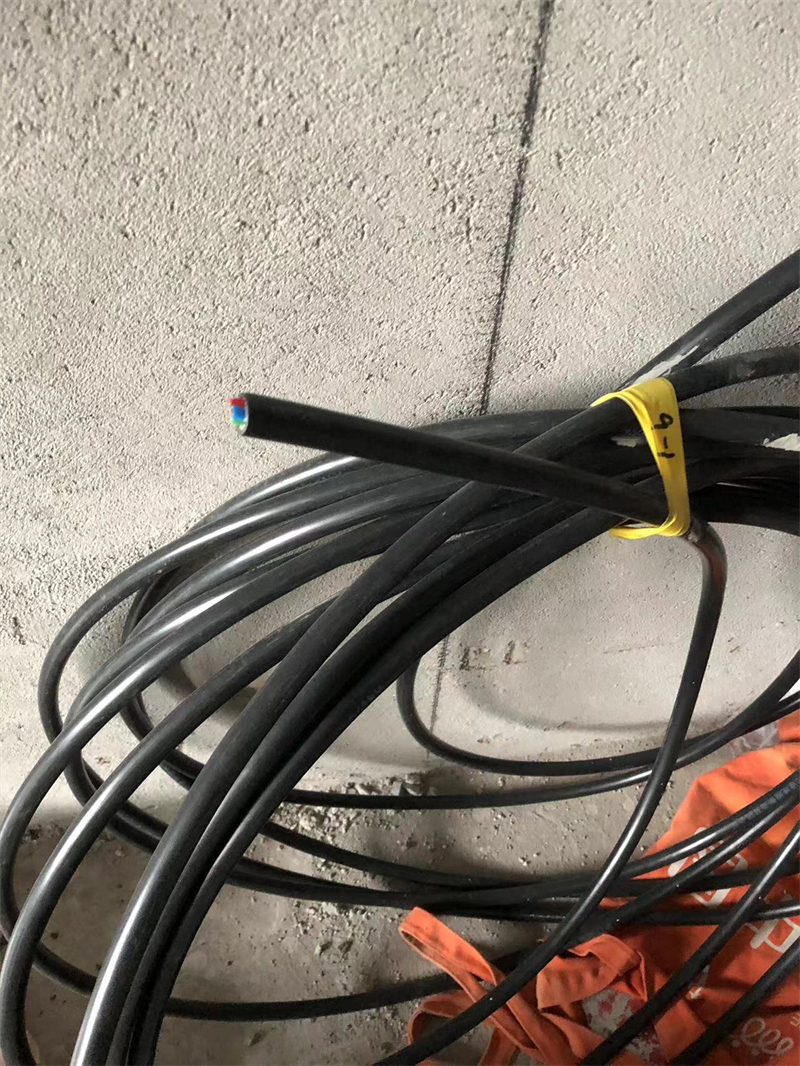

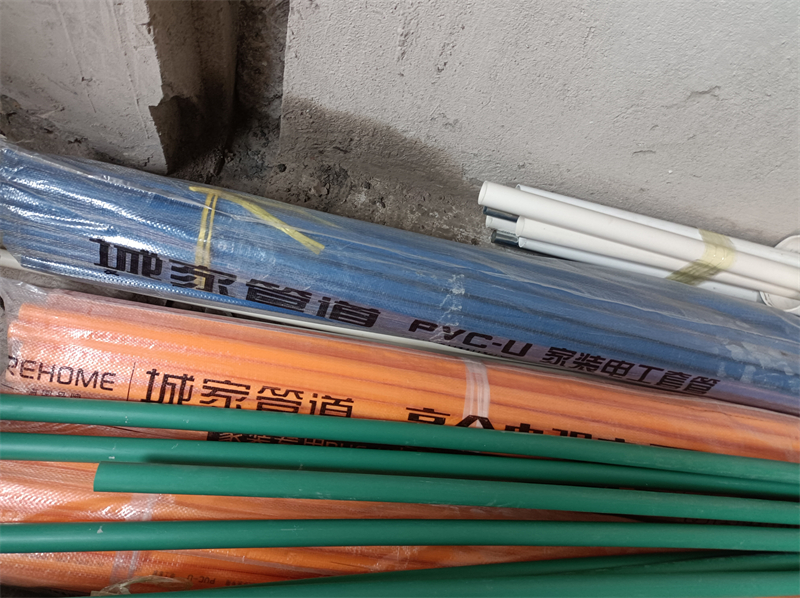

水电材料进场

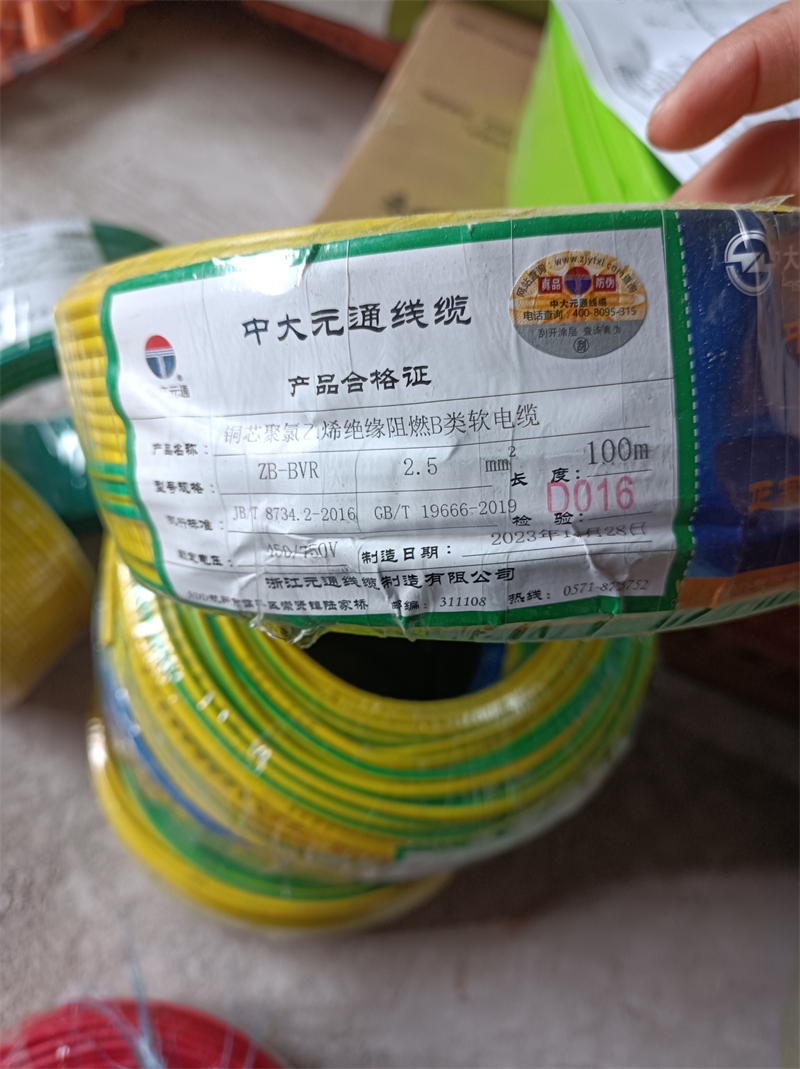

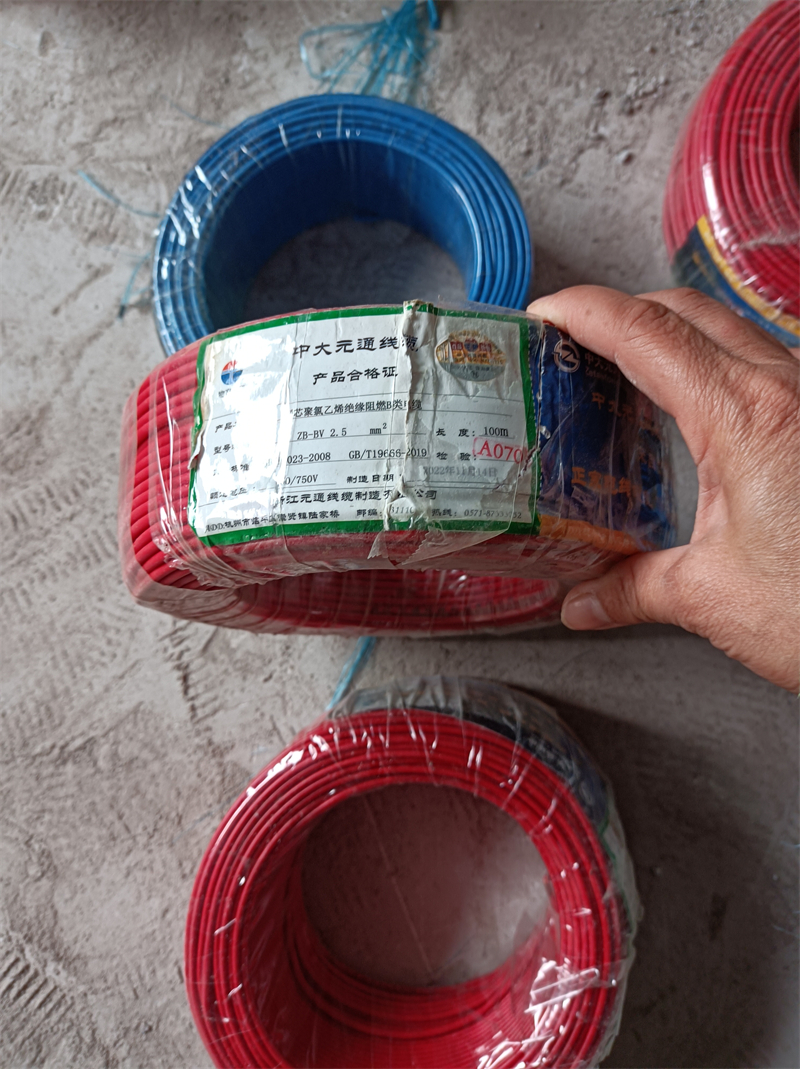

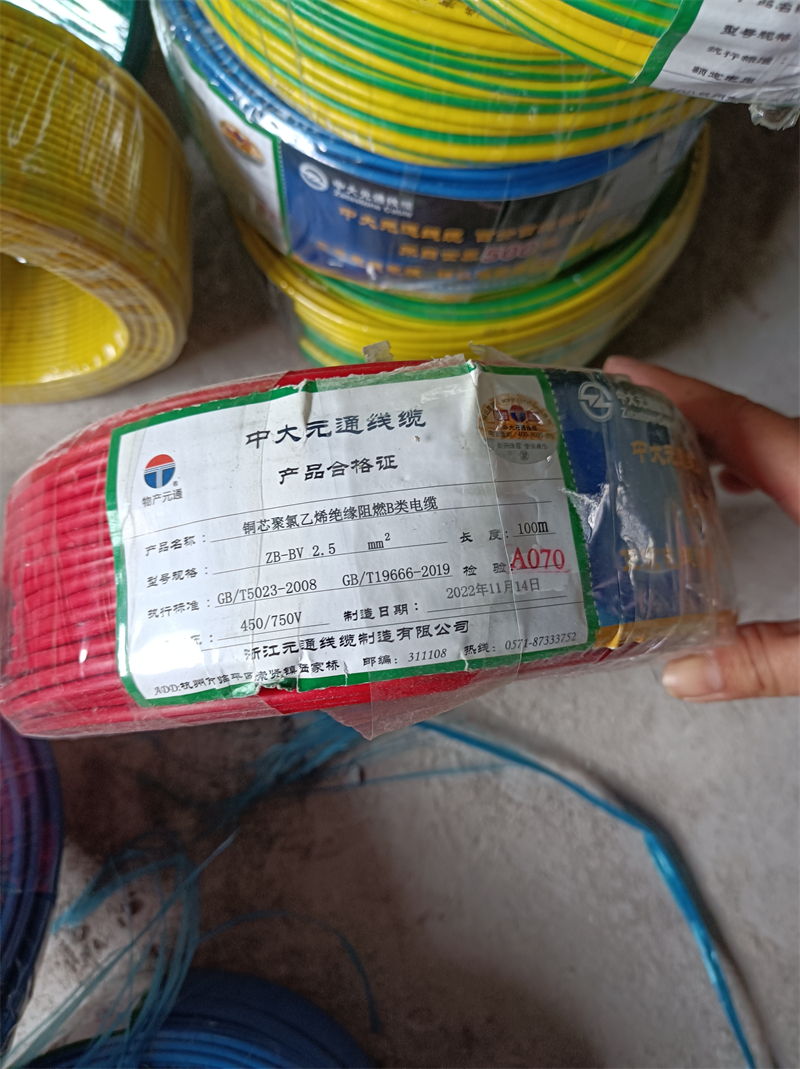

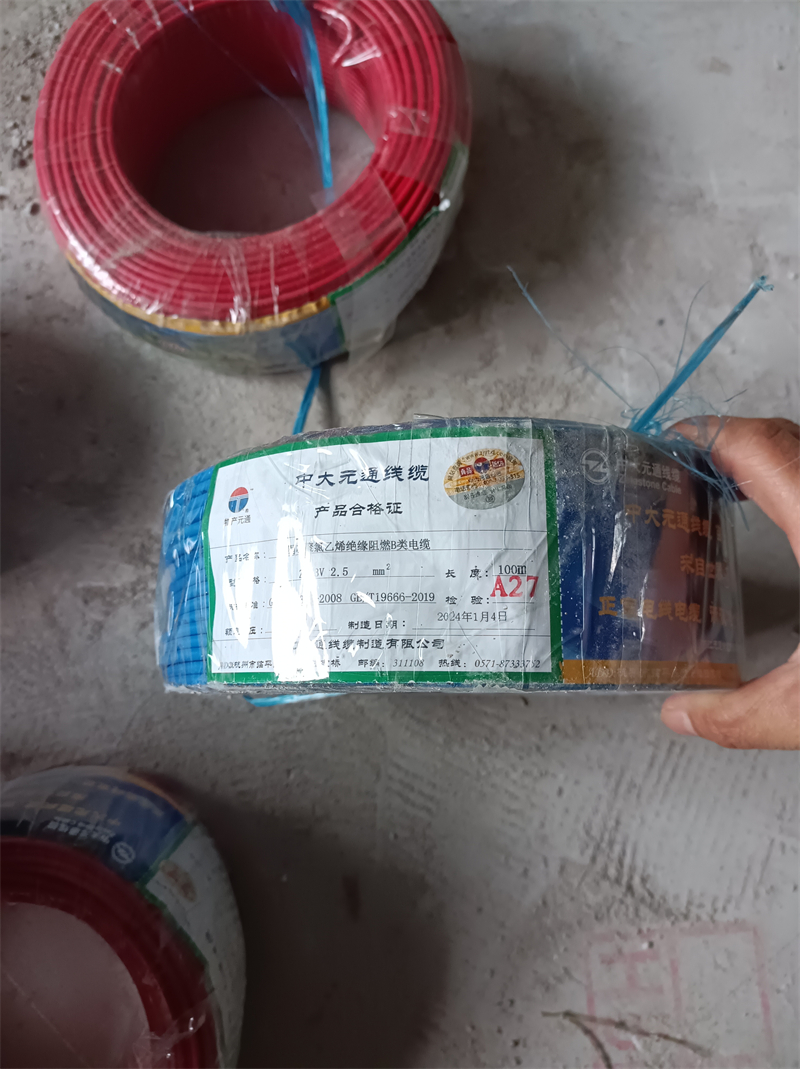

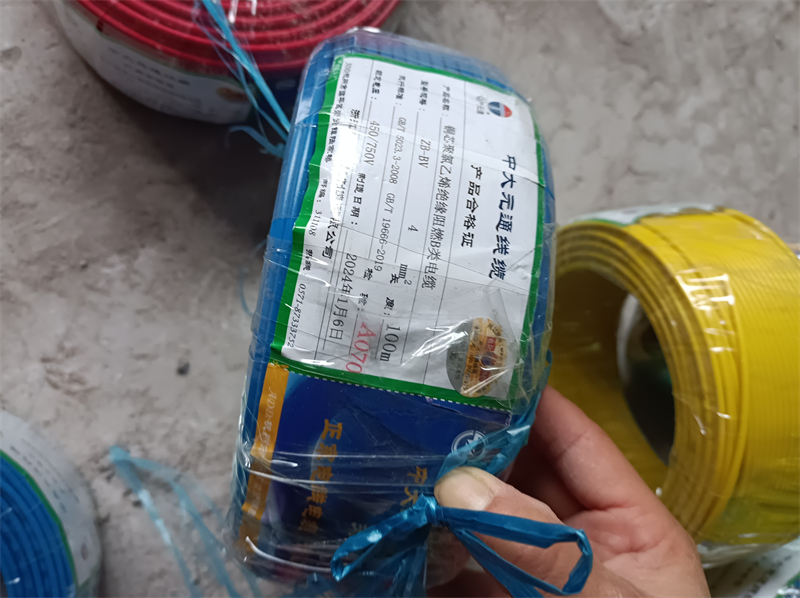

电线中大元通

PVC排水城家

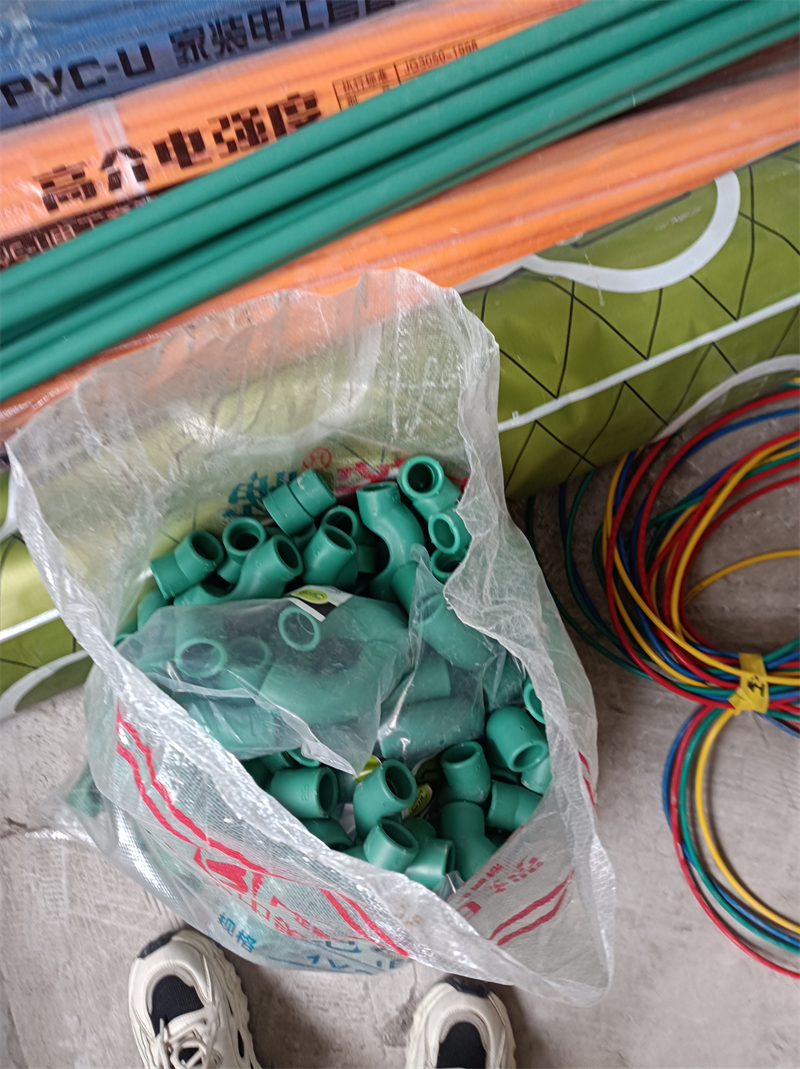

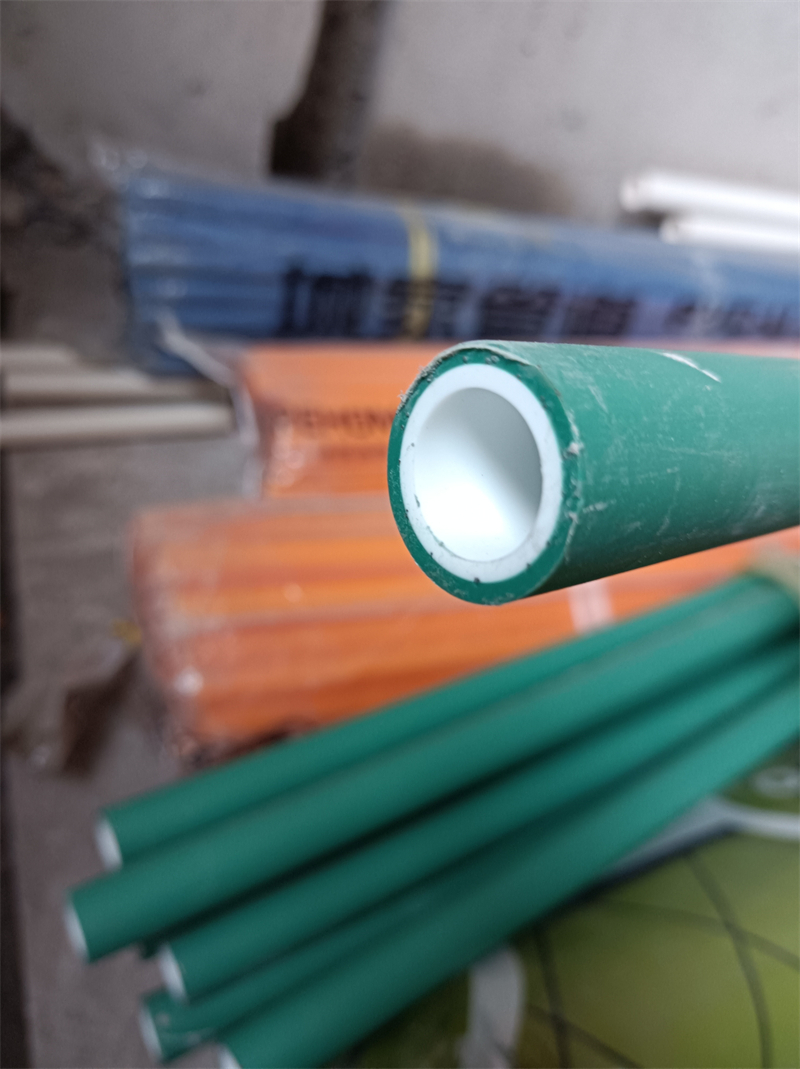

PPR水管城家

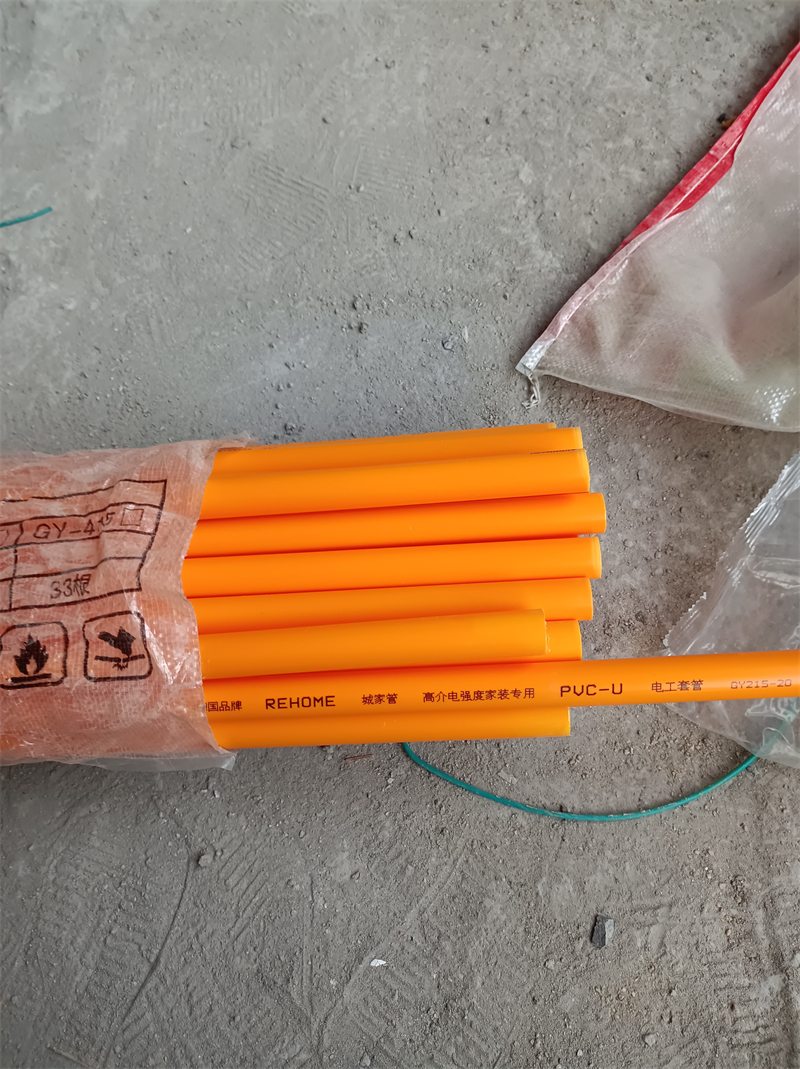

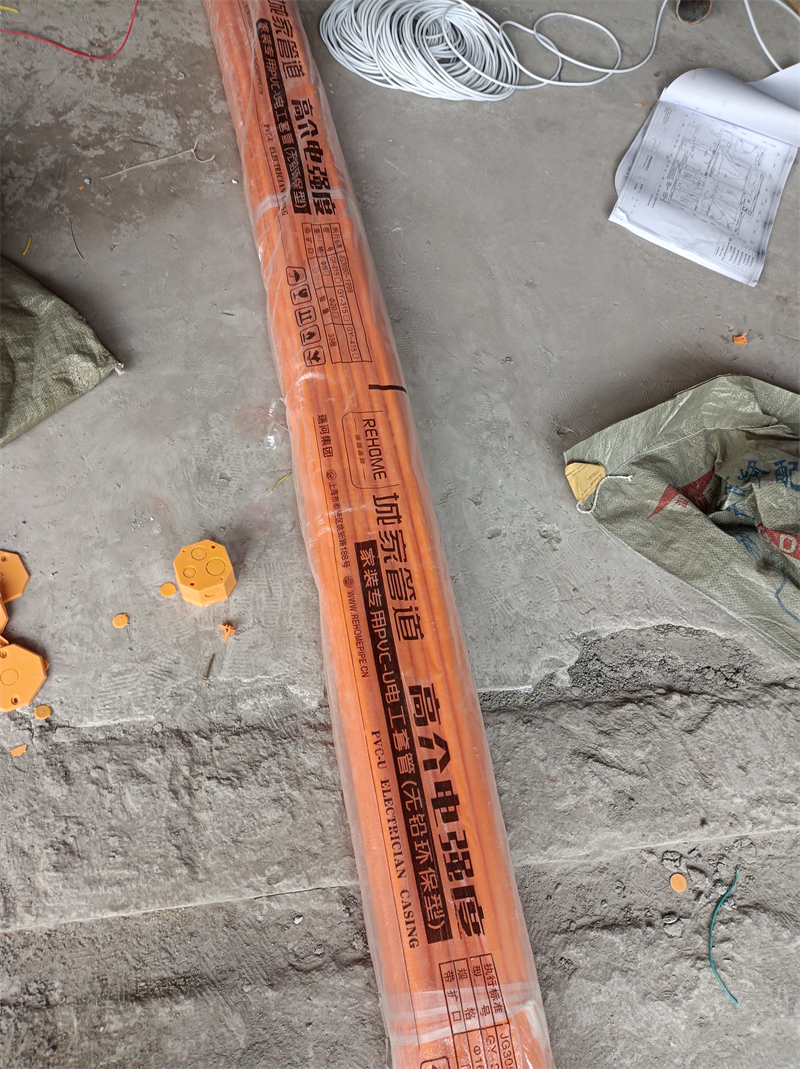

PVC线管城家

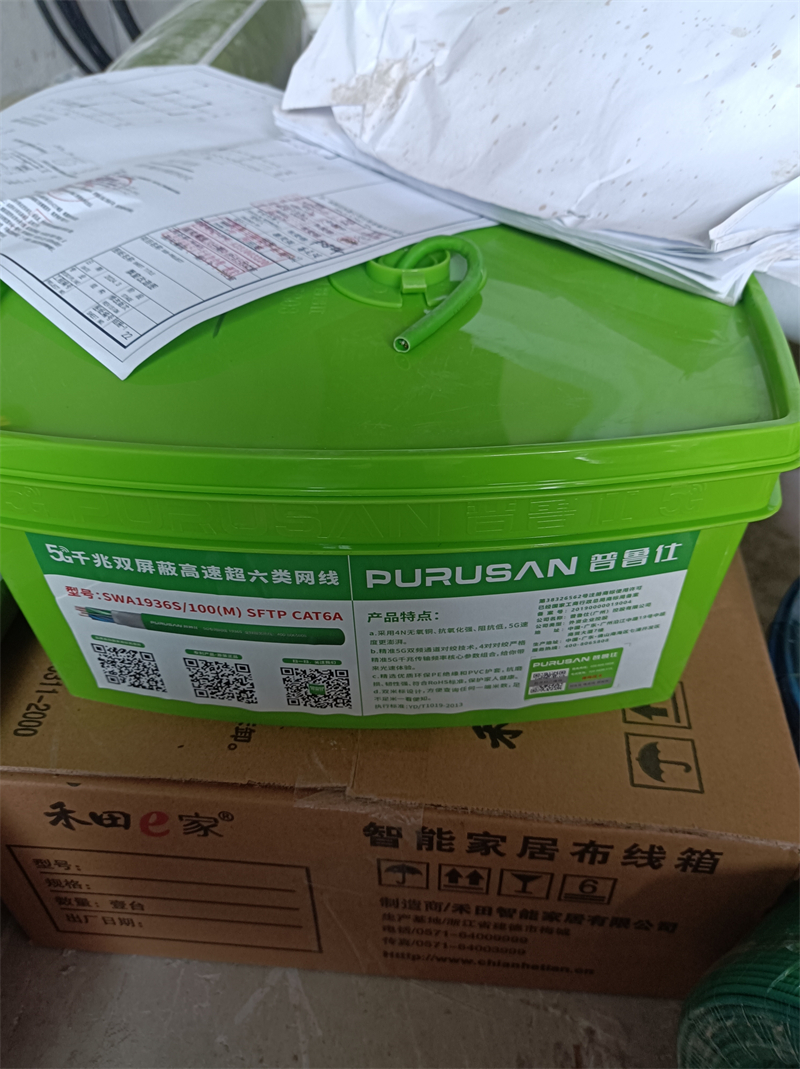

5G超六网线普鲁仕

发表于 2024-3-14 22:02:28

本帖最后由格堂黄姐于 2024-3-18 15:07 编辑

发表于 2024-3-18 15:10:46

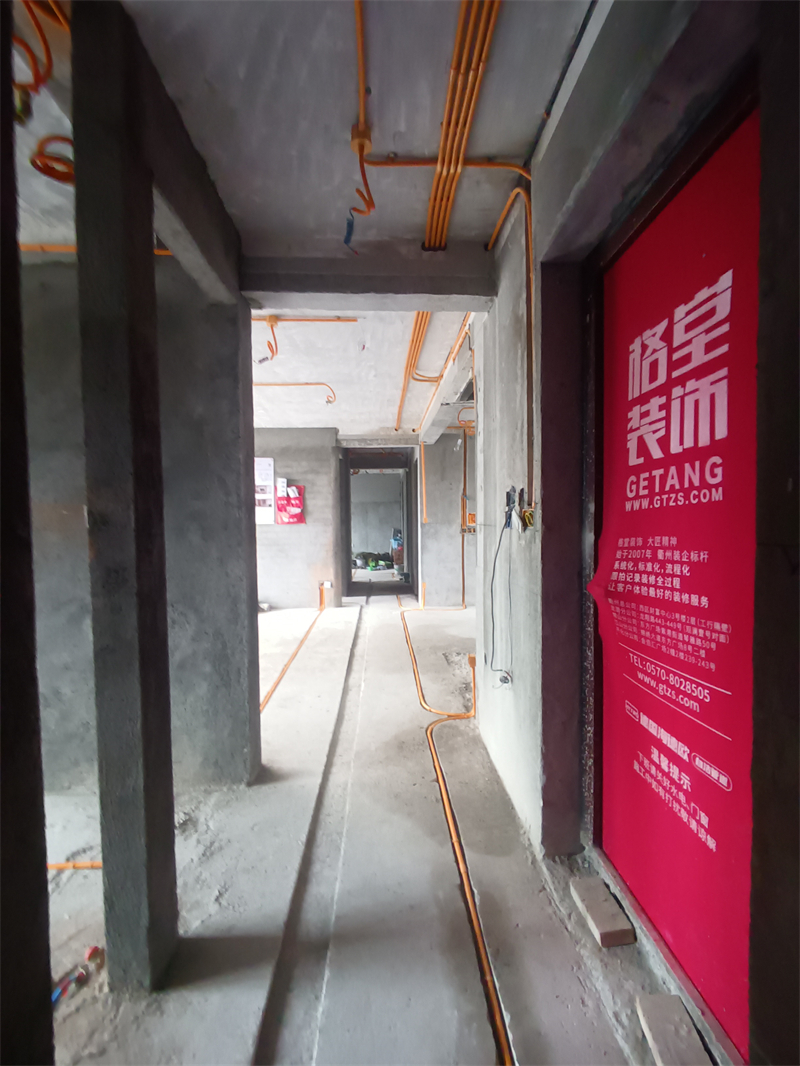

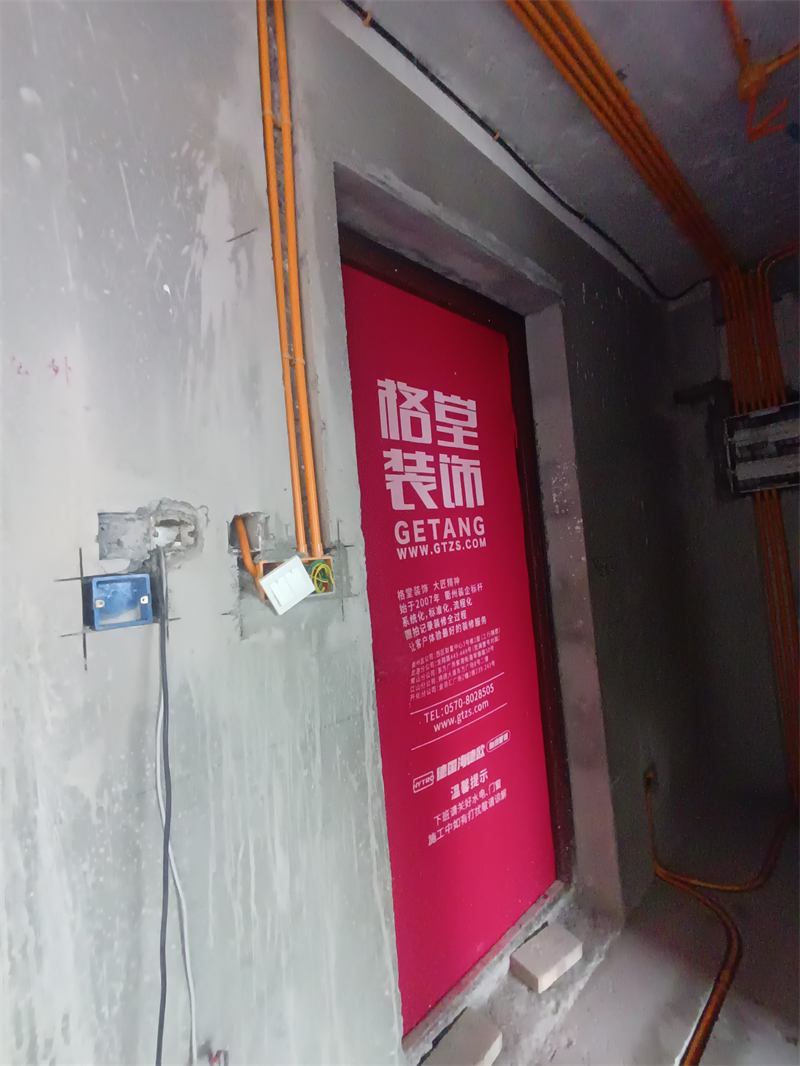

水电阶段

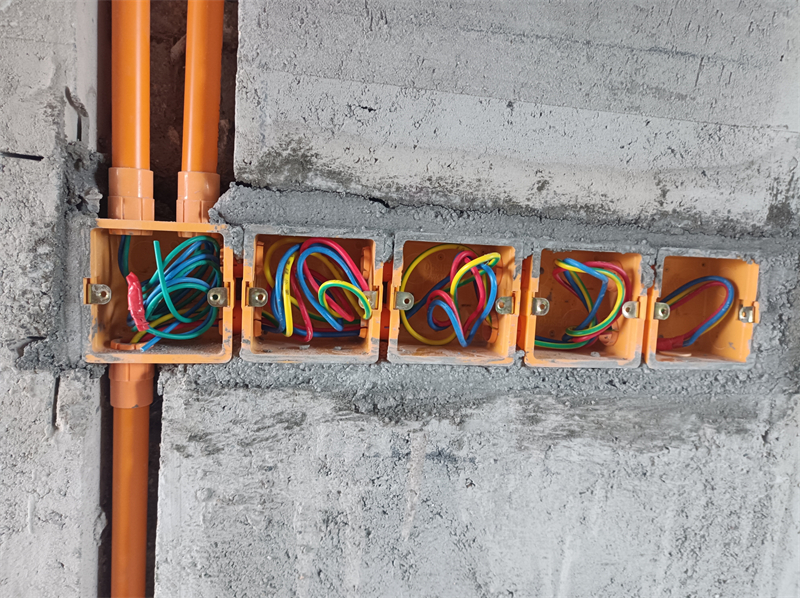

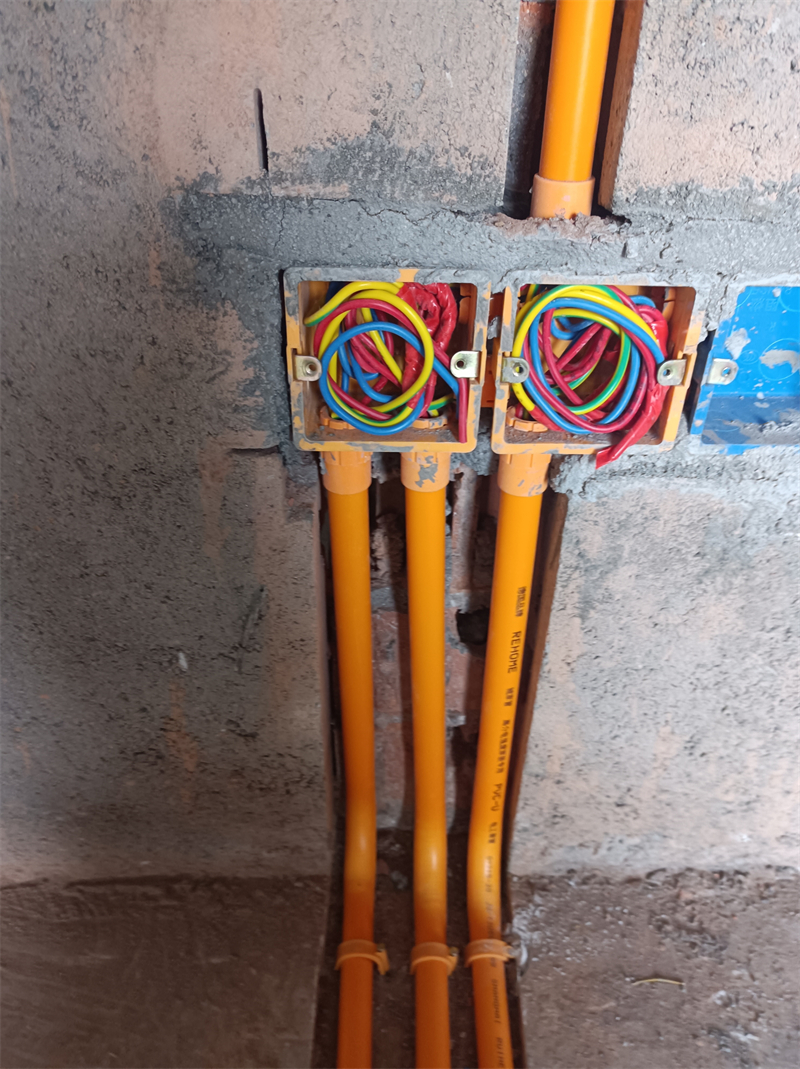

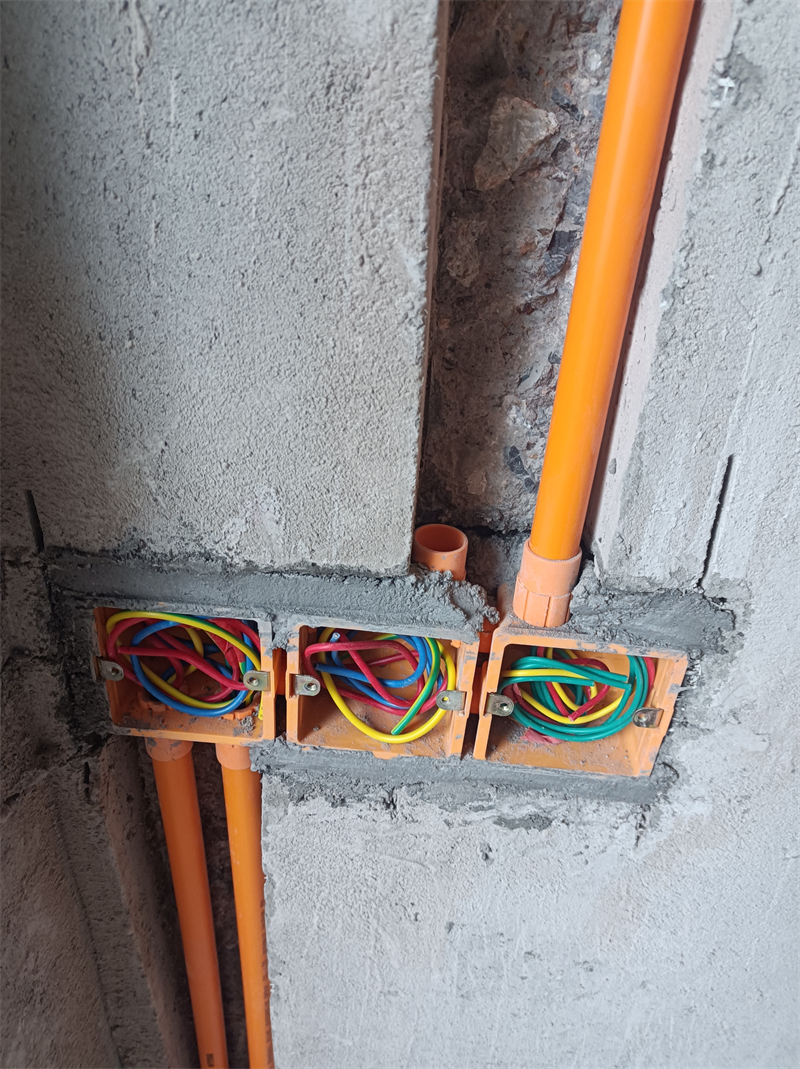

暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

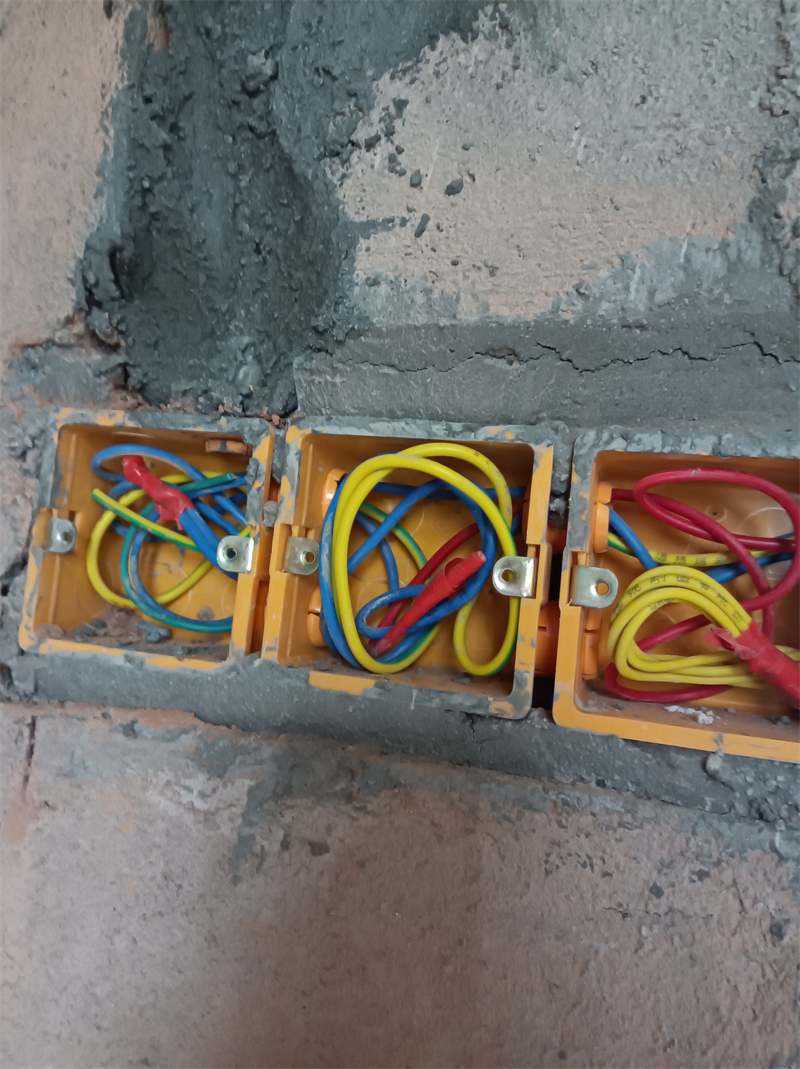

线管内电线也有规定的哦，同一根线管内穿线不得超过7根。
线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2024-3-18 15:12:49

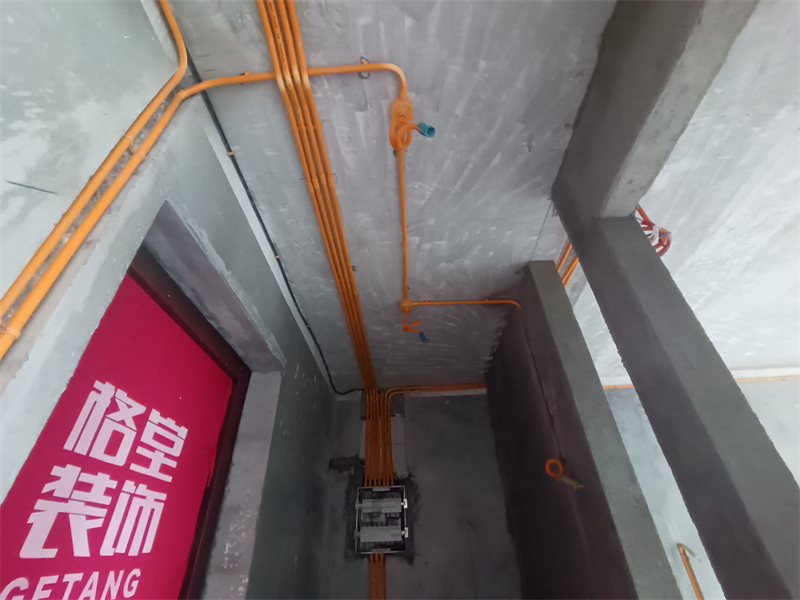

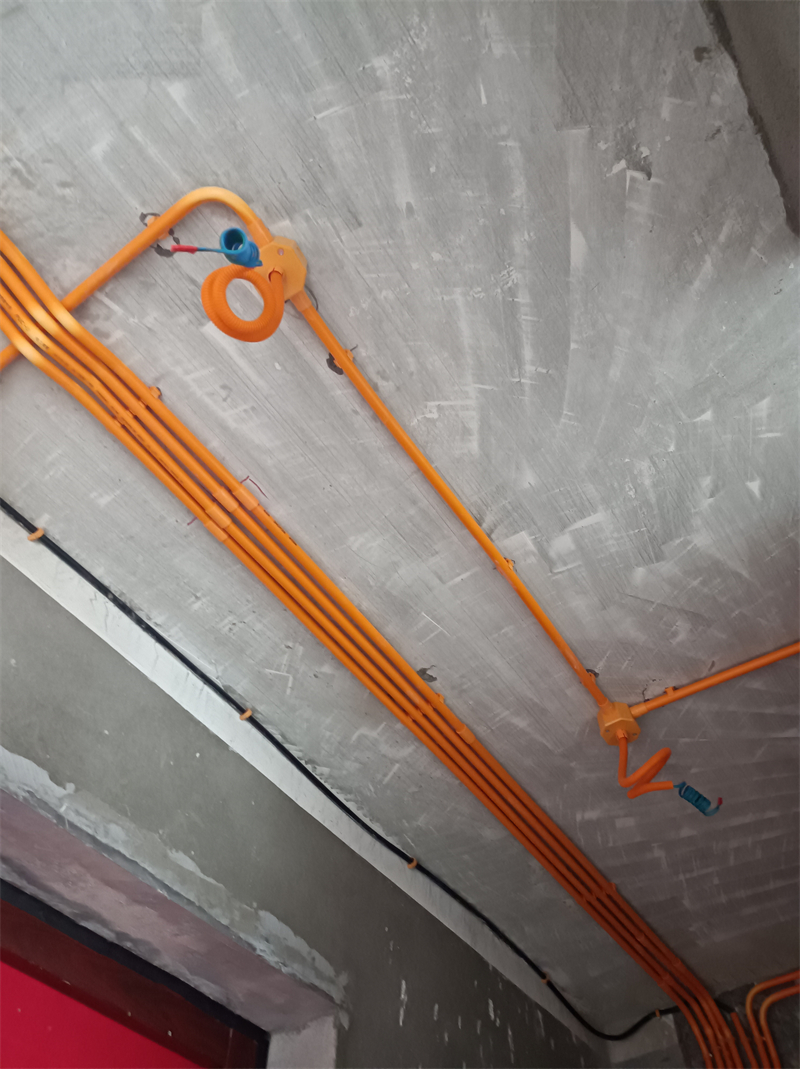

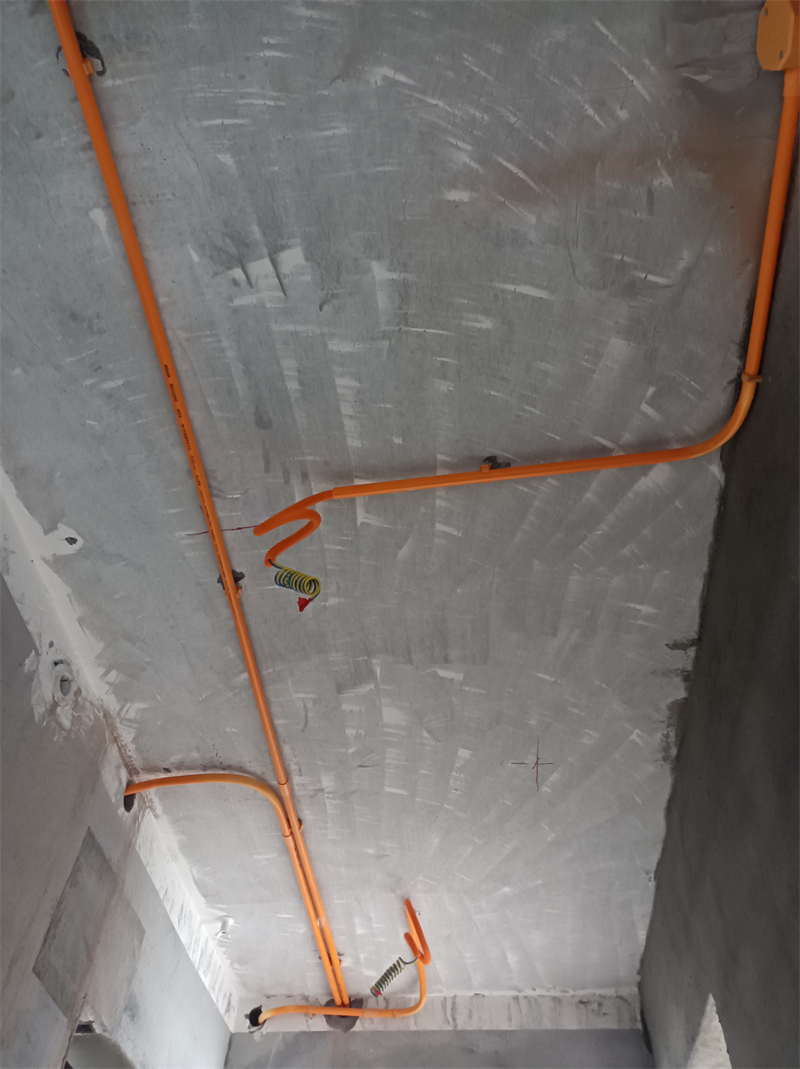

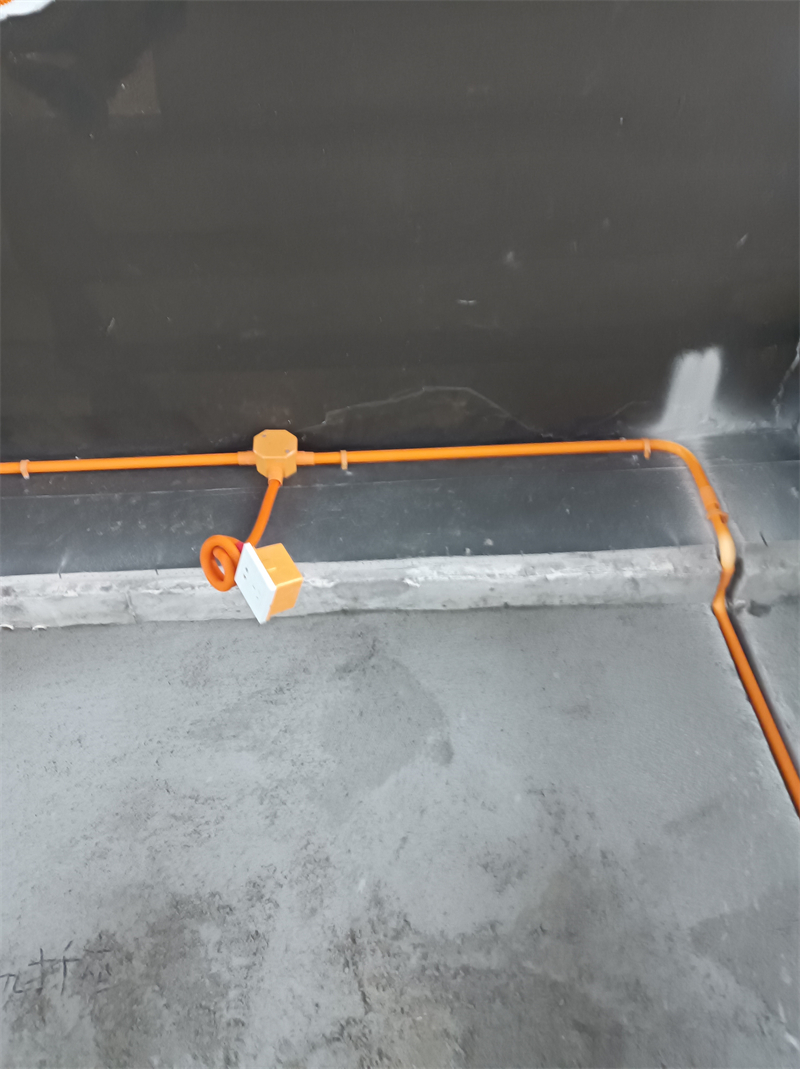

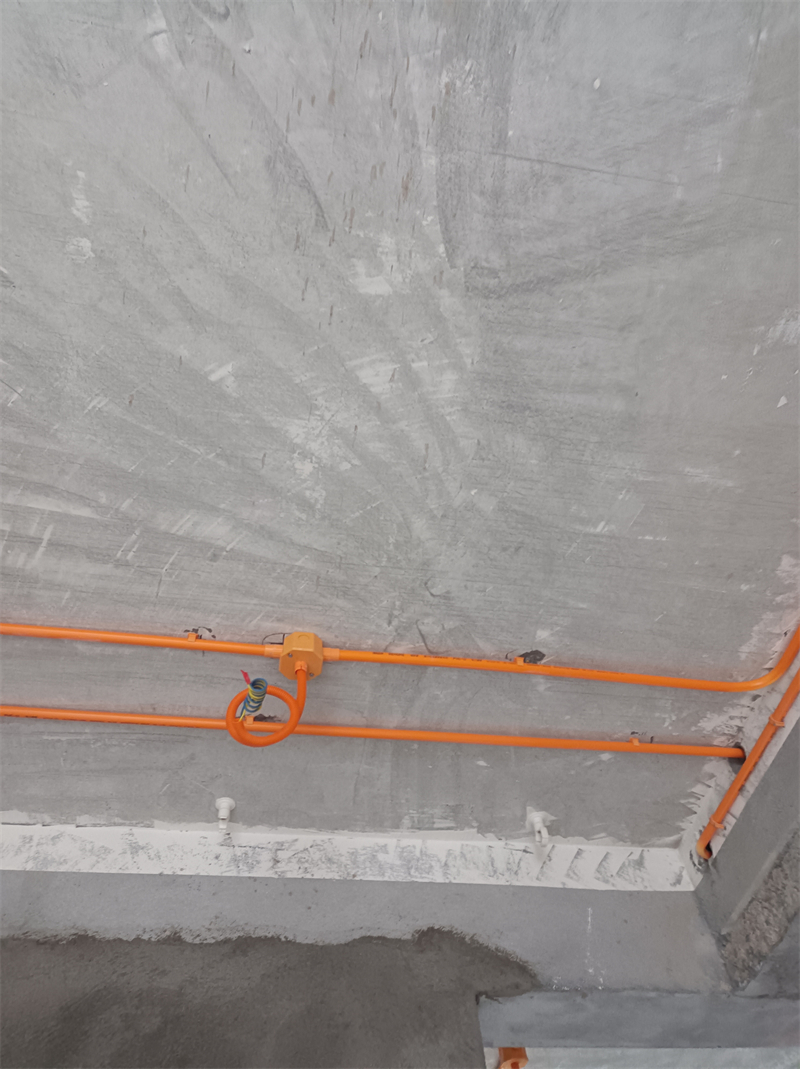

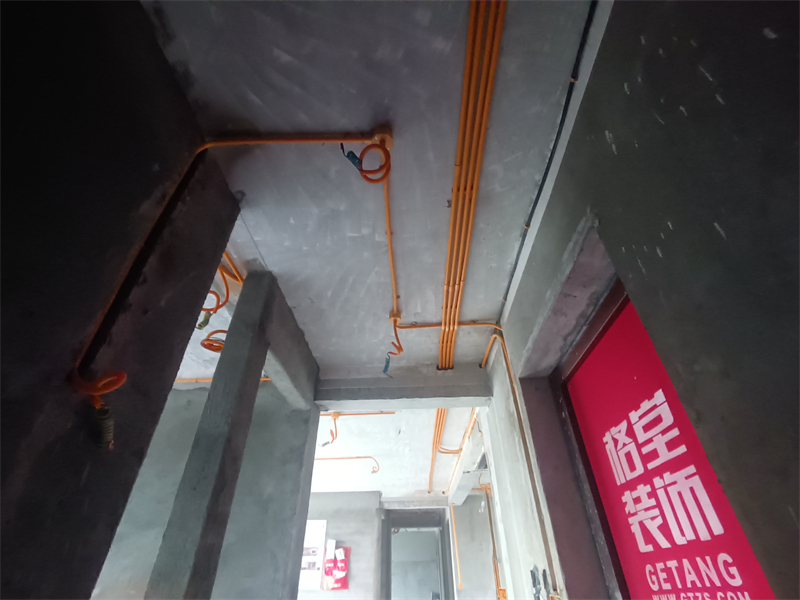

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。
灯头线套黄腊管保护

发表于 2024-3-18 15:13:23

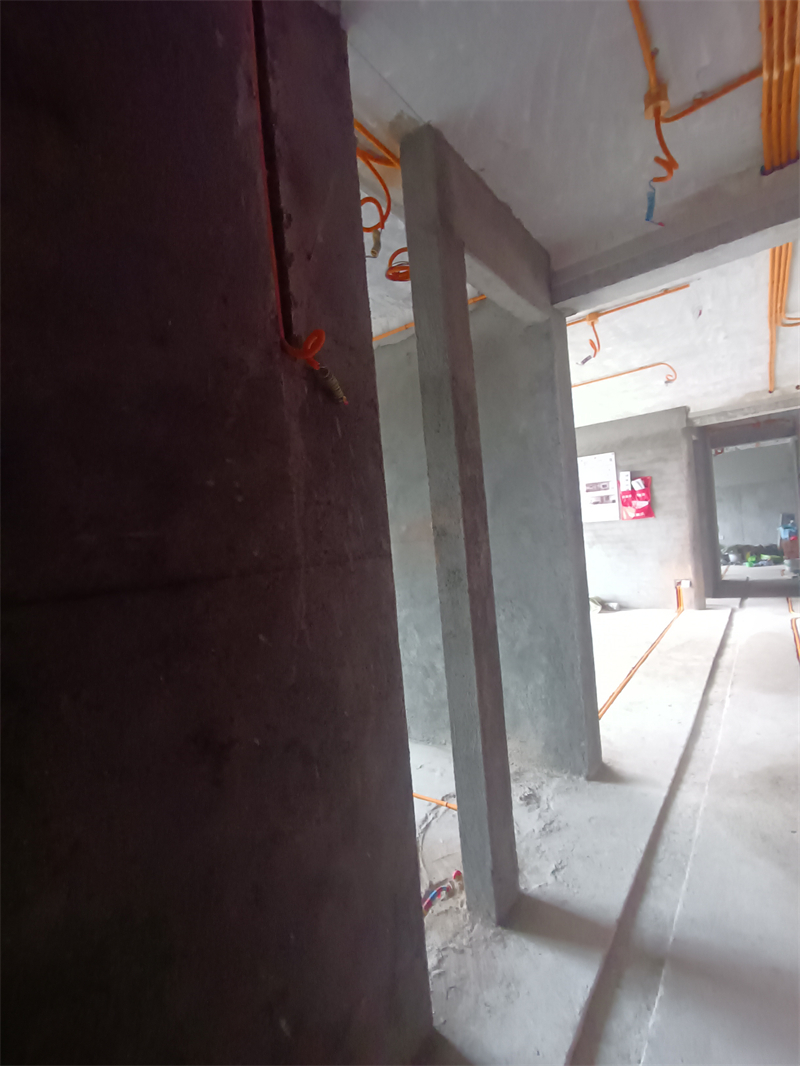

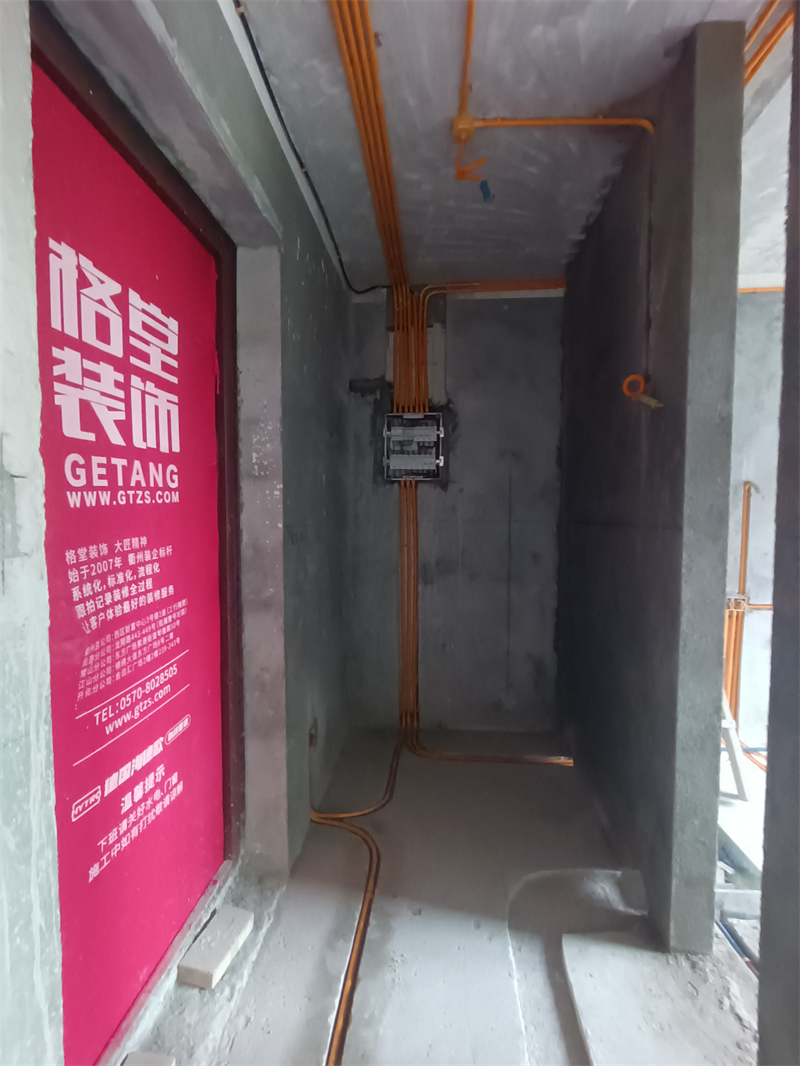

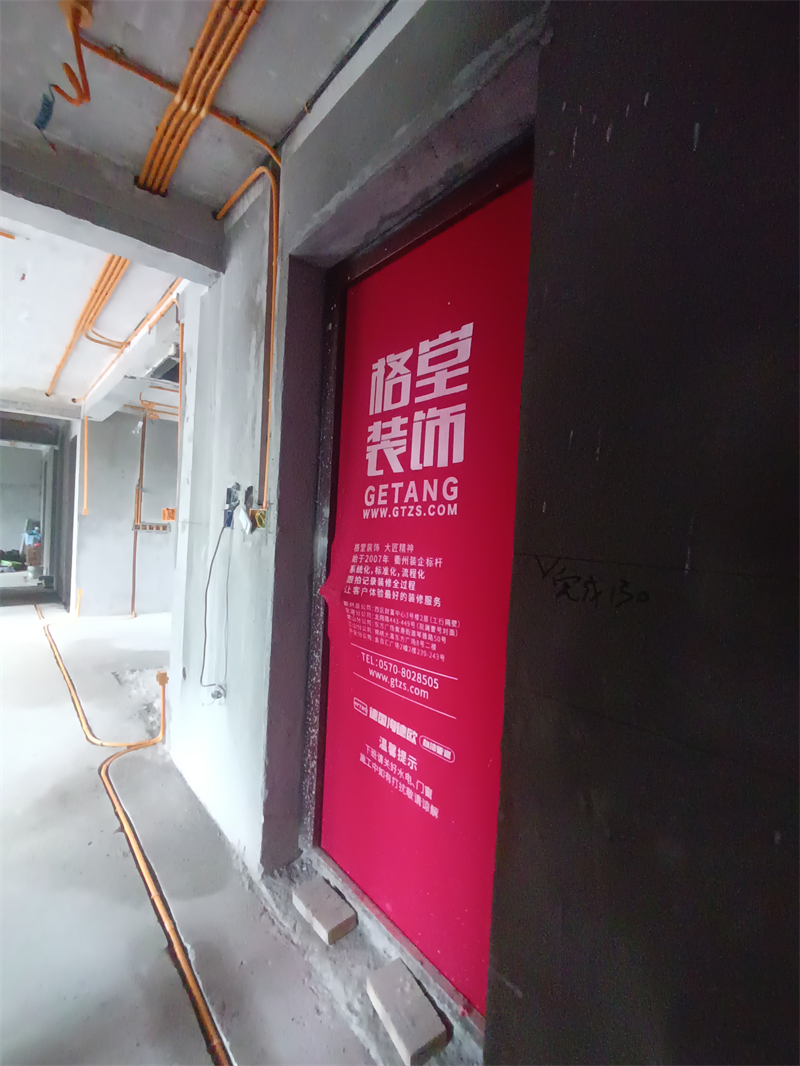

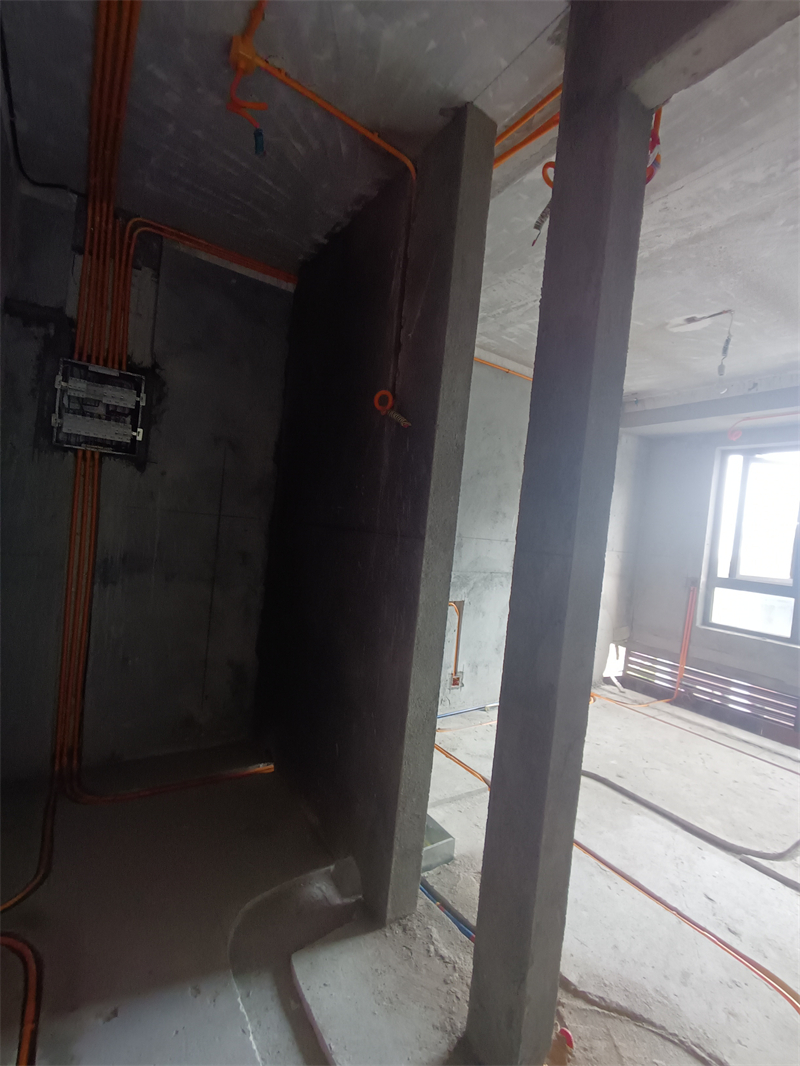

玄关

发表于 2024-3-18 15:14:02

对角
