常山南悦名城19-1-3#260㎡现代——生活·艺术·家

发表于 2024-11-23 11:03:57

对角

发表于 2024-11-23 11:04:35

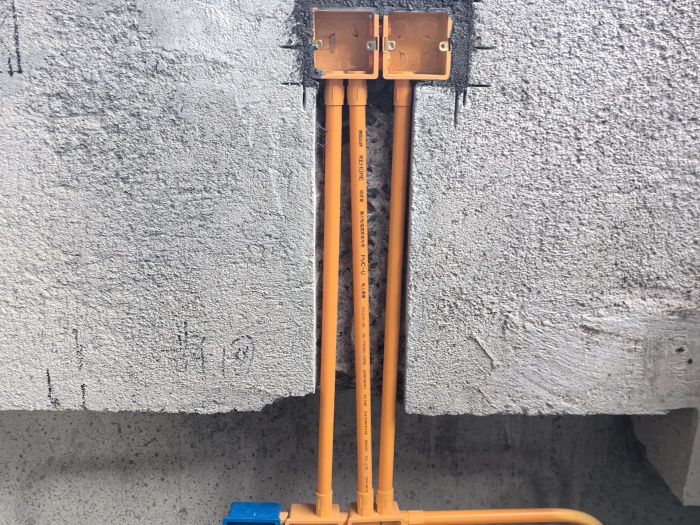

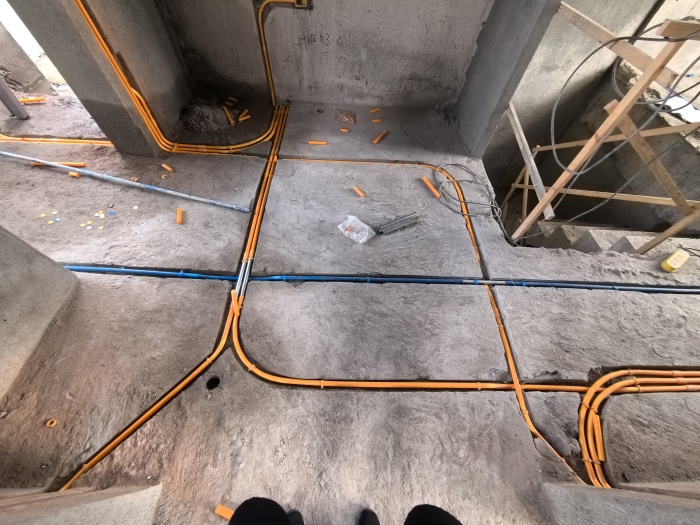

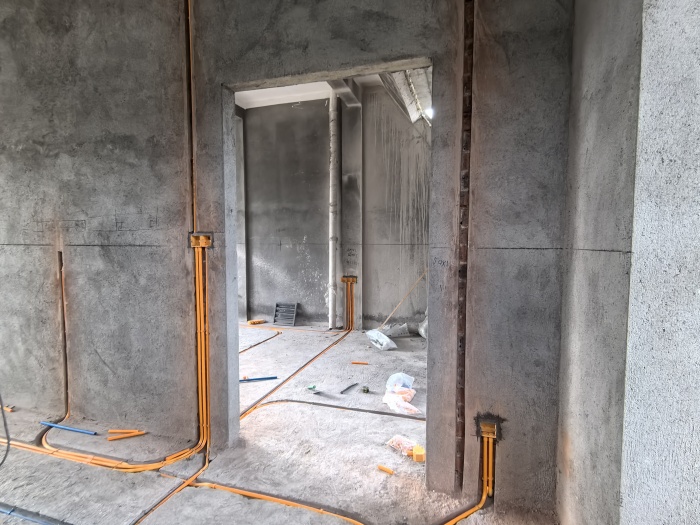

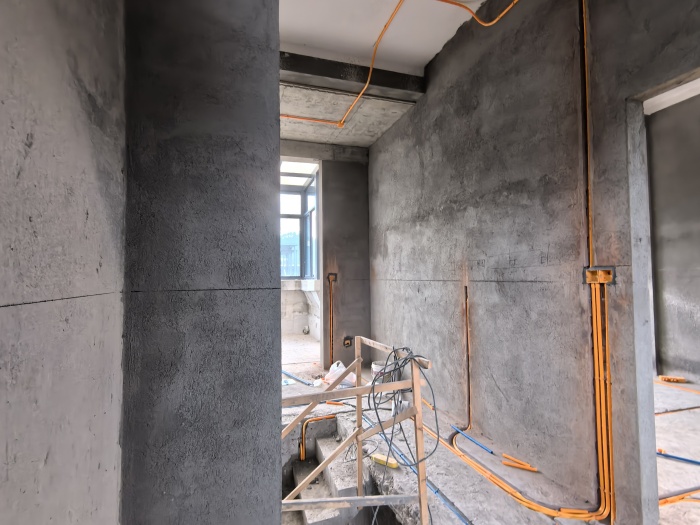

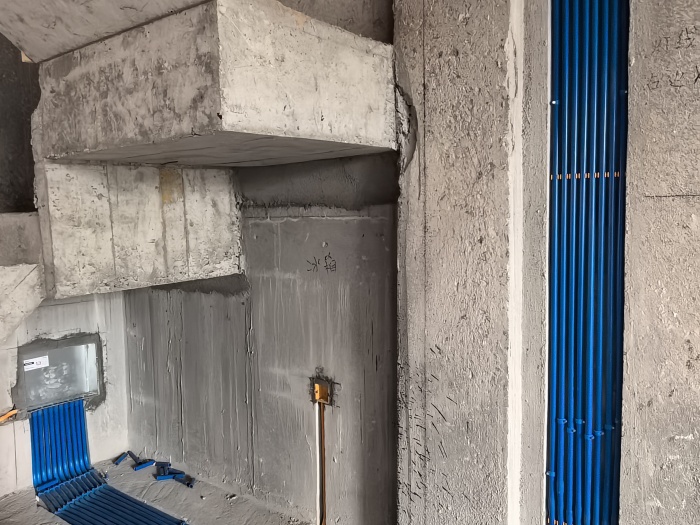

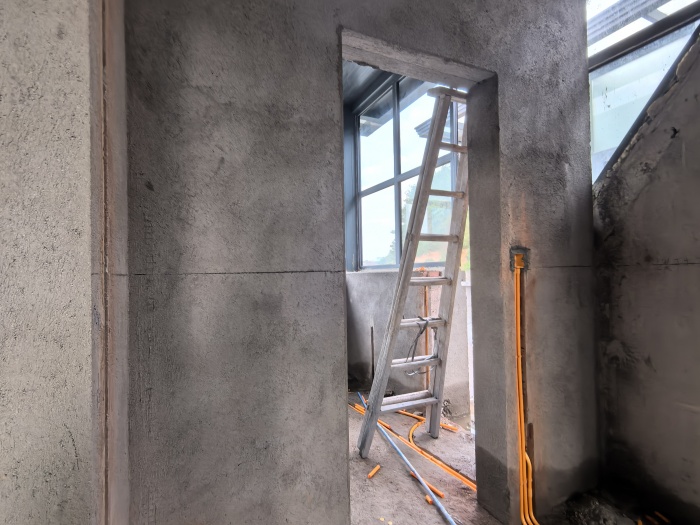

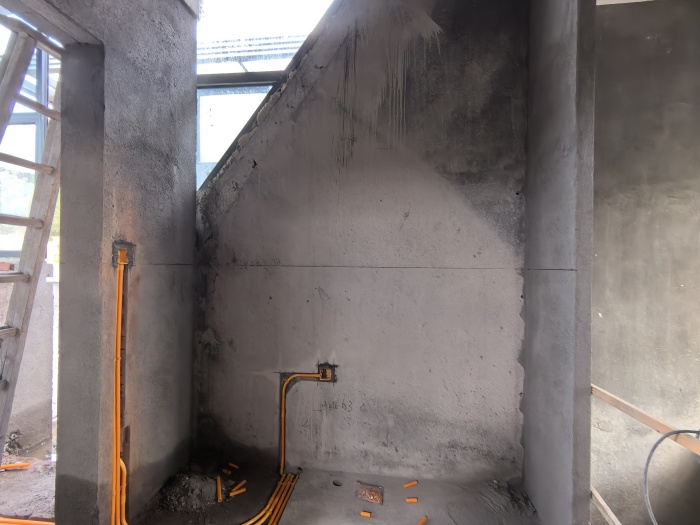

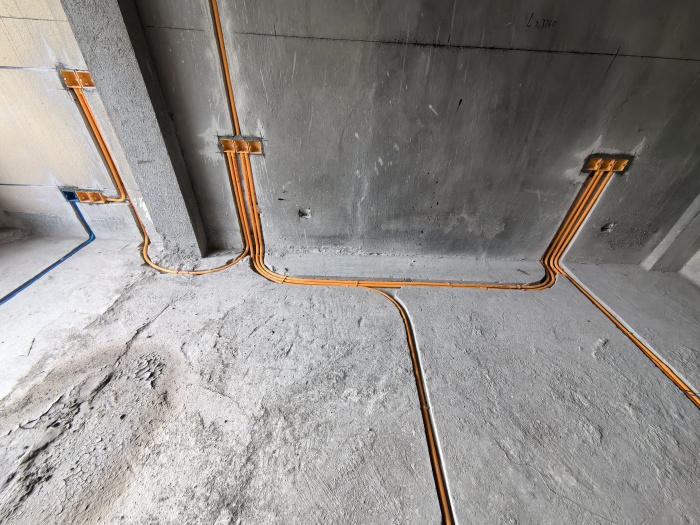

三楼过道2，水电工艺施工，线管布置施工基本完成，等穿线施工，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。后期电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2024-11-23 11:04:57

对角

发表于 2024-11-23 11:07:12

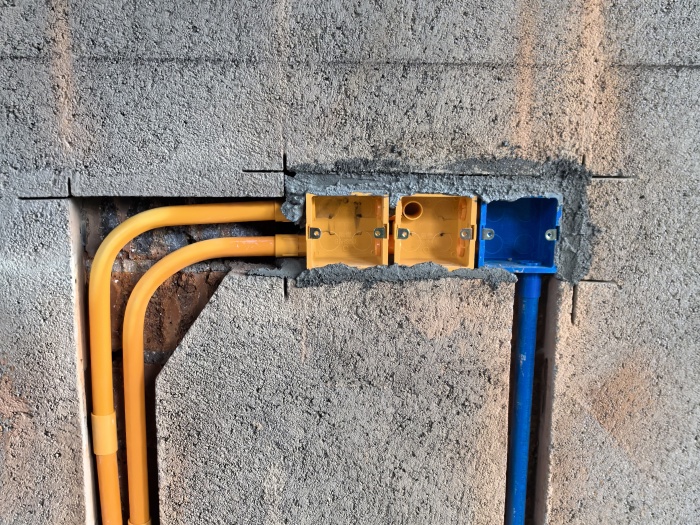

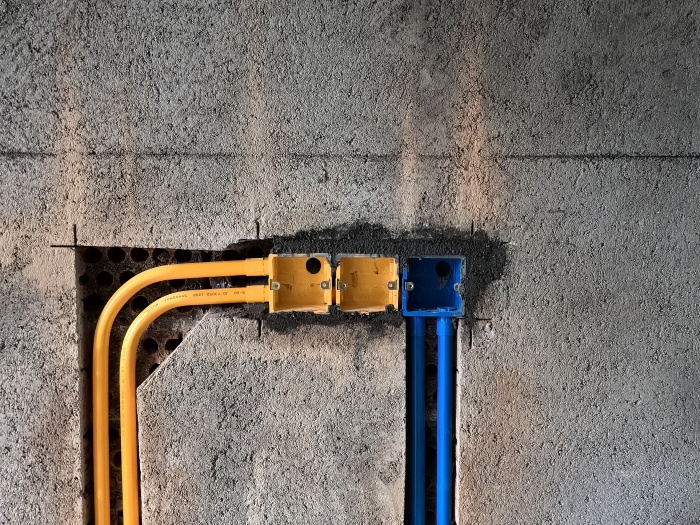

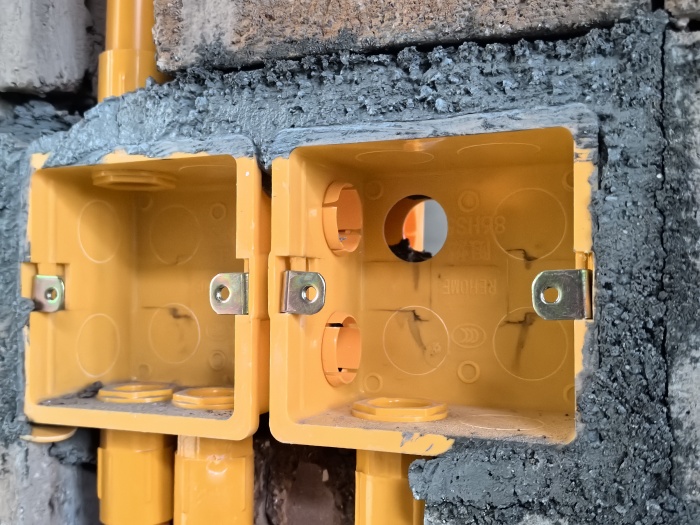

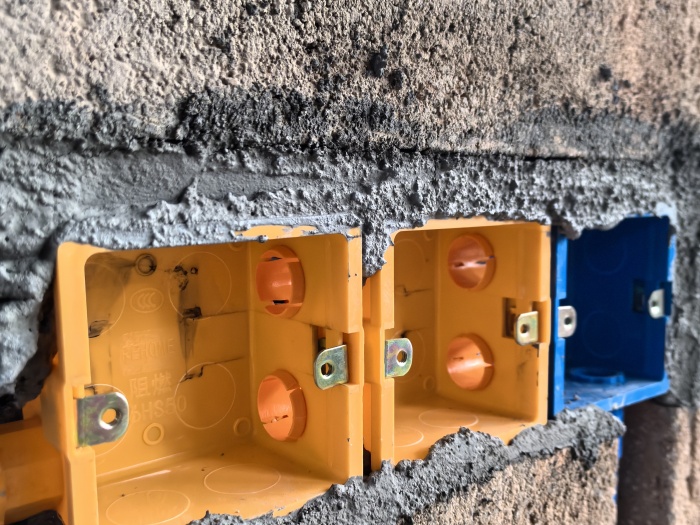

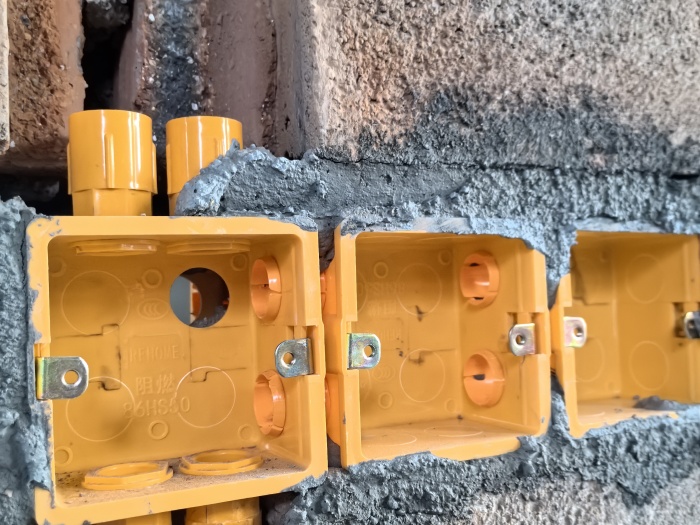

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2024-11-23 11:07:41

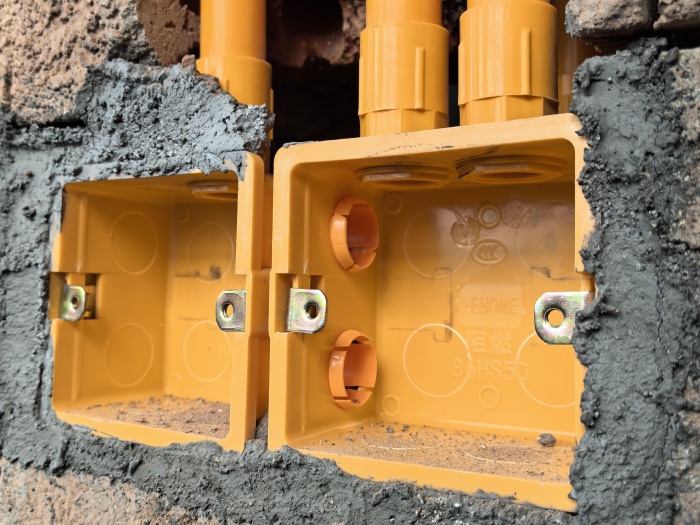

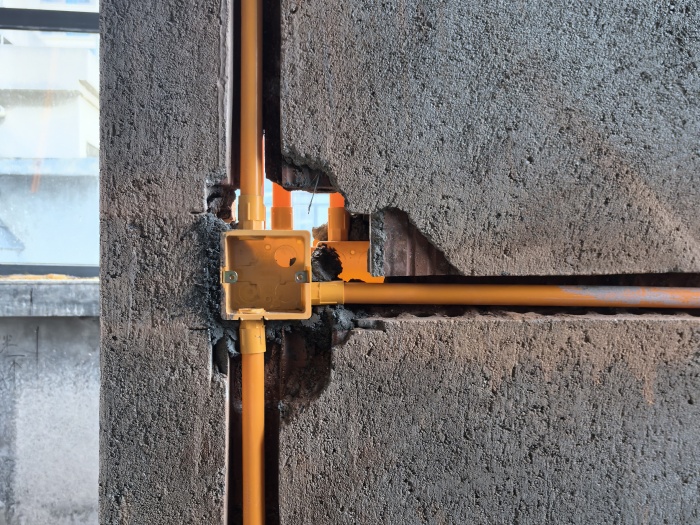

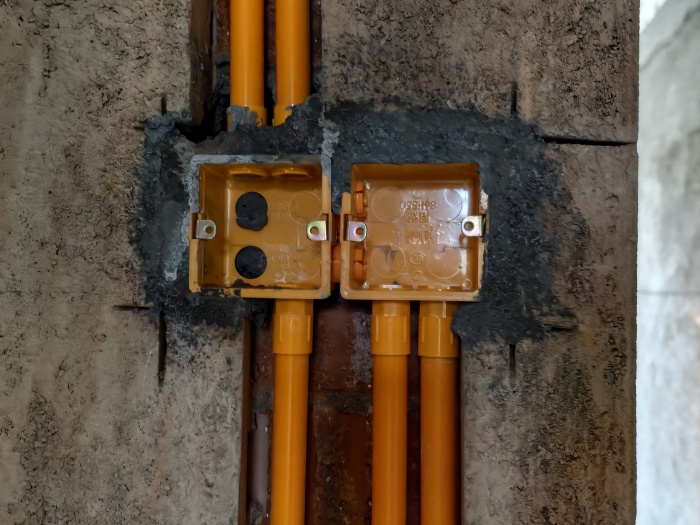

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2024-11-23 11:08:08

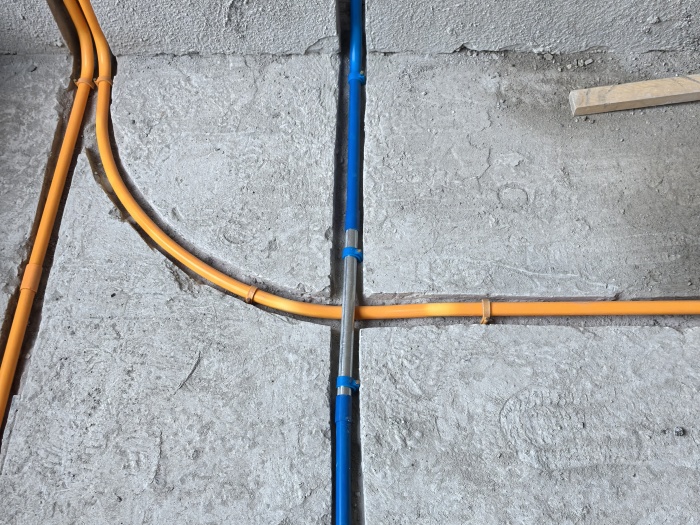

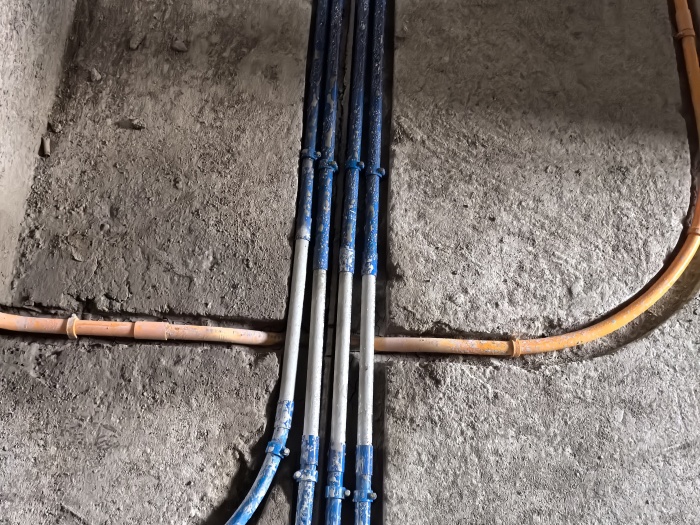

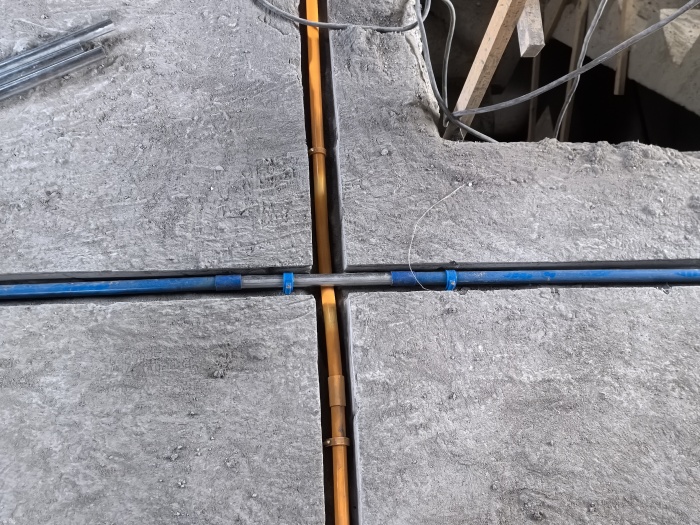

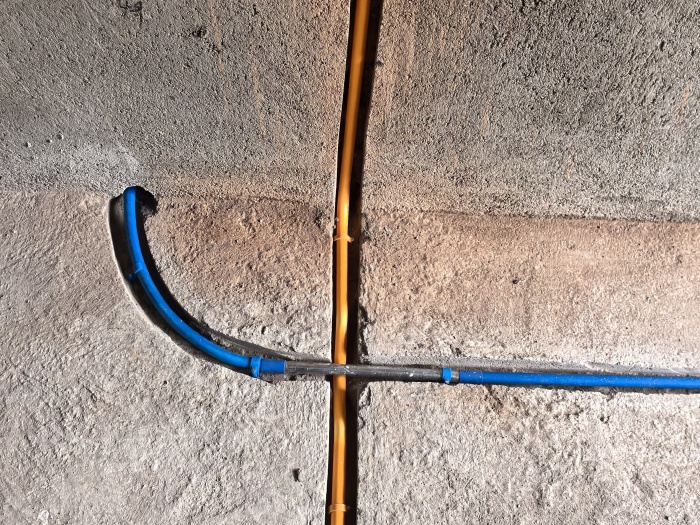

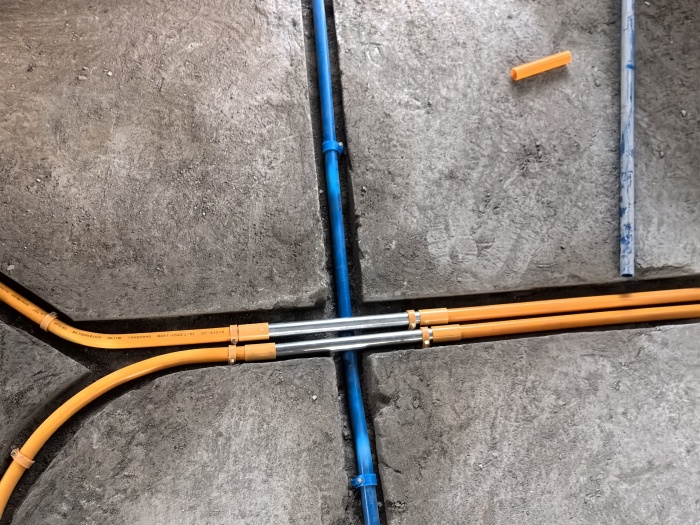

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2024-11-23 11:08:33

本帖最后由格堂小丽于 2024-11-23 11:10 编辑

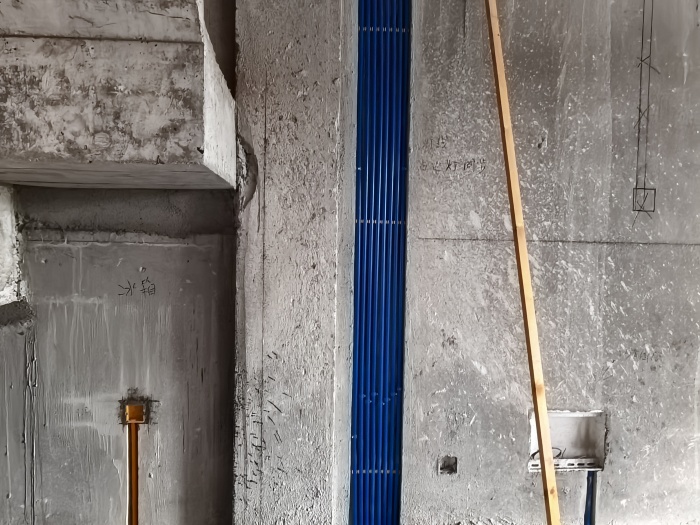

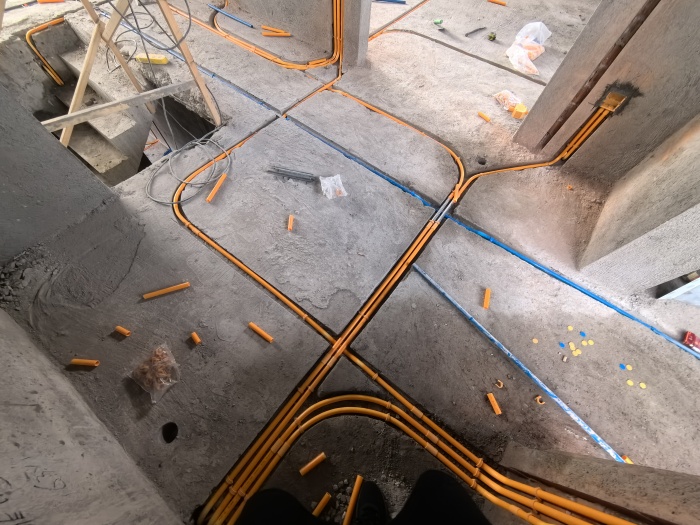

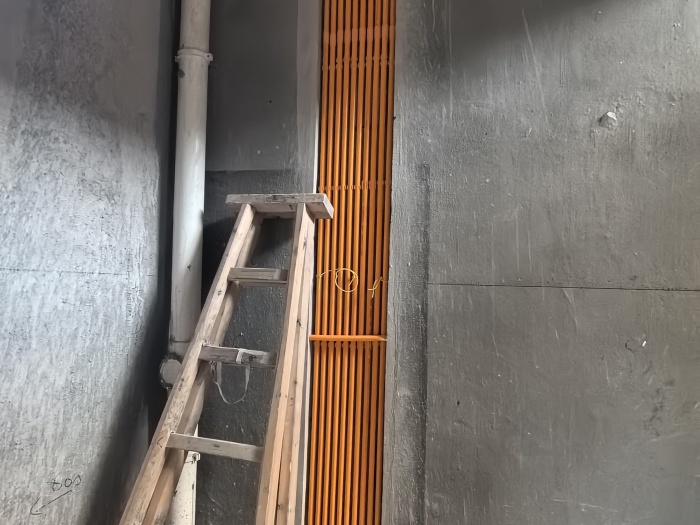

线管排列并排2根以上管卡平钉，间隙均匀

发表于 2024-11-23 11:09:12

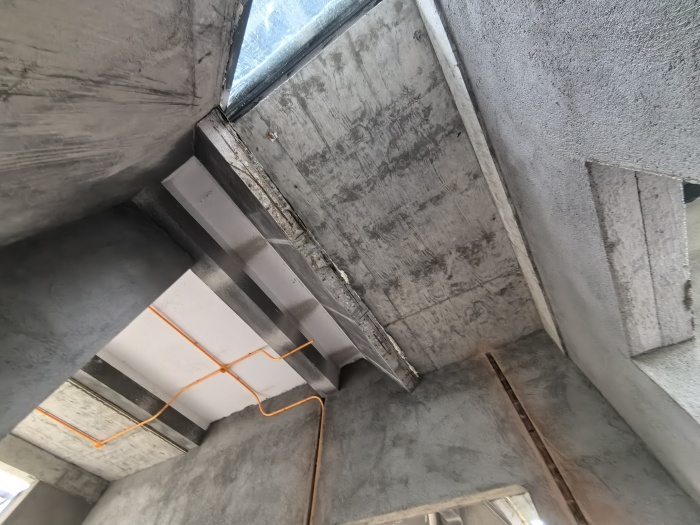

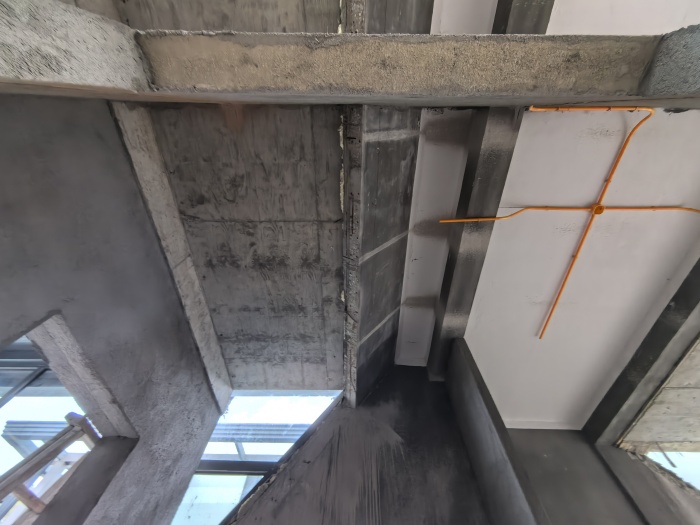

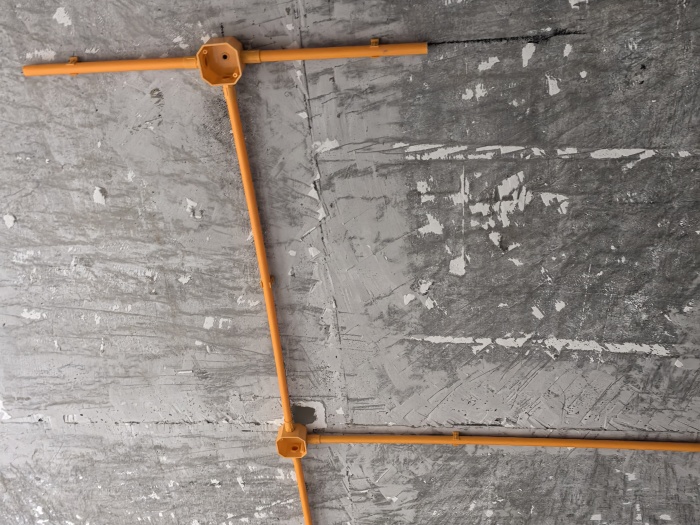

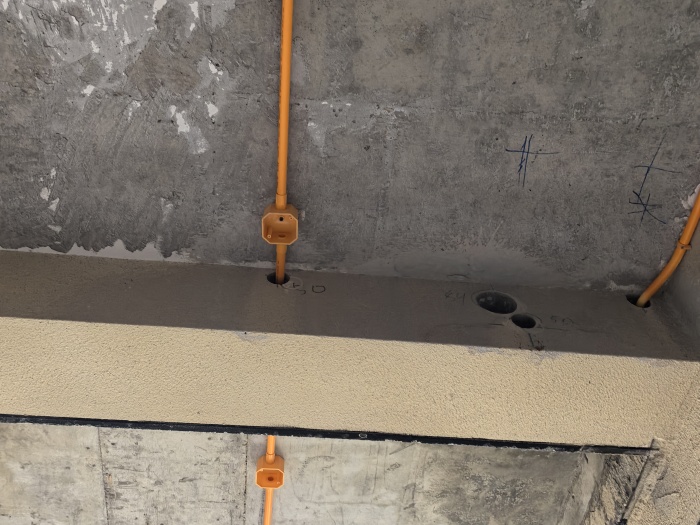

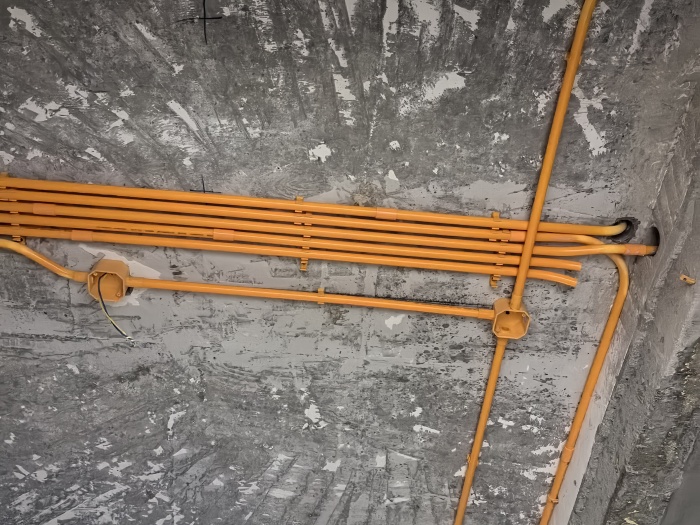

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2024-11-23 11:09:40

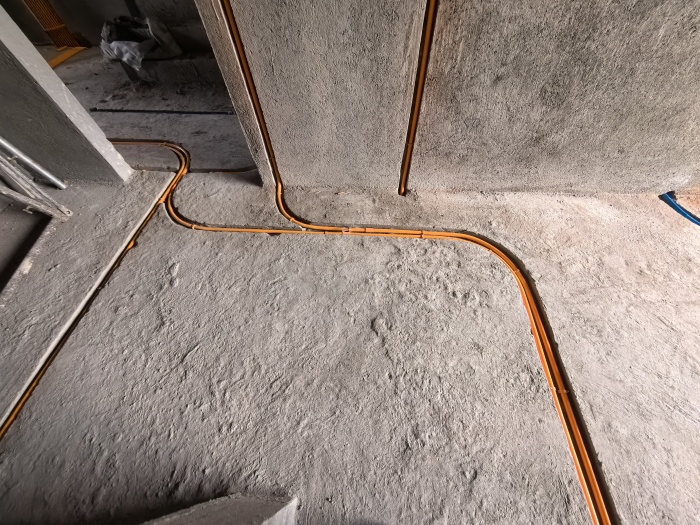

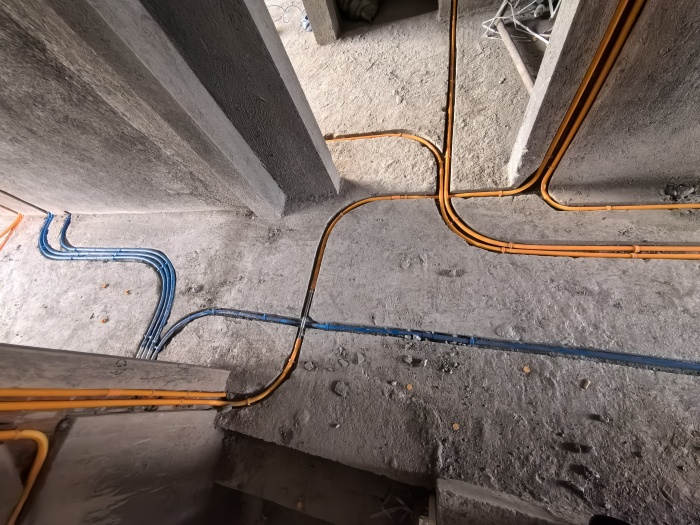

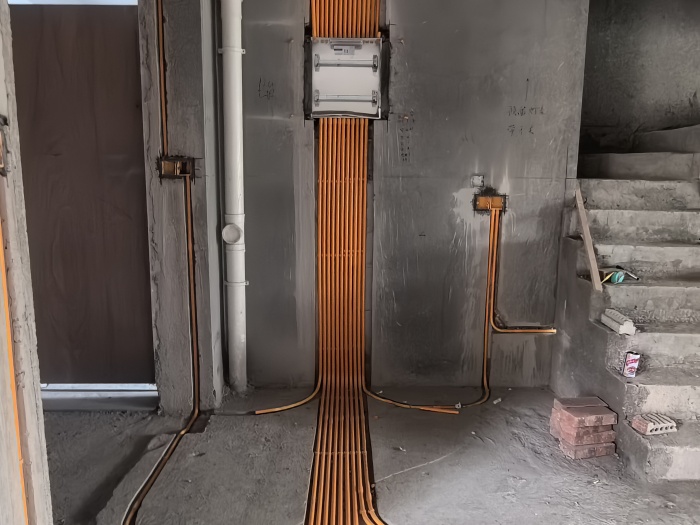

线槽转弯处大弧弯工艺施工，方便抽拉电线

发表于 2024-12-4 16:01:07

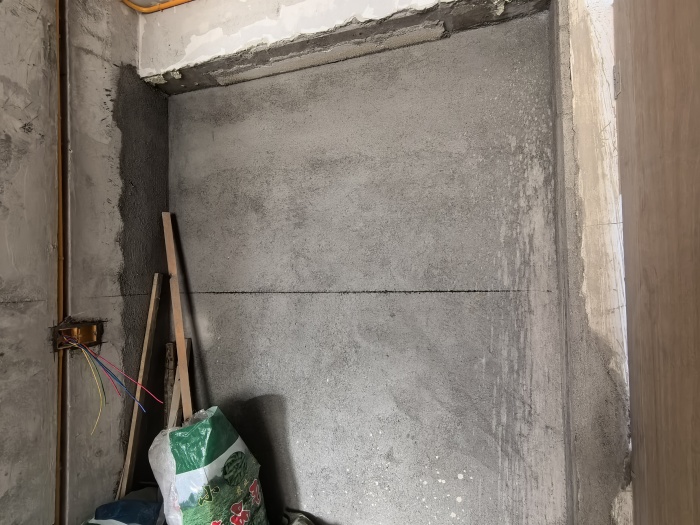

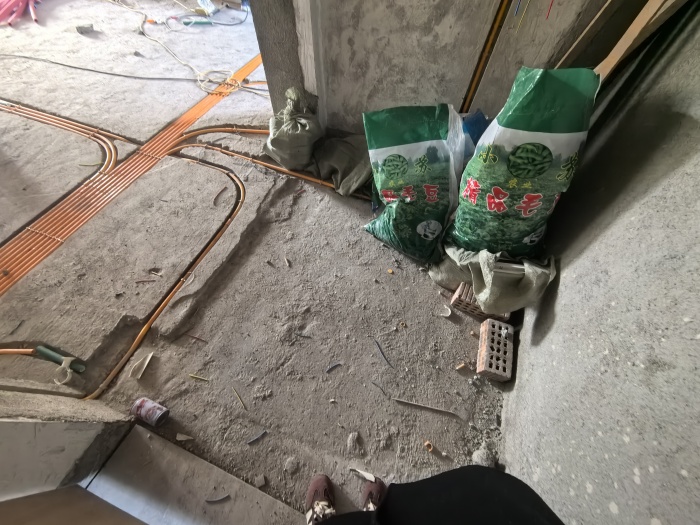

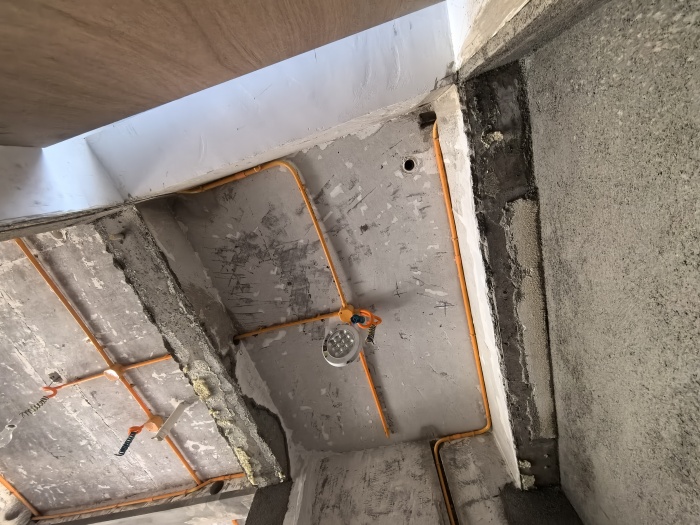

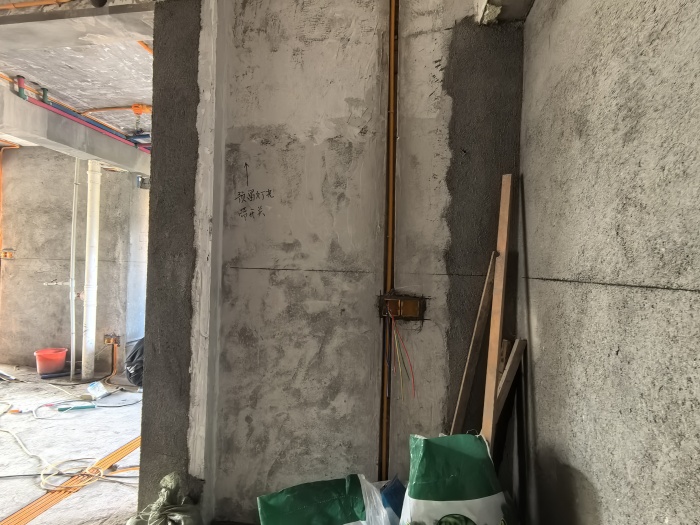

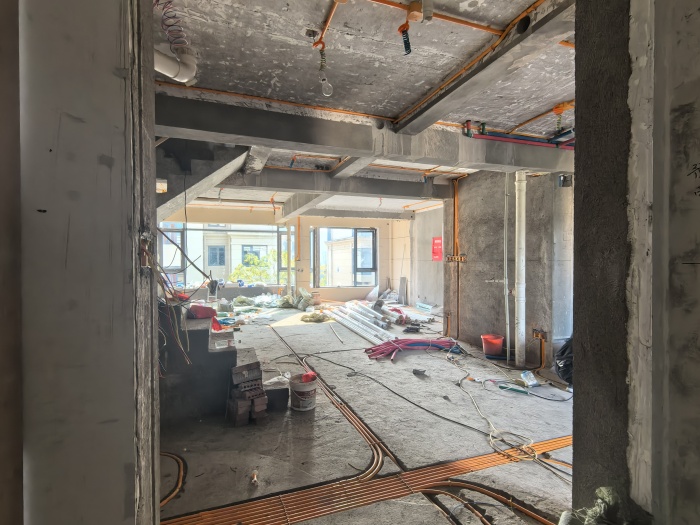

一楼进户门玄关，水电工艺施工基本完成
