凤栖云庐1-2-60#127㎡——现代

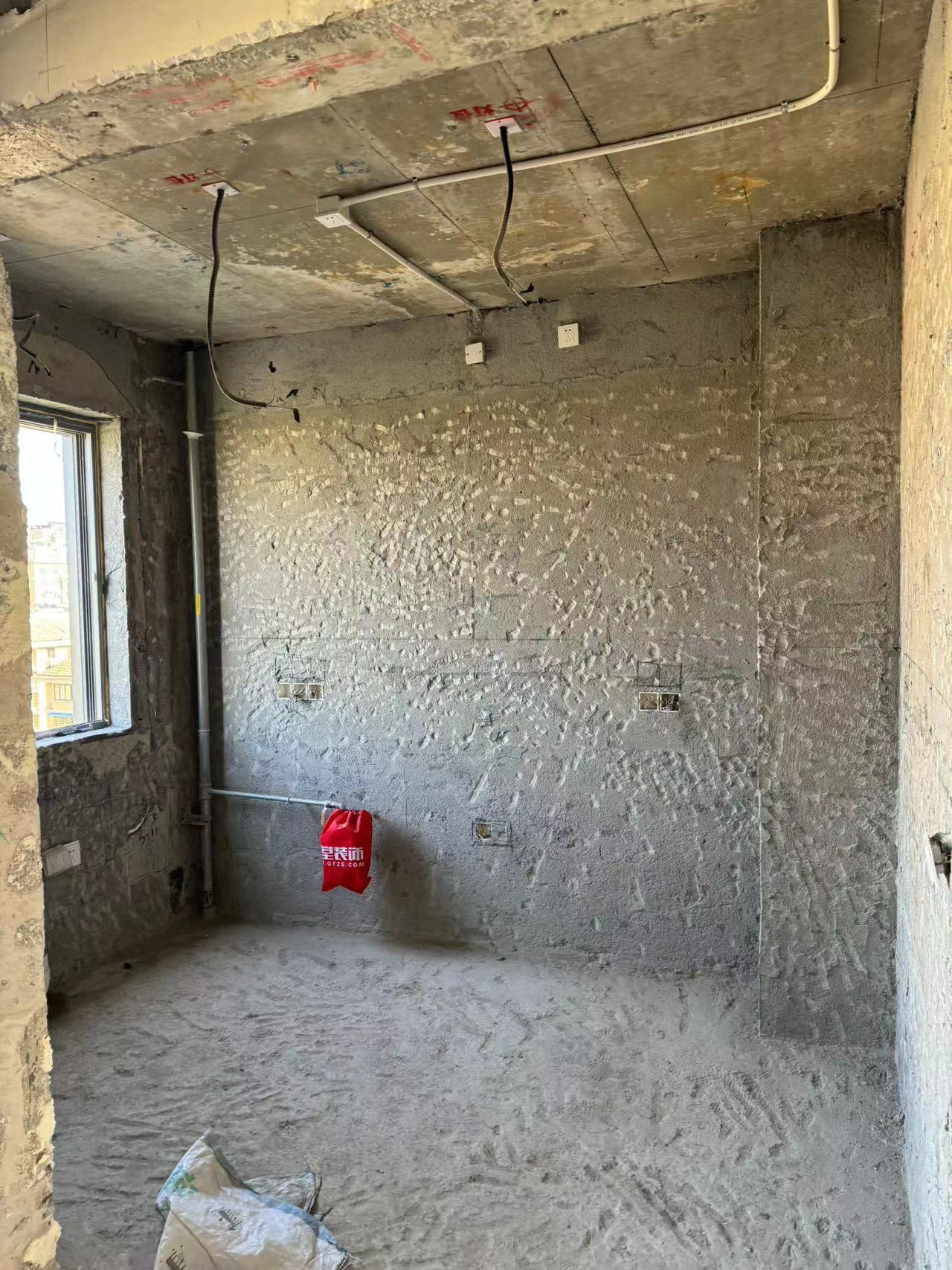

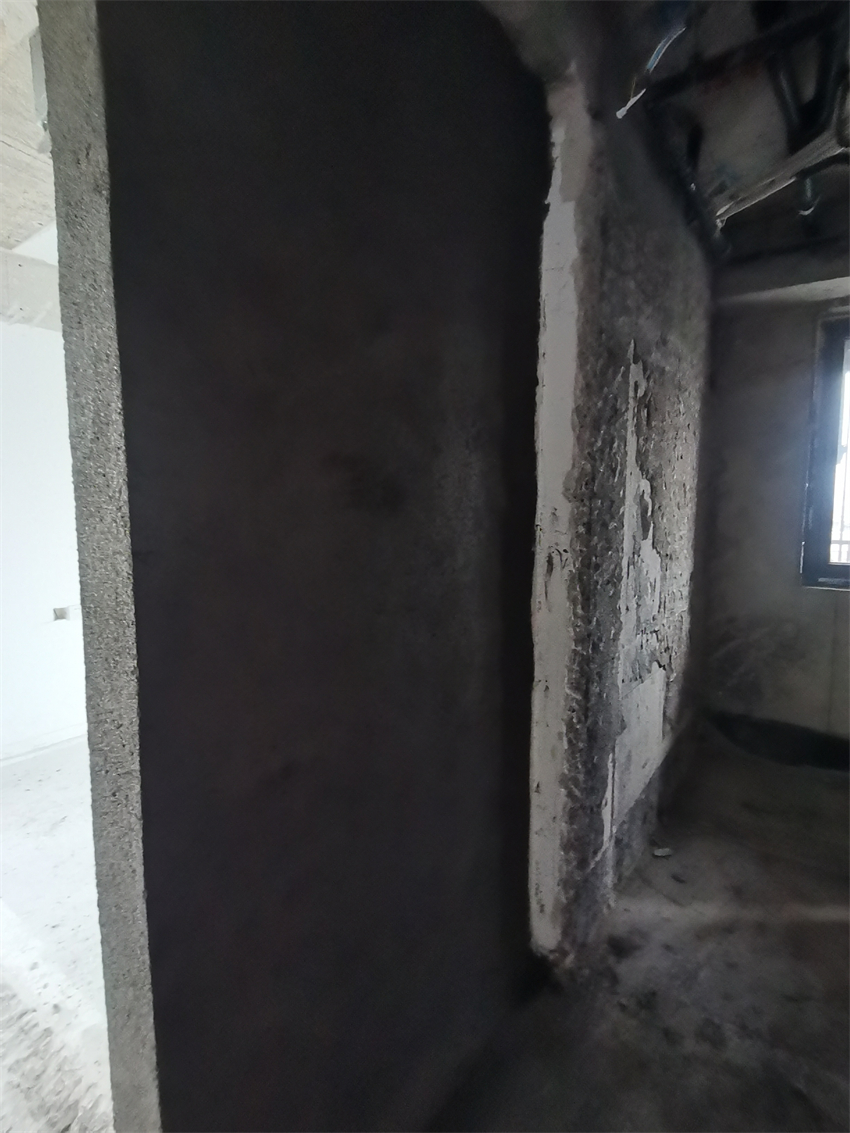

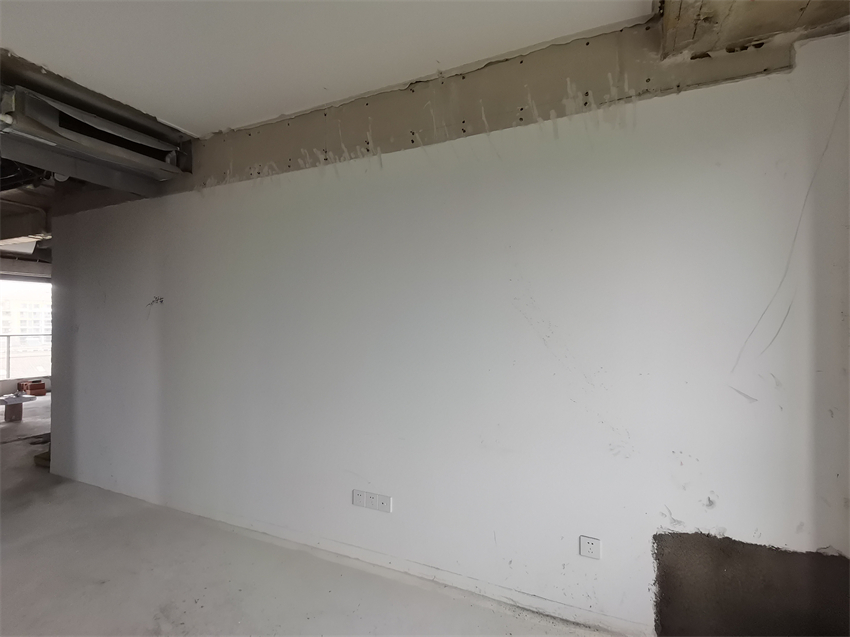

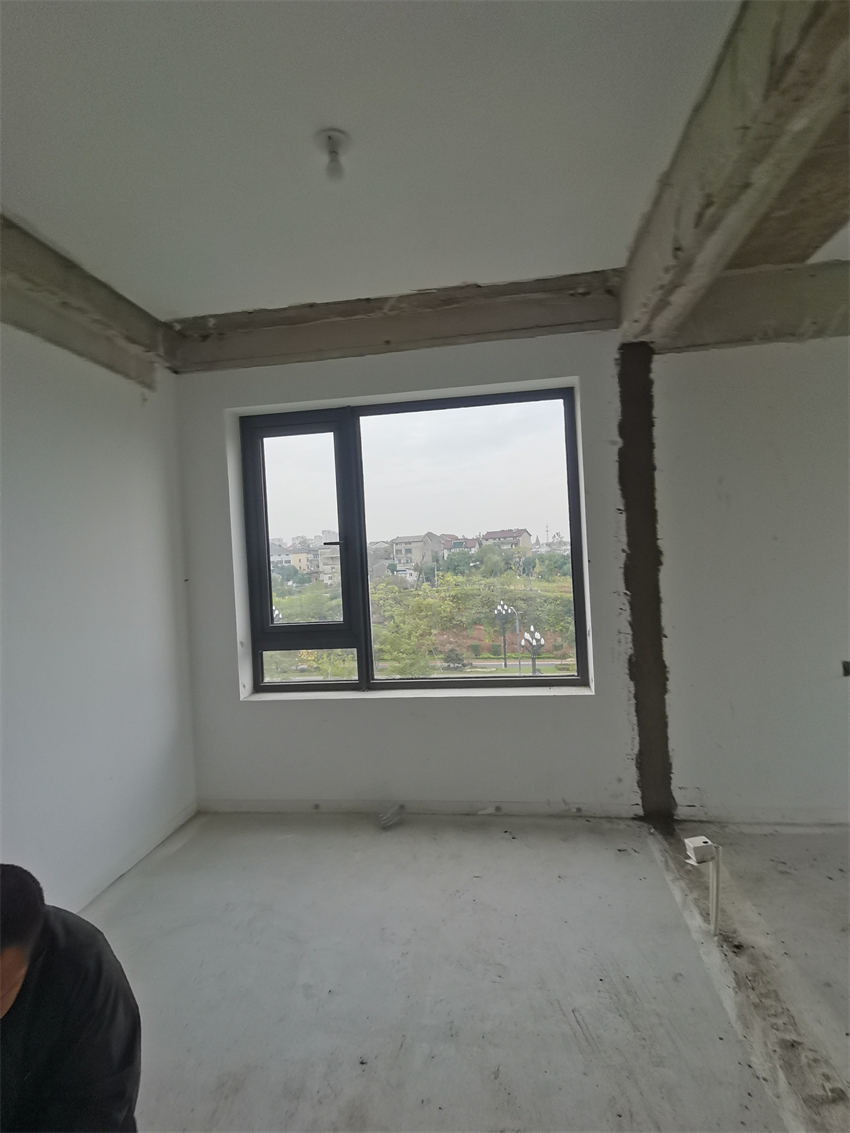

多功能房砌墙阶段

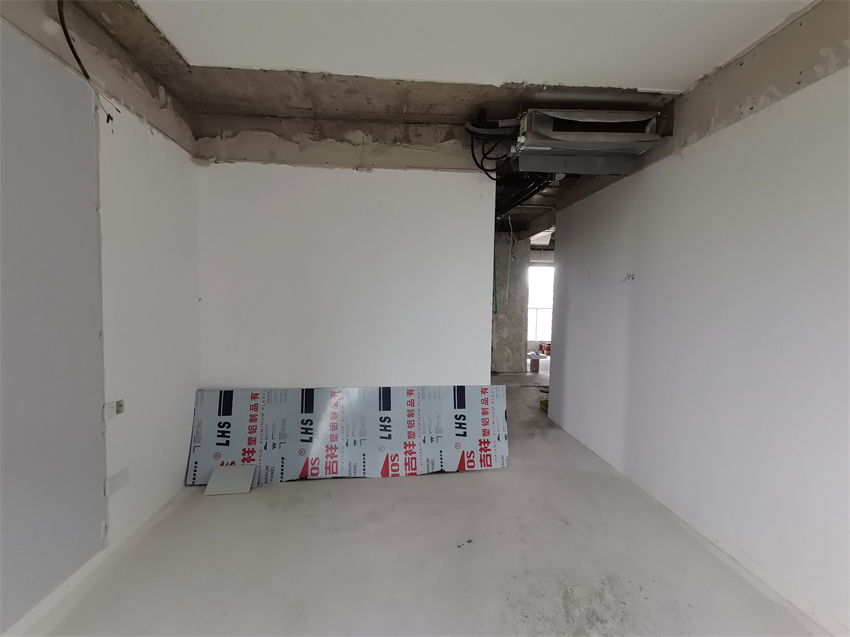

多功能房斜对角图

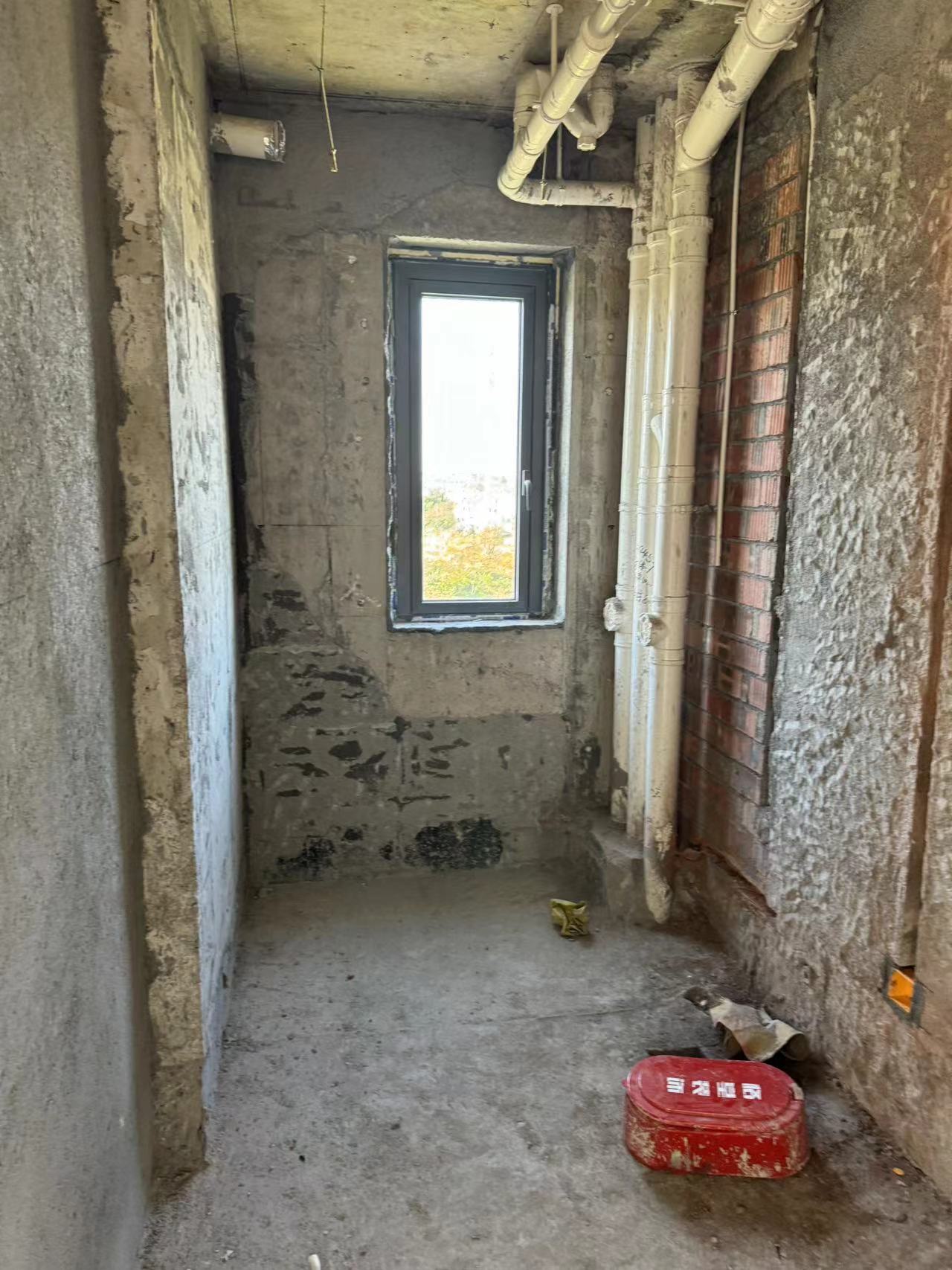

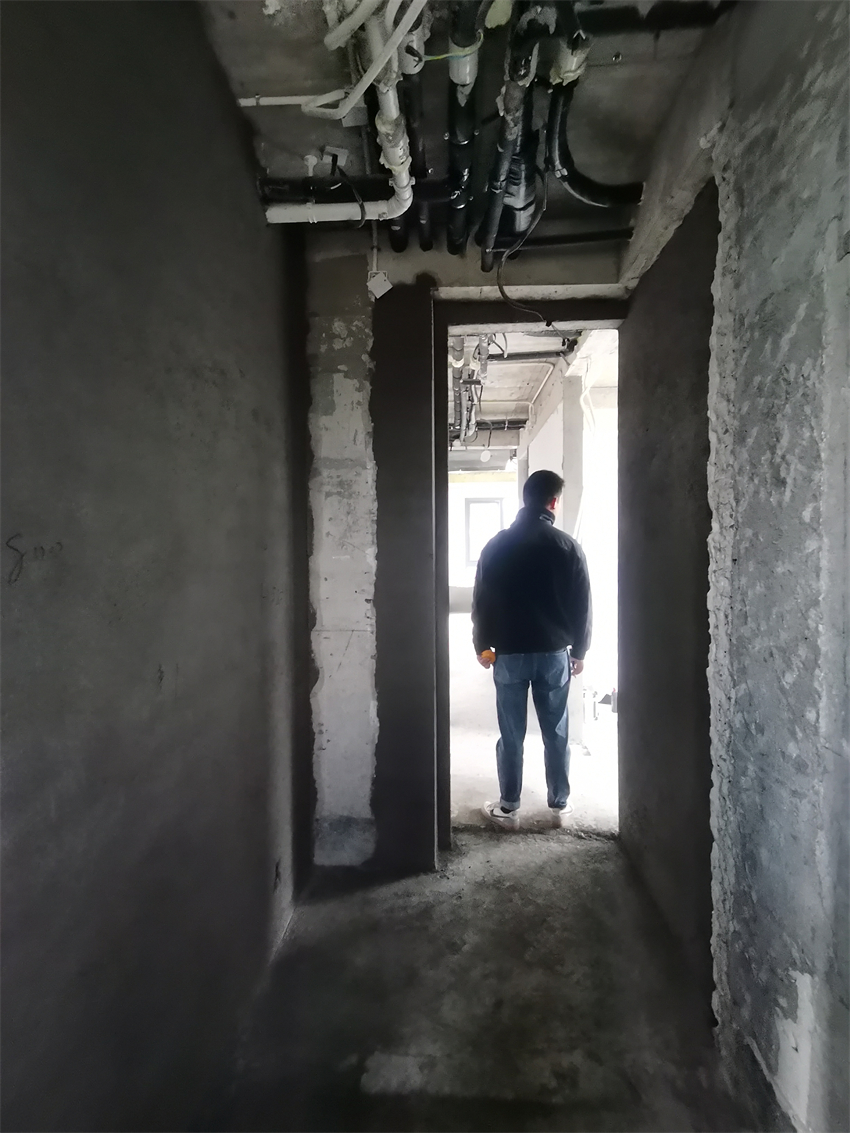

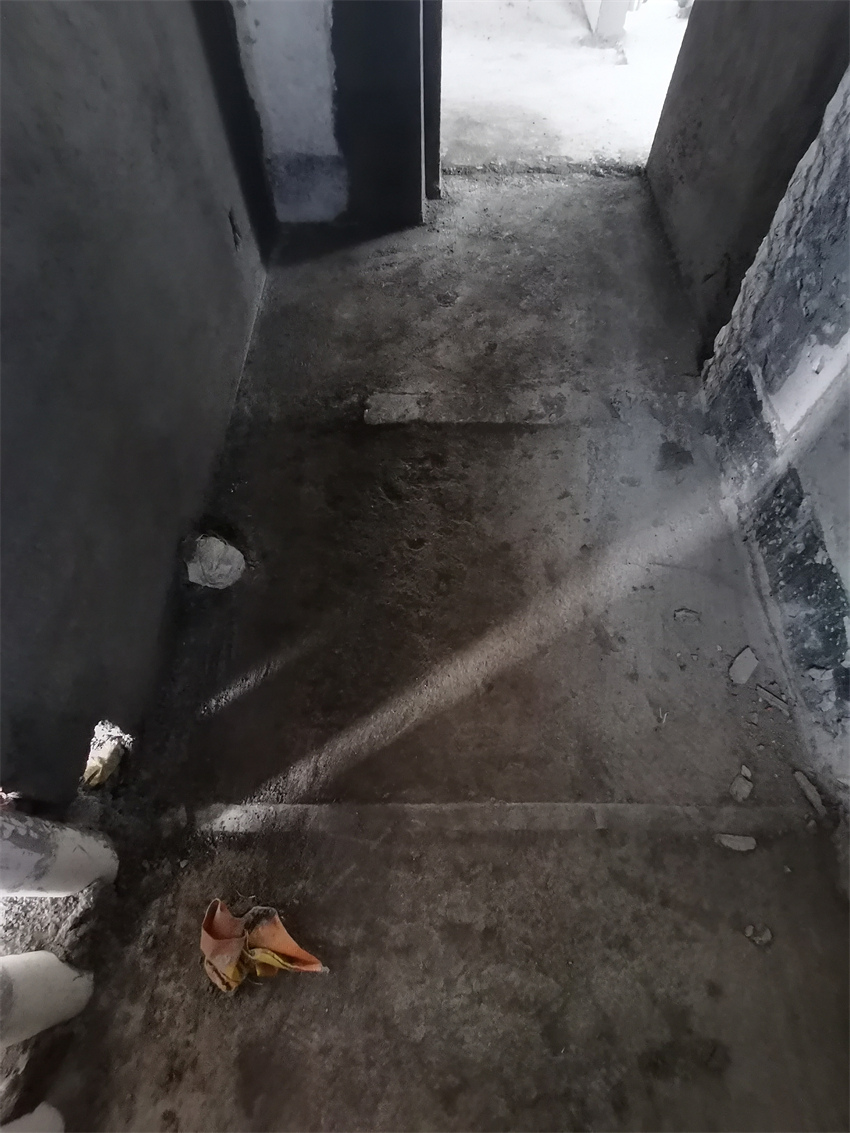

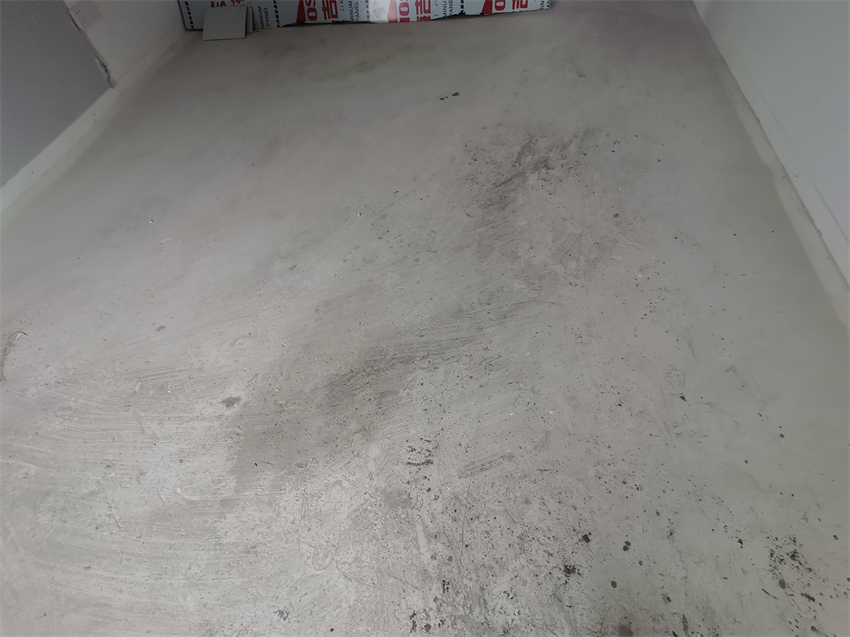

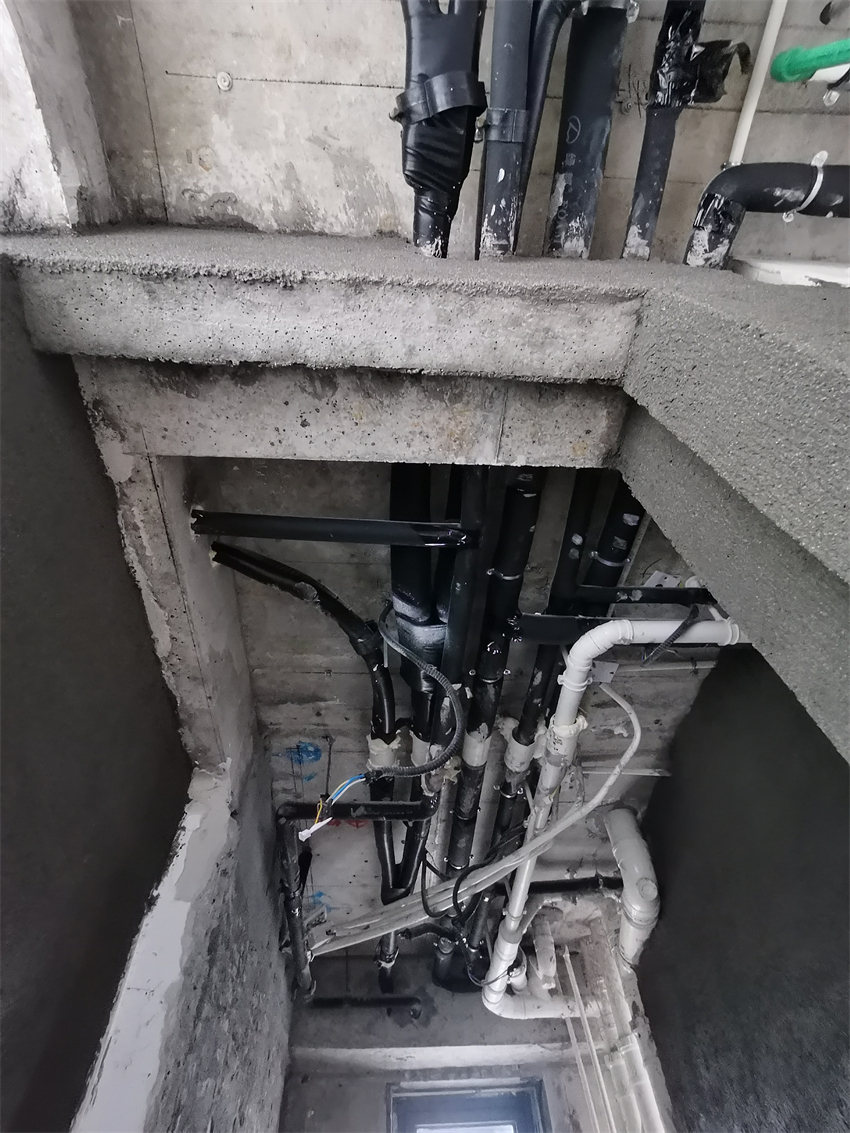

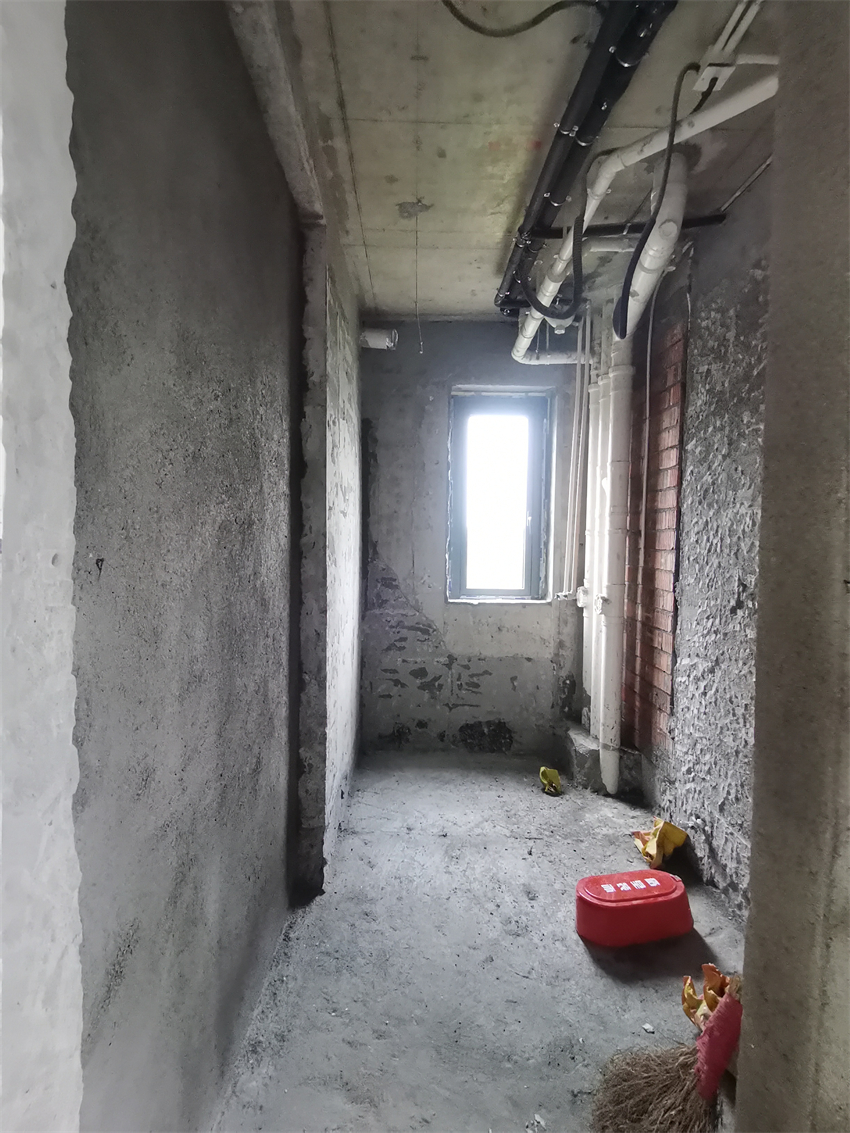

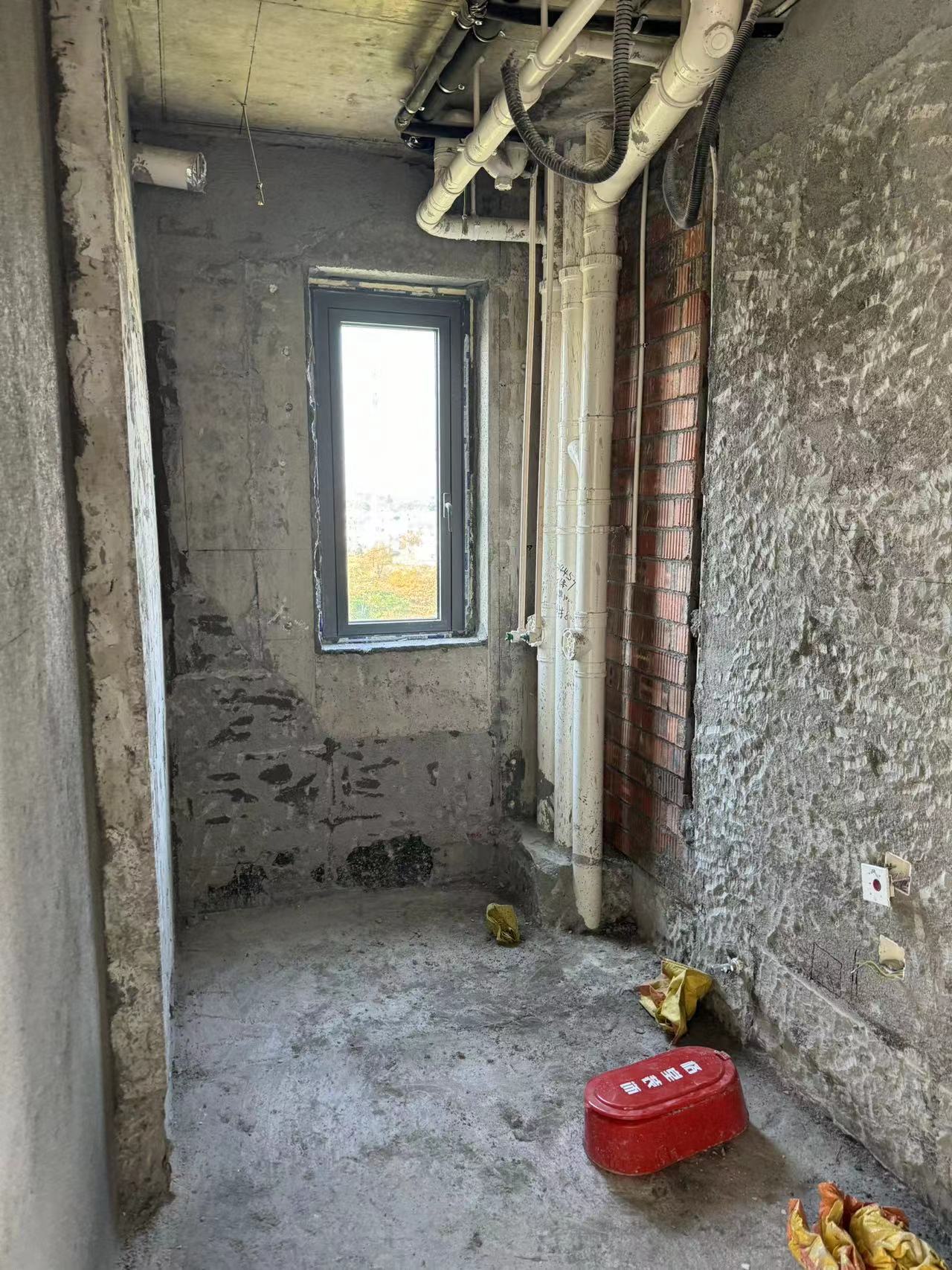

外卫砌墙阶段










外卫斜对角图

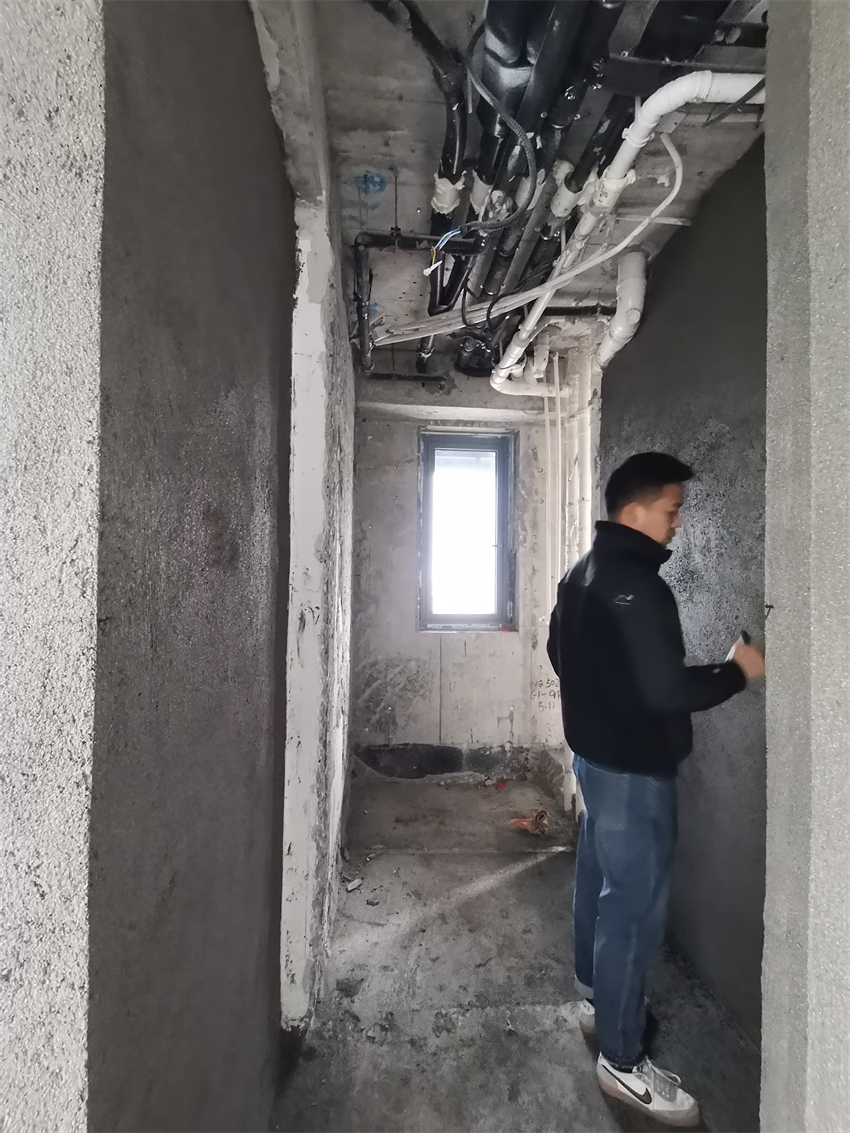

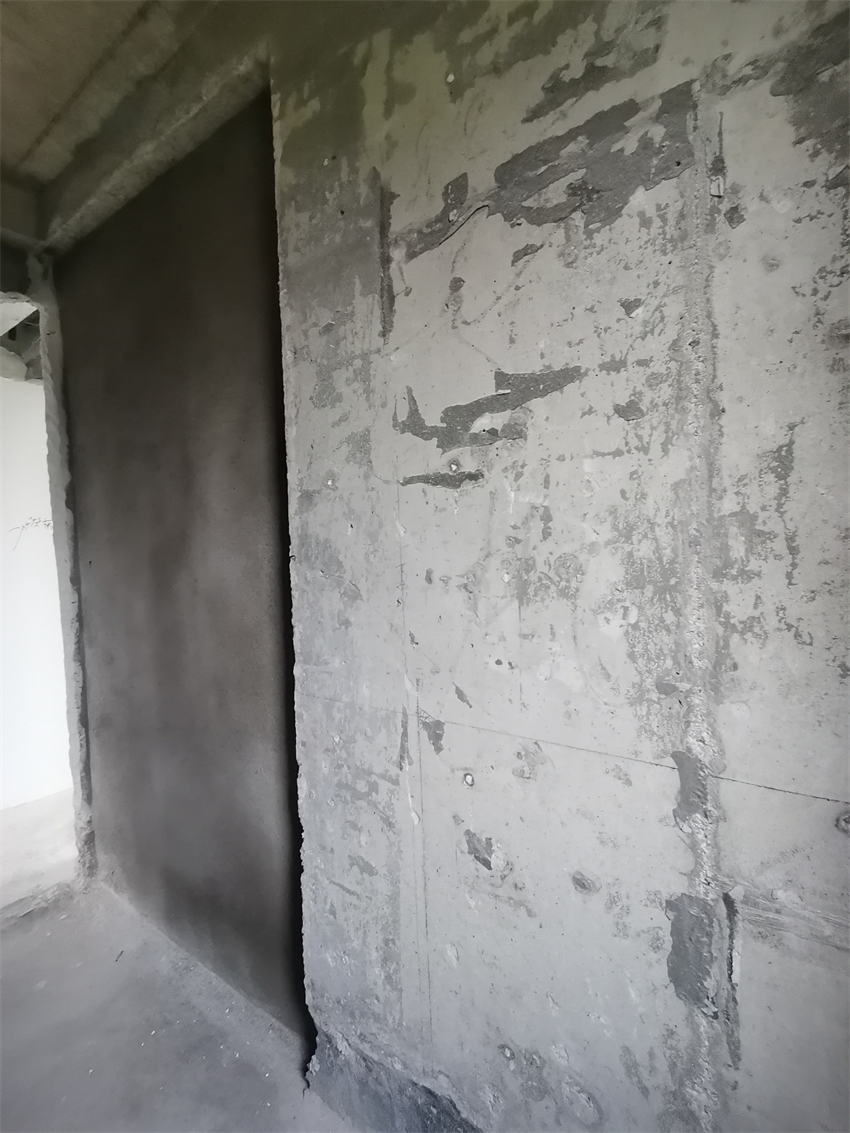

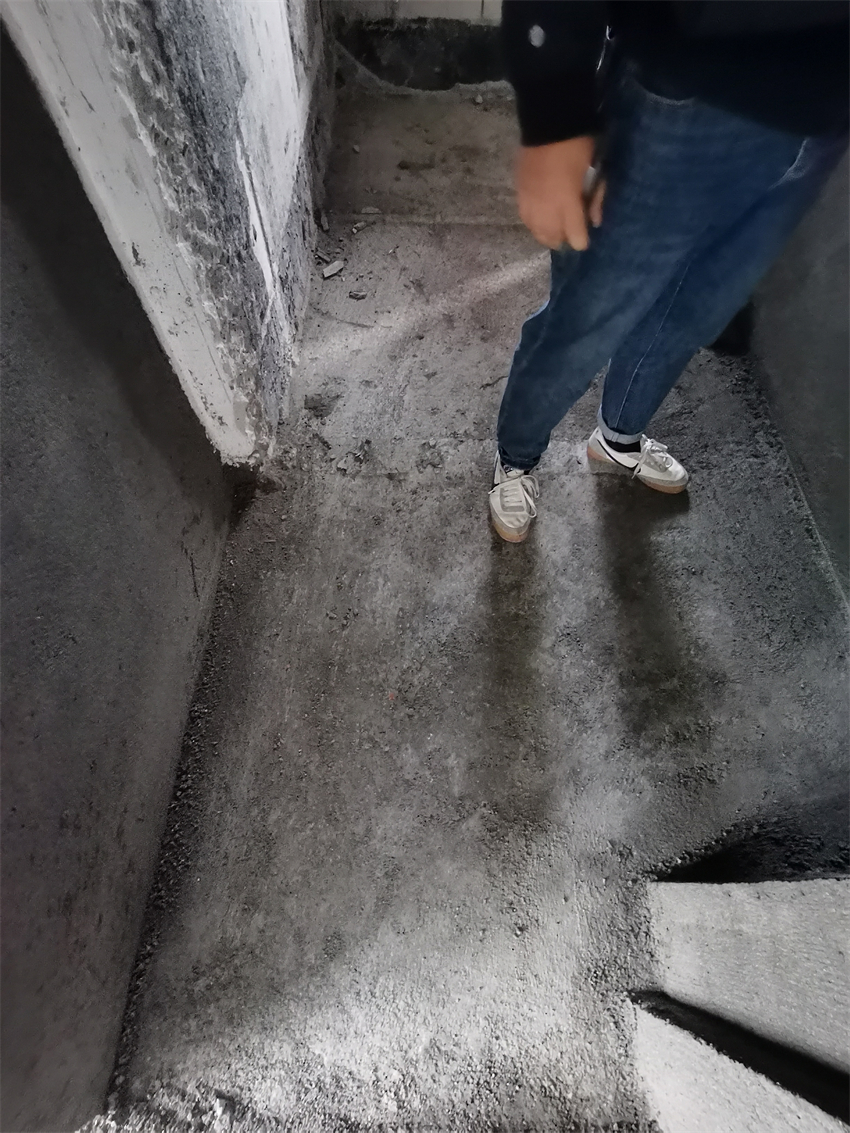

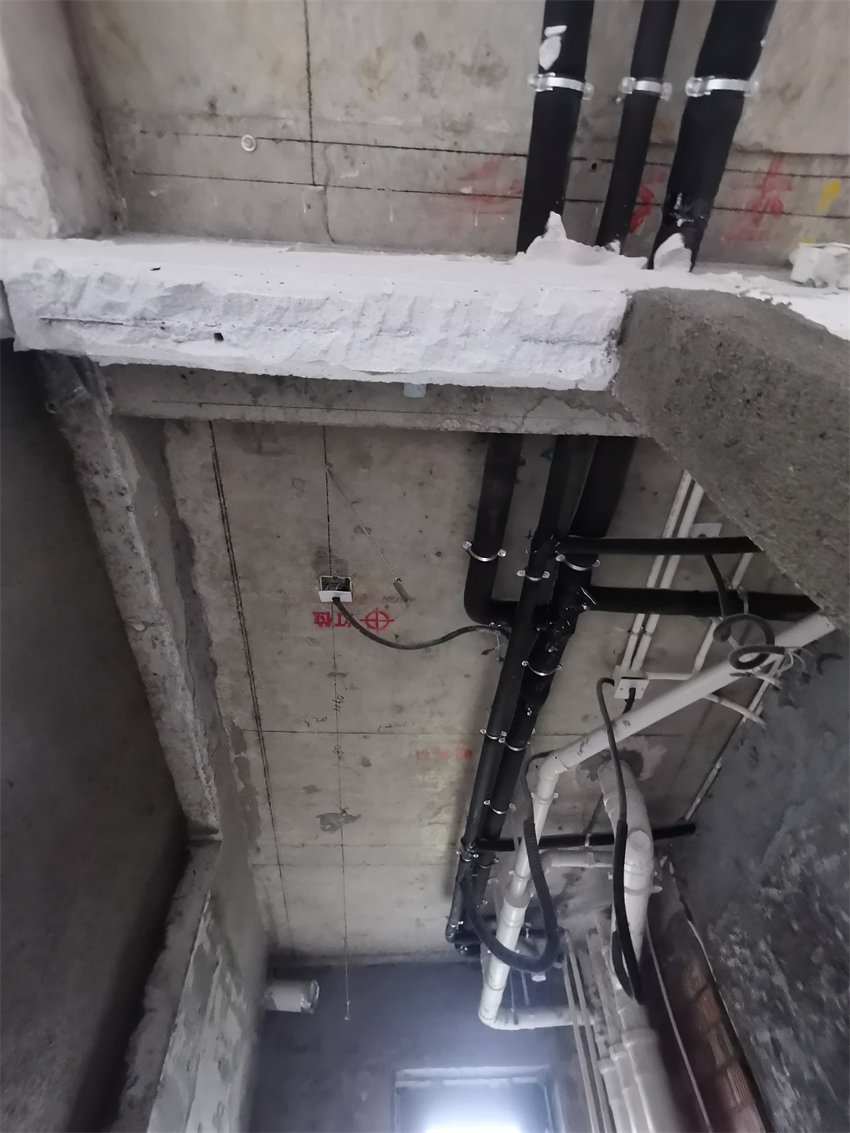

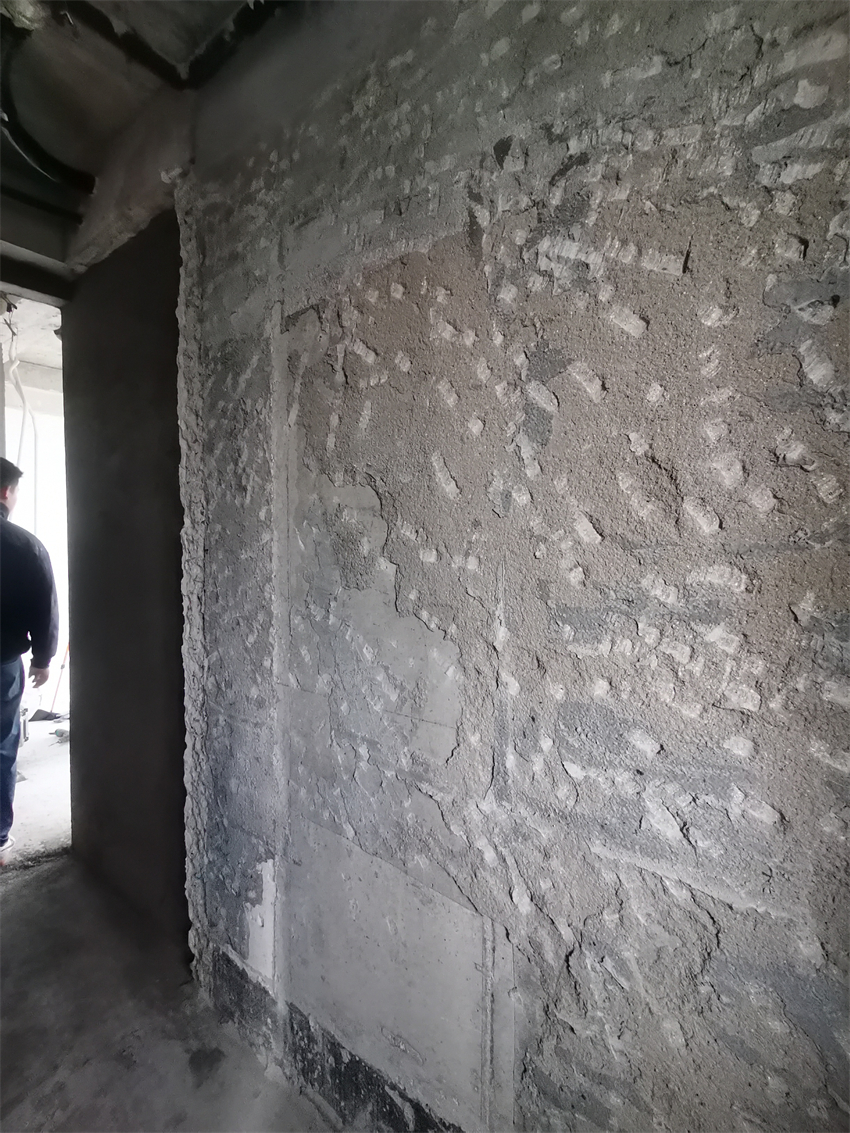

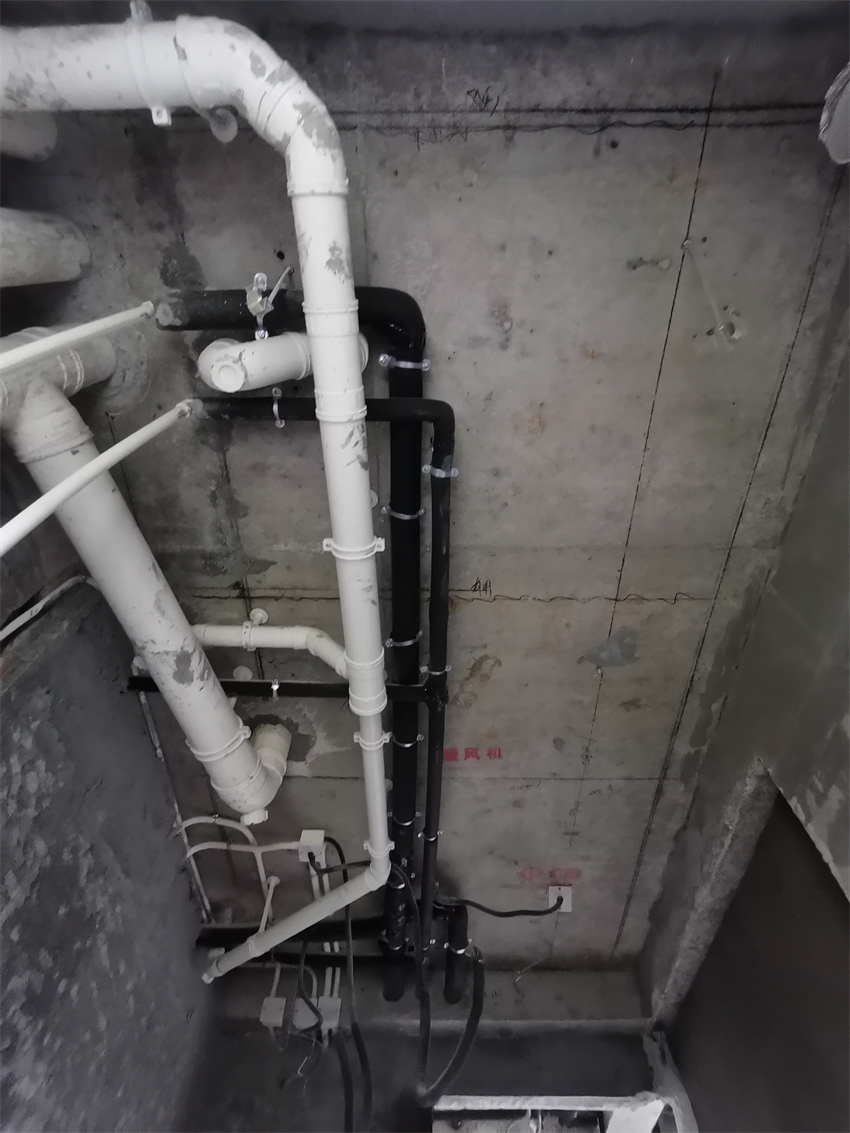

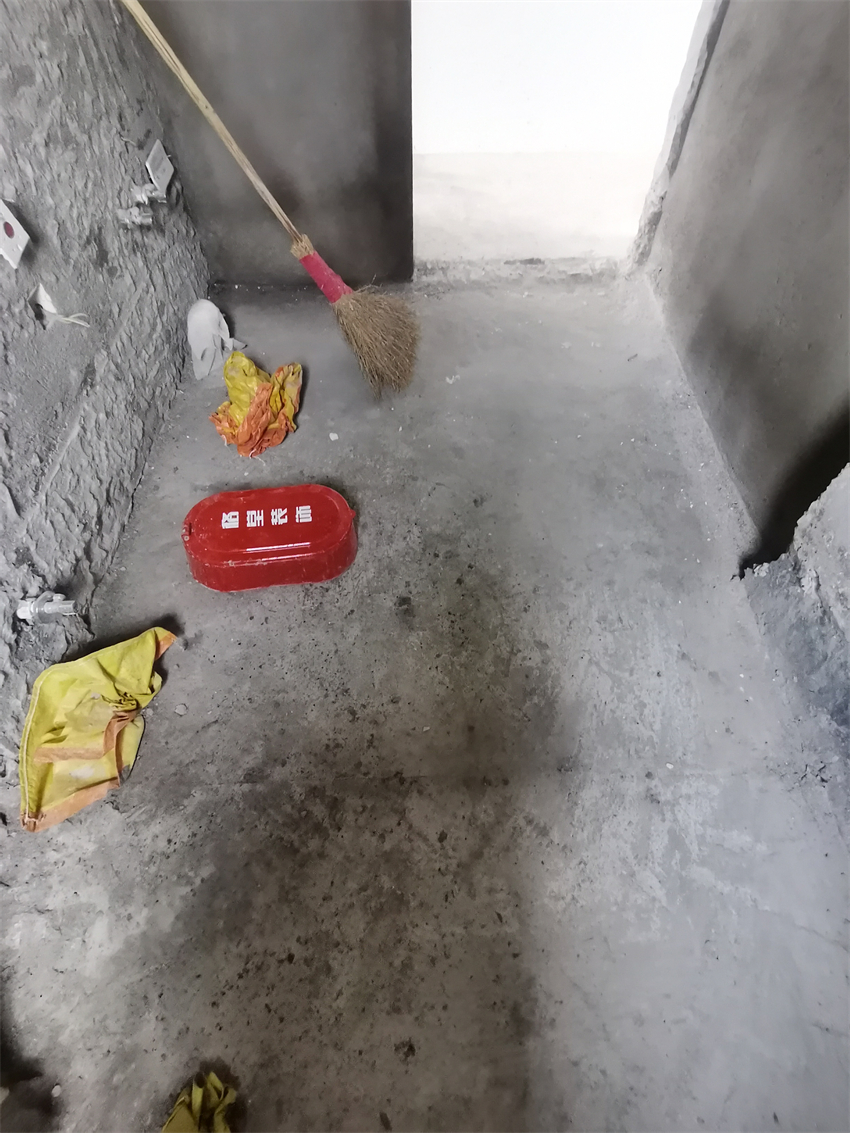

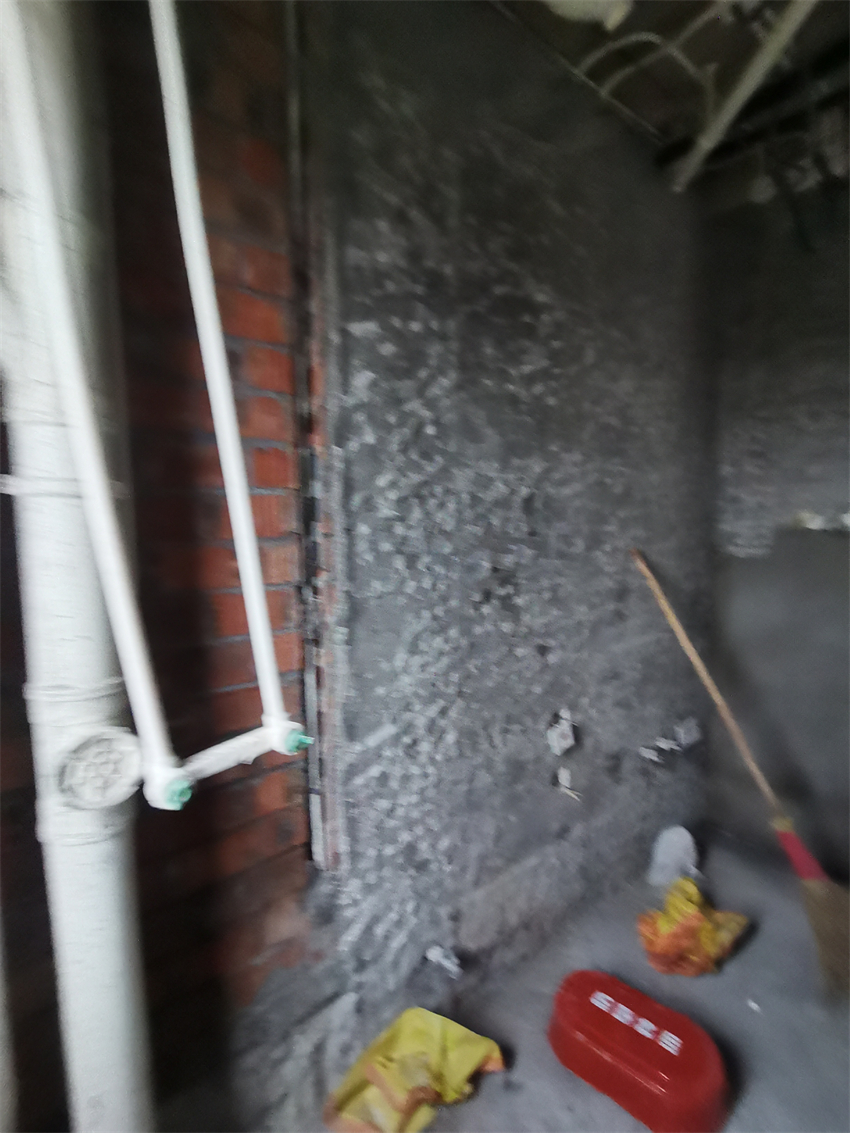

内卫砌墙阶段











内卫斜对角图

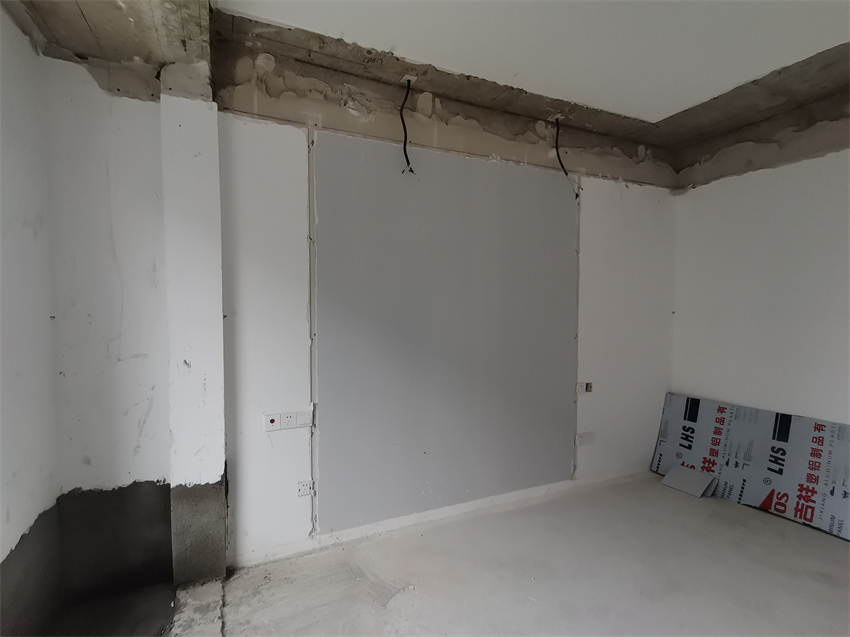

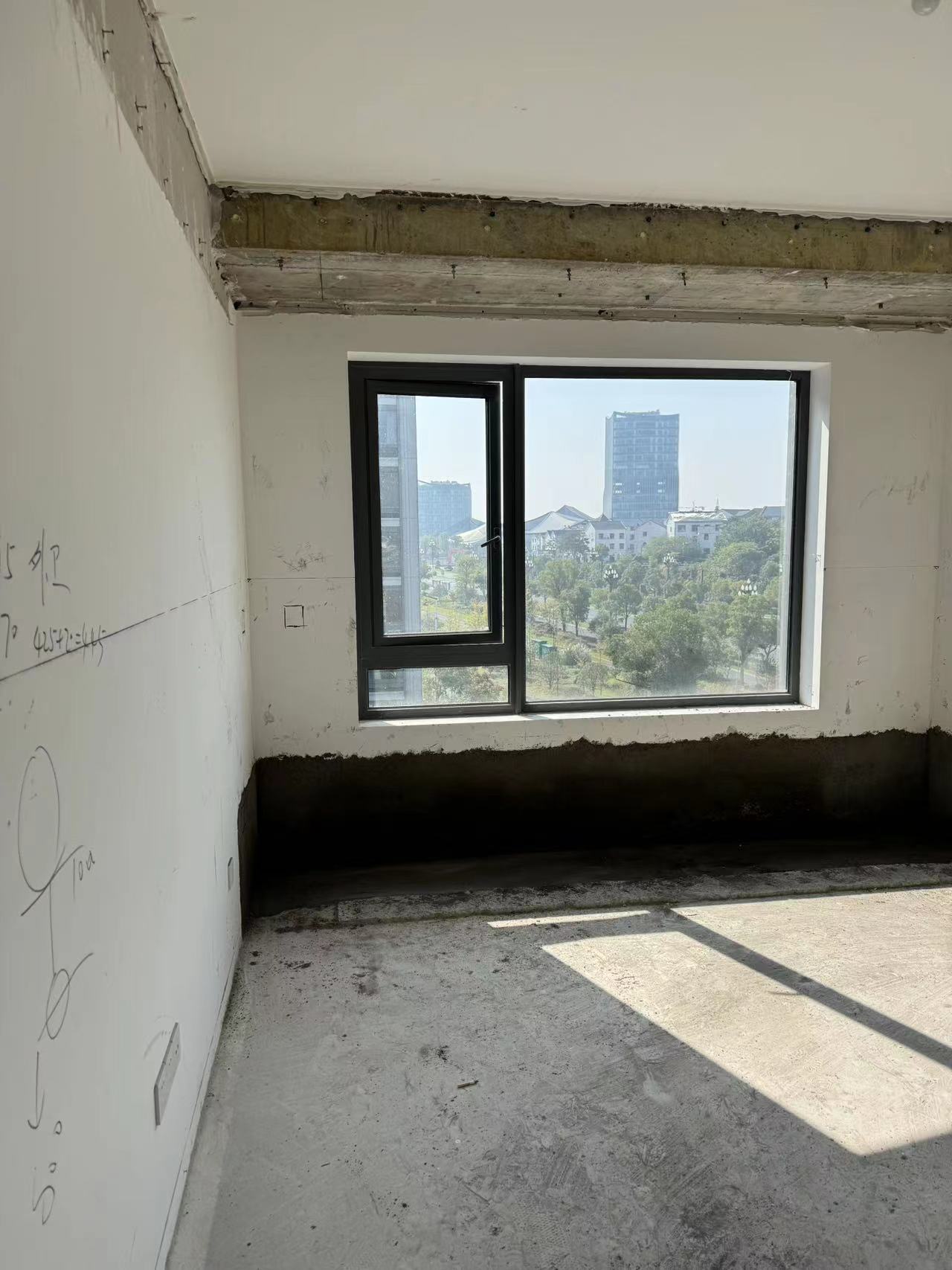

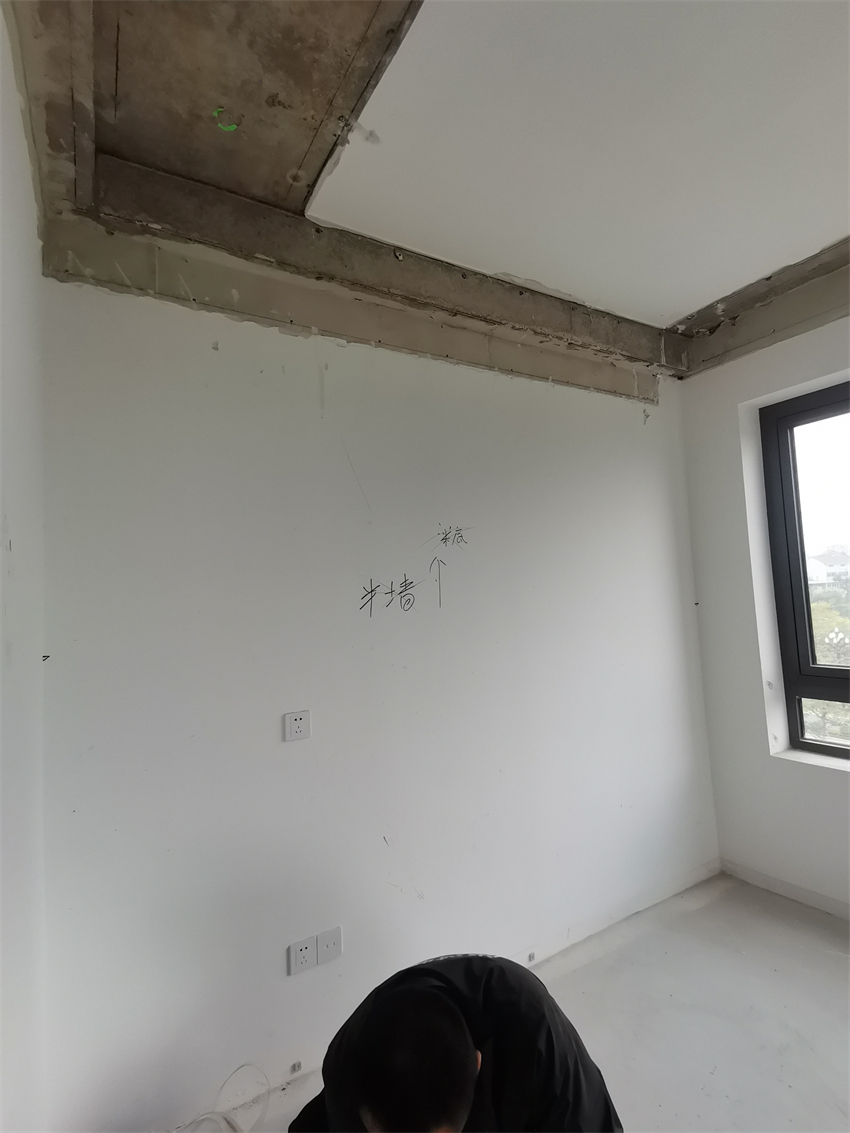

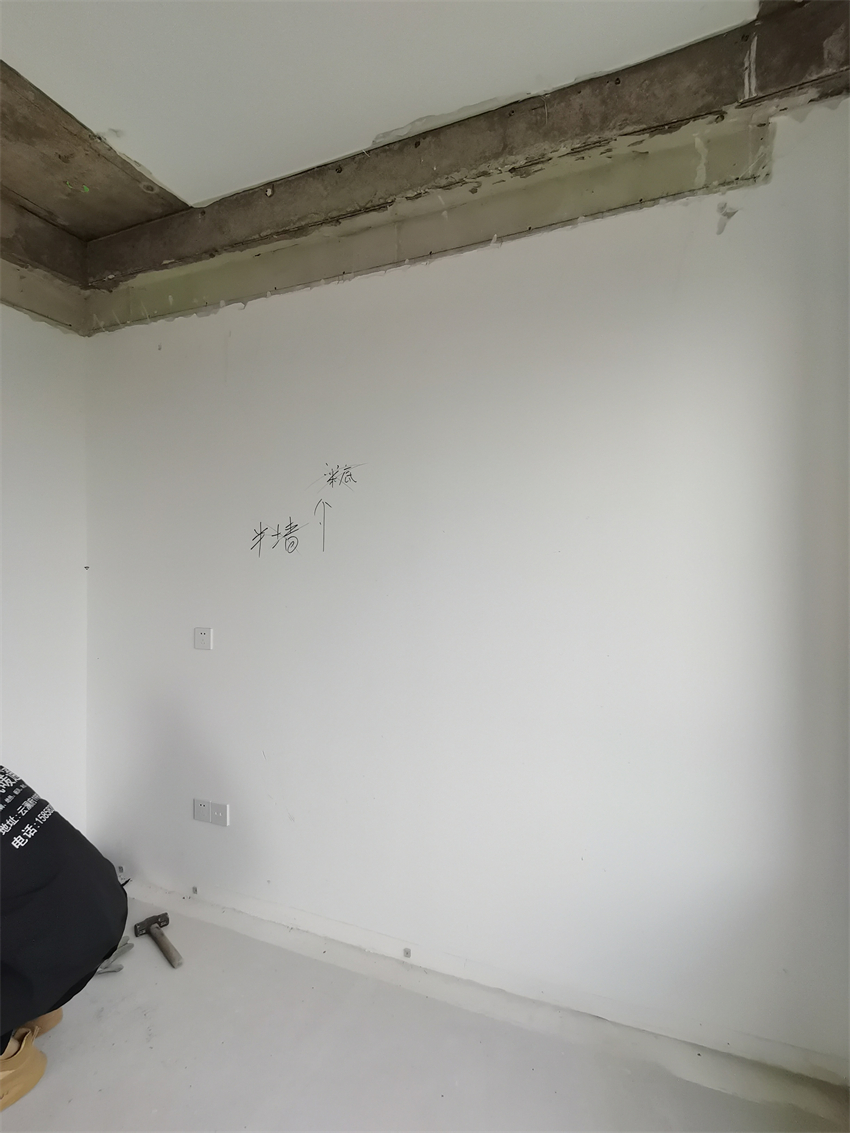

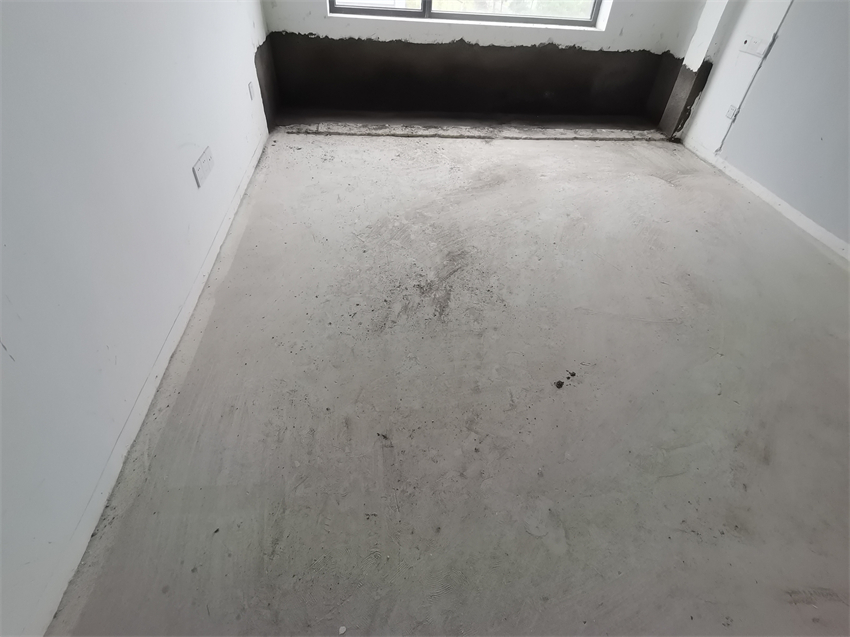

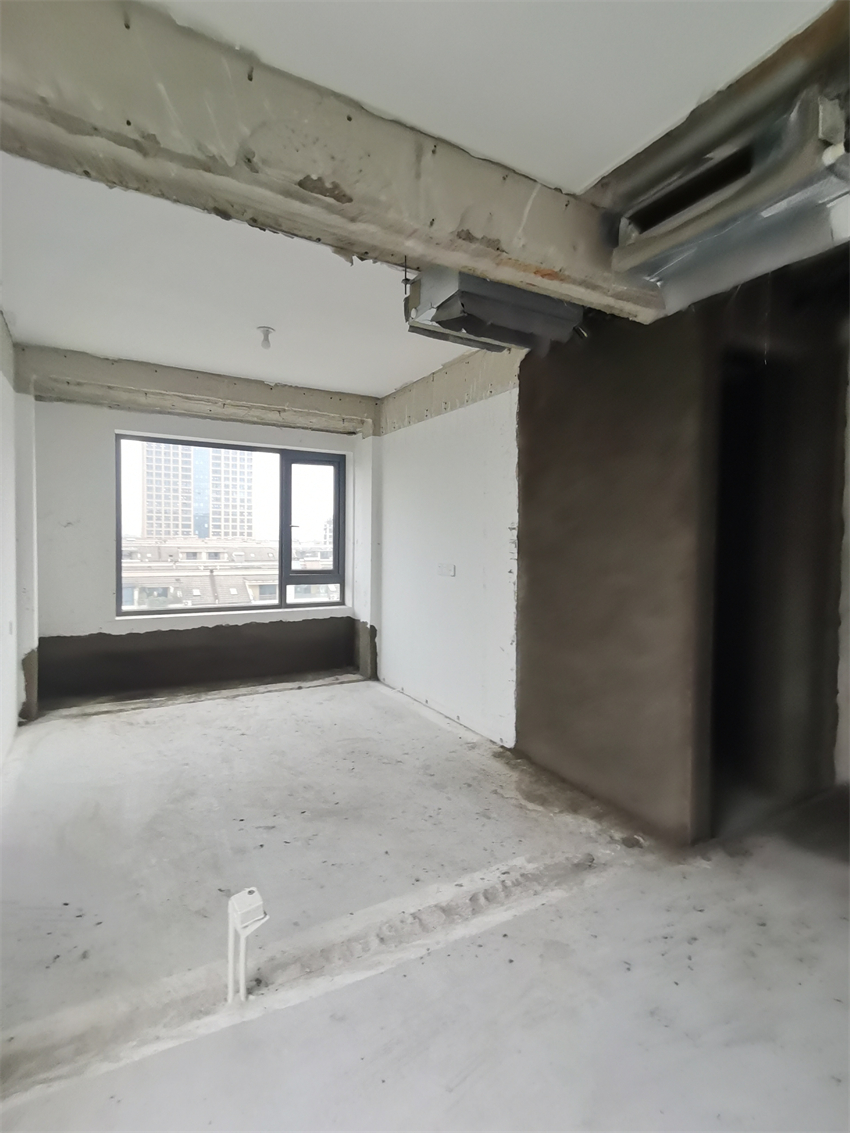

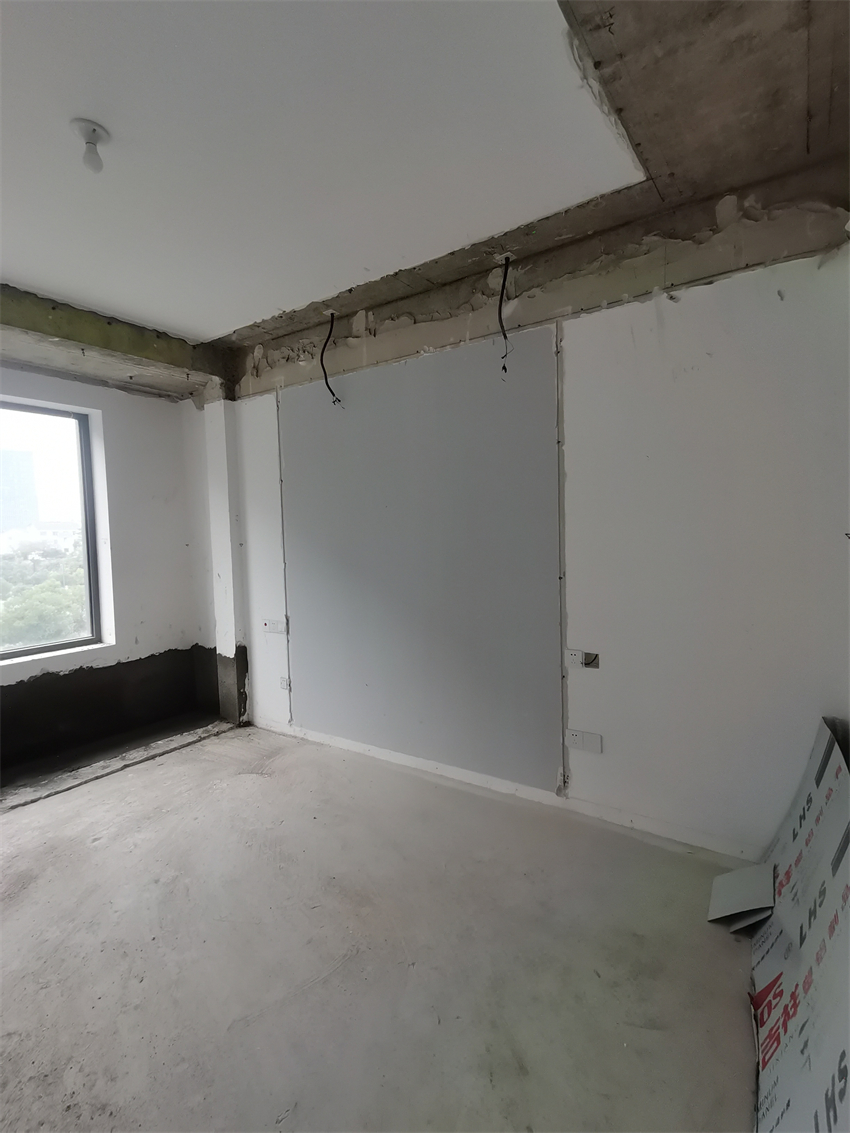

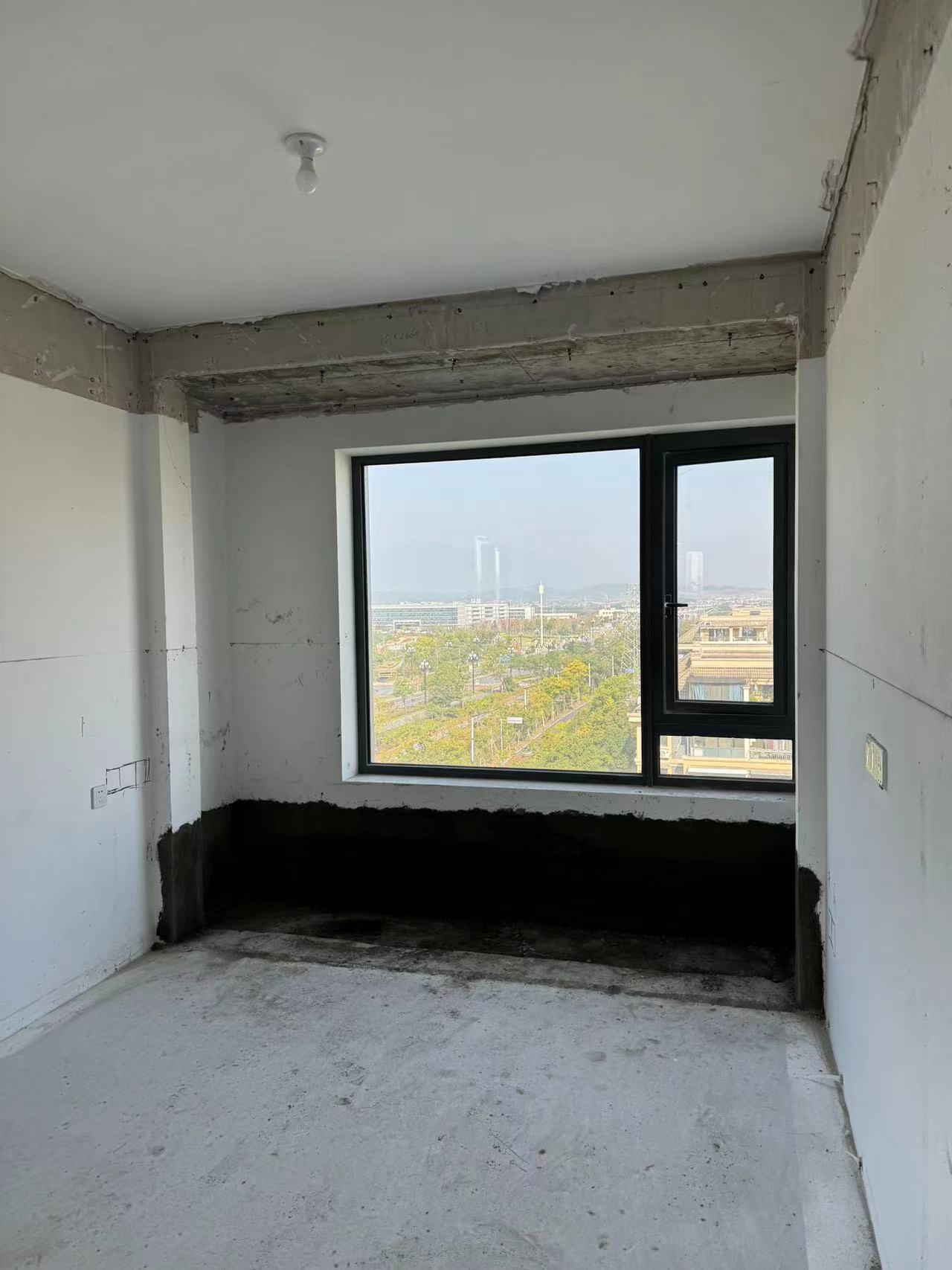

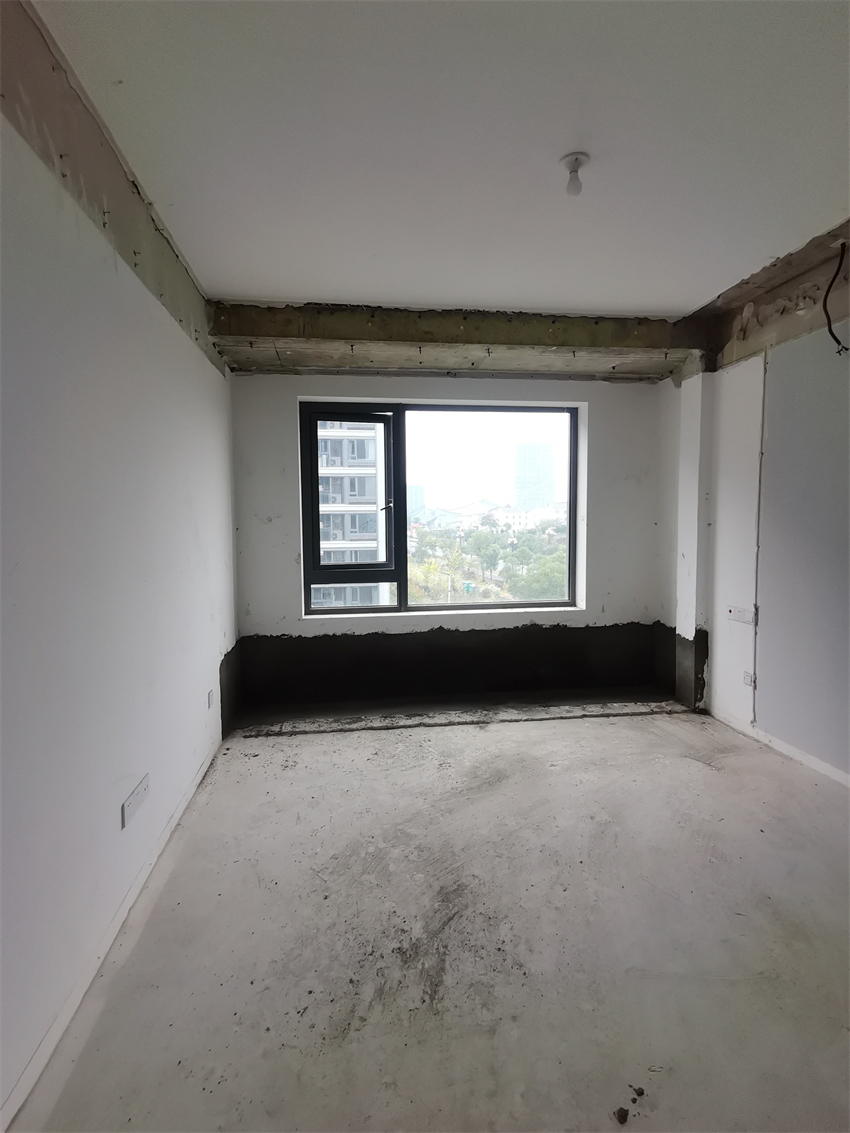

主卧砌墙阶段

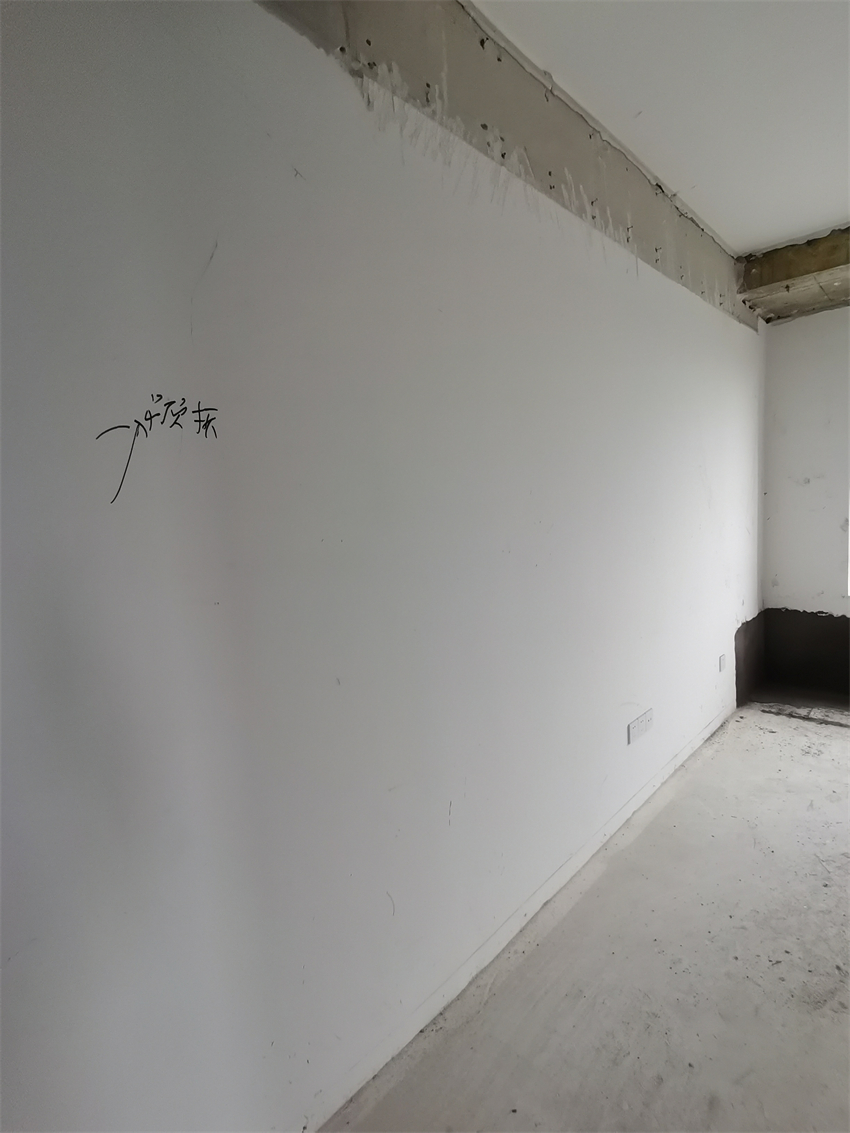

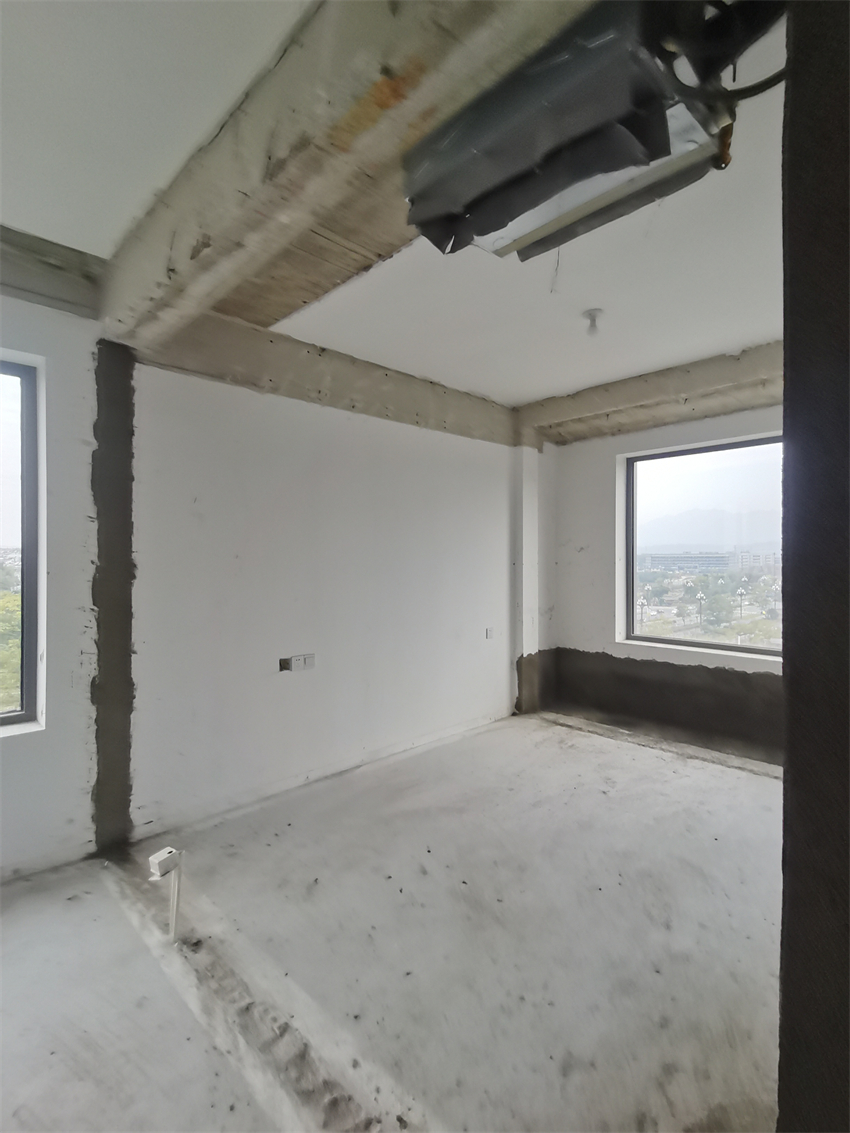

主卧斜对角图

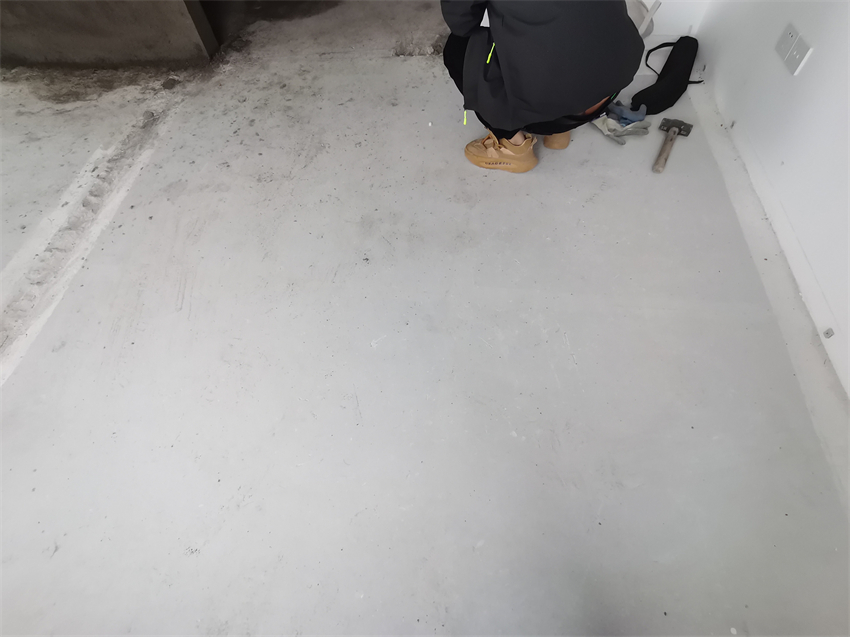

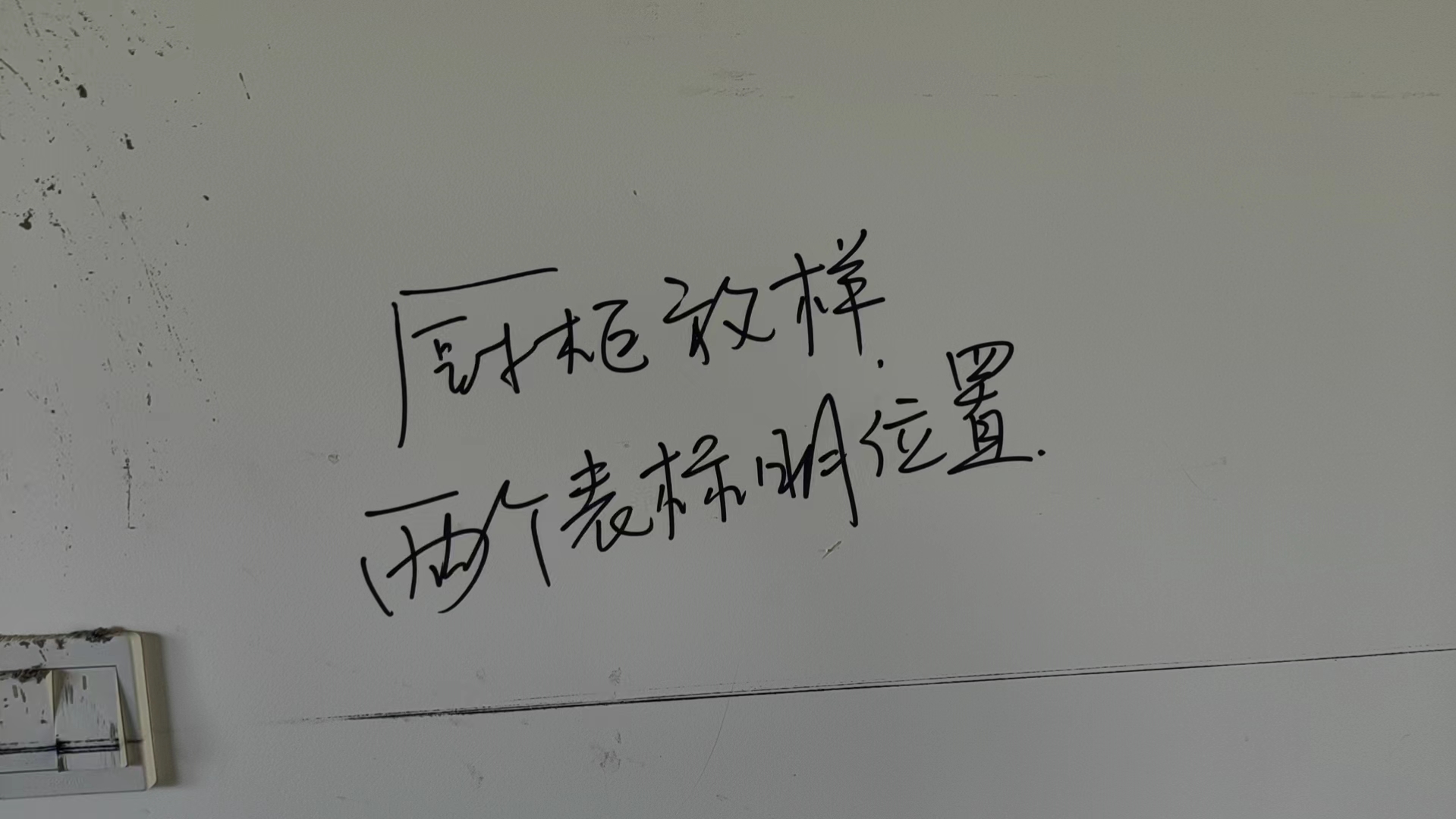

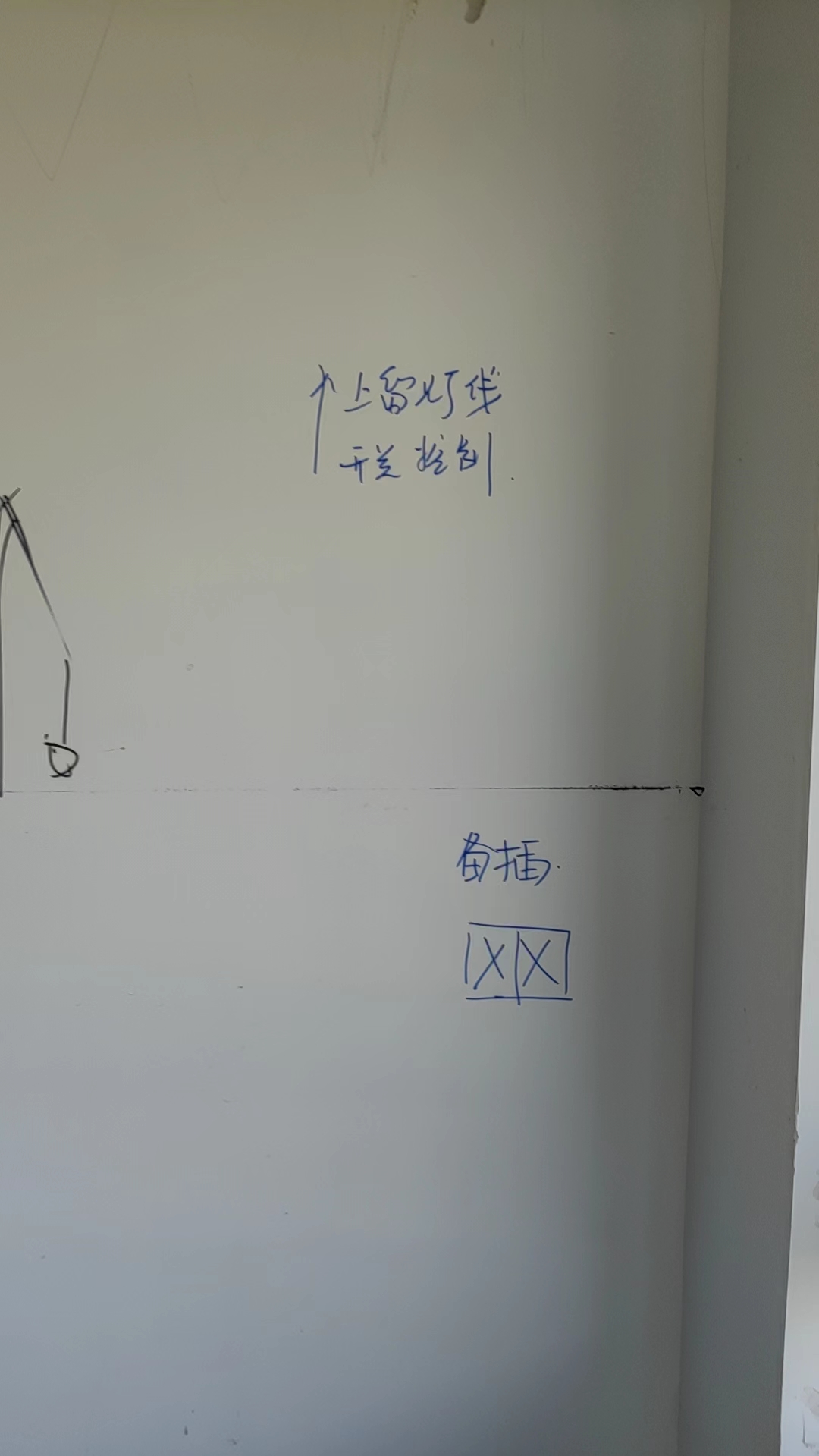

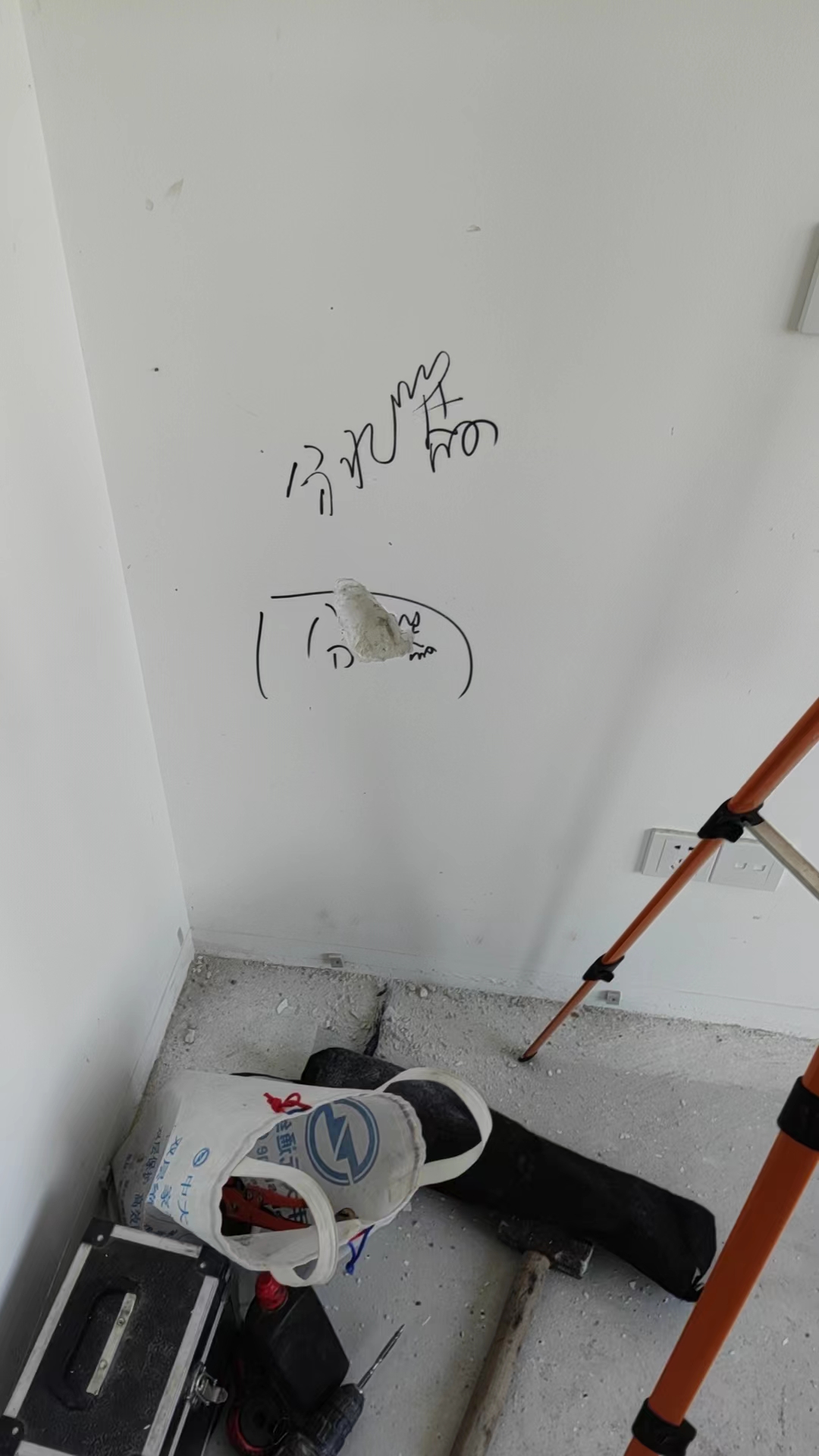

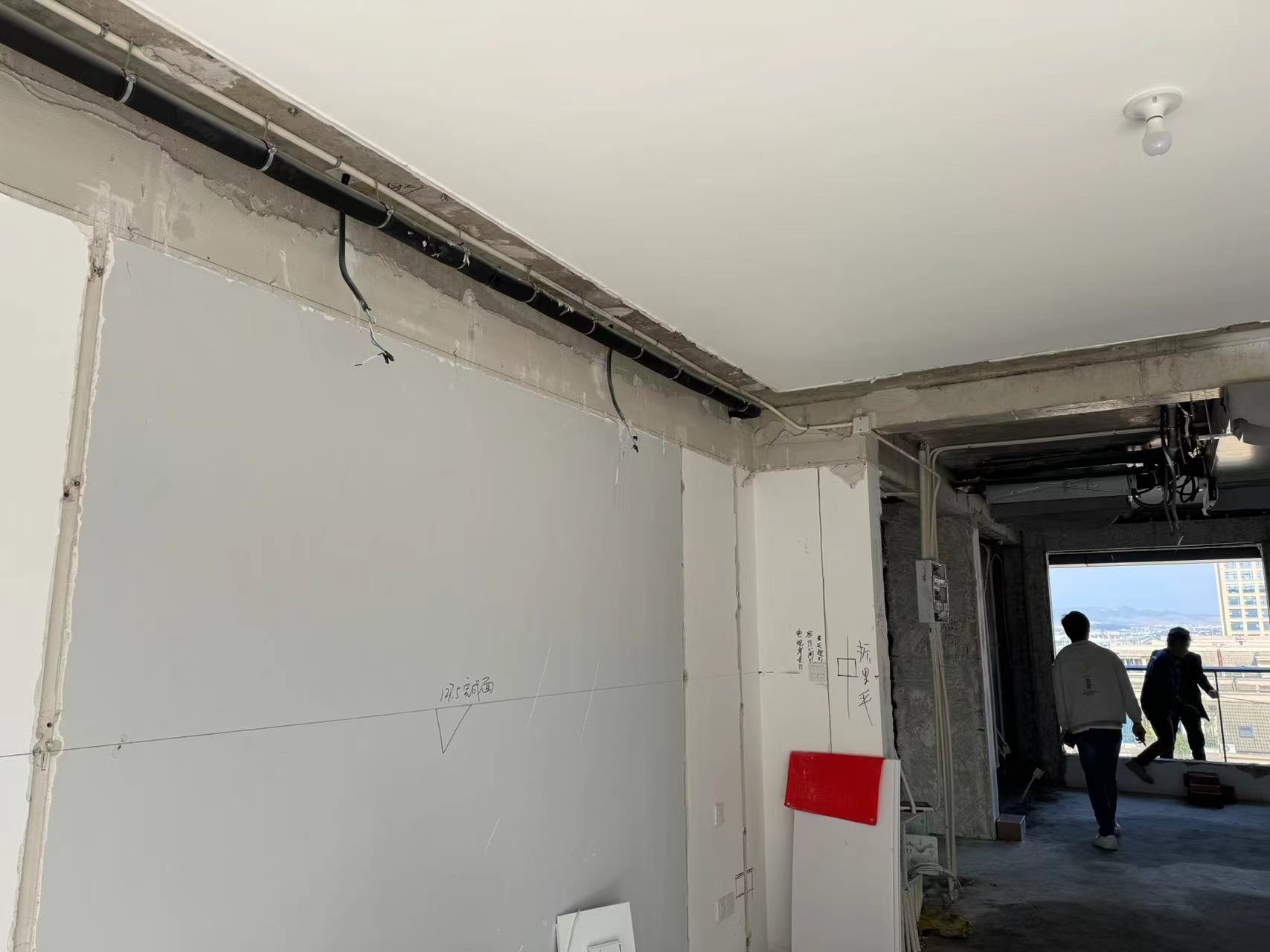

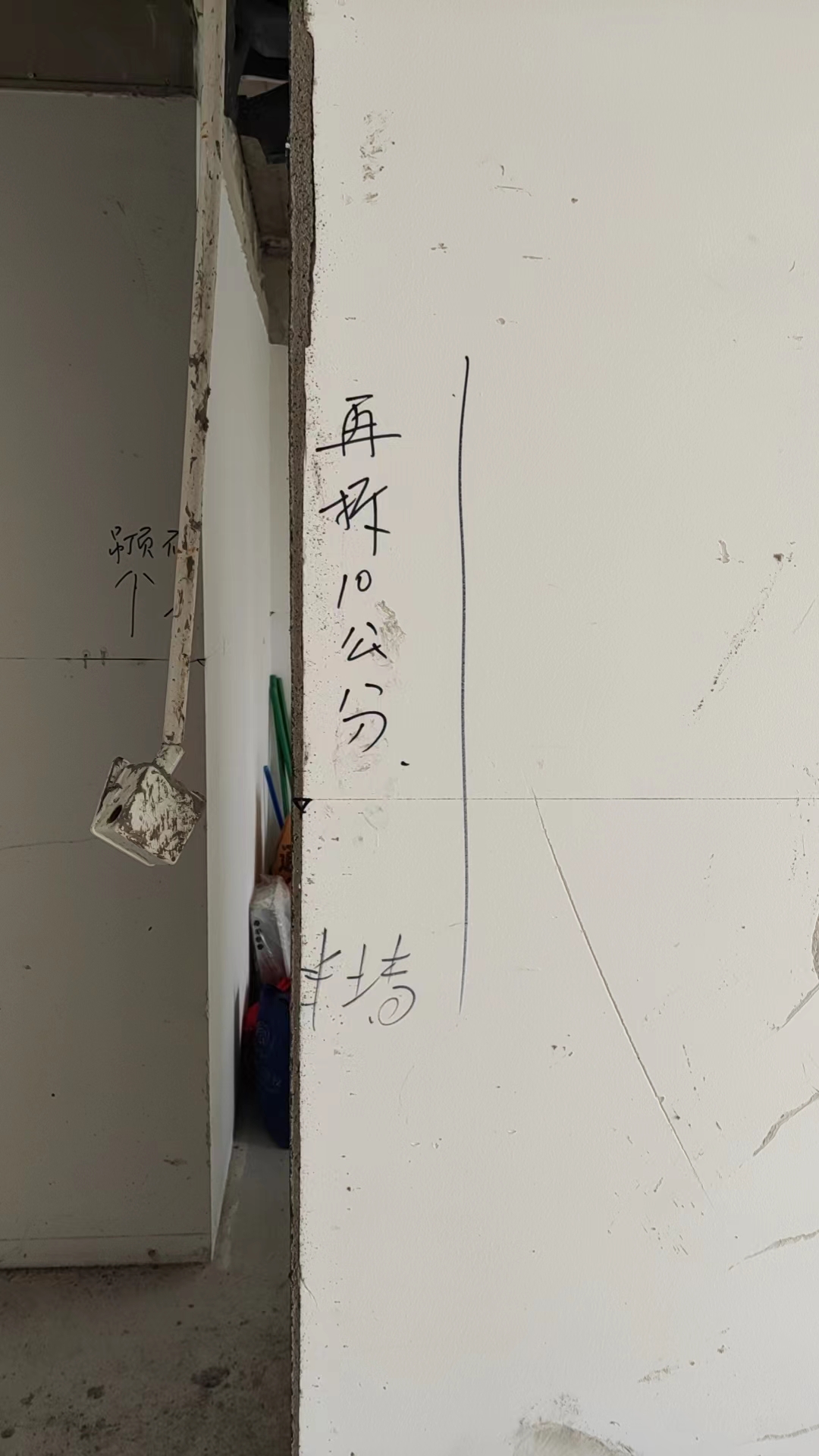

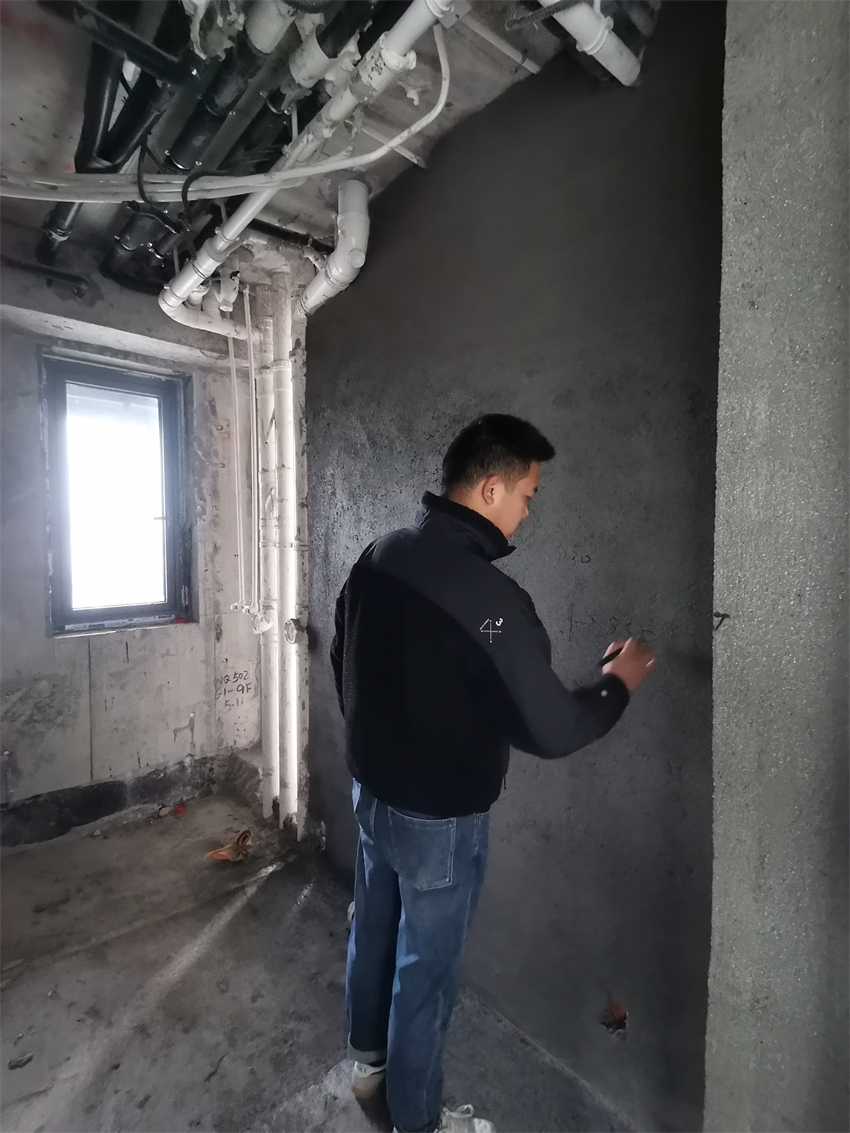

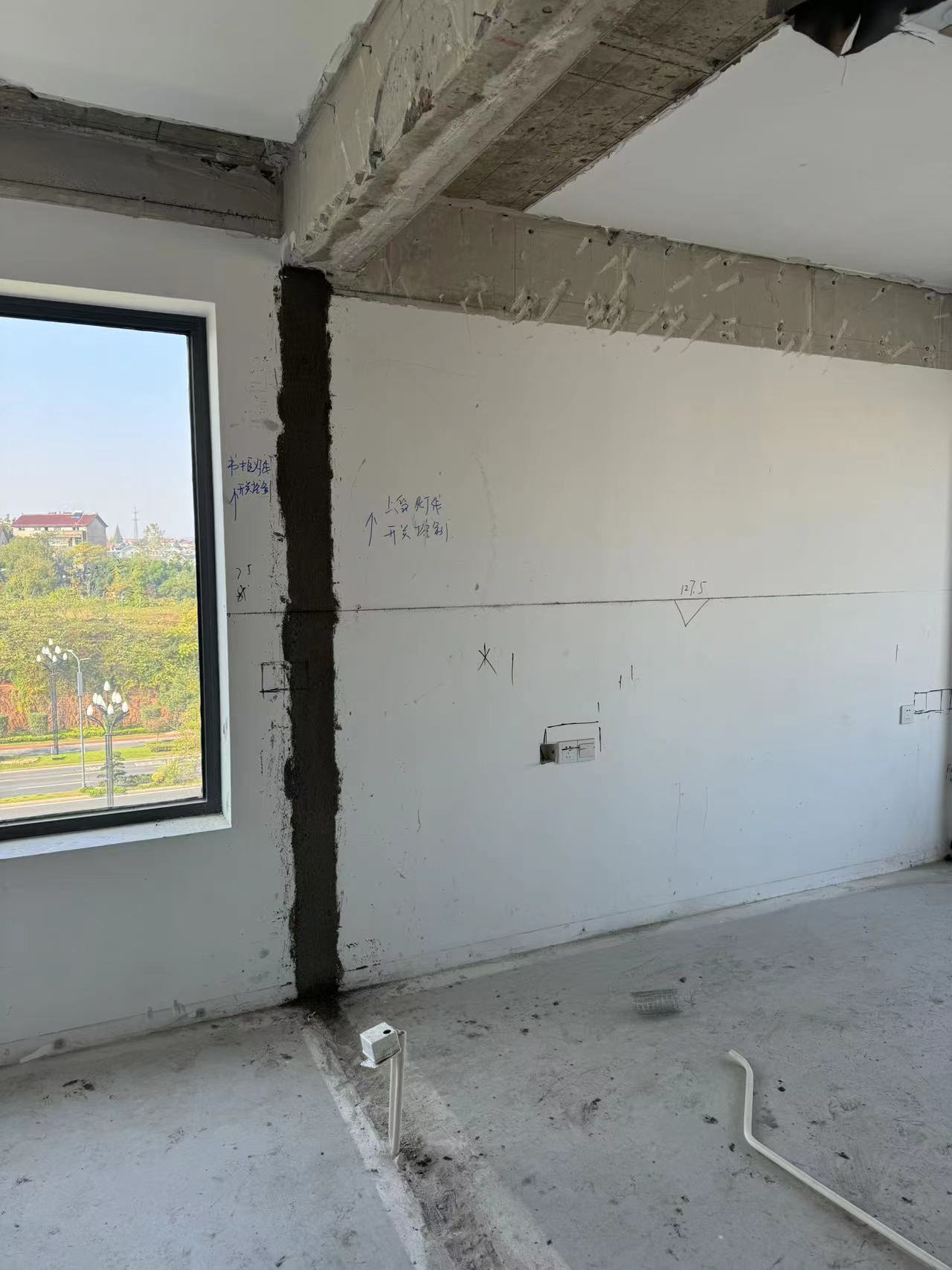

水电放样

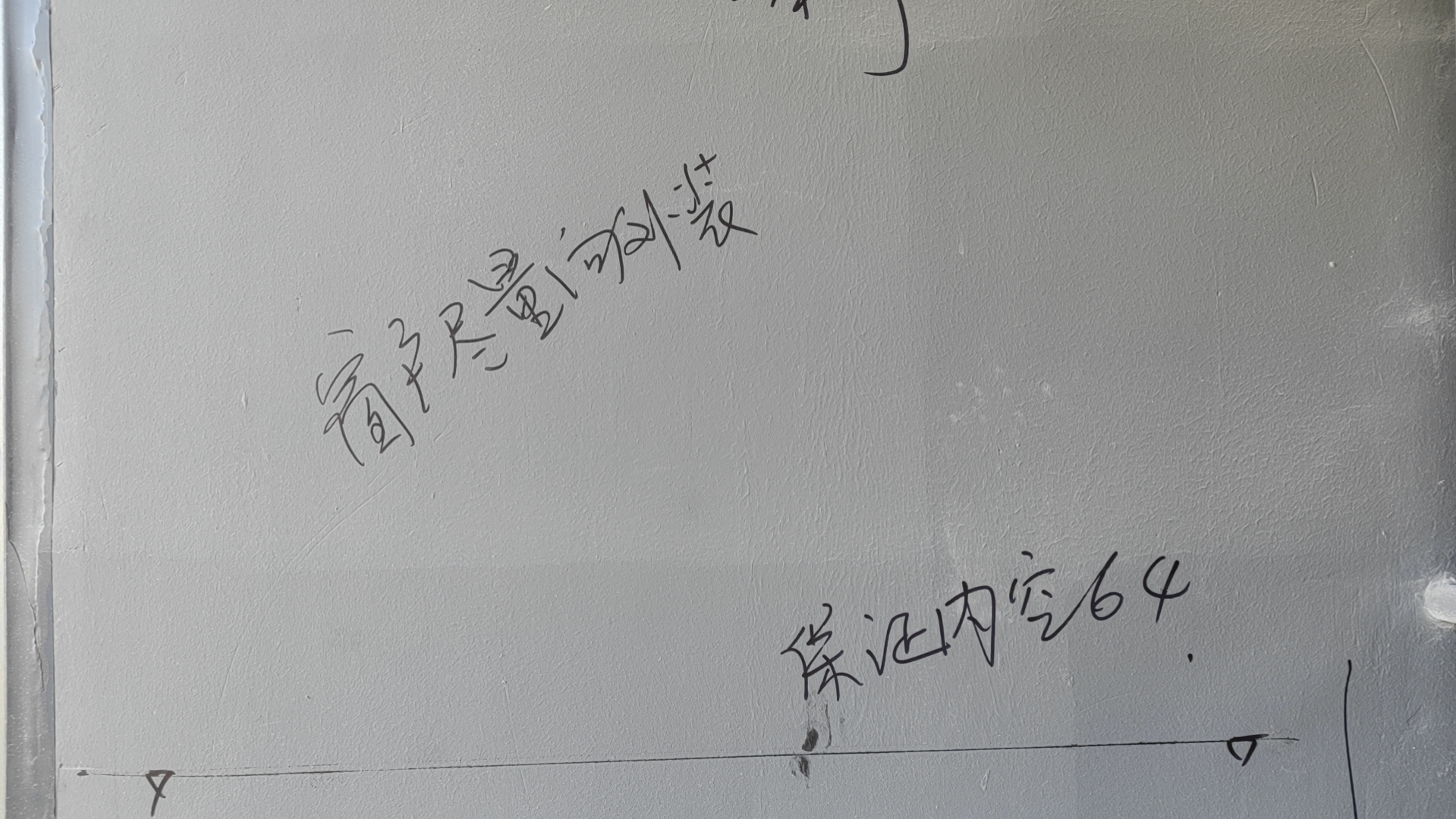

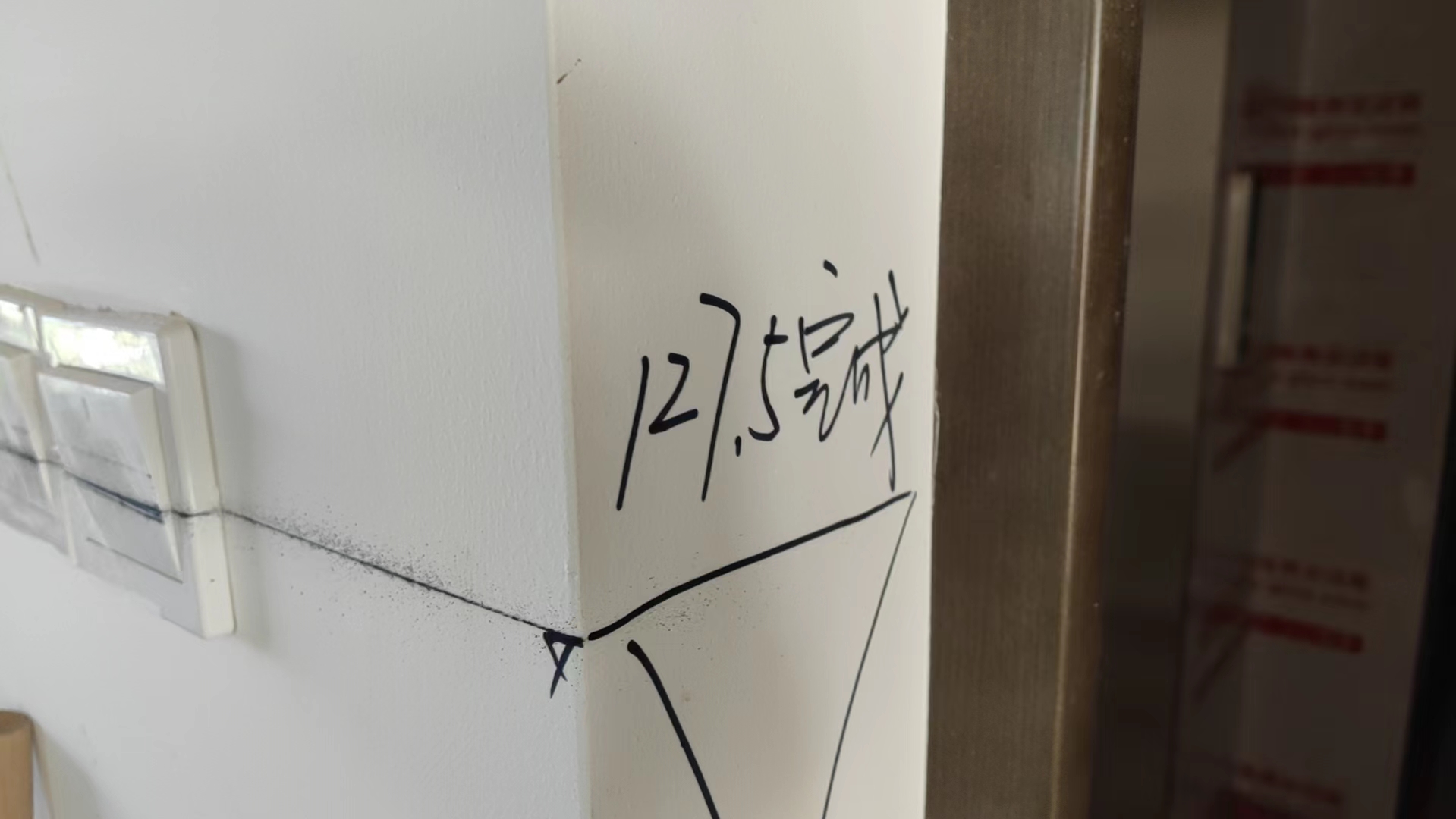

好记性不如烂笔头，根据图纸，清楚标注开关和插座的位置。放样十分准确，后续师傅就可以一步到位的进行施工了。

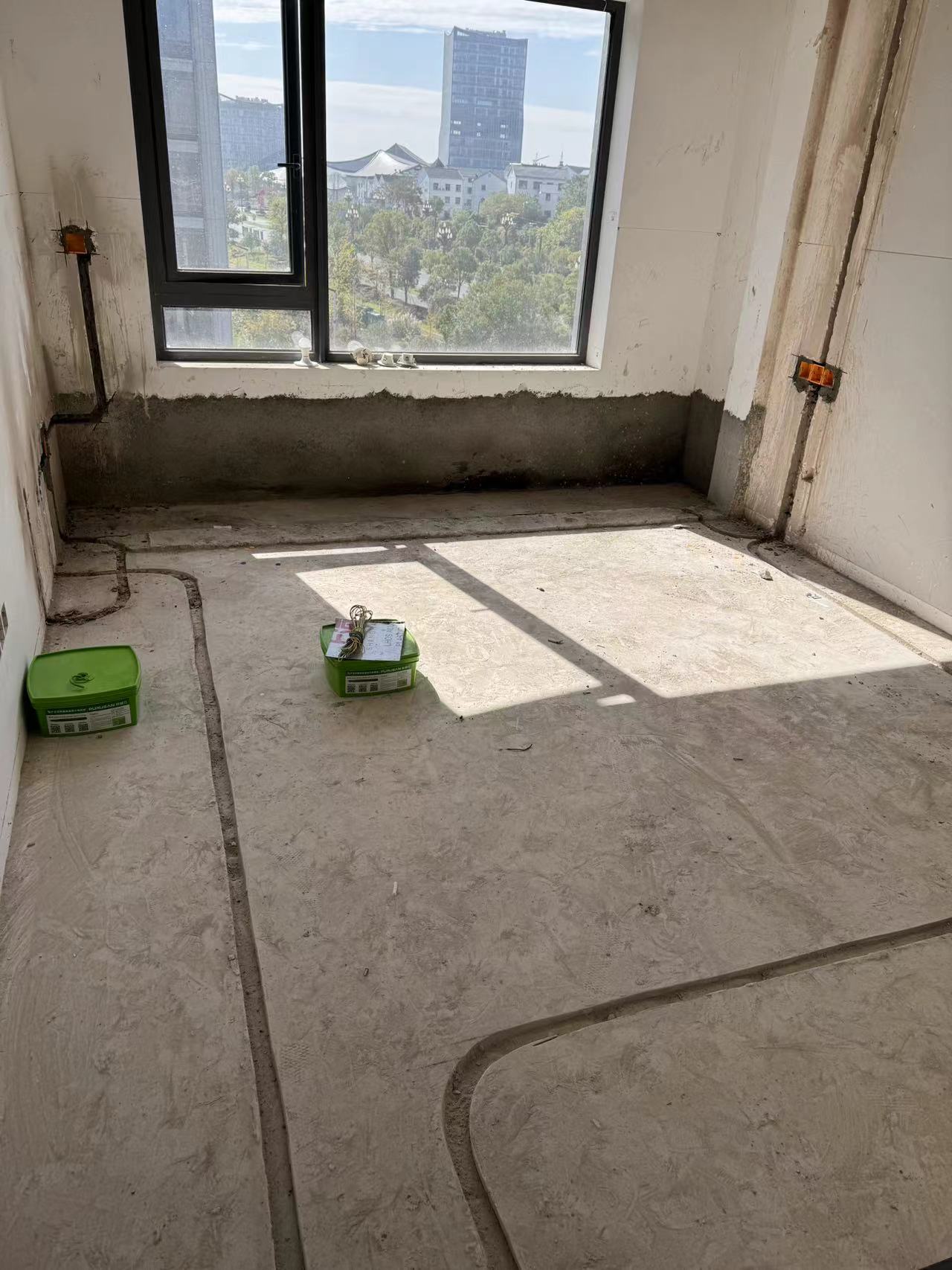

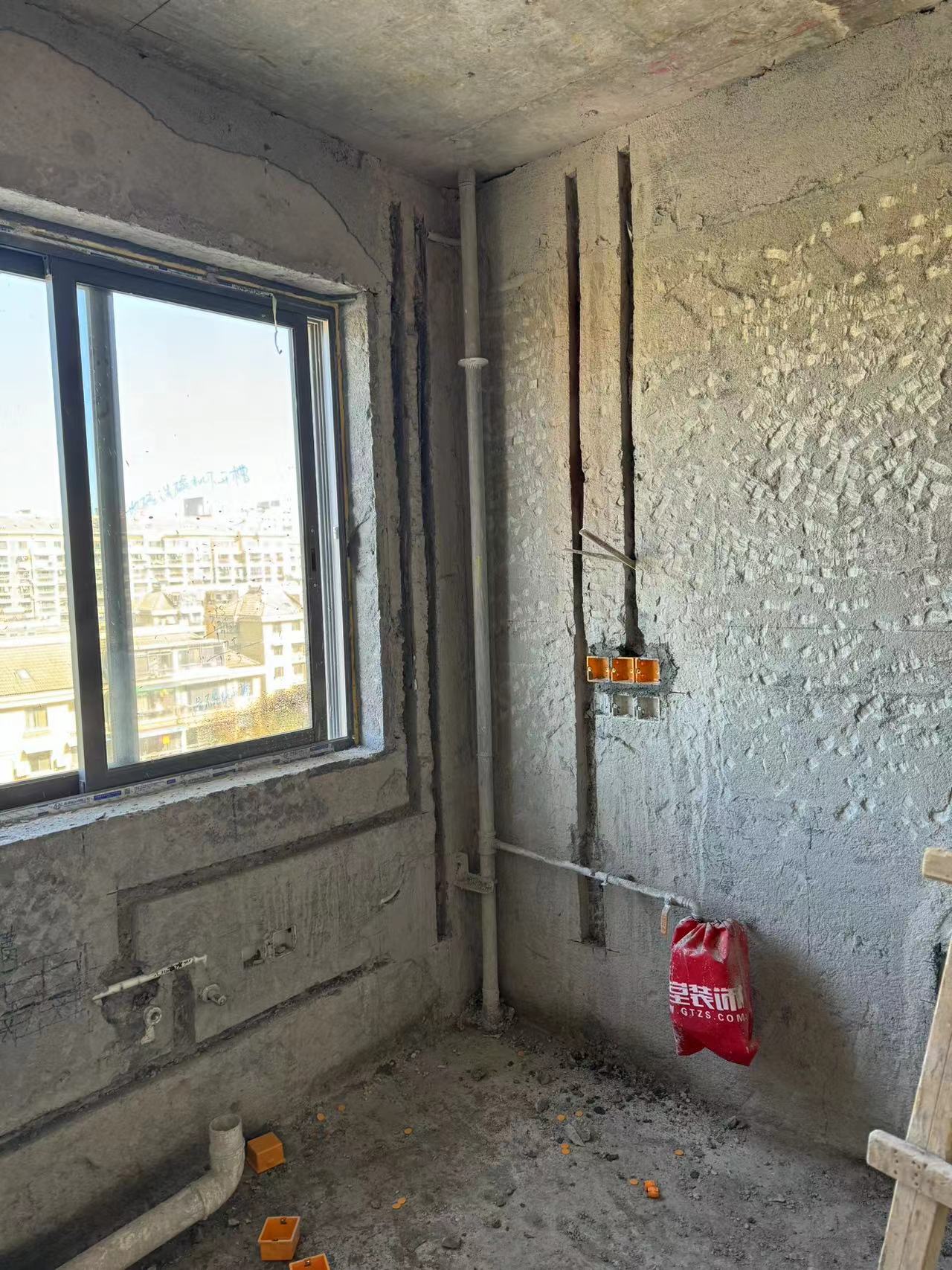

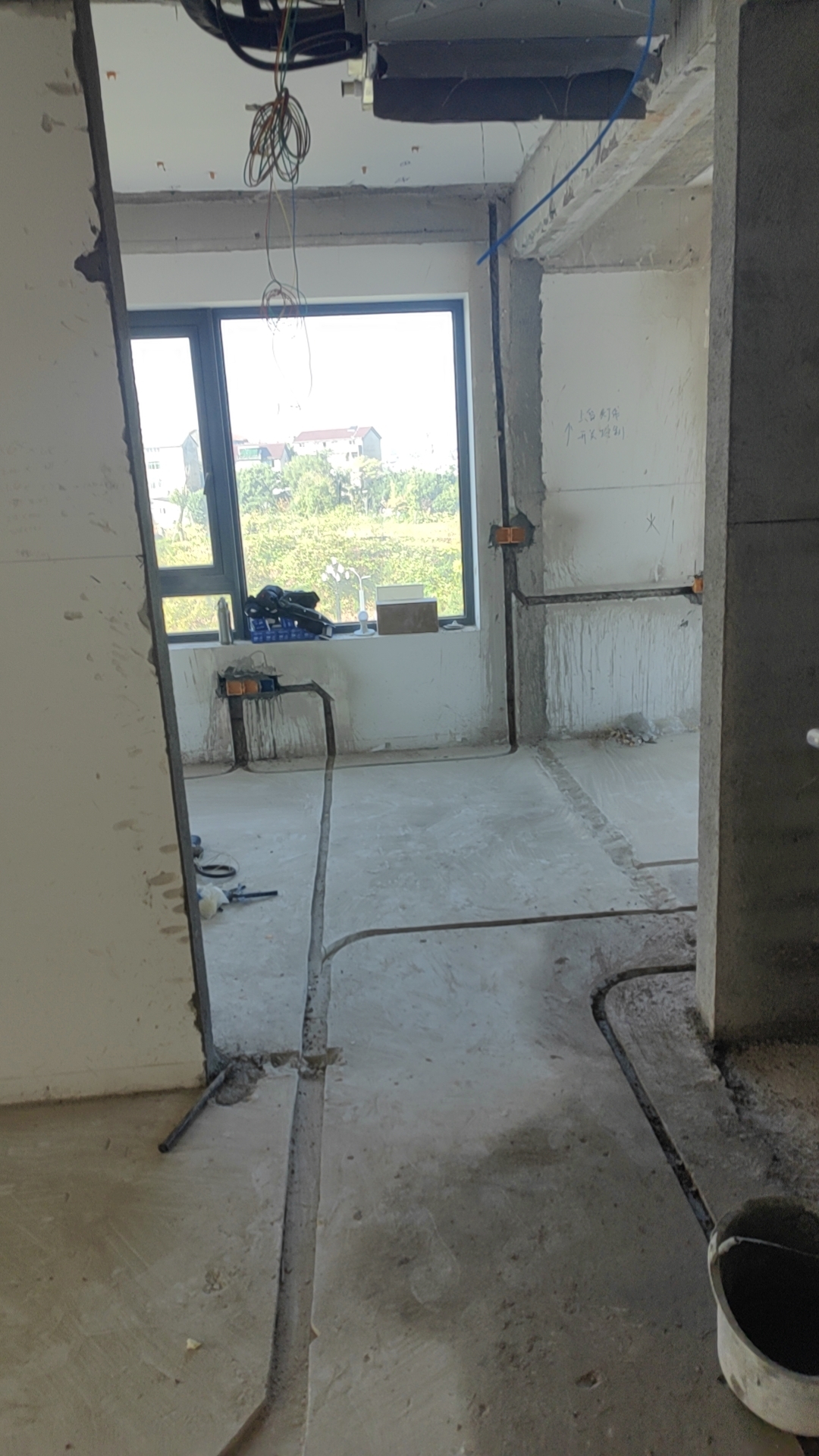

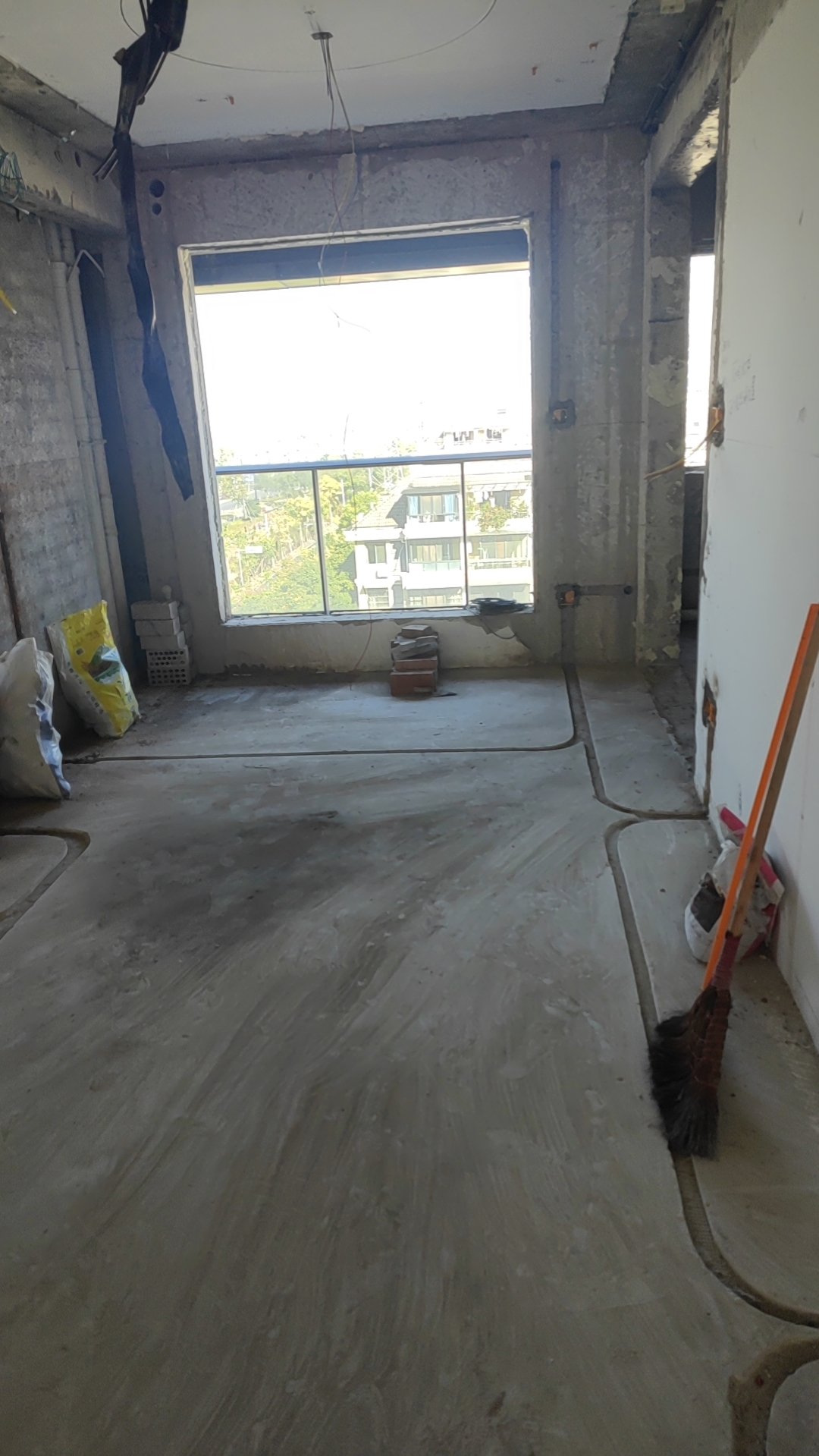

开槽

1.我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

2.线槽转弯处大弯工艺施工，后期线路更加容易抽换。

3.地面开槽深度够深，开槽标准，线管低于地面1公分。

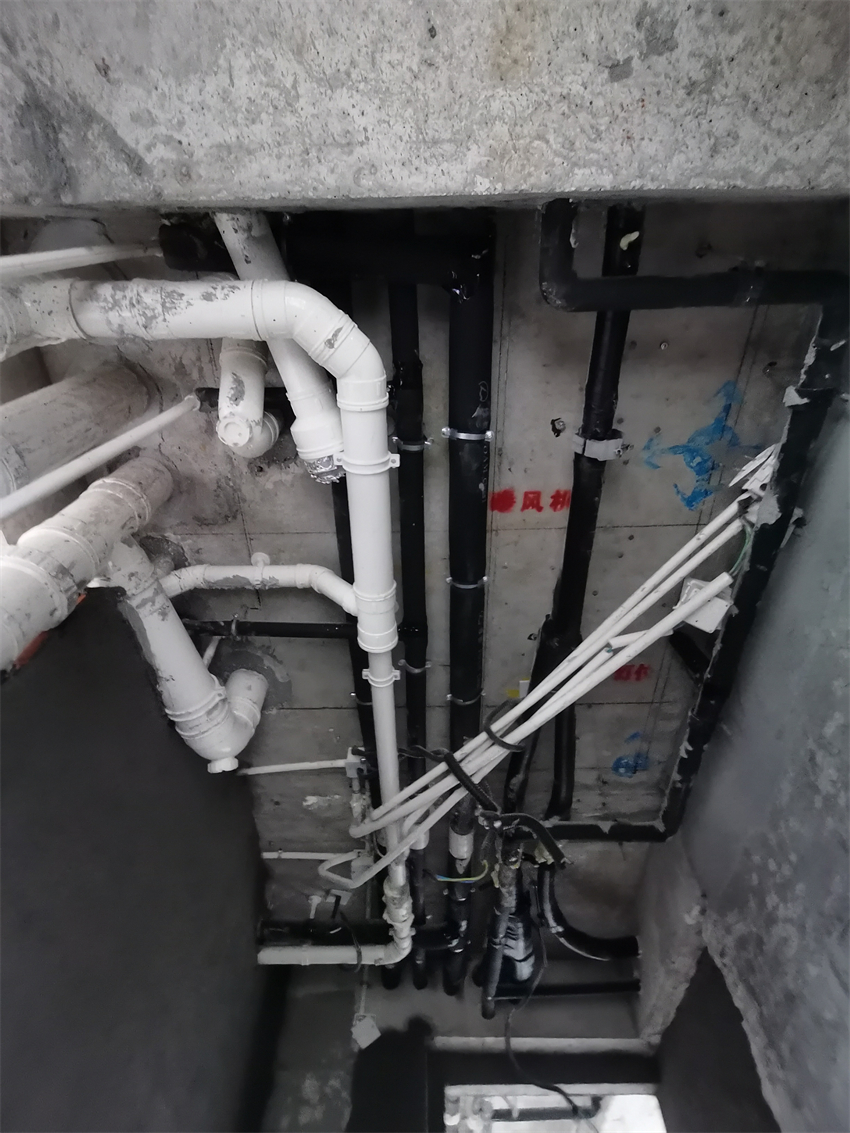

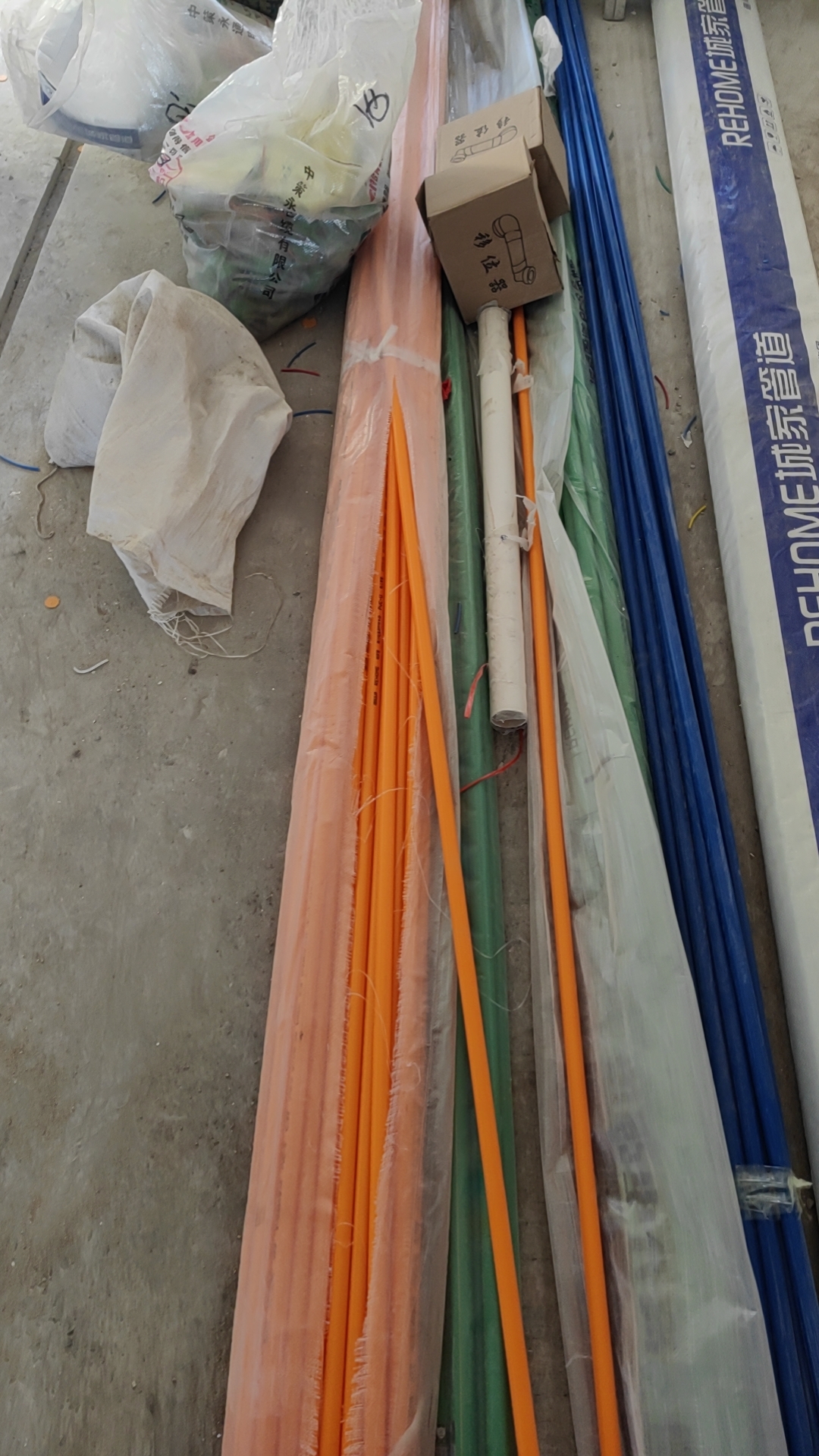

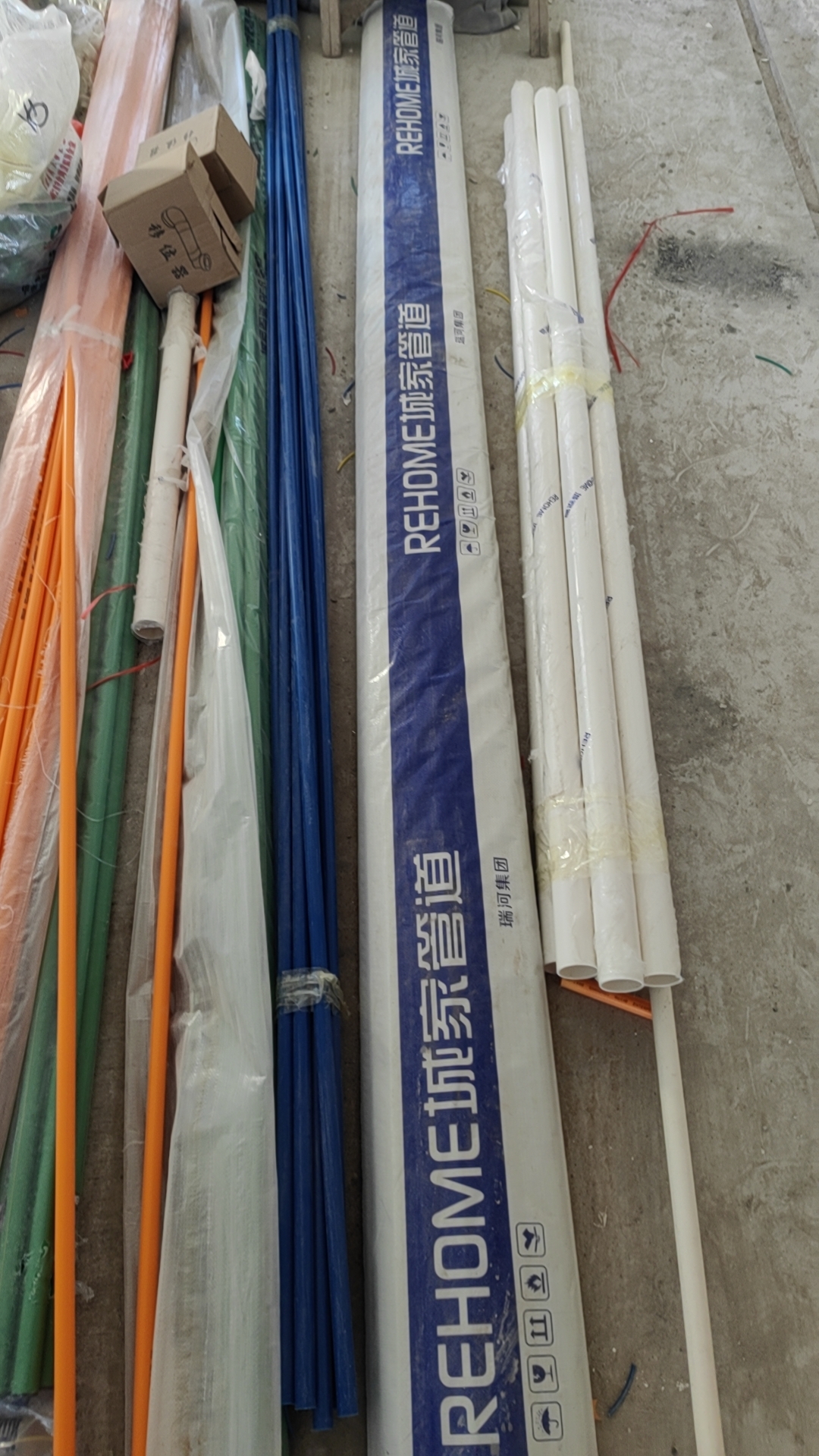

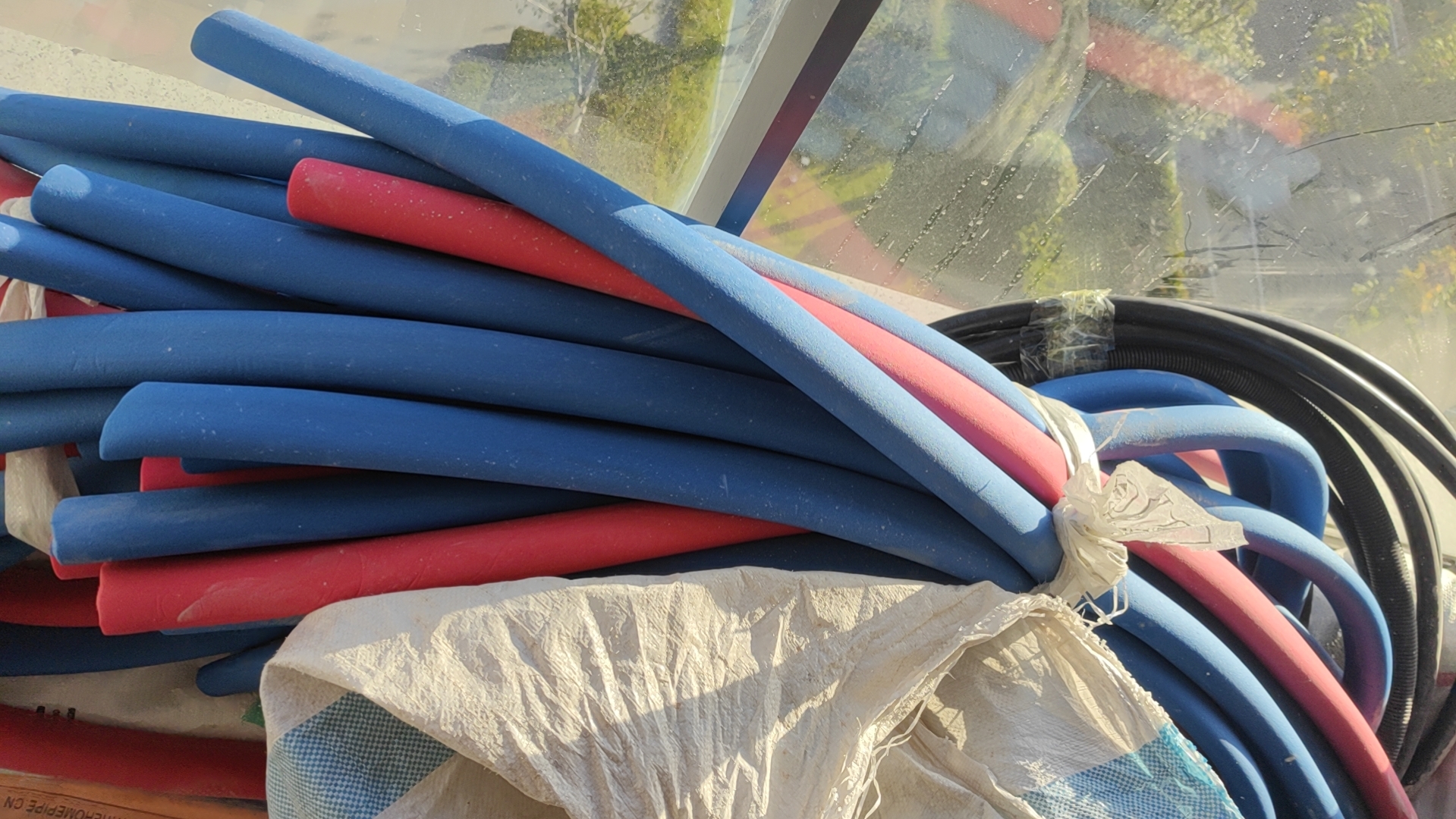

水电材料进场了


电线             中大元通
PVC排水            城家
PPR水管           城家
PVC线管            城家
5G超六网线          普鲁仕
高清电视线      普鲁仕

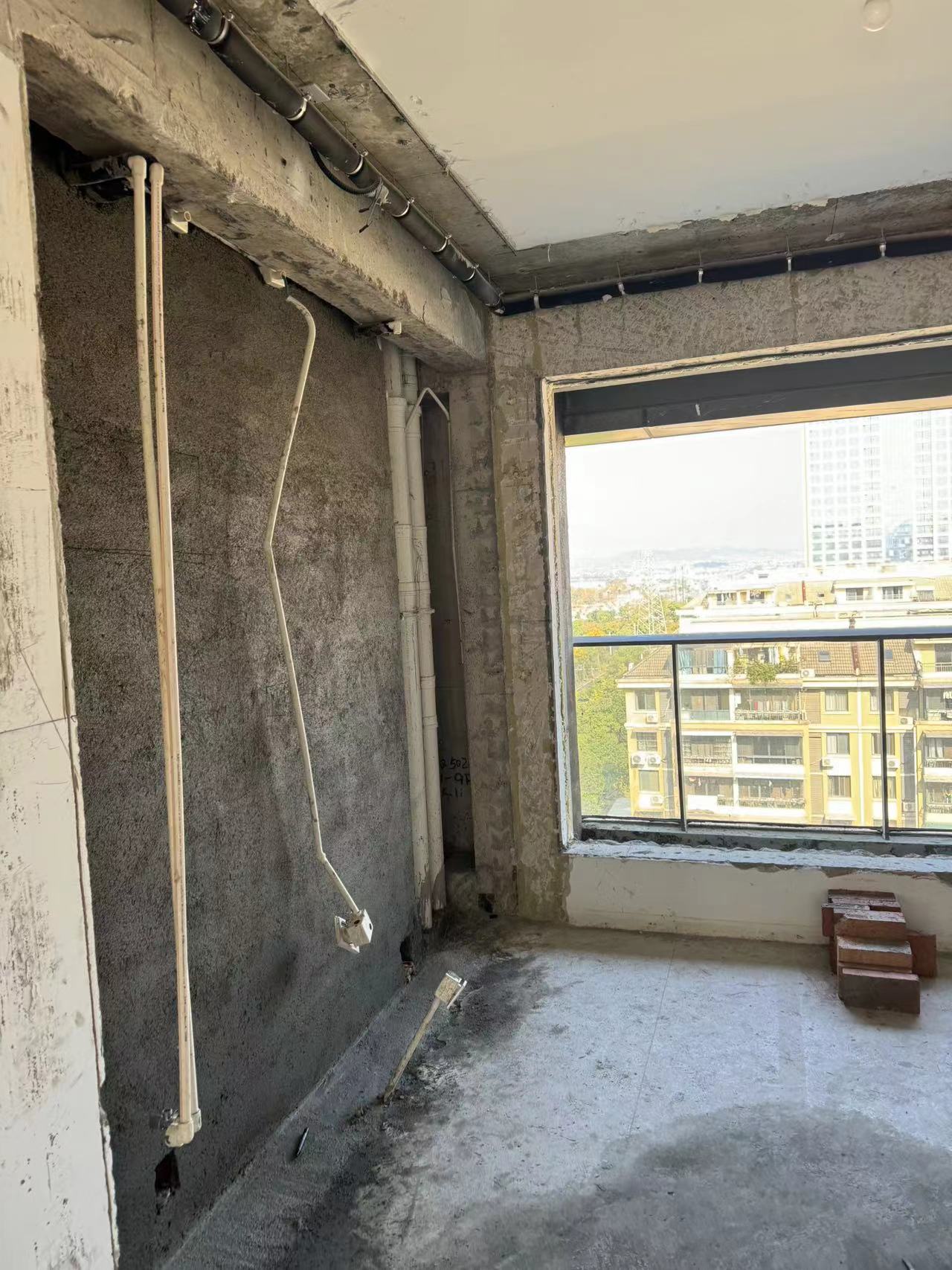

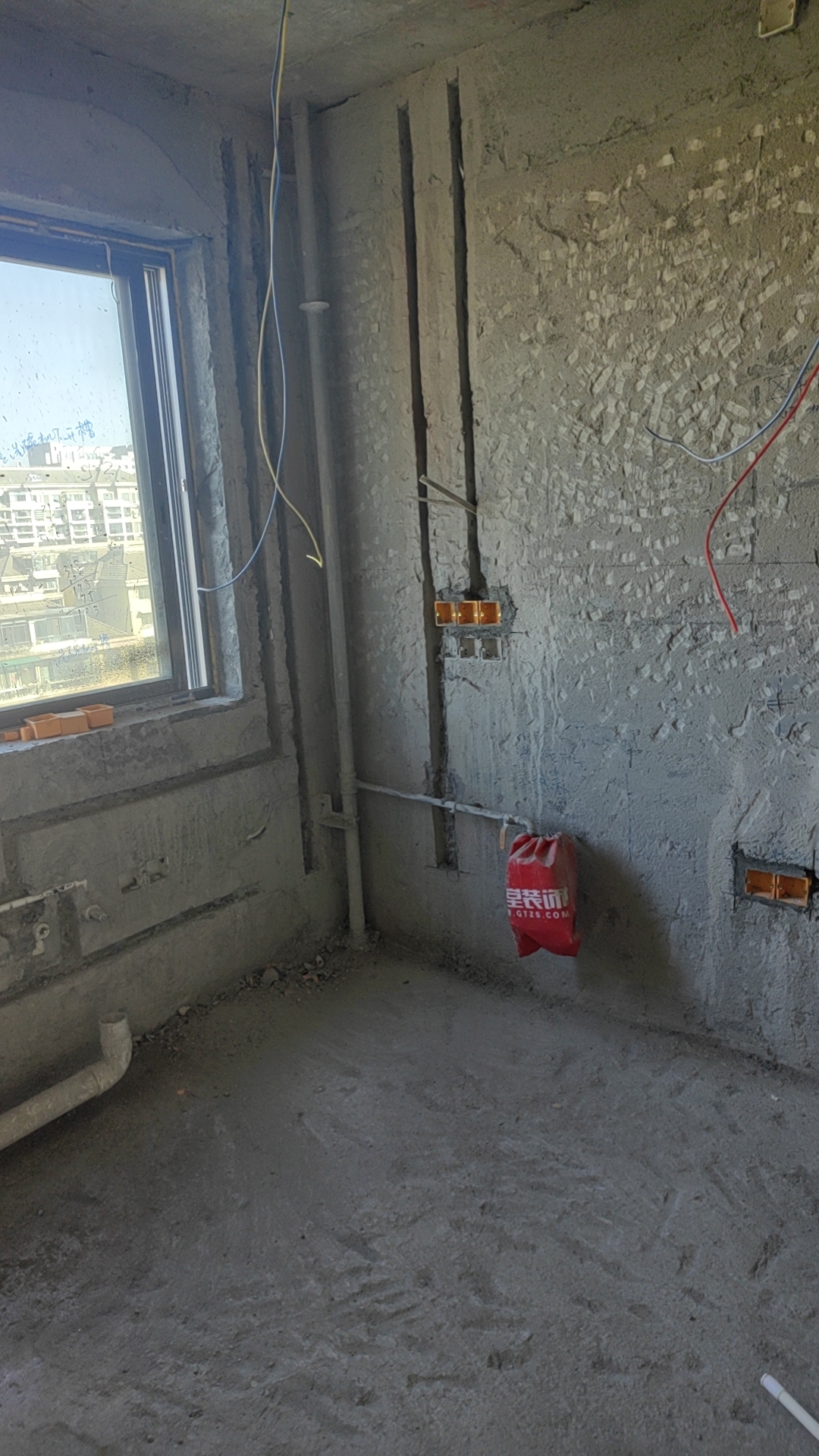

水电中途

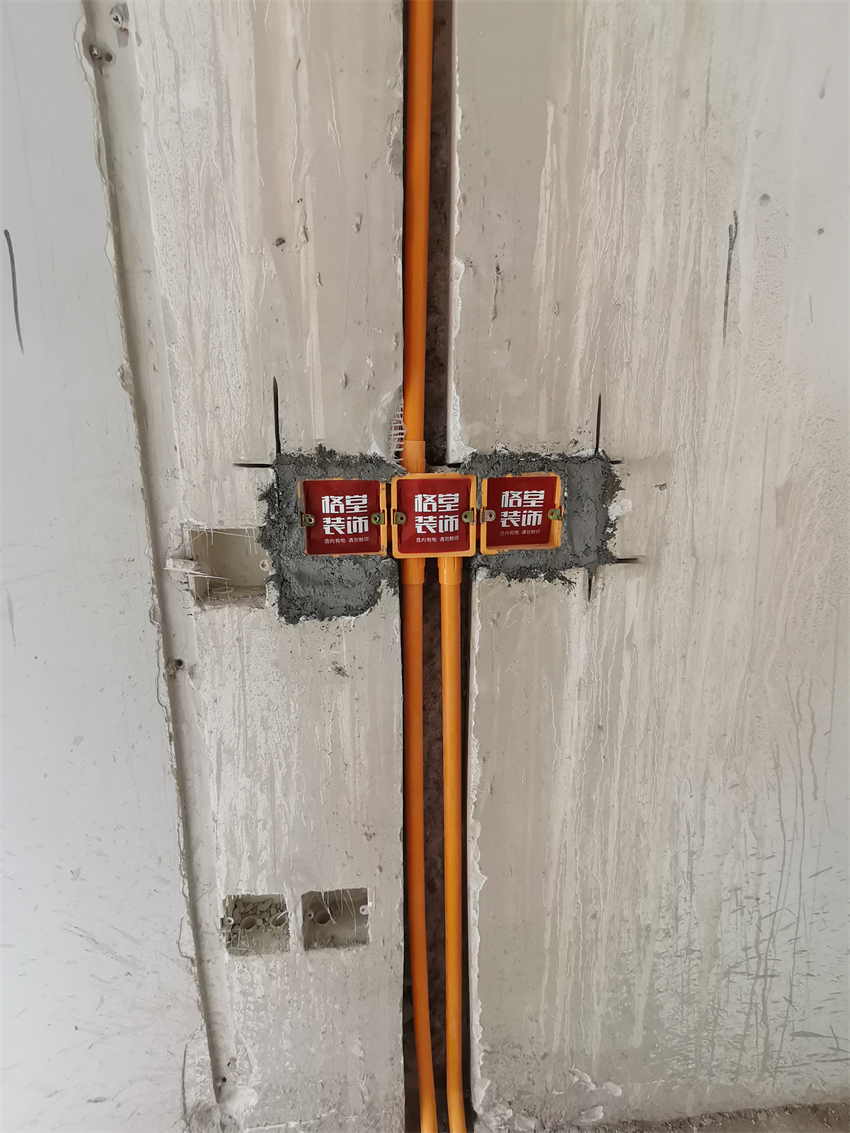

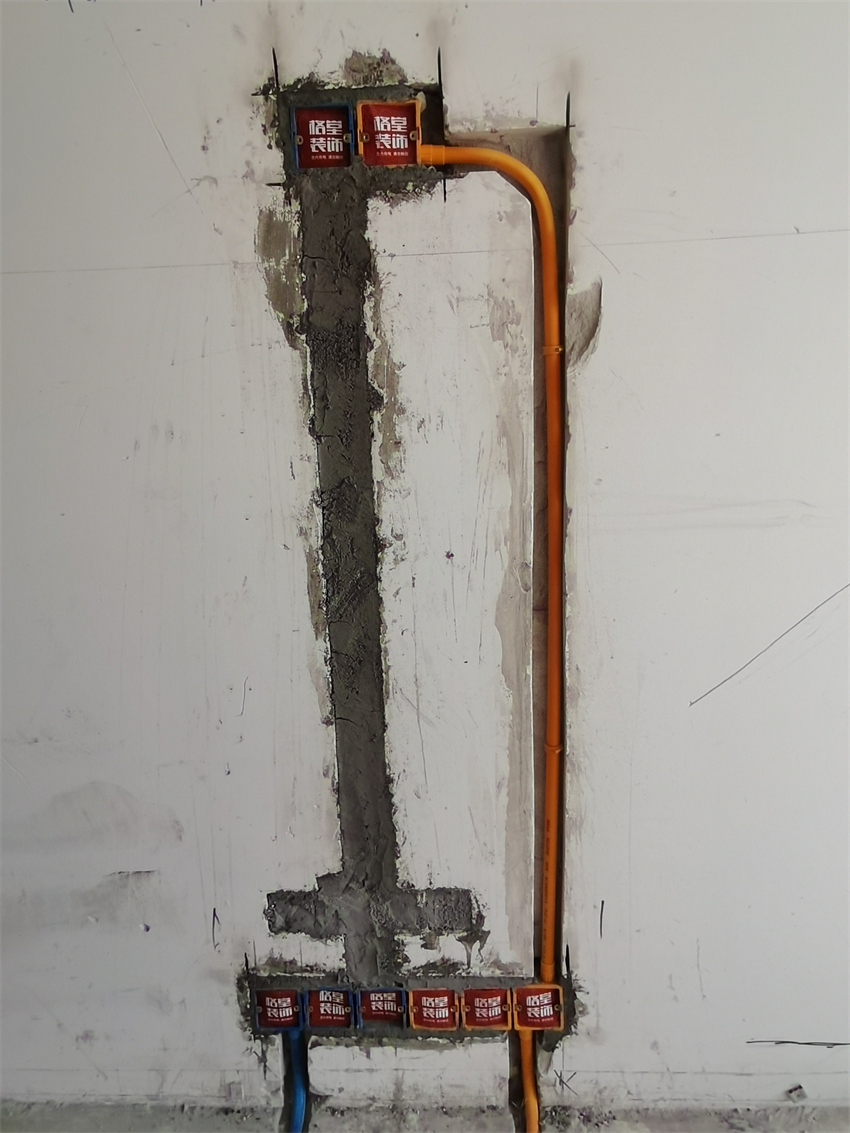

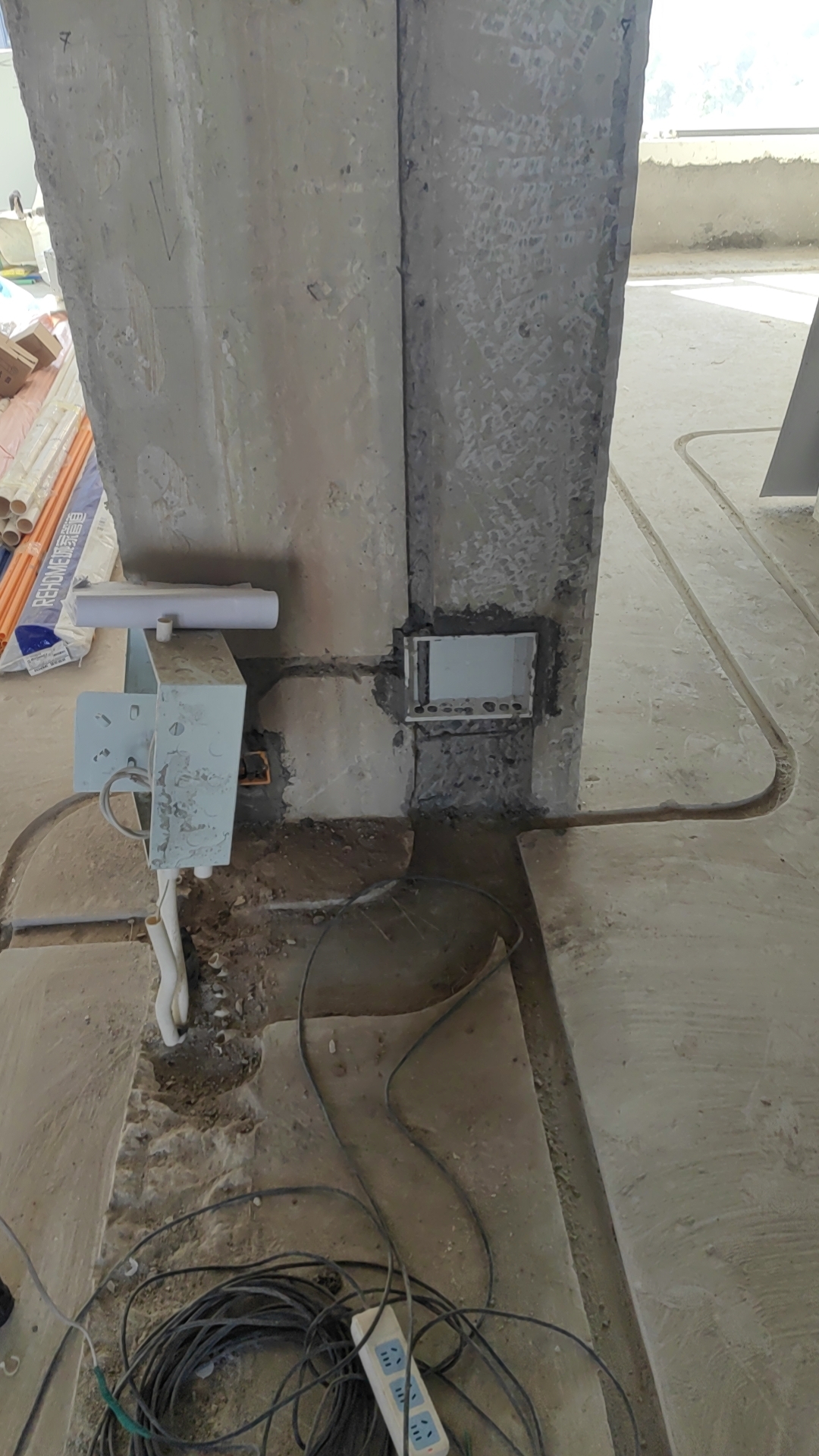

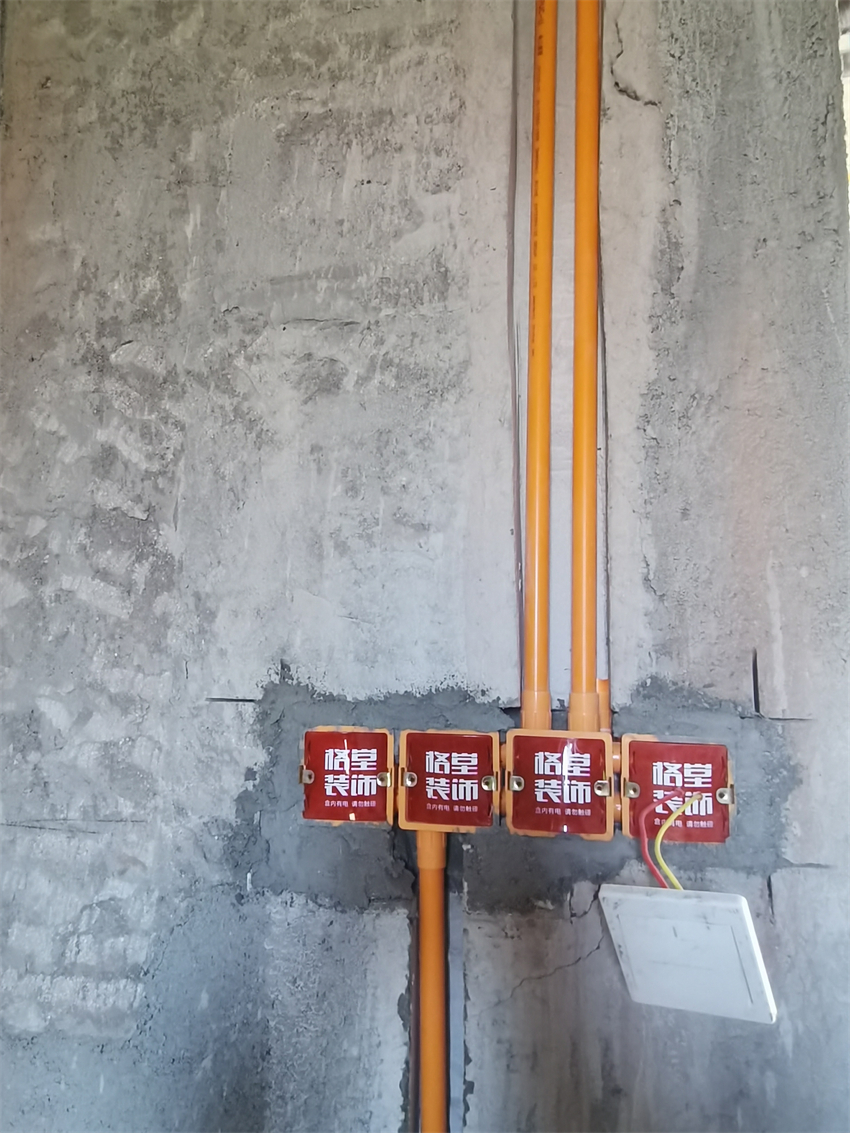

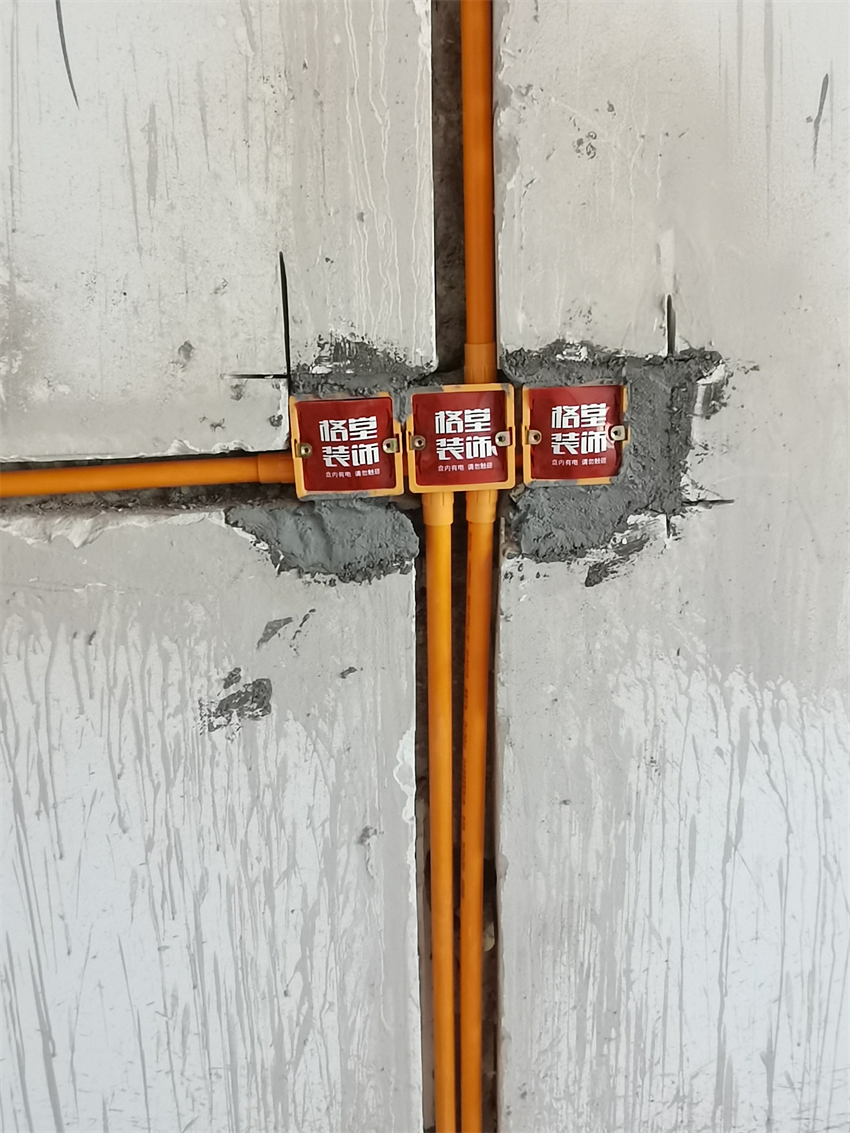

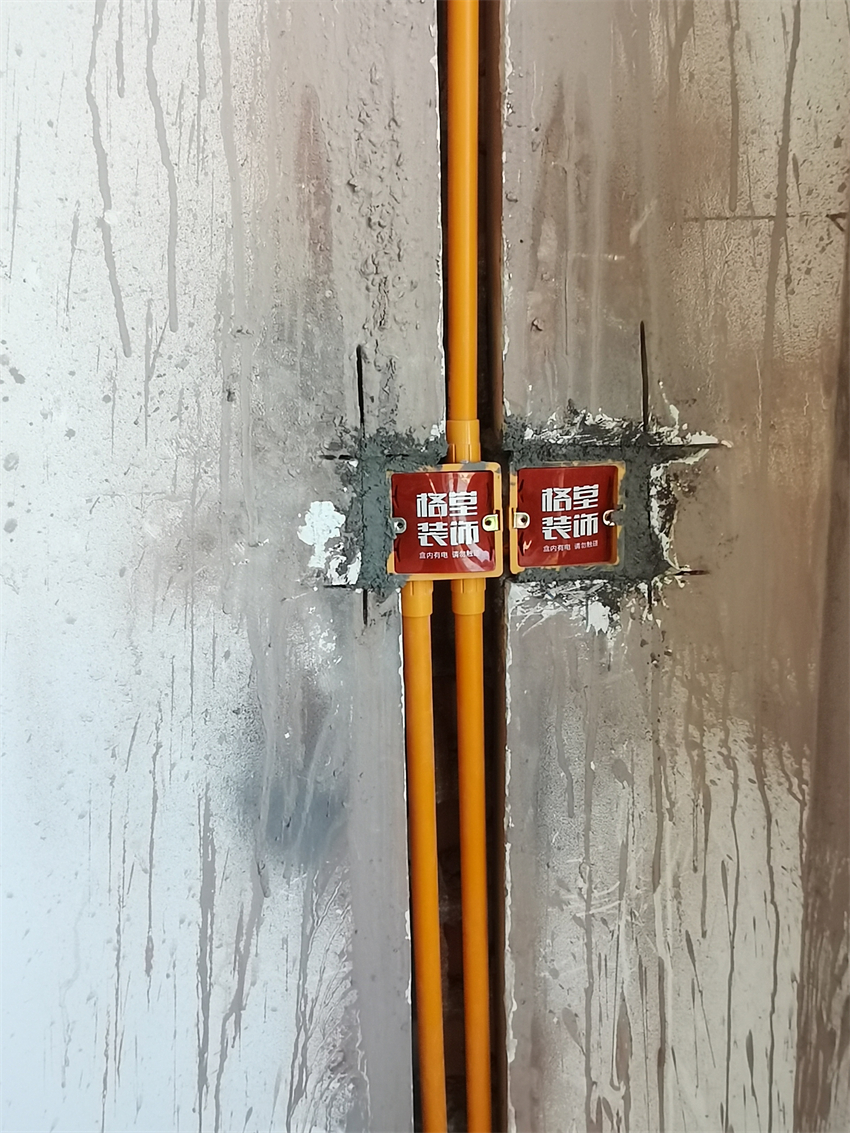

1. 暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

2. 所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

3. 线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

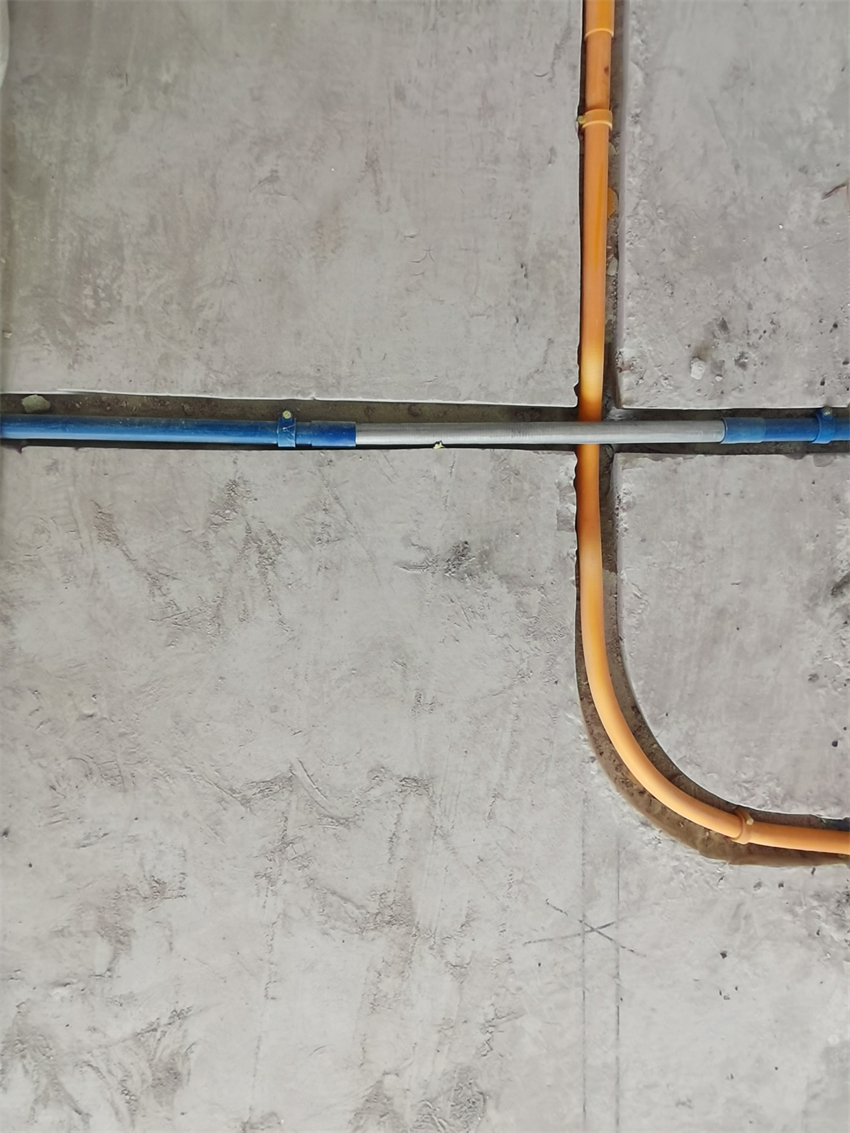

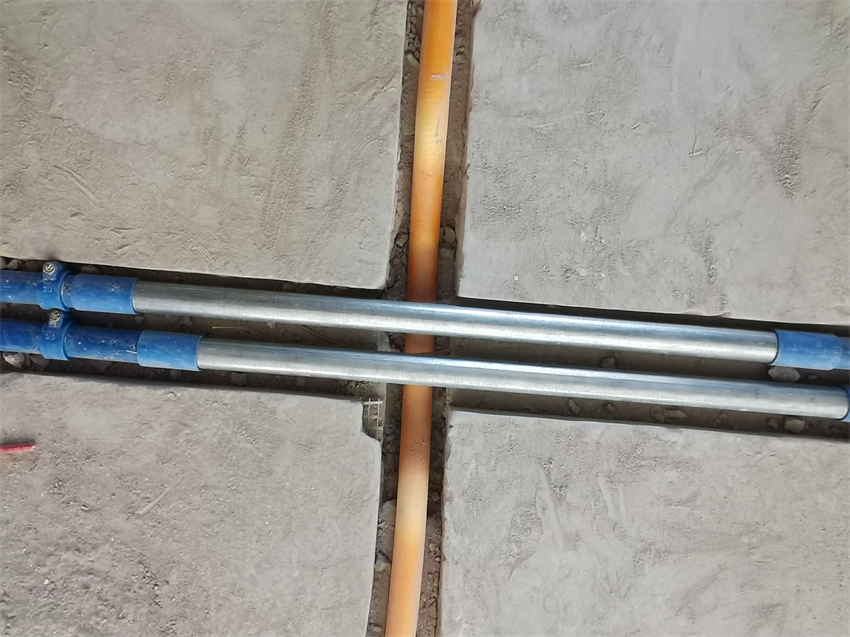

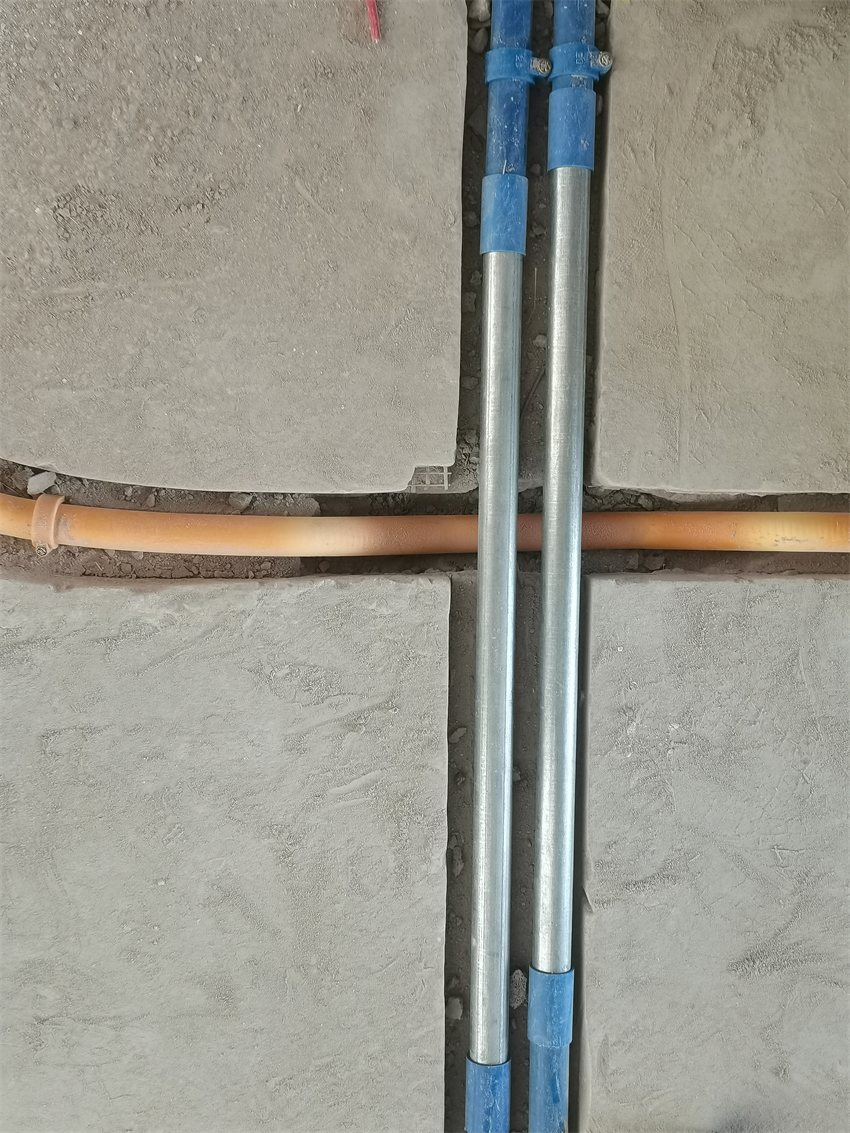

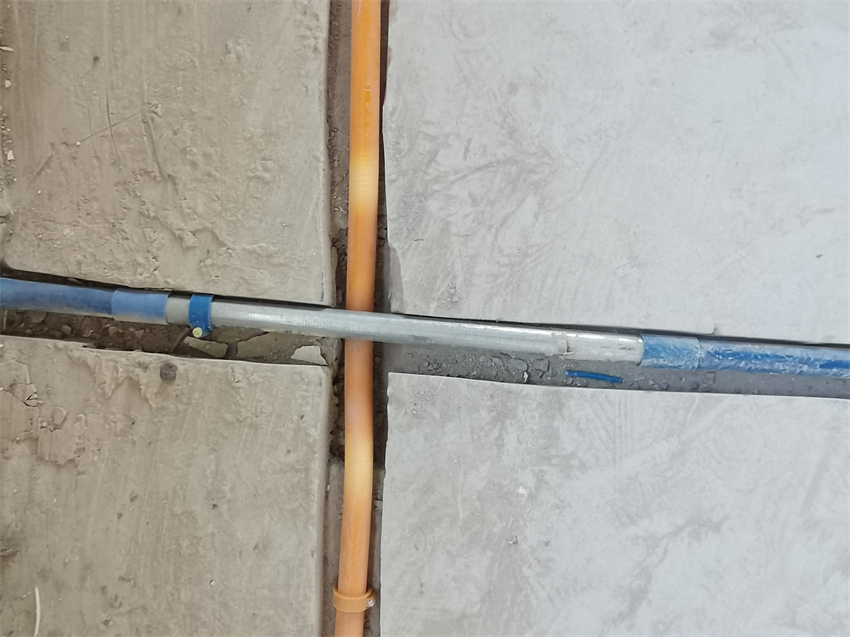

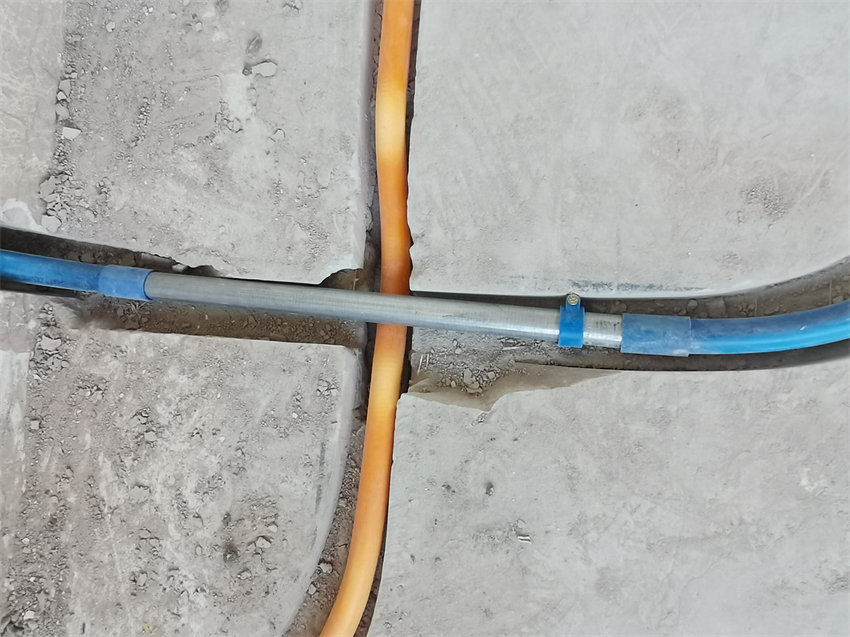

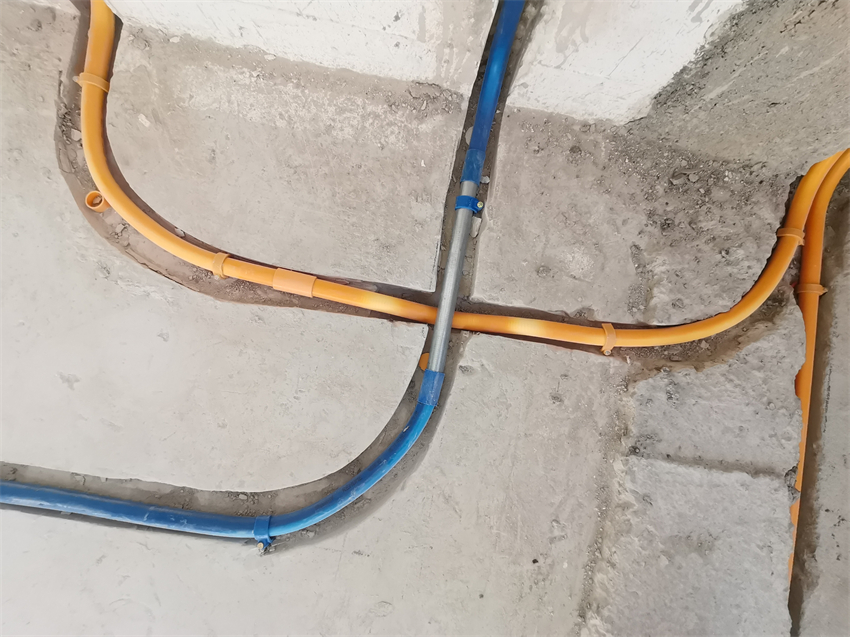

4.强弱电交接处用金属镀锌管交叉，防止信号干扰。

5..客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。
