衢州公馆2-1-110#135㎡——现代

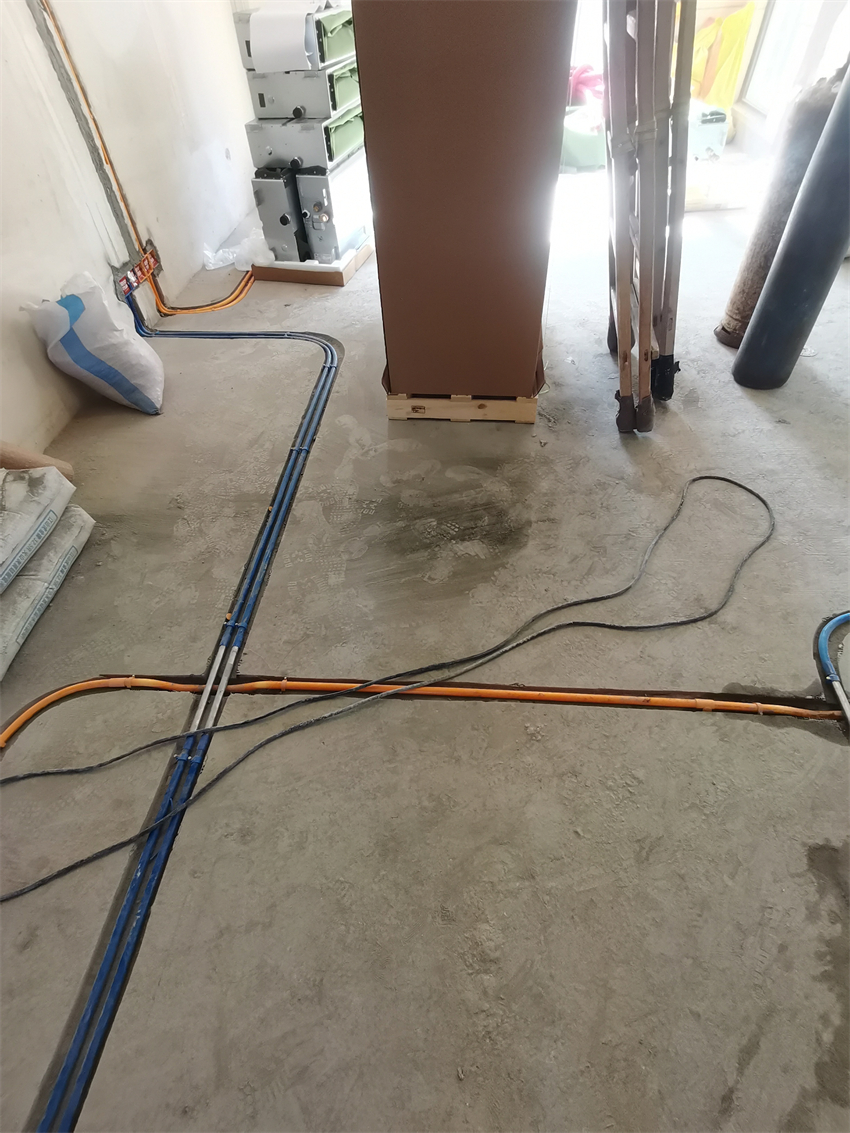

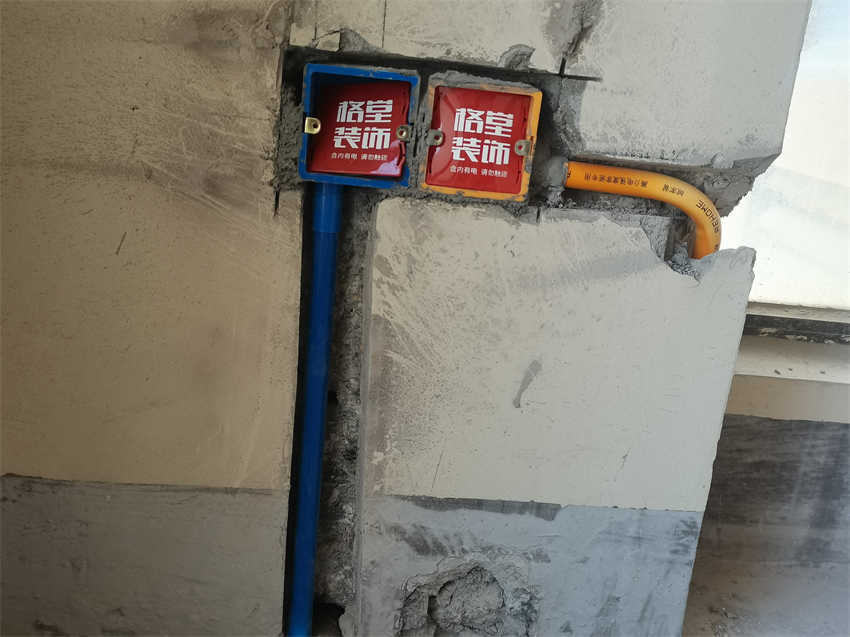

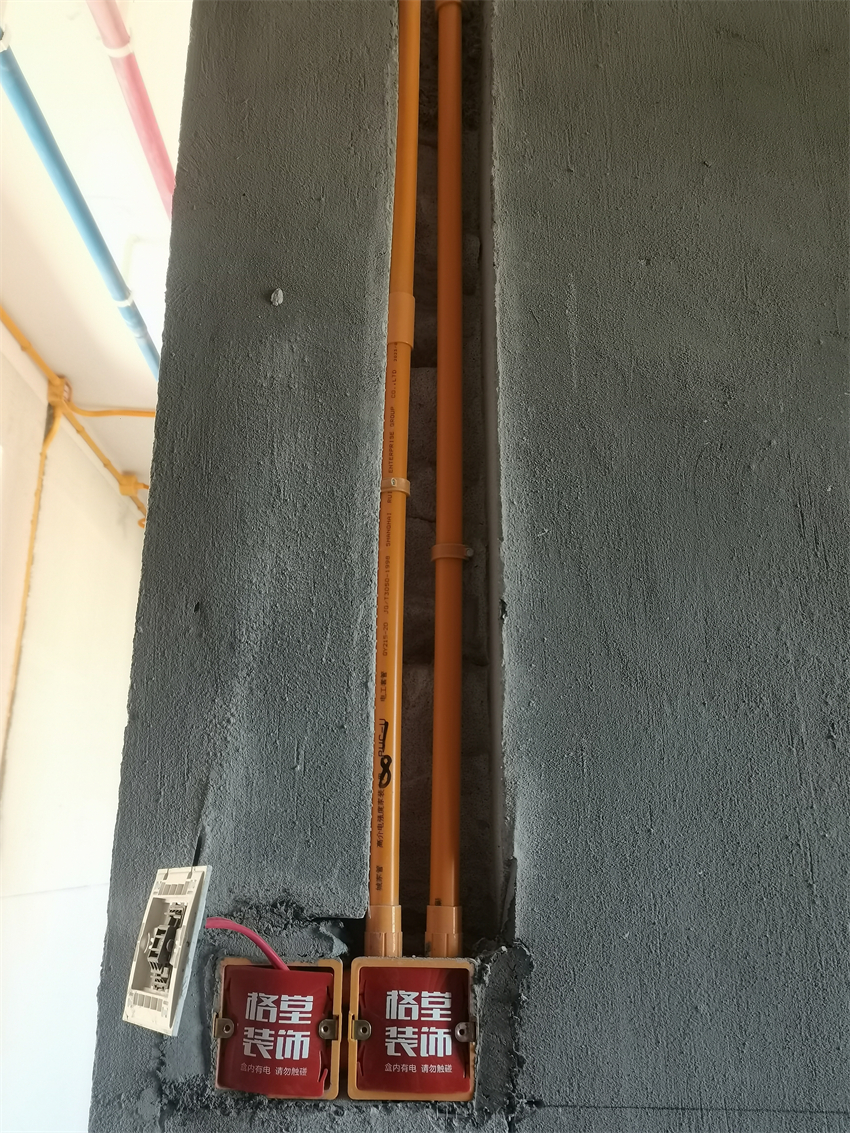

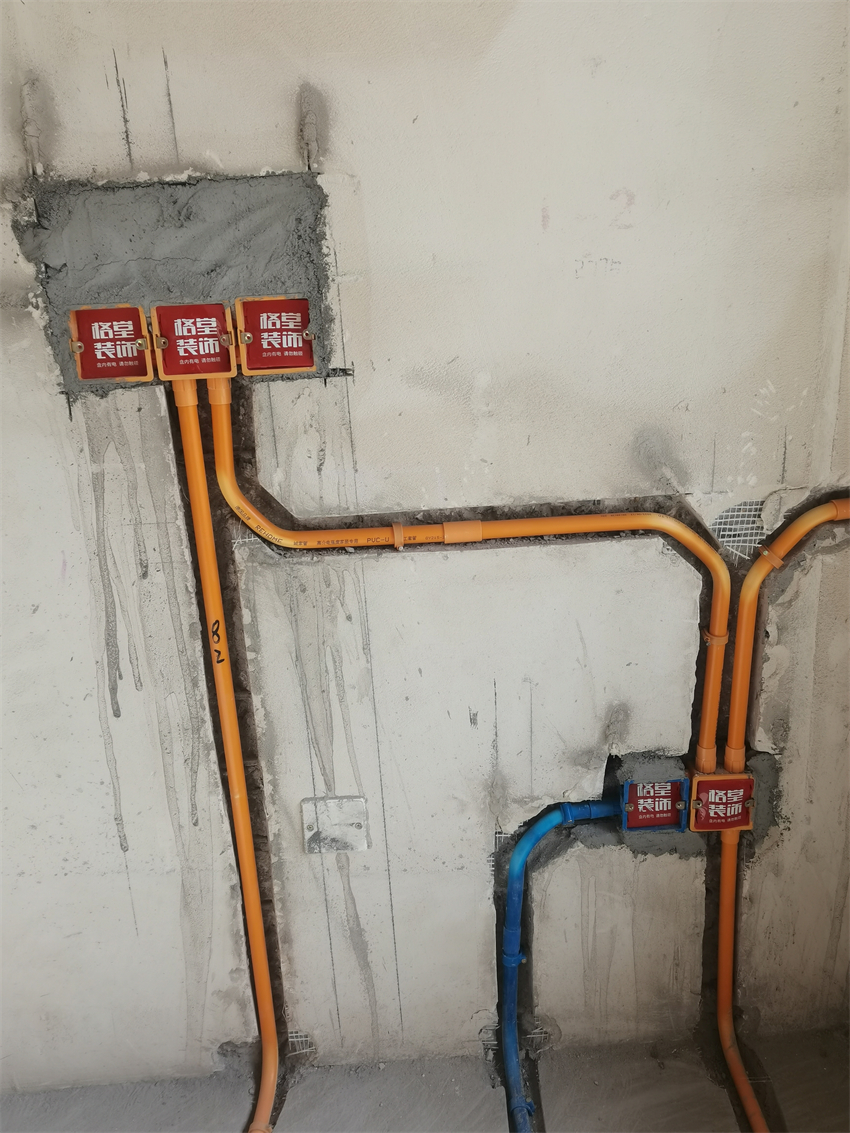

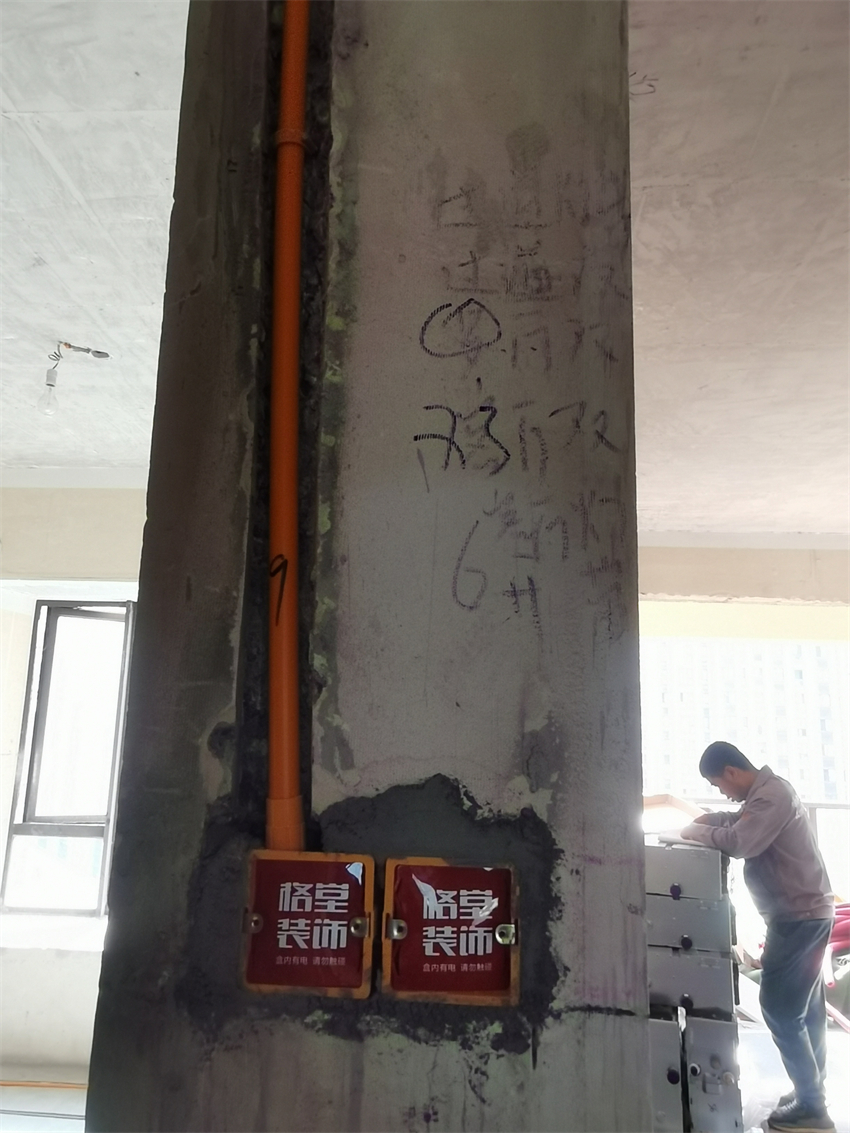

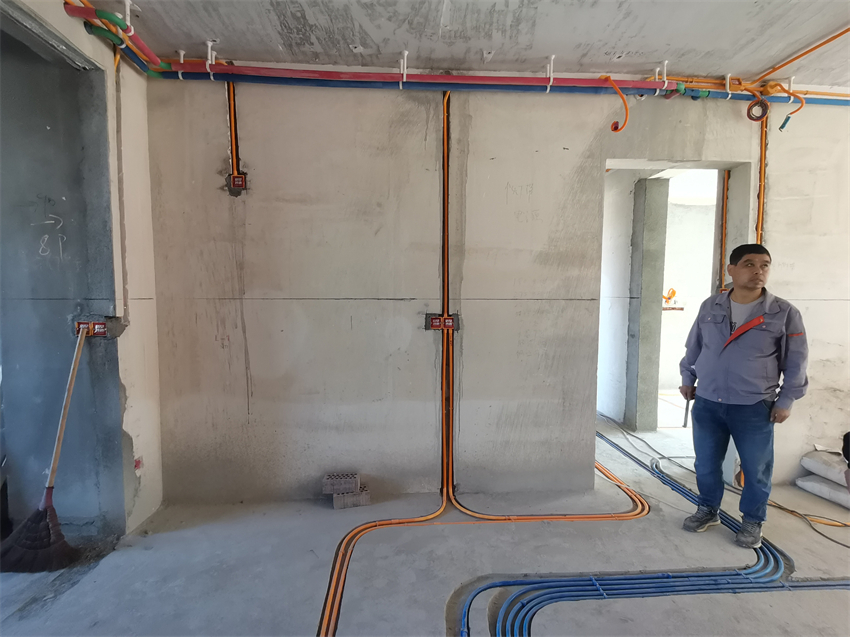

7.强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

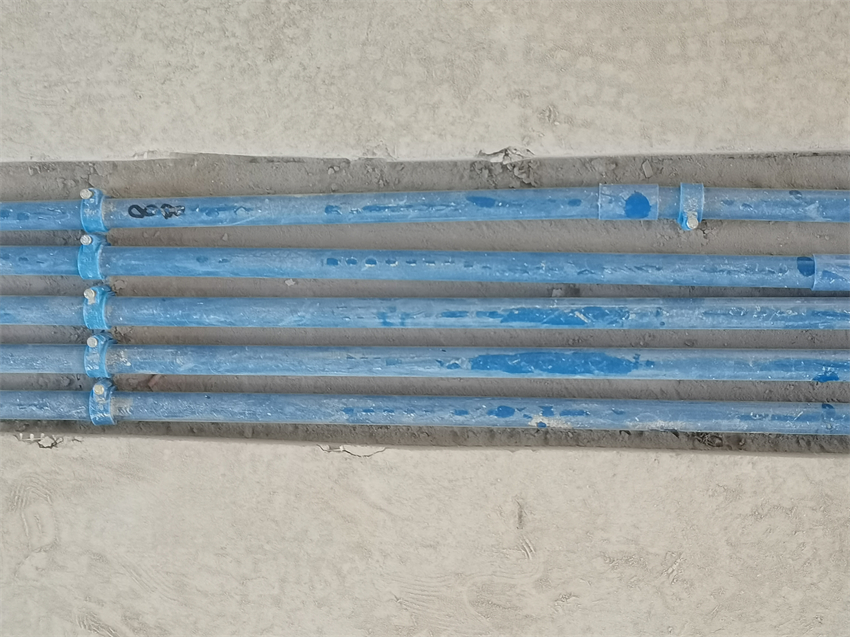

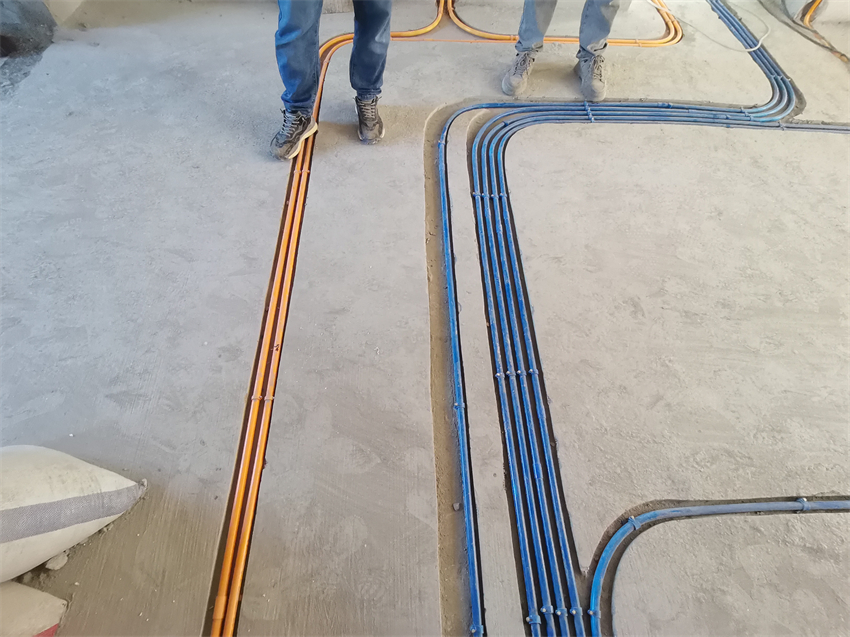

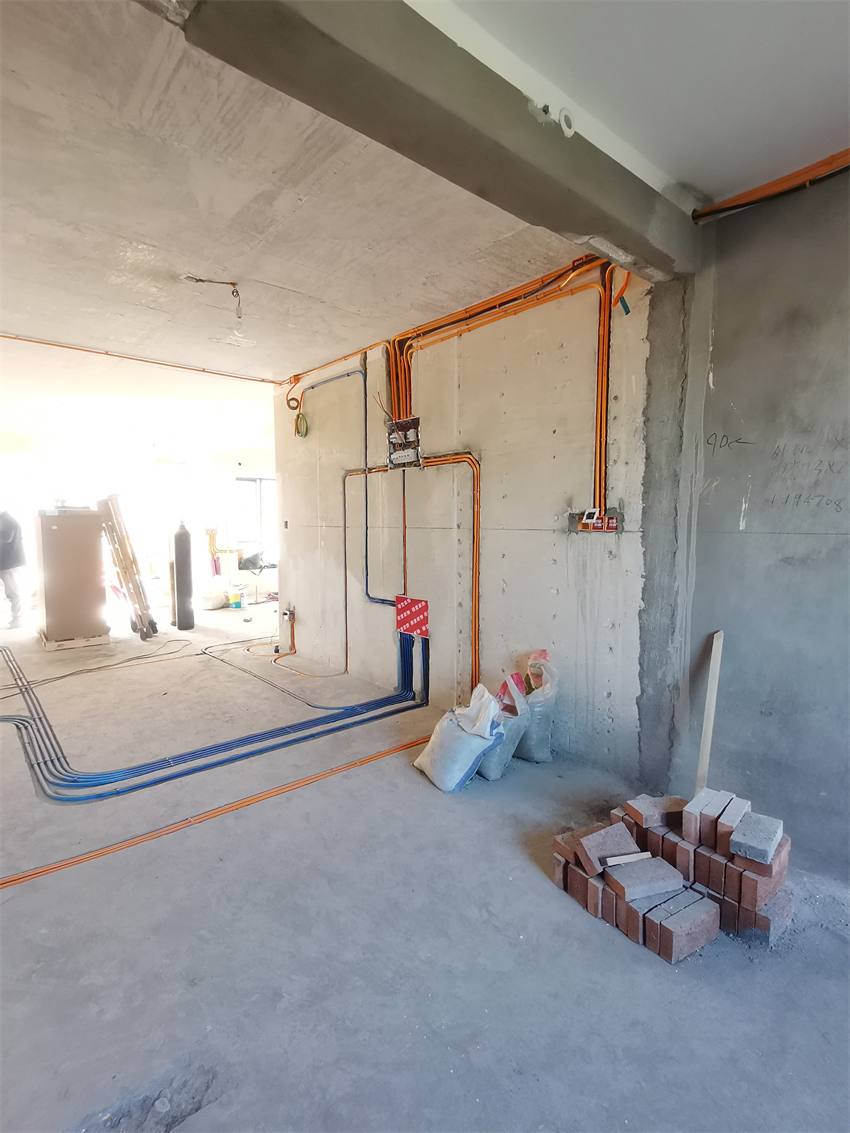

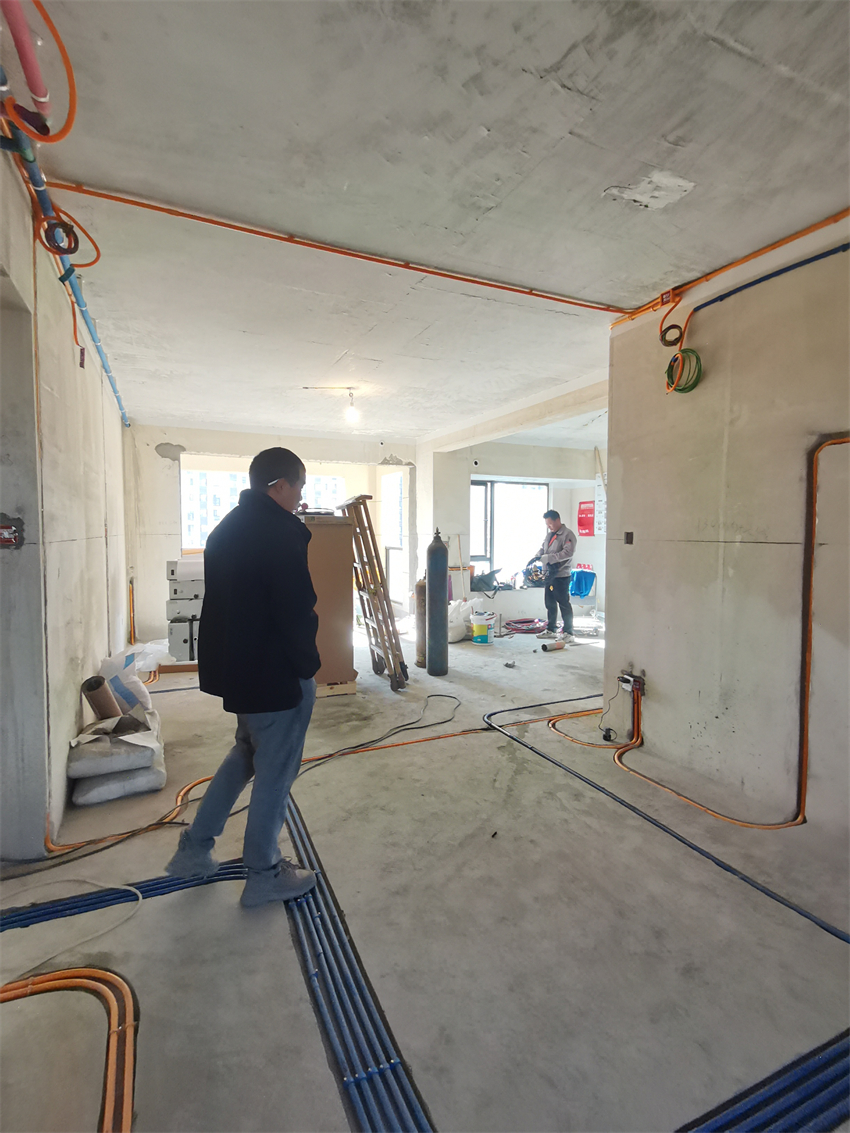

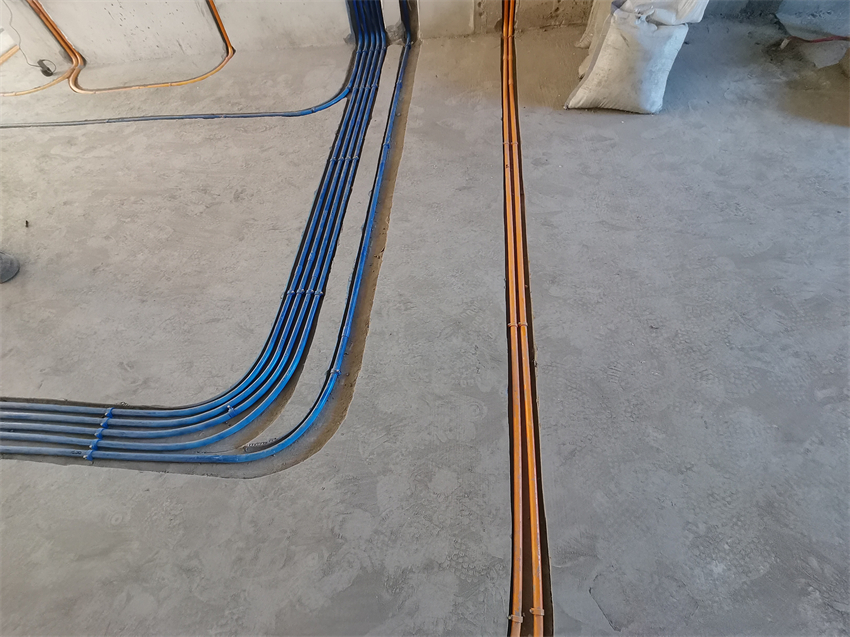

8.地面线管并排2根以上管卡顺钉，间隙均匀。

9.墙角禁止走管，距墙30公分以上。

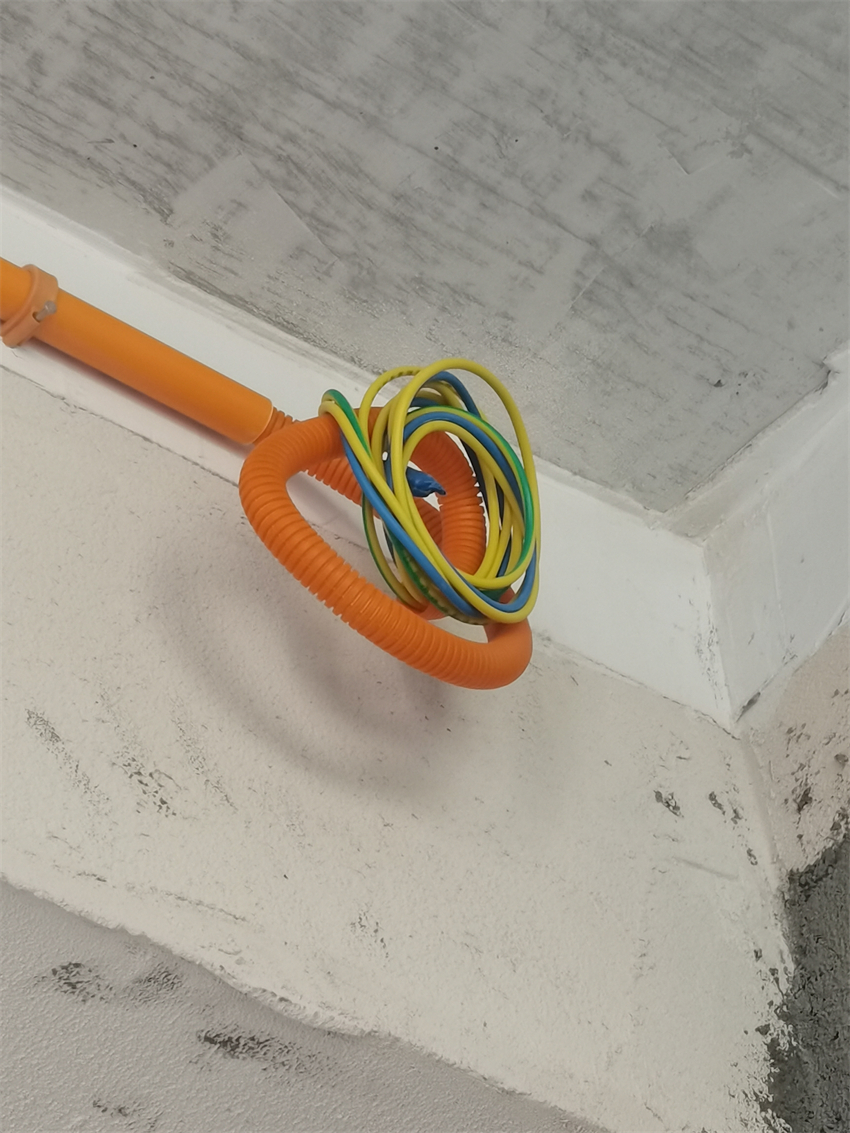

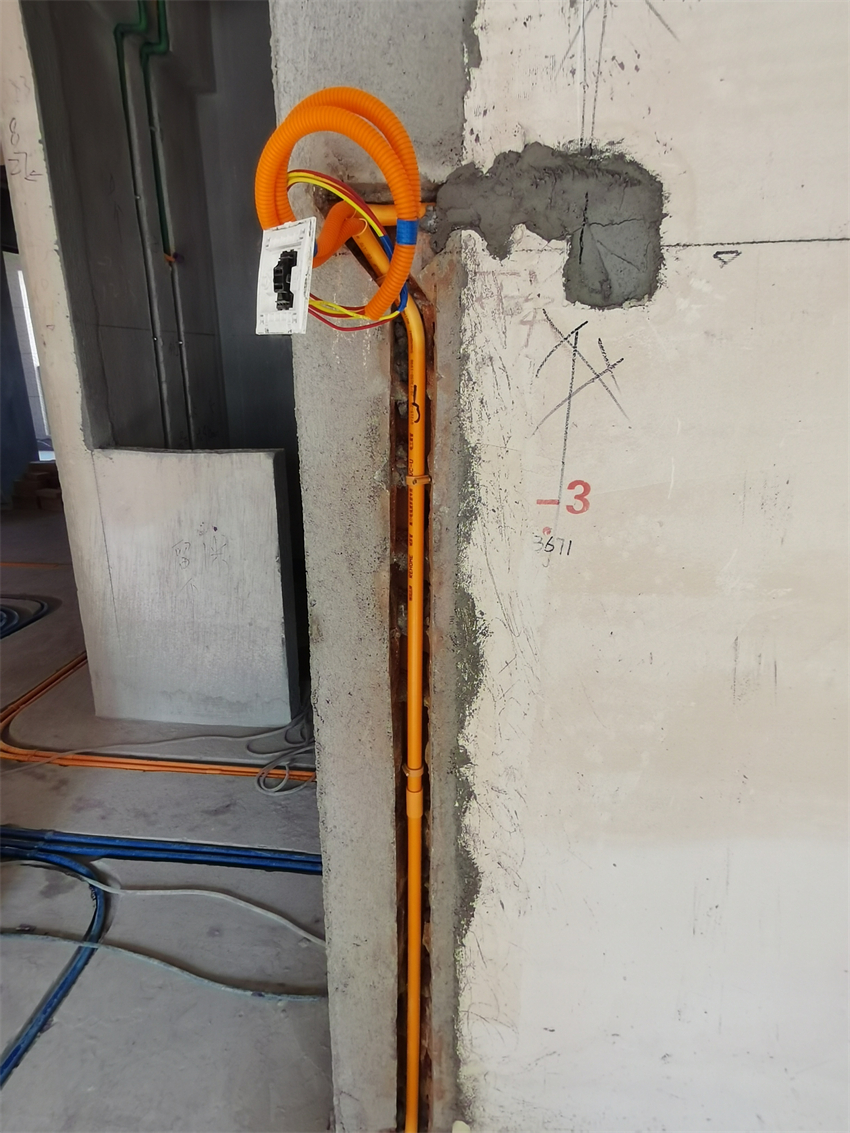

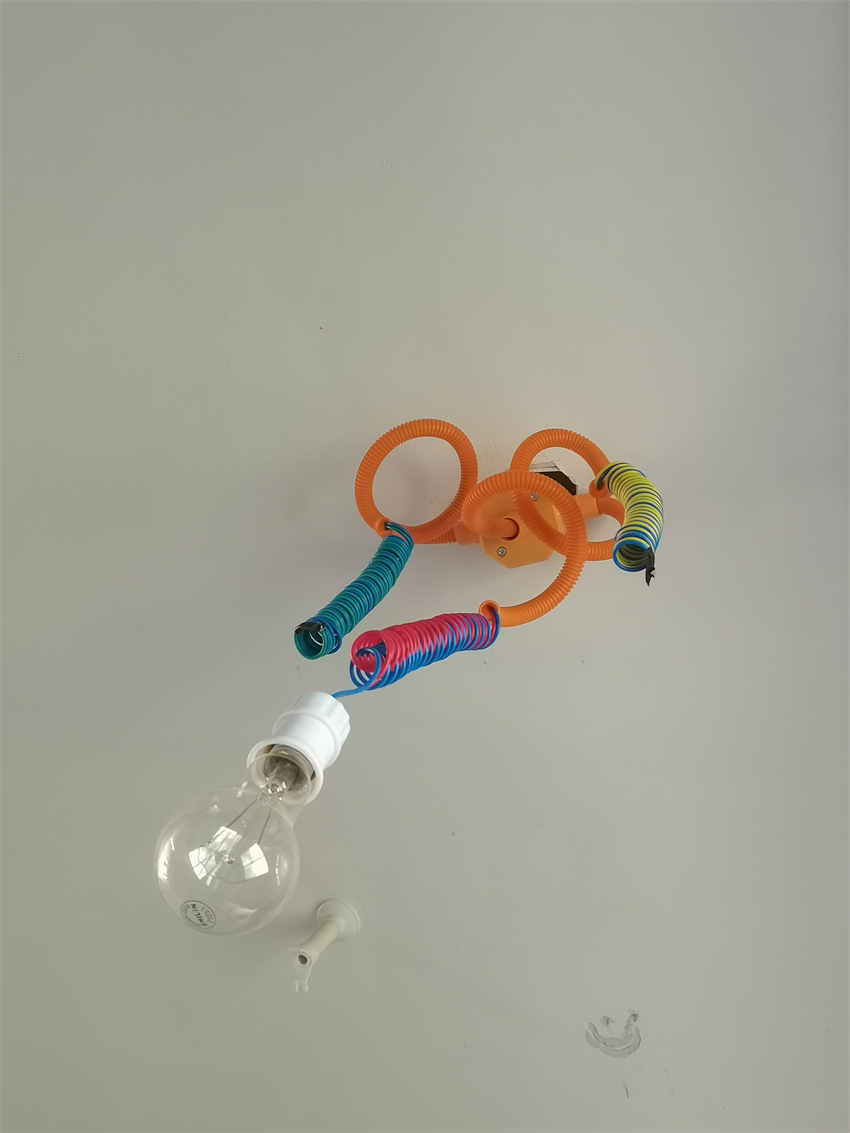

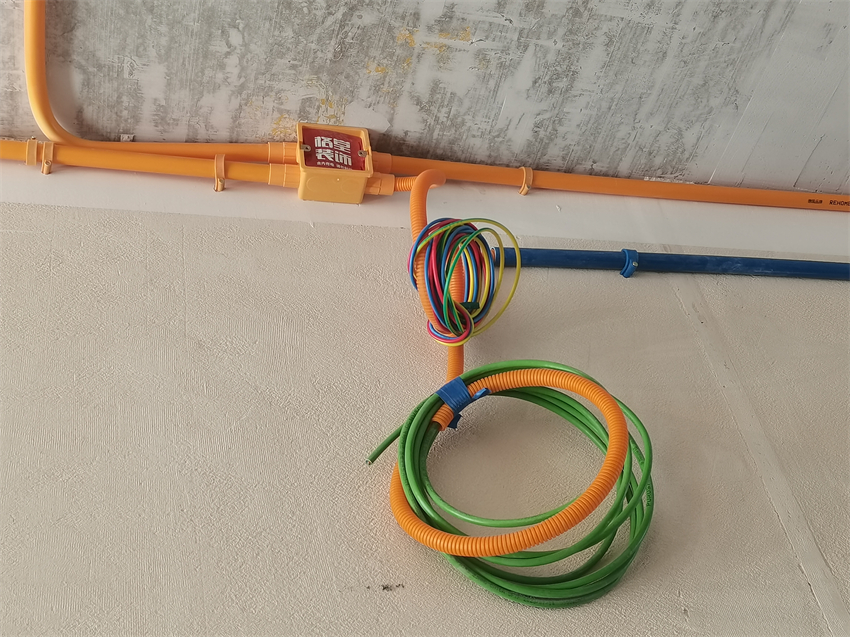

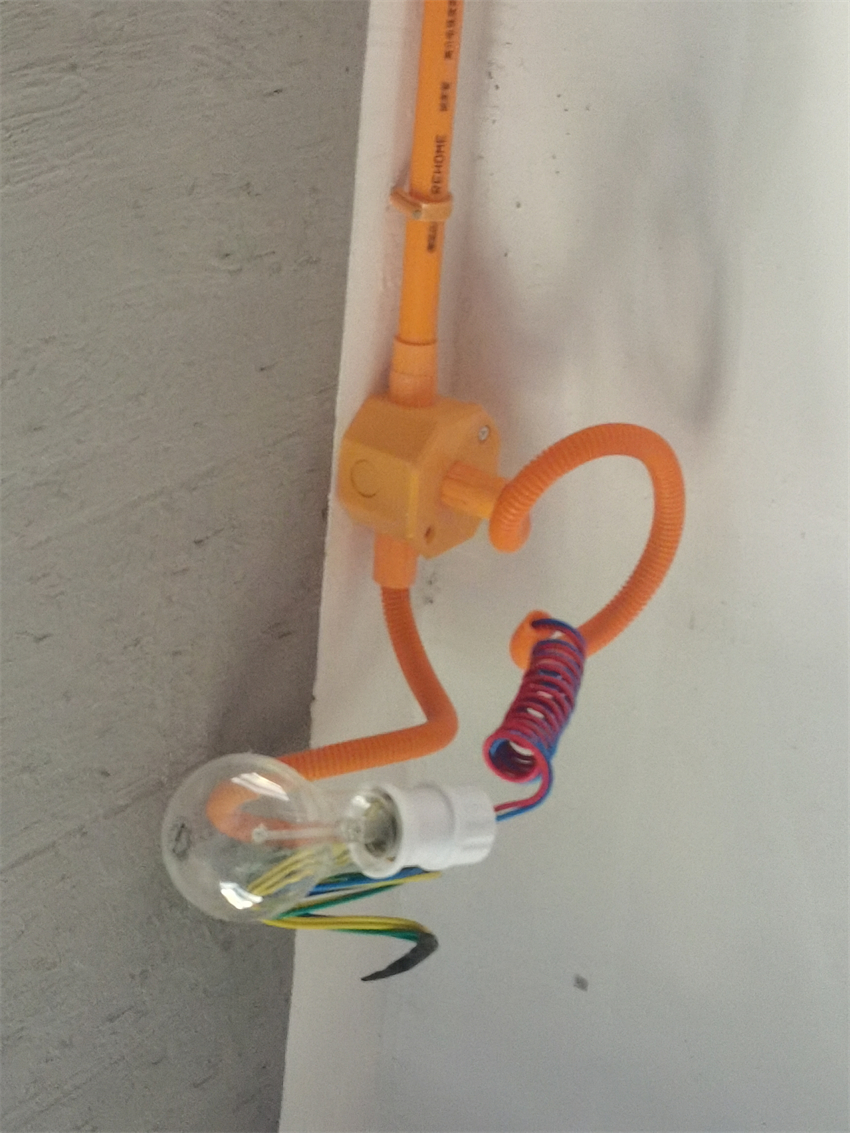

10.筒灯电线用波纹管保护。

11.灯头线套黄腊管保护。

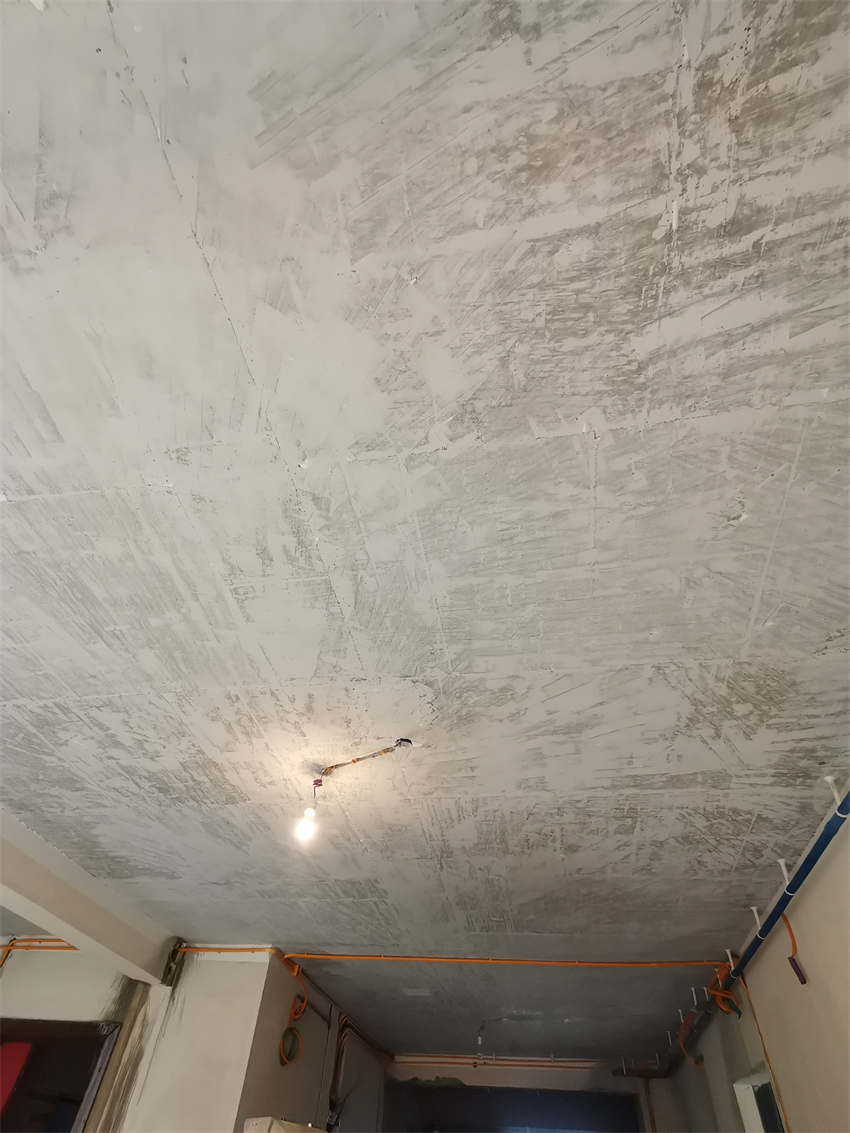

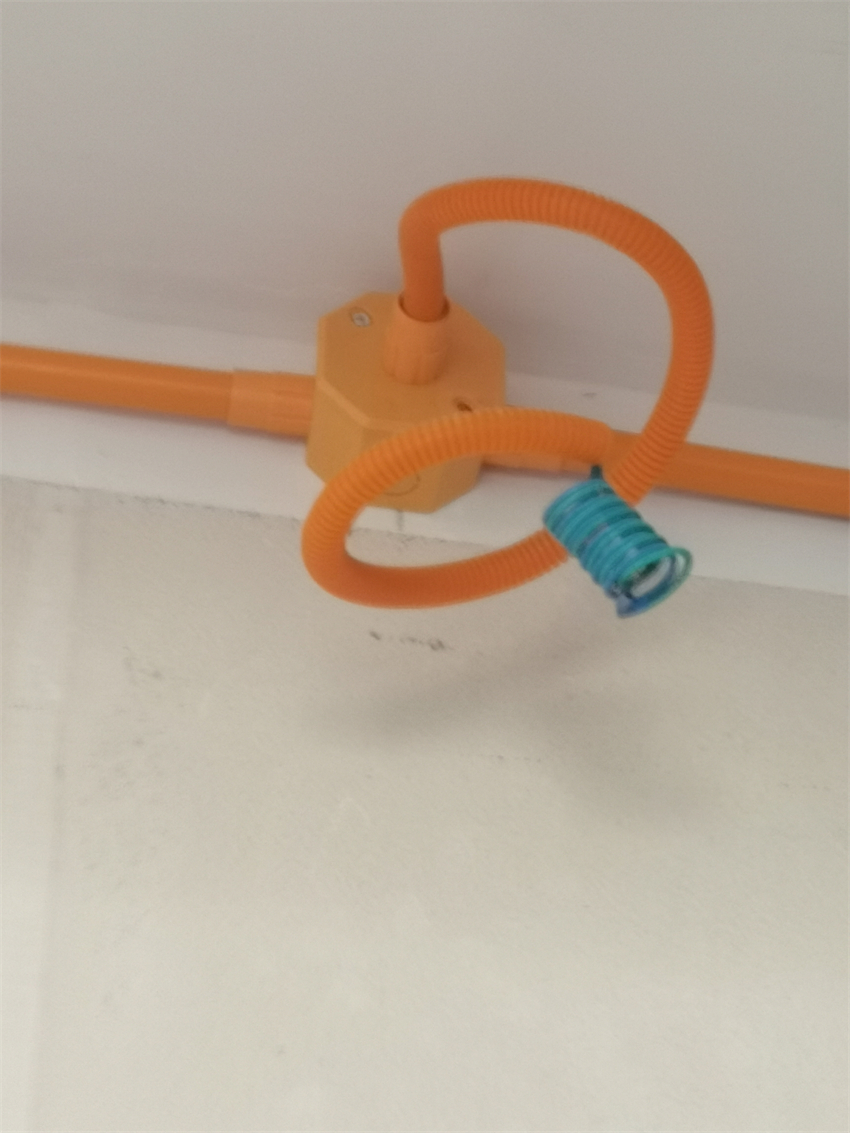

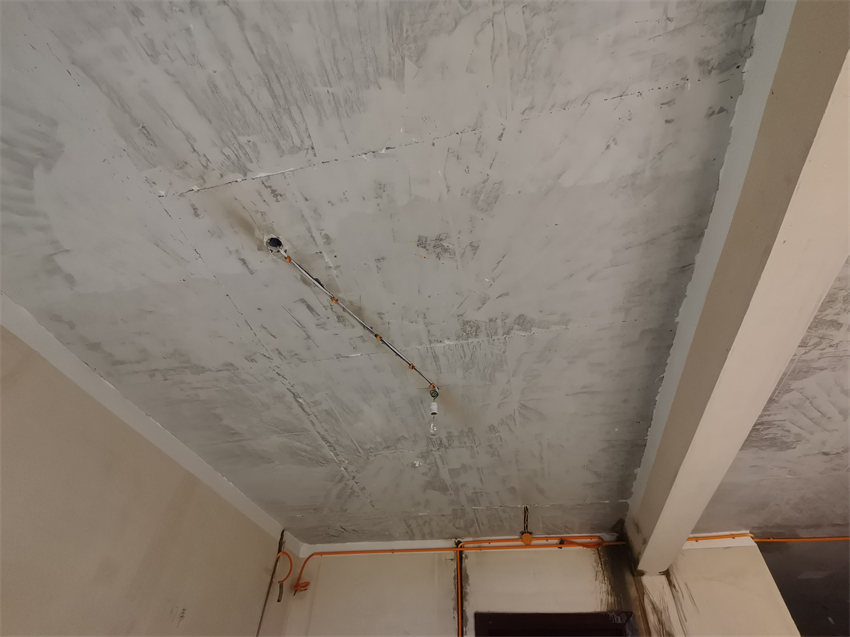

12.顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

水管工艺：

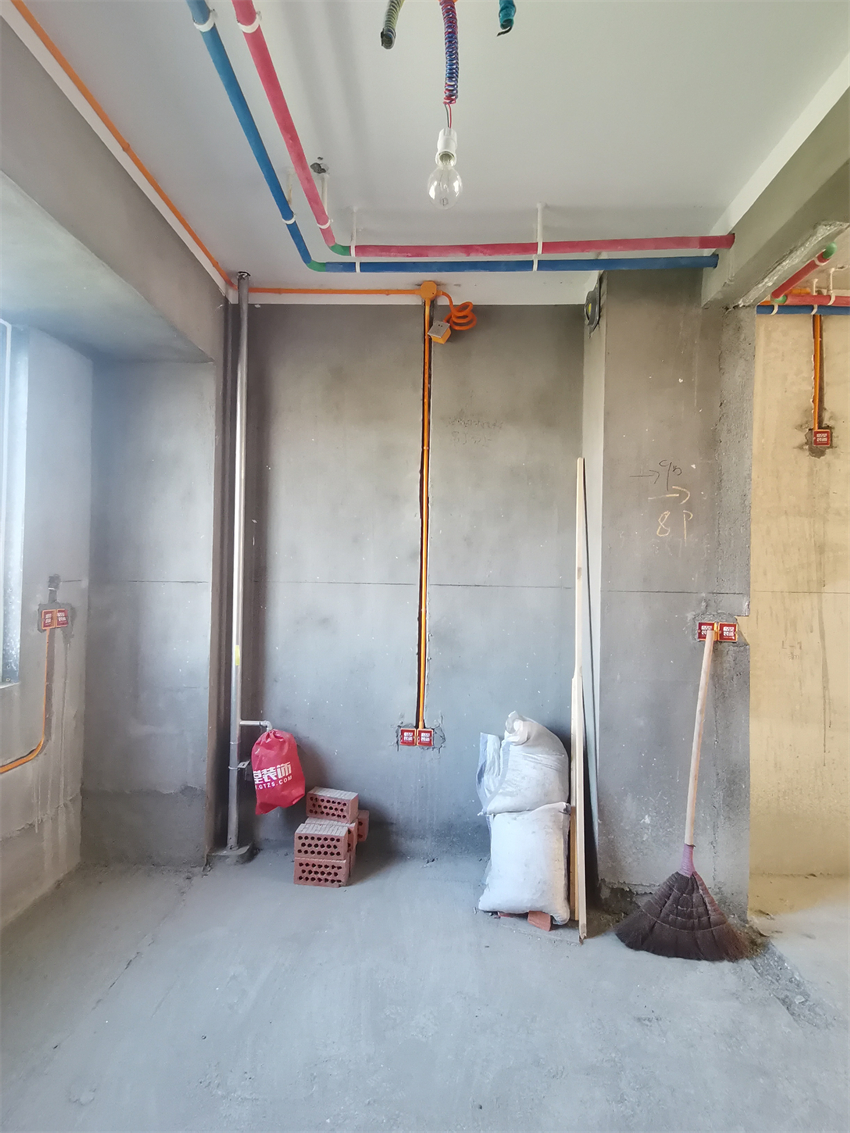

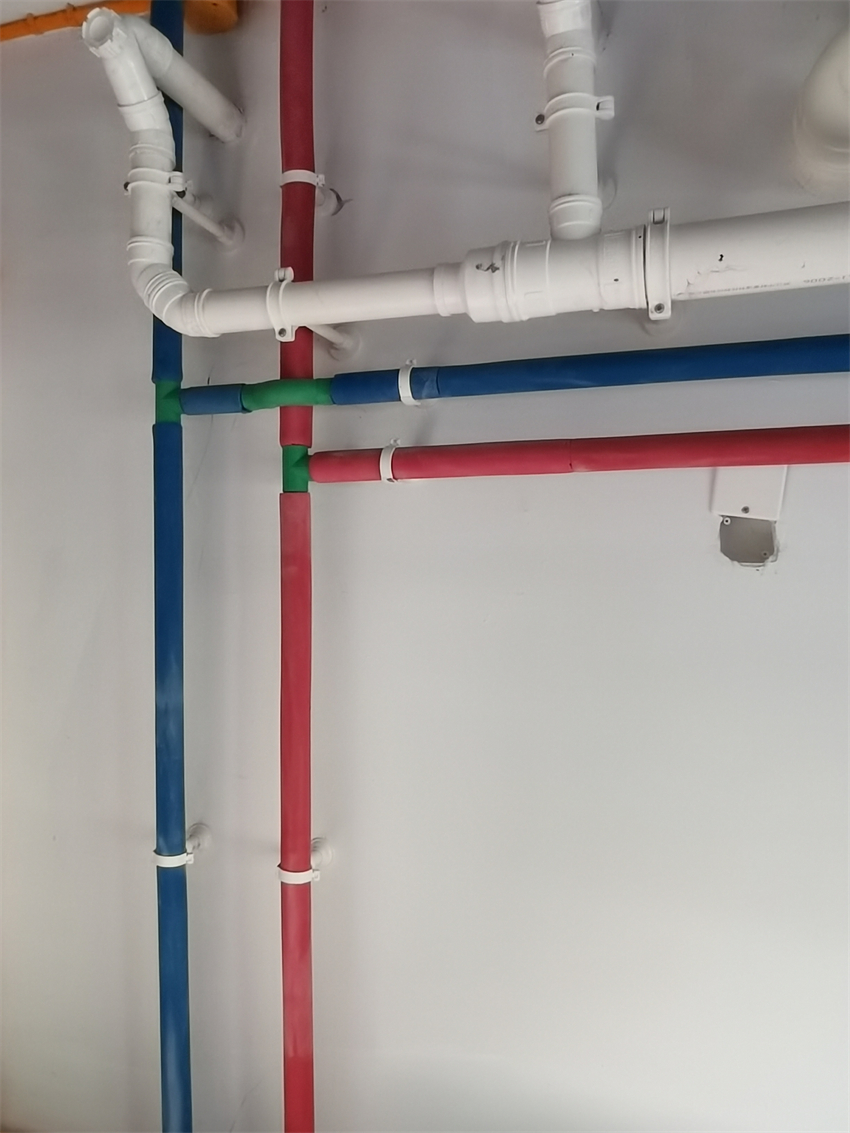

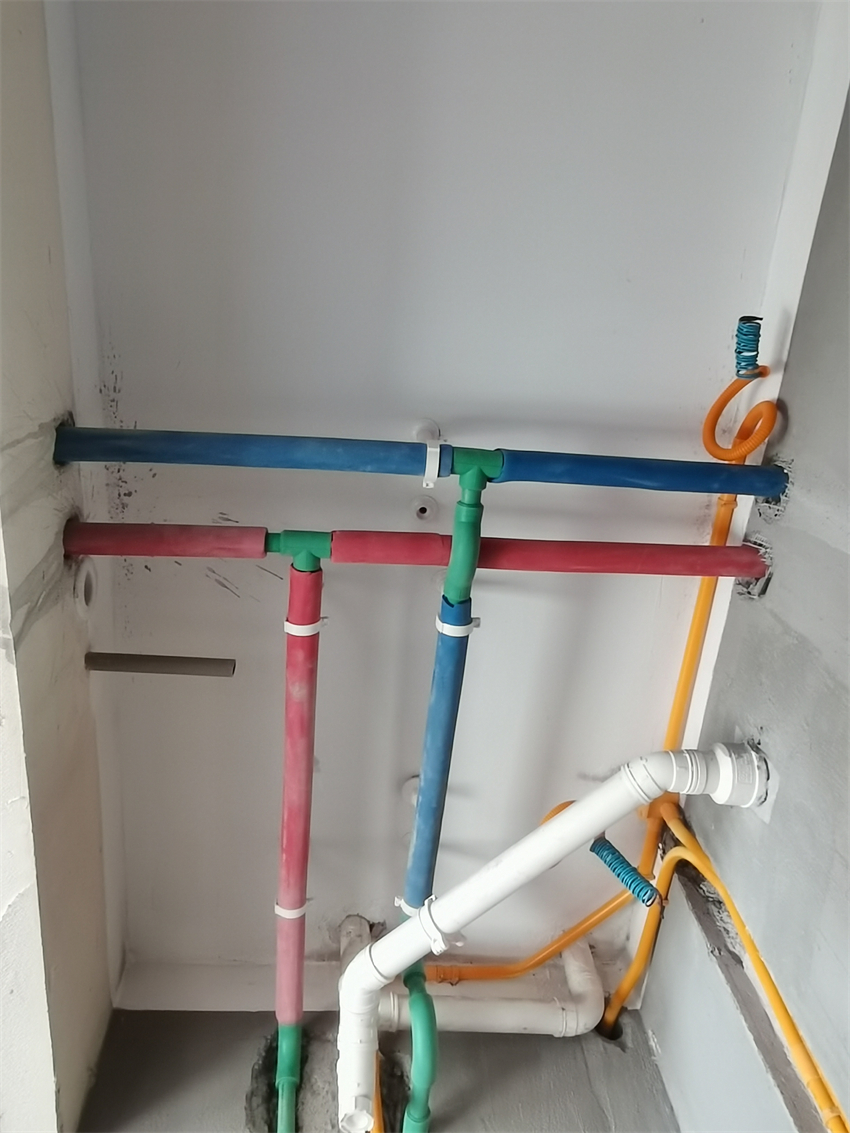

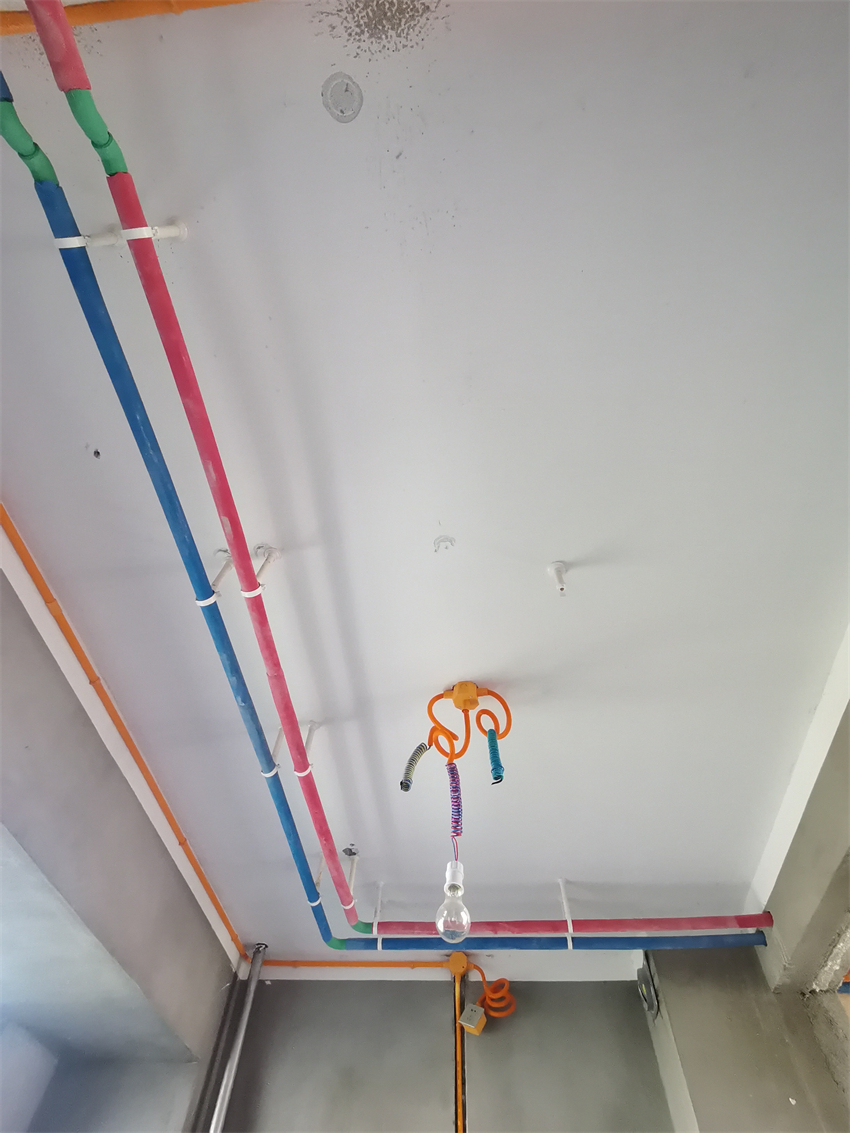

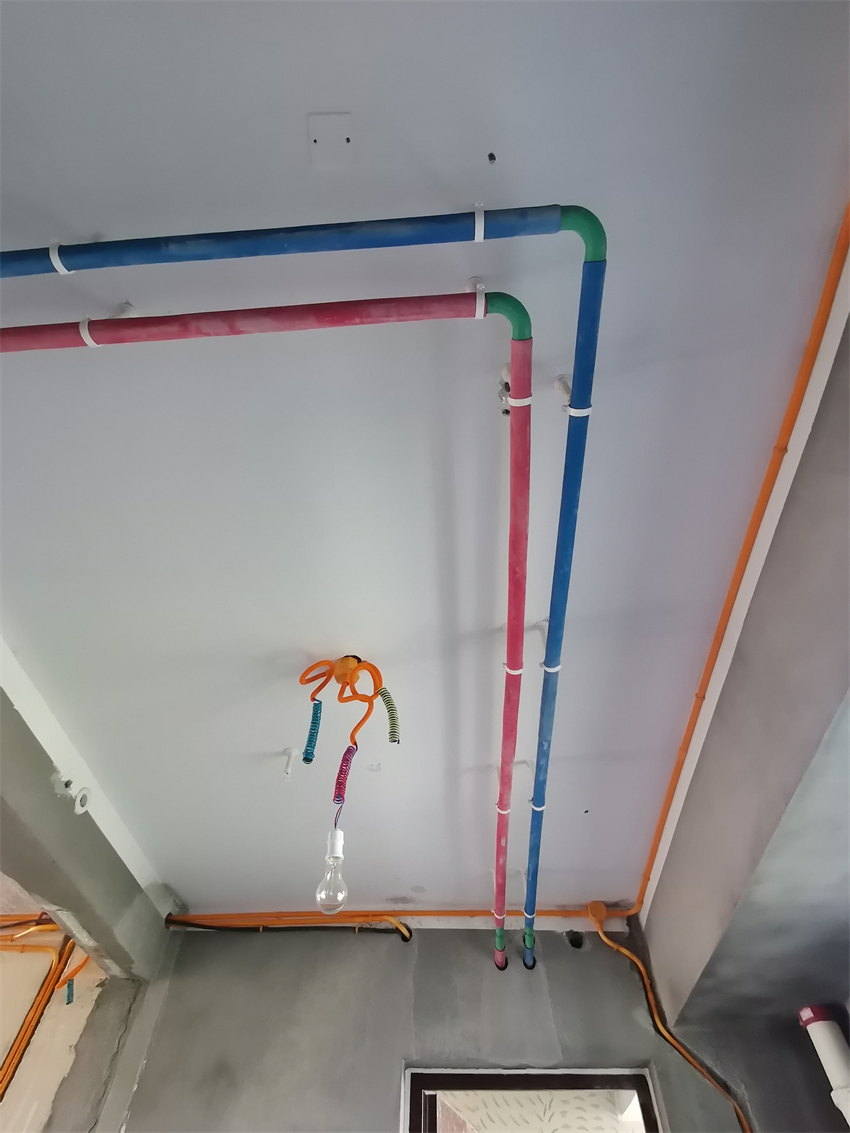

1.水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

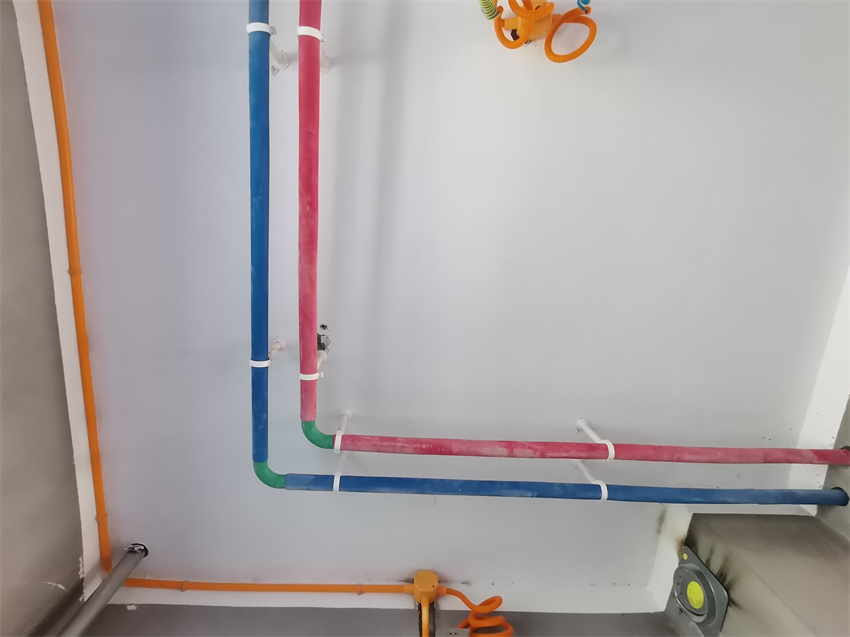

2.水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

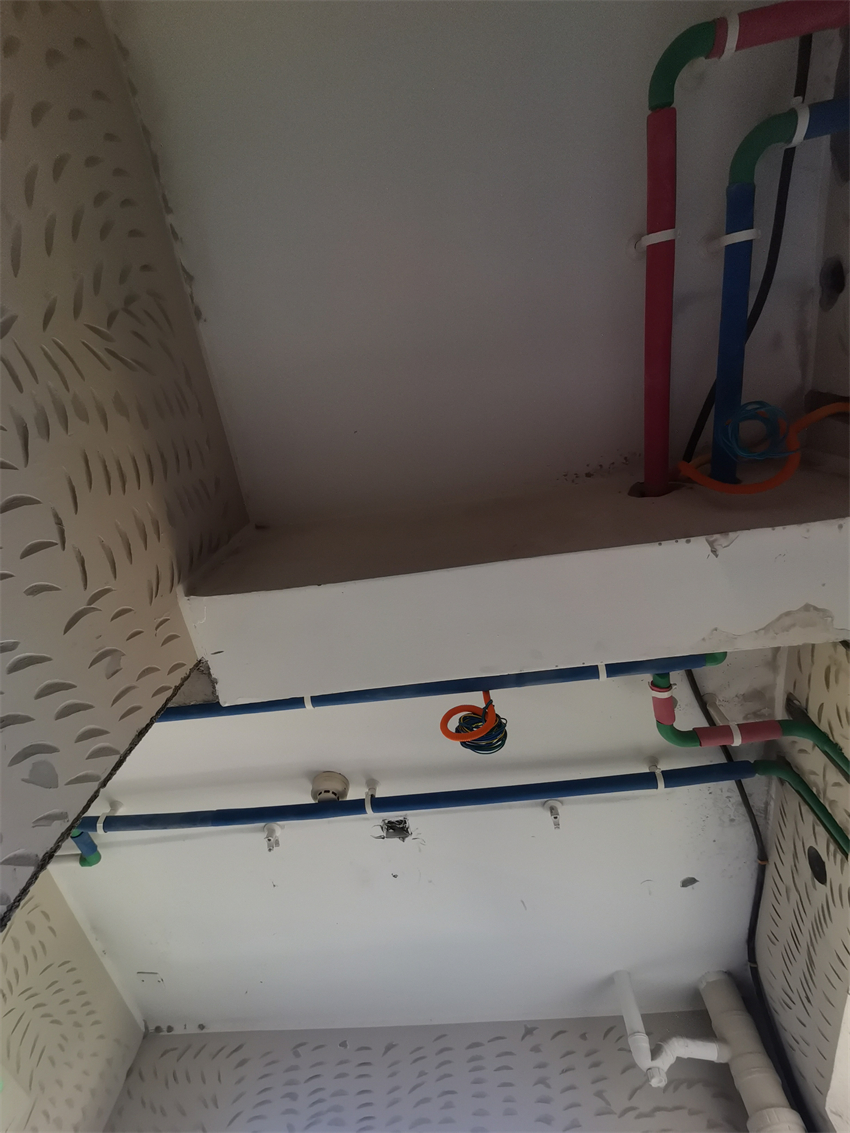

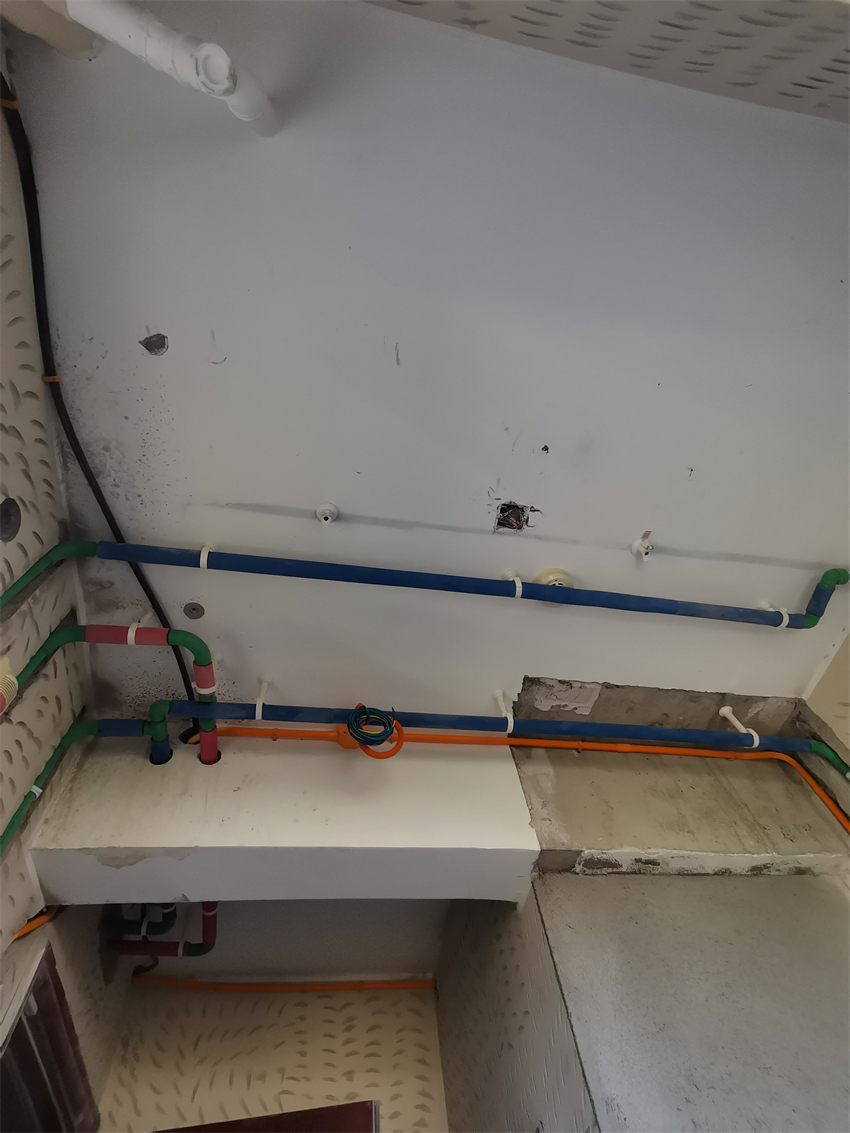

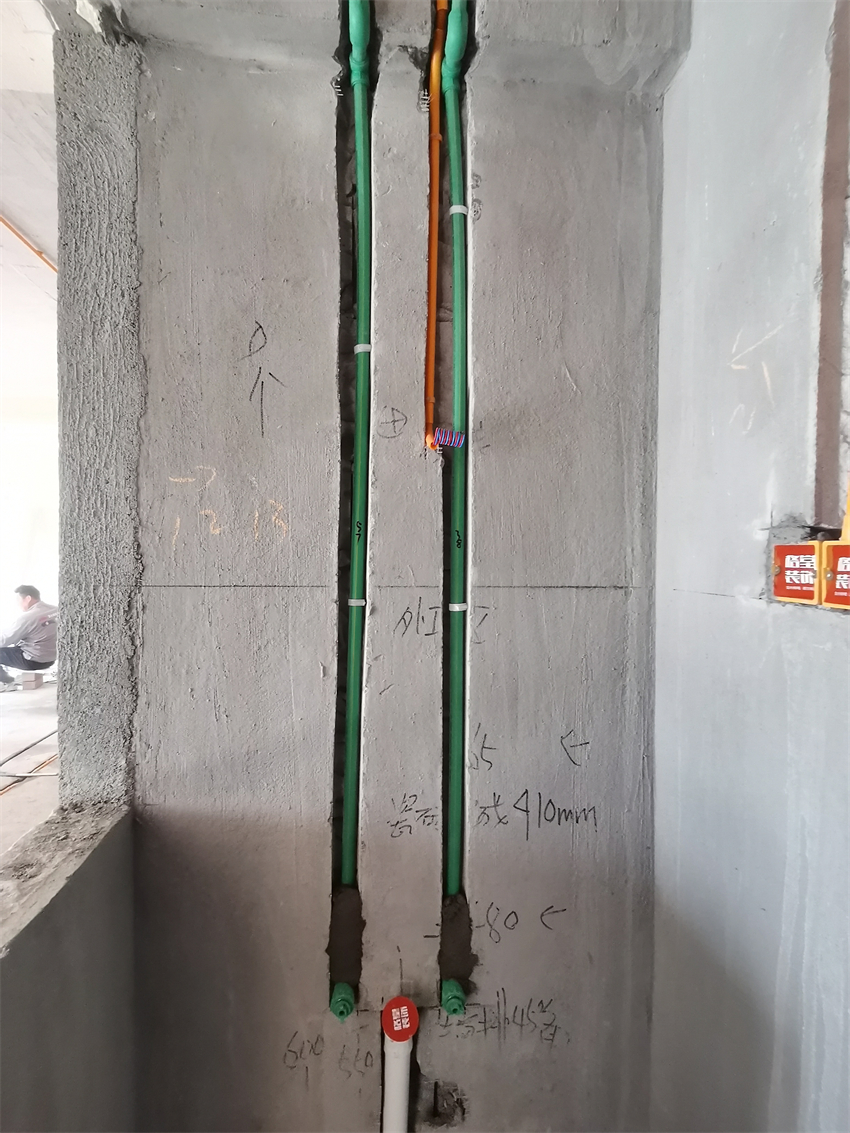

3.厨房、卫生间水管走顶，采用下垂式安装。

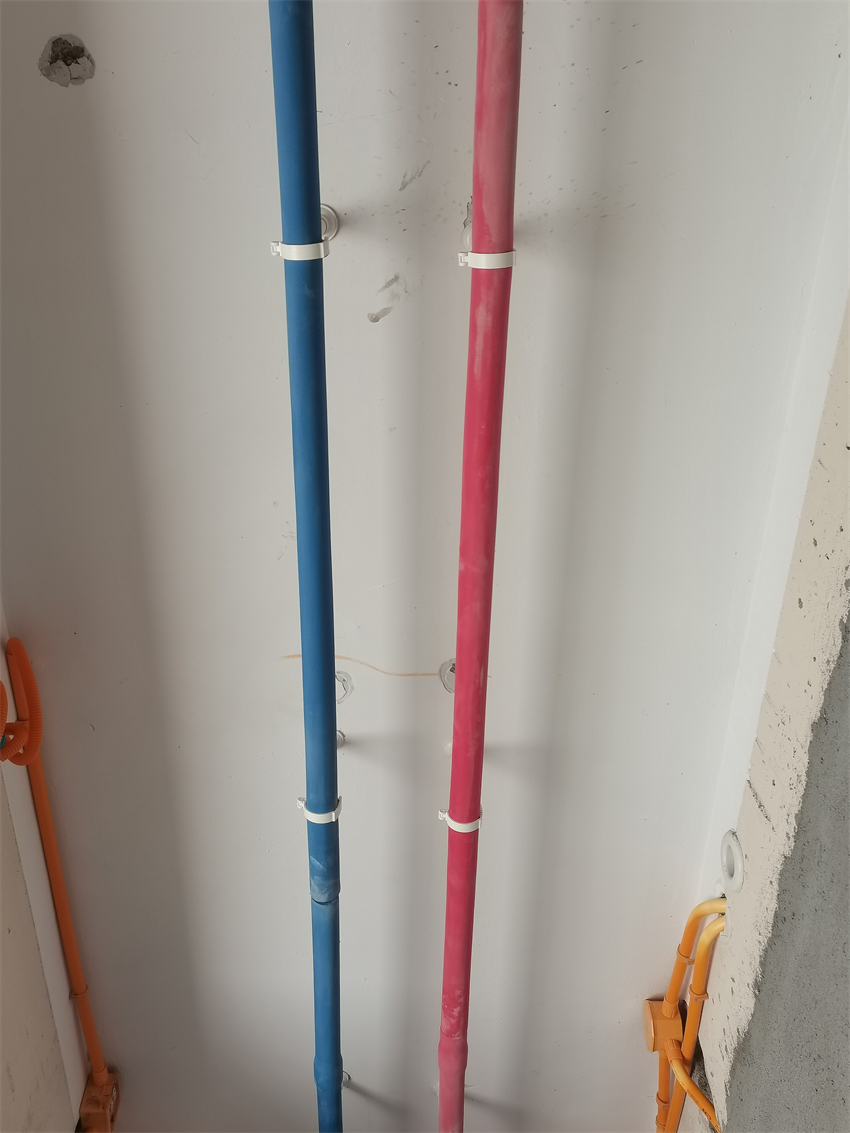

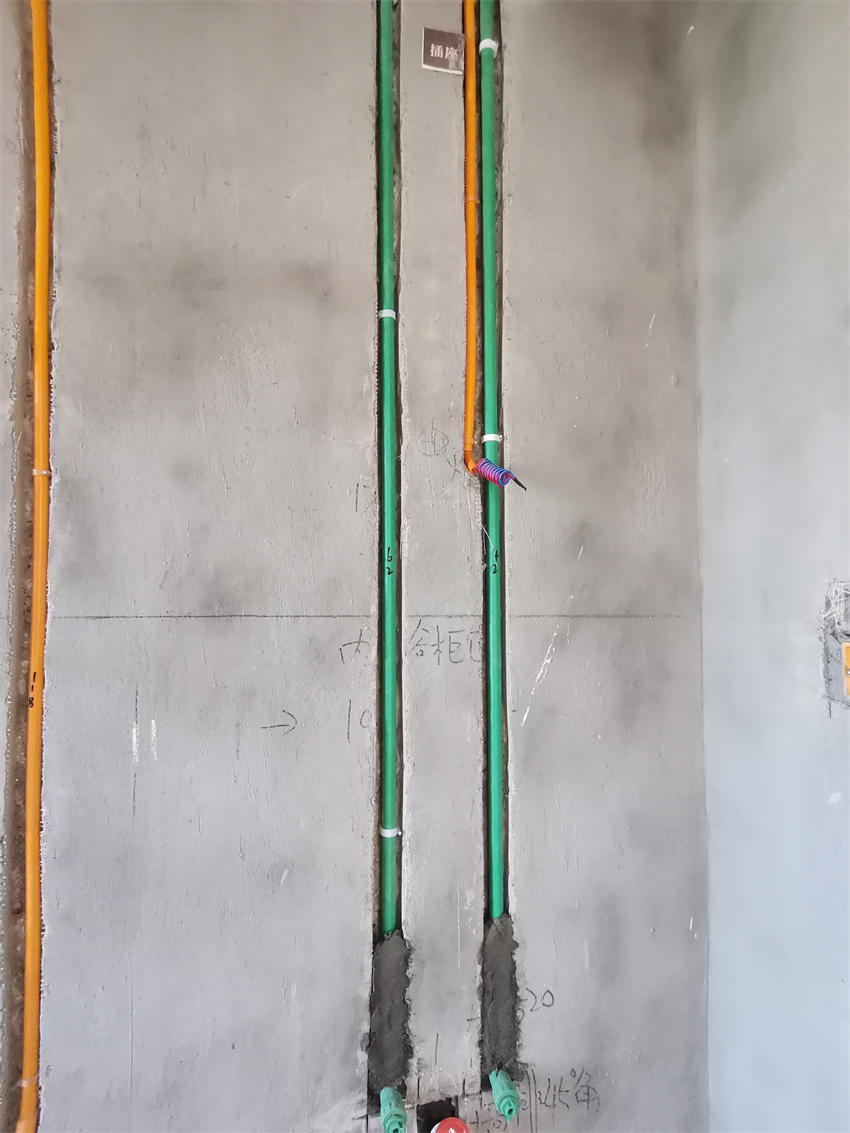

4.冷热水管布置专业规范，左热右冷、上热下冷。

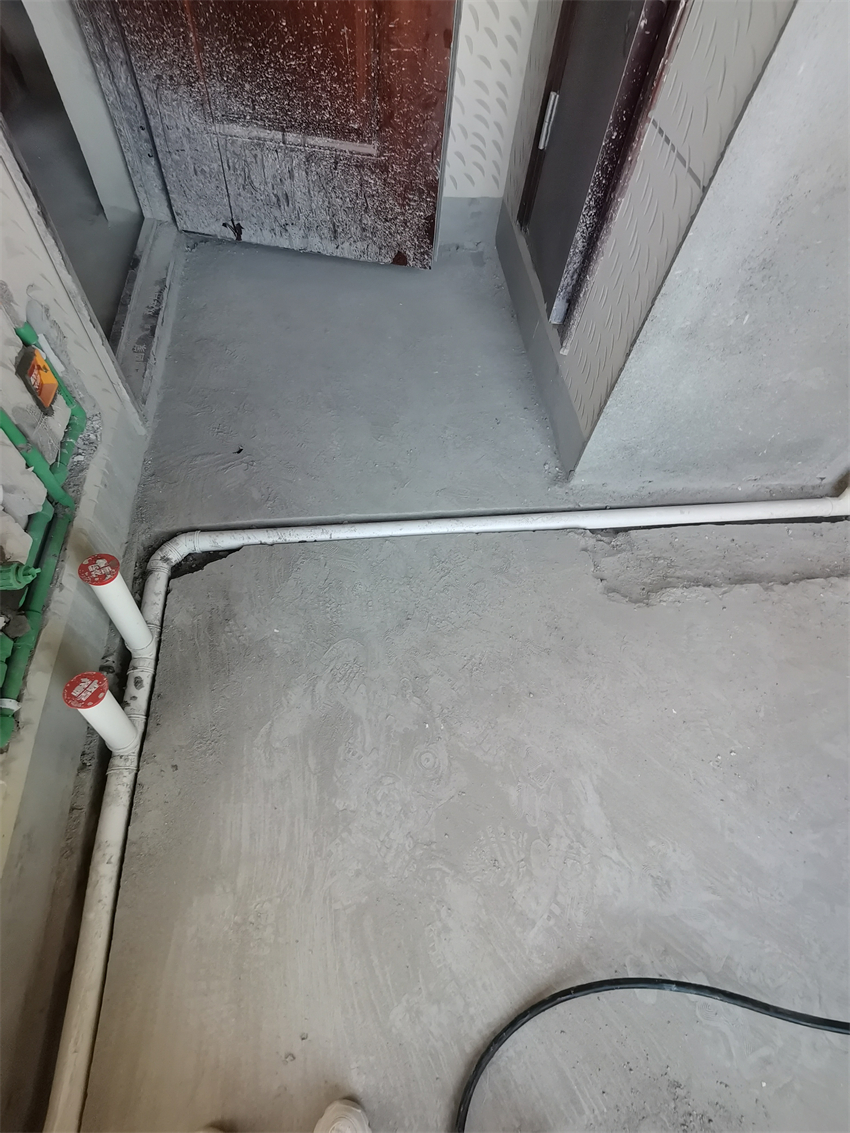

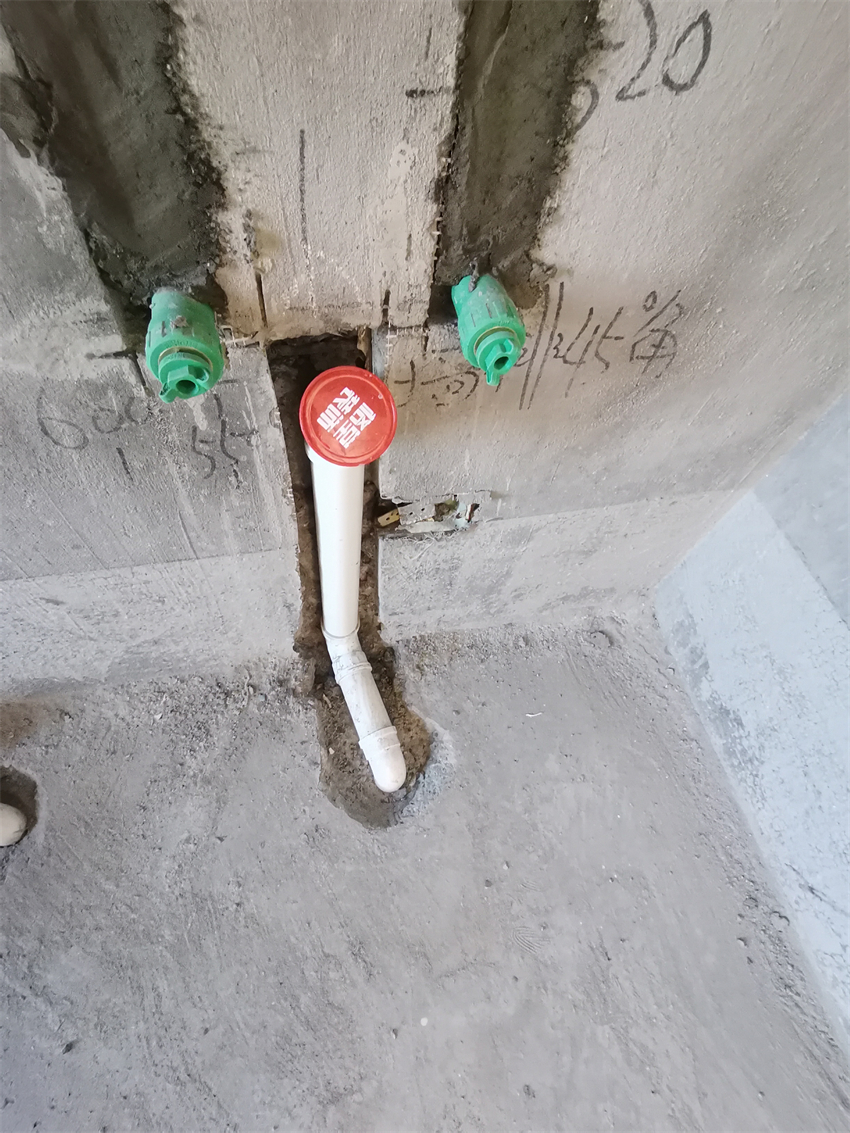

5.下水管用格堂专用保护盖保护，防止砂石堵塞管道。

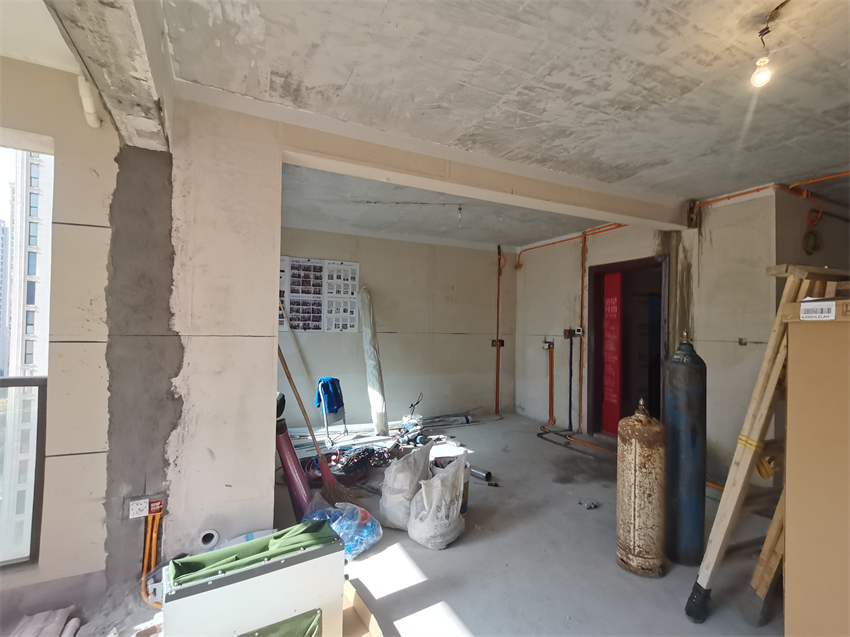

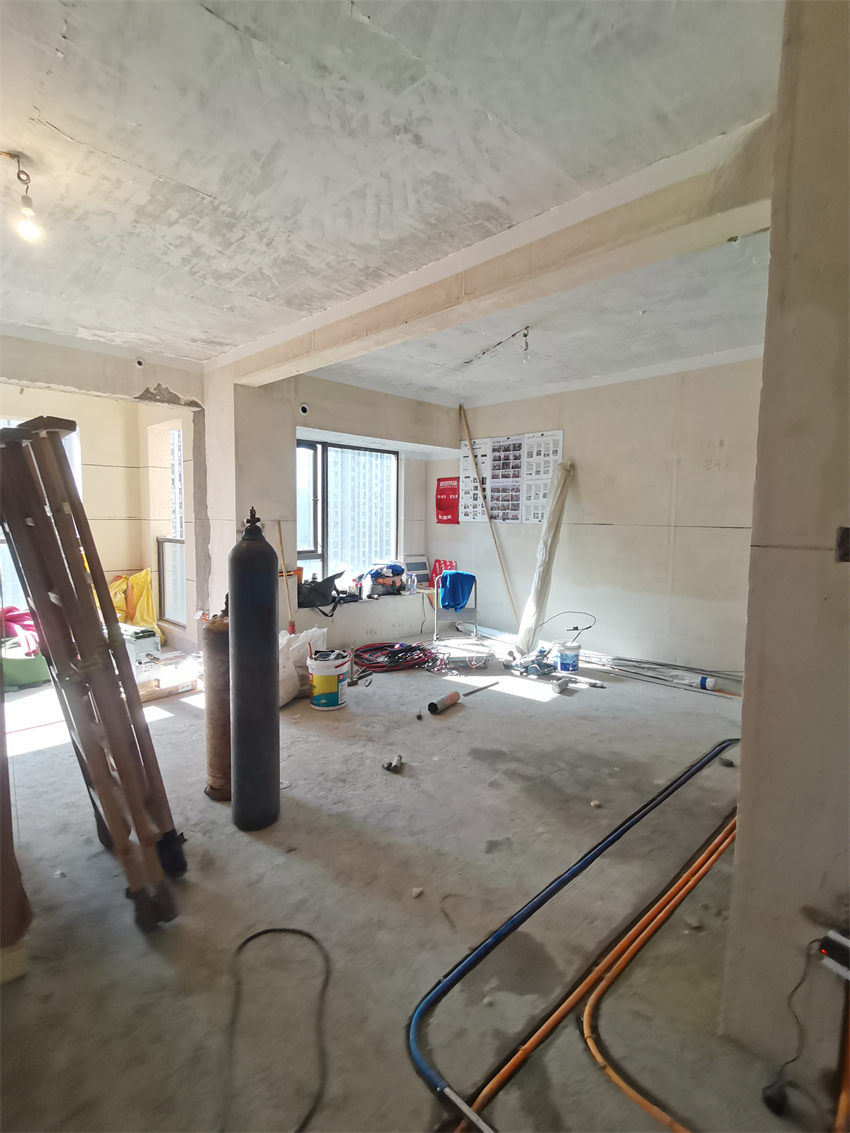

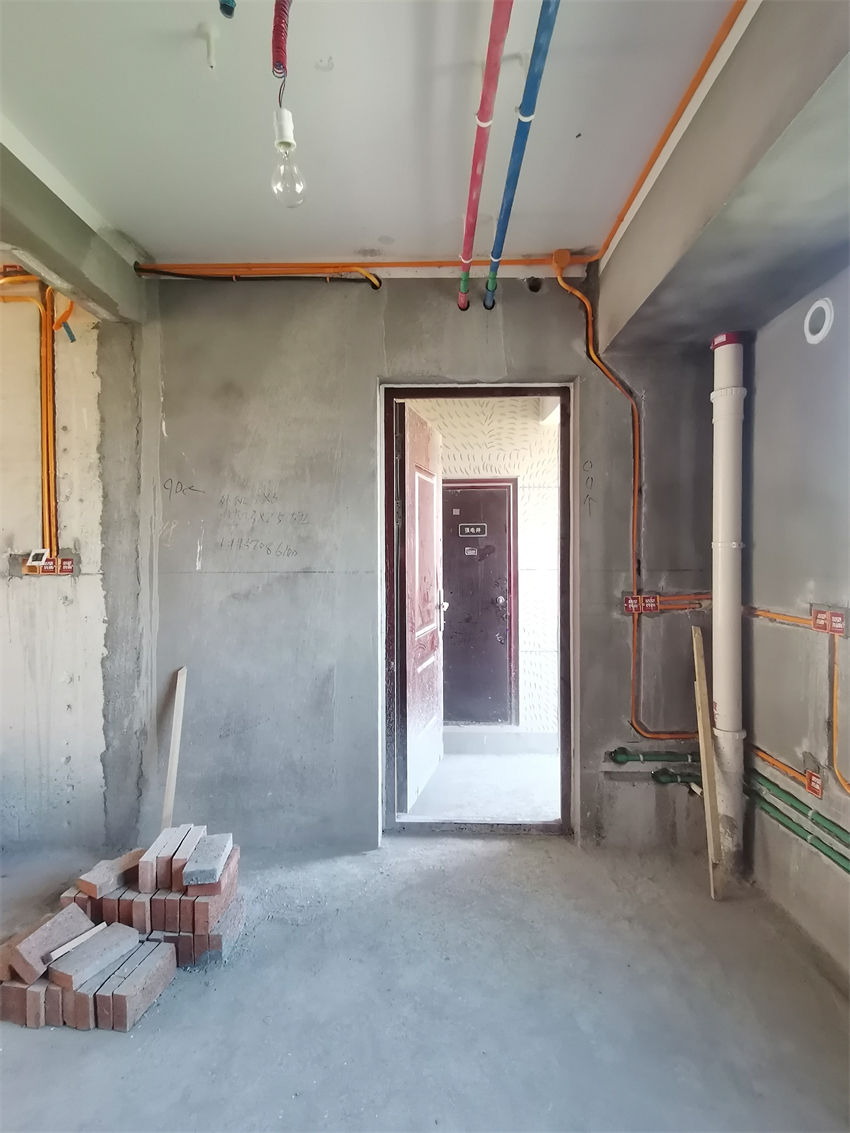

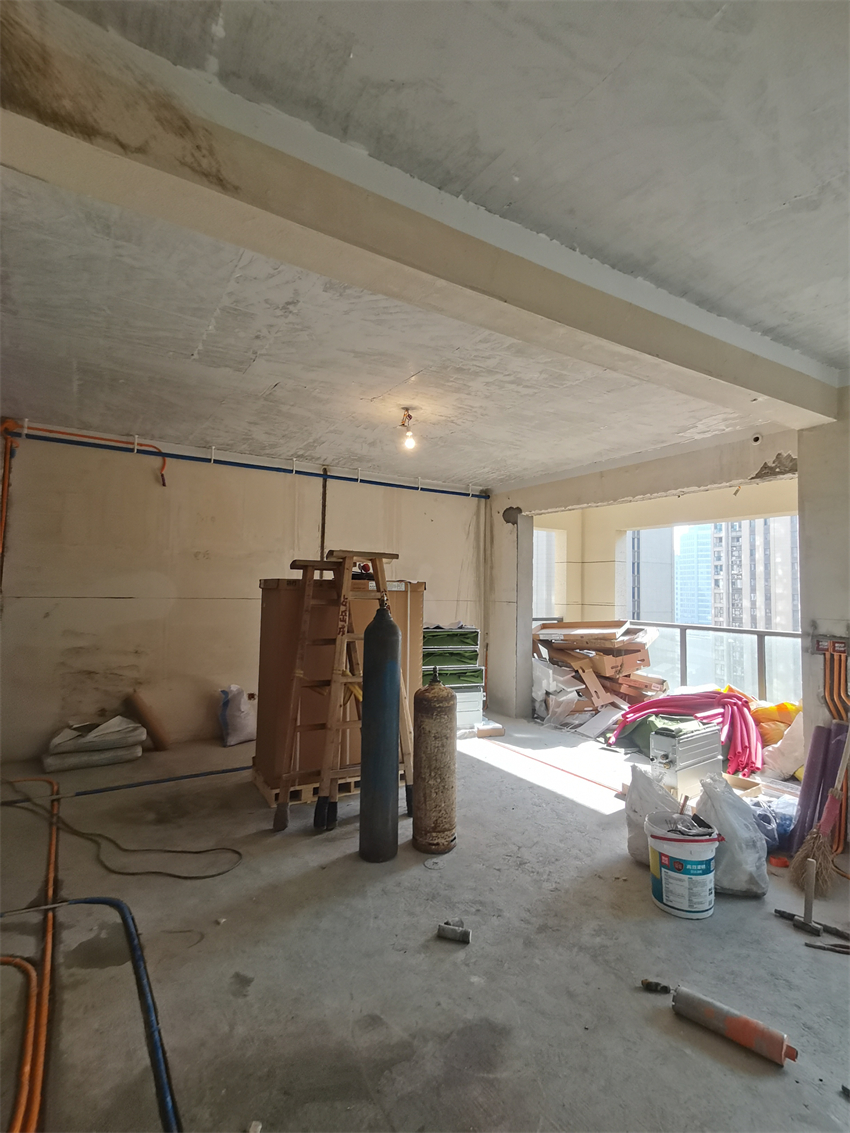

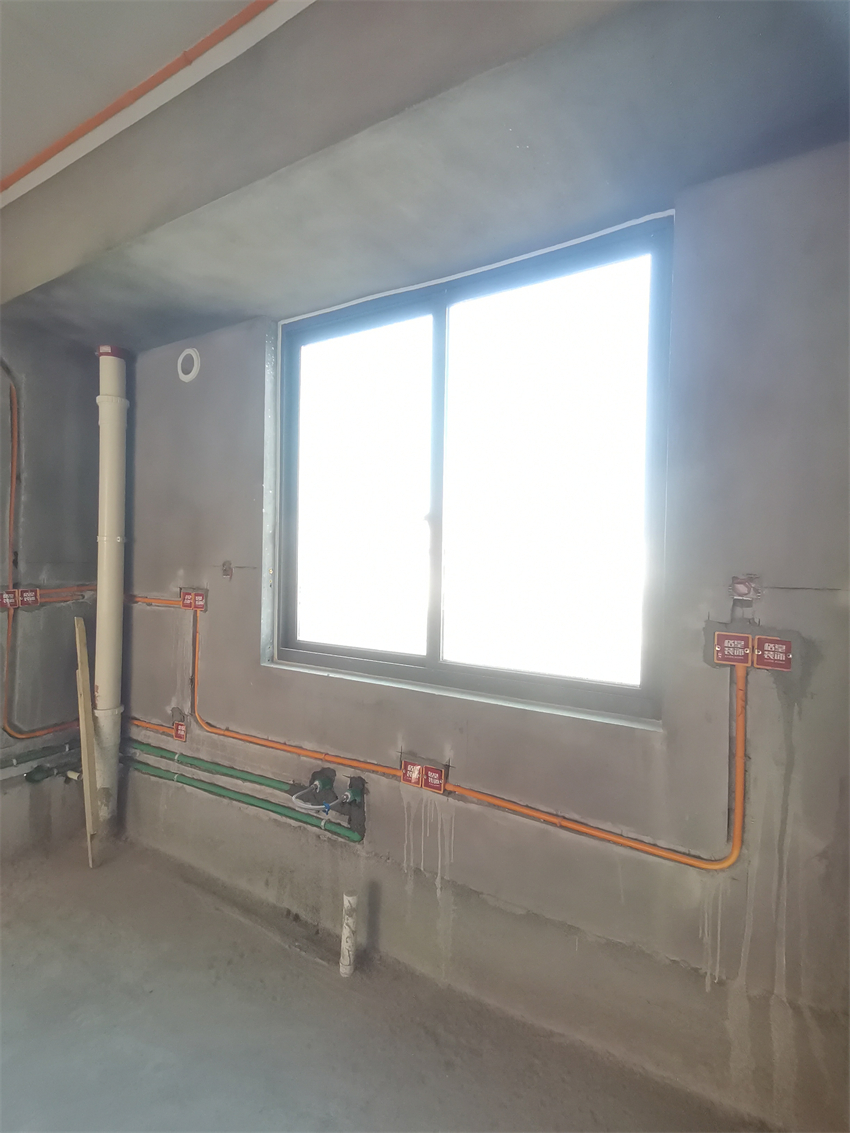

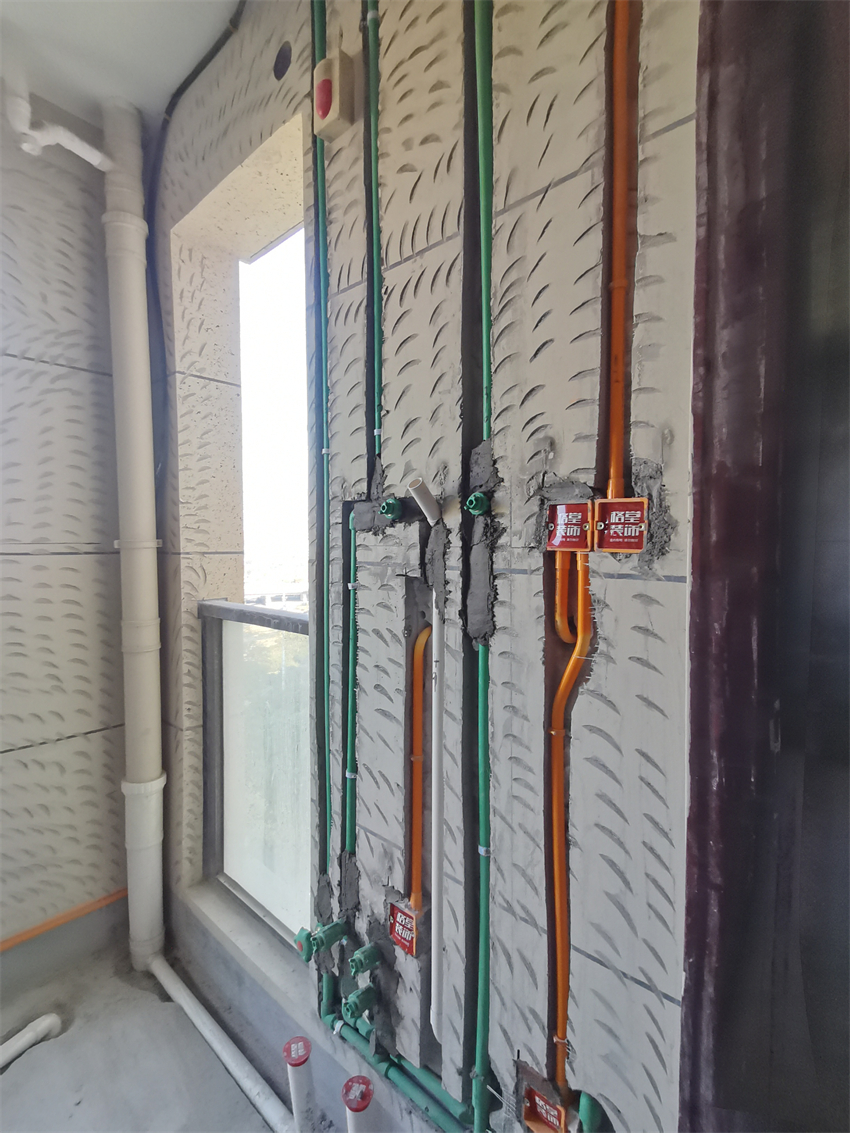

多功能区水电中途










多功能区斜对角图

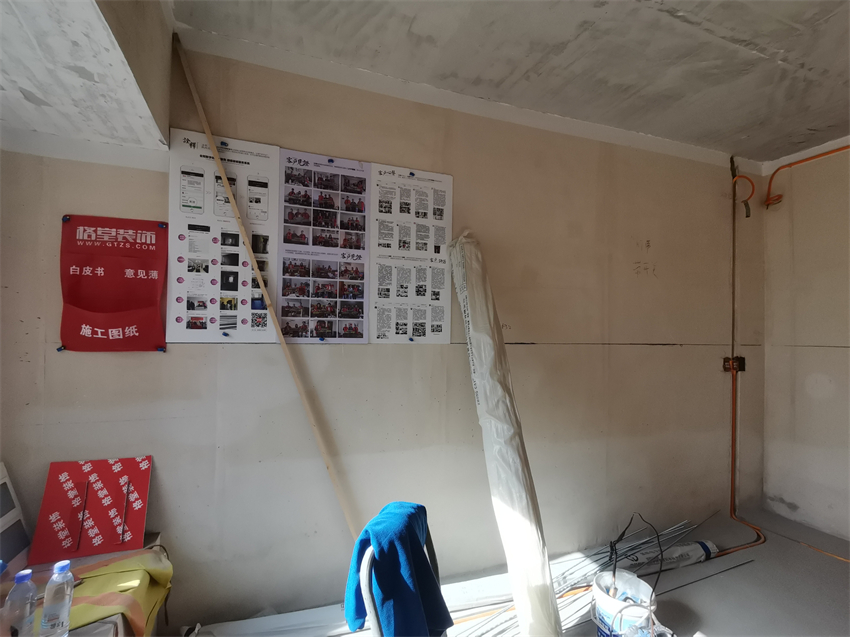

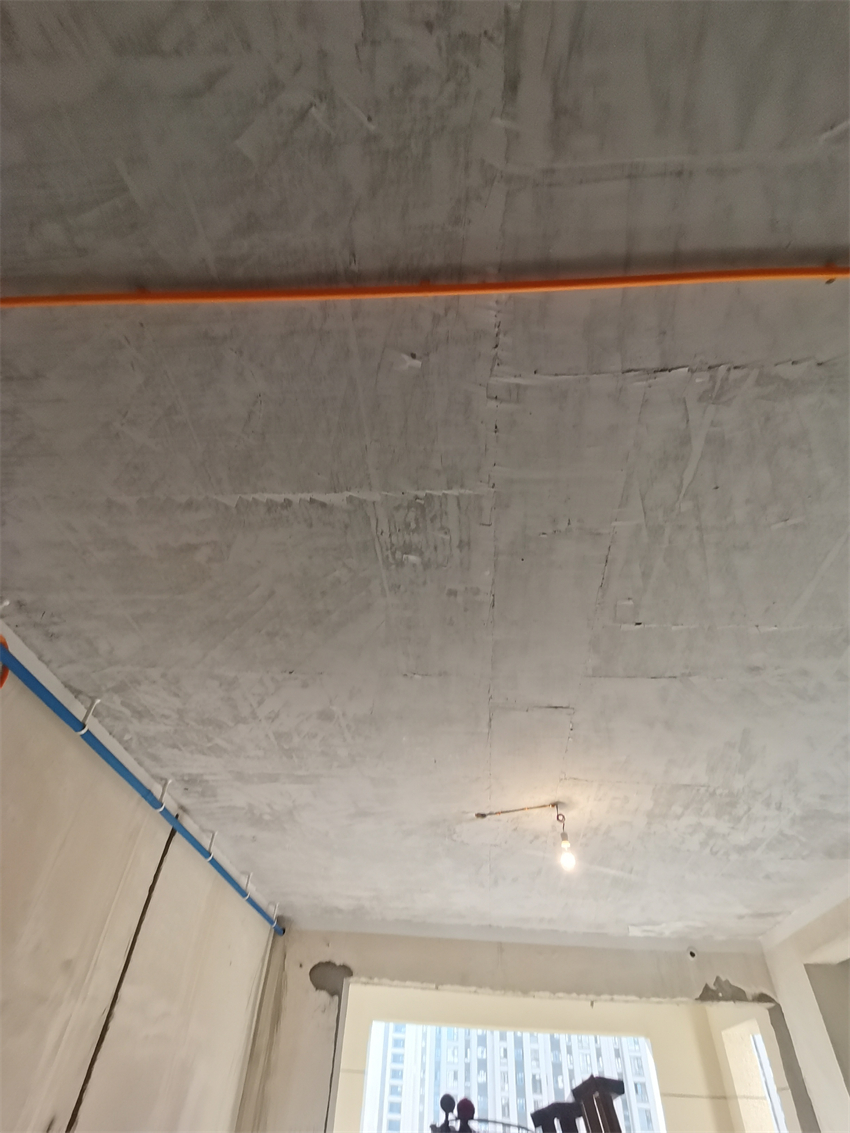

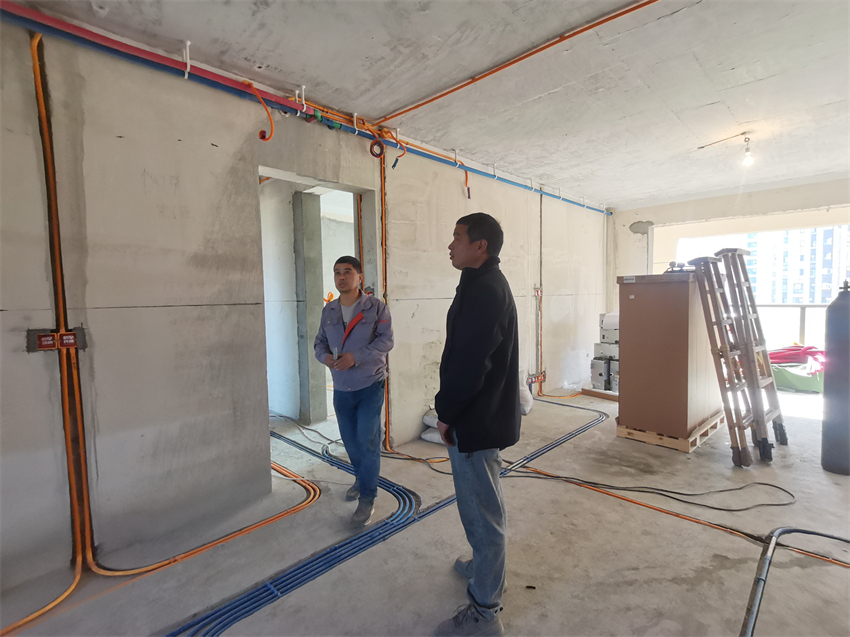

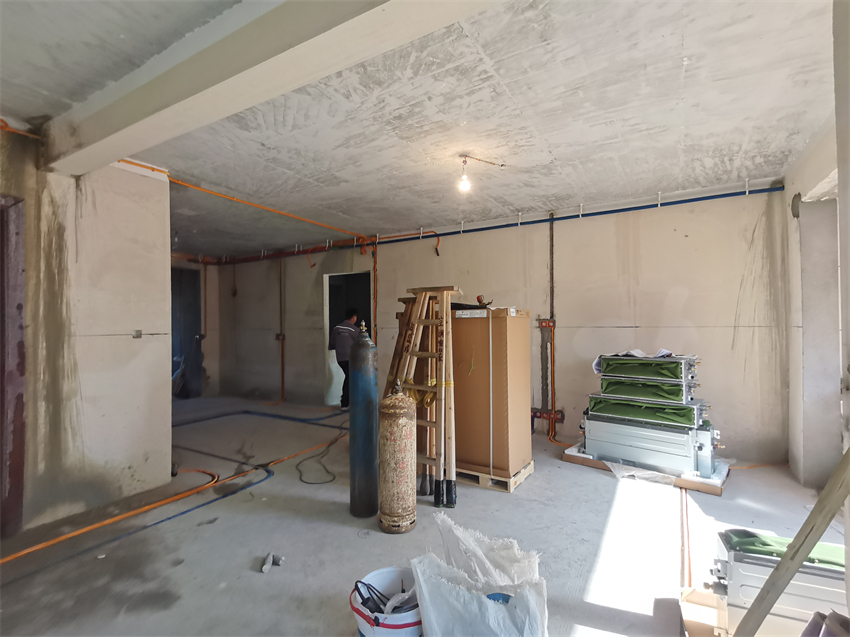

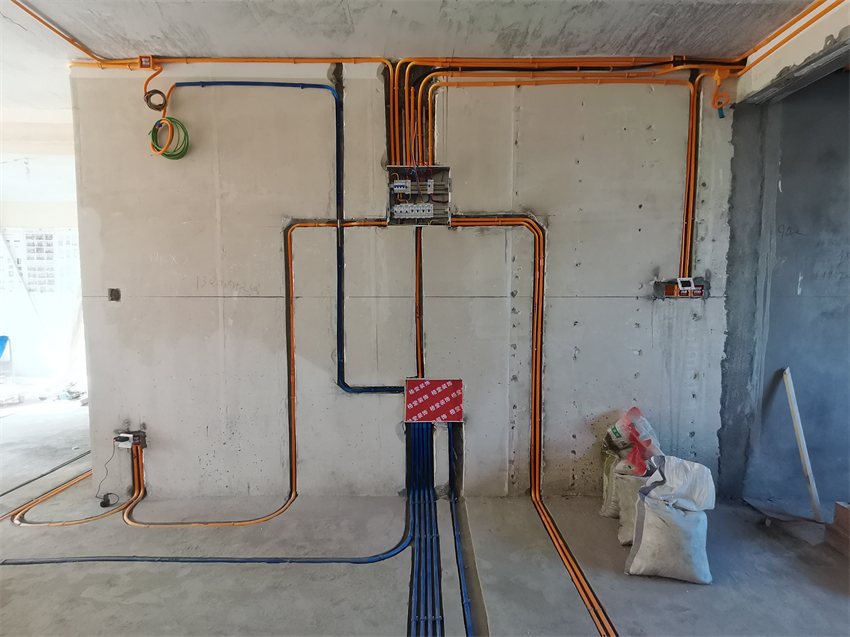

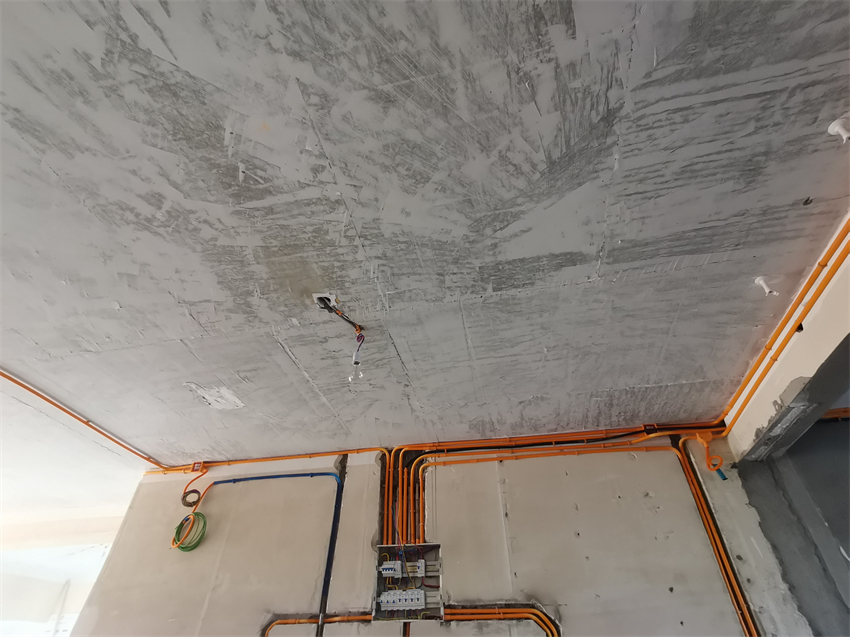

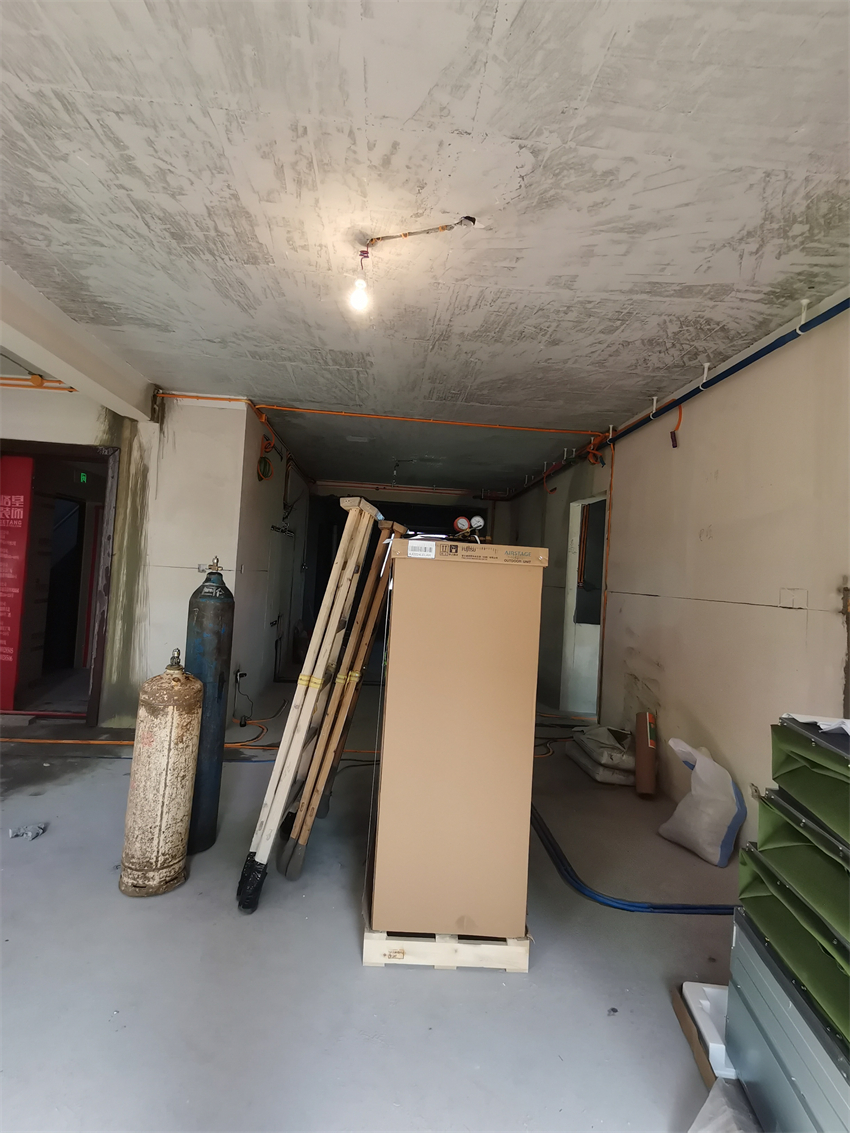

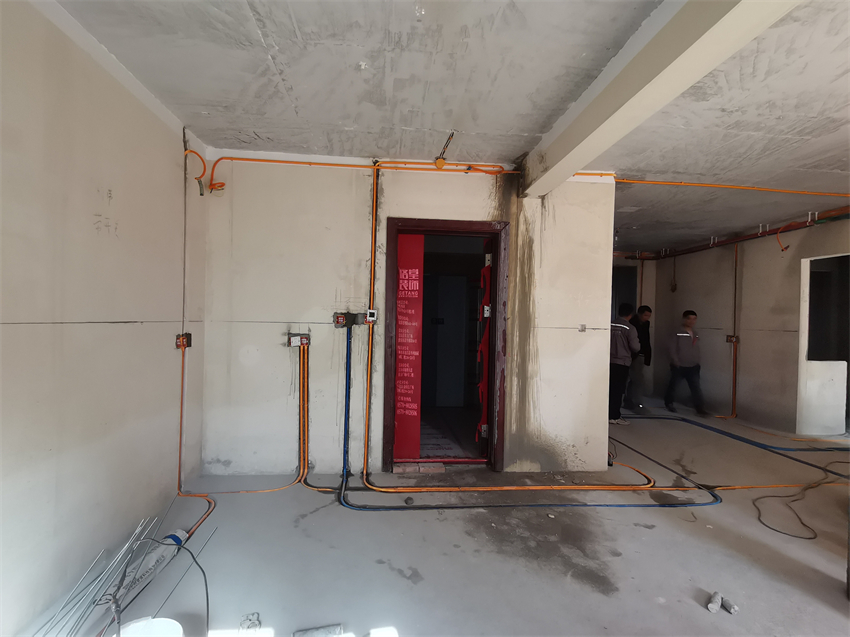

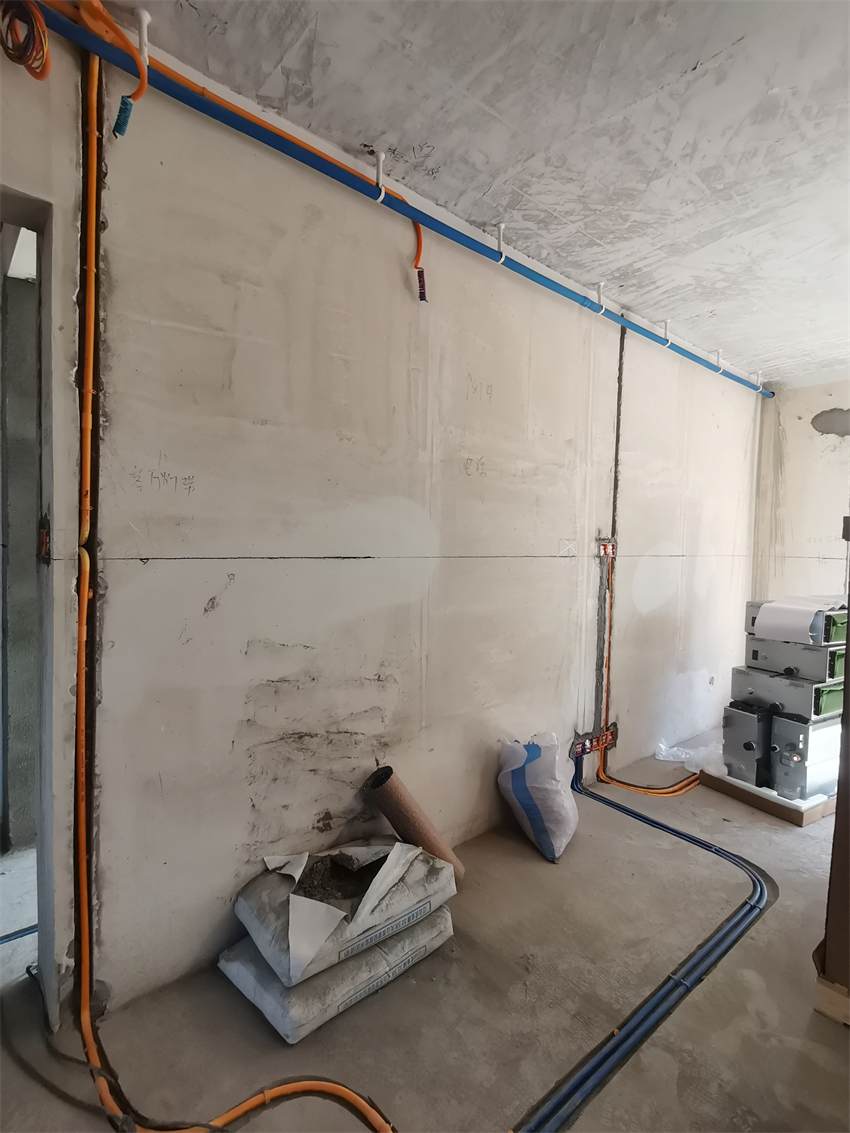

客厅水电中途

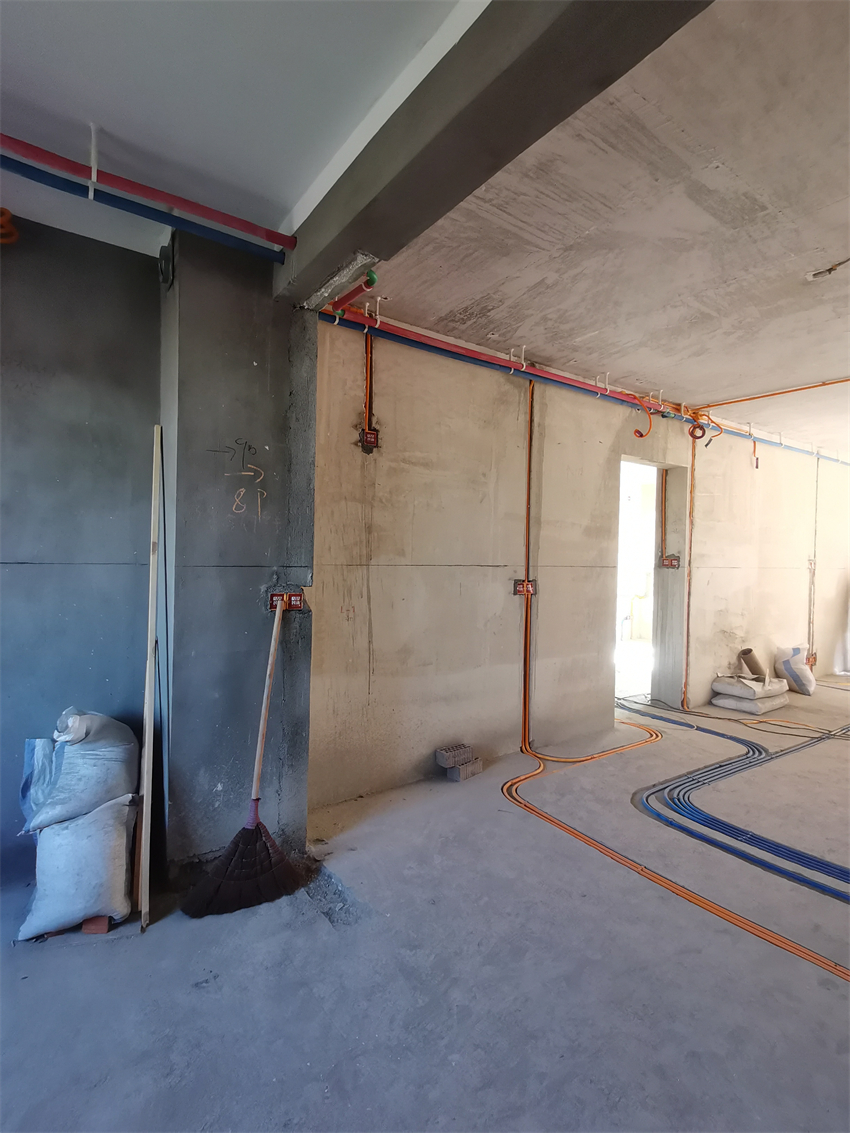

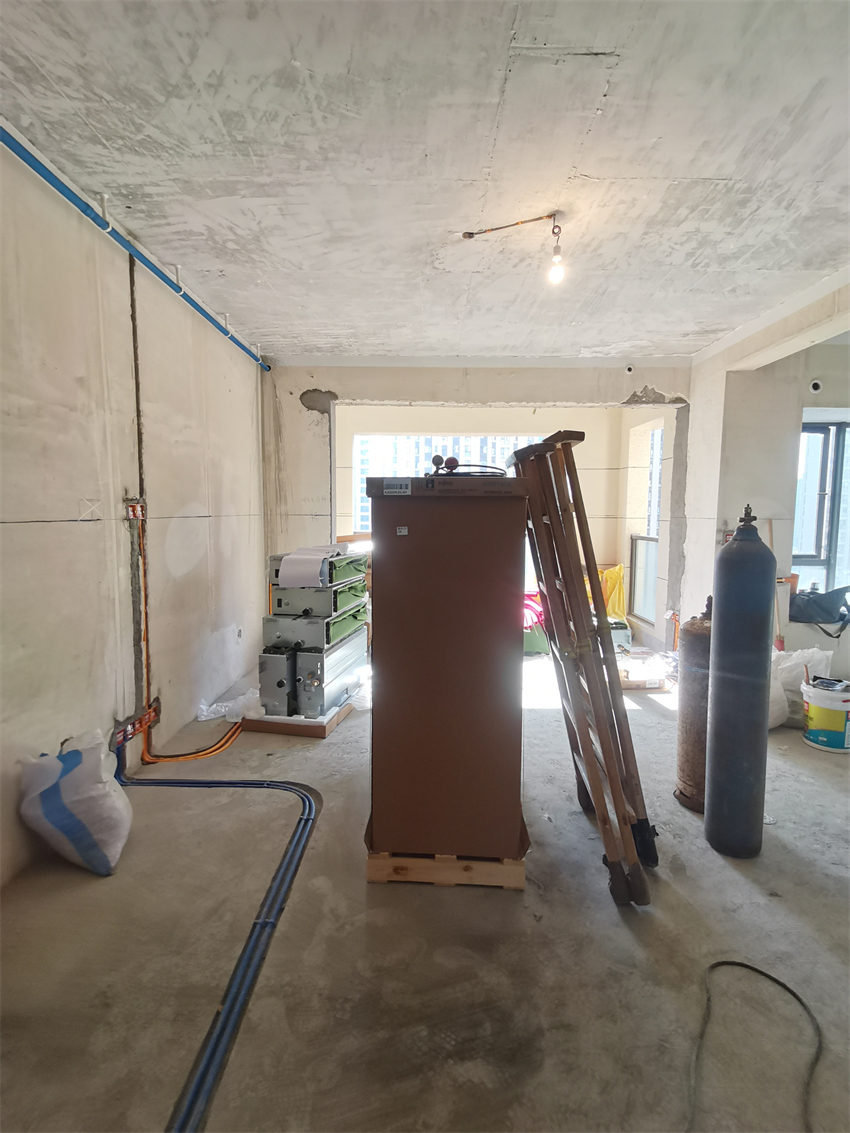

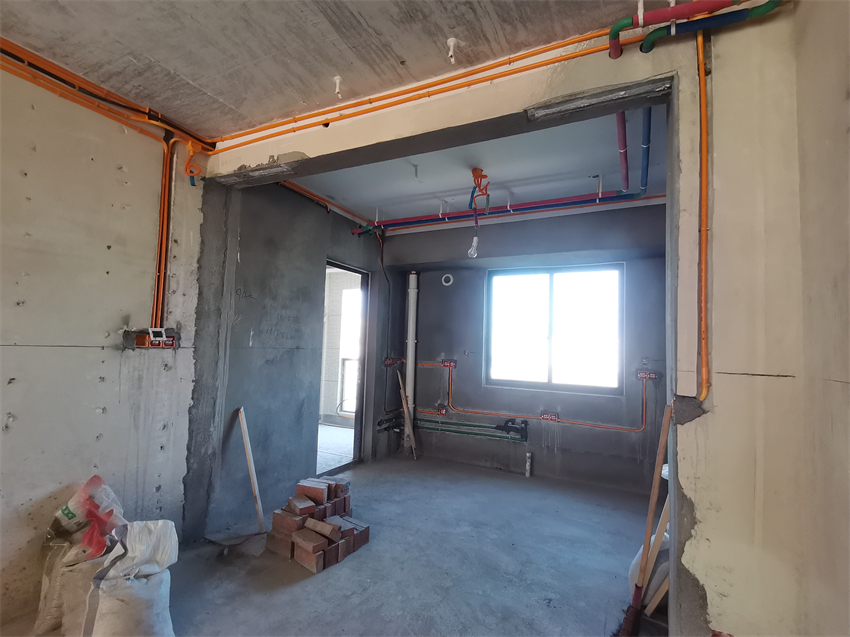

客厅斜对角图

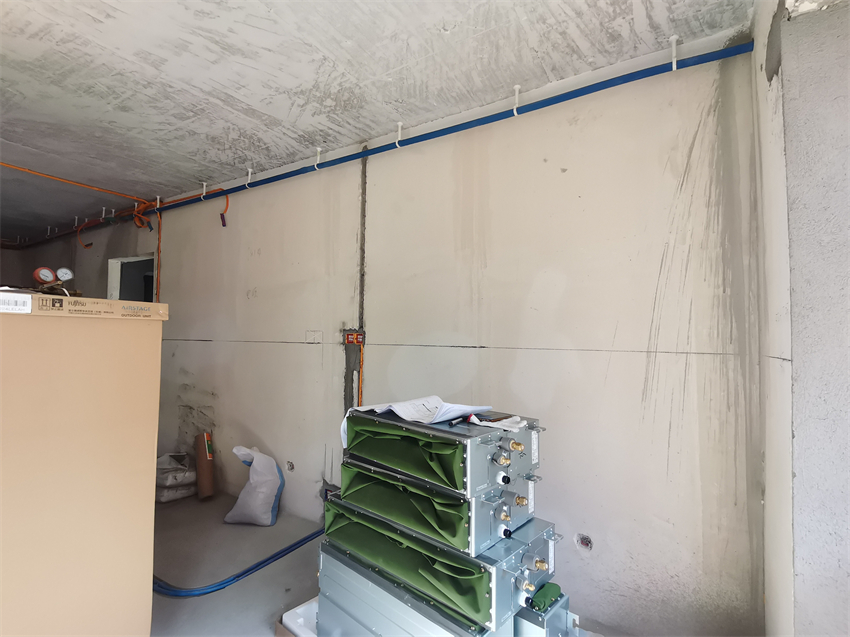

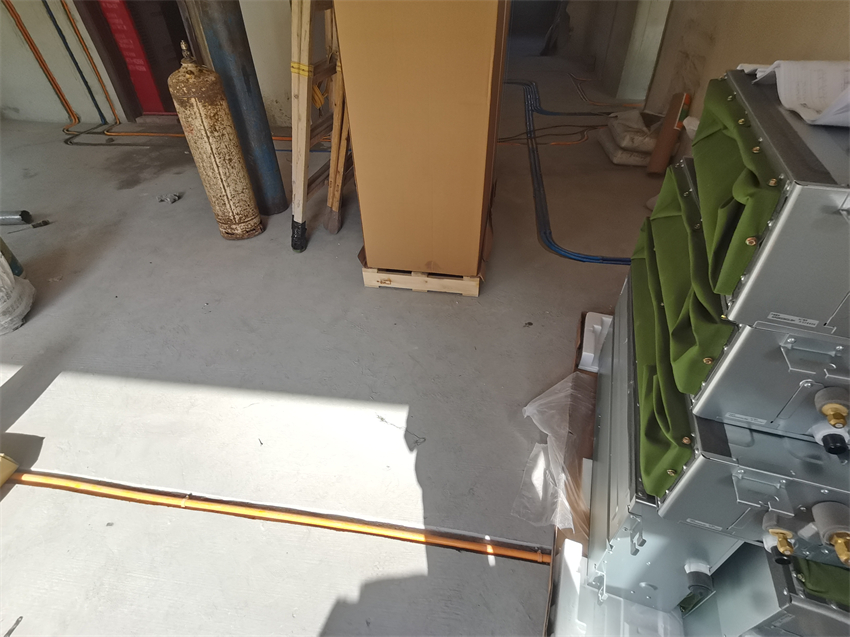

餐厅水电中途











餐厅斜对角图

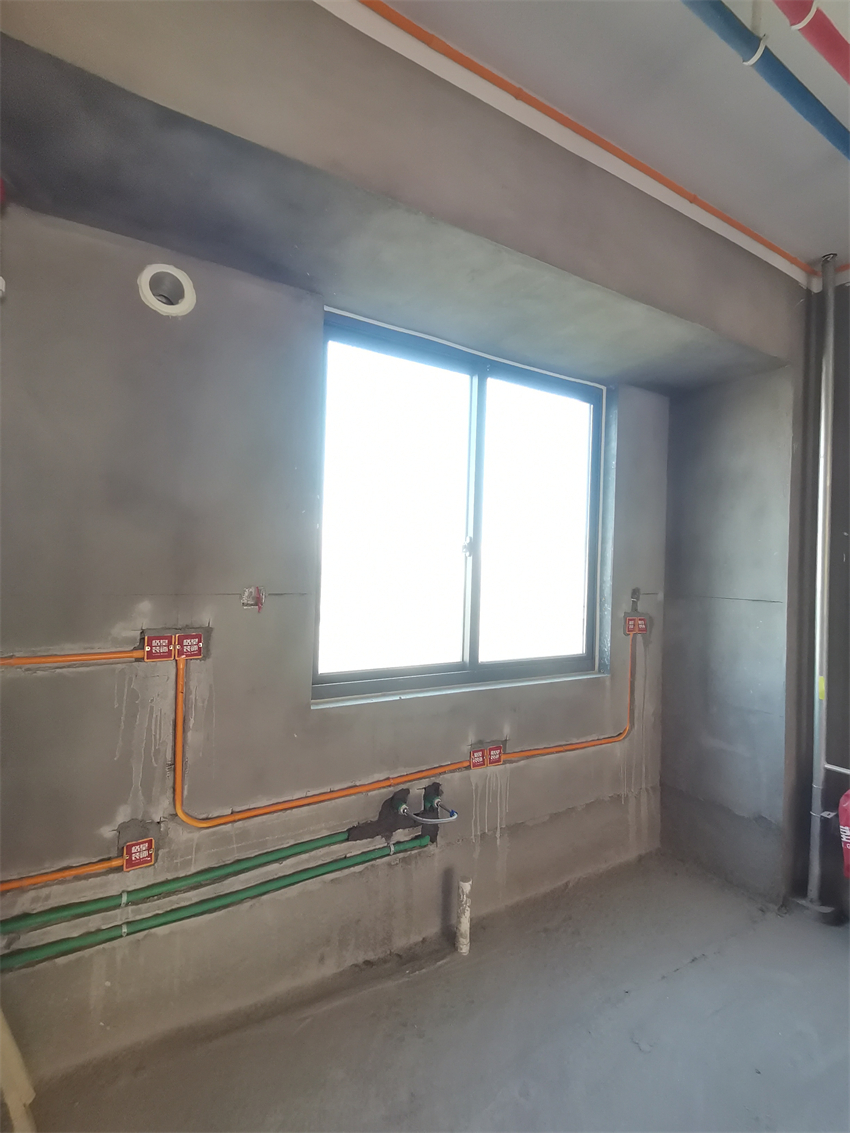

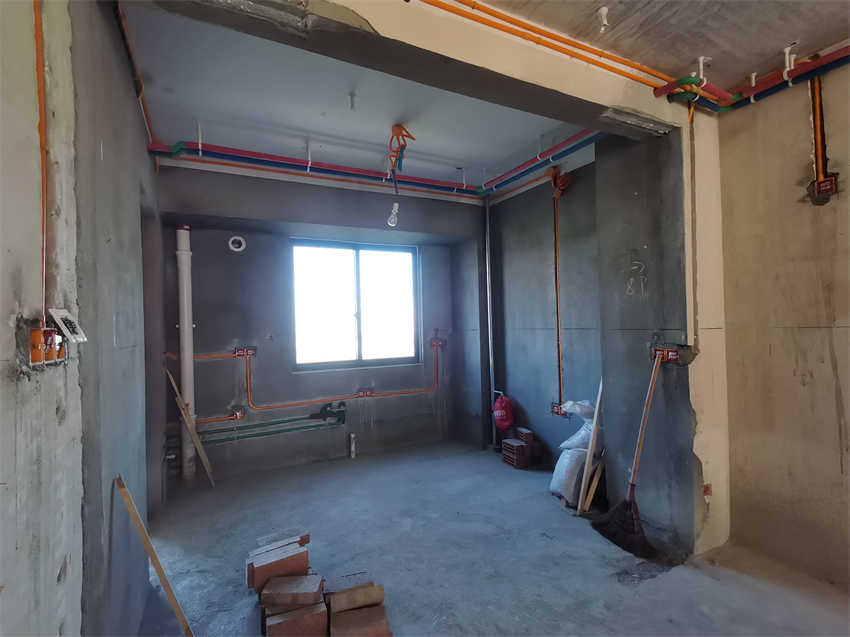

厨房水电中途











厨房斜对角图

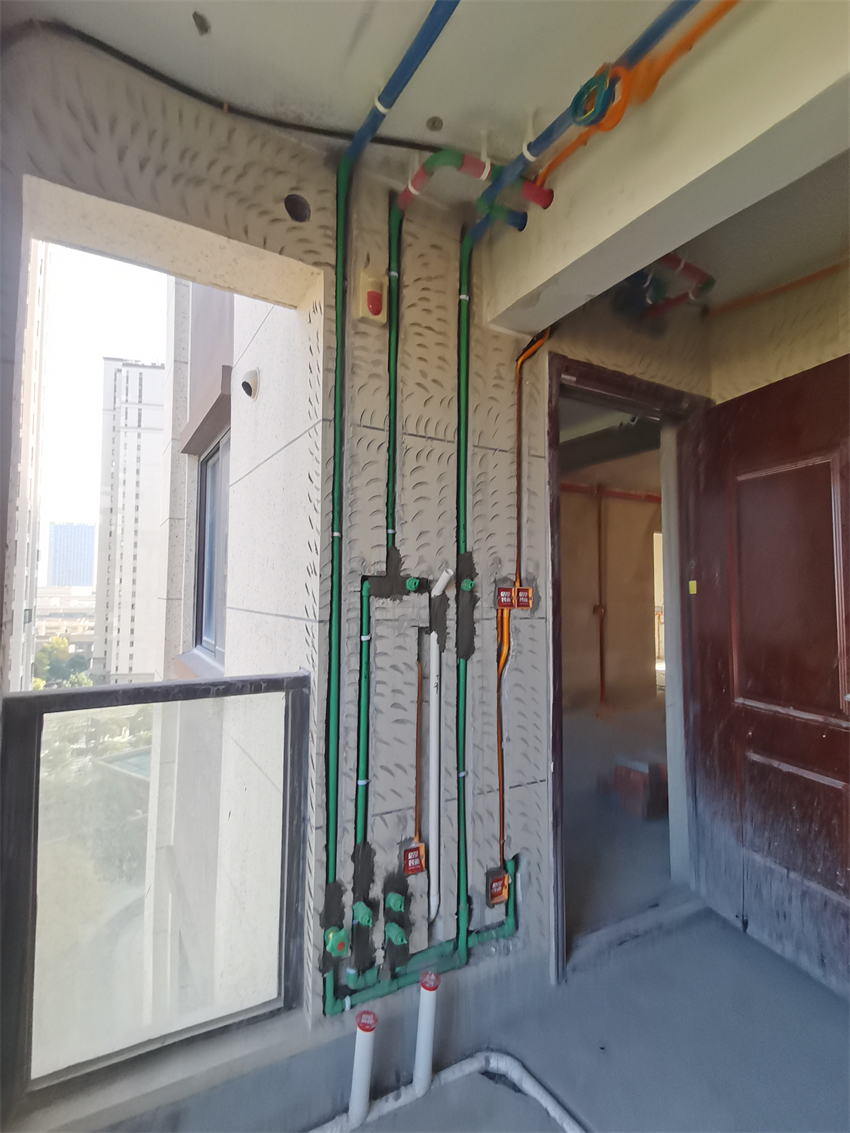

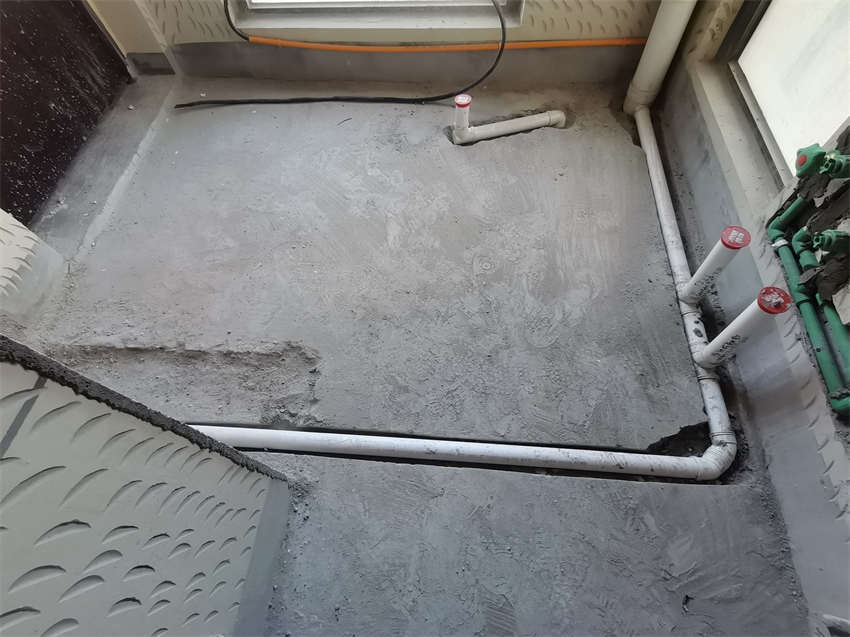

洗衣房水电中途











洗衣房斜对角图
