牡丹园3-3-90#135㎡——现代

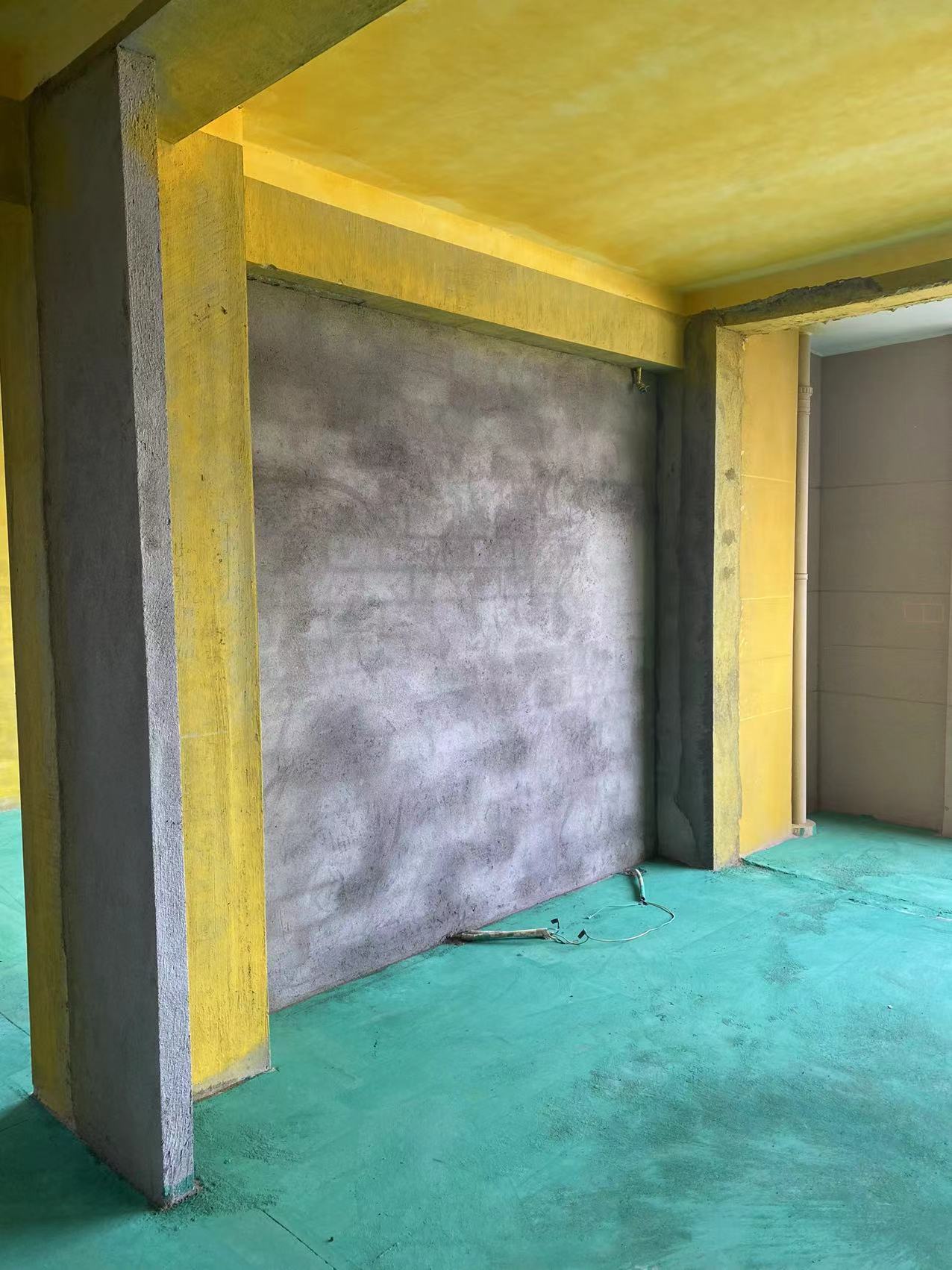

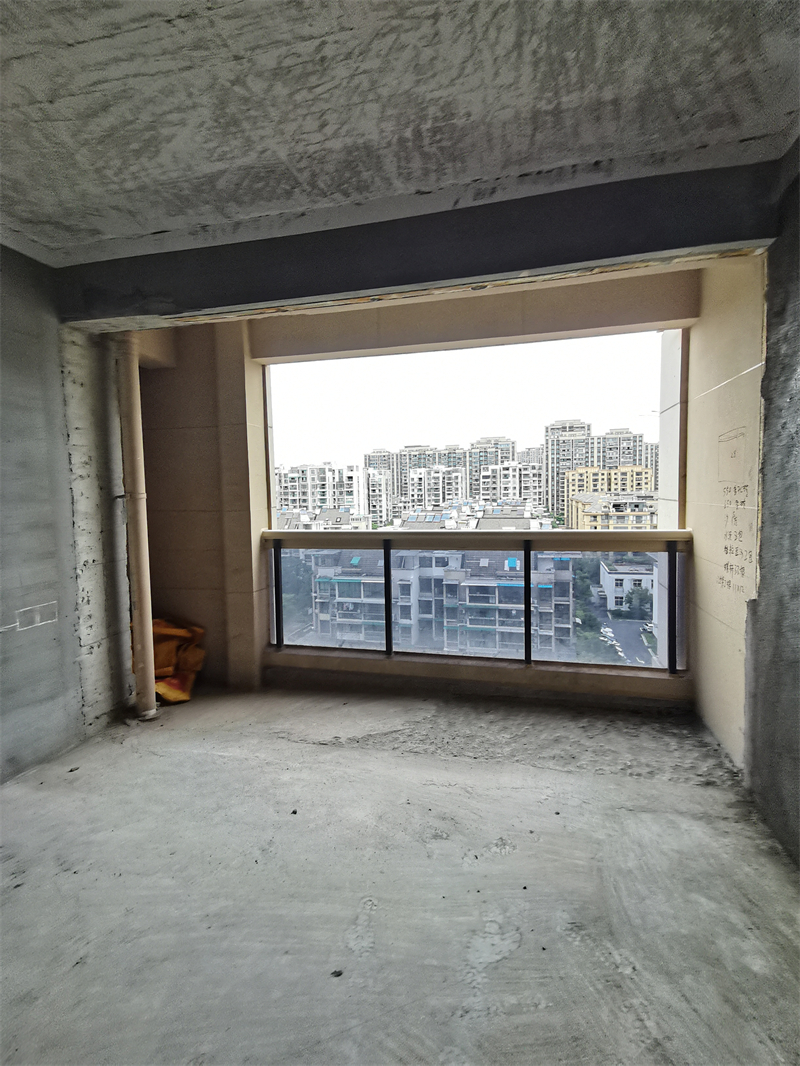

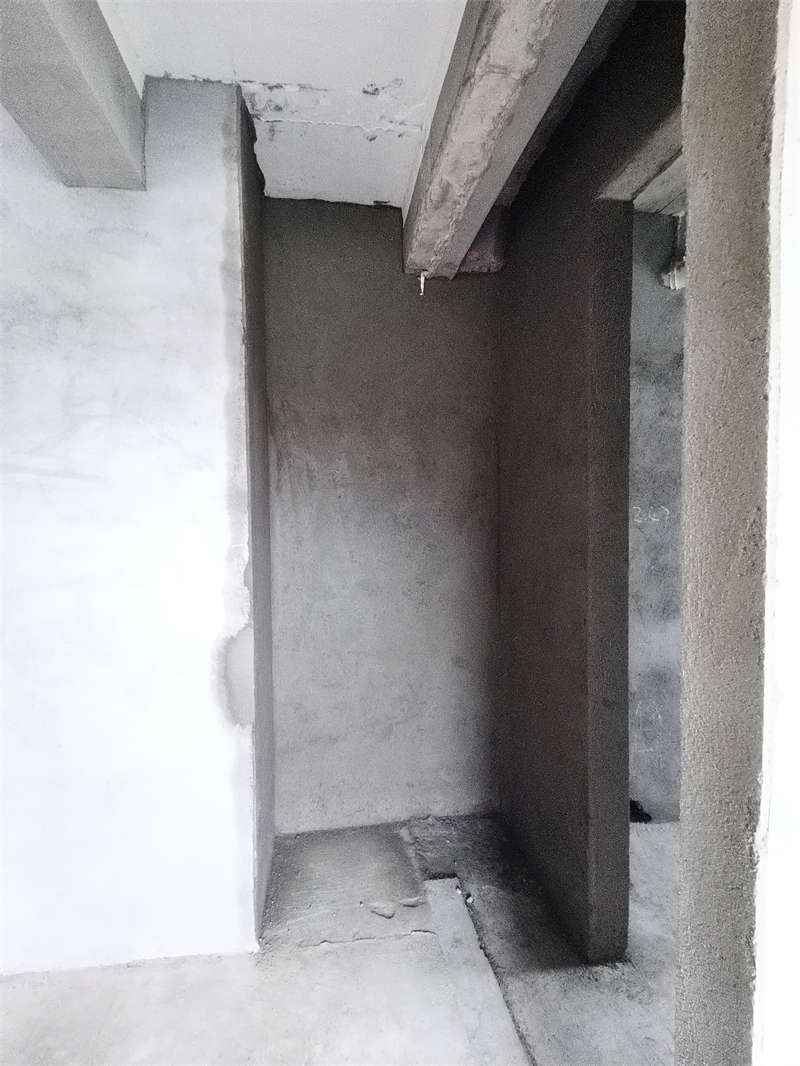

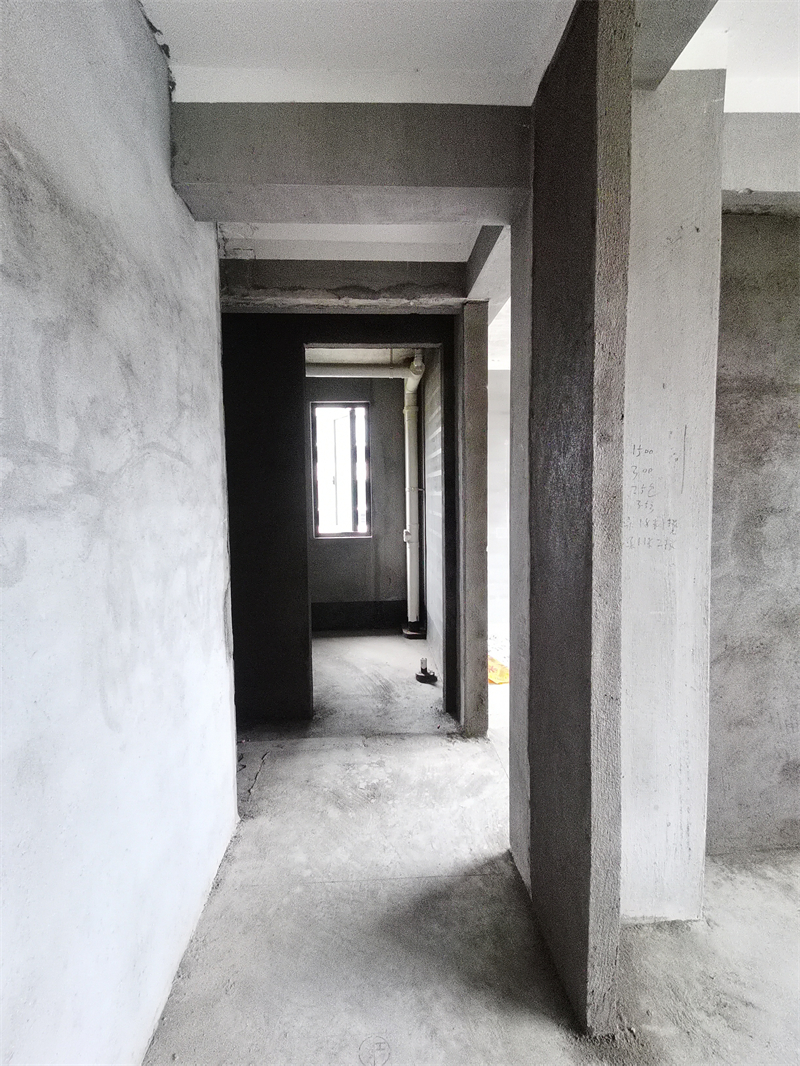

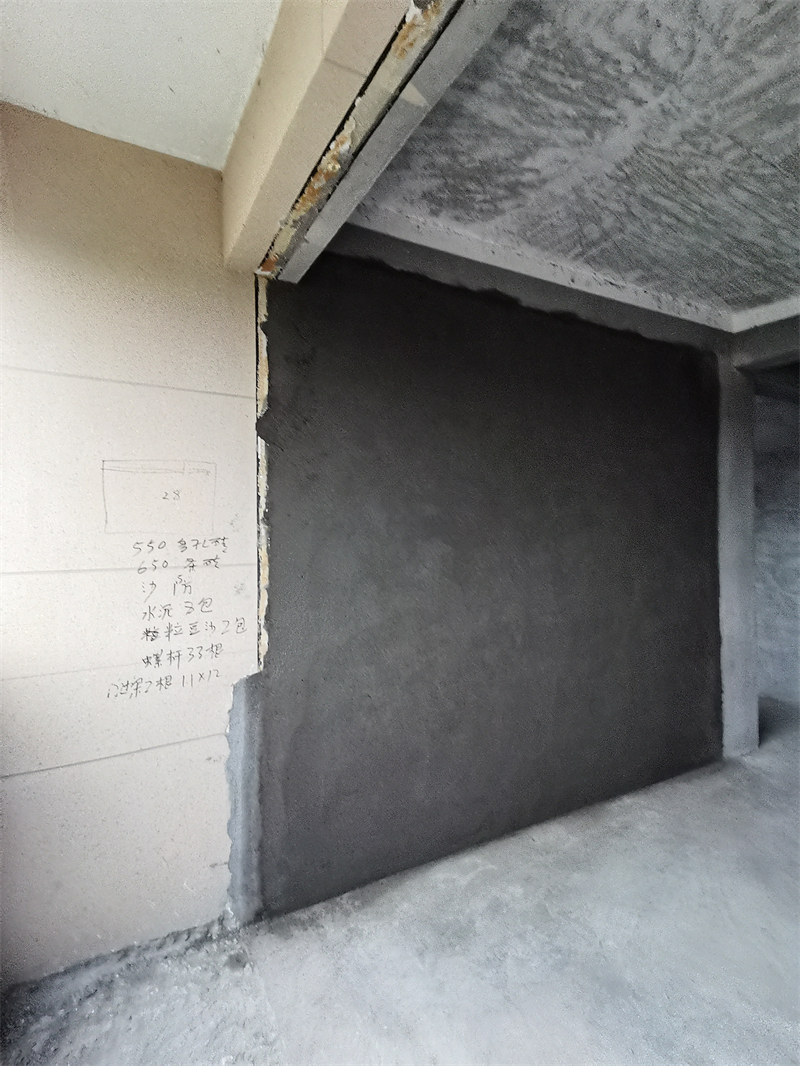

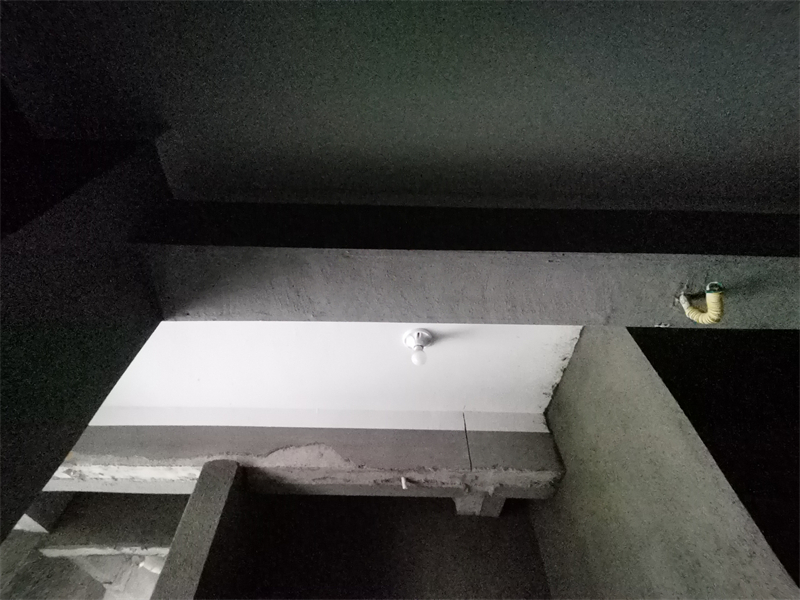

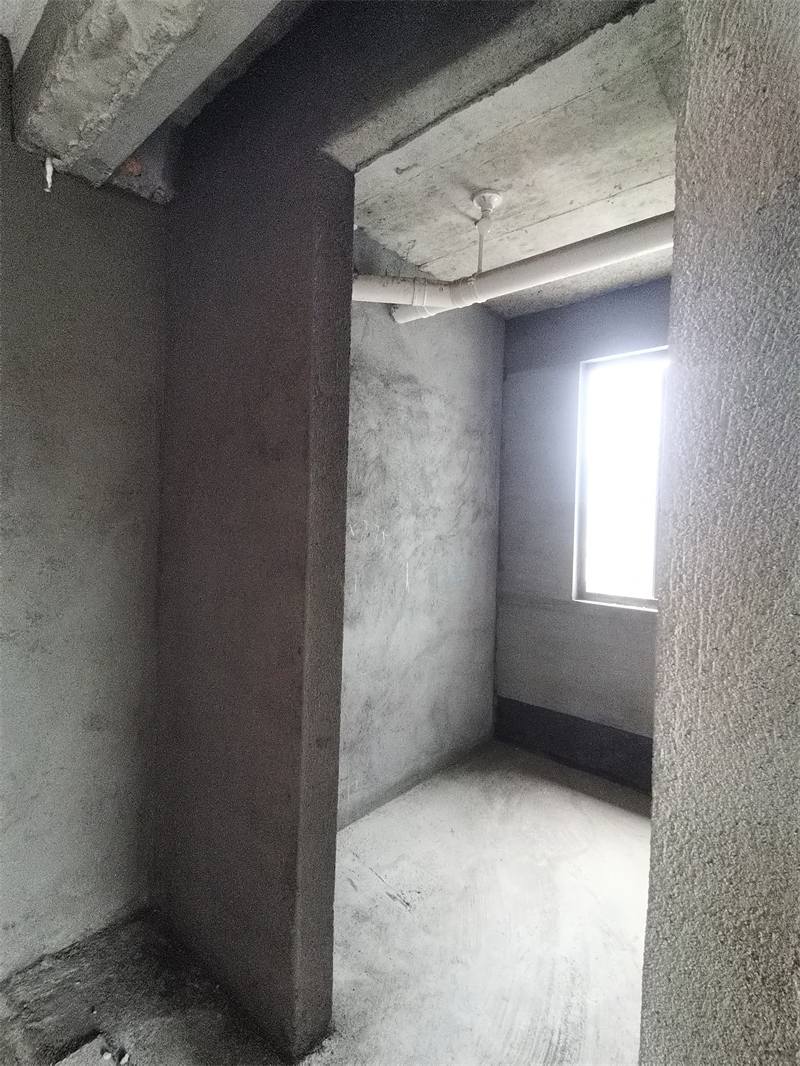

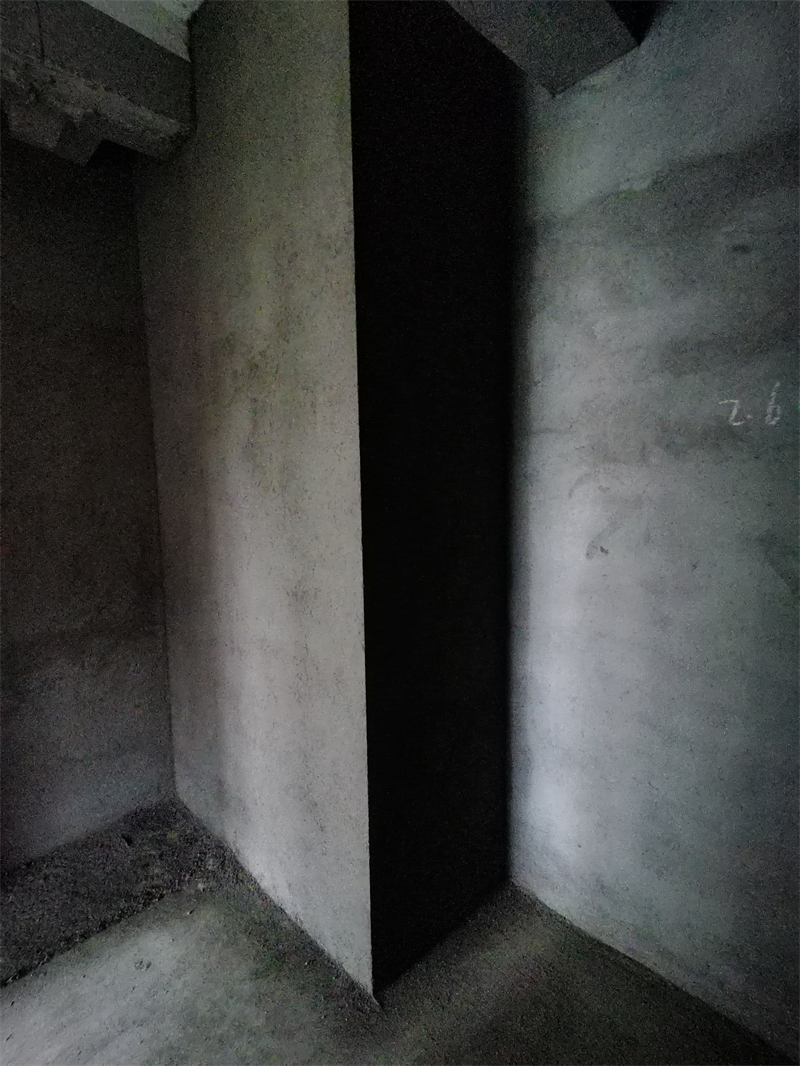

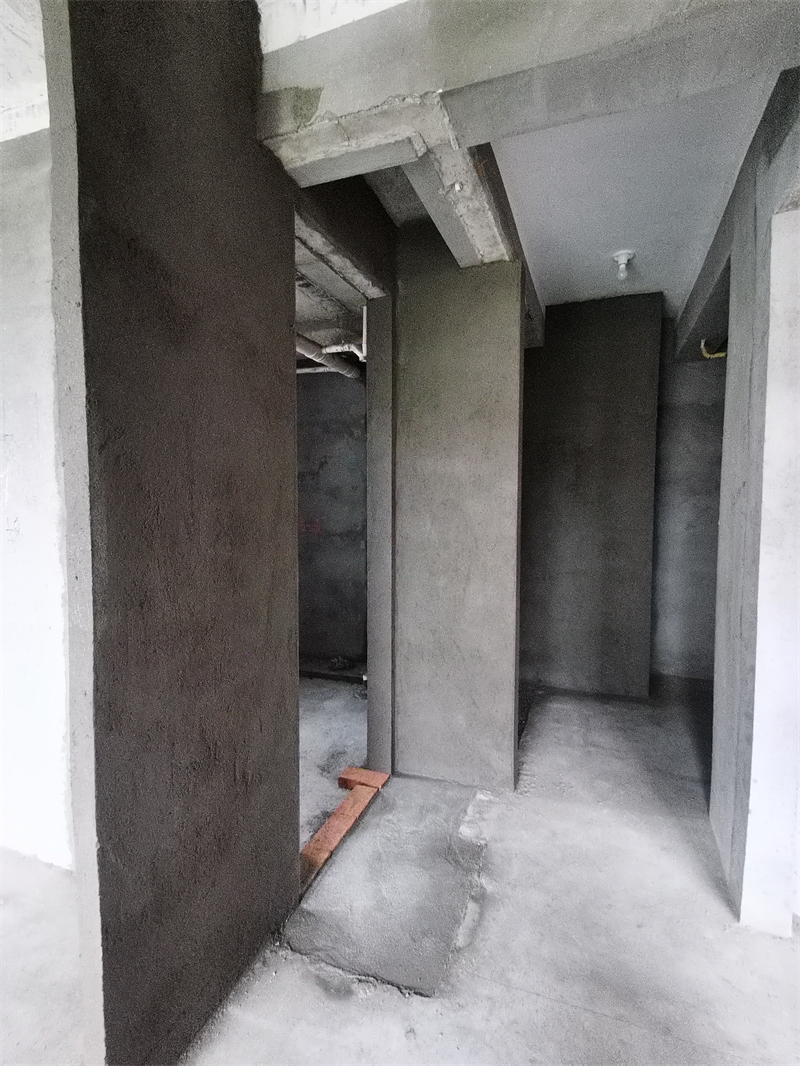

主卧衣帽间墙面已经砌好了

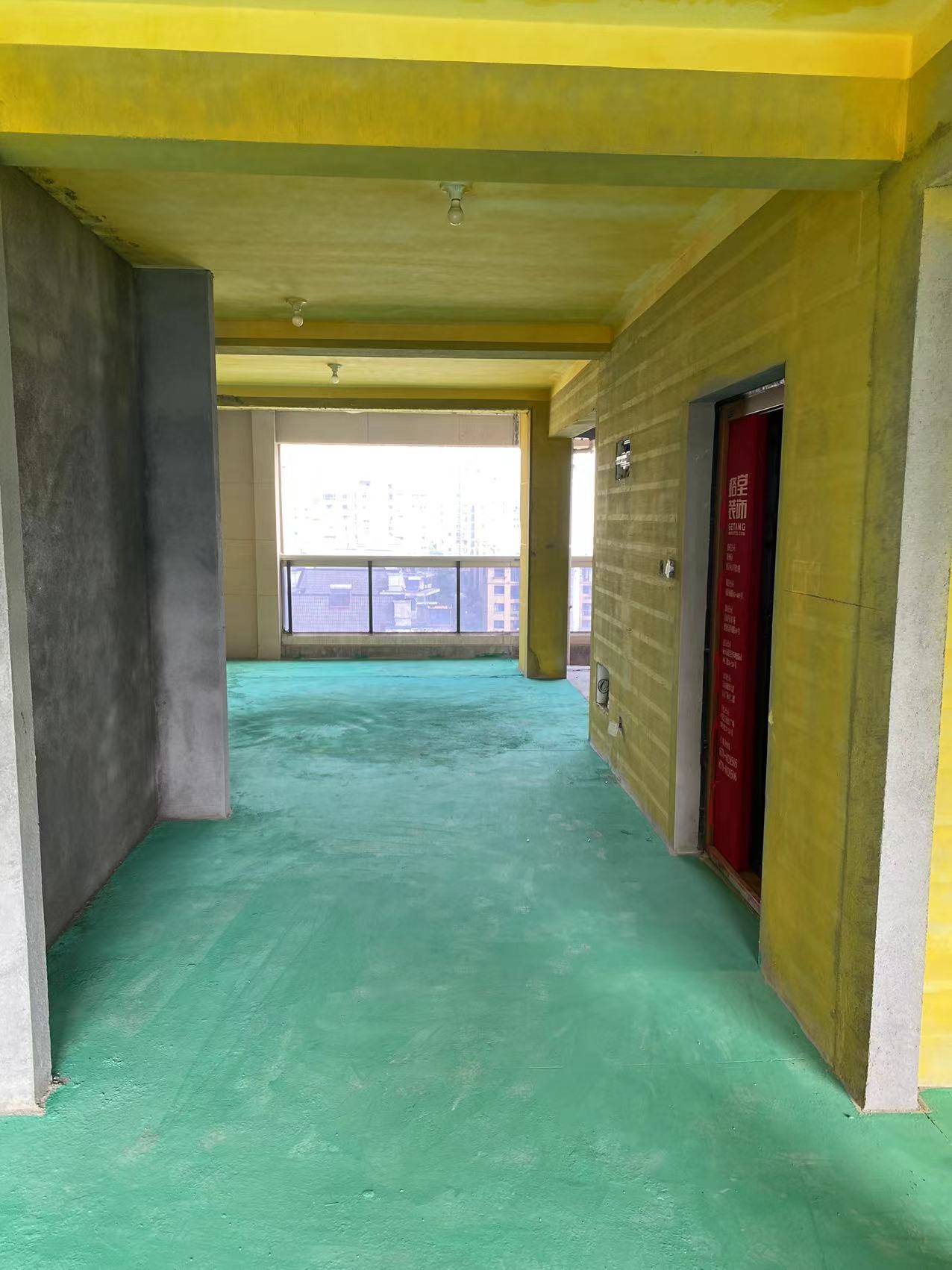

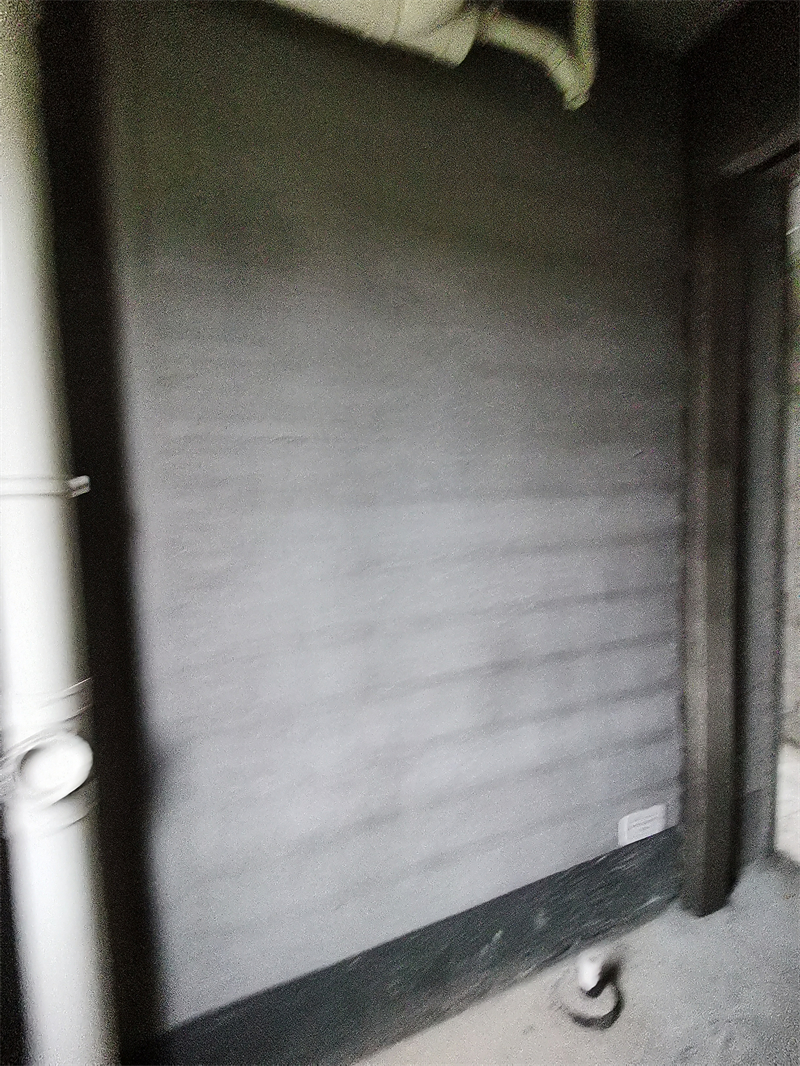

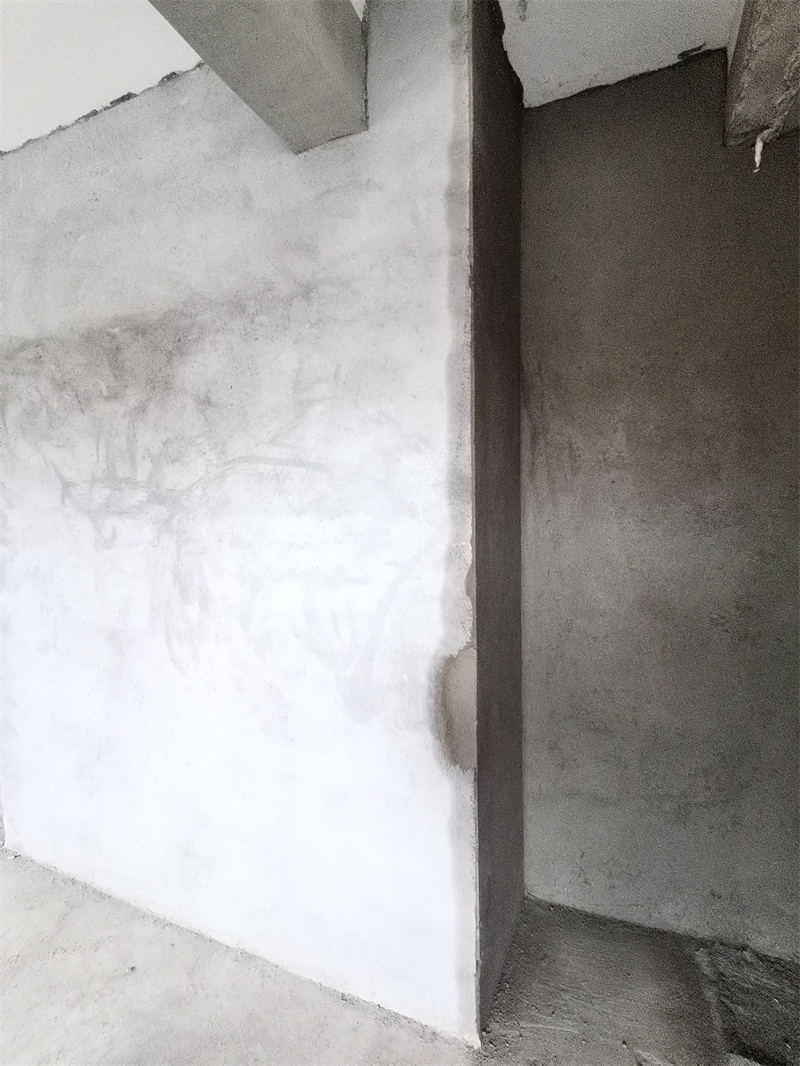

外卫干区墙面已经砌好了

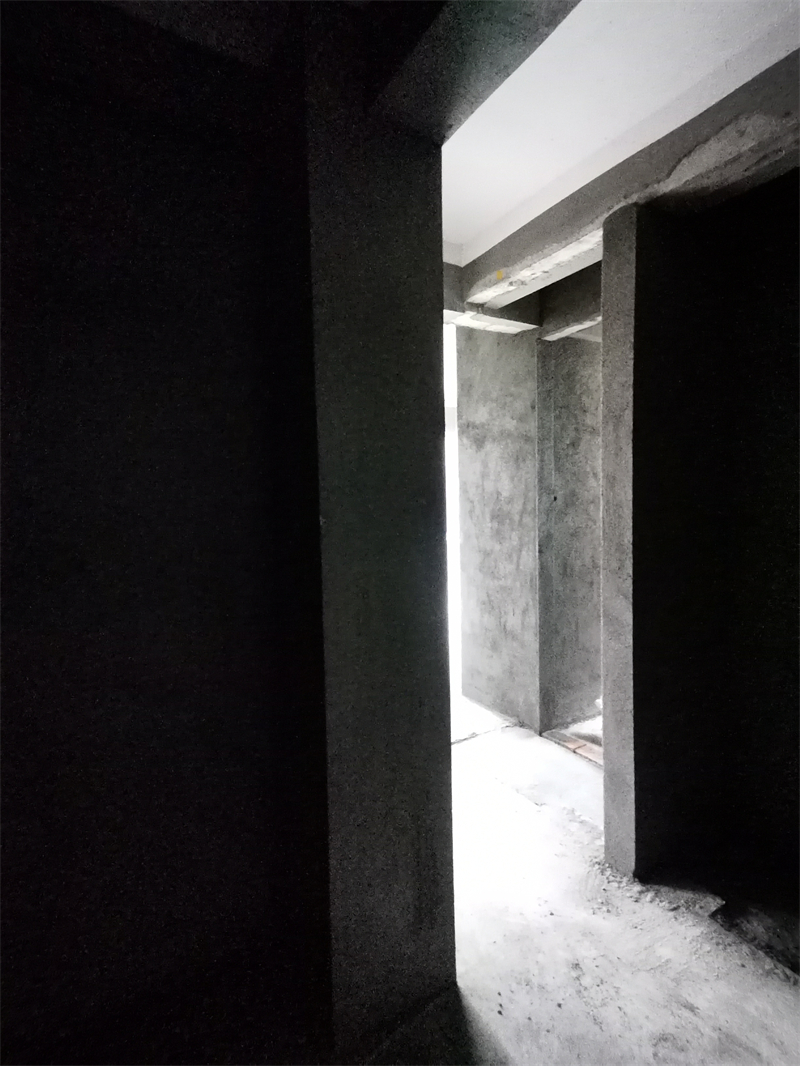

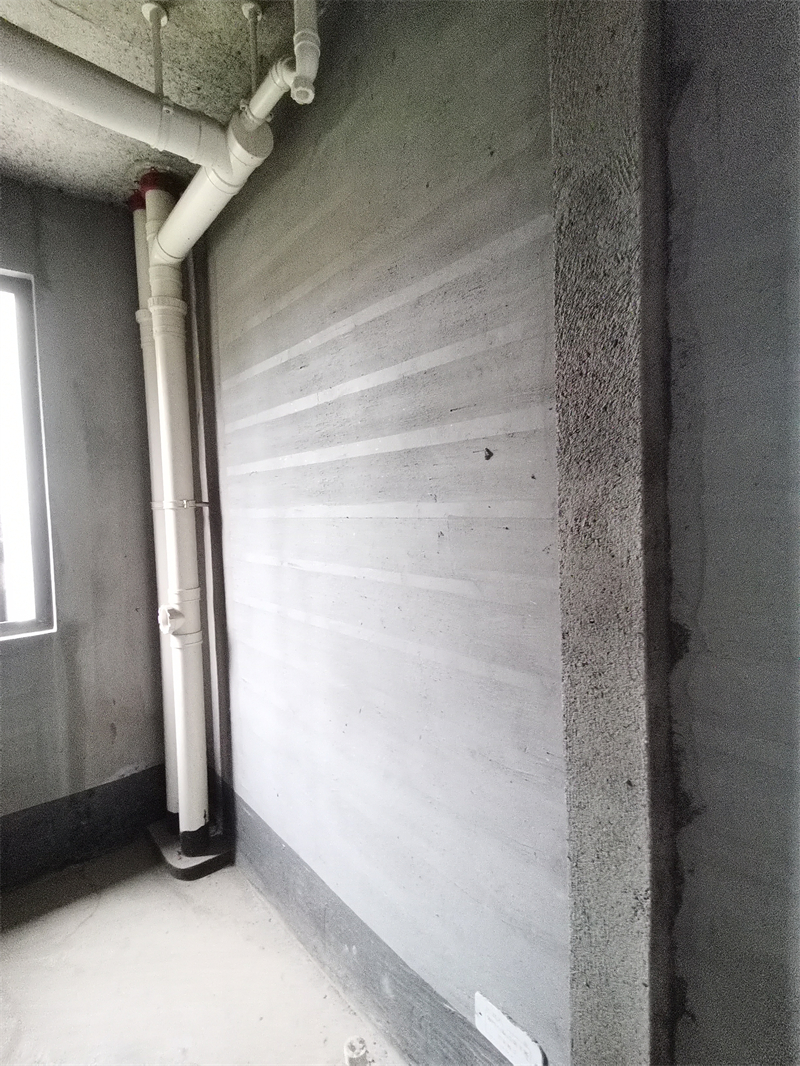

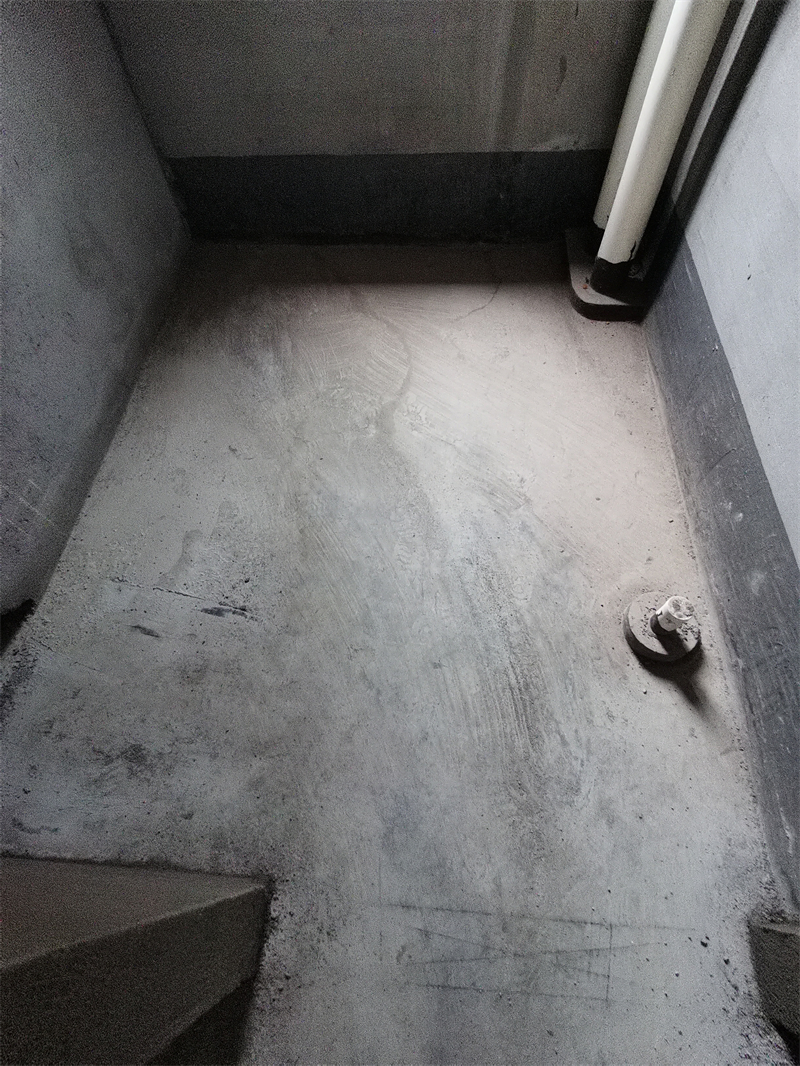

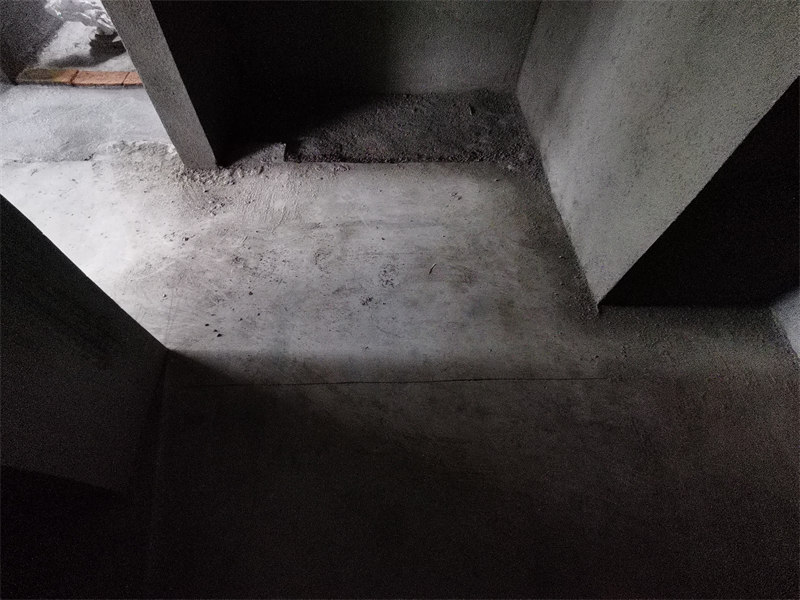

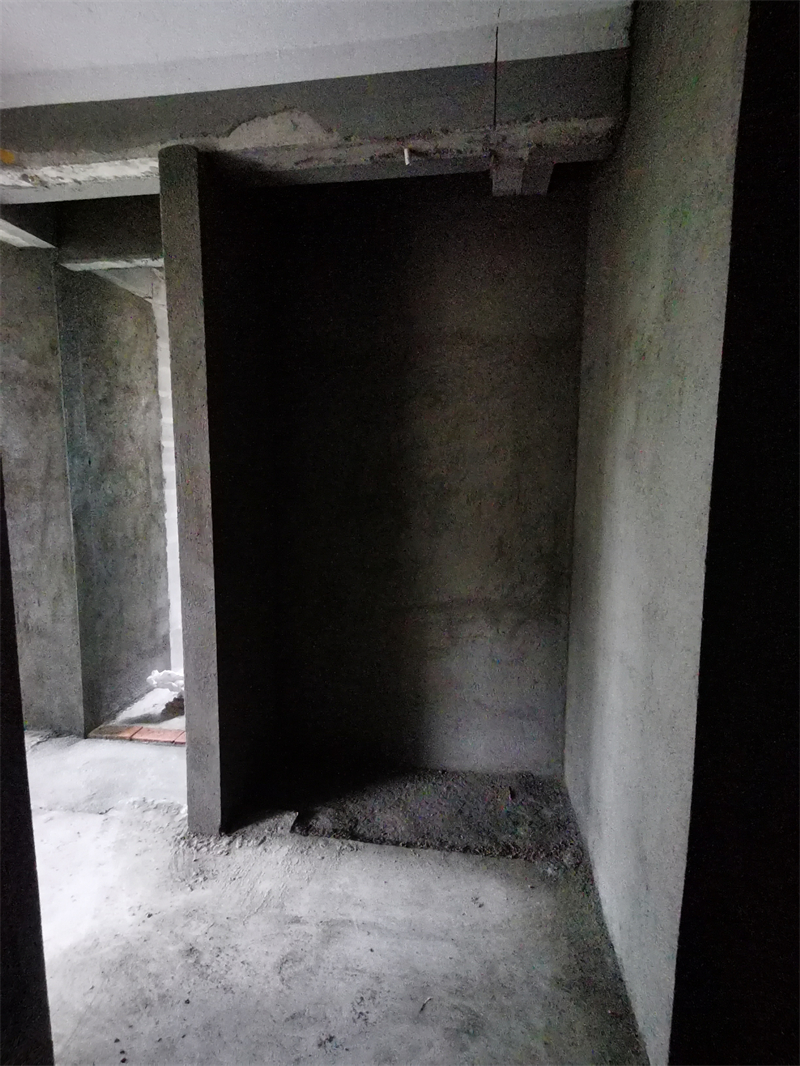

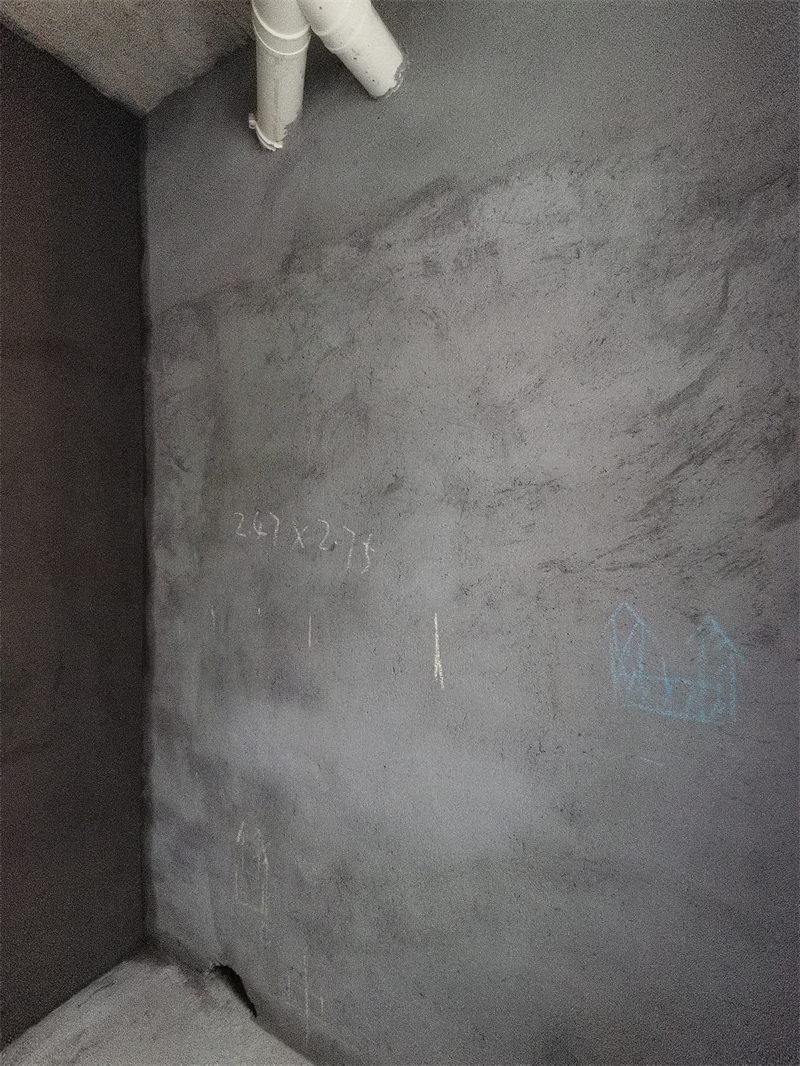

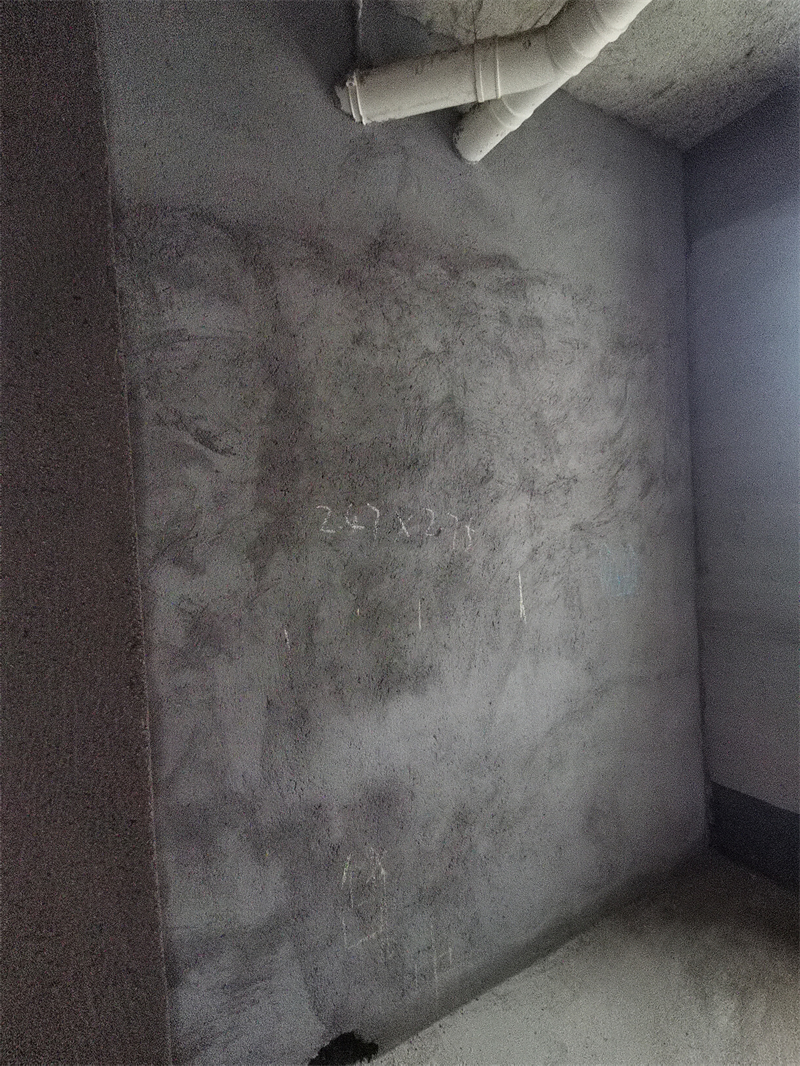

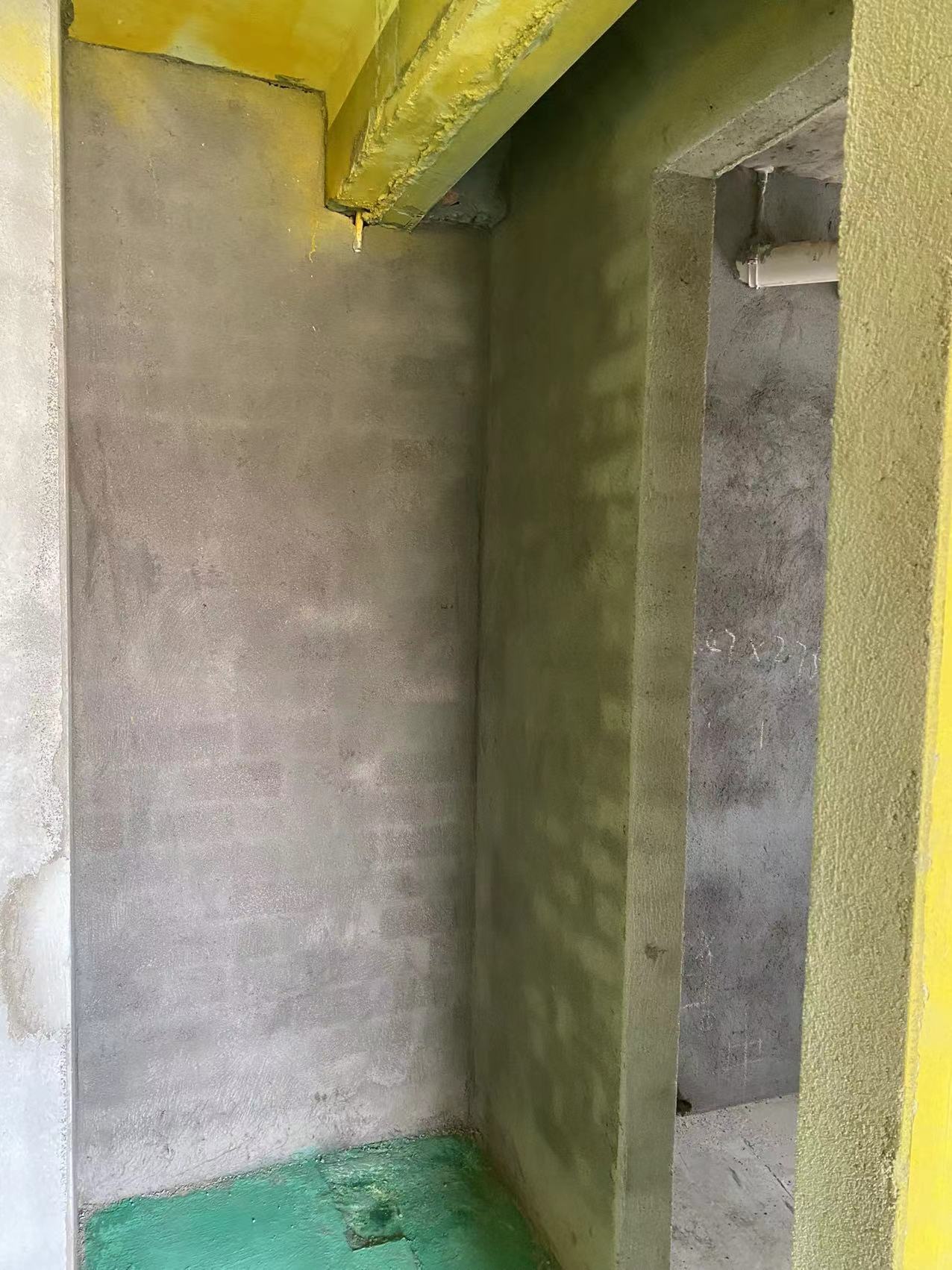

外卫淋浴房墙面已经砌好了

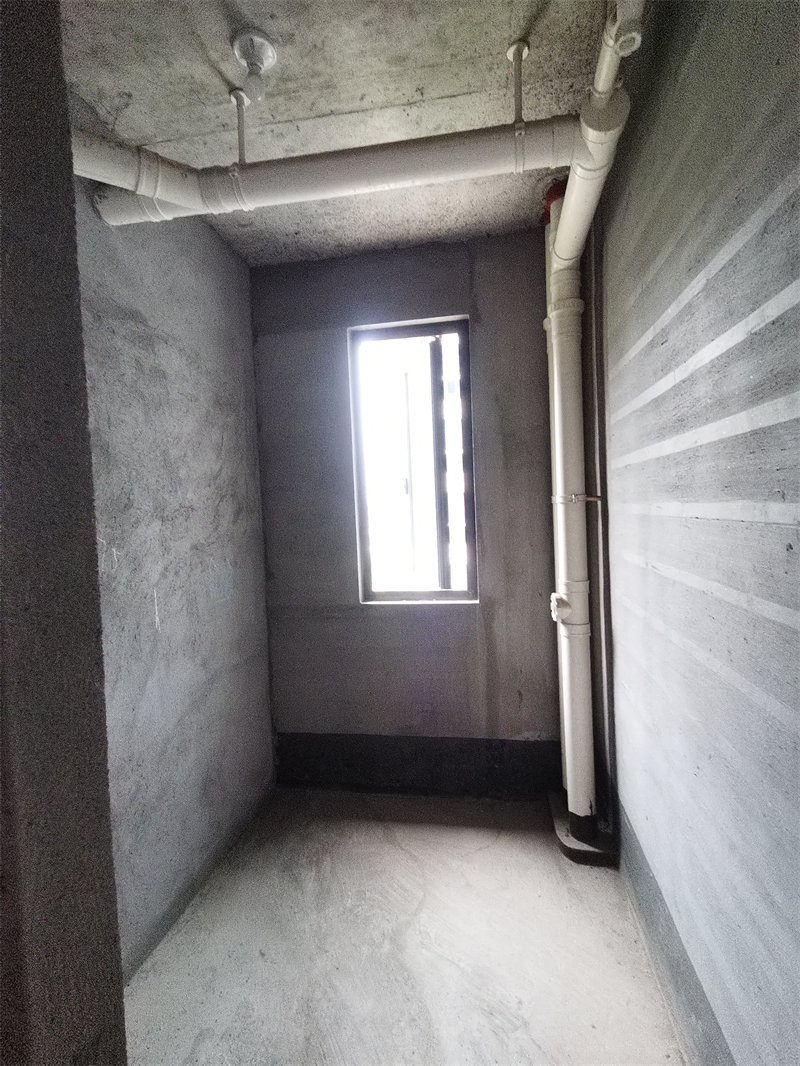

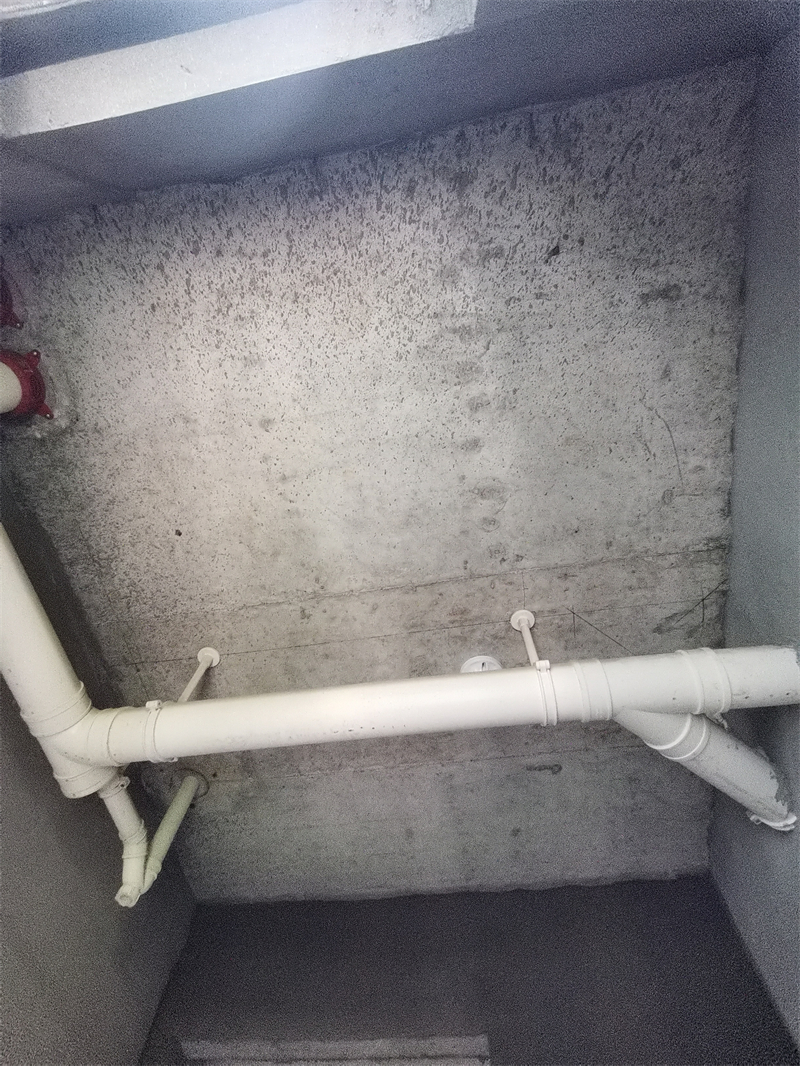

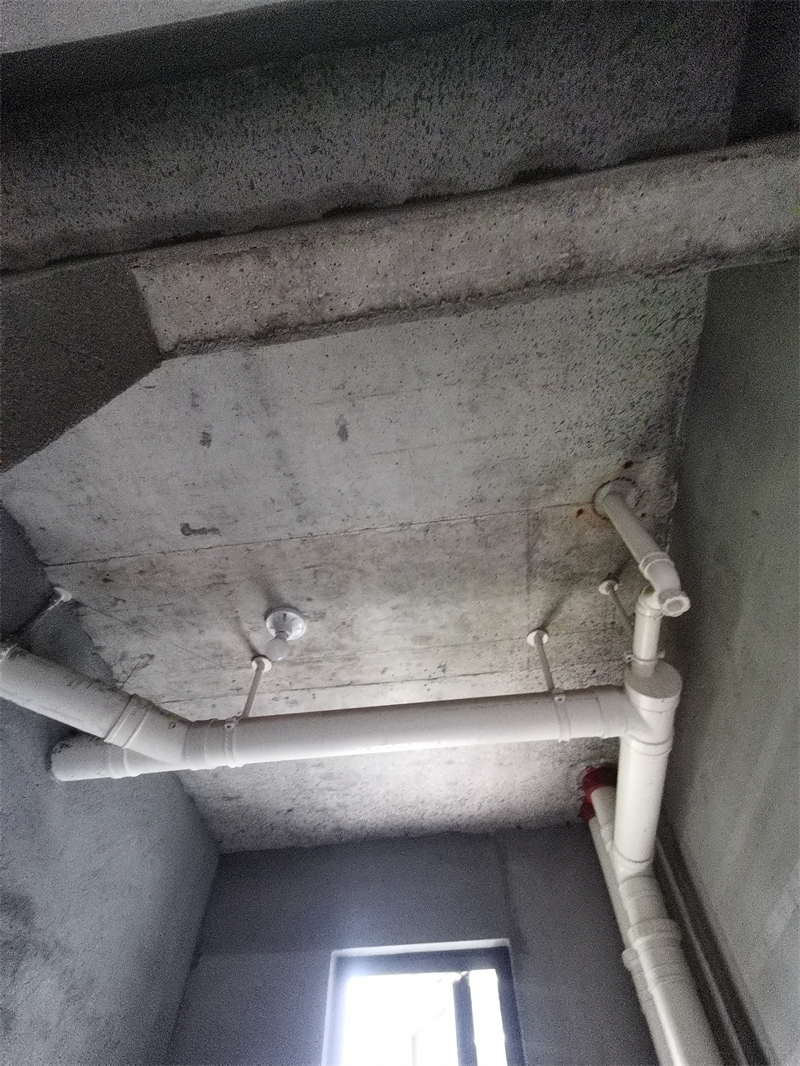

外卫淋浴房斜对角图

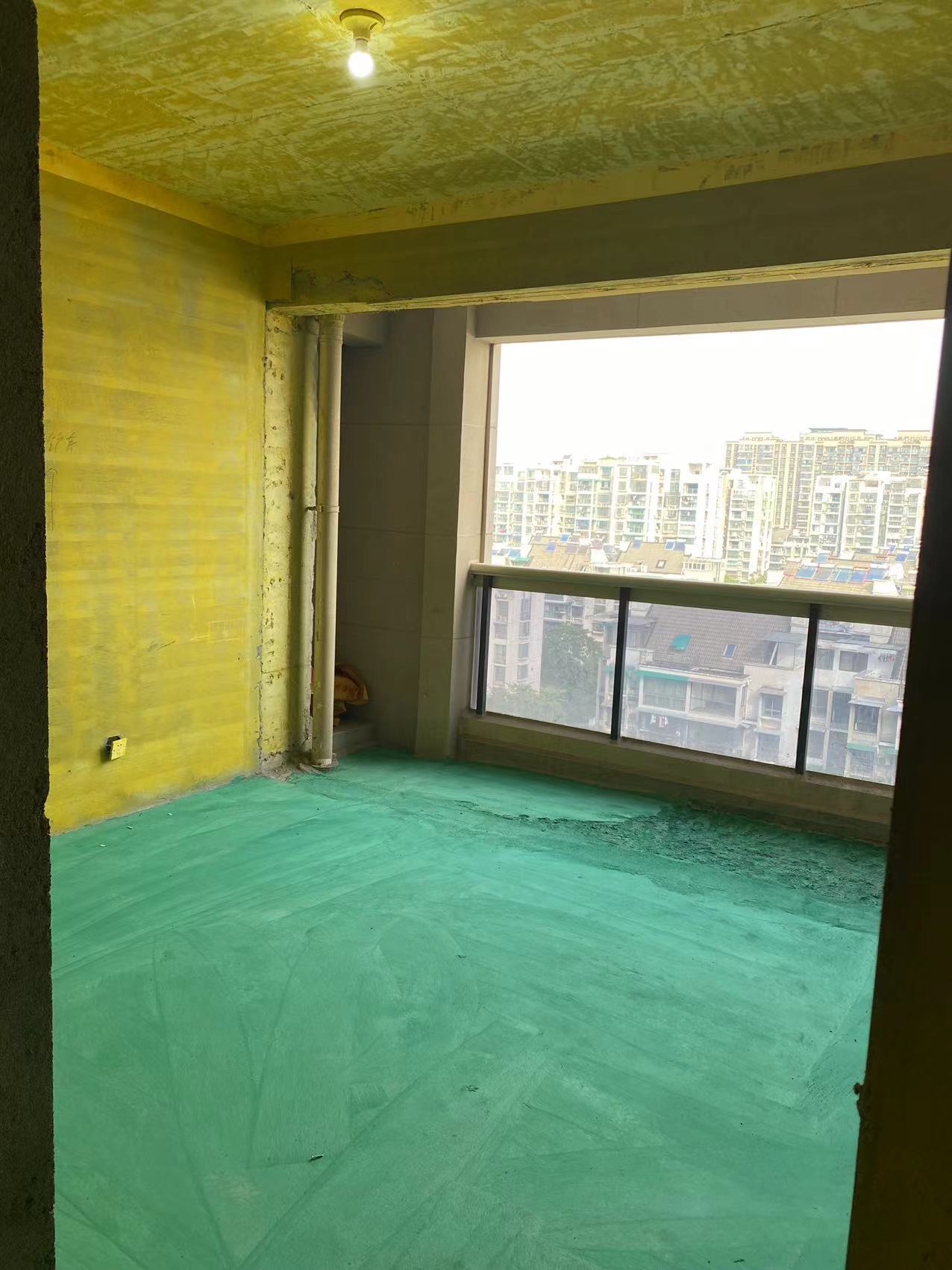

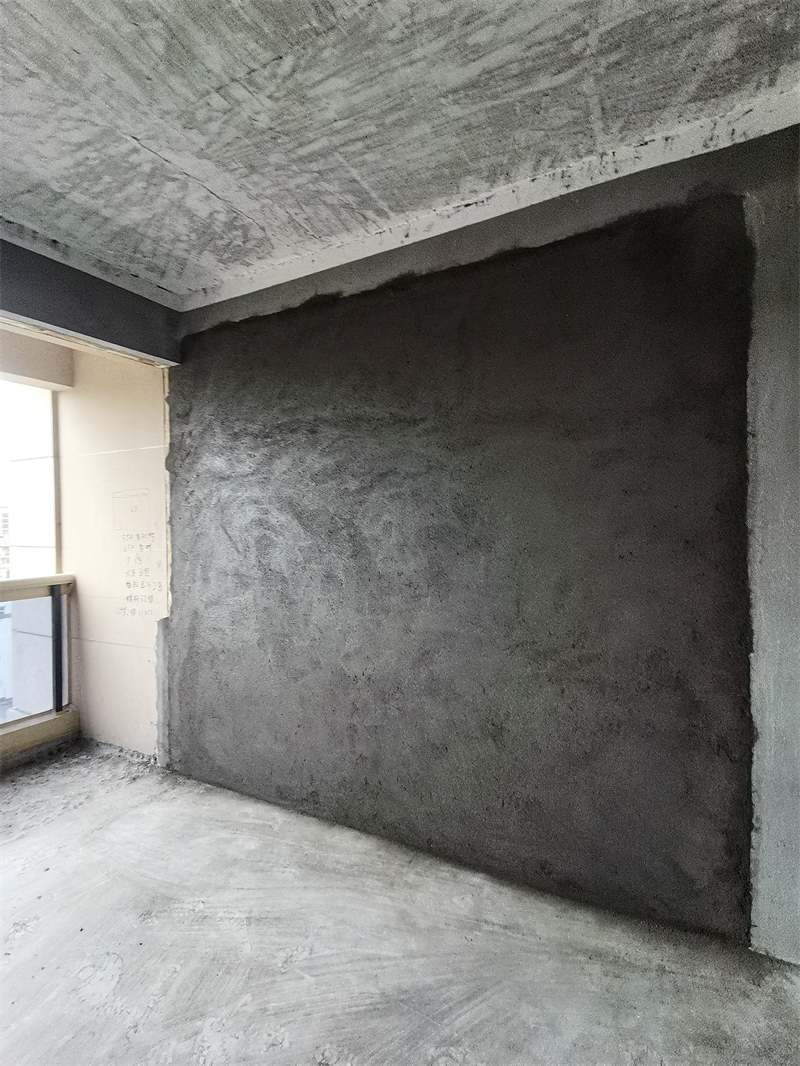

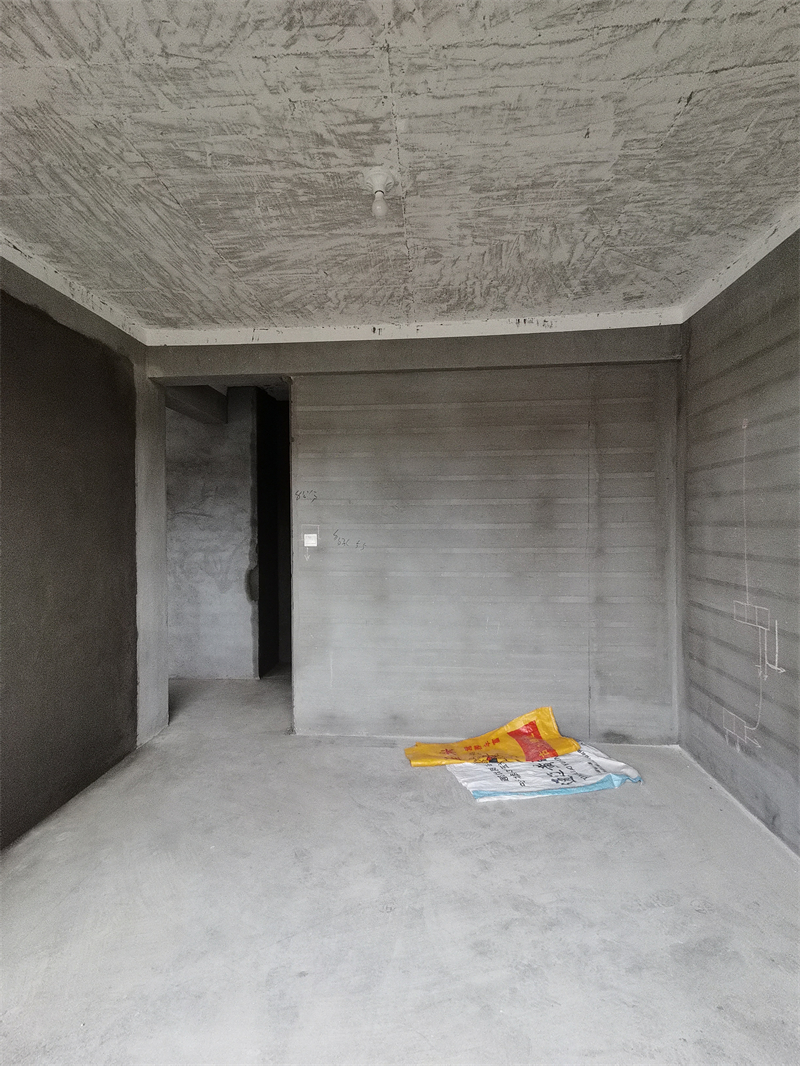

次卧2墙面已经砌好了

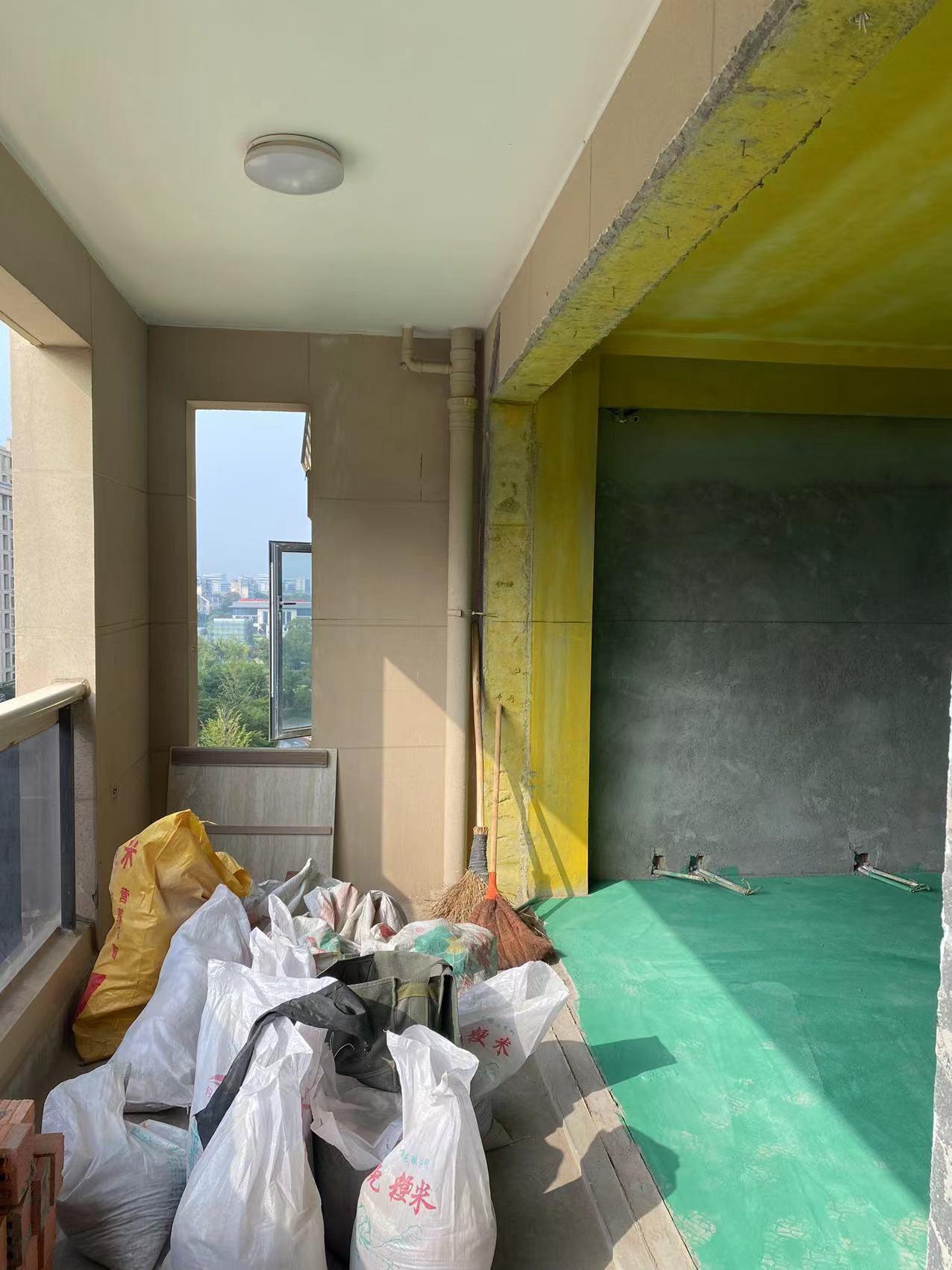

次卧2斜对角图

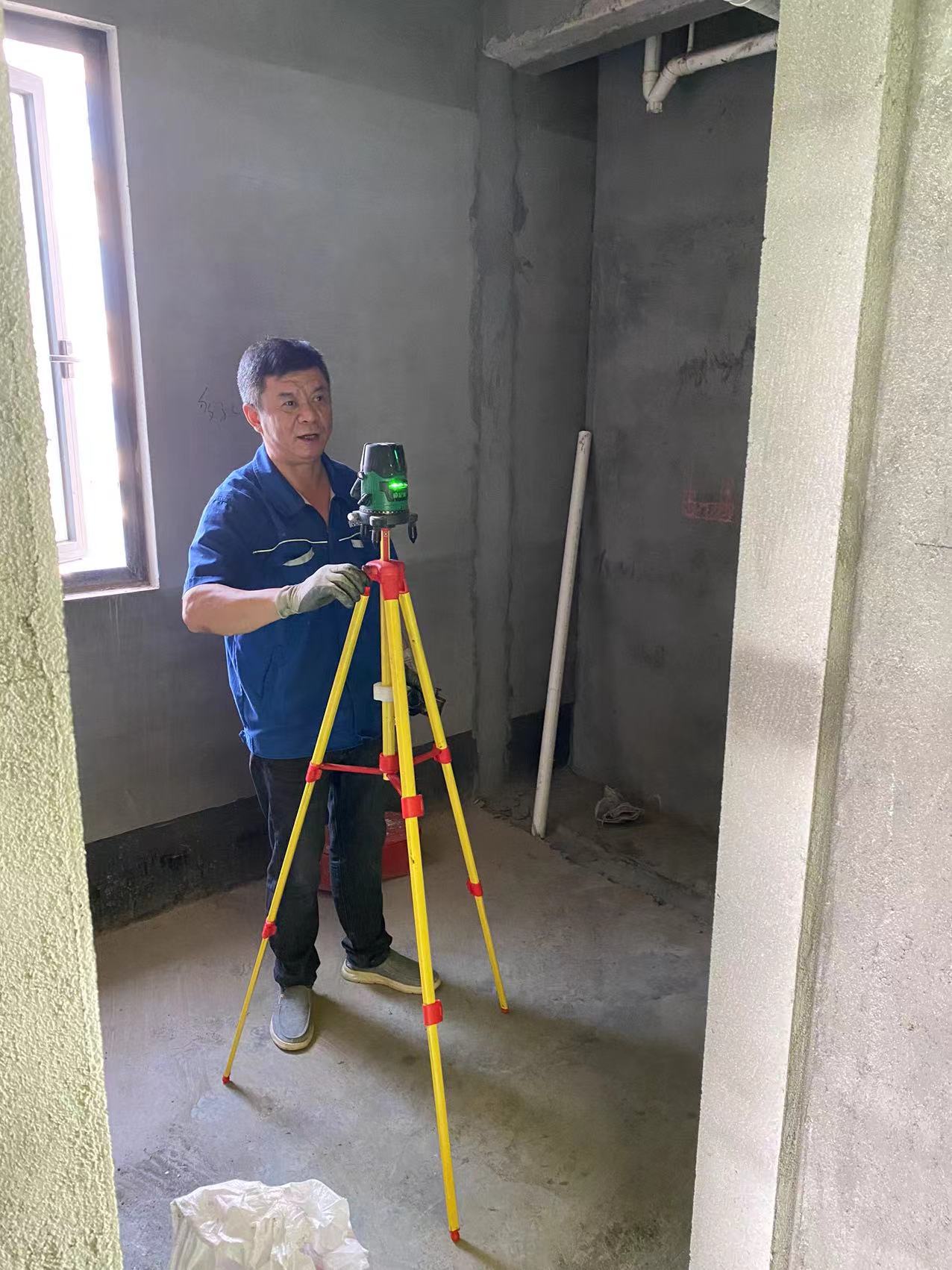

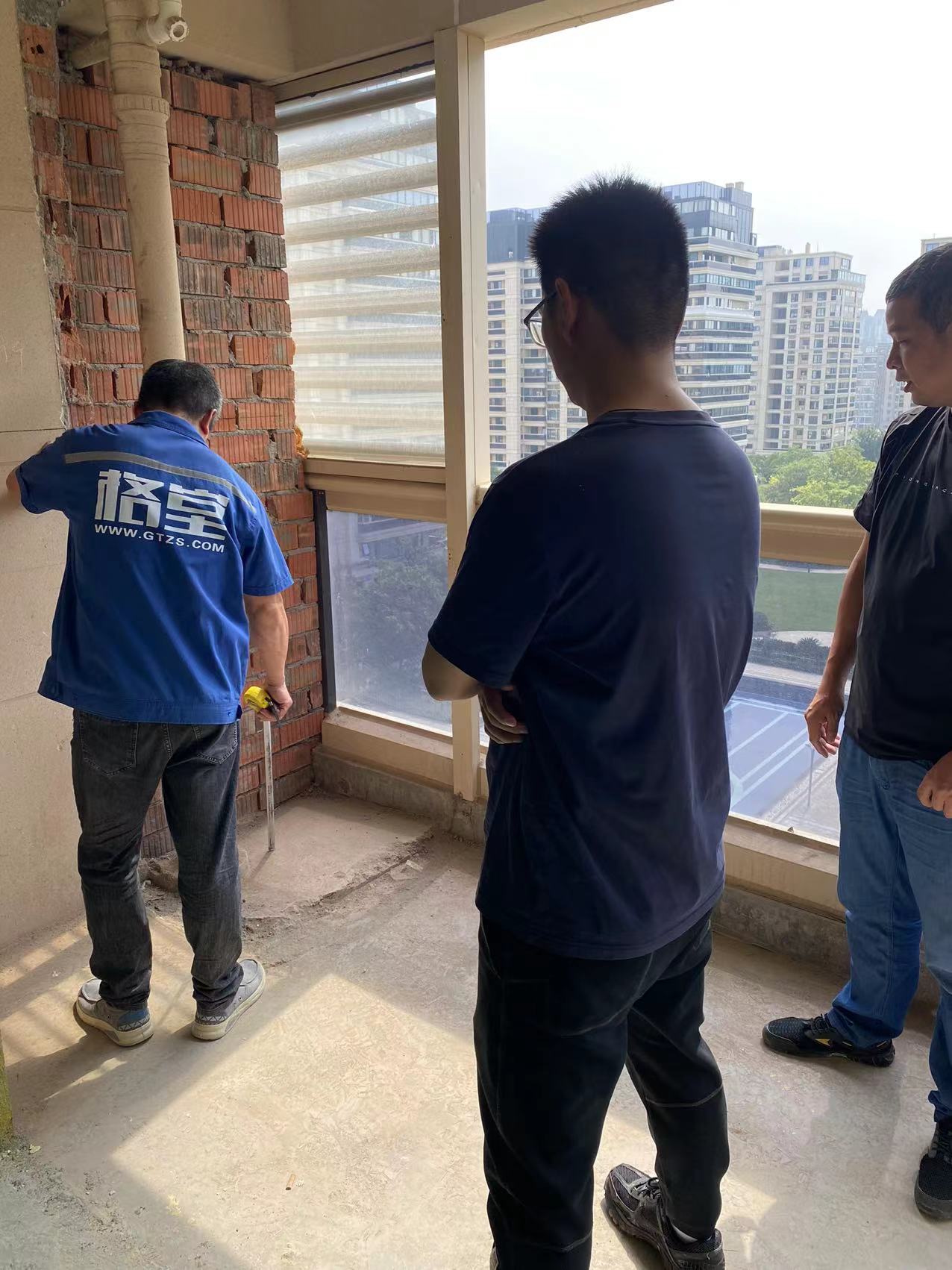

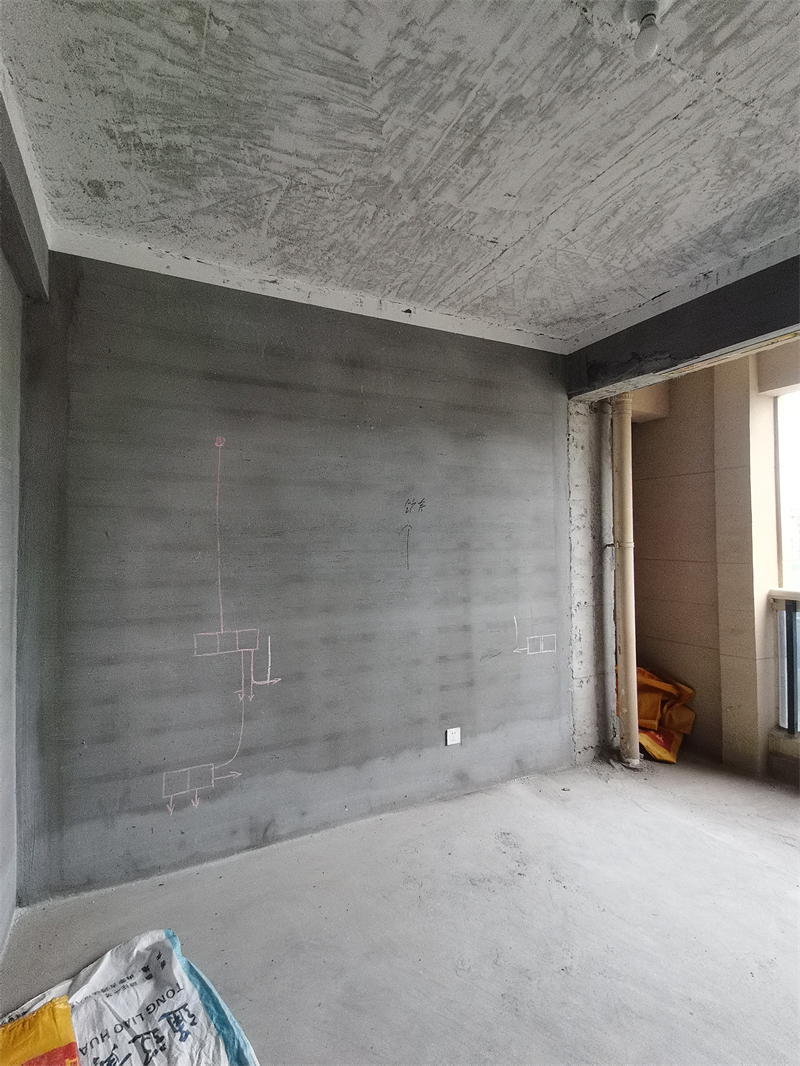

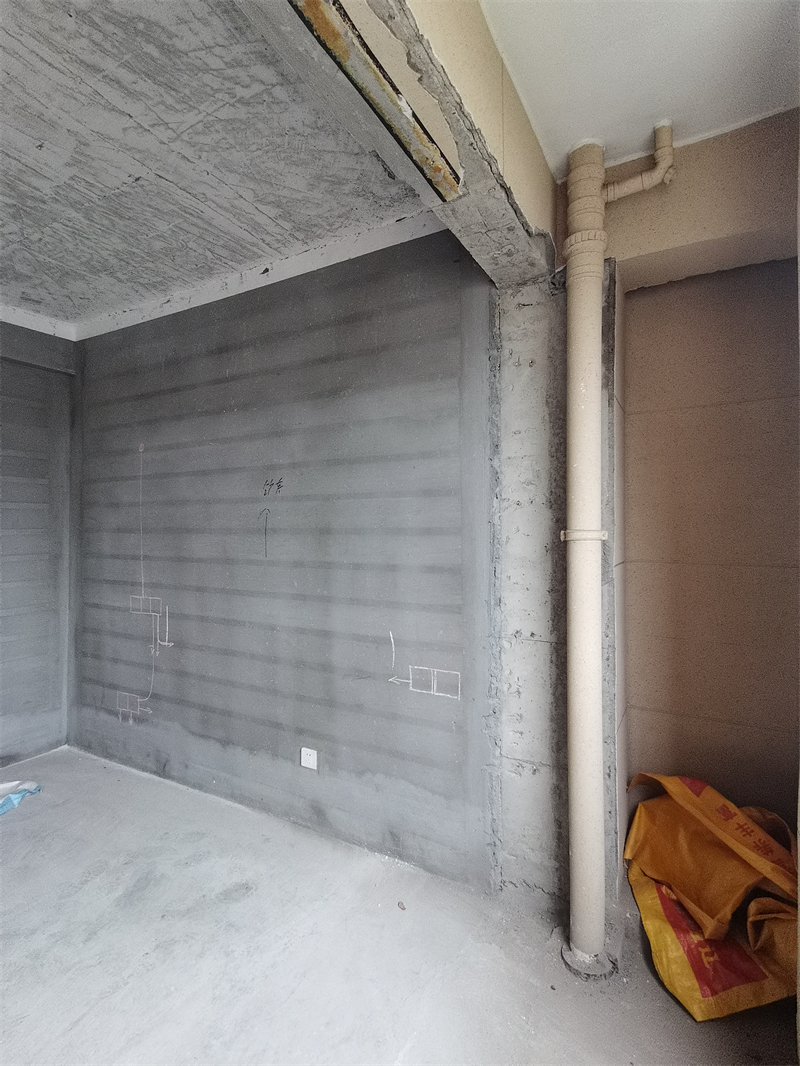

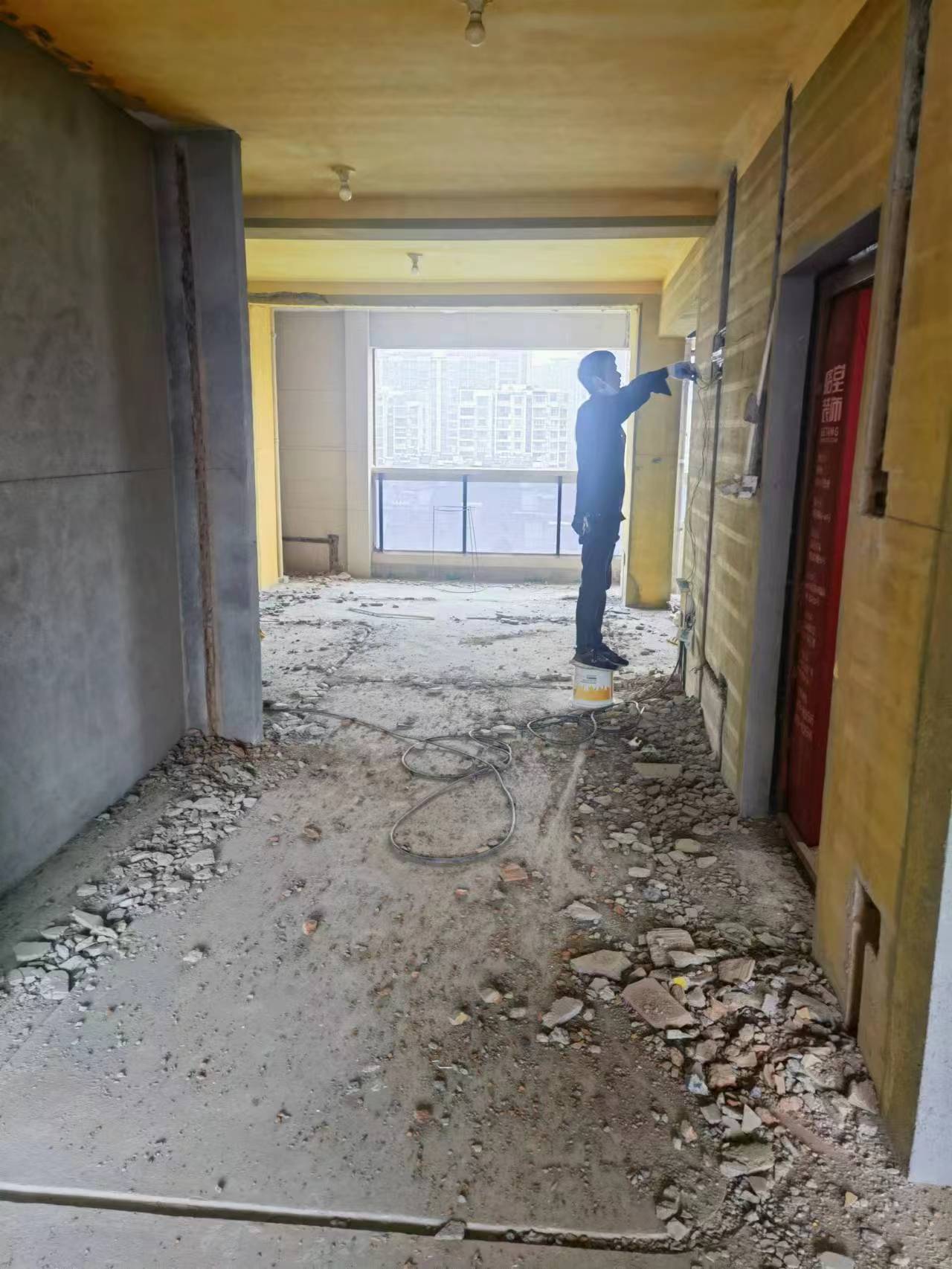

水电放样

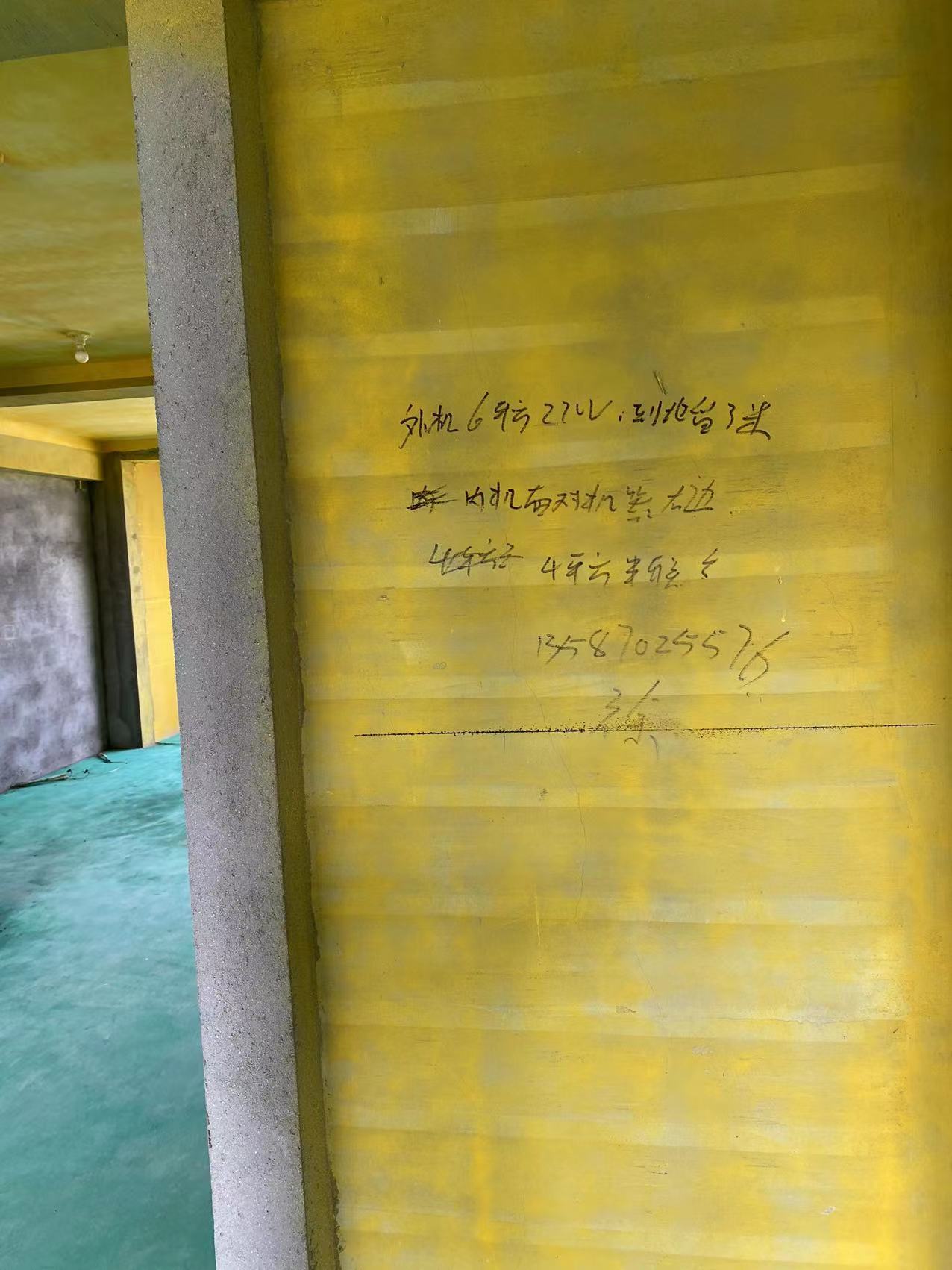

好记性不如烂笔头，根据图纸，清楚标注开关和插座的位置。放样十分准确，后续师傅就可以一步到位的进行施工了。

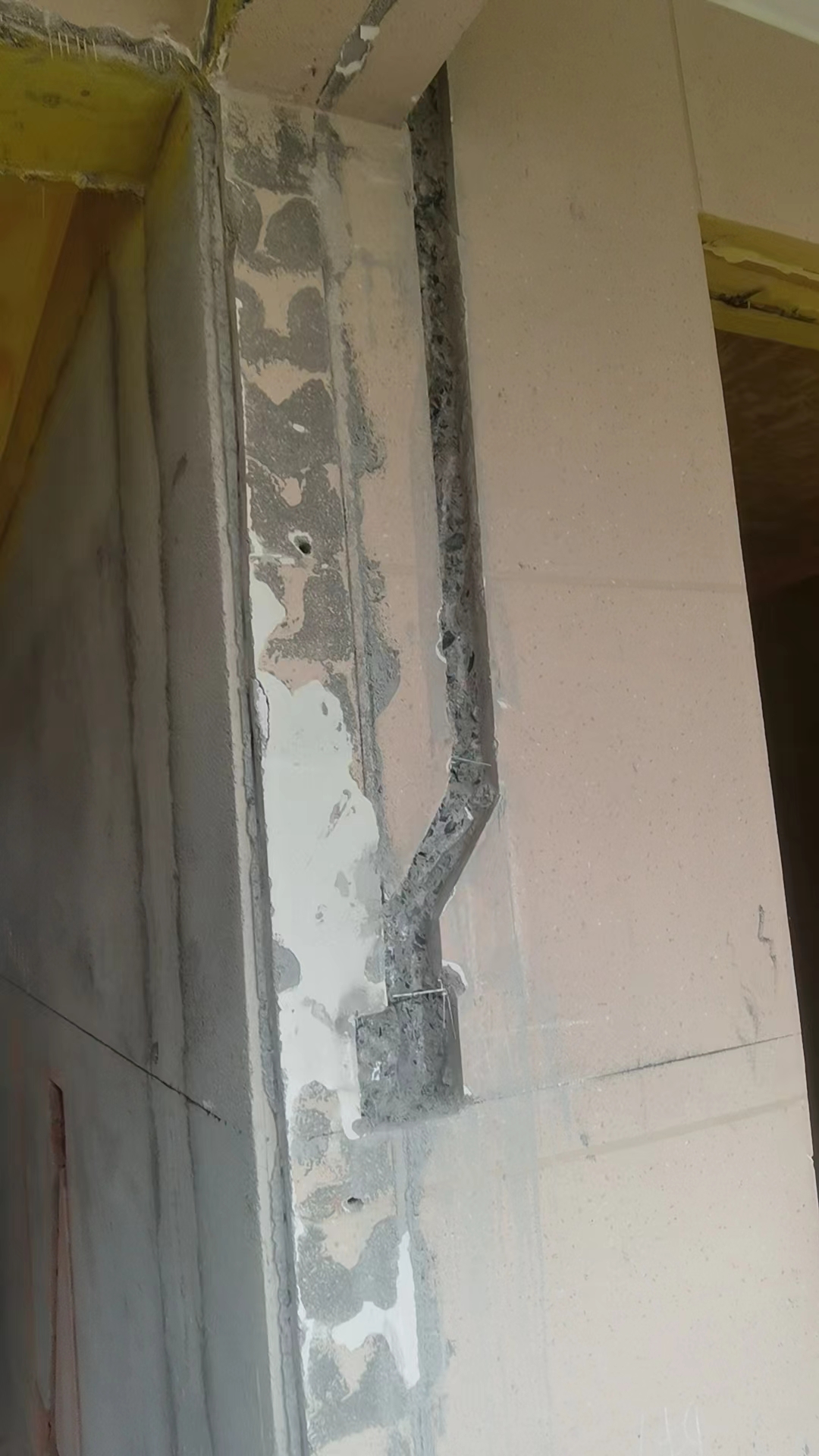

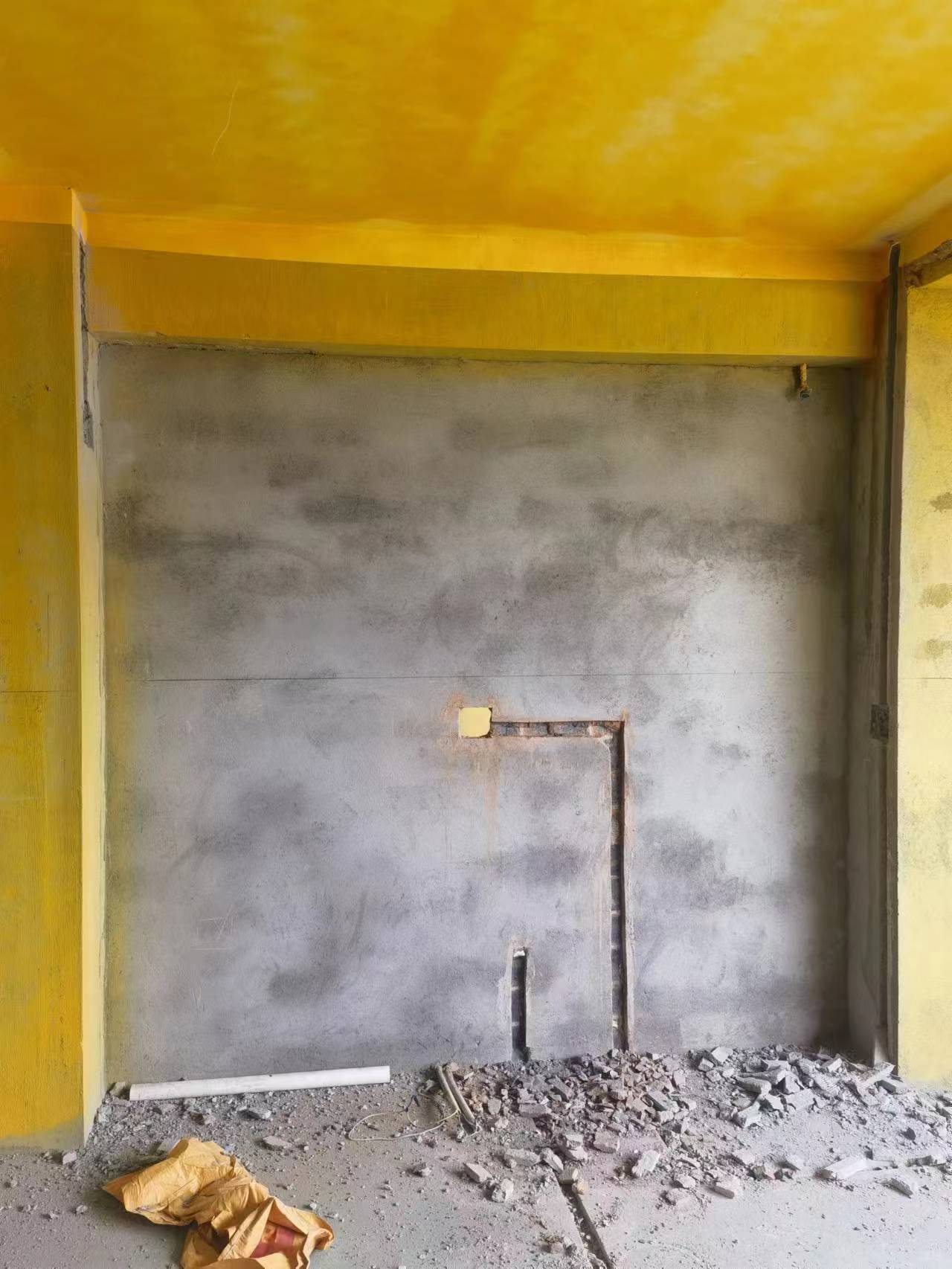

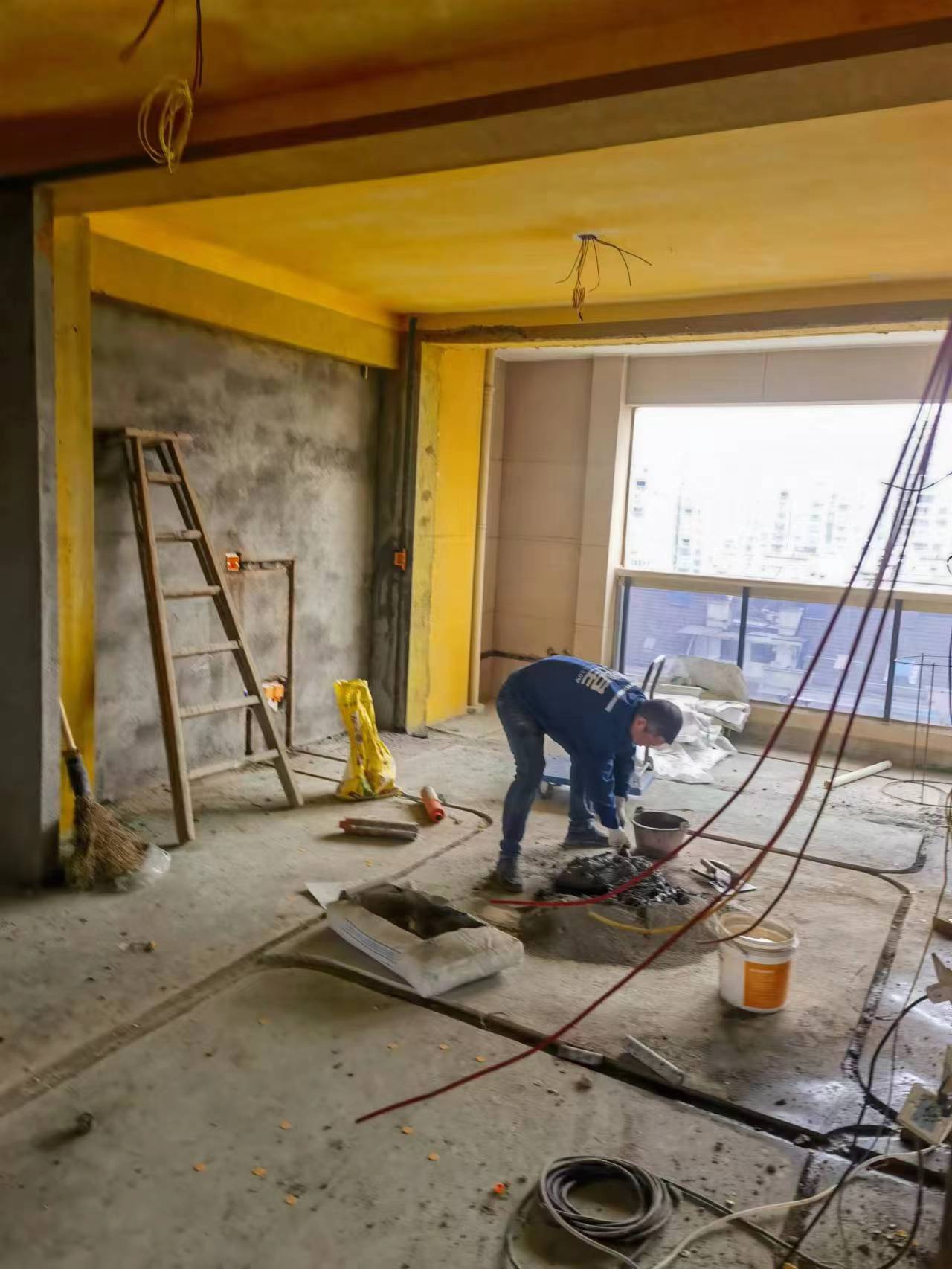

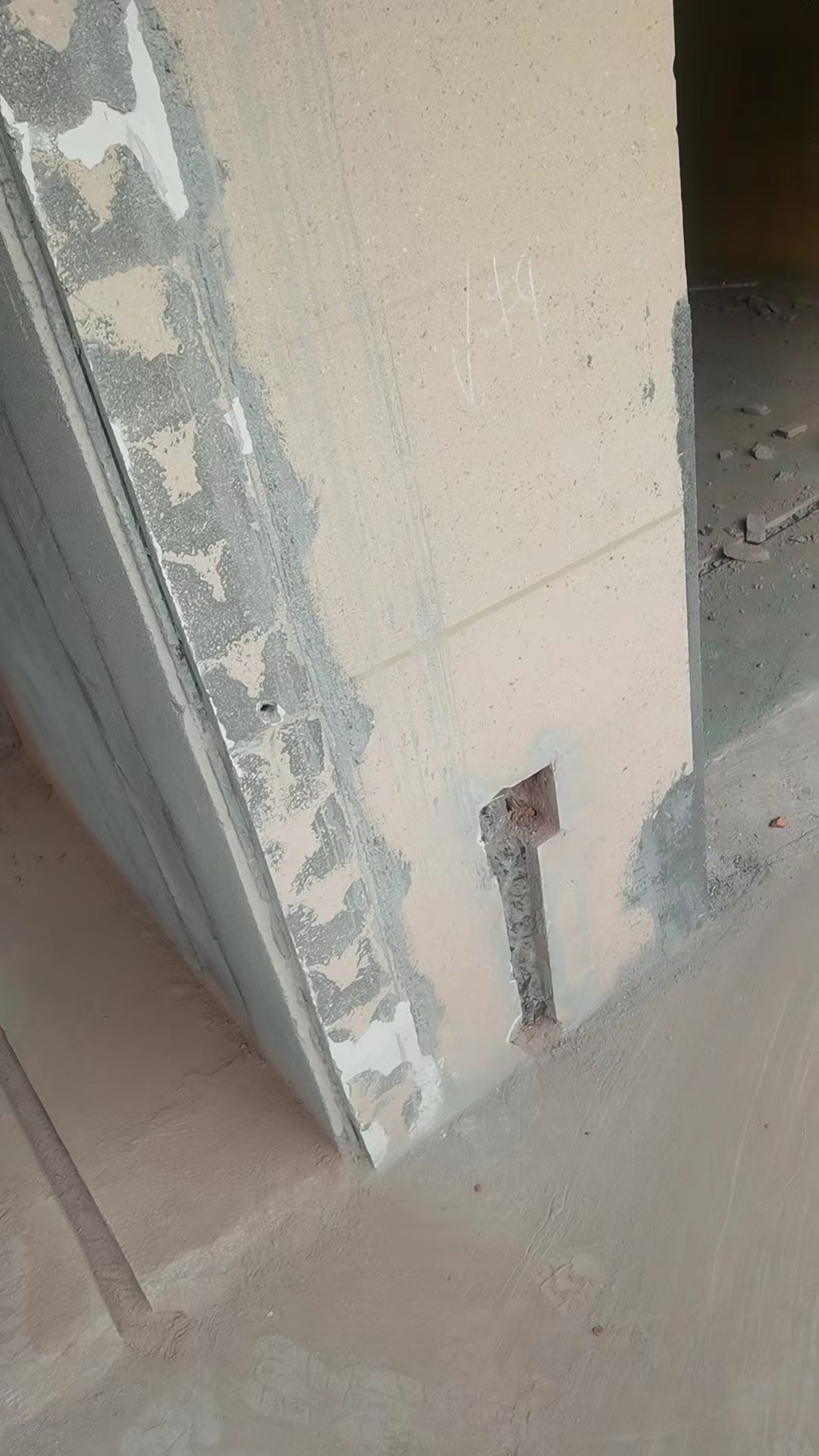

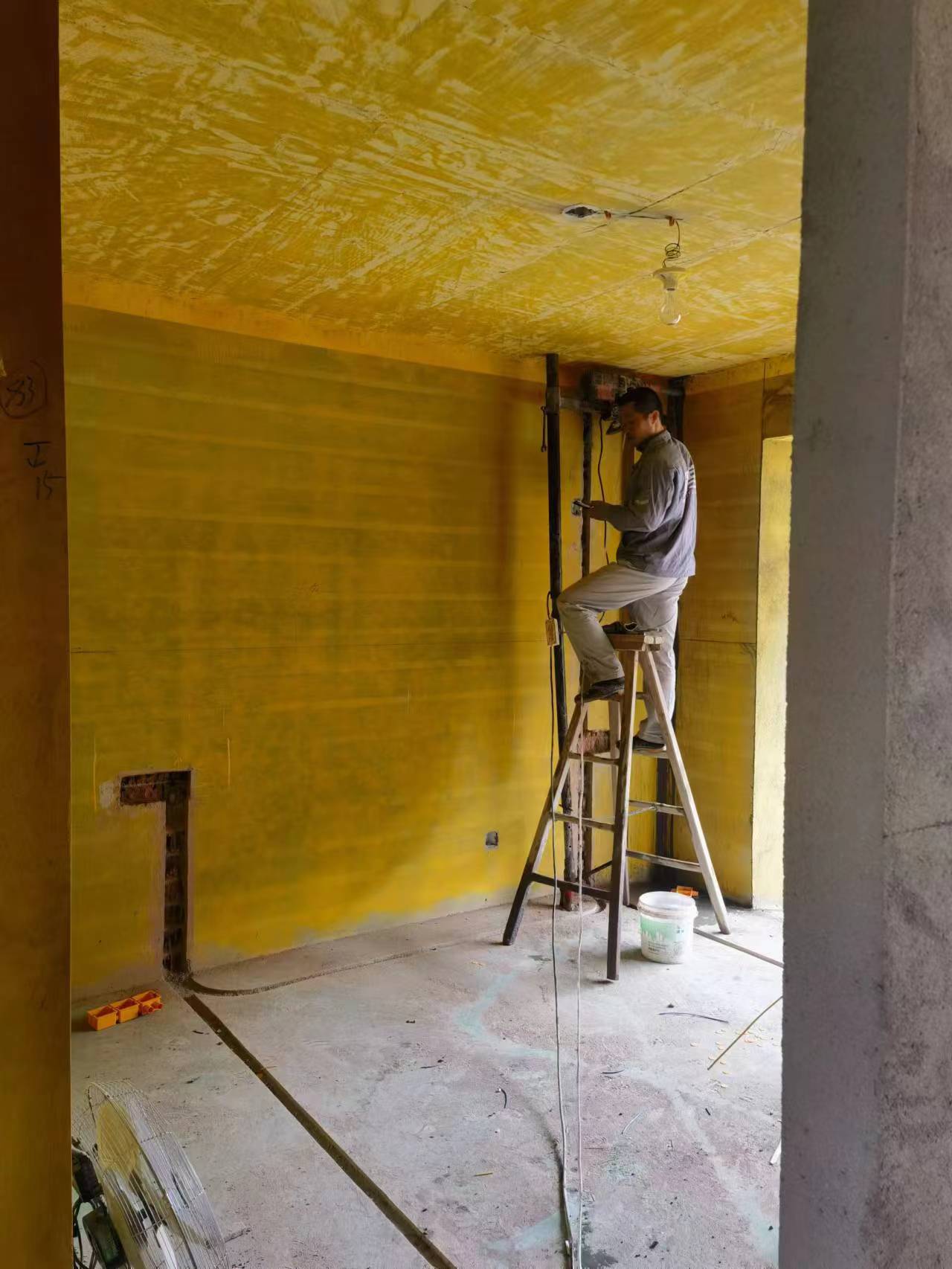

开槽

1.我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

2.线槽转弯处大弯工艺施工，后期线路更加容易抽换。

3.地面开槽深度够深，开槽标准，线管低于地面1公分。

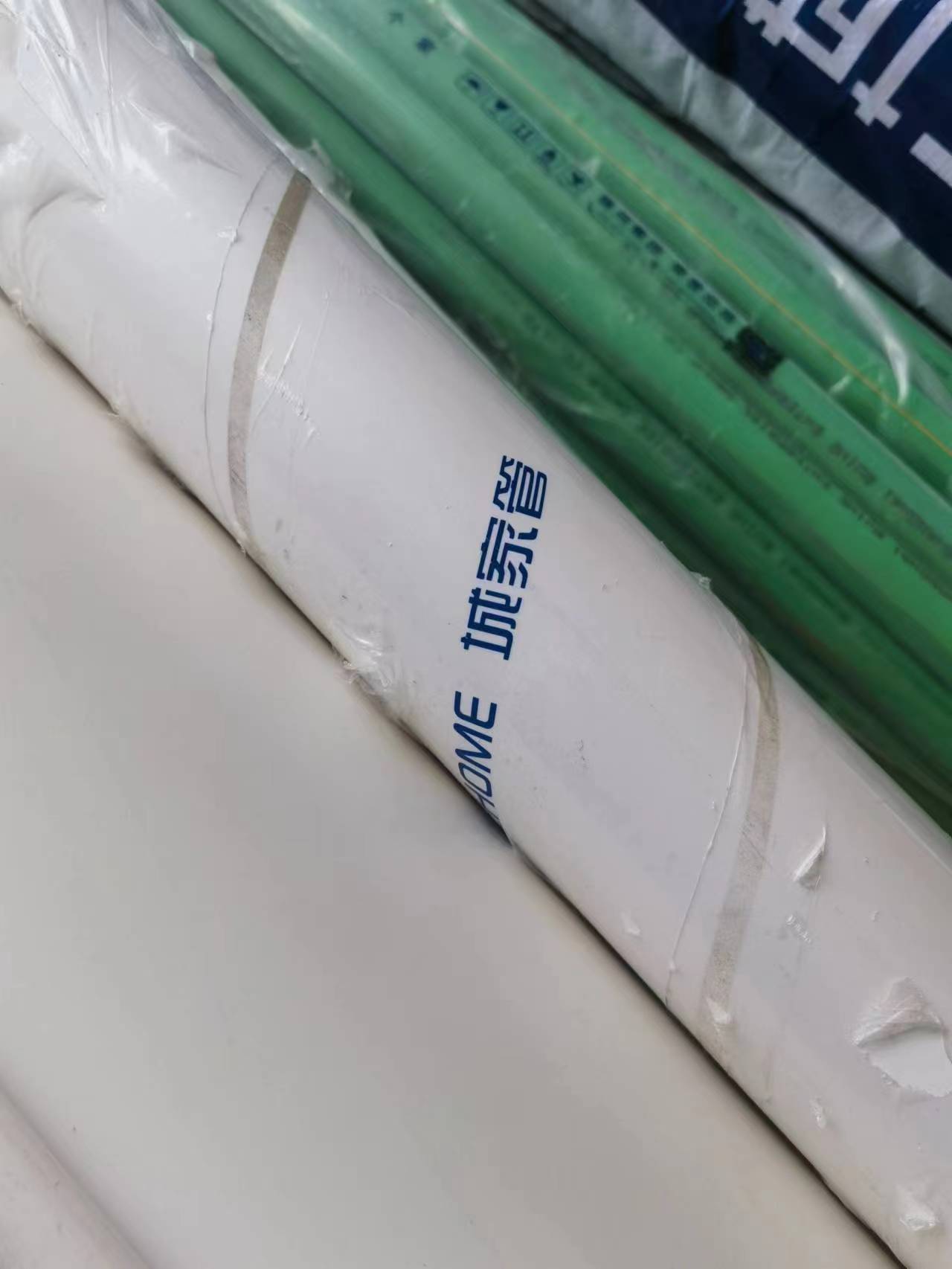

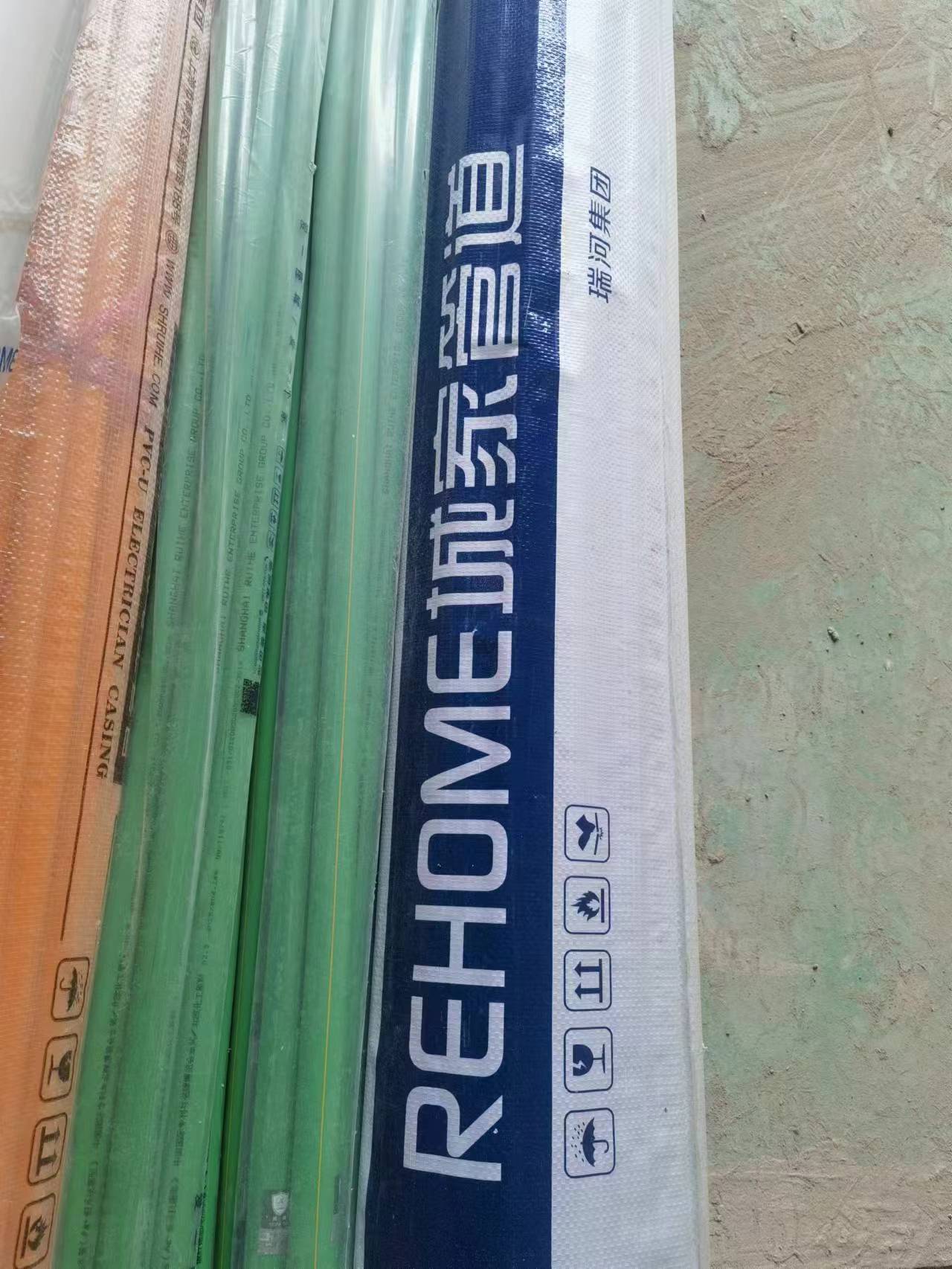

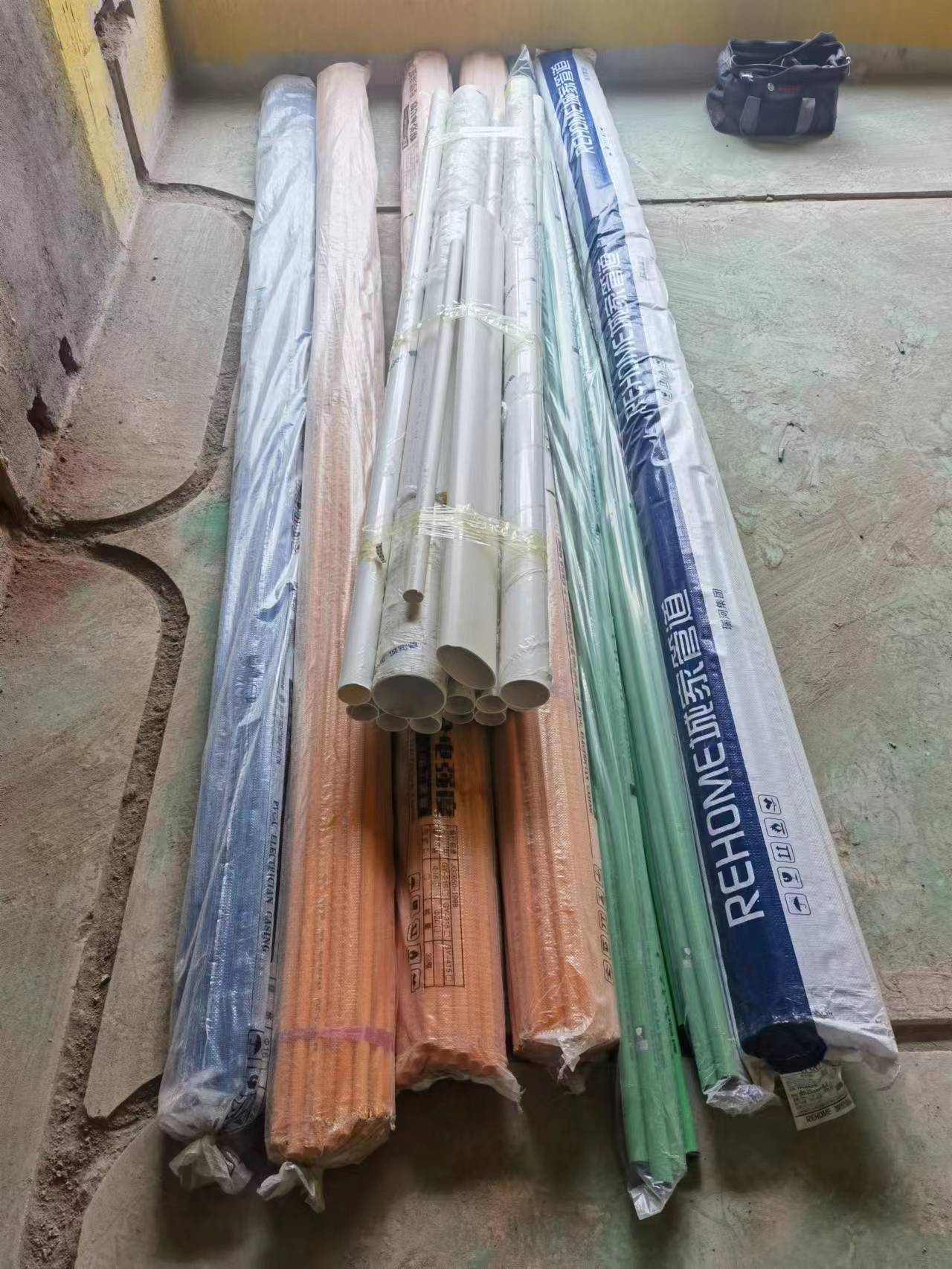

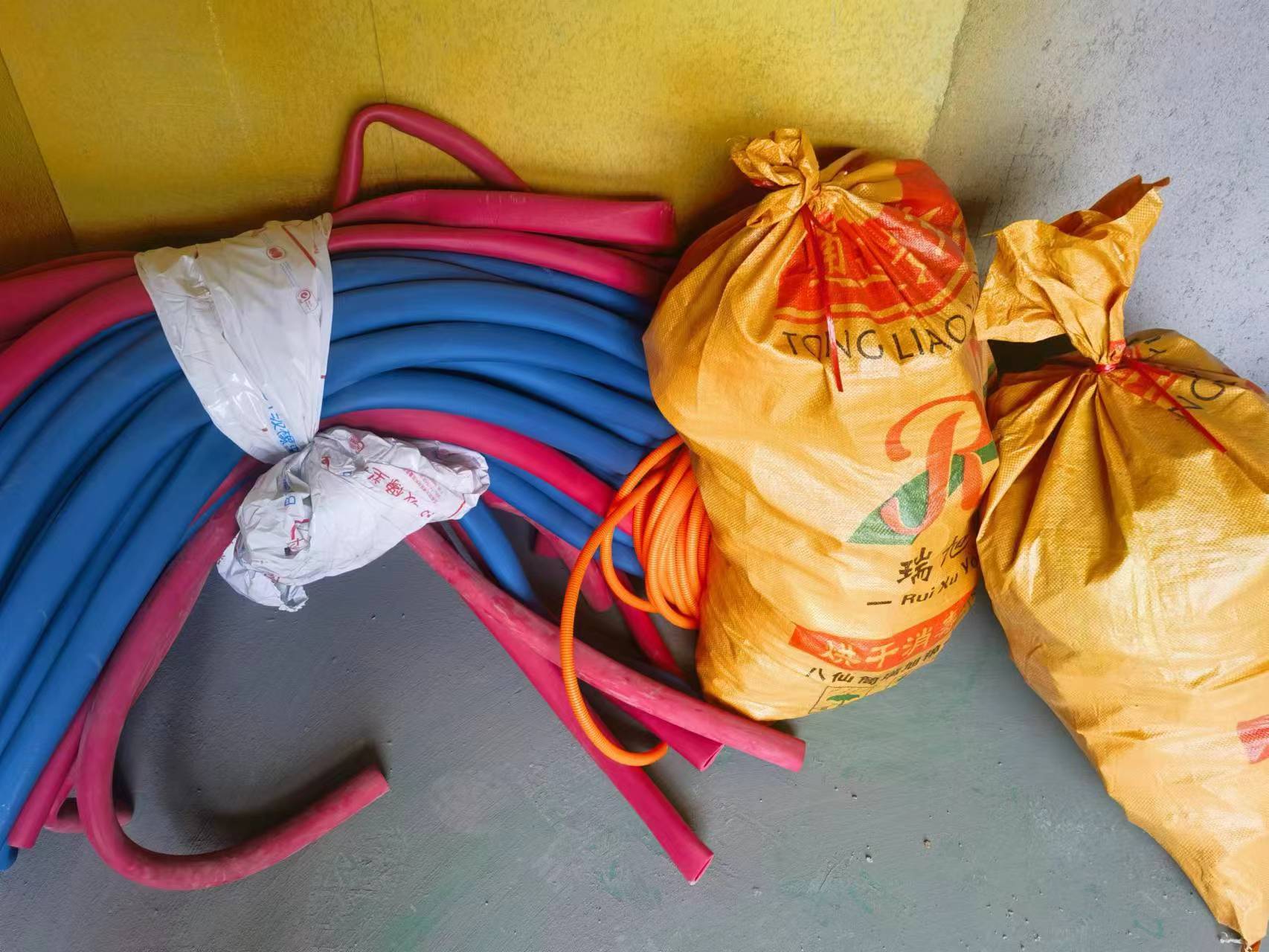

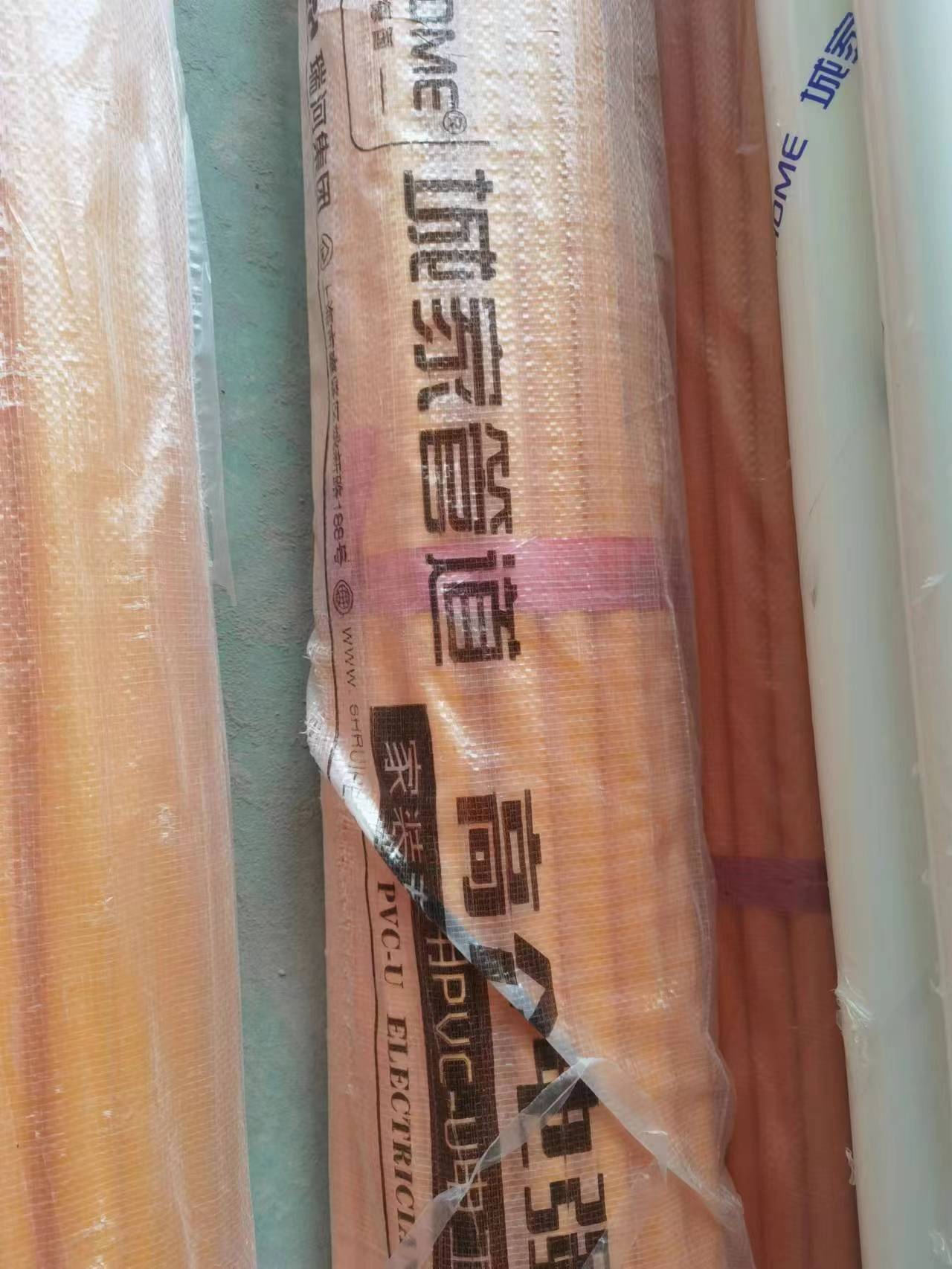

水电材料进场

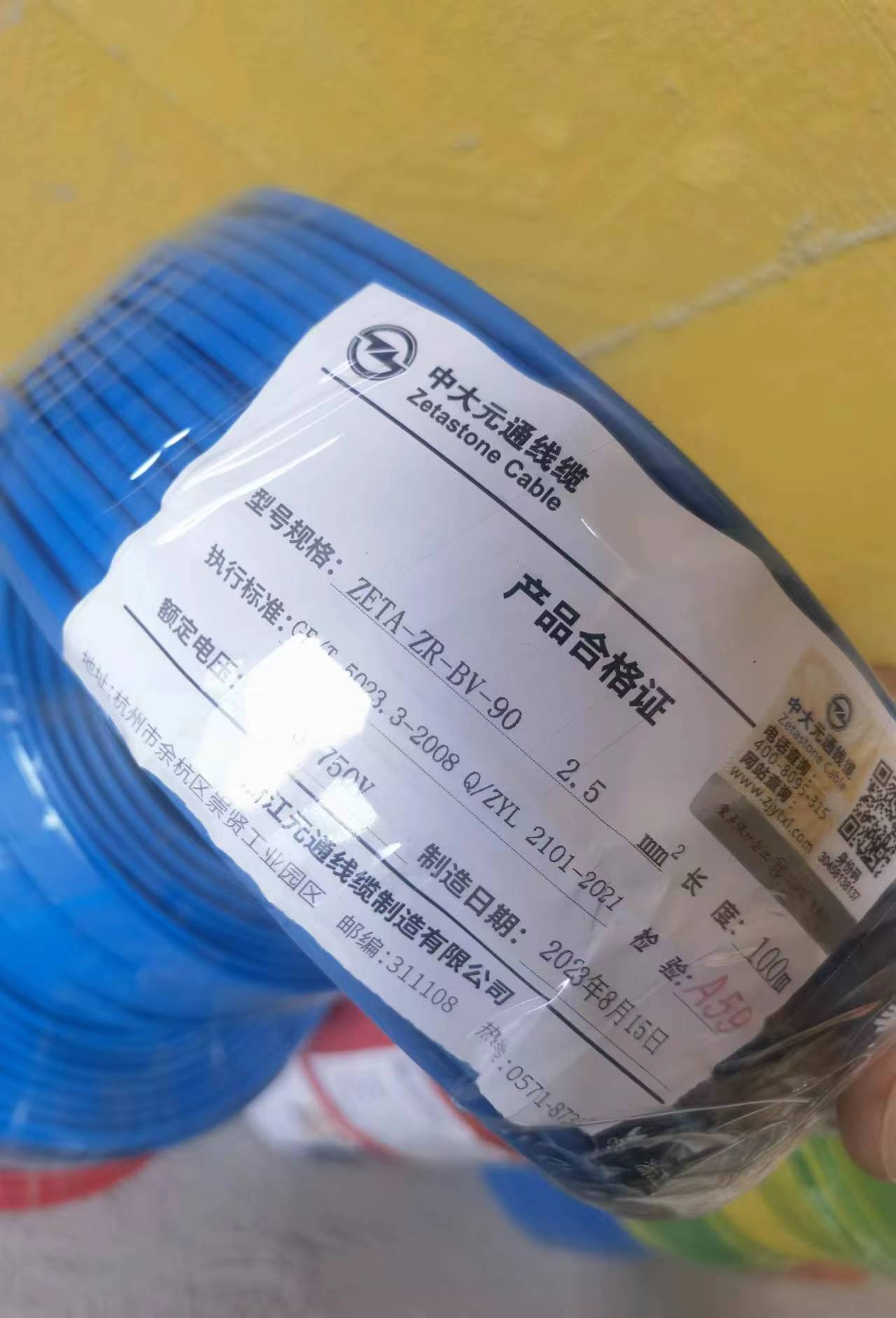

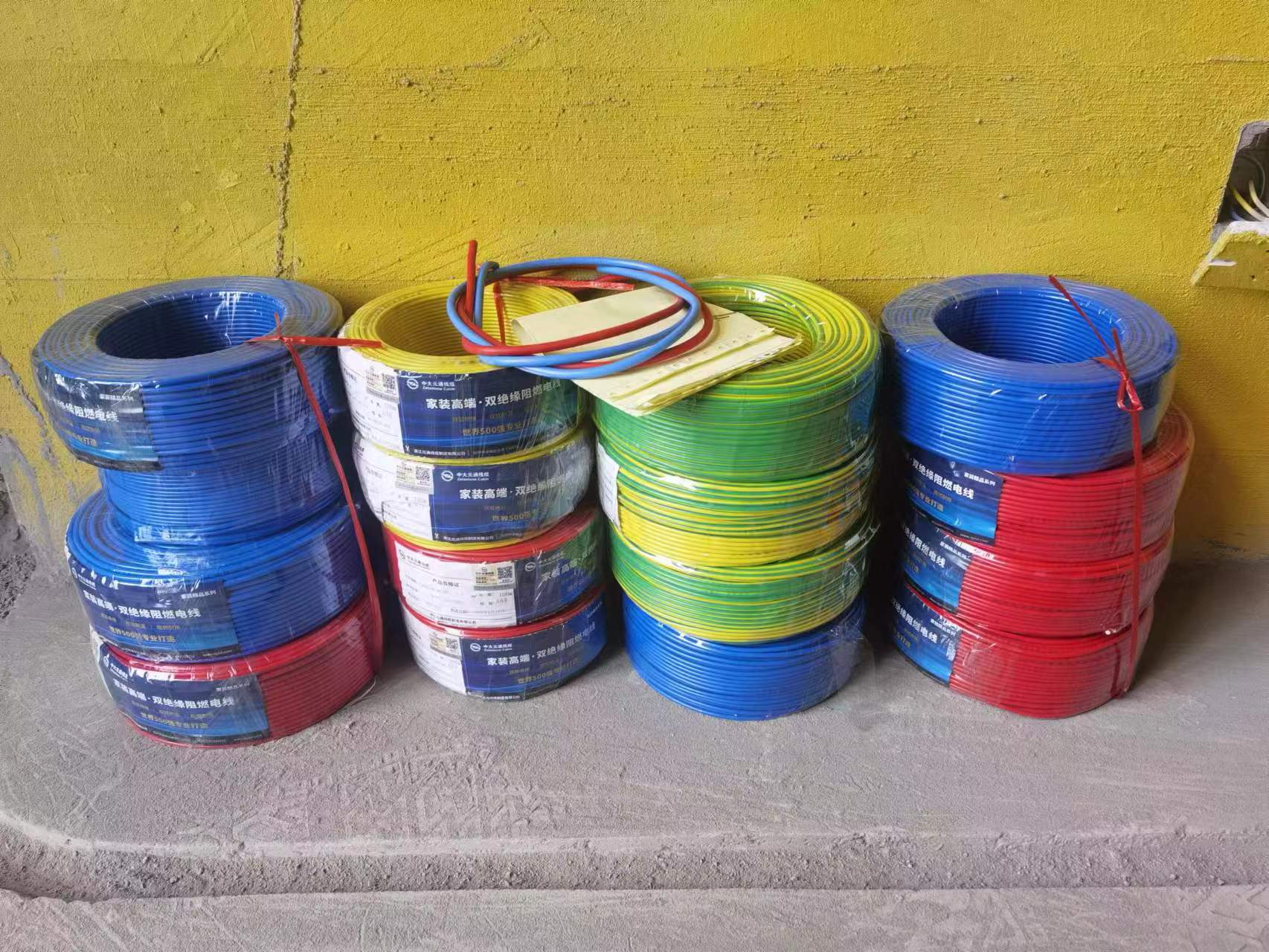

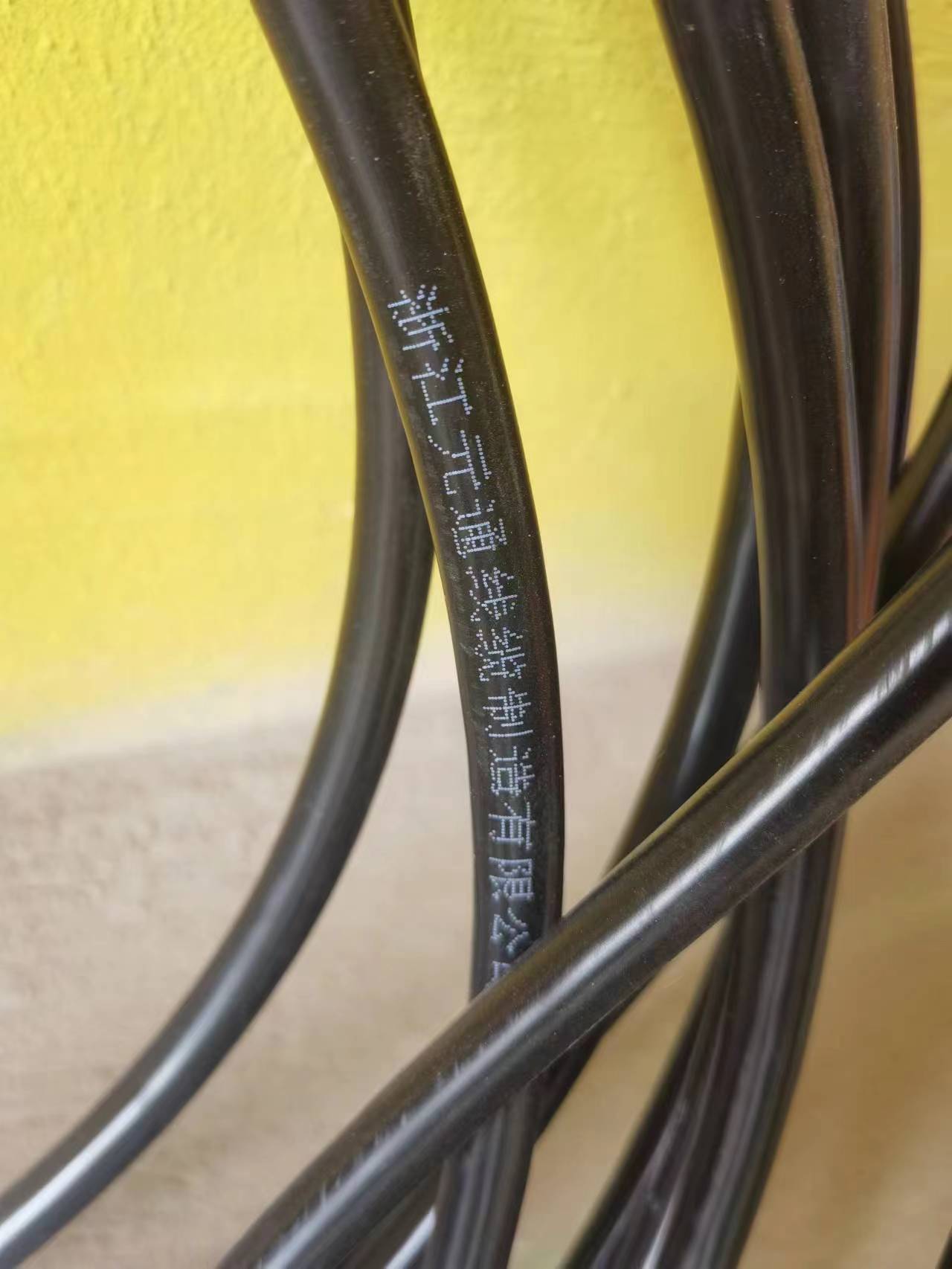

电线             中大元通
PVC排水            城家

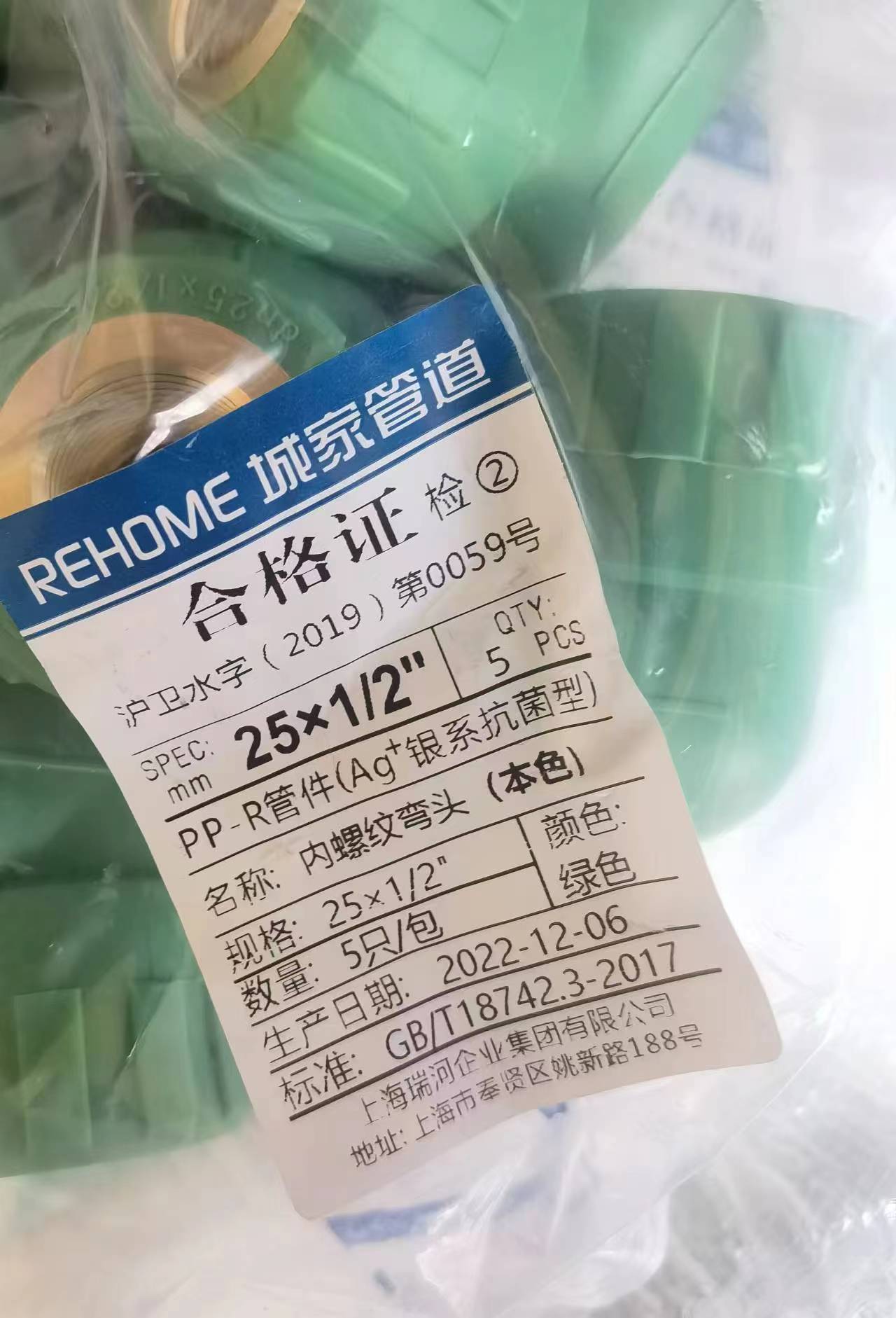

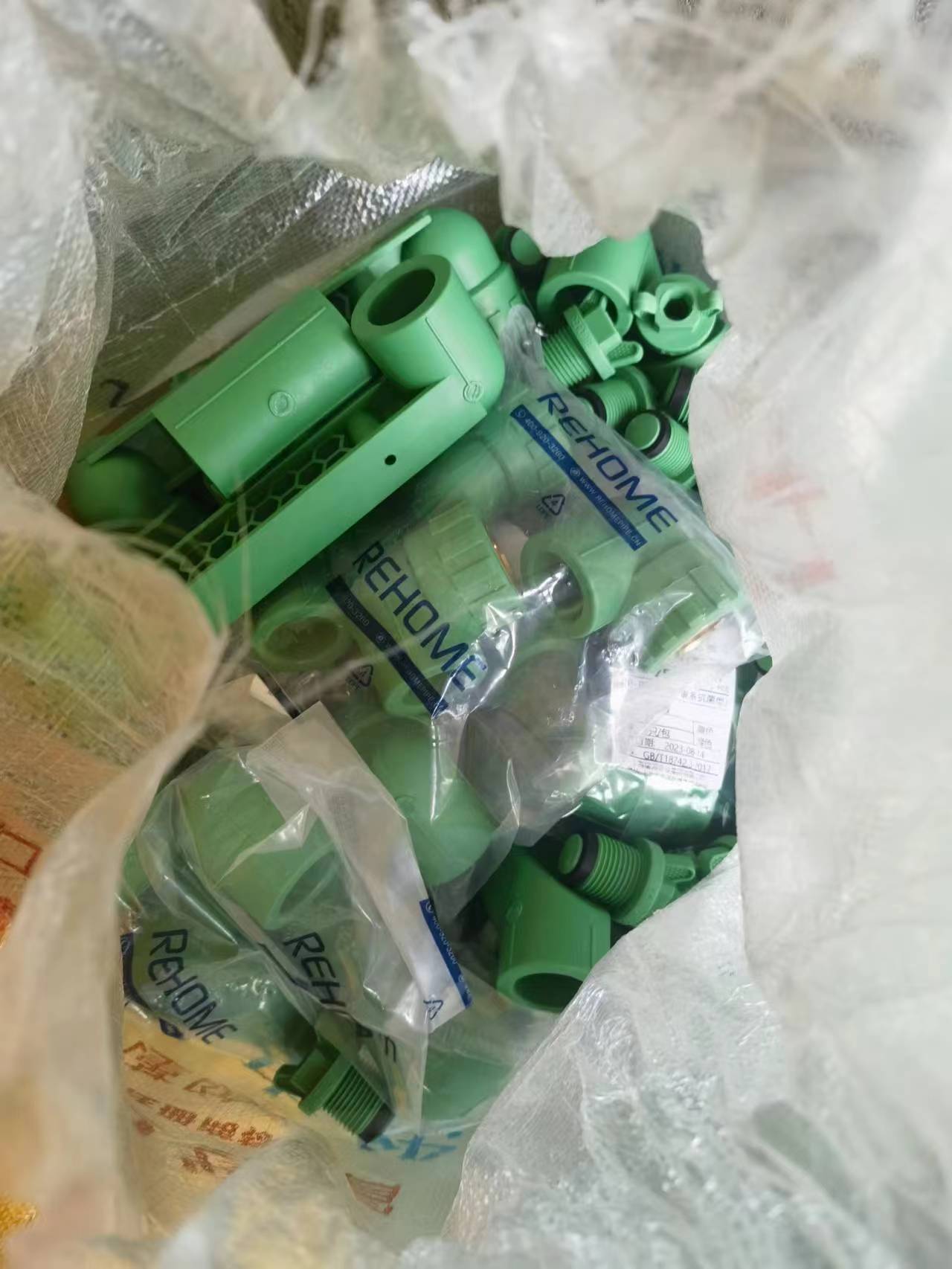

PPR水管           城家
PVC线管            城家
5G超六网线          普鲁仕
高清电视线      普鲁仕

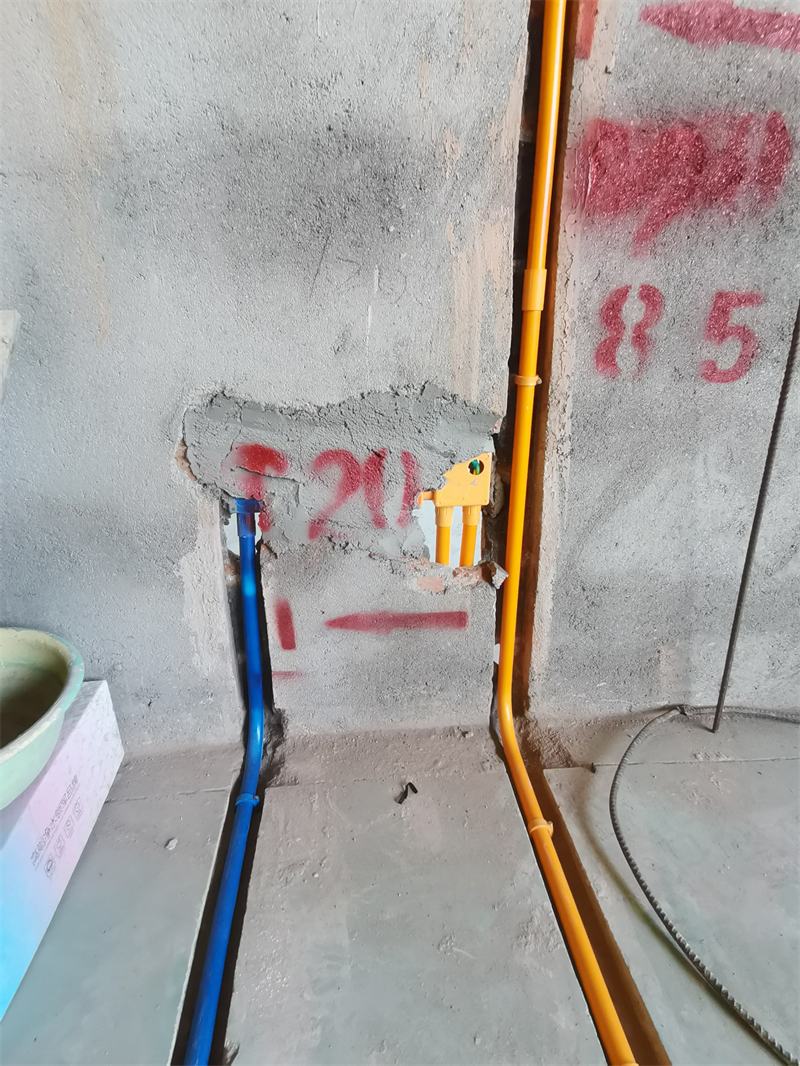

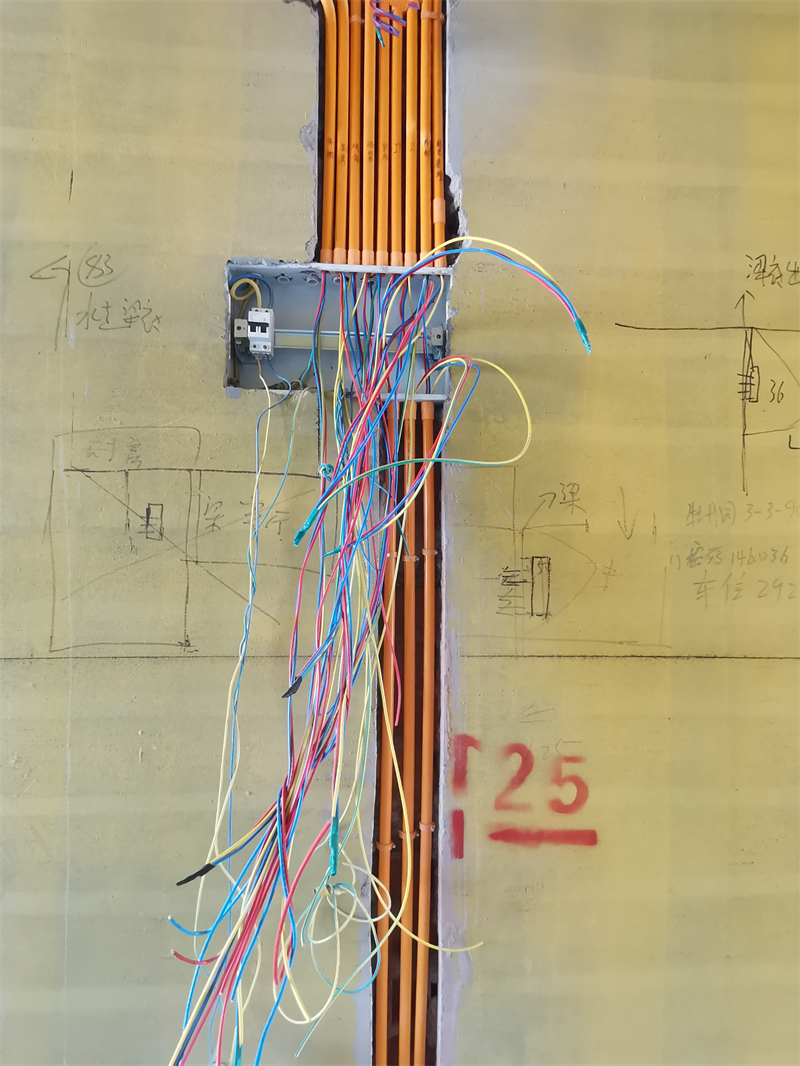

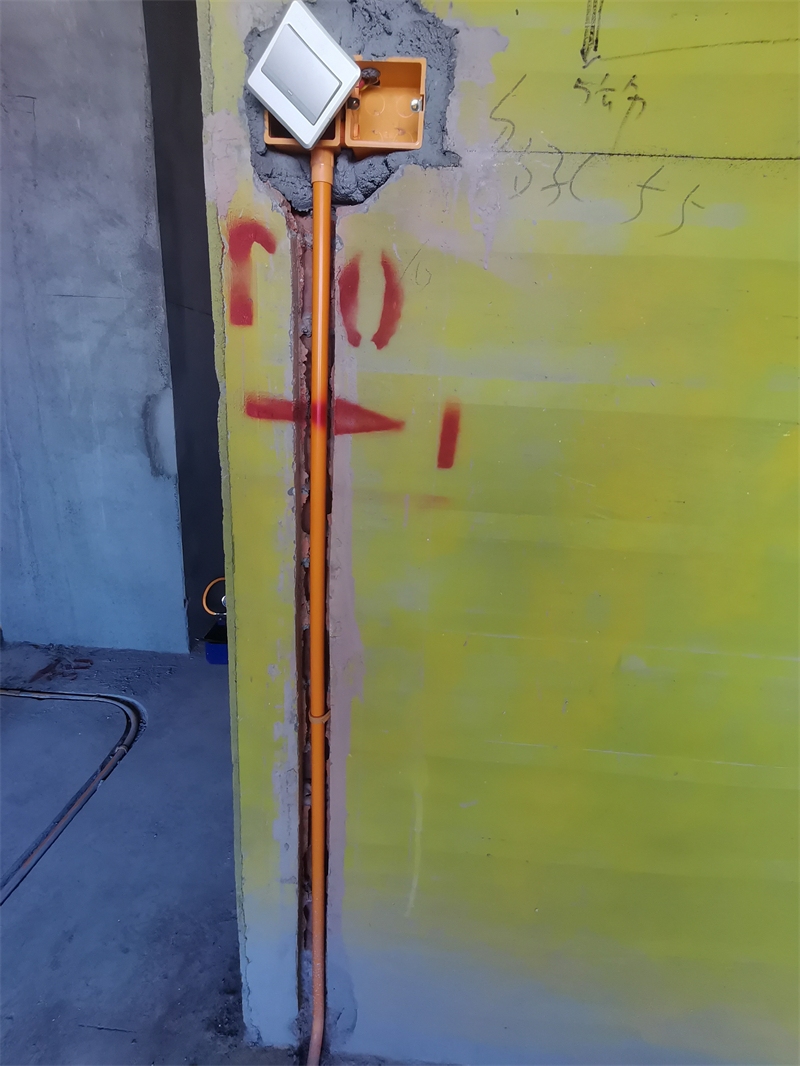

水电中途

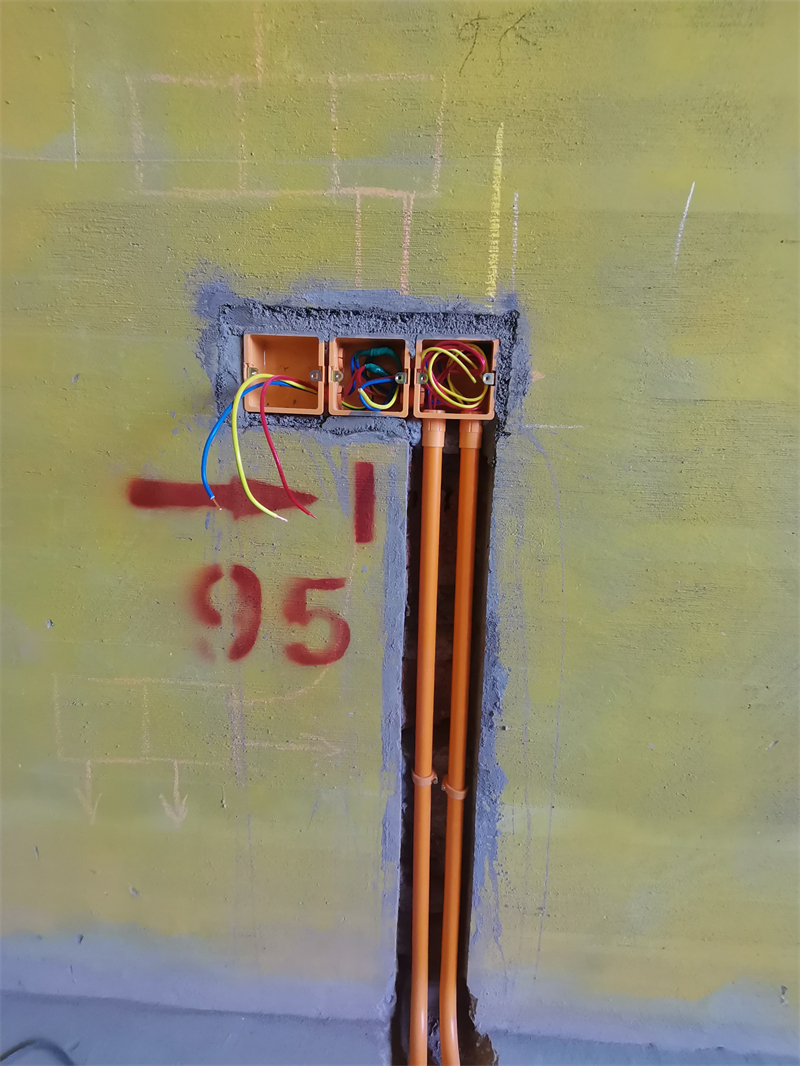

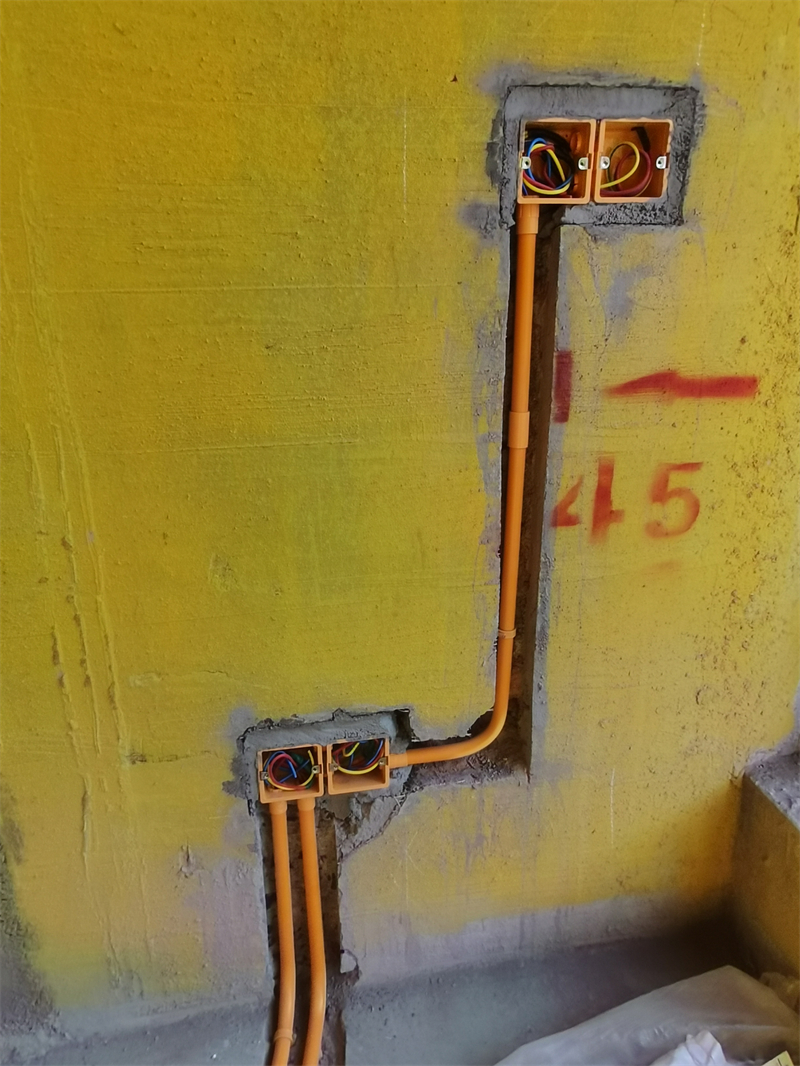

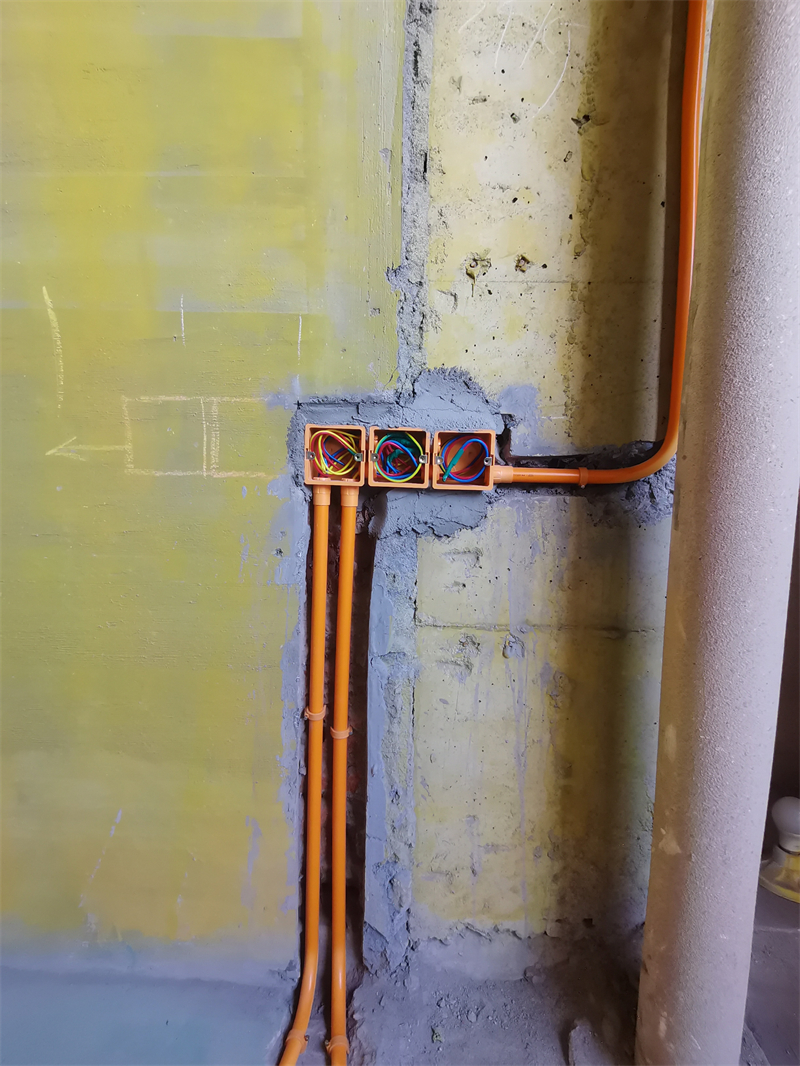

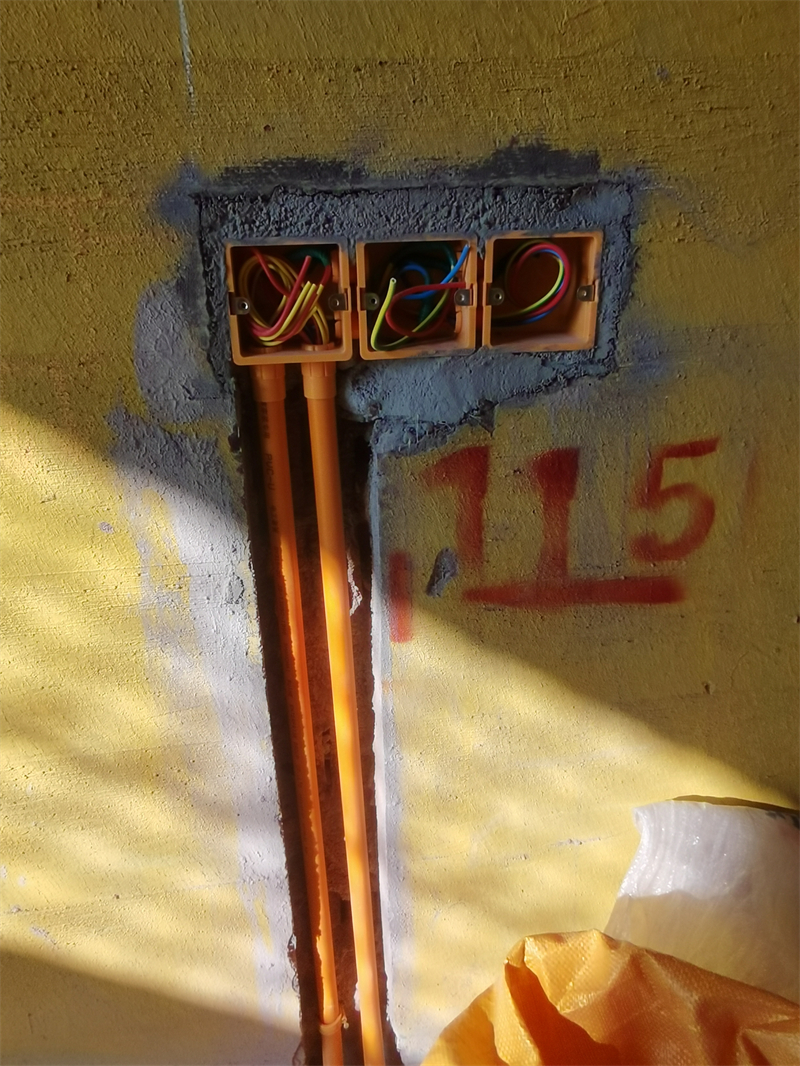

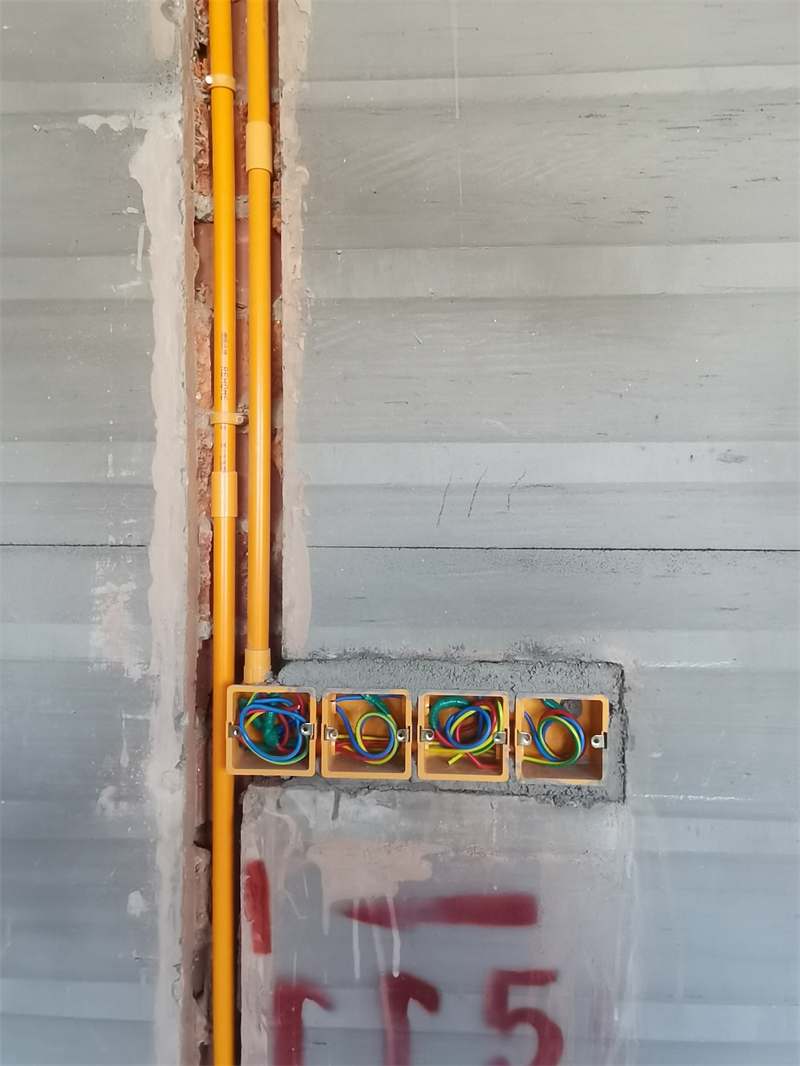

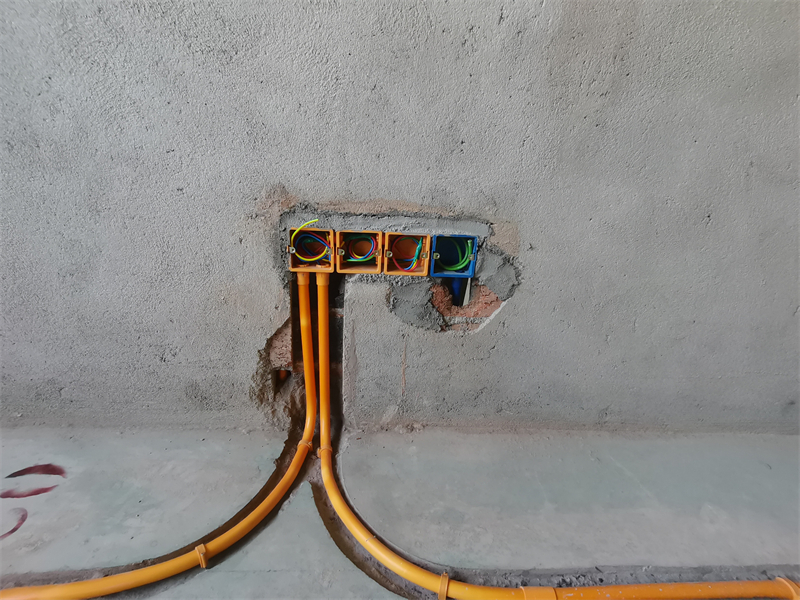

1. 暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

2. 所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

3. 线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

4. 同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。

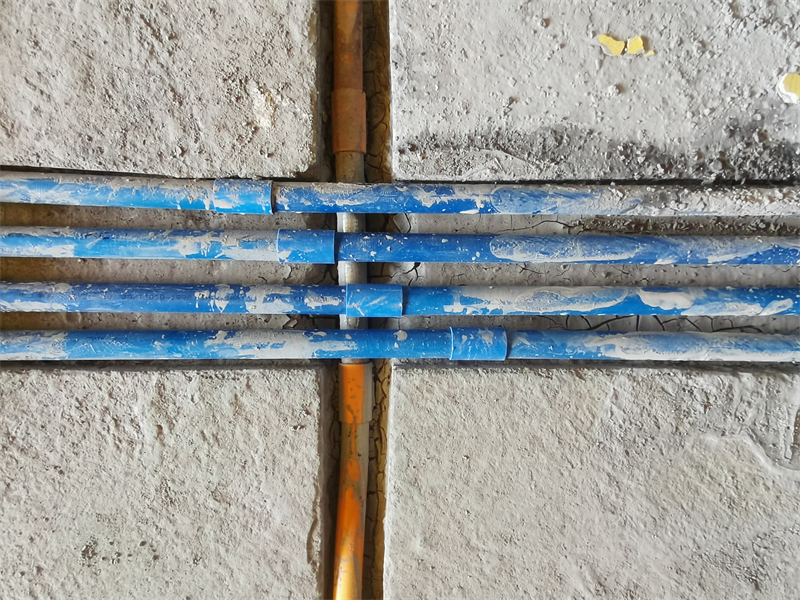

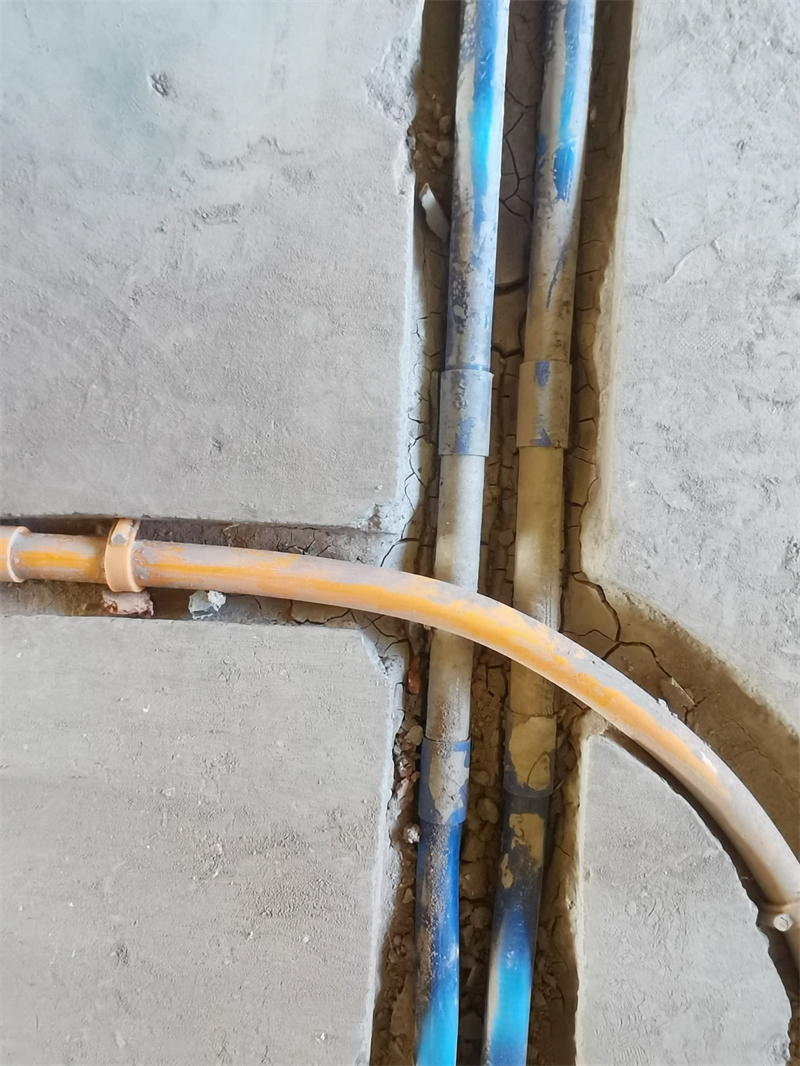

5.强弱电交接处用金属镀锌管交叉，防止信号干扰。

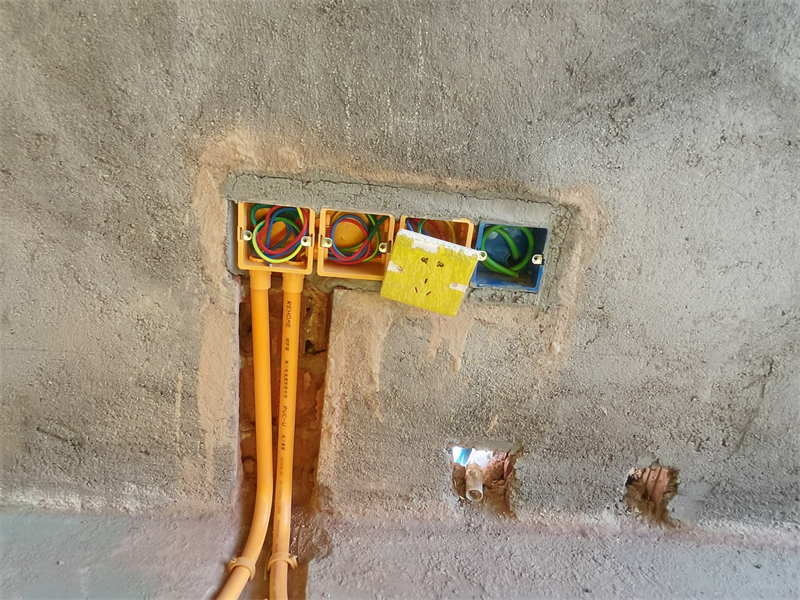

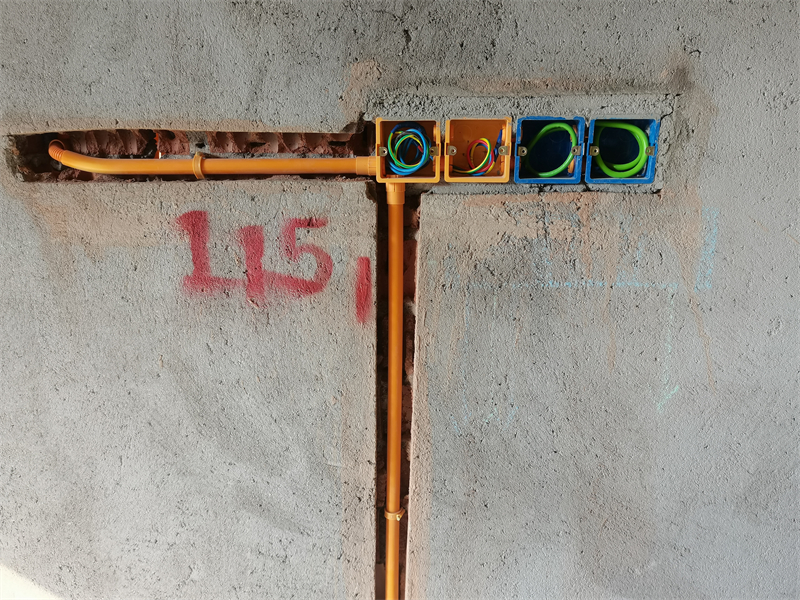

6.强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

7.墙角禁止走管，距墙30公分以上。
