常山文澜苑5-1-10#105㎡中式——观山

发表于 2023-9-12 13:48:09

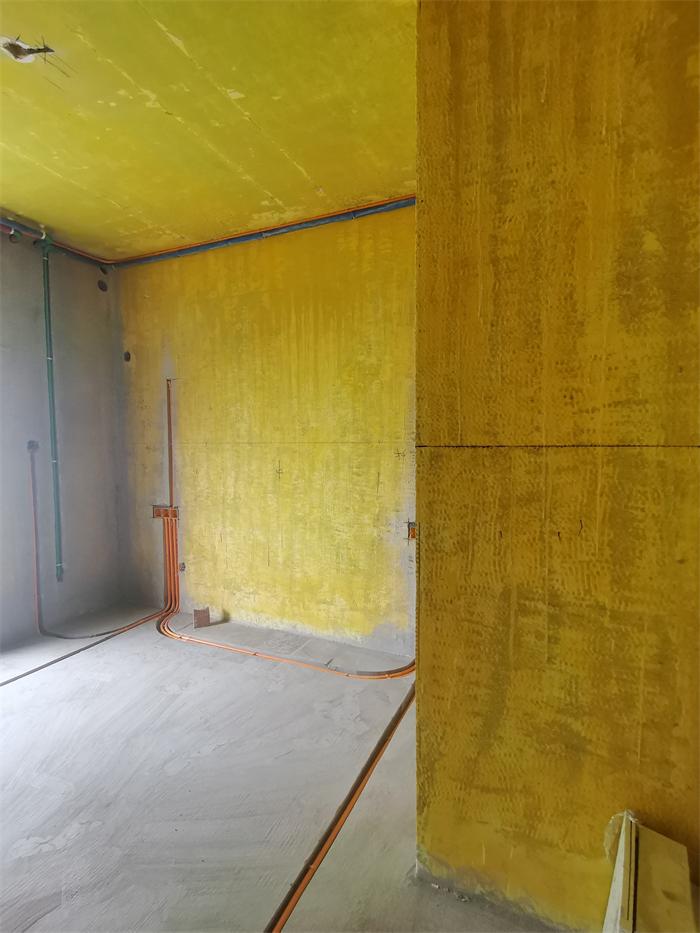

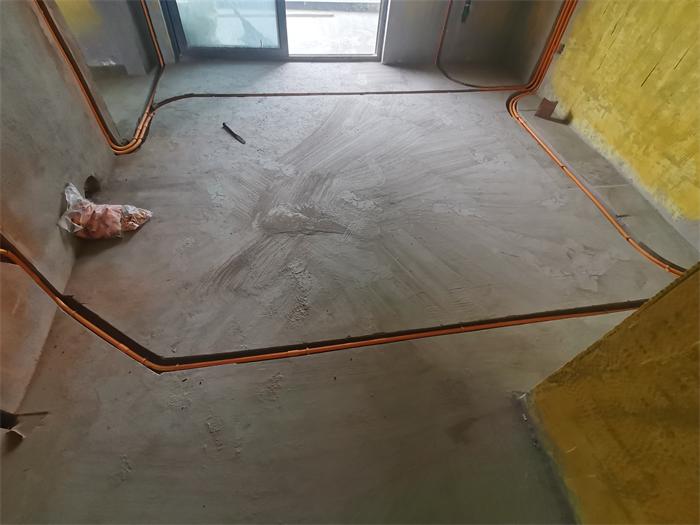

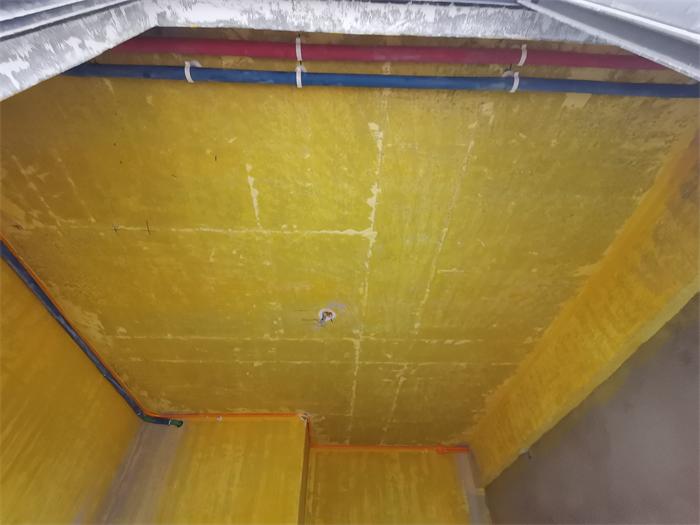

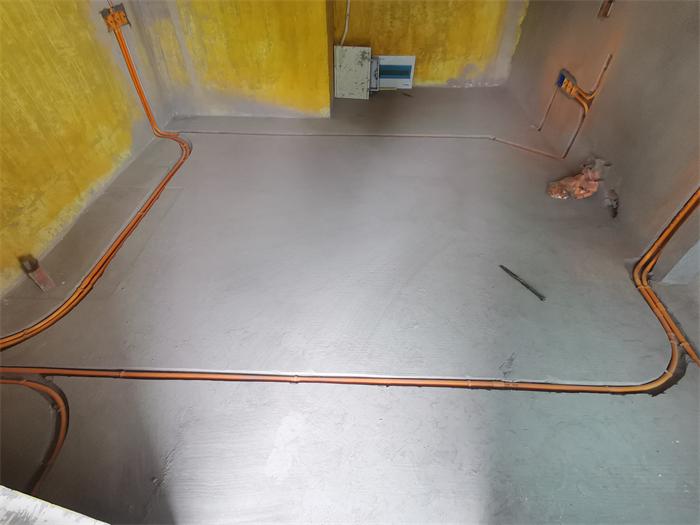

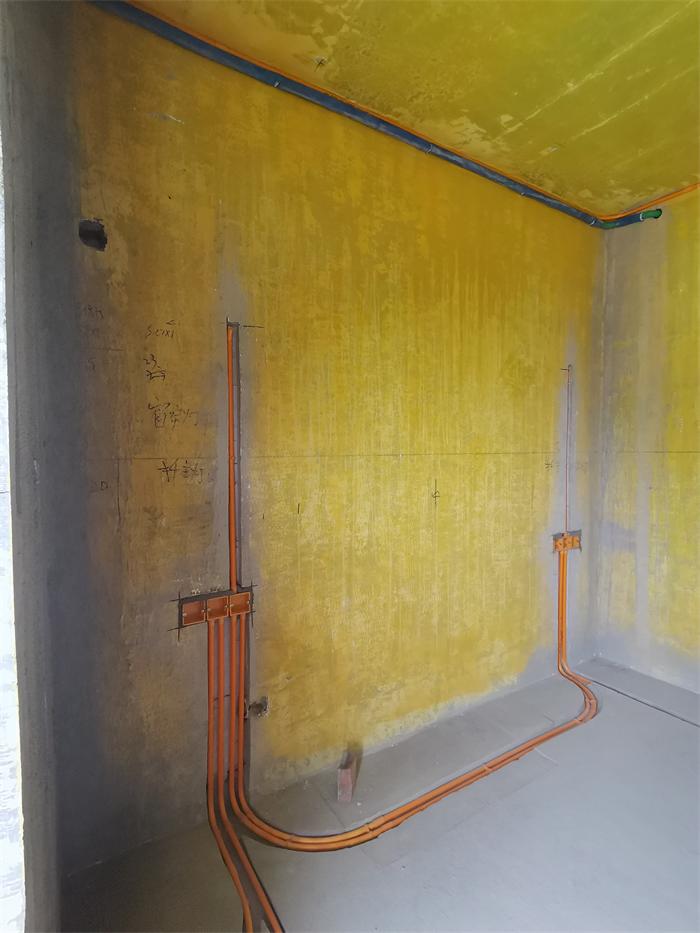

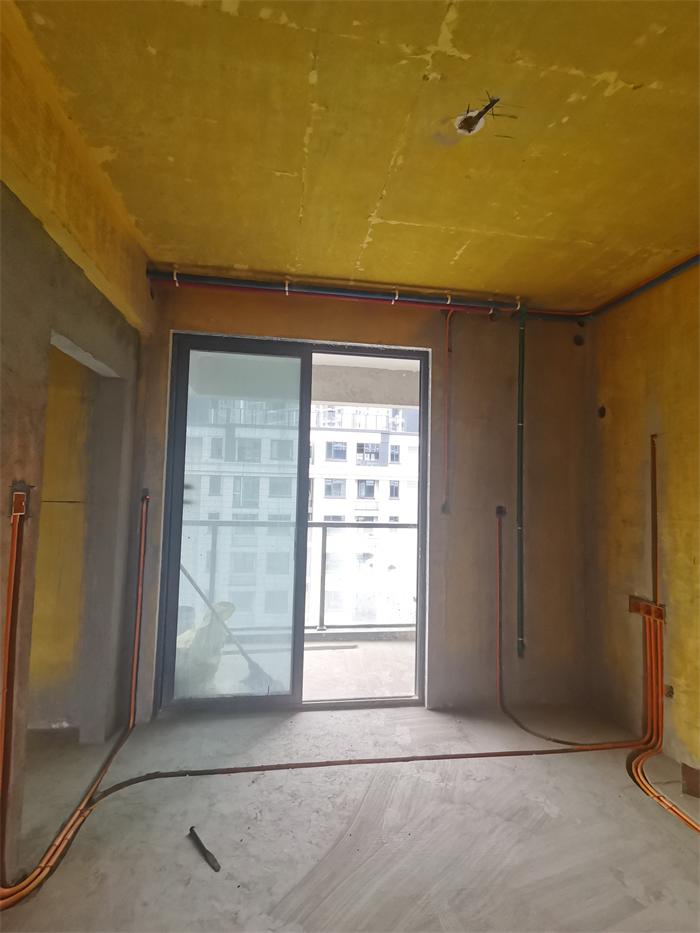

南次卧，水电工艺，暗盒预埋，线管布置施工完成，等穿线施工

发表于 2023-9-12 13:48:51

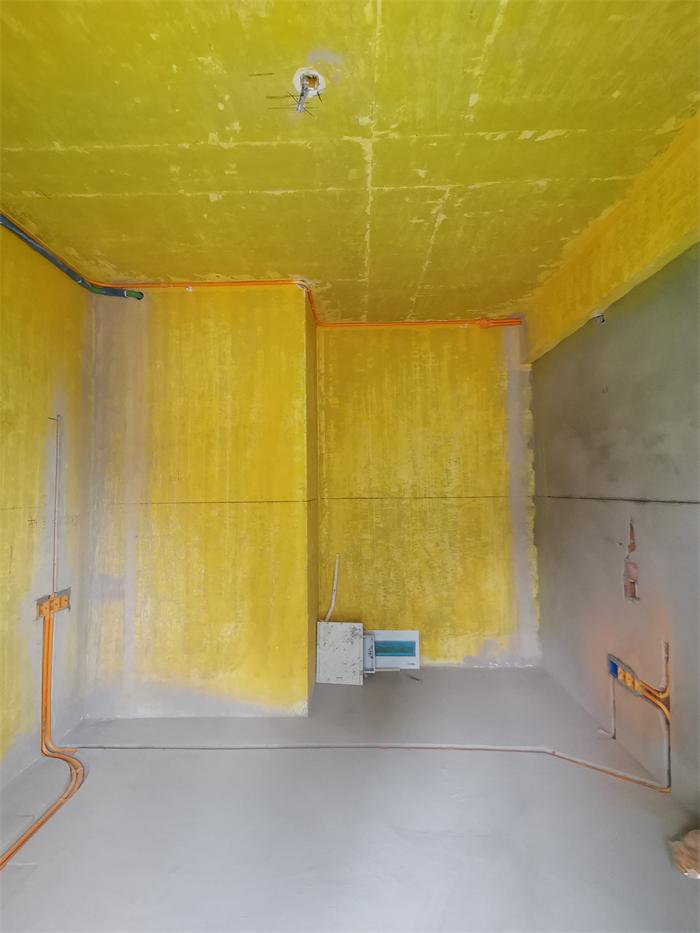

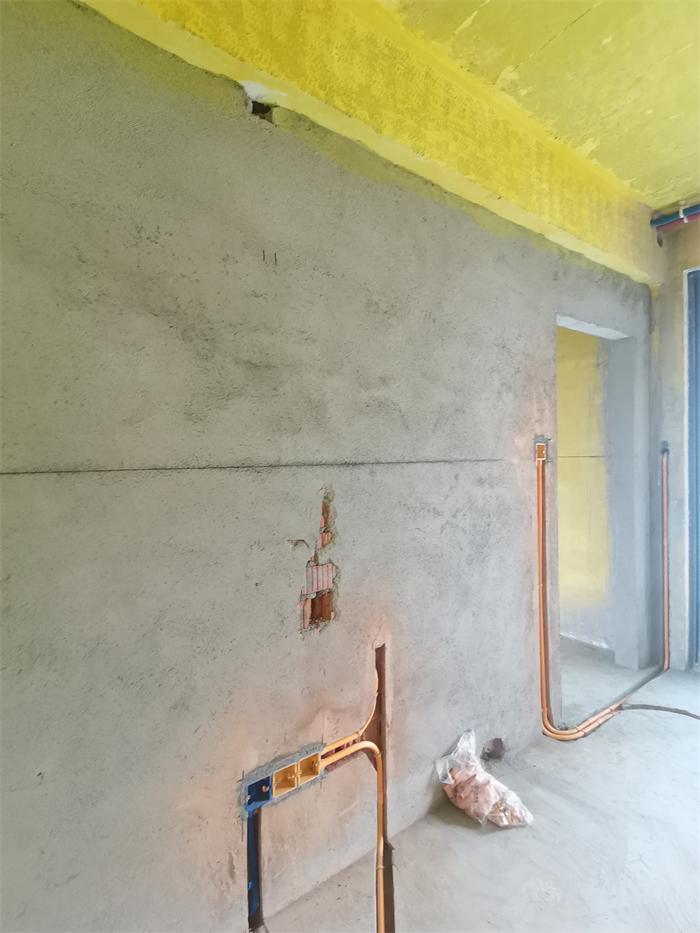

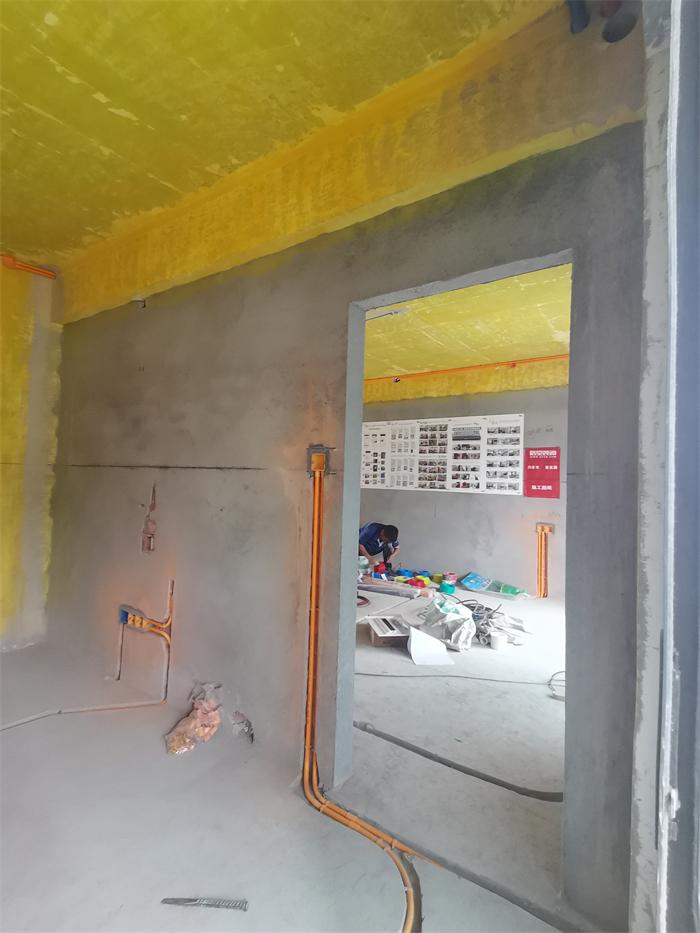

南次卧，对角

发表于 2023-9-12 13:51:39

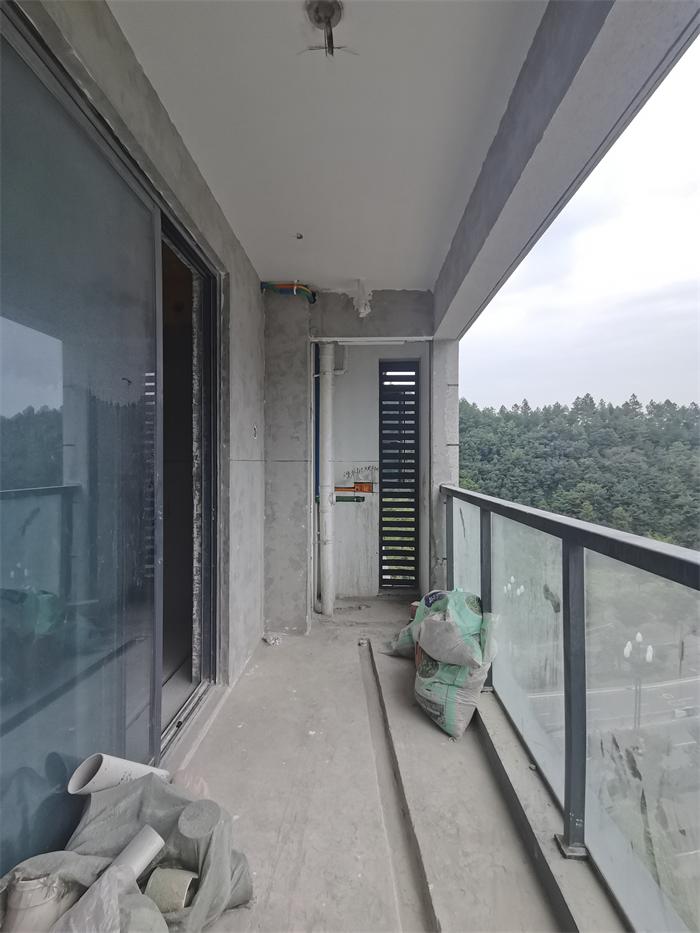

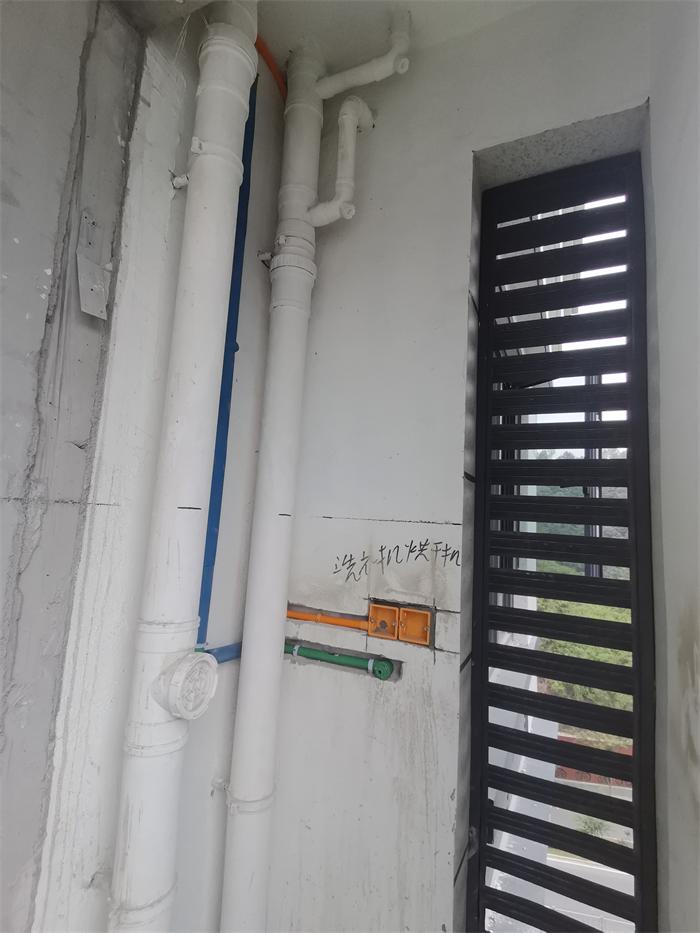

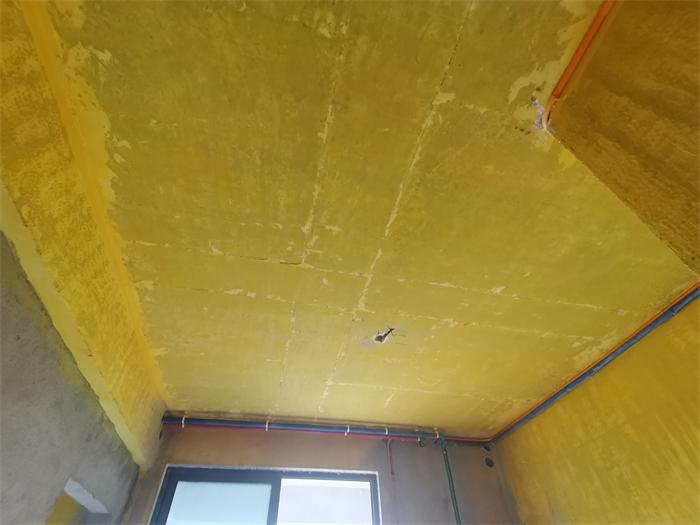

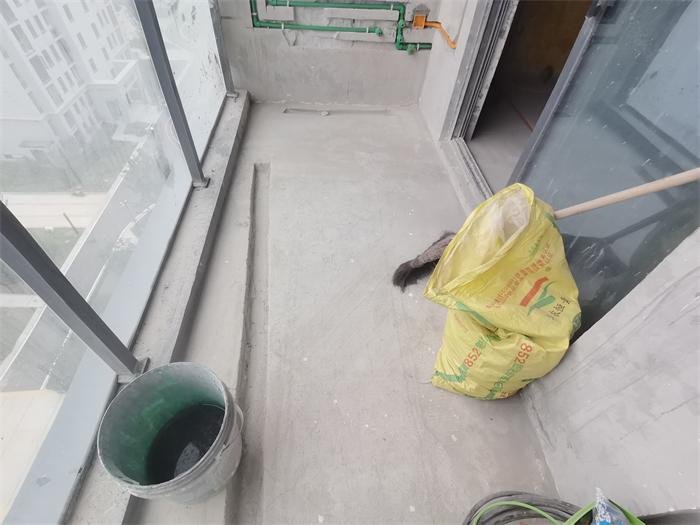

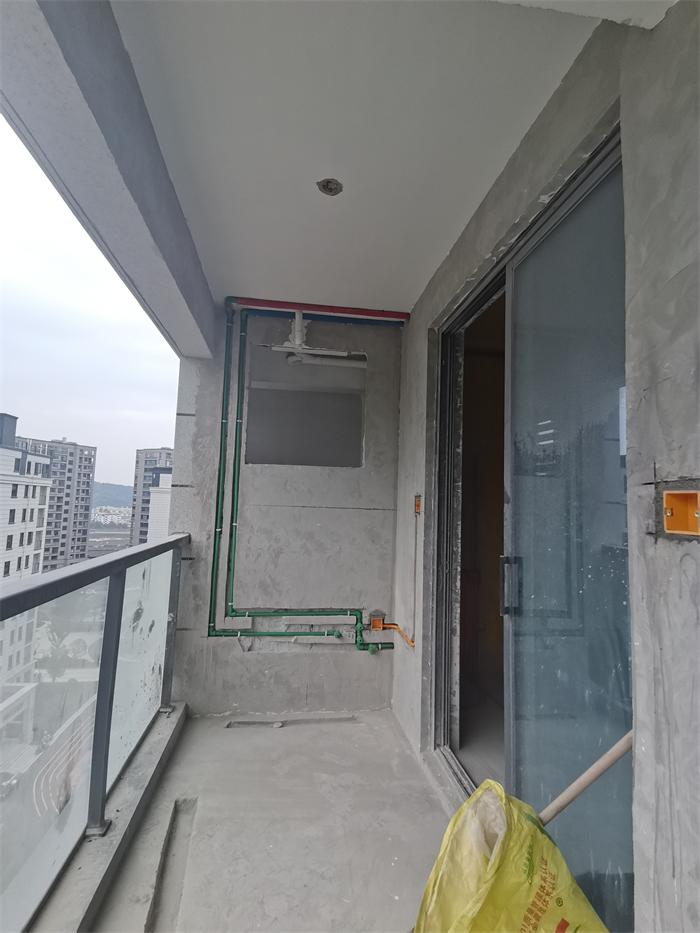

洗衣阳台，线管布置完成，等穿线施工。水管同步施工完成，走墙水管采用下垂式安装

发表于 2023-9-12 13:55:31

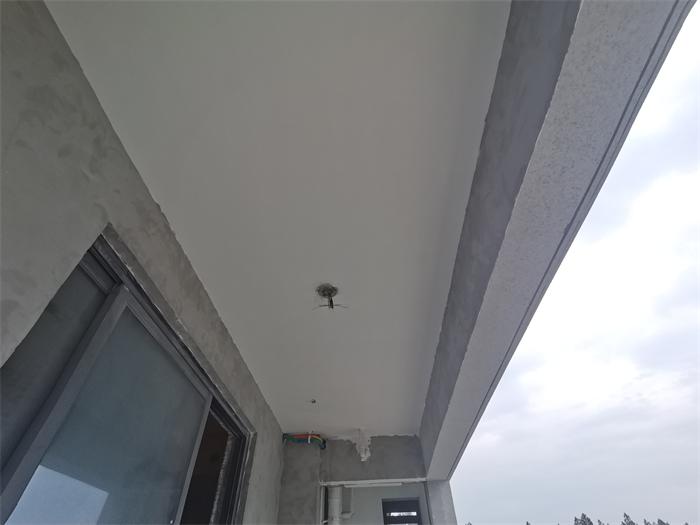

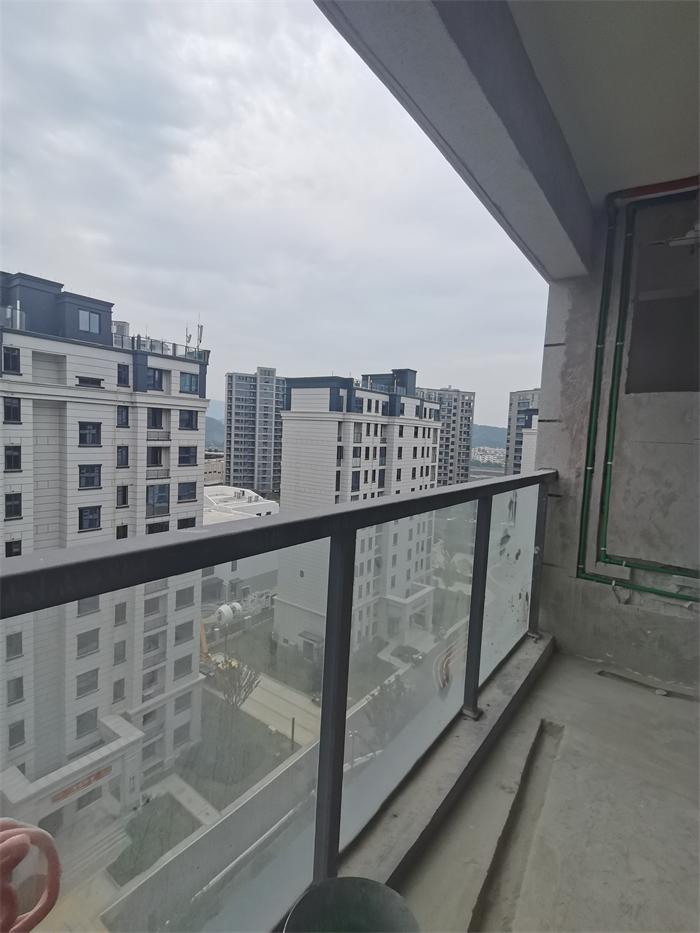

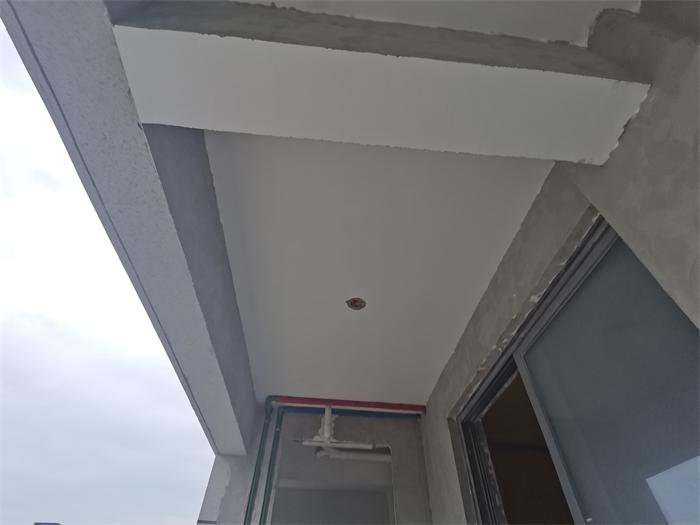

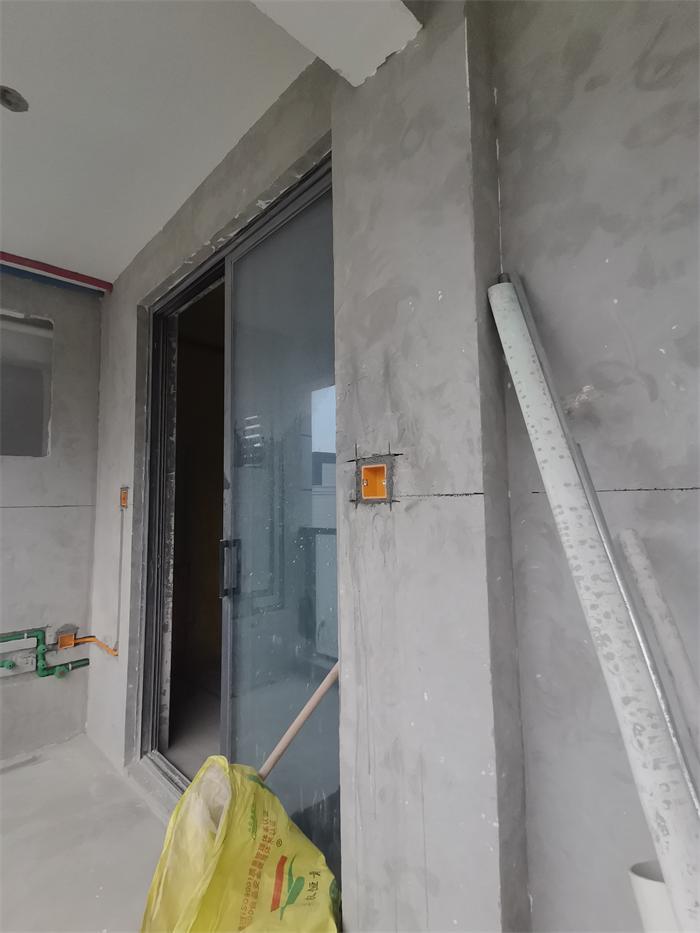

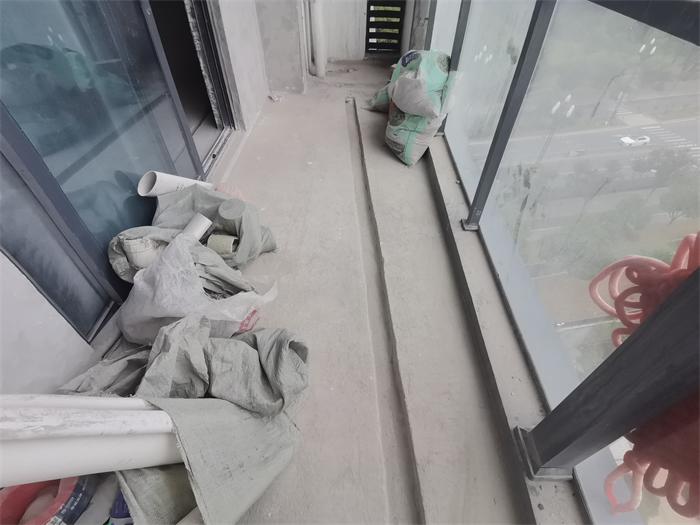

客厅阳台，水电工艺施工，线管布置完成，等穿线施工

发表于 2023-9-12 13:57:36

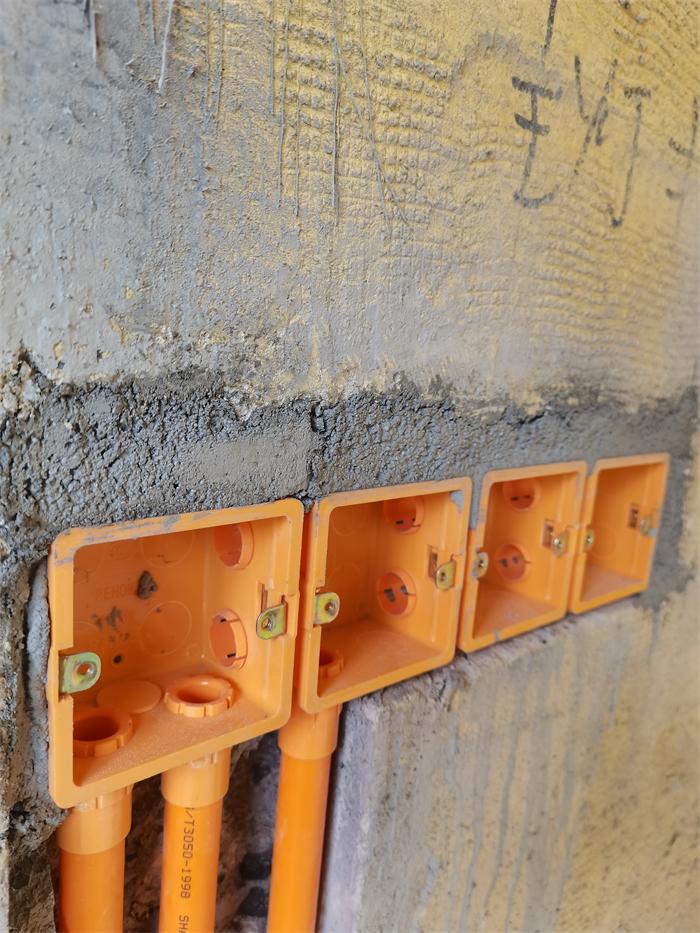

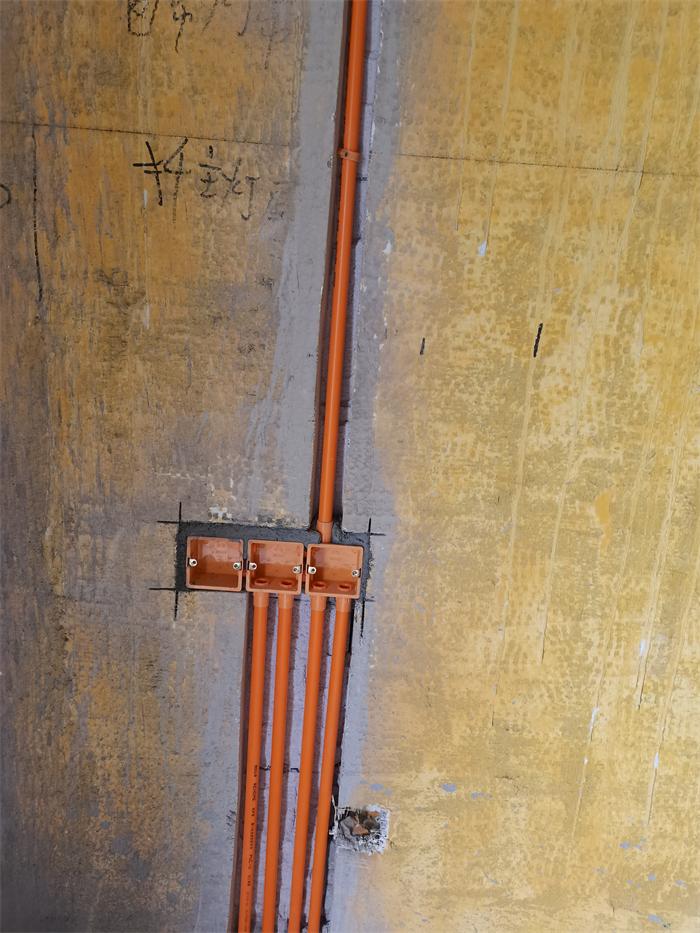

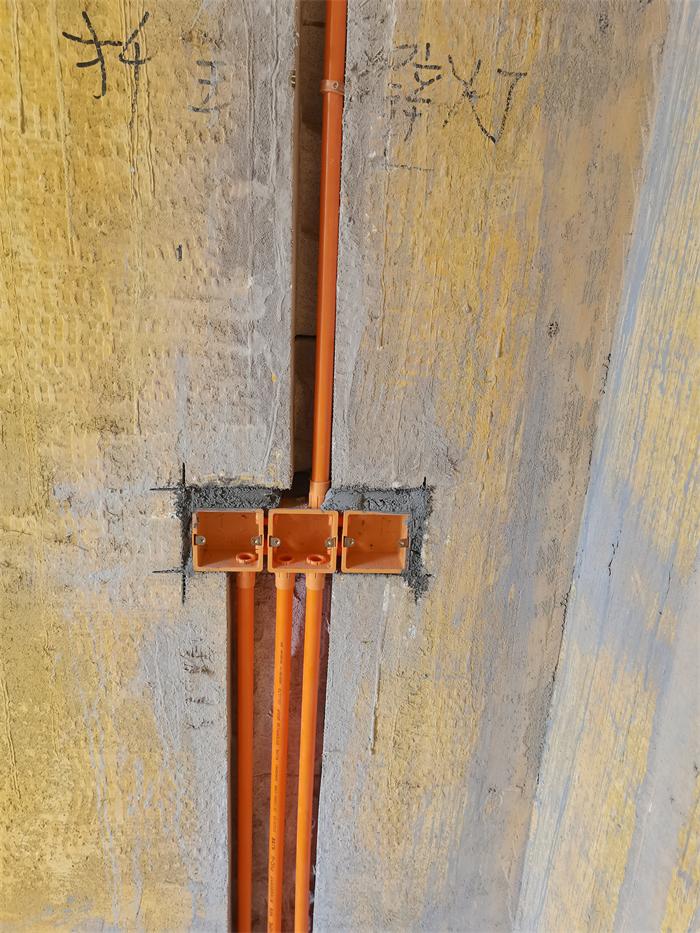

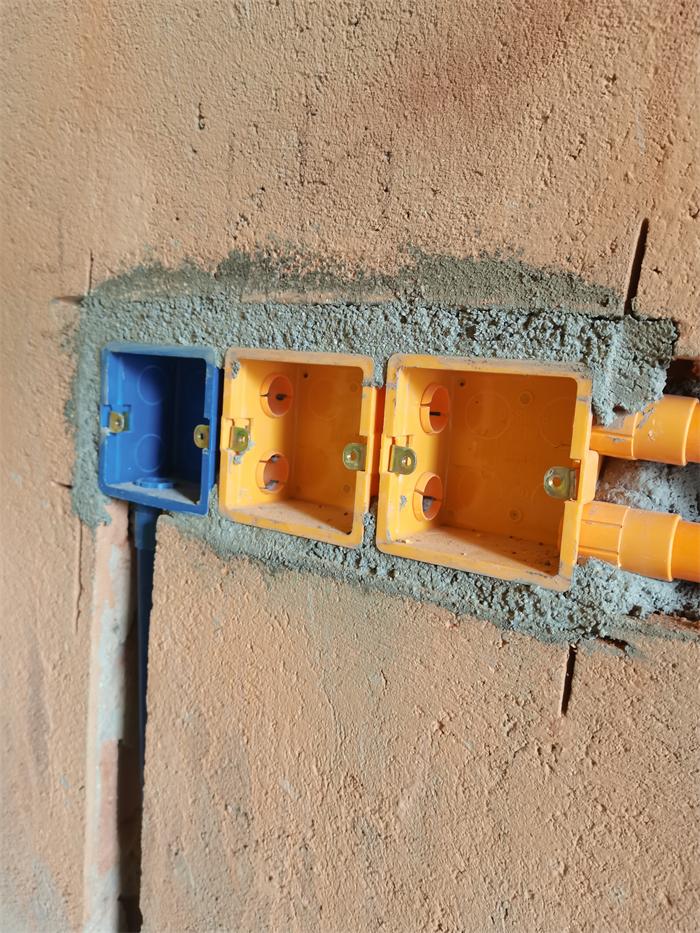

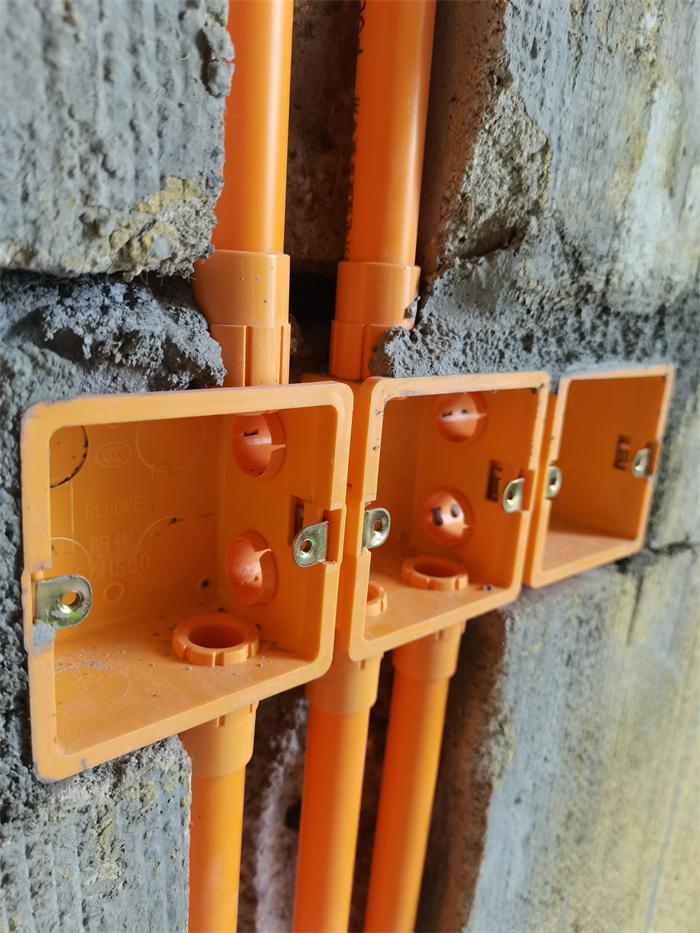

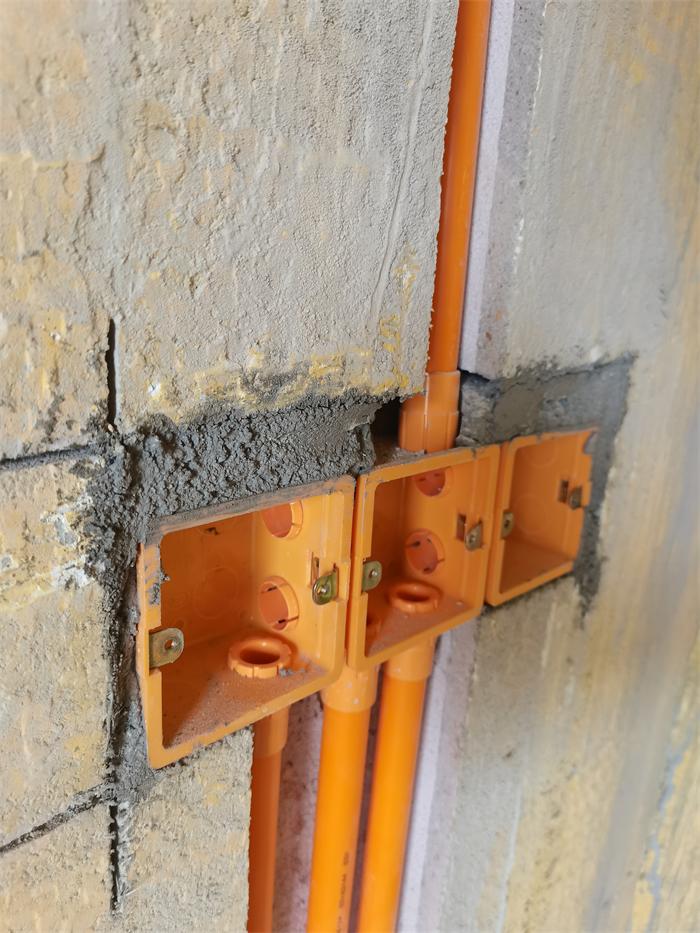

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2023-9-12 13:59:14

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2023-9-12 14:00:15

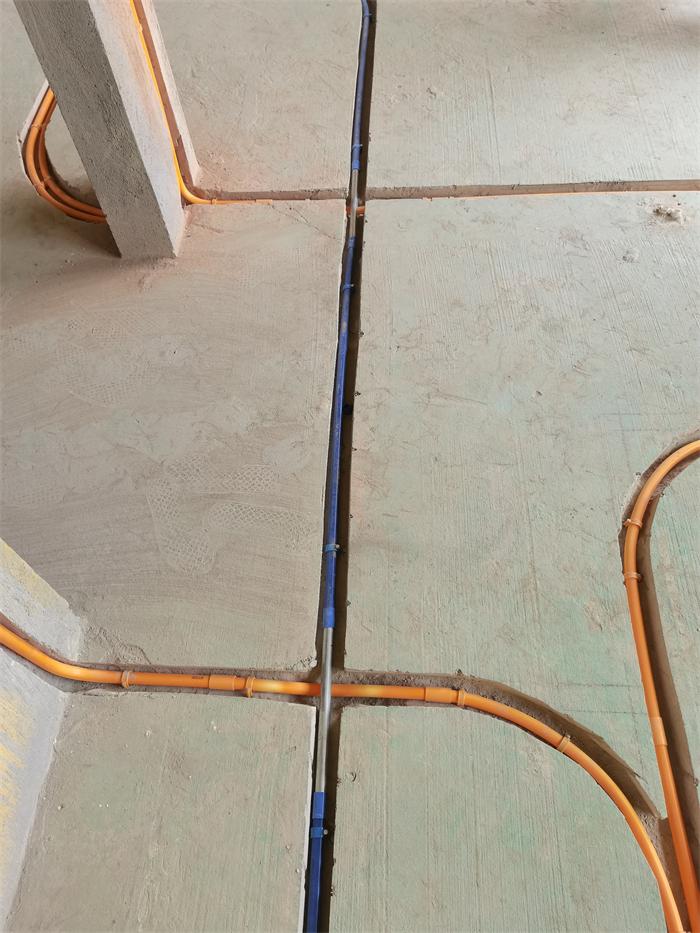

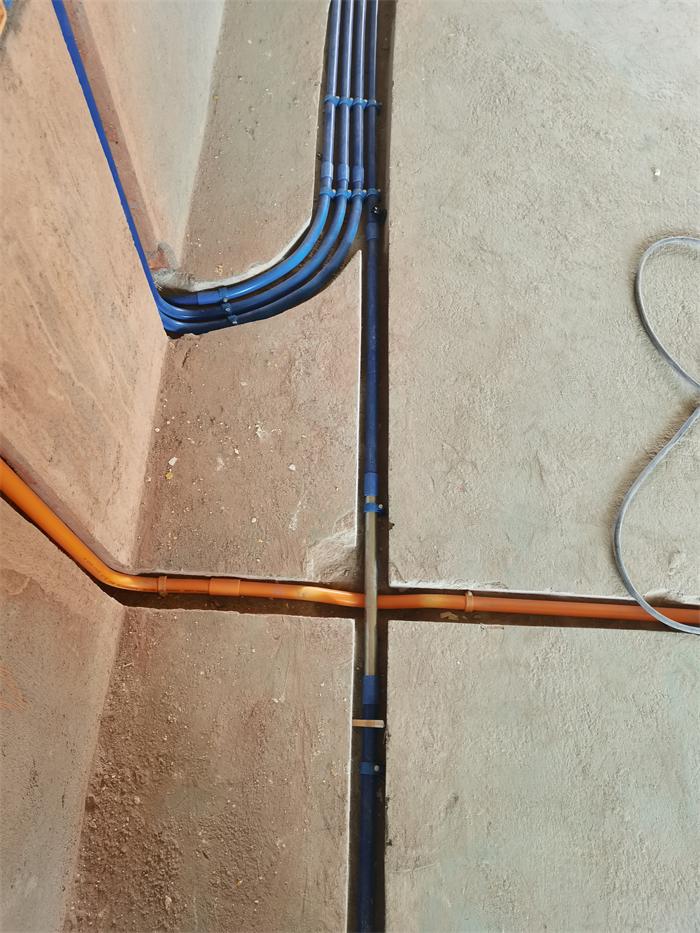

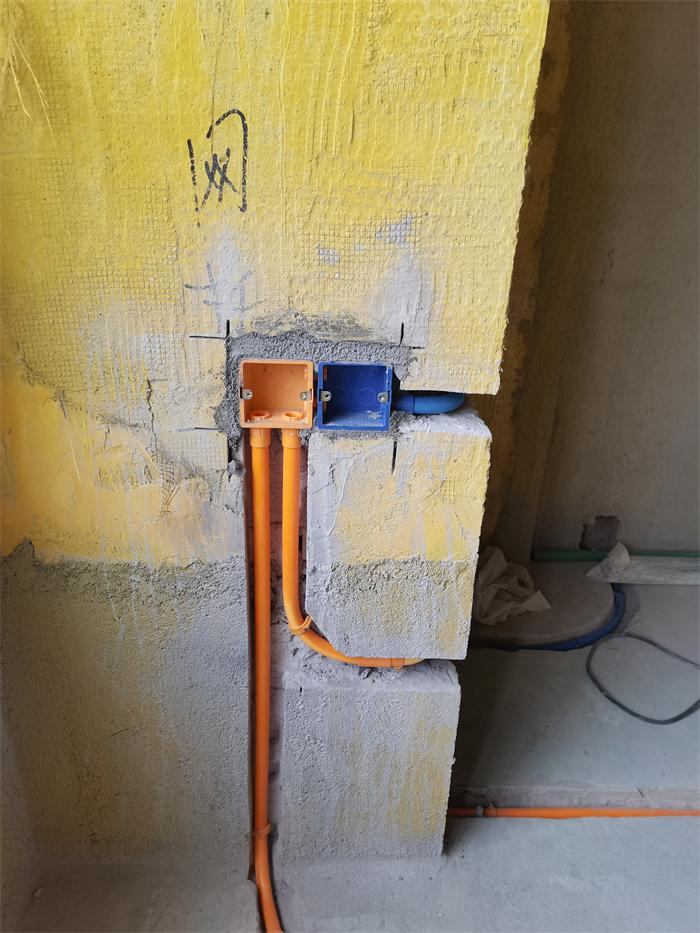

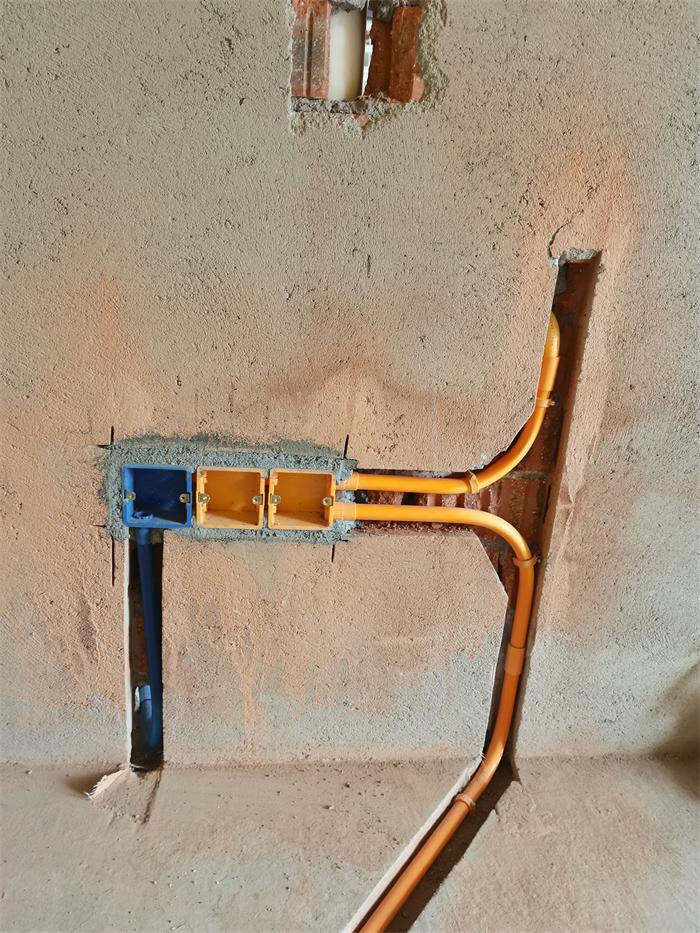

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2023-9-12 14:01:11

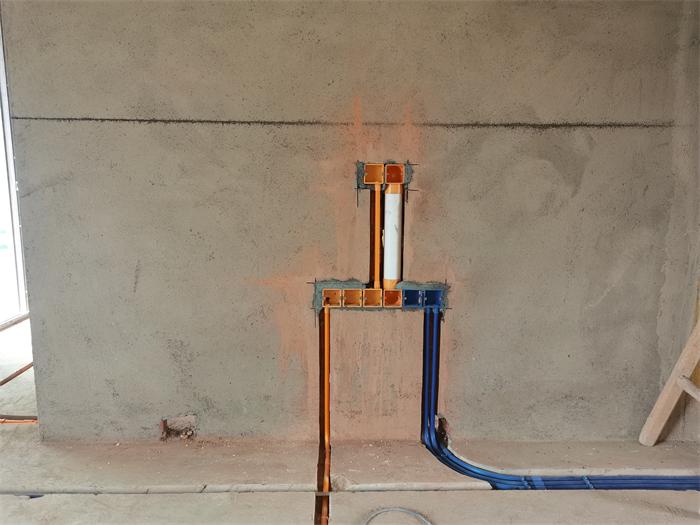

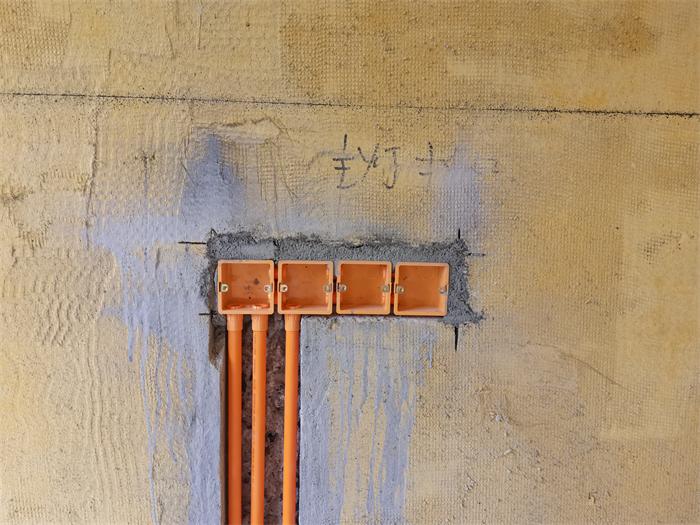

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2023-9-12 14:02:04

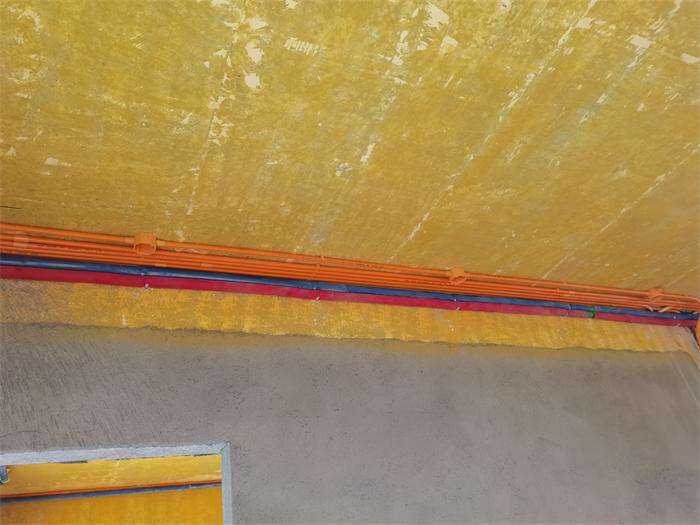

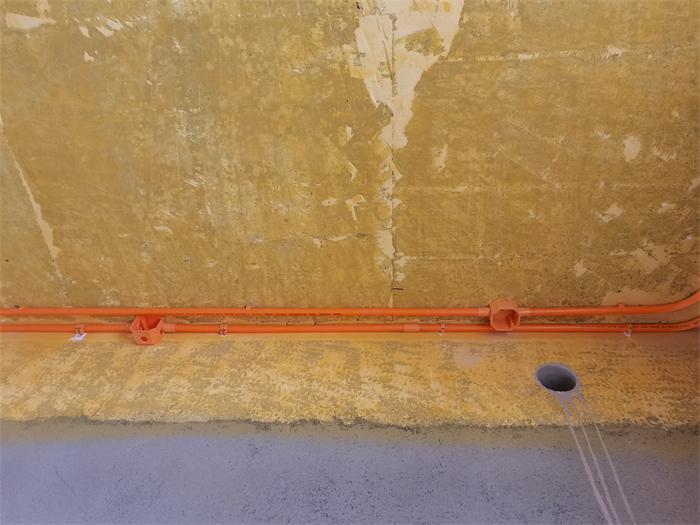

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，

发表于 2023-9-12 14:03:04

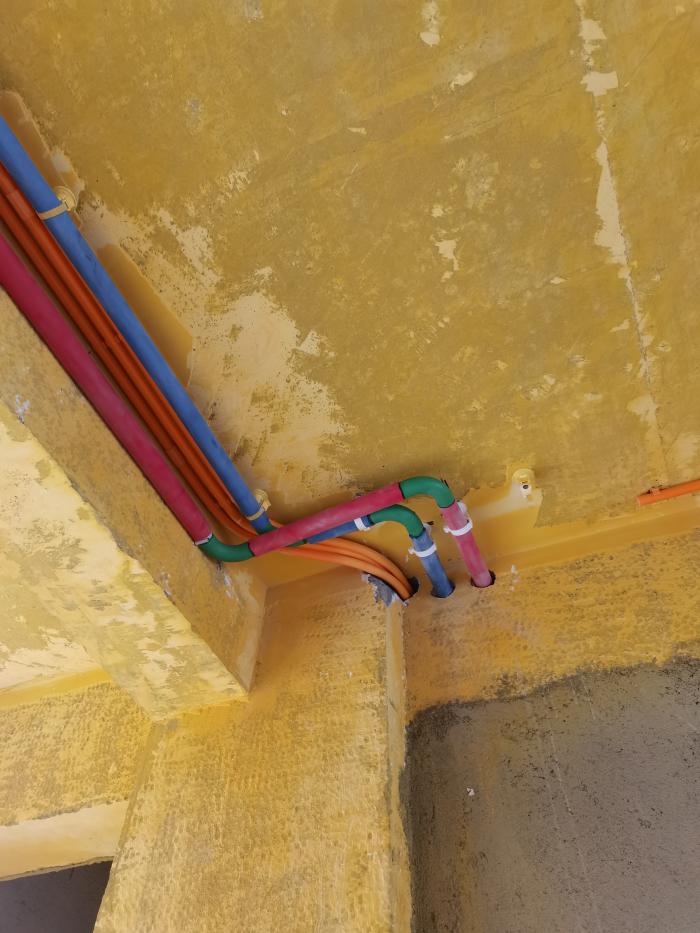

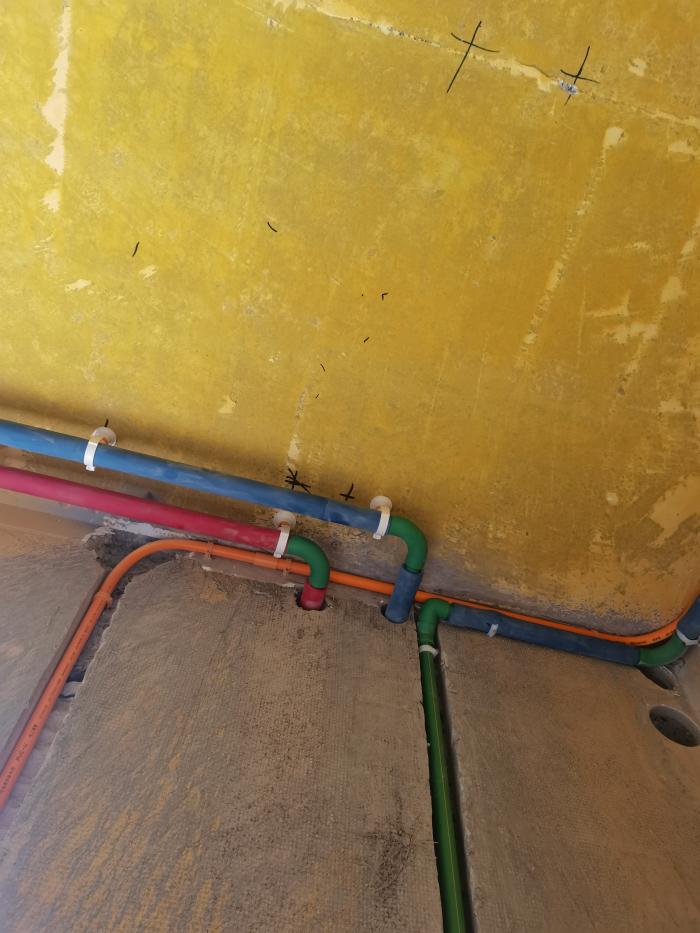

水管转角处使用大弧弯接头，水流更通畅
