碧桂园1-18#137㎡现代——极简释意自在光引

发表于 2023-8-23 17:43:23

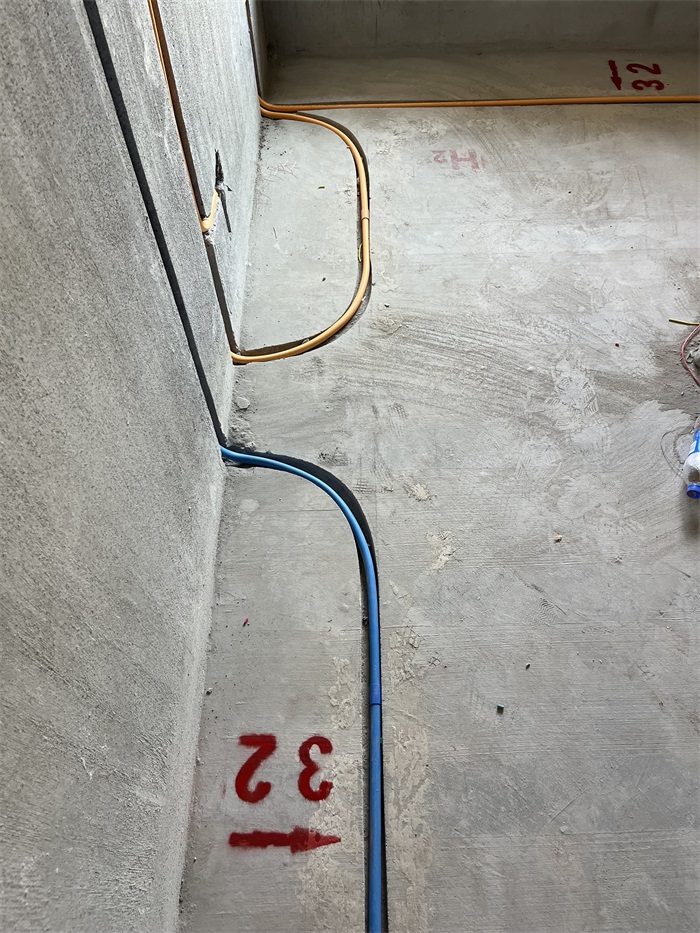

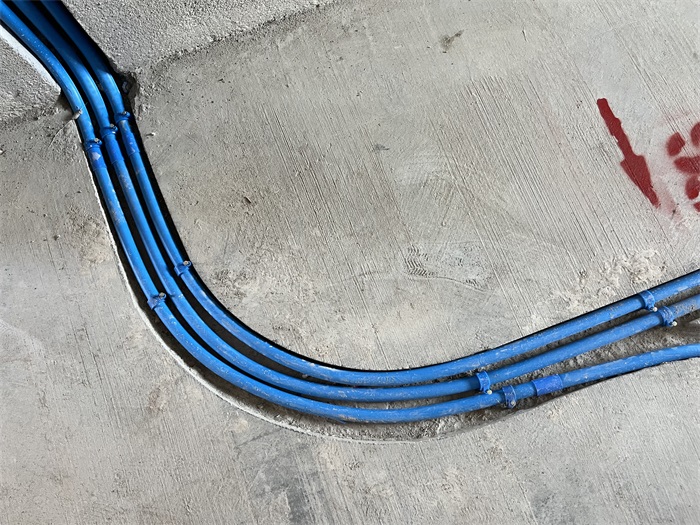

地面线管并排2根以上管卡错位顺钉，间隙均匀

发表于 2023-8-23 17:44:37

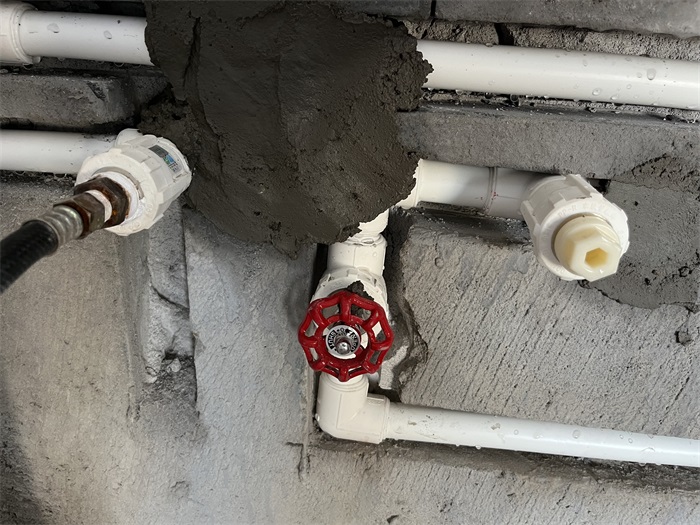

每户水管进水部位室内应加进水总阀。

发表于 2023-8-23 17:45:18

强弱电相距30公分以上，强弱电交接处用金属屏蔽管，防止

发表于 2023-8-23 17:51:50

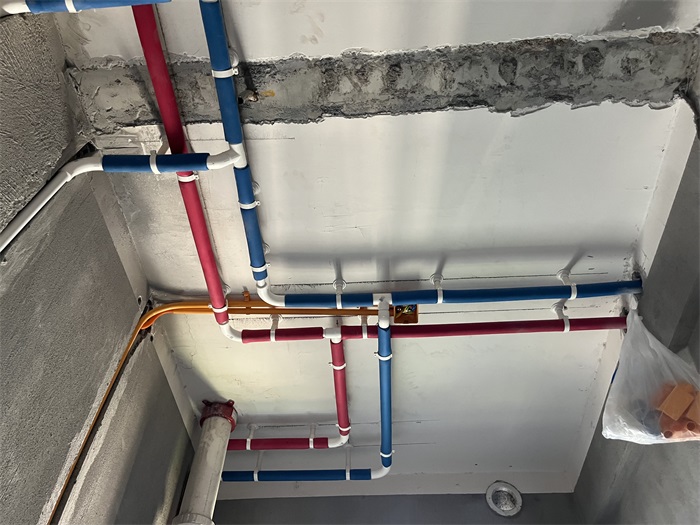

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

发表于 2023-8-23 17:52:26

本帖最后由格堂小静于 2023-10-11 09:39 编辑

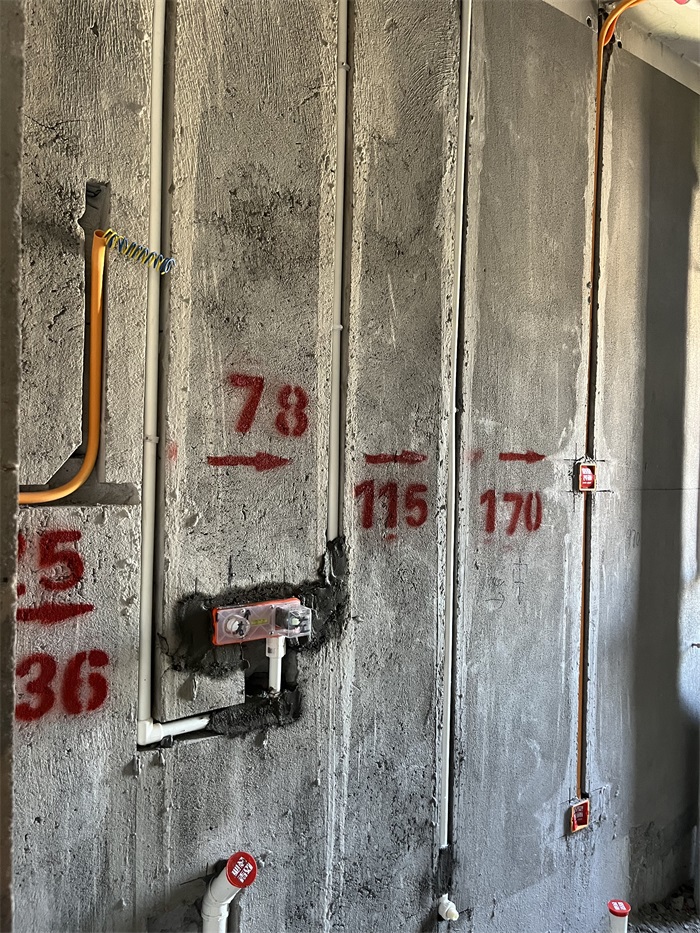

管道安装应横平竖直，厨房，卫生间走墙水管采用下垂式安装。

发表于 2023-8-23 17:53:09

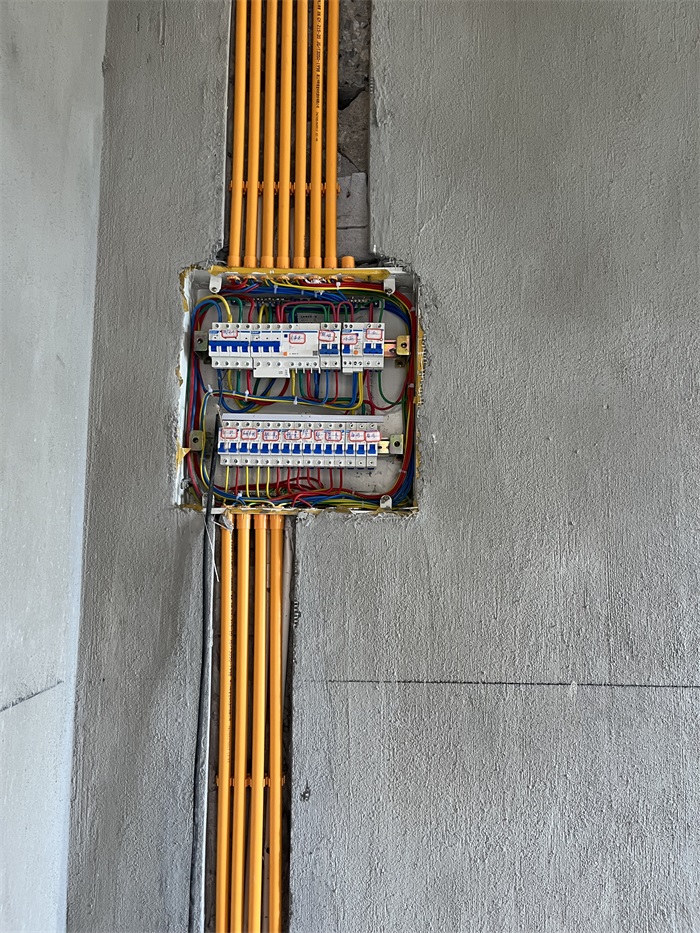

.配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间

发表于 2023-8-23 17:53:47

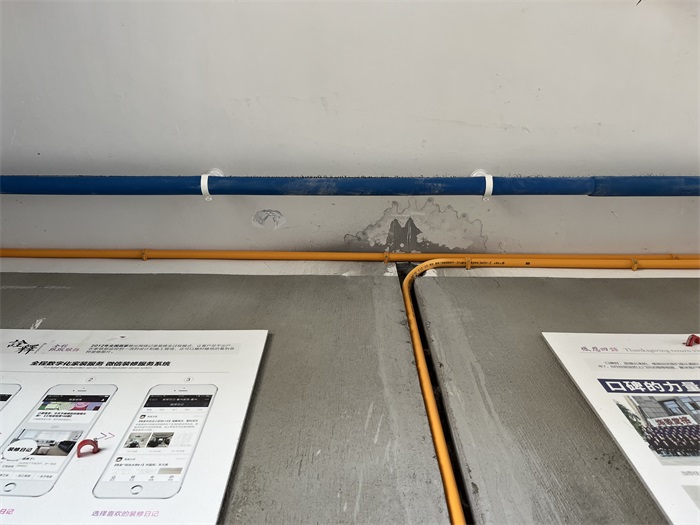

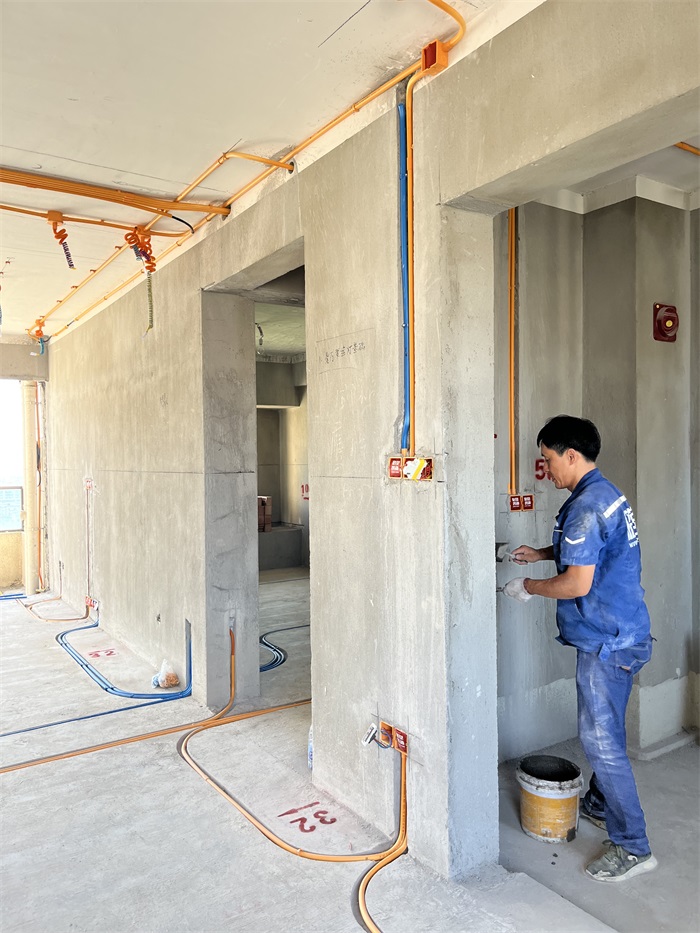

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰

发表于 2023-8-23 17:54:24

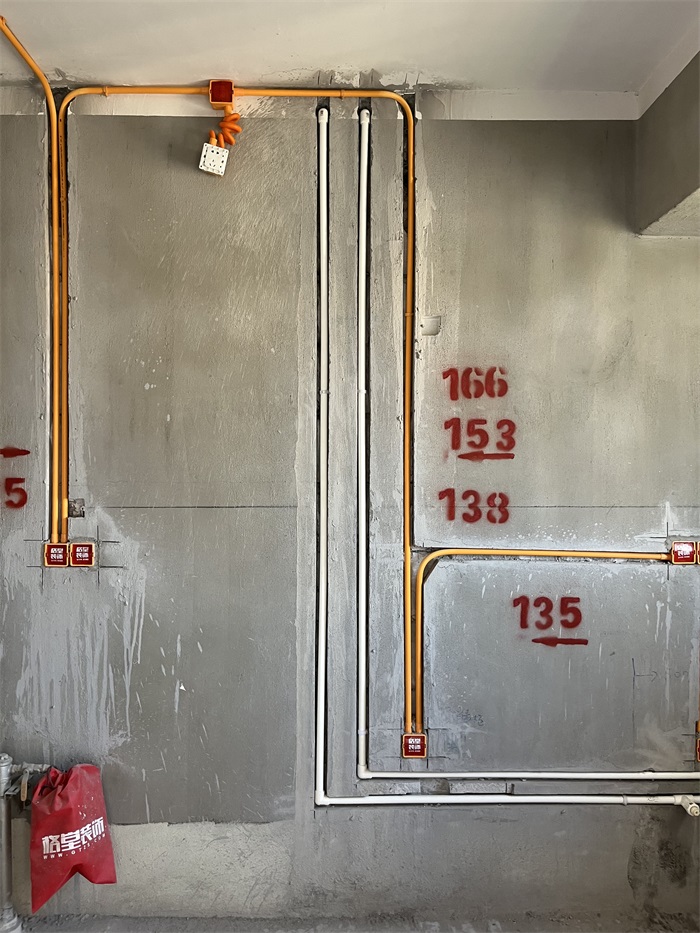

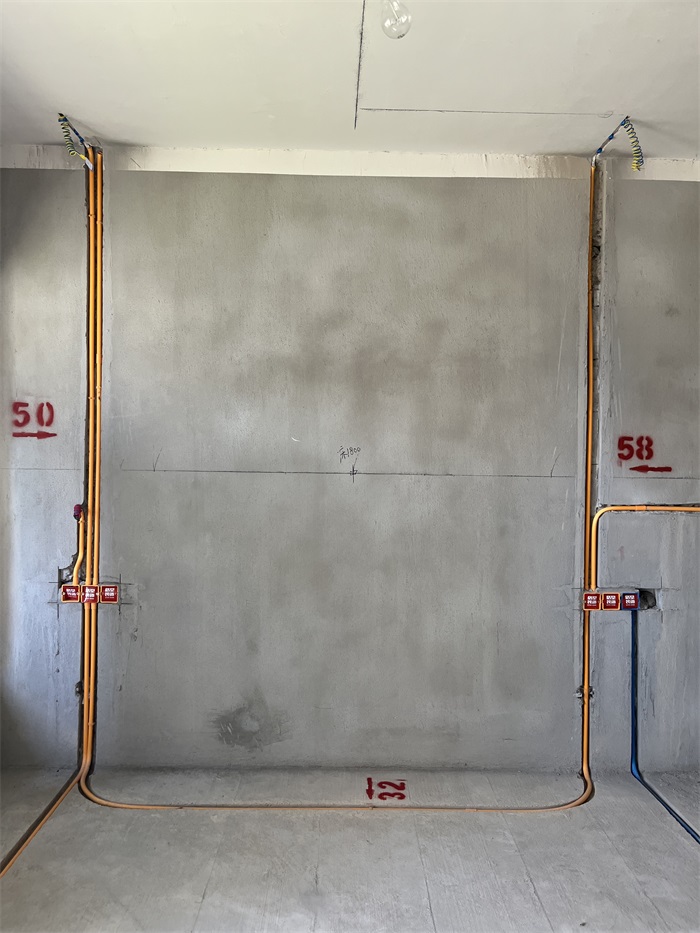

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2023-8-23 17:55:57

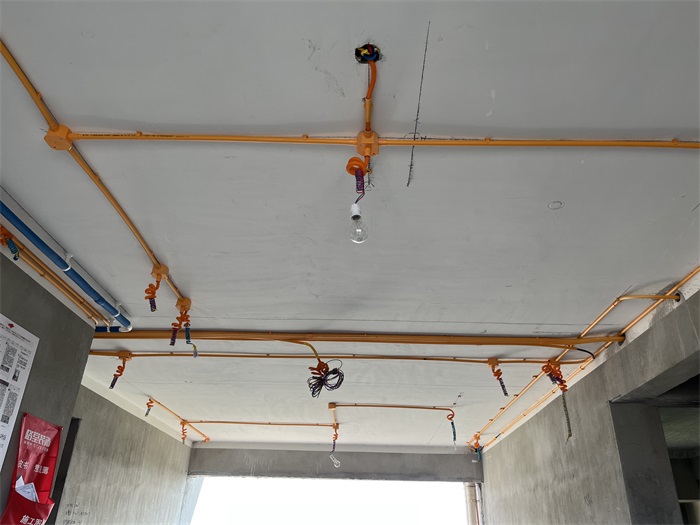

所有电线必须、穿管，混泥土处不能开槽的套黄腊管保护。


发表于 2023-8-23 17:56:33

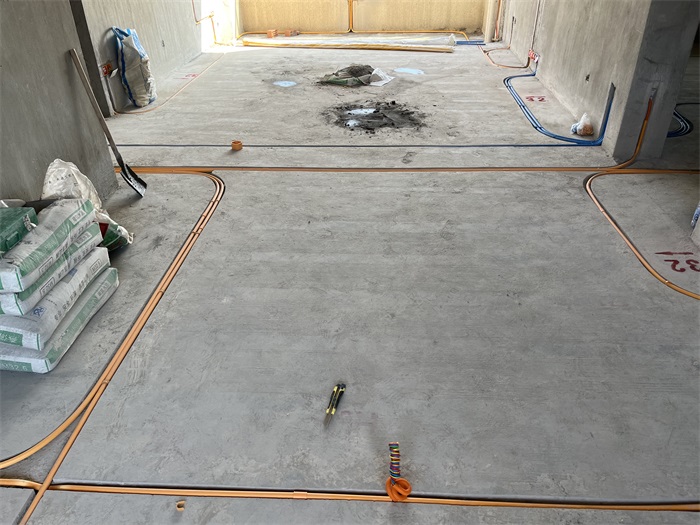

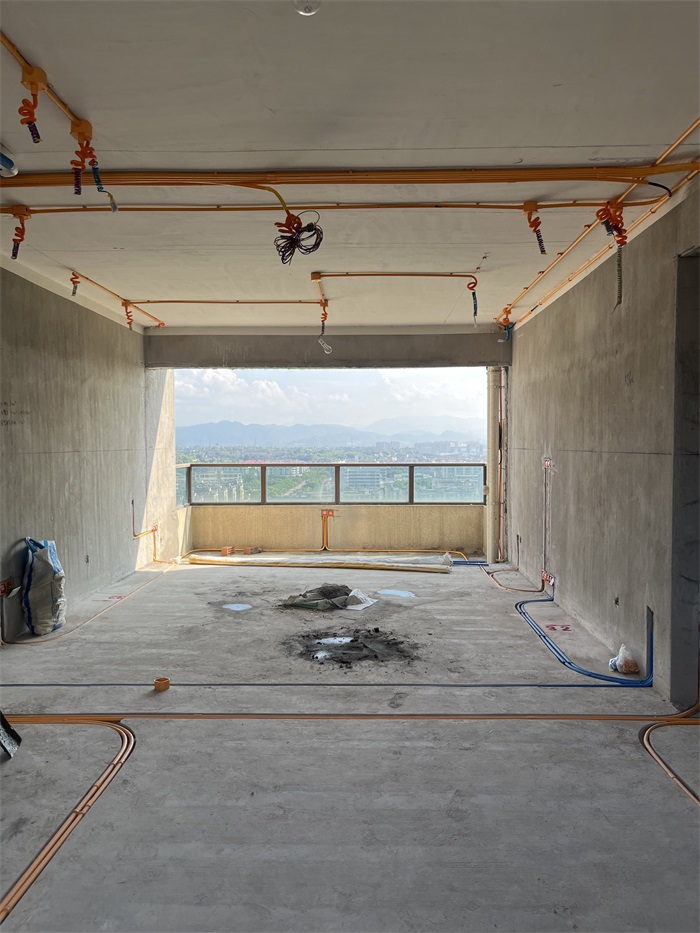

客餐厅水电按装完、
