文澜苑6-2-7#现代复古——画境

发表于 2023-8-26 09:16:57

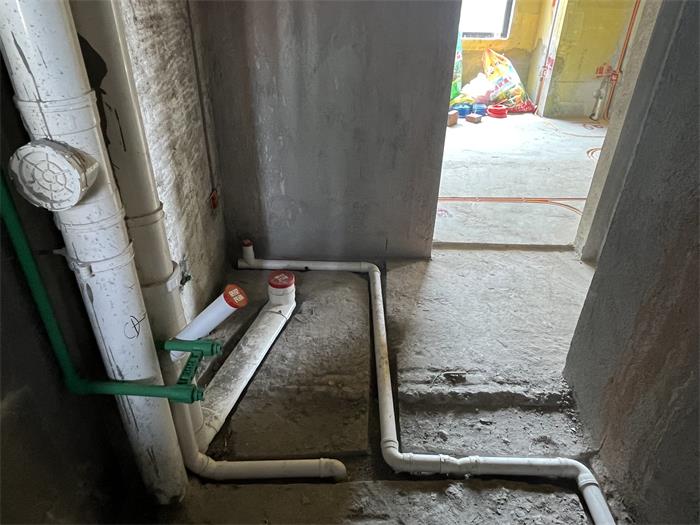

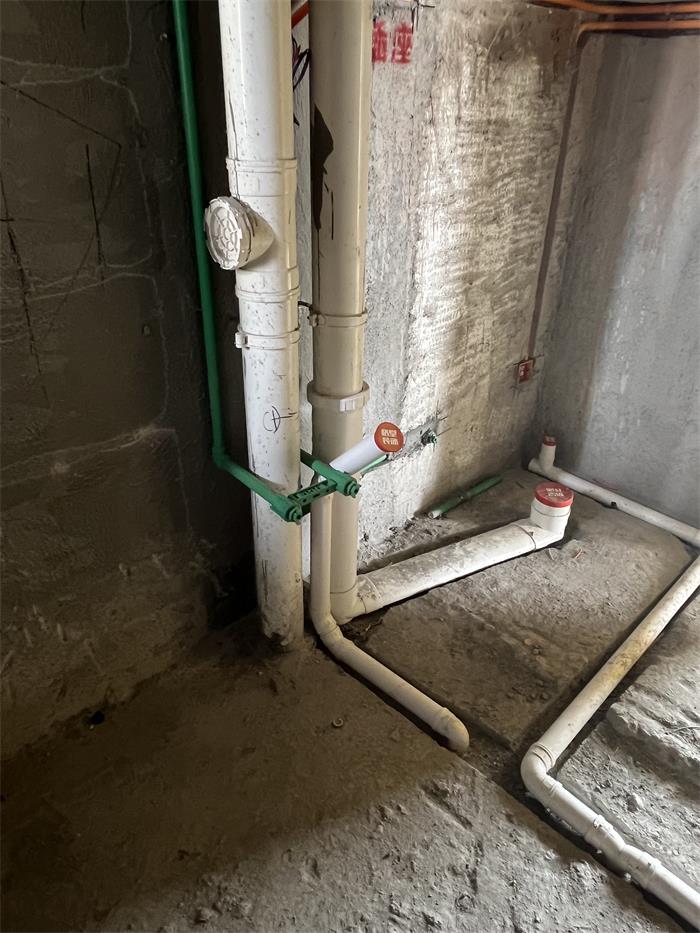

储物间

发表于 2023-8-26 09:28:32

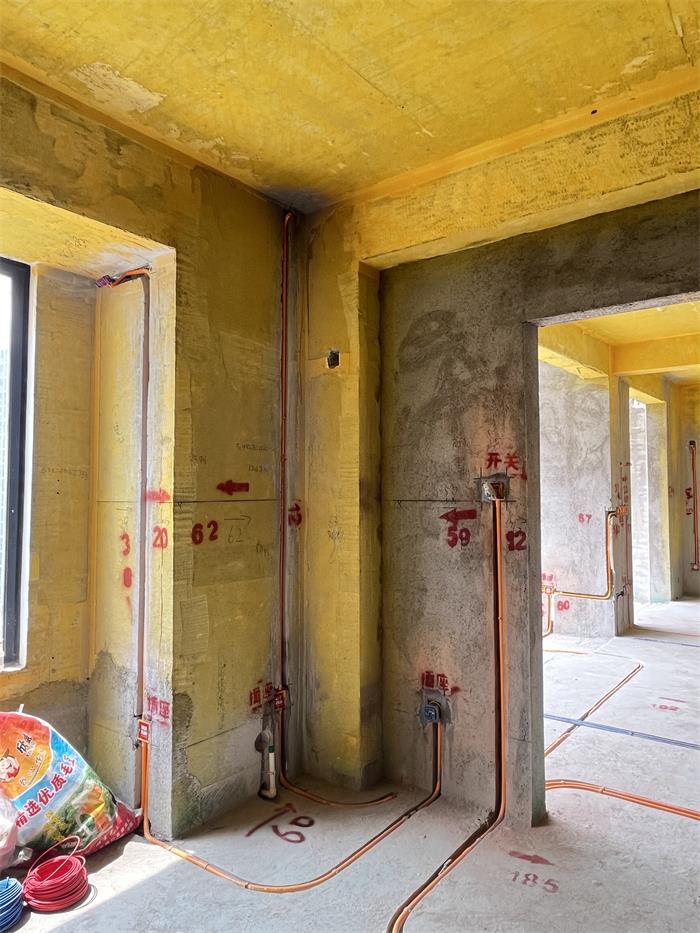

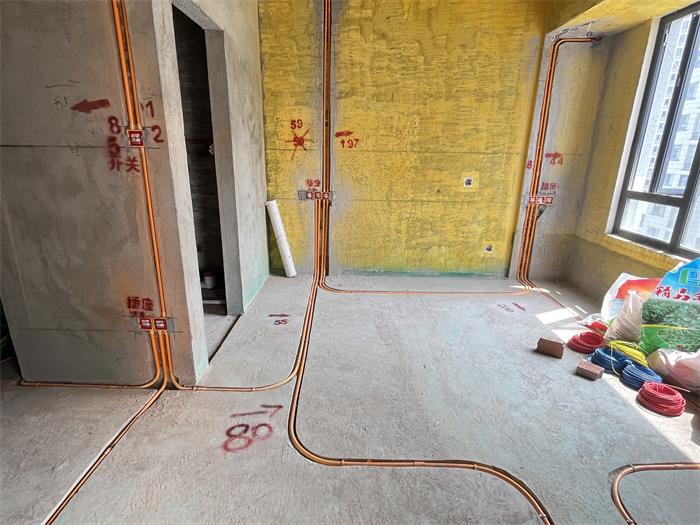

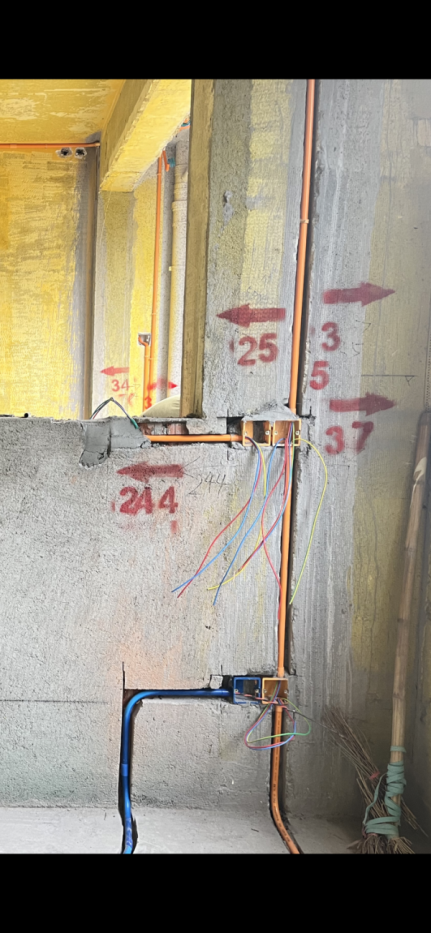

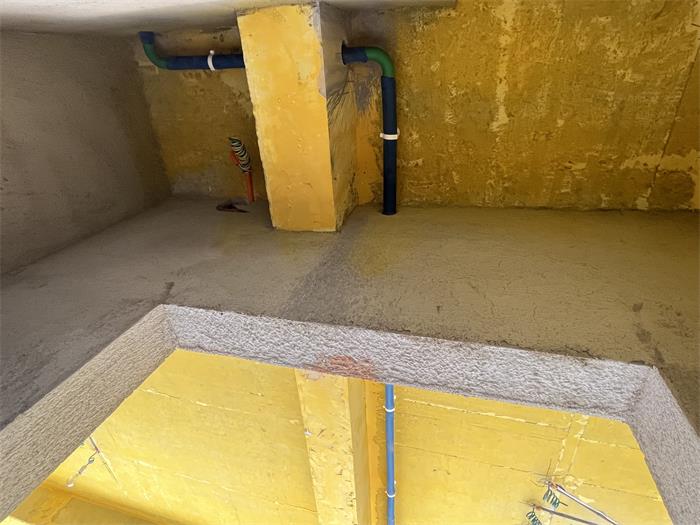

主卧水电分布图

发表于 2023-8-26 09:31:11

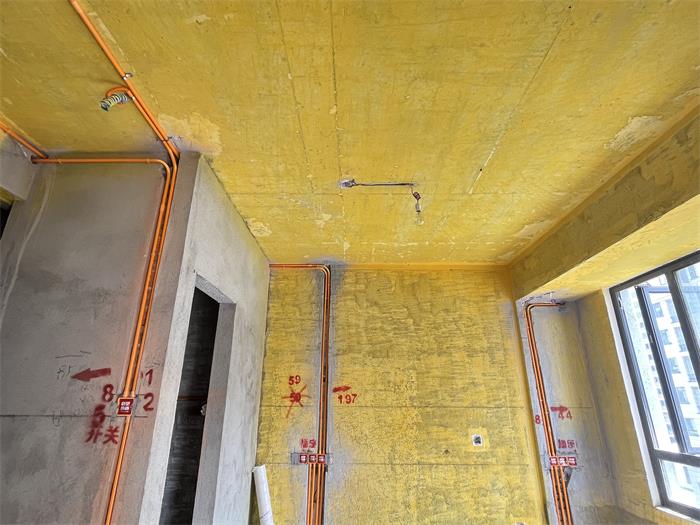

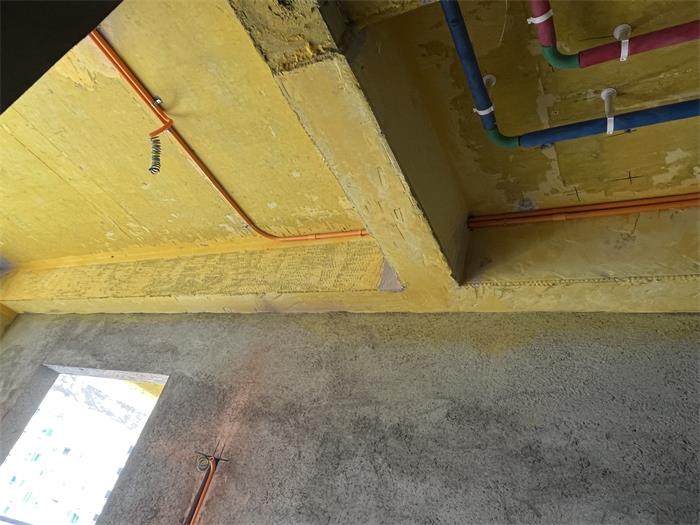

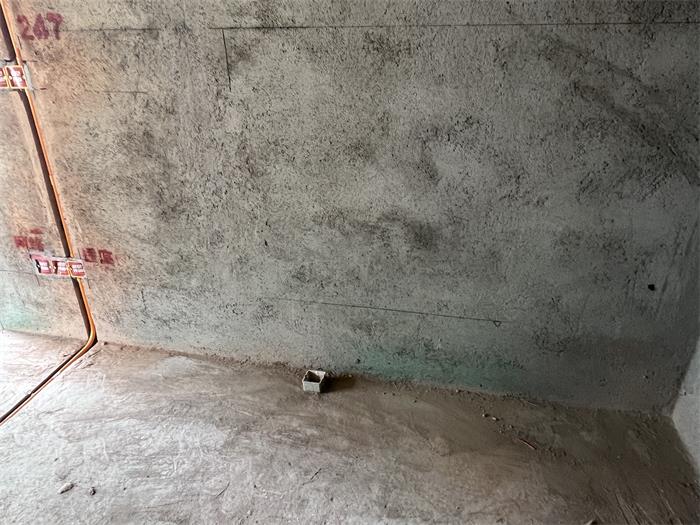

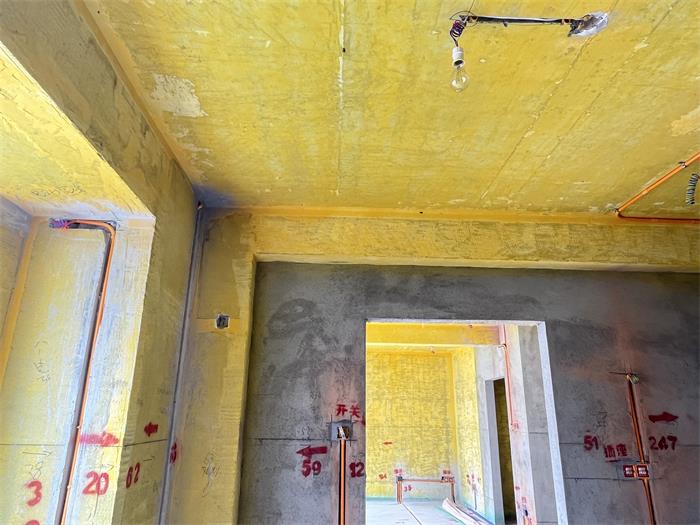

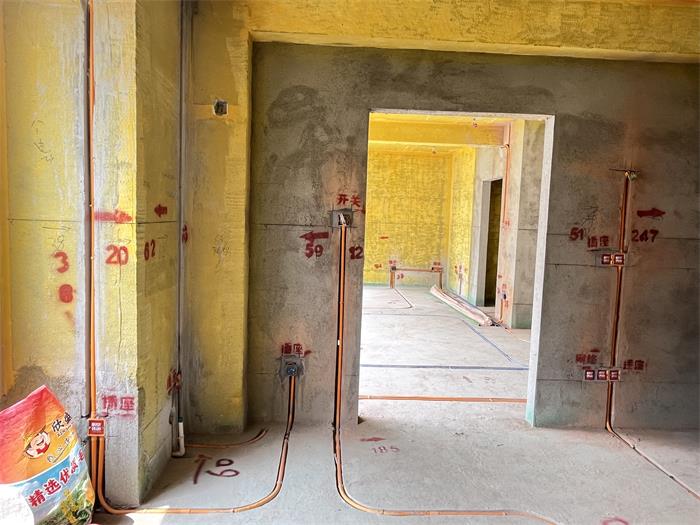

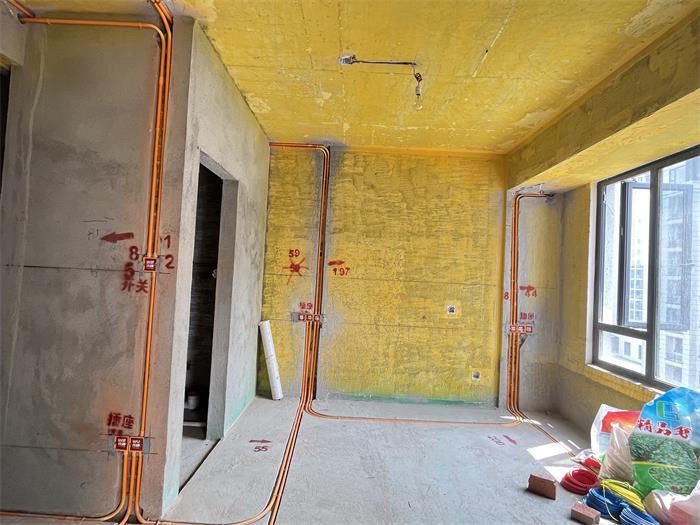

主卧对角

发表于 2023-8-26 09:36:43

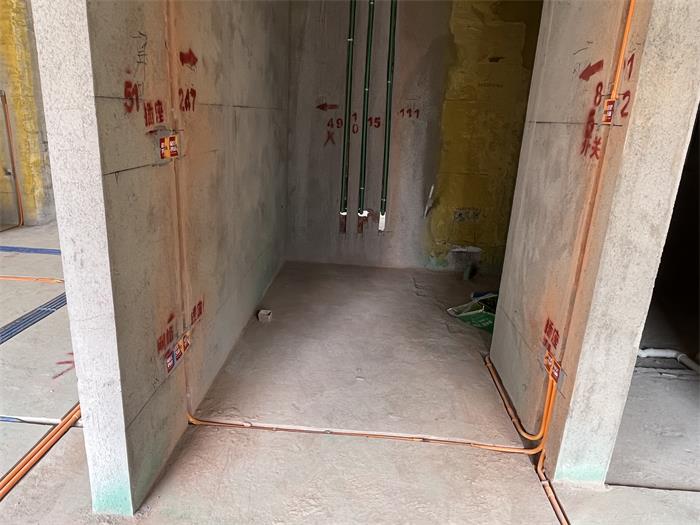

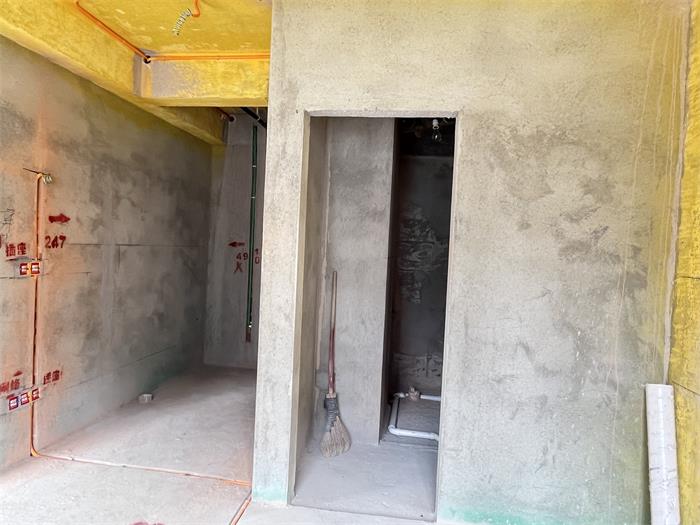

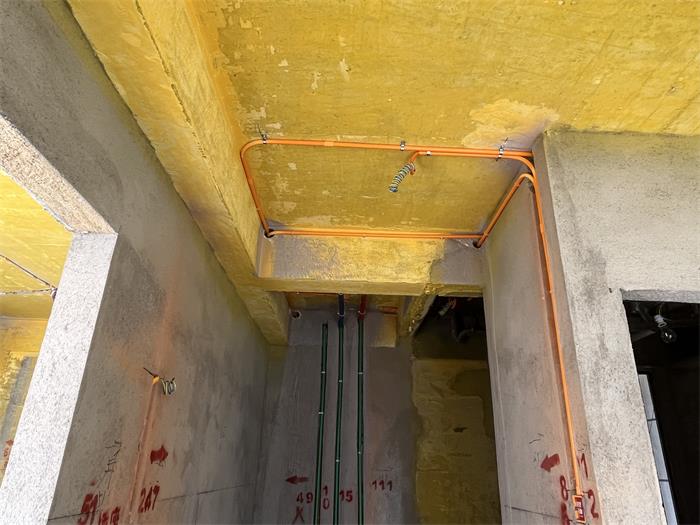

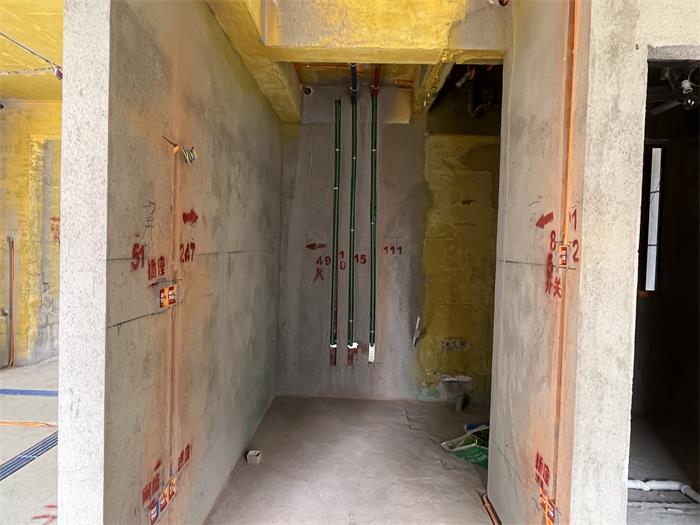

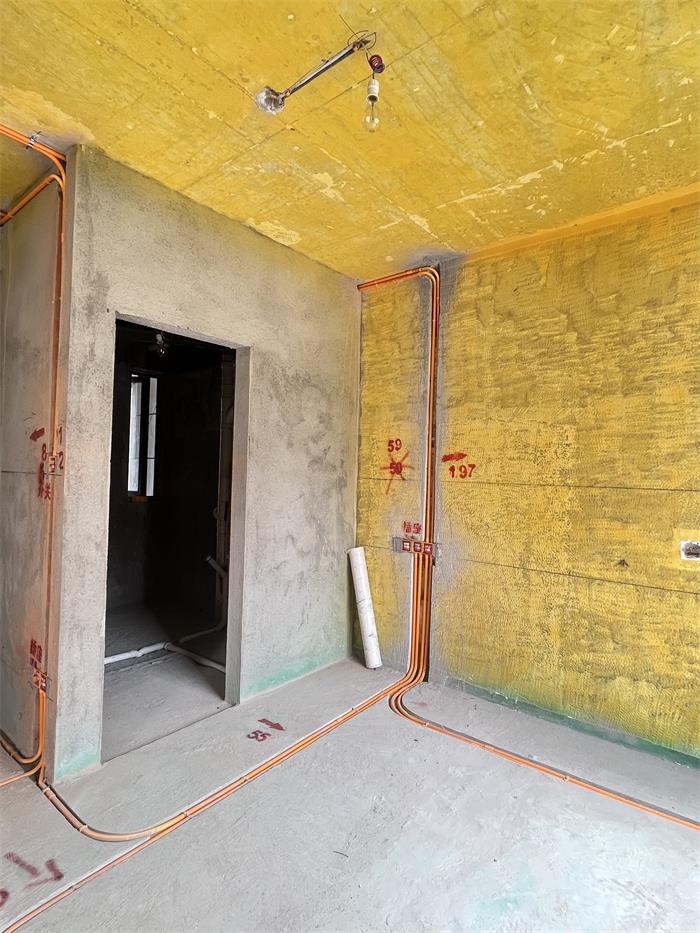

主卧衣帽间

发表于 2023-8-26 09:40:17

本帖最后由格堂美娟于 2023-8-26 09:45 编辑

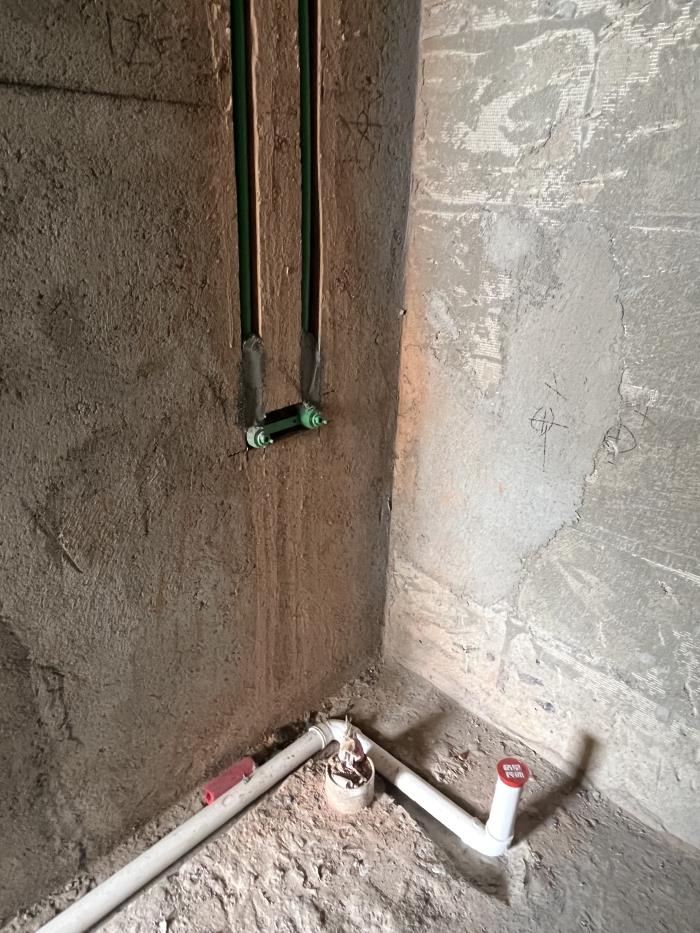

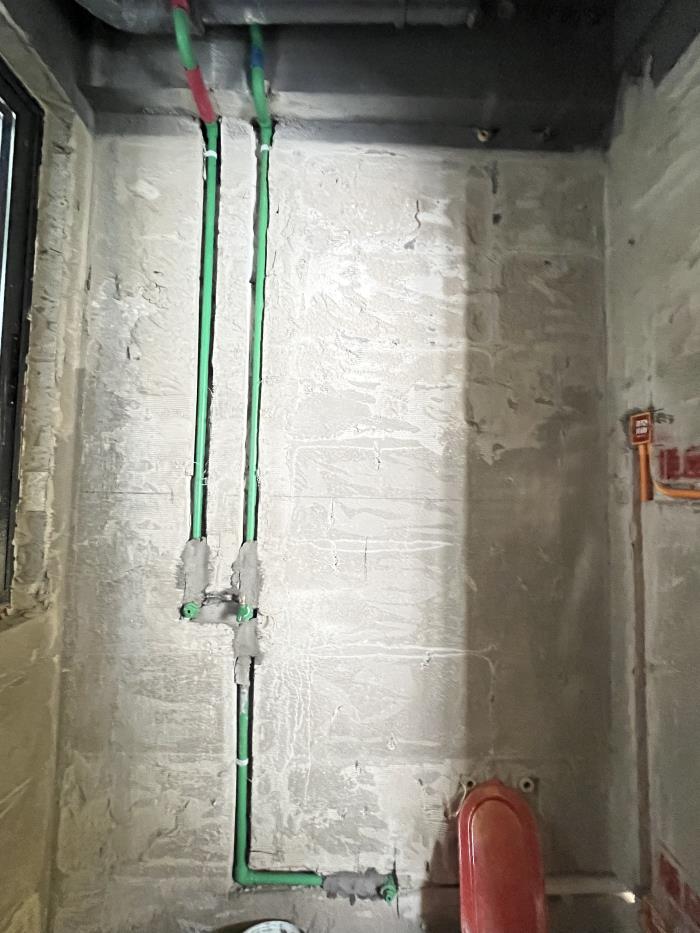

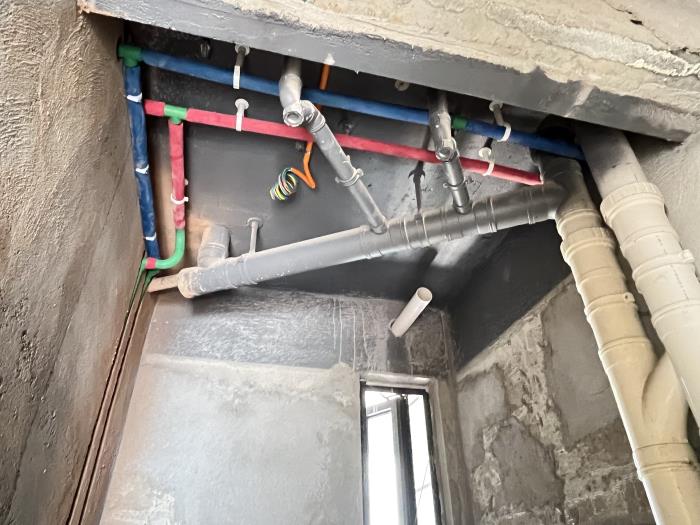

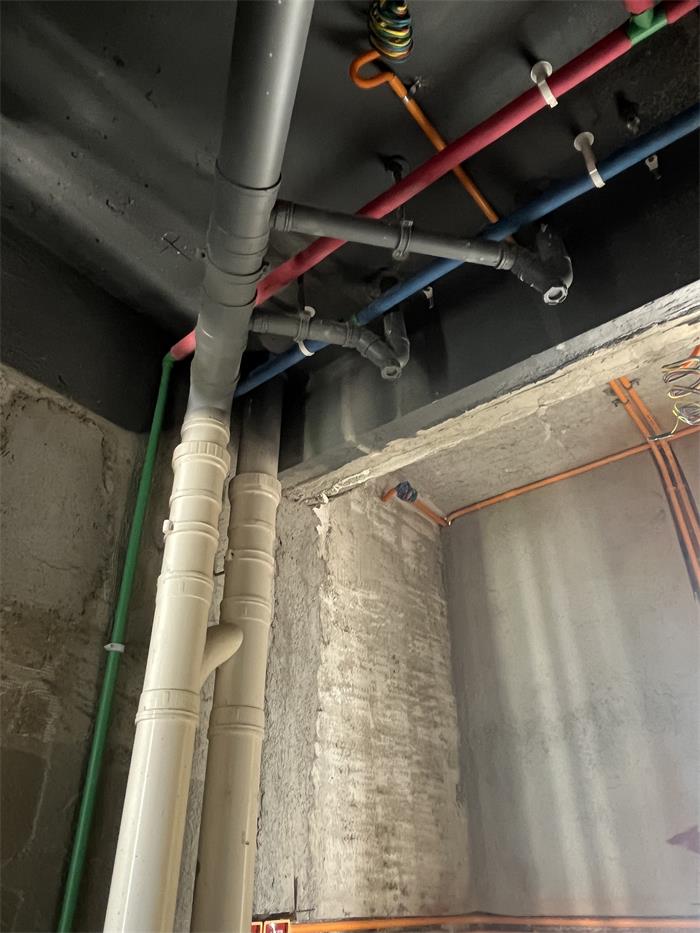

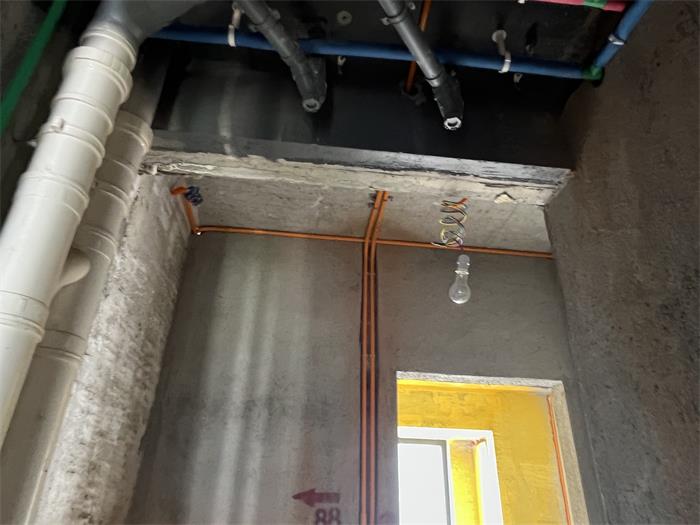

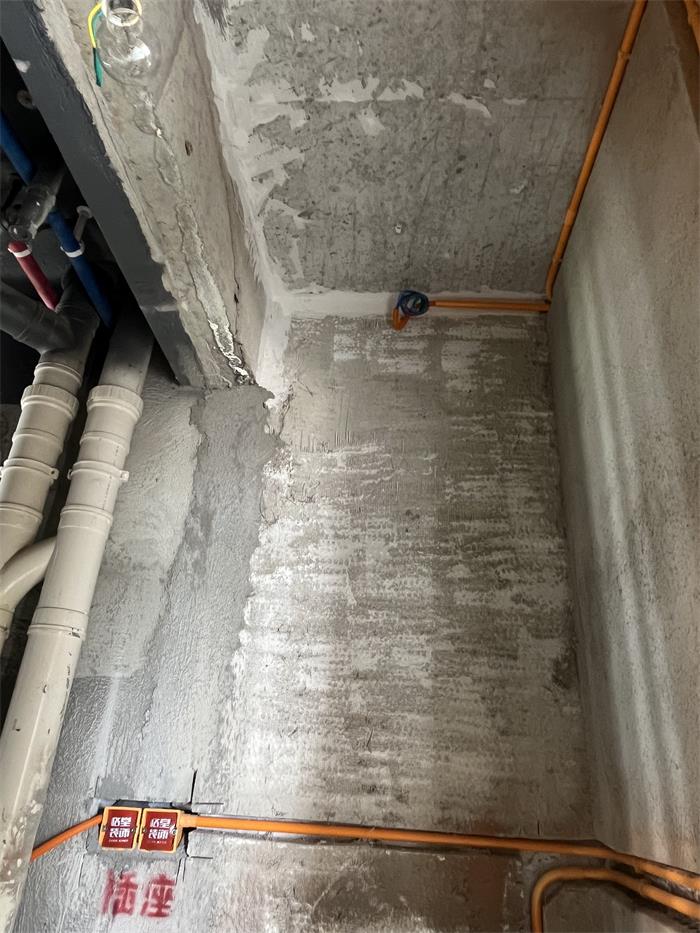

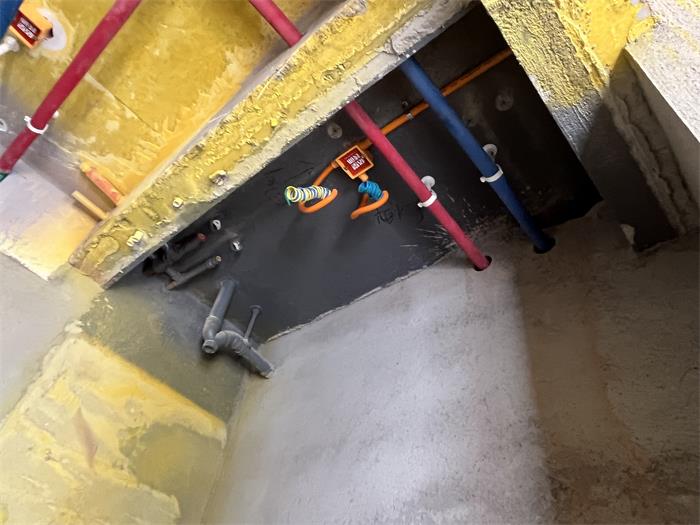

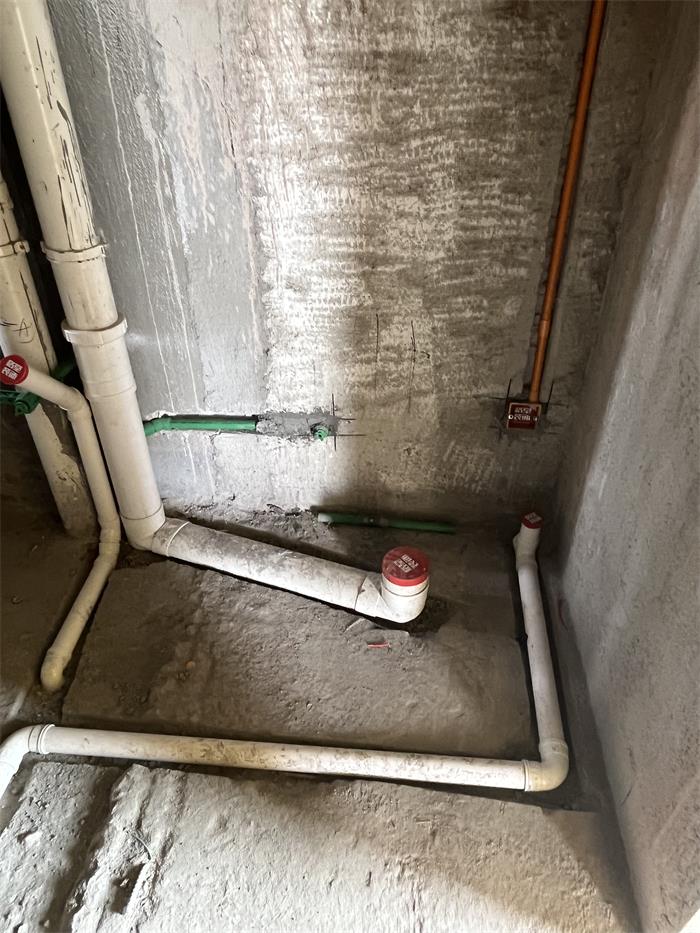

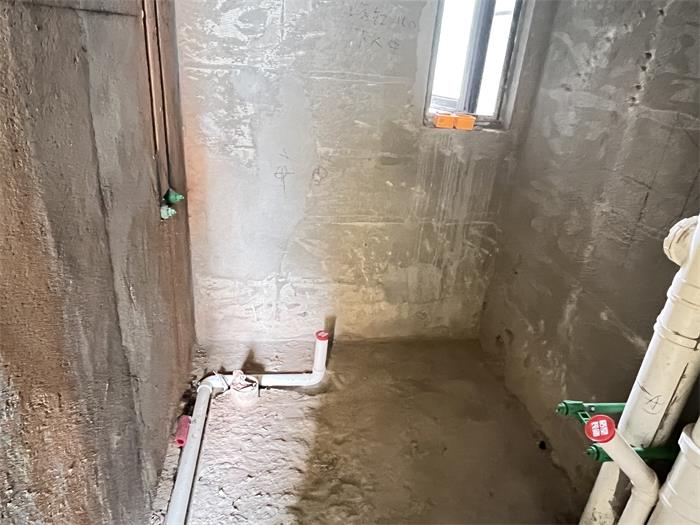

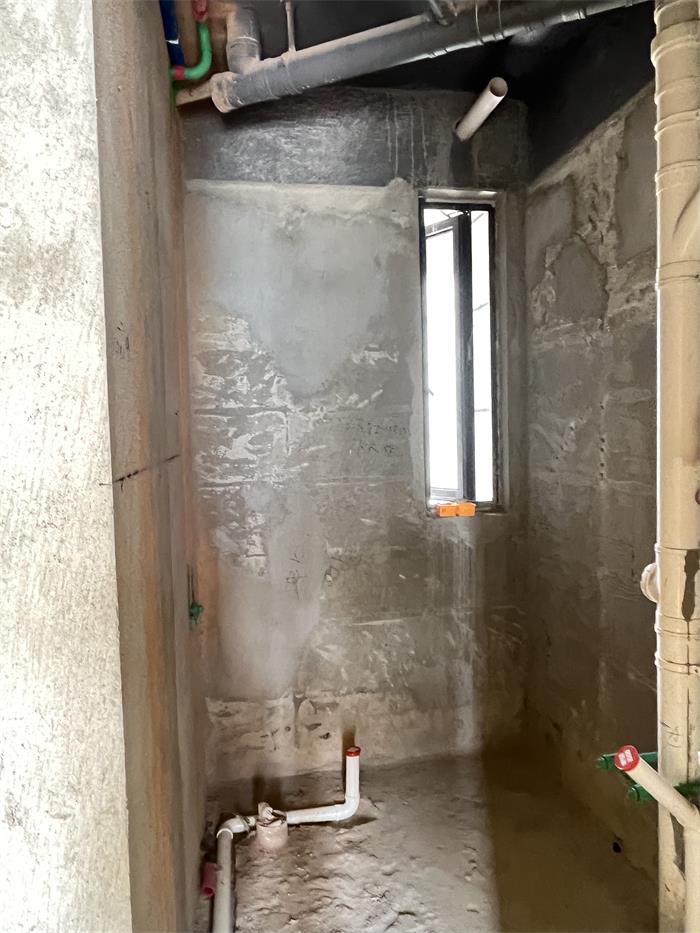

主卫水电分布图

发表于 2023-8-26 10:14:37

本帖最后由格堂美娟于 2023-8-26 10:20 编辑

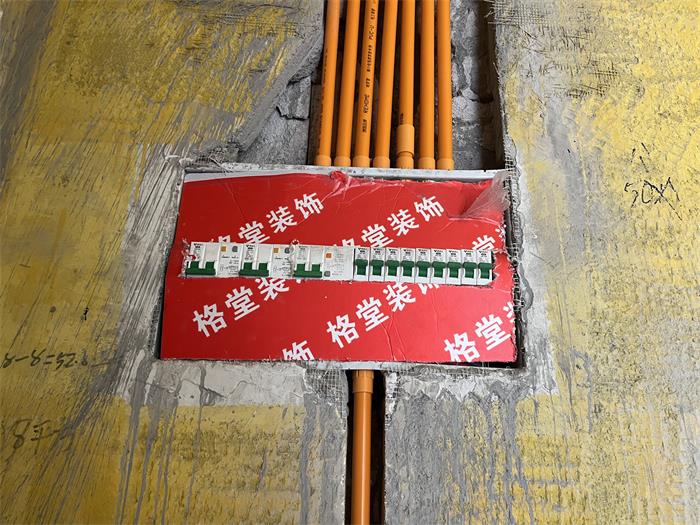

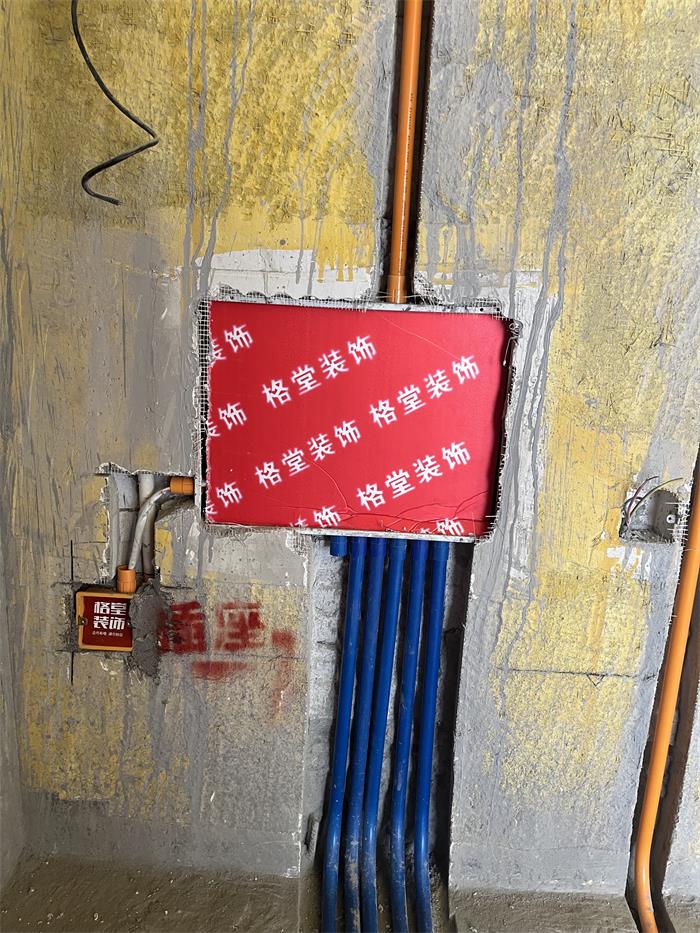

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

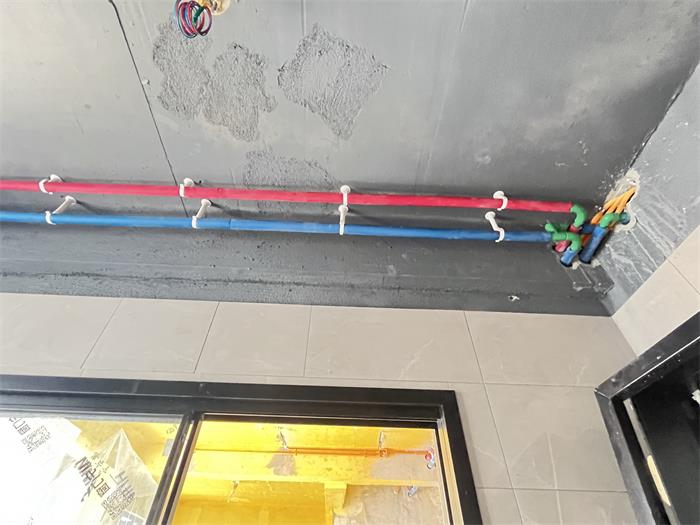

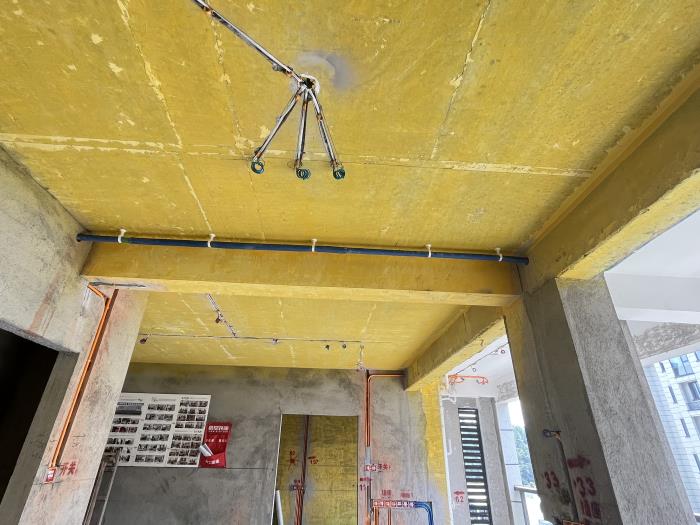

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响。

发表于 2023-8-26 10:32:33

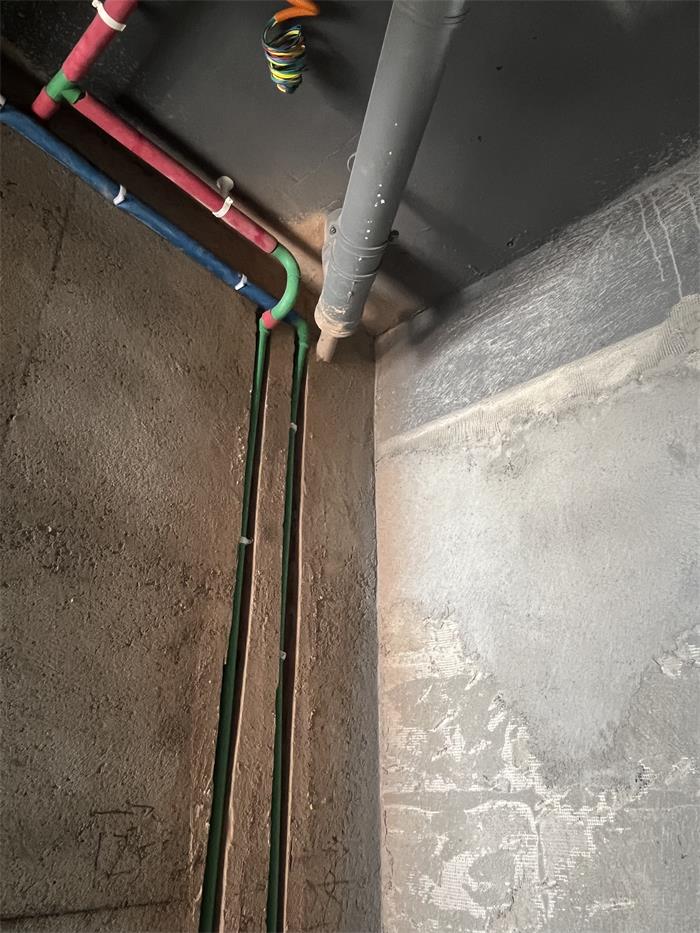

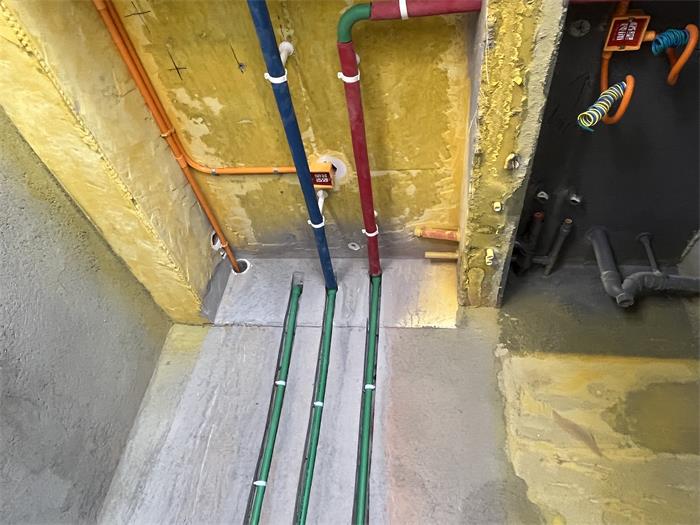

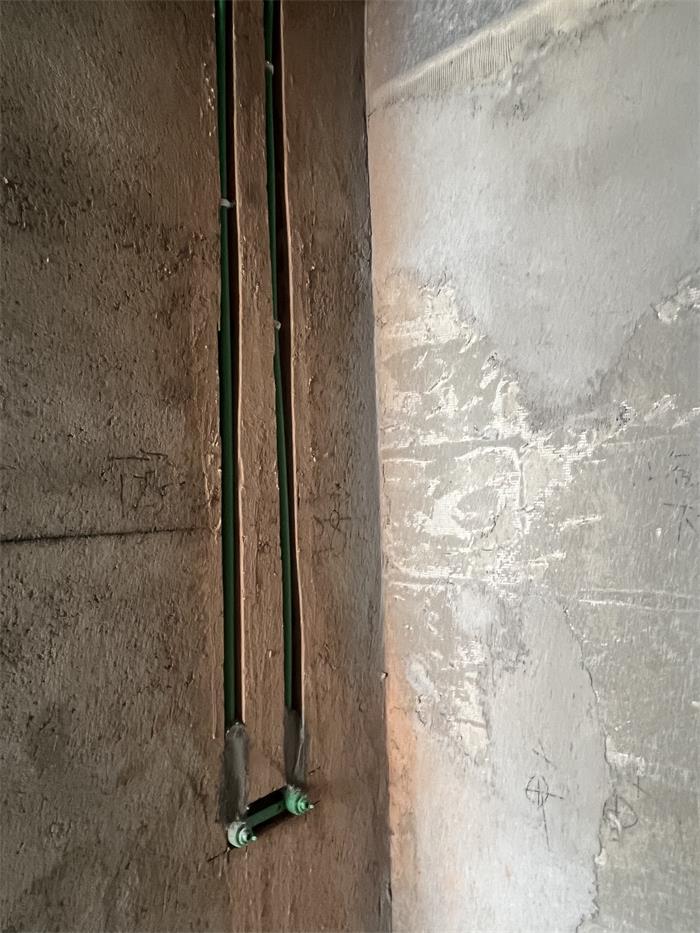

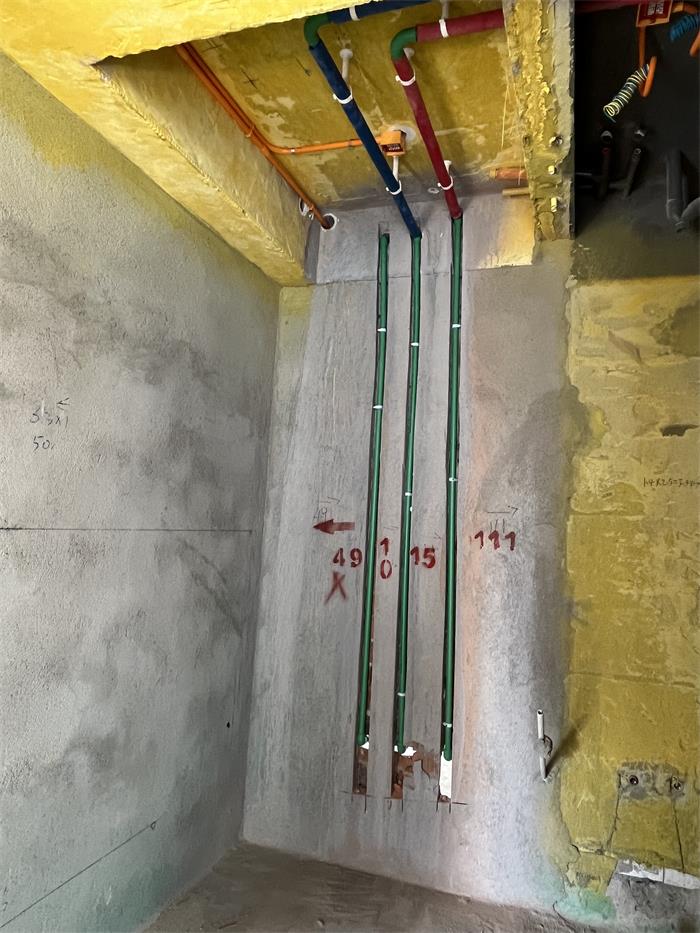

冷热水管布置专业规范，左热右冷、上热下冷。

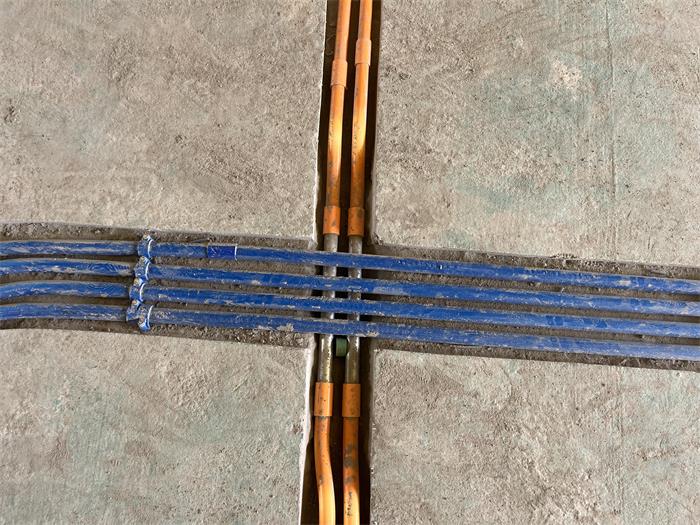

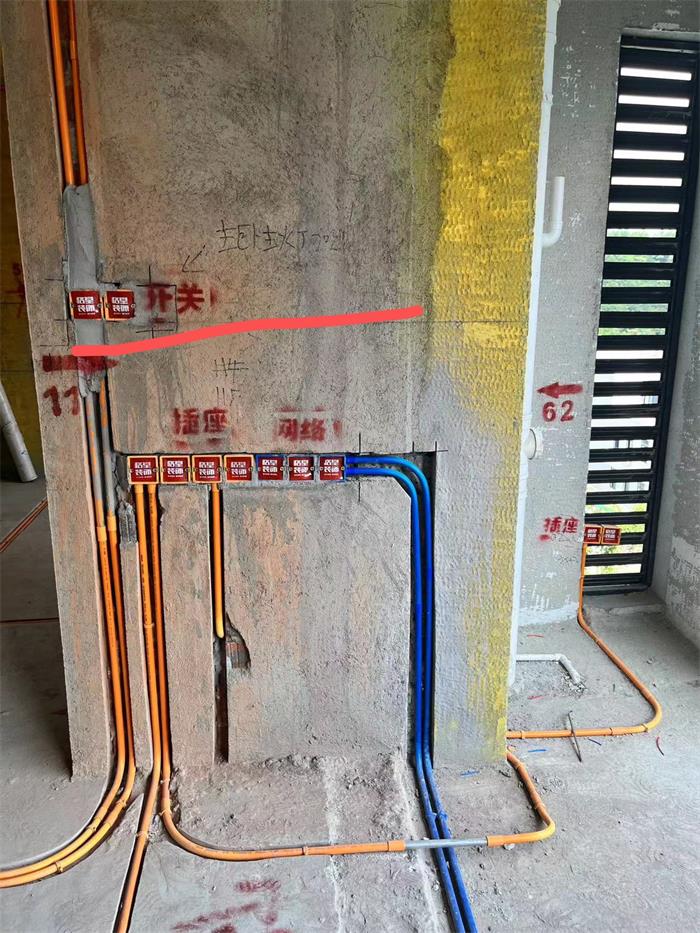

在遇到无法避免的强弱电路相交时，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰

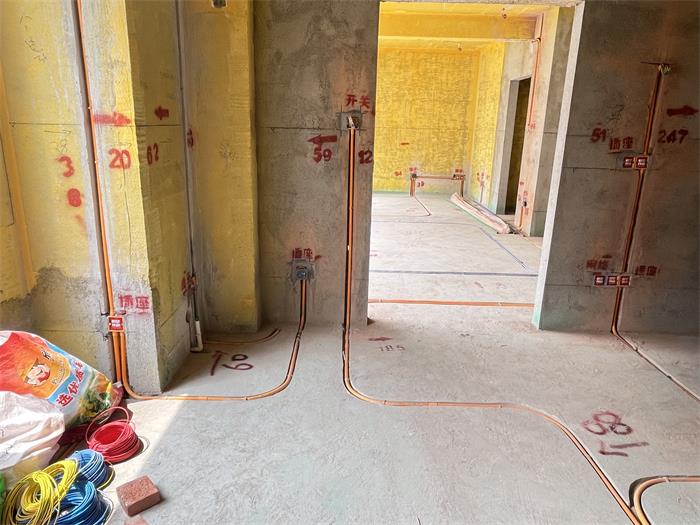

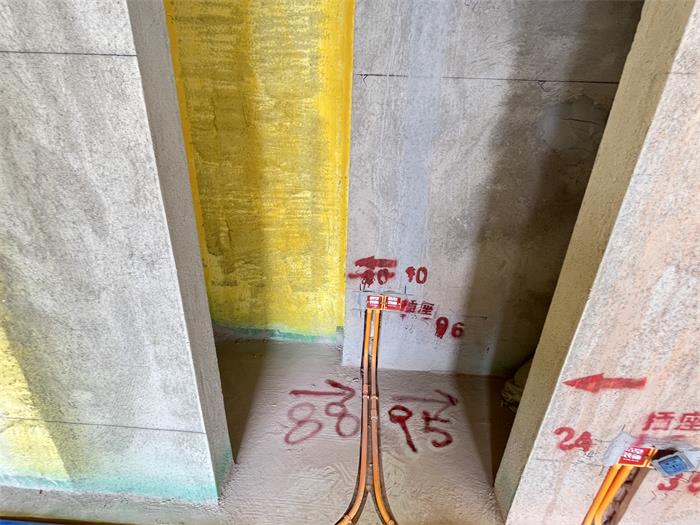

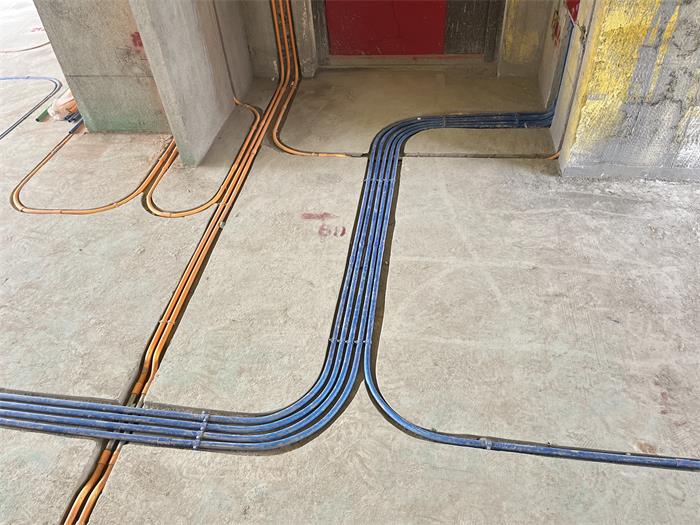

地面线管并排2根以上管卡错位顺钉，间隙均匀

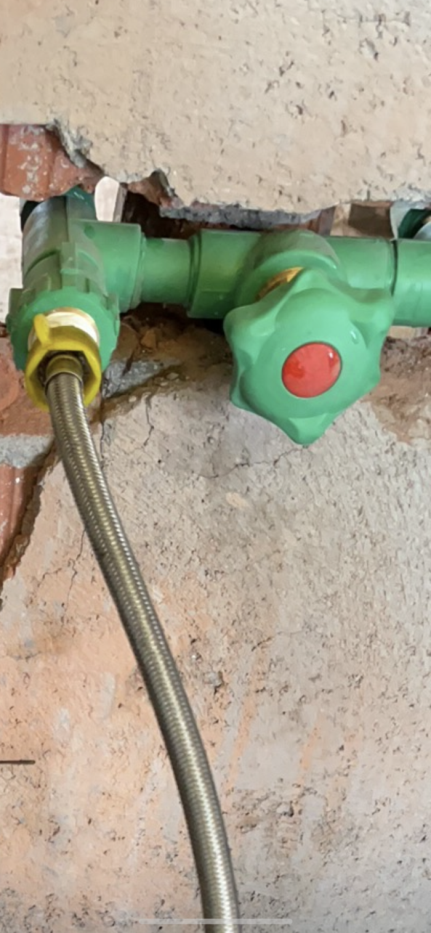

每户水管进水部位室内应加进水总阀。

发表于 2023-8-26 10:59:39

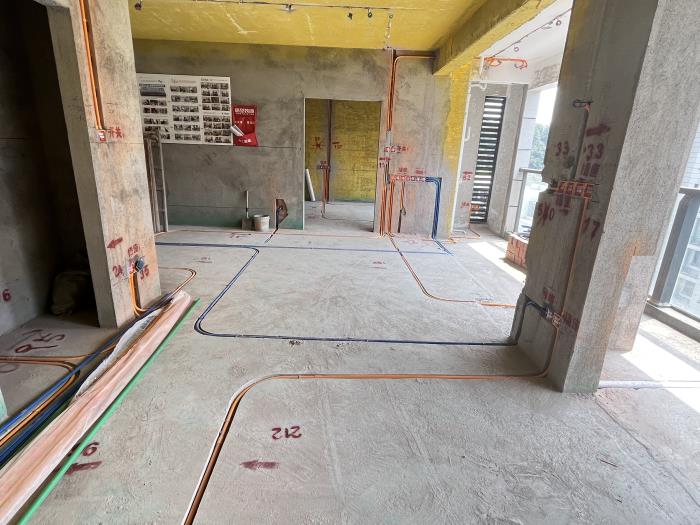

所有线管，采用直径20中型线管。同一根线管内穿线不得超过7根

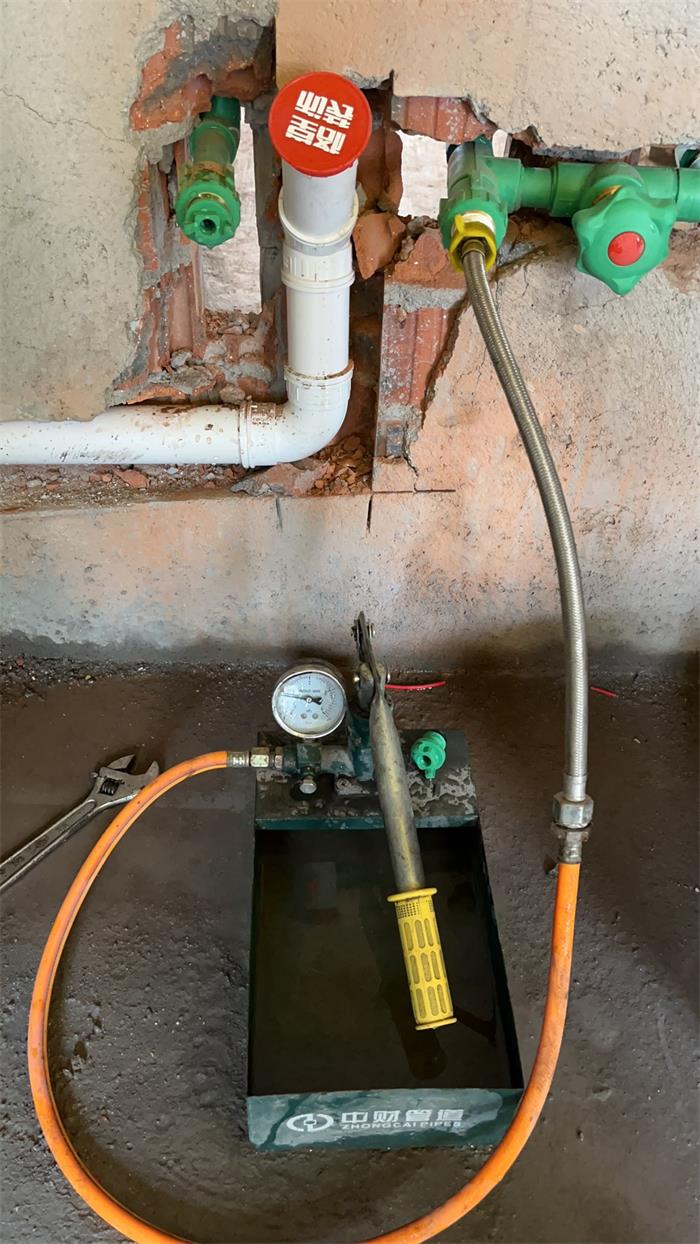

水电验收，水压测试，打到1兆帕，相当于10公斤。一般家庭用水2-3公斤，我们测水压是8-10公斤，半小时指钟无回荡，就代表水管及接口无漏水

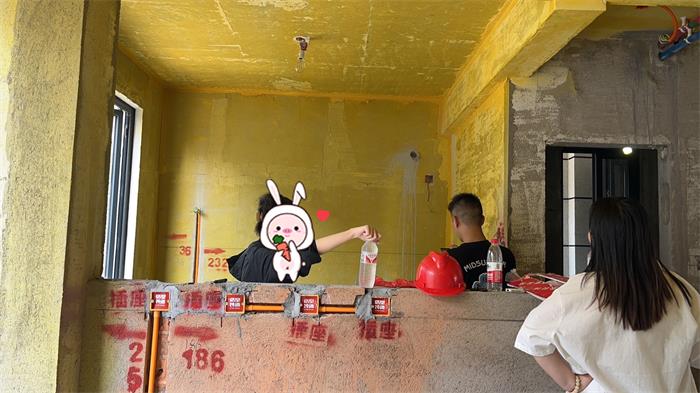

水电验收咯，业主，设计师，监理，项目经理一起到场检查水电工艺细节

发表于 2023-8-26 11:01:06

本帖最后由格堂美娟于 2023-8-26 11:02 编辑

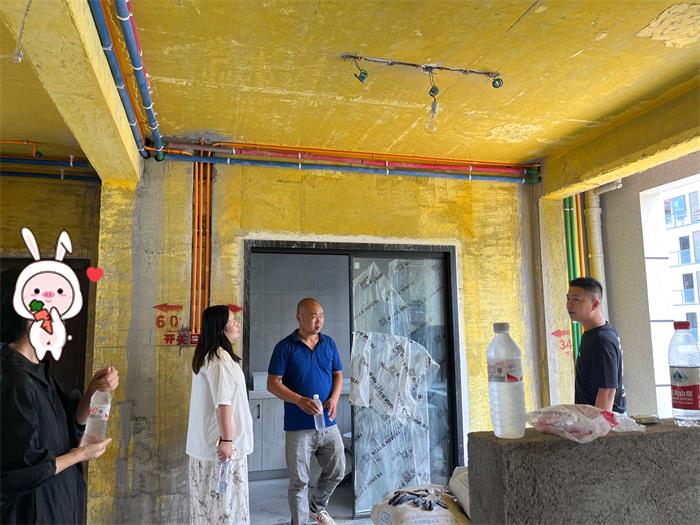

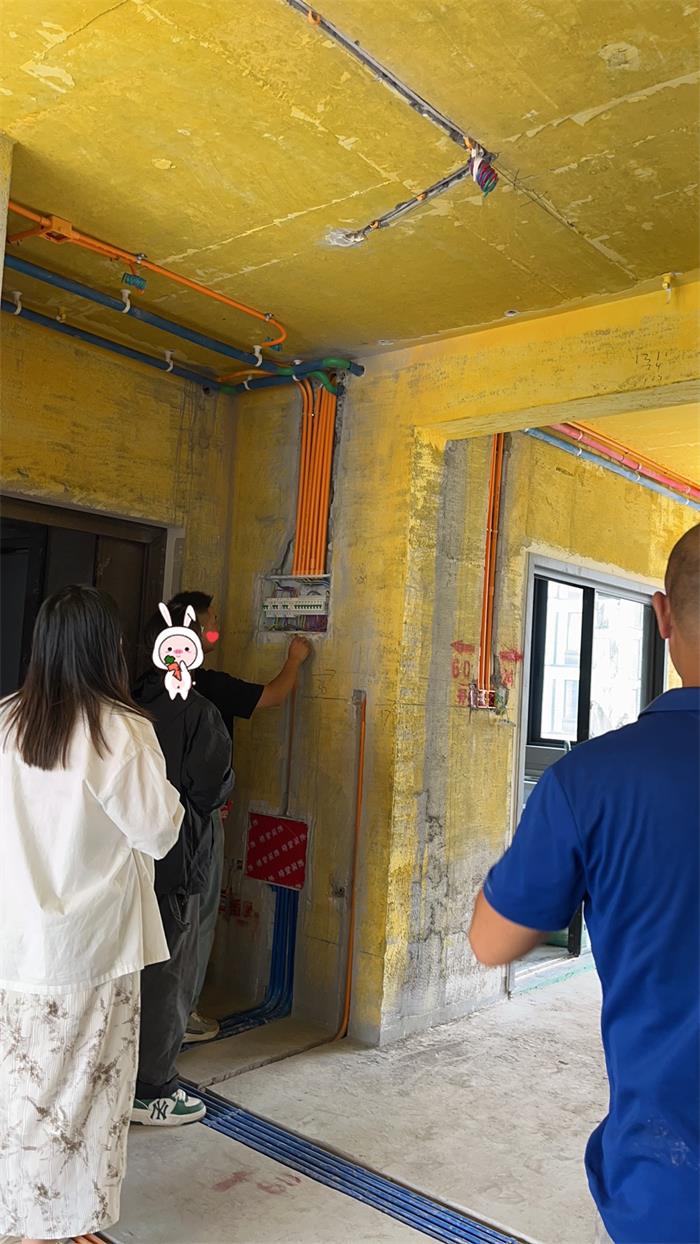

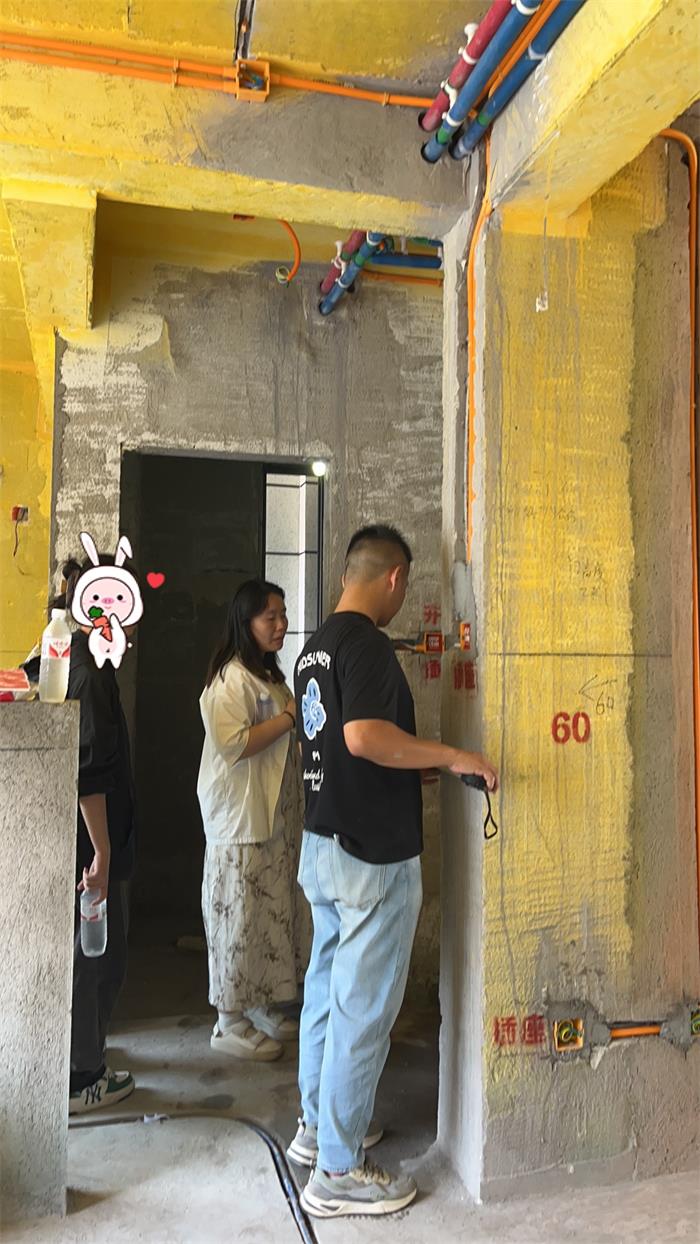

监理检查水电工艺细节

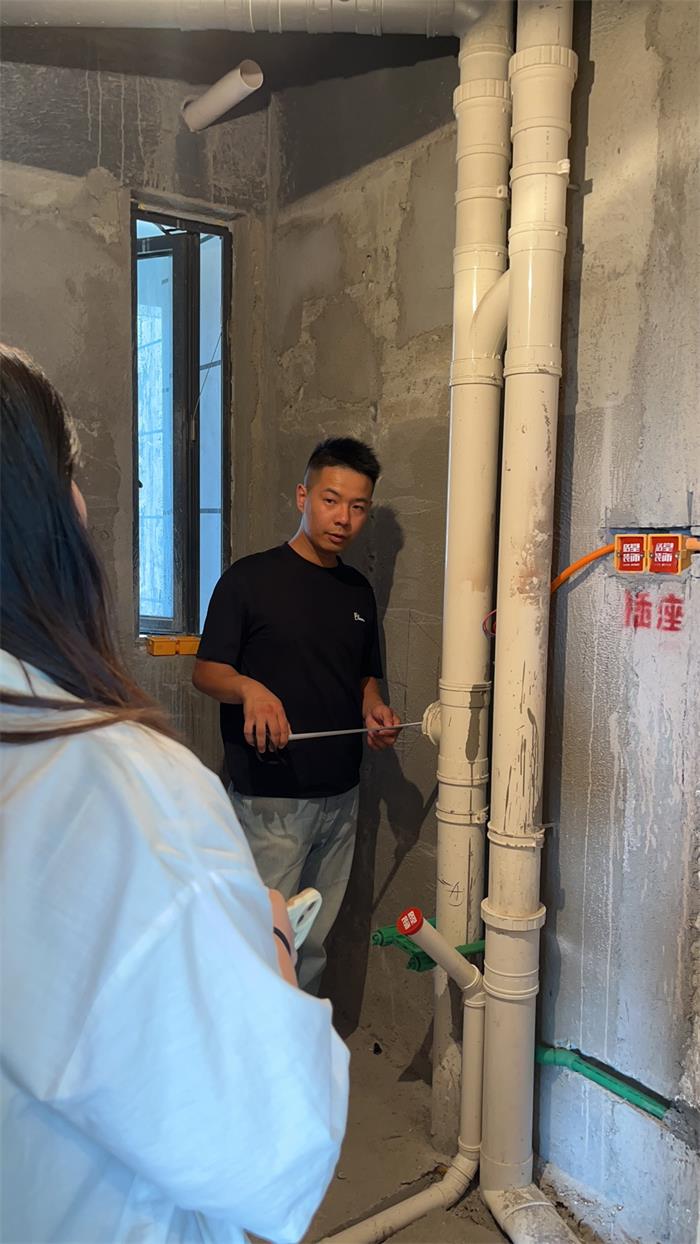

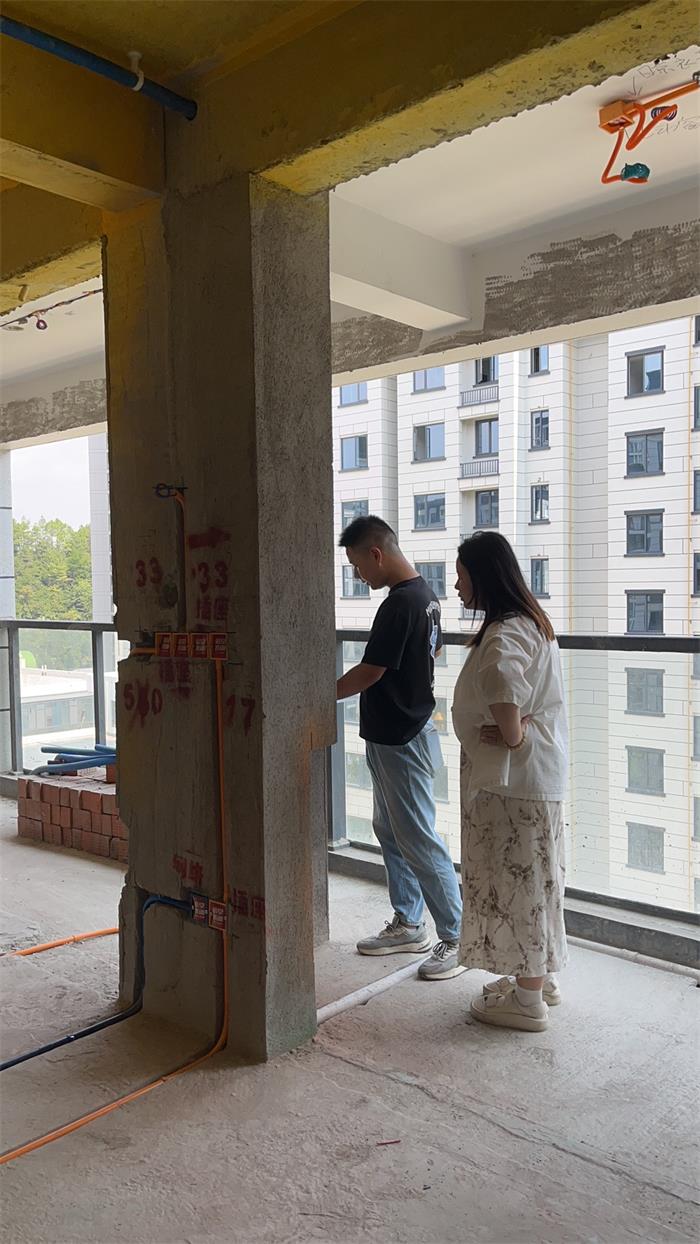

监理和业主讲解水电工艺细节

发表于 2023-8-26 11:05:34

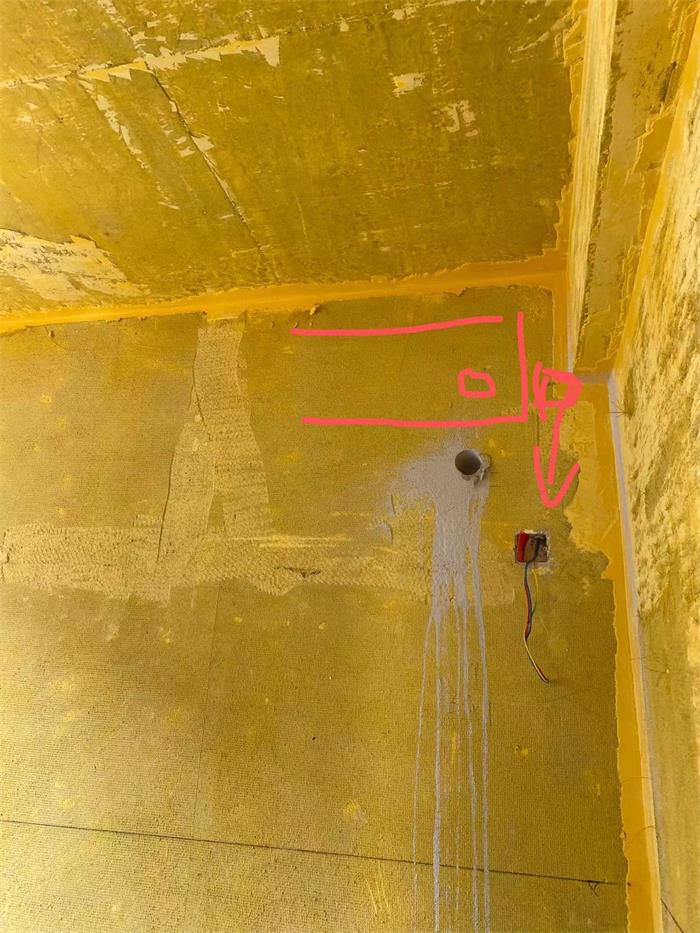

次卧壁挂机空调孔和插座抬高

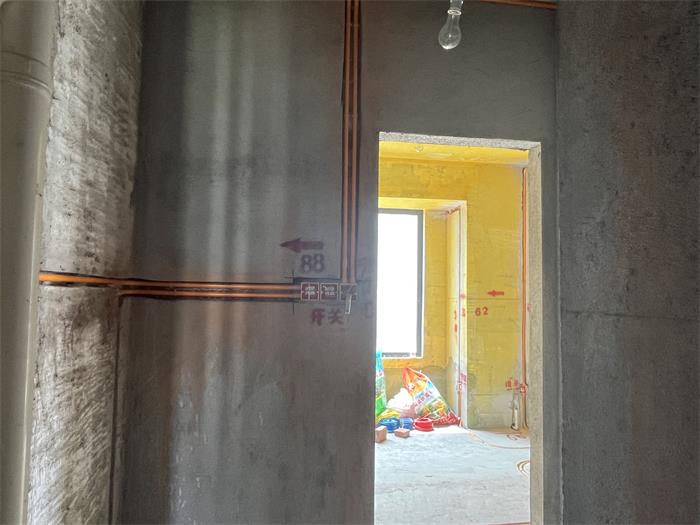

在客厅加一个主卧主灯多控开关
