牡丹园13-2-60# 153㎡现代——拾光逐影 共谱闲逸

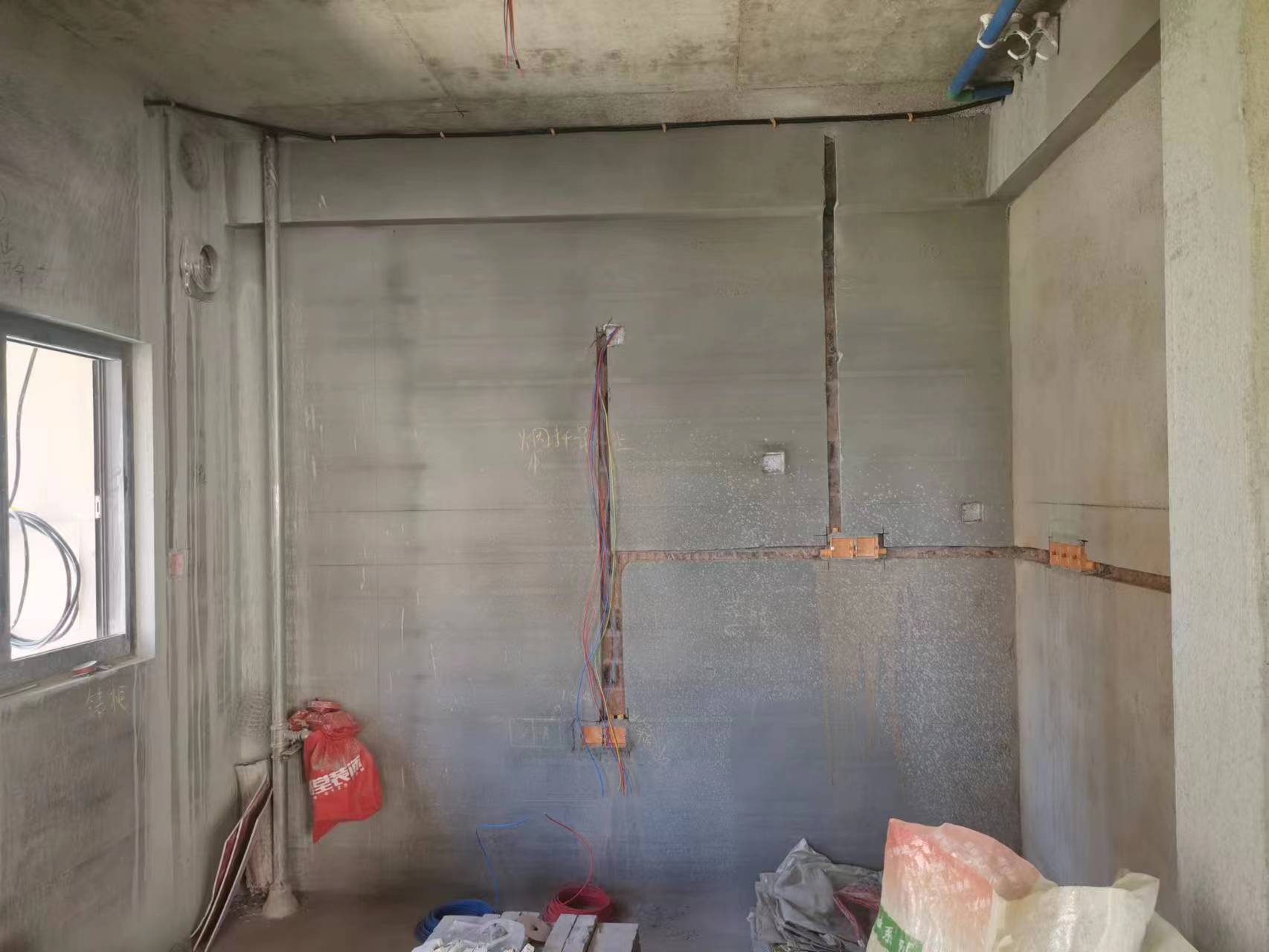

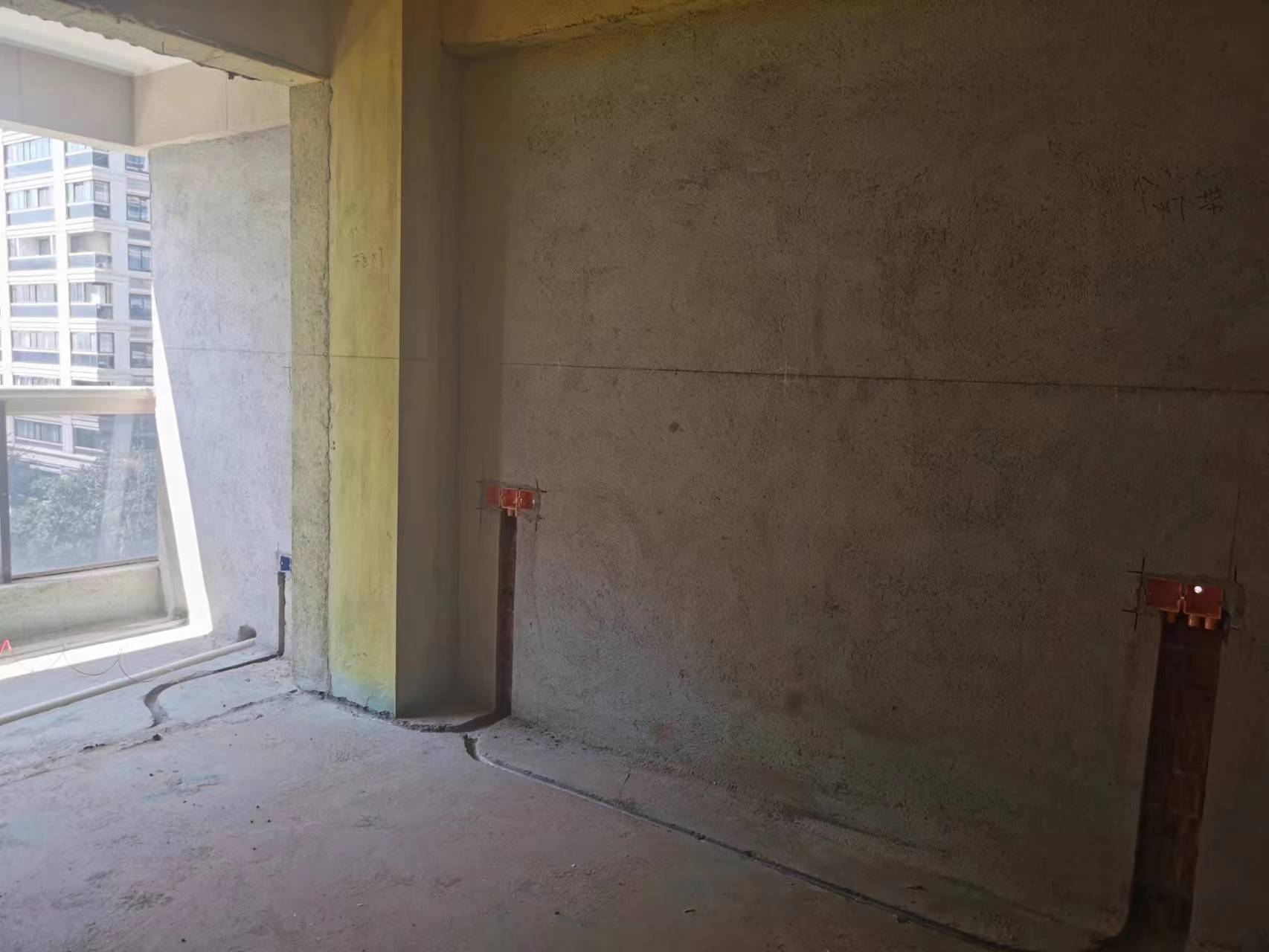

水电开槽

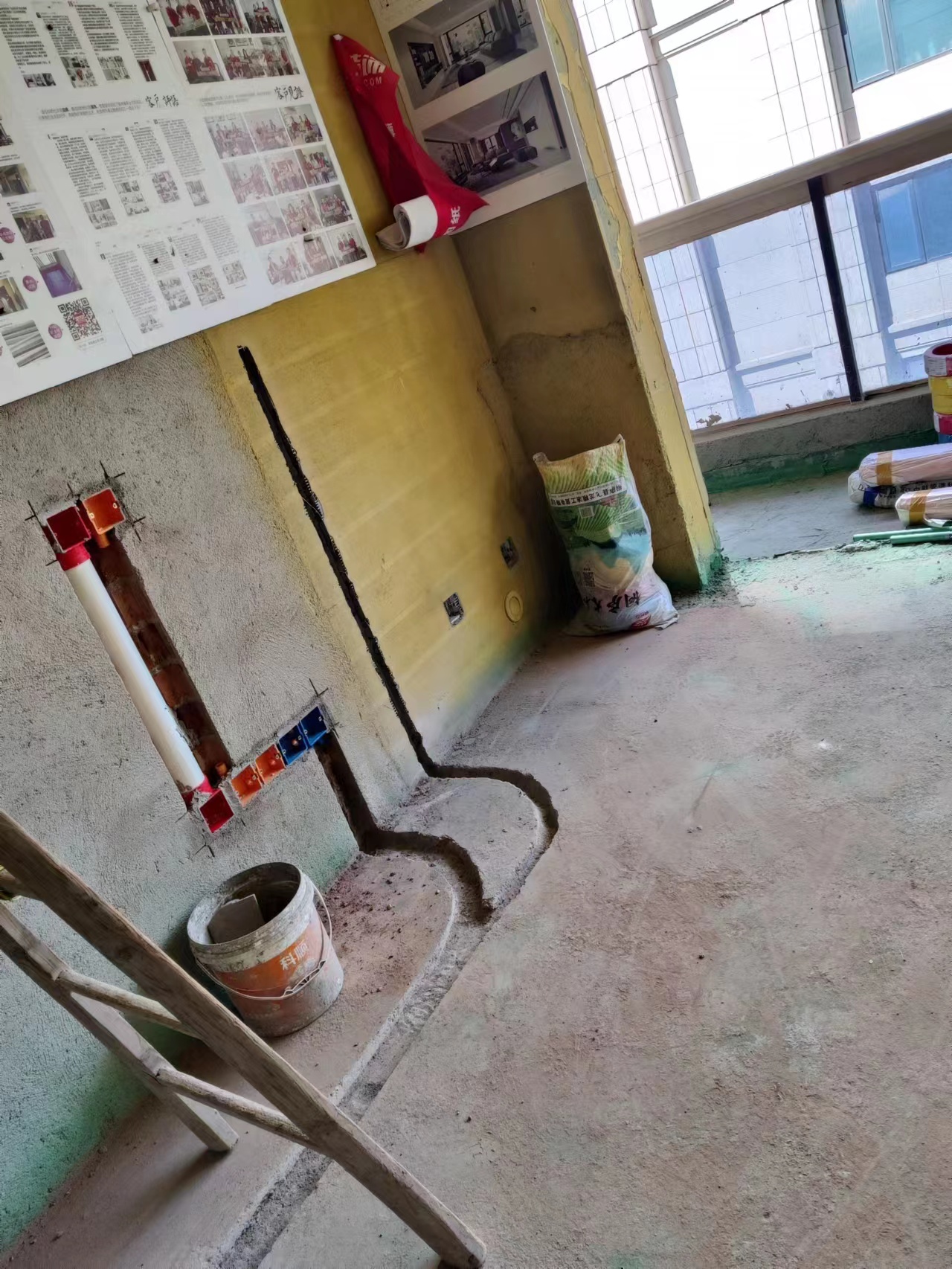

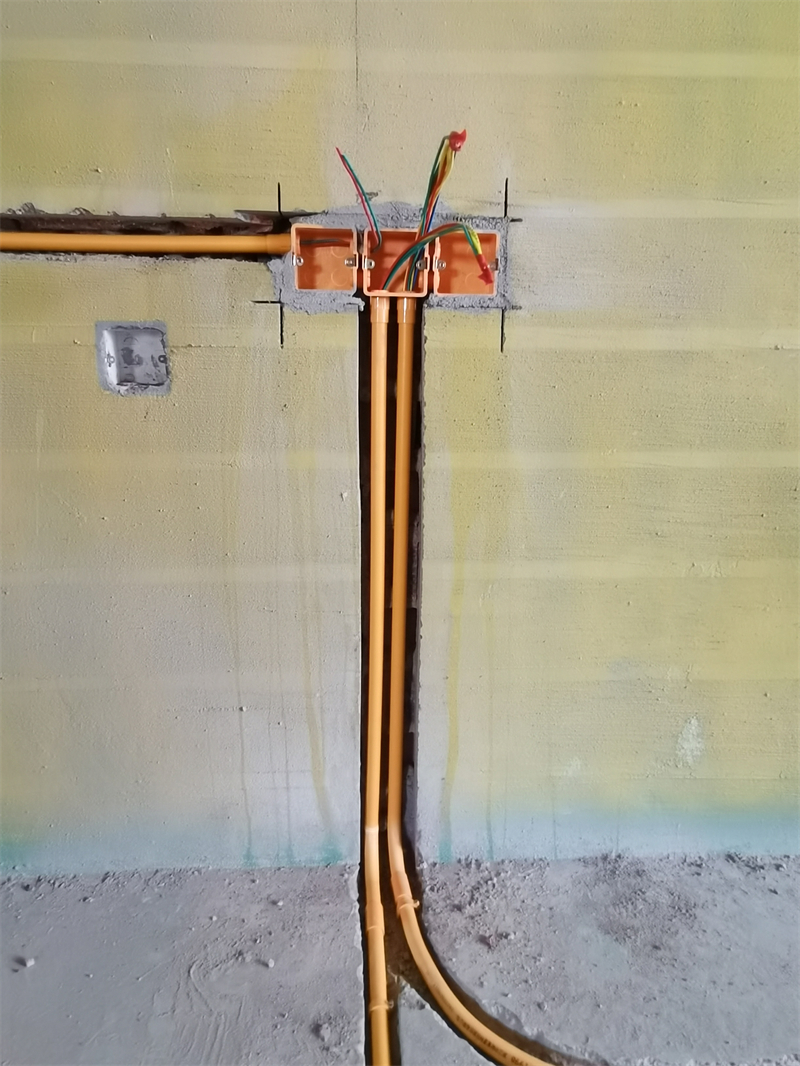

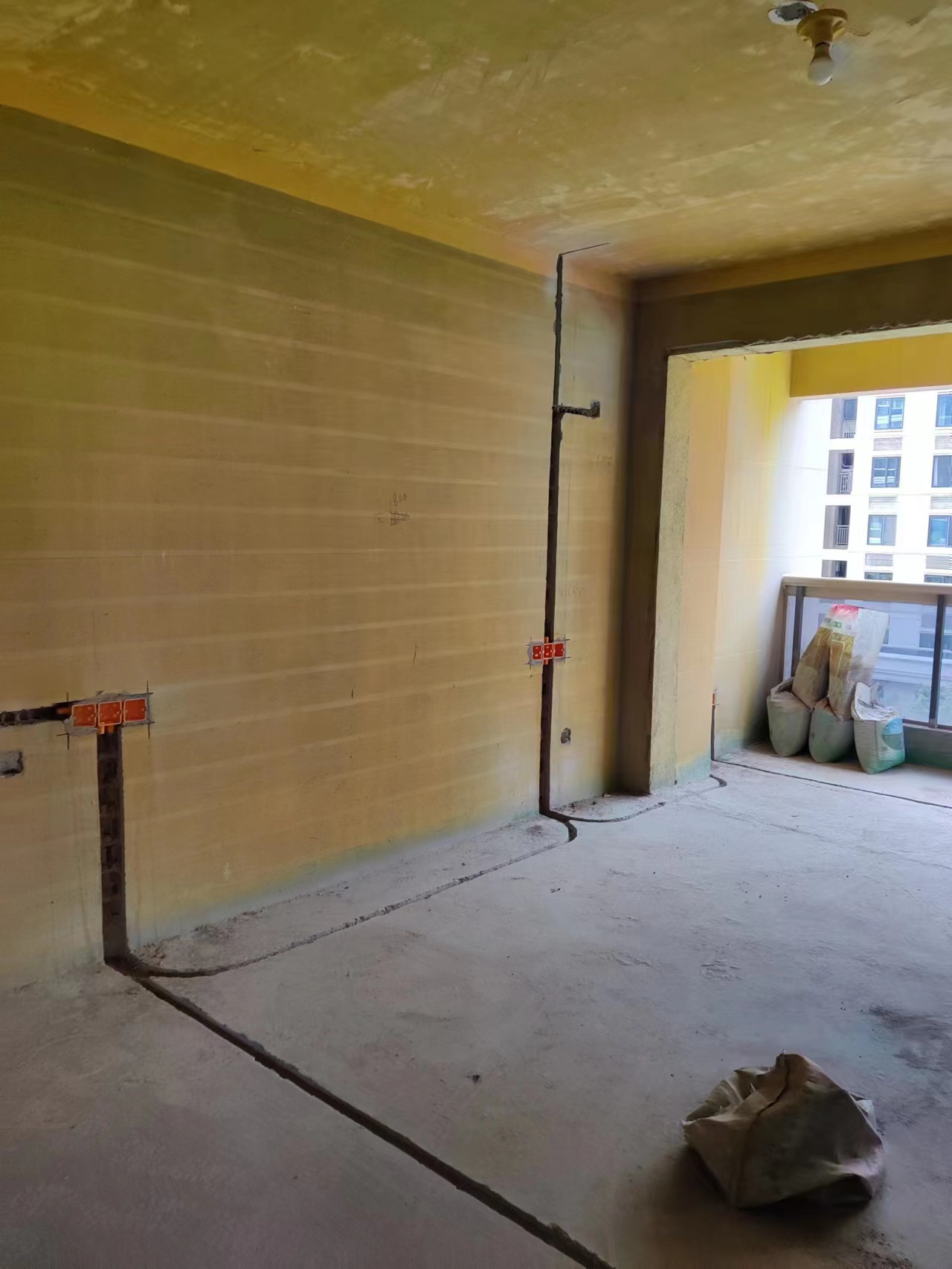

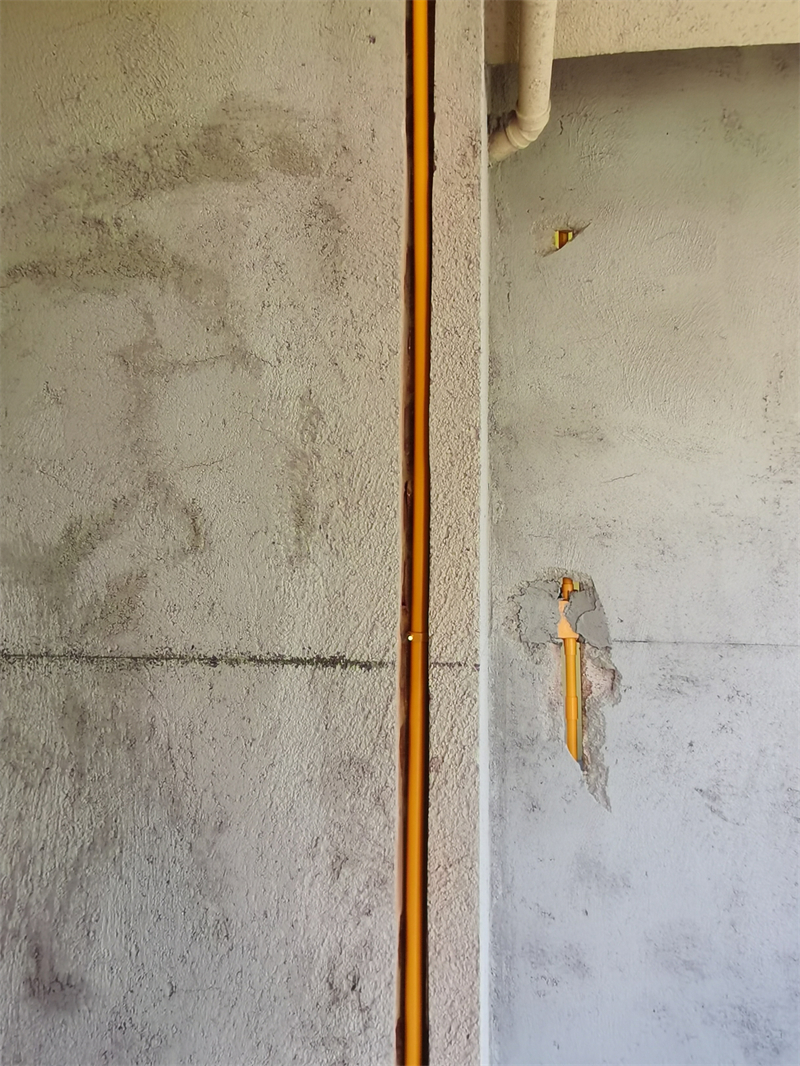

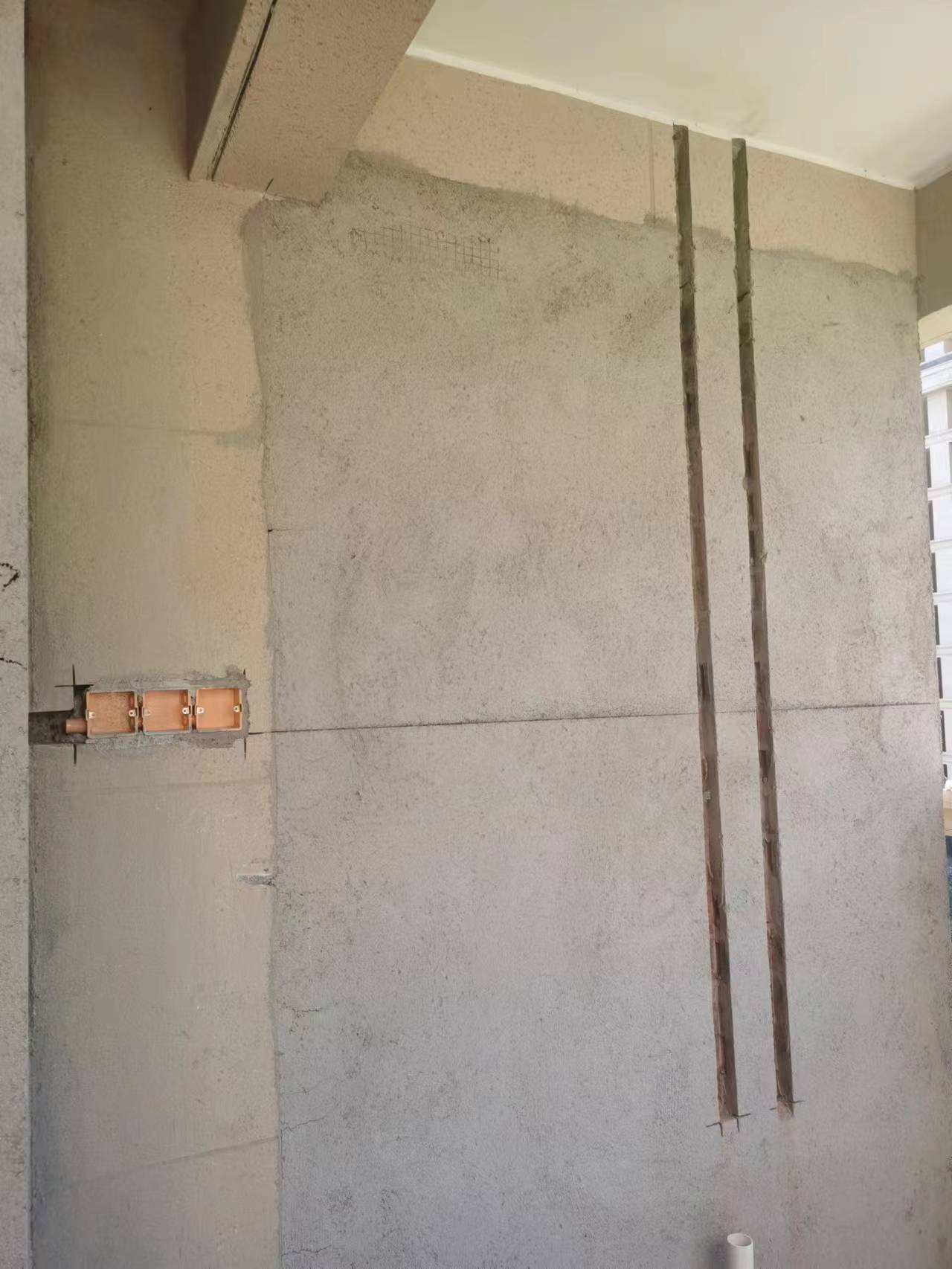

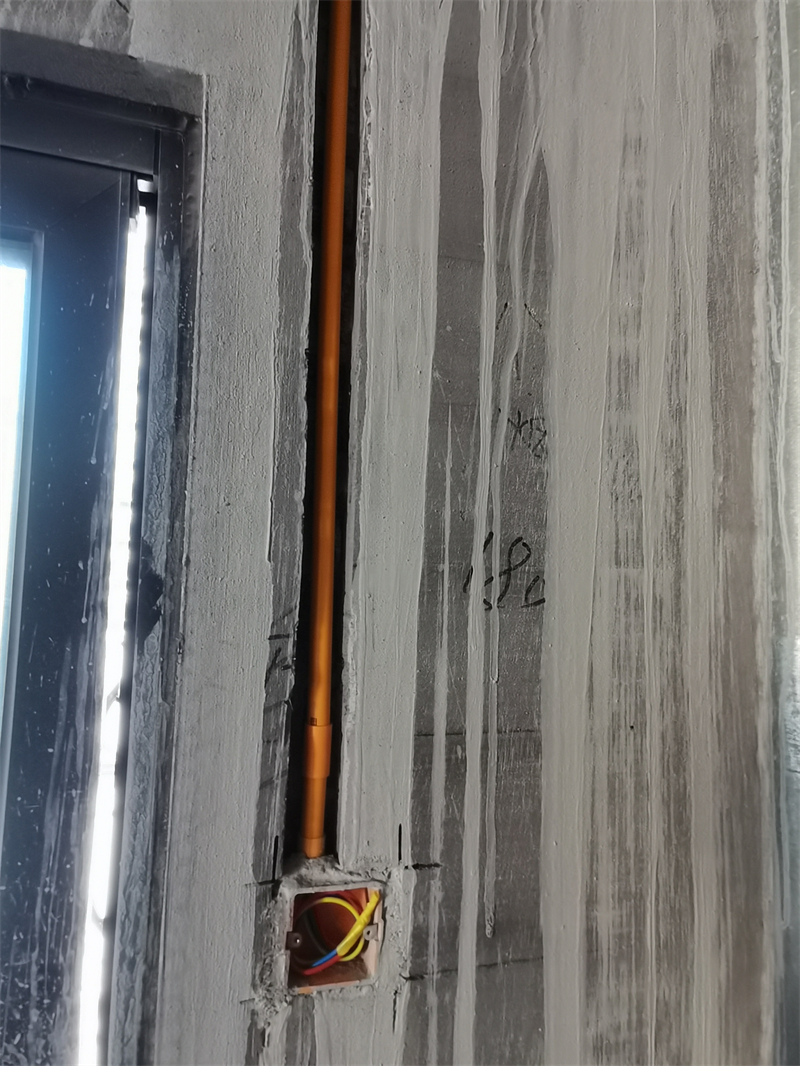

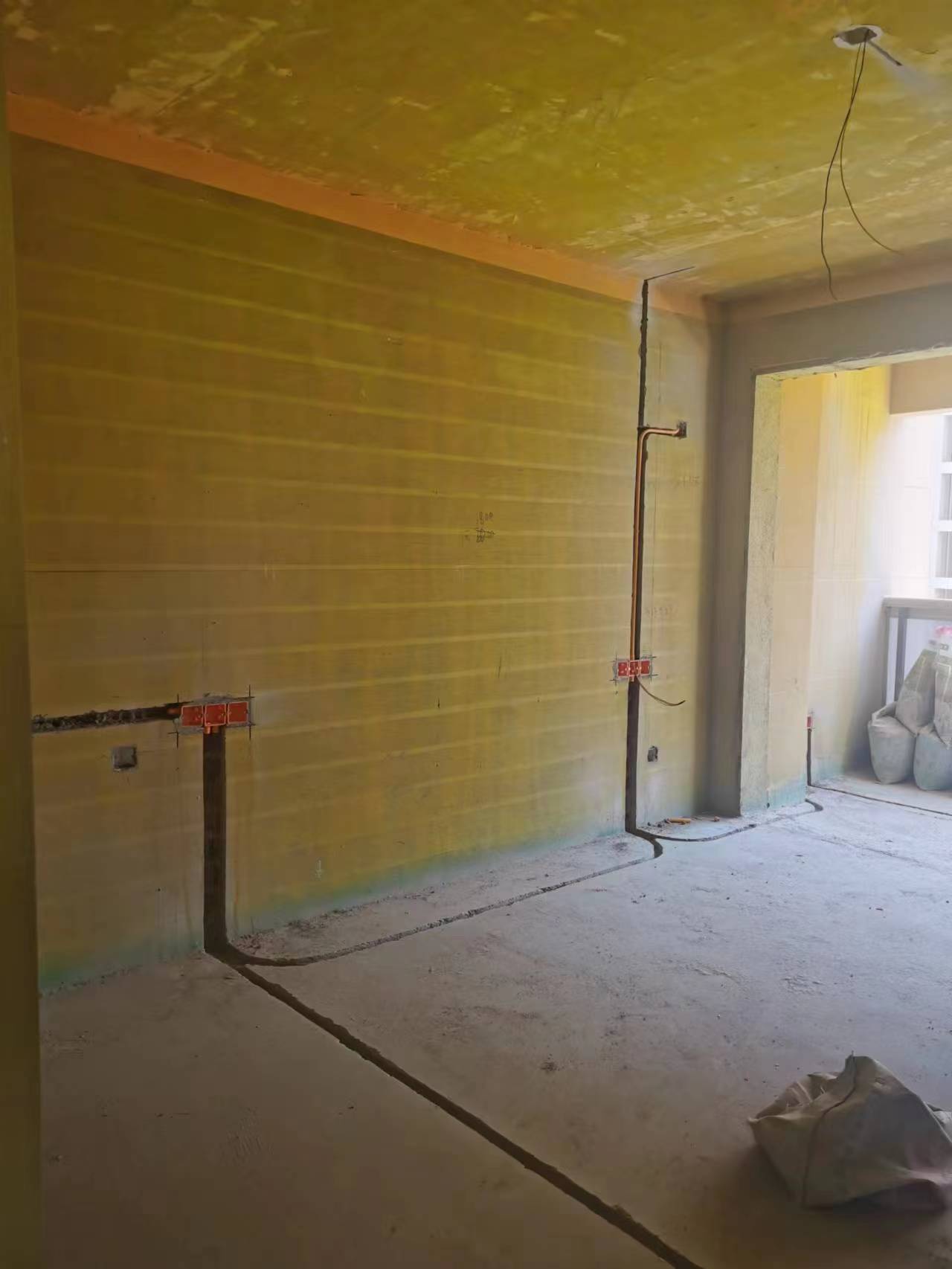

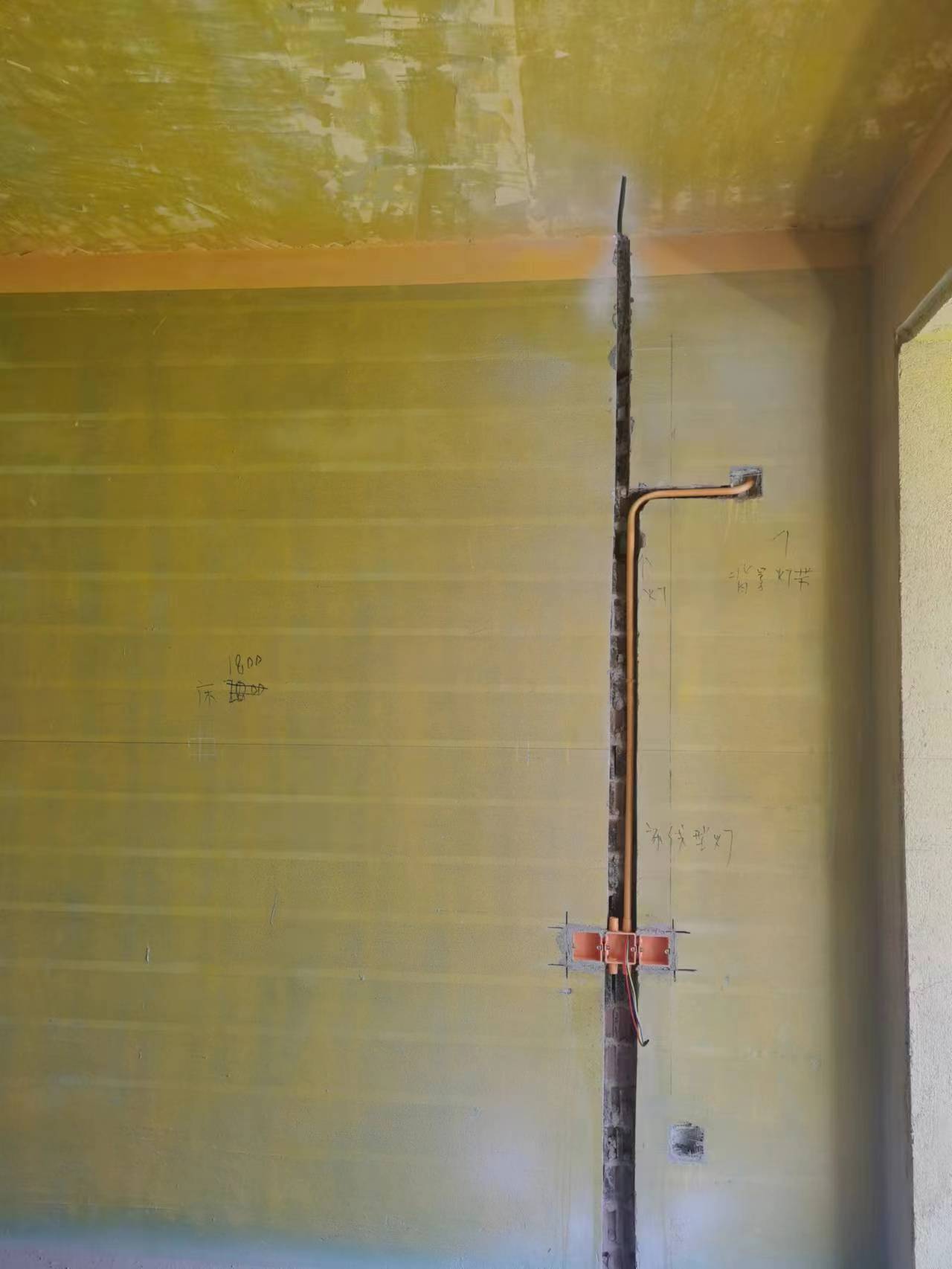

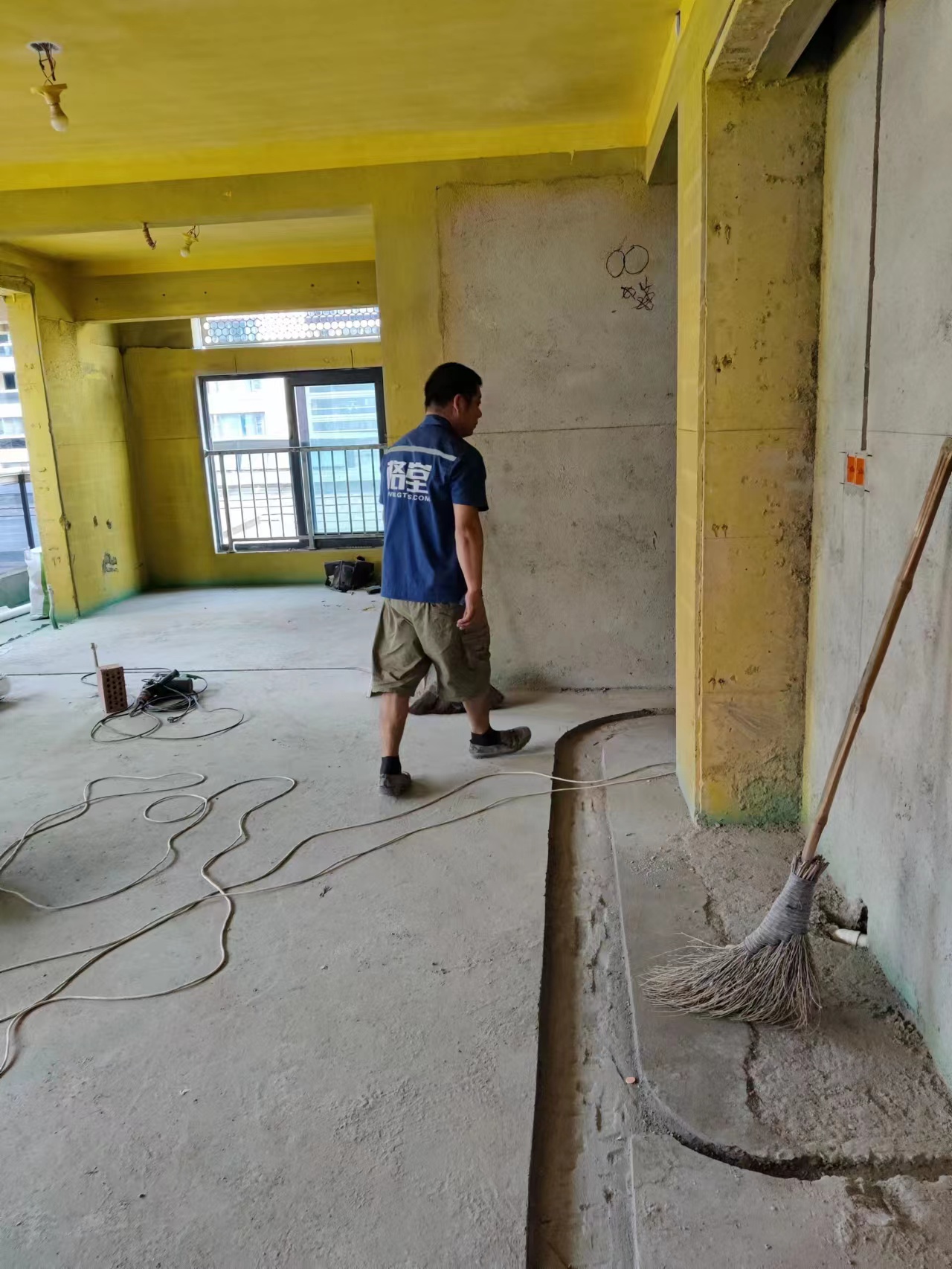

1.我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了。

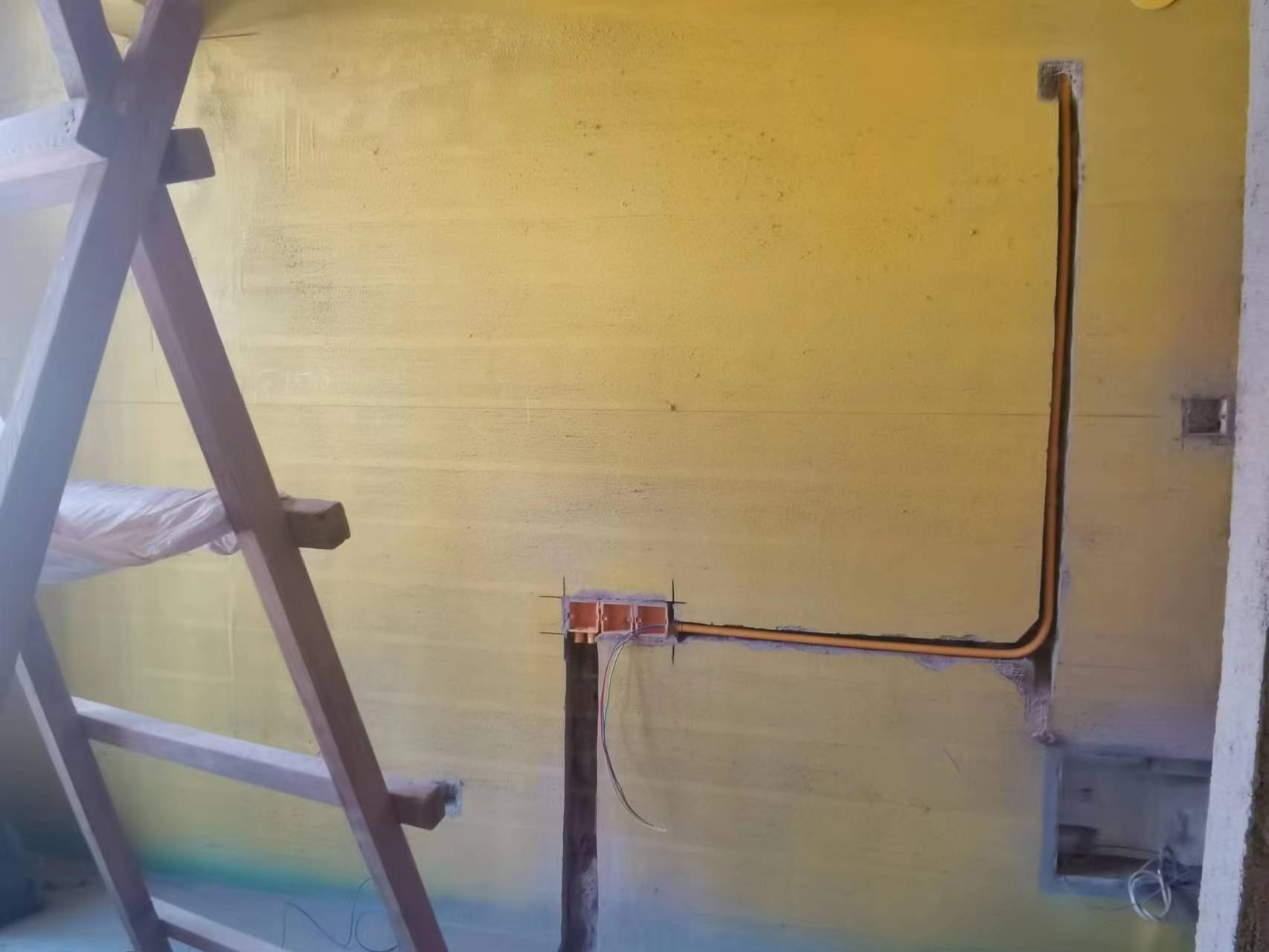

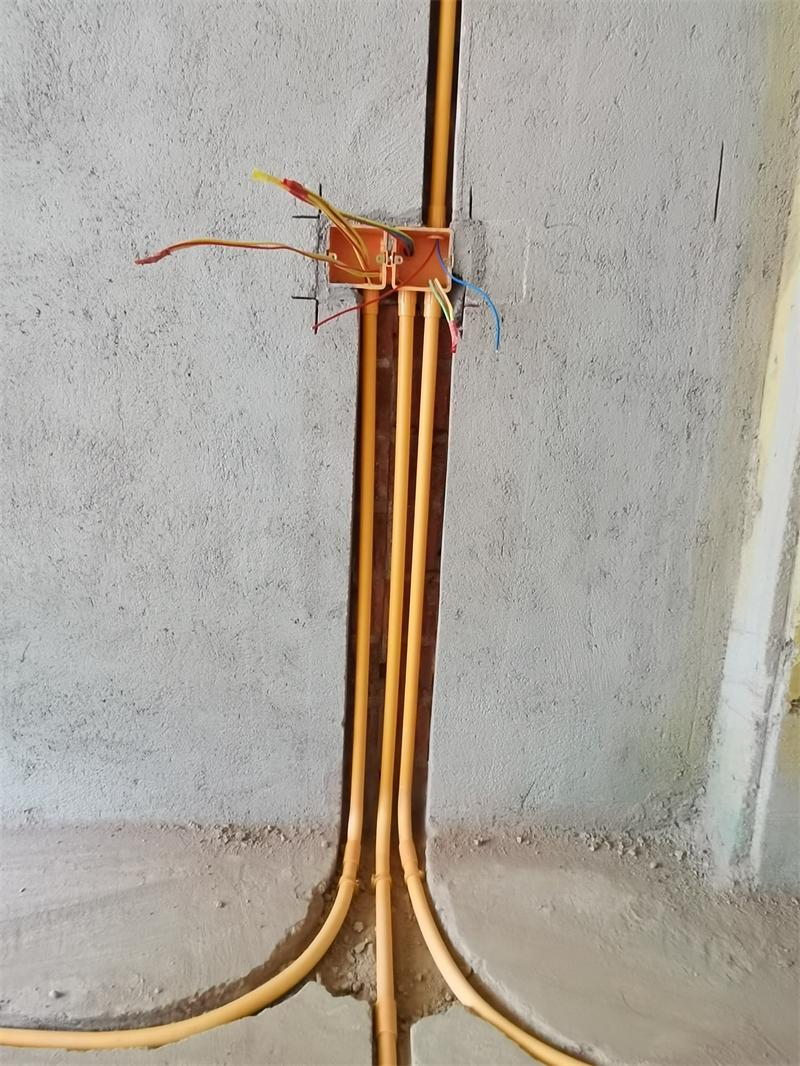

2.线槽转弯处大弯工艺施工，后期线路更加容易抽换。

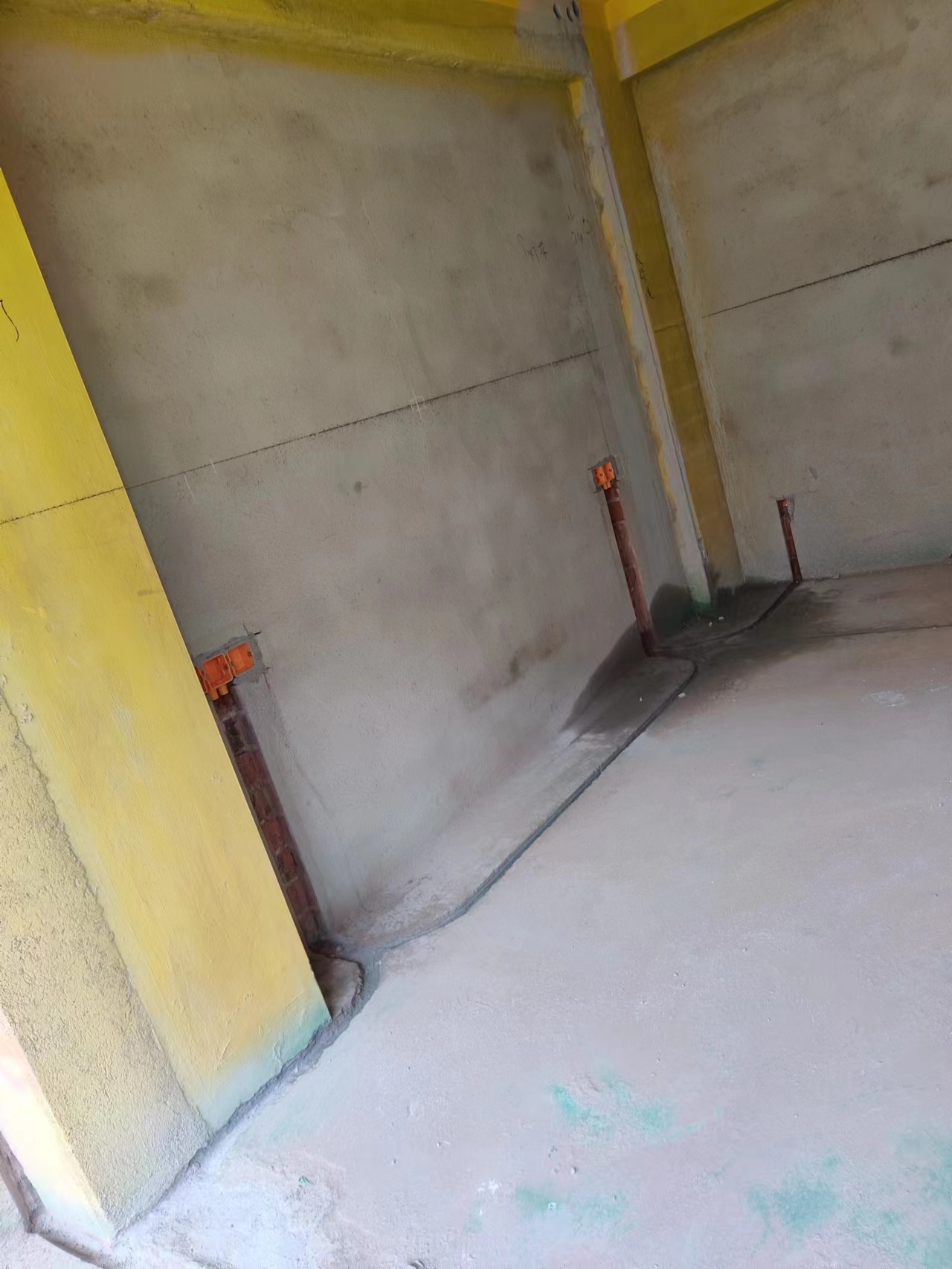

3.地面开槽深度够深，开槽标准，线管低于地面1公分。

水电中途

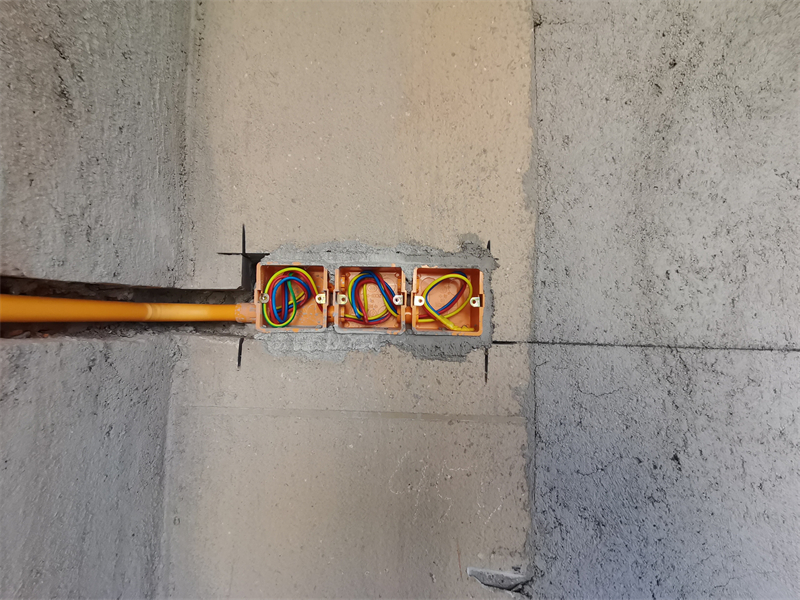

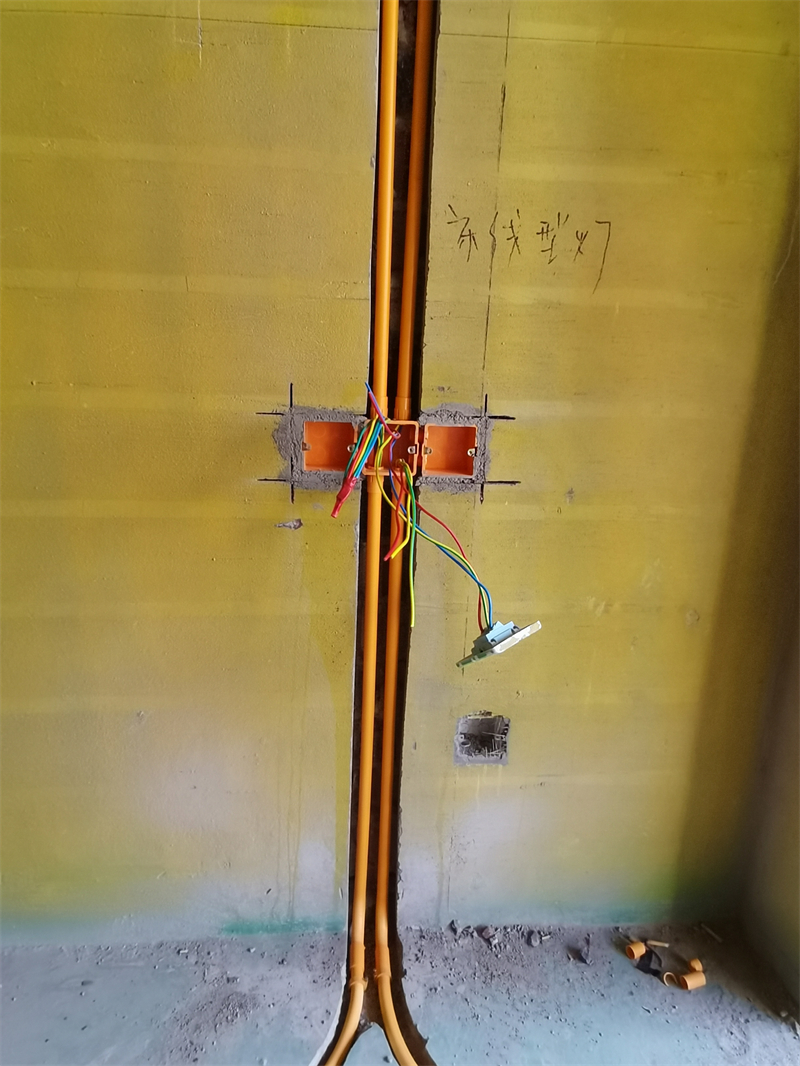

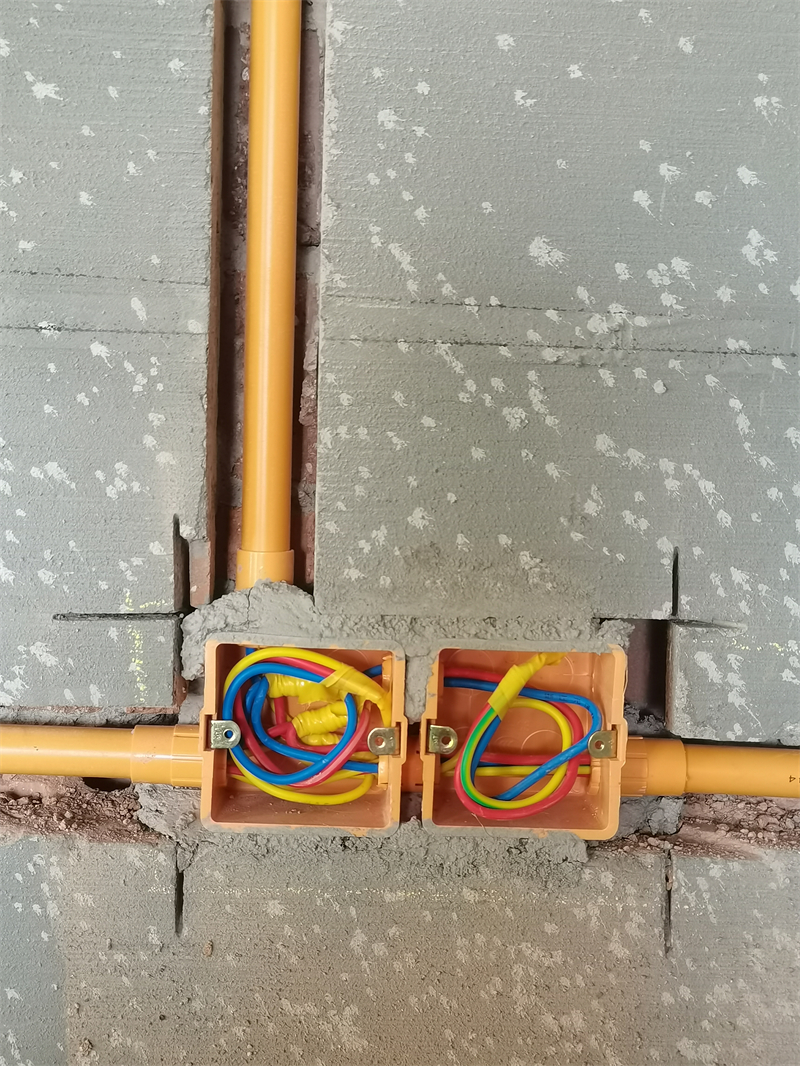

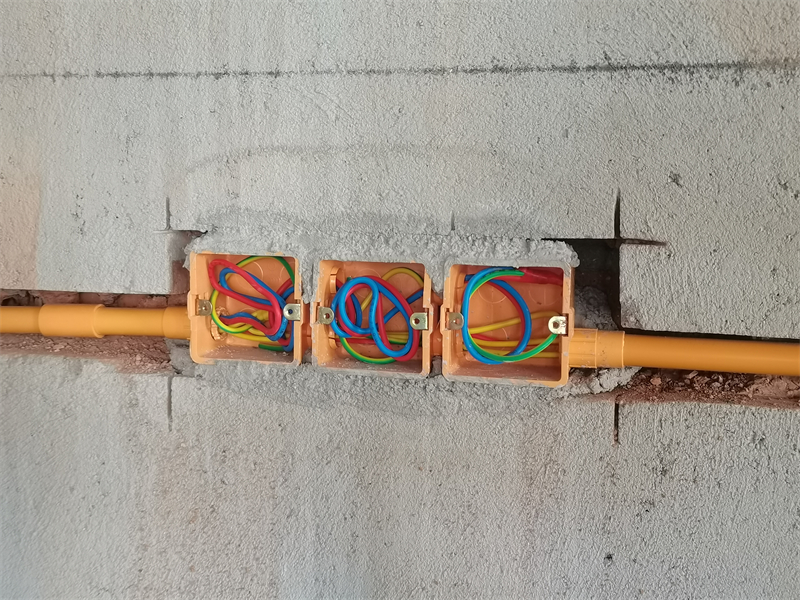

1、暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。灯头黄蜡管保护
2、所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

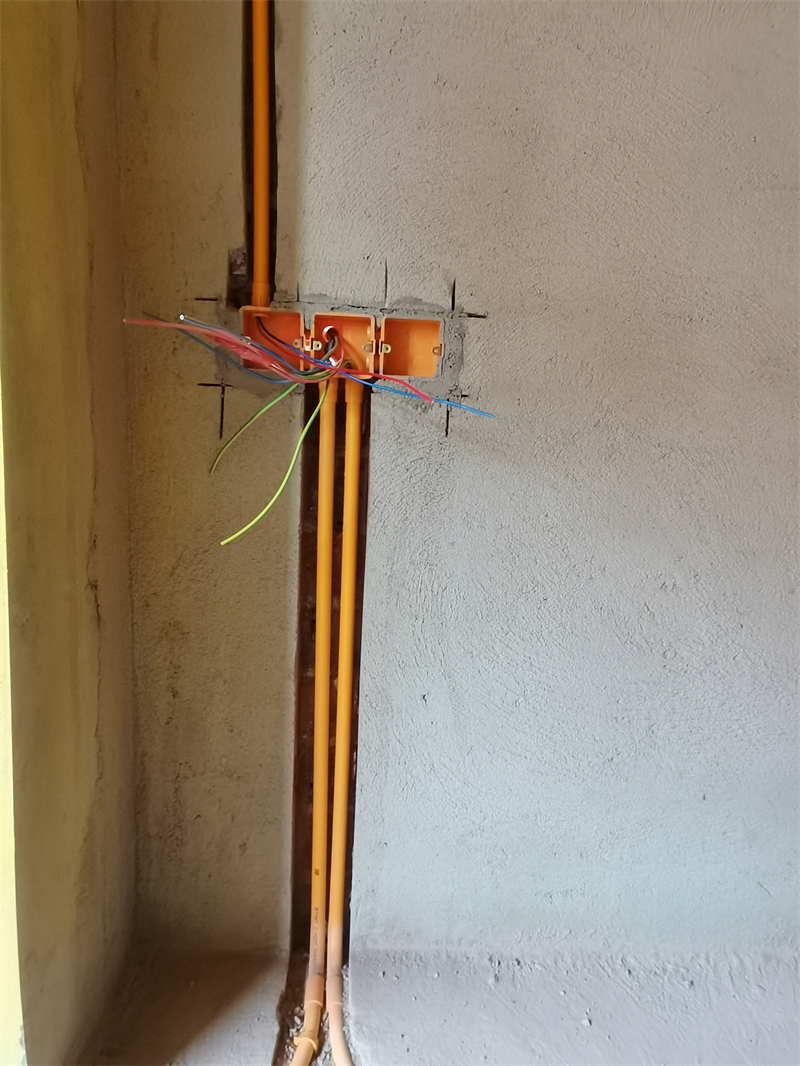

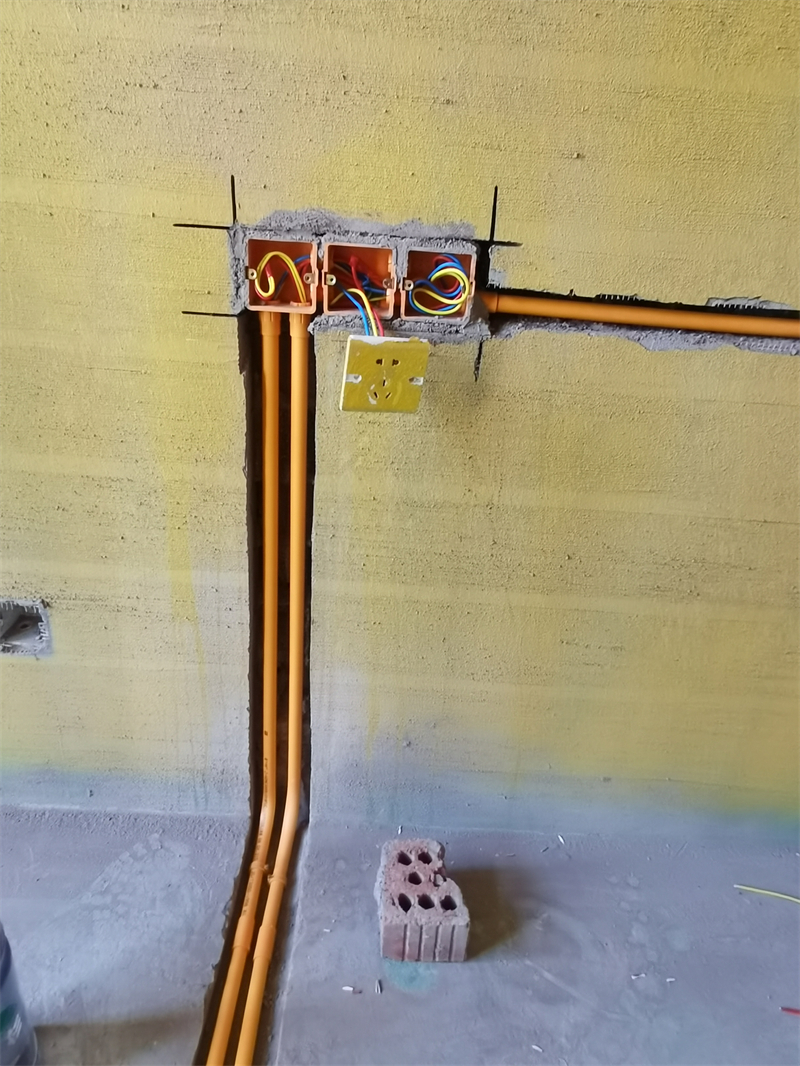

3、线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

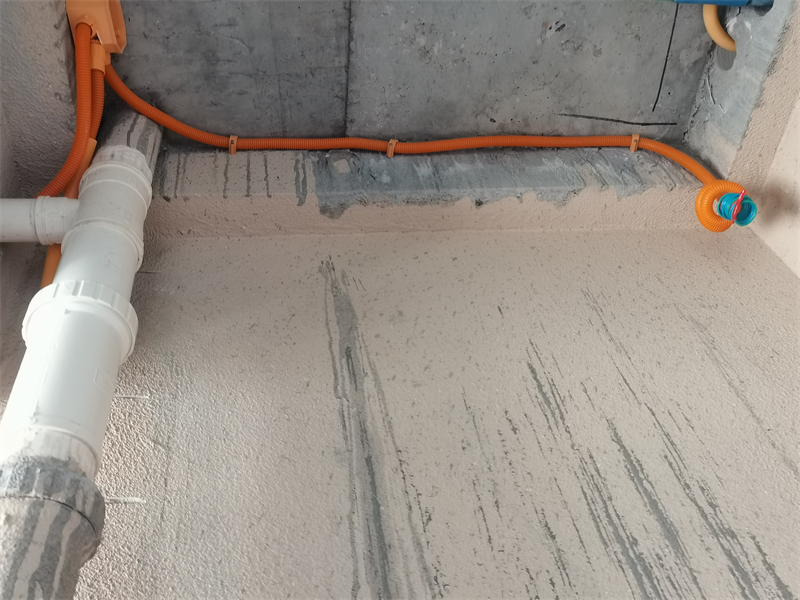

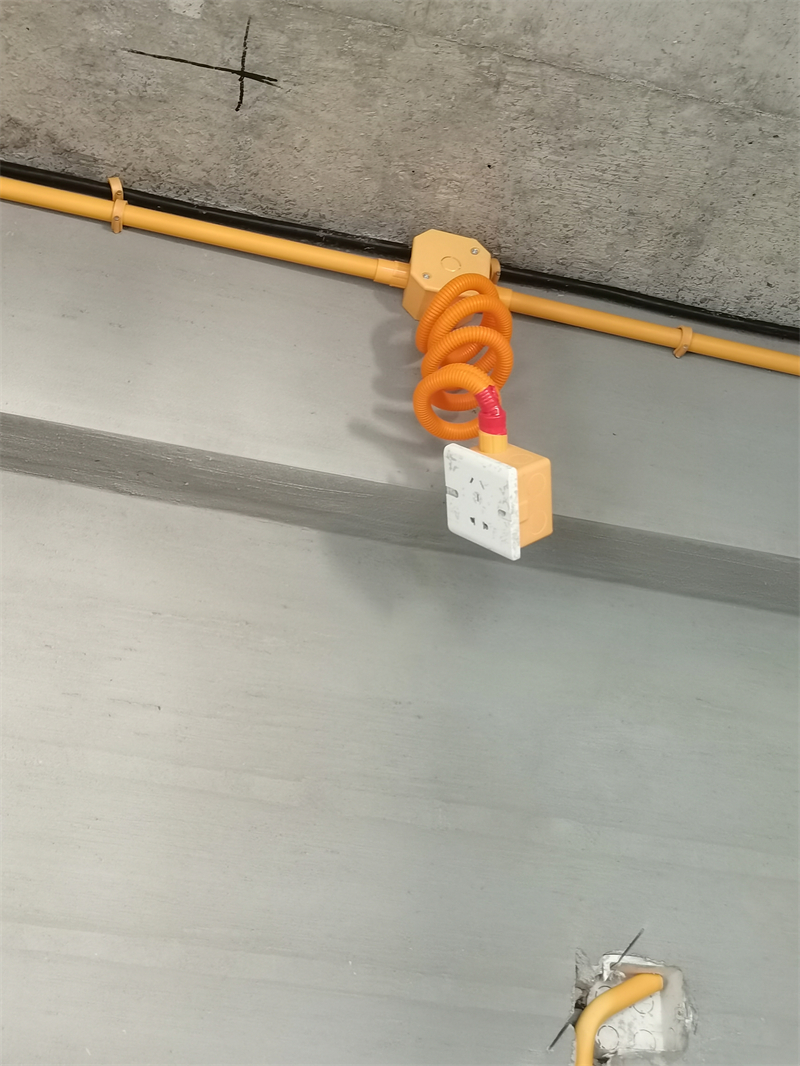

4、筒灯电线用波纹管保护。

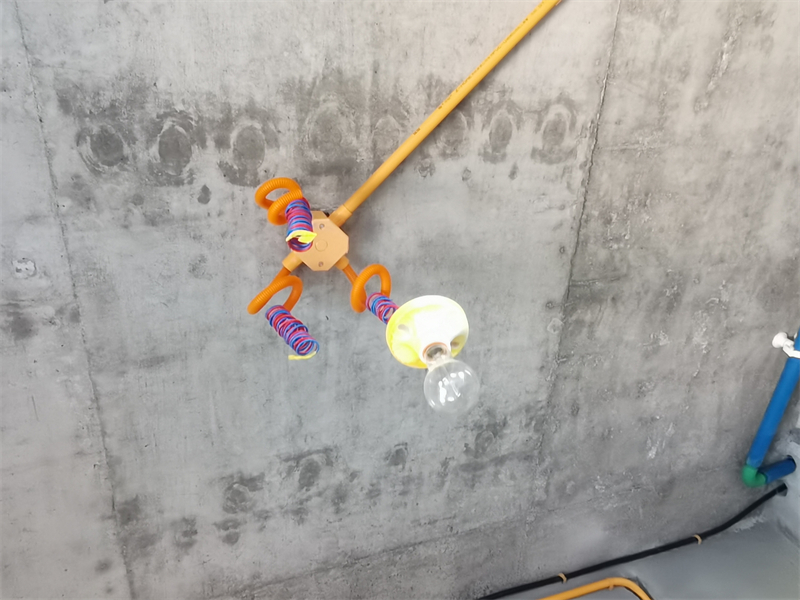

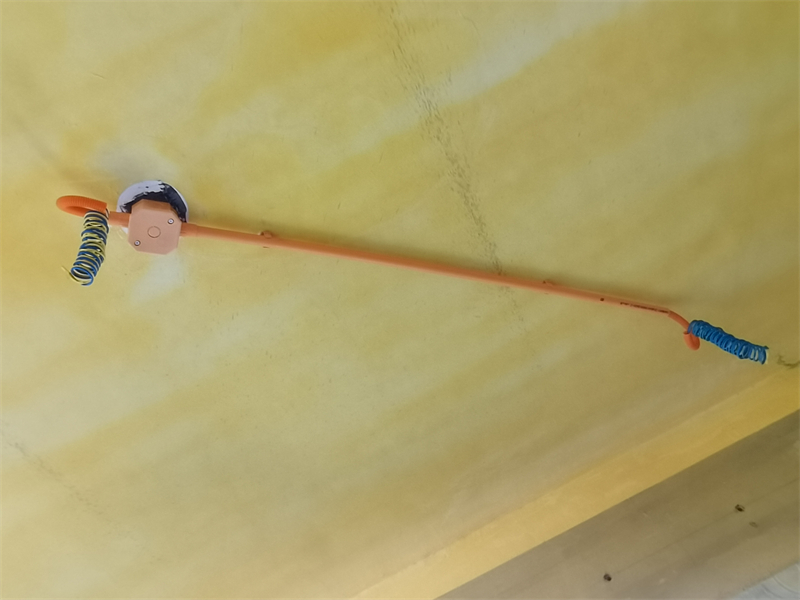

5、灯头线套黄腊管保护。

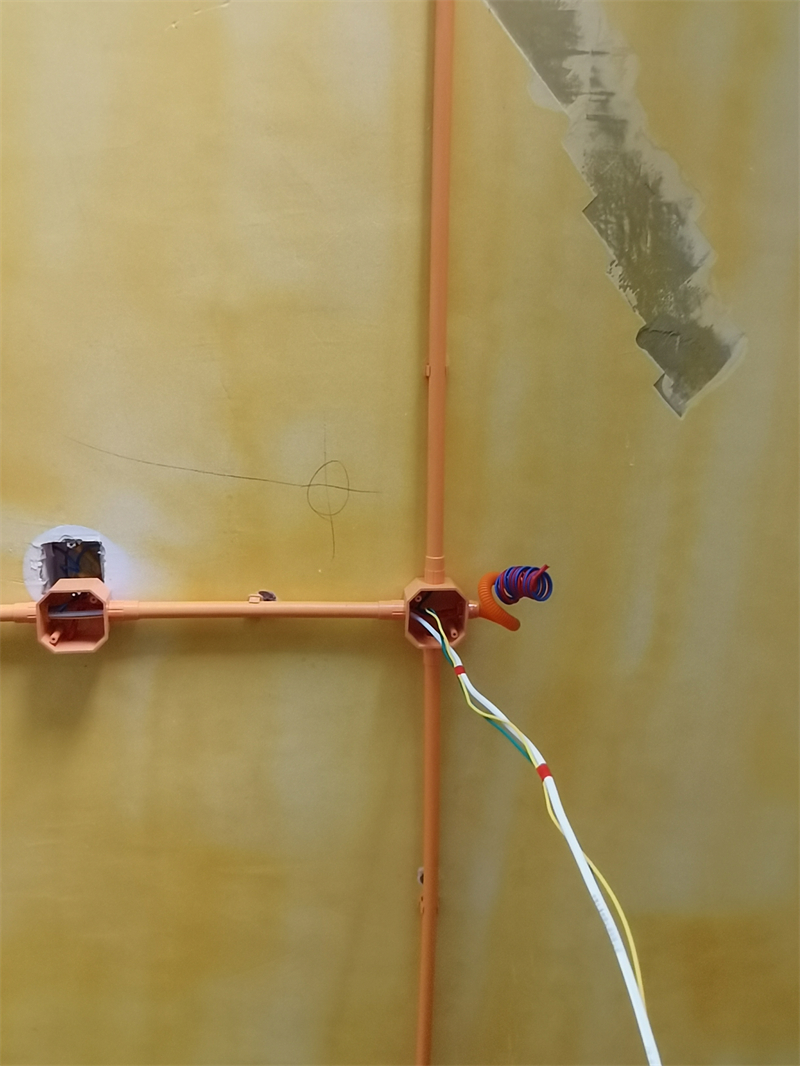

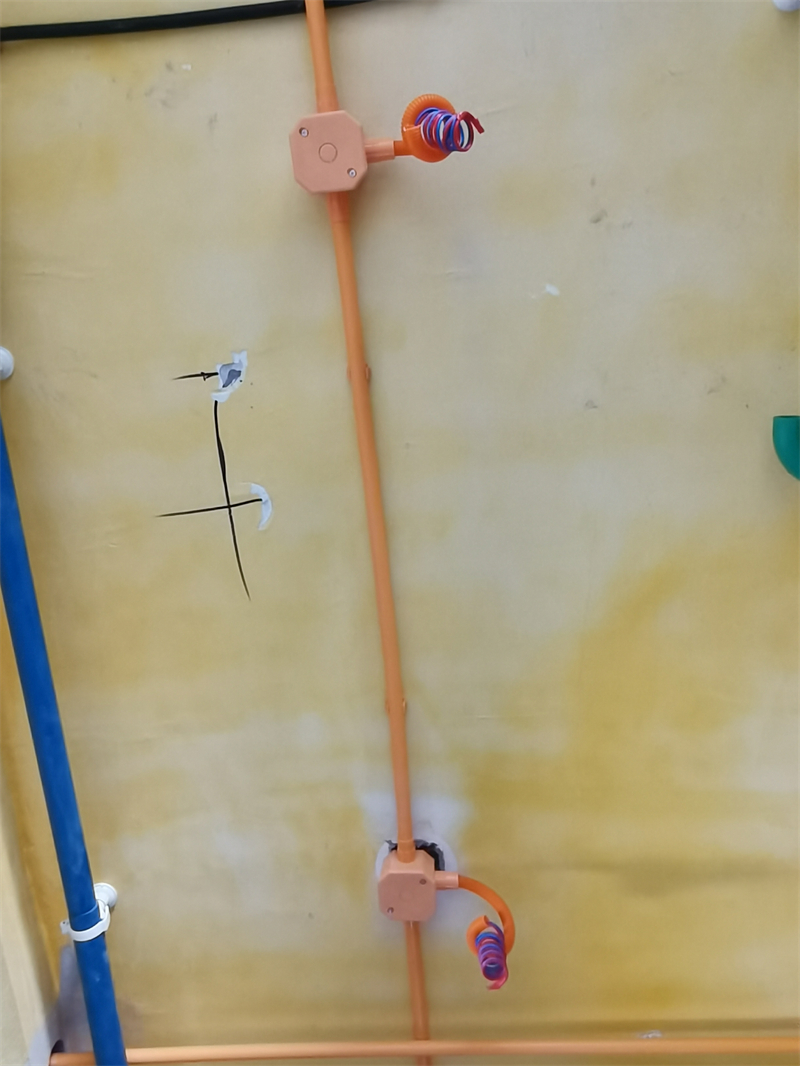

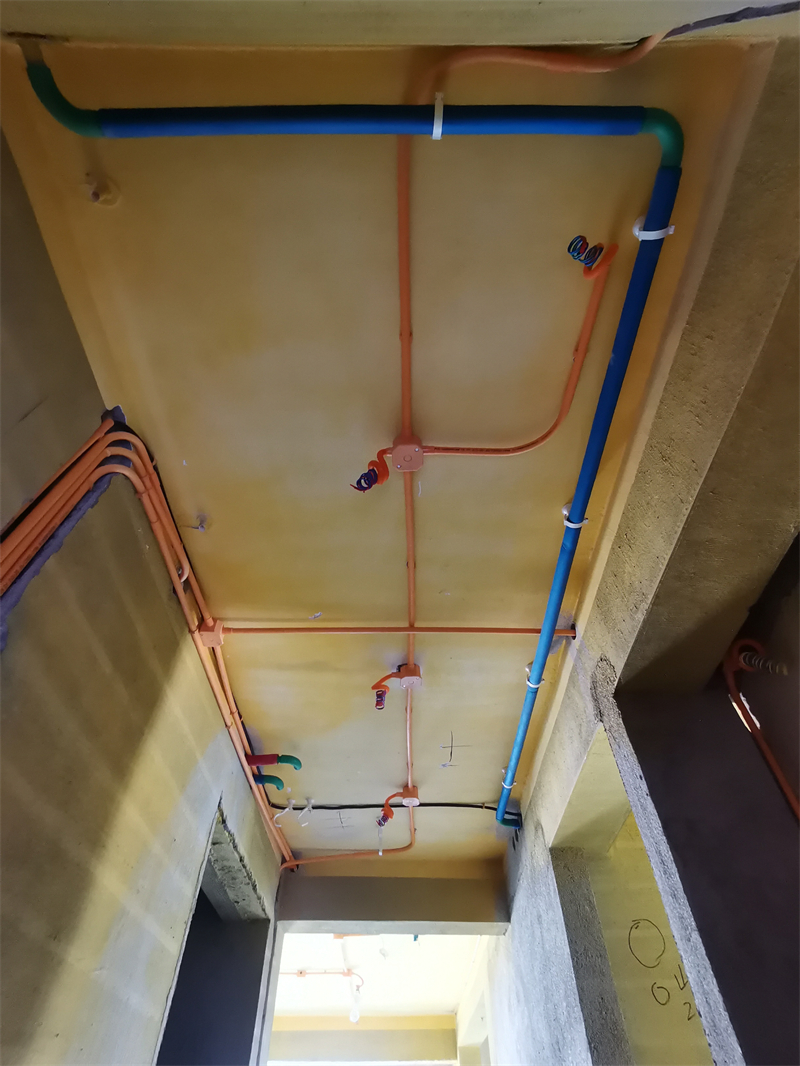

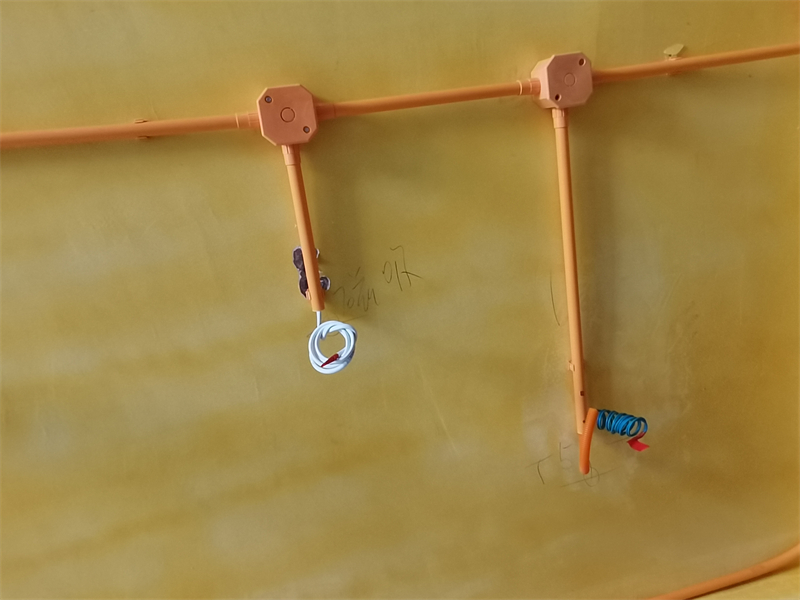

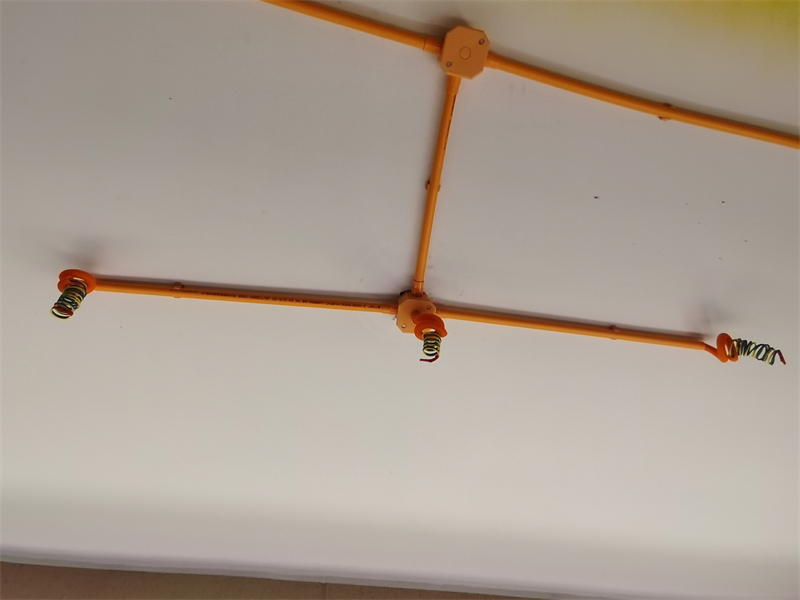

6、顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

7、墙角禁止走管，距墙30公分以上。

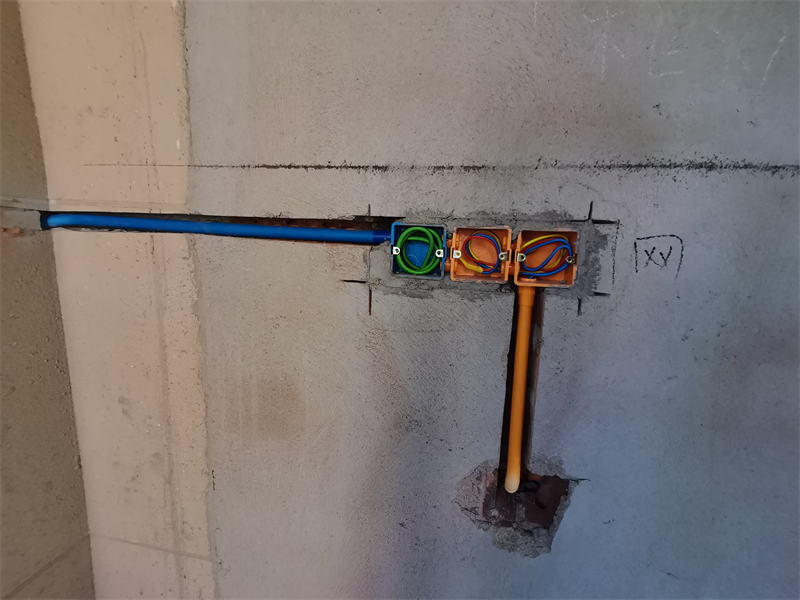

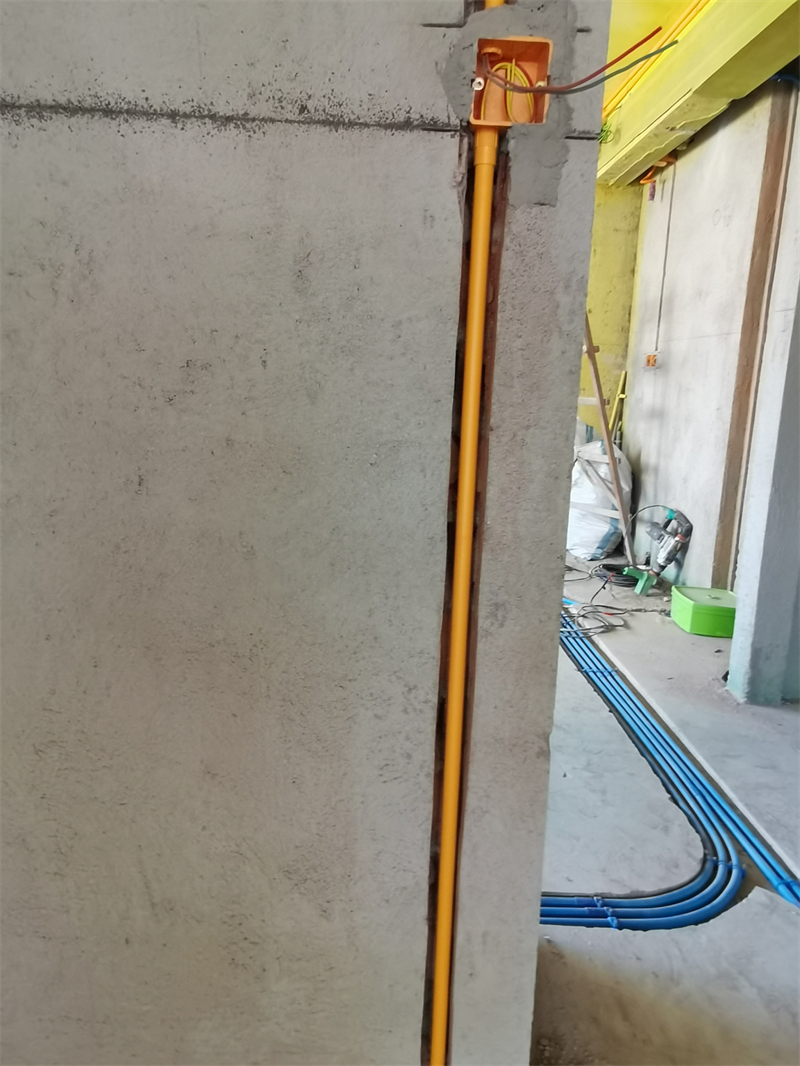

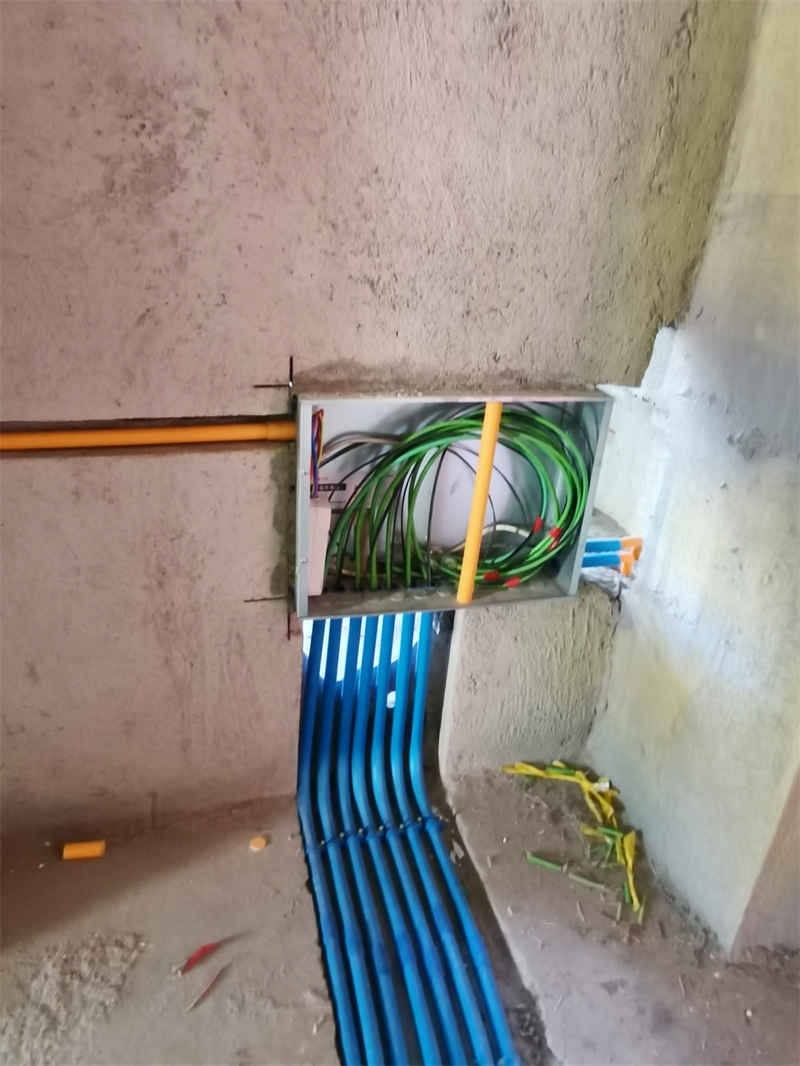

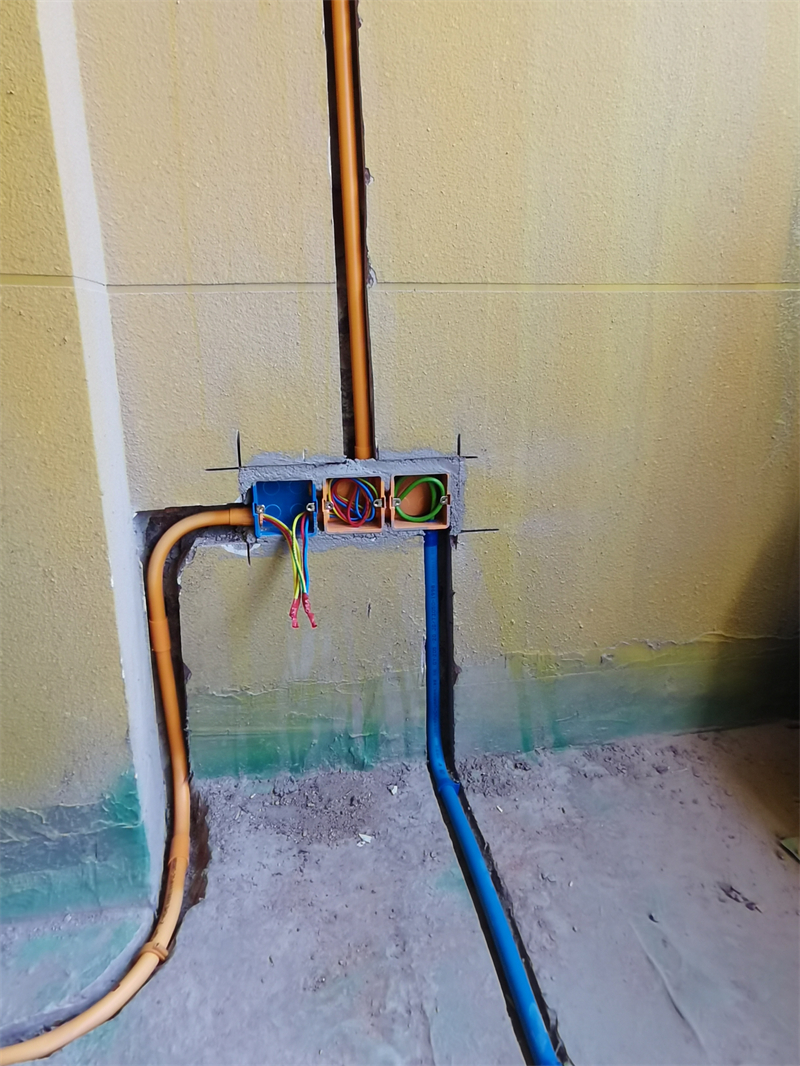

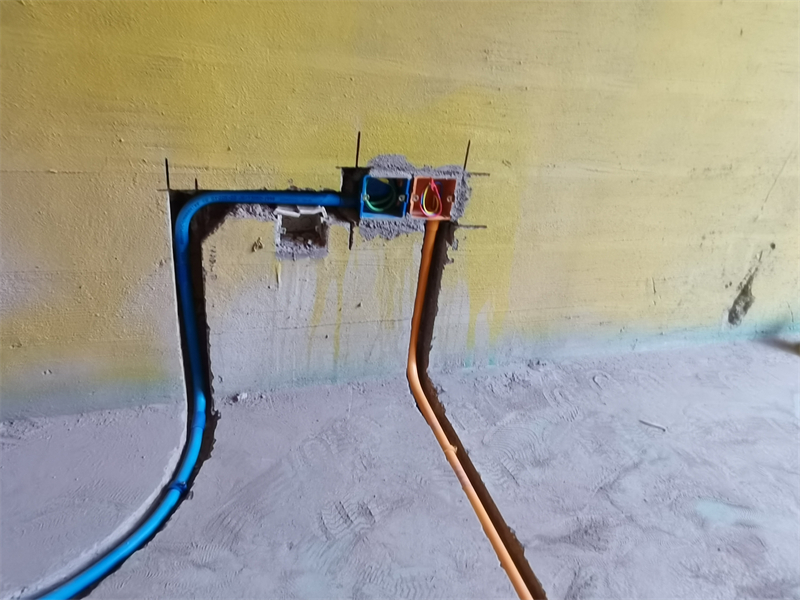

8、强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

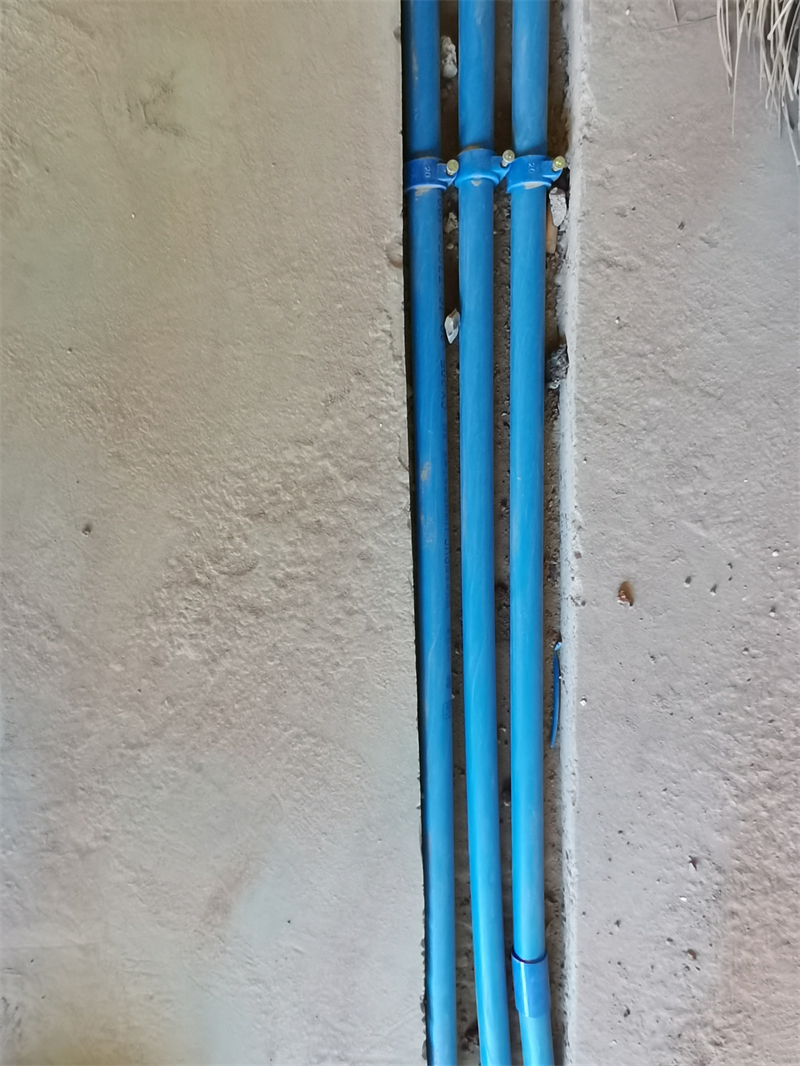

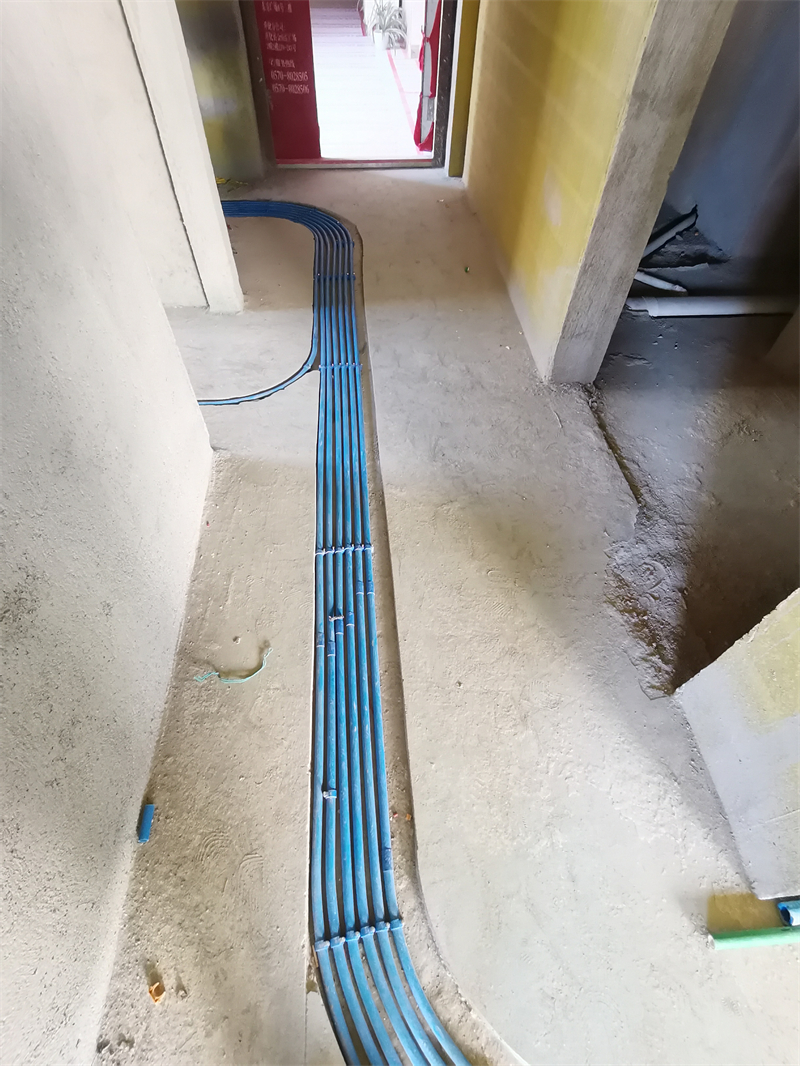

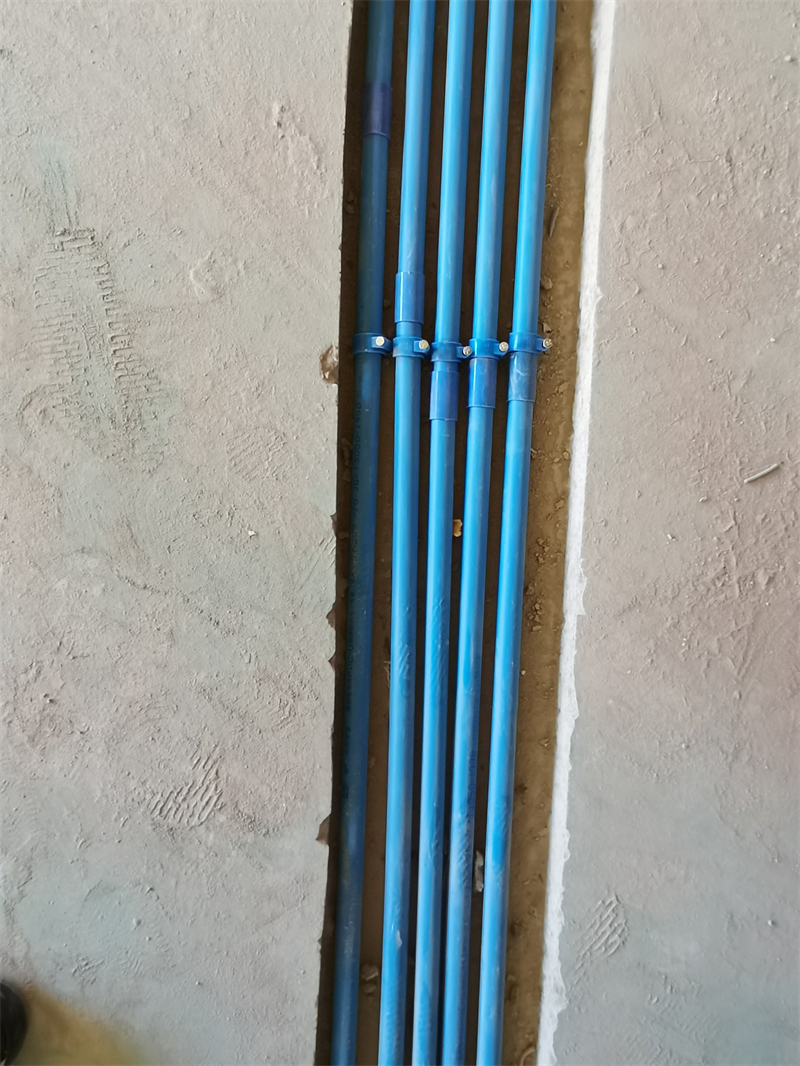

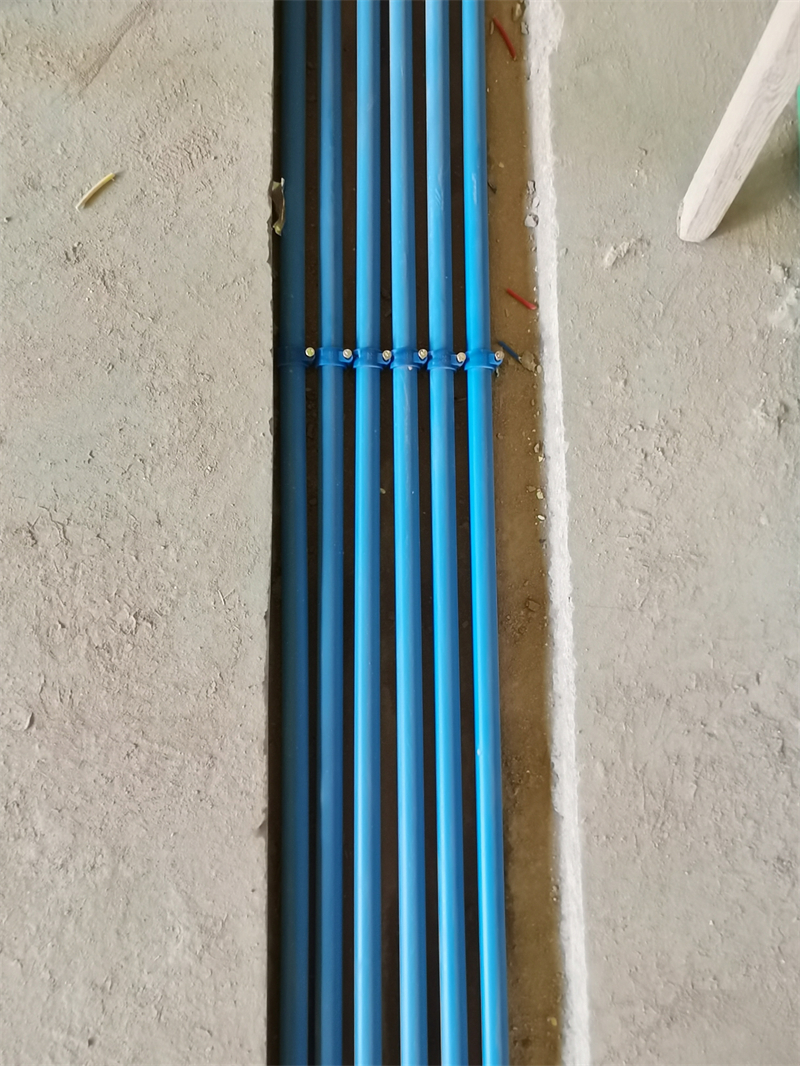

9、地面线管并排2根以上管卡顺钉，间隙均匀。

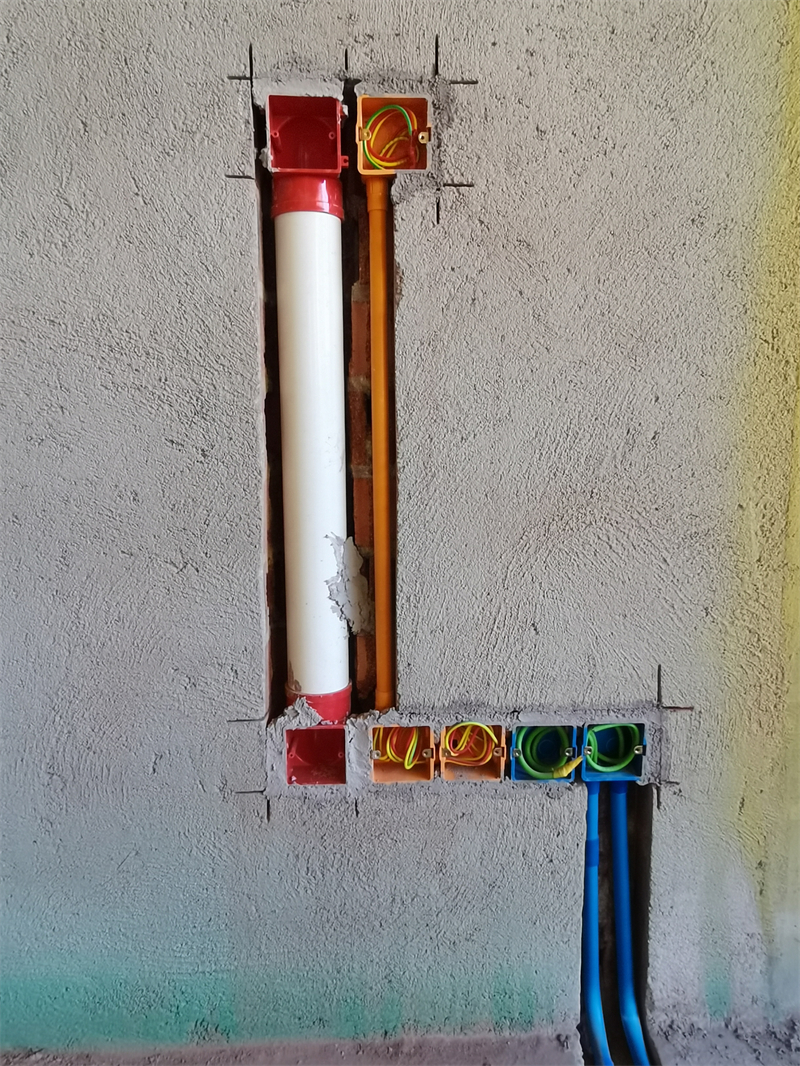

10、客厅电视后面的TV线有专门的管道向上接通，很正规，而且避免干扰。
11、电视机插座必须留2个强电插座（预留电信无线接收器插座）。

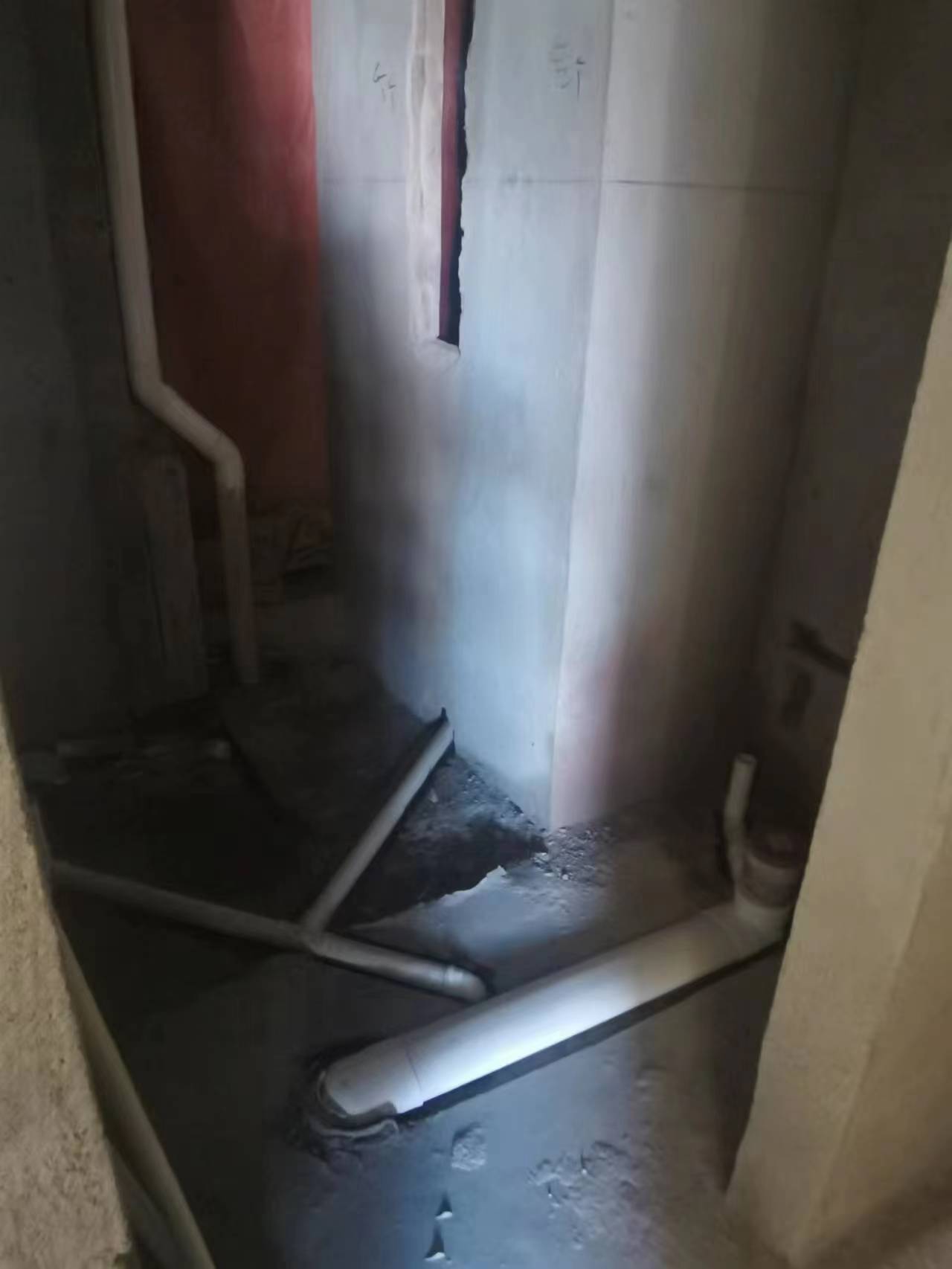

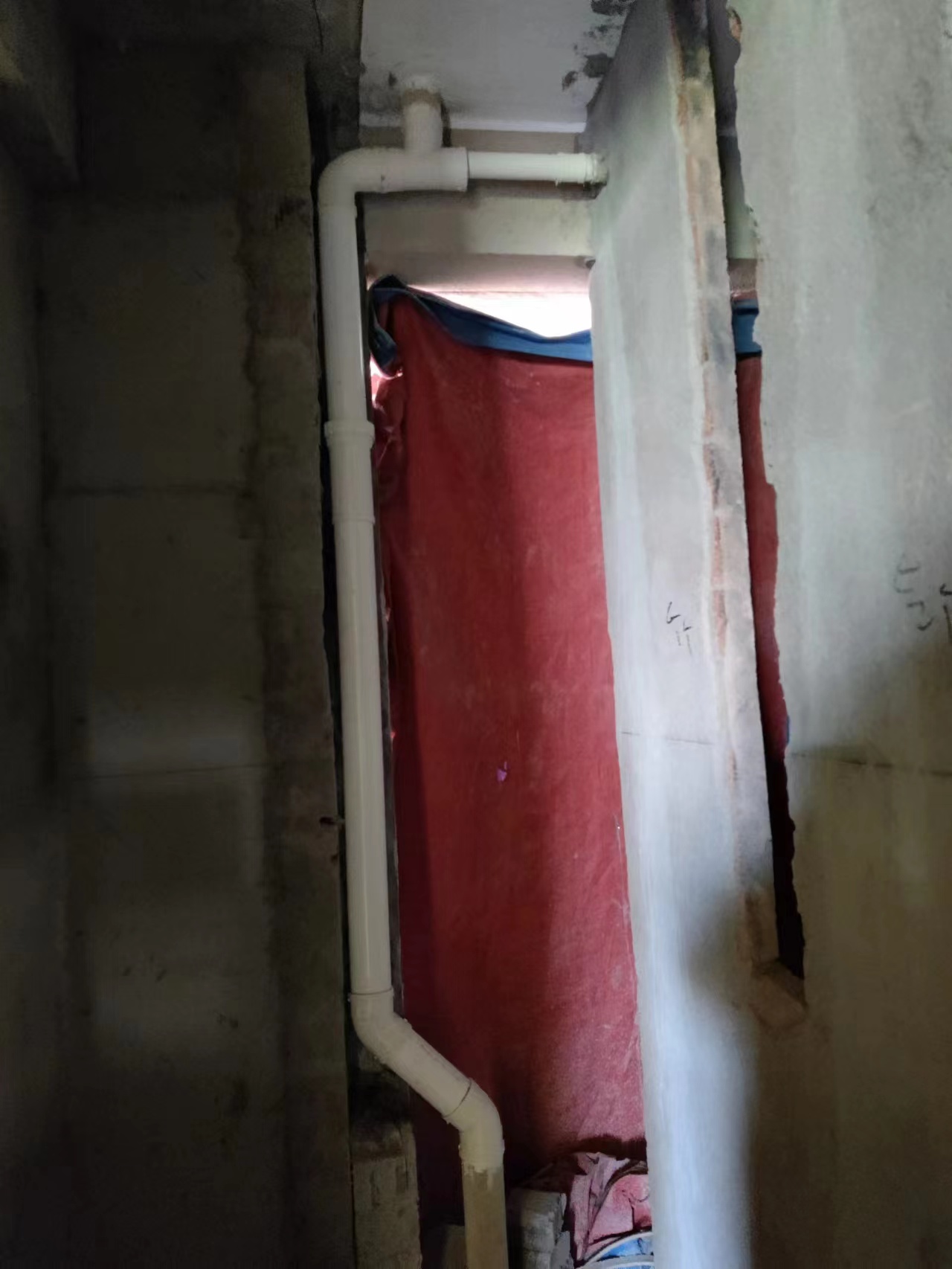

水管：

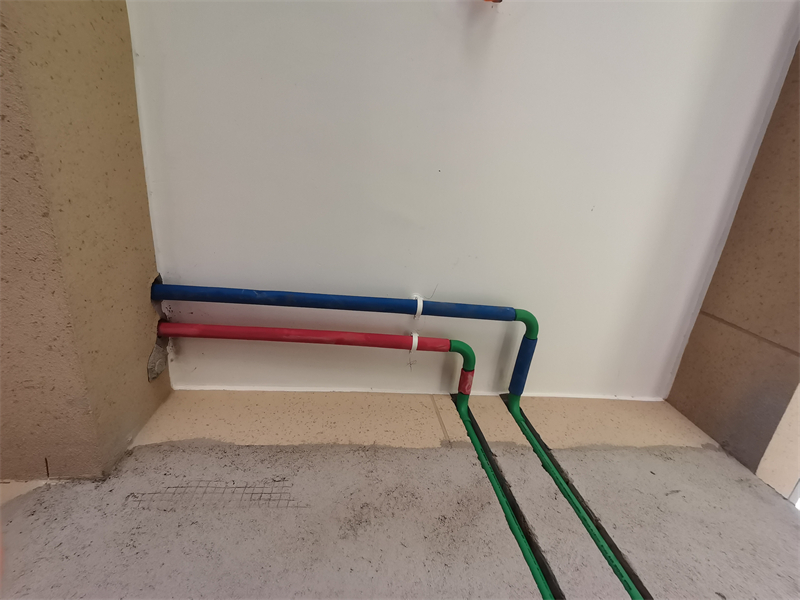

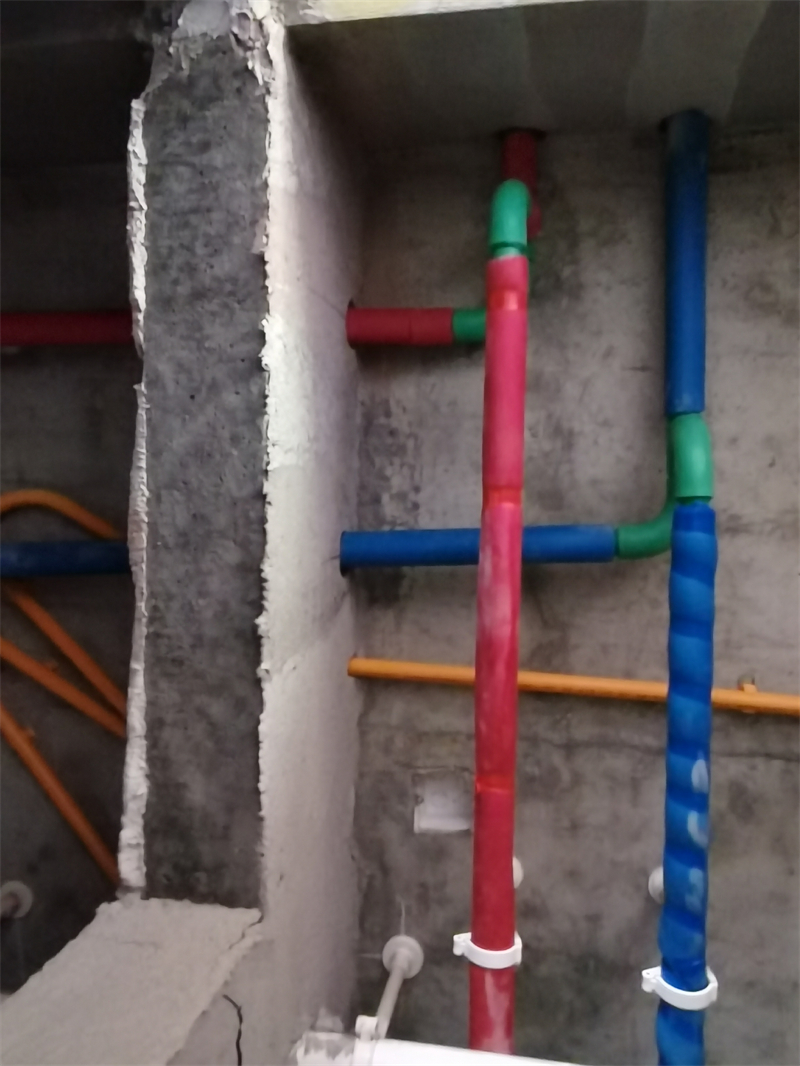

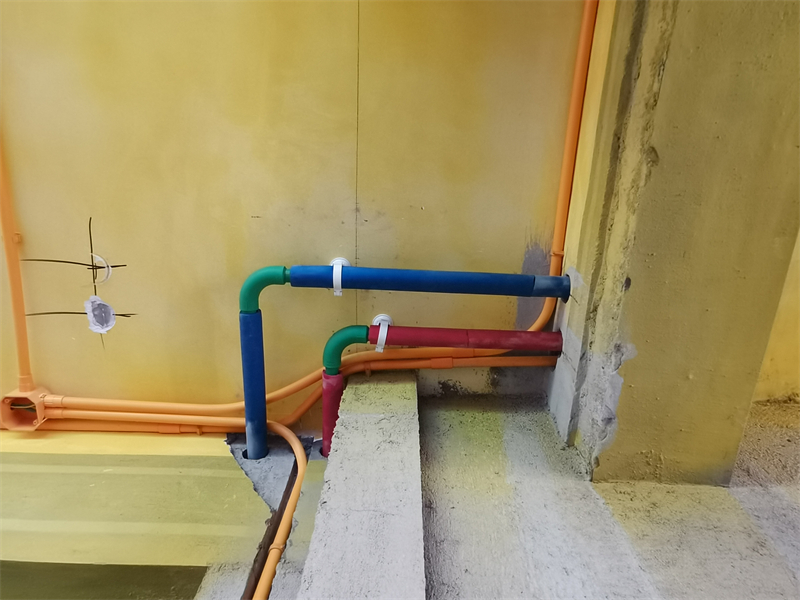

1、水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，冷水用蓝色保温棉，热水用红色保温棉。

2.水管吊卡间距在80公分以内，转角处必须要有吊卡，工艺非常规范！

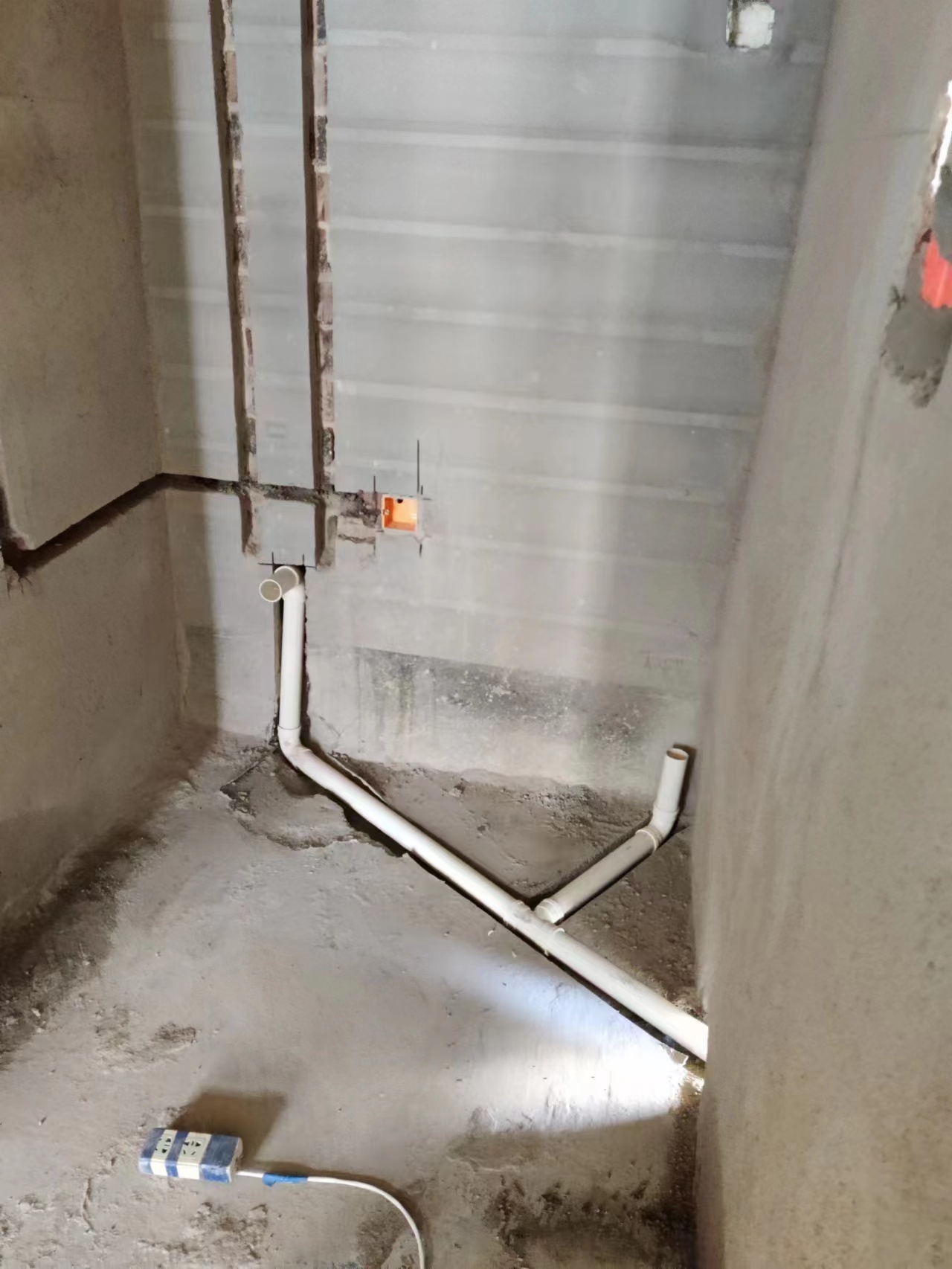

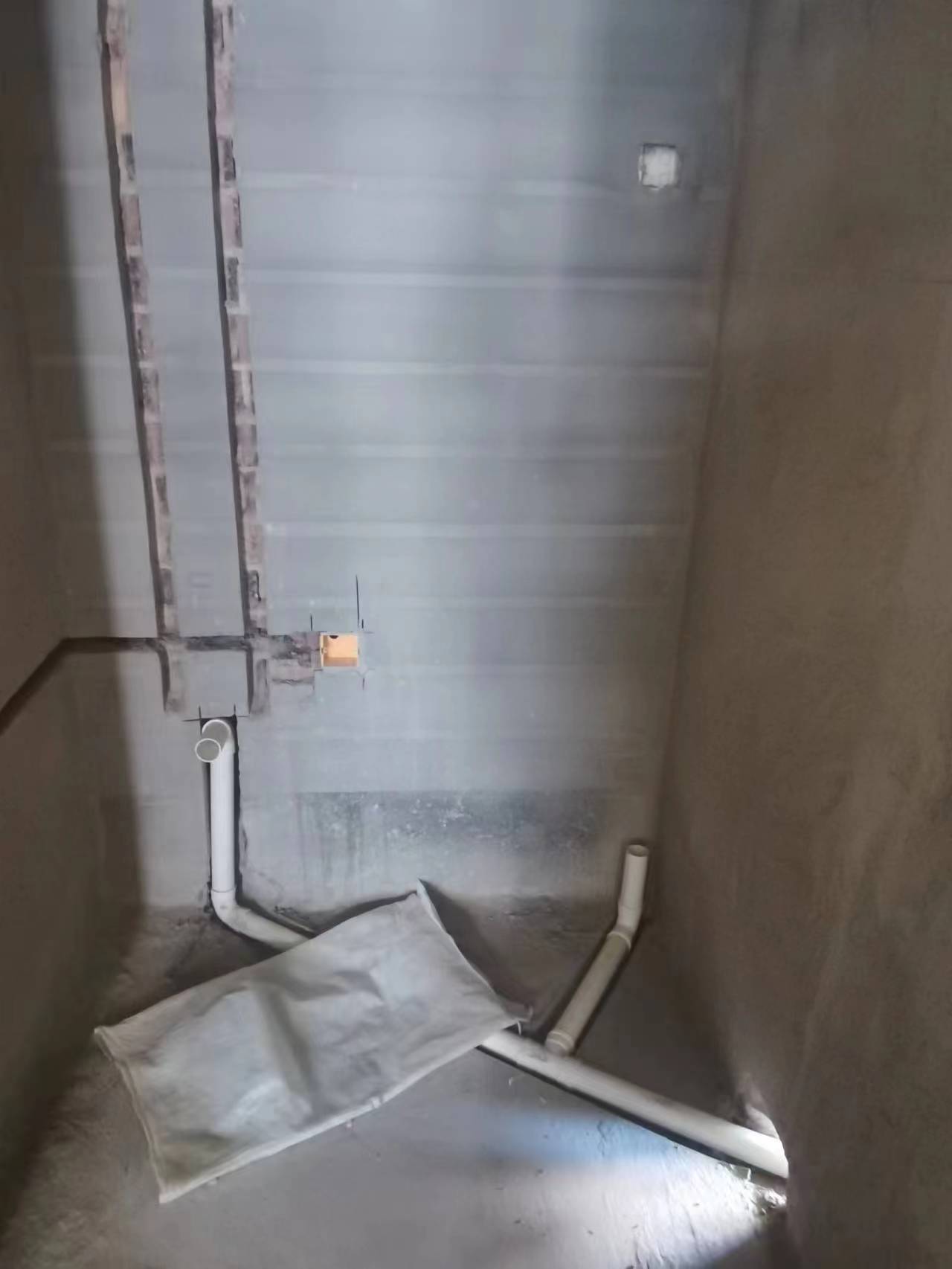

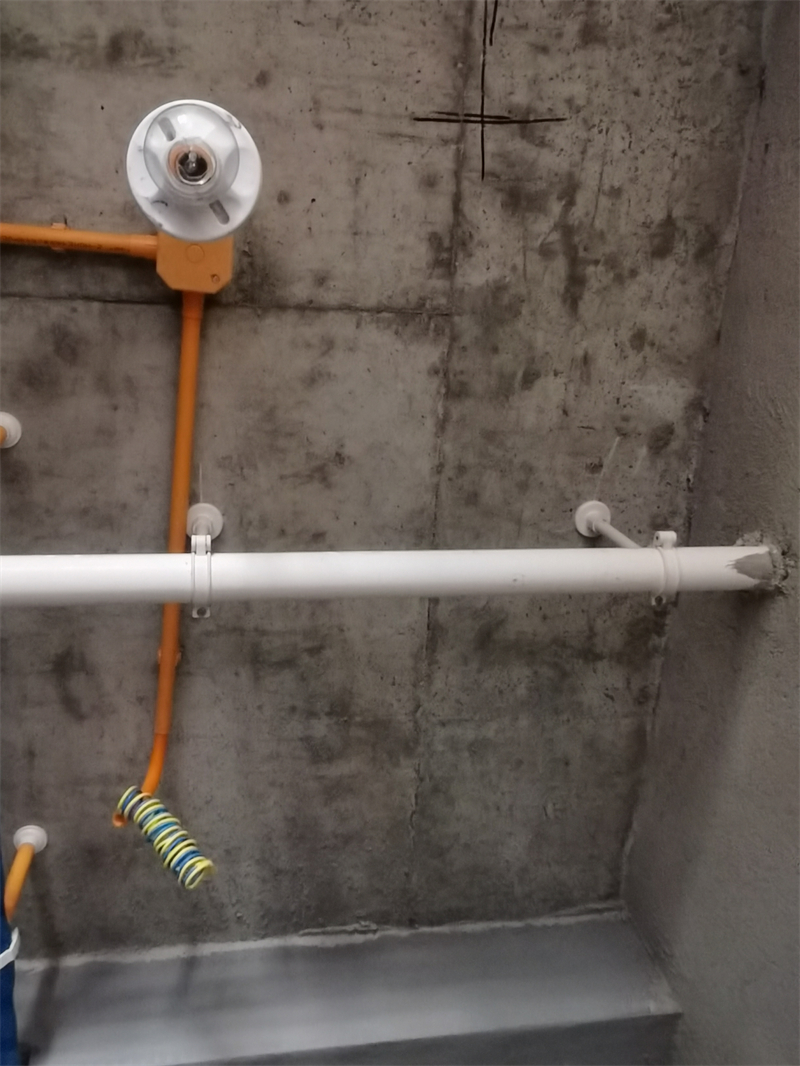

3.厨房、卫生间水管走顶，采用下垂式安装。

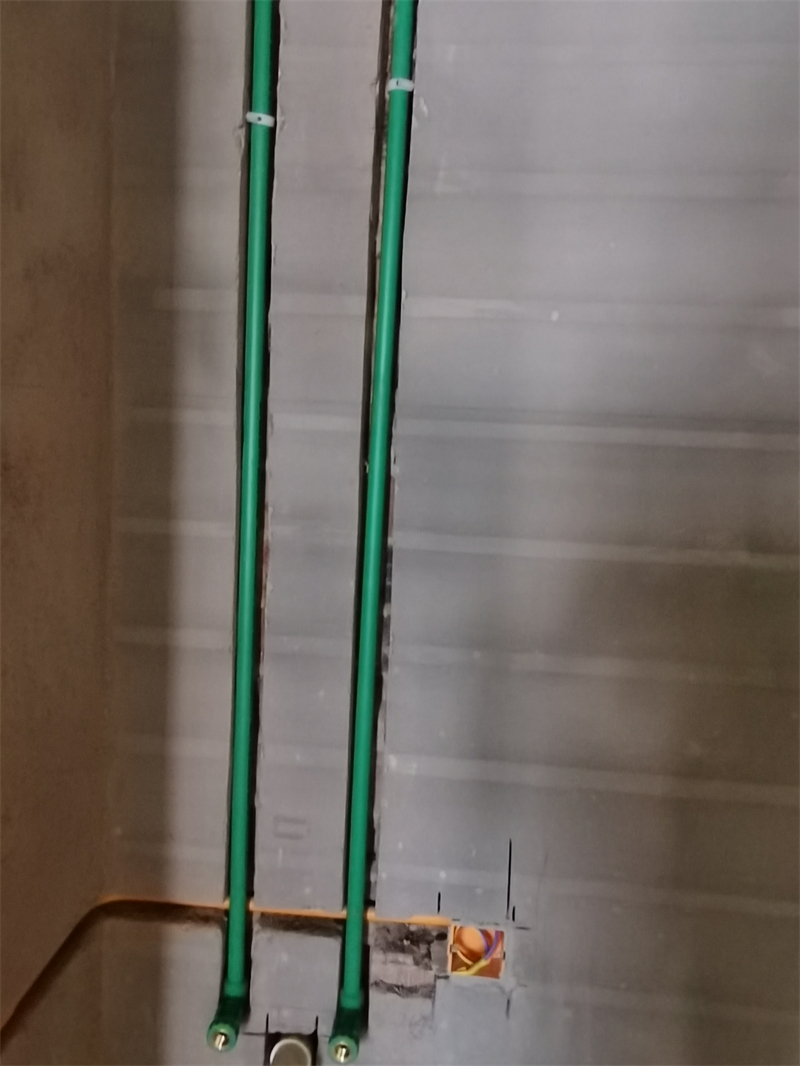

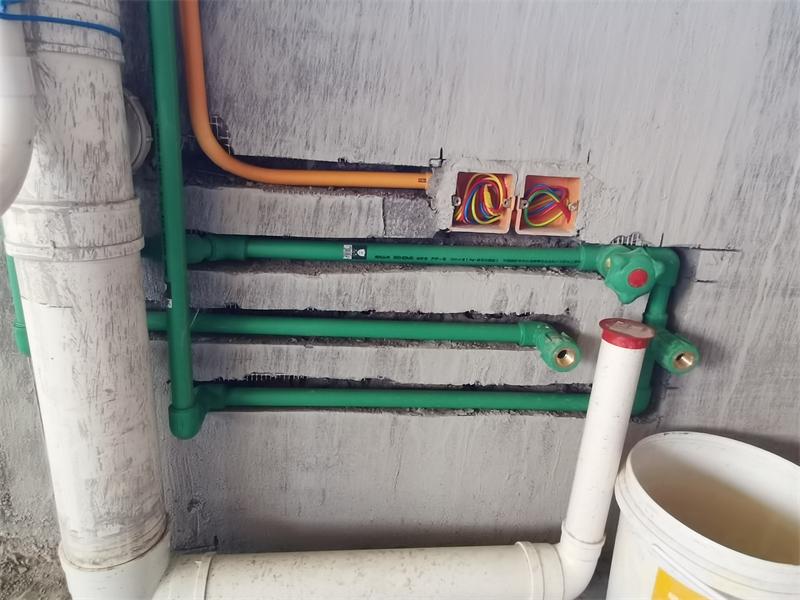

4.冷热水管布置专业规范，左热右冷、上热下冷。

5、所有柜体内龙头采用内丝外露直接法。

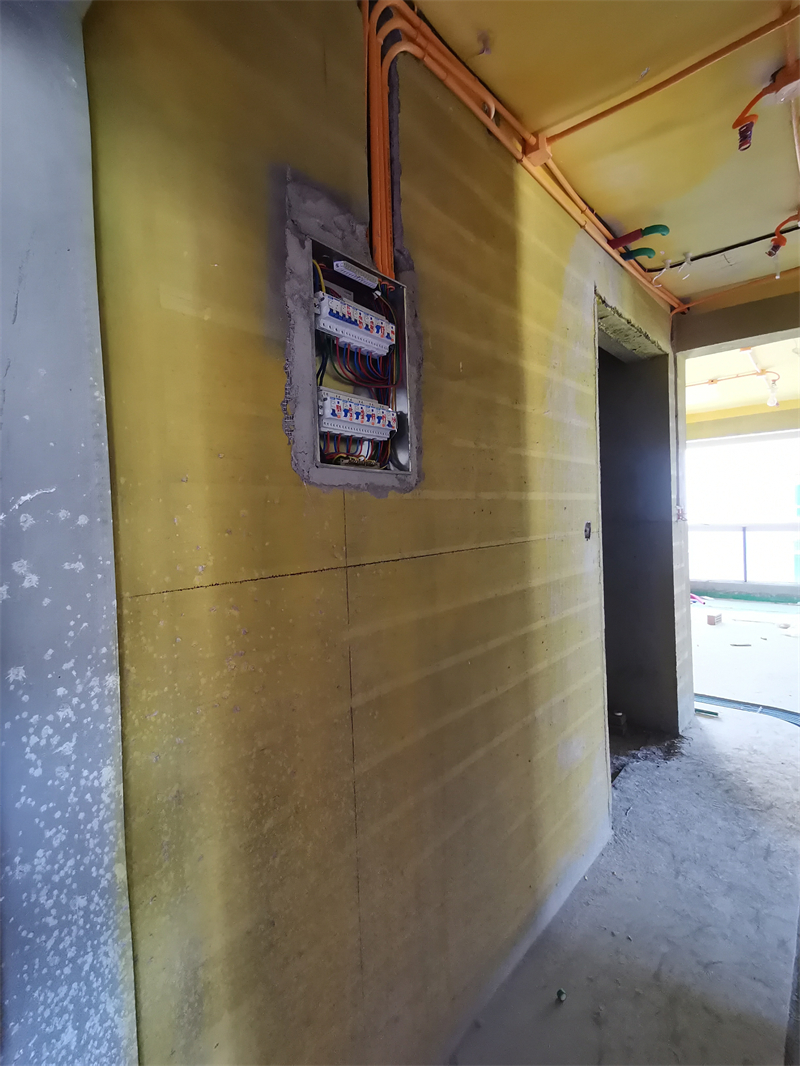

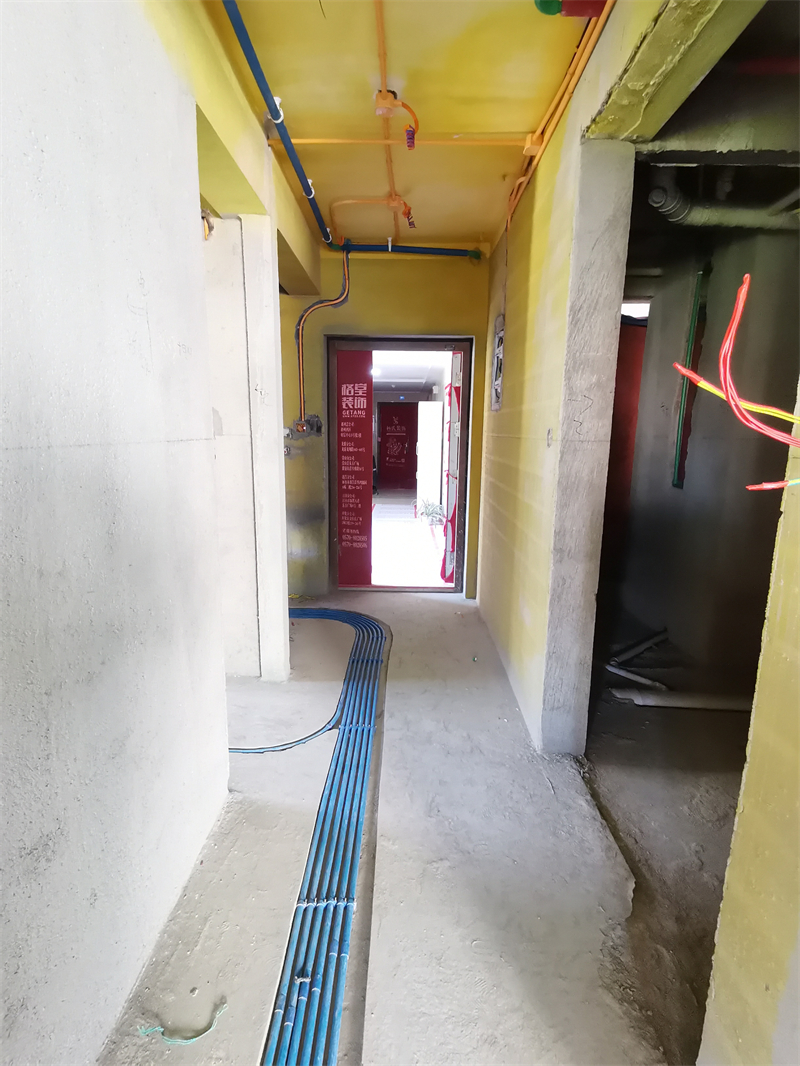

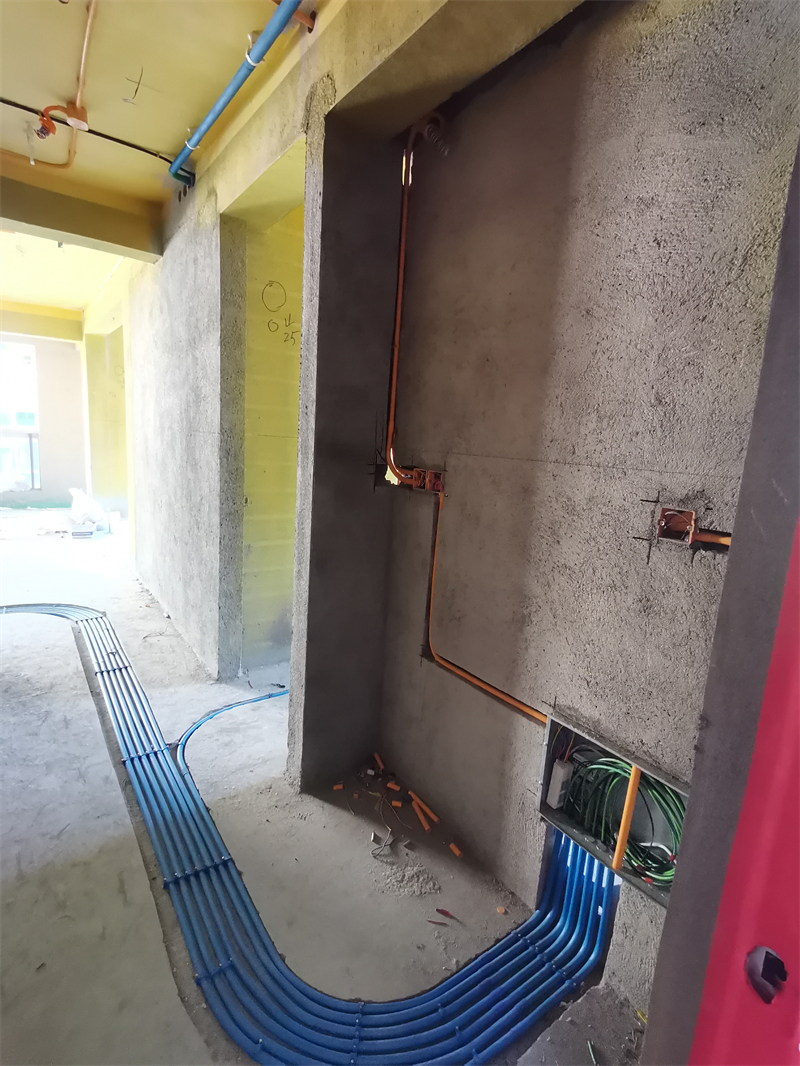

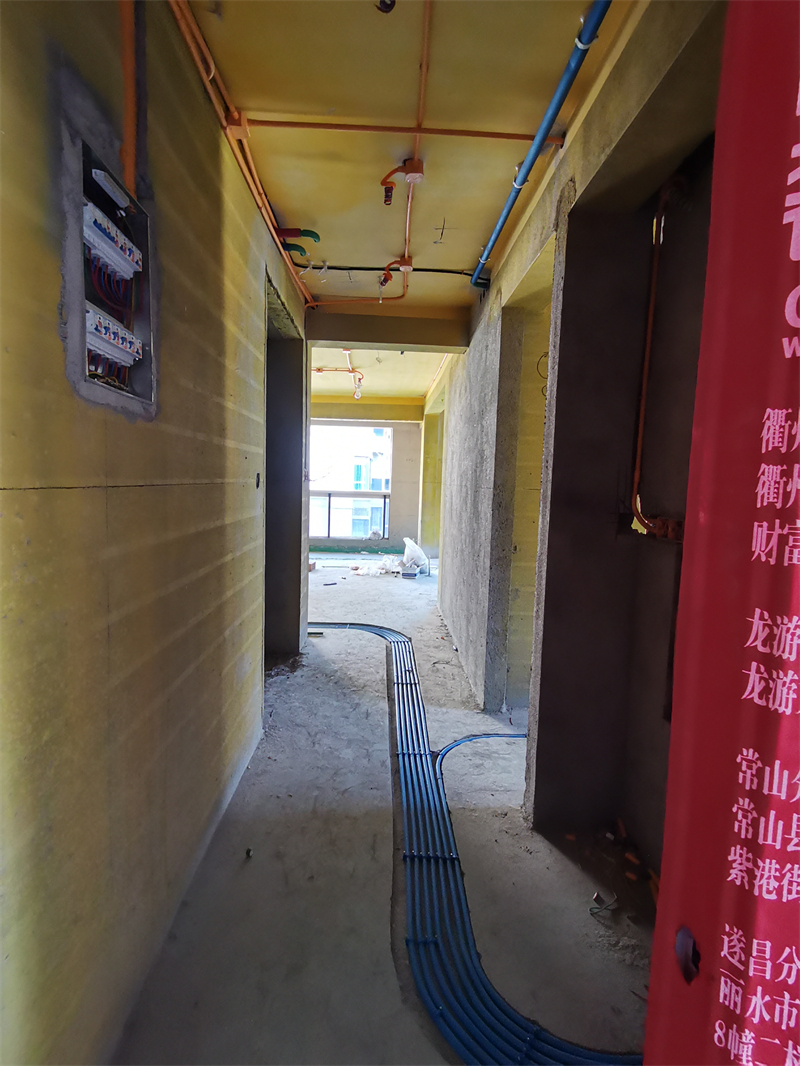

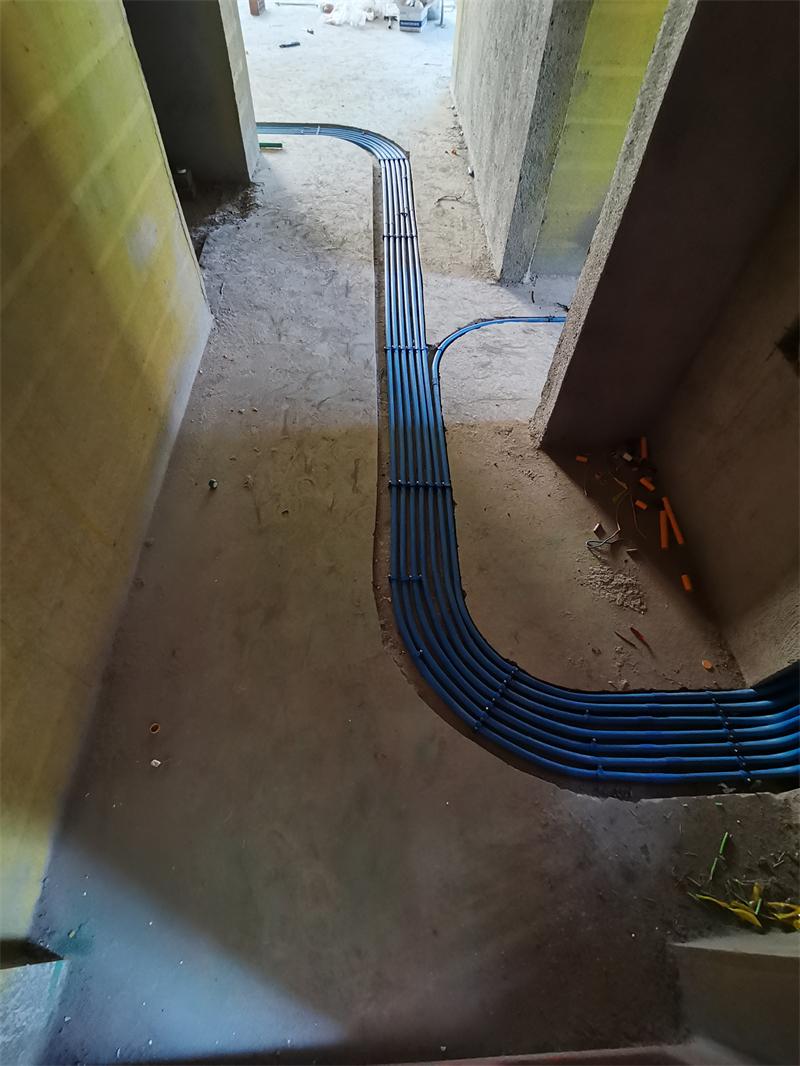

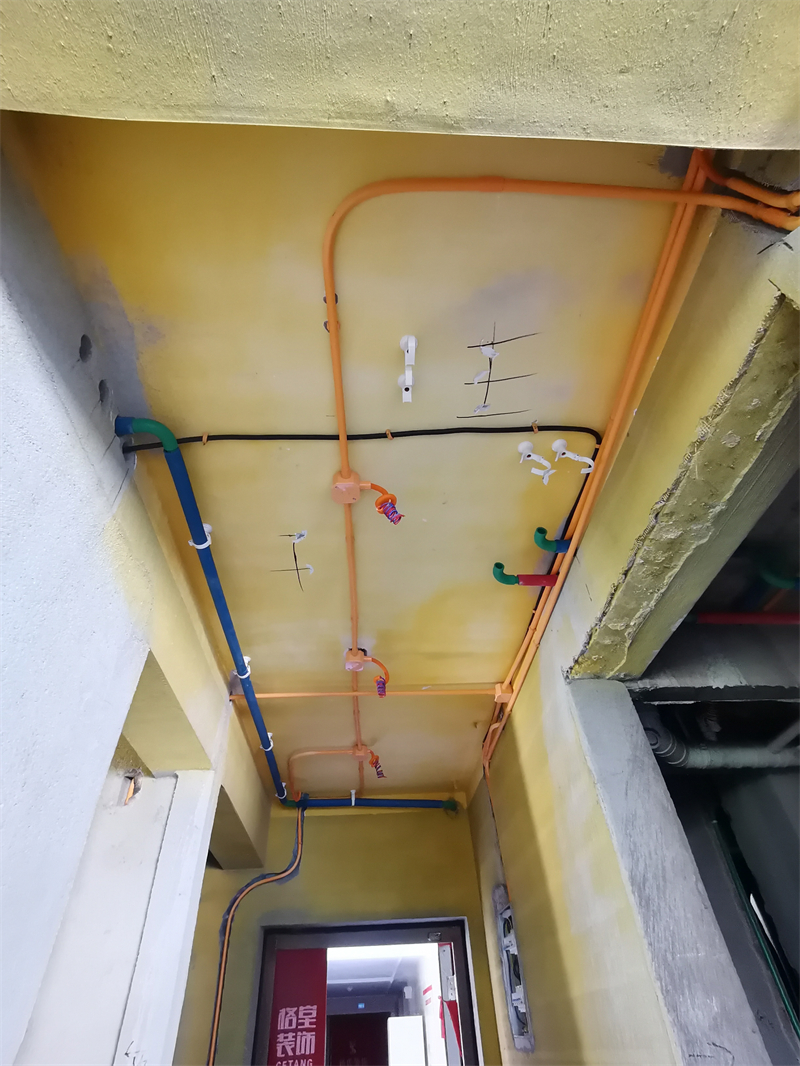

走廊水电中途

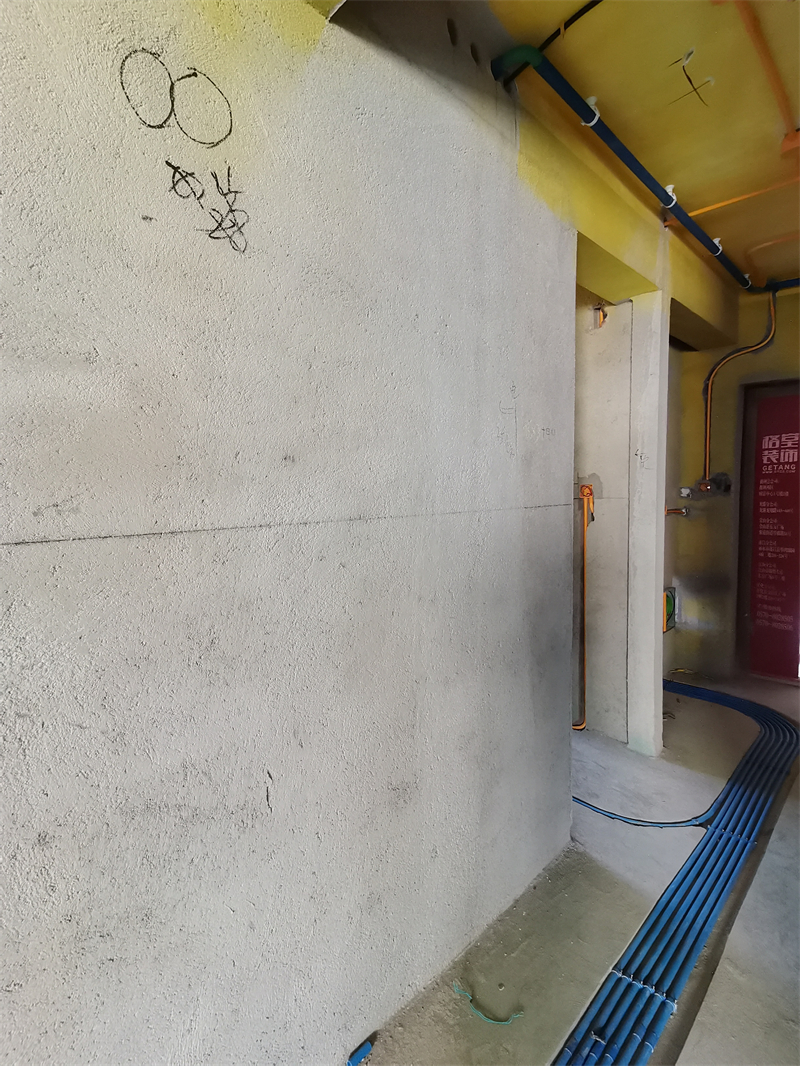

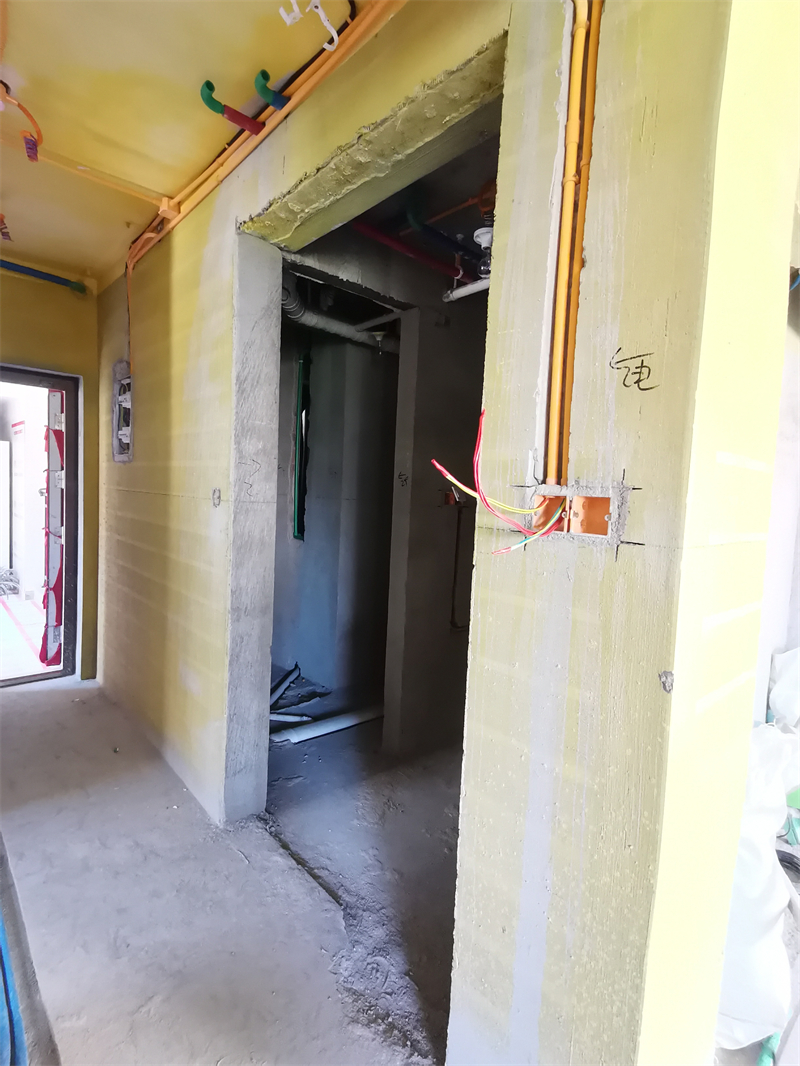

走廊斜对角图
