牡丹园3-2-110# 130㎡ 现代——中古风

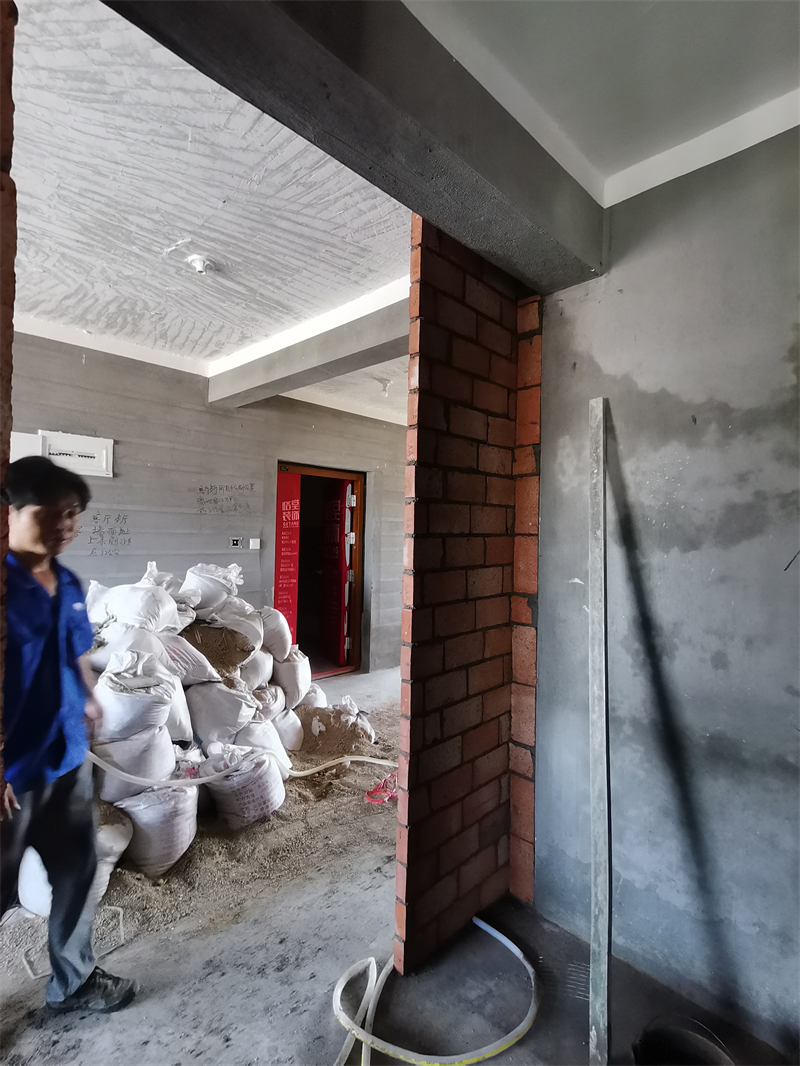

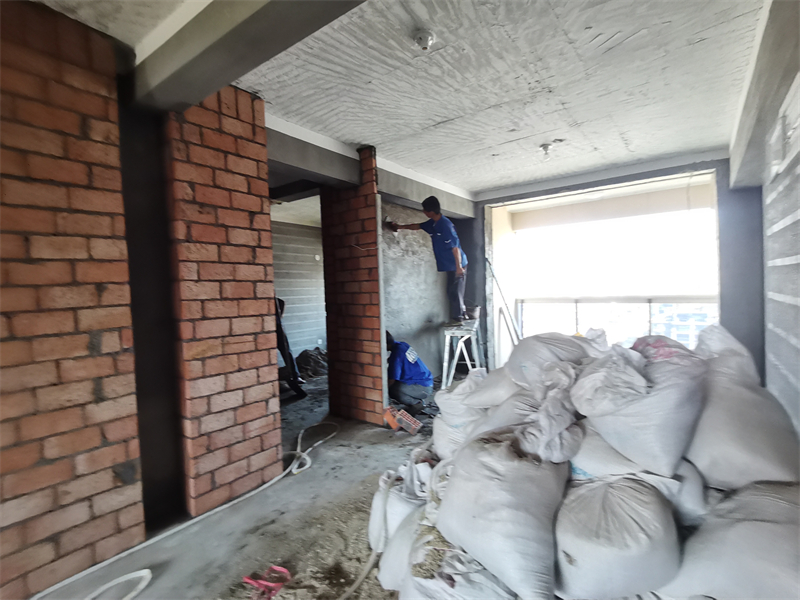

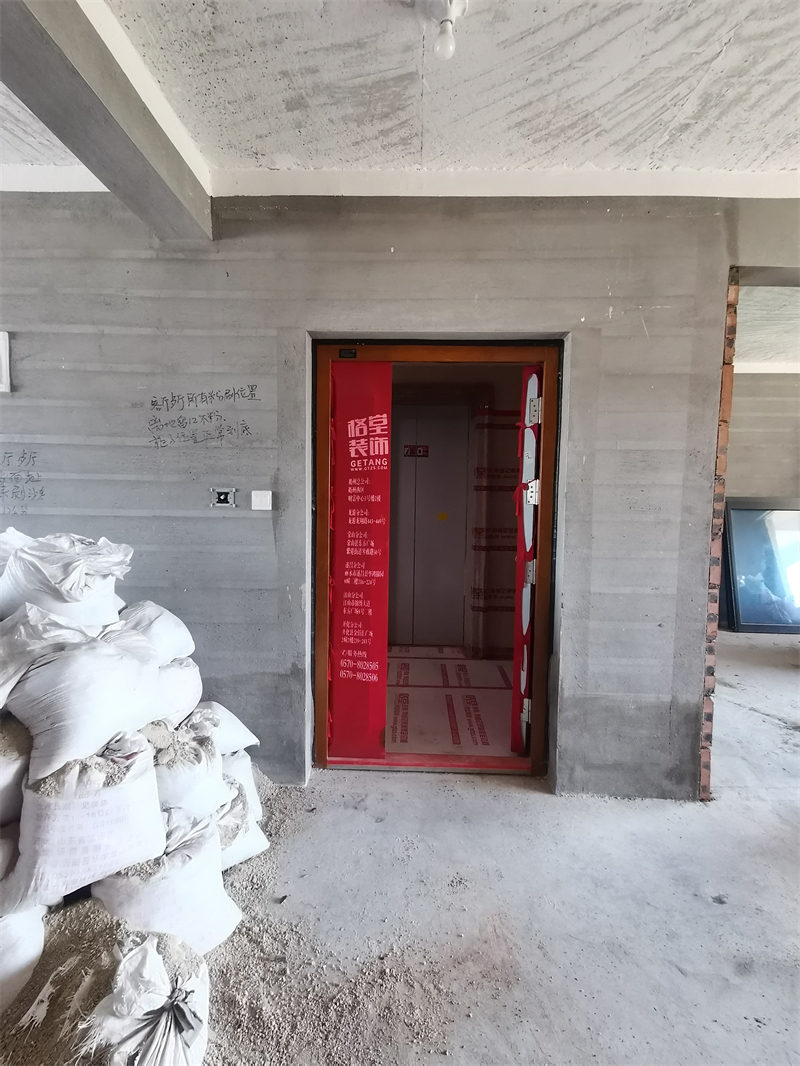

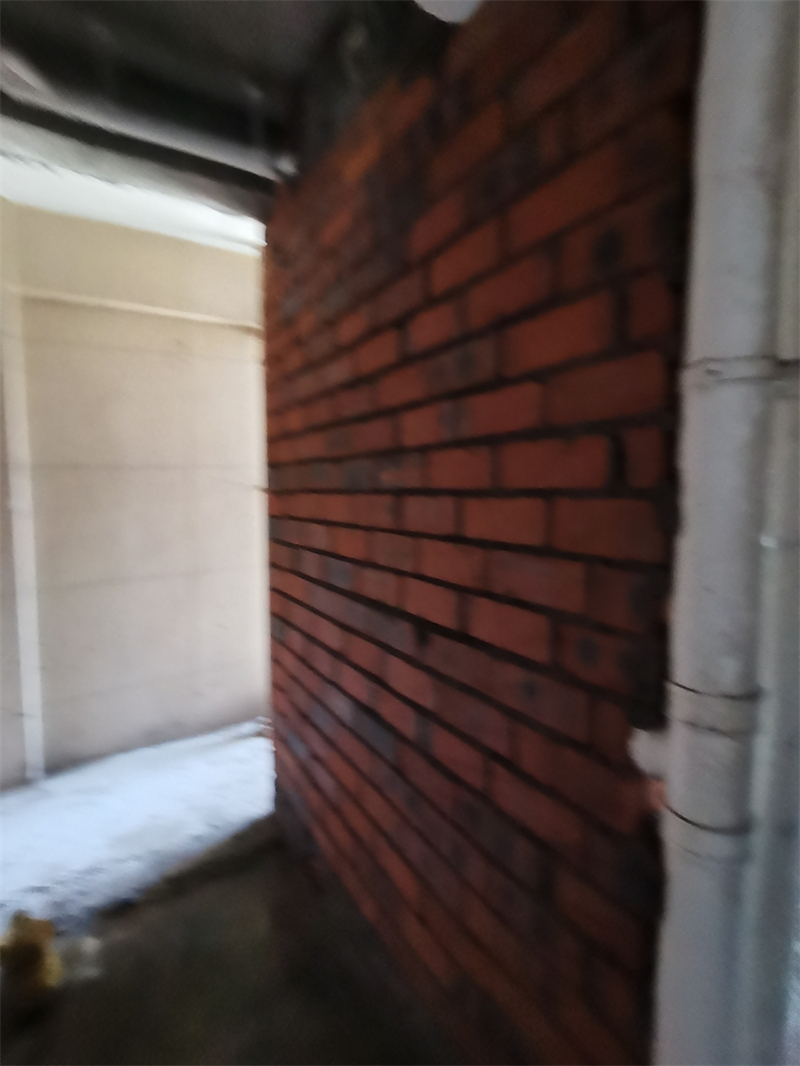

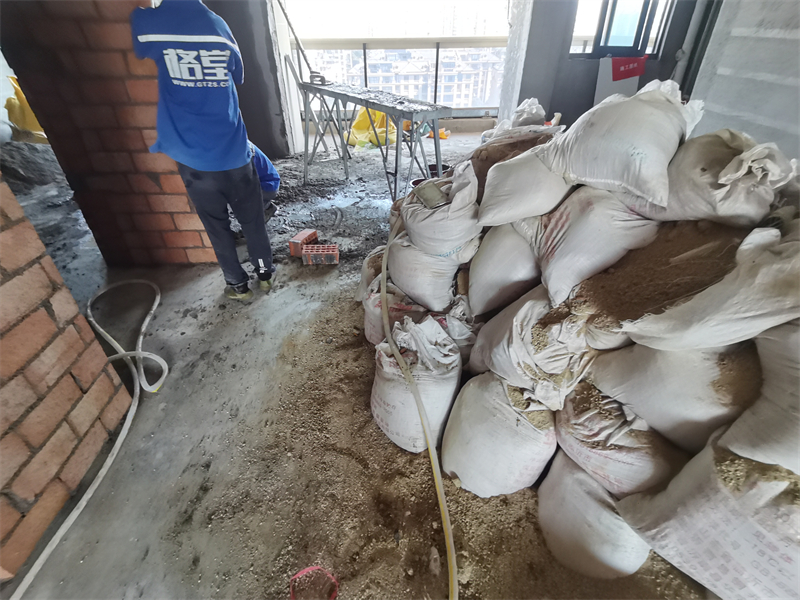

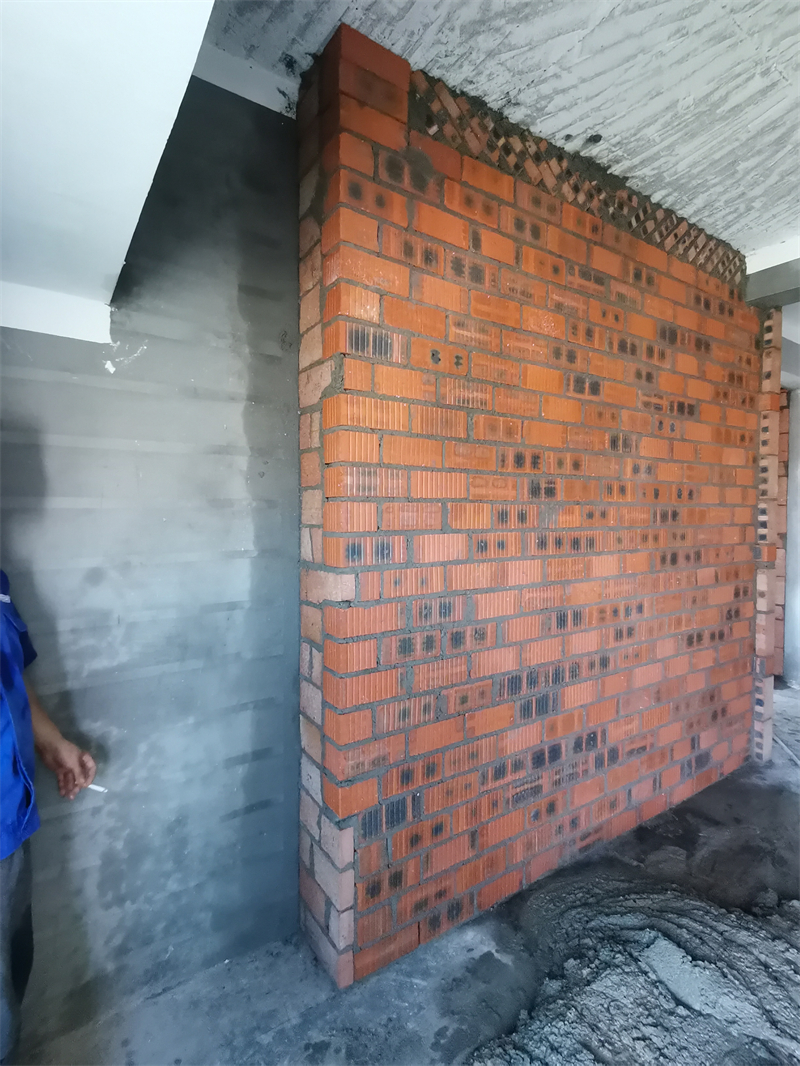

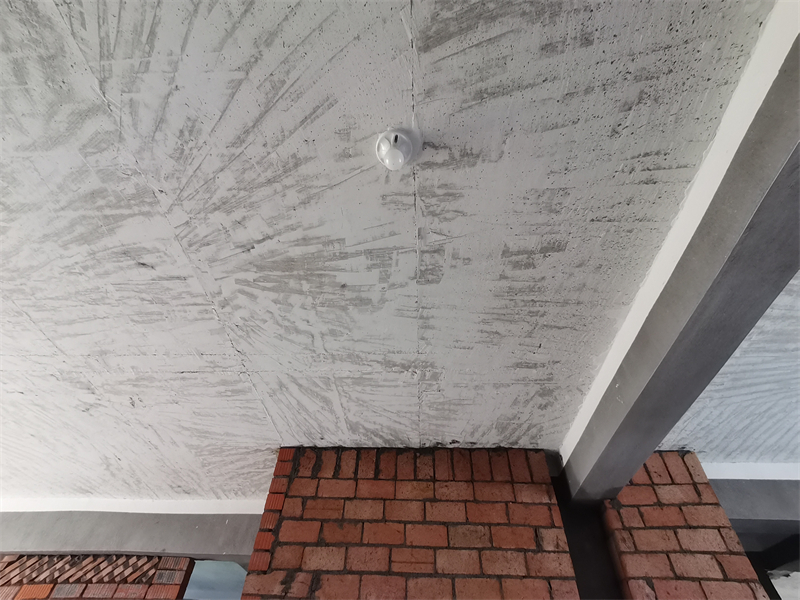

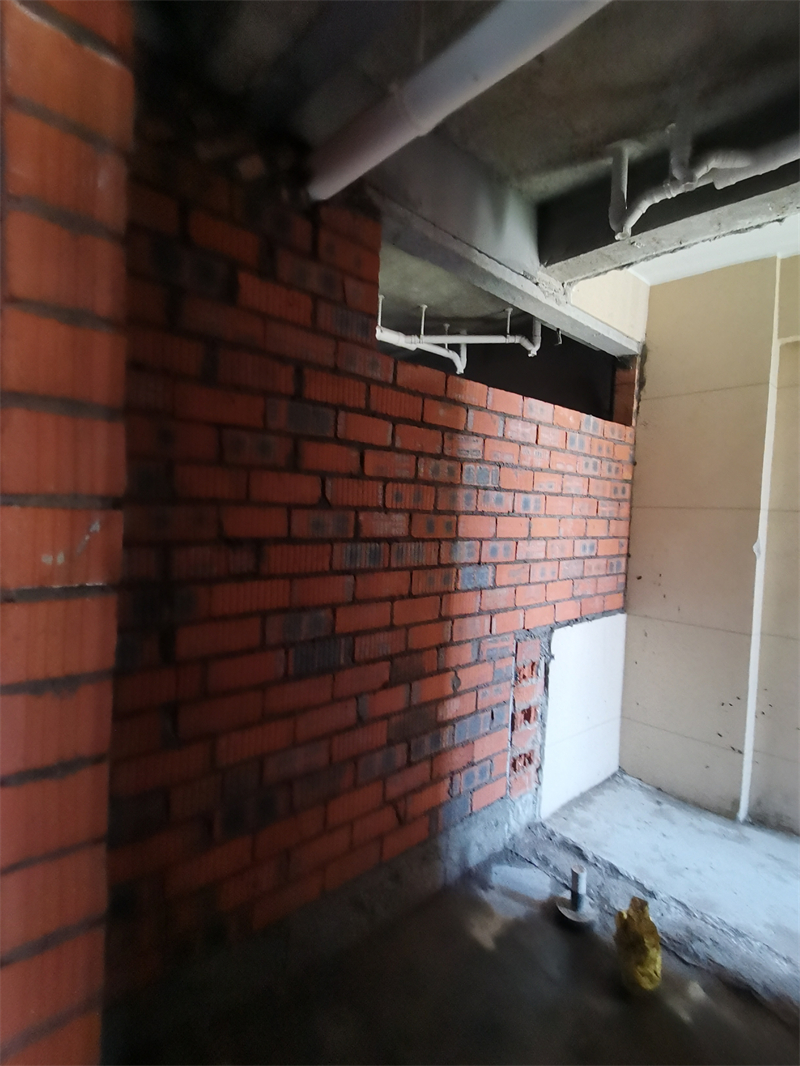

玄关砌墙中

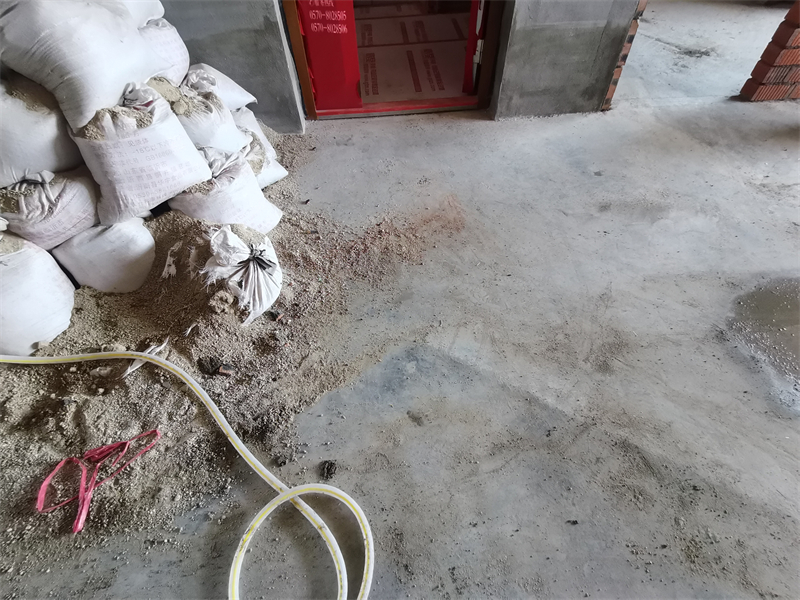

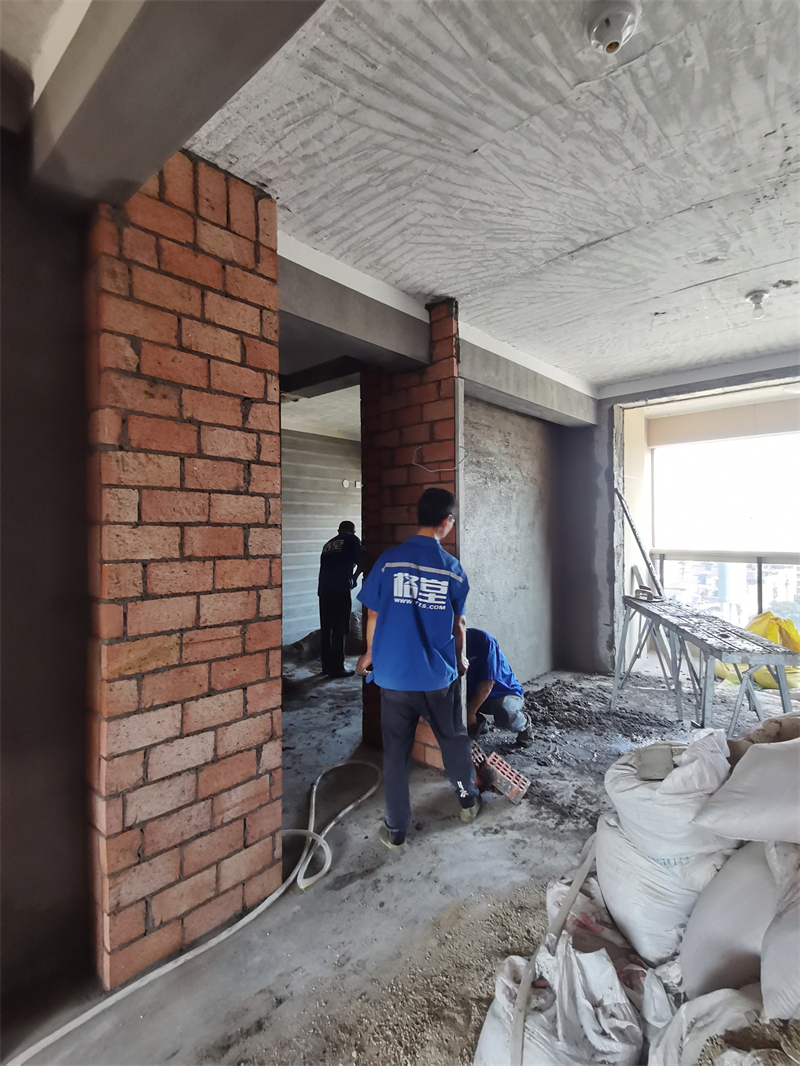

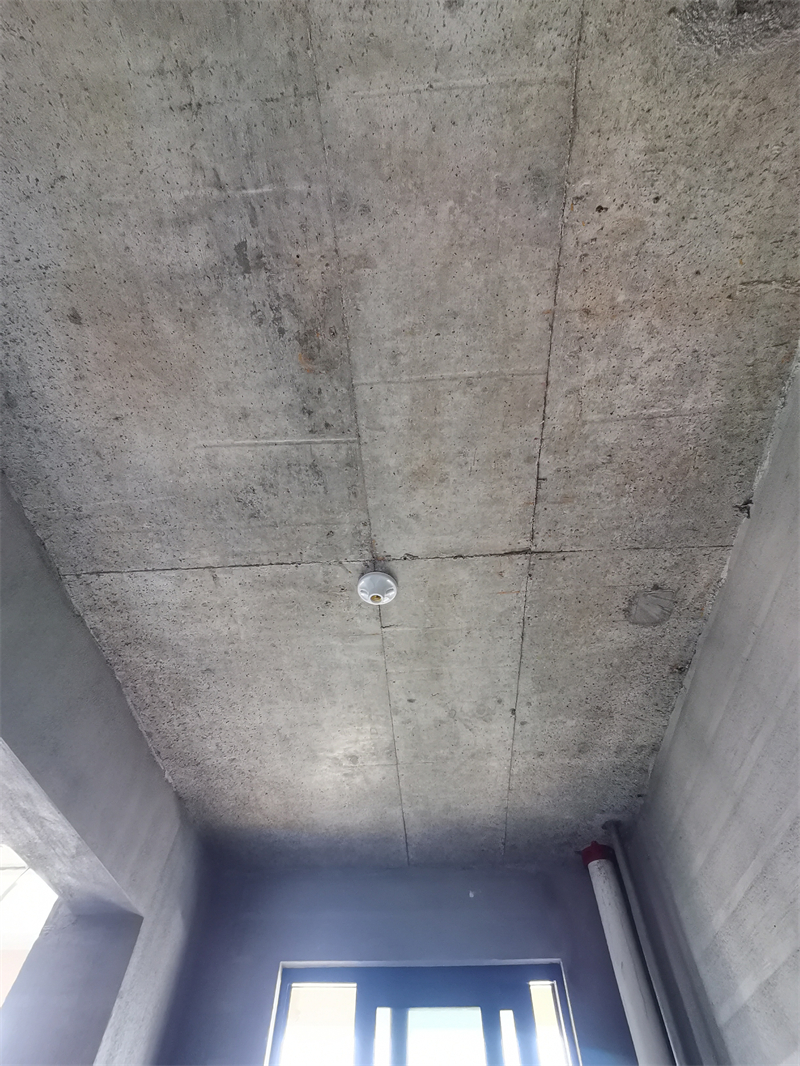

玄关斜对角

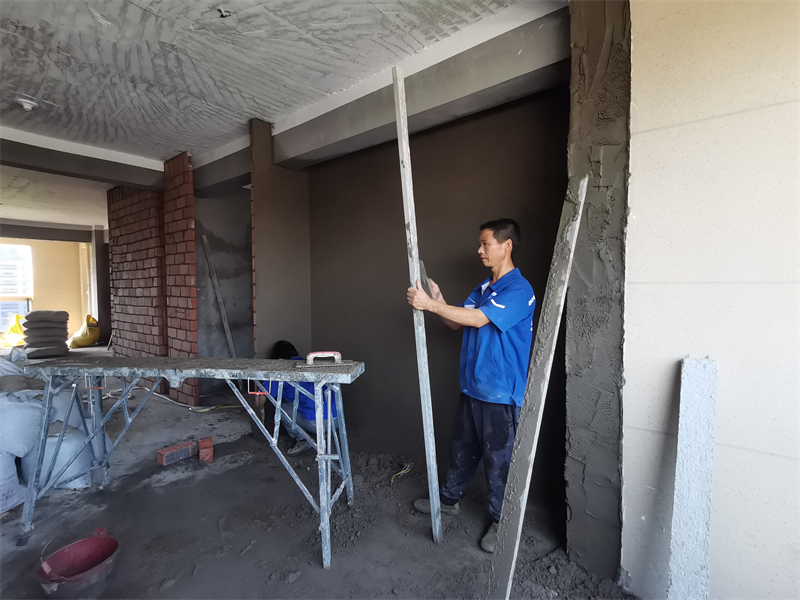

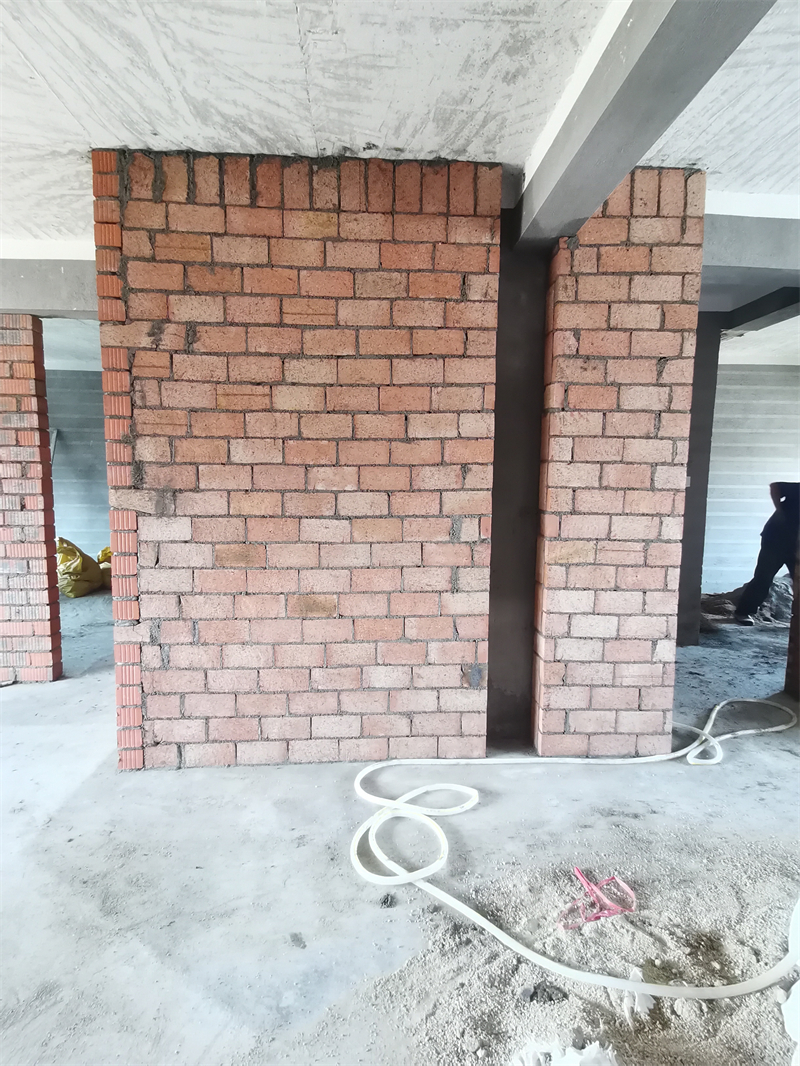

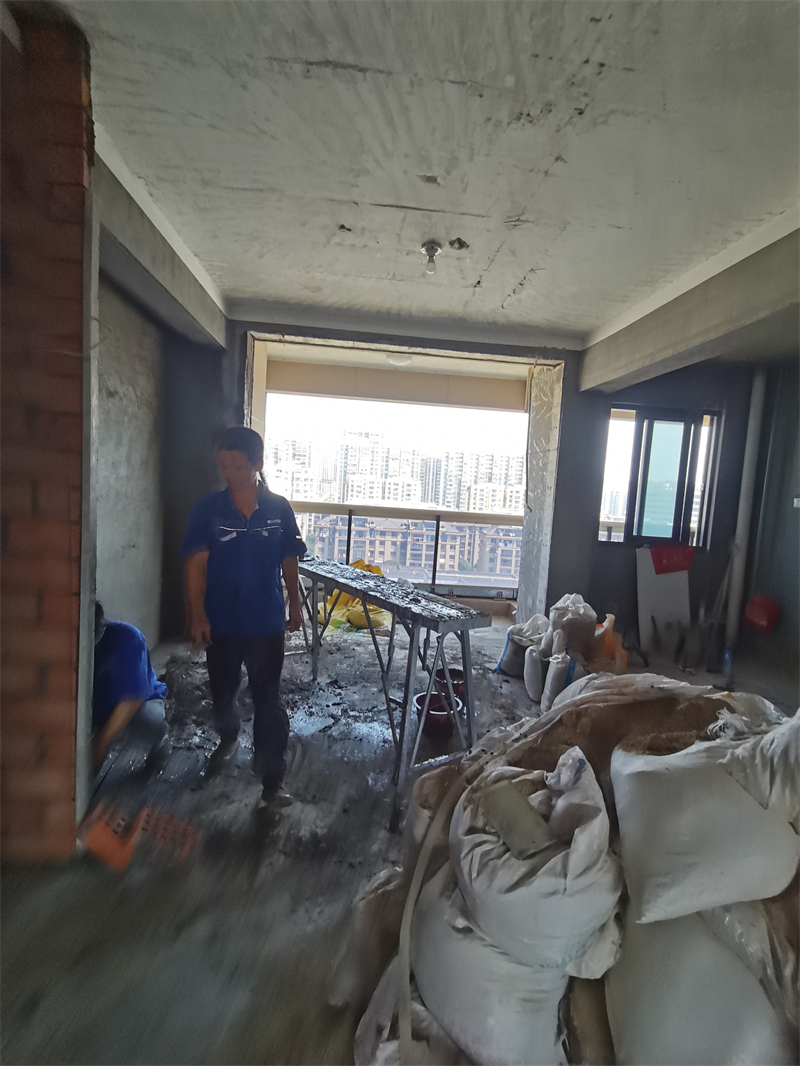

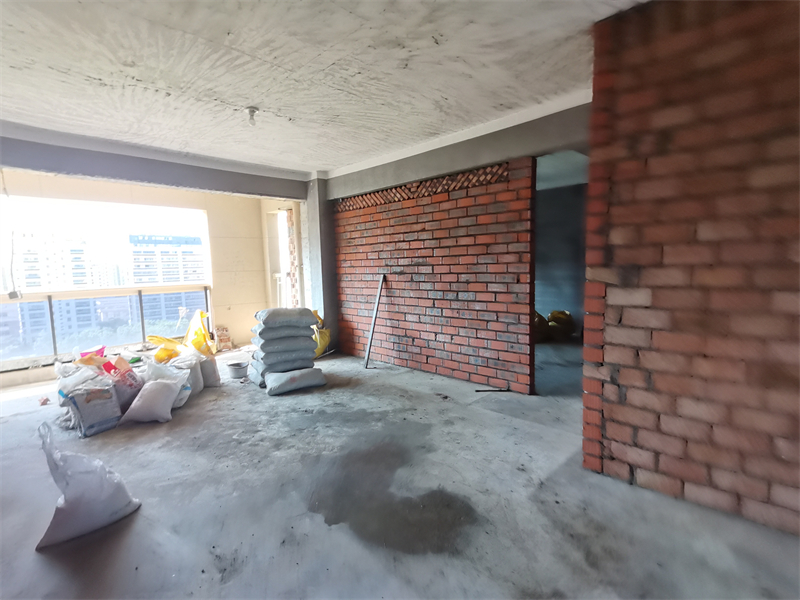

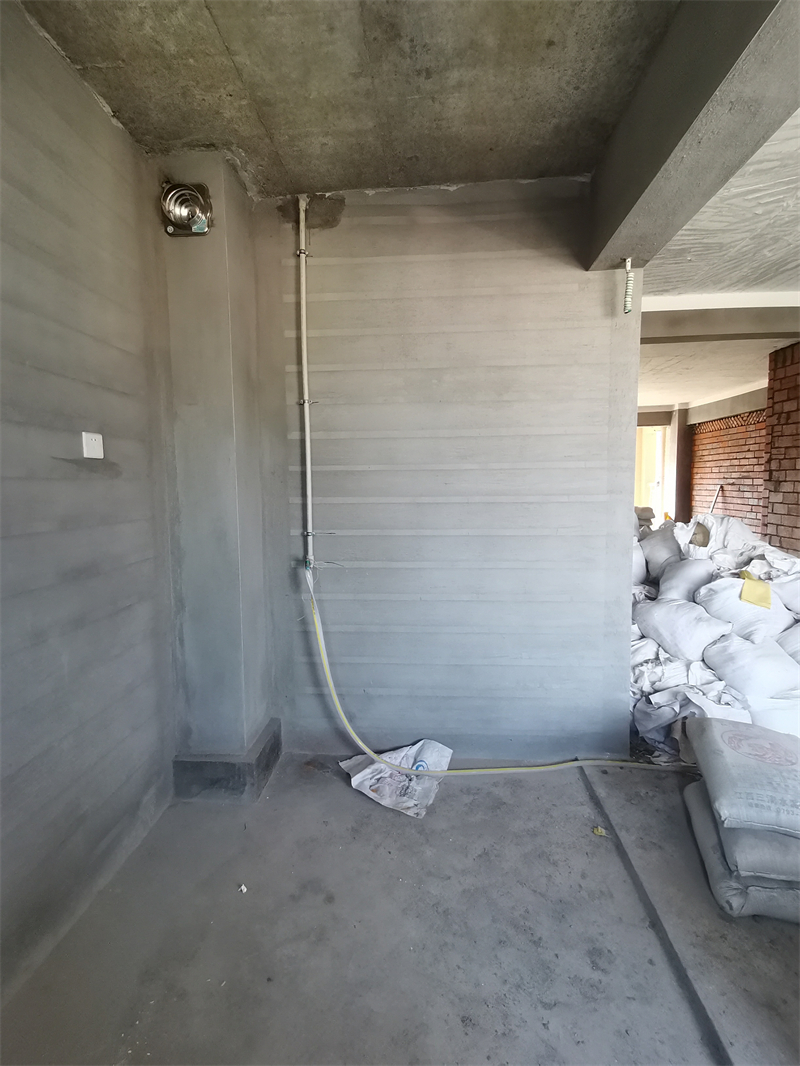

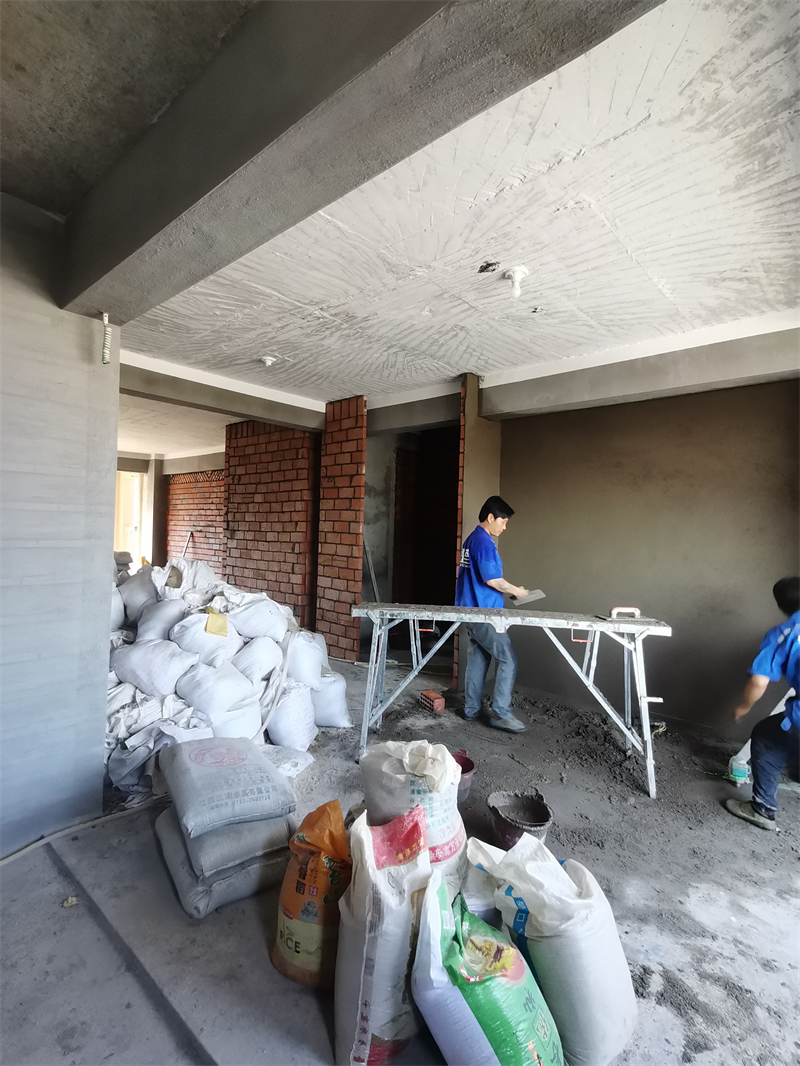

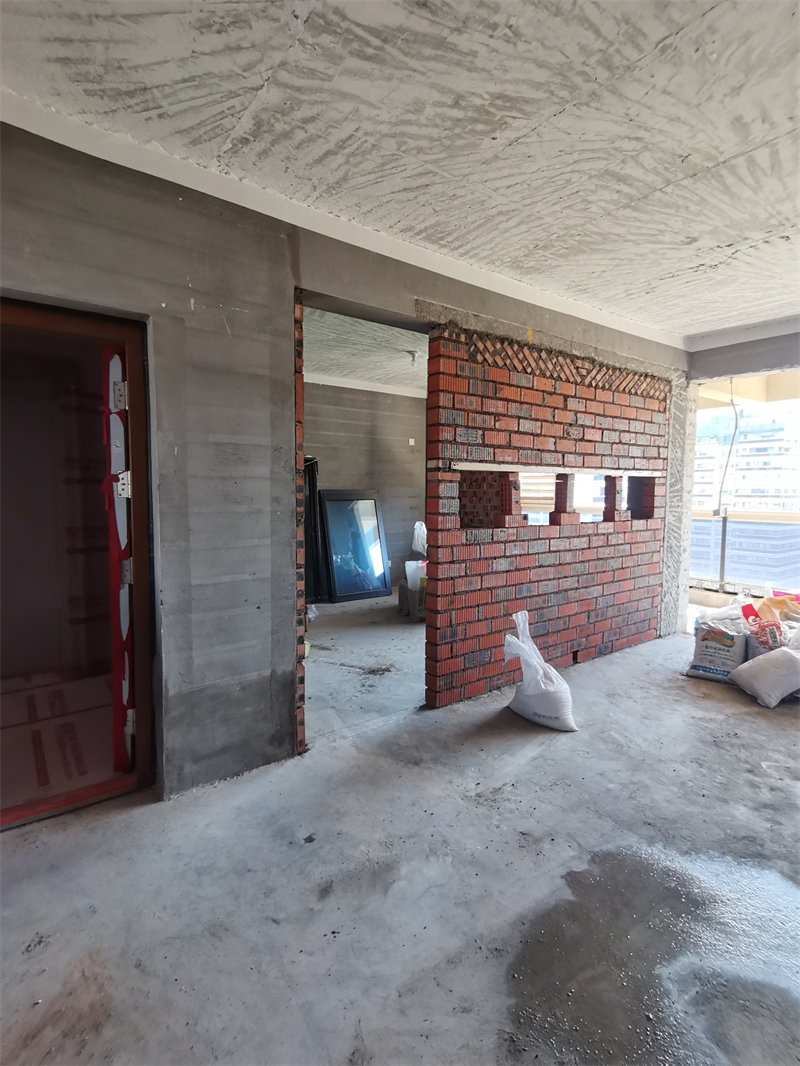

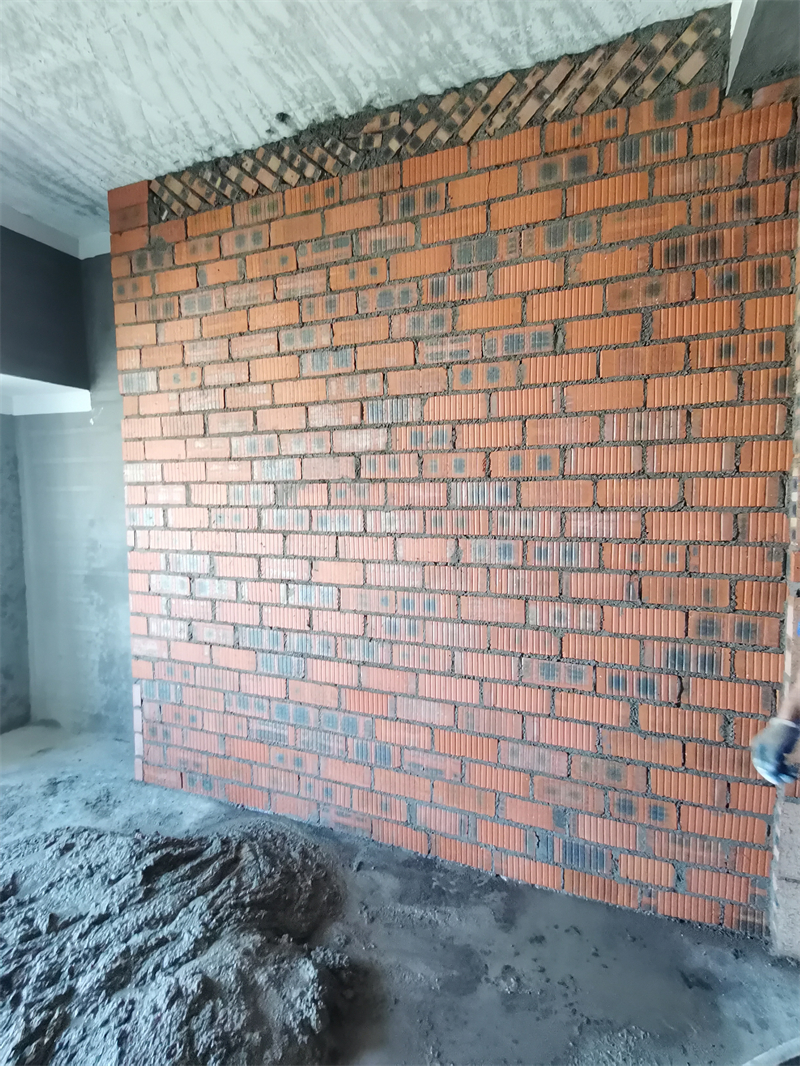

餐厅砌墙中

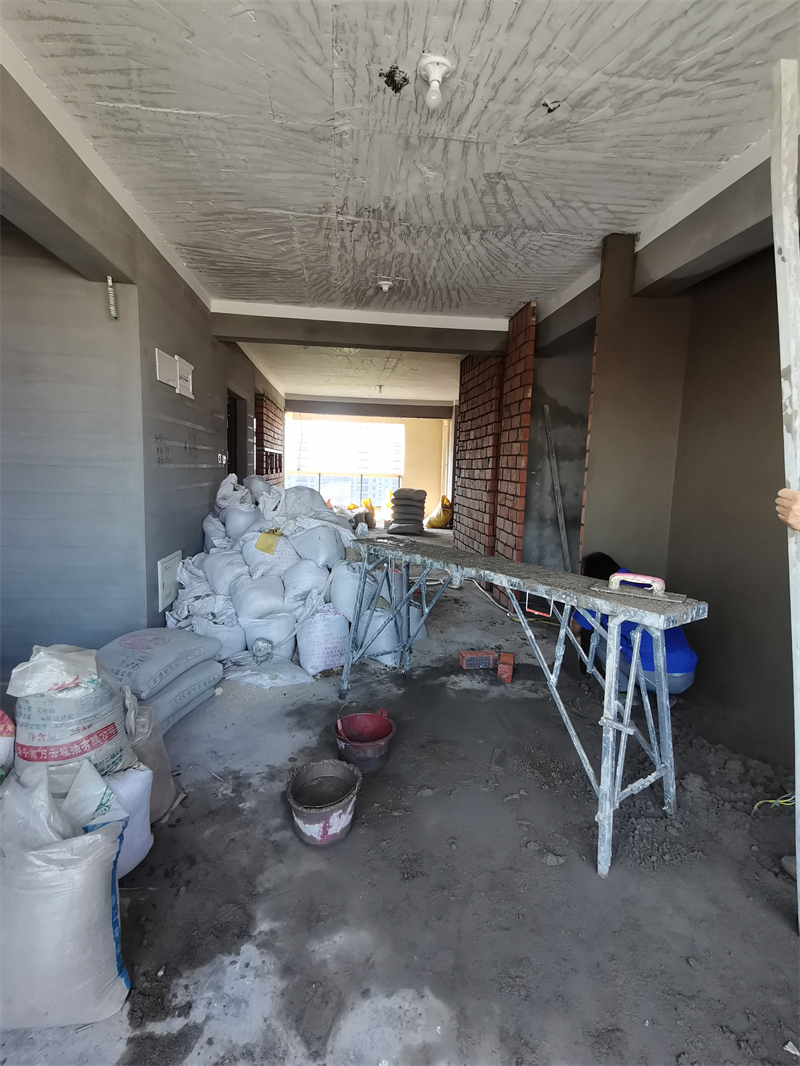

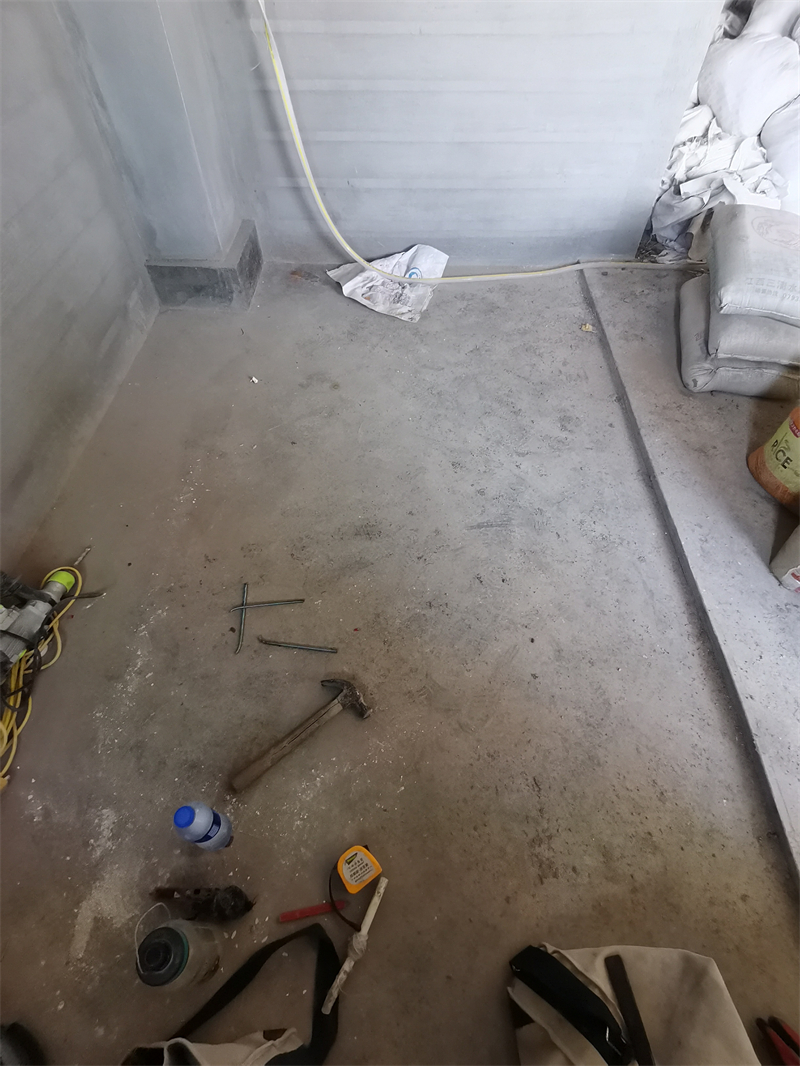

餐厅斜对角图

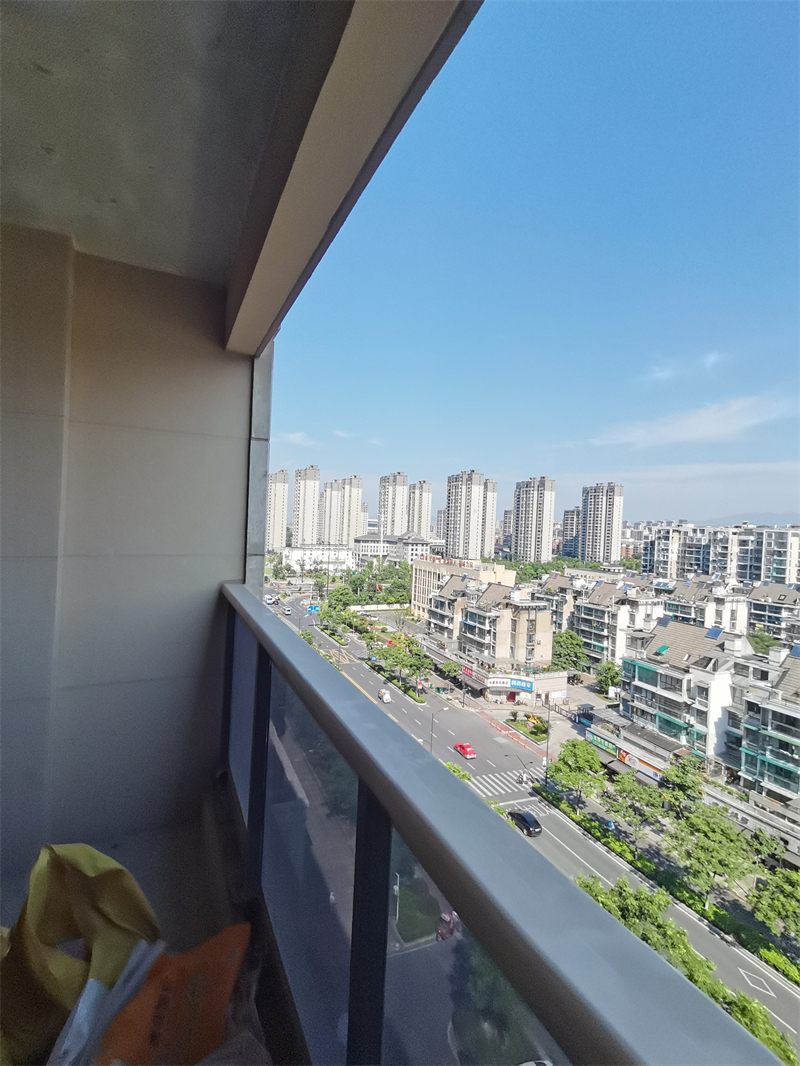

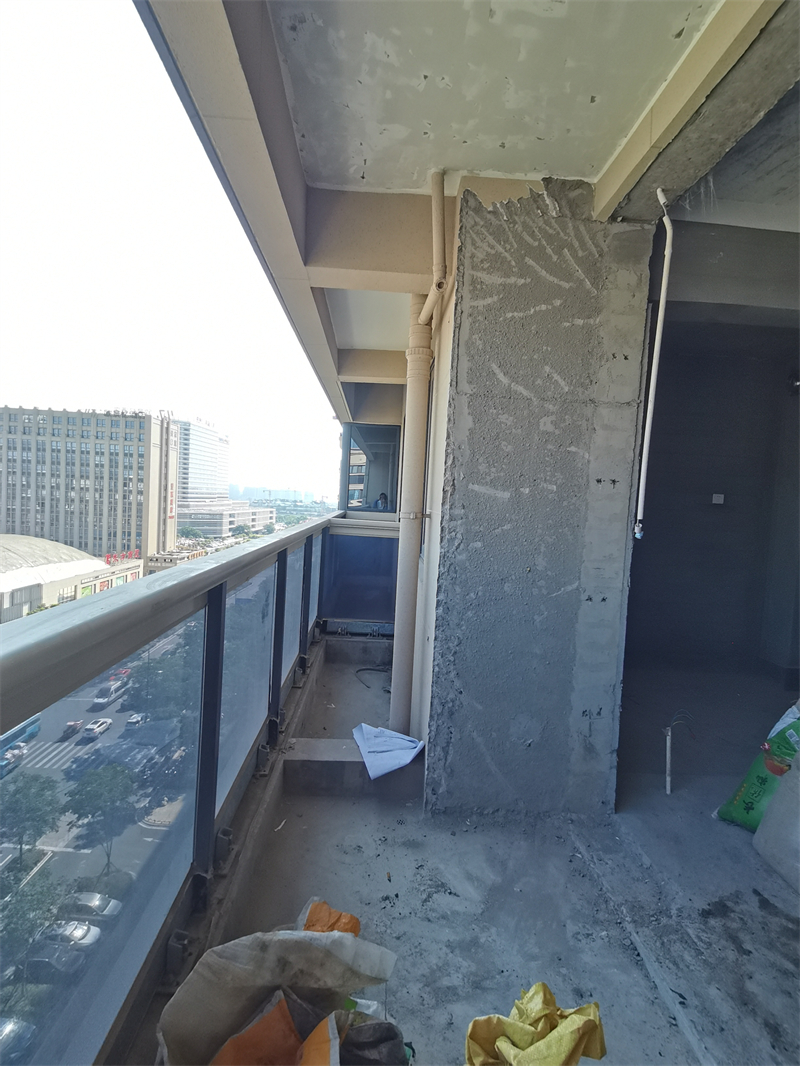

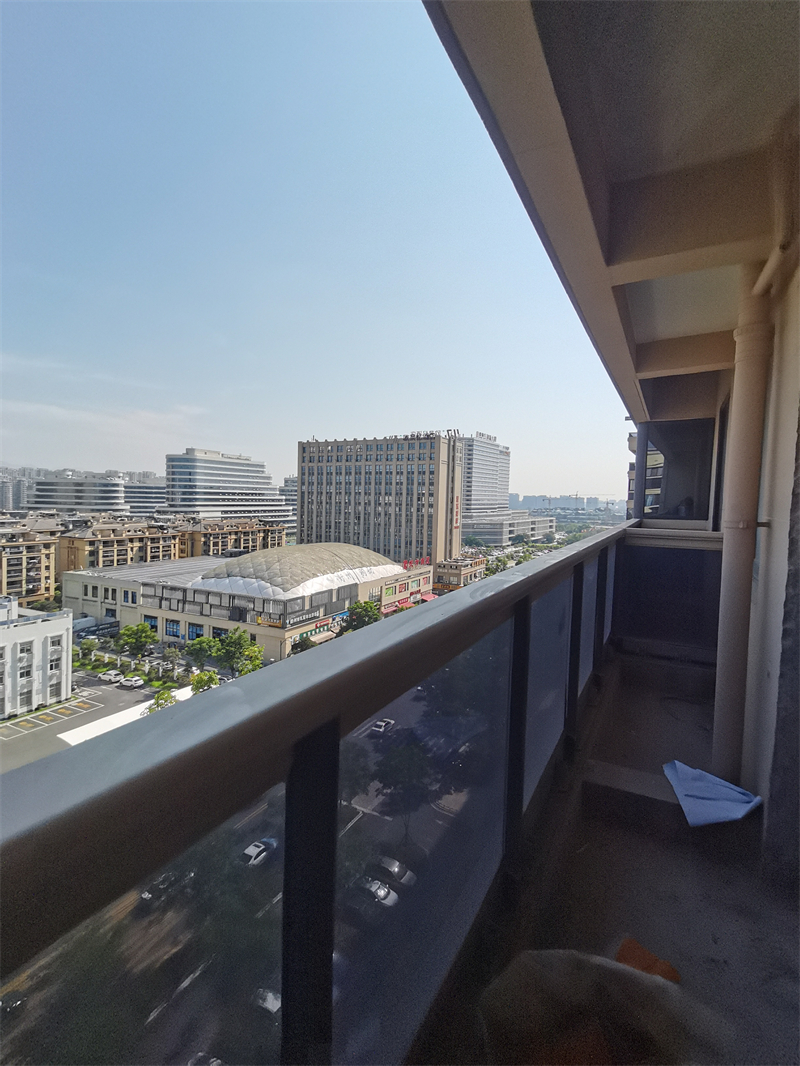

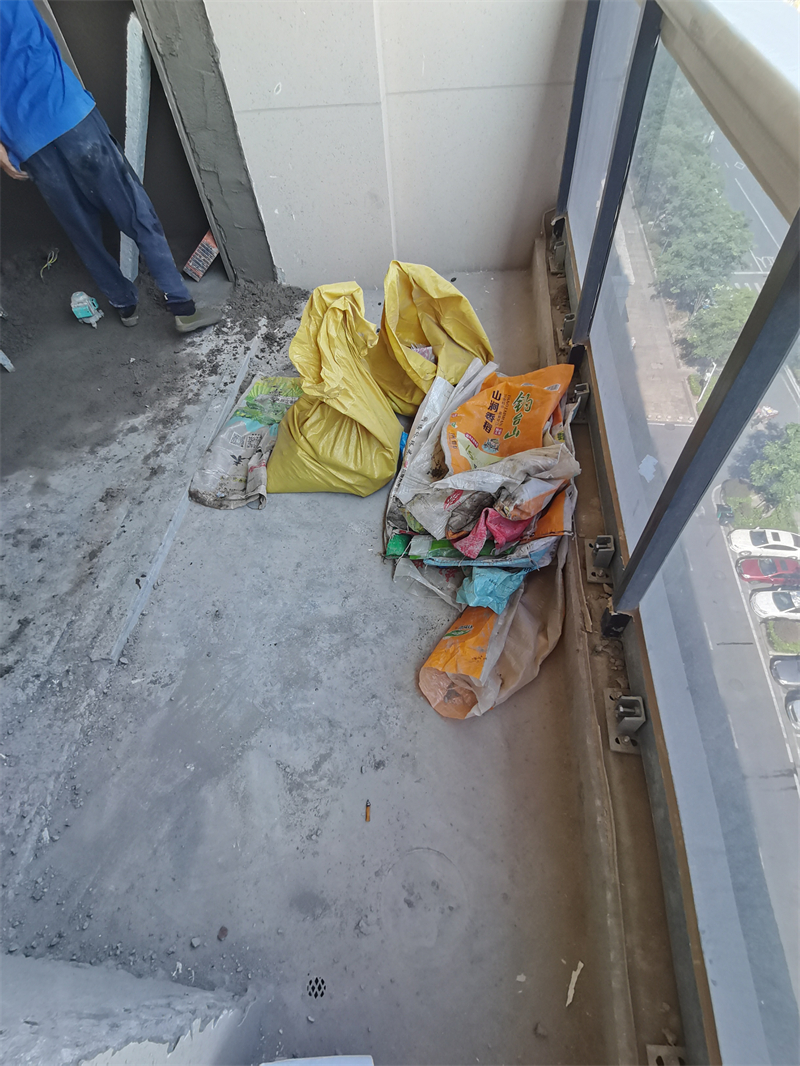

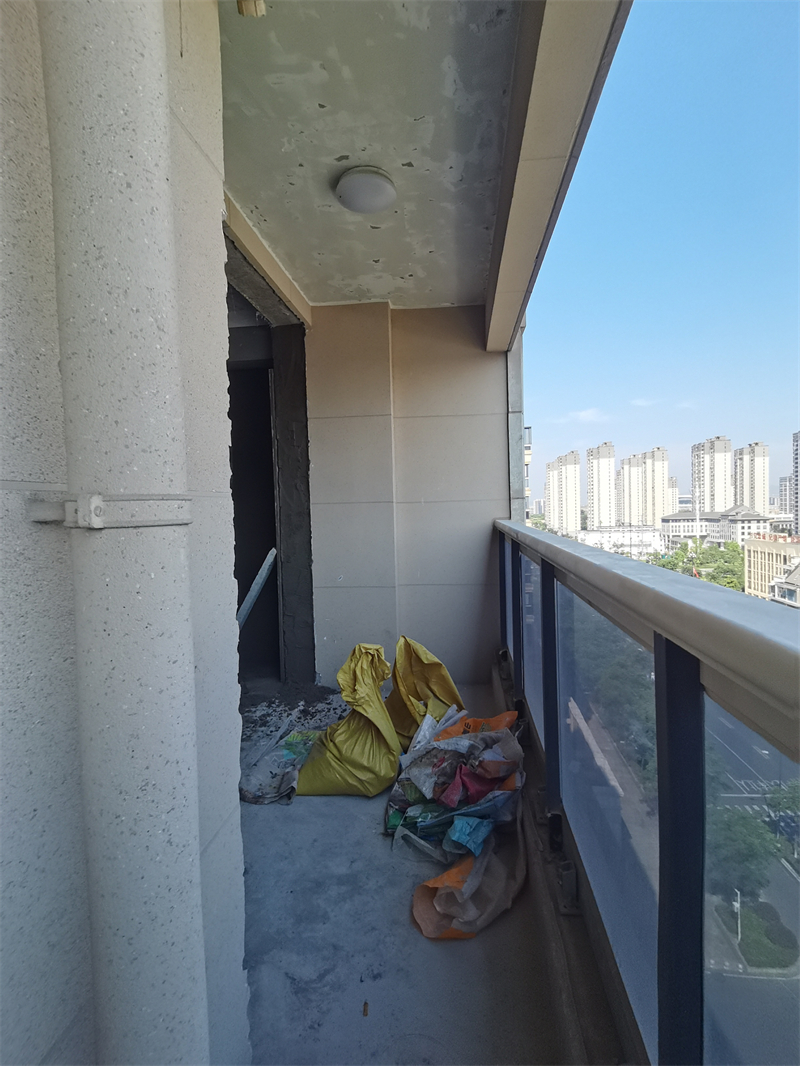

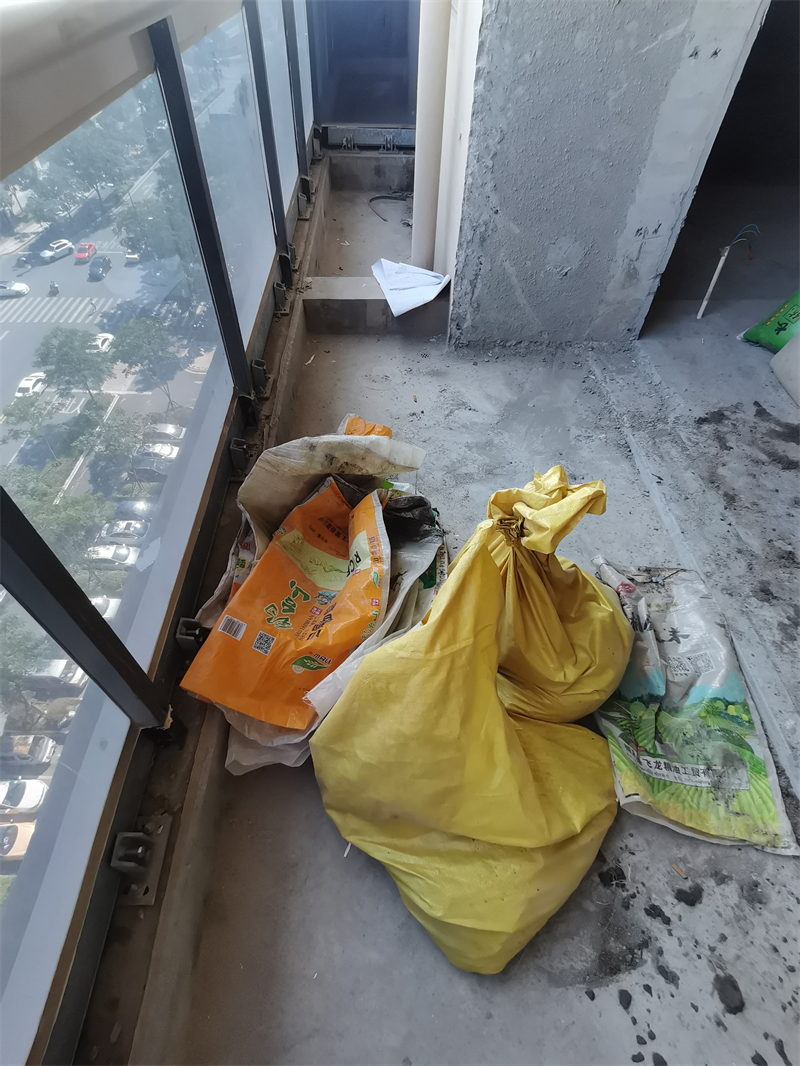

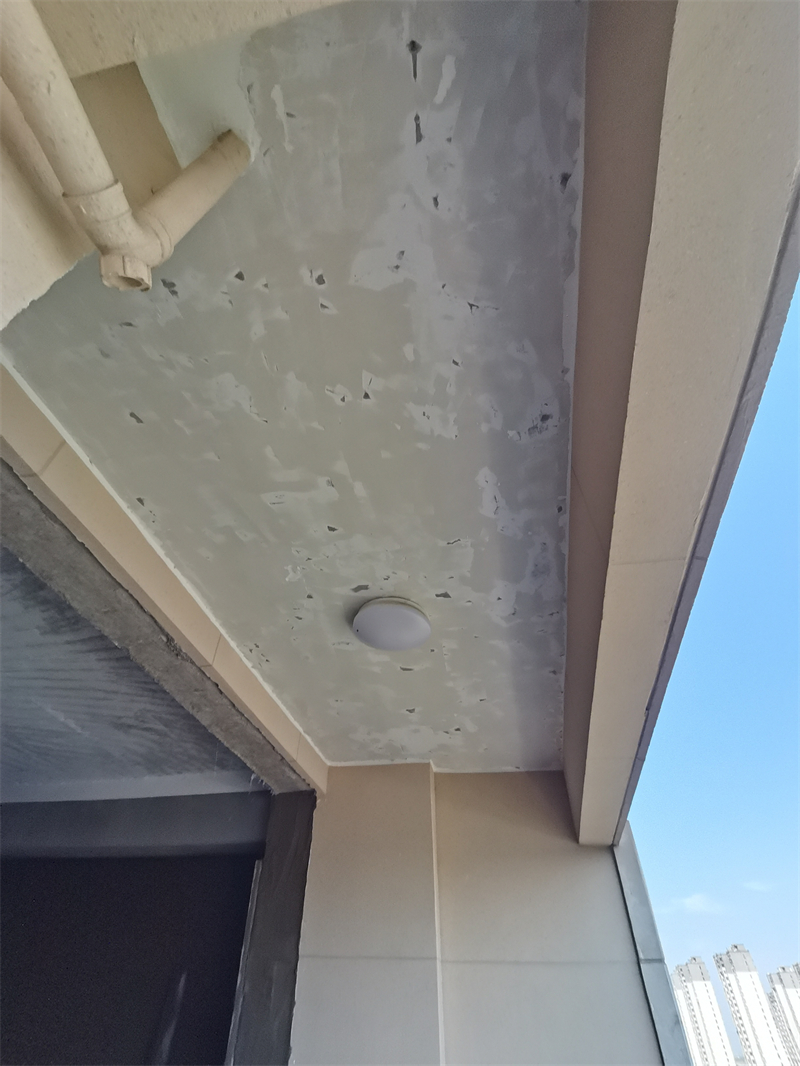

餐厅阳台砌墙中










斜对角图

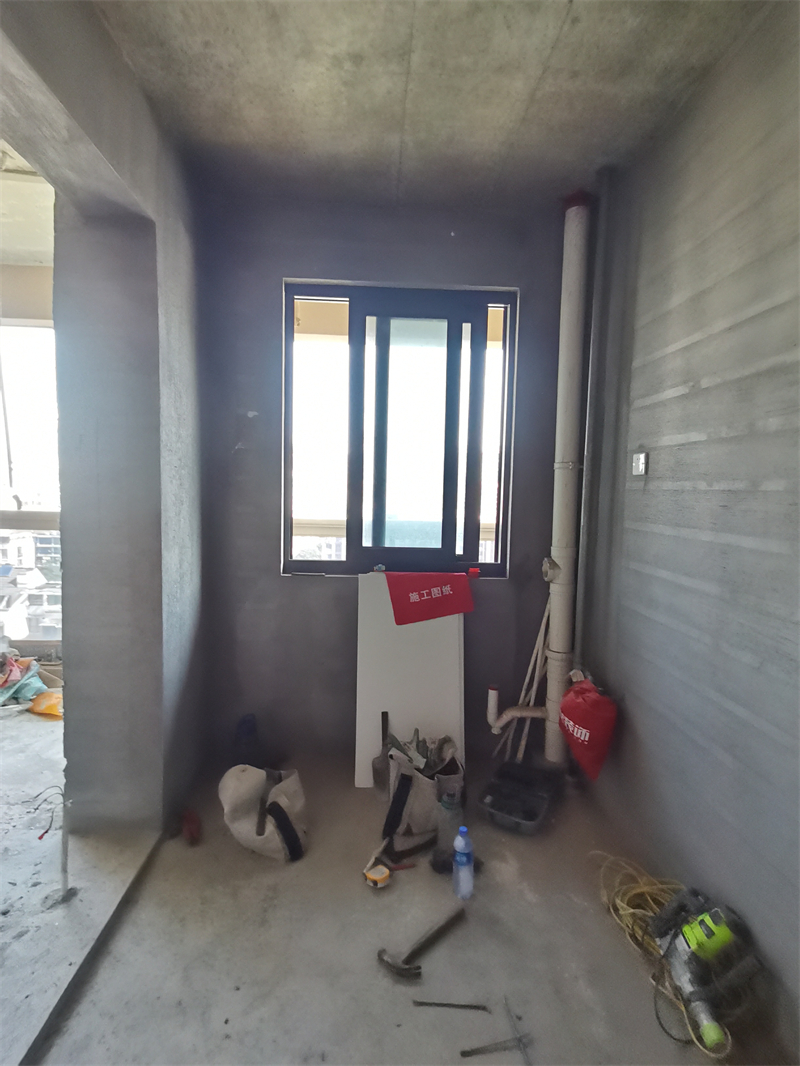

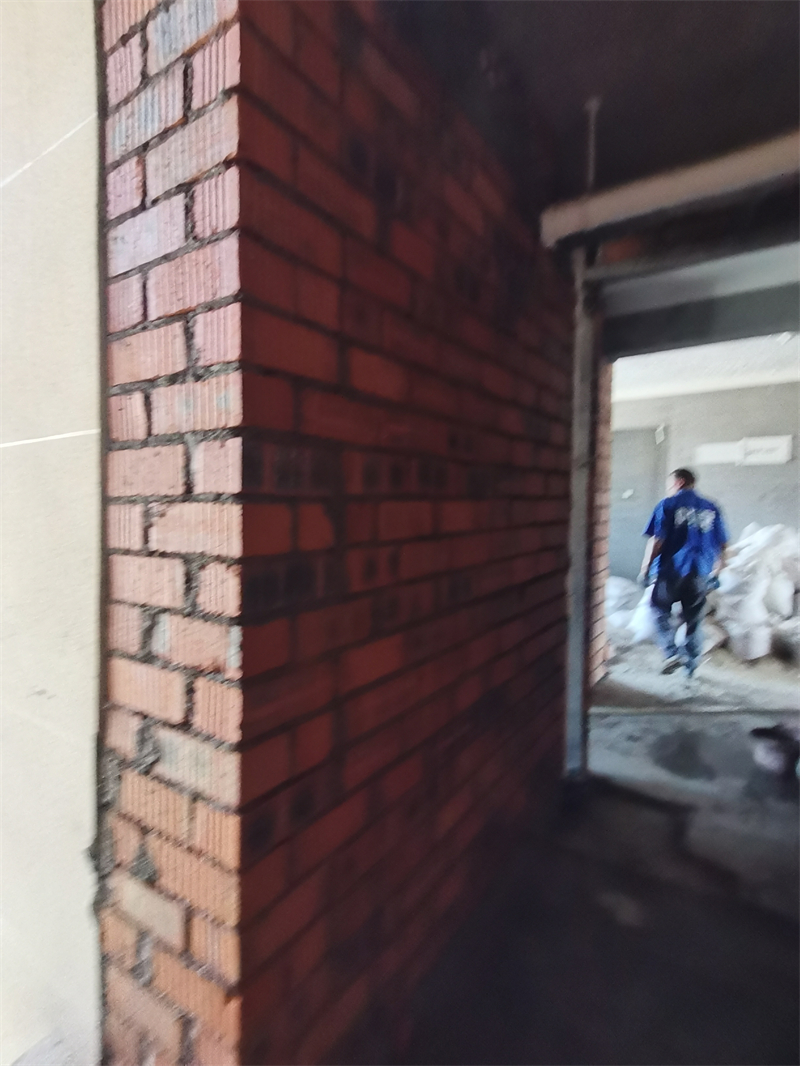

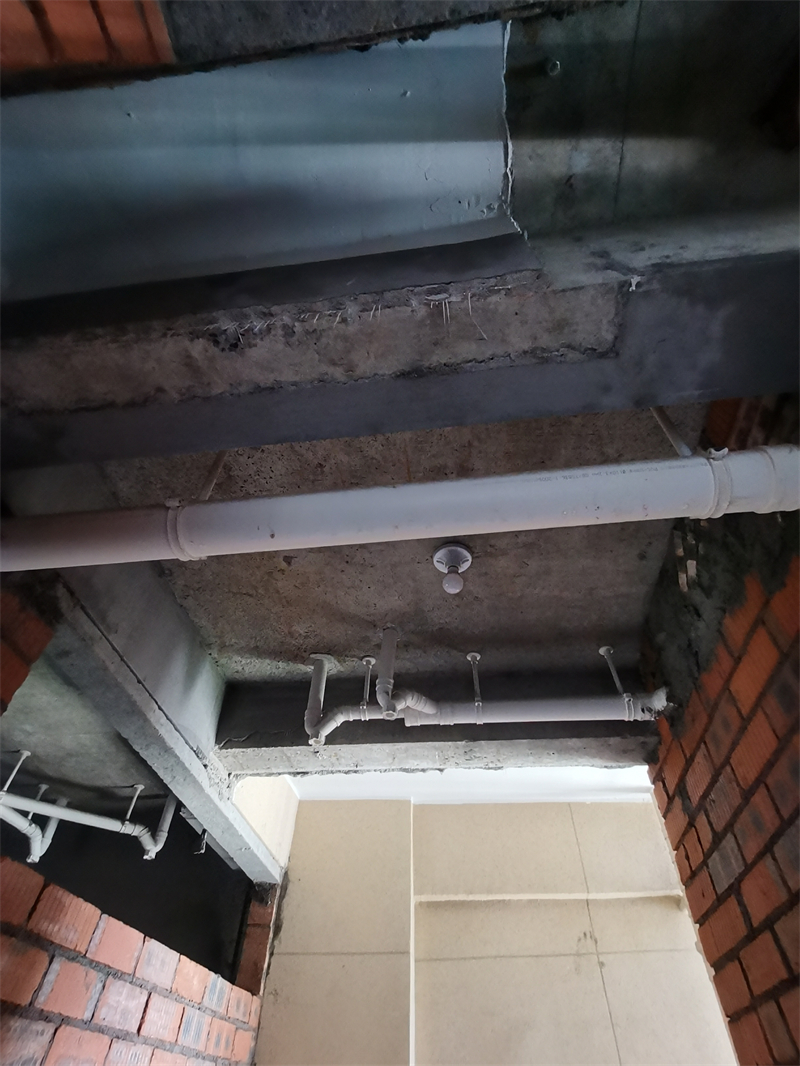

厨房砌墙中










厨房斜对角图

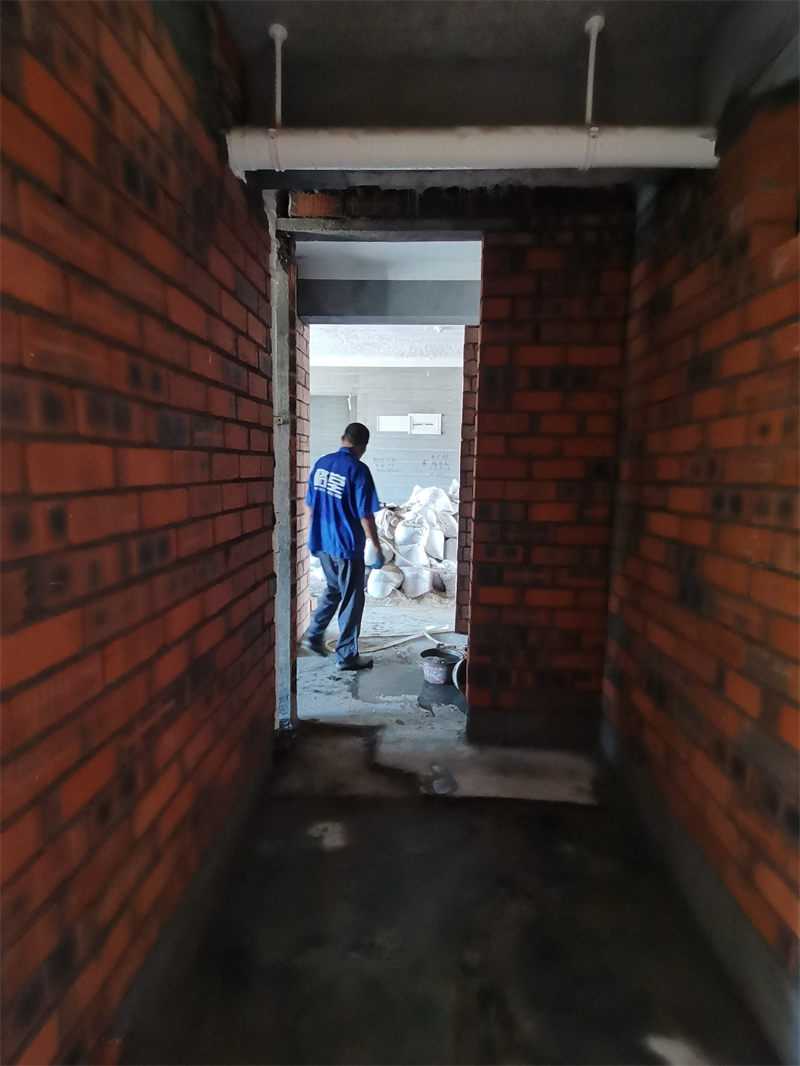

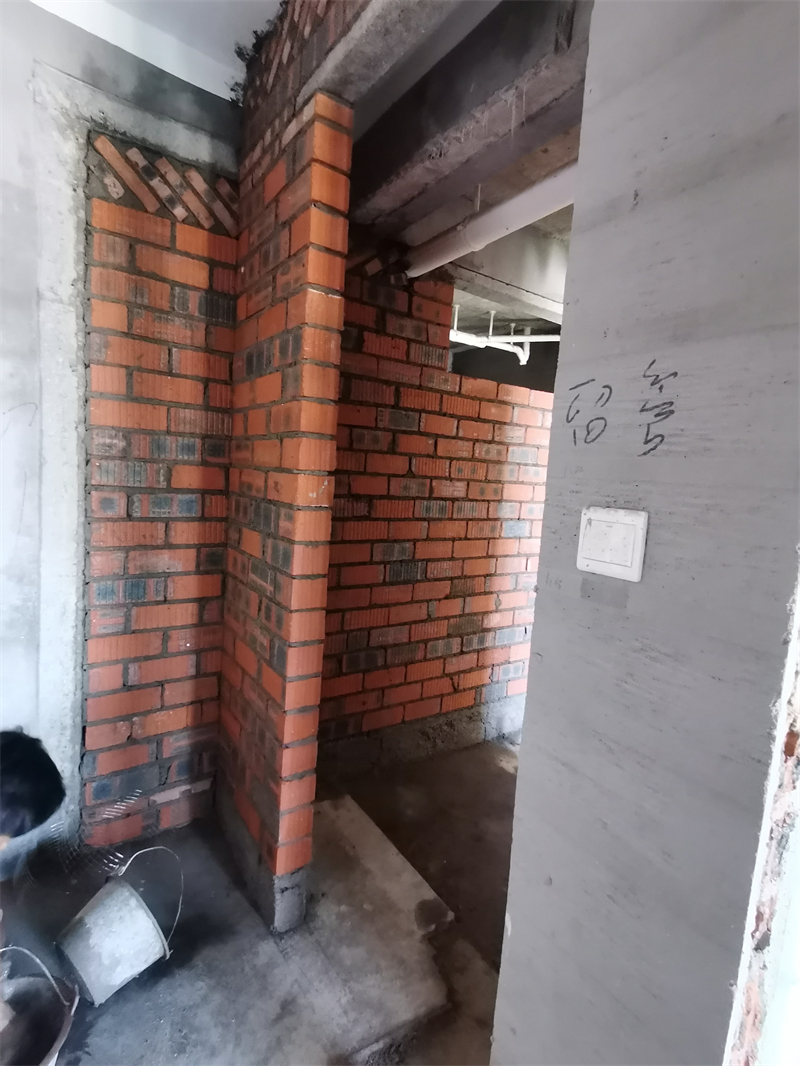

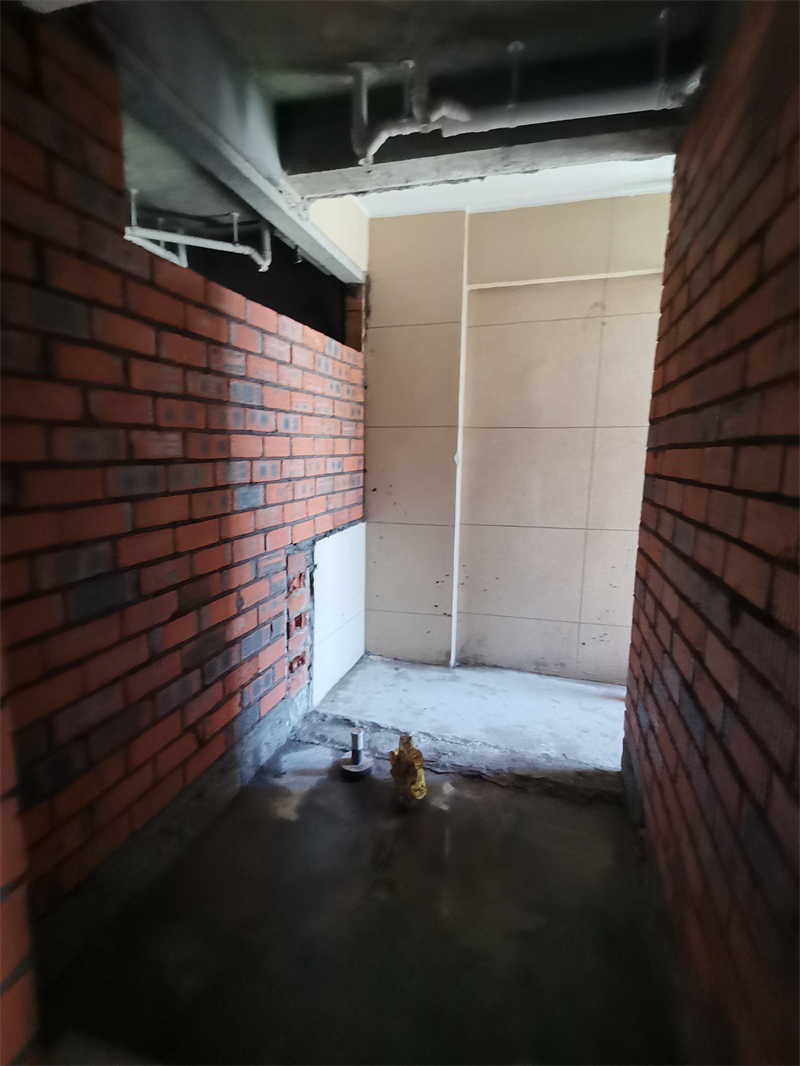

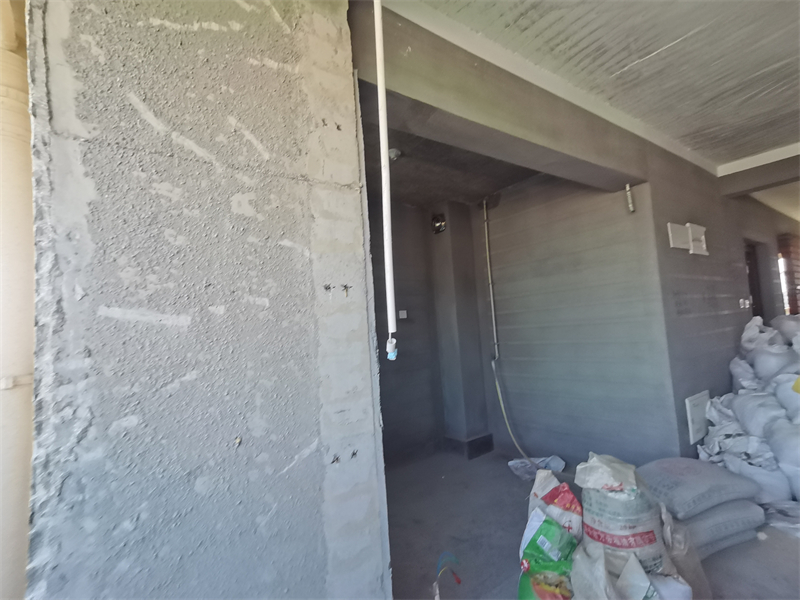

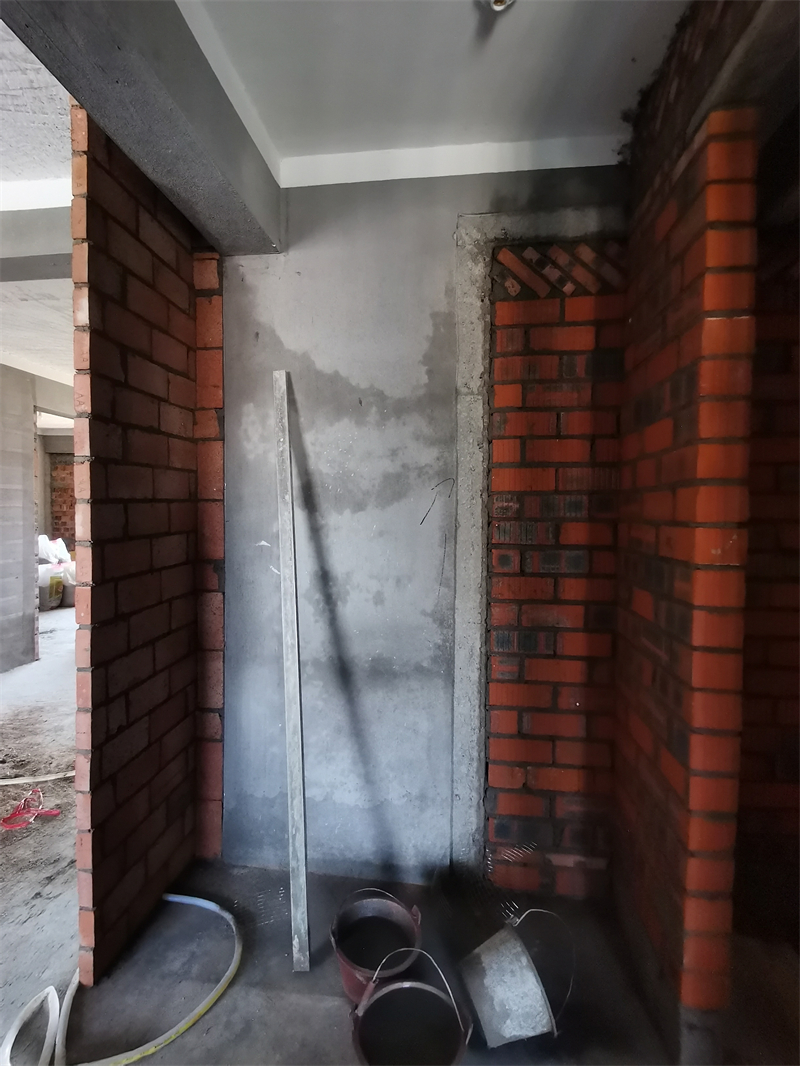

外卫干区砌墙中

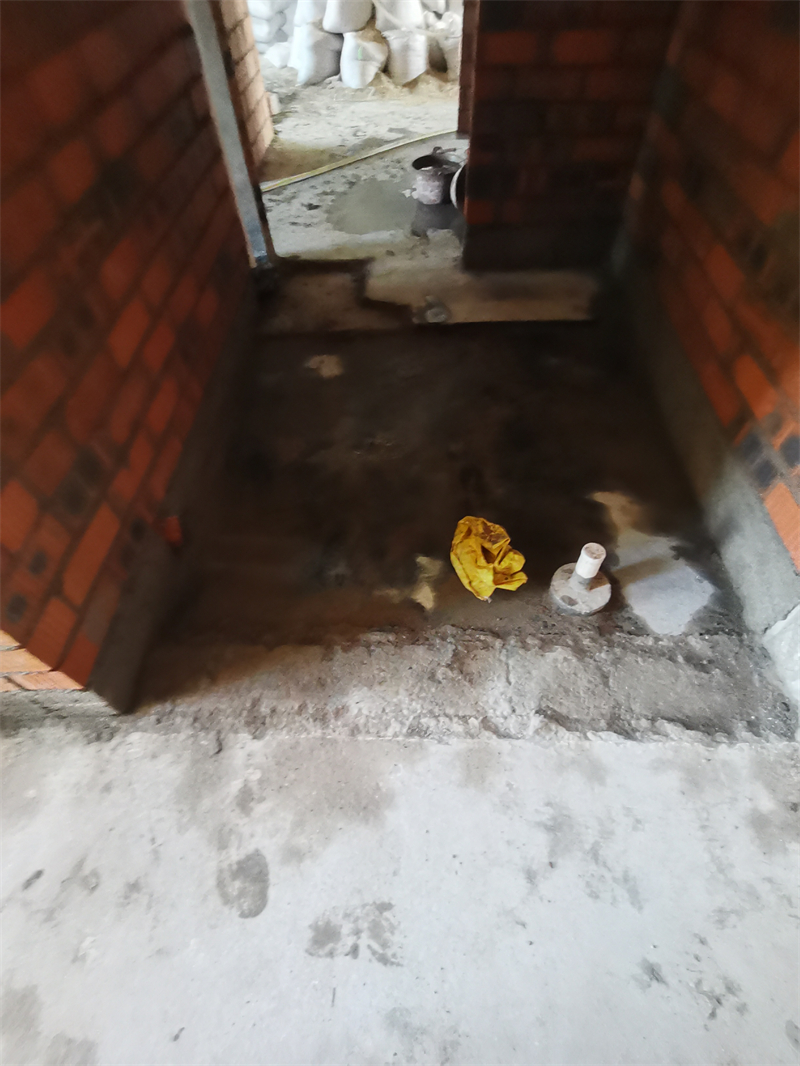

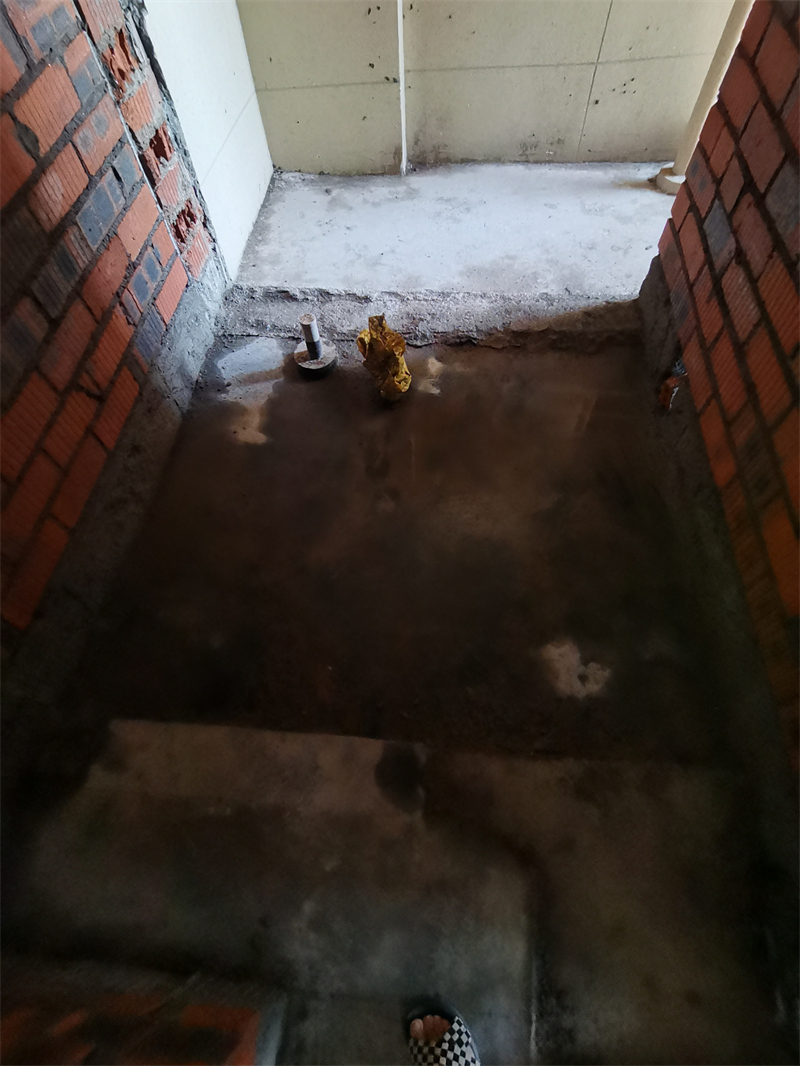

外卫湿区砌墙中









外卫湿区斜对角图

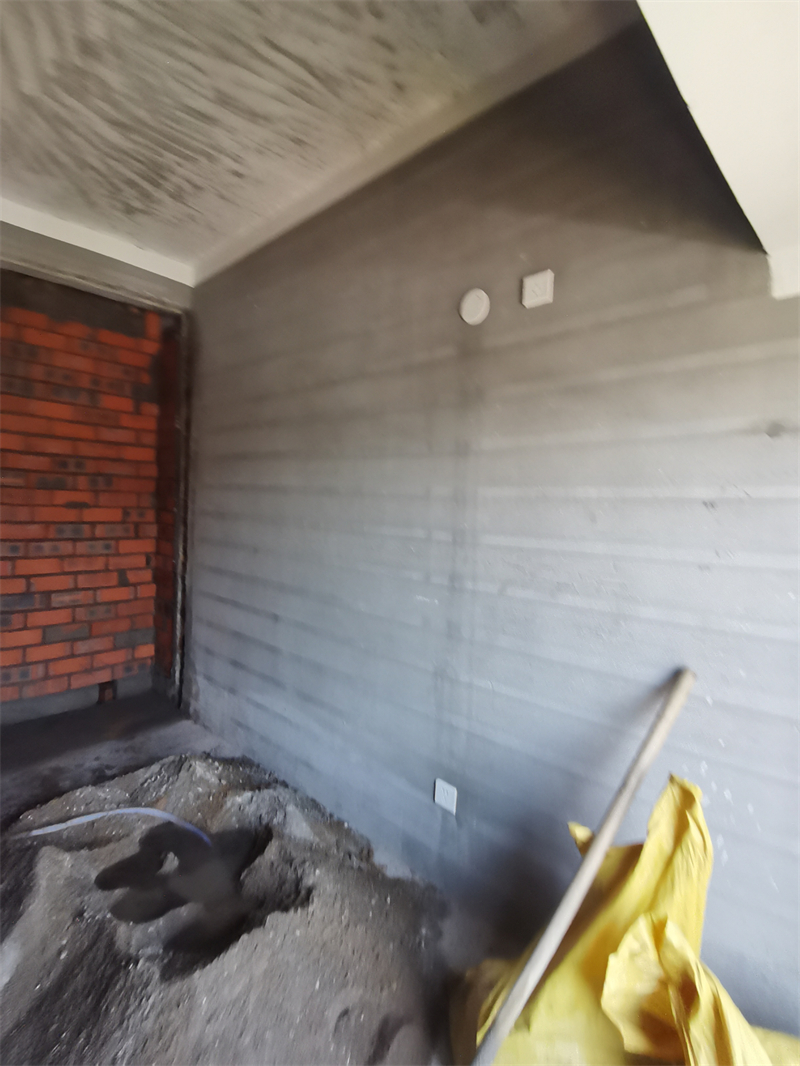

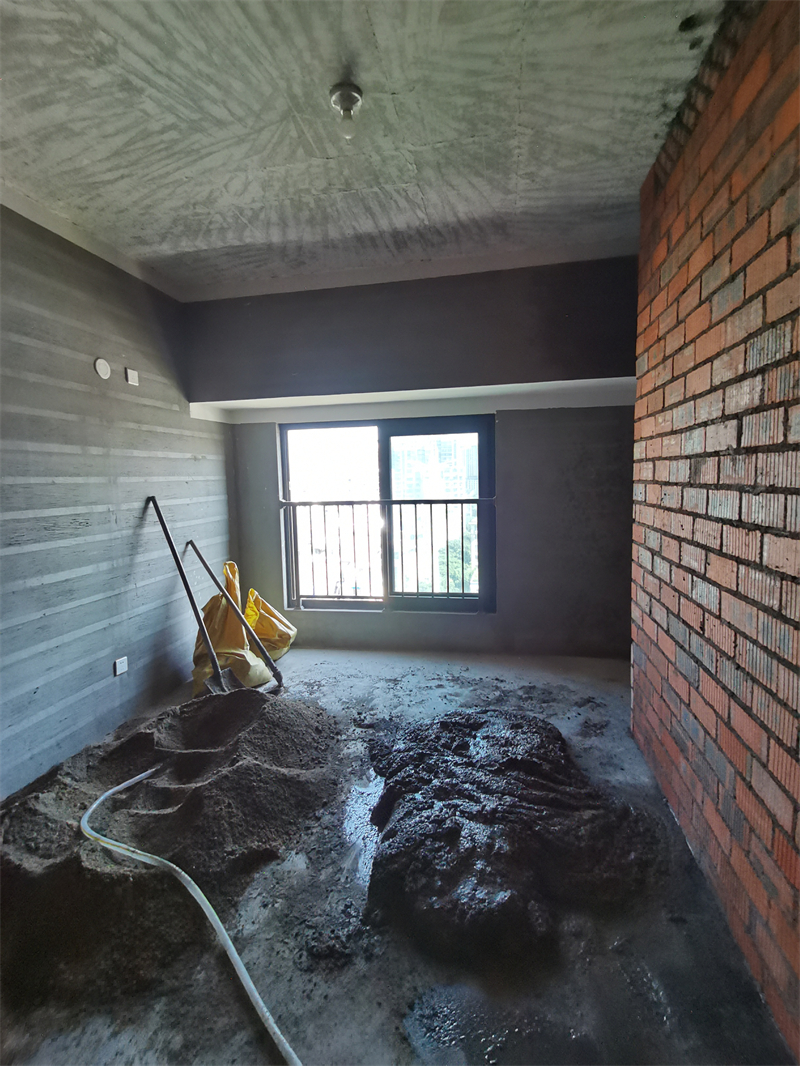

北次卧砌墙中










北次卧斜对角图

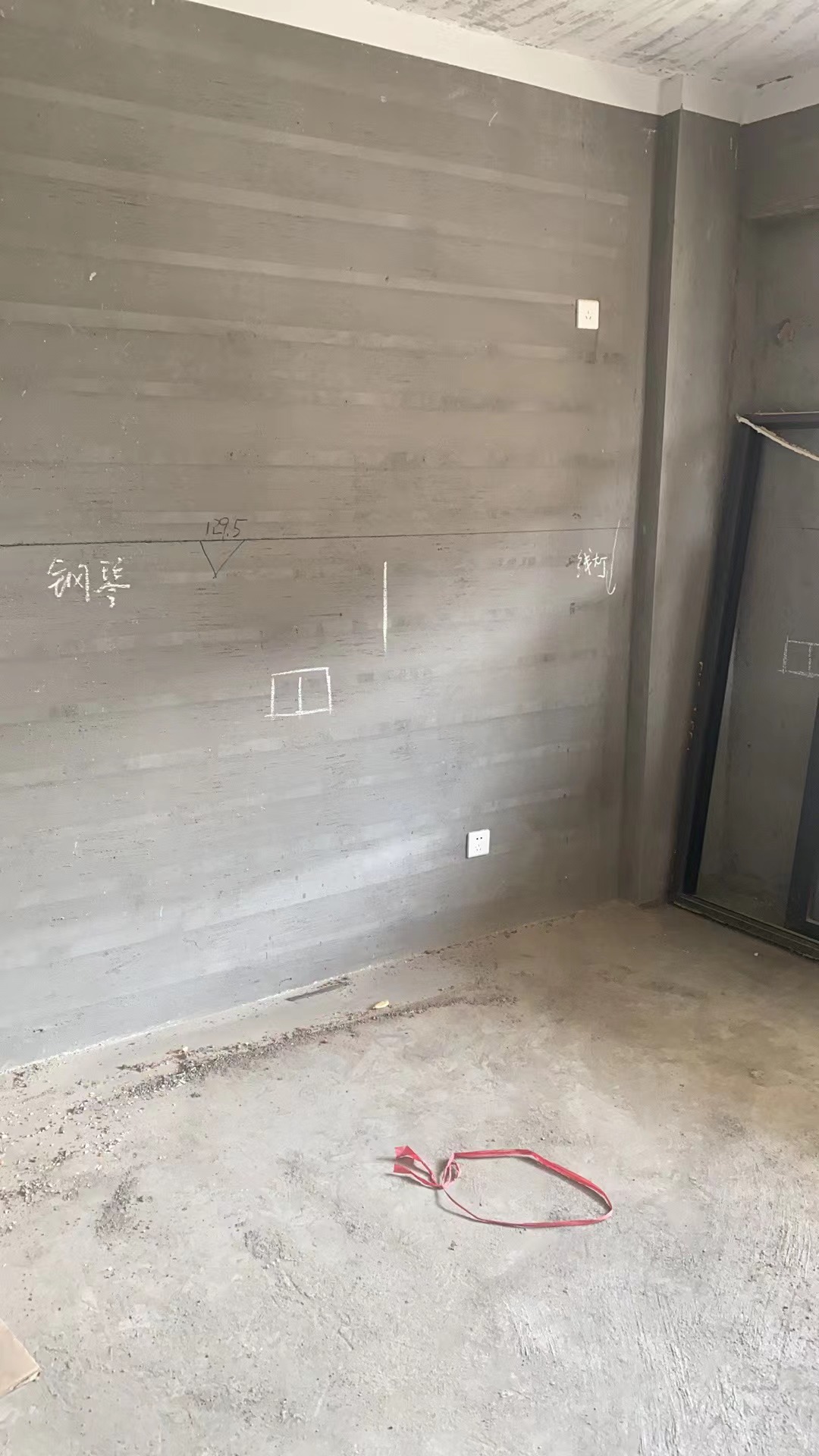

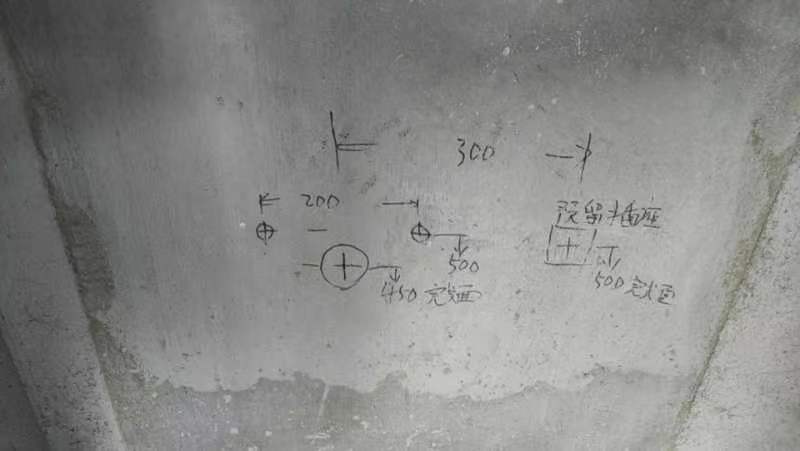

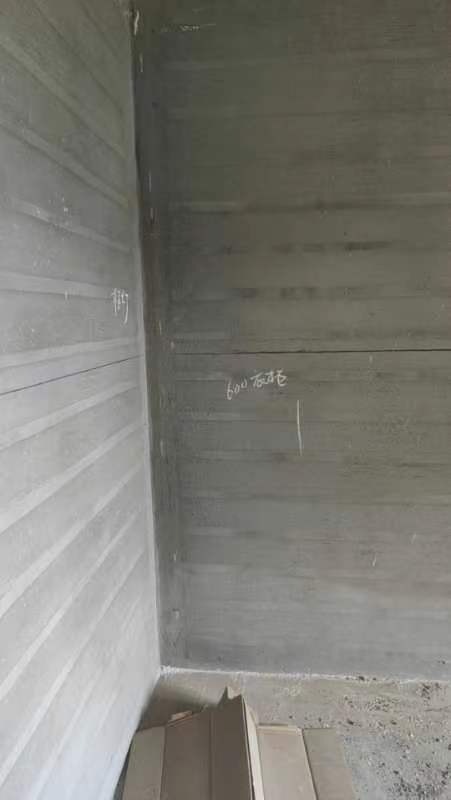

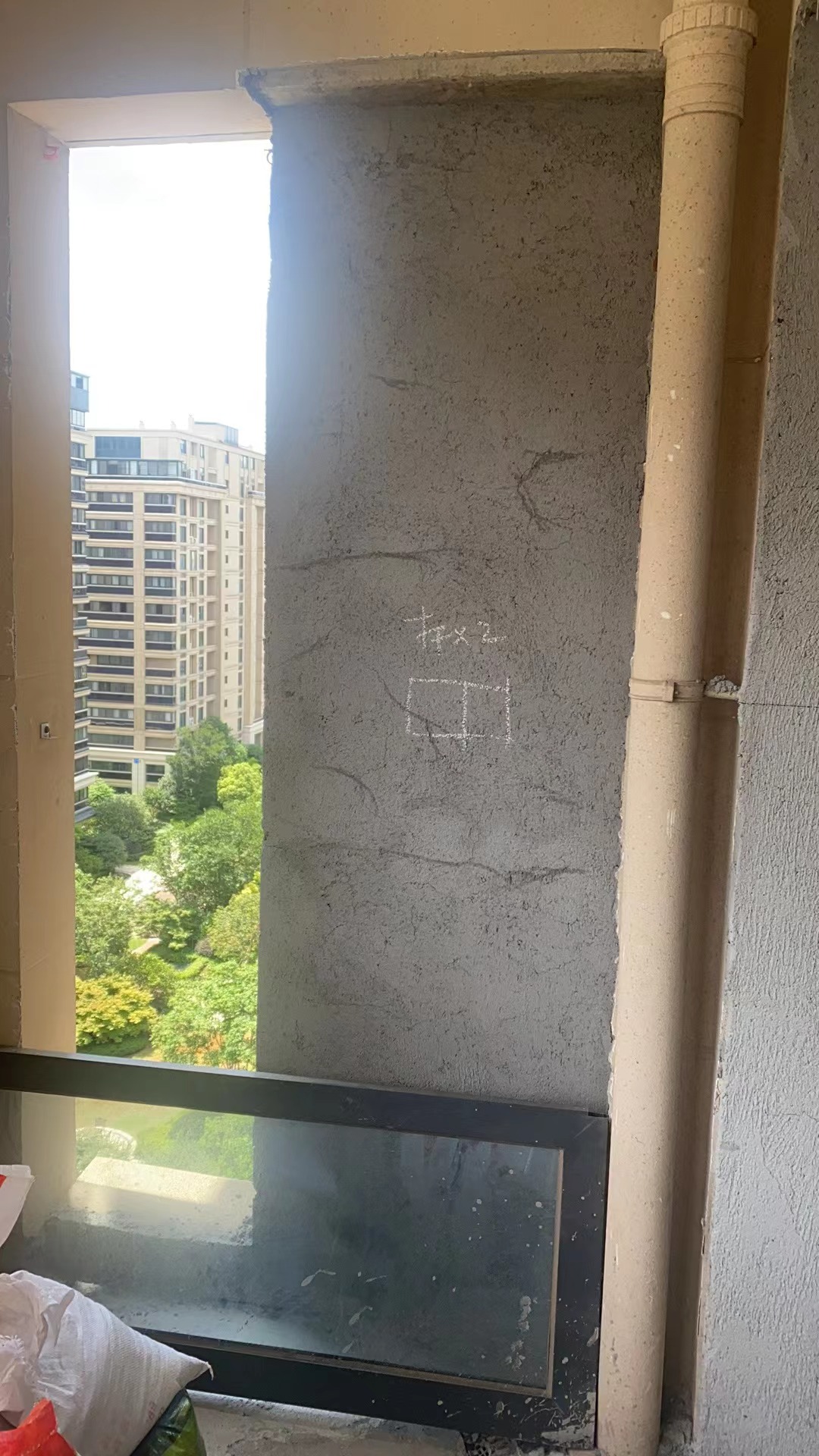

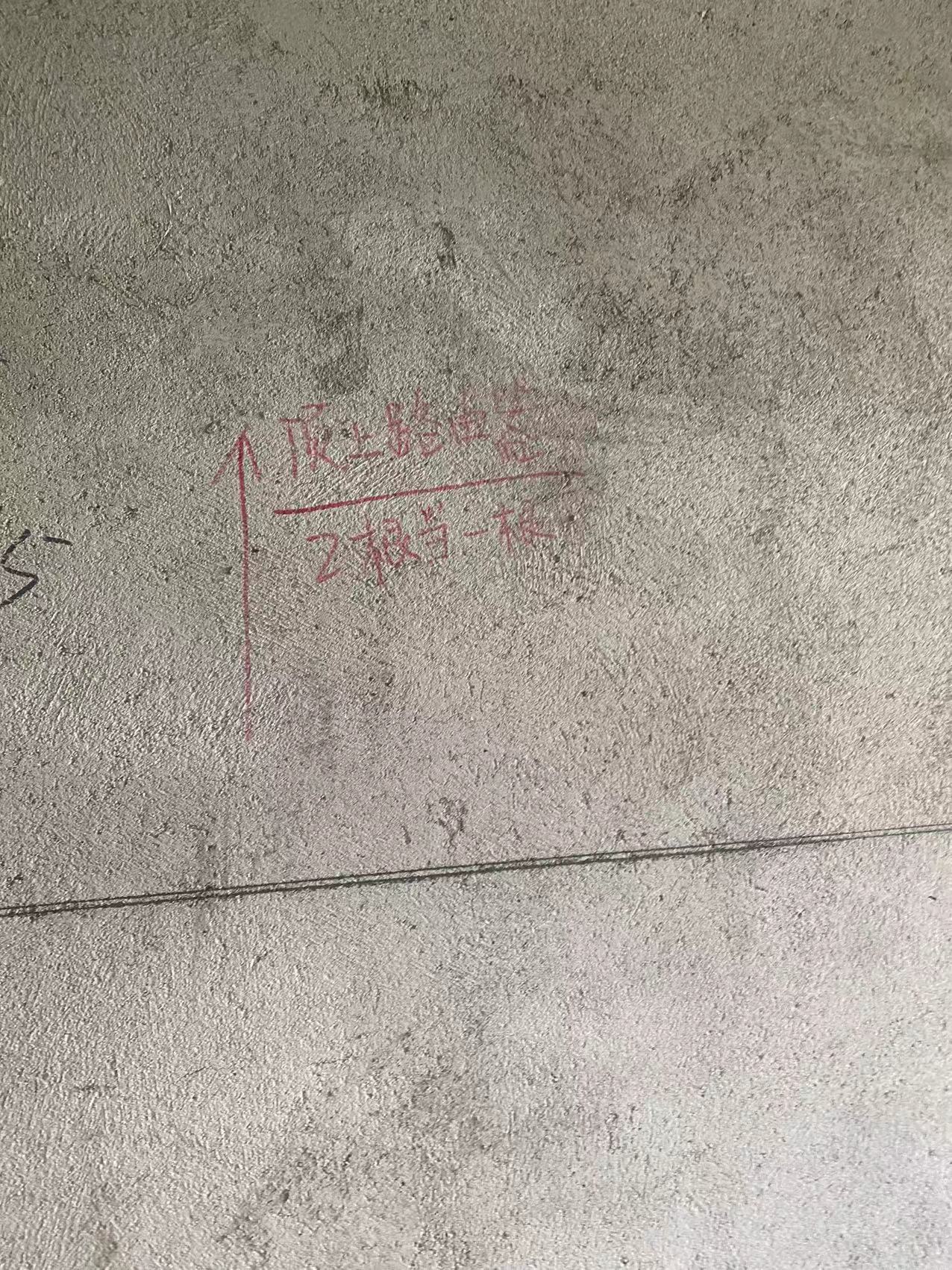

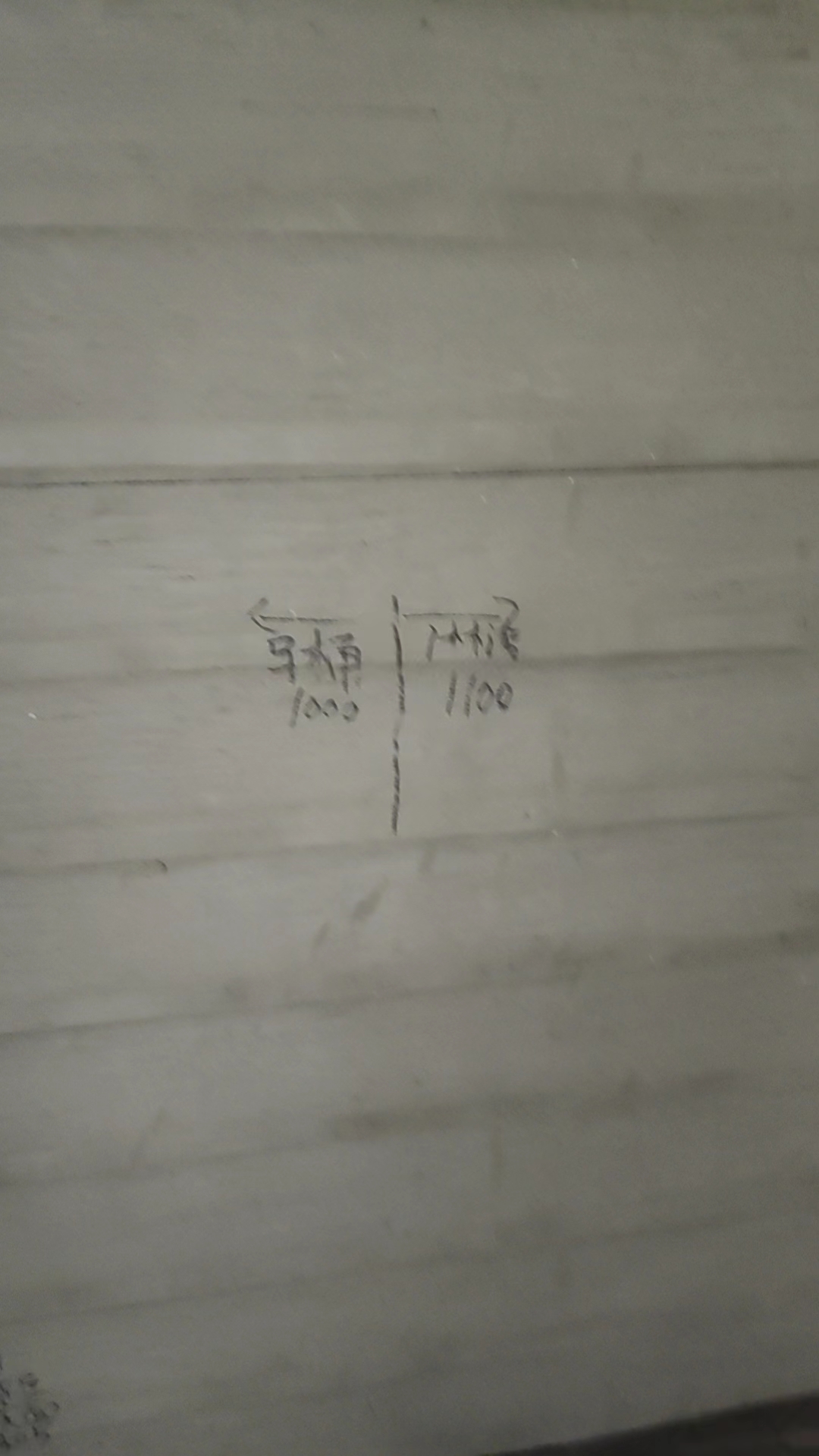

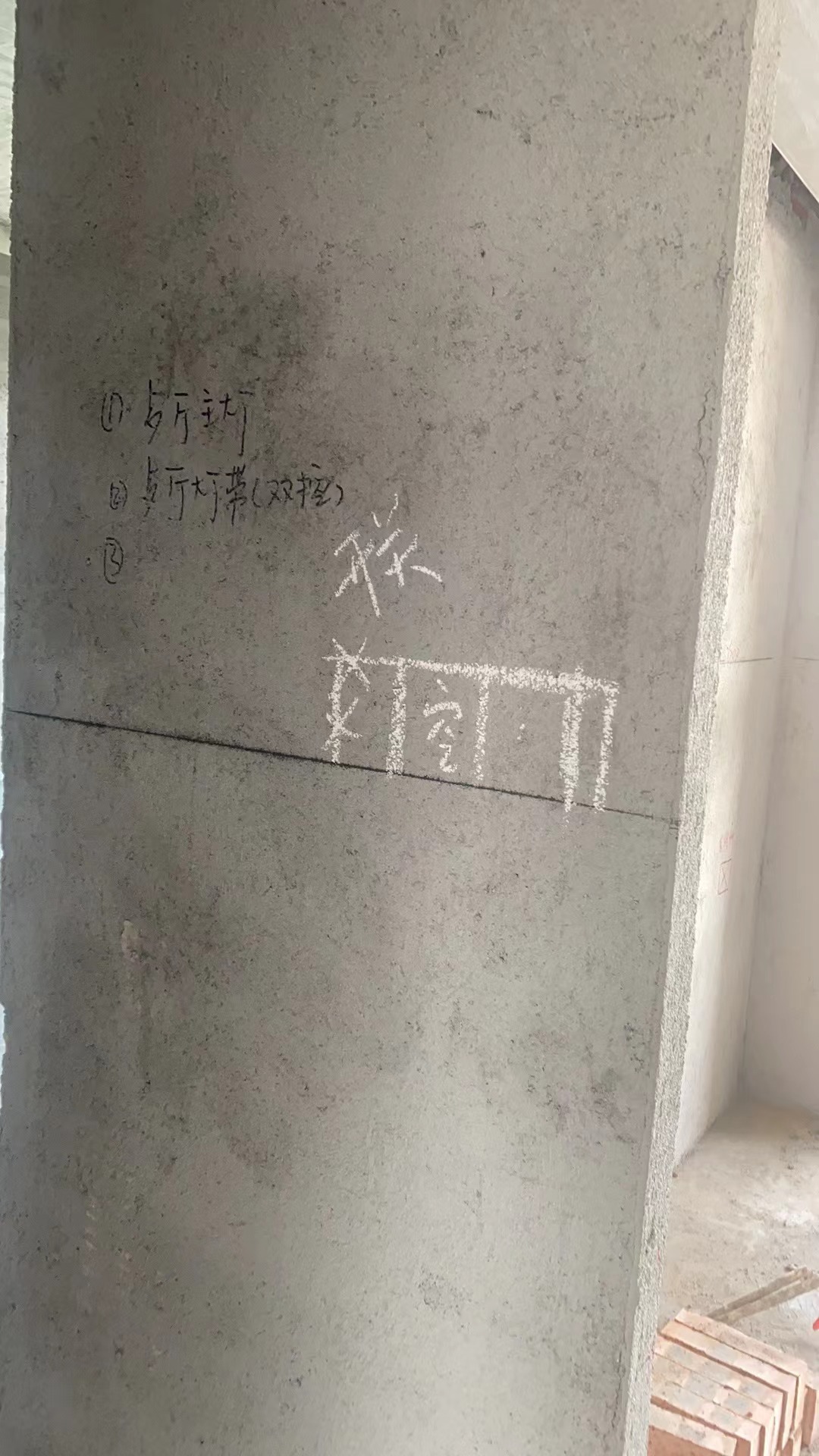

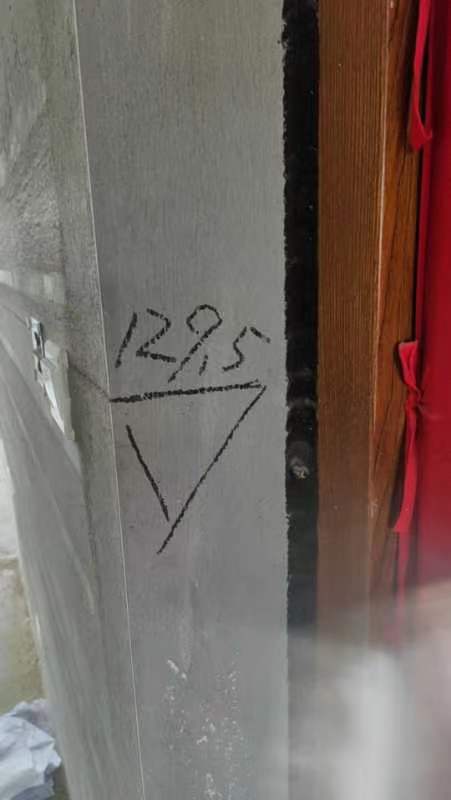

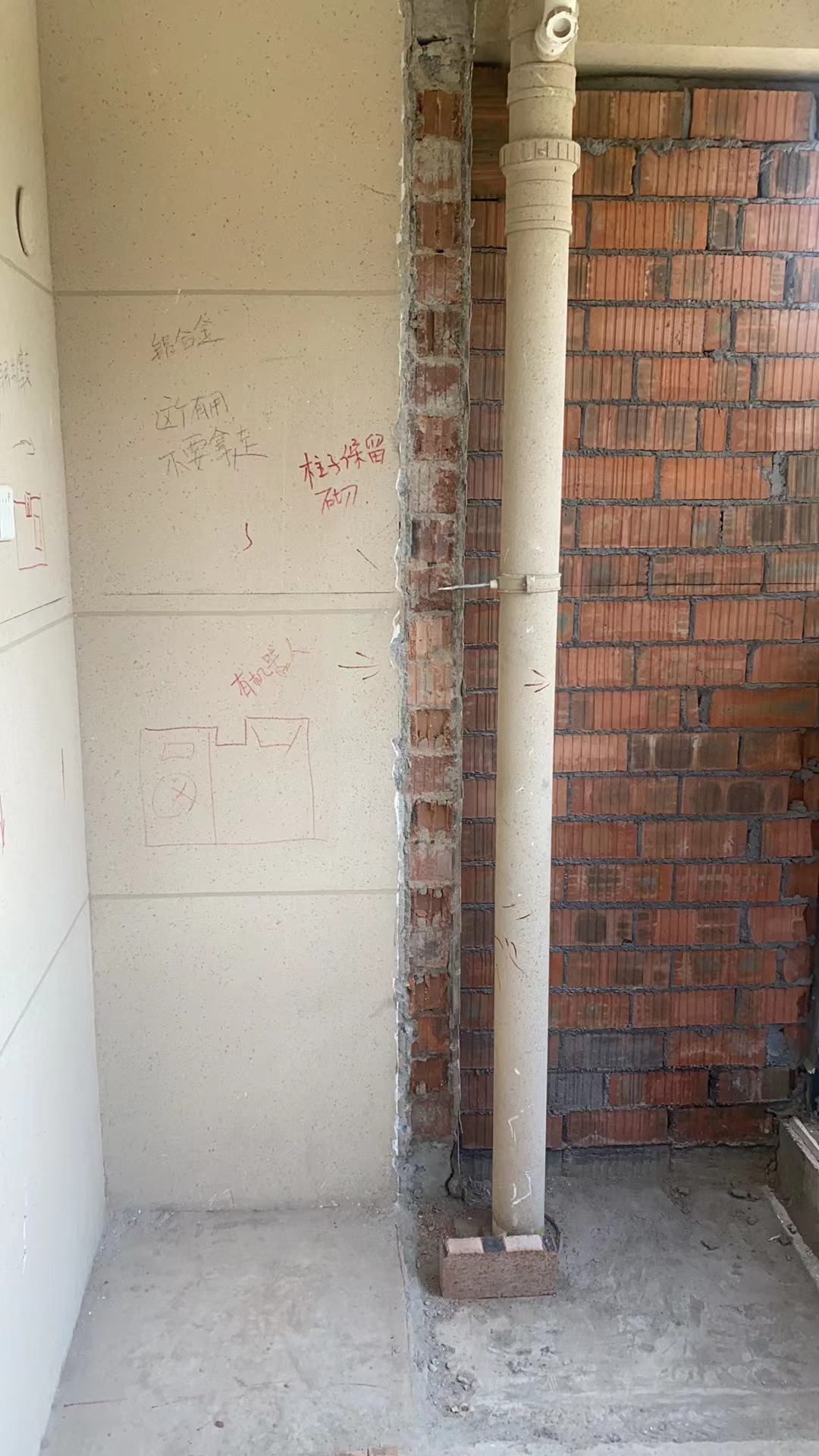

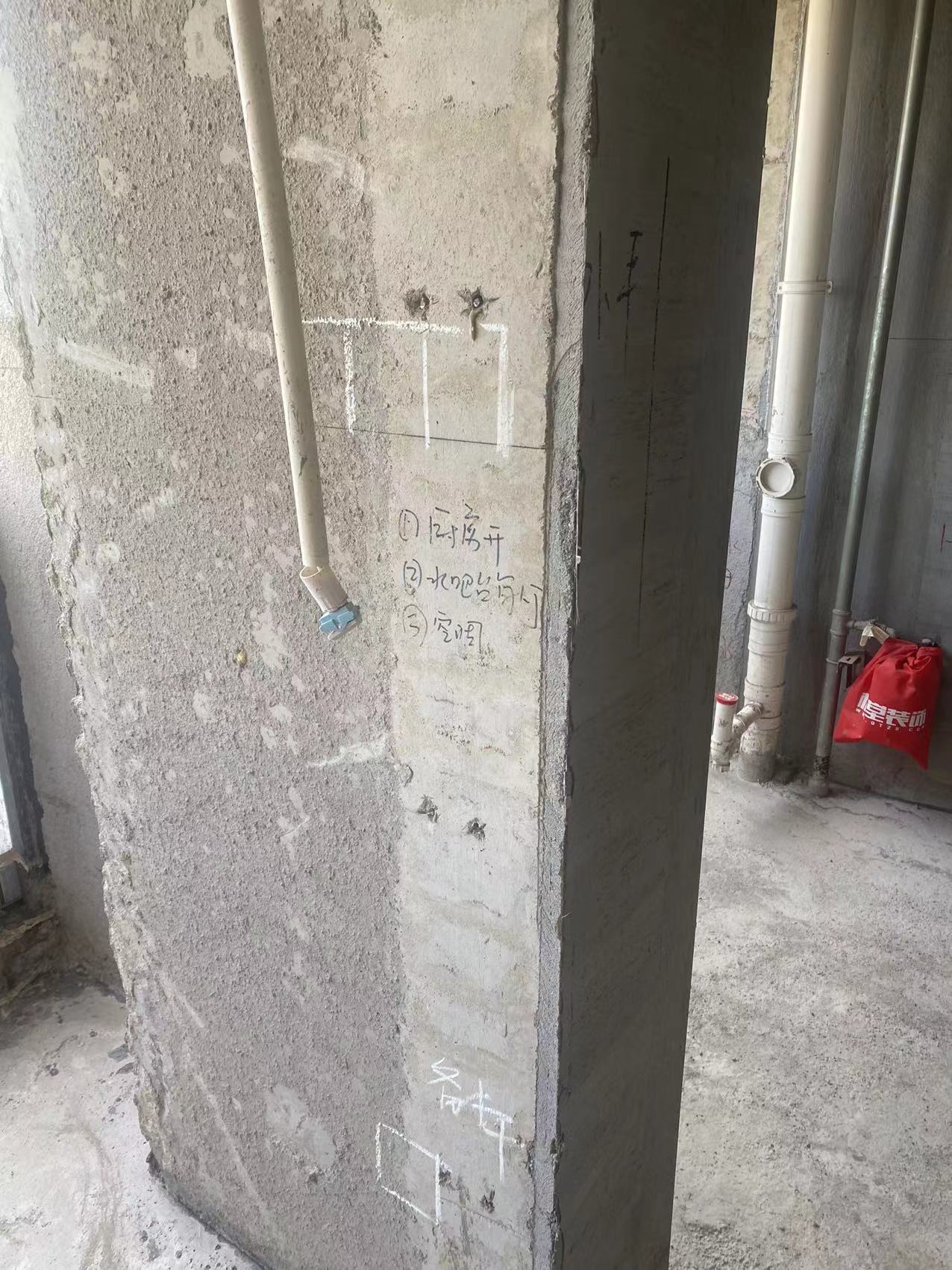

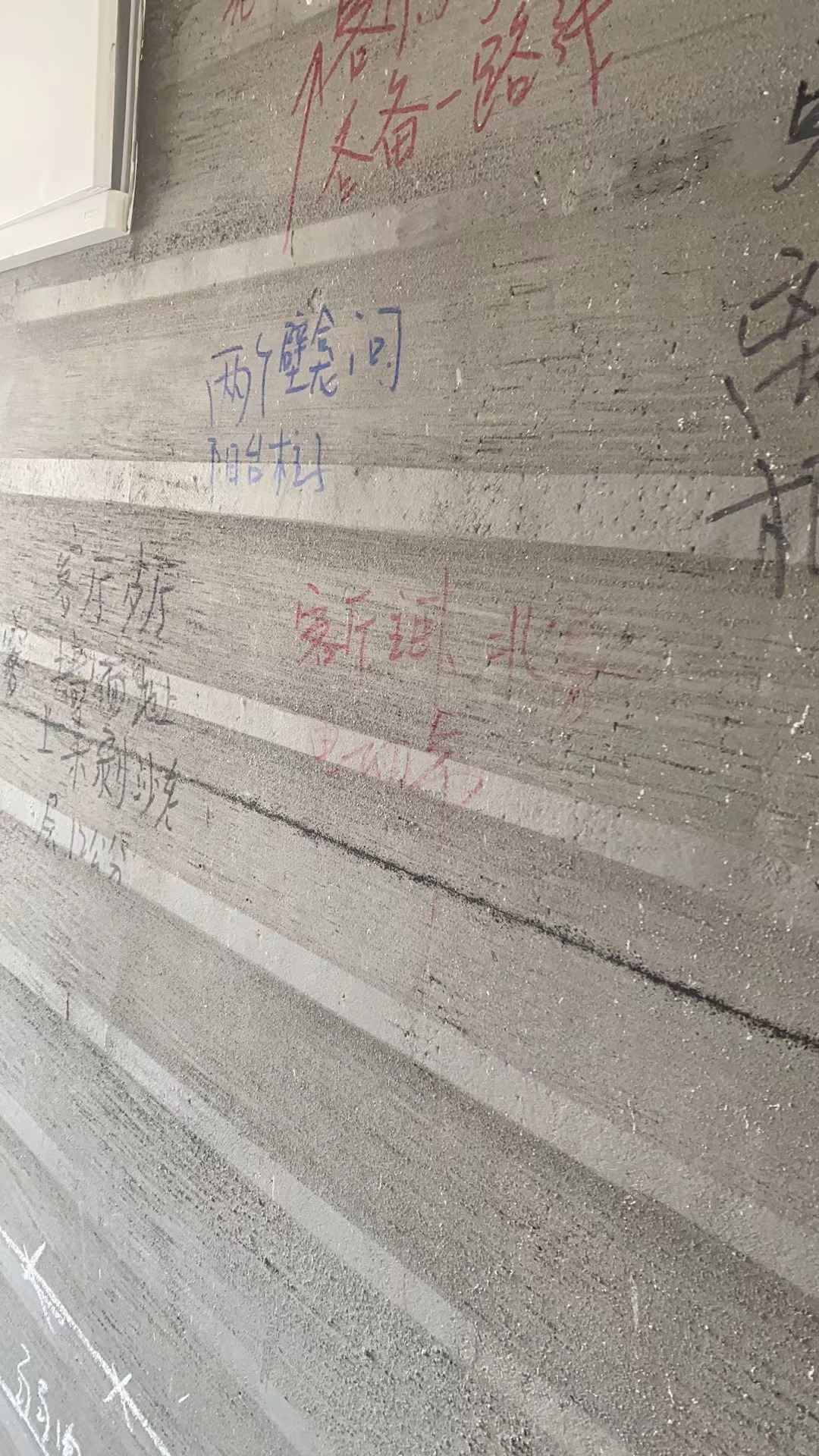

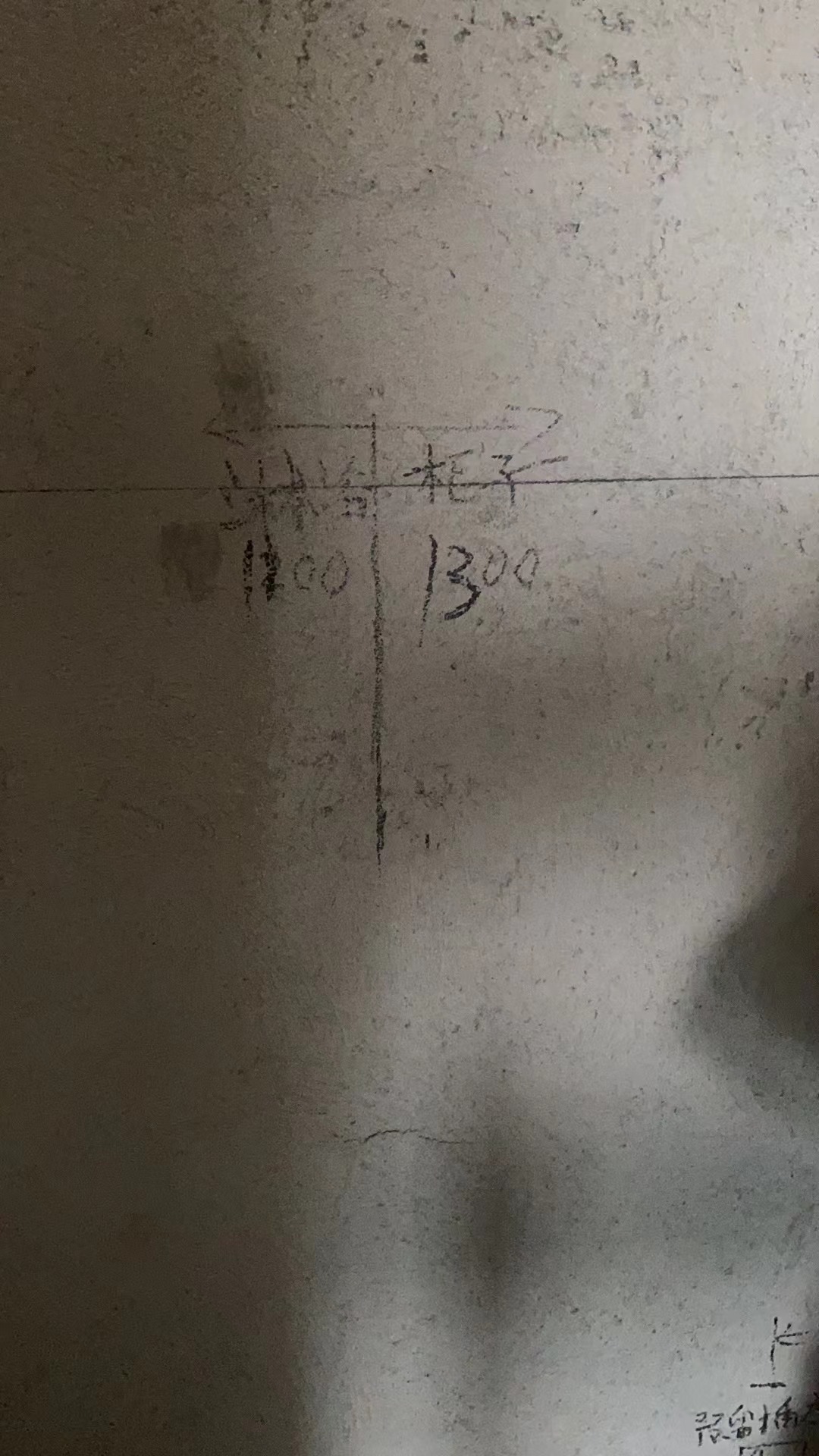

水电放样：

好记性不如烂笔头，根据图纸，清楚标注开关和插座的位置。放样十分准确，后续师傅就可以一步到位的进行施工了。

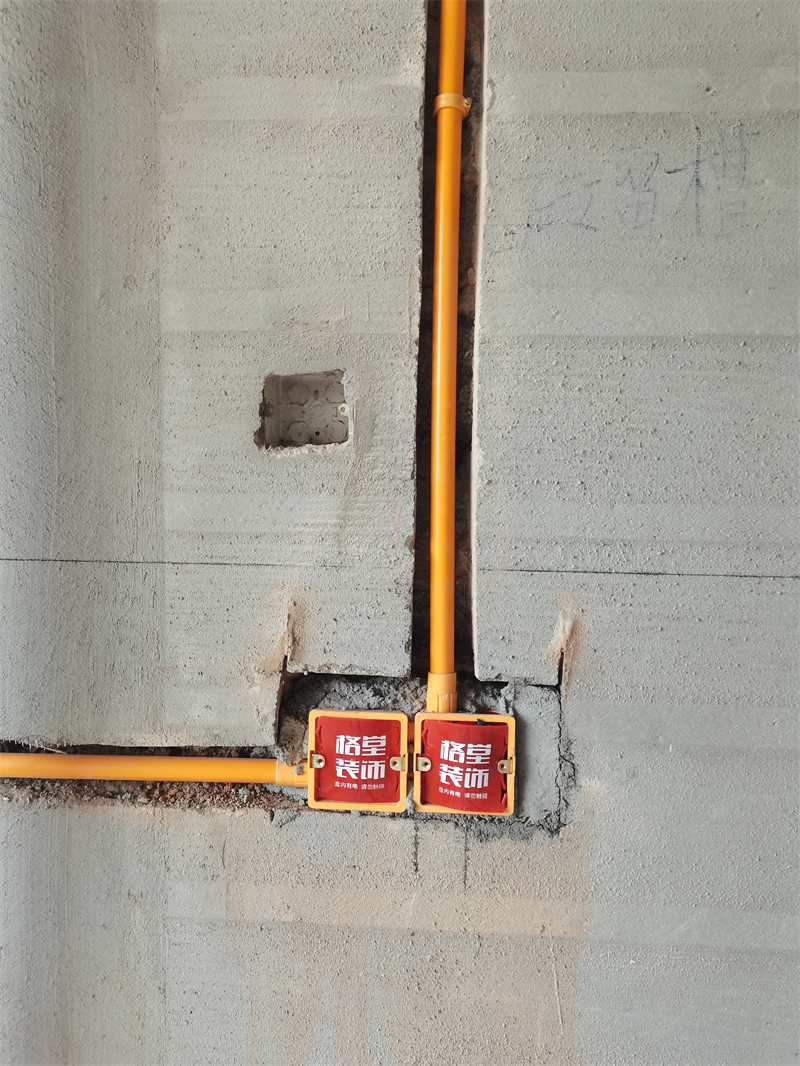

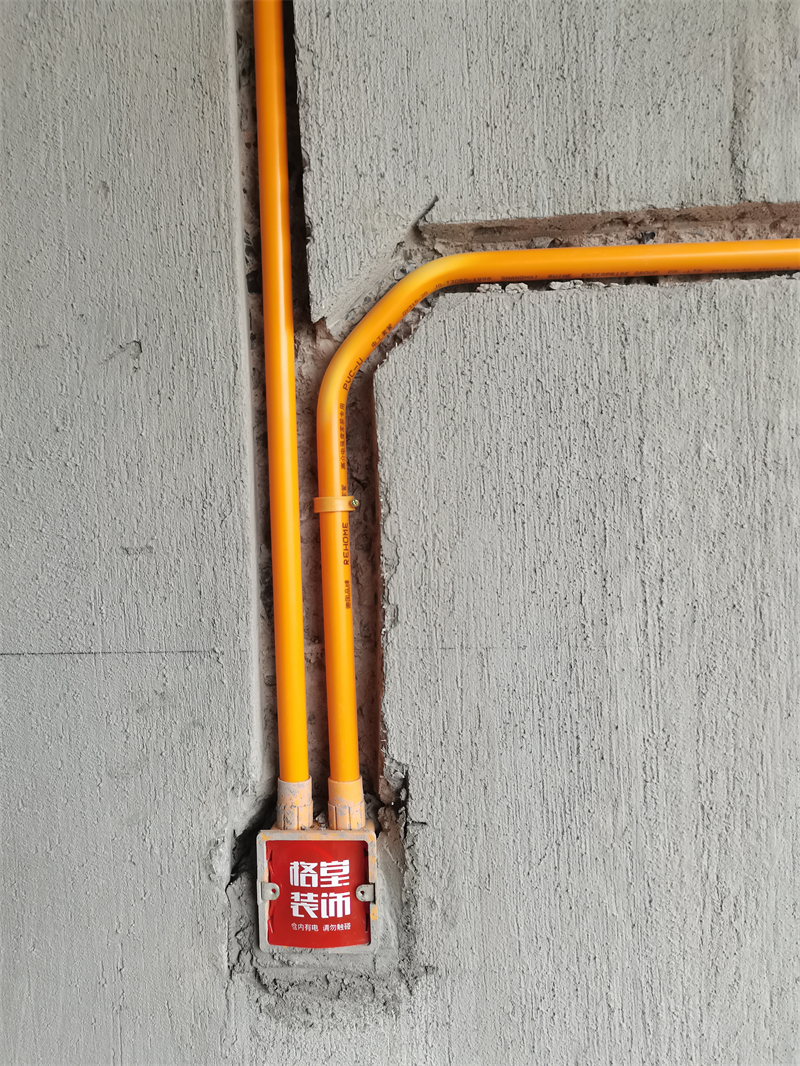

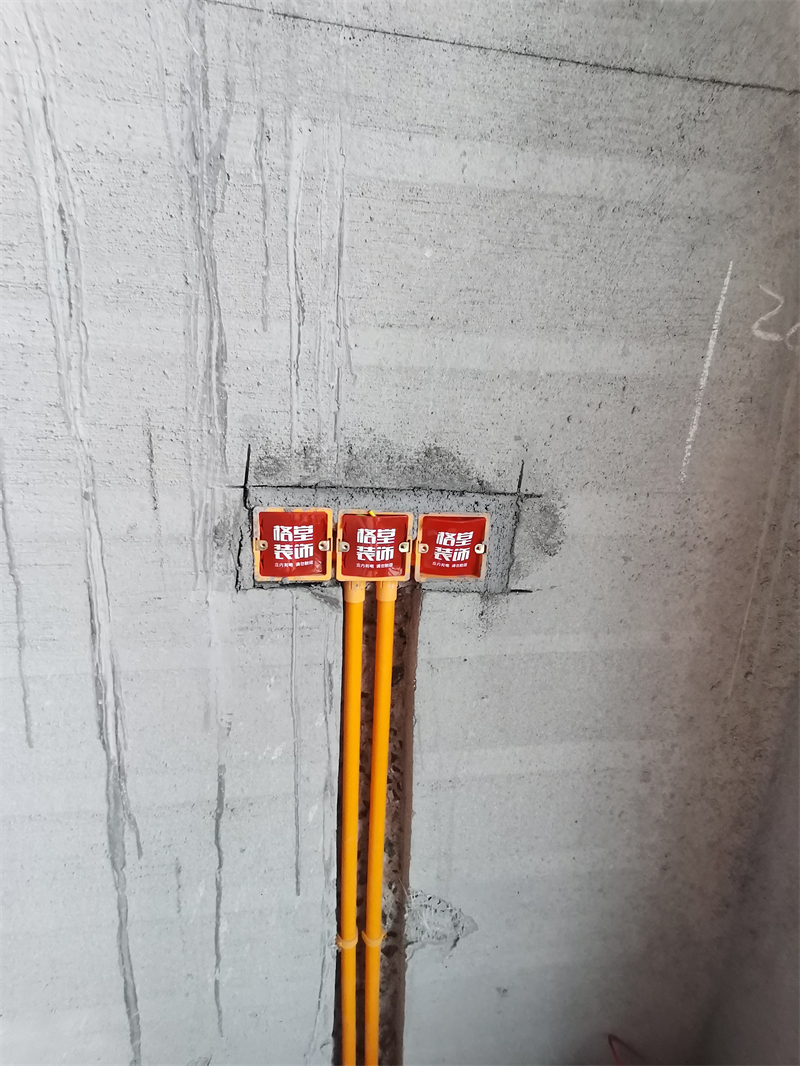

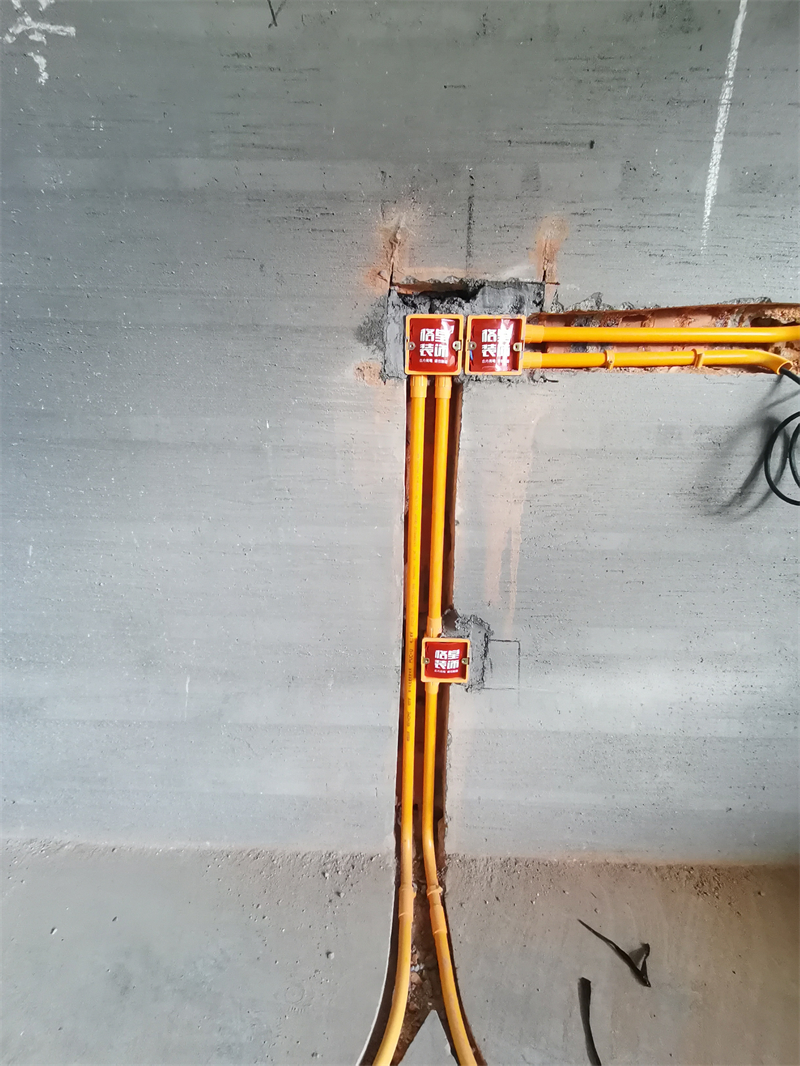

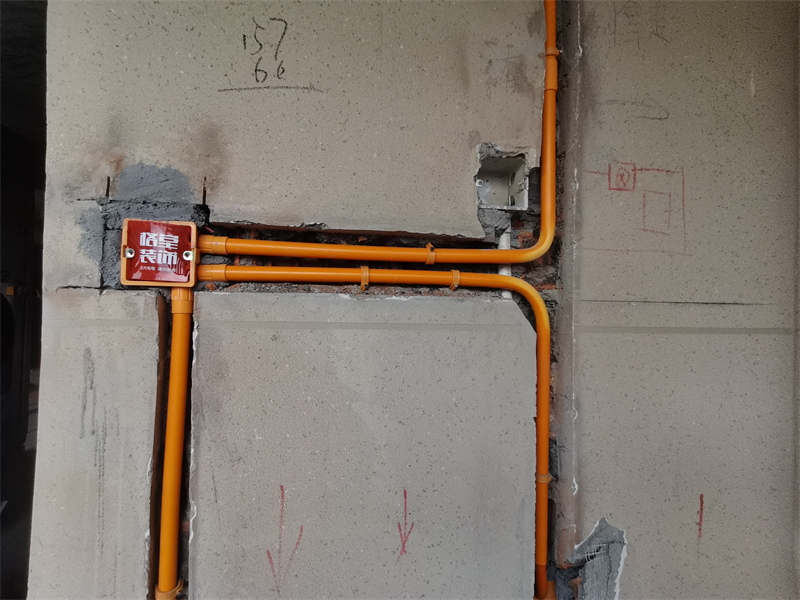

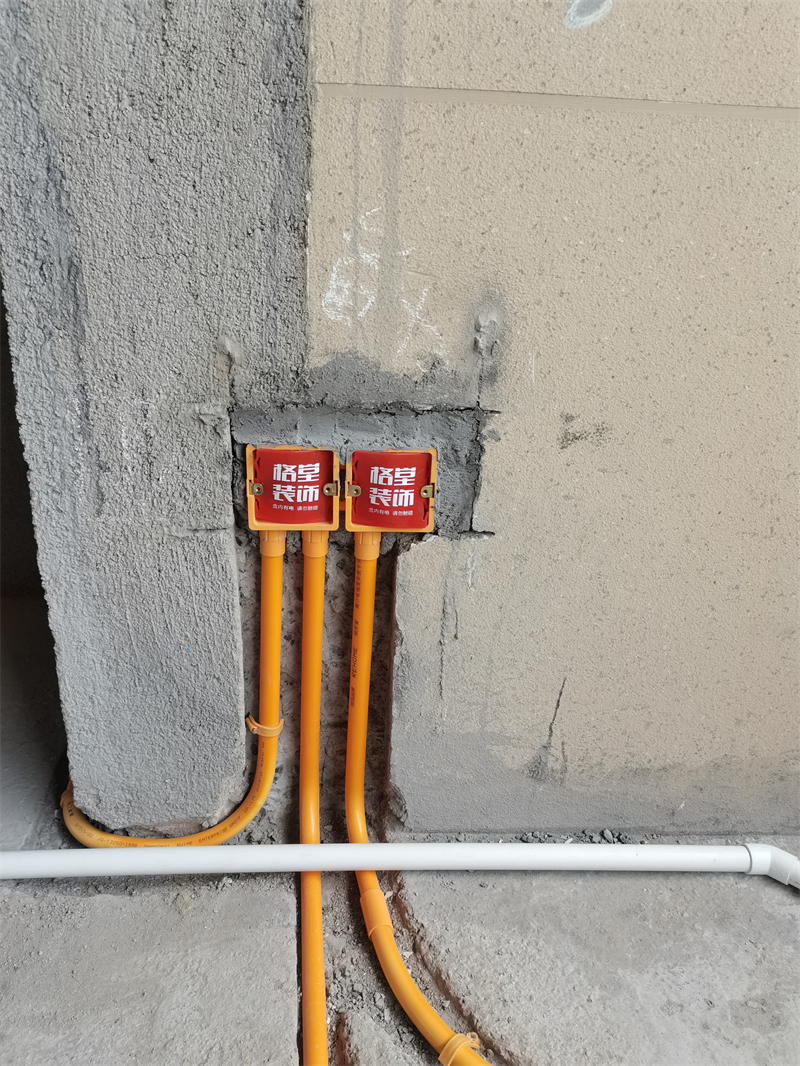

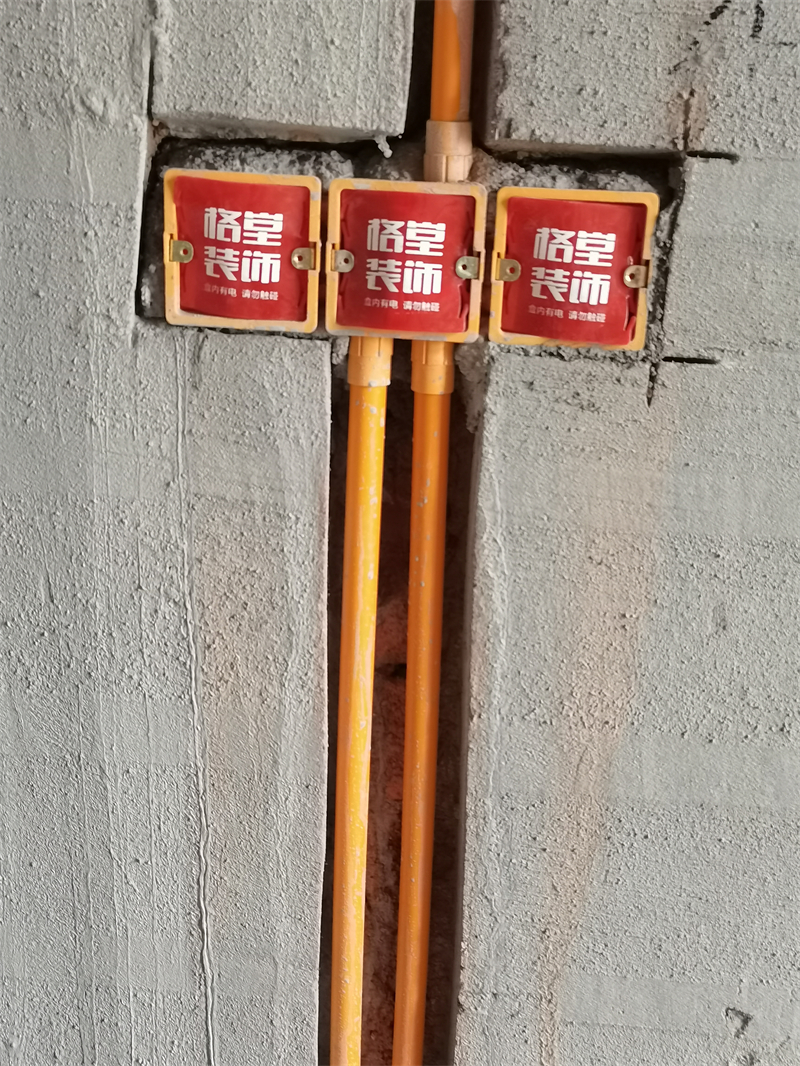

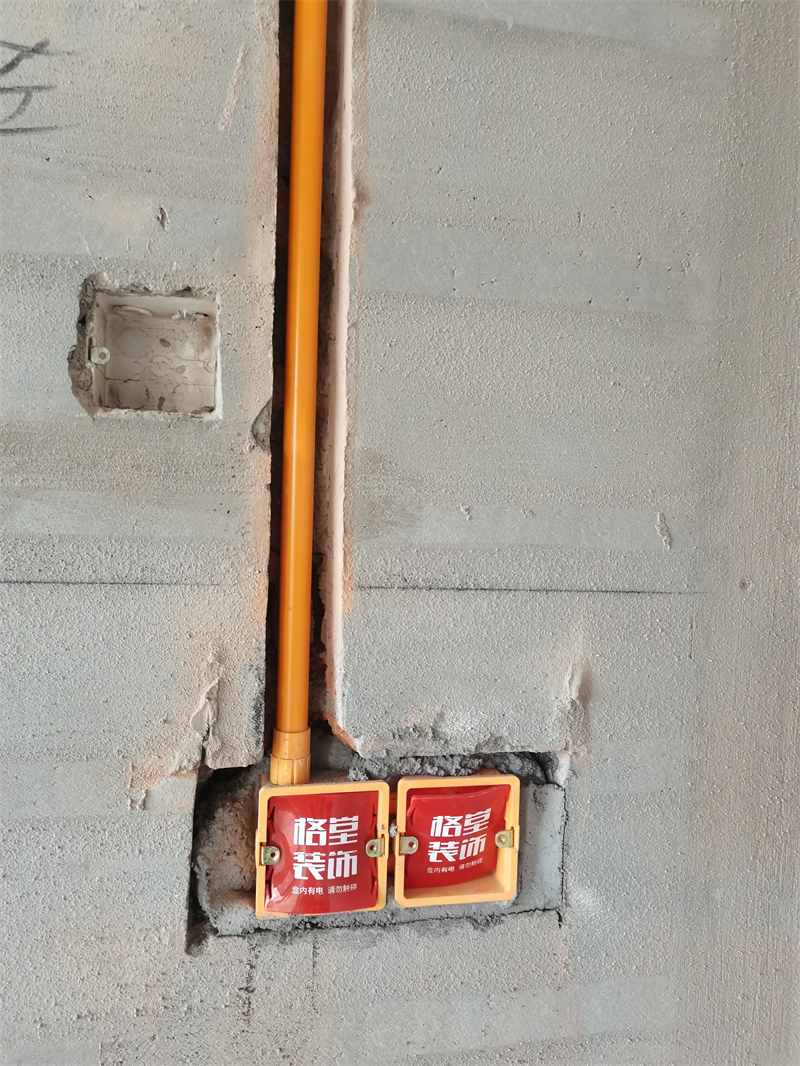

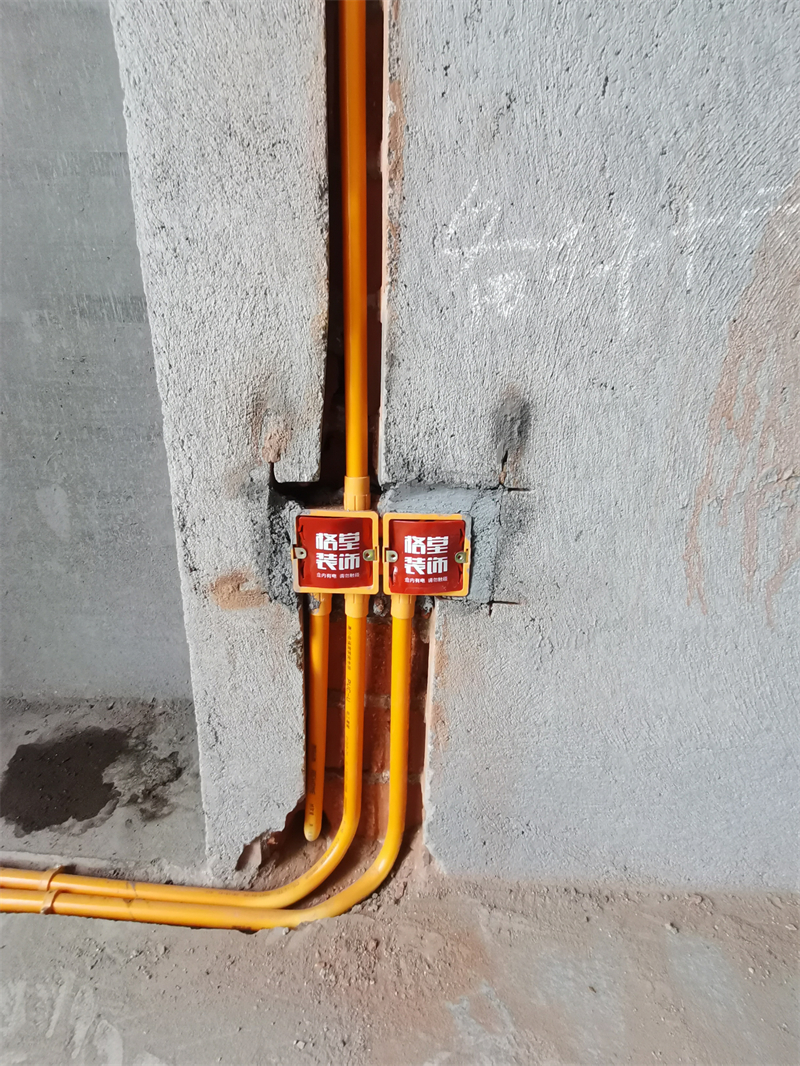

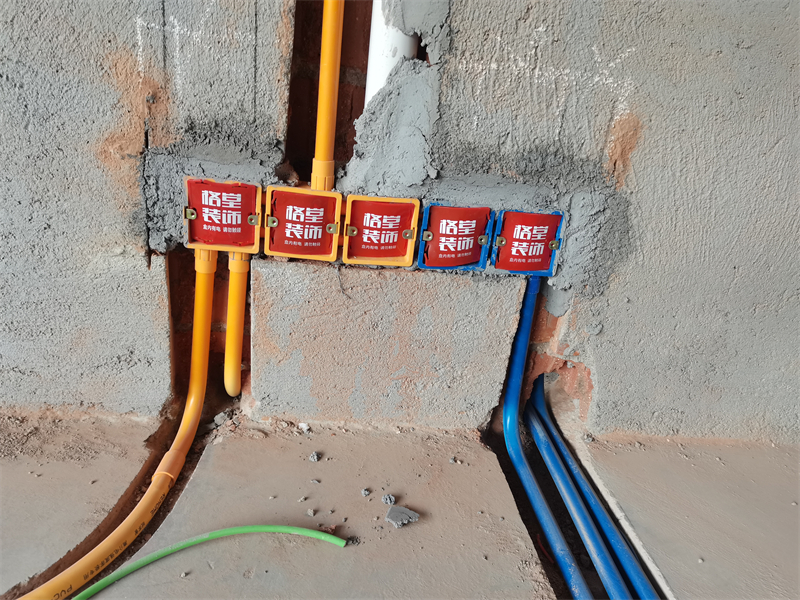

水电中途1. 暗盒之间用快速连接件连接，既能固定线盒，又能避免水泥掉到线盒里。

2. 所有线管采用直径20中型线管,线管内电线也有规定，同一根线管内穿线不得超过7根。

3. 线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

4. 电线卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落。

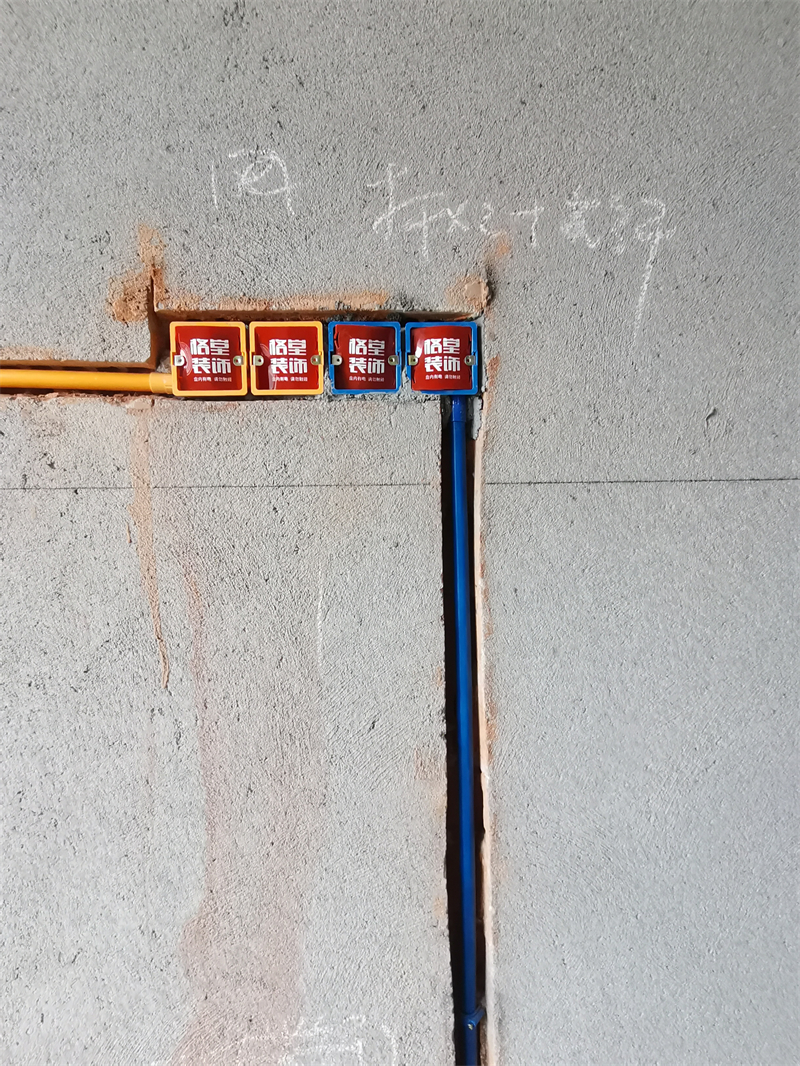

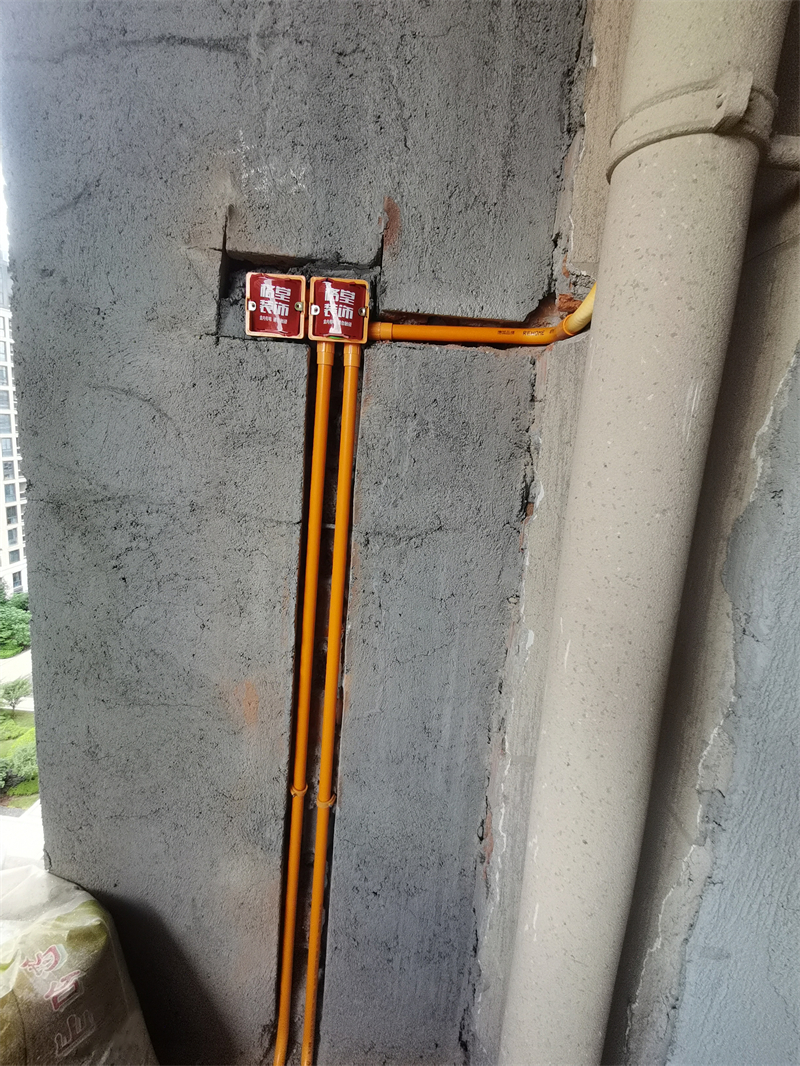

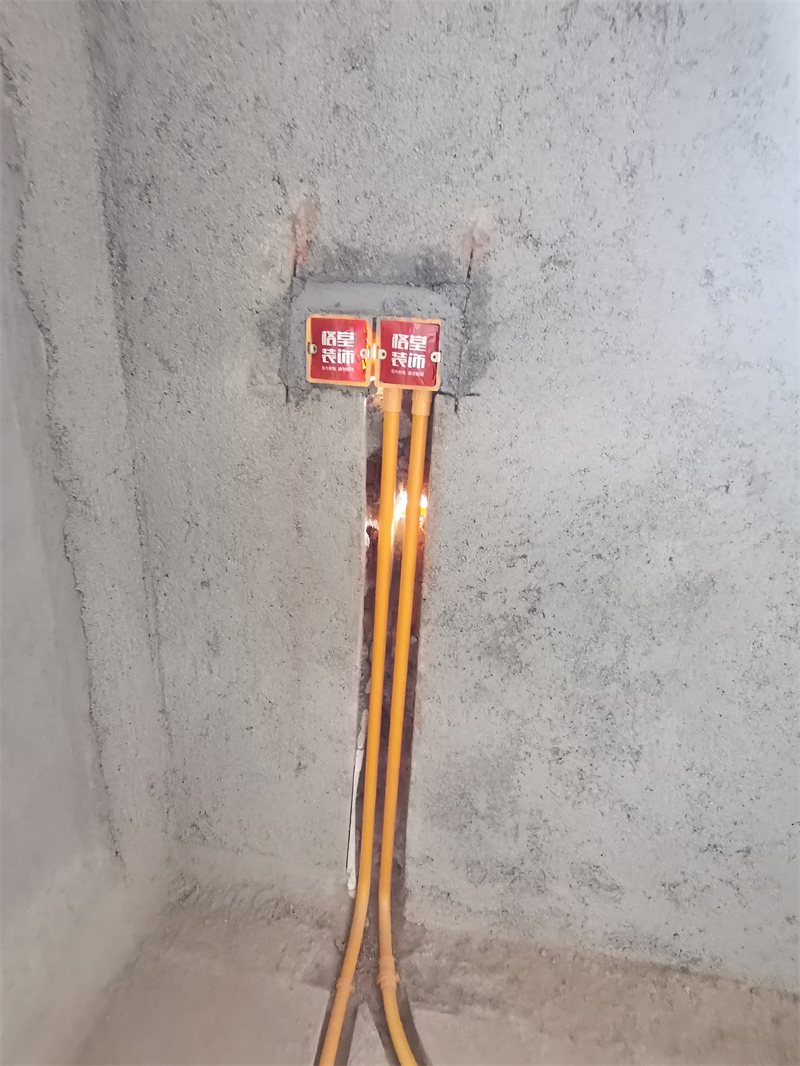

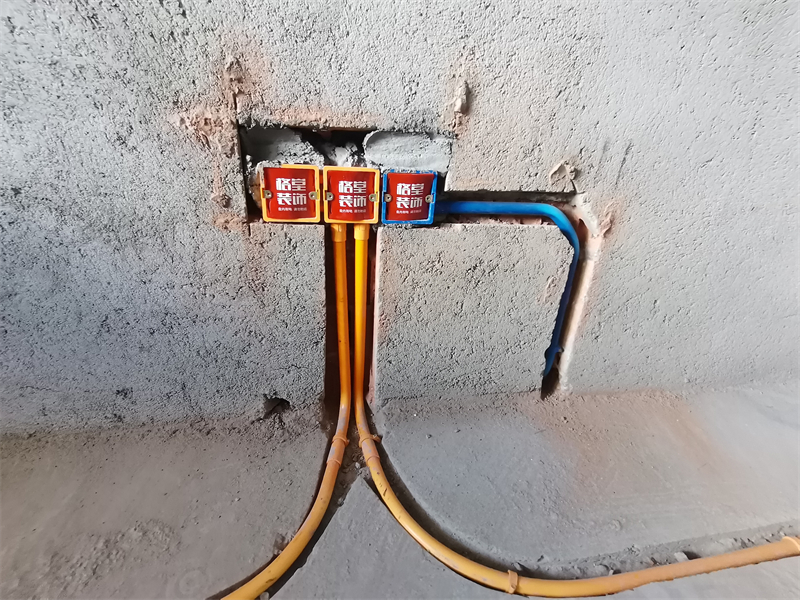

5、.强电用橙色线盒、橙色线管，弱电用蓝色线盒、蓝色线管。

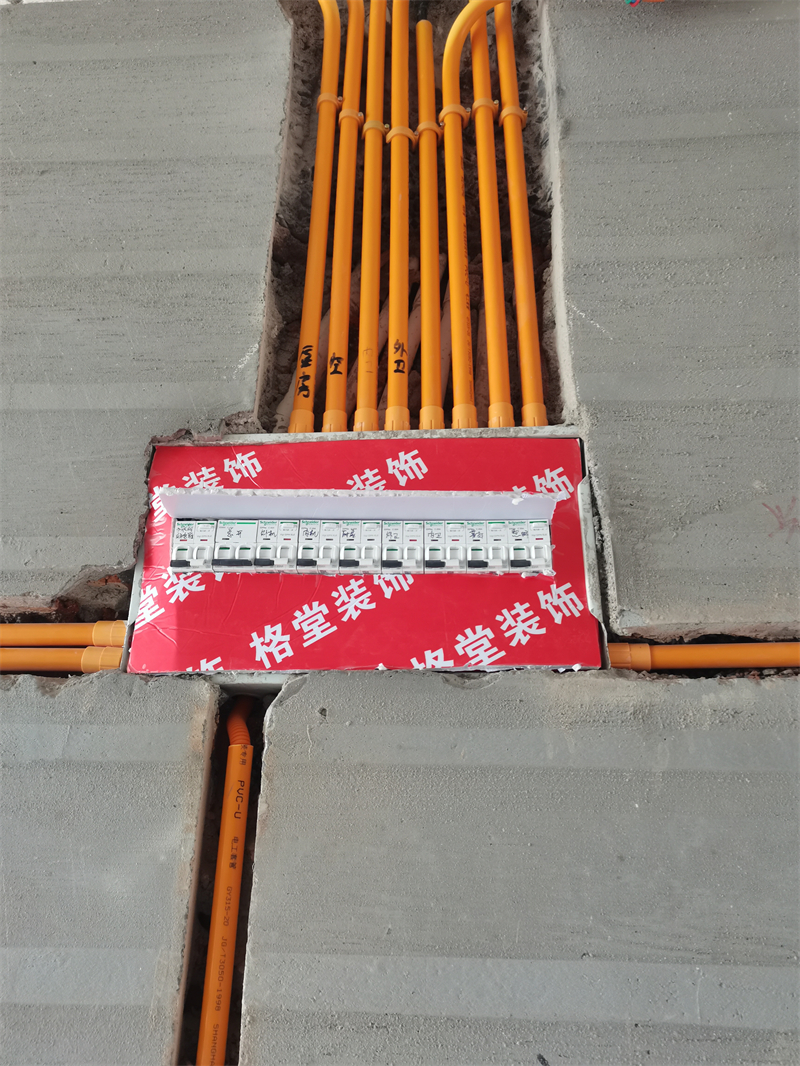

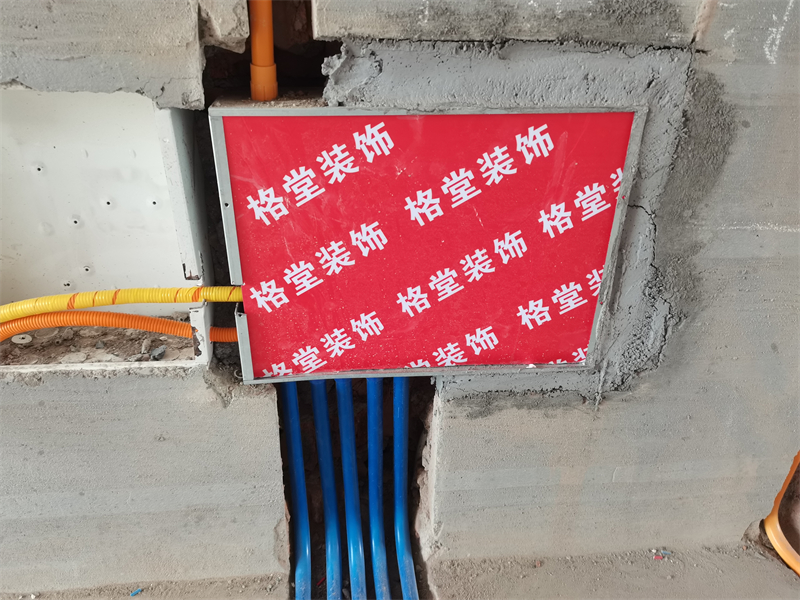

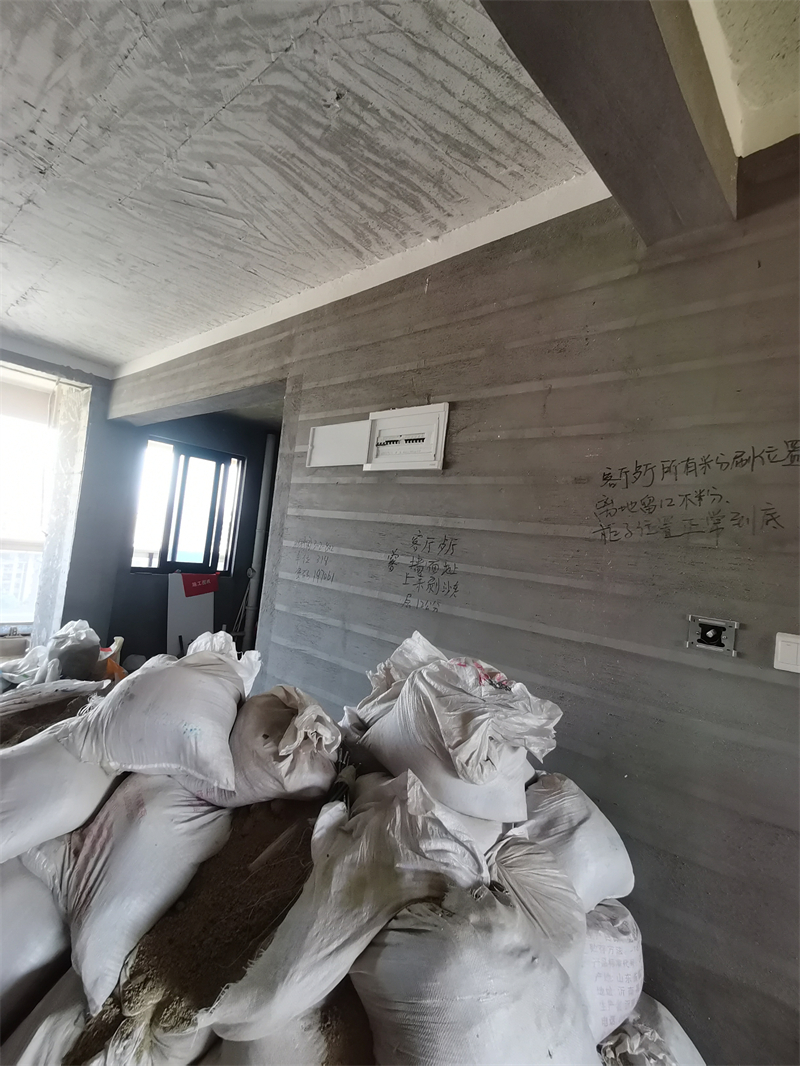

6、.配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。。
