常山半山悦景2-1-3#116㎡现代——归家的宁静

发表于 2023-6-27 15:22:09

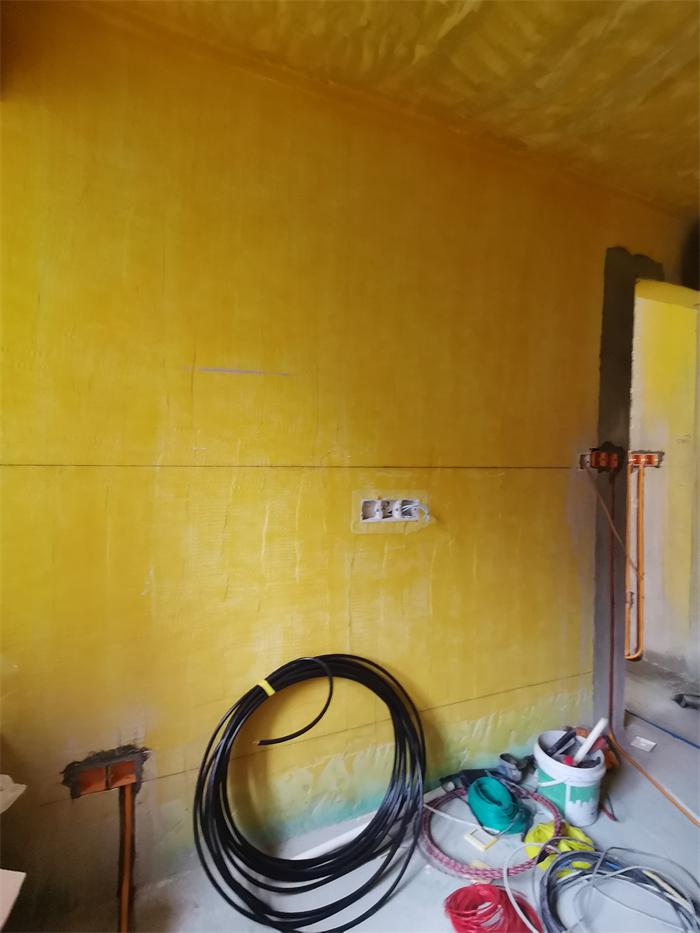

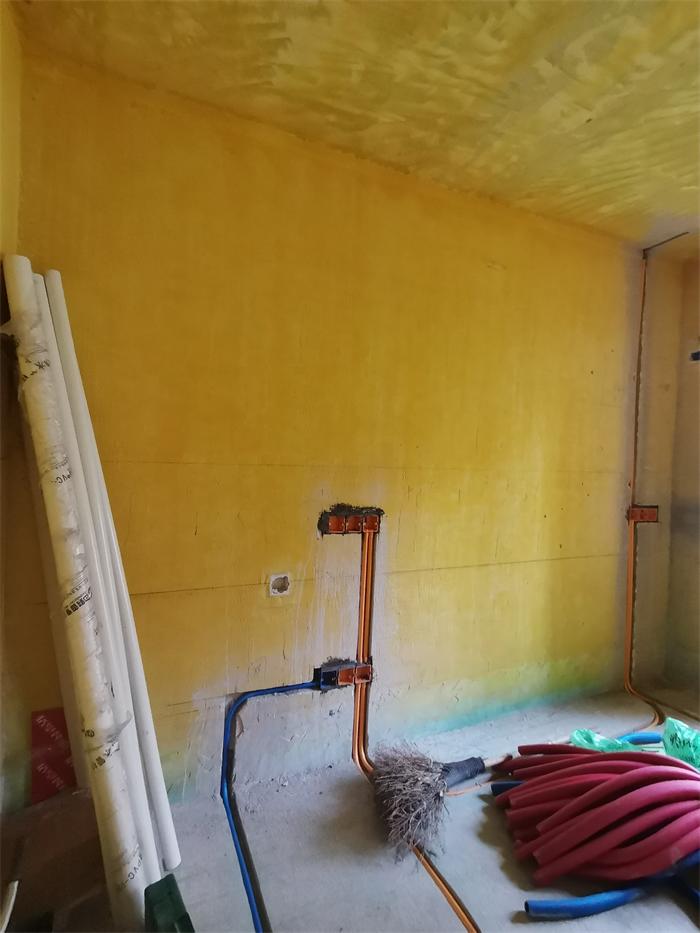

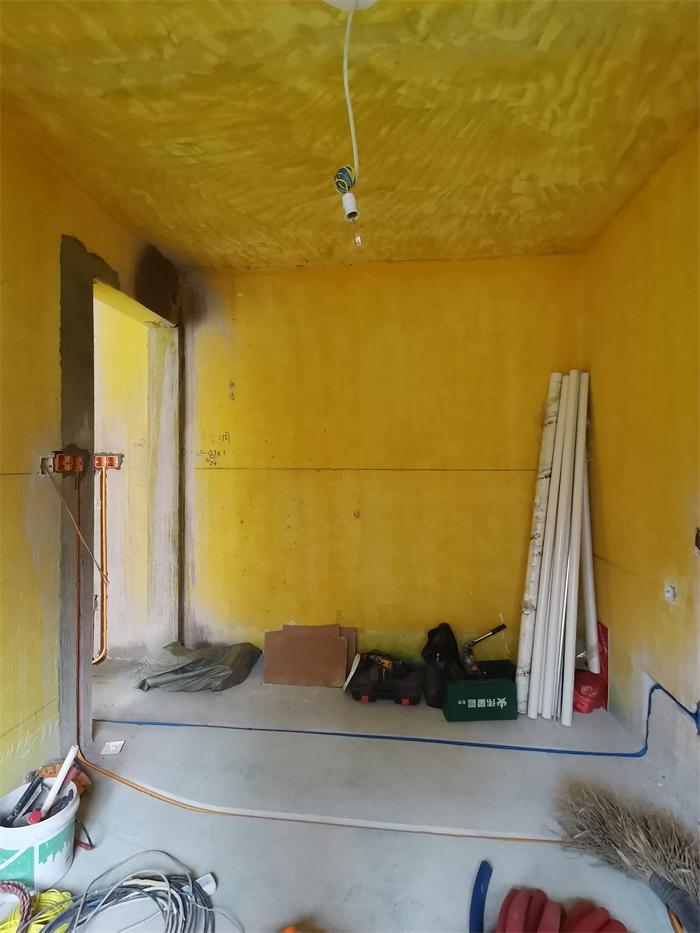

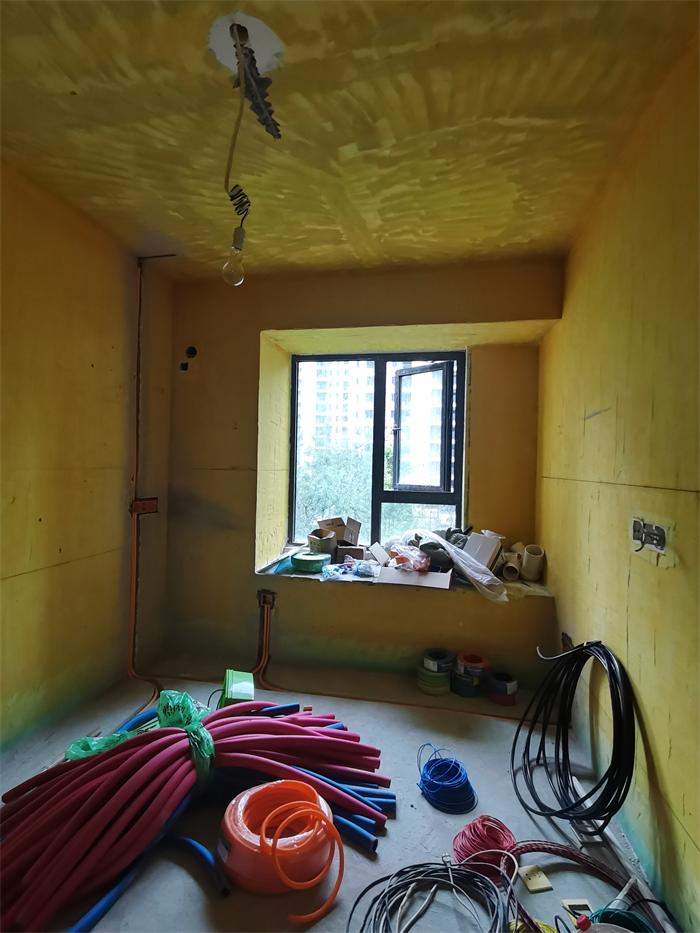

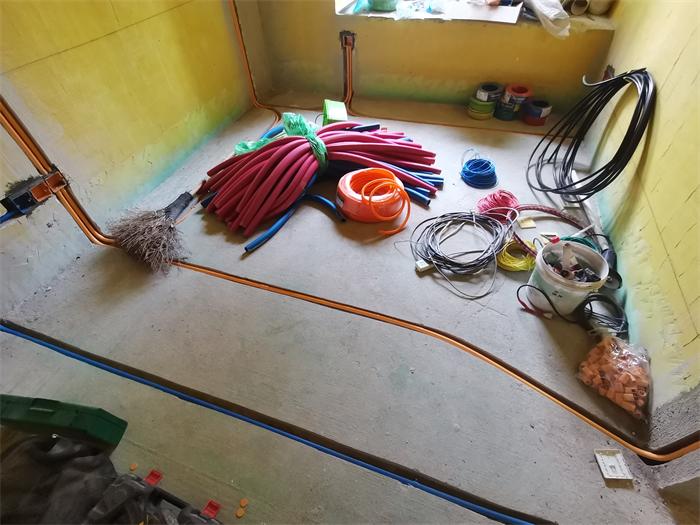

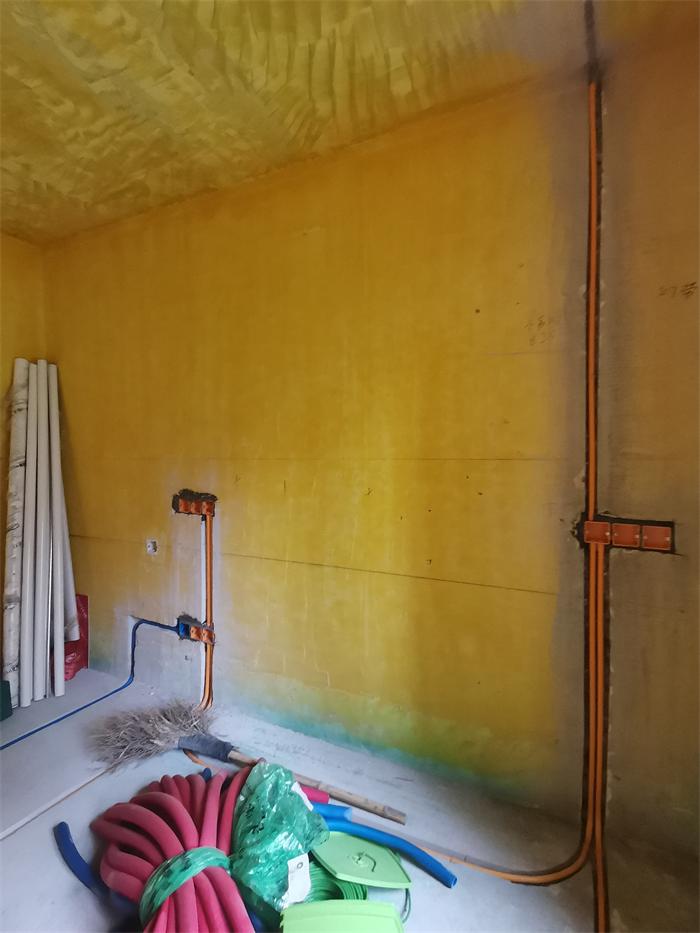

南次卧1，水电工艺，暗盒预埋，线管布置施工完成，等穿线施工

发表于 2023-6-27 15:22:57

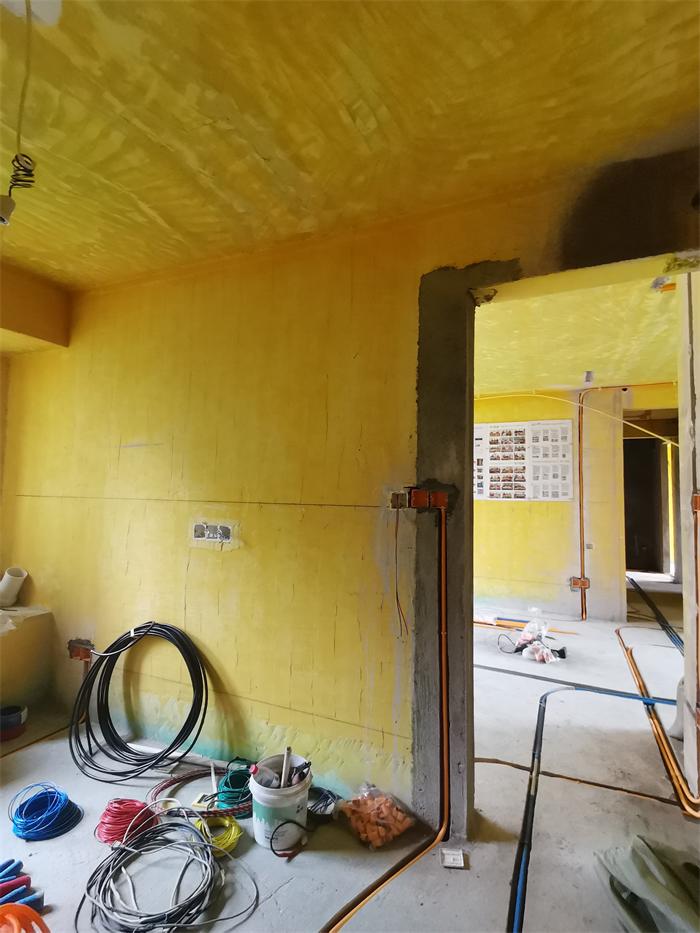

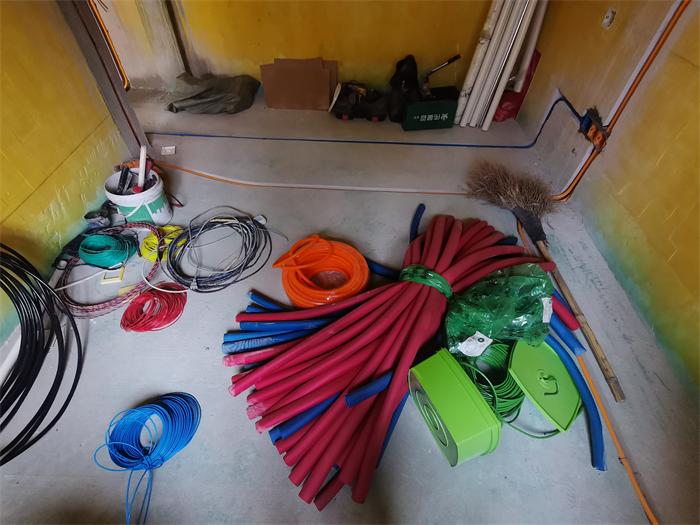

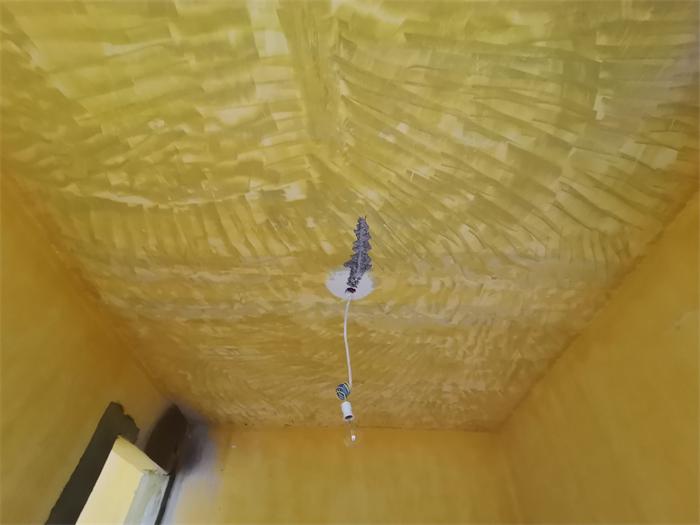

南次卧1 ，对角。强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管

发表于 2023-6-27 15:27:08

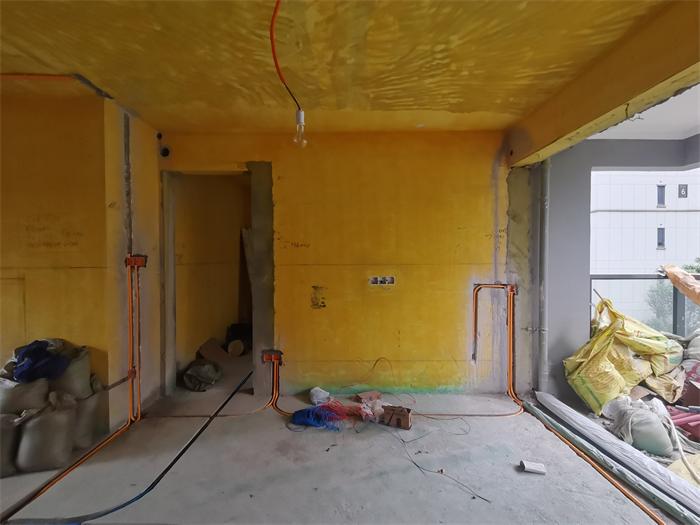

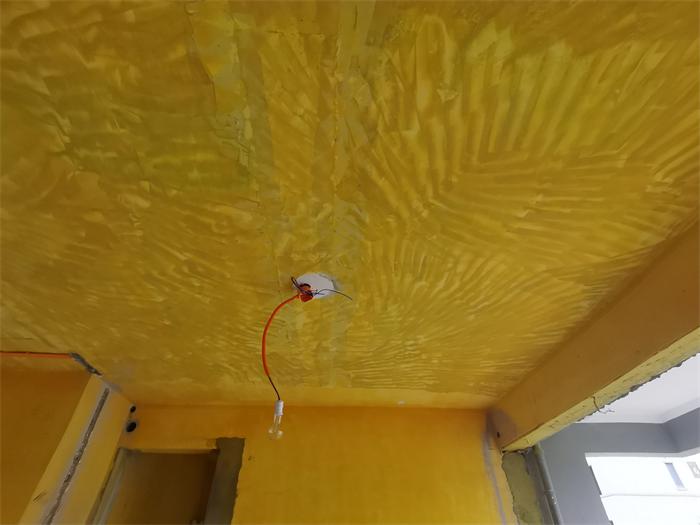

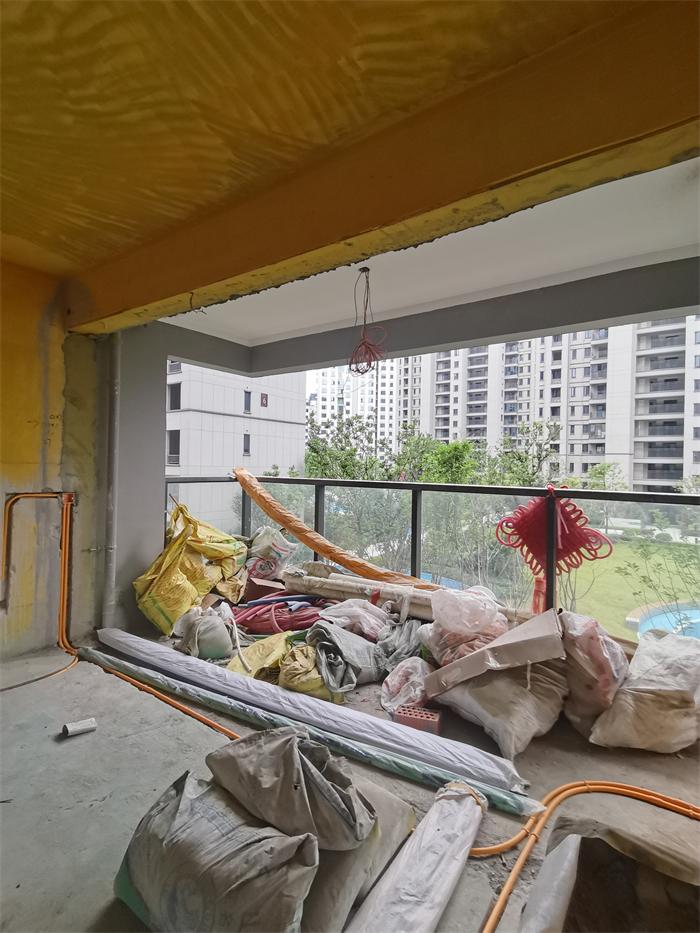

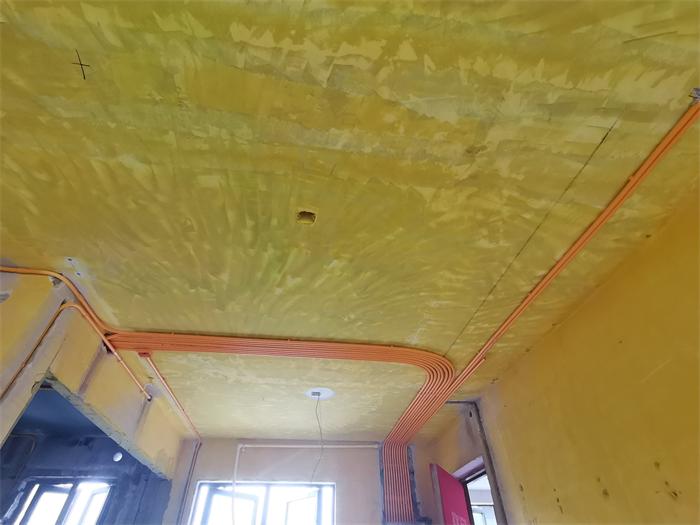

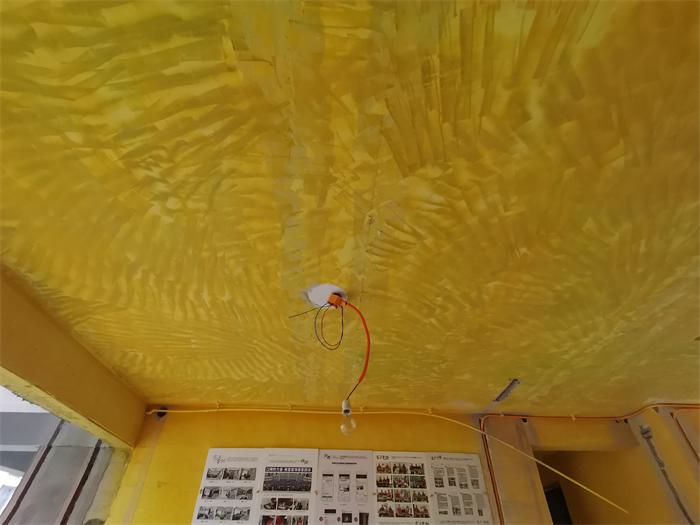

客厅，水电工艺，暗盒预埋，线管布置施工完成，等穿线施工

发表于 2023-6-27 15:28:00

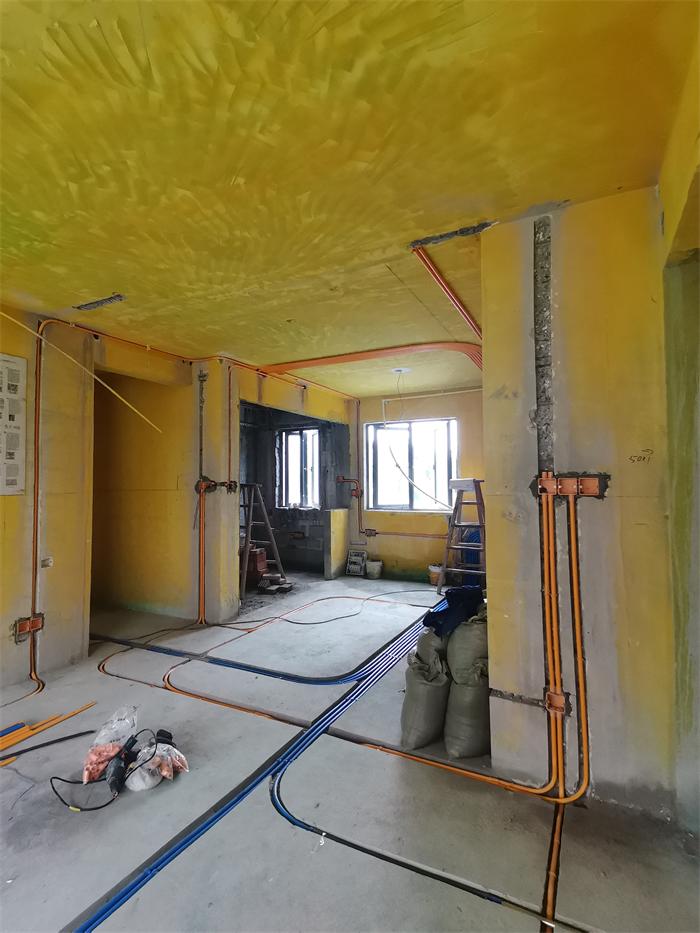

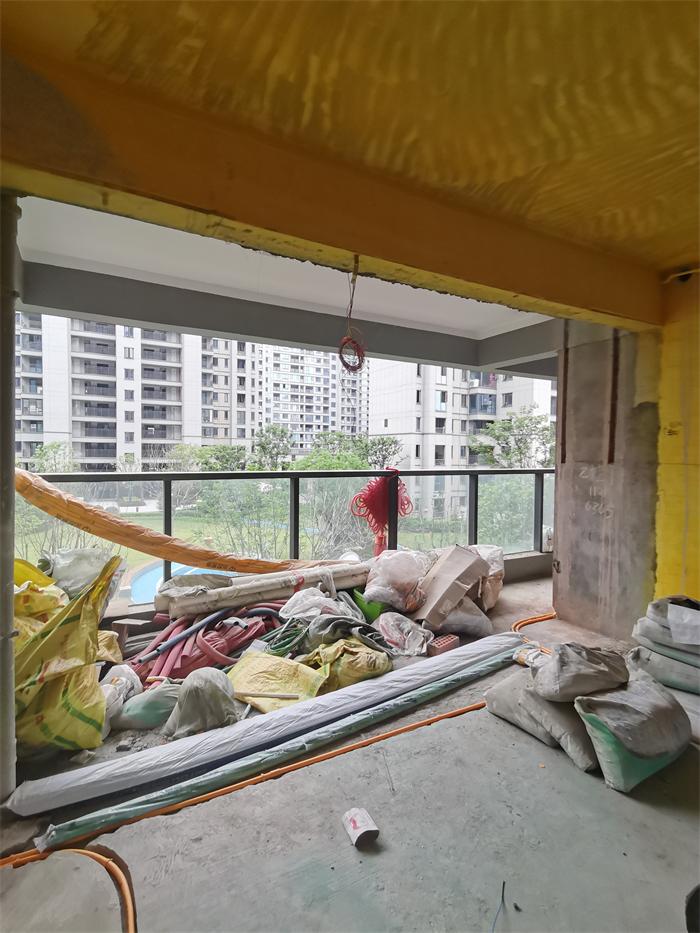

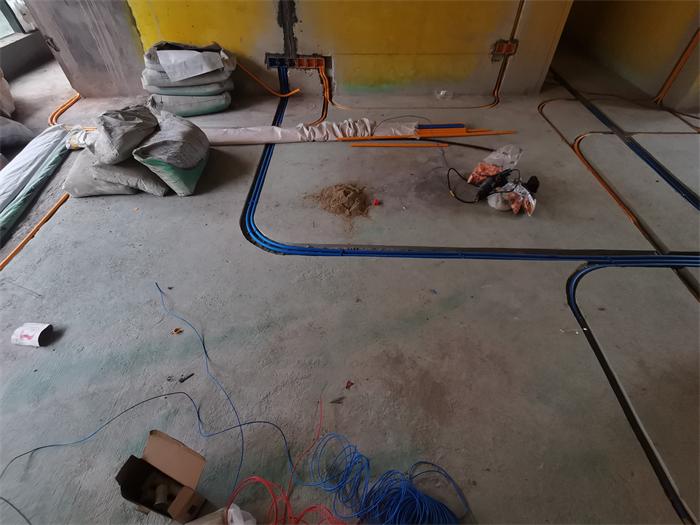

客厅，对角。强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管

发表于 2023-6-27 15:31:31

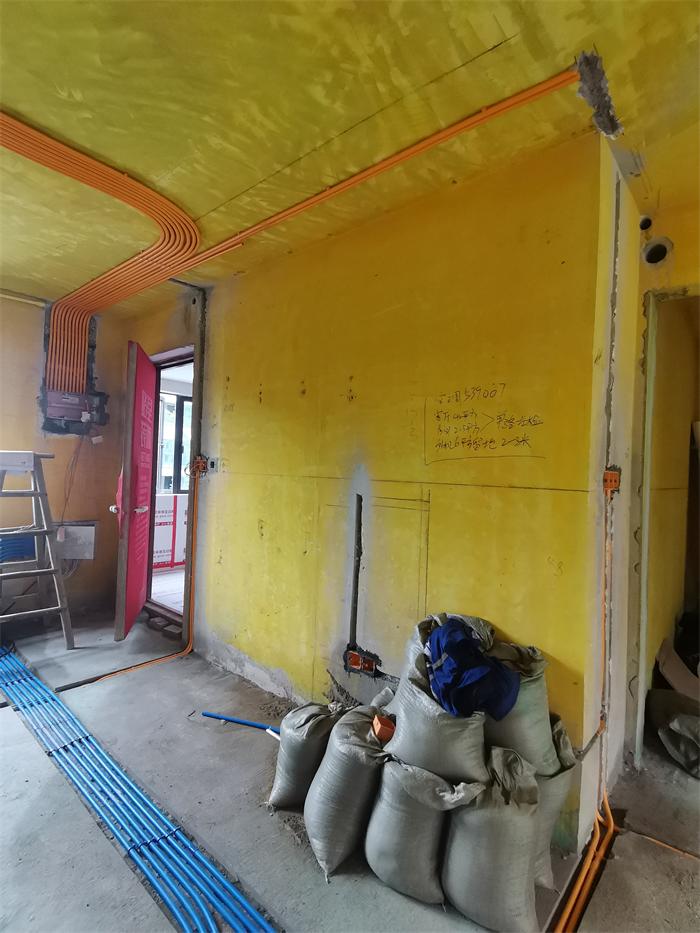

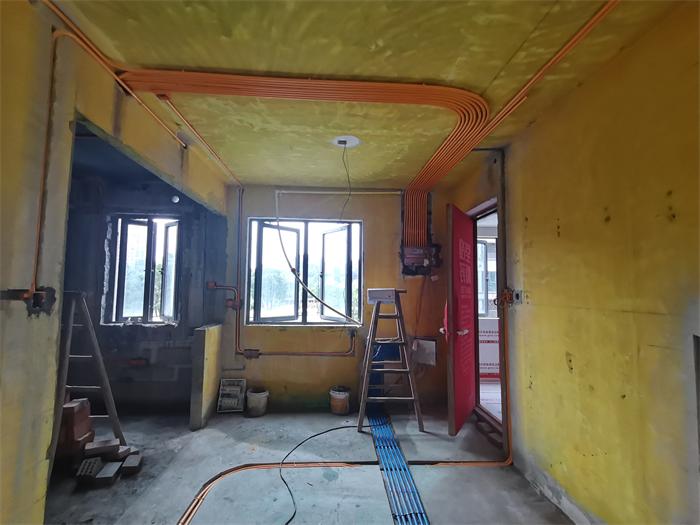

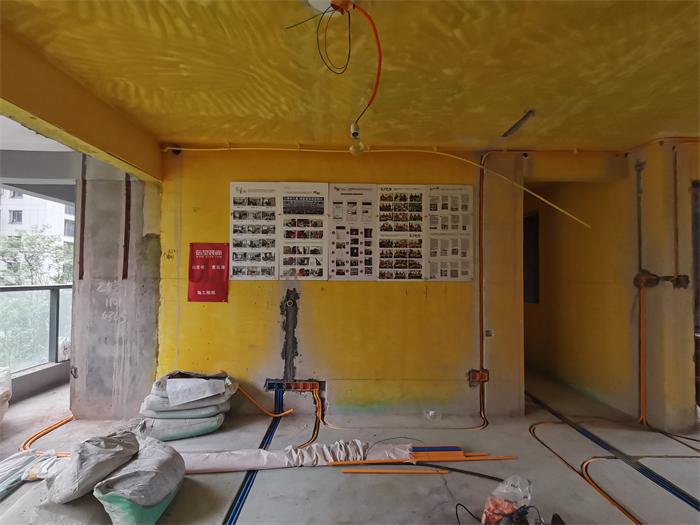

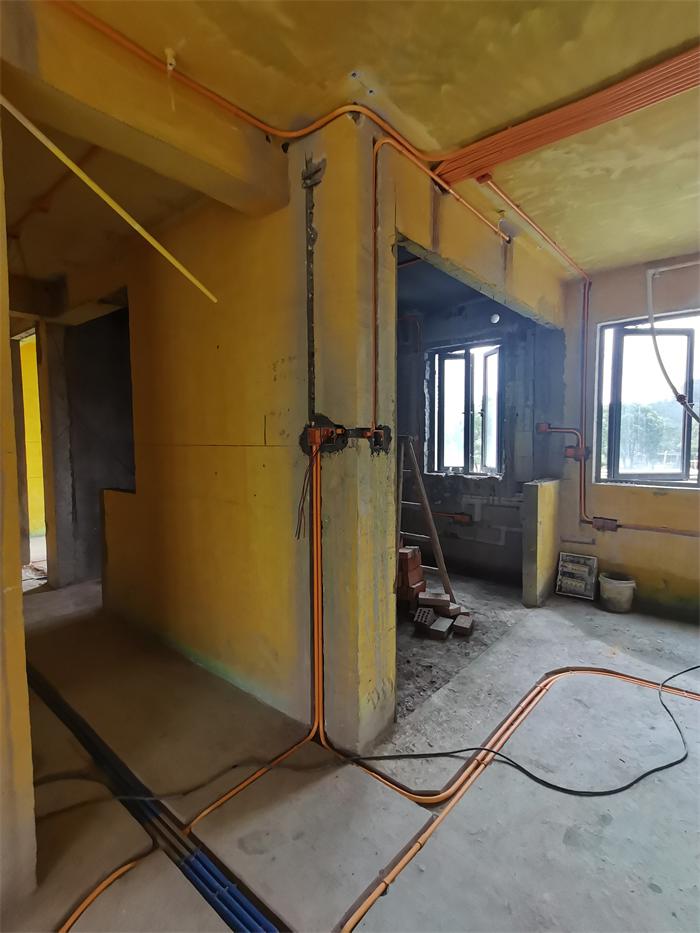

餐厅，水电工艺，暗盒预埋，线管布置施工完成，等穿线施工

发表于 2023-6-27 15:33:09

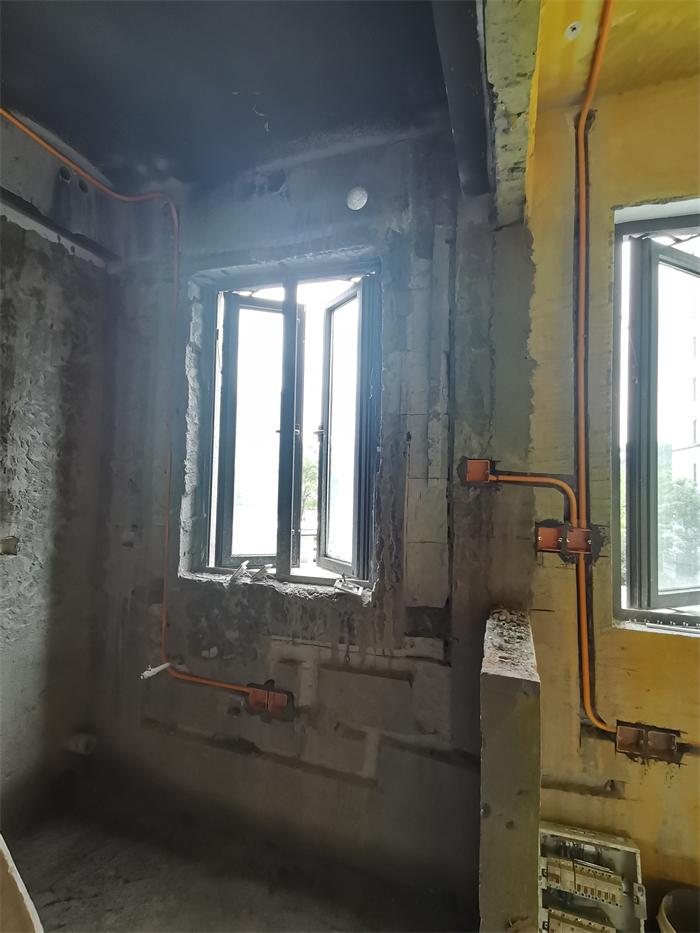

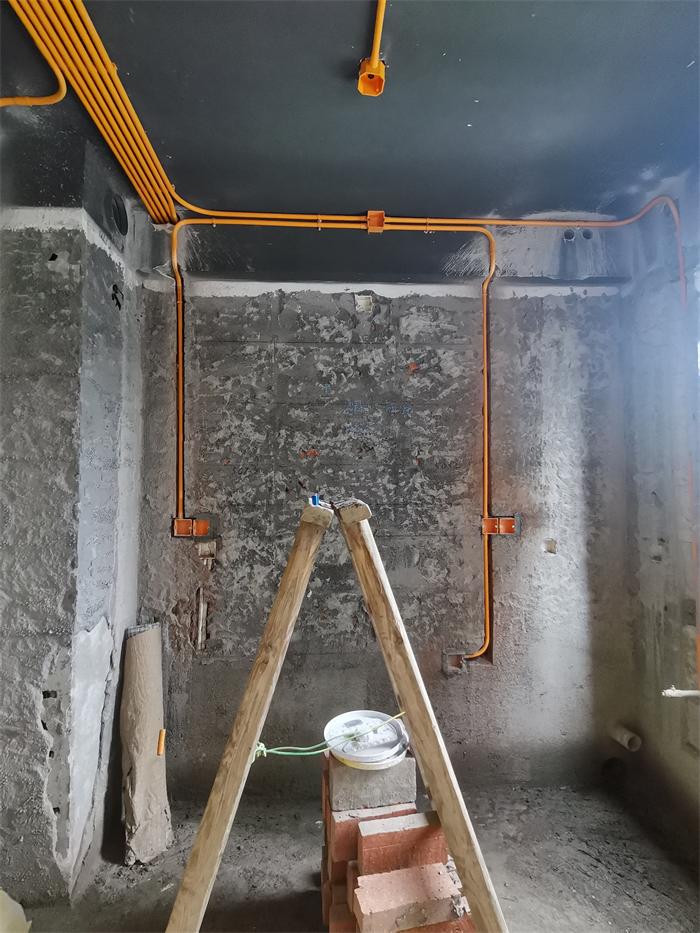

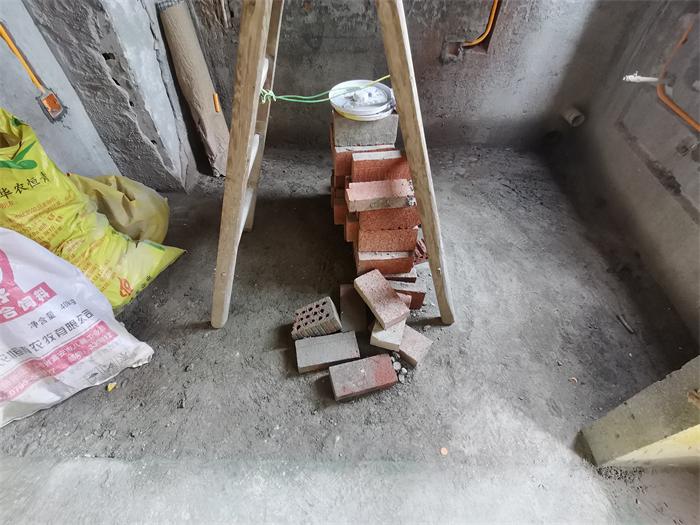

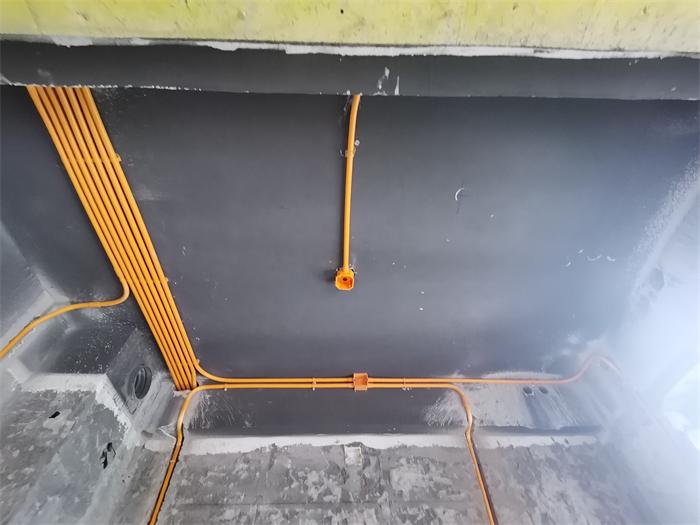

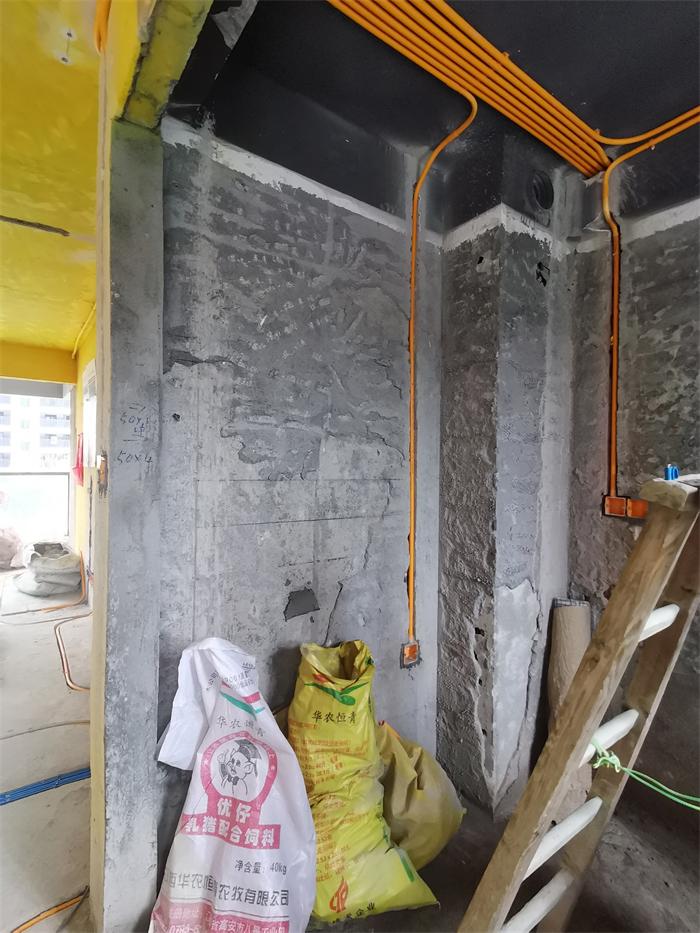

厨房,水电走地的话，在后期装修过程中，万一破坏了水管会影响安全。所以我们的厨房、卫生间水电全部不从地面走，全部走墙，横平竖直，非常规范

发表于 2023-6-27 15:35:14

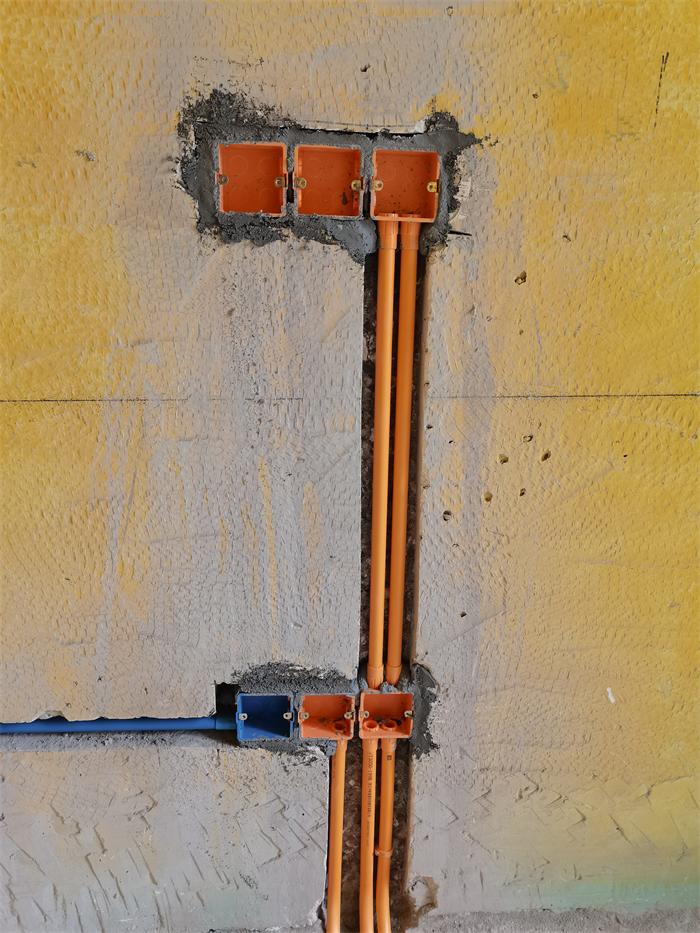

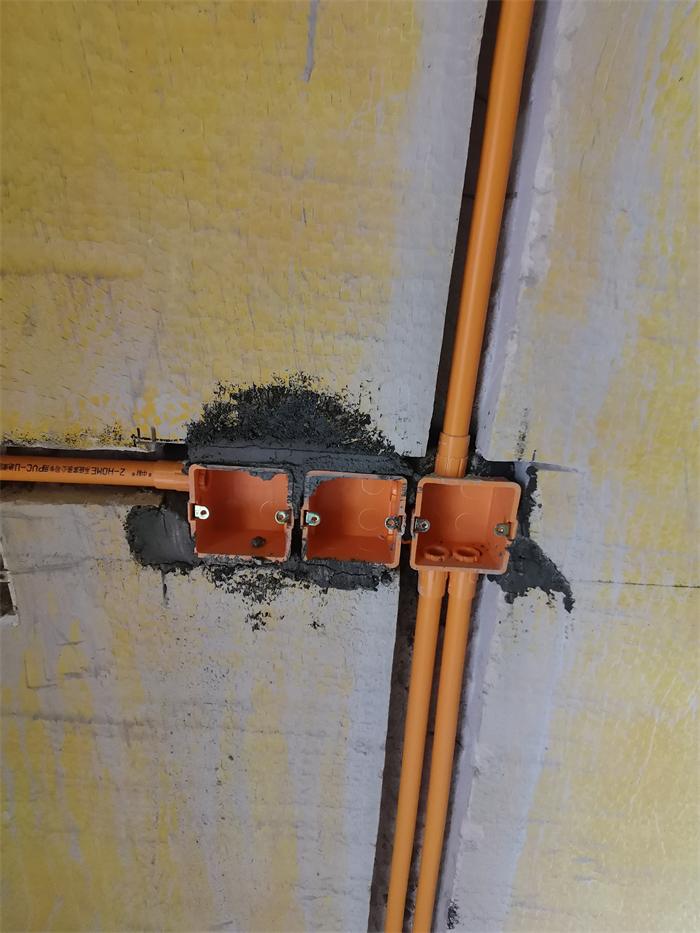

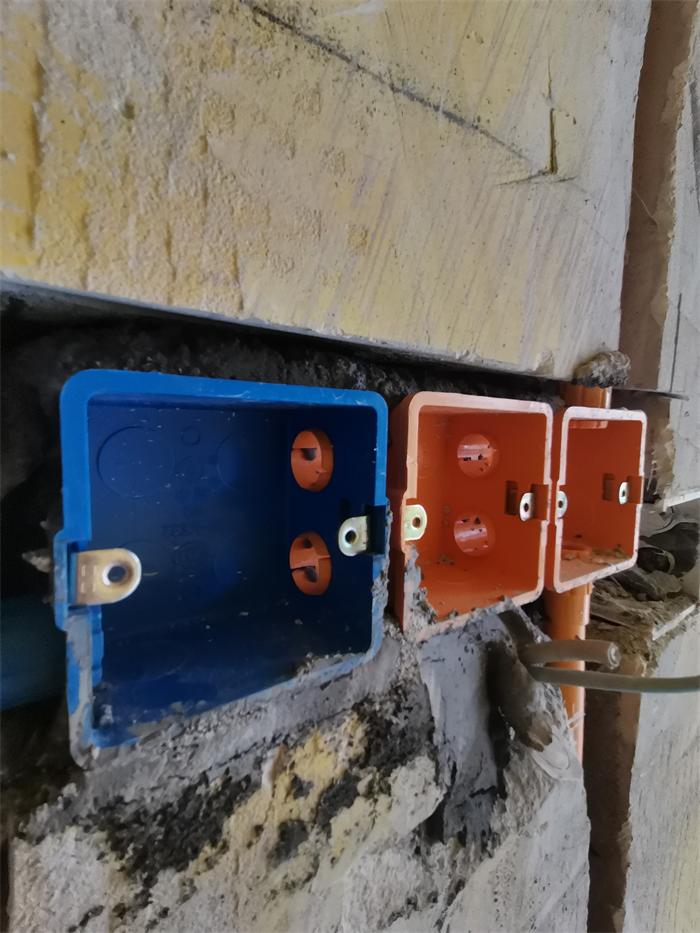

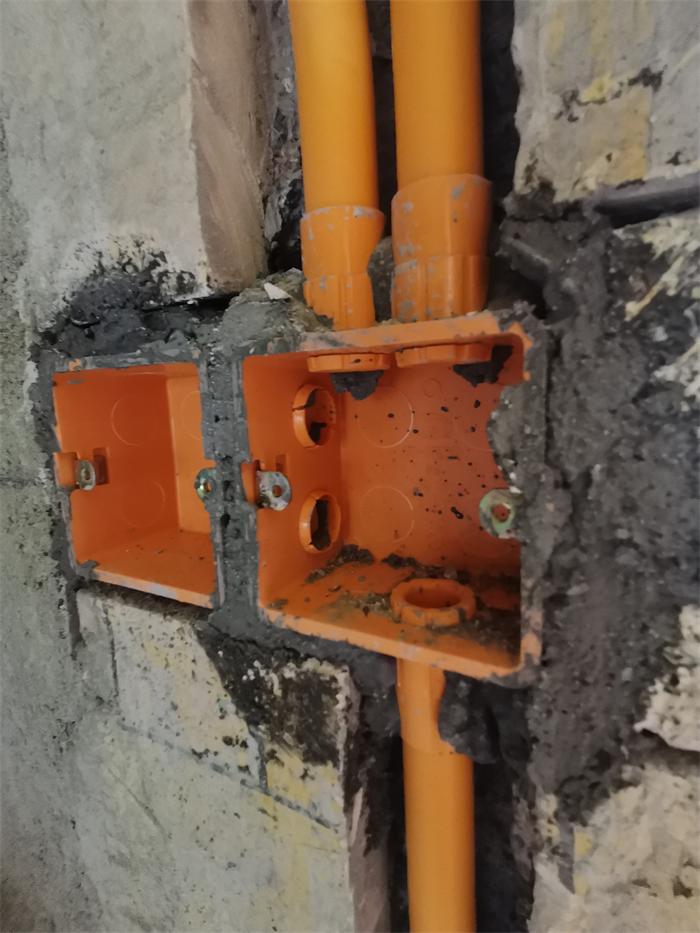

暗盒之间用快速连接件连接，既能固定线盒，使线盒保持在同一水平线,又能避免水泥掉到线盒里

发表于 2023-6-27 15:37:52

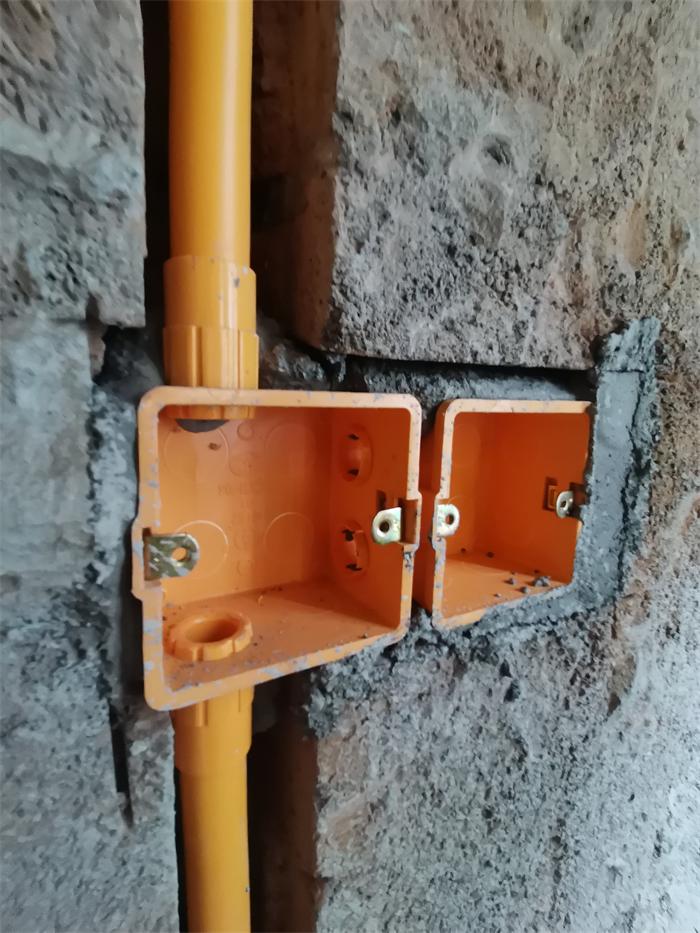

线盒和线管连接处套杯梳，防止穿线的时候损伤电线

发表于 2023-6-27 15:39:28

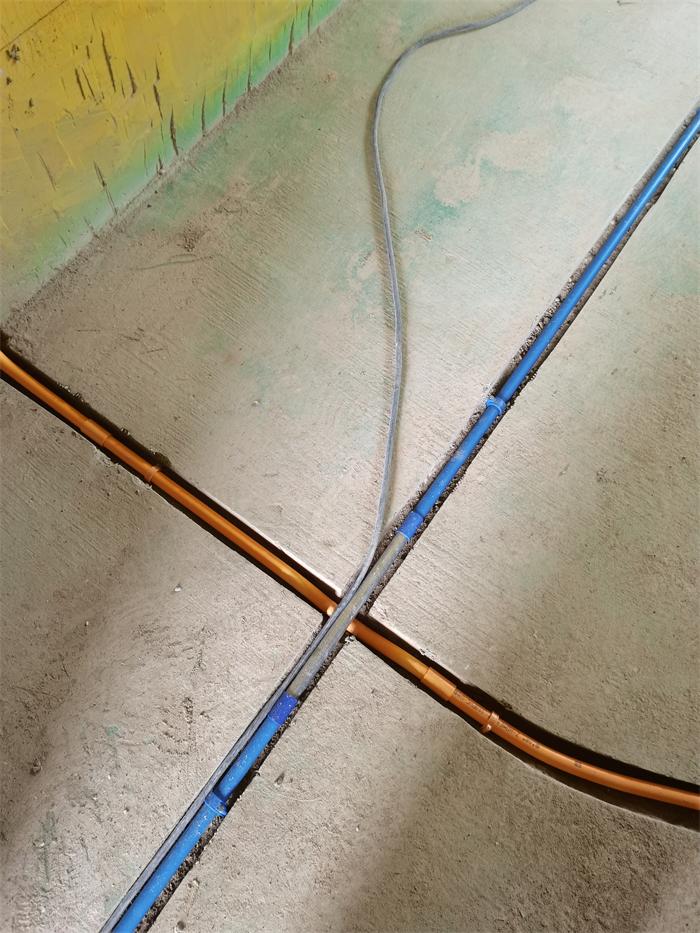

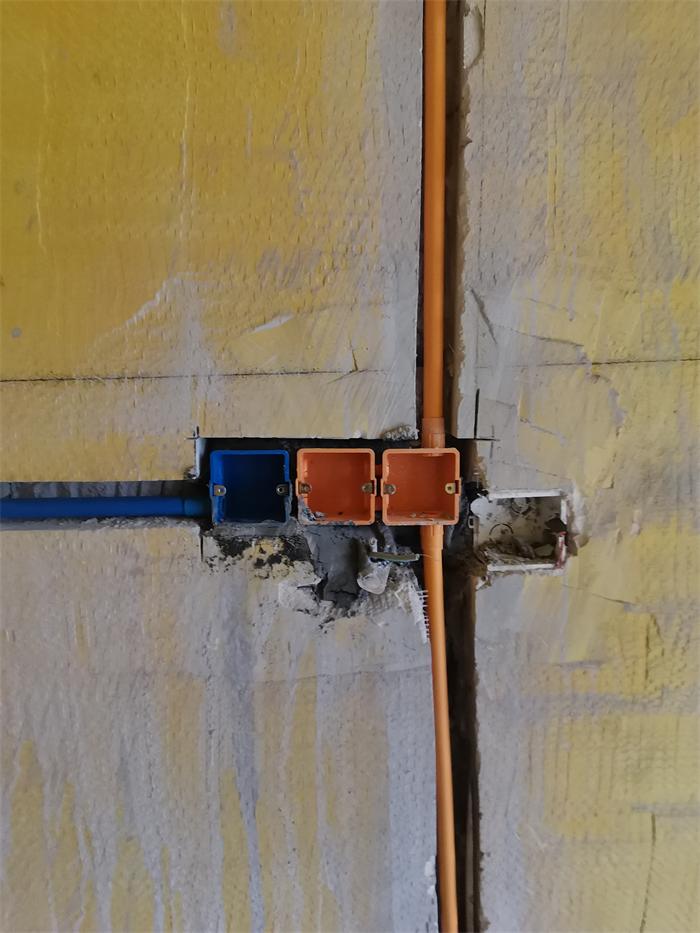

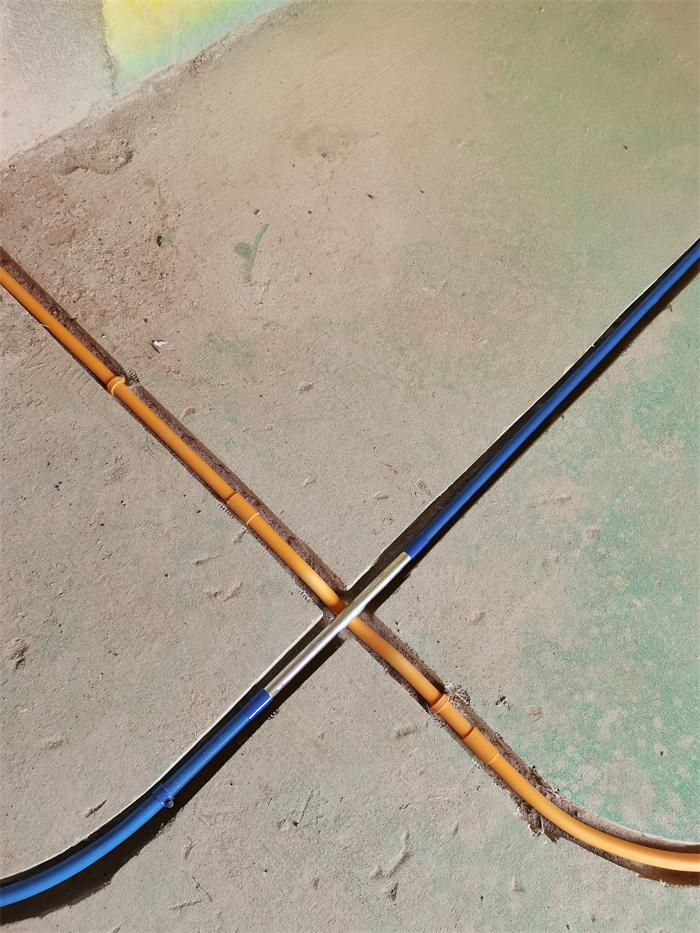

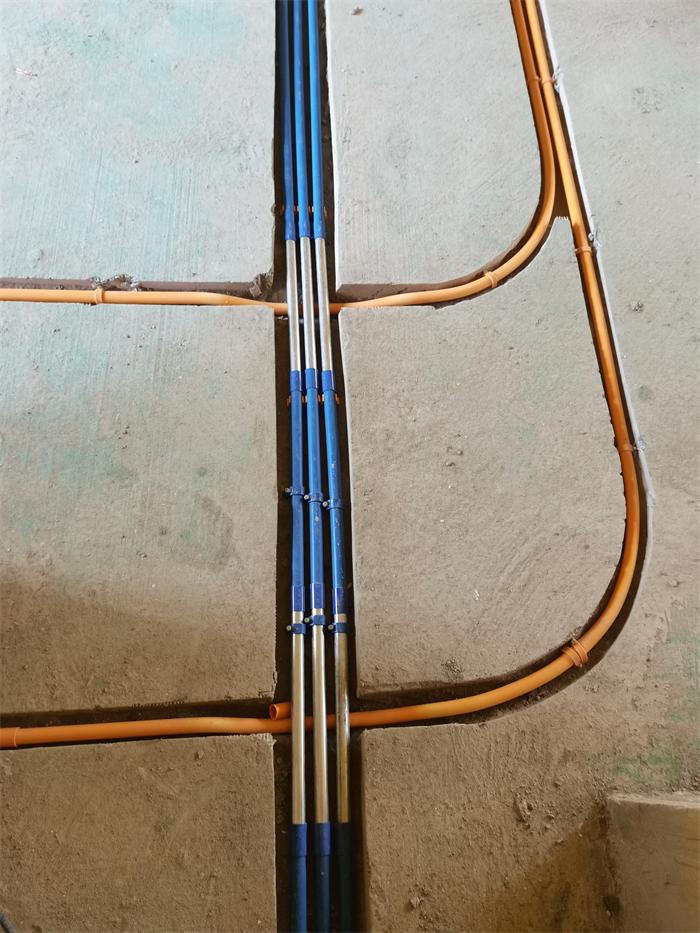

强弱电交接处用金属镀锌管套管，防止信号干扰

发表于 2023-6-27 15:40:42

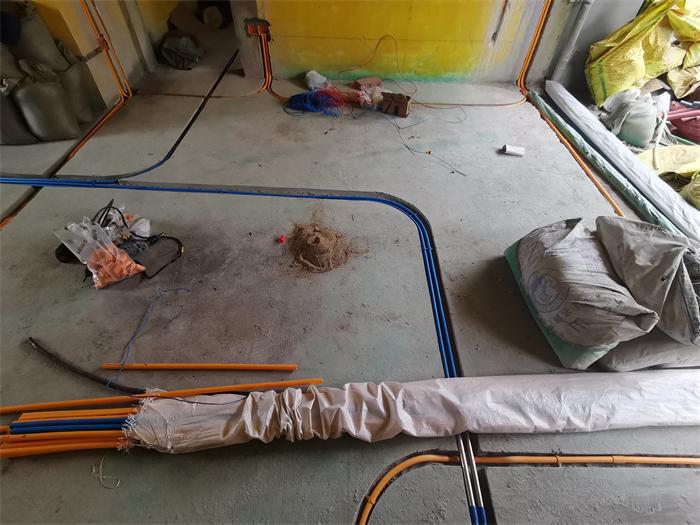

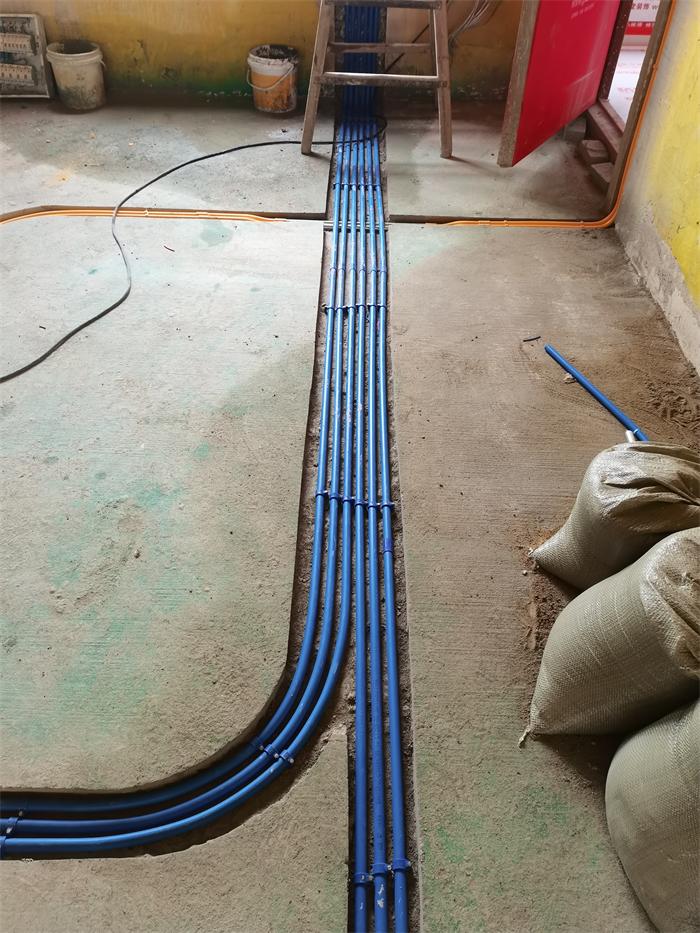

地面线管并排2根以上管卡平钉，间隙均匀
